Электропроводки в коробках

Инструкция по заготовке и монтажу открытых беструбных электропроводок – ВСН 180-84

5.1. Короба предназначены для защиты от механических повреждений проложенных в них проводов всех сечений и кабелей сечением до 16 мм2.

5.2. Различаются короба общего применения (ОП) и короба КЛ-1 и КЛ-2. Последние предназначены соответственно для однорядной и двухрядной подвески светильников с люминесцентными лампами и прокладки в них проводов сети.

5.3. Короба ОП изготовляются одноканальными длиной 2 и 3 м. Путем установки разделительной перегородки в одноканальных коробах получаются двухканальные. Общий вид прямых коробов показан на рис 26.

5.4. Короба ОП прокладываются в горизонтальной или вертикальной плоскостях; они должны быть прикреплены к стенам, колоннам, перекрытиям, фермам и т.д. с помощью сборных кабельных конструкций (стоек, полок, подвесов), а также кронштейнов, обхватов и т.д. Крепление коробов к конструкциям должно выполняться с помощью скоб У1078 и У1059 (рис.

28). Для крепления коробов в пролетах следует применять тросовые растяжки. Кроме того, короба должны быть закреплены на поворотах, подъемах, спусках, пересечениях, ответвлениях и при обходе препятствий.

5.5. При выполнении поворотов, ответвлений и пересечений коробов ОП должны применяться крестовые, тройниковые, угловые, вводные, торцовые и другие элементы и секции, входящие в комплект коробов (рис. 27, 29- 35) или изготовленные в МЭЗ.

5.6. Короба соединяются болтами. Для обеспечения надежного электрического контакта места болтовых соединений коробов и их элементов зачищают до металлического блеска и смазывают техническим вазелином.

5.7. Крепление несущих конструкций для коробов на стенах должно производиться с помощью дюбелей-гвоздей, дюбелей-винтов, а также закладных крепежных элементов, обхватывающих конструкций или сваркой.

Рис. 26. Короба прямые У1079, У1086, У1098, У1090, У1105, У1106

Рис. 27. Короба крестообразные У1085, У1095, У1111

Рис. 28. Крепление коробов к конструкциям

1 — скоба У1078, У1059; 2 — короб; 3 — конструкция

Рис. 29. Короба тройниковые У1084, У1094, У1110

Рис. 30. Короба угловые У1083, У1093, У1109

Рис. 31. Короба угловые У1081, У1091, У1107

Рис. 32. Короба угловые У1082, У1092, У1108

Рис. 33. Короба присоединительные У1086, У1096, У1112

Рис. 34. Заглушки торцовые для закрывания концов коробов У1087, У1097, У1113

Рис. 35. Зажимы для фиксации проводов и кабелей внутри коробов У1114, У1115, У1116

5.8. Расстояния между точками крепления коробов ОП и между опорными конструкциями должны быть не более 3 м.

Короба рекомендуется собирать в МЭЗ в секции до 12 м и в специальных контейнерах транспортировать на место монтажа.

5.9. В коробах провода и кабели следует прокладывать вплотную друг к другу в один или несколько слоев и пучками в соответствии с табл. 4 и 5. Сумма площадей поперечных сечений проводов и кабелей, прокладываемых в одном коробе, включая контрольные и резервные, не должна превышать 40 % внутреннего поперечного сечения короба.

5.10. При прокладке проводов и кабелей в коробах многослойно на вертикальных участках должны устанавливаться огнеоградительные пояса в соответствии с проектом.

5.11. Внутри коробов допускается выполнение ответвлений проводов в специальных зажимах с изолирующими оболочками, обеспечивающими непрерывность изоляции.

Таблица 4

Способы прокладки проводов и кабелей в коробах при коэффициенте использования Ки 0,7

Способ прокладки	Коэффициент снижения электрической нагрузки	Количество
		одножильных проводов и кабелей	многожильных проводов и кабелей
Многослойно и пучками	1,0	—	До 4
	0,85	2	5 — 6
	0,75	3 — 9	7 — 9
	0,70	10 — 11	10 — 11
	0,65	12 — 14	12 — 14
	0,6	15 — 18	15 — 18

Таблица 5

Способ прокладки проводов и кабелей в коробах при Ки > 0,7

Способ прокладки	Коэффициент снижения электрической нагрузки	Количество одножильных и многожильных проводов и кабелей
Однослойно	0,67	2 — 4
	0,60	5

5. 12. При укладке проводов и кабелей в короба ОП необходимо учитывать допустимые равномерно распределенные нагрузки (при расстоянии между местами крепления 3 м) на данные короба, приведенные в табл.6.

5.13. Последовательность операций по монтажу электропроводок в коробах ОП приведена в табл. 7.

5.14. Короба КЛ-1 и КЛ-2 следует крепить непосредственно к потолкам с помощью скоб потолочных КЛ-СП, подвешивать на тросах КЛ-ПТ между колоннами и фермами (рис. 36).

Таблица 6

Допустимые равномерно распределенные нагрузки на короба

Сечение короба, мм	Допустимая нагрузка от проводов и кабелей, кН/м
60 x 70	0,07
100 x 50	0,10
150 x 100	0,25
200 x 100	0,30

5.

15. Соединение секций коробов между собой производят винтами.

При прокладке электропроводок в коробах КЛ-1 и КЛ-2 непосредственно к ним производят однорядную и двухрядную подвеску люминесцентных светильников (рис. 37).

Держатели для однорядной и двухрядной подвески светильников могут перемещаться вдоль короба, что дает возможность подвешивать светильники в любом месте короба. Светильники следует подвешивать к держателям на подвесках с карабином.

5.16. Короба КЛ-1 и КЛ-2 изготовляются секциями длиной по 2 м.

Короба должны собираться на полу в линию необходимой длины со всеми элементами, затем подниматься в готовом виде на заданную отметку и закрепляться на заранее установленные опорные конструкции (рис. 38, 39).

Каждые 10 коробов КЛ-1 обеспечивают подвеску 15 светильников, а коробов КЛ-2 — 30 светильников.

5.17. В местах выхода из коробов провода и кабели должны быть защищены от повреждений о края короба втулками, подмоткой липкой изоляционной лентой или изоляционными трубками, а ввод проводов и кабелей в короб должен осуществляться через вводные устройства (рис. 40 — 44).

5.18. Провода и кабели, как правило, должны заготовляться на технологических линиях и доставляться на монтаж на инвентарных барабанах.

Примеры технологической линии по заготовке проводов и кабелей в МЭЗ приведены на рис. 23, 45.

Таблица 7

Монтаж электропроводок в коробах общего применения (ОП)

Наименование операции		Содержание работ	Применяемые электромонтажные изделия				Применяемые инструменты, механизмы в приспособления	Примечания
			наименование		индекс
Первый этап работ
Сборка укрупненных блоков	Сборка блоков из прямых, угловых, тройниковых и крестообразных секций. Маркировка блоков в соответствии с указаниями ППР							Операции выполняются в МЭЗ
Заготовка проводов и кабелей	Мерная резка проводов и кабелей. Снятие изоляции с проводов и кабелей. Скручивание, подрезка, сварка и контроль правильности соединения жил проводов до 6 мм2, изолирование мест соединений и установка ответвительных сжимов			Сжим ответвительный		У731М, У733М, У734М, У739М, У859М, У870М — У872М	Механизм мерной резки, механизм для снятия изоляции; сварочный аппарат; пробникдля прозвонки	То же
Заготовка пучков проводов, прозвонка и маркировка	Заготовка пучков проводов. Прозвонка и маркировка жил многожильных проводов и кабелей			Бирка маркировочная		У134, У153, У136		Операции выполняются в МЭЗ
				Оконцеватель		А671, У541
	Маркировка жил проводов, кабелей и пучков проводов и кабелей			Трубка ХВТ
Бухтование	Бухтование проводов, кабелей и пучков проводов на вертушке, маркировка бухт и укладка их в контейнеры			Полоска		К404, К405	Вертушка, контейнер	То же
				Пряжка		К407
				Полоска-пряжка		К395 — К398
				Лента с монтажной кнопкой		К226, К227
				Бирка		У134, У153, У136
Разбивка трасс	Нанесение краской на строительных элементах отметок мест установки опорных конструкций							Операции выполняются на трассе
Подготовка трасс к прокладке коробов	Пробивка отверстий, гнезд, проемов, не выполненных в процессе строительства. Установка опорных конструкций			Дюбель пластмассовый		У656, У658, У661, У678, У663	Перфоратор; электросверлилка; ключ К1156	То же
				Дюбель-гвоздь
Доставка укрупненных блоков и отдельных секций коробов и заготовок проводов и кабелей	Доставка в монтажную зону контейнеров с укрупненными блоками, кассет, барабанов или бухт с проводами и кабелями. Развозка или разноска по трассе к месту их прокладки						Автомобиль-самопогрузчик; контейнер; вертушка	Операции выполняются на трассе
Второй этап работ
Установка опорных конструкций на проектной отметке: на железобетонных фермах	Установка и закрепление кабельных стоек (на железобетонных фермах) с помощью обхватывающих конструкций			Полухомут			Подъемные устройства для работы на высоте	При заготовке в МЭЗ конструкций из монтажных профилей или блоков из кабельных стоек и полок (или монтажных профилей)
				Обхватывающие конструкции
				Шпильки		К122, К123
				Кабельные стойки		К1150 — К1154
на железобетонных колоннах	Установка и закрепление кабельных стоек: а) с помощью обхватывающих конструкций			Полухомут
				Обхватывающие конструкции
				Шпильки		К122, К123
				Кабельные стойки		К1150 — К1154
	б) дюбелями			Кабельные стойки		К1150 — К1154
				Скоба		К1157
				Дюбель-гвоздь Дюбель-винт			Поршневой монтажный пистолет П1152-1
				Дюбель — пластмассовый		У656, У658, У661,У678, У663	Электрические и пневматические сверлилки с применением твердосплавного инструмента; набор инструментов НЭ
на металлоконструкциях	Установка и закрепление кабельных стоек с помощью сварки			Кабельные стойки		К1150 — К1154	Сварочный аппарат
				Скоба		К1157
	Подвеска коробов на тросах между колоннами или фермами с помощью обхватывающих конструкций			Муфта натяжная		К798, К804		Расстояния между опорными конструкциями не более 3 м
				Зажим		К296
				Зажим тросовый		К676
Установка опорных конструкций на полу	Установка комплектных стоек с помощью анкерных болтов
Установка кабельных полок	Установка и закрепление полок к кабельным стойкам			Полки Ключ		К1160 — К1163 К1156		В случае раздельной доставки на монтаж
Установка коробов на опорных конструкциях	Поднятие двух секций на опорные конструкции			Короба		У1079 — У1089, У1090 — У1098	Подъемные механизмы для работы на высоте. Набор инструментов НЭ
	Соединение смежных секций или блоков между собой			Соединитель			Набор гаечных ключей
	Закрепление коробов к опорным конструкциям			Скоба		У1078, У1059
	Операции повторить с последующими блоками
Прокладка проводов и кабелей	Размотка проводов и кабелей с инвентарных барабанов						Вертушка
	Укладка проводов и кабелей в короб
	Подсоединение проводов и кабелей к электроприемникам

Примечание. В отдельных случаях опорные конструкции из монтажных профилей или кабельных стоек и полок целесообразно крепить к коробам (блокам коробов) в МЭЗ или на монтажной площадке, а затем производить установку этой сборной конструкции на строительное основание.

Рис. 36. Крепление коробов с люминесцентными светильниками

а — на тросовых подвесках КЛ-ПТ; б — на потолке с помощью скоб КЛ-СП

Рис. 37. Короб для подвешивания люминесцентных светильников

а — короб со светильниками; б — разрез по А-А короба КЛ-1 с держателем для однорядной подвески; в — разрез по А-А короба КЛ-2 с держателем для двухрядной подвески;

1 — планки; 2 — винт для присоединения заземляющего (зануляющего) проводника; 3 — ответвительный зажим; 4, 7 — держатели для однорядной и двухрядной подвески светильников; 5 — короб КЛ-1 или КЛ-2; 6 — светильники

Рис. 38. Схема подъема коробов с люминесцентными светильниками, собранных в линию длиной до 24 м

1 — лебедка; 2 — инвентарные ролики на конструкциях; 3 — трос диаметром 6 мм; 4 — инвентарные ролики на коробах; 5 — козлы металлические для сборки секций коробов и подвески к ним светильников

Рис. 39. Подъем участка линии коробов с помощью гидроплатформы

Рис. 40. Ввод кабелей в короб

а — сверху; б — снизу;

1 — втулка; 2 — кнопка К227; 3 — лента К226; 4 — кабель; 5 — подвес; 6 — скоба; 7 — короб; 8 — сталь тонколистовая; 9 — болт; 10 — гайка, 11 — шайба пружинная

Рис. 41. Ввод проводов в торце короба двумя гибкими вводами

1 — короб; 2 — вводная муфта

Рис. 42. Ввод проводов в короб сверху одним гибким вводом

1 — подвес; 2 — гибкий ввод; 3 — заземляющая гайка; 4 — короб

Рис. 43. Ввод кабеля в торце короба

а — одним кабелем; б — двумя кабелями;

1 — короб; 2 — втулка

Рис. 44. Ввод проводов в торце короба одним гибким вводом

1 — короб; 2 — вводная муфта

Рис. 45. Схема технологической линии заготовки проводов освещения

1 — шкаф-стеллаж; 2 — механизм мерной резки; 3 — карусельный накопитель; 4 — механизм для скрутки жил проводов; 5 — механизм для снятия изоляции и загиба колец на жилах провода; 6 — шкаф-стеллаж; 7 — контейнер; 8 — устройство для подъема барабанов

Тросовые электропроводки

Прокладка проводов в коробках, лотках и по перфорированным профилям

Главная > Прокладка проводов в коробках, лотках и по перфорированным профилям

ЕНиР

§ Е23-1-10. Прокладка проводов в коробках, лотках и по перфорированным профилям

Состав работ

При заготовке проводов

1. Раскатка, правка, отмеривание и резка проводов.
2. Комплектование проводов в пучки с креплением монтажной лентой с кнопками.
3. Маркировка проводов.

При прокладке проводов

1. Укладка комплектов проводов.
2. Крепление комплектов проводов полосками с пряжками или монтажной лентой с кнопками.
3. Снятие и установка крышек на коробах.

Состав звена

При заготовке и прокладке проводов сечением до 70 мм²
Электромонтажник 5 разр. -1
» 2 » -1

При заготовке и прокладке проводов сечением более 70 мм²
Электромонтажник 5 разр. -1
» 3 » -1
» 2 » -1

Нормы времени и расценки на 100 м провода

Наименование работ		Сечение проводов, мм2, до
		6	35	70	120	185
Заготовка проводов		0,46 0-35,7	0,66 0-51,2		0,69 0-51,8	0,71 0-53,3	1
Прокладка проводов	по лоткам	0,97 0-75,2	1,4 1-09	2 1-55	3,3 2-48	4,6 3-45	2
	в коробах для магистральных сетей	2,3 1-78	3,2 2-48	4,3 3-33	5,9 4-43	8,2 6-15	3
	в коробах для сетей освещения с установленными светильниками	5 3-88	8 6-20	—	—	—	4
	По перфорированным профилям	3,4 2-64	—	—	—	—	5
		а	б	в	г	д	№

виды и размеры, преимущества и недостатки

Если по каким-либо причинам нет возможности сделать скрытую электропроводку или провода потребуется регулярно осматривать, то в качестве креплений используются монтажные скобы, клеммы, коробки, хомуты и другие подобные приспособления. Но их общий недостаток заключается в том, что провода остаются открытыми, а это далеко не всегда допустимо. Для скрытия электропроводки применяются электромонтажные кабель-каналы, виды и размеры которых мы рассмотрим в этой статье.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения.

Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

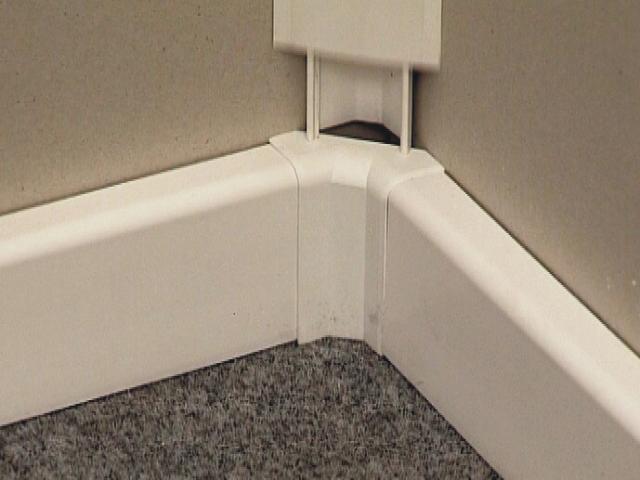

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

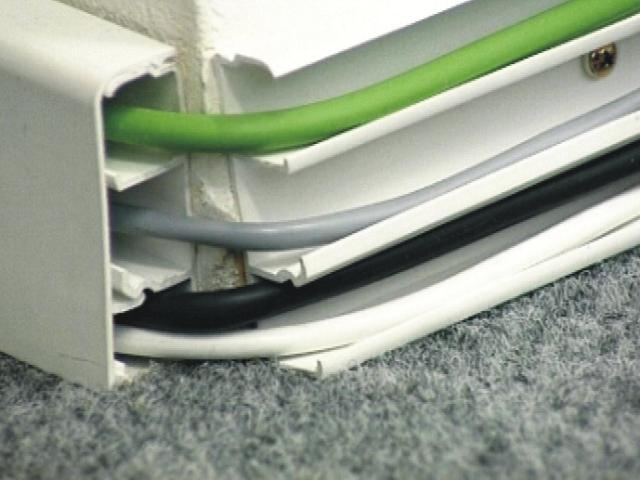

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.



+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.



— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Размеры (ширина × высота × длина), мм	Толщина металла, мм	Полезная площадь сечения, см2
50×50×2500	0,55	24,22
100×50×2500	0,55	48,44
200×50×2500	0,7	98,44
300×50×2500	0,7	147,44
400×50×2500	1,0	198,44

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т.п.



+ Плюсы металлических кабель каналов

1. Выдерживают вес большого количества силовых кабелей.
2. Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены.
3. Дополнительный плюс к пожаробезопасности.



— Минусы металлических кабель каналов

1. Большой вес предполагает более серьезные работы по монтажу.
2. Сложнее обрабатывать при монтаже (если требуется обрезать).
3. Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

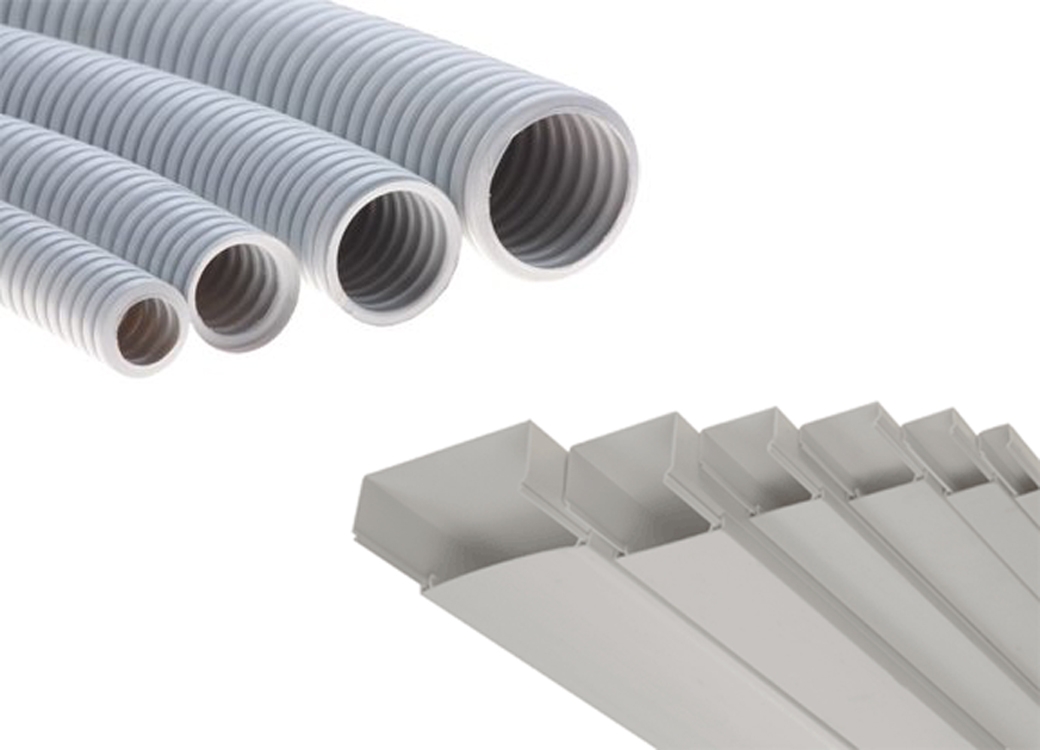

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ. Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой.

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

Заголовок	Наружный диаметр, мм	Внутрений диаметр, мм
Гофрированная ПВХ труба без зонда	16	10,7
	20	14,1
	25	18,3
	32	24,3
	40	31,2
	50	39,6
	63	5,6
Гофрированная ПВХ труба с зондом	16	10,7
	20	14,1
	25	18,3
	32	24,3
	40	31,2
	50	39,6
	63	50,6



+ Плюсы пластиковых гофрированных труб

1. Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
2. Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
3. Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
4. Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
5. Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.



— Минусы пластиковых гофрированных труб

1. Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
2. При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Отличительная особенность металлорукавов от пластиковых труб – в способе изготовления. Если последние полностью цельные и герметичные, то металлические скручиваются из стальной оцинкованной ленты, что и определяет преимущества и недостатки использования.

Размеры металлоруковов для кабеля:

Наружный диаметр, мм	Внутренний диаметр, мм
11,6	7,8
13,9	9,1
15,9	10,9
18,9	14,9
21,9	16,9
24	18,7
26	20,7
30,8	23,7
38	30,4
44	36,4
58,7	46,5

Все остальные параметры схожи с трубами из ПВХ.



+ Плюсы гофрированных металлических труб

1. Более надежная защита проводов от механических повреждений.
2. Если металлорукав заземлить, то он будет выступать в качестве дополнительного электромагнитного экрана – в некоторых случаях, при прокладке информационных кабелей, это существенное преимущество.
3. Простота монтажа.



— Минусы гофрированных металлических труб

1. Так как труба не цельная, то ее не получится использовать в условиях, требующих герметичного соединения.
2. Вес и стоимость выше чем у пластиковых аналогов.
3. Невосприимчивы к отрицательным температурам.

Гладкие жесткие трубы для электропроводки

Гладкие жесткие трубы применяются для максимальной защиты прокладываемой электропроводки и удобства ее обслуживания. Если в стене замуровать провода в жесткой трубе, то получаем все преимущества скрытой проводки, но в случае необходимости ремонта не придется штробить стены – кабели просто вытягиваются для ремонта или замены.

Размеры жестких труб для кабеля:

Наружный диаметр, мм	Внутренний диаметр, мм
16	13,6
20	17,0
25	22,0
32	28,4
40	36,2
50	46,4
63	56,5



+ Плюсы гладких жестких труб для электропроводки

1. Даже в случае серьезного замыкания предохраняют человека от поражения электрическим током.
2. Плюс к пожаробезопасности.
3. Сравнительно невысокий вес и затраты на монтаж.



— Минусы гладких жестких труб для электропроводки

1. Жесткие трубы требуют применения дополнительных аксессуаров для создания поворотов и дополнительных разветвлений линии.
2. При большом количестве поворотов сложно протягивать провода.
3. Для монтажа нужны дополнительные комплектующие: углы, заглушки, тройники и т.п.

Это все самые распространенные виды и типы кабель-каналов для электропроводки в бытовых и промышленных условиях. Какие из них использовать надо решать в каждом конкретном случае отдельно – в зависимости от конкретных условий.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Соединитель PUSH WIRE® для соединительных коробок (773-104)

Соединитель PUSH WIRE® для соединительных коробок (773-104) | WAGO USA

{{$ wgi18n (‘product.color.label’)}}

{{item.categoryNames [0]}} {{item.familyCategory.name | decodeText}} {{formattedCode}}

{{plaintextShortName}}

{{(индекс> 0)? «;»: «»}} {{текст}}

{{$ wgi18n (‘product.stocktype ‘)}}

class»> {{productStatus.text}} {{$ wgi18n (‘product.status.cancelled.followup.text’)}}

{{$ wgi18n (‘product.status.announced.available’)}}: {{item.purchasableFrom}}

{{$ wgi18n (‘product.status.announced.info’)}}

{{$ wgi18n (‘product.ready.for.despatch ‘)}}: {{productAvailabilityValue}}

{{$ wgi18n (‘product.product.price.list.piece’)}} * {{список цен}}

{{$ wgi18n (‘product.product.price.piece.your’)}} * {{$ wgi18n (‘product.volumePrices.log.for.price’)}} {{priceValue}}

{{$ wgi18n (‘quickOrder.amount.types ‘)}}: {{item.numberPackageUnits}} ({{item.numberContentUnits}}) {{item.unit.name}}

{{$ wgi18n (‘basket.page.entry.pos.price’)}} {{productSumFormatted}}

{{ показатель }}

Теперь вы можете добавить желаемое количество этого продукта в свой список проектов.

{{TEXTS. counterpartsIntro}} {{TEXTS.counterpartsAdditional}}

{{TEXTS.counterpartsOverline}}

{{$ wgi18n (‘product.sort.done’)}} {{ вариант.метка }} {{selectedOption.label}} {{variant.unit.symbol}}

Ящик со свободным проводом, Распределительные стойки, Электрический металлический ящик, Электрический металлический ящик, Электрический стальной ящик, बिजली का बॉक्स — Mannat Industries, Дели

Ящик со свободным проводом, Распределительные стойки, Электрический металлический ящик, Электрический металлический ящик, Электрический стальной ящик, बिजली का बॉक्स — Маннат Индастриз, Дели | ID: 11136317673

Описание продукта

Широко используемые в приложениях, связанных с электропроводкой, эти Ящики со свободным проводом доступны как в стандартных, так и в индивидуальных спецификациях.

Приблизительный диапазон цен: —

Rs 100 — Rs 500

Окончательная ставка будет определена в зависимости от размеров и количества продукта.

Характеристики:

• Точность размеров

• Максимальная безопасность

• Безупречная отделка

• Устойчивость к коррозии

• Высокая прочность

• 50 Минимальное техническое обслуживание

  Заинтересовались данным товаром? Получите последнюю цену у продавца

  Связаться с продавцом

  Изображение продукта

  ---

  О компании

  Год основания 2013

  Юридический статус Фирмы Физическое лицо — Собственник

  Характер бизнеса Производитель

  Годовой оборот Rs. 50 лакх — 1 крор

  Участник IndiaMART с февраля 2015 г.

  GST07BIGPS5418F1Z5

  Основанная в 2013 , мы, Mannat Industries , извлекаем выгоду из нашего огромного опыта и успешно решаем все рыночные задачи. Начиная с поиска высококачественного сырья и заканчивая производственными работами и конечной доставкой, все работы выполняются с высокой прецессией, что приводит к желанным решениям.Мы являемся известным производителем и поставщиком в этой сфере деятельности, предлагая высококачественную продукцию, которая включает вентиляторный блок , свободный провод, модульный блок и скрытый ящик . Наш многолетний производственный опыт позволяет нам поставлять нашим клиентам недорогие товары. Мы производим нашу продукцию в нескольких размерах, поэтому покупатели могут выбрать ту продукцию, которая хорошо соответствует их конкретным требованиям и приоритетам. Как организация, ориентированная на клиента, мы всегда стремимся поставлять клиентам продукцию высокого качества. Единственная цель компании — работать в соответствии с преобладающими рыночными тенденциями и обслуживать клиентов этичным и прозрачным образом, обеспечивая полную отдачу от их денег.

  Видео компании

  Вернуться к началу 1

  Есть потребность?
  Получите лучшую цену

  1

  Есть потребность?
  Получите лучшую цену

  Проволока для ящиков и пресс-подборщиков | Midwest Bale Ties

  Приходится ли вам хранить такие материалы, как картон и пластик? Ищете эластичный пакетировочный продукт, не имеющий поверхностной ржавчины, обладающий повышенной пластичностью и прочностью на разрыв, а также полностью надежный? Ваш поиск может закончиться здесь, на Midwest Bale Ties. Наша проволока для ящиков и тюков идеально подходит для любой отрасли, включая переработку вторсырья, строительные материалы, техническое обслуживание объектов, сельское хозяйство и даже дома.

  Если вы выберете Midwest Bale Ties в качестве поставщика проволоки для ящиков и тюков, вы можете быть спокойны, зная, что приобретаемый вами продукт был протестирован и изготовлен в соответствии с вашими точными спецификациями — с гарантией.

  Связывающая проволока и зажимная проволока

  Связывающая проволока и зажимная проволока не имеют различий, кроме добавленной буквы «i». Так что, если вы новичок в этой отрасли и задаетесь вопросом, какую покупку, это не имеет значения — функция и производство проволоки одинаковы.Правильное написание этого продукта — «тюкование», но многие производители пишут это слово «выкуп».

  Где купить Трос для ящика и пресс-подборщика

  Часто используемый в тюках с одинарным или двойным RAM и автоматических стяжных прессах, проволока Midwest Bale Tie выпускается либо с черным отожженным, либо с гальваническим покрытием, и предлагается в упакованных катушках по 50 или 100 фунтов, с калибром от 10 до Калибр 12 и 14,5 (6500 футов), обычно называемый фермерской проволокой / проволокой для пресс-подборщиков. Наши 50-фунтовые рулоны доступны в 45 коробках или 54 коробках на поддон, а 100-фунтовые рулоны доступны в 36 коробках на поддон.Индивидуальные коробки и оптовые партии доступны по запросу.

  Если у вас есть какие-либо вопросы или вы готовы разместить заказ, позвоните нам по телефону 765-364-0113, посетите нас по адресу 1200 E Wabash Ave, Crawfordsville, IN 47933, или свяжитесь с нами сегодня!

  Часто задаваемые вопросы

  Из чего сделана проволока для тюков?

  Упаковочная проволока, также известная как мягкая проволока, проволока для тюков и проволока для сельскохозяйственных работ, используется для ручного связывания материалов, от картона до тюков сена. Он может быть изготовлен из железа или стали и быть оцинкованным или отожженным.Тип проволоки для пресс-подборщика, которую вы выберете, будет зависеть от ее назначения.

  Оцинкованная проволока

  Во время производства оцинкованная проволока для тюков погружается в ванну с цинком для получения дополнительного защитного покрытия. Это цинковое покрытие обеспечивает ему долгий срок службы. Из-за своей устойчивости к царапинам, ржавчине и коррозии оцинкованная проволока в основном используется в любой упаковке, в сфере утилизации отходов или вторичной переработки.

  Черная отожженная упаковочная проволока

  Черная отожженная проволока для тюков также очень прочна по своей природе, но обладает дополнительным преимуществом в виде гибкости и простоты использования, что делает ее одной из самых популярных форм проволоки для тюков.Он имеет легкий, равномерный слой масла, который помогает ему проходить через пресс-подборщик или картонный уплотнитель.

  Сколько футов в 100 фунтах. катушка тюковой проволоки?

  Количество футов в мотке проволоки зависит от требуемого калибра проволоки. Обычно мы производим проволоку для пресс-подборщика калибра 10, 11, 12 и 14,5, длина каждой 100-фунтовой катушки указана ниже:

  Калибр	Диаметр	Ноги / бухта
  10ga	0. 135	2000-2100 футов
  11ga	0,120	2500-2600 футов
  12ga	0,105	3300-3400
  14,5 га	0,076	6500-6600 футов

  Сколько футов в 50 фунтах. катушка тюковой проволоки?

  Количество футов в мотке проволоки зависит от требуемого калибра проволоки. Обычно мы производим проволоку для пресс-подборщиков калибра 10, 11, 12 и 14.5-го калибра ножки, содержащиеся в каждой 50-фунтовой катушке, указаны ниже:

  Калибр	Диаметр	Ноги / бухта
  10ga	0,135	1000-1100 футов
  11ga	0,120	1200-1300 фут.
  12ga	0,105	1600-1700
  14,5 га	0,076	3200-3300 футов

  Каковы размеры упаковочной проволоки вашего пресс-подборщика и перфорированы ли коробки?

  Наша проволочная набивка пресс-подборщика на 100 фунтов. размер рулонов прессовальной проволоки составляет 13 «x 14» x 6,25 «, а в центре коробки находится перфорированный круг диаметром 7,5 дюймов. Наша упаковка для 50-фунтовых мотков проволоки для тюкового пресса имеет размер 11,5 x 12 x 6,5 дюймов, а также имеет перфорированный круг 7,5 дюйма, расположенный в центре коробки.

  Каковы ваши максимальные количества поддонов для 100 фунтов. проволока пресс-подборщика? Трос пресс-подборщика на 50 фунтов?

  Стандартное количество поддонов для проволоки для тюков в коробках на 100 фунтов составляет 36 коробок, а максимальное количество для проволоки для тюков в коробках на 100 фунтов также составляет 36 коробок. Стандартное количество поддонов на 50 фунтов.проволока для тюкового пресса в штучной упаковке составляет 45 коробок, а максимальное количество — 50 фунтов. штучный пресс-подборщик проволока 54 ящика.

  .

  No related posts.
