Сфера применения кабелей ПВС | Статьи ЦентрЭнергоЭкспертизы

Современный рынок электротехнических изделий и материалов пестрит обилием аббревиатур, обозначающих как материалы, так и различные электроприборы, в которых легко запутаться не то что дилетанту, но и человеку знакомому с электричеством. Особенно это касается кабельно-проводниковой продукции, без которой не обходятся ни одни электромонтажные работы. В этой статье обратимся к проводу ПВС и попробуем разобраться в особенностях этого гибкого провода и сферах его применения.

Для начала обратим внимание на расшифровку маркировки провода, который следует относить к многочисленному семейству силовых кабелей:

  • буква «П» в буквальном смысле означает провод;
  • «В» указывает на материал изоляции, в данном случае это ПВХ изоляция;
  • «С» свидетельствует о функциональном назначении провода – соединительный.

Из поливинилхлорида выполнена не только изоляция жил, но и защитная оболочка соединительного провода.

Конструктивно может наблюдаться сходство соединительного провода и кабеля ВВГ, оба они имеют изоляцию и оболочку ПВХ, максимальное количество жил ограничено пятью, различие наблюдается исключительно в назначении:

  • ВВГ предназначен для прокладки внутренней электропроводки электрических сетей;
  • на кабелях ПВС реализуются подключения бытовых приборов к питающей электросети.

Таким образом, провод ПВС предназначен для подключения электрических приборов в электросеть. В соответствие со схемой реализации защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 25 мм², это позволяет подобрать гибкий проводник практически под любую нагрузку. Использование многопроволочных жил обеспечивает достаточную эластичность, что важно для силовых электрических шнуров, а двойная изоляция, включая ПВХ оболочку, представляет собой надежную электрозащиту.

Область применения

Собственно говоря, область применения кабеля ПВС определена его названием – это силовые шнуры для многочисленной электробытовой аппаратуры и сложнобытовой техники, начиная от мощных электропечей, стиральных машин и холодильников и заканчивая настольными светильниками и бра.

Другим назначением может быть подключение различной техники хозяйственного назначения, правда здесь следует учитывать ограничения по климатическому использованию, распространяющиеся на данный провод.

Сегодня не утихают споры по поводу можно ли использовать его для стационарной прокладки электропроводки. Прямых запретов на использование кабеля ПВС для прокладки стационарных линий электропитания со стороны ПЭУ не существует, это «развязывает руки» сторонникам такого решения, однако имеется масса аргументов «против», которыми руководствуются противники.

  1. Назначение, провод просто не предназначен для монтажа стационарной электропроводки, для этих целей существуют кабели ВВГ, NYM и пр.
  2. Ограниченный срок службы (не более 10 лет), в то время как срок службы ВВГ составляет 30 лет, а для кабеля NYM и того больше.
  3. Данный кабель менее защищен с точки зрения пожаробезопасности и требует особенного подхода при выборе сечений жил.
  4. Благодаря низкому диапазону рабочих температур, он не пригоден для наружных электромонтажных работ.
  5. За те же деньги можно купить более подходящий вариант.

Провод ПВС прекрасно подходит для изготовления электрических бытовых удлинителей, для ремонта бытовой аппаратуры (замены шнуров питания), однако от использования его при монтаже скрытой проводки лучше воздержаться.

Смотрите также другие статьи :

Гармоники кратные 3-м

Гармоники образуют импульсные источники питания бесчисленной электробытовой техники, источники бесперебойного питания, энергосберегающие люминесцентные лампы и т.д. Характерной чертой симметричной трехфазной сети при сбалансированных нагрузках является сдвиг токов на 120°, как следствие суммарный ток нейтрального провода имеет нулевое значение.

Подробнее…

Для чего нужно заземление

Само по себе напряжение для жизни человека опасности не несет – можно находиться под потенциалом без ущерба для здоровья, угроза возникает при прохождении через тело человека электрического тока.

Безопасным считается ток, не превышающий 1 миллиампера, однако уже сила тока в 50 мА может привести к остановке сердца.

Подробнее…

Провод пвс для чего используется. Виды и различия провода ПВС, расшифровка аббревиатуры и марки


Виды и характеристики проводов ПВС, маркировка, назначение и аналоги

Самый доступный и популярный кабель при прокладке электросетей — это провод ПВС. Его используют в бытовых и производственных целях, дополнительно изолировать его не требуется. Оптимальное соотношение цены и качества, а также широкий диапазон возлагаемых электронагрузок делает провод высоко востребованным.

ПВС и его технические характеристики

Расшифровка ПВС следующая: П — провод, В — изоляция из поливинилхлорида, С — соединительный. Этот вид кабеля имеет множество модификаций, практически на каждый случай и любую потребность. Основные его отличия — это вес, количество жил и сечение. По конструкции ПВС имеет следующие отличия:

  • Жилы — в готовом изделии бывает две, три, четыре или пять жил, редко встречается многожильный кабель из семи жил.
  • Диаметр жил — различают 5,7 мм и выше, до 13,9 мм., измеряются жилы по наружному диаметру.
  • Сечение — минимальный размер 0,5 мм, а максимальный 25 мм., стоит отметить что крайние размеры на практике используются очень редко.
  • Строение жилы — может быть медное, многопроволочное или гибкое.
  • Вес — зависит от жил, вес одного километра кабеля варьирует между 54 кг и 256 кг.
  • Цвет — цветовая маркировка жил меняется от их количества.

Изоляционный материал, независимо от конструктивных особенностей провода, всегда будет выполнен из ПВХ. Какова бы ни была конструкция, кабель неизменно выполняется согласно ГОСТу и иным нормативным документам.

Технические характеристики

Универсальным кабелем ПВС делает его способность проводить электроэнергию как на маломощные приборы, так и на приборы с потреблением электричества до 660 Вт. Срок службы кабеля составляет не менее шести лет (или 5 тыс. часов работы).

Преимущества кабеля:

  • Главным преимуществом ПВС является гибкость, шнур довольно мягкий и это позволяет прокладывать его в самых сложных системах с большим количеством изгибов.
  • Высококачественная, устойчивая к внешним воздействиям и повреждениям оболочки кабеля, требования к которой диктуются ГОСТом.
  • Цветовая маркировка жил значительно упрощает монтаж и ремонт кабеля: ориентируясь на цвет, можно определить назначение повреждённой жилы.
  • Применение при внутреннем и внешнем монтаже, подключение бытовых электроприборов и техники.
  • Рабочий температурный диапазон составляет −25…40 С.
  • Работа в помещениях с показателем влажности 98%.
  • На протяжении пяти минут выдерживает напряжение в 2 кВт.

Все жилы шнура имеют свой цвет, свидетельствующий о том или ином назначении. Цветовое обозначение следующее:

  • Проводники тока окрашиваются в серый, чёрный, красный и жёлтый цвета и имеют аббревиатуру ТПЖ — токопроводящая жила.
  • Ноль окрашен в синий цвет.
  • Земля обозначается зелёным либо жёлто-зелёным цветом, хотя в структуре провода встречается редко.

Маркировка и виды провода

Большой выбор ПВС значительно облегчит монтаж электросетей, но прежде чем приступить к разводке сети необходимо верно подобрать провод, ориентируясь на его марку. Маркировка кабеля говорит о количестве жил и об их сечении, наносится она по наружной поверхности провода. Состоит маркировка из букв «ПВС», далее указывается количество жил (2, 3 и т. д.), после знака «х» указывается сечение жил провода. Кроме того, в маркировке бывают дополнительные буквенные значения, такие как:

  • Провод из лужёной меди добавляет в маркировке букву «Л».
  • Устойчивость кабеля к грибкам и плесени обозначается буквой «Т».
  • О наличии алюминиевых жил свидетельствует буква «А».
  • Бронированный провод отмечается буквой «Б».
  • Использование в оболочке самозатухающего материала обозначается буквами «ПС».
  • Отсутствие изоляции отмечено буквой «Г».
  • Плоская форма провода обозначена «ШВ».
  • В оболочке провода с отметкой «ПВ» использована вулканизированная резина.
  • Буквенное обозначение «Y» говорит о высокотемпературных особенностях провода, его эксплуатация допустима при 40 градусах с отметкой плюс, при работе с таким проводом нужно помнить о температурном рабочем пределе в +70С.
  • Силовой кабель обозначается буквами «СП».
  • Буква «В» в маркировке может встречаться несколько раз, здесь важна последовательность, первая «В» говорит о ПВХ изоляции, вторая «В» — ПВХ оболочка.
  • «ШВ» — наружный кабель.
  • «АБ» — броня из алюминия.
  • «СА» — броня из свинца.
  • «Л» — лента из лавсана. Две «Л» говорят о двойной ленте из лавсана.
  • «Т» — телефонный кабель.

Читая расшифровку провода ПВС, очень важно понимать последовательность буквенного обозначения, не теряясь и не путаясь в их количестве.

Существуют кабели, «чтение» которых может вызвать затруднения:

  • Расшифровка КСПВ — предназначен для системной передачи, выполнен в виниловой оболочке.
  • КПСВВ — выполнен в виниловой изоляции и оболочке, предназначен для систем пожаротушения.
  • КПСВЭВ — виниловая изоляция и оболочка, с экраном и используется для систем пожаротушения.
  • Расшифровка ПНСВ — в структуре использована стальная жила в виниловой оболочке.
  • Расшифровка ПВ1 и ПВ3 — изоляция из винила первого и третьего классов.
  • Расшифровка ШВВП — плоский шнур в виниловой изоляции и оболочке.
  • ПУНП — плоский и универсальный шнур.

К сожалению, обозначение шнура не интернационально. Шнур, предназначенный для одной и той же цели, у разных стран-производителей может обозначаться по-разному. К примеру, шнуры итальянского производства имеют такие отличия в маркировке:

  • ОПВС — шнур круглый.
  • F — гибкие жилы.
  • R — изоляция из ПВХ.

Аналоги шнура с изоляцией из поливинилхлорида

Несмотря на универсальность соединительного провода существуют не менее востребованные аналоги, которые имеют идентичные свойства и характеристики, внешний вид и требования к монтажу. Такие проводы также выполняются согласно ГОСТу и делятся на три основные группы.

  • Высокотемпературные кабели.
  • Гибкие кабели.
  • Плоские кабели.

К аналогам высокотемпературного кабеля относится ПВСнг-LS, он активно используется в проводке с повышенными требованиями к пожаробезопасности. Его маркировка говорит о невысоких горючих свойствах и низкому дымообразованию вовремя пожара. Этот кабель состоит из пяти жил, а внешняя оболочка также выполнена из ПВХ и имеет белый цвет.

Кабель может работать при минимальной температуре -40С, и максимальной +40С, с максимальной рабочей температурой +70С.

Аналог гибкого кабеля, кабель с маркировкой КГ, обладает высокой устойчивостью к повышенной влажности и открытому воздуху, хотя эксплуатационный срок не всегда доходит до пяти лет. Этот провод устойчив к многократной размотке и смотки, резиновый кожух изоляции обладает высокой устойчивостью к низким температурам, но не ниже 60С. Провод активно применяют при сварочных работах и на речных судах. В структуре провода бывает от одной до пяти жил.

В проведении осветительных сетей часто используют аналоги гибкого кабеля ПУГНП или ПБППГ, АПУНП, ПГВВП. Расшифровка ПУГНП свидетельствует о том, что провод гибкий, плоский и универсальный. Его внешняя оболочка не подходит для наружного использования, поэтому широкое применение он нашёл в бытовой электропроводки. Срок эксплуатации этого провода составляет 15 лет.

Монтаж кабеля

Проведение электромонтажных работ требует строгого соблюдения техники безопасности. Кроме проведения работ подходящим инструментом и применением защитных средств, нужно помнить об обработке концевиков шнура. Качественное, надёжное соединение провода гарантирует длительную работу электросети без перебоев и чрезвычайных происшествий.

Обработка и соединение концевиков производится при помощи специального соединения с применением обжимного инструмента. Эта процедура не отнимает много времени, но несёт большую значимость.

Подбирая кабель для запланированных работ, не стоит останавливать свой выбор на требуемом сечении, лучше взять сечение чуть больше, чтобы провод не работал на пределе. Запас рабочего ресурса позволит значительно увеличить срок службы электропроводки.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Особенности провода ПВС

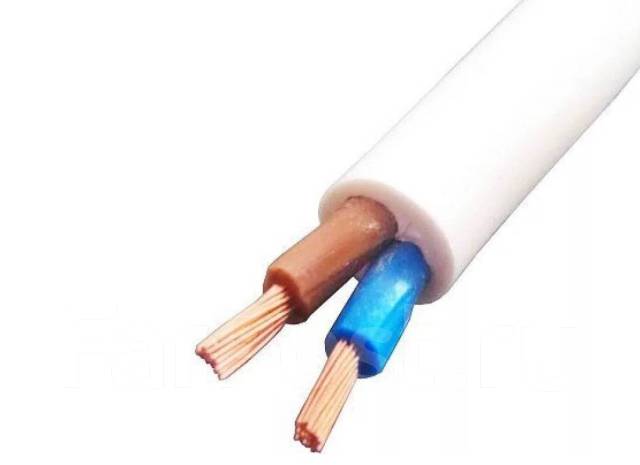

Кабель или, как  его часто называют, провод ПВС, является медным гибким кабелем многоцелевого назначения. Одним из главных его достоинств является большая  гибкость и большая прочность на разрыв. Жилы кабеля изготавливаются в виде многопроволочной структуры, значение гибкости кабеля по ГОСТу равно 5. Это показатель очень высокий , особенно с учетом отличной сопротивляемости его к деформациям и механическим нагрузкам.

Как внешняя, так и внутренняя изоляция провода ПВС изготавливаются из поливинилхлоридного пластика, при этом каждая жила имеет свой цвет.

Каждая отдельная жила, скрученная по спирали, защищена собственным тонким слоем пластика, а внешняя оболочка, обеспечивая проводу хорошую защиту, имеет круглую форму и полностью заполняет пустоты между круглыми жилами. А это, собственно, и есть весь секрет механической прочности кабеля ПВС.

Утолщенная внешняя изоляция из ПВХ  защищает медные жилы от механических повреждений и  быстро восстанавливает первоначальную форму после механической деформации, а медные жилы обеспечивают высокую электропроводность и прочность при разрыве.

Кабель ПВС чаще всего имеет окраску белого цвета, а внутренние жилы кабеля окрашены в цвета по принятым международным стандартам, что значительно облегчает работу при монтаже электроустановок и сборке электрических схем.

Из-за высокой стойкости к  механических и природным воздействиям провод ПВС очень часто используют при подключении переносных электроприемников различной мощности: от маломощной бытовой техники типа электрочайника или газонокосилки до электропотребителей большой мощности, а также промышленных установок.

Эта возможность  имеется благодаря  выпуску широкого спектра сечений кабеля ПВС, выпуск которых налажен во всем стандартном спектре сечений от малого диаметра в 0,75 до большого 16 кв. мм. Все стандартные сечения при этом выпускаются с различным количеством жил: две, три, четыре и пятижильные кабеля ПВС. А это, в свою, очередь закрывает все потребности низковольтных сетей: как однофазной сети напряжением в 220 вольт, так и промышленной трехфазной сети напряжением в 0.4 киловольта.

В быту кабель ПВС используется не только как шнур для подключения к розетке но и часто его используют для монтажа сетей внутреннего освещения, розеточных сетей и в качестве вводных проводников.

Кабель ПВС выпускается в нескольких температурных исполнениях: Т, У, УХЛ. Кабель исполнения У может эксплуатироваться при температуре нижнего предела -40 и верхнего +40 градусов по Цельсию. Кабеля других исполнений до -25 градусов.

По пожарной безопасности кабеля ПВС также соответствуют всем существующим нормам и правилам.

Срок службы (нормативный) кабеля ПВС составляет 6 лет, а при монтаже в установках стационарного типа — 10 лет.

Качество ПВС проводов регламентируется техническими условиями ТУ 16.К01-49-2005 и ГОСТом 7399-97.

Хочется добавить, что использование кабеля ПВС, в ряде случаев является без альтернативным, например данный провод очень подходит для подключения светодиодной ленты ТМ Новолампа, также можно подключать ленту светодиодную RGB, светодиодную ленту 3528 и 5050. Кабель очень удобен при подключении подобных светодиодных лент, он обладает не меньшей гибкостью, чем данный материал.

.

cable-plus.ru

Технические характеристики провода ПВС

Содержание:
  1. Описание
  2. Характеристики
  3. Условия эксплуатации
  4. Применение

В современных условиях в большом количестве применяются различные электробытовые устройства и приборы. Основным условием их работы является простое, надежное и безопасное соединение с электрической сетью, обеспечивающее удобство и комфорт в процессе эксплуатации. Данные условия и технические характеристики провод ПВС обеспечивает в полном объеме. Он изготавливается в виде кабеля с токопроводящими жилами, покрытыми изоляцией из ПВХ. Скрученные изолированные жилы также заключены в общую поливинилхлоридную оболочку.

Описание кабеля ПВС

Среди кабельно-проводниковой продукции, широкое распространение получил провод ПВС, идеально подходящий для эксплуатации в бытовых условиях. Он может использоваться при любом напряжении переменного тока, вплоть до 380 В. Данный кабель отличается гибкостью и пластичностью, обладает очень маленьким радиусом изгиба. Такой изгиб не вызывает внутренних разрывов жил и повреждений изоляции.

Конструкция кабеля ПВС состоит из медных изолированных жил, помещенных в ПВХ оболочку. Общее сечение провода имеет круглую форму. В изолирующем материале имеется определенная доля специальных добавок, выполняющих защитную функцию и не поддерживающих горение.

Существует четыре варианта провода ПВС. В нем может быть два, три, четыре или пять жил. Каждая медная жила состоит из множества тонких проволочек, скрученных в общий жгут. Изоляция как правило разноцветная, что в значительной степени облегчает электромонтажные работы. Например, в черный, коричневый или голубой цвет окрашиваются основные проводники, а цвет заземляющего провода – зелено-желтый. Общая изолирующая оболочка может быть окрашена в любые цвета.

Кабель ПВС технические характеристики

В соответствии со своими техническими характеристиками, ПВС определяется в виде гибкого провода, рассчитанного на работу при напряжении до 380 вольт. Основными конструктивными элементами служат медные жилы, каждая из которых помещается в ПВХ оболочку.

В состав отдельной жилы входят тонкие медные проводники, толщина которых зависит от общего сечения жилы. Например, если сечение жилы составляет 1 мм2, то диаметр каждой проволочки должен быть не менее 0,21 мм. Общая площадь сечения провода ПВС находится в пределах 0,75-2,5 мм2. Сверху все жилы покрыты оболочкой из пластиката поливинилхлорида. Для покрытия применяется метод экструзии, благодаря которому провод принимает круглую форму за счет заполнения промежутков между жилами. Закрутка проволочек выполняется в левую сторону, между ними отсутствует какой-либо заполнитель.

Расшифровка ПВС провода:

  • «П» — соответствует проводу
  • «В» — указывает на изоляцию из пластиката ПВХ
  • «С» — характеризует назначение провода, как соединительного.

Если в начале обозначение отсутствует буква «А» — это значит, что материалом проводников служит медь.

Условия эксплуатации

Кабели ПВС могут эксплуатироваться в температурном диапазоне от -25 до +40 градусов. Максимальная относительная влажность воздуха при температуре 350С составляет 98%. Наивысшая рабочая температура жил в течение длительного времени будет +70 градусов. Гарантия определяется в 2 года, а общий срок службы – 10 лет для стационарных устройств и 6 лет – для всех остальных. Минимальный ресурс провода во время изгибов и деформаций при подаче номинального напряжения составляет 30 тыс. циклов.

Применение ПВС

Провод ПВС, несмотря на высокую гибкость, не рекомендуется применять для устройства скрытой электропроводки. Данное качество, плюс повышенная устойчивость к деформации, делает его незаменимым в качестве сетевого шнура всевозможных переносных бытовых приборов и удлинителей.

Иногда провод ПВС применяется для труднодоступных мест, где невозможно проложить обычную проводку. Особенно это касается ситуаций с использованием кабелей с большими сечениями – от 16 мм2. Однако в подобных случаях нужно обязательно помнить об ограниченном сроке эксплуатации такого провода, несмотря на хорошее качество изоляции.

Все гибкие провода и кабели в том числе и ПВС, имеющие многопроволочные жилы, обладают общим недостатком. В соответствии с нормативными документами, определяющими монтаж и подключение, все жилы должны быть предварительно оконцованы и пропаяны. Данная процедура является обязательной даже если используются соединительные клеммы. Только после этого гибкие провода могут соединяться с коммутирующими и защитными устройствами, приборами учета и другой аппаратурой.

Технические характеристики позволяют использовать провод ПВС на отдельных этапах промышленного производства. Из него изготавливаются удлинители и переноски разной длины, монтируется световая реклама и наружное освещение.

electric-220.ru

Провод ПВС — расшифровка и характеристики

Провод ПВС, расшифровка которого звучит как «провод в виниловой оболочке соединительный», применяется для передачи электроэнергии в производственных и бытовых условиях.

Поскольку этот кабель является соединительным, он не предназначен для прокладывания стационарной электропроводки, а используется исключительно для соединения электроприборов с сетью.

Особенности провода ПВС

ПВС состоит из двух или более медных жил, перевитых между собой для обеспечения большего сопротивления и передачи напряжения из сети. Его можно использовать в устройствах, не требующих большой мощности (например, в зарядных устройствах или дверных звонках, а также для подключения бытовой электротехники).

Использование медных жил обусловлено их высокой токопроводимостью, прочностью и пластичностью, высоким коэффициентом термического расширения и устойчивостью к коррозии.

Кроме того, медные нити удобны при проведении ремонтных работ, они легко паяются, а также совместимы с электрическими резисторами и изоляторами. Иногда в таких кабелях используют алюминиевые жилы, основным преимуществом которых является отсутствие нагрева, что положительно сказывается на скорости и мощности передачи электрического тока.

Кабель из алюминия намного легче медного, его стоимость намного ниже, а гибкость и долговечность превышают показатели медного провода.

Технические характеристики

Существуют различные виды этих кабелей — например, ПВС 2х0,5 или ПВС 3х1,5. Провод ПВС, расшифровка у которого показывает количество жил и их сечение, универсален. Количество жил может быть от 2 до 5, а диаметр их сечения от 0,75 до 2,5 мм2. Минимальный диаметр кабеля составляет 5,7 мм, максимальный – 13,9 мм.

Диапазон температур, при которых рекомендуется использовать этот провод, колеблется от -25 до +40оС при относительной влажности воздуха до 98%, а У — вариация может выдерживать температуру до -40оС. Номинальное напряжение не должно быть выше 380 В. Срок службы составляет от 6 до 10 лет.

Оболочка и изоляция предотвращают деформацию кабеля, они не подвержены процессу горения, что делает его безопасным для применения в быту.

Существует много дополнительных маркировок, обозначающих провод ПВС, расшифровка которых указывает на его дополнительные свойства и характеристики. Так, например, буква «А» в начале маркировки указывает на алюминий в качестве материала для жил, а буква «Б» означает наличие защитной брони с антикоррозионным покрытием.

dnevnik-stroika.ru

Провод ПВС технические характеристики строение применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных на подключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей. Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2  и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77. Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя. Цвет  изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии  и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму. Эксцентриситет поливинилхлоридной изоляции не должен превышать 10%.

ПВС расшифровка

  • отсутствие в начале аббревиатуры буквы А означает, что провод медный;
  • П — провод;
  • В — изоляция из ПВХ пластиката ;
  • С — обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах. Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Таблица 1. Провод ПВС технические характеристики

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число  знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

  • ПВСнг(А)-LS — то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
  • ПВС-Тнг(А)-LS — то же что и ПВСнг(А)-LS, но облегченный;
  • ПВС-ТТнг(А)-LS — то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
  • ПВС-ТSнг(А)-LS — тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

elektrika-svoimi-rykami.com

Особенности ПВС провода

Сегодня кабельно-проводниковая продукция представлена на рынке очень широко. Какой бы тип электромонтажных работ вы не затеяли найти подходящий кабель сейчас не составит особого труда. Однако, хотя применение различных типов проводов не по их прямому назначению – это обычная практика современности, стоит напомнить, что это не совсем правильно. Каждый тип кабеля имеет вполне конкретное задокументированное назначение.

Например, рассмотрим кабель ПВС, цена и качество которого делает его оптимальным вариантом для коммутации электрооборудования и электроприборов, а также присоединения их к сетям переменного тока. Возможно применение ПВС и в качестве электропроводки для организации освещения.

В основе ПВС токопроводящая медная жила. Для изоляции применяется традиционный поливинилхлорид. Данный пластикат не поддерживает горение и хорошо выдерживает рабочий диапазон температур от -25 до +40-45 градусов. Что характерно поливинилхлоридный пластикат абсолютно несъедобен для различного рода грибков и плесени. Характерный округлый внешний вид данного кабеля образует специальный наполнитель, который перекрывает собой пустоты внутри кабеля.

Характеристики ПВС сопоставимы с характеристиками других видов кабелей этого класса. Не рекомендуется нагрев токопроводящей жилы выше 70 градусов по Цельсию. Данный провод имеет безотказную наработку около 5 000 часов. Если же он используется для коммутации стационарных электроприборов эту цифру принято умножать на ~2, то есть около 10-12 тыс. часов. Таким образом, минимальный срок службы данного кабеля соответственно для первого случая не менее 5-ти лет, а для второго не менее 10-ти лет.

Очень часто провод ПВС используется в различных удлинителях и переносках. Это обусловлено тем, что данный кабель очень хорошо переносит перегибы. Можно даже сказать, что этот момент один из ключевых в особенностях провода ПВС, а потому если вам необходимо подключить электроприбор в сеть при помощи удлинителя и предполагается, что в здании может быть много углов, либо же планируется часто перемещаться по рабочей площадке – удлинитель на основе ПВС кабеля вам подойдет как нельзя лучше. Не желательно лишь, чтобы радиус перегиба быль меньше 4 см.

Кабель ПВС свободно может применяться в сетях переменного тока напряжением до 660 В. Существуют опытные данные подтверждающие, что данный тип кабеля выдерживает напряжение до 2000 В, однако в течение довольно короткого промежутка времени (не больше чем 5 минут)

Монтаж ПВС кабеля производится практически при любом диапазоне температур, кроме критических (выше +40 или же ниже -40 градусов Цельсия).

Таким образом, зная ключевые особенности кабеля ПВС вы легко сможете избежать возможных неприятностей, которые возникают при применении различных типов кабелей не по их прямому назначению.

Дата публикации: 14.05.2012

Похожие записи:

nacep.ru

Описание, расшифровка и технические характеристики провода ПВС

Всем привет. Рад вас видеть у себя на сайте. И сегодня, мы с вами, поговорим о том, как расшифровать маркировку провода ПВС, и так же рассмотрим его основные технические характеристики.

Один из самых широко применяемых работниками электрослужб при подключении различных электрических приборов, а так же и обычными людьми в быту является провод ПВС.

Маркируется провод буквами и цифрами. А расшифровуется следующим образом:

  • первая цифра в маркировке указывает на количество жил в проводе;
  • вторая цифра – это сечение одной жилы провода;
  • первая буква «П» — означает, что это провод;
  • вторая буква «В» — указывает на то, что изоляция из поливинилхлорида;
  • третья буква «С» — означает, что данный провод соединительный.

Ещё на проводе заводы изготовители обычно пишут дату изготовления (в большинстве случаев это только год), и метраж. Что заметьте очень удобно, если вам нужен кусок провода, то его легко можно отмерять без применения каких-то дополнительных средств.

Что касается последней буквы «С» в буквенной маркировке, то, что провод соединительный, это исключает его из списка кабелей, которые прокладываются для подключения стационарных электрических сетей.

Конструкция провода ПВС.

Данный провод может иметь от двух до пяти токопроводящих жил переплетённых между собой и защищены внешней изоляцией. Все жилы провода имеют разноцветную изоляцию.

Из статьи цветная маркировка проводов и кабелей, мы помним, что красным цветом обычно окрашивается фазный провод, синим цветом – нулевой, а жёлто-зелёным – заземление. Внешняя изоляция обычно имеет белый цвет.

В интернете я встречал случаи, что люди пишут, мол, жилы этого провода бываю белого цвета. Но в своей практике, я таких случаев не встречал.

Тот факт, что данный провод имеет многопроволочную жилу, делает его очень гибким. Поэтому на производстве им часто подключают разного рода передвижное оборудование. Например: передвижной насос, переносной светильник, вентилятор для охлаждения и так далее.

В быту из провода ПВС можно легко сделать удлинитель. Такая переноска служить вам намного дольше, еже ли сделать переноску из другого кабеля.

Технические характеристики ПВС.

Провод ПВС обладает очень хорошими техническими характеристиками, которые дают возможность использовать его во многих случаях, где нужно подключить потребителя к источнику питания (тока). Только при выборе провода нужно обратить внимание на количество токопроводящих жил, и путём расчёта выбрать правильное сечение.

Ещё следует обратить внимание на окружающую среду, в которой он будет эксплуатироваться.

Общие характеристики провода ПВС:

  • Провод рассчитан на максимальное напряжение 450 В.
  • Нормальной рабочей температурой считается диапазон от -250 С до +400 С. Максимальная Температура нагрева не должна превышать +700 С. Минимальная температура для монтажных работ не должна быть ниже -200 С.
  • Изоляция (на проводе) не распространяет горение, но при этом легко подвергается воздействию высоких температур.
  • Срок службы в зависимости от эксплуатации составляет от 6 до 10 лет.

От себя хочу добавить, что на практике этот срок намного дольше.

Смотрите видео ролик по теме.

Теперь хотелось бы сделать небольшое отступление, и поговорить о том, можно ли делать дома проводку проводом ПВС.

Опираясь на заявленный маленький срок службы, многие специалисты не советуют делать электропроводку в жилых помещениях этим проводом. Но практика показывает совсем обратное. У себя дома я делал проводку именно этим проводом, и уже эксплуатирую её более 10 лет. И за всё это время никаких проблем не было.

Ведь те 6 лет, которые заявлены заводом изготовителем – это минимальное время службы в условиях постоянных нагрузок и воздействия окружающей среды.

А теперь подумайте, если провод будет эксплуатироваться у вас дома находясь в неподвижном состоянии, под слоем штукатурки или под гипсокартонном, с минимальными или кратковременными токовыми нагрузками. Во сколько раз может увеличиться его срок службы?

И к тому же у него есть ряд преимуществ перед так сказать «лапшой», которую зачастую применяют для монтажа электропроводки.

1. Он имеет двойную изоляцию.

2. Очень гибкий, что позволяет сгибать его в разные стороны при монтаже.

3. У многопроволочной жилы есть свои плюсы при монтаже (конечно, есть и минусы).

4. Все токопроводящие жилы разноцветные, что в разы облегчает и ускоряет монтаж.

Думаю, что этот список довольно внушителен, чтобы отдать ему предпочтение.

Разновидности провода ПВС.

Существует несколько разновидностей провода:

ПВС нг – LS – расшифровываются последние буквы аббревиатуры «нг» — не горючий, LS – при пожаре выделяет низкое количество газов и дыма;

ПВС – Тнг – LS – то же самое, что и предыдущий провод, но этот ещё и облегчённый;

ПВС – ТТнг – LS – имеет утолщённую изоляцию;

ПВС – ТSнг – LS – этот вид предназначен для стационарной прокладки.

Все эти вышеперечисленные разновидности из-за своей дороговизны используются крайне редко. Их применяют только в помещениях с высокой пожароопасностью.

Ещё один вид ПВСП – последняя буква означает, что провод плоский. Этот так же широко используется на предприятиях и в быту. Выглядит он вот так.

На этом у меня всё. Если статья была вам полезной, то жмите на кнопки социальных сетей, и подписывайтесь на обновления. Свои вопросы, пожелания и дополнения пишите в комментариях. С радостью на них отвечу. Пока.

С уважением Александр!

Читайте также статьи:

fazanet.ru

Электрический провод ПВС. Основные характеристики проводника и область применения

Можем ли мы представить свою жизнь без электричества? Конечно нет! Именно электроэнергия и её повсеместное применение являются залогом нашего комфорта. Работа любой домашней техники, начиная от пылесоса, кухонного комбайна и заканчивая стиральной машиной, вытяжкой, вентиляцией зависит от наличия тока в розетках. Передается электроток по проводам и их особенности обуславливают, насколько исправно будут работать приборы. Так что, чрезвычайно важно при покупке обратить внимание на добротность проводников. Среди широкого ассортимента лучшими характеристиками обладают кабели ПВС.

Особенности конструкции ПВС

Медный проводник относится к соединительным проводам и широко используется в быту и производственной деятельности. Буквально каждый день мы пользуемся этим представителем кабельно-проводниковой продукции. Он представлен несколькими видами и его цена зависит от сечения токонесущих жил. Как правило, продается в бухтах по 100 метров.


Название изделия – это аббревиатура, отображающая особенности строения и в частности, изоляционной оболочки. Этот слой, покрывающий токоведущую часть, представлен в виде поливинилхлоридной смолы. Материал не горит, морозостойкий, невосприимчив к воздействию разнообразных химических веществ, будь то щелочи, растворители или кислоты. Разработчики, чтобы создать такое стойкое виниловое соединение, добавили в его состав пластификаторы, стабилизаторы, тальк, каолин и другие составляющие. Использование красителей позволило создавать любой необходимый цвет изоляции. Поливинилхлорид экологически безопасен, негорюч.

Преимущества провода ПВС

Конструкция изделия представлена многопроволочными токоведущими жилами из меди высокой гибкости. Они скручиваются между собой и покрываются специальным ПВХ-слоем. Количество жил может быть от 2 до 5. Требуется обязательное соблюдение определенного класса меди, который согласно государственному стандарту не может быть ниже пятого. Среди представленной на рынке продукции встречаются варианты без заземляющей жилы и с ней.


Преимущества медных жил:

  • устойчивость к коррозионным процессам;
  • нетоксичные;
  • не подвержены грибковому воздействию;
  • качественно проводят ток;
  • обладают высокой гибкостью;
  • имеют хорошее сопротивление;
  • просты в обслуживании.


Конструкцию провода можно представить в 4-х частях:

  • Токоведущая медная часть по ГОСТУ.
  • Изоляция из ПВХ с соответствующей цветовой маркировкой. Для фазы чаще всего применяют красный, коричневый, черный оттенки, для нуля – синий, для заземления – зеленый.
  • Скрученные жилы без наполнителя. Если проводник пятижильный, может предусматриваться сердечник
  • Наружная оболочка круглая, белого или черного цвета. Её свойства, консистенция в процессе изготовления дают возможность заполнить пустоты между заизолированными жилами.

Характеристики использования

Соединительный кабель имеет большой ресурс эксплуатации – на протяжении не менее чем шести лет, если планируется его перемещение, при стационарном пользовании – более 10 лет. Отличается широкими возможностями что до работы в режиме разных температур. Так, максимально допустимая плюсовая температура составляет +40 С°, минусовая — -40 С°. Продукция способна выдержать нагрев до +70 С°. Если прокладывать одиночно, он не будет распространять процесс горения. Рабочие показатели напряжения: номинальное – 380/660 Вольт, испытательное – 2000 Вольт. Проверенные торговые марки гарантируют бесперебойную работоспособность электропроводника в течение двух лет.

От чего зависит цена на ПВС?

Главное отличие разных маркировок гибкого винилового соединительного кабеля – сечение и предусмотренное количество жил, соответственно. Чтобы их изготовить было потрачено разное количество материала, поэтому и стоимость на каждый вид будет отличаться. То есть, чем больше диаметр, тем выше стоимость. Так, разница цен на самый тонкий ПВС 2х0,5 от ПВС 5х16 приблизительно отличается в 40 раза.

Область применения

Кабель с виниловым изолирующим слоем наиболее часто используется для запитки маломощных приборов. Его исключительное качество – гибкость, которая позволяет выдерживать длительную эксплуатацию при постоянном перемещении устройств бытового назначения. Поэтому к нему повсеместно прибегают в процессе производства бытовой техники, чтобы подключить холодильники, электроплиты, стиральные машины, пылесосы, СВЧ-печи, чайник и т.д. Кроме этого, это хороший вариант для организации проводки в доме, обеспечения функционирования садовой электротехники. В промышленности кабель также требуется на определенных этапах деятельности. Например, при изготовлении удлинителей, обустройстве уличного освещения, рекламы.


В интернет-магазине VSE-E в наличии и под заказ имеется большой ассортимент кабельной продукции от проверенных торговых марок. Для получения подробной консультации по подбору и покупке связывайтесь с нами по контактным номерам телефонов.

Применение и типы проводов с ПВХ изоляцией

Применение и типы проводов с ПВХ изоляцией

Спецификация
1. Номинальное напряжение проводов должно быть равным или выше номинального напряжения системы, когда провода используются в системе переменного тока. Если провода используются в системе постоянного тока, номинальное напряжение системы должно быть в 1,5 раза ниже номинального напряжения кабеля и проводов. Рабочее напряжение системы может быть в 1,1 раза выше номинального напряжения кабеля.
2. Длительная рабочая температура должна быть ниже 70oC. Рабочая температура BV-90 должна быть ниже 90oC. И температура укладки должна быть выше 0oC.
3. Диаметр изгиба провода должен быть больше, чем в 8 раз диаметра внешнего диаметра кабеля и проводов, если их внешний диаметр составляет 25 мм или больше. Если диаметр кабеля и проводов превышает 25 мм, диаметр изгиба должен быть как минимум в 12 раз больше внешнего диаметра кабеля и проводов.

Наша компания

FAQ и контактная информация

Q: Принимаете ли вы настройки?
A: Да, у нас есть собственный завод, все коммуникационные кабели изготавливаются по индивидуальному заказу.
В: Можно ли распечатать наш логотип или название компании?
A: Да, мы можем напечатать ваш логотип или название компании на наших продуктах.
Q: Можете ли вы разработать для нас?
A: Да, у нас есть профессиональный дизайнер, расскажите, пожалуйста, о ваших требованиях, позвольте нам сделать это за вас.
Q: Можно ли получить бесплатный образец?
A: Да, стандартные образцы бесплатны, но стоимость доставки оплачивается вами. Мы также можем настроить образец для вас, конкретная цена будет подтверждена в соответствии с качеством изготовления образца.Если у нас будет дальнейшее сотрудничество в будущем, плата за образец будет возвращена.
Q: Каково ваше MOQ?
A: Обычно минимальный объем заказа кабеля связи составляет 1000 метров, минимальный объем заказа радиочастотного разъема составляет 500 шт. Но в зависимости от материала, размера и качества изготовления MOQ будет изменен.
Q: Как долго мы можем получить ваше предложение?
A: Если ваша информация очень подробная, предложение будет предложено в течение 6 часов. Чтобы получить наше предложение как можно скорее, сообщите нам следующую информацию:
1) Тип; 2) Размер; 3) Спецификация; 4) Количество.
Если возможно, предоставьте также изображения или дизайн для проверки. Образец лучше всего подходит для уточнения.
Q: У вас есть ассортимент товаров на складе для продажи?
A: У нас достаточно нейтрального хранилища для горячих вещей.
Q: Каково ваше время доставки?
A: Обычно 7-10 дней. Срок доставки зависит от продукта и количества.

Cara Zhang | Менеджер по продажам | Народная кабельная группа
T: 86-371-55367868 | М: 86-18339931106
Факс: 86-371-55367868
Интернет: www. vwcable.com

Для получения дополнительной информации, пожалуйста, свяжитесь с нами!
Приветствуем ваш запрос на провода с изоляцией из ПВХ. Пожалуйста, сообщите нам площадь сечения, материал, область применения, необходимое количество, чтобы мы могли предоставить соответствующие предложения.

Проволока с ПВХ покрытием — антикоррозийный материал для ограждения звена цепи

Проволока с ПВХ покрытием — это материал с дополнительным слоем поливинилхлорида или полиэтилена на поверхности отожженной проволоки, оцинкованной проволоки и других материалов.Слой покрытия прочно и равномерно прикреплен к металлической проволоке, чтобы сформировать свойства против старения, коррозии, растрескивания, длительного срока службы и других характеристик. Стальная проволока с покрытием из ПВХ может использоваться в повседневной жизни и в промышленности в качестве вязальной проволоки. Проволока с покрытием из ПВХ также может использоваться в подвесах для проволоки или в ремесленном производстве.

Параметры:

  • Материалы перед покрытием ПВХ: стальная проволока , проволока оцинкованная, проволока перетяжка, проволока отожженная и т. Д.
  • Поверхность: пластиковое покрытие или пластиковое покрытие.
  • Цвет: зеленый, синий, серый, белый и черный; другие цвета также доступны по запросу.
  • Средняя прочность на разрыв: 350 Н / мм 2 — 900 Н / мм 2 .
  • Относительное удлинение: 8% — 15%.
  • Диаметр проволоки до покрытия: 0,6–4,0 мм (калибр 8–23).
  • Диаметр проволоки с покрытием: 0.9–5,0 мм (калибр 7–20).
  • Слой пластика: 0,4 ​​мм — 1,5 мм.
  • Допуск диаметра проволоки: ± 0,05 мм.

PCW-01: Проволока с покрытием из зеленого ПВХ.
PCW-02: Проволока с покрытием из красного ПВХ.

Различия между покрытием пластик / ПВХ и окунанием в ПВХ:

Пластиковое покрытие — это техническая обработка поверхности металлической проволоки. Твердый пластик плавится в жидкий пластик при высокой температуре, затем материал металлической проволоки помещается в пластический поток, который вынимается через определенное время.Пластиковое окунание — это процесс обработки поверхности готовой стальной проволочной сетки. Сварная проволочная сетка или тканая проволочная сетка обрабатывается окунанием в ПВХ для обеспечения дополнительной защиты от погодных условий и лучших антикоррозионных свойств.

Характеристика:

  • Отличная коррозионная стойкость.
  • Антивозрастное свойство.
  • Защита от растрескивания.
  • Длительный срок службы.
  • Разные цвета.

Заявка:

  • Вешалка проволочная или кустарного производства.
  • Стяжная проволока для повседневной или промышленной вязки.
  • Защитные ограждения из звеньев цепи.
  • Строительство промышленных охранных ограждений.
  • Автострады и теннисные корты.

PCW-03: Проволока с ПВХ покрытием для подвешивания.
PCW-04: Проволока с покрытием из ПВХ для ограждения звеньев цепи.

Упаковка:

  • Деталь:
    • Пластиковая пленка внутри и ткань из хлопчатобумажной ткани снаружи.
    • Пластиковая пленка внутри и тканый мешок снаружи.
  • Всего:
    • В картонной коробке и на деревянном поддоне.
    • В картонной коробке и на металлическом поддоне.

ПВХ проволочная связь практически пригодна для любых применений

ПВХ стяжная проволока относится к нанесению тонкого покрытия из ПВХ на оцинкованную отожженную проволоку. Покрытие из ПВХ, часто черного и зеленого цвета, добавляет дополнительный защитный слой к вязальной проволоке.По сравнению с оцинкованной проволокой, проволока с покрытием из ПВХ имеет гораздо больший срок службы в агрессивных средах.

ПВХ стяжная проволока имеет большое семейство от 22г до 8г. Разные калибры проводов подходят для разных целей. И чем толще калибр проволоки, тем меньше диаметр. Например, проволока 0,9 мм идеально подходит для хобби или вязания податливых растений в саду.

ПВХ стяжка в бухте

Проволока для стяжки без запутывания с ПВХ покрытием

Ваши преимущества:

  • Покрытие ПВХ для защиты от ржавчины и коррозии
  • Практически гибкий и работоспособный.
  • 0,5 кг, 2 кг или 3 кг на бухту для удобства обращения
  • Диспенсер для удобного использования

Параметры:

  • Материал: отожженная стальная проволока
  • Диаметр проволоки: от 0,7 мм до 4,0 мм
  • Сечение провода: от 22 до 8
  • Поверхность: цинковое покрытие + ПВХ покрытие
  • Упаковка: бухты, упаковка без спутывания

Заявка:

  • Закрепите арматуру на месте или скрепите арматуру вместе.
  • Мягкое пластиковое покрытие, идеально подходящее для связывания садовых растений.
  • Хобби, сделанное своими руками, например, лошадь, цыпленок или специальное произведение искусства.
Калибр провода Диаметр проволоки. Цвет Длина Пакет
22 0,7 мм Черный, Зеленый 75 м Катушка
20 0,9 мм Черный, Зеленый 75 м Катушка
18 1.25 мм Черный, Зеленый 50м Катушка
16 1,6 мм Черный, Зеленый 200м Без спутывания
14 2,0 мм Черный, Зеленый 100м Без спутывания
12 2,6 мм Черный, Зеленый 50м Катушка
10 3. 2 мм Черный, Зеленый 60м Катушка
8 4,0 мм Черный, Зеленый 80 кв.м Катушка

Примечание:

  • Длина рулона может быть изменена по вашему специальному заказу.
  • Оцинкованная стяжная проволока все еще доступна.

Зеленая проволока с покрытием из ПВХ, большие бухты

Красная проволочная стяжка из ПВХ

Черная стяжка из ПВХ

Упаковка: внутри полиэтиленовые пленки и снаружи мешки из хлопчатобумажной ткани.

Черная проволочная стяжка в пакете на поддоне

Проволочные стяжки, упаковка из крафт-бумаги

ПРОВОДОВ И КАБЕЛЕЙ ПВХ: НЕОБХОДИМЫЕ ПРЕИМУЩЕСТВА ОБЩЕСТВА

Без проводов и кабелей наше общество в том виде, в каком мы его знаем, не существовало бы. Электричество, электроника, транспорт, информационные технологии и домашняя автоматизация зависят от кабелей, особенно в нашем взаимосвязанном и цифровом обществе. Провода и кабели широко используются для питания бесчисленных приборов и электрического оборудования. Они являются крупнейшим сектором применения гибкого ПВХ в Европе, поглощая 7% производства ПВХ-смол.

ПВХ-проводов и кабелей составляют около 46% европейского кабельного рынка. ПВХ используется для производства электрических кабелей и кабелей передачи данных, а также для изоляции и оболочек в различных областях: классические электрические кабели для передачи электроэнергии низкого и среднего напряжения для домов и офисов; телефонные кабели; коаксиальное кабельное ТВ / компьютер / Hi-Fi; кабели для автомобилей; аккумуляторные кабели и робототехника; кабели передачи данных, LAN и IT.

PVC на самом деле обладает несколькими внутренними характеристиками, которые делают его идеальным выбором для целого ряда различных применений.Например, ПВХ является антипиреном и может уменьшить или подавить горение в случае пожара, предотвращая распространение пламени.

ПВХ

обеспечивает изоляцию, прочность и защиту в широком диапазоне рабочих температур: он сохраняет высокую термическую стабильность и устойчивость к разрушению при рабочих температурах от 70 ° C до 125 ° C и сохраняет свою гибкость в течение очень длительного срока службы при высоких температурах. и низкие температуры, в том числе в холодных условиях ниже -30 ° C.

Кроме того, провода и кабели из ПВХ могут прослужить до 80 лет при нормальных условиях эксплуатации.Гибкий ПВХ — разумный выбор для кабелей и проводов, поскольку он доступен по цене, долговечен, является хорошим изолятором и может быть переработан. В 2017 году 126 000 тонн кабелей из ПВХ было переработано в рамках программы VinylPlus® — европейской программы устойчивого развития ПВХ-индустрии (www.vinylplus.eu), что составляет 20% от общего объема переработки. Пластификаторы делают ПВХ мягким и гибким, что является важнейшими характеристиками для производства проводов и кабелей и обеспечения долговечности в течение десятилетий.

Использование пластификатора, как и любого другого химического вещества, регулируется в Европе Регламентом REACH (регистрация, оценка, авторизация и ограничение химических веществ), поддерживающим их безопасное использование во многих гибких применениях ПВХ без риска для здоровья потребителей или окружение.

Составы для кабелей из ПВХ можно определить и оптимизировать, выбрав из множества различных семейств пластификаторов. Выбор подходящего пластификатора определяется характеристиками изоляции и оболочки (характеристики кабеля), а также технологическими требованиями к сухому смешиванию и экструзии.

Например:

  • Высокотемпературные характеристики требуют термически стабильных и стойких пластификаторов;
  • Спецификация для низких температур требует пластификаторов с высокой гибкостью даже при самых низких температурах;
  • Устойчивость к углеводородам требует высокомолекулярных или полимерных пластификаторов.

В следующей таблице показано соответствие между требованиями к кабелю и характеристиками пластификатора.

Требования к кабелям

Характеристика пластификатора

Хорошая совместимость с ПВХ

Полярность такая же, как у ПВХ

Хорошая стабильность

Термическая (окислительная) стабильность и устойчивость к гидролизу

Высокая постоянство

Высокая молекулярная масса
• низкое давление пара, низкая летучесть
• низкая миграция, высокая устойчивость к экстракции

Гибкость при низких температурах

В целом высокая степень линейности

Экономическая эффективность

• Хорошая эффективность
• Хорошая обработка; высокая производительность экструзии

Безопасность

• Сохранение гибкости в течение длительного времени
• Соответствие нормативным требованиям

Выбор пластификатора также зависит от максимальной рабочей температуры для данного типа кабеля.

Эта рабочая температура определяет условия старения (температура и продолжительность старения), при которых рабочая температура отличается от температуры старения.

Европейские производители кабелей могут выбирать из ассортимента пластификаторов, имеющихся на рынке; Основными пластификаторами, используемыми для изготовления проводов и кабелей в Европе, являются:

  • Высокие ортофталаты, такие как DINP, DIDP, DPHP, DTDP (C11-C14, C13 богатые) и линейные фталаты (C9-C11, DUP, т.е. Linear C11)
  • Тримеллитаты, такие как TOTM и линейные тримеллитаты (C8-C10).

Другие пластификаторы также могут использоваться для удовлетворения особых технических требований:

  • Алифатические соединения, такие как адипаты или азелаты • Полимеры (в основном полиадипаты)
  • Фосфаты, такие как алкиларил- и триарилфосфаты
  • Терефталаты, такие как DEHTP (или DOTP)
  • Валераты, такие как ПЭТВ (тетравалерат пентаэритрита)
  • Циклогексаноаты.

Производственно-сбытовая цепочка ПВХ занимается исследованием и разработкой новых рецептур для обеспечения максимальной безопасности и защиты окружающей среды, а также здоровья пользователей и потребителей.

VinylPlus ® обязательство по рациональному использованию добавок, например, привело к замене стабилизаторов на основе свинца в ПВХ в ЕС-28 к концу 2015 года, в то время как европейские производители пластификаторов (www.plasticisers.org) стремятся к науке и исследованиям, чтобы предлагать вещества, отвечающие высочайшим характеристикам и самым строгим нормативным стандартам, адаптированные к меняющемуся рыночному спросу.

В настоящее время разрабатываются новые рецептуры кабелей из ПВХ с целью дальнейшего улучшения их характеристик при пожарах.

ПРОВОДА И КАБЕЛИ ПВХ — СВОЙСТВА

  • Высокие изоляционные характеристики
  • Высокая универсальность рецептур
  • Высокая термическая стабильность / устойчивость к разрушению при рабочих температурах от 70 ° C до 125 ° C
  • Гибкость в течение очень длительного срока службы при высоких и низких температурах значительно ниже -30 ° C
  • Высокая производительность и энергоэффективность при производстве кабеля при относительно низкой стоимости
  • Устойчивость к углеводородам
  • Устойчивость к возгоранию и предотвращение возгорания и распространения огня
  • Возможность вторичного использования

Выбор типов кабелей из ПВХ, PUR, FEP и TPE

При указании электрического подключения для погружных типов датчиков уровня жидкости серий LMP, LMK и DCL вам нужно будет выбрать один из нескольких типов кабеля.

Выбор кабеля будет зависеть от вашего бюджета, среды применения и совместимости с жидкостями.

Ниже приводится сводка свойств каждого кабеля, чтобы помочь принять лучшее решение о наиболее подходящем кабеле для вашего приложения.

ПВХ

  • Рабочая температура от 0… 70 ° C
  • Макс. длина кабеля 140 м
  • Материал очень гибкий
  • Хорошая химическая стойкость

PUR

  • Рабочая температура от -20… 100 ° C
  • Макс.длина кабеля 700 м
  • Устойчивый к истиранию
  • Химическая стойкость
  • Может использоваться в пищевой промышленности

FEP

  • Рабочая температура от -25… 125 ° C
  • Макс. длина кабеля 700 м
  • Кабель из полиуретана + крышка из ПТФЭ
  • Устойчивость ко всем видам химикатов

TPE

  • Большая рабочая температура от -25… 125 ° C
  • Макс. длина кабеля 800 м
  • Устойчивость к морской воде и тяжелым маслам

ТПЭ-У

  • Большая рабочая температура от -10… 75 ° C
  • Питьевая вода утверждена

Погружной кабель для датчиков уровня жидкости

Запросите информацию о датчиках уровня жидкости с погружным кабелем для вашего приложения.

Справка

FEP против TPE для дизельного топлива

Является ли материал внешнего кабеля FEP или TPE предпочтительным для погружения в дизельное топливо? TPE кажется обычным выбором для морских приложений, но в чем причина?

TPE более прочен, устойчив к морской воде и более подходит для жарких сред.

FEP лучше работает с дизельным топливом в не-судовых приложениях, но также подходит TPE.

Погружной кабель для датчиков уровня жидкости

Запросите информацию о датчиках уровня жидкости с погружным кабелем для вашего приложения.

Использование, свойства, преимущества и токсичность

Что такое ПВХ (поливинилхлорид)?

Что такое ПВХ (поливинилхлорид)?

Поливинилхлорид (ПВХ или винил) — это экономичный и универсальный термопластический полимер, широко используемый в строительстве для производства дверных и оконных профилей, труб (питьевых и канализационных), изоляции проводов и кабелей, медицинских устройств и т. Д. третий по объему термопласт после полиэтилена и полипропилена.

Это белый хрупкий твердый материал, доступный в виде порошка или гранул. Благодаря своим универсальным свойствам, таким как легкий, прочный, недорогой и простой в обработке, ПВХ в настоящее время заменяет традиционные строительные материалы, такие как дерево, металл, бетон, резина, керамика и т. Д., В нескольких областях.

Впервые ПВХ был произведен «непреднамеренно» в 1872 году немецким химиком Ойгеном Бауманом. Он выставил газ винилхлорид, запечатанный в трубке, на солнечный свет и произвел белое твердое вещество, названное ПВХ.Только в 1913 году немецкий химик Фридрих Клатте получил первый патент на ПВХ на свой метод полимеризации винилхлорида с использованием солнечного света. К началу Первой мировой войны Германия производила ряд гибких и жестких изделий из ПВХ, которые использовались в качестве замены коррозионно-стойких металлов.

Основные формы ПВХ

Основные формы ПВХ

Поливинилхлорид широко доступен в двух широких категориях: гибкий и жесткий. Но есть и другие виды, такие как ХПВХ, ПВХ-О и ПВХ-М.
  • Пластифицированный или гибкий ПВХ (плотность: 1,1–1,35 г / см 3 ): Гибкий ПВХ образуется путем добавления совместимых пластификаторов к ПВХ, которые снижают кристалличность. Эти пластификаторы действуют как смазки, в результате чего получается более чистый и гибкий пластик. Этот тип ПВХ иногда называют ПВХ-П.

  • Непластифицированный или жесткий ПВХ (плотность: 1,3–1,45 г / см 3 ): жесткий и экономичный пластик с высокой устойчивостью к ударам, воде, погодным условиям, химическим веществам и агрессивным средам.Этот тип ПВХ также известен как UPVC, PVC-U или uPVC.

  • Хлорированный поливинилхлорид или перхлорвинил : Его получают хлорированием ПВХ-смолы. Высокое содержание хлора обеспечивает высокую прочность, химическую стабильность и огнестойкость. ХПВХ выдерживает более широкий диапазон температур.

  • Молекулярно-ориентированный ПВХ или ПВХ-O : он образуется путем реорганизации аморфной структуры ПВХ-U в слоистую структуру. Биаксиально ориентированный ПВХ обладает повышенными физическими характеристиками (жесткость, усталостная прочность, легкий вес и т. Д.).).

  • Модифицированный ПВХ или ПВХ-М : это сплав ПВХ, образованный добавлением модифицирующих агентов, что обеспечивает повышенную ударную вязкость и ударные свойства.

Основные сведения о жестком и гибком ПВХ


Сильные стороны Ограничения
Жесткий ПВХ
  • Низкая стоимость и высокая жесткость
  • Искробезопасное горение
  • Соответствует FDA, а также подходит для прозрачных приложений
  • Лучшая химическая стойкость, чем пластифицированный ПВХ
  • Хорошие электроизоляционные и пароизоляционные свойства
  • Хорошая стабильность размеров при комнатной температуре
  • Трудно плавить
  • Ограниченная стойкость к растрескиванию под действием растворителя
  • Становится хрупким при 5 ° C (без модификации модификаторами ударной вязкости и / или технологическими добавками)
  • Низкая непрерывная рабочая температура 50 ° C
Гибкий ПВХ
  • Низкая стоимость, гибкость и высокая ударопрочность
  • Хорошая стойкость к ультрафиолетовому излучению, кислотам, щелочам, маслам и многим агрессивным неорганическим химическим веществам
  • Хорошие электроизоляционные свойства
  • Негорючие и универсальные рабочие характеристики
  • Легче в обработке, чем жесткий ПВХ
  • Свойства могут изменяться со временем из-за миграции пластификатора
  • Атакован кетонами; некоторые сорта набухают или подвергаются воздействию хлорированных и ароматических углеводородов, сложных эфиров, некоторых ароматических простых эфиров и аминов, а также нитросоединений
  • Разлагается при высоких температурах
  • Не подходит для контакта с пищевыми продуктами с некоторыми пластификаторами
  • Более низкая химическая стойкость, чем у жесткого ПВХ

Хлорированный ПВХ (ХПВХ)


ХПВХ производится путем хлорирования ПВХ-полимера, в результате чего содержание хлора увеличивается с 56% до примерно 66%.

Хлорирование ПВХ снижает силы притяжения между молекулярными цепями. ХПВХ также по существу аморфен. Оба эти фактора позволяют ХПВХ более легко и в большей степени растягиваться, чем ПВХ, выше его температуры стеклования Tg. Труба (436), фасонные детали (376) и лист разработаны для использования при высоких температурах на основе ХПВХ или смесей ХПВХ и ПВХ.

Как производится ПВХ?

Как производится ПВХ?

Мономер винилхлорида (VCM) получают в результате хлорирования этилена и пиролиза полученного этилендихлорида (EDC) в крекинг-установке.ПВХ (температура стеклования: 70-80 ° C) получают путем полимеризации мономера винилхлорида (VCM).
Популярные методы промышленного производства ПВХ:
  • Подвес ПВХ (S-PVC)
  • Емкость или эмульсия (E-PVC)

Подвес ПВХ (S-PVC) Процесс


В герметичный реактор в мономер вводят инициатор полимеризации и другие добавки. Содержимое реакционного сосуда непрерывно перемешивается для поддержания суспензии и обеспечения однородного размера частиц смолы ПВХ.

Типичный суспензионно-полимеризованный ПВХ имеет средний размер частиц 100–150 мкм с диапазоном 50–250 мкм.

Марки S-PVC разработаны для удовлетворения широкого диапазона требований, таких как высокая абсорбция пластификатора для гибких продуктов или высокая насыпная плотность и хорошая текучесть порошка, необходимые для жесткой экструзии

Суспензионная полимеризация составляет 80% производства ПВХ по всему миру

Насыпной или эмульсионный (E-PVC) процесс


В этом процессе поверхностно-активные вещества (мыла) используются для диспергирования мономера винилхлорида в воде.Мономер удерживается внутри мицелл мыла, защищенных мылом, и полимеризация происходит с использованием водорастворимых инициаторов.

Первичные частицы представляют собой твердые сферы с гладкой поверхностью, которые сгруппированы в агрегаты неправильной формы с типичным средним размером частиц 40-50 мкм с диапазоном 0,1-100 мкм.

Смолы E-PVC используются в широком диапазоне специальных применений, таких как нанесение покрытий, окунание или намазывание.

Подвес ПВХ (S-PVC) Процесс Массовый или эмульсионный процесс (E-PVC)
  • Более низкая стоимость гибкой формулы ПВХ
  • Полученные частицы ПВХ
  • смешаны с пластификаторами и могут быть экструдированы в гранулы, которые в дальнейшем используются для обработки посредством экструзии, каландрирования и литья под давлением…
  • Перерабатывающее оборудование обычно очень дорогое
  • Стоимость более гибкой формулы ПВХ
  • Полученный порошок ПВХ смешивают с пластификаторами для получения пасты, которая в дальнейшем используется для покрытий, окунания, распыления …
  • Технологическое оборудование может быть очень дорогим, а может и не стоить

Основные свойства ПВХ-полимера

Основные свойства ПВХ-полимера

ПВХ — очень универсальный и экономичный материал.Его основные свойства и преимущества:
  1. Электрические свойства : ПВХ является хорошим изоляционным материалом благодаря своей хорошей диэлектрической прочности.

  2. Прочность : ПВХ устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому это предпочтительный выбор для многих долговечных продуктов и продуктов для активного отдыха.

  3. Огнестойкость : Из-за высокого содержания хлора изделия из ПВХ являются самозатухающими.Его индекс окисления ≥45. Триоксид сурьмы широко используется, обычно в сочетании с пластификаторами на основе эфиров фосфорной кислоты, что обеспечивает превосходные огнестойкие и механические свойства.

  4. Соотношение цена / качество : ПВХ обладает хорошими физическими, а также механическими свойствами и обеспечивает отличное экономическое преимущество. Он имеет длительный срок службы и не требует особого обслуживания.

  5. Механические свойства : ПВХ устойчив к истиранию, легкий и прочный.

  6. Химическая стойкость : ПВХ устойчив ко всем неорганическим химическим веществам. Обладает очень хорошей стойкостью к разбавленным кислотам, разбавленным щелочам и алифатическим углеводородам. Атакуют кетоны; некоторые сорта набухают или подвергаются воздействию хлорированных и ароматических углеводородов, сложных эфиров, некоторых ароматических простых эфиров и аминов, а также нитросоединений

Способы улучшения свойств ПВХ — роль добавок

Способы улучшения свойств ПВХ — роль добавок

Поливинилхлоридная смола, полученная в результате полимеризации, чрезвычайно нестабильна из-за ее низкой термической стабильности и высокой вязкости расплава.Его необходимо модифицировать перед переработкой в ​​готовую продукцию. Его свойства могут быть улучшены / изменены путем добавления нескольких добавок, таких как термостабилизаторы, УФ-стабилизаторы, пластификаторы, модификаторы ударной вязкости, наполнители, антипирены, пигменты и т. Д.

Выбор этих добавок для улучшения свойств полимера зависит от требований конечного применения. Например:

  1. Пластификаторы (фталаты, адипаты, тримеллитат и т. Д.) Используются в качестве смягчающих агентов для улучшения реологических, а также механических характеристик (ударной вязкости, прочности) виниловых изделий за счет повышения температуры.Факторами, влияющими на выбор пластификаторов для винилового полимера, являются:
    • Совместимость полимеров
    • Низкая волатильность
    • Стоимость

    Гибкая труба из ПВХ


  2. ПВХ имеет очень низкую термостойкость, а стабилизаторы помогают предотвратить разрушение полимера во время обработки или воздействия света. Под воздействием тепла виниловые соединения инициируют самоускоряющуюся реакцию дегидрохлорирования, и эти стабилизаторы нейтрализуют образующуюся HCl, увеличивая срок службы полимера.При выборе термостабилизатора необходимо учитывать следующие факторы:
    • Технические требования
    • Соответствие нормативным требованиям
    • Стоимость

    Пройдите курс — Стабилизаторы ПВХ — Расшифровка черного ящика для удовлетворения потребностей обработки и качества

  3. Наполнители добавляют в состав ПВХ по разным причинам. Сегодня наполнитель может быть действительно полезной добавкой , предлагая новые интересные возможности при минимально возможных затратах на рецептуру.Они помогают:
    • Увеличить жесткость и прочность
    • Повышение ударных характеристик
    • Добавьте цвет, непрозрачность и проводимость
    • И более

    Карбонат кальция, диоксид титана, кальцинированная глина, стекло, тальк и т. Д. Являются распространенными типами наполнителей, используемых в ПВХ.

  4. Внешние смазочные материалы используются для обеспечения плавного прохождения расплава ПВХ через технологическое оборудование. внутренние смазки снижают вязкость расплава, предотвращают перегрев и обеспечивают хороший цвет продукта

  5. Другие добавки , такие как технологические добавки, модификаторы ударной вязкости, добавляются для улучшения механических, а также поверхностных свойств ПВХ

Смесь ПВХ с другими термопластами


Смеси ПВХ / полиэстер — Эти смеси сочетают в себе превосходные физические свойства полиэфиров с превосходными технологическими характеристиками ПВХ.Преимущества включают стойкость к истиранию, растяжимость и сопротивление разрыву.

Смеси ПВХ / ПУ — Эти смеси обладают повышенной стойкостью к истиранию и химическим воздействиям. Некоторые TPU являются биосовместимыми, и при их смешивании с ПВХ получаются ценные продукты для промышленности ПВХ

Смеси ПВХ / NBR — Гибкий ПВХ, модифицированный NBR, обрабатывается в расплаве, но обладает хорошими характеристиками эластичности / восстановления

Сплавы ПВХ / полиолефинового каучука — Они могут быть полезны во многих областях, где обычные гибкие виниловые компаунды не отвечают определенным требованиям к характеристикам конечного использования.

Ограничения поливинилхлорида


  • Плохая термостойкость
  • Свойства могут изменяться со временем из-за миграции пластификатора
  • Гибкий ПВХ имеет более низкую химическую стойкость, чем жесткий ПВХ
  • Жесткий ПВХ имеет низкую температуру непрерывной эксплуатации 50 ° C

Обработка винилового пластика

Обработка винилового пластика

Некоторые из основных процессов включают экструзию, каландрирование, литье под давлением, формование с раздувом и т. Д.

Тщательное перемешивание ПВХ-смолы и связанных с ней добавок необходимо перед превращением в термопластический расплав. Для обработки жесткого ПВХ требуется термостабилизация, иначе в процессе обработки материал может разложиться. Кроме того, распыление, румяна и кожица являются очень распространенными дефектами формования, связанными с жестким ПВХ… Изучите систематические методы решения рутинных проблем формования!

ПВХ чувствителен к термической истории, и диапазон температур обработки довольно мал.Настоятельно рекомендуется просушить перед обработкой, влажность должна быть ниже 0,3%.

Настоятельно рекомендуется сушка перед обработкой. для пластифицированного ПВХ, влажность должна быть ниже 0,3%.

Пластифицированный ПВХ Жесткий ПВХ
Литье под давлением
  • Температура плавления: 170 и 210 ° C
  • Температура формы: от 20 до 60 ° C
  • Усадка формы: 1 и 2.5%
  • Давление впрыска материала: до 150 МПа
  • Давление упаковки: до 100 МПа
  • Температура плавления: 170 и 210 ° C.
  • Температура формы: от 20 до 60 ° C
  • Усадка формы: 0,2 и 0,5%.
  • Рекомендуемый винт с отношением длины к диаметру от 15 до 18
Экструзия
  • Температура экструзии на 10-20 ° C ниже температуры литья под давлением, чтобы избежать преждевременного термического разложения.

ПВХ и 3D-печать


ПВХ в значительной степени игнорировался как подходящий для 3D-печати, и новые разработки открывают путь для ПВХ в растущий мир аддитивного производства. Например, Chemson Pacific Pty Ltd, член Винилового совета Австралии, продемонстрировала первый в мире ПВХ-материал 3DVinyl ™, напечатав на 3D-принтере гигантскую вазу для цветов с помощью 3D-принтера с подачей гранул.

Способы склеивания ПВХ

Материал
ПВХ может быть склеен с использованием различных технологий соединения для превращения ПВХ в готовое изделие.Все методы сварки включают приложение или генерацию тепла для размягчения материала при одновременном приложении давления. Также распространены методы склеивания с использованием клея.

Возможность вторичной переработки и токсичность ПВХ

Повторяемость и токсичность ПВХ

Продукция, изготовленная из ПВХ , подлежит 100% вторичной переработке и может иметь код вторичной переработки № 3.
Выбор подходящего способа переработки ПВХ имеет как экономическую ценность, так и пользу для окружающей среды.Ключевые методы переработки ПВХ включают:
  • Механическая переработка — Механическая переработка относится к процессам переработки, при которых отходы ПВХ обрабатываются путем измельчения, просеивания и измельчения. В зависимости от состава качество рециклатов может сильно различаться. После механического разделения, измельчения, промывки и обработки для удаления примесей он перерабатывается с использованием различных технологий (гранулированный или порошковый) и повторно используется в производстве. «Высокое качество» может быть повторно использовано в тех же сферах применения, в то время как «низкокачественные» переработанные отходы могут быть использованы только в изделиях, изготовленных из других материалов.

  • Химическая переработка — В процессах химической переработки полимер разбивается на мономеры (используемые для производства новых полимеров) или другие вещества (используемые в качестве исходных материалов в процессах основной химической промышленности. Хлор высвобождается в форме HCl, который может быть повторно использован). -используются или нейтрализуются для образования различных продуктов. Стабилизаторы, содержащие тяжелые металлы, в основном остаются в твердых остатках, которые, скорее всего, придется захоронить.

  • Переработка сырья — Она включает (обычно) термическую обработку потока отходов ПВХ с извлечением хлористого водорода, который затем может быть возвращен в процесс производства ПВХ или использован в других процессах.


Переработанный ПВХ может быть использован для производства упаковки, пленки и листа, связующих с отрывными листами, труб, подложек для ковров, электрических коробок, кабелей и многого другого.

Отрасль работает с регулирующими органами, чтобы гарантировать, что деятельность по переработке отходов остается устойчивой при соблюдении нормативного режима.

Наличие хлора и использование добавок, таких как пластификаторы, закуплено ПВХ под пристальным вниманием в течение ряда лет. В нескольких регионах регулярно высказывались опасения по поводу возможного негативного воздействия фталатов на окружающую среду и здоровье человека.Однако в результате дальнейших исследований и исследований подтверждено, что некоторые фталаты безопасны для использования в текущих приложениях.

Точно так же Европа отказалась от использования стабилизаторов на основе свинца в виниловых соединениях из-за их классификации как репротоксичных, вредных, опасных для окружающей среды и их присутствие (тяжелые металлы), вызывающее проблемы в стратегиях обращения с отходами.

Инициативы по переработке ПВХ в промышленности

Инициативы по переработке ПВХ в промышленности

США


Институт винила (ПВХ) — одна из ведущих организаций, представляющих ведущих производителей винила, мономера винилхлорида, а также добавок и модификаторов винила в США.

Недавно она запустила новую инициативу «+ Vantage Vinyl» для продвижения усилий по обеспечению устойчивости во всей виниловой промышленности . В нем участвуют компании по всей цепочке создания стоимости винила, от производителей и поставщиков сырья до производителей конечной продукции.

Европа


В настоящее время переработка вторичного сырья является ключом к экономике замкнутого цикла, и европейская промышленность ПВХ не отстает в достижении целей экономики замкнутого цикла.

Recovinyl , как отраслевая платформа по переработке, собирает переработчиков и переработчиков со всей Европы.Recovinyl — это инициатива европейской производственно-сбытовой цепочки из ПВХ , направленная на облегчение сбора и переработки ПВХ-отходов . Схема финансируется VinylPlus, добровольным обязательством по устойчивому развитию европейской индустрии ПВХ (первоначально финансировалось в рамках инициативы Vinyl 2010).

Читать по теме: переработанный пластик и круговая экономика — превращая вызовы в возможности

Австралия


Vinyl Council of Australia представляет цепочку создания стоимости ПВХ / винила в Австралии.Он внимательно следит за европейской программой VinylPlus. В рамках собственной программы PVC Stewardship , Vinyl Council of Australia стремится дать возможность поставщикам сырья, производителям и дистрибьюторам продукции совместно обеспечивать безопасное и выгодное производство, использование и утилизацию изделий из ПВХ.

Канада


Канадский институт винила и FEPAC, ведущая ассоциация производителей пластмасс в Квебеке, предлагают Eco Responsible, программу сертификации менеджмента устойчивого развития для производителей виниловой промышленности и любых других организаций, работающих в индустрии пластмасс по всей Канаде.

Разработки ПВХ на биооснове

Разработки ПВХ на биологической основе

Разработка пластмасс из сои, пшеницы или даже сахарного тростника не новость. Сейчас, как и в случае с некоторыми другими полимерами, набирает обороты разработка составов ПВХ на биологической основе или даже производство смол ПВХ на биологической основе. Два отраслевых игрока — Ineos и Vynova — разработали био-ПВХ на основе возобновляемого этиленового сырья, полученного из биомассы, не связанной с пищевой цепочкой. Читайте дальше, чтобы узнать больше!

Найдите подходящие марки поливинилхлорида


Просмотрите широкий спектр марок поливинилхлорида (ПВХ), доступных сегодня, проанализируйте технические данные каждого продукта, получите техническую помощь или запросите образцы.

Проволока с ПВХ покрытием, оцинкованная, отожженная, Galfan

Оцинкованная проволока с пластиковым покрытием используется в производстве вязальной проволоки, проволочной связки, опорной проволоки для растений, сеток и ограждений.

Стальная проволока с покрытием из ПВХ / пластика обрабатывается покрытием слоем поливинилхлорида или полиэтилена на поверхности сердечников (отожженная проволока, оцинкованная проволока, проволока из нержавеющей стали, проволока Гальфана и т. Д.). Слой покрытия, прочно связанный с проволокой, обеспечивает такие характеристики, как защита от старения, коррозии, растрескивания, долгий срок службы и другие характеристики.

Материалы для цветных покрытий : ПВХ / ПЭ / Винил
ПВХ — самый популярный порошок для покрытия проводов, поскольку он относительно дешев, эластичен, огнестойкий и обладает хорошими изоляционными свойствами. Покрытие из ПВХ и внутренняя проволока прочно соединены друг с другом, что обеспечивает более длительный срок службы. Покрытие из твердого ПВХ (винилхлорида) высокой плотности наносится против коррозии обычных кислот и щелочей. Срок службы до 12 лет, что в несколько раз больше, чем у горяче- и холоднооцинкованной проволоки.Цвета могут быть изменены в соответствии с потребностями клиентов.

В материалы покрытия из ПВХ, ПЭ, поливинилхлорида могут быть добавлены анти-УФ и антивозрастные добавки для достижения улучшенных свойств.

Различия между покрытием ПВХ и окунанием в ПВХ
Пластиковое покрытие — это техническая обработка поверхности металлической проволоки. Твердый пластик плавится в жидкий пластик при высокой температуре, затем материал металлической проволоки помещается в пластический поток, который вынимается через определенное время. Пластиковое погружение — это процесс обработки поверхности готовой стальной проволочной сетки. Сварная или тканая проволочная сетка обрабатывается окунанием в ПВХ для дополнительной защиты от погодных условий и лучших антикоррозионных свойств.

Обычно пластиковое покрытие наносится на проволоку перед ее дальнейшим плетением или изготовлением. Пластиковое окунание обычно применяется к проволочной сетке, обработанной стальной проволокой.

Применение проволоки с покрытием
1.Связующая проволока / связывающая проволока:
Проволока с ПВХ / полиэтиленом / виниловым покрытием или окрашенная проволока изготавливается в формах, удобных для связывания и связывания. Проволока обычно превращается в разрезанную проволоку, разрезанную проволоку с петлями или наматывается катушками вокруг палочек.
2. Проволока для подвешивания
3. Сетка и проволока для ограждений: Для изготовления заборов из звеньев цепи, габионов и различных сеток.
4. Проволока для овощей и растений

Основные параметры проволоки с пластиковым покрытием
1, Материал перед покрытием:
Стальная проволока; Проволока оцинкованная
;
перерисовывающая проволока;
проволока отожженная; Проволока из нержавеющей стали
.

Номер сортамента проволоки, предел прочности на разрыв, удлинение, количество цинка и другие параметры должны быть предварительно определены перед обработкой пластикового покрытия. Средняя прочность на разрыв для проволоки с покрытием из ПВХ составляет от 350 Н / ММ2-900 Н / ММ2, относительное удлинение составляет от 8% до 15%.

2, Цвет покрытия:
Обычные цвета — травяной зеленый (светло-зеленый), темно-зеленый (темно-зеленый), серый, белый.

3, Общие Диаметр проволоки с пластиковым покрытием и без него:
Диаметр проволоки до покрытия: 0.6-4,0 мм (калибр проволоки BWG23-8)
Диаметр проволоки с покрытием: 0,9-5,0 мм (BWG20-7)
Слой пластика (0,4-1,5 мм), отклонение диаметра проволоки (+0,05 мм / -0,05 мм макс. )

Основные поставленные продукты

20 SWG Связывающая проволока с ПВХ покрытием
С ПВХ покрытием M.S. вязальная проволока
Калибр: 20 SWG

Оцинкованная проволока с покрытием из ПВХ
Зеленый
Размер проволоки: калибр 14 или 1,628 мм
Материал: мягко тянутый или прокатанный
Внутри: 1.Электрооцинкованная проволока 60 мм, внешний диаметр: 2,60 мм
Предел прочности на разрыв: мин. 380 МПа.
Относительное удлинение: мин. 9%

Зеленый ПВХ-провод в Польшу
ПВХ-провод, зеленый кр. 2,40 / 2,75 мм
Пвх провод, зеленый, кр.2,75 / 3,15 мм
Пвх провод, зеленый, кр.1,80 / 2,20 мм
Rm: 450/550 NM
Цвет: ral 6009 (или аналогичный)
В бухтах: 400/800 кг.
Поставка в FCL

Электрооцинкованная проволока с ПВХ покрытием 2.00 мм
Характеристики: 1,6 мм / 2,0 мм
Прочность на разрыв: 35-50 кг / мм2
Цвет: темно-зеленый RAL6005
Вес рулона: 500 кг / рулон
Упаковка: внутренняя пластиковая пленка и внешний тканый мешок

Электрооцинкованная проволока с ПВХ покрытием 2,80 мм
Характеристики: 2,0 мм / 2,8 мм
Прочность на растяжение: 35-50 кг / мм2
Цвет: темно-зеленый RAL6005
Вес рулона: 500 кг / рулон
Упаковка: внутренняя пластиковая пленка и внешний тканый мешок

Оцинкованная проволока с покрытием из ПВХ, Поставка в Португалию

Проволока горячеоцинкованная с покрытием из ПВХ
Диаметр проволоки:
Внутренний 1.9 мм, внешний диаметр 3 мм
Внутренний 2,6 мм, внешний диаметр 4 мм
Материал: Низкоуглеродистый согласно DIN 1548
Предел прочности (T / S) 40-44 кгс / мм2 макс. 45 кг / мм2
Диам. допуск согласно DIN 177
Цинковое покрытие 70-80 г / сек
ПВХ цвет RAL 6005 (темно-зеленый)
Упаковка: бухты по 600 кг

Отожженная проволока с пластиковым покрытием


Бухты проволоки с покрытием из ПВХ, зеленая, внутренняя мягкая отожженная проволока, диаметр проволоки 3 мм после покрытия, поставка на рынок Мексики

Зеленый провод с покрытием из ПВХ для производства габионов

3.20 Проволока с ПВХ покрытием:
Внутренняя проволока: 2,20 мм
Отделка: Zn90%, Al% 10 с покрытием (мин. 230 г / м2) + дополнительное покрытие из ПВХ
Предел прочности на разрыв: 350 — 500 Н / мм2

3,70 Проволока с ПВХ покрытием
Внутренняя проволока: 2,70 мм
Отделка: Zn90%, Al% 10 с покрытием (мин. 245 г / м2) + дополнительное покрытие из ПВХ
Прочность на разрыв: 350 — 500 Н / мм2

3,70 Проволока с ПВХ покрытием
Внутренняя проволока: 2,70 мм Zn95%, Al% 5 с покрытием (мин. 245 г / м2) + дополнительное покрытие из ПВХ
Прочность на растяжение: 350 — 500 Н / мм2

Проволока с ПВХ покрытием для упаковочных целей
Обвязочная проволока с ПВХ покрытием
Диаметр сердечника проволоки: 0.8 мм
Диаметр проволоки с покрытием: 1,2 мм
Материал сердечника: оцинкованная проволока
Для упаковки больших объемов


Проволока GI с порошковым покрытием для упаковки, размер 1,2 мм

Оцинкованная проволока с покрытием из ПВХ в больших бухтах
Диаметр 3,76 / 4,16 мм
Прочность на разрыв от 45 до 50 кг / м2
Цинковое покрытие основной проволоки: 70 г / м2
Цвет ПВХ — RAL 6005
Технические характеристики BS EN10244, класс C.
Упаковка в Катушка 500 кг

Стальная проволока с цветным покрытием, черного и других цветов


Проволока для стяжки 19 калибра, с черным полиэтиленовым покрытием, доступны белый, синий и другие цвета

Проволока из ПВХ с синим покрытием, поставка в Индию


Проволока из оцинкованной стали с покрытием, 3.5 мм, поставка в Индию, покрытие синим порошком

Обрезать связующую проволоку

Стяжная проволока из оцинкованной стали с ПВХ покрытием, разрезанная на кусочки по 48 дюймов, для связывания / связывания

Колючая проволока с покрытием из ПВХ для ограждений


2 нити и 4 точки скручены. Расстояние между зубцами может составлять 3-6 дюймов с допуском на 1/2 дюйма меньше или больше.

Обвязочная проволока из мягкой стали с покрытием из ПВХ Поставка в Корею

Внутренняя стальная проволока диаметром 1.6 мм
Проволока с покрытием из ПВХ, диаметр 2,0 мм
Покрытие из ПВХ, зеленого цвета
Применение: для связывания кабелей
Бобина: 2,500 метров

Решетка для опоры растений 6 мм x 1,5 м

Изготовлен из стальной оцинкованной проволоки или стальной проволоки с пластиковым покрытием. Используется для предотвращения разрастания томатов по всему огороду, прост в использовании и дешевле по сравнению с клетками для томатов.

Проволока с ПВХ покрытием для проволочной сетки проект

Сетчатая проволока Внутренний диаметр: 2.70 мм
Mesh Wire Внешний диаметр: 3,70 мм
Цвет: серый / темно-зеленый
Вес рулона: 50 кг

Зеленая проволока для флористов
Поверхность: пластифицированная (с пластиковым покрытием), в основном зеленого цвета
Длина провода 25 м
Растяжение 37-43 кг / мм2
Elogation 16,6-17,5%

Стальная проволока с покрытием из ПВХ для теплиц и туннелей
Проволока с покрытием из ПВХ, размер 2,5 / 3,5 мм

Проволока с ПВХ покрытием, калибр 16 Поставка по UA
Размер: 0.Стальная проволока диаметром 062 дюйма
с покрытием из ПВХ или аналогичного материала черного цвета.
Материал: C1008 Углерод
В бухтах по 100 фунтов.
Образец предоставляется по запросу

Стальная проволока с покрытием из ПВХ для изготовления вешалок для одежды из ПВХ
Проволока с покрытием из ПВХ (2,6 — 2,7 — 2,8 мм)
Экспорт в Саудовскую Аравию
Для изготовления проволочных вешалок для одежды
Размеры проволочных вешалок (2,6 — 2,7 — 2,8 мм)

Обработка

1, чертеж провода

Металлическую проволоку можно протягивать двумя способами: порошковой вытяжкой и водной вытяжкой.

Порошковый рисунок применяется для первичного или младшего рисунка (6,5 мм ~ 4,0 мм). Обычно машина для волочения порошка имеет 4 резервуара и 4 формы. К одному резервуару подбирается пресс-форма. Каждый из них получает энергию от электромотора. 0,9 мм (макс.) Можно уменьшить, когда проволока пересекает форму. При рисовании нет потери веса. В этом способе рисования в качестве смазки используется порошок, состоящий из мыла и масла. Плесень скрыта за порошком.

Водный рисунок используется для старшего или мелкого рисования (≤4.0 мм). Емкость заполнена водой, мылом и 8 формочками. По сравнению с рисованием порошком, рисование водой требует меньше места. Также проволока после волочения становится тоньше и прочнее. Предел прочности на разрыв составляет около 700 Н. Проволока, натянутая таким образом, может быть использована для изготовления гвоздей и сетчатых панелей.

2. Отжиг

Для оцинкованной проволоки требуется отжиг.

Этот процесс предназначен для снижения прочности проволоки на разрыв. Печь прочная, построена из красного кирпича. Архитектура отжиговой печи — кубовидная.Проволока разной толщины требует разной температуры. Диапазон от 700 ° C до 900 ° C. Мощность отжиговой печи, предел прочности на разрыв 400 ~ 600 Н.

3. Промывка хлороводородной кислотой

Третья стадия оцинкованной проволоки — промывка хлороводородной кислотой.

После вытяжки и отжига проволока становится тоньше, мягче, но при этом намного грязнее. Для удаления примесей требуется промывка хлористоводородной кислотой. Для промывания хлороводородной кислотой требуется бассейн с водой и бассейн с хлороводородной кислотой.Плотность хлороводородной кислоты 17%. В бассейне с хлористоводородной кислотой есть котел, используемый для выброса пара.

4. Электроцинкование

Проволока оцинкованная четвертая ступень: цинкование

После бассейна с хлористоводородной кислотой также необходим бассейн с водой. В цинковой ванне реакция вытеснения является химической и равномерно распределенной. Поверхность проволоки гладкая. Поскольку проволока проходит через цинковую ванну быстро, для обильного цинкования требуется 4 цинковых ванны.

5. Порошковое покрытие

Порошковое покрытие — это нанесение порошка на поверхность металлической проволоки с помощью устройства (электростатического распылителя).

Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
