Провод ПВС — кабель ПВС: характеристики, расшифровка

Соединительный кабель востребован во многих областях: на производстве и в бытовых условиях. С данным проводом мы сталкиваемся ежедневно в быту при подключении техники разного рода.

Провод ПВС обладает отличными техническими характеристиками и имеет несколько разновидностей. Строительная длина согласуется с потребителем. Цена зависит от размера сечения токопроводящих жил. Реализуется кабель ПВС обычно в бухтах намоткой по 100 метров.

Изоляционный материал: описание

Своим названием провод в виниловой оболочке соединительный обязан материалу, который используется для изоляции токоведущих частей —поливинилхлоридной смоле. Она не горит на воздухе, морозоустойчива и неуязвима для воздействия кислот, щелочей, растворителей и минеральных масел.

Всевозможные химические элементы: тальк, карбонат кальция и каолин, пластификаторы и стабилизаторы входят в состав пластмассы и улучшают ее эксплуатационные характеристики.

Красители позволяют получать изоляцию разных цветов. ПВХ изоляция экологически безопасна и не наносит вред окружающей среде. Она является главным плюсом кабеля, так как изготовлена из материала, стойкого к возгоранию.

Кабель ПВС: конструкционные особенности

ПВС включает в себя гибкие, многопроволочные медные изолированные жилы малого и среднего сечения. Они скручены между собой и покрыты ПВХ оболочкой. Их количество может варьироваться от 2 до 5. При этом класс жилы по ГОСТ 22483 не ниже 5. Различают провода с заземляющей жилой и без нее.

Кабель устойчив к коррозии, плесени, грибку и не токсичен. Медные жилы обладают многочисленными преимуществами. Среди которых:

хорошая токопроводность;
высокая гибкость;
отличные показатели сопротивления;
стойкость к коррозии;
легкость в обслуживании.

Конструкция состоит из 4 частей:

Токопроводящая жила или круглый провод 5 класса по ГОСТ 22483.
Изоляция из поливинилхлоридного пластиката разного цвета. Стандартные цвета – красный, коричневый, черный для фаз, синий – ноль, а заземление обозначено зеленым цветом.
Скрутка без наполнителя. Пятижильные провода можно скручивать вокруг сердечника.
Оболочка белого или черного цвета имеет круглую форму. Накладывается таким образом, чтобы заполнять промежутки между жилами.

Эксплуатационные особенности

Гибкий соединительный провод наделен продолжительным эксплуатационным ресурсом, который составляет не менее 6 лет при подвижном использовании и 10 лет при стационарном применении.

Он способен превосходно выдерживать температурные колебания – максимально высокие в жару и низкие в холод: от — 40 до + 40 градусов. Предел нагрева токопроводящей жилы ПВС составляет +70°С. При условии одиночной прокладки не распространяет горение.

Кабель имеет напряжение:

номинальное 380/660 В;
испытательное 2000 В.

Производители дают гарантийные обязательства в течение 2 лет с момента ввода изделия в строй. Для розничной торговли гарантия исчисляется с момента продажи, а для потребления вне рынка – с периода ввода в эксплуатацию. ПВС отвечает стандартам ГОСТа 7399-97.

От чего зависит стоимость провода ПВС?

Так как разные маркоразмеры проводов ПВС отличаются друг от друга количеством жил и площадью их сечения, то вполне понятно, что они будут отличаться друг от друга и по цене. Зависимость между конструкцией провода и его стоимостью достаточно прозрачная: чем больше жил и площадь сечения, тем больше цена кабельной продукции данного вида.

Разница может довольно ощутимой. Так, провод ПВС с максимальным числом жил – 5 и наибольшей (для проводов ПВС) площадью сечения 16 стоит почти в 42 раза дороже, чем тонкий ПВС 2Х0,5.

Как выбрать сечение провода ПВС?

При покупке кабеля в первую очередь следует принимать во внимание ожидаемый ток нагрузки.

Удельное электрическое сопротивление токопроводящих жил постоянному току — 0,01724 Ом• мм²/м (при температуре окружающей среды 20°С). Номинальная токовая нагрузка, которую способен выдерживать провод зависит от его сечения и составляет:

6 А — для сечения 0,75 мм²;
10 А — для сечения 1,0 мм²;
16 А — для сечения 1,5 мм².

Следует помнить, что максимально возможный ток может снижаться при повышении температуры окружающей среды. Таблицы снижающих коэффициентов приведены в Правилах устройства электроустановок (ПУЭ). Также дополнительные ограничения могут возникать при значительной протяженности кабеля.

Сферы применения провода в виниловой изоляции

ПВС кабель нашел широкое применение в качестве проводника для подключения приборов с небольшой мощностью. Способность сгибаться без повреждений при малом радиусе делает его универсальным и незаменимым элементом для изготовления бытовой техники.

В обычной жизни он применим при подсоединении к сети электрических приборов различного назначения: кондиционеров, пылесосов, холодильников, стиральных машин. Также он подходит для проводки в жилых помещениях и для работы техники в области садоводства и огородничества, для специализированных средств малой механизации.

Промышленное производство задействует данный вид кабеля на некоторых этапах. Свойство выдерживать большое число перегибов и подвергаться деформации позволяет использовать его для изготовления разной длины удлинителей (переносок), а также при монтаже уличного освещения и световой рекламы.

ПВС — Силовой провод

ПВС — гибкий cиловой провод общего назначения со скрученными медными жилами. Изоляция каждой жилы и материал внешней оболочки провода ПВС — из поливинилхлоридного пластиката.

Провода марки ПВС применяются для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, холодильников, стиральных машин, используется при производстве переносных светильников, бытовых удлинителей, для подключения бытовых электрических приборов, приборов видеонаблюдения, электрических устройств и приборов быстрого применения к сетям с напряжением до 380 В. Провод ПВС не распространяет горения при одиночной прокладке.

длительно допускаемая температура окружающей среды при эксплуатации — от -25°С ( в исполнении У от -40°С) до +40°С.
оболочка — из поливинилхлоридного пластиката, наложена с заполнением промежутков между жилами, для придания проводам округлой формы.
сечение токопроводящей жилы — от 0,75 до 16 мм².
климатическое исполнение — ГОСТ 15150 У.
ГОСТ — 7399–79.

номинальное напряжение переменного тока — до 380 В при частоте 50 Гц.
относительная влажность воздуха (при температуре до +35°С) — 98%.
строительная длина — не менее 50 м.

изоляция — поливинилхлоридный пластикат.
минимально допустимый радиус изгиба при монтаже — до 1 мм²–40 мм, 1,5 мм²–60 мм.
срок службы проводов — не менее 6 лет.
количество жил — от 2 до 5.
срок службы проводов, применяемых в стационарных эл.приборах — не менее 10 лет.
минимальная температура прокладки кабеля без предварительного подогрева — -15°С.
гарантийный срок эксплуатации — 2 года со дня ввода в эксплуатацию.
безотказная наработка — не менее 5000 часов.
токопроводящая жила

— многопроволочная, медная или медная луженая, круглой формы, класса 5 по ГОСТ 22483.

максимальная допустимая температура токоведущих жил в процессе эксплуатации — +70°С.
скрутка — жилы скручиваются без заполнителя, жилы пятижильных проводов допускается скручивать вокруг сердечника.

Технические характеристики провода ПВС:

Количествожил,сечение,мм²	Диаметр,мм	Удельныйвес,кг/м
2х0,75	5,50	0,040
2х1,0	6,60	0,063
2х1,5	8,00	0,080
2х2,5	10,00	0,130
2х4,0	10,40	0,178
2х6,0	11,60	0,235
2х10,0	13,60	0,343
3х0,75	7,20	0,05
3х0,75	7,60	0,068
3х1,0	7,1	0,076
3х1,5	8,80	0,090
3х2,5	11,0	0,16
3х16,0	17,9	0,580
3х4,0	11,02	0,222
4х16,0	19,9	0,870

Номенклатура кабеля марки ПВС :

ПВС 2х0,75

ПВС 2х1,0

ПВС 2х1,5

ПВС 2х2,5

ПВС 3х0,75

ПВС 3х1,0

ПВС 3х1,5

ПВС 3х2,5

ПВС 4х0,75

ПВС 4х1,0

ПВС 4х1,5

ПВС 4х2,5

ПВС 5х0,75

ПВС 5х1,0

ПВС 5х1,5

ПВС 5х2,5

гарантия подачи электроэнергии к приборам и электроинструменту

виды, технические характеристики и расшифровка

Электросети так и названы, потому что провода и кабели, подобно нитям в сети, занимают определенное пространство. Причем гораздо большее, в сравнении с оборудованием, которое присоединено к окончаниям каждого шнура или кабеля. Известно, что вероятность возникновения различных неполадок зависит от количества элементов. Больше их — значит, вероятность появления неисправностей увеличивается. А проводов в электросетях наибольшее количество.

Поэтому проводники должны быть наиболее надежными элементами электросетей. Электрические сети с напряжением ниже 380 В, а также в некоторых случаях 660 В — самые разветвленные и многоэлементные. Они располагаются повсюду, а жилые дома, как и большинство офисных и производственных помещений, потребляют электроэнергию на их основе. Для соединения электрооборудования в таких электросетях часто применяются провода ПВС. Далее в статье расскажем, что такое провод ПВС, его назначение, расшифровка маркировки, чем обусловлено его использование и не только.

Основная информация

ПВСпо техническим характеристикам должен соответствовать ГОСТ 7399-97, который устанавливает стандарты для шнуров и иных проводников, применяемых для напряжений ниже 450/750 вольт и сообщает о ПВС-проводе следующие данные:

жилы шнура скручены;
они покрыты изоляцией, материал которой — поливинилхлорид;
поверх поливинилхлоридной изоляции сделана оболочка из этого же материала;
провод без усилийгнется;
применяется в различных системах с напряжениями 380/660 В, а также в электросетях менее 380 В;
в поперечном сечении шнур круглый.

Аббревиатура провода ПВС не расшифровывается однозначно. В некоторых источниках буквы расшифровываются так:

П — провод;

В — название изоляции, винил;

С — назначение, то есть соединительный.

Однако сокращенное описание применяемой изоляции — поливинилхлорида — может быть из букв п и в. По этой причине характеризующая шнур и кабель расшифровка ПВСможет быть как «с поливинилхлоридной изоляцией, соединительный».

Отделяем зерна от плевел

В сети можно встретить много информации относительно этих популярных проводников электрического тока. Шнур ПВС, технические характеристики которого упомянуты большим числом сайтов, часто чередуется там же с таким проводником, как кабель ПВС.При этом кабель ПВС, расшифровка которого трактуется точно так же, как и для одноименного провода, своими существенными отличиями никак не отмечен. Вполне обоснованно можно сказать, что такое определение, как «кабель ПВС» — это неточность, которая допущена авторами.

И вот почему. Возникает предположение, глядя на провод ПВС, что такое совместное упоминание может быть вызвано дополнительной оболочкой, которая характерна для конструкции кабеля. Чаще в шнурах жила охвачена одним слоем изоляции. А для кабеля характерно слоеное строение. Однако, если быть точным, надо обратиться к документации, которая окончательно разъяснит, существует ли на самом деле ПВС-кабель. А таким документом в данном случае является ГОСТ 7399-97. Прочитав этот первоисточник, можно убедиться, что в нем нет упоминания никакого ПВС-кабеля.

В нем упомянуты только шнуры и провода, причем четко указано следующее:

Что сказано в ГОСТ о типе проводников ПВС

Поэтому рекомендуем нашим читателям в дальнейшем, встречая описание, а также прочую информацию о проводниках ПВС, применять слово «шнур» вместо кабеля.

Разновидности конструкции

Конструктивными особенностями некоторых марок шнуров являются заполнители, а также сердечники, размещаемые вместе с токопроводящими жилами. Заполнителем могут служить нити из различных видов пряжи. ПВС-провод всегда выполнен со скрученными жилами. Заполнители в этой марке шнура не применяются. Если провод содержит сердечник и пять жил, они могут быть скручены вокруг него.

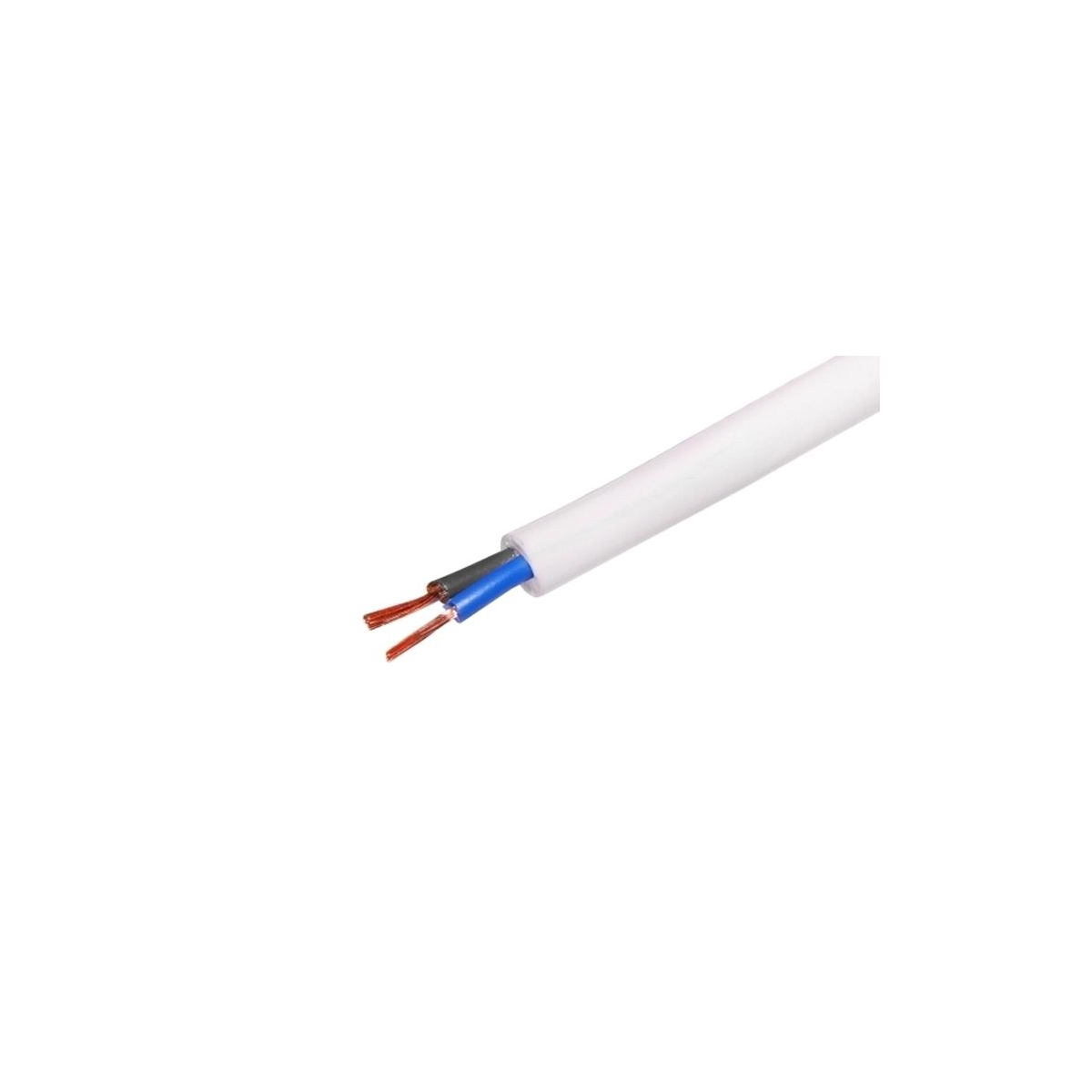

Пример шнура ПВС

В некоторых разновидностях провода ПВС оболочка изготавливается из резины. В любом варианте исполнения она легко отделяется от изоляционного слоя жил.
Используются такие цвета:

Цвета ПВС

Минимальное значение наработки на отказ составляет 5000–12000 часов. Реальные сроки называются 6–10 лет. Применениешнура в стационарных условиях способствует более продолжительному сроку службы.
Температурный диапазон использования — до 80 градусов Цельсия. Для отрицательных значений температуры критическое значение не указывается, поскольку при существующих климатических условиях возникновение таковых маловероятно.
Плесневые грибы на провод не оказывают никакого влияния.
Широкому применению проводников ПВС способствует параметр цена–качество. Он обеспечивает хороший спрос на этот вид шнуров и прочих соответствующих проводников применительно к различным бытовым электроприборам, и таким электросетям, где шнур подвержен многочисленным изгибам, к которым эти модели весьма устойчивы. Эта особенность наиболее существенна применительно к ручному электроинструменту и удлинителям, которые часто перемещаются вместе со шнуром. Шнур при этом выдерживает более полусотни тысяч изгибов.
Важной особенностью моделей ПВС является их неспособность к возгоранию. По этой причине пожар может произойти только из-за окружения этих шнуров и прочих аналогичных проводников, но не от них самих.
Важным качеством, обеспечивающим безопасность работы электроинструмента и электросетей, является способность изоляции выдерживать пятиминутный скачок напряжения до 2000 вольт.
Токовая нагрузка в зависимости от поперечника жилы лежит в пределах от 6 до 25 ампер.

Аналогичные провода

В более сложных условиях окружающей среды, которые отличаются повышенной влажностью и большими температурными девиациями в пределах 60 градусов по Цельсию, рекомендуется к применению провод ПВСН. Он менее нагружаем механически. Но эта информация может оказаться неточной. Дело в том, что ГОСТ не оговаривает никакие дополнительные буквы для аббревиатуры ПСН. На практике это делает производитель шнуров. По этой причине для наиболее точного объяснения названия, которое может быть ПВСН, ПВСМП, ПВСТ, ПВСМ, ПВСУ, надо обращаться на завод-изготовитель этого шнура или похожего проводника.

Во многом на проводники ПВС похож провод ПВЗ. Сразу надо уточнить, что в аббревиатуре ПВ3 последняя не буква, а цифра 3. Эти шнуры стандартизованы совсем другим ГОСТ, который был принят еще при СССР. Так что ПВЗ-провод — это своего рода прообраз нынешних шнуров и проводов ПВС. Но у него есть существенное отличие. Материалом его жил может быть алюминий.

ГОСТ Типы ПВС-проводов Характеристики ПВС Вкратце о шнурах ПВЗ

Все проводники, рассмотренные в статье, поставляются бухтами, в которых обычно 20–50 метров шнура. Предложение велико, поэтому покупателю всегда доступно оптимальное решение собственной технической задачи.

Провод ПВС. Виды и устройство. Характеристики и применение

В настоящее время широко используются различные бытовые приборы и устройства, которые соединяются с сетью питания с помощью безопасного, простого и надежного провода — это провод ПВС. Он производится в виде кабеля, имеющего токопроводящие скрученные жилы, и изолированные поливинилхлоридом, а также покрытые снаружи общей оболочкой ПВХ.

Провод ПВС может применяться для сетей напряжением до 380 вольт. Он отличается пластичностью, гибкостью, малым радиусом изгиба, который не вызывает повреждения изоляции или разрывов жил.

Устройство и виды

Конструкция провода ПВС включает в себя изолированные медные жилы, размещенные в оболочке ПВХ. Внешняя форма сечения кабеля круглая. Материал диэлектрической изоляции имеет в своем составе специальные добавки, которые защищают жилы, и не поддерживают возгорание.

Провод ПВС выпускается с числом жил от двух до пяти, каждая из которых состоит из скрученных тонких проволочек. Каждая жила изолирована цветной изоляцией. Это упрощает электромонтажные работы. Чаще всего провода фаз окрашены в голубой, коричневый или черный цвета, а заземляющая жила имеет желто-зеленый цвет изоляции. Внешняя изоляционная оболочка имеет широкую гамму цветов.

Провод ПВС расшифровывается следующим образом:

П – провод.
В – материал изоляции «поливинилхлорид».
С – соединительный.

Основными параметрами кабеля являются число и поперечное сечение жил. Существует несколько видов этого кабеля:

Наружный. Он включает в себя три проводника: фаза, ноль, заземление, используется для подачи напряжения от внешнего питающего трансформатора к распределительному щиту в помещение.
Внутренний. Его устройство аналогично наружному проводу. Отличие состоит в том, что он менее защищен от климатических условий и влаги, так как чаще всего используется внутри помещений.
Медный. Этот провод имеет медные жилы, обладает малым сопротивлением, устойчив к коррозии, пластичен, имеет повышенную проводимость тока, высокую прочность.
Алюминиевый. В его конструкции вместо медных жил используются алюминиевые проводники. У такого провода есть свои преимущества, которые заключаются в экономии на материале жил, так как алюминий дешевле меди, а также окисление алюминиевых жил оксидом алюминия, что способствует повышению срока службы кабеля.
По числу жил и сечению кабель разделяется на типоразмеры, указанные в таблице.

Аналог кабеля ПВСнг – LS. Такой негорючий вариант кабеля применяется в различных областях с требованием высокой пожаробезопасности. Маркировка кабеля после первых трех символов расшифровывается: кабель негорючий, малое газо- и дымовыделение. По конструкции этот кабель практически не отличается от обычного, кроме специальной негорючей изоляции. Приведем некоторые технические параметры негорючего аналога кабеля ПВС:— при групповой укладке не способствует распространению горения;— кабель подвергается проверке: на один час кабель помещают в воду при температуре 20 градусов. После этого он проверяется напряжением 2000 вольт и частотой 50 герц;— допустимая наибольшая температура эксплуатации кабеля +70 градусов;— номинальная рабочая температура -40 +40 градусов;— исполнение кабеля по климату – УХЛ.Негорючий кабель ПВСнг поставляется в торговой сети намотанным на деревянном барабане, либо в бухтах, которые упакованы в полиэтиленовую пленку. Бухта или барабан имеют наклейку, на которой обозначается: дата производства, маркировка кабеля с числом токопроводящих жил и площади сечения, длина кабеля, вес бухты, сертификация, номер бухты.

Техническая характеристика

При приобретении кабеля необходимо обращать внимание на следующие параметры:

Число жил.
Диаметр жил.
Эксплуатационные данные.

Свойства ПВХ оболочки таковы, что кабель можно монтировать даже в помещениях с повышенной влажностью, где вода может попасть на его оболочку. В этом случае нужно придерживаться правил соединения проводов. Скрутки и соединения необходимо качественно изолировать. Оптимальным способом в этом случае считается изоляция с помощью термоусадочных трубок.

Особенности всех видов провода ПВС

Срок эксплуатации может составлять 6-10 лет, в зависимости от вида соединения (подвижное или неподвижное).
Провод обладает высокой механической прочностью в отношении усилия на изгиб. Благодаря особой структуре токопроводящих жил, выполненных из множества мелких проволочек, провод легко изгибается практически под любыми углами.
Защитная оболочка делает жилы невосприимчивыми к механическим воздействиям. Хорошие показатели кабеля при его внешней эксплуатации позволяют широко применять его в садоводстве и других наружных сетях.
Класс огнестойкости – стандартный. Материал диэлектрической изоляции не поддерживает горение, и не горит при воздействии наружного пламени.
Цветовая гамма изоляции жил упрощают его подключение и ремонт.
Простота самостоятельного электромонтажа провода дает возможность широкого использования в электрических и электронных устройствах.
Температура нагревания ограничивается показателем в 70 градусов.
Наибольшая величина напряжения – 380 вольт.
Доступная стоимость кабеля расширяет сферу его использования.

Применение

Чаще всего провод ПВС применяется в качестве токопроводящей линии для передачи электрической энергии к бытовым устройствам и приборам. Данный вид кабеля не рекомендован для прокладки стационарной электропроводки в помещении, так как срок его эксплуатации невелик, так же как и противопожарные свойства.

Такой кабель целесообразно применять для временных соединений. Он широко используется в бытовых условиях в качестве сетевого шнура и различных удлинителей для подключения бытовых приборов.

Такой кабель хорошо подходит для прокладки электропроводки в труднодоступных местах, там, где невозможно использовать для прокладки стационарный вид провода. Это особенно актуально при использовании мощных кабелей более 16 мм2. В таких случаях проведения электропроводки необходимо помнить, что срок службы такого провода намного меньше стационарной модели, даже, несмотря на качественную изоляцию.

Гибкие кабели и провода, оснащенные многопроволочными токопроводящими жилами и имеют общий недостаток. По правилам, определяющим подключение и электромонтаж проводов, все жилы в обязательном порядке необходимо опрессовывать наконечниками и пропаивать. Наличие соединительных клеммников не освобождает от этого правила. Только после пропайки и оконцовки гибкие проводники можно подключать к различным защитным и коммутирующим устройствам, счетчикам и другим аппаратам.

Проблему концевой заделки решает опрессовка наконечника. Эта работа не связана с большой трудоемкостью и стоимостью. Опрессовка наконечника выполняется с использованием специальных обжимных клещей. Также применяют прессы со съемными матрицами. Опрессовка выполняется методом сплошного обжатия, либо местного вдавливания.

Технические параметры этого вида провода позволяют применять его в некоторых областях промышленного производства. Из него выполняют переноски, удлинители различной длины, подключается наружное освещение, световая реклама.

Похожие темы:

electrosam.ru

Провод ПВС — технические характеристики, шнур, выбор провода

Подробности Опубликовано: 01.11.2013 08:45 Автор: Алексей Лукин (Prorab)

Наравне с проводом ПУГНП для прокладки домашних электросетей применяется провод ПВС, который также производится компанией «Севкабель». Существует несколько разновидностей этого провода, но для начала остановимся на классическом.

Расшифровка маркировки провода ПВС

П – провод, В – винил (изоляция жил и оболочка выполнены из поливинилхлорида), С – соединительный. Иногда название выглядит больше чем слово из трёх букв (в зависимости от характеристик добавляется дополнительный буквенный индекс), но об этом чуть позже.

Первое, оно же главное – провод ПВС вообще не предназначен для прокладки стационарный электросетей, и это видно уже из его названия, а конкретно из буквы С, то есть «соединительный провод». То есть, он должен именно соединять электроприборы с уже готовой сетью. Возможно, вы об этом не задумываетесь, но тем не менее, с этим проводом вы сталкиваетесь ежедневно: именно им вы подключаете большинство своей бытовой техники втыкая штепсельную вилку в розетку. Также из этого провода делают удлинители (переноски/пилоты). Иными словами, провод ПВС используется как шнур. И поскольку шнур не является частью скрытой проводки, то его замена в случае выхода из строя не является проблемой, поскольку для этого не нужно ничего демонтировать. Использование же его в качестве скрытой проводки домашней электросети – нерационально, поскольку срок службы у него невысокий, от 6 до 10 лет, а вот замена его безболезненной не получится – даже если провод уложен в гофротрубу, вынуть его и проложить новый не ломая стены и потолки будет в большинстве случаев непросто, а в остальных случаях – невозможно.

Технические характеристики провода ПВС

Наиболее распространённые виды провода ПВС:

ПВС 2 х 0. 5; ПВС 2 х 0.75; ПВС 2 х 1; ПВС 2 х 1.5; ПВС 2 х 2.5; ПВС 2 х 4;

ПВС 3 х 0.5; ПВС 3 х 0.75; ПВС 3 х 1; ПВС 3 х 1.5; ПВС 3 х 2.5; ПВС 3 х 4;

Где первая цифра это количество жил, а вторая – сечение. В плане сечения, размерный ряд провода ПВС несколько шире чем у провода ПУГНП, но это и понятно – допустим, если у вас «полетел» шнур у электрочайника, то нет нужды покупать особо мощный провод, поскольку средняя мощность у всех таких чайников 2 киловатта, то для замены шнура вполне достаточно провода сечением 1 мм, ну а если надо заменить шнур от какого-нибудь DVD-плеера, то вполне хватит и провода сечением 0.5 мм, и даже с избытком. Для чего-то более серьёзного, например кондиционера или водонагревателя (и то и другое обычно продаётся без соединительных проводов) и провод нужен посерьёзнее, ну а сечение можно подобрать по таблице ПУЭ на главной странице этого раздела.

Жилы у провода ПВС многопроволочные, гибкие, ПВХ изоляция цветная и тоже гибкая, оболочка обычно чёрная, и не менее гибкая. Оболочка кстати многих сбивает с толку, поскольку благодаря ей, внешне провод ПВС очень похож на кабель типа ВВГ, и неспециалист довольно легко может их перепутать. Поскольку этот провод используется как шнур, то ему постоянно приходится подвергаться деформации (гнуться, тянуться, скручиваться), следовательно материал изолятора и оболочки выполнен с учётом этих особенностей, но, как уже говорил, ничто не вечно, поэтому максимальный срок службы этого провода – 10 лет. И не стоит обманываться, что если зафиксировать провод ПВС неподвижно в качестве домашней электропроводки, то он не подвергаясь изгибам и прочим издевательствам прослужит дольше – нет, у материалов изолятора имеется такое нехорошее свойство как старение, и с этим ничего нельзя поделать. Так что, мой вам совет: не используйте провод ПВС не по назначению. Исключение составляет провод ПВСП (плоский), но об нём в другой раз.

Ну а в качестве соединительных шнуров провод ПВС – отличное решение, тут не подкопаешься, так что если вам нужно заменить старый шнур или подключить что-то новое, то смело используйте его, только высчитайте сечение заранее.

Также можно использовать провод ПВС для подключения чего бы то ни было на даче, как в домике, так и на самом участке, поскольку он не боится ни жары ни холода (об этом сейчас расскажу чуть подробнее). Ну а если в названии добавлена буква Т (ПВС-Т), что означает тропическое исполнение, то этот провод ещё и к грибку равнодушен.

Ну и напоследок. Производитель утверждает, что допустимые температуры эксплуатации провода ПВС – от -25°С до +40°С, от себя же могу добавить, что лично мне приходилось работать на улице как в 30-градусный мороз, так и в 45-градусную жару (не спрашивайте зачем я это делал, так было надо), и при этом все переноски (удлинители) я делал из провода ПВС 2 х 2.5, некоторые шнуры для дрелей (у которых износились «родные») – чуть поскромнее, из ПВС 2 х 1.5. Так вот, после -20°С провод становится чуть жёстче, но всё равно нормально гнётся даже при минус 30°, ну а в жару – вообще никаких проблем. Как-то так.

www.electrotechnika.ulicastroiteley.ru

Кабель ПВС: особенности и сферы применения

Кабель ПВС представляет собой медный гибкий провод, функциональное предназначение которого, как правило, является бытовым. Структура его жил – многопроволочная. Главным преимуществом этой разновидности кабеля, по сравнению с другими, является его высокая гибкость. В частности, согласно государственному стандарту, по этой характеристике жилам присвоен пятый класс. Учитывая высокую степень сопротивления всевозможным механическим нагрузкам и деформациям, такой показатель можно назвать очень хорошим.

Изоляция провода

ПВС-кабель имеет два слоя изоляции: внешний и внутренний. В роли материала для их производства выступает поливинилхлоридный пластик. Отличаются они один от другого цветом и своими геометрическими характеристиками. Каждая из жил скручена по спирали и имеет дополнительную защиту в виде тонкого слоя ПВХ. Что касается внешней изоляции, то ею заполнены пустоты между жилами. Важным ее значением, помимо этого, является обеспечение круглой формы. Именно такая структура определяет основные механические свойства, которыми может похвастаться кабель ПВС. Внешний прочный слой ПВХ позволяет защитить его жилы от повреждений и деформаций, а использование меди гарантирует высокую степень прочности.

Оболочка каждой из жил имеет свой окрас. Стандартными расцветками являются синяя, коричневая, жёлто-зеленая, чёрная и красная. Это делается с целью обеспечения соответствия международным стандартам, которые установлены для обозначения нулевых и фазных жил проводов. Следует отметить немаловажную особенность изоляции шнура, которая заключается в том, что она не распространяет горение.

Основные сферы применения

Очень часто кабель ПВС используется для обеспечения подключения различных переносных устройств, которыми может выступать как мелкая домашняя бытовая техника, так и более мощные приборы – промышленные установки либо электроплиты. Это связано с тем, что провод имеет довольно широкую гамму сечений, которая находится в пределах от 0,75 до 16 миллиметров квадратных. Следует отметить, что для каждого из них производится кабель, имеющий две, три, четыре либо пять жил. Это позволяет подключать его и к однофазному, и к трёхфазному напряжению. Применение этого шнура не ограничивается одним только удлинением. Кабель ПВС часто используется в виде внутренней проводки, а также при монтаже промышленных, бытовых и розеточных сетей, даже несмотря на его, казалось бы, не совсем удобную форму для этих целей. Главное, не забывать о том, что жилы во время монтажа в обязательном порядке необходимо вставлять в соответствующие зажимы либо опрессовывать при помощи кабельных наконечников.

Температурный режим

Кабель ПВС, характеристики которого были описаны выше, изготавливается в трех вариантах относительно температурного режима. Маркировка «У» свидетельствует о том, что допускается его использование, когда столбик термометра показывает от 40 градусов мороза до 40 градусов тепла. Во всех остальных случаях температура должна составлять не менее минус 25 градусов. Что касается срока службы этого провода, то он равняется 6 годам, а при эксплуатации его в стационарных условиях – около 10 лет.

fb.ru

Основное применение провода ПВС

Сегодня провод ПВС является самым распространенным из богатого выбора кабельной продукции, применяемой для устройства электрических сетей потребителей. Этот электрический материал по своим техническим параметрам рассчитан на напряжение переменного тока силой 380 Вольт. По механическим возможностям он способен легко выгибаться даже при значительном радиусе поворота, без внутренних обрывов и наружных повреждений изоляции.

В основном провод ПВС используется потребителями электрической энергии при следующих необходимостях:

подключение бытовых устройств, таких как холодильный агрегат, микроволновая печь, утюг и многих других;
как соединительный, удлинительный медный кабель ПВС на напряжение до 380 В для различных хозяйственных нужд;
электрический провод ПВС используют для монтажа проводки в зданиях бытового и жилого назначения;
в случаях необходимости подключения малой сельскохозяйственной техники, широко применяемой садоводами – любителями.

Кабель ПВС выбирается по сечению исходя из мощности, которую имеет подключаемый электрический агрегат. Очень важным моментом при этом является наличие заземляющей жилы — соединительный элемент, связующий электрическое устройство, при его подключении, с заземляющим контуром. В промышленных электрических сетях по требованиям правил устройства электроустановок в основном применяется 4-х жильный медный кабель ПВС.

Технические характеристики

Из описанного использования в электрической сети кабеля ПВС видно, что его основное назначение – это подключение электрических устройств. Но перед тем как купить этот тип кабельной продукции очень важным будет наличие общего представления у покупателя о его технических характеристиках.

Провод ПВС производителями изготавливается несколькими сечениями, на которые указывает маркировка. Из буквенного цифрового обозначения становится понятным, что покупатель может купить кабель ПВС сечением, начиная от 0,75 мм2 и заканчивая 10 мм2, и количеством жил от 2 до 5.Если говорить о других технических характеристиках этого вида кабельной продукции, то нужно отметить следующее:

выдерживает рабочее напряжение 660 В;
применяется в электрических сетях с частотой 50 Гц;
допустимый предел нагрева жилы составляет + 70°С;
гарантийный срок использования – 10 лет;
используется в температурном пределе от — 20°С до + 40°С.

Все указанные технические характеристики оказывают помощь покупателю точно сделать свой выбор. Стоимость, которую имеет провод ПВС, напрямую зависит от длины, сечения и численности жил. Изготовители выпускают этот вид кабеля длиной не менее 10 м в бухтах, вес которых зависит от его технических параметров.

Плюсы и минусы провода ПВС

К положительным сторонам, которые имеет кабель ПВС можно отнести:

гибкость, позволяющая при монтаже его укладывать по кабельным конструкциям с крутыми радиусами переходов;
возможность использования в электрических сетях 220 В и 380 В;
независимо от того что жилы изготовлены из меди, провод в целом имеет довольно легкий вес.

Отрицательной стороной кабеля ПВС является то, что он неудобен при монтаже скрытой проводки, так как он имеет круглую форму. Такой конструктивный параметр создает неудобства при укладке его под штукатурку.Несмотря на это, данный тип кабеля пользуется огромным спросом среди покупателей, которые используют его для монтажа электрических сетей. Такое широкое применение не зависит от места его реализации, будь это Москва или другой город нашей страны.

kremonty.ru

Провод ПВС: технические характеристики и использование

Современную жизнь сложно представить без использования множества различных электробытовых приборов. Все они требуют соединения с электросетью, которое должно быть надежным, безопасным и долговечным. Кроме этого, подключение любого электробытового прибора должно быть простым, а его эксплуатация должна быть удобной и комфортной. Именно такие условия обеспечивает провод ПВС. Рассмотрим его конструктивные особенности и технические характеристики.

Описание

Провод ПВС выпускается в соответствии с ГОСТ 7399-97, что гарантирует хорошее качество этого электрического изделия. Он представляет собой кабель, содержащий токопроводящие жилы, помещенные в поливинилхлоридную изоляцию. Такая же изоляция защищает и скрутку этих самых жил. В поливинилхлорид добавлены специальные пластификаторы, которые предотвращают горение изоляционного покрытия.

Что касается самих жил, то их может быть до двух до пяти. Это позволяет использовать провод ПВС в однофазных и трехфазных электрических цепях. Каждая жила кабеля ПВС выполнена из множества тонких проволочек, то есть является многопроволочной. Благодаря этому, кабель ПВС обладает хорошей гибкостью, что делает его удобным для эксплуатации в любых условиях. Многопроволочные медные жилы провода полностью соответствуют классу 5 по ГОСТ 22483.

Минимальное сечение токопроводящих жил равно 0,75 кв. мм, а максимальное составляет 2,5 кв. мм. Это самые распространенные типы кабеля ПВС. В то же время можно найти это изделие с сечениями провода 4 кв. мм, 6 кв. мм и 10 кв.мм.

Изоляция каждой жилы имеет свой окрас, который соответствует общепринятым международным стандартам. Это облегчает выполнение монтажных работ. Окрас внешнего изоляционного слоя однотонный, обычно белого цвета, но также бывает серый и черный.

Основное назначение кабеля ПВС — соединение различных электробытовых приборов и электрических инструментов с сетью напряжением до 380 В. Это могут быть электрические чайники, стиральные и посудомоечные машины, пылесосы, различные светильники, мультиварки, микроволновые печи и тому подобное. Хорошая прочность и гибкость позволяет применять кабель ПВС для соединения с различной техникой в подсобном хозяйстве частного дома: газонокосилками, электрическими точилами, измельчителями веток и ботвы, циркулярными пилами и тому подобным.

Кабель ПВС идеально подходит для изготовления электрических удлинительных шнуров. Его технические характеристики (электрические и механические) позволяют эксплуатировать такие шнуры в различных условиях: в домашней обстановки и на улице.

Так как жилы кабеля ПВС многопроволочные, для его надежного соединения с электрической техникой желательно выполнять пропайку концов жил. Хорошим решением также будет использование специальных наконечников или гильз. Дело в том, что многопроволочные жилы под действием винтовых и других зажимов имеют свойство расползаться по контактным площадкам, а это ухудшает качество соединения. Поэтому вышеописанные меры не будут лишними.

Не следует забывать и о такой важной вещи, как соответствие сечения жил кабеля ПВС подключаемой нагрузке. Такая мера предосторожности убережет от повреждения изоляции из-за ее перегрева и, как следствие, от возможного пожара. Если ваша нагрузка не очень мощная, вполне подойдет кабель ПВС с сечением жил в 1,5 кв. мм. Когда же требуется подключать мощную электробытовую технику, например, стиральную или посудомоечную машину, сечение должно быть больше как минимум 2,5 кв. мм.

Видео «Провод типа ПВС 4х4»

Технические характеристики

Этот вид провода предназначен для работы в электрических сетях с рабочим напряжением до 660 В и частотой 50 Гц. Электрическое сопротивление провода длиной в 1 км не должно превышать 270 Ом.

Изоляция жил выполнена из поливинилхлорида. Такую же изоляцию имеет внешняя оболочка, которая заполняет пустоты в скрутке жил. Благодаря такому решения кабель ПВС имеет круглое сечение и обладает повышенной прочностью к изгибанию. Изоляционная оболочка имеет специальные присадки, которые предотвращают горение.

Условия эксплуатации

Провод по техническим характеристикам предназначен для работы при температуре от минус 25 градусов до плюс 40 градусов Цельсия. Это позволяет его успешно применять в домашних условиях и на открытом воздухе.

В то же время он не рекомендован для прокладки скрытой проводки, которая выполняется путем вмуровывания провода в штробы в стенах. Частично это объясняется тем, что радиус изгиба у него составляет 40 мм. Такой изгиб может быть неудобным при выполнении монтажа в распределительных коробках и при подключении оконечных устройств. Имеет значение и относительно большой внешний диаметр защитной изоляции. Это в свою очередь приведет к необходимости прокладки глубоких каналов (штроб) в стенах, что повысит затраты времени и увеличит трудоемкость.

Видео «Испытание провода ПВС»

Если вы не знаете, для чего нужен и как себя показывает этот тип кабеля, то не пропустите следующий видео-ролик. В нем собраны полезные советы и рекомендации.

otoke.ru

расшифровка кабеля, технические характеристики 3х2,5, применение ПВс 2х2,5 и 5х25, 4х4 ВВГ

Для подачи электроэнергии к приборам лучше всего использовать провода ПВСПВС провод расшифровывается как: Провод в Виниловой оболочке Соединительный. Технические характеристики ПВС очень хорошие. Применение провода ПВС хорошо зарекомендовало себя при работе, как в летнюю жару, так и в зимние холода. У него длительный срок эксплуатации, он может 10 лет исправно служить при условии соблюдения инструкции. Самое важное достоинство ПВС – это оболочка. Пожаростойкий материал, из которого она сделана, не воспламеняется даже при пожаре. Назначение кабеля ПВС – обеспечить подачу электричества к электроприборам и инструментам.

Какой бывает провод ПВС: применение и его положительные свойства

Электрокабель ПВС применяют при соединении электрооборудования и электроприборов к электрическим сетям. Больше всего его используют в сфере организации сетей освещения и при пользовании бытовыми приборами. Также его используют при изготовлении удлинителя, напряжение в котором до 380 В, а ещё в системах с напряжением 380/660 В.

Если шнур при соединении приборов приходится перегибать много раз, по причине особенностей конструкции, то ПВС провод является идеальным вариантом для такого случая.

Провод ПВС применяют для обеспечения жилых помещений электричеством. Удлинитель ПВС в большинстве случаев состоит из медных жил. Медные жилы наделяют ПВС провод некоторыми положительными свойствами.

Положительные свойства медного ПВС провода:

Пластичность;
Антикоррозийная устойчивость;
Высокая проводимость;
Лёгкость пайки;
Прочность;
Хорошее сопротивление;
Совместимость с электроизоляторами.

ПВС кабель прочен и очень гибок, он является идеальным материалом для использования при изготовлении удлинителей. У многопроволочной жилы нет переходного высокого сопротивления и процесс обжима в вилке очень удобен. Длительный срок службы этим удлинителям гарантирован как в нормальных, так и в неблагоприятных условиях. Этого типа кабели от количества перегибов практически независимы. Кабель марки ПВСН обладает свойством противостоять горению, его жилы обмотаны оболочкой, обработанной противогорящими веществами. Установочный медный гибкий провод ПВЗ изготавливается с различными сечениями. Рассчитаны они на напряжение не более 450 вольт. Провода и кабель марки ППС используются в электропроводке рельсового транспорта и троллейбусах. В их изоляции используется маслобензостойкая резина, она имеет свойство не распространять горение.

Чем отличается ПВС от ВВГ: варианты кабеля

Некоторые виды инструментов, техники, оборудования и приборов, требуют переменного напряжения в электрических сетях до 1 кВт. Для подачи электрической энергии и её распределения требуются безопасные и очень надёжные силовые кабели.

В настоящее время самым надёжным и востребованным кабелем, используемым для питания и освещения стационарных сооружений, является ВВГ провод.

ВВГ провод на сегодняшний день существует в нескольких вариантах.

ВВГ кабель на сегодняшний день является одним из наиболее востребованным

Существующие варианты ВВГ кабеля и его маркировки:

ВВГ;
ВВГнг-ls;
ВВГнг;
ВВГнг-frls.

Расшифровка марок соединительного провода указывает на то, чем тот или иной тип кабеля отличается от базового. У кабеля ВВГ обычная изоляция ПВХ, и он не имеет самозатухающего свойства. Изолирующий слой ВВГнг кабеля содержит галогеновые элементы, препятствующие горению. В оболочке ВВГнг-ls кабеля содержится безгалогеновый поливинилхлорид. В случае возгорания оболочки жил, газ и дым практически почти не выделяются. Аналог этой модели – ВВГнг – frls кабель, вдобавок к предыдущим характеристикам ещё и огнестойкий. Провод марки ВВГ 3 х 25, ВВГнг 5 х 25 используется в электросистеме с напряжением не превышающем 660 вольт. ПВС провод отличается от ВВГ кабеля тем, что в ПВС многосоставная жила, а в ВВГ проводе моножила. Отличная гибкость ПВС провода предполагает использовать его как переноски и удлинители к бытовой технике, ВВГ применяют для подключения стационарного электричества. В этом случае гибкость нужна лишь на этапе подключения.

Изготовление изоляции провода ПВС 4х4 технические характеристики

ПВС провод 4х4 представляет собой четыре медные многопроволочные жилы. Каждая жилка отличается устойчивостью к излому и высокой прочностью.

ПВС провод 4х4 кв. мм принадлежит к разряду силовых проводов, особой прочности. Свойства ПВС провода 4х4 кв. мм дают ему возможность проводить напряжение мощностью до 380 В.

Силовой ПВС кабель 4х4 рекомендуется для использования в быту. Он гарантирует надёжность подключения к электросети бытовых электроприборов и техники: электродрелей, компрессоров, насосов.

Технические характеристики и описание ПВС провода 4х4:

Сечение ПВС провода – 4;
Внешний диаметр – 12,3 мм;
Оболочка из полихлорвинилхлорида;
Токопроводящие жилы медные;
Рабочий температурный диапазон – от -25 градусов до +40;
Количество жил – 4 шт.;
Срок службы – от 6 до 10 лет;
Токовая нагрузка на одну жилу 32 А;
Очень гибкий.

Кроме полихлорвиниловой изоляции бывает ПРС провод с резиновой оболочкой. Он тоже имеет свои плюсы и минусы. Изоляция и оболочка провода ПВС иногда выглядят как двойная изоляция. На самом же деле это разные вещи. Рецепт изоляции подбирают такой, чтобы получить электрическое сопротивление максимального значения.

Составляющие полимера, используемые при создании изоляции и оболочки ПВС кабеля:

Хлористый полимеризированный винил;
Пластификаторы;
Стабилизаторы;
Окрашивающие вещества;
Наполнители.

При изготовлении ПВС провода 4х4 кв. мм соблюдается ГОСТ 7399-97, определяющий нормирование в производстве кабелей и проводов.

Кабель ПВС: разновидность провода и его маркировка

ПВС провод на сегодняшний день, благодаря своим характеристикам, является одним из самых популярных и востребованных. Именно его наиболее широко применяют для соединения электросети с бытовой техникой.

Провод PVC не используется для стационарных электросетей, об этом говорит даже аббревиатура провода. Буква С обозначает – соединительный. Значит его задача именно соединять приборы-потребители с готовой электросетью.

Другими словами, ПВС провод лучше всего использовать как шнур или переноску. Так как срок службы его небольшой, то нецелесообразно использовать ПВС провод для скрытой проводки в помещении. ПВС провод имеет от двух до пяти многопроволочных медных жил с ПВХ изоляцией. Разновидности провода ПВС зависят от количества жил и их сечения (в мм квадратных). Наиболее распространёнными видами провода ПВС являются: 2х1; 2х2,5; а также 2х4; 3х2,5; и 3х4; 5х4. Количество жил обозначает первая цифра, вторая цифра – сечение провода. Диаметр провода и его сечение это не одно и то же. Надпись на оболочке провода или кабеля является его маркировкой.

Кабель ПВС обязательно должен быть с маркировкой, которая содержит всю необходимую информацию о проводе

Маркировка провода информирует:

Номинальное напряжение;
Количество жил;
Завод производитель;
Год выпуска;
Сечение провода;
Какая марка изделия.

Провода, из которых состоит кабель согласно требованиям, имеют также изоляцию, маркированную разными цветами. Провод заземления маркирован жёлто-зелёным или жёлтым цветом, ноль в синий, голубой или белый цвет, а фаза имеет красный, чёрный или коричневый.

Что такое провод ПВС (видео)

Сфера применения ПВС провода растёт день ото дня, благодаря хорошим характеристикам, простоте монтажа и удобству эксплуатации. Технические параметры дают возможность применять ПВС провод, как любителям, так и профессионалам для любых целей. Способствует этому и доступность цены.

Добавить комментарий

6watt.ru

ПВС или ВВГ — обзор марок, сравнение характеристик, особенности применения

Какую марку выбрать: ПВС или ВВГ? Рассмотрим технические отличия между ПВС и ВВГ.

Отличия ПВС и ВВГ. Таблица 1

Критерий/марка кабеля	ПВС	ВВГ
Жила	Медная мультипроволочная	Медная моно- или мультипроволочная
Степень гибкости жил	Высокая (5 класс)	Средняя (1-2 класс)
Количество жил	2-5	1-5
Сечение жил, мм2	0.75-2.5	1.5-625
Обмотка	-	Нетканое полотно
Рабочее напряжение, В
— переменный ток (50 Гц)	380	660/1000
— постоянный ток	660	1600/2400
Температура эксплуатации, °С	От -25 до + 40	От -50 до + 50
Предельная температура нагрева жилы, °С	70	80
Срок службы, лет	6-10	30

Использование таких кабельных марок как ПВС или ШВВП, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве кабеля для удлинителя, а также при прокладке в специальных коробах или межприборном монтаже.

Марка ВВГ выполняет требования промышленных стандартов и отличается расширенным температурным рабочим диапазоном, -50/+50 °С, и внушительным периодом бесперебойной эксплуатации, до 30 лет, что позволяет создавать долговечные стационарные соединения. Кабель ВВГ допускается к прокладке в блоках и на особых эстакадах, на мостах и в шахтах, внутри сухих и сырых помещений, в т.ч. под бетоном и штукатуркой, в пожаро- и взрывоопасных зонах, на суше и в водоёмах, на высоте до 4.2 км над уровнем моря и в местах с повышенной вибрацией.

Какой кабель, ПВС или ВВГ, лучше для квартиры?

Кабель, который приходит от распределительного ящика к квартирному щиту, обычно представляет собой одну из разновидностей трёхжильной марки ВВГ.

Рекомендуем ознакомиться со статьей «Кабель для прокладки в квартире.»

При создании стационарной разводки квартирной электросети лучше использовать кабель ВВГ, ввиду большего запаса прочности по электрическим и функциональным характеристикам. Однако при прокладке проводов в коробах и плинтусах, особенно в местах, требующих существенного изгибания изделия многие электрики работают с ПВС. Следует учитывать, что ПВС выдерживает нагрузку меньше, чем ВВГ и это непрямое назначение данного провода, хотя строгого запрета в ПУЭ на прокладку провода ПВС в квартире нет.

Какую марку, ПВС или ВВГ, лучше для дома?

Схема электроснабжения дома, в частности деревянного, имеет ряд специфических особенностей, например, относительно большую протяжённость проводки, необходимость уличной прокладки кабеля и его ввода в дом и др.

Для ввода в дом используют кабель ВВГ сечением от 16мм2 в металлической трубе.

Более подробная информация в статье «Кабель для деревянного дома»

При внутренней скрытой проводке в деревянном доме необходимо прокладывать кабель в металлических трубах. Наилучший вариант — кабель ВВГ, ПВС не запрещен, но напомним, что его основное назначения для нестационарной прокладки.

При внутренней открытой проводке на изоляторах или в кабель-канале нужен негорючий кабель с маркировкой -нг, например, ВВГнг.

Какая марка, ПВС или ВВГ лучше для улицы?

ПВХ изоляция и оболочка марки ВВГ отличается повышенной стойкостью к коррозионному влиянию окружающей среды, изделие не боится низких и высоких температур, а также их резких перепадов, хорошо противостоит воздействию прямых солнечных лучей, однако при защите гофрой от солнца прослужит намного дольше. В принципе ВВГ подходит для стационарной открытой уличной проводки.

Более подробная информация про уличную прокладку кабеля в статье «Кабель для улицы»

Материал оболочки ПВС и ВВГ одинаковый, поэтому стойкость к УФ схожая. Провод ПВС применяют для уличных переносок и подключения подвижного электрооборудования на улице, срок службы при активной эксплуатации не более 3-5 лет. При температуре ниже -25 С из-за небольшой толщины изоляции провод ПВС дубеет и может потрескаться.

Какую марку, ПВС или ВВГ, лучше применять для подключения плиты и другой бытовой техники?

Подключение бытовых электроприборов обычно осуществляется путём многократного монтажного изгибания кабеля. Кроме того, существует вероятность передавливания и растягивания соединительных и удлинительных шнуров. Поэтому для присоединения бытовой электротехники лучше использовать марку кабеля ПВС.

Читайте нашу статью»Кабель для электроплиты»

Сомневаетесь, что все-таки лучше ПВС или ВВГ в вашем случае?

Оставьте Ваш телефон и мы проконсультируем через 15 минут! Дадим рекомендации, подберем кабель ПВС или ВВГ из наличия.

Отправить заявку

Рекомендуем также ознакомиться с советами профессионального электромонтажника

Провод ПВС расшифровка, характеристики, применение — Офремонт

Грамотное применение кабелей и проводов — залог безопасности вас и вашего дома. И не только. Это еще и беспроблемная работа электрических приборов. Благодаря этому выбирать кабели и провода нужно точно в согласии с их назначением, не рассчитывать на «авось» и не экономить. Электрика — это последнее место, где имеется смысл в экономии. К примеру, кабель ПВС порой применяют для внутренней скрытой проводки, а он для этого не предназначается. Не те у него характеристики и свойства. О том, где его практичней использовать и почему — читайте в публикации.

Расшифровка маркировки

По маркировке продукции кабельной сферы можно определить характеристики проводов/кабелей. Так что не будет мешать знать, как расшифровывается наименование ПВС:

П — кабель.
В — виниловая оболочка.
С — соединительный.

Другими словами, это кабель в виниловой оболочке, соединительный. Если сказать простым языком — кабель ПВС рекомендуют для переносок, замены сетевых шнуров домашней техники и иного оборудования. Применять его для проводки (как силовой) не советуют.

Жила у ПВС медная, складывается из большого количества жёстких медных проволок. Проволока скручена в жгут с конкретным шагом. При количестве жил от пяти и больше, они бывают скручены вокруг сердечника.

Так смотрится кабель ПВС

У провода ПВС удвоенная изоляция. Каждая жила имеет свою оболочку защиты из винила, потом все жилы залиты общим виниловым слоем. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, отвечает цветовой маркировке. В изделии с тремя и более жилами, жёлто-зеленый используют для подсоединения к заземлению, голубой — как нейтраль, другие жилы фазные. По эксплуатационным условиям, кабель ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подойдет. Его можно провести открыто — в качестве ретро-проводки.

Дробление проводов по классам эластичности

Вообще, сам кабель ПВС гибкий (5-й класс эластичности). Очень маленький радиус изгиба зависит от численности проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.

Характеристики провода ПВС

Назначение провода ПВС — для подсоединения электрического оборудования, поставленного вдалеке от внутренней проводки. Из него можно создать переноску (удлинитель). Еще одна сфера использования — применять как соединительный провод к электрическому духовому шкафу, электрической плиты, электрической плите и любой иной домашней технике. Сечение проводника выбирается в зависимости от самой большой мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Он подходит и в виде шнуров к светильникам — лампам, напольным светильникам и т.д. Только сечение проводов в данном варианте маленькое — 0,5-1,5 мм. Служебный срок провода ПВС для стационарного подсоединения электрического оборудования — 10 лет. Не так уж и мало. Тем более если предусмотреть, что домашнюю технику очень часто мы меняем чаще.

Кабель ПВС можно применять на улице, однако не на севере. Верхний температурный предел около +40°C, так что летнее применение не проблема практически везде. А вот оставлять на чистом воздухе во время зимы можно лишь ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних изготовителей нижний температурный предел -15°C, у прочих -25°C. Для некоторых регионов этого вполне достаточно, для остальных — нет. Всего один момент: на улице служебный срок — не больше 6 лет. При этом срок гарантии — 2 года.

Кстати, имеются особые морозоустойчивые вариации. Они могут использоваться при температуре до -40°C. Данные изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса 1 метра и максимально возможный ток

Продолжительно возможный нагрев кабельных жил — до +70°C, но его лучше не допускать. Провод и кабель перегреваются, когда диаметр жилы не отвечает нагрузке. Благодаря этому при подборе сечения жил лучше всего взять с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего дома.

Еще одна значимая характеристика: возгораемость. Кабель ПВС — стойкий к распространению пламени, но лишь в случае одиночной его прокладки. Другими словами, прокладка в электротехнических коробах в пожароопасных помещениях не рекомендуется.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно данному документу, сечение жилы от 0,75 мм? до 2,5 мм?, кол-во жил — от 2-ух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и электрическим током. Может быть круглым или плоским.

Могут быть следующие вариации:

ПВСм. Морозоустойчивый с температурным диапазоном эксплуатации от -40 °С до +40 °С.
ПВСмп. Морозоустойчивый с добавочной оболочкой — смотанные изолированные жилы обмотаны искусственной лентой. Сверху залиты слоем ПВХ. Очень прочная модификация.
ПВСн — не который предназначен для армирования. Точное отличие от обыкновенного может дать только изготовитель.
ПВСу. Существует только у индивидуальных изготовителей. Порой означает малое число жил (если сравнивать с ГОСТом). Порой буква «У» означает климат умеренных широт. Что точно значит эта маркировка, тоже нужно уточнить у изготовителя.

Если вы купили кабель с вилкой для подсоединения машины для стирки, электрические плиты, посудомойки, то быстрее всего, это кабель ПВС

Как можно заметить, кабель ПВС имеет самые разные вариации. Самые полезные — это морозоустойчивый ПВСм, низкой горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Технические специфики и выбор

Как уже рассказывали, все параметры провода ПВС описаны в ГОСТ 7399-97. Там регламентируется все: от численности жил до их диаметра для любого сечения. И, кстати, есть одна приписка. Суть ее в том, что при согласии удельного сопротивления, допускаются отклонения в сечении. Это несколько затрудняет выбор. Проверить сечение проводника по диаметру очень просто, а вот обмерить его сопротивление более непросто. Для этого необходимо иметь кусочек провода и прибор для измерений. Как выход можно предложить приобрести маленькой кусочек, обмерить сопротивление и сечение, а потом принимать решения насчет того, приобретать либо нет.

Технические специфики ПВС

Еще при подборе необходимо смотреть на изоляцию. Она обязана иметь равномерную толщину, не должно быть наплывов, тем более — трещин и остальных повреждений. Так как провод гибкий, его легко можно согнуть, при этом никаких повреждений в изоляции не должно быть. Еще должен быть сопроводительный документ, в котором указан изготовитель, марка и параметры кабеля. Если есть наличие этого минимума, можно провод приобретать.

Строительная проволока | Строительный провод с ПВХ изоляцией H07V-R-6491X

Приложение
Кабели подходят для силовых цепей и осветительных цепей, а также для электропроводки зданий, подходящей для использования в полу заподлицо открытых кабелепроводах, встроенных кабелепроводах и в закрытых монтажных каналах.

Стандарт
BS EN 50525-2-31. SABS 1507-2, SS 358 Часть-3.

Технические данные
Номинальное напряжение: U _° / U — 450/750 В
Согласованное обозначение: 1.5 мм ² — 630 мм ² многожильный класс 2 — H07V-R
Диапазон температур: от -15 ° C до 70 ° C
Минимальный радиус изгиба
До 10 мм ²: 3-кратный общий диаметр .
16 и 25 мм ²: 4-кратный общий диаметр.
Более 25 мм ²: 5-кратный общий диаметр.

Кабельная конструкция

Проводник: Обычный отожженный медный провод 1,5 мм ² — 630 мм ² многожильный класс 2 в соответствии с BS EN 60228, HD 383, IEC 60228
Изоляция: ПВХ (поливинилхлорид) компаунд типа TI 1 в соответствии с EN 50363-3, HD 21.1, МЭК 60227-1, САБС 1411-2

Параметры конструкции кабеля

Пожалуйста, дополните номера деталей этих кабелей, добавив суффикс (вместо xx) для требуемого цвета:
02 — черный, 03 — красный, 04 — синий, 05 — желтый, 06 — зеленый / желтый, 07 — белый, 08 — фиолетовый, 09 — коричневый, 10 — оранжевый, 11 — розовый, 12 — серый.

Номер детали	Номинальная площадь поперечного сечения (кв. Мм)	Номинальная толщина изоляции (мм)	Нижний предел общего диаметра (мм)	Верхний предел общего диаметра (мм)	Прибл.Масса нетто (кг / км)
01140101xx10	1,5	0,70	2,70	3,30	19
01140102xx10	2,5	0,80	3,30	4,00	33
01140103xx10	4	0,80	3,80	4,60	50
01140104xx10	6	0.80	4,30	5,20	74
01140105xx10	10	1,00	5,60	6,70	126
01140106xx10	16	1,00	6.40	7,80	184
01140107xx10	25	1,20	8.10	9,70	295
01140108xx10	35	1,20	9,00	10,90	375
01140109xx10	50	1,40	10,60	12,80	510
01140110xx10	70	1,40	12,10	14.60	710
01140111xx10	95	1,60	14,10	17,10	950
01140112xx10	120	1,60	15,60	18,80	1240
01140113xx10	150	1,80	17,30	20,90	1530
01140114xx10	185	2.00	19,30	23,30	1800
01140115xx10	240	2,20	22,00	26,60	2500
01140116xx10	300	2,40	24,50	29,60	2990
01140117xx10	400	2.60	27,50	33,20	3860
01140118xx10	500	2,80	30,50	36,90	4900
01140119xx10	630	2,80	34,00	41,10	6370

Разница между проводом из ПВХ, монтажным проводом, проводом Mil spec и тефлоновым проводом | К.C. Electronics, Distributors Inc

Монтажный провод:
Вы можете получить монтажный провод для различных применений. Уникальные свойства проволоки делают ее пригодной для множества применений.

Монтажный провод

Некоторые уникальные особенности монтажных проводов следующие:

Соответствие CSA, UL и Mil-spec
Конструкция с малым износом для простоты обращения, снятия изоляции и заделки
Наилучшая однородность
Широкий диапазон изоляций
Подходящие монтажные элементы длиной до 100 футов
Цветная изоляция для классификации плавных цепей

Типы монтажных проводов

Шина
Ленточный кабель
Фотоэлектрический провод
Наборы монтажных проводов
Монтажные провода
ThermoThin

2.Проволока ПВХ

Поливинилхлорид (ПВХ) — один из наиболее широко применяемых пластиков в мире. В мире поливинилхлорид используется более 35 миллионов тонн в год, и спрос на него постоянно растет. Продукты PVC защищают жизнь, доставляют удовольствие и радость, а также помогают сохранять природные ресурсы и бороться с изменением климата.

Проволока из ПВХ

Отличное соотношение цены и качества
Обеспечение комфорта в повседневной жизни
Лучшее сохранение природных ресурсов

Применение проводов из ПВХ

В основном используется для все, от кровельных мембран до кредитных карт, от строительных профилей до медицинских устройств и от детских игрушек до труб для воды и газа.

3. Проволока Mil-Spec

Проволока Mil-Spec — это проволока, изготовленная в соответствии с военными условиями. Проволока предназначена в основном для самых тяжелых условий эксплуатации. МИЛ »- это сокращение военного обозначения провода. «MIL-Spec» применяется для достижения целей стандартизации. Таким образом, провод MIL-Spec изготавливается в соответствии с военными спецификациями.

Провод Mil-Spec

Этот вид проводов лучше всего подходит для использования в военной электронике.Военный провод может использоваться в высокочастотных электронных устройствах, где разумно обнаруживаются высокие температуры.

Некоторые эффективные способы использования провода MIL-Spec:

Специально разработан для экстремальных условий
Используется для экранирования и защитного покрытия
Применяется для обеспечения высокой надежности там, где существуют физические и экологические требования

4. Тефлон провод

Провода с изоляцией из ПТФЭ — это уникальные решения для проводки, работающие в агрессивных средах и при высоких температурах.Термин «ПТФЭ» происходит от передового изоляционного материала — политетрафторэтилена.

Тефлоновая проволока

Покрытия из ПТФЭ (политетрафторэтилена) защищают жилы медных проволок от внешних загрязнений, а также обеспечивают максимальную производительность проволоки.
Благодаря уникальным химическим, электрическим и тепловым характеристикам свинцовый провод с тефлоновой изоляцией находит применение во многих отраслях промышленности, таких как телекоммуникации, тепловые электростанции, навигация, имитаторы полета и многое другое.

Основные характеристики

Низкий коэффициент рассеяния
Замечательно высокая рабочая температура
Отличная диэлектрическая прочность
Очень низкая диэлектрическая постоянная

Таким образом, это всего около 4 разных типа проводов . Надеюсь, вы получили представление обо всех этих проводах типа .

Кабель

ПВХ: советы экспертов по выбору

Кабель из ПВХ — это термин, который часто используется в обсуждениях, касающихся электрических кабелей.Я думаю, можно с уверенностью сказать, что большинство из нас встречали этот термин в своих кругах общения. Однако большинство людей не могут отличить этот тип кабеля от типов электрических проводов. Да, вы слышали об этом, но сможете ли вы распознать каждый тип электрического кабеля из ПВХ и перечислить его конкретные области применения? Понятно, что большинство из нас мало знают о кабелях и проводах из поливинилхлорида (ПВХ).

В настоящее время бесчисленное количество производителей кабелей из ПВХ ежедневно активно производят различные типы кабелей из ПВХ.Следовательно, рынок электрических кабелей наводнился широким спектром кабелей из ПВХ. Если вы решили купить провод из ПВХ, убедитесь, что у вас есть вся необходимая информация. Отсутствие всей необходимой информации о кабелях из ПВХ может привести к неправильному выбору кабеля или провода. К счастью, к тому времени, когда вы закончите читать этот пост, вы получите все необходимые советы по выбору подходящего кабеля из ПВХ.

1. Что такое ПВХ-кабель?

ПВХ — это аббревиатура от поливинилхлорида.Кабель из ПВХ по существу относится к любому электрическому кабелю, изоляция провода или оболочка которого выполнены из поливинилхлоридного материала. Этот тип электрического кабеля в настоящее время широко используется в различных электротехнических целях, поскольку ПВХ обладает рядом идиллических свойств. Каковы некоторые из основных свойств поливинилхлорида? К наиболее выдающимся свойствам относятся химическая стойкость, водостойкость, термостойкость, прочность, упругость и гибкость. ПВХ был использован для производства нескольких электрических кабелей с определенным набором спецификаций кабелей из ПВХ из-за его безупречных свойств.

В настоящее время люди используют провода из ПВХ, среди прочего, в бытовой электропроводке, электропроводке бытового применения и электропроводке внутренних цепей. Тем не менее, вы должны помнить, что разные кабели с ПВХ-покрытием подходят для определенных целей. Например, кабель из ПВХ диаметром 2,5 мм идеально подходит для внутренней проводки и розетки питания, тогда как; Проволочный кабель с ПВХ покрытием 4 мм идеально подходит для кольцевых сетей и вилок большой мощности. По праву, вам, скорее всего, будет трудно различать разные типы кабелей из ПВХ.Таким образом, при покупке кабеля с ПВХ изоляцией рекомендуется проконсультироваться с продавцом электрических проводов.

2. для чего используется кабель из ПВХ?

Кабели из ПВХ

широко известны своей универсальностью, высокой прочностью на разрыв и безупречной гибкостью. Следовательно, они могут использоваться в различных приложениях электропроводки, включая электропроводку бытовых приборов, электропроводку внутренних цепей и домашнюю электропроводку. Однако необходимо отметить, что существует несколько кабелей типа PVC. У каждого типа кабеля есть свои особенности.При покупке кабеля из ПВХ необходимо убедиться, что выбранный тип кабеля соответствует вашим конкретным потребностям. Есть два типа кабелей с ПВХ изоляцией: внутренние кабели и наружные электрические кабели.

Если вы собираетесь выполнить внешнюю проводку, лучше всего использовать кабель с ПВХ-армированием. Этот тип кабеля может противостоять различным внешним воздействиям, в том числе атакам грызунов и ультрафиолетовому излучению солнца. К сожалению, большинство людей склонны сосредотачиваться на цене кабеля из ПВХ, а не на его предполагаемом использовании.Следовательно, они в конечном итоге покупают дешевый кабель, предназначенный для использования внутри помещений, но намереваются использовать его на улице. Честно говоря, это наивно и дорого обходится в долгосрочной перспективе, поскольку им придется регулярно заменять кабель. Было бы лучше, если бы вы всегда выбирали кабель из ПВХ, характеристики которого соответствуют вашим конкретным потребностям, независимо от его цены.

3.Что такое кабель из ПВХ с изоляцией из сшитого полиэтилена?

Большинство из нас часто были вынуждены выбирать между кабелями с изоляцией из сшитого полиэтилена или ПВХ при принятии решений, касающихся конкретных проектов электропроводки.XLPE — это сшитый полиэтилен, который часто используется для изоляции армированных кабелей. В большинстве случаев вам придется выбирать между кабелем из сшитого полиэтилена или кабелем из ПВХ. Однако некоторые кабели производятся с использованием как сшитого полиэтилена, так и ПВХ. Кабель из ПВХ с изоляцией из сшитого полиэтилена является прекрасным примером кабеля из ПВХ с изоляцией из сшитого полиэтилена. Этот кабель имеет изоляцию из сшитого полиэтилена, подложку и оболочку из ПВХ.

В идеале вы должны использовать кабель из сшитого полиэтилена с ПВХ, если вы собираетесь выполнять внешнюю проводку или проводку непосредственно под землей.Комбинированные свойства ПВХ и сшитого полиэтилена (XLPE) позволяют кабелю этого типа выдерживать различные внешние неблагоприятные воздействия, включая ультрафиолетовое излучение и воздействие воды. Тем не менее, рекомендуется рассмотреть другие варианты, такие как ПВХ-кабель CU SWA, в зависимости от ваших потребностей. Кабели из сшитого полиэтилена и ПВХ довольно дороги. Следовательно, было бы полезно, если бы вы не торопились с ними, прежде чем рассматривать все возможные варианты. Было бы лучше, если бы вы проконсультировались по этому поводу со своим местным специалистом по ПВХ-кабелям.

4.В чем преимущества и недостатки ПВХ-проволоки?

Любой силовой кабель или провод из ПВХ универсален, обладает высокой прочностью на разрыв, хорошей проводящей способностью и легко соединяется. При этом лучше всего решать вопрос о преимуществах и недостатках провода или кабеля из ПВХ индивидуально. Что я имею в виду? Существует несколько типов кабелей с изоляцией из ПВХ, которые выполняют определенные функции. Чтобы получить четкое представление о преимуществах и недостатках того или иного кабеля из ПВХ, необходимо рассмотреть его индивидуально.Например, наиболее общепризнанным преимуществом одножильного кабеля из ПВХ является его высокий номинальный ток. Чего нельзя сказать о других типах ПВХ-проводов. ПВХ-проволоку какого типа вы собираетесь покупать?

Предполагая, что вы собираетесь купить контрольный кабель из ПВХ, вам не придется беспокоиться об электролитической или химической коррозии. Кабели из ПВХ обычно имеют преимущество в том смысле, что они химически стойкие, термостойкие и водостойкие. Таким образом, если вы собираетесь выполнять электромонтаж вблизи химических веществ, воды или любых излучающих тепло приборов, вам пригодится силовой кабель с ПВХ-изоляцией.

5.Водостойкий и устойчивый к ультрафиолетовому излучению кабель из ПВХ?

Как правило, устойчивость кабелей из ПВХ к УФ-излучению хорошая, но не отличная. Следовательно, не рекомендуется использовать кабель с оболочкой из чистого ПВХ для наружной проводки. ПВХ относительно устойчив к ультрафиолетовому излучению, но длительное воздействие ультрафиолетовых лучей вредно. Со временем кабель потеряет гибкость, и на поверхности кабеля начнут появляться трещины. Для наружной проводки всегда рекомендуется использовать ПВХ-кабель, предназначенный для использования вне помещений.Экранированный кабель из ПВХ, предназначенный для использования вне помещений, содержит стабилизирующие соединения, добавленные к ПВХ, чтобы сделать его более устойчивым к ультрафиолетовому излучению.

Вас интересует водонепроницаемый кабель? Что ж, ПВХ в первую очередь водостойкий, но это во многом зависит от того, сколько времени он находится в воде. Например, кабель с оболочкой из ПВХ может контактировать с водой и быстро высыхать без каких-либо повреждений. Однако, если вы собираетесь провести подводную установку, вам не следует использовать обычный кабель из ПВХ. Через некоторое время вода проедет изоляцию из ПВХ.

% PDF-1.4 % 86 0 obj> эндобдж 87 0 obj> эндобдж 85 0 obj> эндобдж 84 0 obj> поток приложение / постскриптумAdobe Illustrator CS22006-11-27T12: 40: 42Z2006-11-27T12: 40: 42Z2006-11-27T12: 40: 42Z

25664JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDAQAaaaaaaaaaaaaaaaaaaaaaaaaaaa AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAQAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYqoX17bWNlPe3 TiO2t0aWaQ9lUVOKvEPKX5q3L / mFcXuoSGPS9XZbf02PwwKpItz4DjWjf6xOKvdsVfJXmf8A5SXV v + Y24 / 5OtiqWYq9A / Jvzd + hfMY0 + 5fjp + qlYnLGgSYf3T / STxPz9sVfRGKvCf + cgP + Ul07 / mD / 5m viry3FXqX / OP / wDykuo / 8wf / ADNTFXnWtf8AHYv / APmIl / 4mcVQWKsy80f8AkuvJP / b0 / wCopcVY la3M9rcxXVu5jngdZIpB1V0NVI + RGKvqzyl5hg8w + XrPVYqAzpSaMfsSrtIv0MNvbFXiH50ea / 0v 5l / Rtu9bLSeUW3Rpz / et / saBPoPjirz3FU08taDd6 / rdrpVts9w9HkpUJGN3c + yqK4qm / wCYWv2l / qcOmaX8Oh6LH9U09R0bjtJKfEuw69xTFWKYqr2X + 9kH / GRP + JDFWZfnR / 5MC + / 4xwf8mlxVg2Ku xVmf5gMy6f5RZSQw0eAgjYgh3xVA6D + YnnDRJFNpqMksK9bW4JmiI8OLGq / 7EjFXt / kD8zdM81J9 WkUWerxrye1JqsgHV4ievuvUe / XFWaYq7FXYq7FXYq8d / PTzlRY / LFnJu3GbUip7fajiP / Ez9GKv GcVfR35R + cf0 / wCXVtbl + Wp6aFhnJPxPH0jk + 4cT7j3xV4J5n / 5SXVv + Y24 / 5OtiqWYq2CQajYjo cVfTf5ZebR5k8sQzzPy1C0pb31epdR8Mn + zXf51xV5r / AM5Af8pLp3 / MH / zNfFXluKvUv + cf / wDl JdR / 5g / + ZqYq861r / jsX / wDzES / 8TOKoLFWZeaP / ACXXkn / t6f8AUUuKsNxVmvkP8xbnyvper2YB f61EXsO4jutk5EeHE1P + qMVYYzM7F3JZmJLMTUknqScVW4qz20P + EPIz3h + DX / MyGK17NDYD7b + x l7e1COmKsCxV2Kq9l / vZB / xkT / iQxVmX50f + TAvv + McH / JpcVYNirsVZx + YgH6D8nGm50pAT8iMV YPiqIsL67sLyG9s5TDdW7iSGVeoZTUYq + qPKPmGLzD5dstWQBWnT99GP2ZVPGRflyG3tiqcYq7FX YqlPmrzFa + XtButVuPiEC / uoq0MkrbIg + bdfAb4q + VtR1C71G / uL67cyXNzI0srnuzGv3eAxVDYq n / kjzTP5Z8xW2pJVoK + neRD9uFiOQ + Y + 0PcYqiPzF0RtM8zXE0b + vYaoTf2F0PsyRTkvsf8AJJp + PfFWMYq7FWY / lb5u / wAOeZ4mnfjp19S3vKmiqCfgkP8AqN + FcVZB / wA5Af8AKSad / wAwX / M18VeX Yq9S / wCcf / 8AlJdR / wCYP / mamKvOta / 47F // AMxEv / EziqCxV6ffeV7jVvyZ0PU7arTaObyR4h + 1 DJcv6jfNOAPyrirzDFXYq7FWUfl15RfzN5lhtHU / UIP398 / T90p + xXxc / D + PbFUZ + cLufzA1CGv7 m2S3it4xsqJ9XRuKjsOTE4qwvFXrn5N6Votz5c1u8v8ATbW / ltX5RG5hjlICxFuILhiASMVSNfzQ 0hWDL5N0cMDUEQICCP8AYYqxjzb5ln8ya5Nq08K28kyopiQkqOChep + WKvoDy95G8nTaBpk02jWk kstpA8jtEpLM0akkmnUnFUxXyF5KVgw0OyqPGCMj7iKYqiL / AMo + WL + KGK80u2ljt09K3QxqBGn8 qUpxHyxV4D + a / lLT / LXmRINOBSyu4RcRwklvTJZlZQTuR8NRXFWF4q94 / IC6d / LWoWxqRDd819hJ Gu33pir1DFXYq7FXz9 + dHnH9L64NItHrp + lsVcg7PcdHb / YfZH0 + OKvOMVVntLqO2iunidbedmWG UghXMdOYU9 + PIVxVRxVn / l0jzb5PuPLMvxazo4a80NzuzxdZrcH8V / ouKsBIINDsR1GKtlWUKSCA wqpI6ipFR9IxVbiqd + YvMs + uWuki5qbnTrX6pJIf21R2KN8 + DAh4GKpJir1L / nH / AP5SXUf + YP8A 5mpirzrWv + Oxf / 8AMRL / AMTOKoLFX0r + UKq / 5b6UjgMrC5DKdwQbmWoIxV4l + ZHliHy55rubG3YG 0lAuLZQalI5Cfgbw4kECvah74qxfFXYq + lfyn8rwaH5Ut5QVe71JVurmVSCKMtY0BHZFP3k4q8c / OD / yYur / APRv / wBQsWKsNxV7J + S3 / KHeZf8AZf8AJhsVeN4q7FVYXl2AAJ5ABsAGb + uKsj / Lq4uJ fPGipJNIyG5UlS7U2qR39sVe / a / + YHlLQLz6lqt8YLv0xKIhFM5KtUDdEZd + Pjirwf8AM / zjaeaf MKXdkjpZW0IghMgAZ6MzM5ArSpbbFWIYq + gfyJ0yW18oS3ci8fr9y7xHxjjURg / 8GrYq9HxV2KsR / M3zgPLXluSWFqaleVgsR3DEfFJ / sF3 + dMVfMzMzMWYksTUk7kk4q4UqK7DuRvirP / Mfnvynqfk6 Dy7aaTPbGxCmxuGZCVdftlqUr6gJ5e ++ KvP8VRmj6reaRqltqVm3C5tZBJGexp1U + zDY + 2Ksm / MT SrJ57XzPpS00nXVM3Af7puR / fQmn + Vv9 + KprqHlD9IflFouvWqVu9OFytyB1a2N1Ka / 8823 + ROKv OMVdirsVepf84 / 8A / KS6j / zB / wDM1MVeda1 / x2L / AP5iJf8AiZxVBYq + iPy71iz0X8o7LVLxuNva x3LsB1Y / WpQqr7s1AMVeDa5rF5rWr3WqXjcri6kLsB0UdFUeyrQDFUBirsVe2 / kX5x9e2k8s3klZ bcGbTyx3MdayRj / VPxD2J8MVYJ + cH / kxdX / 6N / 8AqFixVhuKvZ / yXjI8k + Y5K7MzqB / qwV / 42xV4 xirsVelaf + RfmG9sLa9j1C0WO5iSZFb1agSKGANE98VT7yn + S + vaN5jsNUnvrWSG0lEjonqciACN qqBirHPz2 / 5TaP8A5gov + JyYq86xVlP5f + RbzzZqphVvS0 + 2KtfT1HJUatFQHqzcTTagxV9M2Nla 2NnDZ2kYitrdFjhjHRVUUAxVWxVp3SNGd2CIgLMzGgAG5JJxV8w / mN5ufzP5kmuoyfqFv + 4sUP8A vtT9uni5 + L7h3xVi2KuxV2KuxV2Ks38gXtvqlpeeS9RkCW2q / vNNmbpDfIPgPyk + yfu74q9j / LLT ZIPIFlpt / DR4zdwXUDio2upVdT4jFXg3nvytL5a8yXOnEE2xPq2Uh / ahc / Dv3K7qfcYqx7FXYq9S / wCcf / 8AlJdR / wCYP / mamKvOta / 47F // AMxEv / EziqCxVnXmO / uovys8oWKOVtrmS / lnQftNDckJ X2HqtirBcVbCsQSASFFWI7CtN / pOKtYqi9J1S80rUrbUbN + FzayCSNu1R2PiCNiPDFWW / mfCupXl p5wtCX0 / XYk5DqYbiCNYpIW9xw + nfFWD4q9l / Kb / AMlt5n / 6OP8AqFGKvGsVdir1XTfz5u7HTrWy GjxyC1hjhDmdhy9NQtacO9MVRP8A0MLef9WSP / pIb / qniqQfmS19r + m6P53MAhttQje0lhUlxFJB NKq / FQV5qCenbFWAYqyTyB5sl8seY4L4kmzk / c30Yr8ULHc08U + 0Plir6ihmimiSaJxJFIoeN1NV ZWFQQR2IxVdirzP87fOX6N0hdCtJKXupLW4KndLatCP + eh + H5VxV4HirYBJoNyegxV9FeSPyv0Cx 8uWqaxpsF3qco9a6eZA5Rn3EYr04CgPvXFU + / wAAeSf + rHZf8iU / pirAvze / LrS4dBTV9EsorVrA k3kUCBA8L0HOg7ofwJ8MVeJ4qujkkikSWNikiEMjqaEMDUEEdxir6g / LzzZF5m8tQXhIF7F + 5v4x tSZRu1PBx8Q + 7tiqUfnD5Q / Tnls3tsnLUdLDTR0HxPDT96m3XYch8vfFXzpirsVepf8AOP8A / wAp LqP / ADB / 8zUxV51rX / HYv / 8AmIl / 4mcVQWKsy80f + S68k / 8Ab0 / 6ilxVhuKvbvyj / L + 1m8q319qk XI65E1vEpHxJbV + 0K9CzjkPkDiryDXNHu9G1e70u7FJ7SQxsaUDAfZcezLQjFUBirNfy / vbXUbe8 8malIEs9Xo + nzNuIL5B + 7Yf6 / wBk + PTvirEr + xurC9nsruMxXNu7RyxnqGU0OKvXfym / 8lt5n / 6O P + oUYq8axV2KuxV2KvoXyDoVprv5QWelXY / dXKXKh6VKOLqUo491YA4q8F1bTLvStSudOvE4XNrI 0Uq9qqeo8QeoPhiqExV7t + R / nL69pr + XbySt1YLzsyx3e3J3X / nmT9xHhir0S41zSLe8Wznu447l qD0y24LfZDHopavwg9e2KvI / Mf5P + fde1q61W7vdO9W5eoT1ZyEQbIg / c9FUUxVLP + VA + cf + WzTv + Rk // VHFU88mfknqumeYrXUNantJ7S0PqrDA0js0q / 3dQ8aDiD8XXtir2HFXYqsuIIbiCS3nQSQz K0csbbhlYUYH5g4q8MvvyC8yfXZ / qN5ZfUjI31b1pJhJ6dfh5hYmFadaHFVD / lQPnH / ls07 / AJGT / wDVHFWWflx + XPnPynrTXE11ZS6bcp6d5BHJMWNKlHUNEo5KfE9CcVeo4q8U8w / kRrE + tXc + jXFn DpszmSCGZ5VdA25SixuKKdhv0xVLf + VA + cf + WzTv + Rk // VHFWZ / lf + Wmu + VNXu7zUZ7WWKe39FBb vIzBuatvzjjFKLirFNQ / Inzdc39zcJd6eEmleRQ0k1aMxIrSE + OKof8A5UD5x / 5bNO / 5GT / 9UcVZ BrP5Q + Zb3yp5d0iK5sludI + ufWXZ5QjfWZhInAiIk0A3qBiqS2f5A + ZvrcP1y9shac1 + sGJ5jJ6d fi4BolHKnSpxV7nb28NtbxW8CCOCFFjijXoqKKKB8gMVee / mf + V135ovbXUNKlggvEQxXX1guqug 3Qgoj / EKkdOnyxVhH / KgfOP / AC2ad / yMn / 6o4quj / IXzpG6yR32nq6EMjCWcEEbgg + jirI / Of5Sa 95hax1FJ7KHWjAItXJaQQyyRiiyoRGWqV + 0Co7YqnXkfyBrGg + UdY0a8mt5LrUPV9F4Wcxj1IRGO RZFPXwBxVgH / ACoHzj / y2ad / yMn / AOqOKu / 5UD5x / wCWzTv + Rk // AFRxV3 / KgfOP / LZp3 / Iyf / qj irv + VA + cf + WzTv8AkZP / ANUcVeveQ9AvPL / lSx0i9eOS5tvV9R4SzIfUmeQULKh6OO2KsW / M38q7 rzPqFvqWkywW94E9K79cuquq / YYFEf4h06dKeGKsK / 5UD5x / 5bNO / wCRk / 8A1RxVH6F + Tfn3RdXt dUs77ThPauHUGWejDoyn9z0Zag4qzvWfI13qGryXazRpFOSWcs3qRiSIxSgLwIkJDHgSy8dutMVf / 9к =

uuid: D3796A0E7FA611DB841FED343B8FBEF7uuid: D3796A0F7FA611DB841FED343B8FBEF7uuid: B412EEBA7FA611DB841FED343B8FBEF7uuid: B412EEB41FFA611 конечный поток эндобдж 88 0 obj> эндобдж 77 0 obj> поток

Проволока из ПВХ для резки проволоки, проволока U-образного типа, контурная проволока и катушка из ПВХ-проволоки

Проволока из ПВХ Проволока с покрытием из ПВХ, изготовленная из оцинкованной железной проволоки, обеспечивает превосходную коррозионную стойкость и более длительный срок службы по сравнению с обычной оцинкованной проволокой.Он идеально подходит для защиты прибрежных территорий, а также растений и животных с агрессивной средой. В этих условиях сетка из оцинкованной сетки прослужит долго, так как цинк не устойчив к воздействию соленого воздуха. Но покрытия ПВХ справляются с этим фактором. Но цена покрытия ПВХ немного выше, чем цена оцинкованной проволоки.

Проволока ПВХ выдерживает экстремальные температуры, кроме того, покрытие ПВХ не выгорает при воздействии солнечных лучей. Толщина ПВХ покрытия на проволоке не менее 0.25 мм (при диаметре проволоки 2 мм включительно) и не менее 0,35 мм (при диаметре проволоки более 2 мм).

PW-01: Прямая и отрезанная проволока из ПВХ
PW-02: Провод с покрытием из ПВХ (провод типа U)
PW-03: ПВХ стяжки с двойной петлей
PW-04: Катушки с покрытием из ПВХ

Спецификация провода ПВХ 1:

Материалы: Электрооцинкованная или горячеоцинкованная проволока, черная железная проволока.
Диаметр: 2,0 мм, 1,4 мм, 1,6 мм и т. Д.
Предел прочности на разрыв: 3565 кг / мм ².
Цвет: Зеленый, синий, красный, желтый, оранжевый, серый цвет и т. Д.
Упаковка: На подкладке из полоски ПВХ и обернут ПВХ или тканью.

Проволока с покрытием из ПВХ, спецификация 2:

Применение: Усиление тентового каркаса.
Диаметр: Перед покрытием 3.0 мм / После покрытия 5,0 мм.
Покрытие ПВХ: 2,0 мм.
Цвет: Темно-зеленый.
Предел прочности на растяжение: Мин. 1960 Н / мм ².
Упаковка: бухт по 27 кг (500 м) и бухт по 2,7 кг (50 м).

Три обвязочные проволоки с покрытием из ПВХ, новый размер и упаковка:

Внутренний диаметр: 1,4 мм.
Внешний диаметр: 2 мм.
Вес: 10 кг / рулон.
Цвет: Темно-зеленый.
Упаковка: Каждый рулон обернут в полиэтиленовый тонкий лист, а затем в ткань.

Внутренний диаметр: 1,5 мм.
Внешний диаметр: 2 мм.
Вес: 15 кг / рулон.
Цвет: зеленый.
Упаковка : Каждый рулон обернут в полиэтиленовый тонкий лист, а затем в ткань.

Внутренний диаметр: 1,7 мм.
Внешний диаметр: 2,3 мм.
Вес: 18 кг / рулон.
Цвет: зеленый.
Упаковка: Каждый рулон обернут в полиэтиленовый тонкий лист, а затем в ткань.

PW-05: Проволока ПВХ 5
PW-06: Проволока ПВХ 6
PW-07: Проволока ПВХ 7
PW-08: Проволока ПВХ 8
PW-09: Проволока ПВХ 9
PW-10: Проволока ПВХ 10
PW-11: Проволока ПВХ 11
PW-12: Проволока ПВХ 12
PW-13: Проволока ПВХ 13
PW-14: Проволока ПВХ 14
PW-15: Проволока ПВХ 15
PW-16: Проволока ПВХ 16
PW-17: Проволока ПВХ 17
PW-18: Проволока ПВХ 18

Заявка:

Проволока с покрытием из ПВХ Может быть изготовлена для обвязки проволоки, проволоки U-типа, прямой и обрезанной проволоки и стяжки с двойной петлей.
Наиболее популярное применение для вязальной проволоки и проволоки с покрытием из ПВХ — инфраструктура, строительство ограждений из цепных звеньев для промышленных ограждений, автострад и теннисных кортов.
с покрытием из ПВХ широко используется в повседневной жизни и в различных отраслях промышленности. Связующая проволока из ПВХ имеет отличную коррозионную стойкость и гладкую поверхность для электроснабжения.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней — «Public.Resource».Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
.
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , тел. пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

ПВХ провода и кабели, типы, использование, производство, покупка, руководство | QL- Custom.com

Типы проводов и кабелей из ПВХ

Ниже приведены некоторые распространенные типы проводов и кабелей из ПВХ, которые подходят для различных нужд.

Провода и кабели из ПВХ специального назначения

Специальный ПВХ, как говорится в словах, проявляет особые свойства для изоляции проводов и оболочки кабелей.

ПВХ, используемый в специальных проводах и кабелях из ПВХ, обладает очень хорошими электрическими и механическими характеристиками по сравнению со средними стандартами.

Кроме того, этот тип кабелей и проводов из ПВХ обладает хорошей гибкостью и прочностью, чтобы соответствовать жестким или сложным требованиям к проводке / прокладке кабелей. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

Фиксированная прокладка: от -40 ° C до + 70 ° C
Гибкое применение: от + 5ºC до +70 ° C

Хладостойкий ПВХ

Холодостойкий ПВХ известен своей экстремальной морозостойкостью даже при минусовых температурах. Этот тип хладостойких проводов и кабелей из ПВХ отличается превосходной механической прочностью и гибкостью.

Тем не менее, он также показывает хорошие характеристики при различных или экстремальных погодных условиях. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

Фиксированная прокладка: от -40 ° C до + 70 ° C
Гибкое применение: от -20 ° C до +70 ° C

Термостойкий ПВХ

Провода и кабели из ПВХ этого типа могут выдерживать экстремальные температуры до + 105 ° C. Материалы изоляции и оболочки, используемые в этом типе, обладают отличными электрическими и механическими характеристиками, способными выдерживать более высокие температуры.

Однако не многие кабели или провода этого типа могут выдерживать температуру, превышающую максимальную, и, если они подвергаются воздействию температуры, превышающей максимальную, это может сократить срок службы провода или кабеля. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

Провод
