Содержание

Кабель industrial Ethernet 2 пары

Фото временно недоступно

ПартномерКоличество проводниковВнешняя оболочкаЦветНаличиеЦена с НДС, ₽

8723.01152

4PVCхромзаказ, м158.00 В корзину
ПартномерКоличество проводниковВнешняя оболочкаЦветНаличиеЦена с НДС, ₽

8723.01305

4PVCхромзаказ, м158.00 В корзину
  • Товар снят с производства
ПартномерКатегория (TIA/EIA)Количество парКонструкция кабеляВнешняя оболочкаЦветНаличиеЦена с НДС, ₽
org/Offer»>5e2SF/UTPPVCсерый11 упак45 931.00 В корзину
ПартномерКатегория (TIA/EIA)Количество парКонструкция кабеляВнешняя оболочкаЦветНаличиеЦена с НДС, ₽

72001PU.00500

5e2SF/UTPPUчерныйзаказ, м152.00 В корзину

72002E.00500

5e2SF/UTPPVCчерныйзаказ, м112.00 В корзину

Нашей компании свыше 20 лет и именно поэтому мы решили, что пора переходить на новый этап развития: теперь, не выходя из дома, вы можете заказать кабель Industrial Ethernet двухпарный при помощи домашнего ПК, ноутбука и даже телефона.

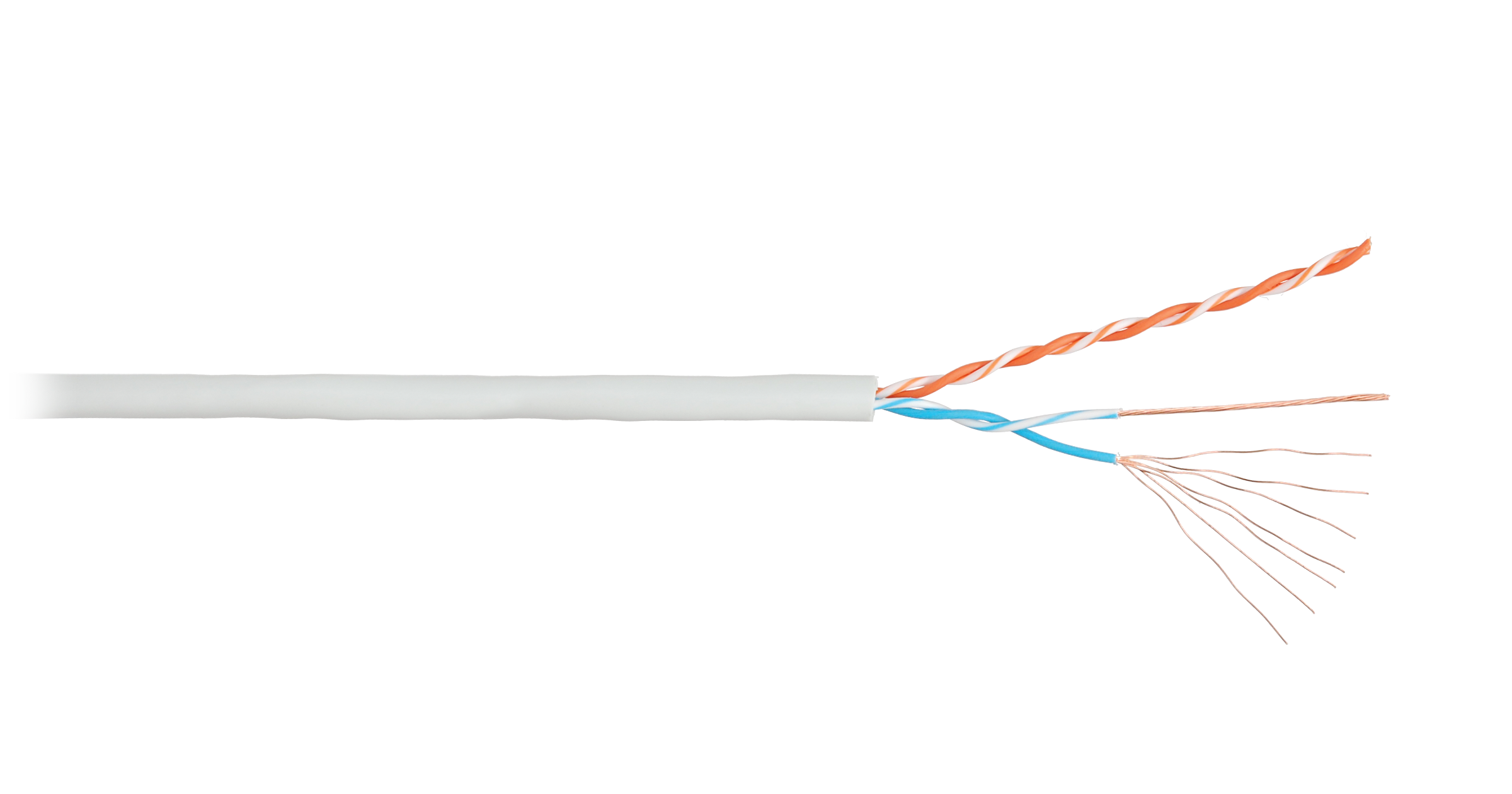

Такой кабель представляет собой две витые пары класса 26 AWG, имеющие несколько проводников одного диаметра, которые в свою очередь изготавливаются исключительно из отожжённой электролитической меди. Изоляция выполнена из зарекомендовавшего себя на протяжении нескольких десятилетий использования полипропилена. При изготовлении экрана используется алюминиевая фольга и медная оплётка.

У нас вы найдёте широкий ассортимент выбор, включая несколько вариантов внешней оболочки, которая может быть из поливинилхлорида, бескоррозийного компаунда или полиуретана.

Кабель двухпарный используется при построении сетей передачи данных в сложных условиях на промышленных предприятиях. Используется при построении систем с классом защиты не ниже IP67.

Сделайте заказ в один клик

Если вам необходим шкаф напольный телекоммуникационный, изучите наш ассорти мент товаров. Среди представленных в каталоге моделей вы обязательно найдете шкаф, устраивающий вас по всем характеристикам: высоте, комплектации, цене.

Чтобы сделать заказ, отправьте заявку на него через форму на сайте.

Кроссовер и Ethernet кабель: в чем разница? — Новости

Кабель кроссовера и кабель Ethernet: в чем разница?Apr 15, 2019

Кабель кроссовера и кабель Ethernet: в чем разница?

Кабель кроссовера против кабеля Ethernet

Патч-кабель Ethernet обычно разделяется на перекрестный кабель и прямой кабель различными сетевыми приложениями. Прямой кабель — это тип общего сетевого кабеля, который широко используется, а перекрестный кабель — это специальный тип кабеля Ethernet. Следовательно, при сравнении кроссоверного кабеля и кабеля Ethernet это фактически сравнение между кроссоверным кабелем Ethernet и прямым кабелем (в этом посте он называется кабелем Ethernet).

Кабель кроссовера и кабель Ethernet: что такое кабель Ethernet?

Кабель Ethernet / прямой кабель, такой как кабель Cat5, Cat5e и Cat6 и т. Д., Представляет собой тип кабеля витой пары, который в основном используется в локальных сетях для подключения устройств двух разных типов, например в следующих ситуациях:

  • Компьютер к порту LAN кабельного / DSL модема

  • Компьютер с обычным портом коммутатора / концентратора

  • Порт WAN маршрутизатора к порту LAN кабельного / DSL модема

  • LAN-порт маршрутизатора к порту uplink коммутатора / концентратора

  • Соедините 2 коммутатора / концентратора с одним из них, используя порт восходящей линии связи, а другой — с обычным портом.

На самом деле, когда дело доходит до кроссоверного кабеля по сравнению с кабелем Ethernet, неизбежно думать об их проводной системе. Как мы знаем, T568A и T568B — это два стандарта, признанных ANSI, TIA и EIA для подключения кабелей Ethernet. Они отличаются в порядке 8 цветов кабеля. Для T568A, порядок цвета 8 контактов: белый, зеленый, белый оранжевый, синий, белый синий, оранжевый, белый коричневый и коричневый от 1 до 8 соответственно. В то время как в стандарте проводки T568B, есть два обмена заказа цвета по сравнению с T568A, контакт 1 в обмен на контакт 3 и контакт 2 в обмен на контакт 6.

Прямой кабель использует одинаковый стандарт проводки на обоих концах. То есть оба конца (разъем A и разъем B) используют стандарт проводки T568A, или оба конца используют стандарт проводки T568B того же цвета.

Кабель кроссовера и кабель Ethernet: что такое кроссовер?

Кроссоверный кабель, такой как Cat5, кроссоверный кабель Cat5e и т. Д., — это тип кабеля витой пары, используемый для подключения двух устройств одного типа, таких как «DTE к DTE» или «DCE к DCE», в следующих ситуациях:

  • Один компьютер другому

  • Один переключатель к другому переключателю, соединяющему нормальный порт с обеих сторон

  • Один концентратор к другому концентратору, соединяющему нормальный порт с обеих сторон

  • Порт LAN маршрутизатора к обычному порту коммутатора / концентратора

В отличие от прямого кабеля Ethernet, в перекрестном сетевом кабеле используются два разных стандарта проводки на обоих концах (разъем A и разъем B). Один конец использует стандарт проводки T568A, а другой — стандарт проводки T568B. Ниже показана схема подключения кроссовера:

Заключение

Короче говоря, сходство перекрестного кабеля с кабелем Ethernet очевидно. Как кабель Ethernet, так и перекрестный кабель соответствуют стандартам проводки T568A и T568B с 8 разноцветными контактами на каждой стороне разъема. В то время как первый соединяет два разных типа устройств друг с другом, например, «компьютер с коммутатором», а второй соединяет два устройства одного типа друг с другом, например «один компьютер с другим компьютером».

Кабель для Ethernet — виды витой пары и их особенности

Ethernet — это технология в соответствии с которой осуществляется передача данных. По этой технологии передача данных осуществляется с помощью кабеля для ethernet. Когда сама технология только появилась(в 80-х годах) в качестве канала передачи, то есть кабеля для ethernet использовались коаксиальные кабели. С развитием технологии были найдены более надежные решения кабеля для ethernet — витая пара и оптическое волокно. По сравнению с коаксиальным кабелем витая пара имеет очевидные преимущества: выгодная цена, надежность, гибкость, высокая скорость передачи данных, простота подключения, однако при этом более низкая помехоустойчивость.


Рассмотрим особенности наиболее часто встречаемого среди обычных пользователей кабеля для сети ethernet — витой пары или более правильное название lan-кабель, что дословно расшифровывается как кабель для локальной сети (Local Area Network cable, Lan-cable).

Ethernet кабель витая пара

Витая пара представляет собой пару или несколько (возможно до 1000 пар) скрученных проводников в изоляции и оболочке. Скручивание пар снижает воздействие электромагнитных помех на кабель.

В зависимости от условий эксплуатации кабеля для ethernet в конструкцию витой пары используют различные материалы и элементы. В зависимости от типа используемого экрана выделяют различные типы кабеля ethernet: utp, ftp, stp, s/ftp, u/stp, s/stp, sf/utp (см. рис.1)

Рис.1

Помимо определенной конструкции кабель для ethernet имеет еще и категории от 1-ой до 7-ой (cat…), отличающиеся количеством витков на определенной длине и определяющие эффективность пропускной способности кабеля. Наиболее распространенные и популярные категории витой пары — 5, 5е, 6, 6а. Для более подробной информации рекомендуем просмотреть видео ниже.

youtube.com/v/0HYgleWK4HU?version=3&hl=ru_RU» allowscriptaccess=»always» allowfullscreen=»true»/>

Если вы хотите купить кабель ethernet, то вам достаточно просто отправить он-лайн запрос с указанием марки или технических характеристик и метража.

Подключение Mac к интернету — Служба поддержки Apple (RU)

Сегодня можно легко подключить Mac к интернету, где бы Вы ни находились: дома, на работе или в дороге. Самые распространенные способы подключения — это Wi-Fi (беспроводное подключение) и Ethernet (подключение по проводам). Если ни то, ни другое не доступно, то можно использовать Instant Hotspot.

Использование Wi‑Fi

При наличии доступной сети Wi‑Fi в строке меню у верхнего края экрана отображается значок Wi‑Fi . Нажмите этот значок и выберите сеть, к которой нужно подключиться. Если рядом с названием сети Wi‑Fi отображается значок , эта сеть защищена паролем. Для подключения к этой сети нужно ввести пароль. Подключение с помощью Wi-Fi.

Использование Ethernet

Можно использовать Ethernet через сеть Ethernet или через DSL-модем либо кабельный модем. Если Ethernet доступен, подключите кабель Ethernet к порту Ethernet на компьютере Mac. Порт помечен вот таким символом: . Если на Вашем Mac нет встроенного порта Ethernet, можно использовать адаптер и подключить кабель Ethernet к порту USB или Thunderbolt. Подключение с помощью Ethernet.

Использование Instant Hotspot

Если нет ни доступных сетей Wi-Fi, ни Ethernet, можно попробовать использовать Instant Hotspot и подключить Mac к интернету при помощи режима модема на iPhone или iPad. Как подключиться с помощью iPhone или iPad.

Дома, на работе и в дороге

Когда Вы дома. Ваш интернет-провайдер может предлагать подключение к интернету как через Wi-Fi, так и через Ethernet. Узнайте у провайдера, какой тип подключения Вам доступен.

Когда Вы на работе. У Вас может быть как сеть Wi-Fi, так и сеть Ethernet. Узнайте в IT-отделе компании или у администратора сети, как подключиться к корпоративным сетям и какие правила использования в них действуют.

Когда Вы в дороге. Вы можете пользоваться точками доступа Wi-Fi (это общедоступные беспроводные точки доступа) или функцией Instant Hotspot на Mac (если Ваш Mac и Ваш сотовый оператор поддерживают эту функцию). Помните о том, что для использования некоторых точек доступа Wi-Fi нужно будет ввести пароль, принять условия обслуживания или внести дополнительную плату.

Сетевые кабели (патч-корды и бухты) / Страница 1

Всемирный день шопинга, 11.11, уже близко. А у нас он уже начался!
Как всегда, по традиции, мы не делаем накидок, чтобы потом делать скидки.
Для Вас уже сейчас — лучшие цены. Но поспешите: количество товара по отличным ценам сильно ограничено!

Компьютерное, сетевое и офисное оборудованиеСетевое оборудованиеКабельное и монтажное оборудованиесетевые кабели (патч-корды и бухты)

Сетевые кабели (патч-корды и бухты)

№: 213263

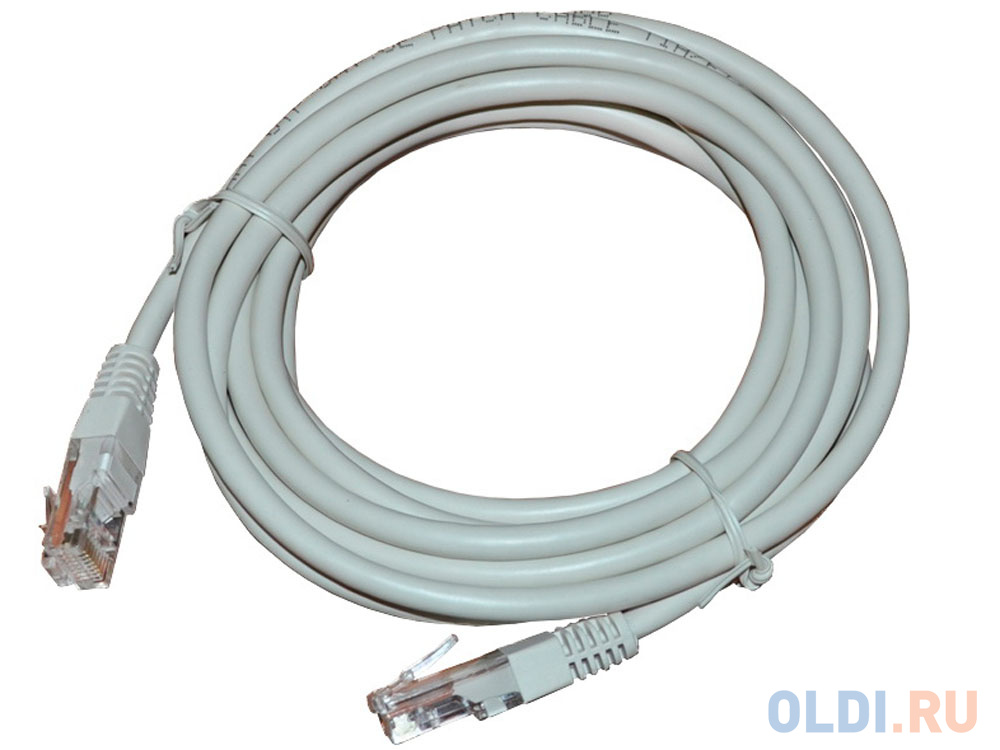

Патч-корд литой ATcom RJ45 CAT-5e UTP 5m АТ4719 — это надежный и экономичный в использовании электрический кабель, который служит для соединения различных устройств между собой. Рассматриваемый товар создаст условия для подключения одного гаджета к д…

№: 408359

Патч-корд ExeGate- это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому или к пассивному …

№: 160493

5bites PUT50-050A UTP 5e 5m — это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому и…

№: 408357

Патч-корд ExeGate- это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому или к пассивному …

№: 776540

Длина 1 м. Тип разъема RJ45 — RJ45.

№: 213258

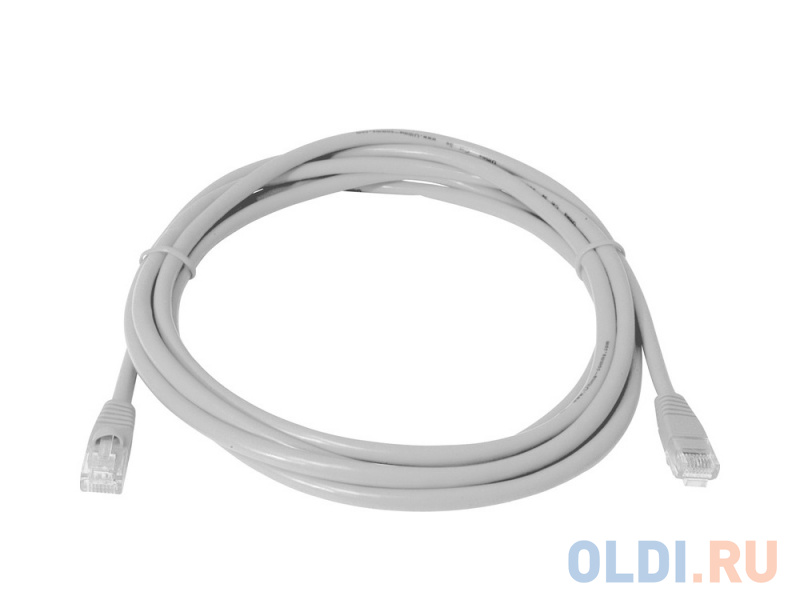

Патч-корд литой ATcom RJ45 CAT-5e UTP 2m АТ4963 — это надежный и экономичный в использовании электрический кабель, который служит для соединения различных устройств между собой. Рассматриваемый товар создаст условия для подключения одного гаджета к д…

№: 408369

Патч-корд ExeGate- это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому или к пассивному …

№: 160492

5bites PUT50-030A UTP 5e 3m- это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому ил…

№: 408367

Патч-корд ExeGate- это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому или к пассивному …

№: 733654

UTP. 5E. Разъёмы RJ-45 (8p8c). Диаметр проводника 26AWG. Материал проводника омеднённый алюминий (CCA). Материал оболочки ПВХ. Длина 20 м.

№: 431493

Gembird FTP Cablexpert — это коммутационный кабель, который представляет собой часть структурированной кабельной системы, используемой в компьютерных сетях. Данная модель обеспечивает подключение одного электрического устройства к другому или к пасси…

№: 367247

Высокотехнологичный современный патч-корд Greenconnect предназначен для подключения к интернету на высокой скорости. Благодаря своей простоте, сетевой патч-корд Greenconnect имеет высокий запас прочности и отличную гибкость, что позвол…

№: 213261

Патч-корд литой ATcom RJ45 CAT-5e UTP 3m АТ4718 — это надежный и экономичный в использовании электрический кабель, который служит для соединения различных устройств между собой. Рассматриваемый товар создаст условия для подключения одного гаджета к д…

№: 760922

Интерфейсы RJ-45. Длина 1 м. Позолоченные коннекторы. Макс.скорость передачи 10/100 (100 мбит/с). Проводник — омедненный алюминий. Количество пар — 4

№: 760923

Интерфейсы RJ-45. Длина 0.5 м. Позолоченные коннекторы. Макс.скорость передачи 10/100 (100 мбит/с). Проводник — омедненный алюминий. Количество пар — 4

№: 691271

Интерфейсы RJ-45. Длина 0.5 м. Позолоченные коннекторы. Макс.скорость передачи 10/100 (100 мбит/с). Проводник — омедненный алюминий. Количество пар — 4

№: 733655

UTP. 5E. Разъёмы RJ-45 (8p8c). Диаметр проводника 26AWG. Материал проводника омеднённый алюминий (CCA). Материал оболочки ПВХ. Длина 15 м.

Показать ещё 17Всего 532 товаров

Какие сетевые кабели следует использовать для подключения к моему устройству NETGEAR? | Answer

Для подключения сетевых устройств NETGEAR к существующей локальной вычислительной сети (LAN) или создания нового LAN Вам понадобятся кабели Ethernet (если, конечно, Ваше устройство не подключается к беспроводной сети).



Ethernet является отраслевым стандартом IT, который поддерживается всеми производителями сетевого оборудования, что позволяет легко подключать оборудование разных производителей.

Стандарт определяет в деталях, как кабель будет изготовлен, какие разъёмы будут использоваться на концах (в Ethernet- кабеле используемый разъём называется RJ-45), а также  вольтаж, синхронизация и т.п. электрических сигналов, которые будут переданы по кабелю.

Ethernet-кабель выглядит следующим образом:




ВАЖНО: Не используйте телефонные кабели для подключения к Вашим сетевым устройствам. Они могут выглядеть похоже, и, как правило, дешевле, но они не соответствуют стандарту Ethernet и не будут работать.



Подходящие кабели Ethernet будет иметь:

  • 8-контактный разъём RJ-45 на каждом конце (не 4-х или 6-ти жильные разъёмы RJ-11, используемые в телефонных кабелях)
  • напечатанный текст по всей длине кабеля, указывающий на соответствие стандарту Ethernet.



На практике, стандартный Ethernet был создан примерно в 1970-х годах и прошёл много циклов эволюции. В настоящее время, используется 3 категории кабеля Ethernet:

  1. «Cat 5» : в настоящее время устарела, подходит для скоростей до 100 Мбит/сек.
  2. «Cat 5e» : подходит для скоростей до 1 Гбит.
  3. «Cat 6» : подходит для скоростей до 1 Гбит, и может поддерживать более высокую скорость,  так как разрабатываются новые стандарты Ethernet.
    Напечатанный текст на самом кабеле Ethernet укажет, к какой категории относится данный кабель

Для получения более подробной информации о стандарте Ethernet посмотрите «IEEE 802.3».









Обновлено:11/28/2016 | Article ID: 26907

Как подключить сеть Ethernet с помощью витой пары

Это руководство о том, как подключить сеть Ethernet с помощью витой пары. Изготовление ваших собственных кабелей Ethernet не только сократит их цену. Вы также можете изготовить кабели Ethernet точной длины и с точной разводкой, которая вам нужна. Используйте это руководство, если вы подключаете сеть Ethernet для личного или профессионального использования.

Сначала немного информации о кабелях Ethernet, разъемах и проводке. Если вы уже знакомы с этим, вы можете перейти прямо к руководству:

Что такое кабель Ethernet?

Кабель Ethernet — это кабели, используемые для подключения устройств в сети Ethernet. Кабели Ethernet используются для проводной передачи данных между устройствами. Ethernet представляет собой серию стандартов для связи между устройствами, такими как компьютеры. Они даже могут быть очень хорошими для подключения аналоговых входов и выходов ПЛК из-за витых пар и экранирования.

Стандарты Ethernet используются на большинстве компьютеров, как на персональных компьютерах, так и на серверах. Но вы также можете найти стандарты Ethernet в индустрии автоматизации. В качестве примера этого можно назвать PROFINET и PROFIBUS, использующие кабель Ethernet по витой паре для связи между ПЛК. Ehernet по витой паре — это то, что мы собираемся использовать для создания кабеля Ethernet.

Ethernet по витой паре

Сети Ethernet используют витую пару для проводной связи. Витая пара — это кабели, в которых провода внутри скручены вдоль кабеля попарно. Причиной скручивания проводов в парах является устранение любых электрических помех со стороны. Также известных как EMI. Сети обычно уязвимы для шума. Особенно, когда коммутация проходит на большие расстояния. Скручивание проводов в парах делается для передачи дифференциального режима по сигналам, чтобы выровнять шум. Купить витую пару для подключения https://deps.ua/katalog/ethernet-kabel.html

Как сделать кабель Ethernet

Существует несколько типов кабелей Ethernet: UTP, STP и некоторые другие. Все они разные и используются в разных средах в зависимости от уровня электрических помех.

Кабели UTP

UTP означает не экранированную витую пару. Эти кабели не имеют экрана вокруг проводов или пар проводов. Кабели UTP иногда используются для подключения кабелей в домашних или офисных условиях. Но они никогда не используются в промышленных условиях, потому что они уязвимы для электромагнитного шума. Несмотря на то, что провода скручены, сигналы по-прежнему уязвимы в средах с большим количеством электрических помех.

STP кабели

STP означает экранированную витую пару. Кабели STP — это широко используемое название для всех экранированных витых пар. В зависимости от того, как выполняется экранирование в кабеле, вы можете получить несколько типов витой пары с экраном. STP относится ко всем кабелям с экраном или фольго для защиты сигналов от шума.

Помимо экрана, фольга также используется в витой паре. Фольга или FTP (Foiled Twisted Pair) — это слой металла, фольгированный вокруг всех проводов, всех пар проводов или обоих.

Все эти типы кабелей витой пары доступны с различными спецификациями. Кабели доступны с многожильными или одножильными жилами. Многожильные провода — это гибкие провода. Это потому, что провода разделены на множество меньших жил. С другой стороны, одножильные провода являются сплошными и не очень гибкими. Сплошные жилы обычно используются в стационарной установке.

Витая пара поставляется с различной толщиной провода. Обычные — 22 и 24 AWG. Если вы собираетесь делать более длинные кабели Ethernet, вам следует использовать кабели витой пары с наибольшим номером AWG. По мере того как кабели становятся длиннее, увеличивается и сопротивление. Если вы используете более толстые провода, сопротивление будет ниже. Помните, что чем выше сопротивление, тем медленнее будет ваше сетевое соединение.

Категории кабелей Ethernet

Кабели, используемые для подключения сети Ethernet, подразделяются на категории. Каждая категория определяется доступной полосой пропускания и используется для различных целей. Например, для телефонных соединений используются кабели категории 3 или cat3. Все категории витых пар определены в ISO 11801 .

Кабели Ethernet, к которым стремится это руководство, — это те, которые используют разъемы RJ45 на концах. Это те, которые вы можете сделать сами. Для этого вы будете использовать одну из следующих категорий кабелей.

Ethernet-кабель Cat5

Используется на короткие расстояния в локальной сети (100Base-Tx). Кабели категории 5 обычно используются в шумозащитных средах. Они могут поддерживать до 100 Мбит / с. Поскольку кабели cat3 и cat4 не используются для сетей Ethernet, cat5 — самый медленный кабель Ethernet, который вы можете купить.

Кабель Cat5e Ethernet

Эта категория является подкатегорией или расширением категории 5. Эта категория имеет почти те же характеристики, что и категория 5, за исключением некоторых ограничений, например, в отношении возвратных потерь. Это делает доступной более высокую скорость сети. Вот почему кабели Cat5e быстрее, чем кабели Cat5.

Кабель Cat6 Ethernet

Кабели категории 6 обеспечивают скорость до 10 Гбит / с. Тем не менее, нет оптоволокна. Но кабели Cat6 — самые быстрые кабели Ethernet, которые вы можете купить.

Разъем, используемый сетей Ethernet по витой паре, называется разъемом RJ45. RJ45 является распространенным именем, но их также можно назвать 8P8C.

RJ45 — это разъем с 8 контактами. Один для каждого провода в типичном кабеле Ethernet с 4 парами проводов. Разъем RJ45 является односторонним. Это означает, что его можно подключить только одним способом. Вот как выглядит распиновка RJ45:

Когда вы делаете кабель Ethernet, важно знать, где находится каждый контакт #. Потому что, когда вы подключите кабель Ethernet к разъему RJ45, вы будете использовать обжимной инструмент. После обжима разъема пути назад нет. Так что провода лучше быть в нужном месте, иначе придется начинать все сначала. Убедитесь, что у вас есть несколько разъемов для практики.

Разъем RJ45 UTP

Первый тип разъема RJ45, который можно использовать для подключения кабеле Ethernet, — это разъем UTP. Как с кабелями UTP просто означает экранированную витую пару. Это связано с тем, что разъемы UTP не имеют экрана и полностью изготовлены из пластика.

Разъем RJ45 UTP является самым простым для работы, так как вам не нужно беспокоиться о экране. Вы можете использовать его как с экранированными, так и с экранированными витыми парами. Контакты в разъеме RJ45 выполнены с острым краем, чтобы разрезать провода, и, таким образом, сделать электрическое соединение.

Другой вариант, когда у вас есть кабель Ethernet, — это разъем RJ45 STP. Разъем STP сделан из пластика, как и разъем UTP. Но разъем STP имеет металлический экран или металлический корпус вокруг разъема.

RJ45 обжимной инструмент

Чтобы выполнить электрическое соединение, нам нужно вставить провода в разъем RJ45 и прижать контакты. Это делается с помощью обжимного инструмента RJ45. Инструмент также приложит давление к отверстию разъема, чтобы закрепить кабель.

Обжимной инструмент RJ45 для изготовления кабелей Ethernet

Подключение кабелей Ethernet может быть выполнено несколькими способами. Два из наиболее распространенных способа: стандарт T568A и B. Причиной использования этих стандартов является то, что сигналы будут проходить в парах проводов; таким образом, чтобы воспользоваться эффектом шумоподавления витых проводов. Использование стандартов также упрощает создание кросс-кабеля кабеля Ethernet.

Первым стандартом является T568A. Он также упоминается как тип А. Каждый цвет провода имеет свою собственную позицию номера пина.

Вот как выглядит проводка T568A к разъему RJ45:

T568B — это другой стандарт. Отличие от стандарта A состоит в том, что оранжевая и зеленая пары меняются местами. Вы можете увидеть распиновку T568B ниже:

Прямой кабель Ethernet

Кабели Ethernet могут быть изготовлены двумя различными способами. Первый способ называется сквозным и является самым простым. Прямое подключение означает, что кабель подключен одинаково на обоих концах. Провода идут от одного номера к одному и тому же номеру.

Для создания прямого Ethernet-кабеля вы можете использовать стандарт T568A или T568B. Пока вы используете один и тот же стандарт на обоих концах кабеля. Если вы расширяете существующую сеть, вы должны всегда проверять, какой проводной стандарт используется для прямых кабелей, и продолжать его. Кроме того, вы должны быть последовательны в своем выборе, и поэтому использовать один и тот же стандарт для всех ваших кабелей.

Прямой Ethernet-кабель с использованием стандарта T568A для RJ45 на обоих концах

Кросс-кабель Ethernet

Второй тип кабеля, который вы можете сделать, — это перекрестный кабель или кросс-кабель Ethernet. Крос-кабели Ethernet сделаны по одной особой причине. А именно, чтобы поменять местами провода, используемые для отправки и получения данных.

Например, в разъеме RJ45 на компьютере каждый контакт имеет определенную функцию. Два контакта предназначены для отправки данных, а два контакта — для приема данных. Если вы хотите соединить два компьютера, вам понадобится перекрестный кабель Ethernet. Поменяйте местами два провода для отправки и получения данных на одном конце кабеля, чтобы сделать правильные соединения. Вы установите соединение между выводами, используемыми для отправки на одном компьютере, и выводами, используемыми для приема на другом компьютере.

Кросс-кабели Ethernet используются при подключении аналогичных устройств. Подобные устройства имеют отправляющие и получающие одинаковые номера контактов.

Наиболее распространенный способ создания перекрестного кабеля Ethernet — это использование T568A на одном конце кабеля и использование T568B на другом конце кабеля. Это еще одна причина, по которой эти стандарты так полезны. Потому что разница между стандартами A и B — две пары проводов с заменой.

Схема подключения выше показывает, как выглядит кроссоверный кабель Ethernet. Пересекающийся кабель соединен со стандартом A и B на каждом конце.

Для чего нужен кабель Ethernet? | Последние сообщения в блоге

Ethernet-кабеля повсюду. Они — рабочие лошадки в мире проводных сетей.

Эти кабели жизненно важны при создании домашней или деловой сети, а также при установлении интернет-соединений.

Но что такое кабели Ethernet? Что они делают? Зачем они вам нужны?

Содержание


Что такое Ethernet?

Ethernet — это способ соединения компьютеров и других сетевых устройств в физическом пространстве.Это часто называют локальной сетью или LAN. Идея сети Ethernet заключается в том, что компьютеры и другие устройства могут эффективно обмениваться файлами, информацией и данными друг с другом.

Ethernet был выпущен в 1980 году. К 1982 году Институт инженеров по электротехнике и радиоэлектронике (IEEE) стандартизировал формат, поэтому все сетевые и компьютерные устройства будут использовать одни и те же порты. IEEE создал письменное руководство по стандартам Ethernet и работает над улучшением этих стандартов по мере развития технологий.Все производители кабелей Ethernet должны соблюдать эти строгие стандарты для обеспечения качества и безопасности.

Кабели Ethernet

— это разновидность сетевого кабеля. Они предназначены для работы с портами Ethernet. Порты Ethernet можно найти на маршрутизаторах, компьютерах, телевизорах и большинстве сетевых и сетевых устройств.

У устройств

Hardwiring есть свои преимущества, в том числе более быстрый Интернет и более надежное соединение. Обычно рекомендуется подключать неподвижные устройства и использовать Wi-Fi для мобильных устройств.

Как выглядят кабели Ethernet? Кабели Ethernet

похожи на телефонные кабели. Кабели Ethernet имеют вдвое больше проводов к телефонному кабелю (8 против 4). Разъем немного больше, чем разъем телефонного кабеля.

На конце каждого кабеля находится небольшая модульная вилка, часто это разъем Registered Jack 45 (RJ45). У них есть небольшой рычаг сверху, который помогает закрепить и отсоединить кабель Ethernet. Когда вы вставляете кабель в кабель Ethernet, он должен встать на место.Иногда порт будет светиться светодиодом, поэтому разъем Ethernet загорится при успешном подключении.

Кабели Ethernet

могут быть разной длины. Размеры обычно начинаются от 0,3 метра и могут доходить до 30 метров и более. Также можно отрезать кабели до желаемой длины.

Они также бывают разных цветов. Нет никакой разницы в цвете кабелей. Многие администраторы компьютерных сетей скоординируют свои кабели цветом, чтобы они могли легко управлять своими сетями и обслуживать их.Иногда интернет-провайдеры предоставляют потенциальных клиентов разного цвета, чтобы их можно было легко найти по цвету

Для чего нужен кабель Ethernet?

Обычно кабели Ethernet используются для подключения к Интернету, подключения устройств к локальной сети. Они подключаются к портам Ethernet на различных устройствах.

Чаще всего кабель Ethernet используется для подключения Wi-Fi-маршрутизатора или модема к входному порту Интернет или телефонной линии.Его также можно использовать для подключения жестких устройств, таких как телевизоры, компьютеры и другие устройства, для работы которых требуется Интернет или сеть.

Структура кабеля Ethernet

Существует несколько различных конструкций кабелей Ethernet. Самая распространенная конструкция — это витая пара.

Два провода внутри кабеля скручены вместе. Витая пара — это стандартный кабель. У них лучшие результаты по максимальной длине и падению скорости.Их производительность уступает только волоконно-оптическим кабелям.

Одна из причин их качества заключается в том, что два кабеля передают данные в обоих направлениях, что уравновешивает электрические поля. Это снижает электрический шум в проводе.

Электрический шум — это любые электрические токи или радиочастоты, не связанные с передаваемыми данными. Эти дополнительные сигналы часто мешают передаче данных по проводам. Электрический шум может исходить изнутри кабеля или из внешних источников.В конечном итоге, чем больше электрических помех, тем ниже качество сигнала.

Витая пара может быть неэкранированной или экранированной.

Неэкранированный, вокруг кабеля не должно быть экрана из фольги или оплетки. Хотя неэкранированные кабели намного дешевле, качество сигнала снижается из-за электрических помех.

Экранированные кабели поставляются с экранированием из оплетки или фольги, которое обычно изготавливается из меди или другого проводящего полимера. Экранирование снижает электрические помехи и улучшает качество связи.


Типы кабелей Ethernet

Существует несколько типов кабелей Ethernet:

Прямо через или перекресток

Прямой или коммутационный кабель

Прямые кабели, часто называемые коммутационными кабелями, используются для подключения различных типов устройств. Например, компьютер к роутеру.

Перекрестные кабели

Перекрестные кабели используются для соединения двух устройств одного типа, например, для соединения двух компьютеров.

Жесткие или многожильные кабели

Жесткие кабели

Жесткие кабели обычно используются в бизнес-сетях и обеспечивают немного лучшее обслуживание, чем многожильные. Они состоят из одного пучка проволоки. Они дешевле в производстве и поэтому часто намного более доступны по цене, чем их традиционные аналоги.

Многожильные кабели

Многожильные кабели содержат несколько проводов меньшего размера, которые работают вместе. Большинство соединительных кабелей представляют собой многожильные кабели. Многожильные кабели более устойчивы к обрывам.Они лучше подходят для домашнего использования.

Категории

Кабели Ethernet

бывают разных вариантов, известных как категории или кат. Каждая категория относится к разному набору стандартов. Поскольку стандарты меняются с течением времени, создаются новые категории.

В настоящее время самый низкий из доступных рекомендуемых стандартов — Cat5. Все, что ниже, теперь устарело. По мере увеличения скорости интернета кабели Cat5 также устаревают.

Категория 5 (Cat5) — устаревший вид кабеля Ethernet, обеспечивающий скорость до 100 Мбит / с. (Мегабит в секунду)

Категория 5e (Cat5e) — обновленная версия Cat5, обеспечивающая более высокие скорости с уменьшением помех от электрических кабелей.

Категория 6 (Cat6) — обеспечивает скорость до 10 гигабит в зависимости от области. Кабель Cat6 имеет тонкие провода, что помогает с точки зрения соотношения сигнал / шум. Кабели жестче, чем кабели Cat5, из-за чего их труднее проложить по узким углам.

Категория 6a (Cat6) — улучшенная версия кабеля Cat6.Он обеспечивает скорость до 10 гигабит. Кабели также предлагают вдвое большую пропускную способность, чем Cat6. Чаще всего кабели Cat6 часто экранированы, чтобы уменьшить электрические помехи и электромагнитное излучение от воздействия на сигналы.

Категория 7 (Cat7) — Обеспечивает скорость до 10 Гбит / с (гигабит в секунду) на расстоянии до 15 метров. Скрученные кабели категории 7 должны быть полностью экранированы, чтобы исключить перекрестные помехи и повысить устойчивость к электрическим помехам.

Категория 8 (Cat8) — обеспечивает полосу пропускания 2000 МГц и скорость 40 Гбит / с.Эти кабели специально разработаны для центров обработки данных и корпоративных сетей, поэтому они намного дороже.

Для бизнес-сети выберите кабель самого высокого типа, чтобы получить наилучшие результаты. Для домашней сети лучше всего выбрать самый лучший кабель, который вы можете оправдать при покупке, который обеспечивает скорость, обещанную вашим интернет-провайдером.

Однако некоторые старые устройства могут не поддерживать новые типы кабелей, поэтому вам может потребоваться проверить их перед покупкой.


Ограничения кабелей Ethernet

Конечно, как и у любых кабелей, у них есть определенные ограничения.Они, как правило, ориентированы на максимальную возможную длину кабеля без чрезмерного ущерба для качества сигнала и долговечности.

С точки зрения длины кабели Ethernet могут иметь длину от 324 футов для кабеля Cat5 до примерно 700 футов для кабеля Cat6. Однако чем они длиннее, тем больше вероятность того, что на них повлияют помехи.

В наши дни высокопроизводительные кабели Ethernet, такие как расширенные варианты Cat6, могут обеспечивать надежную работу благодаря использованию специализированных медных проводов и фольги.

Питание через Ethernet (PoE)

Power over Ethernet (PoE) позволяет устройствам получать электрический ток через кабель Ethernet. Это означает, что устройства необходимо запитать только по одному проводу. Это особенно полезно при настройке электронных сетевых устройств там, где мало или совсем нет электрических розеток.

Технология

PoE была изобретена для поддержки точек беспроводного доступа, которым для работы требовалось питание. Вскоре эта технология была принята в телефонах, IP-камерах наблюдения и даже в компьютерах.

Вы можете добиться этого, используя инжекторы или сетевые переключатели PoE для питания ваших устройств.

Устройства и инжекторы

PoE могут использовать стандартные кабели Ethernet для передачи питания и данных,

Зачем нужен кабель Ethernet?

WiFi стал более популярным за последние несколько лет. Достижения в области технологий привели к тому, что Wi-Fi обеспечивает более высокую скорость и более надежное покрытие. Однако сигналы Wi-Fi могут обрабатывать только определенное количество устройств одновременно. С таким количеством устройств с поддержкой Wi-Fi, которые борются за сигнал, вы можете обнаружить, что услуга является слабой или нестабильной.

Plus, зоны дропа WiFi в старых домах — обычное дело. Сигналы Wi-Fi могут ослабевать при прохождении сквозь стены. Кроме того, на сигналы Wi-Fi могут влиять и другие предметы повседневного обихода, например:

  • Микроволновая печь
  • Радионяня
  • Беспроводные камеры
  • Беспроводные телефоны
  • Ресиверы спутникового ТВ

Жесткое подключение устройств к маршрутизатору с помощью кабелей Ethernet может повысить скорость, особенно при потоковой передаче, играх или загрузке файлов.

Еще один аргумент в пользу Ethernet поверх WiFi — безопасность.Любой в радиусе действия может получить доступ к данным, передаваемым через волны Wi-Fi. Поскольку данные передаются по радиоволнам в воздухе, их можно перехватить. Однако доступ к данным, отправляемым через Ethernet, возможен только в локальной сети.

Вам следует рассмотреть возможность подключения следующих устройств:

  • Маршрутизаторы и модемы
  • Настольные компьютеры
  • Ноутбуки стационарные
  • Игровые приставки
  • Смарт-телевизоры
  • Умные помощники
  • Принтеры
  • Накопители NAS
  • Камеры наблюдения
  • Точки беспроводного доступа
  • Умные колонки

Если вы обнаружите, что на вашем маршрутизаторе больше устройств, чем портов, вы можете использовать сетевой коммутатор.Сетевой коммутатор (или коммутатор Ethernet) — это устройство, которое позволяет вам создавать более крупную сеть, предоставляя вам больше портов.

Сетевые коммутаторы

бывают разных размеров и бюджетов от 10 до 10 000 фунтов стерлингов. Чем дороже ваш коммутатор, тем больше возможностей вы получите. Для простых домашних настроек рассмотрите неуправляемый коммутатор с небольшим количеством портов. Для предприятий вам может потребоваться интеллектуальный управляемый или управляемый коммутатор.

Сводка новостей

Кабели Ethernet

являются основой любой компьютерной сети.Они передают ваши данные с одного устройства на другое и помогают построить умный дом / офис. Если вы ищете кабели Ethernet, отправляйтесь в магазин Comms Express, где у нас есть огромный выбор кабелей Ethernet для всех ваших сетевых потребностей.

Как подключить к настенной розетке Ethernet с помощью восьми проводов | Home Guides

Хотя беспроводные сети стали более стандартными, проводной Ethernet все еще используется в некоторых ситуациях. К ним относятся случаи, когда стабильное сетевое соединение имеет решающее значение, когда присутствуют сильные радиопомехи или когда безопасность беспроводной системы считается недостаточной для сети.Проводной Ethernet полагается на комбинацию патч-кордов, встроенной проводки и настенных розеток для передачи информации от маршрутизатора Ethernet или переключателя на несколько сетевых устройств. Разъем Ethernet использует ту же нумерацию контактов, что и шнур Ethernet, и хотя контакты на разъеме расположены в другом порядке, они пронумерованы и имеют цветовую кодировку, чтобы упростить подключение разъема.

Вытяните кабель из розетки, чтобы у вас было достаточно места для работы.

Зачистите от внешней оболочки кабеля примерно от 1 до 1 с половиной дюймов с помощью обжимного устройства для кабеля Ethernet или набора инструментов для зачистки проводов, соблюдая осторожность, чтобы не порезать изоляцию проводов, находящихся внутри оболочки.

Подденьте защитную крышку блока проводов, которая находится на задней стороне разъема Ethernet.

Изучите цветовую схему на монтажной колодке. В нем перечислены две схемы подключения, T568A и T568B, и соответствующие цвета проводов для каждого контакта обоих стандартов. Если на другом конце кабеля уже есть разъем или вилка, используйте ту же схему подключения, что и используется; в противном случае используйте стандарт T568A, который является текущей рекомендацией для новых установок.

Выровняйте кабель Ethernet по центру монтажного блока, так чтобы разъем был направлен от вас, а край оставшейся оболочки касался края монтажного блока.

Отделите каждую пару проводов от жгута и раскрутите каждую пару примерно на полдюйма. Для цветового кода 568A, начиная с ближайших разъемов к кабелю, поместите синий провод в разъем 4, а белый провод с синей полосой — в разъем 5, проложив провода от центра блока проводов к внешней стороне. с излишками, выступающими с боков домкрата. Вставьте белый провод с оранжевой полосой в третий разъем, а оранжевый — в шестой. Вставьте белый провод с зеленой полосой в слот один, а зеленый провод — в слот два.В последней паре вставьте белый провод с коричневой полосой в слот седьмой, а коричневый провод в слот восемь.

Если вы используете цветовой код 568B, синий провод входит в слот четыре, белый провод с синей полосой входит в слот пять, белый провод с зеленой полосой входит в слот три, зеленый провод входит в слот шесть. , белый провод с оранжевой полосой входит в слот один, оранжевый провод идет в слот два, белый провод с коричневой полосой входит в слот седьмой, а коричневый провод идет в слот восемь.

Плотно вставьте каждый провод в его прорезь с помощью инструмента для пробивки отверстий, чтобы прорезь врезалась в изоляцию провода и установила соединение.

Обрежьте лишний провод с каждой стороны блока проводов кусачками.

Проверьте разъем с помощью тестера кабеля Ethernet или подключив компьютер к разъему, а маршрутизатор — к другому концу кабеля. Если один из концов кабеля был подключен неправильно, кабельный тестер или компьютер покажут, что соединение не удалось.Проверьте каждый конец кабеля и при необходимости перемотайте его заново.

Установите крышку на монтажную колодку и установите разъем в розетку, пропустив дополнительный кабель Ethernet обратно в коробку.

Ссылки

Писатель Биография

Дэвид Л. Секор — специалист по ремонту компьютеров и писатель из западного Техаса. Примерно с 2005 года он пишет информационные статьи на самые разные темы. Когда он не пишет, он обыскивает пустыню в поисках интересных фотографий, часто в итоге не находя ничего, кроме врезанных шипов за свои усилия.

Что я могу использовать вместо кабеля Ethernet? | Учить

В прошлом вы могли полагаться на кабели Ethernet для быстрого доступа в Интернет у себя дома. Возможно, вы использовали подключение по кабелю Ethernet, потому что раньше было Wi-Fi, или потому, что вам требовалось проводное решение. В любом случае, Ethernet привел к тому, что вы и ваш дом чувствовали себя загроможденным и устаревшим.

Преимущество подключения к Интернету через Ethernet в том, что оно прямое и быстрое. Однако это неудобно, потому что оно связывает вас и ваше устройство в одном месте и загромождает ваш дом.Интернет Ethernet требует дорогостоящей проводки и установки и использует отдельные провода для каждого устройства. Не идеально.

Но некоторые аспекты Ethernet могут показаться отличным решением, потому что это быстрое прямое соединение. Итак, как получить надежный Интернет вместо использования кабелей Ethernet? Есть другой способ? Да, с MoCA.

Что такое MoCA?

MoCA (Multimedia over Coaxial Alliance) — более удобное проводное решение. Технология MoCA использует существующую проводку коаксиального кабеля в вашем доме, поэтому вам не нужно выполнять какие-либо дополнительные (и дорогостоящие) проекты по установке или сверлению.

Все, что вам нужно сделать, чтобы установить MoCA у себя дома, — это вложиться в адаптеры MoCA (и / или маршрутизатор MoCA, если у вас его нет или если он вам нужен). С MoCA вам по-прежнему нужны провода для подключения, но вместо того, чтобы проложить их по всему дому, они локализованы в определенных областях, например, заправлены вашим маршрутизатором и везде, где вам это нужно для вашего устройства, например, игровые консоли или ПК.

MoCA и Ethernet разные, но имеют некоторые сходства:

  • Оба являются решениями для проводного Интернета
  • Оба предлагают более быстрое подключение к Интернету, чем беспроводное
  • Оба требуют прямого подключения к устройству пользователя
  • И меньшая задержка, и меньшая задержка для игр
  • Оба устройства избегают сетевых помех по сравнению с Wi-Fi

Они могут звучать практически одинаково, но это не так. Что их отличает?

Ethernet против MoCA

MoCA и Ethernet имеют общие функции, но в целом они разные. Давайте посмотрим на недостатки Ethernet и на то, как преимущества (или преимущества) MoCA с ними борются:

Ethernet минусы:

  • Установка дорогая и требует профессиональной помощи
  • Конструкция вашего дома должна в первую очередь поддерживать установку, что представляет собой проблему
  • Каждому устройству в доме нужен собственный кабель Ethernet, который становится дорогим и создает беспорядок
  • Если слишком много людей подключатся к Интернету одновременно, скорость упадет

Преимущества MoCA:

  • Использует существующую проводку коаксиального кабеля в вашем доме
  • Отсутствие дорогостоящей или беспорядочной установки, что снижает беспорядок в кабелях
  • Простота установки
  • Полный охват означает меньшую задержку и меньшую задержку до каждого уголка вашего дома
  • Риск возникновения помех меньше, чем у сетей Wi-Fi или Powerline
  • Безопасная технология

Почему следует использовать MoCA вместо Ethernet

Итак, почему выбирают MoCA over Ethernet? В целом, MoCA — менее дорогой, более удобный и более универсальный вариант для любого дома, тогда как Ethernet может быть дорогим и более конкретным.

С MoCA вы получаете те же преимущества, что и прямое проводное соединение, в том числе быстрый Интернет, надежное соединение, игровой процесс без задержек и лучшую производительность в целом. А настроить так же просто, как и подключить.

Хотите улучшить свой Wi-Fi? Технология MoCA — это правильный выбор. Вы можете улучшить свое соединение Wi-Fi в любом уголке вашего дома с помощью адаптеров HT-EM4 MoCA.

10 лучших кабелей Ethernet категории 6, проверенных и оцененных в 2021 году

В наш век современных компьютеров вашего старого кабеля Cat-5, сделанного много лет назад, может не хватить для современного использования.С учетом последних достижений в области технологий вы можете захотеть использовать высококачественный кабель Ethernet, который превосходит ваши старые шнуры Ethernet.

С появлением технологических шнуров становится все сложнее выбрать подходящий современный кабель для использования. Например, теперь есть несколько факторов, которые вы должны учитывать при покупке кабелей Ethernet.

Из-за этого я составил список лучших Ethernet-кабелей Cat 6, доступных на рынке, чтобы упростить покупку.Читайте дальше, чтобы узнать, что могут предложить производители.

Обзоры лучшего кабеля Ethernet Cat 6

1. Amazon Basics Ethernet-кабель категории RJ45 Cat-6

Исходя из моего опыта работы с продуктом, высококачественный кабель CAT6 от Amazon Basics представляет собой надежный провод Ethernet со всеми факторами, которые составляют отличный проводной продукт.

Для начала мне нравится, как я могу легко подключать и настраивать несколько компьютерных сетей без особых хлопот. Этот конкретный продукт универсален; следовательно, я не сталкивался с какими-либо проблемами, когда работал над своими проектами.

Кроме того, я заметил, что кабель идеально подходит как для офисных, так и для домашних систем подключения из-за различной предлагаемой длины. Если быть точным, этот кабель Cat-6 имеет шесть вариантов длины.

Когда я тестировал продукт, я заметил, что кабель может поразительно передавать 1 Гбит / с данных в секунду. Очевидно, что получение линии Cat-6 является обновлением ее более старых кабельных аналогов Cat-5, которые могут передавать не более 100 Мбит / с данных. Только на этом основании я понял, что этот конкретный кабель Cat-6 в десять раз быстрее, чем старые модели кабелей.

Разъем RJ 45 с полосой пропускания 250 МГц, что подчеркивает его способность передавать данные без каких-либо буферов или задержек. Кроме того, разъем RJ 45 усилен золотом, который хорошо пропускает электрические импульсы, что еще больше увеличивает пропускную способность кабеля.

Наконец, мне нравится, что на продукт предоставляется бесплатная годовая гарантия. Это особенно полезно для таких людей, как я, которые неуклюжи с продуктами, которые я покупаю.

Хотя я считаю, что он кажется хлипким из-за своей тонкой окружности, в целом это отличный продукт.

Плюсы

  • Идеально подходит для создания компьютерных сетей благодаря универсальной совместимости
  • Поставляется с различными вариантами длины
  • Может передавать огромное количество данных за секунду
  • Позолоченный разъем обеспечивает надежность изделия
  • Поставляется с годовой гарантией

Я настоятельно рекомендую этот продукт всем, кто хочет установить свои настройки локальной сети. Замечательные компоненты продукта делают его отличным универсальным шнуром.

2. Высокоскоростной кабель Ethernet категории 6 Jadaol

У меня была возможность использовать этот лучший Ethernet-кабель категории 6 в моем предыдущем проекте проводки компьютерной сети. И я должен сказать: это надежный провод, по которому можно без проблем передавать сигналы данных.

Этот проводной продукт предназначен для домашнего, офисного и даже промышленного использования, о чем свидетельствует особенность кабеля без зацепов, которая предохраняет шнур от случайного повреждения.Примечательно, что эта линейка Cat-6 универсально совместима с различными устройствами, обеспечивая общее удобство использования продукта.

Кроме того, я заметил, что кабель рассчитан на 30-й американский калибр проводов (AWG), что означает его небольшую конструкцию. Это означает, что вы можете легко спрятать этот шнур без каких-либо проблем.

Мне нравится, что кабель Ethernet может стабильно передавать данные на частоте 250 МГц, сигнализируя о том, что продукт может передавать потоки данных без резких сбоев. Кроме того, кабель Cat-6 также идеально подходит для гигабитных и 10-гигабитных сетей Ethernet.

Plus, мне нравится, как производитель использовал материалы премиум-класса при создании продукта. В частности, проволока из чистой меди была интегрирована по всей нити шнура, что соответствовало строгому стандарту UL Code 444 на кабели.

Я должен сказать, что конструкция шнура «плоская лапша» затрудняет установку в угловых помещениях. Тем не менее, это по-прежнему отличный продукт, который я бы снова использовал для настройки LAN-соединений, если бы была возможность.

Плюсы

  • Эффективная конструкция с уникальной функцией защиты от заеданий
  • Поддерживает множество устройств и сетей Ethernet
  • Номинал 30 AWG, что свидетельствует о его компактной и оптимизированной конструкции.
  • Возможность пересылки данных с высокой скоростью
  • Поставляется с материалами премиум-класса и внесен в список UL

Минусы

  • Если речь идет о угловом монтаже, это не так уж и важно

В целом мне нравится, насколько надежен этот сетевой шнур.Мне понравилось использовать этот провод для установки различных сетевых подключений, поскольку он надежен и совместим практически со всеми устройствами.

3. Кабель имеет значение безупречный кабель Ethernet Cat6

Надежный кусок кабеля, который может грамотно выполнить свою работу — так я бы описал сетевой шнур Cat-6 от Cable Matters. Я уверен, что это лучший бренд кабеля CAT6, основываясь на моем опыте работы электриком и установщиком подключения к локальной сети.

Этот кабель Ethernet 24 AWG изготовлен из высококачественной медной нити накала, которая беспрепятственно передает сигналы интернет-данных.Следовательно, этот продукт может грамотно передавать импульсы сигнала со скоростью до 10-гигабитного Ethernet при скорости передачи 550 МГц.

Мне нравится, что провод разработан для универсального подключения к множеству устройств. В частности, шнур Ethernet может подключаться к маршрутизаторам, принтерам, коммутаторам, устройствам сетевого хранения (NAS) и многому другому. Таким образом, я настоятельно рекомендую этот надежный кусок кабеля таким же сетевым установщикам, как я.

Линия Ethernet отличается особенными высококачественными материалами.Например, оболочка шнура из высококачественного ПВХ поддерживается разделителем пар шнуров, который предотвращает помехи сигнала.

Этот кабельный разъем Cat-6 изготовлен из позолоченных материалов, чтобы облегчить беспрепятственную передачу данных. Его формовка также рассчитана на то, чтобы выдерживать нагрузки от частого использования. В целом, особые материалы, из которых изготовлены наконечники соединителей, гарантируют, что продукт может выдерживать постоянное использование, доказывая его долговечность для промышленных операций.

Однако я бы не сказал, что мне нравится, как производитель нанес название бренда четким, читаемым шрифтом вдоль кабеля, что в основном вызывает раздражение у белого цвета шнура.

Плюсы

  • Изготовлен из высококачественной медной нити накала, которая может эффективно передавать данные
  • Универсальная совместимость с широким спектром гаджетов
  • Рубашка из ПВХ с разделителем пар, позолотой и прочным литьем
  • Материал в наконечниках соединителей увеличивает срок службы

Минусы

  • Название бренда не эстетично

Имея это в виду, я впечатлен тем, насколько продукт способен передавать сигналы данных.

4. Кабели сверхчеткости 6 футов Ethernet-кабель Cat6

Когда я работал над большим проектом по прокладке кабеля, подрядчики предоставили мне кабель Ethernet этой конкретной марки для его выполнения. И я должен сказать: это прекрасная часть линии, которую люди могут надежно использовать как для дома, так и для работы.

С самого начала я заметил, насколько обширны варианты длины продукта. Чтобы указать, покупатели могут выбрать один из десяти доступных вариантов длины.Следовательно, покупателям не составит труда выбрать длину кабеля среди предлагаемых товаров.

Этот сетевой шнур не подведет, когда дело доходит до производительности. Кабель имеет постоянный импеданс, что предотвращает обратные потери сигнала. Помимо этого, продукт также обеспечивает более высокое отношение сигнал / шум, что предотвращает перекрестные помехи.

В том же духе мне нравится, как кабель может поддерживать частоты сигнала до 500 МГц, а это означает, что он подходит для настройки высокоскоростного подключения к Интернету для сетей LAN.

Это также надежный кусок кабеля, учитывая, что он соответствует требованиям TIA / EIA 568-C.2, проверяется ETL и соответствует требованиям RoHS, что является строгими параметрами эффективности кабеля.

С точки зрения сборки, продукт великолепно создан из высококачественных материалов премиум-класса. В частности, сплошные медные нити 24 AWG составляют сигнальные проводники шнура. Скрученные пары затем разделяются полиэтиленовой изоляцией, предотвращающей помехи сигнала. Кабель также позолочен и изготовлен с литым компенсатором натяжения.

Единственное, что меня смущает, это то, что в продукте всего три расцветки шнура. Следовательно, этот кабель не предназначен для проектов, требующих проводов с цветовой кодировкой.

Плюсы

  • Предлагает несколько вариантов длины
  • Кабель работает без проблем с минимальными потерями сигнала
  • Может поддерживать скорость передачи данных 500 МГц
  • По оценкам различных организаций по обеспечению качества
  • Высококачественные материалы составляют все изделие

Минусы

  • Поставляется только с тремя различными цветовыми решениями

Это отличный кабель для домашнего, рабочего и промышленного использования.Он сделан с использованием новейшего оборудования, что обеспечивает беспроблемное и совместимое использование на разных платформах.

5. Патч-кабель Ethernet Cat6 Monoprice

Этот продукт не разочаровал, когда я воспользовался им для личного использования. Могу с уверенностью сказать, что это один из лучших Ethernet-кабелей для PS4.

Я заметил, что производитель предлагает широкий выбор длины и цвета. Очевидно, они не уклонились от того, чтобы сделать этот продукт максимально инклюзивным для всех.От коротких кабелей длиной 0,5 фута до шнуров длиной 100 футов я могу применять этот продукт для всего, что мне нужно.

Этот продукт также поддерживает частоту передачи данных до 550 МГц, что особенно полезно для людей, настраивающих свои собственные сетевые системы. В моем случае кабель надежно передает интернет на мой блок PS4 без каких-либо помех.

Я обнаружил, что продукт также соответствует стандарту кабелей UL 444 Code. По сути, это означает, что продукт изготовлен из чистой и высококачественной медной проволоки, а не из алюминия, плакированного медью (CCA), что препятствует операциям передачи данных.

Он также разработан с функцией предотвращения заедания, предотвращающей серьезное повреждение наконечника соединителя продукта. Кроме того, контакты выполнены из позолоченного материала, что еще больше улучшает передачу данных.

Наконец, кабель рассчитан на использование «в стене», что означает, что он соответствует стандартным протоколам пожарной безопасности и не представляет опасности возгорания.

Однако кажется, что наконечники разъемов слишком тугие при подключении к устройствам. В результате для их удаления, когда они надежно размещены в гаджетах, требуются значительные усилия.

Плюсы

  • Поставляется с широкими предложениями по цвету и длине
  • Может без проблем поддерживать скорость передачи данных до 550 МГц
  • Соответствует стандарту UL 444, поскольку в нем используется медный сердечник премиум-класса вместо CCA
  • Усиленные золотом наконечники не заедают
  • Он предназначен для использования в стене

Минусы

  • Наконечники разъема сложно снять при подключении

Тот, кому нужен надежный кабель, должен рассмотреть этот продукт.В частности, кабель отлично подходит для подключения игровых консолей к Интернету и сетям LAN.

6. Кабели сверхчеткости 75 футов. Кабель Ethernet Cat6

Только по внешнему виду продукт кажется прочным и достаточно прочным, чтобы выдерживать постоянное использование. Его гладкий дизайн и элегантная конструкция делают его отличным продуктом для покупателей, любящих эстетику.

Этот кабель Cat-6 проходит тщательные испытания перед поступлением на рынок. Следовательно, качество не будет проблемой.Кроме того, мне нравится, насколько эффективно работает служба поддержки продавца. Аналогичным образом производитель предоставляет обширную годовую гарантию на свои кабели.

Прежде всего, кабели Cat-6 соответствуют стандартам, установленным TIA / EIA 568-C.2, ETL и RoHS. Эти организации, отвечающие за соблюдение требований, удостоверяют, что кабельная продукция по своей природе является высококачественной. Очевидно, что этот конкретный кабель прошел тщательную проверку, чтобы гарантировать его качество в целом.

Кабель состоит из множества слоев, изготовленных из высококачественных материалов.Например, ядро ​​линии изготовлено из твердой меди, которая может эффективно передавать сигналы без каких-либо осложнений. Между тем, внешняя оболочка изделия изготовлена ​​из прочного ПВХ-материала CM-класса, устойчивого к пламени.

С другой стороны, золотое армирование составляет наконечники соединителей продукта. Особый материал предотвращает дальнейшие помехи сигнала, а также защищает устройство от внешних повреждений и повреждений окружающей среды.

У меня тоже не было проблем с подключением этого кабеля к разным продуктам.Очевидно, он создан для совместимости с несколькими устройствами, которые используются в домашних условиях или на рабочем месте.

Тем не менее, мне не особенно нравится, что продукт предлагает потребителям только три цветовых решения.

Плюсы

  • Обтекаемая и элегантная конструкция
  • Эффективная поддержка клиентов и годовая гарантия
  • Соответствует стандартам TIA / EIA 568-C.2, ETL и RoHS
  • Материалы премиум-класса составляют весь кабель
  • Он совместим с огромным количеством устройств

Минусы

  • Поставляется только в трех цветах

В целом я очень доволен этим продуктом.Он прочный и функциональный, что идеально подходит для моего личного использования.

7. UbiGear RJ45 CAT6 Ethernet LAN Сетевой провод

Как человек, постоянно сталкивающийся с различными типами кабелей Ethernet, я должен сказать, что продукт UbiGear — это качественный шнур, который люди могут использовать для многих целей.

Мне нравится, как этот кабель 23 AWG Cat-6 может без проблем подключаться к различным устройствам. Кроме того, производитель гарантирует универсальную совместимость кабеля с распространенными гаджетами, такими как компьютеры, игровые консоли, модемы и другие.

Длина этого кабеля Ethernet — 200 футов — идеально подходит для прокладки линии между устройствами на большом расстоянии друг от друга. Кроме того, я могу подтвердить, что никакого ослабления сигнала, вызванного расстоянием, не будет, поскольку в настоящее время я поддерживаю эту конкретную модель дома.

Внешняя оболочка изделия также прочная и долговечная. Хотя он не предназначен для использования на открытом воздухе, моя модель продукта Cat-6 без проблем выдержала дождь, град и ветреную погоду.

Кроме того, не разочаровывают и послепродажные услуги. Мой друг получил неисправную модель этого кабеля, и компания немедленно отправила замену неисправному блоку.

Еще я заметил, что этот кабель намного доступнее по сравнению с другими продуктами такой же длины.

Учитывая длину, я заметил, что этот кабель легко скручивается при неправильной установке. Поэтому я рекомендую при установке надежно закрепить шнур на месте, чтобы он не спутывался.

Плюсы

  • Универсальная совместимость с различными устройствами
  • Длина изделия идеально подходит для организации сети между удаленными устройствами
  • Нет ослабления сигнала
  • Оболочка кабеля долговечна и выдерживает нагрузку на улице
  • Производитель обеспечивает отличное послепродажное обслуживание
  • Более доступный по сравнению с аналогичными продуктами

В целом, это надежный продукт, который стоит денег.Кабель меня совсем не разочаровал, так как его возможностей было достаточно.

8. Кабель для высокоскоростной сети LAN Maximm Cat 6

Я наткнулся на этот продукт, когда искал кабель на замену для одного из моих предыдущих проектов сетевой проводки. Я был полностью впечатлен общей конструкцией кабеля; следовательно, его включение в этот список.

Мне нравится, насколько высока скорость передачи данных продукта. В частности, по кабелю можно передавать до 10 гигабайт данных в секунду.Что касается полосы пропускания данных, шнур Cat-6 может работать на частоте до 550 МГц. Таким образом, этот кабель идеально подходит для интенсивных подключений к локальной сети.

Кроме того, в качестве материала первичной нити кабеля использовалась голая медная жила. Голая медь гораздо более способна пропускать электрические импульсы, чем другие более распространенные и дешевые материалы, такие как CCA. Это, в свою очередь, гарантирует, что внешние факторы не могут легко поставить под угрозу канал передачи данных кабеля Cat-6.

Наконечники разъемов выполнены с концами RJ 45, усиленными золотом.В частности, 50 микрон золота покрыто на кончике соединителя кабеля, что способствует лучшей передаче сигналов данных.

Кроме того, продукт внесен в список UL, что означает, что он строго соответствует строгим стандартам, установленным кабельной промышленностью. По сути, это означает, что продукт можно использовать в домашних условиях, в офисах и на промышленных предприятиях.

Наконец, на соединительный кабель предоставляется бесплатная годовая гарантия. Так что в случае выхода товара из строя вы легко можете позвонить производителю.

При этом некоторые покупатели не получили кабельные стяжки и крючки, упомянутые в описании продукта.

Плюсы

  • Кабели, способные передавать данные с высокой скоростью
  • В качестве основной нити кабеля использовался неизолированный медный провод
  • Наконечники разъемов выполнены из золота
  • Внесен в список UL, что гарантирует общее качество продукта.
  • Гарантия на товар составляет один год

Минусы

  • Некоторые случаи отсутствия компонентов

Учитывая все обстоятельства, это отличный сетевой кабель Cat-6 для игр, учитывая, что он может работать потрясающе хорошо без каких-либо проблем с подключением продукта.

9. Кабель Ethernet TBMax Cat6

Как ни странно, я наткнулся на кабель TBMax Cat-6, когда искал надежный шнур для игровой консоли для своего сына. Естественно, я сразу купил этот кабель из-за отличных характеристик, перечисленных в описании продукта.

Этот кабель Ethernet для PS5 — фантастический продукт, который я сейчас использую для игровой консоли моего сына. В частности, мне нравится высокая скорость передачи данных, которую предлагает кабель.Способность обеспечивать частоту передачи данных до 250 МГц, одно это гарантирует, что кабель Cat-6 не будет иметь проблем с отправкой больших объемов данных в Интернете и локальной сети.

Изделие оснащено медным филаментным сердечником премиум-класса, который проводит электрические сигналы и сигналы данных в зависимости от используемых материалов. Наружная оболочка кабеля и прилегающая к нему внутренняя мембрана защищают сигналы, передаваемые по кабелю. Следовательно, пользователи не должны испытывать никаких потерь сигнала или помех при использовании этого продукта.

Кроме того, этот кабель также может беспрепятственно подключаться к различным устройствам. Например, этот шнур Cat-6 можно использовать для подключения модемов, маршрутизаторов, ноутбуков, компьютеров и даже коммутаторов. Кабель также поддерживает 10BASE-T, 100BASE-TX, 1000BASE-T / 1000BASE-TX и 10GBASE-T.

Наконец, уникальная плоская конструкция кабеля делает установку более простой. Вы можете легко спрятать кабель под дверями, кроватями, столами и даже внутри стен.

Однако меня беспокоит только то, что шнур не очень податлив по сравнению с другими продуктами.

Плюсы

  • Может легко отправлять большие объемы данных
  • При создании продукта были использованы материалы премиум-класса
  • Он может подключаться к большому количеству устройств
  • Плоская форма лапши упрощает установку

Минусы

  • Шнур не такой гибкий, как другие кабели

Если кто-нибудь попросит меня порекомендовать шнур от уважаемой компании, я без колебаний упомяну этот кабель Ethernet Cat-6.

10. Внешний Ethernet-кабель GearIT Cat6

Последним в этом списке стоит превосходный и прочный кабель Ethernet от GearIT, который идеально подходит для использования на открытом воздухе. Производитель специально сконструировал этот кусок кабеля, чтобы противостоять природным силам, которым он будет подвергаться ежедневно.

Максимальная скорость передачи данных по этому кабелю составляет 550 МГц, что соответствует возможностям лучших кабелей Ethernet Cat-6. Заявленная пропускная способность показывает, что этот продукт может легко передавать данные из Интернета или сетей LAN без замедления.

Что еще лучше, продукт совместим практически со всеми цифровыми устройствами. Чтобы назвать несколько, вы можете использовать этот кабель Cat-6 с модемами, маршрутизаторами, компьютерами, игровыми консолями, сканерами, смарт-телевизорами и многим другим.

Поскольку кабель предназначен для использования на открытом воздухе, он изготовлен из прочного материала внешней оболочки, который может противостоять воздействию окружающей среды. Специальный материал ПВХ выдерживает интенсивные солнечные ультрафиолетовые лучи, сильный ветер, влагу и грязь.

Кроме того, кабель также предназначен для непосредственного захоронения и интенсивного домашнего использования.Следовательно, вы можете установить эту линию Cat-6 внутри стен, под полом и даже внутри потолка.

Еще одна особенность, которая мне нравится в продукте, — это разнообразие вариантов длины, предлагаемых производителем. В общей сложности шесть различных вариантов длины шнура позволяют потребителям подбирать длину шнура в соответствии со своими проектами и т. Д.

Однако единственным недостатком является то, что в кабеле используется CCA вместо чистой меди для сердечника нити накала.

Плюсы

  • Характеристики Высокая скорость передачи 550 МГц
  • Универсальная совместимость с широким спектром устройств
  • Может использоваться снаружи благодаря специальному ПВХ материалу
  • Он также предназначен для непосредственного захоронения и тяжелого домашнего использования
  • Поставляется с шестью различными вариантами длины

Минусы

  • Нить кабеля изготовлена ​​из CCA

Учитывая все обстоятельства, это отличный кабель Ethernet Cat-6, который может выполнять свою работу без каких-либо проблем.

На что обращать внимание при покупке кабеля Ethernet категории 6

Какой Ethernet-кабель самый лучший? Очевидно, что необходимо принять во внимание несколько факторов, прежде чем покупать подходящий кабель Cat-6 для вашего использования.

Совместимость

В то время как почти каждый кабель Cat-6, доступный на рынке, теперь универсально совместим, вы все равно должны сохранять бдительность, когда дело доходит до поиска на рынке шнура с наивысшим рейтингом для себя.Дело в том, что все еще есть магазины, в которых продаются устаревшие кабели Ethernet, которые могут быть несовместимы с устройствами, которые вы хотите подключить.

Длина

Еще одним ключевым фактором, на который следует обратить внимание при покупке кабелей Ethernet Cat-6, является длина. По сути, длина кабеля определяет общую дальность действия настраиваемой системы LAN. Во всяком случае, лучше сначала измерить расстояние между устройствами, которые вы пытаетесь подключить, чтобы не покупать кабели, которые слишком длинные или слишком короткие для вашего использования.

Материал

Конкретный материал, из которого изготовлено изделие, по существу, определяет общие характеристики кабеля.

Если быть точным, самый быстрый кабель Ethernet оптимально изготовлен из высококачественных материалов премиум-класса, таких как контакты разъема с золотым шнуровкой, сердечники из чистой меди и прочное покрытие из ПВХ-оболочки.

Хорошие продукты также имеют экранирование для предотвращения помех, что полезно в современных домах с использованием Wi-Fi и Bluetooth.

Цвет кабеля

Если у вас много шнуров в одном месте, подумайте о покупке кабеля Ethernet, цвет которого отличается от того, который у вас уже есть. Вы сможете легко поднять его и отделить от других проводов.

Другие функции

Некоторые кабели Cat6 имеют защиту от УФ-лучей, воды и даже огня. Эти атрибуты хорошо иметь, если вы используете шнуры на открытом воздухе.

Чтобы не беспокоиться о характеристиках кабеля, ищите продукты с такими сертификатами, как UL или ANSI.

Какая скорость у кабеля Ethernet категории 6

Скорость кабеля Ethernet

Cat 6 намного выше, чем скорость кабеля Cat-5. Фактически, кабели Cat-6 могут передавать максимум до 1 Гбит / с с максимальной скоростью передачи 250 МГц.

Как определить кабель Ethernet категории 6

Определить, соответствует ли кабель категории Cat-6, просто. Во-первых, кабель Cat-6 имеет гораздо более толстый диаметр — около 25 дюймов. Кроме того, кабель Ethernet Cat-6 также дороже, чем его более старые аналоги, такие как шнуры Cat-5.

Еще одним ключевым моментом является то, что кабели Ethernet Cat-6 способны передавать максимум 1 гигабайт данных в секунду при максимальной скорости передачи 250 МГц. В случае, если скорость вашей сети по-прежнему не соответствует ожидаемой или с сетевым подключением возникают проблемы, вы можете решить эту проблему, диагностировав сеть с помощью таких инструментов, как тестер сетевого кабеля.

Cat 6e лучше Cat 6

Короткий ответ — да. Кабели Cat-6e быстрее обычных кабелей Cat-6. В частности, скорость передачи Cat-6e составляет от 250 до 650 МГц.

Заключение

Выбор лучшего кабеля cat6a для шнуров Cat-6e — это банка червей, с которыми вы не хотите сталкиваться.

Точно так же покупка подходящего кабеля Ethernet может быть очень сложной задачей. Однако покупка правильного кабеля может избавить вас от головной боли от использования неисправного, дефектного или неподходящего. Поэтому я надеюсь, что эта статья поможет вам найти лучший кабель Ethernet Cat 6 для вашего использования.

Кабели Ethernet

— скидка до 70% на кабели Ethernet по лучшим ценам в Индии

Купите лучшие кабели Ethernet в Интернете

В настоящее время для сетей — будь то офисные или домашние — можно использовать кабели Wi-Fi или Ethernet.Если вы можете использовать беспроводную сеть через соединение Wi-Fi, зачем использовать кабели? Чтобы ответить на этот вопрос, кабели Ethernet обеспечивают надежную работу, а также, как известно, быстрее и имеют меньшую задержку. Вы можете купить кабели Ethernet в Интернете у таких производителей, как ADMI, Aironx, Aprolink, Aulten, Axel, BalRama, Belkin, iVoltaa, Terabyte, Teratech, Ptron и многих других.

Вам нужны кабели Ethernet?

Чтобы понять, нужны ли вам кабели Ethernet, необходимо понимать их функции.Эти сетевые кабели используются для подключения компьютеров и ноутбуков к сетям, модемам и маршрутизаторам через проводное соединение.

Иногда, если вы подключены к Wi-Fi, но соединение недостаточно быстрое — ваши загрузки могут быть медленнее, а потоковое видео может длиться бесконечно. Спросив кого-нибудь из окружающих, скажем, ваш коллега, он / она посоветовал бы вам использовать сетевой кабель. Вы бы заметили, насколько это намного быстрее, чем при использовании медленного беспроводного соединения. Кабель передает данные через скрученные пары проводов из медных или одножильных проводов (в случае разъемов RJ-45).Проводные соединения часто более стабильны и надежны, чем беспроводные. Вы не столкнетесь с этим заиканием, как с беспроводным подключением. Это особенно неприятно, когда вы работаете над приоритетным проектом, где вам нужно постоянно оставаться на связи.

Перед тем, как выбрать кабель Ethernet LAN, вы должны понимать, что разные типы кабелей используются для разных приложений. В некоторых случаях сигнал ухудшается с увеличением расстояния. Тип используемого кабеля может повлиять на скорость сети и возможность подключения.Поэтому совершенно необходимо использовать правильный кабель для правильного применения. Итак, как выбрать правильный тип кабеля, спросите вы? Это зависит от типа сети, скорости, расстояния и местности.

Типы кабелей Ethernet

Категории кабелей Ethernet определены Ассоциацией электронной промышленности и Ассоциацией телекоммуникационной отрасли (EIA / TIA). Эта классификация основана на характеристиках каждого типа кабеля, скорости сети и пропускной способности (или частоте), которую он может поддерживать.

Тип кабеля категории 3

Этот кабель поддерживает полосу пропускания 16 МГц и соединения Ethernet 10 Мбит / с. Старые соединения хорошо работали с кабелем Cat 3, и теперь этот тип можно считать архаичным.

Тип кабеля Cat 5

Этот тип кабеля обратно совместим с приложениями категории 3. Кроме того, этот тип может поддерживать полосу пропускания до 100 МГц и соединения Ethernet 10/100 Мбит / с.

Тип кабеля Cat 5E

Этот тип кабеля является усовершенствованной версией кабеля Cat 5 и широко используется.Cat 5E предотвращает электромагнитные помехи и может поддерживать соединения Ethernet 10/100/1000 Мбит / с, а также полосу пропускания от 100 МГц до 400 МГц.

Тип кабеля Cat 6

Эти кабели обратно совместимы со всеми другими кабелями. Они имеют провода большого сечения и работают с соединениями Ethernet со скоростью до 10 Гбит / с, а также поддерживают полосу пропускания до 250 МГц.

Выбор правильного кабеля Ethernet

Во-первых, вам нужно определить скорость вашего соединения.Для скорости 100 Мбит / с достаточно кабеля Cat 5 или Cat 5E. Вы можете рассмотреть кабель Cat 6 для более быстрого подключения. Затем подумайте о длине кабеля, который вам понадобится. Как было сказано ранее, с более длинными кабелями сигнал имеет тенденцию к ухудшению. Короткие кабели обеспечивают быстрый и четкий сигнал. Для больших расстояний, порядка 100 м и более, можно использовать кабель Cat 6. Выберите кабель Cat 5E на расстоянии менее 100 м. В идеале кабели категории 5 предназначены для расстояний менее 20 м.

Где купить лучшие кабели Ethernet?

Купите соединительные кабели LAN и другие сетевые кабели в Интернете на популярных торговых площадках.На этих сайтах представлены известные бренды, такие как TIZUM, Terabyte, PTron, Generix, iVoltaa, FineArts, Anweshas, ​​Microware, FOX MICRO, Krown и многие другие. Прежде чем покупать лучший кабель Ethernet, помните о скорости и длине соединения. Вы можете изучить лучшие из них в Интернете, не выходя из дома.

Подключите ваш дом к сети Ethernet

Беспроводные сети могут быть удобными, но проводные сети во всех остальных отношениях превосходят Wi-Fi. Проводные сети быстрее, они всегда надежны и безопасны.Если вы не сидите на диване с ноутбуком или не подключаете устройство, поддерживающее только Wi-Fi, например iPad, лучше использовать проводной Ethernet.

Но что делать с путаницей проводов? Домовладельцы могут прокладывать кабели внутри стен, потенциально повышая ценность своего дома для технически подкованных покупателей. Я делаю несколько обновлений дома и начал подключать его к сети Ethernet еще до того, как в нем появилась рабочая ванная. (У меня есть свои приоритеты.) Вот как вы можете сделать то же самое в своем доме.

Составьте план

Автор, приспособленный для того, чтобы залезть под дом, подружиться с маленькими пауками и подключить к розетке на противоположной стороне гостиной.Прежде чем приступить к прокладке кабеля, найдите время, чтобы разобраться в нескольких вещах. Где вам нужны разъемы Ethernet? Где будет находиться ваше центральное сетевое оборудование? Каковы ваши логистические ограничения? (Если вы не уверены, нужен ли вам Ethernet , прочтите наше «Полное руководство по домашней сети», где вы найдете советы по выбору подходящей сетевой технологии для вас.)

Я подключил Ethernet к шести зонам в моем небольшом доме: две в моем офисе, одна в спальне, две в гостиной и одна на кухне.Каждая длина кабеля возвращается в шкаф, содержащий сетевое оборудование, в «домашней» схеме.

Так как я все равно был привержен делу этого проекта, я решил немного переборщить, проложив несколько кабелей почти к каждому месту. В результате я могу настраивать расширенные сети с возможностью делать такие вещи, как полностью изолировать определенные устройства в одном месте друг от друга или даже напрямую подключать что-то к Интернету. Я установил четыре разъема Ethernet в каждом месте в офисе и гостиной, а также отдельные разъемы Ethernet в спальне и на кухне.

Моя установка, вероятно, будет излишней для многих людей. Вы можете предпочесть проложить один или два кабеля к каждому месту. Если у вас несколько устройств, таких как TiVo, PlayStation 3 и Xbox 360, вы можете подключить коммутатор за пределами стены, чтобы добавить больше портов.

Нарисуйте схематическую диаграмму вашего дома, включая каждое место использования, чтобы визуализировать ваш план. Любые проблемы, которые вы можете решить сейчас, помогут сделать процесс более гладким.

Как вы собираетесь подвести кабели к каждой точке? В моем случае у меня было несколько стен, открытых для ремонта, что помогло.Но мне все равно нужно было провести все провода до туалета на втором этаже (сетевая комната), а оттуда на чердак и вниз по центральной стене, чтобы добраться до каждого пункта назначения. Знаете, почему подрядчики так рано начинают свой рабочий день? Это не только для того, чтобы насмехаться над нами. Частично причина в том, что температура на типичном чердаке (шахте) летом достигает 120 ° F.

В рамках моего проекта по электромонтажу я проложил пучок кабелей вниз, до подползки под домом, пройдя под гостиной, чтобы добраться до другой стороны.Индивидуальные ситуации различаются, но чердаки, подвалы, воздуховоды и подвалы могут стать отличными проводниками.

Заказать запчасти

Теперь, когда в вашем плане указано, куда все должно идти, закажите необходимые кабели и детали. Я рекомендую найти дешевый источник в Интернете вместо того, чтобы пытаться забрать эти товары на месте в розницу; так как вы будете покупать десятки деталей, даже небольшая экономия на единицу будет в сумме. Я все делал с Monoprice.com.

Кабели Ethernet

бывают разных номиналов.Выберите категорию 5e или выше, например Cat 6. Провода Cat 5e поддерживают соединения 1000Base-T (гигабит), а кабели Cat 6 могут работать со скоростью 10 гигабит, но большинство домашних компьютеров и других устройств работают не так быстро, поэтому я накопил немного денег и выбрал кат 5е.

В большинстве случаев подойдет неэкранированная витая пара (UTP). Если вы прокладываете проводку в большом доме или знаете, что вам придется прокладывать кабели рядом с электропроводкой и другими опасностями в стене, подумайте об использовании более дорогой проводки с экранированной витой парой (STP), чтобы обеспечить лучшую изоляцию соединения.Я выбрал одножильные кабели вместо многожильных, потому что они лучше работают с разъемами Ethernet, которые я выбрал.

Гнезда

Keystone бывают разных спецификаций. Здесь показано гнездо Keystone Cat 5e. Вы можете заплатить больше за кабели, предназначенные для встраивания в стену, в том числе кабели для камеры статического давления, заключенные в огнестойкую оболочку. Ваши местные строительные нормы и правила могут иметь предпочтение, но я выбрал стандартную проводку.

Закажите катушки кабеля, вероятно, в количестве 1000 футов. Хотя вся ваша работа, вероятно, займет менее 1000 футов, я рекомендую запускать по крайней мере две катушки за раз (я использовал три), чтобы ускорить процесс, раскладывая пары вместе.

На каждой розетке вы подключите каждый кабель к гнезду Ethernet Keystone. Этот разъем взаимодействует с модульной настенной пластиной Keystone, которая позволяет вставлять комбинации RJ45 (Ethernet), RJ22 (телефонные разъемы), коаксиального кабеля (кабельное телевидение) и других разъемов. Выясните, сколько настенных панелей и розеток Ethernet вам понадобится, и закажите еще несколько. Я снова выбрал разъемы Cat 5e, но если вы проводите проводку для Cat 6, купите их.

Модульная настенная пластина для трапецеидальных искажений предназначена для подключения различных домкратов для трапецеидальных искажений к внутренней кабельной разводке.Наконец, хотя при необходимости вы можете прикрутить стеновые панели непосредственно к гипсокартону, вам будет лучше посетить строительный магазин и купить моноблочную врезную электрическую коробку для розеток, которые вы размещаете в существующей стене. Для открытых стен достаточно вкрутить одинарные штукатурные кольца в удобно расположенные шпильки; после этого вы кладете вперед гипсокартон.

Участок кабельных трасс

Перед тем, как проложить кабель, расчистите путь в стенах. Эта часть проекта наиболее проста, если ваши стены уже открыты для ремонта, как у меня в некоторых случаях.Просверлите путь через центр шпилек, коллекторов, огнеупоров и других балок с помощью лопастной коронки на ¾ или 1 дюйм.

Будьте осторожны: мощная двуручная дрель Milwaukee A / C (например, та, которую я позаимствовал у подрядчика) может заставить вас почувствовать себя опытным оператором, но после того, как вы попытаетесь просверлить отверстие сверлом, наоборот — и удивляйтесь, почему это не работает — ваше эго вернется в свои естественные размеры.

Во многих областях я просверлил несколько наборов отверстий, чтобы можно было вставить несколько пучков кабеля.В большинстве ситуаций вам нужно держать их близко друг к другу, за исключением тех случаев, когда это может ослабить критические конструкции, такие как потолочные балки; в таких случаях расположите отверстия на расстоянии нескольких дюймов друг от друга.

Накладные расходы на бурение? Может быть, сложно выглядеть круто в очках, но еще труднее сделать это, пытаясь убрать с глаз крошечные фрагменты своего дома. Берегите глаза!

Желтый провод под всеми кабелями Ethernet передает переменный ток во второй отсек за стойкой.Мне пришлось проложить кабели на расстоянии около 5 дюймов, чтобы получить короткий отрезок, но с моей сетью все будет в порядке. Избегайте прокладки электропроводки, насколько это возможно. Кабели переменного тока могут создавать помехи в сети Ethernet, если их прокладывать вместе. Кроме того, попробуйте направить Ethernet в отдельный стенной отсек. Если это невозможно, постарайтесь держать его на расстоянии около 6 дюймов от проводки переменного тока. Возможно, в какой-то момент ваши кабели пересекают проводку переменного тока; но в таких ситуациях старайтесь делать это под углом 90 градусов.

В местах, где ваши стены закрыты, вам придется взламывать их.Вы ведь положили глаз на эти «Лавровый лист» и «Кукурузный хлеб» Martha Stewart Living Paint, верно?

Для оштукатуренных стен (с которыми я имел дело) используйте конец молотка с когтями, чтобы проделать горизонтальную линию вашего пути. Используйте умеренное усилие, чтобы врезаться; затем вернитесь по тропинке с более тяжелыми качелями, пытаясь освободить хотя бы полосу. В большинстве случаев вы будете работать возле плинтуса, где будут выходить розетки.

Вы должны сломать несколько стен, чтобы установить домашнюю проводку Ethernet.Я удалил штукатурку и решетку, чтобы провести кабели внутри этой стены. Под штукатуркой сломайте, разрежьте или подденьте планки на своем пути. Так вы откроете шпильки и огнезащитные блоки, которые вам нужно будет просверлить.

Для стен из гипсокартона используйте пилу для гипсокартона, чтобы отрезать 5-дюймовую полосу параллельно плинтусу. (Вы можете вырезать несколько отверстий меньшего размера, а затем использовать вешалку, чтобы продеть проволоку, но в любом случае вам нужно добраться до шпилек.) Просверлите свой путь через открытые шпильки.Если вы столкнулись с изоляцией, отодвиньте ее и работайте перед ней.

Проложите кабели

Этот угол смотрит вверх на потолок в центре моего дома, показывая, как вам придется просверлить каждую доску, которая преграждает вам путь. Расчистив путь, проложите кабели через ваш дом. Расположите катушки (желательно, чтобы их было две) так, чтобы они стояли вертикально и кабель легко выходил. Для нескольких катушек с проволокой поместите конец второго кабеля на несколько дюймов ниже первого и обмотайте его изолентой, таким образом связав их вместе.При необходимости повторите этот процесс с дополнительными кабелями.

Пометьте все как можно лучше; это сэкономит время позже. Оберните конец каждого провода изолентой определенного цвета, пронумеруйте его или обозначьте любым удобным для вас способом. То же самое проделайте и с коробкой, из которой она катится.

Осторожно протяните кабели через стены. Несмотря на то, что кабели упругие, чрезмерное обжатие и изгиб может привести к их повреждению. Если у вас есть помощник, разместите этого человека у катушек, чтобы они могли защититься от заеданий и перегибов при разматывании кабеля.Когда вы вытаскиваете несколько кабелей, скрепляйте их скотчем через каждые 4 фута или около того, чтобы они не перепутались.

Вы можете купить кабельные стяжки, предназначенные для монтажа в стене, но я просто прибил универсальные стяжки-липучки к шпилькам и намотал их вокруг кабелей. Оставьте пару футов провисания на выходе; вы можете сократить это позже. Прежде чем обрезать концы катушек, еще раз промаркируйте кабели.

После прокладки всех кабелей прикрепите все внутри стен. Для этого я прибил к шпильке стяжку-липучку и обмотал ею жгуты.Держите кабели аккуратно и туго натянутыми, особенно если вы прикрепляете их к гипсокартону. Вы не хотите, чтобы кабели были зажаты.

Wire It Up

Noext вам нужно подключить кабели. Начнем с разъемов Ethernet Keystone. Уменьшите излишек провисания примерно до 1 фута (но сохраните систему маркировки нетронутой).

Обрежьте свисающую часть внешней оболочки, образовавшуюся в результате отрыва от небольшой выемки на конце кабеля. Снимите с кабеля около дюйма внешней оболочки.Сделайте небольшой надрез в оставшейся оболочке и оторвите еще дюйм, не используя никаких дополнительных инструментов. Если у ваших кабелей есть шнурок внутри, это может помочь. Отрежьте свисающий кусок куртки. Ваша цель — найти кабель без надрезов. (Посмотрите внимательно на то место, где вы впервые сняли куртку, и вы, вероятно, увидите, что задела хотя бы один из проводов Ethernet.)

Все провода вставлены в разъемы. Инструмент для перфорации забьет их до упора.Раскрутите пары проводов Ethernet и согните их ровно. Мне нравится держать основание в одной руке, в то время как другой крепко тянет, а второй рукой скользит по проволоке.

Вставьте провода в гнездо для трапецеидального искажения Ethernet, чтобы они соответствовали цветному рисунку, нанесенному на нем. Я использовал цветовую схему T568B, предназначенную для жилых помещений. Вставьте часть кабеля в оболочке как можно глубже в гнездо.

Инструмент для перфорации в действии, глубоко вставляющий провода в их гнезда.Установите домкрат для трапецеидального искажения на твердую поверхность и протолкните провода на место с помощью перфоратора 110. Он будет ломаться примерно так же, как степлер. Некоторые инструменты для перфорации имеют режущую кромку; если ваш, убедитесь, что он обращен наружу. В противном случае обрежьте лишние провода и наденьте заглушки на разъем, как предусмотрено. В мои разъемы также входила небольшая застежка-молния для плотного прилегания кабеля Ethernet.

Если ваша система маркировки прослужила так долго, вы можете подключить другие концы к патч-порту в сетевом шкафу.Этот блок Ethernet включает интерфейс для этих незакрепленных проводов и подключается к собственному встроенному разъему для каждого кабеля; на этом этапе вы проложите соединительные кабели к остальному сетевому оборудованию.

Это мой ассортимент из трех катушек кабеля Ethernet и одного коаксиального кабеля для кабельного телевидения. Они расположены вокруг дыры в моем чердаке, ведущей вниз в стену. Процесс подключения к этому концу примерно такой же, как и для отдельных гнезд для трапецеидальных искажений. Если вы не можете идентифицировать все провода — как случилось со мной — вы можете начать с подключения этого конца к сетевой вилке, протестировать схему и перемонтировать ее в любом месте, где вы хотите установить патч-панель.

Вы можете купить тестер Ethernet примерно за 25 долларов, но я решил сэкономить несколько долларов, сделав свой собственный, который, по сути, включал разводку светодиодных цепей для прохода через пары проводов. Если каждый сетевой штекер подключен правильно, загораются четыре светодиода. Если одна из пар проводов неисправна, соответствующий светодиод не загорится.

После того, как все заработало, залатайте стены, подкрасьте краску и подключите сеть. Излишки кабеля и его обрезки можно превратить в соединительные кабели, чтобы не тратить зря детали.Нужна помощь, чтобы ваши компьютеры нормально работали в новой сети? Ознакомьтесь с разделом «Настройка домашней сети, Windows 7 Edition».

Полное руководство по различным цветам кабелей и их назначению

В компании Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей какому-либо промышленному стандарту. Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, на самом деле издает руководство по стандартизации в электрическом проектировании, но ключевым моментом является то, что в их стандартах фактически не подробно описываются цвета кабелей как они относятся к определенной цели или функции.Скорее, стремление к стандартизации в этой сфере было больше со стороны частного сектора, при этом отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей они служат.

Стандарты цвета кабеля 101

Прежде всего, когда дело доходит до стандартов цвета кабелей, необходимо понимать, что, хотя существуют организации, такие как IEEE, которые помогают обеспечить некоторую стандартизацию, в большинстве отраслей пока нет общепринятого стандарта или даже требования.Цветовая схема, используемая в одной отрасли, может полностью отличаться от той, которая используется в другой, и может значительно отличаться в зависимости от того, когда именно система была введена в действие.

Вспомните iPhone и первый настоящий смартфон, который появился только в 2007 году, и это стало огромным толчком для создания новой телекоммуникационной инфраструктуры для его поддержки. Таким образом, в зависимости от временных рамок, в течение которых кабели будут установлены в данных системах, их цветовые стандарты будут в значительной степени охватывать весь спектр.

К отсутствию стандартизации в цветах кабелей добавляются различия в разных странах. При сегодняшней глобальной логистике компания в США может закупать кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С руководством, выпущенным IEEE, Ассоциацией телекоммуникационной индустрии (TIA), и другими отраслевыми требованиями, такими как требования Министерства обороны США, стандартизация возможна, но, возможно, надолго. Однако дальше мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.

Что означают кабели Ethernet разного цвета?

Кабели Ethernet

— это очень распространенный тип кабеля, который используется в компьютерных сетях. Они используются как в жилых, так и в коммерческих приложениях, когда требуется проводная сеть для обмена данными и доступа в Интернет. Чаще всего интернет-маршрутизатор использует кабели Ethernet для подключения к кабельному модему и поставляется с комплектом, который ваша кабельная компания отправляет вам при первой подписке на услуги.

Однако, если у вас когда-либо было несколько кабельных компаний или даже одна услуга в течение нескольких лет, вы знаете, что цвет кабеля Ethernet может быть разным.Итак, что означают разные цвета для кабелей Ethernet? Разные цвета быстрее других? Чтобы выяснить это, мы подробнее рассмотрим цветовую кодировку специально для кабелей Ethernet.

  • Какого цвета кабель Ethernet?

Как и все кабели, кабели Ethernet могут быть разных цветов. Один цвет не «лучше» или «быстрее», чем другой кабель, но цвета могут помочь обозначить предполагаемое применение. Наиболее распространенные цвета кабелей Ethernet — серый, синий, желтый, оранжевый и белый.Если кабелю Ethernet предназначено находиться снаружи, он часто будет черным и водонепроницаемым, чтобы продержаться дольше в погодных условиях.

  • Цвета кабеля Ethernet Значение

Как мы видели, значение цвета кабеля Ethernet может варьироваться в зависимости от того, где, кто и почему в предполагаемой среде. Например, с Министерством обороны (DoD) правительство использует разные цвета шнуров Ethernet, чтобы назначить определенный уровень классификации для данных, передаваемых по кабелю e.грамм. желтый для совершенно секретных данных, красный для среднего уровня и синий, как правило, для несекретных данных.

  • Цветовой код для проводов Ethernet

Опять же, хотя нет прямого отраслевого стандарта для одного цвета над другим, есть несколько согласований, которые стоит упомянуть:

  • Серый Ethernet : Кабели Ethernet серого цвета часто представляют собой «стандартное» соединение Ethernet, такое как в жилых и коммерческих сетях.
  • Зеленый Ethernet : Зеленые кабели Ethernet могут использоваться для классификации перекрестных соединений, которые используются для прямого соединения различных компьютеров и / или устройств.
  • Желтый Ethernet : Желтые кабели Ethernet обычно используются для так называемых подключений «питание через Интернет» (POE). Интересно, что этот стандарт был разработан IEEE в 2009 году, чтобы помочь классифицировать эти шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с парой витых кабелей Ethernet.
  • Blue Ethernet : синие кабели Ethernet обычно используются для подключения к серверу терминалов. Терминальный сервер делает возможным подключение нескольких систем к сети LAN без использования модема или другого сетевого интерфейса.

TIA аккредитована Американским национальным институтом стандартов (ANSI) для создания и поддержки отраслевых стандартов, в том числе для цветовой кодировки, используемой при производстве кабелей. Хотя это одни из самых близких к существующим сегодня стандартам, большая часть схемы управления цветом проводки TIA по-прежнему рассматривается как рекомендация, а не требование.До тех пор, пока не произойдет всеобщее распространение, в цветах кабелей Ethernet, скорее всего, будет использоваться много разных цветов.

Стандарты цвета коммутационного кабеля

Как мы и ожидали, стандарты цвета коммутационных кабелей могут быть опубликованы ANSI / TIA, но в рамках этих рекомендаций они еще не получили всеобщего принятия. Со стандартами цвета соединительных кабелей Департамент сетевых услуг Университета Висконсина показывает пример, помогая определить, какие цвета следует использовать для каждой кабельной системы в их кампусе.

Стандартные цвета, используемые Университетом Висконсина с куртками для патч-кордов, включают:

  • Серый — используется для стандартных соединений Ethernet
  • Зеленый — используется для перекрестных соединений Ethernet
  • Желтый — используется для соединений POE
  • Оранжевый — используется для аналоговых соединений без Ethernet
  • Фиолетовый — используется для цифровых соединений без Ethernet
  • Синий — используется для подключений к терминальному серверу
  • Красный — используется для IP-камер
  • Черный — используется как общий цвет
  • Розовый — используется как дополнительный вариант цвета
  • Белый — используется как дополнительный вариант цвета

В зависимости от Цвета патч-кабеля клиента и приложения могут отличаться.Ключ, однако, прост — последовательность. В любой новой системе использование согласованной цветовой схемы может помочь сэкономить время и деньги на внедрение и обслуживание, а также предотвратить множество головных болей в будущем.

Стандарты цвета кабеля Cat6

Будь то Ethernet-кабель Cat5, Cat5e, Cat6 или даже Cat6a, цветовую кодировку внешней стороны кабеля не следует путать с внутренними скрученными проводами, имеющими свой собственный цветовой код. Внешняя цветовая схема гораздо более универсальна, она просто помогает привлечь внимание к цели соединения.Хотя кабель Cat6 представляет собой сетевой кабель с витой парой, который используется для сетей Ethernet, он также обратно совместим с другими категориями, такими как Cat5 и Cat5e. Однако мы снова видим, что отраслевые стандарты, которые используются повсеместно, трудно найти.

Некоторые из наиболее распространенных цветовых стандартов для кабеля Cat6 включают:

  • Синий — обозначает возможность подключения к сети
  • Желтый — обычно используется для проводных камер видеонаблюдения
  • Белый — также используется для проводных камер видеонаблюдения
  • Серый — используется в качестве межсоединения, также известный как «перемычки»
  • Черный — обычно используется для оборудования , периферийные устройства и / или рабочие станции в сети
  • Красный — обычно используется с телефонными системами VoIP или другими системами экстренной связи.

Таблица цветов сетевого кабеля

Если вы потратили какое-то время на поиск цветовых схем сетевых кабелей в Интернете, вы, возможно, были разочарованы отсутствием преемственности с различными схемами. Как мы уже выяснили, цветовые стандарты сильно различаются, но ANSI / TIA помог в этом начинании своим длинным стандартом — административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий или ANSI / TIA / EIA-606-A.

В то время как стандарт содержит множество деталей для маркировки и упрощения идентификации, настоящую цветовую таблицу найти сложно.Обыскивая Интернет, мы смогли найти сторонний сайт, который опубликовал свою версию стандартов ANSI / TIA / EIA-606-A.

Являясь сторонней организацией, эта таблица предназначена только для информационных целей, чтобы помочь нашим читателям понять, как может выглядеть цветовая диаграмма сетевого кабеля:

Окончательный вид: Cat5e Blue против серого

Хотя это тема многих различных интернет-форумов, разница между синим и серым цветом Cat5e такая же, как и с другими цветами кабелей, которые мы рассматривали.Решающим фактором здесь является только то, насколько инженер-конструктор выбирает данный цвет. Это очень субъективно и зависит от многих факторов, которые мы уже обсуждали, например, когда был произведен кабель Cat5e, где он был изготовлен и для какой отрасли промышленности он был изготовлен.

Правильная цветовая маркировка нестандартной кабельной сборки

В компании Meridian мы создаем более 70 процентов продукции по индивидуальному заказу. Это означает, что каждый индивидуальный кабель изготавливается в точном соответствии со спецификациями клиента, чтобы работать в соответствии с назначением в любой электрической системе, для которой предназначена сборка.Одним из ключей к нашему успеху здесь является наша способность создать единицу, которую легко интегрировать в существующие системы клиента. Обладая многолетним опытом и одними из самых лучших возможностей в производстве кабелей по индивидуальному заказу, мы можем разработать цветовую схему, которая имеет смысл и может быть легко интегрирована.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
