Содержание

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

В последнее время широкое распространение получили импортные провода и инструменты с маркировкой AWG. American Wire Gauge – американский калибр проводников.
Калибр провода по стандарту AWG отражает размер токонесущей жилы. Характерной особенностью стандарта AWG является то, что чем толще провод, тем меньше его калибр.



Значение AWG характеризует количество этапов обработки проволоки. В процессе изготовления медный провод последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше в диаметре и меньшего сечения, чем кабель, маркированный 15 AWG. Таблица отражает перевод стандарта AWG в диаметр и площадь сечения в миллиметрах.

AWG приблизительный диаметр, мм площадь, мм² соответствие сечения по ГОСТ, мм² удельное сопротивление, Ом/м
40 0,08 0,0050 3,44
39 0,09 0,0064 2,73
38
0,10 0,0078 2,16
37 0,11 0,0095 1,72
36 0,13 0,0133 1,36
35 0,14 0,0154 1,08
34 0,16 0,0201 0,856
33 0,18 0,0254 0,679
32 0,20 0,0314 0,538
31 0,23 0,0415 0,427
30 0,25 0,0503 0,05 0,339
29 0,29 0,0646 0,268
28 0,32 0,0804 0,213
27 0,36 0,1020 0,1 0,169
26 0,40 0,1280 0,14 0,134
25 0,45 0,1630 0,106
24 0,51 0,2050 0,2 0,0842
23 0,57 0,2590 0,25 0,0668
22 0,64 0,3250 0,32 0,0530
21 0,72 0,4120 0,0420
20 0,81 0,5190 0,5 0,0333
19 0,91 0,6530 0,0264
18 1,02 0,82 0,75 0,0210
17 1,15 1,04 1,0 0,0166
16 1,29 1,31 0,0132
15 1,45 1,65 1,5 0,0104
14 1,63 2,08 0,00829
13 1,83 2,63 2,5 0,00657
12 2,05 3,31 0,00521
11 2,30 4,15 4 0,00413
10 2,59 5,27 0,00328
9 2,91 6,62 6 0,00260
8 3,26 8,35 0,00206
7 3,67 10,6 10 0,00163
6 4,11 13,3 0,00130
5 4,62 16,8 16 0,00103
4 5,19 21,2 0,000815
3 5,83 26,7 25
0,000647
2 6,54 33,6 35 0,000513
1 7,35 42,4 0,000407
0 8,25 53,5 50 0,000323
2/0 9,26 67,4 70 0,000256
3/0 10,4 85,0 95 0,000203
4/0 11,7 107,0 120 0,000161

Таблица по калибру AWG для одножильного и многожильного провода

American Wire Gauge (AWG) является стандартом США на размер проводника. Стандарт AWG включает медь, алюминий и другие проволочные материалы. Типичная бытовая медная проводка — это калибр AWG 12 или 14. Телефонный провод обычно 22, 24 или 26. Чем больше номер калибра, тем меньше его диаметр и тоньше провод.

Одножильный провод
AWG Диаметр, мм Площадь сечения, мм² Погонное сопротивление, Ом/км Погонный вес, кг/км
4 5.189 21.15 0.815 188.0
6 4.115 13.30 1.297 118.2
8 3.264 8.37 2.061 74.38
10 2.588 5.26 3.277 46.77
11 2.304 4.17 4.134 35.05
12 2.052 3.31 5.217 29.46
13 1.829 2.626 5.562 23.36
14 1. 628 2.084 8.268 18.45
15 1.450 1.652 10.43 14.69
16 1.290 1.309 13.19 11.62
17 1.151 1.039 16.57 9.24
18 1.024 0.826 20.96 7.32
19 0.912 0.652 26.41 5.80
20 0.813 0.519 33.14 4.61
21 0.724 0.412 41.99 3.66
22 0.643 0.325 53.15 2.89
23 0.574 0.259
66.60
2.31
24 0.511 0.205 84.32 1.82
25 0.455 0.163 106.3 1.44
26 0.404 0.128 134.5 1. 14
27 0.361 0.102 168.8 0.91
28 0.320 0.081 214.2 0.72
29 0.287 0.065 266.4 0.58
30 0.254 0.051 341.2 0.45
31 0.226 0.040 427.0 0.359
32 0.203 0.032 538.0 0.238
33 0.180 0.025 679.0 0.226
34 0.160 0.020 856.0 0.179
35 0.142 0.016 1086.0 0.142
36 0.127 0.013 1361.0 0.113
Многожильный провод
AWG Диаметр, мм Суммарный диаметр, мм Погонное сопротивление, Ом/км Погонный вес, кг/км
4 19х7х0. 455 6.6 0.85 197.9
6 19х7х0.361 5.3 1.35 124.9
8 19х7х0.287 4.2
2.15
79.0
10 37х0.404 2.8 3.94 44.4
10 105х0.254 3.2 3.90 49.3
12 19х0.450 2.25 6.10 28.1
12 63х0.254 2.35 5.92 29.0
14 19х0.361 1.8 9.61 17.7
14 41х0.254 1.8 9.10 18.9
16 19х0.287 1.43 15.2 11.2
16 25х0.254 1.53 14.9 11.5
18 7х0.404 1.22 22.0 8.2
18 16х0.254 1.27 25.8 7. 4
18 19х0.254 1.27 19.7 8.8
20 7х0.320 0.96 33.2 5.2
20 10х0.254 1.02 37.3 4.6
20 19х0.203 1.01 31.0 5.6
22 7х0.254 0.76 53.3 3.3
22 19х0.160 0.80 49.5 3.5
24 7х0.203 0.61 83.4 2.1
24 19х0.127 0.63 78.5 2.2
26 7х0.160 0.48 134.1 1.28
26 19х0.102 0.50 121.6 1.42
28 7х0.127 0.381 212.9 0.807
28 19х0.079 0.390 208.0 0.821
30 7х0. 102 0.306 330.1 0.521

Расшифровка обозначений и таблица сечений AWG-кабеля

В современном магазине материалов для монтажа линий электропередач, кроме кабелей со стандартной маркировкой на русском языке, часто можно встретить провода, имеющие обозначение AWG. Такие проводники предназначены для решения определенных задач и имеют свои технические характеристики. В данной статье рассмотрены кабель awg, расшифровка его аббревиатуры, а также приведена таблица для перевода данного значения на размеры в миллиметрах.

Кабель AWG

Что такое кабель AWG

Само обозначение пришло на российский рынок из США, этот термин так и расшифровывается «Американский калибр провода». Он означает размер внутренней жилы не в миллиметрах, как это принято, а в количестве прогонов через формовочный станок в процессе изготовления. Например, кабель 24 awg будет иметь жилу меньше по диаметру, чем у проводника 18 awg, так как во время его производства через формовочную проушину первый провод пропускался 24 раза, а второй – только 18.

Внимание! Калибровка, согласно данному стандарту, немного отличается от привычной нумерации диаметра в миллиметрах, также для многожильного или одножильного кабеля перевод в стандартные размеры осуществляется по разным формулам. Формула для перевода одножильного кабеля из дюймов в миллиметры в квадрате выглядит так: D=0,127*9236-AWG/39.

Для правильного перевода одножильного проводника используется приведенная ниже awg таблица.

Таблица соответствия калибра провода, площади сечения жилы

ОбозначениеДиаметр, ммПлощадь поперечного сечения, мм2
18awg1.0200.817
19awg0.9120.653
20awg0.8130.519
21awg0.7240.412
22awg0.6430.325
23awg0.5740.259
24awg0. 5110.205
25awg0.4550.163
26awg0.4040.128

В соответствии с указанной таблицей, для правильного расчета и перевода провода с маркировкой AWG достаточно подставить значение в первый столбец и точно определить, какая площадь поперечного сечения в миллиметрах у данного кабеля.

Многожильный кабель

Для определения сечения многожильного провода берется эквивалентный калибр одножильного. Например, кабель 36 AWG имеет диаметр 0,005 дюйма, а 0000 AWG – 0,46 дюйма. Пропорционально соотношение этих величин равно 1/92. Диаметры двух соседних калибров отличаются по константу, между минимальным и максимальным калибром имеются промежуточные в количестве 39. Поэтому константа, на которую отличаются диаметры соседних калибров, равна корню в 39 степени из 92, данная величина округлена в 1,12293 раз. Два калибра через один будут отличаться в 1,12293 в квадрате, что равно 1,26098. К примеру, 20awg = 0,812 мм, нужно умножить 0,812 на 1,12293, в итоге получится 0,912 мм. , что соответствует следующему калибру – 19 AWG. Затем 0,912 умножаем на 1,26098, получится 1,15мм, это соответствует проводу 17AWG.

Для вычисления awg в мм², чтобы не терять время на расчеты по формуле, можно использовать таблицу соответствия, указанную ниже.

Таблица соответствия калибра провода и площади сечения жилы

ОбозначениеКол-во жилДиаметр, ммПлощадь поперечного сечения, мм2
22 awg70.7620.352
22 awg190.7870.380
22 awg260.7620.327
24awg70.6100.226
24awg100.5840.200
24awg190.6100.239
24awg420.5840.201
26 awg70.4830.140
26 awg100. 5530.127
26 awg190.5080.153

Важно! В данной таблице отсутствует расшифровка кабеля 28awg, так как это менее распространённый проводник и используется только специалистами в высокоточных технологиях. Но его размер в миллиметрах можно вычислить, используя указанную выше формулу, подставив под нее значения.

Так как при планировании схемы электроснабжения и выборе материалов необходимо отталкиваться от исходных показателей тока и напряжения, для правильной работы линии нужно выбирать проводники такого диаметра, который способен выдержать номинальный ток, поэтому важно уметь пользоваться таблицами и формулой для перевода кабеля AWG в стандартное значение, измеряемое в квадратных миллиметрах.

Сферы применения кабелей

Витая пара для коммуникаций

Указанные выше кабеля в народе принято называть витой парой, так как их стержни сплетены в пучок и формируют монолитную жилу. Существует множество сфер применения кабелей AWG, среди которых наиболее распространены  следующие:

  1. Электрическое снабжение слабым током розеточной сети или диодного освещения в бытовых или производственных помещениях. Чаще всего, напряжение в таких магистралях не превышает 24 Вольт, а самый распространённый ток равен 12 В. Такая схема позволяет сократить расходы на электроэнергию и является более безопасной в сравнении с линиями 220-380В;
  2. Организация проводки средств связи и телефонии, например, в качестве магистрали для подключения к интернету или локальным сетям;
  3. Практически вся электрика в автомобиле выполнена с использованием проводов AWG разного диаметра и калибра. Чаще всего это витая пара 18awg кабель продольного сечения, с одножильным или многожильным проводником. Для подачи питания от АКБ на стартер и двигатель используется провод немного толще предыдущего, его маркировка указывается 16 awg;
  4. В аудио и видео технике также нередко можно встретить указанные выше проводники с несколькими жилами. Например, в стандартных наушниках от плеера имеется витая пара awg24 или 22, в зависимости от силы передаваемого электромагнитного импульса;
  5. Провода с минимальным сечением, менее 26, применяются в температурных датчиках электрических или газовых котлов, системах пожаротушения или автомобильной сигнализации. Ток высокого напряжения по ним не протекает, но слаботочная сеть способна передавать импульс по указанной магистрали. Например, кабель awg 28 можно увидеть в контакторе подушки безопасности авто или в розетке подключения к интернету.

Внимание! Категорически запрещается подключать к слаботочному проводнику напряжение номиналом 220 Вольт, это может привести к возникновению аварийной ситуации и короткому замыканию.

Указанные сферы использования кабелей являются основными, в данных участках можно часто встретить витые пары различного сечения, исполняющие функции по электроснабжению или передаче информации по электромагнитному полю.

Слаботочная сеть не опасна для человека или животных, влияние такого тока практически неощутимо живым организмом, поэтому данные сети считаются наиболее безопасными и используются в космонавтике и других сферах. Даже при прямом контакте с оголенными проводниками человек не почувствует удара током, поэтому обслуживание может осуществляться без отключения энергии.

Широко используется оптоволоконный кабель, изготовленный по американской технологии и промаркированный тем же знаком. Такие сети прокладываются как наружным, так и подземным образом и служат для высокоскоростной передачи информации с использованием слаботочной системы.

Конструкция и состав кабеля

В зависимости от решаемой задачи, провода, созданные по технологии AWG, могут иметь разный калибр и наружную обмотку.

В первую очередь, к таким относится одножильный проводник различной толщины основы с наружной изоляцией в виде вспененного полиэтилена или пластиковой трубки. Сердцевина может иметь плетеный характер и состоять из нескольких слоев медных или алюминиевых прутков, связанных по спирали. От их толщины зависит уровень сопротивления тока: чем больше жил, и чем они толще, тем ниже будут сопротивление и потеря на каждый метр проводника. Также этот показатель влияет на нагрев металла в ходе повышенной нагрузки, жила большого диаметра будет меньше нагреваться, что положительно сказывается на ресурсе общей магистрали.

Витая пара с армирующим слоем

Двух,- и более жильный кабель по своему устройству намного сложнее, поэтому правильно рассчитать комфортную для него нагрузку весьма затруднительно, нужно исходить из размера параметров одной жилы и высчитывать коэффициент соотношения.

Сам проводник, калибр которого указывается в маркировке первыми цифрами перед буквами AWG, бывает цилиндрической формы или в виде треугольника, скрученного в единый стержень. Благодаря гибкости металла, кабель можно скручивать под любым углом, что очень удобно для монтажа в труднодоступные места, такие как кабель-каналы при проходе через стены и перекрытия.

Покрытия из ПВХ или полипропилена также являются эластичными и хорошо переносят механическое воздействие при проседании грунта или деформации всей магистрали. Изоляция полностью диэлектрическая, поэтому даже при касании пучков проводов между собой короткого замыкания не происходит.

В некоторых оптоволоконных витых парах, кроме стандартной оболочки, между сердцевиной и изоляцией расположена армирующая нить, закрученная по спирали. Она выполняет функцию удержания прочности изделия даже во время его деформации и скручивания. Такая оболочка предотвращает растягивание кабеля, удерживая стержень и наружный слой в допустимой норме.

В отдельную категорию можно выделить телевизионный провод для передачи сигнала от радиоантенны или усилителя. Такой проводник имеет медную сердцевину, запаянную в полиэтиленовую пенку, далее от центра к периферии расположена фольгированная оболочка, отвечающая за доставку отрицательно заряженных частиц. Затем идет завершающая изоляция ПВХ, плотно обтягивающая всю конструкцию. Сборка провода осуществляется через специальные металлические переходники с обтягивающим устройством, которые надежно фиксируют кабель и обеспечивают точный контакт.

Важно! Медные жилы намного прочнее, чем алюминиевые, поэтому благодаря своим свойствам имеют более длительный срок эксплуатации и меньше подвержены износу от механического воздействия, но и стоимость медной жилы немного выше из-за дороговизны сырья для производства.

Пример перевода кабеля 24AWG

На примере указанного проводника можно, применив формулу, перевести
24 awg из дюймов в мм. Такая маркировка наиболее приемлемая для России, поэтому при покупке AWG кабеля необходимо заранее рассчитать толщину несущей магистрали.

Самой популярной токопроводящей арматурой для бытовых условий является кабель площадью 2,5 мм2, что соответствует номиналу 14-15 AWG американской метрической системы. Остальные проводники меньшего диаметра не имеют аналогов отечественного производителя стандартной маркировки. Для того чтобы вычислить площадь одножильного провода 24 AWG, необходимо использовать указанную выше формулу, в результате получается, что данному проводнику соответствует кабель с сечением 0,205 мм2. Опытные специалисты, чтобы не допускать ошибок в вычислениях, рекомендуют всегда иметь при себе таблицы соответствия диаметров с указанием всех размеров и типов кабеля.

Условия эксплуатации

Проводники AWG имеют такую же изоляцию и наружную оболочку, как и у обычных кабелей отечественной метрической системы. Во время монтажа и эксплуатации таких изделий необходимо соблюдать ряд правил:

  1. При прокладке линии в почве категорически запрещается монтировать проводники без защитной трубы или канала, чаще всего для этого используются гофрированные шланги или асбестовые рукава;

Кабель с натяжным тросом

  1. Для наружного размещения и правильной натяжки кабеля между опор нужно применять направляющий стальной трос, который служит опорой для проводов и снимает натяжение. Допускается укладка слаботочного проводника под водой по дну водоема, при этом, если выполняется стыковка жил, это соединение должно быть качественно заизолировано специальным материалом на основе полиэтилена;
  2. Запрещается подавать напряжение, не соответствующее номиналу изделия, в противном случае возникнет перегрев провода и короткое замыкание.

Таким образом, используя приведённые выше таблицы и формулы, можно самостоятельно рассчитать нагрузку на то или иное изделие и вычислить соответствие провода AWG стандартному кабелю.

Видео

Оцените статью:

Калибр провода — перевод сечения из awg в мм2. Формула и таблица перевода awg в мм2

Друзья приветствую всех читателей! Я как автор ресурса «Электрик в доме» – сайт домашнего электрика хочу поделиться с вами одной интересной темой.

Думаю, многие из Вас сталкивались с непонятной маркировкой на проводах – AWG. Причем данная маркировка относится не только к проводам и кабелям, а также к всевозможным клеммам, наконечникам, гильзам, инструменту и т.п.

Я впервые столкнулся с таким обозначением при заказе электротехнической продукции на торговой площадке Алиэкспресс.

Мне стало интересно, что это за система измерений и чем она отличается от привычной нам площади поперечного сечения в мм2. Поэтому в сегодняшней статье разберем откуда произошло данное обозначение, где применяется и как перевести сечение провода из AWG в мм2. А также примеры расшифровки популярных сечений в таблице.

Что такое awg в маркировке кабеля

На отечественных рынках все чаще можно встретить кабельную продукцию и инструмент для электромонтажных работ импортного производства с маркировкой AWG.

В качестве примера хочу предоставить фото инструмента. Это кримпер для обжима наконечников НШВИ. На корпусе четко видно данное обозначение.

Такую же аббревиатуру можно увидеть на китайском инструменте для зачистки проводов.

Еще один пример наконечники типа НШВИ.

Аббревиатура AWG расшифровывается как — American Wire Gauge, что в переводе с английского означает «Американский калибр проводов». American Wire Gauge был придуман в 1857 году и является «Американским стандартом» маркировки сечения проводов. В США нет такого понятия как сечение провода, там используют калибр провода.

Кстати стандарт American Wire Gauge относится не только к силовым проводам и кабелям, которые используются для монтажа электропроводки. Его также применяют в цифровой индустрии. Например, для маркировки USB кабеля, HDMI, витой пары, аудио кабель и т.п.

Откуда произошла маркировка awg

В чем заключается понятие данного стандарта? Чтобы с этим разобраться, давайте окунемся в способ изготовления провод. По форме жилы проводов похожи на обычную проволоку, только медную.

В Америке проволоку изготавливали методом вытягивания (волочения). Для этого заготовка проходила через ролики станка. Например, имеется заготовка сечением 10 мм в диаметре. Для того чтобы уменьшить ее сечение до нужно размера проволоку протаскивали определенное количество раз через калибровочные отверстия станка. Тем самым она вытягивалась (диаметр уменьшался, а длина увеличивалась).

Каждая последующая протяжка проволоки уменьшала ее сечение и добавляла одну единицу к показателю AWG. То есть на начальном этапе мы имеем заготовку с самым большим калибром awg 0, который соответствует самому толстому проводу. Если проволоку вытянули один раз, то получаем awg 1. Если проволоку вытянули два раза, получает awg 2 и т.д.

Для больших калибров, более чем awg 0, обозначение выглядит как awg 00 (awg 2/0), awg 000 (awg 3/0) и т.д.

Такая маркировка получается перевернутой по отношению к нашей. Мы привыкли к тому что чем больше число, тем больше сечение (1.5 мм2, 2,5 мм2, 4 мм2…). Здесь же все наоборот, чем больше число (калибр) тем меньше диаметр провода. Например, AWG 24 тоньше, чем AWG 18.

В каких странах применяют калибр awg?

Друзья как было сказано выше, стандарт был придуман Американцами, поэтому используется в Соединенных Штатах Америки. Также данный стандарт применяют в Японии и Китае.

В Европе включая Россию и страны СНГ пользуются иной системой измерения – мм2 (квадратные миллиметры).

Кроме того в Америке не используют такие единицы измерения как миллиметры. Практически во всех технических отраслях там используют дюймы (inch).

Поэтому наша с вами сегодняшняя задача разобраться как переводится калибр awg в мм2, с которыми мы так привыкли работать.

Как рассчитать калибр awg по формуле

Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:

В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.

Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).

В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.

Для больших калибров (00, 000, 0000 …) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.

И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:

Сечение провода awg — таблица американского стандарта проводов

Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.

AWG Диаметр жилы Площадь поперечного сечения Токовая нагрузка для медного провода при t 60/75/90 °C
дюймы мм мм2 А
0000 (4/0) 0,4600 11,684 107 195/230/260
000 (3/0) 0,4096 10,404 85 165/200/225
00 (2/0) 0,3648 9,266 67,4 145/175/195
0 (1/0) 0,3249 8,252 53,5 125/150/170
1 0,2893 7,348 42,4 110 / 130 / 150
2 0,2576 6,544 33,6 95/115/130
3 0,2294 5,827 26,7 85/100/110
4 0,2043 5,189 21,2 70/85/95
5 0,1819 4,621 16,8
6 0,1620 4,115 13,3 55/65/75
7 0,1443 3,665 10,5
8 0,1285 3,264 8,37 40/50/55
9 0,1144 2,906 6,63
10 0,1019 2,588 5,26 30/35/40
11 0,0907 2,305 4,17
12 0,0808 2,053 3,31 25/25/30
13 0,0720 1,828 2,62
14 0,0641 1,628 2,08 20/20/25
15 0,0571 1,450 1,65
16 0,0508 1,291 1,31 — / — / 18
17 0,0453 1,150 1,04
18 0,0403 1,024 0,823 —/—/14
19 0,0359 0,912 0,653
20 0,0320 0,812 0,518
21 0,0285 0,723 0,41
22 0,0253 0,644 0,326
23 0,0226 0,573 0,258
24 0,0201 0,511 0,205
25 0,0179 0,455 0,162
26 0,0159 0,405 0,129
27 0,0142 0,361 0,102
28 0,0126 0,321 0,081
29 0,0113 0,286 0,0642
30 0,0100 0,255 0,0509
31 0,00893 0,227 0,0404
32 0,00795 0,202 0,032
33 0,00708 0,180 0,0254
34 0,00630 0,160 0,0201
35 0,00561 0,143 0,016
36 0,00500 0,127 0,0127
37 0,00445 0,113 0,01
38 0,00397 0,101 0,00797
39 0,00353 0,0897 0,00632
40 0,00314 0,0799 0,00501

В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3. 31 мм2 и 2.08 мм2 соответственно.

Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).

Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.

Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.

Данные представлены для медных и алюминиевых проводников.

На этом данная статья подходит к концу. Друзья надеюсь я в полной мере раскрыл вопрос перевода калибра провода awg в мм2, если остались вопросы пишите их в комментариях.

Понравилась статья — поделись с друзьями!



Сечение провода, AWG, необходимый диаметр провода для питания мини коптера

Сегодня мы расскажем, как и почему толщина проводов влияет на характеристики коптера, опишем основные характеристики проводов и разъемов, которые рекомендуется использовать в дронах. В конце статьи вы найдете ссылки на магазины где можно купить разъемы и кабели.

Оригинал: Electrical Wires and Connectors for Quadcopter

Как выбирать провода для квадрокоптеров и других радиоуправляемых моделей?

Толщина жил, сопротивление и допустимый ток

Более толстые провода имеют больший диаметр жил и, следовательно, большую площадь сечения, следовательно, у них ниже сопротивление на единицу длины (удельное сопротивление), т.е. по ним можно передавать больший ток.

Сопротивление проводов зависит от материала, из которого изготовлены жилы, толщины жил и длины провода.

  • Чем тоньше провод, тем больше сопротивление
  • Чем длиннее провод, тем больше сопротивление

Что будет если мы превысим допустимый ток?

У тонких проводов большое сопротивление, соответственно на них падает большое напряжение, а в виде тепла теряется довольно много энергии.

При превышении допустимого тока, провод просто начинает очень сильно разогреваться. В крайнем случае может расплавиться припой или изоляция. Если толщина провода очень маленькая, то именно провод станет тем бутылочным горлышком в системе питания коптера, из-за которого будет ограничена мощность моторов и регуляторов.

Одножильный или многожильный провод?

Многожильный провод более гибкий, с ним проще работать, чем с одножильным. В квадрокоптерах мы рекомендуем использовать только многожильный провод.

Материал изоляции

В нашем хобби лучше всего использовать провода в силиконовой изоляции. Они более гибкие, чем провода в ПВХ изоляции, у них более широкий диапазон рабочих температур. Силиконовая изоляция не плавится и не утягивается при пайке. Да и вообще в любых экстремальных условиях силикон лучше.

Красные или черные (или другие цвета), есть ли разница?

Нет никакой разницы, используйте тот цвет, который вам больше подходит. Обычно красные провода используются для «+» питания, а черные — для земли, т. е. визуально сразу понятно что и где. Мы настоятельно рекомендуем придерживаться этой схемы.

Провода других цветов часто используются для сигнальных линий.

Какой калибр AWG использовать?

AWG — расшифровывается как American Wire Gauge (Американский калибр проводов) — стандартные диаметры проводов. Очень важно правильно выбрать диаметр проводов для коптера. От диаметра зависит ток, который можно спокойно пропустить через провод.

Справочная таблица

Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.

Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.

13AWG Wire - 130A
14AWG Wire - 110A
16AWG Wire - 70A
18AWG Wire - 45A
20AWG Wire - 27A
22AWG Wire - 17A

Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т. е. риск перегрева минимальный.

В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.

Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.

Избегаем узких мест

Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.

Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.

Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.

Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.

Почему в разных источниках указывается разный максимально допустимый ток?

Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.

Имеет ли значение напряжение?

Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт. Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.

Еще несколько советов

Качество проводов

Таблица выше подходит для медных проводов хорошего качества. Дешевые низкокачественный провода могут быть сделаны из сплавов или алюминия, что значительно хуже, поэтому у них максимально допустимый ток будет значительно ниже.  Покупатель может и не заметить этой разницы без тестов. Следовательно, убедитесь, что покупаете провода у надежного продавца.

Разъемы

Ранее упомянутое «бутылочное горлышко» относится не только к самим проводам, но и к разъемам на них. Вот допустимые токи разных разъемов (в скобках указан пиковый, кратковременный ток):

  • JST — 5А (10 А)
  • 2 мм Bullet — 20 А (40 А)
  • XT30 — 30 A (60 A)
  • XT60 — 60 A (180 A)

Более подробная информация и обсуждение

Если нужно больше информации, то на форуме (англ.) имеется соответствующий топик.

Где купить разъемы для аккумуляторов — XT60 и XT30?

Разъемы XT60 и XT30 выглядят одинаково и отличаются только размерами и допустимыми токами. Как сказано в официальной документации XT60 рассчитан на ток до 60 ампер, а XT30 — на 30 ампер, что и отражено в названии.

Однако, согласно тестам, XT30 без проблем продолжительное время выдерживает ток до 60 ампер (если конечно провода тоже достаточно толстые). Согласно этому тесту, XT60 в течении 10 секунд выдерживают токи до 180 А.

Купить разъемы XT60 можно тут:

Пигтейл (короткий провод) с разъемом XT60 (на случай, если вам лень паять):

Разъемы XT30:

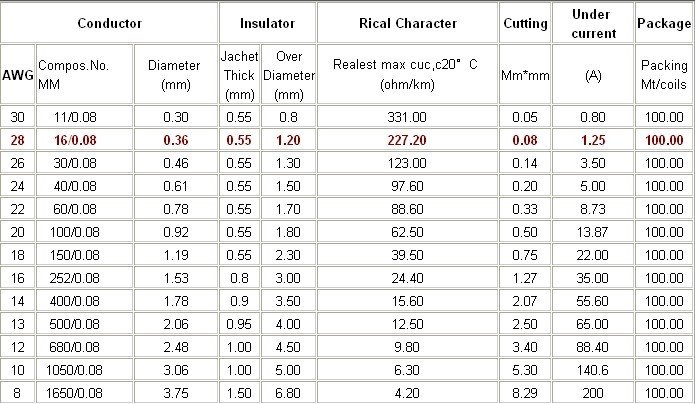

Где купить провода в силиконовой изоляции?

12 AWG (для XT60 на мощных 5″ гоночных коптерах)

14 AWG (для XT60 на обычных коптерах с 5″ винтами)

16 AWG (для XT30 и XT60, небольшие коптеры с пиковым током до 80А)

18 AWG (для XT30, регуляторов скорости, моторов, токов до 45 А)

26, 28 AWG (сигнальный)

История изменений

  • Май 2014 — написана первая версия статьи
  • Апрель 2017 — статья обновлена
  • Ноябрь 2017 — добавлены ссылки на магазины

AWG. Таблица перевода кабеля и провода AWG в миллиметры, мм

AWG — Американская система калибров проводов (American Wire Gauge System). Зависимость AWG от толщины, мм — чем меньше калибр AWG, тем толще провод. Это происходит потому, что значение AWG соответствует количеству технологических процессов обработки проволоки. На заводе, при изготовлении кабеля, проволока последовательно протягивается в заготовках через калибровочные отверстия разного диаметра — от большего к меньшему, методом волочения, т.е. выдавливается как паста из тюбика, каждый раз уменьшая свой диаметр. Например, проволоку AWG 0 (8,25 мм) нужно было 24 раза вытягивать, пока она становилась диаметром AWG 24 (0,51 мм), т.е. кабель маркированный как 24 AWG тоньше, чем кабель, маркированный 22 AWG.

Каждому значению AWG соответствует диаметр провода выраженный в миллиметрах (мм), диаметр провода выраженный в дюймах (inch) и сечение, выраженное в мм2.

Таблица значений AWG для одножильных кабелей

Таблица перевода AWG в миллиметры, мм

AWG

Диаметр кабеля, мм (mm)

Сечение кабеля, мм2, (mm2)

Сопротивление кабеля Ом/м, [Ohm/m]

4/0 = 0000

11. 7

107

0.000161

3/0 = 000

10.4

85.0

0.000203

2/0 = 00

9.26

67.4

0.000256

1/0 = 0

8.25

53.5

0.000323

1

7.35

42.4

0.000407

2

6.54

33.6

0.000513

3

5.83

26.7

0.000647

4

5. 19

21.1

0.000815

5

4.62

16.8

0.00103

6

4.11

13.3

0.00130

7

3.66

10.5

0.00163

8

3.26

8.36

0.00206

9

2.91

6.63

0.00260

AWG

Диаметр кабеля, мм (mm)

Сечение кабеля, мм2, (mm2)

Сопротивление кабеля Ом/м, [Ohm/m]

10

2. 59

5.26

0.00328

11

2.30

4.17

0.00413

12

2.05

3.31

0.00521

13

1.83

2.62

0.00657

14

1.63

2.08

0.00829

15

1.45

1.65

0.0104

16

1.29

1.31

0.0132

17

1. 15

1.04

0.0166

18

1.02

0.823

0.0210

19

0.912

0.653

0.0264

AWG

Диаметр кабеля, мм (mm)

Сечение кабеля, мм2, (mm2)

Сопротивление кабеля Ом/м, [Ohm/m]

20

0.812

0.518

0.0333

21

0.723

0.410

0.0420

22

0. 644

0.326

0.0530

23

0.573

0.258

0.0668

24

0.511

0.205

0.0842

25

0.455

0.162

0.106

26

0.405

0.129

0.134

27

0.361

0.102

0.169

28

0.321

0.0810

0.213

29

0. 286

0.0642

0.268

AWG

Диаметр кабеля, мм (mm)

Сечение кабеля, мм2, (mm2)

Сопротивление кабеля Ом/м, [Ohm/m]

30

0.255

0.0509

0.339

31

0.227

0.0404

0.427

32

0.202

0.0320

0.538

33

0.180

0.0254

0.679

34

0. 160

0.0201

0.856

35

0.143

0.0160

1.08

36

0.127

0.0127

1.36

37

0.113

0.0100

1.72

38

0.101

0.00797

2.16

39

0.0897

0.00632

2.73

40

0.0799

0.00501

3.44

Формула для расчета и перевода AWG в миллиметры: d = 0. 127*92((36-AWG)/39)

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

Таблица значений AWG для многожильных кабелей

Определить значения AWG для многожильных проводников не так просто. Многие источники приводят для расчета многожильных кабелей точно такую же формулу, как и для одножильных, но это неверно, т.к. в многожильном проводнике приходится рассчитывать суммарную площадь сечения по площадям сечения каждых отдельных маленьких жилок, а эквивалентный диаметр – по диаметру отдельных жилок, уложенных по принципу плотной упаковки. Например, для фактически 7-жильного кабеля диаметр проводника геометрически (в упаковке) равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Поэтому целое значение коэффициента (причем всегда нечетное) будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие «правильные» конфигурации несложно:

1 + 6 = 7
1 + 6 + 12 = 19
1 + 6 + 12 + 18 = 37
1 + 6 + 12 + 18 + 24 = 61
1 + 6 + 12 + 18 + 24 + 30 = 91
и т.д.

Но в настоящих условиях, для очень многожильных проводников используются и «неправильные» количества жил, поэтому приходится определять фактический диаметр жилы эмпирическим путем.

В таблице значений AWG для многожильных кабелей, приведенной ниже, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его называют «приведенным». Как видно, разница между теоретическим и фактическим диаметрами не велика.

AWGКоличествово жилAWG жилыДиаметр жилы, ммСечение жилы, мм2Суммарное сечение жил, мм2Расчетный диаметр, ммФактический диаметр, мм
4/0259210.7230.410106.31413.259
4/0427230.5730.258110.23113.259
3/0259220.6440.32684.31111.786
3/0427240.5110.20587.41711.786
2/0133200.8120.51868.84110.516
2/0259230.5730.25866.86210.516
1/0133210.7230.41054.5949.347
1/0259240.5110.20553.0249.347
1817300.2550.05141.6058.331
12109340.1600.02042.4798.331
2259260.4050.12933.3477.417
2665300.2550.05133.8657.417
21333330.1800.02533.8567.417
22646360.1270.01333.5187.417
4133250.4550.16221.5935.898
4259260.4050.12933.3475.898
41666360.1270.01321.1045.898
6133270.3610.10213.5804.674
6259300.2550.05113.1894.764
61050360.1270.01313.3014.674
849250.4550.1627.9553.734
8133290.2860.0648.5413.734
8655360.1270.0138.2973.734
1037260.4050.1294.7642.8342.920
1065280.3210.0815.2632.950
10105300.2550.0515.3472.950
127200.8120.5183.6232.4352.440
1219250.4550.1623.0852.2732.360
1265300.2550.0513.3102.410
12165340.1600.0203.3232.410
147220.6440.3262.2791.9311.850
1419260.4050.1292.4462.0241.850
1442300.2550.0512.1391.850
14105340.1600.0202.1151.850
167240.5110.2051.4331.5321.520
1619290.2860.0641.2201.4301.470
1626300.2550.0511.3241.500
1665340.1600.0201.3091.500
16105360.1270.0131.3301.500
187260.4050.1290.9011.2151.220
1816300.2550.0510.8151.2731.200
1819300.2550.0510.9681.2731.240
1842340.1600.0200.8461.200
1865360.1270.0130.8231.200
207280.3210.0810.5670.9630.890
2010300.2550.0510.5091.1370.890
2019320.2020.0320.6091.0100.940
2026340.1600.0200.5240.914
2042360.1270.0130.5320.914
2272400.0800.0050.3610.762
2219340.1600.0200.3830.8010.787
2226360.1270.0130.3290.762
247320.2020.0320.2240.6060.610
2410340.1600.0200.2010.7150.584
2419360.1270.0130.2410.6350.610
2442400.0800.0050.2100.584
267340.1600.0200.1410.4800.483
2610360.1270.0130.1270.5670.553
2619380.1010.0080.1510.5040.508
277350.1430.0160.1120.4280.457
287360.1270.0130.0890.3810.381
2819400.0800.0050.0950.3990.406
307380.1010.0080.0560.3020.305
3019420.0630.0030.0600.3170.305
327400.0800.0050.0350.2400.203
3219440.0500.0020.0380.2510.229
347420.0630.0030.0220.1900.191
367440.0500.0020.0140.1510.153

Таблицы подбора кабеля для подключения автозвука

Таблицы подбора кабеля для подключения автозвука, чтоб не было просадки, и не грелся кабель. Не забываем что все относится к медному кабелю.

Таблица сечения провода.

Сечения провода в GA (калибрах)
Диаметр провода в мм.
Сечения провода в кв.мм.
0 8,25 53,4
1 7,35 42,4
2 6,54 33,6
4 5,19 21,2
8 3,26 8,35
10 2,59 5,27
12 2,05 3,31
14 1,63 2,08
16 1,29 1,31
18 1,024 0,823
20 0,812 0,519
22 0,644 0,325

Таблица подбора сечения и длины кабеля.

  0.1-2m 1.2-2.1m 2.1-3.0m 3.0-4.0m 4.0-4.9m 4.9-5.8m 5.8-6.7m 6.7-8.5m
300-225A 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga
225-150A 2 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga
150-125A 2 Ga 2 Ga 2 Ga 2 Ga 1/0 Ga 1/0 Ga 1/0 Ga 1/0 Ga
125-105A 4 Ga 4 Ga 4 Ga 2 Ga 2 Ga 2 Ga 1/0 Ga 1/0 Ga
105-85A 4 Ga 4 Ga 4 Ga 2 Ga 2 Ga 2 Ga 2 Ga 2 Ga
85-65A 4 Ga 4 Ga 4 Ga 4 Ga 2 Ga 2 Ga 2 Ga 2 Ga
65-50A 8 Ga 8 Ga 4 Ga 4 Ga 4 Ga 4 Ga 4 Ga 2 Ga
50-35A 8 Ga 8 Ga 8 Ga 4 Ga 4 Ga 4 Ga 4 Ga 4 Ga
35-20A 8 Ga 8 Ga 8 Ga 8 Ga 8 Ga 4 Ga 4 Ga 4 Ga
20-0A 10 Ga 10 Ga 8 Ga 8 Ga 8 Ga 8 Ga 8 Ga 8 Ga

Назад в Статьи


Похожие статьи:
Калибры проводов

AWG Номинальные значения тока

AWG — American Wire Gauge — используется в качестве стандартного метода определения диаметра провода, измерения диаметра проводника (неизолированного провода) с удаленной изоляцией. AWG иногда также называют калибром проводов Брауна и Шарпа (B&S).

Приведенная ниже таблица AWG предназначена для одинарного сплошного круглого проводника. Из-за небольших зазоров между жилами в многожильном проводе многожильный провод с той же допустимой нагрузкой по току и электрическим сопротивлением, что и сплошной провод, всегда имеет немного больший общий диаметр.

Чем больше цифра, тем тоньше проволока. Типичная бытовая проводка — это AWG номер 12 или 14. Телефонный провод имеет типичный AWG 22, 24 или 26.

В таблице ниже указаны номинальные токи одно- и многожильных кабелей с ПВХ-изоляцией. Имейте в виду, что текущая нагрузка зависит от метода установки — корпуса — и от того, насколько хорошо сопротивление отводится от кабеля. Важны рабочая температура жилы, температура окружающей среды и тип изоляции жилы.Перед детальным проектированием всегда проверяйте данные производителя.

Для полной таблицы с одноядерными и многоядерными текущими рейтингами — поверните экран!

1) Номинальный ток до 1000 В , одножильные и многожильные кабели с ПВХ изоляцией, температура окружающей среды до 30 o C

Скачать и распечатать диаграмму AWG

Значения для Сопротивление основано на удельном электрическом сопротивлении меди 1.724 x 10 -8 Ом · м (0,0174 мкОм · м) и удельное электрическое сопротивление для алюминия 2,65 x 10 -8 Ом · м (0,0265 мкОм · м).

Чем выше номер калибра, тем меньше диаметр и тоньше проволока.

Из-за меньшего электрического сопротивления более толстый провод пропускает больший ток с меньшим падением напряжения, чем более тонкий провод. Для больших расстояний может потребоваться увеличить диаметр провода — уменьшить калибр — чтобы ограничить падение напряжения.

Поправочные коэффициенты при температуре окружающей среды выше 30

o C
  • температура окружающей среды 31-40 o C : поправочный коэффициент = 0,82
  • температура окружающей среды 4 1-45 o C : поправочный коэффициент = 0,71
  • температура окружающей среды 45-50 o C : поправочный коэффициент = 0,58

Справочный центр — Справочная таблица калибра проводов (AWG)

Все измерения калибра в этом веб-сайт American Wire Gauge (AWG).Имеющиеся манометры выделены жирным шрифтом ниже. Информация о диаметре в таблице относится только к сплошной проволоке. Калибры многожильных проводов следует измерять путем расчета эквивалентной площади поперечного сечения меди. Сначала измерьте чистый диаметр одной пряди и найдите значение круговых милов в строке, которая соответствует вашему измерению. Во-вторых, умножьте круглые милы на количество жил кабеля. Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.

Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров. Размеры датчиков разнесены на 26% в зависимости от площади поперечного сечения. AWG также известен как Brown & Sharpe Gage.

SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.

BWG = Birmingham Wire Gauge, старая британская система измерения проводов, которая широко использовалась во всем мире.

Cir Mils или CMA = Circular Mil Area, которая равна 1/1000 (0.001) диаметром дюйма или 0,000507 мм.

4 SW G

0

0

G 95

0

0

0

9 6 0,19 9,986,984131 6 0,19 8 34 ,8

0

0

G

097

0

4 3 900,99 4 8 0,096 5

ММ

900G 9 900G

0

0

3097 3097 8 9 ММ 5 3 G 900G
AWG / SWG / BWG / MM Открытый диам. (Дюймы) Диаметр без оболочки. (ММ) AWG SWG BWG Круглые фрезы
6/0 AWG 0,580000 14.73200 6/0 — — — — 336,390.338592
5/0 AWG 0,516500 13,11910 5/0 7/0 — — 266764.588301
7/0 SWG 0.500000 12.70000 5/0 7/0 — — 249,992.820000
6/0 SWG 0.464000 11.78560 4 / 0 6/0 4/0 215,289,816699
4/0 AWG 0,460000 11,68400 4/0 4/0 4/0 211 593,8
4/0 BWG 0.454000 11,53160 4/0 4/0 4/0 206,110.080348
5/0 SWG 0,432000 10.97280 4/0 5/0 3 / 0 186,618,640159
3/0 BWG 0,425000 10,79500 3/0 3/0 3/0 180,619,812450
3/0 AWG 0,409600 10,4 3/0 3/0 3/0 167 767.341584
4/0 SWG 0,400000 10,16000 4/0 4/0 4/0 159,995,404800
2/0 BWG 0,380000 9.65200 2 / 0 2/0 2/0 144,395,852832
3/0 SWG 0,372000 9,44880 3/0 3/0 3/0 138,380,025612
2/0 AWG 0.364800 9,26592 2/0 2/0 2/0 133,075,217970
2/0 SWG 0,348000 8,83920 2/0 2/0 2 / 0 121,100,521893
0 BWG 0,340000 8,63600 0 0 0 115,596,679968
0 AWG 0,324 8,25246 105,556.978317
0 SWG 0,324000 8,22960 0 0 0 104,972.985089
1 SWG 0.300000 7.62000 1 1 096
1 BWG 0,300000 7,62000 1 1 1 89,997,415200
1 AWG 0,289300 7.34822 1 1 1 83,692,086294
2 BWG 0,283000 7,18820 2 2 2 80,086,699844
276G
276G 2 2 2 76,173,812225
1,5 AWG 0,273003 6, 1,5 2 2 74 528.497489
3 BWG 0,259000 6.57860 2 3 3 67,079,073434
2 AWG 0,258000 6,55320 2 2 6,55320 2 2
3 SWG 0,252000 6,40080 2 3 3 63,502,176165
2,5 AWG 0.243116 6,17515 2,5 3 4 59,103,6
4 BWG 0,238000 6,04520 3 4 4 56,642.373184
5,89280 3 4 4 53,822,454175
3 AWG 0,229000 5,81660 3 4 5 52,439.4
5 BWG 0,220000 5,58800 3 5 5 48,398.609952
3,5 AWG 0,216501 5,49913 4 5,49913
5 SWG 0,212000 5,38480 4 5 5 44,942,709208
4 AWG 0.204000 5,18160 4 5 6 41,614.804788
6 BWG 0,203000 5,15620 4 6 6 41,207,816478
4,89712 4,5 6 7 37,170,772425
5 AWG 0,182000 4,62280 5 7 7 33,123.048679
7 BWG 0,179000 4,54660 5 8 7 32,040,079782
5,5 AWG 0,171693 4,36100 5,5 797 4,36100 5,5 797 96
8 BWG 0,164000 4,16560 6 8 8 26,895.227547
6 AWG 0.162023 4,11538 6 7 8 26,250,698587
6,5 AWG 0,152897 3,88358 6,5 9 9 23,376.821207
3,73380 7 9 9 21,608,379390
7 AWG 0,144285 3,66484 7 9 9 20,817.563327
9 SWG 0,144000 3.65760 7 9 9 20,735.404462
7,5 AWG 0,136459 3,46606 7,5 3,46606 7,5
10 BWG 0,134000 3,40360 8 10 10 17,955,484304
3,35 MM 0.131890 3,34999 8 9 10 17,394,340630
8 AWG 0,128500 3,26390 8 10 10 16,511.775768
3,25120 8 10 10 16,383,529452
3,15 ММ 0,124016 3,14999 8 10 11 15 379.402531
8,5 AWG 0.121253 3,07983 8,5 10 11 14,701,867759
11 BWG 0,120000 3,04800 1197 3,04800 9 1197
3 ММ 0,118110 2,99999 9 10 11 13,949,571457
11 SWG 0.116000 2, 9 11 11 13,455,613544
9 AWG 0,114400 2, 9 11 11 13,086,984131
2,79999 9 11 12 12,151,626691
12 BWG 0,109000 2,76860 10 12 12 11,880.658778
9,5 AWG 0,107979 2,74267 9,5 11 12 11,659,129581
2,65 мм 0,104331 2,64999 1097 1097
12 SWG 0,104000 2,64160 10 12 12 10,815,689364
10 AWG 0.101900 2,58826 10 12 12 10,383,311783
2,5 мм 0,098425 2,50000 10 12 13 9,687.202401
0,015 2.44241 10,5 12 13 9,246,0
13 BWG 0,0 2,41300 11 13 13 9,024.740802
2,36 мм 0,0 2,36000 11 12 13 8,632,614798
13 SWG 0,0 2,33680 11

,497

1397
  • 11 AWG 0,0 2,30378 11 13 13 8,226,253735
    2,24 MM 0.088189 2,24000 11 13 14 7,777,041082
    11,5 AWG 0,085800 2,17932 11,5 13 14 7,361,428574 0,0834 0,08 9,361,428574
    2,12000 12 14 14 6,966,105995
    14 BWG 0,083000 2,10820 12 14 14 6,888.802148
    12 AWG 0,080800 2,05232 12 14 14 6,528,452497
    14 SWG ​​ 0,080000 2,03200 12 14 97
    2 мм 0,078740 2,00000 12 14 15 6,199,809536
    12,5 AWG 0.076400 1, 12,5 14 15 5,836,7
    1,9 мм 0,074803 1,

    13 15 15 5,595.328107
    1,82880 13 15 15 5,183,851116
    15 SWG 0,072000 1,82880 13 15 15 5,183.851116
    15 BWG 0,072000 1,82880 13 15 15 5,183,851116
    1,8 ММ 0,070866 1,80000 13 15 9007,096 169 097
    13,5 AWG 0,068100 1,72974 13,5 15 16 4,637,476808
    1,7 MM 0.066929 1,70000 14 16 16 4,479,362390
    16 BWG 0,065000 1,65100 14 16 16 4,224,878658
    AWG 1,62814 14 16 16 4,108,6
    16 SWG 0,064000 1,62560 14 16 16 4095.882363
    1,6 мм 0,062992 1,60000 14 16 17 3,967,878103
    14,5 AWG 0,060500 1,53670 14,5 1697

    1,5 мм 0,059055 1,50000 15 17 17 3,487,3
    17 BWG 0.058000 1.47320 15 17 17 3,363.6
    15 AWG 0,057100 1.45034 15 17 17 3,260,316361
    1,42240 15 17 17 3,135,
    1,4 ММ 0,055118 1,40000 15 17 18 3,037.
    15,5 AWG 0,053900 1,36906 15,5 16 18 2,905,126562
    1,32 ММ 0,051968 1,32000 16 1797 1,32000 16 900,69
    1,3 мм 0,051200 1,30048 16 18 18 2,621,364712
    16 AWG 0.050800 1,29032 16 18 18 2,580,565884
    1,25 мм 0,049213 1,25000 16 18 18 2,421.800600
    2,421.800600
    1,24460 16 18 18 2,400,3
    18 SWG 0,048000 1,21920 16 18 18 2,303.9
    16,5 AWG 0,048000 1,21920 16,5 17 19 2,303,9
    1,2 ММ 0,047200 1,19888 17 1997
    1,18 мм 0,046457 1,18000 17 18 19 2,158,153700
    17 AWG 0.045300 1,15062 17 18 19 2,052,031064
    1,15 мм 0,045275 1,14999 17 18 19 2,049,766754
    0,049,766754
    0,049,766754
    1,12000 17 19 19 1,944,260271
    1,1 ММ 0,043300 1,09982 17 19 20 1,874.836153
    17,5 AWG 0,042700 1,08458 17,5 18 20 1,823,237635
    19 BWG 0,042000 1,06680 18
    1,06 мм 0,041732 1,06000 18 19 20 1,741,526499
    18 AWG 0.040300 1.02362 18 19 20 1,624.043356
    19 SWG 0,040000 1.01600 18 19 19 1599.8
    0,039 1,00000 18 20 20 1,549,
    18,5 AWG 0,038000 0, 18,5 19 21 1,443.
    ,95 мм 0,037402 0, 19 20 21 1,398,832027
    20 SWG 0,036000 0, 19 20 12,914
    19 AWG 0,035900 0, 19 20 21 1,288,772985
    ,9 MM 0.035433 0,

    19 20 21 1,255,461431
    20 BWG 0,035000 0,88900 19 20 20 1,224.8
    0,86106 19,5 20 22 1,149,176995
    ,85 мм 0,033465 0,85000 20 21 21 1,119.840598
    20 AWG 0,032000 0,81280 20 21 21 1,023,970591
    21 SWG 0,032000 0,81280 20 21
  • ,8 MM 0,031496 0,80000 20 21 22 991,969526
    21 BWG 0.031000 0,78740 20 21 21 960.972400
    20,5 AWG 0,030200 0,76708 20,5 21 22 912.013806
    0,75000 21 22 22 871,848216
    21 AWG 0,028500 0,72390 21 22 22 812.226672
    22 SWG 0,028000 0,71120 21 22 22 783.977484
    22 BWG 0,028000 0,71120 21 22
    ,71 ММ 0,027953 0,71000 21 22 22 781,330997
    ,7 ММ 0.027600 0,70104 21 22 23 761,738122
    21,5 AWG 0,026900 0,68326 21,5 22 23 723,589218 0,025 0,025 ММ 0,65024 22 23 23 655,341178
    22 AWG 0,025300 0,64262 22 23 23 640.071617
    23 BWG 0,025000 0,63500 22 23 23 624.982050
    ,63 ММ 0,024803 0,63000 22 0,63000 22
    23 SWG 0,024000 0,60960 22 23 23 575,983457
    22,5 AWG 0.023900 0.60706 22,5 23 24 571,1
    ,6 мм 0,023622 0,60000 23 23 24 557.982858
    0,096 0,096 0,58420 23 24 24 528,984807
    23 AWG 0,022600 0,57404 23 24 24 510.745331
    .56 MM 0,022100 0,56134 23 24 24 488,3
    24 SWG ​​ 0,022000 0,55880 23 2497
    .55 MM 0,021700 0,55118 24 25 25 470,876476
    23,5 AWG 0.021300 0,54102 23,5 24 25 453,676970
    24 AWG 0,020100 0,51054 24 25 25 403.998397
    0,50800 24 25 25 399,988512
    25 BWG 0,020000 0,50800 24 25 25 399.988512
    ,5 мм 0,019685 0,50000 24 25 25 387,488096
    24,5 AWG 0,019000 0,48260 24,5 2597 24,5 2597
    26 SWG 0,018000 0,45720 25 26 26 323,9
    26 BWG 0.018000 0,45720 21 22 26 323,9
    25 AWG 0,017900 0,45466 25 26 26 320.400798
    0,09 0,45000 25 26 27 313,865358
    25,5 AWG 0,016900 0,42926 25,5 26 27 285.601797
    .425 MM 0,016732 0,42500 26 27 27 279,
    27 SWG 0,016400 0,41656 26 27 26 27
    27 BWG 0,016000 0,40640 26 27 27 255,9
    26 AWG 0.015900 0,40386 26 27 27 252.802739
    ,4 ММ 0,015748 0,40000 26 27 28 247 AW2381
    26,596 0,38100 26,5 27 28 224,9
    28 SWG 0,014800 0,37592 27 28 28 219.033709
    27 AWG 0,014200 0,36068 27 28 28 201,634209
    ,355 ММ 0,013976 0,35500 27 2897
    29 SWG 0,013600 0,34544 27 29 29 184.8
    28 BWG 0.013500 0,34290 28 28 28 182.244766
    27,5 AWG 0,013400 0,34036 27,5 29 29 179,554843
    0,33020 28 29 29 168,9
    28 AWG 0,012600 0,32004 28 30 29 158.755440
    .315 мм 0,012402 0,31500 28 30 30 153,7
    30 SWG 0,012400 0,31496 28
    30 BWG 0,012000 0,30480 29 30 30 143,9
    28,5 AWG 0.011900 0,30226 28,5 30 30 141.605933
    ,31 мм 0,011800 0,29972 29 31 31 139.236001
    0,29464 29 31 31 134,556135
    29 AWG 0,011300 0,28702 29 31 30 127.686333
    ,28 мм 0,011024 0,28000 29 32 32 121,516267
    32 SWG 0,010800 0,27432 29 32 116,6432 29 32 116,69
    29,5 AWG 0,010600 0,26924 29,5 32 31 112,356773
    30 AWG 0.010000 0,25400 30 33 31 99.997128
    33 SWG 0,010000 0,25400 30 33 33 99.997128
    31 0,010097 0,25400 30 33 31 99,997128
    ,25 ММ 0,009843 0,25000 30 33 32 96.872024
    30,5 AWG 0,009500 0,24130 30,5 33 32 90,247408
    34 SWG ​​ 0,009200 0,23368 31 34 340097
  • 32 BWG 0,009000 0,22860 31 31 32 80,997674
    31 AWG 0.008900 0,22606 31 34 32 79.207725
    ,224 мм 0,008819 0,22400 31 35 33 77.770411
    35 0,21336 32 35 35 70,557974
    31,5 AWG 0,008400 0,21336 31,5 34 33 70.557974
    32 AWG 0.008000 0.20320 32 35 33 63.998162
    33 BWG 0.008000 0.20320 32 3597 900.9
    ,2 MM 0.007874 0.20000 32 36 34 61.998095
    36 SWG 0.007600 0.19304 32 36 36 57.758341
    32,5 AWG 0,007500 0,19050 32,5 35 34 56.248385
    33 AWG 0,007 33 36 34 50.408552
    ,18 MM 0,007087 0,18000 33 36 35 50.218457
    34 BWG 0,007000 0,17780 33 36 35 48,998593
    37 SWG 0,006800 0,17272 33 37 37
    33,5 AWG 0,006700 0,17018 33,5 36 34 44,888711
    34 AWG 0.006300 0,16002 34 37 34 39,688860
    ,16 мм 0,006299 0,16000 34 37 36 39,678781
    38G SWG 0,15240 34 38 36 35,998966
    34,5 AWG 0,005900 0,14986 34,5 37 35 34.809000
    35 AWG 0,005600 0,14224 35 38 35 31,359099
    ,14 MM 0,005512 0,14000 35 38 307
    35,5 AWG 0,005300 0,13462 35,5 38 35 28,089193
    39 SWG 0.005200 0.13208 36 39 35 27.039223
    36 AWG 0.005000 0.12700 36 39 35 24.999282
    3596W 0,12700 36 39 35 24,999282
    .125 ММ 0,004921 0,12500 36 39 35 24.218006
    40 SWG 0,004800 0,12192 36 40 35 23,039338
    36,5 AWG 0,004700 0,11938 36,5 3997 359 938
    37 AWG 0,004500 0,11430 37 40 35 20,249418
    ,112 MM 0.004409 0,11200 37 40 36 19,442603
    41 SWG 0,004400 0,11176 37 41 36 19,359 AW4400
    37,596 0,10668 37,5 41 36 17,639493
    38 AWG 0,004000 0,10160 38 42 36 15.999540
    42 SWG 0,004000 0,10160 38 42 36 15.999540
    36 BWG 0,004000 0,10160 38 4097
    ,1 MM 0,003937 0,10000 38 42 — — 15,499524
    38,5 AWG 0.003700 0,09398 38,5 42 — — 13,689607
    43 SWG 0,003600 0,09144 39 43 — — 12.
    0,003543 0,09000 39 43 — — 12,554614
    39 AWG 0,003500 0,08890 39 43 — — 12.249648
    39,5 AWG 0,003300 0,08382 39,5 43 — — 10,889687
    44 SWG ​​ 0,003200 0,08128 40 4497 ​​ 0,08128 40 4497 ​​ 10,239706
    0,08 MM 0,003150 0,08000 40 44 — — 9,
    40 AWG 0.003100 0,07874 40 44 — — 9.609724
    40,5 AWG 0,003000 0,07620 40,5 44 — — 8.999742
    0,002800 0,07112 41 45 — — 7,839775
    45 SWG 0,002800 0,07112 41 45 — — 7.839775
    0,071 ММ 0,002795 0,07100 41 45 — — 7,813310
    41,5 AWG 0,002600 0,06604 41,5 — 4597 6,759806
    42 AWG 0,002500 0,06350 42 46 — — 6,249821
    0,063 MM 0.002480 0,06300 42 46 — — 6,151761
    46 SWG 0,002400 0,06096 42 46 — — 5,759835
    42,596 0,002400 0,06096 42,5 46 — — 5,759835
    43 AWG 0,002200 0,05588 43 46 — — 4.839861
    43,5 AWG 0,002100 0,05334 43,5 47 — — 4,409873
    44 AWG 0,002000 0,05080 44 47 0,05080 44 47 3.999885
    47 SWG 0,002000 0,05080 44 47 — — 3.999885
    0,05 MM 0.001969 0,05000 44 47 — — 3,874881
    44,5 AWG 0,001866 0,04740 44,5 47 — — 3,481856
    0,001761 0,04473 45 47 — — 3,101032
    45,5 AWG 0,001662 0,04221 45,5 48 — — 2.762165
    48 SWG 0,001600 0,04064 45,5 48 — — 2,559926
    46 AWG 0,001568 0,03983 46 48 — 2.458553
    46,5 AWG 0,001480 0,03759 46,5 48 — — 2,1
    47 AWG 0.001397 0,03548 47 48 — — 1.
    47,5 AWG 0,001318 0,03348 47,5 48 — — 1,737074
    0,001244 0,03160 48 49 — — 1,547492
    49 SWG 0,001200 0,03048 48 49 — — 1.439959
    48,5 AWG 0,001174 0,02982 48,5 49 — — 1,378236
    49 AWG 0,001108 0,02814 49 49 0,02814 49 49 1,227629
    49,5 AWG 0,001045 0,02654 49,5 49 — — 1.0
    50 SWG 0.001000 0,02540 49 50 — — 0,999971
    50 AWG 0,000986 0,02505 50 50 — — 0,972760
    5096 0,000931 0,02364 50,5 50 — — 0,866364
    51 AWG 0,000878 0,02231 51 — — — — 0.771389
    51,5 AWG 0,000829 0,02105 51,5 — — — — 0,687055
    52 AWG 0,000782 0,01987 52 — — — — 0,611819
    52,5 AWG 0,000738 0,01875 52,5 — — — — 0,544776
    53 AWG 0.000697 0,01769 53 — — — — 0,485238
    53,5 AWG 0,000657 0,01670 53,5 — — — — 0,432031
    0,000620 0,01576 54 — — — — 0,384761
    54,5 AWG 0,000585 0,01487 54,5 — — — — 0.342683
    55 AWG 0,000552 0,01403 55 — — — — 0,305137
    55,5 AWG 0,000521 0,01324 55 — 0,271746
    56 AWG 0,000492 0,01249 56 — — — — 0,241959
    56,5 AWG 0.000464 0,01179 56,5 — — — — 0,215475
    57 AWG 0,000438 0,01113 57 — — — — 57,
    0,000413 0,01050 57,5 ​​ — — — — 0,170895
    58 AWG 0,000390 0,00991 58 — — — — 0.152174
    58,5 AWG 0,000368 0,00935 58,5 — — — — 0,135494
    59 AWG 0,000347 0,00882 59 — — 59 — — 0,120683
    59,5 AWG 0,000328 0,00833 59,5 — — — — 0,107450
    60 AWG 0.000309 0,00786 60 — — — — 0,0

    Часто задаваемые вопросы: диаграмма AWG и метрическая система

    AWG или американский калибр для проводов — это стандартная мера в США для диаметра электрических проводников. Таблица размеров проволоки American Wire Gauge основана на количестве матриц, изначально необходимых для протягивания меди до требуемого размерного размера. Это означает, что чем выше номер AWG, тем меньше диаметр провода. Наши кабели Belden и пары в кабелях для КИП — это некоторые из электрических кабелей, у которых размер жилы выражается в виде числа AWG.Наш кабель с тройным номиналом, соответствующий американскому стандарту UL758, при необходимости может быть преобразован в провода сечений AWG.

    Самый распространенный метод определения размеров проводов — это площадь поперечного сечения, выраженная в мм². Следующая таблица преобразования AWG в метрическую систему преобразует AWG в миллиметры и дюймы, а также указывает площадь поперечного сечения.

    Метрическая таблица преобразования AWG (AWG в мм)

    Американский калибр проводов (AWG)

    Диаметр (дюйм)

    Диаметр (мм)

    Площадь поперечного сечения (мм 2 )

    0000 (4/0) 0.460 11,7 107,0
    000 (3/0) 0,410 10,4 85,0
    00 (2/0) 0,365 9,27 67,4
    0 (1/0) 0,325 8,25 53,5
    1 0,289 7,35 42,4
    2 0,258 6,54 33.6
    3 0,229 5,83 26,7
    4 0,204 5,19 21,1
    5 0,182 4,62 16,8
    6 0,162 4,11 13,3
    7 0,144 3,67 10,6
    8 0,129 3.26 8,36
    9 0,114 2,91 6,63
    10 0,102 2,59 5,26
    11 0,0,907 2.30 4,17
    12 0,0808 2,05 3,31
    13 0,0720 1,83 2,63
    14 0.0641 1,63 2,08
    15 0,0571 1,45 1,65
    16 0,0508 1,29 1,31
    17 0,0453 1,15 1,04
    18 0,0403 1.02 0,82
    19 0,0359 0,91 0,65
    20 0.0320 0,81 0,52
    21 0,0285 0,72 0,41
    22 0,0254 0,65 0,33
    23 0,0226 0,57 0,26
    24 0,0201 0,51 0,20
    25 0,0179 0,45 0,16
    26 0.0159 0,40 0,13


    Если этот метрический калькулятор AWG не предоставляет вам необходимую информацию, свяжитесь с техническими экспертами The Cable Lab, которые с удовольствием ответят на ваши вопросы или рассчитают соответствующий размер AWG / метрики для ваша установка.

    Вернуться к часто задаваемым вопросам

    Калибры для электрических проводов

    96

    96

    96

    901 901 79 79 97 901
    Провод AWG Размер
    (сплошной)
    Площадь
    CM *
    Сопротивление на
    1000 футов (Ом) при 20 ° C
    Диаметр
    (дюймов)
    Максимальный ток **
    (амперы)
    0000 211600 0.049 0,46 380
    000 167810 0,0618 0,40965 328
    00 133080 0,078 0,3648 283
    0 049 0,0983 0,32485 245
    1 83694 0.124 0,2893 211
    2 66373 0,1563 0,25763 181
    3 52634 0,197 0,22942 158
    0,2485 0,20431 135
    5 33102 0.3133 0,18194 118
    6 26250 0,3951 0,16202 101
    7 20816 0,4982 0,14428 89
    9009 0,6282 0,12849 73
    9 13094 0.7921 0,11443 64
    10 10381 0,9989 0,10189 55
    11 8234 1,26 0,09074 47
    12 1,588 0,0808 41
    13 5178.4 2,003 0,07196 35
    14 4106,8 2,525 0,06408 32
    15 3256,7 3,184 0,05707 2582,9 4,016 0,05082 22
    17 2048.2 5,064 0,04526 19
    18 1624,3 6,385 0,0403 16
    19 1288,1 8,051 0,03589 14 1021,5 10,15 0,03196 11
    21 810.1 12,8 0,02846 9
    22 642,4 16,14 0,02535 7
    23 509,45 20,36 0,02257 404,01 25,67 0,0201 3.5
    25 320,4 32,37 0,0179 2,7
    26 254,1 40,81 0,01594 2,2
    27 201,5 51,47 1,7
    28 159,79 64.9 0,01264 1,4
    29 126,72 81,83 0,01126 1,2
    30 100,5 103,2 0,01002 0,86
    130,1 0,00893 0,7
    32 63.21 164,1 0,00795 0,53
    33 50,13 206,9 0,00708 0,43
    34 39,75 260,9 0,0063 0,33 31,52 329 0,00561 0,27
    36 25 414.8 0,005 0,21
    37 19,83 523,1 0,00445 0,17
    38 15,72 659,6 0,00396 0,13
    3997 831,8 0,00353 0,11
    40 9.89 1049 0,00314 0,09

    Калибры проводов США (называемые калибрами AWG) относятся к размерам медных проводов. Эта таблица соответствует удельному сопротивлению

    для меди при 20 C. В этой таблице используется это значение удельного сопротивления, но известно, что оно может варьироваться на несколько процентов в зависимости от чистоты и процесса производства.

    * В системе AWG площади круглых медных проводов указываются в «круглых милах», которые представляют собой квадрат диаметра в милах.1 мил = 0,001 дюйма.

    Эти данные взяты из книги Флойда, Основы электрических цепей, 2-е изд.

    ** Максимальный ток для проводки шасси. Данные из Справочника электронных таблиц и формул для американского калибра проводов. Максимальный ток для передачи мощности меньше.

    Таблица размеров калибра проводов от AWG до MM2

    Американский калибр проводов (AWG) — это стандартизированная в США система калибра проводов, используемая для обозначения диаметра закругленной электропроводки из цветных металлов.Как правило, при уменьшении на каждые 6 калибра диаметр проволоки удваивается, а при уменьшении на 3 калибра удваивается площадь поперечного сечения. В таблице ниже показано преобразование AWG в MM2 (или MM2 в AWG) для упрощения преобразования диаметра провода в мм2.

    Таблица преобразования размеров проволоки — Американский калибр проволоки в квадратные миллиметры
    AWG мм 2 AWG мм 2 AWG мм 2 AWG мм 2
    30 0.05 18 0,75 6 16 4/0 120
    28 0,08 17 1,0 4 25 300MCM 150
    26 0,14 16 1,5 2 35 350MCM 185
    24 0,25 14 2.5 1 50 500MCM 240
    22 0,34 12 4,0 1/0 55 600MCM 300
    21 0,38 10 6,0 2/0 70 750MCM 400
    20 0,50 8 10 3/0 95 1000MCM 500

    Запросить цену Узнать больше Подпишитесь на электронную почту

    AWG в MM2, объяснение

    С 1857 года калибр провода для MM2 упростил определение номинальной токоведущей способности провода.AWG определяется, сначала вычисляя радиус провода в квадрате, время пи. Часто используется термин «круговой мил». Круговой мил — это площадь круга диаметром 1/1000 (или 1 мил). Такие измерения проводятся только на проводе, а не на оболочке или изоляции провода. Фактически, оболочка и изоляция не являются определяющими факторами для AWG. Как правило, чем выше номер AWG, тем меньше (или тоньше) будет провод.

    Поскольку меньшие калибры более долговечны и гибки, их обычно используют с более высокими номерами AWG при скручивании проводов для изгиба или вибрации.Хотя вы можете плотно наматывать или плести проволоку, между ними всегда будет небольшой зазор. Вот почему провода AWG всегда немного больше в диаметре, чем сплошные.

    AWG и сопротивление

    AWG также относится к сопротивлению. Сопротивление действует как на постоянный, так и на переменный ток, создавая «скин-эффект». Проще говоря, когда частота сигнала увеличивается, ток в проводе концентрируется по направлению к коже (снаружи) проводника. Если вы измерили сопротивление на разных частотах, вы обнаружили, что сопротивление увеличивается с увеличением частоты.По сути, более толстый провод будет иметь меньшее сопротивление и передавать большее напряжение на большее расстояние.

    Выбор правильного сечения провода

    Выбор размера провода будет зависеть от необходимого калибра и длины. Чтобы определить калибр провода, который вам нужен, подумайте, какую пропускную способность и величину тока должен проводить провод для работы в вашем приложении. Теперь рассмотрим расстояние. Расстояние, на которое должен пройти ваш провод, может повлиять на размер нужного калибра. Чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления и нагрева.Один из способов противодействовать падению напряжения — увеличить калибр провода, что увеличивает вашу допустимую силу тока, позволяя вам пропускать больше силы тока и, в конечном итоге, давать вам достаточно электричества для предполагаемого применения.

    Таблица калибров для сплошной проволоки

    — Nehring Electrical Works Company

    Таблица калибров для сплошной проволоки — Nehring Electrical Works Company перейти к содержанию
    AWG Диаметр (дюймы) Круглые милы Площадь поперечного сечения в квадратных дюймах фунтов.За 1000 Ft.
    Медь Алюминий
    0000 .4600 211600 . 1662 640,5 194,7
    000 . 4096 167800 . 1318 507,8 154,4
    00 0,3648 133100 . 1045 402,8 122,4
    0 .3249 105600 .082991 319,5 97,13
    1 . 2893 83690 .06573 253,3 77,00
    2 0,2576 66360 .05212 200,9 61,07
    3 . 2294 52620 .04133 159,3 48,43
    4 .2043 41740 0,03278 126,3 38,39
    5 . 1819 33090 0,02599 100,2 30,46
    6 .1620 26240 0,02061 79,4 24,15
    7 . 1443 20820 .01635 63,0 19,16
    8 .1285 16510 .01297 49,9 15,19
    9 .1144 13090 .01028 39,6 12,04
    10 . 1019 10380 .00816 31,4 9,55
    11 .0907 8230 .00646 24,9 7,57
    12 .0808 6530 .00513 19,8 6,02
    13 0,0720 5180 .00407 15,7 4,77
    14 .0641 4110 .00323 12,4 3,77
    15 .0571 3260 .00256 9,87 3,00
    16 .0508 2580 .00203 7,81 2,37
    17 .0453 2050 .00161 6,21 1,89
    18 .0403 1620 .00128 4,92 1,50
    19 0,0359 1290 .00101 3,90 1,19
    20 .0320 1020 .000804 3,10 .942
    21 .0285 812 .000638 2,46 . 748
    22 .0253 640 .000503 1,94 . 599
    23 .0226 511 .000401 1,55 .471
    24 .0201 404 .000317 1,22 .371
    25 .0179 320 .000252 .970 . 295
    26 .0159 253 .000199 .765 .233
    27 .0142 202 .000158 .610 . 185
    28 .0126 159 .000125 .481 .146
    29 .0113 128 .000100 0,387 .118
    30 .0100 100 .0000785 .303 .0921
    31 .0089 79,2 .0000622 .240 .0730
    32 .0080 64,0 .0000503 .194 .0590
    33 .0071 50,4 .0000396 . 153 .0465
    34 .0063 39,7 .0000312 .120 .0365
    35 .0056 31,4 .0000246 .0949 .0233
    36 .0050 25,0 .0000196 .0757 .0230
    37 .0045 20,2 .0000159 .0613 .0186
    38 .0040 16,0 .0000126 0,0484 .0147

    AWG в мм2 — Американский калибр проводов в сравнении с квадратным сечением, мм

    96 307 0,10
    Номер AWG Сечение кабеля, мм² Внешний диаметр Ø мм Сопротивление проводника в Ом / км
    1000 MCM 507 29,3 0,036
    900 456 27,8 0,04
    750 380 25,4 0,048
    600 304 22,7 0,061
    550 279 21,7 0,066
    500 253 20,7 0,07
    450 228 19,6 0,08
    400 203 18,5 0,09
    350 177 17,3
    300 152 16,0 0,12
    250 127 14,6 0,14
    4/0 107 , 2 11,68 0,18
    3/0 85,0 10,40 0,23
    2/0 67,4 9, 27 0,29
    0 53,4 8,25 0,37
    1 42,4 7,35 0,47
    2 33,6 6,54 0,57
    3 26,7 5,83 0,71
    4 21,2 5, 19 0,91
    5 16,8 4,62 1,12
    6 13,3 4,11 90 097 1,44
    7 10,6 3,67 1,78
    8 8,34 3,26 2,36
    9 6,62 2,91 2,77
    10 5,26 2,59 3,64
    11 4,15 2,30 4,44
    12 3,31 2,05 5,41
    13 2,63 1,83 7,02
    14 2,08 1,63 8,79
    15 1,65 1,45 11,2
    16 1,31 1,29 14,7
    17 1,04 1,15 17,8
    18 0,8230 1,0240 23,0
    19 0,6530 0,9120 28,3
    20 0,5190 0,8120 34,5
    21 0,4120 0,7230 44,0
    22 0,3240 0,6440 54,8
    23 0,2590 0,5730 70,1
    24 0,2050 0,5110 89,2
    25 0,1630 0,4550 111,0
    26 0,1280 0,4050 146,0
    27 0,1020 0,3610 176,0
    28 0,0804 0,3210 232,0
    29 0,0646 0,2860 282,0 90 097
    30 0,0503 0,2550 350,0
    31 0,0400 0,2270 446,0
    32 0,0320 0,2020 578,0
    33 0,0252 0,1800 710,0
    34 0,0200 0,1600 899,0
    35 0,0161

    0,1430

    1125,0
    36 0,0123 0,1270 1426,0
    37

    0,0100

    0,1130

    1800,0
    38 0,00795 0,1010 2255,0
    39 0,00632 0, 0897 2860,0

    4/0 также известен как 0000; 1 мил = дюйм = 0,0254 мм
    * показано в MCM (круговые фрезы) для больших поперечных сечений

    1 CM = 1 круг.

    Провод

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
