схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

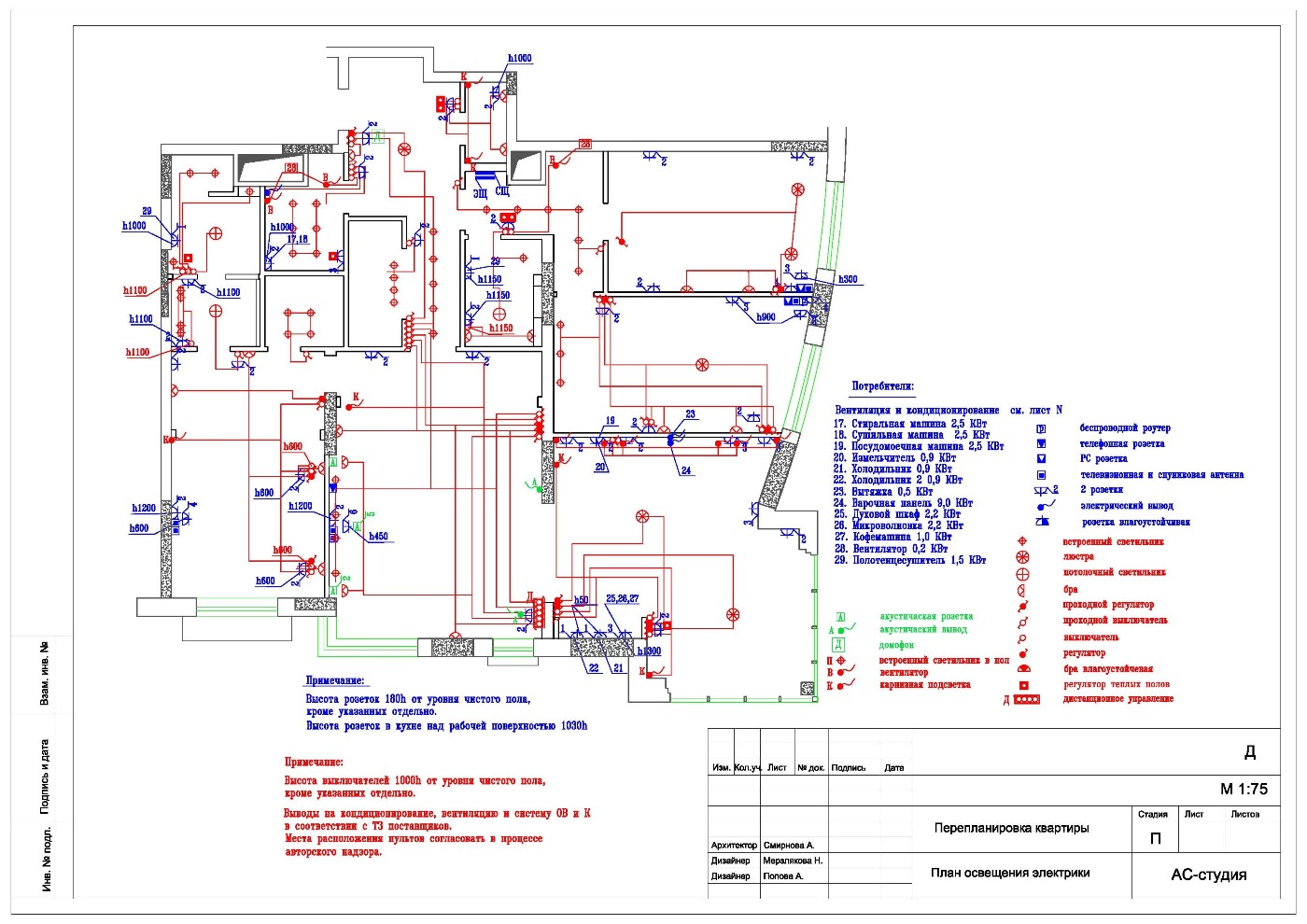

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• увеличиваются допуски к номинально разрешенным токам;
• сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп – по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Программа для проектирования электропроводки в квартире и частном доме

Существует достаточное количество программ, предназначенных для проектирования проводки. Стоит рассмотреть работу с подобными инструментами подробнее. Одним из таких инструментов, является программа Электрик.

Её возможности довольно широки, что же касается применения относительно рассматриваемого вопроса, то с её помощью можно:

1. Рассчитать электроснабжение.
2. Вычислить потери напряжения.
3. Определить необходимую длину кабеля и его сечение.
4. Подобрать необходимый материал.
5. Определить необходимое количество осветительных приборов и их расстановку, а также план расчёта по мощности (используется для равномерного освещения)

Как выглядит окно программы можно увидеть на рисунке 1.

Рассчитывая электропроводку, следует учитывать количество требуемого оборудования, его номенклатуру, вид, мощность, а также спецификацию. В общих чертах план работы выглядит так:

1. Определение потребителей электричества, их вид и мощность.
2. Расчёт метража и сечения провода.
3. Создаётся (рисуется) схема подключения.
4. Прокладывание проводки по имеющейся схеме.

В качестве примера будет рассматриваться выполнение работ в программе Электрик, согласно плану.

«Электрик» и создание электрической схемы

Все работы, связанные с проектированием проводки в квартире начинаются с создания специальной схемы.

Схема должна содержать в себе множество параметров, например:

1. Площадь квартиры, дома или участка. От этого зависит, сколько материала потребуется, а также расположение потребляющих приборов и розеток, их количество, так как по правилам на каждые 6 квадратных метров должна устанавливаться одна розетка (при этом в кухне их должно быть не меньше трёх, а в ванной не более одной, но в специальном брызгозащитном исполнении).
2. Количество потребляемой энергии (от этого зависит выбор сечения провода).
3. Схема подключения должна быть безопасной.

Приблизительная схема электропроводки в квартире изображена на рисунке 2.

С помощью данной программы рисование электрических схем и продумывание плана работы можно делать самостоятельно.

Для этого нужно задать программе исходные значения, и она выведет результат на экран в виде схематично нарисованного изображения участка. «Электрик» рисует схему посредством специальных значков, отображающих элементы цепи. Пример такой схемы, нарисованной «Электриком» изображён на рисунке 3.

Расчёт метража проводки посредством программы

Когда проводку прокладывают в промышленных масштабах, обычно используют катушки с проводом. Владельцам же квартир важно чётко рассчитать необходимое количество кабеля с тем, чтобы не переплачивать за лишние метры. При этом стоит помнить, что нельзя приобретать провод «в обрез», должен быть определённый запас. Так, на выключатель или розетку запас должен составлять 20 — 30 см, а на точечные светильники может достигать полуметра. Конечно, можно произвести расчет и вручную, но специализированная программа сделает это качественнее и быстрее.

Чтобы узнать, сколько метров провода понадобится, следует в нижней части окна «Электрика» выбрать вкладку «метраж». Откроется схематичное трёхмерное изображение помещения с пустыми квадратами, в которые следует ввести значения длины, ширины и высоты помещения, количество розеток и их расположение по высоте относительно пола, а также точек подключения светильников. После этого нажать «рассчитать» и «Электрик» сразу выдаст результат. Для верности можно добавить пару метров «про запас».

Данный процесс хорошо изображён, на рис. 4.

Сечение провода и его расчёт

Работу по монтажу проводки в квартире начинают после того, как произведён расчет сечения проводов, который зависит от прогнозируемой мощности. Одним из стандартных способов расчёта сечения кабеля, является расчёт, основанный на плотности тока. Для этого достаточно знать его значение в медном проводнике равное 6 — 10 А/мм2. То есть провод с сечением 1 мм2, способен выдержать нагрузку равную 10А (2 мм2 —соответственно 20А). Учитывая, что в квартире напряжение составляет 220В, ток, равный 20А, способен обеспечить функционирование потребителя в 4,5 кВт. При этом кабель даже не будет греться.

Сюда же вписывается правило, при котором медный провод сечением 1 — 1,5 мм2, применяют для освещения, а для розеток 1,5 — 2,5 мм2. Это объясняется тем, что в квартире не применяют осветительные приборы с мощностью более 3,3 кВт, соответствующей силе тока 15А, а применяемые потребители электричества по мощности меньше 5,5 кВт, иными словами, создаётся двойной запас.

Стоит помнить, что неверный расчёт сечения может привести к перегреву проводки и возникновению пожара!

Чтобы рассчитать сечение вводного кабеля стандартный метод не подойдёт.

Для расчёта сечения питающего провода необходимо учитывать:

1. Тип и характеристики оборудования, которому будет подводиться кабель.
2. Каким способом он будет проложен (открытым или закрытым).
3. Длину линии.
4. Тип изоляции.
5. Количество жил.

Чтобы сократить время и не производить расчёты вручную можно воспользоваться программой Электрик.

Для расчёта сечения в рабочем окне следует выбрать пометить «галочками» род тока (220В), в графе помечается «кабель», в прокладке кабелем выбирается «3-х жильный в воздухе и в коробах», также отмечается «лоток, короб», в графе материал помечается «медь». Это наглядно можно увидеть на изображении 5.

После этого в графе коэфф. выбирают коэффициент полезного действия, а также коэффициент использования. Ставят значение длины (в примере 8 метров), и расчёт мощности (в данном примере значение мощности 11,2 кВт).

Пометив указанное, и поставив значения в соответствующие места, следует нажать «Расчёт по I/P» и программа вычислит искомые значения сечений.

Аналогичным образом создаётся расчёт для количества светильников.

Как видно из представленных примеров, программы, предназначенные для проектирования электропроводки, значительно облегчают и ускоряют все, связанные с этим расчёты. Всё сводится к подставке значений в нужные графы, а дальше программа всё рассчитает сама. В том числе и нарисует схему подключения.

Оцените статью:

Электропроводка в квартире для «чайников»

Разводка электрики с нуля или полная замена проводки — трудоемкая работа, за которую не стоит браться непрофессионалу. Но когда вы ставите задачу специалисту, знать теорию не помешает. Что нужно учитывать при проектировании и монтаже проводки в квартире или загородном доме, рассказывает директор департамента стратегического развития компании EKF — российского производителя электрооборудования Дмитрий Кучеров.

halfpoint/Depositphotos



Все начинается с планирования. Важно учесть и параметры помещения, и характеристики оборудования, которое нужно подключить с помощью новых проводов. Стоит подумать о возможности отключить от сети приборы, которые не используются, когда жильцы не дома. Это сделает жизнь значительно комфортнее и сэкономит электроэнергию.

---

Как спланировать освещение дома?

Сантехника и электрика: секреты монтажа

---

Параметры кабеля

Для питания розеток, выключателей, светильников и стационарных бытовых энергопотребителей рекомендуется использовать жесткие трехжильные кабели. Проводники в них должны быть изготовлены из меди и иметь надежную двойную изоляцию из ПВХ – она состоит из оболочек каждой отдельной жилы и общей изоляции, которая объединяет жилу в единый кабель.

RodimovPavel/Depositphotos



В местах ответвления проводов от основного кабеля устанавливают распределительные коробки. В них провода соединяются монтажными клеммами или изолирующими зажимами, которые выбирают по количеству проводов и их сечению. Перед подключением обязательно провод обязательно зачищают от изоляции.

Выбор кабелей и расчет их длины лучше доверить профессионалам. Они учтут допустимые значения напряжения, сечение жил, времятоковую характеристику автоматического выключателя (устройства, которое установлено в квартирном щитке и защищает электрическую сеть от перегрузок) и другие вводные данные. Если расчет покажет, что для некоторых участков домашней цепи необходимы провода с большим сечением, потребуется пересмотреть конфигурацию этих участков.

Розеточные и осветительные цепи

На этапе проектирования следует определиться с количеством ламп, выключателей и розеток. Их должно быть достаточно в каждом помещении, их нужно монтировать в удобных местах и правильно распределять по периметру.

thomland/Depositphotos



Планируя систему освещения, необходимо предусмотреть несколько цепей. Например, в квартире одна может отвечать за группу из спален и гостиной, другая — за ванную, туалет и кухню вместе. В загородном доме стоит установить осветительную цепь для каждого этажа. Так, если произойдет авария, отключится только одна цепь, а свет в других частях дома не погаснет.

Предусмотреть все возможные дополнительные цепи нужно сразу. В осветительной цепи следует учесть резерв проводников, например, для лоджии или веранды.

---

Как выбирать бригаду для ремонта и контролировать их работу?

Налоговый вычет касается расходов на сантехнику и работы по электричеству или нет?

---

Скрытая проводка

Существует два типа монтажа проводки: скрытый и открытый. Первый гораздо эстетичнее, но сложнее, так как кабели укладываются под штукатурку или в штробы в бетонных и кирпичных стенах.

Скрытая проводка прокладывается по четкой схеме одним из двух способов:

• горизонтальный способ: провод располагается в 15 см от потолка, 15-20 см от плинтуса, 5-10 см от балок и карниза;
• вертикальный способ: кабели проводятся вдоль стен на расстоянии более 15 см от дверей, окон и углов комнаты.

Gajus-Images/Depositphotos



Прежде чем укладывать проводку, следует разметить ее маршрут на стене с учетом припуска на паз около 2,5 см. Штробить несущие стены запрещено. Кабель укладывают в паз и фиксируют скобами. Кабель минимально необходимой длины проще уложить без натяжений и изгибов.

Полезный лайфхак: в стенах из твердых материалов (бетона, кирпича) можно прокладывать кабель в гофрированной трубе из ПВХ. Если такую проводку придется менять, то штробить стены вновь не придется. Для прокладки проводки к розеткам и выключателям рекомендуется труба диаметром от 20 мм, а к светильникам — 16 мм.

Используя гофрированную трубу, можно проложить домашнюю проводку и под полом. Для этого в трубу диаметром не менее 25 мм и длиной 20-25 м протягиваются провода, которые соединяют распределительные коробки в разных комнатах между собой и с квартирным или этажным щитком. При этом способе труба должна делать не более двух-трех поворотов.

---

Что такое светодизайн?

Чек-лист по капитальному ремонту в квартире

---

Открытая проводка

Проводку открытого типа лучше выбрать, если в отделке используется дерево — например, на даче или в загородном доме. Для укладки на стенах из сгораемых материалов для проводки необходима защитная оболочка: металлические трубы, кабель-каналы, изоляторы, металлорукава. Чтобы вписать провода в интерьер, есть смысл использовать такую оболочку, даже если материалы негорючие.

Текст подготовила Александра Лаврова

Не пропустите:

Простые секреты бюджетного ремонта

Ответы на главные вопросы о счетчиках

Кто должен платить за смену электрощитка после замыкания?

Может ли СНТ устанавливать тариф на электричество?

Статьи не являются юридической консультацией. Любые рекомендации являются частным мнением авторов и приглашенных экспертов.

Схема и разводка электропроводки в квартире

Производители бытовых приборов наполнили рынок огромным ассортиментом. Практически каждая хозяйка ежедневно пользуется несколькими устройствами такого типа. Для их бесперебойного функционирования требуется хорошая электрическая сеть. Многие квартиры до сих пор оснащены старой проводкой, которая вряд ли выдержит мощность современной домашней техники.

Обязательно нужно задуматься о монтаже новой электролинии.

Любые электромонтажные работы должны выполняться в соответствии с требованиями ГОСТа, СНИПа и ПУЭ. В этих регламентных документах прописано, как правильно выполнить монтаж электрической системы. О выборе кабеля для электроплиты вы можете узнать из этой статьи
Электромонтажные работы должны выполняться только специалистами. Мастер должен знать все нюансы и особенности проведения операции.

Если человек не сталкивался с такими видами работ, ему лучше обратиться к профессионалам.
Любые электромонтажные мероприятия начинаются с проектирования электрики в квартире и разрабатывания однолинейной схемы. Сначала специалисты разрабатывают схему электрической линии в квартире. Подводка к потребителям может осуществляться тремя способами: радиальным, шлейфом и комбинированным.
Радиальный метод подключения заключается в том, что напряжение подается с помощью кабеля к каждому потребителю, то есть для каждой группы розеток от квартирного щитка проводится отдельная линия. Подача электроэнергии шлейфом представляет такую систему, в которой напряжение подается от общего щитка к распределительной коробке, а затем к розеткам, светильникам, выключателям. Комбинированный метод подачи напряжения подразумевает совокупность двух предыдущих способов.
Кабель может проходить по потолку, стенам, под полом или монтироваться комбинированным способом. В первом случае кабель поднимается от потребителей по вертикали и прячется под потолочное перекрытие.

Во втором случае кабель проходит только по стенам. Стоит обратить внимание на трубопроводы отопления, водоснабжения и канализации. Такие препятствия нужно обходить на расстоянии 30 см. Монтаж электропроводки по полу — это современный способ прокладки линии. В этом случае проводка идет от щитка под напольным покрытием, а затем выводится по вертикали посредством распределительных коробок.
Созданный проект дома или квартиры дает возможность подсчитать количество розеток, кабеля, светильников, выключателей и других расходных материалов.

Монтаж проводки должен быть выполнен в строгом соответствии с проектом.

Так же вы можете с первым этапом при монтаже проводки в квартире тут.

8 полезных программ для проектирования электропроводки | СВЯЗЬСТРОЙДЕТАЛЬ

Составление схем – это неотъемлемая часть работы электрика при монтаже новых электросетей. Мы собрали несколько программ для проектирования электропроводки, которые помогут упростить и автоматизировать этот процесс. Какими еще программами вы пользуетесь в своей работе?

1. AutoCAD. Ее возможности позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании.
2. NanoCAD – это тоже отличная программа для рисования, которая стоит в несколько раз дешевле, чем AutoCAD.
3. Eagle – графический редактор для составления схем проводки и рисования печатных плат. Существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическом режимах. В отличие от предыдущих программ, может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и под iOS или Android).
4. «Эльф» – программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее функции, как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в использовании.
5. «Электрик» – полностью бесплатное приложение для ПК, которое поможет автоматизировать проектирование электропроводки в доме, а также выполнить расчет электроснабжающей линии, подсчитать вероятные потери напряжения на линии, подобрать подходящее сечение проводов, спрогнозировать необходимое количество кабелей (плюс запас), составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения. «Мобильный Электрик» – приложение для смартфонов на базе ОС Android.
6. QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X.
7. «1-2-3 схема» – удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома, а вот использовать «1-2-3» для создания полноценной схемы электропроводки не получится.
8. «Компас-Электрик». Программа предназначена для проектирования оборудования и дальнейшей разработки документации в электротехнической промышленности. Данная программа значительно упрощает процесс создания документации при проектировании различного оборудования, так как большинство элементов формируется автоматически.

Правила проектирования и прокладки электропроводки в домах и квартирах — Simple Cable Company

Современные дома и квартиры с каждым днем все больше и больше оборудуются новыми электроприборами — кухонной и бытовой техникой, климатическими приборами, техникой для дома, сада, автомобиля. Постоянно появляются новые приборы и устройства, которые делают условия нашей повседневной жизни более комфортными. Большая часть этих устройств питается от общей домашней сети электроснабжения. В связи с этим, потребляемая нами мощность электросети постоянно увеличивается, и даже в относительно новых домах и квартирах, которые были сданы в эксплуатацию или в которых был сделан капитальный ремонт и замена электропроводки всего 10-15 лет назад, система электроснабжения зачастую не справляется с запросами потребителя и дает серьезные сбои. Нередко такого типа сбои приводят к серьезным последствиям — перегреву проводки и воспламенению отдельных ее участков. Другой причиной неполадок может быть некачественный монтаж всей системы электропроводки или отдельной ее части. Ведь всегда находятся «умельцы», которые по собственной некомпетентности или неопытности закрывают глаза на требования техники безопасности и правила, по которым должно проводиться электрообеспечение даже самого маленького технического помещения.

В данной статье мы собрали наиболее важную информацию о правилах прокладки электропроводки в жилых помещениях, так как зачастую домашняя электропроводка прокладывается с нарушениями, и в основном причина этих нарушений — сложность документации, а иногда и недоступность информации о том, как правильно прокладывать электропроводку в доме или в квартире. Речь пойдет не о практических умениях, а непосредственно о тех требованиях, которые будут предъявляться к вашей домашней электропроводке при проверках сотрудниками электроснабжающих организаций. Для написания данной статьи нам пришлось не только обратиться за помощью в несколько РЭС и ознакомиться со всей соответствующей документацией, но и неоднократно проконсультироваться со специалистами проектных организаций. В итоге мы получили достаточно четкий список правил, по которым нужно делать монтаж домашней электропроводки.

Для создания системы электрообеспечения квартиры или дома необходимо вначале создать ее проект. Проект электропроводки, как правило, разрабатывается еще на этапе создания проекта дома или перед началом капитального ремонта жилья.

Для разработки такого проекта необходимо получить Технические Условия для данного объекта в местной энергоснабжающей организации (РЭС). Это может сделать непосредственно сам потребитель. По полученным ТУ создается проект электроснабжения, который должен соответствовать существующим нормам и требованиям ГОСТов, а также требованиям ПУЭ (Правила Устройства Электроустановок). Проект электроснабжения жилья и расчет необходимых компонентов электропроводки имеют право создавать квалифицированные специалисты проектной организации, которая должна иметь лицензию на проведение такого рода работ. Для того, чтобы проект максимально соответствовал требованиям будущего потребителя, лучше самому потребителю заблаговременно подготовить рисунки-схемы желаемого размещения розеток, выключателей, осветительных приборов, бытовой техники и других электроустройств, исходя из плана помещений. Исходя из таких схем, проще будет составить проект и подобрать необходимые компоненты для всей системы электроснабжения.

Проект электроснабжения квартиры должен включать в себя схему внутреннего электроснабжения, а проект для дома — еще и внешнего электроснабжения. Кроме того, в современных домах часто используют системы резервного питания, что тоже должно быть учтено в проекте. Также в проекте должен быть список планируемой аппаратуры для подключения, план прокладки кабелей и расположения аппаратуры, расчет токов и падения напряжения. Если будет использоваться охранная система, то это также должно быть внесено в проект, как и другие устройства и системы, которые должны быть подключены к бесперебойному электропитанию. После всех расчетов мощностей и нагрузок в проекте указываются марки используемых проводов и кабелей, способ их прокладки, номинальные токи для предохранителей.

После того, как проект составлен, его необходимо утвердить в РЭС, и, если проект удовлетворяет всем требованиям и ГОСТам, заказчик получает Техническое Решение, позволяющее ему воплотить проект в реальность и заняться монтажом.

Расчетом мощности проводки и всей системы энергоснабжения занимаются профессиональные электрики, которые составляют проект. Но те, кто решил все расчеты провести самостоятельно, должны знать, что для осуществления таких расчетов существуют специальные нормы. В частности, для расчета мощности электросети квартиры или коттеджа используются государственные строительные нормы ДБН В.2.5-23-2003 (раздел 4). Как правило, для квартир значение показателя мощности колеблется от 5 до 12 кВт, изредка 16 кВт. Но поскольку с каждым годом в нашем быту появляется новая, зачастую более мощная, электротехника, то расчет мощности надо делать с приличным запасом, учитывая максимум техники. Возможно через несколько лет Вам понадобится поставить электрический котел или же систему «Умный дом»? Ведь не делать же очередную замену проводки, которая непременно ведет за собой полный ремонт всего дома или всей квартры?! В указанном документе запас мощности рассчитан на 15-25%, практика показывает, что гораздо эффективнее сделать запас мощности 25-35%.

Согласно ДНАОП 0.00-1.32-01 (пп. 2.5.3-2.5.5) и ДБН В.2.5-23-2003 (п.5.29) в жилых домах и квартирах следует использовать только трехпроводные (фазный-L, нулевой рабочий-N и нулевой защитный-PE проводники) кабели и провода с медными жилами сечением не меньше 1.5 мм.кв. Причем от группового щитка до этажного распределительного щитка или квартирного щитка и электросчетчика необходимо использовать кабеля с минимальным сечением 2.5 мм.кв. Оболочка должна быть выполнена из негорючих материалов или материала с умеренной дымообразующей способностью по ГОСТ 12.1.044 (ДНАОП 0.00-1.32-01, п.2.5.7). Чаще всего используют кабеля марок ВВГнгд или ВВГнг, но возможно выполнение монтажа электропроводки и другими кабелями и проводами, если они удовлетворяют вышеуказанным нормам (ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY).

Для стационарных приборов высокой мощности, таких как водонагревательный бак, стиральная машина, желательно провести отдельные линии или же объединенную мощную линию. Также желательно разделить линию освещения от розеточной линии электропроводки. Особенно эта рекомендация касается частных домов и коттеджей, поскольку зачастую нагрузка на розетки значительно выше нагрузки на линии освещения. На линии, питающие розетки, рекомендуется устанавливать устройства защитного отключения (УЗО), а если время срабатывания автоматического предохранителя меньше чем 0.4с (ГОСТ 30331.3), то установка УЗО обязательна (ДНАОП 0.00-1.32-01, п.2.8.5). Кроме того, розеточную сеть необходимо заземлить по системе TN-S, руководствуясь требованиями главы 1.7 ПУЭ-2009 и п.2.1 ДБН В.2.5-23-2003.

Внутри помещения проводка делается скрытой с возможностью замены, или же без возможности замены (ДНАОП 0.00-1.32-01, п.2.5.6), но только в тех случаях, если дом с конструкциями из негорючих материалов, соответствующих ДСТУ Б В.2.7-19. Хотя и возможна прокладка кабелей в коробах. Используются такие марки провода и кабеля, как ПВСнгд, ШВВПнгд, ВВГнгд, ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY. Для скрытой проводки используют специальные углубления в стенах и перекрытиях — штробы. Глубина штробы должна быть таковой,чтобы после укладки кабеля покрывающий слой штукатурки был не менее 10 мм (требования ДНАОП 0.00-1.32-01, п.2.5.11). В домах блочного типа иногда в плитах встречаются готовые штробы, сделанные по всем нормам. Но если таковых нет, то их необходимо сделать самостоятельно. При этом необходимо знать, что глубокие штробы, а также отверстия для розеток и выключателей нельзя делать в несущих стенах, поскольку это противоречит строительным нормам ДБН В.2.5-23-2003 (п.5.49). Кроме того, штробы можно делать в полу. При штроблении необходимо учитывать, что электропроводка должна проходить на расстоянии не больше чем 50 см от пола и не более чем 15 см от плит перекрытий, параллельно линиям состыковки стен или перекрытий. Укладка кабелей и проводов в монтажных стыках панелей категорически не допускается (ДБН В.2.5-23-2003, п.5.35) — это грубое нарушение, за которое сотрудники РЭС при проверке и приемке электромонтажных работ могут не только оштрафовать, но и выдать предписание переделать электропроводку в тех зонах (квартирах, комнатах, помещениях), где присутствует такое нарушение. Для выполнения условия о возможности замены проводки, необходимо использовать специальную гофрированную трубу из ПВХ, не поддерживающую горение. Проводка за перекрытиями и подвесными потолками также считается скрытой. При прокладке кабелей за подвесными потолками и перекрытиями из горючих (согласно ДСТУ Б В.2.7-19) материалов, их необходимо прятать в закрытые металлические короба. При использовании перегородок и подвесных потолков из негорючих материалов — проводка укладывается в гибкие рукава или короба из негорючих или трудногорючих материалов (группа горючести Г1 согласно ДСТУ Б В.2.7-19). В любом из вышеуказанных случаев должна быть обеспечена возможность замены электропроводки (ДНАОП 0.00-1.32-01, п.2.5.7).

В местах разветвлений проводки устанавливаются разветвительные коробки, в которых осуществляется соединение и ответвление жил проводов. При этом в разветвительных коробках должен быть предусмотрен некоторый запас кабеля или провода, для возможности повторного присоединения либо ответвления провода. Все соединения и ответвления кабеля должны проводиться при помощи опрессовки, спайки или кабельных наконечников, но ни в коем случае не обычной скруткой (ПУЭ, п.п.2.1.21-29). Распределительные коробки должны быть изготовлены из негорючих или трудногорючих материалов и доступны в любой момент для осмотра либо ремонта.

Розетки и выключатели монтируются в специальных коробках (требования ДБН В.2.5-23-2003, п.5.54). Штепсельные розетки устанавливаются в местах, удобных для использования с учетом размещения мебели на высоте не более 1 метра (ПУЭ-2009, п.6.6.28). В жилых комнатах необходимо устанавливать не менее одной розетки на 6 кв.м. площади, в коридорах — не менее одной розетки на каждые 10 кв.м. площади. При этом несколько розеток, устанавливаемых в одном корпусе, считаются как одна розетка. Количество штепсельных розеток в кухне определяется планировкой кухни и размещением кухонной электротехники, но кухонных розеток должно быть не меньше пяти. Все розетки должны быть рассчитаны на ток до 10А и иметь защитное приспособление, которое автоматически закрывает гнезда розетки при вытянутой вилке (ДБН В. 2.5-23-2003, п.п.5.56, 5.58). Если сеть имеет провод заземления, необходимо устанавливать розетки на ток не менее 10А с защитным контактом, при этом конструкция розетки должна исключать возможность использования токопроводящих контактов в качестве защитных контактов заземления (ДНАОП 0.00-1.32-01, п.2.6.8).

Согласно требованиям ДБН В.2.5-23-2003 (п.5.68) выключатели для светильников необходимо устанавливать на стене со стороны дверной ручки на высоте от 0.8м до 1.7м. Как правило, их устанавливают с таким рассчетом, чтобы зайдя в комнату, можно было сразу попасть рукой по выключателю, а это приблизительно на уровне 85 см от пола. Подключать проводку к выключателю необходимо таким образом, чтобы размыкался фазный провод (ПУЭ-2009, п.6.6.26).

В целях безопасности и исключения возможности короткого замыкания или пожара все розетки и выключатели необходимо устанавливать на расстоянии не меньше 60 см от душевых кабинок и не менее 50 см от газопроводов (ДНАОП 0.00-1.32-01, п.п.2. 6.6, 2.6.7).

При монтаже и соединении проводов, нужно помнить, что слабый контакт в местах соединения проводников приводит к нагреву проводника, а это зачастую может стать причиной пожара. Необходимо избегать соединений проводов методом скрутки, вместо этого спаивать или соединять специальными кабельными наконечниками. Все монтажные работы по прокладке электропроводки делаются только при отключенном электропитании во избежание поражения электрическим током.

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.   Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т. д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

• Для кирпичного дома
• Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире — замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных действий.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах.С учетом наших рекомендаций вы сможете обеспечить себя безотказноующей энергетической сетью.

Содержание статьи:

Отличные черты современной электропроводки

Современные бытовые технологии в конце 20 века ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрические кабели стали намного сложнее, принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее ознакомиться с мощностью бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, получите висящие по периметру или протянутые по полу провода. В лучшем случае их удастся спрятать в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование. и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети используются свои виды кабеля и оборудования

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

Увеличить количество техники нужно прибавить увеличение мощности — по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире — это настоящее искусство, справиться с силой только профессиональному электрику.

Рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с, осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная с электрощита и заканчивая розетками

Ориентируясь на требования или пожелания жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить кабель на группу, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в итоге сделать все, чтобы обеспечить надежность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты , установленная в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасности пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент — вводный автомат и силовой кабель от него к щиту. С помощью регулируемой потребляемой мощности и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению возможностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью намного легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда остальные будут работать в обычном режиме.

Вариант разделения изображений на 4 группы:

Галерея

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины.Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел — одно или два помещения с повышенным уровнем влаж. Это необходимо как для защиты системы освещения, так и при установке каждой осветительной системы, которая должна иметь такую ​​степень

.Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя.Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя намного легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включен в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае мощный электрический кабель просто-напросто делает возможным применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочной и настенной подсветкой — то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сети одной комнаты включенные трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды — это риск. Чтобы электросеть была безопасной и функциональной, при установке схемы и составлении разводки необходимо выполнить ряд правил:

Галерея изображений

Фото из

Правило 1 — установка распределительной коробки

Правило 2 — монтаж розеток для электроприборов

Правило 3 — место установки выключателя

Правило 4 — способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которые распространяются регулярно — розеток и выключателей.Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 Рекомендую отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования — 4 мм². Отечественный вариант — ВВГнг

Если в квартирном щитке не предусмотрено заземление, то во всей квартире электропроводку придется заменить на трехжильную.

С правил для выбора обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное размещение розеток и выключателей.

Вариант № 1: однокомнатное жилье или студия

Отличное черта однокомнатного жилья — минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образует меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать группы — общие принципы лучше сохранить.

Вариант проводки для 1-комнатной квартиры с учетом того, что в каждой схеме предполагается установить один прибор освещения

Рассмотрим, что необходимо выполнить при составлении схемы разводки электрики в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Необходимо определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для дизайна интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток — 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей — открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частным декоративным оформлением

Преимущества открытой проводки:

• возможность установки после или во время ремонтных работ;
• быстрый монтаж;
• в любое время можно подключить еще одну линию.

Приказать скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

• предъявляются не такие строгие требования к параметрам и условиям монтажа;
• расширены к номинально разрешенным токам;
• сохраняет интерьерную целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом использовать только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальную мощность и напряжение электросети. Существует множество формул расчета, но лучше с помощью готовыми таблицами.

Таблица потребляемых мощных наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир.Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки к инженеру или использовать компьютерную программу, потому что результат зависит от результата.

При выборе сечения кабеля необходимо не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Эта схема практически применима к любому типу жилья, но точкам подключения, соответственно и линиям, в 2- и 3-комнатных квартирах будет больше.

Вариант # 2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд функций, которые нужно учесть:

• розеточную сеть лучше разделить на несколько групп — по количеству комнат;
• осветительную систему также необходимо разделить по комнатам;
• для кухни следует как минимум три линии — для приборов освещения, мощного оборудования и малой бытовой техники;
• если санузел раздельный, лучше также использовать раздел на 2 группы.

В схемах разводки охранного оборудования предусмотрено, что большая площадь квартир характерна для жилья элитной категории.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена ​​система видеонаблюдения и охранная сигнализация

. Если составление схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема — на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложном обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж. Желательно исключить изменения в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя, обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределить нагрузку, можно в одном условии — если вы представляете квалифицированным электриком.

Работать с распределительным щитом без специальной допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Напишите, пожалуйста, комментарии в расположенном ниже блоке.

Программа для проектирования электропроводки в квартире и частном доме

Имеется достаточное количество программ, предназначенных для проектирования проводки.Стоит рассмотреть работу с подобными инструментами подробнее. Одним из таких инструментов, является программа Электрик.

Её возможности довольно широки, что же касается применения относительно рассматриваемого вопроса, то с её помощью можно:

1. Рассчитать электроснабжение.
2. Вычислить потери напряжения.
3. Определить специальный кабель и его сечение.
4. Подобрать необходимый материал.
5. Определить необходимое количество осветительных приборов и их расстановку, а также план расчёта мощности (используется для равномерного освещения)

Как выглядит окно программы можно увидеть на рисунке 1.

Рассчитывая электропроводку, следует учитывать количество требуемого оборудования, его номенклатуру, вид, мощность, а также спецификацию. В общих чертах план работы выглядит так:

1. Определение потребителей электричества, их вид и мощность.
2. Расчёт метража и сечения провода.
3. Создаётся (рисуется) схема подключения.
4. Прокладывание проводки по имеющейся схеме.

В качестве примера будет рассматриваться выполнение работ в программе Электрик, согласно плану.

«Электрик» и создание электрической схемы

Все работы, связанные с проектированием проводки в квартире начинаются с создания специальной схемы.

Схема должна содержать в себе множество параметров, например:

1. Площадь квартиры, дома или участка. От этого зависит, сколько материалов потребуется, а также количество потребляющих приборов и розеток, их количество, так как по правилам на каждые 6 квадратных метров, должно устанавливаться одна розетка. , но в специальном брызгозащитном исполнении).
2. Количество потребляемой энергии (от этого зависит выбор сечения провода).
3. Схема должна подключения быть безопасной.

Приблизительная схема электропроводки в квартире на рисунке 2.

С помощью данной программы рисование схем и продумывание плана работы можно делать самостоятельно.

Для этого нужно задать программу исходные значения, и она выведет результат на экран в виде схематично нарисованного изображения участка.«Электрик» рисует схему посредством специальных значков, отображающих элементы цепи. Пример такой схемы, нарисованной «Электриком» изображён на рисунке 3.

Расчёт метража проводки посредством программы

Когда проводку прокладывают в промышленных масштабах, обычно используют катушки с проводом. Владельцам же квартир важно чётко рассчитать необходимое количество кабеля с тем, чтобы не переплачивать за лишние метры. При этом стоит помнить, что нельзя приобретать провод «в обрез».Так, на выключатель или розетку должен составлять 20 — 30 см, а на точечные светильники может достигать полуметра. Конечно, можно произвести расчет и вручную, но специализированная программа сделает это качественнее и быстрее.

Чтобы узнать, сколько метров провода понадобится, следует в нижней части окна «Электрика» выбрать вкладку «метраж». Откроется простое трёхмерное изображение помещения с пустыми квадратами, в которые необходимо установить значения длины, ширины и высоты, количество розеток и их расположение по высоте пола, а также точек подключения светильников.После этого нажимать «рассчитать» и «Электрик» сразу выдаст результат. Для верности можно добавить пару метров «про запас».

Данный процесс хорошо изображён, на рис. 4.

Сечение провода и его расчёт

Работу по монтажу проводки в квартире начинают после того, как произведён расчет сечения проводов, который зависит от прогнозируемой мощности. Одним из стандартных способов расчёта сечения кабеля, является расчёт, основанный на плотности тока. Для этого достаточно знать его значение в медном проводнике равное 6 — 10 А / мм2.То есть провод с сечением 1 мм2, способен выдержать нагрузку равную 10А (2 мм2 —соответственно 20А). Учитывая, что в квартире напряжение составляет 220В, ток, равный 20А, способность функционирование потребителя в 4,5 кВт. При этом кабель даже не будет греться.

Сюда же вписывается правило, при котором медный провод сечением 1 — 1,5 мм2, применяют для освещения, а для розеток 1,5 — 2,5 мм2. Это объясняется тем, что в квартире не используются осветительные приборы мощностью более 3,3 кВт, применяемые электрические приборы мощностью менее 5,5 кВт, иными словами, создаётся двойной запас.

Стоит помнить, что неверный расчёт может привести к перегреву проводки и возникновению пожара!

Чтобы рассчитать сечение вводного кабеля стандартный метод не подойдёт.

Для расчёта сечения питающего подводящего кабеля необходимо:

1. Тип и характеристики оборудования, которому будет подводиться кабель.
2. Каким способом он будет проложен (открытым или закрытым).
3. Длину линии.
4. Тип изоляции.
5. Количество жил.

9000 Чтобы сократить время и не производить расчёты вручную можно программу Электрик.

Для расчёта сечения в рабочем окне следует выбрать пометить «галочками» род тока (220В), в графе помечается «кабель», в прокладке кабелем выбирается «3-х жильный в воздухе и в коробах», также отмечается «лоток, короб» , в графе материал помечается «медь». Это наглядно можно увидеть на изображении 5.

После этого в графе коэфф. выбирают коэффициент полезного действия, а также коэффициент использования.Ставят значение мощности (в примере 8 метров), и расчёт (в данном примере значение мощности 11,2 кВт).

Пометив указанное, и поставив значения в соответствующие места, следует нажать «Расчёт по I / P» и программа вычислит искомые значения сечений.

Аналогичным образом создаётся расчёт для количества светильников.

Как видно из представленных примеров, программы, предназначенные для проектирования электропроводки, значительно облегчают и ускоряют все, связанные с этим расчёты. Всё сводится к подставке значений в нужные графы, а дальше программа рассчитает сама. В том числе и нарисует схему подключения.

Оцените статью:

Правила проектирования и прокладки электропроводки в домах и квартирах — Simple Cable Company

Современные дома и квартиры с каждым днем ​​все больше и больше оборудуются новыми электроприборами — кухонной и бытовой техникой, климатическими приборами, техникой для дома, сада, автомобиля.Постоянно появляются новые приборы и устройства, которые делают условия повседневной жизни более комфортными. Большая часть этих устройств питается от общей домашней сети электроснабжения. В связи с этим, потребляемая мощность электросети увеличивается, и даже постоянно в эксплуатации или в эксплуатации был сделан капитальный ремонт и замена электропроводки всего 10-15 лет назад, система электроснабжения зачастую не справляется с запросами пользователя и дает серьезные сбои. Нередко такого типа сбои приводят к серьезным последствиям — перегреву проводки и воспламенению отдельных ее участков. Другой причиной неполадок может быть некачественный монтаж всей системы электропроводки или отдельной ее части. Ведь всегда находятся «умельцы», которые по собственной некомпетентности или неопытности закрывают глаза на требования техники и правила, по которому должно проводиться электрообеспечение самого маленького технического помещения.

В данной статье мы собрали основные правила прокладки электропроводки в жилых помещениях, так как часто домашняя электропроводка прокладывается с нарушениями, и в основном причина этих нарушений — сложность документации, а иногда и недоступность информации о том, правильно прокладывать электропроводку в доме или в квартире.Речь пойдет не о практических умениях, а непосредственно о тех требованиях, которые предъявляются к вашей домашней электропроводке при проверках сотрудниками электроснабжающих организаций. Для написания данной статьи пришлось не только обратиться за помощью в нескольких РЭС и познакомиться со всей документацией, но и неоднократно проконсультироваться со специалистами проектных организаций. В итоге мы получили достаточно четкий список правил, которым нужно делать монтаж домашней электропроводки.

Для создания системы электрообеспечения квартиры или дома необходимо вначале создать ее проект. Проект электропроводки, как правило, реализуется еще на этапе создания проекта дома или перед началом капитального ремонта жилья. Для разработки такого проекта необходимо получить Технические Условия для данного объекта в местной энергоснабжающей организации (РЭС). Это может сделать непосредственно сам потребитель. По полученным ТУ создается проект электроснабжения, который должен соответствовать существующим нормам и требованиям ГОСТов, а также требованиям ПУЭ (Правила Электроустановок).Проект снабжения жилья и расчет необходимых компонентов электропроводки имеют право создать квалифицированные специалисты проектной организации, которая должна иметь лицензию на проведение такого рода работ. Для того, чтобы максимально соответствовать требованиям будущего потребителя, самому потребителю заблаговременно подготовить рисунки-схемы желаемого размещения розеток, выключателей, осветительных приборов, бытовой техники и других электроустройств, исходя из плана помещений. Проще будет составить проект и подобрать необходимые компоненты для всей системы электроснабжения.

Проект электроснабжения квартиры включает в себя схему внутреннего электроснабжения, а проект для дома — еще и внешнего электроснабжения. Кроме того, в современных домах часто используют системы питания. В проекте должен быть список планируемой аппаратуры подключения, план прокладки кабелей и схем аппаратуры, расчет токов и падения напряжения.Это также должно быть внесено в проект, как и другие устройства системы охранная система, которые должны быть подключены к бесперебойному системе. После всех расчетов мощностей и нагрузок в проекте указываются марки используемых проводов и кабелей, способ их прокладки, номинальные токи для предохранителей.

После того, как проект составлен, необходимо утвердить в РЭС, если проект удовлетворяет всем требованиям и ГОСТам, заказчик получает Техническое решение, позволяющее ему воплотить проект в реальность и заняться монтажом.

Расчет мощности проводки и всей системы энергоснабжения занимаются профессиональные электрики, которые составляют проект. Но те, кто решил все расчеты провести самостоятельно, должны знать, что для осуществления таких расчетов существуют специальные нормы. В частности, для расчета мощности электросети квартиры или коттеджа используемые строительные нормы ДБН В.2.5-23-2003 (раздел 4). Как правило, для квартир значение показателя мощности колеблется от 5 до 12 кВт, изредка 16 кВт.Каждый год в нашем быту появляется новая, более мощная, электротехника, расчетная мощность надо делать с приличным запасом, учитывая максимум техники. Возможно через несколько лет Вам понадобится поставить электрический котел или же систему «Умный дом»? Ведь не делать же очередную замену проводки, которая непременно ведет собой полный ремонт всего дома или всей квартры ?! В указанном документе запас мощности рассчитан на 15-25%, практика показывает, что намного эффективнее сделать запас мощности 25-35%.

Согласно ДНАОП 0.00-1.32-01 (пп. 2.5.3-2.5.5) и ДБН В.2.5-23-2003 (п.5.29) в жилых домах и квартирах следует использовать только трехпроводные (фазный-L, нулевой рабочий- N и нулевой защитный-PE проводники) кабели и провода с медными жилами сечением не меньше 1,5 мм. кв. Причем от группового щитка до этажного распределительного щитка или квартирного щитка и электросчетчика необходимо использовать кабель с минимальным сечением 2.5 мм.кв. Оболочка должна быть выполнена из негорючих материалов или материалов с умеренной дымообразующей способностью по ГОСТ 12.1.044 (ДНАОП 0.00-1.32-01, п.2.5.7). Чаще всего используют кабель марок ВВГнгд или ВВГнг, но возможно выполнить монтаж электропроводки и другими кабелями и проводами, если они соответствуют вышеуказанным нормам (ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY).

Для стационарных приборов высокой мощности, таких как водонагревательный бак, стиральная машина, желательно провести линию или же объединенную мощную линию. Также желательно разделить линию освещения от розеточной линии электропроводки.Особенно эта рекомендация частных частных домов и коттеджей, чаще всего на линии освещения. На линии, питающие розетки рекомендуется установить устройство защитного отключения (УЗО), а если время срабатывания автоматического предохранителя меньше 0. 4с (ГОСТ 30331.3), то установка УЗО обязательна (ДНАОП 0.00-1.32-01, п.2.8.5). Кроме того, розеточную сеть необходимо заземлить по системе TN-S, руководствуясь требованиями главы 1.7 ПУЭ-2009 и п.2.1 ДБН В.2.5-23-2003.

Внутри помещения проводка делается скрытой с помощью, или же без возможности замены (ДНАОП 0.00-1.32-01, п.2.5.6), но только в тех случаях, если дом с конструкциями из негорючих материалов, соответствующих ДСТУ Б В.2.7 -19. Хотя и возможна прокладка кабелей в коробах. Используются такие марки провода и кабеля, как ПВСнгд, ШВВПнгд, ВВГнгд, ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY. Для скрытой проводки использовать углубления в стенах и перекрытиях — штробы.Глубина штробы должна быть таковой, чтобы после укладки кабеля покрывающий слой штукатурки был не менее 10 мм (требования ДНАОП 0.00-1.32-01, п.2.5.11). В домах блочного типа иногда в плитах встречаются готовые штробы, сделанные по всем нормам. Но если таковых нет, то их необходимо сделать самостоятельно. При этом необходимо знать, что глубокие штробы, а также отверстия для розеток и выключателей нельзя делать в несущих стенах, поскольку это противоречит строительным нормам ДБН В. 2.5-23-2003 (п.5.49). Кроме того, штробы можно делать в полу. Электропроводка должна проходить на расстоянии не более 50 см от пола и не более 15 см от плитных перекрытий, конструкция линии состыковки стен или перекрытий. Укладка кабелей и проводов в монтажных стыках панелей категорически не допускает (ДБН В.2.5-23-2003, п.5.35) — это грубое нарушение, за которое сотрудники РЭС при проверке и приемке электромонтажных работ могут не только оштрафовать, но и выдать предписание переделать электропроводку в тех диаграммах (квартирах, комнатах, помещениях), где присутствует такое нарушение.Для выполнения условий замены проводки необходимо использовать специальную гофрированную трубу из ПВХ, не поддерживающую горение. Проводка за перекрытиями и подвесными потолками также считается скрытой. При прокладке кабелей за подвесными потолками и перекрытиями из горючих (согласно ДСТУ Б В.2.7-19) материалов, их необходимо прятать в закрытые металлические короба. При использовании перегородок и подвесных потолков из негорючих материалов — проводка укладывается в гибкие рукава или короба из негорючих или трудногорючих материалов (группа горючести Г1 согласно ДСТУ Б В. 2.7-19). В любом случае из вышеуказанных случаев должна быть обеспечена возможность электропроводки (ДНАОП 0.00-1.32-01, п.2.5.7).

В местах разветвлений проводки устанавливаются разветвительные коробки, в которых осуществляется соединение и ответвление жил проводов. При этом в разветвительных коробках должен быть некоторый запас кабеля или провода, для возможности повторного присоединения либо ответвления провода. Все соединения и ответвления кабеля должны проводиться при помощи опрессовки, спайки или кабельных наконечников, но ни в коем случае не обычной скруткой (ПУЭ, п.п.2.1.21-29). Распределительные коробки должны быть изготовлены из негорючих или трудногорючих материалов и доступны в любой момент для осмотра либо ремонта.

Розетки и выключатели монтируются в специальных коробках (требования ДБН В.2.5-23-2003, п.5.54). Штепсельные розетки устанавливаются в местах, удобных для использования с учетом размещения мебели на высоте не более 1 метра (ПУЭ-2009, п.6.6.28). В жилых комнатах необходимо установить не менее одной розетки на 6 кв.м. площади, в коридоре — не менее одной розетки на каждые 10 кв.м. площади. При этом несколько розеток, установленных в одном корпусе, считаются как одна розетка. Количество штепсельных розеток в кухне определяется планировкой кухни и размещением кухонной электротехники, но кухонных розеток должно быть не меньше пяти. Все розетки должны быть рассчитаны на ток до 10А и иметь защитное приспособление, которое автоматически закрывает гнезда розетки при вытянутой вилке (ДБН В.2.5-23-2003, п.п.5.56, 5.58). Если сеть имеет проводное заземление, необходимо установить розетки на ток не менее 10А, при этой конструкции розетки должны исключить возможность использования токопроводящих контактов в качестве защитных контактов заземления (ДНАОП 0.00-1.32-01, п.2.6.8).

Согласно требованиям ДБН В.2.5-23-2003 (п.5.68) выключатели для светильников необходимо установить на стене со стороны дверной ручки на высоте от 0.8м до 1. 7м. Как правило, они устанавливают с таким рассчетом, чтобы зайдя в комнату, можно было сразу попасть по выключателю, а это приблизительно на 85 см от пола. Подключить проводку к выключателю необходимо таким образом, чтобы размыкался фазный провод (ПУЭ-2009, п.6.6.26).

В целях безопасности и исключения возможности короткого замыкания или пожара все розетки и выключатели необходимо установить на расстоянии не меньше 60 см от душевых кабинок и не менее 50 см от газопроводов (ДНАОП 0.00-1.32-01, п.п.2.6.6, 2.6.7).

Приводит соединения проводов, которые являются слабым контактом в местах проводников к нагреву проводника. Необходимо исключить соединения проводов скрутки, вместо этого спаивать методом или соединять специальными наконечниками. Все монтажные работы по прокладке электропроводки делаются только при отключенном электропитании во избежание поражения электрическим током.

Проводка в квартире — советы по проектированию, восстановлению и доработке электросети (115 фото)

Многие владельцы квартир, которые застроены в 70-80-хх годах прошлого столетия, сталкиваются со многими проблемами. Однако, наиболее острая проблема это замена старой проводки в квартире — это очень важный и серьезный момент.

Дело в том, что современные бытовые приборы потребляют очень большое количество электроэнергии, электропроводка в старых домах порой находится в плачевном или неудовлетворительном состоянии, поэтому она требует полной замены на новую.

При этом многие обращаются к услугам профессиональных электриков, которые могут выполнить работу быстро и квалифицированно.Однако, при желании можно проводку в квартире развести своими руками не прибегая к услугам электриков, но при этом вся ответственность за работу будет полностью на вас.

Стоит отметить, что процесс разводки кабелей, электропитания не такой уж и сложный, как может показаться на первый взгляд, однако потребуются знания и навыки, чтобы выполнить развод проводки в квартире своими руками.

Итак, перед началом работ понадобится нарисовать четкий план работ, и начертить схему помещения, однако лучше всего в данном случае воспользоваться ксерокопией планировки помещения.

В этом плане необходимо отметить все уже возможные схемы проводок в квартире, а затем нанести планируемые новые разветвления электрокабелей по всему помещению.

Развод кабеля в помещении

Как правило разводка практически всегда начинается с составления схемы. Далее, потребуется предварительный расчет для закупки необходимого количества электрической проводки, необходимой фурнитуры. После чего можно приступать к обозначению на стене специальных разметок и приступать к штроблению стен.

Далее, необходимо разводить провода, при этом одновременно занимаясь монтажом розеток, разветвительных коробок и устройств.

Однако, первую деталь необходимо установить в последнюю очередь, это монтаж электрощита. Как правило, данный щиток устанавливает прихожих, и рядом с ним устанавливает предохранительные автоматы, которые автоматически срабатывают в случае необходимости.

После установки и монтажа необходимо проверить все линии электропроводки специальным тестером и убедиться в правильности монтажных работ.

Немаловажное значение то, какую нагрузку на электросеть имеет планируете дать, какие электроприборы и их количество будет одновременно. Все это необходимо при выборе проводки, так как они имеют технические характеристики и разную марку.

Поэтому при высоких нагрузках на электропитание сети необходимо использовать соответствующий тип кабеля.

Без противопоказаний, разводка проводов может быть выполнена различными способами, при укладке в настенные каналы штробы, либо в специальных коробах, которые крепятся мелкими саморезами к поверхности стенки.Эти способы наиболее популярные и наиболее безопасные в электробезопасности, а это очень важно.

Однако при учете разводки придется покупать соответствующую фурнитуру, исходя именно из способа разводки. Так, например, если вы решите все таки прокладывать провода в штробах, то и разветвительные коробки придется использовать внутренние, аналогично и с приобретением розеток. Это имеет большое значение, главное не перепутать.

В процессе разводки кабеля необходимо придерживаться некоторых весьма важных правил, соблюдение гарантирует качественный монтаж проводки в квартире.Так, например, розетки необходимо установить в промежутках 5-6 метров между собой, на рекомендуется наличие не менее трех розеток.

При этом рекомендуется проводить такие провода, которые отлично выдерживают высокие нагрузки на электросеть, так как именно на кухне скапливается большое количество бытовых электроприборов. Выключатели рекомендуется монтировать практически у входа в комнату, на незначительной высоте.

Безопасность работ

Очень большое и особое значение установки безопасности, так как монтаж и демонтаж довольно опасным видом работ с высоким риском получить серьезную травму.

Поэтому обязательно перед началом любых работ с электричеством отключить автомат, тем самым обесточив электросеть в помещении.

Используя специальный тестер, проверяем напряжение во всех розетках, в осветительных приборах, при этом нужно делать резиновые перчатки, что бы избежать током.

Установка щитка

Как правило, щиток устанавливается в удобном и доступном месте. Данный щиток используется в работоспособности электричества в помещении, можно сказать, что он является сердцем в работе электропитания в помещении.

К нему подводят мощный силовой кабель, способный выдерживать большие напряжения, а так же подводят специальные автоматы отключения, в случае перегрузки сети, которые срабатывают автоматически.

И все таки какую проводку использовать в квартире, это для себя решает сам. Можно конечно купить недорогую алюминиевую проводку, но только у ее срока службы будет не велик, с учетом потребляемых мощностей электроприборов, поэтому рекомендуется использовать проводку из меди.

Медная проводка будет стоить значительно дороже, но и срок службы у ее будет большим. Поэтому экономить на этом не стоит.

Безусловно, в процессе работы с проводами будет не все так гладко и просто, поэтому обязательно возникнут вопросы как провести проводку в квартире. На каждом этапе есть сложные и нюансы, которые придется решать.

Если вы все-таки решили сделать самостоятельно, то обязательно посмотрите наши красочные и уникальные фото проводки в квартире, возможно это вам поможет.

Фото проводки в квартире

Также рекомендуем посетить:

Электропроводка в домах и квартирах — правила проектирования и прокладки

Общая информация

Сегодня электроприборы потребляют очень высокую мощность.В особенности если сравнить показатели энергопотребления всего лишь пять или десять лет назад. Поэтому сегодня электропроводка, которая прокладывалась ранее, очень часто не удовлетворяет запрос потребителя, а также нормам и правилам, что является еще более важным. В результате возникла необходимость сделать новый проект, который бы удовлетворил все современные требования и условия эксплуатации, соответствовал всем параметрам надежности и безопасности.
Конечно же, найдутся и те, кто скажет, что паниковать не стоит, но в данном случае речь идет о здоровье, жизни и имуществе.Поэтому будьте бдительны и делайте всё по правилам.
В данной статье постараемся указать полезную информацию, которая поможет сделать правильный выбор при выборе и подготовке проекта проекта электропроводки для дома и квартиры.

Как избежать проблем с проводкой в ​​доме или квартире

Во-первых, стоит помнить, что профессионалы своего дела подготовить качественный проект электропроводки, где будут учтены все требования и особенности объекта, будь то дом или квартира.При этом, необходимо перед проведением капитального ремонта, либо строительства, получить технические технические условия (ТУ), которые могут выдать местную организацию по энергосбережению. В ТУ будут указаны все нужные расчеты для проекта. Сам проект электроснабжения основывается на ТУ и на требованиях ПУЭ, ГОСТ и СНиП, при учете всех пожеланий заказчика. Заказчик заранее продумывает и отмечает на планах и эскизах помещений удобное расположение светильников, розеток, приборов, с учетом расположения мебели, декора.
Во-вторых, необходимо правильно сечение проводников (кабеля, провода), исходя из мощности потребителей либо токовой нагрузки, где учитывается длина линии. Все эти расчеты входят в состав проекта электроснабжения и они могут быть выполнены только специалистами, а именно, профессиональной организацией, которая имеет опыт и соответствующее лицензирование. В таком случае можно гарантии избежать многих ошибок, а также получите. Самостоятельно решение таких серьезных вопросов может привести к тому, что вся ответственность за ошибки просто ляжет на вас.

При самостоятельном решении и работе стоит помнить о некоторых правилах и нормативах:

Требуйте от организации, которая выдает ТУ, самую большую мощность (к примеру, для квартир и домов такая мощность составляет 5-12 кВт, реже — 16 кВт). Для чего это нужно? Для того, чтобы если через пару лет вы решите поставить новое более мощное оборудование, вам хватило мощности подаваемой электроэнергии. То же самое касается и подбор кабельно-проводниковой продукции — нужно иметь запас по сечению кабеля и провода, чтобы избежать дальнейшей замены проводки.
Далее, стоит помнить, что для жилых домов и квартир проводка используется исключительно медная и трёхпроводная (фаза, ноль и защитный провод заземления). Проводка для освещения помещения не может быть сечением меньше чем 1,5 мм. кв. Для розеток — не менее 2,5 мм.кв. То есть, если мощность будет предельно допустимые показатели для данного сечения, то экономить строго не рекомендуется. Покупать необходимо только качественные провода и кабель, где есть цветовая маркировка изоляционного слоя каждой токонесущей жилы.
Необходимо обратить внимание на оболочку кабеля. Для жилых помещений изданий используется продукция с умеренным дымообразованием или вообще с наличием индекса НГ (негорючий) или БГ (безгалогенный). Таким требованиям в полной мере соответствует кабель марок ВВГнг либо ВВГнгд, либо другие импортные аналоги.
Если в планах оснащена установка различных приборов высокой мощности, среди климатических установок, системы кондиционирования, бойлеры, стиральные машины и т.д., то здесь понадобится линия, либо объединенная линия с достаточным сечением токонесущих жил.
Освещение должно быть отделено от линий питания розеток. Защита осуществляется наличием приборов автоматики. К примеру, розетки заземляются по схеме и защищаются УЗО и дифавтоматикой.
Внутри помещения либо открытая, либо закрытая проводка. Можно использовать гофрорукава или пластиковые короба, что обеспечит пожарную безопасность. В таком случае можно применить кабель и провод марки ШВВПнгд или ПВСнгд.
Скрытый тип проводки подразумевает прокладку провода в углубления стен, полов и потолков — штробах.При этом, глубина залегания должна быть не менее 10 мм от поверхности. Штробы можно сделать самостоятельно, с учетом следующих правил: не менее 50 см — расстояние от пола до электропроводки; не более 15 см — расстояние от электропроводки до плит перекрытия; проводка должна быть параллельна к линиям перекрытия и стыкам стен (то есть вертикально-горизонтальной).
Строго запрещается прокладывать проводку в стыках (щелях) монтажных между панелями! Это чревато штрафом и переделкой.
Не забудьте, что если потолок или перекрытие из материала повышенной горючести, то проводка укладывается в металлический короб закрытого типа.При наличии негорючих материалов — можно взять для прокладки гибкий рукав из ПВХ или другой жесткий короб, где есть возможность далее при необходимости ремонтировать или заменять проводку.

Монтажные правила

• Чтобы развести проводку необходимо использовать специальные разветвительные короба. Здесь уместно использование метода спайки, обжима, сварки, но не скрутки. Короба ставят так, чтобы был свободный доступ к ним для ремонта, осмотра и замены.
• Монтажные работы по установке розеток и выключателей независимо от того, из какого материала выполнены стены помещения, необходимо провести в соответствующих коммутационных коробках.
Расположение розеток также должно быть предусмотрено. Высота их расположения до 1 м, а количество — не менее 1 розетки на 6 метров квадратных, в коридорах — 1 розетка на 1 метр квадратных. Группа розеток, существующая на одной линии, считается одна розетка по допустимой нагрузке.
Все, наверное, знают, что выключатели стоит размещать на удобной высоте от пола. Это расстояние в диапазоне от 0,8 до 1,7 метров. Размыкание выключателя должно разрывать именно лини фазного провода, а не нулевого.Также размещение розеток и выключателей не допускается ближе чем на 50 см от газопровода. А от душевой кабинки такое расстояние составляет не менее 60 см. И еще один важный момент: любые работы, даже самые мелкие, можно производить только при выключенном электропитании.

Вывод
Не стоит пренебрегать качеством, надежностью и, в первую очередь, своей безопасностью, выполняя работы самостоятельно, без наличия должного профессионализма и классификации. Лучше обращайтесь к профессионалам.Это качается не только для выполнения проектно-монтажных работ, но и покупки кабеля и провода у проверенного поставщика.

Автор: МЕГА КАБЕЛЬ

Схема и разводка электропроводки в квартире

Производители бытовых приборов наполнили рынок огромным ассортиментом. Практически каждая хозяйка ежедневно пользуется услугами такого типа. Для их бесперебойного функционирования требуется хорошая электрическая сеть. Многие квартиры до сих пор недостоверной мощности современной домашней техники.

Обязательно нужно задуматься о руководстве электролинии.

Любые электромонтажные работы должны работать в соответствии с требованиями ГОСТа, СНИПа и ПУЭ. В этих регламентных документах прописано, как правильно выполнить монтаж электрической системы. Выбор кабеля для электроплиты . Вы можете узнать из этой статьи
Электромонтажные работы должны только специалистами. Мастер должен знать все нюансы и особенности проведения операции.Если человек не сталкивался с такими видами работ, ему обратиться к профессионалам.
Любые электромонтажные мероприятия начинаются с проектирования электрики в квартире и разрабатывания однолинейной схемы. Сначала специалисты разрабатывают схему электрической линии в квартире. Подводка к потребителям может осуществляться способами: радиальным, шлейфом и комбинированным.
Радиальный метод подключения заключается в том, что напряжение подается с помощью кабеля к каждому потребителю, то есть для каждой группы розеток от квартирного щитка проводится отдельная линия. Подача электроэнергии шлейфом представляет собой такое напряжение, которое подается от общего щитка к распределительной коробке, а затем к розеткам, светильникам, выключателям. Комбинированный метод напряжения подразумевает совокупность двух предыдущих способов.
Кабель может пройти по потолку, стенам, под полом или монтироваться комбинированным способом. В первом случае кабель поднимается от потребителей по вертикали и прячется под потолочное перекрытие. Во втором случае кабель проходит только по стенам.Стоит обратить внимание на трубопроводы отопления, водоснабжения и канализации. Такие препятствия нужно обходить на расстоянии 30 см. Монтаж электропроводки по полу — это современный способ прокладки линии. В этом случае проводка идет от щитка под напольным покрытием, а затем выводится по вертикали посредством распределительных коробок.
Созданный проект дома или квартиры дает возможность подсчитать количество розеток, кабелей, светильников, выключателей и других расходных материалов.

Монтаж проводки должен быть выполнен в строгом соответствии с проектом.

Так же вы можете с первым этапом при внедрении проводки в квартире тут.

Проект электроснабжения для дома, квартиры, офиса

Потому, что Электропроект — это «универсальный язык», на котором будут говорить подрядчики на вашем объекте!

Ответьте на 4 вопроса:

1. Вы уверены, что Ваши электрики точно поняли, какое техническое задание Вы им поставили? Как без электропроекта это зафиксировать?
2. У Вас есть проекты по кондиционированию, вентиляции, отопления, акустике, домофонии, видеонаблюдению… Для каждого из них нужно подвести проводку, вывести управление на пульты и выключатели….Вы уверены, что они будут работать слажено?
3. Если Вы захотите добавить светильник, подключить новый телевизор или колонки…. Вы уверены, что без проекта найдёте где и как пройти кабельные трассы, и для этого не надо будет разворотить все стены и начинать после этого нового ремонта?
4. И самое главное — вы уверены, что все нагрузки для автоматики, сечения проводов рассчитаны правильно? И у Вас не сгорит вся бытовая техника или того хуже….

Теперь Вы и сами ответили на Ваш вопрос ЗАЧЕМ НУЖЕН ЭЛЕКТРОПРОЕКТ.

Рабочий проект внутреннего электроснабжения от компании SmartON Умный Дом будет выполнен по всем нормам и правилам и:

• Принципиальные однолинейные электрические схемы;
• планы кабельных трассировок;
• расчёт нагрузок;
• подбор оборудования….

И конечно же интеграцию всех составляющих системы в единую систему «Умный Дом».

Проект электроснабжения в доме, квартире или офисе.Можно и без этого?

Всегда есть соблазн пропустить этот шаг, вызвать монтажника-электрика, показать ему пальцем где будут лампочки, а где выключатели и оставить его работать. И это работает, но только если объем работы что-то вроде лампочки в гараже.

Чем плохо работать без проекта электрики?

А как вы узнаете где у Вас проложены провода в доме, квартире или почему погас свет когда включили утюг? Не хвтает мощности? Вылетел автомат? Сработало УЗО (а у Вас вообще есть УЗО в доме? А как включено? А зачем это вообще надо?)

Можно и без электропроекта… Зачем такой сложности?

ХОРОШАЯ НОВОСТЬ — мы профессионалы и знаем как это ДОЛЖНО работать.Вторая ХОРОШАЯ НОВОСТЬ — мы не будем вас грузить излишними подробностями, однако снабдим нашу работу подробной технической документацией. Это гарантия беспроблемной в дальнейшей эксплуатации электропроводки и при необходимости ремонта и расширения электрики в доме или квартире.

Проектировать можно всё, что угодно: квартиру, офис, дом, район и даже город. Однако, грамотное проектирование электрики — залог качества, комфорта и безопасности Вашего дома. От правильности плана электрики зависит удобство пользования электроприборами и безопасность здоровья и жизни людей.

У Вас есть новые идеи, связанные с ремонтом Вашего дома? Нужно расширение, монтаж / демонтаж электропроводки в доме или квартире? Проект новой электрики поможет воплотить Ваши желания легко. Наши квалифицированные специалисты помогут преобразовать Ваши желания в реальность.

Создание эффективного действующего электроснабжения дома или квартиры базируется на проекте.В ходе проектирования создается схема электропроводки, устанавливаются характеристики ее составных частей, используется использование тех или других материалов, с помощью которых обеспечивается безопасная эксплуатация сети. Качественно составленный проект электроснабжения служит гарантией его бесперебойного и безопасного функционирования.

Проектирование электропроводки — важные моменты.

При составлении проекта задействованы все детали и нюансы, характеристики взаимодействия, рабочие процессы. Для проекта электропроводки в доме требуются не только технические знания, но и творческий подход.

Наши специалисты обладают профессиональным и гибким подходом к решению поставленных задач. С нами электрика Вашего дома будет спроектирована грамотно, красиво, комфортно и в нужные сроки. Мы учтём все Ваши пожелания, начиная от размещения техники и заканчивая подсветками. Подберем подходящую фурнитуру в соответствии с Вашими предпочтениями.

Проект электроснабжения включает в себя.

• План-схема электрики (расположение оборудования, розеток, выключателей, трассировка кабелей).
• Расчет нагрузки электропроводки (определение типа кабеля, расчет максимальной мощности).
• Описательная и пояснительная часть.

На базе техзадания подготавливается электропроект. Проектная документация передается Вам, проводится проверка соответсвия проекта с ТЗ.

Техзадание для электропроводки в доме, квартире или офисе.

Я строю дом, ремонтирую квартиру, открываю новый офис. Мне нужно решить вопрос с электрикой. С чего начать? На каком этапе это лучше делать?

Банально звучит, но все начинается с составления технического задания и чем быстрее тем лучше. Если у Вас уже есть стены или их план — уже пора задуматься об электрике.

Как только Вы изъявите желание поменять старую электропроводку на современную электрику, наши специалисты придут к Вам, нам ваши пожелания, предпочтения и проконсультируют.

Для чего нужно техническое задание?

От правильного составления ТЗ зависит конечный результат.Все, что вы задумали, необходимо оговорить со специалистами и по возможности предоставить план помещения и дизайн-проект дома, квартиры или офиса. Они опишут технически как это будет выглядеть, чтобы не упустить важные моменты, а Вы сможете понять то ли это, чего Вы ждёте.

Изложите в свободной форме все Ваши пожелания и требования, желаемый функционал электропроводки, обсудите планировку и распределение по комнатам электроточек и прочие нюансы. От успешного составления техзадания зависят все дальнейшие работы.После чего Вы сможете получить именно то, что задумали.

Все начинается с ваших пожеланий.

Если Вы работаете с дизайнером — обсудите с ним все вопросы красоты. Где и какой свет. Где выключатели. Где будут расположены бытовые приборы. Обратите внимание на широкий выбор нашей фурнитуры, которая идеально впишется в Ваш интерьер. Опираясь на эту информацию наши специалисты создадут вам проектное предложение по которому будет произведен расчет всей скрытой части электрической системы.К тому же они варианта вашего проекта бюджета. При вполне демократичной цене вы получаете идеальное качество исполнения.

Если Вы не нашли подходящего дизайнера — мы с радостью предоставим Вам специалиста, который поможет Вам воплотить Ваши желания в реальность.

. выполнение.Не важно, в каком состоянии находится Ваша стройка или ремонт, для нас не проблема установить или поменять старую электрику на новую. Мы внесем любые изменения и дополнения без ущерба для работы системы. Мы заменим любой блок, элемент системы или произведём ее расширение. Вы будете в полной мере, 24 часа в сутки, пользоваться возможностями системы.

Вы подробно обсуждаете перечень работ. Наши специалисты предоставят Вам ответы на самые разные вопросы, с чего начать проводку электрики и до размещения розеток.Они посоветуют и предложат Вам самые выгодные и удобные варианты.

Что входит в техзадание:

• описание требований к новой электропроводке;
• функционал системы, автоматизированные процессы;
• составные элементы системы для каждой отдельной комнаты;
• способ контроля и управления «умной» электрикой;
• условия работы современной электрики в вашем доме, взаимодействие всех элементов между собой;
• сроки выполнения.

После составления ТЗ мы предоставим смету на проведение работ, количество необходимых материалов, техническое оборудование, фурнитуру.
