Детектор скрытой проводки. Типы и устройство. Работа и как выбрать

При проведении ремонта в квартире или даже при необходимости просверлить отверстие в стене важно убедиться, что в данном месте отсутствует проводка, арматура или трубы. Это позволит избежать поломки инструмента, повреждения коммуникаций или удара током. Отыскать кабель в указанной ситуации поможет детектор скрытой проводки. Этот прибор довольно часто можно встретить в хозяйственных и строительных магазинах. Однако детекторов весьма много, что значительно затрудняет выбор.

Виды

Функции:

• Определение положения проводки и оценка плана электрической системы.
• Нахождение в стене металлических предметов.
• Определение разрывов в проводке.

Тип поиска по:

• Материалу кабелей.
• Глубине залеганий кабелей.
• Времени работы.
• Наличию дополнительных функций.

По принципу работы:

• Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

• Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

• Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

• Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.

Устройство

Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

• Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
• Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
• Исполнительный узел.
• Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
• Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
  Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.

Самая простая схемы включает следующие элементы:

• Полевой транзистор, это может быть КП103 или КП303.
• Телефонный динамик с сопротивлением 1600-2200 Ом.
• Омметр, который применяется в качестве индикатора.

Корпус транзистора выступает в качестве антенны, которым проводят по стене. При обнаружении провода, находящегося под напряжением, динамик издаст характерный звук частотой 50 Гц. При этом стрелка индикатора отклонится. Однако у такого индикатора чувствительность не очень сильная. Поэтому часто применяют более сложные схемы.

Принцип действия

Принцип работы детектора, который содержит в себе простейший генератор НЧ, весьма прост и заключается в следующем:

• Задающий генератор создает НЧ колебания заданной частоты, которые определяются номиналами конденсаторов, установленных в его цепях.
• В исходном состоянии, когда щуп инструмента располагается на значительном удалении от провода, исполнительный узел на транзисторах обеспечивает наличие питающего напряжения на индицирующем светодиоде, он светится постоянно.
• Когда щуп прибора приближается к проводу с током, скрытому в толще стен, его электромагнитное поле образует на антенном входе переменный потенциал соответствующей величины. В результате меняется режим действия чувствительного элемента, вследствие чего на исполнительный узел (светодиод) поступают колебания генератора. Светодиод начинает мигать, сообщая оператору о нахождении скрытой проводки в указанном месте.

Именно по приведенной схеме работает большая часть электронных приборов, которые применяются в качестве индикаторов электромагнитного излучения. К такой же категории относится и детектор скрытой проводки «Е 121», который в народе именуется «дятел».

Детектор скрытой проводки. Применение

Детектор скрытой проводки может применяться для различных целей, которые зависят от комплектации прибора, а также его чувствительности.

В большинстве случаев базовые модели комбинированных детекторов применяются для следующего:

• Нахождение скрытой электропроводки в полах, стенах, потолках.
• Определение мест обрывов электрических кабелей.
• Определение фазового провода.
• Правильность подключения фаз электрических счетчиков.
• Нахождение незаземленного оборудования.
• Обнаружение мест нахождения металлической арматуры в стене.
• Проверка исправности предохранителей и плавких вставок.

К дополнительным возможностям приборов, имеющих соответствующие функции, можно отнести:

• Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
• Индикация точности нахождения в процентах.
• Определение температуры поверхности.
• Автоматическое обнаружение центра предметов из металла.
• Обнаружение дерева.

Подумать о требуемой функциональности следует до покупки детектора, ведь стоимость приборов с максимальной и минимальной начинкой может различаться в сотни раз.

Как выбрать детектор скрытой проводки

• Для начала необходимо определиться с набором материалов, которые детектор скрытой проводки должен определять. Здесь нужно учесть характер работ, которые требуется выполнить, в том числе то, как часто прибор будет применяться в дальнейшем. Каждая дополнительная функция прибавит стоимости устройству, однако она не всегда может оказаться востребованной.
• Затем следует решить, какой класс будет иметь оборудование. Главным фактором здесь будет цена прибора. Самыми дешевыми будут бытовые модели. Они будут иметь корпус из дешевого пластика, значительную погрешность и не очень большую глубину обнаружения. Полупрофессиональные модели находятся средней ценовой категории. У них меньше погрешность и характеристики лучше. Наиболее точными дорогими являются профессиональные модели.
• В нужном классе следует выбирать по глубине обнаружения металла, проводки и иных объектов. Это главный показатель, влияющий на эффективность работы.
• Следует учесть и условия работы. Некоторые модели способны работать до минус 60 градусов.
• Следует обратить внимание на отображение информации. Так простые модели только издают звук, не давая данных о том, что обнаружено. Продвинутые модели могут менять продолжительность звука и тональность в зависимости от конкретного материала.
• Наиболее удобным вариантом для получения информации является жидкокристаллический дисплей. На нем в удобном виде преподносится вся необходимая информация.

Как создать детектор из смартфона

В детектор скрытой проводки можно превратить обычный смартфон. Однако любителям современных гаджетов для нахождения замурованных в стену проводов потребуется гаджет на устройстве Android. Для этого потребуется скачать и установить соответствующее приложение «Металлоискатель». В качестве антенны будет выступать встроенный навигационный компас. Он позволит с легкостью фиксировать магнитное поле провода из металла на небольшой глубине.

Естественно, что детектор из смартфона подойдет только в крайних случаях, ведь он будет показывать приблизительный результат. Поэтому рекомендуется все же приобрести магазинный прибор. Для тех же, кто дружит с руками, можно посоветовать собрать детектор скрытой проводки из радиодеталей (Схема 1). Если же паять не хочется, то можно собрать прибор из полевого транзистора и мультиметра (Схема 2). Мультиметр нужно будет подключить в режиме омметра. В момент воздействия электрического поля электропроводом, в приборе увеличивается толщина p-n перехода. Омметр фиксирует именно это изменение.

При сборке прибора необходимо правильно подключить выводы. «Затвор» остается свободным, а выводы «истока-стока» подсоединяются к мультиметру. В качестве антенны будет выступать металлический корпус транзистора и мультиметр. Для выполнения поиска таким прибором нужно провести вдоль стены. В случае обнаружения проводки стрелка мультиметра начнет колебаться, демонстрируя повышение сопротивления, а значит и наличие проводки.

Похожие темы:

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
  Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.

Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка  позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.
Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.

б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

Тестер — мультиметр для поиска скрытой проводки

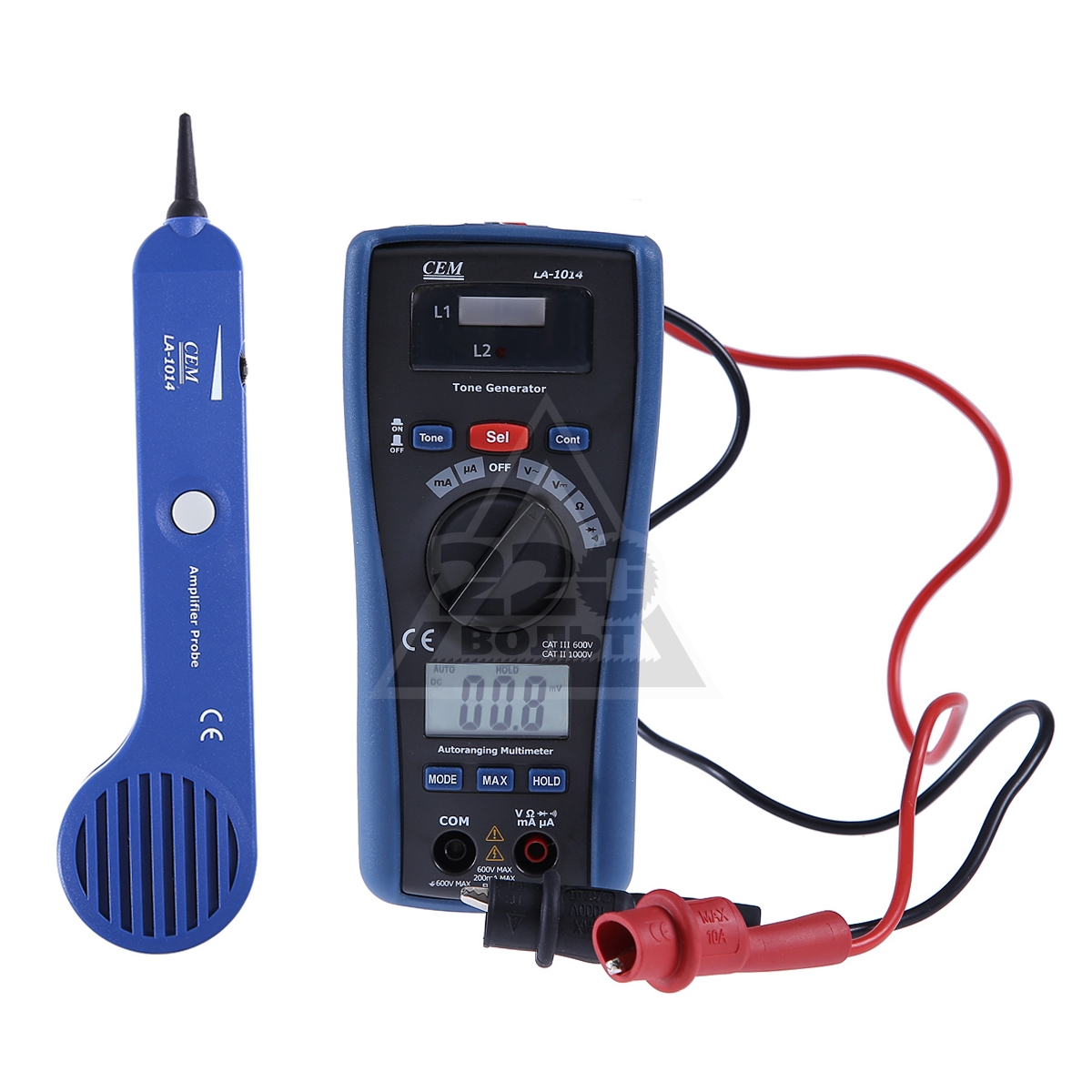

LA-1014 — представляет собой прибор искатель срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях.

С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.

Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов.

Шнур для подключения 220В, как правило его длина 1,5 — 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.

На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал — транзистор Т1 в закрытом состоянии —   LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
  В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.



Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные  по 1,5в R6 — AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
  При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.

Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед  поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в  в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
  Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при  движении зонд  был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb

Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров.

При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток — сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки — в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.

Поиск скрытой проводки | Строительный портал

Вопрос поиска скрытой проводки актуален не только для электриков-профессионалов, но и для многих людей. Часто возникает необходимость забить гвоздь в стену, чтобы что-то повесить. Для того, чтобы уберечься от удара электротоком необходимо удостовериться в том, где проходит старая проводка. Как найти старую проводку рассмотрим в данной статье.

Оглавление:

1. Причины поиска скрытой проводки
2. Принцип работы устройства для поиска скрытой проводки
3. Основные разновидности устройств для поиска скрытой проводки
4. Традиционные способы обнаружения скрытой проводки
5. Инструкция по изготовлению устройства скрытой проводки своими руками
6. Устройство поиска скрытой проводки Дятел
7. Обзор производителей устройств для поиска скрытой проводки

Причины поиска скрытой проводки

Некоторые непрофессионалы, не соблюдая правил пожарной безопасности, делают ремонт, не прибегая к поиску скрытой проводки. Последствия таких действий бывают очень плачевными. Поэтому, чтобы не подвергать себя и своих близких опасности лучше найти старую проводку, перед тем, как сверлить стену.

Причины поиска скрытой проводки:

• проведение ремонта,
• сверление стен,
• неисправности проводки,
• отсутствие заземления,
• установка новых розеток или выключателей,
• замена электропроводки.

Последствия пренебрежения правилами поиска скрытой проводки:

• возникновение короткого замыкания,
• возникновение пожара,
• поражение электротоком людей,
• неправильная работа электросети.

Принцип работы устройства для поиска скрытой проводки

При наличии напряжения в электросети электрические провода формируют электрическое поле. Приборы для поиска скрытой проводки устроены таким образом, чтобы обнаружить электрополя, которые создают работающие провода.

Устройства поиска скрытой проводки, характеризуются наличием усилителя, которые распознает сигнал и указывает на конкретное место расположения проводки.

Для того, чтобы устройства обнаружили скрытую проводку, при установке проводки необходимо соблюдать правила:

• прокладывание проводов происходит параллельно линиям архитектурных сооружений,
• если толщина стены превышает 1 см, провода прокладывают самыми кротчайшими путями,
• расстояние между плитами перекрытия и горизонтальными проводами не должно превышать полтора сантиметра.

При несоблюдении данных правил скрытую проводку обнаружить не удастся.

Основные разновидности устройств для поиска скрытой проводки

Приборы для поиска скрытой проводки различаются сложностью и принципом определения проводки. Стоимость таких приборов довольно широкая от 1 $ до 500 $.

Рассмотри три разновидности приборов для поиска скрытой проводки в зависимости от сложности устройства:

1. Приборы, которые улавливают электромагнитное поле, создаваемое скрытой электропроводкой. При обнаружении проводки прибор подает сигнал в виде звука или света.

2. Устройства, работающие по принципу металлоискателя. Прибор оснащен катушкой, которая создает собственное магнитное поле. При попадании в это магнитное поле инородных электрических или металлических предметов, происходит изменение магнитного поля.

3. Комбинация двух предыдущих приборов привела к изобретению третье вида устройств для обнаружения скрытой проводки. Такие приборы используют только профессионалы, их стоимость довольно высокая.

В зависимости от конструкции прибора выделяют:

• отвертку для поиска скрытой проводки;
• тестер для поиска скрытой проводки.

Тестер для поиска скрытой проводки имеет более сложное строение, чем отвертка. Современные тестеры оснащены дополнительными функциями лазерного указателя, обнаружения не только электропроводки, но и телефонных проводов. Тестеры способны обнаружить скрытую проводку не только в стенах здания, но и под землей. Имеют дополнительную подсветку дисплея, встроенные фонарики и предохранители, которые защищают устройство от перенапряжения.

Более простым и менее дорогостоящим прибором для обнаружения скрытой проводки является отвертка-индикатор. Такой инструмент способен обнаружить проводку, глубина заложения которой не превышает двух сантиметров. Бесконтактное применение отвертки позволяет обнаружить скрытую проводку, а контактное — определяет значение напряжения. Некоторые модели индикаторов имеют дисплей, на котором показывают информацию о напряжении. В других моделях наличие скрытой проводки оповещается звуковым сигналом.

Традиционные способы обнаружения скрытой проводки

1. Установите максимальную нагрузку на электропровод. Возьмите компас и по отклонению магнитной стрелки определите место расположения электропровода.

2. Катушку, которая имеет разомкнутый магнитный провод с сопротивлением 500 Ом следует подключить к микрофонному входу на любой усилитель с максимально включенной громкостью. Если провод, приближенный к стене начинает воспроизводить звук, то старая проводка находится в этом месте.

3. Смонтируйте устройство для обнаружения скрытой проводки, которое включает полевой транзистор, головной телефон и элементы электропитания. Чтобы найти скрытую проводку проведите по стене корпус транзистора. Когда прибор для поиска скрытой проводки начинает издавать звук, электропровод обнаружен.

4. Еще один вариант самостоятельного изготовления устройства для поиска скрытой проводки, основывается на работе трех транзисторов. Используйте два биополярних транзистора и один полевой. Первые два транзистора формируют мультивибрационную установку, а третий — электроключ. Данное устройство способно улавливать электрополе, образуемое скрытой проводкой. Когда провод найден устройство начинает вибрировать и загорается лампочка.

5. Генератор поиска скрытой проводки состоит из полевого транзистора, контролирующего работу генератора, проволочной антенны и транзисторов различных структур.

Схема поиска скрытой проводки:

Инструкция по изготовлению устройства скрытой проводки своими руками

1. Используйте в качестве корпуса для устройства пластиковую коробку, например, из лампы дневного света.

2. На одну из сторон коробки следует наклеить алюминиевый скотч, который будет выполнять функцию антенны.

3. Установите аккумуляторы, мощностью около 4-5 Вт.

4. В пластиковой коробке сделайте отверстие и установите светодиодную лампочку.

5. Установите сверхчувствительный транзистор ВС547, подсоедините аккумуляторы и антенну к алюминиевому скотчу.

6. Закрепите крышку устройства.

7. Прибор реагирует на мельчайшие электрополя. Об обнаружении скрытой проводки сообщит загоревшаяся лампочка.

Устройство поиска скрытой проводки Дятел

Прибор для поиска скрытой проводки Дятел, российского производства, является одним из популярных устройств поиска скрытой проводки. Официальное название прибора — сигнализатор скрытой проводки Е121.

Устройство Дятел обнаруживает скрытую проводку под слоем штукатурки, толщина которого достигает 8 см.

Функциональные особенности прибора:

• проверка фазы электросчетчика, без вскрытия пломбы;
• поиск скрытой проводки;
• обнаружение фазных проводов;
• поиск обрывов в проводах, которые находятся под напряжением;
• контроль работы предохранителей;
• поиск неисправного оборудования.

Технические особенности устройства:

• максимальное напряжение 380 В;
• бесконтактная работа;
• частота — промышленного типа;
• количество диапазонов чувствительности — 4;
• размеры — 21х8х4,5 см;
• масса: 250 г;
• обнаружение электропроводки оповещается световым и звуковым сигналом.

Чувствительность прибора и расстояние до электропровода от антенны устройства:

• 1 — 0-15 мм;
• 2 — 0-1 см;
• 3 — 0-3 см;
• 4 — 0-4 см.

Принцип действия прибора состоит в применении принципа электростатистики переменного электрического поля. Когда антенна устройства приближается к электрическому полю, срабатывает механизм электродинамической силы. Сигнал передается непосредственно в устройство и происходит формирование непрерывистых звуковых сигналов, интенсивность которых зависит от электродинамической силы.

Комплектный набор прибора для поиска скрытой проводки Дятел состоит из:

• детектора обнаружения скрытой проводки Е121;
• паспорта и технических данных об устройстве;
• чехла;
• элементов питания.

Обзор производителей устройств для поиска скрытой проводки

1. Bosch поиск скрытой проводки — детекторы, которые имеют высокий уровень обнаружения скрытой проводки и характеризуются хорошей чувствительностью. Детекторы поиска скрытой проводки Bosch производят в Малайзии, Германии и Китае. Высоким и оригинальным качеством отличаются модели немецкого производства.

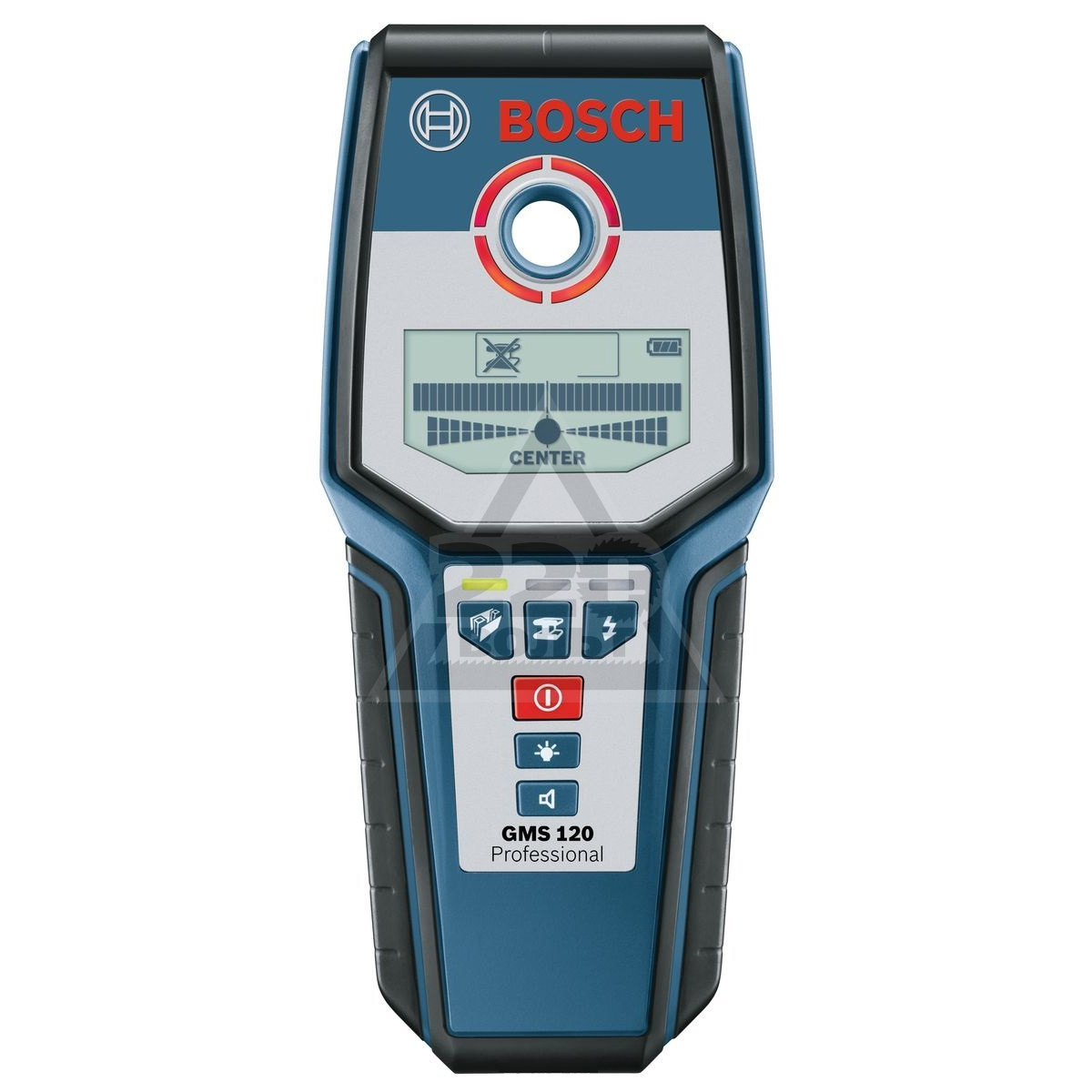

Технические особенности Bosch GMS120 (Малайзия):

• наличие автоматической настройки;
• наличие подсветки;
• максимальная глубина обнаружения проводки: 120 мм;
• вес: 270 г.

Комплектный набор прибора для поиска скрытой проводки Bosch GMS120 состоит из:

• цифрового детектора,
• дополнительного ремешка,
• чехла,
• дополнительного питания,
• инструкции по эксплуатации.

Стоимость детектора Bosch GMS120 составляет 160 $.

Технические особенности устройства обнаружения скрытой проводки

Bosch PDO6 (Китай):

• максимальная глубина обнаружения электропроводки 70 мм;
• автоматическое и простое управление;
• наличие мягкой накладки;
• оповещение с помощью звукового предупредительного сигнала;
• вес 200 г;
• стоимость: 75 $.

Технические характеристики Bosh GMS100 Professional:

• максимальная глубина заложения электропроводки — 10 см;
• удобство и практичность использования;
• вес 270 г;
• размер 20х8,5х3,2 см;
• гарантийный срок 3 года;
• дополнительное наличие батареек, инструкции, гарантийного талона;
• стоимость: 170 $.

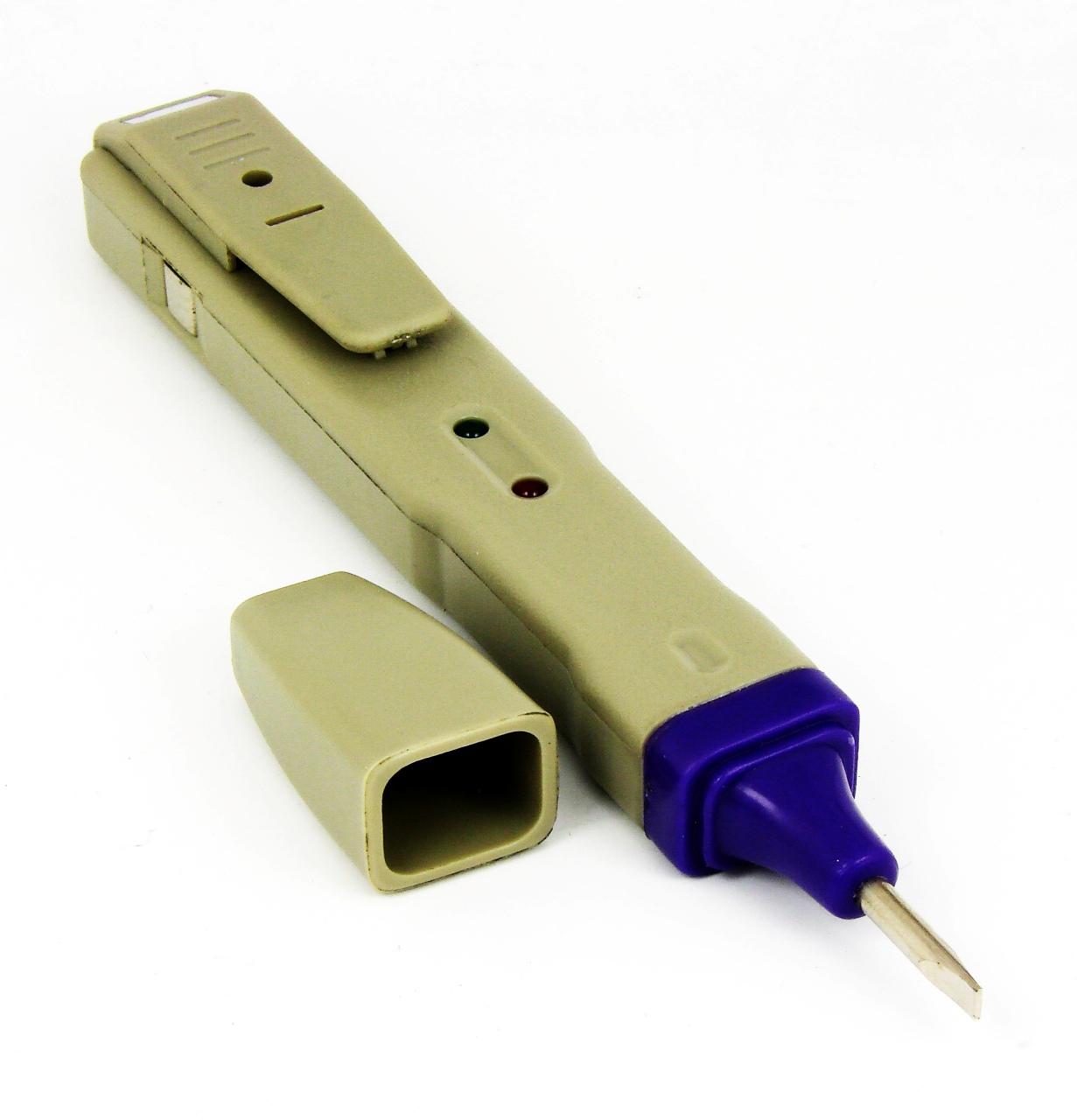

2. Отвертки индикаторы Энергия (Россия) обнаруживают скрытую проводку на небольших расстояниях заложения.

Технические особенности Энергия 6885 48NS:

• определение фазового и нулевого провода,
• поиск скрытой проводки и мест обрывов фазных проводов,
• два способа работы: контактный и бесконтактный,
• три уровня чувствительности: низкий, средний, высокий,
• об обнаружении проводки сигнализирует зеленый индикатор.

Технические особенности Энергия 6878 28NS:

• назначение: определение и измерение напряжения, поиск скрытой проводки,
• наличие жидкокристаллического дисплея,
• максимальное напряжение 250 В,
• элементы питания отсутствуют.

3. Stanley (Бельгия)

Технические характеристики Stanley S 100:

• настройка осуществляется одной кнопкой,
• максимальная глубина обнаружения проводки 5 см,
• оповещение с помощью светодиодов и звукового сигнала,
• наличие выреза в верхней части устройства для того, чтобы ставит отметки об обнаружении проводки,
• наличие инструкции, которая облегчит работу и управление устройством,
• стоимость 17 $.

4. Topex (Польша)

Особенности:

• назначение: обнаружение скрытой проводки, деревянных и металлических конструкций,
• материал из которого изготовлен корпус устройства: пластик,
• наличие звуковой и оптической сигнализации,
• возможность регулировки чувствительности,
• водонепроницаемый корпус,
• стоимость: 30 $.

Детекторы скрытой проводки — приборы для поиска скрытой проводки

Польза приспособления

Детектор електропроводки – важный измерительный инструмент, который помогает найти напряжение от проводов внутри объекта. Чаще всего он требуется при выполнении строительно-ремонтных работ в домах с существующей разводкой электропроводов. Для того, чтобы быстро понять, если ли фаза в штукатурке, строительной панели или в кирпичной кладке и стоит купить прибор для обнаружения скрытой проводки.

Он действует на основе инфракрасной технологии и дает понять, какой вольтаж на глубине в предметах до 10 сантиметров. Конечно, намного лучше такой детектор напряжения скрытой проводки определяет протекает ли ток в металлических объектах. Но и тут есть ограничения. Например, в меди детектор поиск скрытой проводки произведет на глубине 7-8 сантиметров, в железе – до 10 см, а в более легких металлах – до пяти сантиметров.

Другое дело в прочих материалах. Сигнал такого прибора для определения провода в стене может проникать в среднем на 3-4 сантиметра. Если стена выполнена из кирпича, камня или гипсокартона, а также строительной панели. Если же прибору для определения электропроводки стена попадется из древесины, то сигнал получится уловить не глубже, чем на 2-3 см. Это необходимо учитывать при поиске и тщательно, не спеша проводить проверку.

Ведь, если торопиться, то ваш обнаружитель скрытой электрической проводки может не найти фазного кабеля, что чревато его повреждением. А это в свою очередь сулит проблемы с током и наличием электричества, а также ставит под угрозу безопасность здоровья и жизни работника, который пробивает штробу, сверлит отверстие и т.п.

Разновидности и модели

Детектор обнаружения скрытой проводки может быть выполнен в двух основных видах в зависимости от технологии: бесконтактным или штырьковым. Первый метод подразумевает сканирование предмета на фазу ультразвуковым способом, а второй – контактно, инфракрасным методом при помощи двух металлических штырьков у верхней части устройства. Штырьковый прибор для нахождения проводки в стене необходимо во время использования плотно приставлять, ведь именно его чувствительные контакты и считывают наличие напряжения. В древесине можно даже углубить их на пару миллиметров, если небольшие следы на поверхности несущественны. Поэтому, прежде чем тестер скрытой проводки купить в таком варианте, стоит понять, подходит ли для ваших целей использование данной технологии. Ведь так можно обнаружить только наличие переменного напряжения.

Прибор для определения электрической проводки по форме может быть, как в виде ручки или маркера, так и схожим на лазерную рулетку с маленьким жидкокристаллическим дисплеем. Такие различия влияют на функциональность. Первый прибор для нахождения провода в стене имеет аналоговую индикацию. На нем есть несколько световых светодиодных лампочек, установленных линейно, которые визуализируют полученный сигнал: чем больше лампочек загорается, тем ближе по глубине ток. Такой прибор для отыскания скрытой проводки не имеет дисплея, что делает его компактным карманным вариантом для профессионала и домашнего мастера. Такое приспособление – следующий шаг после индикаторной отвертки.

Где лучше приобрести?

Индикатор скрытой проводки купить в Киеве лучше всего в интернет-магазине радиооборудования и комплектующих Electronoff. Это большой онлайн-маркет, где можно найти массу качественных и надежных инструментов, радиодеталей, элементов светодиодного освещения, измерительных приборов по оптимальной стоимости. Здесь, к примеру, купить прибор для обнаружения скрытой электропроводки не составит труда – в каталоге есть масса моделей от ведущих мировых производителей с сертификатом и гарантией качества. Вся продукция тщательно проверяется на исправность перед отправкой потребителю.

За счет прямого сотрудничества с заводами-производителями на сайте прибор поиска скрытой проводки по цене будет дешевле, чем у других продавцов. Поскольку большинство из них являются не дистрибьютерами, а посредниками.

Почему в столице дешевле?

Прибор для обнаружения скрытой проводки в стене обязательно дополнит ваш арсенал необходимых современных измерительных инструментов, в числе которых должны быть мультиметр, амперметр, осциллограф, цифровой электронный термометр или пирометр, тепловизор и анемометр. Стоит обзавестись и шумомером для измерения уровня шума в помещениях.

Почему же детектор скрытой проводки купить в Киеве проще? Все объясняется тем, что в столице расположен центральный склад интернет-магазина Electronoff, в котором заказать и забрать товар с функцией самовывоза можно абсолютно бесплатно. Поэтому рекомендуем устройство поиска скрытой проводки купить именно здесь. Или оформить доставку в пределах множества регионов страны – в перечне не только Киев, но и Харьков, Одесса, Львов, словом практически вся Украина, кроме временно оккупированных территорий.

И все же есть способ купить детектор для металла скрытой проводки с доставкой бесплатно – в случае оптового заказа на сумму не менее 3 тысяч гривен. Можно оформить курьерскую службу или же воспользоваться адресной доставкой на отделение почты.

Предложения торговых марок

На сайте интернет-магазина можно детекторы скрытой проводки купить в Украине от таких известных торговых марок как APPA, BOSCH, INTERTOOL, MASTECH, Skil, Sunco, UNI-T и прочие. Все зависит от ваших возможностей. Традиционно считается у профессионалов, что лучше прибор для определения проводки стены купить от немецкого бренда BOSCH – популярного, надежного, но весьма разрекламированного. На самом деле модели других брендов этого товара практически ничем не уступают этому мировому лидеру строительных и измерительных инструментов.

Ведь у прибора для обнаружения скрытой проводки цена зависит зачастую от параметров, технологии сканирования, погрешности в миллиметрах и точности измерения. А также наличия цифровой или светозвуковой индикации. Поэтому только вам решать, стоит ли прибор для определения скрытой проводки купить исключительно из-за его известного бренда.

Целевая аудитория

Кому стоит заказать такой товар? Отчасти тем, кому нужно прибор для поиска проводки в стене купить на подарок, для профессиональной деятельности, а также домашнего использования. Ведь прибор для нахождения электропроводки в стене – это легкий, доступный, надежный и безопасный способ узнать, где протекает ток, чтобы не повредить электропитания в доме.

Что весьма актуально, когда нужно повесить полку, картинку, рамку, сделать еще одну розетку, повесить светильник, настенные шкафы на кухне и т.п. В таких случаях прибор для поиска скрытой электропроводки становится незаменимым предметом.

Функциональность и характеристики

У каждого датчика проводки есть встроенная светозвуковая сигнализации при попадании на фазу, а также индикация низкого заряда батареи. Кстати, такое устройство обнаружения проводки в стене работает от аккумуляторной батарейки типа «Крона» на 9 вольт, которой хватает на год активного использования. Этого достаточно, чтобы определитель электропроводки провел около 400-500 измерений подряд.

Находит детектор провод с погрешностью до двух миллиметров. Такой точности вполне достаточно для выполнения большинства работ с электричеством. Некоторые детекторы скрытый проводок обнаруживают при помощи разноцветной светодиодной индикации, где каждый оттенок соответствует глубине сигнала. Таким определителем проводки в стене является, например, модель WT55 от компании Wintact. Этот поисковик скрытой проводки покажет наличие металлических элементов или протекание тока, как под слоем краски, так и бетона или шпаклевки. Будет полезен строителям и электрикам.

Такой тестер проводки стен или указатель скрытой проводки оснащен кнопкой фиксации результатов измерения на ЖК-дисплеи и является цифровым. Т. е. непосредственно на экране появляется глубина, на которой расположен искомый предмет. Есть у данного определителя скрытой проводки и кнопка для переключения видов материала для исследования – металла, дерева или бетона, камня. Может обнаружить вольтаж в пределах от 110 и до 220 В. Доступно такому детектору определения скрытой проводки и проведение анализа частоты: этот аппарат для поиска провода в стене дает сигнал при частоте 50-60 герц. Это соответствует наличию тока в месте проведения исследования.

Условия работы

Средняя рабочая температура у детектора обнаружения скрытой проводки – от -10 С и до плюс 50 градусов по Цельсию. Величину температурного режима можно изменить на Кельвины или Фаренгейты. Для этого у цифрового индикатора поиска проводки в стене есть также специальная кнопка на передней панели. Автоматическое отключение происходит после пяти минут бездействия прибора для нахождения скрытой проводки.

Перед работой стоит провести калибровку вашего прибора для определения скрытой электропроводки, чтобы его значения были поставлены на ноль. Некоторые модели могут делать это автоматически. После этого инструмент поиска скрытой проводки готов к использованию и покажет верное значение.

Какой лучше?

Рекомендуем купить детектор скрытой электропроводки только у проверенных реализаторов – в частности, в интернет-магазине компании Electronoff по доступной стоимости. Такой прибор для поиска проводов в стенах точно найдет свое применение в вашем доме.

А также на рабочем месте, в условиях производства. В целом купить детекторы проводки в стенах можно с чувствительностью к вольтажу от 120 и до 600 В, с возможностью записи результатов во встроенную память. Позже эти данные легко передать на компьютер и сравнить или проанализировать. Однако таких ультрасовременных устройств поиска проводов в стене еще не так много. Большинство может запоминать лишь до 5 последних измерений.

Если вам требуется искатель скрытой проводки купить для непрофессионального использования, то остановитесь на более бюджетных моделях – от торговых марок INTERTOOL или UNI-T. Ведь их возможностей вполне достаточно для мелких работ. А вот в случае необходимости расширенной функциональности от устройства поиска проводки стен, лучше заказать более высокоточное приспособление.

Так вы не будете сомневаться в качестве сканирования. Хотя и у этих двух категорий детекторов скрытой проводки цена, конечно, существенно отличается. Китайские приборы поиска скрытой проводки купить в Украине можно за несколько сотен гривен, а европейские стоят больше тысячи и выше. Конечно, что лучше – решать только вам! Однако, как бы там не было, а наличие устройства обнаружения скрытой проводки намного сокращает риски попасть в фазный кабель и перебить поступлении электроэнергии.













Еще… Скрыть

виды и их основные функции, принцип работы системы поиска

Иной раз стремление отдохнуть на природе за пределами города настолько велико, что люди просто покупают себе загородный дом. После покупки, как правило, производится ремонт, причём некосметический, а кардинальная работа, которая затрагивает даже электропроводку, но именно тут часто появляются трудности.

В частных домах, особенно если речь идёт о старых постройках, отсутствуют планы электропроводки. Как правило, вся система установлена в стены, и найти её достаточно трудно, но можно при помощи детектора обнаружить скрытую проводку. Этот прибор разделяется на множество типов. Его можно приобрести как на строительном рынке, так и сделать своими руками, причём даже если человек не имеет определённых навыков в электрике.

Основные функции детектора проводки

Во время ремонта в частном доме может потребоваться не только перепланировка электрической системы, но и могут просто возникнуть проблемы, если захочется, например, забить гвоздь, а там проходит проводка. В итоге, в лучшем случае придётся вскрывать стенку и восстанавливать проводку, а может быть и так, что человек получит серьёзную травму от разряда электричества. Поэтому при проведении работы с электрической проводкой нужно использовать специальный прибор для обнаружения электрической системы в стене.

Кроме того, такой прибор можно использовать не только во время ремонта, но и просто, если захотелось установить декор, а точнее, прибить картину или установить дополнительную розетку. Причин для использования детектора, как видно может быть много. Само собой, что можно обойтись и без детектора, а просто логически угадать расположение проводки, которая может идти либо в горизонтальном направлении или по вертикали, но такой способ достаточно рискованный. Детектор поиска скрытой проводки позволяет точно определить расположение всех кабелей.

Виды приборов для поиска скрытой проводки

В наше время существует большое количество моделей детекторов, предназначенных для поиска скрытой проводки. Если раньше можно было определить только их положение, оценить план электрической системы или просто найти металлические предметы в стене, то современные модели могут определить даже разрывы в проводке. Иной раз это очень помогает, так как при разрыве проводки не придётся вскрывать всю стену в поисках дефекта, а достаточно просто пробить дыру на месте поломки. Детекторы также можно разделить по типу:

• поиска по глубине залеганий кабелей;
• материалу кабелей;
• по времени работы;
• количеству дополнительных функций.

Самая простая модель, называется электростатическим прибором. Он дешевле относительно других моделей и, к тому же прост в использовании. Ещё одно преимущество этой модели в том, что прибор может обнаружить проводку, захватывая большой радиус стены, и поэтому не придётся проверять каждый сантиметр поверхности. У этого детектора, также имеется и несколько существенных недостатков. К примеру, его нельзя использовать в помещении, если электричество просто выключено. Кроме того, в местах с повышенной влажностью, таких как гаражи, бани, сауны, прибор просто не будет работать. Также прибор не может, обнаружит проводку, если стена состоит из металлического материала.

Есть ещё один бюджетный вариант, детектора для обнаружения скрытой проводки. Этот детектор работает по принципу электромагнитного импульса, что позволяет находить положение проводки с большой точностью. Он может зафиксировать местоположение даже проводки, которая имеет нагрузку всего лишь 1 кВт, то есть способен распознавать нахождение кабеля даже в выключенном состоянии. Детектор фактически реагирует на металл, который входит в состав проводки, но такой вариант не всегда на руку при проверке.

В частных домах, которые построены из деревянного материала, детектор будет работать хорошо. В случае, если постройка выполнена из панельных элементов, в состав которых входят стальные прутья, то детектор будет реагировать на любое присутствие металла.

Наиболее востребованным на сегодняшний день считается комбинированный детектор для обнаружения скрытой проводки. Он позволяет с высокой точностью находить месторасположение электрической системы. Кроме того, можно выбрать функцию работы с этим прибором. Таким образом, можно определить разрывы кабеля, нахождение цветных металлов, дерева или пластикового материала. Комбинированные детекторы имеют только один существенный недостаток — высокую стоимость.

Как правильно выбрать детектор скрытой проводки?

Разнообразие детекторов для обнаружения скрытой проводки достаточно большое на современном строительном рынке. Поэтому перед тем как отправиться за покупкой, нужно определиться для каких целей он будет предназначаться. Так, например, он может использоваться только один раз или многократно. Детектор может быть нужен для обнаружения простой схемы кабеля или для поисков всех скрытых деталей в стене помещения.

Стоит также взять во внимание его характеристики. Речь идёт о мощности, глубине сканирования стены и времени работы. Если выбрать неправильный тип прибора, то можно просто пропустить некоторый участок кабеля, так как прибор просто не рассчитан на достаточно большую глубину сканирования.

Профессиональные модели прибора используют, как правило, на предприятиях, где глубина залегание кабелей может быть достаточно большой. Такой прибор, безусловно, обнаружит проводку на любой глубине залегания, но из-за своей высокой стоимости он просто не нужен для работы в бытовых условиях. Если речь идёт о проверке наличия проводки в частном доме или квартире, подойдёт простой тип, который точно укажет расположение электрической сети. Самый простой тип детектора, который работает при включённом электричестве, как правило, не очень эффективен, но подойдёт для разового использования и убережёт от получения травмы и ожогов.

Система поиска скрытой проводки

Как правило, все детекторы скрытой проводки работают по принципу обнаружения электрического поля. Дорогие модели могут обнаружить такое поле даже при выключенном состоянии электричества. Детектор улавливает электрическое поле и посылает сигнал, который и укажет на местоположение кабеля.

Перед началом работы прибор включается с помощью специальной кнопки, расположенной на корпусе устройства. Как правило, сразу после включения он сам начинает калибровку, для более точной работы в дальнейшем. В это время нельзя мешать калибровке или подносить прибор к стене, где проводки просто нет, но можно помочь, если установить устройство на место, где точно проходить кабель.

После того как калибровка закончилась, можно приступать к работе. Прибор проводится по всей поверхности стены. Сигнал об обнаружении проводки поступит тогда, когда устройство обнаружит кабель. Как правило, время проведения такой работы зависит от качества модели детектора. Как уже говорилось ранее, детектор может использоваться на больших зонах поверхности стены, в то время как дешёвые модели могут фиксировать сигнал от электрического поля только в диапазоне нескольких сантиметров.

Кроме того, работа прибора также зависит и оттого, находятся под напряжением кабеля или нет. Дешёвые модели могут просто не работать на влажных поверхностях или в местах с толстым слоем отделочного материала или просто показывать неточные результаты.

Детектор обнаружения скрытой проводки своими руками

Само собой, что купить устройство для обнаружения скрытой проводки намного проще, но если он будет использоваться только на любительском уровне, то достаточно будет и прибора, который можно сделать просто своими руками. Он сможет работать только на местах проведения кабеля, которые находятся под напряжением и точность показателей будет не такой высокой. Но устройство подойдёт в случае, если нужно просто сделать отверстие для картины и убедиться в том, что в стене нет кабеля.

Схем по созданию своего детектора в интернете достаточно много, но все они построены по одному принципу. Необходимо:

• подобрать материал;
• собрать устройство.

Для того чтобы собрать самый простой детектор скрытой проводки потребуется найти стрелочный омметр и обычный полевой транзистор. Все эти детали можно купить на любом строительном рынке по сходной цене. Также можно использовать в приборе ещё и головной телефон, который имеет аккумулятор. В таком случае устройство покажет нахождение электропроводки не только с помощью отклонения стрелки, но и будет слышен характерный сигнал. Телефон нужен только для комфортного использования устройства, а на все остальные параметры он не оказывает влияния.

Сборка всех необходимых деталей проходит достаточно быстро. Нужно всего лишь присоединить омметр к полевому транзистору и начать проверку стены на наличие электропроводки. Как правило, если кабель есть и прибор улавливает электромагнитное поле, то стрелка просто отклоняется вбок в местах, где мощность самая большая.

В случае с присоединением телефона, принцип работы не меняется. Тут различия в том, что при поиске кабеля, устройство будет издавать сигнал, который по мере приближения к электромагнитному полю будет просто нарастать.

Весь принцип работы самодельного детектора для обнаружения проводки строиться именно на свойствах полевого транзистора.

Как видно, такой прибор не особенно мощный и может использоваться только на небольшой глубине залегания проводки. К тому же работать он будет, только в том случае, если есть напряжение. Как правило, он подходит для работы в бытовых условиях, но если проходит проверка на предприятии или человек занимается ремонтными или строительными работами, то лучше всего приобретать мультидетектор. Он может и стоит дороже, но зато он значительно упрощает работу и повышает точность поиска кабелей.

Модели детекторов для поиска скрытой проводки

На рынке представлено большое разнообразие детекторов. Самыми популярными и универсальными считаются:

• модель LA-1010, предназначена для поиска кабелей на сравнительно небольшой глубине. Может также использоваться в виде нивелира или лазерной указки. Преимущество в функциях, которые позволяют искать проводники переменного напряжения, а также конструкции из деревянного и металлического материала.
• модель LA-1014. Подходит не только для обнаружения скрытой проводки, но также позволяет находить обрывы в системе кабелей, перехлёст жил или короткие замыкания.
• модель S-Line. предназначена для обнаружения скрытой проводки, а также металлических, деревянных и гипсокартонных конструкций на большой глубине. Эта модель относится к строительным типам. Имеет автоматическую калибровку, а также прочный и удобный для использования корпус.
• модель TS-72. Простой тип детектора, который используется преимущественно в быту. Может обнаружить проводку во включённом и отключённом состоянии, а также металлические и деревянные скрытые конструкции.

Благодаря разнообразию детекторов для обнаружения скрытой проводки, можно значительно упростить работу в строительной сфере, ремонте или просто при установке какого-либо элемента интерьера, когда нужно пробивать стенку. Прибор также позволяет снизить уровень опасности для здоровья человека при работе с электросетью.

95 фото правил и особенностей применения

Во время ремонта, особенно капитального, просто необходимо сверлить отверстия в стенах, забивать гвозди и закручивать шурупы. В таких случаях нельзя забывать про скрытую проводку, которую вы можете повредить. Именно для таких ситуаций существует специальный прибор, под названием детектор обнаружения скрытой проводки.

Как правило, его можно приобрести в строительном магазине, выбор сейчас достаточно большой. Это одновременно плюс и минус, ведь нужно изучить какие типы бывают и только после идти совершать покупки. Согласитесь, пойти и приобрести первый попавший не лучший вариант.

Итак, после прочтения данной статьи вы обязательно выберете себе лучший детектор скрытой проводки.

Виды детекторов скрытой проводки

После того, как вы решили приобрести себе данный прибор встает вопрос о том, как выбрать детектор скрытой проводки. Для начала давайте поговорим о типах таких приборов.

Электростатический детектор

Из плюсов можно выделить надежность. Также такой прибор прост в использовании, поэтому вам не придется тратить много времени на изучение того, как работает детектор. Создали данный инструмент на основе новейших технологий, поэтому прибор выполняет множество функций. К минусам можно отнести то, что прибор не реагирует на отключенные от электричества провода.

Электромагнитный детектор

К плюсам можно отнести то, что прибор работает очень точно. Также данный детектор, как правило, может использоваться вами больше заявленного срока эксплуатации.

Для определения наличия проводов, необходимо напряжение минимум 1 кВт. Хочу отметить, что устройство не обнаруживает проводку, которая слабоонапряженна или ту, у которой напряжении отсутствует.

Металлодетекторы

Такие приборы обнаруживают любые металлические предметы. Это одновременно преимущество и недостаток. Детектор обнаружит все от самого мелкого шурупа, до многочисленных проводов.

Комбинированные детекторы

Данный детектор наиболее точно определяет скрытую проводку, однако за данный плюс придется неплохо заплатить. Функционал прибора различен, вы сможете одновременно включить несколько вариантов поиска электропроводки. Отмечу, что данный тип устройств обнаруживает провода даже на большой глубине.

Как видите существует много видов детекторов скрытой проводки, поэтому вы обязательно подберете себе подходящий под ваши требования прибор.

Параметры выбора детектора скрытой проводки

Итак, вы уже знаете все преимущества и недостатки каждого из видов детекторов. Теперь давайте поговорим о параметрах на которые стоит обратить внимание.

Подумайте над тем, для чего вы покупаете данный прибор, в каких целях и условиях он будет использован.

Подберите прибор, подходящий под ваши требования. Не стоит тратить много средств на приобретение дорого прибора, если вы используете его всего раз. Также не стоит экономить на детекторе в случае частого его использования.

Выберете лучшего, на ваш взгляд производителя детекторов скрытой проводки.

При выборе данного прибора обязательно посмотрите максимальную глубину, на которой детектор может определить проводку.

Для постоянного использования, к примеру строителями нужен мощный детектор. Для ремонта в доме или квартире будет достаточно минимальных значений.

Если вы производите мелкий ремонт в жилище, то подумайте перед тем как покупать самый дешевый прибор. Как правило, детекторы эконом класса показывают проводку только под напряжением и на небольшой глубине.

А вообще чтобы подобрать более подходящий для вас прибор, стоит не только узнать об интересующих вариантах больше, а также посмотреть фото детекторов скрытой проводки. Чтобы оценить габариты, дизайн, расположение кнопок и т.д.

Проверка детектора скрытой проводки

После приобретения прибора, необходимо проверить его на работоспособность. Замечу, что проверять прибор стоит прямо в магазине, где вы собираетесь его приобрести. Если же вам запретят осуществить проверку, лучше пойти в другой магазин, чтобы получить гарантию того, что прибор работает.

Для этого от вас требуется выполнить следующие действия:

• Включаем детектор. Далее нужно попытаться найти любую проводку, к примеру, от кондиционера или светильника. Включаем прибор и смотрим определяет ли он проводку.
• Делаем все то же самое, только чуть отдалившись от проводов.
• Попробуйте проверить провод без напряжения с разных расстояний, конечно если есть такая возможность.
• Накройте проводку изолирующим материальном, к примеру, резиновый коврик. Перед этим спросите разрешение у продавца.

Замечу, что при условии выполнения всех пунктов и работоспособности детектора, можно смело заявить о его качестве.

В данной статье вы узнали о видах детекторов для обнаружения скрытой проводки, правилах их выбора и, как проверить данный прибор еще до покупки.

Фото детекторов скрытой проводки

Также рекомендуем посетить:

Детектор скрытой проводки | ПЕРМЬ СТРОЙ ПРОКАТ

Зачастую, начиная ремонт в квартире, ломая стены и проделывая в них отверстия или каналы для проводки,  люди забывают о том, что до них в эти стены были спрятаны кабеля электросети. И это очень плохо, так как разрыв такого кабеля может привести к очень печальным последствиям, от обесточивания одной комнаты или всей квартиры до летального исхода. Благо человечество уже придумало то, что может избавить нас от таких ошибок. Этим изобретением стал детектор скрытой проводки.

Детектор скрытой проводки по-другому называют сигнализатором. Как и любой другой инструмент, он имеет несколько видов, среди них:

1. Электростатические сигнализаторы.

 Такие приборы очень простоты в использовании и имеют широкий радиус функционирования, но главным минусом данного вида является неспособность обнаруживать обесточенную электропроводку.

2. Электромагнитные детекторы.

Имея высокую точность и, практически, не наблюдаются погрешности при вычислениях, такие приборы очень надёжны. Для того что бы с помощью них определить точное местоположение проложенной электросети, необходимо напряжение в этой сети не менее 1 кВт.

3. Металлодетекторные устройства.

При помощи такого устройства не составит труда найти любой металлический элемент, находящийся в стене. Данная функция одинаково хорошо находит как кабель, спрятанный в стене, так и гвоздь, некогда оставленный в кирпичной кладке.

4. Скомбинированные приспособления.

Данный вид устройства является наиболее точным и дорогостоящим. Функционал прибора позволяет использовать нескольких вариантов поиска электричества. Среди них способность найти расположение труб из цветного металла, а так же возможность обнаружения кабелей на большой глубине.

Решив приобрести такой  детектор, мы наткнулись на огромный выбор среди всевозможных видов данного прибора. Помимо цены они различаются дизайном, функционалом, наглядностью показаний и погрешностью изменений. Исходя из этого,  мы составили ряд вопросов, которые помогут  определиться с выбором такого детектора. Итак, вот эти вопросы:



• С какой целью будет применяться данный прибор, и в каких условиях будет использоваться?
• Судя по масштабу проводимых работ, выбрать простой детектор или более профессиональный?
• Какой потребуется «показатель глубины» детектора?
• Где будет использоваться детектор, в промышленности, где необходимо, чтобы сигнал был более мощным или в квартире, где достаточно самых минимальных значений?
• Какой функционал устройства необходим, минимальный для обнаружения электросетей под напряжением и только, или же обширный, способный обнаруживать даже металлические детали в стене.



Предлагаю ознакомиться с отдельными производителями  таких приборов и рассмотреть предложенные ими модели детекторов, а так же сопоставить их и вместе с нами выбрать тот, что будет нам полезен. Итак, начнём!



лучших устройств для отслеживания проводов (обзор и руководство по покупке) в 2021 году

Преимущества устройств отслеживания проводов

• Эффективно. Устройства отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С подходящим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
• Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода.Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
• Экономия бюджета. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах. Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов.Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д. Устройство отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это достигается с помощью прямого подключения или передачи сигнала. Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов.Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем.Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний, когда речь идет об инструментах для электриков и техников HVAC. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера.Он стоит за первыми токоизмерительными клещами и первым прибором для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Ценообразование на трассировщики проводов

• 30-40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов. Хотя они могут быть специально разработаны для некоторых ситуаций, например, для трассировки под землей или стен, они очень эффективны и точны.
• От 50 долларов США и выше: Более дорогие устройства для отслеживания проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь.Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения. Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, являетесь ли вы профессионалом или домашним мастером, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов.Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

• Диапазон. Не все линейные искатели имеют одинаковую дальность действия. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
• Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель. Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
• Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем.В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Главный недостаток этого прибора для трассировки проволоки — хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, когда оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может определять и различать определенные провода в группе.

Советы

• Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
• Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
• Выполните необходимые тесты, чтобы убедиться, что устройство для отслеживания проводов работает нормально. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика. Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Трассировщик проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них определять местонахождение находящихся под напряжением или не находящихся под напряжением проводов.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Заключительные мысли

Meterk Wire Tracker — наш лучший выбор, когда дело касается трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Кто-то шпионит за мной, как я могу обнаружить эти шпионские устройства?

Я знаю, что у меня есть детектор движения и скрытая камера на потолке в гостиной. Как я могу обнаружить устройства, установленные в моем доме, которые следят за мной и шпионят за мной?

Обнаружение шпионского устройства и шпионской камеры
Электрический вопрос: Как я могу обнаружить устройства с шпионскими камерами, которые были установлены в моем доме и которые наблюдают за мной и шпионят за мной?

• Я знаю, что у меня есть датчик движения на каркасе моей кровати, а также обнаружил, что это датчик движения и скрытую камеру на потолке моей гостиной.Я знаю, что на моей кровати есть датчик движения, потому что каждый раз, когда я начинаю вставать с постели, этот парень, который живет надо мной, быстро выскакивает из своего кресла и следует за нами везде, где мы идем в нашу квартиру.
• Как мне найти и отключить детектор движения на моей кровати и что я могу сделать с детектором на моем потолке. У меня есть фотографии людей, которые входят в мою квартиру с двумя большими вещевыми сумками, и я вижу, как вся моя мебель перемещается в мою гостиную, но это все, что я могу видеть.

Спасибо.

Этот вопрос по электропроводке поступил от Лори из Висконсина.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Лори.

Как обнаружить устройство с шпионской камерой

Приложение: обнаружение шпионского устройства и шпионской камеры.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые электрические инструменты: простые ручные инструменты для электромонтажных работ, тестер напряжения и соответствующее защитное снаряжение.
Расчетное время: Зависит от личного опыта, умения работать с инструментами, прокладки электрических цепей и наличия доступа к зоне проекта.
Электробезопасность: определите источник электропитания для светового датчика движения, выключите его и пометьте примечанием перед работой с электропроводкой.

Обнаружение шпионских устройств в спальне

Этот вопрос по электропроводке касается шпионских устройств, которые могли быть установлены в спальне квартиры.

Что делать со шпионским оборудованием и шпионскими камерами в вашем доме

• Лори, если кто-то установил шпионскую камеру или электронное шпионское устройство в вашей комнате или квартире, вы можете использовать устройство обнаружения, чтобы отследить их сигналы. Все эти электронные устройства передают информацию с помощью беспроводных сигналов, поэтому устройство обнаружения поможет их обнаружить.
• Я предоставил информацию об обнаруженных мною сканирующих устройствах, которые могут вам помочь.Обязательно ознакомьтесь с описаниями и отзывами об этих устройствах.
• ОЧЕНЬ ВАЖНО: Важно, чтобы все ваши электронные устройства были выключены и отсоединены от сети перед использованием этого типа оборудования для обнаружения шпионов, в противном случае сигналы от ваших устройств могут мешать работе этих детекторов. Это включает в себя ваш компьютер, устройства Wi-Fi и любое смарт-устройство. Обычно любое из ваших устройств, которые могут передавать беспроводные сигналы, следует выключить и выключить.
• Шпионских жуков и шпионских камер можно установить в доме где угодно, включая потолочные светильники, датчики дыма, даже настенные часы и комнатные растения.
• РЕКОМЕНДУЕТСЯ: Вы можете попросить электрика помочь вам найти эти устройства и удалить их. Вы также должны сообщить об этом в местное отделение полиции.

Подробнее о детектор движения

Как подключить детектор движения

Установка детектора движения и осветительных приборов

Установка осветительных приборов с датчиком движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий наружный настенный светильник.

Как установить электропроводку в спальне

Требования к электропроводке в спальне

Полностью объясненные фотографии и схемы электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов.

Электрические ошибки и способы их предотвращения Как выявить и исправить электрические ошибки, которые приводят к проблемам с электричеством, Предотвратите нарушения правил электротехники и неудавшийся домашний осмотр Поможем правильно подключить Узнайте больше из моего курса «Домашняя электрическая проводка»: Базовая домашняя электрическая проводка на примере

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей 1207 розеток 907 Вольт и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и проверок для всех проектов электропроводки.

Как проследить электрический провод через гипсокартон | Руководства по дому

Электрические провода неприглядны и опасны, поэтому их обычно прячут в стенах, где их нельзя ни увидеть, ни случайно повредить.Однако у этого подхода есть недостаток; когда ведутся работы на стене или нужно расположить провода, невозможно увидеть, где они находятся. Просверливание провода под напряжением опасно и может привести к неприятным счетам за ремонт! Проблема знакома строителям и электрикам, а также энтузиастам DIY. Электронное решение проблемы в виде портативного детектора позволяет находить и отслеживать кабели с минимальными усилиями.

Вставьте батарейки в детектор кабеля в соответствии с инструкциями производителя. Если батареи уже установлены, проверьте их емкость с помощью функции заряда батареи детектора. Обычно это либо светодиод, указывающий на низкий заряд батареи, либо звуковой сигнал, например, когда датчик не подает звуковой сигнал при включении. Если вы не уверены, обратитесь к инструкциям производителя.

Установите новые батареи, если существующие вызывают предупреждение о низком заряде батареи. Использование кабельного детектора с разряженными батареями может привести к неточным показаниям или их отсутствию.

Выберите точку на стене, с которой следует начать поиск. Например, выключатели и розетки должны быть подключены к кабелям, так же как настенные светильники и приборы, поэтому, если вы их найдете, начните с них. Если очевидных зацепок нет, начните с удобного угла.

Включите кабельный детектор и прижмите его к стене так, чтобы головка детектора была заподлицо с поверхностью. Медленно и методично проведите головой по стене, следя за тем, чтобы не пропустить ни одной области. Неважно, перекрываются ли поисковые развертки или нет, если охватывается вся область.

Отметьте стену в каждом месте, где детектор указывает на наличие провода. Когда вся стена будет проверена, свяжите отметки вместе, чтобы проследить пути скрытых проводов.

Ссылки

Советы

• Перед использованием прочтите руководство по эксплуатации кабельного детектора. Могут быть полезные функции, такие как различение токоведущих и мертвых проводов, которые помогут в вашем поиске.
• Обычный металлоискатель можно использовать для обнаружения проводов, но его труднее использовать на стене, и он, вероятно, также обнаружит многие другие металлические предметы, такие как каркасы и кирпичные стяжки.
• Если вы ищете провод под напряжением, и ваш детектор может отличить провода под напряжением от мертвых, при поиске убедитесь, что провод действительно находится под напряжением. Например, если это провод к свету, а свет выключен, провод может быть не под напряжением.
• Детекторная головка может реагировать только на спрятанные прямо под ней провода. Если бы он обнаружил провода, которые были в общей области, вы не смогли бы их точно определить. По этой причине важно подметать всю стену.

Предупреждения

• Если вы не прочитаете и не поймете руководство по детектору кабеля перед началом работы, вы можете пропустить провода или неправильно их идентифицировать. Будьте в безопасности и знайте, что делаете.
• Не все извещатели могут обнаруживать провода с очень слабым током, например провода к дверному звонку. В случае сомнений проконсультируйтесь с квалифицированным электриком.

Писатель Биография

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества.Он писал статьи для газет «Telegraph» и «Guardian» в Великобритании, правительственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Лучшие радиочастотные детекторы для обнаружения электромагнитных полей и радиочастотных сигналов в 2020 году

Осознаете вы это или нет, но вы почти всегда окружены невидимой силой. Нет, мы не говорим о чем-то из «Звездных войн».Скорее, мы говорим об электромагнитных и радиополях, сокращенно ЭМП и РЧ. Сама Земля генерирует электромагнитное поле, которое позволяет компасу работать. И современные технологии, начиная от электрического тока, питающего ваши приборы, и заканчивая микроволновыми печами и телефонами, генерируют своего рода электромагнитное излучение.

ЭМП и РЧ сигналы упоминаются вместе, но обычно их различают по силе частоты. ЭДС возникают на более низком уровне — они обнаруживаются в электропроводке, по которой проходит переменный ток, например, в проводке в ваших стенах и шнурах, питающих ваши приборы.Любые устройства, которые используются для передачи данных, такие как радиоприемники, телевизионные антенны, маршрутизаторы Wi-Fi и сотовые телефоны, будут использовать радиоволны.

Оба вида частот могут быть обнаружены портативным детектором. Радиочастотные детекторы могут использоваться для противодействия наблюдению. Если в комнате установлено оборудование для наблюдения, такое как записывающие устройства или камеры, радиочастотный детектор может помочь найти их. Это может показаться надуманным вопросом, но было высказано множество опасений по поводу конфиденциальности, связанных с частной арендой.

Вы также можете использовать детектор для контроля вашего воздействия электромагнитных волн, если вас беспокоит воздействие электромагнитного излучения, хотя исследования, проведенные ВОЗ, показывают, что на сегодняшний день нет никаких доказательств неблагоприятного воздействия на здоровье от воздействия низких -частотные радиоволны.

Некоторые радиочастотные детекторы могут обнаруживать ЭДС более низкого уровня, что может быть полезно, если вы работаете в области электротехники. Вы можете помочь в выявлении проблем, связанных, например, с неисправной проводкой. Независимо от того, для чего вам нужен радиочастотный детектор, мы собрали несколько лучших радиочастотных детекторов, в том числе те, которые могут обнаруживать ЭМП более низкого уровня.

1. Радиочастотный измеритель электрического поля TriField

Этот удобный инструмент может помочь обнаружить несколько видов электромагнитных сигналов. Регулируемые циферблаты позволяют отслеживать магнитный переменный ток, электрический переменный ток, а также радиочастоты и микроволновые частоты. Ручка с удобной маркировкой на устройстве позволяет сканировать типы сигналов, которые вы ищете, без нежелательной фоновой информации.Цифровой дисплей разработан так, чтобы его было легко читать, и он автоматически изменяется, чтобы вы могли находить горячие точки.

Плюсы : Позволяет обнаруживать различные виды ЭМП. Индикаторная полоса на интуитивно понятном цифровом дисплее позволяет легко находить горячие точки.

Минусы : Не так точно для RF, как для других ЭМП. Более объемный, чем некоторые другие варианты в этом списке.

Amazon

2. Радиочастотный измеритель GQ

Этот измеритель от GQ предназначен для измерения трех различных частот, включая электромагнитные поля (ЭМП), крайне низкочастотные поля (СНЧ) и радиочастоты (РЧ).Удобный дисплей с подсветкой показывает все три частоты на одном экране, что позволяет быстро считывать показания. Экран имеет функцию автоматического поворота, аналогичную дисплею мобильного телефона, которая поворачивает экран при повороте устройства. Устройство очень компактное, а шнурок позволяет легко брать его с собой.

Pros : обнаруживает сигналы ELF, EMF и RF и отображает их на удобном трехстороннем цифровом дисплее, который автоматически поворачивается в зависимости от положения устройства.Очень компактный дизайн.

Минусы : Это устройство не так эффективно улавливает более слабые сигналы и лучше всего работает вблизи сильных сигналов.

Amazon

3.

Антишпионский детектор LONOVE

Если вы особенно беспокоитесь о конфиденциальности и безопасности, то этот детектор от Lonove имеет несколько функций для обнаружения скрытых камер, жучков и других инвазивных устройств. Он оснащен радиочастотным детектором для обнаружения сигналов, которые могут поступать из различных источников. Присоединенный зонд упрощает определение местоположения сигналов, а световой дисплей на устройстве показывает силу сигналов.Инфракрасное окно также предназначено для того, чтобы помочь вам найти любые скрытые камеры.

Плюсы : Удобное устройство для поиска инвазивных устройств. Радиочастотный детектор позволяет находить подслушивающие устройства, а ИК-окно помогает находить камеры ночного видения.

Минусы : Не предназначен для обнаружения сигналов ЭДС низкого уровня.

Amazon

Легко находите устройства для прослушивания телефонных разговоров с помощью подходящего оборудования.

По какой-то причине этот жуткий человек на работе, кажется, всегда знает, о чем были ваши разговоры в нерабочее время. Узнайте, слушает ли кто-то вас в вашей квартире или офисе, с помощью наших устройств видеонаблюдения. Подозреваете, что ваши телефонные звонки были скомпрометированы? Мы можем помочь вам обнаружить любую ошибку или прослушку, от простого записывающего устройства до сложного аудиопередатчика. Если вы хотите узнать основы использования детектора ошибок, щелкните здесь.

Детектор ошибок Andre Deluxe Advance

Портативный широкополосный приемник для обнаружения известных и неизвестных передач.ANDRE — первое в своем классе оборудование для обнаружения, которое определяет местонахождение близлежащих радиочастотных, инфракрасных, видимых, несущих и других типов передатчиков. Доступ к …

Система противодействия Cerberus Guardian Max

Система противодействия CGMCS Cerberus Guardian Max — это лучшая система обнаружения. Имеет 5 самых мощных доступных средств противодействия. Этот комплект был разработан для серьезного противодействия. Вы сможете найти …

Детектор беспроводной камеры Мини беспроводной детектор RF

Детектор ошибок и беспроводной камеры. Этот мини-детектор беспроводной камеры является последним устройством начального уровня в нашей линейке продуктов для встречного наблюдения.Устройство имеет 4 различных режима оповещения, в том числе режим вибрации, светодиодные индикаторы и …

Детектор РЧ сигналов — 12051i

Палочка детектора радиочастотного сигнала готова защитить вас от нежелательных вторжений со стороны скрытых камер и беспроводных микрофонов. Держите конкурентов в неведении по поводу предстоящего релиза и защитите свои личные разговоры от …

ПРОДАЖА

iProtect 1216 — 3-полосный радиочастотный детектор

iProtect 1216 — это 3-полосный цифровой радиочастотный детектор с расширенным диапазоном, который позволяет вам с легкостью контролировать работу счетчика экспертного уровня.Используйте iProtect 1216 для предотвращения незаконного электронного шпионажа за нежелательными скрытыми угрозами, такими как шпионские камеры, аудио …

Defender PRO-10G — Многофункциональная система поиска ошибок

Defender PRO-10G — доступный вариант многофункциональной системы поиска ошибок. Defender PRO-10G идеально подходит для домашних пользователей, которые хотят избежать дорогостоящих расходов на частное расследование. Это портативное устройство для противодействия наблюдению 4-в-1. Расширенная …

Зонд обнаружения RF Black Ops

Думаете, обнаружение только для профессионалов? Подумай еще раз! Обнаружение сигнала своими руками теперь более мощное и доступное, чем когда-либо, с помощью зонда обнаружения RF Black Ops.Незаметно обнаруживайте видео, аудио, цифровые или аналоговые сигналы и обнаруживайте жучки наблюдения …

Система наблюдения за счетчиком Delta X 100-4

Выявляйте и удаляйте скрытые электронные подслушивающие устройства с помощью нашей системы наблюдения за счетчиком Delta X. DX100-4 использует программное обеспечение для анализа спектра, различные портативные радиочастотные датчики и широкополосные радиочастотные антенны для оценки вашей среды. Может у вас есть …

Анализатор спектра наблюдения счетчика Delta X 100-12

Анализатор спектра счетчика наблюдения Delta X 100-12 предлагает полный набор оборудования для поиска и отладки.DX100-12 предлагает широкополосное обнаружение для анализа нежелательных угроз аудио и видеонаблюдения. Портативность и низкий спрос …

Defender EZ 10 GHz — RF-детектор и искатель объектива камеры

Defender EZ 10 ГГц предлагает широкополосное обнаружение (10 МГц — 8 ГГц), способное обнаруживать беспроводные сигналы, исходящие от незаконно скрытых камер, звуковых ошибок и устройств GPS. Не позволяйте портативному размеру вводить вас в заблуждение, не только Defender EZ 10 GHz …

ПРОДАЖА

1207i Многочастотный радиочастотный детектор ошибок CDMA, GSM, BLUETOOTH, WIMAX

1207i — это многочастотный радиочастотный детектор ошибок, разработанный для сотрудников правоохранительных органов и специалистов по противодействию наблюдению, которые действительно понимают угрозу, с которой сталкивается растущая беспроводная инфраструктура.С возможностью обнаружения 6 различных частотных диапазонов …

Как найти обрыв провода в стене, Простой поиск видео

Бытовые электроприборы, которыми пользуются все и даже те, кто далек от электричества. И когда в доме внезапно гаснет свет, он начинает чувствовать, что жизнь остановилась, лишая привычных условий существования. Именно поэтому в этих ситуациях каждому из нас полезно знать, как найти шнур питания в стене, тем более, что для этого не обязательно пользоваться услугами электрика.Даже если в доме нет специального прибора для определения разводки в стене, существуют методы, позволяющие обойтись без каких-либо приспособлений.

Чаще всего для самоопределения проводки приходится прибегать к следующим случаям:

1. При установке выключателя или розетки для просверливания или забивания гвоздя в стене не опасайтесь поражения электрическим током.
2. В случае короткого замыкания, представляющего опасность, так как это может вызвать пожар, но, следовательно, мы должны быстро найти, где произошел обрыв провода.
3. При ремонте или перепланировке квартира. При сносе или возведении стен и изменении расположения дверного проема. В этом случае желательно знать, как найти проводку в стене устройства без этого, что предотвратит повреждение электрического кабеля.
4. При заселении в купленную квартиру. Определить расположение существующих электрических коммуникаций, если нет документов с планами их размещения.

для размещения поискового устройства

Самым простым таким устройством является индикатор-отвертка.У многих он есть дома, а если нет — можно позаимствовать у соседей. Пока индикатор довольно недорогой, но он очень слабый. Определите точное расположение проводов, даже при удачном их обнаружении не удается, индикатор указывает на опасную зону в 30 см. Не получится с помощью дисплея найти отвертку с проводом, которая не находится под напряжением.

Оповещатель

Е-121 по прозвищу «Дятел» широко используется многими электриками. С ним настолько легко обращаться, что с ним может справиться даже абсолютный непрофессионал.Однако этот прибор может определять не только расположение проводов, но и то, где был прорыв. Глубина его действия доходит до 7 см. Этого достаточно для обнаружения импульсного проводника для гипсовой обшивки. По соотношению цена-качество «дятел» можно назвать лучшим бытовым прибором для поиска скрытой проводки.

Индикатор MS, Китай выпускается во многих модификациях, но наиболее популярны модели MS-18. Особенность китайского проволочного извещателя — высокая чувствительность ко всем металлам, поэтому он одинаково чутко реагирует и на электрический проводник, и на гвозди, и даже на арматуру в плитах панельных домов.Но приловчились найти разницу в силе сигнала. Выбирая любую модель сигнализации MS, стоит учесть, что фольгированный кабель на них не среагирует. Среди них электрические тестеры не пользуются популярностью, и для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Поисково-спасательное оборудование, электорпроводки профессиональные

В продаже можно найти тестер ГВД-504А, зум BOSCH DMF 10, ГВТ-92, ГВД-503, ВП-440 производства европейских производителей.Их обычно используют для обнаружения, скрытые под финишным анализом его состояния и профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактностью и красивым исполнением. Принцип работы примерно такой же, но стоимость довольно высока, особенно если покупать одноразовые.

Таблица цен на воду для адресных устройств

Старинные устаревшие способы нахождения проводов в стене

Высокая цена на специальные устройства — одна из причин, по которой разнорабочему интересно, как найти провод в стене без устройства, и часто отдают предпочтение старым. вылеплены неоднократно проверенные практики для решения этой проблемы.Ведь в старину при обнаружении проводки в стене обходились без инструментов, нахождение питания под штукатуркой и обоями безопасными методами.

таких методов, позволяет найти скрытую проводку в стене без специального оборудования. Их несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение пространства маршрута. Этот способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые снимают при ремонте. Это позволяет легко найти штробы, в которых обычно проложены провода.Поскольку штробление нарушает целостность поверхности, и даже после прекращения работы место, где оно было проведено, остается видимым. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально найти сетевой шнур в стене не представляется возможным.
2. С радиоприемником, или. Этим методом мастера советуют любителям, интересующимся, как определить, где в стене проложена проводка. И подойдет самый обычный для этой цели, настроенный на среднечастотный приемник. Под приятную музыку надо ехать по стене, дай знать, когда потрескать.
3. Микрофон, подключенный к магнитоле, может быть альтернативой приемнику. С ним следует обращаться, как по радио, так и по внешнему виду, и по средствам обнаружения шума.

Следует помнить, что с помощью радио или микрофона можно определить проводку, находящуюся в стене, с точностью до 15-20 см. Поэтому при использовании этих устройств лучше сделать небольшое углубление, чтобы избежать поражения электрическим током и такая подстраховка не лишняя.

Попробуем выполнить логику

Если электромонтаж проводился квалифицированным электриком, все проводники в ограждающей их полости проходят параллельно потолку и перпендикулярно полу, а все повороты сделаны вправо угол.

Схема поиска смыва в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод строго поднимается дальше, под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте забивать гвоздь не нужно.
Линию
2. , как правило, натягивают с отступом 10-15 см от потолка и 10 см от плинтуса.
3. Его можно визуально представить в виде заранее созданной схемы электропроводки и зарисовать ее на бумаге.

Следует иметь в виду, что надежным такое наглядное представление назвать нельзя. Схему разводки нужно проверять хотя бы по радио, а лучше — специальными приборами.

Причины проводки обрыв

Обрыв электропроводки может произойти в любое время, чаще всего это происходит, когда электрические проводники находятся под напряжением. Причиной повреждения кабеля может быть некачественный товар, неправильная разводка и многое другое. В том месте, где есть травма, может закончиться постоянно нагретая проволока и при повышении напряжения.Кроме того, обрыв кабеля может произойти из-за внешнего механического воздействия на него, забивания или сверления отверстий. При обрыве кабеля и перегрузке сети.

Как найти обрыв провода в стене

Если раньше прибор допускал только обнаруженные провода или металлические предметы, то современные электронные устройства помогают выявить скрытый обрыв провода. Например, бесконтактным индикатором промывки можно найти место разрыва фазного проводника. Индикатор нужно двигать по проводнику, и в точке обрыва он подаст сигнал.Вообще при определении обрыва проводки зуммер прекращает работу.

Если у вас есть представление, как узнать, где находится проводка в стене, вы можете выбрать подходящий вариант поиска, исходя из своих возможностей.

Видео детекторов и методов поиска скрытой проводки

Цепь антишпионского радиочастотного детектора

— Беспроводной детектор ошибок

Антишпионская цепь или детектор ошибок — это устройство, которое обнаруживает скрытые беспроводные электронные устройства, такие как беспроводные микрофоны, шпионские камеры, устройства Wi-Fi, GPS-трекеры или любое другое устройство, которое излучает некоторые вид радиочастоты (RF).

Предлагаемая конструкция может быть специально использована как:

• Схема детектора сигнала Wi-Fi
• Схема детектора сигнала FM-передатчика
• Схема детектора шпионской камеры Wi-Fi
• 000 Схема детектора беспроводного микрофона

Обзор

Также называемые антишпионскими радиочастотными снифферами, они обычно используются для сканирования и обнаружения скрытого электронного наблюдения, которое может быть установлено для тайного наблюдения за «целью» или противником и тайного изучения их планов.

Устройства с ошибками в основном используются детективными агентами, полицией и секретными агентами для отслеживания поведения подозреваемого в преступлении или личного клиента.

Представленная здесь схема детектора жучков , эксклюзивно разработанная мной , может использоваться для обнаружения, точного определения любого скрытого беспроводного устройства или нежелательного наблюдения, установленного в комнате.

Скрытые шпионские устройства могут находиться внутри кроватей, шкафов, столов / стульев, цветочных горшков или вообще в любом месте, о котором нормальный человек меньше всего подозревал бы.

Выявление такой скрытой нежелательной системы наблюдения невозможно без использования дорогостоящего и сложного оборудования. Однако представленная здесь идея схемы не только дешевая в сборке, но и идеально выполняет свою работу.

Полную принципиальную схему можно увидеть ниже:

Результат тестирования видео

ПРИМЕЧАНИЕ: чувствительность схемы можно отрегулировать до гораздо более высоких уровней, либо увеличив номинал резистора 2M2, либо добавив еще два. Каскады операционных усилителей последовательно с вышеуказанной конструкцией, так как у нас уже есть два запасных операционных усилителя внутри ИС.


Описание схемы

Схема в основном построена с использованием четырехъядерного ОУ IC LM324. Хотя в ИС встроено 4 операционных усилителя, для приложения обнаружения ошибок фактически реализовано только два операционных усилителя.

Каскад A1 и A2 идентичны, и оба сконфигурированы как схемы инвертирующего усилителя с высоким коэффициентом усиления.

Поскольку два усилителя соединены последовательно, общее усиление значительно увеличивается, что делает схему очень чувствительной к радиопомехам.

В основном усилители работают через следующие этапы:

1. Антенна улавливает электрические помехи, отправляет их на усилитель операционного усилителя A1, который усиливает их от 10 до 100 раз в зависимости от значения резистора обратной связи R1.
2. Выходной сигнал с A1 отправляется на следующий операционный усилитель A2 через C2, который блокирует постоянный ток, и разрешает только выбранную частоту переменного тока.
3. A2 дополнительно усиливает частоту от 10 до 100 раз в зависимости от резистора R4. C1 обеспечивает стабильность операционного усилителя и предотвращает случайные наводки.
4. R2, R3 гарантирует, что входы операционного усилителя действуют как дифференциальные входы для обнаружения мельчайших изменений принимаемых электрических сигналов.

Схема настолько чувствительна, что может легко обнаруживать все типы электрических шумов, даже помехи от громовой молнии.

Я был удивлен, когда увидел, что эта схема детектора ошибок легко улавливает сигналы от моего беспроводного устройства Wi-Fi с расстояния 2 фута. На самом деле, когда устройство было помещено на кровать, я обнаружил, что светодиод ненормально мигает, как если бы цепь была нестабильной и неисправной.Я был очень разочарован.

Потом я поднял его и поставил на некотором расстоянии от кровати, и светодиод просто погас. Я попытался снова положить его на кровать, и светодиод снова начал мигать. Я все еще не мог понять причину, и подумал, что, возможно, кровать действовала как большая антенна и вызывала беспокойство.

Однако, в конце концов, я понял, что это происходит, потому что мой интернет-Wi-Fi также был размещен на той же кровати на некотором расстоянии.

Я снял устройство Wi-Fi с кровати, и светодиод детектора жучков просто снова выключился.

Затем я провел несколько повторных тестов и убедился, что устройство действительно обнаруживает радиочастоты, а мигание светодиода не было связано с нестабильным или неисправным состоянием.

После подтверждения я построил последнюю схему детектора ошибок и представил ее здесь для вашего удовольствия от чтения!

Список деталей

• R1, R4 = 2,2 Мэг
• R2, R3 = 100 K,
• R5 = 1 K
• C1, C2 = 0,1 мкФ PPC
• A1, A2 = 1/2 LM324 op amp

Распиновку LM324 можно найти ниже:

Для дальнейших запросов или информации, пожалуйста, используйте поле для комментариев ниже.
