Делаем модный светильник с помощью каната, бусин, шестеренок и других подручных средств. Быстро, просто и бюджетно.

Если после очередного ремонта вы не смогла подобрать в комнату подходящую люстру, из-за чего под потолком до сих пор сиротливо раскачивается голая лампочка, не спешите что-то радикально менять. Лучше вспомните о моде на «голые» светильники и выберите из наших советов тот, который поможет превратить именно вашу сиротку в гордый объект современного интерьерного дизайна.

1. Добавьте труб или шестеренок

Помните мастер-класс, в котором мы рассказывали, как сделать настольную лампу из водопроводных труб? Почему бы не оформить в таком же стиле и подвесной светильник? Базовые элементы — молдинг-муфта и подходящий патрон — останутся теми же, а украсить конструкцию можно всем, что найдется в гараже. В стиле лофт особенно уместны будут крупные гайки и шестеренки, а для светлых интерьеров можно выбрать белый цвет и керамические детали.

2. Спрячьте шнур в канат

Одна из модных модификаций «лампочки Ильича» — лампа на канате. Такие светильники считаются подходящими для стиля шале, но их можно вписать и в лофт, и в «скандинавию». Самое приятное, что их легко сделать своими руками — достаточно найти канат. Если нужна подсказка, как спрятать шнур в канате, загляните в блог датчанки Катарины Натали: она сделала на эту тему мастер-класс и сняла видео.

3. Добавьте бусин

Исландцы Dottir & Sonur придумали очень симпатичный светильник для детской — с нанизанными на провод деревянными бусинами. Чтобы сделать такой же, вам понадобятся деревянные шары (проще всего заказать на AliExpress) и дрель, чтобы расширить отверстия в них. Прелесть деревянных бусин в том, что их можно раскрасить в любой цвет обычными акриловыми красками, так что ваш светильник будет уникальным и точно подойдет к интерьеру.



4. Оплетите макраме

Для нежных, светлых интерьеров канат может не подойти, а вот макраме придется в самый раз. Возьмите за основу мастер-класс от автора блога Vintage Revivals и экспериментируйте с размером и цветом веревок и лампочки. Кстати, уроки можно найти не только в книгах по макраме, но и в подростковых youtube-видео о том, как оплести провода наушников или ручку.

5. Наденьте трубочки

Еще один дизайнерский прием можно позаимствовать у Volker Haug. Он придумал надевать на провода изогнутые трубочки разных цветов и форм. В домашних условиях это проще всего повторить с медными трубками из обычного строительного магазина. Тонкость здесь одна: трубки перед тем, как гнуть, нужно будет наполнить песком (или мелкой крупой), чтобы они не деформировались и не потеряли круглого сечения. А вот раскрашивать их не обязательно: медь все еще не вышла из моды и в сочетании с белым или цветным проводом будет смотреться хорошо.



6. Сделайте бра

Не обязательно лампочки должны свисать с потолка. Вы можете сделать из них прикроватные бра, повесив на самые обычные консоли для полок от IKEA. Здесь упор нужно делать на минимализм: лампочка + красивый шнур + материал и цвет консоли. Можете срифмовать цвет шнура с картинами на стене или другими элементами декора, но иные украшения будут лишними. Хороший пример воплощения этой идеи — светильники в доме стилиста и блогера Тиффани Грант-Райли.

лампа, потолочные светильники, освещение

Лампочка на проводе, корпус светильника, лампа на подвесе.

При выборе потолочного светильника обращайте внимание на подвес. Какова должна быть его длина? Стоит ли купить модель с декоративным подвесом? Нужна ли вам регулируемая модель?

На фото:

Качаться на люстре&nbsp– не самая удачная идея. Подвес может и лопнуть.

Устройство подвесного светильника

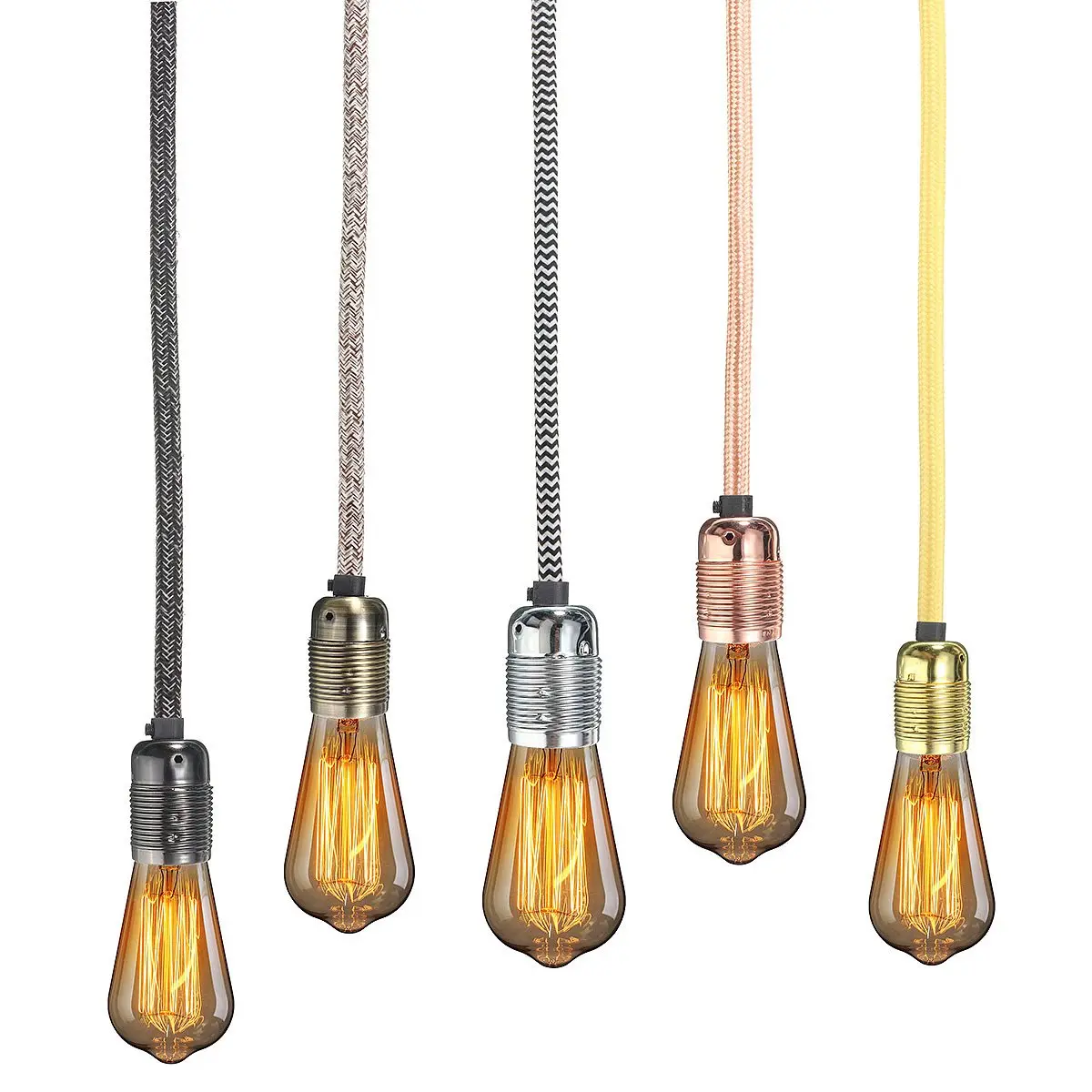

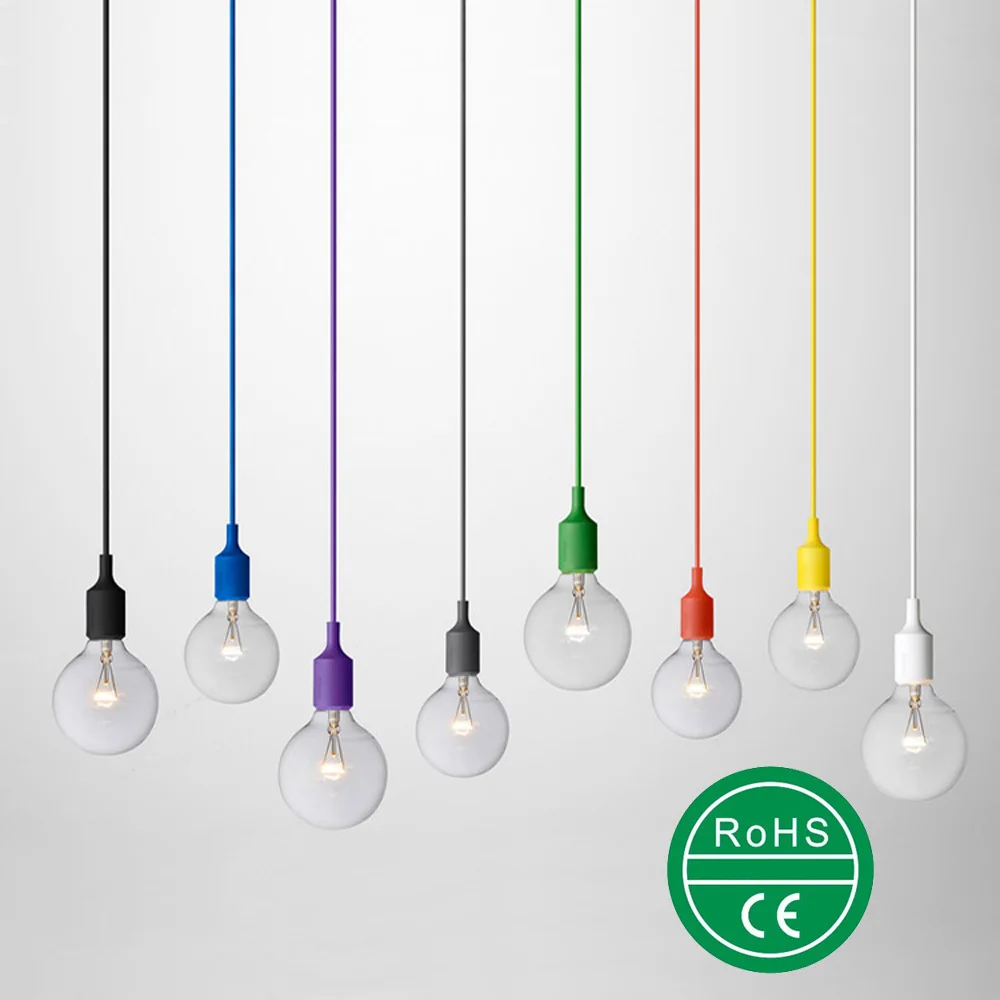

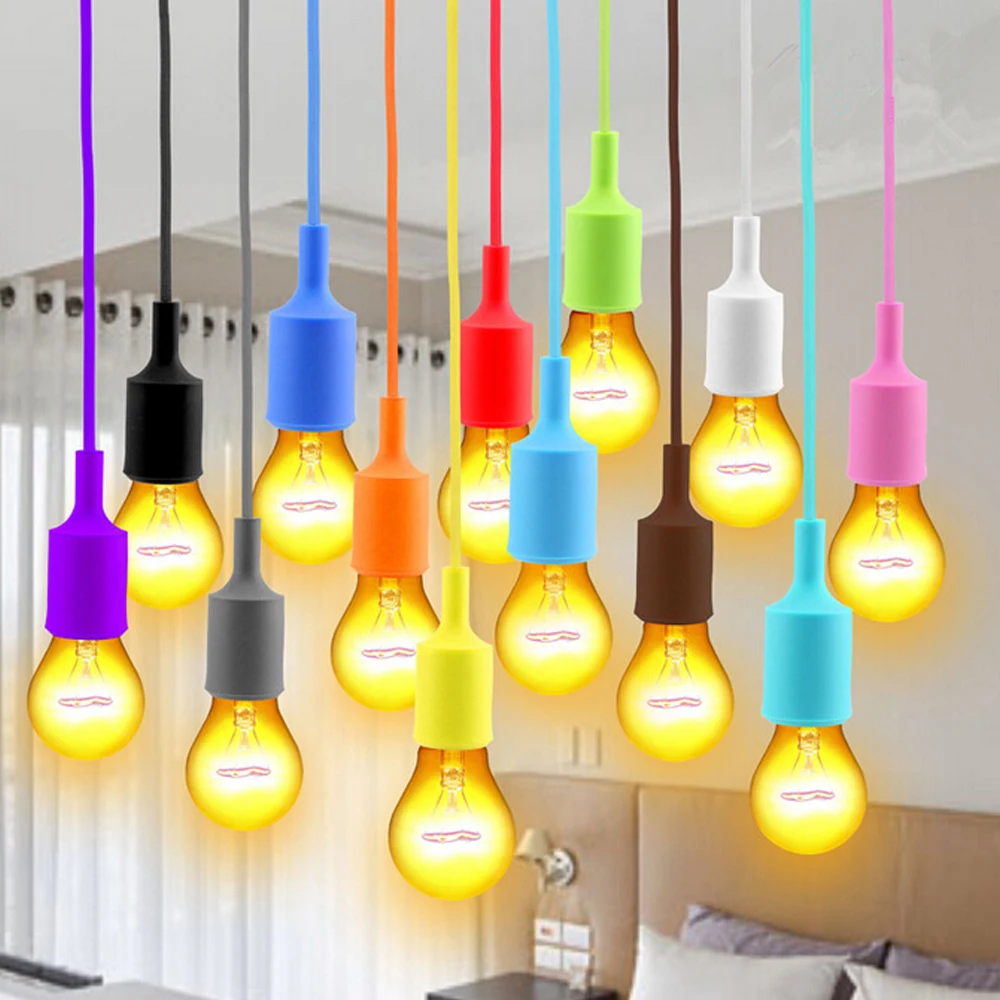

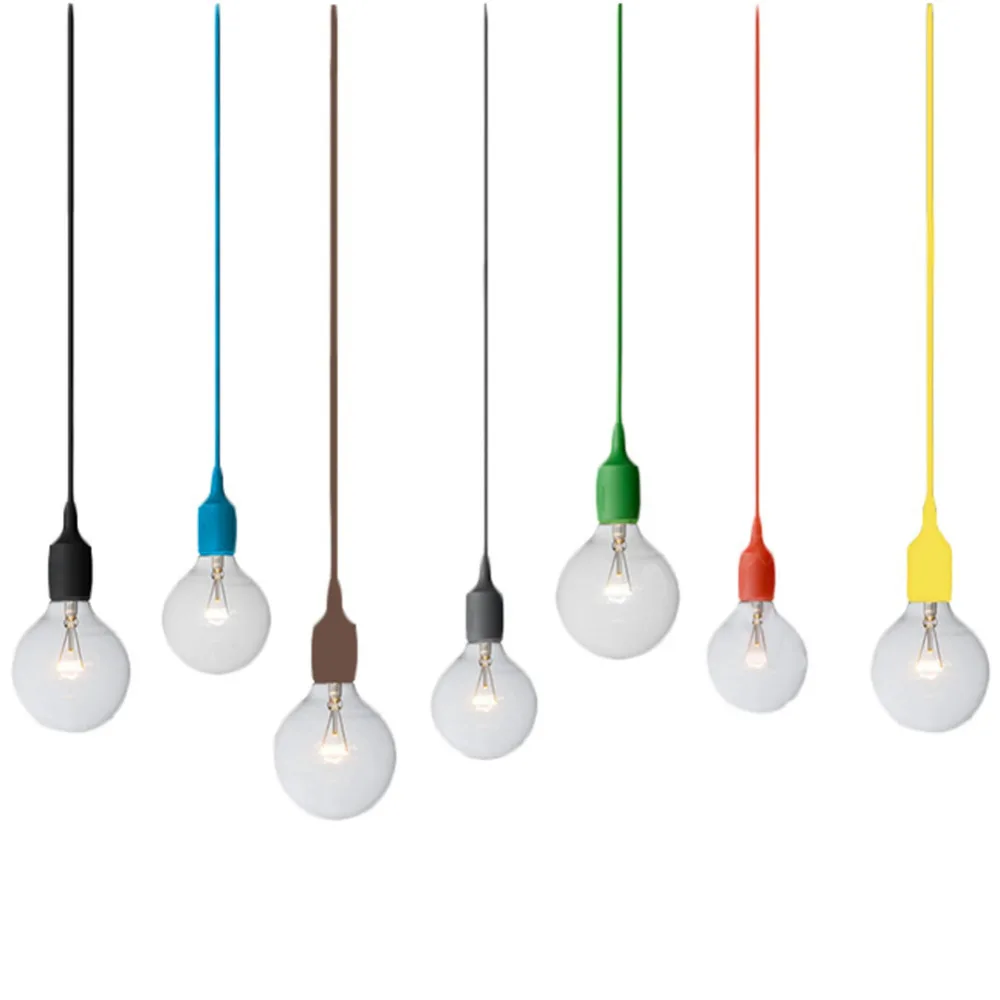

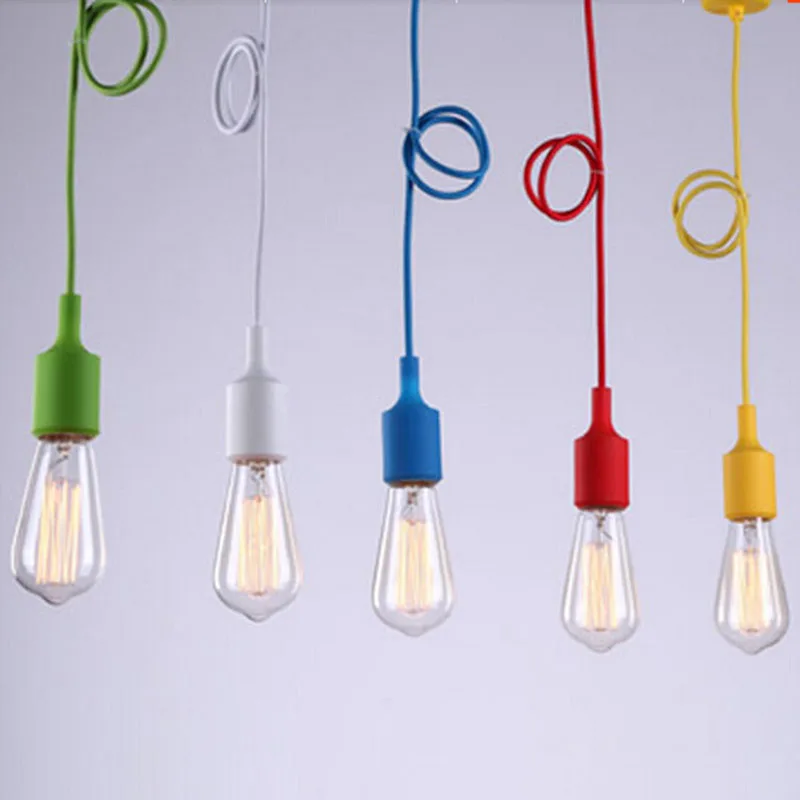

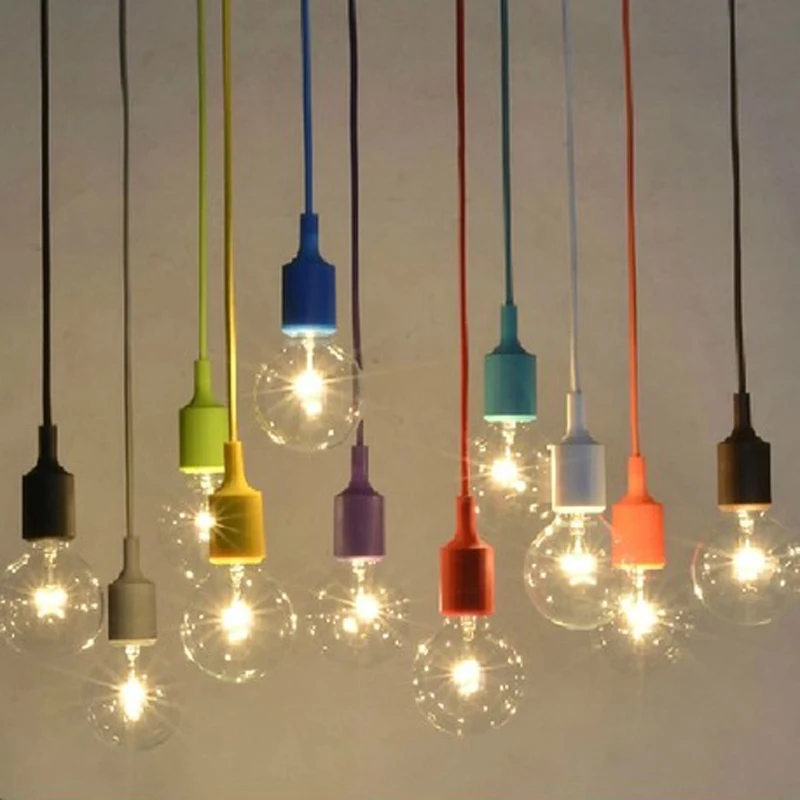

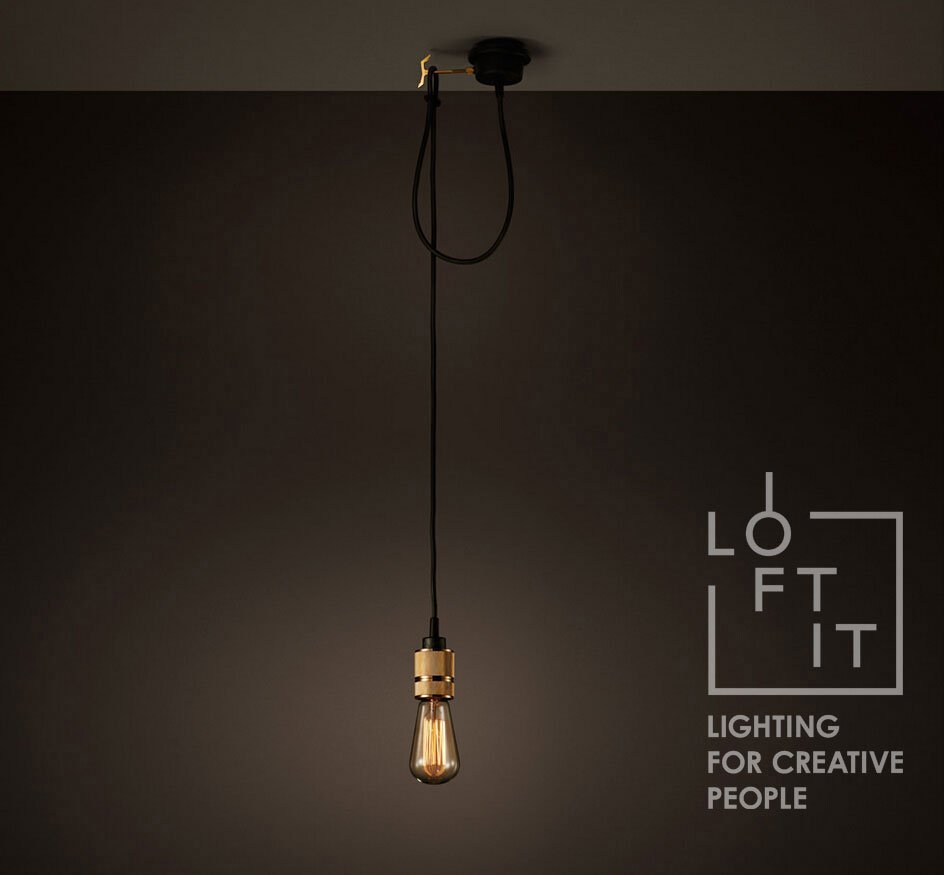

Лампочка на проводе. Это прототип подвесного однолампового светильника, состоящий из патрона и присоединенного к нему кабеля. Современные модели устроены намного сложнее.

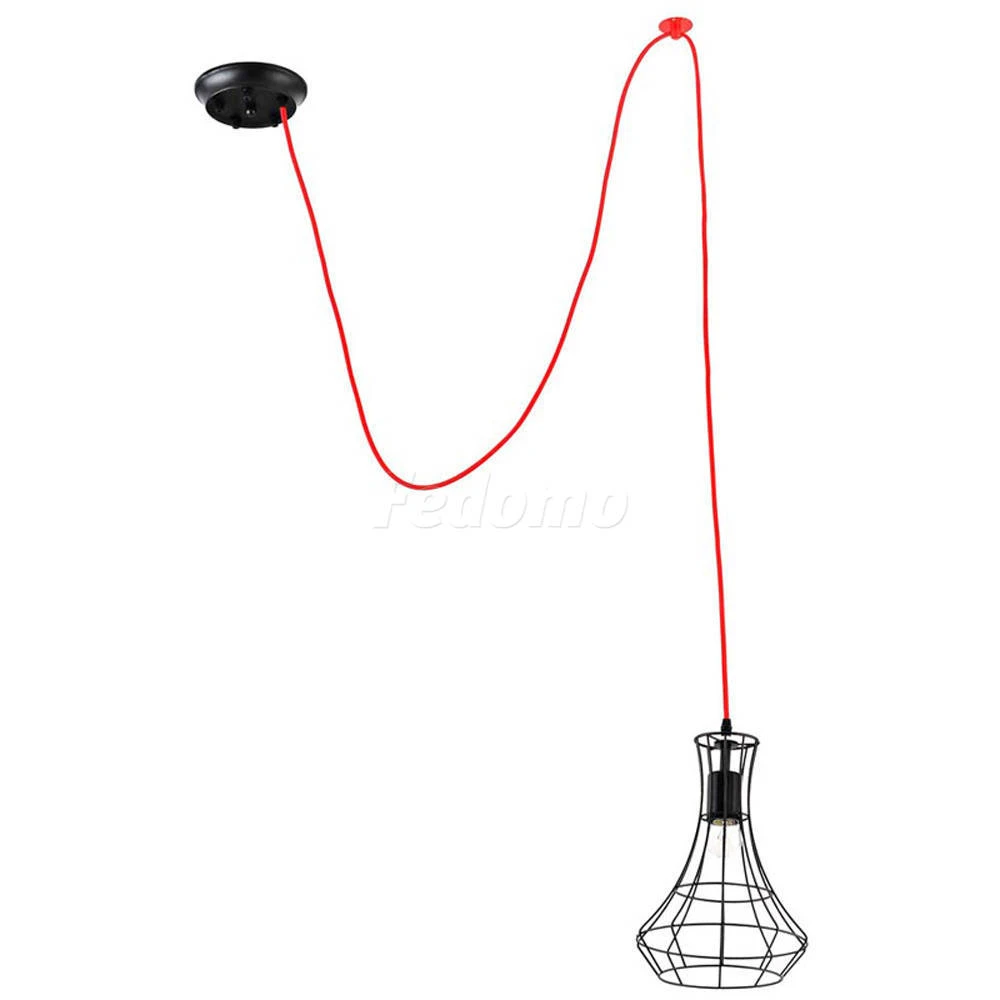

Помимо патрона и провода-подвеса, конструкция включает корпус светильника, рассеиватель и/или отражатель. Впрочем, сегодня подвес светильника – это необязательно провод…

Виды подвесов

Несущий подвес – обычный электрический провод. Обычно он окрашен в тот или иной цвет, а иногда снабжен красивой оплеткой. Такой подвес встречается преимущественно у одноламповых моделей – кабель способен выдерживать лишь небольшой вес прибора. В общем, это всё та же лампа на подвесе, но с легким абажуром – из пластика или, скажем, рисовой бумаги. В большинстве случаев производитель предусматривает длину такого подвеса с небольшим запасом, поэтому монтировать люстру можно на разной высоте. Однако если впоследствии вам захочется повесить ее чуть выше или ниже, придется все начинать заново и менять шнур.

На фото:

Простейший несущий подвес&nbsp– провод, чаще всего заключенный в оплетку. По нему электрический ток поступает к патрону и лампе.

Декоративный подвес – самый распространенный. У светильника есть и электрический провод, и элемент, на котором держится светильник. В качестве такого подвеса могут выступать красивые кованые цепи, разноцветные шнуры с украшениями и многое другое. Провод в этом случае свободно свисает или обвивает декоративную часть. И чтобы повесить светильник повыше, достаточно просто снять несколько звеньев цепи. Декоративными подвесами оборудуются как одноламповые, так и многоламповые модели – люстры.

На фото:

Декоративные подвесы не только красивы, но и прочны&nbsp– они способны выдержать значительный вес.

Невидимый подвес – полная противоположность декоративному. Его основу составляет прозрачная леска или тонкая металлическая струна. Кажется, будто бы люстра парит в воздухе. Что же ее удерживает? Явно это не шнур питания – ведь он извивается, то есть совсем не натянут под весом светильника! Всему «виной» малозаметные подвесы-невидимки: при помощи таких приспособлений светильники крепятся к потолку – именно они держат вес.

На фото:

Подвесы-невидимки прекрасно справляются со своей функцией&nbsp– удерживают тяжелый светильник.

Фиксированный подвес – это стержень, внутри которого проходит провод. Он изготавливается из любых материалов: от алюминия и пластика до стекла и дерева. Стержень подходит непосредственно к потолку, поэтому высота подвеса светильников остается неизменной. Перед покупкой такой модели тщательно просчитайте, какая длина вам подойдет, чтобы в дальнейшем не задевать люстру головой. Все описанные выше подвесы можно назвать стационарными. Но есть и разновидности, которые позволяют постоянно изменять направление светового потока или высоту установки светильника – по вашему желанию.

На фото:

Чтобы укоротить фиксированный подвес, придется взять в руки ножовку по металлу. Но вряд ли вам удастся аккуратно провести процедуру&nbsp– лучше выберите другой светильник.

Трансформируемые подвесы

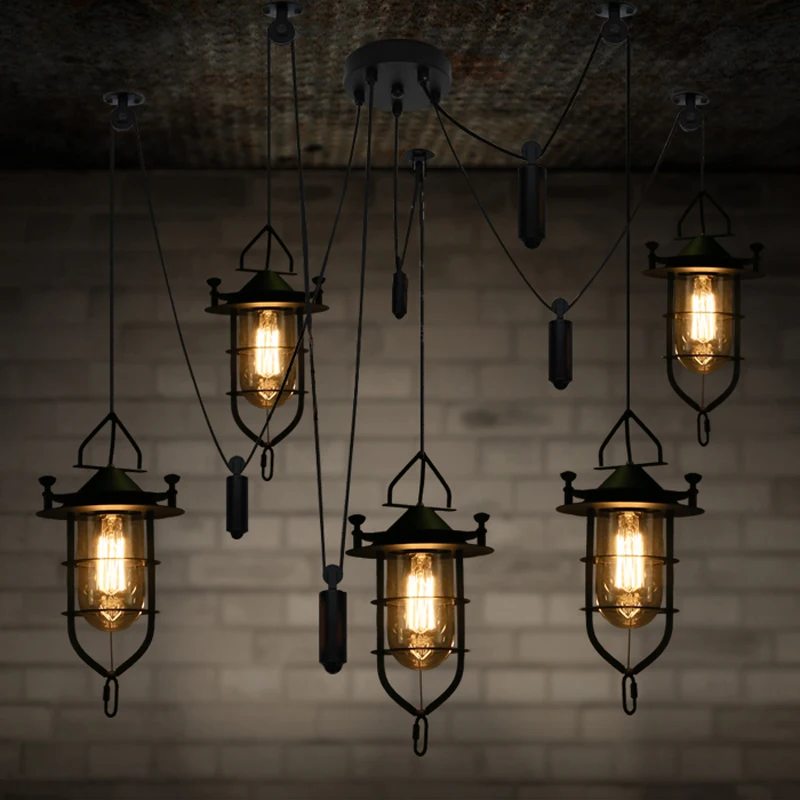

• Регулируемый подвес. В этом случае конструкция позволяет варьировать высоту установки светильника. Это может быть система противовесов или колен (аналогичное решение применяется в настольных лампах).
• Гибкий подвес. Каждый из рожков люстры, размещенный на гибкой арматуре, можно направить в любую сторону, высветив элемент декора или рассеяв свет о поверхность потолка.

На фото:

Гибкие подвесы очень удобны, если время от времени возникает необходимость направить свет в ту или иную сторону.

что такое, виды, особенности света

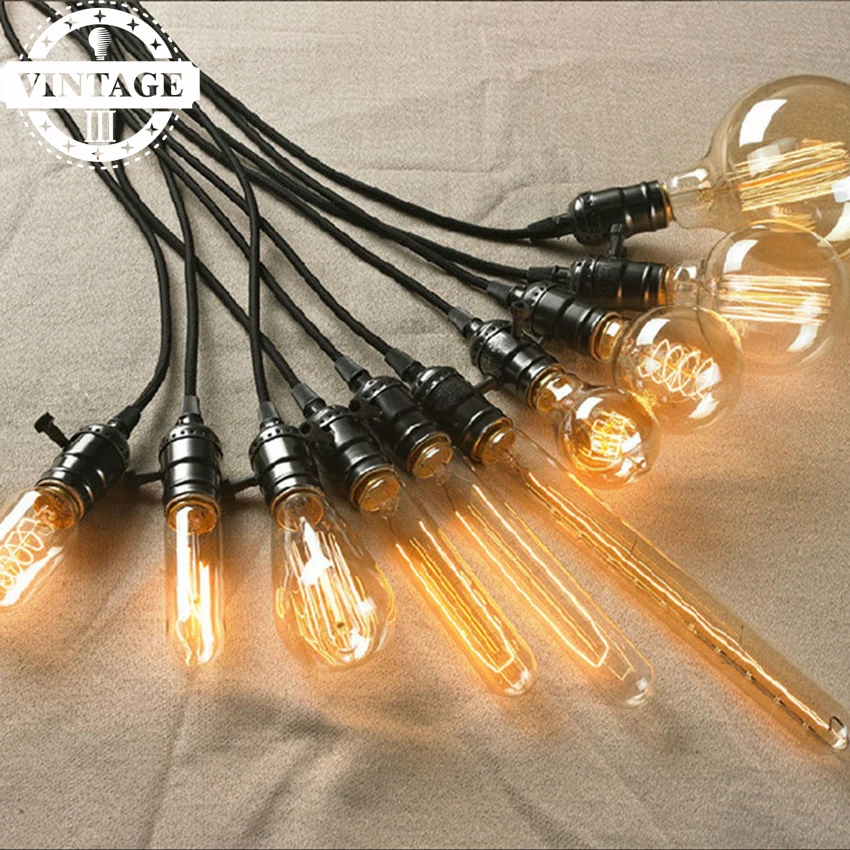

Как известно, все новое – это хорошо забытое старое.  Лампа Эдисона – имитация старинных ламп накаливания, изобретенных Томасом Эдисоном. Благодаря мировым дизайнерам они снова вошли в моду и широко используются для оформления интерьеров под старину в стиле «лофт». В статье рассмотрены история создания лампы, ее конструктивные особенности и простые и полезные советы по эксплуатации в интерьере.

История создания лампы.

Человечество искало способы освещать свои жилища с момента появления разума. Много веков подряд использовался огонь: костры, лучины, свечи. В начале XIX века изобретатели Европы, Америки и России дружно решили освоить недавно изобретенное электричество – создать осветительный прибор. В течение пятидесяти лет ученые придумали несколько разных прототипов лампочки. Но только Томасу Эдисону в 1879 году после почти 6000 опытов удалось создать прибор, работавший на основе угольного волокна более 40 часов. Несмотря на недолгую жизнь, прибор начал вытеснять газовое освещение. Тем более что Эдисон автоматизировал и удешевлял производство лампочек; он смог сделать цену максимально низкой. Все это привело к доступности лампочек для широких слоев населения.

Ученые продолжали работы по усовершенствованию конструкции: вместо угольных нитей стали использовать вольфрамовые спирали, а в колбу стали закачивать аргон.

Время службы заметно увеличилось. К началу XX века лампа накаливания Эдисона приобрела конструкцию, без особых изменений дошедшую до наших дней.

Особенности устройства.

Винтажного источника света Эдисона состоит из следующих основных частей:

• цоколь – чаще всего применяется стандартный Е27, встречаются В22 и В14;
• стеклянная колба разных
  форм и цветов;
• нить накала: вольфрамовая или светодиодная.

Герметичная стеклянная колба заполнена аргоном. Из цоколя ведут два электрода, на которых удерживается нить накаливания. При прохождении электрического тока нить разогревается и начинает светиться – лампочка загорается.

Технические характеристики.

Ретро-лампы обладают типовыми для своего класса характеристиками::

• номинальное напряжение – 220 Вольт;
• время работы исполнения с нитью накаливания: 2000–3500 часов;
• срок службы светодиодного исполнения : 20 000-30 000 часов;
• цветовая температура: 2100 – 2700К;
• мощность: 20–100 Вт.

Достоинства и недостатки.

	Достоинства	Недостатки
1	В составе нет ртути	Высокая мощность потребления энергии
2	Высокий индекс цветопередачи – нет искажения цветов	Цена
3	Простота конструкции: стандартный патрон, без дополнительных трансформаторов	Хрупкость колбы
4	Разнообразный дизайн	Сильное нагревание поверхности
5	Есть возможность регулирования мощности свечения
6	Возможность создания оригинального интерьера

Виды ламп Эдисона.

Фантазия для формы ретро-лампы не знает границ: классическая «груша» или модный «алмаз», шарообразная или цилиндрическая, прямоугольная или трапецевидная, сужающаяся или расширяющаяся к концу.   Шарообразные источники света доходят в диаметре до 25 см, а цилиндрические – до 28 см в длину.

Чаще всего встречаются светильники приятного янтарного цвета. Реже производят позолоченный и посеребрянный варианты.

Нить накаливания, независимо от того, вольфрамовая она или светодиодная, чаще всего имеет причудливую форму. Встречаются модели со шпилеобразной, листообразной, спиралевидной, елочковидной нитью. Можно увидеть нити накаливания в виде петель или беличьей клетки. Иногда дизайнеры используют несколько переплетающихся нитей в одной лапме – выглядит оригинально. Стоит отметить, что количество нитей накаливания сказывается только на цене, но не на мощности свечения.

Можно использовать в обычном светильнике или подвесить  на шнуре с потолка (абажур совсем не обязателен).

Производители и модели.

Среди самых известных стран-производителей ретро-лапм можно назвать Швейцарию (Richi Light AG), Голландию (Calex), Данию (Danlamp) и Китай (Uniel).

1. Швейцарский бренд Richi Light AG на рынке с 1906 года. Их продукция высокого качества, срок службы изделий выше номинального. Самые ответственные узлы лампочек собираются вручную.

Пример швейцарской фирмы Richi Light AG
Standart Deluxe Super – лампочка классической грушевидной формы, с цоколем Е27. Мощность 60 Вт. Длина 105 мм, диаметр 60 мм.	P64 Deluxe с расширяющейся колбой и цоколем Е27. Мощность 60 Вт. Длина 135мм, диаметр 64 мм.	ROHRE DELUXE – цилиндрическая лампа с цоколем Е14. Мощность 40 Вт. Длина 114 мм, диаметр20 мм.

2. Голландская фирма Calex выпускает дизайнерские лампы.

Пример голландской фирмы Calex
Goldline G-60 – лампочка шарообразной формы, с цоколем Е14. Мощность 25 Вт. Длина 100 мм, диаметр 35 мм.	Goldline-Filamentlamp442430 Clear в форме еловой шишки. Цоколь Е14. Мощность 25 Вт. Длина 80 мм, диаметр 60 мм.	Goldline T45 – цилиндрическая лампа с цоколем Е14. Мощность 25 Вт. Длина 114 мм, диаметр20 мм.

3. Датский Danlamp производит продукцию с 1931 года. В соавторстве с дизайнерами делает красивые и качественные лампочки.

Пример датской фирмы Danlamp
DANLAMP MEGA EDISON 60 Вт E27– грушевидная лампочка.   Длина 170 мм, диаметр 125 мм.	DANLAMP MINI EDISON 25 Вт E27 расширяющейся формы. Длина 90 мм, диаметр 45 мм.	DANLAMP Tube lamps 25Вт E14– цилиндрическая лампа. Длина 115 мм, диаметр 20 мм.

4. Китайский бренд Uniel выпускает эстетичные, надежные и недорогие модели светильников.

Пример китайской фирмы Uniel
IL-V-G80-60/GOLDEN/E27 – грушевидная лампочка.  Мощность 60 Вт. Длина 120 мм, диаметр 80 мм.	IL-V-ST64-60/GOLDEN/E27– лампа  расширяющейся формы. Мощность 60 Вт. Длина 144 мм, диаметр 64 мм.	IL-V-L28A-60/GOLDEN/E27 – цилиндрическая лампочка.  Мощность 60 Вт. Длина 185 мм, диаметр 28 мм.

Кроме перечисленных компаний существуют производители из Германии (Voltega), Испании (Loft IT), Польши (Nowodvorski) и других стран.

Лампы Эдисона как винтажные аксессуары. Советы по применению в интерьере.

Винтаж сейчас в моде. Мировые дизайнеры обязательно используют ретро-элементы в своих работах. Винтажные светильники отлично подходят для оформления интерьеров.  Также светильники активно используют для создания мягкой, теплой и домашней атмосферы в барах, кафе, ресторанах, гостиницах. Теплый, янтарный свет придаст помещению комфорт и поможет отдохнуть после тяжелого дня.

Ретро-лампы не слепят глаза, светят неярко. В квартире их можно использовать вместо привычных бра, используя светильник в форме свечи или цилиндра.

Круглая или грушевидная модель, свисающая с потолка, сделает уютной зону чтения или рукоделия.

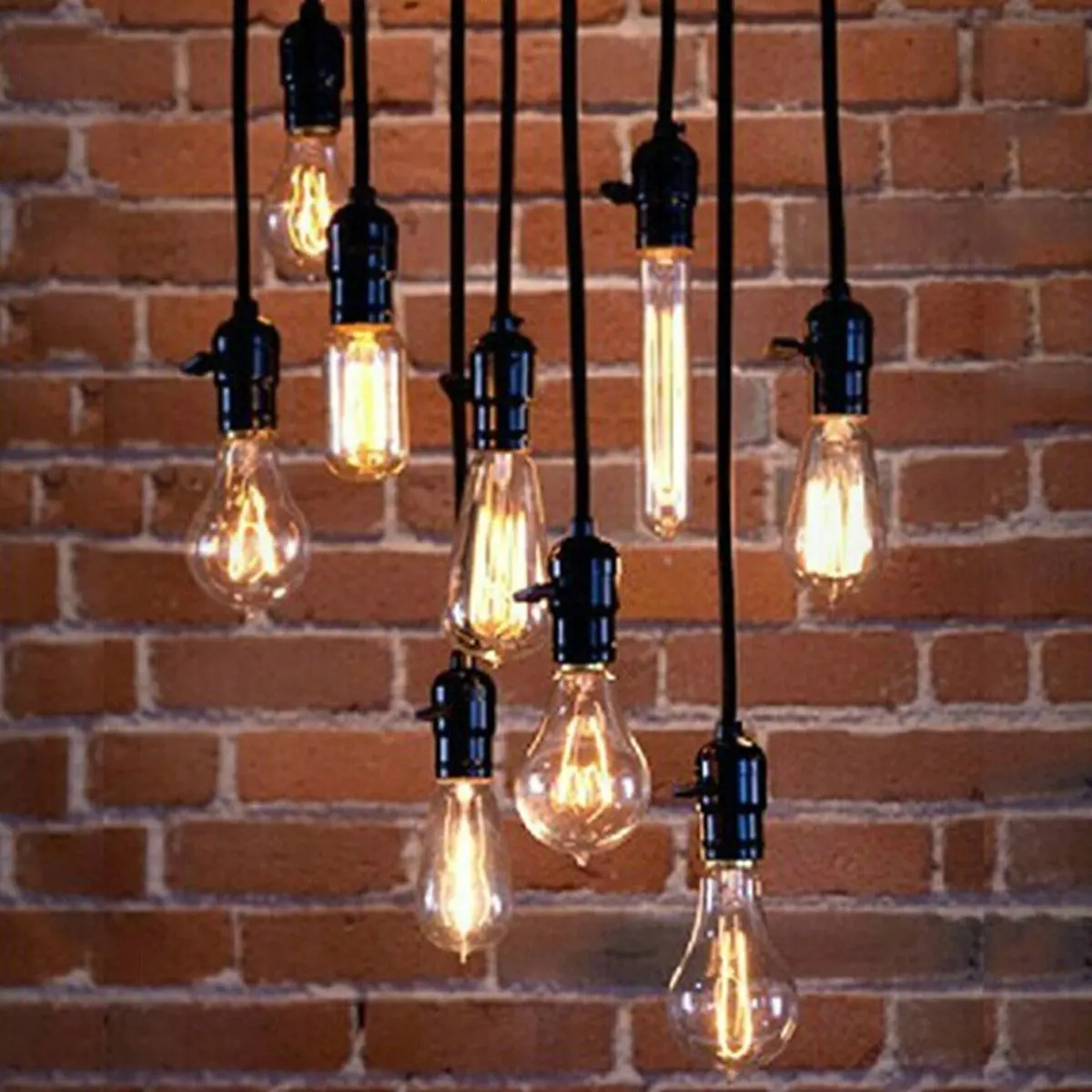

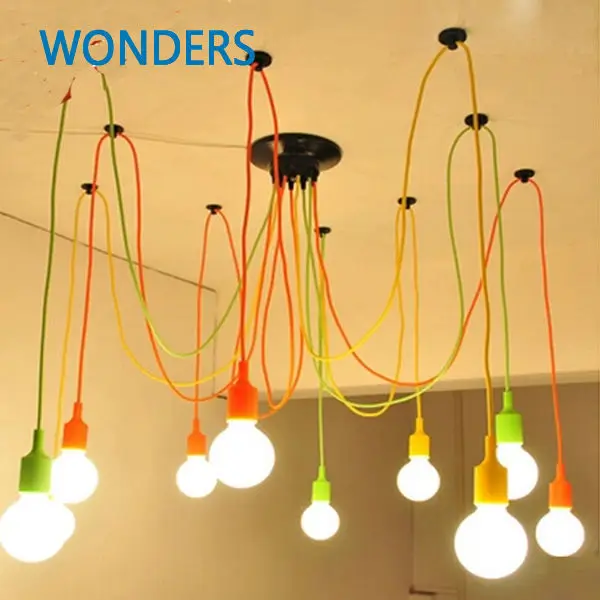

Для основного освещения вместо люстры можно повесить большое количество светильников – пучком или хаотично, тогда освещенность будет достаточной. Чем больше лампочек используется, тем меньшими по мощности они могут быть.

Ретро-лампы можно использовать как с абажурами, так и «голые», свободно висящие на проводе, как в деревне у бабушки. Абажур или плафон следует остановиться на чем-нибудь незатейливом, чтобы он не отвлекал внимание от самой лампочки.

Как подключить своими руками.

Используйте наши советы выше, и хорошенько обдумайте, куда же вешать светильники, и в каком количестве.  После составления плана необходимо закупить нужные элементы: собственно источник света, шнуры или стилизованные провода и патроны.

Провода можно использовать по одному или сделать скрутку и оплести текстильной оплеткой (в магазинах ее широкий выбор).

Патроны лучше всего брать стилизованные, из состаренного металла разных цветов. При желании можно заменить и розетки с выключателями на стилизованные под старину.

Далее следует развесить декоративные источники света в задуманные места, ведь для их подключения требуется только электрическая сеть напряжением 220 В.



Правила эксплуатации.

Не забывайте правила безопасности при эксплуатации светильников:

• Для подключения необходимо использовать только сертифицированные патроны.
• Вставлять и выворачивать источники света следует только в холодном состоянии: и руки не обожжете, и дольше светить будет.
• Срок службы лампочек можно продлить за счет уменьшения количества циклов «включил-выключил».
• При использовании дампы в переносном светильнике переносить его с места на место следует только в выключенном состоянии.

Таким образом, винтажные лампы Эдисона снова вошли в моду. У них много достоинств: простота подключения, мягкий приятный свет, интересный дизайн. Светильники помогут создать уютный и стильный интерьер. Не бойтесь экспериментировать!

Что делать, если у вас часто перегорают лампы? / Статьи / Наши новости / Fandeco.ru

Почему часто перегорают лампочки в люстре?

Это один из часто задаваемых вопросов наших покупателей. В связи с подорожанием ламп различных видов проблема быстрой поломки становится более дорогостоящей и актуальной.

Возможных причин подобной ситуации может быть много, как и способов ее устранения. Но начнем с самого начала…

Каждый вид ламп имеет свой предполагаемый срок использования. Например, лампы накаливания рассчитаны на 1000 часов работы, галогеновые – до 4000 часов, а светодиодные — до 30 000. Если производитель указывает этот параметр на упаковке, то это еще не гарантирует, что лампа будет исправно работать весь срок. При расчете предполагаемого времени использования учитываются идеальные условия эксплуатации, нарушение которых неминуемо приведет к быстрому выходу из строя.

По каким причинам могут перегореть лампы в люстре?

Мы приведем наиболее вероятные и часто встречающиеся причины этой проблемы. Рассмотрим предполагаемые варианты ее устранения и возможность продления срока службы световых приборов.



1) На первое место, почему быстро перегорают лампочки в люстре, можно смело поставить плохие контакты проводки и светильника.

Как правило, все домашнее световое оборудование подключается двумя способами: обычной скруткой проводов или клеммными колодками.

При использовании скрученных проводов происходит естественное окисление металла. В результате чего, со временем, увеличивается сопротивление в месте соединения проводов. А это, в свою очередь, приводит к перепадам напряжения и перегоранию лампы. Помимо этого, в скрутке возникают «вихревые токи», которые приводят к помехам в электропитании и таким же последствиям. Единственно возможное решение в этой ситуации – замена скрученных проводов на клемму.

Но при использовании соединения клеммной колодкой надо тоже знать один нюанс. Не стоит использовать многожильные провода, так как при закреплении их в клемме, жилки расползаются, и контакт может быть не полноценным. Постарайтесь заменить многожильный провод на одножильный. Если же это трудоемко или невозможно, то можно многожильный контакт залудить припоем и зажать в наконечники.

Эти советы касаются абсолютно всех контактов электросети. Постарайтесь проверить распределительную коробку, щиток, выключатели на качество и надежность соединений.

2) Неисправные патроны светильника или плохие контакты в них – это вторая по «популярности» причина, из-за которой лампочки в люстре могут часто перегорать.

При проверке патронов в светильниках обращайте внимание на следующие вещи:

— надежность и упругость контактов патрона с лампой внутри,

— наличие признаков окислительных процессов металла контактов,

— потемнение или нагар.

Любая из этих причин приводит к перегреву ламп и выходу их из строя.

Если в первых двух случаях достаточно легко устранить причину (отогнуть или почистить контакты), то при наличии нагара или потемнения необходимо менять сам патрон.

Наш совет: если вам часто приходится чистить контакты от окисления или восстанавливать их упругость, то стоит полностью заменить патрон на более качественный.

3) Ошибки в выборе мощности ламп – вот третья причина, почему постоянно перегорают лампочки в люстре или другом светильнике.

Каждый осветительный прибор рассчитан на эксплуатацию ламп определенной предельной мощности. И если в нем использовать более мощные лампы, то это приводит к нежелательным последствиям: портятся и ослабевают контакты, выгорает внутренняя проводка, трескается материал элементов люстры (в том числе — патроны). Конечный итог очевиден – часто перегорают новые лампы.

Для предотвращения подобной ситуации надо использовать лампы той предельной мощности, для которой предназначены патроны. В противном случае, материал патронов может потрескаться и выгореть. Производители указывают допустимую мощность в инструкции, паспорте и на самом светильнике в виде наклейки.

4) Неисправность выключателей или распределительной коробки может стать очередной причиной выхода из строя ламп любого вида.

Наш совет: если на каком-либо отдельном светильнике лампа периодически меняет яркость или подмигивает, а саму люстру вы уже проверили и не нашли неисправностей, то искать причину надо уже в выключателе или распределительной коробке. Аккуратно осмотрите их внутренности на наличие потемнений и нагара, проверьте все контакты. При обнаружении — незамедлительно устраните неисправности.

5) Повышенное напряжение электросети или скачки напряжения также влияют на продолжительность работы любого оборудования в квартире, в том числе и осветительного. Галогеновые, энергосберегающие, светодиодные лампы часто перегорают из-за резкого скачка напряжения.

Визуально определить эту категорию неисправности можно только в случае резких и сильных отклонений: при включенном освещении, лампы в разных комнатах постоянно моргают, мерцают или «дергаются». Если же перепады напряжения незначительные, то визуально определить это не получится — только при помощи мультиметра.

Застраховаться от подобных проблем можно установкой стабилизатора напряжения на входе электросети в квартиру.

6) Частое включение/выключение осветительных приборов тоже может стать причиной, по которой галогеновые или энергосберегающие лампочки быстро перегорают.

Наш совет: защититься от этого можно установкой специализированного оборудования, предусматривающего плавное включение/отключение световых приборов.

Мы привели наиболее распространенные причины перегорания ламп различных видов и возможные способы их устранения.

Но надо заметить, что качество самих лампочек и светильника также напрямую влияет на эксплуатационный срок. Постарайтесь приобретать световое оборудование проверенных производителей, надлежащего качества и у надежных продавцов.

Правила подключения люстр и светильников

Люстры могут быть с одной или несколькими лампочками освещения. В зависимости от количества ламп они имеют 2 или 3 провода для подключения на выходе. 3 провода позволяют организовать раздельное включение двух групп ламп с помощью двухклавишного выключателя. При наличии двух проводов возможно только включение всех ламп одновременно одноклавишным выключателем.

Электромонтажные работы должен выполнять специалист, обладающий необходимыми навыками!

В типовых квартирах, обычно на потолке, предусмотрено отверстие в плите перекрытия с крюком для крепления люстры и подведёнными проводами. В зависимости от проекта дома подведённый провод может быть 2, 3 или 4-х жильным. При выборе люстры следует заранее уточнить, сколько жил имеет подводящий провод питания и покупать светильник с соответствующим количеством проводов.

Порядок подключения двухпроводных светильников

Схема и процесс подключения двухпроводной люстры не представляет никаких сложностей. Повесив на монтажный крюк люстру за крепёжную скобу, нужно соединить поочерёдно нулевые и фазные жилы электропроводки и люстры. При этом возможно несколько вариантов соединений.

Если из потолка выходят 2 жилы провода, то можно смело соединять каждую из них с одним из проводов люстры с помощью 2-клеммной соединительной колодки.

Если из потолка выходят 3 жилы провода при одноклавишном выключателе, это означает, что одна из жил является защитным проводом заземления. Он должен иметь отличительную двухцветную жёлто-зелёную расцветку.

Если использован провод без цветовой маркировки, то защитную жилу нужно определять методом «прозвонки» с помощью омметра, соединив длинным проводом один конец прибора с клеммой заземления на электрическом щитке, а вторым концом прибора поочерёдно «щупая» концы трёх торчащих жил. Выявленную защитную жилу следует соединить с корпусом люстры, а оставшиеся две жилы соединить соответственно с проводами, идущими на лампочки, используя для этого 3-клеммную колодку.

Если из потолка выходят 3 жилы при двухклавишном выключателе, это означает, что одна из них – нулевая, идёт из распределительной коробки, а две фазные жилы идут от выключателя. Определить фазные жилы можно с помощью пробника при включенных положениях АЗС на электрощите и обоих клавиш выключателя. Выявленные фазные жилы нужно объединить в одной клемме 2-клеммной колодки вместе с одним из проводов люстры, на второй клемме соединить нулевую жилу и второй провод люстры.

Если из потолка выходят 4 жилы, это значит: 2 жилы – фазные, 1 – нулевая, 1 – защитная. Фазные жилы определяем пробником и соединяем их в одной клемме с одним из проводов светильника. Защитный провод «прозваниваем», как указано выше, омметром и соединяем через клеммную колодку с корпусом светильника. Оставшийся нулевой провод соединяем со вторым проводом люстры. Для соединений используем 3-клеммную колодку.

Особенности подключения трёхпроводных люстр

Обычно в люстрах с большим количеством ламп они делятся на две группы, и для их подключения выводятся три провода, один из которых, голубого цвета, является общим нулевым проводом, а два других – фазные провода для каждой группы ламп. В комплекте светильника может быть короткий жёлто-зелёный провод заземления, подключаемый к его металлическому корпусу. Возможны следующие варианты подключения трёхпроводной люстры:

1. При двух жилах провода в потолке придётся отказаться от возможности отдельного включения групп ламп и объединить фазные провода люстры в одной клемме с фазной жилой подводящего провода. Нулевой провод люстры и нулевую жилу подводящего провода соединить в другой клемме колодки.

2. Идеальным вариантом подключения является наличие 4-х жил подводящего провода, когда используется двухклавишный выключатель. В этом случае фазные провода люстры соединяются с фазными жилами, нулевой провод с нулевой жилой, а провод заземления с жилой заземления подводящего провода посредством 4-х клеммной колодки.

Нужно ли заземлять приборы освещения: лампы, люстры, фонари

Существует мнение, что для слаботочных групп, в частности освещения в виде люстр и светильников, заземление не нужно – ведь как-то жили же в советские времена. Что по этому поводу говорится в нормативных документах, и как защитить себя, если провести заземление нет возможности? Ответ электрика в нашей статье.

Нужно ли заземление на освещение: что прописано в ПУЭ?

В последнем издании ПУЭ в п.7.1.36 говорится следующее:

Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Из этого следует, что при монтаже люстры или светильника в квартире, к нему должен подходить трехжильный кабель, одна жила которого будет заземлением. Заземление должно непрерывно идти из щитка. Если подключаем светильник через вилку (например, бра), тогда достаточно, чтобы розетка была заземлена.

Однако, здесь нужно быть честным — практически во всех старых квартирах двухпроводная сеть, и к люстре не подводится заземляющий проводник. Да и у самой люстры нет заземляющего контакта (у современных приборов уже есть третий контакт для присоединения заземления). Заменить двухпроводную сеть на трехпроводную (для однофазных сетей) часто не представляется возможным (слишком дорого или не хочется портить ремонт). Как обезопасить себя в таком случае?

Что делать, если нет возможности подвести заземление?

Если нет возможности вести третий провод заземления к осветительным приборам, тогда защитить себя можно установкой УЗО. Достаточно одного УЗО с током утечки не более 30 мА на группу освещения, чтобы обеспечить защиту от поражения электрическим током. Из личного опыта скажем, что пробой на корпус люстры или плафона — явление довольно редкое, так что вероятность с ним столкнуться минимальна.

Существуют также люстры, у которых металлический контакт патрона надежно спрятан в диэлектрический пластиковый корпус, поэтому при пробое изоляции, даже если человек дотронется до люстры (например, будет менять лампочку), его не ударит током.

Советы домашним электрикам:

Теги электропроводка

Патрон для лампочки как подключить если три провода

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Наибольшее распространение на нашем рынке получили 3 вида патронов:

• карболитовые советского образца

Подключение карболитового старого образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

• цилиндрический корпус с резьбой

• керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

• простота разборки и сборки

• надежность проверенная временем

• контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

• неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

Жилки в этом случае предварительно разделяются пополам и скручиваются.

После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

1. Подскажите плиз как подключить светильник? Из потолка торчат 3 провода, куда какой к светильнику подключать?

2. проще будет вызвать электрика на дом
   описывать очень длинная история
   —
   если что пишите

3. по простому
   вам при помощи индикатора, найдите фазу и ноль, и к ним подключите светильник

4. А третий провод это что будет, и куда его? Я светильник только планирую купить. В них всех тоже 3 провода? Мож где в инете есть инструкция, где все расписано?

5. два провода — фаза для раздельного подключения нескольких ламп в светильнике, а третий (должен быть жёлто-зелёный) ноль — общий для всех ламп. если светильник с одной лампой, то перётся только один фазовой и ноль.

6. поправлюсь:не жёлто-зелёный, голубой.

7. одключить светильник ВАРИАНТЫ Трудность в том что неизвестно как у вас производили монтаж

   рассмотрим варианты:
   — две фазы, ноль (распространненый)
   — фаза, ноль, заземление (правильный монтаж)
   — два ноля, фаза (ошибочный, но не смертельный)
   ———-
   первый и третий вариант, вам необходимо взять только фазу и ноль, подключить их к патрону светильника
   ноль (синий) + фаза (черный)
   или
   ноль (синий) + фаза (коричневый)
   ———-
   второй вариант фаза и ноль, как выше сказано
   а корпус светильника, необходимо подключить к заземляющему проводу (желто-зеленый)
   —-
   в том и трудность, вы наверняка не сможете определить
   где ноль, а где земля
   т. е. можете перепутать второй и третий вариант
   если нет цветового обозначения проводов

8. А вот ещё один способ, для которого не обязательно разбираться в фазах.
   Подключаете как придется и смотрите что получилось. Если всё нормально -значит удачно. Если лампы не горят или горят впол накала -меняйте любые два провода местами и пробуйте снова. И т.д. Верная комбинация отыщется быстро. Не забывайте только каждый раз щелкать автоматом на щитке!

9. Нельзя делать так!!! По-видимому, Техника Безопасности написана не для Вас, но благодаря Вам…
   Если дом не новостройка , то скорее всего три провода, торчащие сверху — это ноль и две фазы, идущие от выключателя (управляемые выключателем) для раздельного подключения двух ламп (или двух групп ламп) в светильнике.
   Подключать надо так, чтобы ноль был на внешнем контакте ламп накаливания (на цоколе), а фаза от выключателя на контакте в центре цоколя.
   А вообще-то прав проще будет вызвать электрика на дом,
   или хотя бы кого-то,кто разбирается в фазах, нолях и заземлениях…
   Не забывайте только, что даже горящие лампы могут быть неправильно подключены.

10. Нет никакой гарантии, что вызваный , идеализируемый вами, электрик (сантехник, прораб и т.д.) читал ваше сообщение на форуме и подключит ноль на цоколь.

    50 на 50 что он подключит так, чтобы лампы горели.

    Зачастую электрики профи и вовсе не пользуются пробником для подключения люстр, к примеру. Достаточно самодельного пробника , состоящего из лампочки с «крокодилами» на конце проводов.

    Кстати, им также можно узнать где фаза, дотянувшись до батареи отопления.

    Но, этого недостаточно для обеспечения безопасности эксплуатации!
    Приходится подключать не только новые светильники, в которых цветовая маркировка проводов.
    И опять же достаточно подключить прибор без лампочек и проверить наличие фазы на цоколе.
    А вообще моё мнение таково, что если человек задает вопрос такого рода на форуме , то он совершенно незнаком с основами электричества и давать какие либо советы крайне опасно. Поэтому нельзя не согласиться с вами и другими , что в таких случаях надежнее вызвать профи-электрика, а все сообщения в таком посте считать обменом опытом между спецами.

11. Подскажите плиз как подключить светильник? Из потолка торчат 3 провода, куда какой к светильнику подключать?

    Нажмите, чтобы раскрыть…

    Полностью согласен с мнением Анатолия, вызывайте спеца, не создавайте себе проблем

12. Правильно понял, что если торчит только два провода, то фаза в средний контакт, ноль в полу-круглый….?

13. electro: вы наверняка не сможете определить где ноль, а где земля

    Нажмите, чтобы раскрыть…

    Просто, из любопытства, г-н electro: «а Вы можете определить, где ноль, а где земля»?

14. мне кажется,что не надо сильно заморачиваться:если светильник на 1 лампочку то с помощью индикатора найдите фазу и ноль и к ним присоединяйте ваш светильник а третий оставшийся провод просто заизолируйте. а если светильник на 2 или 3 лампы то с вашими знаниями пожалуй с этим не справиться.

15. Могут ли сгорять светильники люминесцентный,если неправильно подключил фазу ноль (с электронным запуском) почему это происходит

Конструкция лампочки | HowStuffWorks

Лампочки имеют очень простую конструкцию. В основании у них есть два металлических контакта, которые подключаются к концам электрической цепи. Металлические контакты прикреплены к двум жестким проводам, которые прикреплены к тонкой металлической нити . Нить накала находится посередине колбы и поддерживается стеклянным держателем . Провода и нить накала помещены в стеклянную колбу, заполненную инертным газом , например аргоном .

Когда лампочка подключена к источнику питания, электрический ток течет от одного контакта к другому через провода и нить накала. Электрический ток в твердом проводнике — это массовое движение свободных электронов (электронов, которые не связаны прочно с атомом) из отрицательно заряженной области в положительно заряженную область.

Когда электроны проникают сквозь нить, они постоянно натыкаются на атомы, составляющие нить.Энергия каждого удара вызывает вибрацию атома — другими словами, ток нагревает атома. Более тонкий проводник нагревается легче, чем более толстый проводник, потому что он более устойчив к движению электронов.

Связанные электроны в колеблющихся атомах могут быть временно переведены на более высокий уровень энергии. Когда они возвращаются к нормальному уровню, электроны выделяют дополнительную энергию в виде фотонов. Атомы металла испускают в основном инфракрасных фотонов света, которые невидимы для человеческого глаза.Но если они нагреваются до достаточно высокого уровня — около 4000 градусов по Фаренгейту (2200 градусов по Цельсию) в случае лампочки, — они будут излучать видимого света .

Нить накала в лампочке сделана из невероятно тонкой длинной металлической вольфрама . В типичной 60-ваттной лампе вольфрамовая нить имеет длину около 6,5 футов (2 метра), но толщину составляет всего одну сотую дюйма. Вольфрам расположен в двойной катушке , чтобы уместить все это в небольшом пространстве.То есть нить накала наматывается в одну катушку, а затем эта катушка наматывается, чтобы получилась катушка большего размера. В 60-ваттной лампочке длина катушки составляет менее дюйма.

Вольфрам используется почти во всех лампах накаливания, потому что это идеальный материал для нити накала. В следующем разделе мы выясним, почему это так, и рассмотрим роль стеклянной колбы и инертного газа.

Мы рассмотрим, из чего сделана нить накала, в следующем разделе.

Как подключить источник света — пошаговое руководство

Подключение источника света на первый взгляд может показаться немного сложным.Он включает в себя отключение источника питания, проверку изоляции электричества, знание того, где должен быть размещен каждый провод, и идентификацию коммутируемого провода под напряжением.

В нашем руководстве этот процесс описан пошагово, чтобы упростить вам задачу.

---

---

1. Способны ли вы?

Выполняя любую электрическую задачу в доме, вы должны быть уверены, что можете уверенно выполнить ее от начала до конца.

Если у вас есть какие-либо сомнения, проконсультируйтесь с квалифицированным электриком, который сделает эту работу за вас.Переходите к шагу два, только если уверены, что способны.

Важное примечание: Для вашей собственной безопасности убедитесь, что все электрические изделия установлены в соответствии с местными строительными нормами. Если у вас есть сомнения или это требуется по закону, сообщите об этом тому, кто зарегистрирован в схеме самосертификации электрооборудования.

---

2. Выключите питание и убедитесь, что электричество отключено.

Убедитесь, что вы делаете это должным образом, чтобы не получить удар током.

Перед подключением света убедитесь, что в нем нет бытовой техники, прежде чем выключить все переключатели на потребительском блоке или блоке предохранителей. Это подает питание на вспомогательные цепи.

Затем проверьте отключение электричества с помощью детектора напряжения. Держите устройство напротив проводов, и предупреждающий символ (например, красный свет или мигающий красный свет и звуковой сигнал) обычно загорается, если цепь все еще находится под напряжением.

---

3. Снимите имеющуюся лампочку и фитинг.

Снимите лампочку вручную, а фитинг — отверткой.Если ваш коммутируемый провод под напряжением уже отмечен втулкой или изоляционной лентой, не удаляйте ее.

Если в наличии нет лампочки или фитинга (только ослабленные провода), пропустите этот шаг и перейдите к шагу 4.

---

4. Правильно настройте домашний измерительный прибор.

Бытовой измерительный прибор позволит вам определить, какой из оголенных проводов является коммутируемым проводом под напряжением, поскольку он не маркирован во всех случаях.

Убедитесь, что ваш бытовой измерительный прибор настроен на сопротивление и режим проверки звуковым сигналом — это позволит измерить сопротивление и целостность провода, когда к каждому проводу прикреплены красные и черные зажимы или щупы типа «крокодил».

---

5. Найдите коммутируемый провод под напряжением

Независимо от того, имеется ли в наличии фитинг (например, потолочная розетка), вам необходимо прикрепить красные и черные зажимы или щупы «крокодилы» домашнего тестового прибора к каждому из трех комплектов красного (или коричневого) и черного (или синего) проводов, чтобы найти коммутируемый провод под напряжением.

Каждый раз нажимайте на выключатель, чтобы проверить, нет ли звукового сигнала. Звуковой сигнал — это коммутируемый провод под напряжением.

---

6. Выделите коммутируемый провод под напряжением

Теперь, когда вы нашли коммутируемый провод под напряжением, вам нужно отличить его с помощью изоляционной ленты или рукава.

---

7. Правильно прикрутите все провода на место

Если у вас уже есть фитинг или нет, теперь вам нужно вкрутить все провода в правильные клеммные колодки на новом осветительном светильнике.

Вкрутите два нейтральных провода (черный или синий) в левый блок (нейтральный блок), три провода под напряжением (красный или коричневый) в центральный блок (токоведущий блок) и переключаемый токоведущий провод в правый блок ( блок переключателей).

В двух оставшихся отсеках для винтов будут находиться нейтральный и токоведущий провода держателя лампы.

---

8. Присоедините патрон лампы и лампочку

Теперь ваш свет подключен правильно, установите патрон лампы, вкрутив нейтральный и токоведущий провода в последние два пустых отсека для винтов. После этого установите лампочку вручную.

---

9. Снова включите питание

На этом этапе вы можете снова включить питание. Процесс подключения вашего света завершен!

---

Чтобы узнать больше о том, как использовать ваши новые светильники с переключателем диммера, прочитайте наше руководство по диммированию.

Если вам требуются дальнейшие инструкции, основанные на различных типах осветительных приборов, позвоните одному из наших дружелюбных сотрудников сегодня по телефону 01494 723 286. Мы открыты с 09:00 до 17:00 с понедельника по пятницу.

Почему правильное размещение проводов на лампочке важно для успешного освещения лампы

Сводка

Используя это упражнение, учащиеся должны выяснить, почему для того, чтобы лампочка загорелась, необходимо разместить провода сбоку от лампочки и на ее дне. Учащиеся соберут простую схему, используя батарею, 2 провода и лампочку. Чтобы понять, как лампочка становится частью простой схемы, ученики исследуют структуру лампочки, заглянув внутрь большей лампочки. Затем ученики изобразят структуру лампы и прохождение электричества через эту простую цепь (включая лампочку, провода и батарею).

Цели обучения

— Студенты узнают, как электрический ток проходит через электрическую лампочку как часть простой цепи.
— Студенты смогут объяснить, почему важно прикасаться к проводу в нижней части лампочки и на металлической стороне лампочки.
— Учащиеся изобразят внутреннюю структуру лампочки и проследят поток электричества через лампочку как часть простой схемы.
— Словарь: простая схема, ток, нить накала

Контекст для использования

Это задание можно использовать в вашем классе (3–6 классы) на вводном уровне по простым схемам.Вся работа должна занять около 30-45 минут. Размер класса может быть разным. Вы можете попросить студентов работать индивидуально или в небольших группах. Это простое практическое открытие для студентов, открывающее глаза на то, как электрический ток проходит через лампочку.

Необходимые материалы:
Подготовка: Учитель должен снять внешнее стекло с нескольких больших лампочек (по одной на каждую небольшую группу, чтобы сэкономить на количестве лампочек)
Другие необходимые материалы (на одного ученика или на небольшую группу):
2 провода
1 батарея
1 маленькая лампочка
держатель батареи (при наличии)
лента для удержания проводов (если держатель батареи недоступен)

Как только ученики обнаружат и обсудят работу простой схемы с использованием меньшей лампочки, они должны будьте готовы к основной части этого занятия (осмотр внутренней структуры лампочки).

Предмет : Физика: электричество и магнетизм
Тип ресурса : Мероприятия: Классные занятия
Уровень класса : средний (3-5)

Описание и учебные материалы

Подготовка: Учитель должен снять стекло с нескольких больших лампочек (по одной для каждой малой группы)
Другие необходимые материалы (на ученика или на небольшую группу):
2 провода
1 аккумулятор
1 маленькая лампочка
держатель батареи (при наличии)
лента для удержания проводов (если держатель для батарейки недоступен)

Студенты сначала попытаются зажечь лампочку с помощью батареи, двух проводов и маленькой лампочки. Как только это станет для всех успешным, обсудите (или просмотрите), как работает простая схема.

Затем, без предварительных инструкций, спросите, что они знают о лампочке. «Как поток электричества к лампочке зажигает лампочку?» Чтобы помочь учащимся понять это, им нужно будет увидеть, где ток проходит через лампочку. Чтобы сэкономить на лампочках, я бы разделил ваш класс на небольшие группы. Раздайте каждой небольшой группе учеников лампочку с удаленным наружным стеклом.(Чтобы лучше изучить структуру лампочки, вы должны использовать стандартные бытовые лампочки большего размера.) Попросите их осмотреть внутреннюю часть лампочки, чтобы увидеть, где провода должны соприкасаться с лампочкой, и спросите: «Почему именно там? »

Изучив внутреннюю структуру лампочки, они должны понять, что один провод в лампочке прикреплен к металлической стороне лампы, а затем к нити накала. Другой провод помогает замкнуть цепь в лампе, присоединяясь к нити накала, а затем к основанию лампы.Это открытие должно помочь им понять, как ток может проходить в лампочку и выходить из нее, чтобы простая цепь оставалась замкнутой, когда она зажигает лампочку. Для объяснения зажигания нити в лампочке необходимы дополнительные исследования и обсуждения.
После того, как структура лампочки будет изучена, обсуждена и понята, можно нарисовать и пометить схему внутренней части лампочки, проводов и батареи. Затем на диаграмму следует добавить поток тока.

(См .: http: // home.howstuffworks.com/light-bulb1.htm)

Вы можете расширить это занятие, посмотрев внутрь фонарика и попытавшись выяснить, как в фонарике горит лампочка. Схема простой схемы в фонарике может быть нарисована.

Учебные заметки и советы

Я много раз учил простые схемы, используя лампочку в качестве одного из инструментов. Я знал, что ученики должны коснуться металлической стороны и дна лампочки, чтобы она загорелась, но это упражнение помогает ученикам обнаружить и понять, почему эти два контакта важны.

Советы по безопасности: Учителя должны снимать внешнее стекло с лампочки, а не ученики. Убедитесь, что дети осторожно обращаются с большими открытыми лампочками. Остерегайтесь острых краев. НЕ позволяйте ученикам подключать эти открытые лампочки к току.

Оценка

— Понаблюдайте за их практической работой (изготовление лампочки с использованием 1 батареи, 2 проводов и 1 лампочки для замыкания простой схемы)
— Схема внутреннего устройства лампочки
. — Схема батареи, проводов, большой лампочки с внутренней структурой и трассировки тока через эту простую схему подключения.

Стандарты

4.II.C.1 — простые схемы

Ссылки и ресурсы

При зажигании лампочки используйте более толстый провод

Это обычное занятие для всех типов классов. Обычно вы даете студентам батарею, оголенный медный провод и небольшую лампочку. Студентам предлагается найти разные способы зажечь лампочку.

Фактически, это одно из занятий в учебной программе по физике и повседневному мышлению, которую мы (Университет Юго-Восточной Луизианы) используем для нашего урока физики, который посещают студенты начального образования. Неизменно в любом из этих видов деятельности учащиеся в конечном итоге будут пробовать такую ​​схему расположения лампочек:

Конечно, вы знаете, и я знаю, что это не сработает. По сути, это короткое замыкание. Если вы будете держать этот провод в таком положении какое-то время, он станет горячим. Очень горячий. Один совет, который я говорю своим ученикам: если проволока нагревается, отпустите.

А теперь чаевые инструкторам. Если кто-то (вы знаете, кто вы) «одолжит» ваши оголенные медные провода, не заменяйте их более тонкими.Конечно, они будут работать, но студенты будут жаловаться. Студенты часто жалуются на то, что закороченные провода сильно нагреваются.

Почему более тонкая проволока сильно нагревается?

Не особо задумываясь об этом, я придумал модель. Более тонкая проволока нагревается из-за меньшего объема. При том же количестве энергии, поступающей в провод, его температура будет больше повышаться. Действительно просто. Просто и неправильно. Ненавижу ошибаться.

Хорошо, предположим, у меня есть два провода — медный и одинаковой длины.Как это:

Поскольку они имеют разные диаметры, они будут иметь разное сопротивление. Это также означает, что у них будут разные токи. Итак, какое сопротивление у провода? Два провода сделаны из одного материала, поэтому они будут иметь одинаковое удельное сопротивление (ρ). Сопротивление двух проводов будет:

Если на эти два провода приложить одинаковое напряжение (я назову его В, ₀ ), то ток можно найти с помощью закона Ома:

Что ж, думаю, мне действительно нужно питание в обоих этих проводах.Мощность в элементе схемы равна току, умноженному на напряжение, так что:

Что у нас есть. Меньший провод тоньше с большим сопротивлением. Это означает меньший ток, меньшую мощность. Но чтобы посмотреть, какая из них быстрее нагреется, мне нужно смотреть на мощность, но не на массу. Я не буду этого делать. Вместо этого я посмотрю на мощность на объем. Таким образом, я могу избежать использования плотности массы, в которой также обычно используется символ ρ. Это было бы просто неудобно. Итак, вот мощность на объем для двух проводов (которая пропорциональна мощности на массу, поскольку они имеют одинаковую массовую плотность).О, я также буду использовать строчную букву v для громкости.

Поскольку мощность пропорциональна квадрату радиуса, как и объем — радиус не имеет значения. Два провода должны быть одинаково горячими, но это не так.

Внутреннее сопротивление снова пробивает

Вот и проблема — настоящие батареи. Когда вы закорачиваете аккумулятор, вы получаете очень большой ток. Вернитесь к закону Ома. В нем говорится, что когда сопротивление достигает нуля, ток стремится к бесконечности. Это серьезно не может быть реалистичным.Это нереально, потому что, когда у вас есть большие токи из обычных батарей, напряжение на батарее меньше, чем было бы без тока.

Один из способов смоделировать такое поведение реальной батареи — сказать, что внутри батареи есть какой-то другой резистор. Я назову его R _i . Аккумулятор с коротким проводом можно было бы нарисовать так:

Что бы случилось с этой моделью, если бы у меня был внешний резистор с нулевым сопротивлением (конечно, это невозможно).Используя закон Ома, ток будет не бесконечным, а скорее В ₀ R _int . Кроме того, с некоторым сопротивлением (скажем, R ₁ ), добавленным к батарее, ток будет:

Для очень высоких значений R ₁ , это похоже на отсутствие внутреннего сопротивления ( так что вы можете игнорировать это).

Теперь вернемся к двум разным проводам, используемым для короткого замыкания батареи. Позвольте мне вычислить два тока, включая некоторое постоянное (но ненулевое) значение внутреннего сопротивления.

Уже не так красиво, правда? Вот мощность на объем для каждого провода:

Если вы позволите R _int опуститься до нуля Ом, вы вернетесь к исходному выражению — так что это хорошая проверка. Это также говорит о том, что провод с меньшим радиусом будет иметь большую мощность на единицу объема (и, следовательно, быстрее нагреться).

Думаю, мне нужно найти более толстые провода.

---

Простая подвесная лампа для самостоятельного монтажа

Некоторые проекты DIY занимают часы или даже дни, в то время как другие волшебным образом объединяются за считанные минуты.Последнее имело место в моем последнем DIY-предприятии, над которым я не проводил никаких исследований до поездки. В некотором смысле, после того, как я отступил, чтобы полюбоваться своим творением, это было слишком хорошо, чтобы быть правдой, и как будто это должно было стоить мне еще нескольких долларов, крови, пота и / или слез.

Недавно я создал светильник с открытой лампочкой, который повесил рядом с моей кроватью и заменил прикроватную лампу — в основном потому, что моя дешевая лампа Walmart проработала в общей сложности около четырех дней, а затем полностью отказалась от меня.Я также полностью увлечен и очарован простым минималистичным дизайном. Так что может быть минималистичнее, чем выбросить в окно идею абажура целиком?

К счастью, это усилие обошлось мне всего в несколько долларов, и я очень доволен легким внешним видом, которого я достиг всего за несколько минут «ручного труда». Я просто купил «Make-A-Lamp Kit» и 40-ваттную винтажную лампочку в Home Depot во время массовых покупок комнатных растений. Я действительно понятия не имел, будут ли эти две вещи работать вместе, чтобы создать то, что я представлял себе перед поездкой в ​​магазин.Тем не менее, я купил их уверенно и без истории поиска Google, заполненной «практическими рекомендациями по освещению лампочки», но цеплялся за квитанцию ​​на случай электрического кошмара.

Для целей этого проекта набор Make-A-Lamp включает в себя несколько ненужных компонентов, таких как адаптеры для бутылок и несколько загадочных винтов, но я использовал наиболее важные части для создания своей открытой подвесной лампочки. Вот как можно создать такой же образ!

Материалы:

— Комплект для изготовления лампы

Винтажная лампочка мощностью 40 Вт

-Гвоздь

-Предохранительный штифт

-Удлинитель

Инструменты:

-Отвертка Phillips

— Молот

Процедура:

1. Сначала проденьте провод через центр проверки латунного кольца. Убедитесь, что закругленная сторона находится на той же стороне, что и вилка. Другими словами, представьте, что кольцо покоится на лампочке, когда все сказано и сделано.

2. Согните металлический провод в форме буквы U и найдите нейтральный проводник по выступу или ребрам на изоляции. Подключите этот провод к винту серебристого цвета. Подсоедините другой провод к винту цвета латуни. Затяните винты клемм, убедившись, что все проводники находятся под головкой винта.

3. Поместите латунный кожух на патрон лампы, выровняв его так, чтобы выключатель выглядывал через отверстия в латунном кожухе.

4. Вытащите латунную стопорное кольцо вниз по направлению к свету, так что лежит на латунной оболочке. Он не будет идеально подходить к этой части, поскольку технически предназначен для установки в противоположном направлении на верхнюю часть лампы. Но это помогает прикрыть оголенные провода и сделать деталь более законченной.

5. Просто вкрутите лампочку и проверьте работу электрика, подключив ее к розетке и включив выключатель.(Это та часть, где я был удивлен, что все сработало так легко!)

6. Чтобы подвесить лампочку к потолку, просто пропустите провод через английскую булавку или другую небольшую металлическую петлю. Затем прибейте булавку к потолку молотком. Затем вы можете отрегулировать провод так, чтобы лампочка висела именно там, где вы хотите. Есть несколько других способов добиться того же результата; Я просто использовал имеющиеся у меня материалы и импровизировал это решение, и оно отлично сработало.(У меня есть четырехлетний опыт работы с самодельными подвесами для комнат в общежитии.) Однако покупка U-образного гвоздя или винтового крючка, вероятно, была бы более цивилизованным подходом к этой дилемме крепления. Я также не возражал против деревенского вида ржавой английской булавки, поэтому, если вы хотите еще немного скрыть свою работу, я бы выбрал крючок для винта.

7. Прикрепите провод к другому месту на потолке ближе к стене. Мне повезло, и я смог полностью спрятать проволоку за тканевым гобеленом, висящим за моей кроватью.Поэтому мне нужно было прикрепить лампочку только к одному месту, что сработало, потому что у меня была только одна английская булавка! Делайте то, что лучше всего подходит для вашего пространства. На самом деле я предпочитаю внешний вид оголенного провода, поэтому не думаю, что вам абсолютно необходимо замаскировать провод — я думаю, что это добавляет к общему индустриальному виду!

8. Возможно, вам понадобится удлинитель, чтобы вилка подключилась к розетке. Я был благодарен за гобелен на стене, потому что мне удалось полностью скрыть уродство удлинителя, соединяющегося с проводом лампы.

9. Полюбуйтесь вашей (не очень тяжелой) работой! Лучшее в использовании этого комплекта ламп — это возможность выключать и включать свет прямо на оборудовании, вместо того, чтобы тянуться за кроватью или прикроватной тумбочкой, чтобы подключить и отключить ее, или возиться, чтобы найти выключатель, прикрепленный к проводу.

А теперь выключите другой свет, включите новый свет и свернитесь калачиком в постели с книгой и чашкой чая. Затем вы можете поблагодарить Томаса Эдисона за новую атмосферу у постели больного. Но прежде чем вы сделаете что-либо из вышеперечисленного, ознакомьтесь с другими взглядами, которых достигли люди с открытыми лампочками.С этим проектом есть безграничные возможности!

Этот вид очень похож на то, что я сделал, за исключением того, что провод спрятан в потолке, поэтому потребуется немного больше времени на установку. Но, как уже упоминалось, мне нравится этот минималистичный вид и резкий контраст черного провода, окруженного таким большим количеством белого в комнате.

Другой популярный метод подвешивания включает прикрепление деревянного кронштейна к стене и наматывание на него проволоки или пропускание через какое-то отверстие, просверленное в конструкции.Боковое замечание: серая матерчатая проволока на втором фото особенно красива!

Что такое поиск в Pinterest, если не увидишь какой-то поделки из банок Мэйсона? Может быть, вы думаете, что они зашли слишком далеко, но, тем не менее, вы должны признать, что в этой обстановке они создают прекрасный прозрачный искусственный абажур. Нам нравится деревянная петля, создающая вид ступенчатой ​​винтовой лестницы! Это, конечно, потребует немного больше финансовых вложений, но внешний вид того стоит — особенно для столовой или кухни.

Если вы не так заинтересованы в проектах DIY и предпочитаете, чтобы за вас работал кто-то другой, покупка бра будет прекрасным решением. Этот простой и деревенский светильник не лишен элегантности и заявляет о себе.

Металлические клетки и геометрический дизайн в целом прекрасно вписываются в этот минималистичный вид. Случайный и намеренно запутанный вид проводов в этом конкретном пространстве выглядит смелым и забавным, но тонкость как проводов клетки, так и электрических проводов делает эти приспособления чистыми, свежими и яркими.

Говоря о балке, поддерживающей множество огней, это еще один вид, который мне нравится. Различные размеры лампочек и разная длина шнура привлекают внимание и создают эклектичный, но легкий поток. И можно ли просто поговорить о том, насколько в целом идеальна эта кухня?

Сообщите нам, если вы в конечном итоге сделаете проект, похожий на этот, или если у вас есть какие-либо другие идеи по освещению лампочек, о которых мы не думали! * Cue лампочка, освещающая шутки над головой *

ФОТО ФОТО ПРЕДОСТАВЛЕНО: The Interiors Addict, Curate & Display, Remodelista, Simplifying Fabulous, Restoration Hardware, OneFortyThree, Apartment Therapy и ArchStudios

Серия

Wire Bulb — Cinnamon Lee

Нержавеющая сталь / серебро 925 / алюминий / мультичиповые светодиоды / нестандартная электроника / 5VDC

65 x 65 x 140 мм каждый

В серии WIRE BULB в качестве визуальной клетки используется культовая форма лампочки и символический сосуд, содержащий мотивы, относящиеся к символическим сущностям света. Каждый мотив был тщательно вручную изготовлен из стерлингового серебра и нержавеющей стали, что подчеркивает драгоценность предметов, находящихся под рукой. Масштаб этих ламп имитирует точные размеры стандартного шара накаливания, и, как и драгоценности, они предназначены для привлечения внимания и побуждения к более подробным исследованиям. Каждая лампа оснащена настраиваемой, предварительно запрограммированной электроникой, которая управляет изменяемыми светодиодными источниками света.

Спроектированные как пара, лампы PHOTOTAXIS сделаны из проволоки из нержавеющей стали, образующей решетчатые конструкции, каждая из которых улавливает пресловутую моль и пламя.Они оснащены предварительно запрограммированными светодиодами, которые производят различные световые эффекты: лампа «мотылек» случайным образом включается и выключается, имитируя трепет мотыльков, которых привлекает искусственный свет; лампа «пламя» постепенно циклически сменяет красный цвет на оранжевый и синий, имитируя цвета горящего пламени.

Термин фототаксис относится к автоматической реакции организма на свет. Бабочки — классический пример позитивно фототактических организмов, которые, по-видимому, полагаются на лунный свет для навигации в ночное время.Их сбивающее с толку и часто смертельное влечение к искусственным источникам света представляет собой лишь один пример экологического воздействия, которое оказывает наша забота о людях по поддержанию света после наступления темноты. Людей также неотъемлемо привлекает свет, в частности свет огня, поскольку часто этот знак света является признаком жизни. Однако, как показывает нынешний «энергетический кризис», сохранение 24-часового образа жизни, среди прочего, требующего непрерывного освещения, также может иметь ужасные последствия. Все более прожорливое человеческое существование находится под угрозой самоуничтожения, поскольку ресурсы быстро истощаются.Как мотыльки, привлеченные к огню, возможно, мы тоже рискуем совершить смутное самоубийство.

Пара THUNDERSTRUCK сочетает в себе эмоции шторма в форме пульсирующего сердца и искрящегося электрического разряда. Эти два мотива стали сильно нагруженными символами, представляющими такие разные вещи, как любовь, страх, честность, отвага, электричество, влечение, опасность, интеллект, чудо, природа и человек. В конечном итоге сердце и молния символизируют две формы жизни: материальный орган или мускул и неприкосновенную силу или ток.Эти определения также вызывают в воображении историю научных открытий, когда отношения между электричеством и телом имели увлекательную взаимосвязь и были гораздо менее поняты в современном смысле.

ЛАМПОЧКИ играют на этимологии слова «свет» и восприятии того, что оно может означать. Солнце — король, если рассматривать как биологическое, так и символическое значение света и его важность для жизни, какой мы ее знаем. Лампа Sun-light запрограммирована таким образом, чтобы имитировать (несколько ускоренное) впечатление видимых цветов, наблюдаемых на восходе и закате.Последовательность запускается только при срабатывании сенсорного переключателя. Помимо обозначения света с точки зрения физического веса, перо также символизирует небо, место света, полета и вечное место чудес. Это то место, где восходят и падают солнце, луна и звезды, где плывут облака, где появляются радуги и где удары молнии. Таким образом, перо воплощает концепцию желания или свободы мечтать, а лампа Feather-light запрограммирована на использование множества цветов, интенсивность и оттенок которых можно выбирать и регулировать по желанию.

ЧТО ДЕЛАЕТ ЛАМПОЧКУ

ЧТО ДЕЛАЕТ ЛАМПОЧКУ

ЧТО ДЕЛАЕТ ЛАМПОЧКУ?

РАЗДЕЛ ПЕРВЫЙ

: Идентификация стандарты и цели

Основные элементы запроса

:

Занимайтесь научно-ориентированными вопросами

Отдать приоритет доказательств

Сделайте выводов или сформулируйте объяснения

Подключите и оцените объяснения с научными знаниями

Сообщите

и подтвердите предлагаемых объяснения

PA Академические стандарты науки и технологий

:

3. 2.4.C. Признавайте и используйте элементы научного поиска для решения проблемы.

3.4.4.B. Знайте основные типы энергии, источники и преобразования.

PA Академические стандарты окружающей среды и экологии:

Академические стандарты PA для RWLS:

PA Академические стандарты по математике:

Постоянное понимание:

Для того, чтобы лампочка загорелась, требуется полная электрическая цепь!

Что такое электрическая схема?

Электрическая цепь — это замкнутый контур из «проводящего» материала в какие электрические заряды могут двигаться.Каждый заряд — это электрон, который движется через хорошие проводники электричества, такие как металлы. Сборы, движущиеся в такое же общее направление в цепи — это ток. Это можно сделать с помощью медный провод, аккумулятор и лампочка, соединенные в замкнутый контур или полная схема. Зарядам нужен «толчок», чтобы переместить их в одну общее направление для производства тока. Этот толчок обеспечивается батареей.

Что такое аккумулятор?

Батарея обеспечивает энергию движения, необходимую для зажигания лампочки.В энергия, выделяемая в результате химических реакций внутри батареи, передается лампочка как энергия движения, переносимая электронами. В батарее химическая энергия хранится в связях между атомами определенных химических веществ. Химический реакция, которая разрывает эти связи и высвобождает энергию, приводит к толчку, который вызывает электрический ток. Пока химическая реакция в батарее продолжается, а цепь остается замкнутой, ток будет. В конце концов химические вещества в аккумуляторе подверглись химической реакции, аккумулятор мертв, и ток прекращается.

Что такое лампочка?

Стеклянная часть лампочки представляет собой кожух для тонкого провода, называемого нить. Большая часть воздуха удаляется из колбы и заменяется бескислородный газ (инертный) для предотвращения окисления (сгорания) нити накала при становится жарко и светится. Нить накала также является частью замкнутого контура. Один конец подключен к небольшому выступу в нижней части лампочки, а другой к лампочкам подключается резьбовое металлическое основание.Нить изготовлена ​​из тонкой вольфрам и сопротивляется току намного больше, чем металлическая проволока обычного толщина, что приводит к свечению. Нить накала заставляет электроны двигаться в одном общем направлении, чтобы иметь более случайное движение, которое производит свет. Таким образом, сопротивление из-за тонкости волокон действует на преобразование электрическая энергия в токе в энергию света.

Как электрическая цепь заставляет лампочку загораться?

ИСПОЛЬЗУЙТЕ ДИАГРАММУ КАК ОБЗОР! (см. Кейт Силлман: kas132 @ psu.edu)

Основные вопросы:

Что такое электрическая схема?

Что такое аккумулятор?

Что такое лампочка?

Как электрическая цепь заставляет лампочку загораться?

Стандарты деятельности:

Для соответствия стандартам студенты смогут:

• Используйте запрос, чтобы ответить на важные вопросы
• Предскажите и проверьте конфигурации батареи, лампы и провода, которые будут сделать полную схему
• Создайте групповую и индивидуальную теорию замкнутой цепи, используя конфигурации, которые работают, и те, которые не работают как свидетельство теории.
• Объясните роль аккумулятора и лампочки в полной цепи.
• Студенты будут применять свою теорию замкнутой цепи, чтобы объяснить, как фонарик работает.

РАЗДЕЛ ВТОРОЙ

: Идентификация оценка

Предварительная оценка:

Предварительная проверка знание

• Имея батарею, лампочку и провод, учащиеся предскажут конфигурации. из трех частей, которые приведут к включению лампы

Формирующий:

Студенты объяснят, почему сработали конфигурации и почему они это не сработало не сработало!

Сумматор:

• Эрик и схемы: (см. Кейт Силлман: kas132 @ psu.edu)

См. Вопрос и ответы учащихся. Оцените ответы учащихся используя приведенную ниже рубрику, затем сравните с общепринятыми ответами.

Эрик ОЦЕНИВАЕТ РУБРИК: (см. Пакет ЭРИК)

РАЗДЕЛ ТРЕТИЙ

: Идентификация занятия

Материалов (на студента):

Сумка с аккумулятором, лампочкой, проводом

Журнал батарей и ламп

ЗАЯВЛЕНИЕ:

Учащиеся становятся интересоваться, задавать вопросы и сосредотачивать внимание на целевых концепциях.

• Используя ЖУРНАЛ «БАТАРЕИ И ЛАМПОЧКИ» (см. Кейт Силлман: [email protected]), попросите учащихся заполнить Часть A (Как вы думаете, какое расположение батареи / лампочки / провода позволит лампочке зажечь?)

• Затем выключите свет и объявите, что электричество отключено и мы должен быть благодарен за то, что у нас есть аккумулятор, лампочка и провод ?!

УЗНАТЬ:

Учащиеся взаимодействуют с материалы и друг друга.

• Используя ЖУРНАЛ «БАТАРЕИ И ЛАМПОЧКИ», попросите учащихся заполнить Часть B (Внимательно изучите материалы в сумке. Запишите каждый предмет ниже, отмечая подробная информация, такая как размер, форма и т. д.

• Попросите учащихся заполнить Часть C (Следите за конфигурациями, которые работали, как и те, что не работали.)

• Попросите учащихся заполнить Часть D (Какие условия позволили лампе свет? Мои идеи / групповой консенсус), который включает личное письменное обработка личных идей и обсуждение, ведущее к устному, а затем письменный групповой консенсус.

ОБЪЯСНЕНИЕ:

Учащиеся разрабатывают объяснения которые представляют их понимание целевых концепций.

• Попросите учащихся заполнить Часть E (Чем эти условия отличаются от ваших первоначальные идеи? Включите диаграммы и объяснения.

СЛОВАРНАЯ СТРАТЕГИЯ: R-A-P O-N (читать — анализировать — перефразируя — систематизировать — примечания) (См. Эми Бреон: [email protected])

РАЗРАБОТКА:

учащихся примените понимание к новой ситуации.

• Попросите учащихся заполнить Часть F (Приложение Где находится схема в фонарик?)

ОЦЕНКА:

Учащиеся анализируют и оценивают что они узнали и как они это узнали.

РАЗДЕЛ 4:

Урок анализ

• Как урок поддержал научные изыскания студентов? (см. пять основных элементов исследования и опишите, как ваши ученики испытал это на своем уроке)
• Как этот урок поддержал концептуальное обучение детей? (см.

  No related posts.
