Содержание

Продукция | Weidmüller (Weidmuller) | Клеммы (винт, пружина, нож, штекер)

«Weidmüller» — ведущий производитель коммутационной техники и ряда других компонентов для электротехнической промышленности.

Компания развивает, производит и продает специализированные технические решения, включающие полный спектр изделий Weidmüller. Как OEM поставщик, компания устанавливает глобальные технологические стандарты в области электрических соединений. Портфолио Weidmüller включает в себя широкий диапазон изделий от клеммных блоков, клемм и коннекторов для печатных плат, компонентов для опасных сред, реле, до источников питания и модулей защиты от перенапряжения, применимых почти во всех областях. Установочные и маркировочные материалы и основные компоненты для систем ввода-вывода и широкий набор инструментов завершают этот ряд. Изделия Weidmüller главным образом используются в распределительных шкафах и для электроразводки вне шкафа.

Торговая марка Weidmüller, как квалифицированный производитель, имеет более чем 50-ти летнюю традицию.

Все достижения всегда были, есть и будут «современной технологией».

Технологии соединения

Винтовой зажим. В патентованном механизме винтовой клеммы системы Weidmüller оптимально объединены лучшие свойства двух металлов: стали и меди. Эта винтовая клетка надежно работает в миллиардах клемм Weidmüller. Корпус клетки и прижимной винт изготовлены из закаленной стали, позволяющей создать высокое усилие зажима провода, требуемое для создания надежного и долговременного контакта. Зажимной механизм прижимает подключаемый провод к токоведущей шине, изготовленной из меди или электротехнической латуни высокого качества. В итоге контакт провода и клеммы получается герметичным и устойчивым к ударам и вибрациям.

Пружинный зажим. Пружинный зажим системы Weidmüller является дальнейшим совершенствованием технологии пружинных клемм. В пружинных клеммах также разделены функции между механическим прижимом и электрическим контактом. Пружина из закаленной и кислотостойкой нержавеющей стали прижимает провод к медной токоведущей шине. Специальная форма и гальваническое покрытие токовой шины оловом гарантируют низкое переходное сопротивление контакта. Пружинные клеммы не нуждаются в обслуживании.

Технология IDC (прорез изоляции).

Технология IDC (Insulation Displacement Connection — создание контакта путем прорезания изоляции) выгодно отличается тем, что перед монтажом не требуется ни снятия изоляции с провода, ни обжим кабельного наконечника. При подключении в клемме контактный элемент прорезает изоляцию провода и надежно зажимает его. При этом достигается надежный электрический контакт провода с токовой шиной клеммы и механическое закрепление провода за его изоляцию. В клеммах IDC, как и в других клеммах производства Weidmüller, также разделены электрическая и механическая функции. Пружина из нержавеющей стали прижимает токовую шину к проводнику и обеспечивает низкое переходное сопротивление. Контакт в клеммах IDC отличается герметичностью и исключительной вибростойкостью.

Техника штекерного подключения. В клеммах с прямым штекерным подключением одножильный изолированный провод вставляется в клемму подобно штекеру измерительного прибора. Монтаж предельно быстрый и простой, не требуется никакого инструмента. Контакт в штекерной клемме получается надежным, герметичным и вибростойким. При применении гильзового кабельного наконечника в штекерную клемму можно без проблем подключить многожильный гибкий провод. Пружина и направляющая клетка из нержавеющей стали гарантируют прижим провода к медной токоведущей шине с усилием много большим, чем в традиционных пружинных клеммах. Гальваническое покрытие оловом гарантирует низкое сопротивление контакта и отличную коррозионную стойкость. Направляющая клетка позволяет отключить провод от клеммы при помощи обычной отвертки.

Клеммы с винтовым подключением, W-ряд

В течение долгого времени и по сей день клеммы W–ряда компании Weidmüller диктуют стандарты функционального совершенства даже в самых своих малейших деталях. В настоящее время такое сочетание многих преимуществ остается непревзойденным и обеспечивает клеммам W–ряда однозначное лидерство на рынке.

W-ряд предлагает решения для проводов сечением от 0.06 до 300 мм2 и для всех распространенных электрических функций.

Одной из уникальных характеристик является наличие штекерного контактного мостика (ZQV) для большинства клемм на поперечные сечения 2.5 и 4 мм2. Это дает значительную экономию времени по сравнению со всеми остальными винтовыми клеммами на рынке.

Благодаря патентованной конструкции винтового соединения (бюгельного зажима) Weidmüller можно без проблем подключать в одну зажимную клетку два проводника одинакового поперечного сечения.

Подключение. Разделение электрической и механической функций:

  • Зажимной механизм (бюгельный зажим и зажимной винт) из закаленной стали для обеспечения очень высокого усилия прижима провода.
  • Токовая шина из меди для уменьшения падения напряжения. Покрытая оловом поверхность для получения минимального сопротивления контакта.

Контактные мостики, в том числе и штекерные:

  • Винтовые или штекерные контактные мостики.
  • Для винтовых клемм, уникальными являются штекерные контактные мостики (ZQV), позволяющие значительно сократить время монтажа.
  • Стандартные контактные мостики для сечений 2.5 и 4 мм2 до 10 контактов.
  • Имеются варианты штекерных контактных мостиков до 50 контактов для собственной сборки.

Простота в использовании:

  • Установка и извлечение под соответствующими углами к монтажной рейке в обоих направлениях.
  • Встроенная холостая точка при раскручивании винтов клеммы — особенно удобна при работе механическими отвертками.
  • Отвертка направляется конусным шлицевым отверстием зажимных винтов.
  • Все детали заключены в клемме.
  • Множество различных вариантов маркировки.

Изоляционный материал Wemid:

  • Устойчив к поверхностным токам CTI 600.
  • Рабочая температура до 120°C.
  • Класс пожаростойкости V0 по UL94.
  • Не содержит галогенов и фосфора.

Одинаковые габаритные размеры:

  • Одинаковые размеры на сечения от 2.5 до 10 мм2.
  • Меньшее число различных принадлежностей.
  • Простое планирование проекта.

Безопасные контакты:

  • Упругий бюгельный зажим компенсирует изменения размеров проводов, вызванные колебаниями температуры (предотвращает ослабление контакта в процессе работы).
  • Отсутствие обслуживания: нет необходимости в подтягивании винта клеммы.
  • Вибростойкое соединение: многие W-клеммы сертифицированы для использования в железнодорожной индустрии согласно EN 61373.
  • Система подключения с самым большим усилием прижима.

Безопасность использования:

  • Защита от поражения электротоком при подключенных проводниках и установленных контактных мостиках.
  • Клеммы поставляются с открытой зажимной клеткой. Помимо этого, защита от неправильного подключения препятствует неверному подключению проводов (подробности на фотографии).
  • Насечки на бюгельном зажиме и токоведущей шине позволяют надежно зажимать как проводники самого малого, так и большого диаметра, а также 2 проводника; при этом проводники зажимаются по центру зажимной клетки.

Стандарты. Высокая безопасность и надежность контакта в системах компании Weidmüller подтверждена следующими стандартами:

  • Проверка типа согласно IEC 60947-7-1/-2.
  • Национальная и международная сертификация.
  • Большой набор сертификатов UL и CSA.
  • W-ряд соответствует железнодорожным стандартам.
  • Сертификат ATEX.

Болтовые клеммы, W-ряд

Широкий ассортимент болтовых клемм Weidmüller предлагает надежные соединения для всех приложений, которые включают в себя передачу электроэнергии.

Диапазон сечений соединений составляет от 10 мм2 до 300 мм2.

Проводники прикладываются к резьбовым болтам с помощью обжатых кабельных наконечников, после чего надежно закрепляются путем затяжки шестигранной гайки.

Болтовые клеммы могут использоваться с резьбовыми болтами от M5 до M16, в зависимости от сечения проводника.

Максимальная безопасность обеспечивается малым падением напряжения и самозатухающим материалом с классом пожаробезопасности V-0 (UL94).

Все болтовые клеммы испытываются в соответствии с международными железнодорожными стандартами (EN 50343, EN 50155, NF F61-017, NF16-101, RIA 20) и соответствуют их требованиям.

Для подключения проводников, на их концах обжимаются кабельные наконечники. Кабельные наконечники размещаются на болте между шайбой на носителе клеммы и зубчатой шайбой. Обратные стороны кабельных наконечников лежат друг напротив друга. Шестигранные гайки затягиваются для прижима наконечников кабелей друг к другу для создания надежного контакта. Кроме того, третий проводник может быть расположен с противоположной стороны соединения.

Винтовые клеммы SAK серии, W-ряд

Конструкция винтового зажима была разработана так, чтобы обеспечить герметичное соединение междупроводом и шиной. Площадь соединения должна составлять не менее 75% всей поверхности. Электрический ток в этих точках проводится со 100% КПД, так как не возникает повышенных сопротивлений из-за загрязнения точек соединения. Семейство SAK-разработано для проводов с сечением от 0.08 мм2 до 240 мм2.

Преимущества модульных клемм SAK:

  • Разделение электрических и механических функций: стальной винтовой зажим для механической части, медная шина для электрической части.
  • Не требующее обслуживания виброустойчивое винтовоесоединение.
  • Герметичная точка контакта с низким падением напряжения.
  • Большие контактные усилия, не зависящие от сечения.
  • Имеются три различных конструкции основания.
  • Различные изолирующие материалы.
  • Большой выбор специальных клемм с разнообразнымисистемами соединения.
  • Широкий ассортимент принадлежностей.

Краткий обзор SAK:

  • PA 6.6, KrG — Два разных материала, которые могут быть использованы, в зависимости от задачи, при 100° C или 130°C.
  • Три различных типа основания клемм: для монтажных шин TS 32, TS 35 или комбинированное.
  • Не требующее обслуживания виброустойчивое соединение. Нет необходимости проверять клемму, потому что запатентованная конструкция винтового зажима гарантирует, что винты останутся в клемме.

Разделение задач, выполняемых компонентами, предоставляет следующие преимущества:

  • С низким падением напряжения и герметичные (электрические компоненты). Идеальные шины в сочетании со специальной обработкой поверхности и затягиванием в клемме.
  • Большие контактные усилия, не зависящие от сечения (механические компоненты). Винтовой зажим изготовлен из закаленной стали, чтобы, в соответствии с конструкцией, он мог компенсировать любую пространственную неустойчивость электрического провода.

Клеммы с пружинным зажимом, Z-ряд

Клеммы серии Z, выполненные по технологии с пружинным зажимом, предназначены для самых различных областей применения. Они имеют следующие характеристики: малые конструктивные размеры, большая маркировочная площадка, встроенное в клемму гнездо для тестового штекера, перемыкания штекерными мостиками с клеммами Z-ряда и клеммами других семейств компании Weidmüller.

Клеммы Z-ряда имеют широкий диапазон сечений подключаемых проводников, и в каждой клемме имеется сразу два параллельных канала для подключения мостиков.

Потенциал можно распределить, используя штекерные контактные мостики и задействуя при этом любое возможное количество каналов распределения.

Соединение. В соответствии с основным принципом организации электрического контакта компании Weidmüller, в системе соединения с пружинным зажимом разделены электрическая и механическая функции:

  • Стальной пружинный зажим обеспечивает оптимальное усилие прижима проводника.
  • Медная токопроводящая шина обеспечивает наименьшее падение.

Штекерные контактные мостики:

  • Перемычки от 2 до 10 контаков или «бесконечные» для единичного монтажа.
  • Полный рабочий ток.
  • Отдельные ножки мостиков могут удаляться, чтобы пропускать отдельные клеммы приеремыкании.

Простота использования. Практичный монтаж: проводники вводятся в клемму параллельно отвертке:

  • Монтаж проводников сверху.
  • Не требуются специальные инструменты.
  • Встроенное в клемму гнездо для тестового штекера.

Изоляционный материал WEMID:

  • Сопротивляемость поверхностным токам CTI 600.
  • Рабочая температура до 120°C.
  • Класс пожаробезопасности V0 по UL94.
  • Не содержит галогенов и фосфора.

Простая конструкция обеспечивает большую безопасность:

  • Большая площадь поверхности зажимов, в соответствии с IEC 60947-1, упрощает монтаж.
  • Предназначена для подключения проводников сечением от 0,08 до 35 мм2.
  • В соответствии со стандартом IEC 60999, к каждой клеммной точке может подключаться один проводник.

Безопасные контакты:

  • Соединение не требует последующего технического обслуживания и обеспечивает надежный и долговечный контакт.
  • Газонепроницаемая область контакта.
  • Поверхность шины специально обработана для защиты от окисления.
  • 100% вибрационная устойчивость.
  • Большое контактное усилие.

Большой выбор принадлежностей:

  • Тестовый адаптер, тестовое гнездо.
  • Возможность установки индивидуальной и групповой маркировки.
  • Концевые и разделительные пластины.
  • Крышки.
  • Переходные втулки.

Соответствие стандартам. Высокая надежность и безопасность соединительных систем, производимых компанией Weidmüller, подтверждена следующими испытаниями:

  • Испытание типа по стандартам IEC 60947-7-1/-2/-3.
  • Дополнительные испытания,проводимые компанией Weidmüller.
  • Национальные и международные сертификаты.
  • Сертификация ATEX.

Клеммы с технологией соединения IDC, I-ряд

IDC означает создание контакта путем прорезания изоляции (Insulation Displacement Connection). Усовершенствованная и более эффективная технология позволяет снизить затраты и обеспечить максимально надежное соединение. Используемая долгое время в телекоммуникационных и электронных отраслях, сегодня эта технология нашла свое применение и в промышленности.

Технология IDC требует минимума монтажных работ, и в то же время гарантирует надежность соединения. Не требуется подготовка кабеля и использование специальных инструментов.

К такой клемме может быть подключена любая стандартная проводка из PVC с площадью поперечного сечения от 0.21 мм2 до 1.5 мм2 (и от 0.5 мм2 до 2.5 мм2)

Соединение. Разделение электрических и механических функций создает большое преимущество:

  • Чрезвычайно высокая безопасность соединения при использовании наружной стальной пружины.
  • Использование меди для снижения потерь напряжения.
  • Широкий диапазон площадей поперечного сечения используемых проводников 0.21 … 1.5 мм2 и 0.50 … 2.5 мм2.

Штекерные соединительные мостики:

  • От 2-х до 10-ти контактных или «бесконечные», в отдельных случаях.
  • Полностью рабочее напряжение.
  • Выламываемые контакты для расширения возможностей (пропуска клемм и пр.).
  • Защита от прикосновения согласно VBG 4.

Простота в обслуживании. Просто вставьте отвертку в клемму, насколько это возможно, и прижмите ползунок. Вот и все! Только что Вы получили наглядно надежное соединение.

Корпус из пластика Wemid:

  • Устойчивость к поверхностным токам CTI 600.
  • Рабочая температура до 120°С.
  • Пожароустойчивость V0 согласно UL 94.
  • Не содержит соединений галогенов и фосфора.

Предельное сокращение времени монтажа и стоимости. Экономия времени монтажа до 76% по сравнению с обычной технологией.

Надежность соединения. Благодаря указанной особенности, надежность соединения можно определить визуально.

Полный комплект принадлежностей:

  • Тестовый адаптер, тестовый штекер.
  • Стандартные и групповые шильдики.
  • Концевые пластины и разделительные перегородки.
  • Крышки.
  • Переходные муфты.
  • Держатели предохранителей.

Сертификация. Клеммы IDC2 соответствуют следующим стандартам:

  • Стандартные клеммы: IEC 60947-7-1/-2/-3.
  • Клеммы для прорезания изоляции: IEC 60352-4.
  • Более строгие национальные и международные стандарты, используемые Weidmüller: Germanisch Lloyd, Lloyds Register, DNV RINA, KEMA JEUR ATEX.

Клеммы с технологией штекерного подключения, P-ряд

Новое семейство 3-контактных инсталляционных клемм, представляющих технологию Direct Push In, удачно дополняет наш клеммный ряд. Технология штекерного монтажа уже известна для распределительных щитов, используемых в коммунальном хозяйстве, а клеммы в стиле Roof-Style позволяют сделать монтаж еще удобнее. Технические характеристики свидетельствуют об их превосходстве: штекерная клемма на 4 мм2 имеет габариты клеммы на 2,5 мм2.

Клемма Push In зажимает проводники сечением от 0,5 до 4 мм2 и соответствует концепции TOP, то есть оба проводника и устройство активации пружины размещены сверху и параллельно.

Технология Direct Push In экономит время. Одним из важнейших преимуществ технологии Direct Push In — радикальная экономия времени, а также надежность и простота монтажа. По сравнению с пружинными 3-проводниковыми клеммами затраты времени снижаются на 50%. На монтаж одного провода затрачивается всего 3,5 секунды. С одножильного провода снимается изоляция, и провод просто вставляется в клемму: готово. Инструмент больше не нужен, а точка контакта получается надежной и герметичной. Можно вставлять в клемму даже гибкие провода с ультразвуковой сваркой или многожильные провода с обжатыми кабельными наконечниками.

Зажимная система. Прижимная пружина размещена в прочном стальном корпусе. Клеммы «Push In» разделяют механический прижим и электрический контакт, что необходимо для надежности:

  • Рабочий ток 32A.
  • Штекерный монтаж одножильных проводов или многожильных проводов с обжатым наконечником.

Штекерные мостики. Соединение клемм в ряду производится штекерными мостиками серии ZQV:

  • Стандартный мостик ZQV.
  • «Длинные» мостики позволяют создать соединение любой длины.
  • Рабочее напряжение — 400 В при установленных мостиках.

Простота монтажа! При монтаже одножильных (или гибких многожильных с наконечниками) проводов с применением технологии Push In монтаж становится намного быстрее:

  • Никакой инструмент не нужен.
  • Удобный монтаж даже при недостатке места.
  • Система подключения TOP гарантирует наглядность монтажа.

Корпус из пластика Wemid:

  • Устойчивость к поверхностным токам (CTI 600).
  • Температурная стойкость до 120° C.
  • Класс пожаробезопасности V0 согласно UL94.
  • Не содержит соединений галогенов и фосфора.

Монтаж при недостатке места. 3-проводные штекерные клеммы оптимально подходят для проводки цепей переменного и постоянного тока везде, где не хватает места для монтажа. Легко может быть достигнута высокая плотность монтажа, особенно при недостатке места для монтажа по ширине.

Надежность контакта:

  • Прижимная пружина из нержавеющей стали надежно прижимает провод к токоведущей шине. Усилие прижима намного выше, чем в пружинных клеммах.
  • Токоведущая шина из луженой меди надежно прилегает к проводу. Это гарантирует минимальные потери напряжения.

Безопасность применения. Контакт «Push In» разработан так, чтобы максимально избежать ошибок при монтаже:

  • Пружина защищена ограничителем, защищающим пружину при открывании пружинной клетки отверткой.
  • Ограничитель проводника позиционирует конец провода в контактной камере. Он поддерживает давление пружины при больших радиусах изгиба провода за пределами клеммы и обеспечивает надежный контакт с шиной.

Сертификация. Надежность контакта в клеммах Weidmüller гарантирована проведением испытаний согласно стандарту IEC 60947-7 и дополнительного комплекса тестирования. Качество производство строго контролируется, что подтверждено наличием сертификата DIN ISO 9002.

Электронные каталоги

Клеммы зажимные

Выберите категорию:

Все Интегральные микросхемы » Аналоговые ИС »» Операционные усилители »» Компараторы »» Активные фильтры »» Преобразователи мультимедиа »» Аналоговые ключи »» Аналого-цифровые преобразователи »» Цифро-аналоговые преобразователи »» Источники опорного напряжения »» Цифровые потенциометры »» Преобразователи электрических величин »» Токовые мониторы »» Усилители мощности звуковой частоты » Микроконтроллеры и память »» Микроконтроллеры »» Сигнальные процессоры »» Энергонезависимая память » Генераторы, таймеры и RTS »» Таймеры интегральные »» Генераторы частоты »» Часы реального времени » Интерфейсы »» Интерфейсы RS-485 RS-422 »» Интерфейсы CAN »» Интерфейсы RS-232 »» Интерфейсы USB »» Интерфейсы Ethernet »» Трансиверы LIN »» Интерфейсы LVDS »» Интерфейс-модемы PLC »» Преобразователи интерфейсов »» Интерфейс токовой петли »» Цифровые изоляторы »» Драйверы-расширители »» Микросхемы защиты » Логика »» Логическая ИС »» Формирователи импульса сброса » Преобразователи питания интегральные »» Линейные регуляторы »» DC-DC преобразователи интегральные »» Стабилизаторы с малым падением напряжения Дискретные компоненты » Транзисторы и ключи »» Полевые транзисторы »» Биполярные транзисторы »» IGBT транзисторы » Диоды и тиристоры »» Защитные диоды »» Диоды Шоттки »» Диодные мосты »» Стабилитроны »» Выпрямительные диоды Пассивные компоненты » Фильтры »» Синфазные дроссели »» EMI фильтры » Моточные изделия » Конденсаторы »» Керамические конденсаторы »»» Керамические конденсаторы MLCC поверхностного монтажа »»» Керамические конденсаторы MLCC с проволочными выводами »» Алюминиевые конденсаторы »» Плёночные конденсаторы »» Танталовые конденсаторы »»» Танталовые выводные конденсаторы » Резисторы »» Резисторы подстроечные и переменные »» Постоянные резисторы »»» Пленочные резисторы »»» SMD резисторы »» Термисторы » Кварцевые генераторы и резонаторы »» Кварцевые резонаторы »» Кварцевые генераторы » Устройства защиты »» Держатели предохранителей »» Самовосстанавливающиеся предохранители » Индуктивные компоненты »» Дроссели »»» Дроссели »»» Индуктивности и дроссели SMD-исполнения Источники питания » AC-DC сетевые преобразователи » DC-DC модульные преобразователи » Элементы и батареи питания » Лабораторные источники питания » Аксессуары для источников питания Электромеханика » Разъемы и соединители »» Штыревые и гнездовые разъемы »»» Корпусы штекерных и гнездовых разъемов »»» Контакты штекерных и гнездовых разъемов »» Аудио, видео, USB разъемы »»» Разъемы XLR »»» Разъемы D-SUB »»» Разъемы телекоммуникационные RJ »»» Разъёмы USB »» Аксессуары для разъемов »» Разъемы и соединители круглые, цилиндрические »» Контрольные гнезда, штыри »» Джамперы »» Разъемы и соединители провод — плата »» Штыревые соединители »» РЧ / Коаксиальные разъемы и аксессуары »» Высокочастотные разъемы »» Соединители плата — плата » Кнопки, переключатели, выключатели »» Переключатели »»» Клавишные (рокерные) переключатели »»» DIP и SIP переключатели »»» Тактильные переключатели »»» Рычажные переключатели »»» Движковые переключатели »»» Поворотные выключатели »»» Микропереключатели с лапкой » Провода, кабели, комплектующие »» Компоненты кабельных систем »»» Медные патч-корды, шнуры »»» Розеточные колодки »» Шнуры »»» Шнуры сетевые »» Наконечники, клеммы и клеммники »»» Клеммы зажимные »»» Клеммники на DIN-рейку »»» Клеммные наконечники »»» Аксессуары для клемм »» Кабельные аксессуары »» Провода и кабели » Устройства охлаждения » Держатели и слоты »» Батарейные отсеки » Реле »» Электромеханические реле »» Аксессуары для реле »» Твердотельные реле и контакторы » Акустика » Крепежные изделия »» Cтойки для печатных плат » Корпуса РЭА Оптоэлектроника » Освещение » Индикация »» Дисплеи LCD, VFD, OLED, PLED и AMOLED »» Светодиодные индикаторы »»» Сегментные индикаторы »» Светодиоды » Оптоэлектронные компоненты » Оптоволоконные компоненты »» Соединительные розетки и разъемы Датчики » Акселерометры » Датчики температуры » Датчики давления » Датчики влажности » Датчики расстояния и жестов » Датчики положения » Расходомеры » Датчики уровня » Датчики присутствия газов » Датчики тока » Фоточувствительные Электрооборудование » Защита оборудования и безопасность »» Автоматические выключатели »» Принадлежности для защитного оборудования »» Контакторы » Дополнительное щитовое оборудование »» Аксессуары для щитового оборудования »» Распределительные щиты » Средства автоматизации и управления процессами Оснащение рабочих мест » Инструменты

Производитель:

Все3M InterconnectABBAbraconAlps AlpineAltera / IntelAmass ElectronicsAmphenolAmphenol AerospaceAnalog DevicesApemASSMANNAVCAVXBel FuseBMBournsBulginCabeusCaddockCarlo GavazziConnfly electronicCypress SemiconductorDC ComponentsDegsonDellDinkleDiodes IncorporatedDragon CityE-Switch IncEATONEPCOS / TDKExar CorporationFinderForyardFOUTECFTDIGC ElectronicsGembirdGlenairGoltenGP BatteriesGuangdong Hottech Co. LtdGW InstekHamaHirose ElectricHitanoHK Shanhai Group LimitedHoneywellHottechHOYUTECHUBER+SUHNERHY ElectronicHyperlineInfineon TechnologiesIntech LCDInternational RectifierITKIXYS / LittelfuseJBJietong SwitchJL WorldJLTJoyin Co.JST CorporationKemetKingbrightKlemsanKLS ElectronicKssLaird ConnectivityLEMOLittelfuseMaster InstrumentMaxim IntegratedMEAN WELLMEDER Electronic AGMeyertecMicrochip TechnologyMolexMULTIMECMurataMurata ElectronicsNCENCE Power SemiconductorNew CentressNEXNexperiaNichicon Corp.NIKOMAXNo NameNXP / PhilipsNXUOmronON SemiconductorPanasonic IndustrialParaLightPasternackPEREGRINE Semiconductor Co.ProsKitPulse ElectronicsRaltron Electronics RexantRohmRUCELFRuichiSamsungSamtecSamwhaSchneider ElectricSouriauST MicroelectronicsSULLINSSUPRLANSweeta ProductsTai-Shing Electronic ComponentsTaiwan SemiconductorTE ConnectivityTE Connectivity / DEUTSCHTelegärtnerTexas InstrumentsThorlabsToshibaTraco PowerTRXCOM ELECTRONICSVartaVikingVishayVishay-IRWAGOWinstar DisplayWurth ElektronikYageoYangjie TechnologyZippyБолидКВТКЗККитайПК ТесейРоссияТесейЭлекон

Клеммы для соединения проводов – назначение, виды и особенности применения

Конструкция и материал изготовления

Состоят из двух частей – контактной и диэлектрической. Контакты выполняются из материала, хорошо проводящего ток – меди или сплавов. Их поверхность для размягчения лудят, то есть покрывают оловом или сплавом с содержанием 40% свинца или ванадия. Диэлектрическая часть – из негорючего или быстрозатухающего материала, например, фибергласа или полиамида.

Особенности

При проведении капитального ремонта, человек меняет в своем доме все, в том числе и проводку. Устанавливается новая распределительная коробка, где необходимо провести разводку проводов. Чтобы это сделать качественнее, лучше всего использовать клеммники. Это отличное устройство, которое обеспечит плотную фиксацию на весь период эксплуатации.

Сегодня выпускаются новые виды этого изделия, которые в разы превосходят винтовые. Чтобы произвести монтаж и разводку, человеку потребуется минимум времени. Во многом это стало возможным благодаря самозажимным клеммам.

Причины неисправности и главные элементы



Поломка проводов – распространенное явление и чаще всего приходит неожиданно. Наиболее популярные проблемы:

  • Плохой контакт с различным оборудованием;
  • Кратковременное пропадание света;
  • Сильное тепловыделение в некоторых участках.

Чтобы предотвратить поломку, необходимо своевременно обнаружить проблему и предпринять соответствующие меры по ее устранению. Для фиксации лучше всего использовать клеммники, так как они способны обеспечить человека надежно и долговечно. Кроме того, они просты в монтаже, что позволит использовать их в домашних условиях без особых проблем.

Сегодня в магазинах встречаются сотни разновидностей топовых компанией, которые отличаются ценой и техническими параметрами. Но кроме этого, различие может заключаться в способе фиксации.



Все клеммы состоят из двух элементов:

  • Пластмассового корпуса, который выполнен в виде ячеек;
  • Латунного патрубка, который обладает резьбовым отверстием с двух сторон.

Когда происходит фиксация кабеля, то человеку важно помнить о том, что патрубок может отличаться диаметром, особенно, если планируется соединять толстые провода. Поэтому сначала необходимо правильно подобрать размер.

Такой монтаж может использоваться в любой сфере: от домашнего хозяйства до ремонта проводки автомобилей, что делает изделие универсальным. Чаще всего элемент используют при соединении лампы с коротким проводником.

Важно знать и отрицательные стороны такой фиксации:

  • Самозажимные варианты рассчитаны на эксплуатацию конкретных кабелей. Они не подойдут для соединения элементов, у которых повышено сечение.
  • Если человек купил одноразовые клеммники, то следует помнить, что их нельзя использовать для фиксации гибких проводов, так как они не предназначены для этого.
  • Также стоит понимать, что продукт боится воздействия высоких температур. Если он будет постоянно эксплуатироваться в такой среде, то со временем пружина ослабнет, отчего уменьшится контактное давление, а плотность соединения потеряется.
  • Клеммы обеспечивают хорошую фиксацию, но если есть возможность и опыт для проведения пайки, то лучше сделать ее, так будет гораздо надежнее.

Главным достоинством элемента является возможность соединения медных и алюминиевых проводов. Кроме того, используя клеммники, шанс окисления контактов уменьшается в разы. Это стало возможным благодаря тому, что винт настолько плотно зажимает кабель, что контакт между жилами становится невозможным.

Главные требования



Единственные главные требования, которые часто предъявляются этому элементу – обеспечение плотной фиксации и защита жил от окисления. Большего от этого изделия ждать не надо.

Если человек планирует использовать винтовое соединение, то необходимо проводить проверку плотности крепления хотя бы раз в год. Потому что шанс того, что контакт может ослабнуть – высокий, это приведет к окислению провода, а в некоторых случаях это вызовет перегрев.

Преимущества

Клеммники обладают рядом преимуществ, которые отличают их от остальных способов фиксации:

  • Легкая установка;
  • При желании человек может использовать изделие повторно, это никак не отразится на качестве;
  • Надежность;
  • Прочность соединения;
  • Возможность функционирования с различными материалами.

На что обратить внимание при выборе



Если человек планирует проводить ремонтные работы в доме или квартире, то лучше всего покупать самозажимные изделия, винтовые лучше оставить на магазинной полке. Чтобы не ошибиться в выборе, важно правильно посчитать количество проводов, которые располагаются в каждом соединении, а также учитывать диаметр жил. Жесткость также учитывается и часто играет важную роль. Если пользователь планирует использовать элемент для работы с гибким кабелем, то лучше отдать предпочтение многоразовым моделям, так как зажим там происходит при помощи специальной лапки. Конечно, стоимость будет выше, но взамен владелец получит качество.

Следует помнить, что одноразовые модели, которые предназначены для установки в алюминиевых проводах, отличаются цветом, который может быть серым или черным, внутри прибора находится специальная техническая смазка.

Для меди производители создают прозрачные клеммы, поэтому найти подходящий вариант легко. Если человек планирует использовать фиксатор для соединения меди и алюминия, то стоит применять многоразовые устройства.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью. Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно. В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага.


Устройство пружинной клеммы.

Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус.


Винтовая клемма.

Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Винтовой тип клеммников не подходит для многожильных проводов. Он рекомендуется для одножильного медного кабеля. При закручивании винтов требуется определенное усилие, чтобы выполнить коммутацию правильно, необходим опыт. Известные производители винтовых коммутаторов – Legrand и Wiedmuller.

Виды кабелей для соединения


Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую. По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых;
  5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

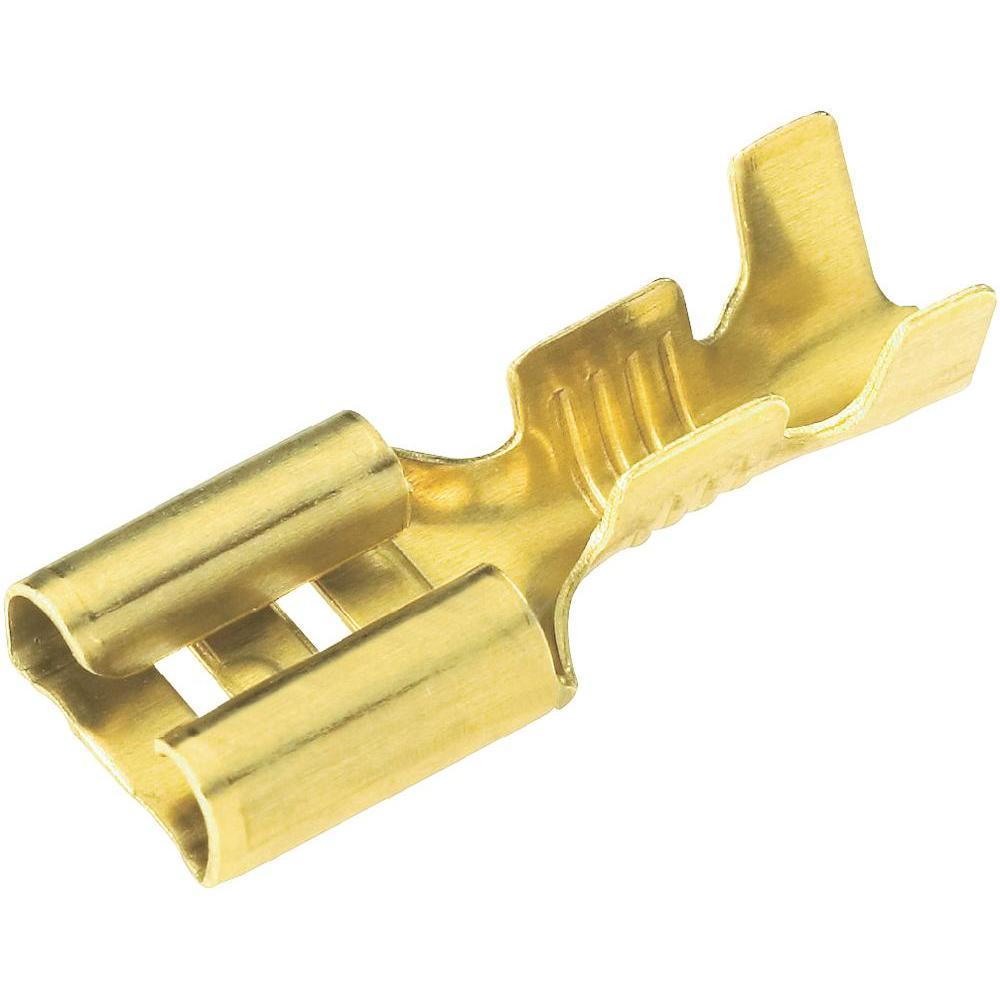

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов,поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

  1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
  2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
  3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.


Правильное соединение двух проводов со смещением по вертикали.

Обратите внимание: клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе — они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы — всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

  1. Ножевое.
  2. Пружинное.
  3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают. Ножевое соединение хорошо тем, что вам не придется зачищать провода — клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности. Использование пружинных соединений самое удобное — для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу. Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство — стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Колпачки для соединения двух проводов в коробке.

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

  1. Концы жил зачищаются на 10 мм.
  2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
  3. Жила вставляется в разъем, сверху притягивается винтом.
  4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

  1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
  2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
  3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
  4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

Клеммы без пасты

При помощи таких элементов происходит соединение проводов, жилы которых изготовлены из однородных материалов. При этом количество жил роли не играет, она может быть одинарной или состоять из 2, 3 или 4, на качество это не повлияет. Сечение кабеля не должно превышать 4 мм2. Для фиксации используется специальный рычажок, который представлен в оранжевом цвете. Рычаги устанавливаются таким образом, что их не видно после того, как элемент зафиксируется.

Вариант с пастой

Происходит соединение элементов, состоящих из различных материалов, например, большинство электриков используют их для скоростной фиксации медных и алюминиевых кабелей. Из-за того, что между проводами нет контакта, вероятность окисления шнуров сводится к минимуму и чаще всего невозможна. Единственный недостаток такого способа – отсутствие фиксирующего элемента или винта. Поэтому прочность соединения остается под вопросом. Такая колодка способна соединить клеммы, с сечением до 2.5 мм, на большее этот вариант не способен.

Безвинтовая клемма без пасты

Этот вариант предназначен для фиксации однотипных проводов. Максимальное сечение провода, с которым он способен работать составляет 2.5 мм2. Важно понимать, что большая часть подобной конструкции исключает возможность повторного монтажа, в основном, выпускаются одноразовые приборы. За один подход человек может соединить: от 2 до 8 проводов, что отличное преимущество. Чаще всего эту модель используют для создания качественных разветвлений, так как небольшие габариты дают возможность поместить клемму в распределительную коробку.

Розеточная колодка

Используя этот вариант, человек произведет соединение проводов, которые располагаются в розетке. Такая разновидность клеммы, выпускается в виде специальной пластины, которая не занимает много места в розетке и спокойно проникает туда.

Все кабели, которые необходимо подключить фиксируются в один ряд. Вариант подойдет только в том случае, если человек планирует проводить монтажные работы с проводами, сделанные из одного материала. Максимальное сечение не должно быть больше, чем 2.5 мм2. Преимуществом является то, что человек может соединить 4 кабеля.

Клеммы орехового типа

Модель предназначена для фиксации больших проводов, сечение которых доходит до 150 мм2. Поэтому в домашнем хозяйстве такое изобретение — скорее редкость, чем частый гость. Оболочка состоит из прочного пластика, который изолирует контакты.

Скрутка

Уникальная разновидность клемм, которая способна соединить несколько кабелей сразу. Максимальное величина сечения здесь в разы выше и составляет 16 мм2. Корпус изготавливается из качественной пластмассы, который выдерживает высокие нагрузки. Металлические зажимы размещаются внутри. Крепление осуществляется посредством специального болта, который неподвижно размещается в коробке.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки. Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь. Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Принцип работы пружинных и ножевых зажимов

Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.

Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.

Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник — это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодкиуказывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.5мм2 — 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем — их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1.5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.


Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников — на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления . Принцип соединения такой же, как и в вышеописанных методов — винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму — она помогает быстро и надежно срастить два провода из любых материалов.

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил. Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Разновидности

Существует множество разновидностей клеммников. Винтовой клеммник. Использование винтового крепежа на сегодняшний день самая популярная конструкция. Она одновременно и простая, и надежная. Использование винтовых клеммников часто применяется для разведения электрической проводки, для розеток и различных подключений. Работают по принципу зажима.

Такой тип может служить зажимом для минусовых и плюсовых клемм аккумулятора (и в аккумуляторах автомобилей), для соединения группы осветительных элементов и других устройств. Клеммы в автомобильных аккумуляторах могут быть сделаны из свинца. Это связано с тем, что в аккумуляторе содержится кислота для электролиза. Зачастую винтовые клеммники изготавливаются из поликарбоната и устойчивого полипропилена. Но также их могут делать из полиамида или прессованного полиэтилена. Материал может зависеть от типа клеммника и его производителя.

Винтовое приспособление не подходит для соединения алюминиевых контактов, так как они слишком хрупкие, и во время закрепления контактов их можно повредить. Они предназначены для работы с медными жилами. Не редко такой клеммник может быть сделан с учетом необходимости подключить к нему заземляющие провода. Для этого на нем можно найти винтик зеленого цвета. В эту точку нужно подводить заземление. Также у него есть маленькие зубцы, которые улучшают сцепление.

Обжимной клеммник. Такой вид конструкции применяются для соединения силовых кабелей, сечение которых не превышают 2,5 мм, а сила тока 24 ампера. Обжимной клеммник способен выдержать нагрузку до 5000 вольт. Если работает более мощное оборудование, то для соединений потребуется другой способ. Обжимная конструкция позволяет одновременно подключать до 8 жил. Для каждой их них есть отдельное гнездо. Это позволяет увеличить скорость монтажа электрической проводки. Зажимы могут быть автоматическими, которые сразу зажимают введенный в гнездо контакт, и механическими, что нужно делать самостоятельно. Если не превышать допустимую нагрузку на клеммник, то он имеет хороший уровень надежности.

Изолирующий (СИЗ). Данный тип соединительных элементов может иметь вид обычного пластмассового колпачка. Производится из термостойкого материала – полимер, который не подвержен воспламенению. Считается, что он служит для защиты проводки от возгорания, однако СИЗ способен обеспечить хороший и надежный механический контакт жил. На специальную скрутку накручивают контакты проводов. При этом их зажимает пружина, которая улучшает соединение. Если саму скрутку обработать особой пастой, то можно избежать окисления металла. При помощи такой конструкции можно легко соединить не только провода с однородным сечением, но и медный с алюминиевым контактом.

Отдельно нужно отметить группу силовых клеммников. Они имеют более громоздкую и сложную конструкцию. Это обусловлено тем, что к ним можно подвести силовые кабеля с разной толщиной сечения, разной мощностью, а также соединить медные жилы с алюминиевыми. Они используются, когда речь идет не о тонких проводах, а кабелях, сечение которых может достигать 300 мм 2 . Крепятся к монтажной плате или DIN-рейке. Контактирующая пластинка изготовляется из меди и покрывается оловянным сплавом. При помощи шайб конической формы соединение не ослабляется.

Универсальные и барьерные клеммники. Отличаются от остальных тем, что в их конструкции есть небольшие металлические полосы. Они разделены слоем изоляции. С его помощью можно полностью исключить соприкосновение соседних проводов. Изготавливаются с высоким качеством, имеют дополнительные винты для более надежного крепления. Можно заводить алюминиевые жилы. Алюминиевые контакты в таких клеммах окисляются гораздо хуже.

Карболитовые клеммники могут работать также с двумя видами сечения. Они выполнены из специфического сплава именно для этих целей. Незаменимым материалом является керамика, из которой может быть сделана соединительная конструкция, в том числе и колодка.

Преимущества винтовых клемм

Клемма, которая оснащена винтовым механизмом, служит для компактного подключения и соединения фазных, нулевых и защитных (земляных) проводников разного сечения и материала. Устанавливается, в основном, на DIN-рейку и в комплекте с такой продукцией часто идёт маркер для нанесения номера или условного обозначения клеммы.

Используются они как для качественного соединения в силовых цепях согласно ГОСТ 18311-80, так и для подключения контрольных цепей управления и осветительной аппаратуры. При этом контактные винтовые зажимы должны соответствовать требованиям ГОСТ 25034, который поддерживается практически во всех видах клеммников как выпускаемых в настоящее время, так и ранее.

Винтовая клемма

Преимущества винтового зажима в клеммах очевидны:

  1. надёжность и долговечность соединения, а также наличие качественного электрического контакта с низким переходным сопротивлением;
  2. использование в силовых цепях с напряжением до 1000 Вольт;
  3. возможность соединения не только проводников с разным сечением жил, но и безаварийного подключения медного и алюминиевого проводника;
  4. за счёт негорючего материала корпуса такое соединение является пожаробезопасным;
  5. возможность создания не одноразового соединения, в случае необходимости всегда можно открутить винт зачистить контакт или же вообще заменить проводник;
  6. компактность соединения даёт возможность лёгкого доступа и визуального осмотра при установке зажимных клеммников внутри электрических шкафов;
  7. простота в обслуживании и при монтаже, без применения дополнительного оборудования и опыта в работе с таким видом электротехнической продукции.

Таким образом, если выбирать между самозажимным клемником и винтовым шарящие электрики отдают предпочтение более надёжному, разборному, обслуживаемому в процессе эксплуатации соединению выполненного на основе винтового зажима.

Видеообзор

Источники

  • https://www.vseinstrumenti.ru/electrika_i_svet/el_mont_prod/klem_szhim/klemmniki/
  • https://yanashla.com/luchshie-klemmniki-dlya-soedineniya-provodov/
  • https://elektrika.expert/provodka/soedinenie-provodov.html
  • https://altenergiya.ru/poleznye-stati/klemmniki-dlya-soedineniya-provodov-vidy-principy-soedineniya-plyusy-i-minusy.html
  • https://bulding.ru/wiring/how-to-connect-the-wires-using-terminal-clamps-modern-terminals-for-connecting-wires. html
  • https://electrifix.ru/materialy/klemmniki-dlya-soedineniya-provodov.html
  • https://zen.yandex.com/media/asutpp.ru/shariascie-elektriki-vybiraiut-vintovye-klemmy–a-ne-samozajimnye–prostoe-obiasnenie-chem-oni-luchshe-5f5908cbdeed59545ad44434

на дин-рельс, печатную плату, плоскость

Клеммы WAGO TOPJOB’S: оптимальное соотношение цена — качество

Уникальный пружинный зажим

Для всех видов проводников

Оптимальный угол подключения

Два подпружиненных слота под перемычку

Система быстрой маркировки

Клеммы TOPJOBS для всех типов проводников

Пробовал и протестированных в миллиарды раз, зажимные ® и Push-в зажимные ® являются универсальными технологии соединений для твердых, село на мель и многожильных проводников. Push-в зажимные ® также предлагает возможность подключения одножильного и многожильного провода, а также многожильных проводников с газонепроницаемой, гофрированные наконечники просто толкает их в — каких-либо инструментов, необходимых. Проводники от двух размеров ниже номинального сечения до номинального сечения может быть напрямую подключен с помощью Push-в зажимные ® прекращения — без инструмента, быстро и экономически эффективно.

Системы маркировки

Маркировочные полосы

Непрерывные маркировки полосы позволяют TOPJOB ® S-рейку клеммные колодки с надписями в кратчайшие сроки — обрезка маркировки раз на 75%. Кроме того, мульти-линии разметки упрощает идентификацию терминала блок, назвав их в соответствии с их функциями — совершенствование шкаф управления маркировку.

WMB Инлайн Маркеры

WMB Встроенные маркеры на барабане позволяют удобно отмечать блоки с помощью только одного размера маркера для всех стандартных приложений.

Принтер

Экономичный принтер термотрансферной с разрешением 300 DPI. Система WAGO умный принтер идеально подходит для печати маркировочных полос до трех линий, WMB Встроенные маркеры, этикетки, кнопочные маркеров и типа пластин, а также кабель и провод маркеров с помощью одного красящую ленту.

Просто вставить проводник

Достаточно жесткий провод (например одножильный или с наконечником) можно вставить без использования монтажного инструмента. Пружинный зажим разжимается под усилием нажатия провода. Представьте сколько времени Вы сэкономите на монтаже даже 10ти клемм. А если их тысячи…

Подключение же гибких проводников производится аналогично технике клемм CAGE CLAMP® — с помощью отвертки. Плюс ко всему, зажим CageClampS обеспечивает не только быстрый монтаж, но и уменьшает размер клеммы, а вместе с ним стоимость

Просто установить перемычку

Теперь у всех клемм серии TOPJOB’S два слота под перемычки. Возможен монтаж стандартных перемычек в шахматном порядке, через один, и вообще как угодно. А специальный подпружиненный зажим сделает использование перемычек максимально быстрым и простым.

Кроме того, у всех перемычек в штатном порядке можно удалить неиспользуемые зубья, тем самым превратив их в перемычку «через один», или через любой количество клемм, как того требует схема подключения.

Также есть специальные «переходные» перемычки для клемм разных сечений.

Просто протестировать

Модульные соединители с зажимами CAGE CLAMP® S устанавливаются в отверстия для перемычек.
Соединители и тестовые адаптеры рассчитаны на тот же ток, что и сами клеммы

Просто отмаркировать

С помощью специального программного обеспечения и принтера Вы можете легко и быстро промаркировать клеммную сборку.

Проще купить

Все клеммы серии TOPJOBS позволяют сократить расходы на 30-50% благодаря высокой унификации аксессуаров, сниженной стоимостью, и возможностью поставки некратно упаковки. А большие запасы продукции на складе позволит Вам комплектовать Ваш заказ в минимальные сроки.


История

В 2003 году компания Wago предствила серию клемм с инновационным зажимом — CageClampS. Новая серия клемм получила название WAGO TOPJOB’S и позволяет экономить до 30% занимаемого пространства и упрощает монтаж проводников. Так например, для одножильных проводников теперь не требуется применение инструмента, достаточно просто вставить провод в зажим. Конено же, в результате время на установку сократилось более чем на 50%! Тем не менее, многие не знаеют, в чем же основные преимущства серии TOPJOBS, давайте разберемся…

Еще больше преимуществ

Итак, подведем итоги

  • Клеммы стали компактнее и дешевле
  • Еще выше скорость монтажа
  • Усовершенствованная новая система перемычек
  • Удобная система маркировки
  • Увеличенное отверстие для проводника
  • Соединительные и тестовые адаптеры
  • Негорючий диэлектрик
  • Клемма не содержит свинец
  • Сертифицированны по взрывозащищенности
  • Виброустойчивые и необслуживаемые


См. также:

Клеммы изолированные

Изолированные кабельные клеммы предназначены для оконцевания многожильных проводов, для дальнейшего подключения кабеля к электротехническому оборудованию, либо для создания разъемного соединения двух проводов. Обжимные клеммы могут применять для коммутации, как силовых кабелей, так и слаботочных.

Существует несколько типов изолированных клемм:

Клеммы плоские (ножевые): полностью изолированные и частично изолированные, применяются для быстроразъемного соединения провод-провод или провод-плата.

Клеммы круглые тип «О», применяется для закрепления кабеля в винтовом соединении, для установки или снятия клеммы винт должен быть полностью выкручен.

Клеммы вилочные тип «U» применяется для подключения кабеля к винтовому соединению, в отличие от клеммы тип «О» для снятия или установки клеммы, полностью винт выкручивать не нужно, достаточно ослабить его.

Клеммы вилочные тип «С» данные клеммы являются гибридом между клеммами типа «О» и типа «U».

Клеммы штекерные тип «В» применяются для быстроразъемного соединения провод-провод

Клеммы штыревые тип «I» предназначены для подключения многожильного кабеля к винтовым или зажимным клеммным колодкам.

Для неразъемного соединения провода или при его обрыве применяются обжимные втулки для соединения проводов встык.

Клеммы изготовлены из меди и покрыты оловом, данный защитный слой предотвращает медь от окисления.

Изолятор клемм имеет три цветовых решения, каждый цвет изоляции соответствует определенному диапазону сечения кабеля. Клеммы с красным изолятором предназначены для кабеля сечением от 0,25 до 1,5 мм2. Клеммы с синим изолятором предназначены для кабеля сечением от 1,5 до 2,5 мм. Клеммы с изолятором желтого цвета предназначены для кабеля сечением от 4 до 6 мм22

Монтаж клеммы на провод, происходит при помощи специального инструмента для обжима изолированных клемм. На обжимные клещи нанесена цветовая маркировка, для обжима изолированной клеммы соответствующего цвета. Обжимная матрица имеет специальную форму предотвращающая повреждение изоляции клеммы.

Для монтажа клеммы на кабель, надо зафиксировать клемму в ячейке соответствующей цвету изолятора клеммы.

Вставляем зачищенный провод в клемму.

Производим обжим клеммы

Получается надежное соединение

Перейти к клеммам

Заказ можно оформить на нашем сайте или в нашем онлайн магазине! Доставляем заказы до двери или до пункта выдачи с помощью транспортной компании. Также заказ можно получить в наших торговых офисах. Берегите себя!

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Соединение проводов с помощью зажимов — весьма распространенный способ, одобренный ПУЭ и другими нормативными документами.

Под термином «зажимы» скрывается целая группа разнообразных изделий, у каждого из которых имеются как достоинства, так и недостатки.

Рассмотрим каждый из них поподробнее.

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.


Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.


Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.


Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.


Как выглядит ответвительный сжим



Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.


Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

  1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
  2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.


Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.



Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

  • Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
  • Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
  • Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
  • В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
  • Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.


Правила использования


Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.


Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

  • сечение;
  • количество жил;
  • материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

  1. Использование клеммников — такой метод довольно прочный и надежный.
  2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
  3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
  4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
  5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
  6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.


Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.


Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Преимущества и недостатки коммутации клеммами


При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.


Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

  • Работать необходимо только изолированным инструментом, применять защитные средства.
  • На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
  • Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Основные требования к клеммникам для соединения проводов


Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

  • Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
  • Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
  • Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
  • Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
  • Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.


Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.


Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.


Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.


Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.


Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.


Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Что такое цанговый зажим и как он работает?

Эта модель зажима позволяет избежать разрушения стыка проводов во время даже продолжительного использования. В основе конструкции корпус, две цанги и столько же гаек. Особенность корпуса — шестигранный упор в средней части с цилиндрическими концами для монтажа гаек.

Такой вариант зажима подходит для соединения многопроволочных проводов цангового типа. Минусом его является невозможность контролировать положение проводов в цанге, а также отсутствие крепления элементов лепестков цанг между собой, что провоцирует снижение уровня растягивающей нагрузки на стыке проводов.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.


Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:


Зажимы для линейных проводов глухие

  • Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
  • Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
  • Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
  • Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.


Зажим для провода на столбе

  • Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Для чего нужна распределительная коробка


Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Быстро. Просто. Надежно. Строительно-монтажные клеммы WAGO

Главная идея клемм WAGO – соединение проводов при помощи пружинных зажимов. Это новшество избавляет от основного недостатка традиционного винтового зажима – ослабление затяжки с течением времени, что приводит к нарушению контакта в месте соединение и возможности короткого замыкания.

Зажимная пружина, применяемая в клеммах WAGO изготовлена из аустенитной, хромоникелевой стали с большим запасом прочности на растяжение. Пружина в клемме автоматически обеспечивает необходимое усилие для зажима проводников разных диаметров.

Корпус сделан из полиамида марки 6.6. В его составе отсутствуют вредные вещества: галогены, силикон, асбест, кадмий, формальдегид, двуокиси фтора и хлора. Материал не подвержен коррозии, устойчив к воздействию большинства масел и жиров, горючего, а также к обработке чистящими средствами: спиртом, фреоном и тетрахлорметаном. Характеризуется низкой воспламеняемостью и свойством самозатухания при общей термостойкости в 105°C. Выдерживает кратковременный нагрев до 200°C. Клеммы WAGO могут также использоваться в уже собранном изделии при больших отрицательных температурах до (-60°C.)  Устойчивость по отношению к кислотам зависит от типа кислоты и её концентрации.


Основные преимущества пружинных соединителей WAGO
  • надежность соединения, в том числе высокий уровень вибростойкости;
  • быстрота и простота монтажа — работа без специальных инструментов;
  • безопасность – все токоведущие части надежно закрыты.
Строительно-монтажные клеммы
  • Строительно-монтажные клеммы для распределительных коробок. (серия 773)
  • Миниатюрные клеммы для распределительных коробок. (серия 243)
  • Строительно-монтажные клеммы для светильников. (серия 224)
  • Четырехпроводная клемма для подключения приборов и устройств. (серия 862)
  • Универсальные клеммные соединители (серия 222)
Строительно-монтажные клеммы для распределительных коробок. (Серия 773)

С их помощью можно надежно соединять одножильные/многожильные (с жесткими жилками) медные, или одножильные алюминиевые проводники в любой комбинации без использования инструмента. Они обеспечивают надежный и компактный электромонтаж проводников в распределительных коробках. Это клеммы на основе плоскопружинного зажима.

Предназначен для крепления одножильных медных и алюминиевых (с контактной пастой) проводников сечением от 0,5 до 4 мм2. Применяется в основном в клеммах для строительного монтажа.

Характеристики клемм серии 773-3ХX


Сечение подключаемых проводников

— медные 0,75 ÷ 2,5 мм2 – одножильные 1,5 ÷ 2,5 мм2 – многожильные (с жесткими жилками)
— алюминиевые 2,5 мм2 – одножильные
• Номинальное напряжение: 400 В
• Номинальный ток: 24 A – для медных проводников; 16 A – для алюминиевых проводников;
Предусмотрена возможность монтирования данных клемм на ДИН-рейку с помощью монтажного адаптера 773-332.

Проверка наличия напряжения (через технологические отверстия)



Отсоединение уже введенного в клемму провода (при необходимости)

Вытянуть проводник, вращая кабель и клемму в противоположных направлениях.

Подключение алюминиевых проводников

При подключении алюминиевых проводников используются серые непрозрачные клеммы, наполненные специальной контактной пастой. Такая паста автоматически снимает окисную пленку с алюминиевого проводника и предохраняет его от повторного окисления.  Алюминиевые проводники с признаками сильного окисления рекомендуется предварительно зачищать механически. Все клеммы имеют специальные тестовые отверстия. Использование этих клемм является гарантией безопасности и порядка. Каждый проводник имеет отдельное клеммное место, что исключает возможность возникновения короткого замыкания или разогрева в точке контакта.



Миниатюрные клеммы для распределительных коробок. (Серия 243)


Такие клеммы хорошо подходят для монтажа тонких проводов, используемых в слаботочных приложениях (телефония, системы охранной сигнализации, контроля доступа в помещения, телекоммуникации и др.). Их возможно собирать в сборки, устанавливать в адаптеры и на печатные платы

Все преимущества мини клемм WAGO с плоскопружинным зажимом для распределительных коробок сохраняются при установке клемм на DIN-рейку 35 мм. Для этого используют специальные монтажные кронштейны. Так же есть возможность объединять  клеммы в клеммные колодки.

Кронштейны рассчитаны на 4 или 6 клемм, которые просто вдвигаются в пазы кронштейна, а при необходимости легко могут быть извлечены.

 Кронштейн непосредственно крепиться на дин-рейку, либо прикручивается винтами к монтажной поверхности. Большая поверхность для маркировки на которой можно делать пометки маркером существенно облегчает работу. Правила работы с ними те же что и с обычными коробочными клеммами.

            Строительно-монтажные клеммники для светильников.  (Серия 224)

             Клеммы для светильников являются идеально приспособлены для подключения:
•    люстр, бра, светильников.
•    электромоторов для жалюзи, рулад и маркиз,
•    вентиляторов для окон и ванных комнат,
•    блоков управления отопительных котлов,
•    стационарных выводов для подключения электрических приборов с помощью гибких сетевых проводов,
•    циркуляционных насосов,
•    и т.д.
без помощи инструментов. Они полностью изолированы, а потому надежно защищают от соприкосновения с токоведущими частями проводников.

Отличительной особенностью этих клемм является то, что они имеют два вида зажимов: с монтажной стороны  это  уже знакомый нам плоскопружинный зажим, для одножильных проводников, а со стороны подключения — зажим CAGE CLAMP® для подключения многожильных, в том числе луженых или отпрессованных, медных проводников от осветительного прибора.

            Зажим CAGE CLAMP

            Предназначен для крепления любых типов проводников сечением от 0,08 до 35 мм2. Применяется в большинстве клемм для монтажа на DINрейку, печатную плату и в разъёмных клеммных соединителях.

            Правила использования строительно-монтажных клемм WAGO для светильников

1. Снять изоляцию с проводников на 9-11мм. На клемме имеются мерки для правильной зачистки изоляции. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов.

2.  Ввести зачищенный жесткий проводник с монтажной стороны (от стены, потолка)  в круглое отверстие до упора.

3.  Сжать клемму со стороны прямоугольного отверстия (со стороны светильника) до упора и вести в него зачищенный проводник.

4. Использовать для проверки электрических параметров сети щелеобразное отверстие на тыльной стороне корпуса клеммы.

5. При необходимости отсоединить светильник следует сжать клемму со стороны прямоугольного отверстия и вынуть проводник из клеммы.

6. При необходимости отсоединить клемму следует вытянуть проводник из клеммы, покручивая его из стороны в сторону.

Перед подключением алюминиевых проводников необходимо с монтажной стороны наполнить клемму специальной контактной пастой.

          Четырехпроводная клемма для подключения приборов и устройств. (Серия 862)

          Данная клемма предназначена для подключения медных одножильных и многожильных проводников. Корпус клеммы выполнен из полиамида 6.6 VO , температурный диапазон рабочих температур которого от — 60 до +105oC Использование такой клеммы минимизирует расходы связанные с подключением новых приборов. К одной клемме можно подключить до четырех проводников сечением 0,5-4,0мм2. одновременно. Причем сразу как одножильные, так и многожильные проводники и разных сечений. Это возможно благодаря тому, что в клемме используется зажим CAGE CLAMP S.

           Зажим CAGE CLAMP S

позволяет без использования инструмента (простым задвиганием до упора) подключать в одну клемму до 4 одножильных и многожильных с обжимной гильзой (или с уплотнением жил) проводников сечением от 0,5 мм2 до 4 мм2

        Кроме того, возможно выбрать клеммы с заземляющей контактной ножкой, которая обеспечит прямой контакт с монтажной платой даже если та покрыта защитной лаковой пленкой. Дело в том, что монтажная ножка автоматически удаляет эту пленку в месте РЕ-контакта.

Рис.24

         Лапка клеммы достаточного размера для нажима пальцем или отверткой. .Обозначения полюсов нанесены заводской лазерной гравировкой, что исключает возможность их случайного стирания. В центр клеммы можно поместить этикетку с любой нужной надписью, распечатанную на принтере. Для проверки клеммы используется спеуиальный щуп, диаметром 2мм2

         Монтаж клемм этой серии очень прост. Можно просто закрепить клеммы на поверхность с помощью специальных фиксирующих ножек, а можно использовать винты M3 или саморезы D 2.9мм.

          Универсальные клеммные соединители (серия 222)

           Эти клеммы —  одна из последних разработок концерна WAGO, но уже сейчас они пользуется популярностью у потребителей. Выпускают двух-, трех- и пятипроводные клеммы. Подключать можно проводники диаметром от 0,08 до 4 мм2 (одножильные и многожильные до 2,5, тонкопроволочные до 4) . Клеммы серии 222 очень просты в использовании, компактны, надежны. В них применяется пружинное соединение типа CAGE CLAMP Сompact, что обеспечивает надежность соединения как одножильных, так и многожильных медных проводников с широким диапазоном сечения

           Зажим  CAGE CLAMP® Compact

Применяется для подключения всех типов проводников сечением от минимального 0,08 кв.мм до 4,0 кв.мм. Зажим  CAGE CLAMP® Compact значительно экономит габариты по сравнению с традиционным зажимом  CAGE CLAMP®. Это позволяет создавать клеммы с меньшими физическими размерами. Как и в случае с зажимом  CAGE CLAMP®  новый зажим состоит из тех же двух частей: пружины из хромоникелевой пружинной стали и токошины из электролитной меди специального лужения.

Клемма серии 222 подсоединяет проводники для подключения светильников, жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.

           Технические характеристики:
0.08 – 2.5 мм2 однож.+многож; 4 мм2 тонкопров; (400В 32A)
AWG 28 – 12 ( 600В 20A)

           Правила использования универсальных клеммных соединителей серии 222

1. Снять изоляцию на 9-10 мм.
2. Открыть вводное отверстие клеммы поднятием рычажка до упора и вставить проводник.
3. Опустить рычажок в исходное положение.

Благодаря утопленному рычажку исключено случайное неправильное нажатие на него при вкладывании в тесное пространство для встраивания.

          Примеры использования:

Подключение гибких проводников  в распределительной коробке.

Петлевое подключение осветительного прибора гибкими проводниками.

Подключение предварительно смонтированных компонентов.

Подключение низковольтных светильников.


Купить клеммы WAGO на сайте

Разъемы Keystone i-clamp

Зажимы i-Clamp

IDC — Соединители смещения изоляции

Простота использования

Быстрые и надежные подключения

Защита от взлома

Выдерживает удары и вибрацию

Для использования с изолированными проводами 10–22 AWG

Внесено в список UL: E4

и E4

Соединители i-Clamp Insulation Displacement обеспечивают быстрый и безопасный метод соединения проводов и устройств.Зажимы i-Clamp легко протыкают изоляцию проводов, обеспечивая надежное соединение с защитой от несанкционированного доступа, без необходимости разрезать, зачищать или иным образом закреплять провода.

i-Clamp минимизируют время и трудозатраты на подключение проводов. Использование i-Clamp заменяет использование гаек и изоленты, обеспечивая при этом надежное сращивание / соединение проводов, которое не зависит от уровня квалификации установщика. Без зачистки или подготовки проводов время установки значительно сокращается, а безопасность соединения повышается.

i-Clamp изготовлены из полупрозрачного поликарбоната, что делает эти устройства устойчивыми к ударам.

среды, вибрации, а также дает возможность визуально осматривать соединения.

После защиты соединение становится постоянным и защищенным от несанкционированного доступа, не беспокоясь о

.

оголение провода или гайки и лента со временем отваливаются.

Т-серия — для разветвления провода

Используйте соединители серии T, если вы хотите разветвляться от общего участка провода.Идеально подходит для параллельного подключения нескольких приборов, например, освещения. Шарниры разъема открываются, позволяя пропустить провод через разъем без разрезания или снятия изоляции.

Двухсторонняя серия — для добавления приспособлений или компонентов

Соединители серии Use Two Way имеют уникальный двойной канал, который позволяет производить предварительную сборку на компонент или приспособление. После установки проводку можно завершить, просто прикрепив провод к существующей проводке.

Серия One Way — для сварочных линий

Используйте одностороннюю серию для соединения нескольких линий. Устраняет скручивание проводов вместе и добавляет правильную гайку для проводов и изоленту. Подключение можно проверить, так как разъем выполнен из полупрозрачного поликарбоната.

Инструкция по установке

соединителей провода пружины соединителя клеммного блока зажима электрического кабеля ch3

Номер позиции eBay:

2030069

Продавец принимает на себя всю ответственность за это объявление.

llihnworC, TruoC enilC 3

сеньЕК нотлиМ

erihsmahgnikcuB

BD0 8 км

МОДНИК ДЕТИНУ

Описание товара

Состояние: Тип разъема: Вдавливание (прессовая посадка)
Количество контактов: 1 MPN: Не применяется
Торговая марка: Весна Количество полюсов: 2
EAN: Не применяется UPC: Не применяется
Тип прекращения: Пресс-фитинг Количество портов: 2
Тип: Кабельный зажим Совместимый тип монтажа: Проволока

Информация о продавце компании

Ручная работа и British Ltd

3 Cline Court, Краунхилл

Милтон Кейнс

Бакингемшир

МК8 0ДБ

Соединенное Королевство

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Милтон Кейнс, Великобритания

Почтовая оплата в: Великобритания

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Выбрать страну: -Выбрать-Соединенное Королевство

Доступно 2 520 ед.Введите число, меньшее или равное 2,520.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Время отправки внутри страны

Обычно отправка осуществляется в течение 1 рабочего дня после получения оплаты.


Clamp-Fast Terminal Screws — Франклин Парк, Иллинойс

Винт №1 по продажам в современной электронной продукции!

Запатентованная конструкция радиального углового ребра Clamp-Fast со встроенной стопорной шайбой обеспечивает наилучший контакт и сопротивление независимо от размера провода и расположения.

(щелкните миниатюру, чтобы увеличить)

Размеры и комбинации проводов

Винт Clamp-Fast подходит для широкого диапазона размеров и комбинаций проводов, что позволяет использовать одну клемму для проводов разных размеров.Эта функция часто позволяет уменьшить количество необходимых клемм или избавляет от необходимости использовать одну и ту же проводку.

Поскольку один зажим Clamp-Fast может выполнять работу с двумя или более стандартными клеммными винтами, это сокращает время сборки.

Винт Clamp-Fast обеспечивает беспроблемное введение проволоки. В то время как винт свободно вращается в зажимной пластине, пластина всегда удерживается непосредственно под головкой, что позволяет легко вставлять провода.

Винт Clamp-Fast имеет нескользящую и устойчивую к порезам поверхность.Зубчатая часть по всей площади обеспечивает надежное удержание независимо от того, как проволока расположена под зажимной пластиной. Зубцы обеспечивают больший контакт и сопротивление выдергиванию. Края приплюснуты, чтобы не порезать или не повредить тонкие жилы проволоки.

В винтовых изделиях конкурентов обычно используется метод удержания усилия, сосредоточенного на одном или двух выступах, что увеличивает вероятность отказов при вытягивании и обрезки многожильных проводов по сравнению с конструкцией Clamp-Fast с равномерным давлением на 360 градусов.

Ключевые преимущества Clamp-Fast :

  • Конструкция обеспечивает большую контактную и удерживающую силу.
  • Подходит для широкого диапазона размеров и комбинаций проводов.
  • Сделано в США

Для получения дополнительной информации об этом продукте свяжитесь с нами сегодня, и мы свяжемся с вами.

Технические характеристики Clamp-Fast

Технические характеристики Clamp-Fast

Для всех показанных комбинаций доступны различные типы головок.Clamp-Fast ™ доступен в исполнении для нарезания резьбы, самонарезающего и самоцентрирующегося. Размеры, отличные от указанных ниже, доступны по специальному заказу.

ДЛЯ ПРОВОДОВ
* до *
от 22 до 16
от 22 до 16
от 22 до 12
от 18 до 10
от 18 до 10
от 22 до 16
от 22 до 16
Спецификации SAE
Метрические характеристики
«A»
3-48
4-40
5-40
6-32
8-32
10-32
M 3.0
М 3.5
«B»
от 7/32 «до 7/16»
от 7/32 «до 7/16»
от 1/4 «до 7/16»
от 1/4 до 1/2 дюйма
от 9/32 дюйма до 1/2 дюйма
от 10/32 дюйма до 1/2 дюйма
от 6 мм до 13 мм
от 6 мм до 13 мм
«C»
Таблица-3
Таблица-4
Таблица-5
Таблица-6
Таблица-8
Таблица-10
Таблица-30
Таблица-35

* Свяжитесь с Fastron, чтобы узнать о размерах проводов.

ПРИМЕЧАНИЕ. Шайбы всех размеров доступны из стали или латуни.

ТАБЛИЦА-3
ТАБЛИЦА-4
ТАБЛИЦА-5
ТАБЛИЦА-6
ТАБЛИЦА-8
ТАБЛИЦА-10
ТАБЛИЦА-30
ТАБЛИЦА-35
«C»
«C»
«C»
«C»
«C»
«C»
«C»
«C»
.190 / .182
.230 / .225
.230 / .250
.271 / .266
.327 / .322
.437 / .431
6,88 / 6,75
6,98 / 6,85
.192 / .188
.243 / .237
.255 / .250
.290 / .284
.355 / .345
.500 / .494
5,84 / 5,7101
7,62 / 7,49
.198 / .192
.255 / .250
.250 / .245
.300 / .294
.376 / .367

6.47 / 6,35




.315 / .311
.380 / .370

8,05 / 7,89




.317 / .313
.409 / .403






.355 / .345




В начало

Клеммные колодки на DIN-рейку

МАТЕРИАЛЫ И ФУНКЦИИ
Корпуса — Пластиковый корпус, удерживающий металлические винты и зажимы, изготовлен из термопластичного полиамида 6.6 UL 94 V2 (105 ° C). Этот пластик и его сертификация позволяют работать при напряжении 600 В, обеспечивая достаточную диэлектрическую прочность для любого промышленного применения.

Зажимы — Сталь — один из самых прочных материалов, доступных за такую ​​цену. Зажимы оцинкованы для защиты от коррозии. При правильном затягивании хомут предназначен для самоблокировки.

Винты — Также изготовленные из стали, винты действуют как система с зажимами — для этой системы требуются одинаковые материалы для каждого компонента. Винты поднимаются и помогают самоблокировать зажимы, создавая направленное вниз усилие на проводники. Винты также покрыты цинком для предотвращения любой формы коррозии.

ТИПЫ СОЕДИНЕНИЙ
Винтовые соединения
Это самый популярный из всех известных способов подключения. Винтовое соединение относится к любому соединению, при котором с проводника снимается изоляция и зажимается без какой-либо подготовки.

Когда винт затягивается, давление разъединяет обе половины зажимной вилки. Это обеспечивает высокую блокировку винта и отличную устойчивость к вибрации.

Система с зажимом для натяжения
Соединение с зажимом для натяжения позволяет прижимать проводник непосредственно к токовой шине.Зажим открывается отверткой, позволяя вставить провод.

Серия PUK представляет собой серию проходных и проходных / заземляющих клеммных колодок, используемых в приложениях, использующих датчики или другие многопроволочные системы. Клеммные колодки имеют ширину всего 6 мм, что позволяет экономить от 2/3 до _ нормального пространства, используемого в стандартных клеммах.

Винтовые клеммные колодки для инициаторов, приводов и двигателей

Ширина: 6 мм

Крутящий момент: 0,4 Н · м

Напряжение UL: 300 ~ В

Ток UL: 24 А

Продукция для разъемов клеммной колодки — разъем и Поставщик кабельных сборок

Обновлено: 2 марта 2020 г.

В обзоре продуктов на этой неделе рассказывается о продукции с разъемами для клеммных колодок от ведущих поставщиков.

Продукция для разъемов клеммных колодок

METZ CONNECT предлагает широкий выбор съемных клемм с пружинными зажимами, которые подключаются к печатным платам с помощью подходящих многополюсных разъемов. Клеммная колодка с пружинными зажимами SP045xxVBNC ASP045 имеет центральную линию 5,00 мм, зазор и путь утечки 4 мм, вертикальное направление подключения, эксцентриковый рычаг и дополнительные кодирующие штифты для аксессуаров и изготовлен из PA46, класс CTI 400, UL94 V. -0 изоляционные материалы, стальные пружины и контакты из сплава меди / олова (CuSn) с контактными поверхностями из олова.Он обеспечивает защиту IP20 в соответствии с IEC 60529, может быть установлен без потери полюса, соответствует требованиям RoHS, охвачен программой признанных компонентов UL (cRUus) и признан Швейцарской электротехнической ассоциацией (SEV). Клеммная колодка с пружинными зажимами ASP045 предназначена для одножильных и многожильных проводов сечением 28–16 AWG с минимальной длиной изоляционной полосы 4 мм, рабочими температурами от -40 ° C до + 105 ° C, рабочим напряжением 32 В или 200 В, 1500 кВ. испытательное напряжение, степень загрязнения 2 или 3 и категория перенапряжения II или III, доступен с 2–24 полюсами.Варианты с 2–6 полюсами являются стандартными; модели с 7–24 полюсами доступны по запросу в минимальном количестве заказа 5 000 штук на единицу.

Барьерные блоки (то есть клеммные блоки)

Cinch Connectivity Solutions упрощают электромонтажные работы за счет уменьшения количества стыков, предотвращения коротких замыканий и утечек тока, а также повышения изоляции. Ассортимент обеспечивает как промежуточные барьеры между клеммами, которые обеспечивают более высокие электрические характеристики, так и дополнительную защиту от короткого замыкания изношенных проводов, а также предлагает широкий спектр механических и электрических характеристик для обеспечения оптимальных решений для приложений, включая промышленные средства управления, источники питания, телекоммуникационные системы и системы безопасности, а также системы отопления, вентиляции и кондиционирования воздуха. , КИПиА и транспортное оборудование.Ассортимент включает три серии соединителей и аксессуаров для барьерных блоков, включая перемычки для соединения между соседними или альтернативными клеммами, быстросъемные зажимы, упрощающие подключение проводов к барьерным блокам, маркерные полосы и Y-образные клеммы. Разъемы серии 140 имеют 1–25 клемм с расстоянием между центрами 0,375 дюйма и рассчитаны на макс. Среднеквадратичное 250 В переменного тока, 15 А, 3750 Вт на клемму и провод 16AWG. Разъемы серии 141 имеют 1–20 клемм с межцентровым расстоянием 0,438 дюйма и рассчитаны на макс. Среднеквадратическое напряжение 250 В переменного тока, 20 А, 5000 Вт на клемму и провод 14AWG.Разъемы серии 142 имеют 1–17 клемм с межцентровым расстоянием 0,563 дюйма и рассчитаны на макс. Среднеквадратичное 250 В переменного тока, 30 А, 7 500 Вт на клемму и провод 10AWG.

Клеммные колодки для печатных плат серии TDPT

Phoenix Contact позволяют пользователям разрабатывать устройства унифицированной конструкции для конкретных рынков. Идеально подходит для использования в широком спектре приложений, включая интерфейсы промышленных процессов, компоненты автоматизации и преобразователи частоты, серия отличается унифицированной технологией подключения для соединителей с поперечным сечением 0.2 мм 2 до 16 мм 2 , идентичный размер и варианты крепления, которые позволяют пользователям гибко выбирать винтовые или вставные пружинные соединения без изменения конструкции печатной платы или устройства, а также большой ассортимент силовых соединений с шагом 5,08 мм, 6,35 мм и 10,16 мм. Дополнительные опции включают 2–12 положений, номинальный ток 10–50 А и 50 + А, рабочее напряжение 250–400 В или 400 + В и три высоты (19 мм, 23,4 мм и 31,2 мм). Ассортимент изготовлен из качественных материалов, чтобы гарантировать максимальную надежность, и поставляется при экспертной поддержке опытных специалистов по продукции.Кроме того, чертежи продуктов серии TDPT были одобрены VDE, а сами продукты признаны cULus и утверждены в соответствии со схемой IECEE CB.

Линейка клеммных колодок ZK-PV с пружинными зажимами TE Connectivity серии ZK-PV является частью портфеля клеммных колодок TE ENTRELEC для промышленных шкафов управления, но специально разработана для крупных фотоэлектрических (фотоэлектрических) инсталляций коммерческого и коммунального назначения, включая фотоэлектрические панели и сумматоры. , и центральные инверторы. В этой линейке есть гибкий механизм подключения «два в одном», который дает установщикам выбор между вставным и пружинным зажимом и быстро обеспечивает безопасные и высоконадежные подключения фотоэлектрических модулей.Режим вставной заделки позволяет установщикам просто вставлять сплошные провода в клемму для создания автоматических зажимных соединений, в то время как пружинный режим позволяет им так же легко вставлять неподготовленные многожильные провода, просто вставив отвертку в соседний слот перед вставкой. провод, чтобы обеспечить соединение. Серия ZK-PV также компактна, как и остальная часть линейки клеммных колодок PI-Spring, с добавлением всего 2 мм к глубине каждого блока, и рассчитана на 1500 В постоянного тока (IEC) и 1000 В постоянного тока (UL), чтобы дополнить существующие компании. Предложение 1500 В, включая распределительные блоки DBL и винтовые клеммы SNK.Кроме того, новая линейка предлагает серый и синий цвета для различения положительных и отрицательных полюсов, допускает 6–4AWG, обеспечивает два или три соединения, так что цепи могут быть заземлены параллельно в одну линию, и позволяет группировать более двух цепей с вставные перемычки.

Newark, An Avnet Company, предлагает клеммные колодки Klippon® Connect для конкретных приложений Weidmuller для промышленного подключения, в том числе линейку модульных клеммных колодок Klippon Connect серии A, предназначенную для повышения эффективности и производительности, повышения безопасности и сокращения масштабов монтажа. время и затраты на повторяющиеся применения шкафа управления.Ассортимент предлагает набор компактных модульных клемм для подключения двух- или четырехпроводных датчиков или исполнительных механизмов с точками заземления или без них и отличается технологией push-in для установки без инструментов, четко обозначенными назначениями контактов и отдельными точками контакта для упрощения обслуживания и модификации. , интегрированные контрольные и контрольные точки на каждом уровне, а также клеммы для проводки трансформатора напряжения / тока, сигнальной проводки, распределения управляющего напряжения и распределения мощности. В этой линейке также предусмотрена высокоплотная проводка с четырьмя различными потенциалами в 3.Ширина 5 мм (0,14 дюйма), цветовая кодировка для обеспечения правильного подключения, а также чередование и сгруппирование настроек для повышения гибкости, а также возможность тестирования с использованием стандартных измерительных наконечников и тестовых заглушек.

Безвинтовые клеммные блоки серии Zero Screw ™ EF2 компании

Hirose сокращают время на электромонтаж и техническое обслуживание до 40% по сравнению с обычными клеммными колодками и имеют уникальную конструкцию подключения простого действия, которая позволяет пользователям просто вставить кольцевую клемму в разъем. устраняет необходимость в винтах, а также в последующих проверках и повторной затяжке, необходимых для обеспечения стабильных и надежных соединений для традиционных клеммных колодок.Серия доступна в пяти типоразмерах, пяти номинальных токах (30 А, 60 А, 150 А, 250 А и 400 А) и четырех номинальных напряжениях (600 В переменного тока, 1000 В переменного тока, 600 В постоянного тока и 1500 В постоянного тока) и рассчитана на 50-цикловую долговечность. при рабочих температурах от -25 ° C до 105 ° C. Он особенно хорошо подходит для труднодоступных железнодорожных путей, систем распределения электроэнергии, станков, производства полупроводников и накопителей энергии.

Компания Heilind Electronics предлагает миниатюрные однополюсные клеммные колодки с пружинными зажимами SM99 и SR99 производства METZ CONNECT.Разработанные для обеспечения быстрого, безопасного, надежного, гибкого и удобного подключения печатных плат в широком спектре компактных и низкопрофильных промышленных приложений и систем автоматизации зданий, обе серии имеют размеры всего 6,6 мм в высоту и 5,8 мм в ширину и могут использоваться в различных ориентациях, что позволяет инженеры-конструкторы должны гибко подходить к размещению разъемов на печатных платах. К миниатюрным клеммным колодкам можно подключать одножильные и многожильные кабели номиналом до 9 А с поперечным сечением 0,2–1,5 мм 2 , имеют уникальный привод с ручным управлением, который не только позволяет быстро и легко выполнять электромонтаж, но и позволяет выполнять несколько циклов соединения. и имеет смотровое окно на верхней стороне корпуса, что позволяет быстро визуально осмотреть его.Паяемые разъемы SMT также имеют точку проверки целостности, чтобы гарантировать, что было выполнено безопасное и надежное соединение, доступны с шестью разными цветными приводами для дополнительных преимуществ цветовой кодировки и могут быть отправлены в большой упаковке или на ленте и катушке. Идеальные применения для этой серии включают светодиоды, реле, конденсаторы и катушки индуктивности.

TTI предлагает сильноточные клеммные колодки с универсальными зажимами от Molex. Эти клеммные блоки для монтажа на DIN-рейку и на панели, предназначенные для обеспечения универсальных решений для сильноточных и высоковольтных приложений, требующих подключения алюминия к алюминию, меди с медью или алюминия с медью, имеют перегородку. на полиамидной крышке, которая действует как барьер между проводниками и предотвращает окисление, винты с шестигранной головкой, которые крепят многожильный провод, и алюминиевые контакты с луженым покрытием, которые заканчиваются алюминиевым или медным проводом.Серия также имеет полиамидный корпус, доступна в одно- и трехполюсной версиях, рассчитанных на максимальное напряжение или 600 В или 1 кВ, и рабочих температурах от -40 ° C до + 125 ° C, а также испытана на короткое замыкание в строгих условиях. требования стандарта IEC EN 61238-1: 2003. Идеальные области применения этой серии включают в себя: коммерческие автомобили, морские суда, промышленное оборудование, общественный транспорт, инфраструктуру возобновляемых источников энергии, оборудование для измерения и управления, электропоезда, станции зарядки транспортных средств, распределительные устройства, распределительные щиты и шкафы, а также моторные приводы, инверторы и Системы контроля.

Клеммные колодки Klippon® Connect Universal Range от Weidmuller с технологией PUSH IN разработаны для повышения эффективности установки в широком диапазоне тяжелых условий эксплуатации без ущерба для безопасности. Инновационные разъемы прямого подключения PUSH IN позволяют пользователям достигать безопасных, виброустойчивых и газонепроницаемых соединений, просто вставляя проводник в зажимной блок до упора, что сокращает время подключения как для одножильных, так и для кабельных проводов до 50% по сравнению с к зажимным клеммам хомута.Они также позволяют пользователям быстро, легко и без инструментов заделывать гибкие проводники, а также отсоединять проводники с помощью любого инструмента. Эти модульные клеммные блоки имеют обтекаемую конструкцию, высокую плотность монтажа, медные шины питания, пружину из нержавеющей стали, согласованную контрольную точку, оптическое и физическое разделение операций и ввода проводника, большие поверхности для маркировки для поддержки эффективного обслуживания и монтажную ножку, которая оба компенсируют разницу в размерах контактных шин и облегчают снятие.Чтобы облегчить гибкость применения, они также доступны с обширным набором аксессуаров и вариантов перекрестных соединений. клеммная колодка соединительная продукция

Понравилась статья? Ознакомьтесь с другими нашими обзорами продуктов, новостями о новых продуктах и ​​статьями за 2019 год, а также посетите нашу страницу рынков, чтобы узнать о последних статьях по каждому из семи рынков. клеммная колодка соединительная продукция

Последние сообщения Кристин Штиглиц (посмотреть все)

Кабельный зажим для соединителей MS (MISUMI) | MISUMI

Разъем MS стандартов

MIL

Общие спецификации

Применяемый размер провода и размер контакта

Применимая длина полосы покрытия проводов составляет от 1 до 3 мм плюс длина паяльного отверстия (размер L) контакта.Кроме того, размеры L и D одинаковы для штекерного разъема (штыря) и розетки (гнезда). Кроме того, при выборе кабелей убедитесь, войдет ли кабель во внутренний диаметр кабельного зажима.
Контакт Соответствующий размер провода
Размер контакта Диаметр отверстия под пайку øD (мм) Контактный контакт Диаметр контактной детали øA (мм) L (мм) AWG Поперечное сечение проводника Площадь (мм 2 )
# 16 1.85 1,6 6,4 16-20 1,25 или меньше
# 12 2,95 2,4 9,5 12-14 3,5 или меньше
# 8 5,31 3,6 12,7 8-10 8 или меньше
# 4 8,45 5,7 15,9 4-6 22 или меньше
# 0 11.91 9,1 15,9 От 0 до 2 50 или меньше

Электрические характеристики

Сопротивление контакта Размер контакта Испытательный ток DC Падение напряжения Соответствует левому значению, когда он измеряется методом падения потенциала, при котором штекерные и розеточные соединители соединяются таким же образом, как и при использовании, и подается испытательный ток.
# 16 20A 21 мВ или менее
# 12 35 A 20 мВ или менее
# 8 60 A 12 мВ или менее
# 4 110 A 10 мВ или менее
# 0 200 A 10 мВ или менее

Механические характеристики

3,500
Температурный удар Низкая температура Высокая температура Считайте левую низкую температуру и высокую температуру как один цикл и непрерывно выполняйте 5 циклов.Оставьте низкую и высокую температуру на 30 минут или больше.
-55 + 0 ° C
-5 ° C
+125 + 3 ° C
-0 ° C
(1) В разъемах нет трещин или поломок.
(2) После завершения испытание на выдерживаемое напряжение прошло.
Влагостойкость Соответствует следующему выдерживаемому напряжению. После выдержки пары подключенных разъемов и панельного монтажа к температуре 71 ± 2 ° C и относительной влажности 95 ± 3% в течение 14 дней, выполните испытание на выдерживаемое напряжение, указанное в левой таблице, в течение 5 минут без сушки. .
Символ классификации теста VAC (RMS)
INST 300
A 750
D 1,350
E 1,811 2,775
C 4,500
Коррозия (1) Отсутствует коррозия, приводящая к повреждению соединения или разъединению разъемов, или обнажению основного металла.
(2) Измерение контактного сопротивления
После воздействия солевого тумана при температуре 35 ° C и концентрации 5% в течение 48 часов, промыть водой, высушить, оставив в резервуаре для циркуляции воздуха на 12 часов при 38 ± 3 ° C, а затем проведите испытания контактного сопротивления и выдерживаемого напряжения.
Размер контакта Испытательный ток Падение напряжения (или меньше)
# 16 20A 35 мВ
# 12 35 30
# 8 60 25
# 4 110 20
# 0 200 20
(3) Соответствует следующему выдерживаемому напряжению.
Символ классификации теста В переменного тока (RMS) Символ классификации В переменного тока (RMS)
INST 400 E 2,500
A 1000
D 1,800 C 6000

Характеристики окружающей среды

Контактное усилие вставки / снятия одного блока Размер контакта Среднее значение Максимальное Минимальное значение сила удаления со случайно выбранными мужчиной и женщиной.Среднее усилие должно быть средним значением, показанным слева, или меньше, 96% всех значений должны быть максимальным значением или меньше, и все значения должны быть минимальным значением или больше.
# 16 0,95 кг 1,36 кг 0,11 кг
# 12 1,59 2,27 0,23
# 8 3,18 4,54 0,34
№ 4 4.76 6,8 0,45
# 0 6,35 9,07 0,91
Контактная удерживающая сила Размер контакта Осевая нагрузка (кг) Размер контакта Осевая нагрузка (кг ) Выдерживает осевую нагрузку в обоих направлениях, показанных слева.
# 16 4,5 # 4 9,1
# 12 6.8 # 0 11,3
# 8 9,1
Вибрация (1) Во время теста в течение 10 мкс или более отсутствует перерыв по току.
(2) После завершения испытание на выдерживаемое напряжение прошло.
(3) Нет отсоединения, трещин или поломок в любой части.
Соедините разъем и держатель на панели, соединенные проводом обычным способом, и выполните испытание на вибрацию в соответствии со стандартом MIL-STD-1344.Подайте на разъем ток 100 мА, проверьте наличие обрыва тока соответствующим образом, а затем выполните испытание выдерживаемым напряжением и испытание внешнего вида.
Ударная нагрузка (1) Обеспечивает требуемое контактное сопротивление после завершения.
(2) Ни в одной из частей нет трещин, поломок или ослаблений.
Приложите ускорение 50 G к соединителю и держателю панели, соединенному с помощью провода, под углом 90 градусов к каждому осевому направлению.
Life (1) Отвечает требованиям по сопротивлению контактов.
(2) Нет никаких электрических или механических отклонений.
Снимите стяжную гайку с разъема и выполните установку и снятие 500 раз со скоростью не более 600 раз в час.

Таблица расположения контактов (в порядке номеров жил), вид с соединительной поверхности штыревого разъема.

Номер заказа

Размер корпуса всего разъема указан слева. Порядковый номер его контактов справа. Вместе они составляют договоренность No.

Конфигурация количества ядер

Размер контакта указан справа. Количество контактов слева.
Определите модель в соответствии с условиями эксплуатации, такими как напряжение, ток, количество ядер или размер, при заказе деталей. 900 97 9009 8 D
Номер расположения Контакт
Форма
Конфигурация контактов Номинальный ток
(A)
(Примечание 1)
Сопротивление изоляции МОм
(или больше)
Номинальное напряжение (* 2) (* 3) Классификация испытаний
(Примечание 4)
Корпус
Размер
Расположение
Номер
Общее количество ядер Конфигурация количества ядер Контакт
Размер
В постоянного тока или меньше
Символы — это номер контакта
В переменного тока (среднеквадратичное значение) или менее
Символы соответствуют номеру контакта
() соответствует выдерживаемому напряжению / В переменного тока (среднеквадратичное значение)
10SL 3 P
Штыревой
(штырь)
S
Гнездо
(гнездо)
3 3 # 16 13 5,000 700 500 (2,000) A
4 2 2
12S 3 2 2
14S 1 3 3
2 4 4 250 200 (1000) INST
5 5 5
6 6 6
7 3 3 700 500 (2,000) A
9 2 2
16S 1 7 7
5 3 3
8 5 5
16 10 3 3 # 12 23
18 1 10 10 # 16 13 BCFG-700, Other-250 BCFG-500 (2,000), Other-200 (1,000) A (BCFG) INST (Other)
4 4 4 1,250 900 ( 2,800) D
5 3 2 # 12 23
1 # 16 13
8 8 1 # 12 23 700 500 (2,000) A
7 # 16 13
10 4 4 # 12 23
11 5 5
12 6 6 # 16 13
19 10 10
20 5 5
21 3 3 # 12 23
22 3 3 # 16 13 1,250 900 (2,800) D
20 2 1 1 # 0 150 ABHG-1250, CDEF-700 ABHG-900 (2,800), CDEF-500 (2,000) D (ABHG) A (CDEF)
4 4 4 # 12 23 700 500 (2,000) A
7 8 8 # 16 13
15 7 7 # 12 23
16 9 2
7 # 16 13
17 6 5 # 12 23
1 # 16 13
18 9 3 # 1 2 23
6 # 16 13
22 6 3 # 8 46
3 # 16 13
23 2 2 # 8 46
27 14 14 # 16 13
29 17 17
22 2 3 3 # 8 46 1,250 900 (2,800) D
10 4 4 # 16 13 1,750 1,250 (3500) E
14 19 19 700 500 (2,000) A
19 14 14
22 4 4 # 8 46
23 8 8 # 12 23 H-1250, Другое-700 H-900 (2,800), Другое-500 (2,000) D (H) A (Другое)
28 7 7 700 500 (2,000) A
24 2 7 7 1,250 900 (2,800) D
5 16 16 # 16 13 700 500 (2,000) A
7 16 2 # 12 23
14 # 16 13
10 7 7 # 8 46
11 9 3
6 # 12 23
20 11 2 1,250 900 (2,800) D
9 # 16 13
22 4 4 # 8 46
28 24 24 # 16 13 250 200 (1000) INST
28 6 P
Наружная резьба
(штифт)
S
Внутренняя часть
(розетка)
3 3 # 4 80 5,000 1,250 900 (2,800) D
10 7 2 G-1250, Другое-700 G-900 (2,800),
2 # 8 46 Прочие-500 (2,000)
D (G) A (Прочие)
2 # 8 46
3 # 12 13
11 22 4 700 500 (2,000) A
18 # 16 13
12 26 26
15 35 35
16 20 20
20 14 10 # 12 23
4 # 16 13
21 37 37
32 1 5 2 # 0 150 A-1750, Другое- 1250 A-1250 (3,500),
Другое-900 (2,800)
(A) D (Другое)
3 # 12 23
2 5 3 # 4 80 1750 1250 (3500) E
2 # 16 13
5 2 2 # 0 150 1,250 900 (2,800) D
7 35 7 # 12 23 ABhj-250, Другое-700 9 0099 ABhj-200 (1,000)
Other-500 (2,000)
INST (ABhj) A (Other)
28 # 16 13
8 30 6 # 12 23 700 500 (2,000) A
24 # 16 13
9 14 2 # 4 80 1,250 900 (2,800) D
12 # 16 13
32 A 10 54 54 700 500 (2,000) A
32 17 4 4 # 4 80 1,250 900 (2,800)
414 52 52 # 16 13 700 500 (2,000) A
36 3 6 3 # 0 150 1,250 900 (2,800) D
3 # 12 23
4 3 3 # 0 150 A-1250 , BC-700 A-900 (2,800), BC-500 (2,000) D (A) A (BC)
5 4 4 700 500 (2,000) A
9 31 1 # 4 80
2 # 8 46
14 # 12 23
14 # 16 13
10 48 48
73 73 73
48 5 100 1 # 8 46
9 # 12 23
90 # 16 13
* 1: Номинальный ток — это значение контакта как единое целое, когда каждый контакт встроен в разъем.Обратите внимание, что номинальный ток не меняется в зависимости от напряжения.
* 2: Номинальное напряжение будет изменяться в зависимости от расположения контактов, а не от размера контактов или корпусов.
* 3 Номинальное напряжение может быть разным для каждого контакта даже в одном и том же разъеме.
* 4 Характеристики будут меняться в зависимости от классификации теста.

Изменение положения шпонки (угла) для предотвращения ошибочной вставки

Прямой соединитель

Габаритный чертеж

Размер корпуса Стяжной винт
A Резьба
Размеры (мм)
Кабельный ввод ± 0B 0.3 Эффективная длина резьбы
J ± 0,3
Общая длина
L или менее
Внешний диаметр
Q ± 0,8
Кабельный винт
V Резьба
Длина резьбы
Вт или более
10SL 5 / 8-24UNEF-2B 9,6 13,49 34,9 22,22 5 / 8-24UNEF-2A 9,53
12S 3 / 4-20UNEF-2B 9.6 13,5 42,8 25,4 5 / 8-24UNEF-2A 9,5
14S 7 / 8-20UNEF-2B 12,5 13,5 42,8 28,6 3 / 4-20UNEF-2A 9,5
16S 1-20UNEF-2B 15,6 13,5 42,8 31,8 7 / 8-20UNEF-2A 9.5
16 1-20UNEF-2B 15,6 18,3 52,4 31,8 7 / 8-20UNEF-2A 9,5
18 1-1 / 8- 18UNEF-2B 20,2 18,3 52,4 34,1 1-20UNEF-2A 9,5
20 1-1 / 4-18UNEF-2B 23,0 18,3 55 .6 37,3 1-3 / 16-18UNEF-2A 9,5
22 1-3 / 8-18UNEF-2B 23,2 18,3 55,6 40,5 1- 3 / 16-18UNEF-2A 9,5
24 1-1 / 2-18UNEF-2B 29,5 18,3 58,7 43,7 1-7 / 16-18UNEF-2A 9,5
28 1-3 / 4-18UNS-2B 29.8 18,3 58,7 50,0 1-7 / 16-18UNEF-2A 9,5
32 2-18UNS-2B 37,5 18,3 61,9 56,4 1-3 / 4-18UNS-2A 11,1
36 2-1 / 4-16UN-2B 43,8 18,3 61,9 62,7 2-18UNS-2A 12 .7
48 3-16UN-2B 69,1 18,3 65,1 81,8 3-16UN-2A 15,9

Угловой соединитель

Габаритный чертеж

Корпус Размер Стяжной винт
A Резьба
Размеры (мм)
Кабельный ввод
B ± 0,3
Эффективная длина резьбы
J ± 0,3
Общая длина
L или менее
M ± 0.8 Внешний диаметр
Q ± 0,8
U ± 0,8 Винт кабелепровода
V Резьба
Длина резьбы
W или более
12S 3 / 4-20UNEF-2B 9,6 13,5 50,8 41,7 25,4 25,4 5 / 8-24UNEF-2A 9,5
14S 7 / 8-20UNEF-2B 12,5 13.5 54,0 43,3 28,6 27,0 3 / 4-20UNEF-2A 9,5
16S 1-20UNEF-2B 15,6 13,5 60,3 48,0 31,8 28,6 7 / 8-20UNEF-2A 9,5
16 1-20UNEF-2B 15,6 18,3 65,1 52.8 31,8 28,6 7 / 8-20UNEF-2A 9,5
18 1-1 / 8-18UNEF-2B 18,6 18,3 68,3 54,4 34,1 32,1 1-20UNEF-2A 9,5
20 1-1 / 4-18UNEF-2B 23,0 18,3 77,0 60,7 37,3 33.7 1-3 / 16-18UNEF-2A 9,5
22 1-3 / 8-18UNEF-2B 23,2 18,3 77,0 60,7 40,5 33,3 1-3 / 16-18UNEF-2A 9,5
24 1-1 / 2-18UNEF-2B 28,0 18,3 86,5 67,1 43,7 34,9 1 -7 / 16-18UNEF-2A 9.5
28 1-3 / 4-18UNS-2B 28,2 18,3 86,5 67,1 50,0 38,5 1-7 / 16-18UNEF-2A 9,5
32,32A 2-18UNS-2B 35,9 18,3 95,2 71,8 56,4 46,4 1-3 / 4-18UNS-2A 11,1
36 2-1 / 4-16УН-2Б 42.2 18,3 100,0 73,4 62,7 51,2 2-18UNS-2A 12,7
48 3-16UN-2B 65,9 18,3 125,4 86,5 81,8 59,1 3-16UN-2A 15,9

Разъем реле

Габаритный чертеж

Эффективный 900 Резьба
B или более
Размер корпуса Винт муфты
A Резьба
Размеры (мм)
Общая длина
L или менее
Длина до фланца
M +0.4
-0
Внешний диаметр
Н или менее
Винт кабелепровода
V Резьба
Длина резьбы
Вт или более
12S 3 / 4-20UNEF-2A 9,5 42,88 14,3 26,97 5 / 8-24UNEF-2A 25,4
14S 7 / 8-20UNEF-2A 9,5 42,88 14,3 29,36 3 / 4-20UNEF-2A 27.0
16S 1-20UNEF-2A 9,5 42,88 14,3 31,75 7 / 8-20UNEF-2A 28,6
16 1-20UNEF-2A 15,9 52,37 19,0 31,75 7 / 8-20UNEF-2A 28,6
18 1-1 / 8-18UNEF-2A 15,9 52,37 19.0 34,14 1-20UNEF-2A 32,1
20 1-1 / 4-18UNEF-2A 15,9 55,58 19,0 37,31 1-3 / 16- 18UNEF-2A 33,7
22 1-3 / 8-18UNEF-2A 15,9 55,58 19,0 40,49 1-3 / 16-18UNEF-2A 33,3
24 1-1 / 2-18UNEF-2A 15.9 58,72 19,0 43,66 1-7 / 16-18UNEF-2A 34,9
28 1-3 / 4-18UNS-2A 15,9 58,72 19,0 50,01 1-7 / 16-18UNEF-2A 38,5
32,32A 2-18UNS-2A 15,9 61,93 19,0 56,36 1-3 / 4UNS- 2А 46.4
36 2-1 / 4-16UN-2A 15,9 61,93 19,0 62,71 2-18UNS-2A 51,2
48 3-16UN- 2A 15,9 65,07 15,9 81,76 3-16UN-2A 59,1

Допустимый ток, применимый ко всему соединителю

Номинальное значение тока на контакт будет варьироваться в зависимости от размера контакта, но текущая емкость, которая может быть применена ко всему разъему, будет варьироваться в зависимости от общего количества ядер.Поскольку расчет отличается для 14 или менее ядер и 15 или более ядер, они будут объяснены отдельно.

(1) Для 14 ядер или менее

Текущая емкость, применимая ко всему соединителю, рассчитывается путем умножения номинального значения тока на контакт при встраивании на количество ядер, а затем умножения его на коэффициент уменьшения, показанный на следующем рисунке. .

■ Таблица коэффициента снижения тока по количеству ядер

9017
Общее количество ядер 1 2 3 4 5 6 7 8 11 12 13 14
Коэффициент уменьшения (%) 1 0.943 0,886 0,829 0,771 0,714 0,657 0,6 0,543 0,486 0,429 0,371 0,314 0,257

Пример 1: Для разъемов с одинаковым контактом размер
Номинальный ток на контакт x количество жил x передаточное число = допустимый ток всего соединителя
13 A x 2 жилы x 0,943 = 24,518 A
(для комплекта №12S-3)
Следовательно, 24,518 А можно подать на весь разъем.

Пример 2: Для соединителей с разными размерами контактов
(номинальный ток контакта A x количество контактных жил A + номинальный ток контакта B x количество контактных жил B) x коэффициент уменьшения (для общего количества жил) = допустимый ток всего соединителя
(23 A x 2 жилы + 13 A x 7 жил) x 0,543 = 74,391 A
(для компоновки № 20-16)
Следовательно, 74,391 A может применяться ко всему разъему.

(2) Для 15 или более ядер

Допустимая токовая нагрузка, применимая ко всему соединителю, рассчитывается путем умножения значения номинального тока на контакт на количество жил и последующего умножения на 20%.

Пример 1: Для соединителей с одинаковым размером контактов
Номинальный ток контакта x количество жил x 20% = допустимый ток всего соединителя
13 A x 17 жил x 0,2 = 44,2 A
(для номера позиции 20-29)
Следовательно, на весь разъем можно подать 44,2 А.

Пример 2: Для соединителей с разными размерами контактов
(номинальный ток контакта A x количество контактных жил A + номинальный ток контакта B x количество контактных жил B) x 20% = допустимый ток всего соединителя
(23 A x 4 жилы + 13 A x 18 жил) x 0.2 = 65,2 A
(для комплекта № 28-11)
Следовательно, 65,2 A может быть приложено ко всему разъему.

Метод пайки

Разъемы проводов: разъемный болт, зажим гайки: оборудование Francis

Категории

Авто
Электрооборудование
Сад
Ручные инструменты
Аппаратные средства
Товары для дома
Товары для дома
Канцелярские товары
На открытом воздухе
Краска
Разные краски
Сантехника
Электроинструменты
Винты и болты

Все продукты…
Дом :: Электрооборудование :: Разъемы и клеммы проводов :: Разъемы для проводов: разъемный болт, зажим для гайки Фильтровать результаты по: всем производителям GB Electrical, IncHalex Company, The

Показано 1 до 9 (из 31 товаров)

1 2 3 4 [След. >>]
351348
Halex Company, The

Connector Sp / Bolt 1 / 0str-4sol


$ 8,25

Свяжитесь с нами

351346
Halex Company, The

Connector Sp / Bolt 10str-8str


$ 3.75

Свяжитесь с нами

351350
Halex Company, The

Connector Sp / Bolt 1sol-3 / Ostr


$ 19.95

Связаться с нами

351349
Компания Halex, The

Connector Sp / Bolt 2sol-2 / Ostr


$ 14,05

Связаться с нами

351344
Halex Company, The

Connector Sp / Bolt 8sol-6sol


$ 3.99

Свяжитесь с нами

357582
Gb Electrical, Inc

Разъем Split-Bolt


$ 9,89

Свяжитесь с нами

357583
Gb Electrical, Inc

Разъем Split-Bolt


$ 10,89

Свяжитесь с нами

354615
Gb Electrical, Inc

Разъем Split-Bolt 2 Awg Al


$ 8. Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
