Как соединить тонкие провода без пайки: обзор лучших способов + советы монтажников

Содержание

Как соединить провода без пайки в автомобиле

Соединение проводов в автомобиле. Пайка. — DRIVE2

И вот настала очередь третьей фильмы.
Пожалуй, самая интересная часть темы. До сих пор народ ломает копья – можно ли выполнять пайку проводов в автомобиле или нет. В данном вопросе я не становлюсь ни на чью сторону, мое мнение – если можно избежать пайки, то лучше ее не использовать, но если без пайки не обойтись, то применять ее можно, но осмотрительно.
Для примера спаял два провода. Но вот если провод несколько раз согнуть, то рядом с местом пайки тут же начинают обламываться медные жилки проводника. Не хочу вдаваться в теорию происходящего процесса, а то опять приснится теоретическая механика, сопромат и до кучи еще и строительная механика, но поверьте, обламываются провода на раз, ну максимум на два.

Полный размер

Чем большее сечение проводника провода, чем толще сами жилы, и тем быстрее произойдет разрыв меди, если провод постоянно подвергается изгибу.
Иногда читая бравурные отчеты про то, как автолюбитель спаял оборванный провод в гофре двери, так и хочется спросить – надолго ли?! Сейчас мне кто-то может возразить, спаял три года, полет нормальный. Охотно верю – если этой дверью не пользоваться, то быстрее кузов сгниет, чем произойдет повторный облом провода.
Поэтому, если произошел обрыв провода, и, как правило, это “штатные” места автомобиля, в которых проводка постоянно подвергается изгибу (та же проводка датчика ABS и другие места), то паять в этом месте провода, ну, совсем нежелательно. Любая правильно выполненная скрутка проживет гораздо больше. Если длины проводов не хватает для скрутки, то лучше вставить вставку из куска провода, и сделать две скрутки (одну из них в пороге), чем одну пайку. А если ремонт в подобном случае выполнять для себя любимого, то тогда отжалеть денежек и купить ремонтные провода, а еще лучше провод в силиконовой изоляции и обжать нужной клеммой. При этом стыковку со штатной проводкой выполнить за пределами участка, подверженного изгибу, в том же пороге.

Если все же понадобилось спаять два провода вместе, то лучше поступить следующим образом. Снять изоляцию с концов проводов, и распушив медные жилки, надвинуть провода друг на друга. Далее медные жилы слегка скрутить и место скрутки хорошо пропаять. Думаю, все понятно:

Полный размер

Нужно ли изолировать место пайки от влаги? Да, нужно. Во-первых, далеко не факт, что при пайке не образовались раковины, и тогда к меди будет поступать влага. А во-вторых, участки сопряжения пайки и изоляции провода все равно остаются открытыми для проникновения влаги.

А теперь расскажу о случаях, где пайка проводов не только оправдана, но иногда без нее не обойтись.
К примеру, нужно соединить аудио или видео кабели, либо кабели передачи сигналов радио и GPS. Как правило, внутри таких кабелей идет тонкий сигнальный провод, а вокруг экран в виде оплетки металлических жилок. Если сделать скрутку тонкого монолитного сигнального медного проводника, то такая скрутка окажется недолговечной, во-первых, а во-вторых, возникнет относительно приличное сопротивление при таком соединении, что может ухудшить качество сигнала.
Как я поступаю в подобных случаях, расскажу чуть подробнее.
Вырезаю полоску двухстороннего фольгированного стеклотекстолита, примерно 25мм х 2мм.

Полный размер

Разделываю и залуживаю концы проволоки кабеля, а так же залуживаю с двух сторон полоску.

Полный размер

Припаиваю к одной стороне полоски сигнальные провода,

Полный размер

Припаиваю к другой стороне полоски экраны кабеля.

Полный размер

Очищаю соединение от флюса и наношу термоклей на обе стороны соединений. Если это делаю в автомобиле, то кусочек термоклея разогреваю зажигалкой.

Полный размер

Закрываю соединение первым слоем термоусадочной трубки, раскручивая пальцами еще теплое соединение для придания более-менее правильной формы соединению с одной стороны, а с другой стороны это нужно делать, что бы термоклей равномерно покрыл все соединение.

Полный размер

Закрываю соединение вторым слоем термоусадки. Главное во всем этом деле не забыть перед припайкой проводов на кабели предварительно насадить термоусадочную трубку.

Полный размер

Так же бывают случаи, когда в косе в одном месте нужно соединить между собой кучу всяких проводов. Обычно такая необходимость возникает, когда коса сгнила в определенном месте, либо вандалами при разборке была разрезана. Но чаще всего приходится использовать данный метод при соединении бортовой проводки аудиосистемы к разъемам нового мафона.
А поскольку иногда травлю платы для электронных поделок, то из оставшихся не у дел кусочков двухстороннего фольгированного стеклотекстолита протравливаю платки с дорожками с различным шагом, и расположенными с двух сторон платки:

Полный размер

Далее отрезаю нужный по размерама кусок с определенным количеством дорожек от такой платки и залуживаю с двух сторон:

Полный размер

Следующим этапом соединяемые провода припаиваются к одной стороне платки,

Полный размер

а за тем к другой стороне:

Полный размер

Все последующие этапы по накатанной схеме – отмывка от флюса, гидроизоляция и защита термоусадкой:

Полный размер

Естественно ради разовой работы не стоит заниматься изучением технологии и в дальнейшем заниматься протравкой. Можно просто взять кусок двухстороннего фольгированного стеклотекстолита и механически дремлером с дисковой фрезкой прорезать, либо резаком процарапать медь, образовав нужное количество дорожек.

И в заключение раздела темы про пайку, стоит осветить еще один немаловажный аспект, это применение различных флюсов.
Тут на форуме не так давно у меня возникли дебаты с одним вектроводом, который делал ремонт фонаря центрального стопа и при ремонте применял паяльную кислоту. Я ему объяснял, что применять кислоты при пайке электроники нельзя, а он мне доказывал, что паяльная кислота предназначена, в том числе и для пайки меди.

Получился разговор слепого с глухим. Да, паять медь с использованием кислот можно, мало того, паяет просто супер, так как любая кислота является очень активным флюсом. И если кому-то в наследство от прабабушки достался дореволюционный медный самовар, то грех не запаять дырку, используя кислоту.

Паяльная и другие кислоты не только убирают окислы с поверхности меди, но если после пайки медные поверхности проводников не очистить от остатков кислот, то они и дальше начнут делать свое черное дело. Конечно, сожрать толстую медь самовара, у кислоты силенок не хватит (вариант, когда кислотой наполнен самовар и оставлен для последующей передачи потомкам, здесь не рассматривается). А вот тонкие медные дорожки плат, выводы электронных компонентов, либо медные тонкие жилки проводов кислота сожрет и не подавится.

Про самовар все, поговорим за пайку проводов. Медные жилки проводов были обильно пропитаны паяльной кислотой. Поднесли паяльник с припоем к проводнику, и провода сами залудились или припаялись, вот только дым коромыслом от процесса пайки (не самый лучший способ поправить здоровье, глотая кислотные пары). Теперь возникает необходимость убрать остатки кислоты и продуктов ее горения да еще не дома под краном, а в автомобиле. Ну, в лучшем случае, спирт изопропиловый и зубная щетка смогут очистить поверхности паяного соединения. А куда денется кислота, оставшаяся внутри соединения или затекшая под слой изоляции провода? Все, как говорил один меченый – процесс пошел.

Вот нашел интересную статью по применению различных кислот:
stankiexpert.ru/spravochn…slota-ortofosfornaya.html
Для тех, кто статью читать не захочет, скажу вкратце, автор активно топит за применение кислот при пайке различных металлов, но в теме есть одна интересная фраза: “Категорически запрещается использовать кислоты при работе с радиосхемами, мелкой электроникой. Свойства некоторых составов таковы, что происходит разрушение дорожек при обработке и нарастании новых токопроводных элементов”.

Поэтому, уж коль дома есть паяльник, и решили им попользоваться в автомобиле, то кислота в этом деле далеко не лучший помощник (впрочем, как и другие активные флюсы). Сейчас промышленность выпускает кучу различных нейтрал

Как соединить провод без пайки

Припой

обычно используется для крепления проводов и других электрических компонентов путем плавления небольшого количества проводящего материала для обеспечения безопасности соединения. Что делать, если у вас нет доступа к пайке или паяльному оборудованию? В конце концов, вы не можете использовать супер клей вместо припоя для соединения провода. Любые соединения, которые вы делаете, должны сохранять проводимость провода и выдерживать нагрев и окисление. К счастью, существуют способы соединения проводов без необходимости пайки, которые безопасны в использовании и столь же эффективны.

Как соединить провод без пайки

Изображение предоставлено: MariaBobrova / iStock / GettyImages

Зачем присоединяться к проводам?

Существует ряд причин, по которым вам может понадобиться соединить два провода. Независимо от того, имеете ли вы дело с кусочком провода, которого просто недостаточно для удовлетворения ваших потребностей, или вам нужно соединить два провода для замыкания цепи, важно, чтобы вы нашли способ соединить провода без создания угрозы безопасности.

Сращивание проводов без припоя

Если вы не можете использовать припой для соединения проводов, соединение, которое скручивает провода вместе, выполнит работу точно так же.Обязательно снимите достаточную изоляцию с провода, чтобы обеспечить несколько скручиваний между двумя частями провода. Лучший способ сращивания проводов — это плотно обернуть их, используя несколько скручиваний, чтобы обеспечить максимальный контакт между двумя секциями провода. Существует несколько методов сращивания проводов без пайки, которые приводят к плотной намотке, в том числе те, которые перекрывают провода перед скручиванием, чтобы увеличить общую площадь сращивания.

Разъемы проводов

Если вам нужен более простой способ соединения двух проводов, колпачков проводов, соединители, такие как так называемые «соединители чемодана», являются обычно используемыми соединительными компонентами.Крышки работают, плотно скручивая два конца провода, удерживая их близко под крышкой, чтобы они не могли разорвать свой контакт. Разъемы работают аналогично, соединяя провода вместе, а затем закрывая разъем над соединенными концами. Сам разъем или колпачок служит своего рода изоляцией, покрывая соединение пластиком, пока колпачок находится на месте. При использовании колпачка или разъема провода, перед сращиванием необходимо удалить только небольшое количество изоляции провода.

Правильная Изоляция

Независимо от того, какой метод вы используете для соединения проводов, важно, чтобы вы впоследствии должным образом изолировали провода.Это можно сделать с помощью изоленты или изолирующей обмотки, а также термоусадочных изоляционных гильз, которые вы надеваете на соединение и затем применяете тепло для усадки. Разъемы крышки провода обеспечивают собственную изоляцию, хотя необходимо убедиться, что оголенный провод не виден. Многие люди надевают изоленту на колпачки только для уверенности. Независимо от того, какой метод изоляции вы используете, всегда проверяйте, чтобы оголенный провод не был виден, прежде чем завершить работу.

, Лучший способ сращивания проводов без пайки в автомобильной радиостанции большие капли бесполезного припоя, неудивительно, что вы хотели бы найти альтернативу для подключения этой новой автомобильной стереосистемы. Вы можете убрать утюг и крем от ожогов, потому что есть три хороших варианта сварки, которые являются электрически и механически надежными, и для них не требуется ничего, кроме простых ручных инструментов.Если пайка не возможна, эти разъемы будут представлять наименьшую головную боль — как во время установки, так и в будущем.

Стыковые соединители

Помимо пайки, предпочтительным способом подключения новой автомобильной стереосистемы к автомобильной подвеске является стыковой разъем. Они открыты на обоих концах, покрыты изолирующим пластиком для предотвращения случайного закорачивания при контакте с металлом и имеют различные размеры, чтобы соответствовать большинству проволочных калибров. Для большинства стереоинсталляций синие разъемы — для проводов 14 — 16 — идеальны.Установка проста. Снимите около четверти дюйма изоляции с каждого подключаемого провода. Вставьте первый провод в один конец до упора и обожмите только ту сторону. Повторите эти действия для другого провода на другом конце разъема. Для достижения наилучших результатов используйте обжимной инструмент, но плоскогубцы будут работать в крайнем случае. Для дополнительной изоляции вы можете перед обжатием вставить термоусадочную трубку примерно на полдюйма длиннее соединителя на один из проводов, затем надеть ее на готовый соединитель и сжать с помощью спички или зажигалки.

Соединители для сращивания

Также известные как соединители для плоскогубцев или под торговой маркой 3M Scotchlok, соединители для сращивания являются альтернативой, если у вас возникли трудности с хорошей обжимкой с помощью стыковых соединителей или со снятия изоляции с проводов. Вставьте существующий провод в открытую сторону разъема, затем вставьте конец провода, который вы хотите подключить, к другой стороне. Затем с помощью плоскогубцев вдавите металлический кран в оба провода, вплотную к корпусу разъема и наденьте крышку на кран.В них используется то же соглашение о размерах, что и у стыковых соединителей, поэтому синий цвет будет правильным выбором в большинстве случаев. Громоздкость термоусадки затрудняет их применение, но вы можете обмотать изолентой для дополнительной изоляции.

Пулевые разъемы

Если вы планируете отключить стереосистему для использования в другом автомобиле или не уверены на 100 процентов в правильной проводке, вы можете использовать пулевые разъемы. Это дает вам возможность легко отключать и подключать провода.Размеры аналогичны соединителям для сращивания, они устанавливаются так же, как и для стыковых соединителей: полосы и обжима. Они также могут быть покрыты термоусадкой. Просто отрежьте термоусадочную трубку ножом, если хотите отключиться в будущем.

Соображения безопасности

При установке автомобильной стереосистемы соблюдайте все рекомендуемые правила техники безопасности, особенно отсоединяйте батарею перед обрезкой, сращиванием или зачисткой проводов. Несмотря на то, что вероятность установки достаточного тока, который может быть вредным при установке стереосистемы, невелика, отсоединение аккумулятора исключает возможность удара током.

Еще статьи

. 6 простых способов получить доступ, когда заблокирован «Техническое обслуживание и ремонт :: WonderHowTo

Запирание ваших ключей внутри вашего автомобиля, по меньшей мере, разочаровывает, особенно если вы спешите куда-то попасть. Вы всегда можете позвонить в придорожную службу AAA или слесаря, но вам, вероятно, придется раскошелиться на некоторые деньги, а также подождать, пока они доберутся до вас. Вы можете даже получить буксировку.

К счастью, есть несколько самодельных методов, чтобы отпереть дверь своей машины в отчаянии, и я не говорю о мистификациях, таких как использование мобильного телефона или теннисного мяча.Чтобы открыть свои замки, когда у вас нет ключей, попробуйте шнурок, антенну вашего автомобиля или даже стеклоочиститель.

Эти трюки с локаутом могут показаться невероятными, но они определенно работают, хотя все зависит от вашей марки и модели автомобиля. Новые автоматические и грузовые автомобили будет сложнее использовать с автоматическими замками и системами безопасности, но не невозможно. Вы можете по крайней мере попробовать один из этих советов по отбору замков, прежде чем позвонить дорогому профессионалу, чтобы сделать это для вас.

Метод № 1: Используйте свой шнурок

Это может показаться невыполнимой задачей, но вы можете отпереть дверь своей машины в считанные секунды с помощью всего лишь одного из ваших шнурков.Снимите шнурок с одной из ваших туфель (другой тип струны также подойдет), затем завяжите узел посередине, который можно затянуть, потянув за концы струны.

Держите один конец веревки в каждой руке, продвиньте ее через угол дверцы машины и используйте движение вперед-назад, чтобы опустить ее достаточно далеко, чтобы узел мог скользить по дверной ручке. Как только она на месте, потяните за шнурок, чтобы затянуть его, и потяните, чтобы разблокировать.

Этот метод не будет работать для автомобилей, у которых механизмы блокировки находятся сбоку от двери, но если у вас есть ручка в верхней части двери (как на скриншотах выше), у вас есть большие шансы получить это работать.

Метод № 2: Используйте длинный стержень

Если вы можете хотя бы чуть-чуть открыть верхнюю часть двери своего автомобиля, вы можете использовать деревянный клин, воздушный клин и стержень для разблокировать свой автомобиль. Сначала возьмите деревянный клин и протолкните его через верхнюю часть двери. Чтобы не повредить краску, наденьте крышку (желательно пластиковую) вокруг клина.

Если вы думаете, что можете делать это много, инвестируйте в набор клиньев или надувной клин, а также инструмент для длинных досягаемости.

Вставьте воздушный клин рядом с деревянным клином и накачайте в него воздух, чтобы создать большее расстояние между автомобилем и дверью. Вдавите деревянный клин как можно больше, пока не получите значительный разрыв. Наконец, протолкните стержень через дверной зазор и осторожно разблокируйте дверь с помощью бокового механизма блокировки.

Если у вас нет воздушного клина, вы можете обойтись без него. Это будет сложнее, но на следующем видео это выглядит легко.

Метод № 3: Используйте пластиковую полоску

Если у вас есть механизм блокировки сверху, а не сбоку, вы можете использовать пластиковую полосу вместо нее, которая может быть проще, чем шнурок для обуви. Вам все равно нужно как-нибудь открыть дверь, с воздушным клином или без него.

Метод № 4: Используйте вешалку для одежды или Slim Jim

Одним из наиболее распространенных способов отпирания двери автомобиля является использование модифицированной проволочной вешалки для одежды, которая представляет собой тонкий изящный деним.Принцип тот же. Этот метод работает лучше для ручного запирания дверей; для автоматической блокировки см. один из других методов.

С помощью некоторых плоскогубцев, распутать вешалку так, что у вас есть один прямая сторона, а другой крючок, который вы будете использовать, чтобы подтянуть рычаг управления внутри двери, подсоединенной к запорному стержню.

Затем сдвиньте вешалку между окном автомобиля и устройством для удаления погодных условий, пока крюк не окажется примерно на 2 дюйма ниже того места, где встречаются окно и дверь автомобиля, возле ручки внутренней двери, где обычно находится рычаг управления.(Вам следует заранее найти в Интернете схему для конкретной марки и модели автомобиля, поскольку местоположение может быть другим.)

Поворачивать вешалку, пока крючок не будет обращен внутрь, и обойти рычажок, что не всегда легко найти. Как только вы заперли, потяните вверх, и дверь автомобиля откроется.

Опять же, хитрость вешалки работает только на определенных механизмах блокировки, обычно на старых автомобилях, так что это, скорее всего, не будет работать на автомобилях более новых моделей.Для более новых автомобилей вы все еще можете использовать вешалку, но вам нужно будет вставить ее между дверью и остальной частью машины (как в методе № 2), чтобы разблокировать ее изнутри.

Метод № 5: Используйте свою антенну

На автомобилях более старых моделей с внешней ручкой определенного стиля, как на скриншоте ниже, вы можете потенциально открыть дверь снаружи, используя только антенну вашего автомобиля.

Просто открутите антенну, осторожно проведите ее через внутреннюю часть дверной ручки и перемещайте до тех пор, пока замок не начнет покачиваться.Как только вы увидите, что устанавливаете соединение, выдвиньте антенну вперед, и дверь откроется.

Метод № 6: Используйте стеклоочиститель

Обычно вы можете легко удалить стеклоочистители вашего автомобиля, но метод отличается в зависимости от модели автомобиля. Независимо от того, какая у вас машина, стеклоочиститель может избавить вас от необходимости вызывать слесаря, чтобы открыть запертую дверцу машины.

Сначала снимите стеклоочиститель с передней части автомобиля. Если ваше окно слегка приоткрыто, или вы можете распахнуть дверь, вы маневрируете ею внутрь автомобиля.Используйте стеклоочиститель, чтобы захватить ключи на стуле или нажать кнопку разблокировки сбоку от двери (что я и сам попробовал в видео ниже).

Вы можете использовать практически все, что подходит для вашего окна, но если вы спешите и не видите вокруг себя ничего, что могло бы пройти сквозь трещину, то вам лучше всего подойдет стеклоочиститель ,

, который работал для вас?

Вы пробовали какой-либо из методов выше? Или вы знаете другие способы самоделки, чтобы отпереть дверь вашей машины? Дайте нам знать в комментариях ниже!

Если ни один из этих способов не помог вам, вы всегда можете воспользоваться дорожной помощью AAA, если вы являетесь участником (или позвоните и зарегистрируйтесь по телефону). Они обычно возвращают вам часть или все расходы, если вам нужно вызвать слесаря. Если у вас нет AAA, вы можете попробовать позвонить в полицию или местную (университет или торговый центр) службу безопасности. У копов обычно есть легкие джимы в их транспортных средствах, но не рассчитывайте на это — помощь вам, вероятно, наименее важная вещь в их списке дел.

Если вы не хотите, чтобы вас снова заперли, вы также можете инвестировать в некоторые держатели магнитных ключей. Вставьте туда запасной ключ от машины и спрячьте его под бампером.

Хотите освоить Microsoft Excel и поднять свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего учебного пакета Microsoft Excel Premium из нового магазина гаджетов для гаджетов и получите пожизненный доступ к более чем 40 часам базовых и дополнительных инструкций по функциям, формулам, инструментам и многому другому.

Купить (скидка 97%)>

Как соединить два провода без пайки — советы электрика

Как соединить провода без пайки?

В жизни каждого человека могут возникать ситуации, когда ему необходимо соединять между собой те или иные провода.

Существует огромное количество самых разнообразных методов того, как это можно сделать. Об этом стоит поговорить более подробно.

Как соединить провода в коробке

Очень часто возникает такая ситуация, когда человеку нужно соединить провода в распределительной коробке. Здесь можно использовать сразу несколько широко распространенных способов соединения.

Можно воспользоваться самой обыкновенной скруткой. Многие специалисты говорят, что этот способ соединения является самым лучшим. Для соединения с помощь скрутки провода нужно как следует зачистить, а затем скрутить по соответствующим цветам.

То есть фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Есть и другие методы. К примеру, для соединения проводов в коробке можно использовать пластиковые клеммники. Они продаются в каждом магазине, который имеет данной направление деятельности.

Обратите внимание

Они сделаны из пластика, поэтому их можно легко и просто разделять. В данном случае понадобится три пары контактов. Здесь так же с одной стороны заводятся провода от одного кабеля, а с другой провода от другого кабеля.

Можно так же запрессовать провода попарно. Для этих целей придется приобрести специальные запрессовочные крепления. Делаются они из металла. Для запрессовки можно использовать специальный инструмент, а можно воспользоваться обыкновенными пассатижами.

Как соединить провода в розетке

Достаточно часто люди задумываются над вопросом, а как правильно соединить провода в розетке. На самом деле в этом нет ничего сложного. Все достаточно просто и понятно.

Для начала необходимо открыть розетку. Здесь зачастую присутствуют три крепления для проводов. Одно из них предназначено под землю. Сюда стоит закрутить желто-зеленый провод из кабеля.

Далее необходимо подключить два провода, которые остались. Один из них это ноль, а второй — это фаза. Как именно их подключать, не имеет значения, ведь речь идет о переменном напряжении.

Провода соединяются посредством болтового соединения. Иногда к розетке нужно подключить дополнительный кабель, который будет идти на другую розетку или выключатель. В этом случае стоит поступить немного иначе.

Здесь нужно провода от одного кабеля засунуть под соответствующий болт, а затем провода от другого кабеля так же засунуть под болт. После этого производится затяжка.

Причем, затяжку стоит производить по максимуму. В этом случае контакт будет хорошим, а это значит, что проводка будет служить верой и правдой долгие годы.

После этого розетка собирается. Чаще всего это делается с помощью винтового соединения. В принципе, работа может считаться завершенной.

Как соединить тонкие провода

С тонкими проводами может возникнуть некоторая проблема в процессе соединения. Да, разумеется, лучший способ в данном случае это пайка, но можно обойтись и без нее.

Для соединения двух тонких проводов между собой можно воспользоваться и скруткой. Здесь этот метод соединения так же приемлем. Однако скрутку стоит делать максимально аккуратно.

Тонкие провода должны находиться не под напряжением. При этом они скручиваются, а затем дополнительно качественно изолируются с помощью термоусадки. Этот метод так же считается достаточно эффективным.

Важно

Можно пойти и другим путем. В данной ситуации можно использовать клеммник. Однако он должен быть значительно меньших размеров, чем тот, который используется для соединения фазных проводов.

Здесь все достаточно просто. Пары контактов подсоединяются к клеммнику в соответствии с цветом, а затем затягиваются прочно с помощью болта. Так же достаточно распространенный метод, который используется повсеместно именно применительно к тонким проводам.

Источник: http://euroelectrica.ru/kak-soedinit-provoda-bez-payki/

Надежное соединение проводов без пайки: как это делается

Соединение проводов – операция довольно распространенная. Чаще всего многие из нас, не имея под рукой паяльника, делают в этом случае обычную скрутку. Но скрутка, как известно, — соединение довольно непрочное. Ее можно разорвать довольно небольшим физическим усилием. Да и в электрическом отношении она особой надежностью не отличается.

Если речь идет о соединении проводов многожильных, то скрутку можно выполнить несколько иным способом. Именно об этом способе и пойдет речь в сегодняшней небольшой статье. Получаемое при этом соединение проводов надежно во всех отношениях.

Подготовка соединяемых многожильных проводов

Вполне понятно, что соединение проводов без их зачистки выполнить невозможно. Для этого можно воспользоваться, например, острым канцелярским ножом.

Зачистив оба соединяемых провода, их жилы следует хорошенько распушить так, чтобы получились своеобразные кисточки.

Теперь проводники полностью готовы к созданию прочной скрутки.

Соблюдение порядка соединения многожильных проводников является залогом прочности и надежности будущей скрутки. Чтобы обеспечить ее максимальную надежность, проволочные кисточки следует пропустить одна в другую. При этом жилы проводников должны максимально перемешаться.

После этого жилы левого проводника следует прочно намотать на зачищенную часть правого провода.

Аналогичная операция выполняется и с жилами правого провода.

Полученная в результате скрутка будет иметь вот такой вид:

В прочности скрутки можно удостовериться с помощью динамометра. Закрепив один конец полученного проводника на крюке этого измерительного прибора, потянем за его второй конец. На фото видно, что даже при усилии более 6 кг целостность скрутки не нарушается.

Изолирование скрутки

Чтобы сделать скрутку более прочной и совершенно безопасной, ее необходимо тщательно заизолировать. Это можно сделать с помощью термоусадки или изоленты.

Если изоляция выполняется с помощью изоленты, она должна накручиваться так, чтобы ее слои перекрывались. Необходимо следить за тем, чтобы при этом не оставалось ни малейших оголенных участков.

В результате выполненной работы получится вот такое соединение:

Итак, воспользовавшись данным способом, вы сможете получить очень надежное и совершенно безопасное соединение проводов. По качеству такое соединение практически ни в чем не уступает спайке.

Мне нравится!2220Мне не нравится!392

Источник: https://www.allremont59.ru/sovety/nadezhnoe-soedinenie-provodov-bez-payki-kak-eto-delaetsya.html

Swap без пайки проводов, никак! — бортжурнал Toyota Carina E 3S-GTE 4WD AIR[для себя] 1992 года на DRIVE2

Доброго всем времени суток. Многие сталкивались с проводкой, а именно соединению проводов. Я предпочитаю майку, многие являются ярыми противниками оной, но как по мне, все зависит от того как сделаешь. Около 6 лет назад, ставил себе сигналу с автозапуском, она является одним из самых основных потребителей силовых цепей в момент запуска.

Тогда я сделал все на скрутки, от части потому что не было возможности память, ну и потому как не видел ничего в этом критичного. Однако в этом году волей случая залез в эти скрутки и был разочарован.

Провода окислены (потемнели) липкий слой изоленты остался только на проводах, сама же она начала разматываться (некачественная скорее всего) и по итогу плохое соединение которое скорее всего грелось, если провода потемневшие то хорошего контакта не жди. Следуя хорошей поговорке “чудес не бывает, бывает х.плохой контакт” решили пропаять все места соединений, ни чего сложного в этом нет.

Главное не использовать ни каких активных флюсов и паяльных кислот после них необходимо тщательно промыть все места пайки, а это не реально если паяешь провода, под изоляцию то не залесть. Достаточно обычного олова, для удобства я беру с канифолью внутри.

Сразу прошу прощения, что не сделал фото именно врезки в проводку, но и там поверьте ни чего сложного:— зачищаете изоляцию, есть несколько способов зачистки. Лезвием срезать изоляцию, обжечь зажигалкой, использовать специальный инструмент в простонародье “залупатор”— разделить жили провода раздвинув их, иголкой или зубочисткой если работаете под напряжением, чтоб не коротнуть на массу.

— в полученное окошко вставляем наш провод, и обматываем его вокруг очищенной жилы.— пропаиваем. Я нагреваю место соединения паяльником снизу, а сверху давлю (под своим весом) оловянной проволокой, когда “узел” прогревается олово растекается по всем жилам как снаружи так и изнутри.— обматываем хорошей изолентой, удобнее всего делать не “Т” образное соединение, а так чтоб все провода были параллельны.

Должен отметить что есть специальные клемники для врезки в проводку, но они губительны для проводов, хотя в салоне их применение встречается часто, как в Японии так и в Европе. Но я не сторониик подобных соединений, в любом случае возможен окисл и провод просто можен “сгнить” в месте где разрезана изоляция.

Теперь о соединении двух проводов.Вчера переносив блок предохранителей было много пайки как силовых так и обычных проводов, способов соединения опять же несколько.

Обжимка, наиболее приемущественна в данном случае, существуют специальные соединители концерна VW, вставив нужные провода в специальную трубочку, зажав их специнтрументом провода будут надежно соединены + у них особенность от всех, эту трубочку можно подогреть и она как термоусадка надежно заизолирует от влаги и прочих воздействий оголенные жилы провода.Так же есть спец инструмент надежно обжимающий, с большим усилием, специальные стальные/медные втулки, но стоит такой инструмент неприлично дорого, 5тр+самый доступный способ пайка!Берем два провода, с небольшим запасом одеваем на один из них термоусадочную трубочку с запасом не менее +1,5см к длине соединения и зачищаем

намечаем середину нашего соедененияи накручиваем провод на провод в обе стороныполучаем очень аккуратное и главное “аэродиномичное” соединение которое не будет сильно отличатся от тольщины самого проводапропаиваем, как я писал выше паяльник снизу, олово сверху, после пайки проверяем что олово дошло и до низаперемещаем термоусадку если не забыли ее одеть. По закону подлости если пайка получилась как некогда идеально, то тогда термоусадку забыл надеть на провод. Термоусадку греем зажигалкой, я купил себе в FIX PRICE зажигалки на подобии кухонных но размерами с карманную, удобно тем что пламя долеко от кнопки и она более маневренна нежели обычная
Этот способ хорош при соединении тонких проводов. Но есть и еще один способ соединения, особенно хорош когда провода в стык и не хватает длинны чтоб обвить жилы друг об друга. Лудим каждый провод по отдельности и потом просто накладваем друг на друга и греем паяльником, после отстывания провода будут надежно соеденены, по некоторым тестам даже надежнее чем со скручиванием. Но место пайки становиться в 1,5 раза толще чем сам провод.

Все хорошо, а как быть с силовыми проводами, которые идут на акб? Самым верным это конечно обжим втулки, В чвой первый свап я так и делал, брал алюминиевую трубку вставлял в нее нужные провода а потом сжимал все это дело зажимом для сварки и переставными полскогубцами. Очень трудоемкой процесс. После как в оригинале изолировал все липучкой специальной, брал с оригинальных проводов.Решил опробовать еще один способ соединений который наиболее удобен как раз таки на силовых многожильных проводах. Смотрим фотоНа фото конечно не самые толстые провода которые я паял, но мысля сфоткать пришла поздно, алгоритм тот же

вставлем один провод в другой и получаем ершикзакручиваем кончикии прогревая обпаиваем. Вот тут наиболее ваен тот момент что прогревать нужно весь “узел”, а 100% прогреть его можно только мощным паяльником от 60W и не спешить.

Жало снизу, олово сверху, можно немного прогреть самим жидким оловом, но главное весь процесс контролировать. Как только олово начало плавиться водим синхронно паяльником и оловом по месту соединения, олово тает на глазах! Лишнее олово всегда можно убрать, “дать щелчка” по проводу.

Совет

Должен отметить тот факт что изоляция TOYOTA не плавится как отечественная, и при соединении лучше бдить и за ней. После нанесения олова, если оно было с канифолью не лишним будет прогреть чуть дольше дождавшись что вся смола испарилась.

одеваем термоусадкупрогреваем зажигалкой, радуемся результату. Силовые я еще и изолентой поверх обматываю, для 110% уверенности

Всем SWAP!

Источник: https://www.drive2.ru/l/6733981/

Как правильно соединять провода по стандарту NASA

Друзья! Сегодня посмотрим как правильно соединять провода по стандарту NASA. Всем известно, что космическая техника делается максимально надежно. А некоторые системы и устройства имеют двойное и тройное резервирование.

Поэтому даже на соединение проводов и жгутов внутри космической техники в Национальном управлении по аэронавтике и исследованию космического пространстваNASA разработан стандарт STD 8739.4 в шестой редакции от 29.03.2011 г. Сам стандарт содержит 114 страниц и весь его переводить нет смысла. Но приведу основные моменты.

Это чтобы больше не возникало споров на тему как наиболее прочно и надежно соединить два и более проводов.

Какие виды соединений проводов применяет NASA

Начнем, пожалуй с соединения двух проводов. Одной из самых надежных соединений является пайка проводов. NASA рекомендует пропаять два провода по длине перехлеста, равного от 3 до 6 диаметров проводов.

Получается, что если диаметр провода равен 1,6 мм, то два таких провода нужно припаять друг к другу на длине от 4,8 до 9,6 мм без переплетения. Насколько я понял, это общая рекомендация для всех соединений проводов.

Чтобы понять, как лудить провода паяльником, можно посмотреть видеоролик ниже. Там понятно показано, как применять флюс и припой для лужения проводов.

Перехлест можно делать и больше, но NASA не видит в этом смысла. Нечего увеличивать вес космического аппарата. Соединение проводов пропаиваем, чтобы не осталось пустот и непокрытых припоем мест, дальше изолируем термоусадкой. Это самый простой способ как паять провода между собой.

Более усовершенствованный вариант — это соединение двух проводов проволокой и пайкой. Чтобы спаять два провода между собой паяльником, NASA рекомендует сделать не менее 6 оборотов проволокой. Но так, чтобы они не вышли за пределы перехлеста соединения. Дальше хорошенько пропаиваем скрутки медных проводов, чтобы не осталось пустот и непокрытых припоем мест и защищаем термоусадкой.

Следующий способ — это пайка проводов и соединение с помощью обжимной муфты.

Для того, чтобы термоусадка не улетела далеко и не оголила место соединения, на оплетку кабелей одевают дополнительные уплотнительные кольца.

Металл обжимной муфты мягкий и максимально плотно облегает место пайки. Дополнительную защиту от разрывов обеспечивает термоусадка. На мой взгляд, обжимная муфта выглядит по крайней мере красиво.

Дальше любимое многими мастерами соединение методом накрутки друг на друга. Не путать с соединением методом скрутки двух проводов. В данном соединении выполняется одновременное скрепление проводов на разрыв и обеспечивается большая площадь электрического контакта. А если все это еще и пропаять, да в термоусадку облагородить, то совсем сказка получается.

Теперь видно, как правильно спаять провода паяльником своим руками. Эти методы применимы не только на космических кораблях, но и в домашних условиях. Прекрасно эти способы подходят для пайки медных или алюминиевых проводов паяльником квартирной электроразводки.

Соединение проводов без пайки

Далее переходим к более технологичному способу — это беспаечный обжимной контакт — представляет собой гильзу с хвостом, за который удобно держаться.

Внутренний диаметр гильзы контакта нужно подбирать чуть больше, чем диаметр всех проводов, которые нужно соединить.

Обратите внимание

После обжимки специальным инструментом, хвост контакта можно откусить, чтобы не мешался и заключить в термоусадку. Недостатком является только одностороннее соединение проводов.

Указанный недостаток устраняется с помощью обжимной трубка. В нее можно засовывать не только по одному кабелю с каждой стороны. Но приходится подбирать диаметр, чтобы после обжимки ничего не болталось. Не забывайте перед обжиманием, надеть термоусадку. Некоторые мастера обжимную трубку еще и пропаивают для пущей надежности.

Как термоусаживать и вязать по стандарту NASA

Термоусаживать лучше сначала с одного конца термотрубки, а потом с другого. Таким образом Вы фиксируете ее на положенном месте. Далее проходимся феном или паяльником вдоль термоусадки до ее полного сжимания. Старайтесь не повредить поверхность термоусадки.

Как правильно связывать жгуты кабелей — показано на рисунке ниже. Какого-то философского смысла здесь я особо не вижу, но будем считать такие плетения надежными космическими технологиями.

На этом все — самое интересное из стандарта я привел. Надеюсь, что материал «как правильно соединять провода по стандарту NASA» будет многим полезен. В комментариях делитесь своими любимыми методами соединения двух проводов. Мой любимый — накрутка проводов друг на друга. Всем удачи!

Старался и переводил Мастер Пайки.

Постскриптум

Еще один интересный способ надежного соединения двух многожильных проводов.

Источник: https://masterpaiki.ru/kak-soedinyat-provoda-po-standartu-nasa.html

Соединение проводов без пайки

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

Виды клем для соединения проводов

Совет: При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток.

Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен.

Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету .

Совет: Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

https://www.youtube.com/watch?v=tRHLv23JFv4

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является – немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово.

Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термооусадочной трубкой, либо с помощью других изоляционных материалов.

Источник: http://remontonly.ru/soedinenie-provodov-bez-pajki.html

Как нарастить или соединить электрический кабель

Перебив электрический провод, можно создать довольно ощутимую бытовую проблему. Поэтому вопрос о его возможном восстановлении становится невероятно актуальным.

В некоторых случаях может появиться и острая необходимость наращивания уже существующего провода.

Чаще всего необходимость наращивать или соединять кабеля возникает в следующих случаях:

При работе с болгаркой вам «удалось» наткнуться на заложенный в стену или пол провод и случайно его перерезать. Как правило, подобная ситуация сопровождается массой искр, возникших в месте повреждения. Установленный в электрическом счетчике автомат тут же выключится или выбьет пробки. Кроме того, все подключенные к данному участку электропроводки розетки тут же окажутся обесточенными, а освещение в квартире пропадет.
Провод, небрежно уложенный мастерами в монтажной коробке или под выключателем, также может обломаться. При этом оставшейся длины для подключения не хватает.
С покупкой нового или перестановкой старого электроприбора появляется необходимость в переносе существующей розетки.

Оптимальным выходом из сложившейся ситуации следует считать полную замену поврежденного участка. При этом заменить придется весь провод, соединяющий распределительную коробку и розетку (выключатель).

Проведение такой процедуры очень часто предполагает штробление, а значит, и непременное повреждение большого прилегающего участка стены.

Кроме самого провода,скорее всего придется заменить часть плитки, штукатурки или обоев, что далеко не всегда приемлемо.

Как соединить электрический кабель

Самым простым решением проблемы некоторые граждане считают примитивное скручивание поврежденных проводов между собой и дальнейшее заматывание их обычной изолентой.

Такой метод является не только неправильным, но и достаточно опасным, поскольку создать надежный контакт таким способом невозможно. Место скрутки со временем обязательно окислиться и будет постоянно нагреваться!

Провести надежное восстановление или наращивание электрических проводов можно и своими силами. Выполняя подобную процедуру, следует помнить, что надежный контакт возможен лишь при соединении проводов из одного металла.

Соединять жилы из алюминия и меди можно только в клемнике, поскольку только в нем провода при подключении не соприкасаются. Во всех других случаях медные и алюминиевые провода контактировать друг с другом не должны. Их нельзя ни скручивать, ни опрессовывать. Иначе в месте своего соприкосновения эти провода начнут окисляться, а электрический контакт пропадет.

Важно

Довольно часто для подключения проводов в электрощитах установлены Диф-автоматы или же УЗО, срабатывание которых происходит при появлении в электросети утечки тока. В такой ситуации необходимо качественно заизолировать друг от друга фазу, ноль и заземляющий проводник.

Гарантией качественной изоляции может стать применение специальной термоусадочной трубки.

Ее предварительно надевают на провод и размещают в месте соединения после наращивания проводов или соединения их между собой.

Для окончательного усаживания такой трубки ее следует нагреть с помощью газовой горелки, специального фена или простой зажигалки. Нагретая трубка сожмется и сможет сделать место соединения герметичным.

Если в помещении, где выполняется соединение проводов, присутствует повышенная влажность, то для создания надежного контакта следует воспользоваться пайкой или сваркой. Изоляцию таких соединений следует выполнять не менее качественно.

Если электрические кабели, использующиеся для подключения электроплиты, имеют сечение 4 или 6 кв. мм, то соединять их следует только пайкой.

Один или даже несколько проводов могут обломаться и в монтажной коробке, усложнив тем самым установку розетки и выключателя. Если длина оставшихся кончиков составляет хотя бы 1.5 сантиметра, то для их наращивания лучше всего воспользоваться клемником (на нижней картинке слева). Оба провода нужно качественно зачистить, а вставлять их в клемник и закручивать отверткой необходимо по одному.

Может оказаться, что длины провода не хватает. В этом случае участок до коробки необходимо разбить для наращивания доподрозетника нового участка кабеля. Соединение проводов выполняется также, как и при восстановлении поврежденного кабеля.

Совет

Для сварки жил между собой лучше всего воспользоваться специальным аппаратом заводского изготовления.

Если жилы кабеля окрашены в разный цвет, то соединять следует только жилы одного цвета. Это значительно упростит процедуру подключения заземляющего проводника к розетке.

Инструкция по восстановлению или наращиванию кабеля

Для того чтобы восстановить целостность перебитого или перерезанного электрического кабеля, необходимо точно следовать приведенной ниже инструкции:

Во всех панельных домах электропроводка проложена внутри труб, поэтому дополнительное штробление не потребуется. Поврежденный кабель следует вытянуть из канала и заменить его новым от розетки до распаячнойкоробки.
Иногда, для того чтобы надежно разместить заизолированное соединение кабелей, следует на 15 сантиметров в обе стороны разбить участок стены вдоль кабеля. Глубину разбития при этом следует брать с запасом. Выполнять эту процедуру необходимо аккуратно. Иначе можно повторно повредить кабель.
Кабель нужно разделать, а его концы зачистить. Делать это нужно на разных расстояниях, чтобы места оголенных соединений нуля и фазы не располагались напротив друг друга.
Берем провода такого же металла и того же сечения, что и на поврежденном участке. Одеваем на них кембрики или жетермоусадочные трубки. Провода между собой следует соединять сваркой, гильзами с последующей пайкой или самозажимными клемниками.
На оголенные участки соединений необходимо натянутьтермоусадочную трубку и нагреть ее.
Если термоусадочная трубка не применяется, то провода по-отдельности следует перемотать качественной изолентой. Хотя электроизоляционные свойства самозажимныхклемников довольно высокие, дополнительно обмотать их изолентой все-таки не помешает. Это правило касается тех мест, где внутрь зажимов может попасть раствор.
Участок стены, где расположены электрические соединения, необходимо замазать раствором штукатурки и выровнять.

Источник: http://elektro-enot.ru/kak-narastit-ili-soedinit-elektricheskij-kabel/

Как нарастить или соединить два электрических провода или кабеля

Главная » Электроремонт » Как нарастить или соединить два электрических провода или кабеля.

Апрель 10, 2014

28419 просмотров

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях:

Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается Автомат или выбивает пробки. К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели простым скручиванием их между собой и потом заматывают изолентой.

Но так делать не правильно и не надежно— из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно, тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т. к.

в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам, которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Во влажных местах рекомендуется надежное и долговечное соединение только пайкой (сваркой) и улучшенная изоляция соединений.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1.

Обратите внимание

5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно.

Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.

Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода

В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение. Внимание будьте осторожны, не повредите повторно кабель.
После этого разделываете и зачищаете, но на разных расстояниях, так что бы оголенные соединения фазы и нуля не были напротив друг друга.
Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка.
Соединяем их между собой с использованием сварки , гильз с опрессовкой, пайки или само зажимных клемников.
Натягиваем термоусадку на оголенные участки соединений и нагреваем ее.
Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки.
Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в местах подключения там, где может попасть раствор внутрь электрических зажимов.
Соблюдая меры предосторожности, замазываем электрические соединения раствором штукатурки и выравниваем стену.

Я в своей практике использую для соединения или наращивания электрических кабелей метод пайки! Простой, недорогой и надежный метод! Для изоляции использую термоусадочные трубки.

Источник: http://jelektro.ru/remont-elektriki/kak-narastit-soedinit-jelektricheskij-kabel-provod.html

Как припаять провода без паяльника?

С помощью пайки соединяются детали на плате — это самый распространённый способ соединения двух элементов между собой. Но иногда случается так, что срочно необходимо произвести соединение проводов, а паяльника под рукой нет.

Что же можно сделать в такой ситуации, особенно если нужно присоединить радиодеталь к плате? Именно на этот вопрос мы и постараемся сегодня ответить.

Но прежде чем приступить к пайке, необходимо подготовить инструменты и произвести лужение.

Что может понадобиться для работы?

Чтобы паять без использования стандартного оборудования, понадобятся следующие предметы:

оловянный припой;
канифоль;
паяльная паста;
кусок ткани;
источник огня;
нож;
стальная ёмкость;
плоскогубцы.

В зависимости от того, какой метод соединения без паяльника будет использоваться, эта комплектация меняется.

Метод лужения

Если требуется паять две детали, соединить их между собой, то предварительно на их поверхность нужно нанести припой. Это касается и проводов, и радиодеталей.

Лужение необходимо для того, чтобы улучшить контактные свойства поверхностей соединяемых элементов. Для этого не обойтись без паяльника, которым и плавится припой, тем более, если нужно закрепить радиодеталь на плате.

Но сегодня мы расскажем, как обойтись без него.

Чтобы сделать лужение без паяльника, потребуется небольшой металлический сосуд. Это может быть крышка для банки либо что-то аналогичное. В неё помещается припой. Не нужно класть большие куски.

Туда же помещаются и куски канифоли. Припой лучше использовать из чистого олова, отлично подойдет ПОС60.

После этого состав нагревается на газовой или электрической плите до полного плавления, и он может быть использован по назначению — им можно паять.

Таким образом можно быстро и легко облудить провода или контакты детали перед установкой их на плату. Для этого достаточно окунуть контакт в полученный состав, затем поводить проводом по деревянному бруску, чтобы припой разошёлся по всей его поверхности, или вытереть излишки тряпкой. Это самый простой способ лужения без паяльника.

Фольга, как метод пайки

Соединение пары контактов без паяльника можно осуществить, используя фольгу. Особенно хорошо этот метод применим к проводам. Для начала с них надо удалить изоляционный слой — около 30 мм, не больше.

Затем проводится та же операция, что была описана выше, так проще всего паять. Но в данном случае с помощью разогретого припоя производится не лужение, а пайка.

Если поблизости нет электрической или газовой плиты, то можно применять костер, свечу или другой источник огня.

Зачищенный от изоляции провод помещается в сосуд с расплавленным припоем, чтобы им покрылся весь оголенный конец. После этого провод вынимается, и с него быстро вытираются остатки припоя при помощи плотной ткани. Главное при этом — не обжечься.

Важно

На поверхности остается только тонкий и ровный слой олова. Затем эта процедура проделывается и с другим проводом, после чего можно паять.

Желательно их прижать чем-нибудь, например, плоскогубцами, но не сильно, только для того, чтобы произошло сцепление.

Если необходимо припаять или залудить какую-либо плоскую поверхность, то всё делается по-другому. На неё насыпается припой, предварительно наструганный ножом как можно мельче, и кладется маленький кусок канифоли.

Деталь обратной стороной подносится к источнику огня. Когда припой начнет плавиться, его надо растереть металлическим предметом, ножом или фольгой. С помощью тряпки удаляется всё лишнее.

А дальше начинаем паять, то есть всё делается так же, как было описано выше.

Пайка медных проводов

Чтобы соединить между собой медные провода сечением не более 0,75 мм без паяльника, можно пойти другим путем. Концы проводов предварительно залуживаются, после чего их обязательно надо скрутить между собой, они обматываются фольгой, которая предотвращает перегрев провода и повреждение изоляционного слоя.

Место, которое нужно паять, разогревается до тех пор, пока припой не начнет плавиться. Нагрев в данном случае можно осуществить при помощи спичек или зажигалки. Тот припой, который использовался при лужении, расплавится и соединит между собой 2 конца.

Когда он остынет, связь будет прочной, как при использовании паяльника.

Примерно так же делается, когда требуется припаять один контакт к середине провода. В данном случае конец наматывается на нужное место соединения, второй провод, к которому крепится первый, сгибается, а дальше всё проводится по стандартной схеме.

Альтернативный способ пайки с использованием фольги

Есть еще один метод, как быстро паять с применением фольги. Для этого из неё вырезается неширокая полоска размером с участок соединения. Из этого куска делается желоб, в который помещаются скрученные концы проводов.

Лужение в данном случае необязательно. В этот желоб засыпается накрошенный припой и канифоль по всей длине соединения.

Затем фольгу оборачивают (причем достаточно плотно) вокруг контактов так, чтобы из неё ничего не высыпалось, и разогревается до температуры плавления олова.

Чтобы прочно закрепить фольгу, можно использовать плоскогубцы. Когда припой начнет плавиться, подогрев прекращается. После того как соединение остынет, фольга снимается. В последующем лишний припой удаляется напильником или наждачной бумагой, и получается аккуратная и прочная связь.

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

автогенная зажигалка;
плоскогубцы;
скрепка;
кисточка;
плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог — удаётся спаять контакты.

Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками — для этого подойдут плоскогубцы или пассатижи.

Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Как сделать самодельный прибор для пайки?

Еще один выход из ситуации, когда надо припаять элементы, а под рукой нет паяльника – сделать самодельное приспособление. Всё что понадобится для этого — медный кабель, не длиннее 10 см и с диаметром не менее 4 мм.

Один его конец по углам стачивается так, чтобы получилась форма наконечника отвертки. На другом конце делается ручка — её можно соорудить из любого куска дерева. Для работы с таким устройством его надо разогреть на огне.

Также можно соорудить для него удобную подставку. Понадобится плоская ёмкость из металла для припоя и канифоли. Теперь можно спаять практически что угодно. Пайка должна производиться рядом с источником огня — это может быть даже уличный костер. Главное при работе с таким устройством – максимальная осторожность и аккуратность.

Источник: https://voltland.ru/instrument/kak-pripayat-provoda-bez-payalnika.html

Как соединить многожильные провода между собой: пайка, сварка, опрессовка

Очень часто монтаж современной электропроводки производится гибким многожильным проводом. Выполнить его одним куском кабеля невозможно, а место соединений и ответвлений проводов выходит из строя чаще всего. Поэтому важно произвести соединение многожильных проводов самым надёжным способом, обеспечивающим надёжный контакт и длительную безаварийную работу электропроводки.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

изготовление удлинителей;
подключение бытовой техники;
протягивание проводов в трубах через большое количество изгибов;
автомобильная проводка;
монтаж светильников.

Как соединить многожильные провода между собой

При проведении электромонтажных работ многожильными кабелями для соединения и выполнения ответвлений используются различные способы соединения. Некоторые из них являются универсальными, другие допускается использовать только в отдельных ситуациях.

Скрутка многожильных проводов

Самым простым способом соединить провода — это скрутка. Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п.2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Существует несколько типов скрутки:

Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.
Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.
Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.
Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.

Важно! Для обеспечения надёжного контакта длина скрутки должна быть не менее трёх витков.

Соединение опресовкой

Один из самых надёжных способов соединить многожильные кабеля — опрессование. Для этого зачищенные концы проводов необходимо вставить в монтажные гильзы и обжать специальными опрессовочными клещами или многофункциональным инструментом. При этом гильза деформируется и плотно сжимает провод. Соединение многожильных проводов опрессованием используется в переходных коробках и распредшкафах.

Промышленность выпускает разные типы монтажных гильз:

Гильзы соединительные. Самые простые устройства, после опрессования их необходимо изолировать при помощи изоленты или термоусадочной трубки.
Гильзы с термоусадкой. Более продвинутая модель. Внутри гильзы находится герметик, препятствующий проникновению влаги, снаружи находится термоусадочная трубка. После опрессовывания герметик запечатывает место соединения, а термоусадка изолирует гильзу.

Существуют и другие виды гильз, предназначенные для различных условий и видов кабелей.

Соединение с помощью сварки

Самый надёжный способ соединения медных проводов. Чаще применяется для одножильных проводов, но может использоваться так же для соединения многожильных проводов между собой или для соединения одножильных и многожильных токопроводящих жил. Во время сваривания концов кабелей жилы сплавляются в одно целое, что обеспечивает надёжный контакт.

Для соединения используется понижающий трансформатор или инверторный сварочный аппарат, а так же специальный угольный электрод. Допускатся использовать графитную щётку от электродвигателя большой мощности.

Работы выполняются в следующей последовательности:

1. Зачистить концы проводов и сделать параллельную скрутку. Обрезать конец скрученного пучка проводников.
2. Подключить один из выводов сварочного трансформатора к зачищенным концам кабелей. Он присоединяется возле изолированной части проводов.
3. Угольным электродом, зажатым в держатель сварочника, свариваются концы проводов. Признаком качественно выполненного соединения является капля металла на конце скрутки и отсутствие отдельно торчащих проводков.

Важно! Во время работы необходимо использовать средства индивидуальной защиты — рукавицы и сварочную маску (щиток).

Соединение многожильных проводов пайкой

Такое соединение получается достаточно прочным и долговечным. Оно используется для удлинения кабелей и выполнения ответвлений. В переходных коробках и щитках пайка проводов применяется редко из-за недостатка места, здесь целесообразнее выполнить соединение другими способами.

Для пайки необходимы канифоль (флюс) и оловянно-свинцовый припой. Сама пайка выполняется паяльником:

1. Перед пайкой необходимо скрутить концы проводов. Лучше использовать встречно-параллельную скрутку, она получается тоньше и имеет более привлекательный внешний вид.
2. Нагреть провод паяльником и погрузить в канифоль. Нужно, чтобы флюс полностью пропитал скрутку.
3. Нанести припой на жало паяльника и перенести его на скрутку. При необходимости операцию повторяют или используют паяльную проволоку.
4. Прогреть скрутку до полного пропитывания её припоем. Остывшую пайку необходимо заизолировать.

Важно! Использовать вместо канифоли ортофосфорную кислоту нельзя. Её пары проникают внутрь кабеля, под изолирующую оболочку и разрушают токопроводящую жилу.

Соединение многожильных проводов зажимами

Отдельным пунктом следует отметить соединение многожильных проводов прижатием токопроводящих жил друг к другу или к дополнительному элементу. Как правило, это разборные соединения, для выполнения которых достаточно иметь под рукой отвёртку и пассатижи. Чтобы жилы не повреждались при затягивании винтом ОБЯЗАТЕЛЬНО применение наконечников НШВИ.

Самозажимной клемник WAGO

Это современный удобный способ соединить между собой провода всех типов сечением до 6мм². Контакт разных проводов осуществляется за счёт прижатия концов проводников к лужёной шинке пружинными пластинками. Для подключения зачищенный конец провода необходимо вставить в специальное отверстие. В зависимости от модели самозажимные клеммы предназначены для соединения различного количества проводов — от 2 до 6.

Каждая клемма является отдельным полюсом, а все провода в ней соединены между собой.

Такие клеммники есть двух видов:

Одноразовые. Прижатие и фиксация проводника происходит при его вдвигании внутрь клеммы. Отключение проводов конструкцией не предусмотрено.
Многоразовые. В этих элементах прижатие провода происводится опусканием рычажка. Для отключения проводника рычажок необходимо поднять вверх и вынуть провод из клеммы.

Клеммная колодка

Самым простым и дешёвым способом соединить два провода являются полиэтиленовые клеммные колодки. Они состоят из нескольких изолированных элементов, внутри каждого из которых находится латунная трубка. При необходимости клеммник разрезается на куски из необходимого числа клемм.

В латунную трубку вкручиваются два винта, прижимающих вставленные в клеммник провода. Конструкция клеммника предназначена для подключения только одножильных проводов, поэтому на концы многожильных кабелей необходимо напрессовать наконечники типа НШВИ (КВТ).

Клеммники на пластиковых колодках

Это универсальные соединители, контактным элементом которых является стальная пластика с двумя болтами, по одному с каждой стороны клеммника.

Подключение кабеля к клеммам производится прижатием болтом с квадратной шайбой. Для подключения болт отпускается, зачищенный конец провода подсовывается под шайбу и прижимается болтом.

Под каждую из шайб допускается вставлять только два проводника одинакового сечения и типа — одножильные или многожильные.

Болтовое соединение

Раньше этот метод был широко распространён, сейчас из-за появления других соединительных элементов болтовое соединение применяется редко, но его использование может помочь при отсутствии клеммника и необходимости срочно соединить несколько проводов.

Для болтового соединения необходимо скрутить концы проводов кольцами, надеть на болт и зажать между двумя шайбами. При большом количестве проводов между некоторыми из них устанавливаются дополнительные шайбы. Они так же необходимы при соединении проводов разного типа и сечения.

Вывод

Современны гибкие кабеля более удобные и надёжные, чем старые одножильные, но требуют особого подхода при соединении. Поэтому знание того, как соединить многожильный провод, необходимо при монтаже электропроводки, а так же подключении светильников и других электроприборов.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как соединить провода без пайки?

Как соединить провода в коробке

То есть фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Как соединить провода в розетке

Провода соединяются посредством болтового соединения. Иногда к розетке нужно подключить дополнительный кабель, который будет идти на другую розетку или выключатель. В этом случае стоит поступить немного иначе.

Как соединить тонкие провода

Как соединить два провода без пайки

Введение

Иногда при электромонтаже в автомобиле или при выполнении других работ необходимо соединить два провода вместе. Есть разные способы сделать это, и пайка — один из самых распространенных. Вы соединяете два провода вместе, а затем спаиваете их, чтобы получилось хорошее соединение. Однако иногда у вас нет доступа к паяльнику. В этой статье я покажу вам, как соединить два провода без пайки.

Обжим или скручивание?

Один из способов соединения проводов — использование «обжимных соединителей».Другой способ — использовать «метод скручивания». В этой статье речь пойдет о соединении проводов этими двумя способами.

Готовите провода для хорошего соединения?

Давайте посмотрим, как подготовить провода для хорошего соединения. Сначала снимите часть покровного слоя (изоляционного покрытия) с концов обоих соединяемых проводов.

Чтобы зачистить задние провода, вы можете отрезать пластиковую оболочку ножом или использовать инструменты для зачистки проводов. Есть два типа устройств для зачистки проводов.Саморегулирующиеся устройства для зачистки проводов и фиксированные устройства для зачистки проводов и клещи для обжима. Самонастройка может быть более удобной, но я предпочитаю фиксированный тип.

Неподвижные плоскогубцы имеют различные калибры для снятия изоляции, а также часть для обжима разъемов. Они просты в использовании, имеют больше применений и тоньше регулируемых плоскогубцев. Используйте калибр для зачистки проводов, чтобы зачистить провод.

Как соединить два провода без пайки

Если вы планируете соединить провода путем скручивания, удалите изоляционный слой немного больше (чуть больше дюйма), чем при использовании обжимного соединителя.

Затем намотайте оба провода по отдельности так, чтобы у вас было два провода с оголенным проводом на последний дюйм, а тонкие провода были плотно намотаны вместе.

Теперь возьмите эти два провода и поместите их вместе в точке X с концами изоляции в центре X. Теперь плотно скрутите два медных провода вместе. Когда скрученный медный кусок плотно намотан, необходимо сложить его плоско на один провод и покрыть изоляционной лентой

. Используйте только изоляционную ленту для покрытия электрических проводов. Использование обычного скотча (в правой части изображения) опасно.

После того, как вы подготовили два провода для соединения, соедините основание оголенной части двух частей вместе.

Обжим проводов

Если вы хотите обжать два провода вместе, первая часть процесса такая же, как и при скручивании. Освободите медные провода от изоляционного покрытия.

При использовании обжимных соединителей потребуется гораздо меньше оголенного провода, чем при их скручивании. Обычно при вставке в стыковой соединитель вам нужно оголить каждый провод по 6 мм или 1/4 дюйма.

Вставьте провода с каждой стороны разъема, а затем сожмите клещи для обжима с каждой стороны разъема. Вот и все, хорошее плотно защищенное соединение.

Скручивание проводов

В случае скручивания, начните скручивать их очень плотно вместе до самого верха. Убедитесь, что вы скручиваете очень туго. После того, как вы закончите скручивать две части оголенных проводов вместе вверх, согните скрученную часть пополам.

Теперь уложите скрученную часть по обе стороны от соединенных проводов.Итак, вы завершили каркас скелета, и теперь вам нужно его запечатать.

Этот метод соединения позволяет сохранить гибкость проволоки. В отличие от припоя, он не становится хрупким и твердым со временем, поэтому будет продолжать гнуться.

Как закрыть оголенные провода?

В случае скручивания, после того, как вы скрутили провода, пора заделать скрученную часть, так как она оголена.

Чтобы соединить их вместе, вам понадобится термоусадочная трубка или изолента.Если вы используете термоусадочную трубку, убедитесь, что она немного больше самой проволоки.

Термоусадочная трубка

Сдвиньте термоусадочную трубку вдоль проволоки до тех пор, пока она не окажется над соединенными проволоками. Он должен покрывать не менее 12 мм или 1/2 дюйма с каждой стороны оголенных проводов.

Теперь, используя тепловую пушку, осторожно нагрейте трубку до тех пор, пока она не сядет на провода. Я советую осторожно нагреть трубку, потому что, если вы используете слишком много тепла, термоусадочную трубку можно расплавить.

Этот метод отлично подходит, если у вас нет доступа к области с помощью изоленты или если вам нужна красивая аккуратная отделка.

Изолента

Если термоусадочная трубка недоступна, вы можете использовать изоленту для обертывания оголенной части провода. Убедитесь, что скотч плотный, многослойный и водостойкий.

Однако клейкая лента не обеспечивает надежного покрытия, как термоусадочная трубка. Тем не менее, он выполнит свою работу. Но это не должно быть долгосрочным решением.

Если через соединение проводов проходит сильный ток, клей на ленте может нагреться, и лента может распасться.

Это вызовет короткое замыкание, если другие провода будут контактировать с оголенным проводом. Клей также попадет на отдельные жилы провода, что может привести к плохому соединению.

Вывод Аккуратное паяное соединение. Иногда нам нужно соединить провода с помощью соединителей или скрутки.

Хотя пайка — отличный способ соединить два провода, иногда пайка не подходит. Есть и другие способы соединения двух проводов, например обжатие соединителей и скручивание оголенных проводов вместе.

Обжим — это когда мы соединяем два провода с помощью разъема. Обычно чаще всего используются стыковые соединители.

Скручивание включает скручивание оголенной части двух отрезков проводов туго и прочно. Затем скрученную часть загибают вдоль одной проволоки и стык закрывают либо изолентой, либо термоусадочной трубкой.

Для покрытия оголенных проводов можно использовать термоусадочную трубку или изоленту. Обычно термоусадочные трубки не используются поверх стыковых соединителей, так как многие стыковые соединители изолированы.

Термоусадочную трубку можно использовать, если соединитель не имеет изолированного покрытия или если цвет соединителя отличается от цвета провода.

Некоторые электрические ленты более низкого качества можно отклеить. Рекомендуется использовать ленты только для соединений проводов, которые потребуют краткосрочного ремонта. Хотя я видел, как изолента хорошо держится на протяжении многих лет.

Рекомендуется заменить соединения проводов путем скручивания проводов и покрытые изолентой либо стыковым соединением, либо паяным соединением.Затем соединение следует закрыть термоусадочной трубкой.

Как прикрепить провода к печатной плате без пайки »VBC

Когда электронное устройство перестает работать, это часто является результатом проблемы, связанной с чрезмерным током, который разрушает компоненты и может повредить печатную плату, к которой они прикреплены. Итак, здесь мы узнаем, как прикрепить провода к печатной плате без пайки.

Проводящие дорожки на печатной плате представляют собой тонкие медные переходные отверстия, которые могут легко плавиться в условиях чрезмерного тока.К счастью, сломанные или сросшиеся следы можно отремонтировать.

Устраните причину повреждения и замените неисправный компонент. Если корень проблемы не устранен, плата будет повреждена в новом месте или, что еще хуже, могут выйти из строя дополнительные компоненты.

Итак, важно исправить это как можно раньше. Если у вас есть провода и вы думаете о соединении без пайки, это возможно. Ниже мы приводим лучший метод.

Как прикрепить провода к печатной плате без пайки?

Ни одно электронное устройство не вечно. Как и любой предмет или продукт, у него есть жизненный цикл, который зависит от различных факторов, в том числе от качества материалов, из которых он изготовлен.

Одна из важнейших частей устройства — электронные платы; Их основная задача — передавать энергию различным частям электронных устройств. А еще сотовые телефоны, компьютеры, промышленные роботы, кондиционеры и стиральные машины.

Из этой статьи вы узнаете, как прикрепить провода к печатной плате без пайки.

Классификация неисправностей электроники

Неисправности или отказы, возникающие в электронных платах, могут быть идентифицированы на основе их характера, времени или технологии, используемой в поврежденном оборудовании. Давайте посмотрим на каждую из них.

Отказы электронных плат по своей природе:

Электрические неисправности

Ухудшение соединений электронного устройства.Обычно они представлены в таких компонентах, как резисторы, конденсаторы, диоды, транзисторы и другие.

Механические отказы

Повреждение вызвано любым механическим компонентом, таким как приводные ремни, шестерни, шкивы и т. Д.

Электромеханические неисправности

Они происходят из любых электромеханических компонентов электрического оборудования, например двигателей, переключателей или электромагнитов.

Подробнее: Как исправить обрыв провода без пайки

Давайте узнаем, как прикрепить провода к плате без пайки:

Метод — 1

Найдите трещину или перелом

Во-первых, убедитесь, что трещина или излом не проходят через доску полностью.Для этого наблюдайте за картой перед фонарем и определите точку, где трещина начинается и заканчивается.

После того, как вы найдете его, просверлите отверстие сверлом и сверлом диаметром 2-3 мм, это предотвратит дальнейшее продвижение трещины и повреждение других частей контура.

Если вы посмотрите на плату перед источником света, вы сможете обнаружить трещины, которые не заметны невооруженным глазом, но могут быть скрытой проблемой. Следующим этапом будет приклеивание трещины; для этого используйте клеевую или цианакрилатную основу.

Этот процесс очень удобен для приклеивания к пластинам.

Ремонт печатной платы

После ремонта трещины пластины необходимо исправить поврежденные медные дорожки или жилы. Поэтому лучше всего соединить две точки или клеммы, ближайшие к трещине.

Таким образом, вы можете соединить их куском проволоки или кабеля и сварить их на концах каждой точки. Когда дорожки в цепи очень тонкие, а точки соединения слишком далеко друг от друга.

Необходимо использовать кабели или соединительные провода в оболочке, которые размещаются на нанесенной нами дорожке по траектории и контуру.Это уменьшит возможность вмешательства в другие цепи, и ваш ремонт будет более упорядоченным.

Если повреждено несколько дорожек и очень близко, рекомендуется использовать покрытые провода разных цветов. Это позволит избежать путаницы при подключении, тестировании и будущем ремонте и снизит вероятность дальнейшего повреждения.

После того, как вы отремонтируете все затронутые трещины и дорожки, вам нужно будет просмотреть всю свою работу перед подключением или включением оборудования. С помощью мультиметра вы сможете точно узнать электрические величины.

Кроме того, необходимо обеспечить непрерывность ремонтируемых дорожек и выявить возможные короткие замыкания между соседними дорожками. Электронные платы и карты должны быть в хорошем состоянии, чтобы наши электронные устройства прослужили долго.

Это сэкономит нам время и деньги. Также важно помнить, что ремонт электроники — очень прибыльное дело, поскольку все электронные устройства нуждаются в обслуживании и ремонте.

Подробнее: Разница между пайкой и сваркой

Метод — 2

Использование изоленты — также одно из самых простых решений для крепления проводов.Этот вариант надежен и требует минимум усилий и расходных материалов. Вам понадобится только рулон изоленты и два провода, концы которых скручены.

Теперь разместите скрученные части провода на ленте изоленты. Плотно намотайте его на провода 5-6 раз. Убедитесь, что все провода закрыты. Теперь потяните за соединение и убедитесь, что оно прочное.

Как починить печатную плату?

В следующем разделе мы изучим весь процесс крепления проводов к печатной плате без пайки.

Сбои в работе электронной платы с момента их проявления во времени:

Исправленные неисправности: Повреждения, проявляющиеся при подключении оборудования.

Прерывистые неисправности: Недостатки, которые возникают периодически, то есть в случайные периоды времени.

Очистить отложения

Лезвием бритвы соскребите отложения сажи и любой расплавленный материал, образующийся при открытии сожженного следа. Стык должен быть очищен и очищен от мусора в том месте, где вы собираетесь стыковать поврежденный след.

Концы дорожек по обе стороны от зазора, образованного повреждением, следует соскоблить, чтобы обнажить один-два миллиметра чистой блестящей меди.

Нагрейте очищенный мусор

С помощью паяльника нагрейте очищенный мусор с обеих сторон зазора и нанесите немного свежего припоя, чтобы получить чистое блестящее покрытие на концах дорожек.

Подготовка сращивания проводов

Используя оголенный провод, подготовьте место сращивания проводов между концами дорожек, чтобы заполнить зазор между ними.Убедитесь, что провод перекрывает оголенные концы следов.

Чем шире исходная трасса, тем больше жил проволоки необходимо использовать, чтобы приблизиться к той же площади поперечного сечения, что и исходная трасса. Вы можете либерально относиться к тому, как это сделать, поскольку это не критично, но руководствуйтесь здравым смыслом и сделайте ремонт эстетичным.

Типичный подход заключается в использовании одного куска проволоки и нескольких зигзагообразных движений вперед и назад между концами дорожек. Припаяйте провод на месте, нагревая по очереди каждую сторону ремонта, нанося припой, чтобы соединить провод с концами двух дорожек.

Отказы электронных плат в зависимости от используемой технологии

Аналоговые неисправности: Неисправности оборудования, возникающие из-за аналоговой технологии.

Цифровые отказы: Недостатки в компонентах, работающих с цифровыми технологиями.

Смешанные ошибки: Ошибки, возникающие в оборудовании с аналоговыми и цифровыми компонентами, поэтому обе системы объединены.

Советы и предупреждения

В качестве альтернативы, вместо проволоки можно использовать плоскую оплетку из тонкой медной проволоки, называемую «припойная оплетка».Хотя с точки зрения электричества это не лучше, чем при использовании обычного провода, это сделает работу по уходу более приятной.

Всегда не забывайте отключать питание (включая батареи) перед работой с любым электронным устройством. Пренебрежение локализацией причины повреждения и слепой ремонт платы могут привести к большему ущербу.

Восстановленная трасса обычно может пропускать намного больший ток, чем исходная, что может привести к дополнительному повреждению, если цепь будет повторно активирована без определения, почему трасса была изначально повреждена.

И, наконец, в микроволновых частотных схемах часто используются сами платы трассировки в качестве компонентов, называемых «индукторами», и в этом случае размер и геометрия трассы имеют решающее значение.

В таких случаях невозможно восстановить трассу без изменения работы схемы.

Заключение

Мы уже видели, что электронные платы или карты используются для поддержки и соединения различных электронных компонентов. Эти детали обычно составляют более 99% электронного оборудования, и в случае повреждения в результате ударов или падений их редко можно заменить.

В этом случае лучше всего заменить всю плату или шасси. Однако это не практичная альтернатива, поскольку может иметь очень высокую стоимость.

В большинстве случаев электротехник сможет отремонтировать плату, умело пропаяв какой-нибудь кабель или тонкий провод, который позволяет ему соединить или заменить токопроводящие дорожки, также известные как дорожки или жилы.

Эту задачу следует выполнять с осторожностью, чтобы ремонт был долговечным и не создал проблем в дальнейшем.

Подробнее: Лучший паяльник для витражей

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили просмотреть неправильные ответы.На самом деле

человек узнают больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация. «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

доступный и простой для

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено. «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

испытание потребовало исследований в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

надо путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

легче поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материалы были краткими и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

из материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

одночасовое PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

много разные технические зоны за пределами

по своей специализации без

надо ехать.»

Hector Guerrero, P.E.

Грузия

Как подключить провода без паяльника

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Пайка — не единственный ответ…

Икс

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает видео HTML5

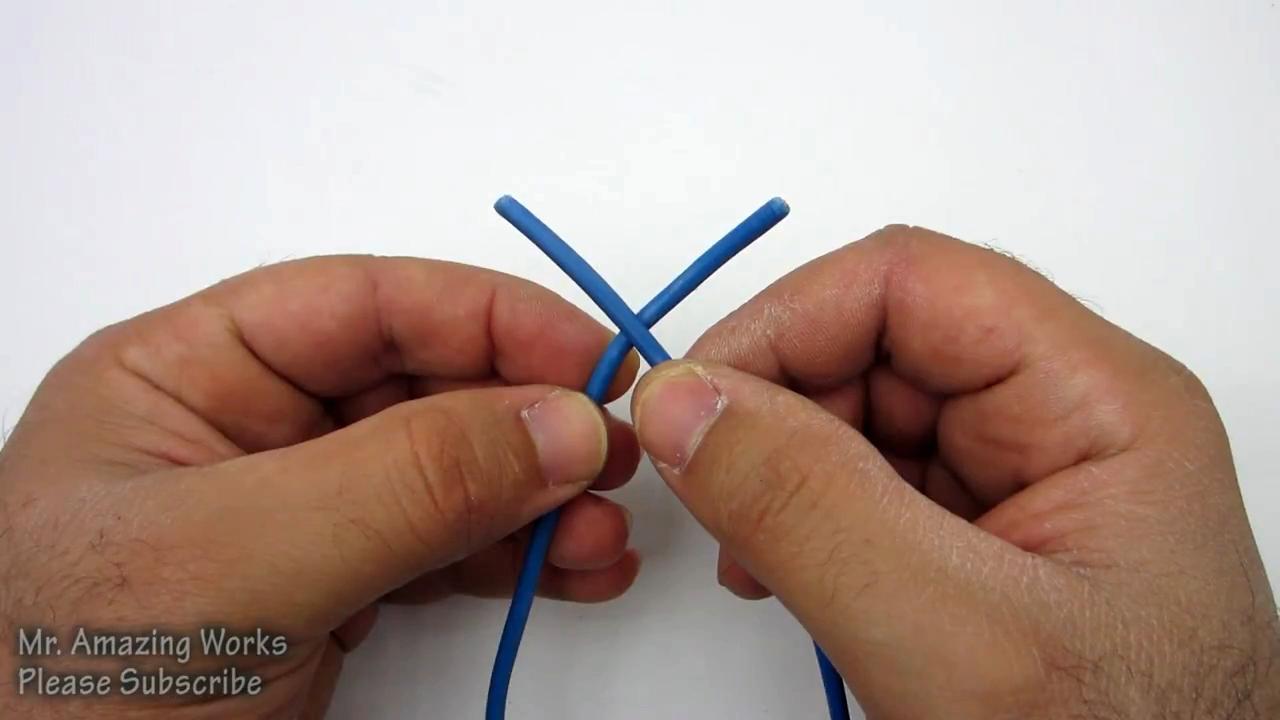

Когда у вас отсоединились провода или вам нужно выполнить соединение, вам не нужно использовать паяльник для выполнения этой работы.Если вам удобно работать с проводами, вы можете использовать разные методы для их прикрепления.

Ключ, конечно же, в том, чтобы убедиться, что вы отключили устройство, над которым работаете, прежде чем начинать возиться с проводами. Чтобы узнать об этих различных методах, просто продолжайте читать нашу статью.

Он дает вам информацию и указания, чтобы убедиться, что вы правильно выполняете задачу. Уделите несколько минут и начните быстро подключать провода.

Зачем присоединяться к этим незакрепленным проводам

Простая и очевидная причина в том, что вам нужно поддерживать поток электричества, чтобы все ваши электроприборы, игрушки и электроника работали должным образом.Это необходимо сделать, если соединение ослаблено или используемый вами провод слишком короткий, и вам необходимо увеличить длину.

После того, как вы подключили провод к нужному месту, будьте осторожны с обратной полярностью, вы снова сможете наслаждаться этими электронными предметами.

5 различных способов соединения проводов

Номер	Метод	Пояснение
# 1.	Соединители проводов	Это один из самых простых в использовании методов.Все, что вам нужно сделать, это вставить оба конца провода внутрь разъема и скрутить до упора.
№ 2.	Изолента	Это старый метод, но он все еще часто используется. Просто срежьте пальто с концов проводов и скрутите два конца вместе. Затем оберните это соединение изолентой.
№ 3.	Зажим «крокодил»	Этот метод может применяться во временных ситуациях, когда вы проверяете соединение. Сложите два конца провода близко друг к другу, затем зажмите металлический зажим на обоих концах, создав полную цепь
# 4.	Горячий клей	Вам понадобится клеевой пистолет и сначала разогрейте клей. Затем, когда вы удалите покрытие с концов проволоки, скрутите два конца вместе и нанесите клей. Соединение прочное, плюс встроенная изоляция защищает соединение.
№ 5.	Метод обжима	Аналогичен соединителю проводов. Вы очень плотно скручиваете провода и вставляете их в так называемый обжим. Затем вы берете кусачки, вставляете соединение в обжимную часть и сжимаете ручку.Вам нужно сильно сжать, чтобы соединение не разорвалось.
№ 6.	Винты	Обычно предназначены для розеток и т. Д., Оберните провод вокруг винта и затяните.

Советы по соединению проводов между собой

Если вы не используете винт и отвертку, чтобы затянуть этот винт поверх незакрепленных проводов, необходимо иметь определенные навыки. Вот несколько советов, которые помогут вам сделать это правильно.

№1.Зачистка провода — это может быть сложной задачей для некоторых людей, поскольку они всегда слишком сильно давят и постоянно режут провода, а не изоляционное покрытие. Используйте инструменты для зачистки проводов и приложите необходимое усилие, чтобы снять только пальто.

№2. Необходимо ровно столько, сколько нужно — еще одна серьезная ошибка, которую совершают многие люди, — это удаление слишком большого количества покрытия. У вас осталось много оголенных проводов, которые нужно обрезать, прежде чем использовать. Достаточно оголенный провод, чтобы перечисленные выше методы могли безопасно покрыть и соединить оголенные концы проводов.Редко нужно выходить за пределы 1 дюйма.

№ 3. Изолента — эта лента не только может закрывать провод и поддерживать соединение, но также может обеспечить дополнительную безопасность и изолировать провода от элементов. От 3 до 5 обертываний должны помочь. Вы можете использовать изоленту вокруг горячего клея, обжима и методов соединения проводов в качестве дополнительной защиты.

№4. Опция «Аллигатор» — используйте этот метод только при наличии временных подключений.Это самый простой способ получить короткое замыкание. Используйте другие методы, если вам нужно постоянное соединение с хорошей изоляцией.

№ 5. Соединение схем печатной платы — лучший метод для этой задачи — горячий клей. Когда вы не можете паять, клей работает по тому же принципу и следит за тем, чтобы ваши соединения не мешали и не были громоздкими

№6. Перепроверьте свою работу — нет ничего более неприятного, чем выполнить подключение, примените правильный метод только для того, чтобы увидеть, как ваша электроника переключается на вас при включении.Еще раз проверьте свою работу, так как даже одна небольшая свободная медная проволока может что-то коснуться и замкнуть цепь. Убедитесь, что все жилы провода вставлены в разъемы и изолированы от других частей электронного оборудования.

Ошибки подключения, которых следует избегать

При работе с электропроводкой легко ошибиться. Некоторым людям нравится срезать углы и экономить доллар или два, или вы просто ошиблись в своем суждении. В любом случае вот некоторые ошибки, которых следует избегать при работе с припоем или без него:

За исключением распределительной коробки — это защищает от короткого замыкания, элементов и помогает предотвратить возгорание
Слишком короткое обрезание провода — дважды отрежьте и один раз отрежьте здесь защитите их на всем пути.Ослабленные провода можно легко повредить
Забудьте затягивать провода — обычно это происходит, когда винты задействованы, а винты недостаточно затянуты
Слишком много проводов в одном месте — это несчастный случай, ожидающий своего часа
Неправильное подключение проводов- такое случается очень часто. Некоторые люди случайно помещают горячие провода на нейтраль или меняют полярность, поэтому убедитесь, что вы правильно их подключили.

Несколько заключительных слов

Для надежного электрического соединения не нужен припой.Это особенно помогает в компьютерных схемах. Но с большинством перечисленных выше методов можно обойтись и без припоя.

Просто нужно немного уверенности и немного ноу-хау, и ваши соединения между проводами будут безопасными и надежными.

с использованием проволочных гаек вместо пайки для замены датчиков

Спасибо. Никогда бы не подумал, что причиной может быть вибрация.
У меня все еще нет средств на паяльник, если только я не
Я чувствую себя так читаемым прямо сейчас.
Но я знал, что собираюсь его получить
Еще один вопрос, который вы упомянули, используя изоляцию на линейных паяных соединениях
Я не обматывал свои гайки изолентой
Как вы думаете, поэтому путь сигнала умирает из?
Мне просто любопытно это явление.
Собираюсь сегодня достать паяльник.
и лента и т. Д.
Щелкните, чтобы развернуть …

Хороший вопрос! На самом деле, все мы время от времени узнаем об этом.Я использовал ярлыки для различных видов работы, и, черт возьми, рядом с каждым из них вернулся, чтобы укусить меня за задницу. Надеюсь, вы избежите изучения этого на собственном горьком опыте — именно так я и научился. Так что думайте, что вы сочувствуете, а не читаете лекции.

Обратите внимание, что я написал «встроенные паяные соединения», что означает, что если вы соедините два провода вместе, вы не сможете оставить это паяное соединение неизолированным, потому что есть большая вероятность, что оно в конечном итоге коснется какого-либо другого компонента и вызовет короткое замыкание.

Лента — это один из способов обеспечить изоляцию, но, пожалуйста, постарайтесь быть аккуратным и наложить хороший плотный рулон ленты на стык. Иногда я наматываю и закрепляю на ленте очень маленькую кабельную стяжку, чтобы она не ослабла, но это, вероятно, излишне.

Я предпочитаю изолировать линейные соединения с помощью термоусадочных трубок. Это трубки различного диаметра, которые сжимаются при нагревании. Вы можете найти его, а можете и не найти, когда будете искать паяльник — его можно отрезать до нужной длины и нагревать спичкой или зажигалкой.

Вот хороший учебник по термоусадочной трубке:

Между прочим, когда вы покупаете паяльник, не покупайте крошечный — возьмите хотя бы утюг 25-30 Вт, а я предпочитаю тот, у которого больше тепла. чем те. Чем дольше вам придется держать паяльник на изделии, чтобы нагреть его, тем больше вероятность того, что вы нагреете компонент (например, горшок), чтобы повредить его.

Вот достойное руководство, которое даст вам довольно много информации о пайке … и ближе к концу видео он использует термоусадочную трубку для изоляции паяного соединения:

Стыковые соединители с термоусадочной пайкой, отлично подходят для тонких лодочных проводов

Проводные соединения небольшого калибра, которые обычно требуются при установке обмена данными NMEA 0183, часто выходят из строя, потому что обычные методы проводки на лодке не работают в этом масштабе — или, по крайней мере, не в моих неуклюжих руках.Поэтому меня с первого взгляда заинтриговал этот относительно новый тип термоусаживаемого стыкового соединителя, в котором вместо обжимной гильзы используется низкотемпературный припой, и пока я весьма впечатлен результатами.

Три сращивания тонких проводов выше могут выглядеть неаккуратно, но я уверен, что они выдержат множество злоупотреблений. А гильзы для термоусадки для пайки были довольно простыми и быстрыми в использовании. Но они связаны с некоторыми проблемами, которые я собираюсь обсудить, и, возможно, читателям будет что добавить.Лодка проводка может показаться приземленные, но это важно и в какой-то степени спорным.

Объяснение соединителя провода с пайкой Wirefy

Эти умные соединители называются припоями некоторыми производителями, такими как Wirefy, который также отвечает за эту полезную иллюстрацию различных задействованных компонентов (хотя в нижней строке должно быть написано «Начинает плавиться при 138 ° C / 280 ° F»).

Однако, прежде чем мы углубимся в подробности, я почти слышу, как информированные читатели бормочут что-то вроде « Подождите, паяные провода не разрешены на лодках! «Насколько я могу судить, это лишь частичная правда.Фактическая формулировка стандарта ABYC для лодок E-11 (выдержка здесь) гласит: «Припой не должен быть единственным средством механического соединения в любой цепи», и Эд Шерман далее предлагает гибкость стандарта в этой записи в блоге ABYC.

Я бы сказал, что эти термоусадочные паяные соединители с водонепроницаемым клеем обеспечивают много механических соединений за пределами припоя, особенно по сравнению с тем, что в противном случае возможно с проводами сечением менее 22 AWG. Хек, ABYC E-11 также заявляет, что «проводники должны быть не менее 16 AWG…», а самый маленький стыковой термоусадочный соединитель Ancor — для 18-22 AWG, но провода NMEA 0183 меньшего сечения все еще используются на очень многих лодках.И хотя 0183 постепенно уходит, многие из новых систем мониторинга лодок используют различные датчики, такие как магнитные датчики вторжения, которые отлично работают с тонкими проводами, за исключением случаев, когда вам нужно их соединить.

Я уже говорил о проблемах с тонкими проводами, и мне также повезло с 3M Scotchloks и аналогичными механическими соединителями (хотя некоторые проблемы возникли в комментариях к этой записи). Может ли припой быть лучшим решением?

Три этапа сращивания проводов с термоусадочной пайкой

Здесь я попытался проиллюстрировать шаги, необходимые для этого типа стыкового соединителя, помимо удаления двух изолирующих слоев.Обратите внимание, как один черный провод уже выловлен через термоусадочную трубку и скручен вместе с его ответной частью, но соединитель еще не обработан вдоль соединенных проводов, чтобы поместить паяльную втулку на скрученные оголенные жилы, как я сделал с красным пара.

Наконец, я осторожно нагрел на черный и красный соединители до тех пор, пока предварительно флюсовый припой не склеился с проволочными жилами, и липкие концевые ленты не потекли по мере сжатия трубки, как это видно на синем сращивании проводов.Замечательно, что установщик может хорошо видеть результаты, но я не был полностью доволен своими (см. Верхнее фото), и — в основном из-за того, что у одного из этих трехжильных кабелей было нулевое провисание — я также не хотел прикладывать больше тепла. и, возможно, поджечь работу.

В чем может заключаться реальная проблема с этой конструкцией разъема. Если вы углубитесь в более негативные отзывы о многих брендах паяльных гильз Amazon, довольно распространенная жалоба заключается в том, насколько легко перегреть (поджечь) термоусадочную трубку перед расплавлением припоя.И мы говорим о самых маленьких и, вероятно, наиболее хрупких размерах, таких как эти белые полосы Sopoby (размеры имеют цветовую кодировку, по крайней мере, в соответствии с неопределенным стандартом). У Бена Штейна тоже были эти проблемы, но у меня есть теория, что это может быть связано с качеством изготовления, а не с конструкцией разъема.

Два лета назад инженер Mazu Marine любезно оставил мне небольшой пакетик с припоями размером с белую полоску в конце посещения установки Gizmo , но я только понял, что , как сегодня.Эти паяльные гильзы марки TE Connectivity в небольших количествах стоят 82 цента каждая, что намного больше, чем у уже упомянутых брендов и многих других, которые я видел.

Но, может быть, поэтому они у меня так хорошо сработали? Я использовал около десятка для разных проектов без каких-либо проблем. Например, ни один не сгорел, несмотря на то, что я использовал сомнительное разнообразие бутановых источников тепла, даже дешевую зажигалку Bernzomatic. Фактически, последние три, показанные выше, выглядят хуже всех (и я действительно добавил больше термоусадочных трубок вокруг всего кабельного сращивания для дополнительной механической прочности и водонепроницаемости).

Так могут ли эти маленькие виджеты, которые выглядят почти одинаково, на самом деле быть совершенно разными по конструкции и, следовательно, по тому, насколько хорошо они работают? Я не знаю, но похоже, что мы видим все больше и больше недорогих подделок, которые на самом деле не так хороши, как кажутся. Хорошая новость о паяных пломбах заключается в том, что вы, скорее всего, узнаете, что они сделаны плохо, когда будете их использовать, и, возможно, некоторые читатели поделятся своим опытом работы с менее дорогими брендами.

Проект, который я использовал для иллюстрации этой записи, мог включать в себя кабель GPS, который едва выходил за конец трубки T-Top на центральной консоли, но на самом деле я превращал электровелосипед Flash V1, о котором говорил прошлым летом, в то, что я Думаю, это еще лучший дизайн Flash Commuter.Таким образом, эти красные и черные провода 26 (или, может быть, 28) AWG питают задний светодиодный фонарь на 60 люмен, в то время как синий провод данных сообщает ему, должен ли он быть аварийным мигалкой, стоп-сигналом или указателем поворота. Это возможно из-за системы питания 36 В постоянного тока мотоцикла, и я не удивлюсь, если многие лодки со временем перейдут на системы постоянного тока с еще более высоким напряжением и более тонкие провода.

Говоря об изящных современных технологиях, я недавно узнал, что команда Flash может отслеживать использование моей батареи благодаря приложению, связанному с велосипедом, и это очень полезно, потому что я провел только 15 циклов из-за моих предпочтений в отношении толстых шин, и я хочу продать это.Так что подумайте: вы можете посетить прекрасный Камден Мэн, попробовать необычный электровелосипед и, возможно, отправиться домой с большой скидкой, которая в данном случае имеет смысл.

Как исправить оборванные провода наушников без пайки

Значит, у вас проблемы с наушниками? Вы устали от звука, исходящего только из одного наушника, или от того, что звук слишком тихий? Возможно, микрофон не работает. Все эти проблемы вызваны повреждением проводов наушников.Если вы слишком упрямы, чтобы отпустить наушники, или просто хотите отложить покупку еще одной пары на некоторое время, то вы попали в нужное место.

Мы расскажем вам все, что нужно знать о том, как починить оборванные провода наушников. Возможно, вам понадобится собрать несколько необходимых инструментов, а также немало терпения. Ремонт проводов наушников требует надлежащего ухода и времени, но мы расскажем вам все секреты, как это сделать.

Как исправить оборванные провода наушников без пайки

Одна из самых больших проблем — обрыв проводов наушников, требующий пайки.Однако далеко не всем под силу выполнить такую задачу. Так как же нам подойти к ремонту проводов наушников, не припаяв их? Прежде всего, вам нужно узнать несколько вещей.

Как зачистить провод

Провода наушников покрыты пластиком, поэтому вам нужно снять крышку, чтобы обнажить провод под ним, или зачистить провод. Обычно это делается с помощью плоскогубцев, кусачков и проволоки.

Найдите отверстия с номерами на приспособлениях для зачистки проводов.Это измерение ширины отверстия.
Затем определите ширину жилы проволоки и отрежьте небольшой кусок проволоки,
Вставьте жилу на отрезок соответствующего размера на приспособления для зачистки проводов.
Сожмите плоскогубцы и надавите на ту сторону, где должна соскользнуть изоляция.

Скручиваем провода

Когда у вас есть оголенная жила и зачищенный провод, вам нужно скрутить их вместе. Все, что вам нужно сделать, это расположить провода рядом друг с другом, зажать их и скрутить, удерживая их вместе.

Существует 4 основных способа крепления проводов наушников без пайки: методом обжима, зажимом типа «крокодил», изолентой и горячим клеем. Мы расскажем вам, как использовать каждый метод.

Крепление проводов наушников с помощью зажима типа «крокодил»

Будьте осторожны, так как метод зажима «крокодил» — наш самый слабый способ крепления наушников. Если вы ищете быстрое временное решение, это должно сработать. Вам понадобятся зажимы из крокодиловой кожи и наушники, отрезанные от проводов и зачищенные на концах в местах их пересечения.Просто наденьте зажим «крокодил» на эти провода таким образом, чтобы зубцы соприкасались с обоими проводами. Теперь у них есть проводимость, предлагая вашим наушникам несколько дополнительных часов жизни.

Как исправить оборванные провода наушников с помощью ленты

Закрепить провода наушников лентой — одно из самых удобных решений. Ленту легко наклеить, но убедитесь, что это пластиковая изолента.

Метод № 1

Что вам нужно

Обрыв провода наушников
Пластиковая изолента или термоусадочная трубка
Кусачки
Отвертка
Наждачная бумага
Запасной провод
Альтернативный припой — зажигалка

Пошаговая инструкция

Найдите часть, где провода соединены двойным соединением.Здесь вы хотите развести провода примерно на полдюйма.
Используйте кусачки, чтобы удалить изоляцию с небольших участков обоих проводов.
Обратите внимание на 3 разных цвета проводов: красный, зеленый и медный.
Теперь пора разобрать наушники, сняв накладки. Возможно, вам понадобится небольшая отвертка, чтобы правильно удалить прокладку. Когда это будет сделано, вы должны увидеть несколько проводов. Найдите разъединение, так как именно здесь вам нужно будет повторно подключиться.
Возьмите пластиковую изоленту или термоусадочную трубку и убедитесь, что они рядом и готовы. Если вы используете термоусадочную трубку, убедитесь, что она будет меньше после сжатия.
Отшлифуйте изоляцию проводов наждачной бумагой. Делайте это до тех пор, пока проволока не станет медной.
Спаяйте провода вместе. Для этого сначала нужно разрезать изоляцию кусачками, чтобы обнажить провод. Соедините два провода вместе, скрутите их и нагрейте зажигалкой, пока металл не начнет плавиться.
Когда металл расплавится, используйте запасной провод, чтобы плотно сжать провода.
Полностью оберните изолентой все оголенные провода. Это поможет удерживать припой вместе, обеспечивая при этом прочную структуру.

Метод № 2 — Замена сломанного домкрата

Что вам нужно

Запасной домкрат
Ножницы
Кусачки
Зажигалка
Изолента или термоусадочная трубка
Запасной провод

Пошаговая инструкция

Отрежьте сломанный разъем для наушников примерно в дюйме от конца.
Снимите дополнительную крышку проводов с помощью инструмента для зачистки проводов, чтобы оголить провода.
Отсортируйте провода по цвету и обожгите цветное покрытие зажигалкой.
Совместите провода по цвету и не забудьте также скрутить провода заземления.
Наденьте термоусадочную трубку, если она используется.
Припаяйте конец каждого провода зажигалкой, обязательно промокнув его запасным проводом для надежного закрытия.
Возьмите новый домкрат и отрежьте его, оставив длину более 2 дюймов.
Повторите шаги 3, 4 и 6 для замены провода разъема.
Совместите провода наушников с проводами нового штекера и зажгите их, чтобы соединить вместе. Опять же, используйте запасной провод, чтобы скрепить провода вместе.
Наденьте термоусадочную трубку или оберните область изолентой, чтобы надежно закрепить провода.

Как закрепить провода наушников, не обрезая их

Если у вас под рукой нет инструментов, возможно, вы сможете исправить их без необходимости.Выполните следующие действия, чтобы починить провода наушников, не разрезая их:

Наденьте наушники и слушайте что-нибудь, как обычно.
Скручивайте, сгибайте и регулируйте шнур, пока не заметите чувствительное место. Вы сможете найти его, внимательно слушая звук. В большинстве случаев короткое замыкание в наушниках происходит либо рядом с наушником, либо с разъемом.
Когда вы обнаружите проблемную зону, сосредоточьтесь на том, чтобы найти место, которое издает максимально чистый звук.Чтобы добиться наилучшего звучания, может потребоваться несколько мягких поворотов, а также несколько попыток, но будьте терпеливы и внимательно слушайте.
Удерживая кабель в нужном месте, оберните его изолентой или изолентой. Во многих случаях давления ленты достаточно, чтобы провода внутри кабеля соприкасались.
Поздравляю! Вы просто ремонтируете провода наушников, не обрезая их и не используя никаких инструментов!

Как закрепить провода наушников с микрофоном

Если вы используете микрофон наушников для звонков, видеочатов, потоковой передачи и других целей, то нет ничего более раздражающего, чем неработающий микрофон.Стоит отметить, что методы, которыми мы только что поделились с вами, представляют собой все возможные исправления. Тем не менее, вы должны сначала попробовать очистить свой телефон и микрофон, прежде чем делать операцию на своих драгоценных наушниках.

Удаление пыли и грязи

Иногда достаточно пыли или грязи, чтобы микрофон не улавливал звук. Даже если вы не подозреваете, что это так, вам все равно следует попробовать, чтобы увидеть, возможно ли это. Засорение может происходить либо в разъеме для наушников вашего телефона, либо в небольших щелях микрофона.Все, что вам нужно для правильной очистки этих частей, — это зубочистка и тонкий кусок туалетной бумаги, бумажное полотенце или салфетка.

Возьмите бумагу и оберните ею зубочистку. Слегка почистите внутреннюю часть разъема для наушников, чтобы собрать грязь или мусор. Убедитесь, что в нем нет влаги, чтобы не повредить телефон. Для микрофона наушников возьмите новый лист бумаги и снова оберните им зубочистку. Почистите щеткой место, где слышен звук (обычно небольшое отверстие или экран), чтобы удалить грязь.Вы также можете аккуратно подуть на него, чтобы удалить мусор.

Не забудьте проверить гарантию

Вы можете иметь право на бесплатную замену, особенно если у вас достаточно новые наушники.

Провод
