Как припаять провод правильно — к наушнику, светодиодной ленте, плате и динамику, без паяльника

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

1. Освободить концы проводов от изоляции, если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
2. Облудить оголенные концы, при этом:
   • Зачистить провод от лакового покрытия (если оно имеется).
   • Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
   • Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
3. Операцию повторить со вторым концом провода.
4. Приложить спаиваемые концы друг к другу, набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
5. В ряде случаев, лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

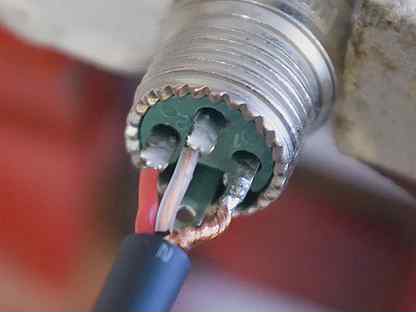

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

Пайку производить очень быстро, в течение примерно 1 секунды, чтобы не расплавить силиконовый корпус светодиодной ленты. Зажигалкой усадить меньшие трубки, надвинуть большую трубку на светодиодную ленту и усадить ее нагревом. Верхняя термоусаживаемая трубка должна быть прозрачной.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Паяльники ЭПСН

Наиболее распространенный вид этого инструмента, в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300^оС, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Паяльные станции применяются в тех случаях, когда паяльники с их медным или керамическим наконечником неудобны или вообще непригодны для работы. Это имеет место при работе с современными миниатюрными платами, в которых применяется SMD монтаж.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

1. Легкоплавкие с температурой плавления до 400^оС.
2. Тугоплавкие, у которых этот показатель выше 400^оС.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

• олово;
• свинец;
• кадмий;
• сурьма;
• висмут;
• цинк;
• медь;

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

Флюсы

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

Условное разделение флюсов – активные и пассивные. Активные флюсы способны в процессе эксплуатации разрушать место пайки. Поэтому, места спайки необходимо тщательно промывать водой. Для работы с электронными монтажами не применяются.

В качестве флюсов применяются:

1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
4. Паста паяльная из смеси флюса, олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
6. Бура – высокотемпературный флюс (температура плавления около 900^оС) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку, предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Статья была полезна?

0,00 (оценок: 0)

Как правильно паять провода паяльником

Как правильно паять провода паяльником

Правильная пайка проводов отличается надежностью, долговечностью и красивым видом. Чтобы правильно паять медные провода нужно подобрать припой, флюс, сделать подготовку жил проводов. В статье рассмотрен вопрос, как правильно паять медные провода разного сечения электрическим паяльником.

Инструменты и материалы для пайки медных проводов

Подготовка паяльника для пайки проводов

Выбор мощности паяльника зависит от сечения проводов. Для тонких одножильных, многожильных медных проводов, дорожек печатных плат подойдёт паяльник с жалом в 3 мм и мощностью 25 Вт. Для сечения проводов от 2 мм и более, нужен паяльник мощностью 60 Вт, а для массивных деталей используют молотковый паяльник мощностью 200 Вт.

Жало паяльника должно быть чистым, без раковин. Чтобы выровнять жало паяльника используют мелкий напильник. После обработки жала его лудят, чтобы медь не окислялась. Также важным элементом при пайке является подставка для паяльника. Если хотите качественно паять мелкие провода, элементы радиоэлектронной платы, нужно иметь регулятор температуры жала паяльника.

Таким регулятором можно точно выставить температуру паяльника для припоев разных марок. Лучшим вариантом регулятора температуры жала паяльника будет устройство с датчиком температуры, который устанавливается на жало паяльника. Установленная температура жала не будет зависеть от изменений сетевого напряжения.

Регулятор температуры для паяльника

Так как при пайке электрическим паяльником образуются ядовитые пары припоя и дым от канифоли, рабочее место нужно оборудовать хорошей вытяжной вентиляции. Освещение рабочего места не должно быть тусклым. Для удобства ремонта электронных плат можно приобрести специальный держатель плат с линзой и подсветкой.

Можно сделать простой регулятор температуры для паяльника своими руками

Выбор флюса и припоя для пайки проводов

В зависимости от типа пайки выбирается марка припоя. Самая распространенная марка припоя это ПОС-61. Припой оловянно-свинцовый с содержанием олова 61%. Температура плавления у него 190 С, и подходит он для любых паяльников. Этот припой используется там, где нет нагрузки на соединение.

Храрактеристики припоев



Если соединение проводов должно быть прочным, выбирают припой марки ПОС 40 или ПОС 30. Удобно пользоваться припоем ПОС-61 в виде прутка намотанного на катушку. Диаметр припоя от 1 до 3 мм. Иногда встречается полый припой с залитой внутрь канифолью.

Также в зависимости от вида пайки проводов существуют различные флюсы, гели, канифоль. Флюс необходим при пайке проводов, так как он удаляет оксиды с поверхности спаиваемых проводов, а также снижает поверхностное натяжение припоя, что позволяет припою легко растекаться по свариваемым поверхностям.



Также флюсы хорошо обезжиривают поверхности. Ещё одно достоинство флюсов – это защита нагретых поверхностей от оксидов. Без флюсов пайка медных проводов паяльником была бы затруднена. Многие флюсы содержат такие активные вещества как кислоты, растворители. Эти активные вещества остаются на поверхности провода и в припое.

Со временем они разрушают соединения проводов. Поэтому в ПУЭ запрещено использовать активные флюсы для пайки соединений при монтаже электропроводки, в электрических щитах. Эти флюсы запрещены и в радиоэлектронной промышленности, однако многие электрики используют их, ведь не себе же.

Флюсы на основе канифоли для пайки электрическим паяльником

Не спорю, такие флюсы обеспечивают быструю, удобную даже красивую пайку, но никто не задумывается над последствиями. Существует флюс на основе канифоли, который обладает высокими характеристиками при пайке проводов паяльником. Пайки получаются красивые, долговечные и надежные.

Этот флюс используют также при пайке электронных плат. Сделать его довольно легко. Обычно берут кусок канифоли, разбивают его в порошок и растворяют в любом 90% спирте в соотношении 50% на 50%, по объему. Растворяется канифоль в спирте легко. Для работы с канифолью используют кисточку.

Как паять паяльником медные провода

Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

Припой прутком 2 мм

Теперь еще один важный момент, перед тем как паять медные провода – это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

Способы соединения проводов скруткой

После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

Жидкая канифоль

Визуально можно определить качество пайки электропроводки и электронных плат:
1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
2. Пайка должна быть глянцевой, без раковин и пузырей.

На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

Часто спрашивают – можно ли паять под напряжением. Ответ однозначен – нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.

Как правильно паять провода медные и алюминиевые

Паяное соединение считается одним из лучших по надёжности в электротехнике, а в радиотехнике пайка радиодеталей является незаменимой при их монтаже.

Пайкой называется соединение однородных и разнородных металлических деталей при помощи сплава металлов, называемого припоем, имеющим температуру плавления меньшую, чем спаиваемые конструкции.

Физика процессов пайки

Расплавленный припой ведёт себя как жидкость, одним из свойств которой является смачивание поверхности – то есть, распределение молекул по поверхности тонким слоем.

Молекулы припоя диффундируют в приповерхностном слое металла, который, в свою очередь, частично растворяется в припое. Важную роль при этом играет вид поверхности и её загрязнения, а также наличие оксидной плёнки. Если коротко, то спаять два провода – означает смочить их поверхности непрерывным слоем расплавленного припоя, который затвердев, обеспечит механическую прочность соединения и надёжный электрический контакт.



Поскольку в бытовой электропроводке используются медные проводники, то речь, в основном пойдёт о том, как спаять медь.

Процесс пайки медных проводов не так требователен к выбору припоя, флюса и температуры, поэтому научиться этому делу может любой желающий – необходимо обзавестись минимальным инвентарём и соблюдать правила безопасности.

Инструменты для пайки

Нагревательный прибор, при помощи которого разогревают припой и спаиваемые конструкции, называют паяльником.

Из сего состоит паяльник

Разновидности распространённых в быту паяльников:

• электронагревательные.

Нагревательный элемент разогревает медное жало, окончание которого является рабочей поверхностью инструмента.  Данный тип паяльника наиболее распространённый, поэтому, будет рассказано, как правильно паять провода, пользуясь именно этим инструментом, мощностью 60-100Вт, температурой жала до 300ºС;

Потоком горячего воздуха или открытым пламенем разогревается место пайки, к которому припой подаётся в виде присадочной проволоки.

В виду большой тепловой мощности данных инструментов, они применяются для пайки массивных деталей, на разогрев которых необходимо много тепла;

• молотковые.

Медное жало выполнено в виде массивного молотка, разогреваемого открытым пламенем или встроенным электронагревательным элементом.

Молотковым паяльником можно паять без электричества. За счёт большой теплоемкости жала, при должной сноровке мастер может спаять все провода в распределительной коробке с одного разогрева.

Выбор расходных материалов

Нужно приобрести низкотемпературный оловянно-свинцовый припой типа ПОС. Число, идущее за аббревиатурой, означает процентный состав олова.

Наибольшую популярность в радиоэлектронике и электротехнике имеет марка ПОС-61 (иностранный аналог Sn63Pb37) из-за совпадения температур начального и полного расплавления сплава (190ºС).

Припои других марок имеют диапазон температур, в котором сплав пребывает в специфическом эвтектическом состоянии и выглядит как кашица мелкозернистых гранул. Лёгких сдвиг деталей в данном температурном диапазоне значительно ухудшает качество пайки.

ПОС-61 не подвержен данному эффекту эвтектики и переходит из твёрдой фазы в жидкую и наоборот сразу после достижения температуры 190ºС, поэтому для новичков лучше всего использовать именно данную марку припоя, который продаётся в мотках в виде проволоки или трубки с канифолью. В качестве флюса для пайки медных проводов чаще всего применяют канифоль,

а также паяльную кислоту на основе хлористого цинка – о их роли речь пойдёт ниже.

Процесс лужения проводов

Очистка поверхностей перед пайкой является самым важным этапом данного процесса. Для начала нужно снять изоляцию с проводов и убедиться, что на них нет эмалированного покрытия или оксидной плёнки.

Зачистка медных проводов

Зачистка поверхности проводника до металлического блеска при помощи ножа или мелко абразивной наждачной бумаги поможет в лужении – так называется процесс смачивания припоем места спайки. Для этого нужно разогретым кончиком жала коснуться канифоли – характерное шипение и кипение флюса будет свидетельствовать о нормальной температуре паяльника.

Лужение провода

Не мешкая, чтобы канифоль не испарилась нужно взять каплю припоя, прикоснувшись к отмотанному проводку ПОС-61. В данном случае флюс предотвращает окисление припоя. Вторая функция канифоли или паяльной кислоты состоит в разложении оксидной плёнки на поверхности металла.

Лужение

Лужение лучше всего производить, прижав жалом паяльника провод к деревянной дощечке – газы, выделяющиеся при пиролизе дерева, также частично помогают, действуя как флюс.

Намного лучших результатов достигают, используя в качестве подложки таблетку аспирина.

Ацетилсалициловая кислота, испаряясь, эффективно удаляет оксидный слой.

лужение скруток

Нюансы лужения

Припой размазывают по поверхности провода, прокручивая его по оси. Если оголённый проводник подвёргся лужению не полностью, а канифоль перестала кипеть, то нужно повторно взять жалом флюс и ПОС при необходимости.

Пайка провода

Лужение многожильного провода происходит также, но его нужно прокручивать, чтобы жилы скручивались и не расплелись. Часто требуется залудить тонкие многожильные провода, покрытые эмалью. Поскольку зачистка при помощи ножа невозможна из-за тоненьких жил, удаление эмали производят химическим способом – для этого в качестве подложки берут кусок полихлорвиниловой изоляции.

лужение многожильных проводов

Положив проводок на изоляцию, производят лужение – при нагревании ПВХ выделяет хлор, который разъедает эмаль, благодаря чему открывается необходимый для лужения доступ к поверхности металла.

как паять провода от процесса к процессу

Процесс пайки

Фактически, ответом на вопрос, как правильно паять, будет одно слово: лужение, так как спаять два луженных провода не составляет особого труда. Поскольку в электротехнике не рекомендуется паять сложенные внахлёст провода, то их перед пайкой скручивают.

скрутка многожильного провода

Скрутив два или больше луженых провода, снова берут канифоль, припой, и прикасаются к скрутке, дожидаясь, когда сплав полностью растечётся между жилами, заполнив пустоты и зазоры.

Спаенные медные многопроволочные провода

После этого, убрав паяльник, нужно дать спайке остыть, не подвергая её механическим воздействиям. Можно обработать скрутку нелуженых проводов кислотой и спаять их одновременно с лужением. Жало паяльника необходимо периодически очищать от нагара

нагар

и затачивать при выгорании, а также заново подвергать лужению.

Как паять алюминий?

Алюминиевые провода, присущие в старой электропроводке также можно спаять, и в теории данный процесс не отличается от описанного выше. Но на практике высокоактивный алюминий мгновенно окисляется при очистке, и оксидный слой препятствует лужению, поэтому залудить алюминиевый провод обычным способом не получится.

Для данных целей применяют специальные флюсы и высокотемпературные припои.

При помощи наждачной бумаги уменьшают оксидный слой, тем самым помогая флюсу. Для лужения алюминиевых поверхностей применяют высокотемпературный паяльник или газовую горелку. Народный метод пайки алюминия состоит в добавлении в канифоль металлических опилок.

При помощи данного абразива, растирая смесь припоя и флюса, добиваются лужения, но данный процесс очень трудоемкий и не гарантирует качества.

Как правильно паять провода — правила, технология, хитрости

Среди многих способов соединения электропроводов пайка является наиболее надежным методом. Работа с паяльником требует усидчивости, понимания технологического процесса и определенных навыков. Ознакомиться с тем, как правильно паять провода можно по приведенным в статье видео, фото.

Технологические особенности

В процессе пайки припой заполняет пространство между электропроводами.

Плавление самого припоя при этом происходит при температуре намного ниже, чем металлических проводов. Качество электрического контакта напрямую зависит от чистоты соединяемых элементов и их хорошего обволакивания припоем. Перед тем как паять проводку проводится очистка поверхности от окислительной пленки и жиров. Для этого используются специальные флюсы. Они повышают качество растекания расплавленной массы, а также снижают поверхностное натяжение.

Что необходимо для пайки

Пайка проводов требует наличия соответствующего инструмента, а также некоторых материалов. Комплект для спайки жил электропроводов включает:

• паяльник;
• припой;
• флюс;
• вспомогательные принадлежности.

Паяльник

При помощи этого инструмента проводится нагрев соединяемых деталей. Паяльник может использоваться газовый, термовоздушный, электрический. Наиболее практичны при работе дома электрические инструменты. Они состоят из ручки, нагревательного устройства, а также рабочего наконечника. Электропаяльник подключается к электросети и через некоторое время температура его жала достигает порядка 300 градусов. Этого вполне достаточно для плавления припоя и соединения элементов.

Припой

Данный металлический сплав имеет пониженную температуру своего плавления и хорошую текучесть. В него включают свинец, медь, а также олово, серебро, никель, кадмий. Спайка медных проводников проводится припоем ПОС-60. Эта марка показывает, что сплав состоит из олова со свинцом. В данном случае на оловянную составляющую приходится 60 %.

Наиболее удобным материалом является чистое олово, однако оно имеет весьма высокую стоимость. Выпускается припойный материал в виде пасты, гранул, порошка, проволоки, слитков или же фольге. Учтите, что для спайки алюминиевых электропроводов требуется применять специальные сплавы на цинковой основе. Для этих целей отлично подойдут такие материалы, как ЦА-15 и ЦО-12.

Флюс

Перед тем как припаять провод, проводится обработка места соединения специальным материалом. В состав флюса входит смесь специальных веществ органического и неорганического происхождения. При помощи данного вещества проводится подготовка места соединения перед спаиванием.

К наиболее применяемым флюсам относится ортофосфорная или ацетилсалициловая кислота, канифоль, соль бура и нашатырь. Сосновая смола весьма удобна при проведении паяльных работ, однако требует выполнения некоторых манипуляций. Нанесение кислоты на соединяемые детали и микросхемы проводится с помощью небольшой кисточки. Некоторые фирмы производители выпускают особую проволоку (припой) с имеющейся внутри канифолью. Это значительно ускоряет паяльный процесс и не требует отдельной обработки каждой жилы.

Вспомогательные принадлежности

К дополнительным принадлежностям для паяльных работ относится рабочее место, которое не будет бояться случайных капель расплавленного флюса или же припоя, подставка для электропаяльника, небольшой напильник. Помимо этого, понадобится губка (влажная ткань) для протирки паяльного наконечника, нож для зачистки соединяемых жил, шлифовальная шкурка, пассатижи, спирт, а также изолента.

Правильное соединение электропроводов для пайки

Перед тем как паять провода паяльником выполняется подготовка соединительных проводников. Для этого их жилы освобождаются от изоляционного слоя, зачищаются и обезжириваются. Соединение их вместе можно выполнять любым из известных способов. К наиболее распространенным методам относится механическая скрутка двух и более проводников. Учтите, что нельзя соединять вместе алюминиевые и медные жилы. Для этого используются специальные переходные клеммники.

Подготовка к работе

Для того чтобы понять, как паять правильно электрические провода, необходимо ознакомиться с самим процессом работы, а также провести подготовительный этап. Он предполагает выполнение непосредственной подготовки рабочего места. Для этого на столике для пайки располагаются все необходимые инструменты, материалы. Помещение, в котором будет проводиться пайка должно быть хорошо проветриваемым.

Электропаяльник должен находиться на специальной подставке недалеко от розетки. Следите, чтобы его кабель не касался горячего корпуса, а также жала. После выполнения данной подготовки проводится зачистка соединяемых жил от изоляции на расстоянии порядка 40 мм и удаляется оксидная пленка. Это можно выполнить при помощи наждачной бумаги мелкозернистого типа. Зачищенные жилы должны иметь блестящий металлический вид. Заранее позаботьтесь о наличии изоленты или же термоусадочной трубки.

Технология лужения

После выполнения подготовительных процедур проводится лужение зачищенных поверхностей. Это необходимо выполнить перед соединением между собой. Для этого нагревается паяльник, прогревается конец проводника. Нагретая жила погружается в канифоль, после чего припойным сплавом с жала паяльника проводится по очищенному участку. Для ускорения процедуры можно слегка проворачивать электропровод. После окончания данной процедуры жила будет иметь равномерный серебристый вид. Этот процесс повторяется для всех соединяемых электрических проводников.

Работа с припоем

Припойный сплав имеет определенную температуру плавления. При нагреве паяльником он переходит из твердого состояния в жидкое и растекается по соединяемым поверхностям. В этот момент происходят физические и химические процессы, обеспечивающие необходимую надежность соединения. Учтите, что хорошее покрытие припоем достигается исключительно на чистых поверхностях, освобожденных от оксидной пленки, а также жировых загрязнений. Использование припоев с входящей в их состав канифолью значительно ускоряет процедуру пайки.

Процесс пайки

Далее непосредственно рассмотрим, как правильно паять паяльником провода? Держа в одной руке пассатижи, выполняется скрутка проводов. При соединении жил небольшого сечения и малой длине спаиваемого места проводить скручивание вовсе не обязательно. В этом случае электрические проводники плотно прижимаются друг к другу. Во вторую руку берется предварительно нагретый электропаяльник, набирается на его наконечник небольшое количество припоя.

Прижимая с небольшим усилием жало к месту соединения проводников, разогреваются их концы. Дождавшись, когда нанесенная канифоль начнет плавиться, участок покрывается расплавленным припойным материалом. После его растекания и проникновения во все зазоры по жилам, соединительное место оставляют остывать. После этого выполняют изолирование соединенных жил при помощи изоленты или же термоусадочной трубки.

Чтобы полностью разобраться, как правильно паять электрические провода паяльником уделите особое внимание хорошему прогреву участка спайки. При недостаточной температуре припой не сможет провести необходимое смачивание поверхности перед застыванием. Это приведет к ухудшению качества спайки и снижению ее прочности. Такой процесс имеет название «ложной» или «холодной» пайки. Во время застывания припойного материала нельзя трогать соединяемые элементы. Они должны находиться в неподвижном состоянии до полного остывания припоя. На заключительном этапе спаянное место протирается спиртом для очищения от остатков флюса.

Чтобы надежно заизолировать соединение, необходимо намотать на запаянные жилы 3-4 слоя изоляционной ленты. При использовании термоусадочной трубки следует заранее ее надеть на один из концов провода. Длина этого изолятора должна быть на 20 мм длиннее неизолированного места. После спайки она натягивается на соединенный участок, нагревается с помощью обычной зажигалки или же фена. Полученное электрическое соединение будет заключено в герметичную изоляцию.

Хитрости пайки

Перед тем как соединять электрическим паяльником провода необходимо следить, чтобы его жало было в чистом виде. Это будет повышать теплопроводность и прочность соединения. Для очистки наконечника применяют влажную ткань.

При использовании флюса активного типа зачищенная жила проводника обрабатывается составом, прогревается электропаяльником с припоем в небольшом количестве, а далее – по стандартной технологии. При пайке скруток допускается пропустить процедуру лужения, а сразу обработать место соединения флюсом, после чего приступить к пайке скрученных проводников. В этом случае обязательно протирается место спайки спиртом для удаления остатков агрессивных химических материалов.

Многожильные проводники распушивают перед лужением и окунают в канифоль. Нанесение припоя проводится весьма тщательно, чтобы каждый проводник был им полностью покрыт. По окончании остывания жилы соединяются и пропаиваются электропаяльником с оловом.

Изучив основные технологические процессы и просмотрев видео, можно научиться свободно соединять электропровода методом пайки и даже переходить к более сложным работам.

Как паять провода паяльником правильно

Многие поломки можно исправить самостоятельно. Например, при обрыве кабеля один из способов – это пайка, процесс заливки пустого места припоем. Способ надежный, но не все знают, как правильно паять провода.

Необходимые инструменты и материалы

Для пайки потребуются:

1. паяльник,
2. припой,
3. канифоль или флюс,
4. подставка,
5. напильник.

Могут также пригодиться маленькие пассатижи (можно заменить пинцетом). Так как металл имеет низкую удельную теплоемкость (т.е. хорошо пропускает тепло), то держать материал голыми руками будет довольно сложно. Для этого и нужны пассатижи.

Растворители

Для качественного спаивания необходимо очистить провода от пыли и грязи. Сделать это можно и сухой тряпкой, однако намного удобнее использовать канифоль или флюс — специальные растворители, особенно если соединять требуется многожильные кабели. И то, и другое прекрасно растворяют остатки грязи.

Флюс удобнее, поскольку это раствор. Но есть один минус — оставаясь после нанесения на кабеле, он со временем портит качество поверхности. Убрать его можно обычным этиловым спиртом.

Канифоль представляет собой твердый камушек, который требуется нагреть до температуры плавления и только после этого использовать.

Подбор инструмента

При выборе паяльника нужно обратить внимание на следующие моменты:

• На первом месте по важности стоит мощность инструмента. Она определяется исходя из толщины поперечного сечения провода, с которым будет производиться работа. Для сечения 0,8-3,5 кв. см оптимальная мощность должна быть в районе 40-60 Вт. Более высокая расплавит изоляцию, а также мгновенно выпарит растворители. Низкая же просто рассеется, и нагрев будет происходить намного дольше. В идеале на пайку должно уходить не больше 2-3 секунд.
• Температура. От нее также зависит процесс нагрева. Главное, не выбрать слишком высокую, так как в этом случае можно обжечься о материал. Но и слишком низкая температура тоже неудобна. Если приходится выбирать между мощностью и температурой, то отдавайте предпочтение первой.
• Жало паяльника. Идеальный вариант — медное с плоским концом. Но тут есть свой минус – окисление, которое препятствует теплопроводности. Также можно использовать современные жала из композитных материалов или керамики. Нагрев в этом случае происходит медленней, но зато можно избежать частых зачисток наконечника.

Процесс пайки

Пайка проводов паяльником состоит из нескольких этапов:

1. Подготовка материалов и инструментов. Сначала надо снять изоляцию и оксидную пленку. Сделать это можно с помощью канцелярского ножа и мелкозернистой наждачной бумаги. Нужно проверить состояние кончика паяльника. Если он выгоревший или зазубренный, то его нужно подточить небольшим напильником.
2. Лужение. Для этого подносят к канифоли очищенный кабель и разогретый паяльник и плавят ее до тех пор, пока обработанный конец не окажется полностью погружен в ней. Теперь на жало капают немного припоя и размазывают его по обработанной в канифоли части кабеля. Делается это довольно легко и быстро, но для более точного и ровного нанесения кабель надо немного поворачивать. Лужение флюсом несколько отличается от обработки канифолью. Так как он — жидкость, то его не нужно плавить, а можно сразу нанести на поверхность, после чего прогреть паяльником с припоем. Следующие шаги совершенно не отличаются.
3. Пайка. Уже полностью подготовленные провода плотно приставляют друг к другу. При необходимости можно просто скрутить их между собой. В таком положении прижимают к ним припой и начинают нагревать все это паяльником. Когда металл достаточно разогреется, припой расплавится и начнет покрывать контакты. После того как он полностью охватит поверхность и надежно закрепит металл, работа практически закончена.
4. Последний шаг – повторная изоляция. Для этого можно намотать обычную изоленту, а можно использовать термоусадочную трубку, специально предназначенную для этого. Ее можно и не делать, если она не требуется.

Точно таким же способом можно спаять и несколько электропроводов между собой или, например, присоединить их к контактной плате.

Нюансы пайки многожила

Процесс, который был разобран выше, подходит и для соединения многожильных электропроводов. Однако в этом случае, перед тем как начинать лужение канифолью, нужно раскрутить кабель, чтобы было проще и удобнее нанести на него канифоль. После этого надо также скрутить все обратно и продолжить работу, как описано выше.

Если вы применяете флюс, раскручивать ничего не надо, флюс можно нанести непосредственно на контакты. После завершения пайки остатки необходимо удалить, протерев места нанесения спиртом. Иначе со временем материал будет испорчен.

Соединение алюминия и меди

Ни в коем случае не соединяйте медные и алюминиевые изделия, по крайней мере напрямую. Алюминий довольно активный металл по сравнению с медью, этовлияет на общую тепло- и токопроводность металла, что и мешает их нормальному взаимодействию друг с другом.

А именно: в работе алюминий нагревается и расширяется намного больше, чем медь. Такая разница в конечном итоге приведет к стопроцентному нарушению электропроводности, а значит, и нормальной работе устройства.

Но если появляется острая необходимость объединить их, то поступают следующим образом:

• Для этого нам понадобятся три шайбы, болт и гайка.
• Сперва на болт вешают первую шайбу, потом кольцом обматывают первый провод.
• Следом кладут вторую шайбу и наматывают другой провод.
• В конце вешают последнюю шайбу и туго закручивают гайкой.

Такая конструкция называется «болтовым соединением». Она позволяет связать провода, изготовленные из разных материалов, не создавая при этом прямого контакта.

Конечно, это не единственный вариант объединения разных металлов. Но болтовой метод – самый простой и надежный.

Эмалированные кабели

Помимо обычных и многожильных кабелей существуют еще и эмалированные. Они практически ничем не отличаются от остальных, просто дополнительно покрыты лаком. Их можно часто встретить в наушниках.
Чтобы их спаять, необходимо сначала аккуратно снять ножичком эмаль, и только потом лудить и проводить дальнейшие действия.

Таким образом спаивают провода из различных материалов. При определенных навыках и качественном инструменте провести пайку совсем нетрудно.

Можно ли паять проводку в автомобиле

Собрать клики проще всего, привлекая внимание к какой-то весьма простой, заурядной и обыденной вещи, обыгрывая ее в «желтом» стиле. Псевдосенсации и «разоблачения» хитрецы рождают из самых обычных вещей, и автомобильная тема не стала исключением. Масса автомобильных блогеров «открывают глаза» читателям на мнимую опасность совершенно обыденной бытовухи, заманивая пошловатыми заголовками. В последнее время мне на глаза часто стала попадаться тема опасности соединения автомобильной проводки с помощью пайки. Многие ведущие прикладных блогов и каналов о ремонте и обслуживании автомобилей отметились по теме в духе «если вы так сделаете, автомобиль загорится, взорвется, и все погибнут!», зачастую не обладая навыками в электротехнике и электромонтаже и действуя по принципу «слышал звон…». Мы же попробуем разобраться без дешевых сенсаций и вдумчиво.

Начнем с начала. В практике ремонта немолодой машины, владелец которой обслуживает и чинит ее своими руками, нередко возникает необходимость работы с электропроводкой. Масса автомобилей, в силу возраста не являющихся дорогущими «компьютерами на колесах», вполне позволяют вольное вмешательство в электропроводку при наличии базовых навыков электромонтажа. Отремонтировать неисправные штатные электроцепи путем замены отгнивших от старости или оборванных проводов и восстановления контакта, подключить какое-то дополнительное оборудование, для чего требуется поставить промежуточное реле, врезать предохранитель, вывести разъем и тому подобное. Основные и наиболее распространенные в практике мероприятия, при которых требуется соединение проводов, выглядят так:

Все эти подключения в гаражных условиях выполняют зачастую методом скрутки проводов. Порой весьма вульгарной и грубой. И, несмотря на то что соединение на скрутке, проделанное аккуратно и тщательно, в целом работоспособно и имеет право на существование, минусов у него все же хватает. Контакт в скрутке способен ухудшаться со временем от окисления из-за нанесенного на медные жилки естественного жира с пальцев (если руки чистые), разных масел-солидолов (если руки перепачканы от ремонта), от легко попадающей извне влаги. Скруткой достаточно непросто обеспечить качественный контакт в проводах большого сечения, с протекающими токами от 10 ампер и выше – приходится зачищать скручиваемые проводники от изоляции на весьма существенной длине, что далеко не всегда возможно. Есть и другие подобные нюансы, и если вы копаетесь в машине с любовью и для себя, а не устраняете наспех неисправности перед продажей, то скруток желательно по возможности избегать.

В условиях же автозавода или мастерской хорошего уровня подключения и соединения в электропроводке выполняют, разумеется, не на скрутках, а посредством обжимки через втулки/ гильзы/ скобки или с помощью ультразвуковой сварки. Ультразвуковое устройство для сварки проводов – профессиональный прибор, и в арсенале гаражного мастера он не встречается. А вот обжим гильзами или скобами – процедура нехитрая, инструмент (обжимные клещи, кримпер) и расходники – недорогие, и соединить провода таким методом можно не хуже, чем на заводе.

Впрочем, многие обладают навыками пайки и ловко владеют паяльником, припоем и канифолью. Пропаять соединение вместо обжима гильзой – почему нет, если паяльник под рукой, а вот кримпера как раз нет? Однако ж нередко звучит мнение, что пайка в электропроводке автомобиля неприемлема. В чем причина? Объясняем!

При подготовке к пайке медные провода залуживаются – покрываются слоем припоя с использованием флюса (в качестве которого даже в XXI веке по-прежнему лучше всего работает старая-добрая канифоль), придающего припою текучесть и изолирующего от окисления точки пайки кислородом воздуха. Однако залуженный медный провод на стыке пропитанной припоем оголенной части и непропитанной, скрытой под изоляцией, теряет эластичность и приобретает определенную ломкость. Если говорить сухим языком науки – в процессе нагревания проволоки, изготовленной методом холодной деформации (а это метод, которым производится практически вся проволока, применяемая для электропроводки), происходят рекристаллизационные процессы, которые приводят к изменению физико-механических свойств меди, уменьшая стойкость к изгибу.

Залуженные, а затем спаянные проводники в точках, обозначенных стрелками, становятся более ломкими, нежели исходный провод. Для того чтобы сломать руками зачищенный от изоляции многожильный медный провод, его нужно сгибать до сотни раз подряд, а паяный достаточно согнуть в вышеозначенных точках для слома раз двадцать, и он отвалится…

Согласитесь, звучит убедительно не в пользу применения пайки для соединения проводов в машине? Однако далеко не все так страшно, и те, кто обладает пониманием процессов и навыками пайки, используют ее в автомобильной проводке запросто, без проблем и практически без каких-либо ограничений!

Да, автомобиль в движении испытывает бесконечные вибрации, часто весьма интенсивные. И если спаянный провод свободно подвесить под капотом на длине с полметра, как веревочный мост над рекой, через некоторое время вихляния и болтания он действительно может дать излом на границе пайки и изоляции. Но даже в таких малореальных условиях произойдет это нескоро, и не факт, что вообще произойдет.

На деле же в автомобиле нет висящих проводников в электрооборудовании. Провода объединены в жгуты, перевязаны, уложены вдоль кузовных элементов и закреплены. Провисающие и не имеющие опоры участки типа выходов к датчикам или лампам фар обычно очень короткие. Если же проводится ремонт, и провода удлиняются, стыкуются или пробрасываются новые, заменяющие и дублирующие штатные (в которых контакт потерян и искать его сложнее, чем прокинуть «дублера»), то все эти новые провода также либо приматываются изолентой или пластиковыми стяжками к родным жгутам, либо размещаются в защитных электромонтажных гофротрубках, прихватываемых хомутами. Поэтому существенные колебания проводов, способные разрушить вибрацией паяное соединение, практически исключены! И соединять провода пайкой можно!

Основных условий для надежного паяного соединения два. Первое – это щедрое использование термоусадки, обеспечивающей помимо электрической изоляции соединения не менее важную механическую защиту от крутого изгиба и риска того самого излома на границе залуженной и незалуженной части. Трубочка термоусадки должна закрывать не только место спая, но и иметь припуск на пару сантиметров в обе стороны от него. А для жестких проводников большого сечения спайку целесообразно затянуть двойным, а то и тройным слоем термоусадки один поверх другого.

Отметим еще вот что: использование дорогой и далеко не всегда доступной спецтермоусадки с клеевым слоем внутри для защиты пайки от влаги, которую часто рекомендуют все те же автоблогеры, совершенно не обязательно даже для подкапотных соединений. Да, для скрутки такая защита весьма полезна, ибо проникающая влага окисляет проводники в точках прижима друг к другу. Пайка же влаги не боится в принципе, а участки провода за пределами пайки, уходящие в изоляцию, пропитаны канифолью при залуживании и не пускают влагу под изоляцию, внутрь провода. Поэтому для защиты пайки достаточно самой обычной дешевой термоусадки – лишь бы оптимально подходила по диаметру.

Аналогичным образом с помощью пайки выполняются и разветвления проводов, стыки проводов, подпайка разъемов и т. п.:

И второе, еще более важное условие – тщательная фиксация проводников, в которых используется пайка, хомутами или изолентой к штатным жгутам или иным неподвижным элементам под капотом, торпедо и т. п. Красный провод на фото как раз имеет в середине затянутую в термоусадку пайку, место которой прихвачено стяжками к толстому и жесткому жгуту выше и ниже соединения и полностью защищено тем самым от колебаний, способных привести к излому:

Неужели страшилки о недопустимости пайки электропроводки вообще ни на чем не основаны? Весьма вероятно, что слухи о чрезвычайной ломкости паяных проводов возникли благодаря использованию в качестве флюса так называемой «паяльной кислоты», представляющий собой обычно хлорид цинка (цинк, растворенный в соляной кислоте).

Кислоту применяют для пайки разного грубого чермета, для электрических соединений ее применять не принято. Однако ее нередко используют китайские малые производители всякой бытовой электронной дряни с преобладанием в производственном процессе ручного монтажа. «Паялы» залуживают кончики проводов перед пайкой для максимальной скорости процесса не паяльником и канифолью, а поочередным окунанием в чашечку с раствором хлористого цинка и чашечку с расплавленным припоем.

Поначалу никаких проблем это может не вызывать, однако со временем провод на стыке залуженной и голой медной части начинает разрушаться кислотным остатком, жилы зеленеют, истончаются и ломаются даже от легкого изгиба. Но, откровенно говоря, в пайке автомобильных проводов такая ситуация способна иметь место лишь при катастрофической безграмотности паяльщика, и огульно распространять «кислотную проблему» на пайку в общем и целом – то же самое, что ругать бензиновую машину за то, что она не едет на залитом в бак дизеле…

Как правильно паять многожильные и одножильные провода паяльником

Рубрика: Все про пайку Опубликовано 13.02.2020   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 1 259

Пайка проводки не всегда простая задача. Начинающие радиолюбители часто прибегают к использованию паяльной кислоты. Это фатальная ошибка. Все провода паяются канифолью без каких-либо трудностей.

Пайка многожильных проводов

Многожильные проводники быстро нагреваются от паяльника и легко лудятся. Для пайки проводов понадобится стриппер (щипцы для зачистки проводов), паяльник, жидкая канифоль и припой.

Для этой работы выберите жало типа мини волна. Оно массивное, и так как потребуется много припоя и большая площадь прогрева.

Стриппером изоляция легко удаляется. Он не повреждает провода, отличие от бокорезов, плоскогубцев или лезвия.

Подготавливаем оба провода.

Нанесите жидкую канифоль на место соединения. Жидкая канифоль проникает внутрь проводков и тем самым повышает качество пайки. И канифоль дешевле любого другого флюса. Дорогих и качественных флюсов для такой пайки не требуется. Тем более, когда надо спаять сотню проводов.
Температура пайки до 300 °C. С такой температурой паяльник не повредит изоляцию на проводе.

Наносим припой на паяльник и несколькими ровными движениями проходим по месту пайки. Время пайка не более 3 секунд. За это время канифоль успевает испариться. А без канифоли припой начнет собираться в кучки, и будет плохо паяться.

Если на контакте есть комки припоя и трещины, повторите процедуру заново. Дождитесь остывания контакта, иначе можно повредить кисточку от жидкой канифоли.

Другой способ

Альтернативный вариант — это лужение контактов перед их спаиванием. Такой метод снижает скорость работы, однако он позволяет добиться высокого качества пайки.

Скручиваем два провода в единую жилку отдельно друг от друга и залуживаем их припоем. Далее прислоняем их друг к другу, наносим канифоль и спаиваем.

Качество контакта получается выше, но припоя тратится больше.

Изоляция и термоусадки

Провода надо обязательно изолировать, будь это наушники или блок питания. Для этой цели подойдут термоусадки. Они бывают разных размеров, цветов и материалов.

Отрезаем термоусадку с запасом.

Закрываем контакт.

Если у вас паяльная станция, можно обойтись и 100 °C. Если нет, то можно использовать огонь от зажигалки или спички.

Нагреваем термоусадку с одного конца, плавно переходя на второй.

Термоусадка приклеивается к проводу.

Если нет термоусадки, то можно воспользоваться изолентой. А синяя изолента добавляет психологически +10% к прочности контакта.

Пайка одножильных проводов

Одножильные провода сложны в пайке тем, что они массивные. Например, витую пару намного сложнее спаять, чем многожильные провода от блока питания. Поэтому, будем использовать второй метод пайки.

Удаляем изоляцию с проводов.

Залуживаем повода по очереди. Главное не медлить, и паять быстро. Время пайки не дольше секунды. Каплей припоя пройдитесь с одного конца на другой.

Бесполезно повышать температуру выше 300 °C. Наступит перегрев и канифоль начнет испаряться быстрее.

Соединяем залуженные провода.

Наносим канфоль и спаиваем их с припоем от паяльника.

И в этом случае пайка должна быть быстрой, в одно касание. Иначе припой будет комками.

Финальный этап — термоусадка.

Итог

Паять провода не всегда просто. Тем не менее, не нужно использовать паяльную кислоту и ставить высокие температуры на жале паяльника. Всегда изолируйте провода, иначе случайное замыкание может вывести из строя устройство.

Post Views: 1 259

Советы и хитрости для создания надежного подключения

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодические проблемы, ремни безопасности под панелью управления, похожие на спагетти, и годы исправлений и исправлений «до дома» обычно только усугубляют ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим соединением.

Обжимные клеммы эффективны и работают хорошо, а в некоторых случаях требуются, но со временем может возникнуть коррозия и вызвать проблемы с подключением. Пайка — лучший вариант для длительного ремонта, поэтому знание того, как правильно паять провода, может стать достойным навыком. Уловка при пайке заключается в том, чтобы убедиться, что соединение полностью нагрето, а не соединение холодной пайки. Холодное паяное соединение возникает, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протягивается через жилы провода.

При пайке есть несколько советов и приемов, которые помогут добиться наилучшего соединения.Эти советы подходят для любого паяного проводного соединения. При пайке всегда рекомендуется по возможности отключать провода от электроники, так как тепло может легко передаваться на электрические компоненты.

Пересекая потоки

Есть один способ скручивать провода для пайки — горизонтальное скручивание, в результате чего получается непрерывный отрезок провода. Пиг-хвост, в котором провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с перекрещивания проводов крест-накрест, примерно посередине зачищенного участка.

Затем скрутите провода друг вокруг друга.

Убедитесь, что обертка плотная. Это также отличный способ подключить несколько проводов к одному выводу.

Heat Don’t Lie

Лучший способ узнать, достаточно ли горячее паяное соединение, — это увидеть жилы провода в самом припое. Всегда помещайте паяльник или пистолет ПОД проводами и добавляйте припой ВЕРХ.Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать теплопередачу, нанося припой в точке соединения утюга и проводов, а затем перемещая припой наверх.

Я кричу, ты кричишь, мы все кричим о… трубке…

Вы не можете просто оставить паяное соединение открытым, это цепь под напряжением.Изолента — это нормально, но большинство людей не используют ленту хорошего качества. Лучшее решение для прикрытия припаянных проводов — это термоусадочная трубка, и ее необходимо установить ДО того, как будет выполнена пайка. Как только припой остынет, просто наденьте трубку на соединение и воспользуйтесь зажигалкой или термофеном, чтобы усадить ее. Просто убедитесь, что вы используете провод подходящего размера.

Термоусадочная трубка — лучший способ герметизировать паяные соединения. ПЕРЕД пайкой убедитесь, что вы продвинули трубку на несколько дюймов за соединение. Если термоусадочная трубка недоступна, используйте изоленту хорошего качества, например 3M Super 33.

Если вам нужно использовать изоленту, а иногда не избежать, вам нужна одна конкретная марка и модель — 3M Super 33 или Super 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, за исключением случаев аварийного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они держатся, прилипают и герметизируют соединения, не падая через четыре месяца в пути. Super 33 — это стандарт в профессиональной индустрии, и вы всегда должны держать рулон в ящике для инструментов.Дешевый материал для связывания проводов и для того, чтобы держать полотенце в руке, когда вы отрезаете палец, вот и все.

Хорошее соединение имеет решающее значение для любой электромонтажной работы, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть отдельные жилы, покрытые припоем.

Если вы будете следовать этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит годы бесперебойной работы. Если вы этого не сделаете, что ж, тогда вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, выполняя свою лучшую позу человека в сложенном оригами, желая, чтобы вы просто спаяли ее в первую очередь.

Ознакомьтесь со всеми инструментами и оборудованием , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как паять провода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Указания по правильной пайке

УГОЛОК НАЧИНАЮЩИХ

В автомобиле электрические соединения выполняются двумя способами. Самый распространенный — это «коннектор». Это механические устройства, которые прочно удерживают два конца провода вместе, чтобы ток мог течь.Разумеется, разнообразие разъемов безгранично, но некоторые из них заведомо неэффективны.

Другой способ соединения двух или более концов проводов — пайка. Пайка — самое эффективное из всех электрических соединений. Паяные соединения являются прочными и механически прочными, поэтому они менее подвержены выходу из строя, чем любые другие соединения.

Следовательно, правильное паяное соединение (соединение) должно обеспечивать как хорошее механическое, так и электрическое соединение. Этого можно добиться только расплавлением припоя на соединяемых концах проводов.Капание расплавленного припоя на внешнюю поверхность стыка не удовлетворяет ни одному из требований. Вот как это сделать правильно . ..

Паяльные инструменты

Вам понадобится паяльник или пистолет, или и то, и другое. Поскольку большинство паяльных работ включает в себя только одно или два соединения за раз, мы рекомендуем приобрести пистолет. Преимущества пистолета: мгновенный нагрев, простота использования и (обычно) несколько диапазонов нагрева. Единственный недостаток ружья — довольно короткий «рабочий цикл». Его наконечник имеет тенденцию перегреваться или механически ломаться, если оставить его на долгое время, поэтому для выполнения многих стыков лучше всего подходит утюг.

В нашем примере мы будем спаивать два конца этого провода вместе.

Еще понадобится припой. Есть два основных типа припоя: электрические и водопроводные. Электрический припой обычно имеет внутри свой собственный флюс (материал, который способствует текучести). Флюс не повредит соединение в течение длительного времени. Водопроводный припой, напротив, использует в качестве флюса едкие кислоты. Использование такого припоя на электрическом соединении в конечном итоге приведет к его коррозии. Для электромонтажа всегда используйте электрический припой!

Как паять

Пряди проволоки скручены.

Шаг 1. Подготовьте концы проводов к пайке. По возможности скрутите их вместе. Если вы не можете этого сделать, они должны быть плотно прижаты друг к другу в процессе пайки. В этих ситуациях поможет использование гемостатов или других захватных приспособлений.

Прижмите кончик паяльника к проводам на несколько секунд, чтобы нагреть их.

Шаг 2. Наденьте нагревательный наконечник пистолета / утюга на провода. Нагрейте их несколько секунд.

Шаг 3. Прикоснитесь концом припоя к проводам, а НЕ К ТЕПЛОМУ КОНЦУ.Вы хотите, чтобы припой плавился в проводах, и этого не произойдет, пока провода не достигнут температуры плавления. Прикосновение к нагревательному наконечнику расплавит припой, но он не обязательно потечет на провода.

Прикоснитесь припоем к нагретым проводам (не к наконечнику).

Шаг 4. Дайте припою полностью погрузиться в скрученные провода; затем сбросить огонь.

Когда стык остынет, внимательно осмотрите его. Убедитесь, что припой протек насквозь, а соединение чистое, блестящее и невозможно оторвать.Вы можете обернуть новый стык изолентой или надеть на него кусок термоусадочной трубки, в зависимости от того, что подходит.

После того, как припой растечется по проводам, снимите нагрев.

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся изменять жгут проводов своего велосипеда, чтобы установить новый аксессуар.Если немного покопаться, багабу обычно боится вплетать провода в обвязку велосипеда. Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены, какие провода следует разрезать — скажем, получив заводское руководство по обслуживанию — процесс на самом деле не так уж и страшен.

Соединение проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами.Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя. При пайке используется горячий утюг для нагрева проводов до температуры, при которой припой расплавляется, что при его остывании обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства среди новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха перед сращиванием обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, во время полнолуния, практикующим темные искусства. К счастью, эта идея вздор. Любой, даже тот, у кого руки дрожат так же, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включение: как установить коммутируемое дополнительное питание на мотоцикл

Отвод провода — олицетворение зла.Кусок справа прорезает изоляцию провода, возможно, повреждая жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в соединении или просто выскочить из провода.

Какие у меня варианты подключения?

Наиболее распространенные соединители, которые вы найдете в наборах послепродажного обслуживания, — это ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного из них.С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и провод в корпус Posi-Lock. Повторите то же самое с другим концом провода. Таким образом получается прочное электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал фиксаторы Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отключаться.

Posi-Lock обеспечивает надежность и обратимость стыковых соединений без пайки.

При правильной сборке стыковое соединение имеет такую ​​же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с опрессовкой проводов опасны, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к поломке.Кроме того, окружающая среда мотоцикла с высокой вибрацией увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, обычно встречающимся на мотоциклах, обычно 18 калибра для большинства целей.Я обычно покупаю припой без канифольного стержня, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Сращивание пигтейлов используется для отвода провода обратно вдоль провода, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются.При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык пигтейла, где провода лежат рядом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода низкого качества. Не поддавайтесь искушению.Несмотря на то, что пайка проводов в линию является сложной задачей, после приклеивания это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы обеспечить хорошее механическое соединение между проводами. Подставку с зажимами из крокодиловой кожи можно сделать самодельной или купить, чтобы удерживать провода на месте при нагревании от утюга.

Все три соединения были упакованы в термоусадочную пленку.Однако иногда лента — единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться паяльником к проводам, залудите жало, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем железа. Вместо этого позвольте утюгу нагреть провод до такой степени, что он расплавит припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, а сила тяжести тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте к нескольким точкам на стыке, чтобы убедиться, что он равномерно распределен по жилам провода. Хотя вы хотите, чтобы припой покрыл большую часть места стыка, старайтесь не оставлять на стыке большие капли припоя. Это выглядит некрасиво, и если стык будет заклеен лентой, он станет намного больше.

После того, как соединение остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку.Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать технику пайки до тех пор, пока вы не освоитесь с ней, прежде чем пробовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед началом нового соединения. Другой инструмент, который я рекомендую, — это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию ​​можно купить чуть больше 30 долларов.

Магазин паяльной станции Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить другие провода в жгуте, поместив кусок картона между паяемыми и нетронутыми проводами.

---

Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Подробнее о том, как это работает .

Несколько вещей, которые нужно знать — Welding Mastermind

Пайка — основа любого электрического и электронного проекта. Простая техника сварки связывает металлы вместе, образуя электропроводящие соединения, так что вы можете легко отсоединить их позже, если это необходимо. Вы можете припаивать любые металлические предметы вместе, даже провода к другим проводам.

Процесс пайки 3 проводов вместе аналогичен сращиванию 2, 4 или даже 10 из них.Вы переплетаете нити проводов вместе перед тем, как спаять соединение. Задача состоит в том, чтобы удерживать провода на месте достаточно долго, чтобы припой затвердел.

Вы также должны убедиться, что ваше паяльное оборудование соответствует задаче. Провода бывают разных размеров и конструкции. Прежде чем связывать провода в узел, вам понадобятся подходящие инструменты для пайки и снятия изоляции. Продолжайте читать, чтобы узнать все, что вам нужно знать, прежде чем паять эти провода.

Пайка нескольких проводов вместе

Простая для понимания концепция, пайка может бросить вызов даже опытным ветеранам.Техника низкотемпературной сварки при неправильном выполнении может принести больше вреда, чем пользы. Хотя вы можете избежать большинства проблем, используя печатную плату в качестве моста, есть много вещей, которые могут пойти не так, когда вам нужно напрямую соединить два или более проводов вместе.

Ключевым компонентом является понимание того, как и когда наносить припой или связующее вещество для металлических сплавов . Если все сделано правильно, этот припой создаст прочное и надежное электрическое соединение между вашими проводами. Большинство вариантов припоя также могут выдерживать большие токи, оставаясь при этом не подверженными коррозии, что делает их идеальными для приложений передачи энергии и сигналов.

Паяльное оборудование

Прежде чем вы сможете спаять провода вместе, вы должны сначала собрать необходимое оборудование. К счастью, для сращивания проводов не требуются специальные инструменты. Вы можете использовать стандартное оборудование, которое есть в любом магазине электроники.

Припой

На базовом уровне при пайке для соединения используется связующий агент, называемый припоем. Этот припой представляет собой уникальный быстроохлаждающийся металлический сплав, имеющий различные концентрации сплавов нескольких категорий. Наиболее распространенными из этих категорий являются свинец, бессвинцник и серебро .

Вы также можете выбрать припой с флюсовым сердечником или без него. Флюс делает материал механически и электрически более прочным, но при этом имеет более высокую цену.

В любом случае, вы хотите избежать серебряного припоя и кислотного флюса. Серебряный припой предназначен для традиционной неэлектрической сварки и может повредить ваше электрическое оборудование. Кислотный флюс может разъесть пластиковую изоляцию вокруг проводов, что приведет к короткому замыканию и возможному возгоранию. К счастью, самым популярным припоем среди потребителей является бессвинцовый сплав олова и меди с канифольным сердечником .

Паяльник

Для нанесения припоя на провода вам понадобится паяльник. В этом ручном инструменте используется стандартный 120-вольтовый переменный ток, чтобы расплавить припой в зазоре между резьбой шины, создавая электрическое соединение.

Вы можете найти их в нескольких форм-факторах, таких как пистолет или ручка, что позволит вам выбрать формат, наиболее соответствующий вашим навыкам и стилю.Однако вам нужна паяльная ручка мощностью 15 или 30 Вт, если вы новичок в мире пайки.

Вы также хотите, чтобы у вашего утюга был правильный наконечник или сменный наконечник. Самые распространенные советы:

• Конический наконечник : тонкий заостренный наконечник, предназначенный для точной пайки электроники, особенно в небольших помещениях
• Долотообразный наконечник : широкий плоский наконечник, лучше всего подходит для пайки проводов и других крупных компонентов вместе

Подставка для паяльника

Хотя это и не требуется, вам может потребоваться подставка для паяльника в комплекте с паяльником. Утюги становятся достаточно горячими, чтобы воспламенить горючие материалы поблизости. Подставка снижает риск случайных травм и возгорания.

Паяльная станция

Для многих паяльных работ можно использовать простой утюг. Однако, если вы планируете выполнить несколько проектов по пайке, вам следует приобрести паяльную станцию. Паяльные станции представляют собой полные комплекты для пайки. Они поставляют паяльники с регулируемой температурой и специальной подставкой. Эти устройства также поставляются с датчиками температуры, чистящими губками, предупреждениями и защитой паролем.

Латунь или обычная губка

Другой необязательный, но важный паяльный инструмент — это губка или тряпка для очистки жала. Для очистки можно использовать обычную влажную губку. Однако такие меры сокращают срок службы наконечника, который сжимается и расширяется от влаги и низких температур. Влажная латунная губка, предназначенная для очистки электроники, смягчит эти эффекты.

Помощь или третья рука

Поскольку вы хотите спаять провода вместе, вам понадобится что-то, что удерживало бы их на месте при нанесении на них припоя.Вы можете собрать что-нибудь самостоятельно, но вы можете использовать готовый инструмент для помощи. Эти инструменты содержат 2 или более зажима типа «крокодил», которые освобождают руки для пайки. В некоторых моделях даже есть увеличительное стекло, чтобы вы могли видеть, что вы делаете.

Распаянная оплетка или присоска для припоя

Оплетка для распайки — это тонкий тканый фитиль, который всасывает жидкий припой. Вы используете его как припой, прижимая его к стыку горячим паяльником. Это отличный инструмент, который должен быть у каждого в наборе для пайки.

Присоска для припоя — это механический вакуум, который действует как оплетка для распайки. Вы сначала нагреваете припой, а затем проводите по нему присоску. Это отличный инструмент, если вам нужно многое удалить.

Меры предосторожности при пайке

Теперь, когда у вас есть инструменты и основы, вы должны принять во внимание несколько мер предосторожности, прежде чем прижимать жало паяльника к кабелям. Паяльники могут легко нагреться до 800 градусов по Фаренгейту . При плавлении припой также выделяет вредные пары.

Вот несколько полезных советов по безопасности:

• Всегда надевайте защитные очки возле рабочего места, чтобы предотвратить попадание брызг припоя в глаза
• Не прикасайтесь к кончику горячего утюга и не кладите утюг на легковоспламеняющиеся предметы
• Не паяйте рядом с легковоспламеняющимися предметами
• Будьте внимательны туда, куда вы направляете свой утюг
• Припойте негорючий поддон, чтобы уловить капающий припой
• Не вдыхать дым припоя
• Используйте вентилятор или припой в хорошо вентилируемом месте на открытом воздухе
• Тщательно вымойте руки и ваше рабочее место после завершения пайки

Подготовка и пайка проводов

Теперь, когда у вас есть оборудование, вы можете начинать сращивать провода.Поскольку одни и те же процедуры работают с любым количеством проводов, наши примеры будут иметь дело с соединением двух проводов. Отрегулировать ступеньки для третьего провода достаточно просто. Вы, вероятно, сможете сделать все три сразу, если будете осторожны.

Подготовьте рабочую станцию ​​

Ваш первый шаг при пайке чего-либо — подготовить для этого рабочее место. Это так же просто, как разместить все оборудование, необходимое для вашего проекта, в доступном месте. Например, вы хотите, чтобы ваши руки помощи стояли прямо перед вами, а паяльная станция находилась на доминирующей стороне.Таким образом, вы будете контролировать свое оборудование, не закрывая обзор.

Зачистите провода

Следующая задача в вашем списке — зачистить концы проводов. Вам нужно удалить достаточно изоляции, чтобы можно было легко манипулировать медной нитью внутри. Нет неправильной длины для зачистки, если вы зачищаете все провода до одинаковой длины. Если вы ошиблись и обрезали проволочные нити, можно удалить поврежденные концы и начать заново.

Вы можете зачистить провода ножом или приспособлением для зачистки проводов. Вы можете использовать любой острый нож, но вы должны обязательно обрезать провода под небольшим углом к ​​кончику кабеля. Вам нужно пропилить изоляцию до тех пор, пока не удастся удалить нити. На этом этапе вы хотите удалить изоляцию и полностью отрезать ее.

Пока работает нож, вы обнаружите, что использовать инструмент для зачистки проводов проще. Ножом можно случайно разрезать провод вместе с изоляцией. Инструмент для зачистки проводов дает вам больше контроля, позволяя вырезать и удалять внешний слой кабеля одним движением.

Однако вы должны использовать приспособление для зачистки проводов, соответствующее сечению вашего провода. Неправильная установка калибра может повредить провод или оставить слишком много изоляции. К счастью, вы можете приобрести автоматический инструмент для зачистки проводов, который сам установится за вас.

Соедините провода вместе

Теперь, когда ваши провода зачищены, пришло время связать их вместе. Первый шаг в этом процессе — соединить их в единую массу из меди. Это самый важный шаг в процессе.Итак, вы хотите сделать это медленно. Если вы здесь напутаете, то испортите свой проект.

Соединить две или более проволоки вместе так же просто, как растянуть их нити и затем переплести их вместе. Ток течет по каждой нити. Итак, у вас есть место для ошибки, но вы хотите убедиться, что вам не удастся легко разорвать провода. Вы можете использовать этот процесс сразу для всех ваших проводов. Вы просто перекрещиваете их под углом друг к другу.

После создания сетки ее необходимо плотно скрутить.Движение похоже на завязывание шнурка. Вы делаете «X» из проволоки, а затем оборачиваете один конец проволоки вокруг другого. Вы продолжаете движение, пока у вас не закончится зачищенный провод. После этого никакие медные нити не должны торчать. Все должно быть заподлицо с тем, что сейчас является электрическим соединением . Любая торчащая медь может позже вызвать короткое замыкание и другие проблемы.

После завершения вы готовы к пайке твердого соединения. Но сначала вы можете использовать ремни для рук помощи или набор зажимов, чтобы удерживать провода на месте.Любое движение могло расшатывать сетку и все испортить. Вам это не нужно, но многие специалисты рекомендуют прикладывать термоусадку к зажимам из крокодиловой кожи, чтобы они не проедали ваши провода.

Лужение паяльного жала

Когда провода готовы к работе, пора переходить к паяльнику. В зависимости от вашей модели, вы либо просто включаете его, либо поворачиваете ручку, но вы должны очистить его от ржавчины и повреждений, залуживая наконечник.

Лужение наносит слой припоя на наконечник для улучшения теплового потока, обеспечивая более равномерный нагрев объекта для пайки.Он также защищает время от износа и ржавчины. Это тоже простой процесс.

1. Убедитесь, что наконечник надежно прикреплен к утюгу.
2. Подключите или включите паяльник, чтобы нагреть его примерно до 752 градусов по Фаренгейту, что займет минуту или две
3. Протрите наконечник влажной влажной губкой
4. Подождите, пока наконечник нагреется снова.
5. Прикоснитесь к наконечнику припоем, дайте ему течь и равномерно нанесите покрытие на наконечник

Этот процесс следует выполнять до и после каждого сеанса пайки.

Нанесите флюс и припой на соединение

Следующим шагом является подготовка соединения проводов к пайке путем его нагрева. Если у вашего припоя нет флюсовой сердцевины, вы можете начать процесс с покрытия проволочного соединения канифольным флюсом. Флюс поможет припою проникнуть в резьбу проволоки, чтобы обеспечить более прочное соединение. Вы можете пропустить эту часть, если у вашего припоя внутри есть флюс.

Нагрев соединения проводов

В любом случае, ваша следующая задача — нагреть соединение снизу железным наконечником в течение примерно 3-4 секунд, чтобы подготовить провода к пайке.Для нагрева более толстой проволоки может потребоваться больше времени, но вы можете ускорить процесс, поместив припой между утюгом и проводами.

После нагрева вы перемещаете припой в верхнюю часть проволочного стыка и позволяете ему расплавиться и растекаться вокруг и через стык. Поскольку для этого не требуется много припоя, потребуется не более нескольких секунд, чтобы припой полностью покрыл жилы проводов.

Чтобы предотвратить образование пятен припоя, необходимо удалить железо и припой с проводов, как только вы увидите, что припой полностью покрывает провода.Затем дайте стыку остыть и затвердеть, прежде чем прикасаться к нему. В итоге вы должны увидеть очертания прядей, но голой меди быть не должно.

Осмотрите стык

После пайки пора окончательно осмотреть трехпроводное соединение. Вы хотите, чтобы припой покрыл все провода без выступов. Должны быть видны очертания внешних жилок проволоки. Если что-то кажется неправильным, вы можете отпаять стык и повторить процесс.

Покрытие стыка термоусадочным

Оголенный провод — это ожидающая катастрофа катастрофа.Поэтому вы должны заключить недавно припаянный трехпроводной соединитель, чтобы предотвратить короткое замыкание и случайное поражение электрическим током. Помните, что ваши провода являются частью цепи под напряжением.

Для покрытия стыка можно использовать любой изоляционный материал, в том числе изоленту. Изолента хорошего качества редко бывает доступна потребителям. Лучшее решение — использовать термоусадочную трубку вместо . Он легко доступен и прост в использовании.

Обратите внимание на тип термоусадочной трубки, которую вы используете.Они бывают разных цветов и размеров, и вам нужна трубка, которую вы можете обернуть вокруг своих проводов, и которая соответствует эстетике вашей конструкции. Другими словами, вам нужна термоусадка, которая будет хорошо и плотно прилегать после нагрева. Вам также понадобится достаточно, чтобы покрыть весь оголенный провод и некоторую изоляцию, чтобы обеспечить надлежащую изоляцию.

Как применять термоусадочные трубки

В идеале вы можете надеть трубки на провода, прежде чем начинать их соединять вместе, но это не обязательно. Однако вы должны применить термоусадку до того, как паяльник остынет. Итак, вы хотите, чтобы он оставался включенным и включенным, пока не завершите этот процесс.

1. Обрежьте трубку до тех пор, пока не будет достаточно, чтобы покрыть все провода, убедившись, что каждая часть достаточно велика, чтобы покрыть неизолированное соединение
2. Если можете, наденьте каждую часть настройки на провода. Если вы не можете сделать это, сделайте небольшой прорезь в каждой части, чтобы вы могли обернуть их вокруг проводов.
3. Покройте стык силиконовой пастой или диэлектрической смазкой, чтобы сделать его водонепроницаемым.
4. Как только припой остынет, наденьте трубку на соединение.
5. Используйте зажигалку или тепловой пистолет, чтобы усадить трубку до тех пор, пока она не будет на одном уровне с проводами.

Использование изоленты

Если вам необходимо использовать изоленту, вы хотите получить ленту самого высокого качества, которую вы можете получить. Избегайте дешевых брендов, таких как чума, потому что они мусор. Они лучше всего подходят для аварийного ремонта, вот и все. Вместо этого вам нужно 3M Super 33, Supper 88 или эквиваленты. Эти ленты создают прочные и надежные уплотнения вокруг проволочного стыка.Они также служат годами, прежде чем вы должны будете их заменить.

Заключительная очистка и упаковка

Если вы зашли так далеко, значит, процесс пайки завершен. Ваше 3-проводное соединение должно работать так, как вы предполагаете. Поэтому пришло время очистить и обернуть вещи, повторно залуживая паяльник и дав ему остыть.

Пока утюг остынет, вы можете очистить рабочее место и убрать паяльное оборудование. Это также означает удаление излишков припоя, который капал на жгут проводов и провода.Сделать это можно той же влажной губкой, которой вы чистили паяльник.

Заключение

Паять 3 провода вместе кажется сложной задачей, но на практике это довольно просто. Это просто слегка запутанная форма соединения двух проводов, которую легко масштабировать, когда вы добавляете все больше и больше кабелей в смесь. В основе его лежит сплетение их жил перед нанесением на них припоя. Единственная реальная проблема — поддерживать соединение достаточно долго, чтобы припой приклеился к проводам и затвердел.

Источник: Makerspaces

Пайка | stewmac.com

На этой фотографии показан неправильный способ подключения гитары! Спасибо Лесу Шаттену за то, что он отправил эту удивительную аварию с проводкой, которая произошла в его магазине в Китченере, Онтарио, Канада.

Перед тем, как приступить к пайке, нужно это нащупать. Это 85% техника; 15% материалы и оборудование.

Для успешной работы не обязательно тратить кучу денег на паяльное оборудование .Дорогие паяльники созданы для профессионалов, которые используют их ежедневно. Подойдет недорогой 40-ваттный паяльный карандаш. Чем опытнее вы будете обращаться со своим паяльным карандашом, тем лучше будет ваш проект электромонтажа.

Не дуйте на паяное соединение , чтобы оно затвердело быстрее. Это может вызвать воздушные карманы внутри соединения, которые со временем могут разъесть или ослабить его — «холодное паяное соединение».

Не снимайте слишком много изоляции с провода , если только вы не хотите, чтобы это стало возможным кошмаром для устранения неполадок.Просто выставьте достаточно провода для пайки, обычно от 1/16 дюйма до 1/8 дюйма. Слишком большое количество оголенных проводов может контактировать с проводами заземления, экранированными проводами отвода или «горячими» проводами.

Используйте канифольный припой! Стандартный канифольный стержень 60/40 — лучший вариант, а для гитарных проводов мы предпочитаем меньшие диаметры 0,032–062 дюйма.

Перед пайкой стыка «залудите» провод и точки пайки . Это не означает нанесение большого количества припоя; достаточно тонкого предварительного покрытия.

Сначала нагрейте соединение , затем нанесите припой и дайте ему растечься по стыку. Это также помогает предотвратить холодные паяные соединения.

Делаю «залудить» новый наконечник. При установке нового паяльника или жала залудите жало, как только оно станет достаточно горячим, чтобы припой в первый раз расплавился. Нанесите припой на контактные поверхности наконечника и дайте ему застыть примерно на десять секунд. Излишки вытрите влажной губкой и нанесите еще припоя. Повторите этот процесс несколько раз в течение первых нескольких минут его жизни, и ваше паяльное жало прослужит дольше и будет лучше проводить тепло.

Используйте подставку для пайки , чтобы держать паяльник, чтобы не обжечься или свою гитару. На стойке для пайки обычно есть держатель для губки для очистки жала.

Планируйте проводку заранее , чтобы избежать пайки под существующим проводом. Убедитесь, что провода достаточно длинные, чтобы можно было снять накладку или контрольную пластину для проверки без распайки.

Общая информация по пайке

Общая информация по пайке

Общая информация по пайке

Очистка
Хороший специалист по пайке соблюдает следующие этапы подготовки для каждой работы.

1. Очистка всех компонентов, печатных плат, инструментов и материалов. используется для процесса пайки.
2. Выбор флюса.
3. Определение тепла, которое необходимо использовать, и продолжительности работы, которые основаны на тепловой массе соединяемых частей.
4. Выбор припоя.
5. Выбор съемника флюса.

Спросите опытного специалиста по паяльнику: «Что самое важное? задачу выполнить перед пайкой? »Многие техники, даже те, кто паял годами, наверное ответит: «тепло», «железный наконечник», «припой.«Обычно они упускают из виду самую важную задачу: уборку.

Очистите жало паяльника, вывод компонента или провод, предмет, который компонент припаивается к (плате или клемме), используются инструменты для формирования проводов / выводов и даже самого припоя.

Очистка паяльного жала
Жало паяльника должно быть ярко-серебристого цвета без остатков флюса или припаять на нем. Любое крупное скопление оксида на наконечнике удаляется протирая кончик влажной губкой перед нанесением на участок, припаял. Это шокирующее действие снимает оксид и оставляет кончик нетронутой и в надлежащем состоянии для пайки. Для начала вам понадобится правильный паяльник для работы. Для большинства электроники работа, это означает утюг карандашного типа мощностью от 25 до 30 Вт с регулируемым нагревом. контроль. Это позволяет легко обеспечить правильную температуру. используется для работы под рукой. Паяльные пистолеты или утюги с магнитным контролируемые обогреватели могут повредить очень крошечные и чувствительные интегральные схемы или ИС из-за электромагнитных полей исходящие от этих типов утюгов.

Обслуживание жала
Если у паяльника нет тонкого сплошного слоя или припоя по всей поверхности наконечник не был должным образом лужен. Если наконечники утюга не залужены должным образом, начните с холодного утюга, включите нагрев и удерживайте припой с порошковой проволокой напротив наконечника, пока он нагревается. Сотрите излишки припоя, затем ударьте кончиком по губке перед пайка. Не протирайте излишки припоя, пригоревшие остатки флюса и другие загрязнения на губке. Губка предназначена для шокируйте утюг. Если вы продолжаете сбрасывать излишки припоя, сгоревший флюс, и другие загрязнения на губке, губка быстро приходит в негодность. Каждый раз, когда вы затем касаетесь губки, вы собираете грязь, которую вы туда положили ранее. Это добавляет загрязнения паяному соединению. Губка должен удалить тонкий слой или оксид, который накапливается, когда железо с подогревом. Найдите другое средство и другое место для удаления грязи с ваше железо. Один из способов — использовать салфетки из бумаги или хлопка, которые будут не измельчать и не оставлять частицы, и очень аккуратно протирать грязь от вашего железа.Затем потрясите кончиком утюга, чтобы он коснулся влажного губка. Некоторые паяльные станции теперь имеют губки с отверстиями в посередине, которая позволяет стереть излишки припоя в отверстие оставляя губку чистой от загрязнений, которые в противном случае кончик утюга. (Практический совет: когда вы не пользуетесь утюгом, убедитесь, что на наконечнике остался большой ком припоя. Это поддерживает лужение на наконечнике, и наконечник прослужит намного дольше. Много техники по ошибке чистят наконечник перед тем, как вставить утюг в держатель.Оставьте припой на наконечнике, чтобы защитить его.)

Очистка доски
На производстве относительно чистая доска обычно доступны, но это не следует воспринимать как должное. Если доски имеют хранились без защиты от окислов и других переносимых по воздуху от загрязнений, перед пайкой может потребоваться очистка. Клеммы проводов, возможно, потребуется предварительно покрыть лужением для удаления оксидов перед проводкой. установлен. Грязевые пленки на металлах могут состоять не только из оксидов, но и из сульфиды, карбонаты и другие коррозионные материалы из среда.Они будут препятствовать течению припоя или смачиванию припоя. на паяемые поверхности.

Выводы компонентов и очистка проводов
Выводы компонентов следует периодически проверять на способность к пайке. Брать товары со склада наугад и протестируйте их, чтобы убедиться, что проблемы будут не встречаться при установке компонентов на плату. Если При необходимости повторно залудите провода, а затем очистите их. Проволока луженая вручную или припоя, следует удалить пригоревшие остатки флюса.Если это остатки не удаляются, этот загрязняющий материал будет включен в ненадежное соединение. Очистите провод жидким очистителем. Предметы например, розовый ластик, стальная мочалка или аналогичные чистящие средства не лучшая идея. Ластик оставляет остатки жевательной резинки, которые у вас теперь есть удалить, и стальная вата может удалить лужение и т. д. Некоторые специалисты считают, что тепло паяльника счищает область для пайки. Это очень распространенное заблуждение. Несколько из используемые методы фактически увеличивают скорость окисления.Убедись все, что вы используете или паяете, чисто.

Flux
Второй очень важный элемент при подготовке к пайке — это флюс. Поток имеет вполне определенную цель: предотвращает окисление и удаляет тонкие слой оксида и слой атмосферного газа из области, которая будет припаял. Когда флюс наносится на область, он позволяет припой течь, или намочить, плавно и равномерно по поверхности провода, провода, или припаивается контактная площадка. Он также улучшает отвод тепла, в результате быстрее нагревается паяемая область.

Типы флюсов
Существуют различные типы флюсов. (Внимание! Некоторые типы флюс никогда не следует использовать на печатной плате, потому что он разъедает плату и свинцовые детали, если флюс не удалить сразу. Кислота- флюсы или флюсы на основе цинка не следует использовать на печатной плате. От корки до корки активированный канифольный флюс, известный как RA, также не рекомендуется для использования на печатная плата.) Допустимые типы канифольного флюса включают чистый канифоль и слегка активированная канифоль (R или RMA).Этот более поздний поток находится в широко используется сегодня, с некоторыми вторжениями в так называемый низкий остаток и никаких чистых флюсов. Было обнаружено, что некоторые остатки остаются из флюса становится водопоглощающим и должен быть удален в течение максимум или через тридцать минут после установления связи. Поток RA составляет приемлемо для лужения проводов шин или компонентов, но следует нельзя использовать на печатной плате или даже хранить в одной комнате, в случае подбирается и используется по ошибке. Активаторы испортят плату и вызвать проблемы, которые иначе не возникли бы.Большинство плат работают в замкнутом пространстве, где имеется значительная жара, влажность (относительная влажность), частицы и частицы в воздухе или грязь. Окружающая среда смягчает флюс, оставшийся на доске, превращая его в липкий, притягивающий частицы, водопоглощающий шарик или бесполезный материал. Этот беспорядок станет проводящим, поскольку он впитает влагу, что приведет к утечке пути, вызывающие проблемы в работе оборудования. В конце 1992 г., новый водорастворимый флюс, первоначально разработанный Huges Aircraft, получил приемку: окончательное разрешение на его использование было получено в начале 1993 г.Флюс делают из лимонов. Это позволяет очень легко чистить, но очистка должна быть очень тщательной, иначе остатки могут вызвать коррозию.

Смачивание
Если правильно использовать правильный флюс, он очень поможет всем аспекты пайки и демонтажа. Улучшает интерметаллид соединение и, следовательно, поток припоя, который является одним из важных области проверки. Плохое смачивание обычно является результатом плохого процедуры очистки или отсутствие достаточного тепла. Проблемы с обезвоживанием относятся к материалу, который припаивается в результате интерметаллид, достигающий поверхности луженого участка.В выпадение припоя на соединении указывает на то, что смачивание произошел.

Нагрев, время, масса
Третий пункт подготовки к пайке включает три очень важных факторы, которые необходимо учитывать. Это тепло, которое нужно использовать, время на соединение и масса стыка. Потому что не все связи то же самое, следует учитывать различия в массе стыки и соответственно отрегулировав температуру и / или время. Вам следует не использовать столько же тепла и времени, чтобы припаять диод к небольшому площадку, необходимую для пайки провода на клемму. Диод может быть поврежден, область контактной площадки, где паяется вывод может быть поврежден, и припой будет перегрет. Утюг, который слишком холодно приведет к плавлению кашицы и плохому смачиванию. Максимальное время с момента контакта паяльника с детали, которые должны быть соединены до завершения соединения, не должны превышают от двух до пяти секунд. В некоторых случаях всего одна секунда — это максимально допустимое время. Еще одна вещь, о которой следует помнить в отношении тепла касается скорости окисления жала паяльника.На нормальная температура 600 градусов, есть определенная сумма окисления, в зависимости от времени, в течение которого он не использовался и без припоя на наконечнике. При 700 градусах скорость почти десять раз уровень окисления и в 800, примерно в сто раз. Это окисление действует как барьер для передачи тепла и, следовательно, правильная подача припоя. Потому что мы не роботы и потому что люди работать и по-разному реагировать на происходящее, это выгодно для персонал, чтобы иметь возможность легко регулировать количество тепла применяемый. Изменение нагрева кончика утюга должно быть возможная простейшая задача; например, поворот циферблата. Люди должны быть способны распознать, что на самом деле происходит, по сравнению с тем, что они чувство продолжается. Опытные солдаты действительно знают что случилось с конкретным суставом. Они знают, наблюдая за тем, что произошло и можно судить, будет ли сочленение надежным или сломается вниз за короткий промежуток времени. Для проверки паяных соединений 10-кратный стереомикроскоп должен быть доступен для менеджеров и супервайзеры.Их также нужно научить знать, что они должны видеть. во время осмотра.

Типы припоя
Четвертым моментом при подготовке к пайке является рассмотрение типа припоя. припой, который будет использоваться. Большинство компаний и технических специалистов используют припой 60/40. В припое 60/40 нет ничего плохого, но есть лучше — 63/37 или эвтектический припой. Обратите внимание, что для припоя 60/40 есть время, когда припой не является ни жидким, ни твердым. Он в пластике состояние в этот период. Очень важно, чтобы было абсолютно отсутствие вибрации или движения соединения при подаче припоя через эту пластиковую область, в противном случае нарушенное соединение будет результат.Припой 63/37 не имеет пластического периода и снижает возможность нарушения связи.

Теплоотвод
Теплоотвод — это метод, используемый для предотвращения перегрева компонентов, провода или печатные платы. Обычно это небольшой металлический зажим или зажим. который прикреплен к области между местом, где будет паяное соединение сделано и объект, который необходимо защитить. Использование радиатора для пайки некоторые компоненты не требуются при правильной технике пайки. следовал букве.Однако, если правильная техника пайки не соблюдается, радиатор становится альтернативой, но не очень хорошей. Радиатор используют в основном люди, не знающие, как процедуры. Должна быть сделана компенсация за дополнительную массу радиатор за счет увеличения тепла и, возможно, продолжительности времени. Если это касается диода на двухсторонней плате в металлическом сквозном отверстии будет небольшая площадь площадки с каждой стороны, шансы поднять подушку станут больше на миллисекунду.Радиатор необходимо разместить на верх печатной платы прикреплен к одному из выводов. Поскольку припой и утюг находятся на нижней части платы, будет сложно заставьте припой растекаться по отверстию и намочить его на стороне компонента контактная площадка — это то, что должно произойти для правильной пайки вывода.

Очистители и / или средства для удаления флюса
Пункт 5, который готовится к пайке, включает выбор хорошего химический очиститель. Когда дело доходит до чистящего средства, которое будет использоваться для удаления флюс и очистку в целом, существует широкий выбор чистящих средств от какой выбрать.Очиститель должен уметь удалять ионные и неионные остатки от всего, что сейчас или было припаяно. Проверить содержимое очистителя, затем проверьте паспорт безопасности материала. (MSDS) для получения информации о различных химических веществах. Видишь ли, если все в очистителе является канцерогенным (вызывающим рак). Даже если канцерогены присутствуют только в небольших количествах, вы должны попробовать что-то другое. Изопропиловый спирт (IPA), также известный как изопропанол, является приличный уборщик; но есть и другие, которые содержат смеси алкоголя это даже лучше.Главное — найти чистящее средство, которое не повредит ваша работа или, что более важно, вы сами.

Методы пайки
С момента первого использования пайки были опробованы различные методы в электронике. Старая поговорка «чем больше капля, тем лучше работа «больше не может быть принята. То, что считалось слишком тщательным и суетливость теперь стандарт. Пайку уже нельзя принимать за предоставляется. Это искусство, а талантливых художников очень мало. В 1989 г. человек, прошедший две недели формального обучения пайке в 1981 г. сказал: «Пайка определенно изменилась за восемь лет!» Этот комментарий подчеркивает необходимость обучения со стороны знающих инструкторов, которые Будьте в курсе техник пайки. Обычная пайка Техника следующая: сначала нанесите припой на кончик утюга, затем нанесите утюг на место пайки. Если флюс не ставить сначала на провод и контактную площадку, назначение флюса в припое проволоки побежден. Флюс рассеивается по железному наконечнику и превращается в углеродные кусочки вместо того, чтобы надевать на провод и колодку, чтобы удалить оксиды. Вот и все, что касается чистой поверхности с оксидом; так много для смачивания действие; и так много для хорошего, надежного, беспроблемного соединения.

Применение припоя
Есть несколько исключений, но следующие проверены и проверены. техника. Вы не поверите, но это было известно десятилетиями.

1. Перед нанесением утюга наносится припой нужного размера. рядом с проводом или проводом и на контактной площадке или клемме припаял. Применяется чистый утюг, не оказывая давления на область пайки. Требуется только контакт с обеими поверхностями.
2. Правильный железный наконечник — чистый, без окислов и нагретый до нужной температура — доводится до места размещения припоя, обычно называют «точкой максимальной тепловой массы». » Как только когда горячее железо касается припоя, припой плавится, позволяя флюс в припое проволоки для очистки поверхности, а также создания припой или тепловой мостик, который очень быстро нагревает зону соединения.
3. Припой провод теперь перемещен на противоположную сторону вывода или проволока и необходимое количество припоя для завершения подключение добавлено. В любом случае оголенный медный конец вывод или провод должны быть запломбированы припоем, чтобы предотвратить окисление медь, которая возникает очень быстро.Как узнать, есть ли у вас верное количество? Если припой вогнутый и имеет угол смачивания между 0 и 20 градусами это может быть хорошее соединение.
4. Для двухсторонних и многослойных плит это необходимо. техники, чтобы припой прошел через плату на сторона компонента и смочила соответствующий участок с этой стороны. Если это техника не используется, вероятность того, что припой потечет к стороны компонентов, без чрезмерного нагрева, из очень от бедных до никого. Припой следует наносить только на сторону припоя. В припаять галтели на стороне компонентов двустороннего или многослойные платы никогда не наносятся на компонентную сторону. Немного техники могли понять, что лучший метод пайки — это приложить утюг к паяемому элементу, а затем добавить припой. Этот метод может снизить ваши шансы на получение хорошего подключение двумя способами:
   1. При нагревании любого металла металл окисляется с очень высокой скоростью. быстрый темп.Чем выше температура, тем быстрее окисление. Этот окисление создает изолирующий барьер, который не позволяет припой легко вливается в паяемые поверхности, тем самым предотвращение хорошего смачивания необходимо.
   2. Флюс в припое с порошковой проволокой должен удалять с поверхности газы и оксиды с паяемых поверхностей. Если припой нанесен после утюга перегретый флюс превращается в мелкие кусочки углеродный материал, который садится на паяльник.Поток никогда должен делать то, что он должен делать. Что еще хуже, он перетекает в область соединения, вызывающая загрязнение стыка — плохой связь.

Нанося припой перед утюгом, вы правильно используете доступный флюс и образуют мостик тепла или припоя. Эта техника нагревает вверх по поверхности быстрее и позволяет правильно выполнить работу в в кратчайшие сроки. По мере того, как вы сокращаете время, необходимое для выполнения работу, вы также уменьшаете вероятность повреждения платы из-за чрезмерное тепло и время.

Количество припоя
При пайке стыка важно не количество добавляемого припоя, а количество припоя. техника, используемая для создания сустава. В большинстве случаев требуется очень мало припоя. случаи. Обычно от половины до одной трети того, что обычно считается необходимым — это весь необходимый припой. Чем больше капля припоя, тем труднее определить, правильно ли смачивается спаянные поверхности.

Пайка оплавлением
Второй метод пайки называется пайкой оплавлением. Этот обычно используется там, где нет металлических сквозных отверстий, таких как установка элементов поверхностного монтажа или ремонт печатной платы следы. Техника относительно проста.

Ненадежные паяные соединения
Некоторые примеры плохих и, следовательно, ненадежных соединений, на которые следует обратить внимание для:

• Перегрев — осушение; комки; тупой; кристаллический; выглядит как хотя в стык был брошен песок.
• Холодный — плохое смачивание; растяжки между подушечкой и поводком.
• Трещина — плохое смачивание; растяжки между подушечкой и поводком.
• Не смачивает — припой скатывается вокруг стыка.
• Избыточный припой — контур вывода или провода не виден и форма припоя выпуклый.
• Недостаточно припоя — отверстие не закрыто; медный конец не уплотнен; он не такой широкий, как проволока или вывод.
• Осушение — обычно чрезмерное нагревание; припаять шарики вверх. Это также возникает, если участвует интерметаллид.

Другие дефекты, на которые следует обратить внимание, включают:

• Точечные отверстия или пустоты — от пыли, грязи, флюсового газа, неправильного нагрева или другое загрязнение.
• Комки и большие отверстия — неправильная очистка перед пайкой и выделение газа из флюсового газа.
• Повреждена изоляция провода — перегрев и / или затекание припоя под изоляция провода.

Характеристики хорошего соединения
В хорошем паяном соединении мало на что обращать внимание по сравнению с плохим паяным соединением. один.Хорошее паяное соединение имеет следующие характеристики:

• гладкая
• Яркий
• блестящий
• Чистый
• Вогнутый фланец под припой
• Хорошее смачивание
• Конец провода или вывода, покрытый припоем

«Сделай один раз и сделай правильно» должно стать стандартом для пайки. персонал. Они должны быть хорошо знакомы с этим и уметь применять к их работе. Правильное выполнение работы с первого раза устраняет необходимость в дорогостоящая переделка, возврат оборудования заказчиком, покупка переделки и испытательное оборудование, и найм кого-нибудь для выполнения работы.Учитывать эти затраты и добрая воля ваших самых важных людей — ваших клиенты.

Kid Maker: как паять | Scholastic

Пайка (произносится как sa-der-ing) — это процесс, при котором вы соединяете два или более металлов путем плавления присадочного металла, называемого припоем, в стыке, где встречаются металлы. Присадочный металл плавится раньше других металлов, потому что он имеет более низкую температуру плавления, чем эти металлы. Пайка часто применяется для изготовления украшений и витражей, а также в водопроводе и электропроводке.

В прошлом почти все припои содержали свинец, но сплавы, не содержащие свинца, становятся все более широко используемыми из-за экологических проблем.

Дети от 6 лет и старше могут паять металл под присмотром взрослых. Вот пошаговые инструкции, как разжечь страсть вашего ребенка к пайке.

Материалы и инструменты

• Паяльник
• Стальная проволока (калибр 0,0286)
• Защитные очки
• Инструмент «Руки помощи»
• Кусачки
• Паяльник (с губкой)

Указания
Шаг 1: Намочите губку (она используется для чистки утюга после пайки).

Шаг 2: Подключите паяльник к розетке.

Убедитесь, что вилка и провод не создают опасности споткнуться.

Шаг 3: Наденьте защитные очки или защитные очки на себя и своего ребенка.

Шаг 4: Включите паяльник.

Шаг 5: Увеличьте температуру до 700 градусов по Фаренгейту (примерно 400 градусов по Цельсию).

Шаг 6: Отрежьте кусочки проволоки.

Используйте кусачки, чтобы отрезать два куска стальной проволоки. Кусочки должны быть длиной с указательный палец.

Шаг 7: Передайте проволоку в руки помощи.

Поместите два куска стальной проволоки в инструмент «Руки помощи». Вставьте по одному проводу в каждый из двух зажимов типа «крокодил». Разложите проволоку в форме буквы «X».

Шаг 8: Удерживайте припой.

Удерживайте припой в руке, противоположной руке, которой вы пишете (если вы правша, держите припой в левой и наоборот). Убедитесь, что припой не слишком близко к вашим пальцам и не слишком далеко.

Шаг 9: Возьмите паяльник.

Выньте паяльник из кобуры, удерживая его ТОЛЬКО за желтые ручки. (В другом месте утюг будет очень горячим). Возьмитесь за утюг так же, как за карандаш.

Шаг 10: Нагрейте провода.

Прикоснитесь горячим концом паяльника к точке пересечения двух кусков стальной проволоки (середина «X»). Подержите здесь утюг примерно 30 секунд, чтобы нагреть стальную проволоку.

Шаг 11: Припаяйте соединение.

Медленно вставьте припой в точку пересечения «X» и паяльника.Если стальная проволока достаточно горячая, припой расплавится и на месте соединения появится небольшой кусок металла (во время этого процесса может появиться немного дыма).
