Наконечники для провода под обжим, обжимные, под опрессовку

Для правильного и безопасного соединения проводов и кабелей специалисты рекомендуют использовать наконечники для проводов под обжим. Профессионально проведенная опрессовка наконечников обеспечит плотное прилегание жил провода, надежный контакт и безопасную работу электроприборов.

Наконечник для проводов под обжим

Наконечники представляют собой универсальную деталь, обеспечивающую контактное соединение между проводом или жилой кабеля и выводом электротехнического устройства. Их применение значительно облегчает процедуру соединения кабелей, а также улучшает качество работы электрической цепи.

На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа элетромонтажных работ.

Используя алюминиевые, медные и комбинированные соединительные детали, можно проводить коммутацию источников электроэнергии и разных установок.

Чтобы можно было подобрать наконечник под определенное сечение провода, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка соединения получится максимально надежной.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.
Вариант цветной маркировки
Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Наконечники НШВИ штыревые

НШВИ представляют собой штыревые втулочные наконечники для проводов под опрессовку. Они изготавливаются из электролитической меди, на тыльной стороне которой устанавливается изоляция. Материал проходит обработку методом гальванического лужения.

В быту и промышленных целях такие изделия используются для кабелей с сечением от 0,25 кв. мм. НШВИ имеет множество преимуществ и одно из них — это экономия времени при подсоединении к электротехническим устройствам.

Характеристики штыревых наконечников

Изделия бывают одинарными и двойными. При их использовании для установки кабеля требуется всего несколько секунд. Штыревой вариант не требует особых навыков при применении.

Существуют наконечники НШВИ с разным размером гильз. При этом применяется цветовая маркировка.

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

1. необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
2. тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается оконцевателем от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза.

Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

• Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
• Люфт может быть, и он допустим, но он должен быть минимальным.
• Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Как обжать провода

Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Подготовка к обжиму: прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

1. очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
2. жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника.

Если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Опрессовка многожильного провода

Следующий этап – подготовка провода. Изоляцию очищают ровно на тот участок провода, который будет скрыт оконцевателем. Зажим в наконечники части изоляции, как и выход неизолированных проводов, в большинстве своем не допустим, конечно, если только этого не требует технология.

Дальше проводник помещается в наконечник для проводов под опрессовку, а все это совместно – в обжимной инструмент на соответствующую диаметру наконечника площадку. Сдавливанием клещей до необходимых параметров, упоров, осуществляется непосредственная опрессовка.

В качестве обжимного инструмента предпочтительней использовать «обжимку» (клещи) с храповым механизмом. Это позволяет значительно меньшими усилиями добиться более качественных результатов работы.

Заключительная стадия работы — это контроль качества.

Первое — провод после обжимки должен надежно держаться. Второй этап такого контроля — проверка электротехнического качества соединения, но, увы, она не всегда доступна простому обывателю в силу отсутствия необходимого оборудования.

Так что максимум, что вы сможете сделать, — это протестировать участок провода с наконечниками, «прозвонив» его. Тем самым удостоверитесь, что вместо жил не была обжата изоляция – контакт отсутствует.

Одинарного наконечника

Чтобы сделать качественный обжим, рекомендуется следовать следующим рекомендациям:

1. Чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента.
2. Опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима.
3. если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений.
4. Можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром.
5. В завершение нужно проверить прочность контакта, немного натягивая элементы.

Выполняя опрессовку впервые, стоит потренироваться на ненужном куске провода. Лучше испортить один наконечник, чем весь провод.

Двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

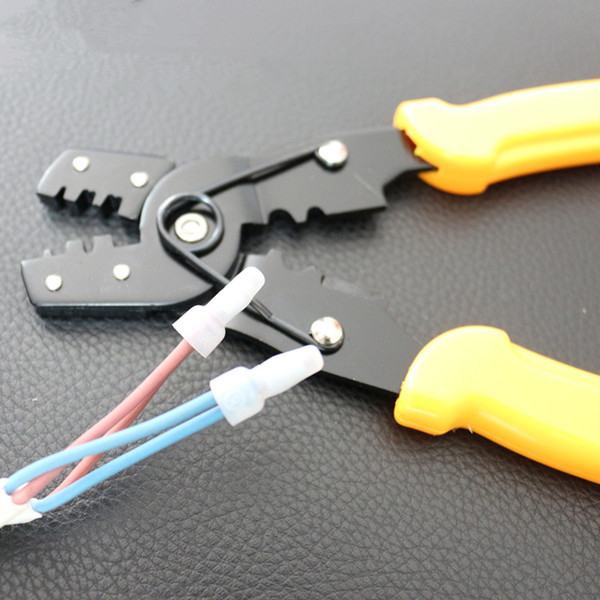

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжеты устанавливаются сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

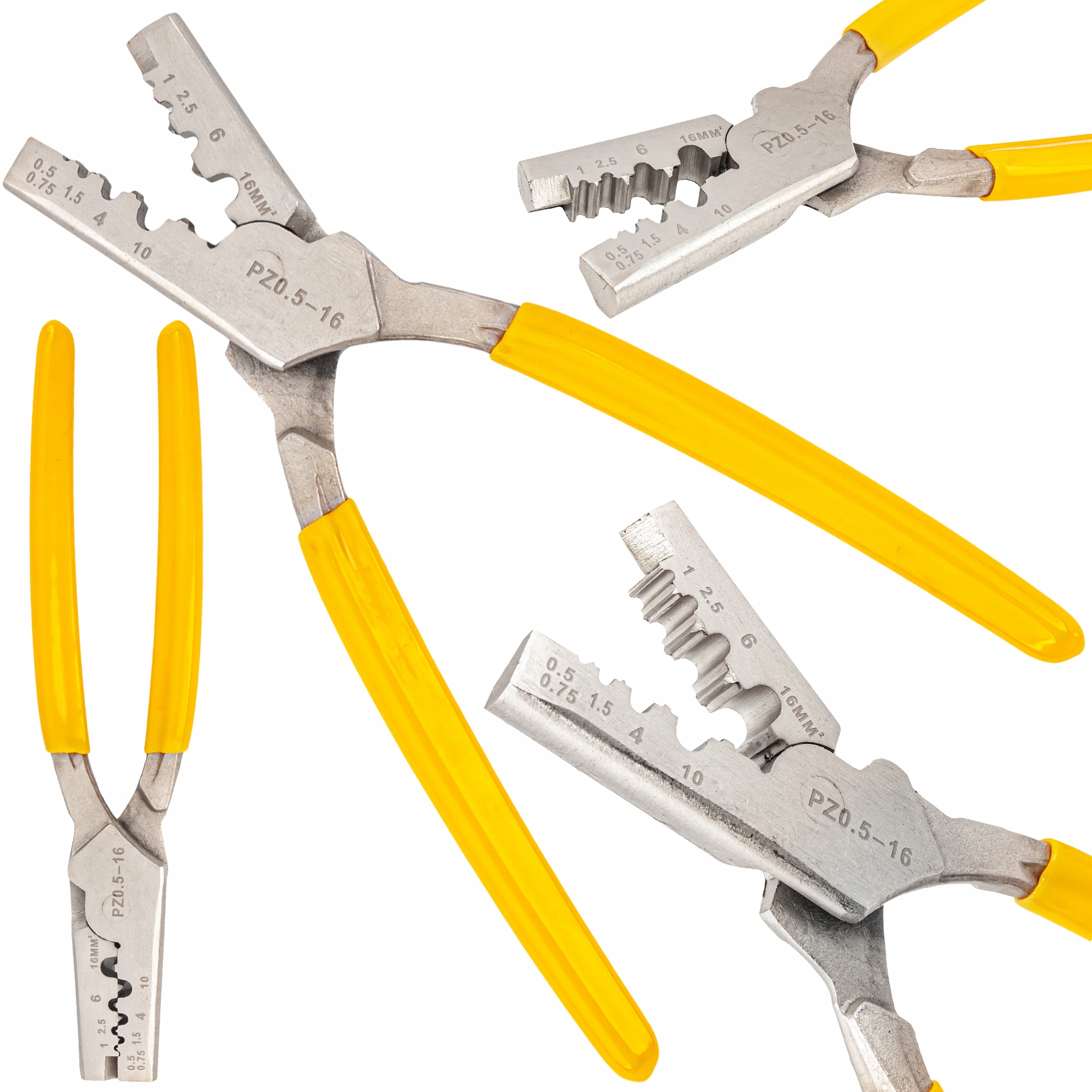

Инструмент для обжима наконечников проводов

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей:
1. Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.
2. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.
3. Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Как выбрать пресс-клещи:
• Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
• Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Как обжать провод с наконечником без специального инструмента | Энергофиксик

Наверное, многие сталкивались с такой проблемой, когда нужно обжать всего лишь пару концов проводов, а специального инструмента нет и приобретать его ради такой мелочи совсем не хочется. Так как нашу смекалку еще никто не отменял, то многие самостоятельно выдумывают варианты обжима, которые не только не создают надежный контакт, но даже могут стать источником пожара. В этой статье я расскажу о нескольких способах выполнить качественное обжатие без использования специального инструмента.

Оглавление

Запрессовка Кернером

Соединение провода и наконечника пайкой

Выводы

Запрессовка Кернером

Наверное самым удобным и надежным способом (по моему мнению) является запрессовка с помощью молотка и кернера. Для успешной работы вам потребуется:

1. Обычный молоток, который точно есть в каждом доме.

2. Непосредственно сам наконечник.

3. Тиски или большая кувалда, в общем ровная и твердая поверхность, на которой мы и будем выполнять запрессовку (я же использую кусок рельсы).

4. Кернер, а если такого нет, то, как крайний вариант, может подойти гвоздь на 200 мм, но с предварительно затупленным острием.

Сама запрессовка выглядит следующим образом:

Берем наконечник и вставляем в него предварительно зачищенную жилу. Затем кладем его на ровную и твердую поверхность, например, на тиски.

Важно. Для того, чтобы контакт был максимально надежный сечение наконечника должно соответствовать сечению запрессовываемого проводника, а так как сечение жил может значительно отличаться от заявленного, то обязательно примеряйте наконечник к жиле и не верьте написанному. Жила должна довольно плотно входить внутрь наконечника.

И несильными ударами молотка начинаете наносить точечные вмятины на наконечнике с одной стороны, а затем с другой.

И перед этим предварительно не расплющивайте наконечник (почему-то, так многие делают). Он и так под ударами деформируется.

Количество точек ударного воздействия напрямую зависит от того, насколько длинный наконечник.

Важно. Когда будете запрессовывать обратную сторону, учтите, что «лунки» ни в коем случае не должны быть симметричны относительно тех, что вы уже сделали на одной стороне. Выполните смещение хотя бы на несколько миллиметров.

Выполняя такую запрессовку, следите, чтобы керн не проделал дырку в наконечнике, вы его должны смять, а не порвать.

В результате у вас получится отличное соединение, которое практически ничем не будет уступать запрессовке, выполненной профессиональным инструментом.

Соединение провода и наконечника пайкой

Скажу сразу, такое соединение уже нельзя назвать запрессовкой, но оно вполне имеет право на жизнь и оно больше подходит именно для медных кабелей. Итак, если у вас есть олово, маленькая горелка или строительный фен, то можно выполнить соединение по следующему алгоритму:

Зачищенную жилу необходимо предварительно облудить.

Затем в верхней части, где лопатка в гильзе, нужно аккуратно просверлить отверстие (через которое будет заливаться расплавленное олово).

Потом вставляем жилу в наконечник и нижнюю часть обматываем стекловолоконной лентой. Это нужно для того, чтобы когда через отверстие вы будете заливать олово, оно не вытекло с другого края.

Затем, разогревая наконечник горелкой или строительным феном, начинаем заливку расплавленного олова.

Есть более простой вариант. Олово кладется непосредственно в наконечник, затем он разогревается строительным феном (до расплавления положенного олова), а потом в него просто вставляется предварительно залуженный провод.

Выводы

Существуют также и другие методы обжатия наконечников без использования специализированного инструмента, но по моему личному мнению эти два варианта являются самыми надежными. Если у вас есть свои методы, то поделитесь ими в комментариях и да, я понимаю что обжатие специализированным инструментом самое надежное, но эти способы также имеют право на существование.

Спасибо за ваше внимание и за поставленный лайк!

Как обжать наконечник с помощью гайки

Все материальные предметы, которые повседневно окружают нас, для чего-то предназначены. Ложка нужна для того, чтобы кушать, вешалка – для хранения одежды в шкафу, книга – для чтения…
А что, если взглянуть на привычные вещи под другим углом зрения? Ложку можно превратить в собирающую линзу, вешалку – в удобный держатель для картины на стене, книгу – в гнет или противовес.

Гайка – кримпер

Для надежного присоединения сварочного кабеля к источнику или потребителю тока используется алюминиевый или медный наконечник, для опрессовки которого требуется специальный инструмент – обжимные клещи или кримпер.
Но если его не оказалось под рукой, то кримпер с успехом можно заменить обыкновенной шестигранной стальной гайкой. Причем, чем больше сечение кабеля, тем значительней должен быть размер метиза.
Для этого гайку следует зажать в тиски и болгаркой разрезать на две равные части.


Затем, надев наконечник на сгиб многожильного провода, обхватить его половинками гайки и, поместив между губками тисков, аккуратно сжать, пока части не сойдутся почти без зазоров.




После удаления импровизированного кримпера (половинок гайки) убеждаемся, что наконечник надежно и прочно обжал сгиб многожильного провода, обеспечив необходимый электрический контакт, что очень важно для качественной работы сварочной техники.

Ножовочное полотно – резак для наждачной бумаги

Из-за своего слоистого строения аккуратно оторвать кусок наждачной бумаги от массива без специальных приспособлений совсем непросто, особенно когда она на тканевой основе.
Чтобы облегчить и облагородить данную операцию, в качестве технического «помощника» удобно использовать старое полотно для ножовки по металлу и лучше двухстороннее, обладающее большей жесткостью.

Для этого необходимо, подложив под стальную полоску объемные шайбы для гарантированного обеспечения зазора, с помощью подходящих по размеру шурупов, прикрутить электродрелью или ручной отверткой ее через отверстия на концах к деревянной стенке или щиту.


Теперь достаточно просунуть наждачную бумагу снизу между стеной и полотном, перехватить сверху другой рукой и потянуть верхний край вниз, пока полоса наждачки не перегнется через верхнюю кромку полотна и, придерживая лист снизу, начать отрывать нужный кусок от одного края полосы к другому. Чтобы линия отрыва получилась ровной, необходимо удерживать нижний край бумаги в одном положении, без смещения вверх.

Смотрите видео

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности.

Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники	Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам. К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.
Наконечники типа «крюк»	Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта. В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.
Наконечник вилочного типа	Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях. Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.
Штифтовый наконечник	Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт. Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.
Наконечник круглая игла	Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников. Тем не менее, используется она достаточно редко из-за малой контактной поверхности.
Втулочный наконечник	Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели. Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме. Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.
Наконечники для кабеля	Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.
Наконечники для кабеля с 90⁰ изгибом	В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов. Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

• Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

• Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

• Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

• В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
• Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

• Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.   Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

• Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
• Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

• Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
• Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

• Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

• Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

• После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
• Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

• Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

выбор инструмента, преимущества и недостатки метода, типичные ошибки

На чтение 5 мин. Просмотров 2 Опубликовано 12.06.2019 Обновлено 31.05.2019

Каждого домовладельца, владельца автомобиля и гаража рано или поздно касается вопрос соединения проводов. Существует несколько способов, от выбранного будет зависеть работоспособность и долговечность оборудования. Одним из самых простых надежных методов является обжимка проводов.

Суть метода и преимущества

Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.

Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

• при необходимости соединить провода с большой площадью сечения;
• для соединения многожильных проводников;
• если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.

Преимущества способа:

• Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
• Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
• С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
• Качество соединения на высоком уровне, количество затраченного времени минимальное.
• Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

Обжать гильзу может даже человек без опыта и навыков в этой области, в отличие от других способов соединения. Например, при пайке нужно уметь пользоваться паяльником и припоем.

В чем состоит процесс соединения

Применение клемм позволяет создать надежный контакт

Прежде чем приступать к выполнению работ, требуется приобрести муфты, подходящие под диаметр провода. Этот показатель должен превышать ровно в 2 раза диаметр вместе с изоляционным слоем.

Различают два вида муфт – простая и с усложненной изоляцией. У первых единственный слой из пластика, последние оснащены слоем термоусадки на поверхности и внутри слоем клея с герметиком.

Стоит ответственно подойти к выбору инструмента – пресс-клещей. Самый оптимальный вариант – модификация, оснащенная трещоткой для фиксирования, которая существенно упрощает процесс работы с неизолированными и изолированными жилами.

Начинается работа с разрезания провода кусачками. Далее важно очистить их от изоляции на длину, составляющую 0,5 длины гильзы. Если с одной стороны будет соединено несколько проводов, предварительно их скручивают. Дальше надевается гильза и осторожно заживается клещами. Если в комплекте прилагалась термоусадка, ее надевают до обжима.

Одна сторона клещей оснащена овальной губкой, а другая – такими же губками, только больших размеров. Меньшая сторона предназначена для зажима изоляции провода в гильзе, а вторая – для фиксации металлической муфты. Процесс обжима проводов с помощью пресс-клещей и наконечников

Для надежного соединения клещи обжимают гильзу сначала с одной стороны, а потом с другой. Далее монтируется термоусадка и обрабатывается огнем с одной стороны в другую. Если соединение проводов осуществляется с одной стороны, термоусадка надевается заранее.

Другие способы соединения, их преимущества и недостатки

Самый распространенный метод после обжима проводов — пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.

Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя. Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ — небольшая площадь контакта, а также низкая надежность соединения.

Обжимной соединитель проводов совмещает в себя достоинства всех способов.

Типичные ошибки при обжимке проводов

Ошибки при опрессовке проводов

Невзирая на то, что обжимать провода несложно, при монтаже люди допускают типичные ошибки.

• Применение гильзы, размеры которой такие же или меньше, чем сечение провода. В этом случае потребуется обрезать часть провода, что отрицательно скажется на долговечности и надежности соединения. Также это приводит к снижению сопротивляемости и пропускной способности травмирующего участка цепи.
• Опрессовка гильзы с использованием инструментов, непредназначенных для этого. Для обеспечения качественного соединения должны использоваться специальные клещи, другой инструментарий не сможет обеспечить должного эффекта. Плоскогубцы и молоток повреждают структуру наконечников, что опять-таки отрицательно сказывается на долговечности и работоспособности провода.
• Еще одна распространенная ошибка в обжиме проводов – разрезание гильзы с целью экономии. На таких участках цепи после наблюдается повышенное сопротивление, деформация геометрии наконечников. Прочность и надежность соединения оставляет желать лучшего.
• Применение гильз чрезмерно больших размеров. Такой подход тоже не увенчается успехом. Даже незначительное сгибание сразу снизит прочность соединения.

В завершение обязательно стоит упомянуть о соблюдении техники личной безопасности. Электрические приборы и провода под напряжением – это потенциальная угроза не только здоровью, но и жизни человека.

Кабельные наконечники для многожильного провода

Кабельные наконечники для обжима многожильного провода представляют собой медную луженую трубку. Существуют три вида наконечников: с изоляцией, без изоляции и для двух проводов с изоляцией. Первые два типа отличаются друг от друга только наличием изоляции, а третий тип предназначен для обжима одновременно двух проводов с одинаковым сечением.

Кабельные наконечники с изоляцией

Кабельные наконечники без изоляции

Кабельные наконечники с изоляцией для двух проводов

Основным отличием наконечников для одного провода и двух проводов это геометрия пластиковой изоляции, для одного провода изоляция круглая, для двух проводов продолговатая, позволяет разместить сразу два провода.

Кабельные наконечники разделяются по сечению и длине обжимной части. С одной стороны кабельный наконечник развальцован, это сделано для того, чтобы в процессе монтажа не возникало затруднений с вводом многожильного кабеля в наконечник.

Кабельные наконечники предназначены для монтажа только на многожильный кабель.

Основное преимущество многожильного провода, это его гибкость. Гибкий многожильный кабель удобно использовать в электрощитовом производстве, где очень ограниченно пространство и требуется делать большое количество соединений с многочисленными изгибами и переплетениями. Но у данного кабеля есть один недостаток, при соединении его с помощью винтового контакта или прижимной пластины, жилы данного кабеля расходятся в разных направлениях, что делает данное соединение очень не надежным. Чтобы жилы многожильного кабеля стали единым целым применяются кабельные наконечники.

Наконечники обжимаются на кабель с помощью специального инструмента. Обжимной инструмент разделяется на два типа: по принципу пассатижей и диафрагменный инструмент. Первый тип инструмента наиболее распространен, и имеет разнообразное количество модификаций от простых клещей в виде пассатижей до обжимного инструмента с храповым механизмом, но в данном инструменте обжим кабельного наконечника происходит только с двух сторон.

Обжимной инструмент для кабельных наконечников

Обжимной инструмент с храповым механизмом

Диафрагменный обжимной инструмент

Монтаж кабельных наконечников происходит следующим образом: кабель зачищается на нужную длину, соответствующую длине наконечника, затем наконечник одевается на зачищенный участок многожильного кабеля и обжимается специальным инструментом, тем самым кабельный наконечник становится внешней оболочкой для жил кабеля, которая удерживает их вместе.

Основное требование для качественного обжима – это подбор размера наконечника под сечение провода, диапазон размеров сечений наконечников от 0,25 мм² и до 16 мм², так же необходимо подобрать нужную длину наконечника от 6 мм до 14 мм.

Процесс обжима кабельных наконечников с помощью специального обжимного инструмента очень прост и удобен, а также занимает очень мало времени.

Кабельные наконечники для многожильного провода

Инструмент для обжима кабельных наконечников

Ждем вас в наших торговых офисах.

Наконечники для проводов под опрессовку и пресс-клещи для их обжима

Опрессовка – это способ соединения проводов посредством обжатия их концов специальными гильзами или наконечниками при помощи обжимных клещей либо пресса.

Опрессовка проводов позволяет повысить надежность и безопасность их соединения. Неопрессованный многожильный провод при зажиме его оголенного конца клеммой расплющится и распушится. При этом некоторые жилы могут повредиться и уже не будут участвовать в работе проводника. Впоследствии это может привести к нагреву, а также обгоранию места соединения.

Кроме того, опрессовка защищает провод от внешних воздействий – доступа влаги и кислорода – вследствие которых происходит окисление токоведущих жил, которое также негативно сказывается на качестве коммутации.

Опрессовочные наконечники и гильзы

В зависимости от типа предполагаемого соединения для опрессовки могут использоваться наконечники или гильзы.

• Гильзы для опрессовки проводов представляют собой металлические трубочки. С их помощью можно соединить несколько проводников, вставив их внутрь гильзы, а после обжав клещами. Таким образом вы получите неразрывное соединение – разомкнуть его можно только посредством обрезания проводов.
• Наконечник с одной стороны представляет собой трубку для вставки и обжимки проводника. Другой его конец имеет форму клеммы для болтового соединения. Существуют также штыревые наконечники, которыми можно пользоваться для подготовки провода к такому способу соединения, как клемники ваги.

Гильзы и наконечники изготавливаются из меди или алюминия – для медных или алюминиевых проводов соответственно.

Гильза для опрессовки

Важно! Не следует применять в соединении разные виды металлов, поскольку в таком случае оно будет сильно подвержено коррозии.

В случае необходимости соединения медного и алюминиевого проводников можно использовать комбинированные гильзы, один конец которых изготовлен из меди, а другой – из алюминия.

Кроме того, гильзы и наконечники могут быть изолированными или неизолированными, т.е. покрытыми слоем изоляции или без нее.

Весьма важно подбирать гильзы или наконечники в соответствии с диаметром сечения проводника. Провод должен свободно заходить внутрь, но не болтаться там. Наконечники или гильзы большего размера не смогут обеспечить надежного контакта.

Инструменты для обжима наконечников проводов

Для качественного обжима наконечников или гильз проводов необходим специальный обжимочный инструмент, который способен создавать соответствующее усилие, — пресс-клещи. По конструкции пресс-клещи подразделяют на:

• двухгубочные;
• четырехгубочные;
• шестигубочные.

Двухгубочные клещи для обжима наконечников проводов по своему принципу действия похожи на плоскогубцы, только их «губки» имеют рельефную форму и называются матрицами. Двухгубочные клещи могут комплектоваться съемными матрицами разных форм. Данный инструмент применим для работы как с наконечниками, так и с гильзами.

Четырехгубочные и шестигубочные обжимные устройства имеют соответственно по четыре или шесть «губок», которые формируют круглый захват. При сжатии ручек таких клещей образуется давление с четырех (шести) сторон, а обжимаемая гильза выходит четырехгранной (шестигранной). Для обжима наконечников такие пресс-клещи не применяются.

Ручные пресс-клещи могут быть гидравлическими. Такие модели способны с легкостью обжимать провода большого сечения.

Опрессовочные клещи

В промышленности для обжима проводов с еще большим диаметром применяют прессы, которые бывают с ручным или ножным приводом,а также могут быть гидравлически усилены.

Как обжимать провода наконечниками и гильзами

Процесс обжима проводов наконечниками представляет собой несложную последовательность этапов.

1. Подготавливаем провод. Для этого с его конца, планируемого к опрессовке, снимается слой изоляции. Делать это нужно предельно аккуратно, чтобы не повредить жилы проводника. Ширина снимаемого слоя изоляции должна четко соответствовать размеру наконечника.
2. Вставляем провод в отверстие наконечника (в так называемую юбку) и удерживаем внутри рукой.
3. Наконечник с проводом внутри вставляем в пазы пресс-клещей, имеющих подходящую матрицу.
4. Сжимаем ручки пресс-клещей до щелчка.
5. Отпускаем ручки пресс-клещей и вынимаем обжатый проводник из пазов их матрицы.

Опрессовка проводников гильзами производится по аналогичному принципу. Предварительно необходимо определиться с тем, каким образом будут вставляться провода в гильзу – встык (навстречу друг другу) либо с одной стороны гильзы. Контакты, обжатые неизолированными гильзами, следует заизолировать специальными термоусадочными трубками для проводов.

Изоляция проводов термоусадкой

Термоусадочные трубки изготавливаются из полимерного материала, сжимающегося при воздействии на него высокой температуры. После усадки такая трубка плотно облегает изолируемый проводник, образуя надежное покрытие.

Термоусадочная трубка

Достоинства термоусадки в сравнении с другими способами для изоляции проводов:

• простота монтажа;
• исключение возможности смещения изоляционного слоя;
• обеспечение дополнительной механической прочности, а также защиты для проводника;
• долгий срок службы;
• герметичность покрытия.

Размеры термоусадочных трубок

Основным параметром размера термоусадки для проводов является внутренний диаметр трубки до усадки. Иногда маркировка термоусадочных трубок предполагает обозначение через дробь диаметра после усадки либо коэффициента, по которому определяется этот диаметр.

Важно! Наиболее распространенным является коэффициент усадки 2:1, обозначающий, что после температурного воздействия термоусадочная трубка сожмется в 2 раза. Однако встречаются и термоусадочные трубки с коэффициентом усадкидо 6:1.

Термоусадочные трубки для проводов европейского производства выпускаются типовыми диаметрами в пересчете на метрическую систему (в оригинале диаметры измеряются в дюймах) 1,6 мм, 2,4 мм, 3,2 мм, 4,8 мм, 6,4 мм и т.д.

Российские, а также азиатские производители выпускают изделия с шагом диаметра 0,5 мм и 1 мм.

По толщине стенок после усадки различают тонкостенные и толстостенные трубки.

Толщина стенок первых после воздействия высокой температуры составляет не более 1 мм. Обычно коэффициент усадки у таких трубок составляет от 2:1 до 4:1.Клеевого слоя, обеспечивающего повышенную герметичность изоляции, они не имеют.

Толстостенные термоусадочные трубки имеют послеусадочную толщину стенок от 1,5 мм до 4,5 мм, их коэффициент усадки может достигать 6:1, а внутренний слой зачатую является клеевым.

Термоусадочные трубки продаются нарезкой по 1 м либо мотками с длиной намотки кратной 25 м.

Как работать с термоусадкой

Для того, чтобы изолировать проводник методом термоусадки, не требуется каких-либо специальных навыков или приспособлений. По сути, вам понадобится только острый нож либо ножницы, а также источник теплоты, например, обычная зажигалка. Диаметр термоусадочный трубки подбирается таким образом, чтобы в трубку до усадки можно было свободно продеть проводник. Диаметр после усадки должен быть меньше диаметра сечения проводника.

Алгоритм изоляции провода термоусадкой.

1. Отрезаем кусок трубки необходимой для покрытия оголенной части проводника длины с учетом коэффициента продольной усадки, который обычно составляет 5-10%. На срезах не должно быть зазубрин или неровностей – это может негативно сказаться на качестве изоляционного слоя.
2. Отрезок трубки надевается на провод до того, как осуществляется соединение, которое он будет изолировать.
3. После монтажа соединения отрезок термоусадочной трубки помещается в предназначаемое для него место.
4. Нагрев изоляции осуществляется предельно равномерно от середины трубки к ее краям (на небольших отрезках возможен нагрев от одного края к другому), это позволит избежать чересчур большой продольной усадки, а также убережет от возникновения пузырьков воздуха под слоем изоляции.

Термоусадка

Как обжать наконечники для проводов без инструмента

Напоследок немножечко вредных советов. Если вы задумываетесь над вопросом, как обжать наконечники для проводов без специализированного инструмента, то для этого существует ряд способов. Однако имейте в виду, что не один из них не гарантирует надежного соединения,а ответственность за последствия таких работ будете нести только вы сами.

Можно попробовать «обжать» провод наконечником при помощи кернера – стержня круглого сечения, один конец которого заточен под конус. В крайнем случае, вместо него можно использовать гвоздь большого размера. Наконечник со вставленным в него проводником укладывается на плоскую жесткую поверхность, а кернером посредством аккуратных равномерных ударов молотка в нем делаются точечные вмятины с двух сторон.

Кроме того, вы можете соединить конец провода с наконечником посредством пайки. Данный способ нельзя назвать обжатием, однако он относительно прост и надежен в своем исполнении. Конец провода и внутреннюю поверхность наконечника следует предварительно залудить, а в верхней части последнего необходимо просверлить небольшое отверстие. Далее конец кабеля заводится внутрь наконечника, а получившаяся конструкция обматывается слоем стекловолоконной ленты.

После этого необходимо осуществить подогрев соединения газовой горелкой, иначинать заливать внутрь через проделанное отверстие расплавленное олово. При равномерном прогреве оно будет беспрепятственно протекать внутрь и проникать между жилами проводника и стенками наконечника, а слой стекловолокна не даст олову вытечь наружу.

Кабели для обжима с шестигранной головкой и вертикальным отступом | Кабельные наконечники

Опубликовано 19 ноября 2018 г.

Кабельные наконечники и зажимы — методы обжима с шестигранной v-образной выемкой

Обжимные кабели

Thorne & Derrick International, базирующаяся в Великобритании, является ведущим поставщиком кабельных наконечников и связанных с ними обжимных инструментов для кабелей низкого, среднего и высокого напряжения и систем питания — в этой серии статей Клауке обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа для использования с медными и алюминиевыми проводниками.

Кабельные наконечники и обжимные инструменты

Klauke используются монтажниками, линейными монтажниками, монтажниками электрооборудования и электротехниками для прокладки подземных кабелей и проводов воздушных линий в сетях электропередачи, передачи и распределения, включая системы низкого и высокого напряжения, 11 кВ-33 кВ.

➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и опрессовки кабелей .

В этой статье мы рассматриваем как гексагональную обжимку , так и обжимку с отступом кабелей , включая следующие:

• Шестигранный обжим: самый распространенный вид обжима кабельных наконечников и соединителей
• Обжимные кромки с выемками, соответствующие традиционному профилю обжима электрического кабеля
• Интенсивная обжимка с вдавливанием гарантирует прочное и «глубоко действующее» соединение.
• Четырехточечный обжим: преимущество заключается в способе приложения центральной силы и отсутствии необходимости в штампах для обжима.
• Овальные зажимы Gastight используются преимущественно в агрессивных средах

➡ См. DIN Standard Cable Crimping для получения информации о соединении и заделке кабелей в соответствии с Немецкой национальной организацией по стандартизации — см. DIN 48083 для получения конкретной информации о наконечниках, наборах штампов и обжимных инструментах для заделки кабеля с шестигранным зажимом.

Какой метод обжима кабеля правильный?

Отступ шестиугольника?

Типы кабельных зажимов и кабельные наконечники: краткий обзор.

Изначально тема обжима профилей кажется сложной; электромонтажник сталкивается с рядом различных типов кабелей, для каждого из которых требуются разные кабельные наконечники или разъемы, а также профессиональный метод обжима и соответствующие обжимные инструменты.

Эта комбинация в зависимости от материала, конструкции и области применения требует использования правильного профиля обжима.

Ниже приводится обзор наиболее распространенных профилей обжима кабеля, с которыми электрик или специалист по соединению кабелей должны быть знакомы при обжиме медных или алюминиевых кабелей :

Таблица профилей обжима кабеля

Кабельные наконечники для медных и алюминиевых кабелей

Шестигранные зажимы

Самый распространенный тип обжима для медных и алюминиевых кабелей, наконечников и соединителей. — это шестигранный обжим, поскольку этот профиль обжима подходит как для медных, так и для алюминиевых проводников.

Область применения, охватывающая шестигранный обжим, включает обжатие проводов согласно VDE-0295 категорий 2, 5 и 6 и обработку ненатяжных соединений алюминиевых кабелей с использованием алюминиевых сростков согласно DIN48201 (медные многожильные проводники) Часть 1 и алюминиевые канаты в соответствии с DIN EN 50182 (Жилы для воздушных линий — многожильные круглые жилы с концентрической сверткой).

Примечание

Стандарт DIN VDE 0295 VDE 0295: 1992-06 (Провода кабелей, провода и гибкие шнуры для силовых установок) отменен и заменен стандартом DIN EN 60228 VDE 0295: 2005-09 (Проводники изолированных кабелей).

Шестигранный обжим подходит как для медных, так и для алюминиевых проводов. Преимущество заключается в том, что обжимной инструмент прикладывает постоянную центральную силу со всех сторон.

Преимущество шестиугольного обжима заключается в том, что центральная сила прилагается последовательно со всех сторон и на большей площади во время операции обжима. Во время этой операции опрессовки отдельные жилы проводника равномерно сжимаются, предотвращая любые повреждения.

В результате получается прочное механическое соединение.Благодаря равномерному сжатию шестигранные обжимы также подходят для применения в концевых муфтах, соединениях и стыках кабелей среднего и высокого напряжения. Однако эти преимущества сталкиваются с некоторыми ограничениями.

Полное обжатие жил проволоки с помощью шестигранного обжима и стандартных обжимных матриц невозможно. Это означает, что стандартные шестиугольные обжимы не являются газонепроницаемыми (см. Газонепроницаемые овальные обжимы в конце этой статьи).

Поэтому следует учитывать, что для профессионального гексагонального обжима требуются обжимные матрицы, которые точно соответствуют материалу (алюминий или медь) и размерам (площадь поперечного сечения и конструкция проводника).

Шестигранный обжим — DIN тип

Медь и алюминий

Шестигранные обжимы различаются в двух версиях: одна относится к стандартному шестиугольному обжиму в соответствии с DIN 48083 часть 4 , а другая — к шестигранному обжиму производителя. Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными матрицами согласно DIN 48083, часть 4.

DIN 46235 определяет области применения, размеры и маркировку зажимных кабельных наконечников — зажимные кабельные наконечники по стандарту DIN 46235 могут использоваться для одножильных, многожильных и сверхтонких многопроволочных проводов.

Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными матрицами согласно DIN 48083, часть 4.

Маркировка на кабельных наконечниках DIN содержит важную информацию о производителе, размерах и конструкции кабельных наконечников. Эти обозначения указывают, например, какие обжимные инструменты и обжимные матрицы необходимо использовать для обжима согласно DIN. Это обозначение находится рядом с маркировкой производителя.

Например, «KL 18…» означает KL: производитель (в данном случае Klauke), а 18 — код матрицы.Правильный код матрицы — это условие профессионального обжима по DIN: обжимные матрицы, используемые в обжимном инструменте, должны соответствовать коду матрицы, указанному на кабельном наконечнике. Зеркальное отображение кода матрицы можно увидеть на поверхности обжимных штампов. После обжима контрольный код матрицы можно увидеть на цилиндре кабельного наконечника как часть видимой и записываемой процедуры контроля качества.

Код матрицы приблизительно соответствует диаметру трубки кабельного наконечника.

Диапазон медных наконечников составляет приблизительно от 6 до 58, что соответствует поперечному сечению от 6 до 1000 кв. Мм.Шестигранные обжимные матрицы согласно DIN 48083, часть 4, для алюминиевых наконечников и соединителей описаны в соответствии с размерами трубок для наконечников согласно DIN 46239 и соединителями согласно DIN 46267, часть 2 (непробиваемые компрессионные соединения для медных проводников).

LV Lugs & Connectors — полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей низкого напряжения | Кабельные наконечники | Кабельные соединители | Алюминиевые проушины | Алюминиевые соединения | Биметаллические кабельные наконечники

Альтернатива

Помимо стандартных шестигранных опрессовок DIN, опрессовка меди и, в частности, типов кабелей согласно VDE 0295, Классификация 2 (Проводники кабелей, провода и гибкие шнуры для силовой установки) также позволяет использовать шестигранный обжим, связанный с производством.

Престижные производители, такие как Klauke, предоставляют шестиугольные обжимные штампы, испытанные и утвержденные в соответствии с IEC 1238 (Компрессионные и механические разъемы для силовых кабелей с медными или алюминиевыми проводниками — Часть 1: Методы испытаний и требования) для обжима стандартных медных кабельных наконечников согласно BS EN 13600 ( Медь и медные сплавы — бесшовные медные трубы для электрических целей). По коммерческим причинам такие кабельные наконечники часто используются в шкафах управления и переключателях. Несмотря на экономическую выгоду, качество кабельной заделки не снижается.

Важно: Использование связанных с производителем обжимных матриц и кабельных наконечников не контролируется с помощью кодов матриц. Вместо этого это больше зависит от поперечного сечения используемого кабеля, указанного в квадратных миллиметрах, кабельного наконечника и катушки матрицы. Размер квадрата в миллиметрах нанесен на обжимную поверхность пресс-форм.

Каждый производитель несет ответственность за электрическую и механическую прочность соединений, опрессованных собственными инструментами. Поскольку безопасный и профессиональный обжим зависит от точного подбора подходящих обжимных матриц к кабельным наконечникам, Клауке всегда рекомендует использовать одобренные производителем обжимные инструменты.

Проверено и протестировано — наконечники для обжима с вдавливанием

Обжим с выемкой представляет собой самый старый профиль электрического обжима. Этот обжимной профиль подходит исключительно для обработки меди и часто используется в панелях управления и распределительных шкафах, работающих в диапазоне 1000 В.

Допустимый диапазон кабелей включает многопроволочные жилы согласно VDE 0295 Классификация 2, а также тонкопроволочные и уплотненные проводники согласно Классу 5 и 6 кв. Мм до 400 кв. Мм. Эти проводники можно обрабатывать с помощью трубчатых кабельных наконечников серий R и F.

Обычно используются два разных типа обжима с вдавливанием: W-профиль для поперечного сечения от 0,5 до 16 кв. Мм и классический обжим с одним отступом для сечений от 6 до 240 кв.

Обжимные инструменты

Klauke позволяют выполнять вдавливание сечений обжима до 400 кв.м.

Характеристики обеих версий идентичны: зубчатые обжимы — это всегда специальные операции обжима, особенно необходимые для тонких многожильных и уплотненных проводов для обеспечения постоянного соединения.

Отступ (боковой отступ) — это всегда специальные обжимы, которые в основном используются для обжима тонких многожильных и уплотненных проводов для обеспечения постоянного соединения. Применяемые профили обжима зависят от сечения жилы и типа кабельного наконечника.

Реальным преимуществом обжима вдавливания является простая операция и процедура, для которых можно использовать обычно ручной обжимной инструмент. Применяемый профиль обжима зависит от поперечного сечения используемых кабелей, кабельных наконечников и соединителей.

Поскольку обжим с выемкой не является стандартизованным обжимом, необходимо использовать только высококачественные материалы и инструменты, одобренные в соответствии с IEC 1238, от одного производителя.

Только в этом случае электрик будет защищен с помощью кабельных наконечников, соединителей и инструментов, которые подходят друг к другу и обеспечивают и гарантируют безопасное соединение.

медь и изоляционные материалы

Обжимные кромки

Обжимные зажимы

были специально разработаны для обработки соединений кабельных наконечников в соответствии с DIN 46234 и разъемов в соответствии с DIN 46341 часть 1, форма A + B, которые, в свою очередь, подходят для проводов согласно VDE 0295 Классификации 2, 5 и 6.

Кабельные наконечники и соединители, соответствующие этим стандартам, имеют особенно большой внешний диаметр, который позволяет без проблем принимать все типы кабелей.

Обжим с сильным вдавливанием гарантирует, что, несмотря на большой внешний диаметр, достигается длительный и «глубокий» обжим.

Класс 1 круглый одножильный (rs) проводник (широко известный как одножильный провод. Класс 2 круглый многопроволочный (rm) проводник. Class 5 тонкопроволочный провод 5 (обычно известный как гибкий провод. Класс 6 сверхтонкопроволочный провод 6 (широко известный как сверхгибкий проводник.

Допустимое поперечное сечение составляет от 0,5 до 240 кв. Мм. Обжим с выемкой также подходит для кабельных наконечников Klauke F-типа размером от 10 до 300 кв.м.

Кабельные наконечники

F-типа имеют воронкообразную трубку большего диаметра, позволяющую принимать тонкопроволочные и уплотненные кабели в соответствии с классификацией 5 и 6 VDE 0295 без разделения.

Обжим с выемкой также подходит для обжима предварительно изолированных клемм в соответствии с DIN 46234 там, где обжим пробивает изоляцию кабеля.Чтобы избежать повреждения изоляции во время операции обжима кабеля, необходимо использовать только кабельные наконечники с высококачественной изоляцией и соответствующими профилями обжима.

Интенсивный обжим с вдавливанием гарантируется только при использовании подходящих материалов, несмотря на большой внешний диаметр, постоянное и «глубокое» соединение будет достигнуто.

Выемка и боковая выемка также являются нестандартными типами обжима, но также могут использоваться для стандартных кабельных наконечников, таких как клеммы, в соответствии со стандартом DIN 46234.По этой причине здесь также важно использовать обжимные инструменты и материалы от одного качественного производителя. Неправильно подобранные материалы оказываются в невыгодном положении из-за экстремальных нагрузок, возникающих во время использования. После потери одной жилы механические и электрические сбои в соединении могут стать неизбежными, что приведет к отказу кабеля.

Кабельные наконечники с высококачественной изоляцией и соответствующими профилями обжима гарантируют, что изоляция не будет повреждена во время операции обжима кабеля.

Матрицы не требуются — четырехточечный обжим кабеля

Четырехточечный обжим происходит из США и используется в основном в панелях и распределительных шкафах до 1000 В. Они также используются в других электрических соединениях, например, в приводных системах для локомотивов, где этот тип обжима предлагает идеальное решение для заделки кабеля.

Этот обжимной профиль подходит для кабельных наконечников и соединителей размером от 10 до 300 кв. Мм в сочетании с кабелями согласно VDE 0295, классификация 2, 5 и 6.

Четырехточечный обжим подходит для кабельных наконечников и соединителей с поперечным сечением от 10 кв. Мм
до 300 кв. Мм в сочетании с типами кабелей согласно VDE 0295, классификация 2, 5 и 6.

Внимание: Использование с предварительно изолированными кабельными наконечниками и разъемами не допускается. Преимущество перед простым обжимом с вдавливанием заключается в том, как прикладывается центральная сила, и в том, что обжимные штампы не нужны. Это означает, что с помощью всего одного обжимного инструмента можно обрабатывать все вышеупомянутые поперечные сечения.Качество обжима зависит исключительно от силы и качества используемого обжимного инструмента.

Овальные обжимные проушины Gastight

Овальные зажимы Gastight используются преимущественно в автомобильной промышленности и в агрессивных средах, таких как сельское хозяйство или химическая промышленность с потенциально взрывоопасной атмосферой, характеризующейся горючими газами во взрывоопасных зонах. Газонепроницаемое концевое соединение кабеля означает, что и проводник, и кабельный наконечник или соединитель уплотнены вместе настолько плотно, что не существует заметного зазора для предотвращения миграции газа.

Газонепроницаемые овальные кабельные зажимы обеспечивают постоянное соединение и электропроводность. Попадание жидкости или газа невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

Это означает, что попадание жидкости или газообразной среды невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

По этой причине газонепроницаемые овальные зажимы обеспечивают прочное соединение кабеля и хорошую электропроводность.

Газонепроницаемое соединение можно проверить, осмотрев полированное поперечное сечение кабельного наконечника. Нет ограничений на определенные типы кабелей; поэтому для газонепроницаемой обжимки овальных кабелей подходят все типы проводов.

Для удовлетворения высоких технических требований к газонепроницаемым соединениям абсолютно необходимо использовать только высококачественные фирменные обжимные инструменты и соединительный материал.

Высоковольтные наконечники и соединители — полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей среднего / высокого напряжения | Кабельные наконечники | Проушины трансформатора | Проушины с 2 отверстиями | Штекерные соединители | Сквозные соединители | 11кВ 33кВ

Outlook: Какой профиль обжима подойдет для профессионального решения?

Для обеспечения надежных обжимных соединений требуются специальные операции обжима.В нашем следующем выпуске мы подробно расскажем о различных профилях обжима и объясним, что необходимо соблюдать для получения профессиональных высококачественных соединений, стыков и заделок кабелей.

Дополнительная литература

Просмотрите другие блоги этой серии статей о кабельных наконечниках, обжимных кабелях и инструментах:

Кабельные наконечники — применения и стандарты обжима

Медные кабельные наконечники для специального применения

Обжим кабелей с отступом — преимущества и ограничения

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN — Обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий — опрессовка кабелей CU-AL

Обжимные инструменты с электрическим приводом для больших объемов работ

Аксессуары для кабелей низкого и среднего напряжения и электрооборудование подстанций

Thorne & Derrick — специализированные дистрибьюторы ведущих производителей кабельных аксессуаров, оборудования для соединения и установки .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, соединения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите указатель мыши на Interactive Logo Grid , чтобы узнать больше об ассортименте нашей продукции.

LV 600/1000 В ◊ MV 11 кВ 33 кВ ◊ HV 66 кВ 132 кВ

Электробезопасность подстанций и воздушных линий

Изготовлено CATU Electrical для обеспечения безопасного строительства, технического обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАЗОРЫ ♦ ЗАЖИМЫ И ЗАГЛУШКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ ARC FLASH PPE
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕПЛОВАЯ УСАДКА ♦ ПРЕДОХРАНИТЕЛИ


Дополнительная литература

Компрессионные наконечники — Концевые заделки и соединители (Организация проводов и кабелей)

Полный ассортимент прочных, однородных соединений
ABB предлагает полный спектр одобренных IEC и UL / CSA компрессионных наконечников в метрических (с цветовой маркировкой и Spec-Kon) и британских американских калибрах (AWG) (с цветовой маркировкой) . Во всех системах используются инструменты для сжатия с соответствующими матрицами, которые образуют соединитель и провод, чтобы обеспечить оптимальное электрическое соединение между соединителем и проводником.

Системное решение Color-Keyed обеспечивает наилучшее и самое надежное соединение.
Color Keyed® — это системное решение, разработанное для соответствия самым строгим требованиям тестирования UL и IEC класса A. Наши наконечники Color-Keyed® изготовлены из бескислородной меди чистотой 99,9%. Система обжима с цветовой кодировкой Color-Keyed® обеспечивает использование правильной матрицы с правильным выступом, что обеспечивает точный и надежный обжим.Матрицы Color-Keyed® предназначены для создания окружного, шестигранного или ромбовидного сжатия, а не для простого вдавливания, что обеспечивает гарантированно высокую проводимость, превышающую стандарты IEC 61238-1 и UL. Окружное сжатие создает большую площадь контакта под высоким давлением между кабелем и разъемом, что, в свою очередь, приводит к низкому сопротивлению и высоким значениям выдергивания.

Color-Keyed (метрическая система IEC) — доступно в:

• Прямое 1 отверстие / 2 отверстия: сечение провода от 10 мм² до 400 мм² с метрическим отверстием под болт от M5 до M24
• 45 °: сечение провода от 10 мм² до 240 мм² с метрическим отверстием под болт от M6 до M16
• 90 °: сечение провода от 10 мм² до 240 мм² с метрическим отверстием под болт от M6 до M16

(UL AWG) — техническая информация

• Медный луженый наконечник AWG для силовых кабелей номинальным напряжением до 35 кВ с высоковольтной изоляцией.От # 8 ул. до 1000 тыс. милл
• Специально разработан для многожильного гибкого кабеля AWG, сварочного кабеля и переносного троса
• Осмотр отверстий для облегчения контроля за установкой
• Цилиндр для снятия фаски для облегчения монтажных работ
• Изготовлен из бесшовных медных труб с высокой проводимостью. Поверхность: луженая
• Сертификация: UL, CSA внесен в список для проводников AWG

Новое — Spec-Kon (метрическая система IEC) — техническая информация

• Медный луженый метрический зажимной наконечник для силовых кабелей на напряжение до 30 кВ. От 6 до 400 мм2
• Специально разработан для использования как многожильных (класс 2), так и гибких (класс 5) силовых кабелей в соответствии с IEC 60228
• Осмотр отверстий для облегчения контроля за установкой
• Цилиндр для снятия фаски для облегчения монтажных работ
• Соответствует EN13600. Поверхность: луженая
Сертификация
• • Соответствует IEC 61238 — Декларация CE

Инструмент
Доступны специальные ручные и гидравлические инструменты для быстрого и надежного сжатия

Изготовление собственных кабелей для аккумуляторов

Инструмент низкого качества — гидравлический обжимной инструмент для портовых грузовых перевозок

После многих запросов я добавил свой опыт работы с гидравлическим обжимным устройством Harbour Freight.Я могу резюмировать это в двух словах: очень плохо … Читайте дальше, если хотите , почему стоит за моим обзором . .. (подмигивает)

Давайте не будем неправильно истолковывать мой обзор выше. Нельзя сказать, что китайцы не могут делать что-то правильно, они, безусловно, могут , и они делают каждый день , но когда вы отправляете вещи самым низким, нижним участникам торгов, вы часто получаете то, за что платите, так как это случай здесь.

Этот инструмент стоил 59,99 доллара и примерно столько же стоил гофрокороб для его отправки.Иди на цифру ..

Давайте найдем что-нибудь в открытом доступе, мне нравится Harbour Freight Tools, для некоторых вещей . Я никоим образом не осуждаю их продукцию… Недавно я купил коробки нитриловых перчаток за 1/3 того, за что я могу их купить в моем местном хозяйственном магазине, и они были того же самого бренда. Мне нравятся их наборы ключей, потому что я теряю много ключей и считаю их одноразовыми. HFT хорош для многих вещей, и они действительно служат цели. Вы не можете отнять у них это.

Однако этот инструмент не принадлежит их лучшим продуктам.

1- Размеры кристалла, по-видимому, взяты из мифического китайского стандарта для подсобных помещений. Это матрицы размером , а не AWG. Повторяю, это матрицы размером , а не AWG, несмотря на то, что они обозначены как таковые. Это не только ложь , но и наглая ложь . Они такие плохие и так неправильно маркированы, что я подозреваю, что какой-то бедняга в грязной темной комнате без подключения к Интернету на самом деле сделал это после жалоб американских клиентов на то, что матрицы не имеют размера AWG?

2- По-видимому, в более ранних моделях этого инструмента они изначально были обозначены в стандарте MCM.Теперь я вижу встречу в HFT tools; « О да, мы можем исправить это, просто перемаркировав матрицы MCM в AWG. “. Извините, HFT, так не работает…

3- Даже если вы обнаружите исправную матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент / матрицы — , слегка магнитные, , но не настолько близко, чтобы не допустить выпадения и потери штампа. HFT не даст вам замены и . Пробовал ..

4- Плашки ужасно обработаны , даже если они обработаны по мифическому стандарту проволоки …

5- Может кто-нибудь ПОЖАЛУЙСТА, сказать китайцам, что в реальном мире НЕТ ТАКОГО провода AWG как 7 GA …….. WTF!

Луженые и медные наконечники для обжима или припоя для кабелей и концов проводов аккумулятора

Клеммы для аккумуляторов из луженой меди, сделанные в Америке

Наши изготовленные в США медные и луженые медные клеммы для обжима и пайки аккумуляторных батарей изготовлены из 100% литого медного сплава, что обеспечивает наилучшую проводимость. Они могут быть обжаты всеми имеющимися в продаже обжимными инструментами или могут быть припаяны. Медные наконечники можно обжимать или паять, и их можно штабелировать. Датчик выбит на выступе для облегчения идентификации.Расширяющиеся концы для удобного входа. Ul Listed. Наши клеммы идеально подходят для пайки, и мы предоставляем флюс Cl и пеллеты для припоя любых размеров.

ИНСТРУКЦИИ ПО УСТАНОВКЕ CABLELINK TM
1. Используя кабель подходящего размера, измерьте количество изоляции, которую необходимо удалить, поместив кабель рядом с длина ствола. Пометьте трос большим пальцем в точке, где он встречается с концом открытого ствола.
2. Зачистите кабель с помощью приспособления для снятия изоляции.После удаления изоляции проверьте, вставив кабель в ствол, чтобы убедиться, что изоляция плотно прилегает к верху ствола.
3. Затем закрепите клемму аккумулятора в тисках. Убедитесь, что смещенная часть ствола обращена к вам.
4. Поместите подходящую таблетку припоя в корпус клеммы.
5. Наденьте термоусаживаемую трубку на кабель.
6. Нанесите несколько капель жидкого флюса на оголенные жилы проволоки.
7.Предварительно нагрейте припой и клемму пропановой горелкой в ​​соответствии с таблицей времени предварительного нагрева.
Убедитесь, что вы нагреваете смещенную часть цилиндрической клеммы.
8. После предварительного нагрева осторожно вставьте оголенный кабель в корпус терминала и продолжайте нагревание.
9. По мере того, как припой плавится, позвольте оголенным жилам проводов погрузиться в клемму, пока изоляция не станет плотно прилегающей. против верхней части ствола.
10. Наденьте термоусаживаемую трубку на соединение и подайте на нее непрямое тепло.
11. Когда трубка полностью восстановится, снимите источник тепла и дайте соединению остыть.

Обжим кабелей для системы питания 12 В — Sprinter Adventure Van

Чтобы собрать вашу 12-вольтовую систему питания, вы должны соединить кабелями ваши батареи, инвертор, солнечное зарядное устройство, предохранители, реле, переключатели и шины. У большинства этих устройств есть шпильки и болты для соединений, а это значит, что вам потребуются кабельные наконечники, чтобы прикрепить провода к предметам.

Теперь кабельные наконечники для кабелей 18 или даже 10 калибра легко обжимать на месте. На YouTube есть очень подробное видео, в котором объясняется, как правильно и неправильно обжимать кабель такого типа.

Настоящая проблема возникает, когда вы работаете с кабелями 2, 0 или даже 4/0.

Что за возня с опрессовкой?

Плохой обжим может быть опасен. Если провод не закреплен должным образом, он может отсоединиться от наконечника.Это останавливает работу, но также может привести к короткому замыканию компонентов. Если кабель аккумулятора отсоединится, это может вызвать большие искры и вызвать пожар.

Даже крепкий обжим может оказаться недостаточно хорошим. Кабели рассчитаны на пропускание определенного количества тока. Вот почему вам нужны большие толстые кабели для подключения батарей (по которым проходит весь ток, используемый в системе), а не для светодиодных световых кабелей (которые пропускают ток, достаточный для зажигания очень эффективного светодиода). Если наконечник не прижат к кабелю должным образом, у него может не хватить площади контакта.Это все равно, что вставить кусок тонкого кабеля в середину толстого кабеля. Тонкий кусок станет горячим из-за сопротивления, которое нарастает, когда ток пытается протиснуться через тонкий кусок.

Хороший обжим сжимает все медные жилы в кабеле, чтобы не было воздушного зазора между ними и внутренней стенкой наконечника. Таким образом обеспечивается постоянный контакт между кабелем и наконечником и исключается возможность образования горячих точек из-за электрического сопротивления внутри кабеля. Вот видео производителя инструмента, в котором объясняется разница между хорошим и плохим обжатием больших кабелей.

Какие типы кабелей использовать при переоборудовании фургона

Лучшим кабелем для этого типа использования является кабель аккумулятора или сварочный кабель. Он более гибкий, потому что внутри у него несколько жил, а не несколько толстых проводов. Кабель 4/0 может иметь до 250 отдельных медных жил, скрученных вместе.

Эти несколько тонких жил сжимаются друг с другом намного лучше, чем несколько толстых проволок. Вот контраст между сварочным кабелем 2 AWG и каким-то кабелем 2 AWG 120 В, который у меня лежал.

Обратите внимание, сколько жил у сварочного кабеля по сравнению с кабелем на 120 В. Вы можете увидеть, как наконечник будет лучше контактировать со сварочным кабелем по сравнению с обычным кабелем.

Чтобы аккуратно прорезать этот материал, вам понадобится подходящий инструмент для троса. Грызание плоскогубцами не приведет к получению чистого конца. Купили резак для кабеля с храповым механизмом. Он действительно чисто прорезает даже медный кабель 4/0, если вы крепко держите кабель одной рукой.Резак не требует слишком больших усилий благодаря храповому механизму.

ПРЕДУПРЕЖДЕНИЕ : Доступно множество удивительно дешевых кабелей. Будьте очень осторожны. Медь стоит денег. Если кабель выглядит дешевым (особенно если он рекламируется для использования в автомобильной аудиосистеме), вероятно, он не медный. Вместо этого его можно было бы назвать CCA или Copper Clad. «A» обозначает алюминий.

Это алюминиевая проволока с тонким слоем меди поверх. Он похож на медь, но меньше весит и не такой уж хороший проводник.Он будет иметь большее сопротивление, чем медный провод аналогичного размера. Алюминий также более хрупкий, поэтому провода внутри кабеля с большей вероятностью со временем сломаются. Это еще больше увеличивает сопротивление. Держитесь подальше от CCA.

Нельзя делать наконечники из старой медной трубы

На YouTube есть видео, где люди вынимают из мусора старые куски медной трубы и растирают их в тисках, превращая их в кабельные наконечники.

Сравните и сравните с ушками, купленными в магазине. Правильно изготовленные проушины изготавливаются из меди, толщина которой соответствует размеру проушины. Они имеют расширяющийся конец, чтобы облегчить вставку кабеля. Часто в них есть смотровое отверстие, чтобы вы могли проверить, полностью ли вставлен кабель в наконечник. Многие наконечники также имеют слой олова поверх меди для предотвращения коррозии.

Мы остались довольны ушками марки TEMCO. В них хорошее соотношение цены и качества.

Да, ушки дорогие. Я не думаю, что это то место, где стоит удешевлять металл, который вы нашли в мусорном контейнере, а затем согнули.

Прижимать наконечники к кабелю (время круто)

Чтобы проушины были хорошо сжаты, вам понадобится обжимной пресс. До недавнего времени вам приходилось либо платить специализированному магазину, чтобы сделать обжимные устройства для вас, либо вы в значительной степени ограничивались молотковым обжимом. Вы все еще можете купить их менее чем за 20 долларов. Эти штуки оставляют небольшую вмятину на краю проушины, которая теоретически закрывает ее настолько, чтобы удерживать кабель на месте. Они не создают герметичный «холодный сварной шов», потому что не сжимают весь наконечник и пучок кабелей.

Теперь вы можете купить гидравлический обжимной пресс, который идеально подходит для домашнего использования на Amazon, менее чем за 50 долларов (цена колеблется — посмотрите на сайте, если она превышает 50 долларов, когда вы нажимаете на ссылку).

Эта конкретная модель имеет сменные матрицы для кабелей разных размеров. Матрицы метрические, поэтому вам также понадобится таблица преобразования. Это позволяет увидеть, какая матрица наиболее точно соответствует имеющемуся у вас кабелю. Стоит измерить кабель напрямую, потому что то, что напечатано снаружи, не всегда соответствует толщине меди на внутренней стороне.

Конечно, вы все равно можете полностью испортить обжимное соединение даже с помощью гидравлического обжимного устройства, но, по крайней мере, у вас есть гораздо больше возможностей добиться успеха!

Последние штрихи: термоусадка для внутреннего диаметра кабеля и дополнительная разгрузка от натяжения.

Добавление слоя термоусадки на внешнюю сторону соединения служит трем целям.

• Придает дополнительную прочность обжатому выступу.
• Помогает идентифицировать положительный и нейтральный кабели.
• Пожалуй, самое главное, он изолирует конец кабеля.

Термоусадка — еще одна вещь, которая продается по разным ценам. У хороших вещей есть клей внутри. Он образует непроницаемое для жидкости уплотнение вокруг всего кабеля и сжимается, когда вы его нагреваете, чтобы сжать трубку над кабелем. Этот материал часто называют «двойной стенкой» или «клеевым покрытием». К этой категории относится большинство термоусадочных трубок для судостроения.

При покупке термоусадочной трубки ее размер указывается как диаметр в растянутом состоянии (до усадки). Производитель также указывает коэффициент усадки, например 2: 1 или 3: 1.Трубка 2: 1 диаметром 1 дюйм после усадки станет шириной 1/2 дюйма. Это поможет вам решить, какой размер вам нужен для каждого типа кабеля.

Если вы тратите хорошие деньги на термоусадочную трубку, также имеет смысл использовать тепловую пушку, а не использовать зажигалку для нагрева трубки. Нам очень понравилась тепловая пушка DeWalt D26950. Есть и более дешевые, но этот нам очень надежно послужил.

Потратьте деньги, оно того стоит.

К тому времени, как вы закончите переоборудование фургона, вы обжмете много кабелей.На фото ниже я насчитал 16 обжимов для толстых кабелей и 12 обжимов для тонких кабелей.

Распределительная панель постоянного тока и все розетки и приборы на 120 и 12 В в автомобиле также имеют обжимки на обоих концах каждого кабеля. Всего несколько сотен.

Процесс обжатия кабеля может быть либо настоящей головной болью, либо прекрасной возможностью использовать классные инструменты. Тебе решать!

Связанные

ASK POWER Глоссарий

Разъем:

Широкий ассортимент электротехнической продукции, которая соединяет, обжимает или соединяет два или более источника питания или заземления.Обычно они изготавливаются из проводящего материала, такого как медь, латунь или алюминий, они могут быть изолированными или неизолированными.

Терминал:

Электрический разъем, который включает в себя соединение обжимом провода и соединение с отверстием под шпильку. Другие связанные термины — ушко и проушина. Обычно они изготавливаются из проводящего материала, такого как медь, латунь или алюминий, и могут быть изолированными или неизолированными.

Проушина:

Электрический соединитель, который включает в себя соединение обжимом провода и соединение с отверстием под шпильку для использования в мощных системах электроснабжения или заземления.Обычно они изготавливаются из проводящего материала, такого как медь, латунь или алюминий, и обычно не имеют изоляции. Доступны без покрытия или с покрытием для защиты от коррозии.

Соединение:

Электрический соединитель, который имеет два обжимных конца и обычно не имеет резьбового соединения.

Размер датчика:

Соглашение о размерах кабеля, разработанное American Wire Guide (AWG) для установления стандартов содержания медной скрутки, наружного диаметра скрутки и диаметров изоляции. Размеры клемм, наконечников и разъемов соответствуют размеру проводов определенного размера. Размеры наконечников варьируются от 8 калибра до 1000 MCM (изолированные клеммы предназначены для «первичного провода» меньшего размера, например, 22 Ga, 14 Ga, 12 Ga). Таблица размеров проводов наконечников приведена ниже:

Размер	I.D.	Размер	I.D.	Размер	I.D.
8 Калибр	. 186	1/0 AWG	.410	250MCM	.625
6 калибр	,232	2/0 AWG	. 460	350MCM	0,750
4 калибра	. 286	3,0 AWG	. 510	500MCM	. 830
2 калибра	. 337	4/0 AWG	. 560	750MCM	1,030
1 калибр	.360			1000MCM	1,120

Отверстие для шпильки:

Перфорированное отверстие, расположенное на клемме или наконечнике, используется для подключения источника питания или заземления с помощью гайки и болта к наконечнику для проводимости. Размеры соответствуют стандартным внешним диаметрам болта, обеспечивая зазор между внешним диаметром болта и внутренним диаметром отверстия.

# 8 (1/8)	,135
# 10 (3/32)	.198
1/4	. 260
5/16	.325
3/8	.400
1/2	, 525
5/8	. 655

Ствол:

Трубчатый порт в клеммном наконечнике, в который вставляется оголенная скрутка кабеля для пайки или обжима кабеля или провода к клемме или наконечнику.

Тан:

Сплюснутая прямоугольная часть клеммной колодки, в которой расположены отверстия для шпилек и рельефная информация о проводах.

Переход:

Зона между цилиндром концевого выступа и хвостовиком, которая обычно имеет наклонную конфигурацию для перехода от круглого цилиндра к плоскому выступу.

Обжим:

Механическое средство прижатия материала цилиндрической клеммы к медному кабелю для создания электрического соединения, обеспечивающего адекватную проводимость и механическое сопротивление «выдергиванию». Обжимы обычно выполняются с помощью обжимных инструментов, которые включают в себя «обжимные штампы» и механические или гидравлические средства приведения в действие штампов для сжатия цилиндра выступа.

Припой:

Метод прикрепления медных трубчатых цилиндров к скрученным медным кабелям, который включает просачивание расплавленной смеси свинца и олова для обеспечения электропроводности и минимального механического крепления.

Flare, Chamfer: средство механического направления проволоки в корпус для проволоки для вставки скрутки и простоты эксплуатации.

Клиренс:

Расстояние между характеристикой выступа и сопутствующими частями, такими как «зазор гайки», который представляет собой расстояние между отверстием для шипа и переходом, или «зазор в торце», который представляет собой расстояние между концом выступа и отверстием для шипа, или расстояние «зазор для шипа» между шпилькой o.d. и внутреннее отверстие под проушину

Смотровое окно / смотровое отверстие:

Круглое или полукруглое отверстие, расположенное на переходе трубчатого наконечника клеммы, чтобы оператор мог обжать или припаять наконечник, чтобы обеспечить прилегание кабеля к торцу цилиндра и / или чтобы припой мог просочиться в цилиндр для создания надежного проводящего соединения.

Покрытие:

Олово или серебряное покрытие, предназначенное для защиты от коррозии или улучшения проводимости.

Цветовая маркировка:

Стандарт, который присваивает цвет каждому калибру провода, чтобы при кодировании кабеля, наконечников и обжимных матриц этим цветом пользователи могли быть уверены в правильном подключении и выборе продукта.

Список UL:

Набор тестов, проведенных лабораторией Underwriter’s Laboratories для проверки безопасности и эффективности клеммных наконечников в соответствии с представленным чертежом и с использованием правил обжатия и идентификации. На наконечнике нанесена маркировка UL.

Поставщики кабельных наконечников, соединителей проводов и клемм аккумуляторных батарей — SELTERM

{«id»: «», «email»: «», «default_address»: null, «first_name»: «», «last_name»: «», «name»: «»}

Приостановить слайд-шоу Слайд-шоу

Наше видение

Обладая более чем 30-летним опытом в области производства клемм и соединителей, мы в SELTERM гордимся своими обширными знаниями и опытом в производстве и применении нашей продукции.

Разъемы и клеммы

SELTERM спроектированы и изготовлены в соответствии с одними из самых высоких стандартов качества.

Обладая сильным ассортиментом продукции и хорошо развитой инфраструктурой, мы постоянно стремимся вводить новшества, улучшать и укреплять нашу цепочку поставок, чтобы лучше поддерживать наших клиентов.

Я купил несколько разных марок, и все они оказались довольно дешевыми.Если вам нужны красивые толстые медные разъемы, то они должны помочь. Они отлично обжимаются и обеспечивают надежное соединение. Добавьте к ним термоусадочную клейкую трубку, и вы получите надежное соединение.

Митч Мартин (покупатель Amazon)

Использовал это, чтобы установить еще 2 батареи и завершить установку солнечных батарей. Сработало отлично. Смог спаять большинство соединений и обжать одно, и это тоже очень хорошо сработало. Используется термоусадка на всех соединениях с батареями. Все прошло хорошо. В итоге я использовал все десять. 🙂

Джозеф Вегас (покупатель Amazon)

Я считаю эти терминалы хорошей вещью.Я использую их в проводке Polaris UTV для подключения питания и заземления. Я сжимаю их тисками и получаю прочное соединение. Рекомендуется использовать термоусадку для защиты соединения в качестве дополнительной защиты. Соединение OEM в некоторых местах подверглось коррозии, когда провод подвергся воздействию погодных условий. .

Боевой орел (покупатель Amazon)

Я использовал их для изготовления модернизированных заземляющих проводов для своего грузовика. Я использовал кабель из бескислородной меди 0 калибра KnuKonceptz kolossus, и, учитывая его истинный размер 1/0, ему действительно требовалось пространство этого наконечника 2/0, чтобы вставить все 5145 жил. Я решил обжать наконечники, используя свой магазинный гидравлический станок для обжима шлангов. Ушки и провода выглядели потрясающе, обжим создавал такой механический замок на проводе, что один из моих парней и я (220+ фунтов шт.) Не могли их снять. Мультиметр показал сопротивление 0,000 и рассчитан на 400 ампер.

Древесина (покупатель на Amazon)

Отличные терминалы для моей солнечной системы.Вставьте мой провод 1/0 калибра и другой комплект, который я получил, который также идеально подходит для 8-го калибра.

Уолтер (покупатель Amazon)

Это для медных наконечников 2/0. Идеально подходит для моего провода 2/0 от Home Depot. Используя его для подключения инвертора мощности к батарее солнечной / ветряной турбины. Дорогой, но лучшее, что я видел.За свою карьеру в авиации я работал с большим количеством наконечников для проводов.

Mystic (покупатель Amazon)

Я работал электриком 35 лет и использовал много обжимных соединителей. Луженая медь — лучший выбор. Эти разъемы сделаны хорошо и отлично работают. Просто примечание для обычного пользователя, вам понадобится большой обжимной инструмент, чтобы закрепить их.Если вы думаете, что сможете сделать это с помощью маленького ручного чипса, вы не сможете. Это верно для любого обжимного разъема такого размера.

Timaaay (покупатель Amazon)

Это очень красиво сделанные терминалы по отличной цене. Я работал с электричеством 50 лет, и эти концы так же хороши, как 9 долларов за 2 кончика.Смотрите фотографии моей установки сегодня.

Autoteacher (покупатель Amazon)

Я использую этот продукт для переподключения своего автофургона, поэтому было важно, чтобы у меня были проушины морского качества, поскольку они подвержены воздействию элементов. Они просты в использовании, но важно убедиться, что вы используете правильные инструменты, чтобы обжать их для лучшего соединения.Эти существа сказали, что они достаточно податливы, чтобы использовать плоскогубцы хорошего размера. Кроме того, убедитесь, что вы правильно изолируете их, например, используя термоусадочную трубку. В целом качество хорошее и подходит для моего приложения. Я бы порекомендовал.

Арнелл (покупатель Amazon)

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

.

No related posts.
