Установка электропроводки

Монтаж электропроводки в доме – процесс очень ответственный и серьезный, поскольку от качества и профессионализма работы зависит безопасность людей.

Работа по монтажу электропроводки в частном доме может быть выполнена своими руками. Стоит помнить, что монтаж происходит небыстро и включает в себя несколько этапов.

Распределительный щит и аварийные выключатели в монтаже электропроводки

Установка распределительного щита – это отправная точка в монтаже электропроводки в доме. Распределительный щит служит для сосредоточения приборов учета и защитных автоматов. Отметим, что аварийные выключатели последних моделей должны обладать двумя видами защиты: от коротких замыканий и от перегрузов сети.  Помимо этого, при монтаже электрической проводки в частном доме не стоит забывать о защите от утечки токов. С данной задачей справляются устройства защитного отключения.

Осуществляя монтаж электропроводки в доме своими руками, учитывайте оптимальное распределение нагрузок по сети. Данный момент очень важен, чтобы избежать ситуации перебоев в питании при периодических перегрузках. Для этого не рекомендуется подключать все электроприборы к одному автомату.

Провода – важный момент при монтаже электропроводки в доме

Высокое качество работы электропроводки в доме, ее долговечность и надежность напрямую зависят от используемых в ней проводов.

Сегодня домашняя электрическая проводка состоит исключительно из кабелей с медными токопроводящими жилами. Изделия с ТПЖ из алюминия категорически запрещено использовать в монтаже электропроводки внутри дома.

Известно, что вся кабельно-проводниковая продукция делится на два типа, исходя из количества жил, а именно: многожильные изделия и одножильные. В многожильных проводах все ТПЖ должны иметь очень надежную плотную изолирующую оболочку.

Токопроводящие жилы, в свою очередь, также делятся на типы, только уже по числу проволок: однопроволочные и многопроволочные ТПЖ.

Для непрофессионала на первый взгляд все кабели имеют «одно лицо», но при этом они различаются оболочкой и наименованиями.

Оболочка – это главная защита жил от влаги, УФ-излечения, химических веществ, высоких температур, механических повреждений. В конструкцию некоторых изделий входит броня, обеспечивающая монтаж в самых неблагоприятных условиях.

Прокладка кабельно-проводниковой продукции осуществляется в основном скрытым способом. Возможна и открытая прокладка, но лишь при использовании для этого специальных труб и коробов.

В монтаже электропроводки в частном доме применяются два самых популярных типа кабеля, а именно: NYM и ВВГнг.

В подведении к этажному электрощиту лучше всего использовать кабель типа NYM. Он же применяется и соединении этажного щитка с квартирными и комнатными (если таковые имеются). Кабель NYM используется в индивидуальном подключении потребителей высокой мощности, в монтаже всей электропроводки в доме. Стоимость провода NYM несколько выше чем ВВГнг, поэтому он используется не так массово.

• Кабель ВВГ – это защищенное небронированное изделие с медными ТПЖ, изоляцией из поливинилхлорида и оболочкой из аналогичного материала. Благодаря хорошей защищенности может быть использован в помещениях высокой влажности, а также в слишком сухих пространствах. Стоит отметить, что кабель ВВГ не имеет особенность растягиваться. Жилы внутри провода скручиваются между собой и отличаются окраской. Внутри оболочки нет заполнения пространства между жилами. Индекс в аббревиатуре «нг» говорит о том, что изделие не распространяет горение при монтаже в пучках, поскольку в конструкции используется огнеупорный пластикат. Когда по халатности вместо кабеля ВВГнг применяется ВВГ, в ситуации возгорания пламя мгновенно переходит на другие изделия, возникает пожар.  Кабели ВВГнг имеют большое количество разнообразных форм. Самым удобным и часто применяемым является плоский провод. Также бывают круглые, квадратные, секторные, реже треугольные изделия.
• Кабель NYMпроизводится в соответствии с немецким стандартом и может использоваться как в открытой, так и в скрытой прокладке внутри помещений, а также на открытом воздухе, если исключено прямое попадание солнечного света. Отличительными характеристиками является пониженная горючесть, низкое газо- и дымовыделение, а это крайне важно для жилых зданий.  В конструкцию кабеля NYM входят медные ТПЖ, промежуточная оболочка (мелонаполненная резина), внешняя оболочка (не поддерживающая горение ПВХ-изоляция). Именно наличие промежуточной оболочки позволяет быстро разделывать кабель при прокладке, увеличивая гибкость.

Торговая сеть «Планета Электрика» имеет широкий ассортимент различной кабельно-проводниковой продукции от известных производителей.

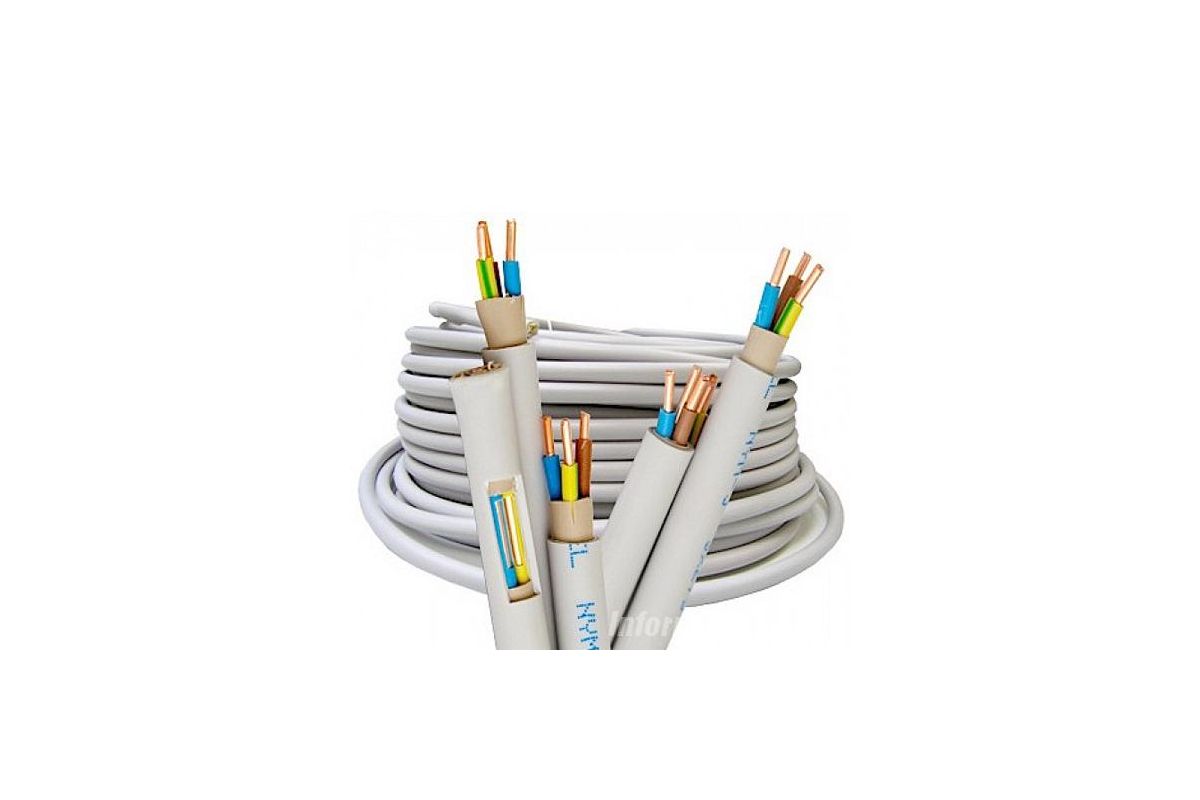

Кабель NYM (НЮМ) – описание, характеристики



Предназначение электрического кабеля НЮМ (NYM)

Электрический кабель НЮМ является силовым токопроводящим кабелем расчитаным для напряжения электрического тока до 0,65 киловатт. Кабель НЮМ имеет тройную изоляцию. Изоляция выполнена из негорючих, дымобезопасных материалов. Он полностью соответствует всем нормативным документам, регламентирующим работы по электрике и электромонтажу, как в квартирах, так и частных домах и других помещениях.

Область применения кабеля НЮМ (NYM)

Область применения кабеля НЮМ самая разнообразная. Он подходит для квартирной электропроводки. Как открытой, так и скрытой проводки в штробах. Обладая негорючую и малодымную изоляцию кабель НЮМ великолепно подходит для электропроводки в деревянных домах, да и любых загородных домах. Кабель НЮМ подходит для электропроводки влажных и сухих помещений. Но не что не идеально. Есть и у кабеля НЮМ «слабые места»

Ограничения в применении кабеля НЮМ

Нерекомендуется прокладка кабеля в траншеях (земле) и на открытом воздухе. Изоляция кабеля НЮМ имеет малое сопротивление ультрофиолету. Это не позволяет использовать кабель НЮМ для ввода электропитания в частные дома.

Для этой цели лучше использовать специальный самонесущий провод СИП.

Устройство кабеля НЮМ

• Токопроводящая жила кабеля НЮМ изготовлена из меди и имеет круглое сечение;
• Изоляция токопроводящей жилы выполнена из поливинилхлоридного пластика;
• Сердцевина кабеля это все изолированные токопроводящие жилы внутри кабеля. Сердцевина кабеля НЮМ может быть из трех-;четырех-;пяти токопроводящих жил. Все жилы сердцевины скручены.
• Скрученные жилы кабеля покрыты поясной изоляцией, иначе заполнителем, из невулканезированной негорючей резины.
• Завершает изоляцию кабеля НЮМ оболочка. Оболочка кабеля сделана из пластиката ПВХ.

Таким образом, кабель НЮМ имеет тройную изоляцию (в отличие от силового кабеля ВВГ, который имеет двойную изоляцию).

Эксплуатационные характеристики кабеля силового НЮМ(NYM)

Таблица 1.

Рабочее напряжение кабеля NYM	0,66 кВ
Температура эксплуатации кабеля NYM	от -50°С до +50°С
Относительная влажность воздуха (при +35°С)	до 98 %
Кабели могут быть проложены без предварительного подогрева при температуре не ниже	-5°С
Минимально допустимый радиус изгиба кабеля силового NYM	4 диаметра кабеля
Срок службы кабеля NYM	30 лет
Гарантийный срок эксплуатации кабеля силового NYM	5 лет

 Технические характеристики кабеля НЮМ

Таблица 2.

число жил и сечение кабеля NYM (мм²)	наружный диаметр кабеля NYM (мм)	масса кабеля NYM (кг/км)
2 x 1,5	8,80	128
2 x 2,5	9,90	169
3 x 1,5	9,20	146
3 x 2,5	10,40	198
3 x 4,0	11,90	273
4 x 1,5	9,90	172
4 x 2,5	11,20	235
5 x 2,5	12,20	280
5 x 4,0	14,80	427
5 x 6,0	16,10	550
5 x 10	19,40	843
5 x 16	23,30	1289
5 x 25	27,70	1924
5 x 35	30,80	2509





©Elesant. ru

Читайте статьи о других проводах и кабелях





Статьи по Теме

Силовой кабель для внутренней проводки, цены

Для электрификации домов, квартир, производственных помещений применяют силовой кабель.

По материалу жилы он подразделяется на два основных вида:

Выбирая электрические провода для внутренней проводки, необходимо предварительно просчитать вероятную нагрузку, которую будет испытывать проложенный провод. Исходя из полученных данных, производят расчет диаметра прокладки для каждого вида кабеля.

Электрический провод для внутренней разводки по маркам
NYM	ВВГ	ПВС	ППВ

Выбрать электрический провод для внутренней разводки можно по маркам:

• NYM – немецкий стандарт, изоляция поливинилхлорид, присутствует наружная оболочка
• ВВГ (АВВГ) – аналог NYM. Выпускается в различных модификациях – НГ негорючий, НГ А  — не распространяет горение. Буква А в начале маркировки говорит о составе жилы – алюминии.
• ПВС —  гибкий кабель, изоляция из поливинилхлорида, соединительный
• ППВ – провод плоский с изоляцией из поливинилхлорида

Все перечисленные силовые кабели выбирают с учетом максимальной нагрузки. В случае установки розеток с заземлением используют трехжильные провода, при его отсутствии – двухжильные.

Какой электрический кабель лучше применить для внутренней прокладки

Алюминиевый, как  и медь могут служить очень длительное время. На срок службы кабеля влияют такие факторы:

• Наличие агрессивной среды
• Соответствие нагрузки сечению
• Качество изоляции

Проводка силового кабеля в частном доме

Алюминиевый провод должен быть примерно на 30% большего сечения, чем медный. Медный кабель более гибкий, чем алюминиевый. Стоимость медного значительно выше, чем алюминиевого. Для нагрузки в 10 кВт ток потребления будет 10000/220=50А. По таблицам найти подходящее стандартное сечение материала. Это будет для меди – 6 кв.мм, для алюминия – 10 кв.мм.

Тульский электрик — Применение кабеля NYM

Силовые кабели NYM-J, NYM-O – силовые кабели с медными жилами с ПВХ изоляцией в ПВХоболочке с заполнением из не вулканизированной резины.

Интенсивное насыщение гражданских и промышленных зданий электроникой при постоянном повышении требований к безопасности требует применять надежную электропроводку.

Надежность, долговечность и безопасность проводки во многом определяется выбором материала проводов и кабелей. В современном строительстве не рекомендуется использовать провода и кабели с жилами из алюминия, так как этот металл подвержен коррозии, со временем меняется его кристаллическая структура, а значит и электропроводящие свойства. Увеличение внутреннего сопротивления в итоге ведет к потерям электроэнергии, разогреву проводов и соединений. Медь по сравнению с алюминием имеет значительно более высокие качественные характеристики, поэтому при проведении электротехнических работ все чаще используют провода и кабели на основе меди.

Предназначение этого кабеля NYM, кроме обычной изоляции жил из поливинилхлоридного (ПВХ) пластиката, используются также заполнение из невулканизированной резиновой смеси, что позволяет легко и удобно “разделывать” кабель при монтаже, повышает пожаробезопасность кабеля, увеличивает его гибкость. Наружная оболочка выполнена из ПВХ пластиката пониженной горючести, что также повышает пожаробезопасность кабеля. При изготовлении этого кабеля наряду с лучшими отечественными материалами применяются также импортные изоляционные материалы. Жилы имеют изоляцию разных цветов, что не только соответствует нормативам, но и очень удобно для монтажа.

Кабель NYM предназначен для промышленного и бытового стационарного монтажа электропитания(открытого и скрытого) внутри помещений и на открытом воздухе. Применение вне помещений возможно только вне прямого воздействия солнечного света. Возможно применение кабеля поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях, а также в кирпичной кладке и бетоне, за исключением прямой запрессовки в виброзасыпной и штампованный бетон. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Кроме того, допускается прокладка кабеля по дереву.

Почему именно NYM?

Неужели традиционные кабели типа ВВГ ему уступают?

Строение NYM следующее: однопроволочные(при сечениях от 1,5 до 10мм2) или многопроволочные (от 16 до 35мм2) медные жилы. Число жил от 1 до 12. Фактически это кабель с тройной изоляцией, так как в конструкции NYM кроме обычной ПВХ изоляции жил используется дополнительный слой наполнителя, который демпфирует напряжение между внешней изоляцией и медными токоведущими жилами и предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях. Наружная оболочка NYM выполнена из не поддерживающего горение эластичного пластиката ПВХ, в итоге это повышенная пожаробезопасность. Температурный диапазон эксплуатации от – 40 до + 70 С° .

Кабель NYM может использоваться для монтажа проводки, рассчитанной на напряжение до 500В.

NYM – высокое качество, соответствующее евростандарту VDE 0250, это удобство и легкость монтажа, а значит экономия времени и повышение производительности труда.

NYM – прекрасно протягивается в кабельные каналы

NYM – имеет заполнение из невулканизированной резиновой смеси, что обеспечивает круглую форму, повышает безопасность и увеличивает гибкость кабеля

NYM – это привлекательный внешний вид, достойный современного дома и офиса.

КАБЕЛЬ NYM ЗАВОЕВЫВАЕТ РОССИЮ — Статьи

В последние годы при обустройстве электропроводки российские потребители все чаще отдают предпочтение кабелю NYM. В соответствии с Правилами устройства электроустановок (ПУЭ), он рекомендован к применению в быту и промышленности для прокладки скрытой и открытой проводки как внутри, так и снаружи помещений. При этом возможна его укладка в штукатурке, под и на ней, в условиях нормальной, пониженной и повышенной влажности. Кроме этого, допускается прокладка кабеля NYM в толще бетона и кирпичной кладки. Запрещено его применение только путем запрессовки в штампованный и виброзасыпной бетон.

В качестве каналов для укладки кабеля NYM можно использовать гладкие и гофрированные поливинилхлоридные трубы, изогнутые и закрытые установочные каналы с соответствующей арматурой.

ПРЕИМУЩЕСТВА КАБЕЛЯ NYM

Конструкция кабеля NYM помимо традиционной поливинилхлоридной изоляции предусматривает промежуточный наполнитель из резины. Наружная оболочка выполнена из ПВХ, не поддерживающего горения, что повышает пожаробезопасность объектов, на которых проводка выполнена с применением кабеля NYM. Кроме того, подобная конструкция способствует большей гибкости.

Жилы кабеля имеют изоляцию разных цветов, что в сочетании с промежуточным наполнителем обеспечивает дополнительные удобства при разделке концов и монтаже – исключается необходимость постоянной «прозвонки» проводки. Это позволяет существенно экономить время и трудозатраты.

КАЧЕСТВО, РОЖДЕННОЕ В РОССИИ

При изготовлении кабеля NYM строго соблюдаются все стандарты, а выпускающие его в России заводы сертифицированы в соответствии с европейскими нормами. Все процессы производства строго соответствуют требованиям нормативной документации.

Залогом качества является неукоснительное соблюдение технологии и использование высококачественного исходного сырья, выпускаемого ведущими отечественными и зарубежными компаниями.

На внутренний и внешний рынки поставляется продукция с идентичными потребительскими свойствами. Кабель проходит ежегодные испытания в аккредитованных лабораториях для подтверждения соответствия стандартам.

Каждый потребитель может быть уверен – кабель NYM не подведет, ни при каких условиях!

NYM-J NYM-O — Кабели RCT

Описание

---

Кабели NYM соответствуют критериям классификации строительной продукции в соответствии с Регламентом ЕС CPR 305/2011 и EN 50575 и предназначены для промышленного, домашнего использования и электропроводки. Изготовлен в соответствии с VDE 0250-204. Эти кабели можно использовать как под штукатуркой, так и под кладкой и бетоном. Кабели не должны напрямую контактировать с бетоном. Их использование на открытом воздухе возможно только при условии защиты кабеля от прямых солнечных лучей.Их можно использовать в сухой, влажной или влажной среде.

Справочные стандарты

DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2 и IEC 60227-4

Приложения

Подходит для следующих установок:

• Внутренние или приемные установки
• Внутренние устройства домов и помещений
• Установки в помещениях с особыми характеристиками
• Сооружения специального назначения: строительные работы, временные и временные сооружения
• Приемные установки
• Электромонтаж на мебели

Технические характеристики

1.Дирижер	Медь с жестким электролитом (класс I-II) в соответствии с DIN VDE 0295, UNE-EN 60228, EN 60228 и IEC 60228
2. Изоляция	ПВХ типа TI-1 в соответствии с DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2: 1990 и IEC227-4: 1979 MOD
3. Постельные принадлежности	ПВХ
4. Оболочка	ПВХ типа TM-1 в соответствии с DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2: 1990 и IEC227-4: 1979 MOD
Номинальное напряжение	300/500 В
Испытательное напряжение	2.000 В переменного тока
Максимальная температура	70 ºC
Прочие характеристики	Изготовлен в соответствии с VDE 0250-204 Цвета в соответствии с DIN VDE 0293-308, UNE 21089 и HD 186S2 Отсутствие распространения пламени в соответствии с VDE 0482-332-1-2, UNE-EN 60332-1, EN 60332-1 и IEC 60332 CPR классифицирован в соответствии с EN 50575 Кабели NYM-J изготавливаются с желто-зеленым проводником Кабели NYM-O производятся без желто-зеленой жилы

Размеры

Профиль (мм 2 )	Сопротивление при 20 ° C (Ом / км)	Внешний Диаметр (мм)	Масса (кг / км)	Класс
1х1,5	12,1	5,30	44	–
1х2,5	7,41	5,80	57	–
1×4	4,61	6,50	79	–
1х6	3,08	7,05	101	–
1×10	1,83	8,20	152	Eca
1х16	1,15	9,25	213	Eca
1х25	0,727	10,95	310	Eca
1х35	0,524	12,00	411	Eca
2×1,5	12,1	8,20	106	Eca
2×2,5	7,41	9,50	148	Eca
2×4	4,61	11,20	215	Eca
2×6	3,08	12,30	277	Eca
2×10	1,83	15,00	429	Eca
2×16	1,15	17,10	584	Eca
2×25	0,727	20,50	873	Eca
2×35	0,524	22,60	1. 133	–
3G1,5	12,1	8,50	121	Eca
3G2,5	7,41	9,95	174	Eca
3G4	4,61	11,80	258	Eca
3G6	3,08	13,00	337	Eca
3G10	1,83	15,85	528	Eca
3×16	1,15	18,10	731	Eca
3G25	0,727	22,20	1. 115	–
3G35	0,524	24,45	1.462	–
4×1,5	12,1	9,80	160	Eca
4×2,5	7,41	11,05	218	Eca
4×4	4,61	13,70	341	Eca
4×6	3,08	14,70	431	Eca
4×10	1,83	17,40	654	Eca
4×16	1,15	19,80	907	Eca
4×25	0,727	24,30	1. 383	–
4×35	0,524	26,85	1,825	–
5×1,5	12,1	10,60	187	Eca
5×2,5	7,41	11,95	255	Eca
5×4	4,61	14,20	379	Eca
5×6	3,08	15,70	501	Eca
5×10	1,83	18,80	771	Eca
5×16	1,15	22,05	1. 110	–
5×25	0,727	26,65	1,661	–
5×35	0,524	30,40	2.276	–
7×1,5	12,1	12,50	269	Eca
7×2,5	7,41	12,80	320	Eca
10×1,5	12,1	12,85	302	Eca
12×1,5	12,1	13,55	344	Eca

Документы

SUPERLEC NYM-J 3 CORE 2.

ПРОВОДНОЙ КАБЕЛЬ ИЗ ПВХ, 5 ММ ​​

REF: NYMJ3X2 / 5

£ 92.77 отл. НДС
(111,32 £ с НДС)

Длина кабеля (м)	Цена отл. НДС
Катушка 100 м	£ 92,77
Катушка 500 м	463 фунта стерлингов.76

Обратите внимание: доставка по почтовым индексам NI займет 2/3 рабочих дня и 10/14 рабочих дней для почтовых индексов Англии, Шотландии и Уэльса, поскольку этот кабель имеется только в нашем филиале в Ирландии. Если вам нужен этот кабель раньше, свяжитесь с нами.

Электропроводка ПВХ для внутреннего и наружного применения. Подходит для промышленного или бытового применения и предназначен для сухих, влажных или влажных открытых площадок, например, под штукатуркой и в бетоне. Не подходит для воздействия прямых солнечных лучей.

СТАНДАРТЫ КАБЕЛЯ

BS EN 50265-2-1

МЭК 60502

VDE 0250

СТРОИТЕЛЬСТВО

До 10 мм2: сплошная медь (класс 1)

16 мм2: многожильный медный (класс 2)

Изоляция: ПВХ согласно IEC 60332-1-2

Оболочка: ПВХ согласно IEC 60332-1-2

ХАРАКТЕРИСТИКИ

Номинальное напряжение: 300/500 В

Пределы температуры: от -30 ° C до + 70 ° C

ИДЕНТИФИКАЦИЯ ОСНОВА

2 ядра: коричневый, синий

3 ядра: коричневый, синий, зеленый / желтый

4 ядра: коричневый, черный, серый, зеленый / желтый

5 ядер: коричневый, черный, серый, синий, зеленый / желтый

7 ядер и выше: черный с белыми цифрами

Не следует устанавливать при температуре ниже 0 ° C

3X2.5 ТВЕРДЫЙ МЕДНЫЙ ПРОВОДНИК, КЛАСС 1, ПВХ, ПВХ, СЕРЫЕ ОБОЛОЧКИ, 300 / 500В EN50265-2-1

Обратите внимание: доставка по почтовым индексам NI займет 2/3 рабочих дня и 10/14 рабочих дней для почтовых индексов Англии, Шотландии и Уэльса, поскольку этот кабель имеется только в нашем филиале в Ирландии. Если вам нужен этот кабель раньше, свяжитесь с нами.

Электропроводка ПВХ для внутреннего и наружного применения. Подходит для промышленного или бытового применения и предназначен для сухих, влажных или влажных открытых площадок i.е. под штукатурку и в бетон. Не подходит для воздействия прямых солнечных лучей.

СТАНДАРТЫ КАБЕЛЯ

BS EN 50265-2-1

МЭК 60502

VDE 0250

СТРОИТЕЛЬСТВО

До 10 мм2: сплошная медь (класс 1)

16 мм2: многожильный медный (класс 2)

Изоляция: ПВХ согласно IEC 60332-1-2

Оболочка: ПВХ согласно IEC 60332-1-2

ХАРАКТЕРИСТИКИ

Номинальное напряжение: 300/500 В

Пределы температуры: от -30 ° C до + 70 ° C

ИДЕНТИФИКАЦИЯ ОСНОВА

2 ядра: коричневый, синий

3 ядра: коричневый, синий, зеленый / желтый

4 ядра: коричневый, черный, серый, зеленый / желтый

5 ядер: коричневый, черный, серый, синий, зеленый / желтый

7 ядер и выше: черный с белыми цифрами

Не следует устанавливать при температуре ниже 0 ° C

Задать вопрос

Нужно дважды проверить что-то об этом продукте? Задайте нам вопрос

NYM, NYM-J, NYM-O, 300 / 500V ПВХ изоляция в оболочке из ПВХ Силовой кабель_Алюминиевый провод, кабель ABC, кабель из сшитого полиэтилена, кабель из ПВХ, силовой кабель, воздушный кабель

2021-09-29

Kabel NYM Приложение:
Кабель для домашней электропроводки. Монтажный кабель. Электропроводка для прокладки в сухих и влажных помещениях под штукатуркой, внутри и над штукатуркой, а также для прокладки на открытом воздухе, но с защитой от ультрафиолета.

NYM Kabel Construction:

Проводников:	Материал проводника Cu, неизолированный. Класс 1 или 2 в соответствии с VDE0295 (IEC60228 / HD 383) Однопроволочный или многожильный Доступны зеленый и желтый цвета, см. Таблицу ниже.
Основные цвета:	1 жила: зеленый / желтый 3 жилы: зеленый / желтый, синий, коричневый 4 жилы: зеленый / желтый, коричневый, черный и серый 5 жил: зеленый / желтый, синий, коричневый, черный и серый 7 жил: пронумерованы
Изоляция:	ПВХ
Оболочка / куртка:	ПВХ
Цвет:	-O: без желто-зеленой жилы; -J: с желто-зеленой жилой
Напряжение:	Номинальное напряжение U0 300 В, Номинальное напряжение U 500 В
Макс. температура проводника:	70 ° С
Рабочая температура:	Гибкий: от -5 ° C до +70 ° C, фиксированный: от -40 ° C до +70 ° C
Минимальный радиус изгиба:	1 жила: 15 x диаметр 3 жилы и более: 4 x общий диаметр
Макс.температура короткого замыкания:	160 ° С

Кабель Nym-j и лист спецификаций Nym-o:

Строительство No.x мм2	Внешний диаметр ок. мм	Cu Вес кг / км	Вес кабеля прибл. кг / км
1 х 1,5	5,1	14,4	40
1 х 2,5	5,7	24	65
1 х 4	6,3	38	80
1 х 6	6,8	58	105
1 х 10	8	96	155
1 х 16	9,1	154	230
2 х 1. 5	8,8	29	115
2 х 2,5	10	48	145
3 х 1,5	8,5	43	120
3 х 2,5	9,9	72	165
3 х 4	10,8	115	265
3 х 6	12,2	173	315
4 х 1.5	9,3	58	145
4 х 2,5	10,7	96	205
4 х 4	12,8	154	305
4 х 6	13,8	230	385
4 х 10	16,8	384	605
4 х 16	19,2	614	1025
4 х 25	24	960	1580
4 х 35	26	1344	2075
5 х 1. 5	10,2	72	170
5 х 2,5	11,7	120	245
5 х 4	13,9	192	370
5 х 6	15,1	288	460
5 х 10	18,3	480	740
5 х 16	23,6	68	1275
5 х 25	28,5	1200	1945

Кабель питания с изоляцией из ПВХ, 300/500 В, оболочка из ПВХ, NYM, NYM-J, NYM-O, технические характеристики (технический паспорт, таблица, полная форма)

Nym Cable 3-жильный 1.Электрический кабель с ПВХ-оболочкой, 5 мм, 2,5 мм,

Кабель NYM 3-жильный, 1,5 мм, 2,5 мм, электрический кабель с ПВХ-оболочкой

1. Применение
Этот продукт используется в качестве подвесного кабеля, тягового кабеля и установки для полевой линии, электрических приборов и инструментов, электронного оборудования и автоматических устройств для электроэнергетики, химической промышленности и т. Д. Он особенно мягкий, легко складывается и перемещается, гладкий и устойчивый к старению, устойчив к высокому импульсному току запуска.
2. Стандарт
BS 6500, BS 6004, BS 6360, BS EN 50363, IEC 60227, DIN VDE 0281.

3. Спецификация
Строительный провод с изоляцией из ПВХ 450/750 В согласно BS 6360
Одноядерный с изоляцией из ПВХ

Размер жилы		Номинальная толщина изоляции мм	Средний габаритный диаметр Верхний предел мм	Прибл. Собственная масса на км кг
Номинальное поперечное сечение мм2	Количество и диаметр проволоки кол. / Мм
1,0	1 / 1,13	0,6	2.8	14
1,5	1 / 1,38	0,7	3,3	20
1,5	7 / 0,50	0,7	3,4	20
2,5	1 / 1,78	0,8	3,9	33
2,5	7 / 0,67	0,8	4,2	34
4	1 / 2,25	0. 8	4,4	51
4	7 / 0,85	0,8	4,8	51
6	1 / 2,76	0,8	4,9	67
6	7 / 1.04	0,8	5,4	71
10	1 / 3,57	1,0	6,4	110
10	7/1.35	1,0	6,8	120
16	1 / 4,50	1,0	7,3	170
16	7 / 1,70	1,0	8,0	180
25	7 / 2,14	1,2	9,8	285
35	19 / 1,53	1,2	11,0	380
50	19/1.78	1,4	13,0	510
70	19 / 2,14	1,4	15,0	715
95	19 / 2,52	1,6	17,0	990
120	37 / 2,03	1,6	19,0	1230
150	37 / 2,25	1,8	21,0	1510
185	37/2. 52	2,0	23,5	1900
240	61 / 2,25	2,2	26,5	2490
300	61 / 2,52	2,4	29,5	3050
400	61 / 2,85	2,6	33,5	3900
500	61 / 3,20	2,8	37,0	4880

Гибкие проводящие кабели общего назначения с ПВХ изоляцией (без оболочки) 450/750 В согласно BS 6004
Одножильные с ПВХ изоляцией

Размер жилы		Номинальная толщина изоляции мм	Средний габаритный диаметр Верхний предел мм	Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2	Количество и диаметр проволоки кол. / Мм
1,0	32 / 0,20	0,6	3,0	16
1,5	30 / 0,25	0,7	3,5	21
2,5	50 / 0,25	0,8	4,2	33
4	56/0.30	0,8	4,8	50
6	84 / 0,30	0,8	6,3	70
10	80 / 0,40	1,0	7,6	120
16	126 / 0,40	1,0	8,8	175
25	196 / 0,40	1,2	11,0	290
35	276/0.40	1,2	12,5	400
50	396 / 0,40	1,4	14,5	565
70	360 / 0,50	1,4	17,0	770
95	475 / 0,50	1,6	19,0	1010
120	608 / 0,50	1,6	21,0	1260
150	756/0. 50	1,8	23,5	1580
185	925 / 0,50	2,0	26,0	1900
240	1221 / 0,50	2,2	29,5	2500

Каталожный номер 6192y
Плоский сдвоенный провод BVVB

Размер жилы		Номинальная толщина изоляции мм	Номинальная толщина оболочки мм	Средние габаритные размеры		Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2	Количество и диаметр проволоки мм			Нижний предел мм	Верхний предел мм
1,0	1 / 1,13	0,6	0,9	4,0 * 6,2	4,7 * 7,4	55
1,5	1 / 1,38	0,7	0,9	4,4 * 7,0	5,4 * 8,4	70
2. 5	1 / 1,78	0,8	1,0	5,2 * 8,4	6,2 * 9,8	105
4	7 / 0,85	0,8	1,0	5,6 * 9,6	7,2 * 11,5	150
6	7 / 1.04	0,8	1,1	6,4 * 10,5	8,0 * 13,0	205
10	7 / 1,35	1,0	1.2	7,8 * 13,0	9,6 * 16,0	325
16	7 / 1,70	1,0	1,3	9,0 * 15,5	11,0 * 18,5	465

Каталожный номер 6242y
Flat-Twin с неизолированным заземляющим проводником

Размер жилы		Номинальная толщина изоляции мм	Размер заземляющего проводника, шт. / Мм	Номинальная толщина оболочки мм	Средние габаритные размеры		Прибл.Собственная масса на км кг
Номинальная площадь поперечного сечения мм2	Количество и диаметр проволоки мм				Нижний предел мм	Верхний предел мм
1,0	1 / 1,13	0,6	1 / 1,13	0,9	4,0 * 7,2	4,7 * 8,6	70
1,5	1 / 1,38	0,7	1 / 1,13	0,9	4,4 * 8,2	5.4 * 9,6	85
2,5	1 / 1,78	0,8	1 / 1,13	1,0	5,2 * 9,4	6,2 * 11,0	120
4	7 / 0,85	0,8	1 / 1,38	1,0	5,6 * 10,5	7,2 * 13,0	175
6	7 / 1. 04	0,8	1 / 1,78	1,1	6,4 * 12,5	8.0 * 15,0	240
10	7 / 1,35	1,0	7 / 0,85	1,2	7,8 * 15,5	9,6 * 19,0	390
16	7 / 1,70	1,0	7 / 1.04	1,3	9,0 * 18	11,0 * 22,0	560

Круглые световые шнуры с оболочкой 300/300 В CU / PVC / PVC в соответствии с BS 6500
Каталожный номер 2182Y Twin Core

Размер жилы		Номинальная толщина изоляции мм	Номинальная толщина оболочки мм	Средние габаритные размеры		Прибл.Собственная масса на км кг
Номинальная площадь поперечного сечения мм2	Количество и диаметр проволоки No. / мм			Верхний предел мм	Верхний предел мм
0,5	16 / 0,20	0,5	0,6	4,8	6,0	36
0,75	24 / 0,20	0,5	0,6	5,2	6,4	45

Круглые легкие гибкие шнуры в оболочке из CU / PVC / PVC
Артикул № 3183Y Трехжильные

Размер жилы		Номинальная толщина изоляции мм	Номинальная толщина оболочки мм	Средние габаритные размеры		Прибл.Собственная масса на км кг
Номинальная площадь поперечного сечения мм2	Количество и диаметр проволоки кол / мм			Нижний предел мм	Верхний предел мм
0,75	24 / 0,20	0,6	0,8	6,4	8,0	74
1,0	32 / 0,20	0,6	0,8	6,8	8,4	86
1. 25	40 / 0,20	0,7	0,9	7,6	9,4	104
1,5	30 / 0,25	0,7	0,9	8,0	9,8	120
2,5	50 / 0,25	0,8	1,1	9,6	12,0	180

4. О нас Компания
People’s Cable Group Co., Ltd. была основана в 2007 году и расположена в зоне экономического развития Чжэнчжоу Гунъи.Наша компания имеет 2 завода (завод Житян и завод Жулин), занимает общую площадь более 300 000 квадратных метров, с площадью застройки 230 000 квадратных метров.

5. Сертификат
Как первый поставщик кабеля в Китае, мы получили сертификаты CCC, ISO9001, ISO14001, OHSAS, прошли испытания SGS и BV, и наша торговая марка «RMJT» получила известность в Китае.

6. Визит к клиенту
У нас есть профессиональная команда по продажам, каждый из которых проработал в этой работе от 3 до 10 лет, поэтому мы можем предоставить вам комплексные и профессиональные технологии. Благодаря безупречному качеству и послепродажному обслуживанию, до сих пор мы экспортировали в более чем 80 стран, приглашаем вас посетить нас и установить беспроигрышные отношения!

7. Свяжитесь с нами
Завод ДОБАВИТЬ: № 13, Yongding Road, Gongyi, город Чжэнчжоу, провинция Хэнань, Китай.
ТЕЛ: + 86-371-55367868
ФАКС: + 86-371-55367868
Мобильный: + 86-183396

NYM

NYM

Кабель монтажный с изоляцией и оболочкой из ПВХ
HRN HD 21.4 S2 — DIN VDE 0250-204 — IEC 60227-4

СТРОИТЕЛЬСТВО
Провод неизолированный медный провод класса 1 или 2, в соотв. по EN 60228

Изоляция ПВХ компаунд TI1 в соотв. в соответствии с EN 50363-3

Наполнитель сердцевины, покрытые невулканизированной резиной или пластмассой

Оболочка ПВХ компаунд TM1 в соотв. согласно EN 50363-4-1

ЗАЯВЛЕНИЕ

Монтажный кабель для домашнего и промышленного использования.Укладывается на штукатурку или под штукатурку, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Эквиваленты:
PP в соотв. к номеру HRN N.C3.200
A05VV-U, A05VV-R в соотв. к HRN HD 21.4 S2
YM в соотв.с ÖVE-K 41-4

Стандарты:
HRN HD 21.4 S2
DIN VDE 0250-204
IEC 60227-4

Номинальное напряжение: U0 / U = 300/500 В
Испытательное напряжение : 2000 В

Диапазон температур:
Минимальная температура при установке: +5 C
Фиксированная установка: -20 C до +70 C
При коротком замыкании макс. 5s: 160 C

Поведение при пожаре:
Огнестойкий (самозатухающий) кабель
в соотв.согласно EN 60332-1-2

Минимальный внутренний радиус изгиба: 4xØ кабеля

КОНСТРУКТИВНЫЕ ДАННЫЕ
Строительство	Внешний диаметр	Проводник сопротивление при 20 ° C	Cu вес	Кабель Вес	Упаковка *
мм 2	ок.мм	Ом / км	кг / км	ок. кг / км
1 х 6	7,3	3,08	57,6	105	КОТ 100, СП40 500
1 х 10	8,5	1,83	96	155	КОТ 100, СП40 500
1 х 16	9,8	1,15	153,6	230	КОТ 100, СП45 500
2 х 1,5	8,5	12,1	28,8	105	КОТ 100, СП40 500
2 х 2,5	9,8	7,41	48	134	КОТ 100, СП45 500
3 х 1,5	8,9	12,1	43,2	123	КОТ 100, СП40 500
3 х 2,5	10,4	7,41	72	176	КОТ 100, СП45 500
3 х 4	12,0	4,61	115,2	248	КОТ 100, СП50 500
3 х 6	14,8	3,08	182,8	342	КОТ 100, СП60 500
3 х 10	17,7	1,83	288	585	КОТ 100, ДБ08 500
3 х 16	19,2	1,15	460,8	790	DB09 500
4 х 1,5	9,6	12,1	57,6	144	КОТ 100, СП45 500
4 х 2,5	11,3	7,41	96	212	КОТ 100, СП50 500
4 х 4	13,0	4,61	153,6	302	КОТ 100, СП60 500
4 х 6	14,9	3,08	230,4	416	КОТ 100, ДБ08 500
4 х 10	19,4	1,83	384	715	DB08 500
4 х 16	21,9	1,15	614,4	987	DB09 500
5 х 1,5	10,5	12,1	72	173	КОТ 100, СП40 500
5 х 2,5	12,3	7,41	120	256	КОТ 100, СП60 500
5 х 4	14,2	4,61	192	363	КОТ 100, ДБ08 500
5 х 6	16,2	3,08	288	506	КОТ 100, DB08 4000
5 х 10	21,2	1,83	480	874	DB09 500
5 х 16	24,0	1,15	768	1213	DB10 500
7 х 1,5	11,6	12,1	100,8	208	КОТ 100, СП50 500
7 х 2,5	13,1	7,41	168	325	КОТ 100, СП50 500

Обозначение цвета оболочки

(gy) серый

* Упаковка: КОТ 100 = катушка 100 м, SP = кабель на фанерной катушке, DB = кабель на деревянном барабане

PDF Скачать сертификат VDE DoP

Китай Ним Кабель Производители и Завод — Размеры, Цена

Ним кабель / Ним электрический кабель / Ним кабель питания

Описание продукта

Ним кабель / Ним электрический кабель / Ним кабель питания

Силовой кабель с ПВХ изоляцией

Этот продукт подходит для номинального напряжения переменного тока 1. 8 / 3кв и под ЛЭП.

Типичные механические и физические свойства кабеля, электрические свойства соответствуют GB / T12706-2008 и IEC60502-2004

Рабочие характеристики кабеля управления

1) Температура прокладки: ≥0 ℃

2) Допустимая длительная рабочая температура проводов не должна превышать 70 ℃.

3) Во время короткого замыкания (продолжительностью менее 5 секунд) максимальная температура жилы кабеля не должна быть выше 160 ° C

4) Радиус изгиба

одножильный кабель: 20D

multi-core calbe: 15D (D = диаметр)

5) Испытание выдерживаемого напряжения переменного тока кабеля

номинальное напряжение (кв)	0.6/1	1,8 / 3
номинальное напряжение (кв)	3,5	6,5
продолжительность (мин)	932 0 5

Тип, название, возможность укладки

номер модели	номер модели	возможность укладки
медный сердечник сердечник
vv	vlv	внутри помещения / туннель, трубопровод, кабельный канал, легковоспламеняющиеся и сильная коррозия
vy	vly 9 9 внутри кабельный канал / подземная и сильная коррозия, не выдерживает механических нагрузок
vv22	vlv22	внутри помещений / кабельный канал / трубопровод / под землей и сильная коррозия, не выдерживает тяговых усилий
vv23	vlv23	под землей / кабельный канал / трубопровод и сильная коррозия, не выдерживает тяговых усилий
vv32	vlv32	под землей, вал, вода и сильная коррозия, не выдерживают сильных тяговых усилий
vv33	vlv33	под землей, шахта, вода и сильная коррозия, не выдерживают сильных тяговых усилий
vv42	vlv42	под землей, шахта и сильная коррозия, могут выдерживать сильные тяговые усилия
vv43	vlv43	под землей, шахта т и сильная коррозия, могут выдерживать сильные тяговые усилия

Ассортимент продукции

сердечник / поперечное сечение / напряжение	0. 6/1	1,8 / 3
одноядерный	1.5-100	10-10000
двухжильный	1.5-240 10-240
трехъядерный	1,5-300	10-300
3 + 1	2,5-300	10-3002 10-300
4	2.5-300	10-300
5	2,5-300	10-300
3 + 2	2,5-300 936 10-300
4 + 1	2. 5-300	10-300

Информация о компании

Shandong New Luxing Cable Co., Ltd.

1. Наша фабрика специализируется на производстве видов кабеля (электрический провод, силовой кабель, кабель управления, неизолированный провод, Cu / XLPE / SWA / ПВХ, медный кабель, алюминиевый электрический кабель, бронированный кабель, воздушный кабель; 0,3 мм / 0,5 мм / 0,75 мм / 1 мм / 1,5 мм / 2,5 мм / 3,5 мм / 4 мм / 6 мм / 10 мм / 16 мм / 25 мм / 35 мм / 50 мм / 70 мм / 95 мм / 120 мм / 150 мм / 185 мм / 240 мм / 300 мм / 400 мм / 500 мм / 630 мм / 800 мм; 12В, 220В, 300 / 300В, 300 / 500В, 450 / 750В, 0,6 / 1кВ, 1,8 / 3кВ, 3,6 / 6кВ, 6/6 (10) кВ, 8,7 / 10 (15) кВ, 11кВ, 12 / 20 кВ, 18/20 (30) кВ, 21/35 кВ, 26/35 кВ, 33 кВ, 110 кВ, 132 кВ; 1/2/3/3 + 1/3 + 2/4/4 + 1/5/6/7 / 8/10/16 core) с 1999 года.

2. Наша фабрика имеет три производственных базы в городах Тенгжоу, Дэчжоу и Уси, а количество сотрудников превышает 700 человек.

3. Наши кабели соответствуют стандартам хорошего качества и прошли стандартную аутентификацию ISO9001 / 14000, CE, CCC, IEC, BS, EN, AWG, UL.

4. Наша компания имела постоянные партнерские отношения с SGCC & STATE GRID CORPORATION OF CHINA (крупнейшее энергетическое предприятие Китая) и многими другими крупными государственными предприятиями нашей страны.

5. Поставить электрические провода и силовые кабели стандарта IEC / BS / EN / VDE в Африку (Уганда, Южная Африка, Кения, Зимбабве)…), Южная Америка (Бразилия …), Южная Азия (Пакистан …), Юго-Восточная Азия (Мьянма, Таиланд, Индонезия, Филиппины, Малайзия, Камбоджа …), Восточная Азия (Корея …), Рынок Европы (Чешская республика …).

6. Также может соответствовать многим стандартам страны, таким как кабель NYM, морской кабель DPYC / MPYC / TPYC, строительный провод THHN / THWN / TW, кабель AWG / UL …

Nym cable / nym electric кабель / ним кабель питания

Мы можем обеспечить конкурентоспособные цены и спотовые поставки.

No related posts.
