Скрытый электромонтаж — требования и монтаж скрытой электропроводки в подробностях

Автор: Кургузов А.В, инженер по электроснабжению

Электропроводка – это совокупность всех используемых кабелей/проводов и комплекса поддерживающих, изолирующих и защитных элементов. Скрытый электромонтаж предполагает прокладку осветительных и силовых линий электропередач (для переменного тока с напряжением ≤ 1 кВт, и постоянного с напряжением ≤ 1,2 кВт) под наружной отделкой ограждающих конструкций внутри помещений.

Достоинства и недостатки скрытой проводки

Скрытая электропроводка обладает рядом преимуществ и недостатков.

Преимущества

• Электромонтаж скрытой проводки выбирают, так как он не влияет на дизайн интерьера (если проводится заблаговременно). Убирая проводку внутрь ограждающих конструкций, Заказчик дает простор творческой фантазии дизайнера. Также, это исключает возможные препятствия для выполнения чистовой отделки полов, стен, потолков
• Провода и кабели, размещенные в слое бетона или штукатурки, имеют весьма ограниченный доступ воздуха к ним. Это существенно повышает пожарную безопасность
• Практически исключено непроизвольное прикосновение человека к токоведущим частям скрытой электропроводки, что повышает электробезопасность
• Этот вид отличается увеличенными сроками службы, благодаря защите проводки от прямого УФИ и повреждений механического характера

Минусы подобного решения

Профессиональные электрики отмечают следующие недостатки:

• Существенно затруднен доступ к скрытой электропроводке в оградительных конструкциях. Это автоматически влечет ряд сложностей, которые возникают в процессе последующей эксплуатации:
  • Необходимо иметь проект или монтажную схему, чтобы не повредить проложенные кабели в процессе выполнения работ по сверлению отверстий, штроблению стен и т.п., которые могут производиться в процессе будущего ремонта
  • Неисправности, возникающие в скрытой электропроводке, выявить и устранить сложно. Чаще всего, необходимо разрушение чистовой отделки и ее восстановление по завершении работ
• Трудоемкий и длительный монтаж

Выбор оборудования

На этапе подбора оборудования основные вопросы могут возникать при выборе защитных автоматов, УЗО и нужной марки провода (кабеля).

Выбираем автомат защиты

На корпусе каждого автомата производителем проставляется информация о его основных эксплуатационных характеристиках.

Вас должна интересовать та, которая помечена цифрами 1, 2 и 3.

«1» — номинальное значение потребляемого тока в амперах.

Выключатель автоматический защищает участок располагающейся за ним электропроводки от протекания тока, величина которого превышает показатель I (длительного допустимого). Это значение определяется сечением кабеля и материалом жил.

• 10А – 1,5 мм² (для освещения)
• 16А – 2,5 мм² (для розеток)
• 25А – 4,0 мм² (для подключения единичных энергопотребителей, например, маломощных проточных водонагревателей)
• 32А – 6,0 мм² (кабельный ввод)
• 50А – 10 мм² (кабельный ввод при наличии мощных потребителей электроэнергии).

Снижение величины на порядок (относительно сечения), это личный опыт. Подобное решение позволяет защититься «ото всего» (фальсифицированный по сечению или материалу жилы кабель, нарушения правил монтажа …).

Буква рядом с этой цифрой информирует о характеристике мгновенного расцепителя (ЭмР). Для квартир и частных домов используются выключатели с маркировкой «В» и «С».

«2» — величина отключающей способности (в амперах)

«3» — класс ограничения по току (время срабатывания при КЗ). Здесь может стоять 2 или 3. Последний срабатывает быстрее.

Выбор УЗО

Для защиты небольшого дома подходят двухполюсные однофазные УЗО, рассчитанные на U=230V, Iном ≤ 32А, тип «АС».

Для домов большой площади ставятся четырехполюсные трехфазные УЗО (на каждый каскад подключенных потребителей).

Правила монтажа скрытой электропроводки

Правила выполнения электромонтажа скрытой проводки строго регламентируются действующими нормативными документами:

1. ПУЭ (седьмое издание)
2. Своды правил
   • 31-110-2003
   • 76.13330.2016
   • 48.13330.2011
   • 70.13330.2012
   • 12-04-2002 (СНиП)
   • Норматив 12. 1.004-91 (ГОСТ)

Факторы, влияющие на выполнение скрытой электропроводки:

• Материал, из которого изготовлены полы, несущие стены и межкомнатные перегородки – монолитный ж/б, кирпич, бетонные панели заводского изготовления, блоки, дерево, гипсокартон
• Место прокладки – потолок, стены, полы, специальный плинтус
• Марки используемого кабеля (провода)

Общие требования проведения электромонтажных работ

Прокладывая скрытую электропроводку, следует придерживаться требований, изложенных в главе 6.3 свода правил 76.13330.2016.

• Для выполнения работ требуется подобрать метод монтажа проводки с учетом применяемого кабеля (провода) и факторов внешней среды согласно нормативу 50571.5.52-2011 (ГОСТ Р)
• Прокладка кабеля выполняется только в заданном рабочем диапазоне температур (определен производителем или нормативами)
• Скрытая электропроводка, равно, как и проводка других видов, должна прокладываться только параллельно или перпендикулярно полу. Запрещено перекрещивать кабели при прокладке между собой и с иными смонтированными инженерными коммуникациями
• Для соединения жил проводов и кабелей не рекомендуется использовать скрутку. Требуется выполнять их опрессовкой, сваркой или штатными соединителями (навертывающимися, безрезьбовыми, сжимающими и т.п.)
• При необходимости электромонтажа скрытой проводки сквозь ограждающие конструкции, предварительно требуется выполнить все необходимые отверстия и обработать их кромки для исключения повреждения изоляции
• Для удобства подключения всех электроустановочных изделий требуется оставлять свободный конец кабеля:
  • В подрозетниках – 50 мм (без учета его собственной глубины)
  • Для потолочных светильников, в которых используются лампы накаливания – 100 мм, считая от поверхности потолка
  • Если применяются люминесцентные лампы, то 150 мм
  • Крепление кабелей выполняется с шагом:
    • Для пучков заштукатуриваемых – 500 мм
    • Для кабеля одиночного – 900 мм
    • От края распредкоробки – 100 мм
    • От начала участка изгиба – 10 мм.

Есть еще одно требование, которое при выполнении скрытой электропроводки практически повсеместно не выполняется, так как его реализация весьма затратна, технически сложна и занимает много времени. Речь идет о требовании проведения скрытых электрических работ по технологии, допускающей легкую и простую замену участков поврежденного кабеля – использование пластиковых и металлических труб, внутри которых прокладывается кабель.

Чаще всего к данному решению обращаются, когда прокладывается электропроводка, скрытая в имеющихся пустотах над фальшпотолками (подвесными, натяжными), в межкомнатных перегородках из гипсокартона, в стяжке пола и в деревянных домах.

Электромонтажные работы в каменной стене

К данной группе относятся дома, стены которых сложенные из кирпича и различных блоков, возведены методом монолитного бетонного домостроения или собраны из панелей заводского изготовления.

Электромонтаж может быть выполнен:

• Непосредственно под слоем штукатурки (если его толщина превышает 7 мм)
• В штробах, предварительно выполняемых по линии укладки электропроводки
• В полостях и каналах, изначально предусмотренных в панелях и плитах перекрытия (для домов старых проектов)

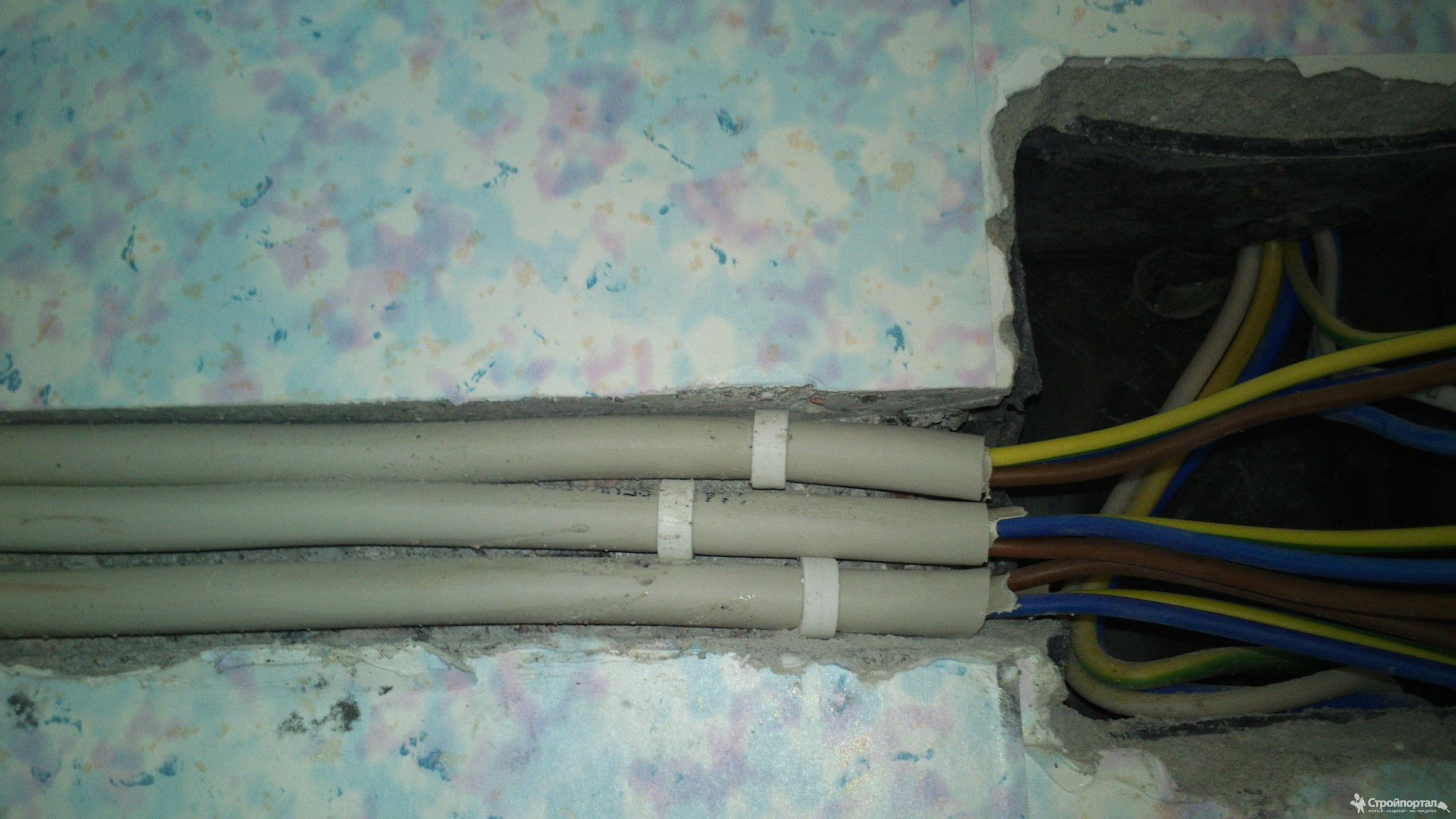

Кабель и провод укладываются непосредственно в штробы (крепятся к несущей поверхности) или протягиваются по предварительно уложенным трубам.

Скрытую электропроводку с использованием труб можно проводить только в стенах из кирпича и блоков. Для бетонных и панельных стен этот вариант исключен (по тем же причинам).

Оптимальная глубина штробы для укладки кабеля – 10 мм, при укладке его в трубах – 40 мм (с учетом припуска на последующую заделку штробы штукатурным раствором).

Необходимый инструмент

Для работы потребуются:

• Штроборез (достаточно дорогой инструмент). Если вы не занимаетесь электропроводкой профессионально, его можно взять в аренду или воспользоваться комплектом из болгарки и перфоратора
• Болгарка должна комплектоваться отрезным кругом с учетом материала стены. Для бетона, это круг с алмазным напылением, для кирпича и блоков – круг по камню. Если общая протяженность штробы значительная, то рекомендуется иметь 2-3 круга
• Перфоратор должен быть укомплектован насадкой в форме лопатки. Она необходима для того, чтобы было удобно удалять материал, остающийся между двумя пропилами, выполненными болгаркой. Кроме этого потребуется коронка по бетону для выполнения мест под установку подрозетников и распределительных коробок
• Рулетка, строительный уровень
• Шпатель и небольшая емкость для подготовки раствора алебастра (гипса) для промежуточного крепления кабеля и подрозетников
• Бокорезы для кабеля
• Нож для зачистки концов
• Изолента (лучше на матерчатой основе)
• Металлическая щетка
• Кисть плоская
• Комплект калибров нужных диаметров. Так называются металлические цилиндры на тросике, которые предварительно протягиваются сквозь отверстия в несущих конструкциях и элементах каркаса, через которые планируется последующая прокладка кабеля
• Омметр

Инструкция по монтажу скрытой проводки

Рассматриваем вариант скрытой разводки, электромонтаж которой выполняется кабелем без использования труб, непосредственно в штробу или штатную нишу.

• Принятая к исполнению электрическая схема переносится на поверхность, где планируется выполнять электромонтаж (стена, пол, перегородка межкомнатная) с учетом ряда обязательных требований по размерам:
  • При прокладке питающего кабеля в стене, он должен располагаться на расстоянии ≥ 150 мм от поверхности потолочного перекрытия. Это избавит Вас в будущем от проблем при решении смонтировать натяжной или подвесной потолок
  • Расстояния от вертикально прокладываемой электропроводки до угла стены, внешнего контура оконного или дверного проема, балок и карнизов должно быть ≥ 10 мм. Это исключит скалывание материала стены
  • Расстояния для установки розеток и выключателей, указанные в действующих нормативах, носят рекомендательный характер, поэтому выбирайте их с учетом удобства
  • Запрещено выполнять вертикальные каналы для укладки электропроводки с противоположных сторон стены, размещая их вдоль единой оси. Это существенно снижает несущую способность ограждающей конструкции. Смещение должно составлять ≥ 100 мм
• Выполняются штробы. Если штробы делаются болгаркой и перфоратором, работать следует в защитных очках, респираторе и спецодежде. Так как будет очень много пыли. Ширина штробы выбирается с учетом размера и количества прокладываемых в ней кабелей (диаметра трубы)
• После того, как штробы прорезаны и отверстия для подрозетников сделаны, их следует очистить от пыли и мелкого мусора жесткой металлической   щеткой. Затем прогрунтовать, желательно грунтовкой глубокого проникновения
• Калибром проверяется пригодность каналов в несущих конструкциях и каркасах
• Для панельного дома выполняется проверка соединительных ниш в рядом установленных панелях
• Кабель режется на необходимые отрезки и прозванивается омметром на предмет целостности жил. Электромонтаж рекомендуется выполнять кабелем, так как он более жесткий и долговечный, чем провод. Оптимальная марка ВВГ нг (негорючий), ВВГнг LS или РКГМ. Это кабель отечественного производства. Можно взять импортный, например NYM. Оптимальные сечения 3*2,5 (для розеток) и 3*1,5 (для освещения).
• Устанавливаются распределительные коробки и подрозетники. Проще всего сделать это с использованием алебастра или гипса. Будет обеспечена должная прочность фиксации на время выполнения монтажных работ. При необходимости, коробки можно будет двигать, регулируя глубину их финишной установки. Рекомендуется размещать крышки коробок на одном уровне с поверхностью чистовой отделки стены, для удобства обслуживания электропроводки
• Прокладывается кабель. Его временная фиксация может выполняться теми же растворами или специальным крепежом, UV (дюбель-хомутами). Для кабеля выбранного нами сечения применяют хомуты с маркировкой 5/10. Для их установки предварительно потребуется просверлить перфоратором отверстия под пластиковые чопики (пробки) диаметром 6 мм (с выбранным шагом). Если скрытая электропроводка прокладывается в имеющихся стеновых и потолочных пустотах, рекомендуется предварительно уточнить их расположение по проектной документации коттеджа. В этом случае протаскивание кабеля выполняется в три этапа:
  • Проверка проходимости калибром
  • Протягивание монтажного тросика, к которому закреплен кабель
  • Затягивание кабеля

Чтобы не повредить электропроводку, усилие, прикладываемое для протяжки, должно быть ≤ 20 Н/мм² сечения проводника. Диаметром имеющегося канала, определяется число жил, допустимое для одновременного протягивания: d=20 мм – 5*2,5 и d=25 мм – 8*2,5.

• После завершения укладки кабеля штробы заделываются штукатурным раствором с таким расчетом, чтобы толщина его слоя была не менее 4 мм. Излишки раствора убираются шпателем.
• Далее выполняется монтаж дифференциальных автоматов защиты и УЗО
• Производится соединение отдельных элементов кабеля в единую электрическую схему, с ее последующей прозвонкой
• Подключение электропроводки к счетчику (выполняется представителем обслуживающей компании с обязательной пломбировкой счетчика).

На этом электромонтаж скрытой проводки – закончен. Завершающие работы выполняются после выполнения чистовой отделки. Они включают в себя: установку розеток (выключателей), осветительных приборов и подключение стационарного электрооборудования.

Читайте другие статьи по данной тематике

Услуги по данной тематике

LA-1013, Тестер кабеля + детектор скрытой проводки, CEM

Описание

Назначение детектора скрытой проводки LA-1013
Детектор скрытой проводки LA-1013 используется для определение местонахождения электрической проводки под поверхностью, локализации точки обрыва поврежденного кабеля, проверки электрического контакта между двумя точками, анализа тонового сигнала кабеля или телефонной линии.

Особенности детектора скрытой проводки LA-1013
Определение местонахождения кабеля под поверхностью
Локализация точки обрыва кабеля поврежденного кабеля
Проверка электрического контакта между двумя точками
Детектирование тонового сигнала кабеля или телефонной линии
Технические характеристики детектора скрытой проводки
Мощность: батарея 9 В (тоновый генератор и пробник (1 шт.))
Выход: 1 кГц, прямоугольный сигнал 6 В (приблизительно)
Размеры пробника: 9х2,25х1 дюймов (228х57х25,4 мм)
Генератор: 2,3х2,3х1,35 дюймов (58,5х58,5х34,3 мм)
Масса: 0,6 фунтов (270 г)

Инструкция по эксплуатации детектора скрытой проводки LA-1013
Определение трассы кабеля/проводной линии
1. Подключите тоновый генератор к кабелю
a) Если кабель с концевым коннектором на одном конце, подключите красный зажим типа «крокодил» к проводу, а черный зажим типа «крокодил» к заземлению оборудования
b) Если кабель без концевого коннектора, подключите красный зажим типа «крокодил» к проводу, а черный зажим типа «крокодил» — к другому проводу.
c) Если у кабеля есть модульные соединители, вставьте соединители RJ11 непосредственно в соответствующие кабельные соединители.
2. Установите выключатель питания тонового генератора в положение TONE (тон).
3. На индуктивном пробнике нажмите и удерживайте переключатель вкл./выкл.
4. Держите изолированный измерительный наконечник напротив исследуемого провода, чтобы фиксировать сигнал, созданный тоновым генератором.
5. Вращайте регулятор громкости/чувствительности в верхней части индуктивного пробника для достижения уровня и чувствительности, необходимых для идентификации и исследования провода.
6. Тон будет самым громким на проводах, подключенных к тоновому генератору.
Примечание: гнездо для подключения головного телефона находится в нижней части пробника.

Идентификация телефонного кабеля: прямой и обратный провод – с помощью зажимов типа «крокодил»
1. Установите выключатель питания тонового генератора в положение OFF (выкл. )
2. Подключите красный контрольный вывод к одной линии, а черный – к другой.
3. Цвет светодиода показывает, что соединение с красным контрольным выводом: Зеленый = обратный (приемный) провод, Красный = прямой провод.

Идентификация телефонного кабеля: прямой и обратный провод – с помощью соединителей RJ-11
1. Установите выключатель питания тонового генератора в положение OFF (выкл.)
2. Подключите соединитель RJ-11, подходящий к кабельному соединителю.
3. Цвет светодиода показывает состояние провода телефонного гнезда. Зеленый = гнездо подключено правильно, Красный = гнездо подключено с обратной полярностью.

Идентификация телефонного кабеля: состояние линии
1. Установите выключатель питания тонового генератора в положение OFF (выкл.)
2. Подключите красный контрольный вывод к Обратному проводу, а черный – к Прямому проводу.
3. Цвет светодиода показывает состояние линии:
Зеленый = Свободная , Выключено = Занятая, мигающий Желтый = Вызов
4. Установите выключатель питания тонового генератора в позицию CONT, чтобы завершить звонок.

Проверка на обрыв с помощью детектора скрытой проводки LA-1013
1. Подключите контрольные выводы к проверяемой паре проводов.
2. Переключите тоновый генератор в позицию CONT.
3. Светодиод будет гореть ярко Зеленым светом, если сопротивление низкое или обрывы отсутствуют. Чем менее ярко горит светодиод, тем выше сопротивление, приблизительно при 10,000 Ом светодиод гаснет.

Выбор тона на LA-1013
Выходной сигнал тонового генератора можно настроить на непрерывный или фликкер-шум. Чтобы изменить тип выходного сигнала, поменяйте позицию переключателя типа тонового сигнала (находится в батарейном отсеке).

Замена батареи детектора скрытой проводки LA-1013
Установите новую батарею, сняв крышку с батарейного отсека, как это показано на схеме.

Технические параметры

Техническая документация

Особенности электромонтажа скрытой электропроводки

Время от времени мы делаем ремонт в своей квартире или в частном доме, и как правило сталкиваемся с необходимостью замены электрической проводки. Специалисты предлагают провести электромонтажные работы прежде, чем приступите к основному ремонту и отделке помещений. В новых квартирах или домах эти работы обычно проводятся сразу после этапа возведения стен и внутренних перегородок и до начала процесса стяжки полов. Если у вас проводка выполнена еще из алюминиевых проводов, то настоятельно рекомендуем ее срочно поменять. Причем замену необходимо проводить целиком. Ведь соединения в распределительных коробках старых алюминиевых проводов с новыми медными крайне опасны и могут привести к пожару. Конечно особенности электромонтажа, специфику работы со скрытой проводкой досконально знают профессионалы. Именно они умеют правильно рассчитать сечение требуемого провода и определить допустимую нагрузку. Но каждый грамотный, образованный жилец обязан иметь основное представление об элементах электропроводки и по работе связанной с ее прокладкой.

Планирование схемы электропроводки

На первом этапе хозяин планирует места, в которых он собирается располагать и устанавливать электроприборы, предполагает, каковы его требования к освещению в помещениях. Определяется с высотой установки розеток и выключателей. Специалист электрик рассчитывает количество электроточек, составляет схему и определяет на месте как ко всем этим приборам следует правильно подвести скрытую электропроводку, где разместить розетки и выключатели, как верно распределить выводы для люстр, лампочек, бра и т.п. Специалист также определяет место установки основного электрощитка, количество и токовые характеристики элементов защитного отключения. Особенность данной электропроводки это то, что все электрокоммуникации скрыты, незаметны. Напомним еще раз, что заниматься электромонтажом следует до начала строительных работ, потому как проводка монтируется в пустотах перегородок, за подвесным потолком, в штукатурном покрытии стен, потолков и т.п.

Монтаж скрытой электропроводки

В бетонных и кирпичных стенах перед началом электромонтажа проводится штробление. В стене прокладываются небольшие штробы глубиной 20 мм шириной в 10-15 мм. Для данной работы существует штроборез, который проводит ровные канавки в любом материале. Можно использовать для проведения таких бороздок и простой перфоратор со специальной насадкой для дробления. В крайнем случае, можно использовать болгарку с алмазным кругом, чтобы прорезать бороздки самостоятельно. Для надежности проводку рекомендуется зафиксировать в штробах дюбель-хомутами или смесью алебастра, которая мгновенно твердеет, тем самым накрепко закрепляет провод. Это первый, черновой этап прокладки электропровода. После того, как провода проведены от распределительной коробки к нужным местам и начерно закреплены в штробе, следует провести следующий «косметический» шаг – канавку заштукатурить или прошпаклевать.

Монтаж электропроводки в подвесных потолках

Самый распространенный, довольно простой, очень быстрый способ проведения скрытой проводки – это прокладка за подвесными потолками. Когда монтируется подвесной потолок, непременно остается зазор, в котором можно установить телефонные, антенные и электрические провода. Там же можно выполнить разводку электрических проводов ко всевозможным светильникам. Монтаж всегда начинается от распределительной коробки вверх, по потолку укрепляют (прикручивают) хомуты, которые прочно удерживают кабель. Выполняя монтаж проводки в подвесном потолке необходимо помнить о том, что в зазоре между основой потолка и ее подвесной части есть воздух. Это чревато тем, что при коротком замыкании может возникнуть пожар. Для того, чтобы избежать этого, в подвесных конструкциях с полостями рекомендуются прокладывать провода в гофрированной трубе ПВХ (гофрошланге), в которой каждый кабель располагают отдельно от другого. Гофрошланг обладает таким отличным свойством: при сильном нагреве кабеля и возгорании, гофрошланг сжимается в этом месте, локализует и тушит огонь.

Монтаж электропроводки в гипсокартоне

Прокладка электропроводки в стенах из гипсокартона кое в чем похожа на прокладку в подвесных потолках. В данном случае тоже есть место, в котором можно провести те или иные коммуникации. И в этом случае не следует пренебрегать правилами пожарной безопасности, а посему также выполнить проводку в гофре. Работа по установке коммуникаций в гипсокартонных конструкциях проводится до обшивки потолка, стен, пола гипсокартоном. Установив металлический «скелет» – специальный каркас, к распределительной коробке проводятся все провода – узел, который закрепляется в коробке. От данного узла провода расходятся к включателям, розеткам, светильникам. После установки проводов и прочих коммуникаций следует приступить к обшивке каркаса гипсокартоном, заранее вырезав в нужных местах отверстия для коробок, включателей и розеток. И в завершение работы вытаскивается связка проводов, устанавливается подрозетник.

Монтаж электропроводки в полах

Монтаж скрытой проводки в полах имеет также свои особенности. Проводят его до того, как сделают стяжку полов. Главным преимуществом такой прокладки является то, что экономятся средства по устройству штроб в стенах. А также экономятся провода за счет более прямой их укладки к местам электровыводов. От распределительного щита прокладывается цельный провод к розетке, его легко зафиксировать по площади пола, а затем сверху залить стяжкой. Особых осложнений в данной работе нет, просто в проекте по электрооснащению четко должны быть указаны места, где будет расположен кабель. Это нужно, в первую очередь для того, чтобы при укладке напольных покрытий, в случае, если необходимо произвести сверление в полу отверстий не повредить электропровода.

Установка электрических розеток, выключателей

Современные технологии рассчитаны на то, что коробки, включатели и розетки устанавливаются с минимальным выступом из стены. Как было сказано выше, в стенах с гипсокартоном делаются специальные углубления, в которых устанавливаются подрозетники специально предназначенные для установки в гибсокартоновых конструкциях. В помещениях с бетонными стенами все обстоит иначе, но не так уж и сложно при определенных знаниях и навыках.Для установки подрозетника в бетонной стене в недалеком прошлом использовали молоток и зубило. В настоящее время существует замечательный перфоратор со специальными насадками, шаблонами, которые сверлят в стене необходимое отверстие. Затем углубление следует очистить от пыли, развести алебастр, обмазать углубление, а потом на смесь насадить подрозетник. Застывшая алебастровая смесь прочно фиксирует подрозетник. Таким же образом устанавливаются распределительные коробки, выключатели, телефонные и ТВ розетки. Когда алебастр прочно застывает, в подрозетник вытаскивается проводка и монтируется внутренняя часть розетки, выключателя.

Выводы по электромонтажу скрытой проводки

В том случае, если вы хотите установить скрытую электропроводку в деревянном доме без подвесного или гипсокартонного потолка, то следует помнить следующее: при прокладке проводки внутри стен необходимы либо металлические кабель-каналы либо металлорукава. Розетки и подъемы к выключателям нужно делать строго вертикально. Подрозетники и коробки должны быть лишь стальные. Провода покупают с дополнительной пластиковой оплеткой. Розетки и выключатели следует подбирать такие, которые могут противостоять нагреву. Если вы решили заменить электропроводку, рекомендуем вам обратиться к профессиональным электрикам. А сэкономить можно, купив необходимый материал для электромонтажа высокого качества в нашей компании.

Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:



Сечение, мм2	Ток, А (медь)	Мощность,кВт (медь)	Ток, А (алюминий)	Мощность, кВт (алюминий)
1	15	3,3
1,5	17	3,7
2,5	25	5,5	19	4,2
4	35	7,7	28	6,1
6	42	9,2	32	7
10	60	13,2	47	10,3



Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм² достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм² рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм², исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

110 фото вариантов укладки и советы по монтажу

Работы по монтажу скрытой проводки осуществляются на начальном этапе строительства помещений. Данный вариант приемлем в жилых домах и квартирах, где нужно скрыть от глаз большое количество проводов. Спрятать их можно в штробах стен, под пластиковыми панелями, фальшпотолком, полом, в гибких рукавах и предусмотренных планом технологических пустотах.

Преимущества и недостатки

К основным преимуществам такой проводки относят: эстетический вид ремонта, пожаробезопасность, электробезопасность и длительный срок службы, благодаря отсутствию постоянных механических воздействий.

Один из плюсов, является одновременно и недостатком – ограниченный доступ к скрытой электропроводке. Труднодоступность при появлении неисправности или обрыва проводов повлечет за собой новый косметический ремонт.

Повредить провода можно совершенно случайно, забыв, где они расположены. Не стоит лишний раз, не зная, сверлить перфоратором, чтобы повесить картину, зеркало или телевизор в вашей квартире. На сегодняшний день существуют приборы, позволяющие определить практически до миллиметра расположение скрытых проводов.

Если вам нужно найти телевизоры хорошего качества в Севастополе, можно смело сказать, что это не проблема. Огромный каталог техники поможет сделать вам правильный выбор.

Еще одним неудобством скрытой проводки является то, что расположение розеток, светильников и выключателей необходимо продумать заранее, а значит, придется составить подробный план размещения мебели и техники в помещении, иначе оно может оказаться не практичным и плохо функциональным.

Согласно ПУЭ сечение провода таким способом прокладки нужно закладывать большее, чем при открытой. Если Ваш дом деревянный, необходимо предусмотреть защиту трубами, лотками или другим доступным способом, для обеспечения пожаробезопасности.

Советы по прокладке кабеля и технология монтажа скрытой проводки

Правильная технология монтажа проводки предполагает несколько этапов. На первом определяется способ разветвления кабелей: коробочный или шлейфовый.

Первый вариант предусматривает прокладку одного кабеля по всей длине жилой площади. Подключение происходит в коробке, от которой идет по одному проводу в разные помещения.

Если использовать второй тип – то за основу берутся два провода, один из которых применяется для розеток, а другой для освещения. Затем определяют места расположения ламп и коробок под выключатели.

Прокладывая кабель, нужно учесть несколько моментов. Спуски или подъемы проводят строго перпендикулярно полу, расстояние до дверей и окон должно быть не менее 10 см, а до потолка – 15 см, рекомендуется не допускать пересечения кабелей. Штробление несущих стен запрещено, и при надобности расположить проводку на них, ее прячут под штукатурку.

Материалы для монтажа

Сделать качественную проводку помогут правильно выбранные материалы. Кабель нужно использовать с медной токопроводящей жилой с сечением 2,5 мм. Алюминиевую жилу стоит применять для маломощной сети освещения. Ее сечение 1,5 мм. Оптимальным соотношением цены и качества можно считать ВВГ и ПВС.

Для организации электропроводки подходят щитки, розетки и выключатели различных типов. Коробки подбирают, ориентируясь на тип стен.

Скрытая проводка своими руками

Как же сделать скрытую проводку своими руками? Ответ на этот вопрос стоит начать с составления и продумывания схемы. Она поможет вам не только определить план действий, но и пригодится в будущем, чтобы знать места прокладки кабелей.

Первым делом нужно установить распределительный счетчик на вводе кабеля в квартиру. Если в помещении будет штукатурка, то провода можно закрепить на ней или проложить вдоль стен и закрыть плинтусом. Однако наиболее надежный способ – прокладка в бороздах.

Глубина штробы должна вместить все кабели и место для штукатурки. Обычно это до 10 мм. Места для розеток вырезаются в стенах с помощью перфоратора.

Если Вы хотите дополнительно защитить проводку, то в штробе следует сделать кабельный канал и протянуть провода посредством проволоки. В другом случае они просто крепятся внутри алебастром.

Провода оканчивают подрозетниками. На последнем этапе штроба штукатурится. В интернете можно найти много примеров с фотографиями скрытой электропроводки, которые помогут Вам в подготовке схем, материалов и монтаже.

Если есть возможность делать проводку в потолке или полу – это намного упростит задачу и трудозатраты. В этом случае проводку размещают в специальных коробах, тем самым обеспечивая легкий доступ к кабелю, в случаях поломки.

Особенности обустройства в деревянном доме

Прокладка проводов поверх деревянных поверхностей запрещена, и поэтому необходимо отделить кабель от легковоспламеняющейся конструкции. Для этого используют металлорукав или пластмассовые трубы. Последние недолговечны и не защищены от грызунов.

Заполнение в трубах должно составлять не более 40 процентов, а их толщина стенки напрямую зависит от сечения кабеля. Для медных, при диаметре жилы 4 мм – это 2,8 мм, до 10 мм -3,2 мм, до 35 мм – 4 мм.

При использовании алюминиевой жилы требования упрощены вдвое. Розетки обязательно размещаются в подрозетниках из металла. Все металлические элементы заземляются, а щитки предполагают наличие выключателей и автоматов.

Советы

По пожарным нормам на каждые 6 м2 идет минимум 1 розетка, если это кухня – то 3;

• Розетки обычно расставляют на высоте 1,5 м по одной стороне во всей квартире;
• Если проводка новая, она должна подключиться к наружным сетям связи. Для этого обязательно нужно присутствие и разрешение специалистов;
• Желательно использовать однотипные кабели для монтажа – или стальные, или металлические;
• В расчете длина кабельной продукции следует учесть запас для розеток и выключателей.

Фото скрытой электропроводки

Также рекомендуем посетить:

Скрытая проводка своими руками — как самостоятельно скрыть проводку на стене в доме, квартире (схема)

Электропроводка – это важный и необходимый элемент в любом помещении. И чем больше электроприборов, тем больше электрических кабелей нужно проложить. Все бы ничего, но вот внешний вид интерьера зачастую портится, если по стенам тянется много кабелей. Как скрыть проводку в стене – этот вопрос интересует многих владельцев домов и квартир, и, конечно же, мастеров по ремонту.

Скрыть проводку в стене до ремонта своими руками

Самый простой, несложный, дешевый и эстетически подходящий вариант – это когда квартира или дом находятся в состоянии ремонта, и есть всего лишь голые стены. В этом случае лучше всего выполнить штробление, т.е. при помощи штробореза прорубить в стене канавки, в которые и проложить кабеля. Глубина канавок должна быть не меньше, чем толщина всех кабелей, чтобы они ровно углубились в стену без выступов. Если нет штробореза, то дорожки делают при помощи перфоратора. Как правило, глубины скрытой лунки 25-30 мм вполне достаточно для прокладки всех необходимых проводов.

Перед тем как делать скрытые лунки, рекомендуется составить предварительную схему, чтобы предусмотреть все возможные варианты подключения электрооборудования и в будущем ничего не переделывать.

При прокладке скрытых электропроводов своими руками в домеследует знать, что существуют правила противопожарной безопасности, которые необходимо соблюдать:

• все провода нужно прокладывать либо в строго вертикальном, либо в строго горизонтальном направлениях. Угол поворота должен быть 90 градусов
• коробки для розеток и выключателей необходимо полностью углублять в стену, не оставляя наружного выступа. Закреплять к стене их необходимо при помощи алебастра
• кабель крепится либо скрепками из металла, либо хомутами из пластика

Как скрыть проводку на стене в доме, если уже установлен гипсокартон?

При монтаже скрытой проводки своими руками самый простой вариант спрятать кабеля, если стены зашиты гипсокартоном. Конечно, при условии, что в стенах не успели сделать лунки штроборезом. Итак, для начала нужно выполнить разметку – где будет установлено электрооборудование, отметить, каких оно будет размеров, запастись инструментом и можно приступать.

Из инструментов понадобятся:

• нож-пила, предназначенный для вырезания отверстий
• нож для гипсокартона с сегментным лезвием
• проволока, веревка, гайка

Для начала определяем место, где именно будет электроузел в квартире. Далее вырезаем отверстие в гипсокартоне своими руками немногим больше, чем диаметр коробки под выключатель или розетку. Монтируем в стену пластиковую коробку, закрепляем ее. Если расстояния между стеной и гипсокартоном недостаточно, чтобы коробка была полностью утоплена в стену, нужно выбрать «вдавленный» скрытый вариант розетки, который благодаря своей изогнутой форме углубляется в стену намного дальше.

Самое сложное в такой работе, выполняемой своими руками в квартире, – протянуть кабель через поперечные профиля, поддерживающие гипосокартон. Для этого и понадобится гайка с веревкой. В верхнее отверстие нужно спустить гайку, привязанную на веревку, протянуть ее до самого низа, а внизу вместо гайки привязать кабель. Затем веревка поднимается наверх по тому же пути, как она спускалась вниз, и таким образом кабель легко протягивается к розетке. При протягивании скрытой проводки по горизонтали можно использовать тот же способ, только вместо веревки использовать проволоку.

Как скрыть проводку на стене своими руками, если уже сделан ремонт?

Самое трудоемкое, пыльное и сложное при установке электропроводки – это когда ремонт уже сделан, но необходимо установить еще один электрический узел, выключатель или розетку. В этом случае нужно использовать кабель-каналы (короба), которые укладываются поверх стены. Схемы для кабель-короба не нужны, нужно только знать, где какой метраж нужен, и определить, какие именно короба следует подобрать для интерьера. Кабель-каналы бывают:

• пластиковые белые
• пластиковые с имитацией под дерево
• пластиковые цветные

Если цветные короба не подходят, то можно приобрести белый, а затем покрасить его под цвет стен, чтобы они сливались, создавая единое целое. Или, наоборот, выделить краской, создав необычный и креативный дизайн.

Чтобы установить кабель-канал своими руками, достаточно провести электропроводку по нужной владельцу квартиры или дома схеме, а сверху просто накрыть коробом. Короб легко закрепить на стене при помощи клея.

Альтернативные способы скрытия проводки и кабелей на стене

Если нет возможности или не для интерьера подходят все вышеперечисленные варианты, то можно воспользоваться самыми простыми способами, которые легко найти в каждой квартире или доме – декорировать электропроводку.

Электрические кабеля можно спрятать:

• в потолочных багетах
• в напольных плинтусах
• в дверных наличниках
• при помощи искусственных или живых растений
• при помощи искусной расстановки мебели

Лучше, конечно же, заранее, еще до выполнения ремонта, продумать схему, где будут располагаться электроузлы. В этом случае даже покупка новых электроприборов, которых ранее не было, не станет проблемой в доме или квартире.

Монтаж скрытой проводки своими руками

В последнее время в жилых помещениях применяется скрытая электропроводка. Находясь внутри строения, она проводится по всему зданию и выходит наружу только в местах подключений, где существует необходимость подключить розетки, переключатели, люстры.

В некоторых случаях устанавливается распределительная коробка, к которой подходят все провода. В случае замены старой электропроводки используют специальные штроба, через которые подается новая проводка.

Выбор материалов

Любой вид работы предполагает подготовительный этап, в процессе которого намечаются сроки сдачи работы, оцениваются силы и подготавливается материал. Остановимся на последнем моменте подробнее. Прокладка внутренней проводки осуществляется при помощи изолированных проводов и кабелей. Токопроводящие жилы проводов находятся в изоляции из резины или пластмассы.

Высококачественные провода, кроме основной изоляции, могут обладать дополнительной защитой. Данный вид провода называется защищенным.Кабеля, применяемые для электропроводки в частных домах или жилых квартирах, практически ничем не отличаются от обычных проводов. Они также покрыты резиновым или пластиковым изолирующим элементом. Например, аббревиатура ВВГ означает кабель, а для обозначения провода используется аббревиатура ПУГНП.

Каждая жила у них покрыта изоляцией, а провод в целом находится в общей наружной оболочке.Различия на первый взгляд несущественны, однако при более тщательном рассмотрении разницу можно ощутить. Внешняя оболочка у провода более тонкая и мягкая. Следовательно, различия будут и в стоимости продукта.

Стоимость кабеля всегда выше, поскольку он обладает повышенной устойчивостью к перепадам температуры, разнообразным механическим воздействиям, преждевременному износу изолирующего материала.

Для определения качества продукта, провода и кабеля маркируются специальными отметками. Первая буква в названии изделия обозначают материал токопроводящей жилы.

Для примера первая буква А сообщает, что в проводе использованы алюминиевые жилы. Провод с медными токопроводящими жилами обычно не маркируется. Остальные символы маркировки перечисляют показатели и характеристики других элементов.

Буква П обозначает провод или полиэтиленовую изоляцию. Двойная буква П характеризует плоский провод. Буквы В и Р обозначают поливинилхлоридную и резиновую изоляции соответственно. Список обширный, поскольку разновидностей проводов и кабелей существует бесчисленное множество.

Для прокладки кабеля в доме или квартире выбор материала не особо велик. Относительно кабелей существуют разновидности ВВГ и NUM. Провода включают разновидности ПУГНП, ПУНП, ПВС, ШВВП. Остановимся на характеристиках каждого элемента.

ВВГ представляет собой кабель с медными жилами, виниловой изоляцией и дополнительной защитой. Буква Г позволяет определить, что кабель является небронированным. Это довольно распространенный кабель, являющийся особо востребованным среди электромонтажных работ. Выполнен в черной наружной оболочке.

Данный кабель имеет несколько разновидностей. ВВГз – кабель с медными жилами, обладающий дополнительной прочностью за счет наполнителя внутри наружной оболочки. Модификация ВВГз используется в редких случаях. Наиболее удобно данный вид кабеля подходит для проведения наружных работ в частном доме. ВВГнг – это разновидность стандартного ВВГ, которая не горит в огне. В последнее время используется вместо базового кабеля.

Различие в стоимости кабеля несущественное. Единственным недостатком является жесткость. Кабель довольно проблематично прокладывать в узких местах или поворотах.

NUM представляет собой круглый кабель в бледно-зеленой оболочке и медной однопроволочной жилой. Родоначальником кабеля является Германия. Впоследствии, кабель стал производиться у нас. Характеристики схожи с ВВГ. Кабель обладает повышенной степенью прочности к механическим воздействиям.

Существенным недостатком использования кабеля является плохая устойчивость к солнечному свету. Поэтому данный вид кабеля используется только для установки скрытой проводки. Стоимость NUM значительно выше ВВГ.

ПБПП — это провод плоского типа с полиэтиленовой изоляцией белого цвета. Состоит из однопроволочных медных жил диаметром сечения до 6 мм. Используется для прокладки силовых и осветительных сетей.

ПБГПП – полный аналог ПБПП. Единственное отличие заключается в использовании многопроволочной гибкой жиле. Отлично подходит для прокладки осветительных сетей.

ПВС является соединительным проводом в виниловой изоляции. Это круглый провод, состоящий из многопроволочных медных жил средней гибкости. Максимальное число жил в проводе — 5, диаметр сечения до 10 мм. Провод выполнен в белой оболочке. Подходит для проведения любых работ. Позволяет изготавливать удлинители. Провод достаточно прочный, стойкий к изменению температуры. Удобен для наружной прокладки на открытом воздухе.

ШВПП выполнен в виде плоского медного провода с жилами повышенной гибкости. Диаметр сечения может достигать 2,5 мм. Благодаря отличной гибкости ШВПП используется как осветительный шнур для настольных световых приборов.

Наиболее приемлемым сочетанием при прокладке домашней электрической сети своими руками является применение ВВГ с диаметром сечения 2,5 мм. для розеток и гибкий ПБГПП для проведения освещения. Для ванной комнаты и кухни необходимо прокладывать ПВС.

После выбора проводников необходимо посчитать общий метраж. Необходимо подготовить планы помещений, в которых будет проходить ремонт, и выбрать способ расключения.

На чертежах подробно отмечают все предполагаемые работы. Затем для каждой комнаты составляется развертка стен, на которой вычерчивается предполагаемый маршрут прокладки кабеля.

Рекомендации по монтажу скрытой проводки своими руками

• — Расстояние от кабеля до верхней или нижней точки комнаты должно составлять не менее 15 см. Расстояние от оконных или дверных проемов – не менее 10 см. Если прокладка проводов находится рядом с отопительными трубами – минимальное расстояние составляет 3 мм.
• — Необходимо устанавливать проводку строго вертикально или горизонтально. Не стоит экономить лишние метры, укладывая проводку по диагонали.
• — Необходимо всячески исключить пересечение проводов. Если этого не избежать, тогда необходимо оставить расстояние между внешним изолирующим слоем проводов. Обычно оно составляет 3 м.

Два метода расключения: коробочное и шлейфовое

Коробочное расключение является классическим типом расключения. Совсем недавно это был основной способ расключения. Методика его довольно проста. Используется один питающий кабель, который укладывается по всей площади квартиры. Затем от питающего кабеля отводятся провода для каждого помещения. Далее отведенные провода присоединяются к электрическим точкам.

Разветвление проводов осуществляется в распаечной коробке. Основным плюсом данного метода является грамотный расход проводов. Минус заключается в невозможности управления выборочными частями сети при помощи распределительного щитка.

Шлейфовое расключение. Данный тип расключения иногда называют европейским. На сегодняшний момент является актуальным способом. Суть его в следующем. На входе в квартиру устанавливается распределительный щиток, от которого к каждому помещению прокладывают два провода, один отвечает за подключение розеток, а второй – за проведение света.

Распределительный щиток содержит автоматический выключатель для каждого провода и специальное устройство защитного отключения для каждой комнаты. Такой тип подключения требует дополнительного расхода кабеля, однако в плане безопасности — лучше классического.

Шлейфовое расключение обладает некоторой универсальностью, позволяя легко управлять сетью помещения и отключать ненужные узлы. Приобретая кабель, необходимо учитывать непредвиденные затраты на прокладку. Поэтому лучше взять немного больше. Это относится и к электромонтажным изделиям, изолирующим материалам, креплениям.

Установка. Когда все подготовительные работы проведены, можно приступать к монтажу. Если помещение находится на стадии строительства и планируется оштукатуривание стен, можно воспользоваться строительным алебастром для крепления проводов к стенам. В этом случае вы должны быть уверены, что последующий слой штукатурки закроет все проводники.

Толщина должна составлять больше 1 см. В противном случае придется штробить стены. В качестве альтернативного варианта можно использовать дюбель-скобы для крепления проводов.

1. Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка.
2. Ответвления при коробочном расключении ведут от распаечных коробок.
3. Внутриквартирный распределительный щиток. При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка.

Процедура штробления стен

Чтобы проштробить стену своими руками, можно воспользоваться зубилом или молотком, однако данный способ является не самым удачным в строительстве. Гораздо проще воспользоваться перфоратором или углошлифовальной машинкой. При помощи углошлифовальной машинки делают два продольных реза, а затем зубилом или перфоратором выбивают образовавшийся промежуток в стене.

Ширина штробы должна вмещать все провода, которые будут проходить по стене. Глубина штробы должна вмещать в себя все провода с последующим оштукатуриванием стены. До проведения штукатурных работ провода крепятся при помощи дюбель-скоб или строительного алебастра. Для последующего оштукатуривания стен необходимо очистить проем штробы от пыли и обработать ее грунтовкой.

5. Закрепление провода в штробе алебастровыми нашлепками.

6. После укладки провода, штробу заделывают алебастровым или строительным раствором.

7. Укладка проводов в трубах под стяжку.

8. Укладка проводов по потолку (под облицовку).

Установка электрических точек. Скрытая проводка предполагает установку распаечных коробок, розеток или выключателей в толщу стены. Для этого в стене проделывается небольшое отверстие. Можно воспользоваться углошлифовальной машинкой с алмазным диском или перфоратором с алмазной коронкой.

Крепеж установочной коробки или выключателя осуществляется при помощи простого штукатурного раствора. Подготовленную поверхность очищают от пыли, проходят слоем грунтовки, затем наносят штукатурный раствор и вдавливают в него коробку. Излишки штукатурки удаляются шпателем. Нужно не забыть установить провода в боковые отверстия коробки.

Монтаж скрытой проводки в нижней части помещения

Этот вариант позволяет избежать сильного штробления стен. Если предполагается заливать цементную стяжку, данный вариант монтажа будет весьма кстати. Толщина цементной стяжки составляет 4-5 см.

Для монтажа проводки этого расстояния будет достаточно. Можно применять специальную полиэтиленовую оболочку для дополнительной защиты проводки под слоем стяжки. Именно таким образом прокладывают силовые кабеля, т.к. современные розетки принято устанавливать у пола. Места подхода проводов к электрическим точкам штробят, а затем штукатурят.

Монтаж проводов освещения

Прокладку осветительных проводов можно осуществлять по потолку. Монтаж происходит наиболее просто, когда потолок облицован гипсокартоном. Также существует возможность скрытой установки проводов освещения без облицовки потолка. Секрет в том, что потолочные плиты перекрытия содержат полости, которые проходят по всей длине плиты.

Отверстие полости вполне способно вместить в себя несколько проводов. Чтобы обнаружить данную полость, необходимо пробить отверстие в плите. Еще одно отверстие необходимо пробить для светильника. Для затяжки провода используется жесткая проволока, которая позволяет растянуть кабель по всей длине плиты. Ненужные отверстия заделывают шпатлевкой. Этот способ является достаточно распространенным при проведении освещения в помещении.

Спрячьте провода телевизора: 7 простых решений, которые мгновенно избавят от лишних проводов

Сара Тью / CNET

За каждым телевизором скрывается тайный стыд каждого из-за запутанных кабелей и разных пылевых кроликов, но так быть не должно.Если убрать кабели позади системы домашнего кинотеатра, она не только станет более привлекательной, но и станет проще в использовании и обслуживании. Я писал здесь о других способах улучшения вашей настройки, но убирать кабели может быть одним из самых больших последствий.

Вам не нужно быть ИТ-инженером, чтобы сделать ваши кабели более аккуратными, и вам не нужен большой бюджет. Все, что вам нужно, это немного времени и пара недорогих вещей. Если вы хотите завершить демонстрационный зал своего телевизора, о котором вы мечтали, вот пять простых советов.

1. Скручивайте шнуры с помощью кабельных стяжек

Кабельные стяжки на липучках дешевы и легко снимаются.

FastTech.com

Из всех предлагаемых здесь решений самый дешевый и простой способ привести вашу систему в порядок — это использовать кабельные стяжки. Они позволяют вам навести порядок в хаосе, который позади, и легко вернуться и изменить, если вы добавите новые компоненты. Есть несколько вариантов использования галстуков.Забудьте об одноразовых пластиковых: используйте многоразовые липучки или стяжки.

При прокладке кабелей вместе старайтесь, чтобы межблочные соединения AV и электрические кабели были разделены. Это предотвращает влияние электрического тока, в частности, на аналоговые сигналы, например, те, которые проходят по проводам громкоговорителей. Используйте стяжки, чтобы закрепить кабели вдоль естественных границ AV-мебели и стен.

2. Маркируйте свои кабели

Если вы хотите сделать дополнительный шаг в упорядочивании, вы можете купить бирки для печати, чтобы вы могли, например, сказать, какой кабель питания какой.Это особенно удобно, если вы, как и я, постоянно подключаете много нового оборудования. Некоторые приемники, например Denon, снабжены наклейками, которые помогут вам разобраться, что к чему.

3. Купить новые (короткие) кабели

. Сара Тью / CNET

Вы в конечном итоге закручиваете слишком длинные кабели петлей и засовываете их под устройством или сзади телевизора? Может быть, вам нужно купить более короткие тиражи. Вы можете купить кабели питания, HDMI, RCA и акустические кабели любой длины или длины.Если вы покупаете новые кабели HDMI, вы можете инвестировать в сверхвысокоскоростные (сертифицированные HDMI 2.1) кабели для будущей проверки стандартов, таких как 8K, но они не нужны для большинства устройств. Вы также можете приобрести белые кабели, которые будут лучше скрываться от ваших грязно-белых стен.

Подробнее: Лучшие кабели HDMI на 2021 год

4. Установите новые розетки или порты HDMI позади телевизора

Сара Тью / CNET

Если вы решите закрепить телевизор на стене, то свисающие провода будут очевидны с самого начала.Если вам повезло, что у вас есть собственный дом и стены из гипсокартона, вы можете заплатить электрику, чтобы он установил для вас розетку или порты HDMI в стене. Но это дорого, и если вы арендуете дом или устанавливаете телевизор на кирпичной или бетонной стене, это не вариант. Внешнее решение, а именно кабельный канал, является более экономичным выбором.

5. Скрыть телевизионные шнуры в кабельном желобе

Тай Пендлбери / CNET

Канал прокладки шнура или кабеля представляет собой плоскую трубку из ПВХ, которая прикрепляется к стене и может быть отрезана по длине и окрашена в соответствии с вашим интерьером.Передняя часть «трубки» включается и выключается, поэтому при необходимости можно легко добавить или переместить кабели. Комплекты для скрытия кабелей доступны в различных цветах.

Пару лет назад телевизоры Samsung поставлялись с одним полупрозрачным кабелем, который было труднее обнаружить на стене, но в новых телевизорах Samsung такой возможности больше нет.

6. Спрячьте провода громкоговорителей объемного звучания, приподняв молдинг пола или положив коврик

Тай Пендлбери / CNET

Хотя кабельные стяжки и кабельные каналы отлично подходят для размещения кабелей за телевизором, что происходит, когда вам нужно проложить кабели в другом месте комнаты? Провода для громкоговорителей объемного звучания, вероятно, являются наиболее распространенным примером.

Для моей собственной системы я использую акустический кабель Monster XP 16-го калибра для подключения колонок объемного звучания к ресиверу. Monster имеет тенденцию получать плохую репутацию из-за завышенной цены, но мне нравится серия XP, поскольку она экономична, хорошо сконструирована и также доступна в белом цвете.

Какую бы марку вы ни выбрали, вы можете провести кабели вдоль плинтусов и дверных рам и прикрепить их с помощью недорогих зажимов для кабеля с гвоздями.

Если у вас большая комната, похожая на собор, возможно, не удастся провести кабели вдоль стен, поэтому приобретите хороший коврик.Прокладывать силовые кабели под ковриками небезопасно, но можно закрывать такие предметы, как акустические кабели или Ethernet, но по возможности постарайтесь проложить их в наименее загруженных местах. Для максимальной прочности при необходимости можно проложить по полу отдельно резиновую дорожку качения.

7. Установите удлинитель так, чтобы кабели не касались пола

Для человека, который весь день занимается техникой, я был неоправданно взволнован, чтобы купить себе накладной удлинитель для своего рабочего стола. Главное, что он сделал, и то, что он может сделать и для вашего телевизора, — это приподнять разъемы над землей и аккуратно скрыть их от глаз.В выбранной мной модели Tripp Lite всего шесть розеток, но вам, вероятно, понадобится больше. Например, моя (правда, большая) телевизионная система использует два удлинителя на восемь розеток.

Если вам нужен больший выбор розеток, вы можете выбрать зажим, который будет прикрепляться к вашей существующей полосе, или вы можете полностью отказаться от кондиционера питания на уровне компонентов.

Телевизоры CNET, потоковая передача и аудио

Получите всеобъемлющий охват CNET технологий домашних развлечений, доставленный в ваш почтовый ящик.

Как спрятать телевизионные провода, закрепленные на стене

Настенный телевизор может стать украшением любого дома. Это всегда желаемый эффект, но слишком часто получается просто спутанная путаница шнуров, неловко свисающая со стены. Придумывание того, как спрятать телевизионные провода на настенном креплении, может стать настоящей головной болью для многих.Некоторые даже терпят бессонные ночи, думая: «Как мне спрятать телевизионные провода на стене ?!» Но, прежде чем вы сдадитесь и решите жить с разочарованием из-за кучи уродливой проводки, портящей ваши впечатления от просмотра телевизора, позвольте нам заверить вас, что это не ТАК сложно, и есть несколько относительно простых решений!

Вот способы спрятать телевизионные провода на стене

Используйте крючки за мебелью, чтобы спрятать телевизионные провода

Самодельный способ убрать все эти надоедливые провода, свисающие с настенного телевизора, — это использовать пластиковые крючки / колышки.Их легко приобрести в хозяйственных магазинах или в Интернете. Все, что вам нужно сделать, это прикрепить крючки к заднему краю вашей мебели и закрепить к ним шнуры. После того, как шнуры будут зацеплены, они будут плавно скрываться за силуэтом вашей мебели. Просто нажмите на каждый зажим примерно на 30 секунд или около того, дайте клею остыть и приклейте к мебели примерно на полчаса, затем он должен быть достаточно липким, чтобы выдержать вес проводов.

Этот совет работает не только, когда вы пытаетесь скрыть телевизионные провода, но также и тогда, когда вам нужно расположить шнуры и кабели на рабочем столе.

Обратной стороной этого решения является то, что оно носит временный характер, поскольку время от времени может потребоваться замена крючков. Кроме того, этот прием работает только в том случае, если у вас есть мебель, размещенная прямо под настенным телевизором. Для тех, кто это делает … у вас уже есть встроенное решение, как скрыть телевизионные провода.

Используйте кожухи для скрытия проводов телевизора

Уловка, как спрятать телевизионные провода над камином , заключается в использовании пластиковых крышек для шнуров, которые прикрепляются непосредственно к стене над ним и скрывают провода.

Вы можете приобрести их в Интернете или в местном хозяйственном магазине. Чтобы удачно спрятать телевизионные провода, сначала нужно измерить стену между основанием экрана и полом. Это длина провода, которую вам нужно спрятать, поэтому вы можете продолжить и отрезать крышку карты в соответствии с этим размером. После этого надежно прикрепите основание кабельного канала к стене с помощью шурупов и защелкните крышку на месте. Убедитесь, что у вас есть все инструменты, необходимые для выполнения этой операции, а именно ножовка, шурупы и отвертка.Вы также можете приобрести краску того же цвета, что и ваша стена, и покрасить кожухи шнура для более бесшовного вида.

Использование этого метода для того, чтобы скрыть телевизионные провода на стене, довольно трудоемко и требует от вас некоторых столярных навыков. Кроме того, успех этой операции полностью зависит от того, насколько хорошо вы ее выполните. В конце концов, если крышка шнура расположена неаккуратно, это может вызвать раздражение глаз и отвлечь внимание от домашних развлечений. Итак, если вы собираетесь пойти по этому пути, делайте домашнее задание!

Спрятать телевизионные провода за стеной

Это решение даже более мощное, чем предыдущее, но это верный способ убрать ваши телевизионные кабели из поля зрения и навсегда! Вы можете просто спрятать провода за стеной, на которой установлен телевизор, с помощью утопленных кабельных планок.Вам понадобится инструмент для поиска гвоздей, универсальный нож и отличная работа пальцами. Во-первых, снимите телевизор со стены. С помощью средства поиска стоек найдите на стене две панели без стоек. Один из них должен находиться за идеальным местом для установки экрана, а другой — у нижней части стены / рядом с ближайшей розеткой. После того, как вы их определили, используйте свой канцелярский нож, чтобы проделать по одному отверстию в каждом из этих мест, которое достаточно велико, чтобы в него поместились две кабельные пластины, а также пропустите телевизионные кабели в стене и из нее.Как только вы закончите, у вас все будет готово к настройке, казалось бы, «беспроводной» домашней развлекательной системы, которая обязательно поразит ваших друзей и семью!

Однако у этого метода есть свои минусы. Как упоминалось ранее, для этого требуются значительные усилия и навыки. Кроме того, этот метод является относительно постоянным, поэтому он не лучший вариант для людей, живущих в арендованных домах, поскольку приводит к повреждению стены. Тщательно продумайте этот вариант.

Получите лучшее из миров с MantelMount

MantelMount, возможно, является лучшим выдвижным кронштейном для телевизора на рынке и ответом на вопрос, как спрятать телевизионные провода над кирпичным камином.Современная технология противовеса и автомобильные поршни позволяют любому с легкостью снять тяжелый настенный телевизор. Это крепление для телевизора может не только перемещаться вверх и вниз, но и поворачиваться слева направо, что дает вам полную свободу движений для поиска идеального угла обзора. Все выдвижные кронштейны для телевизоров MantelMount оснащены системой управления проводами. MantelMount предлагает анкеры для кабельных стяжек, которые крепятся к подъемному рычагу кронштейна телевизора и помогают упорядочить и скрыть провода, что делает MantelMount решением для того, как скрыть телевизионные провода на настенном креплении.С MantelMount вы не просто получите крепление для телевизора. Вы получаете хорошо продуманный продукт, обеспечивающий идеальный домашний кинотеатр для всей семьи.

Скрытие вертикальных проводов в стене — сокрытие телевизионных кабелей

Конструкции стен различаются в зависимости от типа конструкции и времени ее постройки. Чтобы можно было протянуть провода через стену, внутри стены должно быть достаточно места для прохождения кабелей.

Любые стены с карнизами (деревянными или металлическими), как правило, достаточно места для протяжки проводов при условии, что на пути нет водопроводных труб, противопожарных блоков (горизонтальных стержней), вентиляции или других препятствий.

Новые дома и городские дома

В новых домах и Городские дома , как правило, нет проблем с проведением проводов в стене.

Старые дома и городские дома (обычно 1970-х годов или старше)

В старых домах вы можете ловить кабели только во ВНУТРЕННИХ стенах. Потому что ВНЕШНИЕ стены в старых домах не имеют достаточно полости для прокладки проводов.

Глубина:

Внутренние стены в Старых домах , за штукатуркой и токарным станком стоят деревянные шпильки.Итак, внутри внутренней стены есть место для прокладки проводов.

Наружные стены в Older Homes , за штукатуркой только тонкая деревянная обвязка (вместо деревянных шпилек), а прямо за ней кирпичи. Таким образом, невозможно провести проволоку через внешнюю стену, не разрушив стену.

Кондо, квартиры, чердаки и коммерческие здания

Самые новые кондоминиумы, апартаменты, чердаки и коммерческие здания построены с бетонной конструкцией (бетонные стены, бетонные полы и бетонные потолки).А ненесущие стены возводят из гипсокартона с металлическими стойками для разделения комнат.

Как узнать, бетонная у меня стена или гипсокартон?

Когда вы стучите по стене, вы обычно можете услышать разницу в звуке между бетонной стеной и гипсокартоном с металлическими стойками. Стучите в каждую стену в вашем доме, и вы почувствуете разницу в звуке.

Бетонная стена

Бетонная стена издает высокий звук и кажется очень прочной, когда вы по ней стучите. И звук обычно не такой постоянный по всей стене.Использование поисковика для сканирования бетонной стены, скорее всего, даст вам всевозможные странные и ложные показания, потому что в нем нет шпилек.

Гипсокартон с металлическими штырями

Когда вы стучите по гипсокартону металлическими штырями, звук становится более глубоким, и иногда вы можете услышать небольшое эхо. Если вы сканируете шпильки на гипсокартоне с помощью металлических шпилек, поисковик должен обнаруживать шпильки довольно стабильно (обычно на расстоянии 16 дюймов по центру) по всей стене. Тогда вы точно знаете, что это гипсокартон с металлическими шпильками.

Ограничения, связанные с конструкцией стены

Скрытие проводов в стене НЕ применимо для бетонных стен, кирпичных стен и большинства наружных штукатурных стен, потому что нет полости, через которую можно протянуть провода.

Если ваша стена относится к одной из перечисленных выше, следующим лучшим вариантом будет скрытие кабелей с помощью кабельного канала (крышки для проводов), который крепится к стене на поверхности. Опция On-Wall Wire Management по-прежнему является отличным способом аккуратно управлять кабелями.

Как спрятать телевизионные провода на стене? Советы и хитрости — Домашние хитрости DIY

Если вы ищете идеи, как спрятать провода от телевизора на стене, вы попали в нужное место! Телевизоры работают в сети, как и большинство бытовой техники.Помимо кабеля с вилкой на розетку 220В, часто к телевизору идет еще один провод, по которому транслируется эфирное, кабельное или спутниковое телевидение. А если к устройству подключена приставка, игровая приставка или DVD-плеер, количество кабелей значительно увеличивается . Все это сказывается на оформлении комнаты, еще больше ухудшает эстетическое восприятие просмотра фильмов. Вы можете исправить ситуацию. Достаточно решить, как спрятать провода от телевизора: в ящиках, вдоль стены или провести их по полу.Итак, начнем!

Как спрятать телевизионные провода на стене?

Итак, как спрятать телевизионные провода на стене? Самый популярный и простой способ скрыть телевизионные провода на стене — это украсить провод, использовать внешние кабельные каналы, специальные каналы или использовать специальный кронштейн для кабеля. Любой из этих методов поможет вам скрыть любые провода, идущие от вашего телевизора, и таким образом получить более четкое и красивое изображение.

Выбор оптимальной разводки проводов

Чтобы решить, как спрятать провода, нужно учесть их длину и структуру .Прокладывая кабель вдоль стен или потолка, не прокладывайте кабели слишком плотно. Если не оставить приклад возле самого телевизора или розетки, на вилку будет большая нагрузка, и в результате он или разъем выйдет из строя.

Скрытие телевизионных проводов

Также не допускается работа с неизолированными проводами . Бывает, что в процессе эксплуатации кабель теряет целостность. Участки с трещинами или сколами в верхнем изоляционном слое необходимо дополнительно обмотать изолентой или заменить новым проводом.

Также стоит учесть:

• Сколько проводов планируется скрыть. Для одного-двух несложно просверлить отверстия нужной длины или приобрести кабельные каналы. Большое количество кабелей лучше всего заправить в стену за досками гипсокартона.
• Желаемое расположение: Для размещения проводки на потолке потребуется кабель большей длины, чем на полу.
• Расстояние до розетки. Если телевизор находится рядом с источником питания, можно просто замаскировать или украсить кабель, чтобы он не бросался в глаза.
• Индикатор безопасности . В квартирах или домах с маленькими детьми и домашними животными особое внимание следует уделить скрытию проводов. Они должны располагаться в недоступном месте, например, в ящике или в стене. Но не ложитесь просто на плинтус.

Рассмотрим подробнее все варианты, как красиво, аккуратно и надежно спрятаны провода от телевизора.

Знаете ли вы, что телевизор можно включить без пульта дистанционного управления? Если нет, прочтите эту статью, чтобы узнать, как это сделать.

3 способа спрятать провода на стене без водостока и ремонта

Один из надежных способов скрыть проводку — создать в стене специальные «дорожки». Оптимально планировать на этапе капитального ремонта квартиры , чтобы не запыляться и не ломать новую отделку. Если такого варианта нет, вы можете выбрать один из трех способов обойтись без инструментов для сборки.

Лучшие способы как спрятать провода телевизора

1. Украшение для проволоки

Дизайнерские решения о том, как красиво спрятать провода на стене, могут быть очень неожиданными, сложными и простыми.Декораторы придерживаются мнения, что зачем что-то прятать, если это можно органично вписать в интерьер.

Наиболее распространенные варианты декорирования следующие:

1. Покупка специальных силиконовых насадок. Они могут быть разного цвета, формы, есть даже фигурные варианты. Например, в виде дерева с ветками, в стволе которого спрятаны провода.
2. Метод фигурного скручивания. Для этого потребуются простые зажимы и фантазия.Провод можно специально купить подходящего цвета, ведь даже кабели HDMI продаются не только черного, но и красного, белого, зеленого и других оттенков. Для удобства можно нарисовать на стене карандашом нужный рисунок и над ним проложить кабель. Можно получить настоящий рисунок или изящные локоны, которые подходят к дизайну и стилю всей квартиры.
3. Прячась за комнатными цветами. Простой и проверенный способ. Кабель крепится к стене. Подвесные подставки для цветов делаются по проводке.А еще высаживают фигурные или свисающие цветы. Искусственные варианты подходят и тем, кто не отличается любовью к садоводству.
4. Декоративные панели. Купить, заказать или сделать самому. Мастера по дереву могут создать настоящие объемные картины, в которых будет предусмотрен потайной ход для проводов от телевизора и другой бытовой техники.

Альтернативный метод для художников — роспись на стене. Проволока подбирается под ее цвет и укладывается прямо на работу.Некоторые дизайнеры оборудуют скрытую проводку светодиодами. В таком варианте провода от телевизора превращаются в декор в любое время суток.

Не бойтесь фантазировать. Даже простая отделка проволоки искусственными цветами может стать наиболее подходящим решением именно для вашей квартиры. Но не забывайте, что любой декор привлечет внимание детей и животных.

2. Использование внешних кабельных каналов или специальных коробов

Кабельный канал может быть жестким, гибким, гофрированным.Подойдут также пластиковые или деревянные ящики, аккуратно сделает разводку и повысит безопасность ее эксплуатации . Последние часто встречаются в офисных зданиях, кафе, ресторанах и отелях. Они стильно выглядят и стоят недорого.

При выборе варианта, как скрыть провода на стене, учтите:

• Материал изготовления самой стены . В деревянную основу легко вставить любую скобу или гвоздь. Но для бетонного основания понадобится отвертка или другой способ крепления проводки.
• Длина и расположение кабелей. Гибкие гофрированные кабельные каналы идеально подходят для крепления нескольких проводов от телевизора к розетке. По сути, из паутины делают один аккуратный кабель.
• Количество проводов. Особенно актуально при выборе специальных ящиков. Кабели в них должны быть достаточно свободными, не сдавленными и не перетянутыми. Профессиональные электрики всегда оставляют немного свободного места, чтобы при необходимости убрать 1 или 2 новых провода в одну коробку.

Если вы знаете знакомых электриков или отделочников, попросите их о помощи. Они оценят расположение и технические характеристики проводов и посоветуют, как лучше и быстрее спрятать кабели от телевизора.

3. Специальные кабельные скобы

Специальные кабельные скобы. Самый простой вариант крепления — не допускать спутывания шнуров под ногами. Скобы могут быть полукруглыми, прямоугольными, с пластиковым или металлическим верхом.Их чаще всего крепят к плинтусу обычным молотком.

Такой способ не поможет спрятать провода от телевизора, а обеспечит свободный проход по квартире, коридору, кухне.

Как самостоятельно удалить кабели в стену

Замыкание проводов от телевизора в стене само по себе — оптимальный, безопасный, но наиболее трудоемкий процесс. Без ремонта не обойтись. Поэтому внутренняя электропроводка планируется на этапе капитального ремонта или переезда в новую квартиру.

Действия по удалению проводов в стене следующие:

1. Заказать проект электромонтажа квартиры или комнаты. Только электрик может рассчитать, сколько потребуется розеток, ширину технологических отверстий и правильную разводку всех проводов.
2. Нарисуйте на стене прямые линии карандашом или маркером. Это контур, по которому будут проточены технологические отверстия.
3. Подготовьте оборудование и вырежьте отверстия в соответствии с заданным планом. Очистить их. Проложите основные кабели и вставьте розетки.
4. Снимите электропроводку в кабельных каналах для повышения безопасности его эксплуатации. Там же можно разместить провод для подключения эфирного или кабельного телевидения.
5. Закрыть отверстия, оставив технологические лючки. — доступ для проверки целостности и ремонта проводки.
6. Сделать ремонт.

Важно. Все это необходимо сделать до того, как в квартире будет сделан капитальный ремонт.Розетку лучше подвести прямо к телевизору, тогда дополнительных методов скрытия проводов не потребуется.

Если ремонт уже был сделан, но вы хотите вывести кабели от бытовой техники в стену, можно аккуратно стачивать мелкие линии на плинтус . И вместе с ним начните остальную часть маршрута. Для этого выпускаются специальные плинтусы с внутренней полостью, позволяющей скрыть проводку от посторонних глаз.

Можно ли спрятать проводку в полу?

Самый простой вариант, как спрятать провода от телевизора на полу, — это купить специальный плинтус с полостью внутри. Это быстрый, чистый и недорогой способ прокладки кабелей по квартире. Более того, так же легко будет свободный доступ к нужному участку шнура, проверить его целостность — достаточно демонтировать плинтус, а затем поставить все на место.

Антенный провод от телевизора легко спрятать в самом полу.Для этого потребуется:

• Просверлите в бетонном полу небольшие технологические отверстия с помощью перфоратора.
• Вставьте в него провод. Покройте декоративным материалом или выровняйте пол стяжкой.

Важно. Если в квартире деревянные полы, их придется убрать. Нет необходимости нарушать целостность паркета или ламината. Для подключения на входе и выходе провода требуется только небольшое отверстие.

Прокладка кабеля под потолком

Размещение проводов от телевизоров и другой бытовой техники под потолком — один из самых безопасных способов спрятать их от детей и животных.Причем для создания такой системы необязательно протыкать канавки и делать технологические пропилы. Вы можете выбрать один из следующих способов:

• Наружная разводка с огнеупорными защитными рукавами (гофрами). Подбираются под цвет отделки потолка. И их просто крепят скобами к потолку.
• Применение потолочных плинтусов с технологическими отверстиями для электропроводки. Самый быстрый и доступный способ. Достаточно закрепить плинтусы и пропустить по ним провода до места выхода.С него по стене опускают ящики, либо убирают провода в стену.
• Скрытие проводки под подвесными потолками. В конструкции предусмотрена специальная рама, к которой можно крепить провода или кабельные каналы.

Важно. При проводке ровных проводов от телевизора важно соблюдать технику безопасности. Каждый кабель должен быть изолирован. При разводке сразу нескольких проводов их убирают в огнестойкие гофры.

Как спрятать телевизионные провода за мебелью?

Хозяин квартиры или дома хочет, чтобы провода были как можно меньше, точнее, чтобы их не было видно. Чтобы быстро спрятать кабели, можно купить специальную мебель , в которой уже есть технологические отверстия для антенного или кабельного провода.

Лучший способ спрятать провода за мебелью

Чаще всего к такой мебели относятся тумбы под телевизор. Они оснащены отверстием, через которое можно легко и быстро отсоединить все провода . И незаметно подключите их к ближайшей розетке. В этих же тумбах могут быть выдвижные полки для ТВ-приставок, DVD-плееров и другой техники.

Установите подставку под телевизор как можно ближе к розетке.Если это невозможно, вы можете протянуть удлинитель под плинтусом и поднести источник питания как можно ближе и незаметно.

Оригинальные и простые методы скрытия телевизионных проводов

Дизайнеры и просто владельцы помещений с богатой фантазией придумали необычные способы спрятать провода от телевизора и заодно украсить квартиру или дом. К самым простым и оригинальным вариантам относятся:

1. Запустите прикроватные тумбочки и накройте их книгами или специальными элементами декора.Главное не забывать, что книги для красоты, а не для чтения.
2. Сплетите провода толстой веревкой, превратив их в настоящее украшение квартиры, из которого можно создать елку на стене или любой другой узор.
3. Размещение фитостен — современное решение для стильной квартиры. Это специальная панель с карманами для комнатных растений. Достаточно поставить телевизор спиной к живой стене и проложить за ним кабель, чтобы аккуратно и красиво скрыть все провода.В то же время такое оформление ТВ-зоны поможет полностью расслабиться за просмотром телевизора.
4. Установка декоративной мебели. Если телевизор крепится к стене, провода выходят вниз и портят дизайн. Чтобы их скрыть, достаточно создать тонкий шкаф под телевизор. Он будет смотреться стильно и одновременно закроет проводку и розетку для телевизора.

Вариантов, как спрятать провода от бытовой техники на стене, потолке в полу, очень много. Выбирайте любую, подходящую к дизайну комнаты, и не бойтесь творить.Но не забывайте о технике безопасности.

Что нужно знать при работе с телевизионными проводами Как спрятать телевизионные провода в вашей комнате

В квартиру проведено кабельное, эфирное телевидение. Также от самого телевизора идёт провода . И при их декорировании не забывайте, что вы работаете с электричеством, что требует техники безопасности. А именно:

• Производить электропроводку по квартире можно только в обесточенном помещении и при наличии разрешения на проведение таких работ.Для этого на этапе капитального ремонта приглашаются электрики.
• Отсоединять провода в кабельных каналах или в плинтусах можно только при выключенной бытовой технике.
• Допускается декорировать кабели любыми элементами при соблюдении следующих условий: оборудование отключено от сети и не нарушена целостность оплетки изоляционного провода.

Не забывайте, что все дополнительное оборудование плотно подключить нельзя.Вилки должны свободно подключаться к разъемам, чтобы обеспечить качественную и длительную работу устройств.

Как скрыть провод динамика

Smarter Home Guide поддерживается аудиторией. Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнайте больше здесь.

________

Итак, у вас есть птичье гнездо из проволоки, проложенное вокруг вашей гостиной, домашнего кинотеатра или спальни. Вы устали смотреть на него и пытаться решить, как вы будете прятать и скрывать провод динамика.Есть несколько простых и экономичных вариантов.

Просмотр фильмов на вашей системе объемного звучания — это то, чего с нетерпением ждут почти все. Однако, если в вашей комнате повсюду лежат провода колонок, это может испортить эстетический вид комнаты. Более того, эти провода не только доставляют неудобства при уборке пылесосом, но и могут стать опасностью споткнуться как для вас, так и для вашей семьи.

Во многих ситуациях необходимо проложить провод динамика через комнату. Это обычное дело в домах, где есть домашний кинотеатр с объемными динамиками.В таких установках слишком много проводов, чтобы их игнорировать, если вы не замаскируете их должным образом.

( Ознакомьтесь с нашим руководством по созданию небольшого домашнего кинотеатра с ограниченным бюджетом)

Хотя вы все еще можете протянуть эти дополнительные провода вдоль плинтусов, это тоже странно выделяется в вашей комнате. С другой стороны, пытаясь пропустить кабель через стены, вы будете выдергивать волосы, поскольку пробить стены для сокрытия проводов в большинстве случаев не так просто.

В какой-то момент вы даже можете начать рассматривать варианты беспроводной связи, чтобы избавиться от проводов, лежащих в вашей комнате. Однако вместо использования беспроводной связи существуют различные методы сокрытия кабеля сабвуфера и проводов динамиков объемного звука. В этой статье мы поможем вам узнать, как эффективно скрыть провода колонок.

Большинство из этих методов работают практически с любым типом проводов или кабелей. Сначала мы рассмотрим решение в самом проводе динамика…

Также ознакомьтесь с нашей статьей о том, как скрыть кабели Ethernet.

Лента для громкоговорителей

Если вы хотите по-настоящему невидимое, но постоянное размещение проводов и избегаете прорезания отверстий или прокладки проводов через стены, то лучшим вариантом будет плоская лента для проводов громкоговорителей. Эти типы проводов похожи на ленту и могут использоваться так же, как упаковочная лента.

Как только вы отклеите основу ленты, она откроет клейкую сторону промышленной прочности. Эта липкая сторона легко наносится на все плоские поверхности.

Поскольку провода очень гибкие и тонкие, вы можете использовать ленту, чтобы полностью обернуть их даже в углах.Вы даже можете покрасить внешнюю сторону ленты, чтобы она идеально соответствовала цвету окружающего плинтуса или стены.

В то же время незаметные провода для громкоговорителей в основном доступны в 16 калибре с двумя или четырьмя проводниками. Вариант с четырьмя проводниками идеально подходит для людей, которые хотят закрывать провода динамиков с двойным усилением.

Однако, когда вы используете эти типы проводов, вы также должны приобрести клеммные колодки с плоским проводом с одной парой для каждого динамика. Вы должны прикрепить одну сторону клеммной колодки к обычному кабелю динамика, который подключается к задней части динамика, а другую сторону необходимо подключить к плоской медной проводке.

При этом важно тщательно измерить плоский динамик, подробно следовать инструкциям по продукту и в конце покрасить.

Frankever 50FT 16-Guage Лента для проводов для громкоговорителей

Найдено здесь, на Amazon

Найти хороший плоский клейкий провод динамика сложно, поскольку многие из них хрупкие и ненадежные. По нашему опыту, провод Sewell Ghost Speaker Wire был одним из лучших вариантов на рынке.

Больше всего от этого провода динамика выделяется то, что он действительно плоский.Более плоский, чем у большинства проводов для динамиков, которые вы встретите на рынке. Благодаря плоской форме его можно легко положить под ковер или любую другую плоскую поверхность. В то же время вы также можете запустить его вдоль стен или выбрать для звука в машине.

На динамик уже нанесен клей на кабель. Вам нужно только отогнуть ленту и наклеить ее на желаемую поверхность. Кроме того, лента доступна не только для двухжильных проводов громкоговорителей, но и для проводов с 4-мя проводниками, что делает ее идеальной для двухпроводных громкоговорителей.

Каждый из этих проводников имеет ширину 1 см и разводку 16 AWG. Кабель из чистой меди, используемый в проводе, идеально поддерживает качество звука и рассчитан на ток до 10 ампер.

На изображении ниже показан Призрачный провод после раскрашивания. Теперь ваш динамик можно подключить к новым терминалам (продаются отдельно).

Плюсы

• Вы можете покрасить с одной стороны
• Поскольку он плоский, вы можете легко провести его под ковром
• Доступны как с двумя, так и с четырьмя проводниками
• Провод динамика 16 AWG
• Чистый медный провод
• Подходит для установки на высоком динамики объемного звука

Минусы

• Как и любой плоский провод, вы должны быть осторожны при установке
• Терминальные блоки необходимо приобретать отдельно

Органайзеры и консилеры для кабелей

Хотя существует множество способов скрыть провода динамиков объемного звука, некоторые из них так же эффективны, как кабельные органайзеры и маскирующие средства.Эти инструменты просты в установке и скрывают провод, не делая его неуместным.

В то же время эти продукты экономичны. Это означает, что вы можете держать все провода громкоговорителей в низкопрофильном состоянии, не вкладывая много денег или труда. Многие варианты, такие как угловые воздуховоды, имеют аксессуары, такие как предварительно нанесенная клейкая основа, внутренние и внешние углы, тройники и фитинги — вещи, которые могут помочь вам настроить управление проводкой.

С учетом сказанного, хотя многие из этих опций скрывают провода, они остаются видимыми для других.

Дорожки качения угловых воздуховодов

Канатная дорожка кабельного канала Wiremold (можно найти здесь, на Amazon)

Несмотря на то, что в большинстве случаев лента для проводов динамика является достойным вариантом, некоторые пользователи предпочитают другие варианты. Угловой кабельный канал представляет собой экономичную альтернативу проволочной ленте и предназначен для промышленных, коммерческих, а также жилых помещений для хранения и скрытия кабелей в углу комнаты или проводов, идущих от потолка до пола.

Эти кабельные каналы эффективно удерживают кабели и провода громкоговорителей вместе и защищают их от повреждений.Это не только исключает некрасиво оголенный провод динамика, но также позволяет подключать большинство типов кабелей и шнуров питания.

Многие из этих консилеров доступны в уникальном дизайне с трехсторонним каналом. Кроме того, эти инструменты содержат предварительно нанесенную клейкую основу, которая поможет вам во время установки. Однако для некоторых проектов вам могут потребоваться дополнительные винты или клейкий материал.

Треугольные воздуховоды имеют две смежные стороны, поэтому их можно прикрепить к прямоугольным стенам, а третья сторона гипотенузы в основном включает защелкивающуюся крышку для облегчения установки.В конце концов, простая конструкция кабельного канала и простота использования делают его идеальным для быстрого обслуживания кабеля и позволяют предотвратить любое структурное повреждение стены при удалении кабеля из углового канала воздуховода.

В качестве последнего штриха вы можете закрасить их под цвет стены.

Простые консилеры для кабелей

Посмотреть текущие цены на консилер Yecaye Cable Concealer на Amazon (125 ″)

Вот текущие цены Amazon на комплект Yecaye 250 ″.

Yacaye — это полный пакет, предназначенный для удовлетворения всех ваших потребностей в организации кабелей.Первый комплект включает 8 кабельных каналов для максимального покрытия. Размер каждого кабельного канала составляет 0,59 дюйма x 0,39 дюйма x 15,7 дюйма, что в сумме дает 125 дюймов. Для большей площади вы можете выбрать второй вариант выше, который дает вам 250 ″ каналов для провода динамика (16 кабельных каналов).

В комплект маскировки входит самоклеющаяся лента повышенной прочности для облегчения установки. Благодаря новому тонкому и гладкому дизайну крышка гармонирует с большинством декоров. И снова большинство людей решают раскрасить канал под стены.

Вы также можете проверить этот список кабельных каналов, доступных на Amazon, для других комплектов маскировки кабеля.

Скрытие провода динамика в комнате с ковровым покрытием

Заправьте провод динамика между ковром и плинтусом

Это довольно простой и эффективный способ скрыть провод динамика. Вообще говоря, это будет хорошо работать только в комнате с ковровым покрытием. Прокладывая провод динамика вдоль стены к компонентам стерео / домашнего кинотеатра, вы можете заправить провод под нижнюю часть плинтусов.

Вам просто нужно немного придвинуть ковер вниз и подоткать проволоку, продвигаясь вдоль плинтуса. Обычно это довольно легко сделать, и никто не сможет сказать, правильно ли вы это сделаете.

Как скрыть провод динамика с деревянным полом

Есть несколько способов справиться с этим. Номер один — использовать один из упомянутых выше маскирующих средств для кабелей или призрачной проволоки. Вы также можете использовать одну из «деревянных» кабельных каналов ниже или спрятать провод динамика за плинтусами.

Проведите по полу дорожку качения подходящего цвета «под дерево».

A + электрические покрытия для цветных деревянных проводов

Посмотреть текущие цены Amazon

Маскирующее средство для кабелей от A + Electric содержит полный комплект крышки электрического напольного шнура, который отлично подходит для укладки любого шнура, включая провода динамиков.

Провода громкоговорителей могут превратиться в беспорядочные комки спутанных птичьих гнезд, если их не проверять. Эти маскирующие средства для кабелей не только минимизируют воздействие проводов, но и сохраняют внешний вид вашей комнаты.

В этот комплект входят 2 канала с клейкой основой общим размером 66 дюймов.

Спрячьте провод динамика за основной платой

Очевидно, что это один из наиболее сложных вариантов. Возможно, это не самый лучший вариант для обычного пользователя. Однако, если вы хорошо владеете руками, вы можете выбрать этот путь. Вот что вам нужно сделать:

Шаг 1

Сначала вы должны поднести канцелярский нож или бритву к месту пересечения стены и верхней части карниза, чтобы можно было разрезать защитный слой краски.

Шаг 2

После этого необходимо снять молдинги основания со стены, где вы собираетесь проложить провод динамика. Лучше всего начать с первой стойки молдинга, а затем продолжать встряхивать один конец монтировки между гипсокартоном и молдингом. Затем нужно осторожно отодвинуть, чтобы снять молдинг со стены. Продолжайте делать это для каждой стойки, пока вся лепка не будет снята. Будьте очень осторожны в подходе, чтобы не допустить появления пятен и трещин на лепке.

Шаг 3

Поместите молдинг в такое место, где он не будет поврежден. Было бы разумно держать их в порядке, чтобы вы могли разместить их в том же положении, как и раньше. Вы можете на всякий случай пронумеровать их оборотную сторону.

Шаг 4

Опция A — Найдите часть пола, которая соприкасается со стеной. Обычно у паркетных полов есть дополнительное пространство между стеной и краями досок, поэтому на полу остается пространство, когда он расширяется.Вы можете пропустить проволоку через это пространство и закрыть ее через молдинг, если это кажется приемлемым вариантом.

Примечание: я полагаю, что всегда есть вероятность, что ваша расширяющаяся древесина твердых пород может в какой-то момент позже повредить провод динамика. Я считаю это очень сомнительным.

Вариант B — Если вы не хотите прокладывать провод по краю пола, вы всегда можете создать канал в стене за молдингом. Вы также можете приобрести множество молдингов, которые имеют встроенные каналы в задней части, так что вы можете пропустить через них свои провода.

Шаг 5

После того, как вы определились, где вы собираетесь скрыть провод динамика, осторожно протяните провод вдоль канала.

Шаг 6

Наконец, вам нужно будет осторожно переустановить молдинг, который вы сняли ранее. В идеале вы разместите каждую полоску молдинга на том же месте, на котором она была раньше, чтобы убедиться, что все правильно совмещено.

Заключение

Провода для громкоговорителей, лежащие в доме, вызывают у большинства людей бельмо на глазу.Помимо этого, они также мешают во время вакуумирования и представляют потенциальную угрозу безопасности, которая может привести к несчастным случаям со спотыканием.

Упомянутые выше методы и продукты позволяют легко и экономично ориентироваться в этом вопросе. Большинство этих решений можно использовать для сокрытия проводки, шнуров питания или кабелей любого типа. Просто посмотрите на размер канала, поскольку он соотносится с диаметром ваших проводов.

7 способов спрятать кабели в домашнем кинотеатре

Когда кто-то рассказывает своей второй половинке о своем желании создать домашний кинотеатр, они обычно получают два комментария: «Повсюду не будет больших и уродливых динамиков. ? » или «Не везде провода будут, да?» Скрытие кабелей домашнего кинотеатра — проблема даже тех, кто любит домашний кинотеатр.Протягивать кабели по полу очень удобно. Мы взрослые. Мы можем лучше.

Примечание автора: Если вы не строите дом / домашний кинотеатр с нуля, вам, вероятно, понадобится комбинация следующих приемов. Выясните, что вам удобно делать самому или что вы готовы платить за это кому-то другому, и планируйте соответственно. Удачи.

Спрятать кабели в стене

Золотым стандартом сокрытия кабелей домашнего кинотеатра является их установка в стене.Кабели полностью скрыты из виду. При прочих равных — это было бы решение, к которому мы все пошли бы. Но есть проблемы. Вам нужно точно знать, где все в вашем кинотеатре будет установлено. Вам также необходимо спланировать, где будет установлено все остальное в вашем домашнем кинотеатре. Не хочу навешивать комнатный сервиз и забивать гвоздь через кабель динамика. Это может вызвать шум, который невозможно исправить, не протянув и не перемотав провод.

# 1) Установите кабельный канал

Кабельный канал — ваш друг.Трубопровод — это, по сути, трубы, которые вы проложите в стенах для проводов. В эти трубки можно вставить провода вместе со шнурком. Веревка используется для присоединения к новым проводам и протягивания их, если вам нужно добавить один. Это обеспечит будущее вашего домашнего кинотеатра, так что вы всегда сможете прокладывать новые провода. Кроме того, для большинства из нас это наименее вероятный вариант.

Conduit можно проделать только при полностью открытой стене. Если вы хотите защитить свой домашний кинотеатр от будущего, вам нужно будет проложить все кабели в кабелепроводе.Таким образом, если вы наткнетесь на кабель, который устарел (кабели HMDI делают это почти с каждой новой версией стандарта) или сломался, вы легко сможете его заменить.

# 2) Используйте Fish Tape

Но что, если вы не строите свой дом / домашний кинотеатр с нуля (как большинство из нас)? Что ж, вам понадобится либо чердак, либо доступ в ползун, а также рыболовная лента. Вам нужно избегать внешних стен, так как вы либо не можете получить к ним доступ сверху, либо, скорее всего, столкнетесь с противопожарным прерывателем, который ограничивает размещение динамиков.Если у вас есть только доступ к пространству для сканирования, установка динамиков Dolby Atmos будет проблемой.

После того, как вы определили, где будет размещаться ваше снаряжение, вам нужно будет ловить его вверх / вниз через стену и в их определенные места. Настенные панели могут придать вам чистый вид, к которому вы стремитесь. Вы должны быть уверены в своем местонахождении, потому что после того, как кабели проложены в стене, их перемещение может означать больше времени на чердаке, ремонт гипсокартона и, вероятно, многие слова, которые мы не сможем здесь напечатать.

Спрятать кабели на стене

Если ваши стены уже имеют сухие стены и у вас нет доступа выше или ниже домашнего кинотеатра, вы можете спрятать кабели на стене.Для этого есть три основных способа. Эти решения требуют не меньше опыта, чем их установка в стене.

# 3) Кабельные системы управления

Существуют тонны кабельных систем управления. Эти кабельные лотки можно покрасить, часто используют клеи для прикрепления их к стенам, и они не так дороги. Проблема в том, что некоторые из более толстых кабелей, например HDMI, могут не подходить. Даже если они подходят, им будет сложно выполнить требуемый поворот на 90 °. Но они отлично подойдут для провода динамика.

Большой недостаток в том, что они гордо стоят у стены. Если вы проведете их по углам комнаты, они будут практически незаметны. Но, в конце концов, им придется бежать по стене, чтобы добраться до динамика. Когда они это сделают, вся краска мира не скроет их. Решение состоит в том, чтобы пробить дыру в стене в этой точке и протянуть провод по стене к оборудованию. В этой точке дорожка качения остановится, и это может выглядеть немного странно. Есть ли более привлекательное решение?

# 4) Под накладкой / молдингом

Возможно, можно спрятать кабели домашнего кинотеатра под существующей накладкой или молдингом.Вам понадобится угловой молдинг или планка с зазором (вот так). Вам понадобится гвоздь для чистовой обработки (если вы рассматриваете этот вариант, а у вас его нет, подумайте о найме профессионала) и будьте осторожны, чтобы не засовывать гвозди в щель. Провода будут пропущены через зазор. Как и в случае с дорожкой качения, когда вы дойдете до точки, где вы можете выстрелить прямо вверх / вниз по стене в часть оборудования, вы проделаете дыру в стене и вытащите провод вниз. Вы можете установить молдинг по всей комнате, чтобы можно было спрятать провода, и комната выглядела так, как будто она была спроектирована таким образом.

# 5) Плоский провод для громкоговорителей

Последнее решение требует наименьшего количества отверстий в стене, но требует большей работы по гипсокартону. Плоский провод динамика существует уже давно и может быть проложен практически незаметно. Это не слишком дорого, но требует некоторого опыта. Повесить на стену и покрасить не так уж и сложно. Но подбор текстуры стены может быть проблемой. Другая проблема заключается в том, что трудно (невозможно на момент написания этой статьи) найти плоский настенный кабель HDMI, совместимый с HDMI 2.1. Это решение работает с акустическими кабелями, но на этом все.

# 6) Спрятать кабели домашнего кинотеатра под ковром

Если вы проводите какое-то время в Интернете в поисках того, как спрятать кабели домашнего кинотеатра, кто-то обязательно предложит вам спрятать их под ковром. Неизменно они означают либо отдельно стоящий коврик (который работает именно так, как вы себе представляете), либо заправленный между ковром и плинтусом. Это может сработать, но очень ситуативно и имеет свои ограничения.

Большая проблема с заправкой проводов домашнего кинотеатра заключается в том, что нет гарантии, что между полом и плинтусом останется место для проводов.Вдобавок есть липкая полоска, которая может повредить ваши провода. Даже если есть место и ваши провода проложены достаточно далеко от прихватки, как насчет дверей? Если вы не попытаетесь запустить их под ковер (прихватка, неровность ковра), вы застряли. Это может сработать, но, как мы уже сказали, это очень ситуативно. Вам нужно будет выстрелить прямо в каждое место, которое не пересекает дверной проем. Кроме того, это решение не скрывает провод, идущий по стене. Мы видели, как люди прокладывают провод громкоговорителя по ковру, пересекают его с плинтусом, а затем пробивают дыру в стене и вылавливают ее.Ваши гости, вероятно, этого не заметят, но вы будете знать, что сделали.

# 7) Бюджетное решение: установите настенную юбку

Одно из предложений, которые мы услышали в подкасте AV Rant, поразило нас, заключалось в установке юбки-занавески. Это юбка внизу вашей стены. Звучит безумно, но на самом деле это может выглядеть неплохо при некотором планировании. Вам понадобится только ткань того же цвета, что и ваша стена. Вы можете использовать какой-нибудь карниз для штор или просто использовать промышленную липкую ленту, чтобы прикрепить его к стене.Прикрытия дна на 12-18 дюймов вполне достаточно. Теперь вы можете положить провода на землю и использовать ленту, чтобы протянуть провода к стене там, где это необходимо. Это решение позволяет отключать провода, не протягивая провод через кабелепровод, ремонтировать гипсокартон (все отверстия находятся под занавеской) или заменять дорожки качения. Он немного отличается, но может быть очень эффективным.

На картинке выше владелец прикрепил нарисованный кусок 2 × 4 к стене 18 ″ от земли. Он прикрепил к доске липучку с помощью липкой основы и укрепил ее гвоздями.Занавеску он сшил профессионалом в складки, а сверху пришил липучку. Это дало ему зазор в 2 дюйма между стеной и занавеской для проводов. В целом, это выглядит действительно красиво, и, честно говоря, с выключенным светом вы этого никогда не увидите.

Окончательное решение: просто сдавайся

Может быть, все это для тебя слишком? Возможно, у вас нет опыта или денег, чтобы сделать что-либо из вышеперечисленного. Мы получим это. Мы были там. Если вы не можете спрятать провода, вы можете получить хотя бы самые красивые кабели из возможных.Хотя существует множество эзотерических предложений, мы рекомендуем вам остановиться на хорошо продуманных и менее дорогих предложениях. Рассмотрите предложения от SVS, Blue Jeans Cables и Monoprice. Все это качественные кабели, которые могут выглядеть довольно красиво.

Как спрятать внешние кабельные провода (шаг за шагом)

Кабели быстро портятся, и даже если они идут прямыми аккуратными линиями, они все равно могут вызывать раздражение. Провода кабеля на открытом воздухе могут быть еще более сложной задачей, чем в доме, поскольку они более подвержены износу, и существует меньше умных мест, чтобы их спрятать.

К счастью, в вашем местном хранилище HomeDepot есть отдельные разделы, посвященные всему, что связано с прокладкой электрических кабелей, а также различные советы и рекомендации по их установке в зависимости от ваших потребностей. Итак, нужно ли вам подключить питание к новому фонтану или установить камеру видеонаблюдения, вот несколько советов, с чего начать.

Самые простые способы скрыть наружные кабельные провода

Если у вас не так много шнура для прокладки или вы прокладываете кабели непосредственно на внешней поверхности дома, у вас будут более простые способы скрыть наружные кабельные провода.Вы можете спрятать кабели вдоль наружных стен или плинтусов, сопоставив их или их крышки с цветом стены, или просто проложив их за самими стенами.

Даже если ваши провода закрыты, не ослабляйте бдительность, используя старые провода или удлинители. Убедитесь, что все используемые провода водонепроницаемы. Вода попадет в любую щель или трещину, и этот простой шаг обеспечит душевное спокойствие и меньшее количество неисправностей или коротких замыканий на линии.

Покраска ваших кабельных проводов или кабельных каналов

Если ваши кабельные провода будут прикреплены к внешней стороне вашего дома, подумайте о том, чтобы покрасить их или трубки, в которых они находятся, в цвет кузова.Вы можете взять кусочек краски вашего дома и подобрать его в любом магазине красок для наиболее эффективного покрытия.

На самом деле покраска кабелей не только поможет им гармонировать друг с другом, но и поможет предотвратить повреждение ультрафиолетовыми лучами.

Если вам нравится покрасить провода, приобретите следующее: губку, грунтовку для аэрозольной краски для наружных работ, соответствующую краску для наружных работ, многоразовый краскопульт. Выполните следующие действия в указанном порядке:

• Для начала слегка потрите длину проводки губкой.Это позволит краске лучше держаться и не растекаться.
• Нанесите на кабель грунтовочный спрей.
• При использовании баллонной краски смешайте 1/10 части воды с 9/10 частью краски. Залейте смесь в пистолет-распылитель и покройте провод кабеля.
• Дайте краске высохнуть, а затем установите!

Также обратите внимание, что некоторые кабельные каналы предварительно обработаны для воздействия химикатов или ультрафиолетовых лучей, а также являются водонепроницаемыми. По возможности купите их в цвете, наиболее близком к цвету вашего дома, чтобы сэкономить немного времени.

Защитное устройство заземления для проводов кабеля

Если вы не очень заботитесь об эстетике проводов вашего кабеля и просто хотите защитить их от переезда или разрыва, приобретите кабельную коробку в полу. Они сделаны из пластика и бывают разной формы и длины.

Некоторые дорожки качения более тонкие и изогнутые по длине шнура. Другие более прочные и устойчивые, создавая тип крыши, по которой может проехать автомобиль. Выбирайте в соответствии с уровнем универсальности или защиты, в которой нуждается ваш кабель.

Кабельные коробки

Если у вас скапливается слишком много проводов и вызывает раздражение глаза, подумайте о покупке кабельной коробки, чтобы компенсировать провисание.

Вы можете купить простую пластиковую и водонепроницаемую коробку или просверлить коробку или гнездо для кабельного провода в стене дома. Эта коробка также может соответствовать цвету вашего дома, чтобы ее лучше спрятать.

Скрытие кабельных проводов в вашем доме

Если ваше электрическое устройство будет подключено к вашему дому, вы можете обращаться с кабелями так же, как и в помещении.Обратите внимание на следующие конструкции домов, которые могут быть использованы в ваших интересах:

Обратите внимание на следующие особенности:

• Свесы крыши
• Сайдинговые панели
• Настил
• Стены

С выступами крыши вы можете заправить кабельные провода снизу, прикрепив их скобами к стене дома, хотя настоятельно рекомендуется использовать кабельную трубку или ограждение для проводов для дополнительной защиты. Спрятать провода кабеля под выступом боковой панели дома будет примерно так же.

Вы также можете просверлить отверстия в стенах, чтобы проложить кабели сзади, или просто проложите провода кабеля по нижнему или вертикальному краям. Эта электрическая практика особенно полезна для камер видеонаблюдения, которым потребуется только небольшое отверстие, просверленное в сайдинге, чтобы вы могли затем пропустить шнур питания и сетевой шнур на чердак или в дом.

Скрытие кабелей в вашем дворе

Если вы устанавливаете пруд, фонтан, освещение или любое другое электрическое устройство во дворе, вам, конечно же, потребуются более длинные кабельные провода и, следовательно, большее покрытие.На самом деле есть только один способ скрыть их: закопать кабели под землей.

Учтите состав почвы в том месте, где вам нужно будет копать, и сколько кабеля вам нужно проложить. Если у вас невероятно прочная почва для прокладки провода, вам может потребоваться копать глубиной всего 6 дюймов. Чем легче и менее плотная почва, тем дальше вы сможете копать. Кроме того, чем глубже закапываете провода кабеля, тем дешевле канал.

Выбор кабелепроводов для подземных работ

Чтобы проложить кабельные провода под землей, вам необходимо выбрать соответствующий кабелепровод.В любом случае кабелепровод и кабель должны быть водонепроницаемыми. Следующая таблица может служить руководством для начала.

Глубина кабеля	6 дюймов	12-24 дюйма
Материал кабелепровода	Жесткий металлический кабелепровод — оцинкованная сталь	ПВХ-труба

малая глубина используется для стального кабелепровода и проволока от плавления в случае пожара или взрыва, так как повреждения от каждого из них могут достигнуть под землей.

В зависимости от типа кабеля и глубины, возможно, вам не понадобится использовать трубу из ПВХ длиной более 6 дюймов. Проконсультируйтесь со специалистом или узнайте больше о типе покрытия ваших проводов, например:

• Термопласт с высокотермостойким нейлоновым покрытием (THHN)
• Защита от замыкания на землю (GFCI)

Скрытие временных кабелей

Так как вы, вероятно, не захотите закапывать провода, если они будут там всего несколько месяцев, подумайте о некоторых более простых методах их сокрытия, как для защиты, так и для эстетики.

Хотя скрытие временных кабелей может показаться не таким важным, это может быть хорошей идеей, особенно если вы хотите, чтобы все выглядело как можно более эстетично.

Подберите цвета кабеля к окружающей области или используйте заземляющий провод кабеля.

Удлинительные шнуры и кабели, если они не являются специфическими, бывают разных цветов, которые обычно разрабатываются с идеей «слияния». Самый простой способ уменьшить видимость проводов кабеля — это заранее продумать, где вы будете размещать провода.Вот простая таблица для подражания:

Окрестности	Трава	Белые стены / отделка	Грязь / сад / тень
Цвет кабеля	Зеленый	Белый	Коричневый		Коричневый	При смешивании кабелей с окружающей средой необходимо учитывать только одно: будете ли вы выполнять какие-либо работы во дворе в промежуточный период. Не прокладывайте кабельные провода, если есть вероятность, что они могут запутаться в травокосилке или порезаться вашей газонокосилкой. Что касается защиты заземления проводов кабеля, если ваша цель — просто скрыть кабели от повреждений на более короткое время, подумайте о покупке кабельной взлетно-посадочной полосы для заземления в районах с интенсивным пешеходным движением или движением транспортных средств. Скрытие большего количества проводов для тяжелых условий эксплуатации Если вы хотите установить больше проводов промышленного уровня, у вас будет больше соображений. Примите во внимание следующее, чтобы скрыть более значительное количество проводов на открытом воздухе: Вес кабеля Длина кабеля Прочность кабеля Если вы прокладываете более тяжелые или более многочисленные кабели рядом с наружной конструкцией, вам понадобится более тяжелый — система кабельных взлетно-посадочных полос, как правило, из стали.Вы можете использовать стальные кронштейны, если ваши провода достаточно защищены от коррозионного повреждения, но для более хрупких типов, таких как оптоволоконные кабели, потребуется дополнительная защита из стальных труб. No related posts. Провод Похожие записи Сечение проводов по нагрузке: Калькулятор расчета сечения кабеля 03.09.2021 Соотношение тока и сечения провода: Соотношение сечения провода и мощности таблица 03.09.2021 Какой провод заземление в трехжильном проводе: Какой провод заземления в трехжильном проводе 02.09.2021 Проводка в деревянном: Электропроводка в деревянном доме своими руками 27.08.2021 Как подключить провода к автомату на щитке: Nothing found for Zashhita I Avtomatika Zashhita Do 1000V Kak V Shhitke Podklyuchit Avtomat 2480%23I 25.08.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
