Проектирование электрического щитка

Данный этап является одним из самых важных. Определившись с нагрузками, сечением проводов, размерами гарнитура, предпочитаемыми местами установки розеток, можно переходить к сборке щитка. Зачастую он общий для всей квартиры, и в него поступают провода с соседних комнат, санузла, лоджии и кладовки.

В целях защиты оборудования от перепадов напряжения нелишним будет установить соответствующее защитное реле. На входе в квартиру дополнительно рекомендуется предусматривать общий выключатель.

Обязательным атрибутом любого современного электрического щита является УЗО. Оно может поставляться отдельным модулем либо дифференциальным автоматом. Суть его работы заключается в отключении подачи напряжения при утечке тока.

Фактически, эта, казалось бы, незначительная деталь электрического щита способна защитить человека от поражения током. Ставить ее желательно на каждый контур, однако, при ограниченном бюджете, допускается установка общего УЗО на весь щит номиналом в 50 Ампер.

Полезные советы

Идеальной считается кухонная проводка, предусматривающая несколько контуров. Холодильник лучше сделать отдельной неотключаемой линией, объединив дополнительно еще свет в прихожей и розетку роутера (если есть, то и видео регистратор). Кроме этого, отдельные контуры должны быть для следующих потребителей:

• кондиционера;
• варочной поверхности;
• духовки;
• блока розеток фартука, вытяжки;
• посудомоечной и стиральной машины;
• розеток в нижних шкафчиках под измельчитель и микроволновую печь;
• освещения;
• подогрева пола (если он будет).

Каждый контур необходимо «сажать» на свой автомат — обычно на 16 Ампер (свет 10 Ампер) — и отдельные (либо один общий групповой) УЗО. Если в доме предусмотрено заземление, вся проводка должна быть выполнена с применением трехжильных медных проводов.

Руководствуясь приведенной информацией, вполне получится сделать правильный и безопасный электромонтаж. Отметим, что без наличия необходимых навыков, знаний, опыта, понимания основ электрики от самостоятельного выполнения всех перечисленных выше работ лучше отказаться.

Понравилась статья? Расскажите о ней друзьям:

remontkit.ru

Электропроводка на кухне своими руками

В современных домах и квартирах самой нагруженной в плане потребления электрической энергии является кухня. Ни для кого это не удивительно, все мы знаем, что здесь сосредоточена почти половина бытовых электроприборов. При планировании ремонтных работ электропроводка на кухне должна стать первоочередной задачей. Надо точно рассчитать нагрузки, соответственно подсчётам выбрать проводники и коммутационные аппараты. Чтобы потом не получилось так – работает варочная панель, духовой шкаф, вытяжка, а вы решили нагреть электрочайник, и всё, отключился автомат, электричество кончилось.

Некоторая бытовая техника настолько мощная, что требует отдельной линии от распределительного щитка и подключения через индивидуальный автомат.

Сразу хотелось бы предупредить тех, кто приобрёл квартиру в домах советской постройки. Быть может в других комнатах (спальня, зал) достаточно заменить коммутационные аппараты и поставить пару дополнительных розеток. Но проводку на кухне нужно монтировать полностью новую, даже не пытайтесь произвести ревизию старой.

Подготовительные работы

Есть замечательная пословица: «Хорошо спланированное – наполовину сделанное». Поэтому электропроводка, монтируемая на кухне, начинается с проекта. Распланируйте места установки мебели и техники для кухни.

Постарайтесь как можно точнее определиться, какими бытовыми приборами будете пользоваться и какой они мощности. Теперь посчитайте нагрузочный максимум, для этого сложите мощности всех электроприборов, подключаемых одновременно (не забудьте сюда прибавить освещение). От полученной цифры вам нужно будет отталкиваться при выборе сечения проводов и номинального тока коммутационных аппаратов.

Достаточно ли вам будет однофазного напряжения? Скорее всего для обыкновенных квартир такая проблема не возникнет. А вот если у вас огромный загородный дом или многоуровневая квартира, а в них кухни, обустроенные всей существующей техникой и полами с подогревом, то нужно будет подводить трёхфазную электрическую сеть. В любом случае для безопасности электропроводки, желательно не включать все имеющиеся кухонные электроприборы одновременно.

Желательно разделить всё кухонное оборудование и соответственно разводку на несколько маршрутов. Каждый будет брать своё начало на вводе в кухню, то есть от распределительной коробки. Конец каждой ветви – это осветительная лампочка или розетка.

Каждая розеточная ветвь может иметь разное количество розеток, всё зависит от того, какие в них будут подключаться бытовые приборы – маломощные (от 0,5 до 0,8 кВт) или мощные (от 0,9 до 2 кВт). Для подключения маломощной техники можно установить розеточный блок, для каждого мощного бытового прибора потребуется смонтировать отельную розетку.

Если мощность потребителя электроэнергии превышает 3 кВт (котёл, водонагреватель или система «тёплый пол»), то вместо розетки ставится автомат.

Такое разделение примерно выглядит так:

1. Осветительная ветвь, от которой будут запитаны все элементы освещения на кухне.
2. Ветвь на систему «тёплый пол».
3. Ветвь для розеточного блока, куда будут включаться маломощные бытовые приборы (тостер, миксер, микроволновая печь, соковыжималка, кухонный комбайн и т. д.). Как правило, такой блок розеток располагается на рабочей стенке на уровне 1 м от пола. Обратите внимание, что сюда будет включаться техника, которой пользуются периодически, не постоянно.
4. Отдельные ветви для подключения мощной бытовой техники (электрическая духовка, варочная панель, стиральная или посудомоечная машина).
5. Ветвь для двойной розетки, куда будут подключены, например, холодильник и вытяжка.

Варианты распределения розеток на видео:

От общего распределительного щитка к помещению кухни надо провести вводной кабель подходящего сечения, который по своим техническим характеристикам будет выдерживать нагрузку одновременно включенных бытовых приборов. Кабель заводится в распредкоробку, а уже там коммутируется с отходящими ветвями.

Элементы кухонной проводки

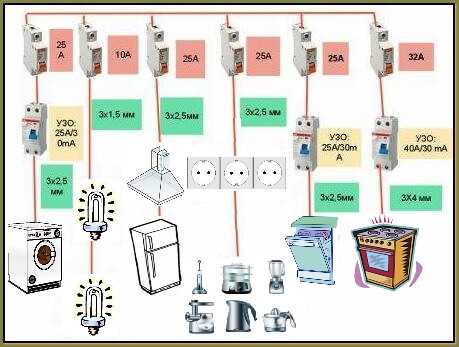

Схема электропроводки на кухне включает в себя следующие основные элементы:

• распредкоробка;
• электрические кабели и провода;
• выключатели и розетки.

Проводники можно прокладывать открытым и скрытым способом, но чаще всего на кухнях их прячут под внутреннюю отделку. К ним никакие эстетические требования не предъявляются, важно, чтобы они обладали безопасностью, достаточной токопроводимостью и нужными рабочими характеристиками.

Розетки и выключатели располагают на стенах, а значит, они должны быть безопасны, функциональны, а также эстетически вписываться в стиль и дизайн кухни.

Как видим, одно из важных условий, предъявляемых к элементам проводки, это безопасность. Поэтому вся кухонная электрика должна быть достаточно изолирована.

Правила размещения кухонных розеток

Проводка на кухне вполне может быть смонтирована своими руками, важно только учесть все требования, предъявляемые именно к этим помещениям. Особенно много нюансов по размещению розеток. Наглядно многие из них показаны на видео:

Стандартно их монтируют на высоте 25-30 см от пола. Но на кухне этой цифрой можно варьировать, потому что не всегда удобно подключать бытовой прибор в таком месте. Очень часто несколько розеток или розеточный блок располагают над так называемым кухонным фартуком (на рабочей стенке) на высоте 100-110 см от пола.

1. Запрещено монтировать розетки в месте, где в них может попадать влага (над или под мойкой, позади посудомоечной машины, вблизи с плитой).
2. Если по каким-то причинам вы не можете для розетки соблюсти расстояние 25-30 см от пола, то знайте, при необходимости можно его уменьшить. Но между розеткой и полом должно оставаться не менее 10 см, в противном случае при влажной уборке помещения в неё будет попадать влага.
3. Расстояние от электрического прибора до питающей его розетки делается минимальным. А то ведь нередки такие случаи, когда холодильник стоит в одном кухонном углу, а розетка для него совсем в противоположном.
4. Можно располагать розетки внутри шкафчиков, под рабочей столешницей. Для этого сзади в мебельных стенках проделывают отверстия для коммутационных аппаратов. Это сэкономит место и не нарушит общий вид.
5. Ни в коем случае не ставьте розетки там, где есть возможность нагрева (сзади духового шкафа, холодильника, электропечи).
6. Запрещено размещение розеток вблизи газовых плит.

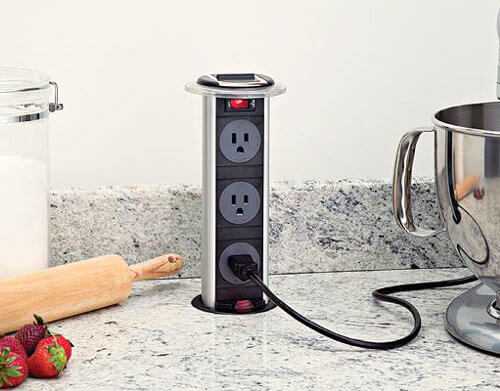

Что касается конструктивного исполнения, то можно применять розетки накладные и встраиваемые. Для их установки во время ремонта проделываются отверстия, к которым подходят штробы (борозды в стенной поверхности). В отверстия вставляют подрозетники, в них устанавливают розетки, а в штробах прокладывают провода.

Для накладных розеток ничего сверлить и штробить не нужно, их монтируют под столешницами или на мебельных стенках.

Выключатели

При помощи выключателей можно управлять на кухне не только освещением, но и вытяжным вентилятором. То есть у вытяжки имеется проводник со штепсельной вилкой, которая по идее должна вставляться в розетку и приводить в действие вентилятор. Можно убрать штепсельную вилку, а на месте розетки смонтировать выключатель, которым запускать и останавливать вытяжку.

Для светильников лучше ставить двухклавишный выключатель, одна клавиша которого будет включать общее освещение, а вторая подсветку. Возможен монтаж ещё одного обыкновенного выключателя на рабочей стенке, при помощи которого будет включаться освещение только рабочего места.

Общий выключатель монтируют у входной двери, на высоте 80-90 см от пола.

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

1. Нарисуйте на полу план расстановки мебели и бытовой техники.
2. Рядом с приборами продумайте места установки розеток.
3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм², для запитки розеток от 2,5 до 4 мм².

Открытая кухонная проводка

Для открытого типа проводки понадобятся распределительная коробка и коммутационные аппараты наружного конструктивного исполнения. Они крепятся прямо на стенные поверхности.

По намеченным линиям на потолке и стенах прокладываются кабель-каналы, их крепёж надо делать через каждые 30-50 см, всё зависит от того, насколько ровные у вас на кухне стенные поверхности. К бетону пластиковые короба крепят при помощи дюбель-гвоздей, для кирпичных или пенобетонных стен подойдут саморезы.

Самый главный недостаток открытой проводки в кабель-каналах – сразу видна вся кривизна стен.

В кабель-каналы укладываются проводники, подводятся к розеткам, выключателям и распределительной коробке. После того, как все соединения будут выполнены, кабель-каналы закрываются накладными крышками с фиксирующими желобками.

Преимущество открытого типа проводки на кухне в том, что её проще будет переделать, если вы захотите поменять места расположения бытовой техники, или в случае какого-то повреждения в сети. Пластиковые кабель-каналы сейчас можно выбрать в магазинах под любой цвет кухни, особенно симпатично смотрятся такие короба с окраской «под дерево».

Скрытая кухонная проводка

Перед тем, как сделать скрытую проводку, потребуется выполнить много грязной, пыльной и шумной работы. В местах, где будут устанавливаться коммутационные аппараты, надо просверлить отверстия. Это выполняют с помощью зубила и молотка, перфоратором со специальными насадками по бетону или кирпичу. В сделанные отверстия при помощи гипса или алебастра фиксируются подрозетники.

Для прокладки проводов прорезаются специальные борозды в стенах, называемые штробами. Для этой цели существует специальный инструмент – штроборез. Будет очень удобно, если вам удастся взять такое приспособление на прокат, потому что покупать его накладно. Но в использовании он очень эффективен.

Во-первых, можно регулировать ширину прорезаемой канавки, в зависимости от того, сколько в ней будет лежать проводов и какого сечения. Во-вторых, многие модели оборудованы сразу пылесосом, что позволяет спокойно работать, не загрязняя на рабочем месте воздух.

Для того чтобы быстро и надёжно зафиксировать провода в штробах, используют гипсовый или алебастровый раствор.

Помните о том, что такие замурованные провода и коммутационные аппараты уже с места на место не переставить. Поэтому сначала обдумайте все «за» и «против», а уже потом примите для себя решение – какой тип проводки выбрать для кухни.

Обратите внимание! Стены, в которых прокладываются провода, обязательно должны быть сухие. Если вдруг выяснилось что стенная поверхность влажная, все работы по прокладке проводки прекратите и несколько дней сушите стену.

На видео еще несколько нюансов, по кухонной электропроводке:

Кому-то на первый взгляд покажется, что электропроводка на кухне своими руками вполне под силу. Но это не так, опыт и знания профессионала здесь нужны, чтобы впоследствии избежать возгораний, пожаров или травмирования человека током. Обратитесь к профессиональным электрикам или хотя бы консультируйтесь с ними, и тогда все электроприборы на вашей кухне будут работать надёжно.

yaelectrik.ru

Схема электропроводки на кухне — план размещения розеток и выключателей

Сразу же отметим, что согласно СП 256.1325800.2016 п. 15.28 (по СП 31.110 п. 14.27) в кухнях квартир должно быть установлено не менее 4 розеток на ток 10 (16) ампер, а если у вас дом с электроплитами, то их можно подключать либо непосредственно к сети (кабелем к клеммнику), либо через поляризованный штепсельный соединитель (розетку).

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры ниже. При этом розетки должны быть на расстоянии около 60 сантиметров от мойки и важно чтобы на них не попадали брызги воды. Подробнее об этом в статье — https://samelectrik.ru/rozetki-na-kuxne.html.

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2) сечение жил кабеля для электроплиты должно быть не меньше чем 6 кв. мм, при этом учитывайте её реальную мощность и проверяйте достаточно ли 6 кв. мм. сечения.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть правильно рассчитан. О том, как выбрать УЗО и как выбрать автоматический выключатель, мы рассказали в отдельных статьях. Чаще всего на розетки ставят автомат 16А, на освещение 10А, а на мощную бытовую технику номинал автоматического выключателя рассчитывают индивидуально. УЗО ставят на ток утечки 30 мА и номинальный ток на ступень больше, чем автомата.

Вот и все, что хотелось рассказать Вам о том, как должен выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне, в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

samelectrik.ru

Проводка на кухне. Подготовка и материалы. Монтаж и советы

Чаще всего в квартире основная нагрузка по току сосредоточена на кухне. Это обуславливается тем, что в ней расположены мощные бытовые устройства. Поэтому важно перед ремонтом кухни или монтажом проводки в новой квартире особое внимание обратить правильному расчету и выбору проводов и розеток.

Как расположить розетки или выключатели вы можете узнать от дизайнера кухни. Но он не владеет электротехническими знаниями, и тонкостями при монтаже выключателей и розеток. А квалифицированный электрик может внести изменения в ваш план.

Кухней придется пользоваться вам, поэтому кому, если не самому контролировать действия электрика и дизайнера. Рассмотрим, как своими руками выполняется проводка на кухне, дадим некоторые советы.

Проводка на кухне начинается с подготовки

• Если вы хотите заменить имеющуюся проводку на кухне, то необходимо ее проверить. Если ваш дом новый и без проводки, либо вы хотите заменить абсолютно всю электропроводку, то тогда ничего проверять не нужно.
• Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.
• Сделать подбор материалов и элементов электрической проводки.
• Создать схему электросети по своему плану.

Диагностика старой проводки

Для начала необходимо выяснить, сколько фаз электросети подведено в вашу квартиру: три фазы или одна. Также нужно определить, есть ли заземляющий контур у электропроводки, так как без заземления нельзя пользоваться современными электрическими устройствами. Одним из признаков наличия контура заземления является проводка, состоящая из трех жил (третья жила – заземление). Чаще всего заземление уже есть в доме.

Важной проверкой также является определение сечения проводов. Это нужно для выяснения допустимой нагрузки вашей сети дома. В настоящее время нагрузка на электропроводку кухни обычно достигает 10 кВт. Отсюда несложно определить, что сечение медных проводов, которые проходят от распредкоробки к розеткам, должно составлять более 2,5 мм².

Проведение расчета

Самому не сложно вычислить общую нагрузку по току от бытовой техники, используемой на кухне. Необходимо сложить мощности всех устройств. Вряд ли результат окажется менее 10 кВт, так как это среднестатистическое значение мощности потребителей в современных кухнях. Поэтому, на основании результата расчета остается сделать выбор сечения проводов по номинальной нагрузке. Для этого можно воспользоваться таблицей.

Выбор материалов

Теперь необходимо подобрать розетки и выключатели. Для обычных бытовых устройств розетки должны быть на 16 ампер, а для мощной техники – 32 ампера. Корпус розетки должен быть оснащен заземляющим контактом. Лучше всего предусмотреть для каждого устройства свою розетку. Над столешницей рекомендуется установить блок из трех розеток для маломощной техники: чайника, хлебопечки и т.д.

К выключателям нет особых требований. Можно дать совет: лучше выбрать конструкцию выключателей, на которых нет рельефных изображений и узоров, так как в уходе более практичны выключатели и розетки с плоскими гладкими поверхностями, для легкого оттирания жирных разводов и пятен.

Если вы не хотите нарушать кухонный интерьер, то выполняется скрытая проводка на кухне, при этом можно установить розетки и выключатели с красивым дизайном под дерево, либо другие варианты, подходящие под отделку стен.

Схема электропроводки

В конце подготовительных работ нужно начертить схему выполнения электропроводки для кухни. При ее выполнении рекомендуется пользоваться советами, которые были описаны выше, и которые будут еще вам даны.

Простая обычная схема расположения розеток и выключателей на кухне может выглядеть так, как изображено на рисунке. Но выбор схемы всегда остается за жильцом квартиры.

После подготовки материалов и выполнения схемы, можно начинать монтаж проводки. Об этом и расскажем ниже.

Процесс монтажа

Проводка на кухне производится по порядку, согласно рекомендуемых шагов:

• По схеме электропроводки делается разметка стен. Для этого лучше воспользоваться строительным уровнем, чтобы сделать горизонтальную и вертикальную разметки для штроб.
• Согласно разметке, выполняются штробы с помощью перфоратора, либо дрелью с применением специальной фрезы.
• Проложить кабель в штробы.
• Замазать канавки с кабелем шпаклевкой.
• В определенных схемой местах подключить розетки и выключатели, а также соединить провода в распредкоробках.
• В распределительном щитке монтируются автоматические выключатели для бытовых устройств на кухне.
• По готовности монтажа электропроводки производится проверка путем включения питания. После включения сети нужно все внимательно осмотреть на наличие шума, дыма, либо искрения. Также необходимо включить бытовые приборы, и проверить их функционирование, работу розеток.

Ничего сложного в монтаже проводки нет, если придерживаться некоторых рекомендуемых советов.

Полезные советы

• Розетки желательно устанавливать на расстоянии 10 см от столешницы. Это нужно для установки плинтуса на столешницу. Он занимает около 5 см. Если розетки установить ниже, то они смотрятся прижатыми к столу.
• Розетки монтируют подальше от варочной панели и посудомойки. Некоторые розетки целесообразно объединить в блок. Розетки также могут располагаться над шкафами, или под ними. Над шкафами розетки издалека бросаются в глаза.
• Розетку для вытяжки целесообразно устанавливать за кожухом вытяжки, в сторону от центра, чтобы розетка не мешала гофре вытяжки.
• Розетку для микроволновой печи можно установить за самой микроволновкой. Обычно там всегда имеется место. Также можно розетку установить в шкафу и объединить ее с розеткой холодильника. При открывании шкафа есть возможность отключить холодильник, либо микроволновку.
• Для холодильника, машины для мойки посуды, либо стиральной машины розетки располагают на высоте 20 см от пола.
• Розетки, расположенные под шкафами, неудобны в пользовании, так как, чтобы вытащить вилку из розетки, нужно ложиться на пол, по-другому не достать. Варочная панель, стиральная машина и духовой шкаф подключаются под шкафом, так как вилки от этих устройств остаются включенными постоянно.
• Под мойкой розетку ставить не рекомендуется. В случае утечки воды, она попадет на розетку. Но при необходимости установки розетки под мойкой, ее ставят как можно выше, чтобы снизить шансы попадания воды. Лучше в данном случае установить влагозащищенную розетку, и подключить ее через автоматический выключатель.
• Розетки для мощной техники (например, варочной панели) должны быть силового типа, на 40 ампер, с автоматическим выключателем на 32 ампера. На другие розетки автомат подойдет на 25 ампер.

• Выключатель необходимо установить возле входа в кухню, на расстоянии около 30 см от дверной коробки, по высоте опущенной руки, так как освещение могут включать и дети.
• Открытая проводка на кухне не рекомендуется по соображениям безопасности. При наличии подвесного потолка, кабель прокладывается в гофре за гипсокартоном.

Похожие темы:

electrosam.ru

Электропроводка на кухне и подключение электроприборов

Электропроводка на кухне в наше время требует очень пристального внимания, ибо в кухне сосредоточены практически все мощные потребители электроэнергии: электрический чайник, кофеварка, хлебопечка, тостер, термопот, микроволновая печь, посудомойка, электрическая плита и много других «гаджетов».

Именно по этой причине к проектированию электропроводки в кухне надо подходить более основательно, чем во всех других помещениях. А посему, давайте рассмотрим наиболее востребованные и важные моменты этой темы.

Содержание:

Разводка электропроводки на кухне

Важно!!! Требования ПУЭ относятся к вновь вводимым в эксплуатацию зданиям. После того, как дом сдан, вы можете делать что хотите. То есть, если вы затеяли замену электропроводки внутри вашей квартиры, то вас никто не может обязать соблюдать эти нормы, но я бы посоветовал прислушиваться к ПУЭ.

Конечно, желательно делать проводку скрытую:

• Во-первых, какая-никакая защита от пожара, потому что скрытую проводку обычно делают в кирпичных или бетонных стенах.
• Во-вторых, она не мешает реализовать фантазии дизайнера.

Правда, скрытая проводка стóит дороже. Если же электропроводка будет открытого типа, то в обязательном порядке в кабель-каналах или гофре (желательно в гофре ПНД).

Стандарты скрытой электропроводки

• высота от потолка по стене 10-15 см,
• основная магистраль строго горизонтально,
• отводы вниз от основной магистрали строго вертикально.

Обязательно нужно сделать фотографии скрытой проводки, чтобы потом не искать распределительные коробки.

Электропроводка под стяжкой

Если в планах залить пол стяжкой, достаточной для прокладки провода (желательно в гофротрубе), то разводка электропроводки на кухне может быть выполнена по полу.

• в этом случае расстояние от стены так же должно быть 10-15 см строго параллельно стене,
• отводы от магистрали выполнены под прямым углом.

Электропроводка под потолком

Если планируется натяжной потолок, то разводку можно выполнить и на потолке. Здесь строгих норм нет, поскольку потолок легко снимается и устанавливается на место.

Если же потолок подвесной (из гипсокартона), то действуют те же правила:

• 10-15 см от стены,
• параллельно стене,
• отводы под прямым углом.

При этом, желательно предусмотреть лючки для доступа к распределительным коробкам. Так же, согласно ПУЭ 7.1.38 по горючим основаниям проводка выполняется в металлических трубах или металлическом гофрированном рукаве, поскольку они обладают локализующей способностью или в коробах, по негорючим же основаниям в трубах и коробах из негорючих материалов или кабелями, не распространяющими горение.

Соединения в распределительных коробках нужно выполнять (по убыванию надёжности) сваркой, пайкой, опрессовкой, с помощью зажимов СИЗ.

Не желательно использовать:

• Wago (ввиду большой мощности приборов).
• не желательно делать винтовые зажимы
• нельзя делать обычную скрутку на изоленте.

Провода крайне желательно использовать только медные (а по ПУЭ в настоящее время разрешено использовать ТОЛЬКО медные провода). Алюминиевые провода очень не любят перегрузки и, как следствие, частого нагрева-остывания ввиду большого коэффициента линейного расширения, а так же сложности выполнения качественного соединения проводов. А ещё алюминиевый кабель не любит механического воздействия (сгибания и разгибания, а так же сгибания под острым углом). Если есть возможность использовать трёхфазную сеть, то на кухню, по крайней мере, на плиту, лучше проложить трёхфазный пятижильный кабель.

Внимание!!! В обязательном порядке проводка должна быть выполнена либо трёхжильным, либо пятижильным кабелем, то есть, с заземляющим проводом!!!

Это требование появилось не просто так. Большинство электроприборов оборудовано фильтрами от высокочастотных помех. Конструктивно эти фильтры выполнены таким образом, что на корпусе есть напряжение 110 вольт (половина сетевого напряжения). Если нет заземления, то приборы могут ощутимо бить током.

Внимание!!! Штробить потолок запрещено!!! Прокладывать кабель в потолке можно только, если это пустотные плиты перекрытия в пустотах плит, либо если в перекрытии были предусмотрены технологические каналы для электропроводки.

Схема электропроводки на кухне

Вот здесь мы и подобрались к самому важному вопросу.

• Для начала нужно определить все самые мощные потребители: электрочайник 2,2 кВт, термопот 0,7-2,5 кВт, посудомоечная машина 2 кВт, стиральная машина 2 кВт, духовка 3,5 кВт, плита 7 кВт, тостер 1-2 кВт, электровафельница 1-2 кВт, кофеварка 0,3-1,5 кВт и т.д.
• Дальше надо разделить эти электроприборы по длительности работы. Например, полный чайник работает в среднем 5 минут, точно так же по времени длится работа тостера. Духовка, стиральная машина, посудомоечная машина, водонагреватель и прочие приборы работают длительный период времени.
• После того, как вы определились с группами ваших потребителей можно приступать к расчёту электропроводки. Для этого нужно открыть таблицу ПУЭ 1.3.4.

В этой таблице нас интересует графа «…одного двухжильного», если это однофазная сеть 220 вольт или «… одного трёхжильного», если это трёхфазная сеть 380 вольт. Дело в том, что в однофазной цепи не учитывается заземляющий провод (даже если фактически в кабеле три проводника, ток течёт только по фазе и нулю), а в трёхфазной сети не учитывается ток по нулевому проводу и по заземляющему. Таблица 7.1.1 говорит, что наименьшее сечение медного кабеля групповых сетей 1,5 мм², от этажных линий до квартирного щитка 2,5 мм².

Это значит, что наименьшее сечение кабеля, который подходит к щитку в квартире (не важно, стоит ли счётчик на лестничной клетке или в квартире) 2,5 мм², а все линии от щитка должны быть не менее 1,5 мм². Часто можно встретить мнение «опытных» электриков, что все линии на розетки должны быть 2,5 мм². Как видите, это не так. То есть, в ПУЭ нет чёткого требования, что на розеточные группы нужно использовать кабель сечением не ниже 2,5 мм².

Важно!!! Наибольший длительный допустимый ток бытовых розеток 16 ампер. Длительный ток для кабеля, сечением 1,5 мм² 18 ампер. Таким образом, выполнять шлейф через розетки кабелем 2,5 мм² с разрывом кабеля недопустимо, поскольку клеммы розетки не рассчитаны на ток более 16 ампер. А протягивать кабель сечением 2,5 мм² только для одной единственной розетки, как минимум, нецелесообразно.

Дальше читайте очень внимательно. Из того, что написано выше, становится понятно, что если вы хотите запитать группу электроприборов, суммарная длительная мощность которых более 3,5 кВт (ток примерно 16 ампер), то для них нельзя делать одну общую розетку.

Например, нельзя поставить одну двойную розетку, в которую вы одновременно включите стиральную и посудомоечную машинки. Для этого нужно сделать две отдельные розетки. Причём, если вы делаете шлейф между ними, то провод в первой розетке должен быть неразрывным, либо нужно делать глубокий подрозетник, который будет одновременно играть роль распределительной коробки или непосредственно распределительную коробку. Так же, правилами ПУЭ запрещается разрывать заземляющий проводник.

То есть, ни в коем случае не должно возникнуть ситуации, когда, к примеру, вы разобрали одну из розеток в шлейфе и у вас оказался разорванным заземляющий проводник. Для этого делается надёжное соединение (для заземления любым способом, включая клеммник Wago), из которого отдельным проводом подключается заземляющий контакт на розетке.

Остаётся последний момент, правильно рассчитать количество линий, сечение проводников и номиналы автоматов. Вы уже, наверное, поняли, что трёхжильный кабель сечением 1,5 мм² выдерживает длительное время ток 18 ампер, а сечением 2,5 мм² — 25 ампер. Казалось бы, можно взять автоматы на 16 и 25 ампер соответственно. Но не всё так просто. Оказывается, срабатывание автоматов по току перегрузки начинается в пределах 1,13-1,45 от In. То есть, если автомат на 16 ампер, то он может длительное время работать с током 18,08-23,2 ампера, а автомат на 25 ампер – 28,25-36,25 ампера. Такие автоматы допускается ставить, если кабель проложен в земле. Таким образом, для кабеля 1,5 мм² я бы порекомендовал использовать автоматы номиналом не более 10 ампер, а для кабеля 2,5 мм² 16 или 20 ампер.

Теперь обратимся к ещё одной таблице ПУЭ 1.3.1

Как видим, небольшая перегрузка в течение 30 минут всё же допустима. Какой из всего написанного можно сделать вывод:

Мы определили мощность всех наших потребителей.

Разделили на группы по длительности работы

Теперь нам надо определить, что мы можем и будем использовать одновременно из электроприборов, которые будут стоять у нас на кухне. Например, ничто не мешает нам включить одновременно стиральную и посудомоечную машинки – это примерно 20 ампер. Значит, для них нужно использовать кабель сечением 2,5 мм² и у нас остаётся 5 ампер запаса (это примерно 1 кВт) и 20% кратковременной перегрузки (это ещё 2,5 ампера или примерно 0,5 кВт). То есть, мы можем одновременно использовать еще один какой-то прибор (или несколько приборов) длительного действия мощностью 1 кВт или кратковременного действия мощностью 1,5 кВт. Либо использовать другую линию для подключения остальных электроприборов.

Важно!!! В обязательном порядке продумайте схему освещения рабочих мест. Общего освещения всегда не хватает на столах, мойке и т.д. Поэтому сделайте выводы для подсветки под кухонными шкафами, над мойкой и другими местами, где вы планируете готовить еду или заготовки на зиму.

Есть ещё несколько поправочных коэффициентов для расчёта, но их мы использовать не будем, поскольку от них будет мало толку в бытовом применении. Теперь вы знаете практически всё и такой вопрос, как схема электропроводки на кухне уже не должен выглядеть для вас устрашающе.

Давайте напоследок пройдемся по время-токовым характеристикам автоматов. В быту применяются три таких характеристики В, С и D. В быту самым оптимальным вариантом использовать характеристику В. Такие автоматы срабатывают при токе короткого замыкания кратному 3-5 от номинального. Поскольку вся бытовая техника имеет малые пусковые токи, то ложных срабатываний у автоматов с такой характеристикой наблюдаться не будет, но зато в случае короткого замыкания они сработают гораздо быстрее автоматов с характеристиками С и D, а токи короткого замыкания вызовут гораздо меньше последствий. Если мы возьмём, к примеру, автомат В16, отключение по току короткого замыкания будет в пределах 48-80, у С16 уже 80-160 ампер, а у D16 – 160-320 ампер. В переводе на киловатты это 10,5 – 17,6; 17,6 – 35,2 и 35,2 – 70,4 кВт соответственно. Как вы думаете, когда разрушения будут больше, когда за несколько миллисекунд, между началом короткого замыкания и срабатыванием автомата, выделится 10,5 кВт тепла или 70?

Осталось более тщательно разобраться с подключением наиболее часто встречающихся «жильцов» на кухне.



Как подключить посудомойку к электричеству

В принципе, здесь ничего особо сложного нет. Либо это отдельная линия сечением 1,5 мм² только для посудомоечной машины, либо это линия сечением 2,5 мм², к которой подключен ещё один какой-то электроприбор и их суммарная мощность не превышает 5,5 кВт. Как я уже говорил, в розетке обязательно должно быть выполнено заземление. Все бытовые посудомоечные машины комплектуются обычной евровилкой. То есть, чтобы подключить посудомойку к электричеству достаточно воткнуть вилку в розетку.



Подключение вытяжки на кухне к электричеству

Очень часто вытяжку подключают к плите, точнее к линии, по которой запитывается плита. Но это делать не совсем правильно. Дело в том, что на плиту идет довольно мощный автомат. А сечение кабеля вытяжки редко бывает больше 0,5 мм². Это значит, что при коротком замыкании в вытяжке не всегда может сработать автомат, поскольку ток короткого замыкания в кабеле сечением 0,5 мм² может быть меньше порога срабатывания автомата. Это может привести к пожароопасной ситуации. Поэтому я рекомендую подключать вытяжку к световой группе (где часто стоит автомат номиналом 6 или 10 ампер). Практически все вытяжки комплектуются евровилкой или обычной плоской вилкой без заземления. Если на вытяжке стоит евровилка, значит, заземление в розетке тоже обязательно должно быть.



Как подключить холодильник

Здесь тоже ничего сложного. Все современные холодильники комплектуются евровилкой,  а значит, заземление в розетке должно быть в обязательном порядке. Поскольку его мощность редко превышает 350 ватт, и режим работы можно считать кратковременным, то его можно включить в любую группу.



Как подключить электрическую плиту

По-хорошему, здесь надо бы написать отдельную статью и возможно я сделаю это в скором времени. Здесь же рассмотрим общие вопросы. Как я уже говорил, электрическая плита (без духовки) в среднем имеет мощность 7 кВт. Это ток примерно 31 ампер. Конечно, ситуация, когда используются все конфорки на полную мощность довольно редкая, но, тем не менее, её нужно предусмотреть. Это значит, что для плиты без духовки нужно использовать кабель сечением не менее 4 мм² (с автоматом на 32 ампера), а с духовкой не менее 6 мм² (с автоматом на 40 ампер).

Если есть возможность использовать три фазы, то эту возможность надо использовать обязательно. Кабель в этом случае будет иметь сечение 2,5 мм² с трёхфазным автоматом на 25 ампер. Если говорить об электроплите (с духовкой), то будут задействованы все три фазы. Если же духовка и варочная панель отдельные, то варочная панель подключается на две фазы, а духовка на третью. Конечно же, линия на электроплиту должна быть отдельная и для корректной работы автомата и надёжной защиты кабеля на неё больше ничего не должно быть подключено.



Как подключить электрическую духовку

Практически все духовки комплектуются евровилкой и их мощность обычно 3,5 кВт. Следовательно, на духовку желательно использовать одну линию сечением не менее 1,5 мм² (лучше 2,5 мм²) и обязательно с заземлением. В принципе, сечение кабеля духовки 1,5 мм², а значит, короткое замыкание в таком кабеле вызывает достаточно большой ток, чтобы отключился автомат номиналом 32 или 40 ампер, но я предпочёл бы не рисковать. Если вы проектируете электропроводку на кухне, то для духовки лучше проложить отдельный кабель. Подключать духовку на линию для электроплиты можно в том случае, если другой возможности нет.

Вот, в общем-то, и все основы, которые нужно знать, чтобы ваша электропроводка на кухне прослужила долго и не доставила вам хлопот.

prokuhni.ru

Электрика на кухне схема — Только ремонт своими руками в квартире: фото, видео, инструкции

Схема разводки электрики на кухне

20.03.2015 нет комментариев 20 642 просмотров

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели. холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке должна быть тщательно продуманной и то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры :

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть примерно таким, как показано на проекте:

Вот и все, что хотелось рассказать Вам о том, как должна выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне. в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

Нравится ( 0 ) Не нравится ( 0 )

Монтируем проводку на кухне самостоятельно: 5 главных этапов работы

Так что если затеяли ремонт обязательно займитесь проводкой, так как те провода, что были проложены 10-20 лет назад не рассчитаны на современную электронику. Сегодня мы разберемся как делается расчет, увидим, как делается пошаговая электропроводка своими руками.

Подготовительный этап

Как и другие элементы ремонта прокладка проводки начинается с того, что проводиться расчет электропроводки по мощности и другие подготовительные мероприятия:

1. В первую очередь определитесь с тем, какая разводка электропроводки в квартире уже присутствует. Если она окажется однофазная, то это нехорошо, а если трехфазная, то по мощности у вас окажется приличный запас;
2. После этого приступайте к расчету итоговой мощности электрических приборов. Выполняя этот расчет учитывайте, как выполнена разводка электропроводки, где розетки и выключатели. Чтобы сделать расчет правильно придется вам обложиться документацией к каждому прибору в доме, чтобы вычитать номинальную мощность бытовых элементов кухни;
3. Если говорить в общем, то схема электропроводки должна выйти до 15 кВт, редко, когда расчетная мощность превышает это значение. Да, это огромное число показывает итоговую мощность при условии, что включены все электроприборы разом, хотя такое встречается редко. Но на всякий пожарный случай лучше иметь запас;
4. После этого ищите в интернете таблицу и подбираете исходя из расчетных данных сечение проводов для освещения и для розеток. Наиболее распространены среди других кабели сечением 6 мм, рассчитанные на 10 кВт энергопотребления. Если же у вас расчетная мощность вышла за эти пределы, то не отчаивайтесь – вам подскажут в строительном магазине подходящие провода.

Таблица сечения проводов пригодится всегда

Как показатель учитывайте, что если в вашей квартире уже стояла электрическая печь, то скорее всего у вас трехфазная сеть. Еще перед тем, как начинать ремонт желательно посоветоваться с ЖЭКом, чтобы узнать проведено ли заземление и другие важные мероприятия. От этого зависит как будет проходить монтаж электропроводки своими руками, так как не каждый кабель используется без заземления.

Читать  Как поменять прокладку в кране на кухне

Монтаж электрощитка

Чтобы правильно провести проводку в квартире и потом безопасно пользоваться бытовыми приборами на кухне актуально сделать электрощиток, который ставиться вместо классической распределительной коробки. Перед ним монтируется автоматический выключатель или стабилизатор напряжения, мощность которого выбирается выше каждого энергопотребителя в квартире. Туда же проводиться подключение розеток, главное выбрать правильно кабель для подключения. Освещение подключаем через автомат параллельно, чтобы включать и отключать сразу квартиру, а не по отдельности каждую лампочку.

При желании допускается подключение каждого электроприбора на отдельные защитные приборы. Как правило, так подключаются холодильники, которые чувствительны к перепадам напряжения и могут от этого сгореть. Монтируя электричество своими руками не забудьте и про то, что в кухне и ванной поддерживается постоянный высокий уровень влажности и там стена с проводкой герметизируется.

Установку электрощитка доверьте настоящему электрику

Выбираем розетки и выключатели

Когда планируется схема электропроводки в квартире отдельного внимания заслуживают и розетки с выключателями. Эти электрические приборы должны обладать должным уровнем безопасности, чтобы ими эффективно пользоваться:

• Для монтажа в условиях классической квартиры идеально подойдут розетки и выключатели, которые рассчитаны на силу тока в 15 Ампер. А в плане долговечности подойдут розетки, смонтированные на керамических пластинах. Положительный момент такого устройства заключается в том, что керамика не плавиться и не горит;
• Кухонный выключатель желательно выбирать максимально плоский: к нему и проводка в доме своими руками подводиться проще и очищать от грязи и жира такое устройство легче. Полезны также небольшие лампочки в выключателях они помогут в темноте отыскать кнопку;
• По нынешним стандартами розетки делают недалеко от пола, не более полуметра. Выключатель ставят чуть повыше, на уровне опущенной руки, то есть метр от пола. Но для кухни делается исключение из этого правила, желательно ставить розетки выше стола, чтобы вода в них не попадала. И не забудьте, что перед монтажом проводиться установка подрозетника в кирпичную стену;
• Под выключатель фонового света отводят место недалеко от входной двери, рядом с косяком. Некоторые размещают этот элемент электрической системы в коридоре, чтобы входя в кухню свет там уже горел;
• Монтажная схема электропроводки квартиры может включать дополнительно локальное освещение над рабочими зонами в кухне.

Очень хорошо, когда под рукой есть схема электропроводки квартиры

Чтобы понять в каких местах у вас должны появиться розетки прикиньте заранее где вы поставите какие электроприборы. Уже отталкиваясь от этого станет видно, в каком месте поставить розетку удобнее, а где желательно не размещать. Так, под холодильник можно сделать отдельную розетку, которую и видно не будет. А вот для кухонного подвесного телевизора желательно выделить отдельный источник питания рядом с ним.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.

Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

• Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
• Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
• Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
• Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Если перфоратор у вас уже есть, а покупать долото лишних средств нет, то для прокладки кабелей подойдет и классический бур с упрочненным наконечником.

Читать  Примеры дизайна кухни совмещенной с гостиной

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

Кладем кабель в стену

Теперь осталось соблюдая схемы электрики в доме своими руками вложить кабели в штробы и окончить монтаж.

Укладка проводов должна осуществляться по всем правилам

Для укладки выработан такой алгоритм:

• Через каждый полметра в полости канала сверлим отверстие диаметром сантиметр;
• Заранее составленные косы проводов затягиваем внутрь гофрированной трубы и укладываем эту конструкцию в стену в соответствии с составленной заранее схемой;
• В просверленные отверстия вбиваем специальные скобы, которые фиксируют трубу с кабелями в стене.

Если скоб вы не нашли, а дома есть классические монтажные дюбели, то подойдут и они, примотайте к ним небольшой отрезок проволоки, чтобы зафиксировать трубу.

Итоговые мероприятия

На финальном этапе в каждое отведенное место вставляется подготовленная розетка или выключатель, к ним сразу подключаются и провода. Перед розеткой вставляются и подрозетники, которые фиксируются там с помощью свежего раствора и остаются намертво. Место крепления желательно оштукатурить заранее, перед тем, как оканчивать монтаж розеток и выключателей. Подключив внутренности выключателей и розеток ставить пластиковые элементы желательно уже после завершения финальных отделочных работ. Если сделать наоборот, то в процессе окончания работ вы успеете вымазать красивые розетки в обойный клей, шпатлевку, бетонный раствор и еще кучу всего.

Какой должна быть электропроводка на кухне?

25.02.2015 нет комментариев 26 329 просмотров

Не удивительно, что основные токовые нагрузки на проводку в доме приходятся из кухни. Это связано с тем, что в данной комнате находится наиболее мощная бытовая техника: электроплита, духовой шкаф, посудомоечная машина, холодильник, микроволновая печь и т.д. Именно поэтому, при расчете электропроводки особое внимание уделяется правильному выбору проводов и розеток для кухонной эл.проводки. Далее мы подробно рассмотрим, как сделать электропроводку на кухне своими руками, предоставив советы по монтажу, инструкцию в картинках и несколько полезных видео примеров!

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
3. Подобрать подходящие элементы новой электросети: провода и кабели. розетки, выключатели.
4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный), т.к. без «земли» эксплуатировать современную бытовую технику запрещается. В новых домах, как правило, заземление уже присутствует. Ну и последнее, что Вам нужно сделать – определить сечение кабеля. чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно быть не менее 2,5 мм.кв. лучше если 4.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа ). При расчетных работах рекомендуем использовать данную таблицу:

Когда с выбором сечения электропроводки будет покончено, нужно определиться с розетками и выключателям. Они должны быть рассчитаны, не мене, чем на 16 А для обычных электроприборов и 32 А для мощной техники. Обязательно розетки должны иметь заземляющий контакт. Рекомендуется на каждый электроприбор установить отдельную розетку, а над столешницей закрепить блок из 2-3 штук либо двойную модель для подключения не очень мощной техники: мультиварки, чайника и т.д. как показано на фото:

Читать  Дизайн потолка в гостиной совмещенной с кухней

Что касается выключателей, тут требования особые не предъявляются. Единственный совет – при выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку. установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Основной процесс

Инструкцию по монтажу мы предоставим пошагово, чтобы читателям Сам Электрика было легче воспринимать материал:

1. Согласно схеме нужно сделать разметку стен в кухне своими силами. Для этого рекомендуем изготовить самодельный лазерный уровень. который позволит быстро и с минимальной погрешностью провести горизонтальную разметку под штробы.
2. По разметке нужно осуществить штробление стен под проводку. после чего проложить кабель в готовые штрабы и зашпаклевать всю сеть канавок в стене.
3. В подготовленных посадочных местах нужно подключить выключатели света, розетки и распределительные коробки.
4. На щитке устанавливается защитная автоматика на кухонную бытовую технику и электропроводку.
5. Готовая электропроводка в кухне проверяется включением электричества. Если ничего не искрит, не шумит и не дымит и при этом вся техника нормально функционирует – Вы все сделали правильно!

Видеообзор правильной кухонной линии электросети

Вот и вся инструкция по монтажу электропроводки на кухне своими руками. Как Вы видите, ничего особо сложного нет, однако осталось много непонятных моментов, вроде, какая должна быть установлена автоматика, где лучше всего проводить кабель и т.д. Об этом мы как раз сейчас и поговорим, предоставив полезные советы по электромонтажу в панельном доме и квартире!

Полезные советы

Чтобы правильно сделать электропроводку в кухне, советуем учитывать следующие рекомендации:

• Выключатель должен устанавливаться при входе в комнату, на расстоянии 20-30 см от дверного проема при этом на высоте опущенной руки, чтобы можно было удобно управлять освещением даже ребенку.
• Высота установки розеток в кухне должна быть различной. Один блок «электрических точек» должен быть над столешницей, второй выше, для удобного подключения вытяжки. Для холодильника, стиральной и посудомоечной машины высота может быть 20 см от пола, но не меньше. Удобное расположение всех розеток мы предоставили на схеме выше, по ней и ориентируйтесь.
• На мощную технику нужно выбрать УЗО номиналом не менее 40 А (ток утечки 30 мА) и автомат на 32 А. На остальные розетки будет достаточно подключить 25-амперный автоматический выключатель своими руками.
• Проводить электропроводку в кухне открытым способом не рекомендуется из соображений безопасности (рядом мойка, плита и т.д.). Помимо этого кабель каналы негативно отобразятся на интерьере комнаты. Если у Вас подвесной потолок, кабель нужно протянуть в гофре за гипсокартонными листами.
• Если Вы живете в хрущевке, где нет заземления, необходимо выйти из положения, осуществив монтаж зануления. но в этом случае обязательности следите, чтобы нулевой провод не отгорел у Вас в распределительном щитке.
• Ни в коем случае не устанавливайте розетки над либо под мойкой. Старайтесь вывести их подальше, даже если под фартуком.
• Обходите стороной подключение приборов через удлинитель. «Переноска» является ненадежной электрической точкой, которая при высоких нагрузках может расплавиться и стать причиной короткого замыкания.

На этом инструкция о том, как сделать электропроводку в кухне своими руками, заканчивается. Учитывайте все предоставленные нюансы и рекомендации, чтобы проводка была безопасной, удобной и долговечной!

Видеообзор правильной кухонной линии электросети

Видео инструкция по монтажу своими руками

Нравится ( 0 ) Не нравится ( 0 )

Источники: http://samelectrik.ru/sxema-razvodki-elektriki-na-kuxne.html, http://obzorkuhni.ru/repair/montiruem-provodku-na-kuxne-samostoyatelno-5-glavnyx-etapov-raboty/, http://samelectrik.ru/kakoj-dolzhna-byt-elektroprovodka-na-kuxne.html

openfile.ru
