Электронный термостат W1209 | arduinoLab

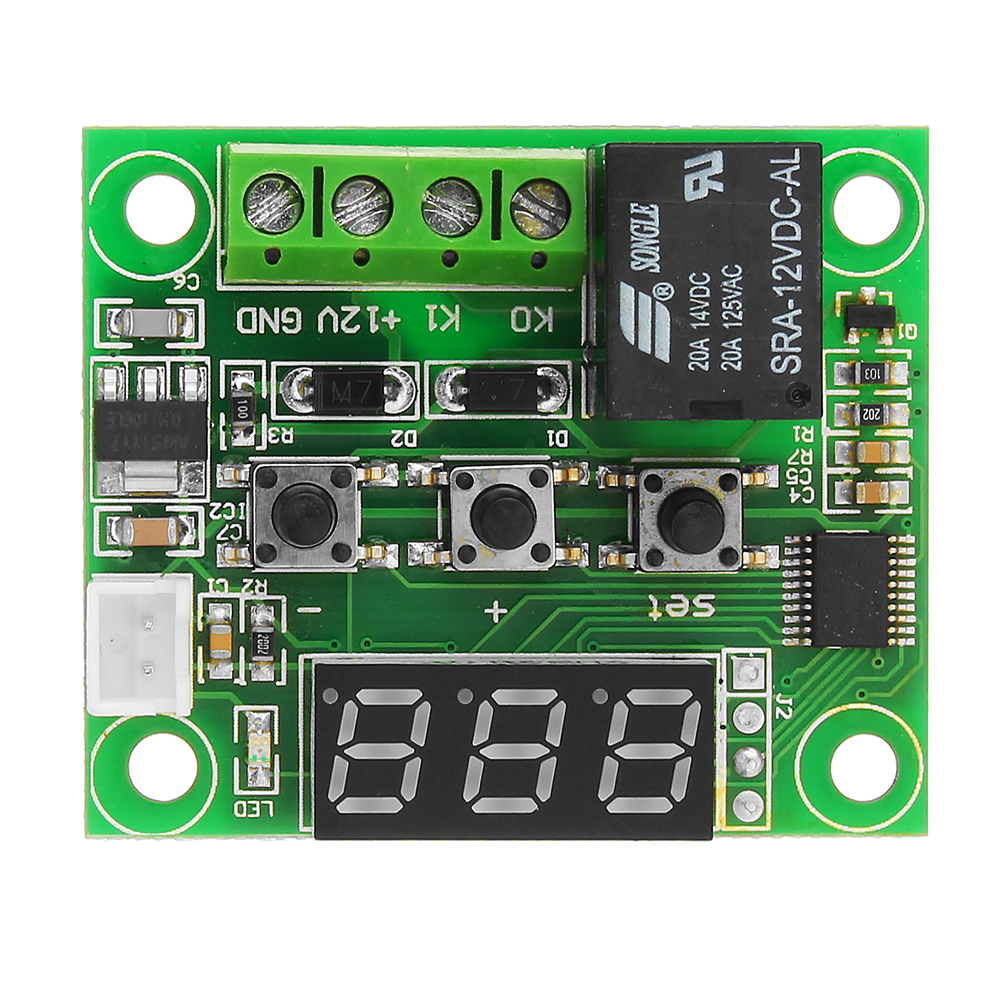

Простой и дешевый китайский модуль, на котором можно реализовать управление нагревом или охлаждением.


Особенности модуля:

Термостат собран на микроконтроллере STM8S003F3P6, в качестве датчика температуры применяется терморезистор в герметичной колбе, для отображения температуры и прочей информации используется 3 разрядный 7 сегментный индикатор, настройки параметров устанавливаются при помощи трех кнопок, управление нагрузкой осуществляется с помощью реле SRA-12VDC-AL, имеет светодиод отображающий включение реле.

Принципиальная схема:

Характеристики:

  • Диапазон регулирования температуры: -50°C … +120 °C
  • Точность регулирования температуры: 0,1°C
  • Гистерезис: 0,1 …  30 °C
  • Напряжение питания: 12VDC
  • Датчик: Герметичный NTC 10K 0.5%
  • Длина кабеля 0,3м
  • Максимальный ток нагрузки: 5A/220VAC; 15A/14VDC

Схема подключения:

Лист из инструкции

У модуля всего 4 клеммы, две K0, K1 контакты реле, +12V и GND питание 12 вольт соответственно.


Купить:

На али, тут.


Установка температуры и настройка модуля:

Для установки температуры термостата нужно кратковременно нажать кнопку «SET», модуль перейдет в режим настроек и кнопками «+» и «-» можно установить температуру, через 5 секунд простоя модуль выйдет в нормальный режим.

Чтобы попасть в меню настроек модуля, нужно удерживать кнопку «SET» более 5 секунд, после чего на экране отобразится меню.

Код

Параметр

Диапазон

По умолчанию

P0

Режим работы: Нагрев \ Охлаждение (Heating \ Cooling)

H \ C

С

P1

Гистерезис 0,1 – 30 °C  2. 0 °C

P2

Максимальная температура   +120 °C

P3

Минимальная температура   -55 °C

P4

Корректировка температуры +10 … -10 °C 0 °C

P5

Задержка времени включения реле 0 … 10 мин.
0

P6

Защита от перегрева (если бы на модуле была пищалка, она бы издавала звук DiDiDi если температура вышла за приделы настроек в P2, P3) —55 °C … 120 °C

OFF

P7

Блокировка настроек (защита от любителей нажимать кнопки)

OFF

P8

Сброс настроек

OFF


Видео:


Запись опубликована автором admin в рубрике Обзоры с метками модуль, термостат.

W1209

 Программируемый терморегулятор (термостат) W1209 с одним реле (нормально открытым) предназначен для контроля температуры в диапазоне от -50°C до +110°C. Может использоватся для управления нагревом или охлаждением.

 Терморегулятор оснащен трехразрядным дисплеем, электромеханическим реле,светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика (идет в комплекте), клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED дисплее отображается текущая измеряемая температура.

Программирование термостата  W1209:

 Для настройки поддерживаемой температуры нужно кратковременно нажать кнопку «SET», после чего кнопками «+» или «-» установить заданную температуру. Для её сохранения нужно нажать кнопку «SET», или же не нажимать никаких кнопок в течении 5 секунд.

 Для входа в режим настройки дополнительных параметров необходимо зажать на 5 секунд кнопку «SET», после чего кнопками «+» или «-» выбрать необходимый параметр из списка (P0…P6).  Для выбора параметра снова нажать кнопку «SET»  и кнопками «+» или «-» изменить его значение.  Для сохранения настроек нужно   нажать кнопку «SET», или не нажимать ничего в течение 5 секунд.

 Список дополнительных параметров:

  • P0 — режим: охлаждение (C), или нагрев (H), по умолчанию — C;
  • P1 — гистерезис 0.1…15 °C, по умолчанию — 2;
  • P2 — верхний предел рабочей температуры, по умолчанию — 110°C;
  • P3 — нижний предел рабочей температурв, по умолчанию —  -50°C;
  • P4 — коррекция температуры -7…+7°C, по умолчанию — 0;
  • P5 — задержка срабатывания реле 0…10 сек., по умолчанию — 0;
  • P6 — защита от перегрева (верхний предел температуры отключения) 0. ..110°C, по умолчанию — OFF.

 Настройки терморегулятора записываются в энергонезависимую память микроконтроллера и сохраняются после отключения питания прибора. Для сброса к заводским установкам необходимо отключить питание прибора, нажать одновременно кнопки «+» и «-«,  удерживая их, включить питание.

 Технические характеристики:

Диапазон измеряемой и контроллируемой температуры    -50… 110°C
Точность измерения   0.1°C
Напряжение питания  12В
Шаг гистерезиса  0.1°C
Частота обновления значения температуры  0.5 с
Влагозащищенный датчик с кабелем 0.5м  NTC 10K 0.5%
Коммутируемый ток  20A/14V DC, 5A/220V AC
Потребляемый ток   до 65 мА
Рабочая температура (плата)  -10.
..+60°C
Размеры     48х40х14 мм



Схема подключения термостата W1209:



Комплектация:

  • 1x Терморегулятор W1209
  • 1x термодатчик с кабелем

Загрузки:

Инструкция программирования цифрового терморегулятора W1209

Программируемый терморегулятор W1209 предназначен для контроля температуры в диапазоне от — 50 С до + 110 С. Может работать в паре с нагревателем или охладителем. Терморегулятор оснащен 3х разрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами К0\К1 для подключения нагрузки и +12 V/GND для питания платы терморегулятора.



Подготовка к работе:

1. Подключите источник питания 12В постоянного напряжения к контактам +12В (плюс 12В) и GNG (минус 12В)
2. Подключите нагрузку к контактам К0 и К1 (подключается в разрыв цепи питания управляемого прибора (последовательное подключение))
3. После подачи питания 12В на контакты +12В и GND, на  LED дисплее отразится текущая температура, измеренная выносным датчиком температуры.



Установка и настройка заданной температуры:

Для установки температуры контроля кратковременно нажмите кнопку «SET«, после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET«, или же не нажимайте никакие кнопки в течение 5 секунд.



Программирование:

Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «

SET», или же не нажимайте никакие кнопки в течение 5 секунд.



Меню терморегулятора:
Код/ параметр Описание параметра  Диапазон настройки По умолчанию
Р0 Режим работы терморегулятора: охлаждение(Cooling) / нагрев (Heating) C / H С
P1 Гистерезис, °C 0,1…15 2
P2 Верхний предел установки поддерживаемой температуры, °C 110 110
P3 Нижний предел установки поддерживаемой температуры, °C -50 -50
P4 Коррекция температуры, °C -7 .
.. +7
0
P5 Задержка времени включения реле (может отличаться от выбранного в пределах ±50%), мин 0…10 0
P6 Верхний предел температуры отключения (защита от перегрева), °C OFF или ON (при ON от 0°C до 110°C) OFF



Индикация:

LED дисплей отображает следующие значения:

  • «LLL» — датчик не подключен
  • «HHH» — температура вне диапазона (меньше -50°C или больше 110°C)
  • «» — превышение пределов заданных в параметре P6



Сброс параметров в заводские установки:

Для сброса параметров в заводские установки (настройки по умолчанию):

  • Отключите питание
  • Нажмите и удерживайте кнопки «+» и «»
  • Подайте питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.



Программируемый терморегулятор W1209 DC можно приобрести на нашем сайте.

Простой блок автоматического выключения принтера.

Сразу оговорюсь, данная схема будет работать только на принтерах имеющих стол в подогревом.

Надоело что принтер закончив печать ночью, остается во включенном состоянии до утра. Стал искать варианты решения, хотелось что-то простое, чтоб не лезть в прошивку и из доступных деталей. В инете наткнулся на популярное термореле (термостат) W1209, устройство простое и надёжное, ну и цена у него смешная. Есть правда одна конструкционная неприятность в виде крупных элементов расположенных на передней части платы, но это достаточно легко решается их переносом на заднюю часть платы. Вот ссылка с описанием как это можно сделать: Модифицируем термостат W1209 . Блок питания на моём принтере 360 ватт, значит ток в первичной цепи будет не более 2 ампер, на термостате реле рассчитано на ток до 5 ампер при коммутации 220 вольт, хватает с запасом. Вот схема подключения:

Для её реализации необходимо поменять кнопку включения на двухклавишную, реле термостата W1209 надо подключить параллельно одной из клавиш выключателя, сам термостат подключается к блоку питания принтера (на моём принтере блок питания 24 вольта, поэтому термостат подключал через понижающий преобразователь). Датчик термостата надо закрепить на нагревательном столе в любом месте, любым удобным способом. Я прикрепил его к нижней части стола на высокотемпературный герметик, недалеко от припаянных в столу проводов, соединительный провод проложил рядом с проводами нагрева стола.

Как это работает:

При включении принтера, 12 вольт с блока питания подается на схему термостата, который может работать в двух режимах, нагрева и охлаждения, переводим его в режим охлаждения и задаем температуру срабатывания ниже температуры нагрева стола, скажем градусов 40-50. Сделать это надо всего один раз, т.к. термостат запоминает настройки и не сбрасывает их после выключения питания. После чего запускаем печать на принтере. Когда стол нагреется свыше установленной температуры, на термостате включится реле и зашунтирует контакты выключателя параллельно которому было подключено. О том что реле включено сообщит зажегшийся на термостате светодиод. Теперь выключатель, на нашей схеме он обозначен как К1, можно разомкнуть, ток будет протекать через замкнутое реле термостата. После окончания печати стол начнет охлаждаться, когда её температура упадёт ниже заданной, реле разомкнётся тем самым разорвав цепь питания и принтер отключится. Для чего нужен второй выключатель К2 ? На случай аварийного выключения принтера, без него пришлось бы выдёргивать шнур питания. Данная схема достаточно проста чтоб её можно было повторить на любом принтере имеющего стол в подогревом, не требует знаний электроники, разумеется надо помнить что напряжение 220 вольт опасно для жизни и необходимо соблюдать технику безопасности.

P.S. Совершенно забыл что изначально на принтере был установлен одноклавишный выключатель, но это сути не меняет, у кого установлен широкий выключатель может заменить его на двухклавишный, у кого установлен узкий одноклавишный, должен будет добавить еще один, форма и размеры его роли не играют, главное чтоб он был рассчитан на сетевое напряжение 220 вольт и на ток не менее чем потребляет ваш принтер.

XH-W1209 электронный термостат (терморегулятор)

XH-W1209 Электронный термостат

Термостат XH-W1209 — это управляющее устройство для поддержания определённой температуры с заданной точностью. Может быть полезен в различных системах автоматизации (холодильник, теплица, подогрев труб, бойлер, вентиляция, авто и т.д).

Диапазон установки и отображения температур термостата XH-W1209 от -50ºС до +110ºС. 3-х разрядный индикатор 22×10 мм показывает температуру до десятых долей градуса, температуру ниже -10ºС (до -50ºС) и выше 100ºС (до 110ºС) отображает без десятичных долей, т.к. разрядов индикатора не хватает. Красный светодиод на плате дублирует включение реле.

Цифровой двухпороговый, двухрежимный, бескорпусной, терморегулятор XH-W1209 с питанием от любого источника постоянного тока 12 вольт, является профессиональным устройством, предназначенным для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер и т. д.

Терморегулятор управляется микроконтроллером STM8S003F3P6, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле.

Терморегулятор ― контактный (в терморегуляторе применен релейный силовой элемент). Терморегулятор двухпороговый ― верхний и нижний пороги (возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения).

XH-W1209 термостат инструкция на русском языке

Описание термостата XH-W1209:

Прибор имеет 3 кнопки управления: SET, +, —. Кнопка SET— выбирает режим установки и настройки параметров, кнопки + и изменяют значение параметров.

В режиме C (охлаждение) работает так: пока температура ниже установленной, контакты реле разомкнуты, при достижении заданной температуры контакты реле замыкаются и остаются в таком положении до снижения температуры на величину установленного гистерезиса (по умолчанию на 2ºС).
В режиме H (нагрев) работает наоборот.

Если нажать кнопку «SET», то кнопками «+» и «-» можно задать температуру включения реле (если текущая температура НИЖЕ этого значения, то контакты силовых клемм замыкаются.)
Термостат должен работать в паре с нагревателем или охладителем.

Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками «+» или «-» установить новую температуру, и еще раз нажать кнопку SET.

Для входа в режим программирования необходимо удерживать в течение 5 секунд кнопку SET, после чего кнопками «+» или «-» выбрать пункт меню из списка ниже. Для сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Для возврата к установкам по-умолчанию необходимо нажать и удерживать кнопку «+».

Инструкция пользования, с подробным описанием режимов программирования, на русском языке, в комплекте.

Интересная особенность — скорость обновления показаний температуры зависит от скорости изменения температуры. При быстрых изменениях температуры, индикатор обновляет показания 3 раза за секунду, при медленных изменениях — примерно в 10 раз медленнее, т.е. происходит цифровая фильтрация результата для повышения стабильности показаний.

Управляющий контроллер STM8S003F3P6. Опорное напряжение на датчик температуры и питание контроллера — стабилизированные 5,0 В на AMS1117 -5.0.
Ток потребления термостата в режиме отключенного реле 19 мА, включенного 68 мА (при питающем напряжении 12 В).

Достоинства термостата XH-W1209:
  • Универсальность
  • Датчик на разъёме в комплекте
  • Возможность калибровки
  • Малые габариты, масса и стоимость

Основные параметры термостата XH-W1209:

Управляющее реле стоит на 12 В с NO контактом, коммутирует ток до 20 А (14VDC) и до 5 А (250VAC).

Тип датчика ― водонепроницаемый: NTC (10K/3435). Температурный датчик представляет собой термосопротивление 10 кОм, герметично залитое в защитный металлический колпачок. Длина проводе температурного датчика 50 см.

  • Диапазон измеряемой и контролируемой температуры: -50 ~ 110 градусов.
  • Точность измерения: ± 0.1 °C.
  • Точность управления: 0.1 °C.
  • Гистерезис: 0.1°C — 15°C.
  • Частота обновления: 0.5 сек.
  • Напряжение питания: 12 вольт, постоянного тока.
  • Потребляемая мощность: < 1W.
Схема подключения термостата XH-W1209

Сфера возможного применения термостата XH-W1209: домашние и производственные системы отопления, системы кондиционирования, инкубаторы, теплицы, морозильные или охладительные установки, сушильные шкафы, системы нагрева воды, измерение температуры двигателя с возможностью включения вентилятора радиатора, температуры на улице, в салоне и т.д..

Терморегулятор W1209 на 1 кВт с блоком питания 12в

Этот комплект состоит из терморегулятора W-1209, источника питания постоянного тока 12 В 1 А и разъема питания, который подключается к терморегулятору обычными проводниками под клеммы.

Описание и назначение терморегулятора w-1209.

Цифровой  терморегулятор W1209 представляет собой прибор для поддерживания заданной температуры в требуемом объеме.  Режимы работы терморегулятора- нагрев или охлаждение. Источником тепла(или холода) является нагрузка терморегулятора. Подключение этой нагрузки к прибору производится согласно схеме, изображенной на рисунке.

При такой собранной схеме возможно регулировать температуру в диапазоне от -50°C до +110°C. Этот процесс может быть использован для поддержания заданной температуры в инкубаторах, брудерах, при совместной работе с электрическими обогревателями или охладительной техникой. В комплекте с терморегулятором идет выносной температурный датчик на кабеле длиной 50 см.

Цифровой терморорегулятор имеет  LED индикатор с тремя разрядами, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего датчика температуры, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На индикаторе показывается текущая измеряемая температура, считываемая с датчика.

Подготовка к работе

1) Подсоединить блок питания 12 вольт постоянного напряжения к клеммам «+12V» (плюс 12V) и «GND» (минус 12V)..Для этого нужно использовать разъем питания. К этому разъему провода крепятся прижимными винтами.

2) Подсоединить нагрузку к контактам «К0» и «К1» — нагревательный или охладительный электроприборы

После подачи постоянного напряжения 12 В на контакты «+12V» и «GND», на индикаторе высветится текущая температура, измеренная выносным датчиком температуры.

Электрические параметры

  • Габариты: 40 x 48 x 14 мм
  • Диапазон измерения и программирования температуры: -50°C …110°C
  • Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
  • Точность поддерживаемой температуры: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
  • Точность гистерезиса: 0,1°C
  • Программируемый гистерезис: 0,1…15°C
  • Время обновления показаний: 0,5 секунд
  • Напряжение питания,: 12 вольт постоянного  тока
  • Датчик: NTC 10K 0. 5%, длина кабеля 0,5 м, герметичный
  • Максимальный ток нагрузки: 5 A при  220 В переменного тока ; 15 A при питании 14 В постоянного тока
  • Температура применения окружающей среды: -10…60°C
  • Влажность окружающей среды: 20 – 85 %
  • Потребляемый ток: 30 mA
  • Потребляемый ток при работе реле: 65 mA
  • При больших нагрузках применяется контактор или твердотельное реле большей мощности



Новое. Тепловая автоматика на интернет-аукционе Au.ru

Программируемый термостат предназначен для контроля температуры в диапазоне от -50 до +100 градусов. Программируемый терморегулятор имеет LED дисплей с тремя знаками, индикатор включения реле, три кнопки управления электронным терморегулятором, разъем для подключения внешнего термодатчика, клеммы «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На дисплее отображается текущая измеряемая температура с датчика. LED индикатор отображает следующие параметры: «LL» — датчик не подключен, «HH» — температура вне диапазона.

Терморегулятор высокой точности XH-W1209 питание: любой источник постоянного тока 12 вольт от известного Китайского производителя XH-Electron Co, Ltd. Пропорционально-интегрально-дифференциальный (ПИД) регулятор является промышленным профессиональным устройством, предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д. PID controller широко используется для изготовления самодельных и серийных моделей техники. PID controller (ПИД контролер) ? это мини компьютер, который отвечает за весь процесс контроля температуры в устройстве объекта контроля. . Достаточно один раз выставить нужные параметры и все, можно не беспокоится за результат

Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками «+» или «-» установить новую температуру, и еще раз нажать кнопку SET

Для входа в режим программирования необходимо удерживать в течение 5 секунд кнопку SET, после чего кнопками «+» или «-» выбрать пункт меню из списка ниже. Для сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Для возврата к установкам по-умолчанию необходимо нажать и удерживать кнопку «+».

Меню терморегулятора:

Меню Описание Параметр По-умолчанию

P0 Охлаждение (Cooling) или нагрев (Heating) C / H C

P1 Гистерезис температуры 0.5 — 15 2

P2 Верхний предел температуры 110 110

P3 Нижний предел температуры -50 -50

P4 Коррекция температуры -7 … +7 0

P5 Задержка срабатывания, минут 0 — 10 0

P6 Сигнализация превышения температуры 0 — 110 OFF

Характеристики

Габаритные размеры, мм: 40 x 48.5 x 14

Температура программирования, °C: -50 ~ 110

Точность: 0.1°C в диапазоне от -9.9°C до 99.9°C; или 1°C вне этого диапазона

Точность измерения, °C: 0. 1

Точность контроля, °C: 0.1

Точность гистерезиса, °C: 0.1

Время обновления показаний, с: 0.5

Напряжение питания, В: 12

Датчик: NTC 10K 0.5%, водозащита 0.5 м

Максимальный ток нагрузки, А: 5

Температура окружающей среды, °C: -10 ~ 60

Влажность окружающей среды, %: 20 — 85

Потребляемый ток, мА: 35

Потребляемый ток при работе реле, мА: 65

На втором фото для примера показана схема подключения в качестве нагрузки,лампочка.Аналогично можно подключить и другую нагрузку.

Отдельно могу продать блок питания 220/12в

Протестировано

китайских электронных устройств (95 тестов): протестирован регулятор температуры W1209

(Опубликовано 10.03.2018)
W1209 — это термостат, который замыкает или размыкает контакт реле, когда температура превышает температуру срабатывания триггера. С помощью трех кнопок вы можете запрограммировать семь параметров.

Знакомство с W1209


Регулятор температуры W1209
Модуль стоит менее четырех евро, включая акриловый корпус и датчик температуры.За эти деньги вы получаете полностью собранную печатную плату размером 48 мм на 40 мм, комплект акрилового корпуса и водонепроницаемый датчик температуры, работающий по принципу NTC. Этот датчик поставляется с кабелем длиной 45 см и разъемом, который можно подключить к печатной плате. Три семисегментных дисплея показывают текущую температуру с разрешением 0,1 ° C и используются для помощи при программировании модуля. Для этого программирования доступны три миниатюрные кнопки. Вы можете подключить напряжение питания 12 В постоянного тока и нагрузку через клеммную колодку с винтовыми зажимами.Внутреннее реле имеет один контакт, который может переключать 5 А при максимальном 240 В переменного тока или 10 А при максимальном 14 В постоянного тока. Светодиод загорается, когда реле включено. Программа хранится в энергонезависимой памяти, так что она сохраняется даже при отключении питания.
W1209 в прозрачном корпусе и датчик температуры. (© 2018 Jos Verstraten)
Технические данные производителя
— Производитель: Caizhixing Electronic o.ООО
— Диапазон температур: от -50 ° C до +110 ° C
— Разрешение измерения от 10 ° C до 99 ° C: 0,1 ° C
— Точность измерения: ± 0,1 ° C
— Частота измерения : 2 Гц
— Датчик: NTC, 10 кОм
— Длина кабеля датчика: 45 см
— Напряжение питания: 12 В постоянного тока
— Ток резервного питания: 35 мА
— Активный ток питания: 65 мА
— Коммутационный выход: релейный контакт, 10 А макс.
— Размеры печати: 48 мм x 40 мм x 14 мм
— Размеры корпуса: 59 мм x 52 мм x 17 мм

Схема подключения W12 09
На рисунке ниже показана полная электрическая схема этого термостата. Сердце схемы — восьмибитный микроконтроллер STM8S003F3P6. Этот контроллер имеет встроенную флеш-память объемом 8 КБ, чего более чем достаточно для простой программы, необходимой этому термостату. Датчик NTC питается от стабилизированного напряжения +5 В и включен в резистивный делитель с R2.Напряжение датчика поступает на аналоговый вход номер 6 на контакте 3. Выход PA3 подключен через резистивный делитель R7 / R1 к транзистору T1 и его реле. Питание светодиода осуществляется от источника питания +5 В процессора через резистор R4.
Диод D1 защищает схему от неправильного подключения напряжения питания 12 В. Через стабилизатор AMS1117 напряжение 5 В выводится из 12 В для питания микроконтроллера, светодиода и датчика.
Полная схема подключения W1209.(© 2018 Jos Verstraten)
Корпус
Единственное, что вам нужно построить на этом «комплекте», — это установить печатную плату в корпус. Как и у многих дешевых китайских электронных модулей, корпус состоит из шести специально вырезанных акриловых листов. Как мы уже заметили с этим типом конструкции, все это не сочетается без каких-либо проблем. Нижняя пластина расположена слишком близко к печатной плате, провода компонентов вызывают изгиб нижней пластины. Сначала отрежьте как можно больше проводов! Реле частично выступает из верхней пластины корпуса.
Раздражает то, что дизайнеры не учли тот факт, что модуль необходимо крепить к стене. Если бы нижнюю пластину сделать шире на два сантиметра и снабдить двумя дополнительными отверстиями, эта проблема была бы решена.
Через прорези на верхней пластине вы можете нажать на три кнопки небольшой отверткой и подойти к винтам винтовой клеммы и разъема для датчика. То, что вы не можете управлять кнопками вручную, не проблема.Вам просто нужно нажать эти кнопки, чтобы запрограммировать модуль по своему желанию, после чего вы оставите их в покое.
Шесть акриловых пластин, составляющих корпус. (© 2018 Jos Verstraten)
Разъемы, компоненты и кнопки
На картинке ниже вы можете увидеть, для чего нужны компоненты на печатной плате. На плате есть 4-проводный порт программирования на тот случай, если вы почувствуете необходимость самостоятельно перепрограммировать микроконтроллер.Если вы загуглите ‘программирование W1209’ , вы найдете, например, страницу, на которой модуль полностью программно преобразован в регистратор температуры.
Компоненты на печатной плате. (© 2018 Йос Верстратен)

Работа с W1209


Подключение нагрузки, датчика и напряжения питания
Вы можете использовать реле для прямого переключения напряжения питания 230 В переменного тока для электрического обогревателя или кондиционера.Вы можете загрузить коммутатор примерно до 1000 Вт.
После включения питания W1209 сразу показывает фактическую температуру.

Установка температуры срабатывания
Первое, что вам нужно установить, — это температура срабатывания, при которой термостат должен срабатывать, включая или выключающее реле. Это выглядит следующим образом:

  • Нажмите и отпустите кнопку «SET», дисплей начнет мигать.
  • Увеличить или уменьшить показание на 0.1 ° C с помощью кнопок «+» и «-».
  • Подтвердите настройку, нажав «SET».

Программирование термостата
Термостат имеет семь параметров, пронумерованных от «P0» до «P6», которые вы можете установить. Запрограммировать эти параметры очень просто за пять шагов:
  • Нажмите кнопку «SET» более трех секунд и снова отпустите кнопку. Теперь вы увидите, что на дисплее отображается «P0».
  • С помощью двух кнопок «+» и «-» вы можете прокручивать семь параметров.
  • Подтвердите свой выбор, нажав «SET».
  • Изменяйте параметр с помощью «+» и «-», пока желаемое значение не появится на дисплее.
  • Подтвердите настройку, нажав «SET».

P0, Нагреватель или охладитель
Этот параметр имеет только два значения: «H» или «C». В первом случае термостат работает как ТЭН. Это означает, что реле остается включенным до тех пор, пока фактическая температура не сравняется с температурой срабатывания. Если вы используете термостат в качестве охладителя, реле сначала включается, когда фактическая температура становится равной значению срабатывания.

P1, гистерезис
Этот параметр используется для установки порога между температурой включения и выключения реле. Вы можете установить этот порог в диапазоне от 0,1 ° C до 30,0 ° C. Работа этого параметра показана на рисунке ниже. Предположим, вы установили P0 на «H», температуру срабатывания на 22 ° C и гистерезис на 1 ° C. Реле остается включенным до тех пор, пока температура окружающей среды не поднимется до 22 ° C. В этот момент релейный переключатель размыкается, и ваше нагревательное устройство выключается.Однако из-за остаточного тепла в устройстве комната нагревается еще больше до 23 ° C. Чуть позже комната снова начинает остывать. Реле снова включается не при падении температуры до 22 ° C, а сначала при температуре 21 ° C.
Гистерезис гарантирует, что реле и оборудование, которым оно управляет, не будут слишком часто включаться и выключаться, что увеличивает срок службы.

Термин гистерезис объяснен графически.(© 2018 Jos Verstraten)
P2, верхний предел
С помощью P2 вы можете ограничить максимальное значение температуры срабатывания. Вы можете увеличить этот параметр максимум до 110 ° C. Использование этого заключается в том, что такое программирование делает невозможным случайную установку слишком высокой температуры срабатывания триггера.

P3, нижний предел
Этот параметр определяет минимальное значение температуры срабатывания, которое вы можете установить. Предел составляет -50 ° C.

P4, коэффициент калибровки
С помощью этого параметра вы можете установить поправочный коэффициент от -7 ° C до +7 ° C, который добавляется к измеренной температуре или вычитается из нее.Если у вас есть откалиброванный термометр, вы можете использовать этот параметр для калибровки поставляемого датчика. Этот вариант полезен, если вы подключаете датчик к W1209 длинным кабелем. Помните, что измерение температуры означает измерение сопротивления датчика и что сопротивление кабеля к датчику также измеряется.

P5, задержка включения
Устанавливает время от нуля до десяти минут между достижением температуры триггера и включением или выключением реле.

Программирование времени задержки включения реле. (© 2018 Jos Verstraten)
P6, сигнализация высокой температуры
Это позволяет вам ввести температуру, выше которой реле выключится. Если измеренная температура увеличивается, на дисплее также появляется «ЧЧЧ».

W1209 протестировал


Точность температуры
NTC не имеет линейного увеличения сопротивления в зависимости от температуры.В термометрах, управляемых микроконтроллером, эта нелинейность компенсируется занесением в память таблицы значений компенсации. При добавлении или вычитании этих значений из измеренных значений сопротивления нелинейность преобразуется в линейную зависимость.
Конечно, нам было любопытно, как выглядит точность такого чрезвычайно дешевого устройства.


Мы сравнили показания датчика NTC с показаниями термопары типа K, соединенной с точным термометром Ласкара.Термопара находилась в хорошем тепловом контакте с датчиком. Конечно, мы установили коэффициент калибровки равным 0. Результаты показаны на графике ниже. Заявленная производителем точность ± 0,1 ° C явно не достигается. По горизонтальной оси показаны температуры, измеренные эталонным измерителем. Вертикальная ось показывает результаты W1209. Синяя линия показывает идеальное соотношение, красная — измеренные значения. Точность и линейность неплохие. Средняя ошибка составляет ± 1.43 ° C, и этого достаточно для термостата. Около комнатной температуры (+20 ° C) погрешность наименьшая, но отклонение увеличивается как в сторону более низких, так и высоких температур. При эталонной температуре -5 ° C W1209 показал температуру -7,2 ° C. При эталонной температуре + 100 ° C модуль заявил, что она составляет + 102 ° C.
Результаты измерений теста точности и линейности. (© 2018 Йос Верстратен)
(Реклама спонсора Banggood)
W1209 DC 12 В, от -50 до +110 ° C Переключатель контроля температуры

Включение / выключение лампы с использованием модуля температуры W1209 — KT683

В этом проекте мы тестируем модуль температуры W1209, в котором текущая температура по умолчанию будет отображаться на модуле в градусах Цельсия.При переключении в другой режим бездействие в течение примерно 5 секунд приведет к восстановлению значения модуля на дисплее температуры по умолчанию. Температура отображается в градусах Цельсия, а с помощью 7-сегментного дисплея и реле состояние отображается с помощью светодиода, присутствующего на модуле W1209.

W1209 Модуль датчика температуры

Этот конкретный модуль является высокофункциональным контроллером термостата.Он может легко управлять мощностью большинства типов электрических устройств в зависимости от измеряемой температуры. Он также включает встроенный микроконтроллер, для которого не требуются знания программирования. Также встроенное реле может переключать максимум до 240 В переменного тока при 5 А или 14 В постоянного тока при 10 А.

  • Диапазон регулирования температуры: -50 ~ 110 ° C
  • Разрешение от -9,9 до 99,9: 0,1 ° C
  • Разрешение при всех других температурах: 1 ° C
  • Точность измерения: 0,1 ° C
  • Точность управления: 0.1 C
  • Частота обновления: 0,5 секунды
  • Входная мощность (пост. Ток): 12 В
  • Измерительные входы: NTC (10K 0,5%)
  • Водонепроницаемый датчик: 0,5 м
  • Выход: 1-канальный релейный выход
  • Емкость: 10 А
  • Размеры: 48 мм x 40 мм x 14 мм

Модуль датчика температуры W1209

Устройство XH-W1209 состоит из пяти основных компонентов:

  • Дисплей красный, он показывает три цифры, размер 1 см и длина 2.3см. Четко показывает значение температуры с одним десятичным знаком.
  • Под дисплеем находятся три кнопки, управляющие термостатом XH-W1209. Первая кнопка — «УСТАНОВИТЬ», следующие две кнопки — + и — используются для навигации по меню, увеличивая или уменьшая значения. • Под кнопками находится одностороннее реле черного цвета для включения или выключения электрической цепи. Реле могут переключаться от цепей переменного тока, подходящих для 110 В США или 230 В ЕС.
  • Мы задействуем зеленые клеммы, две клеммы для реле К0 и К1 и две клеммы для питания от трансформатора 12 В или аккумулятора + 12 В и GND.
  • Датчик терморегулятора XH-W1209 помещен в простую розетку белого цвета. Длина около 30 см с активным железным концом. Тип датчика температуры классический NTC 10К 0,5%.

  • Соедините один провод лампы с одним проводом вилки.
  • Остающийся провод вилки (второй) подключается к K0 (модуль w1209)
  • Другой оставшийся провод лампы подключается к K1 (модуль w1209), как показано на схеме.
  • Соедините вывод 12 В модуля w1209 с положительным выводом блока питания адаптера 12 В постоянного тока
  • Соедините вывод GND модуля w1209 с отрицательным выводом блока питания адаптера постоянного тока 12 В

Добро пожаловать в этот модуль на основе датчика температуры W1209, который в основном состоит из вывода 12 В (источник питания), вывода GND, выводов K1 и K0.В этом конкретном модуле текущая температура отображается в градусах Цельсия на трехзначном семисегментном дисплее, а текущее состояние реле — на встроенном светодиоде. Функциональность зависит от термостата датчика температуры W1209, который по умолчанию отображает текущую температуру в oC. И если он находится в любом другом режиме и не производит никаких действий в течение примерно 5 секунд, это может привести к тому, что термостат вернется к этому дисплею по умолчанию.

Когда температура платинового провода поднимается выше 25 градусов C, лампа светится, а когда температура платинового провода ниже 25 градусов C, лампа перестает светиться.В контроллере температуры меню XH-W1209 будет перемещаться с помощью кнопок + и — для выбора значения или повышения или понижения температуры. Красный светодиодный дисплей показывает, когда реле активировано. Всегда светится, пока реле активировано.

Если реле выключено, светодиод не горит. Ниже описаны несколько шагов по использованию модуля датчика температуры W1209:

  • Сначала мы прикрепим разъем к интерфейсу датчика модуля датчика W1209.

ПРИМЕЧАНИЕ. Для дальнейших подключений необходимо отключить разъем постоянного тока адаптера.

  • Теперь реализуем все этапы подключения схемы.
  • Нажмите и удерживайте кнопку Set и получите параметр P0.

ПРИМЕЧАНИЕ. Повторите вышеуказанные шаги как для охлаждения, так и для процедур нагрева.

Процедура охлаждения:

  • Нажмите кнопку настройки и увеличьте параметр с P0 до P6, нажав кнопку увеличения / уменьшения.

  • Нажмите кнопку Set и выберите опцию C (охлаждение) с помощью кнопок увеличения / уменьшения.

  • Когда мы нажимаем кнопку настройки, на экране отображается состояние ВКЛ.

  • Мы установим температуру на 30 градусов, и когда мы нажмем кнопку настройки, на экране отобразится параметр P6.

  • Когда зонд погружается в воду, колба светится, когда температура находится в пределах 30 градусов.

  • По мере того, как зонд нагревается и температура поднимается выше рекомендуемого диапазона 30 ° C, реле выключается, и на дисплее нет выходного сигнала, и лампа выключается.

Процедура нагрева:

  • Нажмите и удерживайте кнопку Set и получите параметр P0.

  • Нажмите кнопку настройки и увеличьте параметр с P0 до P6, нажав кнопку увеличения / уменьшения.

  • Нажмите кнопку Set, а затем выберите опцию H (Нагрев) с помощью кнопок увеличения / уменьшения

  • Когда мы нажимаем кнопку настройки, на экране отображается состояние ВКЛ.

  • Мы установим температуру на 25 градусов, и когда мы нажмем кнопку установки, параметр P6 будет отображаться на экране.

  • Когда зонд погружен в воду, колба светится, когда температура находится в пределах 25 ° C.

  • Когда зонд нагревается и температура поднимается выше рекомендуемого диапазона 25 ° C , затем реле выключается, и на дисплее не отображается выходной сигнал, и лампочка выключается.

PO Отопление или охлаждение?

Здесь мы устанавливаем режим работы регулятора температуры C- охлаждение, H-нагрев. Если вы установите охлаждение (C), контроллер температуры будет активировать реле, когда температура упадет до заданного значения. Если вы установите температуру нагрева (H), контроллер будет активировать реле при повышении температуры до заданного значения.

P1 — Набор значений гистерезиса или возврата

Для данной модели устройства можно установить значение 0.1С, а наименьшее значение — 0,1С. Это очень полезная функция для точной работы регулятора температуры. Например, если вы установите значение 1C и желаемую температуру на термостате 20C, реле будет деактивировано при 21C (20C + 1C). Реле снова активируется, когда температура падает до 20 ° C.

P2 — Максимальный предел температуры

Вы можете установить максимальный предел температуры, менее 110 градусов.

P3 — Предел минимальной температуры

Вы можете установить предел минимальной температуры больше, чем 50 градусов.

P4- Корректировка температуры или калибровка

Очень хорошая функция, позволяющая настраивать термостат с помощью сертифицированного точного термометра. Если у вас нет сертифицированного термометра, оставьте значение 0C. Калибровка позволяет регулировать температуру с шагом 0,1.

P5-Delay start time

На этом шаге вы устанавливаете задержку запуска в минутах 1-10 мин. Если вы установите 1мин, реле сработает до одной минуты после достижения установленной температуры.

P6-Аварийный сигнал высокой температуры

Меню P6 сначала переключается с ВЫКЛЮЧЕНИЯ на ВКЛЮЧЕНО и нажмите SET, затем установите температуру, при которой будет активирован аварийный сигнал. Когда активирована сигнализация, дисплей не показывает только температуру — — -.

Устройство имеет низкое потребление 25-35 мА в состоянии покоя 50-75 мА при срабатывании реле. Будьте осторожны, если напряжение источника питания ниже 10 В реле не срабатывает, хотя светодиод светится.

Дешевый регулятор температуры 12 В XH-W1209 с дисплеем и обзором зонда — Полезные данные.com

Этот терморегулятор действительно хорош, имеет светодиодный дисплей, датчик и еще один плюс. Я покупаю и продаю около 30 штук, все в порядке, но претензий нет. В моем обзоре вы видите плюсы и минусы, подробные инструкции по подключению и настройке этого устройства с техническими параметрами.

Сейчас я описываю свой опыт работы с термостатом XH-W1209, я тестировал около 380, только две штуки имеют плохой дисплей, не показывает ни одной цифры, но функциональность в порядке.

Его более крупный пост, пожалуйста, используйте меню навигации для быстрого перемещения:

Индекс навигации:

Цена и купить

Мой обзор плюсы и минусы

Подробное описание XH W1209

Полное руководство, руководство

Полные технические параметры

Снова краткое руководство (отсканированный оригинал):

Цена и купить

Регулятор температуры

можно купить на Ebay или AliExpress, хорошая цена варьируется в районе 3-6 долларов США с доставкой.Учтите, что по невысокой цене 3-4 usd продают термометры не терморегуляторы а вот XH-W1209 очень дешево

Я покупаю в «Ketoo Store» на aliexpress, делаю покупки более 20 раз, и товары всегда приходят правильно. Доставка 12-16 дней:

Вот плюсы и минусы терморегулятора XH-W1209:

Вот плюсы

  • Точность регулирования составляет 0,1 ° C, это большое преимущество!
  • Только малый размер 48 * 40 мм
  • Простое управление прибором (объяснено позже)
  • Обладает всеми основными функциями, для которых требуется хороший гистерезис термостата, калибровка, отложенный запуск и другие..
  • Очень хорошая цена Чтобы купить термостат за 2-3 usd, смотрите мои проверенные магазины

Вот минусы

  • Отсутствует корпус, возможность короткого замыкания при обращении плохо
  • Датчик температуры мог бы быть длиннее, длина датчика 30 см. Я бы приветствовал около 1 метра
  • Я не вижу на рынке по Фаренгейту Verziu или 220 В / 110 В, можно купить только 12 В постоянного тока по шкале Цельсия
  • При монтаже панели могут возникнуть проблемы с реле и клеммной колодкой выше дисплея и кнопок

Подробное описание регулятора температуры XH-W1209

Теперь опишу термостат и регулятор, постараюсь описать точно.Устройство XH-W1209 включает пять основных компонентов: f

  1. Дисплей красный , он показывает три цифры, размер 1 см и длину 2,3 см. Четко показывает значение температуры с одним десятичным знаком.
  2. Под дисплеем расположены три кнопки , управляющие термостатом XH-W1209. Первая кнопка — «SET», следующие две кнопки — + и — используются для навигации по меню, увеличивая или уменьшая значения
  3. Под кнопками находится , черное одностороннее реле для включения или выключения электрической цепи.Продавец использует значение 10 ампер, 250 вольт. Реле могут переключаться от цепей переменного тока, подходящих для 110 В США или 230 В ЕС.
  4. Мы задействуем зеленую клемму две клеммы для реле К0 и К1 и две клеммы для питания от трансформатора 12В или аккумулятора + 12В и GND.
  5. Датчик для терморегулятора XH-W1209 помещен в простую розетку белого цвета. Длина около 30 см с активным железным концом. Тип датчика температуры классический NTC 10K 0,5%.

Короткое видео о регуляторе температуры:

Функции и настройки термостата

Вначале было бы хорошо ввести управление термостатом для облегчения работы.XH-W1209 имеет три кнопки управления на SET, + и -. Если вы нажмете кнопку SET в течение 2 секунд, войдет в меню с семью вариантами настройки термостата (P0, P1, P2, P3, P4, P5, P6) .

Вот основная схема контроллера температуры XH-W1209

В контроллере температуры XH-W1209 меню будет перемещаться с помощью кнопок + и — для выбора значения или повышения или понижения температуры.

Красный светодиодный дисплей показывает, когда реле активировано.Всегда светится, пока реле активировано. Если реле выключено, светодиод не горит.

PO Отопление или охлаждение?

Здесь мы устанавливаем режим работы регулятора температуры C- охлаждение, H-нагрев.

Если вы установите охлаждение (C), контроллер температуры будет активировать реле, когда температура упадет до заданного значения.

Если вы установили параметр «Отопление (H)», то регулятор температуры будет активировать реле при повышении температуры до заданного значения.

P1 — Набор для гистерезиса или возврата

Для этой модели устройства можно установить значение 0.1C, а самое низкое значение — 0,1C. Это очень полезная функция для точной работы регулятора температуры. Например, если вы установите значение 1C и желаемая температура на термостате, реле 20C будет деактивировано при 21C (20C + 1С). Реле снова активируется, когда температура падает до 20 ° C.

P2 — Верхний предел температуры

Вы можете установить максимальный предел температуры, менее 110 градусов.

P3 — нижний предел температуры

Вы можете установить минимальный предел температуры более 50 градусов.

P4- Температура правильная или калибровка

Очень хорошая функция, позволяющая настраивать термостат с помощью сертифицированного точного термометра.

Если у вас нет сертифицированного термометра, оставьте значение 0C. Калибровка позволяет регулировать температуру с шагом 0,1.

P5-Время задержки запуска

На этом шаге вы устанавливаете задержку пуска в минутах 1-10 мин. Если вы устанавливаете 1мин, реле срабатывает в течение одной минуты после достижения заданной температуры.

P6-Сигнализация высокой температуры

Меню P6 сначала переключается с OFF на ON, нажмите кнопку SET, затем установите температуру, при которой срабатывает сигнализация. Когда активирована сигнализация, дисплей не показывает только температуру — — -.

Прочая информация

Устройство имеет низкое потребление 25-35 мА в состоянии покоя 50-75 мА при срабатывании реле.

Будьте осторожны, если напряжение источника питания ниже 10 В реле не срабатывает, хотя светодиод светится.

Полные технические параметры терморегулятора XH-W1209:

  • Диапазон регулирования: -50 * -110 градусов Цельсия
  • Разрешение: -9,9-99,9 0,1 градуса Цельсия, 1 градус Цельсия температурная секция другого
  • Точность температуры: 0,1 градуса
  • Точность управления: 0,1 градуса Цельсия
  • Погрешность возврата: 0,1 градуса Цельсия
  • Частота обновления: 0,5 с
  • Защита от высоких температур: 0-110 градусов Цельсия
  • Входное напряжение: 12 В постоянного тока
  • Измерение входа: NTC (10K 0.5%) датчик водонепроницаемого типа
  • Выходной диапазон: 1 реле 10А
  • Требования к окружающей среде: -10-60 градусов Цельсия, влажность: 20% -85%
  • Размер: 48 * 40 мм
  • Потребляемая мощность: статический ток: <= 35 мА рабочий ток: <= 65 мА
  • Тип дисплея: трехцифровая трубка 0,28 дюйма

Снова краткое руководство:

Подключите источник питания и минус,

Может предоставить контроллер источника питания для измерения температуры, отображается, нажмите кнопку SET один раз, отображение мерцания температуры, нажмите + -, чтобы установить желаемую температуру, настройка завершена,

нажмите SET в качестве подтверждения возврата. Этот контроллер в соответствии с настройками автоматически выполняет включение-выключение реле.Выход регулятора температуры для реле 10А, чтобы соответствовать различным нагрузкам высокой мощности, пожалуйста, убедитесь, что проводка правильная.

Световые индикаторы цифровых ламп Описание состояния:

Индикатор: выключите указанное реле в отключенном состоянии, если загорится индикатор, что реле замкнуто, отобразите HH для превышения диапазона измерения, термостат принудительно отключит реле; дисплей — для защиты от высокой температуры.

Доска

W1209 · TG9541 / stm8ef Wiki · GitHub

Модуль термостата W1209 имеет контроллер STM8S, вход датчика, клавиши, светодиодный дисплей и реле.Применение платы не ограничивается контролем температуры: ее можно перепрограммировать для других встроенных задач управления, таких как хронометраж, счет или даже ультразвуковое измерение расстояния. При цене ниже 1,50 доллара его можно использовать во многих приложениях типа «установил и забыл».

Примечание: были сообщения о более или менее совместимых клонах W1209. Пожалуйста, обратитесь к странице идентификации плат W1209 для получения дополнительной информации!

Проект GitHub для термостата с регистрацией данных W1209 предоставляет альтернативную прошивку: она основана на STM8 eForth и интерактивно программирует другие управляющие приложения, например.грамм. использовать датчики уровня, давления или света очень просто!

Модуль W1209 (также XH-W1209) от SmartClima или XINHE / SINHE) имеет следующие характеристики:

  • STM8S003F3P6 (8 КБ флэш-памяти, 1 КБ ОЗУ, 128 байт EEPROM), работа 5 В, без кристалла
  • Пэды ICP (In Circuit Programming). PD1 / SWIM общий с 7S-светодиодным сегментом «E».
  • Интерфейс пользователя: 3 клавиши и 3 цифры 7S-LED дисплей
  • Реле (12В, нормально разомкнутый, 5А) с красным светодиодным индикатором состояния
  • Вход датчика с Xh3.54 2-полюсный штекерный разъем и подтягивание 20 кОм до 5 В
  • Датчик температуры 10k NTC, обычно с кабелем 50 см и 2-контактным гнездовым разъемом Xh3,54

Вместо датчика температуры NTC можно использовать другие типы резистивных преобразователей (например, для измерения света, давления, деформации или угла). Детали и схемы оборудования обсуждаются в техническом описании.

W1209 Поддержка Forth

Термостат W1209 был одним из первых гаджетов STM8S Value Line, поддерживаемых TG9541 / stm8ef.W1209 использует собственную систему интерактивного программирования, которая позволяет компилировать код в RAM или Flash ROM и тестировать его прямо на целевой машине!

Если вы новичок в STM8 или Forth, обратитесь к следующим разделам

HEX-файл для W1209, оптимизированный для задач встроенного управления, является частью двоичной версии. Конфигурация по умолчанию обеспечивает полную интерактивную систему Forth с достаточным объемом свободной памяти для типичных управляющих приложений (специальные конфигурации обеспечивают больше свободной памяти).Двоичный код можно запрограммировать на плату W1209 с помощью недорогого адаптера ST-LINK.

STM8EF v2.2.13 обеспечивает полнодуплексный интерфейс через контакты кнопки. В качестве альтернативы, с помощью простой модификации оборудования, заголовок датчика можно превратить в полудуплексный последовательный интерфейс.

Аналоговые входы

Аналоговые входы могут использоваться со словами ADC! (выбор канала) и ADC @ (чтение выбранного канала):

 \ определить слово для чтения из Ain6, заголовок датчика
: AIN 6 ADC! ADC @;

\ измерить и распечатать результат
AIN.1010 ок

Обратите внимание, что преобразованное значение АЦП очень зашумлено. Рекомендуется использовать скользящее среднее (например, метод двойного фильтра нижних частот с арифметикой с фиксированной точкой и линеаризацией, используемый в термостате регистрации данных W1209).

Прежний стандартный двоичный файл W1209 Forth использовал заголовок датчика в качестве последовательного интерфейса для консоли Forth. Пример программы демонстрирует переключение между «аналоговым входом» и «последовательной связью».

Если приложение требует считывания более одного аналогового входа, можно использовать GPIO PC4 / AIN2 (ключ + ) с небольшими изменениями платы.

Цифровые выходы

Слово ВНЕ! помещает двоичный шаблон на выходы. W1209 имеет только один выход, реле (но ключевые штырьки тоже можно превратить в выходы).

 \ активировать реле
1 ВЫХОД!

\ выключить реле
0 ВНЕ!

Светодиодный и кнопочный ввод / вывод символов

Трехзначный 7S-LED дисплей и 3 клавиши W1209 полностью поддерживаются векторным вводом / выводом STM8EF:

  • слово ввода / вывода E7S отправляет символ ASCII в буфер шаблона светодиода, а на нижнем уровне слово P7S может использоваться для отображения 8-битного шаблона светодиода:
 \ display 0º на 7S-LED дисплее (48 - это ASCII для "0")
48 E7S $ 63 P7S
  • С помощью векторного ввода-вывода можно перенаправить ввод-вывод консоли на дисплей 7S-LED:

Однако трех цифр достаточно для отображения ok (вектор EMIT можно восстановить с помощью 'TX!' EMIT! ).

  • На W1209 фоновая задача по умолчанию отображает данные на 7S-LED дисплее ( E7S используется через векторной ввод / вывод). Это упрощает отображение измеренных данных:
 \ отобразить значение тикера
: showtimer (-)
  ТИМ У.
;
Шоутаймер БГ!

В фоновой задаче вектор ? KEY назначается ? KEYB для чтения ключей платы так же, как ? RX выполняет в задаче переднего плана для чтения символов из последовательного интерфейса.

На нижнем уровне слово BKEY считывает кнопки платы как битовое поле (с ‘set’ = 1 , ‘+’ = 2 и ‘-‘ = 4 ).

? KEYB выполняет простое преобразование значения ключевого битового поля в символы ‘A’ в ‘G’ (с ‘установлен’ на A , ‘+’ на B и ‘-‘ на D , перевод определяется BKEYCHAR в boardcore.inc ). ? KEYB по умолчанию выполняет повторение клавиш.

3 ключа отображаются следующим образом:

Ключ ? KEYB BKEY
«КОМПЛЕКТ» «А» (0x41) 0x01
«+» «В» (0x42) 0x02
«-» «D» (0x44) 0x04

Нажатие нескольких клавиш приводит к появлению кода ASCII, соответствующего значению битового поля (например,«SET» и «-» приводят к коду 0x45 (ASCII «E»).

W1209 Пример четвертого кода

В этом разделе содержатся простые примеры кода Forth для W1209. Больше примеров можно найти в STM8 eForth Programming. Эта Wiki содержит более полезные фрагменты кода, например простая в использовании интерполяция точек сетки может использоваться для моделирования произвольных функций, например для линеаризации датчика.

W1209 UI с клавишами и 7S-LED дисплеем

Следующая программа ledmon для платы W1209 — это минимальный монитор RAM, работающий в фоновом режиме:

 NVM
\ W1209 фоновый монитор памяти - клавиши: set: 'A', +: 'B', -: 'D'
ПЕРЕМЕННЫЙ адрес
: inc (-)
  1 адрес +! ;
: dec (-)
  -1 адрес +! ;
: cadr (-)
  DUP 66 = ЕСЛИ
    inc ТОГДА
  68 = ЕСЛИ dec THEN;
: disp (-)
  адрес BKEY IF
    ? ИНАЧЕ @ C @.ТОГДА ;
: ledmon (-)
  ШЕСТИГРАННЫЙ? КЛЮЧ ЕСЛИ
    cadr ELSE
    disp THEN;
\ start word: инициализация фоновой задачи ledmon
: Начните   ( -- )
  128 адрес!
  ['ledmon] LITERAL BG! ;
'start' ЗАГРУЗКА!
RAM

NVM активирует режим IAP). Слова, составляющие ledmon , затем компилируются во флэш-память. Слово start — это код инициализации, который устанавливает addr на начальный адрес RAM для монитора и запускает фоновую задачу, устанавливая BG на адрес ledmon .Наконец, адрес start используется как процедура загрузки, сохраняя его в векторе 'BOOT . RAM «завершает» словарь во Flash ROM, чтобы при следующем холодном запуске новые слова были известны, и переключается обратно в режим энергозависимого словаря. Здесь обсуждается техническая подоплека.

W1209 Переключение между датчиком и RS232

(прежнее значение по умолчанию) W1209 двоичный реализует полудуплексный последовательный интерфейс через аналоговый вход.Это делает использование последовательного интерфейса в автономном режиме (то есть либо управляющего приложения, либо диагностики) очень простым.

Следующая небольшая программа демонстрирует переключение между аналоговым входом и интерфейсом связи:

 \ W1209 измеряет U с Q12.4 LPF U = adc + U - U / 16
NVM
ПЕРЕМЕННАЯ U
: adc (- n)
  6 ADC! ADC @ 0 ADC! ;
: lpf (n - n)
  U @ DUP 16 / - + DUP U! ;
: мера   ( -- )
  ADC LPF 16 /. ;
: Начните   ( -- )
   0 U!
   ['измерение] LITERAL BG!
   НАЧИНАТЬ
     ? КЛЮЧ, ЕСЛИ 13 = ИНАЧЕ 0, ТО
   ДО
   0 БГ! ;
'start' ЗАГРУЗКА!
RAM

Слово , образец считывает ADC6 (а затем переключается на несуществующий ADC0 для повторного включения последовательного входа), wLPF — это переменная состояния LPF (Q12.4 дробное число, т.е. арифметика с фиксированной запятой), lpf — фильтр нижних частот 1-го порядка с k = 1,0625. Слово мера производит выборку АЦП, применяет ФНЧ, масштабирует фиксированную точку до целого числа и отображает результат с помощью U.2 (в фоновой задаче это переходит на 7S-LED дисплей).

Часть инициализации в start сбрасывает переменную состояния LPF wLPF , а затем устанавливает показатель в качестве фоновой задачи. Все, что нужно сделать на переднем плане, — это проверить, отображается ли ASCII CR (13) на последовательном порту (что означает, что датчик был заменен последовательным терминалом и кто-то нажал клавишу ввода).Он выходит из цикла, останавливает фоновую задачу и переходит к приглашению Forth.

Наконец-то интерпретируемая фраза 'start' BOOT! устанавливает слово start в качестве процедуры инициализации, а RAM сохраняет указатели словаря во Flash.

W1209 генератор импульсов

Для испытания переходной характеристики преобразователя постоянного / постоянного тока требовалась периодически переключаемая нагрузка. Следующий код превращает W1209 в простое, но полезное лабораторное оборудование:

 66 ПОСТОЯННЫЙ набор клавиш
66 CONSTANT клавиша +
68 ПОСТОЯННАЯ клавиша-

NVM
\ W1209 релейный выход генератора импульсов, рабочий цикл 50%
\ keys "+", "-": переменная частота Tmin = 2 * 25мс
\ клавиша "SET": включение / выключение импульса

ПЕРЕМЕННЫЙ импульс \ время импульса с шагом 5 мс
ПЕРЕМЕННАЯ onoff \ bool
: inc (-) \ увеличить интервал между импульсами
  5 пульс +! ;
: dec (-) \ уменьшить интервал между импульсами
  пульс -5 ВЫШЕ +! @ 5 <ЕСЛИ
    5 пульс! ТОГДА ;
: toggle (-) \ включить / выключить импульс
  onoff @ НЕ onoff! ;
: dokey (-) \ выполнять ключевые действия
    Клавиша DUP + = IF inc THEN
    Клавиша DUP- = IF dec THEN
    keyset = ЕСЛИ переключить ТО;
: задача (-) \ импульсная фоновая задача
    импульс @ DUP.\ отображение длительности импульса
    ВРЕМЯ ВЫШЕ 2 * MOD <
    onoff @ И ВЫХОДИТЕ!
    ? КЛЮЧ, ЕСЛИ dokey ТО;
: start (-) \ процедура запуска
    100 импульсов!
    0 onoff!
    ['задача] LITERAL BG! ;
'start' ЗАГРУЗКА! \ установить процедуру запуска
RAM COLD

Код аналогичен примеру ledmon , который содержит объяснение фоновой подпрограммы , задачи и кода запуска start .

Прошивка двоичного файла STM8EF

Бинарный выпуск содержит два двоичных файла STM8EF, обеспечивающих разные потенциалы COM-порта: W1209 и W1209-FD.Чтобы запрограммировать один из них на новую плату W1209, выполните следующие действия:

  1. подключить программатор ST-LINK (V2)
  2. стереть заблокированное заводское программирование
  3. запрограммировать предварительную сборку или специально созданный двоичный файл

Программатор ST-LINK должен быть подключен к контактным площадкам ICP (в схемном программировании) рядом с 7S-LED дисплеем. Во многих случаях можно подключить только GND и SWIM, но NRST требуется для стирания заводского программирования, и безопаснее всего запитать плату W1209 через программатор.

Программист W1209
+ 5В Контакт 1 (квадратная площадка)
ПЛАВАТЬ Штифт 2
NRST Штифт 3
ЗЕМЛЯ Штифт 4

Для платы разработки, где можно ожидать, что образ STM8EF необходимо повторно прошить или где необходимо прочитать результирующий двоичный файл приложения, модернизация 4-контактного программного заголовка часто является лучшим вариантом.Для этих операций также можно использовать устройство «pogo pin».

Новая плата W1209, скорее всего, заблокирована. При разблокировке по ссылке выше содержимое Flash ROM стирается. Обратите внимание, что обычно, если у вас нет доступа к исходному двоичному файлу W1209, отменить это невозможно!

Программирование W1209 с использованием методов, описанных в приведенных выше ссылках, простое и понятное. После программирования на 7S-LED дисплее должен появиться текст «4th».

Последовательная связь

W1209 не имеет порта последовательной связи, но это не значит, что нельзя иметь последовательную консоль.

Последовательная связь через ключевые контакты

Это предпочтительный метод с двоичным файлом W1209-FD в предварительной версии v2.2.13.snapshot.

Для подключения к развернутой плате можно использовать зажимы. Для макетной платы лучше использовать фиксированный последовательный кабель.

На изображении выше видны следующие соединения:

Ком-порт TTY W1209-FD клипса цвет цвет провода
ЗЕМЛЯ GND при любой клавише синий зажим белый провод
TxD клавиша "+" (PC4, RxD) красный зажим фиолетовый провод
RxD ключ "-" (PC5, TxD) желтый зажим синий провод
ключ "набор" (РС3) серый провод

Осторожно, некоторые тактильные переключатели становятся резисторами с нагревом.Чем больше тепла, тем меньше сопротивление. Это может помешать установлению последовательной связи. Использование кабеля для программирования «pogo pin» делает ненужным припайку штыря к контактным площадкам ICP. При использовании зажимов не требуется модификация печатной платы W1209 для отладки или настройки прикладного программного обеспечения.

Последовательная связь через аналоговый заголовок

Аналоговый вход находится на PD6, который также является выводом RS232 RX. Кабина разъема датчика может использоваться как полудуплексный двухпроводной интерфейс связи.Реализация использует прерывание TIM4 для синхронизации RS232. Полудуплексная «коммуникационная шина» на удивление хорошо работает для интерактивной консоли.

Вот простая схема подключения адаптера USB-RS232 к этой коммуникационной шине «проводное ИЛИ»:

 . .---- o "TTL TxD"
     (5В). |
       | . ---
       | . / \ 1N4148
      20к. ---
       | . |
PD6 ---- * ----- >> ----- * ---- o "TTL RxD"
       | . J1.1 заголовок NTC
       X <- C1 удален или заменен макс. 22 нФ
       | .
       | .
GND ---- * ----- >> ---------- o "TTL GND"
             . J1.2 Заголовок NTC
   W1209.
             .
..............


Требуются стандартный интерфейс «TTL» и диод. Конденсатор «C1» емкостью 470 нФ (тот, который находится рядом с разъемом датчика) необходимо удалить с печатной платы W1209 (например, используйте паяльник с дополнительным оловом на наконечнике для лучшей передачи тепла контактным площадкам).

Примечания:

  • также можно общаться через другой легкодоступный GPIO, например.грамм. PC5 (клавиша "-"). См. Выпуск № 17

    .
  • из-за довольно плохой конструкции печатной платы на аналоговом входе много шума, даже если C1 находится на своем месте, и всегда необходимо усреднение. Даже конденсатор емкостью 470 нФ не поможет, если его не разместить рядом с микроконтроллером. Согласно спецификациям STM8S, ADC1 имеет емкость выборки 3 пФ, и правильно размещенных 4,7 нФ было бы достаточно для 10-битной точности. Использование АЦП без конденсатора тоже работает, но необходимо некоторое усреднение результатов преобразования.Если вы собираетесь использовать разъем в качестве COM-порта, а также хотите подключить конденсатор к аналоговому входу, при 9600 бит / с C1 = 10 нФ должно быть в порядке (Тбит ~ 5τ), и даже 22 нФ должны работать (Тбит ~ 2τ)

  • STM8S UART1 также имеет полудуплексный «режим шины», где один и тот же GPIO периодически используется для Rx и Tx. К сожалению, этот режим работает только с PD5 (вывод TX)

Техническое описание

STM8S003F3

Контакты STM8S003F3P6 подключаются следующим образом:

  Контакт STM подключен к
1 PD4 7S-Dig1 (200R)
2 ПД5 7С-А
3 PD6 Rx, AIN6 ((5.0V-20k) -AIN6- (NTC10k || 470nF) -GND)
4 NRST J2.3
5 ПА1 7С-Б
6 PA2 7S-F
7 VSS GND
8 Vcap C
9 ВДД + 5,0 В
10 PA3 Реле (1: вкл.) 2k / 10k-NPN, реле, светодиод
11 PB5 7S-Dig2 (200R)
12 PB4 7S-Dig3 (200R)
13 РС3 Ключ "набор"
14 PC4 Клавиша "+"
15 Клавиша PC5 "-"
16 PC6 7S-G
17 PC7 7S-C
18 PD1 7S-E / SWIM J.2
19 ПД2 7С-ДП
20 ПД3 7С-Д


2381АС

В W1209 используется 3-значный 7S-светодиодный дисплей 2381AS с общим катодом.

 Светодиод , подключенный к STM
 1 сегмент-E PD1 / SWIM
 2 сегмента-D PD3
 3 сегмента-DP PD2
 4 сегмента-C PC7
 5 сегментов G PC6
 6 (без вывода)
 7 сегментов-B PA1
 8 Dig3 PB4 (200R) крайний правый
 9 Dig2 PB5 (200R) средний
10 сег-F PA2
11 сегментов PD5
12 Dig-1 PD4 (200R) крайний левый


W1209 Схема

Кто-то опубликовал схемы:

Обратите внимание, что RT 10k является NTC, и, будем надеяться, значение для C5 на схемах неверное (согласно спецификациям C5 должно быть между 470 нФ и 3.3 мкФ).

Примечание : опорный резистор R2 датчика обычно составляет 20 кОм. Были задокументированы варианты аппаратного обеспечения с эталонными резисторами 5 кОм или 10 кОм, и эти платы требуют другой обработки данных датчика при использовании со стандартным NTC 10 кОм при 25 ° C. См. Проблему № 17 термостата регистрации данных W1209!

Остается только догадываться, почему реле и клеммы находятся на той же стороне печатной платы, что и дисплей и клавиши (клавиша «set» почти спрятана между 7S-LED и реле!).Установка модуля за передней панелью требует некоторых усилий (кто-то предложил переместить реле на заднюю часть печатной платы, просверлив дополнительное отверстие). Однако плата W1209 настолько распространена, что доступны акриловые коробки за 1 доллар, вырезанные лазером, чтобы обойти эту странность.

44 W1209 Схема электрических соединений термостата

Этот продукт был отправлен с любезной щедростью BIGTREE-TECH с целью тестирования. Важно отметить, что я хотел бы поблагодарить BIGTREE-TECH и вас, читателей Make 'N' Print, за создание этого руководства по установке для BTT SKR MINI E3 V2 из BIGTREE-TECH

+92 423 7325296 0312-400-2221 Линия помощи

hallroad @ gmail (не отправляйте по электронной почте расценки или счета GST / NTN, мы их не предоставляем) продажи

Схема подключения термостата

W1209 .hallroad @ gmail (не отправляйте по электронной почте расценки или счета GST / NTN, мы их не предоставляем) продажи

1 шт.W1209 DC 12 В тепла Cool Temp термостат переключатель контроля температуры термометр терморегулятор A601

Amazon Com Hiletgo 2шт W1209 12 В постоянного тока плата цифрового контроллера температуры Микро цифровой термостат 50 110 C Электронный переключатель модуля управления температурой с 10a одноканальным реле и водонепроницаемой одеждой

Plcs Hmis W1209 красный светодиодный цифровой термостат контроль температуры термометр Thermo Business Industrial Noorisys Com

Красный цвет Сх В1209 В1209 6009 Сунром реле термостата 12в Дк реле контроля температуры

1

Термостат Diymore

Dc 24v W1209 красный синий светодиодный термостат переключатель контроля температуры модуль Sesor системы управления Plcs Sunbay Business Industrial

Amazon Com Lm Yn Модуль цифрового термостата DC 12v 10-210 Электронный модуль контроля температуры Переключатель Водонепроницаемый датчик Датчик Двойной светодиодный дисплей Красный Синий Домашняя Кухня

W1219 W1209 DC 12 В двойной светодиодный цифровой термостат регулятор температуры регулятор температуры переключатель управления NTC 10k модуль датчика AliExpress

Дешевый регулятор температуры 12v Xh W1209 с дисплеем и датчиком Обзор Usefulldata Com

W1209 Тестирование термостата Мнение Приложения Elektroda Com

Как подключить W1209 для домашнего инкубатора Youtube

W1209 A Цифровой термостат на базе Stm8 иногда Блог Vivonomicon S

Схема подключения инкубатора W1209 Youtube

W1209 Синий светодиодный цифровой контроллер температуры Микро-термостат Электронный контроль температуры 12 В постоянного тока переключатель модуля датчика с одноканальным реле и водонепроницаемым Walmart Com Walmart Com

W1209 Цифровой термостат

50110 C Электронный переключатель модуля управления температурой с одноканальным реле и водонепроницаемым датчиком NTC 1шт W1209 Плата цифрового контроллера температуры 12 В постоянного тока с корпусом Микро-цифровой термостат

Дешевый регулятор температуры 12v Xh W1209 с дисплеем и датчиком Обзор Usefulldata Com

Вентилятор с регулируемой температурой с изображениями Instructables

Модуль цифрового термостата Модель Xh W1209 Производитель Поставщик Китай

HTTPS-изображения Na Ssl-изображения Amazon Com Images I 71 на Pobrdl Pdf

W1209 Термостат регистрации данных Hackaday Io

W1209 Термостат регистрации данных Hackaday Io

W1209 Цифровой термостат температуры Woocommerce Multi Wishlist

Контроллеры температуры 9 110 C Dc 12v Red Led W1209 W1401 Цифровой термостат Контроллер температуры Asiathinkers

Amazon Com Generic W1209 Dc 12 В от 50 до 110 Переключатель контроля температуры Термостат Термометр Улучшение дома

Переключатель контроля температуры W1209 Hcther0006 Forum Hobbycomponents Com

'-50-110 ° C W1209 Цифровой термостат Датчик контроля температуры 12 В + датчик - SainSmart.com

Технические характеристики:

  • Диапазон температур: -50-110 ° C
  • Размеры: 48,5 * 40 мм
  • Режим контроля температуры: ВКЛ / ВЫКЛ
  • Разрешение: при температуре 0,1 ° C разрешение составляет -9,9 ~ 99,9, другой температурный сегмент равен 1 ° C.
  • Точность регулирования: 0,1?
  • Точность гистерезиса: 0,1?
  • Частота обновления: 0.5S
  • Защита от перегрева: 0-110 ° C
  • Напряжение питания: 12 В постоянного тока
  • Статический ток: 35 мА, притягивающий ток â 65 мА
  • Выходное напряжение: 12 В постоянного тока
  • Выходная мощность: реле 20А
  • Вход измерения: датчик водонепроницаемости NTC (10K 0,5%)
  • Экологические требования: -10 ~ 60 ° C, влажность 20% -85%

Инструкция по эксплуатации:
Подключите источник питания и оборудование, отображается измеренная температура, нажмите кнопку «SET», нажмите «+ или -», чтобы установить желаемую температуру (длительное нажатие «+ или -», чтобы быстро увеличить или уменьшить), нажмите «SET», чтобы подтвердить настройку и вернуться, контроллер
автоматически включает / выключает реле.Выход термостата - реле 10А, соответствует различным мощным нагрузкам, светодиодный индикатор
: светодиод не горит, что означает, что реле выключено; Горит, означает, что реле замкнуто.
Цифровые светодиодные трубки: «LL» указывает на обрыв датчика, «HH» указывает на выход за пределы диапазона, реле будет отключено принудительно; «---» указывает на аварийный сигнал высокой температуры.
Нажмите и удерживайте кнопку «SET», чтобы войти в настройки главного меню, нажмите «+» или «-» для переключения между P0-P6, затем нажмите и удерживайте «SET» или 10 секунд без нажатия клавиш для подтверждения установка и возврат.
Кнопки:

  • P0: Охлаждение / обогрев; Диапазон: C / H; По умолчанию: C
  • P1: Настройка гистерезиса; Диапазон: 0,1-15; По умолчанию: 2
  • P2: Наивысший предел настройки; Дальность: 110; По умолчанию: 110
  • P3: нижний предел настройки; Дальность: -50; По умолчанию: -50
  • P4: Температурная коррекция; Диапазон: -7-7 ° C; По умолчанию: 0 ° C
  • P5: Время отсрочки пуска; Диапазон: 0-10 минут; По умолчанию: 0
  • P6: Переключатель тонального сигнала; Диапазон: 0-110; По умолчанию: Выкл.
  • Когда термостат выключен, нажмите и удерживайте «- или +», вы можете восстановить заводские настройки.


Список пакетов:

  • 1 ​​x -50-110 ° C W1209 Цифровой термостат Датчик контроля температуры 12 В + датчик

54 W1209 Схема подключения - Схема подключения

W1209 схема подключения .

Модуль регулятора температуры Xh W1219

Контроль температуры инкубатора Heat Cool 50 110c Infinite

Реле контроля температуры Термостат 12v Dc Red Xh

Продукты китайской электроники прошли 93 испытания W1209

Цифровой контроллер температуры W1209, часть вторая

Дешевый регулятор температуры 12v Xh W1209 с дисплеем и

Как можно подключить модуль Wh M452 к контроллеру температуры и влажности

Схема подключения цифрового контроллера температуры W1209 12 В постоянного тока

50110 C Электронный модуль управления температурой и охлаждением

Как подключить термореле температуры W1209 от Ksy

W1209 Dc 12v привело цифровой контроль температуры термостата

100 шт.Dhl Fedex мини-термостат контроллер температуры инкубационный термостат контроль температуры W1209 с переключателем 20 выкл.

W1209 Dc 12v привело цифровой контроль температуры термостата

W1209 Термостат Контроллер температуры инкубатора 12 В

Переключатель контроля температуры W1209 Hcther0006 Forum

Продукты китайской электроники прошли 93 испытания W1209

W1219 W1209 DC 12 В двойной светодиодный цифровой термостат регулятор температуры регулятор температуры переключатель управления NTC 10k модуль датчика

2 шт.Xh W3001 цифровой светодиодный модуль контроллера температуры цифровой термостат переключатель с водонепроницаемым зондом программируемый нагрев охлаждение электронный

Attiny85 Sketch Установить температуру для программирования термостата

Могу ли я взять постоянный ток напрямую от платы термостата W1209

Регуляторы температуры 9 110 C Dc 12v Red Led W1209 W1401

W1209 Термостат регистрации данных Hackaday Io

Hiletgo 2 шт.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
