Как подключить реле контроля фаз

Многие агрегаты в качестве источника питания используют трехфазный электрический ток.

Это позволяет значительно увеличить их мощность. К таким агрегатам относятся и мощные электродвигатели. В условиях большой нагрузки на сеть, по различным причинам происходят перебои в электропитании. Это может быть отсутствие одной из фаз, их асимметрия, а также обрыв нулевого провода.

В случае возникновения одной из неисправностей электродвигатель неизбежно выйдет из строя, а его ремонт очень трудоемок. Для защиты используется автомат защиты электродвигателей, оно же реле контроля наличия и чередования фаз.

Как установить и подключить реле контроля фаз

Схема самого реле довольно проста. В случае возникновения сбоя в электропитании реле отключает катушку контактора электродвигателя от электропитания.

Реле контроля наличия фаз устанавливается в месте прохождения силового кабеля на вертикальную поверхность путем крепления на четыре шурупа.

Порядок проведения монтажных работ и схема подключения:

  • Предварительно необходимо разметить, просверлить необходимые отверстия и установить в них дюбеля.
  • Реле имеет световую индикацию, поэтому устанавливать его целесообразно в месте, где имеется достаточная видимость при осуществлении работ.
  • Подключение осуществлять только после проверки отключения силового кабеля от питания.

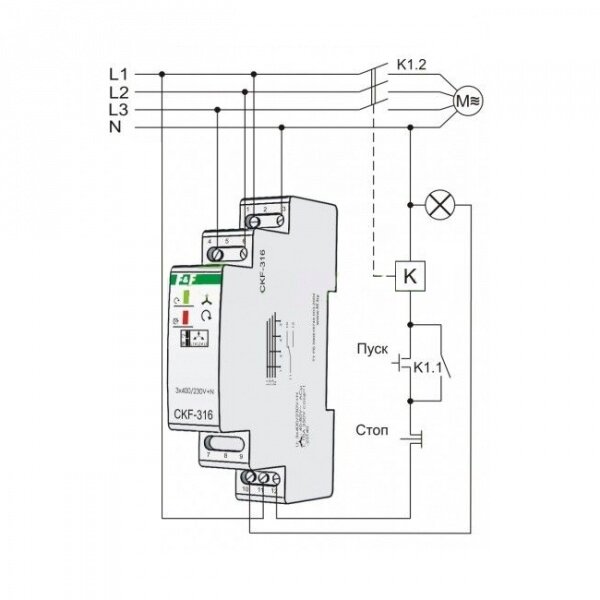

  • К зажимам 1, 2, 3 подключить к входным зажимам контактора, а нулевой кабель к зажиму 4.
  • Цепь управления катушкой контактора подключить к зажиму 8, а одну из фаз к зажиму 7.
  • Включить питание и проверить работу реле.

Инструкция по эксплуатации реле контроля фаз определяет три режима работы световой индикации:

  • Зеленый светодиод – нормальная работа.
  • Красный светодиод – неправильное чередование фаз, в этом случае необходимо поменять местами провода в зажимах 1 и 2.
  • Отсутствие горения светодиодов сигнализирует об отсутствии фазы, асимметрии выше установленной или снижения напряжения менее установленного значения.

Реле контроля фаз — назначение, принцип работы и схема подключения

Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети. Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново.

Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения.

Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Порядок подключение реле

Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор. Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.

Наглядно про подключение на видео:

Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.

Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов.

Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.

Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя. Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.

В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.

Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.

Заключение

В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает.

В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.

Назначени и схема реле контроля фаз, подключение трехфазной системы

В последнее время широко используется импортное электрооборудование, на котором сказывается некачественное электрообеспечение питающей сети и его правильность подключения. Такие неисправности, как обрыв фаз, перекос тока и напряжения негативно сказываются на дорогостоящем оборудовании или же полностью выводят его из строя.

При работе с трёхфазными асинхронными электродвигателями необходимо соблюдать правильность подключения, так как при неправильной фазировке произойдёт вращение в противоположную сторону, что чревато последствиями и выходом из строя механических элементов системы. Для устранения подобных ситуаций необходимо ввести дополнительную защиту в виде блока реле контроля фаз. При использовании в системах такого устройства значительно повышается безопасность электрических установок, что предотвращает выход из строя электрооборудования.

Назначение прибора

Основное применение реле получило в автоматизированных системах управления. Основным назначением его является обеспечение слежения за наличием симметрий напряжений каждой из фаз, порядок их чередования в трёхфазной сети, защита от обрыва одной из фаз и недопущении асимметрии фазных напряжений.

Может выполнять роль защиты электрооборудования при аварийной ситуации.

Устройство обладает автоматическим режимом самовозврата в случае восстановления работоспособности электрической сети после аварийного отключения электрооборудования. Внутренняя электронная схема отслеживает за параметрами электросети.

При нормальных параметрах электроснабжения включается встроенное электромагнитное реле, которое подключает напряжение к электрическим потребителям. В случае отклонения электрических параметров от нормы внутренняя схема управления подает сигнал для отключения устройства, а при восстановлении параметров в норму происходит восстановление питания к нагрузкам.

Аварийные ситуации

При обрыве двух или трёх фаз одновременно устройство контроля отключается мгновенно. Устройство постоянно контролирует напряжение в электросети и предусматривает следующие аварийные ситуации:

  • Обрыв одной из фаз;
  • При перекосе, в случае несимметричного или симметричного напряжения на выходе из допускаемых параметров;
  • Неправильная очерёдность подключения.

Типы устройств контроля обрыва фаз

Отечественный производитель выпускает множество различных типов устройств защиты как для трёхфазной, так и однофазной сети. Самыми распространёнными являются реле из серии ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. Такие устройства рассчитаны для работы в наших электросетях, где каждый тип устройства находит своё предназначение и область применения.

Устройство ЕЛ-11Е выполняет контролирование величины напряжения и выполняет функцию защиты генераторов и источников питания. ЕЛ-12Е выполняет функции о слежении за порядком чередования фаз и асимметрии напряжений между фазами. Применяется для защиты электродвигателей с мощностями не более 100кВт, и вращением в одном направлении. ЕЛ-13Е используется для защиты от перекоса фаз асинхронных двигателей мощностью не более 75кВт.

Время срабатывания таких устройств из серии ЕЛ — 0,1 с, 0,15 с, 0,5 с и возможностью регулировки задержки от 0,1 с до 10 секунд. Задержка даёт возможность избежать ложных срабатываний, созданных от помех в электросети.

Все типы устройств защит имеют на лицевой стороне корпуса индикацию нормального и аварийного режима сети. Функционально состоит из узла управления, который используется в качестве измерительного устройства, и исполнительного (силового).

Узел управления осуществляет за слежением состояния электрической сети и имеет регулировки:

  • Установка нижнего и верхнего порогов по напряжению;
  • Установка задержки срабатывания.

Силовая часть состоит из электромагнитного реле, контакты которого используются в качестве коммутации нагрузок электрической сети.

Схема подключения

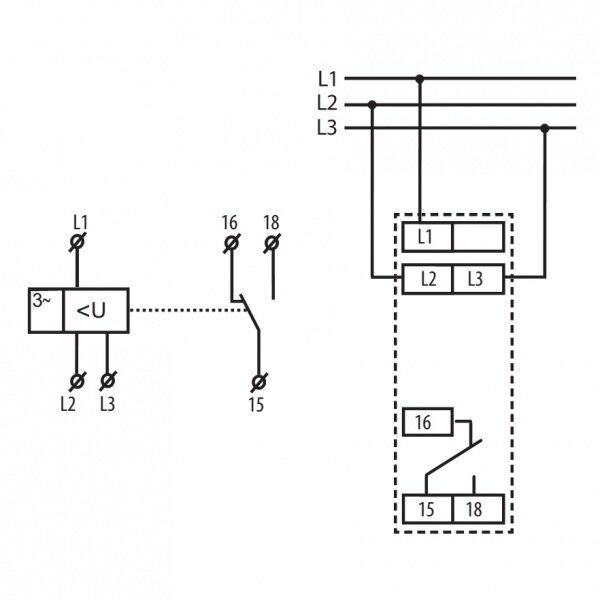

Устройство имеет клемы (L1, L2, L3) которые подключаются к трёхфазному напряжению. Нулевой провод в таких моделях обычно не выводится. Для цепей управления используется около шести рабочих клем. Используются две пары контактов, одна из которых является переключающей цепи магнитного пускателя, а вторая используется в цепях управления электрооборудованием.

Разные модели реле могут иметь свои конструктивные особенности подключения, поэтому рекомендуется использовать документацию. При настройке устройства можно столкнуться с разными вариантами регулировки и настройки.

Более простые модели использует один или два потенциометра, а у моделей из верхней линейки имеются расширенные элементы настройки.

Зачастую встречаются блочные микровыключатели, находящиеся на печатной плате в отдельной нише. Установка переключателей в определённое положение создаёт заданная конфигурация. Необходимые параметры устанавливаются при помощи потенциометров либо микропереключателей для заданных значений защиты.

Реле контроля фаз ЕЛ-11, ЕЛ-12 и ЕЛ-13

Здравствуйте, уважаемые посетители и читатели сайта «Заметки электрика».

Речь в данной статье пойдет о реле контроля фаз типа ЕЛ-11, ЕЛ-12, ЕЛ-13, а также модернизированных его моделей ЕЛ-11МТ и ЕЛ-12МТ.

Эти реле еще называют реле контроля трехфазного напряжения.

Впервые с этими реле я столкнулся недавно, потому как широкого распространения в цепях релейной защиты и автоматики они не получили. Для этих целей мы используем более простые и не менее надежные электромеханические реле.

А тут на днях коллега по «цеху» попросил проверить реле контроля фаз ЕЛ-11, которое было установлено у него в схеме АВР (автоматического ввода резерва) на вводе административного здания. По его словам реле контроля фаз работало не правильно, а скорее всего совсем не работало.

По приезду на место его установки, я обнаружил, что реле трехфазного напряжения действительно работало не правильно, т.е. светодиод «сеть» на реле не горел, хотя все три фазы (А, В, С) приходили на реле.

Мною было предложено проверить это реле на стенде нашей электролаборатории и, если оно неисправно, то заменить его.

Ну раз реле мы сняли, то и схему АВР перевели из автоматического режима в ручной. Но об этом мы поговорим в следующих статьях, например, читайте про самую простую схему АВР. Если не хотите пропустить выход новых статей на сайте, то пройдите простую процедуру подписки. Форма подписки находится в конце каждой статьи и в правой колонке сайта.

Реле ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-11МТ и ЕЛ-12МТ применяют для:

ЕЛ-11 и ЕЛ-11МТ используются чаще всего для защиты источников питания и преобразователей электрической энергии, генераторов, а также в схемах АВР (автоматического ввода резерва).

ЕЛ-13 применяется в качестве защиты реверсивных электрических приводов мощностью не более 75 (кВт).

А теперь подробнее разберем каждый тип реле в отдельности.



Технические характеристики ЕЛ-11, ЕЛ-12 и ЕЛ-13

Технические характеристики приведены в таблице ниже (при нажатии на картинку она увеличится).

Это табличка с данными по коммутационной способности этих реле.

А вот их габаритные размеры.

Установка реле контроля фаз ЕЛ-11, ЕЛ-12 и ЕЛ-13

ЕЛ-11, ЕЛ-12 и ЕЛ-13 крепятся двумя способами. Первый способ крепления осуществляется с помощью двух крепежных винтов М4.

Второй способ крепления более удобный по моему мнению — это крепление на DIN-рейку.

Кстати, в паспорте на это реле сказано, что у него допускается произвольное пространственное положение.

В общем, хоть «вверх ногами» его устанавливай.

Подключение и схема реле ЕЛ-11, ЕЛ-12 и ЕЛ-13

Подключение реле контроля трехфазного напряжения типа ЕЛ-11, ЕЛ-12 и ЕЛ-13 осуществляется с помощью проводов под зажимы. Под каждый зажим допустимо подключать, либо один провод сечением 2,5 кв.мм, либо два провода сечением до 1,5 кв.мм.

Напоминаю Вам, что я уже писал статью на тему как определить сечение провода по его диаметру. Можете почитать.

Чтобы все правильно подключить, необходимо знать схему. В принципе, производители позаботились о подсказке и изобразили схем подключения на самом корпусе реле.

При подключении реле необходимо соблюдать правильный порядок чередования фаз — А, В и С.

Кстати, при проверке этого реле я обнаружил, что на стенде у меня обратный порядок чередования фаз источника трехфазного напряжения. Вместо А, В, С на выводах фактически было С, В, А.

На днях сделаю маркировку фаз в виде наклеек.

Итак, для более наглядного представления работы этого реле я собрал следующую схему.

Так схема выглядит на стенде.

На зажимы (клеммы) А, В, С реле ЕЛ-11 подведено трехфазное напряжение ~ 110 (В) с правильным чередованием фаз.

Чтобы наблюдать работу выходных н.з. (1-2) и н.о. (3-4) контактов реле я подключил к ним светодиодные лампы СКЛ красного и зеленого цветов.

На н.з. (нормально-закрытый) контакт подключил зеленую лампу, а на н.о. (нормально-открытый) — красную.

Работа реле ЕЛ-11, ЕЛ-12 и ЕЛ-13

Рассмотрим несколько случаев работы реле контроля трехфазного напряжения.

1. Нет напряжения на зажимах реле А, В, С

При отсутствии питающего трехфазного напряжения на зажимах реле А, В, С красный светодиод «сеть» не горит. Контакт (1-2) замкнут, (3-4) разомкнут. Это отчетливо видно по лампам — горит зеленая лампа.

2. Есть напряжение на зажимах реле А, В, С

При подаче питающего трехфазного напряжения на зажимы реле А, В, С красный светодиод загорается. Контакт (1-2) размыкается, (3-4) замыкается. Опять же это хорошо видно по лампе — горит красная лампа.

3. Есть напряжение на зажимах реле А, В, С, но его параметры вышли за допустимые нормы

Рассмотрим случай, когда напряжение на зажимах реле контроля фаз А, В, С присутствует, но его параметры вышли за допустимые значения, которые указаны в технических характеристиках. В этот момент красный светодиод на лицевой панели реле контроля фаз гаснет, а контакт (1-2) замкнется и (3-4) разомкнется через промежуток времени, установленный с помощью регулятора.

У реле ЕЛ-11, ЕЛ-12 и ЕЛ-13 выдержку времени можно регулировать в пределе от 0,1 — 10 (сек).

После восстановления параметров сети, красный светодиод на лицевой панели реле контроля фаз снова загорается, контакт (1-2) размыкается, (3-4) замыкается, т.е. схема восстанавливается.

Как говорится, «лучше один раз увидеть, чем сто раз услышать», вообщем смотрите видео о принципе работы этого реле:

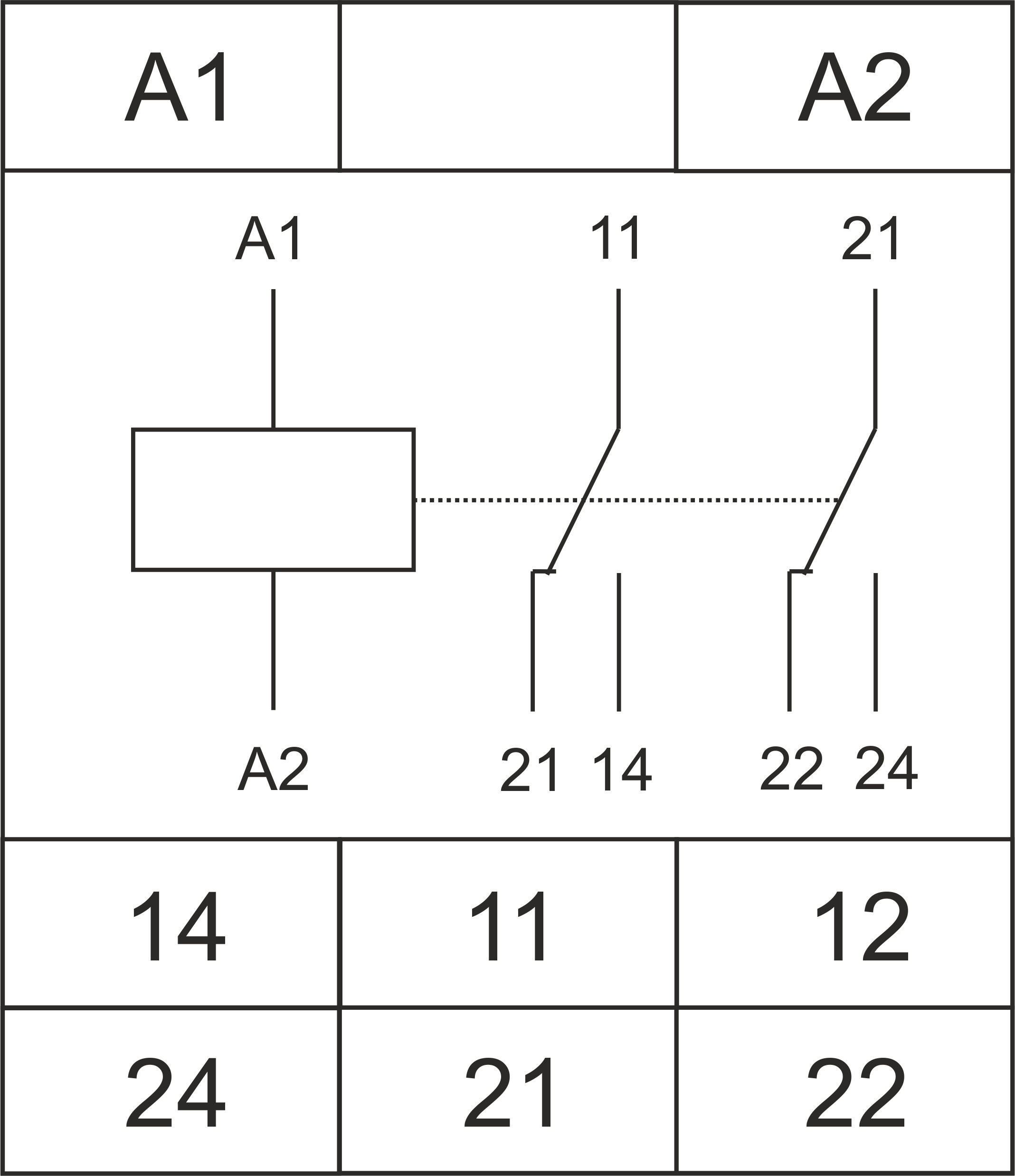

Дополнение: по просьбе читателей выкладываю функциональные схемы реле.

Это мы  с Вами рассмотрели реле контроля фаз типа ЕЛ-11, ЕЛ-12 и ЕЛ-13. Теперь перейдем к их модернизированным «собратьям» типа ЕЛ-11МТ и ЕЛ-12МТ.

Технические характеристики ЕЛ-11МТ и ЕЛ-12МТ

Технические характеристики:

А вот их габаритные размеры.

Установка и подключение ЕЛ-11МТ и ЕЛ-12МТ

ЕЛ-11МТ и ЕЛ-12МТ крепятся, либо с помощью двух крепежных винтов, либо на DIN-рейку.

Подключение и схема реле ЕЛ-11МТ и ЕЛ-12МТ

Подключение реле контроля трехфазного напряжения типа ЕЛ-11МТ и ЕЛ-12МТ осуществляется аналогично.

Разница заключается лишь в маркировке зажимов. Вместо А, В, С в этих реле используется маркировка L1, L2, L3. Такая же ситуация и по контактам. Вместо н.з. контакта (1-2) используется (11-12), а вместо н.о. (3-4) — (21-24).

В принципе, производители опять позаботились о подсказке электрикам и нарисовали схему подключения реле прямо на его корпусе.

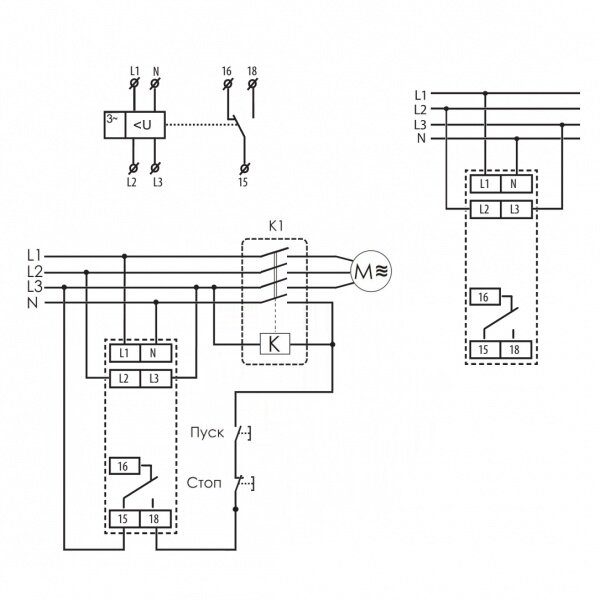

В качестве примера изобразили схему защиты двигателя с помощью реле контроля трехфазного напряжения.

А сейчас расскажу Вам работу этой схемы.

Питание электродвигателя осуществляется от сети трехфазного напряжения через плавкие предохранители. После предохранителей установлено реле контроля фаз ЕЛ-12МТ и силовые контакты магнитного пускателя (контактора) КМ. Управление контактором КМ осуществляется следующим образом.

Питание цепей управления в этом примере берется с двух фаз L1 и L2 (можно взять и другое линейное напряжение). Катушка контактора КМ должна быть выбрана на линейное напряжение сети, т.е. если линейное напряжение сети 380 (В), то и катушка КМ должна быть на 380 (В).

При нажатии на кнопку SB1 включается контактор КМ по цепи: фаза L1 — нажатая кнопка SB1 — нормально-закрытый контакт кнопки SB2 (стоп) — замкнутый контакт (24-21) реле контроля фаз ЕЛ-12МТ — катушка контактора КМ — фаза L2. Кнопку SB1 удерживать не нужно, т.к. при срабатывании контактора КМ его нормально-открытым контактом КМ шунтируется кнопка SB1.

Соответственно, контакт ЕЛ-12МТ (24-21) будет замкнут в том случае, если параметры питающей трехфазной сети удовлетворяют всем условиям, сказанным в начале этой статьи.

Например, двигатель работает в нормальном режиме. Вдруг пропала фаза питающего трехфазного напряжения. Реле через 2 (сек.) разомкнет контакт (24-21), катушка контактора КМ обесточится и разомкнет свои силовые контакты КМ. Двигатель отключится от сети.

При подключении реле ЕЛ-11МТ и ЕЛ-12МТ необходимо соблюдать правильный порядок чередования фаз.

Реле контроля трехфазного напряжения типа ЕЛ-11МТ и ЕЛ-12МТ имеют небольшие отличия от своих предшественников.

1. Регуляторы уставки срабатывания при повышенном и пониженном напряжении

На лицевой панели реле находятся 2 регулятора для регулирования уставки срабатывания реле при превышении и понижении напряжения питающей трехфазной сети.

Их пределы Вы можете посмотреть в технических характеристиках, про которые я писал чуть выше.

2. Регуляторы уставки выдержки времени при превышении и понижении напряжения

С помощью этих регуляторов Вы можете настроить конкретную выдержку времени срабатывания реле при превышении и понижении напряжения питающей сети. Все пределы регулирования по ним Вы найдете в технических характеристиках.

3. На лицевой панели реле находится 3 красных светодиода

На лицевой панели расположены 3 красных светодиода. При обрыве одной из фазы или нарушении порядка чередования фаз питающего трехфазного напряжения, загорается первый светодиод. Кстати, чуть не забыл сказать, что при обрыве или изменении порядка чередования фаз реле срабатывает с установленной (нерегулируемой) выдержкой времени 2 (сек).

При превышении напряжения больше уставки загорается второй светодиод. И наоборот, при понижении напряжения ниже уставки — загорается третий светодиод. Смотрите таблицу.

P.S. Думаю на этом можно и остановиться на знакомстве и изучении ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-11МТ и ЕЛ-12МТ. Если у Вас возникли вопросы по этим реле или необходима помощь в их подключении, то пишите в комментариях. И еще, если статья показалась Вам полезной, то поделитесь ей с друзьями и коллегами в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Принцип работы реле контроля фаз и схема подключения

Принцип работы реле контроля фаз

Основное назначение этого устройства – это контроль и защита электрооборудования в случае некачественного трехфазного напряжения. Особенно это важно для импортного оборудования, поэтому для защиты импортного оборудования всегда ставится реле контроля фаз. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз.

Реле контроля фаз РНПП-301

Если все фазы соответствуют параметрам реле контроля, тогда включаются контакты этого устройства, которые дают разрешение на включение трехфазного напряжения через магнитный пускатель, контактор. В случае исчезновения одной фазы, реле не запустит магнитный пускатель, напряжение на оборудование не будет подано. В аварийном режиме через реле можно включить аварийную сигнализацию.

Когда пропавшая фаза восстановится, тогда устройство включит нагрузку через 5 секунд автоматически. Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. Некоторые модели реле имеют возможность регулировки времени задержки включения своих контактов.

Схема реле контроля фаз

Особенно важно включение реле контроля в схемах передвижного оборудования с трехфазным электродвигателем. Так насос при не правильном чередовании фаз, будет плохо качать, а пресс и вовсе может сломаться. При обрыве одной фазы электродвигатель перегреется и сгорит.

Для защиты электродвигателя от обрыва фазы на магнитный пускатель еще устанавливают тепловое реле. Время отключения у него довольно большое. Для каждого электродвигателя тепловое реле нужно подбирать не по его рабочему току, а регулировать номинальный ток каждого теплового реле специальными винтами.Для этого собирается стенд.

Как правило, ни стенда, ни желания нет для точного подбора тока теплового реле.  Поэтому реле контроля фаз в этом случае просто необходимо. Работа реле основана на определении гармоник обратной последовательности, которые возникают в момент обрыва или перекоса фаз.

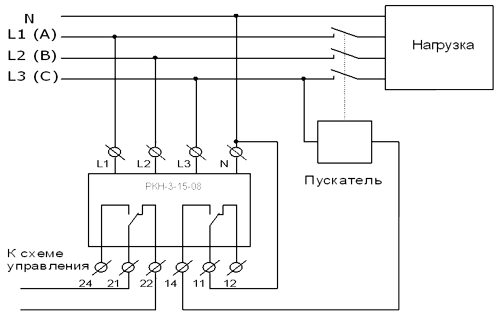

Схема подключения реле контроля фаз к сети и магнитному пускателю

Эти гармоники проходят через пассивные аналоговые фильтры, где отделяются от основных гармоник. Сигнал выделенных гармоник поступает на плату управления, которая включает контакты. Схема реле контроля фаз собирается на транзисторах или микроконтроллере. Схема подключения реле контроля фаз простая.

Три фазы L1, L2, L3, и нейтраль N подключаются к соответствующим клеммам устройства, а контакты реле подключаются в разрыв катушки пускателя. В нормальном режиме контакты реле контроля замкнутые, магнитный пускатель включен, питание на оборудование подается.

При аварийном режиме устройство включает свои контакты, они размыкаются, напряжение питания нагрузки отключаются до восстановления параметров электросети. Использование в схеме электрооборудования реле контроля фаз защищает электродвигатели от перегрева и отказа. В бытовых условиях это устройство защищает трехфазный компрессор, холодильники, стиральные машины.

Схема подключения реле контроля фаз, ел 12мт

Реле контроля фаз — назначение, принцип работы и схема подключения

Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети. Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты. В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора.

Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении.

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Порядок подключение реле

Очень важно, чтобы контрольное устройство было включено в схему любого передвижного агрегата, в составе которого имеется трехфазный электрический мотор. Если такого реле в составе оборудования не имеется, неправильное чередование фаз может привести к серьезным последствиям – от нарушения работы аппарата до выхода его из строя.

Наглядно про подключение на видео:

Если оборвется хотя бы один фазный кабель, произойдет быстрый перегрев силового агрегата, и устройство за считанные секунды придет в негодность. Чтобы не допустить этого, на контактор вместо контрольного реле зачастую устанавливают тепловое. Но проблема заключается в том, чтобы правильно его подобрать и отрегулировать по номинальному току. Для этого требуется специальный стенд, которым располагают далеко не все. Поэтому установка прибора фазного контроля – более простой способ решения проблемы.

Принцип работы РК основан на том, что устройство улавливает гармоники обратной последовательности, возникающие в случае перекоса фаз или при обрыве токоведущих проводов. Аналоговые фильтры контрольного прибора выделяют их и подают сигнал на управляющую плату, включающую после его получения релейные контакты.

Схема подключения реле контроля фаз сложностью не отличается. Все три фазных проводника и нулевой кабель нужно подсоединить к соответствующим клеммам прибора, а его контакты пустить в разрыв соленоида магнитного пускателя. Если устройство работает в нормальном режиме, то контактор включен, релейные контакты замкнуты, и производится подача напряжения на аппаратуру.

В случае обнаружения неполадок происходит размыкание контактов контрольного прибора, и электропитание отключается до того момента, когда будут восстановлены сетевые параметры.

Чаще всего для защиты бытовой техники используются реле заводского изготовления, которые имеются в продаже. Но иногда их изготавливают и своими руками. Приведем схему простого самодельного устройства, на которой имеются графические обозначения элементов, включенных в цепь.

Заключение

В этой статье мы рассказали о том, что такое реле контроля фаз, для чего оно нужно и по какому принципу работает. В промышленных условиях оно защищает компрессоры, электродвигатели и другие агрегаты. В быту их наиболее часто используют для защиты стиральных машин и холодильников.

как выбрать и подключить своими руками? Схемы монтажа + пошаговая инструкция для однофазной и трехфазной сети

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз. Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.

Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.

Краткое содержимое статьи:

Назначение

Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.

Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично. Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).

Конструктивные особенности

В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.

В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.

В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.

На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.

Типы

Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.

Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.

Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.

ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.

Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.

Характеристики

Ниже приведены основные характеристики реле.

1) Рабочие напряжения:

  • EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
  • ЕЛ12 -100 V, 200V, 280 V
  • ЕЛ13 – 220 V, 380 V

2) Предел срабатывания реле.

а) При симметричном снижений напряжений на фазе:

  • EЛ11 – 0.7 * Uфн
  • ЕЛ12 – 0,5 * Uфн
  • ЕЛ13 – 0,5 * Uфн

б) При разрыве 1-ой или более фаз:

  • Срабатывают все виды реле.

в) При неправильном чередования фаз

  • ЕЛ11,ЕЛ12 – срабатывают
  • ЕЛ13 – не срабатывает

3) Время задержки (срабатывания) в секундах

  • ЕЛ11,ЕЛ12 – 0,1 до 10
  • ЕЛ13 – не более 0,15

4) Рабочие температуры:

  • ЕЛ11,ЕЛ12 — -40до +40 С
  • ЕЛ13 — — 10 до +45 C

5) Температура хранения от -60 до +50

6) Масса устройства

  • ЕЛ11,ЕЛ13 – 0,3 кг
  • ЕЛ12 -0,25 кг

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.

Выбор реле

Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.

Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога. Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

Фото реле контроля фаз

Особенности подключения трехфазного реле — Новатек-Электро

Трехфазное реле от «Новатек Электро» применяется для поддержания напряжения в сети на требуемом уровне. Из-за перепадов показателей тока страдают электрические потребители. Приборы могут выйти из строя.

При повышении напряжения электрооборудование может перегореть. Понижение его значения приведет к поломке электродвигателей. Чтобы обезопасить подключенные к трехфазной сети приборы, применяется защитное реле.

Схема подключения

Трехфазное реле отличается от однофазной конструкции количеством клемм для подключения. В приборе предусмотрены входы для 3 фаз. Устройство характеризуется простой схемой подключения:

  • К реле подводятся три фазы и ноль. Внутренний контроллер управляет показателем напряжения для каждой линии отдельно.
  • Один контактор подводится к реле, а второй – к одной из фаз.
  • В контакторе тремя электрическими контактами включают внешнюю электросеть.

Реле защищает линию при обрыве нулевого провода, не допускает слипание и перекос фаз, неправильное их чередование. Оно не позволяет работать системе при высоком и низком напряжении.

Подключение выполняется параллельно нагрузке, и на его работу не влияет мощность тока. На выходах устройство имеет 2 группы контактов. Они независимы друг от друга, бывают разомкнутые и замкнутые. Контакты коммутируют нагрузку до 5А.

Процесс установки устройства в трехфазную сеть

Установить прибор контроля напряжения просто. Важно придерживаться установленных требований электробезопасности. Обычно трехфазные реле используются на производствах, так как в бытовых условиях для потребителей достаточно нагрузки однофазной сети.

Реле устанавливается в сухом помещении с нормальным уровнем запыленности. Устройство монтируется в специальный щиток или электрошкаф. Подключение выполняется по схеме, указанной производителем в инструкции. Важно учитывать, какой диаметр провода подходит для подключения к прибору.

Область применения

Трехфазное реле напряжения применяется для нормализации работы следующих приборов:

  • Холодильники и кондиционеры.
  • Компрессоры.
  • Оборудование схем АВР.
  • Другие устройства, работающие от электродвигателя.

Компания «Новатек Электро» продает реле разной модификации. При выборе учитываются параметры сети, определяется наличие не только перебоев напряжения, но и импульсные, коммутационные помехи. Даже при кратковременных просадках напряжения трехфазное цифровое реле будет эффективным, так как в системе предусмотрена задержка включения.

Модельный ряд

В ассортименте компании «Новатек Электро» присутствуют следующие типы трехфазных реле:

  • РНПП-301. Это реле напряжения и контроля фаз, обеспечивающее нормальную работу электроприборов при фазном и линейном напряжении. В системе предусмотрено 6 потенциометров для регулировки и установки параметров устройства.
  • РНПП-302. Меню расширенное, что позволяет задать, кроме основных функций, время задержки и автоматического запуска при неправильном напряжении в сети.
  • РНПП-311. Обеспечивает нормальные условия для работы электрооборудования при возникновении основных неполадок в сети (превышение напряжения, слипание фаз и изменение их последовательности, нарушение полнофазности).
  • РНПП-311М. Имеет усовершенствованную светодиодную панель, на которой указывается тип аварии.
  • РНПП-311-1. Это двухканальный прибор, который может контролировать частоту сети.
  • РНПП-311-2. Двухканальное устройство, контролирующее напряжение сети с высокой точностью, имеет сигнальные индикаторы.

В каталоге продукции можно более подробно ознакомиться с моделями устройств.

Схема подключения

| Релейная защита от обрыва фазы


Одна из проблем, с которой мы сталкиваемся с электродвигателями, заключается в том, что не подключается одна из трехфазных электрических цепей к электродвигателю, и, конечно, потеря одной из фаз приведет к повреждению двигателя, а не подключению или отказу одной из фаз в цепи. Трехфазный электродвигатель или так называемый «сбой фазы» повлияет на повреждение электродвигателя, и это проблема, которая часто возникает и является одной из основных причин повреждения обмоток трехфазного электродвигателя.

Из-за большого риска, который может быть вызван этим обрывом фазы, необходима защита, которая может обнаруживать обрыв / обрыв фазы, и есть надежда, что эта защита сработает для отключения электрической цепи от двигателя, чтобы можно предотвратить повреждение электродвигателя из-за обрыва фазы.

Защита от обрыва фазы фактически доступна для продажи на рынке с различными моделями, типами и размерами, но в этом случае мы обсудим, как сделать простую схему «реле обрыва фазы» в качестве защиты для 4-фазных электродвигателей, в простой и дорогостоящий способ.комплектующие довольно дешевы. «Как подключить простую схему« Релейная защита от обрыва фазы »с помощью 2-х реле?».

Схема подключения реле защиты от обрыва фазы

Схема защиты от обрыва фазы

Необходимые компоненты: 2 реле 220 В + розеточные реле

Объяснение принципа работы:

  • Фазный кабель, используемый для управления этой цепью «Direct On Line», — Phase-R
  • Фаза-R от источника питания подключается к MCB, а затем подключается через нормально разомкнутую контактную клемму на реле-1. , затем подключили через замыкающий контакт на реле-2, а затем подключили к клемме на клемме NC на реле тепловой перегрузки, затем подключили через кнопку включения, выключения и к катушке магнитного контактора.
  • Для прохождения фазы R в цепь управления необходимо соединить нормально разомкнутые клеммы реле-1 и реле-2.
  • Реле-1 может работать, если вы получаете электрическое напряжение от фазы S, в то время как реле-2 работает, используя напряжение от фазы-T.
  • Так что если одна из фаз источника питания отключится, то эту схему нельзя будет эксплуатировать.
  • Чтобы можно было управлять этой панелью управления электродвигателем, источники питания трех фаз (фаза-R, фаза-S и фаза-T) должны быть проточными или полностью подключенными.
  • Когда происходит «обрыв фазы» или потеря одной из фаз от источника питания, электродвигатель не может работать, и его можно предотвратить от повреждения из-за обрыва фазы.

Мой электрический дневник


Связанное сообщение:

Реле обрыва фазы: определение, принцип работы, преимущества

Если конечный потребитель не управляет электроэнергией должным образом, это может привести к потерям и серьезным проблемам как для нагрузки, так и для пользователя. В связи с недавним увеличением использования электроэнергии в наших домах и на производстве, возникла необходимость в адекватной защите наших домов, промышленных предприятий и всех других устройств, использующих электричество. Таким образом, реле обрыва фазы чрезвычайно важно для защиты жизни и свойств потребителей электроэнергии.

Одна из распространенных неисправностей промышленных предприятий — это перегрев и повреждение нагрузки из-за обрыва фазы. Несмотря на то, что для защиты используются такие устройства, как реле перегрузки или автоматические выключатели, электрические нагрузки нуждаются в чем-то быстром и электронном.

Что такое реле обрыва фазы?

Реле обрыва фазы — это устройство управления специального типа, которое контролирует последовательность фаз, обрыв фаз, дисбаланс фаз, перенапряжение и пониженное напряжение в трехфазных электрических системах.

На рынке электроэнергии они также известны как реле защиты фаз, реле контроля фаз, реле контроля линии или реле контроля фаз.

Как работает реле обрыва фазы?

Основная функция реле обрыва фазы — принимать входные сигналы и определять их.При достижении заданного значения выходной контакт изменит свое положение. Этот контактный выход подключен к таким устройствам, как контакторы и переключатели, которые могут размыкать цепь. (Или сигнал тревоги отправляется на ПЛК)

Функции реле обрыва фазы

Реле обрыва фазы имеет различные типы защитных функций. Вот некоторые из них:

Несимметрия фаз

Если питание трехфазной системы несимметрично из-за неравномерного распределения нагрузки, двигатель преобразует часть энергии в реактивную мощность.Эта энергия теряется без использования; также двигатель подвергается более высокой термической нагрузке. Несимметрия фаз вызывает сильное снижение мощности двигателей переменного тока. При дисбалансе более 5% настоятельно рекомендуется выключить двигатель. Только контрольные реле (с функцией контроля асимметрии фаз) могут автоматически останавливаться до того, как двигатель будет поврежден. Надежный контроль дисбаланса продлевает срок службы двигателя и предотвращает дорогостоящие поломки.

Последовательность фаз

Неправильная последовательность фаз при запуске или изменение последовательности фаз во время работы приведет к тому, что трехфазный двигатель будет работать с обратным вращением.Работа в обратном направлении приведет к повреждению некоторых двигателей или нагрузок, таких как насосы, винтовые компрессоры и вентиляторы. Работа с неправильной последовательностью фаз может ослабить части машины или заготовок и вызвать чрезвычайно опасные ситуации. Этого можно избежать, постоянно отслеживая последовательность фаз. Все, что вам нужно, это устройство контроля и контактор для отключения устройств.

Обрыв фазы (обрыв фазы)

Обрыв фазы может быть результатом, например, перегоревшего предохранителя, механического отказа оборудования, обрыва линии электропередачи, повреждения обмотки трансформатора или удара молнии. Как только одна фаза потеряна, нагруженный трехфазный двигатель не может запуститься или может остановиться под нагрузкой. Но он также может продолжать работать асимметрично. Если двигатель глохнет, электрическое сопротивление значительно меньше, чем у вращающегося двигателя. Это вызывает увеличение тока до 600% от номинального тока двигателя. Такой высокий ток разрушит обмотки двигателя за секунды. Запрещается запускать двигатели при обрыве фазы. Если двигатель глохнет, его необходимо немедленно отключить.

Контроль напряжения

Все электрические устройства могут быть повреждены при продолжительной работе при неправильных уровнях напряжения.Пики напряжения могут разрушить электронные компоненты, а в худшем случае изоляция электронного или электрического устройства может быть повреждена в результате электрического пробоя. Определяющими факторами являются уровень напряжения, время и результирующий перегрев. Пониженное напряжение может быть причиной того, что двигатель не запускается или контактор не работает. Снова пониженное напряжение приводит к нагреву, вызывая термическое повреждение и неопределенное состояние оборудования.

Преимущества реле обрыва фазы

Использование реле обрыва фазы дает следующие преимущества:

  • Увеличивает срок службы двигателя.
  • Снижает затраты на обслуживание и ремонт двигателей.
  • Минимизирует время простоя из-за проблем с двигателем.
  • Исключает риск поражения электрическим током или возгорания из-за короткого замыкания обмоток двигателя.
  • Повышает безопасность электрической цепи.
  • Экономит место в шкафах.

Параметры выбора реле обрыва фазы

При выборе реле обрыва фазы следует учитывать следующие параметры:

  • Управляющее напряжение.
  • Функции. (Пониженное напряжение, последовательность фаз, обрыв фазы и т. Д.)
  • Количество и тип выходных контактов.
  • Максимальный и минимальный диапазон настройки пороговых значений напряжения.
  • Диапазон настройки задержки срабатывания.

Применение реле обрыва фазы

Может использоваться в следующих приложениях.

  • Управление для подключения движущегося оборудования, такого как компрессоры кондиционеров, грузовики-рефрижераторы и контейнеры, а также краны.
  • Контроль работы двигателя в обратном направлении (подъем, погрузочно-разгрузочные работы, лифты, эскалаторы и т. Д.)
  • Управление чувствительными трехфазными источниками питания.
  • Перегрев двигателя из-за несимметричного напряжения.
  • Защита оборудования от разрушения из-за перенапряжения.
  • Направление вращения привода.

Схема подключения

Дан образец схемы подключения реле обрыва фазы. Эти связи могут варьироваться от бренда к бренду.

Продолжить чтение

как подключить реле последовательности фаз с объяснением

Реле последовательности фаз используется в трехфазной системе. Реле последовательности фаз также известны как однофазные реле-превенторы. Эти реле последовательности фаз используются для контроля последовательности фаз, перенапряжения, пониженного напряжения, дисбаланса фаз и потери фаз и т. Д. Эти реле содержат набор контактов, например: NO (нормально разомкнутый), NC (нормально замкнутый). , и Common.При возникновении неисправности в цепи эти контакты меняют свое состояние. Другой производитель предоставляет некоторые дополнительные функции и контакты. В основном они используются для защиты трехфазных двигателей переменного тока.

Основная причина перегорания двигателя — однофазность. Однофазное переключение — это крайний случай разбалансировки тока статора. Дисбаланс тока статора вызывает нагрев статора и может повредить изоляцию обмотки. Однофазное переключение является очень опасным повреждением электродвигателя и быстро повреждает обмотку статора двигателя.

Реле последовательности фаз выполняют несколько функций, здесь мы их обсудим: —

Чередование фаз

При изменении последовательности в трехфазной системе двигатель вращается в обратном направлении. Это может привести к повреждению двигателя, машин и т. Д. Последовательность фаз всегда контролирует последовательность фаз. Это предотвратит выход из строя двигателя при обратном вращении.

Обрыв фазы

Обрыв фазы происходит при перегорании одного из трех предохранителей.это увеличит ток до 600% и повредит или сожжет двигатель.

Неуравновешенность фаз

Неуравновешенность фаз в цепи приводит к перегреву двигателя. Это сократит срок службы мотора.

Срабатывание реле последовательности фаз

Трехзначный трансформатор тока размещен в каждой фазе источника питания. Выход трансформатора тока подается на схему фильтра обратной последовательности, которая определяет величину дисбаланса.Цепь фильтра будет подключена к цепи управления. Если ток обратной последовательности превышает заданное значение, схема управления отправляет команду отключения на автоматический выключатель. В случае отказа однофазной сети в двигателе протекает ток небаланса, и этот ток будет считываться фильтром обратной последовательности. Затем блок управления отправляет команду отключения выключателю или другому механизму отключения двигателя

.

Схема подключения реле последовательности фаз

Как вы можете видеть выше, трехфазное питание подается на входную сторону реле последовательности фаз.Светодиодный индикатор показывает наличие питания в сети. На выходной стороне один набор контактов, то есть
15-общий
16-NC (нормально разомкнутый)
18-NO (нормально замкнутый)

Когда цепь исправна, она станет NO и будет выводиться через клемму 18. Когда Ошибка, возникающая в цепи, будет выводиться через клемму 16, которая в основном используется для сигналов тревоги или останова.

Связанные

Integrated Publishing — Ваш источник военных спецификаций и образовательных публикаций

Integrated Publishing — Ваш источник военных спецификаций и образовательных публикаций

Администрация — Военнослужащих. Навыки, процедуры, обязанности и т. Д.

Продвижение — Военное продвижение по службе книги и др.

Аэрограф / Метеорология — Метеорология основы, физика атмосферы, атмосферные явления и др.
Руководство по аэрографии и метеорологии ВМФ

Автомобили / Механика — Руководства по обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным запчастям, руководства по запчастям дизельных двигателей, руководства по запчастям для бензиновых двигателей и т. Д.
Автомобильные аксессуары | Перевозчик, Персонал | Дизельные генераторы | Механика двигателя | Фильтры | Пожарные машины и оборудование | Топливные насосы и хранилище | Газотурбинные генераторы | Генераторы | Обогреватели | HMMWV (Хаммер / Хаммер) | и т. п…

Авиация — Принципы полета, авиастроение, авиационная техника, авиационные силовые установки, руководства по авиационным деталям, руководства по деталям самолетов и т. д.
Руководства по авиации ВМФ | Авиационные аксессуары | Общее техническое обслуживание авиации | Руководства по эксплуатации вертолетов AH-Apache | Руководства по эксплуатации вертолетов серии CH | Руководства по эксплуатации вертолетов Chinook | и т.д …

Боевой — Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное оружие и т. д.
Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Инженерная машина | и т.д …

Строительство — Техническое администрирование, планирование, оценка, календарное планирование, планирование проекта, бетон, кладка, тяжелые строительство и др.
Руководства по строительству военно-морского флота | Агрегат | Асфальт | Битуминозный распределитель кузова | Мосты | Ведро, раскладушка | Бульдозеры | Компрессоры | Обработчик контейнеров | Дробилка | Самосвалы | Земляные двигатели | Экскаваторы | и т. п…

Дайвинг — Руководства по дайвингу и утилизации разного оборудования.

Чертежник — Основы, приемы, составление проекций, эскизов и др.

Электроника — Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компьютерным компонентам, руководства по электронным компонентам, руководства по электрическим компонентам и т. Д.
Кондиционер | Усилители | Антенны и мачты | Аудио | Аккумуляторы | Компьютерное оборудование | Электротехника (NEETS) (самая популярная) | Техник по электронике | Электрооборудование | Электронное общее испытательное оборудование | Электронные счетчики | и т.п…

Инженерное дело — Основы и приемы черчения, черчение проекций и эскизов, деревянное и легкокаркасное строительство и др.
Военно-морское дело | Программа исследования прибрежных заливных отверстий в армии | так далее. ..

Еда и кулинария — Руководства по рецептам и оборудованию для приготовления пищи.

Логистика — Логистические данные для миллионов различных деталей.

Математика — Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.

Книги медицинские — Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, аптека, токсикология и др.
Медицинские руководства ВМФ | Агентство регистрации токсичных веществ и заболеваний

MIL-SPEC — Правительственные MIL-Specs и другие сопутствующие материалы

Музыка — мажор и минор масштабные действия, диатонические и недиатонические мелодии, ритм биения, пр.

Ядерные основы — Теории ядерной энергии, химия, физика и др.
Справочники DOE

Фотография и журналистика — Теория света, оптические принципы, светочувствительные материалы, фотографические фильтры, копия редактирование, написание для публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота | Армейская фотография Полиграфия и пособия по журналистике

Религия — Основные религии мира, функции поддержки поклонения, венчания в часовне и т. д.

Реле обрыва фазы

: их конструкция и надлежащая практика установки

Реле обрыва фазы (PFR) иногда выходят из строя, и самым большим врагом является тепло — тепло, выделяемое в результате неправильной установки, гармоник и скачков напряжения.

Первое, что нужно учитывать, — это то, что ожидается от PFR, и то, как хороший дизайн и хорошая практика установки могут смягчить потенциальные проблемы. Отчитывается Малкольм Гринхилл из компании Charter Controls.

Сколько электронных устройств в ваших контрольных панелях работают от 400/415 В переменного тока? Это будет всего лишь один? PFR, вероятно, единственное электронное устройство в панели управления, которое питается от входящего трехфазного источника питания, в то время как внутри они используют только низкое напряжение. Это означает, что они должны рассеивать много электроэнергии, и один из способов сделать это — согреться.

Это допускается в процессе проектирования, когда конденсаторы используются для падения напряжения. В лучших типах используются конденсаторы с внутренними последовательными соединениями, но качество у разных производителей компонентов отличается, и только опыт отсеет плохие.

Эта проблема усугубляется тем фактом, что для измерения напряжения питания PFR должен иметь низкое входное сопротивление, в то время как другие устройства с питанием от источника питания будут иметь высокое входное сопротивление, что эффективно устраняет большую часть внешнего электрического шума, в зависимости от источник.

Источники тепла
Неправильная установка — Мы все любим аккуратно выполнять работу, и во многих случаях мы видим, что PFR «раздавлены», установленные рядом с контактором двигателя. Это может выглядеть аккуратно, но температура поверхности контактора при номинальном напряжении может превышать 60 ° C. Добавьте этот источник тепла к источнику тепла, генерируемому внутри PPR, и рабочая температура устройства сразу выйдет за пределы допуска температуры его внутренних компонентов. Обеспечение воздушного зазора до 10 мм между контактором (или другим прилегающим источником тепла) и PFR поможет; более 10 мм обычно не имеет большого значения.

Гармоники — Гармоники в источнике питания вызывают повышенный ток в источнике питания PFR, а увеличение тока равняется увеличению нагрева. Многие исследования гармоник на местах показали, что это причина.

Пики и скачки — они вызывают постепенную деградацию фольговых конденсаторов в источнике питания PFR, вызывая пробой между «пластинами» фольги. Даже если используются самовосстанавливающиеся фольговые конденсаторы, они все равно со временем изнашиваются. Добавьте к этому любое тепло от других источников, которое приведет к истощению электролита в этих конденсаторах, и срок службы PFR значительно сократится.

Первым признаком того, что это происходит, будет дребезжание выходного реле, когда оно пытается втянуться, указывая на то, что источник питания не обеспечивает достаточную мощность. Конечно, вы можете использовать PFR с трансформаторным блоком питания. Помимо того, что при использовании импульсного источника питания вы обойдетесь в три раза дороже, чем один, и при наличии ограниченного диапазона рабочего напряжения, трансформаторы все еще имеют проблемы с нагревом.

Я был свидетелем PFR с расплавленным отверстием в корпусе именно по этой причине при установке контактора с раздавливанием.Основным преимуществом использования трансформатора является гальваническая развязка, которая обычно не требуется в устройствах этого типа.

Выберите поставщика, чьи PFR, как известно, используют компоненты высшего качества, включая самовосстанавливающиеся конденсаторы «3000 часов, 105 ° C», которые следуют «правилу удвоения 10 ° C». Другими словами, при 105 ° C номинальный срок службы составляет 3000 часов. На каждые 10 ° C снижения температуры номинальный срок службы увеличивается вдвое. Следовательно, при 65 ° C номинальный срок службы составляет 48 000 часов, при 55 ° C, 96 000 часов, при 45 ° C, 192 000 часов и при 35 ° C — 384 000 часов — или 44 года!
Щелкните здесь, чтобы увидеть наш ассортимент высококачественных реле обрыва фазы

Источник: http: // www.dpaonthenet.net/article/55553/Phase-failure-relays–their-design-and-good-installation-practice.aspx

потенциальных реле — что случилось с клеммой 3?

Реле потенциала, также известные как реле напряжения, используются в двигателях с конденсаторным пуском (CSR). Двигатели CSR имеют очень высокий пусковой момент, но после запуска работают эффективно. Единственная функция потенциального реле — способствовать запуску двигателя. После запуска двигателя реле потенциала больше не в цепи.

Мы часто видим потенциальные реле, установленные на однофазных компрессорах в жилых домах. Понимание того, как соединения реле напряжения и последовательность работы важны при диагностике компрессоров, которые не запускаются.

Подключение реле потенциала

  • Реле потенциалов имеет 5 клемм: 1, 2, 4, 5 и 6.
  • Используются только 3 клеммы: 1, 2 и 5
  • Клеммы 2–5 являются клеммами катушки.
  • Клеммы с 1 по 2 — это нормально замкнутые контактные клеммы
  • Клемма 1 всегда подключена к пусковому конденсатору.
  • Клемма 2 всегда подключена к пусковой обмотке компрессора.
  • Клемма 5 всегда подключена к общей клемме компрессора.
  • Клеммы 4 и 6 являются соединительными или фиктивными клеммами и не влияют на работу реле потенциала.


Условные обозначения

SC — Пусковой конденсатор

RC — Рабочий конденсатор

SR — пусковое реле

R — Работа компрессора

C — Общий компрессор

S — Запуск компрессора

Выделенная область на рисунке выше показывает путь проводки потенциального реле.

Подключение реле потенциала

  • Реле потенциалов имеет 5 клемм: 1, 2, 4, 5 и 6.
  • Используются только 3 клеммы: 1, 2 и 5
  • Клеммы 2–5 являются клеммами катушки.
  • Клемма 1 всегда подключена к пусковому конденсатору.
  • Клемма 2 всегда подключена к пусковой обмотке компрессора.
  • Клемма 5 всегда подключена к общей клемме компрессора.
  • Клеммы 4 и 6 являются соединительными или фиктивными клеммами и не влияют на работу реле потенциала. Клеммы 1–2 — нормально замкнутые контакты.

Возможное срабатывание реле

  1. SC и RC соединены параллельно, увеличивая емкость при запуске и обеспечивая крутящий момент при первом включении питания.
  2. Высокоомная катушка реле потенциала работает на противодействующей электродвижущей силе (CEMF), генерируемой в пусковой обмотке.
  3. Во время периода запуска CEMF недостаточно для срабатывания реле.
  4. CEMF, генерируемая в пусковой обмотке, вызывает протекание небольшого тока в пусковой обмотке и через катушку реле потенциала.
  5. Когда двигатель компрессора достигает 75-80% скорости полной нагрузки, CEMF (обратное напряжение) становится достаточно высоким, чтобы запитать катушку потенциального реле, размыкая контакт между клеммами 1 и 2.
  6. Когда клеммы 1 и 2 разомкнуты, пусковой конденсатор больше не находится в цепи, и теперь компрессор работает как двигатель с постоянной разделенной емкостью (PSC).
  7. Когда питание отключается и вращение компрессора начинает уменьшаться, то же самое происходит и с CEMF.
Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
