Проходные и перекрестные выключатели Legrand

Очень часто наши комфорт и удобство складываются из мелочей. Одной из таких небольших, но важных деталей является удобство и продуманность управления светом.

На сегодняшний день стало нормой подключать осветительные приборы к нескольким пунктам управления, ведь если в маленьких квартирах вполне достаточно обычных выключателей, то в больших домах, офисах, магазинах, складах и прочих крупных строениях никак не обойтись без проходных и перекрестных выключателей.

В этой статье мы хотим познакомить вас с ними поближе, а также подробно остановимся на моделях, предлагаемых таким известным производителем, как Legrand.

Отличие перекрестного выключателя от проходного

Для начала рассмотрим, что представляют собой эти два типа выключателей и в чем их различие.

Как известно, обычный выключатель имеет всего две позиции: одна включает источник света, вторая его выключает. Другими словами, он имеет два контакта, соответствующие его включенному и выключенному состоянию.

Проходные выключатели имеют уже не два, а три контакта и позволяют нам управлять освещением из двух различных точек: можно включить свет с помощью выключателя в одном конце комнаты и выключить его, нажав на аналогичный выключатель, установленный в другом конце. Проходные выключатели удобно устанавливать в разных концах длинного коридора, в проходных помещениях или, если говорить строго о квартире, они незаменимы в спальне, дабы избежать неприятной процедуры «вставания, чтобы выключить свет». Следует отметить, что помимо специальных выключателей, вам потребуется другая проводка, поэтому наличие проходных переключателей необходимо предусмотреть еще на этапе ремонта помещения.

Если же речь идет о более сложных схемах освещения, может возникнуть потребность в большем количестве точек управления. С этой целью можно включить в схему между проходными выключателями еще перекрестные. Конструктивно они сходны с проходными, но имеют не три контакта, а четыре. Это позволяет одновременно отключать или включать по два контакта. Например, можно использовать такой выключатель для включения сложной группы светильников. Для управления светом из трех разных точек между двумя проходными выключателями ставят один двухклавишный перекрестный, выполняющий роль коммутатора, согласующего работу проходных. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки, так требуется большее количество проводов.

Имейте в виду, что проходные выключатели могут использоваться самостоятельно, в то время как перекрестные – нет, они применяются только в комплекте с проходными.

Проходной выключатели схема подключения

Проходные и перекрестные выключатели «Legrand»: стоит ли переплачивать

На наш взгляд, выключатели не та вещь, на покупке которой стоит экономить. Поэтому при их выборе стоит отдать предпочтение пусть более дорогой, но зато и более надежной продукции с именем: Legrand, Schneider, ABB. Очень хорошей репутацией пользуется французская фирма «Legrand».

Она предлагает хороший выбор проходных и перекрестных выключателей, которые славятся долгим сроком службы, простотой в эксплуатации и в монтаже. Так, перекрестные выключатели Легран рассчитаны на коммутацию токовой нагрузки до 10 А. Посеребренные контакты устойчивы к воздействию влаги и пара. При установке используется медная проволока сечением в 2,5 мм.

Кроме того, серия Legrand Etika предлагает хороший выбор цветов (антрацит, аллюминий, слоновая кость и белый) и целую палитру рамок для любого интерьера.

Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

14.03.2018, 7011 просмотров.

Наши преимущества

Гарантия качества

Компания ООО «Тесла Электрик» осуществляет оптовую продажу только сертифицированной электрики и электрооборудования, все продукция имеет высшее качество и надежность, что подтверждается статусом официального дилера или дистрибьютера.

Так же Компания ООО «Тесла Электрик» при продаже электрики готова передать полный комплект сертификатов и иных сопроводительных документов, подтверждающих качество продукции.

Скидки

Компания ООО «Тесла Электрик» при работе с постоянными партнерами всегда предложит оптимальное ценовое предложение для своих клиентов. Кроме того, при продаже электрики компания ООО «Тесла Электрик» регулярно проводит акции и распродажи электрооборудования. За подробной информацией просьба обратиться к вашему персональному менеджеру.

Техническая консультация и подбор оборудования

Профессиональные специалисты компании ООО «Тесла Электрик» осуществят подбор электрооборудования любой сложности согласно вашему техническому заданию или проекту. Так же возможен расчет кабеленесущих систем, светильников, кабеля, автоматов, согласно вашей проектной документации и оптимальный подбор электрики.

Оплата

Оплата осуществляется по безналичному расчету.

Доставка

Компания ООО «Тесла Электрик» осуществляет доставку электрики и оборудования по всей территории Российской Федерации и Республики Беларусь. Доставка по Москве и Московской области осуществляется автопарком компании.

Технико-экономические расчеты

Специалисты компании ООО «Тесла Электрик» на основании согласованного с вами проекта выполнят технико-экономические расчеты освещения и автоматизации, оптимизации и внедрения энергосберегающего оборудования. На основании этих расчетов будет наглядно представлена экономическая целесообразность внедрения энергосберегающего оборудования.

схема правильного подключения, особенности монтажа.

Выключатели Legrand

В узких длинных коридорах и на лестницах в одном месте включать свет неудобно, поскольку приходится половину пути проходить в темноте. Простым решением является включение с двух мест проходными выключателями (ПВ). Когда этого количества недостаточно, используют перекрестный выключатель, схема подключения которого представлена ниже.

В отличие от проходных, он имеет четыре контакта, а не три. С его помощью замыкается одна из двух линий.

Принцип действия

Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».

Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным. Важно только правильно подключить контакты, иначе система будет работать неправильно.

Перекрестный выключатель, схема подключения

Установка переключателя производится вместе с двумя проходными, так как в домашней сети он не применяется один. Большая часть соединений делается через распределительную коробку.

Перекрестный проходной выключатель является связующей частью между проходными выключателями: в него входят 2 жилы с одного и столько же выходит на второй.

На обратной стороне перекрестного устройства на каждой паре клемм стрелками обозначены вход и выход.

Особенности перекрестного выключателя

Как работает устройство:

  • подключение производится через четырехжильный кабель;
  • если используется несколько переключателей, все они подключаются в одну цепочку между собой, где выходы предыдущего соединяются со входами последующего;
  • при создании сложных контактных групп используется кабель с большим количеством жил;
  • электрики предпочитают применять несколько простых схем вместо одной сложной.

Выбор перекрестного выключателя

В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного выключателей. Внешне они похожи на устройство обычного типа, и их легко перепутать между собой. Главным отличием является количество контактов: у простого выключателя их два, у проходного — три, а у перекрестного — четыре. Если выбирается двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.

Для открытой проводки приобретается накладная модель, а для скрытой — с утопленной коробкой. Подрозетники подбираются к выключателям сразу в магазине. Проходной и перекрестные устройства выбираются одинаковыми по внешнему виду и типу: поворотные, клавишные, рычажные или сенсорные. Мощность контактов у них должна быть не ниже, чем у нагрузки.

Что касается выбора изготовителя, хорошо себя зарекомендовали выключатели Legrand, хотя многих могут не устроить высокие цены.

Устройства являются оптимальным решением при управлении освещением из нескольких мест.

Инструкция по подключению перекрестного выключателя

Работа выполняется в несколько этапов:

  1. Разработка электрической схемы соединений.
  2. Прокладка штроб.
  3. Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
  4. Отключение подачи тока к месту установки автоматом в электрощите управления.
  5. Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
  6. Подключение нулевой жилы к контактам ламп.
  7. Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
  8. Подключение контактов с последнего ПВ к лампам через распределительную коробку.

Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, индикаторной отверткой находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.

Двойной выключатель

Двойной перекрестный выключатель, а также проходной содержат две независимые группы контактов. Они предназначены для управления освещением по двум отдельным линиям, не связанным между собой.

Фактически двухклавишный перекрестный выключатель представляет собой пару устройств, совмещенных в общем корпусе. Подключение каждой линии производится аналогично ранее изложенной инструкции. Целесообразно сначала сделать разводку к одному светильнику, а затем — к другому. При этом цепи подключений не должны быть связаны между собой. Система управления двумя источниками света становится сложной, когда применяется двойной перекрестный выключатель. Схема подключения не особенно сложная, но контактов много, и они могут создать путаницу. Если одни электрики смонтируют ее, то при последующем ремонте другие вряд ли разберутся с этой схемой.

Количество соединений в распределительной коробке значительно увеличивается, и возникает проблема — все спрятать внутри нее. Кроме того, маркировка кабеля также усложняется. В продаже можно найти двухклавишные выключатели Legrand. Модель довольно редкая и не всегда доступная. Электрики обычно стараются разделить подобную схему на две простые.

Заключение

Когда надо увеличить количество мест управления освещением больше двух, применяется перекрестный выключатель. Схема подключения должна обязательно содержать проходные устройства, за исключением случаев, когда нужно менять полярность электропитания. Система переключения освещения с нескольких мест не является сложной. Здесь важно правильно сделать маркировку проводки и не запутаться в соединениях.

Где найти схему подключения двухклавишного перекрестного переключателя Legrand?

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д. 40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение.

, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Механизм 1-клав выключателя перекрестного схема 7 Berker 3037

Переключатель перекрестный 1-клавишный, 10А, 250В ~ , механизм с суппортом, схема 7. Производитель Berker

Зачем нужен перекрестный переключатель?

Комбинация из переключателей и перекрестных переключателей позволяет управлять освещеним с трех и более мест.

Где устанавливать переключатели?

  • В коридоре: в начале и в конце коридора, и возле выходящих в коридор дверей.
  • На лестнице, на верхнем и нижнем этажах, и возле выходной двери.
  • В комнате: при входе и, например, возле кровати.

Особенности модели:

  • возможна подсветка
  • для комплектации требуется клавиша и рамка (в комплект не входят)

Для комплектации использовать одинарные клавиши Berker любых дизайнерских серий. Рамка подбирается к клавише.

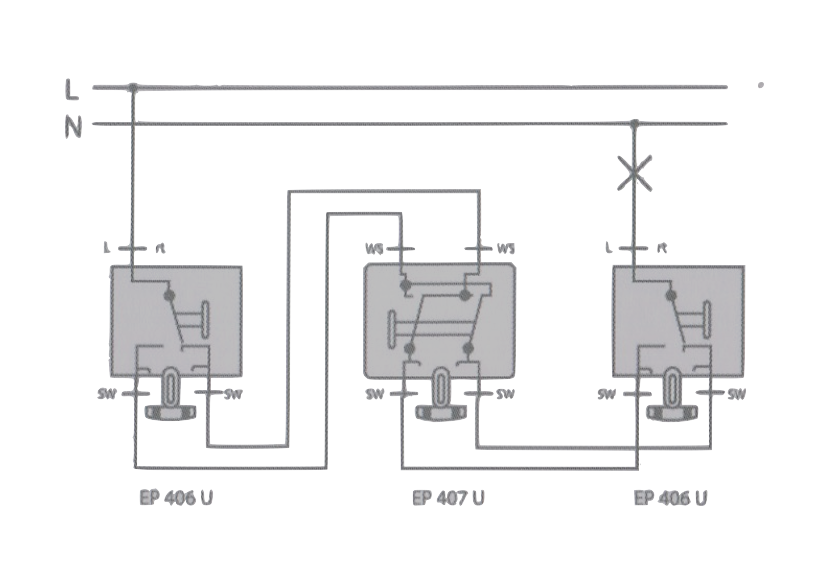

Схема подключения:

Технические характеристики:

  • Параметры сети: 250В 50Гц ~
  • Номинальный ток: 10AX
  • Тип устройства: переключатель перекрестный, сх.7
  • Комплектация: механизм без рамки и клавиши
  • Подсветка: нет, но возможна. Для подсветки использовать лампу 1675..
  • Тип клемм: безвинтовые
  • Страна производитель: Германия

Проверенные в деле тысячи раз!

Надежные, удобные, простые в монтаже выключатели и переключатели Berker.



  1. Надежный суппорт из прочного сплава с дополнитоельной возможностью привинчивания.
  2. Маркировка для быстрого выравнивания
  3. Угол переключения клавиши всего 3,5о. Плоский вид и комфортное переключение!
  4. Модульная конструкция! Универсальное крепление для всех клавиш. Легкая замена!
  5. Больше места для быстрой фиксации лапок с помощью крестовой отвертки.
  6. Бесступенчатая система фиксации клавиш в 4-х точках для точной и надёжной установки клавиш
  7. Блоки подсветки фиксируются на суппорте
  8. Удобные дефиксаторы для быстрого отсоединения проводов.
  9. Схема, артикул и информация для подключения на лицевой стороне
  10. Надежные фиксаторы flexolift®
  11. Защита кабеля от повреждения
  12. Небольшая глубина монтажа (особое исполнение) обеспечивает необходимое пространство при монтаже вставок в полую стену

Розетки и выключатели Berker – неизменно высокое качество с 1919 года!

Компания Berker уделяет огромное внимание качеству, дизайну и инновациям. И не напрасно. Это подтверждается многочисленными наградами, полученными в различных международных конкурсах.

Механизм 1-клав выключателя перекрестного схема 7 Berker
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Механизм 1-клав выключателя перекрестного схема 7 Berker — цена, фото, технические характеристики. Для того, чтобы купить Механизм 1-клав выключателя перекрестного схема 7 Berker в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Механизм 1-клав выключателя перекрестного схема 7 Berker оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Тип устройства переключатель перекрестный (с 3-х и более мест)
Кол-во линий одноклавишный (1 клавишный)
Комплектация Механизм без клавиши
Подсветка без подсветки
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

774407 Legrand Valena выключатель перекрестный

774407 Legrand Valena Переключатель промежуточный (выключатель перекрестный, крестовой) белого цвета предназначен для включения/отключения освещения из трех и более мест. Пример: для упарвления освещением с трех мест необходимы 2 переключателя на 2 направления и 1 промежуточный переключатель 774407.

Общие характеристики арт. 774407 Legrand Valena:

Тип механизма: переключатель промежуточный (перекрестный, крестовой выключатель)
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А)
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью — клавишей
Артикул: 774407
Серия: Valena (Валена)
Производитель: Legrand (Легранд, Франция)
Сайт производителя: Legrand.ru

Дополнительная информация о продукте:

Контактные зажимы: безвинтовые
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5 . .. +40 С
Температура хранения: -5 … +40 С
Уход: чистка клавиш влажной тряпкой

Схема подключения крестового (перекрестного) выключателя (переключателя промежуточного) Legrand:


Описание переключателя промежуточного (выключателя перекресного) 774407 Legrand серия Valena:

Схема управления освещением с 3-х и более мест (схема подсоединения промежуточного переключателя 774407)

Механизмы серии ValenaTM оснащены винтами с редким шагом резьбы. Для быстроты и надежности монтажа механизмы серии ValenaTM оснащаются комбинированными винтами Pozidriv+ шлиц под плоскую отвертку. Размер инструмента для механизмов ValenaTM с винтами с комбинированным шлицем и диаметром 3 мм. Отвертка / Шлиц PZ1 или плоский шлиц 0,8 х 4 Чтобы избежать повреждения механизмов из-за сильной затяжки винтов, следует учитывать максимально допустимый момент затяжки согласно норме EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.









Практика подключения перекрёстного 2х клавишного выключателя



Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Блок: 1/7 | Кол-во символов: 283
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Разделы статьи

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Блок: 2/7 | Кол-во символов: 1243
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya. html

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Блок: 2/7 | Кол-во символов: 757
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Блок: 3/7 | Кол-во символов: 3181
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Блок: 3/7 | Кол-во символов: 1213
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Блок: 3/11 | Кол-во символов: 3277
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Блок: 4/7 | Кол-во символов: 1575
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В 220-250
Максимально допустимый ток, А 10
Частота, Гц 50
Контакты Посеребренные, устойчивы к воздействию влаги и пара
Корпус Из термопласта
Цена От 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В 250
Ток, А 10
Номинальная мощность, Вт 2300
Защита IP20
Стоимость, у. е. От 3

Legrand Valena (его аналог Anam):

Тип Одноклавишный
Максимальное напряжение в сети переменного тока, в 230
Ток, А 10
Материал Поликарбонат
Частота, Гц 50–60
Стоимость, у. е. От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Допустимое напряжение, В 220–250
Ток, А 10
Материал Пластик
Конструкция Встроенный двухклавишный
Цена От 1 у. е.

Lezard Nata:

Напряжение сети, В 220
Ток, А 10
Тип Накладной одноклавишный
Частота, Гц 50
Материал Пластик
Цена, у. е. От 3

Блок: 4/4 | Кол-во символов: 1036
Источник: https://www.asutpp.ru/perekrestnyj-vyklyuchatel.html

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Блок: 5/6 | Кол-во символов: 1006
Источник: https://samelectrik.ru/kak-podklyuchit-perekrestnyj-vyklyuchatel-sveta.html

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!



Блок: 6/6 | Кол-во символов: 860
Источник: https://samelectrik.ru/kak-podklyuchit-perekrestnyj-vyklyuchatel-sveta.html

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Блок: 7/11 | Кол-во символов: 608
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

  • даже при выключенном свете на всех приборах присутствует высокое напряжение;
  • при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Блок: 8/11 | Кол-во символов: 350
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

  • К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
  • Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
  • Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
  • Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
  • Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Блок: 9/11 | Кол-во символов: 754
Источник: https://elektro220v. ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

  • Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
  • Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
  • Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
  • Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
  • На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Блок: 10/11 | Кол-во символов: 837
Источник: https://elektro220v. ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

  • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
  • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
  • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
  • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
  • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

Блок: 11/11 | Кол-во символов: 1532
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Кол-во блоков: 20 | Общее кол-во символов: 20138
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya. html: использовано 4 блоков из 7, кол-во символов 6282 (31%)
  2. https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html: использовано 7 блоков из 11, кол-во символов 8265 (41%)
  3. https://samelectrik.ru/kak-podklyuchit-perekrestnyj-vyklyuchatel-sveta.html: использовано 2 блоков из 6, кол-во символов 1866 (9%)
  4. https://www.asutpp.ru/perekrestnyj-vyklyuchatel.html: использовано 1 блоков из 4, кол-во символов 1036 (5%)
  5. https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html: использовано 4 блоков из 7, кол-во символов 2689 (13%)

правила и схемы подсоединения. Установка анам розеток своими руками по шагам

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.


Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.


Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.


Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.


Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.


Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.


Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.


Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.


К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.


Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.


Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.


Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Розетки и выключатели ANAM, в нашей стране появились достаточно давно и завоевали уважение у потребителей. Этому способствовала достаточно либеральная стоимость продукции этой южнокорейской компании, а также очень её интересные технические решения. Ведь некоторые виды электроустановочной продукции от компании ANAM, вы не найдете в прайсах других компаний.

На данный момент, вся продукция компании представлена всего одной серией: ZUNIS. Это произошло после поглощения ANAM компанией Legrand. В данной серии представлены изделия белого и кремового цвета. Но это не главное.

Главное — это то, что все изделия в этой серии можно условно разделить на обычные и автоматизированные коммутационные устройства. К обычным изделиям можно отнести выключатели, розетки и диммеры.

Выключатели и диммеры ANAM

Давай разберем каждый из видов продукции более детально. Тем более что разбирать есть что. Ведь некоторые виды выключателей не совсем привычны для нашего потребителя.

Итак:

  • Все выключатели ANAM предназначены для работы с напряжением до 250В. Номинальный ток таких устройств составляет 6А. И в плане технических характеристик, продукция на первый взгляд не прельщает — но есть и есть одно но…
  • Дело в том, что кроме привычных одно-, двух- или даже трехклавишных выключателей, с подсветкой и без таковой, есть и другая продукция. Так, например: четырех-, пяти- или шестиклавишный выключатель вы наверняка найдете далеко не у каждого производителя. При этом каждая клавиша обладает собственной подсветкой.

Обратите внимание! Для монтажа таких выключателей, компания выпускает собственные закладные коробки и лицевые накладки. Ведь их размер отличается от стандартных. Это следует учитывать на стадии покупки. Ведь найти изделия с такими параметрами в обычном магазине может быть проблематично.

  • Кроме выключателей, среди продукции компании вы найдете переключатели. Они так же могут быть одно-, двух- или трехклавишными. Кроме того, среди продукции представлены перекрестные выключатели, которые позволяют управлять освещением сразу из нескольких мест как на видео.

  • Диммеры являются отдельной темой для разговора. Среди продукции компании, вы найдете такие изделия для разных типов ламп с номинальной нагрузкой до 1кВт. При этом, как говорит инструкция, здесь представлены как механические, так и электронные устройства.

Розетки ANAM

Розетки ANAM так же не лишены сюрпризов. Среди продукции этой компании вы найдете технические решения, несвойственные другим производителям.

Среди продукции компании есть обычные изделия с номинальным напряжением до 250В и номинальным током в 6, 10 и 16А.

Все розетки имеют заземляющий контакт, что, учитывая современные требования ПУЭ, является обязательным атрибутом розетки.

Здесь представлены одинарные и двойные розетки.

Что же касается интересных решений, то среди продукции компании вы найдете розетки со встроенным автоматом УЗО.

Такие изделия предназначены для установки в ванных комнатах и других влажных помещениях.

Наличие автомата УЗО в розетке, позволяет не устанавливать автомат УЗО в распределительном щите для питания групп освещения таких помещений.

Так же среди продукции компании вы найдете выключатели и розетки Анам в одном корпусе.

Это еще одно интересное решение, которое позволяет существенно снизить количество электрических точек в комнате.

Кроме того, это значительно упрощает монтаж для людей, не очень уверенно разбирающихся в электрике.

Но если описанные выше изделия вы можете встретить у большинства производителей, то компания может предложить и действительно практически уникальные решения.

К таковым можно отнести, например, четверную розетку, которую вы практически наверняка не встретите у других компаний.

Еще одним интересным с технической точки зрения, является двойная розетка с двумя выключателями в одном корпусе.

Да, номинальные данные этих выключателей и розеток не так хороши, но они позволяют своими руками, всего в одной электрической точке, обустроить полноценное снабжение всей комнаты или помещения.

Интересные решения есть и для слаботочных сетей.

Так, компания ANAM предлагает двойную розетку с розетками для подключения телефона, интернета и телевизора. И все это в одном корпусе.

В некоторых случаях, это может стать идеальным решением.

Автоматизированные электроустановочные изделия ANAM

Так же, есть у ANAM розетки и выключатели со встроенными средствами автоматизации. К таковым можно отнести датчики освещенности, движения и таймеры.

Кроме того, среди продукции компании имеются программируемые системы, которые можно использовать в электрических сетях типа «умный дом». Но давайте обо всем по порядку.

Итак:

  • Одна из моделей выключателей называется биовыключатель. Такое название не встретишь у других производителей, поэтому мы решили разобраться, что это за чудо, в первую очередь. На поверку оказалось, что это обычный выключатель с датчиком освещенности. При снижении освещенности в комнате он автоматически включает освещение.
  • Выключатели с датчиком движения тоже не являются новинкой на рынке. Принцип действия данного коммутационного аппарата сводится к тому, что освещение может быть включено либо от клавиши, либо от датчика.

Обратите внимание! Номинальный ток сети освещения, запитанной от подобных выключателей, не должен превышать 6А. В противном случае, силовые контакты датчиков просто перегорят.

  • Выключателем с таймером сейчас тоже никого не удивишь. И наличие в таких моделях еще и будильника, навряд ли станет определяющим фактором. Тем более, что цена такого устройства достаточно велика.

Наиболее интересным в этом плане, являются панели программирования освещения. Они позволяют управлять четырьмя-восемью каналами. Каждый из этих каналов может программироваться отдельно. Но скажем откровенно, современные технологии ушли далеко вперед, и у многих производителей такая объемная панель выполняет куда больше функций.

Вывод

Розетки и выключатели Анам, являются весьма интересным предложением на рынке. Но в первую очередь, интерес вызывают изделия, которые вы редко встретите у других производителей. Это разнообразное совмещение розеток и выключателей, а также количество этих коммутационных аппаратов в одном корпусе.

Что же касается электроустановочных устройств, оборудованных средствами автоматизации, то у других производителей вы найдете куда более широкий выбор.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) — фаза
  • желто зеленый — земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи » «

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей — это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток — большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

  • Этика;
  • Валена;
  • Селиан;
  • Галеа Лайф;
  • Карива;
  • Мозаик;
  • Анам;
  • Кутео;
  • Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Valena
Celian
Mosaik
Galea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.


N – фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.


N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.


Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.


Область применения:

  • длинные коридоры;
  • дорожки;
  • лестницы;
  • спальни;
  • большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

Кстати, альтернативой переходным выключателям могут быть или .

А теперь рассмотрим, как правильно подключить проходной выключатель.

О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

Схема подключения № 1

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Схема подключения № 2

Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

По сути это два одинарных выключателя в одном корпусе.

Схема подключения № 3

Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

Схема подключения

, особенности установки. Выключатели Legrand

В узких длинных коридорах и на лестничных клетках в одном месте включать свет неудобно, ведь вам предстоит половина пути идти в темноте. Простое решение — включение двух сидений, соединенных переключателями (ПВ). Когда этого недостаточно, используйте схему подключения перекрестного переключателя, которая представлена ​​ниже.

В отличие от проходного, у него четыре контакта, а не три. С его помощью закрывается одна из двух строк.

Принцип работы

Кросс-устройство может работать только при переключении полярности питания, например, когда вам нужно реверсировать двигатель.Здесь принцип работы прост: при подаче напряжения на вход переключателя выход ключа будет переключаться в положение «плюс» и «минус».

Фактически устройство представляет собой линейный выключатель, попеременно выключаемый один и включающий другой. Он всегда устанавливается между PV. Устройство состоит из пары входных и выходных контактов. В одном положении закорочены вместе ключи первых проводов входа и выхода. Соответственно и второй закрыл. При переключении ключей первый подводящий провод замыкается на второй вывод, а второй ввод — на первый вывод.Важно только правильно соединить контакты, иначе система будет работать некорректно.

Схема подключения перекрестного переключателя

Настройка переключателя производится вместе с двумя коммуникационными, так как в домашней сети не применяется один. Основная часть звонков осуществляется через коммутатор.

Перекрестный коммутатор является соединительной частью между непрерывными коммутаторами: включает в себя 2 ядра, одно и то же самое для второго.

На обратной стороне перекрестного устройства на каждой паре клемм стрелки указывают вход и выход.

Характеристики кросс-коммутатора

Принцип работы устройства:

  • Подключение через четырехжильный кабель;
  • Если вы используете несколько переключателей, они соединяются между собой в единую цепочку, где предыдущие выходы соединяются с входами последующих;
  • При создании сложных контактных групп используется кабель с большим количеством жил;
  • Электрики предпочитают использовать несколько простых схем вместо одной сложной.

Выбор перекрестного переключателя

У клиента могут возникнуть проблемы с выбором проходного и перекрестного переключателей.Они похожи на устройства обычного типа, и их легко перепутать. Основное отличие заключается в количестве выводов: обыкновенно переключают их два, проходные три, а у перекрестного — четыре. При выборе серийной модели в каждом случае количество клемм увеличивается вдвое.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Область применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Для открытой проводки приобретается накладная модель, а для скрытой — с встраиваемой коробкой. Корпуса для автоматических выключателей подбираются из магазина. Входное и поперечное устройство выбраны идентичными по внешнему виду и типу: поворотное, клавишное, рычажное или сенсорное.Силовые контакты, они не должны быть ниже нагрузки.

Что касается выбора производителя, то автоматические выключатели Legrand хорошо себя зарекомендовали, хотя многим может не понравиться высокая цена.

Устройства — оптимальное решение для управления освещением из разных мест.

Инструкция по подключению кросс-переключателя

Работа проводится в несколько этапов:

  1. Разработка принципиальных электрических схем.
  2. Полосовой штроб.
  3. Монтаж в распределительные коробки на стене.Его размер должен обеспечивать не менее 7 подключений и прохождение остальных проводов.
  4. Отключить электропитание от места установки станка в электрическом щите управления.
  5. Кабель от распределительной коробки к переключателям и лампам панели управления.
  6. Подключение нулевого провода к контактам ламп.
  7. Подключите фазные жилы к контакту переключателя первого прохода, и далее в соответствии со схемой. Провод между переключателями следует подключать строго попарно.
  8. Подключение к последнему приточного воздуха к лампам через распределительную коробку.

Если подключение производилось без маркировки, можно найти пару проводов ПВ. Для этого сначала подключите к сети крайний фотоэлектрический модуль, а затем, переключив каждый ключ, плоской отверткой проведите фазу два из четырех проводов, идущих к выходу. Два других провода следует подключить к другой паре его клемм.

Переключатель двойной

Переключатель двойной, а также вход содержат две независимые контактные группы.Они предназначены для управления освещением в две отдельные линии, не соединенные между собой.

Фактически перекрестный коммутатор — это пара устройств, объединенных в общий корпус. Подключение каждой линии аналогично ранее описанной инструкции. Желательно сначала сделать разводку на одну лампу, потом на другую. В этой цепи нельзя подключать соединения. Система управления двумя источниками света усложняется при двойном крестовом переключателе. Схема подключения не особо сложная, но контактов много, и они могут создать путаницу.Пока одни электрики его монтируют, то при последующем ремонте другие вряд ли разберутся с этой схемой.

Количество подключений в распределительной коробке сильно увеличено, и есть проблема — все спрятать внутри нее. Кроме того, усложняется маркировка кабеля. В сети можно найти выключатели серии Legrand. Модель довольно редкая и не всегда доступна. Электрики обычно стараются разделить эту конструкцию на две простые.

Вывод

При необходимости увеличить количество регуляторов освещения сидений более двух, используйте перекрестный переключатель.Схема подключения должна содержать коммуникативные устройства, за исключением случаев, когда необходимо изменить полярность источника питания. Коммутационная система освещения с несколькими локациями несложна. Важно сделать правильную маркировку проводки и не потеряться в соединениях. Схема подключения

, особенности монтажа. Коммутаторы Legrand

В узких длинных коридорах и на лестнице в одном месте включать свет неудобно, так как в темноте пройти половину пути.Простое решение — включение двух сквозных переключателей (SW). Когда этого количества недостаточно, используйте перекрестный переключатель, схема которого представлена ​​ниже.

В отличие от КПП, здесь четыре контакта, а не три. Этим закрывается одна из двух линий.

Принцип работы

Перекрестное устройство может работать только при переключении полярности источника питания, например, когда необходимо реверсировать двигатель. Здесь принцип работы предельно прост: если на вход подать напряжение, то при включении ключа на выходе они поменяются местами «плюс» и «минус».

По сути, устройство представляет собой коммутатор линий — один по очереди выключается, а другой включается. Всегда устанавливается между PV. Устройство содержит пару входных и выходных контактов. В одном положении замыкаются первый входной и выходной провода. Соответственно, закрываются и вторые. При переключении ключа первый входной провод замыкается на второй выход, а второй входной — на первый. Важно правильно подключить контакты, иначе система не будет работать должным образом.

Перекрестный коммутатор, схема подключения

Коммутатор настроен с двумя проходами, так как он не используется отдельно в домашней сети. Большинство подключений выполняется через распределительную коробку.

Перекрестный коммутатор является соединительной частью между двухпозиционными коммутаторами: он состоит из 2-х ядер из одного и такое же количество идет ко второму.

На обратной стороне перекрестного устройства на каждой паре клемм стрелки указывают вход и выход.

Особенности перекрестного переключателя

Принцип работы устройства:

  • подключение через четырехжильный кабель;
  • если используется несколько переключателей, все они соединяются в одну цепочку между собой, где выходы предыдущего соединяются с входами последующего;
  • при создании сложных контактных групп используется кабель с большим количеством жил;
  • Электрики предпочитают применять несколько простых схем вместо одной сложной.

Выбор перекрестного переключателя

В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного переключателей. Внешне они похожи на устройства обычного типа, и их легко спутать между собой. Основное отличие — количество контактов: у простого переключателя их два, у сквозного — три, у перекрестного — четыре. Если выбрана двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.

Для открытой проводки приобретается накладная модель, а для скрытой — с утопленной коробкой.Джанкеты подбираются для выключателей в магазине. Проходные и поперечные устройства выбирают одинаковыми по внешнему виду и типу: поворотные, шпоночные, рычажные или сенсорные. Мощность контактов не должна быть ниже, чем у нагрузки.

Что касается выбора производителя, то переключатели Legrand зарекомендовали себя хорошо, хотя многим, возможно, не удастся устроить высокие цены.

Устройства — лучшее решение для управления освещением из нескольких мест.

Инструкция по подключению кросс-переключателя

Работа ведется в несколько этапов:

  1. Разработка электрических схем соединений.
  2. Укладка кожуха.
  3. Крепление к стене распределительной коробки. Его размеры должны обеспечивать создание не менее 7 соединений, а также прохождение других проводов.
  4. Отключение подачи тока к месту установки автоматом в электрощите.
  5. Прокладка кабеля от распределительной коробки до распределительного щита, выключателей и светильников.
  6. Подсоедините нулевой провод к контактам ламп.
  7. Подключение фазного провода к контакту первого проходного переключателя, а затем по схеме.Провода между переключателями следует соединять попарно.
  8. Подключите контакты от последнего фотоэлемента к лампам через распределительную коробку.

Если подключения производились без маркировки, можно найти парный провод ПТ. Для этого сначала к сети подключаются внешние фотоэлектрические модули, а затем, переключая каждую клавишу, индикаторная отвертка находит фазы на двух из четырех проводов, идущих к выходу. Остальные два провода следует подключить к другой паре его клемм.

Двойной переключатель

Двойной перекрестный переключатель, а также проходной переключатель, содержат две независимые группы контактов. Они предназначены для управления освещением на двух отдельных линиях, не связанных между собой.

Фактически двухклавишный кросс-переключатель — это пара устройств, объединенных в общий корпус. Подключение каждой линии производится аналогично заявленной ранее инструкции. Желательно сначала выполнить разводку к одному светильнику, а потом — к другому. В этом случае соединительные цепи не следует соединять друг с другом.Система управления двумя источниками света усложняется при использовании двойного крестового переключателя. Схема подключения не особо сложная, но контактов много, и они могут создать путаницу. Если его монтируют одни электрики, то при последующем ремонте другие вряд ли будут заниматься этой схемой.

Количество стыков в распределительной коробке значительно увеличивается, и возникает проблема — все спрятать внутри нее. Кроме того, усложняется и маркировка кабеля.В продаже можно найти двухклавишные переключатели Legrand. Модель довольно редкая и не всегда доступна. Электрики обычно стараются разделить такую ​​схему на две простые.

Заключение

При необходимости увеличить количество контрольных точек, освещенных более чем двумя, используется перекрестный переключатель. Схема подключения обязательно должна содержать проходное устройство, кроме случаев, когда необходимо изменить полярность блока питания. Переключить систему освещения с нескольких мест несложно.Здесь важно правильно разметить проводку и не запутаться в подключениях.
