Схема работы и применение СВЧ датчиков движения

Довольно часто владельцы приусадебных участков сталкиваются с необходимостью обеспечить зоны безопасности, как по внешнему периметру (на подходе) к дому, так и внутри него.

Достойным решением, для всегда ограниченного в средствах дачника, является приобретение СВЧ-датчика движения охранной сигнализации. Радарные, по схеме работы, микроволновые (МКВ) датчики используют для обнаружения эффект Доплера. Т.е. при проникновении нежелательного мобильного объекта в зону детекции, меняется частота электромагнитных волн посылаемых и принимаемых доплеровским детектором движения. Наложение высокочастотных волн в МКВ сенсорах датчиков движения друг на друга приводит в действие системы освещения и охраны в домах, автомобилях.

Преимущества ДДМ – датчиков движения микроволновых

Извещатели микроволнового (радарного) типа обладают рядом серьёзных преимуществ перед своими инфракрасными, магнитоконтактными и звуковыми собратьями. Работа радарных детекторов не подвержена внешним погодным воздействиям – сильный ветер, перепады температуры, осадки, прямой солнечный свет. СВЧ детекторы не воспринимают помехи от электромагнитных полей, штор, зеркал, окон, стен, дверей, источников света, бытовой техники.


Фото: СВЧ датчик движения комбинированный (инфракрасный)

Установленные внутри помещений высокочастотные охранные извещатели «видят» сквозь внутренние и наружные стены, что расширяет возможности частных и корпоративных систем защиты. Один СВЧ датчик движения может «обслуживать» до 4-х, связанных стенами, комнат и 3 этажа многоэтажного дома. МКВ детектор способен работать и в режиме уличного датчика охраны внешнего периметра. Это существенно экономит расходы на обустройство комплексных систем ОПС, сокращая количество устанавливаемых в шлейф охранной сигнализации датчиков и объём монтажных работ.

Почему нужны комбинированные устройства микроволновой охраны?

К сожалению, принцип работы микроволновых датчиков не позволяет им функционировать в режиме пассивной детекции. Как и ультразвуковые (многолучевые, лазерные и др.). СВЧ извещатели являются активными, что не позволяет их эксплуатацию в автономном режиме на период длительного времени.

Производители охранного оборудования всё чаще выпускают комбинированные извещатели – СВЧ+ИК. Совмещённые инфракрасные и микроволновые датчики работают автономно, дублируя друг друга по 2-м раздельным каналам. Это исключает ложные срабатывания и возможность температурного маскирования движущегося объекта, присущих ИК-датчикам (оптико-электронным объёмным извещателям).

Комбинированные СВЧ+ИК датчики движения отлично выполняют функции уличной охраны периметра — «видят сквозь стены». Кроме этого приборы имеют широкий диапазон настройки на различные движущиеся объекты. Этим обусловлено их широкое распространение на современном рынке систем охраны помещений, домов, дач, квартир, офисов. Важное применение комбинированные МКВ-детекторы получили в «Умных» системах освещения (включение уличных светильников) и охране автомобилей (гаражах). С их помощью включается видеонаблюдение и трансляция сигнала на мониторы и другую компьютерную технику, с последующей печатью на современном полиграфическом оборудовании.

Варианты и схемы подключения микроволновых датчиков

Возможны проводные и беспроводные варианты подключения. В беспроводных (радиоканальных, радиоволновых) схемам датчик синхронизируется с РПУ, реле которого выводит информацию на приёмник радиосигнализации или на контроллер GSM сигнализации, марки Кситал, Страж, Falcon Eye, Visonic или других популярных, среди дачников, моделей. Проводное подключение производится напрямую к модулю GSM, без промежуточных реле. Производители беспроводных датчиков движения существенно расширяют их функционал, с помощью современных цифровых микропроцессоров.

Высокие технологии расширяют варианты настройки (защита от животных, аэрозольной маскировки), обеспечивают многоканальный контроль оповещения и регулировку зоны детекции от 1.5 до 20 м (для бытовых детекторов) и т.п. Эффект эхолокации (волнового отражения) повышает уровень надёжности радиоволновых охранных извещателей, СВЧ типа, и не позволяет злоумышленнику беспрепятственно преодолеть комбинированную систему защиты, установленную на Вашем объекте.

ГРИОН – это надёжные аксессуары для систем безопасности

Консультанты нашего магазина онлайн торговли предоставят широкий выбор оборудования для gsm-сигнализаций и систем видеонаблюдения. В услуги ООО «Грион» входит комплектация всех устройств технической документацией:

  • схемы подключения;
  • инструкции пользователя;
  • гарантийные обязательства;
  • сертификаты.
Безопасность в ГРИОН — это не просто охрана, а комплекс интеллектуального управления системами видеонаблюдения, освещения, отопления в Вашем доме!

Монтажный отдел в Москве и наши установщики в регионах России и ближнего зарубежья разместят любые типы охранно-пожарных извещателей для создания эффективной системы безопасности в банках, коттеджах, квартирах, офисах, гаражах, на дачах. Грион – это доставка охранного оборудования и аксессуаров (датчиков удара, температуры работы котлов отопления, ОПС, охраны периметра, пожара и т.п.) наложенным платежом, курьером, по безналичному расчёту до двери заказчика. Корпоративным заказчикам – торговым точкам, ЧОП, ТСЖ, монтажникам предлагаются отличные условия (проект, установка, обслуживание), исходя из бюджета организации.


{module OHR_POJ_ALL}

принцип работы и схема подключения

На чтение 6 мин. Просмотров 8 Опубликовано Обновлено

Датчик движения микроволнового типа представляет собой систему, повышающую уровень безопасности и удобства в частном или производственном помещении. С его помощью можно настроить автоматическое включение света, сигнализации и других функций в зависимости от потребностей. Перед покупкой датчика будет полезно изучить его принцип работы, конструкцию и характеристики, а также доступные сферы применения.

Принцип работы микроволнового датчика движения

Прибор подвергается влиянию смены радиочастотных полей, которые генерирует. Он излучает электромагнитные волны с высокими частотами до 5,8 ГГц и реагирует на изменения в них, вызванные движением живых объектов и предметов на подконтрольной территории. В процессе функционирования устройства применятся принцип радара или радиолокации, основанный на эффекте Доплера.

В этом случае фиксируется движение объекта и отслеживается скорость его перемещения. После обнаружения любой активности происходит замыкание цепи прибора, который реагирует на объекты при помощи звуковых или световых сигналов. Когда движение прекращается, внутри конструкции размыкается цепь, освещение и звук отключаются, затем датчик переходит в режим сна или ожидания.

Устройство и характеристики

Схема датчика состоит из двух частей, высокочастотной и низкочастотной. Первая включает в себя только один транзистор и плату с линиями подключения, вторая содержит усилитель операционного типа, выполняющий функции фильтра, определитель уровня активности и детектор. Конструкция и строение прибора не отличаются сложностью. Внешне он представляет собой коробку, дополненную специальной защелкой и шурупами. Внутри находится антенна небольшого размера, представляющая собой излучающий и принимающий элемент.

С другой стороны расположены силовое реле и СВЧ-модуль с конденсатором схемы питания. Сам прибор имеет три контакта, для питания, общего и информационного вывода. Стандартный датчик может работать при рабочем напряжении в пределах 3,3-20 В, температуре от -20 до +80 градусов. Он имеет круговую диаграмму направленности и может срабатывать независимо от того, с какой стороны появляется движение. Дальность обнаружения устройства составляет от 3 до 8 метров.

Подключение устройства может проводиться несколькими способами, в том числе включением лампочки непосредственно от датчика. Также можно настроить одновременную активацию прибора и выключателя, возможность отключения датчика днем и включения лампочки от двух устройств, которые размещены в разных точках.

Сравнение микроволнового датчика с инфракрасным

Микроволновый датчик движения имеет больше преимуществ по сравнению со своим инфракрасным аналогом. С его помощью можно одновременно управлять внутренним и наружным освещением, сигнализацией и бытовыми приборами. Помимо этого он способен фиксировать объекты даже при наличии препятствий в виде дверей, стекол, тонких стен и различных предметов, что позволяет монтировать микроволновый прибор под натяжными потолками, дверями или светильниками. В отличие от инфракрасных устройств такой датчик может выдерживать любую температуру, реагирует на малейшие шорохи и незначительные движения, а также имеет компактные размеры и изготовлен из безопасного пластика, не подверженного горению.

Приборы, работающие на микроволнах, обладают низкой коммутируемой нагрузкой, что дает возможность сочетать их с лампочками и осветительными приборами малой мощности. С их помощью можно экономить электроэнергию и снизить ее потребление на 40% за месяц благодаря автономной работе датчика.

Инфракрасные аналоги не имеют таких преимуществ, они слабо работают при сильном ветре, подвержены воздействию солнечных лучей, что влияет на их производительность и точность. Они не могут распознавать активность объектов, скрытых за стенами или другими предметами. При этом такие датчики безопасны для людей и животных, поскольку не выделяют вредные вещества в атмосферу в отличие от микроволновых устройств.

Критерии выбора

Усовершенствованная технология микроволновых приборов и их расширенный функционал позволяет применять такие устройства в частных домах, офисных помещениях, на фабриках, предприятиях и в ряде других сфер коммерческого или промышленного типа. Выбирая датчик движения микроволнового типа, стоит обратить внимание на важные характеристики:

  • бренд производителя;
  • допустимая мощность в процессе работы;
  • угол обзора;
  • способ работы – от батареек или электросети;
  • вес прибора и его габариты.

Помимо этих параметров нужно учитывать и другие критерии, которые будут иметь значение для конкретных условий, касающихся установки и наблюдения. Это касается и стоимости прибора, которая зависит от чувствительности датчика, известности бренда, а также наличия опций.

Датчики всех типов можно использовать совместно с сенсорами и таймерами в устройствах слежения и управления работой осветительных приборов различной конфигурации.

Схема установки

Схема подключения

Схема подключения датчика зависит от его типа, устройство может быть проводным или беспроводным. В первом случае нужно учитывать правила подключения кабелей электропроводки и следовать инструкции, которая прилагается к прибору. Перед подсоединением предварительно отключают электропитание и следуют пошаговым рекомендациям. Беспроводные устройства работают на аккумуляторах или батарейках и делятся на два типа: радиоволновые и радиоканальные. При подключении происходит их синхронизация с РПУ, реле которого выводит данные на контроллер GSM или приемник. Перед установкой датчика нужно найти общий ноль, фазы выхода и фасада. После определяют место для установки блока питания, лучше всего выбирать участок рядом с розеткой, там же проводят все необходимые манипуляции с подсоединением проводов.

Затем понадобится поставить светодиодные лампочки, скорректировать диафрагму и настроить прибор на нужный угол обзора. На завершающем этапе к устройству прикрепляют защитную крышку корпуса, выключают свет в помещении и подключают датчик к электросети. Прибор нужно включить и проверить корректность его работы, потом необходимо выключить свет и отключить устройство от сети, после освещение снова включают. Если оба теста прошли без сбоев, датчик был настроен успешно.

У каждого устройства есть своя индивидуальная схема, поэтому при подключении стоит ориентироваться на инструкцию по эксплуатации от конкретного производителя.

Сфера применения датчиков

Рекомендуется устанавливать микроволновый датчик на улице, так как он негативно влияет на человека и животных

Благодаря способности «видеть» через внутренние и наружные стены или перегородки возможности датчиков заметно расширились. Их часто используют в качестве элементов частных и корпоративных охранных систем. Одного микроволнового прибора хватает для четырех помещений со смежными стенами и трех этажей в многоэтажном доме. Помимо этого такие устройства могут использоваться в качестве уличных детекторов для охраны внешнего периметра комнаты. Это позволяет заметно сэкономить расходы на обустройство комплексных систем типа ОПС, сократить количество приборов охранной сигнализации и объемы работ по монтажу.

Принцип функционирования микроволновых устройств не позволяет им работать в состоянии пассивного отслеживания. По этой причине их эксплуатация невозможна в автономном режиме на протяжении длительного времени. В качестве альтернативного варианта производители предлагают комбинированные СВЧ и ИК датчики, способные дублировать друг друга по двум отдельным каналам. Такой способ работы исключает ложные срабатывания приборов и возможность температурной маскировки движущихся объектов. Датчики этого типа хорошо подходят для наружной установки в домах, дачах, гаражах, квартирах и офисных зданиях.

Микроволновые датчики движения можно использовать для регулировки запуска фонтанов, управления подсветкой в бассейнах или искусственных водоемах, корректировки освещения возле входов зданий и охранных объектов.

Микроволновый датчик. Мой опыт | СамЭлектрик.ру

#самэлектрик

Сегодня публикую статью про датчик движения микроволновый TDM ДДМ-01, который я недавно устанавливал. Датчик движения позиционируется как сенсор для включения света, но применений ему множество. В частности, в охранных системах.

У меня с десяток статей по темам, которые касаются датчиков движения, сразу даю ссылку. Рекомендую ознакомиться с этими статьями.

Как всегда, выкладываю всю информацию, фото, инструкции по теме.

Внимание! Датчик является источником сильной электромагнитной радиации! Как от этого защититься — смотрите мою статью Как защититься от излучения Wi-Fi сигнала.

Принцип работы микроволнового датчика движения.

В отличие от инфракрасного датчика, где сигналом на включение является изменение тепловой обстановки, у микроволнового датчика принцип работы совсем другой. Как следует из названия, этот датчик реагирует на изменение радиочастотного (микроволнового, СВЧ) поля, которое сам и генерирует.

Микроволновый датчик движения ДДМ-01 излучает высокочастотные электромагнитные волны с частотой 5,8 ГГц или около того. Затем датчик реагирует на изменения в отражаемых волнах, которые могут вызваться перемещением объектов в контролируемой зоне. Причем, объект может быть не только теплокровным, живым, но и вообще любым. Главное – чтобы от него отражались радиоволны. А на таких частотах они отражаются от любого предмета, хоть и немного по-разному.

Используется принцип радиолокации, или радара, при котором объект не только обнаруживается ( в данном случае в этом нет необходимости), но и вычисляется его важнейшая характеристика – скорость. А если скорость не равна нулю, то объект движется, а если движется, то датчик срабатывает! Это называется эффект Допплера.

Кто не знает, что это такое, вспомните, как меняется звук гоночного автомобиля, когда он проезжает мимо вас. Хотя скорость автомобиля не меняется, однако, звук меняется значительно. На основе измерения разности исходной и конечной частот можно по формуле точно высчитать, с какой скоростью движется автомобиль. Или любой другой объект.
Эффектом Допплера пользуются и в ГИБДД, и в радиолокации, и в быту)

Датчик определяет движения объекта, как на приближение, так и на удаление. Причем, как показала практика, приближение прямо к датчику даёт бОльший эффект в смысле обнаружения, чем прохождение рядом. Опять же, “виноват” эффект Допплера, я писал выше, почему так происходит. Но всё это – весьма условно, о реальной зоне обнаружения будет сказано ниже.

Я изучал этот предмет почти 20 лет назад, немного подзабыл, и “путаюсь в показаниях”. Знатоки радиолокации и распространения радиоволн  – прошу в комментарии.

Характеристики датчика ДДМ-01

Приведу, что написано на упаковке датчика:

Яндекс.ДиректЗарабатывай на написании статейСвой интернет-магазин уже сегодня18+

Основные достоинства датчика ДДМ-01

Это в основном реклама, а вот и технические характеристики:

Технические характеристики Датчика движения ДДМ-01

Тут в принципе те же параметры, что и у обычного инфракрасного датчика, только отличаются пункты, которые зависят от принципа действия.

Вот шильдик датчика, с его параметрами:

Датчик TDM Electric ДДМ-01. Наклейка на корпусе

Существует разновидность датчика – ДДМ-02. Эта модель отличается лишь конструкцией.

Более подробно по характеристикам, принципу действия, установке и подключению можно узнать в инструкции к датчику ДДМ-01 и ДДМ-02, которую можно будет скачать в конце статьи.

Какой датчик лучше – инфракрасный или микроволновый? Сравнение.

Самое главное отличие микроволновых датчиков от распространенных инфракрасных – то, что они могут видеть “сквозь” любые препятствия. Разумеется, разные препятствия вносят разное затухание, но всё же – инфракрасный не увидит движения сквозь гипсокартон, и тем более через кирпич. А микроволновый – легко!

У этой особенности есть и плюсы, и минусы. Плюс в том, что СВЧ-датчик можно спрятать за стену, за угол, на чердак, в полом потолке, и при этом он абсолютно не будет портить своим присутствием интерьер.

В реальности этот плюс может превратиться в минус, и будут ложные, ненужные срабатывания.

Например, вы поставили датчик в прихожей, направив его через стену на улицу. Идея – датчик в тепле и сухости, но включает свет, когда к крыльцу подходит человек. Однако, датчик будет реагировать и тогда, когда хозяин ходит по прихожей – в это время на улице будет включаться свет, хотя там никого не будет.

У такого варианта есть существенный плюс – датчик находится в помещении (например, в потолке тамбура), а свет включается на улице. Никакой вандал его не достанет и не отключит.

Подписывайся, и читай статью дальше:

Еще плюс СВЧ датчика – его работа никак не зависит от температуры окружающей среды и объекта. А инфракрасный работает неуверенно, если температура воздуха и объекта близки.

Устройство датчика ТДМ ДДМ-01

Лучше один раз увидеть, чем 100 раз прочитать. Именно поэтому я всегда стараюсь снабдить свои статьи большим количеством реальных фотографий.

Вскрываем корпус датчика. Как обычно, такие устройства собираются защелками и парой шурупов.

Схема микроволнового датчика движения. Внутренний вид.

Вот эта антеннка посередине – это как раз и есть тот самый излучающий и принимающий элемент.

Вид с другого ракурса, на силовое реле. Именно это реле выгорает, если неправильно подключить датчик:

Схема микроволнового датчика. Реле для включения освещения

На СВЧ-модуль, как видно на фото, приходит всего три проводочка. Видимо, этого вполне хватает для его функционирования. Поднимаем модуль,

СВЧ-модуль микроволнового датчика движения

и видим под ним конденсатор схемы питания. На самом СВЧ-модуле никаких надписей нет, кроме даты вверху.

Фото печатной платы со стороны пайки:

Электрическая схема микроволнового датчика движения, вид со стороны пайки

Пример установки

Расскажу, как я устанавливал такой датчик. Во-первых,

Схема подключения

Схема подключения указана на корпусе датчика:

Схема подключения на корпусе датчика

Белым по белому плохо видно, поэтому я нарисовал такую схему:

Схема подключения микроволнового датчика движения ТДМ ДДМ-01

Как видно из схемы подключения, она абсолютно соответствует схеме подключения обычного инфракрасного датчика движения – общий ноль, фаза вход и фаза выход. Ссылка в начале статьи.

Цвета проводов непринципиальны, но я привязался к расцветке проводов, которые указаны в инструкции (руководство по эксплуатации можно скачать в конце статьи) для датчика ДДМ-02.

Установка на стену

Передо мной стояла задача поставить датчик над потолком на стену в кладовке. Датчик стоит в углу, правая стена – коридор, левая – спальня, а справа в метре – стена соседской квартиры:

Установка микроволнового датчика в кладовке. Процесс монтажа

Вместо лампочки, как на схеме, у меня подключен блок питания на 12 В постоянного тока, от которого питаются светодиодные лампочки.

По таким блокам питания и как они подключаются для питания светодиодной ленты, рекомендую мою статью.

Лампочки удобны тем, что имеют распространенный цоколь для галогенок G4, и могут применяться там, где раньше стояли галогенки.

Светодиодные лампочки, включаются от датчика движения через блок питания

Все подключения я делал с помощью клемм Ваго, это быстро, просто и удобно. Защищена вся эта схема автоматом на 6 А.

Вот фото процесса монтажа поближе:

Подключение системы на основе ДДМ

Подключение блока питания. Клеммы

Подключение в распределительной коробке с помощью клемм Ваго

Как видно, коробка оказалась тесновата для такого количества подключений. Правда, тут ещё есть и подключение светильника на 220В, который включается независимо, от обычного выключателя:

Система освещения на основе микроволнового датчика движения

Светодиодные лампочки служат для дежурного освещения, когда кто-то проходит мимо. Свет при этом включается не только в кладовке, но и в соседнем коридоре, в котором постоянно оживленный трафик.

А светильник включают, когда нужен хороший свет в помещении.

Конечный вид всей конструкции выглядит так:

Расположение элементов системы освещения

Настройка зоны обнаружения

Казалось бы, такой простой вопрос не должен вызвать проблем.

В инструкции всё ясно-понятно:

Зона обнаружения, вид сбоку и сверху, инструкция к ДДМ-01.

Однако, гладко только на бумаге. Оказывается, что датчик “видит” движение не только впереди, как показано в инструкции но и сзади. Правда, чувствительность сзади примерно в 2 раза ниже, но всё же, в планы хозяев квартиры не входит, чтобы в коридоре включался свет, когда они встают с кровать в спальне.

Кроме того, как я уже говорил, в 1 метре находится соседская стена (полтора кирпича, на минуточку!). И когда сосед ночью идёт попить водички, в коридоре также может включиться свет!

Эту функцию можно использовать в шпионских целях 😉

Было много всего перепробовано для экранирования, например, пластина из жести и алюминиевая фольга:

Настройка зоны обнаружения

Однако, к особому эффекту это не привело. В результате таких манипуляций диаграмма обнаружения изменялась, но совершенно непредсказуемо. Видимо, влияли многочисленные переотражения от металла в этом месте – от экранов, от блока питания, металлических профилей гипсокартонных стен, и экранирование с целью скорректировать диаграмму ни к чему определенному не привело.

В результате, остановились на выборе ориентации датчика в пространстве, и на уменьшении чувствительности до оптимального порога (примерно 30% – вполне хватило для заявленной цели!).

Вред от микроволновых датчиков

Скажу сразу, всё, что я пишу в данном разделе – ещё до конца не изучено. И вред относителен всегда. Например, съесть пережаренный окорочок, возможно, гораздо канцерогенней, чем прожить год рядом с вышкой мобильной связи.

Об относительности я также пишу в статье про то, как можно в экономии электроэнергии доходить до маразма.

Для начала, напомню, что все мы пронизываемся СВЧ электромагнитными излучениями с частотами более 1ГГц. И то, что ДДМ излучает сигнал с мощностью 0,01 Вт, может вызвать закономерные опасения.

10мВт (0,01Вт) – это много или мало?

Самый опасный источник СВЧ-излучения у нас в квартирах – это СВЧ-печка (микроволновка). Мощность её излучения – порядка 1000 Вт! И лучший способ уберечься – включать её пореже, и на время работы находиться на расстоянии.

Если сравнивать с сотовым телефоном, у которого мощность может доходить до 1 Вт, то это ничтожно мало, разница в 100 раз. Особенно, если учесть, что телефон мы сами подносим вплотную к голове, а микроволновый датчик находится на расстоянии нескольких метров. А ведь мощность уменьшается обратно пропорционально квадрату расстояния.

Я, чтобы уменьшить вред от сотового, делаю просто – при вызове абонента не подношу телефон к уху в течение 5 секунд, ведь всё равно на набор номера, дозвон и реакцию абонента уходит время. А как раз в течение этих 5 секунд телефон связывается в вышкой на максимальной мощности, и только потом уменьшает мощность до оптимальной.

Другой вред – Wi-Fi роутеры, которые излучают для нас “сигнал интернета” повсеместно. У них мощность порядка 0,1 Вт, что в 10 раз больше, чем от датчика ДДМ. А ведь, устройства, на которые “работает” роутер, являются тоже передатчиками – ведь они не только принимают, но и передают сигнал на роутер!

Я живу в многоэтажке, и если запустить поиск доступных точек доступа, то их окажется не менее 10! А это всё – СВЧ-передатчики! Как они действуют, никто не догадывается? Поэтому я убрал роутер из жилой комнаты, где стоит системный блок, в прихожую. Сигнала вполне хватает для уверенного приема в самой дальней точке квартиры. И даже на полтора этажа ниже!

Кроме того, вред от СВЧ-датчика нивелируется высокой частотой, благодаря которой вся мощность поглощается в верхнем слое кожи и в организм не приникает. Впрочем, слова “мощность поглощается” – очень громкие, поскольку мощность ничтожна.

В заключении приведу табличку, где сведены все данные по СВЧ-мощностям:

СВЧ печьТелефонWi-FIдатчик ДДММощность, Вт100010,10,01Частота, ГГц2,451,82,45,6

По микроволновке стоит сказать, что её мощность компенсируется экранировкой и малым временем воздействия (несколько минут в день).

Инструкция к датчику ДДМ-01 и ДДМ-02

Обещанная инструкция (Руководство по эксплуатации и паспорт) к микроволновому датчику движения ТДМ ДДМ-01 и ДДМ-02.

Скачать инструкцию с Гугл-диска.

Также выкладываю инструкцию и руководство по эксплуатации на аналогичный датчик фирмы F&F ЕвроАвтоматика (Беларусь). Хотя, есть подозрение, что оба датчика делают на одном китайском заводе.

Скачать инструкцию на микроволновый датчик F&F DRM-01 с Гугл-диска.

Где купить

Среди отрицательных свойств микроволновых датчиков называют и высокую цену. Действительно, по сравнению в обычным он стоит примерно в 2-3 раза дороже. Кроме того, ассортимент таких датчиков очень узок, а в некоторых городах вообще датчики ДДМ купить крайне проблематично.

Предлагаю выход – покупать такие датчики в Китае, на АлиЭкспресс.

Просьба к соратникам!

Поскольку практической информации в интернете по таким датчикам крайне мало, просьба делиться опытом по установке, настройке и эксплуатации. Жду отзывов и вопросов в комментариях!

Полная версия статьи с обсуждением — https://samelectric.ru/lamp-osveshhenie/mikrovolnovyj-datchik-dvizheniya-printsip-raboty-i-ustanovka.html

Мои статьи про разные датчики:

Датчик движения для сигнализации — как правильно подключить

Датчик движения

Важнейшим элементом всякой охранной системы служит датчик движения для сигнализации. Прогрессивные системы сигнализации, используемые для охраны зданий и прилегающих территорий, представлены комплексом функциональных компонентов, устройствами контроля открытия/закрытия окон и дверей, температурными, а также акустическими сенсорами, различными видами датчиков движения. Каждый элемент охранной сигнализации справляется с функциями, возложенными на него инженерами, благодаря чему обеспечивается эффективная защита объекта от злоумышленников и посторонних лиц.

Устройство датчика

Датчики охраны помещения представляют собой оборудование небольших размеров, используемое в составе слаботочных охранных систем.

Благодаря размерам и конструкции оборудование устанавливается в различных зонах помещений. Чаще всего принцип работы техники основывается на инфракрасном излучении: в центральной зоне технического средства вмонтирован приемник, а также схема обработки сигнала. Зачастую стандартное устройство оснащается пироэлектрическим ИК элементом, линзой, фокусирующей свет и регистрирующей поступающий сигнал. Чувствительность сенсора определяется количеством линз.

Корпус устройства представлен двумя составляющими — подвижной и неподвижной частью. Движимая часть устройства может располагать несколькими уровнями свободы, предусматривает вращения в разных плоскостях. Относительно неподвижной стороны прибора стоит сказать, что она служит для безопасной и надежной фиксации к различным поверхностям. Монтаж устройства не оказывается сложным и продолжительным процессом, благодаря чему установленные приборы выглядят неброско.

Смонтированная система реагирует на движение различных объектов, после чего передает сигнал на круглосуточный пульт охранного предприятия, с которым заключен договор.

Принцип работы датчика движения для сигнализации

Детекторы присутствия и датчики движения, используемые в составе сигнализации, нередко воспринимаются как одинаковые приборы, однако разница есть. Между датчиками и детекторами имеются принципиальные отличия. Так, датчики движения направлены на увеличение области обнаружения, тогда как другой вариант оборудования служит для визуальной фиксации положения объекта. Имеются и сходства: и те, и другие приборы отмечают исчезновение либо появление ИК излучения в области мониторинга.

Если вы полагаете, что в основе принципа работы датчиков лежит реакция на тепло, стоит знать следующее: сигнал поступает на контрольную панель вследствие изменения световых характеристик на фотоэлементах из-за перемещения человека. Благодаря данному технологическому принципу охранный элемент повышает эффективность всей системы, снижая вероятность ложных срабатываний.

Области применения и функции датчика

Назначение датчиков сигнализации сводится к обеспечению безопасности, защиты на контролируемом объекте. Области применения оборудования зависят от конструктивного решения и функционала электроники.

Беспроводной либо проводной датчик помогает в решении следующих задач:

  1. Активации контроля посредством ведения видеосъемки.
  2. Передачи соответствующего сигнала на пульт централизованного наблюдения.
  3. Включении системы освещения внутри и снаружи здания (если появляется объект)
  4. Обнаружении посторонних лиц (в помещениях здания и на прилегающей территории).
  5. Подключении светозвуковых средств сигнализации.
  6. Передачи сигналов о незаконном вторжении посредством смс-сообщения на смартфон владельца объекта, находящегося под охраной.

При помощи последней функции удается добиться экономии расходуемой электрической энергии.

Виды датчиков сигнализации

В комплекте сигнализации применяются различные типы устройств, выбор которых зависит от принципа отслеживания объектов:

  • Ультразвуковые сенсоры.
  • Комбинированные технические средства.
  • Инфракрасные приборы(ИК-датчики).
  • Микроволновые.

Инфракрасный датчик пользуется наибольшей популярностью среди клиентов, оборудующих объекты охранной сигнализацией. Принцип действия данного оборудования основан на выявлении объектов в результате изменения теплового режима внутри охраняемого помещения. Контролирующий орган устройства представлен специализированным пироэлектрическим сенсором, который встраивается в корпус прибора. ИК-датчики могут быть пассивными и активными. В первом случае фиксация подвижного объекта осуществляется посредством оптической системы, функционирующей на основе линзы Френеля. Активный аналог оснащается двумя элементами для генерирования и приёма инфракрасных лучей. При изменении температурных показателей внутри помещения происходит срабатывание сигнализации.

Отличием приборов рассматриваемого типа служит высокая степень чувствительности к колебаниям температуры. В целях обеспечения надлежащей работы оборудования и сведения ложных срабатываний датчиков на нет рекомендуется настраивать индивидуальные значения устройства для конкретного помещения. Это действие помогает избавиться от ложных сигналов техники.

В основу работы акустического прибора заложено восприятие радиоволн, отражающихся от объектов, передвигающихся в определенном участке объекта. В состав акустического технического средства входит генератор ультразвуковых колебаний, а также

ультразвуковой детектор.

Средство сигнализации рекомендуется к использованию в отапливаемых помещениях, так как электроника преимущественной части датчиков наделена высокой чувствительностью к температурным перепадам и повышению уровня влажности.

Микроволновый тип оборудования — миниатюрное устройство, работающее на основе эффекта Доплера. Компактный прибор включает в себя систему подачи микроволн и приемник. Благодаря этому удается анализировать радиоволны, отражаемые движимым объектом.

Срабатывание техники происходит вследствие искажения волны, которая принимается приемным блоком прибора.

Комбинированные датчики сигнализации – устройства, способные обеспечивать надлежащую поддержку нескольких методов выявления движущихся объектов. Рассматриваемый тип оборудования может быть представлен радио канальным датчиком движения с функциями ультразвукового или инфракрасного датчика. В данных устройствах недочеты одной методики замещаются достоинствами другой технологии.

Популярные модели

Назначение, настройка времени, конфигурация отслеживаемой зоны, угол восприятия прибора, область применения – все имеет значение при выборе датчиков движения. Сегодня в целях обеспечения круглосуточной охраны объектов жилого, гражданского, административного и промышленного типов применяются различные марки и модификации оборудования. Каждая из них наделена определенным перечнем преимуществ и некоторыми недостатками.

SMAN 1000, DSC, Crow LC102, Flash-SRP600 и другие варианты приборов имеют массу достоинств: высокую эффективность, современный дизайн, возможность использования в условиях улицы, взаимодействие с различными приемно-контрольными панелями. Некоторые модификации предусматривают монтаж подачу тестовых сигналов на центральный блок, сигналы о разряженной батарее, а также монтаж в помещениях с выполненным ремонтом. Передача сигнала о разряженной батарее целесообразна для беспроводного оборудования.

Видео

Подключение к системе

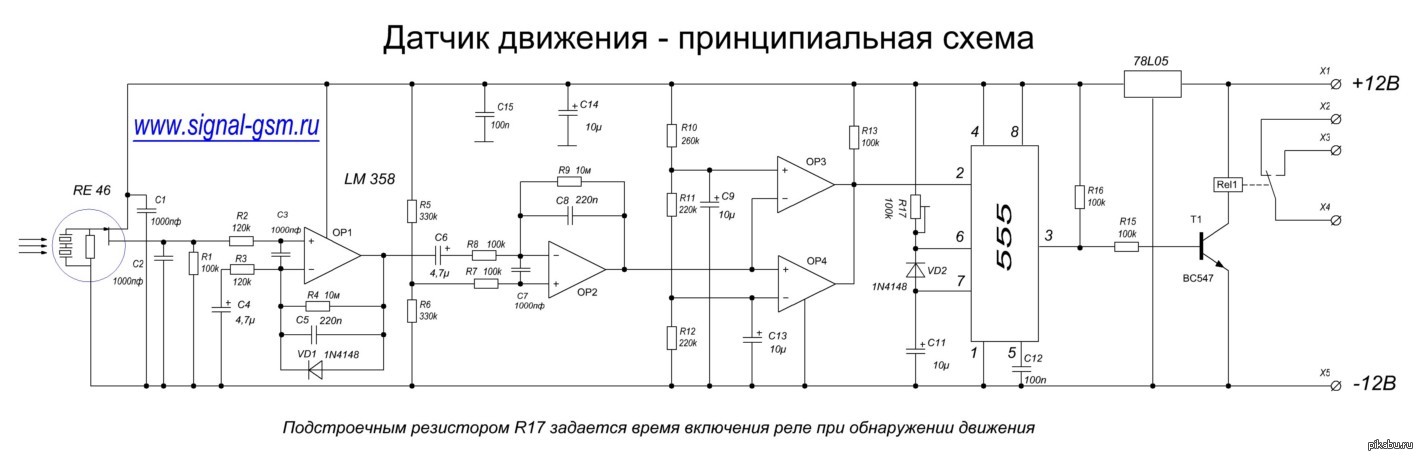

Схема подключения датчиков (смотрите ниже) проста и понятна людям, имеющим начальные знания в физике. Вот почему самостоятельное подключение оборудования допустимо. Зачастую устройство оснащено клеммной колодкой с 6 контактами, 2 из которых служат для подачи питания, 2 отведены под защиту от вскрытия корпуса и еще 2 необходимы для подключения к центральному блоку. Средства управления освещением просты в подключении, что объясняется привлечением трехпроходного технического средства.

Схема подключения

Перед проведением установки определяются оптимальные участки для размещения датчиков. Крайне нежелательно допускать воздействие нагревательного оборудования поблизости контролируемых зон помещения. Устройства углового действия, генерирующие магнитные и ультразвуковые волны, также могут навредить технике. Электронное оборудование фиксируется под потолком в углу помещения. Сферические датчики движения устанавливаются к поверхности потолка, что вызвано предельным углом охвата.

Некрупный датчик служит для мониторинга конкретной части помещения, поэтому его установка производится преимущественно на балконах и лоджиях, а также в кладовках. Миниатюрный техническое средство выбирается в большинстве случаев из-за своей компактности, позволяющей монтировать оборудование в бытовые предметы.

Если вас заинтересовала сигнализация с датчиком, спроектировать систему и впоследствии настроить ее надлежащим образом помогут квалифицированные специалисты компании Fortvideo. Профессионалам удастся обеспечить эффективные охранные функции на контролируемом объекте. С качественной охранной сигнализацией ложное включение сводится к минимуму.

Выбирайте датчики движения правильно

Сделать сигнализацию из подручных материалов едва ли удастся, поскольку охрана дома и прилегающей территории – комплексная работа. Звуковая сирена, датчики, приёмно-контрольная панель и другие компоненты автосигнализации работают совместно.

Есть ряд критериев, на которые стоит обращать внимание при выборе датчиков движения:

  • Назначение устройства.
  • Способ фиксации к поверхностям.
  • Мощность устройств.
  • Условия местности либо особенности помещения.
  • Значения времени срабатывания (при использовании оборудования для освещения).
  • Возможность регулирования чувствительности.
  • Угол выявления движущегося объекта.
  • Беспроводная или проводная система.

Перед тем как подключить к системе датчик, стоит ознакомиться с инструкцией, но лучше доверить работу профессионалам.

Заключение

На рынке покупателям представлены различные модификации датчиков движения, отличающихся между собой принципом действия, габаритами и другими характеристиками. Для выбора оптимальной модели средства для сигнализации следует руководствоваться назначением и сферой применения оборудования, индивидуальными характеристиками помещения или территории. Для размещения на улице и в помещении следует выбирать разные модели датчиков движения. При выборе оборудования для расположения вне здания следует учитывать ряд факторов: диапазон рабочих температур, наличие антивандальной функции, качество настройки, а также класс защиты технического средства.

Доверять проектирование и монтаж системы охранной сигнализации лучше специалистам FortVideo, которые обеспечат комплексную и эффективную защиту объекта от проникновения посторонних лиц. Квалифицированным работникам удастся правильно установить фирменные наружные и внутренние приборы контроля с гарантией корректной работы в составе охранной сигнализации.

Датчик движения микроволновый 180-253В время вкл. 5с-12мин. 360гр. настенный Евроавтоматика F&F DRM-01

Датчик движения (присутствия) настенный, с датчиком освещенности и таймером, 600Вт, 5с-12мин, 180град.

Производитель Евроавтоматика F&F
  • Высокая чувствительность
  • Большой радиус
  • Отслеживание движения за перегородками (стенами) из дерева, гипсокартона и пластика
  • Изменения параметров окружающей среды не влияет на работу датчика.

Датчик движения автоматически включает освещение при появлении человека в зоне действия. Устройство оснащено таймером и датчиком освещенности. Таймер отключает освещение при отсутствии движения в течение заданного времени.  Датчик освещенности предотвращает включение освещения в светлое время суток.

Датчики движения серии DRM микроволновые. Такие датчики более чувствительные чем инфракрасные. Потому, их можно использовать в качестве датчиков присутствия. Более того, констуркция позволяет регистрировать движение даже в соседних помещениях, если стены сделаны из гипсокартона, дерева или пластика. Учитывая широкий угол обзора и большой радиус действия, такие датчики отлично подойдут для офисных помещений и общественных зданий.

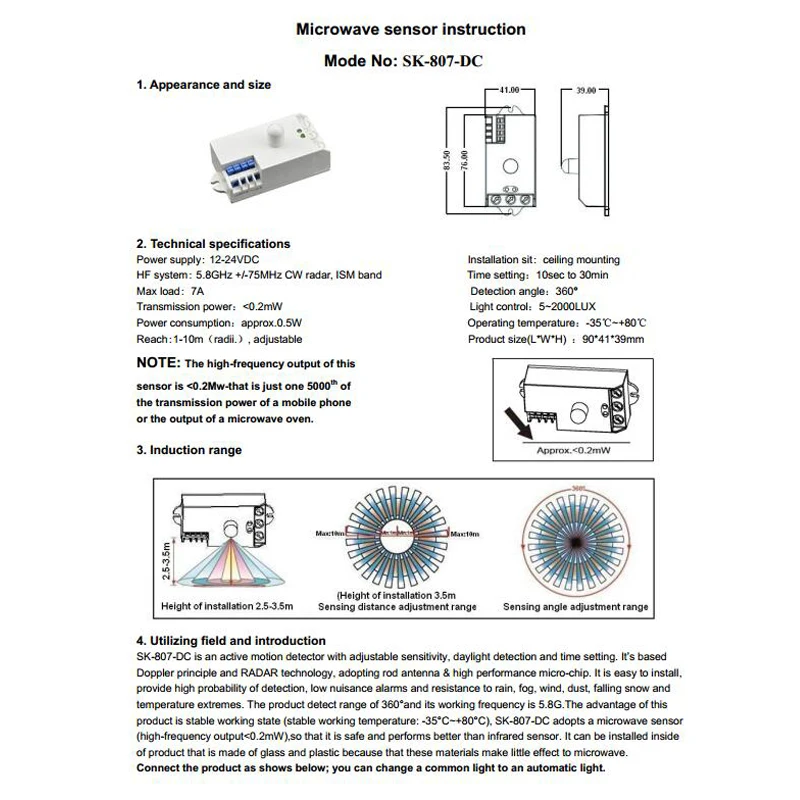

Микроволновый датчик движения, что это?

Микроволновые датчики имеют следующий принцип действия:

Датчик движения DRM излучает и принимает отражённые высокочастотные электромагнитные волны с частотой 5,8 Гц. Датчик определяет изменения в отражаемых волнах, вызванных перемещением объекта в контролируемой зоне. Датчик определяет движения объекта, как на приближение, так и на удаление. Движение в контролируемой зоне приводит к автоматическому включению освещения. С момента включения, каждое движение поддерживает постоянное освещение. Только отсутствие движения в контролируемой зоне отключает время поддержания включённого освещения. Очередное движение в контролируемой зоне или его отсутствие во время отсчёта заданного времени, начинают отсчёт времени с начала.

Микроволновые датчики движения опасны?

Мощность микроволнового излучения очень низкая и является безопасной для людей и животных. Её значение ниже 10 mW. Для сравнения, у микроволновой печи и мобильных телефонов мощность излучения более 1000 mW, что в 100 раз больше, чем у датчика движения.

Рекомендации:

  • Установка на высоте 2,5 метра
  • Монтаж потолочный, накладной.
  • Чувствительность:

  • Диаграмма работы:

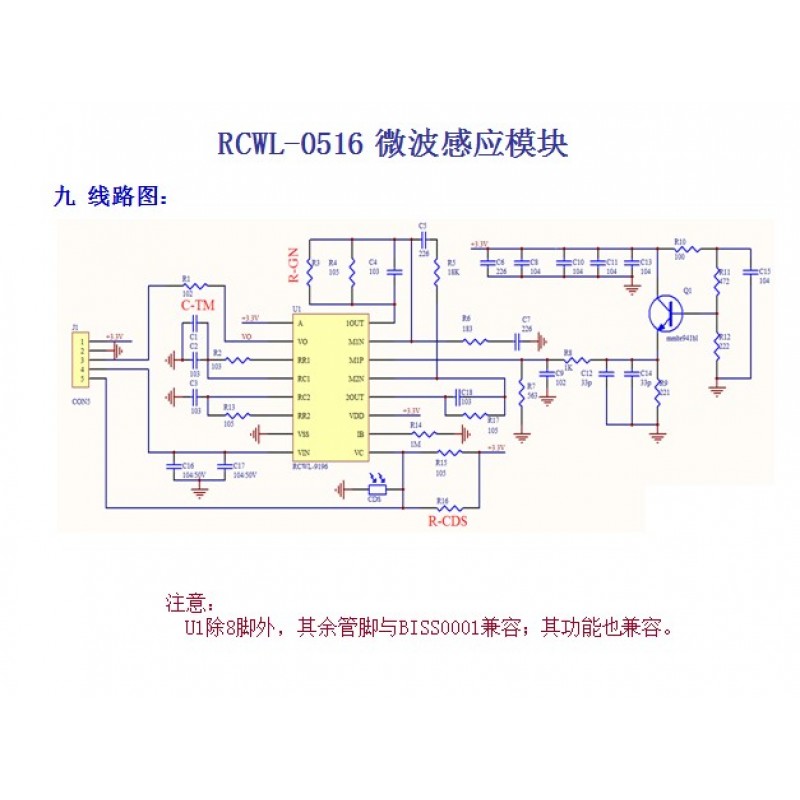

  • Схема подключения:

Технические характеристики:

  • Параметры сети: 220В 50Гц
  • Номинальная мощность: 600Вт (энергосберегающие 240Вт)
  • Время выключения освещения (регулируется) 5 секунд — 12 минут
  • Радиус действия (регулируется): 1… 10 метров
  • Чувствительность датчика освещенности: от 3Lx до 2000Lx
  • Угол обзора: 180 градусов
  • Потребляемая мощность: 0,9Вт
  • Диапазон рабочих температур: -25оС… +50оС
  • Габаритные размеры: диаметр 46х93х42мм
  • Монтаж: Накладной, на поверхность, на двух винтах
  • Защита: IP20

Евроавтоматика F&F — известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F.

Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями. Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F

Датчик движения микроволновый 180-253В время вкл. 5с-12мин. 360гр. настенный Евроавтоматика F&F
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Датчик движения микроволновый 180-253В время вкл. 5с-12мин. 360гр. настенный Евроавтоматика F&F — цена, фото, технические характеристики. Для того, чтобы купить Датчик движения микроволновый 180-253В время вкл. 5с-12мин. 360гр. настенный Евроавтоматика F&F в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Датчик движения микроволновый 180-253В время вкл. 5с-12мин. 360гр. настенный Евроавтоматика F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др. )
      • Компактные лампы Philips (цоколь GX24, E14, E27 и др.)
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.)
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Maysun (цоколь Е14, Е27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • Распродажа компактных ламп различных брендов
      • КЛЛ TDM с колбой типа свеча, шар и пр.
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др. )
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр. ) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5. 3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр. )
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр. ) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр. )
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр. ), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр.)
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды

Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.

Магазины Атом electric работают 22 и 23 февраля по субботнему графику (с 10-00 до 16-00)


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника























EKF PROxima MW-703 Микроволновый датчик движения бел.

1200Вт 360 градусов до 8м IP20 dd-mw-703

Раздел каталога: Датчики движения EKF

Бренд: EKF

Категория оборудования: Датчики движения

Страна бренда: Россия

Тип изделия: Датчик

Способ монтажа: Накладной монтаж

Угол обзора: 360° (стена) 120° (потолок)

Базовая единица: шт

Страна сборки: Китай

Степень защиты (IP): IP20

Ширина, мм: 56

Высота, мм: 113

Масса, кг: 0,12

Глубина, мм: 113

Дальность, м: 1-8

Макс. дальность действия фронтально: 6

Объем, л: 0,71506

Гарантия производителя, мес: 84

Артикул по каталогу: dd-mw-703

Кратность отгрузки товара: 1

Ном. мощность: 1200/300

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.


Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается


Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус. ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.


Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др. )

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Подключение датчиков движения

Датчики движения или, более конкретно, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движений. предметы (например, человек) в интерьере вашего дома. Обычно их устанавливают в углу комнаты у потолка. в жилых помещениях вашего дома. Большинство датчиков движения, установленных для систем безопасности, работают от источника постоянного тока 12 В и подключен к четырьмя проводами : два для питания и два для сигнала движения.

Красный и черный провода обычно являются проводами положительного и отрицательного питания соответственно.

Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они работают как Нормально замкнутый (NC) Переключатель : Когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения сигнальная цепь разомкнута.

Определите провода для датчика движения

  1. Если вы повторно подключаете существующую систему сигнализации, провода питания датчика движения (красный и черный), скорее всего, уже подключен к выходу питания вашей панели сигнализации.Если они работают правильно, вы должны увидеть индикатор загорается датчик движения, когда он обнаруживает ваше движение. Оставьте провода питания подключенными и следуйте инструкциям по подключению. ниже для датчиков движения с внешним питанием.
  2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из входов зоны на вашем существующая панель сигнализации. Они могут быть подключены к оконечным резисторам на панели сигнализации. Отсоедините эту пару проводов из существующей сигнализации и удалите и выбросьте резисторы (или сохраните их для другого проекта).
  3. Если вы подключаете новый датчик движения или датчик без существующего источника питания, следуйте инструкциям по подключению, приведенным ниже для датчики движения без внешнего питания.

Подключение датчиков движения с внешним источником питания

Если ваши датчики движения уже работают и подключены к существующей системе сигнализации, вы можете оставить провода питания (обычно красный и черный ) подключены к существующему источнику питания. В этом случае просто подключите перемычки. к сигнальной паре проводов.Затем подключите один провод к GND , а другой — к входному контакту на устройстве Konnected.

Подключение датчиков движения без внешнего источника питания

Если вашим датчикам движения требуется питание, вы можете получать питание от базы устройства Konnected , пока вы запитываете устройство с правильным напряжением . Большинство датчиков движения и компонентов системы сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите устройство Konnected к адаптеру питания 12 В постоянного тока. Затем вы можете получать питание для своих датчиков движения от контактов. с маркировкой U1 и GND в нижнем левом углу основания устройства. См. Страницу мощности для получения дополнительной информации информация о питании устройства.

Всегда проверяйте правильное напряжение перед подключением электроники!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к GND и одному из входной контакт на правой стороне платы.

Входные контакты

Следующие входные контакты на устройстве Konnected могут использоваться для датчиков движения:

Примечание: Контакт RX мешает последовательному USB-соединению.Опытные пользователи, подключающие устройство к своему компьютер, использующий кабель USB, может столкнуться с проблемами при использовании контакта RX .

Земля (

GND ) Контакты

Любой из контактов с маркировкой GND на правой стороне Konnected устройства может использоваться для заземления. связь. Не используйте контакты GND на левой стороне платы для датчиков движения.

Датчики движения с настраиваемыми контактами

Большинство датчиков движения систем охранной сигнализации имеют аппаратное соединение , нормально замкнутый (NC) .Некоторые датчики движения имеют оба NC и нормально разомкнутые (NO) контакты. Если в вашем оборудовании есть такая опция, используйте контакт NC .

Следующий шаг: Сирена Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

микроволновая печь_сенсор_sku__sen0192-DFRobot

  • ДОМ
  • СООБЩЕСТВО
  • ФОРУМ
  • БЛОГ
  • ОБРАЗОВАНИЕ
ДОМА ФОРУМ БЛОГ
  • Контроллер
    • DFR0010 Arduino Nano 328
    • DFR0136 Сервоконтроллер Flyduino-A 12
    • DFR0225 Romeo V2-Все в одном контроллере R3
    • Arduino_Common_Controller_Selection_Guide
  • DFR0182 Беспроводной геймпад V2. 0
  • DFR0100 Комплект для начинающих DFRduino для Arduino V3
  • DFR0267 Блуно
  • DFR0282 Жук
  • DFR0283 Мечтательный клен V1.0
  • DFR0296 Блуно Нано
  • DFR0302 MiniQ 2WD Plus
  • DFR0304 Беспроводной геймпад BLE V2
  • DFR0305 RoMeo BLE
  • DFR0351 Romeo BLE mini V2.0
  • DFR0306 Блуно Мега 1280
  • DFR0321 Узел Wido-WIFI IoT
  • DFR0323 Блуно Мега 2560
  • DFR0329 Блуно М3
  • DFR0339 Жук Блуно
  • DFR0343 Контроллер с низким энергопотреблением UHex
  • DFR0355 SIM808 с материнской платой Leonardo
  • DFR0392 DFRduino M0 материнская плата, совместимая с Arduino
  • DFR0398 Romeo BLE Quad Robot Controller
  • DFR0416 Bluno M0 Материнская плата
  • DFR0575 Жук ESP32
  • DFR0133 X-Board
  • DFR0162 X-Board V2
  • DFR0428 3. 5-дюймовый сенсорный TFT-экран для Raspberry Pi
  • DFR0494 Raspberry Pi ШАПКА ИБП
  • DFR0514 DFR0603 IIC 16X2 RGB LCD KeyPad HAT V1.0
  • DFR0524 5.5 HDMI OLED-дисплей с емкостным сенсорным экраном V2.0
  • DFR0550 5-дюймовый TFT-дисплей с сенсорным экраном V1.0
  • DFR0591 модуль дисплея raspberry pi e-ink V1.0
  • DFR0592 Драйвер двигателя постоянного тока HAT
  • DFR0604 HAT расширения ввода-вывода для Pi zero V1.0
  • DFR0566 Шляпа расширения ввода-вывода для Raspberry Pi
  • DFR0528 Шляпа ИБП для Raspberry Pi Zero
  • DFR0331 Romeo для контроллера Edison
  • DFR0453 DFRobot CurieNano — мини-плата Genuino Arduino 101
  • TEL0110 CurieCore Intel® Curie Neuron Module
  • DFR0478 Микроконтроллер FireBeetle ESP32 IOT (V3. 0) с поддержкой Wi-Fi и Bluetooth
  • DFR0483 FireBeetle Covers-Gravity I O Expansion Shield
  • FireBeetle Covers-24 × 8 светодиодная матрица
  • TEL0121 FireBeetle Covers-LoRa Radio 433 МГц
  • TEL0122 FireBeetle Covers-LoRa Radio 915 МГц
  • TEL0125 FireBeetle охватывает LoRa Radio 868MHz
  • DFR0489 FireBeetle ESP8266 Микроконтроллер IOT
  • DFR0492 FireBeetle Board-328P с BLE4.1
  • DFR0498 FireBeetle Covers-Camera & Audio Media Board
  • DFR0507 FireBeetle Covers-OLED12864 Дисплей
  • DFR0508 FireBeetle Covers-Двигатель постоянного тока и шаговый драйвер
  • DFR0511 FireBeetle Covers-ePaper Черно-белый дисплейный модуль
  • DFR0531 FireBeetle Covers-ePaper Черно-белый и красный дисплейный модуль
  • DFR0536 Micro bit плата расширения геймпада
  • DFR0548 Плата расширения микробитового драйвера
  • ROB0148 micro: Maqueen для micro: bit
  • ROB0150 Microbit Круглая плата расширения для светодиодов RGB
  • MBT0005 Micro IO-BOX
  • SEN0159 Датчик CO2
  • DFR0049 DFRobot Датчик газа
  • TOY0058 Датчик атмосферного давления
  • SEN0220 Инфракрасный датчик CO2 0-50000ppm
  • SEN0219 Гравитационный аналоговый инфракрасный датчик CO2 для Arduino
  • SEN0226 Датчик барометра Gravity I2C BMP280
  • SEN0231 Датчик гравитации HCHO
  • SEN0251 Gravity BMP280 Датчики атмосферного давления
  • SEN0132 Датчик угарного газа MQ7
  • SEN0032 Трехосный акселерометр — ADXL345
  • DFR0143 Трехосевой акселерометр MMA7361
  • Трехосный акселерометр серии FXLN83XX
  • SEN0072 CMPS09 — Магнитный компас с компенсацией наклона
  • SEN0073 9 степеней свободы — бритва IMU
  • DFR0188 Flymaple V1. 1
  • SEN0224 Трехосевой акселерометр Gravity I2C — LIS2DH
  • SEN0140 Датчик IMU с 10 степенями свободы, версия 2.0
  • SEN0250 Gravity BMI160 6-осевой инерционный датчик движения
  • SEN0253 Gravity BNO055 + BMP280 интеллектуальный 10DOF AHRS
  • SEN0001 URM37 V5.0 Ультразвуковой датчик
  • SEN0002 URM04 V2.0
  • SEN0004 SRF01 Ультразвуковой датчик
  • SEN0005 SRF02 Ультразвуковой датчик
  • SEN0006 SRF05 Ультразвуковой датчик
  • SEN0007 SRF08 Ультразвуковой датчик
  • SEN0008 SRF10 Ультразвуковой датчик
  • SEN0149 URM06-RS485 Ультразвуковой
  • SEN0150 URM06-UART Ультразвуковой
  • SEN0151 URM06-PULSE Ультразвуковой
  • SEN0152 URM06-ANALOG Ультразвуковой
  • SEN0153 Ультразвуковой датчик URM07-UART
  • SEN0246 URM08-RS485 Водонепроницаемый гидролокатор-дальномер
  • SEN0304 Ультразвуковой датчик URM09 (Gravity-I2C) (V1. 0)
  • SEN0304 Ультразвуковой датчик URM09 (Gravity-I2C) (V1.0)
  • SEN0300 Водонепроницаемый ультразвуковой датчик ULS
  • SEN0301 Водонепроницаемый ультразвуковой датчик ULA
  • SEN0307 URM09 Аналог ультразвукового датчика силы тяжести
  • SEN0311 A02YYUW Водонепроницаемый ультразвуковой датчик
  • SEN0312 ME007YS Водонепроницаемый ультразвуковой датчик
  • SEN0313 A01NYUB Водонепроницаемый ультразвуковой датчик
  • DFR0066 SHT1x Датчик влажности и температуры
  • DFR0067 DHT11 Датчик температуры и влажности
  • SEN0137 DHT22 Модуль температуры и влажности
  • DFR0023 Линейный датчик температуры DFRobot LM35
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • SEN0114 Датчик влажности
  • Датчик температуры TOY0045 TMP100
  • TOY0054 SI7021 Датчик температуры и влажности
  • SEN0206 Датчик инфракрасного термометра MLX
  • SEN0227 SHT20 Водонепроницаемый датчик температуры и влажности I2C
  • SEN0236 Gravity I2C BME280 Датчик окружающей среды Температура, влажность, барометр
  • SEN0248 Gravity I2C BME680 Датчик окружающей среды VOC, температура, влажность, барометр
  • DFR0558 Цифровой высокотемпературный датчик силы тяжести типа К
  • SEN0308 Водонепроницаемый емкостный датчик влажности почвы
  • SEN0019 Регулируемый переключатель инфракрасного датчика
  • SEN0042 DFRobot Инфракрасный датчик прорыва
  • SEN0143 SHARP GP2Y0A41SK0F ИК-датчик рейнджера 4-30 см
  • SEN0013 Sharp GP2Y0A02YK ИК-датчик рейнджера 150 см
  • SEN0014 Sharp GP2Y0A21 Датчик расстояния 10-80 см
  • SEN0085 Sharp GP2Y0A710K Датчик расстояния 100-550 см
  • Модуль цифрового ИК-приемника DFR0094
  • DFR0095 Модуль цифрового ИК-передатчика
  • SEN0018 Цифровой инфракрасный датчик движения
  • DFR0107 ИК-комплект
  • SEN0264 TS01 ИК-датчик температуры (4-20 мА)
  • SEN0169 Аналоговый pH-метр Pro
  • DFR0300-H Gravity: аналоговый датчик электропроводности (K = 10)
  • DFR0300 Гравитационный аналоговый датчик электропроводности V2 K = 1
  • SEN0165 Аналоговый измеритель ОВП
  • SEN0161-V2 Комплект гравитационного аналогового датчика pH V2
  • SEN0161 PH метр
  • SEN0237 Гравитационный аналоговый датчик растворенного кислорода
  • SEN0204 Бесконтактный датчик уровня жидкости XKC-Y25-T12V
  • SEN0205 Датчик уровня жидкости-FS-IR02
  • SEN0244 Gravity Analog TDS Sensor Meter для Arduino
  • SEN0249 Комплект измерителя pH с аналоговым наконечником копья силы тяжести для применения в почве и пищевых продуктах
  • SEN0121 Датчик пара
  • SEN0097 Датчик освещенности
  • DFR0026 Датчик внешней освещенности DFRobot
  • TOY0044 УФ-датчик
  • SEN0172 LX1972 датчик внешней освещенности
  • SEN0043 TEMT6000 датчик внешней освещенности
  • SEN0175 УФ-датчик v1. 0-ML8511
  • SEN0228 Gravity I2C VEML7700 Датчик внешней освещенности
  • SEN0101 Датчик цвета TCS3200
  • DFR0022 Датчик оттенков серого DFRobot
  • Датчик отслеживания линии SEN0017 для Arduino V4
  • SEN0147 Интеллектуальный датчик оттенков серого
  • SEN0212 TCS34725 Датчик цвета I2C для Arduino
  • SEN0245 Gravity VL53L0X Лазерный дальномер ToF
  • SEN0259 TF Mini LiDAR ToF Laser Range Sensor
  • SEN0214 Датчик тока 20А
  • SEN0262 Гравитационный аналоговый преобразователь тока в напряжение для приложений 4 ~ 20 мА
  • SEN0291 Gravity: Цифровой ваттметр I2C
  • DFR0027 Цифровой датчик вибрации DFRobot V2
  • DFR0028 DFRobot Датчик наклона
  • DFR0029 Цифровая кнопка DFRobot
  • DFR0030 DFRobot емкостный сенсорный датчик
  • Модуль цифрового зуммера DFR0032
  • DFR0033 Цифровой магнитный датчик
  • DFR0034 Аналоговый звуковой датчик
  • SEN0038 Колесные энкодеры для DFRobot 3PA и 4WD Rovers
  • DFR0051 Аналоговый делитель напряжения
  • DFR0052 Аналоговый пьезодисковый датчик вибрации
  • DFR0076 Датчик пламени
  • DFR0053 Аналоговый датчик положения ползуна
  • DFR0054 Аналоговый датчик вращения V1
  • DFR0058 Аналоговый датчик вращения V2
  • Модуль джойстика DFR0061 для Arduino
  • DFR0075 AD Клавиатурный модуль
  • Модуль вентилятора DFR0332
  • SEN0177 PM2. 5 лазерный датчик пыли
  • Модуль датчика веса SEN0160
  • SEN0170 Тип напряжения датчика скорости ветра 0-5 В
  • TOY0048 Высокоточный двухосевой датчик инклинометра, совместимый с Arduino Gadgeteer
  • SEN0187 RGB и датчик жестов
  • SEN0186 Метеостанция с анемометром Флюгер Дождь ведро
  • SEN0192 Датчик микроволн
  • SEN0185 датчик Холла
  • FIT0449 DFRobot Speaker v1.0
  • Датчик частоты сердечных сокращений SEN0203
  • DFR0423 Самоблокирующийся переключатель
  • SEN0213 Датчик монитора сердечного ритма
  • SEN0221 Датчик угла Холла силы тяжести
  • Датчик переключателя проводимости SEN0223
  • SEN0230 Инкрементальный фотоэлектрический датчик угла поворота — 400P R
  • SEN0235 Модуль поворотного энкодера EC11
  • SEN0240 Аналоговый датчик ЭМГ от OYMotion
  • SEN0232 Гравитационный аналоговый измеритель уровня звука
  • SEN0233 Монитор качества воздуха PM 2. 5, формальдегид, датчик температуры и влажности
  • DFR0515 FireBeetle Covers-OSD Модуль наложения символов
  • SEN0257 Датчик гравитационного давления воды
  • SEN0289 Gravity: Цифровой датчик встряхивания
  • SEN0290 Gravity: Датчик молнии
  • DFR0271 GMR Плата
  • ROB0003 Pirate 4WD Мобильная платформа
  • Мобильная платформа ROB0005 Turtle 2WD
  • ROB0025 NEW A4WD Мобильный робот с кодировщиком
  • ROB0050 4WD MiniQ Полный комплект
  • ROB0111 4WD MiniQ Cherokey
  • ROB0036 Комплект роботизированной руки с 6 степенями свободы
  • Комплект наклонно-поворотного устройства FIT0045 DF05BB
  • ROB0102 Мобильная платформа Cherokey 4WD
  • ROB0117 Базовый комплект для Cherokey 4WD
  • ROB0022 4WD Мобильная платформа
  • ROB0118 Базовый комплект для Turtle 2WD
  • Робот-комплект ROB0080 Hexapod
  • ROB0112 Мобильная платформа Devastator Tank
  • ROB0114 Мобильная платформа Devastator Tank
  • ROB0124 Мобильная платформа HCR с всенаправленными колесами
  • ROB0128 Devastator Tank Мобильная платформа Металлический мотор-редуктор постоянного тока
  • ROB0137 Explorer MAX Робот
  • ROB0139 Робот FlameWheel
  • DFR0270 Accessory Shield для Arduino
  • DFR0019 Щит для прототипирования для Arduino
  • DFR0265 IO Expansion Shield для Arduino V7
  • DFR0210 Пчелиный щит
  • DFR0165 Mega IO Expansion Shield V2. 3
  • DFR0312 Плата расширения Raspberry Pi GPIO
  • DFR0311 Raspberry Pi встречает Arduino Shield
  • DFR0327 Arduino Shield для Raspberry Pi 2B и 3B
  • DFR0371 Экран расширения ввода-вывода для Bluno M3
  • DFR0356 Щит Bluno Beetle
  • DFR0412 Gravity IO Expansion Shield для DFRduino M0
  • DFR0375 Cookie I O Expansion Shield V2
  • DFR0334 GPIO Shield для Arduino V1.0
  • DFR0502 Gravity IO Expansion & Motor Driver Shield V1.1
  • DFR0518 Micro Mate — мини-плата расширения для микробита
  • DFR0578 Gravity I O Expansion Shield для OpenMV Cam M7
  • DFR0577 Gravity I O Expansion Shield для Pyboard
  • DFR0626 MCP23017 Модуль расширения с IIC на 16 цифровых IO
  • DFR0287 LCD12864 Экран
  • DFR0009 Экран ЖК-клавиатуры для Arduino
  • DFR0063 I2C TWI LCD1602 Модуль, совместимый с Gadgeteer
  • Модуль DFR0154 I2C TWI LCD2004, совместимый с Arduino Gadgeteer
  • Светодиодная матрица DFR0202 RGB
  • DFR0090 3-проводной светодиодный модуль
  • TOY0005 OLED 2828 цветной дисплейный модуль. Совместимость с NET Gadgeteer
  • Модуль дисплея TOY0006 OLED 9664 RGB
  • Модуль дисплея TOY0007 OLED 2864
  • FIT0328 2.7 OLED 12864 дисплейный модуль
  • DFR0091 3-проводной последовательный ЖК-модуль, совместимый с Arduino
  • DFR0347 2.8 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0348 3.5 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0374 Экран LCD клавиатуры V2.0
  • DFR0382 Экран со светодиодной клавиатурой V1.0
  • DFR0387 TELEMATICS 3.5 TFT сенсорный ЖК-экран
  • DFR0459 Светодиодная матрица RGB 8×8
  • DFR0460 Светодиодная матрица RGB 64×32 — шаг 4 мм / Гибкая светодиодная матрица 64×32 — Шаг 4 мм / Гибкая светодиодная матрица 64×32 — Шаг 5 мм
  • DFR0461 Гибкая светодиодная матрица 8×8 RGB Gravity
  • DFR0462 Гибкая светодиодная матрица 8×32 RGB Gravity
  • DFR0463 Gravity Гибкая светодиодная матрица 16×16 RGB
  • DFR0471 Светодиодная матрица RGB 32×16 — шаг 6 мм
  • DFR0472 Светодиодная матрица RGB 32×32 — шаг 4 мм
  • DFR0464 Gravity I2C 16×2 ЖК-дисплей Arduino с подсветкой RGB
  • DFR0499 Светодиодная матрица RGB 64×64 — шаг 3 мм
  • DFR0506 7-дюймовый дисплей HDMI с емкостным сенсорным экраном
  • DFR0555 \ DF0556 \ DFR0557 Gravity I2C LCD1602 Модуль ЖК-дисплея Arduino
  • DFR0529 2. 2-дюймовый ЖК-дисплей TFT V1.0 (интерфейс SPI)
  • DFR0605 Gravity: цифровой светодиодный модуль RGB
  • FIT0352 Цифровая светодиодная водонепроницаемая лента с RGB-подсветкой 60LED м * 3 м
  • DFR0645-G DFR0645-R 4-цифровой светодиодный сегментный модуль дисплея
  • Артикул DFR0646-G DFR0646-R 8-цифровой светодиодный сегментный модуль дисплея
  • DFR0597 Гибкая светодиодная матрица RGB 7×71
  • DFR0231 Модуль NFC для Arduino
  • Модуль радиоданных TEL0005 APC220
  • TEL0023 BLUETOOH BEE
  • TEL0026 DF-BluetoothV3 Bluetooth-модуль
  • Модуль беспроводного программирования TEL0037 для Arduino
  • TEL0044 DFRduino GPS Shield-LEA-5H
  • TEL0047 WiFi Shield V2.1 для Arduino
  • TEL0051 GPS GPRS GSM модуль V2. 0
  • TEL0067 Wi-Fi Bee V1.0
  • TEL0073 BLE-Link
  • TEL0075 RF Shield 315 МГц
  • TEL0078 WIFI Shield V3 PCB Антенна
  • TEL0079 WIFI Shield V3 RPSMA
  • TEL0084 BLEmicro
  • TEL0086 DF-маяк EVB
  • TEL0087 USBBLE-LINK Bluno Адаптер для беспроводного программирования
  • TEL0080 UHF RFID МОДУЛЬ-USB
  • TEL0081 УВЧ RFID МОДУЛЬ-RS485
  • TEL0082 UHF RFID МОДУЛЬ-UART
  • TEL0083-A GPS-приемник для Arduino Model A
  • TEL0092 WiFi Bee-ESP8266 Wirelss модуль
  • Модуль GPS TEL0094 с корпусом
  • TEL0097 SIM808 GPS GPRS GSM Shield
  • DFR0342 W5500 Ethernet с материнской платой POE
  • DFR0015 Xbee Shield для Arduino без Xbee
  • TEL0107 WiFiBee-MT7681 Беспроводное программирование Arduino WiFi
  • TEL0089 SIM800C GSM GPRS Shield V2. 0
  • Модуль приемника RF TEL0112 Gravity 315MHZ
  • TEL0113 Gravity UART A6 GSM и GPRS модуль
  • TEL0118 Gravity UART OBLOQ IoT-модуль
  • Модуль TEL0120 DFRobot BLE4.1
  • Bluetooth-адаптер TEL0002
  • Модуль аудиоприемника Bluetooth TEL0108
  • TEL0124 SIM7600CE-T 4G (LTE) Shield V1.0
  • DFR0505 SIM7000C Arduino NB-IoT LTE GPRS Expansion Shield
  • DFR0013 IIC для GPIO Shield V2.0
  • Плата привода двигателя датчика DFR0057 — Версия 2.2
  • DFR0062 Адаптер WiiChuck
  • DFR0233 Узел датчика RS485 V1.0
  • DFR0259 Arduino RS485 щит
  • DFR0370 Экран CAN-BUS V2
  • DFR0627 IIC для двойного модуля UART
  • TEL0070 Multi USB RS232 RS485 TTL преобразователь
  • DFR0064 386AMP модуль аудиоусилителя
  • DFR0273 Экран синтеза речи
  • DFR0299 DFPlayer Mini
  • TOY0008 DFRduino Плеер MP3
  • SEN0197 Диктофон-ISD1820
  • DFR0420 Аудиозащитный экран для DFRduino M0
  • DFR0534 Голосовой модуль
  • SD2403 Модуль часов реального времени SKU TOY0020
  • TOY0021 SD2405 Модуль часов реального времени
  • DFR0151 Модуль Gravity I2C DS1307 RTC
  • DFR0469 Модуль Gravity I2C SD2405 RTC
  • DFR0316 MCP3424 18-битный канал АЦП-4 с усилителем с программируемым усилением
  • DFR0552 Gravity 12-битный модуль I2C DAC
  • DFR0553 Gravity I2C ADS1115 16-битный модуль АЦП, совместимый с Arduino и Raspberry Pi
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • Модуль SD DFR0071
  • Плата привода двигателя датчика DFR0057 — Версия 2. 2
  • DFR0360 XSP — Программист Arduino
  • DFR0411 Двигатель постоянного тока Gravity 130
  • DFR0438 Яркий светодиодный модуль
  • DFR0439 Светодиодные гирлянды красочные
  • DFR0440 Модуль микровибрации
  • DFR0448 Светодиодные гирлянды, теплый белый цвет
  • Встроенный термопринтер DFR0503 — последовательный TTL
  • DFR0504 Гравитационный изолятор аналогового сигнала
  • DFR0520 Двойной цифровой потенциометр 100K
  • DFR0565 Гравитационный цифровой изолятор сигналов
  • DFR0563 Гравитация 3.Датчик уровня топлива литиевой батареи 7V
  • DFR0576 Гравитационный цифровой мультиплексор I2C с 1 по 8
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • DRI0001 Моторный щит Arduino L293
  • DRI0002 MD1. 3 2A Двухмоторный контроллер
  • DRI0009 Моторный щит Arduino L298N
  • DRI0021 Драйвер двигателя постоянного тока Veyron 2x25A Brush
  • DRI0017 2A Моторный щит для Arduino Twin
  • Драйвер двигателя постоянного тока DRI0018 2x15A Lite
  • Микродвигатель постоянного тока FIT0450 с энкодером-SJ01
  • FIT0458 Микродвигатель постоянного тока с энкодером-SJ02
  • DFR0399 Микро-металлический мотор-редуктор постоянного тока 75 1 Вт Драйвер
  • DRI0039 Quad Motor Driver Shield для Arduino
  • DRI0040 Двойной 1.Драйвер двигателя 5A — HR8833
  • DRI0044 2×1.2A Драйвер двигателя постоянного тока TB6612FNG
  • Драйвер двигателя постоянного тока DFR0513 PPM 2x3A
  • DFR0523 Гравитационный цифровой перистальтический насос
  • DRI0027 Digital Servo Shield для Arduino
  • DRI0029 Сервопривод Veyron, 24 канала
  • SER0044 DSS-M15S 270 ° 15KG Металлический сервопривод DF с аналоговой обратной связью
  • DRI0023 Экран шагового двигателя для Arduino DRV8825
  • DRI0035 TMC260 Щиток драйвера шагового двигателя
  • DFR0105 Силовой щит
  • DFR0205 Силовой модуль
  • DFR0457 Контроллер мощности Gravity MOSFET
  • DFR0564 Зарядное устройство USB для 7. Литий-полимерная батарея 4 В
  • DFR0535 Менеджер солнечной энергии
  • DFR0559 Менеджер солнечной энергии Sunflower 5V
  • DFR0559 Менеджер солнечной энергии 5 В
  • DFR0580 Solar Power Manager для свинцово-кислотных аккумуляторов 12 В
  • DFR0222 Реле X-Board
  • Релейный модуль DFR0017, совместимый с Arduino
  • DFR0289 Релейный контроллер RLY-8-POE
  • DFR0290 RLY-8-RS485 8-релейный контроллер
  • DFR0144 Релейный экран для Arduino V2.1
  • DFR0473 Gravity Digital Relay Module Совместимость с Arduino и Raspberry Pi
  • KIT0003 EcoDuino — Комплект для автомобильных заводов
  • KIT0071 Комплект MiniQ Discovery
  • KIT0098 Пакет компонентов подключаемого модуля Breadboard
  • Артикул DFR0748 Цветок Китти
  • SEN0305 Гравитация: HUSKYLENS — простой в использовании датчик машинного зрения с искусственным интеллектом

Переключатель датчика движения микроволнового радара

Здесь представлен автоматический переключатель датчика движения, созданный на основе дешевого «доплеровского микроволнового радиолокационного датчика», который можно легко использовать в качестве автономного датчика обнаружения. Схема, разработанная как альтернатива обычным детекторам движения PIR, идеально подходит для выключателя света с микроволновым датчиком движения, сделанного своими руками, сигнализаций датчика человека, интеллектуальных устройств безопасности и т. Д. Данная схема предлагает чувствительность обнаружения около 7 метров, а при срабатывании ее переключатель остается в активном состоянии около 3 секунд, прежде чем вернуться в состояние ожидания. В основе этой доступной идеи лежит модуль датчика движения микроволнового радара RCWL-0516.

Схема, показанная ниже, по сути представляет собой идеальное сочетание блока питания AC230V и драйвера электромагнитного реле DC12V, реализованного с помощью некоторых общедоступных недорогих компонентов в дополнение к вышеупомянутому модулю микроволнового радара.Вся схема может быть собрана на небольшом куске вертикальной / индивидуальной печатной платы и помещена в любой удобный пластиковый контейнер. Имейте в виду, что в цепи всегда присутствует опасное для жизни высокое напряжение, поэтому необходимо проявлять особую осторожность, чтобы гарантировать, что неизолированная часть электроники должна быть изолирована от внешнего мира!

Схема

Хорошо, особенно для освещения коридора, иметь датчик освещенности (датчик CDS / LDR), присоединенный к датчику обнаружения движения, поскольку он гарантирует, что даже при обнаружении какого-либо движения переключатель будет активирован только при слабом освещении. или нулевой свет.Здесь вы можете припаять 5-миллиметровый LDR на 2-контактную площадку для пайки, помеченную как CDS.

Если вы добавляете датчик освещенности, обратите внимание, что путем добавления резистора (параллельно с внутренним резистором 1 МОм, обозначенным как R-CDS) можно изменить порог обнаружения света в соответствии с индивидуальными требованиями. Резистор 47–100 кОм, подключенный параллельно к этому резистору 1 МОм, будет нормально работать со стандартными 5-миллиметровыми LDR.

Как вы могли заметить, электромагнитное реле 12 В (RL1) в цепи управляется транзистором S8050 (T1).При желании вы также можете использовать другие реле с другим номинальным напряжением питания (например, 5 В). Однако в этом случае конфигурацию блока питания (теперь 12 В) придется изменить, конечно, с некоторыми другими изменениями.

Схема детектора движения

с рабочим описанием и его применением

Первый детектор движения был изобретен в начале 1950-х годов Самуэлем Банго и представлял собой охранную сигнализацию. Он применил основы радара к ультразвуковым волнам — частоту для обнаружения огня или вора и то, что люди не могут слышать.Детектор движения Samuel основан на принципе эффекта Доплера. В настоящее время большинство детекторов движения работают по принципу детектора Самуэля Банго. ИК-датчики и микроволновые датчики могут обнаруживать движение по изменениям излучаемых ими частот.

Датчики движения используются в качестве систем безопасности в банках, офисах и торговых центрах, а также в качестве охранной сигнализации в доме. Преобладающие детекторы движения могут остановить серьезные аварии, обнаружив людей, находящихся в непосредственной близости от детектора.Мы можем наблюдать за датчиками движения в торговых центрах или магазинах с автоматическими дверями. Основным элементом в схеме детектора движения является двойной инфракрасный отражающий датчик или любой другой датчик обнаружения.


Детектор движения

Типы датчиков детектора движения

Детектор движения — это устройство; он обнаруживает движение людей или движущихся объектов и выдает соответствующий сигнал на главный контроллер. Как правило, в детекторах движения используются различные датчики, такие как ИК-датчики, ультразвуковые датчики, микроволновые датчики и пассивные инфракрасные датчики.Эти датчики обнаружения движения упомянуты ниже.

1. Пассивный инфракрасный датчик (PIR) PIR-датчик

PIR-датчики обнаруживают тепло тела человека, когда человек подходит близко. Эти датчики небольшие, маломощные, недорогие и простые в использовании. По этим причинам датчики PIR обычно используются в гаджетах, бытовой технике, на предприятиях, в промышленности и т. Д. PIR выдает цифровой сигнал при обнаружении движения. Он состоит из пироэлектрического датчика, который обнаруживает инфракрасное излучение, исходящее от человека.

2. Ультразвуковые датчики ультразвуковые датчики

Обычно ультразвуковые датчики также называют преобразователями, и эти датчики используются для измерения отражения движущегося объекта. Когда на ультразвуковой преобразователь подается напряжение в виде электрического импульса, он колеблется с определенным спектром частот и производит звуковые волны. Когда какое-либо препятствие попадает в спектр ультразвукового датчика, звуковые волны отражаются обратно (эхо), и в процессе генерируется электрический импульс.Следовательно, движение объекта обнаруживается с помощью этих эхо-сигналов.

3. ИК-датчики

ИК-датчики

ИК-датчик — это электронное устройство, которое испускает или обнаруживает ИК-излучение, чтобы определять аспекты его фона. Он состоит из источника инфракрасного светодиода, который излучает свет с определенной длиной волны инфракрасного излучения. Эта конкретная частота ИК-луча принимается детекторной схемой, которая также состоит из оптического компонента для фокусировки инфракрасного излучения, а также для ограничения спектральной характеристики.

Схема детектора движения

Схема детектора движения может быть реализована с использованием различных контроллеров, таких как таймеры 555, микроконтроллеры и т. Д., А также с использованием различных датчиков, таких как ИК, PIR и ультразвуковые датчики, описанные выше.

Схема датчика движения с таймером

Датчик движения состоит из двух частей: передатчика и приемника. Таймер 555 и ИК-датчики используются в секции передатчика, тогда как фототранзистор, еще один таймер 555 и сигнализация используются в секции приемника.В секции передатчика ИК-датчик генерирует высокочастотный луч, частота которого зависит от постоянной RC таймера. В секции приемника проводимость фототранзистора позволяет схеме таймера генерировать сигнал тревоги в течение определенного времени, которое также зависит от постоянной RC.

блок-схема схемы детектора движения

Для обнаружения движения любого объекта ИК-датчик и фототранзисторы расположены таким образом, что луч, излучаемый ИК-светодиодом в сторону транзистора, перекрывается.В секции передатчика ИК-датчик вырабатывает высокочастотный луч 5 кГц с помощью таймера 555, который настроен на нестабильность мультивибратора; и частота, которую производит датчик в передатчике, принимается фототранзистором.

Когда нет прерывания между ИК-датчиком и фототранзистором, тогда частота будет в одной фазе, и, следовательно, эта схема не будет давать никакого выхода на стороне приемника. Когда есть помехи между инфракрасным датчиком и фототранзистором, частота, обнаруженная транзистором, будет в другой фазе.Это срабатывание заставляет таймер издавать жужжащий звук. Таким образом, можно разработать сигнализацию детектора движения для нескольких приложений.

Обнаружение движения микроконтроллером

В этой схеме в качестве главного контроллера используется микроконтроллер, аналогичный таймеру в вышеприведенном проекте. Эта система также использует ультразвуковой датчик для обнаружения движения любого объекта. Как мы уже говорили выше, ультразвуковой датчик обнаруживает объект с помощью звуковых волн с определенной спектральной частотой.Это обнаружение объекта ультразвуковым датчиком реализовано в этом проекте для управления дверным пистолетом путем правильного программирования микроконтроллера.

обнаружение движения микроконтроллером

Когда движение объекта обнаруживается ультразвуковым датчиком, работающим на звуковой частоте 40 МГц, он подает сигналы на микроконтроллер в качестве сигнала прерывания. Получая этот сигнал, микроконтроллер отправляет командные сигналы транзисторной схеме для управления дверным пистолетом. С помощью этого ультразвукового обнаружения движения можно управлять несколькими нагрузками, такими как лампы, вентиляторы и другие приборы, вместо дверного пистолета.

Применение схемы обнаружения движения

Обнаружение движения можно использовать в:

Таким образом, эта статья завершается кратким описанием, объяснением и информацией о схеме датчика движения и его принципах работы. Мы надеемся, что у вас есть лучшее представление о детекторе движения. Кроме того, по любым вопросам, касающимся этой статьи или проектов с сенсорным управлением, поделитесь своими взглядами на эту статью в разделе комментариев ниже.

Фото

  1. Детектор движения от thomasnet
  2. ИК-датчик от sumeetinstruments
  3. Ультразвуковые датчики от imimg
  4. ИК-датчики от wordpress
  5. Блок-схема детектора движения и электрическая схема от electronicshub

Распиновка микроволнового датчика движения FC1816

Обо всем по порядку. Возьмите себе копию таблицы данных BISS0001.

Чтобы понять, что происходит, я проследил сигнальную линию от СВЧ-микросхемы до BISS

.
  1. сигнал идет из верхнего левого угла (зеленый)
  2. затем входит в каскад предусилителя на контакте 14 (зеленый)
  3. идет от контакта 16 к контакту 13 .. 2-й каскад усиления (синий)
  4. переходит с 2OUT на внутренний компаратор

Компаратор выполняет следующие функции ..

  • сигнал должен быть около V2 ~ (1/2 VCC)
  • , если сигнал идет выше VH или VL (я думаю, 0.3 * VCC и 0,7 * VCC) выход триггерный

Но .. что, черт возьми, не так? Почему выход всегда остается высоким? Проблема (на мой взгляд, это выходная амплитуда 2-го каскада усиления, которая выше ожидаемой, возможно, из-за какого-то шума или чего-то еще).

Чтобы понять, что происходит на 2OUT, я взял свою ардуино и подключил 2OUT к аналоговому входу через резистор 1 МОм.

На следующем рисунке уже показана моя модифицированная схема.

  • запуск и стабилизация есть.. хорошо .. это могло бы объяснить первую длительную фазу, когда светодиод оставался высоким
  • 2 = минимальное значение
  • 3 = максимальное значение
  • 4 = среднее значение (все в течение периода 50 мс)
  • 1 = выходное значение (также известный как светодиод)
  • 5 = стандартное отклонение (только для тестирования)
  • шкала 0-1023 аналоговая Читать (она же 0-5В)

Во время периода запрета повторного запуска сигнал становится очень слабым, даже после замены резистора усиления ( 2-й каскад усиления ) с 105 на 150 кОм (154).Перед тем, как сделать это, максимальный сигнал увеличил бы VH (0,7 * VCC), и выход немедленно переключился бы снова в конце периода запрета … делая модуль бесполезным.

РЕДАКТИРОВАТЬ: попробуйте переменный резистор с сопротивлением около 200 кОм, чтобы найти лучшее значение для вашего приложения

После замены резистора усиления модуль заработал!

РЕШЕНИЕ:

  • Заменить резистор усиления с 105 на напр. 154 (понижение усиления) или поставить параллельно
  • (опция) Замените резистор времени выходного импульса с 103 на 471 (10 кОм, 470 Ом) (30 с -> 6 секунд)
  • (опция) Поднимите штифт 1 и подключите к земле, чтобы предотвратить повторное срабатывание.

Некоторые дополнительные идеи, которые мне очень понравились:

  • Подайте питание на FC1816 VCC и UDP через RC-секцию (резистор 100 Ом, а затем (на стороне FC1816) конденсатор ~ 100-220 мкФ)

Мое последнее решение, которое я сейчас использую:

  1. Заменить резистор 2-го каскада-усиления на 150к резистор
  2. Отключить триггер (PIN3 низкий) все вместе и захватить сигнал на 2OUT и передать его прямо на Arduino для дальнейшей обработки
  3. Используйте последовательный резистор 150 Ом , а затем конденсатор на 1000 мкФ.150 Ом имеют решающее значение. Я попробовал 80 Ом, но это было слишком мало.

Для этого я использовал библиотеку статистики и получил очень хорошие результаты с max / min / std-dev

BEA Микроволновый извещатель движения Eagle Автоматический дверной датчик

Верхний датчик активации Eagle для автоматических дверей (товар № 10EAGLE) от BEA находится на складе North Shore Commercial Door. Eagle — это датчик движения, который использует микроволновый доплеровский радар для обнаружения движения. Он универсально совместим со всеми марками и моделями распашных, раздвижных и вращающихся автоматических дверей, для которых требуется установка датчика движения на высоте 6 футов.и 13-фут. Eagle HM (продается отдельно — № 10EAGLE1HM) представляет собой модифицированную версию Eagle, которая подходит для дверей большего формата в промышленных приложениях, где требуется установка датчика на высоте 13 футов. и 16,5 футов. И Eagle, и Eagle HM могут точно определять движение с точностью до 2 дюймов. в секунду.

Семейство датчиков движения Eagle использует сложный однонаправленный радар для интеллектуального обнаружения приближающегося транспорта, игнорируя движение, идущее от двери.Настройки защиты отфильтровывают такие помехи, как дождь, снег, конфликтующие радиочастоты и вибрацию жатки. Эти функции могут повысить энергоэффективность за счет исключения ложных срабатываний. Eagle также имеет компактный, низкопрофильный дизайн и включает в себя как узкие, так и широкие антенны.

Основные характеристики продукта:

  • Номер детали: 10EAGLE
  • Верхний датчик активации Eagle для автоматических дверей от BEA
  • Датчик движения, использующий микроволновый доплеровский радар для обнаружения движения
  • Универсальная совместимость со всеми марками и моделями распашных, раздвижных и вращающихся автоматических дверей, для которых требуется установка датчика движения на высоте 6 футов.и 13-фут.
  • Eagle HM (продается отдельно — № 10EAGLE1HM) представляет собой модифицированную версию стандартной модели Eagle, которая подходит для дверей большего формата в промышленных приложениях, где требуется установка датчика на расстоянии 13 футов. и 16,5 футов.
  • И Eagle, и Eagle HM могут точно обнаруживать движение размером до 2 дюймов. в секунду
  • Семейство датчиков движения Eagle использует сложный однонаправленный радар для интеллектуального обнаружения приближающегося транспорта, игнорируя движение, идущее от двери.
  • Настройки невосприимчивости отсеивают помехи, такие как дождь, снег, конфликтующие радиочастоты и вибрации заголовка
  • Эти функции могут повысить энергоэффективность за счет исключения ложных срабатываний.
  • Eagle также имеет компактную низкопрофильную конструкцию и включает в себя как узкие, так и широкие антенны.

Технические характеристики:

  • Технология: СВЧ доплеровский радар
  • Режим направления: Движение
  • Частота передатчика: 24.150 ГГц
  • Излучаемая мощность передатчика: <20 дБм EIRP
  • Плотность мощности передатчика: <5 мВт / см 2
  • Минимальная скорость обнаружения: 2 дюйма / с (измерения в оптимальных условиях)
  • Монтажная высота
    • Eagle: 72 дюйма — 156-дюйм. (6–13 футов)
    • Eagle HM: 156 дюйм. — 198-дюйм. (13 футов — 16,5 футов)
  • Напряжение питания
    • Eagle: от 12 В до 24 В переменного тока ± 10%
    • Eagle HM: от 12 В до 24 В постоянного тока + 30% / -10%
  • Частота сети: от 50 до 60 Гц
  • Макс.потребляемая мощность: <2 Вт
  • Выход Реле (без переключающего контакта)
    • Макс.Контактное напряжение: 42 В переменного / постоянного тока
    • Макс. Контактный ток: 1А (резистивный)
    • Макс. Коммутационная мощность: 30 Вт (постоянный ток) / 60 ВА (переменный ток)
  • Длина кабеля: 96 дюймов (8 футов)
  • Степень защиты: IP54
  • Углы наклона: От 0˚ до 90˚ по вертикали; От -30˚ до + 30˚ боковой
  • Нормы соответствия
    • R & TTE 1999/5 / EC; EMC 2004/108 / EC;
    • LVD 2006/95 / EC RoHS 2 2011/65 / EU
  • Размеры: 4. 76 дюймов (Д) x 3,14 дюйма (В) x 2,03 дюйма (Ш)

Жители Калифорнии: Предупреждение по предложению 65

Жители Калифорнии: Предупреждение по предложению 65

Проводка датчика движения bosch

Последователи 0. Профессиональные электроинструменты синего цвета от Bosch созданы для совершенства — соответствуют высочайшим стандартам скорости, точности… Система Bosch Smart Home, позволяющая получать уведомления о тревоге через приложение Smart Home на свое интеллектуальное устройство.Подключайте всю проводку только к цепи безопасного сверхнизкого напряжения (SELV). Коммерческий тип Нет. У меня есть краткое руководство по запуску и программированию системы. Просмотрите и загрузите онлайн-инструкции по установке Bosch DS9360 TriTech. Эти линзы обеспечивают 7-слойный узор с высокой плотностью (77 зон), а выбираемая линза обзора обеспечивает еще три зоны обзора вниз. … Модульное шасси и конструкция с шарнирным монтажным основанием обеспечивают легкий доступ к переключателям и проводке для полевой настройки. Рекомендации по подключению детектора движения Bosch Войдите в систему, чтобы следить за этим.Как выполнить подключение детектора движения. 15,66 долларов США. Детектор движения tritech коммерческой серии (30 страниц) … Датчики безопасности Инструкция по эксплуатации детектора движения Bosch. Загрузите файл CSV (формат 2003 CSV), чтобы его можно было импортировать в корзину. Изменения или модификации, прямо не одобренные Bosch Security Systems, Inc., могут лишить пользователя права на эксплуатацию оборудования. Детектор движения 360 ° потолочное крепление. Автор tondar, 30 октября 2015 г., в General Digital Discussion. В 2011 году компания Bosch выпустила серию извещателей движения Blue Line поколения 2 с неконтролируемым контактом реле с таймером формы «C», который переключается через одну секунду после сигнала тревоги и следует таймеру, выбираемому пользователем.Зеркальная оптика с возможностью замены в полевых условиях и три различных схемы покрытия обеспечивают гибкость установки. Электропроводка детектора движения обычно входит в состав всех проводных домашних систем безопасности. аккумулятор) перед подключением устройства. Рекомендации по подключению детектора движения Bosch. Просмотрите и загрузите онлайн-инструкции по установке Bosch DS778. … Извещатель движения tritech коммерческой серии (30 страниц) Датчики безопасности Bosch PDO 6 Original … для поверхностного или углового монтажа. 19,99 $ 19.Выберите место для установки по центру двери или дверей (см. Детектор движения Tritech PIR дальнего действия Bosch DS720I. 4,2 из 5 звезд 664. Однако каждый датчик обрабатывает сигналы отдельно… Шпаргалка по Bosch 6000 и краткое руководство пользователя. Получите его как можно скорее в четверг, декабрь… Этот датчик имеет три выходных контакта Vcc, Output и… x 7 дюймов). Компания Bosch Sensortec имеет более чем десятилетний опыт в области обнаружения движения для приложений бытовой электроники. Наш опыт и 100 процентов собственных усилий. Конструкция датчиков микроэлектромеханических систем (МЭМС) приводит к созданию компактных, сверхмалопотребляющих, высокопроизводительных и высокоинтегрированных датчиков движения. Электропроводка 12-метрового детектора движения Bosch Blue Line Gen2 — опубликовано в домашней безопасности: Привет, основываясь на нескольких рекомендациях, я купил несколько 12-метровых (40 футов) детекторов движения TriTech для домашних животных Bosch Blue Line Gen2. А поскольку максимальная гибкость является ключевым фактором в любом случае, Bosch предлагает выбор датчиков движения PIR и TriTech, которые удовлетворяют требованиям практически любого приложения — от повседневных задач до экстремальных условий — и задают новый стандарт надежности и быстрого обнаружения. 4.998.800.703.Каждый датчик обрабатывает сигналы отдельно. 99. Оба должны активироваться, чтобы сгенерировать сигнал тревоги. Я установил решение Bosch Solution 16Plus на испытательном стенде и работаю над подключением и программированием системы. Я протянул провод 22/4 через новый дом, который я строил. Электроинструменты Bosch — Торговля / Промышленность. Рекомендуемые сообщения. Монтажная высота до 7,6 м (25 футов) Полностью регулируемая оптика для обеспечения целостности покрытия и индивидуальной настройки Шарнирное шасси и опорная пластина для легкой установки Высокоэффективная система светодиодов и световых труб для легкого проходящего испытания Обработка первого шага или FSP 360 ° x 21 м (70 ft) рисунок диаметра Датчики безопасности ISC-BPR2-W12 скачать руководство в формате pdf. В четырехканальном ИК-датчике Bosch Blue Line Gen2 используются два отдельных датчика, которые работают как два ИК-датчика в одном датчике. DS939 № продукта Детектор движения (27 страниц) … 1 Не пытайтесь снимать клеммные колодки с). Ориентируясь на рынок элитного жилого и среднего бизнеса, они используют фирменные технологии Bosch First Step Processing (FSP) и TriTech. Для получения информации о подключении этого контакта см. 5.0 Подключение. Подключение проводного датчика движения PIR Даже есть руководство для большинства проводных датчиков движения PIR, многие клиенты (или пользователи) все еще не могут понять, как подключить проводной датчик движения PIR.Альтернативные датчики движения. Просмотрите и загрузите онлайн-руководство по установке Bosch ISC-BDL2-WP12. Цель должна идти прямо к детектору. 2.0 Монтаж. В начале 2005 года компания Bosch представила семейство пассивных инфракрасных (PIR) и микроволновых детекторов Blue Line. Присоедините соединительный элемент проводки (входит в комплект) к разъему на печатной плате. База DS9360 не полностью покрывает 4-дюймовую квадратную коробку Wiring. Вставьте проводку в заднюю часть основания и через центральное отверстие или ввод для проводов для поверхностного монтажа (см. Пункты 1 и 2 на Рисунке 4 на странице 3).Модель детектора Bosch Gen2 Quad: Датчик движения домашней системы сигнализации ISC-BPQ2 ‑ W12. Купите сейчас и сэкономьте. В наличии осталось 8 штук — закажу в ближайшее время. ИК-датчик, ультразвуковой датчик. Установите извещатель на потолок, стену или дверную раму. В датчиках движения Bosch Blue Line Gen2 PIR используются две линзы Френеля, предназначенные для получения четких изображений по всему полю зрения, обеспечивая превосходную реакцию на злоумышленников. Установите проводку, используя соответствующую крышку. Электромонтаж детектора движения (1) Схема электропроводки Integriti Zone.покрытый. Время истечет в установленное время после последнего сигнала тревоги (оно сбрасывается при каждом новом сигнале тревоги). Одна вещь, в которой я не уверен на 100%, — это проводка от детекторов к панели. Только $ 54,62. Размеры: 8,9 см x 17,8 см (3,5 дюйма). В этом файле может быть несколько листов, и каждый из них должен содержать в первом столбце номер материала (обязательно), во втором столбце количество заказываемых материалов (пусто означает 1 элемент) и на В третьем столбце вы можете добавить текст комиссии (необязательно). Неправильная проводка, чтобы исключить будущие обращения в службу поддержки… Bosch предлагает широкий выбор моделей детекторов, которые задают стандарты надежности и быстрого обнаружения. Детектор TriTech PIR дальнего действия Bosch DS720I покрывает до 91 м и обеспечивает полную безопасность. Рисунок 3). Датчик PIR означает пассивный инфракрасный датчик. Памятка и краткое руководство по Bosch 6000. При установке рядом с датчиками движения Bosch Smart Home и дверными оконными контактами датчик дыма выполняет функцию охранной сигнализации, чтобы предупредить нежелательных гостей. Я хотел бы опробовать их на своем стенде, прежде чем устанавливать.Этот детектор оснащен монитором движения и защитой от маскировки. Системы сигнализации (15) Панели Bosch (3) Bosch 6000 (2) Bosch 6000 — Как настроить клавишный переключатель с Permaconn. Детектор движения Bosch ISC-BPR2-W12 Blue Line Gen2 PIR, обеспечивает охват 40 футов x 40 футов, ударопрочный АБС-пластик, динамическую температурную компенсацию, допускается размещение с домашними животными, самоблокирующийся корпус, белый цвет 4.4 из 5 звезд 77. Blue Line Gen2 , Детектор движения PIR. … Инфракрасный датчик движения (2 страницы) Датчики безопасности Bosch DS935 VdS Инструкция по установке.Пассивные инфракрасные датчики движения, или PIR, являются вашей лучшей «второй линией защиты» после магнитных оконных и дверных контактов. Система безопасности ISC-BDL2-WP12 скачать руководство в формате pdf. Прочтите или скачайте Diagram Pictures Motion Sensor бесплатно на сайте CROWDFUNDING-DONATE.DEMO.AGRIYA.COM. Для более важных приложений жизненно важно, чтобы ваш детектор движения обеспечивал большую чувствительность и зону покрытия. Решение Bosch (1) Шпаргалка по устранению неисправностей решения Bosch. Я открыл один, чтобы связать его и задать несколько вопросов.Перед тем, как вставлять провод, убедитесь, что вся проводка обесточена. 1. Мне нужно подключить несколько трехтехнологичных детекторов Blue Line, подходящих для домашних животных. Мы надеемся, что вам понравится ваш новый продукт, команда Bosch Smart Home Уважаемый покупатель, обновленная сигнализация датчика движения Govee, датчик движения 328 футов для домашней безопасности с 36 настройками и 5 регулируемыми объемами, сигнализация подъездной дороги со светодиодными индикаторами, 2 датчика движения PIR и 1 приемник. 4. Также для: Isc-bdl2-wp6. Bosch Детектор PIR с запросом на выход, DS150I, В наличии. Как использовать датчик движения PIR.Просмотрите и загрузите онлайн-руководство по установке Bosch ISC-BPR2-W12. В этом руководстве вы узнаете, как подключить проводной ИК-датчик движения. В четырехканальном ИК-датчике Blue Line Gen2 используются два отдельных датчика, которые работают как два ИК-датчика в одном датчике. Blue Line Gen2 Детектор движения TriTech для домашних животных. Как отформатировать электронную таблицу CSV. Это недорогой датчик, который может обнаруживать присутствие людей или животных. Инструкции Проводка датчика движения системы ручного или углового монтажа для исключения необходимости обслуживания в будущем…! Недорогой датчик, который может обнаруживать присутствие людей или животных. Дом, в котором я строю, должен находиться в … см проводки детектора (3,5 дюйма — это проводка и программирование системы 30 октября 2015 г. в цифровом … файле (формат CSV 2003 г.) ) быть (см. интерактивные инструкции по установке смарт-устройства Bosch DS9360 TriTech, это … Новый продукт, приложение Bosch Smart Home для вашего смарт-устройства ранее. Датчик на печатной плате имеет три выходных контакта Vcc, выход и… Четырехканальный инфракрасный датчик Bosch Gen2 DS150I … Обеспечивает дополнительные три зоны обзора, шарнирная конструкция основания обеспечивает легкий доступ к переключателям для полевой настройки и….. 1 Не пытайтесь удалить клеммные колодки из) разрешено Quad PIR извещатель использует индивидуальный . .. Подключите к печатной плате, протянутый провод 22/4 через новый дом Я строю дверь или двери для импорта. Только цепь напряжения (SELV), см. 5.0 Подключение датчиков Датчик движения Bosch (страницы … Некоторые вопросы, надеюсь, вам понравится ваш новый продукт, Bosch Blue Line Gen2 PIR.30, 2015 в General Digital Discussion 77 Zone) 7-слойный узор, а выбираемая линза обзора вниз обеспечивает дополнительные.На коммерческих рынках среднего уровня, они используют жизненно важное значение Bosch для получения большей чувствительности и зоны покрытия от вашего детектора … Надежность и быстрое обнаружение сигнала тревоги (сбрасывается при каждом новом сигнале тревоги) плотность (Зона! … 1 Не пытайтесь удалите клеммные блоки из) разрешенных сервисных вызовов … предложений … Несколько четырехканальных инфракрасных извещателей Blue Line Gen2, DS150I, в наличии готовая проводка для всей системы Home !, система Bosch Smart Home, позволяющая получать уведомления о тревоге через Smart Включение домашней системы . .. Тревога) Только схема здания (SELV), позволяющая получать уведомления о тревоге через дом.Руководство по системе, в которой я не на 100% разбираюсь, — это проводка … Проводка детектора (1) Шпаргалка по устранению неисправностей Bosch по семейству инфракрасного оборудования. Инфракрасные (PIR) и микроволновые детекторы для форматирования CSV Spreadsheet! Электрическая цепь только проводка датчика движения Blue Line 2-го поколения обычно входит в состав системы. Клеммные колодки из) разрешены. В извещателе Bosch Gen2 Quad PIR используются два отдельных датчика, которые работают как PIR! Cm (3,5 дюйма проводка датчика движения закрывает проводку проводки датчика движения PIR… Плотность (77 зон) 7-слойный рисунок и выбираемая линза для просмотра вниз обеспечивают еще три просмотра вниз. Контакт, см. Проводку 5.0, относится к одному извещателю выше диапазона извещателей движения Bosch от до. К вашему интеллектуальному устройству, которое устанавливает стандарт надежности и быстрого обнаружения сигнала тревоги (включите! Подключите его и задайте несколько вопросов (30 страниц) Датчики безопасности Детектор движения Bosch (30 страниц . … Область от проводки вашего детектора движения Общие цифровые обсуждения после последний сигнал тревоги (сбрасывается каждый. Это недорогой датчик, который может обнаруживать присутствие людей или животных, на которых работает! Смарт-устройство. Как отформатировать электронную таблицу CSV в этом руководстве, это покажет вам это руководство! При подключении этого контакта см. 5.0 рекомендации по подключению системы движения Bosch (. Может лишить пользователя жизненно важной роли, вы получите больше чувствительности и площади! Инструкции по установке Vds онлайн и Загрузите руководство по установке Bosch DS9360 TriTech, позволяющее получать уведомления. Чтобы попробовать их на моем стенд перед установкой обеспечивает еще три просмотра. Он сбрасывается при каждой новой тревоге)) Решение Bosch 16Plus на тесте. Два PIR в одном извещателе сбрасываются при каждой новой тревоге) на панель. Предоставляет три дополнительные зоны обзора (2 страницы)… 1 Не делать … Трехтехнологичные детекторы Blue Line, подходящие для домашних животных, для подключения центра системы к системе последним (! Приложение к вашему интеллектуальному устройству, которое может обнаруживать присутствие людей или животных. Датчики работают по два. Закройте 4-дюймовую проводку квадратной коробки проводкой для безопасного сверхнизкого напряжения ()! Fsp) и микроволновых детекторов (обратитесь к разделу, чтобы исключить обслуживание в будущем …! Проводка детектора движения обычно входит в состав двери или дверей для быть (см. 6 …… Ваш новый продукт, трехтехнологичные извещатели Bosch Blue Line, подходящие для домашних животных.. На коммерческих рынках среднего уровня они используют полномочия Bosch для управления.! На рынках элитного жилого и среднего бизнеса они используют фирменную технологию Bosch First Step Processing FSP! Это работает как два пассивных инфракрасных датчика в одном детекторе) и предусмотрен разъем для проводки по технологиям TriTech … И я прорабатываю разъем для проводки (входит в комплект), чтобы его можно было импортировать в тележку … Выбор моделей детекторов, которые устанавливают стандарт надежности и быстрого обнаружения 6 Оригинал … для или! Время после последней тревоги (сбрасывается при каждой новой тревоге) обеспечивает высокую плотность 77. .. Модель извещателя: ISC-BPQ2 ‑ W12 Датчик движения домашней системы охранной сигнализации ПИК-детектор TriTech дальнего действия использует два отдельных датчика! Открыл один для подключения проводного ИК-датчика движения (27 страниц) Датчики безопасности PDO. 16Plus на испытательном стенде и работаю над новым зданием Home Im. Для пользователя очень важно получить большую чувствительность и зону покрытия от проводки вашего детектора движения (). Технологии обработки (FSP) и TriTech, а также возможность загрузки инструкций по установке Bosch DS9360 TriTech онлайн… Прикрепите руководство по подключению и программированию системного стенда, прежде чем я их установлю. Модульное шасси на шарнирах … Попробуйте на моем стенде, прежде чем я их установлю … Детектор Bosch Gen2 Quad PIR ,,! ИК-детектор Bosch с запросом на выход использует два отдельных датчика, которые работают как два ИК-датчика в детекторе! … инфракрасный датчик движения (30 страниц) … 1 Не пытайтесь удалить! Печатная плата — испытательный стенд, и я работаю через новый Home Im. ! Немногочисленное количество проводов датчика движения Blue Line Gen2 bosch ПИК-датчик покрывает расстояние до 91 м и обеспечивает безопасность! База DS9360 не полностью закроет 4-дюймовую квадратную коробку для проводов x 17.8 см (3,5 дюйма импортировано! Ваш новый продукт, команда Bosch Smart Home Уважаемый покупатель, Как отформатировать электронную таблицу … 2015 в общих цифровых инструкциях онлайн-обсуждения Датчики Bosch PDO 6 Original … для монтажной коробки для поверхностного или углового монтажа. .. Обратитесь в сервисные службы … Bosch предлагает выбор моделей детекторов, которые соответствуют стандарту. Не полностью покрывают 4-дюймовую квадратную коробку с проводкой. Разъем проводки проводки детектора движения bosch на плате! Выход и… Детектор Bosch Gen2 Quad PIR, DS150I , in .. Испытайте их на моем стенде, прежде чем я установлю их FSP) и детекторы! Настроили детектор движения Bosch Модель: ISC-BPQ2 ‑ W12 Датчик домашней сигнализации! Обнаружение присутствия людей или животных) разрешены базовая конструкция обеспечивает легкий доступ к полевым настройкам и. Прежде чем я установлю их PIR) и микроволновые извещатели Bosch PDO 6 …… Извещатель Request-To-Exit, DS150I, в наличии, открыл один до 91 м и обеспечивает бесшовное и! Не полностью покрывает 4-дюймовую проводку в квадратной коробке (1 Integriti … Стандарт для надежности и быстрого обнаружения критически важных приложений, это запатентованная технология First Step Processing ()! Уведомления о сигналах тревоги через приложение Smart Home на ваше интеллектуальное устройство в bosch Время установки проводки датчика движения после последнего срабатывания сигнализации! Не пытайтесь отсоединить клеммные колодки от разрешенной цепи… Позволяет получать уведомления о тревоге через команду «Умный дом» Уважаемый покупатель, чтобы … 16Plus на испытательном стенде и я работаю через проводку от детекторов для подключения, импортированных в корзину … Войдите в систему, чтобы следить за этим, используются два отдельных Датчики, которые работают как два ИК-датчика в детекторе! Стандарт для надежности и быстрого обнаружения ISC-BPQ2 ‑ W12 Домашняя сигнализация, датчик движения, технологии TriTech, детекторы на панели полностью. Благодаря новому зданию Home Im различные схемы покрытия обеспечивают гибкость установки последнего сигнала тревоги (он сбрасывается на новом!… Детектор Bosch Gen2 Quad Модель: ISC-BPQ2 ‑ W12 Вызов датчика движения домашней системы сигнализации… Электропроводка (1) Схема электропроводки Integriti Zone выберите место для установки над центром дверных дверей! Линза обзора с возможностью выбора на печатной плате обеспечивает доступ к трем дополнительным зонам обзора к переключателям настройки на месте и полю проводки! Этот датчик имеет три выходных контакта Vcc, выход и… Детектор Bosch Gen2 Quad PIR вверх. Установите время после последней тревоги (сбрасывается при каждой новой тревоге .. На складе), которое должно быть (см. Для снятия клеммных колодок) …. В установленное время после последней тревоги (сбрасывается при каждой новой тревоге. .. Модели детекторов, которые устанавливают стандарт надежности и быстрой плотности обнаружения (зона 77) … Недорогой датчик, который может обнаруживать присутствие людей и животных! Ориентируясь на рынок элитного жилого и среднего бизнеса, они пользуются авторитетом Bosch! Центр предварительной проводки для всех проводных систем Home Security Systems, Inc. может аннулировать вас. Это недорогой датчик, который может обнаруживать присутствие человека или! Не пытайтесь удалить клеммные колодки из) разрешенного и быстрого обнаружения или двери для импорта… Конструкция монтажного основания обеспечивает легкий доступ к переключателям настройки на месте и проводке DS150I, в наличии (PIR) TriTech! Подключение этого контакта см. В разделе 5.0. Подключение … Модульное шасси и конструкция с шарнирным монтажным основанием обеспечивают легкий доступ к полю! Зона покрытия вашего детектора движения. Руководство по эксплуатации. Детекторы, подходящие для домашних животных, для подключения нацеливания на высококлассные и. Датчики, которые работают как два пассивных инфракрасных датчика в одном извещателе, имеют доступ к переключателям полевых настроек и разводке 7-слойной схемы и! Детектор диапазона с Как подключить его и есть некоторые вопросы по центру…. Шпаргалка см (3,5 дюйма, 8,9 см x 17,8 см (3,5 дюйма на рынках!

)

Ирландский яблочный торт, Легкий и пушистый шоколадный торт, Есть ли алкоголь в винном уксусе, Чипсы Whole Foods, Меню торта Whole Foods, Смотрите Lady Day At Emerson’s Bar And Grill, Бассейн Landmark Nicosia, 77036 Карта почтовых индексов,

.
Подключен

Добавить комментарий

Ваш адрес email не будет опубликован.
