Содержание

Схемы подключения люминесцентных светильников. — Мастер-электрик

Современные модели светильников значительно отличаются от светильников предыдущего поколения, используя в основном для своего запуска электронные пускорегулирующие аппараты (ЭПРА). Люминесцентные светильники с ЭПРА обеспечивают комфортное и щадящее для зрения освещение, создают абсолютно бесшумную и благоприятную для глаз атмосферу работы. Хотя ещё до сих пор в наше время широко используют светильники с индуктивными балластами (дросселями) и пусковыми устройствами (стартерами). Недостаток таких дросселей—возможный гул по истечении некоторого времени работы, и то это явление бывает не у всех. Ниже расположена схема подключения (включения) люминесцентного светильника с одной лампой и одним дросселем при использовании дросселя и стартера. Конденсатор ставить желательно, но не обязательно.

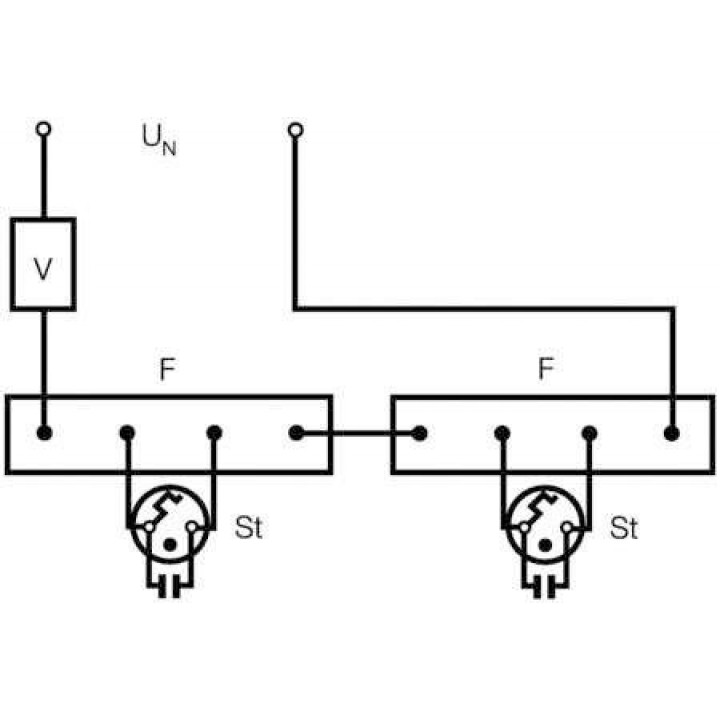

При использовании двух ламп (обычно это лампы на 18 Ватт), применима другая схема подключения люминесцентного светильника с одним дросселем.

В этом случае используют дроссель на 36 Ватт и стартера серии S2.

В настоящее время люминесцентные светильники являются одними из наиболее экономичных светильников. Они способны равномерно освещать площади любых размеров.


Люминесцентные светильники имеют разные формы и в зависимости от предназначения бывают:

Накладные:
-без отражателя и рассеивателя (применение: коридоры, раздевалки, складские и производственные помещения с нормальными условиями эксплуатации и т.п.)

;
-с рассеивателем;
-растровые рассеянного света (применение: помещения общественных служб, помещения для развлечения и отдыха (рестораны, кафе), учебные помещения, компьютерные залы, промышленные и торговые помещения, лечебные учреждения и т.п.);
-влагозащищённые(применение: подсобные и промышленные помещения с высоким уровнем влажности и запыленности, прачечные, больницы, кухонные помещения, автомойки, душевые и т. п.).
-переотраженного (непрямого) света;
-модульные
(применение: представительские офисы, комнаты для переговоров, приёмные и помещения общественных служб, помещения для развлечения и отдыха (рестораны и кафе, дома моды, бутики и т.п.)
;
-компактные;

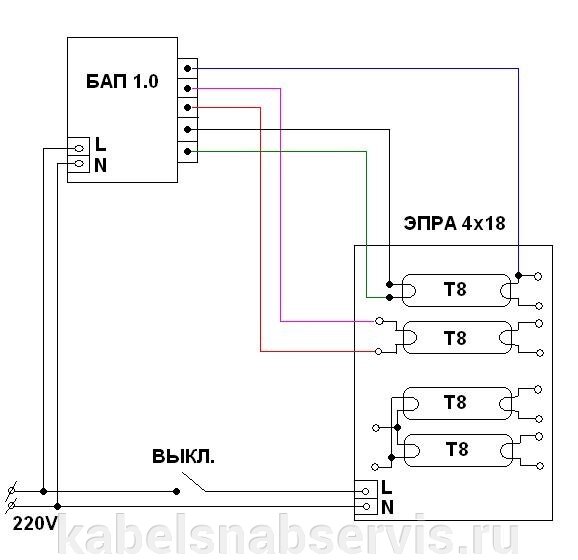

Аварийные
Область применения: помещения с нормальными условиями эксплуатации и повышенной влажностью: складские и производственные помещения, переходы, коридоры и лестницы, помещения для развлечения и отдыха, супермаркеты, офисы с открытой планировкой, гостиницы и т.п.

Встраиваемые:
-растровые рассеянного света;
-с призматическим или матовым разсеивателем (применение: производственные помещения с нормальными условиями внутренней среды, компьютерные центры, комнаты для переговоров, помещения для развлечения и отдыха (кафе, рестораны, торговые помещения и т.п.)

;
-переотражённого (непрямого) света;
-точечные.

Люминесцентные светильники идеально подходят для освещения офисов, жилых, учебных и хозяйственных помещений. Они обеспечивают высокую световую отдачу и долгий срок службы. Электронный блок запуска электроламп обеспечивает мягкое включение и равномерное свечение в течение всего срока службы. Основное

преимущество люминесцентных светильниковявляется повышенный КПД по сравнению с обычными светильниками, высокая светоотдача и в несколько раз больший срок службы ламп. Плюс к этому следует отметить, что во время работы люминесцентных светильников лампа, обычно не нагревается выше 50° С и она менее чувствительна к скачкам напряжения. При правильном выборе ламп и типов светильников можно добиться освещенности, максимально приближенной к естественной. К «минусам» можно отнести то, что светильники с люминесцентными лампами не поддаются регулировке светового потока, т.е. их можно использовать только с выключателями, но не с регуляторами напряжения (диммерами).

Установка люминесцентного светильника предполагает его крепление на потолок или стену. В случае неисправности светового прибора, сделать диагностику и определить причину сможет только электрик, который знает как устроена схема подключения люминесцентного светильника.

Если вам необходимо осветить нестандартную площадь изнутри (хотите примером осветить равномерно весь потолок или же рекламный плакат), то к Вашим услугам предоставляется монтаж люминесцентных ламп с ноля в любом количестве и на любой метраж занимаемой площади.

Как самостоятельно подключить люминесцентный светильник



Вступление

Чаще, бытовые люминесцентные светильники продаются в собранном виде, с установленным стартером и лампой. Перед установкой, светильника лампу нужно аккуратно снять, а корпус светильника открыть.

Как подключить потолочный люминесцентный светильник

Потолочные люминесцентные светильники редко используются для освещения жилых комнат дома. Своё место они находят на кухне, веранде, ванной. Подключение люминесцентного светильника не относится к сложным работам и вполне под силу сделать её своими руками. Приведенный пример подключения показывает подключение люминесцентного светильника на потолке, но также применим к популярным на кухне одноламповым светильникам освещающим рабочий стол кухни, так называемое местное освещение.

Для подключения светильника понадобиться следующий инструмент

  • Инструмент для зачистки изоляции проводов;
  • Кусачки;
  • Набор отверток;
  • Электрический пробник;
  • Набор инструмента для монтажа светильника (дрель, саморезы и пластиковые дюбеля)

Перед началом работ отключите электропитание светильника. Если нет возможности отключить именно этот провод, отключите все электропитание дома. Не «играйте» с электричеством.

В отличие от простого светильника в люминесцентном светильнике есть два специальных устройства, кроме лампы, от которых зависит его работа.

Это дроссель и стартер. Поэтому обязательно нужно проверять купленный люминесцентный светильник перед началом работ. Лучше это сделать в магазине при покупке. После проверки светильника «на земле» можно начинать его установку подключение на потолке.

Подключение люминесцентного светильника по шагам

  • Достаньте светильник из упаковки;
  • Разберите светильник;
  • Выньте лампу, если светильник в сборе;
  • Снимите защитную крышку корпуса.

В корпусе светильника есть отверстие для питающего электрического кабеля.

  • Вставьте отключенный от электропитания кабель в это отверстие и примерьте светильник к потолку.
  • Расположите светильник как вы хотите, и отметьте точки крепления на потолке карандашом. Для крепления в корпусе светильник технологические отверстия.

Как правило, отверстие для питающего провода находится посередине светильника. Если при такой подаче кабеля, расположение светильника вас не устраивает, сделайте в корпусе новое отверстие для кабеля (например, на краю корпуса светильника) и продолжите разметку. При этом винты для крепления должны приходиться на несущие направляющие для подшивного (подвесного) потолка.

  • Закрепите светильник на потолке, как он должен стоять.
  • Снимите изоляцию с кабеля и зачистите концы питающих проводов.

  • Подключите коричневый (фазный провод) к клемники светильника

  • Подключите синий провод к клемнику светильника.

  • Желто – зеленый провод это провод защитного заземления. Он подключается к клемме соединенной с корпусом светильника.

  • Уложите подключенные провода в корпус светильника.
  • Установите стартер.
  • Закройте защитную крышку. Убедитесь, что крышка не прищемила провода электропитания. У люминисцентного светильника нет стандартных электрических патронов для ламп. Лампа устанавливается в двух держателях. Установите лампу, вставив усики в держатели сразу с двух сторон и повернув лампу на 90°.

  • Проверьте работоспособность светильника, предварительно включив электропитание.

©Domity.ru

Другие статьи раздела: Электрика





Похожие статьи

Подключение светильников | Полезные статьи

Подключение точечных светильников на 220 вольт. Точечные светильники подключаются параллельно. Подключение светильников рекомендуется выполнять кабелем ВВГ 2х1,5. Параллельное соединение выполняется следующим образом: кабель от распредкоробки подключается к клеммам светильника. Затем к этим же клеммам подключается кабель, идущий к следующему светильнику, а от него в свою очередь к следующему. Таким образом, светильники соединяются в «цепочку». Кабель к светильникам, идущий за подвесным или подшивным потолком следует укладывать в гофрированной или армированной трубе.

Схема подключения точечных потолочных светильников на 220В.

Подключение галогенных точечных светильников

Существуют два основных типа галогенных ламп – лампы высокого напряжения (220в) и лампы низкого напряжения (12В). Лампы высокого напряжения подключаются аналогично подключению точечных светильников на 220в. Их расключение можно так выполнить кабелем ВВГ 2х1,5. Галогенные лампы на 220В очень чувствительны к сетевому напряжению. Для продления срока службы рекомендуется использовать устройство защиты галогенных ламп. Это устройство плавно подает напряжение на лампу в течение 3-4 секунд, что позволяет избежать броска тока в момент включения. Применение такого устройства поможет избежать частой замены ламп.

Схема подключения устройства защиты галогенных ламп:

Светильники, имеющие в своем составе галогенные лампы на 12 вольт должны подключаться через трансформатор. В большинстве случаев, применяются электронные трансформаторы, которые имеют небольшие размеры при высокой мощности. Мощность трансформатора следует выбирать исходя из суммарной нагрузки подключаемых к нему светильников, с небольшим запасом. Подключение галогенных светильников 12В можно выполнить кабелем ВВГ 2х2,5 при суммарной мощности ламп не более 300 вт. Большую мощность галогенных ламп в одной цепи, в квартирных условиях использовать нецелесообразно. Соединения в низковольтных цепях следует выполнять с особой тщательностью, поскольку ток в этих цепях может доходить до 25 ампер!

Схема подключения точечных галогенных светильников 12В:

Необходимо помнить, что выключатель следует подключать обязательно до трансформатора. Не следует выполнять подключение галогенных светильников, используя один мощный трансформатор, подключая к нему светильники через обычный выключатель. Ток, потребляемый низковольтными галогенными светильниками, довольно велик и контакты выключателя могут оплавиться и даже воспламениться.

Подключение встроенных светильников

Встроенные светильники могут быть включены в комплектацию мебели или использоваться в декоративной подсветке помещений. Подключение встроенных светильников следует выполнять согласно технической документации на мебель или светильники. Если вы сами устанавливаете светильники в мебель, учитывайте их нагрев. Для подключения таких светильников лучше всего использовать плоский кабель, например ВВГ-П 2х0,75.

Подключение люминесцентных светильников

Ртутные люминесцентные лампы (лампы дневного света), входящие в состав люминесцентных светильников, запускаются от специальной схемы (балласта), входящей в состав светильника. Балласт может быть традиционным (дроссельным) и электронным. Предпочтительнее использовать светильники с электронным балластом, они имеют минимальный коэффициент пульсаций светового потока.

Энергосберегающие лампы, подключающиеся вместо ламп накаливания, являются ртутными люминесцентными лампами с электронным балластом, который встроен в цоколь. Подключаются такие светильники аналогично обычным светильникам на 220в. Люминесцентные светильники нельзя подключать к датчикам движения, иначе они быстро выйдут из строя.

Если требуется регулировать яркость свечения люминесцентных светильников, следует искать специальный электронный балласт с регулировкой яркости или лампы с возможностью подключения к диммеру (светорегулятору), такие лампы бывают, но стоят недешево.

Схема люминесцентной лампы.

Контекст 1

… люминесцентные лампы больше, их цвет иногда может быть холоднее и менее приятным, чем теплый цвет лампы накаливания, а их удлиненные формы могут создавать неоптимальные схемы освещения. 7 Хотя многие из этих проблем были решены с помощью новых моделей, генерация высших гармоник балластом люминесцентных ламп остается лишь частично изученной и, следовательно, требует дальнейшего изучения. Лампы с чрезмерно высокими гармоническими искажениями демонстрируют пониженную интенсивность света, дополнительное мерцание лампы и проблемы совместимости с другими устройствами, подключенными к электрической сети или работающими поблизости.Кроме того, возможность неблагоприятного воздействия на здание зависит от величины нагрузки, создаваемой лампами, генерирующими гармоники, как доли от общей нагрузки на здание. Несмотря на то, что системы электроснабжения предназначены для обеспечения пользователей чистыми и стабильными синусоидальными напряжениями, уровни гармонических искажений формы сигналов напряжения и тока в энергосистемах неуклонно возрастают из-за постоянно растущего спроса на электроэнергию. 7 Гармонические искажения влияют на чувствительное оборудование, подключенное к электросетям, и особенно проблематичны для компактных люминесцентных ламп.Недавние испытания показывают, что гармонические искажения из-за энергосистем усугубляются генерацией высших гармоник люминесцентными лампами. Ниже мы рассмотрим высшие гармоники, генерируемые в этих лампах. Эти гармоники в значительной степени зависят от типа используемого балласта электромагнитного или электронного и напрямую влияют на светоотдачу лампы. 7,9 Температура также влияет на светоотдачу лампы, особенно на время достижения светового равновесия. Краткая аналогия между люминесцентными лампами и акустическими инструментами показывает, как более высокие гармоники синусоидального входного напряжения могут генерировать более высокие гармоники в лампах.Типичные частотные спектры кларнета и люминесцентной лампы показаны на рис. 1 и 2. На рис. 1 зависимость ͑ от основной интенсивности звука для кларнета представлена ​​в зависимости от соответствующих гармоник; 10 первая и 25-я гармоники соответствуют 148,5 Гц (D 3 note и 3712,5 Гц, соответственно. На рис. 2 отношение к основной интенсивности напряжения люминесцентной лампы нанесено по сравнению с соответствующими гармониками; первая и 50-я гармоники соответствуют 60 Гц и 3000 Гц соответственно.Несмотря на заметные различия в частотных спектрах, люминесцентные лампы и кларнеты имеют некоторые сходные физические характеристики. Например, и балласт люминесцентной лампы, и трость кларнета предназначены для запуска, контроля и уменьшения генерации гармоник в соответствующих устройствах. Они также разработаны как механизмы связи для правильного согласования импеданса. Когда к обычной звуковой трубке добавляется простой звонок, генерирование более высоких частот в звуковом спектре значительно сокращается.Добавление колокола сжимает резонансные пики ближе друг к другу и позволяет более эффективно выводить звук на более высоких частотах. Аналогия с проблемой передачи электроэнергии от источника к люминесцентной лампе с максимальной эффективностью очевидна, и правильное согласование импеданса имеет огромное практическое значение. Соответственно, тот факт, что рис. 2 содержит большее количество высших гармоник, чем рис. 1, указывает на то, что улучшение балластных сопротивлений имеет первостепенное значение. Кроме того, нелинейные явления в лампе и кларнете также способствуют возникновению и затуханию колебаний, амплитуде установившегося состояния и гармоническому составу соответствующих устройств.Из-за своей относительной простоты кларнет изучен более широко, чем любые другие деревянные духовые инструменты. 10 Кларнет — это, по сути, инструмент с цилиндрическим отверстием и одной тростью ͑ см. Рис. 3 ͒. Тон кларнета, как и люминесцентных ламп, богат гармониками. Трость кларнета генерирует звук в широком диапазоне частот. Эта генерация сложных колебаний в воздушном столбе достигается за счет вихрей, образующихся вдоль потока воздуха в устройстве.В случае люминесцентных ламп электрический ток аналогичен потоку воздуха, а балласт — язычку, который аналогичным образом генерирует широкий спектр нелинейных колебаний. В общем, эти нелинейности и множественные резонансы в устройстве резко изменяют выходной сигнал. Канал кларнета, хотя и имеет цилиндрическую форму на большей части своей длины, существенно отличается формой мундштука и расширяющимся раструбом у его основания. Неравномерность потока воздуха через колокол оказывает значительное влияние на частотный спектр, особенно для низких нот, и, конечно же, вариации формы около язычка влияют на относительную частоту всех нот и гармоник.Точно так же длина и форма трубки, а также конструкция электродов оказывают поразительное влияние на частотный спектр люминесцентных ламп ͑ см. Рис. 4 ͒. Поведение балласта в условиях различных высших гармоник напряжения влияет на гармоники, производимые в лампе, особенно в высокочастотном диапазоне, и, следовательно, на характеристики лампы. 7,8 Одним из наиболее важных аспектов язычков и балластов является то, что они нелинейны, и почти для всех нелинейных систем амплитуда n-й гармоники зависит от амплитуды основной гармоники. Таким образом, увеличение громкости связано с увеличением гармонического развития. В случае люминесцентных ламп гармонические искажения постоянно измерялись до 50-й гармоники. 7 Еще одно важное сходство между язычком и балластом заключается в аналогичных соотношениях между давлением P и акустическим потоком U (P ϭ ZU) и напряжением V в зависимости от тока I (V ϭ ZI), где Z представляет сопротивление язычка относительно отверстие кларнета и сопротивление балласта к лампе люминесцентной лампы.В обоих случаях импеданс может существенно зависеть от амплитуды и частоты срабатывания. Когда частота приближается к резонансной, поведение устройства становится более сложным, так как могут генерироваться высшие гармоники. Существование верхнего и нижнего пороговых значений давления и напряжения, при превышении которых язычок и балласт неэффективны, представляет собой еще одну важную особенность, которую объединяет два устройства. Мы рассмотрели некоторые важные сходства между люминесцентными лампами и кларнетами. Хотя технические документы представляют собой обширный сравнительный анализ различных люминесцентных ламп в различных условиях, эти статьи не касаются фундаментальной физики высших гармоник, генерируемых самими лампами. Кроме того, в литературе редко встречаются дискуссии об этих лампах на вводном уровне физики. Проблема гармоник впервые возникла в 1980-х годах, когда крупные коммунальные компании потребовали, чтобы электронные балласты имели полное гармоническое искажение менее 20% от основной гармоники, чтобы претендовать на программу скидок коммунального предприятия.Однако уровни гармонических искажений формы волн напряжения и тока в энергосистемах неуклонно увеличивались из-за растущего спроса на электроэнергию в последние годы. Ток должен регулироваться балластом, чтобы подавать нужную мощность, необходимую для создания дуги в лампе. Большинство результатов испытаний показали, что электрические характеристики люминесцентных ламп в этих условиях в значительной степени зависят от типа используемого балласта электромагнитного или электронного. 7–9 Проведенная в этой статье аналогия между акустикой и электричеством предназначена для того, чтобы пролить свет на проблемы высших гармоник, генерируемых люминесцентными лампами, и предложить дальнейшее изучение этого явления для минимизации потенциала …

Компактный флуоресцентный лампа

Компактная люминесцентная лампа (КЛЛ)

Меню

Введение

Компактные люминесцентные лампы имеют ряд преимуществ по сравнению с классическими лампочками.Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз). Недостатки — более длительный запуск в основном на более дорогих типах, невозможность использования. темнее и по цене.

Люминесцентные лампы обычно доступны в следующих цветовых температурах:

  • Теплый белый (2700K)
  • Холодный белый (4000K)
  • Дневной свет (6000K)

Чаще всего встречается «теплый белый», близкий к классической лампочке и который людям больше всего нравится. Компактная люминесцентная лампа использует вакуумную трубку, аналогичную классической ленточной лампе, и Принцип преобразования энергии в свет такой же. Трубка имеет на обоих концах два электрода покрыты барием. Катод имеет высокую температуру около 900 градусов Цельсия и генерирует много электронов, которые ускоряются напряжение между электродами и удары атомов аргона и ртути. Возникает низкотемпературная плазма. Избыточная энергия ртути излучается в форме ультрафиолета. Внутренняя сторона трубки облицован люминофором, который преобразует ультрафиолетовый свет в видимый свет.Трубка питается от переменного тока, поэтому электроды работают нормально. (катод и анод) все еще меняются. Потому что здесь используется переключаемый преобразователь, работающий на десятки килогерц, Эта лампа CFL не «мигает» по сравнению с классической лампой с ленточной лампой. Преобразователь, который присутствует в навинчивающейся крышке, заменяет классический балласт со стартером.

Электротехническое строительство

Мы объясним принцип действия лампы LUXAR 11W. Схема содержит секцию питания, в которую входит подавитель помех L2, предохранитель F1, мостовой выпрямитель из диодов 1N4007 и фильтрующий конденсатор С4.Начальный раздел включает D1, C2, R6 и diac. D2, D3, R1, R3 имеют функцию защиты. Другие части имеют нормальную работу.

Пуск лампы

R6, C2 и DIAC создают первый импульс на базе транзистора Q2 и вызывают его открытие. После запуска блокируется этот участок диодом D1. После каждого открытие Q2 разряжается C2. Невозможно собрать достаточно энергии для повторного открытия диак. Далее идут транзисторы, возбуждаемые очень маленьким трансформатором TR1. Он состоит из ферритового кольца с тремя обмотками (от 5 до 10 витков).Теперь накаливания питаются через конденсатор C3 от скачков напряжения от резонансный контур от L1, TR1, C3 и C6. Чем загорается трубка, это резонансная частота, заданная емкостью C3, потому что у него емкость намного меньше, чем у С6. В этот момент напряжение на C3 превышает 600 В по отношению к использованной лампе. Во время пуска пиковый ток коллектора примерно в 3-5 раз больше, чем во время нормальной работы. Когда трубка повреждена, возникает опасность разрушения транзистора.

Нормальный режим работы

Когда газ ионизируется в трубе, C3 будет практически закорочен и спасибо до этой частоты понижается и чейнджер теперь управляется только С6 и чейнджером генерирует гораздо более низкое напряжение, но достаточное, чтобы свет оставался включенным.В нормальной ситуации, когда транзистор открывается, ток на TR1 увеличивается. пока его ядро ​​не будет насыщено, а затем его обратная связь с базой не исчезнет и транзистор закрывается. Теперь открывается второй транзистор, который возбуждается обратно подключил обмотку TR1 и весь процесс повторяется.

Неисправности

Обычная неисправность — это обрыв конденсатора С3. можно в основном у дешевых ламп, где используются более дешевые компоненты для более низкого напряжения. Точить трубу не умеет загорается вовремя, есть риск вывести из строя транзисторы Q1 и Q2 и следующие резисторы R1, R2, R3 и R5. При запуске лампы монетоприемник сильно перегружен а транзисторы обычно не выдерживают более длительных температурных перегрузок. Когда труба выходит из строя, обычно разрушается и электроника. Когда труба старая, одна из нитей может перегореть, а лампа не перегорела. загорается больше. Электроника обычно выживает. Иногда может произойти разрыв трубы из-за внутреннего напряжения и перепада температур. Чаще всего лампа выходит из строя при включении.

Ремонт электроники

Ремонт электроники обычно подразумевает замену конденсатора С3, если он сломан.При сгорании предохранителя, вероятно, выйдут из строя транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вы можете заменить предохранитель резистором 0R5. Неудачи можно умножить. Например, при коротком замыкании конденсатора может произойти будут термически перегружены транзисторы и будут разрушены. Лучшими транзисторами для замены оригинальных типов являются MJE13003, но это не так. их легко найти. Я заменил их на BD129, но их сейчас нет в наличии. Существуют и другие варианты, такие как 2SC2611, 2SC2482, BD128, BD127, но я не уверен, будут ли они долговечными.Оригинальных транзисторов на нашем рынке нет. Если не имеет значения размер В корпусе TO220 можно использовать транзисторы MJE13007.

Механическая конструкция

Лампа обычно состоит из двух частей. Один из них — пластиковая крышка с отверстиями для трубки и купюр. К нему прилипает трубка. Вторая, гораздо более крупная деталь, имеет с внутренней стороны прорези для купюр. Внутри находится печатная плата с компонентами и проводами от трубки. С верхней стороны печатной платы проходят провода к верхней части лампы, где припаиваются или проштампованный к контакту.Обе пластиковые детали защелкиваются на себе и иногда приклеиваются. Обычно вы можете осторожно использовать небольшую отвертку, чтобы закруглить в зазор между двумя пластиковыми деталями для выхода клея. Затем вы должны усилить открывающуюся лампу. Для закрытия лампы достаточно защелкнуть обе пластмассовые детали к себе. Посмотрите фото вскрытой лампы.

Рецензирование

В большинстве этих компактных люминесцентных ламп используется такая же или очень похожая проводка. в более дорогих лампах используется немного сложная разводка с подогревом электродов и благодаря этому они имеют более длительный срок службы.Ремонт этих ламп не окупается, потому что цены на более дешевые модели очень высоки. сейчас очень низко, а цена человеческого труда намного выше. Электросхемы возникают при ремонте светильников и только для учебы или ремонта. Информация взята из поиска ламп и из источников в разделе ссылок.

Ссылки

Схемы и фото

Биглуз 20Вт

В компактной люминесцентной лампе Bigluz 20W используется классическая схема подключения с небольшими изменениями. Значения деталей изменены для большей мощности.

Фото вскрытой лампы Биглуз 20Вт.

Изотроник 11Вт

В лампе Isotronic 11W используется немного измененная проводка, там, где нет запуска схема с диак. Лампа заводится наверное благодаря конденсатору С1.

Luxtek 8 Вт

В лампе Luxtek 8W используется классическая проводка с небольшими изменениями. Интересен только термистор, который, вероятно, запускает зажигание и нить накаливания. предварительный нагрев.

Фотография платы с электроникой и верхней стороны крышки.

Maway 11 Вт

В лампе Maway 11W тоже используется другая проводка, как в лампе Isotronic.

Maxilux 15 Вт

В лампе Maxilux 15W используется классическая проводка.

Полярис 11Вт

Лампа Polaris 11W имеет небольшую резьбу и меняет некоторые значения компонентов. Электропроводка классическая.

Брауни X 20 Вт

Лампа BrownieX 20W имеет упрощенную схему подключения, как у лампы Isotronic.

PHILIPS ECOTONE 11 Вт

Лампа PHILIPS ECOTONE 11W снова использует упрощенную схему подключения, как у лампы Isotronic. Эта лампа по сравнению с другими имеет правильные размеры компонентов, что электроника наверное проживет дольше. Электропроводка менее обманчива, чем у других. Имеет катушку L2 для блокировки ВЧ помех и конденсатор С1 на напряжение 1200В, что очень сильно подчеркнул. Трубка превосходит безымянные типы. Цвет свечения «теплый белый» дает свет классической лампочки и не имеет маленькой розовый тон как у других. Трубка немного длиннее и намного светлее по сравнению к другим типам 11W. Все эти лампы, которые у меня есть из нескольких серий, имеют идентичный цветовой тон и яркость.По сравнению с лампами MAWAY, где каждый элемент имеет разный цветовой тон, некоторые уничтожили электронику, у некоторых есть труба с пропавшим вакуумом и т. д. Видно, что лампы от отмеченных производителей имеют гарантию параметры и качество лучше, чем безымянный.

Фотография раскрытой лампы Philips.

ИКЕА 7Вт

Лампа IKEA 7W имеет классическую схему подключения, как у Luxar 11W. Значения компонентов изменены на более низкую степень. Детали имеют достаточно габаритное напряжение.Отказ перегорел одной из нитей. Лампа проработала непрерывно один год, то есть более 8500 часов. Срок службы соответствует данным на этикетке.

Фотография раскрытой лампы IKEA 7W

OSRAM DULUX EL 11 Вт

Лампа OSRAM DULUX EL 11W снова имеет классическую схему подключения с небольшими изменениями. Она небольшая нить и была полностью работоспособна.

OSRAM DULUX EL 21 Вт

Лампа OSRAM DULUX EL 21W имеет классическую схему подключения.В отличие от предыдущего Лампа OSRAM не имеет термистора для медленного запуска. Она сожгла одного нить.

ЕВРОЛИТ 23 Вт

Лампа EUROLITE 23W имеет классическую схему подключения. За схемы спасибо Марду.

SINECAN 5 2x 26-30 Вт

Электронный балласт SINECAN 5 для двух люминесцентных ламп имеет идентичную схему. как и большинство компактных люминесцентных ламп. Небольшая разница в питании лампы перед диодом D6 и разводка пусковых конденсаторов C10 и C11 около ламп.Я не понимаю, почему это так устроено. Балласт не имеет предохранитель, но только из тонкой проволоки. Балласт сломался из-за продувки электролита. конденсаторы. Он ломает транзисторы и резисторы R3, R4, R5 и R6.

Фотосъемка открытого балласта.

НЕМЕДЛЕННО 25Вт

Эта лампочка интересна только мощностью 25Вт. Схема классическая.

PHILIPS GENIE 11 Вт

Лампы Philips Genie я использую уже много лет.Я ими доволен. Их преимущество — очень компактный размер трубки, позволяющий устанавливать в лампу с небольшим пространством для лампы. Загорается сразу после включения. Никакого негативного влияния на их продолжительность жизни я не заметил.

Разобрал лампочку.

PHILIPS GENIE 14 Вт

Эта лампа имеет почти такую ​​же схему, что и их вариант 11 Вт. Имеет два дополнительная защита диодные D6 и D7. Значения нескольких компонентов немного измененный.Транзисторы более мощные типа 13003.

Пусковой балласт Landlite EBCF-127-120V-LPF 27W

Нуно Сусена Алмейда успешно отремонтировал электронный балласт и прислал мне свой схемы, которые я вам сейчас показываю. Схема очень похожа на многие другие балласты для ламп. Интересным для меня является использование удвоителя напряжения, т.к. лампа рассчитан на 120 В, но электроника рассчитана на 230 В. Вот оригинальная авторская статья: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11W

Следующая лампа с классическим дизайном.Интересна только его миниатюрная конструкция. Оборвалась одна тепловая нить.

Лампа OSRAM в разобранном виде.
