Схема подключения аудиодомофона: вариант с электромагнитным, электромеханическим замком или без него

Схема подключения аудиодомофона: вариант с электромагнитным, электромеханическим замком или без него

Содержание

вариант с электромагнитным, электромеханическим замком или без него

Автор Ксения Зубкова На чтение 7 мин. Просмотров 2.1k. Опубликовано

Домофон — это система, передающая сигнал от вызывного блока к переговорному устройству и позволяющая держать под контролем доступ в помещение. Именно по этой причине видеодомофон стали монтировать не только на входе в многоквартирный дом. Часто об установке электронной системы задумываются владельцы дач и частных особняков.

Необходимость монтажа домофона в частном доме

Видеодомофон функционирует и как электронная аудиосистема, и как устройство отображения объектов на дисплее, делающее записи, а значит, может стать прекрасным способом обезопасить проживание в частном доме сделать его спокойным. Устройство не пропустит внутрь помещения людей, которых вовсе не ждут, и защитит имущество от кражи.

Любой посетитель может связаться с хозяевами, нажав кнопку вызова, и попросить впустить его в дом

Благодаря установке домофона владелец дачи или иного помещения может:

  • видеть подходящих к дому людей на специальном экране, так как вызывная панель снабжена видеокамерой, монтируемой на воротах;
  • открыть входную дверь или калитку на расстоянии, нажав кнопку на приёмном устройстве, которое находится в доме;
  • получить информацию о причинах посещения хозяев коттеджа или дачи дистанционно, то есть без выхода на улицу;
  • игнорировать пришедшего, который может оказаться совершенно незнакомым человеком.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

  • беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
  • цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Фотогалерея: схемы подключения видеодомофона

Сигнал от вызывной панели может приниматься с монитора или аудиотрубки
При определеённой конфигурации системы в обеих точках приёма вызова можно получать видеоизображение
При наличии блока видеопамяти хозяевам будут доступны фотографии посетителей, приходивших в их отстуствие
Добавление в схему электрического замка позволяет управлять открытием входной двери или калитки из дома

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

  • вызывное устройство, прикрепляемое в месте входа на территорию дома;
  • запирающий замок, устанавливаемый на входных воротах;
  • переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
  • блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

    Видеодомофон подключается к вызывной панели четырёхжильным кабелем, все остальные элементы требуют по два провода

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

  • электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
  • электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Электромагнитное устройство можно выбрать лишь в том случае, если у владельца коттеджа есть возможность оснастить домофон блоком питания, функционирующим без сбоев благодаря установке аккумулятора.

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

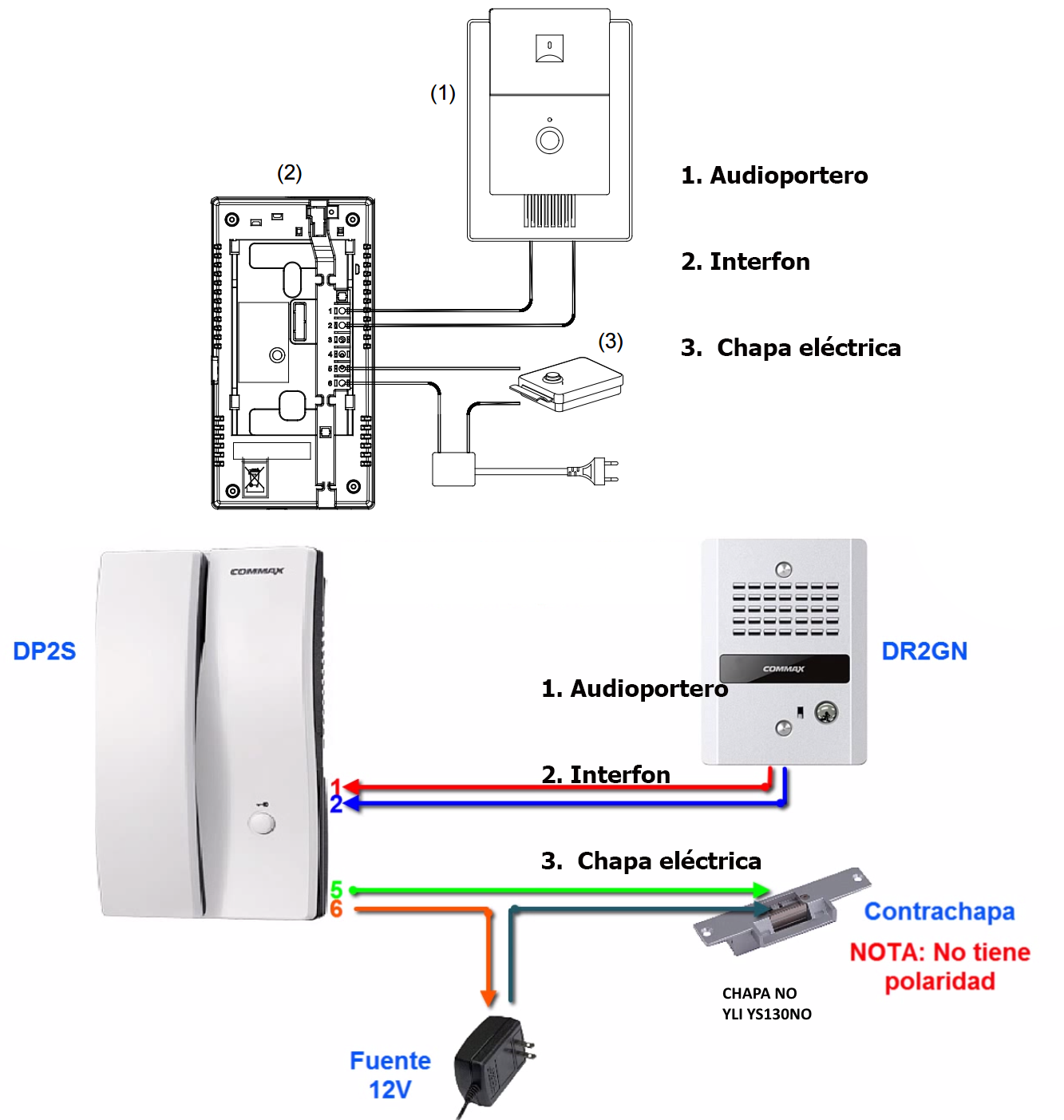

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

  1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
  2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.

    Трубка домофона обычно размещается около входной двери

  3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
  4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.

    Вызывная панель устанавливается на высоте 1,7 метра от земли и крепится к стене саморезами

  5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».

    Провода следует укладывать в кабель-каналы, а в месте перехода через дверной косяк — в металлорукаве

  6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

  1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
  2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
  3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.

    Для удобства крепления монитора видеодомофона в комплекте поставки находится металлический кронштейн

  4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.

    Для подключения видеодомофона используется четырёхпроводный кабель, одна жила которого должна быть в экранирующей оплётке

  5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

Схема подключения домофона



Дорогие друзья, меня зовут Максименко Игорь.
Я  руководитель группы технической поддержки.
Очень часто Вы задаете по телефону вопросы про то
«что включает в себя схема подключения домофона?»

В этой статье я предлагаю Вам обсудить этот вопрос.
А если что-то будет неясно или тема будет не раскрыта,
пишите, пожалуйста, вопросы или звоните по телефону.

Так же мы подберем оборудование под ваши задачи
и расскажем Вам как правильно устанавливать его!
Максименко Игорь



Домофоны на сегодняшний день являются одними из самых популярных и востребованных средств технической защиты. Данные устройства позволяют выполнять эффективный и весьма удобный в плане эксплуатации контроль доступа. Именно по этим причинам домофоны обрели такую популярность.

При необходимости, выполнить подключение домофона можно и самостоятельно. В этом нет ничего сложного, если использовать схему подключения домофона и руководствоваться определёнными советами. Конечно же, это относится к подключению домофона для загородного дома, квартиры или офиса, когжа используется единичный тип устройства. Подключить многоабонентский домофон достаточно сложно и такю процедуру лучше доверить профессионалам.
Видеодомофон Eplutus EP-2297C



Схема подключения домофона поможет неопытным пользователям установить домофон на объекте с учётом всех правил, что обеспечит его стабильную и надёжную работу. Поскольку большее затруднение для большинства потребителей составляет подсоединение видеодомофонов, то в данной статье мы рассмотрим схематику и принцип процедуры именно для этих устройств.






Особенности подключения домофона

  • Выбор кабеля для подключения зависит от расстояния между вызывной и приёмной панелью. До 15 метров можно применять любой тип кабеля. До 50 метров подойдёт тип КВК 2х0,75 или витая пара. КВК представлен каоксиальным кабелем и двумя сигнальными проводами в одной оплётке. Рекомендуется использовать уличный тип кабеля, что обладает защитной оплёткой.

  • Не рекомендуется прокладывать видеокабель вместе с проводами для питания, так как в результате на видеоизображении могут возникать помехи.

  • Составьте собственную схему подключения видеодомофона на основе предложенной нами схемы, с учётом условий вашего объекта, чтобы в процессе работы ничего не перепутать при подсоединении или дальнейшем обслуживании системы.

  • Высота установки монитора и вызывной панели должна быть в пределах 1,3-1,6 метров.

  • Для лучшего контакта следует опаять все провода.


Схема подключения домофона




На схеме или корпусе видеодомофона провода контакты для подсоединения имеют следующие обозначения: AF — аудио; GND — общий; VCC — питание 12В; VD — видео.


Ниже мы представили схему расцветок проводов различных производителей видеодомофонов.





Данная таблица необходима для ознакомления. Более точные расцветки и назначения выходов, а так же схемы, должны быть представлены в руководстве по эксплуатации.


—————————————————————————————————————

Руководитель группы технической поддержки Максименко Игорь.

Отзывы о статье


Положительный отзыв

 от Волков Дмитрий, 9 Ноября 2020 г.


Здравствуйте! Спасибо за ваш труд и эту статью.

Хотелось бы поговорить с вами подробнее о выборе кабеля для подключения.

Подбор товара
Цена, ₽
Угол обзора, град.

Диагональ дисплея

10 дюймов (25,4 см)
9 дюймов (22,9 см)
8 дюймов (20,3 см)
7 дюймов (17,8 см)
5 дюймов (12,7 см)
4,3 дюймов (10,9 см)
3,5 дюйма (8,9 см)
3,2 дюйма (8,1 см)
2,4 дюйма (6,1 см)
Неважно

Место установки

Выберите из спискаВ частном домеВ квартиреВ офисеВ коттеджеВ школеНа воротаСклад (холодный)На калитку

Дополнительные характеристики




gif»>Выставочный зал
Приглашаем Вас посетить
шоурум!
В выставочном зале Вы можете ознакомиться с продукцией, а так же получить консультацию по выбранным приборам.
Подробнее…

Наши группы

Как подключить домофон в частном доме или квартире



Все более популярней и доступней становятся видеодомофоны, их теперь можно встретить едва ли не в каждом доме и квартире, особенно на объектах новостроек, но и во вторичном жилье владельцы хотят оборудовать свой дом такой системой безопасности и видео оповещения.

Такое оборудование очень удобное, особенно если от посетителя до входной двери в дом не малое расстояние, как например в большом частном или многоквартирном и многоэтажном доме.

С помощью домофона можно не только обеспечивать безопасность и видеть пришедшего посетителя но и управлять электрозамком на калитке во дворе или дверях в любом месте дома.

Необходимо также знать что домофоны бывают цифровыми и координатно-матричными, кроме того их еще можно разделить на индивидуальные и много абонентские.
Самостоятельная установка видео домофона не такая уж и простая для простого человека, но в этой статье для сайта elektt.blogspot.com мы расскажем о всех нюансах и схемах подключения такого типа девайсов.

Необходимо понимать что любая ошибка в подключение и установке такого устройства может его легко вывести из строя или же видео домофон будит работать некорректно и с регулярными сбоями, поэтому внимательно вникайте в ниже изложенный материал.

В отличие от более старых аудио моделей, видео домофон дает более высокую степень безопасности так как можно уже и визуально наблюдать за «гостем», но и схема подключения будит немного посложней.
Стандартный комплект для установки состоит с экранной панели, разговорной трубки или антивандального блока, блока питания и до 3 камер видео наблюдения.

Какой выбрать домофон

Выбор домофона зависит в первую очередь от ваших потребностей и задумки проекта.
Они бывают с камерой и без, черно белые и цветные, с записью видео и без.
Видео панель зачастую пренадлежыт одному из типов, или CRT или LCD, первая более старая технология электронно лучевого монитора что придает ему больших габаритов но за меньшую цену. Ну LCD более современная и привычная как и в современных плоских мониторах.

Нужно определится какой домофон вам нужен так как есть домофоны которые работают автономно что подходит для частного дома, а есть такие, предназначение которых работа в многоквартирном доме. В последнем варианте будет не лишним обратится в в компанию которая обслуживает ваши домофонные системы, у них можно будит уточнить подходящие модели, а возможно и сразу приобрести.

По типу спикера. Могут быть как домофоны с телефонной трубкой, так и с встроенным спикером, последний как правило получается более компактным и с большим дисплеем.
Кроме того есть модели которые предполагают подключение нескольки камер видеонаблюдения, а также подключение к домашнему телевизору или большому монитору, они имеют соответствующие выхода и могут предоставить дополнительное удобство, например если входная дверь находится слишком далеко от вас.

Что необходимо для подключения

Блок питания.
Важным моментом в первую очередь будет напряжение питания, как правило оно стандартное у большинства моделей видео домофонов (12 вольт). Мощность же у все разная и зависит данный параметр от количества камер (и их моделей), электрозамка и другой комплектации оборудования. Если блока питания нет в комплекте или его мощности мало для всех дополнительных модулей, подбирать БП необходимо так чтоб запас мощности был не меньше 15-20%.


Электрозамок.
Электрозамки, в основном, бывают двух типов: электромагнитные и электромеханические.
Электромеханический замок действует по принципу электрического привода и механического заслона.
Электромагнитный же по сути и есть электромагнит который размещается на дверной коробке и притягивает металлическую дверь к себе (металлическую пластину на двери) но все мы знаем его недостатки — при падение напряжения или его отключению пропадает и его защита, кроме того более мение сильный человек, применив физическую силу сможет открыть такую дверь.

Внешняя вызывная панель.
Выбор такой панели будит зависит от необходимых задач.
В вызывных панелях может присутствовать всевозможный полезный функционал, например ИК-подсветка для темного время суток чтоб без проблем наблюдать за «гостем», камера может быть большая а может быть и микроскопическая (скрытая), микрофон и спикер практически во всех моделях, так же как и управление электрозамком с помощью кодовой клавиатуры и электронного ключа доступа.
Не лишним будет антивандальное исполнение если панель предполагается монтировать в легкодоступном месте и агрессивной среде.

Специализированная электропроводка.
Лучше всего, для соединения слаботочных подключений, использовать экранированный и хорошо защищенный кабель, особенно если предполагается наружный монтаж.
Хорошим вариантом будит провод ШСМ состоящий из 3- 4 жил (питание +12, аудио, видео), с помощью такого кабеля допускается подключения (без потерь стабильности) на расстояние до 30-40 м.


В случае если предполагается длина протяжки более 50 метров, более приемлемым вариантом будит применение коаксиального кабеля с волновым сопротивлением 750 Ом.
Для подключения силовой части электропроводки, в том числе и электрозамка, используют обычный ШВВП кабель з сечением жил не мание 0.75мм, и чем больше расстояние предполагается тем большая толщина жил понадобится для корректной и стабильной работы.

Подключение видео домофона в частном доме

Нужно определится с местами размещения модулей и трассами прокладки электропроводов, лучше всего провода укладывать еще на этапе черновых работ так как их можно будет упрятать в штробы и скрыть чистовой отделкой.
Но их можно проложить и уже после, для этого лучше всего выбирать скрытие места (карнизы, плинтуса, пустоты помещения)

Вызывная панель ставится у входной двери или у ворот, но она должна быть размещена на неподвижной части, так как если установить на саму дверь или калитку то механические действия приведут к преждевременному износу проводов и их обрыву.

Ответная панель с монитором устанавливаются внутри дома, если у вас многоабоненсткая модель то можно установить ответные панели в разных точках дома (особенно актуально если дом большой).

Схема подключения видеодомофона



Уличная панель вызова.
Стандартная высота установки 1.6м, но выбирать высоту нужно из личных предпочтений и возможностей.
В обычной стене выдалбливается ниша под установочную коробку для панели, можно конечно поставить накладную модель закрепив ее на дюбеля, но более надежно будет смонтировать ее в стене.
К готовой нише, также проделываются штробы под проводку (лучше всего прокладывать провода в гофре)
Затем когда все углубления «припасованы» а кабель проложен и заведен в коробку, все закрепляется при помощи гипса (алебастра).
После чистовой отделки можно монтировать самую вызывную панель, подключив в ней проводку согласно схеме.

Внутренняя (видео) панель.
Стандартная высота установки 1.5м от пола.
Проще всего проложить кабель до чистовой отделки помещения, но и после можно аккуратно проложить провода в нише кабель-канала и плинтуса по полу.
Задняя стенка панели крепится с помощью 4 дюбелей на выбранное вами место, подключаются согласно схеме заведенные провода и панель крепится на свое штатное место.

Видеокамеры.
Дополнительные видеокамеры устанавливаются в нужных для просмотра местах (на ворота, на заезд, на входную дверь или коридор), но необходимо соблюсти некоторые меры.
Не стоит направлять видеокамеру на прямые ярко освещенные участки (напротив солнечного света). Камера должна находится на месте которое не подвержено вибрациям или ударам, также не стоит устанавливать в особо влажных местах или местах с повышенной температурой.
Выбирая камеру для агрессивной среды следует помнить о специализированных моделях с соответствующим степенем защиты (IP) которые по цене намного дороже комнатных вариантов.


 Блок питания.
Если в внутренней переговорной панели не предустановлен свой блок питания или его мощности будит недостаточно для питания всей дополнительной видео системы то БП лучше всего закрепить в электрощитке или в крайнем случает обустроить внутреннюю монтажную коробку внутри стены в которой и разместить блок питания, но оставить возможность доступа к нему, запрещается закрывать такую коробку слоем шпаклевки или обоями.


 Электрозамок.
Электрозамок не обязательная часть системы, но если вы планируете дистанционно контролировать открывание калитки например, то данная весщ будит не заменимой.
В зависимости от типа замка отличается и блок управления замком (БУЗ) и лучше всего этот блок размещать поближе к электрозамку. К самому же замку подключается двухжильный кабель с сечением жил не меньше 0.75мм если расстояние от БП не более 30метров.

Схема подключения домофона

Подключение домофона для многоквартирного дома

Для многоквартирного дома подключить свой домофон (свою панель-трубку) немного посложнее и система такая стоит подороже, но мы, для читателей сайта elektt. blogspot.com рассмотрим вариант когда нужно подключить свой домофон к уже существующей системе домофона в многоэтажном доме.

В такой системе используется многожильный провод который прокладывают от коммутатора на панели жильцов, как правило это витая пара или сигнальный провод с алюминиевой оплеткой на 12 жил (возможно и больше).
7-ми жильный провод подходит к коммутатору от панели вызова, а также 4-х жильный идущий от кнопки и замка.

Конечно проще всего, позвонить в ту компанию которая обслуживает домофонную систему дома, они приедут и за вашы деньги установят свой домофон в вашу квартиру, но мы ведь легких путей не ищем.

Прежде чем приступать к установки своего домофона, нужно понять принцип работы координатной системы (а скорее всего у вас такая), такая система требует наличия минимума проводов (два 10ти жильных кабеля будет достаточно)

Домофон включает в себя:

  • блок вызова (на входной двери подъезда)
  • коммутатор — согласующий блок который, как правило, находится на первом этаже в щитке
  • абонентская трубка (панель) находится в каждой подключенной квартире

Схема подключения квартирного домофона в многоэтажном доме


Вот нам и нужно подключить свою приобретенную панель к этой системе, для этого открыв щиток на своем
этаже — находим идущие по стояку два кабели домофона, один из них шина единиц, а второй шина десятков.
Если у ваших соседей по этажу подключен домофон в квартиру то в щитке будит коммутационная коробка в которую вы также должны завести свои провода с квартиры где у вас стоит уже подключенный домофон.

Нужно найти шину «десятков» — тот кабель на одной из жил которого подключено несколько квартир, к нему нужно подключить плюс от своего домофона.
Дальше нужно отыскать нужный провод на шине «единиц» (хорошо что они цветные) для этого нужно посмотреть на других этажах как подключены другие квартиры (смотрим на шины единиц) к какому цвету соединен второй конец кабеля из подключенных квартир и к такому же цвету присоединяем на своем этаже, так сказать используем метод здравой логики, после чего смотрим как работает домофон.
Следует заметить что таким способом в свою квартиру можно будет подключить даже несколько домофонов, например если у вас живет двое семей будит очень удобно.

Несколько советов

  • Не устанавливайте вызывную панель на подвижной части дверей
  • Следите за тем чтоб не повредить пломбу с тыльной части домофона, иначе потеряете гарантию
  • Не следует сразу зажимать все винты пока не настроена система и не понятно все ли корректно работает
  • Перед монтажом трансформатора отключите электричество
  • По возможности оборудуйте вызывную панель на воротах специальным козырьком и убедитесь в ее влагозащищенности
  • Старайтесь, насколько это возможно сократить длину соединительных кабелей, а блок питания взять по мощней (с запасом мощности)

Обустройство своего дома домофоном отличное решение для улучшения безопасности своей семьи.
Но что делать если вы подключали систему сами, а оно не работает?

Прежде всего осмотрите все ли подключено согласно схемам и все ли винты надежно затянуты, если ваши знания позволяют то можно провести и более эффективную диагностику.
Но если вы сомневаетесь в правильности своих работ, можно запросить специалиста в данной сфере, с учетом всех ваших проделанных работ это сэкономит вашы средства и время.

необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

  • аудиодомофоны;
  • видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

  • электромагнитные;
  • электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

  • домофонной трубки;
  • вызывного устройства;
  • электромеханического замка;
  • блока питания или БУЗа;
  • считывателя;
  • контроллера;
  • кнопка;
  • доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Поделиться новостью в соцсетях



Подключение видеодомофона

Здесь будет рассмотрено подключение видеодомофона как системы, состоящей из:

  • монитора, который, кстати, можно назвать блоком управления,
  • вызывной панели,
  • электромагнитного или электромеханического замка,
  • блока питания.

Кроме того, большинство мониторов позволяют подключать дополнительные видеокамеры, блоки памяти, создавать достаточно сложные по конфигурации системы.

Общая структурная схема подключения видеодомофона приведена на рисунке 1.

Обратите внимание, подключение замка к видеодомофону возможно как от вызывной панели, так и от монитора.

Хочу заметить, задачу привести все возможные схемы подключения вызывных панелей к мониторам различных моделей не ставлю — это будет целый альбом, но научить разбираться в вопросах подключения видеодомофонов попробую.

Практически все вызывные панели видеодомофонов имеют 4-х проводную схему подключения с цепями:

  1. аудио сигнал (звук),
  2. общий контакт (GND),
  3. «плюс» напряжения питания,
  4. видео сигнал.

Они маркируются номерами контактов клеммной колодки, цветом проводников. Причем, маркировка со стороны вызывной панели может отличаться от маркировки монитора видеодомофона. Главное — обеспечить правильное подключение цепей с обеих сторон.

Предлагаю рассмотреть конкретный пример.

Возьмем монитор видеодомофона COMMAX DPV 4PB1 и подключим к нему вызывную панель МВК-325 российского производителя «БайтЭрг».

(ВНИМАНИЕ! Вызывные панели и мониторы видеодомофонов должны быть совместимы. Информация о совместимости содержится в паспортах, описаниях, инструкциях).

Смотрим в описании каждого прибора маркировку цепей, соединяем соответствующим образом, получая подключение, приведенное на рисунке 2.

Монитор может предусматривать подключение «под винт» клеммной колодки, тогда надо смотреть нумерацию или через разъем с заранее запаянными проводами (входит в комплект видеодомофона), тогда смотрим цветовую гамму.

Бывают случаи, когда к видеодомофону нужно подключить видеокамеру. Это можно сделать через колодку видеодомофона для подключения вызывной панели, оставив незадействованной цепь «Звук». Остальные цепи следует подключить к соответствующим выводам видеокамеры.

Про то как подключить видеокамеру можно посмотреть здесь.

Подключение замка к видеодомофону

На рисунке 3 приводится соответствующая схема, где:

  1. монитор видеодомофона или вызывная панель,
  2. блок питания,
  3. электромеханический замок,
  4. электромагнитный замок,
  5. кнопка «выход» (при ее наличии).

Обратите внимание — схема подключения зависит от типа замка. Он может быть электромагнитным или электромеханическим, причем электромагнитный замок должен быть с контроллером.

Более подробно об этом написано на странице замки для СКУД.

© 2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Схема подключения видеодомофона: подробная инструкция по установке

All Content Intercoms R Us Ltd 2013, за исключением информации производителя (товарные знаки, Диаграммы, изображения продуктов и логотипы), которые являются собственностью соответствующих компании.

ср поставка, установка и ремонт дверных входов, домофонов и СКУД системы в следующих областях: Юго-Восточный Лондон, SE2 Abbey Wood, SE3 Blackheath, Westcombe Park, SE4 Brockley, Crofton Park, Honor Дубовый парк, SE5 Camberwell, SE6 Catford, Hither Green, Bellingham, SE7 Чарльтон, SE8 Дептфорд, SE9 Элтхэм, Моттингем, SE10 Гринвич, SE11 Lambeth, SE12 Lee, Grove Park, SE13 Lewisham, Hither Green, SE14 New Cross, New Cross Gate, SE15 Peckham, Nunhead, Rotherhithe, South Бермонси, Суррейские доки, SE17 Уолворт, слон и замок, SE18 Вулидж, Пламстед, SE19 Аппер Норвуд, Crystal Palace, SE20 Penge, Anerley, SE21 Dulwich, SE22 East Dulwich, SE23 Forest Hill, SE24 Херн-Хилл, SE25 Южный Норвуд, SE26 Сиденхэм, SE27 Западный Норвуд, Талс-Хилл, SE28 Темзмид.Юго-Западный Лондон, SW2 Брикстон, Талс Хилл, SW3 Челси, SW4 Клэпхэм, SW6 Фулхэм, SW9 Стоквелл, SW11 Battersea, Clapham Junction, SW12 Balham, SW13 Barnes, SW14 Mortlake, East Sheen, SW15 Putney, SW16 Streatham, SW17 Тутинг, SW18 Wandsworth, SW19 Wimbledon, SW20 Raynes Park. Кент и Суррей, BR1 Бромли, BR2 Кестон, BR3 Бекенхэм, BR4 West Wickham, BR5 St Marys Cray, BR6 Orpington, BR7 Chislehurst, BR8 Суонли, CR0 Кройдон, CR2 Selsdon, CR4 Mitcham, CR5 Coulsdon, CR8 Purley, DA1 Дартфорд, Крейфорд, DA3 Лонгфилд, DA4 Фарнингем, DA5 Бексли, DA6, DA7 Бекслихит, DA8 Эрит, DA9 Гринхит, DA12 Шорн, Грейвсенд, DA13 Меофем, Саутфлит, DA14, DA15 Sidcup, DA16 Welling, DA17 Belvedere, ME4 Chatham, Gillingham, ME5 Рейнхэм, ME6 Snodland, ME10 Ситтингборн, ME13 Фавершем, ME14 Мейдстон ME19 West Malling, TN2 Pembury, TN8 Edenbridge, TN9 Tonbridge, TN11 Hadlow, Хилденборо, TN12 Paddock Wood, TN13 Севеноакс, TN14 Cudham, TN15 Plaxtol, TN16 Biggin Hill, Вестерхэм, KT21 Ashtead, Rh4 Betchworth, KT20 Burgh Heath, KT14 Byfleet, CR3 Caterham, KT16 Chertsey, KT11 Cobham, Rh5 Dorking, KT8 East Молси, TW20 Эгам, KT17 Epsom, KT17 Ewell, RH9 Godstone, RH6 Horley, KT22 Leatherhead, RH8 Limpsfield, RH7 Lingfield, Rh2 Merstham, RH5 Newdigate, RH6 Norwood Hill, Rh2 Nutfield, RH5 Oakwood Hill, KT16 Ottershaw, KT22 Oxshott, RH8 Oxted, Rh2 Redhill, Rh3 Reigate, GU23 Рипли, GU9 Runfold, GU5 Shere, RH6 Smallfield, RH9 Южный Годстоун, TW16 Sunbury, KT20 Tadworth, TN16 Tatsfield, KT7 Thames Ditton, KT12 Walton On Thames, GU22 Woking, CR3 Woldingham, GU8 Wormley, GU3 Уорплсдон. Западный Большой Лондон, TW1 Twickenham, TW2 Whitton, TW9 Ричмонд, TW10 Хэм, TW11 Теддингтон, TW12 Хэмптон, KT1 Кингстон-апон-Темз, KT2 North Kingston, KT3 New Malden, KT4 Worcester Park, KT6 Surbiton, KT9 Chessington, SM1 Sutton, SM2 Бельмонт, SM3 Cheam, SM4 Morden, SM5 Carshalton, SM6 Beddington.
