Содержание

Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Достаточно часто случаются ситуации, когда при резком перепаде напряжения выходит из строя вся находящаяся в доме бытовая техника. Особенно такие неприятности характерны для домов старой постройки с морально устаревшей электропроводкой. Для защиты электроприборов от преждевременной поломки рекомендуется устанавливать реле напряжения. Читайте также статью ⇒ Реле напряжения — как подключить.

Область применения

Реле напряжения – это устройство, работа которого заключатся в контроле напряжения в сети, в которой он установлен, а также его выпрямлении до заданных параметров при понижении или повышении.

Напряжение переменное имеет свойство делать скачки, которые негативно влияют на работу бытовых электроприборов и могут вывести их из строя. Именно с этой целью устанавливается реле контроля напряжения. Это прибор применяется в бытовых и промышленных условиях для стабильной работы и защиты электроприборов от скачков напряжения.

Реле РН-113 используется для отключения промышленной и бытовой однофазной нагрузки

Виды и классификация

Такие приборы, как реле контроля напряжения, предназначены для:

  • подключения одиночного прибора;
  • подключения нескольких приборов;
  • контроля напряжения во всей сети.

Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.

Читайте также статью ⇒ Как работает реле контроля напряжения?

Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.

Также такие приборы разделяются на:

  • однофазные;
  • трехфазные.
Реле контроля напряжения ZUBR надежно защищают трехфазную сеть от перенапряжений

Однофазные реле напряжения используются в бытового сетях.

Трехфазные реле напряжения применяются в промышленных установках.

Преимущества и недостатки устройства

Преимуществами данного оборудования являются:

  • возможность контроля напряжения во сей сети;
  • стабильность и безотказность работы в диапазоне температур от -20 до +40°C, что позволяет применять такое устройство практически в любых условиях;
  • значительные отличия в габаритах по сравнению со стабилизаторами напряжения;
  • современный вид и крепление на DIN-рейку;
  • работа в автоматическом режиме.

Из негативных качеств можно отметить такие нюансы:

  • для максимально эффективной работы необходимо устанавливать несколько реле контроля напряжения;
  • при подключении данного устройства на всю сеть, при значительных колебаниях напряжения на некоторое время обесточивается вся сеть.

Принцип работы реле контроля напряжения

Так как основная задача этого прибора заключается в контроле напряжения, устройство имеет в своем корпусе две составляющие: электронную и силовую части.

Электронная часть следит за напряжением сети, и при выходе его за установленные допустимые пределы, подает сигнал на силовую часть для отключения сети. То есть электронная часть служит только для контроля, а силовая часть производит отключение.

Совет №1: Пороги срабатывания прибора могут как выставляться индивидуально, так и быть уже предустановленными заводом изготовителем.

Технические характеристики

Для того чтобы выбрать реле напряжения, необходимо знать в какую сеть оно будет устанавливаться и по подходящим техническим характеристикам выбрать подходящий прибор.

Основными техническими параметрами реле напряжения являются:

  • диапазон напряжения, в котором может работать прибор;
  • мощность устройства;
  • номинальный ток сети, при котором возможна эффективная работа реле.

Зная, в какую сеть будет устанавливаться устройство, а также примерное количество электроприборов, включенных одновременно в сеть, по вышеперечисленным параметрам подбирается необходимое реле напряжения.

Как читать маркировку

При выборе реле напряжения необходимо научиться правильно читать маркировку и разбираться в ней. Такие знания необходимы для того чтобы при покупке не вручили прибор с другими техническими характеристиками.

Вся необходимая маркировка присутствует на устройстве на лицевой его стороне. На приборе указывают, прежде всего, пороги срабатывания, которые указываются в вольтах. Этих значений может быть два, при условии, что реле напряжения имеет функцию регулировки нижнего и верхнего порогов срабатывания. Далее на устройстве указывается номинальный ток. Это значение указывается максимальный ток, который может проходить через прибор. Обязательным условием является указание на корпусе прибора степени защиты и его мощность.

Реле напряжения на 63А DIGITOP MP-63 является многофункциональным и мощным устройством

Также на приборе в обязательном порядке должна быть указана нумерация клемм.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру.

В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

МодельСтрана производительПороги срабатывания

V

Номинальный ток

А

Степень защитыКачество выполнения
ZUBR D16Украина120-210 ; 220-28016IP 20Высшее
Adecs ADC-0110-40Украина100-4000-40IP 20Высшее
Sven OVP-11FФинляндия185-25510IP 20Высшее
Новатек РН-111Украина160-220; 230-28016IP 40Высшее
TESSLA D32Украина120-210; 220-28032IP 20Высшее

Схемы подключения реле контроля напряжения

Для того чтобы правильно подключить реле напряжения в сеть необходимо наиболее подходящую для конкретных условий схему подключения.

  • 1.Стандартная схема подключения реле напряжения в однофазной сети
Схема подключения реле напряжения в однофазную сеть является самой простой

Такая схема обеспечивает защиту всей сети, так как подключение производится сразу после счетчика. Вариант подключения хорошо подходит для индивидуальных домов и квартир с небольшим количеством электроприборов.

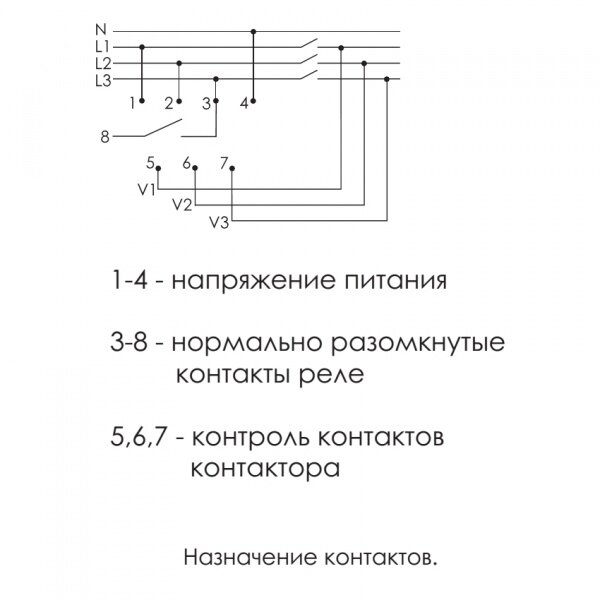

  • 2.Схема подключения реле напряжения в трехфазной сети
Пример типовой схемы подключения реле напряжения в трехфазную промышленную сеть

По такой схеме производится подключение реле напряжения в трехфазной сети, в большинстве случаев использующейся на промышленных предприятиях.

  • 3.Схема подключения нескольких реле напряжения в трехфазной сети
Схема подключения нескольких реле напряжения в трехфазную сеть может применяться и в быту, и в производстве

Такая схема может использоваться как в бытовых условиях, так и в промышленности. Ее особенностью является установка отдельного реле на каждую фазу. Схема обеспечивает эффективный контроль каждой фазы, поэтому считается наиболее оптимальной.

Читайте также статью ⇒ Подключение указательное реле.

Пошаговая инструкция по установке

Установку реле контроля напряжения можно провести двумя способами.

Первый предполагает поиск и наем проверенного электрика, который без проблем и в короткий срок его установит. Второй способ — это установить реле напряжения самостоятельно. Для самостоятельного монтажа не потребуется много усилий, так как процесс его подключения нельзя назвать сложной задачей.

Монтаж прибора должен проходить при отключенном напряжении, поэтому перед началом работ необходимо отключить автоматический выключатель.

Далее необходимо установить прибор на DIN-рейку. При покупке устройства на него обязательно выдается паспорт, в котором указаны номера клемм входа и выхода. Если прибор устанавливается в однофазную сеть, то подключение производится по первой схеме подключения, которая указана выше. Если необходимо произвести установку на три фазы, то выбирается вторая или третья схемы включения.

Проводники, которые подключаются к прибору, должны быть не обгоревшими и нормально очищенными от изоляции. Если провод многожильный, то на него требуется установить специальный наконечник или залудить паяльником. Затяжение болтов на приборе должно быть сильным. Так как при плохом контакте прибор может выйти из строя.

Совет №2: После подключения устройства его необходимо в обязательном порядке проверить на работоспособность. Для этого пороги срабатывания выставляются минимальными — так как в сети переменное напряжение, прибор может часто выключаться (контроль выполняется с помощью тестера).

Аналоги

Вместо реле контроля напряжения можно установить стабилизатор питающего напряжения.

Устройство СНР1-1-0,5 кВА представляет собой переносную модель от компании TDM. При установке в сети 220 В способен поддерживать уровень выходного напряжения с точностью ±8%.

Стабилизатор навесной РСН-1000 ЭНЕРГИЯ предназначен для защиты от перепадов напряжения маломощных бытовых электроприборов.

Распространенные ошибки

Нередко при выборе однофазного реле без допускается ошибка ,связанная с неверным подбором тока. Часто просто устанавливается токовый номинал без учета необходимого запаса мощности не менее, чем в 30%.

Часто встречающейся ошибкой является неверное выставление верхнего и нижнего пределов сработки реле, а также времени срабатывания. Для мощных приборов рекомендуется ставить 300 секунд, что максимально отсрочит повторное их подключение и поможет избежать повреждений.

Оцените качество статьи:

Схема правильного подключения реле напряжения | ASUTPP

Автоматические выключатели и УЗО не являются единственными средствами защиты домашней электросети. Из-за не всегда стабильных показателей, таких как напряжение и частота, может серьёзно пострадать дорогостоящая электроника, без возможности восстановления.

Чтобы предупредить проблему, необходимо установить реле напряжения в электрощитовую, а как это сделать правильно описано далее в статье.

Что такое реле напряжения?

Реле напряжения относится к разновидности коммутационных приборов, и выполняет сравнение действующих величин с заданными. Современные устройства позволяют устанавливать определённый порог, после которого срабатывает реле и отключает домашнюю сеть, сохраняя все электроприборы исправными.

Какие бывают реле напряжения:

  • Отображающие только напряжение сети. Вся информация выводится на удобный небольшой дисплей.
  • Устройства, которые также выводят на экран силу тока. Не слишком важная функция, но разбирающиеся люди могут определить по высокому току проблему или найти неисправность.
Рисунок 1: Реле напряжения, измеряющее как разность потенциала, так и силу тока

Рисунок 1: Реле напряжения, измеряющее как разность потенциала, так и силу тока

  • Реле, отображающие сразу 3 показателя: напряжение, сила тока и потребляемая мощность. Такие устройства самые дорогие, но и самые удобные в эксплуатации. Всё управление обеспечивается кнопками.

Также существуют удобные и компактные реле напряжения, которые просто вставляются в розетку, а не подключаются штатно в электрощиток. Такие устройства практичны тем, что их можно применять для одного или пары потребителей, например, компьютера.

Как правильно подключить реле напряжения?

Для подключения реле напряжения потребуется 10-15 минут, при условии, что известна схема подключения и есть под рукой такой простой инструмент как индикаторная отвёртка, фигурная отвёртка, монтёрский или канцелярский нож.

Важно! Реле напряжения всегда подключается в разрыв между электрическим счётчиком и дальнейшей группой коммутационных приборов. Вводной автомат, по всем правилам, устанавливается до прибора учёта электроэнергии, поэтому сеть всегда можно выключить и ни в коем случае не работать под напряжением.
Рисунок 2: Схема подключения реле напряжения после УЗО и электросчётчика

Рисунок 2: Схема подключения реле напряжения после УЗО и электросчётчика

Как правильно подключить реле напряжения:

  1. Обесточить сеть, выключив основной автоматический выключатель. Убедиться, что на участке, где будет выполняться монтаж, отсутствует опасное для жизни напряжение. Для этого следует использовать индикаторную отвёртку.
  2. Установить реле времени на DIN-рейку, защёлкнуть фиксатор, расположенный сзади устройства и проверить, качественно ли держится коммутационный прибор на своём месте.
  3. Зачистить провода, идущие от счётчика и к потребителю. Всего 3 провода: 2 фазных и 1 нулевой.
  4. Провода, идущие от электросчётчика, закрепить на своих штатных местах в верхней части реле. Это будет «фаза» и «ноль». Достаточно вставить провод в клемму и затянуть его с помощью болта.
  5. Провод, идущий к потребителю, закрепить на своём штатном месте в нижней части устройства. Это «фаза», которая пойдёт на квартиру, порядок её фиксации такой же, как и с верхними проводниками.
  6. Включить основной автомат, убедиться с помощью индикаторной отвёртки, что напряжение поступает на вход реле.
  7. Включить реле и выставить порог чувствительности.
Рисунок 3: Подключение реле контроля напряжения с графической схемой

Рисунок 3: Подключение реле контроля напряжения с графической схемой

Выставлять следует как нижний, так и высший порог чувствительности, чтобы устройство могла отключить сеть при всех скачках напряжения. Реле напряжения можно подключать на однофазную сеть с общей потребляемой мощностью не более 7 кВт. Если нагрузка больше этой цифры, то в сеть необходимо дополнительно монтировать магнитный пускатель.

Схема подключения нескольких реле напряжения

Приветствую вас, уважаемые читатели моего сайта!

Качество электроснабжения наших домов оставляет желать лучшего. Резкие скачки и перепады питающего напряжения встречаются довольно часто. В большинстве случаев имеено они являются причиной выхода из строя бытовой техники и оборудования.

Чтобы защитить электроприборы от перепадов и скачков напряжения применяются специальные устройства — реле контроля напряжения. Они измеряют величину питающего напряжения и, если оно выходит за установленные пределы (становится больше или меньше установленных), реле отключает внутреннюю электрическую сеть от внешней.

Подробно назначение и принцип работы реле контроля напряжения я уже рассматривал в предыдущих публикациях. Поэтому, для лучшего понимания излагаемого материала, рекомендую ознакомиться с применением этих устройств в однофазных сетях с поясняющим видео. Применение реле напряжения в трехфазных сетях переменного тока имеет свои особенности, которые подробно рассмотрены в этом материале.

Особенность работы реле контроля напряжения заключается в том, что оно при выходе напряжения за допустимые пределы, отключает сразу всех потребителей, всю домашнюю электропроводку. Так и должно быть, ведь оно предназначено защитить наши электроприборы от выхода из строя. Если такие скачки напряжения происходят редко, то это не вызывает особых проблем.

А если это частое явление, тогда такая «цветомузыка» может порядком действовать на нервы и причинять массу неудобств. Особенно вечером, когда то и дело выключается все освещение в квартире.

Да, существуют стабилизаторы напряжения, но реле напряжения применяются гораздо чаще, к тому же они на порядок дешевле. Стабилизаторы напряжения — тема отдельной обширной статьи. Если тема защиты от скачков и перепадов напряжения вам интересна, подписывайтесь на новостную рассылку внизу этой статьи и будьте в курсе выхода новых материалов.

Ну а мы будем рассматривать, как защитить наши приборы и технику от опасных скачков напряжения в нашей электросети с помощью реле напряжения.

Какую выбрать уставку для реле напряжения

Основной вопрос при установке «барьеров» — какие пороговые значения напряжения лучше всего установить?

Для реле DigiTOP заводские установки составляют 170В и 250В соответственно.

Проблема двояка:

— с одной стороны, стремление установить как можно меньший диапазон пороговых значений, чтобы максимально обезопасить дорогую аппаратуру и бытовую технику;

— с другой стороны, постоянные срабатывания в случае незначительных отклонений напряжения от нормы затрудняют комфортное использование электроприборов.

Как найти компромиссное решение?

Эту проблему можно решить, устанавливая несколько реле контроля напряжения. Дело в то, что разные электроприборы по разному чувствительны к перепадам питающего напряженя.

Самые чувствительные это обычно аудио- и видеотехника (домашние кинотеатры, телевизоры и другая электроника). Конечно, выпускаются модели с большим рабочим интервалом питающего напряжения и со встроенной защитой. Но лучше и надежней такую технику питать напряжением в диапазоне 200-230В. Для защиты таких чувствительных приборов можно установить отдельный «барьер» установкой нижней границы 200В и верхней 230В соответственно.

Для бытовой техники этот диапазон может быть немного большим. Сильно занижать нижний предел не желательно, поскольку технику, в состав которой входят электродвигатели, пониженное напряжение может вывести из строя. Это холодильники, кондиционеры, стиральные машины и др. Для этой группы потребителей можно установить свое отдельное реле напряжение с уставками 190В и 235В соответственно.

Для электронагревательных приборов диапазон допустимых напряжений можно еще расширить от 170В до 250В, как заводские установки. Для этой группы приборов также можно установить отдельный «барьер».

Что касается освещения, то здесь можно поступить по разному. Для ламп накаливания желательно устанавливать верхний предел 250В. Хотя при повышенном напряжении значительно снижается их ресурс. Как вариант, можно поставить на группу освещения отдельный стабилизатор. Можно поставить под защиту реле напряжения с меньшей верхней уставкой, но в этом случае «цветомузыка» будет обеспечена.

Давайте рассмотрим схему с использованием нескольких «барьеров».

Схема с несколькими реле напряжения

Потребители сгруппированы в три группы, в зависимости от их чувствительности к величине питающего напряжения. Каждую группу защищает отдельное реле контроля напряжения со своими уставками, которые указаны на схеме сверху над реле.

В случае снижения напряжения, например до 199В, первый «барьер» сработает и отключит защищаемые им группы потребителей, поскольку его нижняя уставка составляет 200В.

Оставшиеся два «барьера» не сработают, поскольку напряжение 199В больше их нижней уставки, и для них это рабочий режим. К электроприборам в этих двух группах продолжает поступать напряжение и ими можно пользоваться.

Когда питающее напряжение вернется к своему нормальному значению, первое реле замкнет свой силовой контакт и возобновит электропитание защищаемых им групп потребителей.

В случае скачка напряжения, например до 236В, сработает первый и второй «барьеры», поскольку питающее напряжение превысит их верхнии уставки. Их силовые контакты разомкнуться и они обесточат контролируемые цепи групп потребителей.

Контакты третего «барьера» останутся замкнутыми и защищаемые им электроприборы останутся работоспособными.

Поскольку группа освещения вынесена под защиту третьего реле напряжения с максимальным диапазоном уставок, освещением можно будет пользоваться, что добавляет определенный комфорт, несмотря на то, что напряжение в сети повышено и многие приборы для их безопасности отключены .

Таким вот образом работает схема с подключением нескольких реле контроля напряжения. такой подход позволяет дифференцировать защиту, обеспечить лучшую защиту и решить вопрос выбора оптимальных уставок.

Более подробно и наглядно работу схемы смотрите в видео

Схема подключения реле напряжения

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Стабилизатор или реле напряжения — что выбрать?

Реле приоритета. Автоматическое управление нагрузкой.

Однофазное реле напряжения: как правильно подключить, схема

Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.

Подключаем различные модели

Реле контроля напряжения подключаются по-разному, в зависимости от модели, характеристик и назначения.

Локальная защита

Розеточное реле

Чтобы защитить один прибор (холодильник, телевизор, компьютер) достаточно приобрести защиту, которую достаточно просто воткнуть в розетку. Порядок действий такой:

  1. Включаем в реле сетевую вилку от нашего прибора.
  2. Вставляем наше реле в розетку.

На панели либо могут быть дополнительные элементы настройки, либо это может оказаться автоматический прибор, запрограммированный на заводе. В таком случае делать больше ничего не надо — включаем и пользуемся.

Обратите внимание! Данные реле не являются стабилизаторами напряжения. При необходимости их нужно приобретать отдельно.

Если у прибора есть панель настроек, его необходимо грамотно настроить. Для правильной настройки устанавливают максимальное и минимальное рабочее напряжение, указанное в паспорте того аппарата, который нужно защитить.

Удлинитель

Защитное реле, выполненное в виде удлинителя, работает таким же образом. Разница лишь в количестве розеток — здесь их несколько, что позволяет одновременно подключать несколько потребителей.

Комплексная защита

Теперь разберемся, как правильно установить и смонтировать более сложные модели. Общее у них одно: они устанавливаются в электрощитах рядом с электросчетчиком и силовым автоматом. Схема подключения реле напряжения очень проста, однако могут быть нюансы, на которые будем обращать внимание.

Основные действия:

  1. При помощи индикаторной отвертки определить фазировку. Как правило, с силового автомата выходит «фаза», однако всегда стоит перепроверять.
  2. Отключить автомат, убедиться в отсутствии напряжения.

Дальше начинаются различия. Каждый производитель создает собственный дизайн, не влияющий на характеристики прибора, но вызывающий сложности у новичков.

Один из вариантов: УЗМ

Подключение реле такого типа выполняется в несколько шагов:

  1. После отключения силового автомата устанавливаем прибор на дин-рейку или крепим другим, описанным в паспорте, способом.
  2. Определяем вход — выход.
  3. Значение маркировки: INPUT — вход, L — фаза, N — ноль. Подключаем провода, соблюдая фазировку.
  4. К выходу также подключаем концы, выводим их к нагрузке.

Прибор готов к работе, подаем питание. В зависимости от настроек, он должен войти в рабочий режим через определенное время. Это время может быть жестко задано в настройках и недоступно для корректировки, а может корректироваться вручную.

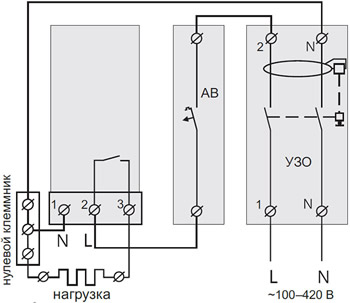

С односторонним подключением

Следующий тип приборов защиты выглядит по-другому: все контакты находятся с одной стороны, к тому же их не четыре, а три. Разберемся, как его смонтировать и запустить в работу. Поможет общая для этого типа реле напряжения схема.

Первые шаги такие же, как и в предыдущем случае: определить фазу, обесточить цепь, убедиться в отсутствии напряжения. Дальше устанавливаем реле на его место. Коммутация производится таким образом:

  • Клемма 1 — рабочий ноль. Сюда подходит нулевой провод с автоматического выключателя.
  • Клемма 2 — вход. Подаем фазу с АВ.
  • Клемма 3 — выход к нагрузке.

Как видно на схеме, к первой клемме подходит провод с автомата и отсюда идет дальше к нагрузке. При грамотном монтаже электрощита должна быть нулевая шина, тогда не придется в одну клемму зажимать два конца. Она позволит сделать столько ответвлений, сколько нужно и при этом сохранить надежный контакт.

Модель РН-104

Совсем по-другому подключается такой тип защитного реле. На первый взгляд, оно ничем не отличается от предыдущего, но есть существенные различия в схеме. Ключом к пониманию является маркировка в верхней части корпуса и схема, нарисованная сбоку. Согласно ей, вход — клемма 1, выход — клемма 3. Контакт номер два — общий. Он используется и как вход питания реле, и как выход к нагрузке.

Подключая этот прибор своими руками нужно провод «фаза» подключить на крайний левый контакт, «ноль» на средний. К этому же болту подводим другой провод — к нагрузке, и оба хорошо зажимаем. При наличии нулевой шины к среднему контакту подводим провод с нее, таким образом на этом контакте будет только одно подсоединение. К нагрузке идут проводники с крайней клеммы прибора и с нулевой шины.

Реле с несколькими режимами работы

Только что были рассмотрены самые простые виды моделей реле контроля напряжения, подключение которых не вызывает особых сложностей. Стоит обратить внимание на более сложные разработки. Одна из них — РН-113. Этот аппарат может работать в нескольких режимах, поэтому схема его подключения немного отличается.

Во-первых, в верхней части на клеммнике четыре болта. Но это сдвоенные контакты: слева пара и справа пара. Такая особенность.

Во-вторых, здесь не имеет значения фазировка. Хотя логичнее всего разрывать фазу — намного безопаснее, когда потребитель в отключенном состоянии без напряжения.

В-третьих, питание на электронику подключается сверху, а снизу находятся переключающие контакты, на которые необходимо обратить особое внимание: аппарат может иметь несколько режимов работы. Рассмотрим схему.

После установки на дин-рейку (при отключенном силовом автомате), на контакты 4-7 подсоединяем вход 220 вольт. Затем фазный провод зажимаем на контакт 3 (внизу). Теперь нужно определиться, что и как мы хотим защищать.

Если нужен обычный режим — защита от повышенного и пониженного скачка — выход берем с контакта 2, как видно на рисунке, позиция 1. Переключатели Umin и Umax на корпусе реле должны быть включены оба. Подключаем нулевой проводник непосредственно к нагрузке. Можно подавать электропитание.

Для режима защиты от минимального напряжения (включен только переключатель Umin) — фаза на разрыв также подключается на контакты 2–3.

Защита от перенапряжения (включен только Umax) — фазный провод включен как на рисунке, позиция 2 — клеммы 1–3.

Четвертый режим работы — автоматическое отключение при напряжении ниже 155 вольт. Оба переключателя отключены и ручные настройки не задействованы. Нагрузка разрывается контактами 2–3, после устранения режима аварии возврат в рабочий режим происходит через установленное время.

РН-112

Другой тип подключения у этого типа реле. Выходные контакты — независимые друг от друга, подсоединение нагрузки зависит от выбранных функций. Этот аппарат больше подходит для защиты специфического оборудования в домашних мастерских, поскольку имеет рабочий режим 100 вольт.

Прибор имеет три режима работы: контроль напряжения ниже нормы, выше нормы и оба режима одновременно. На верхней планке два контакта 1 и 2 — подача питания.

Для работы в режиме общего контроля (превышение значений максимума и минимума) правый нижний регулятор поворачивается стрелкой вверх. Фазный провод подключается к контакту 5, выход к нагрузке берем с контакта 6.

Режим защиты от пониженного напряжения. Правый нижний регулятор ставим в значение «min». Нагрузка также разрывается контактами 5–6.

Защита от превышения допустимого значения напряжения. Регулятор ставим в значение «max», нагрузку подключаем к контактам 3–4.

Настройка рабочих режимов

Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.

Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть. Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Видео по теме

Схема Подключения Реле Напряжения — tokzamer.

ru

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.


У этого варианта подключения имеется один, но довольно существенный, недостаток — пониженное быстродействие. Следует помнить, что защита от КЗ и превышения тока не является задачей реле контроля напряжения, поэтому оно не может заменить автомат.

Схемы подключения реле Ответы на 3 вопроса о способах подключить реле Допускается ли подключение электроприборов прямо после устройства?
Они обязаны быть в электощитке- Реле Напряжения и УЗО. как подключить.

Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А. Есть модели и попроще, схема включения напоминает схему с однофазным реле.

Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Материалы: реле напряжения небольшой отрезок провода.

При этом осуществляется полноценная защита потребителей. Паспортная погрешность показаний максимум 5 Вольт.

К УЗМ подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А. Приобретать приборы следует там, где на товар выдаётся гарантия.

Реле контроля напряжения не дают защиту от попадания молнии.

Схема подключения реле напряжения через кросс-модуль — распределительный блок

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.

Допускается ли установка РН до счётчика электроэнергии?

Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.

Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В.

Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
Реле напряжения. Защита от перепадов (скачков) напряжения.

Навигация по записям

Время повторного включения от 3 до сек.

Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.

Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.

Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов


Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Схема ввода 220В с УЗО и реле напряжения.

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

Алексей Бартош Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. До пускателя после вводного автомата.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

Реле контроля напряжения. Схема и принцип работы реле

Данное реле – это электрический прибор, основное предназначение которого – это защита электромоторов или же электроустановок, которые питаются от трехфазных сетей, при возникновении целого ряда разнообразных проблем.

Прибор используется при чрезмерном уменьшении либо повышении напряжения, а также эффективен в случае обрыва нулевого провода, противоположном порядке чередования фаз или же при их отсутствии.

Каждая из трех фаз позволяет продумано распределить подающуюся на них нагрузку и снизить уровень потребляемого тока в квартире или доме, который проходит по каждой из фаз.

Содержание статьи

Схема подключения реле контроля напряжения

Хотите воспользоваться всеми возможностями реле? Тогда надо правильным образом осуществить подключение данного устройства к электросети. Существует несколько популярных схем того, как это можно сделать. При этом нужно разобраться в наиболее распространенных среди них:

  1. Стандартное подключение к сети с одной фазой. Основное ее преимущества — возможность защиты сразу всей цепи. Это связано с тем, что установка данного объекта проводится после счетчика. Это подключение выгодно используют в домах и квартирах где имеется относительно не большое число электроприборов.

В эту схему можно дополнительно включить УЗО. Установить УЗО можно, как перед реле напряжения, так и после.

  1. Классическое подключения к 3-х фазной сети применяется преимущественно на промышленных объектах с большим количеством оборудования. Можно установить и дома, если у вас есть 3-х фазные потребители электроэнергии.



  1. Подсоединение к трехфазной сети 3 реле контроля напряжения используют в обыкновенных условиях и также на разных объектах промышленного типа. Главным отличием есть то, что устройства устанавливается на каждую отдельную фазу. Такая методика считается наиболее оптимальной, так как она обеспечивает надежную работу сразу нескольких цепей электричества.

Схема установки данного реле по фиксации напряжения необходимо проводить согласно с условиями работы устройства.

1 и 3 фазное реле напряжения: принцип работы реле

Реле реализуется в весьма малогабаритном цельном корпусе, который чаще всего выполняется из плотного пластика. Внутри в нем находится вмонтированная контролирующая часть, что выключает этот прибор.

Конструктивно реле контроля довольно простое. Для разных производителей оно немного отличается, но смысл один. Для одних оно состоит из таких элементов, как:

  • входы для фазных и нулевого проводников;
  • клеммы подключения нагрузки;
  • регулятор (кнопка) порога отключения при повышении напряжения;
  • регулятор (кнопка) порога отключения при понижении напряжения;
  • регулятор (кнопка) задержки включения;
  • индикатор включения;
  • кнопка ручного включения и выключения;
  • индикатор режимов работы.

На других устройствах некоторые элементы отсутствуют.

По действию этого устройства основывается на обратной последовательности, что появляется в электросети при перекосах или разрывах фаз.

Посмотрите видео о том, как работает реле напряжения:

Если напряжение выходит за установленные нормы, устройство отключается, вместе с ним размыкаются контакты управления, что приводит к отключению устройства. Как только ситуация придет в норму, процесс пойдет в обратную сторону.

Установка реле напряжения в щиток

Во время установки в щиток следует руководствоваться некоторыми важными правилами.

В зависимости от того сколько фаз вы используете при монтаже электропроводки, будет зависеть количество реле напряжения. На каждую фазу одно устройство.

Каждую из фаз, а также нулевой провод «N» надо подключать сразу к соответствующему устройству после вводного автомата. Контроллеры будут анализировать каждую фазу и управлять напряжением включения и отключения. Как было сказано УЗО можно ставить, как до реле, так и после него.


Перед использованием данного устройства нужно будет установить на нем пороги включения и отключения (минимальное и максимальное значения).

На рисунке ниже используется три реле напряжения с тремя УЗО соответственно, подключенные после контроллеров.

Данное устройство предотвращает негативное воздействие электрической системой на приборы в доме, квартире или же на промышленном объекте. Именно поэтому использованием таких устройств в последнее время становится все более популярным. Главное — правильная их установка в соответствии с имеющимися правилами и нормами.

Реле контроля однофазного напряжения РКН-1-1-15, назначение, технические характеристики, схема включения, настройка.

Изготовитель Меандр → РКН-1-1-15

   Реле контроля напряжения однофазного напряжения РКН-1-1-15 предназначено для защиты электрооборудования от перепадов напряжения приборов и оборудования.
   Контроль однофазного напряжения 220В в сетях переменного или постоянного тока. Состояние реле осуществляется с помощью светодиодной индикации.
Два выходных переключаемых контакта (SPDT), 8 A при напряжении 250 В~(резистивная нагрузка).
Для питания реле используется контролируемое напряжение.
Крепление осуществляется на DIN-рейку или на ровную поверхность.
Светодиодная сигнализация:
— зеленый светодиод для наличия напряжения;
— желтый состояние реле;

Реле контроля напряжения выполняет функции:
— отключение нагрузки при выходе напряжения за установленные пределы;
— отключение нагрузки при пропадании напряжения;
— раздельная установка величины минимального и максимального порогов напряжения в пределах 30%;
— установка времени аварийного срабатывания.

Конструкция реле контроля однофазного напряжения РКН-1-1-15

   Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.    На лицевой панели расположены:
сверху регулятор верхнего порога срабатывания,
снизу регулятор нижнего порога срабатывания,
а между ними — регулятор задержки времени срабатывания, а также зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле.

Работа реле напряжения РКН-1-1-15

   Реле запитывается от контролируемой сети напряжения переменного или постоянного тока (в зависимости от исполнения).
   При подаче питания, если установлена задержка срабатывания и значение контролируемого напряжение сети находится в диапазоне между верхним и нижнем установленными порогами напряжения, встроенное исполнительное реле включится по окончании отсчета времени задержки t, если она установлена. При этом контакты встроенного исполнительного реле 11-14, 21-24 замыкаются и включается индикатор зеленого цвета.
   Если значение напряжение сети стало больше верхнего порога или меньше нижнего установленного порога, исполнительное реле выключается по окончании отсчета времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.

ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
Установить верхний порог срабатывания в положение «+30%», нижний порог — в положение
«-30%» и минимальную задержку срабатывания «0,1с».
Подключить к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.
Подать напряжения питания и убедиться, что включены оба индикатора «U» и «R».
Установить необходимую задержку и необходимые пороги срабатывания реле, учитывая что нижний порог должен быть ниже верхнего не менее чем на 2,5 деления шкалы.



Технические характеристики реле напряжения РКН-1-1-15

Параметры Значения
Номинальное входное напряжение АС 220 В, 50 Гц
по исполнению на напряжение АС100 В, DC 220 B, DC 100 B, DC 24 B.
Максимальное / минимальное допустимое напряжение (АС 220 В) 400 / 150 В
Задержка срабатывания 0.1 … 10 с
Контроль перенапряжения -20 %…+30 % Uном
Контроль снижения напряжения -30 %…+20 % Uном
Частота входного напряжения 50 Гц
Максимальный коммутируемый ток при активной нагрузке: АС 250 В, 50 Гц (АС1) DC 30 В (DC1)
Количество и тип выходных контактов 2 переключающие группы
Степень защиты реле по корпусу
по клеммам
IP40
IP20
Диапазон рабочих температур от — 25 до 55°C
Габаритные размеры 17(Ш) x 66(В) x 90(Г) мм
Масса 100 г

Схема подключения реле напряжения РКН-1-1-15(вариант)

Phase Guard — Защита от трехфазных сбоев питания.

Phase Guard

Phase Guard — это устройство контроля баланса фазных напряжений, предназначенное для использования с магнитным управлением для автоматического отключения трехфазных двигателей или других оборудование от работы или попытки запуска в разомкнутой фазе или однофазном условий, тем самым устраняя выгорание и последующие простои вызвано обрывом фазы.

Phase Guard не является тепловым устройством.Работает по принципу фазного напряжения. дисбаланс, который может возникнуть в трехфазной системе. Он также защищает от фазы потеря. Все модели Phase Guard зарегистрированы в Underwriter Laboratories.

Модели

Модель P — стандартно поставляется с реле, находящимся под напряжением в нормальных условиях.

Модель PND — стандартно поставляется с реле, обесточенным в нормальных условиях.

Узнайте больше о различных моделях.

Добавив функцию селектора нормального реле, можно изменить модель устройства Phase Guard. могут быть изменены в любой момент с использованием Программного обеспечения администратора. Функции доступны как во время покупки, так и в качестве обновления позже.
Подробнее о доступных функциях.

Настройка

Каждую Phase Guard можно настроить в соответствии с потребностями вашей конкретной среды. Программное обеспечение администратора используется для настройки параметров каждого устройство.

Мгновенное развертывание

Помимо внесения изменений в настройки, Phase Guard можно обновить. добавлять функции и возможности в любое время из любого места. Это означает, что вы можете сэкономить на доставке, купив дополнительные Phase Guard и их готовность к развертыванию в любой момент. Phase Guard можно снять с полки, настроить или обновить, а затем сразу приступить к работе.

Что посмотреть, насколько легко обновить Phase Guard новыми функциями в полевых условиях?
Подробнее — Как улучшить Phase Guard.

Операция

Phase Guard — это автономное устройство измерения мощности. В нормальном режиме работы входящие фазы трехфазного напряжения, подаваемого в нашу сеть измерения мощности находятся в равновесии. Когда одна фаза становится неуравновешенной более чем на 12% относительно другой два (низкий или высокий), или происходит потеря фазы, измерительная сеть будет обеспечивать выходное напряжение для активации транзисторной схемы. Это вызовет у мастера выходное реле на Phase Guard для срабатывания (отпускание или срабатывание в зависимости от модель).Включена временная задержка примерно на 1 ½ секунды, чтобы исключить возможность ложного срабатывания.
Можно отрегулировать различные настройки Phase Guard с помощью Программное обеспечение администратора.

Строительство

Электронные компоненты Phase Guard закрыты изолированной крышкой из прочного пластиковая конструкция. Все устройство смонтировано на пластиковом основании толщиной 3/8 дюйма.
Базовые размеры 5X7 »
Монтажные отверстия 4 ¼ x 6 ¼ »
Phase Guard может быть установлен в любом положении.

Разработано и сделано в Америке.

Приложение

Phase Guard может использоваться для защиты любого трехфазного оборудования с магнитным управлением. которые могут быть повреждены в ненормальных фазовых условиях, таких как одиночный фазировка. Он предназначен для контроля любой трехфазной линии питания и может использоваться с любой тип исполнительных органов управления, таких как кнопочные станции, термостаты, давление или поплавковые выключатели. Его также можно использовать в цепи отключения с ручным управлением. пускатели в сочетании с шунтирующими или емкостными расцепителями.Типичные области применения следующие:

  • Любой трехфазный двигатель.
  • Необслуживаемые двигатели, например вентиляторы.
  • Насосы, холодильное оборудование, кондиционеры, сварщики, компьютеры.

Гибкость

  1. На работу Phase Guard не влияют отклонения от базового напряжения (в пределах допустимые пределы) при условии, что фазные напряжения сбалансированы
  2. Его можно использовать с двигателями любой мощности при заданном напряжении.Стандартные модели доступны для работы на следующих напряжениях: 120, 208, 240, 480, 550, 600 В перем.
  3. Phase Guard можно использовать для защиты отдельных двигателей или группы двигателей. вместе, когда они питаются от общего контактора или с магнитной фиксацией автоматический выключатель. Однофазное реле может использоваться для защиты оборудования в небольшой завод от однократной фазы от внешнего источника.
  4. Phase Guard имеет функцию автоматического сброса, что делает его идеальным для защиты оставленных без присмотра двигателей, приводимых в действие сенсорным управлением.Когда фаза происходит сбой, двигатель отключается от линии, и когда нормальная линия условия восстанавливаются, Phase Guard сбрасывается.
  5. Phase Guard прост в установке и не требует настройки в полевых условиях.

Установка

Для подключения всех моделей требуется только подключение трехфазного источника питания к Фазовая защита на L1, L2 и L3. Контакты главного реле (DPDT) предназначены для использование клиентом. Номиналы контактов (30 амп[email protected] 277Vac.) Позволяют использовать различные приложения, либо размыкание, либо замыкание цепи, чтобы выполнить желаемое действие для защиты трех фазовое оборудование.
См. Электрическую схему.

Мониторы напряжения / фазы — Littelfuse

  • 102A
  • 102A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который защищает напряжение 190-600 В переменного тока, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190 — 480 В перем. Тока, 475 — 600 В перем. Тока

  • Выход
    Форма:
    SPDT — 1 Форма C

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 — 18AWG, одножильный или многожильный

  • 201 SP
  • 201-xxx-SP — это 8-контактный подключаемый монитор напряжения с восьмеричным основанием, предназначенный для защиты однофазных мотоциклов…Более

  • Вход
    Напряжение (В):
    190 — 240 В перем. Тока, 95 — 120 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный

  • 201 СП DPDT
  • 201-xxx-SP-DPDT — это 8-контактный подключаемый монитор напряжения с восьмеричным основанием, предназначенный для защиты однофазных цепей…Более

  • Вход
    Напряжение (В):
    190 — 240 В перем. Тока, 95 — 120 В перем. Тока

  • Выход
    Форма:
    DPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный

  • 201 Реле напряжения
  • 201-xxx-DPDT — это 11-контактный подключаемый монитор напряжения с восьмеричной базой, предназначенный для защиты трехфазных двигателей…Более

  • Вход
    Напряжение (В):
    190–240 В переменного тока, 95–120 В переменного тока, 95–120 В переменного тока

  • Выход
    Форма:
    DPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12–22 AWG, одножильный или многопроволочный, крутящий момент: 12 фунт-дюймов; Провод: многожильный или одножильный 10-22AWG

  • 201A
  • 201A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который защищает напряжение 190–480 В переменного тока, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190-480 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 12 фунт-дюймов.; 12 — 22 AWG, одножильный или многопроволочный

  • 201A AU
  • 201A-AU — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, обеспечивающий защиту 190–480 В переменного тока, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190 — 480 В перем. Тока, 475 — 600 В перем. Тока

  • Выход
    Форма:
    Форма C

  • Способ монтажа: Монтаж на DIN-рейку или на поверхность (вставьте в розетку OT08-PC)

  • 202
  • Монитор напряжения 202-200-SP предназначен для защиты однофазных двигателей независимо от их размера.Это может … Более

  • Вход
    Напряжение (В):
    190 — 240 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип завершения: 0.25 дюймов, штекер, быстроразъемное соединение

  • 202 202 RP
  • Серия 202 представляет собой трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазонов, который обеспечивает защиту 190-600 В переменного тока, 50/6…Более

  • Вход
    Напряжение (В):
    190 — 480 В перем. Тока, 475 — 600 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип завершения: 0.25 дюймов, штекер, быстроразъемное соединение

  • 250A
  • 250A — это трехфазный двухдиапазонный монитор напряжения с автоматическим переключением диапазона, который защищает напряжение 190–480 В переменного тока, 50 * / 60 Гц…Более

  • Входное напряжение
    (В):
    190-480 В переменного тока, 500-600 В переменного тока, 95-120 В переменного тока

  • Выход
    Форма:
    DPDT — 2 Форма C

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12–18 AWG, крутящий момент: 7 фунт-дюймов; Размер провода: 12 — 18AWG, одножильный или многожильный

  • 350
  • 350 — это монитор напряжения для тяжелых условий эксплуатации.Этот продукт следует использовать, когда реле высокого тока или дуа … Более

  • Входное напряжение
    (В):
    190 — 240 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока, 475 — 600 В переменного тока

  • Выход
    Форма:
    DPDT, SPDT

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG, крутящий момент: 7 дюймов на фунт; Размер провода: 12-18AWG

  • 355
  • 355 — это трехфазный монитор напряжения с регулируемой задержкой отключения и перезапуска, регулируемым напряжением unba…Более

  • Вход
    Напряжение (В):
    190 — 240 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока

  • Выход
    Форма:
    DPDT, SPDT

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG

  • 455
  • Мониторы трехфазного напряжения серии 455 объединяют нагрузку. и мониторинг стороны линии, чтобы предложить комп…Более

  • Вход
    Напряжение (В):
    190 — 480 В переменного тока, 380 — 480 В переменного тока, 475 — 600 В переменного тока

  • Выход
    Форма:
    SPDT

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG

  • 460 SP
  • 460-100-SP используется с однофазными двигателями 95–120 В переменного тока, 50 * / 60 Гц и однофазными двигателями 190–240 В переменного тока, 50 * / 60 Гц…Более

  • Вход
    Напряжение (В):
    190 — 240 В перем. Тока, 95 — 120 В перем. Тока

  • Выход
    Форма:
    1 Форма C

  • Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму

  • 460 реле напряжения
  • 460 — это трехфазный монитор напряжения, который независимо защищает двигатели 190–480 В переменного тока или 475–600 В, 50/60 Гц…Более

  • Вход
    Напряжение (В):
    190 — 480 В перем. Тока, 475 — 600 В перем. Тока

  • Выходные данные
    Форма:
    1 форма A и 1 форма B, 2 форма A, форма C

  • Тип заделки: Крутящий момент: 6 фунт-дюймов; Провод: многожильный или одножильный, 12-20 AWG, по одному на клемму

  • Реле напряжения 50R
  • Монитор однофазного напряжения 50R имеет цепь измерения напряжения, которая постоянно контролирует грех…Более

  • Вход
    Напряжение (В):
    190 — 240 В переменного тока, 380 — 480 В переменного тока, 95 — 120 В переменного тока

  • Выход
    Форма:
    SPDT — 1 Форма C

  • Тип заделки: Крутящий момент: 7 фунт-дюймов; Размер провода: 12-18 AWG

  • 601
  • Модель 601 — это полностью программируемый монитор напряжения, предназначенный для защиты трехфазных двигателей.Это может быть … Более

  • Вход
    Напряжение (В):
    200 — 480 В перем. Тока, 500 — 600 В перем. Тока

  • Тип клеммы: Крутящий момент: 7 фунт-дюймов

  • Метод установки: Поверхностный монтаж (винты 4-8 #) или монтаж на DIN-рейку

  • 601 CS D P1
  • Трехфазный монитор мощности 601-CS-D-P1 — это полностью программируемый электронный монитор мощности, предназначенный для m…Более

  • Вход
    Напряжение (В):
    200-480 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип клеммы: Крутящий момент: 7 фунт-дюймов

  • DLM
  • Серия DLMU — это универсальный трехфазный монитор напряжения.Он постоянно измеряет напряжение.

  • Вход
    Напряжение (В):
    200 — 480 В перем. Тока, 500 — 600 В перем. Тока

  • Тип подключения: Винтовой зажим с невыпадающими зажимами для проводов до # 14 AWG (2.5 мм²) провод

  • Метод установки: Поверхностный монтаж с помощью двух винтов # 8 (M4 x 0,7) или защелкивается на 35-миллиметровой DIN-рейке

  • HLM
  • Серия HLMU — это универсальный герметичный трехфазный монитор напряжения.Он постоянно измеряет … Более

  • Вход
    Напряжение (В):
    200 — 240 В пер. Тока; 340 — 420 В пер. Тока; 400 — 480 В перем. Тока

  • Выход
    Форма:
    DPDT

  • Тип подключения: Винтовые клеммы до # 12 AWG (3.3 мм²) провод

  • HLVA
  • Серия HLV — это однофазные устройства контроля пониженного напряжения, предназначенные для защиты чувствительного оборудования от b…Более

  • Вход
    Напряжение (В):
    Мин. Среднеквадратичное напряжение: 70 В пер. Тока; Максимальное среднеквадратичное напряжение: 264 В перем. Тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)

  • KVM
  • Серия KVM — это однофазный монитор пониженного напряжения, предназначенный для повторной защиты чувствительного оборудования…Более

  • Вход
    Напряжение (В):
    110–120 В пер. Тока; 220 — 240 В перем. Тока

  • Выход
    Форма:
    SPDT

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов)

  • PLM
  • Серия PLM — это трехфазный монитор напряжения, который непрерывно контролирует каждую из трех фаз.Пн … Еще

  • Вход
    Напряжение (В):
    200 — 240 В переменного тока, 360 — 430 В переменного тока, 400 — 480 В переменного тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем, 600 В перем. Тока

  • PLMU
  • PLMU11 непрерывно измеряет напряжение каждой из трех фаз, чтобы обеспечить защиту 3…Более

  • Вход
    Напряжение (В):
    200-480 В перем. Тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем

  • PLR
  • Серия PLR обеспечивает рентабельное средство предотвращения запуска 3-фазного двигателя при неблагоприятном напряжении…Более

  • Входное напряжение
    (В):
    190-270 В переменного тока, 340-450 В переменного тока, 380-500 В переменного тока, 95-140 В переменного тока

  • Выход
    Форма:
    SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем

  • PLS
  • Серия PLS — это недорогие фазочувствительные регуляторы, обеспечивающие изолированное замыкание контактов при включении…Более

  • Вход
    Напряжение (В):
    175-255 В переменного тока, 380-500 В переменного тока, 95-135 В переменного тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Восьмеричный 8-контактный разъем

  • TVM
  • Серия TVM обеспечивает защиту двигателей и других чувствительных нагрузок.постоянно измеряет v … Более

  • Вход
    Напряжение (В):
    208 В переменного тока, 460 В переменного тока, 480 В переменного тока, 230 В переменного тока

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма)

  • Метод установки: Крепление на поверхность с помощью одного винта № 8 (M5 x 0,8), Монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)

  • TVW
  • Серия TVW обеспечивает защиту двигателей и других чувствительных нагрузок.Непрерывно измеряет v … Более

  • Вход
    Напряжение (В):
    208 — 240 В перем. Тока, 208; 220; 230; 240 В переменного тока, 380 400 и 415 В переменного тока, 430; 440; 460; 480 В перем. Тока

  • Тип завершения: 0.Быстроразъемные клеммы с наружной резьбой 6,3 мм (25 дюймов), быстроразъемные клеммы с наружной резьбой 6,35 мм (0,25 дюйма)

  • Метод установки: Крепление на поверхность с помощью одного винта № 8 (M5 x 0,8), Монтаж на поверхность с помощью одного винта № 8 (M5 x 0,8)

  • WVM
  • Серия WVM обеспечивает защиту от преждевременного отказа оборудования (двигателя), вызванного напряжением fau…Более

  • Входное напряжение
    (В):
    От 200 до 240 В переменного тока, от 355 до 425 В переменного тока, от 400 до 480 В переменного тока, от 500 до 600 В переменного тока

  • Выход
    Форма:
    Изолированный SPDT

  • Тип подключения: Винтовые клеммы с невыпадающими зажимами для проводов до # 12 AWG (3.2мм2) провод

Schneider Electric RM17UBE15 Модульное однофазное реле контроля напряжения, 5 А, 1 перекл., 65… 260 В пер. / Пост. Тока

Модульное однофазное реле контроля напряжения, 5 А, 1 перекл., 65… 260 В пер. / Пост. Тока
Технические характеристики
Реле бросает 1 перекидной контакт
Компонент Реле контроля напряжения
Релейная нагрузка, сила тока 5 ампер
Производитель Schneider Electric
Тип подключения реле Винтовое соединение
Применение реле Обнаружение повышенного и пониженного напряжения
Реле индикации 1 светодиод зеленый
Реле индикации 1 светодиод желтый
Применение реле Автономный
Максимальное напряжение катушки 250 В перем. / Пост. Тока
Монтаж реле DIN-рейка
Материал контактов реле Пластик
Номинальное напряжение катушки 110–240 В перем. Тока
Номинальное напряжение катушки 110–240 В постоянного тока
Диапазон синхронизации реле Регулируемый 0.1-10 с
Частота передачи реле 50-60 Гц
Диапазон контроля напряжения реле 65-260 В перем. Тока
Диапазон контроля напряжения реле 65-260 В постоянного тока
Масса 0,19

Обычно в наличии

Однофазные реле контроля напряжения — Новатэк Электро

Однофазные реле напряжения предназначены для защиты однофазных нагрузок от недопустимых колебаний сетевого напряжения.Они оснащены широким диапазоном настроек, включая настройку задержки включения для защиты холодильного, компрессорного оборудования и оборудования для кондиционирования воздуха.

Однофазные реле напряжения

Однофазные реле напряжения — это устройство, предназначенное для эффективного автоматического регулирования напряжения и защиты (отключения) такого оборудования, как бытовая техника и другие устройства в домах и офисах. Этот процесс требуется, когда напряжение отклоняется от заданных значений.

Реле напряжения (однофазное) выполняет только функцию защиты от перепадов напряжения.При износе питающей сети, не выполняется правильное распределение однофазных нагрузок (из-за низкой квалификации обслуживающего персонала), а также при «нулевом» отключении или любой другой аварийной ситуации в электросети устройство выполняет «защиту потребителей». »Путем обесточивания во избежание выхода оборудования из строя.

В каких случаях требуются реле напряжения?

Компания «Новатэк-Электро» — успешный производитель электротехнической продукции, в том числе современных устройств для снижения перенапряжения.

Наши рекомендации по реле напряжения, которое Вы можете приобрести, разместив заказ прямо на официальном сайте Компании, выбор определяется следующими позициями:

  • При защите от скачков напряжения в квартире, где отключен нулевой провод. сбой — явление частое, уместно. В этом случае однофазное реле напряжения для бытового использования станет спасением бытовой техники, так как при «нулевом» отключении некоторые фазы имеют опасное повышение напряжения до 380 В, а многие устройства, подключенные к сети, просто выходят из строя. не работает.
  • В случае трех фаз в доме после нескольких однофазных «потребителей» с включением большой мощности может возникнуть дисбаланс фаз, что приведет к падению напряжения на наиболее нагруженной фазе; в таком случае для защиты от скачков напряжения лучше приобрести несколько реле однофазного напряжения. Это поможет защитить оборудование, подключенное к фазе с недопустимыми параметрами, и отключение не будет выполняться на остальных фазах, где напряжение соответствует требованиям.
  • Если установка реле напряжения для всей квартиры невозможна, реле напряжения штепсельной розетки поможет защитить электроприборы, автоматически отключив подключенное оборудование в случае недопустимых отклонений напряжения и возобновив работу устройств в нормальном рабочем состоянии.

Как правильно выбрать защиту от скачков напряжения

Аварийных и других ситуаций скачков напряжения в сети можно избежать, подключив оборудование к сети через штепсельное реле напряжения или установив реле напряжения на DIN-рейку во входном автоматическом выключателе.

При покупке устройства стоит учитывать запас мощности на 20-30% больше предельно допустимой мощности нагрузки. Проще говоря, если автоматический выключатель рассчитан на 25 А, выбор реле напряжения должен быть не менее 32 А.

Более подробную информацию об однофазных устройствах для защиты от скачков напряжения см. В продукции нашей компании в соответствующем разделе сайт, а также свяжитесь с нашими менеджерами.

Заявление о качестве Новатэк-Электро

Продукция Новатэк-Электро представлена ​​во многих странах мира, а это означает, что разработанные нами устройства востребованы и конкурентоспособны.Приобретая нашу продукцию, вы получаете сертифицированный товар с гарантией до пяти лет.

Мы работаем с розничными покупателями, продаем товары оптом и через дилеров. Условия продажи и доставки будут выгодными и доступными для каждого нашего покупателя.

Вы можете приобрести следующие типы реле однофазного напряжения, каждое из которых имеет свой тип подключения:

  • Volt Control, серия вилка-розетка — устройство работает, подключая его к розетке, и используется для защитить отдельную бытовую технику или группу «потребителей»;
  • Volt Control (для установки в плату электроснабжения) — устройство с широким диапазоном настроек, подходящее для защиты не только отдельного прибора, но и устройств по всей квартире, в доме, на промышленных объектах.Он устанавливается на стандартную DIN-рейку в плате блока питания.

Новатэк Электро однофазное реле контроля напряжения Рн-111м (16а), 160 — 280 В,


О компании

Год основания 2009

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 26 до 50 человек

Годовой оборот 25-50 крор

Участник IndiaMART с декабря 2011 г.

GST07AADCN1086B1ZU

Код импорта и экспорта (IEC) 05090 *****

Новатэк Электро — это организация, сертифицированная по стандарту ISO 9001: 2015, специализирующаяся на разработке и последующем производстве, реализации на внутреннем рынке и экспорте программируемой силовой электроники , контрольно-измерительной аппаратуры или так называемых интеллектуальных электронных систем общего и специального назначения (IGM) .Этот вид электроники находит применение в производстве устройств числового программного управления, защиты и автоматизации нового поколения, аппаратуры для мониторинга и измерения, защитных релейных устройств и автоматики, технологических и технологических контроллеров и т. Д. Наша продукция сертифицирована в соответствии с Директивой Совета ЕС 2004/108 / EC. , Директива по низковольтному оборудованию IEC 60947-1: 2008 и IEC 60947-6-2: 2004, Директива по электромагнитным устройствам CISPR 11: 2007 и IEC 61000-4-2: 2008. Мы приветствуем вас на нашем сайте и приглашаем к плодотворному, успешному и взаимовыгодному сотрудничеству.Компания
состоит из высококвалифицированных специалистов в области встроенных технологий, а также инженеров по контролю и безопасной эксплуатации всех типов электрических цепей и энергосистем. Кроме того, в «Новатэк Электро» работает ряд научных сотрудников, ученых с кандидатскими диссертациями. степень, инженеры-исследователи и специалисты в области силовой электроники, лазерных технологий и т. д. Это позволяет нам разрабатывать и производить продукцию нового поколения с выдающейся надежностью и функциональностью. Некоторые продукты Новатэк Электро не имеют аналогов и могут рассматриваться на уровне научных открытий.
Продукты и услуги, которые наша Компания предоставляет на протяжении многих лет, получили очень хорошее признание и широко признаны во всем мире. В настоящее время активные продажи начались в Австралии, Аргентине, Бангладеш, Бразилии, Индонезии, Малайзии, Новой Зеландии, Филиппинах, Саудовской Аравии, Сингапуре, Шри-Ланке, Таиланде, ОАЭ, Уругвае, США, Вьетнаме и т. Д. Из Индия.
Продукция Новатэк Электро чрезвычайно надежна и эффективно работает в любых климатических условиях от очень низких температур Русский Север до жаркого и влажного климата Индии, Ближнего Востока, Южной Америки и стран Африки .Принципы, которым мы неуклонно следуем: надежность, точность, многофункциональность, высокое качество и разумная / доступная цена. Высокая надежность и качество достигается применением самых современных методов и технологий на базе микропроцессоров и микроконтроллеров. Сборка продукции осуществляется на новейшем и современном оборудовании известных и известных брендов. Опытные инженеры и программисты используют самые современные программные инструменты и наборы программ для создания простых в установке, необслуживаемых, программируемых в полевых условиях, совместимых со SCADA передовых числовых устройств.

Видео компании

Схема подключения фазового контроллера

/ реле обрыва фазы

Когда мы говорим о трехфазной силовой проводке или проектировании или установке трехфазного электрического щитка, первое и важное — это проектирование и защита. Контроллер фаз или устройство обрыва фазы (чередования фаз) — это устройство защиты, которое лучше подходит для трехфазной платы питания или для трехфазной электрической машины.Обрыв фазы — это устройство, которое не слишком велико и не имеет цены, но я думаю, что без этого трехфазная главная электрическая панель или распределительный щит будут неполными.
В этом посте мы расскажем о сбое фазы и его преимуществах. Вкратце, в этом посте мы будем называть сбой фазы с именем PF.
Мы не только поговорим о его работе, но также поговорим о его подключении и использовании в трехфазной электрической панели или распределительном щите.


Что такое схема реле обрыва фазы / устройство фазового регулятора и как оно работает?


Проще говоря, PF — это защитное устройство, которое мы используем в трехфазных основных платах, особенно мы используем его в тех панелях, в которых питание идет от магнитного контактора.Когда одна из фаз отключена или не поступает на материнскую плату, фазовый контроллер автоматически отключает все питание, это означает, что устройство PF отключает ток катушки контактора, а контактор отключает или отключает питание.
Короче говоря, магнитный контактор требуется для PF или контроллера. Однако я хочу привести еще один пример, из которого вы поймете важность контроллера устройства обрыва фазы.
Например, пример:
Если вы подключаете 3-фазный двигатель к контактору / пускателю двигателя и запускаете двигатель, нажав зеленую кнопку.Теперь ваш двигатель запускается и работает, но в случае, если одна из ваших фаз отключена или не подходит к материнской плате. или ваш главный автоматический выключатель в одной точке не работает. Итак, в этом случае у вашей материнской платы и двигателя отсутствует одна фаза, в это время устройство PF будет активировано и отключит ваш магнитный контактор, или мы можем сказать, что оно отключит магнитный контакт или ток катушки.
В этом контроллере фаз внутренне установите реле и схему, которые измеряют фазы и отключают реле, когда одна фаза отсутствует в цепи обрыва фазы.

Как вы знаете, все мы используем реле перегрузки для защиты трехфазных машин, но в случае пропадания одной фазы срабатывание и активация реле требовали некоторого времени для защиты вашей машины. Однако, если мы установим или подключим фазовый контроллер к нашей главной панели управления, тогда мы сможем сохранить всю нашу трехфазную электрическую машину одновременно, когда фаза отсутствует, или мы можем сказать, что это двойная защита.

Схема подключения или установки фазового регулятора / реле обрыва фазы

Устройство PF — это тип реле, принципы работы которого относятся к фазам.Это устройство имеет 3 точки, которые для L1 L2 L3, и когда мы подключаем 3-фазное питание к этим контактам, они активируют цепь и начинают тестирование фаз. В этом устройстве установлено реле, и у них есть три точки, в которых одна является общей, а другие нормально разомкнутыми (NO) и нормально замкнутыми (NC). Когда наш главный автоматический выключатель выключен, реле устройства PF находится в нормально замкнутом положении между 1 и 2 точками, и когда мы включаем наш главный автоматический выключатель, 3-фазное питание запускается на устройство обрыва фазы, и реле устройства срабатывает и выполняет NC-соединение. между 2 и 3 контактами.
В случае, если наша одна фаза отсутствует в цепи, устройство обесточит реле и снова замыкает контакты между 2 и 3 точками.

Надеюсь, вы поняли, как работает реле обрыва фазы, теперь давайте поговорим о приведенной ниже схеме, на приведенной ниже схеме я соединяю обрыв фазы с автоматическим выключателем и контактором / пускателем двигателя, а также реле перегрузки.
На схеме ниже я полностью подключаю 3-фазный двигатель, потому что, если я не покажу полный метод, а только фазовый контроллер, вы не поймете полностью.


Обратите внимание, что из-за неправильного подключения приведенная выше диаграмма является обновлением

. На приведенной выше диаграмме я показал полный метод подключения или подключения схемы реле обрыва фазы с автоматическим выключателем, контактором, реле перегрузки, кнопочными переключателями, и электродвигатель, но давайте поговорим об этом пошагово.

  • Прежде всего, выполните соединение между автоматическим выключателем MCB и контактором / пускателем двигателя.
  • Затем выполните соединение между 3 проводом между контактом или и реле перегрузки.
  • Затем установите трехфазное соединение для устройства контроля фазы PF и подключите его, как показано на схеме выше.
  • Затем получите точку подключения L1 в устройстве PF и подключитесь к общей точке для реле в PF, которая равна 2.
  • После этого выполните соединение между точкой 3 PF и точкой 96 NC реле перегрузки.
  • После получения соединения от точки 95 реле перегрузки и подключения его к контактору нормально разомкнуть вспомогательную точку и красную кнопку, которая обычно замкнута.
  • Затем подключите проводное соединение от других точек подключения красного переключателя, которые выключены, нажмите кнопку и подключите к переключателю на кнопке, зеленая кнопка которой имеет нормально разомкнутые контакты.
  • Теперь подключите зеленый переключатель к контакту с другой стороны и подключите к нему нормально разомкнутые вспомогательные контакты, а затем подключите провод к катушке контактора.
  • Теперь подключите L1, который показан красным цветом, и подключите к катушке другую сторону, как показано на схеме выше.
  • Наконец, подайте входящее питание на 3-полюсный выключатель MCB (автоматический выключатель), а затем выключите автоматический выключатель и выполните соединение между трехфазным электродвигателем и главными контактами перегрузки.
Также прочтите ниже
Как подключить 3-фазный двигатель?
Как подключить 3-полюсный mcb?

Надеюсь, теперь вы полностью разобрались с проводкой реле обрыва фазы или контроллера фазы подключения, INSHALLAH напишу более полезный пост об электрических технологиях.

Обратите внимание, что некоторые реле обрыва фазы или фазовый контроллер также имеют нейтральную точку, и вы должны обеспечить нейтраль для устройства. Это будет выделено или названо с помощью N или mp.

Схема подключения Phase a matic

Схема подключения хамбакера Rg — Схема подключения автомобиля. Декабрь 2020 г. Схема подключения хамбакера Rg. Спасает Хосуэ Барильяс. 1.

Устройство должно быть заземлено, а вся проводка должна соответствовать местным нормам. Труба к открытому сливу. Не делайте прочного подключения к канализации.Компрессорно-конденсаторный агрегат должен быть установлен с наклоном назад вперед. 1. 2. 3. АМПЕР НА ПРОВОД * СТЕРИЛИЗАТОР Фаза 3 Фаза 1 Фаза 208 В (197-219) или 240 В (220-240) В 208 240 208 240 А 26 30 45 52 Закройте дверцу камеры.

Phase-A-Matic для однофазных выключателей меньшей мощности. ВАЖНО: Эта диаграмма упрощена и не может отражать все возможные приложения. Свяжитесь с Phase-A-Matic, Inc. по телефону 1-800-962-6976, чтобы уточнить требования к фазовому преобразователю. Системы фазовых преобразователей большей мощности могут быть получены путем параллельного подключения нескольких поворотных преобразователей…

12 декабря 2018 г. · Карбюраторы — Порты Quadrajet Vacuum — Кто-нибудь знает назначение порта N, Ну, у меня есть диаграммы 84 и 86, сохраненные на моем компьютере, и я пошел и. Я пробовал использовать вакуумметр и регулировать винты воздушной смеси, но я помог с диаграммой, показывающей, какими должны быть вакуумные порты. chevelle tech, вопросы о вакуумном порте Rochester quadrajet …

Ниже приведена принципиальная схема трехфазного инвертора, разработанная с использованием только переключателей. Как видите, эта установка с шестью механическими переключателями более полезна для понимания работы трехфазного инвертора, чем громоздкая тиристорная схема.Здесь мы будем открывать и симметрично закрывать эти шесть переключателей …

1HP-100HP Погодостойкий вращающийся фазовый преобразователь, 220 В, серия RWP, Phase-A-Matic. от $ 780.00. Просмотр продукта Поворотный преобразователь фазы 5HP-100HP, 460 В, серия RH, фаза A …

Используйте раскрывающееся меню для поиска любой схемы подключения продукта, изготовленной Lutron. Поищите в архиве электрических схем Lutron. Чтобы найти диаграмму для конкретного продукта или системы, используйте раскрывающиеся меню ниже.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
