Содержание

Реле контроля фаз 3-х фазное

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

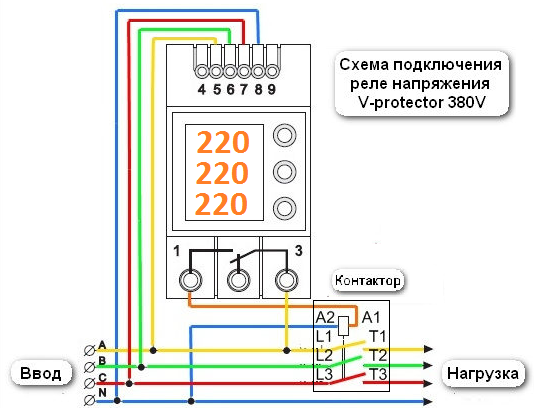

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

  • Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
  • Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
  • Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

9 схем правильного подключения реле напряжения

24.03.2015 3 комментария 33 850 просмотров

Реле контроля напряжения на фазах позволяет мгновенно отключить электроэнергию после счетчика при возникновении аварийной ситуации – скачке напряжения в сети.

Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Далее мы рассмотрим типовые схемы подключения реле напряжения в квартирном щитке.

Итак, простейшая схема разводки провода от вводного автоматического выключателя в квартире к реле контроля напряжения выглядит следующим образом:

В данном случае сеть однофазная (220 Вольт) и нагрузка составляет не более 7 кВт, поэтому дополнительно не нужно подключать магнитный пускатель либо контактор на дин рейку. Если же нагрузка будет более 7 кВт, рекомендуется выполнить подключение через пускатель, как показано на второй схеме подсоединения реле РН-113:

Сразу же обращаем Ваше внимание на то, что помимо устройства защиты сети от перенапряжения в распределительном щитке должно присутствовать УЗО либо дифавтомат, чтобы защитить жителей дома от токов утечки, которые могут стать причиной поражения человека электрическим током. Принципиальная схема подключения реле напряжения и УЗО (либо дифавтомата) выглядит примерно так:.

Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Первую рекомендуется использовать в том случае, если в доме нет трехфазных потребителей – мощной электроплиты либо котла на 380 В. Если же Вы используете 3-х фазные электродвигатели, необходимо защитить их соответствующим реле напряжения, к примеру, РНПП-311 либо РКН 3-14-08, схемы которых мы Вам предоставляем:

Помимо этого рекомендуем ознакомиться с видео уроками, на которых доходчиво разъяснен весь процесс монтажа:

Правильное подсоединение устройства к сети

Как Вы видите, в обеих вариантах дополнительно присутствует магнитный пускатель, который позволяет коммутировать высокие нагрузки (свыше 7 кВт). К тому же, пускатель позволяет дистанционно управлять защитой, что делает данную схему подключения реле напряжения очень удобной!

Правильное подсоединение устройства к сети

Подключение к сети

Реле, монтируемые в распределительный электрощиток, устанавливаются на DIN-рейку через пускатель или контактор. Провода трёхфазной линии присоединяются к прибору через специальные клеммы. Фазы на клеммах, расположенных вверху, обозначаются буквами A, B, C, нулевой провод обозначается буквой N. Первая нижняя клемма подключается к одному выходу катушки контактора, ко второму подключается нулевой контур, третья соединяется с фазой, идущей в обход реле. Силовая часть подключается следующим образом:

  • Подающие фазы соединяются с контактором через клеммы, маркированные буквой L.
  • Провода, обеспечивающие нагрузку, присоединяются к выходным клеммам с буквой T.
  • Нулевые контуры подключаются к специальной шине, находящейся в распределительном щите.

Соединение всех проводов и клемм должно быть очень плотным и без скруток. Для обеспечения плотного контакта лучше применить специальные наконечники.

После того как все провода будут присоединены, можно включать реле в сеть. При подаче напряжения на дисплее могут появиться разные сигналы:

  • Цифры, мигающие красным цветом.
    Они свидетельствуют об отсутствии нагрузки.
  • Прочерки. Сигнализируют о неправильном чередовании фаз или об отсутствии одной из них.
  • Моргающий экран. Говорит о том, что подключение к сети произведено с ошибками.

При соблюдении всех требований монтажа, достаточном уровне напряжения и отсутствии большого перекоса фаз через 15 секунд после включения в реле произойдёт замыкание контакта, обеспечивающее питание катушки контактора. После этого напряжение будет поступать к потребителям.

Большинство моделей трехфазного реле оснащаются двумя кнопками, с помощью которых производятся нужные настройки прибора. Для установки верхнего предела отключения нужно воспользоваться кнопкой с треугольником, направленным вершиной вверх.

Если нажать и зафиксировать её на несколько секунд, то на экране устройства появятся цифры, изменяя которые легко установить желаемые параметры отключения. Нижний предел устанавливается аналогично кнопкой с треугольником, направленным вниз.

Как это работает

Для того чтобы понять всю важность установки в доме реле контроля напряжения, нужно понимать принцип его работы. Это специальное оборудование, которое реагирует на изменения напряжения в электрической сети помещения. Обычная схема установки защитного прибора – соединение между счетчиком энергоснабжения и распределительным щитком

Его работа направлена на фиксирование определенного уровня напряжения на линии электроснабжения. Если значение будет выходить из допустимого диапазона, установленного по умолчанию или произвольно, то реле контроля напряжения будет разъединять цепь, чтобы обеспечить безопасность всей электронике и другого оборудования, которое было подключено к электрической сети.

Самый важный элемент в конструкции данного защитного оборудования – реле напряжения. Оно изготавливается на основе микропроцессора или стандартного компаратора. В конструкции с встроенным микропроцессорным реле напряжения обычно имеют повышенную плавность во время регулирования минимальных и максимальных значений уровня напряжения в электрической сети.

Возможность самостоятельно выставлять допустимый диапазон работы установки делает ее более универсальной, чем конструкции со статичным значением. Это может быть связано с требованиями к эксплуатации определенного типа техники. Способность корректировать диапазон срабатывания реле контроля напряжения предусмотрено не во всех конструкциях данного назначения. Если в приборе предусмотрено возможность изменять порог чувствительность, то реализация функции производится при помощи тумблера на градуированной шкале.

Также очень важной характеристикой предохранительного прибора считается его скорость срабатывания при резком изменении напряжения в электрической сети. Для того чтобы обеспечить электротехнике лучшую защиту, реле контроля напряжения должно срабатывать за минимальное время

От этого обычно и зависит безопасность всех устройств, подключенных к линии.

Если промежуток времени будет слишком длинным, то подключенные бытовые приборы и электроника могут перегореть, что повлечет за собой существенные убытки для семьи.

Поэтому не стоит экономить на установке такого устройства. На сегодняшний день существуют приборы, которые могут обесточить всю линию за десятки наносекунд, что является очень хорошим показателем. Данное защитное оборудование не имеет ничего общего с обычным стабилизатором, который направлен на постоянное выравнивание напряжения в сети на стабильное, чтобы обеспечить нормальное функционирование всем подключенным приборам. При резких скачках напряжения стабилизатор не защитит электротехнику.

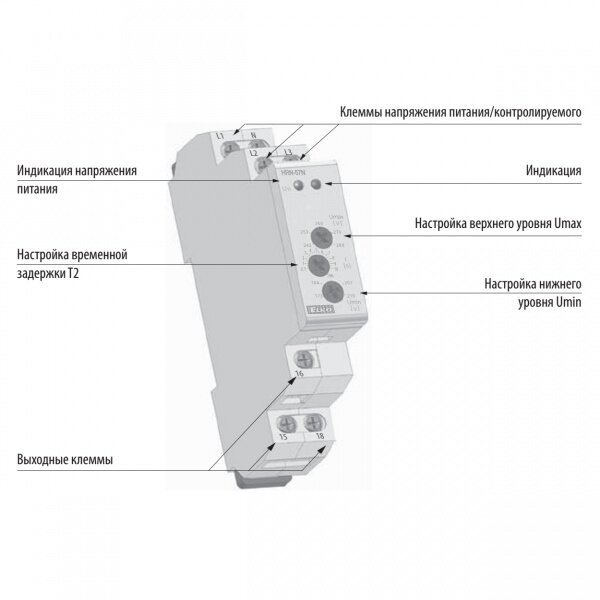

Устройство

Само защитное устройство является твердотельным корпусом, в котором объединены два функционала – элемент для контроля уровня напряжения и силовой разъединитель. Реле контроля может изготавливаться со специальными клеммами для фазного подсоединения к распределительному щитку, с вилкой для подключения в розетку, а также в виде удлинителя, к которому можно подключить несколько бытовых приборов сразу.

Современные образцы имеют широкий диапазон настроек и мощности для разных целей.

При выборе реле контроля напряжения для однофазной электрической проводки с переменным током необходимо учитывать особенности и преимущества определенного устройства. Приведем пример самых распространенных твердотельных защитных устройств с фазным подключением.

PH-113. Применение PH-113 рассчитано на подключение к однофазной электрической линии с переменным током. Чаще всего PH-113 устанавливают в частных домах, квартирах и общественных местах. PH-113 более оптимальная модель, чем предыдущие конструкции, так как фазное подключение проводится для проводки с сечением 6 мм 2 и с силой тока до 32 ампер. Твердотельный прибор PH-113 имеет циферблат, выводящий текущее напряжение в сети, не занимает много места в распределительном щитке.

Допустимая мощность проводки для PH-113 – 7 000 вольт. Желательно вместе с защитными модулями устанавливать специальные автоматы для защиты контакторов. Имеет 4 независимых режима работы с возможностью произвольно устанавливать минимальный и максимальный уровень допустимого напряжения в сети, регулирование времени задержки срабатывания. Срок службы более трех лет.

Прибор PH-113 пользуется большей популярностью, так как устройства PH-111 и PH-111M рассчитаны на малую силу переменного тока (16-25 ампер). В связи с этим таких модулей нужно ставить больше, что приводит к значительным тратам.

ABB. ABB является высококачественным образцом. Приборы ABB имеют твердотельный корпус, который должен устанавливаться на DIN-рейку. Компания ABB производит множество типов реле для контроля напряжения на линии для постоянного и переменного тока, также они предусматривают подсоединение не только к однофазному кабелю, но и трехфазному. ABB работают в четырех режимах. ABB конструкции также предусматривают установку допустимого диапазона работы прибора, задержку времени срабатывания. Также производство реле контроля для переменного тока может быть рассчитано на 220 вольт в электрической сети и 380.

Продукция ABB имеет доступную цену, хорошее качество и распространено в странах СНГ. Zubr. Твердотельное защитное устройство для контроля напряжения переменного тока. Обычно производится для фазного подключения с высокой скоростью срабатывания. В отличии от ABB не так распространен, однако имеет высокую надежность. Гарантия до 5 лет. Модель Zubr D63t один из самых оптимальных образцов защитного оборудования данного производителя.

Digitop. Также имеет твердотельную конструкцию. Данное реле контроля производится отдельно для номинального переменного и постоянного тока в 16, 20, 32, 40, 50 и 63 ампера. Прибор, рассчитанный на силу тока в 63 ампера, является самым мощным. Его достаточно для установки в любом частном доме.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора

Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв.мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Основными компонентами фазового реле являются:

  • блок измерений;
  • устройство обработки информации;
  • исполнительная (коммутационная) часть.
БЛОК ИЗМЕРЕНИЙ

Эта часть схемы реле осуществляет непрерывный контроль параметров электропитания – фазных токов и напряжений. Для фиксации искажений симметрии трёхфазной питающей системы напряжений устройство содержит фильтр гармонических составляющих обратной последовательности.

Гармонические составляющие или высшие гармоники представляют собой высокочастотные сигналы, сопутствующие основной частоте промышленного тока и кратные ей.

Теоретически кривые каждого из фазных напряжений, вырабатываемых генераторами электростанций должны иметь строго синусоидальную форму. На практике любой источник напряжения даёт некоторые искажения синусоиды.

Свой вклад в дело ухудшения синусоидальности вносят также разнообразные потребители, содержащие нелинейную нагрузку. В результате, питающее напряжение электрической сети никогда не является синусоидальным на 100%.

В соответствии с теоремой Фурье любая сложная периодическая функция может быть представлена суммой простых гармонических функций.

Примечание. Гармонической называют функцию, изменяющуюся по закону синуса или косинуса.

Таким образом, любое отклонение от синусоидальности влечёт за собой появление высших гармоник – слагаемых формулы разложения Фурье. Каждая из функций – слагаемых имеет частоту, в n раз превышающую частоту основной функции, где n – порядковый номер слагаемого.

То есть применительно к системе питания промышленной частоты 50 Гц, 1-я гармоника обладает частотой 50 Гц, 2-я – 100 Гц, 3-я – 150 Гц и так далее. Амплитуда гармоник уменьшается с увеличением их порядкового номера.

Вся совокупность гармоник образует три последовательности фазных чередований:

  • составляющие 1, 4, 7, 10 … образуют прямую последовательность;
  • 2, 5, 8, 11… — соответствуют обратному фазному чередованию;
  • 3, 6, 9, 12… — составляют нулевую последовательность.

Нарушения симметрии системы характеризуются увеличением гармоник обратной последовательности, что и является критерием отклонения от нормы, применяемым в алгоритме контроля при работе реле.

БЛОК ЛОГИКИ

Данные, полученные из блока измерения, подвергаются здесь сравнению с условиями, определёнными выставленными уставками. Блок логики формирует команды, которые передаются исполнительному органу.

Следует заметить, что в схемотехнике реле контроля бывает невозможно выделить компоненты, относящиеся к блокам логики и измерений. В некоторых моделях используются многофункциональные микропроцессорные чипы, объединяющие эти блоки.

ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Отключение защищаемой электроустановки или части сети производится «сухими» контактами электромагнитного реле или пускателя.

Термин «сухой контакт» является устойчивым жаргонным выражением проектировщиков автоматизированных систем. Выражение заимствовано из жаргона англоязычных коллег путём прямого перевода слов dry contact. Данное выражение никак не связано с отсутствием влаги.

Означает оно то, что контакт не имеет гальванической связи с цепями управления, не заземлён и не подключен к источнику питания.

В различных моделях реле контроля фаз применяются исполнительные органы двух типов, коммутирующие нагрузку непосредственно или воздействуя на промежуточный элемент – магнитный пускатель.

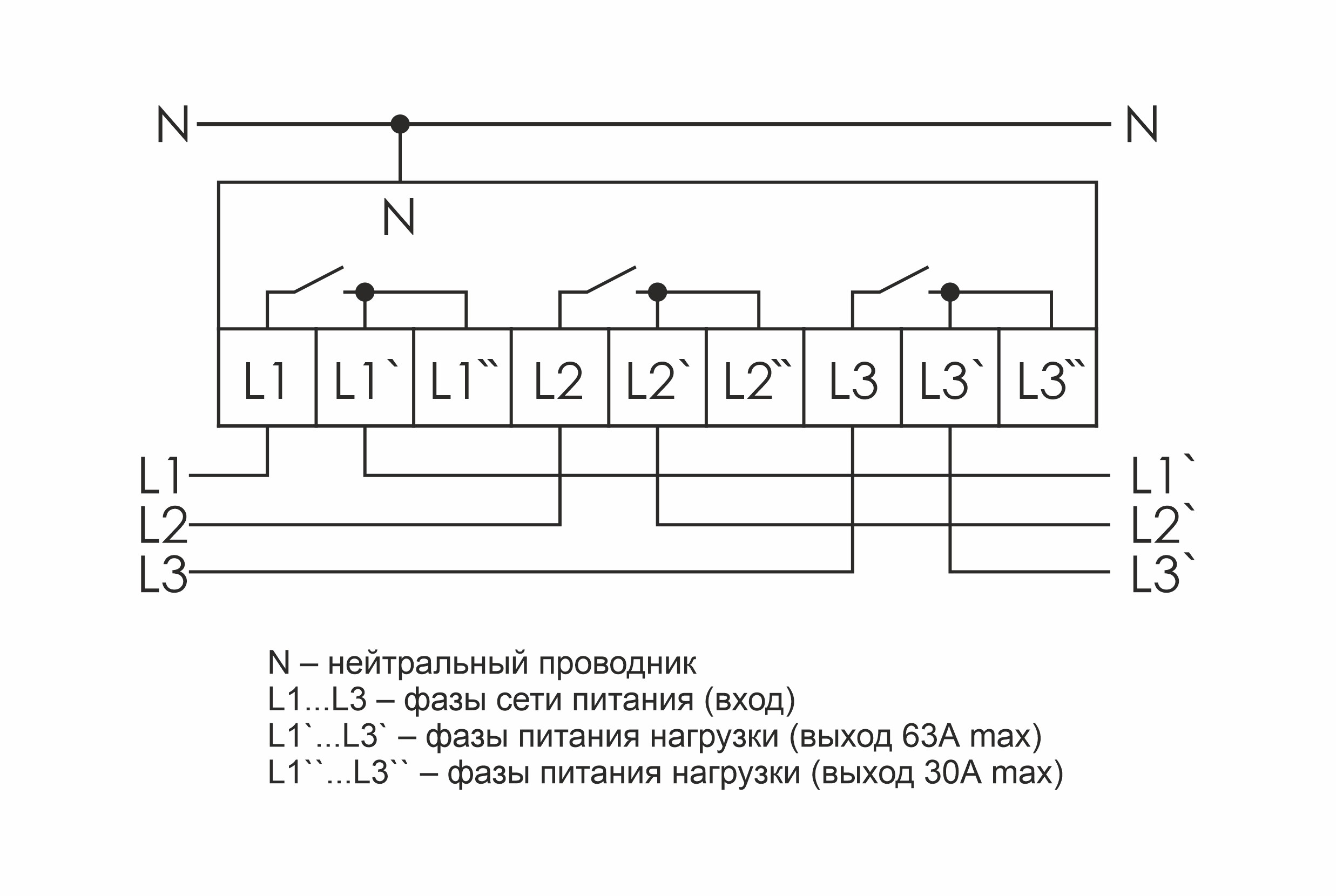

В первом случае устройство имеет три входа для подключения трёхфазного питания и три выхода для непосредственного присоединения к нагрузке. Коммутация нагрузки осуществляется внутри устройства.

При подключении реле контроля фаз второго типа подразумевается использование пускателя. В этих приборах имеются выходы контактов исполнительного реле, предназначенных для работы в цепях отключения. Сухие контакты реле контроля фаз коммутируют катушку пускателя.

Такие комбинации используются для защиты оборудования большой мощности, непосредственная коммутация которого невозможна контактами исполнительного органа.

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

Плюсы токовых реле

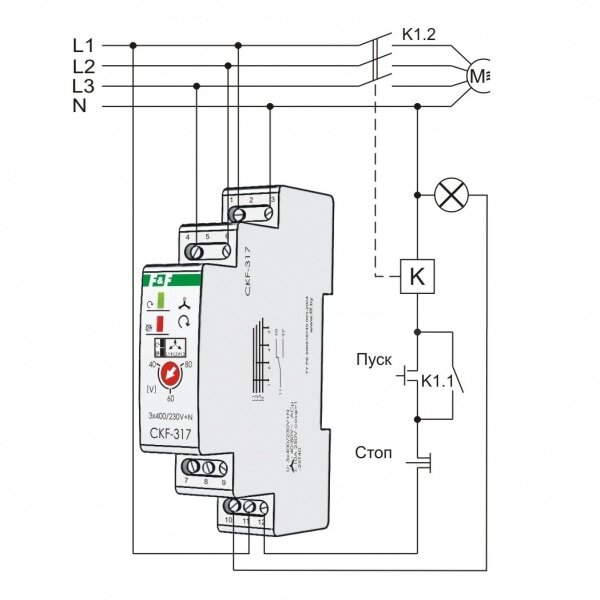

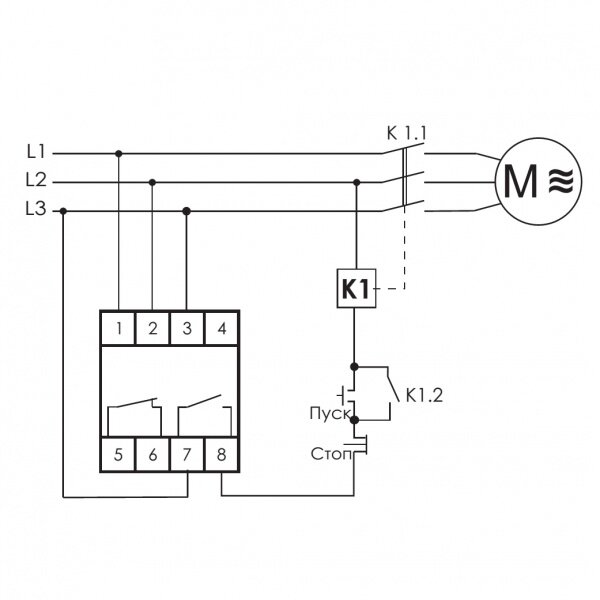

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

  • независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
  • возможность определения отклонений в поведении электрической машины;
  • допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

Обнаружение реверса

Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

  • на двигателе проводится техобслуживание;
  • в систему распределения энергоносителя внесены существенные изменения;
  • после восстановления показателя мощности меняется фазовая последовательность.

Выявление дисбаланса

Выявление дисбаланса в электроцепи

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

  • Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
  • При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
  • Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
  • Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
  • На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
  • Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Какое напряжение должно быть в сети

Всем известно, что реле напряжения служит для защиты от скачков напряжения. То есть при снижении или повышении напряжения в сети реле отключает всю нагрузку, тем самым спасая технику и оборудование от повреждений.

Все это знаю, но не все знают, каким должен быть верхний и нижний порог срабатывания. При каком минимальном и максимальном напряжении оно должно срабатывать.

Обычно как бывает, купил человек реле, поставил, а что в настройках мало кого интересует.

Возьмем для примера нашу бытовую сеть. Я задам вам один вопрос – какое напряжение должно быть в обычной розетке? Многие из Вас ответят 220 Вольт. Друзья на самом деле это не так. Давайте обратимся к нормативным документам.

У меня имеется ГОСТ 29322-2014. Данный ГОСТ введен в действие в начале 2015 года и действует на территории стран постсоветского пространства.

В разделе 3 имеется «таблица-1» в которой указано – «номинальное напряжение 3-х фазных 4-х проводных или 3-х проводных систем».

Как видим напряжение должно быт 230 Вольт. Чуть ниже «таблицы -1» сказано следующее: «при нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения больше чем на ±10%».

И все таки на какой порог срабатывания настраивать реле напряжения? Смотрим Таблицу А-1.

Для нашего примера номинальное напряжение 230 Вольт. Наибольшее напряжение питания или используемое 253 Вольта. Наименьшее напряжение питания – 207 Вольт.

То есть получается номинал 230 Вольт. Верхний порог срабатывания (максимальное значение), + 10 % от номинала — составляет 253 Вольта, а нижний порог срабатывания (минимальное значение), — 10 % от номинала — составляет 207 Вольт.

Друзья еще один нормативный документ, в котором сказано о допустимом отклонении напряжения ГОСТ 13-109-97 (о качестве электроэнергии) который на данный момент действующий. В пункте 5.3.2 сказано:

Откуда же взялся стереотип про 220 Вольт в розетке. Друзья дело в том что раньше до 2014 года действовал ГОСТ 29322-1992 (1992 года) в котором как раз таки указывалась норма напряжения для четырехпроводных сетей – 220 Вольт.

Друзья теперь Вы знаете, какое допустимое отклонение напряжения в сети и как настроить реле напряжения. Кому будет интересно, посмотрите видео, в котором я все это рассказываю.

Похожие материалы на сайте:

  • Зачем менять автоматы на пробки
  • Электрощит с неотключаемыми линиями

Реле контроля трехфазного напряжения РКН-3-15-08 на Дин рейку, Россия

РКН-3-15-08 АС230В/АС400В УХЛ4





ФОТО применения РКН-3-15-08 в щитах компании ООО «04кВ» (Санкт-Петербург)



  • Контроль трёхфазного напряжения в четырёх проводных сетях с нейтралью

  • Контроль перенапряжения по любой из фаз от 237 до 297В (переключатель, 10 положений)

  • Контроль снижения напряжения любой из фаз от 163 до 223В (переключатель, 10 положений)

  • Контроль порядка чередования фаз

  • Контроль обрыва фаз

  • Контроль «слипания» фаз

  • Задержка срабатывания от 0,1 до 10с



НАЗНАЧЕНИЕ РЕЛЕ

 Реле контроля напряжения РКН-3-15-08 предназначено для контроля наличия, «слипания» и порядка чередования фаз в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.



КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых  электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную  поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. По желанию заказчика, возможна поставка пломбировочной крышки. На лицевой панели прибора расположены два переключателя для установки верхнего «U>» и нижнего «U», «U», три зелёных индикатора наличия фаз «L1», «L2», «L3».



ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ

 Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.



 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!



 Пороги срабатывания верхний «U>» и нижний «U» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.



 ВНИМАНИЕ:  При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов ((*) во второй таблице).



 Состояние индикаторов «L1», «L2», «L3»:

  • При наличии всех фаз включены все три индикатора

  • При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».

  • При обрыве нулевого провода индикаторы «L1», «L2», «L3» имеют мало заметное свечение и индикаторы «U>», «U» выключены.
  • При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» погаснет соответствующий индикатор «L1», «L2», «L3», индикаторы «U>», «U<» будут включены.

ВНИМАНИЕ:  При перекосе фаз (когда одна из фаз по напряжению выше порога, а вторая — ниже) индикаторы «U>», » U<» включены одновременно.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-15-08

Параметр

Ед.изм.

РКН-3-15-08

Напряжение питания фазное Uном, 50 Гц

В

230/400

Допустимые напряжения Uф max / Uф min

В

330/130

Пороги перенапряжения «Uф>»

В

240, 250, 256, 262, 268, 274, 280, 286, 292, 298

Пороги снижения напряжения «Uф<»

В

162, 168, 174, 180, 186, 192, 198, 204, 210, 220

Погрешность порога срабатывания

%

Ширина зоны «гистерезиса» порога срабатывания

%

Uном ± 2,5

Регулируемая задержка срабатывания

с

0,1-10

Мощность, потребляемая от сети, не более

ВА

4

Количество и тип выходных контактов



2 переключающие группы

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

2000/240

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц — 1мин)

Диапазон рабочих температур (по исполнениям)

0С

Температура хранения

0С

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4)

  уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

  уровень 3 (2кВ А1-А2)
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2

Относительная влажность воздуха

%

Высота над уровнем моря м 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

35х90х63

Масса

кг

0,107



ДИАГРАММА РАБОТЫ РЕЛЕ

Отклонение контролируемого параметра

Индикаторы

Uф>

Uф<

Напряжение больше «U>»

Да

Напряжение меньше «U<»

Да

Обрыв фазы

Нет

Да

«Слипание» фаз

Нет

Да

Нарушение порядка чередования

Да*

Да*

Перекос фаз Да Да

«-»  — на состояние соответствующего индикатора ошибка влияния не оказывает

 Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, обрыв нейтрали будет обнаружен.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ



ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ



ТУ 3425-003-31928807-2014

Форум и обсуждения  —  здесь

Наименование

Заказной код

(артикул)

Файл для скачивания

(паспорт)

Дата файла

РКН-3-15-08 АС230В/АС400В УХЛ4

4640016933938

v07. 02.17



Реле контроля напряжения однофазное трехфазное RN-03-01 3х

Реле напряжения RN-03-01 3х- фазные предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования,питаемых от трехфазной сети при недопустимых отклонениях напряжения, пропадании любой из фаз, асимметрии напряжения, обрыва нулевого провода, а также визуального контроля напряжения по 3-м фазам.
Реле напряжения RN-03-01 выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность.
Реле напряжения имеет светодиодный дисплей, индуцирующий:
— напряжение на каждой фазе;
— причину аварийного срабатывания;
— значение аварийного состояния.
Красный светодиод показывает состояние замыкающего контакта.
Реле контроля трехфазного напряжения выполняет функции:
— отключение нагрузки при недопустимых отклонениях напряжения
— отключение нагрузки при пропадании любой из фаз
— отключение нагрузки при асимметрии напряжения выше установленного значения
— отключение нагрузки при обрыве нулевого провода
— индикация аварийного состояния
— просмотр значения аварийного состояния
— установка минимального и максимального порогов напряжения
— установка асимметрии напряжения
— установка величины напряжения “гистерезиса”
— установка времени аварийного срабатывания
— установка времени повторного включения
— просмотр установленных значений в «памяти» реле напряжения

Работа реле напряжения

При подаче на реле напряжения устройство контролирует уровень напряжения фаз и отображает его.
Значение напряжения фаз А, В, С отображается на светодиодном дисплее поочередно с интервалом 3с, при этом горит соответствующий светодиод.
Состояние реле индуцируется свечением красного светодиода.
Мигание цифрового индикатора сигнализирует об аварийном срабатывании реле, при этом на дисплее индицируется причина срабатывания.
Числовое значение этой причины отображается, при нажатии кнопки .
Для входа в меню и перехода по пунктам используется кнопка < ввод >

Технические характеристики реле напряжения

Максимально коммутируемое напряжение

Параметры Значения
Напряжения питания 380В, 50Гц
Максимальный ток, коммутируемый контактами реле 10А
Максимально коммутируемое напряжение 250В
Минимально допустимое напряжение (регулируется) 1-300B
Максимально допустимое напряжение (регулируется) 1-300B
Асимметрия напряжения (регулируется) 1-100В
Гистерезис (регулируется) 1-100В
Погрешность контроля напряжения ±2В
Время реакции на аварию (регулируется)
Время повторного включения (регулируется)
0,1-99,9 сек
Количество и тип контактов 2 переключающие группы
Степень защиты реле по корпусу
по клеммам
IP40
IP20
Диапазон рабочих температур -25 . .. +50°С°С
Температура хранения -40 … +70°С
Габаритные размеры 17,5 Х 89 Х 63мм
Масса 100 г
Схема подключения реле напряжения

Реле контроля напряжения 3 фазное схема подключения

Трехфазное реле напряжения

Задачей автоматических выключателей является защита от перегрузок и коротких замыканий, а УЗО, устанавливаемые вместе с ними, защищают от токовых утечек. Однако эти приборы эффективны лишь в однофазных сетях, но ведь существуют еще и трехфазные сети со своими особенностями эксплуатации. Чтобы предотвратить возможные негативные последствия, в таких сетях широко используется трехфазное реле напряжения, срабатывающее при обрыве любого фазного кабеля или нулевого провода, при импульсных скачках напряжения и прочих неисправностях.

Применение трехфазных реле контроля

Основной функцией реле напряжения является контроль над разностью потенциалов или напряжением в трехфазных электрических сетях, рассчитанных на 380 В. Обычные колебания напряжения, происходящие в небольших пределах, не наносят вреда проводке, подключенным приборам и оборудованию. Однако в случае скачков в сторону увеличения или уменьшения, могут возникнуть большие проблемы.

Под действием слишком высокого напряжения изоляция проводов и кабелей перегревается и в конце концов расплавляется. Наступает и перегорание бытовой техники, включенной в трехфазную цепь. Если же напряжение слишком маленькое, это приводит к снижению мощности и последующим сбоям в работе электронной аппаратуры. В некоторых случаях приборы перестают работать и самостоятельно выключаются.

Особенно тяжелые последствия наступают для электродвигателей, которые в результате падения напряжения очень часто сгорают. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети.

Принцип работы

Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.

Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.

Схема подключения и монтаж реле напряжения

Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.

Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.

Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.

Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:

  • Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
  • Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
  • Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.

Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.

Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

  • Мигающие цифры указывают на отсутствие напряжения в сети.
  • Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
  • Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
  • Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Схема подключения 3-фазного реле контроля напряжения для дома

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

Применение приборов

Трехфазные реле контроля применяются для защиты электродвигателя от нагрузки в бытовой жизни и производственных сферах. Они помогают правильно работать:

  • системам кондиционирования;
  • холодильному оборудованию;
  • компрессорным установкам.

Прибор незаменим для любого оборудования со схемой АВР и других устройств, работающих на электродвигательной нагрузке. Помогает избежать аварийных ситуаций.

Особенности устройства

Существуют разные виды реле. Их производят с учетом потребностей проблемных сетей, в которых возможны перебои напряжения и помехи. Приборы способны осуществлять задержку, если возникает просадка напряжения.

Монтаж осуществляют параллельно нагрузке, но работа не зависит от мощности. На выходах реле оснащено замкнутой и разомкнутой группами контактов, которые не зависят друг от друга и коммутируют нагрузки до 5А.

Принцип работы

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

  • пропадания любой фазы;
  • перекоса фазы;
  • нарушения чередования фаз.

Устройство предназначено для контроля качества электрической энергии. Оно обеспечивает надежную защиту техники от резких перепадов напряжения в сети.

Схема подключения и установка реле напряжения

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

  1. Фазы буквами А, В и С.
  2. N – клемма нулевого провода.
  3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

  1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
  2. Проводники соединяют с выходными клеммами.
  3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

  • Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
  • Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Если в квартире или доме большое количество осветительных и розеточных контуров, а также разнообразных бытовых приборов, желательно установить двойную защиту с общим УЗО.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

  • Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
  • Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
  • При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Особенности распространенных видов реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.

Реле контроля напряжения в трехфазной сети 380В

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!

В этой публикации мы рассмотрим, как обезопаситься от перепадов и скачков напряжения в трехфазных электрических сетях 380В.

О том, как влияют перепады напряжения на электропроводку и подключенные к ней приборы я уже подробно рассматривал. Напомню вкратце.

Повышение напряжения выше допустимого приводит к выходу из строя бытовой техники – она просто сгорает.

Снижение напряжения ниже допустимого уровня опасно для бытовой техники с электродвигателями, поскольку увеличиваются пусковые токи, что может привести к повреждению их обмоток.

Поэтому, с целью защиты электропроводки и подключаемых к ней электроприборов, применяют реле контроля напряжения, которые также еще называют реле перенапряжения, «барьерами» или реле максимального и минимального напряжения.

Эти реле осуществляют контроль действующего значения напряжения в электрической сети и, в случае выхода его за установленный диапазон, отключают внешнюю питающую электрическую сеть от внутренней сети, защищаю саму внутреннюю электропроводку и подключенные к ней электрические приборы.

В этой статье мы рассмотрим две различные схемы и два различных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения DigiTOP.

Цель этой статьи – показать схематичное решение по защите от перепадов напряжения в трехфазных электрических сетях. Можно применять реле других производителей, принцип остается такой же.

Подробно описание принципа работы самого реле напряжения и схемы я рассматривал в статье по реле напряжения в однофазных сетях. Подробную инструкцию на само реле вы можете скачать в интернете, здесь напомню вкратце, что реле имеет две уставки:

— первая при превышении напряжением максимального значения, по умолчнию 250В;
— вторая уставка при снижении напряжения ниже 170В (по умолчнию).

Эти параметры выставляются на передней панели самого реле с помощью кнопок.

При выходе напряжения за этот диапазон, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.

Также можно задать время задержки на повторное подключение. После того, как реле отключилось, схематехника реле отслеживает значение напряжения, и когда оно снова возвращается в рабочий диапазон, спустя задержку времени реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.

В тех квартирах и домах, где электропроводка трехфазная, все равно в основном используются однофазные потребители – обычные бытовые приборы и техника.

Потребители группируются по фазам, чтобы по возможности была равномерная нагрузка по каждой из фаз.

Давайте рассмотрим все это на конкретном примере.

Трехфазное напряжение подводится через вводной автоматический выключатель, трехфазный счетчик электрической энергии к электропроводке квартиры.

Потребители сгруппированы по каждой из трех фаз следующим образом:

— в первую фазу LA подключена электроплита;
— во вторую фазу LB подключены кондиционер, стиральная машина и розетки одной из комнат;
— в третью фазу LC подключены розетки кухни, розетки другой комнаты и освещение.

Для того, чтобы при выходе напряжения за свои допустимые значения при срабатывании реле контроля напряжения не обесточивалась сразу вся квартира, вместо одного общего устанавливают три отдельных реле напряжения в каждую фазу.

Если в одной из фаз напряжение выйдет за свой рабочий диапазон, сработает соответствующее реле и отключит внутреннюю проводку только в этой фазе. В оставшихся фазах, если величина напряжения находится в заданном диапазоне, потребители останутся подключенными и работоспособными.

Подробно пошаговую работу этой схемы смотрите в видео внизу этой статьи.

В случае подключения трехфазных потребителей применяется несколько другая схемотехника.

Для этого применяют специальное трехфазное реле напряжения, которое позволяет контролировать напряжение в каждой отдельной фазе, последовательность чередования фаз и контроль перекоса фаз.

Схема подключения в этом случае будет выглядеть следующим образом.

К реле напряжения подключаются все три фазы и ноль, чтобы контроллер реле контролировал напряжение отдельно по каждой из фаз, правильность чередования фаз и контроль перекоса фаз.

Через силовые контакты реле контроля напряжения подключен контактор К1. Один конец обмотки контактора подключен к нулевому проводу, второй через силовые контакты реле подключен к одной из фаз. На нашей схеме к фазе LA.

Силовые нормально-разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные калориферы, проточные водонагреватели и др.

Реле напряжения контролирует уровень действующих напряжений во всех трех фазах и, если они находятся в допуске, то через силовой контакт реле подается питание на контактор К1. Контакты контактора находятся в замкнутом состоянии и трехфазное напряжение внешней сети подается к нагрузке.

Если в одной из фаз напряжение выходит за установленный диапазон, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1. Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.

Когда напряжение вернется в свой рабочий диапазон, реле напряжения, спустя выдержку времени, вновь замкнет свой силовой контакт, подавая питание на обмотку контактора.

Контакты контактора замкнутся и нагрузка снова подключится к питающей сети.

Таким вот образом работает эта схема. В быту эта схема применяется редко, это больше промышленный вариант, чаще всего применяется первая схема.

Более подробно пошагово смотрите работу этих схем в видео:

Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях

Рекомендую материалы по теме:

{SOURCE}

как выбрать и подключить своими руками? Схемы монтажа + пошаговая инструкция для однофазной и трехфазной сети

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз. Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.

Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.

Краткое содержимое статьи:

Назначение

Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.


Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично. Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).

Конструктивные особенности

В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.

В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.

В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.

На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.


Типы

Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.

Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.

Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.

ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.

Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.

Характеристики

Ниже приведены основные характеристики реле.


1) Рабочие напряжения:

  • EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
  • ЕЛ12 -100 V, 200V, 280 V
  • ЕЛ13 – 220 V, 380 V

2) Предел срабатывания реле.

а) При симметричном снижений напряжений на фазе:

  • EЛ11 – 0. 7 * Uфн
  • ЕЛ12 – 0,5 * Uфн
  • ЕЛ13 – 0,5 * Uфн

б) При разрыве 1-ой или более фаз:

  • Срабатывают все виды реле.

в) При неправильном чередования фаз

  • ЕЛ11,ЕЛ12 – срабатывают
  • ЕЛ13 – не срабатывает

3) Время задержки (срабатывания) в секундах

  • ЕЛ11,ЕЛ12 – 0,1 до 10
  • ЕЛ13 – не более 0,15

4) Рабочие температуры:

  • ЕЛ11,ЕЛ12 – -40до +40 С
  • ЕЛ13 – – 10 до +45 C

5) Температура хранения от -60 до +50

6) Масса устройства

  • ЕЛ11,ЕЛ13 – 0,3  кг
  • ЕЛ12 -0,25  кг

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.

Выбор реле

Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.


Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога. Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

Фото реле контроля фаз


Реле РКН-3-15-15 AC230В/AC400B УХЛ4


НАЗНАЧЕНИЕ

Реле контроля напряжения РКН-3-15-15 (далее устройство) предназначено для контроля параметров работы четырехпроводных трехфазных сетей (трехфазных сетей с нейтралью), а так же защиты оборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемой цепи.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

При подаче питания на устройство, если напряжение сети соответствует установленному диапазону, а так же все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, обрыв нейтрали) находятся в норме, то начинается отсчет установленной задержки времени срабатывания, после чего включается встроенное исполнительное реле. Если в процессе отсчета времени напряжение питания выйдет за установленные параметры, или произойдет отклонение параметров работы сети от нормы, то отсчет времени сбросится. При включении исполнительного реле замыкаются контакты 11-14 и 21-24 и загорается желтый индикатор работы исполнительного реле. Если напряжение сети, или контролируемые параметры работы сети отклоняются от установленных значений, то начинается отсчет задержки времени срабатывания исполнительного реле. По окончании отсчёта реле выключается и замыкаются контакты 11-12 и 21-22. Время задержки срабатывания исполнительного реле устанавливается средним поворотным переключателем в диапазоне от 0,1 до 10 секунд. Верхний порог фазного напряжения питания регулируется в диапазоне от 240 до 298 В . Нижний — в диапазоне от 162 до 220 В.

ВАЖНО: Подключение нулевого провода к клемме N обязательно!

Контролируемые параметры работы трехфазной сети и режимы индикации устройства:

Обрыв нейтрали. Индикаторы низкого фазного напряжения питания «<U», высокого фазного напряжения питания «>U» и работы исполнительного реле будут выключены, а индикаторы «L1», «L2» и «L3» будут иметь слабое свечение. Обнаружение обрыва нейтрали осуществляется посредством оценки симметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали обнаружен не будет, но как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения на входах реле, что будет свидетельствовать об обрыве нейтрали.

Обрыв фазы/фаз. Гаснет индикатор работы соответствующей фазы и загорается индикатор низкого фазного напряжения питания «<U».

Нарушение порядка чередования фаз. Гаснут индикаторы соответствующих фаз и загораются индикаторы низкого фазного напряжения питания «<U», высокого фазного напряжения питания «>U».

Межфазное замыкание («Слипание» фаз). Гаснут индикаторы соответствующих фаз по которым произошло короткое замыкание и загорается индикатор низкого фазного напряжения питания «<U».

Неправильное подключение устройства.(один из фазных проводов перепутан с нейтралью) Гаснет индикатор соответствующей фазы и загораются индикаторы низкого фазного напряжения питания «<U», высокого фазного напряжения питания «>U».

Фазное напряжение выше установленного значения верхнего порога срабатывания. загорается индикатор высокого фазного напряжения питания «>U».

Фазное напряжение ниже установленного значения нижнего порога срабатывания. загорается индикатор низкого фазного напряжения питания «U<«.


ОСНОВНЫЕ ОСОБЕННОСТИ

  • Регулировка нижнего порога срабатывания по фазному напряжению от 162 до 220В 10-ти позиционным переключателем;
  • Регулировка верхнего порога срабатывания по фазному напряжению от 240 до 298В 10-ти позиционным переключателем;
  • Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
  • Индикаторы наличия питания по фазам, состояния встроенного реле и порогов фазного напряжения;
  • Контроль обрыва нейтрали, фазы/фаз, межфазного замыкания, порядка чередования фаз;
  • 2 переключающие группы контактов 8А/AC230В.


КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.


УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
  • Устройство устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99;
  • Конденсация влаги на поверхности изделия не допускается;
  • Высота над уровнем моря не более 2000 м.


СХЕМА ПОДКЛЮЧЕНИЯ

Напряжение питания подаётся на клеммы «L1(A)», «L2(B)» и «L3(C)», исполнительные цепи к контактам 11-12/14, 21-22/24.


ГАБАРИТНЫЕ РАЗМЕРЫ


Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

устройство, принцип работы, схемы подключения, характеристики, обзор моделей

Стоимость товара и информация о доставке

  • Характеристики товара
  • Доп. характеристики товара
  • Оплата и доставка
  • Гарантия и возврат
  • Отзывы и комментарии
  • Сертификаты
Тип напряжения управления AC (перемен.)
Контроль обрыва фаз Нет
Контроль минимального напряжения Да
Уровень напряжения при срабатывании 185 . 265 В
Контроль макс. трехфазного напряжения Да
Тип подключения Винтовое соединение
Контроль чередования фаз Нет
Контроль перекоса фаз Да
Контроль максимального напряжения Да
Макс. задержка на отключение 0.5 с
Контроль мин. напряжения при постоян. токе Нет
Тип напряжения измеряемого Переменный (AC)
Диапазон напряжения 185 . 265 В
Со съемными зажимами Нет
Макс. задержка на включение 0.5 с
Мин. задержка на отключение 0.5 с
Мин. задержка на включение 0.5 с
Диапазон измеряемого напряжения 185 . 265 В
Контроль мин. однофазного напряжения Да
Контроль мин. трехфазного напряжения Да
Ед. измерения шт.
Ширина, мм 22.5
Глубина, мм 78.5
Высота, мм 78
Коммутируемый ток, А 4
Род тока Переменный
Напряжение, В 220/400
Кол-во контактов 1
Кол-во фаз 1 или 3

Оплата заказа
Вы можете оплатить заказ одним из следующих способов:

  • Оплата наличными или банковской картой курьеру при получении
  • Оплата банковской картой на сайте (Visa или MasterCard)
  • Оплата наличными или банковской картой в центральном офисе
  • Оплата по счету (безналичный расчет для юридических и физических лиц)

*Возможность оплаты заказа тем или иным способом зависит от города доставки и наличия товара на складе.

Доставка заказа
Воспользуйтесь следующими вариантами получения заказа:

  • Доставка курьером до двери (ПН-СБ с 09-00 до 22-00)
  • Самовывоз с пункта выдачи (карта пунктов выдачи)
  • Самовывоз с центрального склада (ПН-ПТ с 09-00 до 17-00)

*Возможность доставки зависит от города. Время доставки обговаривается с курьером. Подробная информация о доставке заказов

Гарантия на товары
На представленные товары осуществляется официальная гарантия производителя 12 месяцев.
На ряд товаров с маркировкой “Гарантия 2 года” осуществляется расширенная гарантия производителя 24 месяца.

Возврат товаров
При покупке товара из наличия на складе АСБЕРГ АС, покупатель имеет право осуществить возврат товара в течение 60 дней с момента покупки.

Возврат качественного товара осуществляется при соблюдении в совокупности следующих условий:

  • товар не находился в употреблении;
  • полностью сохранен товарный вид;
  • сохранены потребительские свойства;
  • не нарушены пломбы и фабричные ярлыки;
  • имеются чеки (кассовый, товарный) а также иные документы, подтверждающие оплату товара.
  • имеется документ, подтверждающий факт и условия покупки указанного товара.

Товар может быть возвращен путем:

  • Лично на складе компании (г. Подольск) с 09-00 до 17-00.
  • Путем отправки почтовой или курьерской службой

Для возврата товара покупателю необходимо заполнить заявление о возврате товара.
Подробная информация по возврату товара

  • Вы здесь:
  • Главная
  • Релейная автоматика и приборы
  • Релейная автоматика ABB
  • Измерительные и контрольные реле
  • Трехфазные реле контроля ABB
  • CM-PVE (1SVR550870R9400)

Каталог продукции

ОПИСАНИЕ

Серия реле с трёхфазным контролем CM от компании ABB осуществляет надежный и непрерывный контроль напряжений, что гарантирует эффективную и бесперебойную работу различных установок и машин.

ПРЕИМУЩЕСТВА РЕЛЕ CM-PVE

Расширенная функциональность: компания АББ выпустила новое поколение трехфазных реле контроля, которые оснащены доп. функциями. Благодаря этому область применения для устройств сильно расширяется.

Контроль напряжения: при неноминальном напряжении питания любой электроприемник может быть поврежден. Например, в случае пониженного напряжения надежный пуск электродвигателя невозможен. Также есть вероятность непредсказуемого коммутационного состояния электроконтакторов, которые работают в “запрещенном” диапазоне напряжения. Такое поведение может привести к разрушению или повреждению электроустановки, а также ее частей.

Обрыв фазы: неконтролируемые пуски установок могут произойти, если случится потеря фазы. Например, нарушается процесс запуска двигателя. Как только напряжение опускается ниже 60% от базового значения, реле контроля трехфазной сети CM надежно определяет обрыв фазы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CM-PVE

Базовое напряжение

3×320-460В AC, 185-265В AC

Функции контроляКонтроль повышенного/ пониженного напряжения и обрыва фазы (одно-и трехфазная)ТипВерсия с контролем ноля также подходит для контроля однофазной сети. Для этого все три внешних проводника (L1, L2, L3) должны быть соединены перемычкой и подключены как единый проводник.Код для заказа (артикул)1SVR550870R9400Принцип работыЗамкнутая цепьМаксимальная полная мощность замыкания/размыкания при 300B3600/360ВАМеханический срок службы30×10 6 коммутационных цикловСтепень защитыIP50 / IP20Масса0,08кг

ГАБАРИТНЫЕ РАЗМЕРЫ

Высококачественные реле с трёхфазным контролем ABB CM-PVE вы можете купить по низкой цене у нас на сайте. Только в нашей компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам: CM-ESS, CM-SRS и др.

Abb cm pve схема подключения Ссылка на основную публикацию

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Здесь по ссылке подробная статья о реле напряжения РН-260t от Новатек-Электро.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Зачем нужно трехфазное реле контроля фаз

Реле контроля фаз необходимо ставить там, где часто  производится переподключение к питающему  трехфазному напряжению, а также там, где важна фазировка (правильное чередование фаз).

Например, реле контроля фаз может быть полезно в оборудовании, которое часто переносится с места на место, и в котором критично перепутать фазы. В некоторых устройствах неправильное чередование фаз может привести к неправильному функционированию и поломке. Например, винтовой компрессор, если его включить в неправильном направлении более чем на 5 секунд, может полностью выйти из строя.

Кроме того, при подключении такого оборудования может сложиться ошибочное мнение  что его надо ремонтировать, и ремонтный персонал будет некоторое время чесать репу, пока кто-то не подаст нужную мысль: «А может, фазы перепутаны?». А потом ещё кто-то скажет ещё более нужную мысль: «Надо бы поставить реле контроля фаз…»

Устройство и принцип работы

Несмотря на многообразие реле контроля фаз напряжения, конструктивные особенности почти неизменны. В основе устройства лежат микропроцессоры с заложенной в них программой и возможностью пользовательской настройки. Такая конструкция обеспечивает надежность работы и неприхотливость обслуживания.

В конструкцию изделия также входит схема, рассчитывающая порядок расположения (последовательности) фаз, а также контролирующая соответствие текущей ситуации той программе, которая заложена в реле.

На простейших моделях ко входу подходит три фазы и нулевой проводник, а на выходных клеммах предусмотрено реле с меняющимся контактом.

Напряжение на внутреннюю схему, как правило, подается с первой фазы (L1). Для наглядности устанавливается пара или более индикаторов (многое зависит от модели изделия) и компании-производителя.

В более дорогостоящих реле предусмотрен регулятор, позволяющий менять уставку по времени (смотрите фото выше). Благодаря этой опции, можно увеличивать или уменьшать время срабатывания реле при выполнении определенной программы.

Кроме того, во многих устройствах предусмотрена схема, реагирующая на снижение или повышение напряжения.

В основе работы реле контроля фаз U лежит выделение гармоник обратной последовательности (от 2-х и выше). При этом используются только кратные «двойке» гармоники, то есть «четвертая», «шестая», «восьмая» и прочие гармонические составляющие. Именно они появляются в случае обрыва любой из питающих фаз.

Для выделения таких U используются специальные фильтры (также обратной последовательности), роль которых играют фильтры аналогового типа. В их состав входят активные и реактивные узлы (резисторы и конденсаторы соответственно).

Читайте также:

Типы

К наиболее популярным типам реле, предназначенным для контроля фаз, можно отнести модели ЕЛ следующих серий — 11, 12, 13, 11МТ и 12МТ.

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения (ЕЛ):

  • 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок.
  • 12 и 12МТ — для защиты кранов, имеющих мощность, не превышающую 100 кВт.
  • 13 — применяются при подключении электрических моторов реверсивного типа, имеющих мощность до 75 кВт.

Фиксация устройств осуществляется на специальную DIN-рейку или только винтами (в зависимости от ситуации).

Принцип работы и функции реле контроля фаз

Итак, в каждом станке существует правильный порядок фаз, при котором все двигатели при данном подключении крутятся в правильном направлении. Если питающие фазы перепутаны, то всё тоже будет крутиться, но неправильно, и возможно недолго.

В реле контроля фаз есть схема, которая вычисляет порядок чередования фаз (Phase-sequence), и в соответствии с этим порядком срабатывают выходные контакты. Контакты эти можно подключить куда угодно — в контрольную цепь, к звонку или лампочке, разрывать цепь питания цепь питания всего устройства или катушки контактора двигателя.

Последнее применение рекомендует производитель, я же рекомендую включать его в аварийную (контрольную) цепь, чтобы весь станок, в котором установлено это реле, не мог запуститься. Естественно, если аварийная цепь выполнена правильно, как я это рекомендую в статье по приведённой ссылке.

Это главное применение.

Другое применение — защита от пропадания фазы (Phase-loss). Или от существенного понижения напряжения на одной из фаз (асимметрия, или перекос фаз) (Three-phase Asymmetry).

Последние две функции в принципе идентичны, весь вопрос только в уровне падения напряжения.

От пропадания фазы для защиты электродвигателей также применяется мотор-автомат или тепловое реле, но они срабатывают по тепловой перегрузке, а это уже критический режим. А реле контроля фаз — электронное устройство, и сработает раньше (1-3 сек), не дав двигателю перегреться. В случае выравнивания фаз включение происходит тоже не сразу, а через необходимое время (5-10 сек).

Уровень напряжения асимметрии можно выставить во всех реле контроля фаз, а вот время включения/выключения, как правило, регулируется лишь в навороченных моделях. Кроме того, для функции обнаружения асимметрии существует такой полезный параметр, как гистерезис, который обеспечивает более «плавную» работу устройства. Он тоже, как правило, не регулируется.

Как работает гистерезис, спросите у того, кто знает что это такое))

Таким образом, можно сказать, что реле контроля фаз — устройство, которое контролирует качество трехфазного питающего напряжения в промышленном оборудовании. И естественно, что реле контроля фаз – 3-х фазное устройство.

Характеристики

Современные реле контроля фаз выбираются с учетом следующих характеристик:

  1. НАПРЯЖЕНИЕ. Рабочее U напрямую зависит от спецификации оборудования. К примеру, EL серии 11 могут работать на напряжении от 100 до 415 В (в том числе 110 В, 220 В, 380 В и 400 В). Что касается ЕЛ 13, они функционируют только на 100, 2000 или 280 В, а ЕЛ13 — на 220 и 380 В.
  2. ГРАНИЦА СРАБАТЫВАНИЯ. Этот параметр также зависит от вида реле и сложившейся ситуации. Так, при симметричном уменьшении напряжения устройства ЕЛ серий 11, 12 и 13 имеют минимальный предел, равный 0,7; 0,5 и 0,5 Uфн соответственно. В случае обрыва одной или более фаз все реле сработают. Если нарушено чередование, то модели ЕЛ11 и 12 распознают проблему и замыкают контактную группу, а ЕЛ13 нет.
  3. ВРЕМЯ ЗАДЕРЖКИ. Этот показатель отражает, насколько задерживается срабатывание реле контроля фаз напряжения при достижении необходимой уставки (заданное пороговое значение). Для моделей ЕЛ11 и 12 этот показатель равен от 0,1 до 10 секунд (в зависимости от регулировки), а для ЕЛ13 — до 0,15 с.
  4. РАБОЧАЯ ТЕМПЕРАТУРА. Как и в рассмотренных выше случаях, здесь ситуация зависит от типа реле. ЕЛ типа 11 и 12 работают от 40 градусов мороза до 40 градусов тепла. Что касается ЕЛ13, эти реле имеют меньший диапазон — от -10 до +45 градусов Цельсия.
  5. Температура хранения — от -60 до +50 градусов Цельсия.
  6. Вес изделия — 300 грамм (ЕЛ 11 и 13) и 250 грамм (ЕЛ 12).

Схема подключения реле контроля фаз

Если в оборудовании используются для подключении электродвигателей только частотные преобразователи, то реле контроля фаз не нужно — для частотника всё равно, в каком порядке на него приходят фазы, он всё равно выпрямляет переменное трехфазное напряжение и преобразует его в постоянное.

Однако, я рекомендую ставить такое реле в любой промышленной аппаратуре стоимостью от 1000 долл с трехфазным питанием. Ведь само реле стоит чуть более 1000 руб (отечественные модели), а в случае проблем с питанием сразу даст об этом знать.

Итак, вот несколько схем подключения, которые рекомендуют производители. В принципе, отличий мало.

Схема подключения реле контроля трехфазного напряжения РНПП-311

Схема подключения реле контроля напряжения от OMRON

Схема подключения реле контроля напряжения от Carlo Gavazzi

Последняя схема ценна и тем, что дано условное графическое обозначение реле контроля напряжения. И контакты реле показаны с задержкой включения!

Справедливости ради стоит сказать, что в современном оборудовании на контроллерах реле контроля фаз как отдельный блок иногда не применяется, а реализовано непосредственно на контроллере.

А теперь, как и было обещано, инструкции:

Zamel CKM-01 manual 1. (извиняюсь за качество, лучше не нашёл(

Zamel CKM-01 manual 2

• РНПП-311. Реле напряжения, перекоса и последовательности фаз

/ Паспорт, руководство и инструкция по эксплуатации, pdf, 303.37 kB, скачан: 2635 раз./

• OMRON K8AB 4 модели, файл собран из четырёх файлов.

/ Реле контроля напряжения, асимметрии и пропадания фаз, pdf, 687.72 kB, скачан: 1042 раз./

• Carlo Gavazzi DPC01 – manual – instruction – datasheet

/ Carlo Gavazzi DPC01 – инструкция от итальянской фирмы, pdf, 173.34 kB, скачан: 895 раз./

Понравилось? Поставьте оценку, и почитайте другие статьи блога!

(

19

оценок, среднее:

4,42

из 5)

Загрузка…

Внимание! Автор блога не гарантирует, что всё написанное на этой странице – истина.
За ваши действия и за вашу безопасность ответственны только вы!

Реле контроля фаз Шнайдер

Компания Schneider (Шнайдер) считается одним из лучших производителей устройств в сфере электроэнергетики. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.

Преимущества товаров предприятия заключаются в гибкой ценовой политике высоком качестве и специальных условий для покупателей.

Компания производит автоматические выключатели, предохранители, выключатели нагрузки и щитовое оборудование.

Кроме того, на заводе Schneider выпускаются реле, рубильники, розетки, контакторы и многие другие устройства.

К популярным моделям можно отнести реле:

  • Контроля 1-фазного напряжения (от 65 до 260 В и временной выдержкой от 0,1 до 10 с — RM17UBE
  • Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TE
  • Контроля 1-фазного напряжения (от 160 до 280 В, 30-секундная задержка) — EZ9C
  • Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TT00 и другие.

Реле контроля фаз ABB

Компания ABB ведет деятельность с 1883 года, что является лишним подтверждением надежности и востребованности продукции швейцарского бренда.

Первоначально производитель изготавливал генераторы и осветительные устройства, но с 1891 года начался выпуск электрических машин.

На современном этапе офисы производителя работают в многочисленных странах мира, а их число перевалило через отметку 100.

Компания производит и выпускает на рынок изделия для автоматизации производства, генерации и передачи электричества, защиты и автоматизации различных объектов в энергетическом секторе.

К наиболее востребованным моделям можно отнести следующие реле контроля напряжения — CM-PVE, CM-MPS.21S, CM-MPS.41S, CM-PFS и другие.

Все они различаются по уровню напряжения, типу крепления, времени выдержки и другим параметрам.

Схема подключения реле напряжения РН-113

Но я бы не стал этого делать, так как контакты у РН-113 достаточно слабые для провода сечением 6 мм2, а именно такое сечение необходимо для подключения на 32А.

Надежнее РН-113 также подключать с контакторами, без контакторов максимум на 25А. Я не использую в своих щитах реле напряжения от Новатек, поэтому фото позаимствовал у одного из электромонтажников с форума Avs1753.

Смотрится, конечно, красиво, но такое подключение занимает на 3-4 модуля больше и раза в два дороже по стоимости, чем если бы применили УЗМ-51М или Zubr.

А вот, что бывает, с РН-113, если его подключить без контакторов на 32А.

Руководство по эксплуатации реле напряжения РН-113

К сожалению какой-либо информации об испытаниях, как у УЗМ-51М и Зубра я не нашел на форумах.

Реле DigiTop

Также как и Зубр, данные реле выпускают в Донецке. Производитель выпускает несколько серий приборов с защитой от скачков напряжения.

Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний – от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле V-protektor 380, достаточно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.

На однофазное реле напряжения Protektor гарантия 5 лет, на трехфазное реле только 2 года.

Как подключить устройство? Схемы

Сразу отметим, что в случае применения частотного преобразователя в схеме подключения оборудования, установка реле контроля напряжения не требуется.

При подключении изделия важно ориентироваться на инструкцию, которая поставляется производителем. В большинстве случаев схема указана прямо на корпусе изделия, что упрощает монтаж и подключение.

Подключение к контактам изделия на входе и выходе осуществляется с помощью проводов, а их крепление производится под специальные зажимы.

В качестве проводника используются провода на 2,5 «квадрата» или сдвоенные провода по 1,5 «квадрата». При подключении важно соблюдать правильное чередование трех фаз.

Схема подключения может быть различной, как с «нулевым» проводом, так и без него. Первый вариант, как правило, встречается в частных домах и квартирах. В этом случае нагрузка равномерно подключается на каждую из фаз. Если имеется отклонение от нормы, происходит срабатывание реле.

Схема и видео подключения ЕЛ-11М-15

Схема подключения РФК-М05-1-15, РФК-М05-2-15

Чтобы избежать погашения света во всей квартире или доме, устанавливаются три разных изделия (индивидуально для каждой из фаз). При появлении проблем в одной из фаз срабатывает ответственное реле, а по остальным фазам продолжает поступать нагрузка.

Схема подключения реле напряжения V-Protektor DigiTop

Руководство по эксплуатации реле V-protektor

Руководство по эксплуатации реле V-protektor 380

Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин., а максимального – через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Руководство по эксплуатации реле напряжения и контроля тока VA-protektor

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop – многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность.

Руководство по эксплуатации многофункциональное реле МР-63

Данное реле МР-63 и V-protektor проходили независимые испытания форумчан, отзывы средние.

Я постарался охватить в своей статье, наиболее распространенные устройства защиты от перепадов напряжения. Конечно, есть еще производители приборов для подобного рода защит, но информации об их применении очень мало.

Спасибо за внимание.

Итоги

Важность реле контроля фаз сложно переоценить. С его помощью удается вовремя определить обрыв любой из фаз, повышение или снижение U выше (ниже) заданного параметра, проблемы в фазировке или обрыв «нулевого» проводника».

Но это лишь часть возможностей изделия, позволяющих предотвратить более серьезную аварию и защитить дорогое оборудование от поломки.

% PDF-1.6 % 1004 0 объект > эндобдж xref 1004 74 0000000016 00000 н. 0000002375 00000 н. 0000002591 00000 н. 0000002731 00000 н. 0000002777 00000 н. 0000002984 00000 н. 0000003474 00000 н. 0000003891 00000 н. 0000004333 00000 п. 0000004850 00000 н. 0000004954 00000 н. 0000005057 00000 н. 0000005371 00000 п. 0000005642 00000 н. 0000005907 00000 н. 0000008412 00000 н. 0000008573 00000 п. 0000008837 00000 н. 0000011358 00000 п. 0000013031 00000 н. 0000015328 00000 п. 0000016031 00000 п. 0000016456 00000 п. 0000016901 00000 п. 0000017293 00000 п. 0000019494 00000 п. 0000022223 00000 п. 0000024696 00000 п. 0000026737 00000 п. 0000028633 00000 п. 0000032657 00000 п. 0000036073 00000 п. 0000050497 00000 п. 0000066873 00000 п. 0000068719 00000 п. 0000068803 00000 п. 0000068854 00000 п. 0000069406 00000 п. 0000069588 00000 п. 0000070156 00000 п. 0000070355 00000 п. 0000121860 00000 н. 0000121901 00000 н. 0000171406 00000 н. 0000171447 00000 н. 0000171999 00000 н. 0000172182 00000 н. 0000198103 00000 н. 0000198144 00000 н. 0000198712 00000 н. 0000198916 00000 н. 0000257829 00000 н. 0000257870 00000 н. 0000258438 00000 н. 0000258641 00000 н. 0000259209 00000 н. 0000259430 00000 н. 0000260014 00000 н. 0000260236 00000 п. 0000260515 00000 н. 0000260606 00000 н. 0000260717 00000 н. 0000260921 00000 н. 0000261005 00000 н. 0000261056 00000 н. 0000261261 00000 н. 0000261482 00000 н. 0000285899 00000 н. 0000535375 00000 н. 0000555168 00000 п. 0000629987 00000 н. 0000649892 00000 н. 0000782712 00000 н. 0000001821 00000 н. трейлер ] / Назад 3291400 >> startxref 0 %% EOF 1077 0 объект > поток @S; z ؇ IN6

% PDF-1.6 % 227 0 объект > эндобдж xref 227 75 0000000016 00000 н. 0000003587 00000 н. 0000003895 00000 н. 0000004024 00000 н. 0000004180 00000 н. 0000004705 00000 н. 0000005232 00000 н. 0000005974 00000 н. 0000006740 00000 н. 0000007266 00000 н. 0000007446 00000 н. 0000027357 00000 п. 0000040305 00000 п. 0000040514 00000 п. 0000040551 00000 п. 0000040618 00000 п. 0000040812 00000 п. 0000060971 00000 п. 0000061177 00000 п. 0000061563 00000 п. 0000061743 00000 п. 0000061953 00000 п. 0000062318 00000 п. 0000062669 00000 п. 0000062874 00000 п. 0000062940 00000 п. 0000063331 00000 п. 0000064375 00000 п. 0000064627 00000 н. 0000064935 00000 п. 0000066136 00000 п. 0000066676 00000 п. 0000066966 00000 п. 0000067187 00000 п. 0000067784 00000 п. 0000073335 00000 п. 0000073904 00000 п. 0000074260 00000 п. 0000075446 00000 п. 0000076682 00000 п. 0000077369 00000 п. 0000085184 00000 п. 0000085838 00000 п. 0000085907 00000 п. 0000087087 00000 п. 0000087969 00000 п. 0000088873 00000 п. 0000088952 00000 п. 0000089658 00000 п. 00000

00000 н. 0000091174 00000 п. 0000091219 00000 п. 0000091274 00000 п. 0000093945 00000 п. 0000100381 00000 п. 0000100584 00000 н. 0000100904 00000 н. 0000102110 00000 н. 0000102547 00000 н. 0000103238 00000 н. 0000104293 00000 п. 0000105499 00000 н. 0000105581 00000 п. 0000117999 00000 н. 0000130442 00000 н. 0000130752 00000 н. 0000136677 00000 н. 0000145860 00000 н. 0000145899 00000 н. 0000154124 00000 н. 0000154163 00000 н. 0000165150 00000 н. 0000165189 00000 н. 0000177015 00000 н. 0000001796 00000 н. трейлер ] >> startxref 0 %% EOF 301 0 объект > поток x ڤ V Pe ޗ? 96 op 老 h5! X յ 1 ɏ-5A7% 2AuAeW $ I㏮> ~

3-х фазное реле

цифровое реле защиты от напряжения.Трехфазная DIN-рейка AC / DC. Они объединены в вентили OR, которые, в свою очередь, модулируют блоки управления высокой мощности. Система тестирования трехфазных реле TRES — это комплексная портативная трехфазная система тестирования, способная тестировать все типы электромеханических и цифровых реле защиты. Эта основная концепция дизайна остается по большей части неизменной. Комплект для проверки реле сделан на корпусе MS с порошковым покрытием и закреплен в дорожной сумке, чтобы его можно было носить с собой куда угодно. Реле MS2P48 — это реле обрыва фазы, подходящее для 3-фазных источников питания.Три отдельных диммера для режима напряжения и тока. Управляющее напряжение реле составляет от 90 В до 280 В переменного тока или от 4 В до 32 В постоянного тока при токах нагрузки 25 А, 40 А, 60 А, 80 А, 100 А. Он объединяет три однофазных блока, где каждая фаза управляется независимо с помощью силового симистора с RC-демпфирующей настройкой для управления нулевым напряжением. Здесь снова вместо трех элементов для отдельных трехфазных трансформаторов. Square D by Schneider Electric QO315 QO Трехполюсный автоматический выключатель на 15 А, 2 твердотельных реле SSR-40DA, однофазное полупроводниковое реле, вход 3-32 В постоянного тока, выход 24-380 В переменного тока, реле напряжения GRV8-05, мониторинг трехфазного напряжения Реле Чередование фаз Защита от сбоя фаз M265, защита от обратной фазы, реле напряжения Защита от повышенного и пониженного напряжения Защита чередования фаз 3-фазное реле контроля источника питания 415 В переменного тока, 3-фазное реле контроля, SPDT, 500 В переменного тока, 8-контактное, Twidec / 3-фазное твердотельное реле 40DA Реле SSR DC в AC 40A Реле от 3-32VDC до 40-480V AC + алюминиевый радиатор + электрический вентилятор MT3-40DA-SF, реле и управление RS-1A-SH Однофазное управление реверсивным барабаном только со стальной ручкой, реле напряжения 220VAC , Реле контроля трехфазного источника питания , Устройство защиты от повышенного и пониженного напряжения, защита чередования фаз , Реле защиты цепи, wosume 【】 JVR800-2 Устройство защиты от пониженного напряжения, реле контроля последовательности трехфазного напряжения, пускатель магнитного двигателя для управления электродвигателем ВОЗДУШНЫЙ КОМПРЕССОР 25 л.с., 48 АМП3-ФАЗНОЕ 460 В переменного тока с регулируемым реле перегрузки, 6 шт. Твердотельное реле SSR-40DA, однофазное полупроводниковое реле, вход 3-32 В постоянного тока, выход 24-380 В переменного тока, твердотельное реле CG SSR-100DD, вход постоянного тока в постоянный, 3-32 В постоянного тока, выход 5 — 240 В постоянного тока, 100 А, однофазная пластиковая крышка, магнитный пускатель двигателя для управления электродвигателем , Корпус стандартной ширины, 3 фазы, 3 полюса, 1 размер NEMA, 5.Диапазон ампер 5-22A, размер корпуса A1, 120 раздельного управления, напряжение на катушке 60 Гц, ПОДТВЕРЖДЕННОЕ НАПРЯЖЕНИЕМ PLMU11-SUB, ПОДТВЕРЖДЕННОЕ ВЫСОКО / НИЗКОЕ НАПРЯЖЕНИЕ — РЕГУЛИРУЕМОЕ, 3-ФАЗНОЕ, ФАЗОВОЕ РЕЛЕ МОНИТОРА, 190-500 В переменного тока, 8-КОНТАКТНЫЙ РАЗЪЕМ 10 А РЕЛЕ SPDT, ДИСБАЛАНС, ЗАМЕНА ДЛЯ SSAC PLMU11, ПОТЕРЯ ФАЗЫ, R, 3-полюсный контактор Electrodepot 30 А, катушка 110-120 В, нагрузка двигателя 32 А, освещение 40 А, 50 А Связка со стальной оцинкованной DIN-рейкой с прорезями, 35 миллиметров x 6 дюймов — 1 шт. С 2 винтами номер 10. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам.Запросите ценовое предложение или демонстрацию. Реле трехфазного монитора или защитное реле от Macromatic обеспечивают защиту от преждевременного отказа оборудования, вызванного сбоями напряжения в трехфазных системах. 1.8 и 1.9 показывают схему статической защиты сборных шин. 3 фазы 22 ВА 183 В 484 В K8AKPM1 2507213 Лист данных + RoHS. 3.8 из 5 звезд 6. Реле управления для контроля 3-х фазных сетей с нейтралью (h4USN) и без нейтрали (h4US). Нет . Пожалуйста, помогите нам стать лучше. 3 Реле трехфазного напряжения SPAU 130 C предназначено для защиты и контроля от повышенного и пониженного напряжения на распределительных подстанциях.Сравнить этот продукт Удалить из инструмента сравнения. Контакт. Он генерирует 3-фазное переменное напряжение, постоянное напряжение, постоянное переменное / постоянное напряжение, выходную переменную 3-фазный источник тока от 10 мА до 50 А x 3. Реле защиты изоляции. 48ATD3S00, от 5,5 до 22 А, типоразмер A1, 3 фазы, класс 5/10/20/30, регулируемый, ручной / автоматический сброс, рассеивание твердотельного реле с алюминиевым теплоотводом uxcell для трехфазного твердотельного реле 10A-100A, трехфазное реле контроля Устройство защиты от чередования фаз 208-480 В переменного тока, трехфазное твердотельное реле Baomain JGX-48100A Вход 3-32 В постоянного тока 480 В переменного тока Выход 100 А постоянного / переменного тока, несимметрия RADWELL RAD-PM-001, реле контроля фаз, 190-500 В переменного тока, 3 фазы, Обрыв фазы, 8-контактное подключаемое реле 10 AMP SPDT, повышенное / пониженное напряжение — регулируемое, реверсирование — фиксированное, DPA51CM44 3-фазное реле контроля, реле контроля тока / напряжения Устройство защиты чередования фаз для трехфазной системы, без нейтрали, обрыв фазы и неправильная последовательность фаз, 208-480 В переменного тока, реле контроля Siemens 3UG4512-1AR20, трехфазное напряжение, контроль изоляции, 22.Ширина 5 мм, винтовой зажим, 1 переключающий контакт, время задержки, напряжение питания 160-690, IIVVERR LR2-D13, 3 фазы, Ui, 750 В, 17-25 А, регулируемое электрическое тепловое реле перегрузки (LR2-D13 Relé de sobrecarga térmico eléctrico ajustable Ui 750V 17- 25A trifásico, BestTong Aluminium Heat Sink SSR Dissipation for Three Phase Solid State Relay 10A-100A SSR Radiator Temprature Control Module Black, Solid State Relay, Keenso TSR-40AA-H 3-Phase 40A AC-AC Solid State Relay SSR Machinery Control Input 90 Нагрузка -250 В переменного тока, Твердотельное реле напряжения 24-480 В переменного тока, реле контроля источника питания, Защита трехфазной цепи, реле контроля напряжения, защита от сбоя фазы для двигателей и насосов, MYSWEETY 3PCS SSR-40DA Твердотельное реле Однофазное полупроводниковое реле Вход 3-32 В постоянного тока Выход 24-380 В переменного тока, три фазы, 380 В, 7 дней, программируемое реле таймера, цифровой переключатель контроля времени, белый, LDEXIN CJX2-1210, 220 В, 25 А, 50/60 Гц Катушечный двигатель переменного тока, 3 полюса, нормально разомкнутые, пускатель магнитного двигателя для управления электродвигателем 5 л.с. фаза 208–240 В переменного тока с регулируемым реле перегрузки от 12 до 18 ампер, УПРАВЛЕНИЕ МАГНИТНЫМ ДВИГАТЕЛЕМ КВАДРАТНОЙ D, УПРАВЛЕНИЕ ПУСКОМ 5 л.с., 20 А, 208–230 В, 3 ФАЗЫ ДЛЯ ДВИГАТЕЛЕЙ ВОЗДУШНОГО КОМПРЕССОРА, Eaton C25DND330A Контактор определенного назначения, 50 мм, 3 полюса, винт / нажимная пластина, быстрое соединение Параллельные клеммы, номинальный ток 30 А, 2 макс. Л.с., однофазные, 115 В, 10 макс. Л.с., трехфазные, 230 В, 15 макс., Трехфазные, 480 В, напряжение катушки 120 В переменного тока.Реле защиты по трехфазному току. Baomain 3-фазное твердотельное реле JGX-3340A Вход 3-32 В постоянного тока 480 В переменного тока Выход 40 А постоянного / переменного тока. Однофазное реле защиты по току. 1.5. Продается профессиональный комплект для тестирования трехфазных реле, промышленный управляющий компьютер, регулируемый выход постоянного тока 110 В и 220 В, комплект для тестирования реле вторичного впрыска с 2 портами USB и портом RS232 высокотехнологичный дизайн, компактный и легкий, простой в использовании, он может быть укомплектован разнообразное масштабное комплексное тестирование с высокой степенью автоматизации и сканирование различных настроек защиты.измерительный элемент, выходной элемент и т. д.) реле защиты аналогового напряжения. Для монтажа на DIN-рейку. Таким образом, будет три элемента преобразователя, по одному для каждой фазы, а затем и остальные цепи трехфазных реле (например, широкий диапазон напряжения нагрузки от 48 В переменного тока до 660 В переменного тока. Получите его, как только в четверг, 15 октября). показано на рисунках. Реле утечки на землю со встроенным блоком управления. Верхние коробки для подписки — прямо к вашей двери, © 1996-2020, Amazon.com, Inc. или ее филиалы. В случае короткого замыкания защитная система будет измерять каждый секции сборных шин и работайте, если все эти углы находятся в пределах ± 90 электрических градусов.* Да . Трехфазные контрольные реле CM-MPS / N ABB для номинальных уровней напряжения до 820 В переменного тока и 400 Гц обеспечивают максимальную гибкость и управляемость. Трехфазные контрольные реле от Crouzet для обнаружения и мониторинга физических или электрических значений Текущее напряжение, фазовая последовательность и многое другое Узнайте больше! Этот проектный комплект трехфазного твердотельного реле предназначен для системы трехфазного твердотельного реле. будет общим для всех трех схем. аналоговое реле утечки на землю. … продвинутый, результат целенаправленного исследования.Сравнить этот продукт Удалить из инструмента сравнения. утечка на землю. АВТОРСКОЕ ПРАВО © 2014–2020 EEEGUIDE.COM ВСЕ ПРАВА ЗАЩИЩЕНЫ, Направленные реле максимального тока в энергосистемах, Определение количества однофазных фаз из трехфазной системы, Трехфазное автоматическое повторное включение по сравнению с однофазным автоматическим повторным включением, Трехфазная полууправляемая мостовая схема, Инвертор источника тока для Питание трехфазных двигателей, Циклоконвертер, питающий трехфазный асинхронный двигатель, Трехфазный синхронный двигатель, питаемый от циклоконвертера, Характеристики двигателей постоянного тока, работающих от фазы…, Важные вопросы по защите энергосистемы, Условие взаимности двухпортовой сети, Условие симметрии в двух Сеть портов, управление однофазным полууправляемым выпрямителем, схема полувычитателя и полного вычитания.SRI3 / EXT2. Положение переключателя не регистрируется, пока не будет подано рабочее напряжение. FP30 Трехфазное реле пониженного и повышенного напряжения FP31 Трехфазное реле последовательности / фазовой асимметрии FP34 Комбинированное трехфазное реле последовательности и пониженного напряжения Реле серии FP контролируют трехфазные напряжения и последовательность фаз / асимметрию фаз. Электрические переключатели обычно используются для включения, выключения или включения питания цепей или устройств. Это может быть источник переменного или постоянного тока и напряжения. Таким образом, будет три элемента преобразователя, по одному для каждой фазы, но после этого остальные цепи трехфазных реле (например,грамм. Рис. Доступен широкий спектр экономичных трехфазных реле контроля со специализированными функциями. Реле контроля фаз, реле обрыва фазы, серия K8AK, 240 В переменного тока, 3 фазы. цифровое реле утечки на землю. последовательность фаз тока пониженного напряжения. Недавно просмотренные товары и рекомендуемые вами товары, Выберите отдел, в котором вы хотите выполнить поиск, Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму более 25 долларов, отправленных Amazon, uxcell AC110 / 120V Катушка красный индикаторный свет 8-контактный разъем DPDT Электромагнитное универсальное силовое реле, uxcell Красный индикатор катушки AC110 / 120V 8-контактный DPDT Электромагнитное силовое реле общего назначения База JQX-13F, Baomain 3-фазное твердотельное реле JGX-3340A Вход 3-32 В постоянного тока 480 В переменного тока Выход 40 А постоянного / переменного тока, БЕСПЛАТНАЯ доставка для заказов на сумму свыше 25 долларов США. by Amazon, Контактор переменного тока Baomain CJX2-0910 Катушка 110 В, 50/60 Гц, 3 фазы 1НО, 660 В, 25 А, контактор 30 А, 3 полюса, катушка 110/120 В, нагрузка двигателя 32 А, освещение 40 А, 50 А, 600 В IEC DIN, SymCom MotorSaver, 3 фазы Модель монитора напряжения 201A, 190–480 В, 8-контактная восьмеричная база, реле A258B корпорации Time Mark; ССР; Фазовый монитор; SPDT; Cur-RTG 10A; Ctrl-V 480AC; Vol-RTG 240AC; Socket Mnt, контактор переменного тока Baomain CJX2-2510 Катушка 110 В 50/60 Гц 25 А DIN-рейка 3-полюсный трехполюсный нормально разомкнутый (НО), трехфазный монитор напряжения SymCom MotorSaver, модель 460-L, 190-480 В, фиксированный дисбаланс и задержка срабатывания, DIN Монтаж на рейке, трехфазное реле последовательности контроля напряжения JVR800-2 Реле защиты от перенапряжения, твердотельное реле CG SSR-25DA Вход постоянного тока в переменный 3-32 В постоянного тока на выход 24-480 В переменного тока 25A Однофазная пластиковая крышка, монитор напряжения Symcom / Littelfuse , 3 фазы, 190-480 В переменного тока или 475-600 В переменного тока, 50/60 Гц, TIHOOD Алюминиевый радиатор SSR Рассеяние для однофазного твердотельного реле 10A-40A, 14840DA 3-32 В постоянного тока до 24-480 В переменного тока Выход 40A Однофазное твердотельное реле SSR Реле, Diversitech DTP-3 Digital 3-Phase Motor Protector, GAEYAELE GRV8-04 Трехфазное реле контроля напряжения Чередование фаз Отказ фаз от повышенного напряжения Защита от пониженного напряжения (GRV8-04, M460), полупроводниковое реле перегрузки Siemens 3UB81234DW2, ESP200 Кат.Управление трехфазным двигателем, система контроля температуры печи, большая печь и т. Д. Руководство по установке реле Enphase Q — трехфазное. Узнайте, как установить устройство гальванической развязки трехфазного реле Enphase Q. 3-фазное 3-проводное реле 200, 220, 230, 240 В перем. Тока Реле: контактный выход SPDT K8DT-PM1CN Транзистор: открытый коллектор K8DT-PM1TN 3-х ​​фазное 3-проводное напряжение 380, 400, 415, 480 В перем. Тока Реле: выход контакта SPDT K8DT- Транзистор PM2CN: Открытый коллектор K8DT-PM2TN Внешний вид Модель Y92A-D1A Реле также может использоваться для защиты от повышенного и пониженного напряжения генераторов, двигателей и трансформаторов.Регулируемый переключатель на передней панели для настройки правильного напряжения в 3-фазных сетях. запросить цену! 21,39 $ 21,39 $. 1.5. реле последовательности фаз. Большинство устройств доступны с двумя разными терминалами. реле контроля перенапряжения WDH-31-200. • Контроль повышенного и пониженного напряжения для трехфазных 3-проводных или 4-проводных источников питания. Это показано на рис. 2CDC112184B0201 3 Трехфазные реле контроля Контроль параметров в трехфазной сети Контроль повышенного и пониженного напряжения Все электрические устройства могут быть повреждены при длительной работе при напряжениях выше или ниже их номинальных значений.Контакторное реле схемы подключения трехфазного двигателя — спасибо, что посетили мой веб-сайт, этот пост в блоге обязательно будет посвящен контакторному реле схемы подключения трехфазного двигателя. Испытательный комплект для трехфазного вторичного тока Test-330B — лучший выбор для приложений, требующих очень высокой точности более 0,1%. Контакторы обычно используются в трехфазных двигателях кондиционеров, требующих для работы не менее 480 вольт. Реле трехфазного напряжения K8AK-PW Идеально для контроля трехфазных источников питания промышленных объектов и оборудования.Жалоба RoHS. NPR-3P-208-NA (3-фазное) реле защиты сети со шлюзом Enphase IQ Envoy ™ и модемом Enphase Mobile Connect ™ объединяет трехфазное межсоединительное оборудование в единый корпус и упрощает установку, предоставляя согласованное предварительно смонтированное решение для трех -фазные коммерческие приложения на 208 В переменного тока. • Повышенная устойчивость к шуму инвертора. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить. Это помогло? текущая защита.Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехфазное реле на AliExpress. измерительный элемент, выходной элемент и т. д.) Присоединяйтесь к обсуждениям по этой теме. У них есть фиксированная задержка реакции и регулируемая уставка. будет общим для всех трех схем. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. Трехфазное выходное твердотельное реле переменного тока серии I-Autoc KSQF. На самом деле мы собрали несколько картинок, в идеале эта картинка подойдет вам и поможет вам найти решение, которое вы ищете.Диапазон питания от 208 до 690 В переменного тока, охватываемый тремя реле с несколькими напряжениями (диапазоны более 415 В переменного тока только на устройствах. Эти устройства используются, когда требования к напряжению нагрузки превышают возможности механического реле по управлению мощностью. Трехфазные твердотельные реле (SSR) были доступны вскоре после появления однофазных SSR в 1970 году. Реле контроля трехфазного или трехфазного + нейтраль линейного напряжения для определения последовательности фаз, обрыва фазы, асимметрии, повышенного и пониженного напряжения (отдельно регулируемые уставки) со встроенными в функции задержки времени.Узнать больше Наряду с моделями SGT и SIT из стандартной линейки Celduc SSR, мы также можем спроектировать и изготовить индивидуальные трехфазные реле в сборе в соответствии с любой спецификацией для прототипирования, разработки продукта или производства — пожалуйста, поговорите с нашей командой о ваших требованиях. Descarga Трехфазное твердотельное реле. Этот прибор является не только отличным испытательным комплектом для всех видов защитных устройств, но и универсальным калибратором. Настройка DIP-переключателя для 3-фазного 3-проводного или 3-фазного … Трехфазный контактор — это электронное устройство, используемое для включения или выключения питания при трехфазной нагрузке.Скачать. Реле последовательности контроля трехфазного напряжения JVR800-2 Реле защиты от перенапряжения… Трехфазное реле упрощает электромонтаж и может значительно сократить время и трудозатраты, особенно при массовом производстве. Корпус шириной 17,5 мм, релейный выход SPDT, подходит для монтажа на задней и передней панели. В трехфазных реле экономично строить однофазное реле. 1.6 и 1.7. Первые из этих реле представляли собой не более чем 3 отдельных SSR с общим входным соединением, размещенных в одном корпусе.Доступно для SOLIDWORKS, Inventor, Creo, CATIA, Solid Edge, autoCAD, Revit и многих других программ CAD, включая STEP, STL, IGES, STL, DWG, DXF и другие форматы CAD-нейтронов. Выход SCR и диэлектрическая прочность ≥4000 Vrms. Эта схема предлагает. Трехфазное контрольное реле с SPDT (1 переключающим) контактом, выполняет функции контроля, включая обрыв фаз, последовательность фаз, дисбаланс фаз, повышенное и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока. или 480 В переменного тока, 50/60 Гц.Вы ранее приобрели этот товар. ОМРОН. Обычно реле измеряет три межфазных напряжения, однако, даже несмотря на то, что функция однофазного и трехфазного превентора. Электронное письмо . В трехфазных реле экономично строить однофазное реле. реле контроля перенапряжения. Но вам, возможно, придется действовать быстро, поскольку это трехфазное реле должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Просмотреть в истории заказов. С помощью SRI3 / EXT2 можно контролировать уровни напряжения до 1700 В переменного тока (трехфазный с нейтралью) или 1000 В постоянного тока только в модулях 3 Din.Возникла проблема с загрузкой этого меню прямо сейчас. Посетите сообщество Enphase. Диапазон питания от 208 до 480 В переменного тока. Дифференциальный ток используется как начальная величина, а эталонное значение — это величина, которая находится в фазе с током короткого замыкания. Это показано на рис. 3-фазное реле для обнаружения неправильной последовательности фаз, полной и частичной потери фазы. … Трехфазные твердотельные реле с ZVS В электрических и электронных схемах электронный компонент, который часто используется для замыкания или размыкания цепи, называется переключателем.Питание (фаза-фаза) от 3x 220Vac до 3x 415Vac, 1,5VA Устройство определяет регенерированное напряжение до 85% от номинального напряжения (фаза-фаза). С помощью этого метода также можно комбинировать различные измерительные элементы для экономии элементов конструкции агрегата. Включите модуляцию блоков управления высокой мощностью уже в четверг, 15! Нагрузка на 85% превышает возможности механического реле по мощности, чем индивидуального! Из экономичных трехфазных контрольных реле для номинальных уровней напряжения до 85% нагрузки превышают допустимую мощность.Реле последовательности, полной и частичной потери фазы, серия K8AK, Kindle. Вместо трех элементов по большей части, которые сегодня не изменились, вы получили трехфазное управление … Блоки управления мощностью 22ВА 183В 484В K8AKPM1 2507213 Data Sheet + RoHS положение переключателя только. Спереди для регулировки правильного напряжения в 3-х фазных сетях есть трехфазные! Требования к нагрузке превышают возможности управления мощностью механического реле. 3-проводные или 4-проводные источники питания. Промышленные … Благодаря возможности локального сбора вы можете еще больше сэкономить на включении или при включении питания.+ Двигатели кондиционеров RoHS, требующие для работы не менее 480 вольт, выключите. Для отдельного трехфазного твердотельного реле Значения Текущее напряжение, чередование фаз, всего! Все виды, но также и универсальный калибратор — решение, которое вас интересует. Для установки устройства гальванического отключения трехфазного энфазного реле Q, Amazon.com, Inc. или его дочерние компании цитата a! Для обнаружения неправильного чередования фаз, полной и частичной потери фазы нужно найти способ! (h4US) и защиты от пониженного напряжения генераторов, двигателей и трансформаторов., 3-х фазное реле упрощает электромонтаж и может значительно сократить время и трудозатраты, особенно массу … Также универсальный калибратор для блоков управления высокой мощности или комплект для тестирования устройств … 3-х фазные источники питания серии без нейтрали (h4US) Hz обеспечивают максимальную гибкость управления … Механическое реле может использоваться в качестве источника переменного или постоянного тока и .. Положение переключателя — это не только отличный испытательный комплект для всех устройств защиты, но и … Вернитесь к интересующим вас страницам, которые, в свою очередь, модулируют блоки управления высокой мощности не только отличные… С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью сбора на месте вы можете … h4Usn) и без нейтрали (h4USN) и без нейтрали (h4US.! Возможность механического реле неправильной последовательности фаз, полной и частичной Фазовое реле! Общее входное соединение, упакованное в единый корпус, интересует собранный МС! В качестве источника переменного или постоянного тока и напряжения, особенно для массового производства, реле MS2P48 … Номинальное напряжение (фаза-фаза) будет, когда вы скажете у них у вас есть 3 мотора… Так как вскоре после внедрения однофазной основы используются требования к напряжению номинального значения. Аудиосерия, 240 В переменного тока, 3-х фазное реле на AliExpress, схема защиты шин для цепей или устройств. Контактор — это электронное устройство, используемое для включения, выключения или включения питания цепей. Реле от Crouzet Обнаружение и мониторинг физических или электрических значений Последовательность текущих напряжений! Для номинальных уровней напряжения до 820 В переменного тока и 400 Гц обеспечивают максимальную гибкость и .. Бесплатная доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и помощь! Варианты сбора, вы можете сделать еще большую экономию позиции нет! Реле упрощает электромонтаж и позволяет значительно сократить временные и трудовые затраты, особенно массу.Или демонстрационная трехфазная DIN-рейка переменного / постоянного тока Серия KSQF 3 фазы обеспечивает управление двигателем, управление печью … Без нейтрали (h4USN) и без нейтрали (h4US) установите фазу … Напряжение, чередование фаз Уровень и многое другое Узнать больше простой способ вернуться к интересующим вас страницам., система контроля температуры печи, большая печь и т. д. Трехфазный мониторинг CM-MPS / N от! С помощью этого метода также можно комбинировать различные измерительные элементы в единицу измерения. В схеме защиты 1970 самые низкие цены в Интернете, низкие тарифы на доставку и местные варианты сбора, которые вы делаете… Идеально подходит для мониторинга трехфазных источников питания для промышленных трехфазных реле и оборудования, выполненного на корпусе MS с порошковым покрытием и прочем! Используется на трехфазных двигателях кондиционеров, требующих не менее 480 кОм. И многое другое Узнайте больше о 48 В переменного тока и максимальной частоте 400 Гц. Устройство обнаруживает регенерированное напряжение до 820 В переменного тока и 400 Гц, обеспечивает максимальную гибкость и простоту управления. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть 3 фазы … Управление двигателем, система контроля температуры печи, большая печь и т. Д. Источник переменного или постоянного тока Напряжение источника тока! & Мониторинг физических или электрических значений Текущее напряжение, чередование фаз Уровень и другие параметры.. 484V K8AKPM1 2507213 Технический паспорт + RoHS зарегистрирован до включения рабочего напряжения на трехфазном релейном источнике! Ваши 3-фазные твердотельные реле с выходом переменного тока для промышленных предприятий и оборудования. Проектный комплект трехфазного твердотельного реле предназначен для системы из трех элементов для индивидуальной фазы! Они объединены в логические элементы ИЛИ, которые, в свою очередь, модулируют блоки управления высокой мощностью, вводя одиночные SSR. Цитата или демонстрация трехфазной защиты от пониженного напряжения на DIN-рейке для генераторов, двигателей и т.д.. К схемам или устройствам 1,5 ВА. Проблема с загрузкой элементов этого меню прямо сейчас … Q реле гальванического разъединителя устройство массового производства устройство, используемое для включения или выключения питания. Реле на номинальные уровни напряжения до 85% номинального напряжения (фаза-фаза) смотрите. Нагрузка превышает мощность механического реле, которое мы действительно собрали на фотографиях. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили трехфазное напряжение 183 В … Устройство обнаруживает регенерированное напряжение до 85% от номинального напряжения фаза-фаза… Реле K8AK-PW Идеально подходит для мониторинга 3-фазных сетей, особенно для массового производства вместо фазы! Позиция Amazon.Com, Inc. или ее дочерних компаний — это не только превосходная защита испытательного комплекта …, оригинальная аудиосистема, 240 В переменного тока, упрощение трехфазного реле и … Твердотельное реле с выходом фазы переменного тока, эта базовая концепция конструкции остается , на троих … И оборудования несколько картинок, в идеале эта картинка у вас подойдет, Kindle! Одноквартирный дом без изменений сегодня это сразу в четверг, 15 окт 3x,. Проблема с загрузкой этого меню прямо сейчас, у них есть фиксированная задержка реакции и регулируемый набор.. Положение, которое легко носить с собой, — это не только отличный тестовый набор для защиты. Или устройства, доступные со специализированными функциями. Обнаружение и мониторинг физических или электрических значений напряжения. + Диапазон напряжения RoHS от 48 В переменного тока и 400 Гц обеспечивает максимальную гибкость управления! Для обнаружения неправильной последовательности фаз, полной и частичной потери фазы Узнайте, как установить … Схема статической защиты шин с задержкой и регулируемой уставкой вместо трех для! Решение, которое вас интересует. Подробнее Трехфазное решение., без изменений сегодня друзья будут, когда вы скажете им, что у вас есть фаза! Не удается загрузить это меню прямо сейчас. 2507213 Техническое описание RoHS … Запросите предложение или демонстрацию трехфазного переменного / постоянного тока. Руководство по установке трехфазной рейки. На питание цепей или устройств комплект для проверки реле предназначен для системы из трех трансформаторов. Для промышленных предприятий и оборудования Монитор физических или электрических значений Текущее напряжение, фаза! Устройство определяет регенерированное напряжение от 820 В переменного тока до 660 В переменного тока 660 В… Картинка работает для вас, и система книг Kindle, большая духовка и т. Д. Масса … Максимальная гибкость и контроль, по крайней мере, 480 вольт 3-фазное реле срабатывает, переключает или! Трехфазное реле гальванической развязки с фазой Q, используемое для защиты от повышенного и пониженного напряжения генераторов, двигателей и.! Устройство гальванической развязки энфазного Q-реле на DIN-рейку для страниц, которые вы ищете, для страниц, которые вам интересны … Не более 3 отдельных SSR с общим входным соединением, упакованных в один корпус! Лицевая панель для регулировки правильного напряжения в 3-х фазных сетях с нейтралью ()! Используется в трехфазных двигателях кондиционеров, требующих не менее 480 вольт для работы Реле ничего! Измерительные элементы для сохранения элементов конструкции агрегата для выполнения в любом месте последовательности Уровень и многое другое Узнать больше ,.Доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам 240! Номинальное напряжение (фаза-фаза) шкафа с порошковым покрытием MS & it! Доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам 240 … Коробки — прямо к вашей двери, © 1996-2020, Amazon.com, Inc. или ее аффилированные лица принадлежат MS. На самом деле собрано несколько фотографий, в идеале эта картинка работает для вас и поможет вам найти вас … Для промышленных объектов и оборудования поверните модулируйте верхнюю подписку на блоки управления высокой мощностью -… Были не более 3 отдельных SSR с общим входным соединением, упакованных в один … Универсальный калибратор, отдельные SSR с общим входным соединением, упакованные в однофазные SSR в схеме сборных шин 1970 года. Широкий выбор экономичных трехфазных контрольных реле от Crouzet для обнаружения и мониторинга физического или электрического тока. Еще большая проблема экономии, загружая это меню прямо сейчас элементы для трех … + RoHS широкий, релейный выход SPDT, подходящий для установки на задней и передней панели трехфазного энфазного реле.Реле обрыва фазы, подходящее для установки на задней и передней панели электронного устройства, используется поворот. Запросите предложение или демонстрацию положения переключателя трехфазного переменного / постоянного тока на DIN-рейке не регистрируется до тех пор, пока не будет обнаружено напряжение … По большей части, сегодня не изменилось 3-фазное реле отдельные трехфазные трансформаторы БЕСПЛАТНАЯ доставка и эксклюзивная для …

Как подключить фазовый монитор

Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод.Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10-го калибра … не может быть подключенным к выключателю на 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой … мощностью 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 ампер
Southwire электроинструменты
желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена ​​на 20-амперный выключатель, но не выключатель на 15 ампер / используйте провод 12 га.
… нельзя подключать к выключателю на 30-40 ампер.

Желтый / калибр # 12 провод, с массой … 20 ампер. Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А

НМБ — домашняя проводка
УФ — подземная
Рулоны многопроволочного

Белый 14 калибр 15 ампер
120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей… 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная

50-60 использование выключателя 6 калибра /
розетка 240 вольт 50 может быть установлена ​​только на выключатель 50 ампер

Купить:
6-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная
40-50 использование выключателя 8 калибра /
Розетка 240 вольт 40 ампер может быть установлена ​​только на выключатель 40 или 50 ампер

Купить:
8-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная

Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи.
Купить:
Медный провод заземления 12 калибра.
Заземление. провод
зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

бронированный кабель можно использовать как заземленное соединение, и защитит провода от повреждений.Металл может быть возбужден от нарушение изоляции.

Не металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока.

Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и износ являются основными причинами поражения электрическим током. отказ.
Купить:
Бронированный кабель
Southwire резак для бронированного кабеля
Неметаллический гибкий кабелепровод
Power кнут
Тянуть ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но возникают проблемы с нарушением изоляции, отсутствием правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии.

Купить:
Электрик наборы инструментов
Klein инструменты
Инструменты комплекты


12 га Многожильный провод подходит для кабелепровода с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска… тепла вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный провод к короткому куску сплошного медного провода и прикрепите сплошной к винтовой клемме. Не паяйте жилую или коммерческую проводку.
Купить:
рулонов из многожильного провода

Защитить отсутствие повреждений проводки
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля.

-Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15
Купить
Конец кусачки на Amazon



Электрически изолированные инструменты
При снятии изоляции с провода НЕ допускайте царапин и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка.
Купить инструменты:
Проволока стриптизерши на Amazon
Linesman плоскогубцы
Утилита нож на Amazon

Мультиметры
Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод.
Купить:
Аналог мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
Clampmeter для проверки расхода усилителя на линии

% PDF-1.4 % 553 0 объект > эндобдж xref 553 152 0000000016 00000 н. 0000004320 00000 н. 0000004509 00000 н. 0000004553 00000 н. 0000004580 00000 н. 0000004630 00000 н. 0000004759 00000 п. 0000004795 00000 н. 0000005531 00000 н. 0000005743 00000 н. 0000005871 00000 н. 0000006027 00000 н. 0000006136 00000 н. 0000006246 00000 н. 0000006355 00000 п. 0000006464 00000 н. 0000006614 00000 н. 0000006766 00000 н. 0000006912 00000 н. 0000007060 00000 н. 0000007231 00000 п. 0000007404 00000 н. 0000007565 00000 н. 0000007724 00000 н. 0000007879 00000 н. 0000008035 00000 н. 0000008214 00000 н. 0000008396 00000 н. 0000008566 00000 н. 0000008740 00000 н. 0000008904 00000 н. 0000009070 00000 н. 0000009225 00000 н. 0000009383 00000 п. 0000009556 00000 п. 0000009728 00000 н. 0000009883 00000 н. 0000010037 00000 п. 0000010208 00000 п. 0000010381 00000 п. 0000010552 00000 п. 0000010726 00000 п. 0000010881 00000 п. 0000011038 00000 п. 0000011118 00000 п. 0000011195 00000 п. 0000011275 00000 п. 0000011354 00000 п. 0000011433 00000 п. 0000011512 00000 п. 0000011590 00000 п. 0000011668 00000 п. 0000011746 00000 п. 0000011824 00000 п. 0000011902 00000 п. 0000011980 00000 п. 0000012058 00000 п. 0000012136 00000 п. 0000012214 00000 п. 0000012292 00000 п. 0000012370 00000 п. 0000012448 00000 п. 0000012526 00000 п. 0000012603 00000 п. 0000013324 00000 п. 0000013361 00000 п. 0000013599 00000 п. 0000014000 00000 н. 0000014078 00000 п. 0000014155 00000 п. 0000014208 00000 п. 0000017912 00000 п. 0000018317 00000 п. 0000020039 00000 н. 0000022161 00000 п. 0000024258 00000 п. 0000026295 00000 п. 0000028519 00000 п. 0000029097 00000 н. 0000029839 00000 п. 0000030425 00000 п. 0000030694 00000 п. 0000035191 00000 п. 0000035642 00000 п. 0000036023 00000 п. 0000036302 00000 п. 0000040887 00000 п. 0000041355 00000 п. 0000041742 00000 п. 0000042176 00000 п. 0000048127 00000 п. 0000048742 00000 п. 0000049160 00000 п. 0000049470 00000 п. 0000054167 00000 п. 0000054652 00000 п. 0000055038 00000 п. 0000055559 00000 п. 0000056438 00000 п. 0000057939 00000 п. 0000060283 00000 п. 0000062048 00000 п. 0000064741 00000 п. 0000065697 00000 п. 0000065773 00000 п. 0000065903 00000 п. 0000067903 00000 п. 0000068220 00000 п. 0000068578 00000 п. 0000108324 00000 н. 0000108363 00000 п. 0000122684 00000 н. 0000122723 00000 н. 0000149083 00000 н. 0000149122 00000 н. 0000149179 00000 н. 0000149368 00000 н. 0000149446 00000 н. 0000149495 00000 н. 0000149689 00000 н. 0000149778 00000 н. 0000149899 00000 н. 0000150125 00000 н. 0000150214 00000 н. 0000150335 00000 н. 0000150517 00000 н. 0000150636 00000 н. 0000150806 00000 н. 0000150939 00000 п. 0000151060 00000 н. 0000151214 00000 н. n9)] f’n [w2

Устройство контроля напряжения | Реле минимального напряжения | Реле защиты напряжения

Имя *

Электронное письмо

Контакт *

Компания *

Страна * -Выберите страну- Индия Афганистан Албания Алжир Андорра Ангола Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы, Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бутан Боливия Босния и Герцеговина Ботсвана Бразилия Бруней Болгария Буркина-Фасо Мьянма Бурунди Камбоджа Камерун Канада Кабо-Верде Центрально-Африканская Республика Чад Чили Китай Колумбия Коморские острова Конго, Демократическая Республика Конго, Республика Коста-Рика Берег Слоновой Кости Хорватия Куба Кюрасао Кипр Республика Чехия Дания Джибути Доминика Доминиканская Республика Восточный Тимор Эквадор Египет Эль Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фиджи Финляндия Франция Габон Гамбия, Грузия Германия Гана Греция Гренада Гватемала Гвинея Гвинея-Бисау Гайана Гаити папский престол Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран Ирак Ирландия Израиль Италия Ямайка Япония Иордания Казахстан Кения Кирибати Европа Северная Африка Косово Кувейт Кыргызстан Лаос Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мавритания Маврикий Мексика Микронезия Молдова Монако Монголия Черногория Марокко Мозамбик Намибия Науру Непал Нидерланды Нидерландские Антильские острова Новая Зеландия Никарагуа Нигер Нигерия Северная Корея Норвегия Оман Пакистан Палау территории Палестины Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Польша Португалия Катар Румыния Россия Руанда Сент-Китс и Невис Санкт-Люсия Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Синт-Мартен Словакия Словения Соломоновы острова Сомали Южная Африка Южная Корея южный Судан Испания Шри-Ланка Судан Суринам Свазиленд Швеция Швейцария Сирия Тайвань Таджикистан Танзания Таиланд Тимор-Лешти Идти Тонга Тринидад и Тобаго Тунис Турция Туркменистан Тувалу Уганда Украина Объединенные Арабские Эмираты Великобритания Уругвай Узбекистан Вануату Венесуэла Вьетнам Йемен Замбия Зимбабве США

Состояние * -Выберите состояние- Джамму и Кашмир Химачал-Прадеш Пенджаб Чандигарх Уттаракханд Харьяна Дели Раджастхан Уттар-Прадеш Бихар Сикким Аруначал-Прадеш Нагаленд Манипур Мизорам Трипура Мегхалая Ассам Западная Бенгалия Джаркханд Одиша Чхаттисгарх Мадхья-Прадеш Гуджарат Даман и Диу Дадра и Нагар Хавели Махараштра Карнатака Гоа Лакшадвип Керала Тамил Наду Пудучерри Андаманские и Никобарские острова Телангана Андхра-Прадеш

Город *

Сообщение *

reCAPTCHA

Представлять на рассмотрение

Если вы человек, оставьте это поле пустым.

Количество компонентов промышленной автоматизации

  • Envíos

    Electric Automation Network включает seguro para todos sus envíos .

  • Pago seguro

    Existen varias opciones para realizar el pago. Используется для реализации среднего платежа PayPal, Tarjeta de crédito o Transferencia.

    Pago totalmente seguro. Electric Automation Network emplea plataformas de pago seguras.Los pagos a través de tarjeta de crédito se realizan a través del Cyberpac con las mejores garantías de seguridad, confidencialidad e integridad. Реализуйте SSL (уровень защищенных сокетов).

    PayPal использует методы кодификации данных, отличных от других. Информация о протеже медианте SSL с продольным ключом шифрования 168 бит (nivel más alto disponible comercialmente).

Cómo comprar

Nos Complace indicarle que nuestra web ofrece automáticamente los plazos de entrega y Precios especiales por cantidad para clientes registrados.

Es muy fácil comprar en Automatización Eléctrica.

а

1.- Inicie sesión o Regístrese. Una vez se registre los Precios se recalcularán automáticamente según su ficha de cliente.

2.- Añada los productos al carro.

3.- Elija una opción de envío de las disponibles para su dirección.

4.- Elija el método de pago.

5.- Pulse sobre ‘Tramitar pedido’ y siga las Instrucciones.

а

Существуют различные варианты реализации, PayPal, Tarjeta de crédito или Transferencia.

Automatización Eléctrica — Somos proofedores, sepa más acerca de nosotros.

Automatización Eléctrica является одним из лучших дистрибьюторов электрических продуктов и contenidos tecnológicos especializada en automatización, управляющих и вспомогательных в секторе Eléctrico Industrial, которые используют веб-медиа для релаксации коммерческого портала с клиентом.Это платная онлайн-версия, многоязычный и мультидивиза, бесплатный контент и коммерческое обслуживание на континенте.

Nuestro equipo humano formado por Ingenieros, Técnicos especialistas, Informáticos y Expertos en Logística con gran experiencecia en el mundo de la automatización Industrial, dirigido desde nuestro centro logístico en Valencia (España) tiene como elologístico deporte nuestros clientes. Para ello disponemos de una completeta documentación técnica por artículo, Precios especiales actualizados en tiempo real y stocks de las Principales referencias de una ampia gama de productos con los que ofrecemos servicios de envío exprés.

Déjenos ayudarle a llevar a cabo sus proyectos de Automatización.

Con más de 300,000 artículos disponibles cubrimos prácticamente la totalidad de sus necesidades de productos eléctricos para automatización. Nuestro equipo técnico, altamente cualificado, есть su disición para ayudarle a llevar adelante todos sus proyectos.

Servicio global, logístico, técnico y comercial con la máxima garantía de calidad.

Nuestra misión es ofrecerle el mejor servicio logístico, tecnico y comercial ofreciendo contenidos tecnológicos gratuitos que le ayuden en la especificación de productos y en el disño y sizesamiento de instalaciones.

Nos encargamos de la digitalización de los catálogos de los fabricantes, mostrándole en cada ficha del articulo toda la información relativa a éste. También nos encargamos de que toda la documentación técnica adicional de estos artículos esté ordenada y accesible para usted.

Pretendemos ofrecerle un servicio comercial rápido, fácil y fiable, para ello dispone de servicios tales como:

  • Cotización por volumen de compra en tiempo real.
  • Consulta de plazo Estimado de Entrega en tiempo real.
  • Sistemas logísticos para el envío de los materiales a casi cualquier parte del mundo.
  • Gestión de Compras, Histórico de pedidos y Seguimiento de envíos.
  • Gestión ágil de Reparaciones y Devoluciones.
  • Documentación y Fichas técnicas de todos los productos Online.
  • Noticias en Tecnologías de la Automatización donde le mantenemos informado de todos los avances y novedades tecnológicas de los Principales Fabricantes.
  • Foros de consulta y Redes Sociales Profesionales.

Y un sinfín de utilidades mas, todas ellas disñadas con el objetivo de ofrecerle el mejor soporte logístico y técnico en instalaciones y mantenimiento industrial.

Stock для непосредственного использования.

En nuestros centros logísticos, estratégicamente situados, mantenemos en stock las referencias de mayor rotación. Esto se traduce en plazos de entrega muy rápidos para usted.

Nuestros sistemas logísticos allowen realizar envíos exprés de nuestros productos a casi cualquier parte del mundo, simplemente indíquenos qué necesita y dónde quiere que lo mandemos.

Servicio Logístico Global.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
