Содержание

Как подключить и настроить таймер управления освещением

Таймер или реле времени является коммутирующим устройством для электрических цепей, которое позволяет включать и выключать светильники и другие электрические потребители через заданные пользователем определенные интервалы времени или по каждодневному, недельному и даже годовому расписанию.

Они подразделяются на 2 больших класса: для промышленного и бытового применения, о которых Мы подробно поговорим.

Нередко в одном устройстве могут дополнительно сочетаться еще и функции датчика движения и фотореле. Что гораздо дороже выходит, но за то Вы сможете, как захотите настроить автоматическое управление освещением!

Функции и характеристики таймеров управления освещением.

  • Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку. Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру. Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
  • Очень важно при покупке обращать внимание на тип крепления, которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
  • Третье- это диапазон рабочих температур, что важно при установки в неотапливаемых местах.

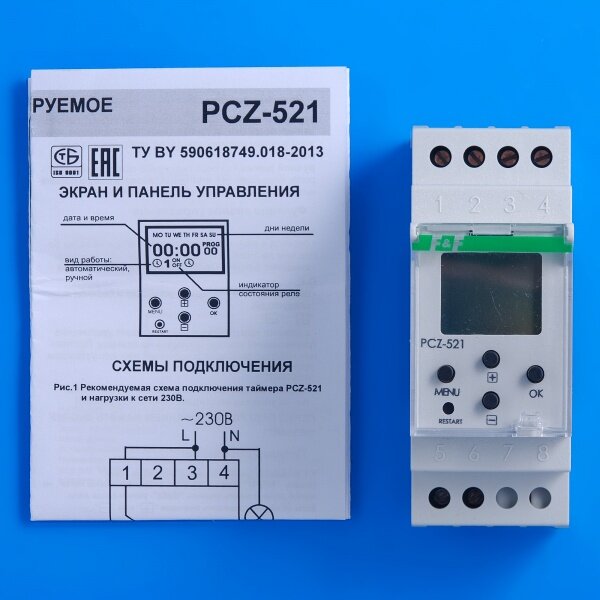

  • По типу управления они делятся на:  механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
  • Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.

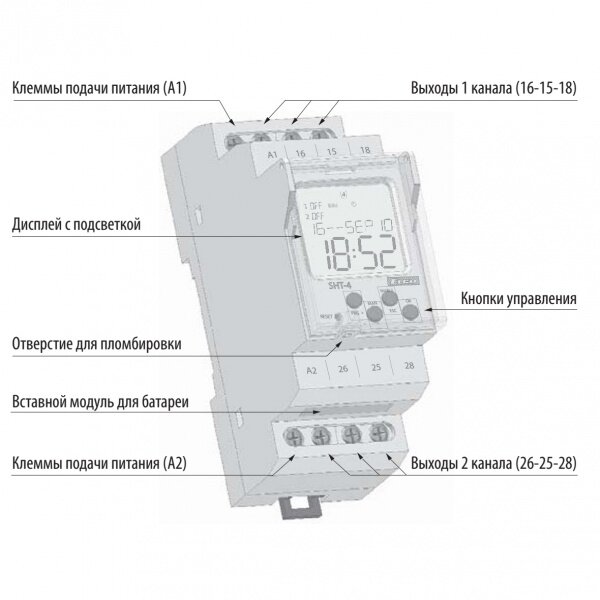

  • Таймеры выпускается для управления одним каналом или двумя, а также многоканальные
    (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
  • При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой. В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.

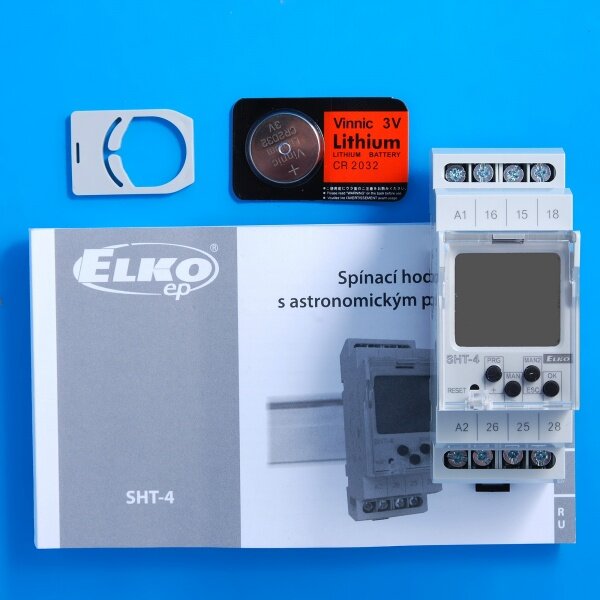

  • Обратите внимание на астрономический таймер, который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.

Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.

Как настроить таймер?

Механический просто настраивается переключением положения согласно надписям. А вот электронный настраивается через меню как, например мобильный телефон. Все интуитивно понятно и легко настраивается, если меню и инструкция  на русском языке. На что обращайте внимание при покупке.

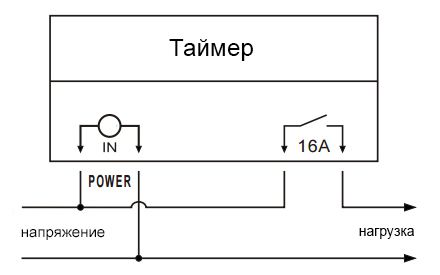

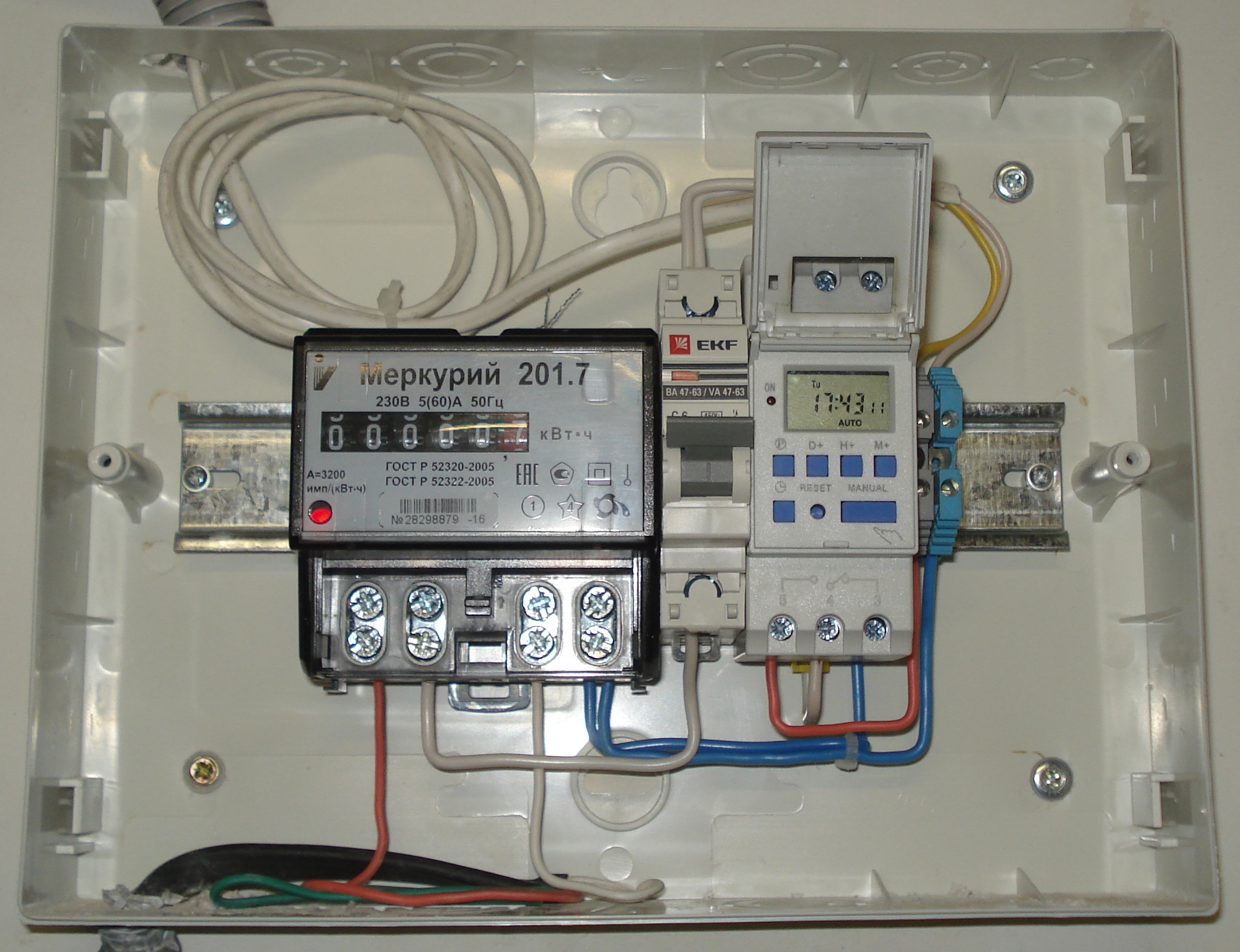

Схема подключения таймера.

Сегодня продается огромное количество разнотипных таймеров у которых будут свои особенности подключения. Я рассмотрю схему подключения популярной модели двухканального таймера российского производителя IEK.

Сверху на контакты под номером 1 и 2 подается напряжение 220 Вольт от домашней электросети.

  Как правило, во всех моделях электропитание подается сверху, а коммутация (управление включением и выключением) производится с использованием нижних контактов.  При этом разрывается только Фазный проводник, а ноль идет напрямую сразу на электролампы. На средний контакт 4, подключается фаза от электрощита, которая будет отдельно коммутироваться с боковыми подключениями 5 и 3. Если Вам необходима коммутация лишь одной цепи, тогда контакт №  5 останется свободным.

Рекомендую по теме посмотреть наше видео, содержащее наглядную инструкцию по выбору, подключению и настройке  меню электронного таймера!

Циклический таймер включения и выключения Т-3230 с двойным дисплеем. Обзор Подключение

Реле времени Т-3230 с двойным дисплеем. Обзор Подключение

Циклический таймер Т-3230 предназначен для включения и выключения нагрузки через заданное время пользователем.

Время можно задать от 1секунды до 999 часов.

Работать может в разовом режиме, режим работа и пауза и также есть циклический режим.

Режим 0 — разовый режим, при подаче питания работает время задержки, значение которого установлено на красном дисплее. После окончания времени задержки включается нагрузка и будет включена, пока подается питание.

Перезапустить программу можно нажатием на кнопку (RESTART) или снятием питания с реле и повторной подачей питание на таймер.

Режим 1- разовый режим, при подаче питания включается нагрузка на время задержки, значение которого установлено на красном дисплее, работает время задержки.

После окончания времени задержки, отключается нагрузка и будет отключена, пока подается питание.

Перезапустить программу можно нажатием на кнопку (RESTART) или снятием питания с реле и повторной подачей питание на таймер.

Режим 2 — режим  пауза-работа-пауза. При подаче питания нагрузка не включается на  время задержки, значение которое установлено на красном дисплее.

После этого включается пауза на время задержки, которое установлено на синем дисплее.

По окончании включается нагрузка и будет включена, пока подается питание на таймер.

Перезапустить программу можно нажатием на кнопку (RESTART) или снятием питания с реле и повторной подачей питание на таймер.

Режим 3-режим работа-пауза-работа, при подаче питания включается нагрузка, работает время задержки, значение которое установлено на красном дисплее.

 После этого нагрузка отключается на заданное время, которое установлено на синем дисплее.

 По истечении которого, нагрузка включается. И будет включена пока подается питание.

Перезапустить программу можно нажатием на кнопку (RESTART) или снятием питания с реле и повторной подачей питание на таймер.

Режим 4 — циклический режим, при подаче питания работает время, которое установлено на красном дисплее, затем включается нагрузка и работает время, которое установлено на синем дисплее.

Так будет бесконечно долго, пока подается питание.

Режим 5 — циклический режим, при подачи питания включается нагрузка, работает время, которое установлено на красном дисплее затем нагрузка выключается и работает время, которое установлено на синем дисплее. Так будет работать бесконечно долго пока подается питание.

Циклический таймер Т-3230 имеет энергонезависимую память, и при пропадании питания настройки не збиваются.

Питание Циклического таймера Т-3230 – 220В переменного тока, также встречаются модификации с питанием 12В постоянного тока.

Включает и выключает нагрузку электромагнитное реле, которое гальванически развязано от питающего напряжения т.е. может включать нагрузку отличную от питающего напряжения.

Реле нормально разомкнуто, т.е когда не подается питание на Таймер Т-3230 реле не подает питание на нагрузку.

Резистивную нагрузку т.е тены больше 1 кВт подключать не рекомендую.

Индуктивную нагрузку т.е электродвигателя  больше 300 Вт подключать не рекомендую.

Лампы накаливания желательно не подключать.

Таймер Т-3230 щитового исполнения, т.е предназначен для  монтажа на передние панели щитов.

Общая инструкция для розетки-таймера : TM25 / TMH-E-5 и аналогичных им моделей

Общая инструкция для розетки-таймера : TM25 / TMH-E-5 и аналогичных им моделей:





РОЗЕТКА С ТАЙМЕРОМ (TM 25)

Инструкция по применению

Внимательно прочитайте инструкцию перед подключением электроприбора к розетке с таймером.

                                                                                              Важно

Нельзя подключать к сети электроприбор, если нагрузка составляет более 16А. Убедитесь, что штепсель электроприбора плотно подсоединен к выходу розетки. Для очистки розетки нужно удалить ее из сети и протереть сухой салфеткой.

Нельзя погружать розетку в воду или любую другую жидкость.

Нельзя оставлять без присмотра нагревательные электроприборы подключенными к розетке. Производитель советует не использовать розетку с такими электроприборами.

Технические характеристики

Характеристики

Значение

Напряжения питания

220-240 В

Рабочая частота

50 Гц

Максимальная нагрузка прибора

16 А (2×8А)

Минимальная уставка по времени

1 минута

Максимальная установка времени

7 дней

Температура

от –10 до +400С

Точность

±1 минута в месяц

Резерв батареи Ni-MH

1. 2 В  100 ч

                                                           1.Функции кнопок

1.1. MASTERCLEAR: удаление всех данных из памяти, включая текущее время и все программы.

1.2. RANDOM: установка или отмена функции случайного включения.

1.3. CLOCK: используется

-для установки текущего времени в сочетании с кнопками “WEEK”, “HOUR”, “MIN”;

-для установки 12 или 24-х часового формата — с кнопкой “TIMER”;

-для перевода на летнее время – с кнопкой “ON/AUTO/OFF”.

1.4. TIMER: настройка программ в сочетании с “WEEK”, “HOUR”, “MIN”; для установки 12 или 24-х часового формата — с кнопкой “CLOCK”;

1.5 ON/AUTO/OFF: выбор рабочего режима таймера.

1.6 WEEK: установка дня (дней) недели в сочетании с “CLOCK” или “TIMER”.

1.7 HOUR: установка часов в сочетании с “CLOCK” или “TIMER”.

1. 8 MIN: установка минут в сочетании с “CLOCK” или “TIMER”.

1.9 RST/RCL: отмена программ или восстановление отмененных программ.

1.10 Красный светодиод: показание статуса выходной мощности. Когда индикатор включен “ON”, есть выходная мощность. Когда индикаторвыключен “OFF”, нет никакой выходной мощности.

                                                                              2.Общие характеристики

2.1 10 программ ВКЛ/ВЫКЛ  “ON/OFF”   с шагом в одну минуту

2.2 Индикатор выходной мощности LED

2.3 Дисплей с секундами

2.4 Выбор режимов ON/AUTO/MANUALOFF (включение/авто/выключение)

2.5 Функция случайного включения с плавающим опережением от 10 до 31 минуты с 18:00 до 6:00

2.6 Выбор 12 или 24-х часового режима

2.7 Функция перевода на летнее время

2.8 16 комбинаций дней недели:

2.9 16 комбинаций дней недели



№

понедельник

вторник

среда

четверг

пятница

суббота

Воскресенье

1

Mo

Tu

We

Th

Fr

Sa

Su

2

Mo













3



Tu











4





We









5







Th







6









Fr





7











Sa



8













Su

9

Mo

Tu

We

Th

Fr





10











Sa

Su

11

Mo

Tu

We

Th

Fr

Sa



12

Mo



We



Fr





13



Tu



Th



Sa



14

Mo

Tu

We









15







Th

Fr

Sa



16

Mo



We



Fr

Sa



                                                           3.  Включение розетки

3.1 Включите таймер в сеть 230/240V и заряжайте аккумуляторную батарею приблизительно 14 часов.

3.2 Удалите всю текущую информацию после зарядки, нажав на кнопку “MASTERCLEAR” острым предметом, напр. ручкой или карандашом.

3.3 Теперь можно делать настройки таймера.



4. Установка текущего времени

4.1 Нажмите и удерживайте кнопку “CLOCK”, нажимайте кнопку “WEEK” пока не появится текущий день, далее таким же образом установите текущее время, нажимая кнопки “HOUR”, “MIN”. Для быстрой установки кнопки “WEEK”, “HOUR”, “MIN” можно держать нажатыми пока не появится нужный день недели, час или минута.

4.2 Отпустите обе кнопки. Неделя и время будут установлены.

4.3 Чтобы перезагрузить неправильное время, повторите вышеперечисленные действия.

5. Установка программ

Проверяя программы, убедитесь, что настройки не накладываются, особенно при использовании блока вариантов. Если программные настройки накладываются, включение и выключение таймера будет выполняться в соответствии с установленным в программе временем, а не с номером программы. Программа OFF будет иметь преимущество перед программой ON.

5.1. Один раз нажмите кнопку “TIMER”, на дисплее появится “ON 1”. Теперь можно делать первую настройку времени включения.

5.2. Нажимайте кнопку “WEEK”, чтобы установить нужный день или группу дней. Установите время, нажимая кнопки “HOUR” и  “MIN”.

5.3. Нажмите “TIMER” для завершения первой установки времени включения и приступайте к настройке времени отключения, на дисплее появится “OFF 1”, повторите действия п.5.2., чтобы установить время отключения.

5.4. Снова нажмите “TIMER”, чтобы закончить настройку отключения и начните вторую настройку включения. Повторяйте п.п.5.2 и 5.3 для программирования оставшихся настроек. Нажмите кнопку “TIMER” и удерживайте секунды две для быстрого просмотра заданных настроек.

5.5. Завершив настройки, нажмите кнопку “CLOCK”. Таймер готов к работе.

Пример

Нужно запрограммировать включение на 17:15,  выключение на 22:30 каждый день.

a)      Нажмите и отпустите кнопку “TIMER”. На дисплее – “ON 1”.

b)      Нажимайте “WEEK”, пока на дисплее не появится “MO,TU,WE,TH,FR,SA,SU”.

c)      Нажимайте “HOUR”, пока на дисплее не появится 17:00.

d)      Нажимайте “MIN”, пока на дисплее не появится 17:15.

e)      Нажмите и отпустите кнопку “TIMER”, на дисплее “OFF 1”.

f)        Для настройки выключения повторяйте п.п.c и d, пока на дисплее не появится 22:30

6. Настройка — включение/авто/выключение

Рабочие режимы не могут быть изменены во время программных настроек.

6.1 Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.

6.2 Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “ON” или  OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “ON”, выход электропитания всегда включен. Если выбран режим “OFF”, выход электропитания постоянно отключен.

6.3 Если поменять режим “ON” на “AUTO”, таймер сохранит настройку “ON” до следующей настройки таймера.

7. Функция плавающего включения

7.1 Нажмите кнопку “RANDOM”, на дисплее появится надпись “RANDOM”, это означает, что функция “RANDOM” активирована.

7.2 Если включена эта функция, настройки будут выполняться с плавающим опережением от 10 до 32 минут между 18:00 и 6:00.

7.3 Чтобы отменить эту функцию, снова нажмите “RANDOM”, эта функция не может быть установлена во время настройки программ.

8. Режим 12/24 часа

Для перевода времени на дисплее в 12 или 24-х часовой формат нажмите одновременно кнопки “CLOCK” и “TIMER”.

9. Перевод на летнее время

9.1 Нажмите “CLOCK” и  “ON/AUTO/OFF” одновременно, на дисплее – “S”. Часы будут идти на один час вперед.

9.2 Для перевода на зимнее время снова нажмите две кнопки, часы передвинутся на один час назад. Надпись “S” исчезнет.



Универсальная схема подключения датчика движения для освещения



Понять как выполняется типовое подключение датчика движения очень просто – то же самое, как подключить самый обыкновенный выключатель. И в том, и в другом случае элемент либо замыкает, либо же размыкает электрическую цепь, поэтому схема подключения датчика движения ничем не отличается от подключения через выключатель (см фото №1)


Схема подключения датчика движения для освещения, для работы в двух режимах (датчик + выключатель)
В случае необходимости постоянной работы светильника при условии полного отсутствия какого-либо перемещения, в состав схемы может быть включен выключатель путем параллельного его подключения к датчику движения.
Благодаря этому при включении выключателя лампа освещения будет подключена по другой цепи в обход датчика, тогда как при отключенном выключателе контроль над состоянием освещения целиком и полностью вернется к датчику движения (см фото №2)


Схема подключения нескольких датчиков движения для освещения (несколько датчиков = один светильник)
Нередко возникают ситуации, когда специфика помещения делает физически невозможным охват всей площади помещения средствами лишь одного устройства. Так, если ограничиться установкой одним датчиком движения в изогнутом коридоре, он не будет срабатывать тогда, когда человек будет передвигаться за изгибом.
В подобных случаях используется такая схема подключения датчика движения, когда несколько устройств подключаются друг к другу параллельно. (см фото №3)

      Иначе говоря, фаза с нулем отдельно и без прерываний подается на каждый из датчиков, после чего осуществляется подсоединение всех их выходов к освещению. В результате этого срабатывание любого из датчиков замыкает цепь, подавая рабочее напряжение на контакты светильника.
Заметка: При таком подключении важно понимать, что оба (или несколько) датчиков движения должны подключаться от одной и той же фазы, а не от разных фаз, иначе возникнет междуфазное короткое замыкание.


Правильная установка датчика движения
Кроме того, технические условия и особенности планировки помещения также оказывают непосредственное влияние на подключение.
Устанавливать смонтированный датчик нужно таким образом, чтобы он получал как можно больший угол обзора на предполагаемые зоны вторжения, причем последние не должны экранировать элементы интерьера, а также проемы дверей и окон.
Датчики движения характеризуются средним значением номинальной мощности на уровне 500-1000 Вт. Это выступает ограничением для их использования в условиях большой нагрузки.
При возникновении необходимости в подключении через датчики сразу нескольких мощных ламп лучшим решением станет использование магнитного пускателя (см фото №4)


В завершение – рекомендации относительно установки:
• в зону видимости устройства, устанавливаемого на улице, не должны попадать объекты, излучающие свет или тепло. Не устанавливайте датчик вблизи деревьев и кустов, которые наверняка будут препятствовать правильному выявлению движения;
• принимайте во внимание и старайтесь сводить к минимуму возможное воздействие электромагнитных излучений, которые могут отразиться на ложных срабатываниях устройства;
• устройство следует направлять непосредственно на ту зону, выявление движения в которой должно служить сигналом для включения света;

• поддерживайте датчик в чистоте, поскольку загрязнение отрицательно сказывается на радиусе действия и качестве работы устройства (см фото №5)

недельный CN101a таймер включения выключения программируемый 220В 8А

производитель качественных и надежных устройств автоматики SINOTIMER,
где CN101A полная копия электроники и функций недельного таймера TM618, отличия надписи и кнопки, с целью заполнить рынок. т.к. все знают таймеры как CN101A. В результате получаем тот же TM618 или улучшенный CN101A, где есть дополнительный функционал:

  • коррекция хода;
  • обратный отсчет:
  • переход в режим энергосбережения;
  • отличное качество

Установка на панель или крепеж через крепежные отверстия
Таймер программирования 7 дней / 24 часа
Еженедельный таймер используется всякий раз, когда электрическое оборудование должно периодически включаться и выключаться в предварительно запрограммированные ежедневные или еженедельные периоды времени. Затем запрограммированные интервалы повторяются в течение следующих периодов соответственно. Они находят широкое применение как Управление освещением, климатом, насосом,  двигателем, вентилятором, бойлером светодиодной, дом и сад, а также системы отопления и охлаждения, производство, техпроцессы, сушилки, оборудование для размораживания, бассейны, инкубаторы и т. д.

Цикл программирования: на неделю (7 дней), далее автоматическое повторение недельной программы.

Полное описание и настройки Вы найдете в печатной инструкции к устройству.

Цифровой электронный таймерный переключатель с ежедневной программой, работающий по астрономическому времени.
Ежедневное исполнение программы до 18-ти действиями включения/отключения и возможностью принудительного ручного управления.
сохранение настроек таймера при пропадании питающего напряжения: до 60 дней (встроенный литиевый аккумулятор).
Автоматическая еженедельная коррекция времени: в допуске +-30 сек.

Цикл программирования: на неделю (7 дней), далее автоматическое повторение недельной программы.
Цифровой электронный таймерный переключатель с ежедневной программой, работающий по астрономическому времени.
Ежедневное исполнение программы до 18-ти действиями включения/отключения и возможностью принудительного ручного управления.
сохранение настроек таймера при пропадании питающего напряжения: до 60 дней (встроенный литиевый аккумулятор).
Автоматическая еженедельная коррекция времени: в допуске +-30 сек.

Может применяться для управления осветительными приборами, устройствами контроля температуры, устройствами сигнализации…

можно установить опции «включения» и «выключения» таймера следующим образом:
— 1=>: воскресенье.
— 2=>: с понедельника по пятницу.
— 3=>: суббота и воскресенье (выходные).
— 4=>: с понедельника по пятницу (рабочие дни).
— 5=>: понедельник, среда, пятница.
— 6=>: вторник, четверг, суббота.
— 7=>: с понедельника по среду.
— 8=>: со среды по субботу.

MO–понедельник TU–вторник, WE–среда, TH–четверг,FR–пятница, SA–суббота, SU–воскресенье.

Перед настройкой таймера хорошо необходимо расписать все интервалы заранее, так как настройка происходит единоразово, — во второй раз “донастроить не возможно, только полный сброс и настройка заново.

Первым делом нужно настроить внутренние часы таймера.
Для этого удерживаем кнопку “время” и нажимая кнопки “неделя”, “часы”, “минуты” устанавливаем текущее время и день недели. Секунды не устанавливаются.

Само программирование достаточно просто и требует лишь небольшой усидчивости и внимательности.
Для того, чтобы начать программировать, нужно сделать сброс “старой” программы — для этого нажимаем кнопку [ C ] или [ Reset ].
Программирование начинается с нажатия кнопки [ P ]. После её нажатия на экране появится номер канала и состояние, например: 1 ON или 1 OFF.
ON — устанавливаем время включения, OFF — время выключения.
Для установки времени пользуемся всего тремя кнопками — “неделя”, “часы” и “минуты”.
“Неделя” — выбираем подпрограмму дней недели,
“Часы” — выбираем часы срабатывания таймера,
“Минуты” — выбираем минуты срабатывания.
Следующее нажатие кнопки [ P ] сохраняет наш выбор и предлагает нам настроить следующее состояние или следующий временной канал.

Соединение таймера задержки включения с контактором

Эй, в этой статье мы увидим соединение таймера с контактором. Соединение таймера с контактором вы должны знать, когда вы собираетесь замкнуть цепь пускателя двигателя, цепь автоматического включения / выключения освещения и т.д. Здесь мы сделаем соединение с таймером задержки включения. Этот таймер имеет как нормально замкнутые, так и нормально разомкнутые контакты, фактически, каждый таймер имеет такие контакты. Мы сделаем соединение с помощью двух контакторов, чтобы понять работу как NC, так и NO.Но вы можете выполнить подключение в соответствии с вашими требованиями — только NO или только NC или оба NO и NC.

Итак, посмотрим на связь.

Устройство, используемое для этого соединения:

  • Трехполюсный контактор
  • Однополюсный MCB
  • Таймер задержки включения 230 В

Соединение таймера с контактором

Ниже приведены шаги для соединения между таймером и контактором.

Как вы уже видели на рисунке выше, сначала подключите все три фазы на входе и выходе.Подключите клеммы A2 контактора и таймера к нейтрали. Подключите клемму A1 таймера к любой одной фазе. Здесь мы соединились с фазой «R».

Теперь закоротите A1 и клемму 15. Затем подключите клемму 18 таймера к клемме A1 контактора. Это соединение не включает контактор мгновенно. Когда мы включаем таймер, включением MCB контактор включается по истечении установленного времени.

Теперь приведенная выше схема предназначена для мгновенного включения контактора, и он выключится по истечении установленного времени.Как вы видите на приведенном выше рисунке, подключите клемму A1 контактора к клемме 16 модуля Time вместо клеммы 18. Таким образом, когда мы включили таймер, контактор включится мгновенно, а после установленного времени таймера контактор будет выключен.

Приведенная выше схема подключения предназначена для работы двух контакторов с таймером задержки включения. Здесь вы можете видеть, что контактор 1 подключен к клемме 16 или NC, а контактор 2 подключен к клемме 18 или NO. Таким образом, когда мы включаем таймер, контактор 1 будет включен мгновенно, и по истечении установленного времени таймера контактор 1 будет выключен, а контактор 2 будет включен. Эта схема обычно используется с пускателем со звездой-треугольником.

Читайте также:

Спасибо, что посетили сайт. продолжайте посещать для получения дополнительных обновлений.

GReddy

ПОИСК ПО ЧАСТИ № ЧАСТЬ # 101068191010710010107200101073001010730110107

11073210110733101134001011340310115300101171001011710110117102101171031011710410117104.10117200101172011011720210117202b1011720310117300101173011011730210117302_10117304101173101011795010117951101181001011810210118106101181071011820010118202101182031011820410118206101182061011820710118208101183001011830110118303101184091011841010118500101185091011851010122605101232241012330010123301101233071012330810123400101234011012340110123403101271001012710110127102101271031012710410127105101271061012720110127203101272041012720510127206101273001012730110127302101273031012730410127305101273061012730710127310101273111012731210127127

    12791010127952101279561012796010127961101279621012810010128101101281031012819410128294101283021012830310128304101283051012830610128403101284041012840610128409101285051012850610128510101201371001013710110137102101371031013720010137201101372021013730010137137

    1379501013800010138001101381001013810 110138102101381031013820010138201101383001013840310138404101385031013850410139200101466211014710010147200101472011014731010147148200101482031014820610148207101483011014830610148402101485021015668610157100101571011015710210157103101571041015710510157106101572001015720110157203101572041015720510157206101573001015730110157

    157

    157

    157

    15791010157911101579121015791410157916101579171015791910157954101579551015795710157961101579621015796410157965101581001015810X101582001015820110158203101582051015820610158207101582081015820910158212101582131015821410158215101582161015821710158218101584011015850110158600101586011015860210158602R101586031016710010167200101672011016730010167300101673011016730210167

    167950101679531016810010168101101681021016810X101682001016820110168202101683001016840710168408101685001016850710168508101782011018830010188301101883021051060110520601105206021052060310558600105586011055860210511000303110003231100032411000325110003261100032711001006110010 07110010081100100911001010110010111100111311001114110011251100112611001130110011311100114011001141110011421100114311001144110011451100114611001147110011481100114911001150110011511100115211001153110011541100115811001169110011711100120011001201110012021100120311001225110012301100210111002102110021031100210411002111110021121100252511002530110026011100260211007120110071211100712211007123110071261100852511008530110501041105010511050106110501081150000011500005115000301150003611500065115000701150008011500085115000951150010011500105115001061150011011500115115001201150012111500122115001231150012411500125115001261150012711500150115001551150016011500165115001661150017011500175115001801150018511500186115001001951150020011500205115002101150021511500216115002451150025011500255115002601150026111500265115002661150026711500268115003051150031011500314115003151150031611500317115003181150031911500320115003211150032211500323115003241150032511500330115003311150033211500333115015001150152811501531115015 341150154811501551115015541150156011501600115016101150166011501661115016631150166511501665-SS115016661150166X11501672115017001150171011501800115018041151000911510011115100131151001611510021115100301151003911510041115100531151006311510080115100841151001009411510407115105101151051211510516115105391151054_11510 ___ 115112101151121211511214115112151151121611511217115115011151800011520003115200101152001_1152001_1152003_115200771152007_115200931152009411520095115200961152010111520105115201061152061_1152062_1152063311520 ____ 11521012115212021152120511521206115212071152121011521211115212121152121311521214115212151152121611522050115220511153001111530026115300281153110711531202115312051153120711531211115312131153121411540001115400301154003_115400501154120111541202115412041154120611550021A115500241155002811550033115500361155004011550041115500421155004411550047115500501156000_115600__1156120311561207115612101156121111561213115995001159950511601665-SS11111311

  • 011
  • 011
  • 1119001 3111
  • 211
  • 311
    • 011111111
011111

011

111

011

111

211

311

111

011

011

011

111

211

311

911

011

011

111

611

011

111

111

211

311

011

111

111

011

0119006__11

411

611

811

211910101119101101191011111910200119201001192020011920201119202021192023011920231119202321192023311920234119202351193020011960100120014021200140312001410120014111200141212001413120015051200150612002801120028021200481112004004

01020112010202120102031201020412010205120102061201020712010209120102101201021112010213120104131201041312010419120104201201042212010425120104271201042912010434120104351201046012010460120104611201046112010462120104621201046312010463120104641201046412010465120104651201046612010466120104671201330112013302120138031201421312014214120142151201422312014405120144051201440812014410120144161201461512014634120146361201463712014014020004120200 161202001612020019120200221202003612020060-120120202031202020412020205120202061202020712020208120202091202021012020211120202121202021312020214120202151202021612020217120202181202021912020220120202211202022212020223120202241202022512020402120204131202044012020447120204481202044912020452120204721202047912020479. 120204801202048012020481120204831202048312020486120204871202048812020

020

  • 020020020

    020

    • 020910120209201202092112020940120209431202094512023301120233021202330312023702120237031202370412023707120238001202380112023802120238021202380312023804120242361202423712024238120242401202424112024242120242431202424412024301120244031202440512024407120244081202441212024413120244181202461512024617120246211202462212024633120246341202463812024810120248111202481412024

    024

  • 024024024
    • 03020112030202120302031203041012030413120304211203042712030428120304291203042912030433120304361203043612030

    0309141203380012034607120346081203460912034810120348111204020112040202120402031204020412040406120404121204041512040421120404211204042212040700120407011204070212040703120407041204070512040040

    040911120437001204370312043800120438011204421912044220120442211204440012044044

    044

  • 050

    0532011205320212053700120538001205380112053802120538031205420312054219 12054220120542211205440112054600120546011205460212054606120546081205460912054

    • 054

    058001120580021205800312058005120581001205810112058102120581031206020X120604041206040712060412120604131206330112063700120637011206370312063801120638021206460512064607120999991211040012400400400

    400

    400
  • 400
  • 4011111240111412401119124011231240112612401129124011311240113512401139124011781240117812401182124011XX12441000125000131250001412500016125000191250030012500301125003021250030312500330125003311250033212500333125006011250060212500603125006311250063212500633125010051250
  • 250

    250

    250

    2510643125110401251251612512523125150011251

    251

    251910112519101. 12519101b1252100212521003125210041252
  • 252

    252

    252

    2529004.1252910112529101.1253
  • 253

    253

    25406031255

    255

    255

    255255
  • 255

    25591011256
  • 256

    3000066130000661300006713000068130000691300007613000077130000781300007913000107130001081300010913000110130001181300012713000128130001291300013013000138130001491300015013000151130001671300016813000169130001771300017813073500TS13500066135005201350052113507500TS135116001351210213512111135121121351230113512303135133011351450013514501135145021351450313514504135145051351450913515401135158021351580313515

    51600013521370135213711352137313521374135214001352140013521401135214011352140213521402135221011352211113522121135221221352212613522306135223071352230813522316135223171352231813522319135223201352233013522331135233011352330113523302135233021352330313523303135238011352450013524502135245021352540113525404135258031352580813525
  • 525

    525
    525
    525

    526110135261111353210113533301135333021 353450013534501135358001354049113540492135421011354210213545
  • 5511011355130013551301135545021355450313554504135545051355450713555
  • 56130213561303135645001356580013

    113

    213

    013

    113

    213

    313

    113

    213

    313

    413

    413

    513

    • 113213313413413

    X13
  • 113
  • 113
  • 213
  • 213
  • 213
  • 313
  • 413
  • 513
  • 613
  • 713
  • 813113113213213213313413513613713813. X13X13910400139104011391100113911002139110031391100413911005139110061391100713911008139110091391100X1391101013911011139110121391101213911013139110221391102313920400139204001392040113920412139204131392041413920415139204501392046013920503139206031392060613921011139210111392102113921021139230801392308113923023091139231011393101613931026139410141394102413961015139610251401400300114012201x14012203x1401221_x140130031401302114013031140130321401610114016103140161041401610514022201x14022206x14022208x14022210x140230071402300814023009140230101402302314023024140261011402610214032201x14032205x140323011403610114042201x14042202x1404300114043009140430101405300514053017140530201405302314056101140562011405630114062202x14062203x14062207x1406230214062303140630011406300214066101142580031440000114400002144000031440000514400006144000071440000814400009144000101440001114400012144000131440001414400015144000161440001714400018144000191440002014401201144012021440120314401204144012211440122214401223144012 2414401251144012521440125314401254144013201440135014401501144015021440150314401504144015211440152214401523144015241440155114401552144015531440155414411115144211241442112514500110145001111450057114500571B1450057214500572B14500573145104001451050114510502145105031451051014510511145105121451051514510516145105171451052014510521145105311451056114510570145105711451057214520350145204011452040214520450145204991452050114520502145205031452050514520506145205071452052014520521145205311452056114520570145205711452057214540401145505011455050214550503145505201455052114550531145505321455056114550570145505711455057214560501145605021456050315015601150156041501560615015608150156101501561215015650150156521501565415025606150256081502561215025614150256511503560015035602150356031504560215045602150456041504560815055601150656001506560215070210TS15070220TS1540100815401009155000221550020915500210155002141550021515500217155002201550035115500351155003611550036215500500155005011550059915500600155100071552030215540001 15540006155

    15

    415

    415

    515

    615

    315

    315

    315

    415

    415

    215115215315415515615715815915

    015

    115

    115

    215

    315

    115

    • 015015

    015
  • 015
  • 115
  • 215
  • 315
  • 415
  • 515
  • 615
  • 7159100011591000115910001159100031591000315910004159115001591150015911501159115021591150215911503159115041591150415911504159115051591150615911507159115071591150715911507159115071591151215920001159200021592001215921500159215011592150215921502159215031592150315921504159215041592150415921505159215051592150615921506159215061592150615921506159300021593000415930013159315001593150115931501159315011593150115931502159315021593150215940001159400031594150015941501159515001595150115951501159515011595150115951501159515021595150215951502159515021595150215951502159515021595150315951503159515041595150415951505159615001596150015961501159615011596150215961502159615021600101316001014160010171600101816001019 160010201600102116001022160012011600120216001203160012041600120516001206160012071600120816001209160012101600160416001700160017011600171016001711160017201600172116001730160017311600173216001733160017341600174016001741160017421600174316001744160017501600175516001756160017601600176116400003164000541640006016400061164000631640006416400065164000661640071316400714164007201640072116400722164013011640130116401301164013011640130216401303164013031640130416401304164013051640140116401402164014041640140616401406164014061640140816401411164014121640152116401630164016321640163416401636164016381640164016401640164016

    017001640170116401702164017031640170416401

    401

    401
  • 401
    401910164019111640191216401920164019211640192216401923164019311640193216401934164019351640193816401940164019411640194216500111165001121650020116500202165002041650020516520701165207021652070316520751165207521652075316560554166000011660000216600003170100111701002117010026170100521701006217010063170100661701006917010081 170100921701009817010099170102111701021217010213170102141701021517010216170102211701022317010223170102241701022417010225170102301701023117010232170102331701023417010235170102361701023717010250170102511701027017010288170200361702003717020041170200511702005617020061170201311702014117020146170201761702017917020181170201911702019617020201170202111702021217020213170202141702021617020221170202261702023017020231170202321702023317020236170202371702023817020239170202411702024617020247170202501702025017020260170203001702035017020380170204001702060017020620170206291702063517030012170300131703001417040206170402201704023017040300170403301704040017050013170500421705006217050072170500811705011017050200170502101706002117060022170600231706005217060053170600541706006017070201TS17070202TS17070203TS17070205TS17070210TS17070211TS17080100170

    170

    170

    170

    170

    170

    170170

    170

    170170
    170
  • 170

    170

    171210011712100217121003175013021752025117520252175202531752 0254175501001755010118000023180000241800020118000202180002031800020418001000180017201800200118014107180141

  • 1494918015105180159801801598918510101185201011853010118540101185401021854010518550101185601012106041X23000009350ZEUK38MMGAS660001106600012066000130660001406681140G6691011066910200669102106691031066910400669108606691086966920110669202806692036066920450669206606692080066960110707238017072381199

    699

    699

    3A99

    099

    7BENSOPRABS11401BS11418BS1141XBS1142XBS1143XBS11500BS13BOBCALLDYCANARDGLVBLK__GLVGRY__GR110W60GR25W40GR35W30GRiAPP001GSERVDCTGSERVTCMGT3010310GT30109_1GT30208_1GT30212_1GT30309_0GT30409_1GT30509_1GT30606_1GT3091310GT31101_1GT31129_1GT31130_1GT3130950GTPS91310LIC02010R35 1GK DMR35 26GS DMR35 6SGS DMR35 СРМ DMR35 ЦСК DMR35 CSS DMR35 DO10 DMR35 FWCFL DMR35 FWDCH DMR35 FWDCP DMR35 GL DMR35 GP1 DMR35 GP2 DMR35 МС1 МС2 DMR35 2 DMR35 МС2 O DMR35 DMR35 TF OPK DMRBGB0ARBGB0BRBGB0CRBGF0001RBGF0002RBGJ0001RBGJ0002RBGK0001RBGK0002RBGK0003RBGS0001RBGS000 2RBGS0003RBGS0003RBGS0003RBGS0004RBNT0000RBNT0005RC14FRS2SA141001SA141002SA141003SA142001SA142002SA142003SA142004SA801001SA801002SA801003SA801008. TBA_EVOTC440EUKTXRB0001TXRB0002VRBTPISVRCNCHDVRCRODVRFGPISVRLONGVRSHORT

    Простое руководство для начинающих

    Вам интересно, как установить новый аналоговый таймер? Не беспокойся об этом. Это простая процедура, которую может выполнить каждый. Вот все, что вам нужно знать о процессе установки.

    Анатомия аналогового таймера

    Аналоговый таймер обычно выглядит как небольшая коробочка. Есть запирающаяся крышка, внутри которой вы найдете этикетку с инструкцией.На этой этикетке указаны номинальные напряжения устройства.

    Аналоговые реле времени устанавливаются поворотом шкалы таймера на желаемое время. Затем вам необходимо выполнить определенные регулировки рычага, чтобы установить циклы включения / выключения. После подключения переключателя к источнику питания циферблат будет показывать время, как часы.

    Переключатель должен быть включен в цепь. Винтовые клеммы на таймере должны быть подключены к входящему электрическому кабелю (LINE). Также клеммы НАГРУЗКИ подключены к отходящему силовому кабелю.

    Как установить аналоговый таймер

    Перед тем, как начать установку, убедитесь, что цепь питания реле времени отключена.

    Также следует подготовить все необходимые инструменты для установки. Вот что вам понадобится:

    • Отвертки
    • Инструмент для зачистки проводов
    • Соединители проводов
    • Пигтейлы

    # 1 Подключение проводов заземления

    Первым делом необходимо подключить заземляющие провода.Для этого прикрепите один конец провода заземляющего кабеля к зеленому винту заземления. Затем с помощью соединителя соедините другой конец гибкого провода и провода заземления схемы (входящие и исходящие).

    Затем вставьте заземляющие провода в распределительную коробку. Кроме того, убедитесь, что они находятся подальше от клеммных соединений. Также важно, чтобы заземляющие провода не касались точек подключения. Добиться этого можно, согнув их.

    # 2 Подключение нейтральных проводов

    Следующее, что вам нужно сделать, это подключить нулевые провода.Сначала нарежьте 8-дюймовый изолированный провод на косичку. Затем снимите примерно ½ дюйма изоляции с обоих концов.

    Затем вставьте один конец гибкого провода в нейтральный винтовой зажим. Не волнуйтесь, вы его не пропустите. На терминале, вероятно, есть этикетка или серебряный винт, чтобы помочь вам идентифицировать его. Затем затяните винт.

    Другой конец гибкого кабеля должен быть подключен к входящему и исходящему белым проводам цепи. Затем соедините провода вместе с помощью соединителя. Этот шаг аналогичен тому, который вы выполняли при подключении заземляющего провода.

    # 3 ЛИНИЙНОЕ соединение

    Подключение

    LINE — это то, что соединяет таймер с источником питания. Для завершения LINE-соединения используйте инструмент для зачистки проводов, чтобы удалить ½ дюйма изоляции с черного провода входящего кабеля. Затем вставьте конец провода в клемму с меткой LINE. Обязательно затяните винт.

    # 4 Подключение НАГРУЗКИ

    Соединение

    НАГРУЗКА соединяет таймер с устройством или прибором, которым вы хотите управлять. Чтобы завершить это соединение, используйте инструмент для зачистки проводов, чтобы удалить ½ дюйма изоляции с черного провода в исходящем кабеле.Затем вставьте конец провода в винтовой зажим с этикеткой LOAD. Наконец, затяните винт.

    Дополнительный наконечник : Если после выполнения соединений ЛИНИЯ и НАГРУЗКА останется лишний провод, его можно заправить в нижнюю часть коробки.

    # 5 Установка Flash Shield

    Реле времени

    включает в себя защитный экран на клеммах проводов, который служит в целях безопасности. Чтобы убедиться в отсутствии вспышки при контакте горячего провода с нулевым или заземляющим проводом, этот экран должен быть установлен правильно.Просто вставьте его в пластиковый язычок. Обычно есть ярлыки, которые помогут вам разместить его в правильном положении.

    # 6 Установка времени

    Последний шаг — установить правильное время дня. Затем установите цикл включения / выключения в соответствии с вашими предпочтениями.

    Заключение

    Поздравляем! Теперь, когда вы знаете, как установить аналоговый таймер, можно приступить к работе. В конце концов, это простой процесс, и вы почти мгновенно сможете использовать переключатель времени.

    Gen7 Swim Timing — Legacy — Colorado Time Systems

    Устаревший таймер плавания Gen7 разработан для работы с существующими компонентами синхронизации CTS и платами дисплея, что позволяет удовлетворить ваши текущие потребности и воспользоваться преимуществами мощного пользовательского интерфейса Gen7.Это прямая замена любой существующей консоли синхронизации CTS. Комбинация аппаратного и программного обеспечения дает вам гибкость в проведении встреч по-своему.

    Что нового:

    • Интуитивно понятный программный интерфейс
    • Гибкие возможности пользовательского интерфейса
    • Встроенная беспроводная связь 2,4 ГГц для табло
    • Возможность подключения к сети
    • Защита финиша гонки
    • Богатая диагностика

    Унаследованный таймер для плавания Gen7 совместим как с системами на палубе, так и на палубе с количеством дорожек до 12 и позволяет с легкостью и точностью полностью использовать имеющееся оборудование для измерения времени плавания CTS.

    • Интуитивно понятный программный интерфейс: Унаследованный таймер Gen7 имеет современный пользовательский интерфейс Windows и удобен для сенсорного экрана.
    • Гибкие варианты пользовательского интерфейса: Ноутбук или планшет с Windows является основным пользовательским интерфейсом с возможностью подключения к таймеру через Ethernet. В помещениях на палубе и на палубе можно установить таймер на табло для проведения соревнований. В помещениях на палубе есть возможность разместить таймер на столе хронометража или в безопасном офисном помещении и подключиться к системе хронометража через настенную панель офиса.
    • Расширенная диагностика: Интегрированный экран диагностики перед соревнованиями для проверки настройки и работоспособности системы, устраняя необходимость установки таймера соревнований для запуска тестовых гонок. Диагностика обеспечивает проактивное обслуживание оборудования; позволяя обнаружить возможные корродирующие соединения в системе газораспределения и смягчить последствия коррозии до тех пор, пока компонент не будет отремонтирован или заменен.
    • Гарантия финиша гонки: Все данные хронометража регистрируются и сохраняются на таймере Gen7.Любые проблемы с пользовательским интерфейсом (ноутбук или планшет) можно исправить. Таймер продолжит работу и завершит гонку без пользовательского интерфейса

    Устаревший таймер Gen7 включает в себя новейшие технологии со всеми ключевыми функциями, которые вы ожидаете от консоли синхронизации Colorado Time Systems, включая:

    • Расширенная обработка разделения
    • Кумулятивное / вычитающее разбиение
    • Эстафета судейская
    • Начать отображение реакции
    • Синхронизация до 12 полос
    • Объявить начало / конец конца
    • Автоматическая постановка на охрану полосы
    • Ручка ручная / финишная
    • Табло велоспорта
    • Интеллектуальная обработка времени нажатия кнопок; регулировка времени резервного питания согласно правилам руководящего органа
    • Интерфейс со сторонним программным обеспечением для управления meet
    • Указать дисквалифицированных, неявившихся и выставочных пловцов
    • Разрешение, выбираемое пользователем; синхронизация с точностью до 1/100 или 1/1000 секунды
    • Базовая функциональность кардиостимулятора

    Скачать pdf

    Gen7 Руководство пользователя устаревшего таймера

    Свяжитесь с нами по поводу этого продукта:

    [MS-TDS]: Таймеры | Документы Microsoft

    • 2 минуты на чтение
    Эта страница полезна?

    Оцените свой опыт

    да Нет

    Любой дополнительный отзыв?

    Отзыв будет отправлен в Microsoft: при нажатии кнопки отправки ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.

    Представлять на рассмотрение

    В этой статье

    Клиенту TDS СЛЕДУЕТ реализовать следующие три таймера:

    • Таймер подключения. Контролирует максимальное время, затрачиваемое на установление TDS-соединения. Значение по умолчанию ДОЛЖНО быть 15 секунд. В реализация ДОЛЖНА позволять верхнему уровню указывать значение, отличное от значения по умолчанию, включая бесконечное значение (например, без тайм-аута).

    • Таймер клиентского запроса. Контролирует максимальное время ожидания ответ на запрос от сервера на запрос клиента, отправленный после соединения был установлен. Значение по умолчанию зависит от реализации. В реализация ДОЛЖНА позволять верхнему уровню указывать значение, отличное от значения по умолчанию, включая бесконечное значение (например, без тайм-аута). <64>

    • Отменить таймер. Контролирует максимальное время ожидания запроса подтверждение отмены после отправки на сервер запроса внимания.Значение по умолчанию зависит от реализации. Реализация ДОЛЖНА позволять верхний уровень, чтобы указать значение, отличное от значения по умолчанию, включая бесконечное значение (для например, без тайм-аута). <65>

    Для всех трех таймеров клиент может реализовать минимум минимальное значение тайм-аута. Если реализация клиента TDS реализует любой из таймеров, он ДОЛЖЕН реализовывать их поведение в соответствии с эта спецификация.

    Клиент TDS ДОЛЖЕН запросить транспорт для обнаружения и указывает на разорванное соединение, если транспорт предоставляет такой механизм. Если Используемый транспорт — TCP, он ДОЛЖЕН использовать TCP Keep-Alives [RFC1122] для обнаружения неотвечающего сервера в случае бесконечного тайм-аута соединения или используется бесконечный таймаут запроса клиента. Значения TCP по умолчанию Значения Keep-Alive, установленные клиентом TDS, составляют 30 секунд бездействия до тех пор, пока отправляется первый пакет проверки активности и 1 секунда между последующими проверками активности пакеты отправляются, если подтверждение не получено. Реализация ДОЛЖНА разрешить верхнему уровню указать другие значения проверки активности TCP.

    AnyConnect FAQ — Туннели, DPD и таймер бездействия

    Введение

    В этом документе подробно описаны некоторые важные моменты о туннелях Cisco AnyConnect Secure Mobility Client (AnyConnect), о поведении повторного подключения и обнаружении мертвого узла (DPD), а также о таймере бездействия.

    Справочная информация

    Типы тоннелей

    Для подключения сеанса AnyConnect используются два метода:

    • Через портал (без клиента)
    • через автономное приложение

    В зависимости от способа подключения вы создаете на ASA три разных туннеля (сеанса), каждый с определенной целью:

    1. Clientless or Parent-Tunnel: Это основной сеанс, который создается в процессе согласования для установки маркера сеанса, необходимого на случай, если потребуется повторное подключение из-за проблем с сетевым подключением или гибернации. Основываясь на механизме подключения, Cisco Adaptive Security Appliance (ASA) перечисляет сеанс как бесклиентский (веб-запуск через портал) или родительский (автономный AnyConnect).

      Примечание : AnyConnect-Parent представляет сеанс, когда клиент активно не подключен. По сути, он работает аналогично cookie, поскольку это запись базы данных на ASA, которая сопоставляется с подключением от конкретного клиента. Если клиент находится в спящем / гибернационном режиме, туннели (протоколы IPsec / Internet Key Exchange (IKE) / Transport Layer Security (TLS) / Datagram Transport Layer Security (DTLS)) отключаются, но родительский элемент остается до тех пор, пока не сработает таймер простоя или максимальное подключение время вступает в силу.Это позволяет пользователю повторно подключиться без повторной аутентификации.

    2. Secure Sockets Layer (SSL) -Tunnel: Сначала устанавливается соединение SSL, и данные передаются по этому соединению, пока оно пытается установить соединение DTLS. Как только соединение DTLS установлено, клиент отправляет пакеты через соединение DTLS, а не через соединение SSL. С другой стороны, контрольные пакеты всегда проходят через SSL-соединение.
    3. DTLS-Tunnel: Когда DTLS-Tunnel полностью установлен, все данные перемещаются в DTLS-туннель, а SSL-Tunnel используется только для случайного трафика канала управления.Если что-то происходит с протоколом пользовательских дейтаграмм (UDP), DTLS-туннель разрывается, и все данные снова проходят через SSL-туннель.
    Пример вывода из ASA

    Вот пример вывода для двух методов подключения.

    AnyConnect, подключенное через веб-запуск:

     ASA5520-C (config) #  показать подробности vpn-sessiondb anyconnect
     Тип сеанса: AnyConnect Подробно

     Имя пользователя: walter Индекс: 1435
     Назначенный IP-адрес: 192.168.1.4 Общедоступный IP-адрес: 172.16.250.17
     Протокол:  Без клиента   SSL-туннель   DTLS-Tunnel
     Лицензия: AnyConnect Premium
     Шифрование: Без клиента: (1) RC4 SSL-туннель: (1) RC4 DTLS-Tunnel : (1) AES128
     Хеширование: Без клиента: (1) SHA1 SSL-туннель: (1) SHA1 DTLS-туннель: (1) SHA1
     байта Tx: 335765 байтов Rx: 31508
     Pkts Tx: 214 Pkts Rx: 18
     Pkts Tx Drop: 0 Pkts Rx Drop: 0
     Групповая политика: My-Network Tunnel Группа: My-Network
     Время входа: 22:13:37 UTC, пятница, 30 ноября 2012 г.
     Продолжительность: 0h: 00m: 34s
     Inactivity: 0h: 00m : 00s
     NAC Результат: Неизвестно
     Сопоставление VLAN: Н / Д VLAN: нет

     Туннелей без клиентов: 1
     Туннелей SSL-туннелей: 1
     Туннелей DTLS: 1

      Без клиентов :
     Идентификатор туннеля: 1435.1
     Общедоступный IP-адрес: 172.16.250.17
     Шифрование: RC4 Хеширование: SHA1
     Инкапсуляция: TLSv1.0 Порт TCP Dst: 443
     Режим аутентификации: userPassword
     Время простоя: 2 минуты ожидания Влево: 1 минута
     Тип клиента: веб-браузер
     Версия клиента: Mozilla / 5.0 (Windows NT 5.1; rv: 16.0) Gecko / 20100101 Firefox / 16.0
     байт Tx: 329671 байт Rx: 31508

      SSL-туннель :
     ID туннеля: 1435.2
     Назначенный IP: 192.168.1.4 Общедоступный IP: 172.16.250.17
     Шифрование: RC4 Хеширование: SHA1
     Инкапсуляция: TLSv1.0 TCP Src Port: 1241
     TCP Dst Port: 443 Auth Mode: userPassword
     Idle Time Out: 2 Minutes Idle Влево: 1 минута
     Тип клиента: SSL VPN-клиент
     Версия клиента: Cisco AnyConnect VPN Agent для Windows 3. 1.01065
     байта Tx: 6094 байта Rx: 0
     Pkts Tx: 4 Pkts Rx: 0
     Pkts Tx Drop: 0 Pkts Rx Drop: 0

      DTLS-Tunnel :
     ID туннеля: 1435.3
     Назначенный IP: 192.168.1.4 Общедоступный IP: 172.16.250.17
     Шифрование: AES128 Хеширование: SHA1
     Инкапсуляция: DTLSv1.0 Сжатие: LZS
     UDP Src Port: 1250 UDP Dst Port: 443
     Auth Mode: userPassword
     Idle Time Out : 2 минуты простоя ДО Осталось: 1 минута
     Тип клиента: DTLS VPN-клиент
     Версия клиента: Mozilla / 5.0 (Windows NT 5.1; rv: 16.0) Gecko / 20100101 Firefox / 16.0
     Tx: 0 Bytes Rx: 0
     Pkts Tx : 0 Pkts Rx: 0
     Pkts Tx Drop: 0 Pkts Rx Drop: 0

    AnyConnect, подключенный через автономное приложение:

     ASA5520-C (config) #  показать подробности vpn-sessiondb anyconnect
     Тип сеанса: AnyConnect Подробно

     Имя пользователя: walter Индекс: 1436
     Назначенный IP-адрес: 192.168.1.4 Общедоступный IP-адрес: 172. 16.250.17
     Протокол:  AnyConnect-Parent   SSL-Tunnel   DTLS-Tunnel
     Лицензия: AnyConnect Premium
     Шифрование: AnyConnect-Parent: (1) нет SSL-Tunnel: (1) RC4 DTLS-Tunnel: (1) AES128
     Хеширование: AnyConnect-Parent: (1) нет SSL-Tunnel: (1) SHA1 DTLS-Tunnel: (1) SHA1
     байта Tx: 12244 байта Rx: 777
     Pkts Tx: 8 Pkts Rx: 1
     Pkts Tx Drop: 0 Pkts Rx Drop: 0
     Групповая политика: My-Network Tunnel Group: My-Network
     Время входа: 22:15:24 UTC, пятница, 30 ноября 2012
     Продолжительность: 0h: 00m: 11s
     Неактивность: 0ч: 00м: 00с
     Результат NAC: Неизвестно
     Сопоставление VLAN: Н / Д VLAN: нет

     Родительских туннелей AnyConnect: 1
     Туннелей SSL-туннелей: 1
     Туннелей DTLS: 1

      AnyConnect Родительский :
     Туннель I Д: 1436 г.1
     Общедоступный IP-адрес: 172.16.250.17
     Шифрование: нет Хеширование: нет
     Порт TCP Src: 1269 Порт TCP Dst: 443
     Режим аутентификации: userPassword
     Время простоя: 2 минуты ожидания ДО Осталось: 1 минута
     Тип клиента: AnyConnect
     Версия клиента: 3. 1.01065
     байта Tx: 6122 байта Rx: 777
     Pkts Tx: 4 Pkts Rx: 1
     Pkts Tx Drop: 0 Pkts Rx Drop: 0

      SSL-Tunnel :
     ID туннеля: 1436.2
     Назначенный IP: 192.168.1.4 Общедоступный IP: 172.16.250.17
     Шифрование: RC4 Хеширование: SHA1
     Инкапсуляция: TLSv1.0 TCP Src Port: 1272
     TCP Dst Port: 443 Auth Mode: userPassword
     Idle Time Out: 2 Minutes Idle Влево: 1 минута
     Тип клиента: SSL VPN-клиент
     Версия клиента: Cisco AnyConnect VPN Agent для Windows 3.1.01065
     байта Tx: 6122 байта Rx: 0
     Pkts Tx: 4 Pkts Rx: 0
     Pkts Tx Drop: 0 Pkts Rx Drop: 0

      DTLS-Tunnel :
     ID туннеля: 1436.3
     Назначенный IP: 192.168.1.4 Общедоступный IP: 172.16.250.17
     Шифрование: AES128 Хеширование: SHA1
     Инкапсуляция: DTLSv1.0 Сжатие: LZS
     Порт UDP Src: 1280 Порт UDP Dst: 443
     Режим аутентификации: userPassword
     Время простоя : 2 минуты простоя ДО Осталось: 1 минута
     Тип клиента: DTLS VPN-клиент
     Версия клиента: 3. 1.01065
     Байт Tx: 0 Байт Rx: 0
     Pkts Tx: 0 Pkts Rx: 0
     Pkts Tx Drop: 0 Pkts Rx Drop : 0

    DPD и таймеры бездействия

    Когда сеанс считается неактивным?

    Сеанс считается неактивным (и таймер начинает увеличиваться) только тогда, когда SSL-туннель больше не существует в сеансе.Таким образом, каждый сеанс отмечен временем отключения SSL-туннеля.

     ASA5520-C #  показать подробности vpn-sessiondb anyconnect
     Тип сеанса: AnyConnect Подробно

     Имя пользователя: walter Индекс: 1336
     Общедоступный IP: 172.16.250.17 Протокол
    :  AnyConnect-Parent <- здесь активен только AnyConnect-Parent
    , но не SSL-Tunnel
     Лицензия: AnyConnect Premium
     Шифрование: AnyConnect-Parent: (1) нет
     Хеширование: AnyConnect-Parent: (1) нет
     Tx: 12917 Bytes Rx: 1187
     Tx Tx: 14 Pkts Rx : 7
     Pkts Tx Drop: 0 Pkts Rx Drop: 0
     Групповая политика: My-Network Tunnel Группа: My-Network
     Время входа: 17:42:56 UTC Сб, 17 ноября 2012
     Продолжительность: 0h: 09m: 14s
      Неактивность: 0ч: 01м: 06с <- Таким образом, сеанс считается Неактивным
     Результат NAC: Неизвестно
     Сопоставление VLAN: Н / Д VLAN: n один

    Когда ASA отключает SSL-туннель?

    Существует два способа отключения SSL-туннеля:

    1. DPD — DPD используются клиентом для обнаружения сбоя в связи между клиентом AnyConnect и головным узлом ASA. DPD также используются для очистки ресурсов на ASA. Это гарантирует, что головной узел не будет поддерживать соединения в базе данных, если конечная точка не отвечает на эхо-запросы DPD. Если ASA отправляет DPD к конечной точке и она отвечает, никаких действий не предпринимается. Если конечная точка не отвечает, ASA разрывает туннель в базе данных сеанса и переводит сеанс в режим «Ожидание возобновления». Это означает, что DPD из головного узла запущен, и головной узел больше не взаимодействует с клиентом.В таких ситуациях ASA поддерживает родительский туннель, чтобы позволить пользователю перемещаться по сети, переходить в спящий режим и восстанавливать сеанс. Эти сеансы учитываются в счетах сеансов с активным подключением и очищаются при следующих условиях:
      • User Idle-Timeout
      • Клиент возобновляет исходный сеанс и правильно выходит из системы

      Для настройки DPD используйте команду anyconnect dpd-interval под атрибутами WebVPN в параметрах групповой политики. По умолчанию DPD включен и установлен на 30 секунд как для ASA (шлюза), так и для клиента.

      Предупреждение : Помните об идентификаторе ошибки Cisco CSCts66926 — DPD не может завершить туннель DTLS после потери клиентского соединения.

    2. Idle-Timeout — Второй способ отключения SSL-туннеля — это когда истекает Idle-Timeout для этого туннеля. Однако помните, что не только SSL-туннель должен отключиться, но и DTLS-туннель. Если время сеанса DTLS не истечет, туннель SSL сохраняется в базе данных.

    Почему необходимо включить поддержку активности, если DPD уже включены?

    Как объяснено ранее, DPD не уничтожает сам сеанс AnyConnect. Он просто уничтожает туннель в этом сеансе, чтобы клиент мог восстановить туннель. Если клиент не может восстановить туннель, сеанс остается до истечения таймера простоя на ASA. Поскольку DPD включены по умолчанию, клиенты могут часто отключаться из-за закрытия потоков в одном направлении с помощью устройств преобразования сетевых адресов (NAT), брандмауэра и прокси. Включение сообщений поддержки активности с небольшими интервалами, например 20 секунд, помогает предотвратить это.

    Keepalive включаются в атрибутах WebVPN определенной групповой политики с помощью команды anyconnect ssl keepalive . По умолчанию таймеры установлены на 20 секунд.

    Поведение клиента AnyConnect в случае повторного подключения

    AnyConnect попытается повторно соединиться, если соединение нарушено. Это не настраивается автоматически. Пока сеанс VPN на ASA все еще действителен и если AnyConnect может повторно установить физическое соединение, сеанс VPN будет возобновлен.

    Функция повторного подключения продолжается до истечения тайм-аута сеанса или отключения, который фактически является тайм-аутом простоя (или 30 минут, если таймауты не настроены). По истечении срока их действия вы не должны продолжать, потому что ASA прервёт сеанс VPN. Клиент будет продолжать работу до тех пор, пока считает, что у ASA все еще есть сеанс VPN.

    AnyConnect повторно подключится независимо от того, как изменяется сетевой интерфейс. Не имеет значения, изменится ли IP-адрес сетевой карты (NIC), или если соединение переключается с одной сетевой карты на другую (с беспроводной на проводную или наоборот).

    Когда вы рассматриваете процесс повторного подключения для AnyConnect, есть три уровня сеансов, которые вы должны запомнить. Кроме того, поведение повторного подключения каждого из этих сеансов слабо связано, в том смысле, что любой из них может быть восстановлен без зависимости от элементов сеанса предыдущего уровня:

    1. TCP или UDP повторно подключается [OSI Layer 3]
    2. TLS, DTLS или IPSec (IKE + ESP) [OSI Layer 4] — возобновление TLS не поддерживается.
    3. VPN [уровень 7 OSI] — маркер сеанса VPN используется в качестве маркера аутентификации для восстановления сеанса VPN по защищенному каналу в случае сбоя.Это частный механизм, концептуально очень похожий на то, как токен Kerberos или сертификат клиента используются для аутентификации. Маркер является уникальным и криптографически генерируется головным узлом, который содержит идентификатор сеанса плюс криптографически сгенерированную случайную полезную нагрузку. Он передается клиенту как часть первоначального установления VPN после того, как установлен защищенный канал к головному узлу. Он остается действительным в течение всего времени существования сеанса на головном узле и сохраняется в клиентской памяти, которая является привилегированным процессом.

      Совет : Эти выпуски ASA и более поздние содержат более надежный криптографический токен сеанса: 9.1 (3) и 8.4 (7.1)

    Фактический процесс

    Таймер тайм-аута отключения запускается, как только сетевое соединение прерывается. Клиент AnyConnect продолжает пытаться повторно подключиться до тех пор, пока этот таймер не истечет. Для параметра «Время ожидания отключения» установлено самое низкое значение из групповой политики Тайм-аут простоя или максимального времени подключения .

    Значение этого таймера отображается в средстве просмотра событий для сеанса AnyConnect при согласовании:

    В этом примере сеанс должен отключиться через две минуты (120 секунд), что можно проверить в истории сообщений AnyConnect:

    Совет : Для того чтобы ASA ответил клиенту, который пытается повторно подключиться, сеанс Parent-Tunnel все еще должен существовать в базе данных ASA. В случае аварийного переключения DPD также необходимо включить, чтобы функция повторного подключения работала.

    Как видно из предыдущих сообщений, повторное подключение не удалось. Однако, если переподключение прошло успешно, происходит вот что:

    1. Родительский туннель остается прежним; это не повторно согласовывается, потому что этот туннель поддерживает маркер сеанса, который требуется для сеанса для повторного подключения.
    2. Создаются новые сеансы SSL и DTLS, и при повторном подключении используются разные исходные порты.
    3. Все значения тайм-аута простоя восстановлены.
    4. Тайм-аут бездействия восстановлен.

    Осторожно : помните об идентификаторе ошибки Cisco CSCtg33110. База данных сеанса VPN не обновляет общедоступный IP-адрес в базе данных сеанса ASA, когда AnyConnect повторно подключается.

    В этой ситуации, когда попытки повторного подключения терпят неудачу, вы получаете следующее сообщение:

    Примечание : Этот запрос на расширение был подан, чтобы сделать это более детальным: идентификатор ошибки Cisco CSCsl52873 — ASA не имеет настраиваемого тайм-аута отключения для AnyConnect.

    Поведение клиента AnyConnect в случае приостановки системы

    Существует функция роуминга, которая позволяет AnyConnect повторно подключаться после сна ПК. Клиент продолжает попытки, пока не истечет время ожидания или тайм-аут сеанса, и клиент не разорвет туннель немедленно, когда система перейдет в режим гибернации / ожидания. Для клиентов, которым эта функция не нужна, установите для тайм-аута сеанса низкое значение, чтобы предотвратить повторное подключение в режиме сна / возобновления.

    Примечание : после исправления идентификатора ошибки Cisco CSCso17627 (версия 2.3 (111) +), была введена ручка управления для отключения функции повторного подключения при возобновлении.

    Поведение автоматического переподключения для AnyConnect можно контролировать через профиль AnyConnect XML с помощью этого параметра:

      true
      ReconnectAfterResume

    С этим изменением AnyConnect попытается повторно подключиться, когда компьютер вернется из спящего режима.По умолчанию предпочтение AutoReconnectBehavior имеет значение DisconnectOnSuspend. Это поведение отличается от поведения AnyConnect Client Release 2.2. Для повторного подключения после возобновления сетевой администратор должен либо установить ReconnectAfterResume в профиле, либо сделать параметры AutoReconnect и AutoReconnectBehavior управляемыми пользователем в профиле, чтобы пользователи могли их устанавливать.

    Часто задаваемые вопросы

    Q1. Anyconnect DPD имеет интервал, но не повторяет попытки — сколько пакетов он должен пропустить, прежде чем он пометит удаленный конец как мертвый?

    А. С точки зрения клиента, DPD разрывают туннель только на этапе создания туннеля. Если клиент сталкивается с тремя повторными попытками (отправляет четыре пакета) на этапе установления туннеля и не получает ответа от основного сервера VPN, он вернется к использованию одного из резервных серверов, если он настроен. Однако после того, как туннель был установлен, пропущенные DPD не повлияют на туннель с точки зрения клиентов. Реальное влияние DPD на VPN-сервер, как описано в разделе DPD и таймеры бездействия.

    Q2. Отличается ли обработка DPD для AnyConnect с IKEv2?

    A. Да, IKEv2 имеет фиксированное количество попыток — шесть попыток / семь пакетов.

    Q3. Есть ли другая цель для родительского туннеля AnyConnect?

    A. Помимо отображения на ASA, родительский туннель используется для проталкивания обновлений образа AnyConnect от ASA к клиенту, потому что клиент не подключен активно во время процесса обновления.

    Q4. Можно ли фильтровать и отключать только неактивные сеансы?

    A. Вы можете фильтровать неактивные сеансы с помощью команды show vpn-sessiondb anyconnect filter inactive . Однако нет команды для выхода только из неактивных сеансов. Вместо этого вам нужно выйти из определенных сеансов или выйти из всех сеансов для каждого пользователя (индекс — имя), протокола или туннельной группы. Запрос на улучшение, идентификатор ошибки Cisco CSCuh55707, был подан, чтобы добавить возможность выхода из системы только неактивных сеансов.

    Q5. Что происходит с родительским туннелем, когда истекает таймаут простоя туннелей DTLS или TLS?

    A. Таймер «Idle TO Left» сеанса AnyConnect-Parent сбрасывается после того, как SSL-Tunnel или DTLS-Tunnel отключен. Это позволяет тайм-ауту простоя действовать как тайм-аут отключения. Это фактически становится допустимым временем для повторного подключения клиента. Если клиент не подключается повторно в течение таймера, то родительский туннель будет прерван.

    Q6.В чем смысл сохранения сеанса после того, как таймеры DPD отключили сеанс, и почему ASA не освобождает IP-адрес?

    A. Головной узел не знает о состоянии клиента. В этом случае ASA ожидает повторного подключения клиента до тех пор, пока сеанс не истечет по таймеру простоя. DPD не прерывает сеанс AnyConnect; он просто уничтожает туннель (в рамках этого сеанса), чтобы клиент мог восстановить туннель. Если клиент не восстанавливает туннель, сеанс сохраняется до истечения таймера простоя.

    Если проблема заключается в том, что сеансы используются, установите для одновременных входов низкое значение, например единицу. С помощью этого параметра пользователи, у которых есть сеанс в базе данных сеансов, удаляют предыдущий сеанс при повторном входе в систему.

    Q7. Каково поведение, если ASA переключается из активного в резервный режим?

    A. Первоначально, когда сеанс установлен, три туннеля (родительский, SSL и DTLS) реплицируются на резервный модуль; после сбоя ASA сеансы DTLS и TLS восстанавливаются, поскольку они не синхронизируются с резервным модулем, но любые потоки данных через туннели должны работать без нарушения после восстановления сеанса AnyConnect.

    Сеансы

    SSL / DTLS не сохраняют состояние, поэтому состояние SSL и порядковый номер не поддерживаются и могут быть довольно обременительными. Таким образом, эти сеансы необходимо восстановить с нуля, что делается с помощью родительского сеанса и токена сеанса.

    Совет : В случае аварийного переключения сеансы клиента SSL VPN не переносятся на резервное устройство, если пакеты поддержки активности отключены.

    Q8. Почему существуют два разных тайм-аута, тайм-аут простоя и тайм-аут отключения, если они оба имеют одинаковое значение?

    А. При разработке протоколов было предусмотрено два разных тайм-аута:

    • Тайм-аут простоя — Тайм-аут простоя используется, когда данные не передаются по соединению.
    • Тайм-аут отключения — Тайм-аут отключения используется, когда вы прекращаете сеанс VPN, потому что соединение было потеряно и не может быть восстановлено.

    Тайм-аут отключения никогда не реализовывался на ASA. Вместо этого ASA отправляет клиенту значение тайм-аута простоя как для времени ожидания, так и для отключенного.

    Клиент не использует тайм-аут простоя, потому что ASA обрабатывает время простоя. Клиент использует значение тайм-аута отключения, которое совпадает со значением тайм-аута простоя, чтобы знать, когда отказаться от попыток повторного подключения, поскольку ASA прервет сеанс.

    Пока не подключен к клиенту активно, ASA прерывает сеанс через тайм-аут простоя. Основная причина не реализовывать тайм-аут отключения на ASA заключалась в том, чтобы избежать добавления другого таймера для каждого сеанса VPN и увеличения накладных расходов на ASA (хотя один и тот же таймер мог использоваться в обоих случаях, только с разными значениями тайм-аута, поскольку оба случая исключают друг друга).

    Единственное добавленное значение тайм-аута отключения — это возможность администратору указать другой тайм-аут, когда клиент не подключен активно, а не бездействует. Как отмечалось ранее, для этого был зарегистрирован идентификатор ошибки Cisco CSCsl52873.

    Q9. Что происходит, когда клиентский компьютер приостановлен?

    A. По умолчанию AnyConnect пытается восстановить соединение VPN, когда вы теряете возможность соединения. По умолчанию он не пытается восстановить VPN-соединение после возобновления работы системы.См. Поведение клиента AnyConnect в случае приостановки системы для получения подробной информации.

    Q10. Когда происходит повторное подключение, изменяется ли виртуальный адаптер AnyConnect Virtual Adapter или таблица маршрутизации вообще изменяется?

    A. Повторное подключение на уровне туннеля тоже не работает. Это переподключение только по SSL или DTLS. Они проходят примерно за 30 секунд, прежде чем сдаются. Если DTLS не работает, он просто отбрасывается. Если SSL не работает, это вызывает переподключение на уровне сеанса. Повторное подключение на уровне сеанса полностью повторит маршрутизацию.Если адрес клиента, назначенный при повторном подключении, или любые другие параметры конфигурации, влияющие на виртуальный адаптер (VA), не изменились, то VA не отключен. Хотя вряд ли произойдет какое-либо изменение параметров конфигурации, полученных от ASA, возможно, что изменение физического интерфейса, используемого для VPN-соединения (например, если вы отстыкуетесь и перейдете с проводного на WiFi), может привести к различное значение максимального блока передачи (MTU) для VPN-соединения. Значение MTU влияет на виртуальное устройство, и его изменение приводит к отключению и повторному включению виртуального устройства.

    Q11. Обеспечивает ли «автоматическое переподключение» постоянство сеанса? Если да, добавлены ли какие-либо дополнительные функции в AnyConnect Client?

    A. AnyConnect не предоставляет никакого дополнительного «волшебства» для обеспечения устойчивости сеанса для приложений. Но подключение к VPN восстанавливается автоматически вскоре после возобновления сетевого подключения к защищенному шлюзу, при условии, что время ожидания и таймауты сеанса, настроенные на ASA, не истекли. И в отличие от клиента IPsec, автоматическое переподключение приводит к тому же IP-адресу клиента.Пока AnyConnect пытается повторно подключиться, Виртуальный адаптер AnyConnect остается включенным и в подключенном состоянии, поэтому IP-адрес клиента остается присутствующим и включенным на клиентском ПК все время, что дает постоянство IP-адреса клиента. Однако приложения клиентского ПК, скорее всего, все равно будут ощущать потерю подключения к своим серверам в корпоративной сети, если восстановление VPN-подключения займет слишком много времени.

    Q12. Эта функция работает во всех вариантах Microsoft Windows (32-разрядная и 64-разрядная Vista, XP).Как насчет Macintosh? Работает ли на OS X 10.4?

    A. Эта функция работает на Mac и Linux. Были проблемы с Mac и Linux, но недавно были внесены улучшения, особенно для Mac. Linux по-прежнему требует некоторой дополнительной поддержки (CSCsr16670, CSCsm69213), но базовая функциональность также присутствует. Что касается Linux, AnyConnect не распознает, что приостановка / возобновление (сон / пробуждение) произошло. В основном это имеет два воздействия:

    • Параметр профиля / предпочтения AutoReconnectBehavior не может поддерживаться в Linux без поддержки приостановки / возобновления, поэтому повторное подключение всегда будет происходить после приостановки / возобновления.
    • В Microsoft Windows и Macintosh повторное подключение выполняется сразу же на уровне сеанса после возобновления, что позволяет быстрее переключиться на другой физический интерфейс. В Linux, поскольку AnyConnect полностью не знает о приостановке / возобновлении, переподключение сначала будет происходить на уровне туннеля (SSL и DTLS), и это может означать, что переподключение займет немного больше времени. Но повторное подключение все равно будет происходить в Linux.

    Q13. Существуют ли какие-либо ограничения функции с точки зрения подключения (проводное, Wi-Fi, 3G и т. Д.)? Поддерживает ли он переход из одного режима в другой (с Wi-Fi на 3G, с 3G на проводной и т. Д.)?

    А. AnyConnect не привязан к определенному физическому интерфейсу в течение всего срока службы VPN-соединения. Если физический интерфейс, используемый для VPN-соединения, потерян или если попытки повторного подключения превышают определенный порог сбоя, то AnyConnect больше не будет использовать этот интерфейс и пытаться достичь безопасного шлюза с любыми доступными интерфейсами, пока не истечет время таймера простоя или сеанса. . Обратите внимание, что изменение физического интерфейса может привести к другому значению MTU для виртуального устройства, что приведет к отключению и повторному включению виртуального устройства, но с тем же IP-адресом клиента.

    Если есть какое-либо нарушение сети (интерфейс не работает, измененные сети, измененные интерфейсы), AnyConnect попытается восстановить соединение; при повторном подключении повторная аутентификация не требуется. Это касается даже переключателя физических интерфейсов:

    Пример:

     1. Беспроводная связь выключена, проводная связь включена: установлено соединение переменного тока
     2. Физически отключено проводное соединение, включено проводное соединение: соединение переменного тока восстановлено через
     30 секунд
     3. Подключено проводное соединение, выключено беспроводное соединение: соединение переменного тока восстановлено через 30 секунд

    Q14.Как аутентифицируется операция возобновления?

    A. В резюме вы повторно отправляете аутентифицированный токен, который будет оставаться в течение всего времени существования сеанса, а затем сеанс восстанавливается.

    Q15. Авторизация LDAP также выполняется при повторном подключении или только аутентификация?

    A. Это выполняется только при первоначальном подключении.

    Q16. Выполняется ли предварительный вход и / или сканирование хоста при возобновлении работы?

    A. Нет, они работают только при начальном подключении.Что-то подобное будет запланировано для будущей функции периодической оценки осанки.

    Q17. Что касается балансировки нагрузки VPN (LB) и возобновления соединения, будет ли клиент подключаться обратно напрямую к члену кластера, к которому он был подключен раньше?

    A: Да, это правильно, поскольку вы не повторно разрешаете имя хоста через DNS для повторного установления существующего сеанса.

    Связанная информация

    Tempus Digital_SELEKTA 170 top2_310 366_RU.indd

    % PDF-1.3 % 1 0 объект >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток uuid: 4b73ea02-3c0e-9f4e-8783-9a0e136f5920adobe: docid: indd: 69a25822-8e05-11dc-bda9-900fa7be0ca6adobe: docid: indd: 69a25822-8e05-11dc-bbeda0111-900fa7: сохранено 28T14: 27: 16 + 02: 00Adobe InDesign 6.0 /

  • savedxmp.iid: EF681D37392068118DBB911F466144632010-09-28T14: 27: 16 + 02: 00Adobe InDesign 6.0 / метаданные
  • сохраненоxmp.iid: C785F59B3C2068118DBB911F466144632010-09-28T15: 21: 13 + 02: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 0680117407206811994CD63F12C435872010-11-17T14: 11: 43 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 0780117407206811994CD63F12C435872010-11-17T14: 12: 21 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 62471E3C092068118DBBD03BA30A3B1B2010-12-01T11: 04: 49 + 01: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 0A80117407206811A961A35686E219382010-12-07T15: 31: 33 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6AABA99909206811A961A35686E219382010-12-07T15: 31: 50 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2CC8BFCA1A2068119109A4E3058A56D62011-08-24T13: 39: 39 + 02: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1E1FC65842206811871F8661191576F32012-01-04T15: 32: 14 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7C963B6223206811A613B32D4E3D3FBF2012-01-10T14: 16: 47 + 01: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 7D963B6223206811A613B32D4E3D3FBF2012-01-10T14: 30: 16 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 0491CF2235206811A613B32D4E3D3FBF2012-01-10T16: 17: 59 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 3C793AF239206811A613B32D4E3D3FBF2012-01-10T16: 18: 04 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 161A6C13082068118DBBD58669BFB40D2012-01-17T08: 21: 02 + 01: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: B3270C6C2F206811A7BAFF964C0E69612012-01-19T14: 11: 19 + 01: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 21C160C917206811994CD3F7A7D965A02012-01-23T12: 09: 24 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8160BB85462068118DBBB288B66A847D2012-02-08T16: 24: 15 + 01: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 078011740720681188C6B43CC608ECC62012-06-26T11: 31: 07 + 02: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: E18D03CF2620681188C6B43CC608ECC62012-06-26T12: 01: 27 + 02: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 8873926118206811871FCED5FA3BC1BA2012-06-27T10: 00: 33 + 02: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F87F117407206811945792ED1F44BB0B2012-07-03T14: 41: 15 + 02: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1F7F30513720681191099E9CDC2CBC992012-09-10T15: 06: 50 + 02: 00Adobe InDesign 6.0 /
  • Каталожный поток72.0072.00 Inchesuuid: 82F59E92022A11DDA45BD68FA568E44 Fuuid: 82F59E91022A11DDA45BD68FA568E44F
  • Артикул 72.0072.00 Inchesuuid: 573954757E5411DC99A4B2136B0C955Buuid: BF484AF3685411DC8CE1AA25D5BC4027
  • ReferenceStream72.0072.00Inchesxmp.iid: 74117FE52007116893219EC6C6F81730xmp.did: 74117FE52007116893219EC6C6F81730
  • ReferenceStream72.0072.00Inchesxmp.iid: 01801174072068118DBBBD9382A86C81xmp.did: 01801174072068118DBBBD9382A86C81
  • ReferenceStream72.0072.00Inchesuuid: 8269e2cc-4a1f-11db-a42b-df76e50ad8edadobe: docid: photoshop: f748f89b-4a15-11db-a42b-df76e50ad8ed
    • 2013-02-01T09: 14: 07 + 01: 002013-02-01T09: 14: 10 + 01: 002013-02-01T09: 14: 10 + 01: 00 Adobe InDesign CS4 (6.0.6)
  • JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGQAAAAAAQUAApTQ / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCACs AP8DAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwDpPq39W / q7f9Xel339LwrLbMLHfZY / Hqc5znVMLnOcWSSSkp0T9V / qwBJ6RgAD / utV / wCQSQ5jqfqC230HdP6cLDcMaDRj / wA87iomI3 / yeUkuiz6s / Vh7d37HwW86HGpnmOzCkpl / zX + r H / lRgf8AsNV / 5BJSv + a31Y / 8qMD / ANhqv / IJIV / zX + rH / lRgf + w1X / kElK / 5rfVj / wAqMD / 2Gq / 8 gkpX / Nb6sf8AlRgf + w1X / kElK / 5rfVj / AMqMD / 2Gq / 8AIJKV / wA1vqx / 5UYH / sNV / wCQSUr / AJrf Vj / yowP / AGGq / wDIJKZ1fVX6sGwA9HwD / wCg1Xh / USSn / wCaf1V / 8pun / wDsLT / 6TSUr / mn9Vf8A ym6f / wCwtP8A6TSUr / mn9Vf / ACm6f / 7C0 / 8ApNJSv + af1V / 8pun / APsLT / 6TSUr / AJp / VX / ym6f / AOwtP / pNJSv + af1V / wDKbp // ALC0 / wDpNJSv + af1V / 8AKbp // sLT / wCk0lK / 5p / VX / ym6f8A + wtP / pNJSv8Amn9Vf / Kbp / 8A7C0 / + k0lK / 5p / VX / AMpun / 8AsLT / AOk0lK / 5p / VX / wApun / + wtP / AKTS Ur / mn9Vf / Kbp / wD7C0 / + k0lK / wCaf1V / 8pun / wDsLT / 6TSUr / mn9Vf8Aym6f / wCwtP8A6TSUr / mn 9Vf / ACm6f / 7C0 / 8ApNJTW6l0P6n9KwrM / I6Jgurq27hXiUF3ucGCJa0cuSU4X7U / xef + UFP / ALBY 3 / kklO50vov1O6thszsbomE2t5cALMSgO9p2 / mtd4JKbX / NP6q / + U3T / AP2Fp / 8ASaSmr9Vv / Ex0 j / whjf8AnpiSG1n2XMqDasezJDzD21Ora4N5 / wALZWIPHKSnk8P6uddHUX5Tbb8B + QMg22UV1012 XXMLG35FTOo3te6uZG2sS7k90kpWf4vWDFox3ZddbsZriy3Fpfjvfc1sY99z25Je51T3Pf8ASEl3 aElNTqh2FxsGqvJe6 / qHpAMZSyk2nbXTbcdzRfWSX5A9V3u9zoZ3SU0rfq / lC7JFLOo3Nyh512SM jDbYL3YzXu23O + 2UepufbPh7YSU6HTvq7XkdZpvfjZeOKXMPpux20Yfota6w1emzJd9PI / S8GCAC OCUp7lJCklKSUpJSklM6f5wfP8iSWykpSSlJKUkpSSlJKWSUpJTk9X6x1HBzsfA6Z079o2X1W3O / Tto2NqdUz89pBk2pKav7a + tn / wA7n / s9T / 5FJSv219bP / nc / 9nqf / IpKdHovUsnqeNZZmYv2K + m5 9L6fUFsFkGd7QB3SU6CSlJKUkpYtDhDgCD2OqSmPo0 / 6Nv3BJTJrWtENAA8BokpdJTz / ANVv / Ex0 j / whjf8AnpiSG3n9Qxem0faMtxZWXBsgF2p + HwSU5 / 8Azu6F / pnf9tv / APIpJV / zu6F / pnf9tv8A / IpKV / zu6F / pnf8Abb // ACKSlf8AO7oX + md / 22 // AMikpv8AT + o4nU6XZGG4vY1xYSQW + 4AHvH7y SG0kpSSlJKUkpSSmdP8AOD5 / kSS2UlKSUpJSklKSUpJSI5FM7d0mJ0BOnySUsMmgkgOkiJEHSfkk pzbLGu + sOLktDjSzCyq32Bri0PNuLDS6In2O + 5JSVooutvtvsuDTaG1bbLWNLS2sDaGOaNXEqUz4 QKr7AxiFk3aSzHrofRZS + 33WtB3XWPBBB / Ne8hKMzIG627BEo8JFfmi6J9LqP / h63 / qa1Eyumkpd JSklKSUpJTyvUPrpm4vVb + m4vSTkCq9uLXc / Loxxda9jLPTqbeWFzveNGykpysz / ABqW4GbR0 / K6 M5l + UGuojMofW4Pca2n1Wbq43NIJLtO6Snf + q3 / iY6R / 4Qxv / PTEkNjqmLgZeMKupECncHS5 + wbh MayElOT + wvql + / X / AOxH / maSVfsL6pfv1 / 8AsR / 5mkpX7C + qX79f / sR / 5mkpX7C + qX79f / sR / wCZ pKdDp / 7E6ZS7Hw76mMc4vINod7iAO7j + 6kpuVZmJc7ZTfXY7nax7XH7gUkJklKSUpJSklM6f5wfP 8iSWykpSSlJKUkpSSlJKabGUfZmW21tsLdBIBOro7pKRMbWKdxpYbbC7bDG / mHbqkpFdZRXZTiCm v1Lw10 + m3b7y6Z + fkkpem3Hs6gcVlTAKiT / NtEbOIMnv8ElNm7 + bxP8AjGfkKfj6 + SzJ082v0T6X Uf8Aw9b / ANTWmL3TSUukpSSlJKUkpy6uh209St6m25zrbHusY140r9RlTLGt2Fktd6LSQ6dRISU5 HUv8XnTuq9YxOt5GVktvwvT9NrHmD6T3Wt3PeXWnV3O + Y4hJTb + q3 / iY6R / 4Qxv / AD0xJCXrPS29 YxBiOsNQDw / cBu4B05HikpxP + YdP / cx3 / bY / 8kklX / MOn / uY7 / tsf + SSUr / mHT / 3Md / 22P8AySSl f8w6f + 5jv + 2x / wCSSUr / AJh0 / wDcx3 / bY / 8AJJKbvSPqtX0nMGY3IdaQ0t2loH0vPcUlO6khSSlJ KUkpnT / OD5 / kSS2UlKSUpJSklKSUpJTnvxHZOKxtZDHSSSe4lJTUsxG2XfZnHaKPTr2hrYd6slz / AKM + XySU2 + pYtHpC1uOLHgtb7Ja4NJ1jb4JKW6Y2u1tj34Yx3l5ncJce0ncN3ZJSW7 + axP8AjK / y FPh28lk + nm1 + ifS6j / 4et / 6mtMXumkpdJSklKSUpJSklKSU8 / wDVb / xMdI / 8IY3 / AJ6YkhL1mjqO RiCvpdopv3g7iY9sGRwUlOJ + y / rn / wBzW / 5 // qNJKv2X9c / + 5rf8 / wD9RpKenqD21MbYZeGgOPiY 1SQzSUpJSklKSUpJSklKSUzp / nB8 / wAiSWykpSSlJKUkpSSlJKcm / qFfT8R + Vfc6umkNDg2o2ndY 4tEMY0uPZJTkD63dEvta + 71WPrAd6jsS5 + reNp9Bv7x7pKdfFya + tYgyaCb6d5btupNJJALSQLmz 35jVJScVWY1brQRS3c0uaxrSSNG6uj + CSmd383if8ZX / ANSU / h28lk + nm1 + ifS6j / wCHrf8Aqa0x e6aSl0lKSUpJSklKSUpJTz / 1W / 8AEx0j / wAIY3 / npiSHUSUpJSklKSUpJSklKSUpJSklKSUpJTOn + cHz / IklspKUkpSSlJKUkpSSnJvY8dLzh55c257S1rmDe6YG2Gdzrx3SU859l + t5qdaetfrtQj7I MZjn7Xhj93ssc8DWPopKYHB + ujenVZA6jbv3Pd9n + xDc3YTH0XO1d20HxSU7OBVnYWE1 / W8l2Vfn tE7qxT6Z2tcxjgCSSDKSnXu / m8T / AIyv8hT8fXyWZOnm1 + ifS6j / AOHrf + prTF7ppKXSUpJSklKS UpJSklPP / Vb / AMTHSP8Awhjf + emJIb2XmY2DScjLeK6wQC4ydTxxKSmj / wA5uhf9y2 / 5rv8AyKSV f85uhf8Actv + a7 / yKSlf85uhf9y2 / wCa7 / yKSklHX + kZNzMejJa + yww1oDtT82pIdBJSklKSUpJS klKSUzp / nB8 / yJJbKSlJKUkpSSlJKUkppY / 8w7 / jWflYkp5 / qmH9YGfWF + d0qhrQ4O / S7a5saKa4 Y5 / 0vpsgB3c + CSlYth2qyrGUOvycQFj4vtFbwALrNu5oiXuZtSU6GZXe / D6ePUOS5pDrLg0nc0CS 7y + JSU6N383if8Yz8hT8fXyWT6ebX6J9LqP / AIet / wCprTF7ppKXSUpJSklKSUpJSklPP / Vb / wAT HSP / AAhjf + emJIZdfuwaOnOs6jSb6N7QWN0Mng8tSU8z + 1Pqj / 5WWff / AOpEkq / an1R / 8rLPv / 8A UiSlftT6o / 8AlZZ9 / wD6kSUzo639V8a5mRR0 + 1llZlrgeD87ElPWdNzq + pYVebU1zGW7oa6JG1xb 2nwSQ2UlKSUpJSklKSUzp / nB8 / yJJbKSlJKUkpSSlJKUkpyH5V + PUGVYtt4e8kvrdW3YWhhaD6jh 9IpKS2Ag4 + 7HeTkWFthIp / RCHP3O0ky5g4nzSUytBqzcbHZS6xtwe51zfSAq9OHN3BwDjuLjG2Ul LEmq1 + I2pwrrodssmsMA09oY2D + CSkt383if8Yz / AKkp8Ovksn082v0T6XUf / D1v / U1pi900lLpK UkpSSlJKUkpSSnn / AKrf + JjpH / hDG / 8APTEkNvOe9ldYbT64fdWx7SNwa1zoc / g / RCSmf2TF / wBD X / mD + 5JSvsmL / oa / 8wf3JKV9kxf9DX / mD + 5JSvsmL / oa / wDMH9ySkjGMraGMaGtHAAgJKZJKUkpS SlJKUkpnT / OD5 / kSS2UlKSUpJSklKSUpJTh5mBj9Qxm05QsDW2F7XMY5 / YN4a13mnQmYGwtnATFF WfgYueaX3G4uxR + jDarhMQYLnB37vPKUZmINdVSgJVbGrDddnP6n1genZj3FuI6vftdSD + iNgczR 3u1goiZESFGAMgU7un9PszLeqUm197muaQA4t3Fmzjb4dpS9w8PD0R7Y4uJt3 / zeJ / xjPyFLh28l T6ebX6J9LqP / AIet / wCprTF7ppKXSUpJSklKSUpJSklPP / Vb / wATHSP / AAhjf + emJIbHVMqzCxDf VBcCBqJGqSnJ6P8AWS7qmW2jaA2YdLYOocdPcfBJTy + X9dfro3Nya8RuB6Fd9tde9j922t7mDdD + fakl6X / nHm09A6f1LKaw35LT6wrb7dw / dBdwkpsdA6 / Z1jIsqc0NbWzdxBkkD94pId1JSklKSUpJ SklKSUzp / nB8 / wAiSWykpSSlJKUkpSSlJKadVWJ6LX3Mr3OnV4EmDHJSUkbRguJDa6nEcgNaUlMv smL / AKGv / MH9ySlfZMX / AENf + YP7klIbhFWIB / pK / wDqSn4 + vksydPNr9E + l1H / w9b / 1NaYvdNJS 6SlJKUkpSSlJKUkp5 / 6rf + JjpH / hDG / 89MSQn6u3HdhkZLiyvcJLRJSU5PScbo9GbWcOx3qE / R2w DAPP3pKefzPqp0x2ZkWftjLpNl1lhraxm1pe9ziBI8Skl6jH6Bh49GwsE2vtqx2 + 2x4G5893BJDZ 6Z0PF6Vc67HJl7dpER3B / gkp0klKSUpJSklKSUpJTOn + cHz / ACJJbKSlJKUkpSSlJKUkpxuossdg 1Gp8PLjy1jxt1mN9b / JJTCynNqycWqi4Muc0NvcGVAucBud / gpj2nhJSVlmc / qlgGS77LUCXM2s4 Ddp1Fc / THikps4TcqwGy297muA2yK + QXbo2s4SUyu / m8Mf8ACM / Brinw2Pksn080HRPo5x7nNvn5 OA / IExe6SSl0lKSUpJSklKSUpJTz / wBVv / Ex0j / whjf + emJISddxLs7ptmNQJe8gf68JKcLoP1ez + ndSrybm + wAgnTSf7RSS1uofVbqOTnX5DG + 2yxzhxwT / AFklPWdMofjdPx6LBD62Brh5hJDaSUpJ SklKSUpJSklKSUzp / nB8 / wAiSWykpSSlJKUkpSSlJKcrrFT8XpmVl12E / Zce2xtcva1xa1z / AHem 9k8JKQ52E3EfjQ4v + 0ZDaTufZ7Wua4mP0v8AJSU2m9J2M2tvtBgAuD7ATH / XElJW4D2Oa9t9ktIM F9jgY7EOsISUvkt2nEb4XAfcx6fDY + Sye482v0T6Gb / 4dyP + qTF7pJKXSUpJSklKSUpJSklPP / Vb / wATHSP / AAhjf + emJIdRJSklKSUpJSklKSUpJSklKSUpJSklM6f5wfP8iSWykpSSlJKUkpSSlJKc zr7t3TcjEkNbk02V2WHUsY4bHOawavd7xDe6Smvl5L8pnTn2BrXDOqB2EOaQa3PaRE8tcPh5nlJT tJKUkprZn08b / jh / 1D0 + Gx8lk9x5tbon0M3 / AMO5H / VJi90klLpKUkpSSlJKUkpSSnn / AKrf + Jjp H / hDG / 8APTEkOokpSSlJKUkpSSlJKUkpSSlJKUkpSSmdP84Pn + RJLZSUpJSklKSUpJSklNTqdVdu FcXiXVsdZW7hzHtaYc0jUEeITsYuQW5DUS1Op01Y46dXS0Mb9uYYHclthJPiSeSmrnVSUpJTWzPp 43 / HD / qHp8Nj5LJ7jza3RPoZv / h4I / 6pMXukkpdJSklKSUpJSklKSU8 / 9Vv / ABMdI / 8ACGN / 56Yk h2ElKSUpJSklKSUpJSklKSUpJSklKSUzp / nB8 / yJJbKSlJKUkpSSlJKUkpwM7PouxbcA4 / UofE2N x7HnsYmNQpIZOGYlSyePijVuT136x42BR0nGfidSf + uVMD3UPa8w140Lol2ugCbKdyukiNRp2n9b oexrPsnUxt7txrQT8TtSEqKTG17Ot0WbZxOpt2 / u41on4 + 1ISpRjaDM6ji5l1Fz8XqjTjvD2huNa ASPEbU6GUwBFbrJ4xMg9mp9Ver3ZmfnUX9Pz8P8AXLnVPure2lzXbnS7QBp0 / EJnFpS + tbdzo1Vd dFz6r7b23ZFj / wBM4ONZnY6sR + aC3QIJdBJSklKSUpJSklKSU8 / 9Vv8AxMdI / wDCGN / 56Ykh2ElK SUpJSklKSUpJSklKSUpJSklKSUzp / nB8 / wAiSWykpSSlJKUkpSSlJKUkpDkYmJl + mcqmu / 0Xi2r1 GB + x7eHt3Aw4eKSkySlJKUkpi1jGTtaG7juMCJPiUlLV1VUtLamNraSXENAAJcZJ07kpKZpKUkpS SlJKUkpSSnn / AKrf + JjpH / hDG / 8APTEkOokpSSlJKUkpSSlJKUkpSSlJKUkpSSmdP84Pn + RJLZSU pJSklKSUpJSklKSUwuY6yl9bDtc5paHeBIiUlPJf80Ov / wDlu / 8AzrP / ACSSlf8ANDr / AP5bv / zr P / JJKb / Rfq / 1Xp2cMnM6g7JrDXN9MuedTwfcSElPQpKUkpSSlJKUkpSSlJKUkp5 / 6rf + JjpH / HDG / wDPTEkOokpSSlJKUkpSSlJKUkpSSlJKUkpSSmdP84Pn + RJLZSU5X1j603ofTXZQ2G5x2UttJDJg uc55aCdrGNLj8I5KjzZRihxFIFludPzauo4VWbUC0Wt9zHRuY8Ha + t0fnMcC0 + YToTE4iQ2KCKcu 7659EousosfZvqcWOhhOrTBTlMP + fHQf37f + 2ykpX / PjoP79v / bZSUr / AJ8dB / ft / wC2ykpX / Pjo P79v / bZSUr / nx0H9 + 3 / tspKV / wA + Og / v2 / 8AbZSUr / nx0H9 + 3 / tspKV / z46D + / b / ANtlJSv + fHQf 37f + 2ykpX / PjoP79v / bZSUr / AJ8dB / ft / wC2ykp2cLMo6hi15mMSarQS0kQdCRx8klJ0lKSUpJTz / wBVv / Ex0j / whjf + emJIdRJSklKSUpJSklKSUpJSklKSUpJSklM6f5wfP8iSWykp4rr + Q7Oyuoi / BzbfTqfhYjG4uQ5pa4TbY2xlD2 / pHwJ10aD3Kx / ieHm8 + aAgPRE3em / 2s2OUIg3u6HQMx7erX41O NlsxcxpvLrsa6lld7Ia / 3XVtH6Rsh5tPdyk + D4uZw4fbyiq21CMxiTYa2UfrJ9pu9LomFZX6jtj3 VtLnNkw4 / pRqVqMSKfrR / wCUWD / 203 / 0skpU / Wj / AMosH / tpv / pZJSp + tH / lFg / 9tN / 9LJKVP1o / 8osH / tpv / pZJSp + tH / lFg / 8AbTf / AEskpU / Wj / yiwf8Atpv / AKWSU7XRcN + Tivf1jpuLj3iwhrGV NgshsHl / cnukpv8A7L6b / wBxKP8Attn / AJFJSv2X03 / uJR / 22z / yKSlfszpv / cSj / ttn / kUlK / Zn Tf8AuJR / 22z / AMikpsV111MFdTWsY3hrQAB8AElMklKSUpJTz / 1W / wDEx0j / AMIY3 / npiSHUSUpJ SklKSUpJSklKSUpJSklKSUpJTOn + cHz / ACJJbKSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSnn / qt / wCJjpH / AIQxv / PTEkOokpSSlJKUkpSSlJKUkpSSlJKUkpSSmdP84Pn + RJLZ SUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU // 2Q ==
    • 305application / pdf
  • Tempus Digital_SELEKTA 170 top2_310 366_RU.indd
    • Библиотека Adobe PDF 9.0FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток эндобдж 3 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 13 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14.1732 14.1732 439.37 300.472] / Type / Page >> эндобдж 14 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14.1732 14.1732 439.37 300.472] / Type / Page >> эндобдж 15 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14.1732 14.1732 439.37 300.472] / Тип / Страница >> эндобдж 16 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14.1732 14.1732 439.37 300.472] / Type / Page >> эндобдж 17 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14.1732 14.1732 439.37 300.472] / Type / Page >> эндобдж 18 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14.1732 14.1732 439.37 300.472] / Type / Page >> эндобдж 19 0 объект > / Font> / ProcSet [/ PDF / Text] >> / TrimBox [14., CoK կ> ) ܽ> ipys 扜 =} 8; ql0t; ީ * HXH

    .

    No related posts.

    Подключен

    Похожие записи

    Схема подключения лампы дрл: Схема подключения лампы ДРЛ

    07.09.2021

    Электрическая варочная панель электроподключение: Подключение варочной панели к электросети

    30.08.2021

    Схема подключения 3х фазного счетчика: как подключить в частном доме напрямую или через трансформатор

    22.08.2021

    Куда обратиться для подключения электричества на участок: Хозяин участка планирует провести на участок электричество: пошаговая инструкция с рекомендациями

    14.08.2021

    Подключение варочной панели bosch к электросети: Подключение варочной панели: схемы и комплектующие

    12.08.2021

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
    Карта сайта
