Подключение сип: Подключение СИП кабеля к дому

Содержание

Монтаж СИП провода от опоры к дому

Во время прокладки или реконструкции электросети необходимо правильно подвести к дому электрический провод. Для этой задачи, которая осуществляется от опоры магистральной линии к дому, зачастую используется СИП. Работа с самонесущим проводом имеет несколько нюансов и требует соблюдения основных правил монтажа.

Какой провод используется для подведения электросети от опоры к зданию?

Профессиональный монтаж провода начинается с правильного выбора СИП. К самому популярному и подходящему типу провода относится СИП-4, что обусловлено легкостью монтажа и демократичной ценой. После выбора типа провода можно переходить к вопросу количества токопроводящих жил и сечения СИП.

Здесь нет проблем – если в здание подводится 1 фаза, то монтировать СИП от столба требуется 2-х жильным проводом, если же 3 фазы, то стоит взять СИП на 4 жилы. Что касается сечения, то зачастую берется провод с сечением 16 кв. мм., провод с меньшим сечением запрещается применять, а с большим и не требуется, поскольку данное сечение отлично справляется с нагрузкой в 60 А.

Фиксация на опоре и подвод провода к зданию

Перед монтажом провода стоит измерить расстояние от дома до опоры, если оно больше 25 м, то требуется дополнительно установить еще одну опору. Если же с расстоянием все в порядке, то можно перейти к процессу фиксации провода на столбе. Поскольку в столбе нельзя делать отверстия, то для монтажа провода применяет стальная оцинкованная лента, бугели и определенные кронштейны.

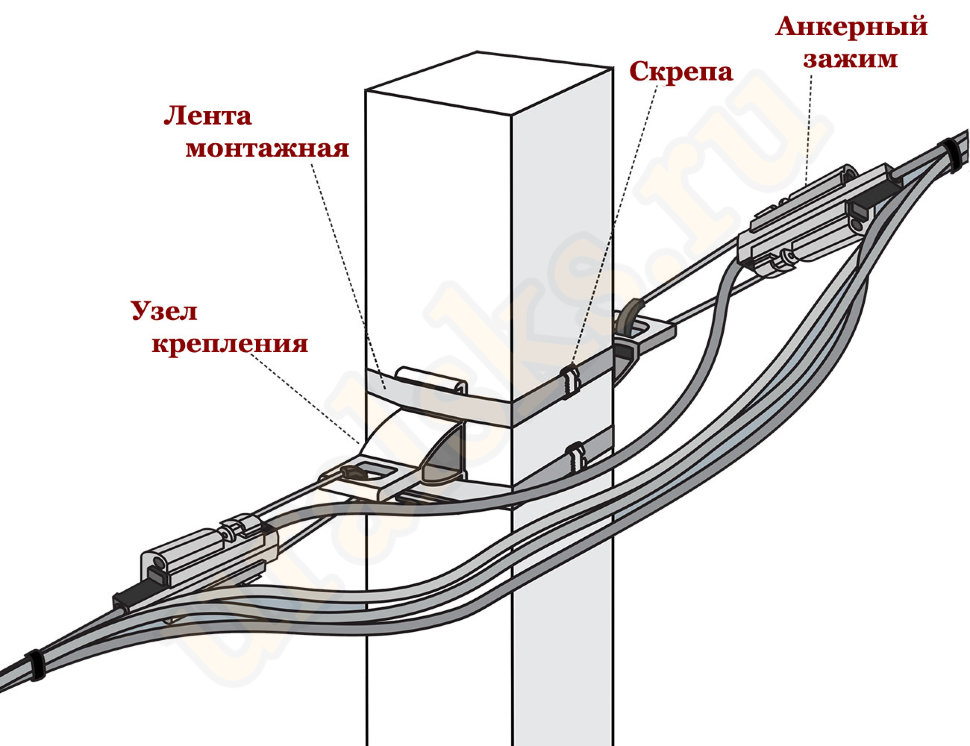

Для фиксации кронштейна на столбе, лента наматывается по типу бандажа в несколько оборотов вокруг опоры, между 2-мя слоями устанавливается кронштейн и плотно стягивается, лента фиксируется за счет скрепок. Далее через натяжной анкерный зажим пропускается СИП и его закрепляют на кронштейн.

Подвод провода от опоры к зданию

После требуется подвести провод, натянуть, зафиксировать и подключить. СИП на фасаде дома закрепляется таким же самым кронштейном, но он фиксируется анкерными болтами. Расстояние от земли до места фиксации провода должно быть 2,75 м, иногда ввиду конструктивных особенностей здания может делаться ввод посредством крыши. Чтобы зафиксировать СИП на кронштейне, нужен анкерный зажим аналогичный тому, что на столбе. На вводном проводе от опоры до места подсоединения не должно быть повреждений и соединений.

Натяжка

Процесс натяжения СИП происходит с применением лебедки, оснащенной специальным захватывающим механизмом для несущей жилы или полностью СИП. Во время натяжения не стоит переусердствовать, нужно правильно рассчитать усилие, для этого применяется динамометр. В проектной документации всегда обозначается сила натяжения провода, также эти данные можно посмотреть в специальной монтажной таблице.

Ни в коем случае не рекомендуется делать натяжение «на глаз». Поскольку в зимнее время в случае правильной натяжки в агрессивных погодных условиях (снег, обледенение) провод не оборвется, влага не начнет стекать по проводу в дом и не попадет в электрический щит.

Методы подсоединения СИП на столбе

Подсоединение провода СИП к токопроводящей линии на столбе может осуществляться несколькими методами в зависимости от самого СИП.

Изолированные линии зачастую требуют использования определенных прокалывающих зажимов, производящиеся в большом ассортименте для разнообразного вида изоляционного слоя и сечения. Определенные модели зажимов могут использования без обесточивания линии. Их конструктивные особенности подразумевают наличие срывной головки в изоляции, что дает возможность сделать безопасное подсоединение провода к линии электропередач. Стоит запомнить, что прокалывающие зажимы нельзя устанавливать дважды, поэтому с первого раза нужно сделать правильный монтаж.

Оголенные линии подразумевают применение отдельных зажимов, имеющих контакты с гладкими поверхностями без прокалывающих деталей. Перед подключением дома к магистральной линии стоит все работы уточнить с компанией по энергоснабжению, поскольку у нее могут быть определенные стандарты к технологиям установки и электротехническому оснащению.

Подсоединение к электрощиту

Подведение провода в здание и его подсоединение к щиту подразумевает использование специальных каналов, труб или гофр. На практике для этой цели может использоваться простая водопроводная труба. В то же время незащищенные проводники должны быть скрыты от случайного контакта с местами, где могут находиться люди. В щите провод следует соединить с вводным рубильником, перед этим опрессовав жилы. Порой к проводу с использованием прокалывающих зажимов подсоединяют ответвления от медного кабеля ВВГнг, после этого происходит подключение к электрощиту или прямым образом к вводному автомату.

Как подключиться к СИП, находящемуся под напряжением?

Есть первое Правило, подключение к проводу СИП, как на столбе, так и на фасаде дома, должно выполняться исключительно квалифицированным электриком(!!!)

Есть второе Правило, которое гласит что подключение провода СИП к магистрали, осуществляется только после того как подключаемый провод (например ВВГ) соединен со щитом. Для начала подключите провод к вводному автомату, а потом устанавливайте его на СИП.

И это обязательно нужно знать, и тогда не станет такой вопрос и вы не подвергните опасности себя, а свою улицу угрозе остаться без электричества.

Даже не могу представить, какие обстоятельства могут вынудить не электрика по образованию, лезть подключаться самому к СИПу под напряжением, вместо того что бы вызвать и дождаться электрика. Ну все таки подобные обстоятельства появились, тогда так —

Если же СИП уже подключен к магистрали, то все наши советы скорее будут как минимум для «электротехнического персонала» хотя бы II и III группы допуска. Лезть в провода под напряжением, не имея понятия об электротехнике, не советую. Нужно знать хотя бы азы.

Ну уж коли вы отличаете контактор от клавишного выключателя, то подключить дом от СИПа находящегося под напряжением, вы сможете, с максимальными мерами предосторожности.

Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра. Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции.

Для «врезки» в СИП есть вот такие ответвительные зажимы —

они прокалывают изоляцию СИПа и входят в сердечник (в жилу) Между собою стороны зажима соединены перемычкой, которая собственно и является проводником тока от СИПа к ответвлению.

Один из контактов обжимает питающий провод СИП, находящийся под напряжением, второй зажимает провод-отвод идущий в помещение. Затягивается зажим обычным ключом. Момент затяжки определяется сворачиванием головки болта — как свернулась головка, значит хватит (крепеж этих зажимов напоминает крепление замков руля у мотоциклов и автомобилей — так же сворачиваются головки)

Внутри зажима происходит следующее —

К стати, такие зажимы с ответвлениями ставятся не только на СИП под напряжением, а и без напряжения. Например при ремонте воздушных линий электропередач для заземления участка линии. Ведь даже если напряжение с линии снято, всегда имеется риск получить удар от блуждающего, и вот здесь тоже помогает такой зажим.

Вот с такими мерами предосторожности делают это спецы —

— обязательно диэлектрические перчатки, изолированный ключ и удерживающее устройство. Хотя ответвительный зажим и считается относительно безопасным, но иногда изоляция СИПа имеет свойство лопаться, особенно на больших пролетах между опорами —

Но, не боясь показаться нудным, опять предостерегу. Подумайте прежде чем лезть к СИПу под напряжением! (это не касается квал.

электриков — они и без меня знают ответ на этот вопрос)

Подключение частного дома проводом СИП

В России, как и во многих других странах мира, энергетические организации, производящие электроснабжение для потребителей, применяют воздушные линии электропередач. Есть два основных способа подключения к воздушной линии электропередач – это подключение с помощью СИП (самонесущего изолированного провода) и прокладка кабеля в земле. В этой статье давайте более подробно остановимся на подключении потребителей к воздушной линии электропередач с помощью СИП.

При получении разрешения на подключение к электрическим сетям необходимо получить тех. условия (перечень необходимых технических мероприятий), которые следует соблюсти. На основании полученных тех. условий проектирующая организация разрабатывает проект подключения вашего здания. Принимая во внимание климатические условия и тип местности, в проекте электроснабжения будет отражено самое безопасное и оптимальное расстояние пролета для СИП без установки дополнительных опор и столбов.

Монтаж ввода выполняется от опоры воздушной линии электропередач до дома с помощью провода СИП, который натягивается на анкерные кронштейны при помощи специальных зажимов. При подключении к ВЛ (воздушной линии электропередач) выполняется повторное заземление PEN проводника, что повышает надежность существующей TN-C системы заземления.

Монтаж СИП от опоры к стене дома происходит при помощи анкерных кронштейнов на высоте не менее 2,75 м от уровня земли, а ввод в дом выполняется металлической трубе (гильзе) после чего происходит заделка гильзы противопожарным составом. Ввод СИП в деревянный дом запрещен, поэтому следует выполнять переход на медный кабель, например ВВГнг. Дальнейший способ прокладки кабеля до щита в доме может быть различным – главное способ прокладки должен соответствовать требованиям пожарной и электрической безопасности.

Электромонтаж открытой проводки можно выполнить в кабель-канале, электротехническом плинтусе, ПВХ трубе, не поддерживающей горение или с помощью керамических изоляторов. Электромонтаж скрытой проводки является более трудоемким и требует выполнения в толстостенной металлической трубе, что является очень затратным способом. Но, в любом случае, при вводе в электрощит, питающий кабель должен быть подключен на вводной автомат защиты.

О подземном способе подключения дома к электросети расскажем в следующей статье.

Подключение участка или дома к электрической сети

Что потребуется? Какой материал?

Итак, Вы купили долгожданный участок земли и хотите его подключить к электрической сети или у Вас уже существующий дом и Вы по какой-то причине хотите пере-подключить его (поменять счетчик или щиток).

Электрическая линия ведется проводом СИП по опорам СВ-95, либо СВ-105. Около Вашего участка размещается одна из них, с которой Вы и будете брать питание.

Какой материал потребуется, чтоб установить щиток на опоре?

Итак, Вам потребуется провод сип-4 2х16 — 220В (две жилы) или сип-4 4х16 — 380В (четыре жилы). Длина опоры 9,5 метра (1,5м в земле и 8м над землей). Щит располагается на высоте 1,5 метра от земли. Прибавив по 1,5м на верх опоры и на низ, чтобы завести в щиток, получаем необходимое количество провода 9,5м (округляем до 10м).

Чтобы подключить сип на опоре к питанию потребуются прокалывающие зажимы ZP645 или ZP10 (220В — 2 шт, 380В — 4 шт).

Закрепить сип на опоре можно несколькими способами. Мы расскажем о двух.

Первый способ — с помощью хомутов.

Вам потребуется зажим натяжной РА 25-ТЕ или DN123 — 1 шт для того, чтобы закрепить провод на опоре. Если питание проходит через Вашу опору, то сверху на ней уже установлен кронштейн анкерный СА 1500, закрепленный лентой F20.07 . Соответственно, крепите натяжной зажим на опоре и закрепляете свой провод. Для защиты от погодных условий вниз провод сип-4 2х16 можно прокладывать в трубе гофрированной ПНД 25, а сип-4 4х16 в ПНД 32.

Опускаете провод в трубе пнд либо нет, крепите к опоре с помощью хомутов 500х7,6

Второй способ — с помощью зажимов.

Потребуются зажим натяжной РА 25-ТЕ или DN123 — 2шт. Первый крепиться на опоре, второй внизу на щитке. Провод натягивается и крепится зажимами. Будет висеть натянутый как струна)

Теперь переходим к выбору щитка.

Для однофазного подключения 220В потребуется Щит ЩРН-М 370х325х180мм IP54 (если внутри помещения, то подойдет Щит ЩРН-М 370х325х180мм IP31).

Для трехфазного подключения 380В потребуется Щит ЩРН-М 500х400х220мм IP54.

Щит крепится на опору на высоте 1,5 метра от земли. Для монтажа потребуются два куска ленты крепления F20.07 по 1 метру и несколько саморезов по металлу со сверлом (Саморез по металлу 4,2х13 сверлоконечный). Делаете из ленты полукруг вокруг опоры и прикручиваете ее к щитку.

Комплектация щитка.

Однофазное подключение 220В.

Счетчик Нева 106, Меркурий 201.5 (механическое табло), Меркурий 201.2 (ЖКИ табло) — 1 шт. Вводной автомат на 25А-32А двухполюсный (32А 2п ВА47-29 IEK) — 1шт и автоматы на ответвление 16А-25А в зависимости от потребителей (1п 16А ВА47-29 IEK) — 5шт. Розетка на DYN-рейку — 1шт , шина нулевая — 2шт.

Трехфазное подключение 380В.

Теперь можно составить список заказа

Однофазное подключение

провод СИП-4 2х16 -10м

Зажим ответвительный ZP10 — 2шт

Зажим анкерный РА 25-ТЕ — 2шт

лента F20.07 — 3м

Кронштейн СА25 1шт

саморез по металлу 10шт

счетчик однофазный — 1шт

щит уличный ЩРН -1шт

DYN-рейка 60см 1шт

Выкл. авт. 2п 25А 1шт

Выкл. авт. 1р 16А 3шт

Выкл. авт. 1р 25А 2шт

Розетка на DYN 1шт

Шина нулевая 2шт

Это список материала на однофазное подключение

Трехфазное подключение

провод СИП-4 4х16 -10м

Зажим ответвительный ZP10 — 4шт

Зажим анкерный РА 25-ТЕ — 2шт

Кронштейн СА25 1шт

лента F20. 07 — 3м

саморез по металлу 10шт

счетчик трехфазный — 1шт

щит уличный ЩРН -1шт

DYN-рейка 100см 1шт

Выкл. авт. 3п 32А 1шт

Выкл. авт. 3п 25А 1шт

Выкл. авт. 1р 16А 3шт

Выкл. авт. 1р 25А 2шт

Розетка на DYN 1шт

Шина нулевая 2шт

Это список материала на трехфазное подключение

Подключение электричества от столба до дома. Провод СИП

Для проводки к дому от столба используют современный кабель — СИП.
Кабель самонесущий, не требует дополнительного тросика. Изоляция провода состоит из специального полителена, на который не действует солнечный свет. Заявленный срок службы такой изоляции 25 лет. Специальная натяжная арматура для СИПа позволяет натянуть его до прямой линии, с небольшим техническим провисом. При очень сильном воздействии на СИП, натяжная арматура освобождают его и не дают порваться проводу.

К кабелю продаются специальные «орешки» для СИПа. Орешки полностью изолированы и герметичны. При подключении к линии, такими орехами, провод не требует зачистки. В конструкцию орехов входят специальные крокодильчики, которые при закручивании болта прокалывают провод. При закручивании болтов, на таких орехах, старайтесь протянуть его сильнее , так чтобы верхняя головка болта отломилась, это означает хороший контакт.

СИП на 220вольт берём 2*16мм2, а на 380вольт 4*16мм2. В комплект к проводу СИП входит: два натяжителя с двух сторон;
чётыре орешка для СИПа по два с каждой стороны ( на 380вольт 8-мь орешков). Крепление кабеля с одной стороны на столбе производим с помощью кольца натяжителя за ножку изолятора. А с другой стороны лучше приобрести специальную площадку с кольцом, которую крепим к деревянному дому с помощью саморезов , а на каменном доме с помощью анкеров. Площадку на доме надо установить с той грани дома где нет ската крыши. Чтобы при сходе снега с крыши он не оборвал провода. После крепления на дом, около площадки, ответвляем его с помощью специальных орехов для СИПа на медный провод. Лучше ВВГнг 2*10мм2 если 220 вольт и ВВГнг 4*10мм2 если 380 Вольт. Ведём этот провод, в коробе, по фасаду дома до того места, где примерно будет стоять электрощит. Сверлим отверстие, в дом, в него вставляем металлическую трубку, протаскиваем провод в отверстие и, в коробе, протягиваем до места шата окончательно. Лучше нанять электромонтажною фирму занимающуюся электропроводкой в загородных домах в частности подключающие дома от столба до дома или нанять электрика профессионала, который с этой задачей легко справиться.

Теперь поговори о счётчике электроэнергии. В садоводческих товариществах, и при частном подключениях, местные энергетики или электрики заставляют ставить счётчики на столбах в специальных герметичных щитах, на уровне глаз, для проверки его чтобы не входить в дом. Так что если в вашем электрохозяйстве всё строго, местные электрики за этим следят, лучше с ними не ссориться надо у них получить технические условия для подключения, таких как: Вашу выделенную мощность, то есть ампераж вашего вводного автомата;
Марку счётчика и как его надо расположить на столбе и в доме и. т.д.
Это лучше сделать чтобы потом не было проблем с подключением позже, когда всё уже будет стоять.
Как правило могут быть разные местные мелочи и тутошние электрики к ним могут придраться.

Самойлов Олег.

Технология монтажа и ремонта провода СИП на опорах

В современных энергетических системах повышение уровня надежности и электробезопасности стал одним из главных приоритетных направлений развития. В новых конструирующихся линиях электропередач стали использоваться провода СИП, также на них заменяются находящиеся в эксплуатации линии. Провода СИП применяются не только в магистральных линиях и их ответвлениях, но и при вводе питания в здание.

Монтаж проводов СИП на опорах

Вернуться к навигации

Монтаж кабеля на cтолбы

Воздушные линии электропередач с изолированными проводами (ВЛИ) или провода СИП имеют свои особенности при строительстве. Монтаж СИП на опорах, как и при любых строительных работах, проходит этап подготовки территории, заключающейся в вырубке деревьев, кустов, очищении от преград и т. д. Для удобства до начала сборки кронштейны крепят к столбам на земле с помощью стального ленточного хомута, не поддающегося процессу коррозии, затем лишние ленты удаляют.

Монтажные работы на опорах

После установки опор с кронштейнами переходят к этапу сборки ВЛИ. Температура окружающего воздуха должна быть не менее 20?С. Как отмечалось выше, технология монтажа СИП имеет особенность при раскатке проводов, т.е. необходимо сохранить целостность изоляции до ввода в эксплуатацию. Барабаны с проводами установлены на машине, и, используя специальные роликовые арматуры и канаты-лидеры, равномерно распределяются по опорам.

Вернуться к навигации

Ручная раскатка проводов

Процесс раскатки с барабанов вручную возможен только в том случае, если строительная длина не превышает 100 м при сечении жилы каждой фазы не более 50 мм², также на объектах и территориях с высотой пролета менее 50 м.

Ручная раскатка и монтаж СИП для каждого пролета одинакова и проходит в несколько этапов:

Первая установленная опора является анкерной, с которой начинается непосредственно сама линия электропередач. Барабан с СИП размещают на расстоянии не менее высоты опоры, на конец провода укрепляют канат с помощью монтажного чулка.
На последующих промежуточных опорах используют и монтируют роликовые арматуры, в которые сразу складывают канат. Весь процесс прокладки проходит под контролем электромонтера. Барабан должен вращаться равномерно и одномоментно с процессом натягивания каната. Скорость раскручивания барабана ограничивается 5-ю км/ч, изолированные проводники не должны соприкасаться с поверхностью грунта и любыми другими предметами и объектами.
Конечная опора предполагает фиксацию с помощью зажима несущей нулевой жилы на кронштейн анкерной опоры, при этом фазные жилы остаются свободными для присоединения нагрузки.
По завершении прокладки СИП на опорах на первой анкерной опоре устанавливают динамометр с лебедкой и начинают их натягивать. Динамометром контролируют прикладываемую силу, которую определяют по документации, при этом контролируя качество процесса. После окончания прокладки и стягивания проводники оставляют висеть на некоторое время.
Монтаж СИП на первой анкерной опоре должен проходить с учетом закрепления несущей жилы на кронштейне с помощью фиксирующего зажима. После стягивания стальным хомутом демонтируют устройства прокладки (ролики, лебедки). Оставляют необходимую длину, срезают и удаляют бухту.
На промежуточных опорах проводники с роликов переносят и фиксируют в зажимах, одновременно отделяя нулевую жилу пластиковым клином от фазных жил. Роликовый аппарат после этого удаляют, стальными хомутами стягиваются все жилы с двух сторон. Расстояние от зажима должно составлять 150 мм. Дополнительный хомут позволяет крепить фазные проводники под зажимом.

Раскаточные ролики на опорах

Вернуться к навигации

Соединение кабеля

Закончив монтаж СИП на опорах, начинается подсоединение к линии питающей сети, от которого пойдет ввод к объекту или зданию.

Подключение к питающей магистральной линии осуществляют при помощи плотных герметических зажимов. Для этого удаляют изоляцию проводника, на концах которых предусматривают установку зажима, и с помощью пресса сжимают до полного контакта. При наличии неизолированных проводников магистральных сетей присоединение происходит таким же образом, где вместо зажимов можно использовать специальные гильзы с герметизирующим материалом для неизолированных проводников.
Зажимы для ответвления используются для подключения вводов к магистральным линиям с неизолированными проводниками. В магистральных ответвлениях рекомендуется использование проводников без несущей жилы, при этом все жилы закрепляются одним стальным хомутом в зажиме.
При невозможности снять изоляцию проводника при подключении ввода к объекту применяют зажим для прокалывания. Зажим позволяет проколоть изоляцию вплоть до самой жилы при затяжке болтового соединения, которое можно контролировать калибровочной головкой.

Вернуться к навигации

Подключение ввода здания магистрали

Для присоединения ввода жилого помещения вручную к магистральной линии используется кабель СИП-4, число одинаковых жил в котором составляет 4. Питание жилого помещения можно осуществить двумя способами.

Вернуться к навигации

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Вернуться к навигации

Подземный способ от столба

Подземная прокладка позволяет обеспечить защиту от негативных воздействий окружающей среды и коротких замыканий при обрыве проводов. Этапы монтажа:

Подготовка траншеи для кабеля глубиной 0,8 м, если проходит под дорогой, то увеличивают до 1 м. В траншею спускают проводник с опоры.
Прокладка проходит в специальной гильзе, сделанной из металла или пластика. Она используется и на выходе из траншеи по опоре на высоте более 2 м. Ввод в здание или жилое помещение проходит под фундаментом также посредством гильзы. Либо по фасаду здания при расположении электрического щита снаружи.
После этого закапывают траншею и устанавливают специальные метки с указанием о прокладке кабеля.

Схема проводки под землей

Вернуться к навигации

Ремонт СИП

При повреждении кабеля СИП во время работы необходимо провести соответствующие ремонтные работы. При незначительных повреждениях изоляции какой-либо из жил ремонт проводится без отключения питания. Восстановление изоляции жилы проходит с помощью наложения клеящего двойного слоя изоляции. Жилу извлекают клином из пластика на время наложения клеящейся массы. При длине, не превышающей 2 м, жгут не подлежит замене при проведении восстановительных работы фазных жил. Поврежденный участок удаляется, и заменяется на новый провод с теми же характеристиками. В зависимости от условий работ используются как зажимы для ответвления, так и прокалывающего типа.

При ремонте длинных участков вначале отключает питание от сети. Выполняют заземление. Далее проводник отсоединяют и спускают на поверхность земли на канате. Производят замену проводника, монтаж на опоре и подключение к питанию.

Если питающий ввод жилого помещения или здания поврежден на 20% и более, то необходимо провести ремонтные работы. Нагрузка должны быть отключена. Отключение питания от сети на усмотрение работников и в зависимости от условий проведения работ. Производят отключение питающего ввода путем отсоединения сначала фазных проводников опоры, затем несущего. Для предотвращения падения концы должны быть зафиксированы. Ремонт проводят на земле, предварительно спустив веревкой, освобождая от кронштейна. После окончания ремонта все действия производят в обратном порядке.

Для надежной работы и длительной эксплуатации необходим правильный монтаж СИП и своевременный ремонт при обнаружении нарушений в работе, что позволит повысить надежность в электроснабжении потребителей.

Провод СИП | Заметки электрика

Здравствуйте, уважаемые посетители сайта «Заметки электрика».

У меня к Вам вопрос. А Вы знаете что такое провод СИП?

Если нет, то данная статья предназначена именно для Вас.

В ней я расскажу Вам что такое СИП, его назначение и применение, достоинства, разновидности и многое другое.

Итак, начнем.

Что такое СИП? Введение и назначение

СИП дословно расшифровывается, как самонесущий изолированный провод.

В настоящее время активно ведется работа по замене старых воздушных линий (ВЛ) электропередач, выполненных из неизолированных проводов (например, марки АС), на самонесущие изолированные провода СИП.

Такую модернизацию я наблюдаю в распределительных сетях, как низкого напряжения (до 1000 В), так и высокого (выше 1000 В). И это не удивительно, ведь наружная электропроводка, выполненная неизолированными (голыми) проводами имеет множество недостатков. Вот некоторые из них:

опасность при обрыве проводов в плане поражения электрическим током
случайные прикосновения людьми, животными и механизмами (частенько воздушную линию, находящуюся под рабочим напряжением задевает грузоподъемная техника)
схлесты проводов при сильном ветре
гололед и налипание снега
необходимость в периодической обрезке веток деревьев от перекрытия ими линии

Перечислять можно и дальше. Все вышесказанные недостатки подтверждаются примерами из моей практики.

На этой фотографии произошел обрыв фазного провода воздушной линии.

В последствии обрыва фазного провода погибло добродушное животное. Сразу к Вам вопрос — это суслик или нет?

Вот пример частого схлестывания проводов в частном деревянном доме при малейшем ветре.

А вот мы приехали на комплектную трансформаторную подстанцию (КТП) напряжением 10 (кВ) для обрезки веток деревьев, которые загородили вводной портал. Если не обрезать, то ветками деревьев может перекрыть вводную линию.

Что то я немного отвлекся. Думаю примеров достаточно. Вернемся к проводу СИП.

Назначением СИП проводов является передача и распределение электрической энергии в сетях от 220 (В) до 20 (кВ).

Если сказать простым языком, то провод СИП представляет собой алюминиевые жилы круглого сечения, которые сверху покрыты изоляцией из светостабилизированного сшитого полиэтилена.

Но не все жилы могут иметь изоляцию, но об этом чуть позже.

Применение проводов СИП в России

Несколько слов расскажу об истории применения самонесущих изолированных проводов в России. На нашем рынке они появились впервые около 20 лет назад, но массовое применение их началось примерно около 5-7 лет назад.

Ведь просто представьте себе, что при затратах всего на 20% больше на приобретение СИП, по сравнению с неизолированными проводами, мы получаем гораздо большую надежность и электробезопасность, практически, как у кабельных линий.

В 2006 году вступил в силу регламентирующий ГОСТ Р 52373-2005 о «Самонесущих изолированных и защищенных проводах для ВЛ», а также в ПУЭ последнего издания внесли пункты по требованиям прокладки и монтажа СИП проводов. Например, п.2.4.8. гласит, что при прокладке СИП в лесных массивах выруб просеки не требуется. Да и вообще при строительстве или реконструкции воздушных линий ПУЭ рекомендует использовать самонесущий провод.

Основным применением самонесущих проводов СИП является монтаж (ГОСТ Р 52373-2005, п.10.3):

магистральных линий электропередач
линейных ответвлений от линий ВЛ
ответвлений для ввода электропроводки в жилой дом

На последнем мы остановимся более подробно в следующих моих статьях. Чтобы не пропустить самое интересное, подпишитесь на получение статей на почту.

Согласно этого же п.10.3 провода СИП можно прокладывать прямо по фасаду (стене) зданий.

Прошу заметить, что внутри помещений провод СИП прокладывать запрещено.

Здесь возникает много вопросов и разногласий. В ПУЭ нет четкого пункта, где говорилось бы, что СИП можно прокладывать внутри помещений. А в названии ГОСТа Р 52373-2005 сказано, что он предназначен только для воздушных линий.

Недавно на рынке стал продаваться провод марки СИП-5нг, но в приведенном выше ГОСТе такой марки нет, т.е. производитель выпускает его по своему разработанному техническому условию (ТУ). Если в этом ТУ указано, что СИП-5нг можно прокладывать внутри помещения, то значит можно и производитель гарантирует безопасность такой эксплуатации. Только учтите, что при согласовании и подключении такой электроустановки в работу могут возникнут проблемы.

Достоинства самонесущих изолированных проводов СИП

Рассмотрим основные достоинства.

1. Эксплуатация и обслуживание

Считаю, что основным достоинством самонесущих изолированных проводов являются значительные сокращения трудовых и материальных затрат на эксплуатацию и обслуживание. Выше я уже говорил, что по надежности они немного уступают кабельным линиям.

При использовании СИП практически исключены короткие замыкания при сильном порывистом ветре или при налипании снега. Также эти провода обладают большой механической прочностью, что минимизирует возможность их обрыва.

2. Монтаж

Монтаж провода СИП очень удобен и прост. Для этого имеется специальная арматура, которая исключает установку на опору ВЛ траверс и изоляторов, что ускоряет процесс монтажа и ремонтов. Кстати, провод СИП можно прокладывать прямо по фасаду здания.

Более подробно о монтаже СИП мы поговорим в отдельной статье.

3. Потери в линии

На воздушной линии электропередач, выполненной самонесущими изолированными проводами СИП, значительно уменьшаются потери. Это достигается засчет уменьшения реактивного сопротивления изолированного проводника приблизительно в 3 раза по отношению к неизолированному.

4. Подключение

Подключение к линии возможно выполнить без снятия напряжения с электроустановки.

5. Воровство

Уменьшается количество подключений к линии с целью воровства электрической энергии.

6. Срок службы

Срок службы проводов СИП составляет более 25 лет, по причине того, что в качестве материала для изоляции выбран сшитый светостабилизированный полиэтилен, который длительно выдерживает ультрафиолетовые излучения.

7. Внешний вид

Ну и напоследок хочется отметить эстетику внешнего вида. Вы только посмотрите как выглядит ответвление на вводной электрический щит, выполненное с помощью СИП.

Можно и дальше продолжать говорить о достоинствах этих проводов. Но приведенных фактов уже предостаточно, чтобы сделать выбор в их пользу.

Вот здесь может и появиться проблема в их выборе, т.к. существует несколько систем (разновидностей) проводов СИП:

СИП-1
СИП-2
СИП-3
СИП-4
СИП-5

P. S. Каждая система СИП предназначена для организации определенных задач и целей. В ближайших статьях мы подробно рассмотрим каждую систему отдельно. Следите за обновлениями на сайте. Форма подписки находится в конце статьи и в правой колонке сайта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы подтвердим, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас возникли проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne.Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede.Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 6a24f00ec81a35ad.

Stream D’LION — VIP потерянное соединение через Interval Audio

Следуй за Д’лионом: Soundcloud: @dliondub Facebook: www.facebook.com/DLionOG Twitter: twitter.com/DLIONSUCKS Instagram: www.instagram.com/leondlion/

во-первых, черт возьми, конец

2021-08-06T22: 20: 21Z

отрывной днб. боже, ето прекрасно, но я скорее всего посля того как у меня пройдет переходной возраст перестану слушать такое

2021-08-06T22: 19: 16Z

брух

2020-12-25T03: 33: 18Z

треснувший

2020-09-17T21: 56: 51Z

объятия бойни

2020-08-14T16: 36: 15Z

Изменение порядка

2020-08-12T15: 41: 53Z

U снова🔥

2020-08-03T09: 40: 55Z

Комментарий Cryo

я мог плакать счастливым

2020-07-22T10: 45: 39Z

Комментарий Cryo

что за хуйня

2020-07-22T10: 45: 30Z

D’LION THO !!

2020-07-17T20: 31: 30Z

Комментарий Tr7

так громко, чувак, это как стадион dnbx1000

2020-07-17T18: 15: 56Z

DNB’LION

2020-07-14T14: 15: 12Z

Комментарий Lych.

хорошо хлопни мой член веслом и трахни меня, пока я не стану пурпурным

2020-07-14T04: 09: 00Z

AAAAA

2020-07-13T15: 20: 45Z

это безумие

2020-07-13T10: 40: 54Z

🔥🔥🔥🔥🔥

2020-07-12T15: 53: 29Z

СВЯТОЙ ДЕРЬМО

2020-07-12T12: 20: 47Z

собираюсь кончить

2020-07-12T11: 44: 32Z

Комментарий от $

уровня азарта неописуемы

2020-07-12T09: 23: 32Z

ТВОЯ ПИЗДА НА САМОМ ДЕЛЕ

2020-07-12T04: 32: 52Z

пизда

2020-07-11T21: 07: 47Z

Это чертовски больно

2020-07-11T09: 51: 37Z

Комментарий от Ankou

уничтожить

2020-07-11T08: 57: 21Z

Комментарий PIPER

YOIIII

2020-07-11T07: 05: 54Z

бля пизда

2020-07-11T05: 26: 17Z

ЭТО СНАР

2020-07-10T21: 19: 28Z

как

2020-07-10T20: 55: 00Z

КАК

2020-07-10T18: 48: 25Z

Днб’лион

2020-07-10T17: 36: 12Z

фукл

2020-07-10T17: 35: 59Z

Comelit 1449 | VIP-кабель для подключения устройств ViP к компьютеру

Comelit 1449 | Кабель VIP для подключения устройств ViP к ПК

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Товар доступен для заказа.Время выполнения заказа обычно составляет 2 дня
Точная дата отгрузки будет подтверждена вами после получения заказа нашим отделом продаж (в рабочие часы).

Бесплатная доставка при заказе от 50 £
Распространяется на заказы на товары НА СКЛАДЕ на общую сумму 50 фунтов стерлингов, пр. НДС

Comelit 1449 | ViP Connection RJ45 Cable 2 метра

Comelit 1449 | Кабель ViP Connection RJ45, 2 метра

Программное обеспечение ViP, которое раньше продавалось с кабелем, теперь можно загрузить бесплатно!

Кабель используется вместе с сетевым коммутатором Comelit модели 1440, который использует POE (Power over Ethernet). Коммутатор имеет два порта (10/100 Мб) и четыре (10 Мб) порта и позволяет подключать кабели от одного входа до четырех.

Технические характеристики:

Кабель Ethernet RJ45
4-полюсное подключение
Длина 2 метра
Для подключения переключателя 1440 к ПК

Дополнительная информация
Марка	Комелит
Принадлежности	Разные аксессуары
Тип продукта	Приемник управления (распределитель)

Товары того же бренда

Вложения

Comelit — Кат. 142 Системный каталог VIP 2011 (40 страниц) pdf (54,92 МБ)

Инструкция Comelit ViP pdf (75.01 МБ)

Cloudflare

	Для бесплатной пробной версии требуется действующая кредитная карта
	Basic Plus	Исследования	проспект	Премиум	Премиум Плюс
Ежемесячные планы подписки	$ 14	$ 49	$ 79	$ 99	$ 169
Годовые планы подписки	$ 99	$ 399	$ 699	$ 899	$ 1499
Подпишитесь на годовые планы и сэкономьте	41%	32%	26%	24%	26%
Исследования компании
Доступ к более чем 17 миллионам профилей компаний
Доступ к более чем 18 000 отраслей
Создание и сохранение основных списков компаний
Доступ к основным фильтрам и форматам поиска
Create & Save Adv. Списки компаний и критерии поиска
Расширенный поиск (фильтр по десяткам критериев, включая доход, сотрудников, деловую активность, географию, расстояние, отрасль, возраст, телефон и демографические данные)
Ограничения на экспорт информации о компании		250 / месяц	500 / месяц	750 / месяц	1,000 / месяц

Место исследования
Список арендаторов @ 6+ миллионов зданий
Поиск здания и арендатора по адресу или названию улицы
Создание, сохранение и публикация списков мест и критериев поиска

Связаться с отделом исследований
Доступ к информации о более чем 40 миллионах контактов (без электронной почты)
Расширенный поиск контактов
Создание, сохранение и обмен списками контактов и критериями поиска
Ограничения на экспорт контактной информации (без адресов электронной почты)			500 / месяц	750 / Месяц	1,000 / Месяц
Ежемесячная подписка — Ограничения на контактный адрес электронной почты				100 / Месяц	200 / месяц
Годовая подписка — Ограничения на контактный адрес электронной почты				1,200 / год	2,400 / год

Ограничения на использование содержимого (страниц в день)	200	700	1,000	1,500	2,000
Нажмите здесь, чтобы начать бесплатную пробную версию 212-913-9151 доб. 306
Примечание. Бесплатная пробная версия требует регистрации и действующей кредитной карты. Каждый пользователь ограничен одной бесплатной пробной версией. [электронная почта защищена]

Invent Penn State | Венчурная и IP конференция

Конференция Invent Penn State Venture & IP Conference состоится 28 и 29 апреля 2022 года.

Конференция Invent Penn State Venture & IP Conference — одна из крупнейших конференций технологических стартапов в Средней Атлантике, собравшая более 800 участников, включая 70+ начинающих предприятий и 40+ инвестиционных компаний со всей страны.Конференция освещает инновации быстрорастущих и развивающихся рынков, включая ИТ, энергетику, передовое производство, биотехнологии, здравоохранение, B2B и B2C. Ожидается, что конференция 2022 года будет еще более привлекательной, чем в прошлые годы. Нам не терпится познакомить вас с этими замечательными первопроходцами и отметить дух новаторства и предпринимательства, который царит в Пенсильвании.

Конференция Invent Penn State Conference 2021 года снова предоставила отличную платформу для встречи с заинтересованными сторонами, обновления наших знаний и практики нашего мастерства.Я с нетерпением жду возможности снова участвовать в 2022 году.

— Дэвид Радин из Confirmed LLC.

Venture Connection — событие в центре конференции Penn State Venture & IP Conference. На этом мероприятии инвесторы размещают виртуальные комнаты для переговоров, чтобы встретиться с предпринимателями, которых они подобрали на основе потребностей в капитале, отрасли и других ключевых критериев. Сессии разбиты на сегменты, что дает каждому инвестору возможность встретиться с десятком тщательно отобранных предпринимателей, ищущих капитал.

Предприниматели не обязательно должны быть аффилированными с Penn State, но должны подать заявку на участие в Venture Connection. Затем эти заявки рассматриваются нашим отборочным комитетом, чтобы гарантировать, что Venture Connection станет качественной витриной перспективных технологических предприятий.

Предпринимателям будет предоставлено время, чтобы дать инвесторам «лифтовую презентацию». Затем инвесторы расскажут больше о том, что они ищут в перспективах, и обсудят свои фонды и инвестиционные стратегии.Если есть соединение, можно запланировать частные встречи один на один.

Invent Penn State стал важным мероприятием, которое необходимо увидеть инвесторам, которое знакомит с многообещающими стартапами и способствует обсуждению тем, которые влияют на экосистему стартапов.

— Дон Моррисон из BlueTree Allied Angels

Технический турнир Penn State — это демонстрация передовых технологий и компаний на ранней стадии, рожденных сильным и разнообразным исследовательским предприятием Penn State.

Путь блестящих идей от открытия до коммерциализации часто окольный, с множеством проблем на этом пути.

Отважные новаторы, представленные на этом турнире, начнут свой путь к коммерциализации со страстью к продвижению своих идей на рынок для решения реальных проблем.

Присоединяйтесь к нам на Tech Tournament, где вы найдете возможности для лидерства, партнерства в коммерциализации и поддержки, которые помогут этим новаторам на их пути.

Всегда так впечатляет, как все сообщество штата Пенсильвания — а также лучшие и самые умные в Пенсильвании, Северо-Востоке и Среднем Западе — собираются вместе, чтобы учиться друг у друга и стремиться расширить возможности. Invent Penn State и Конференция по венчурным компаниям и интеллектуальной собственности — это мероприятие, на которое стоит обратить внимание, и оно действительно демонстрирует гениальную силу партнерства.

Брайан Славин из Ben Franklin Technology Partners Этап подключения

UScellular ™ | Саммерфест, крупнейший в мире музыкальный фестиваль

Лучшие художники на фоне озера

Один из многих этапов, включенных в ваш входной билет на Summerfest. Расположенный на северном конце территории, UScellular ™ Connection Stage обеспечивает вид на озеро Мичиган; 25-футовый светодиодный экран — самый большой экран на территории; скамейки с зарядными устройствами на берегу озера; новая барная зона; и улучшенный проход для болельщиков. Наряду с FM106.1 на UScellular ™ Connection Stage представлены лучшие исполнители кантри, альтернативной музыки и поп-музыки. Артисты, ранее выступавшие на этой сцене, включают The Fray, Panic! At The Disco, Plain White T’s, Shinedown, Neon Trees, AWOLNATION, Walk the Moon, Дастин Линч, Рэйчел Платтен, Milky Chance и Brothers Osborne.

Кроме того, зона гостеприимства Backstage Loft VIP и предварительный просмотр ямы доступны для фанатов через UScellular ™, станции iHeartMedia (iHeartMedia, включая FM 106.1, продолжает быть информационным партнером сцены) и рекламные акции Summerfest. Следите за обновлениями, чтобы узнать, как получить доступ к этим эксклюзивным областям.

UScellular ™ является спонсором Summerfest с 2005 года и продолжает расширять возможности Summerfest с помощью технологий. UScellular ™ является официальным провайдером беспроводной связи Summerfest.

Этап подключения UScellular ™ к хедлайнерам iHeartMedia 2021 *

* Все исполнители и расписание сеансов могут быть изменены.

ПОЛУЧИТЕ БИЛЕТЫ СЕГОДНЯ!

ADA Information

Во время Summerfest на всех основных площадках фестивальных площадок есть места для сидения в первом ряду или приподнятые платформы, где отмечены и доступные столы для пикника для посетителей с ограниченными возможностями и их товарищей.

Войдите в свою учетную запись Summerfest

Уже есть аккаунт в Summerfest Store? Если да, просто войдите в систему ниже.

Нет аккаунта? РЕГИСТРАЦИЯ СЕЙЧАС

Добро пожаловать, вы успешно вошли в систему.

Теперь вы можете сохранить своих любимых исполнителей на странице списка и просто зайти в магазин Summerfest, чтобы получить билеты, пропуск на парковку, товары и многое другое.

О подключении к базе данных Oracle RAC с помощью сканирования

Oracle рекомендует настроить клиенты базы данных Oracle RAC для использования SCAN для подключения к базе данных вместо настройки tnsnames.ora файл.

Клиенты, настроенные для подключения к кластеру с использованием виртуальных IP-адресов узлов для версий Oracle RAC, предшествующих Oracle Database 11g Release 2, могут продолжать использовать свои существующие адреса подключения. Использование SCAN не требуется. При обновлении более ранней версии Oracle Database база данных не только регистрируется в локальных слушателях, но также регистрируется в слушателях SCAN, что позволяет клиентам начать использовать SCAN для подключения к этой базе данных.

Если сканирование разрешено DNS, DNS возвращает клиенту все три VIP-адреса SCAN. Если сканирование разрешено GNS, делегирование зоны DNS отправляет запрос поиска в GNS, который затем возвращает клиенту все три VIP-адреса SCAN.

Клиенты базы данных Oracle Database 19c используют SCAN для подключения к базе данных. Oracle не рекомендует использовать метод простого подключения со сканированием, поскольку метод простого подключения не позволяет указывать тайм-ауты и повторные попытки для установления подключения.Вместо этого приложения должны использовать дескриптор подключения Oracle Net в следующем формате:

  (DESCRIPTION =
 (CONNECT_TIMEOUT = 90) (RETRY_COUNT = 20) (RETRY_DELAY = 3) (TRANSPORT_CONNECT_TIMEOUT = 3)
 (АДРЕС = (ПРОТОКОЛ = TCP) (ХОСТ = сканирование) (ПОРТ = 1521))
 (CONNECT_DATA = (SERVICE_NAME = service_name)))

сканирование представляет собой сканирование для вашего кластера. Если вы не укажете номер порта, то для идентификатора порта TCP используется значение по умолчанию 1521.Service_name — это имя службы динамической базы данных.

Затем клиент использует один из возвращенных VIP-адресов SCAN для связи со слушателем SCAN. Когда прослушиватель SCAN получает запрос на соединение от клиента, он определяет наименее загруженный экземпляр в кластере, который предоставляет запрошенную услугу. Затем он перенаправляет запрос на соединение локальному слушателю на узле, на котором работает наименее загруженный экземпляр, и клиенту дается адрес локального слушателя.Затем локальный прослушиватель создает соединение с экземпляром базы данных.

Пример 6-1 Подключение к Oracle RAC с использованием дескриптора Oracle Net Connect

Если база данных Oracle RAC работает в кластере, для которого SCAN — sales1-scan.mycluster.example.com , то вы можете отправить запрос на подключение для службы базы данных oltp.example.com с помощью дескриптора подключения аналогично следующему:

  (ОПИСАНИЕ =
 (CONNECT_TIMEOUT = 90) (RETRY_COUNT = 20) (RETRY_DELAY = 3) (TRANSPORT_CONNECT_TIMEOUT = 3)
 (АДРЕС = (ПРОТОКОЛ = TCP) (ХОЗЯИН = sales1-scan. mycluster.example.com) (ПОРТ = 1521))
 (CONNECT_DATA = (SERVICE_NAME = oltp.example.com)))

Если сканирование разрешено DNS, DNS возвращает клиенту все три SCAN VIP-адреса. Если сканирование разрешено GNS, делегирование зоны DNS отправляет запрос поиска в GNS, который затем возвращает клиенту все три VIP-адреса SCAN. Затем клиент использует один из возвращенных VIP-адресов SCAN для связи со слушателем SCAN.

Когда прослушиватель SCAN получает запрос на соединение от клиента, он определяет наименее загруженный экземпляр в кластере, который предоставляет запрошенную услугу.Затем он перенаправляет запрос на соединение локальному слушателю на узле, на котором работает наименее загруженный экземпляр, и клиенту дается адрес локального слушателя. Затем локальный прослушиватель создает соединение с экземпляром базы данных.

Подключен
