Как подключить ленту RGB

Многие пользователи, которые приобрели светодиодную ленту, сталкиваются с вопросом — как правильно подключить RGB-ленту? Монохромные ленты подключаются к источнику постоянного тока (блоку питания) мощностью 12 или 24В. При подключении многоцветной ленты в цепь между лентой и блоком питания подключают контроллер. Как подключить RGB-ленту правильно? Разбираемся ниже.

Что нужно знать для подключения

1. Для подключения ленты RGB необходимо правильно рассчитать блок питания в соответствии с длиной светодиодной ленты. Подробнее о блоках питания, их выборе и расчете читайте в статье.

2. Для управления светодиодной лентой RGB предназначены контроллеры RGB.

3. Контроллер RGB рассчитывается по следующей формуле:
Потребляемая мощность одного метра (Вт/м) * Длина светодиодной ленты (м) = Мощность контроллера (Вт).

4. На всем протяжении светодиодной ленты RGB указывается маркировка питающего напряжения 12В или 24В.

5. На всем протяжении светодиодной ленты RGB указывается маркировка полярности контактов. «+» положительный контакт и R, G, B – три отрицательных контакта «-».

Подключаем контроллер

Подключение светодиодной ленты RGB производится к выходным клеммам контроллера.

1. Положительный контакт «V+» подключается к положительному проводу ленты «+».

2. Далее, следуя маркировке, указываемой на ленте, подключаются отрицательные контакты «RED» (красный цвет), «GREEN» (зеленый цвет), «BLUE» (синий цвет).

Обращаем ваше внимание, что контроллер подключается к блоку питания. Подробнее про блоки питания можно посмотреть в нашей статье ЗДЕСЬ.

Подключение контроллера к сети 220В напрямую категорически запрещено!

Что дальше?

1. На входные клеммы контроллера «V+» и «V-» подключаются, соблюдая полярность, выходные контакты с блока питания «V+» и «V-».

2. При подключении контроллера к блоку питания проявляйте внимательность, соблюдайте стороны подключения.

3. Значения напряжения питания для светодиодной ленты, контроллера и выходное напряжение блока питания должны быть одинаковыми.

Т.е. для светодиодной ленты 12В необходим контроллер напряжением питания 12В и блок питания с выходным напряжением 12В.

4. Для увеличения длины управления светодиодными лентами используется усилитель.

Подключаем к сети 220В

После подключения контроллера к блоку питания производится подключение к электросети 220В.

• Подключение блока питания к электросети 220В производится с соблюдением техники безопасности, при отключенном напряжении сети.
• Входные контакты для подключения проводов 220В обозначаются «L» и «N».
• Также надо произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Важно:
Перед включением светодиодной ленты, подключенной к контроллеру и блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

В нашей статье мы пошагово рассказали, как правильно и без ошибок подключить RGB-ленту, чтобы она светила долго и ярко.
Надеемся, что с нашей инструкцией у вас все получилось!

Как подключить RGB LED ленту к контроллеру и блоку питания

Монохромные светодиодные ленты, светящиеся только красным — R, зеленым — G, синим — B или белым — CW цветом, как правило, подключаются непосредственно к источнику постоянного тока напряжением 12 В или 24 В. RGB светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R, G и B между собой.

Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе.

На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети 220 В. Блок питания (адаптер) преобразует переменное напряжение 220 В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов.

Электрическая схема LED RGB светодиода SMD-5050

Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.

Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.

Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц.

Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.

Способы управления цветом свечения

RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Выбор блока питания и контроллера для RGB ленты

Блок питания для RGB светодиодной ленты, необходимо выбирать, исходя из напряжения ее питания и потребляемого тока. Наиболее популярны светодиодные ленты на напряжение постоянного тока 12 В. Ток потребления по цепям R, G и B можно узнать из этикетки или определить самостоятельно, воспользовавшись справочными данными на светодиоды, изложенными в таблице на странице сайта Справочная таблица параметров популярных SMD светодиодов. Принято мощность потребления ленты указывать на метр ее длины.

Рассмотрим на примере как определить мощность потребления RGB ленты неизвестного типа на напряжение питания 12 В. Например, нужно подобрать блок питания и контроллер для RGB ленты длиной 5 м. Первое что необходимо сделать, определить тип RGB светодиодов установленных на ленте. Для этого достаточно измерять размер боковых сторон светодиода. Допустим, получилось 5 мм×5 мм. По таблице определяем, что такой размер имеет светодиод типа LED-RGB-SMD5050. Далее нужно подсчитать количество корпусов светодиодов на метре длины. Допустим, получилось 30 штук.

Один кристалл светодиода потребляет ток 0,02 А, в одном корпусе размещено три кристалла, следовательно суммарный ток потребления одного светодиода составит 0,06 А. На одном метре длины 30 светодиодов, умножаем ток на количество 0,06 А×30=1,8 А. Но диоды включены по три последовательно, значит, реальный ток потребления метра ленты будет в три раза меньше, то есть 0,6 А. Длина нашей ленты пять метров, следовательно, суммарный ток потребления составит 0,6 А×5 м=3 А.

Расчеты показали, что для питания RGB ленты длиной пять метров нужен блок питания или сетевой адаптер с выходным напряжением постоянного тока 12 В и током нагрузки не менее 3 А. Блок питания должен иметь запас по току, поэтому был выбран, адаптер модели АРО12-5075UV, рассчитанный на ток нагрузки до 5 А. При выборе блока питания нужно учесть, что выходной его разъем должен подходить к разъему RGB контроллера.

При выборе контроллера надо учесть, что ток потребления по отдельно взятому каналу R, G или B будет в три раза меньше. Следовательно, для нашего случая нужно брать контроллер, рассчитанный на напряжение 12 В и максимально допустимым током нагрузки на канал не менее 3 А/3=1 А.

Этим требованиям соответствует, например, RGB контроллер LN-IR24B. Он рассчитан на ток нагрузки до 2 А (можно подключить до 10 метров RGB ленты). Позволяет включать и выключать ленту, выбирать 16 статических цветов и 6 динамических режимов дистанционно, с расстояния до восьми метров, с помощью элегантного пульта ДУ. Питающее напряжение на контроллер подается с блока питания или сетевого адаптера с помощью коаксиального DC Jack. RGB-контроллер LN-IR24B имеет малый вес и габаритные размеры.

Внешний вид подготовленного по результатам расчета комплекта для освещения светодиодной лентой показан на фотографии. В комплект входит блок питания модели АРО12-5075UV, RGB контроллер LN-IR24B с пультом дистанционного управления и RGB светодиодная лента.

Если потребуется подключить несколько пятиметровых RGB лент, то потребуется более мощный контроллер, например, CT305R, позволяющий выдавать ток до 5 А на светодиоды одного цвета. Этим контроллером можно управлять не только с помощью пульта дистанционного управления, но и по сети с компьютера, превратив тем самым RGB освещение в цветомузыкальное сопровождение при прослушивании музыки.

Соединять последовательно светодиодные ленты длиной более пяти метров недопустимо, так как токоведущие дорожки самой ленты имеют малое сечение. Такое подключение приведет к снижению светового потока на участке ленты, превышающего длину пять метров. Если нужно подключить несколько пятиметровых светодиодных лент, то проводники каждой из них подключаются непосредственно к контроллеру.

В мощных моделях контроллеров для подключения внешних устройств используются клеммные колодки, в которых провода зажимаются с помощью винта. Рядом с клеммами обязательно нанесена маркировка. INPUT (IN) означает вход, к этим клеммам подключается внешний блок питания, с которого подается питающее напряжение для самого контроллера и светодиодных лент. Полярность обозначена дополнительными знаками «+» и «-». Несоблюдение полярности при подключении блока питания может вывести контроллер из строя.

Группа клемм для подключения RGB ленты обозначена надписью OUTPUT (OUT) и означает выход. Цвета обозначены буквами R (красный), G (зеленый), B (синий) и V+ (это общий провод любого другого цвета). От ленты обычно идут тоже цветные провода и достаточно просто присоединить их цвет в цвет.

При подключении светодиодных лент нужно применять провода достаточного сечения. Выбору сечения провода посвящена отдельная статья сайта «Выбор сечения провода».

Замечу, что к любому RGB контроллеру, соответствующему по току, можно с успехом подключить монохромную светодиодную ленту. Тогда появится возможность с помощью пульта дистанционного управления менять режим ее свечения – включать, выключать, менять яркость, устанавливать динамический режим изменения яркости.

Андрей 22.03.2021

Добрый день, Александр!
Мне нужно сделать RGB ленту длиной 25 метров от одного контроллера. Как лучше это сделать?
У меня пока один вариант, это параллельно подключить 2 ленты по 5 метров к контроллеру с блоком, а последующие 3 ленты по 5 метров присоединять последовательно к каждому из концов с применением усилителей RGB и подключенными к ним дополнительными блоками питания, но мне подсказали, что нужно устанавливать перед каждым новым отрезком (блоком питания) диод, что бы при выходе из строя одного из блоков другие не перегорели, приняв нагрузку на себя. Если этот вариант рабочий, то подскажите какой диод нужно ставить, просто я в этом не разбираюсь.
Лента 5050 30 светодиодов на метр.

Александр

Здравствуйте, Андрей!
Схема ваша рабочая, но я бы не стал подключать RGB усилители к концам лент, подключенных с контроллеру. При выходе из строя этих лент погаснут все к ним подключенные.
Целесообразнее усилители RGB подключать непосредственно к RGB выходу контроллера. Ток по этим проводам будет протекать меньше ампера и подойдут провода любого сечения.
Усилители можно запитать как от одного блока питания, так и от отдельного для каждого. Тут уже все зависит от расстояния между лентами, усилителями и контроллером.
Про диоды я не понял. Если выйдет из строя любой из блоков питания в системе, то это никоим образом не повлияет на другие блоки питания. Просто перестанет работать контроллер или усилитель RGB, запитанный от него и подключенная к нему лента перестанет светиться.
Вот если бы вы для надежности один контроллер или усилитель запитывали от двух блоков питания, соединив их выходы параллельно, то тогда действительно потребовались бы диоды для их развязки. Но все же светодиодная лента не военных объект и резервирование экономически не целесообразно. Тем более, что современная техника, при правильном монтаже и соблюдении правил ее эксплуатации, достаточно надежна.

Игорь 07.04.2021

Добрый день.
Могу ли я включить параллельно два выхода, например, R и G контроллера? Я хочу использовать только два цвета две монохромных ленты, чтобы не «гулял» третий выход контроллера? Не сгорят ли транзисторы? Или может нужна развязка этих двух выходов перед соединением?
Спасибо.

Александр

Здравствуйте, Игорь.
Для исключения влияния параллельного подключения монохромных лент на выходные ключи контроллера нужно к отрицательному выводу ленты подключить два простых диода стрелкой от ленты и их выводы уже подключить к выводам, например, R и G контроллера. Вторую ленту можно подключить таким же образом к выводам контроллера R и B, или в любом другом сочетании.
Желательно использовать диоды Шоттки (у них падение напряжения маленькое и поэтому меньше греются). Диоды должны быть рассчитаны на больший ток, чем потребляет лента. Напомню, что у RGB контроллеров общий провод является положительным.

Схемы подключения многоцветной (RGB) ленты

При покупке светодиодной RGB ленты или уже непосредственно при ее установке можно столкнуться с некоторыми сложностями, вызванными непростым монтажом и сложными схемами подключения.

Если вы не знаете, как подключить светодиодную RGB ленту, то данная статья поможет вам решить эту проблему.
Сперва рассмотрим наиболее простую последовательность подключения светодиодных лент.

Рис. №1. Схема подключения RGB ленты.

На блок питания подается переменное напряжение 220В. Блок питания преобразует переменное сетевое напряжение в постоянное 12В (или 24В, что встречается реже), которым мы запитаем контроллер. На выходе контроллера получается сигнал, благодаря которому светодиодная лента RGB получает возможность менять цвета.

Будьте внимательны  при выборе блока питания, не забывайте, что у него должен быть запас мощности как минимум 20% от мощности нагрузки ленты. К примеру, если суммарно ваши ленты  потребляют 100 Вт, то блок питания должен быть не менее 120 Вт. То же самое касается контроллера RGB. Он должен быть либо такой же мощности что и суммарная мощность  лент, либо большей.

Тут все достаточно просто. Но как быть в случае, если мощность RGB лент больше мощности контроллера и соответственно, блока питания? Ведь в таком случае ленты будут светить тусклее и в скором времени выйдет из строя контроллер или блок питания (драйвер). На помощь нам придет прибор под названием   усилитель сигнала.
На схеме показано подключение через усилитель. Один участок светодиодной  ленты питается от контроллера, а другой участок от усилителя сигнала. Контроллер и усилитель запитаны блоком питания (драйвером) 12В.

Рис. №2. Схема подключения RGB ленты через усилитель.

Но и тут не всегда все может быть хорошо. При выборе определенных цветов свечения ленты бывают случаи, когда наблюдается разница цветов участка ленты подключенного к контроллеру с участком, подключенным к усилителю. На фото ниже показан пример различия по оттенку свечения ленты.

Рис. №3. Пример различия по оттенку свечения ленты.

В большинстве своем цвет разнится именно в оттенках. Возникает данное явление из-за различия вольт-амперных выходных параметров контроллера RGB и усилителя. Также влияние может оказать слишком большая разница между длиной проводов от участка подключенного к контроллеру с участком подключения через усилитель. Чтобы избежать подобного, нужно производить подключение по схеме указанной ниже.

Рис. №4. Оптимальная схема подключения RGB лент через усилители

На схеме показано подключение двух усилителей которые питаются от одного блока питания. Благодаря установке усилителя на каждую ленту в итоге мы получаем одинаковые цвета и оттенки на всех участках. Нужно еще учесть, что необходимо применять усилители одного производителя.

Если у вас большое количество светодиодных лент, и их мощность превышает мощность блока питания, то следует использовать несколько блоков питания, при этом каждый блок питания питает отдельно каждый усилитель, а контроллер может питаться от любого блока питания, т.к. в данной схеме он не нагружен и будет потреблять крайне малое количество электроэнергии. На схеме ниже подробно описано данное подключение.

Рис. №5. Оптимальная схема подключения RGB лент через усилители с раздельным питанием.

22.11.2017

Полезные советы

Руководство по монтажу SMD модулей
Монтаж светодиодных модулей осуществляется на жесткую поверхность. Модули крепятся через специальные отверстия при помощи саморезов, наличие с обратной стороны двухстороннего скотча обеспечивает удобство монтажа, но не гарантирует их надежное крепление.

Подключение светодиодной ленты 220 Вольт.
Светодиодная лента 220 вольт IP68 предназначена для установки в помещениях с повышенным уровнем влажности или на улице. Возможна установка ленты в местах с прямым попаданием влаги. Силиконовая трубка надежно защищает поверхность платы от окисления и короткого замыкания.
В настоящее время многие архитекторы и дизайнеры активно используют ленты 220 вольт для контурного освещения зданий и сооружений. Светодиодная лента 220 вольт может служить прекрасной новогодней иллюминацией.

Подключение светодиодной ленты MIX White
Светодиодная лента MIX white благодаря чередующимся диодам теплого и холодного свечения, с возможностью внешнего управления, удовлетворяет потребностям дизайнеров в освещении помещений в разных цветовых температурах.

Подключение светодиодной ленты RGB.
Светодиодную ленту rgb можно подключить самостоятельно, не имея опыта работы с аналогичным оборудованием.
Важно помнить- именно правильный монтаж ленты определяет ее срок службы и работоспособность.

Схемы подключения светодиодных лент.

Схема подключения монохромной светодиодной ленты

Схема подключения светодиодной ленты DIP

Схема подключения светодиодной ленты MIX White

Схема подключения светодиодной ленты RGB

Подключение монохромной светодиодной ленты.
Монтаж мощных светодиодных лент (SMD 5630) и лент с двохрядным размещением диодов (SMD 3528 240led, SMD 5050 120led), необходимо осуществлять на теплоотводящую поверхность (алюминиевая полоса или профиль) для обеспечения долговечной и надежной работы.

Как подключить цветную светодиодную ленту с пультом: схемы и способы подключения

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования. Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

1. RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
2. Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
   R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

3. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

5. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
6. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

2. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

2. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

3. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

4. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

5. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

• Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
• Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
• Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
• Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
• Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
• Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
• Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Подключение светодиодной ленты

С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления

Содержание статьи

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:

• Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
  • LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
  • LED-R-SMD — красный,
  • LED-B-SMD — синий,
  • LED-G-SMD — зеленый.
• Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD  ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528  (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых  размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт,  самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

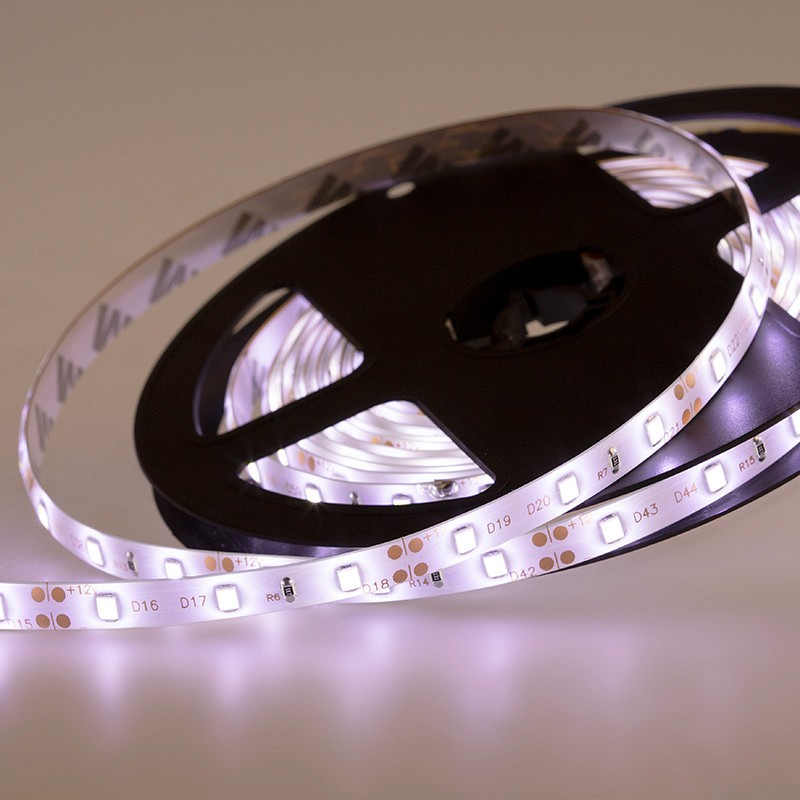

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем  «+» только к такому же полюсу, а  «-»  — к минусу.

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R —  красный,  G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку.  Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Подробные примеры по подключению светодиодных лент

У человека, который не так часто использует или впервые собирается использовать светодиодную ленту может возникнуть множество вопросов.

Большую часть из них, мы рассмотрели в этой статье. В ней вы узнаете о взаимосвязи, важности выбора каждого компонента для светодиодной ленты. Так же мы рассказали об основных видах и различиях светодиодных лент.

Рекомендуем прочесть ее для лучшей осведомленности и понимания описываемых далее событий и действий.

В моментах требующих дополнительного пояснения, мы сделаем кликабелыными некоторое слова или фразы (помечены цветом), нажав на которые, у вас откроется в отдельной вкладке часть рекомендуемой статьи, рассказывающий о той или иной особенности или элементе.

Предупреждение!
Прежде, чем следовать представленным примерам, изучите их полностью и обдумайте все последствия и риски. Помните, что показанные и описанные далее действия выполняются вами на собственный страх и риск. Автор и ресурс не несут никакой ответственности за любые последствия.

Сделать подходящий выбор – это только этап перед использованием, за которым следует следующий не менее важный этап, а именно монтаж изделия и подключение.

Далее мы ответим на вопрос – как подключить светодиодную ленту, рассмотрев несколько способов, среди которых будет один нестандартный подход.

Определяем вид подключаемой ленты

Первое с чего следует начать – это определить, какую ленту требуется подключить многоцветную (RGB, WRGB) или одноцветную ленту. От этого будет зависеть схема подключения и требуемые компоненты.

Если вы не знаете какая у вас лента, то определить очень просто, достаточно посмотреть на количество контактных площадок на изделии.

У многоцветной ленты их будет 4 для RGB или 5 для WRGB. Все контакты на цветной ленте, кроме одного будут отвечать за определенный спектр цвета, а один оставшийся будет общим + 12V или +24V в зависимости от типа изделия.

В чем отличие между RGB и WRGB мы уже рассматривали в статье, про которую мы сказали в самом начале, но все же кратко напомним.

В RGB ленте используются только многокристальные светодиоды, а в WRGB к многокристальным добавляется однокристальные светодиоды белого цвета, которые чередуются с многокристальными через определенный промежуток. Для большей ясности взглянем на фотографию.

У одноцветной ленты всего 2 контакта, плюс и минус. Подобные изделия не способны изменять свой цвет.

Рассмотрим схемы и компоненты требуемые для подключения каждого из видов.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.
Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.
Для обеих схем большая часть выполняемых действий будет одинакова.

Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, нажав сюда или воспользуйтесь меню навигации в начале статьи.

Предупреждение!
Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.


• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.

Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.
Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.

После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.

Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.

Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, как разделить ленту на части и соединить их. Или нажмите сюда для перехода.
В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.

После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.

Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.
Далее переходим к подключению блока питания или читаем, как соединить части ленты.

Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем сюда для автоматической прокрутки.

Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Как разделить светодиодную ленту на части

Если требуется разделить ленту на несколько частей, то разрезаем строго в указанных местах.

Места, где можно разделить изделие обозначаются в виде ножниц. Разрезаем так, что бы на обеих частях, с обеих сторон образовались контактные площадки.

Как соединить части ленты между собой или как подсоединить провода к ленте

Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.
Единственным различием в данном случае будет количество использующихся проводов.
Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.

Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.

Есть два варианта – использовать специальные коннекторы, либо паять.
Мы будем паять, использование коннекторов не должно вызвать особых трудностей.

Находим ближайшие к краю контактные площадки

Берем кусочек провода требуемой длины, зачищаем и скручиваем

Скрученные провода должны выглядеть примерно, как на фото выше.

Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.

Припаиваем провода к ленте. Осталось заизолировать провода и готово.
Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.

Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.

Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.

Главное — не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.

Подключение многоцветной RGB ленты

Процесс подключения и некоторые требуемые компоненты отличаются от простой, одноцветной ленты.

Для подключения многоцветной ленты нам потребуются следующие компоненты.

• светодиодная лента

• контроллер цвета (только для многоцветной ленты)

• блок питания

• сетевой провод (опционально, зависит от блока питания)

• штекер или коннектор (зависит от ситуации)

Как правило, многоцветная RGB лента подключается к контроллеру с помощью коннектора, который уже обычно присутствует на большинстве изделий.

Если он отсутствует, то можно подключиться к контроллеру, например, с помощью коннектора, приобретаемого отдельно или при помощи пайки. Как припаять провода, мы рассказали чуть выше, в разделе как соединить части ленты.

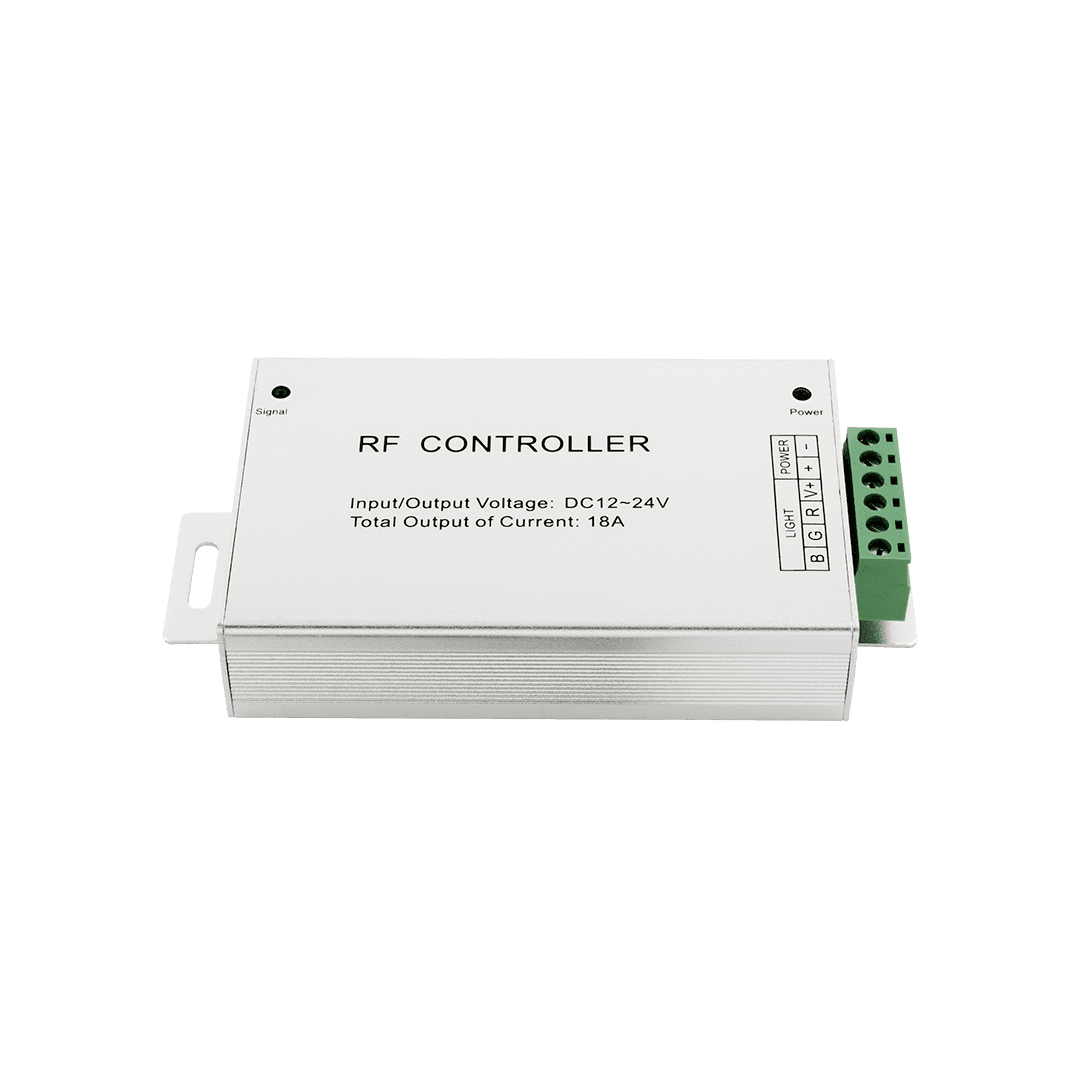

Для примера возьмем один из самых популярных контроллеров для RGB светодиодных лент. Рассмотрев его мы можем увидеть, что с одной стороны располагается коннектор для подключения ленты, рядом с ним расположен ИК приемник для пульта дистанционного управления.

Если у вас присутствует готовый коннектор или вы приобрели его отдельно, то мы предлагаем сразу соединить ленту с контроллером без удлинения проводов.

Таким образом, где бы вы не применили ленту, то контроллер будет находиться в начале изделия, что поможет избежать лишних проводов.

Но в данном варианте вас может поджидать один недостаток. Если ИК приемник будет заграждать какое-нибудь препятствие, например, занавес, то при попытке смены цвета или иной операции сигнал может не дойти с первого раза или вообще. В таком случае, вам придется отодвигать штору, подходить ближе, либо попытаться закрепить ИК приемник или ленту в зоне действия сигнала.

Так же существует и иной способ устранить проблему – переместить контроллер в другое место. Для этого потребуется удлинить провода, любым доступным способом, например, с помощью коннектора – удлинителя, либо срезать штекер, нарастить провода, затем припаять его к этим проводам и соединить с контроллером. Как паять мы так же писали выше.

Если у вас отсутствует коннектор, то предлагаем приобрести его или припаять провода, как это сделать читайте выше.

Далее нам потребуется подключить контроллер к блоку питания.

Подключение контроллера RGB светодиодной ленты к блоку питания


Многие контроллеры для цветных светодиодных лент используют круглый штекер для соединения с проводом от блока питания.

Если у вас уже присутствует блок питания с таким (круглым штекером), то просто соедините и пользуйтесь, предварительно убедившись в правильности подключения. (Относится к блокам питания 1-го типа. О типах читайте далее.)

Если у вас блок питания второго типа, то следуйте дальнейшим действиям.

Сначала нам нужно найти подходящий, круглый штекер.
Его можно срезать с любого ненужного зарядного устройства, только предварительно проверьте подходит ли он по диаметру.

Так же проверьте, где располагается плюс у заимствованного штекера. Узнать это можно посмотрев на корпус зарядного устройства с которого вы его одолжили. Стандартно плюс должен располагаться внутри в виде штырька, и минус будет корпусом разъема.  Проведем аналогичную проверку с гнездом для штекера в контроллере. Все должно совпадать.

Мы одолжили подобный штекер у автомобильной зарядки.
Убедившись в полном совпадении всех параметров.

Далее срезав штекер мы припаяли к нему два провода – плюс и минус.
После чего, зачистили концы провода с обратной стороны и подключили их к блоку питания (2 типа).
Затем вставили штекер в контроллер и включили ленту.

Типы блоков питания

Блок питания может быть выполнен в нескольких видах. Самыми распространенными являются два вида.



Первый — все в одном корпусе, с готовым сетевым шнуром, остается только воткнуть штекер в коннектор ленты или контроллер и пользоваться.



Второй тип в виде обычного блока питания к которому нужно подключать все провода самостоятельно. Одним из достоинств второго вида является возможность использовать провода желаемого типа и длинны, а так же более хорошая охлаждаемость.

При подсоединении сетевого провода к блоку питания не имеет значения с какой стороны будет плюс, а с какой минус.

При подсоединении ленты очень важно соблюдать плюс и минус, иначе у вас будет салют, после которого все будет испорчено.

Для присоединения проводов зачистите изоляцию на концах провода на несколько сантиметров, затем воспользуйтесь отверткой, что бы ослабить винты, после этого вставьте провода и прочно зажмите их обратно.

Самое главное проверьте с какой стороны у вашей ленты плюс, а с какой минус. После этого проследите, как и куда идут провода, когда будите уверены в правильности, подключайте.

Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители. Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует ее гарантию. Поэтому мы просим вас тщательно протестировать и проверить свою полосу, чтобы убедиться, что она полностью работоспособна, прежде чем разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный оголенными медными пятнами с обеих сторон. Отрежьте полоску точно по этой линии хорошими ножницами или острым рабочим ножом.

Теперь вам нужно полностью обнажить участки медного разъема на полосе, что означает, что вам нужно удалить всю силиконовую крышку в этой области. Сделайте небольшой надрез рядом со светодиодом (только в силиконе, не доходите до самой полоски) и снимите как можно больше силикона.Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом. Кроме того, не забудьте удалить клей с нижней части полосы, так как он не позволит беспаечному соединителю легко скользить на место.

Как только это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, а медные разъемы — под маленькие металлические зажимы. Слегка надавите на металлические штифты шариковой ручкой.Вы должны убедиться, что они давят на контакты. Вы также можете попробовать наклеить небольшой кусок изоленты поверх металлических контактов, чтобы, когда вы закроете пластиковую крышку, вы получите некоторую подкладку, которая поможет протолкнуть контакты вниз на разъемах.

Повторите тот же процесс для другой стороны беспаечного разъема. Кроме того, очень важно соблюдать полярность при повторном соединении частей полосы (R, G, B и V + должны совпадать).

Итак, вы расширили схему светодиодной ленты!

Устранение неполадок соединителей полосы RGB — HitLights

Ниже мы обсуждаем проблемы с отклонениями цвета при использовании соединителей полосы к полосе RGB и способы решения этих проблем.

ШАГ 1 . Убедитесь, что полоски вставлены правильно.

Убедитесь, что черный провод (положительный провод в данном случае) на разъеме полосы RGB находится на той же стороне, что и символ ‘+ 12V’ , расположенный на одной стороне каждой полосы. Теперь, когда вы выяснили, какой конец полосы является положительным, совместите его с концом разъема «+» , который указан на белой коробке разъема.Если у вас правильная полярность для обеих полосок, то давайте перейдем к шагу 2.

ШАГ 2. При правильной полярности мы можем включить свет.

Чтобы упростить остальные шаги, установите для полосок белый цвет , как только вы их включите. Если ваша первая полоска горит белым, а вторая полоска не загорается вообще или отображает цвет, отличный от белого, то у нас возникла небольшая проблема, и нам нужно рассмотреть их поближе. соединения, с которыми иногда бывает сложно работать.

ШАГ 3. Если обе светодиодные ленты не становятся белыми, когда вы устанавливаете их на белый цвет.

Откройте коробки разъемов, чтобы увидеть соединения светодиодной ленты. Ниже приведен список нескольких ситуаций, касающихся цвета светодиодов (или его отсутствия), и того, что может происходить здесь:

— Нет цвета: Цепь +12 В / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
— Фиолетовый / розовый цвет: Зеленый цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
— Желтоватый цвет: Синий Цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
— Голубой / сине-зеленый цвет: Красный Цепь / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме

В случае, если вам нужно отрегулировать световые полосы и металлические площадки голыми руками, не нужно беспокоиться, потому что наши светодиоды работают от 12 вольт постоянного тока , и там нет опасности удара током!

При открытой коробке разъема нам нужно проверить и убедиться, что овальные или круглые медные контактные площадки светодиодной ленты правильно выровнены с серебряными контактами разъема.

Если вы видите, что они не выровнены правильно, осторожно перемещайте полосу вперед и назад , пока полосы не загорятся должным образом, это обычно решает проблемы с подключением!

ШАГ 4. Пока вы выравниваете светодиодные полосы.

Наблюдайте за своей второй полосой (той, которая не загоралась правильно) и подождите, пока она не начнет вести себя должным образом.

Как только полоски заработают, как предполагалось , защелкните разъем и поразитесь, насколько хорошо вы проделали работу и как великолепно выглядят ваши светильники.

(Marveling занимает минимум от двадцати до сорока минут и является абсолютно необходимым шагом для того, чтобы соединение оставалось надежным. Я серьезно!)

Не забудьте использовать наши разъемы и будьте уверены, что ваша установка совместима с наши полоски. Мы эксперты в области светодиодов и гордимся этим! Мы рекомендуем использовать только разъемы HitLights для любых наших совместимых светодиодных лент, используемых в ваших проектах.

Спасибо, что прочитали эту часть нашей серии статей по поиску и устранению неисправностей, мы искренне надеемся, что она была полезной.

Замените нестандартные соединители и обеспечьте совместимость с вашими проектами. Просмотрите нашу коллекцию разъемов и аксессуаров, а также варианты RGB ниже и получите 15% скидку весь ваш заказ с кодом купона: CONNECT15

Руководство по подключению неадресируемых светодиодных лент RGB

Добавлено в избранное Любимый 0

Модифицирующая светодиодная лента RGB

В зависимости от вашего проекта вам может не понадобиться использовать все 1 или 5 мегапикселей светодиодной ленты.Вы можете отрезать лишнее и использовать для других проектов. Или вам может потребоваться разделить полоску и удлинить провода, чтобы осветить другие части вашего проекта. Возможно, вам даже понадобится подать энергию на определенную длину. Давайте рассмотрим, как разрезать, перемонтировать, очистить и запечатать герметичную светодиодную ленту.

Сначала разрежьте светодиодную ленту по центру открытых контактных площадок диагональным ножом. Точка и пунктирная линия на изображении ниже — это место, где вам нужно будет выполнить разрез. Обязательно удалите часть силиконовой трубки, чтобы получить доступ к контактным площадкам светодиодной ленты, если вы используете герметичную версию.

Отрежьте половину провода перемычки премиум-класса и снимите изоляцию. Затем припаяйте провода к каждой из площадок светодиодной ленты.

Для безопасного соединения можно сплести провода вместе, чтобы управлять соединениями. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. Мы будем использовать зеленый и красный провода, которые были припаяны.

Затем скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

Очистить паяные соединения

Если вы использовали водорастворимый флюс, очистите паяные соединения деионизированной водой и зубной щеткой. Тщательно просушите светодиодные ленты сжатым воздухом. К счастью, в SparkFun есть комната для чистки печатных плат. В качестве альтернативы вы можете использовать воду из раковины и полотенца. Также можно использовать изопропиловый спирт.

Тестовые светодиодные ленты

После высыхания проверьте светодиодные ленты, чтобы убедиться, что цвета правильные, а провода подключены к соответствующим контактным площадкам.Вы можете использовать настольный блок питания с выходом около 12 В, сетевой адаптер на 12 В или батарею 9 В для проверки подключения. На изображении ниже показаны все включенные каналы. Обязательно проверьте каждый канал индивидуально.

Крепление с горячим клеем или термоусадкой

Нанесите горячий клей на клеммы для дальнейшего закрепления проводов. Вы также можете использовать термоусадку с горячим клеем, если он не закрывает светодиод. На изображении ниже показаны провода, закрепленные горячим клеем. Светодиодная лента использовалась с силиконовой трубкой, поэтому для герметизации открытой ленты был добавлен дополнительный горячий клей.

---

← Предыдущая страница
Пример кода Arduino

Using Simple Steps — Brainy Housing

Сделать из обычных светодиодных лент SMART-полосы не так-то просто в первые дни. Для этого вам могут потребоваться значительные знания в области электроники.

В качестве альтернативы, самый простой способ — найти светодиодные ленты, совместимые с alexa, что-то вроде этого, чтобы управлять им через Alexa.

Однако у меня есть небольшой учебник, который может помочь вам превратить обычные светодиодные ленты в умные (не просто включать и выключать, но и изменять цвета и яркость с помощью голоса).

В конечном итоге вы можете управлять своими светодиодными лентами с помощью Alexa или Google Home.

Хорошо, давайте посмотрим, какие компоненты нам могут понадобиться для этого проекта.

Список обязательных компонентов для изготовления светодиодных лент SMART

1. Типичные светодиодные ленты (ссылка на Amazon) — вы можете выбрать любую марку, пока у них не будет 4-контактная конфигурация (красный, зеленый, синий, общий (черный)).
2. Male Connector (ссылка на Amazon) — Есть только стандартные штыревые разъемы.
3. Контроллер (ссылка на Amazon) — это наш мозг. Мы будем использовать это устройство для обучения наших светодиодных лент.
4. Адаптер питания 12 В (ссылка на Amazon) — Мы должны использовать адаптер питания 12 В для питания нашего контроллера светодиодных лент.
5. Герметизирующая лента (ссылка на Amazon) — в целях безопасности лучше закрыть наши соединители проводов.

Как подключить Alexa к светодиодным лентам — шаг за шагом

Step 01 — Возьмите свои светодиодные ленты и проведите по их розеткам.Он должен показать гнездо с 4 контактами. Здесь вы можете увидеть соответствующие провода как красный, зеленый, синий и черный. Затем подключите 4-контактный штекер к гнезду светодиодной ленты.

Иногда у вас могут быть светодиодные ленты без розетки — только розетки с медным проводом.

В этом случае вам нужно припаять штыревой разъем к этим медным контактным площадкам (надеюсь, у вас есть базовые навыки пайки). После того, как вы припаяли штекерный разъем, вы можете использовать его для следующих шагов.

Здесь вы можете разрезать светодиодные ленты и припаять 4-контактный штекер.

Step 02 — Теперь возьмите контроллер.Он имеет еще один гнездовой разъем с 4-контактной конфигурацией. Внимательно изучите контактное соединение и подключите 4-контактный штекер светодиодной ленты к этому гнезду. Красный = красный, зеленый = зеленый … и т. Д.

Убедитесь, что соединители надежно закреплены изолентой.

Step 03 — Для подключения питания можно использовать адаптер питания 12. После подключения адаптера питания светодиодные ленты загораются вместе с питанием.

Шаг 04 — Хорошо, теперь вам нужно установить поддерживающее приложение на свой мобильный телефон.Ссылку на приложение можно найти через QR-код в контроллере. После установки этого приложения подключите свой мобильный телефон к сети Wi-Fi со светодиодной подсветкой контроллера.

Если вы не видите сеть светодиодной ленты, то сбросьте настройки контроллера 4 раза, включив и выключив.

Шаг 05 — Затем войдите в приложение и щелкните значок плюса. Он перенаправит вас к опции «Прямое подключение управления устройством». Используйте это, чтобы подключить ваше приложение к домашней сети Wi-Fi.

Шаг 06 — Когда вы завершаете шаг 05, вам будет предложено указать имя для вашего устройства.Вы можете увидеть это имя на своих устройствах Alexa. После этого управлять им с помощью голосовых команд довольно просто. Вы можете следовать своим обычным шагам, чтобы добавить новое устройство и управлять им через Alexa или Google Home.

В этом видео на Youtube есть шаги, аналогичные тем, которые я упоминал в своей статье. Вы можете посмотреть это, если хотите получить дополнительную информацию.

Сколько светодиодных лент я могу соединить вместе?

Вернуться в блог

Написано Кристофером в среду, 26 сентября 2018 г.

Это фантастический вопрос, который мы получаем в Vetco довольно часто.

В зависимости от того, как вы закрепите полоски, варианты длины практически безграничны. При этом вы должны учитывать некоторую логистику.

При определении количества полосок, которые вы хотите соединить вместе, помните, что сопротивление провода увеличивается с увеличением расстояния. То же самое и со светодиодными лентами. Компания Vetco рекомендует, как правило, не соединять более трех полных лент встык без добавления дополнительного провода питания большего сечения или дополнительных блоков питания в линию.

Типы светодиодных лент, рассматриваемых в этой статье:

— Теплый белый (водостойкий и негерметичный)

— Холодный белый (водостойкий и негерметичный)

— RGB-лента (водонепроницаемая и не водонепроницаемая)

— Адресные полосы RGB (водонепроницаемые и негерметичные)

Ниже я разделю логистику по типам светодиодных лент, которые несет компания Vetco.

Светодиодные ленты теплого белого (VETRGBSTPWWT) и холодного белого (VETRGBSTPCW) цвета.

Это самые простые светодиодные ленты, которые мы носим. Просто подайте на них постоянный ток 12 вольт, и они загорятся. Они заботятся о полярности, но не повредятся, если вы их неправильно подключите.

Наши светодиодные ленты с теплым и холодным белым светом содержат по 300 светодиодов на высоте 16,4 фута. Это в сумме составляет около 1,5 А при 12 В постоянного тока. Это означает, что при параллельном подключении каждая полоска, которую вы добавляете к струне, снова добавляет ту же силу тока. Итак, две полоски будут примерно 3.0 А при 12 В постоянного тока. И 3 полоски будут как минимум 4,5 А при 12 В постоянного тока и так далее. Дополнительные полосы должны иметь дополнительный поддерживающий провод питания или дополнительные блоки питания, добавленные в линию.

полосы RGB (красный, зеленый, синий). VETRGBSTRIP

Эти полосы немного отличаются, потому что, хотя они имеют одинаковое количество светодиодных модулей (300) в рулоне длиной 16,4 фута, на самом деле они содержат в три раза больше светодиодов, чем обычные светодиодные ленты. Это потому, что каждый из 300 модулей на полосе содержит три цвета.Красный, синий и зеленый светодиоды. Это означает, что при установке белого цвета на полную яркость полосы RGB потребляют почти в три раза больше энергии, чем обычные белые полосы. Рулон светодиодов RGB длиной 16,4 фута потребляет примерно 3,0 А при 12 В постоянного тока. Таким образом, соединение двух из этих полос сквозным образом приведет к общему требованию примерно от 6 до 7 ампер. Помните, что при питании постоянного тока в линии есть потери.

При использовании трех полосок RGB компания Vetco рекомендует источник питания не менее 10 А 12 В постоянного тока.

Это означает, что мы рекомендуем соединять не более двух полос RGB встык.Мы видели, как люди проделывают три сквозных цикла, но мы не рекомендуем это делать. Особенно, если вы используете один из пультов дистанционного управления, который позволяет вам переключать цвета и мигать узоры. Вы можете проверить это здесь. VUPN6983

И это самое интересное.

Адресные светодиодные ленты RGB. VETADDRGB

Следует отметить, в первую очередь, это ленты на 5 Вольт постоянного тока! Не 12 В постоянного тока! Это очень распространенная ошибка, которая очень быстро убьет адресуемую полосу.Не говоря уже об убийстве вашего микроконтроллера.

Полосы с адресуемой RGB-подсветкой

действительно круты, потому что они позволяют вам контролировать гораздо больше, чем любая из ранее упомянутых полос. Они позволяют вам индивидуально выбрать, какой светодиод горит, каким цветом и какой яркостью он загорается. Или вообще загорится.

Это позволяет использовать расширенные схемы освещения, цветовые схемы и дизайн.

Индивидуально адресуемые полосы RGB потребляют примерно столько же энергии, что и обычные полосы RGB, примерно 2.8 А на 16 футов при полной яркости белого цвета при 5 В постоянного тока.

Значит, для адресных нужно следовать тому же правилу, что и для обычных RGB. Мы рекомендуем не более двух последовательных полос, соединенных встык. Если вы сделаете больше, вам нужно добавить отдельную шину питания с проводом большего сечения, чтобы проложить полоски по линии, или добавить дополнительные источники питания по линии. С этими полосами сигнал данных проходит через центральный провод на всех полосах. Этот провод подходит для последовательного соединения встык на столько полос, сколько вы хотите соединить.Это потому, что этот провод передает только данные. Нет питания. И самое приятное то, что микросхемы контроллера в каждом светодиодном модуле на полосах повторяют и усиливают сигнал. Таким образом, нет потери сигнала по линии.

Примечания:

Следует отметить, что никогда не следует соединять светодиодные ленты последовательно.

Следует также отметить, что существует ограничение на количество полосок, которые вы можете соединить с END. Я бы не сделал больше двух. Вам необходимо проложить дополнительный провод питания для дополнительных полос по линии.Провод в светодиодных лентах ОЧЕНЬ тонкий. Вы заметите, что полоска тускнеет или цвет меняется по мере продвижения вниз по линии. Это означает, что вы подключили слишком много полос «встык» без дополнительного провода питания, или у вас нет достаточно мощного источника питания, или и того, и другого.

Если вы хотите подключить более двух обычных светодиодных лент RGB через один контроллер, вы ДОЛЖНЫ получить более высокую мощность / силу тока. Мы не продаем их как обычные товары на складе, но можем помочь с особыми заказами.Кроме того, это, вероятно, приведет к необходимости проложить дополнительный провод питания для подключения к любой полосе за пределами 2.

Вы всегда должны использовать блок питания, рассчитанный на более высокую силу тока, чем требуется для вашего проекта. Это означает, что блоку питания не нужно будет так много работать, чтобы выполнять ту же работу. Он будет генерировать меньше тепла и прослужит намного дольше.

При установке светодиодных лент любого типа в стационарную установку мы всегда рекомендуем паять ленты, а не использовать зажимы или другие менее надежные методы соединения.Отличный пример: если вы устанавливаете полосы RGB в своем доме, высоко на крыше, вам не нужно постоянно подниматься туда, чтобы исправить отсоединившиеся или корродированные зажимы до окисления.

В качестве особой благодарности нашим клиентам и читателям блогов мы хотели бы предложить 10% скидку на весь ваш заказ, используя КОД: «BLOG2000»

Чтобы получить месяц признательности нашим клиентам, все, что вам нужно сделать, это использовать код «BLOG2000» при оформлении заказа в вашей карте покупок.

И когда появится окошко, введите соответствующий текущий активный промокод.В данном случае это: BLOG2000

И продолжайте проверять!

Спасибо, что являетесь клиентом Vetco!

Вернуться в блог

Как вырезать светодиодные светильники Govee и соединить их вместе?

Светодиодные ленты

— один из лучших и самых интересных способов украсить и осветить комнату или пространство. Они предлагают приятный, ненавязчивый и приятный свет, который идеально подходит для акцентирования определенных предметов и участков, но при этом не будет слишком ярким и неприятным.Они доступны по цене, просты в использовании и становятся все более популярными по уважительным причинам.

Однако многим неясно, можно ли разрезать светодиодные ленты Govee, как соединить их вместе и другие подобные вопросы. Весь процесс относительно прост, но поначалу может показаться пугающим.

Итак, вот наше краткое руководство.

Как вырезать светодиодные фонари Govee?

Светодиодные ленты

предназначены для разрезания на любую длину, которую вы хотите, а светодиодные ленты Govee можно разрезать настолько легко, насколько это возможно.Уловка заключается в том, чтобы знать, где резать светодиодные фонари Govee. Каждая полоска имеет определенные точки разреза между каждыми двумя или тремя светодиодами, которые легко заметны. Линия разреза будет окружена медными точками с каждой стороны. Вот что вы хотите сделать:

1. Решите, какой длины вы хотите полоску, и измерьте ее. Если вы хотите сначала попрактиковаться, отрежьте короткую полоску для тестирования.
2. Острыми ножницами или острым ножом для резки бумаги обрежьте линию между медными точками как можно точнее.Вы не должны вырезать сами медные точки, так как тогда вся светодиодная лента не сможет получать питание.

И все — больше ничего. Опять же, сначала проверьте короткую полоску, если вы не уверены, насколько острые у вас ножницы, или беспокоитесь, что что-то напутаете.

Как соединить светильники Govee вместе?

Теперь, когда у вас есть светодиодная лента соответствующей длины, пора подключить ее к источнику питания и разместить там, где вы хотите.Это более сложная часть процесса, но она также вполне выполнима. Есть два основных способа сделать это.

Использование быстрого соединителя

Самый простой, простой и быстрый способ решить эту проблему — просто использовать быстрый соединитель. Быстроразъемные соединения — это простые устройства, которые продаются в любом хозяйственном магазине, плюс их можно купить вместе с вашим Govee или другими светодиодными лампами. Это очень простой способ подключить медные точки на светодиодных лентах к электрической цепи.Вот что бы вы сделали:

1. Вытяните пластиковую планку на 1⁄8 дюйма (0,32 см) от быстроразъемного соединения. Обычно он черный и находится на конце разъема. Он тонкий, поэтому будьте осторожны и просто потяните его вперед.
2. Найдите символы + и — на задней стороне светодиодной ленты, с другой стороны от медных точек. Разъем должен иметь два провода: черный и красный. Совместите черный провод со знаком — (минус), а красный провод со знаком +.
3. Снимите липкую подложку светодиода на 1⁄4 дюйма (0.64 см). Только потяните ее назад настолько, чтобы обнажить медные точки / клеммы разъема. Если нет клейкой основы, но есть пластиковая крышка, используйте нож для резки коробок, чтобы аккуратно отрезать пластик от клемм.
4. Вставьте медные точки светодиода в быстроразъемный соединитель.
5. Закройте пластиковую планку светодиодов обратно над быстроразъемным соединением.
6. Подключите провода быстроразъемного соединителя к источнику питания с помощью клеммного проводного соединителя. Если у вас его нет, вы можете купить его в любом хозяйственном магазине.Совместите черный и красный провода с правыми пазами на разъеме клеммной колодки. Затем просто поверните винты разъема по часовой стрелке, чтобы закрепить провода. Подключите все это к источнику питания, и все.

Пайка светодиодов вместе

Если вы не хотите использовать быстрый разъем, вы можете попробовать спаять светодиоды вместе. Мы рекомендуем использовать быстрый разъем практически в любой ситуации, но пайка тоже может работать — она ​​делает то же самое, только без быстрого разъема.Вот что делать:

1. Снимите пластиковую крышку или клейкую основу с медных точек на светодиодных лентах.
2. Возьмите паяльник в строительном магазине и нагрейте его. Затем подержите металлический припой над медными выводами светодиодной ленты. Расплавьте припой паяльником прямо над медными точками. Достаточно расплавить провод, чтобы образовались небольшие лужи металла, покрывающие медные точки на светодиодах.
3. Приобретите пластиковую заглушку в хозяйственном или хозяйственном магазине.Вырежьте в нем небольшое отверстие ножом для бумаги — достаточно маленькое для пары проводов.
4. Отрежьте черный и красный провода до необходимой длины и проденьте их через отверстие в пластиковой торцевой крышке.
5. Используйте инструменты для зачистки проводов, чтобы снять с концов проводов полдюйма (1,3 см). Вы можете приобрести инструменты для зачистки проводов в любом строительном магазине.
6. Скрутите конец каждой проволоки, чтобы связать потрепанные пряди вместе. Затем снова используйте паяльник, чтобы расплавить припой на оголенные провода.
7. Соблюдая полярность каждого провода (черный со знаком — (минус) и красный со знаком +) соедините провода с металлом, который вы уже использовали, над медными клеммами светодиодов.
8. Подключите провода к источнику питания. Если вы не хотите использовать концевой соединитель, можно скрутить концы проводов и накрыть их термоусадочной трубкой или использовать торцевую заглушку.
9. Наклейте еще одну пластиковую заглушку на соединение между проводами и светодиодами, чтобы сделать его безопасным на ощупь. Для этого можно использовать силиконовый клей, он не помешает электрическому соединению.

Вот и все. Проверьте индикаторы, если они не загораются, вероятно, вы неправильно подключили провода.Однако это маловероятно, более распространенной проблемой является оставление оголенных проводов, что может быть опасно, поэтому всегда обязательно наклеивайте пластиковые заглушки на каждое оголенное соединение проводов.

Как склеить отдельные светодиодные ленты вместе?

Это делается теми же двумя способами, которыми вы подключаете одну световую полосу к источнику питания. Вы можете использовать быстроразъемные соединения или паяльник. Однако вместо того, чтобы подключать быстро соединяемые или припаянные полоски к источнику питания, просто используйте второй быстроразъемный соединитель или вторую операцию пайки, чтобы подключить провода к другой ленте светодиодов.Вот и все. Вы можете соединить две или несколько светодиодных лент Govee друг с другом, а затем просто подключить одну из них к источнику питания — если все соединения выполнены правильно, все они должны отлично загореться.

Как установить светодиодные ленты

Светодиодные ленты сейчас являются одной из самых популярных и привлекательных частей декораций для большинства случаев. Поскольку светодиодные ленты доступны в различных размерах, цветах и ​​длинах, легко найти идеальные типы светодиодных лент для ваших требований.Кроме того, светодиодные ленты создают отличный эффект освещения и освещения, если свет отражается от плоской поверхности, что делает ее идеальным выбором для декоративного применения.

Обращение со светодиодными лентами очень простое и может выполняться без профессиональной помощи. Сегодня мы пройдем полную процедуру установки новых светодиодных лент. Мы также включим некоторую дополнительную информацию, такую ​​как разделение одной светодиодной ленты, объединение нескольких светодиодных лент и использование контроллера RGB для светодиодных фонарей, чтобы сделать его полезным руководством для всех.

Питание светодиодных лент

Если вы приобрели только катушку со светодиодной лентой, некоторые изменения не были внесены с надлежащей проводкой в ​​коробке, и вам придется делать это самостоятельно. С помощью базовой проводки и совместимого драйвера вы можете легко это сделать. Следуйте инструкциям ниже, чтобы включить светодиодные ленты.

1. Прежде всего, аккуратно распакуйте все компоненты, находящиеся в упаковке, включая катушку со светодиодной лентой.
2. Затем вам нужно будет подключить светодиодную ленту к разъему.Здесь вы найдете красный и черный кабель внутри разъема.
3. Подключите красный кабель к клемме «+» светодиодной ленты, а черный провод к клемме «-».
4. После того, как провода будут правильно подключены, просто нажмите на заднюю часть разъема внутрь, чтобы закрепить соединение.
5. Другая сторона разъема должна быть подключена к подходящему драйверу для питания светодиодной ленты.

Подключение нескольких светодиодных лент к

Один источник питания

В большинстве случаев вам понадобится длинная полоса светодиодных фонарей для покрытия большей площади.Если вы хотите покрыть периферию стены или большого стола, вы можете не найти ни одной светодиодной полосы, достаточно длинной, чтобы покрыть ее должным образом. В таких ситуациях придется подключить несколько светодиодных лент. Если вы хотите подключить их к одному источнику питания, вот как это сделать.

1. Один адаптер питания может одновременно питать две или более светодиодных лент. Но чтобы подключить несколько светодиодных лент к одному адаптеру, вам сначала понадобится двусторонний разветвитель питания.
2. Как только вы получите приличный разветвитель мощности, убедитесь, что мощность световой полосы не превышает общую выходную мощность самого адаптера.
3. После того, как вы подтвердили совместимость адаптера и разветвителя, просто подключите светодиодные ленты к разветвителю.
4. Подключите один конец разветвителя напрямую к адаптеру питания, который можно подключить к розетке переменного тока.

Как установить светодиодные ленты?

Светодиодные ленты очень компактны и имеют линейный дизайн по сравнению с другим осветительным оборудованием.Это делает светодиодные ленты наиболее универсальным вариантом установки. Вы можете легко установить светодиодную ленту на любую плоскую поверхность без каких-либо ограничений по направлению.

Светодиодные ленты также легкие. Это позволяет прикрепить светодиодную ленту к любой поверхности, не беспокоясь о том, что она со временем упадет. Светодиодные ленты можно установить за телевизором, под нишей ниспадающего потолка или под мебелью, расположенной над кухонным столом на кухне.

Большинство светодиодных лент поставляются с предварительно нанесенным клеем на тыльную сторону, которая покрыта защитной пленкой. Просто снимите верхнюю пленку с полосы, и вы сможете приклеить светодиодные ленты напрямую. В качестве альтернативы вы можете использовать двусторонний скотч 3M, чтобы обеспечить надежный захват задней стороны светодиодной ленты. Однако не следует закрывать переднюю часть светодиодной ленты лентой, так как это может испортить эффект освещения, закрыв несколько светодиодных ламп, присутствующих на полосе.

Можно ли сломать светодиодные ленты?

Если вы приобрели значительно более длинную светодиодную ленту по сравнению с вашими требованиями и не смогли уместить всю полосу, вам придется отрезать ее до определенной длины. Нарезать светодиодную ленту очень просто. Следовательно, это нужно делать осторожно, чтобы случайно не повредить светодиоды на полосе.

Если вы внимательно посмотрите на светодиодную ленту, вы найдете на ней специальные маркеры для резки.Как правило, вы найдете эти отметки после каждых 3 или 6 светодиодов на полосе. После того, как вы разрежете светодиодную ленту, на обоих концах секции вы обнаружите открытые медные контактные площадки, которые позволят вам повторно подключить ленту к тому же или другому источнику питания. Разбив светодиодную ленту на куски, вы также сможете установить светильники под углом или допускать резкие повороты на стенах или потолке.

Соединение светодиодных лент вместе

Соединение различных светодиодных лент поможет вам установить светодиодные фонари в сложных углах и углах.Лучшим преимуществом соединения различных светодиодных лент является поворот на 90 градусов, который обычно требуется при установке светодиодных лент на стены или потолок. Если вы хотите соединить несколько светодиодных лент вместе, вот как это сделать:

1. Если вы хотите легко соединять светодиодные ленты, вам нужны быстрые беспаечные соединители, доступные на рынке. Эти разъемы позволят без особых усилий подключать светодиодные ленты.
2. Если у вас быстродействующий разъем для светодиодов без пайки, просто удалите фиксирующую накладку на разъеме.
3. Затем снимите немного закрытой части светодиодной ленты, чтобы открыть клейкую сторону ленты.
4. После этого можно сразу вставить световую полосу в быстродействующий разъем. При этом убедитесь, что медные контактные площадки на полосе совпадают с контактами проводов разъема.
5. После того, как он будет идеально выровнен и подсоединен, закройте стопорную площадку разъема.

Если вы не хотите получать беспаечный разъем, вам необходимо вручную припаять соединения между светодиодными лентами.Этот процесс необходимо выполнять с особой осторожностью и точностью, поскольку неправильная пайка может повредить светодиодную ленту.

Подключение RGB и управление RGB для светодиодных лент

Одной из наиболее часто используемых светодиодных лент является RGB, которая позволяет использовать множество различных цветовых вариантов для светового потока. Светодиодные ленты RGB разных цветов также поставляются со специальным контроллером RGB, который имеет предварительно определенные режимы для светового эффекта. Эти режимы подходят для особых случаев, когда вы хотите добавить дополнительные эффекты в область освещения.

Разъемы RGB включены в комплект поставки светодиодных лент RGB. Вот как можно подключить контроллер к светодиодной полосе:

1. Светодиодные ленты RGB имеют большее количество выводов по сравнению с обычными полосами и обозначаются символами «+», «G», «R» и «Б».
2. Вы найдете аналогичные клеммы на контроллере RGB, входящем в комплект светодиодной ленты RGB.
3. Для соединения контроллера с лентой нужно просто подключить идентичные клеммы разъема RGB и светодиодной ленты.
4. Затем нам нужно подключить разъем RGB напрямую к источнику питания с помощью кабелей питания или разъема постоянного тока.
5. Если ваш контроллер RGB имеет 4-контактный разъем, предварительно установленный на устройстве, вам нужно просто вставить разъем в полосу, и все готово.

Подключение светодиодных лент серии

Светодиодные ленты сконструированы таким образом, что вы можете соединить их вместе для создания единой световой ленты в соответствии с вашими требованиями.Но если вы хотите соединить несколько светодиодных лент вместе, вы должны соединить их последовательно. Таким образом, вы можете быть уверены, что светодиодные ленты защищены от резких скачков напряжения, а также от падения напряжения.

1. Для последовательного подключения нескольких светодиодных лент вам потребуется добавить в схему дополнительный компонент, который представляет собой светодиодный усилитель.
2. Давайте рассмотрим, что несколько светодиодных лент RGB должны быть последовательно подключены к одному источнику и управляться одним контроллером RGB.Здесь вам потребуется светодиодный усилитель для каждой светодиодной ленты, кроме первой.
3. Прежде всего, подключите контроллер RGB к первой полосе и источнику питания, выполнив действия, описанные в предыдущем разделе.
4. После этого вам нужно будет подключить светодиодный усилитель к каждой отдельной светодиодной ленте. Светодиодные усилители для светодиодных лент RGB также имеют клеммы, идентичные имеющимся на полосах.
5. После того, как все светодиодные усилители будут подключены к полосам, вам нужно будет соединить клеммы усилителя с идентичными клеммами, присутствующими на контроллере RGB.Для этого вы можете проложить дополнительный провод от соединительного провода контроллера RGB и одновременно подключить его к назначенному порту на усилителе.
6. Если вы хотите питать светодиодные ленты от разных источников питания, вам потребуются дополнительные адаптеры питания. В этой конфигурации вам просто нужно проложить силовые кабели, идущие от светодиодного усилителя, к соответствующим портам блока питания, вместо того, чтобы соединять их теми же кабелями, что и у первого источника питания.Убедитесь, что вы аккуратно соединили положительную клемму с красным кабелем, а отрицательную клемму с черным кабелем.

   No related posts.
