Содержание

Качественная и надежная установка счетчиков и автоматов, сборка щитов

Профессиональная сборка щитов и подключение оборудования обеспечит безопасное пользование электропроводкой в доме. Монтаж электрического щита необходим для равномерного распределения бытовых приборов по группам автоматов. Такой подход исключает риск пожара в случае короткое замыкания.

Сборка щитов выполняется квалифицированными электриками

Выбор типа щита зависит от планировки помещения, в котором он будет находиться. Монтаж распределительного щита в нише стены считается классическим вариантом. Его габариты подбираются в индивидуальном порядке в зависимости от схемы подключения.

Монтаж оборудования в распределительном щите начинается с установки главного автомата и счетчика учета электроэнергии. При подключении вводного кабеля сначала на главный автомат, а затем на счетчик оба этих прибора должны иметь пломбы. Срыв и установку пломбы разрешено выполнять только сотруднику энергослужбы.

Установка систем УЗО обеспечивает безопасность человека от поражения электрическим током. Согласно современных требований безопасной эксплуатации электропроводки, эти устройства должны быть установлены в распределительном щите.

Группа автоматов распределяется между всеми потребителями помещений. Все мощные бытовые приборы устанавливаются на отдельный автомат. Это увеличивает расходные материалы для реализации такой схемы, но обеспечивает максимальную защиту.

К основным источникам потребления электроэнергии относятся все бытовые приборы, имеющие мощность более 2,5 кВт. В быту это — холодильник, стиральная и посудомоечная машина, водонагреватель, духовой шкаф, кондиционер. При возникновении неполадки в одном из бытовых приборов произойдет мгновенное отключение автомата. Другие же точки потребления продолжат работать в штатном режиме. Все оборудование в щите устанавливается на специальную DIN-рейку — металлический профиль, на который можно удобно монтировать различное электрооборудование без необходимости болтового соединения.

Крепление оборудования осуществляется при помощи специальных фиксаторов.

Соединение проводов выполняется одинакового сечения. На многожильные провода осуществляют монтаж наконечников. Прессовка проводится при помощи пресс-клещей КВТ.

Габариты щита должны позволять комфортно разместить шины для подключения нулевых и заземляющих проводов. Установка заземления на металлический корпус бытовых приборов служит для недопущения короткого замыкания.

Как подключить автомат в щитке для чайников? – Tokzamer

Как подключить автомат в щитке своими руками — схема монтажа и выбора места установки автомата при входе сверху или снизу

Неправильное соединение автоматов в щите часто приводят к опасным последствиям, либо к порче оборудования и электропроводки помещений. Подход к этой работе требует особой усидчивости и неоднократной проверки своих действий.

В этой статье разберем последовательность и правильность монтажа кабеля, соединение разных элементов и подключение автоматов в электрическом щите.

В наше время электричество применяется везде, поэтому навыки в электрике всегда пригодятся.

Перед началом проводимых работ необходимо составить схему электропроводки помещения, подобрать безопасное место установки электрического щита, выбрать типы автоматов в соответствии с вашими требованиями.

После вышеперечисленных подготовительных работ приступают к монтажу оборудования. При правильности соединения всех автоматов можно подключать электрический щит к основному кабелю, подающему ток в помещение.

Содержимое обзора

Расположение электрощита в помещении

Важно определится с местом установки щита. Его расположение требует постоянный доступ, нельзя загораживать дверку щита посторонними предметами.

В большинстве случаев щит крепят недалеко от входа в дом, либо уже внутри, но сразу в коридоре дома или квартиры. Это упрощает монтаж кабеля подающего напряжение в помещение.

Высота щитка определяется на уровне глаз постояльцев жилья. Такое расположение нужно для удобства снятия показаний счетчика при оплате электроэнергии.
Раньше, в недалекие времена, ставили счетчики с автоматами на деревянной планке на стене.

Хоть и расположение их было как правило под потолком, так делать нежелательно. В щитке вся конструкция будет в более безопасном положении.

Современные электрические щиты имеют высокие классы защиты, хорошее прочное основание, а также замок с ключом. Что является препятствием для проникновения туда маленьких домочадцев.

В частном доме при расположении щитка учитывается расположение высоковольтной линии, откуда будет подача кабеля в помещение.

Производственный или самодельный щиток?

Сейчас продаются разные щитки. Всевозможные формы и размеры. Они имеют как металлическое грунтованное, окрашенное основание либо пластмассовое. Также идут щетки с внутренней заводской начинкой. Есть конструкции имеющие индивидуальный заказ.

Но, если есть у мастера установки щитка определенные навыки, то внутренние детали лучше установить самостоятельно, по своему усмотрению. Чем больше опыт – тем грамотнее будет выполнен монтаж конструкции в определенный объем электрического щитка.

Соединительная схема автоматических выключателей.

Перед началом работ по монтажу автоматов, нужно подробно ознакомиться с их схематичными данными. Разные элементы конструкции в щитке имеют свои собственные обозначения.

Основные детали, используемые в щитке

Автомат вводной. Используется для защиты всего контура проводов.

К его контактам подводят основной кабель.
Возможен вариант установки рубильника впереди автомата.
При размыкании рубильника всегда можно произвести ремонт или замену какого-либо узла в электрическом щите.

Не забываем подвести кабель питания к рубильнику при этом.

Счетчик

Этот прибор ставится после автоматов по схеме. Его основная задача – это отображение количества потребляемой энергии. При необходимости его можно разместить отдельно от электрического щита.

Устройство защитного отключения

Назначением этого прибора является защита от воспламенения и ударов током. В обычных, небольших домах или квартирах ставится один УЗО. Его хватает справится со всей нагрузкой электрического тока в помещении. Но в случае, когда расчет потребления энергии большой, ставят дополнительно до нескольких таких устройств.

Линейные автоматы

Они осуществляют свою работу в каждом отдельном секторе общего помещения. При коротком замыкании или высоком напряжении они автоматически срабатывают, отключая от основной электрической цепи. Часто они спасают от большой нагрузки в комнатной проводке, при включении большого количества электроприборов.

Дифференциальные автоматы.

Они используются для защиты электроприборов на отдельных линиях, вместо нескольких основных автоматических выключателей.

Монтажная рейка.

Она имеет вид металлической планки. Крепеж осуществляется к задней части щитка. От конструкции электрического щитка зависит количество реек. Чем вместительнее ящик, тем больше модулей и реек возможно установить в него. Для правильного выбора его, изучается предварительно схема соединений деталей.

Гребенка.

Несет функцию расключения в щитке. Заземление и нуль соединяет между собой.

Шина распределения.

Эта деталь имеет надежную изоляцию. Благодаря особой конструкции она связывает между собой автоматы разного назначения. Имеют хорошую фиксацию, что позволяет качественно крепить концы проводов. Они применяются и для нуля и для фазы.

Общее назначение автомата

Автоматический выключатель – прибор, функцией которого является защита от пожара. Возникающего от возгорания проводки испытующей перегрузки в сети.

Срабатывание автомата приводит к разрыву цепи. Он отключает питание в следующих случаях:

Замыкание проводки
Внезапный скачок напряжения в сети ( в каждом автомате свой порог превышения напряжения)

При разной по сечению проводке применяются разные по мощности автоматы, что позволяет контролировать нагрузку на определенный участок проводки.

Как в щитке подключить автомат – несем знания в массы

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
Для этого зачистите не 1, а 2 см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Сайт про изобретения своими руками

МозгоЧины

Сайт про изобретения своими руками

Способы подключения автоматов в электрощите

Автоматические выключатели еще называют пакетниками или автоматами, они подают ток в электросеть, а в случае неисправности моментально ее обесточивают. Их устанавливают в распределительном щитке, чтобы защитить цепь от перегрузов, короткого замыкания или скачка напряжения.

Особенности и разновидности устройств

Автоматические выключатели отличаются друг от друга по способу управления, виду расцепителя, методу монтажа, материалам корпуса и величине рабочего тока. Современные модели выделяются еще и тем, что в них есть сигнальные контакты групп, возможность прерывания электроцепи на расстоянии, а также автоматическое срабатывание в критической ситуации. Автоматы используются не только в жилых помещениях, но и на производственных объектах для обеспечения безопасности.

Основной характеристикой, на которую ориентируются при выборе прибора, является номинальный ток. С целью определения критерия сначала устанавливается сила тока, которая требуется для обеспечения питанием всех устройств в квартире. В связи с этим существуют устройства с разным количеством полюсов:

Один. Подходит для цепей с освещением и розеткам с простыми приборами.
Два. Прибор необходим для защиты проводки, которая идет к водонагревателю, отопительным элементам, кухонной плите и пр.
Три. Используется для трехфазных цепей. Применяется только в крупных промышленных помещениях, мастерских или на производстве.

Устанавливают пакетники всегда от большего к меньшему, по уменьшению мощности.

Схема подключения

Чтобы во время монтажа автоматического выключателя не возникли сложности, рекомендуется заранее познакомиться с составом всей схемы. Обычно в щитке находятся следующие элементы:

Вводной автомат. Он необходим для контроля качества проводки по контуру. К нему подсоединяются жилы кабеля, а перед ним обычно ставят рубильник.
Счетчик. Располагается за автоматом и контролирует расход энергии. В многоквартирных домах его иногда располагают отдельно.
УЗО. Это устройство предотвращает пожары и вовремя отключает ток. Его ставят после счетчика или выносят на отдельную линию.
Автомат. Каждый ставят на отдельную линию для разных помещений. Правильно установленный прибор вовремя обнаружит перегруз замыкание, защитив технику и проводку.
Диффавтомат. Ставится на отдельной линии, иногда им заменяют пакетники с УЗО.
DIN-рейка. Это монтажный элемент, который ставится на задней стенке щитка.
Соединительные и распределительные шины. Они соединяют через входную клемму ряд пакетников.

Установка устройства

После выбора и покупки автоматического выключателя, появляется вопрос о том, где именно необходимо его подключать: сверху или снизу. Заблуждения появляются из-за того, что на автоматических модулях имеет несколько пар соединительных контактов. Некоторые из них фиксированные, а другие подвижные. Однако, согласно правилам установки электронного оборудования, подводка цепи выполняется только к неподвижным контактам, они располагаются внизу. Это требование относится ко всем защитным модулям.

Перед установкой пакетника следует определить количество проводов, которые разрешается подключать, и метод соединения питательных жил. После решения этих вопросов переходят к установке. Если все же остались какие-то вопросы, то изучите требования ПУЭ.

Для монтажных работ потребуется следующее:

кусачки;
изолента;
кабели одного сечения, если планируется монтаж нескольких автоматов;
удобный нож для устранения изоляции;
крестовая и шлицевая отвертка;
мультиметр.

Последовательность действий в зависимости от выбора одно- или двухполюсного автомата отличается, поэтому мы рассмотрим каждый из них.

Однополюсный

Для такого устройства понадобится минусовой и силовой проводник. Раньше этот способ монтажа считался стандартным, во время него фазная жила проходила через входной контакт, затем на выходе шла к счетчику и разветвлялась по устройству дифференциального тока. Нулевой проводник при этом запитывается через счетчик.

Некоторые люди устанавливают пакетник на ноль, но делают это на свой страх и риск, поскольку так нарушаются правила ПУЭ. Согласно документации, в таком случае есть риск несрабатывания оборудования. Иногда ставится сразу два автоматических выключателя на плюс и минус.

Двухполюсный

В однофазной сети такого типа необходимо заземление, питание, нейтраль. На входных контактах всегда маркируются нечетные числа, они располагаются сверху. У выхода написаны четные значения.

Жила соединяется с первым входом, а потом ее зажимают в клемму. Таким же образом присоединяют нейтраль к третьей клемме. Далее жила идет через учетный прибор и переходит на все группы включателей. С четвертого контакта привод идет к заземляющему элементу, при этом проходит защитные блоки.

Подключение проводов

После покупки автоматического выключателя необходимо изучить паспорт изделия. В нем указываются правила подключения проводов к клеммам. Также в документе прописывается сечение кабеля, его тип и длина зачищаемой части. Указанные там сведения позволят предотвратить ошибку.

Для зачистки удобнее всего брать небольшой монтажный нож. Провода при этом отличают по цвету маркировки. У фазного кабеля обычно белый или коричневый цвет. Проводник бывает только зеленого, а нулевой провод синего или черного оттенка.

После зачистки конца, его вставляют в зажим контакта и фиксируют с помощью винта. Если при этом у пакетника есть гибкий провод, то следует взять профильный наконечник.

Очень часто прибор работает неисправно из-за того, что под контактный зажим попало слишком много изоляции. Также проблемы бывают в случаях, когда во время затягивания произошла деформация корпуса, обычно после этого прибор ломается. Необходимо обращать на эти моменты внимание, чтобы по неосторожности не испортить автомат.

Установка автоматического выключателя не считается сложной процедурой, поэтому допустимо ее самостоятельное выполнение даже при отсутствии должного опыта. Главное, не нарушать при этом правила ПУЭ и позаботиться о собственной безопасности.

Подключение автоматов в щитке: снизу или сверху?

Подписка на рассылку

ВКонтакте
Facebook
ok
Twitter
YouTube
Instagram
Яндекс.Дзен
TikTok

На самом деле можно встретить оба варианта подключения питающих линий к автоматическим выключателям – к нижним или к верхним контактам. То, как на самом деле должно выполняться подключение автоматов, является предметом непрекращающихся дискуссий, потому как явных, на первый взгляд, недостатков нет.

Чтобы разобраться в этом вопросе, необходимо более подробно изучить доступную для всех информацию. Ведь путаница возникает из-за того, что вроде как автоматический выключатель в обоих вариантах исполняет свои функции исправно.

Итак, обратимся для начала к актуальной версии нормативной документации. В п. 3.1.6 раздела 3 «Защита и автоматика» Правил устройства электроустановок (ПУЭ) говорится следующее: «при одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам». Соответственно, следует понимать, с какой стороны этот неподвижный контакт находится. У представленного ниже аппарата ВА 47-29 видно, что на электрической схеме и конструктивно неподвижный контакт находится сверху.

Справедлива ли эта схема подключения автоматов для разных производителей? Давайте посмотрим. Как видно на рисунке, у приведенных однотипных выключателей разных производителей на схеме неподвижный контакт располагается сверху.

Теперь обратимся к заводской документации на некоторые типы приведенных выключателей. Уточним, какое подключение считает возможным сам производитель. Рассмотрим модульный выключатель Legrand серии TX3. Как видно, на приведенном фрагменте из инструкции указано, что подключение автоматического выключателя можно выполнить как сверху, так и снизу.

А что нам рекомендует известная во всем мире компания ABB по монтажу своих модульных выключателей серии SH 200L? А, собственно, также допускается монтаж питающих линий любым удобным способом.

Ну и рассмотрим популярный из-за своей дешевизны тип выключателя IEK ВА 47-29. В соответствии с электрической схемой и маркировкой, выполненной на корпусе выключателя, нумерация контактов 1,3,5,7 относится к верхним неподвижным контактам, а 2,4,6,8 – к нижним подвижным. И опять, ознакомившись с инструкцией, мы видим, что производитель не предъявляет каких-либо требований по рассматриваемым типам подключения.

На основании приведенной информации можно сделать однозначный вывод, что рассмотренные производители одинаково допускают подключение автомата снизу или сверху без нарушения функционала или какого-либо ухудшения характеристик своих аппаратов.

Да и сам пункт 3.1.6 ПУЭ, приведенный выше, вроде как делает оговорку «как правило», которая означает, что вариант подключения к неподвижному контакту является обычным, преобладающим решением при монтаже защитных аппаратов.Отступление от него должно быть обоснованным. То есть в сухом остатке – это элементарная «культура» и «однотипность» технологии производства электромонтажных работ. Ведь традиционно принято, что при электромонтаже производится подача питания на автоматические выключатели сверху.

В любом случае, рекомендуется безоговорочное соблюдение установленных правилами требований, так как это поможет впоследствии избежать ошибок при работах в электрических сетях и даже исключить электротравматизм. И только в самых крайних случаях можно рассмотреть вариант с нижним подключением, например при особенностях компоновки монтажных щитов или при недостаточной длине кабелей питающих и отходящих линий.

Установка автомата в щиток

Если вы уже выбрали и приобрели автоматический выключатель с правильным количеством полюсов, номиналом, максимальным рабочим током и отключающей способностью, самое время уяснить, как подключить автомат в щитке. На первый взгляд, не так уж просто совершить ошибку в монтаже простого однополюсного АВ. Вроде бы достаточно сделать правильную зачистку кабеля и вставить в клеммы, после чего винтами затянуть. Но профессиональные электрики не только в подробностях знают, как подключить автомат, они еще и обращают внимание на поддержание порядка и определенную “эстетику” подключения.

Если подключение автоматов в щитке выполнено по правилам, на устройства приятно смотреть, а при необходимости профилактических или ремонтных мероприятий будет обеспечена максимальная безопасность. Начнем с того, как правильно подключить автоматы в электрическом щите.

Откуда подводить питание — сверху или снизу?

В любом АВ имеется два контакта: неподвижный и подвижный. Куда подключать питание? До сих пор мнения интернет-экспертов в сфере электрики разделяются, одни на форумах твердят, что подключать следует к верхнему контакту, другие считают, что наоборот. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

При одностороннем питании подсоединение питающего проводника к аппарату защиты делается, как правило, к неподвижным контактам.

Аппаратом защиты считайте не только автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель или провод должен подходить к неподвижному контакту, но можно сделать исключение.

На передней панели АВ есть схема, из которой вы поймете, где располагается неподвижный контакт. А на следующем фото вы можете видеть, как выглядит защитный аппарат в разрезе, и где какие клеммы размещены. Практически все отечественные и импортные производители ставят неподвижные контакты сверху, и туда же Правила Устройства Электроустановок советуют подводить питание. Сейчас нет никаких гарантий, что в дешевых китайских моделях неподвижный контакт расположен сверху, хотя в советское время условие соблюдалось строго.

С технической точки зрения может возникнуть вопрос: а если пропустить рекомендации ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся внутри тепловой и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Так вот и верхнее, и нижнее подведение питания не влияет на главную функцию автоматического выключателя. Расцепители работают эффективно и независимо от порядка питания клемм.

Модульные защитные аппараты знаменитых брендов (Hager и ABB, к примеру) дают пользователям возможность подводить питание к нижним клеммам. В таких устройствах есть зажимы под гребенчатые шины снизу.

На практике же верхние неподвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную организацию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, опираясь на теорию из ПУЭ. При замене или добавлении автоматов может случиться опасная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и полагает, что нижние клеммы отсечены от напряжения.

Если брать пример с промышленных объектов, то рубильники РБ никогда не подключают “вниз головой”. Питание идет только со стороны верхних клемм, и отключение рубильника приводит к отсечению напряжения с нижних контактов. Это большой плюс к безопасности.

Как подключить АВ по схеме

Предлагаем схематические примеры подключения АВ в распределительном щитке.

Обратите внимание, что каждая схема подключения автоматов в щитке предполагает разделение на группы по селективности снабжения. Модульные устройства разделены на розеточные группы и на линии освещения, иногда отдельно выносится защита для особо мощных потребителей. В идеале для безопасности и красоты по бокам шины устанавливаю заглушки, чтобы контакты прикрывались изоляцией. Ограничители на DIN-рейку помогут визуально разделить группы автоматов и обеспечить теплоотвод, поскольку приборы при эксплуатации и близком размещении греются, а также ограничители надежно зафиксируют сами приборы. Отдельную группу, как правило, выделяют гребенкой и лишь к одному АВ из группы подводят питание.

Как закрепить модуль удобнее

Если в перспективе сеть будет расширяться, а количество АВ соответственно расти, то рекомендуем крепить защиту на DIN-реку на две подвижные защелки вместо одной. Почему так? Потому что при заменен прибора на одной защелке потребуется полностью разбирать щиток. Автоматы с парой подвижных защелок как раз решают эту проблему в пользу быстрого и простого монтажа/демонтажа. Понадобится несколько минут времени и отвертка.

Как избежать главных ошибок с проводкой

Очень важно выполнять подключение автоматов в щитке своими руками с пониманием функционирования проводов. Как избежать самых распространенных ошибок для надежности контактов? Начнем по порядку.

Чтобы получить качественный контакт, надо зачистить жилу, то есть снять часть изоляции с провода. Если изоляция зачищена недостаточно, то она попадет под контактный зажим, а это чревато оплавлением проводки, самого устройства защиты и даже появляется риск пожара. Следите и проверяйте степень затягивания проводника в гнезде.
Жилы неодинакового сечения нельзя подсоединять к одной клемме. Гребенчатая шина превосходно справляется с подключением группы автоматов к одному питающему проводу. Но когда электрик отдает предпочтение самодельной перемычке из кабельных жил, безопасный результат получится только при использовании проводов одинакового сечения. В противном случае, когда затянутся контакты, зажим получится неравномерным (тонкая жила будет обжата хуже, что приведет к расшатыванию контакта, нагреванию, искрению и оплавлению изоляции), кроме того, площадка автомата деформируется в сторону меньшего сечения.
Если подводите к автомату кабель с монолитной жилой, загните его конец крючком. Это мероприятие можно назвать созданием U-образного загиба и благодаря такому простому шагу вы увеличите площадь соприкосновения провода с поверхностью зажима. Это дополнительный плюс к надежности контактов.
При подключении многожильного гибкого провода его надо оконцевать перед подключением к АВ. Мы рекомендуем для оконцевания использовать НШВИ (наконечники штыревые втулочные изолированные) или наконечники НШВ. Двойной НШВИ-2 берут для подсоединения пары многожильных проводов, это удобный способ формировать перемычки для групп автоматических выключателей.
Паять и облуживать концы многожильных проводов категорически не советуем, поскольку это верный путь к “расплыванию” соединения со временем, перегреву и расплавлению припоя, ослаблению и выгоранию контакта.

Полезные видео

Еще больше информации о том, как поставить автомат в щиток, вы найдете в видеороликах.

отзывы и цены — МастерДел

А

Б

В

Г

Д

Ж

З

И

К

Л

М

Н

О

П

Р

С

Т

У

Ф

Х

Ц

Ч

Ш

Щ

Э

Ю

Я

Монтаж электрощитов и автоматов в Казани.

Цены на услуги мастеров по монтажу электрощитов и автоматов на Профи Я очень доволен. Рекомендую! Они попросили чуть больше, чем другие. Но при первой же встрече я понял, что человек (Райхан) понимает о чем говорит. Он ведет Вас, помогая принять решение, а не в стиле «Как ты хочешь чтобы я сделал? Откуда мне знать, я специалист в другой области … далее

и только поверхностно понимаю как должно быть.». Знает стандарты, формирует в диалоге предложение, дает советы и помогает принять решение на основе человеческих обьяснений. Например: помог мне с координатами подрозетника под посудомойку — для меня это было открытием, что можно так удобно сделать. Огромный плюс — это команда с профессиональным оборудованием, а не один человек! Всю работу сделали за 3 дня. Все трое приятные люди, со спокойными лицами, сверх адекватные! Нормально реагируют на глупые вопросы(их не избежать, иначе сам бы электрику сделал). Пример: мне показалось, что в одном месте сделали немного не так, спокойно измерил рулеткой, показал, что все нормально. При этом дал понять, что готов исправить, если нужно. И более того, смягчил еще и профессиональным советом, как после отделки нужно поступить по пожар безопасности. Пунктуальны. Я оценил это неоднократно. Если сказали, что будут к 9, будут к 9, ни разу не опоздали ни на минуту! Даже мой плиточник это оценил! Ни разу не перешли на ты. Я сам работодатель, мой мозг иногда остро реагирует на ты. При этом, я сам пару раз перешел на ты. Соблюдают закон о тишине. Работали в 3 перфоратара, что вызвало негодование двух подъездов. Как положено, с часу до трех тишина. Спасибо им за это, за то, что не подставили меня перед ТСЖ. Там итак соседи неадекватные и ищут повода, саботируя мой ремонт. Лояльны к глупости клиента, так как понимают, что клиент обратился к профессионалам и сам лишь поверхностно понимает предметную область. Все четко, по-человечески разьясняют. Приятно работать с профессионалами. Все упущенные моменты продумают за Вас и обязательно их обсудят. Ценят Ваше время, поэтому лишний раз без повода не звонят. Посещать и мешать им тоже не нужно — меня это более чем устраивает. Уехал, приехал — все готово! Для меня не принципиально, но все же — все сделали в озвученные сроки. Сказали сделают за 3-4 дня, работу сдали вечером 3-го. Отдельно отмечу — ничего моего не взяли. Я даже думаю, что лишнего сантиметра провода себе не забрали. При этом очень адекватны. Я купил по их совету 30 подрозетников и +5 на запас. Не учел, что подрозетники нужны еще и для выключателей. В самом конце стал нужен еще один подрозетник. Просто спросил, а как же, ведь я 35 покуал, а в голове 30 типа использовали только. На что ребята спокойно посчитали, вот все ок. Я даже упрека не хотел делать, просто не понял. При этом, в обычной жизни тебя на вилы поднимают, а тут спокойствие. Лояльны к изменениям в проекте на 10-20%, так как понимают, что заказчик работает по проекту из головы. в конце выяснилось, я так внутренне почувствовал, что один выключатель не должен быть в том месте, в котором я указал. Без проблем перенесли в новое место. Добавили доп розетку, которую я придумал на след. день. Из всей работы забыли только один провод кинуть, сразу же все доделали. То есть, это даже не ошибка, а просто упущение. В остальном все супер. В щитке просто красота. Провода подписаны, не торгуются за лишний установленный автомат (а ведь это так важно, так как бюджеты у всех ограничены, но некоторые изменения не избежать). Совет: покуайте смело все у них(провода, автоматы, щиток, коробки, подрозетники) . Для спокойствия, можете запросить цены. Уверяю Вас, если Вы не проныра, то дешевле чем у них Вы на массмаркете(леруа, мегастрой, касторама) не найдете! Именно поэтому, я докупил недостающий провод у них. По цене он отличался от моего на 2-4 рубля за метр (докупил где-то 25-30 метров). Кстати, они Вам напишут что купить. Дополниельно, за что им огромное спасибо — они просто сэкономили мое время(на это мы не договаривались): Подключили в каждой комнате по одной розетке. Замкнули перемычками выключатели и подключили старые лампочки. Теперь я могу продолжать ремонт, просто включая свет в щитке. Просто кайф. После себя все прибрали. Очень хорошо прибрали. С пониманием относятся к бюджету клиента. Не упрекнут Вас за 1 узм или за 3 как у меня(даже я понимаю, что нужно больше, но на все денег не хватит). Работают с тем, что есть — максимально правильно подключили, насколько я могу это понять. Более того, мы все это обсуждали. В щитке красота. Рекомендую! Можно сказать, что электриков на мой век я нашел(искать больше не нужно). Надеюсь, Вы понимаете о чем я — в этой стране почти не осталось профессионалов.

Монтаж распределительного щита — Компания Электромол

Установка распределительного щита – очень важная и ответственная работа. В ее ходе обязательно должны быть соблюдены все требования по пожарной и технической безопасности. Все работы должны проводиться на основании проработанной электросхемы. Она должна быть достаточно наглядна и легко понятна, при этом основываться на расчетах и учитывать нагрузку на сеть в целом и на каждый элемент в отдельности. При монтаже нужно правильно и надежно подключить все соединения. Также схема электрики позволяет рассчитать все необходимые материалы и закупить их в нужном количестве перед началом работ.

Особенности монтажа

Устанавливать сам щит начинают уже после того, как были проложены провода по всем подключаемым помещениям на основе утвержденной электросхемы. Коробка щита крепится к стене, каждая группа проводов маркируется с помощью малярной ленты и заводится в щит снизу. Провод для подачи электропитания заводится сверху. Внутри коробки щита устанавливаются специальные DIN-рейки, которые облегчают монтаж электрического щита. Затем в щитке устанавливают заземляющую шину и шину на ноль. Отдельно устанавливается коробка для фазного провода.

Монтаж автоматов осуществляют сверху вниз и слева направо. Все провода разделываются и подключаются к автоматам при их установке, жилы с нулем и заземлением выводят на соответствующие шины. Для автоматических выключателей расположенных в несколько рядов желательно применить одну из типовых схем монтажа: гребенка, ласточкин хвост.

Для облегчения монтажа и дальнейшей работы с электрическим щитом придерживаются некоторого соответствия цвета жилы и ее технического назначения. Чаще всего на белую жилу вешают фазу, на синюю – нуль, на желто-зеленую – заземление. Такой подход позволит избежать ошибок.

Соединение лучше всего начинать с самых больших и жестких проводов, соединяя сначала нулевые клемники, а затем переходя к фазам. Многожильные провода при установке необходимо оконцевать для лучшего крепления в клеммах. Делается это с помощью специальных наконечников. Желательно начать подключение с самой дальней клеммы от кабельной «косы».

Особенно внимательно следует отнестись к подсоединению аппаратов УЗО. Довольно частой ошибкой, при его подключении, является присоединение к группе, соединенной с нулевым рабочим проводником с оголенными токопроводящими частями. Также ошибкой будет выведение нагрузок на нулевой проводник до УЗО. В этих случаях могут быть ложные срабатывания автоматики.

Монтаж распределительного щита

— высокая надежность, доступные цены

Виды электрических щитков

Электрические щитки подразделяются в зависимости от того, сколько в щиток будет установлено модулей (устройств). Все устройства имеют стандартную ширину кратную 18 мм (один модуль). Так однофазное УЗО занимает два модуля, трехфазное УЗО – четыре, однополюсный автомат – один модуль, двухполюсный автомат займет два модуля. В соответствии с разработанной электрической схемой подбирают щиток из стандартных типоразмеров – 6, 9, 12, 18, 24 и 36 модулей.

По типу установки электрические щиты бывают встраиваемыми и навесными. Первые монтируются в заранее подготовленную нишу в стене и закладываются цементным раствором. Глубина ниши зависит от толщины стен и размеров щита. Навесные щиты устанавливаются при помощи специальных дюбель-гвоздей в доступном месте на положенной высоте (стандартно 15 метров).

Используемые устройства

При сборе коробки используют стандартный набор элементов:

DIN-рейка. Это особый металлический профиль, который, по сути, является наиболее популярным и удобным способом для закрепления в щите электротехнических изделий. С помощью специальных крепежей на нее легко монтируются УЗО, автоматы и другие устройства.
Заземляющие и нулевые шины – это специальные пластины с отверстиями, обычно из латуни, установленные в изолирующие корпуса с возможностью крепления на DIN-рейку. Для надежного крепления проводов используют специальные винты.
Автоматы защиты помогают защитить конкретную группу электроприборов от перегрузок, возникающих в сети.
УЗО. Его основное назначение – защита от утечки электрического тока через старую или поврежденную изоляцию. Благодаря этому люди защищены от ударов током, а помещения от возгораний.
Защитные пластиковые панели устанавливаются для того, чтобы скрыть все клеммы и провода от возможности контакта с токоведущими элементами.
Счетчик для учета электроэнергии.

После проведения монтажных работ необходимо тщательно проверить работу всех автоматов, а также надежность изоляции всех элементов электрического щита.

Установка щита освещения: подробная инструкция

На сегодняшний день щиты освещения считаются одним из главных элементов электрической сети. Поэтому установка щита освещения должна выполняться ответственно. Если у вас недостаточно знаний, тогда монтажные работы нужно доверять специализированным компаниям.

Монтаж щита освещения

Работоспособность всей электросети в вашем доме будет зависеть именно от этого узла. Поэтому при повреждении или неправильной установке ЩО питание всех потребителей может прекратиться. В этой статье сайт “vse-elektrichestvo.ru” постаралися детально рассмотреть, как установить щит освещения своими руками.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления.
К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным. Первый вариант является более подходящим, так как он не занимает много места.
Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита.
Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление.
Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр.
Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Габариты

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Размеры ЩО

Для выбора оптимального размера обратите внимание на:

Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

На фото представлена трехлинейная схема распределительного щитка

Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

«У» – обозначает необходимость встраивания щитка в нишу;
«Сч» – наличие в конструкции щита счетчика;
«Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Выводы

Щиток освещения – это главный элемент, который должен присутствовать в любой электрической сети. Поэтому к выбору подходите ответственно. Надеемся, что информация, которая представлена в этой статье помогла разобраться с установкой. Если вы уверенны, что не сможете справиться с монтажом самостоятельно, тогда обратитесь к профессионалам.

установка, схема подключения. Номинальная отключающая способность

Автоматический выключатель, не является симметричным электрическим прибором, как лампа накаливания или нагревательный элемент . От способа подключения зависит, какие детали защитного устройства обесточатся, а какие останутся под напряжением при срабатывании.

Устройство автоматического выключателя

Конструктивно автомат состоит из электромагнитного и теплового расцепителей, объединенных в одном корпусе. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. При срабатывании, расцепитель приводит в действие подвижный контакт, и размыкает цепь. Искрогасительная камера, внутри которой находятся контакты, препятствует образованию дуги.

Защитные устройства для однофазной сети 220 В

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов .

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током , то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи , куда был установлен сам автомат, появилось короткое замыкание . Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы , включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN , три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат . При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

Содержание:

Автоматические выключатели, называемые в быту автоматами или переключателями, относятся к средствам коммутации и предназначаются для подачи электрического тока к какому-либо объекту. Основной функцией этих устройств является автоматическое отключение подачи тока при возникновении аварийной ситуации и неполадок в сети. Автомат защищает электрическую цепь от коротких замыканий, перегрузок и падения напряжения сверх допустимого значения.

В домах старой постройки, в системе электроснабжения нулевой провод был не только рабочим, но и одновременно выполнял защитную функцию. В современных зданиях предусмотрено четкое разделение по назначению рабочих и защитных проводников. В связи с этим часто возникает вопрос, как подключить автоматический выключатель, поскольку все электроустановочные изделия европейского образца оборудованы клеммами для подключения заземляющего провода. Кроме того, крепление самих автоматов в распределительном шкафу может быть выполнено путем крепления на DIN-рейку или на специальную монтажную панель.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый — на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

Однополюсный выключатель используется при монтаже розеток и систем освещения.
Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода — . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены .

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно . Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме ». В данной статье рассмотрим, и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя . Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху .

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу .

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах . Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина . Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения . Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания . Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ .

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое ?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу . Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Если спросить любого человека, неискушенного в электротехнике, что находится в электрическом щите, то последует немедленный ответ – автоматы. Хотя там могут помимо автоматических выключателей (именно такое правильное название автоматов) могут находиться , дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и еще много чего другого. Цель этой статьи узнать, как из всего многообразия модульных устройств выделить именно автоматические выключатели, для чего они предназначены, как их правильно выбрать, как подключить автомат в щитке и что делать при срабатывании.

С первого взгляда может показаться, что обычному человеку, абсолютно не знакомому с инженерной наукой в целом и электротехникой в частности, не нужно ничего знать об автоматических выключателях, ведь проводку в квартире или доме сделали профессионалы. Возможно, что это и так, но что будет делать человек, если вдруг пропадет напряжение во всей квартире или доме или в какой-то их части. Конечно, человек откроет щиток, посмотрит какой «выбило», и вновь переведет рычажок в положение «вкл».

Именно в этом действии и кроется главная ошибка «обычных людей», ведь прежде, чем включать сработавшее модульное устройство надо разобраться в причине его срабатывания. Поэтому не стоит удивляться, когда после повторного включения сразу или через некоторое время следует повторное выключение. Не устранив причину, никогда не стоит повторно включать модульные устройства, в том числе и автоматические выключатели (в дальнейшем автоматы). Это может привести к печальным последствиям как для здоровья и жизни человека, так и для имущества.

Дело в том, что на разные устройства защиты возложены свои функции, поэтому и причины срабатывания автоматов и (УЗО) совершенно разные. И в большинстве случаев это не касается качества монтажа электрической проводки. Конечно, опытный электрик всегда найдет причину. Но если казусы с электричеством происходят ночью или в выходной день, то не каждый электрик согласится оперативно решить возникшую проблему, а если и согласится, то за срочность хозяева должны будут хорошо заплатить из своего кармана.

Как говорят сами электрики – 50% случаев срабатывания устройств защиты банальны и происходят по вине самих хозяев и электропроводка здесь ни при чем. Именно поэтому элементарные базовые знания об устройствах защиты, их назначении и правилах реагирования при их срабатывании очень пригодятся. Авторы статьи постараются все объяснить понятным языком, не вдаваясь в дебри технических нюансов, которые будут интересны только специалистам, но не «обычным людям».

Что такое автоматический выключатель и для чего он нужен?
Автоматический выключатель (автомат) – это такой аппарат, который призван коммутировать (другими словами, включать и отключать) электрическую цепь. То есть здесь имеется в виду то, что можно вручную при помощи рычажка включать и выключать электрическую цепь.
Однако само название — автоматический выключатель, говорит о том, что автомат должен автоматически выключать нагрузку. В каких случаях это происходит?
Когда защищаемой автоматом цепи протекает ток, который превышает допустимый. И чем больше превышение тока, тем быстрее происходит отключение.
Когда в защищаемой цепи возникают очень большие по значению токи, которые несвойственны нагрузке – так называемые токи короткого замыкания. В этих случаях автомат реагирует очень быстро – в течение долей секунд.
Перегрузка может возникнуть тогда, когда в одной цепи, защищаемой автоматом, одновременно включается одна мощная нагрузка, на которую не рассчитан ни , ни автоматический выключатель или несколько мощных нагрузок. Например, в одной розеточной цепи из шести розеток одновременно включается электрочайник, утюг, электрокамин, микроволновая печь, пароварка и фен. Естественно, при такой нагрузке ток превысит свои номинальные значения намного, от этого будут сильно нагреваться провода, что может привести к плавлению изоляции и в дальнейшем к короткому замыканию. Автомат не должен этого допустить и должен отключить цепь еще до того, как провода будут сильно нагреваться.
Токи короткого замыкания могут возникнуть тогда, когда в каком-либо устройстве произойдет пробой изоляции на корпус или замкнутся фазный и нулевой проводники. Согласно закону Ома, чем меньше сопротивление, тем больше сила тока. Чем больше ток, тем сильнее идет тепловыделение, что приводит к расплавлению и возгоранию изоляции. Короткое замыкание является наиболее частой причиной возникновения пожаров в электропроводке. Именно потому на автомат возложена очень важная функция – моментально реагировать на токи короткого замыкания, то есть на такие токи, которые во много раз превышают номинальные. Время реакции автомата должно быть такое, чтобы провода не успели нагреться до опасных температур.
Из всего вышеизложенного следует один важный вывод: автоматический выключатель имеет предназначение защищать провода, кабели и различные включенные в цепь электрические приборы от перегрузки и короткого замыкания. Про человека нет ни слова. Поэтому следует уяснить главное – автомат не спасает человека от поражения электрическим током. Автомат спасает кабели и провода.
Приведем пример. Допустим, цепь освещения в квартире защищена автоматом на 10 Ампер и человек, меняя лампочку в светильнике, случайно коснулся фазного проводника, находящегося под напряжением, а другой частью тела коснулся заземленного корпуса холодильника. Через тело человека начинает протекать электрический ток, который зависит от сопротивления – чем оно больше, тем меньше ток. В расчетах принимают сопротивление человеческого тела равным 1 кОм, значит ток будет I= U/ R=220/1000=0.22 A=220 mA . Для смертельного поражения током человеку достаточно 80 –100 mA, а автомат имеет номинальный ток в тысячи раз больший. Поэтому повторим – автомат не спасает человека от поражающих факторов электрического тока. Конечно, сработавший автомат может спасти чью-то жизнь, если он предотвратит возгорание электропроводки, но от прямого воздействия электрического тока на человека он не спасает.
Кратко о «внутреннем мире» автомата
Автоматический выключатель – это сложное электромеханическое устройство. Некоторые современные модели автоматов оснащены электронными блоками, которые точнее отслеживают протекающие токи, но мы в статье рассмотрим устройство «классики». Автомат в разрезе представлен на следующем рисунке.
В верхней и нижней части автомата расположены клеммы, причем всегда принято, что вверху расположен вход, а внизу выход. Верхняя клемма жестко связана с неподвижным контактом, а нижняя связана с тепловым расцепителем, который представляет собой биметаллическую пластину, которая при нагреве изгибается. Конец биметаллической пластины гибким проводником соединен с одним из выводов соленоида электромагнитного расцепителя. Другой вывод соленоида гибким проводником связан с подвижным контактом.
Механизм расцепления устроен таким образом, что подвижный контакт подпружинен и надежно фиксируется как во включенном, так и во выключенном состоянии. Помимо этого пружины позволяют производить коммутацию очень быстро, что позволяет избежать сильного подгорания контактов при искровом или дуговом разряде, которые могут возникнуть именно в моменты отключения.
Механизм расцепления может приводиться в действие тремя способами:
Включение автомата, то есть когда подвижный контакт прижимается к неподвижному возможно только ручным способом, через рычаг управления механизмом расцепления. Также ручным способом можно и выключить автомат.
При перегрузках в цепи, ток, который превышает номинальный, проходит через биметаллическую пластину теплового расцепителя, нагревает и ее. Под воздействием температуры пластина изгибается и нажимает на рычажок механизма расцепителя, который отключает автомат. Чем выше перегрузка по току, тем быстрее нагревается пластина и тем быстрее происходит срабатывание механизма.
Если в цепи возникают токи короткого замыкания, то ток, проходящий через соленоид электромагнитного расцепителя, индуцирует магнитный поток способный втянуть внутрь подпружиненный сердечник соленоида, который, в свою очередь, воздействует на подвижный контакт и размыкает цепь. Время реакции при этом может у хороших автоматов составлять тысячные доли секунды.
В момент отключения между подвижным контактом может возникнуть искровой разряд, который ионизирует атомы газов, входящих в состав воздуха. Ионизированный газ является хорошим проводником, поэтому может вспыхнуть электрическая дуга, температура в которой может достигать нескольких тысяч градусов. Естественно, такое тепловое воздействие очень быстро сожжет автоматический выключатель, если не принять специальных мер.
В автоматах всегда есть специальная дугогасительная камера, которая представляет собой набор медных или стальных покрытых медью пластин, которые изолированы друг от друга. Когда загорается дуга, она образует мощное магнитное поле, которое индуцирует в пластинах ЭДС, которое тоже образует свое магнитное поле противоположное по полярности. Эти поля взаимодействуют друг с другом, дуга втягивается в пластины дугогасительной камеры. Пластины «шинкуют» дугу на части и охлаждают ее, в результате чего она быстро гаснет. При горении дуги образуется большое количество газов, которые беспрепятственно выходят из корпуса автомата через специальное отверстие, расположенное снизу от дугогасительной камеры. Этот процесс может занять доли секунды, но даже этого времени достаточно для того, чтобы искровой разряд или дуга немного «подпалили» контакты.
Со временем, при частых включениях и отключениях автоматов, контакты подгорают. Были времена, когда контактные площадки автоматических выключателей делались из электротехнического серебра, есть такие аппараты и сейчас, но в бытовых электропроводках они не используются. Поэтому не надо без особой надобности «клацать» рычажком автомата, так как при каждом там действии как минимум проскакивает искровой разряд вызывающий эрозию контактов. Автоматы предназначены в основном для защиты кабеля или провода, а для коммутации есть специальные аппараты – выключатели нагрузки, называемые по-русски рубильниками.
Узнайте, его назначение, основные схемы, часто допускаемые ошибки, в специальной статье нашего портала.
Как правильно подобрать автоматический выключатель
Прежде чем установить автоматический выключатель в электрический щит, его надо правильно подобрать, чтобы он соответствовал и кабелю и характеру нагрузки. Поэтому рассмотрим основные характеристики модульных автоматов, которые всегда указаны на их маркировке. Для специалиста маркировка говорит об очень многом, а для «обычного человека» не говорит ни о чем. Поэтому нужно научиться ее читать, тем более что сложного в этого ничего нет.
Ликбез по маркировке автоматов, подбор нужной модели
На рисунке представлена типичная маркировка для всех автоматических выключателей. Рассмотрим последовательно все пункты и попутно прокомментируем какие именно автоматы нужны для различных целей.
Торговая марка
В верхней части лицевой панельки автомата всегда указывается торговая марка, что иными словами означает фирму-производителя. Для аппаратов защиты это имеет огромное значение, так как лучше выбирать автомат от известного брэнда. Таковыми являются: ABB, Legrand, Hager, Merlin Gerin, Schneider Electric, IEK, EKF. В вопросе выбора конкретной модели и серии лучше посоветоваться с хорошим (не ЖЭКовским) электриком.
Номинальное напряжение и частота
Если на автомате имеется надпись 220/400V 50 Hz, то это означает, что данный аппарат может работать и как в однофазных, так и трехфазных цепях переменного тока с частотой 50 Гц. Большинство применяемых в бытовых проводках автоматы имеют такую возможность.
Номинальный ток
Это одна из главных характеристик, которая указывает какой максимальный ток в амперах может длительно протекать через автомат без его срабатывания. Обозначается он I n . Если ток становится больше номинального на 13%, т. е. I= I n *1.13 , то начинает работать тепловой расцепитель, но время его срабатывания будет больше часа. По достижению I=1.45* I n время срабатывания теплового расцепителя уже составит меньше часа и чем больше ток, тем меньше время срабатывания.
Номинальный ток автомата всегда должен соответствовать сечению кабеля или провода защищаемой им цепи, но не мощности нагрузки. Автомат не должен допустить их перегрева при протекании электрического тока, однако в реальной жизни часто происходит обратное.
Например, семья обзавелась стиральной машиной и при подключении ее в уже имеющуюся розетку через некоторое время в подъездном щитке выбивает автомат, так как суммарная нагрузка оказывается выше, чем он может допустить. Пришедший электрик из ЖЭКа предлагает «гениальное» решение поменять автомат на другой, с большим номинальным током. Например, в щитке стоял автомат на 10 А и его предлагается поменять на 16 А, а то и на 25 А, чтоб «надежнее» было. Автомат меняется и, на радость хозяевам, действительно его перестало выбивать при работе стиральной машины. А сделана алюминиевым проводом сечением 1,5 мм 2 , что далеко не редкость в домах построенных в эпоху СССР.
Естественно, что при пиковых нагрузках провод будет перегреваться, будет плавиться его изоляция, но автомат никак не будет реагировать, так как порог его срабатывания гораздо выше. К сожалению, такие ситуации далеко не редкость. И хозяевам очень повезет, если не будет возгорания, а возникнет короткое замыкание, которое заставит сработать автомат.
Следует уяснить простые правила, которые помогут выбрать правильный автомат, который гарантированно защитит проводку от перегрева.
или провода должно соответствовать нагрузке.
Номинал автоматического выключателя должен соответствовать только сечению кабеля или провода, но не нагрузке.
В приведенной таблице показано соответствие сечения медного кабеля или провода и номинальных токов автоматических выключателей. В любом случае необходимо руководствоваться именно таким соответствием и никак иначе. Никаких исключений и аргументов типа «я сто раз так делал».
Из таблицы видно, что автомат не позволяет использовать все возможности кабеля или провода по пропусканию электрического тока, а ограничивает их. И это сделано намеренно, автоматический выключатель является своеобразным «слабым звеном», которое не позволит сильно «напрягаться» кабелю или проводу, что, с точки зрения безопасности, очень полезно.
Автоматические выключатели по номинальному току бывают на 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.
Время-токовая характеристика
Перед значением номинального тока в маркировке автомата стоит буквенный индекс, который отражает время-токовую характеристику (ВТХ). Неизвестно по какой причине, но этому уделяют, с точки зрения авторов, недостаточно внимания. Разберемся что же это за характеристика.
На рисунке представлен график зависимости времени срабатывания автомата от кратности протекающего тока к номинальному, то есть k= I/ I n . График разделен на три цветные зоны: зеленую, голубую и желтую, что соответствует время токовым характеристикам B, C и D. Из графика можно сделать следующие выводы:
При k больше 3, но меньше 5 автомат относится к категории B.
При k больше 5, но меньше 10 автомат относится к категории C.
При k больше 10, но меньше 20 автомат относится к категории D.
Что это означает человеческим языком? Из графика видно, что в любых категориях автоматов, чем больше кратность протекающего тока по отношению к номинальному, тем быстрее произойдет срабатывание. Быстрее всех реагируют на превышение тока автоматические выключатели с ВТХ категории B, затем следуют автоматы категории C, а за ними D. Существуют еще автоматы с характеристиками K и Z, но в квартирных и они не используются.
Стоит отметить, что график приведен для определенных внешних условий, а именно температуры окружающей среды +30°C. При повышении температуры автоматы будут срабатывать при несколько меньших токах, а при понижении, наоборот, – при больших. Эта разница не такая существенная, но она всё-таки есть. Очень большое влияние на работу автоматических выключателей оказывают их «соседи» по электрическому щитку, которые, нагреваясь при протекании через них электрического тока, нагревают и воздух внутри щитка и находящееся рядом оборудование. Именно поэтому опытные электрики стараются выбрать такие модели электрических щитков, которые имеют много свободного пространства внутри и при их сборке не стараются их забить модульным оборудованием «под завязку».
Спрашивается, а зачем делить автоматические выключатели на категории по ВТХ. Ведь можно просто сделать такой аппарат, который просто будет реагировать отключением на превышение протекающего тока над номинальным. Но не все так просто. Некоторые виды электрических нагрузок при их включении потребляют токи, которые гораздо выше, чем при работе. Например, электродвигатели пылесоса или компрессора холодильника могут в момент запуска потреблять ток, превышающий в 3-8 раз номинальный. Если автоматы каждый раз будут реагировать на такое превышение, то жизнь превратится в сущий ад – при каждом включении холодильника вибивает автомат в щитке. Именно поэтому в автоматах применяются тепловые расцепители, которые имеют определенную инерционность, которая позволяет допустить кратковременное превышение тока, не приводящее к перегреву проводов. В любом случае тепловой расцепитель настроен так, что отключает цепь раньше, чем кабели и провода войдут в опасный для них режим.
В электропроводках квартир и частных домов используются автоматические выключатели из категории B и C. При выборе конкретной модели следует учитывать характер нагрузки. Для активных нагрузок, то есть тех, которые не потребляют повышенных токов при запуске, следует выбирать автоматы с ВТХ типа B. Это относится к освещению и розеточным цепям. Реактивные нагрузки уже потребуют автоматов с ВТХ типа C. К ним относятся холодильники, кондиционеры, стиральные и посудомоечные машины, домашние мастерские, где используется электроинструмент.
К сожалению, в магазинах электротехнических товаров очень сложно найти автоматические выключатели типа B. Это объясняется тем, что на них низкий спрос. Львиная доля продаваемых автоматов – это ВТХ типа C. Но авторы статьи настоятельно рекомендуют не пожалеть денег и для активных нагрузок применять автоматы именно типа B. Пусть даже придется их заказать и подождать какое-то время. Дело в том, что сочетанием автоматов с характеристиками B и C можно добиться селективности работы устройств защиты.
Приведем пример. Допустим, в одном из светильников перегорела лампа накаливания, но при этом спираль замкнулась. Наверняка все сталкивались с такой ситуацией, когда при включении света лампа вспыхивает и тут же гаснет с характерным щелчком и при этом выбивает автомат. Хорошо, если сработал автомат, который защищает только цепь освещения комнаты, но ведь может произойти, что выбивает автомат, расположенный в подъездном щитке. Мало того, случается, что в квартирном щитке автоматы не среагировали, а подъездный среагировал. Если такое случается, значит в организации электропроводки плохо организована селективность.
Главный принцип селективности – это то, что прежде всего должны срабатывать устройства защиты, расположенные ближе всего к источнику проблем. Если по какой-то причине они не сработали, то должны отреагировать другие устройства, находящиеся выше по иерархии. В описанном случае с лампой можно на цепь освещения поставить автомат с ВТХ типа B, а в подъездном щитке установить автомат категории C. Тогда при замыкании спирали лампы прежде всего сработает более «шустрый» автомат типа B, пока «тупит» подъездный автомат. В этом случае его более медленная реакция выгодна, так как это не приведет к отключению всей квартиры.
Номинальная отключающая способность
Эта характеристика может называться еще предельной коммутационной способностью (ПКС). ПКС показывает, при каком максимальном токе короткого замыкания автомат еще будет способен разомкнуть цепь хотя бы один (и это будет, скорее всего, последний) раз. Стандартные величины ПКС 4,5 kA, 6 kA, 10 kA. Для бытового применения вполне достаточно 4,5 kA, но если подстанция находится рядом, то есть смысл применять автоматы с ПКС 6kA. Автоматы с ПКС 10 kA используются только в промышленности.
Класс токоограничения
Эта характеристика имеет три значения – 1,2 и 3, причем если нет этой маркировки, то автомат относится к 1 классу. Она показывает, насколько быстро среагирует автомат на появление токов короткого замыкания. Если тепловой расцепитель при возникновении перегрузки может «тактично подождать», то электромагнитный должен при появлении ТКЗ действовать «решительно и смело». Класс токоограничения именно отражает степень «решительности» автомата и время его реакции.
1 класс размыкает цепь за один полупериод, что по времени составляет примерно 10 мс, 2 класс – за ½ полупериода (5-6 мс), а 3 класс за 1/3 полупериода (3 мс). Естественно, что чем выше класс – тем лучше, но и дороже.
Количество полюсов
В современных квартирных или домовых электрощитках применяются модульные автоматические выключатели, имеющие 1, 2, 3 или 4 полюса. Однополюсные и двухполюсные автоматы предназначены для защиты однофазных цепей, а трех и четырехполюсные — для трехфазных. Соответственно количеству полюсов, автоматические выключатели занимают количество мест (модулей) в электрическом щитке. Одно место – это 17,5 мм.
Видео: Как выбирать автоматические выключатели
Как уже отмечалось выше, современные автоматические выключатели, применяемые в бытовых электропроводках – это модульное оборудование, которое наряду с другими устройствами контроля, коммутации, учета и защиты имеют корпуса стандартных размеров в длину и высоту, а ширина всегда кратна одному модулю (месту) равному 17,5 мм.
Все модульное оборудование в электрических щитках крепится на DIN-рейку, шириной 35 мм при помощи защелки. Для установки достаточно просто защелкнуть автомат на рейке, а потом, перемещая влево или вправо, выставить в нужное положение. А для снятия уже потребуется отвертка с прямым шлицем, которой надо поддеть и потянуть вверх пружинную защелку.
Для установки и подключения автоматического выключателя в электрический щиток потребуется стандартный набор электротехнического инструмента:
Набор отверток, как с прямым, так и с крестообразным шлицем. Следует обратить внимание на то, какие именно винты, с каким шлицем применены в клеммах автомата. Могут быть два варианта: крестообразный типа Philips (на рисунке под номером 2) или крестообразный типа Pozidriv (на рисунке под номером 3). Обозначаются они PH или PZ соответственно.
Для каждого шлица существует свой инструмент: отвертка или бита
Плоскогубцы различных размеров.
Кусачки или кабелерез.
Инструмент для снятия изоляции – стриппер.
Если будут использоваться для подключения многожильные провода, то понадобится инструмент для обжима наконечников – кримпер.
Индикаторная отвертка.
Опишем процесс монтажа и подключения автоматического выключателя в электрическом щитке.
Изображение Описание этапов процесса
Электрический щит полностью обесточивается, принимаются меры по недопущению несанкционированного включения напряжения. индикаторной отверткой проверяется отсутствие напряжения в щитке.
Автомат выбранного номинала защелкивается в намеченном месте на DIN-рейке.
Если слева и справа от автомата есть пустые промежутки, то целесообразно использовать специальные ограничители, которые препятствуют перемещению оборудования влево и вправо по DIN-рейке.
При подключении однополюсного автомата на верхнюю клемму должна подаваться фаза с аппарата ввода или УЗО (индивидуального или группового), а с нижней отходить фаза защищаемой цепи.
При подключении двухполюсного автомата на левую верхнюю клемму должна подаваться фаза, а на правую ноль. С нижней левой должна «уходить» фаза защищаемой цепи, а с правой ноль.
При подключении трехполюсного автомата на верхние клеммы должны подаваться фазы в порядке их следования слева направо A, B, C (L1, L2, L3). С нижних клемм соответственно должны «уходить» фазы защищаемой цепи в том же порядке.
Четырехполюсный автомат подключается аналогично трехполюсному, только добавляется нулевой провод – крайний справа.
В электрическом щите прокладываются подходящие провода и провода защищаемых электрических цепей к соответствующим клеммам автоматических выключателей. Входящие прокладываются к верхним клеммам, а отходящие к нижним. Только так! При прокладке следует использовать уже имеющиеся пучки проводов. При необходимости прокладываемые провода подвязываются к пучкам пластиковыми хомутами.
При прокладке проводов следует избегать резких их поворотов, которые могут спровоцировать заломы. Также не следует провод протягивать с натяжением.
Когда провода будут проложены к соответствующим им клеммам автоматов, отмеряется нужная их длина, чтобы провод свободно входил в клемму. Лишние концы откусываются.
Стриппером снимается изоляция с концов проводов на 10 мм. При отсутствии стриппера это можно сделать строительным ножом, но при этом надо стараться не делать резы изоляции перпендикулярно проводу – это может спровоцировать дальнейшем залом провода.
Если используются многожильные провода, то они обязательно должны оконцовываться наконечниками типа НШВИ, которые обжимаются специальным инструментом – кримпером.
Если автоматический выключатель находится рядом с другими в электрическом щитке и на них всех «раздается» одна фаза или фаза совместно с нулем, то целесообразно воспользоваться специальными шинами-гребенками, которые, как и автоматы, бывают одно, двух и трехполюсными.
При отсутствии гребенок можно иготовить перемычки из монтажного провода ПВ3 и наконечников НШВИ (2), предназначенные для обжатия двух проводов. Помещать под клемму автомата два отдельных провода нельзя.
После проверки соответствия монтажа принципиальной схеме электрического щита провода помещаются в предварительно отпущенные клеммы автомата и зажимаются отверткой с усилием 0,8 Н*м. Не надо стараться затягивать «со всей дури», так как это может привести к поломке корпуса автомата.
На электрический щит подается напряжение, включаются все устройства защиты, индикаторной отверткой или мультиметром проверяется наличие напряжения на входе и выходе автомата.
Внутренности электрического щита закрываются защитной крышкой – пластроном. На автоматический выключатель помещается маркировка о его принадлежности к защищаемой цепи. Маркировка также делается и на пластроне.
Видео: Автоматические выключатели — полюсность и схемы подключения
Что делать, если сработал автомат в электрическом щите?
Если в процессе эксплуатации электропроводки сработал автоматический выключатель, то этому может быть много причин. Поэтому не надо спешить сразу включить его обратно, а надо постараться выяснить источник проблемы. При этом следует руководствоваться следующим:
Любое отключение автомата вызывает сильный нагрев его внутренностей, особенно биметаллической пластины теплового расцепителя и соленоида. Прежде чем включить нагрузку, надо дать несколько минут выдержки на остывание.
Пока автомат остывает, надо пройтись по квартире или дому и осмотреть все розетки, выключатели, светильники, мощные потребители электроэнергии. Запах горелой изоляции, потемнение от воздействия огня, горячие штепсельные вилки о многом могут рассказать и указать на источник проблемы.
Если с селективностью в электрическом щите все в порядке и сработал только один автомат, защищающий конкретную цепь, то задача упрощается, так как надо осмотреть потребителей только этой цепи. Гораздо хуже, когда сработал автомат ввода, а другие «проигнорировали» проблему. Тогда придется отключить все линии, защищаемые автоматическими выключателями, включить автомат ввода и последовательно включать все цепи, по одной. После включения какой-либо цепи, надо дать определенное время выдержки и заодно осмотреть все электроприборы, которые подключены к автомату.
Если при последовательном включении автоматов какой-то из них срабатывает или отключается автомат ввода, то источник проблемы уже локализован и проблему нужно искать в конкретной цепи. Это может быть какой-то неисправный потребитель электрической энергии, сгоревшая лампа с замкнутой нитью накала, оплавленная изоляция на каком-то участке проводки и много что другого. Чтобы выявить, в чем же дело надо при отключенном автомате отключить все потребители электроэнергии в данной цепи, а потом включить автомат. Если он срабатывает, то проблема в и без помощи специалистов не обойтись. Если нет, то надо последовательно подключать все потребители, что поможет выявить неисправное устройство.
Отключение автомата в какой-то отдельной линии или вводного может спровоцировать очень большая нагрузка. Например, одновременно включены стиральная машина, посудомоечная машина, кондиционер и электродуховка. Автомат ввода может быть не рассчитан под такую нагрузку, поэтому и отключает цепь. В этом случае надо разделять эксплуатацию мощных электроприборов по времени.
Жаркая летняя погода в сочетании с высокими нагрузками также может стать причиной срабатывания аппаратов защиты.
И последней причиной является неисправность самого автоматического выключателя. Возможно, что до этого он не раз срабатывал от возросших токов, кратковременно переносил токи короткого замыкания, неоднократно гасил дугу. Все эти воздействия, к сожалению, сказываются на продолжительности жизни автомата не в лучшую сторону. При снятом пластроне можно осмотреть внутренности щитка. Неисправный автомат можно выявить по оплавленному корпусу, подгоревшим клеммам и по другим признакам. Простая замена автоматического выключателя может помочь решить проблему.
Видео: Автоматический выключатель — почему срабатывает в жару?
Видео: Автоматический выключатель выбивает
Заключение
Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.
Надежной и безопасной вам электропроводки!
Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.
Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.
Есть несколько параметров, на которые нужно обратить внимание при выборе:
Монтаж и подключение в распределительном щите
На этапе установки предполагается, что корпус уже собран и установлен, а заведен внутрь. После чего следует этап приборов согласно разработанной ранее схеме подключения .
Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

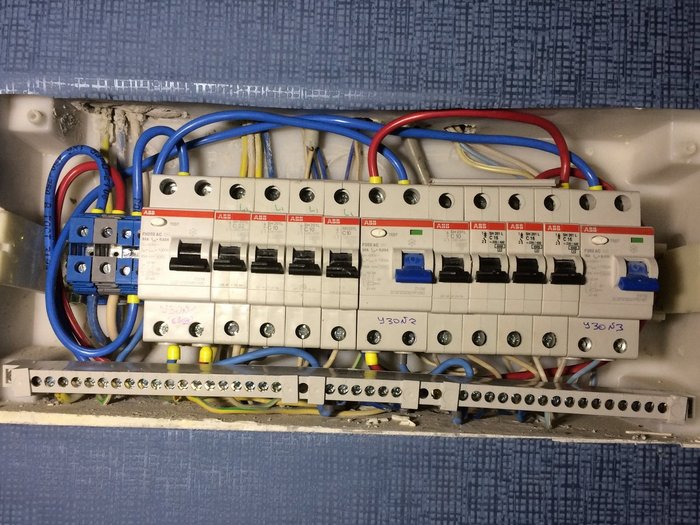

На следующей схеме показано, как подсоединить автоматы в электрощитке:
На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, и необходимое количество . Все операции по установке нужно проводить только при выключенном электроснабжении.
Для начала, необходимо установить DIN-рейки внутри щитка , их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.
Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.
На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник .
После этого необходимо установить и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса , вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить , для однополюсного – только фазу.
Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются основной проводки, заведенные в щиток.
Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».
Все нулевые провода подключаются к нулевой шине , кроме тех, которые подключаются с помощью УЗО. имеет такое же подключение, как и автоматический выключатель.
Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи напряжения.
Полезное видео, как сделать монтаж электрощита в квартире:
Чтобы не допустить ошибок
Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:
Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности , а также всех требований ГОСТа и ПУЭ.
Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:
Состав фронт-офиса
Packers | Грин Бэй Пэкерс — packers.com
Пэкерс Состав фронт-офиса | Грин Бэй Пакерс — packers.com Перейти к основному содержанию Реклама Реклама Реклама Реклама Значок большой стрелки влево Значок большой правой стрелки Значок закрытия Копировать URL Значок трех точек Значок стрелки вниз Значок электронной почты Значок электронной почты Значок выхода из полноэкранного режима Значок внешней ссылки Логотип Facebook Логотип Facebook Логотип Instagram Логотип Snapchat Логотип YouTube Логотип TikTok Логотип Spotify Логотип LinkedIn Значок сетки Значок ключа Значок стрелки влево Значок ссылки Значок местоположения Значок почты Открыть значок Значок телефона Значок воспроизведения Значок радио Значок перемотки назад Значок со стрелкой вправо Значок поиска Выберите значок Выбранный значок Значок ТВ Логотип Twitter Логотип Twitter Значок стрелки вверх Значок пользователя Значок аудио Добавить в календарь iconNFC iconAFC iconNFL iconCarousel IconList ViewWebsiteInstagramTwitterFacebookSnapchatShop IconAvatarAddAirplayArrow LeftArrow RightArrow UpArrow DownAudioBack 5sBack 10sBack 30sCalendarChartCheckDownLeftRightUpChromecast OffChromecast OnCloseClosed CaptionsBench OffBench OnBroad OffBroad OnVertical OffVertical OnDockDoneDownloadDraftFantasyFilterForward 5sForward 10sForward 30sFull экрана OffFull экрана OnGamepassGamesInsightsKeyLeaveLiveMenu StandingsMore HorizontalMore VerticalMy LocationNetworkNewsPauseplayMultiple PlayersSingle PlayerPlaylistPlayoffsPro BowlPurgeRefreshRemoveSearchSettingsShare AndroidShare Copy URLShare EmailShare FacebookShare InstagramShare iOSShare SnapchatShare TwitterSkip NextSkip ПредыдущаяПостоянныеЗвездаСтатистикаОбменКомандыБилетыВидеоВидимость выключенаВидимость включенаГромкость HiГромкость НизкаяГромкость СредняяГромкость Без звукаПредупреждениеВеб-сайтКарета внизКарета вверхAtНовостиPlayAudioGalleryPromo Используемый вами браузер больше не поддерживается на этом сайте.Настоятельно рекомендуется использовать последние версии поддерживаемого браузера, чтобы получить оптимальные впечатления от просмотра. Поддерживаются следующие браузеры: Chrome, Edge (v80 и новее), Firefox и Safari.
Понятно!
Отношения Аарона Роджерса с Пэкерс, возможно, не подлежат восстановлению
Почему ситуацию с Аароном Роджерсом в Грин-Бей «нельзя спасти»
Можно ли сохранить отношения между Аароном Роджерсом и Грин-Бей Пэкерс? Дела идут неважно.Майк Джонс объясняет, почему ситуация такая плохая.
Спорт серьезно
Аарона Роджерса и «Грин Бэй Пэкерс» здесь быть не должно.
16-летний брак между одной из самых легендарных франшиз и величайшими квотербэками в истории НФЛ не должен был достигнуть точки, где он будет висеть на волоске всего через несколько месяцев после того, как Роджерс в третий раз получил награду MVP.
Но вот они: Роджерс недоволен и хочет уйти, судя по многочисленным отчетам, и Пакерс в результате балансируют с генеральным менеджером Брайаном Гутекунстом в опасности совершения одного из самых вопиющих проявлений бесхозяйственности в спорте с тех пор, как Джерри Краузе расстался с Майклом. Джордан Чикаго Буллз.
Все хорошее когда-нибудь заканчивается. Немногим легендарным спортивным деятелям удается провести всю карьеру в одной команде. Но горький конец здесь совершенно не нужен. Чиновники Packers могли бы полностью избежать этой драмы, применив один из самых основных принципов построения и поддержания отношений.
Связь.
НОВИЧКИ С МГНОВЕННЫМ УДАРОМ: Наджи Харрис, Кайл Питтс могут произвести фурор в 1-м году
КРАТКИ: Патриоты, Самолеты увеличивают стоимость перевозки в классе 2021
РЕЙТИНГ МОЩНОСТИ: драфта 2021 года, драма вокруг Packers QB Аарон Роджерс вызывает встряску
Вот к чему все это сводится: неспособность руководства Грин Бэй общаться с лицом своей франшизы, участвующей в драфте НФЛ 2020 года.Простой телефонный звонок Роджерсу перед выбором квотербека Джордана Лав в первом раунде мог обеспечить постоянную стабильность франшизы и, в конечном итоге, плавную передачу власти от одного звонящего к другому в нужное время.
Но вместо этого Гутекунст удивил всех (включая тренеров), сделав выбор Лава. Роджерс узнал, что организация, которую он привел к Суперкубку и 10 играм в плей-офф за 13 сезонов, выбрала его замену — постфактум.
Любое разочарование и недоумение со стороны Роджерса было вполне объяснимо — не потому, что команды не набирают новичков с ветеранами. (Роджерс был тем выбором, когда у Бретта Фавра все еще оставалось много вещей в резервуаре.) Но руководству Packers не хватало профессиональной вежливости и уважения к Роджерсу, чтобы предупредить его и объяснить свои планы на него, Любовь и будущее.
Это было бы несложно. Ранее этой весной генеральный менеджер из Сан-Франциско Джон Линч обратился к Джимми Гаропполо после того, как 49ers обменялись за третий общий выбор на драфте этого года.Команда должна была подбирать квотербека, но Линч хотел, чтобы Гаропполо услышал это от него и объяснил, какое место он занимает в планах франшизы. Если бы Линч смог проявить такую любезность к часто травмированному и гораздо менее опытному Гаропполо, несомненно, Гутекунст мог бы предоставить такие же гарантии Роджерсу.
Несмотря на незначительность, Роджерс использовал выбор Любви в качестве мотивации. Он организовал один из лучших сезонов в своей карьере и за одну игру вывел «Пэкерс» на Суперкубок.
Но было ясно, что даже прошлогодний успех и повышение комфорта с главным тренером / игроком Мэтта Лафлера не успокоили Роджерса. На вопрос о его будущем после поражения в чемпионате NFC он ответил: «Это вне моего контроля. Думаю, мое будущее — прекрасная загадка ».
И когда наступило межсезонье, разочарование Роджерса не исчезло. Именно здесь руководство Packers совершило вторую ошибку.
Гутекунст должен был знать, что неправильно провел драфту 2020 года.Если бы он этого не сделал, президент команды и главный исполнительный директор Марк Мерфи должен был позаботиться о том, чтобы он это сделал. А на следующий день после поражения в чемпионате NFC от «Тампа-Бэй» «Пэкерс» должны были обратиться к Роджерсу и его лагерям по поводу его контракта, по которому осталось три сезона, но не осталось гарантированных денег.
Переработка контракта с включением гарантированных денег в течение всего срока действия сделки в качестве благодарности / искупления могла бы иметь значение. (А учитывая тот факт, что Лав не одевалась ни для одной игры, планы Грин Бэй по соревнованиям сейчас и развитию в будущем можно было продолжить).
Packers неоднократно заявляли, что они привержены Роджерсу после 2021 года, но действия скрепляют сделки и отражают приверженность. Общение и признательность поддерживают отношения на плаву, а партнерство — нетронутыми. Но по какой-то причине эти два принципа игнорировались во всем этом, и поэтому любое недовольство в уме Роджерса только усиливалось.
Соответственно, эффект разорвавшейся бомбы в том, что Роджерс хотел уйти, обрушился на годовщину того дня, когда организация поставила его в неловкое положение.И теперь мир НФЛ наблюдает и ждет, чтобы увидеть, как это будет развиваться.
Гутекунст и Мерфи должны сделать все, что в их силах, чтобы убедить Роджерса идти вперед. Каждый шаг, который они сделали в это межсезонье, был направлен на то, чтобы подготовить эту команду к победе в Суперкубке. Уход Роджерса и незавершенное развитие Лава резко отбросили бы франшизу назад.
Они могут попытаться апеллировать к любви Роджерса к истории Грин-Бей, но одного этого, вероятно, будет недостаточно.
Единственный другой элемент на стороне упаковщиков — это время.До начала сборов осталось почти три месяца. Есть много времени для переговоров о продлении контракта. Гекунсту следует поехать туда, где Роджерс проводит межсезонье, и послушать квотербека. Он мог бы даже привести Лафлера, хотя тренер не устроил этого беспорядка, а говядины Роджерса с ним нет.
Год назад Упаковщики пренебрегли основами, а теперь расплачиваются за это. Теперь они должны быть готовы принять решительные меры, чтобы исправить положение.
Следите за обозревателем USA TODAY Sports NFL Майком Джонсом в Twitter @ByMikeJones и слушайте подкаст Football Jones в iTunes.
Аарон Роджерс назвал отношения с генеральным менеджером Packers Брайаном Гутекунстом «незавершенным»
Противостояние Аарона Роджерса в межсезонье дало желаемый результат для обеих сторон, но это не значит, что между квотербеком и фронт-офисом все идеально.
Роджерса спросили о статусе его отношений с генеральным менеджером Брайаном Гутекунстом во время памятной пресс-конференции, посвященной открытию тренировочного лагеря, и он назвал это «профессиональным».»Неделю спустя Роджерс предложил обновленную информацию, когда его спросили во второй раз.
«Я думаю, что работа еще не завершена. Я думаю, что отношения не складываются за пару дней», — сказал Роджерс. «Есть время, когда уважение растет, а за ним следует общение. Я думаю, что самые лучшие отношения, которые у вас есть с друзьями и близкими, включают в себя разговоры и поток. Вы не можете поговорить с близким другом в течение нескольких месяцев и начать с того места, где вы ушли. оф.
«Нет перерыва в общении, нет принудительных разговоров, в которых вы должны задеть этого человека, потому что он в вашем списке дел на этот день.Все дело в желании вести такие разговоры и желании вести подобный разговор. У нас было несколько разговоров, они были положительными ».
Желание Роджерса исполнилось, когда Packers быстро приобрели бывшего товарища по команде Рэндалла Кобба, вернув на прошлой неделе человека, которого Роджерс назвал «истинным приемником слотов». У квотербека была неделя, чтобы снова освоиться в здании и на поле, работая над достижением целей, которых Грин Бэй мучительно не достиг за последние два сезона.Этот вид деятельности позволяет скрыть драму вне поля на заднем плане, особенно когда в поле зрения появляется новая цель и достаточно взлетно-посадочной полосы, чтобы подготовиться к взлету.
Если Packers добьются успеха в 2021 году, возможно, Роджерсу будет легче взаимодействовать с Gutekunst, особенно когда речь идет о долгосрочном планировании. В противном случае мы могли бы оказаться в другой ситуации, подобной той, которая доминировала в заголовках на протяжении большей части межсезонья.
А пока речь идет о футболе и предстоящем сезоне.С остальным можно будет разобраться позже.
Джеймс Пакер — Монтажник распределительных щитов | НИОКР — Стандартизация — Специализированные электрические решения | Профиль деятельности
Specialist Electrical Solutions — австралийская компания, которая разрабатывает и поставляет комплексные решения в области электроснабжения, включая специализированные распределительные щиты и решения, которые мы также экспортируем по всему миру.
Specialist Electrical Solutions — австралийская компания, которая разрабатывает и поставляет комплексные электрические системы решения, включая специализированные распределительные устройства и решения, которые мы также экспортируем по всему миру.Начиная с 1985 года мы заработали репутацию чрезвычайно надежного и технически квалифицированного поставщика зарубежного спектра электротехнической продукции и услуг для строительства, инфраструктуры, горнодобывающей промышленности, промышленности, нефти и газа, центров обработки данных, энергетики, банковского дела, здравоохранения и ухода за престарелыми, и инфраструктурных секторов по всей Австралии, на островах Тихого океана и в Юго-Восточной Азии.Мы обладаем многолетним опытом в проектировании, производстве, тестировании и вводе в эксплуатацию высококачественных, инновационных и экономичных решений, которые используют наши собственные возможности для проектирования, производства, установки и обслуживания электрические системы и решения для центров обработки данных.Поставляем и устанавливаем распределительные щиты; оказываем дизайнерскую поддержку; разработка программного обеспечения и решений для автоматизации; а также проектирование, поставка, установка и постоянное обслуживание динамических поворотных систем ИБП и связанных с ними панелей питания и управления. SES имеет доступ к хорошо налаженной национальной сети логистической поддержки через сеть филиалов BGW Group, которая обслуживает все штаты и территории Австралии. Мы предлагаем такие инженерные решения и оборудование, как: • Динамические системы ИБП • Дизельные генераторы • Источники бесперебойного питания — как статические ИБП, так и наши динамические роторные ИБП • Распределительные щиты низкого напряжения — включая главные распределительные щиты, панели счетчиков и распределительные щиты • Распределительные щиты высокого напряжения • Платы управления — включая центры управления двигателями, панели управления и платы управления генератором • Автоматизация и управление — распределительные щиты, программирование и ввод в эксплуатацию • Блоки коррекции коэффициента мощности • Шинопровод — медь, алюминий и специализированная система трактов для центров обработки данных • Контейнерные системы генерации энергии • Полный коммутатор комнаты • Решения для центров обработки данных • Кольцевые основные блоки • Полные подстанции киосков
См. больше
Гордый «связью» с QB, Green Bay Packers WR Даванте Адамс будет «дополнительно думать» о будущем, если Аарон Роджерс покинет
GREEN BAY, Wis.- Эффект просачивания Аарона Роджерса начался, и первым игроком, на который он мог повлиять, стал ресивер All-Pro Даванте Адамс.
Адамс находится на последнем году действия своего контракта, и если его защитник будет играть в Грин Бэй, это может усложнить ситуацию для Адамса в Висконсине.
«Потенциально, потенциально; это мой парень», — сказал Адамс в понедельник во время выступления на Fox Sports Radio. «Это единственный парень, который у меня был — кроме того сезона 2017 года, когда он получил травму. Это единственный парень, с которым я играл.За эти годы у нас сложились особые связи, которые позволили нам обоим занять действительно хорошие позиции в нашей карьере. Не то чтобы он нуждался во мне, потому что он уже был на этом месте, но мы многое установили вместе.
«Значит, это сильно изменится. Это не значит, что потенциально меня не будет, но мне определенно придется подумать еще раз, если бы моего парня не было здесь».
2 Связанные
Адамс, поймавший 115 передач на 1374 ярда и 18 тачдаунов в прошлом сезоне, находится в заключительном году четырехлетнего контракта на 58 миллионов долларов.При средней зарплате в 14,5 млн долларов в год он опустился на 15-е место в шкале заработной платы получателя.
Адамс сказал, что он поговорил с Роджерсом «немного» после того, как новость о недовольстве его квотербека на Пэкерс впервые была передана ESPN в прошлом месяце.
«С его стороны еще многое предстоит выяснить, поэтому мне сложно вдаваться в подробности и говорить об этом», — сказал Адамс. «Очевидно, мне бы очень хотелось. Не могу дождаться, пока я скажу вам, что он вернулся, и мы снова делаем то, что делали.Но пока вам нужно сгладить несколько вещей. Надеюсь, я вернусь на шоу, и мы будем праздновать съемки и все такое.
«Мы все знаем, что это довольно напряженный бизнес», — сказал Адамс. «Здесь много всего происходит, много чего происходит. Как и на любой другой работе, вы хотите быть счастливыми, и как только вы завоюете это уважение, вы захотите, чтобы к вам относились с таким уважением. Есть определенные вещи, которые Я не могу говорить о деталях, но есть определенные вещи, которые он хочет, и, возможно, клуб не был так взволнован тем, чтобы жить в соответствии с этим сразу.
«И это может повлиять на парня, который так много сделал для организации. Он поставил свое тело и действительно рискнул своей жизнью ради этой команды, для своих товарищей по команде. Так что я был за ним на 100 процентов на протяжении всего Очевидно, я молюсь, чтобы все получилось, и мы вернем его, и мы можем продолжать выходить на улицу и продолжать делать то, что мы делали [в прошлом сезоне], потому что это очень весело ».
Что касается возможной замены Роджерса, Джордана Лава, Адамс сказал, что его сложно оценить, учитывая, как мало у него было представителей.
«Судя по тому, что я видел, он очень много работает, он очень внимателен и он как губка с Аароном в этой комнате, просто впитывая все, все знания и разные вещи», — сказал Адамс. «С его механикой, я знаю, что он работал над [ими], чтобы попытаться стать лучше и лучше. Но это сложно, потому что я не видел, чтобы он играл, я не видел, чтобы он выходил там в предсезонке. Так что после этого через год, я думаю, мы сможем дать более точную оценку этому, увидев, как он пойдет против нескольких других команд, может быть, на некоторых тренировочных сборах [с другой командой].Так что посмотрим. Я определенно верю, что он сможет это сделать, и кто бы там ни был, я показал это в 2017 году с Бреттом Хандли, я собираюсь выйти и быть готовым к игре в любом случае. Контролируйте то, что я могу контролировать. И Лав, он хорошо выглядит, судя по тому, что я видела, но настоящие живые выступления — вот что действительно даст нам знать ».
Аарон Роджерс жестоко честен в отношениях с Пэкерс по возвращении
Аарон Роджерс обратился к средствам массовой информации впервые после возвращения в Грин-Бэй Пэкерс, и он определенно не пожалел слов.
Если о квотербеке «Грин Бэй Пакерс» Аароне Роджерсе что-то было прояснено, он не боится высказывать свое мнение и мысли. Это было особенно очевидно на его первой пресс-конференции с тех пор, как он вернулся в «Пэкерс» после межсезонья, наполненного драмами и спекуляциями относительно его будущего.
В какой-то момент Роджерс рассказал о своих чувствах к городу и рассказал о том, как он любит команду и собирался сказать, что любит организацию, прежде чем переключить свои мысли на фанатов в Грин-Бей и на то, насколько они поддерживали.Позже Роджерс рассказал о том, как он уважает организацию, несмотря на существующую суматоху.
Кроме того, Роджерс рассказал о своих обсуждениях с организацией и о том, что его разочарование не имело ничего общего с черновиком. Вместо этого, в основном это было связано с тем, что его вклад или его отсутствие учитывались в отношении того, как следует обращаться с игроками в организации. Более того, у него было желание высказывать свое мнение по вопросам, влияющим на его работу, например, по его персоналу.
Роджерс также рассказал о том, что у него были некоторые мысли о завершении карьеры после того, как все пошло так, как было, и даже выразил благодарность главному тренеру Мэтту Лефлеру.Однако, подробно описывая свои отношения с генеральным менеджером Брайаном Гутенкунстом, которого он когда-то называл Джерри Краузе, Роджерс назвал их «профессиональными отношениями».
Аарон Роджерс может быть резким в своих словах, но он не боится высказать свое мнение и изложить свою точку зрения.
Было очевидно, что Аарон Роджерс питал эти чувства в течение длительного периода, и, когда ему позволили говорить, он все это выдал. Что мы могли ожидать от этого? Спекуляция может делать все, что угодно, но пока источник информации не заговорит, никто не знает, каковы на самом деле истинные чувства Роджерса.
Всего несколько месяцев назад Роджерс не только выиграл MVP лиги, но и привел Грин-Бэй к чемпионату NFC в Ламбо-Филд, хотя мечта попасть на Суперкубок была прервана пиратами Тампа-Бэй.
Тем не менее, Грин Бэй заработал первое место в конференции и, по многим оценкам, доказал, что, достигнув Суперкубка, они могли бы выиграть у Канзас-Сити. Тем не менее, опять же, это всего лишь предположение, как и то, что Аарон Роджерс на самом деле думал об этой организации.
Он уже высказался, и мы возьмем из этого все, что сможем. Однако следует отметить, что Роджерс может покинуть Грин Бэй на своих условиях после этого сезона. Что бы ни случилось, еще предстоит увидеть, но было подтверждено, что Роджерс никогда не забудет, когда он чувствует пренебрежение или неуважение. И у всех была возможность увидеть это поближе.
Аарон Роджерс говорит, что его отношения с генеральным менеджером Green Bay Packers Брайаном Гутекунстом «в стадии разработки»
GREEN BAY, Wis.- Аарон Роджерс говорил о том, как важно было оставаться на связи с Джорданом Лавом во время его отсутствия в «Грин Бэй Пэкерс» в межсезонье, сказал, что он и тренер Мэтт Лафлер продолжили работу с того места, на котором остановились в прошлом году, и сообщили, что приемник Рэндалл Кобб перешел на работу. с ним после торговли на прошлой неделе.
Тем не менее, когда дело дошло до генерального менеджера Брайана Гутекунста — человека, которого он знает дольше, чем кто-либо из вышеупомянутых, — он назвал их отношения «незавершенной работой».
Gutekunst и фронт-офис Packers приняли на себя основной удар, когда Роджерс наконец озвучил свои недовольства по возвращении в команду на прошлой неделе.За неделю до начала тренировочного лагеря Роджерс и Гутекунст хотя бы раз видели, как несколько минут во время тренировок разговаривали.
«Отношения не устанавливаются в течение пары дней», — сказал в среду Роджерс о Gutekunst, который был генеральным менеджером с 2018 года и в разведывательном штабе Packers с 1998 года. «Есть время, когда уважение растет, а общение следует Я думаю, что самые лучшие отношения, которые у вас есть с друзьями и близкими, связаны с разговором и течением.Вы не можете поговорить с близким другом в течение нескольких месяцев и продолжить с того места, на котором остановились.Здесь нет перерывов в общении, нет принудительных разговоров, или вам нужно ударить этого человека, потому что он в вашем списке дел на тот день.
«Все дело в желании иметь эти разговоры и желании быть в таком разговоре, и у нас было несколько разговоров, и они были положительными разговорами».
2 Связанные
В то время как Роджерс пропустил всю программу межсезонья, Лав служил QB1. Это была роль, которую Роджерс играл в межсезонье, когда он был резервной копией Бретта Фавра, и Пакерс позволяли Фавру пропускать межсезонье.
Но в этих случаях Роджерс знал, что Фавр вернется в игру — по крайней мере, до тех пор, пока Фавр не ушел на пенсию (а затем и вовсе) в 2008 году. Роджерс сказал, что этот опыт с Фавром и без него «сформировал направление моей карьеры» и назвал троих сезоны он служил резервным «важным временем роста для меня».
В данном случае никто не знал, что сделает Роджерс.
Роджерс сказал, что пытался поставить себя на место Лава.
«А потом я просто протянул руку; я обращался несколько раз, чтобы проверить его [и] посмотреть, как он поживает», — сказал Роджерс.«Я ничего не скрывал от него. Я дал ему понять, где я был мысленно и о чем думал. И, надеюсь, он это оценил.
» Я просто почувствовал, что именно этого я хотел бы в этой ситуации, просто чтобы услышать от парня. Кроме того, здесь есть любовь, признательность и дружба, как это было со мной и Бреттом. Поэтому я хотел удостовериться, что проверил его и дал ему понять, что думаю о нем ».
С самого начала Роджерс сказал, что его говядина с Пэкерс не была ничего личного против Лава.Все указывает на то, что он серьезно относился к своему наставничеству.
«Я очень уважаю и люблю Джордана, и я понимаю, что то, через что он прошел, должно быть непросто, — сказал Роджерс. «Я прошел через это в течение двух лет в межсезонье, в 2006 и 2007 годах, я был парнем все межсезонье, прошел школу квотербека, прошел большинство OTA, взял всех представителей, а затем идет Фаври. возвращаюсь — и, очевидно, я снова на скамейке запасных.К счастью, я прошел через это, и я могу немного понять, через что он проходит, поэтому я просто стараюсь помнить об этом все время.«
ЛаФлер сказал на прошлой неделе, что ему, координатору нападения Натаниэлю Хэкетту и проходящему мимо координатору игры Люку Гетси придется рассказать Роджерсу, какие изменения они внесли в нападение, и Роджерс считает, что все прошло гладко.
« Всегда есть вещи, которые я хочу наложить вето, но я научился выбирать свои сражения, — сказал Роджерс. — Самое замечательное в отношениях Мэтта и меня, а также в том, что здесь есть Хак и Гетси, линии общения просто фантастические. Мы всегда обсуждаем разные вещи, и я думаю, что мы просто немного понимаем личности друг друга.«
Похоже, он начал с того места, где он остановился, с игрой Роджерса за MVP прошлого года. Он был резок с самого начала сбора, несмотря на то, что не имел приемников, на которые можно было бы бросить, когда тренировался дома в Южной Калифорнии, — сказал он. он действительно бросил некоторым игрокам НБА, включая Дэвиона Митчелла и Эла Харрингтона, которые тренируются в его спортзале — ни для кого не удивительно.
«Нет, нет. Я имею в виду, что это Аарон Роджерс, — сказал приемник Packers Аллен Лазард. — Он не квотербек; он профессиональный метатель мяча.
Он также профессиональный хозяин, по крайней мере, до тех пор, пока семья Кобба не вернется в Грин-Бей после обмена на прошлой неделе — той, которую организовал Роджерс — от хьюстонских техасцев.
No related posts.

Изображение	Описание этапов процесса
	Электрический щит полностью обесточивается, принимаются меры по недопущению несанкционированного включения напряжения. индикаторной отверткой проверяется отсутствие напряжения в щитке.
	Автомат выбранного номинала защелкивается в намеченном месте на DIN-рейке.
	Если слева и справа от автомата есть пустые промежутки, то целесообразно использовать специальные ограничители, которые препятствуют перемещению оборудования влево и вправо по DIN-рейке.
	При подключении однополюсного автомата на верхнюю клемму должна подаваться фаза с аппарата ввода или УЗО (индивидуального или группового), а с нижней отходить фаза защищаемой цепи.
	При подключении двухполюсного автомата на левую верхнюю клемму должна подаваться фаза, а на правую ноль. С нижней левой должна «уходить» фаза защищаемой цепи, а с правой ноль.
	При подключении трехполюсного автомата на верхние клеммы должны подаваться фазы в порядке их следования слева направо A, B, C (L1, L2, L3). С нижних клемм соответственно должны «уходить» фазы защищаемой цепи в том же порядке.
	Четырехполюсный автомат подключается аналогично трехполюсному, только добавляется нулевой провод – крайний справа.
	В электрическом щите прокладываются подходящие провода и провода защищаемых электрических цепей к соответствующим клеммам автоматических выключателей. Входящие прокладываются к верхним клеммам, а отходящие к нижним. Только так! При прокладке следует использовать уже имеющиеся пучки проводов. При необходимости прокладываемые провода подвязываются к пучкам пластиковыми хомутами.
	При прокладке проводов следует избегать резких их поворотов, которые могут спровоцировать заломы. Также не следует провод протягивать с натяжением.
	Когда провода будут проложены к соответствующим им клеммам автоматов, отмеряется нужная их длина, чтобы провод свободно входил в клемму. Лишние концы откусываются.
	Стриппером снимается изоляция с концов проводов на 10 мм. При отсутствии стриппера это можно сделать строительным ножом, но при этом надо стараться не делать резы изоляции перпендикулярно проводу – это может спровоцировать дальнейшем залом провода.
	Если используются многожильные провода, то они обязательно должны оконцовываться наконечниками типа НШВИ, которые обжимаются специальным инструментом – кримпером.
	Если автоматический выключатель находится рядом с другими в электрическом щитке и на них всех «раздается» одна фаза или фаза совместно с нулем, то целесообразно воспользоваться специальными шинами-гребенками, которые, как и автоматы, бывают одно, двух и трехполюсными.
	При отсутствии гребенок можно иготовить перемычки из монтажного провода ПВ3 и наконечников НШВИ (2), предназначенные для обжатия двух проводов. Помещать под клемму автомата два отдельных провода нельзя.
	После проверки соответствия монтажа принципиальной схеме электрического щита провода помещаются в предварительно отпущенные клеммы автомата и зажимаются отверткой с усилием 0,8 Н*м. Не надо стараться затягивать «со всей дури», так как это может привести к поломке корпуса автомата.
	На электрический щит подается напряжение, включаются все устройства защиты, индикаторной отверткой или мультиметром проверяется наличие напряжения на входе и выходе автомата.
	Внутренности электрического щита закрываются защитной крышкой – пластроном. На автоматический выключатель помещается маркировка о его принадлежности к защищаемой цепи. Маркировка также делается и на пластроне.

Подключен
