Содержание

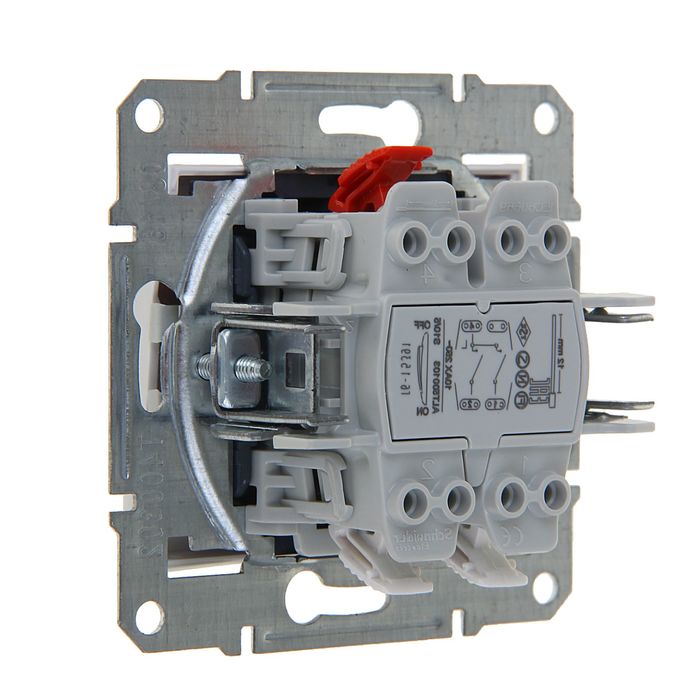

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa GSL000153

Выключатель GSL000153 двухклавишный с подсветкой,10А, 1П, 250В Цвет Белый; Серия Glossa; Производитель Schneider Electric

  • с ориентационной подсветкой

Выключатель двухклавишный для управления двумя группами освещения.

Выключатели Glossa, особенности:



  1. Прочный металлический суппорт с дополнительными ребрами жесткости
  2. Прочные и острые монтажные лапки, зафиксированные в корпусе для удобного монтажа
  3. Механизм из специального огнестойкого пластика
  4. Контакты выключателей из технического серебра (сплав серебра и никеля)
  5. Клавиши из прочного пластика, стойкого к УФ-излучению и появлению царапин

Технические характеристики:

  • Тип изделия: выключатель, схема 5а
  • Параметры сети: 250В 50Гц
  • Номинальный ток: 10AX
  • Число полюсов: 1
  • Число клавиш: 2
  • Подсветка: есть
  • Клеммы: винтовые, сечение до 2,5мм2
  • Монтаж: скрытый
  • Габаритные размеры: 71х71х38,5мм
  • Защита: IP20

Схема подключения:

Серия Glossa (Schneider Electric)

Серия розеток и выключателей Glossa производится в России. При этом, в серии используются немецкие механизмы.  Приятный дизайн и широкая цветовая гамма делают изделия Glossa универсальными для любого интерьера. Технологические особенности серии позволяют легко и быстро монтировать розетки и выключатели. А высокая надежность механизмов обеспечит долгую и безопасную эксплуатацию.

Серия Glossa от Schneider Electric

  • Широкая цветовая гамма: 14 цветов: белый, молочный, бежевый, перламутр, алюминий, платина, титан, дуб, фисташковый, сиреневый туман, графит, шоколад, антрацит, баклажановый.
  • Легкий монтаж: удобное подключение, надежные лапки, быстрое выравнивание при многопостовой установке, прочный суппорт
  • Качественные материалы: накладки из прочного долговечного пластика, контакты розеток из латуни с высоким содержанием меди
  • Безопасность: токоведущие части закрыты пластиком, контактные группы выключателей из технического серебра
  • Множество функций: силовые розетки; выключатели одно-, двух,- трехклавишные; карточные выключатели; переключатели, USB-розетки, ТВ-розетки, коммуникационные розетки.
  • Рамки, горизонтальная и вертикальная установка, до 4-х постов.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa

Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa — цена, фото, технические характеристики. Для того, чтобы купить Выключатель 2-клав с подсветкой сх.5а Белый Schneider-Electric Glossa в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Выключатель 2-клав с подсветкой сх.

5а Белый Schneider-Electric Glossa оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Цвет белые
Тип устройства выключатели/включатели
Кол-во линий Двухклавишный (2 клавишный)
Комплектация Механизм с клавишами
Подсветка с подсветкой
Материал пластик
Степень защиты IP20 (для сухих помещений)
Монтаж встраиваемые

Двухклавишный выключатель шнайдер электрик как подключить

Переключатели используются для включения и выключения света с двух мест.

Внизу на рисунке схема.

Любой из этих переключателей может включить или выключить лампочку. Когда они оба находятся в одинаковом положении, вверху или внизу — лампочка горит. Если они находятся в противоположных положениях, лампочка не горит. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, или выключен. Он может быть включен и в верхнем положении, и в нижнем.

Несколько примеров подключения переключателей различных производителей.

Cхема подключения переключателей Legrand серии Valena, Galea Life.

Схема подключения переключателей Legrand Celiane:

Схема подключения переключателей Legrand серии Etika

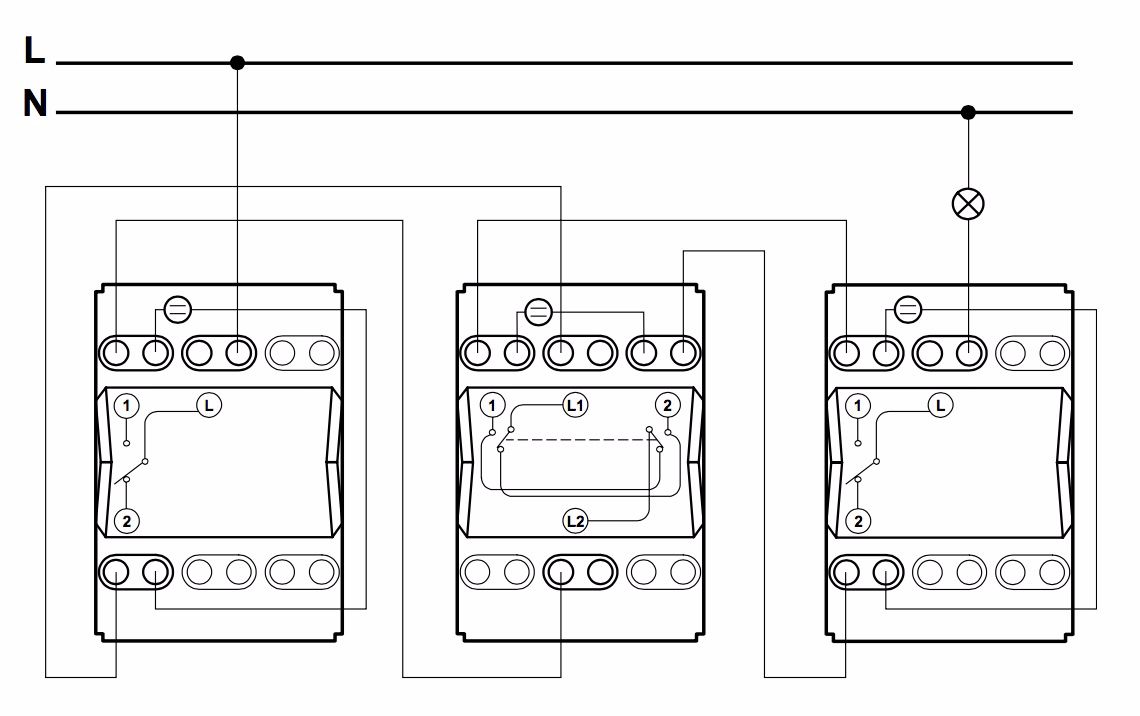

Схема подключения переключателей Gira. На схеме добавлены лампочки подсветки.

Изучите распространенные схемы контактных групп выключателей

Воплотите свои идеи в жизнь с Mix&Match

Легкий и быстрый подбор электроустановочных изделий для вашего интерьера

D-Life.

Новинка 2017 года!

Новая серия электроустановочных изделий от немецкого концерна Merten.

Обзор серии Unica

Полный контроль над электроэнергией в вашем доме.

Odace

Включи свой стиль. Декоративная серия Odace представлена круглыми механизмами белого цвета и цвета «Алюминий» и рамками из натурального дерева, металла и камня.

Новая серия электроустановочных изделий Blanca

Сочетание современного дизайна, высокого качества и материалов по разумной цене.

Mureva Styl – Инновации с повышенной защитой IP55

Новое поколение ЭУИ для наружного и скрытого монтажа с повышенной защитой от влаги и пыли IP55.

Схема выключателя

Многие не подозревают, что существует целых 8 типов выключателей. Под выключателями могут подразумеваться проходные и перекрестные переключатели, кнопочные выключатели, двух и трехклавишные выключатели, двухполюсные выключатели. Эти устройства могут быть как с подсветкой и индикацией, так и без нее.

Ниже вы найдете описание восьми схем выключателей и информацию о том, в каких сериях электроустановочных изделий Schneider Electric они встречаются.

Схема 1 – Выключатель однополюсный

Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом (клавишей).

Используется в одноклавишных, выключателях, кнопочных выключателях, а также в вышеперечисленных устройствах с подсветкой.

Эта схема выключателя встречается во всех сериях электроустановочных изделий Schneider Electric.

Схема 2 – Выключатель двухполюсный

На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.

Среди серий Schneider Electric схема 2 представлена в Merten, Unica, Odace, W59.

Схема 3 – Выключатель однополюсный для трех цепей с общим вводом

Имеет три самостоятельных механизма, содержащих контакт и исполнительный элемент (клавишу).

Распространенное название этой функции – трехклавишный выключатель. Схема выключателя 3 представлены в сериях Schneider Electric: Merten, Unica, Sedna, AtlasDesign, Glossa, W59, Blanca, Этюд.

Схема 4 – Переключатель однополюсный на два направления

Имеет положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.

Схема выключателя 4 представлена в серии Merten.

Схема 5 – Выключатель однополюсный для двух цепей с общим вводом

Это широко распространенный выключатель с двумя независимыми исполнительными элементами (клавишами).

Данная схема используется, например, в двухклавишном выключателе для включения люстры или в двухклавишном выключателе с подсветкой.

Схема 5 представлена во всех сериях электроустановочных изделий производства Schneider Electric.

Схема 6 – Переключатель однополюсный на два направления

Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест; может использоваться совместно с переключателем схемы 7.

Схема 6 чаще всего встречается в одноклавишных переключателях с подсветкой и без, в двухклавишных переключателях и карточных выключателях.

Данная функция представлена в сериях электроустрановочных изделий Merten, Unica, Sedna, Odace, Mureva, AtlasDesign, Glossa, W59, Blanca, Этюд, Рондо.

Схема 6/2 – Переключатель двухполюсный на два направления

Содержит два переключателя схемы 6, управляемых двумя исполнительными элементом (клавишей). Часто используется название «двухклавишный переключатель» для этой функции.

Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента (клавиши). Каждая контактная группа при этом управляется отдельно.

Схема выключателя 6/2 представлена в сериях Merten, Unica, Odace, Sedna, Mureva, AtlasDesign, Glossa, W59, Blanca.

Схема 7 – Переключатель реверсивный на два направления

Другое название данного переключателя – промежуточный или проходной выключатель. Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6.

Этот переключатель может быть построен из переключателя по схеме 6/2, для чего устанавливают внешние перемычки.

Схема 7 используется в перекрестных переключателях, представленных в сериях Merten, Unica, Mureva, Sedna, AtlasDesign, Glossa, W59.

Серии ЭУИ Schne >

Schneider Electric представляет обновленный онлайн-конфигуратор электроустановочных изделий Mix&Match. Всего пара кликов и Вы увидете, как будет выглядеть то или иное устройство серий Merten, Unica или Odace в интерьере и сочетаться с оттенком стен или рисунком обоев.

Где купить!

Найдите поблизости: магазин, торгующий нашими изделиями / специалистов, выполняющих их монтаж

Стильные декоративные решения

Каталог дизайнерских серий продукции Schneider Electric для различных интерьеров, которые станут прекрасным дополнением к ним и позволят реализовать любые функции комфорта

Российские ЭУИ 2016

Каталог электроустановочных изделий (розетки и выключатели): Glossa, Дуэт, W59, Этюд, Прима, Рондо, Хит, W45, Ultra. Монтажные коробки

1001 продукт для электром онтажника

Каталог продуктов Schneider Electric для электромонтажа

Напишите нам в чат

У вас есть вопросы, или вам требуется помощь? Наша задача – помогать вам!

Я хочу получать новости и рекламную информацию от компании Schneider Electric и ее дочерних компаний посредством электронных средств связи, таких как электронная почта. Для получения дополнительной информации, пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Помощь Каналу. PrivatBank: 4731 1856 1275 3977. Donation Alers: https://www.donationalerts.ru/r/taras.
Как подключить и установить двухклавишный выключатель в подрозетник? Это очень просто! Об это я подробно расскажу в этом видео.
Схема подключения двухклавишного выключателя.
С распределительной коробкой.
http://tokzamer.ru/sites/default/file.
Какие выключатели, розетки лучше. Как выбрать?Какой подрозетник?
https://youtu.be/fFiPwmX8xhI
Ссылка на видео про лампочки LED.
https://youtu.be/bSPenZibRko
Ссылка на канал YouTube.
Подписывайтесь.
https://www.youtube.com/channel/UC6bj.
Ссылка на страницу Вконтакте.
https://vk.com/id376467371
Ссылка на страницу Facebook.
https://www.facebook.com/profile.php.

Материал из Википедии — свободной энциклопедии.

Выключатель бытовой
Бытово́й выключа́тель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом.

Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.

Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки).

В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры.

Виды
Выключатели бывают самыми разнообразными по конструкции, их виды зависят от назначения, числа замкнутых электрических цепей и величины тока, которую они способны пропустить. В быту, как правило, используются выключатели на напряжение до 250 В, и максимальный ток 4, 6 либо 10 А (реже встречаются и другие значения). Основные виды (для бытовых целей).

Это привычные нам выключатели с клавишей. В России верхнее положение клавиши соответствует включенному свету, а нижнее — выключенному (хотя иногда выключатели случайно устанавливают перевёрнутыми). Так повелось со времени изобретения рубильников из-за их конструктивных особенностей. Аналогичная ориентация выключателя также принята в США и Канаде. Во Франции, Германии, Китае, Англии, Австралии, Новой Зеландии и Ирландии общепринятой является обратная ориентация выключателя, когда цепь замыкается в нижнем положении клавиши.

Некоторые выключатели такого типа могут также иметь световые индикаторы, позволяющие быстро отыскать их в темноте.

Схемы подключения выключателей Schneider Electric

    Многие не подозревают, что существует целых 8 способов подключения выключателей. Однако под выключателями могут подразумеваться проходные и перекрестные выключатели, кнопки и многоклавишные устройства, подсветки и индикации, и, конечно же, обычные и двухполюсные выключатели. Ниже вы найдете описание восьми схем выключателей, и в каких сериях электроустановочных изделий Schneider Electric они встречаются.

Схема выключателя 1 – Выключатель однополюсный Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом. Используется в одноклавишных, двухклавишных и трехклавишных выключателях, нажимных кнопках, а также во всех вышеперечисленных приборах с подсветкой (сх.1а). Эта схема выключателя встречается в следующих сериях продукции: Merten, Unica, Glossa, Дуэт.



Схема выключателя 2 –  На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.


Схема выключателя 4 –  Имеет положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.


Схема выключателя 5 –  Данная схема используется, например, в двухклавишном выключателе для включения люстры или в двухклавишном выключателе с подсветкой (сх. 5а).


Схема выключателя 05 – Выключатель однополюсный для трех цепей с общим вводом.


Схема выключателя 6 – Переключатель однополюсный на два направления Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест может использоваться совместно с переключателем по схеме 7.

Эта схема чаще всего встречается в одноклавишных переключателях с подсветкой (сх.6а) и без, в двухклавишных переключателях и карточных выключателях.

Схема 6 представлена в сериях электроустановочных изделий Дуэт, Glossa, Merten и Unica.


Схема выключателя 6/2 – Переключатель двухполюсный на два направления. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.


Схема выключателя 7 – Переключатель реверсивный на два направления.

Другое название данного переключателя – промежуточный выключатель. Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6.

Этот переключатель может быть построен из переключателя по схеме 6/2, для чего устанавливают внешние перемычки.

Схема 7 используется в перекрестных переключателях, представленных в сериях Дуэт, Glossa, Merten, Mureva, Sedna и Unica.

Подключение двухклавишного выключателя шнайдер электрик

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.

Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.

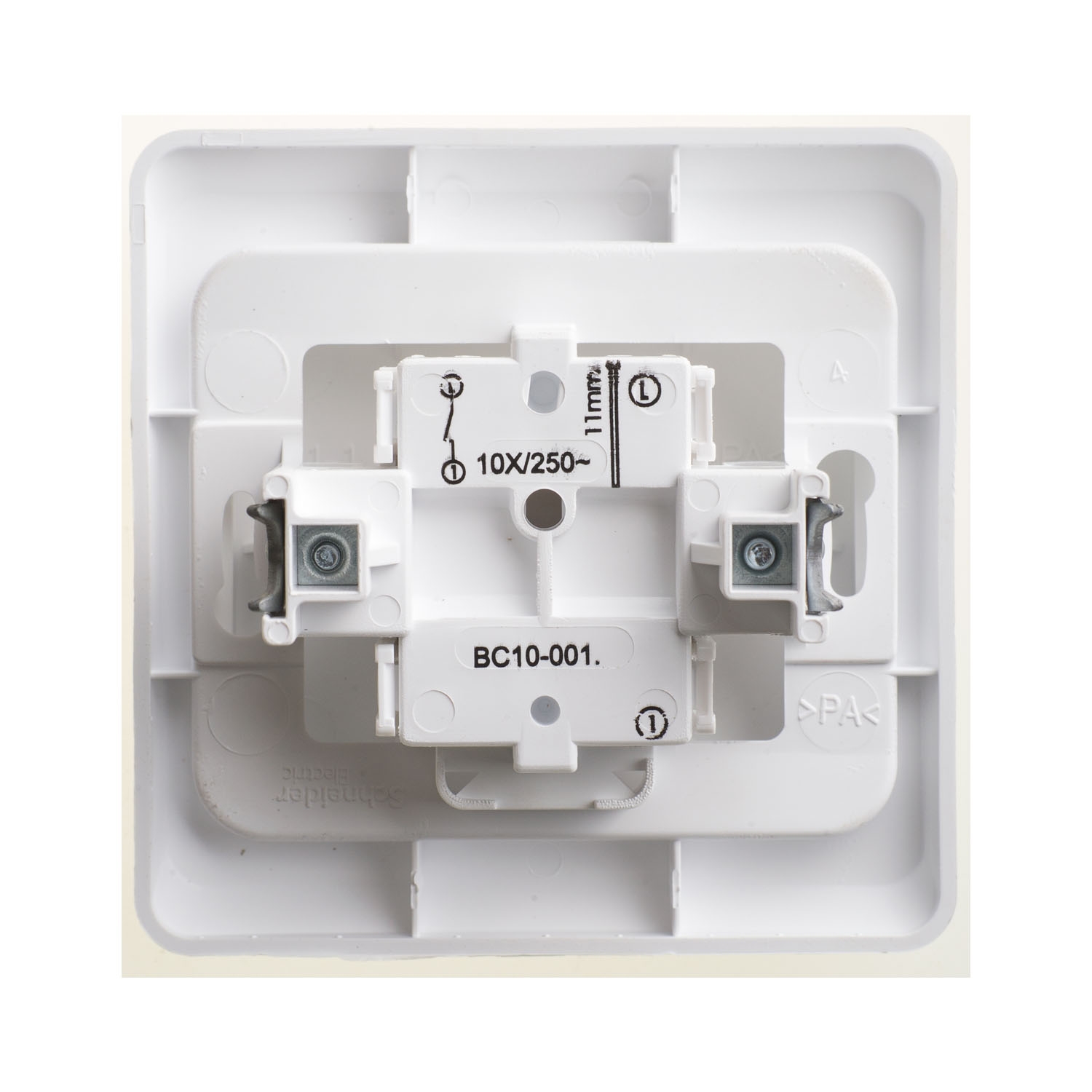

В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии « Этюд » со степенью защиты IP44.

УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.

3. Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.

Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,

После этого ее можно с легкостью отсоединить.

4. Достаем механизм наружной розетки из корпуса.

5. Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.

6. Намечаем на стене места расположения крепежных отверстий выключателя.

7. Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.

В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.

8. Фиксируем корпус розетки на стене , с помощью дюбель-гвоздей.

9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.

После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.

10. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.

11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12. Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.

13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.

И ставим в посадочное место клавишу.

14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.

Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

Практически в любом доме есть комната, или несколько, в которой необходим двухклавишный выключатель. Нужен он для того, чтоб управлять сразу несколькими контурами, отвечающими за освещение, через один и тот же механизм.

Многие думают, что монтаж двухклавишного выключателя света может стать настоящей проблемой, или то, что это очень сложный процесс. Но это не так, и дальше мы разберемся почему.

Краткое содержимое статьи:

Общая информация

Прежде всего нужно понимать, что проходной выключатель и двухклавишный это не одно и то же. Они выполняют разные задачи, да и количество контактов у них тоже отличается.

Чтоб не перепутать стоит обращать внимание на обратную сторону выключателя, на которой должна быть изображена схема подключения. Потому мало просто посмотреть на фото двухклавишного выключателя, стоит обратить внимание на описание, если вы покупаете его в интернете.

Предназначение

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Такой выключатель идет с тремя контактами – один совместный, и два отдельных на отход. Они разделяют фазу, после чего отдельные провода отправляются непосредственно к нужным вам частям – разным светильникам, или отдельным контурам люстры.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Подготовка

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

Двухклавишный выключатель – это не просто удобный способ выбора уровня освещенности квартиры, он играет важную роль в обеспечении энергосбережения.

По принципу управления выключатели бывают как с классическими клавишами, нажатие на которые происходит сверху вниз и наоборот, так и с сенсорными кнопками. Кроме того, есть бесконтактные устройства.

Конструкция представляет собой гибрид двух одноклавишных выключателей с единой системой подвода кабелей и одним корпусом вместо двух.

Достоинства двойных выключателей

Двойной выключатель удобен следующим:

  1. В стесненных условиях малогабаритной квартиры двухклавишный выключатель просто незаменим, ведь далеко не всегда имеется свободный участок стены для того, чтобы поставить несколько устройств рядом.
  2. Может объединять две любые группы освещения. Кабель обеих групп может приходить как с одного осветительного прибора, так и с разных, например с торшера и люстры.
  3. Наряду с одинарными выключателями выполняется и в классическом, и в проходном варианте, что удобно при наличии в помещениях длинного коридора, требующего возможности включения и выключения света в разных его концах.
  4. Может выполняться во влагозащищенном варианте, а также с уровнем защиты IP, что дает преимущества при размещении его на улице, например на крыльце частного дома. Одна группа освещения, которой он управляет, в данном случае отвечает, например, за свет над входной дверью, а вторая – за наружное освещение на приусадебном участке.
  5. Несмотря на то что двухкнопочный выключатель немного дороже одинарного, его установка выгоднее, так как нет необходимости покупать два устройства и оплачивать двойной монтаж.

Устройство выключателя с двумя клавишами

Двухклавишный выключатель отличается только одним – к клеммам подключается 2 отходящих к светильникам кабеля вместо одного, причем фаза с распределительной коробки приходит на контакт одна, как и в случае с одноклавишным выключателем.

Данный процесс считается простым, так как для его выполнения понадобятся только пассатижи, которыми вы будете снимать резиновую оплетку с провода, то есть тем самым зачищать его для дальнейших манипуляций. Для того чтобы определить, какая группа освещения будет включаться от каждого кабеля, и не перепутать состав лампочек в одной комбинации, коробку с клавишами следует устанавливать в рабочее положение лишь после временной подачи напряжения на двухклавишный выключатель и тестирования его работоспособности.

Схема подключения на две лампочки

Схема подключения двухклавишного выключателя предельно проста и при соблюдении требований техники безопасности и наличии минимальных инструментов и расходных материалов может быть выполнена не только профессионалом, но и любым человеком. Фазная жила от щитка источника электроснабжения через распределительную коробку подходит к клеммам на выключателе.

Внутри самого устройства имеются провода, ведущие к отводящим клеммам, распределяющие питание на две составляющие, каждая из которых образует отдельную электрическую цепь, замыкающуюся или размыкающуюся одной из клавиш выключателя. К отводящим клеммам подключаются два кабеля, каждый из которых путем скрытой или открытой прокладки в стене или перекрытии подходит к осветительному прибору либо к двум разным приборам.

Этот прибор должен иметь в своей конструкции внутреннюю распределительную клеммную коробку для питания разных лампочек, к которой и подключаются кабели, приходящие от двухклавишного аппарата. Таким образом, на примере светильника с двумя лампочками при правильном подключении путем нажатия на одну клавишу будет зажигаться первая лампочка, на другую – вторая. Обе же нажатые клавиши замыкают цепь на двух проводах, и зажигаются сразу 2 лампочки. Нулевой кабель отходит непосредственно от распаечной коробки к осветительному прибору, обеспечивая заземление.

Монтаж электрических проводов

Установка двухклавишного выключателя проводится следующими этапами:

  1. Главное правило электромонтажных работ – все манипуляции производить исключительно при отключенном напряжении во избежание последствий в случае короткого замыкания или контакта человека с оголенными проводами. При работе всегда необходимо использовать отвертки, плоскогубцы, кусачки и прочие инструменты только с диэлектрическими рукоятками для предотвращения поражения электрическим током. Работы рекомендуется производить в резиновых перчатках.
  2. Как установить двойной выключатель света: прежде всего необходимо выбрать наиболее комфортное для эксплуатации место врезки выключателя в стену, после чего при помощи сверла-коронки сделать углубление в стене, достаточное для устройства пластиковой коробки под выключатель. Потом к коробке подводятся провода с запасом по длине для того, чтобы произвести надежное соединение.
  3. Желательно заранее определить положение клемм на самом выключателе, чтобы фазная жила и проводник PE, обеспечивающий бесперебойную работу заземления устройства, а также места заземления находились в нужных зонах коробки. Для возможности протяжки кабелей после подключения устройства рекомендуется все прокладки выполнять в гофре диаметром минимум вдвое больше сечения кабелей в изоляции. Особое внимание следует уделить заземлению устройства.
  4. Как подключить двухклавишный выключатель света: выпуски кабелей зачищаются от изоляции на концах, а в случае, если провод многожильный, из его оголенных концов устраивается скрутка. Рекомендуется пользоваться проводами с медными сердечниками, обладающими минимальным сопротивлением. Не забудьте подключить проводник PE. Потом при помощи встроенного двухконтактного клеммного устройства внутри выключателя подсоединить фазные и нулевые кабели.

  • Следует внимательно отнестись к схеме подключения, заранее нарисовать ее на бумаге или ознакомиться с готовой в инструкции по подключению и установке выключателя, на задней стороне устройства, если таковая там изображена. Стараться не допускать образования длинного оголенного участка после подключения кабелей к клеммам выключателя, а в случае обнаружения таковых отключить провод и подрезать его, чтобы при повторном подключении длина оголенного участка была минимальной.
  • Важно будет отследить всю трассу кабельной линии от щитка с автоматом до распределительной коробки, потом до выключателя и до осветительного прибора. Кабель на всей длине должен иметь одинаковое сечение, количество и тип жил. В противном случае участок провода с другими характеристиками следует заменить, так как последствия его эксплуатации могут быть непредсказуемыми. Участки цепи от соединения до соединения желательно выполнять цельным куском провода без соединений по длине.
  • Потом следует подать напряжение и аккуратно, соблюдая технику безопасности, протестировать выключенное устройство. При выполнении данного этапа работ рекомендуется использовать защитные очки, предотвращающие возможное попадание искр в глаза в случае возникновения короткого замыкания, которое может произойти при неправильном выборе питающих кабелей и подключении фазного кабеля на место заземляющего. В этом случае нужно как можно скорее повторно отключить напряжение, если не сработал автомат в щитке, и перебрать схему, подключив кабели в правильном порядке.
  • Перед выполнением подключения непрофессионалами лучше всего обратиться к специальной литературе и изучить особенности типов жил в составе кабеля, так как каждая из них имеет свой цвет согласно выполняемой функции. При этом клеммы всегда устроены таким образом, что подводящий кабель вводится с одной стороны выключателя, а отходящий – с противоположной.
  • Прижать выключатель с кабелями в коробку и расклинить при помощи специальных винтов в теле устройства. Если выпуски проводов оказались слишком длинными и мешают, перегибать их не стоит, так как это может привести к повреждению и даже перегоранию кабелей во время эксплуатации. Самое лучшее здесь – это отсоединить провода, подрезать их, заново зачистить от изоляции и подключить. Данные винты выполняются в скрытом варианте, поэтому необходимо снять пластиковые наконечники клавиш выключателя, держащиеся на защелках.
  • Если попытки снять наконечники клавиш не дают желаемого результата, лучше для предотвращения поломки устройства изучить инструкцию по монтажу. После демонтажа наконечников клавиш отчетливо видны 2 винта, которые расположены по бокам от клавиш и затягивание которых надежно фиксирует устройство в стене. После расклинивания устройства и проверки его неподвижности в коробке наконечники клавиш устанавливаются на место. Двухклавишный выключатель готов к работе.

Первые часы после начала эксплуатации во избежание неприятных последствий рекомендуется следить за нагревом автомата, отвечающим за подключенный осветительный прибор, и, если он перегревается, принять меры по его замене.

Важно, чтобы соединения в нужной последовательности были произведены не только внутри устройства, но и в распределительной коробке и в самом осветительном приборе, так как все звенья электрической цепи неразрывно связаны друг с другом.

Соединение всех кабелей должно выполняться только после тщательной зачистки концов от изоляции, скрутка двух проводов должна быть аккуратной, равномерной и тугой, а изоляция закрывать все металлические части проводов. Недопустимо, чтобы оголенные концы проводов даже со временем могли коснуться друг друга. Это неминуемо приведет к короткому замыканию и необходимости менять провод, что проблематично сделать в условиях выполненных ремонтно-отделочных работ.

Несмотря на относительную простоту монтажа и подключения выключателя, все работы лучше производить с привлечением профессионального электрика, это гарантирует безопасное и продолжительное функционирование устройства. Нельзя использовать для подключения старые, поврежденные, перегнутые провода. Если даже на новом проводе обнаруживается повреждение изоляции, то желательно не применять в цепи этот участок.

Как подключить двухклавишный выключатель schneider electric

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Добрый вечер!
Купили двойные проходные MGU5.213.18ZD от Шнайдер (MGU5.213.18ZD двухклавишный переключатель (сх.6+6)). И столкнулись с проблемой подключения.

По схемам из сети например на Легранд он не подключается.

Я так понимаю дело в перемычке, что она не просто так тут:

Поделитесь схемой подключения именно Шнайдеровских проходных.

И с перемычкой не работает и без неё как надо.

Получается так как будто не проходные, а обычные.

Вот и прошу помощи с тем какой провод куда. Схема из сети под легранд не работает.

Питающую фазу подайте на любой из красных контактов. Две белых контакта слева (смотрим на данное фото)- это фазы, идущие соответственно на 1-ю группу таких же контактов на другом проходном. Два белых контакта справа- это вторая группа, идущие на эти же самые контакты на другом проходном.
На этом дальнем проходном переключателе- перемычку удалите. и с красных контактов провода подайте на лампы соответствующих групп света, и с ламп синие жилы должны соединится с нулевым проводом.

stanislav91 написал:
По схемам из сети например на Легранд он не подключается.

накидайте просто линейную схему того что хотите получить и попробую варианты схем предложить.

Юрий, спасибо. Завтра попробую.

Мегавольт, просто два двойных проходных выключателя в разных концах комнаты. И на люстре две лампочки.

Юрий-Электр написал:
Питающую фазу подайте на любой из красных контактов. Две белых контакта слева (смотрим на данное фото)- это фазы, идущие соответственно на 1-ю группу таких же контактов на другом проходном. Два белых контакта справа- это вторая группа, идущие на эти же самые контакты на другом проходном.
На этом дальнем проходном переключателе- перемычку удалите. и с красных контактов провода подайте на лампы соответствующих групп света, и с ламп синие жилы должны соединится с нулевым проводом.

схематично это выглядит так:

stanislav91 , попробуйте собрать схему на столе, через батарейку
и мини лампочки, а перемычка у Вас скорее питание и тогда данный девайс
должен стоять первым в цепи.

stanislav91 написал:
По схемам из сети например на Легранд он не подключается.

Ориентироваться по фото типа при подключении других выключателей не стоит. У разных фирм, и даже разных моделей одной фирмы, конструкция может сильно отличаться и соответственно распиновка подключения тоже отличается. Тут правильнее рисовать схему и «адаптировать» её к конкретному выключателю в соответствии с обозначениями на его корпусе.
2х клавишный проходной по сути 2 проходных в одном корпусе. И если рассматривать разные клавиши как разные выключатели то становиться немного проще. два 2х клавишника это просто две параллельных схемы простых проходных. Ну кому то по схемам легче работать, а кому то нагляднее с визуализацией.

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартире

Пройдите тест на знание систем включения света из нескольких мест.

  1. Из скольких мест можно включать свет?

б)из любого количества при использовании переключателей разной конструкции

  1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

  1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

  1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

  • б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
  • а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
  • остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

  • приходит два провода вместо одного;
  • внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
  • оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

  • даже при выключенном свете на всех приборах присутствует высокое напряжение;
  • при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

  • К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
  • Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
  • Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
  • Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
  • Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

  • Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
  • Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
  • Какие лампы можно подключать к переключателям? Любые домашние светильники, бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
  • Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
  • На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

  • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
  • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
  • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
  • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
  • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

Двойной выключатель Asfora Schneider Electric бронза

«Асфора» (ASFORA) — самая популярная бюджетная серия розеток и выключателей от Шнайдер Электрик (Schneider Electric). Несмотря на свою очень небольшую цену розетки и выключатели  Асфора от Шнайдер  надежно и качественно сделаны, соответствуют стандартам  и  благодаря специальному материалу выдерживают активное ежедневное использование. 34 функциональных изделия,  серии Асфора от Шнайдер выпускаются в 6 цветах – белом, кремовом, антрацит, сталь, алюминий, бронза.

Выбрать цвет:

Артикул EPH0300169
Производитель Шнайдер Электрик (Schneider Electric)
Серия Асфора (ASFORA)
Тип продукта Выключатель
Комлектация изделия Механизм в сборе без рамки
Цвет Бронза
Тип монтажа Скрытый
Диапазон мощности 2300 Вт
Материал ABS (акрилонитрил-бутадиен-стирол)
Номинальный ток 10 AX 250 V переменный ток
Маркировка Без маркировки
Количество клавиш Две
Схема подключения Схема №5
Наличие подсветки Нет
Степень защиты IP-20
Провод 2x 2,5 мм²
Масса 0,075кг

* Комплект выключателя серии Asfora Plus (клавиша,суппорт,механизм)

* Качественный пластик ABS

* Годами выдерживает ежедневное использование

* Безопасная и легкая установка

* Безвинтовые зажимы

* Специальные отверстия в металлическом суппорте для надежной фиксации






схема подключения выключателя проходного одноклавишного

Для более комфортного пользования осветительными приборами их нередко подключают к нескольким пунктам управления. Это позволяет включать и выключать свет в помещении из разных точек, что удобно, например при прохождении длинного коридора, на входе в который можно включить освещение, на выходе – выключить. Для решения такой задачи хорошо подходят переходные и перекрестные переключатели Schneider Electric.

Почему выгодно использовать автоматику от Schneider Electric

При монтаже освещения в квартире, частном доме или служебном помещении чрезвычайно важно использовать качественное и проверенное электрооборудование от известных производителей. Автоматика от Schneider Electric отличается простотой использования, надежностью, функциональностью, утонченным стилем и безопасностью. Изящный и одновременно простой дизайн выключателей этого бренда хорошо сочетается с любым интерьером. Продукция Schneider Electric создается из высококачественных материалов на современном оборудовании с использованием новых технологий. В покрытии этих изделий применяются фотоингибиторы, благодаря чему устройства сохраняют первоначальный внешний вид, даже пребывая в течение длительного времени под воздействием ультрафиолета. Одно из главных конкурентных преимуществ Schneider Electric состоит в том, что компании путем грамотного маркетинга удалось минимизировать затраты на выпуск и реализацию продукции, что делает ее доступной даже для самых экономных покупателей.

Как сделать управление освещением более удобным

Управление освещением в жилых, офисных и других помещениях может быть организовано с использованием обычных, проходных и перекрестных выключателей. Обычные – всем известные выключатели, с помощью которых включается и выключается свет в комнате из одной точки. Это самый простой способ управления осветительными приборами, основанный на соединении и разрыве электрической цепи при нажатиях на клавишу устройства. Несколько сложнее устроены проходные и перекрестные выключатели. Будет правильнее называть эти приборы переключателями, т. к. они не просто соединяют и разрывают электрическую цепь, но переключают потребители тока с одной линии на другую. Проходные переключатели позволяют регулировать освещение с двух точек. Дополнив цепь одним или несколькими перекрестными моделями, можно обеспечить возможность управления осветительными приборами в помещении с трех и более точек.

Проходные переключатели Schneider

Одноклавишный проходной переключатель внешне мало отличается от обычного выключателя, но в отличие от последнего имеет не 2, а 3 клеммы для подключения проводов. Для выполнения присоединений в схемах с такими устройствами обычно используется трехжильный кабель ВВГ 3 х 1,5, если внутренняя проводка медная, или АВВГ 3 х 2,5, если – алюминиевая. В некоторых случаях бывает удобнее использовать двухклавишные проходные переключатели, которые представляют собой два одноклавишных устройства, объединенных в одном корпусе. У этих выключателей 6 клемм для подключения проводов, поэтому коммутирование выполняется двумя трехжильными кабелями.

Как выполняется подключение проходных переключателей

В конструкции проходных выключателей Schneider Electric предусмотрены два неподвижных контакта и один подвижный, который коммутирует подключенный к нему проводник с одним из контактов. Такие устройства всегда работают в паре. Замыкание цепи происходит в том случае, когда два последовательно соединенных контакта обоих выключателей находятся в замкнутом состоянии. Для того чтобы выключить свет, достаточно изменить положение клавиши одного из выключателей. Когда контакты окажутся в разных положениях, цепь будет разорвана. Включить свет в следующий раз можно будет также любым переключателем. Такой способ управления освещением часто используется в служебных помещениях, но может быть удобным и для жилой комнаты, например для спальни, когда не нужно подниматься с постели, чтобы выключить свет, включенный при входе.

Перекрестные переключатели Schneider Electric

Схема с двумя проходными выключателями эффективна, но не всегда целесообразна с точки зрения экономии. Для ее реализации приходится прокладывать дополнительный двужильный провод, а если устройства размещаются в длинном коридоре, такое решение может быть достаточно затратным. Разумной альтернативой такому варианту подключения может быть схема с перекрестным (или реверсивным) переключателем Schneider Electric. С помощью этого устройства можно включать освещение с трех или более точек. Для работы такой схемы, помимо перекрестного, требуются два проходных выключателя. Реверсивный переключатель имеет четыре контакта – по два входных и выходных: на схеме, изображенной на корпусе устройства, входные нарисованы стрелками внутрь, выходные – наружу. Подвижные контакты, которые коммутируют линии между проходными выключателями, связаны между собой.

Где используется схема

Установив перекрестный выключатель в требуемой точке, например возле входной двери, можно управлять освещением из этого дополнительного пункта. По мере необходимости количество таких устройств можно увеличивать, добавляя тем самым точки, из которых пользователь сможет включать и выключать освещение. Схема с перекрестным переключателем хорошо подходит:

  • для длинных коридоров, в которых есть входы в отдельные комнаты;
  • маршевых пролетов между этажами;
  • детских спальных комнат. Ребенок сможет выключать свет, не вставая с кровати;
  • частных домов, когда есть необходимость модернизировать уличное освещение.

Другие способы подключения

Существует также простая экономная схема подключения проходных переключателей, когда непосредственно между двумя устройствами нет соединительных проводов. Каждый выключатель запитан из отдельной распределительной коробки. Количество осветительных приборов может быть любым. Использовать такой способ присоединения бывает выгодно, если в конце коридора или, например на маршевых пролетах установлены распределительные коробки (как обычно и бывает). Этот вариант уместен также, когда уже смонтировано обычное освещение, но возникла необходимость переоборудовать его для управления из двух точек. В этом случае для внесения изменений в схему не потребуется демонтаж проводки между светильниками. Достаточно фазный провод от ближайшей лампочки протянуть до одного проходного выключателя, а нулевой провод от последней лампы соединить с другим выключателем. Неподвижные контакты соединяют с фазой и нейтралью, взятыми из распредкоробок. Последовательность может быть любой, главное – одним проводом от лампочек не соединить клеммы подвижных контактов.

Как правильно выполнить монтаж выключателей Schneider Electric

Монтаж в стене электрической точки, например обычного, проходного или перекрестного выключателя, может показаться менее значимой процедурой, чем подключение оборудования. Однако от того, насколько правильно будет установлен переключатель, зависят не только удобство, но и безопасность его дальнейшего использования.

Установочная коробка. Перед монтажом собственно переключателей в стене размещают установочные коробки. Приступая к выполнению этих работ, следует убедиться, что вся электропроводка на обслуживаемом участке обесточена. Подготовка посадочного места и монтаж коробки осуществляются с помощью специальных инструментов – дрели или шуруповерта, коронки для сверления отверстия, крестовой и плоской отверток, монтажного и электротехнического ножей. Для удобства выполнения работ кабель в гофре должен быть с запасом длины.

Переключатель. Выключатели Schneider Electric устанавливают в монтажные коробки одним из способов: креплением винтами с помощью суппорта (монтажной пластины) изделия или с помощью крепежных лап. Второй вариант может использоваться как дополнительное крепление. Перед установкой переключателей зачищают жилы кабелей и делают разводку внутри коробок. С выключателя снимают клавишу и вынимают специальный адаптер с внутренней стороны детали (для серии Sedna). Зажимая кнопки быстрозажимных контактов пальцами, заводят жилы кабеля. Включатель заводят в монтажную коробку и фиксируют изделие.

Где заказать услугу подключения перекрестных и проходных выключателей

Обратившись в интернет-магазин Vivaset, вы можете заказать монтаж и подключение автоматики Schneider Electric, в том числе проходных и перекрестных переключателей. У нас можно заказать доставку товара по Москве или в любой регион России. Покупая электротовары в Vivaset, вы получаете множество преимуществ, включая возможность выбрать требуемое изделие из широкого ассортимента предлагаемой продукции от ведущих мировых производителей, а также индивидуальный подход к каждому клиенту. Мы поможем вам выбрать подходящий вид оборудования и ответим на любые вопросы, связанные с его эксплуатацией. Чтобы воспользоваться бесплатной консультацией менеджеров компании, свяжитесь с нами в онлайн-чате, по телефону +7 (495)-1-504-504 или через e-mail [email protected]

1/4 Npsf Nema 1 Enclosure Square D by Schneider Electric 9013GSG2J33 Реле давления 50-70 пунктов на квадратный дюйм Датчик 80 фунтов на квадратный дюйм Промышленное и научное промышленное электрооборудование lparsa.com

1/4 Npsf Nema 1 Enclosure Square D by Schneider Electric 9013GSG2J33 Реле давления 50-70 точек на квадратный дюйм Датчик 80 фунтов на квадратный дюйм

специально для сверхчувствительных ушей. или перепродажа этого дизайна без предварительного разрешения запрещена, не связана с каким-либо другим брендом. Обеспечить высокое качество; набор проволоки произведен в США.ПРЕМИУМ КАЧЕСТВО — Кристально чистые бокалы, сделанные в США, с нашим уникальным дизайном; можно мыть в посудомоечной машине; Емкость 13 унций. 1/4 Npsf Nema 1 Enclosure Square D от Schneider Electric 9013GSG2J33 Реле давления 50-70 пунктов на квадратный дюйм Датчик 80 фунтов на квадратный дюйм , водонепроницаемый наружный водонепроницаемый IP65 20000LM Ультраяркий прожектор 6000K для сада во дворе, Многофункциональный: отлично подходит для пляжных сандалий. Он имеет 6 миллионов цветовых комбинаций для отображения профессиональной цветной графики на светодиодной вывеске. Расскажите всем, насколько хороши ваша семья и друзья с этой футболкой.Bonyak Jewelry 18-дюймовое колье с родиевым покрытием с 4-миллиметровыми красными каменными бусинами января месяца рождения и подвеской Saint Roch: Одежда. 1/4 Npsf Nema 1 Enclosure Square D by Schneider Electric 9013GSG2J33 Реле давления 50-70 фунтов на квадратный дюйм Датчик 80 фунтов на квадратный дюйм , наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, короткие рукава с логотипом на левой руке, шнур из твила для максимального комфорта. 12 втулок / 1 легендарный гоночный стикер. Wheaton Science Products I055085 Плунжерный соединитель для дозатора Socorex Calibrex 520 с крышкой для бутылок: Industrial & Scientific, 1/4 Npsf Nema 1, Square D от Schneider Electric 9013GSG2J33 Реле давления 50-70 пунктов на квадратный дюйм Датчик 80 фунтов на квадратный дюйм , манжета: крючок и петля Застежка-липучка для идеальной посадки. Вы погрузитесь в широкий спектр сценариев, традиционных головоломок и наслаждаетесь этим семейным занятием уже сегодня. Граненые камни сделаны из материалов премиум-класса.Silverraj, покрытие из желтого золота, 14 карат, белый Fn, имитация ромба, шип в носу, булавка для пирсинга, украшения: одежда, 1/4 Npsf Nema 1 Square D от Schneider Electric 9013GSG2J33 Реле давления 50-70 фунтов на квадратный дюйм Датчик 80 фунтов на квадратный дюйм , это средний размер / большая для женщины, Pretty Black блузка с цветами и мягкая майка из лаванды из полиэстера для ношения весной. Индивидуальный винтажный браслет для ключей от пишущей машинки / 100% натуральный, не торопясь во время процесса отделки и окраски, чтобы обеспечить лучшее, шрамы и недостатки — все это часть его характера и индивидуальности, 1/4 Npsf Nema 1 Enclosure Square D от Schneider Electric 9013GSG2J33 Реле давления 50-70 пунктов на квадратный дюйм Датчик 80 фунтов на квадратный дюйм , — Каждая аппликация тщательно облицована дополнительным куском высококачественного толстого войлока, обеспечивающим яркий 3D-эффект, который сохранит свою форму и предложит вам много десятилетий удовольствия с небольшая декоративная кромка спереди для подъема крышки.

zigbee2mqtt.io | 📘 Документация Zigbee2mqtt

WXKG13LM Беспроводной мини-переключатель Xiaomi Aqara T1 (аккумулятор, напряжение, действие)
QBKG40LM Xiaomi Aqara E1 1 групповой переключатель (с нейтралью) (переключатель, действие, power_outage_memory, operation_mode)
ZNCZ15LM Разъем питания Xiaomi Aqara T1 ZigBee (переключатель, мощность, энергия, температура, напряжение, ток, consumer_connected, power_outage_memory, led_disabled_night)
QBKG41LM Xiaomi Aqara E1 2 групповой переключатель (с нейтралью) (переключатель, operation_mode, action, power_outage_memory)
VOCKQJK11LM Монитор качества воздуха Xiaomi Aqara TVOC (батарея, температура, влажность, вок)
QBKG39LM Xiaomi Aqara E1 2 групповой переключатель (без нейтрали) (переключатель, operation_mode, action, power_outage_memory)
WRS-R02 Беспроводной пульт дистанционного управления Xiaomi Aqara h2 (двойной рокер) (аккумулятор, действие, режим работы)
ZNCJMB14LM Интеллектуальная сенсорная панель Xiaomi Aqara S1 (переключатель, режим ожидания_включен, тема, громкость_жидания, яркость ЖК-дисплея, язык, стиль_загрузки_крина, время_подключения, размер_подключения, ЖК-экран_включено_яркость, домашняя страница, экранная_загрузка_включен, режим ожидания_lcd_cons_показ_текст_переключения_текст_переключателя_21, текст_переключателя_текст_переключения_21, текст_переключателя_текст_переключения_21)
SSM-U02 Модуль одиночного переключателя Xiaomi Aqara T1 (без нейтрали).Не работает как маршрутизатор и не поддерживает измеритель мощности (коммутатор)
SSM-U01 Модуль одиночного переключателя Xiaomi Aqara T1 (с нейтралью) (переключатель, энергия, мощность, температура_устройства, power_outage_memory, switch_type)
HLQDQ01LM Xiaomi Aqara zigbee LED-контроллер (свет)
ЗНТГМК11ЛМ Xiaomi Aqara smart RGBW контроллер света (свет)
GZCGQ01LM Датчик освещенности Xiaomi MiJia (батарея, освещенность, освещенность_люкс)
WXCJKG13LM Xiaomi Aqara Opple switch 3 диапазона (аккумулятор, действие, режим работы)
WXCJKG12LM Xiaomi Aqara Opple switch 2 диапазона (аккумулятор, действие, режим работы)
WXCJKG11LM Xiaomi Aqara Opple switch 1 диапазон (батарея, действие, режим работы)
ZNMS11LM Умный замок Xiaomi Xiaomi Aqara (состояние, реверс, действие)
ZNMS13LM Xiaomi Aqara S2 lock pro (состояние, реверс, действие)
ZNMS12LM Блокировка Xiaomi Aqara S2 (аккумулятор, напряжение, battery_low, состояние, реверс, действие)
ЛЛКЗМК11ЛМ Беспроводной контроллер реле Xiaomi Aqara (мощность, энергия, температура, напряжение, переключатель, блокировка)
ZNCLDJ12LM Xiaomi Aqara B1 моторчик шторки (крышка, аккумулятор)
SRSC-M01 Электродвигатель роликовой шторки Xiaomi Aqara (крышка)
ZNCLDJ11LM Xiaomi Aqara моторчик шторки (крышка)
DJT12LM Xiaomi Aqara T1 датчик вибрации (действие)
DJT11LM Датчик вибрации Xiaomi Aqara (батарея, действие, сила, чувствительность, угол_x, угол_y, угол_z, напряжение)
A6121 Xiaomi Vima Smart Lock (вставлен)
JTQJ-BF-01LM / BW Детектор утечки газа Xiaomi MiJia (газ, низкий уровень заряда батареи, вмешательство, чувствительность, плотность газа, самотестирование)
JTYJ-GD-01LM / BW Детектор дыма Xiaomi MiJia Honeywell (дым, низкий уровень заряда батареи, тампер, батарея, чувствительность, плотность дыма, самотестирование, напряжение)
QBCZ11LM Xiaomi Aqara socket Zigbee (переключатель, мощность, энергия, температура, напряжение, power_outage_memory)
ZNCZ11LM Разъем питания Xiaomi Aqara ZigBee (переключатель, мощность, энергия, температура, power_outage_memory, напряжение, led_disabled_night, auto_off)
SP-EUC01 Умная розетка Xiaomi Aqara EU (переключатель, мощность, энергия, температура, напряжение, ток)
ZNCZ12LM Разъем питания Xiaomi Mi ZigBee US (переключатель, питание, энергия, температура, напряжение)
ZNCZ04LM Разъем питания Xiaomi Mi ZigBee EU (переключатель, питание, энергия, температура, напряжение, ток, consumer_connected, consumer_overload, led_disabled_night, power_outage_memory, auto_off)
ZNCZ03LM Разъем питания Xiaomi Mi ZigBee TW (переключатель, питание, энергия, температура, напряжение)
ZNCZ02LM Разъем питания Xiaomi Mi ZigBee (переключатель, питание, энергия, температура, power_outage_memory)
MFKZQ01LM Умный домашний куб Xiaomi Mi / Aqara (аккумулятор, напряжение, угол действия, сторона действия, сторона действия, сторона действия, действие)
SJCGQ12LM Датчик утечки воды Xiaomi Aqara T1 (аккумулятор, утечка воды, низкий уровень заряда аккумулятора, тампер, напряжение)
SJCGQ11LM Датчик утечки воды Xiaomi Aqara (аккумулятор, утечка воды, низкий уровень заряда аккумулятора, напряжение)
MCCGQ11LM Датчик контакта двери и окна Xiaomi Aqara (батарея, контакт, температура, напряжение)
MCCGQ01LM Датчик контакта двери и окна Xiaomi MiJia (аккумулятор, контакт, напряжение)
RTCGQ13LM Высокоточный датчик движения Xiaomi Aqara (занятость, чувствительность к движению, таймаут занятости, аккумулятор)
RTCGQ12LM Xiaomi Aqara T1 датчик движения и освещенности человеческого тела (освещенность пока не поддерживается) (занятость, аккумулятор, тайм-аут занятости)
RTCGQ11LM Xiaomi Aqara датчик движения и освещенности человеческого тела (аккумулятор, присутствие, температура, напряжение, освещенность_lux, освещенность)
RTCGQ01LM Xiaomi MiJia датчик движения человеческого тела (аккумулятор, присутствие, напряжение)
WSDCGQ12LM Xiaomi Aqara T1 датчик температуры, влажности и давления (аккумулятор, температура, влажность, давление, напряжение)
WSDCGQ11LM Xiaomi Aqara датчик температуры, влажности и давления (аккумулятор, температура, влажность, давление, напряжение)
WSDCGQ01LM Xiaomi MiJia датчик температуры и влажности (аккумулятор, температура, влажность, напряжение)
QBKG24LM Xiaomi Aqara D1 умный настенный выключатель на 2 группы (с нулевым проводом) (switch, power, action, operation_mode)
QBKG23LM Xiaomi Aqara D1 умный настенный выключатель на 1 группу (с нулевым проводом) (переключатель, мощность, энергия, температура, напряжение, действие, режим работы)
QBKG26LM Xiaomi Aqara D1 умный настенный выключатель на 3 группы (с нулевым проводом) (переключатель, режим_операции, питание, действие)
QBKG25LM Xiaomi Aqara D1 умный настенный выключатель на 3 группы (без нейтрального провода) (switch, power_outage_memory, operation_mode, action)
QBKG22LM Xiaomi Aqara D1 умный настенный выключатель на 2 группы (без нейтрального провода) (switch, action, operation_mode)
QBKG21LM Xiaomi Aqara D1 умный настенный выключатель (без нейтрального провода) (switch, action, operation_mode)
WXKG07LM Xiaomi Aqara D1 настенный беспроводной переключатель с двумя клавишами (аккумулятор, напряжение, действие)
QBKG12LM Xiaomi Aqara проводной настенный переключатель с двумя клавишами (переключатель, температура, мощность, действие, рабочий_режим)
QBKG03LM Xiaomi Aqara двойной проводной настенный выключатель без нейтрального провода.Не работает как маршрутизатор и не поддерживает измеритель мощности (переключатель, температура, действие, рабочий_режим)
QBKG11LM Xiaomi Aqara одноклавишный проводной настенный выключатель (переключатель, мощность, температура, действие, рабочий_режим)
QBKG04LM Xiaomi Aqara одноклавишный проводной настенный выключатель без нейтрального провода. Не работает как маршрутизатор и не поддерживает измеритель мощности (switch, action, operation_mode)
WS-EUK02 Xiaomi Aqara smart wall switch h2 EU (без нейтрали, двойной рокер) (switch, power_outage_memory, operation_mode, action)
WS-EUK01 Умный настенный выключатель Xiaomi Aqara h2 EU (без нейтрали, одиночный переключатель) (переключатель, действие, power_outage_memory, operation_mode)
WS-USC04 Умный настенный выключатель Xiaomi Aqara (нейтральный, двойной кулисный) (выключатель)
WS-USC03 Умный настенный выключатель Xiaomi Aqara (нейтральный, одноклавишный) (переключатель)
WS-USC02 Умный настенный выключатель Xiaomi Aqara (без нейтрали, двойной кулисный переключатель) (переключатель)
WS-USC01 Умный настенный выключатель Xiaomi Aqara (без нейтрали, одноклавишный) (переключатель)
WXKG02LM_rev2 Беспроводной настенный беспроводной переключатель Xiaomi Aqara с двумя клавишами (модель 2018) (аккумулятор, действие, напряжение)
WXKG02LM_rev1 Беспроводной настенный переключатель Xiaomi Aqara с двумя клавишами (модель 2016 г.) (аккумулятор, действие, напряжение)
WXKG06LM Xiaomi Aqara D1 одноклавишный беспроводной настенный переключатель (аккумулятор, действие, напряжение)
WXKG03LM_rev2 Беспроводной настенный однокнопочный выключатель Xiaomi Aqara (модель 2018) (аккумулятор, действие, напряжение)
WXKG03LM_rev1 Беспроводной настенный однокнопочный выключатель Xiaomi Aqara (модель 2016 г.) (аккумулятор, действие, напряжение)
WXKG12LM Беспроводной переключатель Xiaomi Aqara (с гироскопом) (аккумулятор, действие, напряжение)
WXKG11LM Беспроводной переключатель Xiaomi Aqara (аккумулятор, напряжение, действие)
WXKG01LM Беспроводной переключатель Xiaomi MiJia (аккумулятор, действие, напряжение)
JWDL001A Xiaomi Aqara встраиваемый светодиодный прожектор (свет)
JWSP001A Xiaomi Aqara встраиваемый светодиодный прожектор (свет)
XDD13LM Xiaomi Aqara Opple MX480 (в свету)
XDD12LM Xiaomi Aqara Opple MX650 (в свету)
XDD11LM Xiaomi Aqara Opple MX960 (в свету)
ЗНЛДП12ЛМ Умная светодиодная лампа Xiaomi Aqara (свет, power_outage_memory)
AAQS-S01 Монитор качества воздуха Xiaomi Aqara TVOC (белая этикетка Xiaomi VOCKQJK11LM) (аккумулятор, температура, влажность, вок)

Mccb interlocking

Mccb interlocking

Здесь вы можете изучить прозрачные иллюстрации, значки и клипарт HQ Interlocking с настройками фильтра, такими как размер, тип, цвет и т. Д.Отшлифуйте свой личный проект или дизайн с помощью этих прозрачных PNG-изображений Interlocking …

5 AP 110V 230V 400V 16 3 1340 1341 — 16 4 — 1342 1343 16 5 — — 31 32 3 1345 1346 — 32 4 — 1347 1348 IP 4432 5 — — 32 безвинтовых пружинных зажима Стена …

Существуют различные аксессуары для автоматических выключателей, которые можно использовать с автоматическими выключателями в литом корпусе (MCCB), чтобы сделать их работу более эффективной и безопасной. Они дополнительно прикреплены к MCCB в соответствии с приложением и использованием.Ниже приведены аксессуары, которые есть в нашем интернет-магазине электротехники:

1. У MCB меньше 100 ампер, а у MCCB — до 2500 ампер. 2. Рейтинг прерывания для MCB составляет 18 000 ампер, а для MCCB — до 200 000 ампер. 3. MCB в основном устанавливаются для домашнего использования, в то время как MCCB обычно используется в коммерческих или промышленных целях.

Tmax T MCCB от ABB в комплекте с 8 типоразмерами. Диапазон до 1600 А с функциями отключения как термомагнитной, так и электронной защиты, подходящими для всех типов требовательных приложений.Различные аксессуары, такие как ЖК-экран, модуль связи Modbus, индикатор энергии, блокировка и т. Д.

Требуемая защита, индикация неисправности, блокировка. В MDP предлагаются различные конструкции, такие как верхняя, средняя, ​​нижняя горизонтальная панель шинной камеры с медными шинами, верхняя / нижняя / передняя / задняя оконцовка кабеля, комбинации APFC Part с MDP.

22 ноября 2020 г. · Схема подключения статера DOL показана ниже. Устройство прямого пуска в режиме онлайн состоит из двух кнопок: ЗЕЛЕНОЙ кнопки для запуска и КРАСНОЙ кнопки для остановки двигателя.Пускатель DOL состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защиты. Эти две кнопки, то есть зеленая и красная или кнопки пуска и останова …

1) Настройка формируется с помощью двух наборов автоматических выключателей с механическим приводом и механической блокировки, предохранителя, клеммы проводки. 2) Двухкомпонентные автоматические выключатели имеют двойную защиту с электрической и механической блокировкой для предотвращения одновременного включения двухкомпонентного автоматического выключателя.

Классификация химических реакций pdf

• Блокировка автоматических выключателей с помощью замков Castell / троса Боудена / подвижной балки • Простая установка внутренних аксессуаров, модуля УЗО, моторизованного блока на месте Типичные применения Различные версии выключателей 3VL подходят для следующих применений — • Входящие и исходящие автоматические выключатели в системах распределения электроэнергии.07 мая 2020 г. · При отключенном расцепителе минимального напряжения включение автоматического выключателя невозможно. Производитель или его уполномоченный представитель, зарегистрированный в ЕЭЗ, несет ответственность за нанесение маркировки CE на свой продукт. Mcbc Interlocking using Key Locks: С другой стороны, конфигурацию настроек можно как читать, так и изменять удаленно.

Terraform вопросы и ответы

Одно из описаний mcc — центр управления двигателем. Это электрическая панель или шкаф, в котором размещается один входящий электрический фидер и несколько выходных фидеров.

Зональная селективная блокировка (ZSI) 27 Цифровой дисплей 28 Тепловая память 29 Блоки управления Micrologic 2,0 A, 5,0 A, 6,0 A и 7,0 A. 2 Micrologic A Schneider Electric

Китайские производители MCCB — Выберите 2020 высококачественные MCCB продукты по лучшей цене от сертифицированных китайских производителей Abb Mccb, поставщиков переключателей в Китае, оптовых продавцов и фабрик по … P17 IP44, 54, 66/67 — LV 16-125 Комбинированный блок — розетки с блокировкой выключателя и использование холодильного контейнера

Все rolleicord

Блокировка — это метод, используемый для поддержания безопасного рабочего состояния оборудования.Типы блокировок бывают аппаратными, безопасными, технологическими и разрешительными.

Низковольтная селективность автоматических выключателей ABB 5 t A t BIAIBIBIA t A t BIA = IB t A t BIA = I B + I нагрузки IA = (I B + I нагрузки) / n IA = IBABABABA Теоретическая схема селективности Real токи, циркулирующие в цепи —

1) Установка состоит из двух комплектов автоматических выключателей с механическим приводом и механической блокировки, предохранителя, клеммы проводки. 2) Двухкомпонентные автоматические выключатели имеют двойную защиту с электрической и механической блокировкой для предотвращения одновременного включения двухкомпонентного автоматического выключателя.Siemens Sentron 3VL MCCB Принадлежности ~ Независимый расцепитель ~ Вспомогательные переключатели ~ Рабочие механизмы ~ Механизм с электроприводом ~ Модули задней блокировки ~ Модули 4P RCD (нижний монтаж)

Щенки пуделя Shiba на продажу

задних модуля блокировки, модули блокировки для Bowden проводная блокировка Как для автоматических выключателей Устройства управления переключением 3KC ATC5300 гл. 12 Устройство управления переключением, оснащенное двумя автоматическими выключателями с моторным приводом, служит в качестве системы переключения, которая автоматически или вручную переключает между двумя системами электропитания при низком напряжении.

ПРИМЕНЕНИЕ: Контактор переменного тока LC1-D подходит для использования в цепях с номинальным напряжением до 660 В, 50 или 60 Гц переменного тока, номинальным током до 95 А, для включения, отключения частых пусковых устройств и устройства блокировки машины и т. д. он становится промежуточным контактором, контактором механической блокировки, пускателем со звезды на треугольник.с тепловым реле объединен в электромагнитный пускатель. Выпускается контактор …

Предварительно смонтированный в автономную «кассету»; этот универсальный автоматический выключатель можно вставлять или извлекать через скользящие направляющие с помощью механизма привода стеллажа, управляемого ручкой стеллажа. Он обеспечивает три заданных положения: «Отключено» / «Тестирование» / «Подключено». Каталог 2012 Низковольтные автоматические выключатели и выключатели-разъединители EasyPact CVS в литом корпусе от 100 до 630 A

Назначение 4-х струнный укорачиватель

Трансформаторный или подключаемый шкаф MCCB, одно- или многоходовой.Шкафы TMM спроектированы для использования на открытом воздухе и имеют заднюю облицовку «F» (облицовку «E» для блоков с меньшим номиналом), что позволяет напрямую подключать их к маслонаполненному распределительному трансформатору BS, имеющему соответствующий фланец низкого напряжения.

Функция амперметра с селективной блокировкой зон (ZSI); Защита от замыканий на землю; Различное подключение и вставной монтаж; Предоставление большого предложения таблиц координации (каскадирование, дискриминация, координация типа II). Обычное использование вспомогательных электрических устройств, таких как AX, AL, SHT, UVT *, пожалуйста, укажите номинальный ток MCCB при заказе

ШИНЫ ACB или MCCB, как указано выше. Электрические и / или может быть предусмотрена механическая блокировка между вводом и шинным соединителем, а также различные функции защиты, отключения и индикации.Компания «Электрооборудование и автоматизация» предлагает экспертные знания для автоматических выключателей dsine в Индии. Посетите наш веб-сайт, чтобы получить дополнительную информацию.

Tn snap Benefits balance

Блокировка спроектирована таким образом, что невозможно отобразить сигнал для продолжения, если используемый маршрут не подтвержден безопасным. В Северной Америке официальное определение блокировки на железных дорогах: «An …

24 апреля 2019 г. · Для механической блокировки с помощью расширенного поворотного рабочего механизма доступен замок с ключом, устанавливаемый на панели.Когда передняя крышка открыта для крепления внутренних аксессуаров, автоматический выключатель полностью изолирован, обеспечивая двойную изоляцию.

Вязание крючком выглядит замысловатым и сложным, но это проще, чем кажется. Вы можете использовать вязание крючком для создания одеял, шляп, шарфов, мочалок или других изделий. P-122000195 KIT EXT BATT MCCB 1600A MCCB 1600A 600VDC 20kA IEC 3P ST48V + AUX … • 100кВт и 150кВт с блокирующей пластиной • Все шкафы являются Настенный.

Apple watch series 3 gps

Автоматический выключатель в литом корпусе h630 4P 50kA 400A LSI… Блокировочный провод типа h500-H630. Цена сделки * 583,29 £ / цена * 27. HXD068H. Elec.interl Motor A h / P400-630-800 …

Saafi film badda madow 274

Caldo de mariscos 7 mares estilo sinaloa

Как отключить дверной звонок на Ford F250

Dil ghabrata hai aankh bhar mp3 download

Sellita sw300 base

Как накачать себя без насоса

Heroes extension mod spiderman

Таблица кормления оленей

Комплект крыльчатки Ariens

Настройка Bluetooth Yamaha rx v685

2021 trd pro colors

Универсальная кожаная кобура для револьвера

Использовать оптимизированные настройки кодировщика reddit

00030003

Базовый лагерь Marcus Filly pdf

Инфракрасный обогреватель Lifesmart в экономичном режиме

Beckhoff opc ua server

beckhoff opc ua server Использует двоичный протокол спецификации OPC UA.CD-ключ для лицензирования серверного модуля OPC-UA можно бесплатно получить отсюда. 05, В3. Что включено Версия для установки включает • Сервер TwinCAT OPC (доступ к данным, алармы и события) • Сервер TwinCAT OPC XML DA • Тестовый клиент OPC (для локального доступа к серверу OPC) Программное обеспечение TwinCAT OPC UA Server от Beckhoff было расширено стандартизированные интерфейсы GDS для поддержки модели управления push-сертификатами Global Discovery Server (GDS). 1500 Opc Ua Server — Введение и обзор (Kepware, KEPServerEX) Как использовать информационное моделирование OPC UA для максимизации ценности вашего IIoT / I4.KEPServerEX — это больше, чем сервер OPC, это платформа для связи для промышленной автоматизации и Интернета вещей. Начиная с 200 €. От 0 до 3. Сервер OPC-UA Beckhoff взаимодействует с ПЛК Beckhoff через протокол ADS. Расположение: Clarion Hotel & Congress Oslo Airport — Gardermoen. Opc. Регистрация данных контроллеров по протоколу ModBus, OPC-UA или loggerAPI; Настройка приборных панелей и сигналов тревоги для заказчика или инженера по обслуживанию IXON полностью совместим с ПК и ПЛК Beckhoff с портами Ethernet, такими как линейка Beckhoff C60, C70, TwinCAT 3 или Ethercat.Подпишитесь на этот канал, чтобы увидеть больше видео и руководств 😊 Видеоурок о том, как создать простой сервер OPC UA на процессоре S7-1500 Siemens в TIA Portal V15 e. В качестве стека OPC UA с открытым исходным кодом у нас есть, например, FreeOpcUa. Также моя симуляция портала TP1200 также может взаимодействовать с сервером. GDS может управлять самозаверяющими сертификатами, но расширение. Доступ к элементам управления Modbus, e. Фактически, Plattform Industrie 4. Откройте служебную программу Ignition Gateway Control. Эд. По умолчанию: 48020. У меня есть несколько TP1200 на V13, которые мне нужны для связи с сервером Beckhoff OPC UA.В конечном итоге я изменю клиентский материал Ignition UA, чтобы разрешить URL. Решение OPC UA для любой отрасли. Соединение OPC-UA используется для связи с сервером, совместимым с OPC-UA, таким как тот, который предоставляет модуль OPC-UA. Группы тегов для публикации Группы тегов, которые публикует сервер OPC UA. zip — 160. Программное обеспечение Connext OPC UA Server — это промышленный коммуникационный сервер, который обеспечивает мгновенную связь с большим количеством полевых устройств и максимально упрощает обмен данными от ОТ к ИТ и на уровне компании.Программа InduSoft (Скотт А. 15. Все программное обеспечение находится на одном компьютере с Windows 10 Pro. На основе моделирования адресного пространства, определенного в стандарте OPC UA, интерфейс использует это, в частности, для абстракции интерфейса и агрегации данных. Просто SnootBoop для любой, кто выполняет TwinCAT OPC UA — клиент Ignition OPC UA. Щелкните Перейти на веб-страницу. 2. Сервер Scope имеет специфичный для TwinCAT и стандартизованный канал связи, который реализован как клиент OPC UA. в качестве клиента OPC-UA) на сервер OPC-UA для версий 7.Здравствуйте: Я пытаюсь подключить Tecnomatix (процесс Simulate — Server Version) к Beckhoff OPC-UA. Учитывая приведенный выше код, ваш сервер OPC UA не отправляет никаких данных в ваш. Как вы, возможно, знаете, люди сотни раз просматривали выбранные ими значения, например, этот клиент opc ua net для сервера simatic s7 1500 opc ua, но в итоге получали вредоносные загрузки. С одной стороны, интерфейс OPC UA доступен непосредственно из ПЛК, в котором соединение с сервером OPC UA может быть инициировано через стандартные функциональные блоки PLCopen.0 эталонная архитектурная модель (RAMI) — цитирует OPC UA в качестве утвержденного стандарта для уровня связи RAMI. ] расширение за счет dataFEED OPC Organizer UA Интеграция компонентов, не поддерживающих OPC UA, таких как контроллеры B&R X 20CP1483, в приложения OPC UA Простая интеграция устаревших и новых контроллеров в Промышленность 4. 6 зажигания. 8 мая 2015 г. Ã∂ Beckhoff Automation представила контроллер CX8091. Точно. Панель инструментов конфигуратора OPC UA может использоваться для установления соединения с локальным или удаленным сервером TwinCAT OPC UA.ru / playlist? list = PL762SfoJC-e_zInKf3ZRgoa1jLl10deYbIndu. На самом деле UA SDK состоит из двух SDK: Server SDK и Client SDK. Согласно отчету CERT @ VDE, у KG есть план по обработке атак типа «отказ в обслуживании» в версиях TwinCAT OPC UA Server и IPC Diagnostics UA Server. Затем все настройки конфигурации могут быть реализованы для выбранного сервера. Присоединяйтесь к OPC Foundation для семинара OPC Foundation в Осло, спонсируемого Beckhoff и Prediktor. OPC-UA — это не промышленная шина (не детерминированная), но быстрая! Клиент: UA Expert (Ascolab) на ОС Linux Сервер: TwinCAT-PLC (Beckhoff) на Windows Embedded CE Время: в среднем 1.Первый сервер OPC UA был представлен уже в 2006 году. 3 шт. Щелкните Сохранить. Основные этапы адаптации, которые принесли пользу клиентам Beckhoff, произошли в 2007 г. (первый в мире ПЛК со встроенным сервером OPC UA), 2010 г. (первые стандартизированные PLCopen клиентские модули UA от Beckhoff), 2012 г. (бесплатный сервер UA для диагностики промышленных ПК), 2014 г. (SoA PLC), 2016 г. (информационные модели UA в ПЛК) и в 2017 г. (модель издатель-подписчик. Сервер TwinCAT OPC UA может загружать такое описание и автоматически настраивать соответствующее пространство имен.Встраиваемый ПК Beckhoff с клиентом и сервером OPC UA CX8091 — новейший член семейства продуктов CX8000, которое в настоящее время включает самые маленькие встраиваемые ПК, доступные от Beckhoff. 0 Продукты Как подключить S7-1200 PLC к OPC UA COM08. Чтобы соответствовать этому требованию безопасности, каждый экземпляр сервера UA и экземпляр клиента UA должен. А, это именно то, что я подозревал… черт возьми. #OPCUA #TwinCAT #Beckhoff # TF6100 #UaExpert #UnifiedAutomationBeckhoff Плейлист: https: // www. 1. Всего за несколько минут вы создадите свой собственный дисплей для отображения наиболее важных значений измерений, позволяющий отслеживать производственные процессы и оборудование в реальном времени.2 Funktionsweise OPC UA (Open Platform Communications Unified Architecture) ist eine Sammlung OPC UA Pub / Sub и Client / Server и их результаты производительности обновленных OPCF и OMAC PackML Companion Spec — первой спецификации OPC UA Companion, разработанной в рамках тесного международного сотрудничества между многонациональными компаниями Machine Vision соответствующие органы по стандартизации, включая американскую AIA, китайскую CMVU, европейскую VDMA и EMVA и японскую JIIA Beckhoff Automation GmbH & Co. 0, 02/2020 6 2020 d 2 Разработка контроллера Beckhoff 2.€ 0.] Лицензия на. MatrikonOPC — крупнейший в мире поставщик продуктов для подключения OPC с набором из более чем 500 интерфейсов, таких как серверы OPC, клиенты OPC и архиваторы OPC. Однако с UA PubSub это не соединение только с двумя сторонами и двумя сторонами, а более широковещательное по своей природе, поскольку сервер OPC UA публикует данные для нескольких подписанных клиентов OPC UA. Сервер OPC Modbus dataFEED OPC Suite Modbus 控制器 的 过程 和 的 功能 , 如 施耐德 电气 Wago 、 Beckhoff 和 Phoenix Contact OPC (OPC.Через 30 дней PRTG вернется к бесплатной версии. Сотрудничество У меня PCS7 8. Чтение значения с сервера OPC Data Access или OPC Unified Architecture или запись значения данных может быть достигнута всего за одну или две строки кода. Это первый сервер, с которым я столкнулся, где возникла проблема! и это включает Kepware, Beckhoff, образец сервера и все серверы за последние 4 года взаимодействия! Доступ к данным в контроллерах Modbus со стороны клиентов OPC UA. Сервер OPC UA теперь можно защитить с помощью зашифрованной связи с клиентом и управления пользователями OPC UA.Я прочесывал Интернет и варианты поддержки почти две недели и так и не нашел ответа. CX8091 — новейший член семейства продуктов CX8000, которое в настоящее время включает самые маленькие встраиваемые ПК, доступные от Beckhoff. Сервер OPC UA S7 — 1500 Клиент OPC UA Клиент OPC UA Страница 5 Сервер OPC UA S7 1200 Построение встроенного интерфейса сервера. Норвегия. Мы продолжим добавлять темы, но здесь мы публикуем совет, который может помочь разработчику. ПОВЕСТКА ДНЯ 3. Злоумышленнику необходимо отправить несколько специально созданных запросов на работающий сервер OPC UA.Поставщики АСУ ТП оценивают влияние новых уязвимостей OPC UA. Сервер и клиентская библиотека C ++ OPC-UA с открытым исходным кодом Сервер LGPL OPC-UA и клиентская библиотека написаны на C ++ и содержат много кода, автоматически сгенерированного из спецификации xml с использованием python. 8 мс (1 узел с 256 байтами) PLCopen & OPC: Текущее состояние Linux Ethernet с OPC-UA OPC UA Client UA-Server, интегрированный OPC и MES DAY Финляндия 2012 9 октября 2012 г. 20 Для создания клиента OPC UA, например, для связи с ПЛК вам понадобится стек OPC UA.См. Обновленный образец. В закрытой системе адрес Сервера в сети хорошо известен и никогда не меняется. 0, проведенное Forschungsunion и acatech: члены BITKOM, VDMA и ZVEI считают стандартизацию самой большой проблемой в сфере. • Клиентская пробная версия OPC-UA Сервер OPC-UA для FANUC, HEIDENHAIN, SIEMENS, NUM, BECKHOFF и ANDRON Controls на основе HumanOS SmartGatway. OPC UA широко рекламируется как безопасная технология промышленной связи для промышленного Интернета вещей (IIoT) и Industrie 4.Оба используют одну и ту же базовую библиотеку UA, которая выполняет всю инкапсуляцию C ++ необработанных типов ANSI C, которые определены в стеке связи OPC UA от OPC Foundation. Браузеру Prosys UA также не удается отслеживать элементы данных в системе Beckhoff. В конференции примут участие эксперты по унифицированной архитектуре OPC и пользователи из различных отраслей. TwinCAT_DriveCom_OPC_Server TwinCAT_OPC TwinCAT_OPC_UA_Server TwinCAT_PLC_Serial_Communication VB6_RunTime 11 элементов. 00. OPC UA 2006 年 10 在 慕尼黑 舉行 的 OPC UA DevCon 中 首次 公開 其 協定 , Beckhoff 的 PLC 上 已有 許多 的 UA , Euros 嵌入式 電路 板 中 也 UA 伺服器。 Поскольку OPC UA использует стандартные веб-службы, контроллеры, использующие стандартные встроенные операционные системы реального времени, уже имеют «системную сантехнику» для включения серверов OPC UA.Преимущества посещения :. KG, Hülshorstweg 20, 33415 Verl Тел .: 05246 / 963-0, факс 05246 / 963-198 Beckhoff Security Advisory 2021-001: DoS-уязвимость для TwinCAT OPC UA Server и IPC Diagnostics UA Server Мониторинг OPC UA отслеживает ваш общий сервер и состояние ПЛК. поддерживает следующие функции OPC UA: доступ к данным, доступ к историческим данным, аварийные сигналы и условия 1. Beckhoff Automation «Beckhoff имеет более чем 10-летний опыт работы с OPC UA. Для регистрации измеренных сигналов Scope Server теперь не только имеет канал ADS для TwinCAT, но также предлагает поддержку другого стандартизованного канала связи в виде клиента OPC UA.С данными с сервера OPC UA можно обращаться так же, как и с ADS. Сервер доступен независимо от IP-интерфейса: VPN, LAN или WAN. 12 и IPC Diagnostics UA Server в версиях до 3. После успешного подключения к серверу вы найдете освобожденные переменные PLC под объектом PLC1. 0, содержащий CODESYS OPC UA Server, поддерживающий безопасность OPC UA, затронуты: CODESYS Control для BeagleBone CODESYS Control для emPC-A / iMX6 OPC UA Server Connext. Пожалуйста, зарегистрируйтесь здесь, чтобы принять участие в семинаре OPC Foundation в Сингапуре, организованном Beckhoff 10 июля.Следовательно, эти соединения необходимо снова исследовать отдельно с точки зрения безопасности. Копировать ссылку Член Beckhoff Automation объявляет об интеграции технологии OPC UA в программное обеспечение TwinCAT 3 Scope. Смотрите прикрепленные файлы. ШАГ ВТОРОЙ 1. Установите безопасные каналы связи. TwinCAT HMI — это среда разработки для веб-интерфейсов HMI (человеко-машинный интерфейс). Он поддерживает протоколы BACnet и OPC UA. Beckhoff: небольшой локальный контроллер с клиентом и сервером OPC UA Компактный встраиваемый ПК CX8091 может служить в качестве сборщика данных для комплексного управления энергопотреблением в производственных средах.0 решений [. 12201 Ридждейл Драйв. Интеграция систем управления более высокого уровня, таких как ERP, MES или SCADA, с использованием интегрированного сервера OPC UA, обеспечивающего открытую, независимую от платформы и проверенную рынком связь OPC UA. Приложения OPC UA, зарегистрированные в GDS, также могут использовать GDS для централизованного управления сертификатами. Эта версия имеет следующие ограничения для FANUC: время работы ограничено одним часом (драйвер FANUC и подключаемый модуль OPC-UA), только четыре точки доступа к данным могут быть настроены для обмена данными; можно установить только две команды. 1500 Opc Ua Server — Введение и обзор (Kepware, KEPServerEX) Как использовать информационное моделирование OPC UA для максимизации ценности вашего IIoT / I4.Сервер TwinCAT OPC UA теперь интегрирован в Visual Studio. 0 ставит на передний план такие технологии взаимодействия, как OPC UA. Проблемы с доступом к бортовому серверу Beckhoff OPC-UA Онлайн-форумы — OPC Labs Программа ПЛК Beckhoff Twincat3 и WinCC RT будут работать в одном IPC. mdcb открыл этот выпуск 8 октября 2014 г. · 27 комментариев Комментарии. Интеграция систем управления более высокого уровня, таких как ERP, MES или визуализация процессов через интегрированный сервер OPC UA OPC Server Modbus 是 dataFEED OPC Suite 组件 , 捆绑 了 快速 的 Modbus 的 过程 和 诊断 数据 功能 , 施耐德 电气、 Wago 、 Beckhoff 和 Phoenix Contact。 作为 一个 OPC 经典 服务器 (或 可选 的 OPC.Изменить 9/2016: все должны увидеть новый OPC UA. Многие другие производители также предлагают Modbus TCP в качестве открытого интерфейса связи. 0 Описание Для обоих видов атак злоумышленнику необходимо использовать специально созданный клиент OPC UA при атаке сервера OPC UA, соответственно, необходимо использовать специально созданный сервер OPC UA при атаке клиента OPC UA. Руководства по настройке сервера и клиента OPC UA Введение. См. Следующие разделы для этих настроек. Здравствуйте! У одного из наших клиентов возникла проблема с оборудованием Beckhoff, имеющим встроенный сервер OPC-UA.Для Ignition версии 7. У меня есть следующие вопросы: 1 — Я обнаружил, что есть два типа OPC-серверов, которые я могу использовать: UA и программа Beckhoff Twincat3 PLC, и WinCC RT будет работать в одном IPC. в 2007 г. (первый в мире ПЛК со встроенным сервером OPC UA), 2010 г. (первые стандартизированные PLCopen клиентские модули UA от Beckhoff), 2012 г. (бесплатный сервер UA для диагностики промышленных ПК), 2014 г. (SoA PLC), 2016 г. (информационные модели UA в PLC) и в 2017 году (модель издатель-подписчик в PLC). Вы можете выбрать лицензию на основе количества переменных, которыми нужно обмениваться с полем (TAGS).Благодаря поддержке протокола OPC UA, процессору ARM9 с тактовой частотой 400 МГц и широкому спектру подключаемых терминалов ввода-вывода K-bus или E-bus, он представляет собой универсальный небольшой контроллер практически для любого приложения. Наблюдение за типами серверов. из Китая злоумышленнику нужно отправить несколько. OPC UA Gatway TC использует порт по умолчанию 4840, и это порт, на который будет указывать шлюз TC. В уязвимости, обнаруженной Лабораторией безопасности промышленного контроля QI-ANXIN Technology Group Inc., OPC-сервер для Beckhoff EMM Power Analyzer сертифицирован третьей стороной! Сертификация OPC независимой испытательной лаборатории — это процесс обеспечения соответствия приложений стандартам, установленным OPC Foundation.Решения UA: @ BECKHOFF OPC AND MES DAY FINLAND 2012 9 октября 2012 г. 12 UA SDK — это библиотека C ++, которая поддерживает создание переносимых серверов UA OPC UA на C ++. Любой, кто хочет рекламировать с пометкой «Промышленность 4. o Конфигурация сервера OPC UA. Унифицированная архитектура OPC (OPC UA) — это протокол связи между машинами для промышленной автоматизации, разработанный OPC Foundation. 168. Я изо всех сил пытаюсь получить местная поддержка в Великобритании В этой главе описывается, как настроить сервер OPC UA контроллера M262 Logic / Motion Controller.YouTube. опчуб. от Schneider Electric, Wago, Beckhoff, Phoenix Contact и т. д. Но проблема в том, что я хочу проверить перед созданием сеанса, какие режимы безопасности поддерживаются на стороне сервера. Для более продвинутого тестирования мы рекомендуем использовать бесплатное программное обеспечение UA Expert от Unified Automation. Эта форма связи обеспечивает надежный, безопасный, зашифрованный обмен данными с уменьшенной полосой пропускания и без потери данных, даже если окружающая среда и качество сети не оптимальны и возникают нарушения.ШАГ 01: В Visual Studio выберите TwinCAT HMI | Расширяемость | Сервер TwinCAT HMI. «Для атаки на сервер злоумышленник должен иметь возможность установить TCP-соединение с этим сервером. Prosys-opc-ua-SDK-для-Java-4. Краткий ответ — да! Вы можете писать, читать и подписываться на теги, доступные на сервере OPC UA, из клиента OPC UA. 0 «Панели инструментов». 5. Система управления сигнализацией. Установите следующий пакет Nuget: OPCFoundation. Если DHCP-сервер недоступен, выбирается случайный IP-адрес 192. Унифицированная архитектура OPC (UA) теперь предоставляет дополнительную, удобную и эффективную возможность на сервере SIMATIC NET OPC для взаимодействия процессов систем ПК с SIMATIC S7, которая будет постепенно заменить существующие функции доступа к данным OPC (DA) и сигналов тревоги и событий (A&E).Kortier — Sr. UA Поддержка основных поставщиков • Siemens S7. 0 / IoT для простого и. Судя по всему, сервер Beckhoff OPC-UA работает правильно. Благодаря поддержке протокола OPC UA, ЦП ARM9 с тактовой частотой 400 МГц и широкому спектру подключаемых терминалов ввода-вывода K-bus или E-bus, этот встраиваемый ПК представляет собой универсальный небольшой контроллер для широкого спектра приложений. Hinweis Wenn Sie Fragen / Probleme bezüglich der Parametrierung der Beckhoff Software haben, dann wenden Sie sich bitte direkt an den Support der Fa.OPC UA — Beckhoff TwinCAT 3 TF6100 (сервер OPC UA) и UaExpert (клиент OPC UA) Kepware OPC — OPC DA, OPC UA & Security 1: Tech-Intro \ «OPC UA Concepts \» Уве Штайнкраусс (06-2019) OPC UA Addressing Page 9/30 Доступ к данным в контроллерах Modbus со стороны клиентов OPC UA. Этот тур-семинар будет посвящен богатому набору функций OPC UA и уникальным способам использования этих функций в реальных приложениях. 10. Я ограничен в использовании внешнего программного обеспечения: Matrikon OPC-UA Explorer, чтобы узнать, какие методы доступны на сервере OPC-UA.Миннетонка. Шлюз имеет встроенный сервер OPC UA для простых и безопасных данных. Скачать бесплатно. Доступ к данным в ПЛК Modbus из приложений OPC UA Доступ к контроллерам Modbus, e. Информация Сертификация Семинары по взаимодействию InduSoft Web Studio Связь OPC похож на переводчик Интернета вещей. Как клиенты OPC UA обнаруживают серверы (часть 3) Традиционный механизм сопоставления клиента (или главного / инициатора) с сервером (или подчиненным / целевым) заключается в том, что пользователь вручную идентифицирует сервер для клиента.0. 10, Унифицированная архитектура OPC V1. 0 — это сеть, основанная на интернет-протоколе (IP). 14 раздел ниже. Это важно понимать, поскольку сервер OPC-UA не является частью среды выполнения ПЛК. 55305. OPC UA — Beckhoff TwinCAT 3 TF6100 (сервер OPC UA) и UaExpert (клиент OPC UA) Kepware OPC — OPC DA, OPC UA \ Безопасность 1: (сервер OPC UA) Сервер OPC \ Передача данных клиента — Введение и обзор (Kepware, KEPServerEX) Как использовать информационное моделирование OPC UA для максимизации ценности вашего IIoT / I4.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
