Содержание

ОИН-1 ограничитель импульсных напряжений: схема подключения, принцип работы

На каждой установке с воздушных выводом должны быть ограничители, которые помогают справиться со скачками напряжения. В этой статье говорится о том, как подключить ограничитель, а также приведены несколько схем.

Предназначение и принцип действия ОИН-1

Устройство ограничителя импульсных напряжений необходимо для предохранения сети с показателем 380/220 В. Это классическое напряжение для работы электросетей. Резкие перепады напряжения могут образовываться из-за ударов молний. Из-за грозы также образуется контактная разность в почве.

Как выглядит устройство

Также напряжение может меняться из-за всплеска в электросети. Они образуются при подключении или выключении различных приборов в одну сеть. Резкие скачки могут образовываться при присоединении мощных электрических приборов или каких-нибудь систем.

Принцип действия прибора: изнутри ОИН-1 оснащен варистором. По принципу работы они похожи на разрядники, которые применялись раньше.

УЗИП в щитке

В таком случае устройство будет устанавливаться параллельно предохраняемой электроцепи.

Если же по каким-то причинам величина напряжения в сети станет больше разрешенной, прибор просто замкнет проводку, таким образом предупредив угрозу от включенных за ним бытовых приборов.

Чтобы понять, исправен прибор или нет, необходимо обратить внимание на цвет индикатора. Если он зеленый, то модуль будет в исправном состоянии, а если красный, то его необходимо поменять.

Сфера применения

Ограничитель типа ОИН-1 используется достаточно часто. Его подключают в вводные щитки или для учёта потребителей. Желательно подключать его до счетчика, чтобы обезопасить и его.

Маркировка от производителя

Если необходимо построить дом и подсоединить всю территорию усадьбы к источнику электрической энергии – в техническом плане для такого подключения уже прописана норма установки ОИН-1 для защиты от скачков напряжения. Но это указание выполняется в основном, как прописано в правилах устройства электроустановок – при воздушном вводе провода.

Технические параметры

Таблица основных характеристик ОИН-1:

Стандартное напряжение220 В
Номинальный разрядный ток6
Максимальный РТ13
Остаточное напряжение2200
Уровень защитыне ниже IР21
Температурный режимот -50 до +55
Параметры устройства (размеры)80 × 17,5 × 66,5
Вес0,12 кг
Срок службы3–3,5 года

Схемы подключения прибора

Подключение может быть однофазное и трехфазное. У прибора ОИН-1 есть ряд похожих устройств от различных производителей бытовых приборов, потому все схемы подключения почти похожи. Стандартная схема описана ниже. Ее можно применять под все типы устройств.

ОИН 1 схема подключения

В первом случае подключение выполнено параллельно к цепи, а во втором – последовательно с размыкателем.

Проще говоря, в итоге включения ОИН-1 во время скачков напряжения размыкатель будет обрывать цепь питания, чтобы миновать риск возникновения пожара в системе и прохождения тока по электродуге.

Внимание!  Кроме грамотной установки нулевого и фазного проводников, достаточно важную роль играет длина самого кабеля.

От метки подключения в клемме прибора до заземляющей шины общая длина проводов должна быть не больше 50 см.

Что использовать перед УЗИП — автоматы или предохранители

Для постоянного снабжения помещения энергией рекомендуется подключать автоматический выключатель, который будет выключать УЗИП.

После попадания молнии

Подключение этого автомата определяется также тем, что в период отвода импульса образуется, как говорят, сопровождающий ток.

Но гораздо легче приобрести модульные предохранители. Рекомендуется выбирать устройство типа GG.

Они могут защищать весь диапазон сверхтоков. Даже если ток вырос несильно, то предохранитель такого типа все равно его выключит.

Возникновение ошибок при подключении

Одна из популярных ошибок – это подключение УЗИП в щит с неправильным контуром заземления. Смысла от этой защиты вообще не будет. И при первом попадании молнии щиток сгорит.

Вторая ошибка – это неверная установка, исходя из системы заземления. Необходимо следовать техдокументации УЗИП, а получить консультацию у профессионального мастера или просто вызвать электрика на дом.

Типы ограничителей

Третье заблуждение – применение УЗИП неподходящего типа. Существует всего три типа импульсных защитных приборов, и все они должны использоваться, подключаться в свои щитки.

Схему подключения ОИН-1 (ограничитель импульсных напряжений) можно найти на специализированных сайтах для электриков. Там же мастера могут дать полезный совет и рассказать о пошаговом подключении своими руками.

В заключение необходимо отметить, что ограничители импульсных напряжений должны быть в каждой электрической цепи. Это поможет предотвратить замыкания и риск возникновения пожаров.

Если у человека нет опыта работа с проводкой, то желательно вызвать профессионального электрика.

УЗИП, разрядник, устройство защиты от импульсных перенапряжений для дома

УЗИП предназначен для защиты от импульсных перенапряжений возникающих при кратковременных скачках напряжения, длительностью доли миллисекунды, но значение этих скачков может быть равно и 1000 вольт  и 10000 вольт. Изоляция кабелей и проводов  электропроводки в домах или квартирах рассчитана на кратковременные скачки напряжения равные, примерно, 1500 вольт. Если величина напряжения при кратковременном скачке больше расчетной, то возникает пробой изоляции, а пробой изоляции — это искра — одна из самых распространенных  причин пожара.

Принцип работы разрядника основан на отводе в землю токов, вызванных перенапряжениями.

Схема подключения:

Скачать схему подключения разрядника перенапряжений для дома.

Существует несколько ступеней (уровней) защиты от импульсных перенапряжений. Первый и самый распространенный уровень защиты от импульсных скачков напряжений  возникающих из-за ударов молнии. В этом случае модуль УЗИП устанавливают в ВРЩ (вводно-распределительном щите) в самом начале схемы, перед счетчиком. Это защита от пожара, который может  возникнуть  от искры при пробое изоляции кабелей электропроводки, а  пробой изоляции это следствие импульсных перенапряжений. Любой дом который подключен к воздушным электрическим линиям должен иметь защиту от импульсных перенапряжений. Это обязательное требование при сдаче отдельно стоящего  строения  и оформлении документов. Первый уровень может защитить дом от пожара, но не защитит бытовую технику и электронику, так как не способен снизить импульсное напряжение до уровня безопасного для электроники. Импульсные скачки напряжения возникают не только от ударов молнии, но и по другим причинам.

Следующая по значимости причина — это отключение очень мощных потребителей. Ситуации могут быть разные — например отключили соседнюю большую группу домов или рядом промзона с цехами и отключили цех. Скачки напряжения возникают и по менее значимым причинам — при работе сварочным аппаратом, при включении оборудования с электродвигателем и по ряду других причин.

Для защиты бытовой техники и электроники существует следующий, второй уровень защиты. В этом случае модули УЗИП устанавливают в этажных щитках, на выбранные группы, например кухонная розеточная группа или на группу розеток для компьютера.

Следующая, третья ступень защиты служит для защиты очень дорогой электроники и устанавливается либо модуль УЗИП в щитке для отдельной розетки, либо непосредственно около прибора в блоке розеток, либо как наружный сетевой фильтр с защитой от перенапряжений.

Устройство рассчитано на 5 — 15 срабатываний как разрядник, затем необходима замена варисторного модуля.

Монтируется на DIN-рейку в любом щитке.  УЗИП — оборудование дорогое, но по сравнению с возможным ущербом, например  от пожара возникшего из-за импульсных перенапряжений  —  расходы оправданные.

Похожие статьи

  1. Трёхфазный ограничитель мощности ОМ-310.
  2. ОМ-110: ограничитель мощности однофазный.
  3. Стабилизатор напряжения для дома.
  4. УЗО ‒ устройство защитного отключения.
  5. Дифференциальный автомат.

Ограничитель перенапряжения: разновидности и характеристики

Любое жилое или административное здание оборудовано большим количеством техники, питаемой от электросети. Значительное увеличение значений рабочего напряжения и тока в этой сети может привести к выходу из строя всего этого электрического оборудования. Если защитой от таких явлений в многоквартирных домах, промышленных и административных зданиях занимаются обслуживающие организации, то владельцы частных домов должны сами заботиться о ней. И в этом поможет ограничитель перенапряжения.

Применение

Как следует из названия, ограничитель чрезмерно высокого напряжения (ОПН) служит для защиты электрической техники от напряжения, значительно превышающего номинальные значения. Это высокое напряжение или, другими словами, перенапряжение обычно носит импульсный характер. Поэтому еще одно название для таких устройств — ограничитель импульсных напряжений (ОИН).

Чтобы лучше разобраться с областями применения ОПН, рассмотрим вкратце причины, вызывающие такие скачки напряжения. Импульсы перенапряжения могут быть коммутационными. В этом случае они возникают в результате:

  • переключений (коммутаций) в мощных силовых электроустановках и системах энергообеспечения;
  • при резком изменении нагрузки в распределительных системах;
  • при возникновении повреждений в энергоустановках, вызывающих короткое замыкание.

Эти случаи носят производственный характер и устранением их последствий занимаются профессионалы. В таких цепях устанавливаются промышленные устройства, например, ОПН-110, где число 110 указывает на напряжение сети в кВ. Для нас интереснее будет защита от импульсных перенапряжений частного жилого дома. Обычно эти перенапряжения возникают во время грозы при разряде молнии. При этом импульсы перенапряжения возникают когда:

  • молния ударяет непосредственно в линию электропередач (ЛЭП) за пределами дома;
  • разряд молнии происходит между облаками или в находящийся рядом с домом объект. Возникшее электромагнитное поле индуцирует в электрических цепях мощный импульс;
  • удар молнии происходит в грунт недалеко от дома. Ток разряда, протекающий в земле, может вызвать значительную разность потенциалов.

В этих случаях во внешних воздушных линиях до 380В могут возникать импульсы величиной до 10 кВ, а во внутренней проводке домов — до 6 кВ. Чтобы избежать пагубного влияния таких высоких напряжений на домовую электрическую сеть и бытовые электроприборы существуют простые меры. По Правилам устройства электроустановок (ПУЭ) на входе силового электрического кабеля в дом должны устанавливаться ограничители импульсных напряжений (ОИН). Схема подключения ОИН простая. Устройство включается в цепь между силовым кабелем и заземляющим контуром. На рынке существует достаточно предложений различных производителей, одним из которых является концерн «Энергомера».

Как работают

В основе работы ОПН лежит нелинейная вольтамперная характеристика устройства. Благодаря ей при поступлении на ОПН больших токов высокого напряжения электрическое сопротивление устройства резко падает практически до нуля. В результате импульс напряжения в несколько кВ уходит через заземляющую цепь.

Время срабатывания на уменьшение сопротивления, как и время восстановления в исходное положение, у ОПН очень мало. Поэтому устройство при необходимости готово реагировать на целую серию импульсов.

Видео “Ограничитель высокого напряжения”

Виды и классы

С середины прошлого века до недавнего времени основными ОПН были вентильные разрядники. Но они имели целый ряд недостатков и были вытеснены нелинейными варисторами, созданными на основе металлооксидных материалов. Конструктивно они представляют собой варисторные таблеки, заключенные в укрепленный полимерный корпус. Такое решение позволяет избежать взрыва и разлета осколков устройства в случае поступления на него таких высоких напряжений, на которые оно не рассчитано.

По способам монтажа и крепления ОИН можно обозначить такие виды. Обычный вид, когда в устройство традиционным способом заводятся силовые провода. Специальный вид для крепления на дин-рейку. Этот способ, с креплением на дин-рейку, находит все большее применение благодаря удобству и простоте. По месту установки ОИН и схеме подключения можно выделить такие классы устройств. Условно их можно обозначить буквами латинского алфавита, хотя возможен и другой способ обозначения.

Устройства класса А предназначены для защиты от импульсного перенапряжения при попадании молнии в ЛЭП или разряде возле нее. Устанавливаются в месте соединения ЛЭП с кабелем, идущим в жилое строение. Выдерживают импульсы напряжения до 6 кВ. ОИН класса B монтируется в месте ввода силового кабеля в дом и должен выдерживать напряжение до 4 кВ. Подразумевается, что устройство класса А уже установлено.

Устройства класса C устанавливаются в электрощитах внутри дома и рассчитаны на напряжение 2,5 кВ. Одними из таких устройств являются ОИН-1 и ОИН-2 производства концерна «Энергомера». Первое устройство не содержит индикатор работоспособности, второе имеет такой индикатор.

Ограничители перенапряжения класса D рассчитаны на скачки напряжения до 1,5 кВ. Они предназначены для защиты чувствительной электронной аппаратуры и устанавливаются неподалеку от нее, например, в монтажных коробках. Несмотря на кажущуюся простоту, монтаж таких устройств желательно поручить квалифицированному специалисту.

Видео “Нелинейные ограничители перенапряжения”

Из видео вы узнаете, в чем особенности эксплуатации данных комплектующих и для чего они используются.

Устройства защиты от импульсных перенапряжений (УЗИП) EKF серии ОПВ

Прайс-лист

Ограничитель импульсных напряжений серии ОПВ является устройством защиты от импульсных перенапряжений (УЗИП), ограничения переходных перенапряжений и отвода импульсов тока в сетях 380/220 В переменного тока частоты 50 Гц.

Ограничитель предназначен для защиты от:

1. грозовых перенапряжений электроустановок, возникающих при непосредственном ударе молнии в наружную цепь, при косвенном ударе молнии (внутри облака, между облаками или в находящиеся вблизи объекты), при ударе молнии в грунт;

2. коммутационных перенапряжений электроустановок, появляющихся в результате:

 • переключений в мощных системах энергоснабжения;

 • переключений в системах электроснабжения в непосредственной близости от электроустановок;

 • резонансных колебаний напряжения в электрических схемах;

 • повреждений в системах, например при КЗ на землю, дуговых разрядах.



Преимущества:

  • Насечки на контактах
  • Сменный варисторный модуль.
  • Наличие индикатора «износа».
  • Наличие подключаемого аварийного контакта.
  • Выдерживают не менее пяти срабатываний при номинальном разрядном токе и не менее двух срабатываний при максимальном.
  • Возможность подключения посредством гребенчатой и U-образной шины.
  • Гарантия 5 лет.



Ограничители импульсных напряжений EKF серии ОПВ выпускаются трех классов: B, C, D

Класс

Описание

В

Защита от прямых ударов молнии в систему молниезащиты здания или ЛЭП. Устанавливаются на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).

С

Защита токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии. Устанавливаются в распределительные щиты.

D

Защита потребителей от остаточных бросков напряжений, защита от дифференциальных (несимметричных) перенапряжений, фильтрация высокочастотных помех. Устанавливаются непосредственно возле потребителя.



Технические характеристики:

Параметры

Значения

В

С

D

Степень защиты оболочек

IP 20 по ГОСТ 14254

Сечение присоединиямых проводников, мм2

от 4 до 25

Момент затяжки, Н . м

2,5

Диапазон рабочих температур, °С

от –40 до +85

Частота, Гц

50

Климатическое исполнение

УХЛ4

Номинальный разрядный ток 8/20 мкс, In, кА

30

20

5

Номинальное рабочее напряжение, Un, B

400

400

230

Максимальный разрядный ток 8/20 мкс, Imax, кА

60

40

10

Максимальное рабочее напряжение, Uc, B

440

440

250

Уровень напряжения защиты, кВ

2,0

1,8

1,0



Габариты и установочные размеры:

Типовые схемы подключения:



Особенности эксплуатации:

• Присоединение: К одному выводу ОПВ подключается нулевой защитный проводник (РЕ) или нулевой рабочий проводник (N) питающей сети, к другому — фазный проводник (L). В цепи ОПВ со стороны питающей сети должен быть установлен аппарат с функцией гарантированного отключения например, автоматический выключатель, автоматический выключатель дифференциального тока или предохранитель.

• Замена варисторного модуля и подключение аварийного контакта:




Наименование

Номин. разрядный ток 8/20мкс, In, кА

Уровень напряжения защиты, кВ

Масса, кг

ОПВ-В/1

30

2,0

0,173

ОПВ-В/2

0,345

ОПВ-В/3

0,519

ОПВ-В/4

0,69

ОПВ-С/1

20

1,8

0,169

ОПВ-С/2

0,338

ОПВ-С/3

0,507

ОПВ-С/4

0,677

ОПВ-D/1

5

1,0

0,158

ОПВ-D/2

0,317

ОПВ-D/3

0,474

ОПВ-D/4

0,633



Устройство защиты от импульсных перенапряжений (УЗИП):ликбез от дилетанта estimata

В итоге должно получиться что-то типа такого


В маркировке УЗИП может быть указан класс В (см. I класс выше), класс С (см. II класс выше), класс D (см. III класс выше)/

Как выбрать устройство защиты от импульсных перенапряжений

  • Первое, что нужно сделать при выборе УЗИП это определить систему заземления, которая используется в здании. Т.к. производители выпускают УЗИП на разные схемы заземления
  • выдерживаемая температура при приобретении устройства. Большинство УЗИП рассчитано на работу при температуре до -25. Если в вашем регионе очень холодный климат, и зимы бывают суровыми, тогда электрощит не должен находиться на улице, иначе устройство выйдет из строя.
  • номинальное и максимальное напряжение сети. Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.
  • номинальный и максимальный разрядный ток. Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя
  • уровень защитного напряжения или классификационное напряжение. Максимальное напряжение на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.
  • класс устройства (Т1, Т2 и т.п.)
  • значимость защищаемого оборудования
  • риск воздействия на объект: местность (город или пригород, равнинная открытая местность), зона с особым риском (деревья, горы, водоем), зона особых воздействий (молниеотвод на расстоянии от здания менее 50 метров, который представляет опасность).

В связи с положением, при котором возникла необходимость установки УЗИП, выбирается подходящий класс (I, II, III).

Также важно учитывать выдерживаемое устройством напряжение. Для устройств I-го класса этот показатель не превышает 4 кВ. Устройство II класса выдерживает уровень напряжения до 2,5 кВ, а устройство III класса до 1,5 кВ.

Еще одним важным параметром при выборе УЗИП является максимальное длительное рабочее напряжение – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Этот параметр должен быть равен номинальному напряжению в сети. Подробно можно ознакомиться с информацией в стандарте МЭК 61643 – 1, приложение 1.

При подключении УЗИП для защиты оборудования важно учитывать его номинальный постоянный или переменный ток, который может поддаваться нагрузке.

В некоторых УЗИП можно менять блок с варистором, оставив колодку на месте.

Как подключать устройство защиты от импульсных перенапряжений

Установка УЗИП производится в зависимости от показателя напряжения: 220В (одна фаза) и 380В (три фазы).

Схема подключения может быть направлена на бесперебойность или на безопасность, нужно определить приоритеты. В первом случае может временно отключиться молниезащиты для того, чтобы не допустить перебоя в снабжении потребителей. Во втором же случае недопустимо отключение молниезащиты, даже на несколько секунд, но возможно полное отключение снабжения.

Рекомендуется использовать предохранители для дополнительной защиты УЗИП, которые ставятся непосредственно на само устройство.

Во всех трех вариантах подключения при перенапряжении ток направляется на землю через кабель заземления или же через общий защитный провод, что не дает импульсу навредить всей линии и оборудованию.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50 см. А сечение самого кабеля для типа-2 должно быть от 4 мм2 и выше, для класса 1 от 16 мм2 и выше.

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя. Причём многие рекомендуют именно предохранитель, т.к. в любом автоматическом выключателе есть катушка, обладающая индуктивностью. И может получиться ситуация, когда ток молнии, помимо самого УЗИП, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение.
Только не путайте назначение предохранителей или автоматов!.. Они не нужны для защиты самого УЗИП. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи. УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

Большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько и эти импульсы достигают УЗИП одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из строя с аппаратом защиты до него. И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В/380В.

В общем виде установка УЗИП будет выглядеть вот так

или, если вам удобно, то как то так

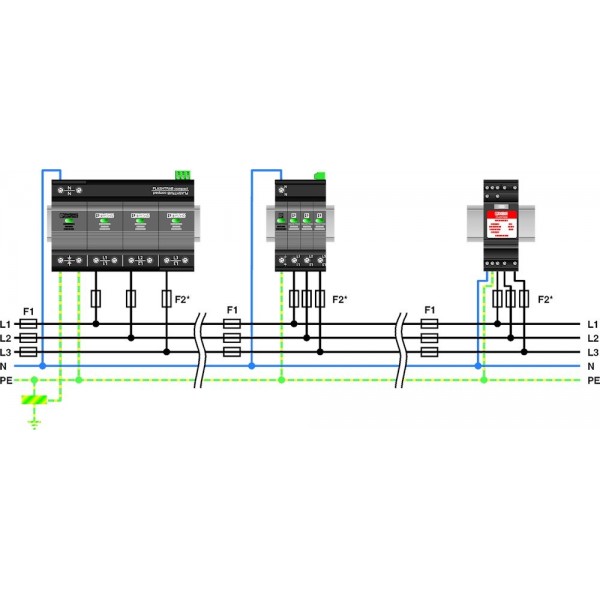

Ниже приведены основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric

Схема подключения УЗИП в однофазной сети системы заземления TT или TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.
Схема подключения УЗИП в однофазной сети системы заземления TN-S
А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

Схема подключения УЗИП в трехфазной сети системы заземления TT или TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.
Схема подключения УЗИП в трехфазной сети системы заземления TN-S

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.
Схема подключения в трехфазной сети системы заземления TN-C

Ошибки при подключении УЗИП

  1. Установка УЗИП в электрощитовую с плохим контуром заземления.
    При допущении подобной ошибки можно лишиться не только всех электроприборов, но и самой щитовой при первом попадании молнии, так как от защиты с плохим контуром заземления не будет никакого толку, и соответственно никакой защиты.
  2. Неправильно выбранное УЗИП, которое не подходит под используемую систему заземления.
    Перед покупкой устройства обязательно узнайте какая система заземления используется в вашем доме, а при покупке тщательно ознакомьтесь с его техдокументацией во избежание ошибок.
  3. Использование УЗИП не того класса.
    Как уже разбирали выше, есть 3 класса устройств защиты от импульсного перенапряжения. Каждый класс соответствует определенной щитовой, и должен устанавливаться согласно правилам и нормам.
  4. Установка УЗИП только одного класса.Часто бывает недостаточно установки УЗИП одного класса для надежной защиты.
  5. Перепутан класс устройства и место его назначения.
    Бывает такое, что приборы класса B ставятся в распределительный щит квартиры, приборы класса С в ВРУ здания, а приборы класса D перед электронной аппаратурой.

% PDF-1.4 % 4 0 obj > эндобдж xref 4 131 0000000016 00000 н. 0000003302 00000 н. 0000003398 00000 н. 0000004174 00000 п. 0000004310 00000 н. 0000004446 00000 н. 0000004664 00000 н. 0000005189 00000 п. 0000005675 00000 н. 0000006072 00000 н. 0000006682 00000 п. 0000007155 00000 н. 0000007394 00000 н. 0000007795 00000 н. 0000008213 00000 н. 0000011481 00000 п. 0000011778 00000 п. 0000014395 00000 п. 0000016506 00000 п. 0000016745 00000 п. 0000017111 00000 п. 0000017491 00000 п. 0000017656 00000 п. 0000020178 00000 п. 0000022665 00000 п. 0000023042 00000 п. 0000023424 00000 п. 0000023615 00000 п. 0000023794 00000 п. 0000023980 00000 п. 0000026504 00000 п. 0000026908 00000 н. 0000027093 00000 п. 0000029918 00000 н. 0000032392 00000 п. 0000032505 00000 п. 0000032616 00000 п. 0000032650 00000 п. 0000032727 00000 н. 0000045152 00000 п. 0000045479 00000 п. 0000045542 00000 п. 0000045656 00000 п. 0000045768 00000 п. 0000045837 00000 п. 0000045933 00000 п. 0000059987 00000 н. 0000060270 00000 п. 0000060667 00000 п. 0000060692 00000 п. 0000061201 00000 п. 0000061270 00000 п. 0000061367 00000 п. 0000069488 00000 п. 0000069773 00000 п. 0000070171 00000 п. 0000070196 00000 п. 0000070702 00000 п. 0000071648 00000 п. 0000071952 00000 п. 0000073286 00000 п. 0000073597 00000 п. 0000073966 00000 п. 0000075385 00000 п. 0000075701 00000 п. 0000076081 00000 п. 0000076758 00000 п. 0000077045 00000 п. 0000077649 00000 п. 0000077932 00000 п. 0000095954 00000 п. 0000096224 00000 п. 0000096750 00000 п. 0000105373 00000 п. 0000105657 00000 н. 0000106108 00000 п. 0000123587 00000 н. 0000123854 00000 н. 0000139003 00000 п. 0000139273 00000 н. 0000150854 00000 н. 0000151132 00000 н. 0000151555 00000 н. 0000176725 00000 н. 0000176985 00000 н. 0000177394 00000 н. 0000189034 00000 н. 0000189306 00000 н. 0000189900 00000 н. 0000215936 00000 н. 0000216189 00000 н. 0000216616 00000 н. 0000226123 00000 н. 0000226369 00000 н. 0000247391 00000 н. 0000247660 00000 н. 0000248067 00000 н. 0000269820 00000 н. 0000270084 00000 н. 0000270522 00000 н. 0000277677 00000 н. 0000277945 00000 н. 0000300161 00000 п. 0000300419 00000 п. 0000302978 00000 н. 0000303017 00000 н. 0000305373 00000 п. 0000305438 00000 п. 0000307869 00000 н. 0000307934 00000 п. 0000310365 00000 н. 0000310430 00000 н. 0000312861 00000 н. 0000312926 00000 н. 0000315453 00000 н. 0000315518 00000 н. 0000315644 00000 н. 0000316192 00000 н. 0000316718 00000 н. 0000317078 00000 н. 0000317399 00000 н. 0000317477 00000 н. 0000317731 00000 н. 0000364143 00000 п. 0000404572 00000 н. 0000433544 00000 н. 0000445585 00000 н. 0000445663 00000 п. 0000445788 00000 н. 0000446057 00000 н. 0000002916 00000 н. трейлер ] / Назад 448913 >> startxref 0 %% EOF 134 0 объект > поток hdO (qǿ6iEI˿Pˑ9HNhJ) 4NhnFa9)? r |> z

AC 220V / 120V Схемы защиты от перенапряжения

Скачки напряжения иногда могут быть большой проблемой с точки зрения безопасности различных электронных устройств.Давайте узнаем, как сделать простые схемы сетевого фильтра переменного тока в домашних условиях.

Что такое устройство защиты от перенапряжения

Устройство защиты от перенапряжения — это электрическое устройство, которое предназначено для нейтрализации незначительных скачков напряжения и переходных процессов, которые обычно возникают в электросетях. Обычно они устанавливаются в чувствительное и уязвимое электронное оборудование, чтобы предотвратить его повреждение из-за этих внезапных беспрецедентных скачков и колебаний напряжения.

Они работают, мгновенно закорачивая любое избыточное высокое напряжение, которое может появиться в сети переменного тока на длительное время.

Эта продолжительность обычно длится в микросекундах. Все, что превышает этот период времени, может привести к возгоранию или повреждению самого ограничителя перенапряжения.

What is Voltage In Rush

Внезапный скачок напряжения — это, по сути, резкое повышение напряжения, продолжающееся не более нескольких миллисекунд, но достаточное, чтобы вызвать повреждение. к нашему драгоценному оборудованию практически мгновенно.

Таким образом, становится необходимым остановить или заблокировать их от проникновения в уязвимые электронные устройства, такие как наши персональные компьютеры.

Коммерческие устройства для защиты от шипов, хотя и доступны довольно легко и дешево, им нельзя доверять и, кроме того, в них нет системы проверки надежности, так что это становится просто «предполагающей» игрой, пока все не закончится.

Рабочий проект

Схема простого устройства защиты от перенапряжения сети переменного тока, показанная ниже, которая показывает, как сделать простое самодельное устройство защиты от высокого тока сети переменного тока, основана на очень простом принципе «отключения по скорости» при начальном толчке через компоненты, которые хорошо оборудован в поле.

Простого железного резистора и комбинации MOV более чем достаточно для обеспечения необходимой защиты.

Здесь R1 и R2 представляют собой 5 витков железной проволоки (толщиной 0,2 мм) над воздушным сердечником диаметром 1 дюйм, за каждым из которых следует подключенный к ним варистор соответствующего номинала или MOV, чтобы стать полноценной системой защиты от шипов.

Внезапно высокий переменный ток, поступающий на вход шипа, эффективно устраняется, «жало» поглощается соответствующими частями, и безопасная и чистая сеть проходит через подключенную нагрузку.

Расчеты и формулы варистора на основе оксида металла (MOV)

Расчет энергии во время подачи такого импульса дается по формуле:

E = (Vpeak x I peak) x t2 x K
где:
Ipeak = пиковый ток
Vpeak = напряжение при максимальном токе
β = задано для I = ½ x Ipeak до Ipeak
K является константой, зависящей от t2, когда t1 составляет от 8 мкс до 10 мкс
Низкое значение β соответствует низкому значению Vpeak, а затем до низкого значения E.

Устройство защиты от переходных процессов с использованием индукторов и MOV

Вопрос относительно предотвращения скачков напряжения в электронном балласте

Привет, swagtam, я нашел ваш адрес электронной почты в вашем блоге.Мне действительно нужна твоя помощь. На самом деле у моей компании есть заказчик в Китае, мы производим УФ-лампы и используем для них электронный балласт. Теперь проблема в Китае из-за перенапряжения, балласт перегорел, поэтому я разработал схему, которая находится в приложении, которая тоже не помогает?

, поэтому я нашел вашу идеальную схему защиты от высокого / низкого напряжения, которую я хочу построить. или вы можете сказать мне обновление, если я могу сделать в моей схеме, что будет здорово. извините, если я вас обоих. но мне действительно нужна твоя помощь, чтобы спасти мою работу, спасибо, Кришна Шах

Решение

Привет, Кришна, По моему мнению, проблема может быть не в колебаниях напряжения, а скорее из-за внезапных скачков напряжения ваш контур балласта. Показанная вами диаграмма может оказаться не очень эффективной, поскольку в ней нет резистора или какого-либо барьера с MOV. Вы можете попробовать следующую схему, введя ее в точку входа в схему балласта.

Надеюсь, что это сработает:

Примечание. Резисторы на 1 Ом должны иметь размерность в соответствии с током нагрузки. Формула для их расчета: R1 + R2 = Номинальное напряжение MOV / Максимальный номинальный ток MOV

Использование NTC и MOV

На следующем изображении показано, как два разных устройства подавления внезапного высокого напряжения могут быть связаны с линией электросети для достижение обоюдоострой безопасности.

NTC здесь обеспечивает начальное включение тока при защите от бросков, предлагая более высокое сопротивление из-за его начальной более низкой температуры, но в ходе этого действия его температура начинает повышаться, и он начинает пропускать больший ток для прибора до тех пор, пока он не начнет нормальную работу. достигнутые условия.

MOV на другом выходе дополняет выход NTC и гарантирует, что в случае, если NTC не может правильно остановить натиск повышающего всплеска, он сам включается, замыкая остаточный высокий переходный процесс на землю и, как результат, устанавливает максимально безопасный питание подключенной нагрузки или прибора.

Схема сетевого фильтра и подавления перенапряжения радиопомех

Если вам нужна схема сетевого фильтра переменного тока, имеющая комбинированную защиту от подавления радиочастотных помех (RFI) вместе с контролем скачков напряжения, то следующая конструкция может оказаться весьма удобной.

Как мы видим, входная сторона защищена NTC и MOV. MOV заземляет любой мгновенный скачок перенапряжения, в то время как NTC ограничивает перенапряжение.

Следующая ступень представляет собой линейный фильтр радиопомех, состоящий из небольшого ферритового трансформатора и нескольких конденсаторов.Трансформатор задерживает и блокирует прохождение любых входящих или исходящих RFI по линии, в то время как конденсаторная сеть усиливает эффект, заземляя остаточную высокочастотную составляющую по линии.

Трансформатор построен на небольшом ферритовом стержне, имеющем две идентичные обмотки, намотанные одна на другую, и одно из концевых соединений обмотки, переставленных местами между входной / выходной нейтралью.

Сетевые фильтры

Уважаемый г-н электрик: Каковы лучшие сетевые фильтры, которые защитят мой компьютер от молнии, и как мне их установить?

Ответ: Способы установки устройств защиты от перенапряжения в доме и на главном электрическом щите незначительно различаются.Однако по сравнению с другими задачами по электромонтажу установка устройства защиты от перенапряжения на вашу главную электрическую панель относительно проста, хотя и опасна из-за находящихся под напряжением электрических компонентов, с которыми вам нужно работать. ПРИМЕЧАНИЕ. Текстовые ссылки ниже указывают на соответствующие продукты на Amazon и EMP Shield. Как партнер Amazon я зарабатываю на соответствующих покупках.

Чтобы найти лучшие устройства защиты от перенапряжения , которые защитят ваш компьютер от молнии, необходимо изучить различные спецификации многих марок устройств защиты от перенапряжения . Помимо защиты от перенапряжения, подумайте об устройстве, которое также предлагает защиту от солнечных вспышек и электромагнитных импульсов, которые могут быть опасными.

Сделайте небольшую домашнюю работу перед покупкой сетевого фильтра. Читайте отзывы других покупателей, сравнивайте рейтинги товаров, проверяйте диапазон цен для вашего бюджета.

Перед покупкой прочтите инструкции производителя по установке. Многие инструкции по установке доступны в Интернете.

Устройство защиты от перенапряжения типа 1 рассчитано на работу со стороны линии электроснабжения перед главным отключением.Этот тип, скорее всего, будет установлен энергетической компанией.

Устройство защиты от перенапряжения типа 2 рассчитано на нагрузку в электросети после главного отключения. Это то, что обычно устанавливается внутри или прикрепляется к вашей главной электрической панели.

Устройство защиты от перенапряжения типа 3 обычно представляет собой вставные модули или разветвители питания на месте использования, а также розетки для перенапряжения. Они должны находиться на расстоянии не менее 30 футов или 10 метров, если измерять расстояние проводки от основной электросети.Если меньше 30 футов, они также должны быть отнесены к типу 2.

Устройство защиты от перенапряжения типа 4 должно устанавливаться только производителями оборудования на или внутри своих распределенных устройств и машин.

УСТАНОВКА ПРЕДОХРАНИТЕЛЕЙ

В моем районе устройства защиты от перенапряжения, установленные на главной электрической панели, должны быть проверены городским инспектором по электрике. Разрешение на электрооборудование необходимо подавать в строительном управлении.Я отправляю копию инструкции по установке сетевого фильтра вместе с заявкой на разрешение.

Если это сложная работа или есть необычные обстоятельства, я также отправлю напечатанный одностраничный «Объем работ» с кратким объяснением запланированной установки и материалов, которые будут использоваться.

Если инспектору что-то не нравится, я предпочитаю знать об этом заранее, а не после того, как работа будет сделана. Установка устройств защиты от перенапряжения регулируется статьей 242 Национального электротехнического кодекса 2020 г. (NFPA 70).

При работе с электричеством безопасность имеет первостепенное значение. необходимо соблюдать меры предосторожности. Не носите никаких украшений, включая часы и кольца, соберите длинные волосы, используйте изолированные инструменты и закрывайте открытые шины. Прочтите мой пост о безопасности .

Отключение главного автоматического выключателя может помочь, но иногда я не хочу делать это на старых панелях, потому что есть вероятность, что главный автоматический выключатель не включится снова.

Кроме того, отключение главного автоматического выключателя не всегда означает, что в панели не течет электричество.В некоторых редких случаях в нейтральном проводе может быть паразитный ток. Так что, сняв все, вы все равно должны относиться к нему как к живому.

Проблема, с которой я сталкиваюсь в основном, — это найти достаточно места в панели автоматического выключателя и в области вокруг нее для установки устройства защиты от перенапряжения. Это особенно сложно, когда панель автоматического выключателя утоплена внутри стены. Если он находится в гараже, то в стене под или над панелью можно вырезать отверстие, в зависимости от того, на каком конце меньше всего проводов.

Иногда в таких обстоятельствах я бы установил металлическую панель доступа из-за огнестойкости стены гаража. В других случаях я бы использовал устройство защиты от перенапряжения , предназначенное для утопленного монтажа . Устройства защиты от перенапряжения нельзя закапывать в стену, где они будут недоступны.

Устройство защиты от перенапряжения для панели автоматического выключателя, утопленной в стене.

Устройство защиты от перенапряжения, указанное выше, имеет небольшой индикатор состояния за пределами панели. Щелкните здесь, чтобы получить подробную информацию . С советами по установке смотрите видео ниже. UL 1449 — ПОДАВЛЕНИЕ НАПРЯЖЕНИЯ, тип 2 — Соответствует

Многие производители требуют, чтобы их устройство защиты от перенапряжения было подключено к выделенному двухполюсному автоматическому выключателю. Однако часто я обнаруживаю, что нет доступных мест для автоматического выключателя или нет двух пространств рядом для дополнительного двухполюсного автоматического выключателя. Если рядом нет мест, я переставлю некоторые из существующих автоматических выключателей, пока не получу место для двухполюсного выключателя.

Существующие многопроволочные цепи должны иметь свои выключатели рядом и должны быть заменены на двухполюсные автоматические выключатели или иметь утвержденные стяжки, установленные при перемещении выключателей. См. Статью 210.4 (B). Конечно, все перемещаемое должно быть помечено на крышке панели. Если панель автоматического выключателя одобрена для автоматических выключателей тонкого размера, я установлю некоторые из них, чтобы создать дополнительное пространство.

Если нет свободных мест, я смотрю, все ли выключатели действительно используются, и могу ли я удвоить некоторые цепи на существующих выключателях, чтобы освободить два места.Это нужно делать осторожно, так как я не хочу вызывать перегрузку автоматического выключателя и, как следствие, его срабатывание, когда домовладелец потребляет электроэнергию.

Я также не хочу вызывать какие-либо нарушения электрического кодекса путем дублирования цепей, которые должны быть отдельными, таких как кухня или прачечная.

Некоторые производители автоматических выключателей имеют комбинацию автоматического выключателя и устройства защиты от перенапряжения , которая обеспечивает защиту от перенапряжения для всего дома, не устраняя при этом два автоматических выключателя.Обратитесь к производителю панели автоматического выключателя, чтобы узнать, что одобрено для установки в вашу панель.

EMP Shield распространяет несколько устройств , которые не только защищают от скачков напряжения, но также от ударов молний, ​​солнечных вспышек и электромагнитных импульсов. Доступны устройства для вашего автомобиля, дома, антенны, лодки, дома на колесах и солнечных батарей.

Одна вещь, которая мне нравится, — это устройства защиты от перенапряжения, сделанные для панелей автоматических выключателей, утопленных в стене. Во многих кондоминиумах и квартирах, а также в некоторых жилых гаражах автоматические выключатели находятся в утопленной панели, и установить на их внешней стороне обычный сетевой фильтр — проблема.

Устройства защиты от перенапряжения EMP Shield созданы в соответствии с военными стандартами и имеют конкурентоспособные цены. См. Их устройства защиты от перенапряжения здесь . Руководства по установке показаны на их веб-сайтах для каждого приложения. Также имеется сетевой фильтр для европейских установок.

ВИДЫ УСТАНОВОК УЗИП

Некоторые устройства защиты от перенапряжения для всего дома подключаются к автоматическому выключателю , в то время как другие предназначены для подключения непосредственно к основным клеммам на вашей электрической панели без какой-либо защиты автоматического выключателя или отключения.

Некоторые устройства защиты от перенапряжения подключаются непосредственно к шине внутри электрической панели в том же месте, что и автоматический выключатель. Я предпочитаю такой тип установки защиты от перенапряжения, который можно легко отсоединить при необходимости замены или обслуживания.

Существуют также подключаемые модули защиты от перенапряжения, которые используются для защиты одного электрического прибора или компонента. Сетевые фильтры для защиты от перенапряжения позволяют подключать и защищать несколько электрических устройств.Важно прочитать маркировку этих вещей. Не все удлинители имеют встроенную защиту от перенапряжения. Вы должны покупать только то, что имеет маркировку UL или одобрение другой испытательной лаборатории.

Кроме того, имеется розеток для защиты от перенапряжения, которые заменяют обычную розетку. Их приятно иметь, потому что они встроены в стену, чтобы у вас не было дополнительного проводного устройства, лежащего на полу.

В Национальном электротехническом кодексе 2020 г. (NFPA 70), статья 230.67 требует электрического обслуживания жилого помещения для защиты от перенапряжения.

Очень важно прочитать и соблюдать инструкции производителя устройства защиты от перенапряжения. Инспектор по электрике будет следовать указаниям производителя. Обычно провод от устройства защиты от перенапряжения до автоматического выключателя должен быть как можно короче. Кроме того, требуемые автоматические выключатели обычно имеют более высокий номинальный ток, чем тот, который обычно используется для проводов такого размера.

Устройство защиты от перенапряжения Eaton, установленное на панели автоматического выключателя.

На фотографии выше я положил шестигранные гайки 3/8 дюйма под монтажные выступы устройства защиты от перенапряжения, чтобы они лучше совпадали с существующей заглушкой 1/2 дюйма в панели автоматического выключателя. Шурупы для листового металла были использованы, чтобы прикрепить его к задней панели фанеры. Шайбы крыла между гайками и фанерой предотвратили втягивание гаек в дерево, когда я затягивал винты для листового металла.

ЗАЗЕМЛЕНИЕ

Защитить ваш компьютер, бытовую технику и другую бытовую электронику от молнии не так просто, как просто установить сетевой фильтр. Когда устройство защиты от перенапряжения ограничивает высокое напряжение от удара молнии, ему потребуется средство для рассеивания избыточного тока. В хорошо заземленном доме ток молнии устройства защиты от перенапряжения автоматически перенаправляется на землю.

То же самое верно и для удлинителя со съемным фильтром для защиты от перенапряжения . Заземление штепсельной розетки подключается к системе заземляющих электродов для всего дома и будет работать только с такой же эффективностью, как и вся система заземления.

Металлическая водопроводная труба, стержни заземления, кожух колодца и другие металлические трубы дома могут быть частью системы заземляющих электродов.В более старом доме слабое звено в системе из-за слабого или несуществующего соединения или коррозии компонента может привести к тому, что устройство защиты от перенапряжения окажется неэффективным или в некоторых случаях опасным, поскольку оно не может рассеять избыточное напряжение.

Это устройство защиты от перенапряжения подключается к выделенному автоматическому выключателю в соответствии с инструкциями производителя.

На фотографии выше производитель потребовал, чтобы провода были скручены вместе, а сетевой фильтр был подключен к автоматическому выключателю на 50 А.В инструкциях также говорилось, что провода должны быть как можно короче и как можно ближе к выключателю. Мне повезло, что у меня в непосредственной близости был щель с открытым выключателем и нокаут 1/2 дюйма.

Подключение сетевого фильтра к главной электрической панели. Производитель потребовал, чтобы провода были скручены вместе. Важно следовать инструкциям производителя для правильной работы устройства защиты от перенапряжения, а также пройти электрическую проверку.

Перед покупкой устройства защиты от перенапряжения вы должны проверить основной заземляющий электрод (обычно водопроводную трубу или заземляющий стержень, или и то, и другое) и провод заземляющего электрода, подключенный к вашей электросети.Молния обычно идет по самому прямому пути наименьшего сопротивления к земле, и вы бы предпочли, чтобы она не проходила через какое-либо ваше электронное оборудование или приборы и не вызывала повреждений.

Наличие эффективной системы заземления с защитой от перенапряжения повысит не только электрическую защиту вашего компьютерного оборудования, но и всех электронных устройств, таких как телевизоры, компоненты локальной сети, стереоусилители и приемники, микроволновые печи, спутниковые антенны, бытовые приборы и практически все остальное. с электронным или микропроцессорным управлением.

На главной панели обозначен прерыватель цепи защиты от перенапряжения. Хотя провод, подключенный к сетевому фильтру, был только № 12, производитель потребовал, чтобы он был подключен к выделенному автоматическому выключателю на 50 А.

В «Национальном электротехническом кодексе» рекомендуется прочитать статью 250 «Заземление и соединение» и статью 242 «Защита от перенапряжения».

Для получения информации о защите вашего дома от ударов молнии прочтите Стандарт NFPA 780 для установки систем защиты от молнии .

Главная электрическая панель в гараже с сетевым фильтром, установленным с левой стороны.

Из приведенного выше видео вы можете видеть, что сетевые фильтры для всего дома легко установить, если вам удобно работать с живым электричеством. Если вы никогда раньше не работали внутри электрического щита, не делайте этого самостоятельно. Это слишком опасно для новичка.

Фотография устройства защиты от перенапряжения EMP Shield, разработанного для панелей выключателей, которые встраиваются в стену.Он имеет небольшой индикатор состояния, который устанавливается за пределами панели автоматического выключателя. Щелкните для подробностей . UL 1449 — ПОДАВЛЕНИЕ НАПРЯЖЕНИЙ, тип 2 — Соответствует

Leviton производит устройств защиты от перенапряжения, которые предназначены для встраивания в стену .

Мой хороший пост для вас — это то, как я, , заземлил и скрепил старый дом из-за беспокойства домовладельцев по поводу повреждения молнией.

Если вам нужно обновить систему заземляющих электродов , прочтите мой пост.

This Old House имеет короткий видеоролик об установке устройств защиты от перенапряжения .

Схема подключения ОПН

От входящего питающего соединения с общей длиной 1 м проводка, включая соединение предохранителя spd, будет пропускать напряжение 1500 В. Разработанный для электрических систем переменного и постоянного тока, он защищает как трансформаторные, так и бестрансформаторные инверторы, не влияя на GFP.

Mcg Surge Protection

Установка класса 1 и класса 2 для 3-х фаз.

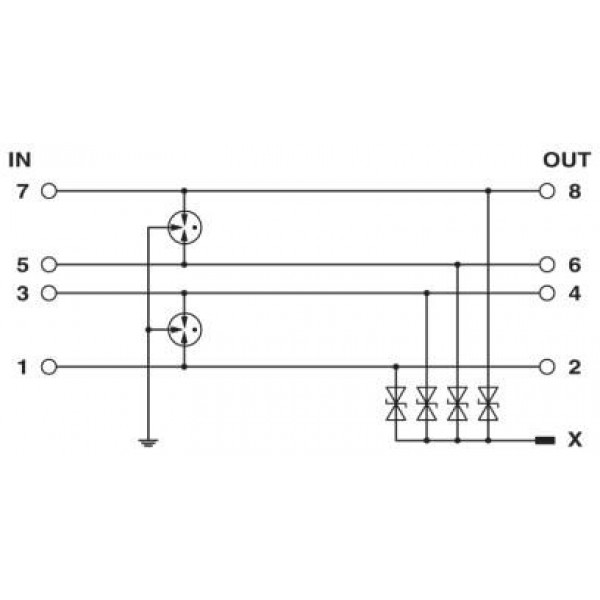

Схема подключения разрядника . Телефонный сетевой фильтр, проводка до четырех восемь дополнительных аналоговых телефонных линий, четыре цифровых абонентских линии DSL или любая комбинация, всего четыре линии, могут быть подключены к ограничителю перенапряжения плюс. Ограничители перенапряжения среднего напряжения Ограничители перенапряжения используются для защиты электрооборудования от всех видов перенапряжений, вызываемых молниями или переключениями. Схемы подключения ограничителей перенапряжения 1 и 3 x dehnguard 275 и 1 x dehngap ct.

Шунтирующее соединение spd novaris sd sdd sdn последовательное соединение spd novaris ssp последовательное соединение фильтр перенапряжения novaris sfh sfm sfd Рисунок 2 типичные конфигурации SPD. Плата ограничителей перенапряжения класса b и c должна быть подключена параллельно к системе. Компания Abb имеет более чем 100-летний опыт проектирования и производства ограничителей перенапряжения и устройств защиты.

Руководство по установке устройства защиты от перенапряжения Устройство защиты от перенапряжения midnite mnspd — это устройство типа 1, предназначенное для внутреннего и наружного применения.Перечень продукции: комбинированные разрядники с защитой от перенапряжения низкого напряжения. Это слепок схемы подключения разрядника для защиты от перенапряжения.

Защита класса 1 и класса 2 для 380 В переменного тока. В классе b c класс сечения минимум 16 мм2, мы должны использовать минимум 6 мм2. Оборудование для обеспечения безопасности высокого напряжения.

Типовые характеристики ОПН. Наиболее распространенными ограничителями перенапряжения являются нелинейные металлооксидные резисторы в фарфоровом корпусе или корпусе из силиконовой резины, которые устанавливаются параллельно защищаемому объекту и подключаются к сети заземления.Защита от перенапряжения может быть потрачена впустую, если существуют слепые зоны.

Из тысяч фотографий в сети, касающихся схемы подключения перенапряжения, мы все выбираем самые лучшие коллекции с лучшим разрешением специально для вас всех, и это изображение — одна из коллекций изображений в нашей лучшей графической галерее, относящейся к схемам подключения перенапряжения. надеюсь, вам это понравится. Защита от молнии и перенапряжения. Кроме того, воздушный терминал на объекте может улавливать энергию молнии, но без надежного заземления.

Когда подключение переменного тока завершено, часть переменного тока плюсового выключателя должна быть подключена в соответствии с одной из схем подключения. Например, установка устройства защиты от перенапряжения на блоке питания программируемого логического контроллера не имеет большого значения, если линии io также не защищены.

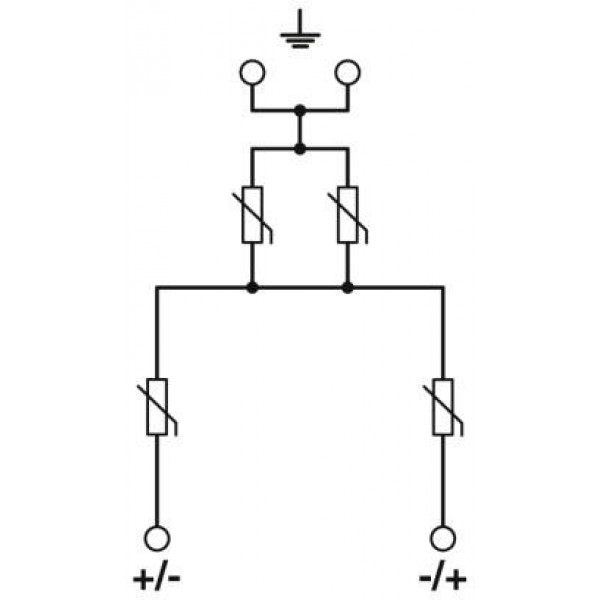

Uc 1300v Ul Certification Pv Солнечная энергия Источник питания Spd Устройство защиты от перенапряжений 80 A Surgetek Полезная информация Lv Ограничители перенапряжения в действии против молнии Eep 28 Схема подключения переключателя перенапряжения Блок питания Penangkal Petir Ограничитель перенапряжения Petir 28 Схема цепи разрядника молнии Защита от молнии и перенапряжения Для кабельных сетей и новых устройств защиты от перенапряжения Spds для всех типов монтажа и всех уровней риска

% PDF-1.4 % 277 0 объект > эндобдж xref 277 82 0000000016 00000 н. 0000002571 00000 н. 0000002730 00000 н. 0000003423 00000 н. 0000004025 00000 н. 0000004354 00000 п. 0000004964 00000 н. 0000005336 00000 н. 0000005386 00000 п. 0000005434 00000 н. 0000005483 00000 н. 0000005532 00000 н. 0000005581 00000 п. 0000005629 00000 н. 0000005743 00000 н. 0000006065 00000 н. 0000006615 00000 н. 0000007391 00000 н. 0000007699 00000 н. 0000008123 00000 н. 0000008389 00000 н. 0000008974 00000 п. 0000009530 00000 н. 0000010016 00000 п. 0000010541 00000 п. 0000011121 00000 п. 0000011781 00000 п. 0000012216 00000 п. 0000012749 00000 п. 0000014108 00000 п. 0000015334 00000 п. 0000016711 00000 п. 0000016945 00000 п. 0000018209 00000 п. 0000018823 00000 п. 0000018889 00000 п. 0000019018 00000 п. 0000019138 00000 п. 0000019243 00000 п. 0000019306 00000 п. 0000024298 00000 п. 0000025500 00000 н. 0000029965 00000 н. 0000030043 00000 п. 0000084464 00000 п. 0000084527 00000 п. 0000095413 00000 п. 0000097078 00000 п. 0000107964 00000 п. 0000108195 00000 н. 0000108250 00000 н. 0000108333 00000 н. 0000108450 00000 н. 0000108516 00000 н. 0000108551 00000 н. 0000108883 00000 н. 0000108961 00000 п. 0000110626 00000 н. 0000121512 00000 н. 0000122230 00000 н. 0000122265 00000 н. 0000122343 00000 н. 0000140173 00000 н. 0000140500 00000 н. 0000140566 00000 н. 0000140682 00000 н. 0000140806 00000 н. 0000140918 00000 п. 0000143336 00000 н. 0000143700 00000 н. 0000144124 00000 н. 0000144202 00000 н. 0000144327 00000 н. 0000144589 00000 н. 0000146214 00000 н. 0000147124 00000 н. 0000148034 00000 н. 0000159012 00000 н. 0000230125 00000 н. 0000279332 00000 н. 0000002389 00000 н. 0000001974 00000 н. трейлер ] / Назад 338193 / XRefStm 2389 >> startxref 0 %% EOF 358 0 объект > поток hb«e`f`g`8Y Ā

Устройство защиты от перенапряжения, 3 режима, 120/240 В переменного тока, 1 фаза, Тип 1 или Тип 2, Наружное, с подключенным оборудованием Гарантия 3 года 7,500 долларов США

08 Одинарный

1200 902

Коробка Коробка Ширина (дюймы)
Режимы защиты 3 (L1-N, L2-N, L1-L2)
Тип защиты от перенапряжения 1, 2
Тип корпуса Внутренний / наружный тип 4X
Технология защиты от перенапряжения TPMOV®
Напряжение 120/240 В переменного тока, однофазный
Вариант подключения Провода проводов
Гарантийный период Ограничение на 3 года
Максимальный номинальный импульсный ток 50 9099 Фаза
Гарантийный период на подключенное оборудование Ограничение на 3 года
Джоулей 0
Максимальное непрерывное рабочее напряжение (LG) 150
Maxim мкм Непрерывное рабочее напряжение (LL) 300
Максимальное длительное рабочее напряжение (L1-N / G) 150
Номинальный ток разряда 20 кА
Фаза Номинальный ток короткого замыкания 100 кА
Светодиодный индикатор защиты от перенапряжения Зеленый
Стандарт UL Ansi / UL 1449 4-е издание
Класс защиты по напряжению (LL) 1200 Класс защиты по напряжению (L1-N / G) 700
Макс.сечение провода # 10 AWG, луженая медь
Макс.рабочая температура (° C) 70
Макс.рабочая температура (° F) 158
Мин. Рабочая температура (° C) -40
Температурный режим при эксплуатации Мин. температура (° F) -40
Глубина продукта (дюймы) 4 3/16
Глубина продукта (мм) 106.4
Высота продукта (дюймы) 3 7/8
Высота продукта (мм) 98
Ширина продукта (дюймы) 1 5/8
Ширина продукта ( мм) 41
Блок Высота коробки (дюймы) 4,5
Длина коробки блока (дюймы) 4,25
Масса коробки блока (фунты) 0,65
0,65
2
.
Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
