Содержание

схемы подключения и принцип работы

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.


По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства.

Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой.

Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения.
    Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

  • Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
  • Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
  • Показатели условного теплового тока с категорией использования АС-1 – 25 А.
  • Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
  • Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
  • Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

  • Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
  • При срабатывании катушка потребляет мощность в размере 60 ВА.
  • В положении удержания катушка потребляет мощность, величиной 7 ВА.
  • Контакты замыкаются в течение 12-22 миллисекунд.
  • Размыкание контактов происходит в течение 4-16 мс.
  • Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Модульный контактор — обзор функций прибора и схема его подключения. ТОП-лучших производителей оборудования!

Приспособления, на фото модульных контакторов, предназначены для схемы электроцепей, которыми они управляют удаленно. Современные модели подходят для любого тока, пользователи при  необходимости значительно модернизируют их конструкцию, добавляя различные приборы такие, как датчики времени.

Если рассматривать, какие модели сейчас лидируют по популярности, то сегодня в основном применяют электромагнитные устройства, работающие бесшумно и без вибрации при переключении режимов.

Классификация по числу полюсов:

  • С одним;
  • С двумя;
  • С тремя;
  • С четырьмя.

Приборы производят различные компании, востребованные аппараты вы найдете у Siemens,  ТДМ  и других. Существуют также и другие классификации по силе тока, области применения и изностойкости, оборудование, работающее в диапазоне 20-62 Ампер, рассчитано на миллионы циклов.

Краткое содержимое статьи:

Основные типы модульных контакторов

Пускатель. В этом приборе предусмотрено наличие вспомогательных контактов, специального реле, системы автозапуска, при этом автоматическая система может также подразделяться на реверсивную, нереверсивную, предусматривающую и не предусматривающую переключение обмоток.

Магнитный пускатель. Устройство представляет собой трехполюсный контактор, он оснащается двумя реле, которые служат для надежной защиты.

Магнитный контактор. Оборудование выключается и выключается многократно, оно исправно работает при условии, что в силовой цепи поддерживается оптимальный режим.

Промежуточное реле – этот прибор обладает малой мощностью, он позволяет увеличивать число контактов в цепях, в которых сравнительно слабый ток.

Производители маркируют свою продукцию по-разному, у каждого бренда имеется собственная структура обозначений. Выбирая модель, обращайте внимание на ее предназначение, так, МК, выпускаемые АВВ, идеально подходят для автоматизации систем оборудования в зданиях.


Контакторы с серийными обозначениями MF или MT используются для силовых цепей или цепей управления, а когда требуется аппарат для дистанционного управления, лучше остановить выбор на устройствах КМЭ.

Неоспоримые преимущества

Модульные контакторы с управлением обладают следующими достоинствами:

  • Приборы функционируют бесшумно, если их монтировать в квартирных щитках, никакого дискомфорта не будет.
  • Модели МК выпускают с одной фазой и двумя, поэтому устройство подключается к любым сетям.
  • Приборы оснащаются диодным мостом, способным выравнивать показатели переменного тока.
  • Схема подключения модульного контактора отличается простотой и надежностью эксплуатации.
  • Ампертраж прибора считается небольшим, однако его можно смело применять там, где действуют высокие мощности.
  • Сфера применения – подсоединение ПЛЕН, коммутация различных электрических приборов, включая ТЭНы.
  • Прибор с компактными размерами может монтироваться на din-рейку.
  • Помехи переменного магнитного поля гасятся благодаря включению специальной рабочей схемы.

Электробезопасность модульных контакторов обозначается 2-м классом, что свидетельствует о безопасности для пользователей, независимо от уровня их профессиональной подготовленности.

Сегодня на рынке представлен широкий ассортимент МК – разнообразные модели и 25 вариантов исполнения, можно выбрать подходящий аппарат с учетом его номинального тока, числа контактов, массы, области применения. Обращайте внимание на все указанные показатели, тогда вы сделаете правильный выбор.

Устройство и принцип работы

Сокращенно модульные контакторы обозначаются КМ и МК, приборы состоят из 2 систем: контактной и дугогасительной, управляющим элементом служит электромагнит, также дополнительно имеется набор контактов.

Принцип работы модульных контакторов сводится к следующему:

Магнитное поле сети воздействует на контакты, и они замыкаются. Когда устройство включается, его катушка насыщается напряжением, магнитный якорь из металла сцепляется с сердечником, и тогда контакты открываются или закрываются, все зависит от исходного положения оборудования.

Контактная пружина обеспечивает фиксирование натяжения контактов, во время стыковки которых подвижный перекатывается на неподвижный. Пускатель оснащается дополнительными контактами, с их помощью управляется катушка и включается реверсивный ход.

Дугогасительная система – это ограничитель, срабатывающий, когда электрическая дуга резко обрывается или наблюдаются скачки напряжения.

Если коммутатор пришел в неисправность, то, скорее всего, причиной неполадок является катушка, поэтому понадобится проверить ее напряжение. Получив подтверждение, необходимо заменить неисправный элемент, однако следует это делать с учетом важных нюансов: подвижные детали не должны соприкасаться между собой, когда якорь касается сердечника, не допускается наличие воздушного зазора.


Инструкция, как подключить модульный контактор, содержит исключительно полезные рекомендации, с которыми важно ознакомиться заранее.

Где применяют МК

Пользователей может заинтересовать вопрос: «Для чего нужен модульный контактор?» Прибор – незаменимый помощник в коммутации и управлении отопительных насосов и вентиляционных устройств. Их устанавливают в автоматические системы и монтируют при сборке квартирных щитов, они управляют освещением, скважинными насосами, схемами автовключения резерва и другими устройствами.

В основном условия работы прибора – это напряжение в сети, не превышающее 380Вт, и частота, равная 50Гц. Но следует помнить, что устройство прекрасно работает при высоких мощностях тоже, что является большим плюсом.

Так как включенный КМ не шумит и не вибрирует, его устанавливают в общественных местах: детских садах, школах, колледжах, многоквартирных домах, университетах.

Зная все особенности МК, вы сможете подобрать нужную модель самостоятельно без обращения за профессиональной консультацией к специалисту.

Фото модульных контакторов


Схема подключения контактора ABB ESB

Модульные контакторы ABB ESB – электронные устройства, незаменимые в вопросе автоматизации работы осветительных, вентиляционных, отопительных, насосных и других систем, в том числе в жилых, коммерческих и промышленных зданиях. Несмотря на относительно простое строение этих приборов, у многих людей возникают трудности с самостоятельным подключением контакторов. Малейшая ошибка может привести к серьезным последствиям, поэтому предлагаем изучить тему.



Преимущества контакторов ESB

В первую очередь плюсом контакторов ABB ESB является универсальность их использования. Эти устройства представлены большим многообразием модификаций с разным числом контактов и рабочим током с напряжением, поэтому не составит труда подобрать модель для управления:

  • системами освещения в доме или офисе;

  • насосными системами и электродвигателями;

  • резистивными нагрузками, обогревателями;

  • кондиционерами, сплит-системами, вытяжками;

  • различными приводами для автоматизации.

Второе преимущество контакторов в том, что они работают совершенно бесшумно. Обусловлено это наличием встроенной катушки постоянного потока, которая не вибрирует и не издает гул, характерный для переменного тока низкой частоты. Это достоинство имеет особое значение, когда речь идет об установке контакторов в жилых помещениях или в офисе, где необходима тишина. У контакторов модификаций от 24-й до 63-й включительно есть еще один плюс – встроенный ограничитель напряжения, который исключает риск перенапряжения при управлении нагрузкой.



Как расшифровывать маркировку?

По наименованию контактора можно понять его основные характеристики. В изначальном состоянии он имеет следующий вид: ABB Series XX-YZ Amperage Voltage. Первым в маркировке стоит наименование производителя – это компания ABB. Далее указана серия устройства. В данном случае рассматриваем модели серии ESV. Под XX понимается максимальная сила тока, при которой контакты устройства работают без повреждений на протяжении долгого времени. Под Y в маркировке подразумевается число нормально разомкнутых контактов, а под Z – количество нормально замкнутых контактов. Так, число 20 означает 2 открытых контакта и отсутствие закрытых.

Кроме популярной модели ABB ESB 20-20 в продаже встречаются версии ABB ESB 40-40. Теперь уже нетрудно понять, что такие контакторы рассчитаны на силу тока до 40А, имеют 4 нормально разомкнутых контакта и не оснащены нормально замкнутыми. Что касается значений Amperage и Voltage, обычно они указываются не в маркировке, а на корпусе контактора. Первым значением идет номинальная сила тока, вторым – электрическое напряжение, на которое рассчитан прибор. Серия ESB создана для бытового применения в сетях с нагрузкой до 40А (по 20А на пару контактов).



Как правильно выбрать?

При выборе контактора важно учитывать не только напряжение, силу тока и количество контактов, но и такие параметры, как номинальная частота, электрическая и механическая износостойкость, рассеиваемая мощность. Если не знаете, как выбрать устройство, воспользуйтесь консультацией.



Структура контакторов ABB ESB

Для правильного подключения контакторов ABB ESB важно понимать их конструкцию. В ее состав входят:

  • контакты А1 и А2 для подключения управляющего напряжения с выключателя. На всех моделях контакторов эти входы обозначаются одинаково, поэтому их ни с чем не спутать;

  • парные силовые контакты 1-2, 3-4, 5-6 и так далее в зависимости от модели контактора. К ним подключаются провода, по которым электрический ток поступает на саму нагрузку;

  • корпус, приспособленный для установки на DIN-рейку. Такой монтаж отличается своей простотой и скоростью, и всегда есть возможность быстро разобрать или пересобрать щит.

Модульными контакторы называются благодаря возможности сборки двух и более устройств в одно. Также в продаже есть дополнительные контакты, которые можно подключать к основному контактору. Как правило, они рассчитаны на сниженную нагрузку и пропускают ток силой до 6А.



Подключение через выключатель

Рассмотрим популярную схему подключения контактора к электрической сети через выключатель. Для ее реализации с одной стороны фазовый провод заходит в выключатель, а с другой стороны выходит из него и подключается к контакту с маркировкой А2 на контакторе. Этот контакт является управляющей клеммой. К контакту с маркировкой А1 подключается нулевой провод. На первой клемме контактора фиксируется фаза, на второй – провод, которым управляется нагрузка в сети. На клеммы под номерами 3 и 4 при необходимости можно присоединить дополнительную нагрузку с силой тока потребления, не превышающей 20А. Итоговая нагрузка составит около 9 кВт.



Как работает схема?

Если контактор подключен в строгом соответствии с описанной выше схемой, нажатие клавиши на выключателе пропускает питание на клемму А1, к которой подключена встроенная в контактор катушка. Под действием электрического тока катушка испускает магнитное поле, которое приводит в движение установленные внутри контактора устройства. Так как в обесточенном состоянии они разомкнуты, при нажатии на выключатель происходит замыкание контактов. В результате на всю подключенную нагрузку поступает электричество, управляемые потребители начинают работать.

При повторном нажатии выключателя (в положение «выключено») электрический ток перестает поступать на контакт А1 контактора. Катушка обесточивается, магнитное поле пропадает. Контакты больше не удерживаются магнитным полем в замкнутом состоянии, в результате чего они размыкаются, и подключенная нагрузка обесточивается. Таким образом, схема работы устройства крайне простая.



Зачем нужен контактор?

Описанную выше схему можно реализовать и без контактора, с использованием одного только выключателя, через который пропускается питание всех потребителей. Казалось бы, если можно сделать все проще, зачем использовать контактор? Дело в том, что без него появляются проблемы:

  • возникает ограничение на максимальную величину электрического тока. Очень немногие выключатели способны без последствий пропустить через себя ток больше, чем всего 10А;

  • стандартный выключатель быстро израсходует свой ресурс под постоянной нагрузкой, так как такие приборы в принципе не предназначены для управления мощным потребителем.

Если первая проблема доставляет только дискомфорт и мешает реализовывать крупные проекты, то вторая способна привести к расплавлению корпуса и последующему возгоранию помещения. В связи с этим настоятельно рекомендуется в подобных схемах обязательно использовать контактор.



Заказывайте у нас

Чтобы с подключением и дальнейшей эксплуатацией контакторов ABB у вас не возникло никаких проблем, заказывайте комплектующие в нашем магазине Vivaset. Причины закупаться у нас:

  • большой выбор устройств с постоянным наличием на складе;

  • относительно низкие цены, частые скидки, акции, распродажи;

  • только оригинальные и сертифицированные комплектующие;

  • длительная гарантия на все реализуемые в магазине товары;

  • быстрая отправка и такая же быстрая доставка по всей России.

Добавьте нужные контакторы в корзину и оформите заказ. Если возникли сложности с выбором электрических комплектующих, закажите обратный звонок для нашей бесплатной консультации.

для чего нужен, как работает

Как происходит подача (и размыкание) питания на электроустановки, либо на линии электропередач (разумеется, речь идет о локальной проводке, а не о высоковольтных линиях)? С помощью коммутационных устройств различного типа. Это могут быть штекерные устройства (вилка-розетка), ручные или автоматические защитные включатели, электронные цепи управления. Практично и безопасно использовать устройства дистанционной коммутации: такие, как модульный контактор.

Сразу развеем ложное мнение: такие включатели (переключатели) не являются строго промышленными приборами. Контакторы переменного тока широко применяются в быту. Причем не только в частных домах, но и в квартирах.

Устройство и принцип работы контактора

Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.

Рассмотрим схему простого контактора, без блокировок и защитных модулей.

Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.

Для обеспечения надежного и безопасного размыкания, предусматривается обратная пружина.

После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

Что внутри

Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:

  • контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
  • «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
  • катушка электромагнита, выполненная под конкретную модель контактора;
  • диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
  • дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.

По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).

При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.

Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

  1. Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
  2. Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Виды контакторов по способу монтажа

Безкорпусные или специализированные устройства (например, линейный контактор в троллейбусе), не имеют ограничений по дизайну, разрабатываются исходя из соображений функционала и безопасности. Существуют и специальные конструкции, создаваемые для определенных электроустановок. Такие включатели не применяются в бытовых условиях, поскольку требуют отдельных мест размещения.

Для удобства использования в стандартных электрощитках, применяются стандартные модульные конструкции для крепления на DIN рейках.

Они отлично вписываются в общую систему энергоснабжения дома или офиса, если их применение предусмотрено проектом.

Где купить

Максимально быстро приобрести оборудование можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Модульный контактор переменного тока, 2P, 25A, 220В/230В, 50/60Гц GEYA автоматический модульный контактор AC230V, 4P, 25A, 4NO, 2NO2NC, 3NO1NC, 50/60Hz Бытовой контактор GEYA с ручным управлением, 2P, 16/20/25А, 2NO/2NC, 220В
Модульный контактор переменного тока 4NO/2NO2NC/4NC, 4P, 16/20/25A, 220В, 400В, 50/60Гц Модульный контактор переменного тока CT1-63 Модульный контактор TOCT1-25

Схема подключения модульного контактора

Универсальных решений не бывает, каждый коммутатор соединяется с силовыми и управляющими линиями в соответствии с рекомендациями производителя. Разобраться в этом несложно, в паспорте и на корпусе устройства обязательно присутствует подробное описание (равно как и меры безопасности).

При этом один и тот же контактор (имеется в виду модель) можно использовать для различных проектов и локальных решений. Для понимания методики разработки, рассмотрим схему подключения коммутатора в режиме кнопочного пускателя для электродвигателя.

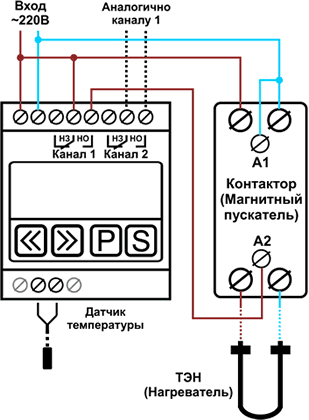

Так же точно можно включать мощный электрообогреватель или бойлер для воды. Не имеет значения, будет контактор однофазным, или трехфазным. Принципиально на схему включения влияет лишь количество контактных групп.

Итог

Разобравшись с общими принципами работы, вы сможете подобрать необходимое устройство и безопасно интегрировать его в свою схему энергоснабжения. Или организовать локальное подключение отдельной электроустановки.

Видео по теме

Как подключить модульный контактор

Работа различных электрических систем нуждается в использовании приборов, способных автоматически регулировать подачу тока. Существует несколько видов таких конструкций, отличающихся принципом работы и сложностью механизмов.

Среди всего этого разнообразия следует выделить модульные контакторы на DIN рейку. Ознакомиться с их техническими характеристиками можно на специализированных сайтах.

Основные понятия

Модульный контактор — это специальный электрический прибор, который может контролировать подачу тока в определенной цепи. Очень часто подобные системы применяются для организации работы отопительных насосов или теплых полов. Состоит контактор из нескольких основных частей:

  • катушка. Состоит она из множества медных проводок, соединенных в единую цепь. Ее основной целью является создание электромагнитного поля;
  • контактные элементы. Эти конструкции представляют собой металлические пластины, которые прижимаются пружинами. В первоначальном положении система находится в разомкнутом состоянии.

Принцип работы контактора довольно простой. Когда на катушку подается ток, она начинает продуцировать магнитное поле. Оно же в свою очередь притягивает пластины, которые замыкают цепь. Таким образом, в систему подается ток, который нужен для работы определенных механизмов. Когда подача электричества прекращается, магнитное поле пропадает и пластины прижимаются обратно, размыкая цепь.

Способы подключения

Контакторы очень часто устанавливаются в электрических щитках, что позволяет контролировать их работу. Алгоритм подключения такого устройства довольно простой и состоит из таких операций:

  1. В первую очередь к контактору следует подвести входящие кабели. Фиксируются они с помощью специальных болтовых крепежей. Зачастую выходы располагаются сверху.
  2. После этого подключаются выходные провода. Принцип их крепления является аналогичным, ранее описанному процессу.

При подключении контакторов важно ознакомиться со схемой на корпусе, которая указывает, где и какой кабель использовать.

В зависимости от способа управления, работу этих систем можно организовать по-разному:

  • подключение с помощью кнопки. Она располагается непосредственно перед контактором. Обратите внимание, что эти конструкции очень часто нуждаются в постоянном напряжении. Если кнопка рассчитана на переменный ток, тогда нужно будет дополнительно использовать выпрямитель;
  • используем тепловое реле. Это устройство способно размыкать цепь в зависимости от температурного режима. Устанавливают реле также непосредственно перед контактором.

Смотрите также:

Сколько стоит вызов электрика на дом http://euroelectrica.ru/skolko-stoit-vyizov-elektrika-na-dom/.

Интересное по теме: Как найти обрыв провода в стене? Вызвать электрика на дом или справиться самому?

Советы в статье «Как соединить алюминиевый провод с медным » здесь.

Подключение модульных контакторов требует анализа множества нюансов, поэтому доверять его нужно только опытным электрикам.


для чего в электросети нужен однофазный контактор, где используют контакторы

Простое, но достаточно эффективное электрическое устройство — модульный контактор (МК) — применяется для подачи и отключения силы тока в различных электроприборах.

Важным преимуществом такого контактора является дистанционный режим, позволяющий управлять оборудованием издалека.

Основная функция

Во многих электрических цепях роль прибора, включающего и отключающего ток, выполняет именно модульный контактор. Для чего он нужен легко понять, если разобраться в его конструкции и механизме работы.

Это устройство, функционирующее за счёт постоянного либо переменного тока, имеет следующие составляющие элементы:

  • Полюс. Состоит из подвижной пружины и контакта, принимающего на себя её давление. Отвечает за соединение и разъединение тока внутри электроцепи. Исключает опасное повышение температурных границ. Серебряное покрытие полюса, выполненное в виде напыления, обеспечивает его устойчивость к механическим повреждениям и продлевает срок службы.
  • Электромагнитную катушку. Используется для создания электромагнитного поля, в котором вращаются подвижные элементы, заставляя замыкаться электрическую цепь.
  • Группу вспомогательных контактов. Она включает в себя нормально открытые, нормально закрытые и перекидные контакты, которые выполняют роль индикации состояния контактора. Контактная система имеет временную выдержку.

Входящие в конструкцию МК детали образуют дугогасительную, контактную и электромагнитную систему, а также систему блок-контактов.

Механизм модульного контактора собран таким образом, что при необходимости он может быть легко дополнен контакторной приставкой, тепловым реле, датчиком времени, блокировочным оборудованием и другими функциональными приборами, используемыми в электрике.

Принцип действия

Универсальная схема позволяет успешно использовать МК в осветительном и автоматизированном инженерном оборудовании, отопительных насосах, вентиляции.

Работа модульного аппарата в любом устройстве осуществляется по определённому принципу:

  1. В момент включения напряжение начинает поступать на катушку.
  2. По мере насыщения катушки напряжением происходит сближение магнитного якоря и сердечника.
  3. Контакты начинают взаимодействовать (смыкаться или размыкаться).
  4. Включается реверсивный ход и начинается управление катушкой.

Если электрическая цепь внезапно обрывается из-за резких скачков напряжения, система гашения дуги не позволяет электроприбору выйти из строя, выполняя роль ограничителя тока.

Установка модульного контактора гарантирует следующие преимущества в работе систем:

  • Бесшумность.
  • Выпрямление переменного тока.
  • Возможность использования при большой мощности.
  • Устранение помех, отрицательно сказывающихся на работе электроприборов.

Прибор может быть размещён в электрическом распределительном щитке на DIN-рейке. В этом случае он будет являться эффективным инструментом для создания различных автоматических схем. Поскольку МК не выполняет функцию защиты электросети от замыканий и скачков напряжения, при его монтаже необходимо предусмотреть дополнительную установку автоматических выключателей либо плавких предохранителей.

Классификация и отличия контакторов

Модульные контакторы различаются по нескольким признакам.

К основным классифицирующим факторам относится:

  • Тип цепи (главной и управляющей).
  • Напряжение входящей катушки и основной цепи.
  • Количество полюсов.
  • Наличие или отсутствие дополнительных контактов.

При работе разных устройств может быть использован как постоянный, так и переменный ток. Контактор переменного типа имеет один или два полюса, его токовый диапазон ограничивается 630 Амперами. Пусковой ток электромотора с ротором короткозамкнутого типа утяжеляет процесс запуска.

Модульный аппарат, рассчитанный на постоянный ток, оснащается тремя полюсами, работает в диапазоне 100−1000 Ампер. Характеризуется более лёгким режимом запуска. Устройства переменного и постоянного типа хорошо взаимодействуют с электромагнитами соответствующего типа.

По принципу работы контакторы делятся на механические и электромагнитные, по способу размыкания электроцепи — на одинарные и сдвоенные. В одинарном МК, благодаря специальному электромагнитному устройству, происходит эффективное гашение дуги. Это свойство даёт возможность применять такие контакторы в сложных системах индукционных печей и железнодорожного оборудования. Сдвоенный прибор характеризуется двойным разрывом дуги, показывает эффективную работу в тяжёлых условиях.

Среди прочих разновидностей модульных контакторов выделяют такие устройства, как пускатель с автоматической системой, магнитный пускатель, магнитный контактор и промежуточное реле. Каждый из них имеет свои отличия и сферу использования.

Особенности однофазного аппарата

Стандартным устройством, функционирующим в электрической цепи переменного тока с частотой порядка 50−60 Гц и напряжением до 400 В, считается однофазный контактор. Его конструкция состоит из электромагнитной катушки, пружины, якоря и двух пар нормально открытых контактов.

При появлении напряжения через катушку начинает проходить ток, генерирующий электромагнитное поле. Сила, созданная в нём, способствует притяжению якоря и замыкающей контактов. Параллельно перемещению якоря начинается движение индикатора, подающего сигнал в момент соединения или размыкания контактов.

После того как однофазное напряжение снимается, магнитное поле нейтрализуется. Разъединившиеся контакты возвращаются в своё начальное положение за счёт действия пружины.

В процессе монтажа однофазный МК устанавливают на DIN-рейке таким образом, чтобы через него проходил ток. Для подключения используют кнопку и реле.

Активация кнопки Пуск запускает работу контактора, замыкающиеся контакты заставляют мотор вращаться. Нажатие на клавишу Стоп разрывает электрическую цепь, двигатель прекращает своё вращение.

По мере увеличения тока в статоре происходит нагрев элементов. Наличие теплового реле позволяет обеспечить их защиту от опасного перегрева. При нагревании до критической температуры происходит размыкание цепи и отключение устройства.

Установку и подключение модульного контактора следует осуществлять в строгом соответствии с мерами безопасности только при отсутствии напряжения в сети.

При этом следует использовать специальный блокирующий ключ, исключающий ошибочное включение. Если дугогасительные элементы в процессе монтажа будут сняты, следует избегать включения устройства. Это может спровоцировать короткое замыкание в цепи.

Esb 20 20 Схема Подключения

Контактор модульный.


А вот и пример того, как у меня два контактора применяются в одном из щитов. Пожалуй, у меня есть догадка.

Подали напряжение на катушку электромагнит , и контакты самого контактора в зависимости от его исполнения или замкнулись или разомкнулись.
Импульсное реле принцип работы и схема подключения. Часть 2

Для больших контакторов 40, 63 теперь не обязательно ставить проставку между ними для их охлаждения я в щитах с IPM всё равно ставлю чтобы перебдевать Номиналы токов контакторов подкручены под реальную жизнь.

Посмотрим на контактную систему данных контакторов.

Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода. А так выглядят совмещенные приборы, в том числе, и уже подключенные в электрическом щитке.

В итоге у нас получится вот такая штука, как на фото снизу: два контактора, два допконтакта и скобочки.

Это такие же контакторы, как и ESB, только с дополнительным рычажком управления прямо на контакторе.

Как подключить магнитный пускатель. Схема подключения.

Описание товара:

Каждый символ в названии контакторов АББ, имеет определенное значение. Обозначаются или НО нормально открытый или НЗ нормально закрытый. А следовательно — её можно совершенно смело пихать в любой щиток, чем я обычно и занимаюсь. И второй контактор полностью обесточивается, а красно-зелёная лампа гаснет, показывая что неприоритет не работает ВООБЩЕ.

На производстве обычно контакторы магнитные пускатели используют для управления двигателями, насосами, а также в схемах дистанционного управления многими другими приборами и освещением.

Как такое сделать?

Дополнение

Катушки обоих контакторов, так же как и часть неотключаемых линий, питаются от переключателя фаз , чтобы всё работало, если есть хоть одна любая фаза сети. Это такие же контакторы, как и ESB, только с дополнительным рычажком управления прямо на контакторе.

Прям пестик и тычинка, блин!

Для защиты катушки управления контактора правильно ставить в её цепь автоматический выключатель , и так как мощность потребляемая катушкой мизерная, то номинал автомата лучше брать не более 1А. Посмотрим на контактную систему данных контакторов.
Обзор бесшумного контактора Hager esc263s

Технические характеристики

Под ней действительно находится диодный мостик, монтаж которого выполнен навесным способом и варистор для ограничения бросков напряжения на входе контактора защита катушки. ESB — это серия.

Схема подключения контактора ABB esb на В через выключатель Ниже показана наглядная схема работы контактора через выключатель.

Где это надо? Инструкции Схема подключения контактора abb esb через выключатель Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования.

Например, питание кнопок Logo для света: цепляем питание всех кнопок через допконтакт если щит трёхфазный. Постараюсь помочь. Если же столкнетесь с какой-то проблемой или сложностью, обязательно задавайте вопросы здесь, в комментариях к статье. Новые контакторы ESB..

Ножиком удобно прорезать две вертикальные полоски, потом ломать отвёрткой, а потом дорезать, отгибая на себя! Теперь получается логично: если отключить полное питание щита — то вместе с ним выключается питание автоматики неприоритета. Где это надо? А второй контактор и его допконтакт переключают красно-зелёную лампочку.

Схема подключения контактора ABB esb 20-20 на 220В через выключатель


Ну а на самом деле контакторы распространённых серий имеют кучу примочек. И второй контактор полностью обесточивается, а красно-зелёная лампа гаснет, показывая что неприоритет не работает ВООБЩЕ.

Контакторы серии EN. Контактор модульный. Количество пар силовых контактов у магнитных пускателей ABB чётное, или два или четыре. Тут меня постигло некое удивление, но возможно оно идёт от моего незнания этой серии. Ща новые контакторы потихоньку начинают поддерживаться на складах.

Каждый символ в названии контакторов АББ, имеет определенное значение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода. Если полное питание щита включено — то автоматика неприоритета тоже запитана. Его можно использовать как для постоянного, так и для переменного тока.
Схема сборки электрощита вводная группа. Релле напряжения и контактор. Сборка электрощита

Описание и назначение

Эти контакторы практически всегда заказные, поэтому не ждите, что вам так сразу повезёт и вы их купите быстро. Каждый символ в названии контакторов АББ, имеет определенное значение.

Напряжение можно подключать от 12 до В, на это тоже обязательно надо обратить внимание, так как модульный контактор, рассчитанный на напряжение 12В при подаче на него В просто сгорит. Эти контакторы практически всегда заказные, поэтому не ждите, что вам так сразу повезёт и вы их купите быстро. Y — количество контактов на замыкание, Z — количество контактов на размыкание.

Автоматика неприоритета тоже, потому что это ОМ, который будет отдавать ещё и параметры сети на сервер для статистики. Пост ведь писался в году, когда я использовал контакторы только для того, чтобы включить-выключить полное питание щита, отключить какие-то нагрузки по неприоритету или как умощняющий контактор к реле напряжения.

Посмотрим на контактную систему данных контакторов. Не порядок!

Катушки обоих контакторов, так же как и часть неотключаемых линий, питаются от переключателя фаз , чтобы всё работало, если есть хоть одна любая фаза сети. Постараюсь помочь.

Сами контакты поставляются в пакетике. Так как эта серия — достаточно простенькая но вместе с тем отлично выполняющая свои задачи , да и контактор у меня на образце всего на 24А, то оставим этот факт под вопросом. Под ней действительно находится диодный мостик, монтаж которого выполнен навесным способом и варистор для ограничения бросков напряжения на входе контактора защита катушки. На производстве обычно контакторы магнитные пускатели используют для управления двигателями, насосами, а также в схемах дистанционного управления многими другими приборами и освещением. Это и дополнительные контакты, которые навешиваются на контактор во всех сторон, это и блокировка и ещё куча всего разного.

Его можно использовать как для постоянного, так и для переменного тока. Именно к ним надо подать или снять напряжение, чтобы силовые контакты размыкались или замыкались. Наиболее наглядный пример работы такой связки — система включения и выключения всего света в квартире из одного места. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов. Эти контакторы практически всегда заказные, поэтому не ждите, что вам так сразу повезёт и вы их купите быстро.

Поэтому, в отличие от механических, их можно использовать в бытовых условиях, где большинство других коммутационных приспособлений восприимчивы к сильной вибрации. Собственно, вот это и надо знать про серию EN. Ну, позволю себе ещё отметить и то, что чаще всего контакторы имеют по 4 контакта на замыкание, так как чаще всего ими действительно управляют трёхфазными нагрузками. В нём лежит инструкция и снизу скотчем примотано четыре металлические скобочки.
Как подключить контактор

Определение, принцип работы, преимущества, выбор!

Что такое модульный контактор?

Модульный контактор — это тип переключающего устройства, которое используется для управления нагрузками малой мощности без какого-либо гудения во время работы. Его можно установить на DIN-рейку. Он имеет компактные размеры и может использоваться в небольших электрических шкафах и шкафах.

Модульный контактор работает так же, как силовой контактор.

1-Катушка модульного контактора находится под напряжением.

2- Главные контакты меняют положение. (От НО к НЗ или НЗ к НР)

3- Электрическая энергия передается со стороны питания на нагрузку

Силовой контактор издает гудение во время переключения. Вы можете услышать этот тревожный звук, даже если дверца шкафа закрыта. Модульный контактор обеспечивает бесшумную работу. Поэтому его также называют бесшумным контактором. Это наиболее важная особенность, которая отличает модульный контактор от силового.

Модульный контактор предпочтительнее для использования внутри помещений из-за его бесшумной работы. Он отвечает потребностям таких приложений, как отели и жилые дома. Как правило, он используется для управления осветительными нагрузками. Он также используется для переключения небольших вентиляторов, насосов, лифтов и обогревателей.

Преимущества Модульный контактор

имеет следующие преимущества для пользователей.

  • Имеет бесшумную работу и низкое энергопотребление.
  • Отводит меньше тепла.
  • Легко установить.
  • Модульный контактор аналогичен контакторным реле (вспомогательным контакторам) с точки зрения комбинации контактов. 1НО + 2НЗ, 2НО + 2НЗ и т. Д.

  • Он компактен и не занимает много места.
  • Варианты установки дополнительных принадлежностей очень ограничены по сравнению с силовыми контакторами.
  • Похоже на автоматические выключатели. Потому что у него профиль на DIN-рейку. При использовании автоматических выключателей внутри корпуса их может быть трудно отличить визуально.Но общий вид панели очень хорош с использованием модульных контакторов.
  • Обычно вырабатывается до 15 кВт. Поэтому его можно использовать для переключения малых нагрузок.
  • Катушки продвинутых моделей могут питаться как переменным, так и постоянным током. Кроме того, они имеют функции защиты от перенапряжения.
  • Некоторыми моделями можно управлять вручную.
  • Оборудован контактной индикацией.

Параметры выбора

При выборе модульного контактора следует учитывать следующие параметры:

  • Комбинация контактов.
  • Номинальное рабочее напряжение.
  • Расчетный рабочий ток.
  • Управляющее (или катушечное) напряжение.
  • Температура окружающего воздуха.
  • Электрическая и механическая прочность.

Если вы используете модульный контактор в системах освещения, вы должны контролировать тип и количество осветительных приборов, которые будут подключены к одному контакту контактора. Особенно в современном мире, где использование светодиодного освещения увеличивается, контактор должен выдерживать номинальные и пусковые токи осветительных приборов.

Приложения

Наиболее распространенные применения модульного контактора:

  • Лампы.
  • E-мобильность (в т.ч. в цепях переменного тока)
  • HVAC.
  • Распределение цепи переменного тока.
  • Малогабаритные двигатели и насосы.
  • Распределение цепи постоянного тока.
  • Двигатели постоянного тока.
  • Лифты.
  • Кораблей.
  • Переключение резервного питания.

Продолжить чтение

Модульные контакторы для установки в домашние распределительные щиты — ETI — Каталоги в формате PDF | Техническая документация

Модульные контакторы для установки в распределительные щиты ETICON Модульные контакторы для установки в распределительные щиты Модульные контакторы для установки в распределительные щиты Описание Модульные контакторы используются для установки в потребительских блоках в жилых, деловых помещениях, гостиницах, больницах, торговых центрах, спортивных центрах, производстве залы, склады и т. д.Они используются для дистанционного переключения и автоматического управления электрическими устройствами и оборудованием, такими как: n освещение; n все типы насосов; n кондиционирование воздуха; n электрическое отопление; n однофазные и трехфазные двигатели. Они отличаются бесшумной работой, длительным механическим сроком службы. время и качественно. Контакторы предназначены для монтажа на монтажной рейке 35 мм в соответствии со стандартом EN 60715 и могут выводиться через свинцовые крышки. Блок дополнительных контактов доступен для сигнализации, а модуль вентиляции доступен для предотвращения чрезмерного нагрева, когда контакторы используются рядом.Все контакторы имеют степень защиты IP20. Помимо основных типов с регулируемым переменным током R20, R25, R40 и R63, доступны типы с повышенной бесшумностью RD20, RD25, RD40 и RD63. За счет постоянного магнита и выпрямителя можно управлять постоянным и переменным напряжением. Ограничитель перенапряжения встроен для защиты от перенапряжения. Типы R20-R, RD20-R, R25-R и RD25-R являются модернизированными версиями базовых типов модульных контакторов. Помимо основных функций, они позволяют ручное управление с помощью ручки. Описание положений рукоятки: n A: контактор функционирует как установочный контактор без ручного управления n O: постоянно выключен n I: ручное переключение рукоятки из положения A в положение I вызывает замыкание контактора; при подаче управляющего напряжения ручка автоматически устанавливается в положение А.Типы RD20-R и RD25-R снабжены варистором для защиты от перенапряжения и выпрямителем, который позволяет управлять переменным и постоянным напряжением. Контакторы с ручным управлением позволяют: n переключение в зависимости от тарифа (выбор наиболее удобного тарифа) n переключение при отсутствии управляющего напряжения Технические характеристики согласно: EN60947-4-1; EN60947-5-1; VDE 0660, IEC 947-4-1; МЭК 947-5-1 60

Модульный контактор переменного тока

с ручным переключателем на DIN-рейку 2P 2NO 25A 220V / 230V 50 / 60HZ Для автоматизации умного дома DIY —

Фаза: 2
Число полюсов: 2
МАКС. Ток: 25A
Номинальное напряжение главной цепи Напряжение: 220 В переменного тока
Способ управления: ручное управление
Частота: 50/60 Гц

Контактор переменного тока домашнего хозяйства в основном предназначен для цепей переменного тока 50 или 60 Гц с 230В.Номинальное рабочее напряжение при использовании AC-7a, номинальное рабочее напряжение до 230V, номинальный рабочий ток до 25A, номинальное рабочее напряжение при использовании AC-7b, номинальный ток до 10A. Использование в цепи отключающей способности ниже 6кА. На расстоянии подключите или разорвите цепь.
Применение: для дома, квартиры, гостиницы, автоматическое отключение или подключение питания.
Нормальные условия работы и установки:
1. Температура окружающей среды: 23F ~ 104F (-5 ° C ~ 40 ° C), средняя температура не более 95F (35 ° C) в течение 24 часов.
2. Высота: не более 2000 метров (6561 фут).
3. Атмосферные условия: относительная влажность места установки не должна превышать 50% при максимальной температуре + 40 ° C: при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в самый влажный месяц не должна превышать + 25 ° C, а среднемесячная максимальная относительная влажность в этом месяце не более 90%. Кроме того, следует учитывать росу на поверхности продуктов, вызванную изменением температуры. .
4. Класс загрязнения: 2 класс.
5. Условия монтажа: класс II.
Инструкция по применению:
1. Перед установкой проверьте, соответствует ли контактор области применения и условиям работы.
2. В процессе установки потяните вниз компонент остановки движения и переведите контактор на безопасную орбиту, затем поднимите компонент остановки движения, чтобы зафиксировать контактор на безопасной орбите, избегая ослабления и падения, потяните вниз компонент остановки движения, если вы хотите снять контактор.Внимание:
а). Убедитесь в правильности режима подключения.
b). Выкрутите зажимной винт во время соединения.

Вт СИЛОВЫЕ И ДОПОЛНИТЕЛЬНЫЕ КОНТАКТОРЫ W MODULAR

  • Стр. 2 и 3: ОБЩАЯ ИНФОРМАЦИЯ ДОБРО ПОЖАЛОВАТЬ В SC
  • Стр. 4 и 5: Стр. 2 ALEA POWER AND AUXILIARY CON
  • Стр. 6 и 7: Стр. 4 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 8 и 9: Стр. 6 ПИТАНИЕ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 10 и 11: Стр. 8 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 12 и 13: Стр. 10 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 14 и 15: Стр. 12 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 16 и 17: Стр. 14 ПИТАНИЕ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 18 и 19: Стр. 16 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 20 и 21: Стр. 18 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 22 и 23: Стр. 20 LSD3…. ПИТАНИЕ И ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО
  • Стр. 24 и 25: Стр. 22 LSWD …. ПИТАНИЕ И ВСПОМОГАТЕЛЬНОЕ УПРАВЛЕНИЕ
  • Стр. 26 и 27: Стр. 24 LSKD17B3 ПИТАНИЕ И ДОПОЛНИТЕЛЬНОЕ УПРАВЛЕНИЕ
  • Стр. 28 и 29: Стр. 26 ПИТАНИЕ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 30 и 31: Стр. 28 ПИТАНИЕ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 32 и 33: Стр. 30 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 34 и 35: Стр. 32 СИЛОВОЙ И ДОПОЛНИТЕЛЬНЫЙ КОНТАКТ
  • Стр. 36 и 37: Стр. 34 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Стр. 38 и 39: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W LSS, LSD
  • Стр. 40 и 41: Стр. 38 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Стр. 42 и 43: Стр. 40 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Стр. 44 и 45: Стр. 42 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Страница 46 и 47: Страница 44 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Страница 48 и 49: Страница 46 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Страница 50 и 51: Страница 48 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W
  • Страница 52 и 53:

    Страница 50 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SW

  • Страница 54 и 55:

    Страница 52 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 56 и 57:

    Страница 54 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 58 и 59:

    Страница 58 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 62 и 63:

    Страница 60 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 64 и 65:

    Страница 62 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 66 и 67:

    Страница 64 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 68 и 69:

    Страница 68 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 72 и 73:

    Страница 70 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 74 и 75:

    Страница 72 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 76 и 77:

    Страница 74 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 78 и 79:

    Страница 78 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 82 и 83:

    Страница 80 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 84 и 85:

    Страница 82 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 86 и 87:

    Страница 84 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 88 и 89:

    Страница 88 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 92 и 93:

    Страница 90 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 94 и 95:

    Страница 92 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 96 и 97:

    Страница 94 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 98 и 99:

    Страница 98 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 102 и 103:

    Страница 100 РАЗМЕРЫ W КОНТАКТОР LSD

  • 90 027 Страница 104 и 105:

    Страница 102 РАЗМЕРЫ W LSD6 КОНТАКТ

  • Страница 106 и 107:

    Страница 104 РАЗМЕРЫ W LSR КОНТАКТОР

  • Страница 108 и 109:

    Страница 108 РАЗМЕРЫ W ПРИНАДЛЕЖНОСТИ F

  • Стр. 112 и 113:

    Стр. 110 РАЗМЕРЫ W LSW РЕВЕРСИОННЫЙ

  • Стр. 114 и 115:

    Стр. 112 СХЕМА W СОЕДИНЕНИЕ DI

  • Стр. 116 и 117:

    Стр. W СОЕДИНЕНИЕ DI

  • Страница 118 и 119:

    Страница 116 СХЕМАТИКА W ПОЛОЖЕНИЕ T

  • Страница 120 и 121:

    Страница 118 СХЕМА W ПОЛОЖЕНИЕ T

  • Страница 122 и 123:

    Страница 120 СХЕМА W СХЕМА

  • Стр. 124 и 125:

    Стр. 122 МОДУЛЬНЫЕ КОНТАКТОРЫ BZ TOP-

  • Стр. 126 и 127:

    Стр. 124 МОДУЛЬНЫЕ КОНТАКТОРЫ W BZ MO

  • Стр. 128 и 129:

    Страница 126 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 130 и 131:

    Страница 128 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 132 и 133:

    Страница 130 СХЕМА W ПОДКЛЮЧЕНИЕ DI

  • Страница 134 и 135:

    Страница 132 LA MINIATUR POWER И AUXI

  • Страница 136 и 137:

    Страница 136 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 140 и 141:

    Страница 138 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 142 и 143 :

    Страница 140 СХЕМЫ W ПОДКЛЮЧЕНИЕ DI

  • Стр. 144 и 145:

    Стр. 142 ALEA ТЕПЛОВАЯ ПЕРЕГРУЗКА RELA

  • Стр. 146 и 147:

    Стр. 144 ТЕПЛОВЫЕ РЕЛЕ W

  • Стр. РЕЛЕ ПЕРЕГРУЗКИ W

  • Страница 150 и 151:

    Страница 148 ТЕПЛОВЫЕ РЕЛЕ ПЕРЕГРУЗКИ W

  • Страница 152 и 153:

    Страница 150 LST ТЕПЛОВАЯ ПЕРЕГРУЗКА РЕЛЕ AD

  • Страница 154 и 155:

    Страница 152 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 156 и 157:

    Страница 156 ПРИНАДЛЕЖНОСТИ W 160 ПРИНАДЛЕЖНОСТИ

  • Страница

    и 161:

    Стр. 158 РАЗМЕРЫ W ВИНТОВОЕ СОЕДИНЕНИЕ

  • Стр. 162 и 163:

    Стр. 160 LA ТЕРМИЧЕСКИЕ РЕЛЕ ПЕРЕГРУЗКИ

  • Стр. 164 и 165:

    Стр. 162 ТЕПЛОВЫЕ РЕЛЕ ПЕРЕГРУЗКИ Стр. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Стр. 168 и 169:

    Стр. 166-12 РАЗМЕРЫ W THERMAL O

  • Стр. 170 и 171:

    Стр. 168 ПЕРЕКЛЮЧАТЕЛЬ ЗАЩИТЫ ДВИГАТЕЛЯ ALEA

  • Стр. 172 и 173:

    9 170 ЗАЩИТА ДВИГАТЕЛЯ

  • Стр. 174 и 175:

    Стр. 172 ЗАЩИТНЫЕ ПЕРЕКЛЮЧАТЕЛИ ДВИГАТЕЛЯ

  • Стр. 176 и 177:

    Стр. 174 ЗАЩИТНЫЕ ПЕРЕКЛЮЧАТЕЛИ ДВИГАТЕЛЯ

  • Страница 178 и 179:

    Страница 176 BESD0063 ЗАЩИТА ДВИГАТЕЛЯ

  • Страница 180 и 181:

    Страница 178 ЗАЩИТНЫЕ ПЕРЕКЛЮЧАТЕЛИ ДВИГАТЕЛЯ

  • Страница 182 и 183:

    Страница 180 ЗАЩИТА ДВИГАТЕЛЯ Страница 184 и 184 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 186 и 187:

    Страница 184 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 188 и 189:

    Страница 186 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ W

  • Страница 190 и 191:

    Страница 188 ПРИНАДЛЕЖНОСТИ 192000 W

  • и 193:

    Страница 190 ХАРАКТЕРИСТИКИ W BE

  • Страница 194 и 195:

    Страница 192 РАЗМЕРЫ W ШИНЫ W 3-P

  • Страница 196 и 197:

    Страница 194 РАЗМЕРЫ W MOLDED-PLASTI

  • Страница 198 и 199:

    Стр. 196 ОБЗОР УКАЗАТЕЛЯ ДЛЯ: LSDD C

  • Стр. 200 и 201:

    Стр. 198 B ПЕРЕЧЕНЬ СТАТЕЙ ЗАКАЗ №

  • Стр. 202 и 203:

    Па ge 200 ОБЩИЕ УСЛОВИЯ ПОСТАВКИ

  • Страница 204:

    ШТАБ-КВАРТИРА КОМПАНИИ SCHRACK TE

  • Китай Устройство защиты от перенапряжения, бытовой контактор переменного тока, поставщик трансформаторов тока и напряжения

    · Мы являемся ведущим производителем ограждений

    Yueqing Yaheng Electric Co., Ltd — ведущий производитель стальных ограждений и ворот.

    С 2013 года мы специализируемся на производстве широкого спектра электротехнической продукции, включая:

    Устройство защиты от перенапряжения

    Бытовой контактор переменного тока

    Индикатор с цифровым дисплеем

    Трансформатор тока и напряжения

    Наша высококвалифицированная команда инженеры могут проектировать и производить необычные изделия в соответствии с вашими требованиями.

    · Мы конкурентоспособны, но не идем на компромисс по качеству

    Мы понимаем.Тяжелые времена для бизнеса и ограниченные бюджеты. Вы обнаружите, что, хотя мы предлагаем конкурентоспособные цены, мы никогда не пойдем на компромисс в отношении качества.

    Мы стремимся предоставлять вам самые выгодные и высококачественные продукты в нашей отрасли. Благодаря нашей приверженности качественному мастерству наша компания выросла и стала одной из самых востребованных компаний по производству ограждений в Китае.

    · Мы поставляем по всему миру

    В настоящее время мы поставляем наши изделия для ограждений на китайский рынок и экспортируем их в Европу, США и Австралию.

    Благодаря нашему эффективному и надежному обслуживанию наши клиенты направляют новый бизнес в нашу компанию. Нам нравятся эти долгосрочные отношения, и мы продолжаем укреплять нашу международную репутацию, где качество продукции и ваш опыт являются нашим главным приоритетом.

    · Мы можем проектировать и производить изделия для ограждений.

    Наш завод находится в Вэньчжоу в провинции Чжэцзян материкового Китая. Вэньчжоу — это портовый город, обеспечивающий быстрый доступ к международным перевозкам и перевозкам.

    У нас есть технологии, оборудование и команда высококвалифицированных сотрудников, которые производят нашу качественную продукцию и которые могут работать с вами над индивидуальным проектированием и производством продукции для ограждений в соответствии с вашими потребностями.

    · Мы хотим связаться с вами

    Независимо от того, являетесь ли вы оптовиком или дистрибьютором, поговорите с нами сегодня о том, как мы можем работать с вами и поставлять вам необходимые вам изделия для ограждений. Наша цель — «Завоевать рынок качественно, искренне завоевать клиентов».

    Контакторы


    30 ампер, Z-волна контактор с корпус
    Выбираемое напряжение: 120, 208, 240, 277 вольт
    Включите DPST или 2 контактора
    x SPST с z-волной
    Два набора контактов могут работать одновременно или по отдельности.
    Таким образом, вы можете управлять разными напряжениями одновременно.

    Купить:
    Intermatic CA3750 на Amazon
    Смартинги Концентратор на Amazon
    https://amzn.to/3sZ0F6c
    Контактор контролируемый удаленной Z wave

    Ресурс:
    Как подключить и настроить CA3750

    Провода подключаются к контактору с помощью розетки Клеммы
    Горячий и нейтральный могут подключаться с любой стороны.

    Купить:
    Катушка 120 В на Amazon
    Катушка 240 В на Amazon

    Mars 2-полюсные и 3-полюсные контакторы на Amazon

    Ресурсы:
    Перекрестная ссылка Furnas
    Перекрестная ссылка Siemens
    3-полюсные контакторы

    Клеммы
    Купить:
    Комплект клемм на Amazon с обжимным инструментом
    Электрооборудование Терминалы на Amazon
    Синие клеммы с розеткой 14-16 калибра 20 шт. на Amazon
    Желтый терминал с внутренней резьбой 12-10 калибра 16 шт.
    Ассортимент 360 шт. На Amazon
    Ассортимент 520 шт. На Amazon
    Ресурс:
    Подробнее о # 10 И 14 женщин клеммы

    Изображение большего размера
    Соединять модульный таймер к контактору
    Resource
    серии PB и другие модули таймера
    Программируемые таймеры на 24 В
    Спринклерный таймер подключается к контактору
    Преобразование таймера спринклера 24 В на 120 В

    Ресурс:


    Как подключить таймеры спринклера Intermatic
    3-полюсный контактор
    Управление 3-фазным контактором

    Выберите:
    3-фазный контактор

    Ресурсы
    Как подключить 3-фазный таймер
    Как подключить 3-фазный
    Что такое 3-фазный
    Сравнить таймеры коробки на 40 А
    Сравнить все коробки таймеры

    Отмена таймера T104

    Ресурсы:
    Подключение таймера T104
    Таймеры серии T100
    Сравнить все таймеры коробки
    Центры управления пулом
    Блоки управления замораживанием


    Изображение большего размера
    Изображение большего размера 2
    Контроль двигатель с 2 переключателями
    То же Схема подключения относится к однополюсному переключателю

    Купить Контактор с катушкой 240 В


    Катушка 240 В На Amazon

    Пусковая обмотка потребляет больше ампер, чем переключатель может безопасно выдержать.
    Со временем переключатель выйдет из строя. Контакторы
    рассчитаны на большие амперные нагрузки с ожидаемым сроком службы миллионов операций

    Ресурсы:
    Таймер задержки для двигателя или насоса
    Управление двигателем с 2 переключателями или таймером
    Поиск и устранение неисправностей двигателя и ресурсы

    30 усилитель, 2-полюсный, силовое реле с открытой рамой в корпусе
    Реле SPDT …. отличается от контактора DPST.
    Оба выполнять ту же работу. Оба имеют по 2 комплекта контактов. Открытый Frame Relay SPDT имеет дополнительный набор контакты, чтобы вторая нагрузка могла включаться-выключаться точно напротив выключения другой нагрузки.
    Катушки 12-24-120-240 В / 30 и 40 А модели

    Обратите внимание, что 30 ампер силовое реле, или переключатель, или контактор имеет безопасный максимум 80% номинального значения или 24 ампера. Для цепи на 30 ампер необходимо использовать 600 вольт, 10 калибр сплошной медной проволоки. Никогда не уменьшайте диаметр провода и не используйте удлинитель для постоянная проводка.


    Купить по моей партнерской ссылке коробка
    Magnecraft и крышка
    Siemens силовые реле
    Schneider W199 реле
    NTE реле открытого типа
    Packard Реле вентилятора DPDT
    Tyco реле с открытой рамой
    Контакторы / надежные для высоких нагрузок
    15 ампер Реле для нагрузок до 10 ампер

    Ресурс:
    Подключение с открытой рамой
    Реле постоянного тока для солнечных батарей
    Обратный двигатель с использованием реле DPDT
    Управляющий двигатель с 2 переключателями
    Запуск двух двигателей в разное время
    Как реверсировать двигатель с помощью переключателя
    Реле для двигателей постоянного тока и солнечных батарей

    Модель Omron LY23 переменного тока клеммы / задняя сторона вперед:
    7-8 магнитных клемм (повернуты в противоположном направлении от других контактов)
    5-6 общих клемм
    3-4 NO нормально разомкнутые клеммы (питание отключено, когда реле выключено)
    1-2 NC нормально замкнутые клеммы (питание включено, когда реле выключено)
    Номинальная нагрузка 7.5 ампер переменного тока
    900 Вт лампа накаливания при 120 В
    1800 Вт лампа накаливания при 240 В
    Двигатель мощностью 1/4 л.с. при 120 В; 1/2 л.с. при 240 В

    Кому обратная работа фотоэлемента
    Итак Нагрузка включается в дневное время
    фотоэлемент, подключенный к реле DPDT

    Реле 30 А x 80% = 24 А макс. до 2880 Вт при 120 В или 5600 Вт при 240 В
    30 А, провод 10 калибра, до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузки
    Используйте 8-контактное реле Omron 120 В LY2-AC для 7,5 А.
    (обратите внимание, что реле LY2 и LY3 на 15 ампер рассчитаны на 10 ампер для 2-х и 3-х полюсные реле.И 5 ампер для 4-полюсного реле LY4.)

    7,5 А Omron 30А DPDT
    Купить
    Omron LY2 на Amazon / Выбрать Катушка 120 В
    Реле 30 А на Amazon
    DPDT 12 А на Amazon
    Ресурсы:
    Реле Omron / Страница 450 / pdf

    Реле Uxcell LY2 / 10 А реле с базой … подходит для DIN-рейки

    С эти маленькие реле на 10 ампер, не кладите 2 провода под одну и ту же пластину с винтами … использовать отдельные провода, соединенные скрученным соединителем.
    Использование удлинителя на 100-300 вольт в качестве постоянного проводка. Код
    требует использования обычного электрического провода на 600 вольт, как показано на тиснении на оплетка проволоки.

    Рекомендовать с использованием сплошного медного провода под винтовые пластины, а не многожильный … двигатель Нагрузки могут привести к тому, что многожильный провод станет достаточно теплым, чтобы его можно было расколоть и ослабьте под винтовой пластиной.

    Конечно все электрические соединения (реле и т. д.) должны находиться внутри корпуса с электрическими номиналами (не самодельный деревянный ящик и тд) … с подходящей крышкой.
    Купить:
    Uxcell Катушка 120 вольт
    Uxcell реле
    6×6 корпус x 4
    4×4 x 4 анклоура
    Конический сверло
    Ресурс:
    Корпуса

    Датчик обратного движения, нагрузка отключается


    Купить:
    Датчик движения на Amazon

    Ресурс:
    Как подключить датчик движения
    Держатели предохранителей


    DPDT Реле переключения
    12 А при 120 В, 6 А при 208–240 В / 3/4 HP
    White Rodgers, Packard, Emerson, Edgewater, Mars, Honeywell, Jard, RBM etc
    Купить:
    Packard Реле вентилятора ДПДТ

    Ресурс
    Марс-реле.pdf
    mars-general-коммутационное-реле.pdf
    -Packard-коммутационное-реле.pdf

    Твердый реле состояния / SPST
    Проверить для AC-AC ввода-вывода
    DC ввод на AC выход наиболее распространен
    Купить:
    AC в DC / AC в AC
    AC к AC
    Вход 100-240 В переменного тока / 20 А / на Amazon
    Защитная крышка реле
    Радиатор

    Ресурс:
    Электромеханическое реле vrs твердотельное реле / ​​pdf
    преобразовать водонагреватель переменного тока в постоянный / высокое напряжение
    Преобразование водонагревателя переменного тока в постоянный / низкое напряжение


    Показана модель SPDT C / замыкающий контакт на 30 А / замыкающий контакт на 20 ампер при 277 В08 дюймов x 1,98 дюйма / 1,09 дюйма в высоту
    Миниатюрное силовое реле Zettler 30 А
    Напряжение катушки 120-240 В переменного тока / также номинальное значение постоянного тока
    Номинальные характеристики контактов 277 В переменного тока / 28 В постоянного тока
    Используйте быстроразъемные клеммы Купите:
    Миниатюрное реле Atwood
    Миниатюрное реле SPST на 120 В на Amazon
    Zettler реле на Amazon

    Ресурсы:
    Zettler проводка реле
    Блокирующий термостат с программируемым таймером
    Руководство / спецификация
    Клеммы


    250 В постоянного тока 25 ампер 400 В постоянного тока 200 ампер
    ОКРУГ КОЛУМБИЯ к реле постоянного тока / механического типа
    DC силовые реле
    Полные двухпозиционные контакты / катушка 12 или 24 В постоянного тока
    250 В / нагрузка 25 А постоянного тока
    250 В x 25 А = 6250 Вт
    Подключите 12 или 24 В постоянного тока к клеммам 3-4;
    Подключите нагрузку к клеммам 1-2

    Купить:
    Электромеханическое реле постоянного тока постоянного тока G9EB-1
    G9EB-1-B-DC24
    Катушка 24 В постоянного тока и контакты 400 В постоянного тока / 200 А
    Держатель предохранителя

    Ресурсы:
    реле постоянного тока для солнечной энергии power
    Omron-DC-DC-relay-Datasheet
    Omron DC-DC pdf
    Спецификация реле питания постоянного тока


    Катушка 12-24 В постоянного тока
    Нагрузочные контакты 26 В постоянного тока 40-50 А
    12 Реле питания постоянного тока 40-50 А
    Купить:
    Реле W199AX-3
    W199PX-13/50 А при 26 В = 1400 Вт
    X199 реле Magnecraft
    Magnecraft W199 DC relay

    Ресурсы:
    Реле Magnecraft / pdf
    Ресурс

    Закрытый реле / ​​Функциональные устройства
    Купить:
    В корпусе реле на Amazon
    3PST AC-DC на Amazon
    Функциональный реле на Amazon

    % PDF-1.4 % 1915 0 объект > эндобдж xref 1915 76 0000000016 00000 н. 0000001875 00000 н. 0000002080 00000 н. 0000002113 00000 п. 0000002169 00000 н. 0000003018 00000 н. 0000003371 00000 н. 0000003441 00000 н. 0000003564 00000 н. 0000003739 00000 н. 0000003930 00000 н. 0000004129 00000 н. 0000004286 00000 п. 0000004394 00000 н. 0000004552 00000 н. 0000004703 00000 н. 0000004865 00000 н. 0000005027 00000 н. 0000005191 00000 п. 0000005355 00000 н. 0000005519 00000 н. 0000005702 00000 н. 0000005885 00000 н. 0000006062 00000 н. 0000006239 00000 п. 0000006398 00000 п. 0000006538 00000 н. 0000006707 00000 н. 0000006882 00000 н. 0000007014 00000 н. 0000007153 00000 н. 0000007298 00000 н. 0000007443 00000 н. 0000007587 00000 н. 0000007725 00000 н. 0000007864 00000 н. 0000008003 00000 н. 0000008142 00000 н. 0000008281 00000 п. 0000008420 00000 н. 0000008559 00000 н. 0000008698 00000 п. 0000008837 00000 н. 0000008976 00000 н.

    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
