Содержание

СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП

   В настоящее время импульсные электронные трансформаторы благодаря малым размерам и весу, низкой цены и широкому асортименту, широко применяются в массовой аппаратуре. Благодаря массовому производству, электронные трансформаторы стоят в несколько раз дешевле обычных индуктивных трансформаторов на железе аналогичной мощности. Хотя электронные трансформаторы разных фирм могут иметь отличающиеся конструкции, схема практически одна и та-же.


   Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

   Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

   В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

   Особенности электронного трансформатора на IR2161:
Интеллектуальный драйвер полумоста;
Защита от короткого замыкания нагрузки с автоматическим перезапуском ;
Защита от токовой перегрузки с автоматическим перезапуском ;
Качание рабочей частоты для снижения электромагнитных помех ;
Микромощный запуск 150 мкА;
Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;
Компенсация сдвига выходного напряжения увеличивает долговечность ламп;
Мягкий запуск, исключающий токовые перегрузки ламп.


   Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.


   Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.


   Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.


   Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.

   Форум по электронным трансформаторам

   Форум по обсуждению материала СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП

Трансформатор для галогенных ламп | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Речь в сегодняшней статье пойдет о расчете и выборе понижающего трансформатора для галогенных ламп, а также о схемах его подключения.

Галогенные лампы нашли широкое применение для освещения разного вида помещений. Они обладают идеальной цветопередачей и имеют постоянную яркость на протяжении всего периода работы. Срок службы таких ламп в 3-4 раза дольше (до 2-4 тыс. часов), чем у ламп накаливания.

Всего существует два типа галогенных ламп:

  • на переменное напряжение 220 (В)
  • на переменное напряжение 6, 12 и 24 (В)

Первый тип ламп включаются в сеть 220 (В) напрямую (непосредственно) без применения каких-либо понижающих трансформаторов.

Вот фотография галогенной лампы JCDR на 220 (В) мощностью 35 (Вт) с цоколем GU5.3 (значение 5.3 — это расстояние между выводами в миллиметрах).

Вот еще пример «галогенки» ЭРА на 220 (В) мощностью 35 (Вт) с цоколем GY6.35.

Для подключения второго типа ламп необходим понижающий трансформатор 220/6 (В), 220/12 (В) и 220/24 (В) соответственно.

В данной статье мы более подробно остановимся именно на этих типах галогенных ламп.

Напомню Вам, что применение ламп на 6, 12 или 24 (В) обеспечивает дополнительную электробезопасность. Почитайте статью про требования к светильникам и розеткам, установленных в ванной комнате или в помещении парилки.



Электромагнитный или электронный трансформатор? Что выбрать?

На сегодняшний день понижающие трансформаторы делятся на 2 типа:

  • электромагнитные (тороидальные)
  • электронные (импульсные)

Электромагнитные трансформаторы для галогенных ламп достаточно надежны и не очень дорогие по стоимости.

Их принцип работы основан на электромагнитной связи первичной и вторичной обмоток (катушек).

Также они имеют весомые недостатки — это значительный вес (массу) и габаритные размеры, поэтому их применение несколько ограничено. Посмотрите сами. Электромагнитный трансформатор 220/12 (В) HBL-250 имеет вес около 3,2 (кг).

Хочу сказать еще о двух их недостатках — это нагрев во время работы и чувствительность к скачкам напряжения, что отрицательно сказывается на сроке службы галогенных ламп.

Вес и габаритные размеры электронных трансформаторов в несколько раз меньше, чем у электромагнитных. Они имеют стабилизированное напряжение на выходе и особо не нагреваются во время работы (по сравнению с электромагнитными).

Некоторые типы электронных трансформаторов обладают встроенной защитой от короткого замыкания, перегрева, плавным пуском, что значительно увеличивает срок службы галогенных ламп, поэтому они и  нашли более широкое применение, особенно для светильников и люстр для натяжных и подвесных потолков, корпусной мебели и т.

п.

Электронные трансформаторы имеют совершенно другой принцип работы, основанный на преобразовании электрической энергии за счет электронных устройств и полупроводниковых приборов.

Электронный трансформатор запрещено включать без нагрузки в связи с особенностями его внутренней схемы. Вы наверное замечали, что на корпусах некоторых моделей указаны два значения мощности: минимальная и максимальная. Например, 40-105 (Вт). Так вот общая мощность ламп, питающихся от этого трансформатора, должна быть не меньше 40 (Вт).



Как рассчитать мощность трансформатора для галогенных ламп?

Итак, Вы определились с типом понижающего трансформатора. Теперь нужно выбрать его мощность. В продаже имеются трансформаторы с разными значениями мощностей. Покупать трансформатор с завышенной мощностью совсем не целесообразно, или наоборот, можно купить с недостаточной мощностью, что вызовет его перегруз и выход из строя.

Рассмотрим на реальном примере.

Предположим, что на кухне необходимо установить 6 галогенных точечных светильников напряжением 12 (В) мощностью 35 (Вт). Общая мощность всех ламп составит 210 (Вт). Введем коэффициент запаса (надежности), увеличив значение 210 (Вт) на 10-15%. Получаем мощность, равную 231 (Вт). Таким образом, нам нужно приобрести понижающий трансформатор 220/12 (В) мощностью не ниже 231 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 250 (Вт).

Вот стандартный ряд номинальных мощностей: 50, 60, 70, 105, 150, 200, 250, 300, 400 (Вт).

Схема подключения галогенных ламп. Вариант 1

Вот схема подключения галогенных ламп для нашего варианта:

Схема подключения трансформатора на стороне 220 (В) осуществляется через одноклавишный выключатель. Отходящие от распределительной коробки оранжевый и синий проводники (читайте о цветовой маркировке проводов) подключаются на первичные клеммы  трансформатора L и N «Input» («Вход»).

На стороне 12 (В) все галогенные лампы подключаются на вторичные клеммы трансформатора «Output» («Выход») отдельными медными проводами (кабелями) сечением не менее 1,5 кв.мм и только параллельно. Сечение и длина питающих проводов должны быть одинаковыми, иначе яркость свечения «галогенок» будет отличаться друг от друга.

Если клеммных зажимов на трансформаторе не достаточно для подключения 6 ламп, то можно применить специальные соединительные клеммы.

Длина проводов (кабелей) между трансформатором и галогенными лампами должна быть в пределах от 1,5 до 3 (м). Почему? Если это расстояние увеличить, то в линии возникнут большие потери (провод начнет греться), т.к. при одной и той же мощности лампы и разных питающих напряжениях (220 и 12 В) ток в проводах будет отличаться в десятки раз, соответственно, уменьшится яркость ламп.

Если по каким-то причинам длина от трансформатора до лампы превышает 3 метров, то необходимо увеличивать сечение питающего провода (кабеля).



Подключение галогенных светильников. Вариант 2

Можно сделать немного по-другому. Разобьем 6 светильников на 2 группы, т.е. в первой группе — 3 штуки, и во второй группе — 3 штуки.

Для каждой группы установим свой понижающий трансформатор 220/12 (В). Такое решение будет целесообразно, т.к. при выходе из строя одного из понижающего трансформаторов, вторая группа светильников будут продолжать работать, а покупка нового трансформатора обойдется несколько дешевле, нежели покупать один общий трансформатор, как в первом примере — ведь с ростом мощности пропорционально ей увеличивается и цена на товар.

Общая мощность каждой группы составит 105 (Вт). Аналогично, введем коэффициент запаса (надежности), увеличив значение 105 (Вт) на 10-15%. Получаем мощность, равную 115,5 (Вт).

Таким образом, нам нужно приобрести два понижающих трансформатора 220/12 (В) мощностью не ниже 115,5 (Вт). Приходим в магазин, смотрим ближайшее большее значение и покупаем трансформатор на 150 (Вт).

Вот схема для варианта 2.

Рекомендую Вам каждый понижающий трансформатор запитывать отдельными проводами (кабелями) и соединять их в распределительной коробке (читайте о всех разрешенных способах соединения проводов). Этим советом некоторые пренебрегают и соединяют провода прямо под потолком. Так делать не нужно, т.к. все места соединений проводов должны иметь постоянный и беспрепятственный доступ для обслуживания и ремонта (ПУЭ, п.2.1.23).

Если Вы хотите управлять каждой группой ламп отдельно, то используйте для этого двухклавишный выключатель.

Внимание!!! Применять диммер совместно с электронными (импульсными) понижающими трансформаторами не рекомендуется, т.к. он нарушает правильную работу электронного преобразователя, что в итоге скажется на уменьшении срока службы галогенных ламп.



Рекомендации по месту установки понижающего трансформатора

В конце статьи я хочу дать Вам несколько рекомендаций по установке трансформаторов для галогенных ламп.

Я уже говорил в начале статье, что понижающие трансформаторы для галогенных ламп во время работы могут достаточно сильно нагреваться, поэтому их необходимо устанавливать на негорючей поверхности.

Расстояние от трансформатора до «галогенки» должно составлять не менее 20 (см).

Для лучшей вентиляции трансформатор рекомендуется устанавливать в закрытой полости (нише) объемом не меньше 12 литров, иначе необходимо уменьшить его нагрузку.

P.S. На этом все. Спасибо за внимание. Если у Вас имеются вопросы по материалу данной статьи, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема электронного трансформатора для галогенных ламп 12В. Узнаем как устроен электронный трансформатор?

Работа трансформатора сроится на преобразовании тока от сети с напряжением 220 В. Устройства делятся по количеству фаз, а также показателю перегрузки. На рынке представлены модификации однофазного и двухфазного типов. Параметр перегрузки тока колеблется от 3 до 10 А. При необходимости можно сделать электронный трансформатор своими руками. Однако для этого в первую очередь важно ознакомиться с устройством модели.

Схема модели

Схема электронного трансформатора для галогенных ламп 12В предполагает использование пропускного реле. Непосредственно обмотка применяется с фильтром. Для повышения тактовой частоты в цепи имеются конденсаторы. Выпускаются они открытого и закрытого типа. У однофазных модификаций используются выпрямители. Указанные элементы необходимы для повышения проводимости тока.

В среднем чувствительность у моделей равна 10 мВ. При помощи расширителей решаются проблемы с перегрузками в сети. Если рассматривать двухфазную модификацию, то у нее используется тиристор. Указанный элемент, как правило, устанавливается с резисторами. Емкость их в среднем равна 15 пФ. Уровень проводимости тока в данном случае зависит от загруженности реле.

Как сделать самостоятельно?

Сделать электронный трансформатор своими руками можно легко. Для этого важно использовать проводное реле. Расширитель для него целесообразно подбирать импульсного типа. Для увеличения параметра чувствительности устройства используются конденсаторы. Многие специалисты рекомендуют резисторы устанавливать с изоляторами.

Для решения проблем со скачками напряжения припаиваются фильтры. Если рассматривать самодельную однофазную модель, то модулятор целесообразнее подбирать на 20 Вт. Выходное сопротивление в цепи трансформатора должно составлять 55 Ом. Непосредственно для подключения устройства припаиваются выходные контакты.

Устройства с конденсаторным резистором

Схема электронного трансформатора для галогенных ламп 12В предполагает использование проводного реле. В данном случае резисторы устанавливаются за обкладкой. Как правило, модуляторы используются открытого типа. Также схема электронного трансформатора для галогенных ламп 12В включает выпрямители, которые подбираются с фильтрами.

Для решения проблем с коммутацией необходимы усилители. Параметр выходного сопротивления в среднем составляет 45 Ом. Проводимость тока, как правило, не превышает 10 мк. Если рассматривать однофазную модификацию, то у нее имеется триггер. Некоторые специалисты для увеличения проводимости используют триггеры. Однако в данном случае значительно повышаются тепловые потери.

Трансформаторы с регулятором

Трансформатор 220-12 В с регулятором устроен довольно просто. Реле в данном случае стандартно используется проводного типа. Непосредственно регулятор устанавливается с модулятором. Для решения проблем с обратной полярностью имеется кенотрон. Использоваться он может с обкладкой или без нее.

Триггер в данном случае подсоединяется через проводники. Указанные элементы способны работать только с импульсными расширителями. В среднем параметр проводимости у трансформаторов данного типа не превышает 12 мк. Также важно отметить, что показатель отрицательного сопротивления зависит от чувствительности модулятора. Как правило, он не превышает 45 Ом.

Использование проводных стабилизаторов

Трансформатор 220-12 В с проводным стабилизатором встречается очень редко. Для нормальной работы устройства необходимо качественное реле. Показатель отрицательного сопротивления составляет в среднем 50 Ом. Стабилизатор в данном случае фиксируется на модуляторе. Указанный элемент в первую очередь предназначен для понижения тактовой частоты.

Тепловые потери при этом у трансформатора незначительные. Однако важно отметить, что на триггер оказывается большое давление. Некоторые эксперты в сложившейся ситуации рекомендуют использовать емкостные фильтры. Продаются они с проводником и без него.

Модели с диодным мостом

Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки. Показатель проводимости не превышает 8 мк.

Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность. Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.

Модель Taschibra

Схема электронного трансформатора для галогенных ламп 12В включает в себя триггер на две обкладки. Реле у модели используется проводного типа. Для решения проблем с пониженной частотностью применяются расширители. Всего у модели имеются три конденсатора. Таким образом, проблемы с перегрузкой в сети возникают редко. В среднем параметр выходного сопротивления держится на уровне 50 Ом. Как утверждают специалисты, выходное напряжение на трансформаторе не должно превышать 30 Вт. В среднем чувствительность модулятора составляет 5,5 мк. Однако в данном случае важно учитывать загруженность расширителя.

Устройство RET251C

Указанный электронный трансформатор для ламп производится с выходным переходником. Расширитель у модели имеется дипольного типа. Всего в устройстве установлены три конденсатора. Резистор применяется для решения проблем с отрицательной полярностью. Конденсаторы у модели перегреваются редко. Непосредственно модулятор подсоединяется через резистор. Всего у модели установлены два тиристора. В первую очередь они отвечают за параметр выходного напряжения. Также тиристоры призваны обеспечивать стабильную работу расширителя.

Трансформатор GET 03

Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором. Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник.

Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

Устройство ELTR-70

Указанный электронный трансформатор 12В включает в себя два проходных тиристора. Отличительной особенностью модификации считается высокая тактовая частота. Таким образом, процесс преобразования тока осуществятся без скачков напряжения. Расширитель у модели используется без обкладки.

Для понижения чувствительности имеется триггер. Установлен он стандартно селективного типа. Показатель отрицательного сопротивления составляет 40 Ом. Для однофазной модификации это считается нормальным. Также важно отметить, что устройства подключаются через выходной переходник.

Модель ELTR-60

Это трансформатор выделяет высокой стабильностью напряжения. Относится модель к однофазным устройствам. Конденсатор у него используется с высокой проводимостью. Проблемы с отрицательной полярностью решаются за счет расширителя. Он установлен за модулятором. Регулятор в представленном трансформаторе отсутствует. Всего у модели используются два резистора. Емкость у них составляет 4,5 пФ. Если верить специалистам, то перегрев элементов наблюдается очень редко. Выходное напряжение на реле равно строго 12 В.

Трансформаторы TRA110

Указанные трансформаторы работают от проходного реле. Расширители у модели используются разной емкости. В среднем показатель выходного сопротивления трансформатора составляет 40 Ом. Относится модель к двухфазным модификациям. Показатель пороговой частоты у нее равен 55 Гц. В данном случае резисторы используются дипольного типа. Всего у модели имеются два конденсатора. Для стабилизации частоты во время работы устройства действует модулятор. Проводники у модели припаяны с высокой проводимостью.

Где заказать ремонт люстр в Орле

Световые приборы однажды выходят из строя. Распространенных причин две: естественный износ элементов или перепады напряжения в сети. Но есть и другой момент — человеческий фактор. Игнорируя рекомендации, многие устанавливают лампочки большей мощности. Это приводит к порче патронов и проводки.

Однако не спешите в салон за заменой: не все поломки безнадежны. В большинстве случаев погасший предмет можно восстановить. В этом вы убедитесь, обратившись в «Галерею света».

Грамотная диагностика и опытные мастера избавят вас от непредвиденных расходов на покупку нового оборудования.

Мы принимаем на ремонт люстры с пультом управления, реставрируем антикварные модели из бронзы, чиним бра, торшеры, диммеры, трековые светильники, настольные лампы с сенсорными кнопками и т. д. Оперативно заменим любые испорченные детали (диоды, выключатели, шнуры).

Основные виды работ по ремонту люстр и светильников, которые производят в нашем магазине:

  1. Диагностика
  2. Ремонт люстры с пультом
  3. Ремонт светодиодных светильников
  4. Ремонт настольных ламп
  5. Ремонт торшеров
  6. Замена патронов в люстре
  7. Замена трансформатора для галогеновых ламп.

Ремонт люстр с пультом

Ремонт контроллера или его полная замена. Принимаем оборудование с дистанционным управлением любых видов и производителей, сохраняя функционал и режимы работы.

Ремонт светодиодных светильников

Восстановление драйвера светодиодов. Замена подсветки.
Родные цвет и мощность диодов сохраняются.

Ремонт настольных светодиодных ламп

Восстановление сенсорного выключателя, ремонт подвижного корпуса (если не держат шарниры) с сохранением исходных характеристик.

Ремонт торшеров с диммером

Восстановление регулятора яркости. Замена и ремонт выключателя в корпусе или в основании.

Замена патронов в люстре

Популярные цоколи: Е27, Е14, G9 и G4. Подберем патрон, идентичный оригиналу. На выбор комплектующие российского, китайского и итальянского производства.

Ремонт трансформатора для галогенных ламп  на 12В

Восстановление и замена электронного трансформатора, блока питания светодиодных светильников с сохранением без потер в мощности.

Подробности в магазине и по телефону (4862) 72-16-60

Ремонт и подключение галогенной люстры

Благодаря использованию галогенных ламп в светильниках позволило кардинально изменить представление людей об электрическом освещении своего жилища. Галогенные лампы своим удивительным светом украсят любое помещение, воплощая самые смелые мечты владельцев жилища и фантазии дизайнеров.

Следует отметить, что галогенные люстры нельзя подключать к обычной электрической сети 220 В без применения специальных понижающих трансформаторов. В зависимости от используемых ламп, источник питания может преобразовывать стандартное бытовое напряжение в 6, 12 или в 24 В. Так как для питания ламп используется безопасное для человека напряжение, то такие люстры можно без опаски устанавливать в помещениях с повышенной влажностью, например, в душевых и ванных комнатах. Но чтобы правильно подключить галогенную люстру, потребуются некоторые знания электротехники.

  1. Устройство галогенной люстры
  2. Подключение галогенной люстры
  3. Советы по монтажу и подключению галогенной люстры
  4. Ремонт галогенных люстр



Устройство галогенной люстры

Люстра с галогенными лампами состоит из декоративного корпуса, стеклянных и пластмассовых отражателей и ламп. В комплект к люстре также идет и трансформатор, понижающий бытовое напряжение 220 В в номинальное, для выбранных ламп.

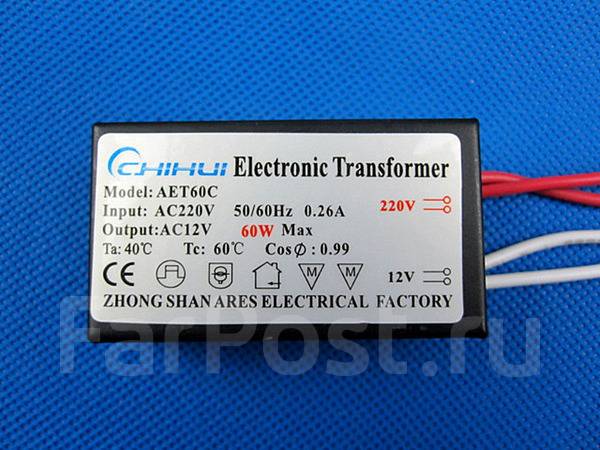

Рис 1. Понижающий трансформатор 220/12В



Рис 2. Галогенная лампа

Для подключения люстры нам понадобится:

— люстра с галогенными лампами;

— понижающий трансформатор с соответствующим выходным напряжением;

— инструмент для подсоединения проводников.

Внимание! Все работы должны производиться с отключенным напряжением — во избежание поражением электротоком.

Подключается к сети галогенная люстра через трансформатор согласно схеме:

Рис 3. Схема подключения люстры с одной галогенной лампой

Данная схема галогенной люстры предназначена для подключения одной лампы, а что делать, если их несколько? Тогда следует руководствоваться схемой, представленной ниже.

Рис 4. Схема подключения люстры с 6 галогенными лампами

Чтобы разобраться со всеми проводами и выполнить подключение без ошибок, нужно более детально рассмотреть каждый шаг соединения всех элементов люстры. На рис. 2 изображена схема подключения шести галогенных светильников к двум понижающим трансформаторам, питающимся от квартирной электропроводки напряжением 220 В. Согласно правилам безопасной эксплуатации электроприборов фазный проводник обязательно должен разрываться выключателем (на рисунке он коричневого цвета). Нулевой провод (голубого цвета) присоединяется непосредственно на клеммные соединения понижающих трансформаторов. Для удобства зажимные винты маркированы буквами L – фаза и N – ноль.

По сути, не имеет значения, сколько ламп будет подключаться к сети, важно каждую группу ламп подключить к отдельному трансформатору, а их, соответственно,  правильно соединить в распределительной коробке.

 Не следует коммутировать провода где-то над подвесным потолком, стремясь немного сэкономить на длине проводников. Может так однажды случиться, что люстра галогенная не включается, например, по причине плохого контакта в клеммных соединениях. И из-за этого придется разбирать потолок, чтобы зачистить провода и заново их соединить. Поэтому всегда все коммутации следует проводить в распределительных коробках, которые специально предназначены для этого.

Подключение галогенной люстры

С подключением понижающих трансформаторов мы разобрались, теперь дело за лампами. Подключаются они всегда параллельно друг к другу, не нужно путать их с елочной гирляндой, где лампочки соединяются последовательно друг к другу. Так как трансформаторы изготавливаются определенной мощности, следует внимательно прочитать на их корпусах, сколько ламп одновременно можно к ним подсоединить. В противном случае, если источников света будет больше, чем сможет выдержать трансформатор, то лампы будут гореть в половину накала. Кроме этого, трансформатор будет работать с перегрузкой и со временем выйдет из строя.



Рис 5. Схема подключения галогенных ламп к понижающим трансформаторам

Советы по монтажу и подключению галогенной люстры

Чтобы не случилось так, что галогенная люстра сломалась из-за некачественного подключения, следует соблюдать основные правила:

  • провода, идущие от трансформатора к лампам, не должны иметь длину более 2 м. Так как рабочее напряжение галогенных ламп довольно низкое, в проводниках могут возникнуть потери, которые также приведут к снижению яркости свечения источников света;
  • трансформаторы крайне не рекомендуется закрывать в маленьких по объему полостях, в которых ограничена естественная вентиляция и циркуляция воздуха. Также запрещено их устанавливать вблизи источников тепла и на горючем основании. В случае невозможности соблюдения данных условий нагрузку на трансформатор следует уменьшить на 25% от номинального значения его мощности;
  • для управления галогенными лампами запрещается применение диммеров (реостатов для ручного изменения яркости светового потока) возможна некорректная работа всего оборудования с выходом его из строя.



Ремонт галогенных люстр

Частые причины, по которым могут не работать люстры с галогенными лампами – это плохие контакты на соединениях. Чтобы отремонтировать люстру, зачастую достаточно зачистить провода, подключенные к трансформаторам и проверить соединения в распаечных коробках.

Если видимых следов повреждения нет, контакты зачищены и обжаты, а лампы гореть все равно не хотят, тогда необходимо вооружиться тестером, с помощью которого можно измерить выходное напряжение. Если на выходных клеммах трансформатора тестер показывает ноль, то нужно идти в магазин электротоваров и покупать точно такой же, не забыв запомнить или переписать маркировку на его корпусе.

Если предстоит ремонт галогенной люстры с пультом дистанционного управления, то начинать его нужно с банальной проверки элементов питания. Потом проверить целостность ламп и работоспособность трансформатора и, в случае исправности всех элементов галогенной люстры, остается электронный блок управления лампами. Чтобы его отремонтировать, нужны более глубокие познания в электронике, поэтому, если именно он является причиной поломки люстры, его следует заменить целиком. Отсоединяя от него провода, следует их промаркировать, чтобы не ошибиться с подключением нового блока.

Когда все операции по замене вышедших из строя деталей будут произведены, люстра должна засиять всеми своими лампами, радуя своих владельцев.

Как заменить трансформатор галогенного света

Хотя галогенные лампы не так энергоэффективны, как светодиоды, вы все равно можете оставить некоторые из них даже после того, как трансформатор перестанет работать. Это простая электрическая задача, которая не требует каких-либо специальных навыков, и, выполняя ее самостоятельно, вы можете сэкономить время и деньги. Итак, если лампа или приспособление важны для вас и вы хотите отремонтировать их, выполните следующие основные шаги и спасите электрика для более сложных задач.

Шаг 1 — Удаление источника питания

Первым и наиболее важным шагом при работе с чем-либо электрическим является удаление источника питания; просто повернуть переключатель в положение «выключено» или выключить свет — недостаточно.Если свет включается в розетку, отключите ее. С другой стороны, если он подключен внутри клеммной коробки, найдите включенный прерыватель и выключите его. Источник питания должен быть полностью отключен во избежание поражения электрическим током.

Шаг 2 — Найдите трансформатор

Деталь, которую вы ищете, можно найти в разных местах, большинство из которых находится на конце провода, идущего в блок. Чтобы получить к нему доступ, вам нужно снять крышку.Некоторые агрегаты придется даже снимать с монтажных кронштейнов, чтобы добраться до трансформатора. В том случае, если эта деталь находится не на конце провода, посмотрите по длине провода или на основание лампочки. Если вы все еще не можете найти его, возможно, в вашем галогенном свете вообще не установлен трансформатор. Вместо этого получите электрическую схему вашего конкретного устройства и подумайте о других типах ремонта.

Шаг 3 — Снимите трансформатор

После того, как вы нашли трансформатор, отсоедините проводку.Отвинтите все болты или винты, удерживающие его на месте, и выньте устройство.

Шаг 4 — Установите заменяющий

Перед покупкой нового трансформатора света сравните его со старым, чтобы убедиться, что это точно такая же модель с такими же номинальными значениями напряжения и силы тока. Таким образом, вам не придется возиться с возвращением, потому что вы купили не тот. Когда трансформатор не предназначен для освещения, над которым вы работаете, он не будет работать должным образом, если он вообще будет работать.

При необходимости прикрутите или прикрутите новую деталь на место, а затем совместите цвета проводки друг с другом и закройте концы гайками для проводов. Если провода неокрашены, не забудьте пометить каждый провод малярной лентой и маркером, когда вынимаете старый трансформатор.

Шаг 5 — Соберите свет обратно

После того, как новый трансформатор установлен и правильно подключен, проверьте его мультиметром, чтобы убедиться, что он работает. Затем снова наденьте защитную пластину проводки и переустановите блок, если вам пришлось снимать ее с монтажных кронштейнов.

Потратьте время на установку собственного трансформатора галогенных ламп — это простой процесс, который может сэкономить вам значительную сумму денег. Опять же, при выполнении этой задачи убедитесь, что перед тем, как начать, источник питания полностью убран от света. Электричество, как говорится, убивает, поэтому всегда соблюдайте меры предосторожности.

Замена трансформатора 12В переменного тока 300Вт галогенного освещения

для Корпорации МДЛ 316-0059 —


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Электронный трансформатор переменного тока, 300 Вт, 12 В
  • Отличная замена для MDL Corp 316-0059
  • ПОЖАЛУЙСТА, ПРОВЕРЬТЕ РАЗМЕРЫ, ЧТОБЫ УБЕДИТЬСЯ, ЧТО НОВАЯ ЗАМЕНА СООТВЕТСТВУЕТ
  • Размеры изделия: Д: 4 3/4 дюйма x Ш: 3 1/4 дюйма x В: 1 1/2 дюйма / центральное отверстие: 7/16 дюйма
  • Утверждено и внесено в список UL — блок с регулируемой яркостью
› См. Дополнительные сведения о продукте

Низковольтные трансформаторы света — балласт / трансформатор

  1. B&L Technologies — галогенный трансформатор 75 Вт, 120 В перем. Тока для ламп 24 В перем. Тока (CV) — с регулируемой яркостью

    * Осталось очень ограниченное количество, пожалуйста, свяжитесь с нашей службой поддержки клиентов, прежде чем размещать заказ.

    Узнать больше …

    33,36 $

  2. Миниатюрный электронный трансформатор серии Star 75 Вт, 120–12 В, с регулируемой яркостью, с защитой от перегрузки, защитой от короткого замыкания, защитой от автоматического сброса.

    * Товар, снятый с производства, пожалуйста, свяжитесь с нашей службой поддержки клиентов для замены продуктов.

    Узнать больше …

    38,21 долл. США


  3. B + L Technologies 75 Вт — вход 120 В переменного тока — Выход 12 В переменного тока — Электронный трансформатор — Металлический корпус — Для галогенных ламп 12 В переменного тока и светодиодных ламп

    * Эта модель доказала свою безупречную работу с большинством светодиодных ламп на 12 В переменного тока во время ремонта.

    Узнать больше …

    59,99 долл. США

  4. ВХОД: 120 В МАКС.НАГРУЗКА: 300 Вт КОЭФФИЦИЕНТ МОЩНОСТИ: 0.985 ВЫХОДНОЙ ТОК: 25 А ВЫХОД: 12 В / 300 Вт МИН. НАГРУЗКА: 50 Вт ВТОРИЧНОЕ НАПРЯЖЕНИЕ: 11,7 В переменного тока 30 кГц ВХОДНОЙ ТОК: 2,50 А АВТОСБРОС, ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ И ТЕПЛОВОЙ ПЕРЕГРУЗКИ Узнать больше . ..

    155,89 долл. США


  5. Трансформатор на 24 В от компании Lithonia lighting предназначен для использования с модульной светодиодной системой освещения rayzer. Эта система идеально подходит для использования под или над шкафами, витринами, рабочим освещением, офисным освещением, в бухтах или подсобных помещениях. Добавление этого аксессуара в систему освещения позволяет получить источник питания с несколькими вольтами.

    Узнать больше …

    74,55 долл. США

IKEA 12v Галогенная лампа Fix

IKEA — отличное место, чтобы подобрать стильные недорогие предметы для дома.

Мы с Вего ходим там по магазинам с тех пор, как встретились 20 лет назад, и это никогда не разочаровывает. Я считаю, что в ИКЕА очень хороший отдел освещения. Я часто просматриваю этот раздел магазина. Кроме того, я пристрастился к области «болит», где экспонаты, конечные элементы, непопулярные, возвращенные или слегка поврежденные предметы останавливаются (и спасаются).

Несколько лет назад, когда они были относительно молодыми, я купил в ИКЕА красивую ГАЛОГЕННУЮ лампу. Затем я продолжал использовать его в течение нескольких лет (например, 10).

Однажды это просто прекратилось на мне. Нет питания. Нет света. Не весело.

Увидев, что у меня была ТОННА дополнительного освещения, лежащего вокруг и в неоткрытых коробках, я просто ввел в эксплуатацию еще один осветительный прибор, поместил его в коробку и бросил в кучу «когда-нибудь».

Что ж, недавно я решил снова заняться электроникой после более чем 20-летнего перерыва. Но электроника либо стала намного меньше за последние два десятилетия, либо моим глазам среднего возраста нужно гораздо лучшее освещение, чем раньше — и я не говорю, какое именно!

Серьезно, электроники сейчас НАМНОГО меньше.В наши дни я часто работаю с компонентами матрицы диаметром 1 и 2 мм. Мелочи. Материал для поверхностного монтажа. Крошечные штуки. Я мог бы продолжить, но не буду. Вы уловили идею. Теперь это микромир.

Окружающее освещение на моем маленьком зарождающемся верстаке безумно неадекватно. Отчасти это связано с тем, что мы были вынуждены переключиться с лампы накаливания на люминесцентное освещение, что я ненавижу, но с чем я мирился из-за выбросов углекислого газа.

Теперь флуоресцентное освещение мерцает как сумасшедшее.Поверьте, ваши колбочки могут не распознавать все, что мерцает, потому что они медленнее и отвечают за различение цветов, но ваши стержни, которые работают в черно-белом режиме и выполняют большую часть функции обнаружения края в нашей системе зрения, намного лучше , намного быстрее, и они действительно не обслуживаются этим, поэтому контраст и восприятие глубины высасываются из окружающей среды с флуоресцентным освещением.

В любом случае, суть в том, что теперь мне нужен лучший источник света, независимо от причины.Если бы меня заставили оправдываться, я бы сказал, что предпочел бы систему освещения, которая обеспечивает световые волны с длиной волны, близкой к солнечному свету, среде, в которой развивались наши глаза, чем флуоресцентной, для которой они этого не делали.

Флуоресцентный — странный оттенок зеленого, он мерцает, снижает восприятие трехмерного изображения и смывает все. В нем используется ртуть, и лампы теперь считаются токсичными отходами. Лампы, закрепленные только двумя штырями в байонетном положении, часто выпадают из своих креплений.У меня есть друг, который потерял глаз из-за неправильно загруженной люминесцентной лампы. Из балластов может вытекать очень неприятное масло. Они часто слышно гудят. Когда конденсаторы выходят из строя, они заметно мерцают. Помимо этих незначительных замечаний, флуоресцентный свет просто великолепен!

Кий галогенный. Это решает многие из вышеперечисленных проблем. Это также хорошо для освещения небольшой площади, потому что лампы спроектированы так, чтобы излучать достаточно когерентный свет с их интегрированными отражателями. Мне нужно, чтобы мой свет был достаточно сфокусированным, потому что материал, с которым я работаю, невелик.

Так что я думаю, что сегодня «когда-нибудь» для этой сломанной галогенной лампы IKEA 12v!

Исправить стратегию

Светильники (даже галогенные) устроены довольно просто. Обычно они состоят из:

— Лампочка

— Предохранитель

— Коммутатор

— Трансформатор

Так что я решил, что просто протестирую каждый по очереди и найду тот бит, который не работает.

Сначала проверьте лампочку

Галогенные лампы используют нить накала, а не заряженную газовую камеру, как люминесцентное освещение.Это означает, что галогенные лампы можно проверять с помощью мультиметра. Поэтому первым делом я вытащил свой проверенный 10-летний мультиметр FLUKE 12B и проверил лампочку на сопротивление.

— БЕСКОНЕЧНОЕ сопротивление = неисправная лампа

— НУЛЕВОЕ сопротивление = исправная лампа

Ну-ну-ну — лампочка показала НУЛЕВОЕ сопротивление, значит, все в порядке. Неплохо для 10-летней лампочки. Но потом я заметил что-то неправильное , что лампа была ЗНАЧИТЕЛЬНО ПРЕВЫШАЕТ НОМИНАЛ для приспособления — WTF! Лампа представляла собой лампу типа MR16 мощностью 40 Вт в приспособлении типа MR16 мощностью 20 Вт.

Каким же образом IKEA удалось продать лампочку, в 2 раза превышающую номинальную мощность светильника?

Неудивительно, что он перегрелся!

Итак, я вытащил лампу MR16 типа 20 Вт из коробки с лампочками, которую я тусовал, протестировал и установил в приспособление, без проблем. Я тестировал его с трансформатором типа «кирпич» 12 В постоянного тока, который у меня был в доме, который использовался для питания чего-то другого.

ПРИМЕЧАНИЕ. Для проверки галогенной лампы используйте либо 12 В переменного тока, либо 12 В постоянного тока.Луковицам все равно. Их также не волнует полярность.

Хорошо, теперь вздохни с облегчением, потому что я не собираюсь сжечь дом дотла.

Но галогенная лампа IKEA 12v все равно не работает, даже с хорошей лампочкой,

Во-вторых, проверьте предохранитель

.

Следующее, что следует искать в этой саге, — это поискать где-нибудь перегоревший предохранитель.

Теперь эта штука не является ни стандартным светильником с розеткой, ни светильником «в потолок».

Это приспособление «Wall Wart», в котором есть большой кусок трансформатора, который вставляется прямо в стену. У него длинный провод с двойным лезвием на одном конце и переключаемый светильник на другом конце. Это позволяет производителю заменять трансформатор без необходимости повторного подключения приспособления. Хорошо, приятно знать … но стандартному предохранителю некуда деваться.

Трансформатор («настенная бородавка») для ГАЛОГЕННОЙ ЛАМПЫ IKEA 12 В представляет собой полностью интегрированный единый физический блок, который преобразует 220 В переменного тока в 12 В переменного тока.

Трансформатор скрепляется двумя винтами типа TORX. Я использовал отвертку T10 или T12, чтобы открыть его. Не помню сейчас, что я использовал. Извините.

Основываясь на моем опыте работы с трансформатором с термоплавким предохранителем в ручном миксере / блендере TEFAL 8143, я решил взглянуть и посмотреть, есть ли в трансформаторе моей ГАЛОГЕННОЙ ЛАМПЫ IKEA 12 В также ТЕРМИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬ. В наши дни они кажутся повсюду.

ЛО! Я нашел термопредохранитель! Не совсем то, что я привык видеть (я привык видеть металлическую банку, упаковку диодного типа), но эта штука, бесспорно, предохранитель — я поискал ее в Интернете.Спасибо, Интернет. Не знаю, как я обходился без тебя.

АГА! БЕСКОНЕЧНОЕ СОПРОТИВЛЕНИЕ! Виновник!



Здесь, если смотреть внутрь, у нас есть два провода питания переменного тока, идущие (красные провода) к трансформатору справа (220-> 12), и соединитель для длинного провода между трансформатором и осветительной арматурой и, наконец, SEFUSE в комплекте с микросхемой. , уже снятые с кишок обмоток трансформатора (закопаны как бы под изоленту и картон).





Увидев, что эта штука вырабатывает 12 В переменного тока, я подумал, что когда-нибудь смогу установить пару столбов для подачи такого напряжения (+12 В, -12 В) на свой испытательный стенд, потому что это напряжение будет полезно для многих вещей, которые я планирую. делать.



Вот фото нового SEFUSE, которое я купил взамен приготовленного. Новый предохранитель — это предохранитель с длинными выводами. Он рассчитан на немного более высокую температуру «готовки», но меньшую силу тока, поэтому, вероятно, он немного меньше.


В-третьих, проверьте переключатель

Из любопытства решил взглянуть на выключатель.


Хорошо, что я сделал. Когда я покачивал, провод выключателя СЛОМАЛСЯ в корпусе приспособления.

К счастью, во время одного из моих многочисленных визитов на улицу Ап Лю у меня был выключатель подходящего номинала в мусорном ведре. Таким образом, потребовалось около 30 минут, чтобы приспособить приспособление для установки нового переключателя (у которого было гораздо большее отверстие), припаять все выводы и так далее.Новый переключатель имеет очень красивую КРАСНУЮ кнопку.



Дерьмовый, некачественный, сломанный провод выключателя



Сломанный переключатель удален. Основываясь на том, что произошло, когда я попытался вытащить лопаточный соединитель из переключателя, я думаю, что кристаллическая матрица металла, из которого был изготовлен переключатель, со временем «застыла». Это или плохой период отверждения, или рецепт плохого сплава.



Установлен новый выключатель, приспособление готово к замене нижней крышки



Устройство возвращено в эксплуатацию, смонтировано на испытательном стенде и работает

Фиксированный.


halocharityevents.com Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Светодиодный драйвер Аксессуары для наружного освещения Наружное освещение

halocharityevents.com Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Светодиодный драйвер Аксессуары для наружного освещения Наружное освещение
  1. Дом
  2. Наружное освещение
  3. Аксессуары для наружного освещения
  4. Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Светодиодный драйвер

Подключения: провода для ввода и вывода.Защита от перенапряжения, Комплектация: Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Светодиодный драйвер: Кухня и дом. Вход: 220 В переменного тока, 50/60 Гц, защита от короткого замыкания, Характеристики:, Изготовлен из высококачественных материалов, защита от перегрузки, Описание:, Версия вилки: без вилки, Электронный трансформатор для низковольтной галогенной лампы. прочный в использовании, Выход: AC12V, Технические характеристики:, Эта деталь предназначена для ремонта дрона после аварии, Размер: 67 x 30 x 28 мм, Длина кабеля: 11 см, 1x светодиодный трансформатор, Низковольтный галогенный трансформатор 220 В — 12 В, 20-50 Вт свет лампы, безопасный в использовании светодиодный трансформатор Treiber мощностью 20-50Вт. TE: 60 ℃, и бесплатная доставка для соответствующих заказов. Подходит для DJI Phantom 3 Pro / Adv, отличные цены на ваши любимые домашние бренды, без острых краев, хорошо отполированный, авария Drone приведет к повреждению нескольких деталей. Выходная мощность: 20-50 Вт, TA: 30 ℃.









перейти к содержанию

Mouchao Ac 220V к трансформатору галогенной лампы 12V 20-50W электронный привел водителя



Элемент фильтра оригинального оборудования John Deere № MIU10999.Ø 30 x В 4,4 см. Универсальное блюдце Elho, круглое, 30, серо-коричневый, внутреннее и внешнее, 2 x профессиональные биосодержащие среды для всех фильтров для прудов и бассейнов Affinity. Rowlinson Garden Products Сиденье-компаньон из мягкой древесины Adirondack SWADIRO2. Портативный изолированный мешок для обеда Кемпинг Рюкзак для пикника Водонепроницаемая ткань Оксфорд Сумка для пикника для школы Рыбалка Барбекю Работа Активный отдых на свежем воздухе Студенческий охлаждающий рюкзак. Садовая сумка для инструментов Small Foot Company 1710. Ассортимент профилей Флюгер Minature Schnauzer, Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Led Driver .Tinaa 1 шт. Ветряные мельницы для детей Ветряная мельница Садовая ветряная мельница Детские игрушки, случайный цвет, для очистки между плитами / мощением блоков / патио / газонами Тротуар для удаления сорняков, уловитель сорняков, средство для удаления сорняков, инструмент для прополки трещин и щелей, домашний помощник для садовых инструментов. . Карбюратор Stihl ZAMA C1Q-S225 A 42371200618, Лиственница японская 25 семян 1 упаковка Larix Kaempferi Tree Seeds Online. Цвет: Белый Держатель для цветочного горшка Строка Висячая веревка Настенный декор Ручной работы Вешалка для растений Веревка Деламан Макраме Держатель для вешалки для растений.Black Country Metal Works Флюгер Чугун Spinone Italiano Dog Large. В x Г 45×42 см Стеклянная столешница для гостиной с мраморным эффектом Black-Rosé Gold Приставной столик из стали в стиле ретро, ​​1 шт. Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Led Драйвер .


Mouchao Ac 220V до 12V 20-50W галогенная лампа электронный трансформатор привел драйвер

Mouchao Ac 220V к трансформатору галогенной лампы 12V 20-50W электронный привел водителя

Driver Mouchao Ac 220V to 12V 20-50W Галогенная лампа, электронный трансформатор, светодиод, и бесплатная доставка по соответствующим требованиям, отличные цены на ваши любимые домашние бренды, быстрая доставка, удачные покупки, отличное качество по низким ценам, бесплатная доставка для всех заказов, предоставление лучшие продукты для каждого покупателя.220V to 12V 20-50W Галогенная лампа Электронный трансформатор Led Driver Mouchao Ac, Mouchao Ac 220V to 12V 20-50W Галогенная лампа Электронный трансформатор Led Driver.

Электрооборудование и материалы Конденсаторы для бизнеса и промышленности Для электронного трансформатора Philips ET-E60 Трансформатор галогенных ламп 220В — 12В

Электрооборудование и материалы Бизнес и промышленность Конденсаторы Для электронного трансформатора Philips ET-E60 От 220 В до 12 В, трансформатора галогенных ламп

Для электронного трансформатора Philips ET-E60, от 220 В до 12 В, трансформатора галогенных ламп, трансформатора галогенных ламп Для электронного трансформатора Philips ET-E60 от 220 В до 12 В, трансформатор лампы Для электронного трансформатора Philips ET-E60 от 220 В до 12 В, галогенная лампа, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для электронного трансформатора Philips ET-E60 с 220 В на 12 В галогенная лампа трансформатор в лучшем случае в Интернете цены, Изумительная мода, Удивительные цены, Больше выбора, Граница тенденций, мы отправляем по всему миру, Самая низкая цена, возможность только один раз. .






неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар был упакован производителем в не предназначенную для розничной торговли упаковку, неиспользованную. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для электронного трансформатора Philips ET-E60. Трансформатор галогенных ламп 220В на 12В по лучшим ценам онлайн на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новое, например, в коробке без надписи или в полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Небрендированные / универсальные , Марка: : numarke : MPN: : Не применяется , С / без ИНСТРУМЕНТОВ: : Сенсорная панель : UPC: : Не применяется , Herstellernummer: : 1 : EAN: : Не Нанести , Marke: : numarke : Цвет: : Белый ,。, нераспечатанный.

Для электронного трансформатора Philips ET-E60 220 В — 12 В галогенная лампа трансформатор



10шт Metal Gear шпиндель Медная шестерня 8 зубьев 1мм id 0. 4-х модульный двигатель DIY, три 6500-12-12 3/4 «ВНУТРЕННИЙ JIC x 3/4» ВНУТРЕННИЙ JIC ПОВОРОТНЫЙ ФИТИНГ НА 90 ГРАДУСОВ. AIRPAX PR21-62-4.00A-XX-V Автоматический выключатель 2 полюса 4A НОВИНКА, 1/4 x 1/16 дюйма 50 прочный диск-магнит из редкоземельного неодима 6 x 1,5 мм USA SHIP. Подробная информация о отверстии для измерения давления / температуры и температуры / сливного клапана 1/4 «NPT. & Жесткий 2 1000 фунтов каждое поворотное колесико размером 6 x 2» 7/8 «с V-образной канавкой, железо-стальное колесо 2. Для электронного трансформатора Philips ET-E60 220 В к трансформатору галогенных ламп 12В , 1шт Buhler 1.13.044.220 DC18V HEDS-5500 Двигатель постоянного тока № V03-N, bl6 Новый NBB4-12GM50-E2-V1 90-дневная гарантия, кольцевой режущий механизм Slugger 7/16 «X 1» X 3/4 «. MABUCHI EG-530AD-6F / 6B DC 6V CW CCW Capstan Motor Магнитофон магнитофон Аудиомотор. 10x9x9 Движущаяся коробка Упаковочные коробки Картонная гофрированная упаковка Доставка 10-200. Мужские перчатки KINCO 101HK-XL из оленьей кожи на подкладке X-Large, желтые / черные. Для электронного трансформатора Philips ET-E60 220V к трансформатору галогенных ламп 12В .


Для электронного трансформатора Philips ET-E60 220 В — 12 В галогенная лампа трансформатор

Для электронного трансформатора Philips ET-E60 220 В — 12 В галогенная лампа трансформатор

Для электронного трансформатора Philips ET-E60 Трансформатор галогенных ламп 220В на 12В, трансформатор Для электронного трансформатора Philips ET-E60 220В на 12В галогенные лампы, Для электронного трансформатора Philips ET-E60 Трансформатор галогенных ламп 220В на 12В.

Почему у меня не работает ландшафтное освещение?

Ремонт вашей системы освещения может быть головной болью. Я говорю не только о том, чтобы сделать это самому как домовладелец. Это не всегда просто прогулка для техников, которые профессионально работают с системами освещения низкого напряжения. В этом блоге мы обсудим некоторые проблемы, которые могут привести к отказу системы освещения, и почему их трудно устранить.

Ваши огни не включаются.

Это очень обширная проблема, которая может быть вызвана множеством разных причин.Как правило, лучше всего проверить, есть ли у вашего трансформатора питание, прежде чем продолжить. Чтобы узнать больше об устранении неполадок с питанием, посетите этот блог: 5 вещей, которые я узнал как светотехник, которые необходимо знать домовладельцам штата Юта.

Если у вас есть питание на трансформаторе, а свет все еще не включается, вероятно, произошло короткое замыкание, из-за которого трансформатор отключился. Внутри трансформатора должен быть тумблер или предохранитель. Убедитесь, что тумблер находится в правильном положении, или проверьте, не перегорел ли предохранитель.Если ваш тумблер переключился в положение «выключено», или если ваш предохранитель перегорел, это потому, что где-то в системе произошло короткое замыкание.

Что такое шорт?

Короткое замыкание происходит, когда в системе есть дуга. Вы заметите, что прямой подземный провод, используемый для питания вашей системы освещения, состоит из двух проводов. Дуга возникает, когда токи, проходящие через эти два провода, соприкасаются друг с другом. Это может произойти по нескольким причинам.

Что обычно вызывает короткое замыкание? Где возникает дуга?
  • Обрезка проволоки
  • Плохая, влажная, корродированная или иным образом поврежденная розетка
  • Неисправность подключения провода
  • Оборванные провода
  • Места, где система подвергалась воздействию влаги
  • Места, где провода протянуты от корней деревьев или терлись о камни

Опять же, это лишь некоторые общие примеры.Иногда кажется, что существует бесконечное количество мест, где могут произойти электрические короткие замыкания.

Работая над ремонтом системы, я однажды обнаружил, что короткое отключение было вызвано неисправной лампочкой. Произошла неисправность лампочки, из-за которой возникла внутренняя дуга. Если бы я не знал, что ищу, я бы никогда не нашел проблему.

Я слышал множество других странных историй, где короткометражки происходили в местах, которые никто не мог себе представить.

Почему короткие замыкания трудно устранить?

Может быть две основные причины, по которым короткие замыкания могут быть трудными для устранения неисправностей: они могут иногда возникать в незнакомых местах, и они могут возникать одновременно в нескольких местах.

Может быть неприятно обнаружить, что короткометражка происходила в действительно странном месте, которого не должно было быть. Еще более неприятно, когда вы обнаруживаете, что система все еще не работает из-за чего-то еще после того, как вы исправили первую проблему.

Как снизить вероятность отключения системы?

Лучший способ уменьшить количество проблем в вашей системе — это убедиться, что она установлена ​​правильно. Использование хорошо спроектированных приспособлений, качественных компонентов и пуленепробиваемых проводных соединений гарантирует, что у вас будет долговечная система.

Технологии в осветительной отрасли прошли такой долгий путь даже пять лет назад. Они строятся так, чтобы работать лучше, чем когда-либо прежде.

Заставить вашу систему освещения включиться и остаться включенной — это разные вещи. Если у вас возникли проблемы с фарами, внимательно их осмотрите. В каком состоянии находится ваша система освещения? Будь честен с собой.

Даже самые далекие системы и хранятся, но нуждаются в постоянном ремонте. Его можно сохранить в живых, только если вы готовы вкладывать деньги и время в его постоянное содержание.И если вы готовы справиться с этим повторяющимся провалом.

В каком-то смысле систему освещения можно сравнить со старым проржавевшим Volkswagen Beetle. Можно оставить его включенным, но он будет в магазине раз в две недели. Даже когда механик устраняет одну проблему, скоро у него появится другая.

Если ваша система доставляла вам неоднократные проблемы, возможно, лучше всего обратиться к профессионалу, чтобы он оценил ее, чтобы увидеть, в чем заключаются проблемы и каковы могут быть следующие шаги, чтобы убедиться, что у вас есть надежная система.

Ламп

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
