Utp кабель 5 категории: Отличия витой пары категории 5е от категории 6

Utp кабель 5 категории: Отличия витой пары категории 5е от категории 6

Содержание

Отличия витой пары категории 5е от категории 6

Отредактировано: 17.06.2021

Кабели Ethernet постоянно обновляются, чтобы увеличить скорость полосы пропускания и снизить уровень шума, поэтому бывает сложно определить, какой выбрать. В этой статье мы разберем различия между витой парой CAT5e и CAT6, чтобы вы могли принять обоснованное решение и найти то, что нужно именно вам. Подробнее о основных отличиях разных типов витой пары.

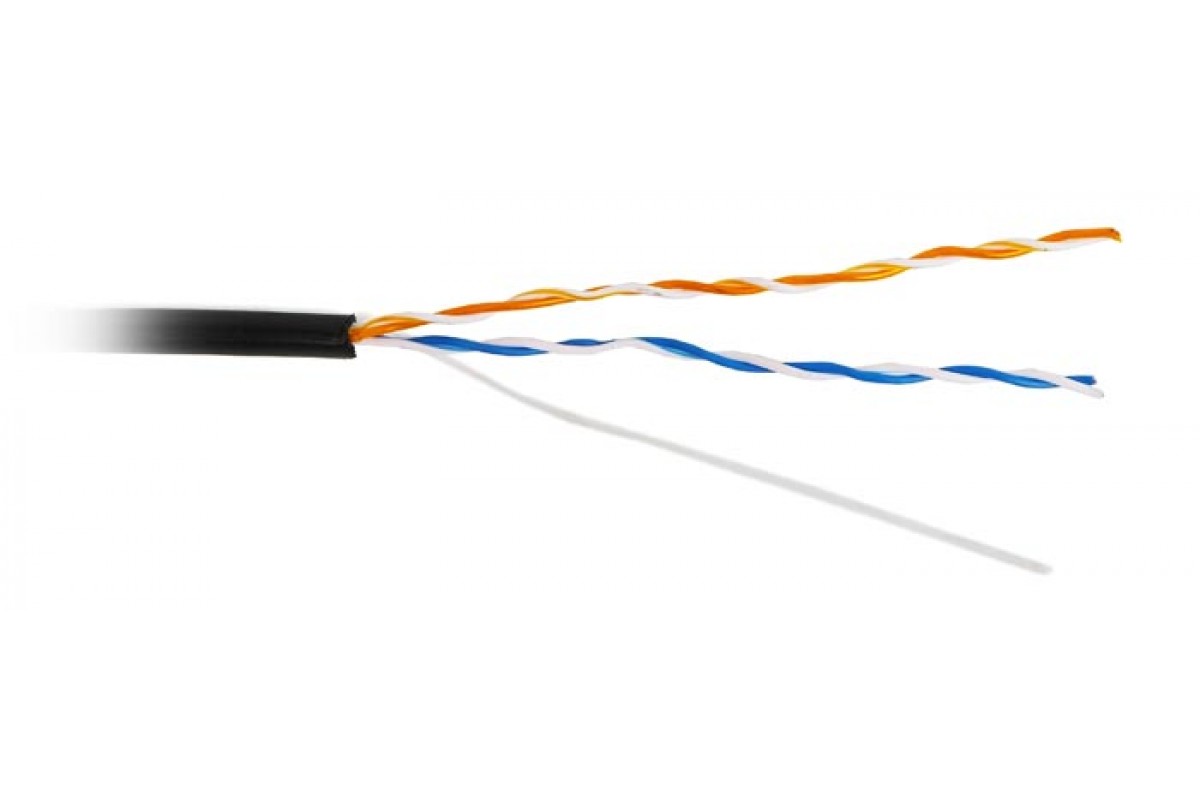

Что такое кабель категории 5e?

Кабель CAT5e, также известный как Категория 5e или Category 5 Enhanced, — это стандарт сетевого кабеля, ратифицированный в 1999 году. CAT5e предлагает значительно улучшенную производительность по сравнению со старым стандартом CAT5, включая увеличение скорости до 10 раз и значительно большую способность преодолевать расстояния, не подвергаясь влиянию перекрестных помех. Кабели категории 5e, как правило, это витые пары 24-го калибра, поддерживающие гигабитные сети на расстояниях между сегментами до 100 метров.


Что такое кабель 6 категории?

Кабель CAT6, производный от Категории 6, появился всего через несколько лет после 5e. Это стандартный сетевой провод, который обратно совместим с категориями 5/5e и 3.
Как и категория 5e, эти кабели поддерживают сегменты Gigabit Ethernet до 100 м, но их также можно использовать в 10-гигабитных сетях на ограниченном расстоянии. В начале этого века кабель 5e обычно соединял рабочие станции, тогда как провод 6 категории использовался в качестве магистральной инфраструктуры от маршрутизатора до коммутатора.

Пропускная способность

Обе категории могут работать со скоростью до 1000 Мбит/с или гигабит в секунду. Этого вполне достаточно для скорости большинства интернет-соединений.
Главная разница между этими проводами заключается в пропускной способности. Кабели CAT6 рассчитаны на рабочие частоты до 250 МГц, а категории 5е только до 100 МГц. Это приводит к тому, что кабель CAT6 может обрабатывать больше данных одновременно. Подумайте об этом как о различиях между двух- и четырехполосным шоссе. На обоих вы можете двигаться с одинаковой скоростью, но 4-полосное шоссе может одновременно выдержать гораздо больший трафик.

Скорость

Поскольку кабели 6 категории работают на частоте более чем в два раза выше, они предлагают скорость до 10GBASE-T или 10-Gigabit Ethernet, а кабели 5 категории только до 1GBASE-T или 1-Gigabit. Ethernet.

Перекрестные помехи

Оба стандарта используют медные провода, чаще всего с 4 витыми парами (8 проводов) на провод, отличие состоит в калибре кабеля, 6 категория использует калибр 23 AWG, а 5е 24 AWG. American Wire Gauge (AWG) является стандартом США на размер проводника, чем больше номер калибра, тем меньше его диаметр и тоньше провод. В прошлом производительность 250 МГц, обеспечиваемая 6 категорией, часто достигалась за счет использования в них нейлоновых шлицев, которые экранировали каждую из витых пар, снижая перекрестные помехи, что увеличивало скорость, но делало кабель жестким. В настоящее время кабели этой категории более гибкие, с использованием других разделителей.

Витая пара категории 6 предполагает более строгие требования к перекрестным помехам, а также системному шуму. Она не только гораздо сильнее снижает помехи на ближайшем конце (NEXT) при передаче в сравнении с CAT5е, но и лучше справляется с возвратными (RL) и вносимыми потерями (IL). В результате получаем меньше шума, меньше ошибок и увеличенную скорость передачи данных.

Максимальная длина

Обе категории предлагают длину до 100 м на сегмент сети. Максимально достижимые скорости никогда не будут достигнуты за пределами этой длины. Это может привести к медленному или неработающему соединению, или даже к его отсутствию. Если требуется преодолеть расстояния более 100 м, сигнал нужно усилить ретрансляторами или переключателями.

При использовании 10GBASE-T возможная длина провода 6 категории уменьшается до 55 м. После этого расстояния скорость падает до 1GBASE-T. Для использования скорости 10GBASE-T на расстоянии до 100 метров, рекомендуется использовать кабель расширенной категории CAT6A.

Визуальные различия

В большинстве случаев категория провода указывается маркировкой на оболочке. Цветовых различий нет, но кабели CAT6 в большинстве случаев толще, чем кабели CAT5e, потому что в них используются медные провода большего сечения.


Выводы

При выборе правильного кабеля необходимо учитывать множество факторов. Какая требуемая скорость сети: 100 Мбит/с, 1000 Мбит/с или 10 Гбит/с? Какое количество пользователей? При большом количестве пользователей частота кабеля (МГц) становится важной. Кабель предназначен для использования в помещении или на улице? Кабель должен быть жестким или гибким? Возможны ли источники помех? И так далее.

Часто утверждают, что не стоит инвестировать в кабели с более высокой производительностью, такие как CAT6, поскольку текущее оборудование в сетевой инфраструктуре не требует скорости 10 Гбит/с. Но со временем оборудование обновляется, обновить оборудование гораздо проще, чем монтировать сеть заново. Разница в цене не так велика, и обычно рекомендуется выбрать более качественный кабель, таким образом подготовив сетевую инфраструктуру и ее производительность к ближайшему будущему.

Если стоит выбор, где купить витую пару разных категорий, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Ethernet-кабели и их категории (Cat-5/e/6/a)

Не все Ethernet-кабели одинаково полезны. Какая между ними разница, и как определить, кабель какой категории нужен? Чтобы понять это, давайте рассмотрим технические и физические различия категорий Ethernet-кабелей.

Ethernet-кабели сгруппированы в последовательно пронумерованные категории (cat), основанные на разных спецификациях. Иногда понятие какой-либо категории уточняется либо дополняется стандартами тестирования (например, 5e, 6a). Категория, к которой принадлежит кабель, определяет, в каких условиях его можно использовать. Производители обязаны придерживаться стандартов, благодаря чему выбор кабеля и вообще работа с ним становится проще для нас.

Каковы различия между категориями и как понять, когда следует использовать неэкранированный, экранированный, скрученный или цельный кабель? Читать до полного просветления.

Технические различия

Различия спецификаций кабелей проявляются не только во внешнем виде кабеля; поэтому давайте взглянем на возможности каждой категории. Ниже приведена таблица стандартов, по которой можно подобрать кабель для вашего случая.

При увеличении номера категории, также увеличивается скорость передачи данных и частота, на которой работает кабель. И это не совпадение, ведь каждая новая категория предъявляет более высокие требования к подавлению перекрестных помех (XT) и эффективности изоляции проводников.

Но данные таблицы – это вовсе не постулаты. Физически возможно использовать кабель Cat-5 для гигабитной скорости, точно так же возможно сделать кабель длиннее 100 метров.

Стандарт не тестировался в конкретно ваших условиях, поэтому результаты могут быть любыми. Верно и обратное, если у ваш кабель категории Cat-6, это вовсе не означает, что у вас будет скорость передачи данных 1 Гигабит/секунду. Сетевое оборудование и розетки, к которым подключен этот кабель, также должно поддерживать такую скорость, а также должны быть соответствующие настройки в драйвере сетевой карты, операционной системе и т.п.

Категория 5 была пересмотрена и в подавляющем числе случаев заменена категорией 5 Enhanced (Cat-5e). Физически в кабеле ничего не изменилось, лишь применен более жесткий стандарт относительно перекрестных помех.

Категория 6 была пересмотрена и стала Augmented Category 6 (Cat-6a), в которой были проведены испытания на частоте 500 МГц (сравните с 250 МГц у Cat-6). Более высокая частота коммуникации устранила перекрестные наводки (AXT), благодаря чему удалось повысить скорость передачи данных до 10 Гбит/с на больших расстояниях.

Физические различия

Итак, какие же физические параметры кабеля помогают устранить помехи и увеличить скорость передачи данных? Все дело в изоляции и том том факте, что проводники кабеля попарно свиты. Свивание проводников было изобретено Грэхемом Беллом в 1881 году, именно он впервые применил эту технику к телефонным проводам, пролегающим вдоль линий электропередач. Он обнаружил, что при свивании кабеля через каждые 3-4 столба, значительно уменьшаются помехи, а дальность передачи сигнала возрастает. Витая пара стала основой для всех Ethernet-кабелей, это позволило сократить влияние внутренних перекрестных помех и перекрестных наводок от внешних источников.

Два главных физических различия между кабелями Cat-5 и Cat-6 – это количество витков витой пары на единицу длины и толщина оплетки.

Длина витка нестандартизирована, но обычно у категории Cat-5(e) 1.5-2 витка на сантиметр, а у категории Cat-6 количество витков больше 2. Внутри одного кабеля, каждая цветная пара также обладает различной длиной витка, основанной на простых числах. Длины витков подобраны таким образом, чтобы два различных витка никогда не совпадали. Количество витков на каждую цветную пару обычно уникально для каждого производителя.

Как можно видеть на картинке выше, на 1 дюйм у каждой цветной пары приходится разное количество витков.

Во многих кабелях категории Cat-6 имеется нейлоновая нить, которая упрощает разделку кабеля и увеличивает прочность кабеля. Хотя нить является необязательной в Cat-5, но некоторые производители все равно добавляют ее. В кабеле Cat-6 нить также необязательна до тех пор, пока кабель проходит тесты стандарта. На картинке выше только кабель Cat-5e содержит нейлоновую нить.

В то время как нейлоновая нить увеличивает прочность кабеля, более толстая оплетка защищает от близких наводок и внешних перекрестных наводок, влияние которых увеличивается с увеличением частоты. На картинке кабель Cat-5e обладает оплеткой, тоньше чем у других, и только лишь у него имеется нейлоновая нить.

Экранированный (STP) или неэкранированный (UTP) кабель

Абсолютно все Ethernet-кабели витые, но производители пошли дальше и для борьбы с помехами применяют экранирование. Неэкранированная витая пара сойдет для прокладки кабеля от стены до компьютера, но при прокладке в зонах с высокими помехами, на улице или внутри стен, крайне желательно воспользоваться экранированным кабелем.

Существует несколько способов экранировать Ethernet-кабель, но обычно делают экран из фольги вокруг каждой пары. Это защищает от взаимных помех между парами внутри кабеля. Некоторые производители дополнительно защищают проводники от внешних перекрестных наводок, добавляя к UTP или STP кабелям внешний экран. Так, на картинке вверху справа изображен Screened STP cable (S/STP).

Цельный или скрученный кабель

Понятие цельного или скрученного кабеля относится к собственно медным проводникам внутри кабеля. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест.

Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Это перевод статьи What Kind of Ethernet (Cat-5/e/6/a) Cable Should I Use? с блога How-To Geek
