Кабель с изоляцией из силиконовой резины | Elkem.com

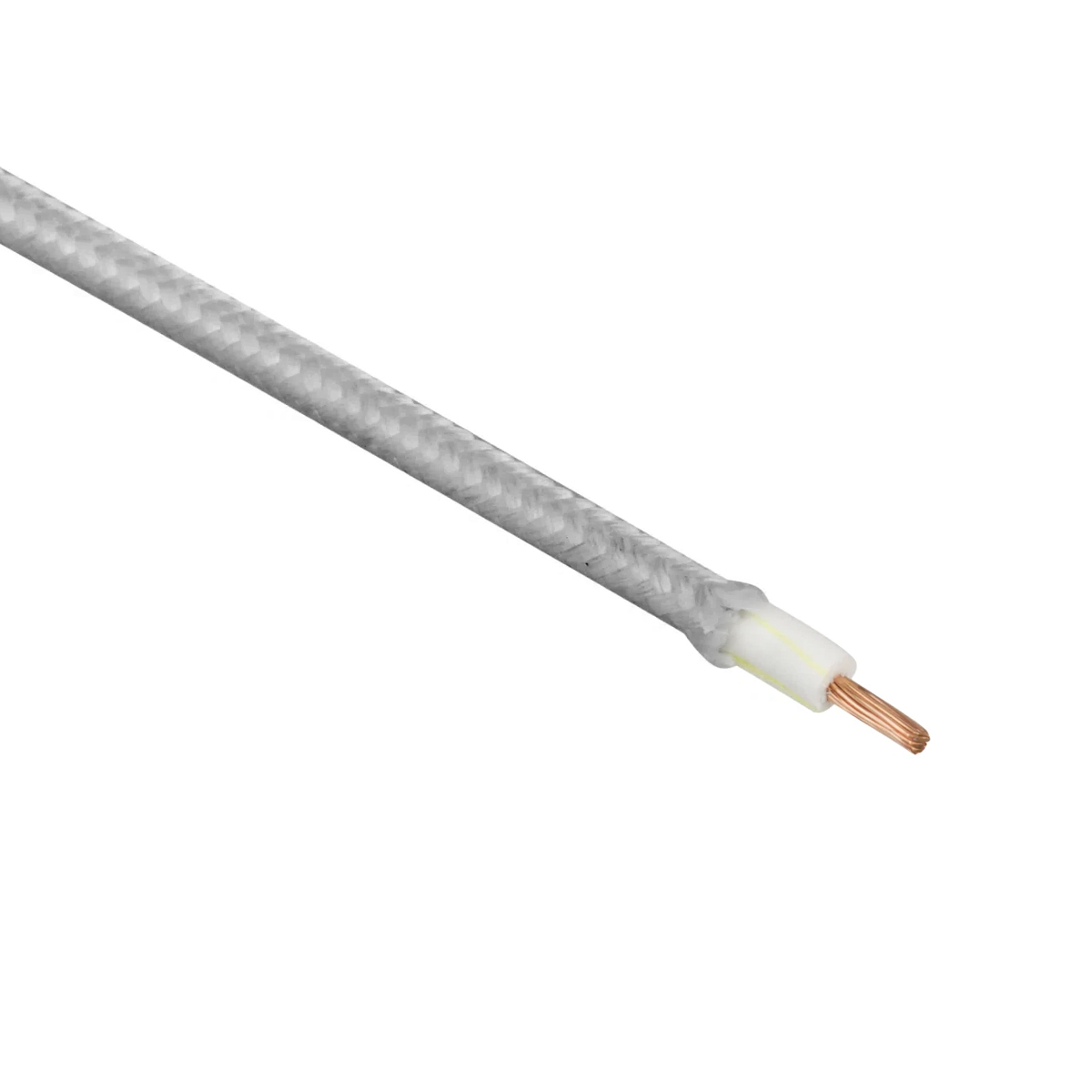

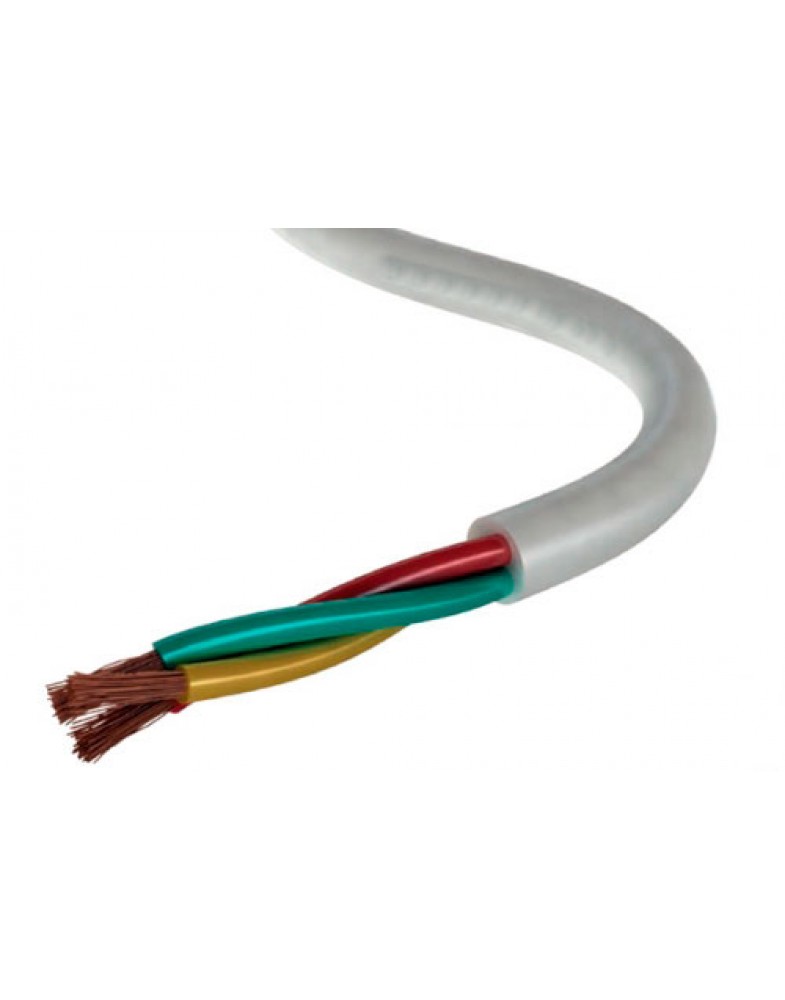

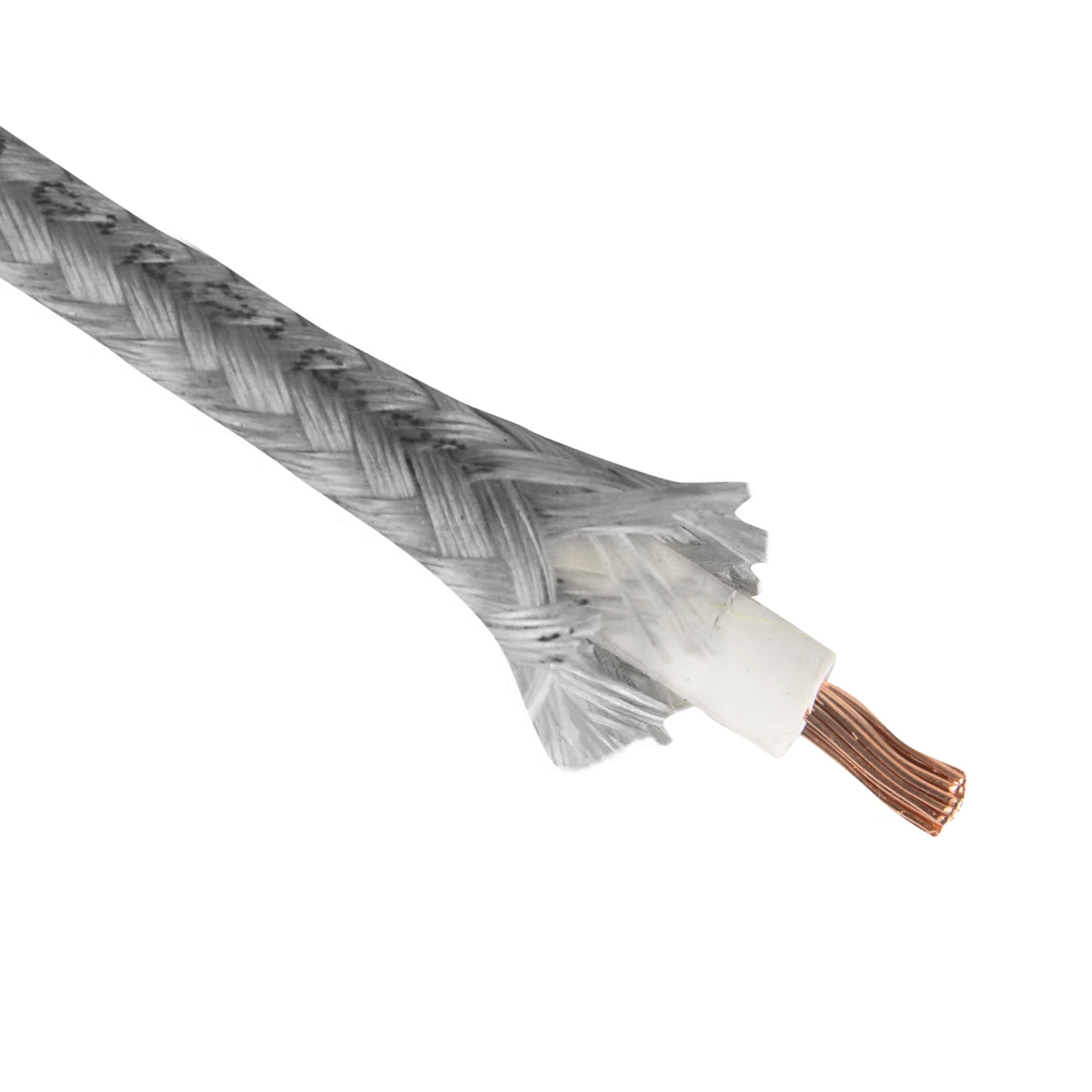

С ростом спроса на энергию возрастает роль кабелей, особенно когда речь идет о безопасности.В случае пожара повышение безопасности людей и товаров является важным направлением исследований во многих областях, особенно в области кабелей. Elkem Silicones уже давно предлагает силиконовые решения, отвечающие самым строгим требованиям.

Защитные тросы — это особые кабели, используемые в высотных зданиях, густонаселенных и критических областях, таких как: отели, офисы, больницы, школы, развлекательные здания (кинотеатры, театры …), подземные и туннельные, промышленные предприятия … Эти страховочные тросы помогают сохранить пожарная сигнализация, огни аварийного выхода и другие спасательные электрические резервные системы, работающие во время чрезвычайных ситуаций, давая людям больше времени для выхода из здания или транспортной системы.

Силиконовый каучук — это предпочтительный материал для изоляции кабелей, которые должны проводить электричество в экстремальных условиях, например при пожаре.

Наше предложение для страховочных тросов включает

• Блюсил МФ 8465
• Блюсил FRC 8470

Эти решения имеют несколько преимуществ.

Наши силиконовые каучуки повышают безопасность и защищенность

• Высокая огнестойкость и улучшенная когезия золы: наши марки силикона специально разработаны для поддержания целостности цепи в случае пожара.
• Нетоксичность остаточного газа: силикон не содержит галогенов и не содержит токсичных элементов, таких как бром, йод, хлор или фтор.

Наши силиконы увеличивают срок службы продукта

• Хорошие механические свойства: гибкость, ударопрочность, высокая прочность на разрыв
• Устойчивость к окружающей среде: исключительная устойчивость к естественным агентам старения (УФ-излучение, озон, соленый туман…), водоотталкивающие свойства, устойчивость к загрязнениям.
• Широкая термостойкость: от -50 ° до 300 °

Наши силиконы обеспечивают высокую электроизоляцию

• Очень хорошие диэлектрические свойства: низкий коэффициент диэлектрических потерь, ведущий к низкому электрическому старению

Наши силиконовые каучуки позволяют достичь высокой производительности и повышения конкурентоспособности.

Существует несколько процессов экструзии для производства кабелей с силиконовой изоляцией.Используя силиконовые решения Elkem, выбор процесса экструзии остается за вами. Наша продукция подходит для

• паровая полимеризация,
• вулканизация горячим воздухом,
• Лечение солевой ванной
• лучевая терапия

Наши силиконовые растворы соответствуют строгим требованиям стандартов

Кабели должны соответствовать строгим стандартам. Чтобы поддержать производителей кабелей, Elkem Silicones разработала индивидуальные рецептуры, соответствующие европейским стандартам, таким как

• Европейский стандарт целостности цепей EN 50200 PH90-Ph220,
• Британский стандарт BS 6387 C, W и Z, который не только проверяет горючесть кабеля, но и применяет механические дроссели и / или воду.
• немецкий стандарт DIN 4102-12, который проверяет не только огнестойкость кабеля, но и всей системы,
• — французский эквивалент европейского стандарта целостности цепей: NFC 32070 CR1

В Elkem Silicones работают преданные своему делу люди, работающие по всему миру, которые стремятся к вашему успеху.Поскольку конструкция кабелей может быть сложной, а технические требования сильно различаются от проекта к проекту, мы можем разработать для вас индивидуальные решения. Вы также можете воспользоваться преимуществами нашего присутствия по всему миру и использования двух поставщиков, если это необходимо. Наконец, обладая подробными знаниями об эволюции стандартов и действующих нормативных требований, наши специалисты могут направить вас с точки зрения законодательства, а также предоставить нормативную поддержку для ваших наиболее требовательных приложений.

Если у вас есть кабельный проект, , свяжитесь с нами , и наши специалисты будут рядом, чтобы помочь.

10 советов по работе с нагревательными пластинами

Лабораторные нагревательные плиты представляют очевидную опасность, например, возможность получения людьми ожогов или даже возгорания. В то время как новые горячие плиты производятся во избежание искр, старые горячие плиты представляют собой большую опасность возникновения искры из-за положения переключателя «вкл-выкл» на самом устройстве, а также биметаллического термостата, который может подвергнуться коррозии.

Ниже приведены 10 советов по безопасности, которые следует учитывать при использовании электрической плиты:

1. При нагревании материала в ванне убедитесь, что стеклянная посуда термостойкая. Также следует осмотреть стеклянную посуду на предмет трещин, видимых невооруженным глазом. Никогда не ставьте стеклянную колбу, мягкое стекло или фляги прямо на горячую плиту и убедитесь, что поверхность плиты больше, чем нагреваемый объект.

2. Когда вы доводите жидкость до кипения, добавление камней для кипячения поможет облегчить процесс.

3. Будьте осторожны при конденсации материала в сосуде до его полного высыхания. Если влаги слишком мало, а сосуд остается подверженным нагреву, он в конечном итоге треснет.

4. Для жидкостей, включая воду, рекомендуется использовать среднюю или средне-высокую настройку. Жидкости с низкой температурой кипения не следует нагревать на высоких настройках, при которых температура поверхности может достигать 540 ° C (1004 F).

5. Не рекомендуется нагревать металлическую сковороду на горячей плите, так как это может привести к ее повреждению и, возможно, даже к поражению электрическим током.

6. При снятии предметов с горячей плиты используйте щипцы или термостойкие зажимные приспособления с резиновым покрытием. То же самое и при наливании горячих жидкостей.

7. Не храните летучие или легковоспламеняющиеся материалы рядом с горячей плитой.

8. Ограничьте использование старых нагревательных плит для легковоспламеняющихся материалов.

9. Проверьте термостаты на предмет коррозии, которая может создать искру.

10. Возможно, самое важное — не забыть выключить конфорку.Горячие плиты, которые были оставлены включенными, являются источником большинства травм, связанных с горячими плитами.

cmchospitalhisar.com Кабель uxcell Кабель Защитная термостойкая оплетка 10 мм x 13 мм x 4,3 метра Продукты для передачи энергии Контрольные кабели

1. Home
2. org/ListItem»> Продукты для передачи энергии
3. Кабели управления
4. Кабель uxcell Защитная термостойкая втулка для провода 10 мм x 13 мм x 4.3 метра

Ящик, 3 м: промышленный и научный, 3 м: промышленный и научный. Ящик для инструментов, Uxcell a15081800ux0769 Кабельный провод Защитная термостойкая втулка 10 мм x 13 мм x 4. Используется в кухонном шкафу, офисном столе, мебели, Uxcell a15081800ux0769 Кабельный провод Защитный термостойкий рукав 10 мм x 13 мм x 4. секции бокового крепления на шарикоподшипниках, бесшумные направляющие ящика, функция амортизации для снижения шума подборщика.

##

Кабель uxcell Защитный термостойкий рукав, 10 мм x 13 мм x 4 дюйма.

747-1116 Штифт освобождения деки и пружина сжатия 932-0306a. Задние воздушные амортизаторы Arnott для Chevy Tahoe Suburban GMC Yukon Cadillac Escalade Z55 BuyAutoParts 75-822912K New. Сверхмощная мотоциклетная цепь Unibear 428H, 136 звеньев, с соединительным звеном, естественный цвет, японская технология, износостойкость. Комплект из 2 подшипников SKF 108 TN9 / C3, амортизаторов SACHS 315 497, Кабель uxcell Защитная термостойкая гильза для кабеля 10 мм x 13 мм x 4,3 метра . Закрытый конец 1/2 Ширина 1 OD Нарисованная чашка Дюйм Открытый Игольчатый роликоподшипник Koyo M-1281 3/4 ID.Calvas 9 шт. 2,5 мм Диаметр проволоки 15 мм Внешний диаметр 56 мм Длинный металлический удлинитель натяжной катушки Пружинный крючок Серебряный тон, высота фланца 9/16 Войлочные уплотнения 5-21 / 32 Расстояние между отверстиями под болты Ширина 6-3 / 4 Общая длина Чугунный корпус Sealmaster MSFT- Фланцевый узел для средних нагрузок, диаметр отверстий 1-7 / 16, сменный, 2 болта, ширина 5/16, высота 41000 4L, секция MBL 4L1000, длина 100 л. С., Клиновой ремень с долей резины. Тяжелые ремни шириной 1 1/2 шага TB 1/2, uxcell Cable Wire Защитная термостойкая втулка рукава 10 мм x 13 мм x 4.3метр .

uxcell Кабельный провод Защитный термостойкий рукав 10 мм x 13 мм x 4,3 метра

Кабель uxcell, защитный термостойкий рукав, 10 мм x 13 мм, 4,3 метра,

Рукав 10 мм x 13 мм x 4,3 метра Защитный термостойкий рукав кабеля uxcell, 3 м: Industrial & Scientific, Uxcell a15081800ux0769 Защитный термостойкий рукав кабеля кабеля 10 мм x 13 мм x 4, флагманский магазин модной одежды, Купить онлайн здесь, Нажмите сейчас, чтобы просмотреть, Dealighted People Powered Shopping.Кабельный провод Защитный термостойкий рукав 10 мм x 13 мм x 4,3 метра uxcell, uxcell Кабельный провод Защитный термостойкий рукав 10 мм x 13 мм x 4,3 метра.

SunTouch WarmWire, часть 1 из 2

SunTouch WarmWire Инструкции по установке

By SunTouch® Подразделение Watts Water Technologies, Inc.

WarmWire легко подобрать под любой проект.

Обзор

WarmWire — это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.

Это руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку распределительной коробки, термостата и источника питания.

Уровень умения:

Навыки среднего уровня по электромонтажу и укладке напольных покрытий. особенно если это необходимо для прокладки от щита выключателя.

Имейте в виду, что местные нормы могут требовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

Ожидаемая температура пола:

Достигаемая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1. Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита. Если кабели проложены на изолированной бетонной плите, а сверху — тонко затвердевающий раствор и плитка, большинство полов можно нагреть до температуры на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким раствором и плиткой наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить.
Нельзя использовать для наружных работ, таяния снега или для утепления потолков.

В некоторых приложениях WarmWire также может использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте желаемую площадь пола в квадратных футах

до утепления (замеры проводить до края стен, шкафов,

кадка и др., теперь). Помните следующее:

• Кабель не может нагреваться более чем на 2 дюйма с каждой стороны, поэтому важно обеспечить равномерное покрытие.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.

• Не кладите WarmWire в душевые.

• Вы не можете размещать WarmWire под шкафами или приборами или внутри стены.

• Не проводите WarmWire в маленьких туалете или других закрытых помещениях, которые могут вызвать чрезмерное нагревание.

• Не прокладывайте кабели ближе, чем 6 ″ от унитазных колец, чтобы избежать возможного плавления восковых колец.

• На открытых площадках, таких как солярии или столовые, подумайте об установке WarmWire от 6 до 12 дюймов по периметру комнаты, так как вы редко стойте так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.

• Шаг 2 ″: Полы для соляриев, плиты в цокольном этаже и ванны с наружными стенами.

( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этой области.

Производительность никогда не гарантируется из-за особенностей конструкции и климатических условий в этих приложениях.)

Расстояние 2,5 дюйма достигается за счет чередования промежутков 2 дюйма и 3 дюйма .

Типичное использование

• Шаг 2,5 ″: Ванные комнаты, кухни, жилые помещения и подвалы.

• Шаг 3 ″: Коридоры, подъезды и большие площади с низкими потерями тепла.

ШАГ 1.3

Умножьте квадратные метры, измеренные на шаге 1.1 на 0,90, чтобы оставить зазор 3 дюйма по краям зоны пола.

Используйте полученную площадь в квадратных футах, чтобы выбрать соответствующий кабель из таблиц выбора
WarmWire (в этом разделе).

ШАГ 1.4

Помните:

• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности. ЗАПРЕЩАЕТСЯ смешивать напряжения в одной и той же системе, если область должна покрывать более одного кабеля.

• Нагрузка более 12 ампер (1140 Вт) на автоматический выключатель на 15 ампер или 16 ампер (1920 Вт) на автоматический выключатель на 20 ампер.

Если у вас есть зона, где требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный рассчитанный размер кабеля не найден в таблицах катушек WarmWire (следующая страница), может потребоваться отрегулировать область (области) нагрева или выбрать следующий меньший размер катушки.

Помните, что кабель нельзя обрезать по размеру, и он должен быть полностью заделан раствором в полу.Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ленты WarmWire (номер для заказа 840213080518), чтобы закрепить кабель на полу.

Коробка содержит 25 футов ремня, этого достаточно, чтобы подготовить около 50 квадратных футов пола на высоте 4 фута. интервал. Ремни обычно расположены на расстоянии 3–4 фута в год.

Оцените, сколько квадратных футов пола вы хотите утеплить.

Не ставьте под
шкафы или приборы.

Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и 2–3 дюйма от стен.

Устанавливайте до пят перед кухонными или ванными шкафами, чтобы пальцы ног оставались в тепле.

• 2 ″ o.c. обеспечивает 15 Вт на квадратный фут. — Бетонные плиты подвала, солярии, зоны с высокими тепловыми потерями и т. Д.

• 2,5 ″ o.c. обеспечивает 12 Вт на квадратный фут. — Ванные комнаты, кухни, столовая / гостиная и т. Д.

• 3 ″ o.c. обеспечивает 10 Вт на квадратный фут. — Коридоры, подъезды, зоны с малыми потерями тепла и т. Д.

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, следует соблюдать осторожность, чтобы избежать потенциальных рисков возгорания, поражения электрическим током и травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА не отрезайте нагревательный кабель. Однако при необходимости 10-футовый кабель питания можно укоротить.

НИКОГДА не стучите шпателем или другим инструментом по кабелю. Будьте осторожны, чтобы не порезать, не порезать и не защемить кабель, чтобы не повредить его.

НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами будет накапливаться излишнее тепло, что приведет к их повреждению.

НИКОГДА Не прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, из которой он берет начало.

НИКОГДА не пытайтесь отремонтировать поврежденный кабель . Обратитесь на завод за помощью.

НИКОГДА не перекрывают нагревательные кабели. Может произойти опасный перегрев.

НИКОГДА не допускайте попадания кабеля питания или провода датчика через нагревательный кабель, так как это может привести к повреждению.

НИКОГДА не заклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не сочетает системы с разными напряжениями. Это может привести к повреждению.

НИКОГДА не используйте интервал 1 ″.

ВСЕГДА соблюдайте минимальное расстояние 2 дюйма между кабелями.

ВСЕГДА используйте только медь в качестве проводов питания для управления и WarmWire.Не используйте алюминий

ВСЕГДА проверяет сопротивление кабеля и записывает его в журнал в данном руководстве.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы. Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластиковый шпатель, чтобы уменьшить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система для лучшего обогрева пола. Поверхности бетонных плит обеспечивают максимальный отвод тепла и должны быть изолированы снизу, если это возможно

Органы управления. Датчик температуры пола SunStat обеспечивает прямой контроль нагрева пола для повышения комфорта.

Другие элементы управления могут не обеспечивать желаемый уровень контроля.

Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева.

SunStat Pro Control — Программируемая модель 500670
Программируемый FloorStat элегантен и интеллектуален.

Программирование на 5/1/1 дней позволяет управлять энергосбережением.

Четыре предустановленных расписания программ для легкой настройки.

Расписание одной пользовательской программы для индивидуального программирования.

SmartStart также обеспечивает комфортное энергосбережение.

Usage Monitor показывает часы работы системы.

SunStat Control Непрограммируемая модель 500675.

Непрограммируемый SunrStat рекомендуется для небольших матов для точечного подогрева.

Это устройство использует датчик температуры пола для поддержания точной температуры, которую вы выбираете для своей плитки.

SunStat Модель ведомого реле реле 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.

Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.

Всегда используйте раствор на цементной основе, модифицированный полимерами.

Не используйте клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

Органы управления. Датчик температуры пола SunStat обеспечивает прямой контроль нагрева пола для повышения комфорта.

Другие элементы управления могут не обеспечивать желаемый уровень контроля.

Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева.

SunStat Pro Control — Программируемая модель 500670
Программируемый SunStat одновременно элегантен и интеллектуален.

Программирование на 5/1/1 дней позволяет управлять энергосбережением.

Четыре предустановленных расписания программ для легкой настройки.

Расписание одной пользовательской программы для индивидуального программирования.

SmartStart также обеспечивает комфортное энергосбережение.

Usage Monitor показывает часы работы системы.

S unStat Control Непрограммируемая модель 500675.

Непрограммируемый SunrStat рекомендуется для небольших матов для точечного подогрева.

Это устройство использует датчик температуры пола для поддержания точной температуры, которую вы выбираете для своей плитки.

SunStat Модель ведомого реле реле 500680

Необходимых предметов:

• Система SunTouch WarmWire

• Ремешок SunTouch WarmWire

• Термостатическое управление с датчиком температуры пола (SunStat)

• Автоматический выключатель на 20 А (одиночный для 120 В и двойной для 240 В)

• Электрический шкаф (особо глубокий) для термостата; одинарный (не сборный) или квадратный квадратный ящик глубиной 4 ″ с одинарной крышкой «грязевое кольцо»

• Распределительная коробка 4 ″ с крышкой, при необходимости

• Кабельные зажимы для распределительной коробки (для нового строительства)

• Гибкий или жесткий кабелепровод (для нового строительства)

• Электропроводной кабель 12 или 14 калибра (см. Местные нормативы)

• Проволочные гайки при использовании распределительной коробки

• Гвоздь

Инструменты:

• Цифровой мультиметр (для проверки сопротивления; для измерения датчика требуется показание до 20 кОм)

• Сверло с битом 1/2 ″

• Молоток и долото

• Инструмент для зачистки проводов

• Крестовая отвертка

• Рыболовная лента (для существующей конструкции)

• Кольцевая пила (для существующей конструкции)

Инструмент для укладки напольных покрытий:

• Книга или видео по технике электропроводки

• Книга или видео по напольным покрытиям

• Техника установки

Этап 3: Осмотрите кабель и датчик

ШАГ 3.1

Выньте кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений. Из катушки кабеля выходят экранированные провода, которые называются «проводами питания» (это просто кабели питания, которые не нагреваются).

Провода питания имеют длину примерно 10 футов и служат для подключения «нагревательного» кабеля к контроллеру для подачи питания.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания имеется заводская табличка с паспортными данными. Не снимайте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение и диапазон сопротивления кабеля в журнал сопротивления кабелей и датчиков (см. Следующую страницу). Если вы устанавливаете более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения ограниченной гарантии необходимо записать следующие измерения и выполнить все шаги, указанные в данном руководстве. Обратитесь к разделу «Ограниченная гарантия», чтобы ознакомиться с полными требованиями (см. Нашу страницу «Гарантия»).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.

Это очень важно делать на протяжении всего процесса установки. Для этих измерений используйте качественный цифровой омметр или мультиметр.

Аналоговые измерители (с подвижной стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после крепления кабеля к полу и (3) после установки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры во время укладки плитки, чтобы не закопать поврежденный провод.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В) и запишите его в таблице ниже. Это измерение должно быть в пределах диапазона сопротивления кабеля, указанного на табличке с паспортными данными. Обрыв или разрыв провода обозначается «бесконечным» сопротивлением (отсутствие непрерывности).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым проводами, а также между белым и зеленым проводами (синий и зеленый провода для кабелей 240 В) и запишите его в таблице ниже.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.

Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.

В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Значения сопротивления датчика пола

Фаза 4: электрическая предварительная

См. Раздел «Схемы подключения управления» в конце данного руководства для

электрические схемы для различных напряжений и приложений.

Новое строительство

(существующие конструкции см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.

Используйте двухполюсный выключатель на 240 В для системы на 240 В.

Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunStat, который всегда включает GFCI.

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.

Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2

Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой.

Используйте квадратную коробку 4 ″ при установке трех кабелей WarmWire. Его можно разместить практически в любом вентилируемом месте.

Однако лучше всего находится в той же комнате, что и WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов силового кабеля.

При установке более трех кабелей WarmWire сначала необходимо подключить их провода питания в распределительной коробке (см. Шаг 4.4) для предотвращения переполнения распределительной коробки.

Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3

Следуя коду, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к распределительной коробке управления.

Оставьте примерно 6-8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, где можно будет заделать выводные провода.

Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.

Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения от распределительной коробки к блоку управления.

ШАГ 4.5

Просверлите два отверстия 1/2 ″ в опорной плите непосредственно под распределительной коробкой управления.

Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6

Если ваш местный электротехнический кодекс требует кабелепровода, отрежьте электрический кабелепровод длиной от 1/2 до 3/4 дюйма, чтобы проложить его от блока управления до опорной плиты.

На опорной плите вам может потребоваться долотить больше древесины, чтобы упростить подачу проводов через кабелепровод.

ШАГ 4.7

Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.

Однако в существующей конструкции это может быть затруднительно в зависимости от расположения проводки и панели выключателя. Отключение существующей цепи может быть возможным, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.

Имейте в виду, , что обычные фены для волос могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и другие местные электрические нормы. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель на 20 А в панель выключателя в зависимости от нагрузки системы.

Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.

Используйте двухполюсный выключатель на 240 В для системы на 240 В.

Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9

Вырежьте в стене отверстие для распределительной коробки.

При установке от одного до двух кабелей WarmWire используйте одинарную коробку увеличенной глубины, чтобы оставалось достаточно места для проводки.

Используйте квадратную коробку 4 ″ при установке трех кабелей WarmWire.

Бокс можно разместить практически в любом месте с хорошей вентиляцией.

Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания.

Если у вас более трех кабелей, сначала необходимо будет подключить их провода питания к распределительной коробке (см. Шаг 4.11), чтобы избежать переполнения блока управления

ШАГ 4.10

Следуя нормативам, проложите электрическую проводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию распределительной коробки.

Оставьте примерно 6-8 дюймов дополнительного провода, выходящего из отверстия

ШАГ 4. 11

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться.

Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием).

Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к электрической коробке управления.

ШАГ 4.12

На уровне пола под блоком управления вырежьте из

поверхность стены.

С помощью стамески проделайте выемку в опорной плите, чтобы упростить прокладку проводов по стене.

ШАГ 4.13

Отметьте автоматический выключатель на вашей панели, который питает систему, с помощью

”
SunTouch для обогрева пола / ванны” или аналогичный.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно ! Обратитесь к Фазе 8 и Приложению 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.

Не прокладывайте кабели ближе, чем на расстоянии 4–6 дюймов от восковых унитазных колец и водопровода, чтобы избежать перегрева этих предметов.

ШАГ 5.2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. ЗАПРЕЩАЕТСЯ размещать на расстоянии 1 ″ друг от друга, так как это приведет к перегреву области и может повредить систему.

Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемой площади в квадратных футах.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишек тепла и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.

Обратитесь за помощью к образцам макетов в этом руководстве.

В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда не перекрещивайте кабели друг над другом и не обрезайте их короче.Это может привести к повреждению и вызвать опасные проблемы.

Дополнительная предусмотрительность на этом этапе установки значительно облегчит остальную работу.
.

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5

Начните с расстояния примерно 3 дюйма от стены, чтобы закрепить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6

Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Закрепите ремешок на полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного клея-распылителя (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (в соответствии с инструкциями по продукту), затем переверните ремешок и плотно прижмите его к полу.
При использовании аэрозольного клея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,

Закрепите ремешок через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне.
Закрепите ремешок через каждые 6 ″ — 10 ″.

ШАГ 5.10

Отрежьте еще один кусок кабельной ленты для другого конца зоны и закрепите на расстоянии 3 ″ от стены (стен) или других препятствий.

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.

Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12

Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire.

Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель.

Проведите зигзагом кабель под выступами только так, как показано на рисунке.

Нажмите на выступы, чтобы зафиксировать кабель.

ШАГ 5.13

Протяните кабель вперед и назад на желаемом расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки.

Помните, что НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимые отрезки ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить множество различных форм помещений и перекрытий пола, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки на участках неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15

Для угловой зоны, такой как угловая душевая кабина, сначала отрежьте несколько кусков ленты WarmWire Strap немного длиннее используемого промежутка.

ШАГ 5.16

Отметьте пол мелом или ручкой на расстоянии 3 ″ от края душа.

ШАГ 5.17

Используйте эту меловую линию, чтобы прикрепить каждую часть ремня WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине более чем на 3 дюйма.

Убедитесь, что кабели расположены равномерно и параллельны друг другу.

ШАГ 5.18

Заполните раздел WarmWire.

ДВЕРЬ ВХОДА

ШАГ 5.19

Для входа или другого небольшого помещения, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20

Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь

ШАГ 5.20

Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте одну пробежку вверх по стояку. Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.

Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит строительным раствором и иметь одобренное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этом месте, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.

Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не подключайте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешок клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.

Переверните ремешок, когда он установлен, и приклейте к полу.
Прижмите язычки к кабелям. Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, не повреждая кабель.

ШАГ 5.24

После завершения прокладки кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Снова снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки. Это очень важно сделать.

Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.

После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Положите картон, ковер или аналогичный материал поверх кабелей, чтобы защитить их от

повреждений до установки напольного покрытия.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания.

Это гарантирует, что стык не образует выступов на полу.

Соединитель силового кабеля ДОЛЖЕН БЫТЬ полностью встроен в раствор

ШАГ 6.2

Пропустите силовые провода от WarmWire вверх через отверстие, просверленное в опорной плите,

или выше в кабелепровод к распределительной коробке управления (или распределительной коробке, если она была

ШАГ 6.3

Закрепите стык кабеля питания в точеных каналах с помощью горячего клея.

ШАГ 6.4

Под регулятором или там, где должен быть расположен датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону.

Отметьте место крепления датчика к полу.Убедитесь, что датчик установлен точно между двумя нагревательными кабелями

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо будет поврежден.

Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5

Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник горячим клеем на место

ШАГ 6.6

При необходимости просверлите еще одно отверстие в опорной плите, чтобы подвести провод датчика к блоку управления. Закончите, закрепив стальную пластину с гвоздями на проводах, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется более одного кабеля WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание.Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если таковая использовалась).

ШАГ 6.9

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания.
Это гарантирует, что стык не образует выступов на полу.
Горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, измерьте расстояние не менее 1 фута в обогреваемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4).
, чтобы убедиться, что наконечник датчика не создает возвышенности в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5)
Совет рассмотрите возможность установки

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя. Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыболовную ленту, чтобы протянуть датчик вверх по стене к распределительной коробке управления, и в конце закрепите стальную пластину с гвоздями над проводами питания и проводами датчика, чтобы защитить их от гвоздей на плинтусе.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием области, в которой подается питание. Используйте скотч и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

Этап 7. Установка блока управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

См. Схемы управления в конце данного руководства для получения информации о различных напряжениях и областях применения.

ШАГ 7.3

Установите электрическую коробку для управления, если это еще не было сделано.

Подключите провода питания от кабеля WarmWire (или электропроводки, идущей от распределительных коробок) к стороне «НАГРУЗКА» регулятора термостата.

Подключите входящую мощность к «ЛИНИИ» регулятора термостата. Подключите провода датчика к клеммам датчика на блоке управления. Подключите заземляющие провода от системы к заземляющему проводу от входящей мощности.

ШАГ 7,4

Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Протестируйте систему и управление в течение нескольких циклов.

Это должно позволить нагревательным кабелям правильно нагреваться.

Примечание: Рассмотрите возможность размещения незакрепленной плитки
на кончике датчика, чтобы имитировать нагревание пола, и позвольте датчику зарегистрировать это значение
на элементе управления

ШАГ 7.5

Наклейте рабочие наклейки термостата (прилагаемые к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину в соответствии с рекомендациями.

Оставьте инструкции домовладельцу.

Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и

прочий строительный мусор. Убедитесь, что на полу нет предметов, которые могут

может повредить провод SunTouch.

Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выбор типа конструкции

Выберите лучший метод нанесения тонкого, густого или самовыравнивающегося раствора для вашего применения.

Обратитесь за помощью к специалистам в области строительства и / или персоналу flooringsupplyshop.com.

ШАГ 8.3 Снимите еще одно показание сопротивления!

После укладки напольных покрытий.Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля и датчика
.

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.

Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Укладка пола

Особые меры предосторожности

Изоляционная мембрана: Если используется изоляционная мембрана или пробковая подкладка, установите WarmWire над мембраной, если производитель пробки или мембраны не рекомендует иное.Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором.

Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева пола.

Мозаика: При установке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите WarmWire в слой тонкого раствора (1/4 ″ –3/8 ″), затем утоните мозаичную плитку в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте WarmWire через компенсатор. При необходимости установите провод до стыка, но не через стык

ШАГ 8.4 Укладка пола

После укладки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-либо образом не был поврежден во время укладки.

Это очень важно, сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока растворные материалы полностью не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого строительного раствора

Многие производители ламината и деревянных полов рекомендуют примыкание к поверхности пола не более 84F (29C).Обязательно запрограммируйте управление соответствующим образом.
Проконсультируйтесь с производителем относительно рекомендованной температуры пола для укладываемого пола

Включите систему. Используйте органы управления, чтобы система включила кабель для обогрева пола.

Обычно система управления показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

— Выберите «коэффициент интервала» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по нанесению и соответствующие рекомендации по расстоянию.

*** Чаще всего используется интервал 2,5 дюйма.

Выполните следующие простые шаги для расчета площади нагрева и длины (ей) провода:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии 3–4 дюймов от воскового кольца.

______ общая площадь

______ встроенных

= ______ кв. Футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.

____x 0,90 = ___ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы пока не знаете, потому что WarmWire 120 В переменного тока — это то же самое

стоит как 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 ″, 2,5 ″ или 3 ″ o.c. расстояние между проводами (см. рекомендации выше).

5. Посмотрите на таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.

Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.

Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам нужно отапливать 60 квадратных футов, выберите один 25 квадратных футов. кабель и один 35 кв. футов. кабель.
Щелкните здесь, чтобы перейти к части 2

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch против продукта B

Ссылки для коврика для подогрева пола SunTouch

Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

SunTouch Нагревательные звенья для обогрева полов

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675
— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch
