Силовые кабели. Виды и структура. Характеристики и маркировки —

1.Перейти до: a b c d Точно, по определению

В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (kcmil), где 1 kcmil = 0,5067 мм 2 . Следующий размер проволоки больше 4/0 имеет поперечное сечение 250 тыс. Мил. круговых милов — это площадь проволоки диаметром один мил. Один миллион круговых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM .

Многожильный провод AWG, размеры

Калибры

AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.

При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода обозначаются тремя цифрами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG.

Кабели питания

| ShowMeCables.com

Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. В одних только Соединенных Штатах существует более десятка типов, которые обычно используются. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два имени. В США существует два основных стандарта для силовых кабелей:

NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

Типы разъемов IEC включают:

  • C5 / C6
  • C7 / C8
  • C13 / C14
  • C15 / C16
  • C19 / C20

NEMA

Многие кабели содержат разъемы NEMA 1-15 , 5-15 или 5-20 для подключения к розетке. 1-15 — это старый незаземленный разъем с двумя металлическими штырями.На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналогов, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

МЭК Кабели

IEC используются для устройств, предназначенных для международного использования. Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «штекер» и «гнездо». Например, C5 — это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число — мужской стороной.

C5 / C6

C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса.Чаще всего они встречаются в блоках питания портативных компьютеров.

C7 / C8

C7 / C8 имеет форму цифры 8 и часто встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединяются с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания соответствовал вашему устройству.

C13 / C14

C13 / C14 также называют универсальным шнуром питания, это текущий стандарт для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

C15 / C16

C15 / C16 похож на C13 / C14, но с выемкой над контактом для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

C19 / 20

C19 / C20 — это следующий шаг вперед по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

Сверху: C5 (слева), C7 неполяризованный (посередине) и C7 поляризованный (справа)

Внизу: C13 (слева), C15 (в центре) и C19 (справа)

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Электрические кабели Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

  • Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
  • Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
  • Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
  • Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по их применению

Кабели низковольтные
Кабели для электрощитов

Гибкие кабели для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Энергокабели для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели бронированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Тросы резиновые

Использование сверхгибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели

в стационарных промышленных установках, а также в мобильной службе . Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , инсталляций всех видов в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения
RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

Электрический кабель состоит из:
  • Электрический проводник: , который направляет поток электроэнергии
  • Изоляция: покрывает и сдерживает электрический ток в проводнике.
  • Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
  • Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

  • Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
  • Алюминиевые электрические проводники: в некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
  • Медные электрические проводники: наиболее часто используемый материал.
  • Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
  • Одножильный кабель: одножильный кабель.
  • Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока. Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

  • ПВХ: Поливинилхлорид
  • Z1: Полиолефины
  • PE : линейный полиэтилен
  • УЕ: Полиуретан
2. Термореактивная изоляция

Наиболее распространены:

  • EPR: Этилен пропилен
  • XLPE : сшитый полиэтилен
  • EVA : Этилвинилацетат
  • SI : Силикон
  • PCP: Неопрен
  • SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

  • Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
  • Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции
номенклатура Тип кабеля
R Сшитый полиэтилен (XLPE)
х Сшитый полиэтилен (XLPE)
Z1 Безгалогенный термопластичный полиолефин
Z Термореактивный эластомер без галогенов
В Поливинилхлорид (ПВХ)
S Безгалогеновый термореактивный силиконовый компаунд
D Этилен-пропиленовый эластомер (EPR)
Обозначение экрана, внутренняя облицовка, якорь сиденья
номенклатура Тип кабеля
C3 Экран из медной проволоки, спирально расположенный
C4 Экран медный в виде оплетки на собранные изолированные жилы.
В Поливинилхлорид (ПВХ)
Z1 Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони
номенклатура Тип кабеля
Ф Стальная обвязка по спирали.
FA Алюминиевая лента по спирали
FA3 Продольно гофрированная алюминиевая лента
M Заводная головка из стальной проволоки
MA Заводная головка из алюминиевой проволоки
Обозначение наружной оболочки
номенклатура Тип кабеля
В Поливинилхлорид (ПВХ)
Z1 Безгалогенный термопластичный полиолефин
Z Термореактивный эластомер без галогенов
N Вулканизированный хлорированный полимер
Обозначение проводника
номенклатура Тип кабеля
К Гибкая медь (класс 5) для стационарных установок
Ф Гибкий медный кабель (класс 5) для мобильной связи
D Гибкий для кабелей сварочного аппарата. Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL AL Если проводник сделан из алюминия, отображается (AL).
Номинальная площадь
Номинальный напряжение
0,6 / 1 кВ Номинальное напряжение 1000 В
Расшифровка количества жил
номенклатура Тип кабеля
нГс Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS Количество и сечение жил, мм2, без жилы Желтый / Зеленый
Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

  • UNE 21123
  • МЭК 60502
  • UNE 21150
Дополнительные данные
номенклатура Тип кабеля
CE CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе. Эта маркировка может быть на продукте или на упаковке.
Дата производства Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

  • В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
  • В европейском размере (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Размеры электрического кабеля

Сечение в мм2 (AWG) ТОК ПОТРЕБЛЕНИЯ Б / У
25 мм2 4 Очень высокий Центральное кондиционирование и промышленное оборудование..
16 мм2 6 Высокий воздух Кондиционеры, электроплиты и подключения к электросети.
10 мм2 8 Средне-высокий Холодильники и сушилки.
6 мм2 10 Средний Микроволновая печь и блендеры
4 мм2 12 Средний Освещение
2.5 мм2 14 Менее Лампы
1,5 мм2 16 Очень низкий Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

  • Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
  • Фазовый провод : черный, серый или коричневый.
  • Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности спутать их с системой заземления.

Что такое кабель питания? Типы силовых кабелей

Силовой кабель — это электрический кабель, который состоит из одного или нескольких проводов, скрепленных общей оболочкой.

Узел используется для передачи электроэнергии либо внутри земли, либо наверху, либо на открытом воздухе.

Кабель питания

Типы кабелей

Тип кабеля в основном определяется в зависимости от уровня напряжения, для которого он изготовлен, и материала, используемого для изоляции, такого как бумага, хлопок, резина и т. Д.

Один из способов классификации силовых кабелей по уровням напряжения —

.
  1. Кабели низкого напряжения (кабели LT)
  2. Кабели высокого напряжения (кабели HT)
Кабели низкого напряжения

Кабели низкого напряжения используются для уровней напряжения до 1 кВ.

Электростатические напряжения в кабеле LT не опасны, поэтому для этого кабеля не используется особая конструкция.

В этих LT-кабелях бумага используется в качестве изоляции. Иногда также используется смола, которая улучшает вязкость и помогает предотвратить дренаж.

Найдите ниже поперечное сечение одножильного кабеля LT. Он состоит из круглой жилы из многожильного медного или алюминиевого проводника.

Жилет изолирован пропитанной бумагой.Поверх бумажной изоляции предусмотрена свинцовая защитная оболочка.

Затем армированная прочность обеспечивается и, наконец, снова покрывается слоем волокнистого компаундированного материала.

Кабели среднего и высокого напряжения

Для напряжений до 66 кВ используются трехжильные кабели, которые являются многожильными.

1. Кабели ВТ до уровня 11 кВ ленточного типа.

2. Кабели сверхнапряжения (СТ) для уровней 22 кВ и 33 кВ, являющиеся экранированными кабелями.

3. Кабели сверхвысокого напряжения (EHT) для уровней напряжения от 33 кВ до 66 кВ, которые представляют собой напорные кабели.

Конструктивные особенности кабелей HT

Кабели с ремнем

Эти кабели используются для уровней напряжения до 11 кВ. Ядра не имеют круглой формы.

Жилы изолированы друг от друга пропитанной бумагой. Три сердечника сгруппированы, скреплены и перевязаны бумажной лентой.

Промежутки заполнены волокнистым материалом, относящимся к джуту.Ремень покрыт свинцовой оболочкой, которая защищает кабель от проникновения влаги, а также придает механическую прочность.

Свинцовая оболочка окончательно покрыта джутоподобным волокнистым композитным материалом.

Супер-натяжные кабели

Эти кабели используются для уровней напряжения 22 кВ и 33 кВ. Два типа экранированных кабелей:

  1. Кабели типа Н.
  2. Кабели типа SL.
Кабели типа H

В этом типе кабеля не используется бумажная лента.Каждый проводник в этом кабеле изолирован бумагой, покрытой металлическим экраном, который обычно представляет собой алюминиевую фольгу.

Кабели S.L

Название S.L означает кабели с раздельным свинцовым экраном.

В этом кабеле каждая жила изолирована пропитанной бумагой, а затем каждая покрыта отдельной защитной свинцовой оболочкой. Затем идет хлопковая лента, покрывающая все три жилы вместе с использованием надлежащего наполнителя.

Разница между типом H и S.Кабель типа L состоит в том, что в типе S.L отсутствует общая свинцовая оболочка, покрывающая все три жилы, в то время как каждая жила снабжена отдельной свинцовой оболочкой. Это позволяет сгибать кабели в соответствии с требованиями.

В кабелях сплошного типа не предусмотрено отдельное устройство для предотвращения образования пустот и повышения диэлектрической прочности. Следовательно, эти кабели используются с максимальной мощностью до 66 кВ.

Кабели сверхвысокого напряжения предназначены для напряжений от 132 кВ до 275 кВ.

Кабели маслонаполненные

Кабель состоит из концентрически скрученного проводника, построенного вокруг полого цилиндрического стального спирального сердечника. Эта полая сердцевина в проводнике действует как канал для масла.

Масляный канал заполняется на заводе, и давление в масле поддерживается путем подсоединения масляного канала к резервуарам, которые расположены на соответствующем расстоянии вдоль пути кабеля.

При нагревании кабеля масло расширяется, но расширенное масло собирается в резервуаре.Когда кабель охлаждается, из резервуара подается дополнительное масло для поддержания давления масла.

Так как масляный канал находится внутри проводника кабеля, он называется одножильным каналом, заполненным маслом. Кабель аналогичен кабелю сплошного типа.

Маслонаполненные кабели бывают трех типов:

  • Однопроводниковый канал
  • Одножильный канал-оболочка
  • Три канала заполнителя сердечника.
Газонаполненные кабели

Кабель треугольной формы вставлен в стальную трубу.Труба заполнена азотом под давлением от 12 до 15 атмосфер.

Из-за такого высокого давления возникает радиальное сжатие, благодаря которому ионизация полностью устраняется.

Рабочие коэффициенты мощности у таких кабелей также высоки.

Источник: Энергетические системы, Р.К. Раджпут.

Автор: Р. Джаган Мохан Рао

Читать дальше:

The Ultimate Custom Guide -Cloom

Силовые кабели — это группа жил.Он может быть закреплен как подземный провод, установлен в здании, открыт или проложен над головой. Шнур питания является частью электрической системы.
Какой там шнур питания? Какие факторы влияют на качество? Как правильно выбрать шнур питания?
На рынке представлены шнуры питания различных типов. Выбранный вами шнур питания и цель использования зависят от многих факторов. Наиболее важным фактором являются технические характеристики шнура питания. Включите эту деталь в нашу статью.
Хотите узнать о наших услугах по настройке силового кабеля? Щелкните здесь.
В этом руководстве вы узнаете все о шнуре питания. Давайте начнем.

ГЛАВА 1: Что такое кабель питания
1.1 Определение кабеля питания

Кабель питания может быть определен следующим образом:

Соединения шнура питания, также известные как вилка, разъем или шнур, представляют собой один или несколько проводов, покрытых пластиковой оболочкой, которая позволяет передавать данные или питание между устройствами.

На рисунке ниже показан пример того, как выглядит шнур питания для монитора или компьютера.Шнур питания — это пример нескольких сотен кабелей, которые можно найти внутри компьютеров и вокруг них.

Компьютер имеет два основных типа кабелей: кабель питания и кабель для передачи данных. Кабель для передачи данных передает данные и информацию между устройствами.

Например, VGI, HDMI и DVI — это кабели для передачи данных, которые подключают ваш компьютер к монитору, а также обеспечивают визуальное отображение на вашем мониторе. Другими примерами кабелей для передачи данных являются кабели SATA, USB, CAT5, EIDE / IDE.

С другой стороны, силовой кабель — это любой кабель, который передает электричество или питает устройство.Ярким примером является шнур питания, соединяющий кабель в стиле Molex на компьютере с вашим компьютером.

Ниже вы найдете список распространенных типов кабелей для электроники и компьютеров, а также устройств, которые используют эти кабели.

1.2 Типы силовых кабелей
    Кабель
  • AT — Используется с клавиатурами ранних поколений.
  • Кабель ATA — используется с дисководами и жесткими дисками.
  • Кабель CAT5 — используется с сетевыми картами.
  • Коаксиальный кабель — используется с проекторами и телевизором.
  • Композитный (RCA) кабель — также используется с проекторами, телевизионными службами и консолями.
  • Кабель DisplayPort — используется с мониторами и компьютером.
  • Кабель DVI — используется с проекторами, мониторами и другими устройствами отображения.
  • Кабель e-SATA — Используется с внешними жесткими дисками
  • Кабель Firewire (IEEE-1394) — Используется с внешними жесткими дисками и цифровыми камерами.
  • Кабель HDMI — используется с проекторами, мониторами, проигрывателями Blu-ray / DVD и другими устройствами отображения.
  • MIDI-кабель — предназначен для музыкальных клавишных и другого оборудования.
  • Кабель с мини-штекером — предназначен для микрофонов, наушников и динамиков.
  • Кабель питания Molex — предназначен для использования внутри компьютера.
  • Кабель IDE / EIDE — предназначен для дисководов и жестких дисков.
  • Параллельный кабель — для принтеров.
  • Кабель PS / 2 — для мышей и клавиатур.
  • Кабель S-Video — предназначен для цифровых фотоаппаратов, проекторов и других устройств отображения.
  • Кабель S / PDIF — предназначен для объемного звука и DVD.
  • Кабель SATA — предназначен для дисководов и жестких дисков.
  • Кабель SCSI
  • — предназначен для ленточных накопителей, дисководов и жестких дисков.
  • Последовательный кабель (RS-232) — используется с модемом и мышью.
  • Кабель Thunderbolt — используется с устройствами и дисплеями Apply.
  • USB — используется с мышью, MP3-плеерами, клавиатурой, принтером и другими устройствами.
  • Кабель VGA / SVGA — используется с проекторами и мониторами.

Силовой кабель, также известный как электрический кабель, используется для передачи электроэнергии или мощности.Кабель питания обеспечивает соединение и передает энергию на электростанции, электрические устройства, телефоны, телевизоры и проводные компьютерные сети.

Кабели питания

доступны во многих типах, и они различаются по размеру, конфигурации и характеристикам.

1.3 Какие компоненты силовых кабелей?

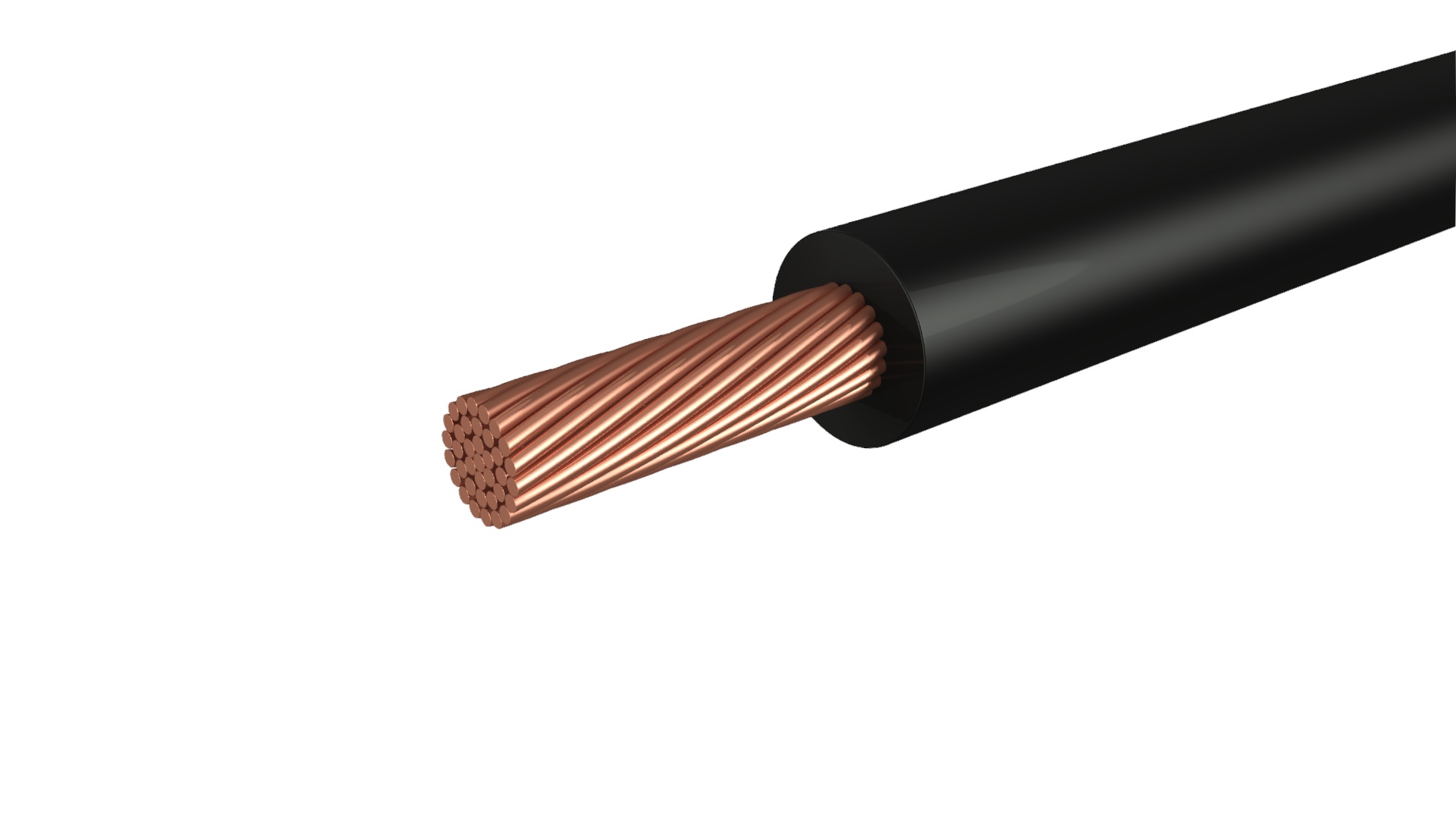

Все силовые кабели состоят из двух или более проводящих проводов и внешней защитной оболочки. От кабелей малой мощности до кабелей средней мощности и высокой мощности, которые передают высокое напряжение, набор токопроводящих частей внутри внешней защитной оболочки может быть индивидуально обернут изолирующей оболочкой.Силовые проводники в основном изготовлены из меди, а внешняя защитная оболочка — из синтетических полимеров.

Кабели питания

бывают разных материалов, размеров и типов, причем каждый тип кабеля питания адаптирован к его использованию. Силовые кабели в промышленности иногда называют большими одиночными изолированными проводниками.

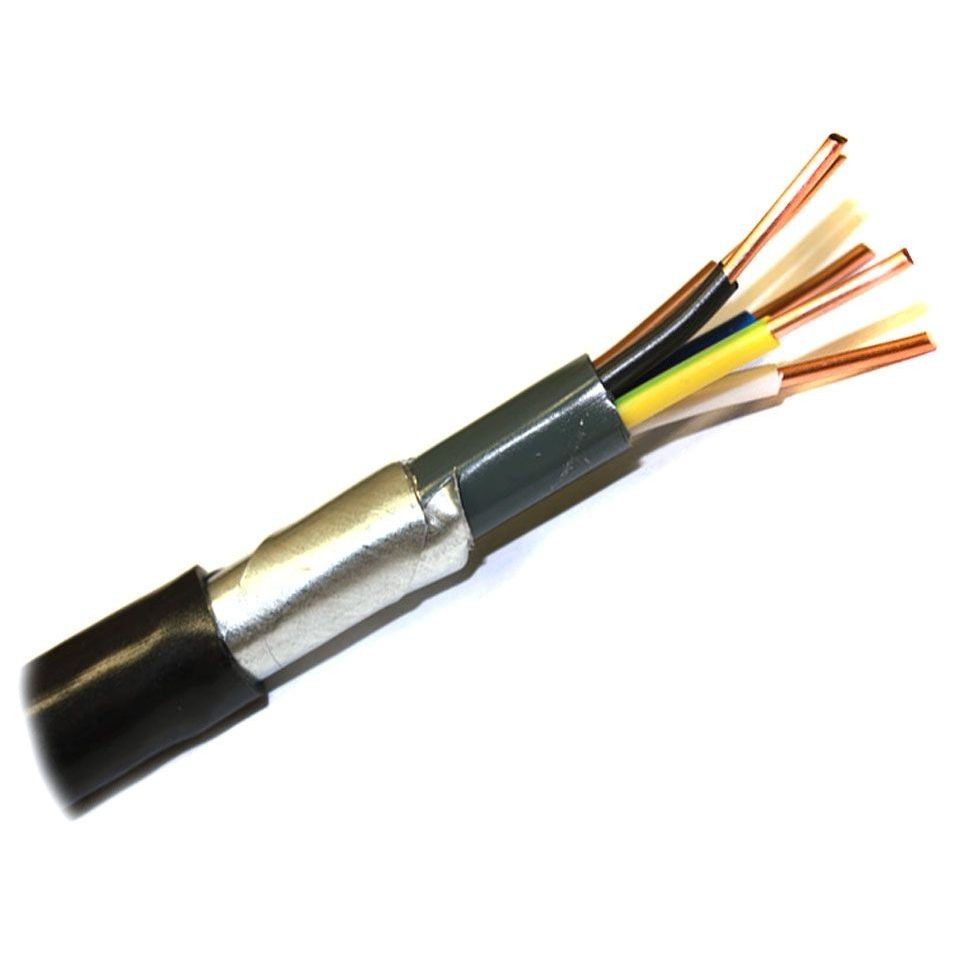

Кабель питания состоит из трех необходимых компонентов:
  • Проводники,
  • Изоляция,
  • Защитная оболочка.

Состав каждого типа кабеля зависит от его использования и области применения.

Три основных фактора определяют конструкцию силового кабеля, а также используемые материалы:
  • Рабочее напряжение — определяет толщину изоляции;
  • Ток — допустимая нагрузка — определяет размер поперечного сечения жил кабеля;
  • Условия окружающей среды, такие как солнечный свет или химическое воздействие, вода, механическое воздействие и вода, которые определяют форму и то, что составляет внешнюю оболочку кабеля.

Кабели, которые должны быть закопаны в землю или установлены на открытом воздухе, могут включать металлическую броню, которая состоит из проводов, расположенных по спирали вокруг кабеля, или гофрированной ленты, спроектированной вокруг него. Хотя металлическая броня сделана из алюминия или стали и установлена ​​в земле, она не рассчитана на то, чтобы выдерживать токовую нагрузку во время нормальной работы.

Силовые кабели

используют алюминиевые проводники или многожильные медные кабели, а в небольших силовых кабелях используются одножильные проводники.Кроме того, силовой кабель может иметь неизолированный провод, который служит контактом для заземления или нейтралью цепи.

Общий набор соединенных между собой токопроводящих частей в силовом кабеле может быть плоским или круглым. К набору токопроводящих частей могут быть добавлены нити из непроводящих наполнителей, чтобы позволить ему принять и сохранить свою структуру.

Кабели индивидуального назначения, используемые для вертикального или надземного использования, могут поставляться с дополнительными элементами, такими как кевлар или сталь, для обеспечения структурной поддержки.
Кроме того, некоторые силовые кабели, предназначенные для использования на открытом воздухе, могут не иметь общей оболочки, т. Е. Проводники остаются открытыми. Другие силовые трости могут поставляться с металлической или пластиковой оболочкой, которая удерживает и закрывает проводники.

Материалы, используемые для изготовления оболочки кабеля, выбираются на основе их устойчивости к маслам, воде, подземным условиям, солнечному свету, ударам, высоким температурам и химическим парам.

Силовой кабель, предназначенный для использования в ядерной промышленности, может иметь особые характеристики, которые позволяют ему обеспечивать стойкость к ионизирующему излучению.Материалы силового кабеля могут быть спроектированы так, чтобы при горении не образовывались большие легкие дыма.
Силовые кабели, предназначенные для непосредственного размещения в земле или под землей, часто имеют металлическую, пластмассовую или свинцовую оболочку и могут потребовать прокладки, особенно под землей. Если кабели должны быть открыты и подвержены механическим повреждениям, они должны быть защищены проволочной броней или гибкой стальной лентой, а затем покрыты водонепроницаемой оболочкой.

Коаксиальный кабель

Типичный коаксиальный силовой кабель имеет сердечник, покрытый медью и окруженный диэлектрическим изолятором.Изолирующий слой окружен переплетенным экраном из меди, который, наконец, заключен в крайнее пластиковое покрытие. Коаксиальные силовые кабели различаются по стоимости, мощности, производительности, размеру и гибкости.

Коаксиальные силовые кабели используются для подключения домашнего видео и аудио оборудования, компонентов локальной сети и телевизионных сетей. Коаксиальные силовые кабели доступны в различных типах, таких как излучающий кабель, жесткие, двухосные, полужесткие, RG / 6 и двухосные силовые кабели.

Ленточный кабель

Ленточный силовой кабель, также известный как плоский сдвоенный кабель или многопроволочный плоский электрический кабель, состоит из нескольких изолированных проводов, идущих параллельно друг другу. Состав параллельной проводки в этом кабеле позволяет одновременно передавать различные сигналы данных.

Согласно «Основы оптической связи», типичный ленточный кабель питания состоит из 4–12 проводов и в основном используется для соединения двух сетевых устройств.Кроме того, ленточный кабель питания соединяет материнскую плату компьютера с другим центральным процессором компьютера.

Кабель витой пары

Силовой кабель витая пара состоит из пар изолированных медных проводов с цветовой кодировкой, переплетенных между собой. Диаметр каждого медного провода варьируется от 0,4 до 0,8 мм, а количество пар изолированных медных проводов варьируется в разных типах силовых кабелей с витой парой.

Число пар изолированных медных проводов в красителе кабеля витой пары ограничивает удельное сопротивление кабеля, то есть силовой кабель витой пары с большим количеством пар будет иметь высокую устойчивость к перекрестным помехам и внешним шумам.Силовые кабели на основе витой пары недороги, гибки и просты в установке. Силовые кабели на витой паре используются для подключения локальных сетей и телефонных кабелей.

Экранированный кабель

Экранированный силовой кабель состоит из одного или нескольких изолированных проводов, которые вместе заключены в алюминиевую майларовую фольгу или экранирующую оплетку.

Экранирование защищает кабель от помех питания и внешнего радио, тем самым обеспечивая эффективную передачу сигнала.Силовые кабели, несущие высокое напряжение, обычно экранированы.

ГЛАВА 2: Кабель питания Типы
2.1 Кабель питания SATA

SATA — это сокращенная форма Serial ATA, аббревиатуры Serial Advanced Technology Attachment. SATA соответствует стандарту IDE, впервые появился на рынке в 2001 году и используется для подключения таких устройств, как жесткие диски и оптические приводы, к материнской плате.

Термин SATA относится к типам соединений и кабелей питания, соответствующих стандарту IDE. До появления SATA в 2001 году PATA (Parallel ATA) был рекомендуемым стандартом IDE для подключения устройств хранения к компьютеру.

Однако сейчас SATA является отличной заменой PATA и выступает в качестве стандарта IDE для подключения устройств хранения в сети. Силовые кабели SATA быстрее и удобнее, чем аналог PATA, поскольку они быстрее передают данные на компьютер и с него.

Обратите внимание, что PATA иногда называют IDE, и если вы увидите, что SATA используется в отличие от IDE, это означает, что обсуждаются кабели питания параллельного ATA или Serial ATA.

2.1.1 SATA и PATA

По сравнению с PATA, Serial ATA также отличается низкой стоимостью кабеля и возможностью горячей замены устройств. «Горячая замена» устройств означает замену оборудования без отключения всей системы. PATA не дает возможности горячей замены, так как вам придется выключить всю систему, чтобы заменить жесткий диск.

Теперь важно отметить, что, хотя кабель питания SATA обеспечивает возможность горячей замены, устройство использует его так же, как и операционная система. Силовые кабели SATA меньше по размеру по сравнению с толстыми ленточными силовыми кабелями PATA. Это показывает, что кабель питания SATA не занимает много места и его можно перевязать, когда и при необходимости.

Благодаря более тонкой конструкции кабеля питания SATA воздух может лучше циркулировать внутри корпуса компьютера. Что касается скорости передачи, скорость передачи SATA намного выше, чем скорость передачи PATA. Максимальная скорость передачи с кабелем питания PATA составляет не более 133 МБ / с, тогда как скорость передачи данных SATA начинается от 187,5 МБ / с до 1969 МБ / с.

Длина кабеля питания PATA составляет около 18 дюймов (1,5 фута). Длина кабеля SATA составляет 1 м (3,3 фута).

Однако кабель питания SATA может одновременно подключать только одно устройство, в отличие от кабеля питания PATA, который может одновременно подключать два устройства. Кроме того, операционные системы некоторых Windows, например Windows 95 и 98, не поддерживают кабели питания SATA.

К счастью, эти окна устарели. Поэтому это не вызывает особого беспокойства.

Обратной стороной кабеля питания SATA является то, что иногда требуется, чтобы к компьютеру был подключен конкретный драйвер устройства, прежде чем компьютер сможет начать чтение и отправку данных по сети.

2.1.2 Характеристики силовых кабелей SATA Кабели питания

SATA длинные, называются 7-контактными кабелями питания. Один конец кабеля питания SATA входит в порт с надписью SATA на материнской плате, а другой конец — в заднюю часть устройства хранения, такого как жесткий диск SATA.

Внешние жесткие диски с подключением SATA также могут использоваться вместе с кабелями питания SATA. Связь силовых кабелей SATA с внешними жесткими дисками называется eSATA.Внешний жесткий диск подключается к порту подключения eSATA за компьютером; порт подключения eSATA находится рядом с другими портами подключения монитора, USB и сетевого кабеля.

Машина устанавливает такое же внутреннее соединение SATA с материнской платой, как и жесткий диск, закрепленный в корпусе. Как и внутренние диски SATA, eSATA также обеспечивает возможность горячей замены.

2.2 кабель питания монитора

Кабель питания монитора используется для установления соединения между компьютером и монитором для отображения выходных данных сети.Это соединение между компьютером и монитором может быть аналоговым или цифровым. Большинство ноутбуков, компьютеров и других портативных устройств поставляются со встроенным оборудованием и разъемом для монитора, который позволяет устанавливать кабель питания монитора.

Для вывода изображения необходимо соединение между компьютером и монитором с помощью кабеля питания монитора. Вот несколько распространенных типов кабелей питания монитора:

Цифровой визуальный интерфейс (DVI)

Видеомассив (VGA)

Мультимедийный интерфейс высокой четкости (HDMI)

DisplayPort

Кабель питания VGA используется для подключения аналогового монитора ПК к ноутбуку или ПК.Кабель питания VGA использует разъем HD15 для подключения монитора и компьютера. Массив видеографики обычно используется для создания аналоговых сигналов, тогда как другие типы кабелей питания монитора используются для создания цифровых сигналов.

2.3 Кабели питания жесткого диска

Существуют разные типы жестких дисков, и для каждого типа требуются разные кабели питания. Чтобы установить соединение между жестким диском и компьютером, очень важно иметь идеальный кабель жесткого диска и подключать провода к соответствующему порту.

Кабели питания жесткого диска бывают трех типов — IDE / PATA, SATA и SCSI. Диски с интегрированной приводной электроникой (IDE), иначе известные как диски с подключением параллельного AT (PATA), встречаются в персональных компьютерах.

Однако производители прекратили установку дисков IDE / PATA в новые персональные компьютеры. Таким образом, диски IDE / PATA можно найти только в старых компьютерах, выпущенных до 2009 года.

Технология IDE / PATA была создана в 1986 году, и теперь технология SATA отображает эту технологию. Накопители SATA (Serial Advanced Technology Attachment) были созданы в 2003 году и используются только в персональных компьютерах.

Накопители

SCSI (интерфейс малых компьютерных систем) встречаются только в мэйнфреймах / компьютерах высокого класса. Технология SCSI была введена с 1981 года и существует до сих пор, хотя в накопители было внесено несколько изменений.

2.3.1 Кабель IDE / PATA

Кабель питания жесткого диска IDE / PATA представляет собой ленточный кабель, состоящий из 40 контактов.Кабель питания жесткого диска IDE / PATA позволяет одновременно подключать к нему одно или два устройства одного или разных типов. Например, кабель питания жесткого диска IDE / PATA может сочетаться с приводом IDE / PATA DVD-R.

2.3.2 Кабель питания жесткого диска SATA с .

Кабель питания жестких дисков SATA состоит из семи проводов и меньше по размеру, чем кабель питания жесткого диска IDE / PATA. Кабель питания жесткого диска SATA подключает жесткий диск к одному разъему на контроллере SATA, который обычно находится на материнской плате компьютера.

2.3.3 Кабели питания жесткого диска SCSI

Кабель жесткого диска SCSI очень похож на кабель IDE / PATA, поскольку оба используют ленточные кабели. Тем не менее, кабель питания жестких дисков SCSI должен иметь больше контактов, чем кабель питания IDE, количество контактов в кабеле питания SCSI зависит от SCSI.

То есть кабель питания жесткого диска SCSI может иметь 60 или 68 контактов в зависимости от интерфейса SCSI. Подобно IDE, кабель питания жесткого диска SCSI позволяет нескольким устройствам подключаться к одному каналу.В зависимости от интерфейса SCSI, до 15 устройств могут быть подключены к каналу только одного SCSI.

2,4 Кабели питания USB

Кабель питания USB был представлен для стандартизации подключения периферийных устройств, таких как видеокамеры, портативные медиаплееры, клавиатуры, принтеры, указывающие устройства, сетевые адаптеры, дисководы и цифровые фотоаппараты, к персональным компьютерам для подачи электроэнергии и связи.

Порт USB

радикально заменил параллельный и последовательный порты и теперь является обычным явлением для различных устройств.сокращенная форма универсальной последовательной шины была создана для упрощения и улучшения доступа между персональными компьютерами и другими устройствами.

Если вы спросите пользователя компьютера о USB, он / она ответит, что интерфейс USB во многих отношениях повысил удобство использования. Интерфейс USB может настраиваться сам по себе, то есть пользователю не нужно вносить изменения в настройки устройства, интерфейс для формата данных или скорости, прямой доступ к каналам памяти или настраивать адреса ввода / вывода.

Разъемы USB Разъемы USB

разработаны для соответствия стандарту хоста, как такового, любого периферийного устройства, которое USB хочет подключить, чтобы изменить с помощью любой доступной розетки.USB максимизирует преимущество вычислительной мощности, передаваемой периферийным устройствам, и это позволяет USB управлять самим собой.

Интерфейс USB поддерживает «горячую» замену, т. Е. Устройства можно свободно заменять без перезагрузки главного компьютера.

Благодаря тому, что логотипы USB можно использовать только после тестирования на соответствие, пользователь может быть уверен, что кабель питания USB будет работать должным образом без особого взаимодействия с конфигурацией и настройками.

Когда USB-кабель питания вставляется в устройство и подключается к порту используемой персональной компьютерной системы, либо система запрашивает автоматическую настройку устройства с использованием существующих драйверов на устройстве, либо система предлагает пользователю выполнить настройку. откройте драйвер, который затем будет установлен и автоматически настроен.

Кто-то может спросить, если USB — это сокращенная форма универсальной последовательной шины и должна быть универсальной, то какие есть несколько типов USB?

Различные типы USB не выполняют одни и те же функции; они выполняют разные функции, важной из которых является поддержание совместимости с новыми устройствами при выпуске новых устройств с новыми спецификациями.

Вот распространенные типы кабелей питания USB.

2.4.1 Тип-A:

Большинство кабелей питания USB имеют разъем типа A на одном конце.Большинство периферийных устройств, таких как мыши и клавиатуры, имеют разъем типа A. Персональные компьютеры имеют несколько портов типа A, адаптеры питания и другие аксессуары также используют порт типа A для зарядки и передачи данных.

2.4.2 Тип-B:

Кабели питания USB типа B в основном используются для принтеров, а также для других устройств, подключаемых к компьютеру. Разъем кабеля питания USB типа B имеет почти квадратную форму и не типичен по сравнению с кабелями типа A.

2.4.3 Мини-USB:

Mini-USB был стандартным разъемом для большинства мобильных устройств до появления типа micro-USB. Как следует из названия, mini-USB меньше обычного USB, хотя он все еще используется в камерах с нестандартными разъемами.

2.4.4 Тип-C: Кабель питания USB

Type-C — это двусторонний кабель, который предназначен для передачи энергии и передачи данных быстрее, чем предыдущие типы USB. Производители телефонов и устройств начинают использовать этот тип USB-кабеля для ноутбуков, телефонов и планшетов.

2.4.5 USB-c:

Кабель USB-c не соответствует стандарту USB, но Apple использует его в качестве разъема для iPhone и iPad. Размер разъема кабеля аналогичен разъему micro-USB, и он хорошо работает со всеми устройствами Apple, выпущенными после сентября 2012 года. В устройствах Apple, выпущенных до сентября 2012 года, используется другой, большой разъем.

2.4.6 А как насчет USB 3?

USB 3 — это новейший стандарт USB, обеспечивающий высокую скорость передачи данных.Кабель питания USB 3 обратно совместим с предыдущими версиями USB. Хотя кабель USB 3 обратно совместим с другими версиями, повышенная скорость кабеля реализуется только тогда, когда устройство совместимо с USB 3.

В основном вы будете использовать и заменять USB-кабели питания micro-USB и USB-C.

Кабели питания 2,5 micro USB

Micro-USB — это текущий стандартный разъем для большинства портативных и мобильных устройств. Почти все производители используют разъем micro-USB, кроме Apple.

Если у вас есть телефон или планшет на базе Android, скорее всего, у вас есть кабель питания micro-USB. Даже стойкие любители Apple не могут оставаться в стороне от micro-USB, поскольку кабель является наиболее распространенным типом разъема для динамиков, внешних блоков питания и других устройств.

Если вы регулярно покупаете гаджеты, вы обнаружите, что собираете кучу сверхурочных micro-USB, и, поскольку кабель можно менять местами, вам, возможно, не придется покупать отдельный, кроме случаев, когда вы продолжаете их ломать или терять.

Быстрый вопрос: когда вы идете на рынок, чтобы купить новый кабель micro-USB, есть ли у вас соблазн купить самый дешевый? Скорее всего, у вас возникнет соблазн купить дешевый кабель питания micro-USB, когда вы пойдете на рынок; это плохая идея.
Кабели Micro-USB

, которые дешевы и имеют низкое качество, имеют тенденцию легко ломаться, а сломанный кабель бесполезен, когда дело доходит до зарядки. Итак, в следующий раз, когда у вас возникнет соблазн купить дешевый кабель, избавьтесь от головной боли и подумайте о покупке качественного кабеля.Другое — это просто доказательство, и оно того стоит.
Еще одна вещь, которую следует учитывать, — это длина кабеля. Несмотря на то, что короткие кабели питания micro-USB являются портативными, вы можете сидеть рядом с розеткой во время зарядки устройства.

Более длинный кабель с обратной стороны может быть неудобно носить с собой, легко спутать и даже споткнуться. Подумайте о покупке micro-USB трех футов длиной. Кабель длиной три фута позволяет заряжать устройство и одновременно использовать его, не садясь рядом с розеткой.Кабель micro-USB значительной длины идеально подходит для зарядки ваших устройств. Длина кабеля зависит от обстоятельств и индивидуальных предпочтений.

ГЛАВА 3: Кабели питания ПК
3.1 Кабели питания ПК

Сегодня на рынке представлены различные кабели питания. Эти силовые кабели были разработаны таким образом, что вы не ошибетесь, установив их, то есть каждый силовой кабель предназначен для определенного устройства.

Так что можно с уверенностью сказать, что вы знаете, когда подключаете определенный кабель питания не к тому устройству. Далее в этой главе мы поговорим о различных типах кабелей питания, а также об их использовании.

3.1.1 P1 (Главный разъем ПК / ATX)

Этот кабель питания был разработан для подачи питания на материнскую плату, и механизм этого источника питания осуществляется через входящий 20-контактный или 24-контактный кабель питания. 24-контактный кабель питания хорошо работает с 20-контактной материнской платой, поскольку 24-контактный кабель питания можно разделить на 20- и 4-контактный.

3.1.2 P4 (разъем EPS)

Со временем производители обнаружили, что контакты материнской платы недостаточно натянуты для обеспечения достаточной мощности, необходимой процессору, то есть центральному процессору. С увеличением мощности разогнанного процессора до 200 Вт возникла необходимость в разработке устройства, которое будет подавать питание непосредственно на центральный процессор. Теперь у нас есть разъем P4 или EPS для обеспечения достаточного питания центрального процессора.

Материнские платы с более дешевыми конусами с 4-контактным разъемом, а более дорогие — с 8-контактными разъемами. Так как дорогостоящие материнские платы разгоняются, функция дополнительных четырех контактов состоит в том, чтобы подавать достаточное количество энергии на центральный процессор при разгоне. Материнские платы, которые используются для обычных пользователей, не требуют этих дополнительных контактов.

Большинство блоков питания (БП) поставляется с двумя кабелями; 4-контактный и 8-контактный кабель. Вам не нужно использовать оба кабеля одновременно, но вы всегда можете разделить свой 8-контактный кабель на два 4-контактных, чтобы сделать кабель совместимым с менее дорогими материнскими платами.

3.1.3 Разъем PCI-E (6-контактный, 6 + 2-контактный)

Через интерфейс PCI-E материнской платы обычная материнская плата может обеспечить до 75 Вт. Однако этой мощности недостаточно для быстрой выделенной видеокарты. Таким образом, производителям необходимо было разработать устройство, обеспечивающее адекватный контроль.

Вот тут-то и пригодится разъем PCI-E. 6-контактный разъем PCI-E обеспечивает дополнительную мощность 75 Вт на кабель.То есть, если у вас есть видеокарта с 6-контактным разъемом, разъем может потреблять максимальную мощность 150 Вт, то есть 75 Вт от интерфейса PCI-E материнской платы и дополнительные 75 Вт от кабеля PCI-E.

Более дорогие видеокарты требуют использования 6 + 2-контактного разъема PCI-E, чтобы обеспечить мощность до 150 Вт на кабель с 8-контактными разъемами. Типичная видеокарта с 6 + 2-контактным разъемом PCI-E может потреблять максимум 225 Вт, то есть 75 Вт от интерфейса PCI-E материнской платы и 150 Вт от разъема PCI-E.

3.1.4 Molex (4-контактный периферийный разъем) Разъемы Molex

могут подавать напряжение 5 В (красный) или 12 В (желтый) на аппаратные устройства, и они не новы на рынке. Когда впервые был представлен разъем Molex, он использовался для подключения проигрывателей компакт-дисков и жестких дисков. Неудивительно, что с Molex использовались видеокарты, такие как GeForce 7800 GS.

Поскольку потребляемая мощность разъема Molex ограничена, он почти исчез и теперь заменяется кабелями SATA и PCI-E.Разъем Molex теперь используется для питания корпусных вентиляторов. Как и все кабели питания, разъем Molex не может быть установлен неправильно. Однако вы можете столкнуться с трудностями при их отсоединении.

3.1.5 Кабель питания SATA

Кабель питания SATA — это большой человек, который сделал кабель питания Molex устаревшим. И теперь это источник питания для жестких дисков SSD и DVD-плееров. L-образная форма кабеля питания SATA обеспечивает безопасное подключение к периферийному устройству.

3.2 Кабели питания компьютера
3.2.1 4-контактные кабели периферийного питания

Раньше четырехконтактный кабель питания для периферийных устройств использовался для жестких дисков и гибких дисков. Однако в последнее время кабель питания теперь используется для нескольких вещей, таких как дополнительные вентиляторы, освещение корпуса, дополнительное питание материнской платы и дополнительное питание видеокарты.

Хотя четырехконтактный кабель питания для периферийных устройств такой же старый, как и Hill, он все еще используется.Четырехконтактный внешний силовой кабель имеет такую ​​форму, что его можно устанавливать только одним способом. То есть его нельзя вставить неправильно.

3.2.2 Кабели питания дисковода гибких дисков

Четырехконтактный дисковод для гибких дисков был представлен, когда начали появляться компьютеры, в том числе 3,5-дюймовые дисководы для гибких дисков. Этот кабель питания часто служит вспомогательным кабелем питания для видеокарт AGP, которым требуется больше энергии, чем может обеспечить слот материнской платы.

Кабель питания дисковода гибких дисков имеет такую ​​форму, что его можно устанавливать только одним способом.То есть его нельзя вставить неправильно. Кроме того, кабели питания дисковода для гибких дисков сделаны с проводом 20 AWG и небольшими разъемами. Следовательно, они ограничены слаботочным использованием.

3.2.3 Кабели питания SATA Кабель питания SATA

был представлен для обновления интерфейса ATA до более продвинутого дизайна. Кабель питания SATA включает кабель питания и кабель для передачи данных.

Кабель SATA сделан таким образом, что подходит только в одном направлении, то есть его нельзя вставить неправильно.При полной реализации кабель питания SATA добавляет поддержку 3,3 В.

3.2.4 4-контактный ATX кабель питания +12 В

Старые компьютеры большую часть нагрузки используют 3,3 и 5 вольт. Со временем компьютеры получали большую часть своей нагрузки от 12 вольт. До появления этого кабеля питания к материнской плате подводилась только одна линия 12 В.

Благодаря кабелю были добавлены еще две 12-вольтовые линии, чтобы можно было перенести нагрузку на компьютер на 12 болтов.Питание, подаваемое по кабелю питания, питает ЦП, а также используется для управления другими вещами.

ГЛАВА 4: Расширение знаний
4.1 Кабель питания Xbox one

Блок питания Xbox one поставляется с кабелями питания постоянного и переменного тока. В блоке питания Xbox one используется проводной шнур питания постоянного тока, который подключается непосредственно к Xbox. Длина шнура питания постоянного тока составляет примерно 3 фута 6 дюймов, что эквивалентно 1,1 метру.

Центральный разъем питания плотно прикреплен к концу шнура питания постоянного тока.Между тем, разъем предназначен в первую очередь для розеток на Xbox One S и оригинальном Xbox One.

4.1.1 Кабели питания переменного тока Xbox one

Кабель питания переменного тока подключается к стенной розетке с помощью съемного кабеля питания переменного тока. Длина шнура питания переменного тока составляет примерно 5 футов 9 дюймов, что эквивалентно 1,2 метру.

Убедитесь, что вы используете правильный шнур питания, предназначенный для вашего блока питания, в противном случае вы можете повредить блок питания и Xbox.Кроме того, тип вилки, подключаемой к электрической розетке, зависит от того, где (страна и регион) был приобретен Xbox.

Комплект шнура питания и кабелей для настенного монтажа 4,2

Кабель питания и комплект кабелей для встраивания в стену — безусловно, самая простая и энергоэффективная система для прокладки телевизионных кабелей за стеной. Комплект кабелей позволяет дополнительно снимать кабели без необходимости снимать заглушки или коробки со встроенной трубкой для подачи кабеля.

Выходная мощность, по-видимому, прикреплена к пластиковой трубке, которая проходит за стеной через два просверленных отверстия.В этих пластиковых трубках находятся шнуры телевизора, а в верхней розетке есть вилка, через которую вы подключаете телевизор.

Трубка продевается в два отверстия в стене, которые вы предпочитаете (одно в нижней части стены, а другое в задней части телевизора). В комплект входит шнур питания, который вы подключаете к существующему настенному электрическому разъему, расположенному низко на стене.

Как только вы установите кронштейн для телевизора, вам необходимо выяснить, где находятся эти отверстия, так что одно спрятано в задней части телевизора, а другое ближе к уровню земли и существующей розетке, где комплекты и шнуры источник питания от стены будет крепиться в.Эти отверстия были просверлены с помощью круглого сверла.

Принимая во внимание направление набора, протолкните шнур и трубку через верхнее отверстие. Это очень легко сделать. Вы заметили белый шнур вдоль черной трубки?

Это шнур питания в комплекте.

Вы не знаете, как подать питание на телевизор? В верхней части комплекта шнур питания идет с розеткой. Все, что вам нужно сделать, это подключить телевизор сзади. Следующее действие — подключить питание к существующей розетке в нижней части.

По мере продвижения вам понадобится помощь члена семьи, который поможет схватить и вытащить шнур, как только он достигнет просверленного отверстия рядом с уровнем земли в стене.

Используйте винты из набора, чтобы удерживать розетку позади телевизора, когда она прикреплена к стене; ваш телевизор должен быть включен в эту розетку, а остальные шнуры проходят через трубку.

Обязательно расположите нижние отверстия рядом с существующим выпускным отверстием, как только решите, где просверлить отверстия в стенах.Подключите вилки к розетке после того, как вы закончите тянуть, вытащите шнуры и трубку из нижнего отверстия. Если у вас более двух вилок, подключите удлинитель на несколько розеток. Довольно легко.

ПРИМЕЧАНИЕ:

Сложная часть — выбрать точную точку для размещения отверстий в стене. Чтобы ваши шнуры были достаточно длинными, чтобы проходить через стену в телевизор, подумайте о покупке более длинного кабеля HDMI.

Кабели питания переменного тока 4,3

Силовой кабель переменного тока, сокращенная форма силового кабеля, представляет собой набор соединенных заводских изолированных токопроводящих частей, защищенных гибкой металлической броней, также известной как оболочка.Металлическая оболочка может быть изготовлена ​​из стали или алюминия. Силовой кабель переменного тока с алюминиевой оболочкой следует использовать только в цепях переменного тока.

Гибкая металлическая оболочка армированного силового кабеля обеспечивает механическую защиту проводов электрических частей, а также делает кабель гибким. Армированный силовой кабель
упрощает строительство и реконструкцию, поскольку обеспечивает быстрый способ подключения.

4,4 Кабели питания Xbox 360

Блок питания или Xbox 360 поставляется с кабелем питания переменного тока (AC), который подключается к настенной розетке, и проводным кабелем питания постоянного тока (DC), который подключается к консоли.

4.4.1 Кабели питания постоянного тока Xbox 360

Шнур питания постоянного тока постоянно прикреплен к блоку питания и подключен к консоли Xbox 360. На этом шнуре питания иногда есть две серые кнопки, которые необходимо нажать, чтобы разъем можно было отсоединить от корпуса консоли Xbox 360.

Длина шнура постоянного тока составляет 1,1 метра, то есть около 3 футов 6 дюймов в длину.

Центральный разъем питания постоянно прикреплен к концу шнура питания постоянного тока. Этот центральный разъем питания специально подключен к розетке консоли Xbox 360.

Разъем на конце вашего блока питания разработан таким образом, чтобы он плотно вставлялся в консоль Xbox 360, через которую блок питания совместим. Убедитесь, что блок питания подходит для вашей консоли, даже если шнур питания не подходит к консоли Xbox 360.

4.4.2 Кабели питания переменного тока Xbox 360

Шнур питания переменного тока имеет длину 1,8 метра, примерно 5 футов 9 дюймов в длину и может быть отсоединен от блока питания.

Край шнура питания, который подключается к блоку питания, обычно имеет два или три отверстия.Общее количество отверстий соответствует количеству зубцов на блоке питания.

Двухконтактный блок питания должен использоваться вместе со шнуром, который соединяется с помощью двух отверстий, а трехконтактный блок питания со шнуром, который соединяется с использованием трех отверстий. Использование кабеля питания, отличного от кабеля, предназначенного для вашего блока питания, может привести к повреждению блока питания или консоли Xbox 360.

Вилку, которая подключается к вашей электрической розетке от шнура питания, можно найти в разных вариантах. Тип вилки зависит от того, где (страна или регион) вы ее приобрели.Ознакомьтесь с таблицей ниже, чтобы узнать больше о различных типах вилок.

4,5 кабель для портера с электроинструмент

Porter, кабельный электроинструмент, — американская компания, специализирующаяся на производстве электроинструментов. Фаворит производителей электроинструментов. Электроинструмент Porter Cable, известный новаторскими портативными ленточнопильными станками, портативными ленточно-шлифовальными станками и дисковыми пилами со спиральным приводом, является дочерней компанией Stanley Black & Decker.

4.6 Кабель Power over Ethernet
(ссылка: https: //en.wikipedia.org/wiki/Power_over_Ethernet)

Power over Ethernet или PoE описывает любую из различных стандартных или специализированных систем, которые передают электроэнергию вместе с данными по кабелю Ethernet на витой паре. Это позволяет одному кабелю обеспечить как подключение для передачи данных, так и электропитание к гаджетам, а именно; IP-камеры, точки беспроводного доступа и телефоны VoIP.

Существуют различные распространенные методы передачи мощности по кабелю Ethernet.Еще в 2003 году два из этих методов были стандартизированы IEEE 802.3 — Альтернатива A и Альтернатива B.

Альтернатива B: разделение данных и силовых проводов, это упрощает поиск и устранение неисправностей. В альтернативе B также полностью используются все четыре витые пары в типичном кабеле категории 5. Положительное напряжение проходит по контактам 4 и 5, а отрицательное напряжение — по контактам 7 и 8.

Что касается варианта A, он передает питание по тем же проводам, что и данные для вариантов Ethernet 10 и 100 Мбит / с.Точно так же, как техника фантомного питания, обычно используемая для подключения конденсаторных микрофонов.

Проводники данных передают мощность, передавая одинаковое напряжение на каждую пару. Поскольку Ethernet на витой паре использует дифференциальную сигнализацию, передача данных не прерывается.
Синфазное напряжение извлекается напрямую с помощью центрального отвода стандартного импульсного трансформатора Ethernet. Все четыре пары используются для передачи данных, чтобы реализовать более быстрый Gigabit Ethernet, поэтому оба варианта A и B отправляют питание по проводам и пары данных.
Помимо уже существующей стандартизации практики передачи резервной пары (Альтернатива B) и пары синфазных данных (Альтернатива A), стандарты IEEE power over Ethernet позволяют передавать сигналы между питаемым устройством и источником питания. оборудование. Переданные сигналы позволяют источнику питания обнаруживать соответствующее устройство, тем самым уступая место причине и устройству для определения количества доступной или требуемой мощности.

Вот несколько примеров устройств, питающихся от PoE:
  • IP-камер, таких как камеры панорамирования-наклона-масштабирования
  • Телефоны с протоколом передачи голоса по Интернету
  • Точки беспроводного доступа
  • Телевизионные декодеры с протоколом Интернет
  • Расширители Inline Ethernet
  • Сетевые маршрутизаторы
  • Сетевые мини-коммутаторы, установленные в удаленных помещениях для обеспечения резервирования небольших портов от отсоединения кабелей.
  • Системы громкой связи, пейджинга, внутренней связи и усилители динамиков в коридоре.
  • Наружные радиостанции, установленные на крышах со встроенными антеннами, беспроводное оборудование на базе 4G / LTE, 802.11 или 802.16 в помещении клиента, используемое поставщиками услуг беспроводного Интернета.
  • Киоски удаленных точек продаж
  • Настенные часы с установленным временем по стандарту Network Time Protocol.
  • Радиоприемники миллиметрового диапазона, микроволновая печь «точка-точка» для использования вне помещений, а также некоторая оптика для свободного пространства с эксклюзивным питанием по сети Ethernet.
  • Компоненты контроля доступа, такие как карты доступа, домофоны и вход без ключа.
  • Компоненты промышленной системы управления, такие как счетчики, датчики и контроллеры.
  • Светодиодные светильники и интеллектуальные контроллеры освещения.
  • Театральные и сценические устройства, такие как распределительные коробки и сетевой аудиоразъем.

ГЛАВА 5: Где купить силовые кабели
5.1 Советы, которые следует учитывать при покупке силовых кабелей

Хотя вы, возможно, хорошо знакомы с силовыми кабелями, в силовых кабелях есть некоторые вещи, которые вам кажутся странными, и есть несколько советов, которые следует учитывать при покупке силовых кабелей.

Вот несколько советов, которые необходимо знать о кабелях питания. Эти советы помогут вам в следующий раз, когда вы захотите купить силовые кабели.

Вопреки распространенному мнению, алюминий является лучшим проводником, чем медь.

Многие люди считают, что медь лучше проводит электричество. То есть многие люди думают, что медь всегда может передавать энергию лучше, чем алюминий. Это не совсем так.

Когда дело доходит до проводимости между медью и алюминием, в игру вступают несколько факторов.Передача электроэнергии в кабельных проводах зависит не только от степени сопротивления металла потоку электричества, но и от уникального сочетания типа используемого изоляционного материала и размера кабеля. Таким образом, если вам необходимо использовать сверхвысокое напряжение на большом расстоянии, экономично использовать алюминиевые силовые кабели, а не медные.

Текущая пропускная способность силовых кабелей нестабильна, так как на нее влияют различные факторы.

Вы, наверное, слышали, что люди говорят о возможности того, что их текущая емкость кабеля не будет колебаться.Это не совсем точно; Фактически, это распространенное заблуждение, которое люди имеют о силовых кабелях. Правда о силовых кабелях заключается в том, что текущая пропускная способность силового кабеля нестабильна, она меняется каждый раз в течение срока службы проводов.

Изменения в текущей функции силовых кабелей обусловлены такими факторами, как температура воздуха, стабильная температура земли, способ прокладки кабеля и глубина прокладки кабеля.

Вопреки распространенному мнению, новые силовые кабели недолговечны.

Существует множество причин, по которым новые силовые кабели не служат так долго, как вы от них ожидаете. Первая причина — производитель; Есть разные типы силовых кабелей, и есть несколько производителей силовых кабелей. Таким образом, маловероятно, что новый силовой кабель прослужит столько, сколько прослужил старый, поскольку производитель старого силового кабеля отличается от нового.

Как упоминалось ранее, существует несколько типов силовых кабелей, и каждый отдельный тип определяется в зависимости от его долговечности, емкости, отраслевых характеристик и использования.Кроме того, долговечность высокого кабеля существенно зависит от стиля установки. Плохо проложенный шнур питания может не прослужить долго.

Оболочка кабеля не всегда предназначена для защиты кабеля от возможных физических воздействий

Хотя силовой кабель скреплен оболочкой, оболочка не предназначена для защиты корпуса от любых форм физического воздействия. Напротив, если силовой кабель подвергается любой форме физического воздействия, есть вероятность, что повреждение, вызванное физическим воздействием, будет усилено оболочкой.

Почему? Оболочка кабеля, которая удерживает комплект токопроводящих частей в кабеле, состоит из стальной проволоки или стальной ленты. Материалы предназначены для того, чтобы силовой кабель можно было растягивать, а не для защиты кабеля от физического воздействия.

Оболочка кабеля не всегда предназначена для защиты силового кабеля s

Обычно люди считают, что оболочка кабеля действует как экран, защищающий кабель от влаги, то есть кабель можно свободно использовать во влажных помещениях.Позвольте мне еще раз подчеркнуть, что оболочка не предназначена для использования во влажных помещениях; хотя оболочка предназначена для защиты кабеля. Однако воздействие воды на силовые кабели не только разрушает оболочку, но и со временем обнажает кабели.

Самое важное, о чем вы должны помнить, — это безопасность. Помните, что неправильная установка кабеля питания может привести к несчастному случаю. Следовательно, убедитесь, что вы покупаете правильный кабель питания для правильного устройства.

5.2 Хотите купить новый силовой кабель?

В следующий раз, когда вы захотите купить новый кабель питания, не ходите в магазины Best Buy, Walmart или другие торговые точки. Цены на силовые кабели, продаваемые в физических розетках, почти завышены, поэтому рассмотрите возможность покупки у нас. Мы принимаем и настраиваем кабели в соответствии с вашими требованиями! Покупка силовых кабелей у нас дает вам возможность ближе познакомиться с нашими отзывами пользователей и техническими характеристиками.

Более пристальный взгляд на отзывы пользователей и спецификации поможет вам держаться подальше от некачественных силовых кабелей.Мы здесь, чтобы предоставить вам надежные и качественные силовые кабели, поговорите с нами сегодня!

Заключение

Спасибо, что прочитали эту книгу — Силовые кабели. Мы надеемся, что вы хорошо разбираетесь в силовых кабелях и различных типах силовых кабелей, а также в их использовании. Вы, как любитель гаджетов и устройств, всегда нуждаетесь в кабеле питания.

Вы покупали силовые кабели в физических розетках и обнаружили, что их срок службы не такой, как вам хотелось бы? Вам нужен прочный и долговечный кабель питания для ваших устройств? Не теряйте время, чтобы покупать у нас сегодня.

Еще раз спасибо.

Электрические провода и кабели — D&F Liquidators

Оглавление

  1. Общие сведения об электрическом проводе
  • Общие сведения об электрическом кабеле
  • Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

    В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

    Общие сведения об электрическом проводе

    Источник изображения: joelynchelectrical.com

    Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

    1. Размер провода

    Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра.

    2. Надписи на проводах

    Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

    • T — Термопластическая изоляция
    • H — Термостойкость
    • HH — Высокая термостойкость (до 194 ° F)
    • Вт — подходит для влажных помещений
    • N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
    • X — синтетический негорючий полимер
    3. Типы электрических проводов

    В основном существует 5 типов проволоки: .

    • Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
    • Провода главного питателя: Провода главного питателя — это провода, которые соединяют служебную метеоголовку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
    • Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
    • Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
    • Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.
    4. Цветовые коды

    Провода разного цвета служат для разных целей, например: .

    • Черный: Горячий провод, для выключателей или розеток.
    • Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
    • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
    • Белый: Всегда нейтральный.
    • Зеленая и неизолированная медь: Только для заземления.
    5. Калибр проводов, амплитуда и мощность нагрузки

    Чтобы определить правильный провод, важно понимать, какую ток и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .


    Типы проводов + использование. Видео от Neepawa GG

    Общие сведения об электрическом кабеле

    Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

    1. Типы электрических кабелей

    Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:

    2. Код цвета кабеля

    Цветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводников. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными..

    3. Размер кабеля

    Размер кабеля — это калибр отдельных жил внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра внутри кабеля. Заземляющий провод, если он есть, не обозначается этим номером и обозначается буквой «G».

    Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

    Свяжитесь с нами

    Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

    Свяжитесь с нами

    типов электрических кабелей | Sciencing

    Электрический кабель или силовой кабель используется для передачи электроэнергии.Электрические кабели обеспечивают соединение и позволяют работать электростанциям, проводным компьютерным сетям, телевизорам, телефонам и другим устройствам, работающим от электричества. Существует множество типов электрических кабелей, различающихся по конфигурации, размеру и характеристикам.

    Компоненты электрических кабелей

    Все электрические кабели состоят как минимум из двух токопроводящих жил и внешней защитной оболочки. Для кабелей средней и высокой мощности, несущих высокое напряжение, токопроводящие провода внутри внешней защитной оболочки могут быть индивидуально заключены в изолирующие оболочки.Электрические проводники обычно делают из меди. Синтетические полимеры составляют внешнюю оболочку и защитный, изолирующий материал.

    Коаксиальный кабель

    Коаксиальный электрический кабель имеет медную жилу, окруженную диэлектрическим изолятором. Тканый экран из меди окружает изолирующий слой, который, наконец, наматывается наружной пластиковой оболочкой. Коаксиальные кабели различаются по размеру, характеристикам, гибкости, мощности и стоимости. Они используются для подключения домашнего аудио и видео оборудования, телевизионных сетей и компонентов локальной вычислительной сети.Жесткий кабель, излучающий кабель, RG / 6, двухосный, двухосный и полужесткий — это типы коаксиальных кабелей.

    Ленточный кабель

    Ленточный электрический кабель (также называемый многопроволочным плоским электрическим кабелем или плоскими сдвоенными кабелями) состоит из нескольких изолированных проводов, идущих параллельно друг другу. Эти параллельные провода позволяют одновременно передавать несколько сигналов данных. Согласно «Основы оптической связи», типичный ленточный кабель состоит из 4–12 проводов. Обычно он используется для соединения сетевых устройств.Ленточные кабели также соединяют материнскую плату с другими компонентами центрального процессора (центрального процессора) в компьютерах.

    Кабель витой пары

    Электрический кабель витой пары состоит из пар изолированных медных проводов (с цветовой кодировкой), скрученных друг с другом. Диаметр каждого провода колеблется от 0,4 до 0,8 мм, а количество пар варьируется в разных типах кабелей витой пары. Чем больше количество пар, тем выше сопротивление кабеля внешним шумам и перекрестным помехам.Кабели витой пары просты в установке, гибки и недороги. Они используются для прокладки телефонных кабелей и локальных сетей.

    Экранированный кабель

    Экранированный электрический кабель состоит из одного или нескольких изолированных проводов, которые все вместе покрыты алюминиевой майларовой фольгой или плетеной оплеткой.

    Навигация по записям

    Кабель ВВГнг 4х6 актуальная цена

    СИЛОВОЙ МЕДНЫЙ КАБЕЛЬ ВВГнг 4×6 (4*6)

    Кабель ВВГнг 4 6 видео.

    Кабель ВВГнг 4×6, описание:

    Параметр

    Описание

    Количество жил

    Материал

    Класс

    Четыре

    Медь

    1-однопроволочная

    Материал оболочки и электроизоляции

    ПВХ-пластикат не распространяющий горение

    Сопротивление изоляции (Мом \км)

    Жилы, (Мом \км)

    9

    3,08

    Габаритные размеры:

    D кабеля (мм)

    14,4

    Сечение (мм2)

    6

    Вес (кг/км)

    355

    Вес меди ( кг/км)

    209,7

    Тип барабана

    Максимальная намотка на барабан, км

    №8

    0,349

    №10

    1,354

    №14 г

    2,543

    №14

    4,226

    №16

    6,799

    №18

    9,882

    №20

    11,200

    №22

    14,082

    Применение ВВГнг 4×6 (4*6)

    Кабель ВВГнг был создан для передачи электроэнергии на фиксированные установки на номинальное напряжение 0, 66 и 1, 0 кВ. силовые кабели такого типа применяются в объектах промышленности, коммунально-бытового хозяйства. Прокладываются в различных вариантах. К примеру, по воздуху, если опасность его механического повреждения в процессе эксплуатации сведена к нулю. Помещения (туннели) для прокладки кабеля приемлемы как сухие, так и влажные – это и шахты, и коллекторы, и полуэтажи кабельного типа, сооружения, которые могут периодически подвергаться частичному затоплению при наличии среды, где коррозионная активность слабая, средняя и высокая. Прокладываются силовые кабели по мостам и блокам, во взрывоопасных и пожароопасных зонах различны х классов. В частности, в зоне класса В-Iа для групповых осветительных сетей. Трассы для прокладки – любые (горизонтальные, вертикальные, наклонные).

    Выполнение ВВГнг 4*6 (4×6)

    В состав кабеля медного силового типа ВВГнг входят стандартные компоненты, согласно ГОСТ. Он имеет четыре медные жилы сечением 6 кв.мм  каждая. Жилы токопроводящие укладываются параллельно друг к другу, а поверх них накладывается ПВХ-пластикат, который выполняет роль изоляции и маркирует жилы кабеля по цветам (желтый или белый, красный или малиновый, коричневый или черный и т. д.). Сверху кабель покрыт оболочкой защитной из поливинилхлорида,  особенность которой том, что в случае возгорания одного кабеля из пучка она не будет распространять горение дальше. А также защитит кабель от перегрева или переохлаждения, от воздействия солнца, а значит и продлит срок службы.

    Характеристики ВВГнг 4×6 (4*6)

    Напряжение рабочее – 660В, частота – 50 Герц
    Для максимально длительной эксплуатации ВВГнг  необходимо придерживаться следующих условий:
    Температура при эксплуатации– от -50 до +50 градусов
    Допускается постоянная температурная нагрузка на  жилы до 70 градусов.
    Во время внештатной ситуации нагрузка может быть увеличена до 80 градусов, но в таком режиме он должен работать не дольше 8 ч в сутки
    К монтажу данного кабеля (без заблаговременного подогрева) необходимо приступать при темп-ре окружающей среды, если она выше 15 градусов мороза. В противном случае необходим подогрев
    Испытания кабеля производят при U= 3 000В
    ВВГнг при соблюдении указанных требований должен проработать не менее 25 лет
    Масса ВВГнг – 355 кг\1 км
    Диаметр кабеля – 14,4 кв. мм

    Кабель ВВГнг других сечений здесь! <<<

    Кабель ВВГнг 4х6 цена

    Самый большой ассортимент кабелей и проводов по низким ценам в интернет-магазине «Мега-кабель» (Киев). Доставка производится по всей Украине. Звоните, пишите, обращайтесь. Бесплатно проконсультируем. Рассчитать сечение кабеля ВВГнг или подобрать кабель для необходимой нагрузки вы можете в калькуляторе или по телефону у наших менеджеров

    Эту страницу еще ищут в интернете по запросу: «кабель ввг 4х6 цена киев».

    Кабель силовой ретро RetroElectro, 3х1,5

    Стильная, актуальная электропроводка в стиле ретро!
    Retro Electro — линейка дизайнерских решений для открытой проводки от российского эксперта с 30-летним опытом в области электротехники Группы компаний «ССТ». Семейство включает витые провода в декоративной ретро-оплетке из негорючих полиэфирных нитей в четырех цветах, а также аксессуары, необходимые для монтажа: изоляторы, проходные втулки и распаечные коробки.
    Трехжильный силовой кабель Retro Electro коричневого цвета позволит создать уникальный и стильный интерьер в стилях ретро, шале, кантри, рустик или «русская изба». Проводка «под старину» идеально впишется в обстановку, оформленную под прованс, винтаж и шебби-шик.
    Ретро-кабель Retro Electro — это качественная, надежная и безопасная проводка. Продукция производится в России, на заводе в Московской области, где тщательным образом проверяется на соответствие нормам и стандартам. Жилы скручены симметрично, благодаря чему в кабеле отсутствует внутренние напряжение, а это в свою очередь означает более оперативный монтаж и долгий срок службы проводки. Внешняя оболочка из полиэфирных нитей с намоткой высокой плотности — до 90% — и качественная изоляция из современных материалов гарантирует максимальную пожаробезопасность. Для обеспечения электробезопасности при производстве силового кабеля Retro Electro применяется первичная медь с пониженным сопротивлением.
    Проводка в стиле ретро органично смотрится в деревянных домах. Она придаст особый шарм и уют помещениям коттеджей и таунхаусов, гармонично дополнит проводку квартир в стиле лофт, придаст самобытности и уюта гостиницам и отелям, кафе и ресторанам, а также акцентирует строгость и минимализм офисных помещений и коворкингов.
    Кабель не нужно «прятать в стены», что позволит сэкономить на работах по штроблению стен и внутренним прокладкам. Вы всегда сможете легко менять детали интерьера без дополнительных, дорогостоящих работ. Для прокладки ретро-кабеля в линейке Retro Electro представлены изоляторы, втулки и распаечные коробки.
    Дизайнерская электрика Retro Electro — это стильное, рациональное для бюджета решение, сочетающее уют и стиль с высоким качеством и безопасностью.

    • Количество выходов

    • Материал изоляции

      негорючая полиэфирная нить

    • Номинальное напряжение, В

    • Многопроволочная

    • Силовой кабель

    Оплата происходит с использованием сервиса PayAnyWay. После подтверждения заказа вы будете перенаправлены на платежную форму для внесения данных вашей банковской карты или электронного кошелька. Вы можете оплатить заказ онлайн при помощи банковских карт Visa, MasterCard, МИР, сервисов Apple Pay и Google Pay, а также электронных кошельков QIWI, Яндекс.Деньги и WebMoney. После оплаты Товаров Вам будет выслан электронный кассовый чек в СМС-сообщении или на Ваш e-mail.

    При оплате заказа банковской картой обработка платежа на всех этапах происходит на защищённой странице процессинговой системы. Это значит, что все Ваши конфиденциальные данные не поступают в интернет-магазин, их обработка полностью защищена и никто, в том числе наш интернет-магазин, не может получить Ваши персональные и банковские данные.

    При отмене оплаченного банковской картой заказа возврат денежных средств осуществляется только на ту карту или кошелёк, с которого была совершена оплата.

    Если по каким-либо причинам Вы решили отказаться от приобретенного товара, то можете сделать это в соответствии с Законом РФ «О защите прав потребителей» от 07. 02.1992 № 2300-1.

    ✔Осуществляется по Москве и МО: в будние, выходные и праздничные дни

    ✔После оформления заказа с Вами свяжется специалист колл-центра для подтверждения заказа.

    Курьерская доставка

    ✔Осуществляется по Москве и МО: в будние, выходные и праздничные дни

    ✔После оформления заказа с Вами свяжется специалист колл-центра для подтверждения заказа.


      Москва Московская область
    Срок от 1 часа до 3х дней
    Стоимость стандартных заказов¹ 500р. 500р.
    Стоимость при сумме заказа > 3000р. Бесплатно¹ Бесплатно¹
    Стоимость доставки КГТ Зависит от весогабаритных характеристик груза и места получения
    • Доступна только в будние дни в пределах Московского большого кольца с 12:00 до 23:00, если:
    • ✔ подтверждена и согласована с нашим менеджером до 17:00
    • ✔ товар есть в наличии на складе
    • Срок доставки с момента подтверждения заказа от 1 — 3ч.
    • Стоимость (за стандартный заказ¹) от 500 — 2000р.
    • Конечная цена зависит от ВГХ товара и места доставки — уточняйте у менеджера.
    • Стоимость доставки уточните у менеджера (цена зависит от ВГХ груза и места получения).
    • Сроки доставки обсуждаются индивидуально (не более 3х дней).
    • ✔ При получении заказа, внимательно осмотрите товар и убедитесь в отсутствии повреждений.
    • ✔ Проверьте товар на соответствие заказу.
    • ✔ Передача товара не предусматривает его тестирования и ожидания экспедитором результатов.

    ¹Объём до 0,3 м³ и весом до 20 кг.

    ✔ Мы сотрудничаем с лидерами российского рынка доставки посылок и грузов! Все наши партнёры доставляют грузы в пункты выдачи и «до двери курьером».

    ✔ Стоимость доставки уточняйте у менеджера (цена зависит от ВГХ груза и места получения).

    Пункты выдачи в Вашем городе можно посмотреть на сайтах партнёров:

    Доставка Почтой России осуществляется в города, перечень которых можно посмотреть здесь.

    ✔ Стоимость доставки уточняйте у менеджера (цена зависит от ВГХ груза и места получения).

    ✔ После отправки заказа на Вашу электронную почту поступит трек-номер посылки.

    ✔ Отследить статус заказа можно на сайте Почты России pochta.ru

    Получить отправление может только лицо, которое указано в графе «покупатель» при оформлении заказа.

    ✔ При получении заказа, необходимо предоставить документ, удостоверяющий личность получателя.

    ✔ Срок хранения заказа в отделении после поступления — 30 дней.

    ✔ В случае возврата или отказа покупателя от заказа после отправки, денежные средства за доставку не возвращаются.

    Вы можете получить свой заказ самовывозом:

    ✔ По адресу: г. Мытищи, ул. Колпакова, 44

    ✔ С понедельника по пятницу с 8:30 до 17:00

    ✔ Менеджер уведомит Вас по телефону о готовности заказа к выдаче

    ✔ Срок хранения заказа в пункте выдачи составляет 5 дней с момента подтверждения заказа менеджером.

    Пункт самовывоза находится на территории производственного предприятия.

    Приносим извинения за доставленные неудобства, но проход на территорию производства с детскими колясками и животными — запрещён!

    В поселке Николина Гора произошел ночной пожар: Деловой климат: Экономика: Lenta.ru

    В поселке Николина Гора в ночь с 9 на 10 декабря загорелась хозяйственная постройка. Об этом сообщает Главное управление МЧС России по Московской области.

    «09.12.2021 в 23.28 в оперативно-дежурную смену ЦУКС поступило сообщение о пожаре в хозяйственной постройке в городском округе Одинцово, поселок Николина Гора. Привлекаемые силы и средства: две единицы техники, семь человек», — говорится на сайте ведомства.

    По мнению главы аналитического департамента Amarkets Артема Деева, пожары в элитном жилом поселке могут привести к дальнейшей девальвации стоимости недвижимости в нем.

    «Последние сообщения в СМИ о Николиной Горе и так несли отчетливый тезис о проблемах собственников со снижением цены объектов недвижимости из-за скандальных событий в поселке. Подобные пожару события могут еще сильнее навредить оценке недвижимости в этом районе», — считает эксперт.

    Ранее «Лента.ру» сообщала о падении цен на недвижимость в поселке Николина Гора из-за участившихся конфликтов среди жильцов. Генеральный директор агентства «Планета Недвижимость» Александр Саяпин заявлял в разговоре с изданием о «просадке цен в Николиной горе на 10-15 процентов».

    Один из наиболее резонансных конфликтных случаев за последние месяцы — спор между предпринимателем, основателем процессинговой компании ChronoPay Павлом Врублевским и Владимиром Шубиным, у которого бизнесмен снимал и планировал купить дом.

    «В этом нет ничего удивительного — ранее я писал в блоге о том, что обнаружил у себя на участке силовой кабель от соседнего развлекательного клуба. В этом районе в 90-е происходили странные вещи с энергоресурсами, нет даже элементарной проверки законодательства об аренде, ОП Успенское — это просто черный ящик бессмысленный. Ничего удивительного, что и пожарная безопасность на нуле», — прокомментировал ночной пожар Павел Врублевский в разговоре с «Лентой.ру».

    «Ранее я подавал заявление, в котором отметил, среди прочего, связи автосервиса Шубина с ядерной отраслью в России. Как раз вчера на Совете по правам человека президент отметил, что шпионы ЦРУ, позже осужденные в США за коррупцию, буквально контролировали ядерную отрасль России», — отметил Врублевский.

    Напомним, что ранее «Лента.ру» подробно разбирала конфликт предпринимателя с арендодателем. Одним из последних эпизодов стало обращение Врублевского в ФСБ РФ с просьбой проверить факт сдачи в аренду Шубиным квартиры в Москве голландскому журналисту Йосту Босману.

    Кабели для освещения и источники питания

    Кабели для освещения и источники питания

    Источники питания для студийного освещения, такие как адаптеры питания постоянного и переменного тока, специально разработаны для обеспечения оптимального напряжения для вашего оборудования. Адаптеры и кабели, которые вам понадобятся, будут зависеть от мощности, необходимой вашему освещению. Например, осветительные блоки для стробоскопов выбираются ватт-секундами, единицей измерения выходной мощности строба. Чем выше интенсивность вашего стробоскопа, тем более высокое напряжение ему потребуется, что делает балласты полезным многоцелевым инструментом для стробоскопического освещения.

    Блоки питания для освещения

    Блоки питания для освещения включают балласты и блоки питания, батареи и зарядные устройства, а также кабели и соединители. Источники питания, такие как силовые инверторы, изменяют постоянный ток (DC) на переменный (AC). Если вам нужен этот тип тока, вы можете отдельно приобрести блоки питания переменного или постоянного тока для освещения. Балласты помогают ограничить ток, который достигает вашего оборудования, чтобы предотвратить перегрузку. Использование аккумуляторов с зарядными устройствами для освещения дает вам удобный и беспроводной вариант для съемок на открытом воздухе.Осветительные аксессуары, такие как переходные кабели и разъемы, пластины для аккумуляторных адаптеров, силовые и удлинительные шнуры, повышают полезность и гибкость студийного освещения.


    Когда использовать инвертор питания для освещения

    Вместо того, чтобы носить с собой несколько шнуров, представьте себе один инструмент, который позволяет использовать несколько типов тока. Инверторы мощности позволяют переключаться между токами, не меняя кабели. Инверторы с синусоидальной волной выдают чистое напряжение, такое как стандартное домашнее электричество, и помогают уменьшить слышимый шум, например гудение от флуоресцентных студийных ламп.

    USB-шнуры — отличный способ заряжать небольшие камеры и сотовые телефоны от любой USB-розетки. Для более крупных объектов, таких как студийное осветительное оборудование, видеокамеры и мониторы, рекомендуется использовать инверторы питания USB. Большинство инверторов USB имеют модифицированную синусоидальную волну, поэтому важно выяснить, принимает ли ваше оборудование только чистую синусоиду, и делать покупки соответственно.

    B&H Photo and Video предлагает источники питания для освещения, комплекты студийного освещения и световые кабели, чтобы вы были готовы к съемке в помещении и на улице.Покупайте из большого ассортимента осветительных аксессуаров, таких как аккумуляторные батареи, инверторы и адаптеры.

    Северо-западная тепловая волна плавит силовые кабели, скрепляет дороги: NPR

    Солнце светит возле космической иглы в понедельник, 28 июня 2021 года, в Сиэтле. Сиэтл и другие города побили небывалые рекорды тепла за выходные, когда температура поднялась намного выше 100 градусов. Тед С.Уоррен / AP скрыть подпись

    переключить подпись Тед С. Уоррен / AP

    Солнце светит возле космической иглы в понедельник, 28 июня 2021 года, в Сиэтле. Сиэтл и другие города побили небывалые рекорды тепла за выходные, когда температура поднялась намного выше 100 градусов.

    Тед С.Уоррен / AP

    Рекордные температуры поднялись выше 100 градусов по всему Тихоокеанскому северо-западу, где этот район оказался в ловушке под пылающим «тепловым куполом».

    В регионе, где в это время года средняя температура приближается к 70-м, можно увидеть дома с затемненными окнами, накрытыми одеялами, чтобы помочь от жары. Обычно мягкое лето в этом районе означает, что во многих домах нет кондиционеров.

    Историческая волна тепла приносит с собой опасения по поводу того, что может последовать в течение оставшейся части этого лета.

    На тихоокеанском северо-западе нет кондиционеров, поскольку жаркая погода нехарактерна. Здесь жители Портленда, штат Орегон, останавливаются в охлаждающем центре. Марани Стааб / Блумберг через Getty Images скрыть подпись

    переключить подпись Марани Стааб / Блумберг через Getty Images

    На Тихоокеанском Северо-Западе не хватает кондиционеров, поскольку жаркая погода не типична.Здесь жители Портленда, штат Орегон, останавливаются в охлаждающем центре.

    Марани Стааб / Блумберг через Getty Images

    Рекорды, установленные одним днем, были побиты на следующий.

    Рекорды были побиты ежедневно в некоторых частях Северо-Запада, включая Портленд и Сиэтл. Портленд побивал рекорды три дня подряд: 108 в субботу, 112 в воскресенье и 116 в понедельник.

    В понедельник в Сиэтле во время сильной жары на северо-западе Тихого океана температура в Сиэтле достигла 108 градусов тепла.Здесь мать и дочь несут зонтики для защиты от солнца. Джон Фрошауэр / AP скрыть подпись

    переключить подпись Джон Фрошауэр / AP

    В понедельник в Сиэтле во время сильной жары на северо-западе Тихого океана температура в Сиэтле достигла 108 градусов тепла. Здесь мать и дочь несут зонтики для защиты от солнца.

    Джон Фрошауэр / AP

    В Сиэтле в понедельник температура поднялась до 108. В Паско, штат Вашингтон, температура ртути поднялась до 118 градусов, это самая высокая температура, зафиксированная в штате с 1961 года.

    В Портленде было зарегистрировано три самых жарких дня в истории — в прошлую субботу, а также в эти воскресенье и понедельник.Здесь пара и их собака лежали в тени во время жары. Марани Стааб / Блумберг через Getty Images скрыть подпись

    переключить подпись Марани Стааб / Блумберг через Getty Images

    Портленд зарегистрировал три своих самых жарких дня в истории в прошлую субботу, а также в эти воскресенье и понедельник. Здесь пара и их собака лежали в тени во время жары.

    Марани Стааб / Блумберг через Getty Images

    В некоторых местах жара настолько сильна, что расплавляет даже силовые кабели. В центре Портленда служба трамвая закрылась в воскресенье, и в Твиттере была опубликована фотография силового кабеля с прожженным в нем отверстием.

    Если вам интересно, почему мы отменяем обслуживание на день, вот что делает тепло с нашими силовыми кабелями.pic.twitter.com/EqbKUgCJ3K

    — Трамвай Портленда (@PDXStreetcar) 27 июня 2021 г.

    Дороги в Портленде покоробились от жары

    Инфраструктура Тихоокеанского Северо-Запада буквально ломается под давлением. В Эверсоне, штат Вашингтон, температура заставила дорожное покрытие размягчиться и расшириться. Это может привести к возникновению колейности, коробления и выбоин, особенно в зонах с интенсивным движением.

    State Route 544 верстовой столб 7 возле Эверсона, штат Ва, в настоящее время закрыт.Асфальтовое полотно коробится и небезопасно для проезда. Рекомендуется использовать WSDOT, и в настоящее время создаются объездные пути.

    BL pic.twitter.com/5Yb9UYzbDc

    — Солдат Джейкоб Кеннетт (@ wspd7pio) 28 июня 2021 г.

    Засуха породила порочный сухой цикл

    Широко распространенная засуха, распространяющаяся с запада на Великие равнины, только усилилась под тепловым куполом. На Северо-Западе обычно влажные районы, аномально засушливые и засушливые условия расширились за считанные недели.22 июня газета «Монитор засухи США» сообщила, что 79,8% региона подверглись засухе незадолго до сезона пожаров.

    Ученые говорят, что из-за потепления климата волны тепла и засухи становятся более частыми и интенсивными

    Вывеска изображена на двери магазина мороженого Молли Мун в районе Капитолийского холма Сиэтла. Магазин был закрыт в понедельник из-за чрезмерной жары. Тед С.Уоррен / AP скрыть подпись

    переключить подпись Тед С. Уоррен / AP

    Вывеска на двери магазина мороженого Молли Мун в районе Капитолийского холма Сиэтла. Магазин был закрыт в понедельник из-за чрезмерной жары.

    Тед С. Уоррен / AP

    Джози Фишелс — стажер в отделе новостей NPR.

    60 безумно аккуратных фотографий кабелей, принадлежащих к современному искусству g

    (Pocket-lint) — Есть определенная порода ИТ-работников, у которых есть глубокий фетиш ко всему опрятному и аккуратному.

    В результате получилась серверная с сотнями аккуратно уложенных, связанных кабелями кабелей, уложенных под идеальным углом. Результат не только эстетичен, но и практичен с технической точки зрения.

    Мы собрали для вас одни из лучших изображений этих аккуратных кабелей. Может быть, какое-то вдохновение, пока вы застряли в помещении, и вам нечего больше делать?

    Внимание к деталям

    От очень аккуратных и удобных кабельных конструкций до крошечных произведений искусства, подобных этому. Красота управления кабелями есть везде. На этой фотографии показаны результаты модификации PlayStation 2 с помощью прекрасного исправного оборудования. От только что установленного чипа отходят аккуратные кабели.

    До и после

    На многих из этих изображений показаны аккуратные кабели, но вы редко можете увидеть какое-либо представление об уровне усилий, которые вкладываются в эти фотографии. Что ж, теперь вы можете это сделать, поскольку этот Redditor продемонстрировал, как изначально выглядел беспорядок с кабелями, прежде чем они его «исправили». Это тонкое мастерство заняло шесть часов человеческих усилий.

    tuxedo_jack / Reddit

    The Cat5-o’-9-Tails

    Скучающий сетевой администратор превратил какой-то кабель CAT5 в кошачий хвост.Эта фотография придает совершенно новый смысл термину «кабельное порно».

    MouseGiraffe / Reddit

    Радуга кабелей

    Этот Redditor попытался создать радугу из своих кабелей, и результат получился столь же аккуратным, сколь и красочным.

    whoust / Reddit

    Кабель или конфета?

    Эту красочную проводку можно так же легко принять за леденец.

    Porpoise_of_Life / Reddit

    Желто-желтый

    Ярко-желтые кабели изгибаются и изгибаются удовлетворительным образом, передавая данные туда, где они больше всего нужны.

    Игровая установка в стиле ретро

    Возможно, лучшая игровая установка, которую вы когда-либо видели. На этом изображении показаны не только кабели следующего уровня, но и всевозможные ретро-игровые автоматы. Не верите нам? Взгляните на полку над телевизором.

    Изящная игровая установка

    Этот изящный геймер пошел совершенно другим путем со своим кабельным управлением. Дошло до того, что установили не один, а два игровых автомата на задней панели телевизора и держали все кабели аккуратно, аккуратно и вне поля зрения.Похоже, отличный способ пронести новое устройство в дом, чтобы ваша вторая половина тоже не заметила.

    Национальная лаборатория энергетических технологий

    Национальная лаборатория энергетических технологий

    Это кабельное порно предоставлено Национальной лабораторией энергетических технологий, входящей в состав Министерства энергетики США. Приятно видеть, что даже государственные органы серьезно относятся к организации кабельного телевидения.

    Национальный центр суперкомпьютеров

    Суперкомпьютер Barcelona

    Этот суперкомпьютер — великолепное произведение искусства, вы можете сказать, что такая установка означает серьезный бизнес.

    cablewizard / Reddit

    Pathtrack install

    Эта проводка медного цвета, кажется, производит впечатление металлических трубопроводов и электрических проводов / проводов данных, соединенных в идеальном унисон.

    commandtab / Reddit

    Крошечная проводка на печатной плате

    Эта крошечная проводка на печатной плате показывает, что управление кабелями — это настоящее искусство, даже на самом крошечном уровне.

    commandtab / Reddit

    Микропроводка

    Эта аккуратная проводка может легко присутствовать в вашем телефоне или планшете. Незначительное внимание к деталям обеспечивает наилучшие результаты в нашем цифровом мире.

    Cursed1701 / Reddit

    Плетеные кабели из ЦЕРН

    Неудивительно, что ЦЕРН, Европейская организация ядерных исследований, нуждается в серьезной прокладке кабелей для продолжения своих исследований.

    RafaRamen / Reddit

    Белое и синее подходят для вас

    На первый взгляд, этот кабель может похвастаться как липучками, так и стяжками, чтобы кабели оставались аккуратными и аккуратными и сводили с ума энтузиастов кабельного порно.

    RX-LIFE / Reddit

    Datacenter

    Стойки для потолочной разводки помогают уберечь эти аккуратные кабели от поля зрения в этом центре обработки данных, что, как вы можете поспорить, досадно, но это определенно аккуратно и практично.

    proto04 / Reddit

    Удовольствие в гостиной

    Аккуратные и аккуратные кабели нужны не только на рабочем месте, здесь кусок кабеля Ethernet превратился в произведение искусства, а не просто раздражение.

    Phaune421 / Reddit

    Облачная служба Google TensorFlow

    Фотография из-за кулис внутренней работы гигантской машины Google. Эта проводка является частью механизма, используемого для машинного обучения, поэтому вы можете представить себе данные, которые проходят по этим проводам.

    Ядовитая планета / imgur

    Средняя зеленая кабельная машина

    Мы зеленые от зависти. Эти безумно аккуратные кабели вызывают радость.

    p0Pe / Reddit

    Маленький, но аккуратный

    Эта проводка от ПК, созданного самостоятельно, демонстрирует приверженность к прокладке кабелей и аккуратность, с которой энтузиасты создают свои собственные машины.

    GnomeChumpski / Reddit

    Stairwell pipe-chase

    Эти потолочные трубопроводы очень аккуратны и приятны для глаз. Мы задаемся вопросом, сколько людей находят время, чтобы остановиться и взглянуть вверх, идя по этим извилистым коридорам.

    gunnerpad / Reddit

    Purple rainbows

    Чтобы собрать эти аккуратные и изогнутые кабели, явно потребовались часы кропотливой работы. Вы должны восхищаться ручной работой и стремлением к совершенству кабеля.

    Лучшие беззеркальные камеры 2021 года: лучшие камеры со сменными объективами, доступные для покупки сегодня Люк Бейкер · GivingAlltheDs / Reddit

    До небес

    Это очень впечатляющая проводка, проводка, которой даже Бог гордился бы.Трубчатая масса проводов переносит все данные через потолок туда, где это необходимо.

    Gibblegosh / Reddit

    Аккуратность кабеля питания

    На этой фотографии Redditors спорили, поскольку из-за угла наклона фотографии создается впечатление, что кабели входят не в те отверстия. Даже Интернет невозможно успокоить с помощью простых аккуратных кабелей и стяжек.

    fakerchaos / Reddit

    Так много цветов

    Так много цветов и такая точность в одном месте.

    gamebrigada / Reddit

    Сервисная петля

    Множество кабелей, петляющих по лестнице, аккуратно привязаны и удерживаются на месте.

    расходуемый_Henchman / Reddit

    Безумие с чересстрочной разверткой

    Еще пара цветов, и на этой фотографии у нас будет почти вся радуга проводов.

    DaleDimmaDone / Reddit

    Purple paradise

    Толстые пучки фиолетового кабеля аккуратно выравнивают стены этой стойки. Вы можете только представить, сколько времени и усилий было потрачено на эту настройку.

    Improved-Liar / Reddit

    Insane кабельная разводка

    Еще одна изящная уловка кабельной системы перфекционистского уровня. Опять же, это заставило Redditors спорить о том, достаточно ли используется кабельных стяжек или слишком много.

    suburbanite09 / Reddit

    Кабели сверху вниз

    Аккуратные кабели с изгибами текут вниз, как водопад данных. Великолепно и замысловато.

    TooEashy / Reddit

    Подключение цифрового ТВ

    Вот как это выглядит, когда кто-то, уделяющий большое внимание деталям, подключает многоквартирный дом для сигналов цифрового телевидения, исходящих от одной антенны.

    sylpher250 / Reddit

    Трубопровод, которым можно гордиться

    Аккуратность нужна не только для прокладки кабелей. Организация этой системы трубопроводов восхитительна и красива.

    Akibatteru / Reddit

    Кабели как искусство

    Этот больше похож на произведение искусства, чем на фотографию техники, он просто такой аккуратный и аккуратный. Нельзя отрицать, что симметрия радует глаз.

    VerGuy / Reddit

    Purple cable porn

    Эти великолепные фиолетовые кабели, вероятно, представляют собой коаксиальные кабели, аккуратно уложенные внутри мобильного тележки для вещания. Великолепный подвиг в прокладке кабелей и невероятном использовании кабельных стяжек.

    ablindman11 / Reddit

    Аккуратность электросчетчика

    Это электросчетчик с трансформаторным номиналом для работы на 2000 ампер.Отличная работа установщика над мощным комплектом.

    Alejandro Cynowicz / Flickr

    Серьезно аккуратная серверная

    Фотограф Алехандро Цинович говорит, что ненавидит кабели, но их компания очень серьезно относится к вопросам аккуратной прокладки кабелей.

    a_synthesiser / Reddit

    Придуманные каналы

    Этот красивый канал появился на Reddit под / r / pipelineitporn / и показывает, что люди одержимы не только проводкой.

    AveryLongman / Reddit

    Красочное завершение

    Вы можете почти почувствовать удовлетворение от хорошо выполненной работы, глядя на эту фотографию, сделанную в конце завершенной миссии по прокладке кабеля.Аккуратно и аккуратно, и все на своих местах.

    he_who_should_stfu / Reddit

    Немецкая эффективность

    Эти кабели и трубопроводы датируются 1930-ми годами и родом из Германии. Неудивительно, что немцы столь же эффективны со своими трубопроводами, как и со всем остальным. Все на своих местах и ​​всему свое место.

    Imgur

    Изогнутые кабели

    Вы должны восхититься этой изогнутой кабельной системой, великолепными линиями и большим вниманием к деталям.

    Imgur

    Baby Rack

    Он может быть крошечным по сравнению с некоторыми другими стеллажами, которые мы видели, но кабельная разводка здесь по-прежнему впечатляет.

    хитростей / Reddit

    Интернет

    Это фото просто помечено как «Интернет», но, несмотря на аккуратность, мы не уверены, что здесь достаточно кабелей, чтобы удержать весь Интернет.

    JamezQ / Reddit

    Все цвета Интернета

    Замечательная домашняя проводка, запечатленная на простой фотографии нескольких кабелей Ethernet, аккуратно уложенных на пути от домашнего широкополосного маршрутизатора.

    Micky86 / Reddit

    Организация кабелей — это искусство

    Увидев эту организацию кабелей, Redditor Bitwaba прокомментировал: «Организация кабелей — это искусство, но если для ее поддержания нужно быть художником, то вы усложняете это дело, чем следовало бы. быть.» Этот единственный комментарий суммирует почти все фотографии в этой статье.

    sirnicolai / Reddit

    Многожильный силовой кабель

    Этот многожильный силовой кабель показывает, что даже силовые кабели можно аккуратно организовать.

    machzel08 / Reddit

    Маршрутизация видео тоже требует аккуратной прокладки кабелей

    Даже потоковая передача и маршрутизация видео требуют аккуратной прокладки кабелей.Этот Redditor по понятным причинам впечатлен их работой и уважительной причиной.

    4 дня работы

    Эта впечатляющая масса кабелей, по-видимому, заняла у пользователя Reddit Т — Хэма четыре дня, чтобы аккуратно собрать все. Он сказал, что в этой установке было по крайней мере 378 кабелей, и к концу его руки были голыми, но, боже, оно того стоило.

    Уровень производства телевизоров потрясающий

    Этот невероятно красивый вид с кабелем показывает массу кабелей, используемых на большом предприятии по производству телевизоров.Всего 576 портов, заполненных всеми необходимыми аккуратными кабелями.

    Служебные петли

    Кто-то может возразить, что в этом нет необходимости и что некоторые из них можно было бы сделать вне поля зрения, но мы должны восхищаться мастерством этих служебных петель. Замечательно аккуратные и организованные кабели, разделенные и управляемые самым великолепным образом.

    Облако

    Так ли на самом деле выглядит облако? Великолепный вид на кабельное небо.

    Музыкальный инструмент

    Там, где большинство из этих аккуратных изображений кабелей включает в себя большие отрезки кабелей, аккуратно связанных и связанных вместе, этот пошел другим путем.Это изображение поступило из офиса Facebook и показывает схему подключения кабеля, на которой можно играть как на музыкальном инструменте.

    ПК-геймеры делают это лучше всех

    Как геймеры и сборщики ПК, мы всегда ценим аккуратную прокладку кабелей, когда дело касается сборки игрового ПК. Этот Redditor явно мастерски владеет кабелями с рукавами и стяжками. Это потрясающе.

    stell1315 / Reddit

    Обнаружена мобильная кабельная разводка

    Снимок мобильного вещательного фургона, сделанный во время Лондонского марафона.Открытая проводка и внутренности, несомненно, способствуют циркуляции воздуха и охлаждению в жаркие дни.

    AlexLex1500 / Reddit

    Аккуратная зеленая машина

    Такая кабельная разводка заставляет ботаников спорить о том, каким кошмаром будет, если потребуется заменить один-единственный кабель.

    Barniff / Reddit

    Mapped out cable art

    Это произведение кабельного искусства выглядит так, как будто кто-то пытался нанести на карту лондонское метро, ​​используя силовые кабели и настенные гвозди.

    BenHippynet / Reddit

    Аккуратный и красочный

    Когда важен воздушный поток, аккуратная проводка имеет еще большее значение, чем просто незаметно для глаз.

    Национальный центр суперкомпьютеров

    Суперкомпьютер в Барселоне

    Суперкомпьютеры в Барселоне — это серьезный бизнес.

    Brandon O’Connor / Flickr

    Более мягкий желтый

    Кажется, у этих энтузиастов кабельного телевидения, увлеченных желтыми кабелями, есть тема.

    До и после

    Вы не часто можете увидеть до и после результатов этих усилий по уборке кабеля. Мы бы рекомендовали прочитать предысторию и по этому поводу, поскольку она показывает, почему эта работа так важна, когда важные службы полагаются на функциональность системы.Если что-то (или несколько) пойдет не так, поиск и ремонт могут стать кошмаром в беспорядке немаркированных кабелей.

    Здесь ветеринарную клинику скорой помощи пришлось спасти из глубины ада информационных технологий, поскольку их сеть была отключена, и они были вынуждены прибегнуть к бумаге и ручке, а не к своим драгоценным системам.

    Мощность фильма

    Хотя это изображение, возможно, не такое удовлетворительное или такое цветное, как другие фотографии в этом списке, оно все же интересно. На нем показаны силовые кабели, необходимые для работы съемочной площадки, все освещение и все остальное, что необходимо, очевидно, требует большого количества энергии, а это означает, что при неправильном обращении будет много проводов и потенциальная опасность для здоровья.

    Написано Адрианом Уиллингсом. Редакция Бритты О’Бойл. Первоначально опубликовано .

    Методы строительства силовых кабелей | Конструкция кабеля

    ВНИМАНИЕ: НЕ пытайтесь выполнять какие-либо из описанных ниже сборок, если вы не являетесь опытным специалистом-электриком ИЛИ Любитель электроники — в противном случае обратитесь к специалисту!

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: за соблюдение следующих местных электротехнических норм.Несоблюдение этого может привести к травмам, повреждению оборудования или отказу кабеля питания, что может привести к возгоранию.

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: чтобы убедиться, что выбранный кабель соответствует требованиям к питанию компонента (ов), он также будет присоединен!

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: за установку разъемов IEC / сетевого питания с соблюдением полярности!
    — несоблюдение этого требования может привести к плохой работе, отказу компонентов или поражению электрическим током.



    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: за обеспечение диэлектрической прочности изоляции на ВСЕХ используемых проводниках, соответствует местным нормам или превышает их!

    эл.г. 600 В (минимум) при 200 Цельсия в Канаде для источника питания 120 В, 50/60 Гц


    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ за выполнение следующих местных электротехнических норм. Несоблюдение этого может привести к травмам, повреждению оборудования или отказу кабеля питания, что может привести к возгоранию.

    Эти силовые кабели должны использоваться только для целей домашнего аудио и не подвергаться воздействию суровых условий окружающей среды, которые могут потребовать дополнительных защитных покрытий.

    ВЫ несете ответственность за обеспечение безопасности использования узлов, связанных с питанием!

    «Плавающий экран» Детали конструкции силового кабеля…

    Для этого метода требуется кабель с отдельным экраном.

    Я не знаю ни одной компании, которая применяет эту технику строительства, поэтому требуется DIY

    Теория этого метода состоит в том, что любые наведенные радиочастотные помехи / шум передаются ТОЛЬКО на землю сети, вдали от источника питания компонента, который он прикреплен к.

    • Для дополнительной безопасности я обжимаю и припаяю лопатки разъемы к проводникам — даже на кабелях ROMEX
      • это обеспечивает максимальный электрический контакт, и провод должен оставаться надежно прикрепленным






    Детали конструкции силового кабеля Helix

    Перед тем, как опробовать эту конструкцию, я попробовал несколько различных торговых марок от Furutech и DH Labs.Затем я попробовал сплести кабели, которые показали себя намного лучше, чем обычные кабели.

    Однако спиральная архитектура намного превосходит производительность любой из вышеупомянутых кабельных архитектур и поднимает возможности моих компонентов на совершенно новый уровень.

    Я также обнаружил, что мои твердотельные компоненты работают значительно холоднее. эффективно экранирует кабель под напряжением от EMI / RFI

  • спиральная обмотка нейтрального проводника предотвращает наводку шума в нем током, протекающим в проводнике под напряжением

  • Я использую примерное соотношение 2.5: 1 заземления / нейтрали: токоведущий провод

    например для силового кабеля длиной 6 футов я использую 15 футов заземления и 15 футов нейтрального проводника


    Материалы …

    Для этого кабеля только токоведущий провод должен быть изготовлен из высококачественной меди или серебра.

    • Во всех моих кабелях используется проводник, извлеченный из кабеля Furutech или DH Labs Bulk.
    • DH Labs намного проще извлечь проводники из внешней защитной оболочки, и это примерно на 65% дешевле

    Нейтральный провод был приобретен у Take Five Audio и покрыт серебром, медный кабель Mil-Spec 12 калибра

    Заземляющий провод был куплены в местном магазине товаров для дома (Home Depot)

    Лопаточные соединители, которые я использую, доступны в большинстве магазинов электроники и обычно стоят 1 доллар.20 на упаковку из 10 штук — просто убедитесь, что они медные под покрытием — их влияние минимально

    Для всех паяных соединений я использую припой WBT с 4% серебром

    Разъемы питания / IEC — это медные разъемы Sonar Quest с серебряным покрытием, которые можно приобрести на Ebay

    ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: хотя на фотографиях ниже показаны уже прикрепленные лопаточные разъемы, на самом деле их гораздо проще прикрепить на шаге 5 ниже.

    1. Используя деревянный дюбель диаметром примерно 5-6 мм, намотайте заземляющий и нейтральный проводники в виде спирали

    • провод сохранит форму спирали после ослабления натяжения

    2.Вставьте токоведущий провод в расширяемую нейлоновую втулку

    Цель вставки токоведущего провода в расширяемую нейлоновую втулку — двойная

    • обеспечивает дополнительную изоляцию вокруг токоведущего проводника
    • обеспечивает дополнительное пространство между токоведущим проводом и проводником заземления / нейтрали, которые дополнительно снижает электромагнитные помехи.

    3. Закрепите гильзу термоусадочной трубкой

    4. Вставьте изолированный токоведущий провод в узел спирали нейтрали / заземления и закрепите термоусадочной трубкой

    5.Отделка …

    • Вставьте кабельную сборку в декоративную расширяемую нейлоновую втулку
    • Закрепите термоусадочной трубкой
    • Прикрепите лопаточные соединители — обжимайте и припаяйте лопатки для дополнительной безопасности
    • Присоедините соединители IEC / сети
    • Следите за соблюдением полярности!




    Я использую специальные клещи для опрессовки, подобные тем, что указаны выше

    ВНИМАНИЕ:

    НЕ пытайтесь использовать какие-либо сборки, описанные выше, если у вас нет опыта

    28 Электротехника ИЛИ Любитель электроники — в противном случае обратитесь к специалисту!

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: за соблюдение следующих местных электротехнических норм.Несоблюдение этого может привести к травмам, повреждению оборудования или отказу кабеля питания, что может привести к возгоранию.

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: чтобы убедиться, что выбранный кабель соответствует требованиям к питанию компонента (ов), он также будет присоединен!

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: за установку разъемов IEC / сетевого питания с соблюдением полярности!
    — несоблюдение этого требования может привести к плохой работе, отказу компонентов или поражению электрическим током.

    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ: за обеспечение диэлектрической прочности изоляции на ВСЕХ используемых проводниках, соответствует местным нормам или превышает их!

    д.г. 600 В (минимум) при 200 Цельсия в Канаде для источника питания 120 В, 50/60 Гц


    ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ за выполнение следующих местных электротехнических норм. Несоблюдение этого может привести к травмам, повреждению оборудования или отказу кабеля питания, что может привести к возгоранию.

    Эти силовые кабели должны использоваться только для целей домашнего аудио и не подвергаться воздействию суровых условий окружающей среды, которые могут потребовать дополнительных защитных покрытий.

    ВЫ несете ответственность за обеспечение безопасности использования узлов, связанных с питанием!

    Теги: Кабель питания

    Как исправить плохое качество изображения / пикселизацию

    Низкое качество изображения и пикселизация могут мешать вам получать удовольствие от программирования Shaw.В этой статье представлены советы, которые вы можете использовать для восстановления качества изображения, устраняя такие проблемы, как поврежденные коаксиальные кабели, неплотные соединения и неисправные разветвители.

    Если у вас более новая модель BlueCurve TV, вам следует вместо этого прочитать статью «Основные способы устранения неполадок для вашего BlueCurve TV». Если вы видите пиксели на других телевизорах в доме, возможно, повреждено ваше основное кабельное соединение или проблема в вашем районе.

    Что такое пикселизация?

    Пикселы (квадраты), наблюдаемые на экране, представляют пакеты данных, которые не были получены или были потеряны при передаче из-за плохого соединения.Это индикатор плохого сигнала.

    Не можете просмотреть видео? Посмотреть на YouTube.

    Сбросить ТВ приставку

    Чтобы сбросить настройки ТВ-бокса:

    1. Выключите ТВ приставку.
    2. Отсоедините шнур питания от задней части устройства и от стенной розетки или шины питания.
    3. Подождите 30 секунд, а затем снова подключите кабель питания к устройству и источнику питания.
    4. Подождите до 2 минут, пока ТВ-бокс перезагрузится.
    5. Включите ТВ-бокс и проверьте его снова.

    В вашем путеводителе может быть надпись «Будет объявлено» в течение одного часа после сброса настроек коробки. Справочная информация будет автоматически обновляться с течением времени.

    Переустановите коаксиальные соединения

    Перезагрузка регулирует способ подключения коаксиального кабеля к устройству и розетке.

    1. Отсоедините кабель питания от ТВ-приставки.
    2. Отвинтите соединение коаксиального кабеля с задней стороны ТВ-бокса.
    3. Отвинтите коаксиальный кабель от розетки кабеля (или разветвителя).
    4. Снова подсоедините коаксиальный кабель к ТВ-приставке (RF INorCABLE IN) и к розетке кабеля (или разветвителю), убедившись, что они затянуты вручную.
    5. Подсоедините кабель питания к ТВ-приставке.

    Если переустановка коаксиального кабеля не улучшает качество изображения, возможно, потребуется заменить кабель новым.

    Кабели питания

    | ShowMeCables.com

    Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются.Только в Соединенных Штатах существует более десятка типов, которые обычно используются. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два названия. В США существует два основных стандарта для силовых кабелей: NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

    Типы разъемов NEMA включают:

    Типы разъемов IEC включают:

    • C5 / C6
    • C7 / C8
    • C13 / C14
    • C15 / C16
    • C19 / C20

    NEMA

    Многие кабели содержат разъем NEMA 1-15 , 5-15 или 5-20 для подключения к розетке.1-15 — это старый незаземленный разъем с двумя металлическими штырями. На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналогов, и обычно используются для больничного оборудования.

    NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

    МЭК Кабели IEC

    используются для устройств, предназначенных для международного использования.Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «штекер» и «гнездо». Например, C5 — это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число — мужской стороной.

    C5 / C6

    C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса.Чаще всего они встречаются в блоках питания портативных компьютеров.

    C7 / C8

    C7 / C8 имеет форму цифры 8 и часто встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединяются с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания соответствовал вашему устройству.

    C13 / C14

    C13 / C14 также называют универсальным шнуром питания, это текущий стандарт для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

    C15 / C16

    C15 / C16 похож на C13 / C14, но с выемкой над контактом для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

    C19 / 20

    C19 / C20 — это следующий шаг по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

    Сверху: C5 (слева), C7 неполяризованный (в центре) и C7 поляризованный (справа)

    Внизу: C13 (слева), C15 (в центре) и C19 (справа)

    Домашний Интернет, телевидение и телефонная связь | Astound Broadband

    * Скорость загрузки из Интернета может отличаться и не гарантируется. Наблюдаемые скорости могут отличаться в зависимости от подключения устройства и других факторов, не зависящих от RCN. Gig Internet предлагает скорость до 940 Мбит / с. См. Rcn.com/yourspeed, чтобы узнать, почему скорости могут отличаться. Некоторое оборудование может потребоваться для получения гигабитных скоростей до 940 Мбит / с. RCN подтверждает, что предоставленное оборудование кабельного модема и конфигурация такого кабельного модема соответствуют заявленным скоростям широкополосного доступа при подключении к проводному соединению на основе процедур тестирования SamKnows. Высокоскоростной модем необходим для услуги высокоскоростного Интернета RCN.Если требуется выход для передачи данных, может взиматься дополнительная плата за выход в дополнение к применимым платам за установку. Фактические скорости могут отличаться; заявленные скорости соответствуют установленной / заявленной скорости и не гарантируются. Фактический диапазон и надежность беспроводной сети зависит от ряда факторов. Скорость передачи данных в нисходящем направлении может зависеть от того, кэшируются ли данные, к которым осуществляется доступ; Факторы, связанные с Интернетом, такие как расположение и конфигурация каждого сервера, к которому осуществляется доступ; внутренние сетевые факторы, включая соблюдение заказчиком политик использования RCN, изложенных в приемлемой политике использования; уровень общей посещаемости; и конфигурация компьютера клиента.Раскрытие RCN по управлению сетью FCC предоставляет информацию о наших методах управления сетью, а также о производительности и коммерческих условиях наших услуг доступа в Интернет, чтобы вы могли сделать осознанный выбор в отношении покупки и использования наших услуг в соответствии с Частью 8 Правил Федеральная комиссия связи (FCC).

    Доступность услуг, цены и предложения, представленные на www.rcn.com, предназначены только для частных клиентов NEW RCN.Коммерческие и коммерческие цены и предложения услуг различаются. Могут применяться другие ограничения.

    Предложения услуг зависят от подтверждения RCN того, что конкретный адрес, указанный в запросе на обслуживание, является обслуживаемым местоположением RCN. Цены не включают налоги, франшизные сборы, плату за активацию или дополнительные сборы. Все фотографии, используемые на сайте rcn.com, являются интеллектуальной собственностью их владельцев. В конце периода действия акции применяются стандартные ставки. Услуги регулируются положениями и условиями подписных соглашений RCN, онлайн-политикой и другими применимыми положениями и условиями.Могут применяться другие ограничения.

    * Клиенты RCN должны отключить обслуживание и вернуть все оборудование, чтобы получить возмещение за первый месяц обслуживания. См. Детали возврата оборудования.

    .
    Кабель

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
