Содержание

Какой кабель лучше UTP или FTP?

Витая пара – это медный кабель для передачи данных, в котором проводники расположены определенным образом относительно друг друга. Используется для передачи телефонного сигнала и для устройства структурированных сетей Интернет.

Конструкция витой пары состоит из нескольких пар медных проводников, свитых попарно с определенным шагом. Такой способ укладки проводников в корпус кабеля повышает связь между ними и позволяет равномерно распределить электромагнитные и индуцированные помехи. Таким образом, использование витой пары значительно повышает помехозащищенность сети.

Кроме проводников, такой кабель может содержать некоторые другие конструктивные элементы:

  • оболочку для защиты от механических и термических воздействий;
  • армирующие элементы для придания дополнительной жесткости;
  • подвесной тросик;
  • гидроизоляционные элементы;
  • экранирующие конструкции (фольга, металлическая оплетка и тд).

Дополнительные элементы конструкции могут быть выполнены из различных материалов. Применение тех или иных видов витой пары обусловлено условиями прокладки и эксплуатации.

Помимо количества пар в кабеле, его конструкции, большое значение имеет пропускная способность проводников. Ее принято разделять на категории. Наиболее распространенные для передачи интернет-сигнала кабели имеют категории 5, 5е (для сетей Fast Ethernet, Gigabyt Ethernet), 6 и 6а для сетей стандарта 10 Gigabyt Ethernet.

Для устройства локальной сети в квартире используется витая пара UTP или FTP 5-й либо 6-й категории (в зависимости от скорости глобальной сети).

Главные отличия

UTP от FTP

Что же значит аббревиатура «UTP», «FTP»? Маркировка UTP или FTP витой пары для квартиры обозначает наличие либо отсутствие внешнего экранирования.

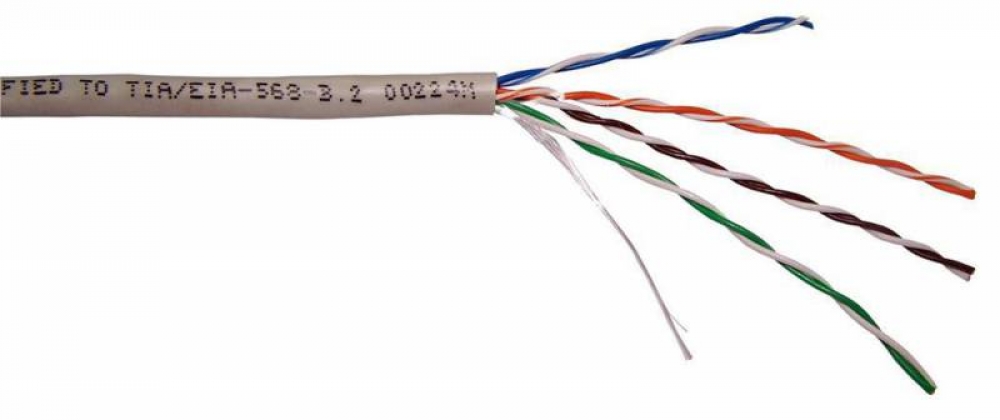

Кабель UTP (англ. «unshielded twisted pair» — неэкранированная витая пара) – это кабель типа «витая пара», не имеющий общего внешнего защитного экрана, пары проводников в котором также неэкранированы.

Кабель FTP (англ. «foiled twisted pair» — фольгированная витая пара) – это кабель, общее экранирование которого выполнено из металлизированной фольги, а пары проводников витой пары неэкранированы.

Кроме перечисленных модификаций, на рынке имеются некоторые другие виды кабеля, с различным общим экранированием и способ защиты пар проводников. Эти комбинации и материалы, из которых изготовлены защитные экраны, отображаются в маркировке кабеля (S/UTP, SF/FTP и тп.), однако для бытовых условий важно понимать разницу между кабелем UTP и FTP.

Какой кабель лучше

UTP или FTP
для квартиры и почему?

Использование того или иного вида кабеля должно соответствовать условиям его работы. Принято считать, что экранированный кабель FTP будет защищать от помех лучше, чем витая пара UTP, однако и его стоимость будет выше.

Важное условие использования для эксплуатации экранированного кабеля – наличие в передающем и принимающем устройствах заземления для подключения к нему экрана. Без такого соединения защиты от помех не будет.

Квартира неравномерно насыщенна помехообразующими устройствами. Наибольшая их концентрация находится на кухне (микроволновка, стиральные и посудомоечные машины и пр.). Остальные помещения, как правило, не имеют источников значительного электромагнитного излучения. Поэтому экранированный кабель целесообразно использовать на входе в квартиру до роутера (маршрутизатора), а домашнюю сеть (за исключением кухни) можно формировать незащищенной витой парой. Такой же принцип применяют при решении вопроса: какой патч корд лучше — UTP и FTP.

Какие есть виды и категории кабеля «витая пара»?

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

  • UTP или U/UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
  • FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
  • STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .
  • SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
  • U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
  • SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  • AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
  • моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов.

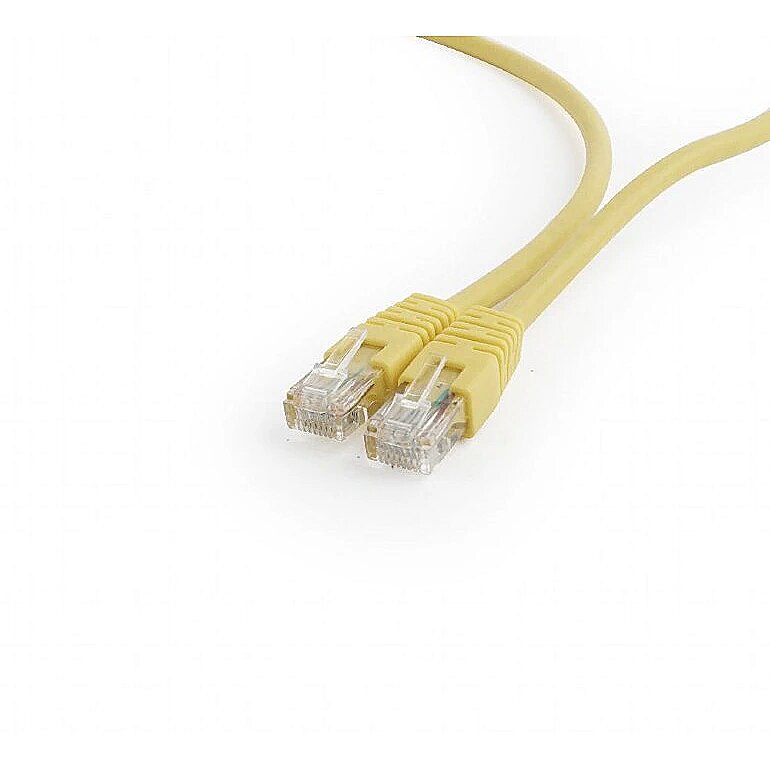

    Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
  • диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
  • количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
  • оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

  • PVC — ПВХ-пластиката. Для внутреннего применения.
  • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
  • PE — полиэтилен. Для внешней прокладки.
  • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
  • LS — Low Smoke пониженное дымовыделение при горении.
  • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
  • B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
  • C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

  • Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
  • Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
  • Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

Таблица категорий витой пары

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Категория Частоты, МГц Примечание Описание
Cat.1 0,1(0,4?) Телефонные и старые модемные линии 1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat. 2 1(4?) Старые терминалы (такие как IBM 3270) 2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3 16 10BASE-T, 100BASE-T4 Ethernet 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4 20 token ring, сейчас не используется Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре. .
Cat.5 100 100BASE-TX Ethernet (LAN, ATM,CDDI) 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100 1000Base-T 4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250 Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a 500 Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
Cat.7 600 Gigabit Ethernet (10GBASE-T Ethernet) Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.7a до 1200 Gigabit Ethernet (40GbE, 100GbE) Разработан для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.8/8.1 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Cat.8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема обжима витой пары

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

Информационный кабель LAN (витая пара) UTP, FTP, SFTP, SSTP


Информационный кабель связи (телефонный, витая пара UTP, FTP).

Кабели связи служат для передачи информации (чаще всего — программ звукового и телевизионного вещания). Токопроводящая жила кабелей связи производится из мягкой медной проволоки и имеют в своей конструкции жилу из одной стальной оцинкованной или трех стальных проволок.

Чтобы разделить токопроводящие жилы кабелей связи, в качестве изолирующего слоя в кабелях связи используется полиэтилен, так как он имеет низкие диэлектрические потери.

Витая пара — это вид кабеля связи, который представляет собой одну или несколько пар проводников, изолированных и скрученных между собой, заключенных в пластиковую оболочку.

Проводники закручиваются между собой, чтобы максимизировать связь между проводниками одной пары и уменьшить электромагнитные помехи от внешних источников.

В нашем интернет-магазине shop220.ru вы найдёте широкий ассортимент различных кабелей связи (телефонных и витых пар) от ведущих российских и европейских производителей.

По типу защиты от электромагнитных помех кабели делятся на несколько категорий:

— фольгированная витая пара (FTP — Foiled twisted pair) или S/STP (Screened Shielded Twisted Pair) – в конструкции этих кабелей предусмотрен общий экран из фольги

— фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) – каждая пара находится в фольгированной оплетке, а общий экран этих кабелей выполнен из медной оплетки

— неэкранированная витая пара (UTP — Unshielded twisted pair) – вокруг отдельной пары в этих кабелях не предусмотрен защитный экран

— незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) – в кабелях этого типа для защиты предусмотрен двойной внешний экран из медной оплетки и фольги, а витая пара находится без какой-либо защиты

— защищенная витая пара (STP — Shielded twisted pair) – вокруг каждой отдельной пары этого вида кабелей используются защитные экраны, а также один общий для всех – в виде сетки

Экранированные витые пары наиболее защищены от электормагнитых помех.

Для созданий сетей в быту, например, дома подойдёт самый простая неэкранированная витая пара (UTP). Но в промышленных сетях использование такого кабеля недопустимо. Зачастую промышленные сети прокладывают недалеко от всевозможных электроустановок, которые создают помехи, вот  в этом случае, для создания сетей используются экранированные кабели.

В чем отличие между UTP, FTP и SFTP? Изучаем экранирование витой пары

Если витая пара проложена рядом с электроприборами, мощными двигателями и прочими источниками электромагнитного излучения, то идущие от них волны будут перебивать сигнал. Чтобы не дать помехам все испортить, кабель оснащают защитным экраном.

В этой статье мы говорим о том, что означают маркировки UTP, FTP и SFTP. А еще рассказываем о разнице между видами экранирования витой пары и даем советы по выбору. Читайте, чтобы купить подходящий кабель.

Виды экранирования

Самые распространенные модели — UTP, FTP и SFTP. О них и идет речь в этой статье.

Тип кабеля Особенности
UTP (U/UTP) Это неэкранированная витая пара. Такие модели используют, если кабель будет проложен в месте, где отсутствуют источники электромагнитного излучения.
FTP (F/UTP) У этого провода есть защитный экран. Он сделан из фольги. Экранирование этого типа общее для всех пар.
SFTP (SF/UTP) Такая витая пара оснащена двойным внешним экраном. Один из них сделан из фольги, а вот другой представлен металлической оплеткой. Такой провод лучше защищен от помех.

Это были основные варианты экранирования. Но встречаются и другие типы:

  • STP (U/FTP) — каждая пара оснащена отдельным защитным экраном.
  • SSTP (S/FTP) — отдельный защитный экран есть у каждой пары проводников + есть внешнее экранирование в виде сетки.
  • S/UTP — экран у такого кабеля внешний, сделан в виде металлической оплетки.
  • F/FTP — у таких проводов экранированы все пары по отдельности и есть общий для всех фольгированный экран.
  • SF/FTP — эта витая пара защищена по максимуму. У нее есть двойной внешний экран из фольги и металлической оплетки. В дополнение к этому каждая пара имеет собственное экранирование.

Когда вы используете экранированную витую пару, нужно учитывать несколько моментов. О них сейчас и поговорим.

Нюансы применения экранированного кабеля:

  • Без заземления никак. Дело в том, что экран нивелирует помехи, принимая их как изнутри, так и снаружи. Но уводить их куда-то же нужно? Так что «земля» необходима. Причем речь не о защитном заземлении, а о технологическом — с сопротивлением до 1 Ом.
  • Тип экранирования кабеля, коннекторов и прочих компонентов пассивного оборудования, например, патч-панелей, должен быть одинаковый. Это значит, что если у вас проложена витая пара FTP, то и розетки, и разъемы должны быть с экранированием FTP.
  • Провода с защитным экраном толще неэкранированных. Кроме того, они не такие гибкие. Это важно принимать во внимание при монтаже.

Точного ответа на этот вопрос нет, ведь все зависит от условий использования витой пары и особенностей сети.

Допустим, вы берете провод для дома или квартиры. «Склад» помехообразующих устройств — это обычно кухня, ведь там много бытовой техники. В остальных же комнатах таких устройств поменьше. Поэтому для дома стоит купить экранированный кабель, проложив его от входа к маршрутизатору и на кухне. А вот в остальных комнатах защита обычно не требуется, поэтому в них можно прокладывать кабель типа витая пара UTP.

Теперь о применении кабеля в промышленном масштабе. Здесь уже модели без экрана не подойдут, поскольку условия прокладки предполагают большое количество высокочастотных помех. От них защитит экранированный кабель.

Важно! От вибраций, температурных перепадов и прочих сильных внешних воздействий может порваться фольгированный экран. По этой причине в таких условиях лучше всего подойдет витая пара SFTP — с двойным экранированием.

Экранированная витая пара пригодится и при 10-гигабитных скоростях передачи данных. Несмотря на то, что внутрикабельные наводки способно нивелировать само активное оборудование, кабели часто собирают в жгуты. Тут-то нам и пригодится экран: он защитит от помех, которые идут от самих проводов.

Зная условия монтажа кабеля, особенности и требования своей сети, вы сможете подобрать оптимальную витую пару по типу экранирования. Если нужно помочь выбрать кабель, обращайтесь: мы найдем идеальный вариант для вашей сети среди большого ассортимента моделей.

Категории кабеля витых пар в компьютерных сетях | Виды кабеля

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.
Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.
Витая пара, — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.
Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).



Виды кабеля, применяемых в сетях.

Как сигналы, распространяющиеся по кабелю, так и элементы его конструкции нуждаются в защите. В зависимости от наличия определенного типа защиты — электрической, химической, механической — определяют разновидности данной технологии. Проволочные оплетки, применяемые к отдельным парам, обозначаются термином «Shielding» (русскоязычный термин — экранирование). Оплетки, применяемые ко всему кабелю целиком, обозначаются термином «Screening», что соответствует русскоязычному термину «бронирование».
  Для продления срока работы и защиты медных проводников от кислорода-воздуха применяются, как алюминиевые фольги, так и алюминизированные пленки, обозначаемые термином «Foiled» — фольгированные. На электрические и механические свойства кабеля фольги почти не влияют. Кроме того, могут применяться специальные защиты, например, от солнечного света — дополнительная оболочка из черного полиэтилена, тогда используется термин «Double Jucket».

* Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

UTP (U/UTP) — (Unshielded Twisted Pair), — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.
FTP (F/UTP) — (Foiled Twisted Pair), — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.
STP (S/UTP) — (Shielded twisted pair), — экранированная витая пара, имеет экран, внешнюю защиту наподобие сетки, оплётки.
S/FTP (SF/UTP) — (Screened Foiled Unshielded twisted pair), — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.
U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних и от перекрёстных между витыми парами помех.
F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных между витыми парами.
SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для дренажа наводок.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  — AWG (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.
Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.
Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.
— моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
— диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
— количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
— оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Чаще можно встретить следующие виды оболочки:

  PVC — ПВХ-пластиката. Для внутреннего применения;
PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С;
PE — полиэтилен. Для внешней прокладки;
FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин;
LS — Low Smoke пониженное дымовыделение при горении;
ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы;
В — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля;
С — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.



Материал проводников.

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

  Алюминиевый проводник (Al)

Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.

  Омеднённый алюминий (CCA)

В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.

Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.).

  Медь (Cu)

Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.
Поэтому, надо учитывать цели. Если вы хотите выполнить на омедненном или алюминиевом кабеле сеть офиса и рассчитываете, что она будет работать несколько лет – это одна из критических ошибок. Сеть выполненная качественно и с использованием медных проводников служит более 25 лет.

  Solid или Stranded

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded.

Solid care Stranded
Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС. Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов.



Таблица значений AWG для одножильных кабелей.

AWG Диаметр кабеля, мм (mm) Сечение кабеля, мм² (mm²) Сопротивление кабеля Ом/м [Ohm/m]
22 0. 644 0.326 0.0530
23 0.573 0.258 0.0668
24 0.511 0.205 0.0842



Коннекторы RJ-45 соответствующие категориям.



rj-45 cat.5 (24AWG) rj-45 cat.6 (23AWG) rj-45 cat.6a, 7 (22/23AWG)





Категории кабеля витых пар.

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).
  Ччастоты, МГц Примечание Описание
Cat. 1 0,1 (0,4?) Телефонные и старые модемные линии 1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.2 1 (4?) Старые терминалы (такие как IBM 3270) 2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat. 3 16 10BASE-T, 100BASE-T4 Ethernet 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4 20 token ring, сейчас не используется кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
Cat.5 100 100BASE-TX Ethernet (LAN, ATM,CDDI) 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100 1000Base-T 4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250 Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat. 6a 500 Gigabit Ethernet (10GBASE-T Ethernet) применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2.
Cat.7 600 Gigabit Ethernet (10GBASE-T Ethernet) спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
Cat.7a до 1200 Gigabit Ethernet (40GbE, 100GbE) разработана для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м.





Конструкция витопарного кабеля.

      Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26-22AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.
Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.
Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.
Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen, российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.
В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.
Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.
Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.
Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

* Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных, а так же больших потерь сигнала, может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Максимальная длина витой пары (кабеля utp категории 5е)

Витая пара – это цельный медный кабель UTP с диаметром жилы 0,51 мм. Изоляция жил изготовлена из полиэтилена высокой плотности. Длина одного витка жил составляет 30 мм, а одного витка пар кабеля равна 200 мм. Внешняя оболочка выполнена из поливинилхлорида (ПВХ).

Максимальная длина витой пары

Витая пара имеет свою максимальную длину, при которой хорошо подается сигнал и она составляет не более 100 метров между усилителем сигнала, то есть конечным устройством и точкой доступа. Максимальная длина определяется в связи с одним свойством слаботочного кабеля, передающего электричество. Дело в том, что только на расстоянии не более 100 метров витая пара может обеспечивать сигнал без ощутимых перебоев. Еще один момент, во избежание потери некоторой части сигнала и появлении помех сигнала, следует помнить о том, что витую пару не рекомендуется прокладывать вблизи силовых кабелей. При параллельной прокладке минимальное расстояние между витой парой и силовым кабелем должна составлять не меньше 12,5 сантиметров. При отсутствии возможности прокладки кабеля на необходимом расстоянии, можно воспользоваться экранированным вариантом витой пары например кабеля FTP.

Монтаж неэкранированного кабеля UTP

Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.

Описание экранированного и неэкранированного кабеля Ethernet

При установке или обновлении сетевой инфраструктуры следует учитывать различные типы сетевых соединительных кабелей. Среди возможных вариантов — установка кабелей с экранированной витой парой (STP) или неэкранированной витой пары (UTP). Кабельная система витой пары состоит из двух проводов одной цепи, скрученных вместе, чтобы уменьшить электромагнитные помехи (EMI) или «шум».

Ключевым фактором в этом решении является анализ того, насколько распространены электромагнитные помехи (EMI) в среде установки.Электромагнитные помехи обычно возникают из-за расположенных поблизости двигателей, генераторов, кондиционеров и даже офисных принадлежностей, таких как люминесцентные лампы и принтеры. Электромагнитные помехи могут вызвать перекрестные помехи ** между цепями, что приведет к ухудшению качества данных, увеличению количества ошибок и снижению скорости передачи.

** Перекрестные помехи — это непреднамеренная передача сигнала от одного кабеля к другому.

STP в сравнении с кабелем Ethernet UTP

В то время как даже кабели UTP (UTP: неэкранированная витая пара) снижают уровень электромагнитных помех, кабели STP (экранированная витая пара) более эффективно блокируют помехи. Экранированные кабели Cat5 и Cat6 дополнены тонкой фольгой, которая защищает от электромагнитных помех. Кабели STP идеально подходят для высокоскоростных сетей, таких как центры обработки данных, в которых используются сети 10GBase-T, поскольку 10G Ethernet значительно более чувствителен к электромагнитным помехам. Правильно проложенные высококачественные экранированные кабели автоматически подавляют электромагнитные помехи и перекрестные помехи, помогая обеспечить целостность данных и высокую скорость работы.

Высококачественный экранированный кабель Ethernet с заземляющим проводом для предотвращения воздействия электромагнитных помех.Однако кабель будет заземлен только в том случае, если разъемы и соединители, используемые при установке, также экранированы. Поэтому важно использовать экранированные гнезда и соединители на всей установке STP, чтобы сохранить преимущества кабельной разводки STP.

Экранированный или неэкранированный?

Экранированный кабель дороже неэкранированного кабеля и сложнее в установке; он жестче, что делает его менее гибким. Кабель также имеет больший диаметр и занимает больше места в кабелепроводе.С другой стороны, UTP обеспечивает более быструю передачу при отсутствии EMI. Его дешевле купить, проще установить и он уже много лет является стандартом, поэтому он уже используется в большинстве существующих установок.

Независимо от того, выберете ли вы UTP или STP, убедитесь, что используете качественные кабели. Чем лучше качество используемых кабелей, тем больше лет службы вы получите от установки, что сократит длительную замену и затраты на рабочую силу.

Экранированный кабель Cat8

Cat8 — это последний стандарт категории кабелей, определенный IEEE.Он отличается самой высокой скоростью передачи данных среди всех медных кабелей благодаря использованию экранирования, практически исключающего электромагнитные помехи (EMI), что приводит к меньшему количеству ошибок. В кабеле Cat8 каждая витая пара обернута фольгой, затем четыре витые пары также обернуты плетеным экраном.

Изучите высококачественные экранированные и неэкранированные кабели Ethernet

Экранированные (STP) кабели Ethernet

Неэкранированные (UTP) кабели Ethernet

Таблица продуктов кабеля Ethernet

Cable Finder — найдите любой кабель за два простых шага

Дополнительная литература
Кабель Ethernet

Cat8 обеспечивает более высокую скорость и лучшую производительность

Сетевые соединительные кабели Cat8: быстрая передача данных и поддержка большой пропускной способности Сети 40 Гбит / с

Кабели Ethernet Cat6 и Cat6a — все, что вам нужно знать

Какой кабель Ethernet следует использовать — Cat5e, Cat6 или Cat6a?

Обзор

: 10 лучших кабелей Ethernet | Последние сообщения в блоге

Кабели Ethernet

— очень популярный тип сетевого кабеля, который используется в проводных сетях. Они используются для подключения устройств, расположенных в локальных сетях (LAN), таких как маршрутизаторы, ПК и коммутаторы. Это одна из наиболее распространенных проводных сетей, в которых используются кабели, подключаемые через порты Ethernet к сетевым маршрутизаторам, компьютерам или другим устройствам.

Ниже мы рассмотрим 10 лучших кабелей Ethernet на рынке. Мы рассмотрим типы кабелей, такие как Cat5e, Cat6 и Cat6a, которые лучше всего подходят для вашего проекта. Но сначала убедитесь, что вы знаете все, что нужно знать о кабелях Ethernet и их типах, ознакомившись с нашим руководством по кабелям Ethernet.

10. PatchSee Cat6 RJ45 Ethernet-кабель

Кабели Ethernet

PatchSee Cat6 RJ45 поставляются с оптоволоконной идентификацией. Доступны 6 вариантов длины от 0,6 м до 4,9 м. Соответствует EIA / TIA 568-B2.2-1 категории 6 и поставляется с 25-летней гарантией для использования в каналах категории 6, совместимых с любой кабельной системой.

Характеристики:

  • Ножны черные
  • Серый ботинок, чтобы отличить его от черных патч-кордов категории 5e
  • Номер детали и длина, указанные на чехле
  • Совместимость с патч-клипами с цветовой кодировкой для первого уровня идентификации

Контроль качества:

  • 100% тестирование электрических и оптических свойств
  • Результаты тестирования сохранены в базе данных
  • Каждый патч-корд имеет уникальный серийный номер
  • Пластиковые неэкранированные (UTP) и индивидуально экранированные фольгой пары (FTP)
  • Оболочка из ПВХ для кабелей UTP и оболочка с нулевым содержанием галогенов (LSOH) для кабелей FTP

Купить кабель

9.Плоский кабель Ethernet Cat5e RJ45

Специально разработанные плоские кабели Ethernet Cat5e RJ45 LSOH подходят для любого применения. Они особенно удобны для укладки под ковры и пол. Кабели доступны разной длины и доступны в 3 цветах — сером, синем и черном.

Характеристики:

  • Поставляется разной длины для любого проекта
  • Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети.
  • Экономичный
  • Кабель с низким содержанием дыма без галогенов
  • Подходит для приложения Gigabit Ethernet

Купить кабель

8.Неэкранированный кабель Ethernet U / UTP LSOH с загрузкой Ethernet Cat6A

Неэкранированные Ethernet-кабели U / UTP LSOH с загрузкой в ​​Excel Cat6A поднимают производительность медной инфраструктуры на новый уровень. Кабель был разработан, чтобы превзойти требования ISO / IEC, TIA и CENELEC для компонентов категории 6A / расширенной категории 6. Это обеспечивает производительность канала класса EA / расширенной категории 6 на расстояниях до 90 метров, что поддерживает приложения, включая 10GBASE-T, 10 Gigabit Ethernet.

Каждый патч-корд Excel категории 6A состоит из 4-х витых пар многожильных медных проводов 26AWG, со штекерами RJ-45 с лезвиями, установленными на каждом конце. Тонкий чехол для лезвия делает патч-выводы подходящими для переключателей и оборудования высокой плотности.

Характеристики:

  • Специфицировано для 500 МГц
  • Подходит для приложений 10GBASE-T, 10 Gigabit Ethernet
  • Формованный ботинок для снятия натяжения с зажимом
  • Низкодымная внешняя оболочка с нулевым содержанием галогенов
  • 25-летняя гарантия на систему
  • LSOH — доступен в сером, красном, зеленом, синем и желтом цветах

Купить кабель

7.Экранированный кабель Ethernet Cat6 RJ45 SFTP

Экранированные кабели Ethernet

Cat6 RJ45 SFTP с двойным экранированием идеально подходят для использования в случае возникновения электрических помех. Каждый кабель Ethernet RJ45 в сборе поставляется с чехлом для снятия натяжения. Эти провода полностью протестированы на соответствие всем спецификациям Cat6.

  • Поставляется разной длины для любого проекта
  • Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети.
  • Экономичный
  • Кабель с низким содержанием дыма без галогенов
  • Подходит для приложения Gigabit Ethernet
  • Поставляется с ботинками для снятия натяжения

Купить кабель

6.Кабель Ethernet Cat5e RJ45 LSOH

Эти кабели Ethernet Cat5e RJ45 LSOH изготовлены с использованием разъемов высочайшего качества и многожильного 4-парного кабеля с внешней оболочкой LSOH. Все провода на 100% полностью протестированы на соответствие спецификации EIA / TIA Cat5e.

  • Поставляется разной длины для любого проекта
  • Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети.
  • Экономичный
  • Кабель с низким содержанием дыма без галогенов
  • Поставляется с ботинками для снятия натяжения

Купить кабель

5.PatchSee Cat5e RJ45 Ethernet-кабель

Кабели

PatchSee Cat5e RJ45 Ethernet разработаны и индивидуально протестированы для подключения сетевого оборудования к коммутационной панели и сетевой розетке пользователя. На них распространяется гарантия cat5e TIA / EIA-568-B-2.1 июнь 2002 г. Испытание канала на постоянном канале, сертифицированном для частот передачи до 100 МГц.

Характеристики:

  • Световая идентификация по пластиковому оптическому волокну
  • Многие длины 2 фута (0.6 м) до 4,9 м (16 футов) для коммутационной панели и клеммной линии
  • Цвет кабеля: Черный с белой маркировкой
  • Цвет багажника: Серый с белой маркировкой
  • Цветной подвижный зажим, в наличии 16 цветов
  • Упаковка: коробки по 12 штук, в зависимости от длины
  • Доступен в поперечном патч-корде
  • Маркировка на ботинке: длина и P / N
  • Маркировка уникального серийного номера на кабеле
  • Индивидуальное тестирование: каждый патч-корд тестируется индивидуально
  • Испытания электрических характеристик, проводимые на выборочной основе (гарантия 1000 Base T) (возвратные потери, затухание, NEXT и т. Д.)

Купить кабель

4.Экранированный кабель Ethernet Cat5e RJ45

Экранированные кабели Ethernet

Cat5e RJ45 производятся, тестируются и проходят независимую проверку в соответствии со стандартами ISO11801 категории 5 и EIA / TIA 568. Каждый кабель состоит из 8 многожильных проводов с цветовой кодировкой, скрученных вместе в 4 пары с различной длиной свивки. Мягкая внешняя оболочка из ПВХ в сочетании с многожильными проводниками дает очень гибкий кабель. На термостойкой внешней оболочке, соответствующей стандарту UL, нанесена четкая печать со спецификациями.Выбор цвета оболочки позволяет при необходимости идентифицировать подразделение или приложение.

Характеристики:

  • Поставляется разной длины для любого проекта
  • Доступен в различных цветах, чтобы помочь создать цветовую кодировку вашей сети.
  • Экономичный
  • Кабель с низким содержанием дыма без галогенов
  • Подходит для приложения Gigabit Ethernet

Купить кабель

3. Кабель Ethernet с загрузкой Cat6a SSTP LSOH

LSOH — доступен в сером, красном, зеленом, синем, желтом и черном цвете

Кабели Ethernet

Cat6a SSTP LSOH Booted поднимают производительность медной инфраструктуры на новый уровень.Разработанные в соответствии с действующими стандартами ISO и EIA / TIA для класса Ea с расширенными характеристиками категории 6a, эти продукты предназначены для обеспечения надежной и высокой производительности сети, включая поддержку новых приложений, таких как 10GBase-T, 10 Gigabit Ethernet. Каждый коммутационный провод категории 6a состоит из 4 витых пар многожильных медных проводов 26AWG, лента из алюминиевой / полиэфирной фольги обеспечивает индивидуальный экран для каждой пары. Затем эти пары соединяются кабелями разной длины для обеспечения оптимальной производительности.

Характеристики:

  • Специфицировано для 500 МГц
  • Подходит для приложений 10 Gigabit, 10GBase-T, Ethernet
  • Индивидуальный экран из фольги поверх каждой пары
  • Формованный ботинок для снятия натяжения с зажимом
  • Выбор длины и цвета
  • Низкодымная внешняя оболочка с нулевым содержанием галогенов

Купить кабель

2. Кабель Ethernet с загрузкой Cat6 RJ45

Кабели Ethernet

Cat6 RJ45 с загрузкой произведены и испытаны в соответствии со всеми необходимыми стандартами для связи Cat6.Каждый вывод снабжен высококачественными вилками категории 6, гибкой оболочкой из ПВХ и многожильными медными проводниками. Между кабелем и вилкой находится чехол для снятия натяжения и защиты кабеля. Низкопрофильный дизайн ботинка означает, что он идеально подходит для использования в установках с высокой плотностью посетителей.

Характеристики:

  • Гарантированная производительность до 250 МГц
  • Особая пилообразная конструкция куртки по направлению к внутренней части может повысить устойчивость к посторонним перекрестным помехам.
  • Уникальная конструкция креста PE уменьшает NEXT и RL и обеспечивает лучшую передачу.
  • Превосходная гибкость кабеля из многожильных жил
  • Пыльник поддерживает правильный радиус изгиба для обеспечения максимальной производительности
  • Устойчивость к воспламенению подтверждена в соответствии с IEC 60332-1-2.
  • Соответствует RoHS

Купить кабель

1. Кабель Ethernet с загрузкой Cat5e RJ45

Этот диапазон кабелей Ethernet с усиленной загрузкой Cat5e RJ45 произведен и испытан в соответствии с проектами стандартов ISO11801 Cat5 1999 и EIA / TIA 568 Addendum 11 для повышения производительности.Каждый кабель Ethernet Cat5e состоит из 4 пар с цветовой кодировкой. Наружная оболочка из ПВХ и многожильные жилы обеспечивают очень гибкий и упругий кабель. Литой чехол обеспечивает разгрузку кабеля от натяжения и помогает предотвратить его выдергивание из разъема RJ45. Его конструкция заподлицо означает, что его можно легко использовать в установках с высокой плотностью установки. Доступен в широком ассортименте цветов и длины до 30 метров.

Характеристики:

  • Гарантированная производительность до 125 МГц
  • Превосходная гибкость кабеля из многожильных жил
  • Пыльник поддерживает правильный радиус изгиба для обеспечения максимальной производительности
  • Разъем: 8P8C, RJ45, позолота 50 дюймов
  • Устойчивость к воспламенению подтверждена в соответствии с IEC 60332-1-2
  • Соответствует RoHS

Купить кабель

Итак, у вас есть краткое изложение 10 лучших кабелей Ethernet.Если у вас есть какие-либо вопросы относительно вашей собственной проводной сети, свяжитесь с Comms Express сегодня.

Кабели

Cat6 | Без заедов, без загрузок, пленум и многое другое!

Патч-кабели Cat6, используемые для прокладки сетевых кабелей, включают в себя беспроблемные, американские, не загружаемые, экранированные, перекрестные и недорогие пакеты. Для обеспечения надежности на более высоких скоростях используйте кабели Ethernet Cat 6 вместо Cat 5 или Cat 5e. Независимо от того, используете ли вы эти кабели cat6 дома или в офисе, в C2G вы найдете нужные варианты.

  • Remove Refinements

  • Категория

  • Длина (футы)

  • Разъем

  • Цвет

  • Тип продукта

  • 2 Рейтинг 92024 9002 Гарантия

  • Рейтинг

  • Цена


Сетевые патч-корды на незащищенной неэкранированной витой паре (UTP) доступны в 10 цветах до 250 футов


Экранированные соединительные кабели Cat6 защищают вашу сеть от помех EMI / RFI.Наши экранированные кабели Cat6, также называемые экранированными кабелями Cat6, созданы для обеспечения высокоскоростной работы сети. Доступны 9 цветов длиной до 35 футов с многожильными проводниками и одного цвета до 300 футов с одножильными проводниками для приложений расширения сигнала.


Сетевые соединительные кабели без загрузки на неэкранированной витой паре (UTP), доступные в 10 цветах, длиной до 250 футов


Катушки сетевого кабеля Cat6 и установочные комплекты длиной до 1000 футов, с внутренним монтажом, классом CMR или пленумом , Класс CMP, доступен в синем или сером цвете


Синий или серый, до 25 футов; 25 или 50 упаковок для оптовых скидок


Коммутационные кабели без зазоров с уменьшением диаметра на 36% по сравнению со стандартными коммутационными кабелями Cat6


Разъемы RJ45, предназначенные для заделки кабеля Cat6


Коммутационные кабели, рассчитанные на герметичность, для индивидуальной установки до 1000 футов в черном цвете , синий или серый


Синий или серый до 35 футов; 100% произведены и протестированы в США в соответствии со спецификациями


Эти сетевые кабели с высокой пропускной способностью, разработанные в соответствии с требованиями TAA, доступны в синем, черном и сером цветах длиной до 100 футов.


Кабели Snagless поставляются в 4 цветах, длиной до 25 футов для сетевых приложений концентратор-концентратор или одноранговая сеть.


Сэкономьте место и время с нашими решениями для коммутационных панелей, как с 24-, так и с 48-портовыми наборами.


Используйте наши матрицы сетевых кабелей, чтобы быстро выбрать нужный цвет и длину сетевого кабеля!

Select Networking Cable MatrixCat6 Snagless Patch CablesCat6 Коммутационные кабели без загрузки Вам нужно, просмотрите категорию или свяжитесь с нами.

C2G предлагает БЕСПЛАТНЫЕ инструменты технической поддержки для всех наших продуктов. У нас есть 4 способа помочь вам:


Онлайн-чат

Нужна помощь? Попробуйте Live Chat!

Наша функция живого чата позволяет вам задавать вопросы и получать ответы в режиме реального времени, пока вы находитесь за своим компьютером! Это быстрый и удобный способ пообщаться с одним из наших технических экспертов, не останавливая работу, чтобы позвонить по телефону. Чтобы мы могли более эффективно помочь вам, укажите номер продукта, марку и модель любого подключаемого оборудования, операционную систему (если применимо) и т. Д.Чем больше информации вы предоставите, тем быстрее мы сможем помочь!


Напишите нам по электронной почте

Напишите нам в любое время с вашими техническими вопросами, чтобы мы могли вам помочь!

Свяжитесь с нами по электронной почте
Другие способы связи

Вы также можете связаться с нами напрямую с понедельника по пятницу с 8:30 до 18:00 по восточному времени

800.506.9607

800.331.2841

Что такое неэкранированная витая пара ( UTP) Кабель — Fosco Connect

:: Что такое кабель UTP?

UTP — неэкранированная витая пара.Кабель UTP — это медный кабель с сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель маленьким в диаметре, но не защищенным от электрических помех. Скрутка помогает улучшить его устойчивость к электрическим помехам и электромагнитным помехам.

(Вы можете получить патч-кабель UTP Cat 5e и Cat 6 у нас)

Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

Для магистральных кабелей количество пар обычно увеличивается до 25, поскольку многопарные кабели UTP состоят из 25-парных связывающих групп.Ниже показан образец магистрального кабеля UTP.

:: Размер

проводника медного кабеля UTP

Медные жилы горизонтальных и магистральных кабелей UTP имеют либо 22 AWG, либо 24 AWG. 24 AWG — наиболее распространенный размер, но для более эффективных кабелей, таких как UTP категории 6, используются медные провода 23 AWG большего размера.

:: Одножильный кабель UTP и многожильный кабель UTP

1) Одножильный кабель UTP

Одножильный кабель UTP Изображение

Как следует из названия, одножильные кабели UTP имеют в качестве проводника один сплошной медный провод.Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только благодаря их большему диаметру. Эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.

Кабели

UTP, используемые как для горизонтальных, так и для магистральных сетей, обычно представляют собой одножильные кабели.

2) Многожильный кабель UTP

Многожильный кабель UTP Изображение

Многожильные кабели UTP обычно используются в качестве соединительных кабелей на рабочих местах или в телекоммуникационных помещениях. Это самые распространенные кабели категорийного типа, с которыми мы часто напрямую работаем.

Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил меньшего сечения. Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута.Внешние проволоки спирально наматываются вокруг центральной проволоки посредством процесса, называемого скручиванием. Скрученные провода вместе образуют один проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

Скрутка проводов защищает их и придает гибкость многожильным кабелям.

:: Применение кабеля UTP

Кабели

UTP в основном используются для сетей LAN.Их можно использовать для передачи голоса, низкоскоростных данных, высокоскоростных данных, аудио и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP может использоваться как в подсистемах горизонтальной, так и в магистральной кабельной сети.

:: Категории кабелей UTP и технические характеристики

Кабели

UTP были изобретены для голосовых приложений. Голосовые кабели UTP необходимы только для передачи аналоговых сигналов, которые очень надежны и нелегко искажаются электрическими помехами или электромагнитными помехами. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем передачи данных, в которых использовалась цифровая сигнализация.

По мере развития приложений за эти годы были созданы различные категории или классы кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP низкой категории называются кабелями UTP для передачи речи.

В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие характеристики производительности.

Примечание:

TIA / EIA-568 распознает только кабели категории 3 или выше.Кабели категории 1 (Cat 1) и категории 2 (Cat 2) для голосовых сигналов — неправильное название, вероятно, принятое теми, кто полагал, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в соответствии с оценки под названием «Уровни».

Кабель

Cat 1 использовался раньше. Он обычно используется для голосовых сетей, по которым передаются только телефоны с примерами голосового трафика.

Anixter Level 2 (Cat 2) был кабелем UTP, способным передавать данные со скоростью до 4 Мбит / с.Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит / с. Кабель Anixter Level 2 часто использовался в сетях ARCnet и 4 Мбит / с Token Ring, он также используется в телефонных сетях, но больше не используется.

905 МГц 905 МГц 905

МГц
Категория Марка Бизнес-приложение Диапазон частот
Категория 1 оценка голоса только телефонных сетей голосового уровня; не для передачи данных 750 кГц
Категория 2 оценка голоса телефонных сетей голосового уровня, а также подключения немого терминала IBM к мэйнфреймам 1 МГц
Категория 3 класс данных голосовых телефонных сетей, 10 Мбит / с Ethernet, 4 Мбит / с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN 16 МГц
Категория 4 класс данных Сети Token Ring 16 Мбит / с 20 МГц
Категория 5 класс данных Сети ATM 100BastTX Fast Ethernet, SONET и OC-3
Категория 5e класс данных Gigabit (1000 Мбит / с) Ethernet
Категория 6 класс данных Gigabit (1000 Мбит / с) Ethernet 250 МГц
Категория 6A класс данных Gigabit (1000 Мбит / с) и 10 Gigabit Ethernet

:: Цветовой код кабеля UTP

1) Цветовой код горизонтального кабеля UTP

Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом кабельной проводки.В каждой паре по два проводника. Одному проводу пары присваивается цвет пары с белой полосой, а другому проводу назначается белый цвет с цветной полосой пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

2) Цветовой код магистрального кабеля UTP

Магистральные кабели

UTP — это большие многопарные кабели. Эти кабели состоят из 25-парных связующих групп. Каждая группа подшивок имеет индивидуальную цветовую кодировку, и каждая пара в группе из 25 подшивок имеет индивидуальную цветовую кодировку.

(a) Цветовой код группы переплетов на 25 пар

Группа переплетчиков из 25 пар разделена на пять групп, по пять пар в каждой группе. Пять цветовых групп в 25-парном переплете —

.
  • Белый — пары с 1 по 5
  • Красный — пары с 6 по 10
  • Черный — пары с 11 по 15
  • Желтый — пары от 16 до 20
  • Фиолетовый — пары с 21 по 25

В каждой цветовой группе пять пар обозначаются цветовым кодом группы и цветовым кодом пары.Цветовой код пары для каждой из пяти пар с цветовой кодовой группой —

.
  • Синий — 1-я пара цветовой кодовой группы
  • Оранжевый — 2-я пара цветовой кодовой группы
  • Зеленый — 3-я пара цветовой кодовой группы
  • Коричневый — 4-я пара цветовой кодовой группы
  • Сланец — 5-я пара цветовой кодовой группы

Цветовой код для группы папок из 25 пар показан в следующей таблице.

Номер провода Номер пары Код цвета группы Пара Цветовой код Цвет
1 1 белый синий белая / синяя полоса
2 1 синяя / белая полоса
3 2 оранжевый белая / оранжевая полоса
4 2 оранжево-белая полоса
5 3 зеленый белая / зеленая полоса
6 3 зелено-белая полоса
7 4 коричневый белая / коричневая полоса
8 4 коричневая / белая полоса
9 5 шифер белый / грифельная полоса
10 5 шифер / белая полоса
11 6 красный синий красная / синяя полоса
12 6 синяя / красная полоса
13 7 оранжевый красная / оранжевая полоса
14 7 оранжево-красная полоса
15 8 зеленый красная / зеленая полоса
16 8 зеленая / красная полоса
17 9 коричневый красно-коричневая полоса
18 9 коричневая / красная полоса
19 10 шифер красный / грифельная полоса
20 10 шифер / красная полоса
21 11 черный синий черная / синяя полоса
22 11 синяя / черная полоса
23 12 оранжевый черная / оранжевая полоса
24 12 оранжево-черная полоса
25 13 зеленый черная / зеленая полоса
26 13 зеленая / черная полоса
27 14 коричневый черная / коричневая полоса
28 14 коричневая / черная полоса
29 15 шифер черный / грифельная полоса
30 15 шифер / черная полоса
31 16 желтый синий желто-синяя полоса
32 16 сине-желтая полоса
33 17 оранжевый желто-оранжевая полоса
34 17 оранжево-желтая полоса
35 18 зеленый желто-зеленая полоса
36 18 зелено-желтая полоса
37 19 коричневый желто-коричневая полоса
38 19 коричневая / желтая полоса
39 20 шифер желтый / шиферная полоса
40 20 шифер / желтая полоса
41 21 фиолетовый синий фиолетовая / синяя полоса
42 21 синяя / фиолетовая полоса
43 22 оранжевый фиолетовая / оранжевая полоса
44 22 оранжево-фиолетовая полоса
45 23 зеленый фиолетовая / зеленая полоса
46 23 зеленая / фиолетовая полоса
47 24 коричневый фиолетовая / коричневая полоса
48 24 коричневая / фиолетовая полоса
49 25 шифер фиолетовая / сланцевая полоса
50 25 шифер / фиолетовая полоса

Это ясно показано на следующем рисунке.

(б) Более 25-парных связующих групп

Многопарные кабели UTP, содержащие более 25 пар, объединяют 25-парные связующие группы в группы с цветовой кодировкой, используя одну и ту же последовательность цветового кодирования. Это показано в следующей таблице.

Количество пар Цвет группы связующего
1-25 Бело-синий
26–50 Белый — оранжевый
51–75 Белый — зеленый
76—100 Бело-коричневый
101–125 Белый — шифер
126-150 Красно-синий
151–175 Красно-оранжевый
176—200 Красный — зеленый
201–225 Красно-коричневый
226—250 Красный — Сланцевый
251–275 Чёрно-синий
276–300 Черный — оранжевый
301–325 Чёрно-зелёный
326–350 Черно-коричневый
351–375 Черный — шифер
376—400 Желто-синий

:: Кабельные соединители UTP

1) Разъем RJ45 и вилка

Четырехпарные горизонтальные кабели UTP заканчиваются 8-позиционным модульным разъемом в рабочей зоне, как показано ниже.Гнездо RJ45 — это 8-проводное компактное модульное гнездо, используемое для подключения кабеля передачи данных UTP. Гнезда RJ45 спроектированы для обеспечения определенных характеристик категорий 5, 5e, 6 или 6A и, следовательно, должны соответствовать категории кабеля, к которому они подключены.

:: Стандарты электропроводки 568A и 568B

Когда мы говорим о подключении к разъему или коммутационной панели, мы имеем в виду схему подключения 568A или 568B. Схема подключения 568A и 568B определяет назначение пар контактов для оконечной нагрузки кабеля UTP.Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных вилках и розетках 8P8C.

В кабеле UTP каждая пара представлена ​​определенным цветом. Пара 1 — синяя, пара 2 — оранжевая, пара 3 — зеленая, а пара 4 — коричневая. В каждой паре один провод сплошного цвета, а другой преимущественно белого цвета с цветной полосой. При заделке кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или коммутационной панели.

На следующих диаграммах показана разница между схемами подключения 568A и 568B.

Обратите внимание, что единственная разница между 568A и 568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», т. Е. Контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце.

Можно без особых проблем использовать кабели с разводкой в ​​соответствии с любой конфигурацией в одной и той же установке. В первую очередь следует соблюдать осторожность, чтобы случайно не соединить концы одного и того же кабеля с разной конфигурацией.

Неэкранированная витая пара (UTP) Кабель Ethernet — Forte Systems, Inc.

Кабель неэкранированной витой пары (UTP)

UTP — это наиболее распространенный тип кабеля, используемый в компьютерных сетях. Он состоит из восьми проводников внутри внешнего кожуха. Пары из восьми проводников скручены друг вокруг друга для подавления перекрестных помех, отсюда и название.

одножильный и многожильный

В одножильных кабелях используется один одножильный провод на каждый проводник. В многожильном кабеле для каждого проводника используется несколько проводов.Кабели с твердым сердечником менее гибкие, чем многожильные, и обычно используются для стационарных прокладок и подвержены отказам при повторном сгибании. Патч-кабели Ethernet чаще всего изготавливаются из многожильных проводов, чтобы быть более устойчивыми к повторяющимся перегибам.

Общие типы кабелей UTP

Тип Пропускная способность Приложение Банкноты
CAT3 16 МГц 10BASE-T Ethernet Не подходит для существующих сетей передачи данных
CAT5 100 МГц 100BASE-T Ethernet Часто встречается в старых сетях
CAT5e 100 МГц 100BASE-T Ethernet
1000BASE-T Ethernet
Сконструирован так же, как CAT5, но с улучшенными стандартами тестирования.
CAT6 250 МГц 10GBASE-T Ethernet Более строгие стандарты по перекрестным помехам и шумам, чем CAT5e

Максимальная длина

Максимальная длина для 10/100 / 1000BASE-T, максимальная длина — 100 метров. Максимальная длина для 10GBASE-T составляет 55 метров.

Разъемы

Разъемы

RJ45 используются для оконечной нагрузки кабелей UTP, но для многожильных и одножильных кабелей необходимы разные типы.Для многожильных кабелей прямой плоский нож протыкает кабель, чтобы контактировать с проводами, составляющими проводник. В случае сплошных проводников лезвия расположены под углом друг к другу, чтобы удерживать сплошной проводник между собой.

Сетевой кабель

: неэкранированная витая пара (UTP)

Неэкранированная витая пара (UTP) — это широко распространенный тип медных кабелей, используемых в телефонной проводке и локальных сетях (LAN). Существует пять типов кабелей UTP, обозначенных префиксом CAT, как в категории , каждый из которых поддерживает разную полосу пропускания.

Альтернативы кабелю UTP включают коаксиальный кабель и оптоволоконный кабель. У каждого типа кабеля есть свои преимущества и недостатки, но в целом большинство предприятий отдают предпочтение кабелю UTP из-за его низкой стоимости и простоты установки.

Как работают кабели UTP: конструкция витой пары

Внутри кабеля UTP находится до четырех витых пар медных проводов, заключенных в защитную пластиковую крышку, причем большее количество пар соответствует большей пропускной способности. Два отдельных провода в одной паре скручены друг вокруг друга, а затем пары также скручены друг вокруг друга.Это сделано для уменьшения перекрестных помех и электромагнитных помех, каждое из которых может снизить производительность сети. Для каждого сигнала на витой паре требуются оба провода.

Витые пары имеют цветовую кодировку, чтобы облегчить идентификацию каждой пары; Один провод в паре обозначается одним из пяти цветов: синим, оранжевым, зеленым, коричневым или грифельно-серым. Этот провод соединен с проводом другой цветовой группы: белого, красного, черного, желтого или фиолетового. Обычно один провод в паре однотонный, а второй — полосатый под цвет его ответной части — e.g. сплошной синий провод будет соединен с проводом с бело-синей полосой, чтобы их можно было легко идентифицировать и сопоставить.

Для различных применений, например аналогового, цифрового и Ethernet, требуются разные парные кратные.

Конструкция витой пары была изобретена Александром Грэмом Беллом в 1881 году.

Типы кабелей UTP

Пять категорий кабелей UTP определены стандартом TIA / EIA 568:

CAT3: редко используется сегодня, CAT3 обычно используется в телефонных линиях.Он поддерживает скорость 10 Мбит / с на расстоянии до 100 метров.

CAT4: Обычно используется в сетях Token Ring, CAT4 поддерживает 16 Мбит / с на расстоянии до 100 метров.

CAT5: используется в локальных сетях на базе Ethernet, CAT5 содержит две витые пары. Он поддерживает 100 Мбит / с на расстоянии до 100 метров.

CAT5e: используется в локальных сетях на базе Ethernet, CAT5e содержит четыре витые пары. Он поддерживает 1 Гбит / с на 100 метров.

CAT6: используется в локальных сетях на базе Ethernet и сетях центров обработки данных, CAT6 содержит четыре плотно скрученных витых пары.Он поддерживает 1 Гбит / с на расстоянии до 100 метров и 10 Гбит / с на расстоянии до 50 метров.

Самый распространенный разъем, используемый с кабелем UTP, — это RJ-45.

Экранированные и неэкранированные кабели витой пары

неэкранированный в UTP указывает на отсутствие металлического экранирования вокруг медных проводов. По самой своей природе конструкция с витой парой помогает минимизировать электронные помехи, обеспечивая сбалансированную передачу сигнала, делая ненужным физический экран. Кроме того, для уменьшения перекрестных помех можно использовать разные скорости скручивания, то есть варьирование количества скручиваний между разными парами.Поскольку эта защита обеспечивается физическим расположением проводов, чрезмерное изгибание или растяжение кабеля UTP может повредить пары и повысить вероятность возникновения помех.

В экранированной витой паре (STP) провода заключены в экран, который выполняет функцию заземляющего механизма. Это сделано для обеспечения большей защиты от электромагнитных помех и радиопомех; однако кабель STP дороже и сложнее в установке по сравнению с кабелем UTP.

В последний раз эта статья была опубликована Маргрет Роуз в мае 2017 года. Название статьи. Неэкранированная витая пара (UTP) Получено ЗДЕСЬ

CAT 6a сетевой коммутационный кабель 10 Гбит / с Ethernet — CAT6A

1,92 доллара США

отсутствует перевод: en.product.item.price.price_per_unit_html

перевод отсутствует: en.product.item.price.tax_line_html

Артикул 6 AMB-1BLU

Сетевые соединительные кабели 10G Ethernet категории 6A (CAT 6A)

Внимание супер компьютерщиков! Компьютерщики и Network Cables Online, LLC любят 10 Gigabit Ethernet.

Может быть, вы спрашиваете себя: «какого черта мне вообще нужен кабель CAT 6A?» Когда мы думаем, что медные Ethernet-кабели RJ45 переживают конец своего времени, мы получаем кабели CAT 6A.10 GbE (10 Gigabit Ethernet) по медным кабелям RJ45 получает все большее распространение; например, приложения для обработки видео, виртуализация, высокопроизводительные кластерные вычисления (HPPC), iSCSI и другие высокопроизводительные сетевые приложения. Несколько поставщиков сетей предлагают коммутаторы 10 GigE со стандартными разъемами RJ45. Еще одна замечательная особенность соединительных кабелей CAT 6A заключается в том, что они обратно совместимы с 10/100/1000 Fast Ethernet и Gigabit Ethernet. Если вы думаете, что можете перейти на 10 Gb Ethernet, вы можете рассмотреть кабели CAT 6A, поскольку они почти такие же, как и кабели CAT 6.

Вот несколько интересных фактов о CAT 6A:

  • Буква «A» в CAT 6A означает расширенный. Также известна как расширенная категория 6.
  • Стандарт был ратифицирован в качестве официального стандарта IEEE в конце 2006 г. (IEEE 802.3an-2006 10 GBASE-T)
  • CAT 6A может работать с 10 GbE на расстояние до 100 метров (328 футов)
  • Кабель
  • CAT 6 может проложить только 10 GbE на расстояние до 55 метров (180 футов)
  • CAT 6A обратно совместим с 10Base-T, 100Base-T, 1000Base-T (10/100/1000 Fast Ethernet и Gigabit Ethernet)

Предназначен для: сетевых адаптеров, серверов, рабочих станций высокого класса, обработки / редактирования видео, виртуализации, высокопроизводительных кластерных вычислений (HPPC), iSCSI, концентраторов, коммутаторов, маршрутизаторов, DSL / кабельных модемов (вероятно, не увидите 10 Gigabit DSL :-), но в ближайшем будущем могут появиться порты LAN 10GbE), патч-панели и другие компьютерные сетевые приложения, поддерживающие CAT 6A и 10 Gigabit Ethernet (10GE, 10GbE, 10 GigE, 10GBASE-T, 10-гигабитный Ethernet). )

  • Network Cables Online, LLC теперь имеет CAT 6A (расширенная категория 6) как в сетевых патч-кабелях Ethernet с неэкранированной витой парой (UTP), так и с экранированной витой парой (STP).
  • Цены варьируются от 1,60 доллара США (1 фут, UTP) до 40 долларов США (100 футов, STP).
  • Мы говорили, что CAT 6A работает на больших расстояниях (100 метров, 328 футов), чем стандартные кабели CAT 6 (55 метров, 180 футов), работающие на 10 GbE (10 Gigabit Ethernet)?
  • Если вы подумываете об установке сетевых коммутаторов 10 Гбит / с с использованием стандартных медных разъемов RJ45, кабели CAT 6A являются правильным выбором для вашей установки.
  • Еще раз, они обратно совместимы с соединениями 10/100/1000 Ethernet

Бла, бла, бла.Весь этот технический жаргон делает кабели CAT 6A правильным решением для ваших проектов Ethernet.

Ключевые слова: Cat6a

.
Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
