Что такое Ethernet кабели cat5, cat5e и cat6?

Категория 5 и категория 6, используемые для Ethernet компьютерных сетей, состаят из четырёх витых пар медного провода для передачи сигналов. cat5 представляет собой старое поколение кабелей, особенно по сравнению с cat6. В настоящее время cat6 представляет собой самое передовое поколение между тремя типами кабелей, работает быстрее, чем cat5 или cat5e. И он может поддерживать более высокие частоты.

Что такое кабель cat5?

Кабель cat5 имеет четыре витых пары медного провода, терминированный разъёмом RJ45. Кабель cat5 имеет пропускную способность до 100MHz, поддерживает скорость 10 или 100Mbps. Кабель cat5 может использоваться для ATM, taken ring, Ethernet 1000Base-T, 100Bast-T, и 10Base-T сети. cat5 является одним из пяти классов кабелей UTP, описанных в стандарте EIA/TIA-586. Сетевые кабели, которые принадлежит к кабелю cat5, являются твердыми или витыми: твердый кабель cat5 является более жестким, и идеальным для данных передачи на дальные расстояния, в то время как витой кабель cat5 очень гибкий, и скорее всего, используется в качестве пачт-корда. И максмальная длина (максимальная сертифицируемая длина) для кабеля cat5 или кроссовых кабелей cat5 составляет 100 метров.

Что такое кабель cat5e?

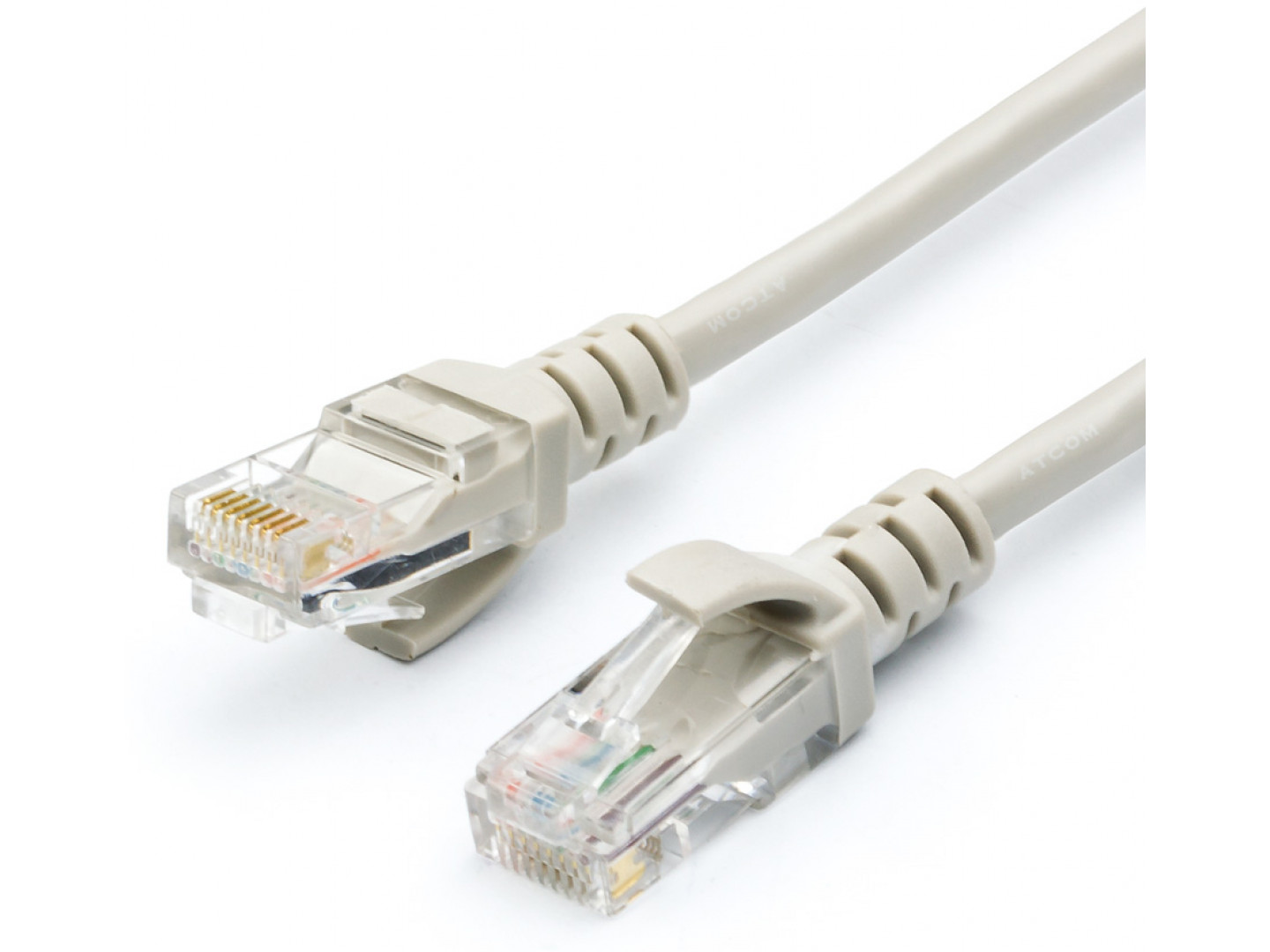

Кабель cat5e представляет собой усовершенствованную версию кабеля cat5, который был разработан в 2001 с помощью TIA/EIA для улучшения некоторых характеристик кабеля, важных для работы Gigabit Ethernet. Он предназначен для поддерживания 1000 Mbps “гигабитной” скорости, поэтому в теории, он быстрее, чем кабель cat5. Ethernet кабели cat5e развернуты во многих местах. Например, он может использоваться в домашней сетевой среде с различными длинами. Другим обычним использованием кабеля cat5e является кабельная проводка внутри помещения.

Что такое кабель cat6?

Кабель cat6 изготовлен с проводникой AWG 23, в то время как кабель cat5e использует проводники AWG 24 . Он также имеет разделитель для решения перекрестного помехи. Этот разделитель изолирует каждую из четырех пар витой проволоки от других, что уменьшает перекретные помехи, обеспечивает более быструю скорость передачи данных, и предлагает кабелю cat6 пропускную способность вдвое больше, чем кабель cat5! Кабель cat6 идеален для поддерживания 10G Ethernet скорости, и может работать в частоте до 250MHz. В следующем видео показаны тонкие кабели cat6 FS 28AWG с меньшим диаметром кабеля, которые могут сэкономить до 36% пространства, чем обычные кабели cat6.

Какие разницы между кабелями cat5, cat5e и cat6?

На самом деле, большинство кабелей Ethernet выглядят похожими по внешнему виду. Они могут быть подключены к Ethernet порту, поскольку у них порт RJ45. Но они отличаются внутренной структурой друг от друга.

Кабель cat5 vs. Кабель cat5e

Разницы между кабелями cat5 и cat5e показывают во всех аспектах производительности: поддерживание сети, перекрстные помехи и пропускная способность. Кабель cat5e поддерживает скорость Ethernet, Fast Ethernet, и Gigabit Ethernet, а скорость кабеля cat5 — только для двух предыдущих. Кабель cat5e полностью обратно совместим, и может использоваться в любых приложениях, в которых обычно используется кабель cat5. Кроме того, перекрестные помехи уже значительно уменьшались в проводке cat5e по сравнению с кабелем cat5. Более того, кабель cat5e имеет мощность на 350Mhz, что позволяет более высокую пропускную способность, чем cat5.

Кабель cat5e vs. Кабель cat6

Общая разница между кабелями cat5e и cat6 заключается в производительности передачи. Хотя cat5e может поддерживает гигабитную скорость, cat6 сертифицирован для решения гигабитного Ethernet. Кроме того, спецификация Cat 6 лучше подходит для сред, которые обычно не дружественны к проводке витой пары. Это включает районы, в которых помещаются линии питания, светы и производственное оборудование. Тем не менее, для большинства приложений кабель cat5e идеальнее и предпочтительнее, чем кабель cat6: он более экономичен и работает почти также хорошо. Однако, если вы можете быть уверены, что все компоненты в вашей сети являются гигабитными, и объём передаваемых данных требует сертифицированной гигабитной производительности, то cat6 является идеальным выбором.

Кабель cat6 vs. Кабель cat6a

Как показано на этой диаграмме, cat6 поддерживает скорости до 10G Ethernet и частоты до 250MHz, и можно достичь на расстоянии 33–55 метров. cat6 может поддерживать частоты пропускной способности до 500MHz, в два раза больше кабеля cat6, и может также поддерживать 10Gbps, как и его предшественник. Кабели cat6 и cat6a идеальны для домашного использования, TIA(Telecommunications Industry Association) И EIA(Electronic Industries Alliance) установили стандарты для проволоки и кабеля, что помогает стандартизировать установку и производительность. На данный момент, cat6 и cat6a признаны стандартами TIA/EIA.

Cat 5 vs. Cat 5e vs. Cat 6: какой выбрать?

Выбор кабеля cat5, cat5e или cat6 зависит от случая. Если вы удовлетворены скоростью вашей сети сейчас, то вам не нужно проходить через проблемы обновления сети, как от cat5e до cat6. Но мы должны учитывать, что кабель cat6 имеет хорошую совместимость с кабелем cat5e, и он даже может поддерживать 10GBASE-T, что делает его более популярным в кабельной развертывании.

Кроме того, с быстрым развитием сетевых компонентов и постоянно увеличивающейся пропускной способностью, требуются более высокие требования к сетевым кабелям. С учетом трудности замены и повторного обновления кабелей, для развертывания в будущем необходимо использовать передовые кабели Ethernet, такие как cat6, cat7.

Источник: Быстрый Просмотр Ethernet Кабелей Cat5, Cat5e и Cat6

Как обжать сетевой кабель интернета (RJ-45): отверткой, клещами

Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т. д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.

Заметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

Витая пара

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

Коннекторы RJ45

3. Кримпер. Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

Кримпер

4. Нож и обычная прямая отвертка. Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель!

Всего есть два типа соединения: прямое и перекрестное. Чуть ниже на скриншотах будет понятно и видно  о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

2) Защитный колпачок

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

Защитный колпачок

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить :)).

4) Вставка проводков в коннектор

Далее нужно вставить сетевой кабель аккуратно в разъем RJ45. На скриншоте ниже показано как это нужно сделать.

Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема  RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

5) Обжим

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются :).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

2) Выбор схемы

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

Обжатие отверткой

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

обжатие-оплетки

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью :).

Кстати, статья в тему по настройке локальной сети:

https://pcpro100.info/kak-sozdat-lokalnuyu-set-mezhdu-dvumya-kompyuterami/ — создание локальной сети между 2-ми компьютерами.

На этом все. Удачи!

— Cat 5, 5e, 6, 6a, 7, 8 »Электроника

Для подключения к сети Ethernet используются различные кабели: в настоящее время распространены типы кабелей категории 5, 5e, категории 6, 6a, 7 и категории 8, а разъем RJ45 широко используется.

Ethernet IEEE 802.3 Включает:
Ethernet — введение Стандарты Структура кадра данных Ethernet 100 Мбит / с Fast Ethernet Гигабитный Ethernet, 1GE 10 Gigabit Ethernet, 10GE Кабели Ethernet Как купить кабели Ethernet Маршрутизаторы, концентраторы, коммутаторы — отличия Коммутатор Ethernet Как купить лучший коммутатор Ethernet Промышленный коммутатор Ethernet Питание через Ethernet, PoE Разветвитель Ethernet Операторский Ethernet Страница покупок продуктов Ethernet

Есть много кабелей Ethernet, которые можно купить.Часто эти кабели бесплатно поставляются с оборудованием, которое так или иначе использует подключение к сети Ethernet.

Есть несколько различных разновидностей кабеля Ethernet, которые можно получить: вариации скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. Д.

Обычно покупаются кабели Ethernet, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть как интересным, так и полезным. Даже в этом случае полезно знать различные типы кабелей Ethernet и максимальную длину, которую следует использовать.

Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых элементов от коммутаторов Ethernet и маршрутизаторов Ethernet к компьютерам, серверам и другим сетевым элементам — при наличии интерфейса Ethernet их можно подключить с помощью кабелей Ethernet.

Основные сведения о кабеле Ethernet

Кабели Ethernet для подключения в большинстве офисных и домашних сред основаны на витых парах проводов в одном кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат.Скручивание проводов вместе позволяет токам уравновешиваться, то есть в одном проводе ток движется в одном направлении, а в другом проводе пары ток течет в другом, что позволяет нейтрализовать общие поля вокруг витой пары.

Таким образом, данные могут передаваться на значительную длину без чрезмерных мер предосторожности.

Поскольку в одном сетевом кабеле содержится несколько витых пар, количество витков на единицу длины должно быть различным для каждой пары — скорость основана на простых числах, так что никакие два витка никогда не совпадают.Это снижает перекрестные помехи внутри кабеля.

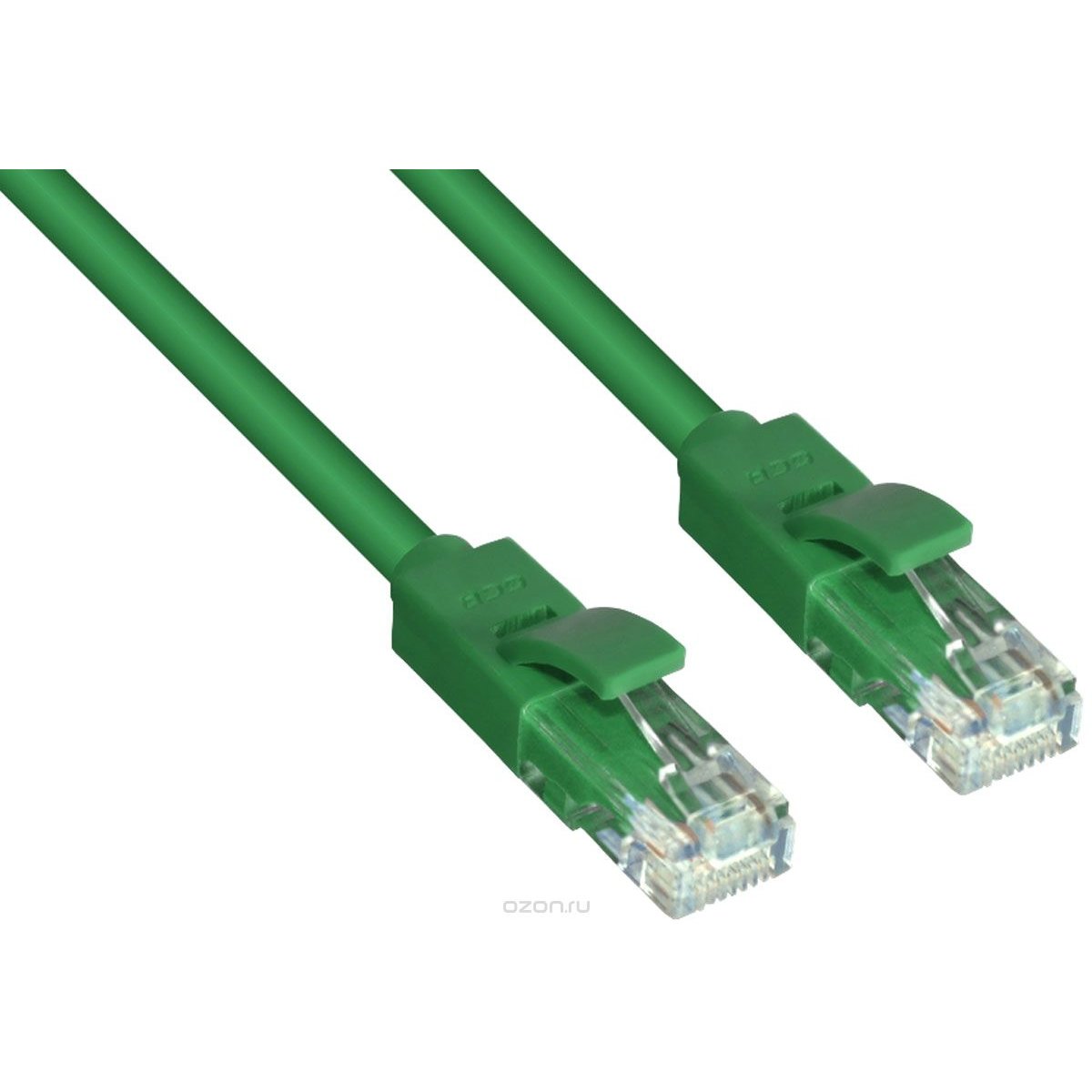

Доступны кабели Ethernet различной длины в виде соединительных кабелей, или сам кабель доступен для встраивания в системы, здания и т. Д. Затем можно выполнить заделку на требуемый разъем с помощью обжимного инструмента. Доступны эти сетевые кабели различной длины — доступны длинные кабели Ethernet, одни из самых длинных — до 75 метров.

Раньше сетевые кабели были неэкранированными, но более поздние были экранированы для повышения производительности.Например, неэкранированная витая пара (UTP) может быть подходящей для короткого промежутка между компьютером и маршрутизатором, но экранированный фольгой кабель FTP лучше всего подходит для более длинных участков или там, где кабель проходит через области с высоким электрическим шумом.

Существуют различные методы экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает экранирование кабеля снаружи, но также снижает перекрестные помехи между внутренними витыми парами.Производители могут дополнительно повысить производительность, разместив экранирование вокруг всех проводов кабеля непосредственно под оболочкой кабеля. Для обозначения различных типов экранирования используются разные коды:

• U / UTP — неэкранированный кабель, неэкранированные витые пары
• F / UTP — Кабель с экраном из фольги, неэкранированные витые пары
• U / FTP — Неэкранированный кабель, витые пары с фольгированным экраном
• S / FTP — кабель с экранированной оплеткой, витые пары с фольгированным экраном

Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранирующая оплетка.

Еще одно различие между кабелями Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в одножильном кабеле используется один кусок меди в качестве электрического проводника в каждом проводе кабеля, в то время как в многожильном проводе используется серия медных жил, скрученных вместе. Хотя при покупке патч-кабеля, возможно, нет необходимости знать это, при установке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для разных приложений.

• Многожильный кабель: Этот тип провода более гибкий и больше подходит для кабелей Ethernet, где кабель можно перемещать — часто это идея для коммутационных выводов на столах или общих подключений к ПК и т. Д., Где некоторое движение может быть необходимо и ожидаемо.
• Жесткий кабель: Жесткий кабель не такой гибкий, как многожильный, но он также более прочный. Это делает его оптимальным для использования в стационарных установках, таких как прокладка кабелей под полом, заделка стен и т.п.

Категории кабелей Ethernet

Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (ассоциация телекоммуникационной промышленности), и их краткое описание приводится ниже:

• Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.
• Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.
• Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования с сетями Ethernet 10 Мбит / с (100Base-T), но теперь его заменили кабелем Cat-5.
• Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц.Он часто использовался в сетях Token Ring со скоростью 16 Мбит / с.
• Cat-5: Это не признано TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку он обеспечивает производительность, позволяющую передавать данные на скорости 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель Cat 5 теперь устарел и поэтому не рекомендуется для новых установок.В кабеле

  Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT.

  Кабель Cat 5, хотя и не стандартизирован, обычно использует 1,5–2 витка на сантиметр.

• Cat-5e: Этот вид кабеля признан TIA / EIA и определен в TIA / EIA-568, последний раз пересматривался в 2001 году. Он имеет чуть более высокую частоту, чем кабель Cat-5, поскольку характеристики расширяются. до 125 Мбит / с.

  Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях, как правило, имеют такой же уровень скручивания, как и кабели категории 5.

• Cat-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительное улучшение производительности по сравнению с Cat5 и Cat 5e. При производстве кабели категории 6 наматываются более плотно, чем кабели категории 5 или 5e, и часто имеют внешний экран из фольги или оплетки.Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров, даже если это делает их относительно длинными кабелями Ethernet.

  Кабели Ethernet категории 6 обычно имеют 2+ витка на см, а некоторые могут включать нейлоновый шлиц для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом.

• Cat-6a: Буква «a» в Cat 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную пропускную способность и способны поддерживать более высокие скорости передачи при большей длине сетевого кабеля. В кабелях категории 6a используется экранированный кабель, который практически полностью устраняет перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6.
• Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с.
• Cat-8: выпущены кабели Cat 8, которые обеспечивают огромный рост скорости передачи данных / полосы пропускания. Соответственно, эти кабели Cat 8 обычно дороже, чем более старые версии, такие как Cat 6 или даже Cat 7.

Ниже приведены дальнейшие описания кабелей Cat-5 и Cat-5e, поскольку они широко используются в сетевых приложениях Ethernet сегодня.

* 25 Гбит / с для Cat 8. 1 и 40 Гбит / с для Cat 8.2.

Разъемы для кабеля Ethernet

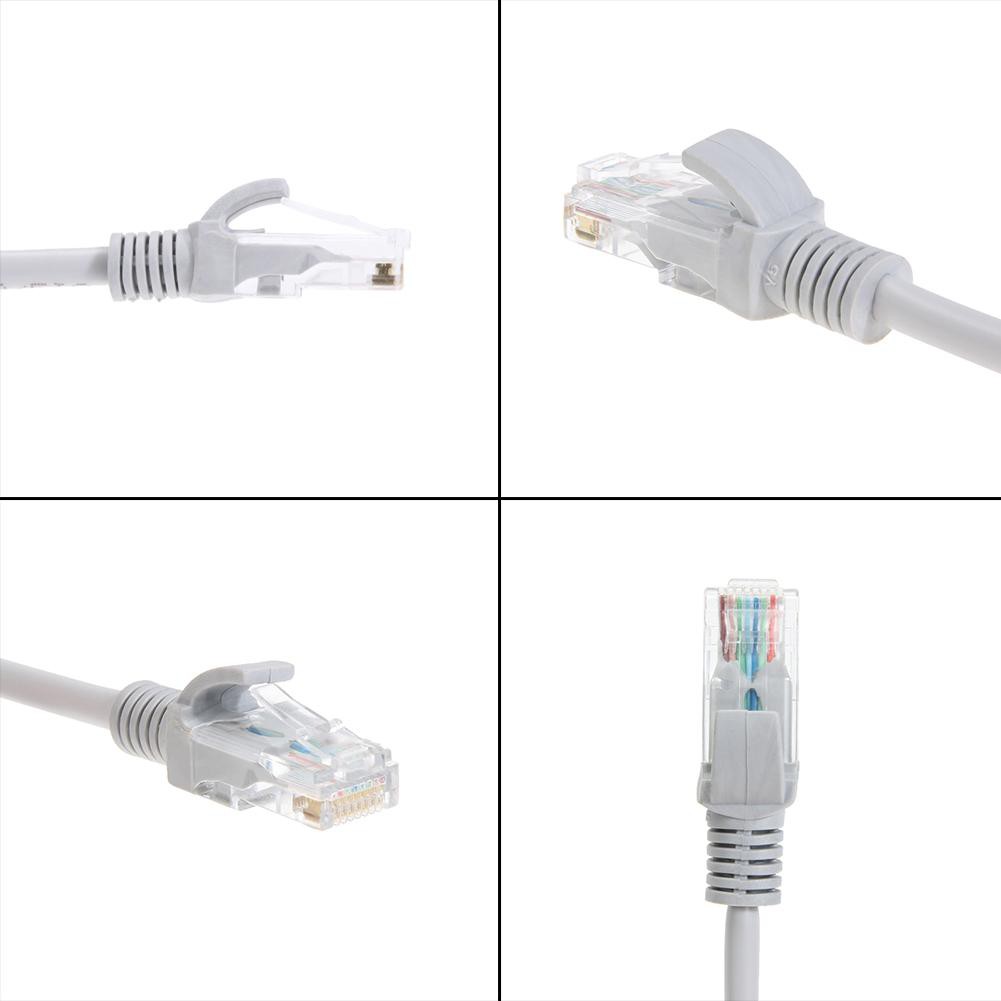

Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема, используемого для кабелей Ethernet, и в целом для сетевых кабелей. От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть оконцованы разъемами RJ45, но часто используются специальные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в полностью новой установке при переходе на Cat 7.

Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластиковые заглушки с фиксирующей защелкой, которую можно освободить, когда необходимо снять кабель. Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а «гнездо» относится к порту или гнезду и обычно находится на оборудовании.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения. Фактический тип разъема известен как 8P8C — восемь контактов — восемь контактов.

Строго говоря, фактический тип разъема следует рассматривать как 8P8C, а схему разводки — RJ45, но на самом деле термин RJ45 для кабелей Ethernet используется почти повсеместно.

Разъемы Ethercon

Хотя разъем RJ45 идеально подходит для большинства приложений, он не особенно надежен. Он подходит для подключения к офису, центру обработки данных и дома, где надежность не является проблемой.Однако существует ряд сценариев, в которых требуется более надежный разъем — такие приложения, как аудиовизуальные средства, сценическое аудио, освещение и т. Д., Где используется Ethernet, нуждаются в гораздо более надежном соединении.

Для решения этой проблемы используется разъем Ethercon. Разъем Ethercon можно сравнить с комбинацией RJ45 с разъемом XLR. Поскольку разъем Ethercon имеет круглую металлическую внешнюю защиту в сочетании с внутренней в стиле RG45, он обеспечивает необходимые возможности подключения и надежность, необходимую для таких приложений, как сцена и другие аудиовизуальные области, где требуются соединения Ethernet.

Можно получить не только соединители Ethercon самостоятельно, но и готовые выводы Ethercon.

Распиновка кабеля Ethernet

Хотя детали проводки и изготовления кабеля могут различаться для разных категорий кабелей, основные возможности подключения остаются неизменными. Таким образом, можно надежно использовать кабели Ethernet для соединения между элементами оборудования и т. Д.

Краткое описание передаваемых сигналов, а также соответствующих проводов и соединений приведено в таблице ниже:

В таблице TX — это передаваемые данные, а RX — полученные данные. BI_Dn — двунаправленные данные, A, B, C и D.

Имеются две стандартные распиновки RJ45 для индивидуального расположения проводных соединений к разъемам RJ45 в кабеле Ethernet: стандарты T568A и T568B.

Следует соблюдать одно или другое соглашение, так как это обеспечит требуемую связь, хотя, поскольку это всего лишь цветовое соглашение и одни и те же провода и пары подключены к одним и тем же контактам, не имеет значения, какой из них соблюдается. На практике чаще всего используется T568B, и поэтому, вероятно, лучше всего использовать его.Используемый стандарт также может быть указан на оболочке готового кабеля Ethernet.

Перекрестные кабели Ethernet категории 5

Существует несколько различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований. Самый распространенный тип — это прямые кабели, которые подключаются по схеме «1 к 1». Однако иногда требуются перекрестные кабели Cat-5.

Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, представляет собой прямой кабель. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5.

Многие интерфейсы Ethernet, которые используются сегодня, способны определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату.Это означает, что требования к перекрестным кабелям Cat-5 меньше, чем они могли бы быть в противном случае.

При использовании перекрестных кабелей Cat-5 Ethernet на них не указывается, что это перекрестные кабели. Соответственно, часто бывает целесообразно отметить их, чтобы в дальнейшем избежать путаницы.

Максимальная длина кабеля Ethernet

Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое можно надежно передавать данные. При использовании длинных кабелей Ethernet возникает дополнительный шум, и в конечном итоге данные искажаются кабелем.

Краткое описание кабелей Ethernet и их максимальной рабочей длины приведено ниже:

Указанные длины являются общепринятыми как максимальные, но не включены в стандарт IEEE.

Видны различные кабели, соединяющие вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. Д. Видны Cat5, Cat5e и Cat6. В кабелях используется экономичный, но эффективный патч-разъем RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на базе Ethernet. В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — они должны быть четко обозначены как таковые, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что подключение не будет работать.Помимо этого, использовать кабели Ethernet Cat 5, Cat5e и Cat 6 очень просто, и обычно возникает очень мало проблем.

Темы беспроводного и проводного подключения:
Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай фай IEEE 802.15.4 Беспроводные телефоны DECT NFC — связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN
Вернуться к беспроводному и проводному подключению

Цветовые схемы проводки RJ45 Ethernet

Просмотрите наш Bulk Cable

Просмотрите наши Модули Модулей

Просмотрите наши домкраты

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45. Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны. Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet оконцован на обоих концах, чтобы они могли следить за работой других специалистов, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов.Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них по своей сути не лучше. Единственная разница между ними заключается в том, насколько часто они используются в конкретном регионе или типе организации. Итак, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A — это стандарт большинства стран Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

В чем разница между RJ45 и RJ11?

опубликовал это Dec 26, 2017

What is Registered Jack

RJ, что означает Registered Jack, — это аббревиатура, с которой обычно начинаются кабельные разъемы. Разъемы, использующие различие Registered Jack (RJ), описывают стандартизованный сетевой интерфейс электросвязи. Два самых распространенных разъема — это RJ45 и RJ11, каждый из которых имеет свое предназначение.

RJ45 VS RJ11

Основное различие между ними — их фактическое использование. RJ11 — это кабельный разъем, который используется в телефонных аппаратах, а RJ45 используется в сети, где вы подключаете компьютеры или другие сетевые элементы друг к другу.
Помимо приложения, есть отличия во внешнем виде.Первый из них — это количество кабелей, которые помещаются в каждый разъем. RJ45 имеет 8 проводов внутри, а Rj11 — 4 провода. Из-за необходимости размещения большего количества проводов разъемы RJ45 также немного больше, чем RJ11.

На следующем рисунке показаны различия во внешнем виде между RJ11 и RJ45.

Рисунок из В чем разница между RJ11 и RJ45?

Кроме того, вы можете подключить разъем RJ11 к разъему RJ45, но лучше этого не делать, потому что вы можете повредить устройство со слотом RJ45, будь то коммутатор или сетевой адаптер. Это верно, когда вы используете разъем RJ11, подключенный к вашей телефонной линии. Причина в том, что телефонная компания подает на телефонную трубку мощность, которая позволяет ей работать даже при отключении электроэнергии. Но при надлежащих знаниях и обучении некоторые люди смогли использовать RJ45 по всему дому вместо RJ11.

Заключение

1. RJ45 в основном используется с кабелями Ethernet, а RJ11 — для подключения телефонных устройств.
2. RJ45 имеет 8 проводов внутри, а Rj11 — 4 провода.
3. RJ45 больше по размеру, чем RJ11.
4. Вы не можете вставить разъем кабеля RJ45 в интерфейс / порт / слот RJ11, однако вы можете сделать наоборот (этого следует избегать, так как это может повредить порт RJ45).

: все, что вам нужно знать

Когда вы думаете о домашних сетях, ваши мысли естественным образом обращаются к Wi-Fi и возможности перемещать данные по всему дому или квартире не более чем по воздуху. Есть еще один способ, который в некоторых сценариях не только проще и надежнее, но и потенциально быстрее: используйте кабели Ethernet для перемещения данных туда и обратно.

В конце концов, даже лучшие маршрутизаторы Wi-Fi имеют (часто неиспользуемые) порты Ethernet, которые с правильным кабелем могут регулярно перемещаться со скоростью 1 гигабит в секунду (Гбит / с) и на расстояние до 330 футов, превосходя Wi- Способности Фая. Пока моя семья подключает свои телефоны, планшеты и ноутбуки через Wi-Fi, мы также используем проводные сети для принтеров, сканеров, точек доступа, сетевого хранилища и интернет-радио.И это простой, но часто мало понятный кабель Ethernet, который заставляет его работать.

Нет ничего лучше приятного щелчка, когда разъем RJ-45 кабеля Ethernet вставляется на место и готов к передаче данных. На самом базовом уровне получение максимальной скорости от проводных сетей зависит от трех факторов: скорости маршрутизатора, возможностей устройства, использующего данные, и, конечно же, пропускной способности кабеля.

Но не все кабели Ethernet одинаковы. В этом учебнике я опишу емкость и конструкцию восьми основных классов кабелей.Развитие кабельного телевидения было на удивление быстрым, и его способность передавать данные выросла более чем в 10 000 раз.

При всех изменениях неизменным было то, что каждое поколение кабелей требовало все более высоких частот, которые могут передавать все большие и большие объемы данных. Попутно это добавило потребности в лучшей изоляции и экранировании для уменьшения помех.

Развитие данных: многие типы кабелей Ethernet и их происхождение.

Установите Wayback Machine на конец 1980-х годов.Волосы были крупнее, плечи были мягкими, и первые сетевики использовали либо коаксиальный кабель, либо то, что впоследствии было названо кабелем категории 1 . Также называемый голосовым кабелем, он обычно состоял из изолированных телефонных проводов, скрученных в пары для уменьшения перекрестных помех и покрытых пластиковой оболочкой. Кабель категории 1, способный передавать сигнал 10 кГц, мог передавать до 1 Мбит / с данных для первых сетевых специалистов. Этот стандарт уступил место кабельной системе категории 2 , которая передавала 4 Мбит / с с сигналом 1 МГц.

Перенесемся в начало 1990-х. Кабель категории 3 , который часто называют первым современным сетевым кабелем, увеличил частоту кабеля до 16 МГц и производительность Ethernet до 10 Мбит / с. В отличие от этого, кабель категории 4 увеличил эту частоту до 20 МГц и примерно 16 Мбит / с, но он использовался для сетей Token Ring, а не Ethernet.

1995 год принес не только Microsoft Windows 95, но и кабель категории 5 . Он мог надежно передавать 100 Мбит / с данных на частоте 100 МГц на расстояние 330 футов.Вскоре после этого появился кабель Cat 5e , способный передавать данные с пропускной способностью 1 Гбит / с.

Кабель категории 6 появился в начале 21 века и остается популярным среди домашних сетей. Категория 6 работает на частоте до 250 МГц и иногда используется экранирование пучка проводов для передачи данных для уменьшения помех. Способный передавать до 1 Гбит / с на расстояние 330 футов или 10 Гбит / с примерно вдвое меньше, Cat 6A обновил спецификацию до 500 МГц для 330 футов пропускной способности 1 Гбит / с.(См. Наш учебник по гигабитному Интернету , чтобы узнать, почему этот порог 1 Гбит / с так важен.)

Хотя он не признан Ассоциацией телекоммуникационной промышленности (TIA), кабель категории 7 дебютировал в 2010 году и предназначен для передачи данных. центры и серверные комнаты, где важна максимальная скорость. Каждый кабель имеет двойное экранирование: вокруг каждой пары проводов и общий экран вокруг всего пучка проводов. Эта дополнительная изоляция необходима, потому что используемая частота 600 МГц может обеспечить максимальную скорость 10 Гбит / с на высоте 330 футов.Совсем недавно введение кабеля Cat 7A увеличивает скорость до 1 ГГц и пропускную способность до 40 Гбит / с, но достигает максимума на высоте 165 футов.

Кабель Cat 8: новое ограничение скорости 2 ГГц

Наконец, Категория 8 — это новая спецификация кабельного блока. Кабели, также предназначенные для центров обработки данных и требующие высокоскоростного оборудования, работают на частоте 1 или 2 ГГц и могут двигаться со скоростью до 40 Гбит / с. Для них требуются соединители с двойным экраном и металлической оболочкой, и их длина ограничена до 100 футов.

К счастью, несмотря на увеличивающуюся скорость, сложность и изощренность, кабели остаются обратно совместимыми.

Лучший совет, который я могу вам дать, — это потратиться и приобрести новейший и самый качественный из доступных кабелей для передачи данных. Это может стоить немного дороже и использовать сложные разъемы, но новейшее оборудование не только ускорит ваши данные, но также будет работать со старыми устройствами. (См. Наше руководство по , чтобы выяснить, какая скорость интернета вам нужна в вашем доме.)

Расшифровка кода кабеля

Если у вас есть какие-либо вопросы о том, какой у вас кабель, ознакомьтесь со спецификациями, напечатанными на боковой стороне пластиковая куртка, как видно здесь.

Вдоль кабеля напечатано:

TYPE CM 24AWG 75 ° C (UL) E188630 CSA LL81295 CMG
ETL ПРОВЕРЕНО TIA / EIA 560-B.2-1 CAT.6 UTP

Это может показаться немного пугающим, но перевод помогает:

Итог: по обозначению Cat 6 мы знаем, что этот кабель может передавать до 1 Гбит / с — достаточно для большинства подключенных домашних хозяйств.

Ethernet: следующее поколение

Говоря о подключенных домах, я планирую серьезную перемонтажу кабелей Cat 5e Ethernet в большей части моего дома, и я склонен перейти на кабели следующего поколения категории 8.Сегодня мне не нужно ничего удаленного с пропускной способностью около 40 Гбит / с, и у меня нет маршрутизатора, необходимого для передачи данных с такой скоростью, но дополнительные расходы невелики. Однако я надеюсь, что это даст мне дополнительное десятилетие до того, как наступит устаревание.

Поскольку Cat 9 и 10 обязательно появятся, стоит задуматься, что будет с проводным подключением следующего поколения выглядит как. Многие дома уже получают невероятную скорость интернета через оптоволокно до дома (FTTH), но текущая технология ограничивает их медными кабелями Ethernet для последующего подключения к маршрутизатору, точкам доступа и другим сетевым аксессуарам.Следующим шагом могло бы стать расширение оптоволоконной связи внутри дома с возможностью передавать в тысячи раз больше данных, чем по медным проводам сегодня.

Это должно удовлетворить любителей данных среди нас. Но не стоит так быстро рассчитывать медные кабели. При текущем верхнем пределе 40 Гбит / с медные кабели Ethernet по-прежнему в сотни раз быстрее, чем широкополосное соединение для передачи данных, которое есть в большинстве семей, включая мою собственную. Надеюсь, это тоже изменится, что приведет к золотому веку высокоскоростных домашних сетей.

Итог

Кабели Ethernet могут обеспечить более быстрый и дальний доступ к домашней сети, чем Wi-Fi, но не экономьте на кабелях. Cat 5e может быть популярным и адекватным для сегодняшних более элементарных потребностей в подключении, но вы можете защитить свои кабели в будущем, получив максимально быстрые характеристики. Сегодня это означает использование категории 6 или 7 для пропускной способности до 10 Гбит / с. Разница в стоимости минимальна, но уровень производительности значительно лучше, и так будет в ближайшие годы.

Кабель | B&R Industrial Automation

X20CA0E61. 00020	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 0,2 м
X20CA0E61.00025	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 0,25 м
X20CA0E61.00030	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 0. 3 мес.
X20CA0E61.00035	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 0,35 м
X20CA0E61.00040	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 0,4 м
X20CA0E61. 00050	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 0.5 мес.
X20CA0E61.00100	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 1 м
X20CA0E61.00150	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 1,5 м
X20CA0E61. 00200	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 2 м
X20CA0E61.00500	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 5 м
X20CA0E61.01000	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 10 м
X20CA0E61. 01500	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 15 м
X20CA0E61.02000	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, 20 м
X20CA3E61.0100	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, может использоваться в кабельных цепях, 10 м
X20CA3E61. 0150	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, может использоваться в кабельных цепях, 15 м
X20CA3E61.0200	Соединительный кабель POWERLINK / Ethernet, RJ45 — RJ45, может использоваться в кабельных цепях, 20 м
X67CA0E41.0010	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, 1 м
X67CA0E41. 0020	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, 2 м
X67CA0E41.0030	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, 3 м
X67CA0E41.0050	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, 5 м
X67CA0E41. 0150	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, 15 м
X67CA0E41.0500	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, 50 м
X67CA0E61.0010	Соединительный кабель POWERLINK / Ethernet, M12 — M12, 1 м
X67CA0E61. 0020	Соединительный кабель POWERLINK / Ethernet, M12 — M12, 2 м
X67CA0E61.0050	Соединительный кабель POWERLINK / Ethernet, M12 — M12, 5 м
X67CA0E61.0100	Соединительный кабель POWERLINK / Ethernet, M12 — M12, 10 м
X67CA0E61. 0150	Соединительный кабель POWERLINK / Ethernet, M12 — M12, 15 м
X67CA0E61.0200	Соединительный кабель POWERLINK / Ethernet, M12 — M12, 20 м
X67CA3E41.0150	Соединительный кабель POWERLINK / Ethernet, RJ45 — M12, может использоваться в кабельных цепях, 15 м

Кабель Ethernet против патч-кабеля.

и соединительный кабель используются в нашей повседневной жизни и очень популярны. Часто люди путаются, когда речь идет о кабеле Ethernet и соединительном кабеле, однако не беспокойтесь, потому что в этом посте основное внимание будет уделяться различиям между кабелем Ethernet и соединительным кабелем.

Также известный как патч-корд, представляет собой кабель с разъемами на обоих концах.Он используется для подключения оконечного устройства к источнику питания. Рядом с кабелями Ethernet находятся оптоволоконный соединительный кабель и патч-кабель Ethernet, такой как оптоволоконный патч-кабель LC или патч-кабель Cat6 RJ45. Тем не менее, патч-кабели часто используются в офисах и в электрических шкафах на короткие расстояния. Соединительный кабель Ethernet можно использовать для подключения компьютера к сетевому порту, маршрутизатору или коммутатору Ethernet, который полезен для построения сетей из домашних компьютеров.

«Ethernet» — это тип протокола, который определяет, как биты информации передаются через указанный носитель.Кабель Ethernet включает в себя кабель, такой как оптоволоконный кабель, витую пару или коаксиальный кабель и кабель категории. Медный сетевой кабель и оптоволоконный кабель — это два распространенных типа кабелей Ethernet. В общем, люди привыкли называть кабели Ethernet как Cat5, Cat5e и Cat6 как кабели Ethernet, чтобы упростить название.

Таким образом, вкратце, кабель Ethernet — это тип кабеля, тогда как патч-корд или кабель является частью этого кабеля в качестве разъема на обоих концах.

Вот некоторые из наиболее распространенных вопросов, которые задают, чтобы прояснить ситуацию, чтобы понять разницу между коммутационным шнуром и кабелем Ethernet,

№Существуют различные типы кабелей Ethernet, такие как оптоволоконные кабели, перекрестные кабели Ethernet и групповые медные кабели, в соответствии с определениями, приведенными выше. У каждого типа соответственно разные характеристики и приложения. Например, для больших расстояний или приложений, требующих высокой пропускной способности или электрического разделения, используется оптоволоконный кабель. А в зданиях используются перекрестные кабели Ethernet.

Прямые проводные кабели чаще всего используются для подключения клиентского хоста.Возьмем, к примеру, патч-кабель cat5e. Прямой проводной патч-кабель cat5e может подключать коммутатор или концентратор маршрутизатора (в данном случае хост-устройство) к компьютерам, принтерам и другим сетевым клиентским устройствам. Однако когда дело доходит до оптоволоконного соединительного кабеля, прямого кабеля не существует.

В большинстве случаев для медных сетей кабель Ethernet и соединительный кабель — это одно и то же. Но последний обычно короче, от коммутационной панели до коммутационной панели. Например, необходимо использовать кабель Cat6 длиной 100 футов для разводки домашней сети. В этом случае патч-кабель Cat6 длиной 100 футов можно использовать в качестве кабеля Ethernet.

Ищете качественные кабели для построения вашей сети? Приобретайте индивидуальные кабели и многое другое в ConnectZone, вашем эксперте в области кабелей!

RJ-45

Разъем RJ-45 обычно используется для прокладки сетевых кабелей и телефонные приложения. Он также используется для последовательных подключений в специальных случаи.Вот посмотрите:

Распиновка для Ethernet

Хотя разъем RJ-45 используется для различных целей, он вероятно, наиболее часто используется для соединений Ethernet 10Base-T и 100Base-TX.

Потому что только две пары провода в восьмиконтактном разъеме RJ-45 используются для передачи сигналов Ethernet, и и 10BASE-T, и 100BASE-TX используют одни и те же контакты, кроссовер кабель, сделанный для одного, будет работать и с другим.

Также обратите внимание, что очень важно, чтобы для контакты 3 и 6. Если один провод из одной пары используется для контактов 3 и провод от другой пары используется для контакта 6, производительность ухудшится. См. Следующий рисунок.

Чтобы узнать больше об Ethernet, посетите сайт Charles Spurgeon. Справочник по Ethernet.

Распиновка RJ-45 для RocketPort

В следующей таблице показана распиновка используемых разъемов RJ-45. на некоторых картах последовательного интерфейса RocketPort (производства Comtrol).

Распиновка для ISDN

Вот распиновка порта ISDN BRI U для Cisco серии 750 роутер:

В следующей таблице показана распиновка используемых разъемов RJ-45. на определенных интерфейсах ISDN S / T.Для получения дополнительной информации см. ANSI T1.605.
