Если вам надоело каждую зиму бороться с замерзшими трубами водопровода и канализации, пора задуматься об их качественной термоизоляции. После появления на рынке греющих кабелей, которые моментально получили огромный спрос, подобная проблема больше не является неразрешимой. В этой статье мы расскажем, как выбрать греющий кабель для труб, рассмотрим его виды, отличия и недостатки. Определимся, когда целесообразно монтировать кабель поверх трубы, а когда вовнутрь и безопасен ли такой монтаж. Дадим советы касательно выбора мощности нагревательного элемента и рассмотрим проверенных производителей.

1. Для чего нужен греющий кабель?

Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину. Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:

• Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
• Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
• Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
• В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
• Место ввода труб в дом все равно останется незащищенным;
• И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.

Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.

В целом область применения включает в себя несколько основных направлений:

• Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
• Для коммерческих – обогрев труб или систем пожаротушения;
• Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.

2. Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

• По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
• По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
• Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
• По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
• По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

3. Резистивный греющий кабель

Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:

• Они нуждаются в подведении питания к обоим концам кабеля;
• Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;

Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам. Это значительно облегчает процесс монтажа.

• Высокую мощность;
• Достаточную гибкость;
• Доступную стоимость;
• Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.

Недостатки довольно значительные:

• Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
• При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
• Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
• Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
• Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.

Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.

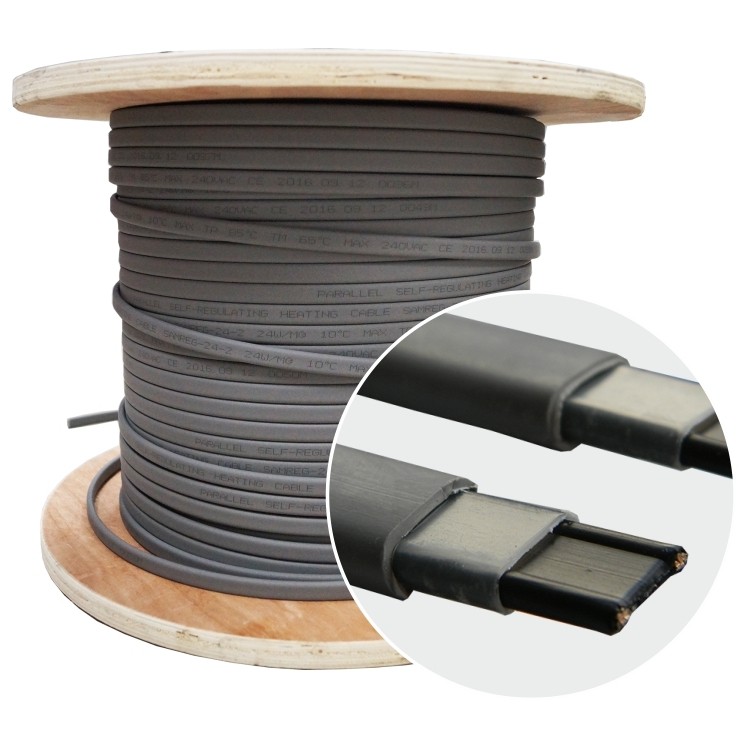

4. Саморегулируемый кабель

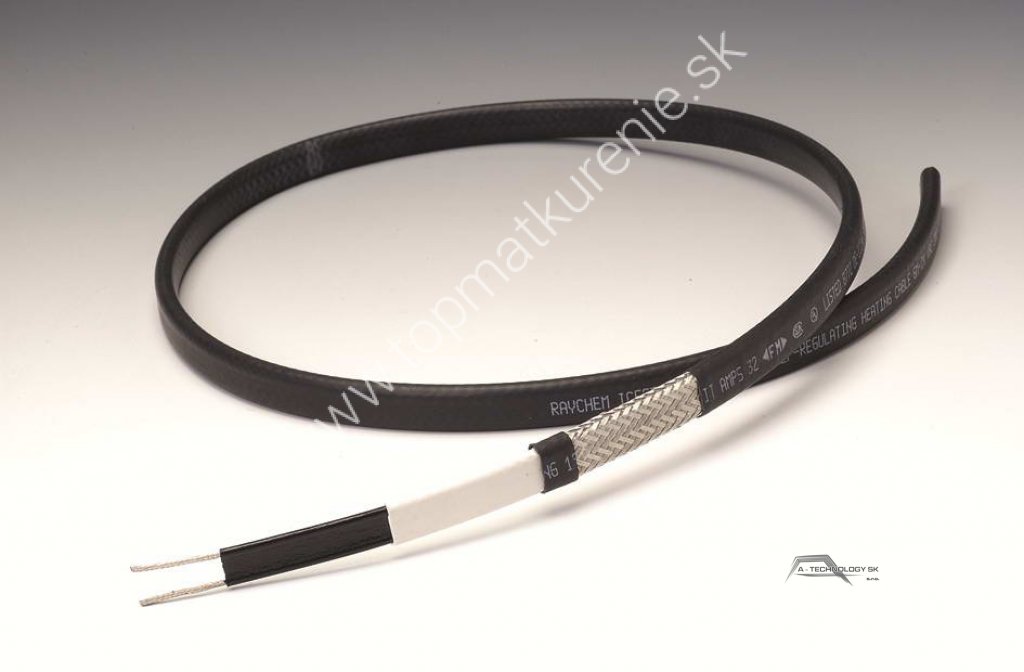

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

• Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
• Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи. Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека. При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла. Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%. В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
• Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
• Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
• Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции.

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

• В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
• Устойчивость к перепадам напряжения;
• Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
• Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
• При перехлестном монтаже нет риска перегрева и выхода из строя;
• Саморегулируемый проводник практически не нуждается в обслуживании;
• Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
• Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
• При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
• Нет нужды использовать терморегулятор;
• Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

• Высокую стоимость;
• Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.

5. Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

• Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
• Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа. При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68.

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

6. Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

• Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель. Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках. Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
• Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание. Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
• Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба. В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
• В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
• Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
• Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
• При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

7. Необходимо ли последующее утепление обогреваемого трубопровода?

Еще один актуальный вопрос при организации системы обогрева труб – нужна ли последующая теплоизоляция обогреваемого трубопровода? Если вы не хотите греть воздух и эксплуатировать кабель на предельной мощности, то изоляция однозначно необходима. Толщина изоляционного слоя выбирается в зависимости от того, где расположены трубы и какие минимальные температуры свойственны вашему региону. В среднем, для изоляции труб, которые расположены в грунте, используют утеплитель толщиной 20-30 мм. Если трубопровод надземный – минимум 50 мм. Очень важно подобрать «правильный» утеплитель, который не потеряет своих свойств даже по истечении нескольких лет.

• Не рекомендовано использовать минеральные ваты в качестве изоляционного материала. Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
• Также не всегда подходят материалы, которые способны сжиматься под действием тяжести. Это касается поролона или вспененного полиэтилена, которые при сжатии теряют свои свойства. Допустимо использовать подобные материалы, если трубопровод проходит в специально обустроенной канализации, где на него просто не может ничего давить;
• Если трубы проложены в грунте, нужно применять жесткую теплоизоляцию «труба в трубе». Когда поверх отапливаемых труб и греющего кабеля одевается еще одна жесткая труба большего диаметра. Для дополнительного эффекта или в случае эксплуатации в суровых условиях, можно обмотать трубы тем же вспененным полиэтиленом, а затем одеть наружную трубу;
• Допустимо использовать пенополистирол, который представляет собой фрагменты труб разной длины и диаметра. Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».

8. Подбор кабеля в зависимости от теплопотери трубы и ее длинны

Для того, чтобы правильно подобрать тип греющего кабеля и его мощность, нужно учитывать следующие параметры:

• Назначение обогреваемой трубы – водопроводная или канализационная;
• Материал изготовления трубы;
• Ее диаметр и длину;
• Способ укладки кабеля – наружный или внутренний;
• Материал и толщину теплоизоляции;
• Минимальную температуру в вашем регионе.

Зная вышеперечисленные параметры, можно рассчитать теплопотери трубы на 1 погонный метр и более точно подобрать необходимую мощность и длину греющего кабеля. Теплопотери необходимо брать во внимание во время расчета в обязательном порядке. Ведь мощности кабеля должно хватить для их компенсации, иначе система обогрева просто не будет выполнять свои функции. К основным факторам, которые необходимо учитывать при расчете теплопотери относят:

• Место установки трубы;
• Минимальную температуру окружающей среды;
• Диаметр трубы;
• Длину трубы, которую необходимо обогреть;
• Толщина теплоизоляции и коэффициент ее теплопроводности;

Если вы затрудняетесь в выборе толщины теплоизоляции, ориентируетесь на таблицу, в которой указаны рекомендованные значения.

Итак, когда все значения нам известны, можно воспользоваться формулой, для расчета теплопотерь:

Где:

Подставив известные значения нетрудно получить конкретное значение теплопотери и исходя из этого рассчитать необходимую длину гребщего кабеля по формуле:

Lк = 1,3*Lтр*Qтр/Руд.каб.
Где:

• Lтр – длина трубопровода, м;
• Руд.каб. – удельная мощность кабеля;
• 1,3 – коэффициент, который подразумевает, что на 1 метр трубы приходится 1,3 метра кабеля. Может меняться в зависимости от способа монтажа. Например, при наружной укладке кабеля витками его следует принимать за 1,6 или 1,7.

Для удобства расчетов можно воспользоваться таблицей, в которой приведены значения теплопотери в зависимости от диаметра трубы и толщины теплоизоляции при коэффициенте теплопроводности 0,05 Вт/м°С.

9. Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

• Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
• Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
• Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
• Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта remstroiblog.ru.

монтаж кабеля для обогрева труб

Коттеджи в Подмосковье используются для постоянного проживания, или как место, где не только можно расслабиться летом, но и приехать зимой, подальше от городской суеты.

На первое место выходит комфортный быт. Сегодня не обязательно отказываться от элементарных удобств, так как технологии позволяют обеспечить адекватный уровень жизни за городом. Нельзя представить домашний уют без водоснабжения, что бы зимой водопровод не замерз.

С учетом климата среднего региона России, водопроводные трубы от источника водоснабжения до дома прокладываются ниже глубины промерзания (не менее 1.5 метров). На проблемных участках водопровода монтируется греющий кабель. Проблемными могут стать участки, которые не позволяют завести трубу в дом, одновременно обезопасив ее от замерзания. Существует несколько вариантов монтажа.

При комплексном монтаже системы водоснабжения с «нуля» на проблемных участках используют саморегулирующийся подогревающий кабель с наружной установкой. Это можно увидеть на фотографиях 1 — 4.

Но есть загородные домовладения, где водоснабжение усовершенствуется поэтапно из старого.

Если по каким-то причинам трубопровод заведен в строение выше уровня промерзания, то необходимо все раскопать и довести до совершенства в соответствии с современными технологиями. Если на это нет средств, или невозможно пожертвовать ландшафтом.

Тогда возможно использование саморегулирующегося подогревающего кабеля с установкой внутри трубы (фото 7, 8, 9).

Но по внутреннему кабелю есть ограничения:

• Монтаж возможен при диаметре водопроводной трубы не менее 25 мм (диаметр концевой муфты 12мм и может ограничивать приток воды).
• Находится в воде, для безопасности его подключают через УЗО.

К недостаткам относятся два фактора:

1. Нарушение целостности гермоввода.
2. Нарушение герметичности наружной оболочки или концевой муфты.

Лучшее и наиболее безопасное решение по выбору монтажа подогревающего кабеля водопровода узнайте у инженеров компании «Системы для дома».

Задайте вопросы инженеру: (495) 649-8593

Какие данные содержит паспорт скважины, и почему его наличие необходимо при подборе водоподъемного оборудования.

Греющий кабель для обогрева газопровода

Комплект саморегулирующегося греющего кабеля для обогрева газовых труб «Обогрев Люкс Standart»

Технические характеристики:

Мощность греющего кабеля:

Максимальная температура нагрева кабеля: 65 град. С

Напряжение сети: 220 В

Взрывозащитный экран: есть

Применение: обогрев газопровода

Монтаж: снаружи трубы

Состав комплекта:

— нагревательная секция из саморегулирующегося греющего кабеля, соединенного с силовым проводом и вилкой на конце;

— паспорт изделия с отметкой о прохождении заводских испытаний и гарантийным талоном (гарантия 3 года).

      Климатические условия нашей страны довольно суровы, и в зимние месяцы они могут осложнить транспортировку природного газа по газовым трубам.

   — в газопроводе падает давление, что вызывает перебои в поступлении газа;

   — в трубах, по которым транспортируется газ, появляются сначала гидратные, а затем – ледяные пробки, которые также нарушают функционирование системы;

   — пробки могут разрушить трубы, что, во-первых, может вызвать возгорание или взрыв, а во-вторых, потребует ремонта системы.

     Как предотвратить перечисленные последствия? Организовать обогрев газовой трубы. Какой способ решения этой задачи выбрать? Многолетний опыт позволяет утверждать: лучший способ – использование саморегулирующегося кабеля, который при эксплуатации выделяет тепло и, прилегая к трубопроводу, нагревает его. Приобрести комплекты саморегулирующегося греющего кабеля нашего производства для обогрева газовых труб, имеющего мощность 16 Вт/м со взрывозащитным экраном, можно прямо сейчас на сайте или по телефонам, указанным выше.

Как устроен и работает кабель?

      Для передачи тока в нем используются две металлических жилы, расположенные параллельно. Они рассчитаны на переменный ток номинальным напряжением 220 В. Между жилами греющего кабеля для труб помещена матрица, изготовленная из полимерного материала с добавлением углерода. Над матрицей располагается взрывозащитный экран из медной оплетки, а над ним – изоляционная оболочка, предотвращающая недопустимый контакт и поражение электротоком.

Несколько плюсов обогрева газопроводов кабелем

      Первый плюс — полная автономность системы. При обогреве кабелем последний сам регулирует температуру каждого своего участка.

      Второй плюс – безопасность системы. Саморегулирующийся нагревательный кабель никогда не перегреется. Вероятность возникновения возгорания или взрыва практически сводится к нулю благодаря наличию взрывозащитного экрана, при чрезвычайной ситуации мновенно сработает устройство защитного отключения. Комплекты саморегулирующегося греющего кабеля «Обогрев Люкс Standart» для газопровода имеют сертификат, разрешающий использование во взрывоопасных зонах.

      Третий плюс – экономичность. Кабель потребляет 16 Вт/м только на тех участках, где это необходимо. После разогревания трубы, потребление падает до 2 Вт/м.

Нюансы монтажа

      При организации обогрева труб, кабель крепится снаружи на участки газопровода, располагающиеся за пределами помещений и нуждающиеся в обогреве.
      Кабель можно укладывать вдоль трубы в одну или несколько ниток. Еще один способ – спиральная навивка на трубу.

Мы ждем Ваших заказов!

ПОДЛОЖКА под греющий КАБЕЛЬ

В отличие от радиаторов, теплый пол равномерно распределяет тепло по поверхности пола, создавая комфортную температуру + 22/24ºС. На уровне головы воздух будет прохладнее  до +20ºС. Это идеальное для человека распределение температуры  -«ноги в тепле, голова в холоде»

Подложка выступает в качестве разделяющего барьера между черновым полом и теплым полом. Если в помещении черновой пол из бетона, то подложка обязательна, так как тепло через бетонный пол греет еще и фундамент. И что бы

добиться комфортной температуры на полу, нужно будет прогреть черновой пол вместе с частью фундамента.  Отражающий слой укладывается на черновой пол сплошным ковром, с напуском на стены —

для компенсации расширения стяжки. При необходимости укладывается армирующая сетка. Раскладывается саморегулирующийся кабель или кабель на матах. Потом заливают бетоном или плиточным клеем. После застывания, выступающую по периметру подложку обрезают. Подложка/утеплитель препятствует уходу тепла в черновой пол и, таким образом, тепло не расходуется впустую.  Применение отражающей подложки позволяет увеличивать температуру в помещении  до 30%.

Подложка выполняет

Особенности укладки

Подложку можно укладывать отражающей стороной  в любую сторону. Отражающий эффект сохранится в любом случае. Она должна быть уложена сплошным ковром и иметь одинаковую толщину на всей своей площади. Обязательно нужно учесть напуск на стены для компенсации расширения бетона. Соединение отдельных полотен производится встык, а швы обязательно проклеиваются скочем.

Порядок работы

1. Укладка подложки / утеплителя с напуском на стены
2. Проклеивание швов
3. Укладка армирующей сетки (в случае применения)
4. Монтаж кабеля
5. Заливка бетона / плиточного клея
6. Укладка полового покрытия / плитки

Материал

Подложка/ утеплитель состоит из НПЭ с закрытой структурой ячеек, именно такая структура дает низкий коэффициент теплопроводности, хорошую эластичность и нулевое поглощение влаги. Отражающий слой состоит из композита алюминия и лавсана, такое сочетание придает материалу уникальные характеристики – он не проводит электрический ток, очень стоек к бетону и щелочным растворам. У материала увеличенная механическая прочность. Низкая плотность подложки позволяет материалу выступать в качестве звукоизоляции.

Самые важные характеристики подложки/утеплителя для пола

• Низкий коэффициент теплопроводности  (0,037Bт/м°С)
• высокая отражающая способность (до 95%)
• Устойчивость к температурным перепадам (от – 60 до +110 С)
• Хорошие гидро- и пароизолирующие свойства (0 мг/м.ч.Па)
• Хорошие звукоизолирующие свойства (0,04-0,14)
• Стойкость к деформации (1,08 — 2,54 МПа)
• Экологическая безопасность

ФОТО монтаж под ТЕПЛЫЙ ПОЛ

ФОТО монтаж ПОЛ

Заказать или узнатьподробности можно по бесплатному телефону: 8-800, который указан в контактах.

Греющий кабель для водопровода саморегулирующийся

Если водопровод замерзает – жди неприятностей. Образующиеся в трубах сосульки могут достигать иногда в длину до нескольких метров. Для удаления таких пробок нужно приложить немало усилий. Если зимы в вашем регионе суровые, эту проблему нужно решить заранее. При низкой температуре и продолжительных заморозках обычная теплоизоляция не поможет, поэтому нужно искать дополнительный вариант. Самый действенный способ в данном случае — применение саморегулирующегося греющего кабеля для водопровода, способного поддерживать нужную температуру. Он обеспечит хороший обогрев, а также предотвратит образование конденсата.

Применение

Для обогрева систем канализации и водоснабжения уже давно используются специальные провода. Что представляет собой греющий кабель? Это обычный кабель, нагрев которого регулируется путем непосредственного регулирования электрического сопротивления.

Греющий кабель для водопровода используется для того, чтобы при минусовой температуре вода не замерзала на участках труб, проходящих по улице. Провод обычно включают тогда, когда температура воздуха на улице понижается до 5°С, чтобы при дальнейшем похолодании он защитил водопровод от замерзания. А если включить подогрев, когда температура уже минусовая, потребуется какое-то время, чтобы успевшая замерзнуть жидкость растаяла. А пока вода будет постепенно таять, напор в водопроводе будет низким.

Устройство

Кабель для нагрева труб состоит из холодного (электрического), горячего (нагревательного) проводников, термоограничителя и штепсельной вилки. Проводники соединены друг с другом лазерной спайкой.

Поскольку внешняя изоляция греющего кабеля бесшовная, он абсолютно защищен от проникновения влаги, от химического и высокотемпературного воздействия. Термоограничитель регулирует температуру трубы и отключает питание, при возрастании температуры до 15°С. При охлаждении до 5°С питание вновь включается. Так электроэнергия экономится по максимуму.

Полезно знать! Ранее нагревающий кабель использовался только для подогрева трубопроводов промышленного назначения, сейчас же системы кабельного обогрева получили широкое применение в домашнем хозяйстве.

Преимущества использования греющего кабеля для водопровода:

• Надежность. Правильно проведенный расчет и грамотная установка обогревающей системы предотвратят замерзание водопроводной трубы в течение всего времени ее использования.
• Универсальность. Саморегулирующийся греющий кабель можно подключить к трубопроводу, расположенному на улице или под землей. Провод можно прокладывать как по поверхности водопровода, так и внутри него.
• Безопасность. Греющий кабель используется также для подогрева водопровода с питьевой водой.
• Экономичность. Мощность подогрева регулируется самостоятельно, в зависимости от температуры окружающей среды.
• Легкость в эксплуатации. Приводится в действие очень просто: кабель закрепляют на сети водоснабжения и затем включается в розетку.

Виды

Номенклатура нагревательных проводов для водопровода достаточно развита. По схеме тепловыделения они подразделяются на провода резистивные, саморегулирующиеся и с минеральной изоляцией.

Резистивные греющие кабели бывают зональными и линейными. В линейных проводах тепло выделяется в результате прохождения тока по нагревательной жиле. Кабель может быть одно- или двужильным или же имеет несколько жил линейной или спиральной формы. Резать произвольно такой кабель недопустимо.

По своей конструкции саморегулирующийся греющий кабель схож с резистивным. Он также состоит из двух токопроводящих жил, но без изолирующего покрытия. Тепловыделение по длине кабеля способно меняться: когда температура окружающей среды повышается, сопротивление полимера возрастает, а тепловыделение снижается. Эффект саморегулирования исключает перегорание и перегревание изделия. Саморегулирующийся греющий кабель допускается нарезать секциями длиной от 20 см до нескольких метров.

Как произвести монтаж

Утепление водопровода – задача сложная, но не терпящая отлагательств. Для этой цели и используется греющий кабель. Температуру кабельного обогрева можно изменять, варьируя величину сопротивления устройства. Греющий кабель можно установить как внутри трубы, так и снаружи. В любом случае его подбирают с таким расчетом, чтобы потери тепла водопроводной сети не превышали количества тепла, выделяемого системой.

Кабель можно укладывать параллельными рядами либо спиралью. Крепление обеспечивается стягивающей металлической сеткой или липкой лентой. Для лучшего сохранения тепла снаружи трубу с нагревательным кабелем обматывают фольгой. С задачей монтажа греющего кабеля лучше всего, конечно, справятся специалисты.

Подбор

Греющий провод подбирают в соответствии с задачами, которые решает система обогрева. К примеру, греющие кабели могут быть использованы как для применения в частных домах, коттеджах и на загородных участках, так и в коммунальных системах обогрева – для защиты водопроводов, водостоков и канализационных систем от замерзания. В этом случае необходима система небольшого размера.

Для указанных целей, как правило, подходит греющий кабель мощностью 50-60 Вт/м. Этого будет достаточно для того, чтобы растопить снег и лед. Более высокая мощность в данном случае нерациональна.

Это полезно знать! Популярный сегодня саморегулирующийся греющий кабель имеет два основных показателя – мощность в состоянии покоя и рабочая мощность. Они указаны на поверхности кабеля.

В заключении хочется еще раз отметить важность установки греющего кабеля в системах водоснабжения, канализации и водостоков. Правильно подобрав провод, можно предотвратить замерзание водопровода, а также избежать низкого напора воды.

Электрический греющий нагревательный кабель обогрева водопровода трубопровода труб

Электрический греющий кабель саморегулирующийся и резистивный для обогрева трубопровода, водопровода.

Защита трубопроводов от замерзания насущная проблема для владельцев загородных домов и дач. Замерзшая труба подачи воды или системы канализации может создать множество проблем, в том числе и привести к дорогостоящим работам по ремонту.

Даже в том случае если водопровод уложен в соответствии с нормами – ниже глубины промерзания почвы, остается риск замерзания трубы на выходе из грунта. Актуальна и защита труб водопроводов подведенных в неотапливаемые помещения.

Самый простой способ защиты труб от воздействия холода использование систем подогрева на основе греющего кабеля.

Греющий кабель производится двух основных типов – саморегулирующийся, и несаморегулирующийся. У каждого из них есть свои особенности и достоинства.

Как работает саморегулирующийся греющий кабель

 Саморегулирующийся (полупроводниковый) кабель имеет особую конструкцию, которая обеспечила его особую функциональность. Металлические проводники такого кабеля разделены особым материалом с характеристиками полупроводника. Показатель проводимости тока в этом материале увеличивается при низкой температуре и наоборот. Что характерно, что этот процесс может произойти на ограниченном участке в любом месте проложенного кабеля. То есть кабель греет не всю трубу, а только самые уязвимые для холода участки. Конечно, при необходимости прогрев осуществляется и по всей протяженности кабеля.

Такие «интеллектуальные» свойства саморегулирующегося кабеля обеспечивают не только эффективный, но и экономичный подогрев. Нет необходимости использовать в системе дополнительное оборудование – терморегуляторы. Цена саморегулирующегося греющего кабеля, в сравнении с обычным — резистивным, конечно выше. Но разница с лихвой компенсируется в ходе эксплуатации.

Как работает не саморегулирующийся — резистивный греющий кабель

Широко применяется в системах подогрева резистивный греющий кабель. Это, по сути, гибкий нагревательный элемент с постоянными характеристиками. Главные его достоинства – это высокие мощностные характеристики и хорошая тепловая отдача. Эти характеристики важны, если необходимо организовать подогрев труб большого диаметра, водопроводов с большим количеством фитингов, запорной арматуры.

Хотя цена греющего резистивного кабеля не высокая, для обеспечения экономичности системы придется приобрести дополнительное оборудование – датчики, терморегулятор, другие устройства управления и контроля.

Работает такой кабель достаточно просто – при подаче на него питающего напряжения происходит разогрев. Управляет работой терморегулятор, к которому подключен температурный датчик, расположенный на трубе в месте наиболее вероятного замерзания. Подключение кабеля имеет некоторые особенности. Выпускается резистивный греющий кабель в двух вариантах – одножильный и двухжильный.

Если применяется кабель с одной греющей жилой, то для подключения используются его противоположные концы, что создает некоторые неудобства. Может потребоваться использование дополнительного электрического провода для подключения дальнего конца линии обогрева, или использование сложенного вдвое кабеля. В любом случае потребуются дополнительные расходы. Наиболее рационально применять для обогрева труб греющий кабель с двумя жилами. На двужильном кабеле, на одном конце провода устанавливается специальная контактная втулка, для подключения используются проводники, выходящие с одной стороны кабеля.

Как установить греющий кабель на трубу или внутри трубы.

Для эффективной защиты трубопроводов от замерзания, важно правильным образом установить греющий кабель. Существует два способа установки.

Первый – на трубу. Кабель размещается на верхней поверхности трубы. Следует учесть, что замерзание труб водопроводов начинается в нижней части трубы, поэтому правильно и греющий кабель располагать в этой части. Одно из условий — кабель должен плотно соприкасаться с поверхностью трубы. Необходимо обеспечить и условия для эффективного распределения тепла, поэтому для крепления греющего кабеля на трубы из полимеров лучше всего применять алюминиевый скотч. К металлическим трубам крепить кабель можно при помощи клеящей ленты, или применяя пластиковый бандаж. Поверх трубы с кабелем размещается слой тепловой изоляции.

Кабель в большинстве случаев располагается в одну линию вдоль трубы. Но при защите толстых труб более эффективна спиральная навивка кабеля вокруг трубы. Такой способ предполагает использование большего количества кабеля.

В особых случаях, когда нет возможности обеспечить обогрев трубы первым способом, можно поместить греющий кабель в трубу. Для этого применяются кабель круглого сечения, сертифицированный для использования в питьевой воде. Специальные фитинги с уплотнительной муфтой.

Такой способ предпочтительный и для защиты от замерзания труб канализации. Недостатки этого способа в том, что снижается пропускная способность водопровода, и его надежность. Внутрь трубы кабель можно поместить только на прямых участках.

Купить электрический нагревательный кабель и обогрев кабелем в нашем магазине можно со скидкой.

Почему нельзя резать греющий кабель?

Греющие резистивные кабели (теплый пол) продаются в виде готовых отрезков, соединенных с силовым холодным кабелем. Каждая секция имеет определенную длину и мощность. При расчетах систем обогрева, пользуются именно этими величинами. Но когда в расчеты закрадывается ошибка и остаток кабеля некуда монтировать, то первое решение, которое кажется логичным, это отрезать излишек.

Инструкции, прилагаемые к нагревательным секциям, запрещают любые манипуляции по укорачиванию или наращиванию секций. Почему? Ведь в каталогах один и тот же греющий кабель, например мощностью 20Вт/м, продается в виде секций от 5м до 120м. И кажется что если подойти к делу основательно, то и в домашних условиях можно изготовить вполне качественную концевую муфту, а остаток кабеля использовать где-нибудь еще…

Инструкции не зря запрещают резать резистивные греющие кабели. Все дело в том, что несмотря на одинаковый артикул, в нагревательных секциях разной длины используются кабели различные по своему составу. Например секции длиной 10м и длиной 20м, в своей основе содержат совершенно разные греющие кабели. Производитель заранее рассчитывает сопротивление кабеля, устанавливая при какой именно длине, мощность нагрева будет составлять 20Вт/м. И если этот кабель укоротить наполовину, то его мощность вырастет в 2 раза, что составит уже 40Вт/м. Конструктивно, как греющие жилы, так и изоляция кабеля не рассчитаны на такой нагрев. При включении в сеть, такой кабель перегреется и сгорит. Это сравнимо со спиралью накаливания в нагревательных приборах, если ее укоротить, она раскаляется практически добела и быстро перегорает.

При локальном ремонте греющего резистивного кабеля в стяжке, поврежденный участок следует заменить отрезком греющего кабеля от аналогичной секции, чтобы в этом месте не было перегрева. Вставлять кусок холодного соединительного кабеля нельзя, так как  это нарушит сопротивление оставшегося греющего кабеля.

Тепловая лента против нагревательного кабеля

Какая разница и какая мне нужна?

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Мы все время разговариваем с людьми, которые просят нас «тепловую ленту», тогда как на самом деле они ищут кабель обогрева , который также известен как нагревательный кабель, кабель обогрева или кабель обогрева. Путаница понятна: многие хозяйственные магазины продают комплекты для защиты от обледенения крыш, которые включают нагревательный кабель, но называют это «тепловой лентой».»(Если это то, что вы ищете, вы попали в нужное место; вы можете найти эти комплекты кабелей для обогрева крыши здесь.) Но, несмотря на сходство названий, есть разница! Есть несколько промышленных и научные приложения, где вы можете использовать одно, но большинство приложений явно требуют того или другого. На этой странице обсуждаются различия между тепловой лентой и нагревательным кабелем, а также некоторые приложения, в которых следует использовать то или другое, и вы найдете ссылки на страницы, на которых вы можете приобрести наши тепловые ленты и тепловые кабели.У нас также есть информация об аналогичном, менее известном, но очень полезном продукте — нагревательных шнурах .

Конечно, если у вас есть какие-либо вопросы о продуктах или вашем приложении, пожалуйста, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу info@oemheaters. com или заполните контактную форму, и мы будем рады вам помочь.

Быстрое сравнение

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Нагревательный шнур
Более низкие значения плотности мощности и температуры, с максимальными температурами в диапазоне от 150 ° F до 500 ° F, включая кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания.	Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент для очень высоких температур, рассчитанных на температуру до 1400 ° F (760 ° C).	Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и подходящими для использования на открытом воздухе.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы.	Очень гибкий, чтобы соответствовать узким контурам и необычным формам.	Такой же гибкий, как и нагревательная лента, но более не допускающий неточной упаковки.
Немного закругленный, напоминающий кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить концы в поле.	Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготовлены на заказ или продаются фиксированной длины от 3 до 24 футов.

Нагревательный кабель

больше похож на стандартный двухжильный домашний кабель (тип NM или Romex ™) и далеко не так гибок, как тепловая лента — большинство разновидностей гибки примерно так же, как садовый шланг.Жесткость связана с одним из основных отличий между ними и тепловыми лентами: нагревательные кабели заключены в корпус, который защищает нагревательные элементы и означает, что вы можете использовать нагреватель в более широком диапазоне сред. Нагревательный кабель также может быть отрезан по длине и заделан электрическими соединениями, и фактически мы продаем его пешком. Существует два основных типа нагревательного кабеля:

Саморегулирующийся или самоограничивающийся нагревательный кабель изготовлен таким образом, чтобы он не превышал определенную температуру.(Это не означает, что он будет поддерживать нужную температуру без контроля температуры, только то, что он не перегреется и не сгорит. Название вводит в заблуждение многих людей — поэтому мы написали статью о том, что «саморегулирующийся» на самом деле означает. Мы рекомендуем по крайней мере базовый термостат.) Они находятся в нижней части диапазона температур, со стилями, подходящими для приложений от до 250 ° F. Доступны версии на 120 и 240 В; последний также может работать при 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

Нагревательный кабель постоянной мощности, , напротив, не контролирует собственную температуру, поэтому для него требуется контроллер.Он доступен для более высоких температур, со стилями до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он бывает нескольких разновидностей, каждая из которых имеет свои преимущества. Чтобы упростить выбор, воспользуйтесь этой таблицей:

Тепловая лента

Тепловая лента — это продукт, который можно использовать в тех случаях, когда небольшие цилиндрические секции требуют высокой плотности мощности (что обычно также указывает на высокие температуры). Большинство тепловых лент доступно для версий на 120 В и 240 В, с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт / дюйм², составляет от 4,3 Вт / дюйм² до 13,1 Вт / дюйм² для высоких частот. -температурные версии. Тепловая лента — это изделие с постоянной мощностью, в отличие от саморегулирующихся изделий, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ней регулятор температуры определенного типа.

Что касается размеров , одно из самых больших различий между тепловой лентой и нагревательным кабелем состоит в том, что тепловая лента продается фиксированной длины — наша длина составляет от 2 до 20 футов, в зависимости от стиля.Вы не можете обрезать тепловую ленту по длине, за исключением тепловой ленты, нарезанной по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше).

У нас есть несколько различных разновидностей термоленты для широкого спектра применений:

• Тепловые ленты из силиконовой резины являются хорошей тепловой лентой для приложений, работающих при температуре до 450 ° F, и обладают химической и влагостойкостью. (Обратите внимание, это не означает, что они химически и влагостойкие; их нельзя погружать! ) Они также доступны
• Тепловые ленты с изоляцией из стекловолокна поставляются без элементов управления — без встроенного термостата.Они доступны в нескольких различных конфигурациях:
• Тепловые ленты из Samox ™, высокотемпературного тканого материала, доступны для применения при температуре до 1400 ° F и представлены в двух вариантах:

Нагревательные шнуры

Нагревательные шнуры очень похожи на нагревательные ленты, но имеют округлое поперечное сечение. Это уменьшает открытую поверхность и делает теплопроводность несколько менее эффективной, но преимущество состоит в том, что нагреватель гораздо менее прост, если его неточно обернуть.Нагревательные ленты Ленты необходимо наматывать очень осторожно, чтобы обеспечить постоянный контакт всей плоской ширины ленты с нагреваемой поверхностью. Если нагревательная лента включена, когда часть ее подвергается воздействию воздуха с обеих сторон — будь то из-за того, что она перекрывает угол или из-за того, что она была изогнута во время упаковки, — эта часть не сможет передавать свое тепло другому объекту, и все это тепло накапливается в ленте и перегревает ее. Греющий шнур круглый, не перекручивается и не имеет плоских сторон.(Тем не менее, вам все же необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым объектом, иначе существует вероятность перегрева.)

Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами, чтобы узнать цену), и у нас есть в наличии нагревательные шнуры двух типов:

Итак, какой из них подходит для моего приложения?

Если, прочитав это, вы все еще не уверены, какой тип нагревателя лучше всего подходит для вашего приложения — или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип — вы всегда можете войти свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу info @ oemheaters. com. Будем рады помочь.

Нагревательные кабели — Техническое электрическое отопление для промышленности

Перед монтажом необходимо изготовить нестандартные нагревательные кабели. Для этого используется комплект концевой заделки. Для лучшей теплопередачи в пластиковых или чугунных трубах перед трассированием используется алюминиевая фольга, алюмолента или аналогичные материалы.

Прокладка греющего кабеля на трубе

Прокладка вдоль трубы.

Если нагревательный кабель проложен вдоль трубы, он должен проходить по нижней стороне трубы и фиксироваться через каждые 300 мм.

Спиральная прокладка.

Если нагревательный кабель наматывается на трубу по спирали, это необходимо делать с постоянным расстоянием по всей длине трубы, чтобы обеспечить равномерное распределение тепла.

Монтаж нагревательного кабеля на фланцах

Перед фланцами и после них нагревательный кабель необходимо намотать ближе по спирали.

Обратите внимание! Шершавые кромки необходимо удалить заусенцами или закрыть алюминиевой пластиной.

Монтаж нагревательного кабеля на Т-образных соединениях

Обычно каждое плечо на большом Т-образном соединении наматывается отдельным нагревательным кабелем.

В более коротких Т-образных соединениях одиночный кабель обычно прокладывается вдоль одной из сторон Т-образного соединения и возвращается по другой стороне к основному трубопроводу.

Монтаж с клапанами

Нагревательные кабели большой длины для клапанов.

Для обеспечения работы клапана необходимо намотать нагревательный кабель поперек клапана.

Расположите нагревательный кабель так, чтобы можно было снять клапан, не повредив его. Это делается путем размещения нагревательного кабеля на трубе с обеих сторон клапана, а затем подвешивания соответствующего дополнительного кабеля для клапана.Дополнительная длина фиксируется буквой Z внизу клапана.

Монтаж на большие фланцы клапана.

Если клапан имеет относительно большой фланец, дополнительный нагревательный кабель необходимо один раз намотать вокруг края фланца.

Монтаж на малых клапанах.

Если описанный выше монтаж невозможен, дополнительный нагревательный кабель помещается с каждой стороны трубы рядом с клапаном или фланцем.

Нагревательный кабель для защиты от замерзания трубы

Нагревательный кабель трубы (постоянная мощность)
	Нагревательный кабель для труб с изоляцией.Предотвращает замерзание водопроводных труб до –50ºF. Просто заверните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель включен при 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 70 процентов меньше энергии, чем другие кабели.		EASYHEAT Линия внутри трубного нагревателя защита от замерзания водопроводов. Удобный плагин установка. Энергосберегающий термостат. Сертификат CSA для питьевой воды поставлять.Выбор размера от 10 футов до 270 футов. Неограничивающий узел тройника Фитинг (без поворота на 90 °) Работа при 120 В (5 Вт / фут)
	EasyHeat AHB Кабель постоянной длины с концевой заделкой предотвращает замерзание труб до -40 ° на 120 В переменного тока, подходит для использования на пластиковых и металлических водопроводных трубах. Атмосферостойкая внешняя оболочка из ПВХ. 7 Вт на фут.		EASYHEAT HB Система отопления труб серии. Сохраняет течь воды до -40 ° F.Предварительно собран, готов к установке. Ни термостата, ни вилки. 7 ватт на фут. 120 и 240 В переменного тока и подходят для использования на пластиковых и металлические водопроводные трубы. Кабель жестко подключен к источнику питания. 2 фута оранжевого 14/3 холодный свинец.
	Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально.Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м).		EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается при температуре около 50 ° F. 1500 ватт, 15 ампер емкость. 125 Вольт. Только для сухих мест. С индикатором питания свет.
	Кабель EasyHeat MI Trace с готовой заделкой. Фиксированное последовательное сопротивление, кабель постоянной мощности, поставляемый с заделкой длины с заводскими герметичными соединениями. Изготовлен из сплава 825 снаружи оболочка. Обычно используется в промышленных приложениях с экстремально высокими температурами 120, 208, 240, 277, 480 и 600 Вольт		Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка. Рулон шириной 2 дюйма (5,08 см) и длиной 54,86 м (150 футов), номинальная температура 93 ° C (200 ° F).
	Хромалокс Защита от замерзания теплоотвода для труб с минеральной изоляцией, подходящая для Опасные зоны, постоянная мощность, Ударопрочный сверхмощный сплав 825 Оболочка до 1100 ° F, до 600 В, доступна высокая плотность мощности		Pyrotenax (BICC Pyrotenax) Отопление с минеральной изоляцией Кабель
	Chromalox CWM Нагревательный кабель для средних температур постоянной мощности. Промышленные / Технологические и Коммерческая / Строительство. Гибкость для любой конфигурации. Куртка из фторполимера. 4, 8 и 12 Вт / фут. 120, 208 — 277 и 480 Вольт.
Трубный нагревательный кабель (саморегулирующаяся мощность)
	Саморегулирующийся кабель EasyHeat PSR с заделкой для труб. Не допускайте замерзания водопроводных труб. Подходит для использования на металлических и пластиковых трубах до 2 ½ «. в диаметре.Саморегулирующийся нагревательный кабель означает энергоэффективность. 120 & 240 В переменного тока. Энергетически эффективный. Контрольная лампа на вилке на моделях 120 В перем. Тока		обеспечивают максимальную энергоэффективность, производя нагревать только тогда и там, где это необходимо, так как он регулирует мощность вывод к изменяющимся условиям по длине трубка. Кабель можно перекрывать, не создавая горячих точек или вызывая ожог.Кабель можно разрезать и сращивать в полевых условиях, что упрощает процесс установки и сокращение отходов. Прочный шинный кабель 16AWG с большей длиной. Большой выбор мощности. Гарантия два года.
	EasyHeat SR Саморегулирующийся кабель Trace для резки по длине предотвращает замерзание труб при плотности мощности три, пять и восемь ватт на фут при 120, 240, 208 или 277 В.		Chromalox Thermwire Предварительно собранный саморегулирующийся кабель защиты от замерзания для металлических или пластиковых водопроводных труб До 2.Диаметр 5 дюймов во влажной или сухой среде — Тепловая мощность 5 Вт на фут — Предварительно собранная упаковка Thermwire-Wrap имеет прилагаемый шнур и вилку для простой и быстрой установки. Готов к использованию до 100 футов в длину. В комплект входят шнур питания на 3 фута, 120 В, 15 А и водонепроницаемое торцевое уплотнение. Подходит для линий водоснабжения, конденсатопроводов, дренажных линий, наружных патрубков и других подобных применений. Сертификат UL для защиты труб от замерзания в жилых и мобильных домах.
	Danfoss Ice Guard.Саморегулирующиеся комплекты кабелей подрядчика. Теплоотвод трубы (трубы из металла или ПВХ). 120 В (с заземленной вилкой переменного тока для тяжелых условий эксплуатации) или 240 В. Шнур питания длиной 6 футов. Гарантия 5 лет. Могут быть перекрыты.		Хромалокс Саморегулирующийся нагревательный кабель для средних температур SRM / E. Поддержание температуры технологического процесса до 302 ° F. Техническое обслуживание промышленных процессов Приложения. Промышленные приложения защиты от замерзания. 3, 5, 8, 10, 15 и 20 Вт / фут .. 120 и 208 — 277 Вольт
	Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально. Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м).		Chromalox SRL Нагревательный кабель Саморегулирующийся низкотемпературный кабель для промышленной защиты от замерзания труб, клапанов, резервуаров и т. П. Приложения.
	Саморегулирующийся след трубы EASYHEAT HSR. HSR — это саморегулирующийся, отрезанный по длине кабель на бухтах.Высоко температура коммерческих и промышленных приложений с 120, 208, 240 и Доступны решения на 277 Вольт. Длина контура до 785 футов доступна до 20 Вт / фут. При использовании саморегулирующейся технологии термостат не требуется: перекрывайте кабель, не опасаясь перегрева. Как окружающие увеличивается температура, уменьшается нагрев кабеля HSR. Когда температура снижается, нагрев кабеля увеличивается.		Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка.Рулон шириной 2 дюйма (5,08 см) и длиной 54,86 м (150 футов), номинальная температура 93 ° C (200 ° F).
	EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается при температуре около 50 ° F. 1500 ватт, 15 ампер емкость. 125 Вольт. Только для сухих мест. С индикатором питания свет.		EasyHeat Freeze Бесплатный саморегулирующийся кабель для отслеживания длины трубы.Отрежьте до нужной длины для конкретного применения. Прочная металлическая оплетка пиджак. ) Пластиковые и металлические водопроводные трубы. Защищает трубы -60 ° F (-51 ° C). 3 ватт на фут

Нагревательные провода и кабели | Омега Инжиниринг

Высококачественная нагревательная проволока из никеля / хрома может использоваться для изготовления прямых или спиральных нагревателей сопротивления. Они быстро нагреваются, устойчивы к коррозии и могут работать в диапазоне максимальных рабочих температур.

Добавлено в вашу корзину

HT-KIT

Комплекты электрообогрева, включая комплекты для подключения к источнику питания с одним или несколькими соединениями, комплекты торцевых уплотнений с индикаторными лампами или без них и комплекты для сращивания, рассчитанные на работу во взрывоопасных зонах.

$ 308,05

Модели на складе

Добавлено в вашу корзину

SRL-НАГРЕВАТЕЛЬ

Саморегулирующийся нагревательный кабель не более 85 ° C, влагостойкий и химически стойкий, варианты плотности мощности 5 или 10 Вт / фут, используемый для поддержания температуры и защиты от замерзания.

17 долларов.66

Модели на складе

Добавлено в вашу корзину

NI80

Нагревательный провод сопротивления 80% никеля 20% хрома NI80 доступен в вариантах от 18 до 30 AWG, длиной до 1000 футов, максимальной температурой 2100 ° F и устойчивостью к коррозии.

71,65 долл. США

Доступно
через 6 недель

Добавлено в вашу корзину

NCRR-серия

Нагревательный ленточный резистивный ленточный провод серии NCRR с 80% никелем и 20% хромом доступен в вариантах от 18 до 30 AWG, длиной до 1000 футов и максимальной температурой 1400 ° F.

$ 106,19

Доступно
через 8 недель

Добавлено в вашу корзину

NIC60-NIC80

Спиральный нагревательный провод с сопротивлением 80% никеля, 20% хрома или 60% никеля, 16% хрома от 18 до 30 AWG, длиной до 1000 футов, температурой до 2100 ° F и устойчивостью к коррозии.

$ 179,39

Доступен
через 7 дней

Добавлено в вашу корзину

SRME-НАГРЕВАТЕЛЬНЫЙ

Саморегулирующийся нагревательный кабель макс. 150 ° C, влагостойкий и химически стойкий, варианты плотности мощности 5 или 10 Вт / фут, используемый для поддержания температуры и защиты от замерзания.

25 долларов.71

Доступно
через 4 недели

Добавлено в вашу корзину

НАГРЕВАТЕЛЬ

Нагревательный кабель постоянной мощности не более 260 ° C, влагостойкий и химически стойкий, варианты удельной мощности 4, 8 или 12 Вт / фут, используемый для отслеживания труб и защиты от замерзания.

6,80 долл. США

Доступно
через 7 недель

Добавлено в вашу корзину

NI60

NI60 60% никель 16% хромовый резистивный нагревательный провод, доступный в диапазоне от 18 до 30 AWG, длиной до 1000 футов, максимальной температурой 1850 ° F и устойчивостью к коррозии.

$ 54,92

Доступно
через 7 недель

Добавлено в вашу корзину

CWM-НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Нагревательный кабель постоянной мощности Верхнее покрытие из FEP и изоляция с оплеткой из луженой меди, варианты удельной мощности 4, 8, 10 или 12 Вт / фут, используемые для отслеживания труб и защиты от замерзания.

$ 16,82

Модели на складе

Добавлено в вашу корзину

Добавлено в вашу корзину

НАГРЕВАТЕЛЬ

Нагревательный кабель постоянной мощности не более 204 ° C, влагостойкий и химически стойкий, варианты удельной мощности 3, 5, 8 или 12 Вт / фут, используемый для отслеживания трубопроводов и защиты от замерзания.

$ 5,67

Доступно
через 7 недель

Нагревательные кабели | Диверситек

Саморегулирующиеся нагревательные кабели Chromalox® от DiversiTech предоставляют монтажнику максимальную гибкость. Обычные кабели «постоянной мощности» нельзя использовать на пластиковых дренажных трубах — наиболее распространенных материалах, используемых для труб для отвода конденсата.

Элементы списка

Номер позиции	Описание позиции	Первичный УО	Заказать несколько
HC-01	Саморегулирующийся нагревательный кабель — 3,28 фута — 120 В	EA	1
HC-02	Саморегулирующийся нагревательный кабель — 6.56 футов — 120 В	EA	1
HC-03	Саморегулирующийся нагревательный кабель — 9.84 футов — 120 В	EA	1
HC-04	Саморегулирующийся нагревательный кабель — 13,12 фута — 120 В	EA	1
HC-05	Саморегулирующийся нагревательный кабель — 16,41 фута — 120 В	EA	1
HC-06	Саморегулирующийся нагревательный кабель — 19. 69 футов — 120 В	EA	1
HC-07	Саморегулирующийся нагревательный кабель — 22,87 фута — 120 В	EA	1
HC-09	Саморегулирующийся нагревательный кабель — 29,53 фута — 120 В	EA	1

Не все нагревательные кабели одинаковы

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions.Это вторая часть из трех частей.

За последние 30 лет меня бесчисленное количество раз спрашивали, являются ли тепловые кабели хорошим или плохим решением для ледяных плотин. Я всегда отвечал «да». Это отличное решение, когда вы используете правильный кабель, и плохое решение, если вы не используете. Тепловые кабели — неоднозначная тема в области предотвращения ледяных плотин не зря. Они могут быть неэффективными, недолговечными, неэффективными и даже создавать опасность пожара в некоторых ситуациях.

Но чтобы было ясно, все эти проблемы связаны с установками с использованием кабелей низкого качества, известных как «постоянная мощность», которые обычно покупаются на Amazon или в крупных розничных магазинах и устанавливаются не профессиональными руками. . Кабель постоянной мощности получил свое название от того факта, что, в отличие от саморегулирующегося кабеля, он не регулирует потребление энергии автоматически при изменении температуры наружного воздуха. Он горячий, горячий, горячий 100% времени при включении.Есть много других сомнительных различий, описанных ниже.

К сожалению, нагревательный кабель постоянной мощности является наиболее широко используемым кабелем для защиты от обледенения крыш в стране, на него приходится примерно 90% всех жилых установок и почти 100% всех жалоб. Основываясь на моем многолетнем опыте защиты от ледяных плотин и жилищного строительства, мое мнение о кабеле постоянной мощности однозначно: Лучше ничего не устанавливать, чем использовать эти изделия в своем доме. Это объясняет, почему 60% установок с тепловой лентой, которые мы проводим в Миннеаполисе, включают отключение постоянной мощности и замену ее саморегулирующимся кабелем даже в системах, которым меньше года.Облом.

Краткие сведения о тепловом кабеле постоянной мощности

Стоимость: 100-футовый кабель постоянной мощности будет стоить около 75 долларов, тогда как саморегулирующийся кабель такой же длины будет ближе к 350 долларам. В конечном счете, дешевизна — это единственное краткосрочное преимущество кабеля постоянной мощности перед саморегулирующимся кабелем. Саморегулирующийся кабель намного дешевле в долгосрочной перспективе, если принять во внимание срок службы и потребление энергии. Если кабель кажется очень доступным, это, вероятно, потому, что он дешевый.

Размеры и торговые марки : Как среднестатистический человек отличит саморегулирующийся кабель от кабеля постоянной мощности? Вот несколько советов. Визуально определить кабель постоянной мощности очень просто. Обычно он черный и круглый, диаметром около дюйма и обычно продается под торговыми марками Frost King, EasyHeat, Wrap-On или Heat-It.

Кабели постоянной мощности обычно являются единственным вариантом в местных магазинах бытовой техники, больших и малых.Напротив, саморегулирующиеся кабели обычно имеют размер ¼ ”x ½”, аналогичные по форме стандартному проводу Romex®, используемому в американских домах. Для всех наших установок мы используем саморегулирующийся термокабель Heat Tape Pro коммерческого класса, на который распространяется пятилетняя гарантия производителя.

Производительность и ограничения : беглый просмотр руководства и маркетинговых материалов расскажет вам довольно много о кабеле постоянной мощности, включая эти важные ограничения, о которых мало кто знает:

1. Кабель постоянной мощности будет эффективно работать, когда на улице теплее, чем 15 градусов.
2. Кабель постоянной мощности не может использоваться на металлических крышах, резиновых крышах, деревянных крышах, плоских крышах, шиферных крышах, черепичных крышах, синтетических крышах или крышах с защитными желобами.
3. Кабель постоянной мощности не должен перекрываться или касаться себя в любой точке установки. В противном случае он может перегореть, перегреться и / или загореться.
4. Горючие вещества, такие как листья и сосновые иглы, необходимо убрать из кабелей постоянной мощности, чтобы снизить риск возгорания.
5. Кабели постоянной мощности не подлежат ремонту, если они повреждены.
6. На кабели постоянной мощности предоставляется гарантия сроком от одного до двух лет.
7. Кабель постоянной мощности не эффективен при температуре ниже 15 градусов и может ухудшить ледяные дамбы, если используется ниже этого порога.
8. Кабель постоянной мощности не должен касаться какого-либо металла на вашей крыше, включая водосточные желоба, водосточные желоба, фонари водопровода и световые люки, если только этот металл не будет электрически заземлен лицензированным электриком.

Краткая информация о саморегулирующемся тепловом кабеле

Саморегулирующиеся тепловые кабели были первоначально разработаны более 50 лет назад для использования на арктических месторождениях нефти для предотвращения замерзания трубопроводов.Это надежная технология, эффективность которой доказана на протяжении многих лет. Он имеет специальный проводящий сердечник, который требует больше энергии в ответ на холод и меньше, когда температура выше. Другими словами, он «саморегулируется». Вот некоторые преимущества саморегулирующихся тепловых кабелей:

1. Саморегулирующийся кабель может перекрываться без риска короткого замыкания и никогда не перегреваться.
2. Саморегулирующийся кабель можно использовать на любом кровельном материале или на любом склоне, включая асфальт, металл, резину, дерево, синтетику и плоские крыши.
3. Саморегулирующийся трос не поджигает листья или хвою.
4. Саморегулирующийся кабель рассчитан на срок службы десять лет.
5. Саморегулирующийся кабель может касаться металлических предметов, таких как водостоки и водостоки.
6. Саморегулирующийся кабель можно отремонтировать в полевых условиях и модифицировать сращиванием для соответствия любой конструкции.
7. Саморегулирующийся кабель регулирует потребление энергии в зависимости от температуры наружного воздуха.
8. Можно быстро установить с помощью зажимов Grip Clips, что избавляет от необходимости проделывать отверстия для гвоздей в кровельной системе.

Профилактика тепловой ленты и ледяной плотины: некоторые последние мысли

После всех этих лет работы в сфере строительства ледяной плотины, кровли и ремонта я все еще возвращаюсь к естественному закону в обслуживании дома: решение всегда связано с бюджетом. Если у вас много денег, вы выберете один путь, если у вас более жесткий кошелек, вы выберете другой. Что касается ледяных плотин, боюсь, не всегда есть «дешевые» решения. Домовладельцам иногда приходится выбирать из трех зол меньшее: 1) много тратить на архитектурные улучшения, 2) много тратить на профессиональную очистку крыши лопатой или сильно рисковать, делая это самостоятельно, или 3) тратить много денег на нагревательные кабели. Средняя цена саморегулирующейся системы нагревательного кабеля, которую мы устанавливаем в районе Миннеаполиса, составляет от 1000 до 2000 долларов.

Мой совет всем, кто рассматривает использование теплового кабеля для предотвращения образования ледяной плотины, — либо установите высококачественный саморегулирующийся тепловой кабель, либо полностью его не используйте.Нагревательный кабель постоянной мощности — пустая трата денег. Хуже того, это может создать ложное чувство безопасности у людей, которые, скорее всего, уже имели плохие отношения с ледяными плотинами в прошлом.

На следующей неделе я напишу следующий пост, в котором будет рассказано, как установить долговечную систему с нагревательными кабелями, включая дизайн, материалы, ожидаемые затраты и советы по установке.

Связанное сообщение: Следует ли устанавливать тепловые кабели для предотвращения образования ледяных дамб?

Предыдущее сообщение

Животные, скелеты и жуткие предметы домашнего осмотра, 2019

Новое сообщение

В Миннесоте теперь требуются незамерзающие смесители

Кабель и комплекты для электрического водяного теплого пола

Использование нескольких прядей электрического кабеля для теплого пола

Может потребоваться использовать 2 или более трасс нагревательного кабеля для одной зоны (один термостат), если общая длина кабеля, необходимого для проекта, превышает 400 футов (макс.имеющаяся длина), но не превышает 600 футов (максимальная допустимая длина на термостат).

Вышеуказанное относится только к большим отапливаемым площадям, обычно более 100 кв. Футов. Поскольку один термостат с датчиком температуры пола способен выдерживать максимальную комбинированную нагрузку 15 А, общая комбинированная нагрузка в А (данные см. В таблицах выше) кабелей не должна превышают 15 А, что соответствует длине кабеля теплого пола 600 футов. Для систем с шагом 3 дюйма это соответствует 150 кв. Футам отапливаемого помещения, тогда как для 4-дюймового кабеля — 200 кв.футов отапливаемого помещения.

Также можно использовать комбинацию электрического кабеля для обогрева пола и матов, где маты покрывают большую площадь, а кабель прокладывается в областях, содержащих углы, изгибы и небольшие пространства.

Выбор подходящего термостата

Выбирайте лучшее — все предлагаемые нами термостаты с датчиком температуры пола принадлежат брендам Honeywell (Aube) или OJ Microline, которые устанавливают отраслевые стандарты и известны своим высоким качеством, безопасностью и надежностью. Популярные модели, которые мы носим, ​​включают:
Honeywell / Aube Th215-AF-120S — обычная модель 120 В
Honeywell / Aube Th215-AF-240S — обычная модель 240 В
Honeywell / Aube Th215-AF-GA — модель со встроенным GFCI 5 мА (совместимость с двумя напряжениями 120/240 В)
OJ Microline UDG-4999 — модель со встроенным GFCI 5 мА (совместимость с двумя напряжениями 120/240 В)

Возможность программирования — важная функция, используемая для управления циклическим включением / выключением системы для поддержания желаемого уровня температуры. Эффективная работа системы может привести к экономии энергии в диапазоне 10-30% по сравнению с непрограммируемыми термостатами.
Возможность определения пола — для правильной работы и быстрого реагирования системы требуется термостат с датчиком пола. Стандартные (без определения пола) термостаты предназначены для измерения температуры окружающего воздуха (температуры воздуха в помещении), а не температуры пола, и поэтому будут задерживать запуск системы, даже если полы холодные, и ее отключение, даже если полы теплые.
Встроенная система безопасности GFCI (доступна только в моделях GFCI) — эта функция безопасности требуется для установки во влажных и влажных помещениях, таких как грязевые комнаты, ванные комнаты и кухни, и обеспечивает максимальную защиту от поражения электрическим током в результате нарушения электроснабжения. кабель.

Использование резервного датчика температуры пола

В то время как датчики, которые мы продаем, проверены временем и рассчитаны на то, чтобы служить столько же, сколько и сама система отопления, установка вторичного датчика рядом с основным позволила бы сократить время простоя системы и сократить трудозатраты на его замену в маловероятном случае отказа.

No related posts.
