Аксессуары для антенн / Страница 1

Hi-Fi техника, Dj оборудование, ТВТелевизоры и все для нихАксессуары для антенн

Аксессуары для антенн

№: 680042

ТВ вилка — ТВ розетка. Контакты разъемов покрыты никелем. Длина 1 м

Купить в один клик

№: 361161

F-разъем RG-6 PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непосредственн…

Купить в один клик

№: 361096

Переход-гнездо F/F «Бочка» без кольца PROCONNECT предназначен для соединения двух частей коаксиального кабеля волновым сопротивлением 50 или 75 Ом, на концах которых расположены штекеры F-разъема. Применяется главным образом для п…

Купить в один клик

№: 361100

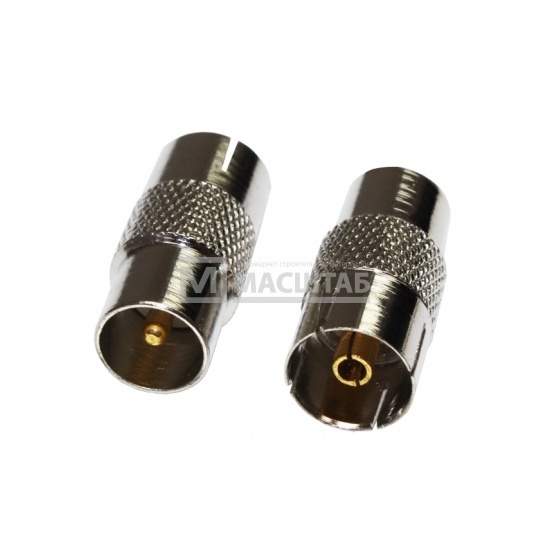

Переход-гнездо F/TV с кольцом PROCONNECT предназначен для соединения двух кабелей волновым сопротивлением 50 или 75 Ом, имеющих на концах разные типы ТВ-разъемов. Применяется главным образом для подключения эфирного, кабельного и спутниково…

Купить в один клик

№: 361160

F-разъем RG-6 PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непосредственн…

Купить в один клик

№: 361156

F-разъем RG-6 «AB» PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непо…

Купить в один клик

№: 693592

Интерфейс: 9,52 мм. Вид 2-х позиционный. Покрытие: никель

Купить в один клик

№: 361106

Переход гнездо-штекер F/TV угловой PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля волновым сопротивлением 50 или 75 Ом.

Отличительной особенностью переходника являетс…

Купить в один клик

№: 766582

Разъем 1 ТВ вилка. Разъем 2 ТВ розетка, угловой. Контакты разъемов покрыты никелем. Молдинг разъема поливинилхлорид (PVC). Длина 1 м.

Купить в один клик

№: 681880

Разъёмы F (папа) — TV (мама).  Для кабеля RG6 (75 Ω)

Купить в один клик

№: 681885

Разъёмы F (мама) — TV (папа).  Для кабеля RG6 (75 Ω)

Купить в один клик

№: 361173

Разъем-штекер BNC под винт с пружиной металлический PROCONNECT предназначен для подключения коаксиального кабеля c волновым сопротивлением 50 и 75 Ом, диаметром до 7мм, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройств…

Купить в один клик

№: 590783

Разъём штекер BNC под винт с пружиной металл предназначен для подключения коаксиального кабеля, к видеокамерам, видеорегистраторам, мониторам и другим радиоэлектронным устройствам. Штекер BNC монтируется на кабель с помощью зажима винта центральной ж.

..

Купить в один клик

№: 680043

Кабель ТВ. Разъем 1 ТВ вилка. Разъем 2 ТВ розетка. Длина 10 метров.

Купить в один клик

№: 379585

Наиболее качественным и эффективным решением для установки и подключения спутниковой телевизионной системы является коаксиальный кабель SAT 703B REXANT. Он отлично передает высокочастотные видео и аудио сигналы и прокладывается внутри помещений….

Купить в один клик

№: 361098

Переход-гнездо F/TV PROCONNECT предназначен для соединения двух кабелей волновым сопротивлением 50 или 75 Ом, имеющих на концах разные типы ТВ-разъемов. Применяется главным образом для подключения эфирного, кабельного и спутникового телевид…

Купить в один клик

№: 358290

Кабель предназначен для передачи аналоговых высокочастотных телевизионных сигналов, а также коммутации теле-видео устройств по средствам коаксиального разъема. Коаксиальная жила выполнена из высококачественной чистой бескислородной меди, а ферритовые. ..

Купить в один клик

Показать ещё 17Всего 114 товаров

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

  • одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
  • изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
  • экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
  • внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

  • F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
  • Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).
  • Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
  • Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.
  • Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
    Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
  • Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

  1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
  2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
  3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

  1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
  2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
  3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
  4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
  5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
  6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
  7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
  8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

F разъем для ТВ кабеля


Несмотря, что 21 век на дворе и на прилавках магазина давно уже стоят современные телевизоры, которые имеют большое количество полезных функций вплоть до поддержки интернета, разъем для антенны никто не отменял.

Качественное изображение зависит не только от марки и модели телевизора, но и от правильного монтажа не самой антенны, а штекера. Если его неправильно собрать, то качество сигнала пострадает. Также плохая передача сигнала может быть из-за неправильно подобранного штекера. При условии, что у вас отличный штекере, ТВ кабель низкого качества, не стоит рассчитывать на просмотр телепередач, фильмов без помех и мерцания экрана.

Забегая вперед, расскажем, что в природе существует три типа штекеров. Самый универсальный из них это f-штекер. Он идеально подходит для передачи сигнала аналогового ТВ, цифрового телевидения и спутникового сигнала. На данном этапе развития во всех телевизорах на задней панели имеется два гнезда для подключения антенны.

О том, как соединить телевизионный кабель штекером и как правильно подключить антенну телевизору, расскажем сегодня во всех подробностях. Именно об этом и многом другом вы узнаете, если прочитаете статью от начала до самого конца.

В данной статье вы узнаете, как подключить антенный кабель

Как правильно подключить телевизионный кабель

Телевизионный кабель неотъемлемая часть подключения любой антенны к телевизору. Без него невозможно будет смотреть телевизор. Весь смысл телевизионного кабеля заключается в его основных элементах:

  • защитная оболочка,
  • экран (фольга и оплетка),
  • изоляции,
  • сам проводник.

Но чтобы его правильно подключить, необходимо соблюдать некоторые рекомендации. Ошибочно думать, что телефонный или кабель для интернета способны создавать помехи, если их уложить в один кабель – кабель. Это делать разрешается. А вот электрокабель может издавать помехи, но, если не получается их развести, то телевизионный кабель приобретайте с защитной оболочкой толщиной больше 1 миллиметра.

В данном видео вы подробнее узнаете о кабеле:

Желательно, чтобы он был цельным, а не кусковой и без лишних соединений. Не стоит подсоединять его к электропроводке. Старайтесь избегать крутые изгибы, это может стать одной из причины некачественного просмотра ТВ.

Внимание! Чтобы не возникло проблем с подключением главное правильно выбрать антенный кабель. Обращайте внимание на все нанесенные маркировки. Цифры, которые указываются на самом изделии, означают с какой частотой сопротивления, она наносится на каждом метре.

Чтобы подключить его к ТВ, с начало надо его подготовить и приобрести все необходимые детали. После выбора кабеля, необходимо выбрать штекер f разъем для ТВ-кабеля. Они бывают разных диаметров, обратите на это внимание. Если свой телевизор вы закрепили на стенку, то обратите внимание, что вам подойдет угловой f-штекер.

Закупив все нужные детали, можно приступить к подготовке самого кабеля. Он состоит из нескольких этапов. На первом этапе, необходимо разрезать внешнюю оболочку, не повредив остальные слои. Для этого аккуратно резаком или острым ножом проделываем круговой надрез и убираем кусок отрезанного защитного слоя. Далее открыты участок оплётки и фольги наматываем на сам провод. Зачистить слой надо так, чтобы как можно меньше повредить фольгу. На зачищенном участке фольгу надо намотать на провод, согнув пополам. Зачистка  ТВ-кабеля занимает пару минут.

После всех проделанных манипуляций для телевизионного кабеля устанавливаем штекер. Если вас интересует ответ на вопрос, как обжать ТВ-кабель. То об этом более подробно читайте в следующем пункте.

Установка штекера на кабель

Чтобы произвести монтаж штекер соединяемых телевизионным кабелем, сначала устанавливаем на подготовленный участок провода коннекторы для соединения, то есть специальный цилиндр, который имеет внутреннюю резьбу и прикреплен гайкой, а с наружной стороны шестигранник с резьбой. Чтобы всё закрепить правильно, нам нужны инструменты: плоскогубцы, острый нож и кусачки.

После того как сняли внешнюю защитную оболочку, то сворачиваем фольгу и отгибаем наполовину к защитному слою. Затем надрезаем следующий слой, чтобы освободить центральный провод. Оголяем его полностью. Зачистка на это частично считается оконченной.

На следующем этапе вставляем штекер, первую половину. На этой стадии желательно воспользоваться помощью плоскогубцев, чтобы не натереть мозоль на пальцах постоянно прокручивая.

Важно! Если зачистили больше, чем надо было, то не стоит переживать. Под углом 45 градусов обрезать лишний кусочек. Главное точно и с уверенной рукой производить все манипуляции.

Не забываем подобрать соответствующий разъем

Главное подобрать правильный F – разъем, она должна быть с резьбой внутри. Таким образом, был установлен штекер в телевизионный кабель.

После всех вышеперечисленных действий, когда надеваем штекер, моно приступить к подсоединению кабеля к антенне, а, следовательно, антенну к телевизору. Обжим необходимый этап, без которого не обойтись.

Подключение кабеля к телевизору

Чтобы подключить кабель телевизору, его сначала надо подключить к антенне f гнездо переходник. Схема подключения телевизионной антенны очень проста и ест в интернете. Попробуем описать ее в нескольких словах. Присоединяете кабель к антенне, а также обязательно усилитель, если антенна слабая. Более подробно можете посмотреть видео ролики в интернете.

В каждом доме есть ни один, а два или три телевизора, а источник всего один. Как быть в данном случае? Воспользуйтесь распределителем. У него всего один входи и несколько выходов, их количество зависит от того, сколько телевизоров хотите подключить. Если распределитель низкого качества, то телевизионный сигнал будет плохой на всех подключенных устройствах.

Итак, в отличии от советских моделей телевизоров, на современных моделях все разъемы для соединение антенного кабеля расположены сзади. Каждый из таких разъемов подписан. Гнездо tv всегда подписано аббревиатурой ANT. Именно в это гнездо и подсоединяем кабель к ТВ.

Гнездо сильно отличается от других разъемов, и перепутать не возможно. В последних моделях ЖК телевизоров имеется два гнезда для спутниковой антенны и простой. Подключить можете обе, переключение с одного телевидения на другой будет осуществляться через пульт дистанционного управления.

Как подключить цифровое телевидение? Для этого необходим тюнер, который будет ловить сигнал. Некоторые модели уже выпускают со встроенным тюнером. Для более ранних моделей необходимо покупать отдельную приставку и подсоединять к телевизору. Подключить цифровое ТВ рекомендуется абсолютно всем, потому что с 1 января 2019 года аналоговое телевидение перестанет вещать. Подключаемое всем цифровое ТВ бесплатно дает возможность смотреть 20 каналов, включая федеральные телеканалы.

Как подключить спутниковую антенну? Рекомендуется, чтобы настраивали тарелку и подключали только мастера. Для этого необходимо приобрести весь комплект, ресивер и тарелку. Данный разъем имеет также круглую форму, но отличается визуально от стандартного ATN, и надпись LNB (ANT 2 IN) имеет внешнюю резьбу.

Перечень вещания теле форматов, которые поддерживает ТВ можно найти либо в характеристике, либо посмотрев какие надписи есть на задней крышке. На старые антенны можно установить переходник f tv.

Со штекером

Как подключить ТВ-антенну в домашних условиях? Давайте, пошагово разберем инструкцию по настройке домашней теле антенны. tv штекер подсоединяем к телевизору, кабель к розетке. Если она старого образца, то воспользуйтесь переходником штекера. Если она в исправном состоянии, то достаточно будет покрутить ее немного чтобы настроить чистое изображение без помех.

Подключение к ТВ стандартного или спутникового телевизионного сигнала не составляет никакого труда, если на этапе использования соединителя антенного кабеля для телевизора не было нарушено никаких действий, и сам кабель не пострадал.

Также можно прибегать к использованию адаптеры под f, переходник tv гнезда, если у вас антенный штекер тюльпаны. При подключении к ТВ обращайте внимание на переходники кабелей.

Существует версия с штекером и без

Штекер bnc нужен, чтобы подключить камеру к телевизору для видеонаблюдения. Разъемы bnc бывают разные. Их существует более трех видов: под винт, компрессионные, под пайку, накручивающиеся, с клеммной колодкой. И монтаж зависит от вида, который используйте, возможно, придётся воспользоваться специальными переходниками.

Без штекера

Как утверждают некоторые активные пользователи и любители экспериментировать, без штекера подключить кабель к телевизору можно. Следовательно, возникает вопрос, как подсоединить антенну к телевизору без него. Такой вариант подходит только в экстренных случаях, когда под рукой нет нужных инструментов. Пришло время, когда необходимо по определенным причинам заменить штекер, о под рукой нет паяльника, плоскогубцев. Тогда можно воспользоваться народным советом. Телевизионную антенну подсоединить напрямую.

Проделываем все вышеперечисленные этапы, убираем внешнюю оболочку, освобождаем центральный провод. Оголенный провод необходимо завернуть в петельку. Петля должна по размеру быть больше чем гнездо на телевизоре.

Данный способ описывают многие, но никто не гарантирует качественное изображение на экране ТВ. Возможно, будут помехи, если попали мелкие проводки или плохо проведена зачистка.

При подключении многие допускают ряд ошибок, которые приводят к искажению транслируемой картинки. Например, некоторые производители под фольгой используют тонкий слой полиэтилена. Если он останется на жиле, то качественный прием сигнала осуществляться не будет. Любой лишний элемент будет препятствовать. Также ошибки встречаются при монтаже и установке. От этого тоже зависит прием и передача канала. При неправильной проводке в кабель- канале могут создавать лишние помехи.

Подведем небольшой итог, вместо обширного заключения. Как уже было выше сказано, качественное изображение на экране телевизора зависит от правильно собранной телевизионной антенны. А именно правильно подобранного разъема. Самый универсальный считается F – разъем. Он бывает разного диаметра, подсоединить его можно самостоятельно в домашних условиях. Также необходимо ответственно отнестись к выбору кабеля для антенны и к покупке домашней антенны. На смену аналоговому телевещанию пришло спутниковое и цифровое телевидение. Если спутниковое имеют финансовую возможность не все установить, то цифровое доступно каждому дому бесплатно.

Все выше описанные действия вы можете посмотреть на видео роликах, воспользовавшись известными сервисами и поисковыми системами. Весь может занять не более двух-трех часов, а то и меньше.

Как подключить два телевизора к одной антенне самостоятельно?

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

  • двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

  • 5 разъемов, соответствующих сплиттеру;
  • 2 штекера-переходника;

  • антенный кабель.

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

  • Выбираем детали. Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера. Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны. Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установка F–разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • Монтируем F-разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.
  • Соединяем разъемы с разветвителем.

  • Соединяем два свободных разъема с переходниками. Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Читайте также:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

  1. В уже существующей схеме с разветвителем убрать F-разъем от входа в него.
  2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
  3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Далее приводится схема подключения антенны c усилителем:

Видео-советы

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Адаптеры для антенных кабелей

Адаптеры антенного кабеля — это специализированные компоненты радиочастотного разъема , которые обеспечивают совместимость между различными размерами, классами, полами и полярностью радиочастотных разъемов. Это пассивные компоненты, которые облегчают передачу радиочастотных сигналов от мегагерц до гигагерц через подключенные кабели. Использование коаксиальных адаптеров широко распространено, включая радиоустройства и компоненты, такие как антенны, приемники GPS, устройства защиты от перенапряжения, а также испытательные и измерительные устройства.

Этот обширный ассортимент ВЧ адаптеров спроектирован и изготовлен с высокой точностью для обеспечения необходимого перехода в класса разъемов или пол без создания разрывов или шагов в импеданс может поставить под угрозу работу радиочастотной цепи, к которой они подключены.

Каждый конец адаптера разъема коаксиального кабеля может сопрягаться с его дополнительным разъемом, что означает, что линейное соединение может быть выполнено между антенными кабелями, антеннами или другими компонентами, которые заканчиваются разъемами RF, которые обычно не могут быть быть напрямую повязанным.

Адаптеры

разнообразны и имеют широкий спектр комбинаций. Типы соединений, которые могут быть созданы с помощью этих адаптеров:

  • Винтовая муфта

  • Защелкивающаяся муфта

  • Байонетное соединение

Существует три основных типа переходников антенного кабеля:

  1. Последовательные RF-адаптеры могут подключаться к RF-разъемам того же типа или серии на обоих концах. Например, адаптеры разъемов N-типа имеют разъемы N-типа на обоих концах. Последовательные соединители обычно обеспечивают преобразование в зависимости от пола (например, мужчина-женщина, женщина-женщина, мужчина-мужчина). Их также можно описать как адаптеры , изменяющие пол, .

  2. Между последовательными адаптерами можно создать соединение между двумя радиочастотными разъемами разных типов или классов, например, адаптер RP-SMA-N или адаптер BNC-N.Электрические соединения между различными интерфейсами адаптера тщательно обработаны, чтобы свести к минимуму потери сигнала, поскольку адаптер структурно переключается между двумя типами разъемов.

  3. Адаптеры с косичками подключают микроминиатюрный или миниатюрный ВЧ-разъем к разъему большего класса через короткий коаксиальный кабель с низкими потерями. Они обычно используются с разъемами U.FL или MMCX и облегчают соединение между разъемом, установленным на печатной плате, и разъемом стандартного размера, который может не поместиться в плотно упакованной среде. Они также избавляют класс микроминиатюрных разъемов от повторной замены, поскольку можно использовать более крупный и прочный разъем.

Адаптеры также могут иметь прямую или угловую конфигурацию, а также иметь перегородку для монтажа на панели или силиконовые прокладки для надежной защиты от проникновения.

Качество адаптеров антенного кабеля влияет на работу радиочастотной цепи, в которой они находятся.

Эти линейные ВЧ адаптеры изготовлены с высокой точностью, чтобы свести нелинейности к минимуму.Несоответствие в линии, вызванное плохо обработанным или подобранным адаптером, приведет к возникновению разрывов . Это ступенчатые изменения импеданса вдоль линии, которые могут быть вызваны изменениями диаметра адаптера, диаметра изолятора, изменениями размеров границы раздела или дефектами и зазорами в адаптере. Это означает, что когда сигнал проходит по линии через адаптер, распространяются отраженные бегущие волны, которые способствуют потере сигнала в прямом направлении. Тщательная обработка также предотвращает Пассивную интермодуляцию (PIM) , когда в ВЧ-цепи присутствуют две или более основных частоты.

Адаптеры разъемов RF, соответствующие требованиям RoHS

Наша линейка адаптеров антенных кабелей изготовлена ​​в соответствии с высочайшими стандартами из качественных материалов хорошего происхождения. Мы гарантируем, что все адаптеры разъемов RF, поставляемые и распространяемые нашей компанией, соответствуют директиве по ограничению содержания опасных веществ (RoHS) . Эта директива ЕС и ее национальные эквиваленты устанавливают ограничения на включение опасных веществ, таких как свинец, кадмий и ртуть, в электрическое и электронное оборудование (EEE) .

Адаптеры разъемов RF также соответствуют федеральному и международному законодательству в отношении конфликтных минералов, в частности, Правилам по конфликтным минералам и , раздел 1502 Закона Додда-Франка . Эти законы запрещают использование основных металлов — тантала, вольфрама, олова и золота, добытых в зонах конфликтов или принудительного труда, используемых в секторе электроники.

Качественные адаптеры антенного кабеля подходят для всех основных классов ВЧ разъемов

Наш ассортимент коаксиальных адаптеров охватывает все основные приложения на 50 и 75 Ом с последовательными или между последовательными ВЧ интерфейсами.Вот наиболее часто используемые интерфейсы для адаптеров антенного кабеля:

[A] Переходники SMA

Адаптеры

SMA имеют разъем SMA в качестве одного или обоих интерфейсов разъема на адаптере.

О разъеме SMA

Разъем SMA представляет собой коаксиальный разъем субминиатюрного типа A. Этот полуточный соединитель был разработан в 1960-х годах и с тех пор широко используется в телекоммуникациях и электронике.Его компактная конструкция делает его пригодным для использования в небольших помещениях, а его стыковочный механизм с винтовым соединением обеспечивает надежное соединение, устойчивое к вибрациям и толчкам. Разъемы SMA износостойкие и рассчитаны не менее чем на 500 циклов сопряжения.

Основные физические характеристики разъема SMA

Разъем SMA состоит из разъемов типа «папа» и «мама» с резьбой 36 на дюйм. Оба разъема изготовлены из нержавеющей стали, никеля или позолоченной латуни.

  • Диаметр штекера SMA составляет 11 миллиметров (0,433 дюйма), это бочкообразный соединитель с внутренней резьбой. Штекерный разъем также имеет внешнюю шестигранную гайку для затягивания разъема при его стыковке. На стыковочном интерфейсе штекерного разъема SMA находится латунный центральный штифт, окруженный тефлоновым диэлектриком.

  • Гнездовой разъем SMA немного меньше диаметра 9.5 миллиметров (0/374 дюйма). Сопрягающий интерфейс состоит из бериллиево-медной емкости, окруженной тефлоновым изолятором.

Электрические характеристики разъема SMA

Это 50-омный разъем, который поддерживает микроволновые частоты до максимальной частоты 18 ГГц. Его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2.

Разъем SMA отличается образцовой мощностью и номинальным напряжением 500 вольт.Максимальная утечка радиочастоты стандартного разъема составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров SMA

Область применения адаптеров SMA во многом определяется областью применения разъема SMA. Хотя изначально он был разработан для оборонного, аэрокосмического, радиоастрономического секторов, а также для тестирования и измерений, в настоящее время разъем SMA стал гораздо более распространенным в использовании в сотовой связи, радионавигации (включая GPS) и беспроводных сетях, часто используемых для частоты ниже 6 ГГц.

Доступные конфигурации адаптера SMA включают

  • Адаптер «мама» — «штекер» SMA — Эта и другие гендерные комбинации позволяют правильно сопрягать антенны SMA, кабели и радиооборудование.

  • Адаптер «папа SMA — мама» под прямым углом — Прямоугольная геометрия позволяет сэкономить место в различных областях применения. Присоединенный кабель также выступает прямо вниз, и вероятность его повреждения меньше.

  • Адаптер перемычки «мама — SMA» — «мама» — Этот разъем перегородки используется с L-образным креплением антенны для подключения антенны с разъемом SMA и антенного кабеля.

  • Переходник SMA-штекер на штекер RP-SMA — Поскольку разъем RP-SMA широко используется в беспроводных сетях, этот адаптер поддерживает подключение антенн и кабеля SMA к маршрутизаторам и другому оборудованию.

  • Переходник с разъема SMA на штекер TNC — Этот адаптер поддерживает электрически компетентное соединение с разъемом большего калибра.

  • Переходник SMA-штекер на штекер FME — Этот переходник обеспечивает полезное уменьшение размера (без ущерба для прочного резьбового соединения) меньшего резьбового разъема FME, который часто используется в транспортных средствах и лодках.

  • Переходник SMA с вилки на вилку типа N — Разъем N может использоваться для монтажа или подключения встроенных компонентов, таких как устройства защиты от перенапряжения.

  • SMA гнездовой к U.Адаптер FL — это соединение используется для облегчения подключения антенны SMA к печатной плате. Он не предназначен для повторяющихся циклов спаривания.

  • Гнездо SMA — гнездо BNC — Этот переходник может выполнять ключевые соединения в испытательном и измерительном оборудовании, а также в конструкциях соединителей, устанавливаемых на панели.

[B] Переходники SMA RP

Адаптеры

Reverse Polarity или RP SMA несут разъем RP-SMA в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе RP-SMA

Разъем RP-SMA является вариантом стандартного разъема SMA. Он был разработан в конце 1990-х годов как часть стратегии по предотвращению подключения мощных промышленных антенн к потребительскому беспроводному сетевому оборудованию.

Основные физические характеристики разъема SMA

Разъем RP-SMA имеет намеренно перевернутое внутреннее сопряжение разъемов «папа» и «мама».В разъеме SMA RP штекерный разъем имеет гнездо, а гнездовой разъем имеет штырь. Такое расположение делает разъемы RP-SMA электрически несовместимыми с разъемами SMA, поскольку они не могут правильно соединяться.

Подобно разъему SMA, разъем RP-SMA образует механически прочное соединение с малыми потерями сигнала с помощью винтовой муфты. Он физически идентичен стандартному разъему SMA, за исключением переключения пола сопрягающего интерфейса.

Электрические характеристики разъема RP-SMA

Разъем RP-SMA — это 50-омный разъем, который широко используется для субгигагерцовых и гигагерцовых частот до 18 ГГц. Как и у разъема SMA, его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2, его номинальное напряжение составляет 500 вольт, а его максимальная утечка радиочастоты составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров RP-SMA

Разъемы

RP-SMA были разработаны для потребительских беспроводных сетевых продуктов и остаются преобладающим типом ВЧ-разъемов, используемых в таком оборудовании, как WiFi-маршрутизаторы, точки доступа и антенны 2,4 и 5 ГГц.Разъемы SMA и RP-SMA очень легко перепутать, и их можно точно идентифицировать только при осмотре сопрягаемого интерфейса. Адаптер RP-SMA — SMA может использоваться для надежного соединения между этими двумя распространенными типами разъемов.

Доступные конфигурации адаптера RP-SMA включают:

  • Адаптер «штекер» SMA — «мама» RP-SMA — это популярный адаптер для исправления ошибок согласования между антеннами RP-SMA и SMA и антенными кабелями.

  • Прямоугольный переходник «папа» RP-SMA — «мама» RP-SMA — Это компактная и компактная конструкция, которая не нагружает кабели. Также имеется шарнирный соединитель RP-SMA «папа» с прямоугольным разъемом RP-SMA «папа / мама» , который идеально подходит для размещения антенн RP-SMA на маршрутизаторе.

  • Адаптер перемычки между гнездом RP-SMA и гнездом RP-SMA — Этот соединитель перегородки можно использовать для надежного монтажа антенны и кабеля RP-SMA.Уплотнительное кольцо или силиконовое уплотнительное кольцо обеспечивают гидроизоляцию соединений.

  • Переходник с разъема RP-SMA на штекер MMCX — Этот переходник с гибким хвостовиком обеспечивает надежное уменьшение размеров между разъемом RP-SMA и микроминиатюрным MMCX. Этот адаптер можно использовать для подключения антенны RP-SMA к печатной плате.

[C] Адаптеры TNC

Резьбовые адаптеры Neil Concelman (TNC) содержат разъем TNC в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе TNC

Резьбовой соединитель Neil Concelman представляет собой резьбовую версию байонетного соединителя Neil Concelman (BNC), описанного ниже. Механизм стыковки с винтовым соединением этого миниатюрного ВЧ-разъема улучшает его характеристики на микроволновых частотах. Сопряженное соединение отличается низким уровнем шума и стабильностью, что делает его идеальным для условий, в которых возможны удары или вибрация.

Основные физические характеристики соединителя TNC

Корпус разъема обычно изготавливается из латуни и фосфористой бронзы, а разъемы обоих полов имеют резьбу 7/16 — 28 UNEF.

  • Штекерный разъем TNC больше, его диаметр составляет 15 миллиметров (0,59 дюйма). Он имеет внутреннюю резьбу и центральный штифт из фосфористой бронзы, окруженный тефлоновым изолятором.

  • Меньший гнездовой разъем TNC имеет диаметр 9,6 мм (0,378 дюйма). Гнездовой соединитель имеет центральную розетку, также окруженную тефлоном.

Электрические характеристики разъема TNC

Разъем TNC доступен с характеристическим сопротивлением 50 и 75 Ом, поэтому важно установить, что импеданс любого адаптера TNC используется для предотвращения рассогласования.Разъем TNC может поддерживать частоты гигагерцового диапазона до 11 ГГц. Его КСВ равен 1,3, а рабочее напряжение — 500 вольт. На частоте 2–3 ГГц максимальная утечка радиочастоты составляет -60 дБ / мин.

Применение адаптеров TNC

Адаптеры

TNC используются в ряде беспроводных и телекоммуникационных приложений, где надежное и стабильное соединение имеет решающее значение для производительности. Благодаря своей прочности и отличной управляемой мощности они также используются в промышленных, оборонных, авиационных и космических отраслях.

Доступные конфигурации адаптера TNC включают:

  • Адаптер TNC «папа» к RP-TNC «мама» — Разъем RP-TNC, описанный ниже, является ключевым миниатюрным типом разъема, используемым в приложениях беспроводной сети. Конструктивно он похож на разъем TNC, но не может работать с разъемом TNC без адаптера.

  • Адаптер TNC «мама — SMA» — это полезный адаптер для создания соединений в приложениях сотовой сети, где разъем SMA широко используется.

  • Адаптер «вилка TNC — вилка N» — Этот переходник пигтейла идеален для выполнения соединений с разъемом N, который используется в наружных установках.

  • Адаптер TNC «папа» — «мама» RP-SMA — RP-SMA является преобладающим разъемом в потребительских беспроводных приложениях, поэтому этот адаптер можно использовать для соединения с этим распространенным типом разъема.

[D] Адаптеры RP-TNC

Резьбовые соединения обратной полярности Neil Concelman (TNC) Адаптеры устанавливают последовательно или между последовательными ВЧ соединениями, которые включают разъем RP TNC.

О соединителе RP-TNC

Это версия разъема TNC с обратной полярностью (RP) , который был разработан в конце 1990-х годов как новый класс разъемов для использования с бытовым оборудованием для беспроводных сетей. RP-TNC структурно и электрически идентичен стандартному разъему TNC, но меняет местами сопряжения разъема TNC «папа» и «мама».

Основные физические характеристики соединителя TNC

Переворачивание внутренних сопрягающихся интерфейсов в разъеме RP-TNC означает:

  • Штекерный разъем RP-TNC имеет гнездо, а не штырь в стандартной версии разъема.

  • Гнездовой разъем RP-TNC имеет центральный штырь, а не гнездо в стандартном разъеме TNC.

Электрические характеристики разъема RP-TNC

Электрические характеристики 50-омного разъема RP-TNC идентичны стандартному исполнению, что делает этот разъем пригодным для частот субгигагерцового и гигагерцового диапазонов.

Применение адаптеров RP-TNC

Адаптеры

RP-TNC используются для беспроводного сетевого оборудования, аналогично разъему RP-SMA.Их можно использовать для подключения одного или другого класса к маршрутизаторам, точкам беспроводного доступа и антеннам.

Доступные конфигурации адаптера RP-TNC включают:

  • Адаптер «штекер» RP-TNC — «штекер» RP-SMA — Этот переходник между сериями может использоваться для создания различных соединений в беспроводной сети.

  • Адаптер RP-TNC с гнездом на гнездо SMA — Этот полезный адаптер может использоваться в телекоммуникационных приложениях, где широко используется разъем SMA.

  • Переходник «штекер» RP-TNC на штекер N — Разъем N-типа — это большой разъем, который подходит для установки наружных, устойчивых к атмосферным воздействиям антенн. Этот адаптер обеспечивает соединения RP-TNC с этим типом разъема повышенной прочности.

[E] Адаптеры BNC

Байонетные адаптеры Neill Concelman (BNC) используются для выполнения последовательно или между последовательными соединениями, которые включают разъем BNC.

О соединителе BNC

Байонетный соединитель Neil Concelman — уникальный ВЧ соединитель с уникальным байонетным механизмом соединения. Он был разработан в конце 1940-х годов на основе существующей конструкции Пола Нейла и Карла Консельмана, а современные версии обеспечивают стабильные характеристики на микроволновых частотах.

Основные физические характеристики разъема BNC

Разъем BNC изготовлен из никелированной латуни.В корпусе охватываемого разъема имеются канавки, которые предназначены для закручивания и защелкивания на двух выступах корпуса охватывающего разъема. Внутри вилочного разъема BNC находится позолоченный латунный внутренний контактный провод, окруженный ПТФЭ. Гнездовой разъем BNC имеет позолоченный разъем из фосфористой бронзы в качестве сопрягаемого интерфейса. Прокладка из силиконовой резины обеспечивает водонепроницаемость сопряженного соединения.

Электрические характеристики разъема BNC

Разъем BNC доступен в версиях на 50 и 75 Ом, что означает, что характеристическое сопротивление адаптера должно быть проверено перед стыковкой, чтобы предотвратить несоответствие.Разъем на 50 Ом имеет максимальную частоту 4 ГГц при КСВН 1,3. Его рабочее напряжение — 500 вольт.

Применение адаптеров BNC

Адаптер BNC на 50 Ом может использоваться в радиотехнических, испытательных и измерительных, телекоммуникационных и сетевых приложениях. Адаптер BNC на 50 Ом может использоваться в приложениях аналогового видео, но не цифрового видео.

Доступные конфигурации адаптера BNC включают:

  • Адаптер «вилка BNC — вилка RP-SMA» — Этот межсерийный адаптер можно использовать для создания различных подключений в беспроводной сети.

  • Адаптер «гнездо BNC — гнездо SMA» — Этот полезный адаптер может использоваться в телекоммуникационных приложениях, где широко используется разъем SMA.

[F] N Соединительный адаптер

Разъем N , Тип N или Адаптеры типа N имеют разъем N в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе N

Этот радиочастотный разъем среднего размера с резьбой был разработан в 1940-х годах Полом Нилом из Bell Labs, штат Нью-Йорк. Разъем N был одним из первых разъемов, способных поддерживать микроволновые частоты, а его современная версия широко используется в многогигагерцовом диапазоне.

Разъем N является водонепроницаемым и прочным, что делает его пригодным для установки наружной антенны и сетевых устройств.

Основные физические характеристики соединителя N

Этот цилиндрический соединитель среднего размера имеет диаметр 20.3 миллиметра (0,827 дюйма) для штекерного разъема и 15,7 мм (0,627 дюйма) для розетки. Он имеет резьбу с шагом 5 / 8-24 UNEF для надежного резьбового соединения.

  • Штекерный разъем N имеет корпус из латуни с серебряным или никелированным покрытием и центральный штифт из латуни с золотым покрытием. Его резьба внутренняя, и на корпусе разъема может быть шестигранная гайка для облегчения затяжки до нужного момента.

  • Гнездовой соединитель типа N (гнездо) имеет внешнюю резьбу и гнездо из бериллиевой меди.

  • Соединители

    N не имеют изолятора, но имеют прокладку для создания воздухо- и водонепроницаемого уплотнения.

Электрические характеристики соединителя N

Разъем N имеет характеристическое сопротивление 50 или 75 Ом. Он может поддерживать частоты до 11 ГГц. Он имеет отличную мощность с пиковым напряжением 1500 вольт. КСВ разъема N равен 1.35, а максимальная утечка радиочастоты на частоте 3 ГГц составляет -90 дБ в минуту.

Применение адаптеров N-образного разъема

Прочность этого разъема делает его выгодным выбором для промышленных и оборонных сооружений, где условия могут быть суровыми. Разъемы N используются для спутниковой связи и радара, контрольно-измерительной аппаратуры и наружной антенны, а также для установки базовых станций для беспроводных и сотовых сетей. Его образцовая обработка мощности делает разъем N предпочтительным для грозовых разрядников и устройств защиты от перенапряжения.Адаптеры N-коннектора будут использоваться для создания компетентных последовательных и между последовательными соединениями в этих настройках.

Доступные конфигурации адаптера N-коннектора включают:

  • Переходник перегородки с N гнездовой на N гнездовой — Этот последовательный адаптер полезен для безопасного и надежного монтажа антенн N-разъема. Разъем перегородки может быть прикреплен к креплению, антенна N-разъема — к одному концу, а антенный кабель N-разъема — к другому.Резиновые прокладки способствуют гидроизоляции соединения.

  • Адаптер N «папа» — RP SMA «мама» — Эта конфигурация адаптера N-разъема представляет преимущества большего и более прочного разъема N для беспроводных сетевых установок, где разъем RP-SMA является обычным.

[G] Переходники U.FL

Разъем U.FL — один из самых маленьких и низкопрофильных радиочастотных разъемов. Адаптеры U.FL позволяют подключать более крупные разъемы через разъем U.FL, обычно к печатной плате.

О соединителе U.FL

Разъем U.FL — это сверхминиатюрный коаксиальный разъем, впервые разработанный в 1990-х годах и произведенный японской компанией Hirose. IPEX и другие производители также производят почти идентичные совместимые разъемы. Это один из самых маленьких радиочастотных разъемов в мире, который, несмотря на свой небольшой размер, может надежно поддерживать частоты в несколько гигагерц.

Основные физические характеристики соединителя N

Разъем

U.FL невероятно компактен с номинальной высотой соединения всего 1,9 миллиметра (0,07 дюйма) и небольшой монтажной площадью 7,7 квадратных миллиметра. Он состоит из вилки, которая вставляется в розетку на печатной плате. Правильное соединение вызывает тактильное ощущение щелчка. Разъем U.FL не предназначен для повторного включения / отключения и рассчитан всего на 30 циклов соединения. Разъем изготовлен из фосфористой бронзы с изолятором из жидкокристаллического полимера (ЖКП).Штекерный разъем устанавливается на поверхность и имеет центральный штифт. Розетка-мама присоединяется к коаксиальному кабелю и прижимается к штекерному разъему.

Электрические характеристики соединителя U.FL

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН от 1,3 до 1,5.

Применение адаптеров U.FL

Адаптеры

U.FL — ключевое решение для поддержки подключения внешних антенн к радиосхемам печатных плат.Антенны с более мощным разъемом SMA или RP-SMA можно надежно соединить с помощью небольшой занимаемой площади антенны U.FL. Отводы U.FL особенно полезны для создания соединений в комплекте разработки RF.

Доступные конфигурации адаптера N-коннектора включают:

  • Адаптер U.FL «папа — RP SMA» — Адаптеры с косичками можно использовать для добавления внешних антенн WiFi к маршрутизаторам и ноутбукам. Длина кабеля может варьироваться, что позволяет расположить разъем SMA на некотором расстоянии от печатной платы, где находится U.Разъем FL прилагается.

  • U. Адаптер FL — SMA — Этот адаптер часто используется с векторными анализаторами цепей (VNA), которые поставляются с портами SMA.

[H] Адаптеры MCX

Между сериями переходники соединителей Micro CoaXial (MCX) обеспечивают заметный шаг вперед в размерах по сравнению с субминиатюрными соединителями и удобное соединение с защелкой.

О соединителе MCX

Этот миниатюрный разъем используется в компактных установках.Он легкий и примерно на 30% меньше, чем разъем SMB, несмотря на те же размеры интерфейса.

Основные физические характеристики разъема MCX

Соединитель изготовлен из обработанной латуни и бериллиевой меди. Механизм стыковки с защелкой является надежным и воспроизводимым до 500 циклов стыковки. Это достигается с помощью пружинных пальцев из бериллиево-медной пружины. Штекерный соединитель имеет центральный штифт из позолоченной латуни, а гнездовой соединитель имеет позолоченное гнездо из бериллиевой меди.Общий диаметр разъема составляет 3,6 миллиметра (0,14 дюйма).

Электрические характеристики разъема MCX

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН 1,35.

Применение адаптеров MCX

Размер, функциональность и удобство разъема MCX означают, что он может применяться в самых разных областях. Адаптеры MCX используются для установления соединений в приложениях GPS, беспроводной и сотовой сети.

Доступные конфигурации адаптера соединителя MCX включают:

  • Адаптер MCX — SMA, вилка — Этот адаптер можно использовать для удобных подключений в сотовых сетях.

  • Адаптер MCX — RP-SMA — Эта комбинация адаптеров между сериями может использоваться в беспроводной сети.

  • Адаптер MCX — FME — Разъем FME используется в сетевых решениях для транспортных средств и судов, где требуются компактные, хорошо изолированные разъемы из-за ограниченного пространства и требований к прокладке.

Часто задаваемые вопросы

Что такое переходник T-разветвитель / Y?

Это пассивное радиочастотное устройство, которое принимает входной сигнал от антенны и передает два выходных сигнала через кабели, подключенные к выходным разъемам. Когда входной сигнал поступает на Т-разветвитель, мощность выходного сигнала уменьшается вдвое на каждом из двух выходов. Т-разветвители можно выбрать в соответствии с используемым в них ВЧ разъемом.

Заключение

Радиочастотные адаптеры — ключевое решение для облегчения грамотных соединений между различными разъемами в различных радиочастотных устройствах и оборудовании. Высококачественные адаптеры для ведущих классов радиочастотных разъемов, кабелей и антенн означают, что производительность радиооборудования не снижается из-за несоответствия и разрывов.

Узнать больше

Антенны SMA

Антенны RP-SMA

Разъем антенны N

Кабели BNC

Крепления для антенн на стене

U.ФЛ антенна

Разъемы и адаптеры Вносимые потери

Потеря мощности сигнала, вызванная подключением ВЧ-устройства к ВЧ-кабелю через разъем, называется вносимой потерей. Он рассчитывается и выражается в децибелах (дБ).

Вносимый убыток объясняется тремя основными причинами:

  • Диэлектрические потери — потери мощности в диэлектрическом материале.
  • Потери в меди — тепло, рассеиваемое на поверхности проводника (скин-эффект) относительно основного проводника и используемого металлического покрытия.
  • Отраженная потеря — отраженная энергия, потерянная в направлении передачи.

Различные разъемы имеют разный рейтинг вносимых потерь в зависимости от используемого диэлектрического материала, уровня экранирования и используемой частоты. Например, разъем BNC рассчитан на максимальные потери 0,2 дБ на частоте 3 ГГц, разъемы SMA и RP-SMA имеют потери 0,06 дБ на частоте 6 ГГц, разъемы типа N рассчитаны на 0,15 дБ на частоте 10 ГГц.

Рейтинг вносимых потерь для большинства разъемов обычно дается для одной оптимальной частоты из-за сложности прецизионных испытаний для таких низких значений на разных частотах.

Использование переходников для подключения антенных кабелей и устройств, использующих несовместимые разъемы, увеличивает вносимые потери из-за дополнительных подключений. Большинство адаптеров разъемов имеют вносимые потери 0,1 дБ на оптимальной частоте. Добавление адаптера к соединительной линии также увеличивает сумму вносимых потерь.

Различия в выборе металлического корпуса для разъемов и переходника (нержавеющая сталь или латунь) сказываются только на долговечности разъема. Выбор металла обшивки; золото, серебро и никель определяют токопроводящие характеристики и долговечность контактов.В совокупности эти характеристики могут повлиять на вносимые потери, но не существенно.

Адаптеры антенного кабеля — это специализированные компоненты радиочастотного разъема , которые обеспечивают совместимость между различными размерами, классами, полами и полярностью радиочастотных разъемов. Это пассивные компоненты, которые облегчают передачу радиочастотных сигналов от мегагерц до гигагерц через подключенные кабели.Использование коаксиальных адаптеров широко распространено, включая радиоустройства и компоненты, такие как антенны, приемники GPS, устройства защиты от перенапряжения, а также испытательные и измерительные устройства.

Этот обширный ассортимент ВЧ адаптеров спроектирован и изготовлен с высокой точностью для обеспечения необходимого перехода в класса разъемов или пол без создания разрывов или шагов в импеданс может поставить под угрозу работу радиочастотной цепи, к которой они подключены.

Каждый конец адаптера разъема коаксиального кабеля может сопрягаться с его дополнительным разъемом, что означает, что линейное соединение может быть выполнено между антенными кабелями, антеннами или другими компонентами, которые заканчиваются разъемами RF, которые обычно не могут быть быть напрямую повязанным.

Адаптеры

разнообразны и имеют широкий спектр комбинаций. Типы соединений, которые могут быть созданы с помощью этих адаптеров:

  • Винтовая муфта

  • Защелкивающаяся муфта

  • Байонетное соединение

Существует три основных типа переходников антенного кабеля:

  1. Последовательные RF-адаптеры могут подключаться к RF-разъемам того же типа или серии на обоих концах.Например, адаптеры разъемов N-типа имеют разъемы N-типа на обоих концах. Последовательные соединители обычно обеспечивают преобразование в зависимости от пола (например, мужчина-женщина, женщина-женщина, мужчина-мужчина). Их также можно описать как адаптеры , изменяющие пол, .

  2. Между последовательными адаптерами можно создать соединение между двумя радиочастотными разъемами разных типов или классов, например, адаптер RP-SMA-N или адаптер BNC-N.Электрические соединения между различными интерфейсами адаптера тщательно обработаны, чтобы свести к минимуму потери сигнала, поскольку адаптер структурно переключается между двумя типами разъемов.

  3. Адаптеры с косичками подключают микроминиатюрный или миниатюрный ВЧ-разъем к разъему большего класса через короткий коаксиальный кабель с низкими потерями. Они обычно используются с разъемами U.FL или MMCX и облегчают соединение между разъемом, установленным на печатной плате, и разъемом стандартного размера, который может не поместиться в плотно упакованной среде.Они также избавляют класс микроминиатюрных разъемов от повторной замены, поскольку можно использовать более крупный и прочный разъем.

Адаптеры также могут иметь прямую или угловую конфигурацию, а также иметь перегородку для монтажа на панели или силиконовые прокладки для надежной защиты от проникновения.

Качество адаптеров антенного кабеля влияет на работу радиочастотной цепи, в которой они находятся.

Эти линейные ВЧ адаптеры изготовлены с высокой точностью, чтобы свести нелинейности к минимуму.Несоответствие в линии, вызванное плохо обработанным или подобранным адаптером, приведет к возникновению разрывов . Это ступенчатые изменения импеданса вдоль линии, которые могут быть вызваны изменениями диаметра адаптера, диаметра изолятора, изменениями размеров границы раздела или дефектами и зазорами в адаптере. Это означает, что когда сигнал проходит по линии через адаптер, распространяются отраженные бегущие волны, которые способствуют потере сигнала в прямом направлении. Тщательная обработка также предотвращает Пассивную интермодуляцию (PIM) , когда в ВЧ-цепи присутствуют две или более основных частоты.

Адаптеры разъемов RF, соответствующие требованиям RoHS

Наша линейка адаптеров антенных кабелей изготовлена ​​в соответствии с высочайшими стандартами из качественных материалов хорошего происхождения. Мы гарантируем, что все адаптеры разъемов RF, поставляемые и распространяемые нашей компанией, соответствуют директиве по ограничению содержания опасных веществ (RoHS) . Эта директива ЕС и ее национальные эквиваленты устанавливают ограничения на включение опасных веществ, таких как свинец, кадмий и ртуть, в электрическое и электронное оборудование (EEE) .

Адаптеры разъемов RF также соответствуют федеральному и международному законодательству в отношении конфликтных минералов, в частности, Правилам по конфликтным минералам и , раздел 1502 Закона Додда-Франка . Эти законы запрещают использование основных металлов — тантала, вольфрама, олова и золота, добытых в зонах конфликтов или принудительного труда, используемых в секторе электроники.

Качественные адаптеры антенного кабеля подходят для всех основных классов ВЧ разъемов

Наш ассортимент коаксиальных адаптеров охватывает все основные приложения на 50 и 75 Ом с последовательными или между последовательными ВЧ интерфейсами.Вот наиболее часто используемые интерфейсы для адаптеров антенного кабеля:

[A] Переходники SMA

Адаптеры

SMA имеют разъем SMA в качестве одного или обоих интерфейсов разъема на адаптере.

О разъеме SMA

Разъем SMA представляет собой коаксиальный разъем субминиатюрного типа A. Этот полуточный соединитель был разработан в 1960-х годах и с тех пор широко используется в телекоммуникациях и электронике.Его компактная конструкция делает его пригодным для использования в небольших помещениях, а его стыковочный механизм с винтовым соединением обеспечивает надежное соединение, устойчивое к вибрациям и толчкам. Разъемы SMA износостойкие и рассчитаны не менее чем на 500 циклов сопряжения.

Основные физические характеристики разъема SMA

Разъем SMA состоит из разъемов типа «папа» и «мама» с резьбой 36 на дюйм. Оба разъема изготовлены из нержавеющей стали, никеля или позолоченной латуни.

  • Диаметр штекера SMA составляет 11 миллиметров (0,433 дюйма), это бочкообразный соединитель с внутренней резьбой. Штекерный разъем также имеет внешнюю шестигранную гайку для затягивания разъема при его стыковке. На стыковочном интерфейсе штекерного разъема SMA находится латунный центральный штифт, окруженный тефлоновым диэлектриком.

  • Гнездовой разъем SMA немного меньше диаметра 9.5 миллиметров (0/374 дюйма). Сопрягающий интерфейс состоит из бериллиево-медной емкости, окруженной тефлоновым изолятором.

Электрические характеристики разъема SMA

Это 50-омный разъем, который поддерживает микроволновые частоты до максимальной частоты 18 ГГц. Его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2.

Разъем SMA отличается образцовой мощностью и номинальным напряжением 500 вольт.Максимальная утечка радиочастоты стандартного разъема составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров SMA

Область применения адаптеров SMA во многом определяется областью применения разъема SMA. Хотя изначально он был разработан для оборонного, аэрокосмического, радиоастрономического секторов, а также для тестирования и измерений, в настоящее время разъем SMA стал гораздо более распространенным в использовании в сотовой связи, радионавигации (включая GPS) и беспроводных сетях, часто используемых для частоты ниже 6 ГГц.

Доступные конфигурации адаптера SMA включают

  • Адаптер «мама» — «штекер» SMA — Эта и другие гендерные комбинации позволяют правильно сопрягать антенны SMA, кабели и радиооборудование.

  • Адаптер «папа SMA — мама» под прямым углом — Прямоугольная геометрия позволяет сэкономить место в различных областях применения. Присоединенный кабель также выступает прямо вниз, и вероятность его повреждения меньше.

  • Адаптер перемычки «мама — SMA» — «мама» — Этот разъем перегородки используется с L-образным креплением антенны для подключения антенны с разъемом SMA и антенного кабеля.

  • Переходник SMA-штекер на штекер RP-SMA — Поскольку разъем RP-SMA широко используется в беспроводных сетях, этот адаптер поддерживает подключение антенн и кабеля SMA к маршрутизаторам и другому оборудованию.

  • Переходник с разъема SMA на штекер TNC — Этот адаптер поддерживает электрически компетентное соединение с разъемом большего калибра.

  • Переходник SMA-штекер на штекер FME — Этот переходник обеспечивает полезное уменьшение размера (без ущерба для прочного резьбового соединения) меньшего резьбового разъема FME, который часто используется в транспортных средствах и лодках.

  • Переходник SMA с вилки на вилку типа N — Разъем N может использоваться для монтажа или подключения встроенных компонентов, таких как устройства защиты от перенапряжения.

  • SMA гнездовой к U.Адаптер FL — это соединение используется для облегчения подключения антенны SMA к печатной плате. Он не предназначен для повторяющихся циклов спаривания.

  • Гнездо SMA — гнездо BNC — Этот переходник может выполнять ключевые соединения в испытательном и измерительном оборудовании, а также в конструкциях соединителей, устанавливаемых на панели.

[B] Переходники SMA RP

Адаптеры

Reverse Polarity или RP SMA несут разъем RP-SMA в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе RP-SMA

Разъем RP-SMA является вариантом стандартного разъема SMA. Он был разработан в конце 1990-х годов как часть стратегии по предотвращению подключения мощных промышленных антенн к потребительскому беспроводному сетевому оборудованию.

Основные физические характеристики разъема SMA

Разъем RP-SMA имеет намеренно перевернутое внутреннее сопряжение разъемов «папа» и «мама».В разъеме SMA RP штекерный разъем имеет гнездо, а гнездовой разъем имеет штырь. Такое расположение делает разъемы RP-SMA электрически несовместимыми с разъемами SMA, поскольку они не могут правильно соединяться.

Подобно разъему SMA, разъем RP-SMA образует механически прочное соединение с малыми потерями сигнала с помощью винтовой муфты. Он физически идентичен стандартному разъему SMA, за исключением переключения пола сопрягающего интерфейса.

Электрические характеристики разъема RP-SMA

Разъем RP-SMA — это 50-омный разъем, который широко используется для субгигагерцовых и гигагерцовых частот до 18 ГГц.Как и у разъема SMA, его коэффициент стоячей волны напряжения составляет от 1,05 до 1,2, его номинальное напряжение составляет 500 вольт, а его максимальная утечка радиочастоты составляет -90 дБ / мин на частоте 2–3 ГГц, но это может варьироваться в зависимости от адаптеров.

Применение адаптеров RP-SMA

Разъемы

RP-SMA были разработаны для потребительских беспроводных сетевых продуктов и остаются преобладающим типом ВЧ-разъемов, используемых в таком оборудовании, как WiFi-маршрутизаторы, точки доступа и антенны 2,4 и 5 ГГц.Разъемы SMA и RP-SMA очень легко перепутать, и их можно точно идентифицировать только при осмотре сопрягаемого интерфейса. Адаптер RP-SMA — SMA может использоваться для надежного соединения между этими двумя распространенными типами разъемов.

Доступные конфигурации адаптера RP-SMA включают:

  • Адаптер «штекер» SMA — «мама» RP-SMA — это популярный адаптер для исправления ошибок согласования между антеннами RP-SMA и SMA и антенными кабелями.

  • Прямоугольный переходник «папа» RP-SMA — «мама» RP-SMA — Это компактная и компактная конструкция, которая не нагружает кабели. Также имеется шарнирный соединитель RP-SMA «папа» с прямоугольным разъемом RP-SMA «папа / мама» , который идеально подходит для размещения антенн RP-SMA на маршрутизаторе.

  • Адаптер перемычки между гнездом RP-SMA и гнездом RP-SMA — Этот соединитель перегородки можно использовать для надежного монтажа антенны и кабеля RP-SMA.Уплотнительное кольцо или силиконовое уплотнительное кольцо обеспечивают гидроизоляцию соединений.

  • Переходник с разъема RP-SMA на штекер MMCX — Этот переходник с гибким хвостовиком обеспечивает надежное уменьшение размеров между разъемом RP-SMA и микроминиатюрным MMCX. Этот адаптер можно использовать для подключения антенны RP-SMA к печатной плате.

[C] Адаптеры TNC

Резьбовые адаптеры Neil Concelman (TNC) содержат разъем TNC в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе TNC

Резьбовой соединитель Neil Concelman представляет собой резьбовую версию байонетного соединителя Neil Concelman (BNC), описанного ниже. Механизм стыковки с винтовым соединением этого миниатюрного ВЧ-разъема улучшает его характеристики на микроволновых частотах. Сопряженное соединение отличается низким уровнем шума и стабильностью, что делает его идеальным для условий, в которых возможны удары или вибрация.

Основные физические характеристики соединителя TNC

Корпус разъема обычно изготавливается из латуни и фосфористой бронзы, а разъемы обоих полов имеют резьбу 7/16 — 28 UNEF.

  • Штекерный разъем TNC больше, его диаметр составляет 15 миллиметров (0,59 дюйма). Он имеет внутреннюю резьбу и центральный штифт из фосфористой бронзы, окруженный тефлоновым изолятором.

  • Меньший гнездовой разъем TNC имеет диаметр 9,6 мм (0,378 дюйма). Гнездовой соединитель имеет центральную розетку, также окруженную тефлоном.

Электрические характеристики разъема TNC

Разъем TNC доступен с характеристическим сопротивлением 50 и 75 Ом, поэтому важно установить, что импеданс любого адаптера TNC используется для предотвращения рассогласования.Разъем TNC может поддерживать частоты гигагерцового диапазона до 11 ГГц. Его КСВ равен 1,3, а рабочее напряжение — 500 вольт. На частоте 2–3 ГГц максимальная утечка радиочастоты составляет -60 дБ / мин.

Применение адаптеров TNC

Адаптеры

TNC используются в ряде беспроводных и телекоммуникационных приложений, где надежное и стабильное соединение имеет решающее значение для производительности. Благодаря своей прочности и отличной управляемой мощности они также используются в промышленных, оборонных, авиационных и космических отраслях.

Доступные конфигурации адаптера TNC включают:

  • Адаптер TNC «папа» к RP-TNC «мама» — Разъем RP-TNC, описанный ниже, является ключевым миниатюрным типом разъема, используемым в приложениях беспроводной сети. Конструктивно он похож на разъем TNC, но не может работать с разъемом TNC без адаптера.

  • Адаптер TNC «мама — SMA» — это полезный адаптер для создания соединений в приложениях сотовой сети, где разъем SMA широко используется.

  • Адаптер «вилка TNC — вилка N» — Этот переходник пигтейла идеален для выполнения соединений с разъемом N, который используется в наружных установках.

  • Адаптер TNC «папа» — «мама» RP-SMA — RP-SMA является преобладающим разъемом в потребительских беспроводных приложениях, поэтому этот адаптер можно использовать для соединения с этим распространенным типом разъема.

[D] Адаптеры RP-TNC

Резьбовые соединения обратной полярности Neil Concelman (TNC) Адаптеры устанавливают последовательно или между последовательными ВЧ соединениями, которые включают разъем RP TNC.

О соединителе RP-TNC

Это версия разъема TNC с обратной полярностью (RP) , который был разработан в конце 1990-х годов как новый класс разъемов для использования с бытовым оборудованием для беспроводных сетей. RP-TNC структурно и электрически идентичен стандартному разъему TNC, но меняет местами сопряжения разъема TNC «папа» и «мама».

Основные физические характеристики соединителя TNC

Переворачивание внутренних сопрягающихся интерфейсов в разъеме RP-TNC означает:

  • Штекерный разъем RP-TNC имеет гнездо, а не штырь в стандартной версии разъема.

  • Гнездовой разъем RP-TNC имеет центральный штырь, а не гнездо в стандартном разъеме TNC.

Электрические характеристики разъема RP-TNC

Электрические характеристики 50-омного разъема RP-TNC идентичны стандартному исполнению, что делает этот разъем пригодным для частот субгигагерцового и гигагерцового диапазонов.

Применение адаптеров RP-TNC

Адаптеры

RP-TNC используются для беспроводного сетевого оборудования, аналогично разъему RP-SMA.Их можно использовать для подключения одного или другого класса к маршрутизаторам, точкам беспроводного доступа и антеннам.

Доступные конфигурации адаптера RP-TNC включают:

  • Адаптер «штекер» RP-TNC — «штекер» RP-SMA — Этот переходник между сериями может использоваться для создания различных соединений в беспроводной сети.

  • Адаптер RP-TNC с гнездом на гнездо SMA — Этот полезный адаптер может использоваться в телекоммуникационных приложениях, где широко используется разъем SMA.

  • Переходник «штекер» RP-TNC на штекер N — Разъем N-типа — это большой разъем, который подходит для установки наружных, устойчивых к атмосферным воздействиям антенн. Этот адаптер обеспечивает соединения RP-TNC с этим типом разъема повышенной прочности.

[E] Адаптеры BNC

Байонетные адаптеры Neill Concelman (BNC) используются для выполнения последовательно или между последовательными соединениями, которые включают разъем BNC.

О соединителе BNC

Байонетный соединитель Neil Concelman — уникальный ВЧ соединитель с уникальным байонетным механизмом соединения. Он был разработан в конце 1940-х годов на основе существующей конструкции Пола Нейла и Карла Консельмана, а современные версии обеспечивают стабильные характеристики на микроволновых частотах.

Основные физические характеристики разъема BNC

Разъем BNC изготовлен из никелированной латуни.В корпусе охватываемого разъема имеются канавки, которые предназначены для закручивания и защелкивания на двух выступах корпуса охватывающего разъема. Внутри вилочного разъема BNC находится позолоченный латунный внутренний контактный провод, окруженный ПТФЭ. Гнездовой разъем BNC имеет позолоченный разъем из фосфористой бронзы в качестве сопрягаемого интерфейса. Прокладка из силиконовой резины обеспечивает водонепроницаемость сопряженного соединения.

Электрические характеристики разъема BNC

Разъем BNC доступен в версиях на 50 и 75 Ом, что означает, что характеристическое сопротивление адаптера должно быть проверено перед стыковкой, чтобы предотвратить несоответствие.Разъем на 50 Ом имеет максимальную частоту 4 ГГц при КСВН 1,3. Его рабочее напряжение — 500 вольт.

Применение адаптеров BNC

Адаптер BNC на 50 Ом может использоваться в радиотехнических, испытательных и измерительных, телекоммуникационных и сетевых приложениях. Адаптер BNC на 50 Ом может использоваться в приложениях аналогового видео, но не цифрового видео.

Доступные конфигурации адаптера BNC включают:

  • Адаптер «вилка BNC — вилка RP-SMA» — Этот межсерийный адаптер можно использовать для создания различных подключений в беспроводной сети.

  • Адаптер «гнездо BNC — гнездо SMA» — Этот полезный адаптер может использоваться в телекоммуникационных приложениях, где широко используется разъем SMA.

[F] N Соединительный адаптер

Разъем N , Тип N или Адаптеры типа N имеют разъем N в качестве одного или обоих интерфейсов разъема адаптера.

О соединителе N

Этот радиочастотный разъем среднего размера с резьбой был разработан в 1940-х годах Полом Нилом из Bell Labs, штат Нью-Йорк. Разъем N был одним из первых разъемов, способных поддерживать микроволновые частоты, а его современная версия широко используется в многогигагерцовом диапазоне.

Разъем N является водонепроницаемым и прочным, что делает его пригодным для установки наружной антенны и сетевых устройств.

Основные физические характеристики соединителя N

Этот цилиндрический соединитель среднего размера имеет диаметр 20.3 миллиметра (0,827 дюйма) для штекерного разъема и 15,7 мм (0,627 дюйма) для розетки. Он имеет резьбу с шагом 5 / 8-24 UNEF для надежного резьбового соединения.

  • Штекерный разъем N имеет корпус из латуни с серебряным или никелированным покрытием и центральный штифт из латуни с золотым покрытием. Его резьба внутренняя, и на корпусе разъема может быть шестигранная гайка для облегчения затяжки до нужного момента.

  • Гнездовой соединитель типа N (гнездо) имеет внешнюю резьбу и гнездо из бериллиевой меди.

  • Соединители

    N не имеют изолятора, но имеют прокладку для создания воздухо- и водонепроницаемого уплотнения.

Электрические характеристики соединителя N

Разъем N имеет характеристическое сопротивление 50 или 75 Ом. Он может поддерживать частоты до 11 ГГц. Он имеет отличную мощность с пиковым напряжением 1500 вольт. КСВ разъема N равен 1.35, а максимальная утечка радиочастоты на частоте 3 ГГц составляет -90 дБ в минуту.

Применение адаптеров N-образного разъема

Прочность этого разъема делает его выгодным выбором для промышленных и оборонных сооружений, где условия могут быть суровыми. Разъемы N используются для спутниковой связи и радара, контрольно-измерительной аппаратуры и наружной антенны, а также для установки базовых станций для беспроводных и сотовых сетей. Его образцовая обработка мощности делает разъем N предпочтительным для грозовых разрядников и устройств защиты от перенапряжения.Адаптеры N-коннектора будут использоваться для создания компетентных последовательных и между последовательными соединениями в этих настройках.

Доступные конфигурации адаптера N-коннектора включают:

  • Переходник перегородки с N гнездовой на N гнездовой — Этот последовательный адаптер полезен для безопасного и надежного монтажа антенн N-разъема. Разъем перегородки может быть прикреплен к креплению, антенна N-разъема — к одному концу, а антенный кабель N-разъема — к другому.Резиновые прокладки способствуют гидроизоляции соединения.

  • Адаптер N «папа» — RP SMA «мама» — Эта конфигурация адаптера N-разъема представляет преимущества большего и более прочного разъема N для беспроводных сетевых установок, где разъем RP-SMA является обычным.

[G] Переходники U.FL

Разъем U.FL — один из самых маленьких и низкопрофильных радиочастотных разъемов. Адаптеры U.FL позволяют подключать более крупные разъемы через разъем U.FL, обычно к печатной плате.

О соединителе U.FL

Разъем U.FL — это сверхминиатюрный коаксиальный разъем, впервые разработанный в 1990-х годах и произведенный японской компанией Hirose. IPEX и другие производители также производят почти идентичные совместимые разъемы. Это один из самых маленьких радиочастотных разъемов в мире, который, несмотря на свой небольшой размер, может надежно поддерживать частоты в несколько гигагерц.

Основные физические характеристики соединителя N

Разъем

U.FL невероятно компактен с номинальной высотой соединения всего 1,9 миллиметра (0,07 дюйма) и небольшой монтажной площадью 7,7 квадратных миллиметра. Он состоит из вилки, которая вставляется в розетку на печатной плате. Правильное соединение вызывает тактильное ощущение щелчка. Разъем U.FL не предназначен для повторного включения / отключения и рассчитан всего на 30 циклов соединения. Разъем изготовлен из фосфористой бронзы с изолятором из жидкокристаллического полимера (ЖКП).Штекерный разъем устанавливается на поверхность и имеет центральный штифт. Розетка-мама присоединяется к коаксиальному кабелю и прижимается к штекерному разъему.

Электрические характеристики соединителя U.FL

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН от 1,3 до 1,5.

Применение адаптеров U.FL

Адаптеры

U.FL — ключевое решение для поддержки подключения внешних антенн к радиосхемам печатных плат.Антенны с более мощным разъемом SMA или RP-SMA можно надежно соединить с помощью небольшой занимаемой площади антенны U.FL. Отводы U.FL особенно полезны для создания соединений в комплекте разработки RF.

Доступные конфигурации адаптера N-коннектора включают:

  • Адаптер U.FL «папа — RP SMA» — Адаптеры с косичками можно использовать для добавления внешних антенн WiFi к маршрутизаторам и ноутбукам. Длина кабеля может варьироваться, что позволяет расположить разъем SMA на некотором расстоянии от печатной платы, где находится U.Разъем FL прилагается.

  • U. Адаптер FL — SMA — Этот адаптер часто используется с векторными анализаторами цепей (VNA), которые поставляются с портами SMA.

[H] Адаптеры MCX

Между сериями переходники соединителей Micro CoaXial (MCX) обеспечивают заметный шаг вперед в размерах по сравнению с субминиатюрными соединителями и удобное соединение с защелкой.

О соединителе MCX

Этот миниатюрный разъем используется в компактных установках.Он легкий и примерно на 30% меньше, чем разъем SMB, несмотря на те же размеры интерфейса.

Основные физические характеристики разъема MCX

Соединитель изготовлен из обработанной латуни и бериллиевой меди. Механизм стыковки с защелкой является надежным и воспроизводимым до 500 циклов стыковки. Это достигается с помощью пружинных пальцев из бериллиево-медной пружины. Штекерный соединитель имеет центральный штифт из позолоченной латуни, а гнездовой соединитель имеет позолоченное гнездо из бериллиевой меди.Общий диаметр разъема составляет 3,6 миллиметра (0,14 дюйма).

Электрические характеристики разъема MCX

Это 50-омный разъем, который может поддерживать частоты до 6 ГГц с КСВН 1,35.

Применение адаптеров MCX

Размер, функциональность и удобство разъема MCX означают, что он может применяться в самых разных областях. Адаптеры MCX используются для установления соединений в приложениях GPS, беспроводной и сотовой сети.

Доступные конфигурации адаптера соединителя MCX включают:

  • Адаптер MCX — SMA, вилка — Этот адаптер можно использовать для удобных подключений в сотовых сетях.

  • Адаптер MCX — RP-SMA — Эта комбинация адаптеров между сериями может использоваться в беспроводной сети.

  • Адаптер MCX — FME — Разъем FME используется в сетевых решениях для транспортных средств и судов, где требуются компактные, хорошо изолированные разъемы из-за ограниченного пространства и требований к прокладке.

Часто задаваемые вопросы

Что такое переходник T-разветвитель / Y?

Это пассивное радиочастотное устройство, которое принимает входной сигнал от антенны и передает два выходных сигнала через кабели, подключенные к выходным разъемам. Когда входной сигнал поступает на Т-разветвитель, мощность выходного сигнала уменьшается вдвое на каждом из двух выходов. Т-разветвители можно выбрать в соответствии с используемым в них ВЧ разъемом.

Заключение

Радиочастотные адаптеры — ключевое решение для облегчения грамотных соединений между различными разъемами в различных радиочастотных устройствах и оборудовании. Высококачественные адаптеры для ведущих классов радиочастотных разъемов, кабелей и антенн означают, что производительность радиооборудования не снижается из-за несоответствия и разрывов.

Узнать больше

Антенны SMA

Антенны RP-SMA

Разъем антенны N

Кабели BNC

Крепления для антенн на стене

U.ФЛ антенна

Разъемы и адаптеры Вносимые потери

Потеря мощности сигнала, вызванная подключением ВЧ-устройства к ВЧ-кабелю через разъем, называется вносимой потерей. Он рассчитывается и выражается в децибелах (дБ).

Вносимый убыток объясняется тремя основными причинами:

  • Диэлектрические потери — потери мощности в диэлектрическом материале.
  • Потери в меди — тепло, рассеиваемое на поверхности проводника (скин-эффект) относительно основного проводника и используемого металлического покрытия.
  • Отраженная потеря — отраженная энергия, потерянная в направлении передачи.

Различные разъемы имеют разный рейтинг вносимых потерь в зависимости от используемого диэлектрического материала, уровня экранирования и используемой частоты. Например, разъем BNC рассчитан на максимальные потери 0,2 дБ на частоте 3 ГГц, разъемы SMA и RP-SMA имеют потери 0,06 дБ на частоте 6 ГГц, разъемы типа N рассчитаны на 0,15 дБ на частоте 10 ГГц.

Рейтинг вносимых потерь для большинства разъемов обычно дается для одной оптимальной частоты из-за сложности прецизионных испытаний для таких низких значений на разных частотах.

Использование переходников для подключения антенных кабелей и устройств, использующих несовместимые разъемы, увеличивает вносимые потери из-за дополнительных подключений. Большинство адаптеров разъемов имеют вносимые потери 0,1 дБ на оптимальной частоте. Добавление адаптера к соединительной линии также увеличивает сумму вносимых потерь.

Различия в выборе металлического корпуса для разъемов и переходника (нержавеющая сталь или латунь) сказываются только на долговечности разъема. Выбор металла обшивки; золото, серебро и никель определяют токопроводящие характеристики и долговечность контактов.В совокупности эти характеристики могут повлиять на вносимые потери, но не существенно.

Кабели антенны GPS

Кабели для антенн GPS

Многие антенны GPS имеют штекерные разъемы SMA или антенные кабели к штекерным разъемам SMA:

  • Ознакомьтесь с нашими предложениями по кабелям SMA.

Global Positioning System или GPS Антенные кабели представляют собой отрезки коаксиального кабеля, которые специально используются для передачи сигналов GPS от GPS-антенны к нисходящему GPS-радиоприемнику с минимальными затратами. потеря или изменение.Это критически важный компонент для использования собственной спутниковой радионавигационной системы , созданной и принадлежащей правительству США, и которая может использоваться для доступа к функциям определения местоположения, навигации и времени системы. Следовательно, кабель необходим для спутниковой связи между Пространством и Пользовательским сегментом GPS. Данные, полученные антенной GPS, передаются по кабелю на приемник GPS. Это спутниковое навигационное устройство имеет программные возможности и драйверы для извлечения данных из спутниковой системы и отображения их в доступном формате.

Кабель GPS оканчивается классом радиочастотного разъема, совместимого с антенным разъемом и способного обеспечить надежное механическое и электрическое соединение. Кабели могут использоваться для подключения внешней GPS-антенны к устройству GPS или внутренней GPS-антенны внутри устройства. Они также могут потребоваться для подключения малошумящего усилителя (LNA) , как описано ниже.

Тип кабеля, используемого в качестве кабеля GPS , имеет решающее значение для работы кабельной сборки с особыми типами коаксиального кабеля, которые производятся с предпочтительными низкими потерями.Характер сигнала GPS, рассмотренный ниже, означает, что длина кабеля GPS должна быть минимально возможной. Это достигается несколькими способами, в частности, путем двойного экранирования коаксиального кабеля и сохранения небольшой длины кабеля.

Предлагаемый здесь набор кабелей GPS произведен в соответствии с высочайшими стандартами качества и происхождения. Все материалы и изготовление наших кабелей GPS соответствуют требованиям ЕС по ограничению использования опасных веществ (RoHS) и законодательству о конфликтных минералах, например Закону Додда-Франка (2010) и Положению о конфликтных минералах (2020) .

О GPS

Что такое GPS?

Глобальная система определения местоположения — первая и самая передовая в мире спутниковая радионавигационная система. Он был разработан Министерством обороны США в 1970-х годах и был новым и амбициозным проектом. В течение следующих 20 лет США запустили и создали группировку из 24 спутников, находящихся на непрерывной орбите, число которых в настоящее время увеличилось до 30.Созвездие спутников GPS используется для предоставления точных геолокационных и хронологических данных, которые могут использоваться как в военных, так и в гражданских целях. Это осуществляется с помощью непрерывного спутникового вещания с орбитальных спутников. Первоначально доступ к передаваемому сигналу был ограничен военными США, но с 2000 года он был доступен всем, кто может принимать и использовать сигнал с помощью совместимого устройства, которое имеет беспрепятственный обзор неба. Правительством США сохраняется возможность выборочной деградации или приостановки работы GPS в любое время.

Как работает GPS

GPS использует 24 орбитальных спутника, которые были расположены на средней околоземной орбите, так что минимум 4 спутника будут видны приемникам из любой точки Земли. Каждый спутник опоясывает Землю дважды за 24 часа, путешествуя со скоростью более 8000 миль (12 875 километров) в час. Каждый орбитальный спутник в созвездии непрерывно передает сигнал, который кодирует данные о конкретном времени и местоположении, используя синхронизированные атомные часы, которые находятся на борту спутников.Эти передачи постоянно отслеживаются и при необходимости корректируются Космическими силами США через разветвленную сеть центров управления и контроля. Ключевые компоненты сигнала GPS включают в себя:

  1. Код псевдослучайного шума (PRN) — это уникальная двоичная последовательность, которая используется для идентификации передающего спутника. PRN выбирается для предотвращения помех между множественными сигналами спутников GPS и функционирует как тип кода расширения, который увеличивает полосу пропускания сигнала GPS.
  2. Ephemeris Data предоставляет информацию о состоянии радиовещательного спутника, а также конкретные данные о точности спутника, номере недели, возрасте переданных данных и времени. Он остается действительным для целей вычислений в течение двух часов с момента его трансляции, известного как Время эфемерид (ToE).
  3. Данные альманаха предоставляет дополнительные данные о местоположении и местоположении, которые сообщают о созвездии в целом.Эти данные действительны в течение 90 дней и могут использоваться приемниками GPS для сокращения времени до первого определения местоположения.

PRN — это идентифицирующий компонент с эфемеридами и данными альманаха, обеспечивающий радионавигационную часть спутникового сообщения. Загрузка всего сообщения может занять несколько минут, хотя получатели могут сократить это время, полагаясь только на данные эфемерид. Радиосигнал GPS используется приемниками GPS для захвата времени прибытия (TOA) и времени полета (TOF) .Зная время прибытия сигнала, а также положение, направление движения и скорость передающих спутников, можно построить график курса спутника по отношению к положению приемника на Земле.

Полосы частот, используемые GPS

Спутниковые сигналы GPS — это сигналы ниже 2 ГГц, которые используют полосу радиочастотного спектра, известную как L-диапазон . Институт инженеров по электротехнике и радиоэлектронике (IEEE) определил L-диапазон, который охватывает от 1 до 2 ГГц и в основном используется для аэрокосмической и спутниковой связи.Частотные сигналы L-диапазона имеют преимущество, поскольку они способны эффективно проникать в ионосферу, атмосферные облака, туман и осадки без необходимости использования громоздкой лучевой антенны для приема сигналов. Это основные частоты L-диапазона, используемые GPS для гражданского доступа:

  • L1 работает на частоте 1575,42 МГц и имеет ширину 15,345 МГц.
  • L2 работает на частоте 1227,60 МГц и имеет ширину канала 11 МГц.
  • L5 работает по адресу 1176.45 МГц при полосе пропускания 12,5 МГц.

Используемые частоты прямо пропорциональны частоте L-диапазона по умолчанию атомных часов, переносимых орбитальными спутниками. Они обеспечивают адекватную полосу пропускания не только для данных часов, но также для кодирования кодов PRN, данных эфемерид и данных альманаха в несущий сигнал. В зависимости от используемой антенны GPS можно принимать одну, две или все три частоты для быстрого получения сигнала и кратчайшего времени для первого определения.

Кабели антенны GPS: ключевые моменты

Выбор кабеля антенны GPS имеет решающее значение для работы антенны и приемника GPS из-за нескольких заметных недостатков в системе, которая зависит от приема сигналов внеземного происхождения. К тому времени, когда сигнал GPS проник во все слои атмосферы Земли, чтобы добраться до приемника, значительная часть электромагнитной энергии была поглощена, что означает, что полученный сигнал уже является ослабленным.Ключевые проблемы, возникающие с сигналами GPS, включают:

  1. Помехи из-за многолучевого распространения GPS — это часто встречающаяся проблема, которая увеличивает время, необходимое устройству GPS для определения местоположения. Эти помехи вызваны отражением и рассеянием сигнала GPS от зданий, растительности или других природных или искусственных сооружений. Это приводит к генерации множества альтернативных отраженных версий сигнала, которые поступают на приемную антенну с задержкой и могут затухать или искажать общий сигнал, что приводит к ошибкам в расчетах местоположения.
  2. Плохая погода может привести к ухудшению качества сигнала GPS, несмотря на его надежное проникновение. Работоспособность наружной антенны GPS может быть снижена из-за нарастания льда и снега, а особенно плотные осадки и густой туман могут задержать получение сигнала и время для первого определения местоположения.
  3. Городские районы имеют плохую прямую видимость для антенн GPS и целевых спутников из-за плотности застройки, что снижает экспозицию на открытом небе.Плохая видимость означает, что устройство будет испытывать смещение положения и низкую точность. Застроенные зоны также вызывают больше эффектов многолучевого распространения из-за отражения сигнала от плотных строительных материалов и поверхностей, таких как бетон.
  4. В помещении делает GPS неэффективным, поскольку они закрыты и не подвергаются воздействию спутникового сигнала. К тому времени, как сигнал проникает в здание, он настолько ослабляется, что его уже нельзя будет использовать.

Качественные кабели и антенны GPS необходимы для правильной работы устройств GPS

Эти проблемы означают, что приемная антенна и радиооборудование, используемое для GPS, должны эффективно принимать и ретранслировать сигнал GPS.Кроме того, из-за энергопотребления, необходимого для устройств GPS, потребуется оптимальная батарея или сетевое питание, а интерфейсное программное обеспечение, используемое для картографии, должно быть точным. Высококачественный кабель GPS жизненно важен для сведения потерь сигнала к абсолютному минимуму для правильной работы этой радиочастотной цепи.

Антенны, используемые для GPS, должны быть эффективными Всенаправленная антенна с сопротивлением 50 Ом антенны с правой круговой поляризацией (RHCP) , которая соответствует поляризации сигнала GPS и позволяет антенне принимать сигнал в любой точке из зенита к горизонту.Антенны GPS обычно имеют высокое усиление, с юридическими ограничениями, установленными Федеральной комиссией по связи (FCC). В сочетании с хорошо подобранными линиями передачи по коаксиальному кабелю эти антенны эффективно преобразуют не менее 50% получаемой электромагнитной энергии в излучаемую мощность с коэффициентом стоячей волны (VSWR) , который поддерживается как можно более низким.

Лучший коаксиальный кабель для сборки кабеля GPS

  • Лучшим коаксиальным кабелем для GPS является коаксиальный кабель с малыми потерями , который имеет уменьшенные потери или затухание сигнала по всей его длине на частотах L-диапазона, используемых GPS.

Уникальная структура коаксиального кабеля делает его наиболее эффективным средством передачи сигналов GPS от источника к оконечному устройству. Его двойные внешний и внутренний проводники защищают электромагнитную энергию, проходящую по линии, от внешних помех и удерживают передаваемую радиочастотную энергию внутри линии. Тип коаксиального кабеля, выбранного для использования в качестве кабеля антенны GPS, будет определять необходимые радиочастотные разъемы, а электрические характеристики для всей сборки должны быть точно согласованы, чтобы минимизировать потери или отклонения в общей сборке.

В пределах верхнего предела частоты (частоты среза) кабеля GPS, радиочастотные сигналы распространяются по его длине в режиме поперечного электрического и магнитного (TEM) поля, при этом электрические и магнитные поля расположены под прямым углом друг к другу и ось кабеля. Пределы кабеля будут определяться диаметром кабеля с меньшим диаметром кабеля антенны GPS, допускающего более высокие частоты. Это, однако, должно быть уравновешено затуханием на более высоких частотах из-за диэлектрических потерь и скин-эффекта.

Потеря сигнала GPS через антенные кабели

Затухание — это количество радиочастотной энергии, которая теряется при передаче сигнала по длине кабеля. Потери обычно связаны с тепловым рассеянием, скин-эффектом, утечкой из-за плохого экранирования кабеля и диэлектрическими потерями, а также частью сигнала, который может быть отражен из-за разрывов в линии. На частотах ниже 10 ГГц, таких как частоты L-диапазона, используемые GPS, потери в проводниках являются основным фактором потерь сигнала.

Экранирование — ключ к эффективности кабеля антенны GPS

Экранирование защищает кабель антенны GPS от потерь на излучение, которые могут нарушить работу узла. Хотя обеспечить 100% экранирование линии сложно, хорошо экранированный кабель будет поддерживать электромагнитные поля внутри кабеля и сводить потери на излучение к минимуму. Утечка радиочастотной энергии не только снижает мощность и качество сигнала, но также может быть источником помех.Комбинация полностью закрытого диэлектрического слоя, медной оплетки и слоев экрана из фольги минимизирует проникновение нежелательной электромагнитной энергии через внешние слои кабеля, а также устранение помех от окружающей среды, окружающей кабель. Кабели с хорошей эффективностью экранирования сочетают в себе механизмы экранирования (например, слой оплетки с внутренним экраном из фольги) для максимального покрытия от потери сигнала.

LMR 100 Кабель антенны GPS

LMR 100 или аналогичный высококачественный коаксиальный кабель обеспечивает лучшую на рынке производительность для антенного кабеля GPS.Этот полугибкий коаксиальный мини-кабель известен своими превосходными характеристиками и исключительно низкими потерями и поэтому обычно используется в сборках кабелей GPS. Физические и электрические характеристики этого кабеля, подробно описанные ниже, подтверждают его полезность для подключения к GPS.

Физические характеристики и характеристики антенного кабеля GPS LMR 100

LMR 100 имеет структуру, сравнимую с большинством коаксиальных кабелей, с ключевыми функциями, повышающими его характеристики в качестве кабеля с низкими потерями.Диаметр LMR 100 составляет 0,11 дюйма или (2,79 мм) , а кабель известен своей гибкостью, что означает, что его можно легко проложить без риска повреждения. Этот надежный кабель устойчив к погодным условиям и ультрафиолетовому излучению, а срок его службы составляет десятилетия, что делает его хорошим выбором для установки антенны GPS.

Сплошной центральный провод из неизолированной стали, плакированной медью (BCCS), имеет высокую проводимость. Полиэтиленовый (PE) диэлектрик, окружающий проводник, улучшает электрические характеристики кабеля и остается устойчивым к воде и химическим растворителям.Слой диэлектрика окружен неограниченной алюминиевой лентой и внешней оплеткой из луженой меди, которая покрыта внешней пластиковой оболочкой, обычно из ПВХ или полиэтилена.

Важность двойного экранирования кабелей антенны GPS

Конструкция этого кабеля с двойным экраном является отличительной особенностью с комбинацией фольги и оплетки, особенно полезной для уменьшения потерь сигнала GPS, особенно потерь излучения из-за скин-эффекта в центральном проводе.Его эффективность экранирования превышает 90 децибел. Лента из алюминиевой лавсановой фольги полностью закрывает диэлектрик, обеспечивая 100% покрытие, устойчивое к растрескиванию при изгибе кабеля. Экран из луженой медной оплетки плотно оплетен с охватом не менее 95%. Эта качественная плотная тесьма благотворно заземляет.

Электрические характеристики коаксиального кабеля антенны GPS LMR 100

Этот коаксиальный кабель с сопротивлением 50 Ом обеспечивает надежную работу на частотах L-диапазона с ограничением частоты более 60 ГГц.Материалы и конструкция этого кабеля GPS позволяют ему удерживать ток внутри кабеля, что отражается в его емкости , равной 30,8 пФ / фут (100,1 пФ / м). Он имеет индукцию 0,077 мкГн / фут (0,25 мкГн / м). Это мера способности кабеля выдерживать кондуктивный ток, связанная с импедансом кабеля. Его ядро ​​BCCS обладает высокой проводимостью, а скорость распространения (Vp), выраженная в процентах от скорости света, составляет 66%. Его стальной сердечник с медным покрытием также выдерживает напряжение до 500 вольт.

Ключевые разъемы, используемые на кабельных сборках антенны GPS

Выбор разъема, используемого в кабеле антенны GPS, также должен минимизировать потери сигнала, отражения и дисперсию. Идеально подобранный однородный соединитель на самом деле не существует, но имеется много хороших вариантов соединителя в предварительно собранных антенных кабелях GPS , которые обеспечивают хорошую производительность. Все коаксиальные разъемы, которые обычно используются, имеют полное сопротивление 50 Ом с диапазоном частот, который полностью соответствует возможности подключения L-диапазона.Большинство разъемов также поддерживают на минимальном уровне КСВ, вносимые потери и утечку радиочастоты, обеспечивая при этом большое количество циклов сопряжения для долговечности сборки. Миниатюрные или микроминиатюрные разъемы могут использоваться для подключения GPS-антенны непосредственно к печатной плате через микроминиатюрный переходник для пигтейлов, который должен быть как можно короче.

Общие разъемы, используемые в кабеле антенны LMR 100 GPS, включают:

Часто задаваемые вопросы

Как установить антенну GPS?

Позаботьтесь о том, чтобы правильно установить антенну GPS и кабель , чтобы убедиться, что она работает должным образом.Вот несколько основных шагов для правильной установки GPS-антенны:

  1. Как правильно определить местонахождение антенны GPS

Для правильной работы антенн GPS требуется беспрепятственный доступ к открытому небу, чтобы они были видны как можно большему количеству спутников. Установите антенну как можно выше на крыше здания или автомобиля, вдали от других крупных конструкций, которые будут мешать линии горизонта. Подходящая система крепления на столб или кронштейн может использоваться для зданий, а магнитные крепления или системы крепления через отверстия обычно используются для транспортных средств.При размещении антенны следует избегать других установок антенны, а также среды, в которой антенна или ее кабель могут быть погружены в стоячую воду или покрыты растительностью или снегом.

  1. Подключение кабеля GPS к антенне

Коаксиальный кабель должен быть подключен как к антенне, так и к другим вспомогательным устройствам в GPS, включая молниеотводы и малошумящие усилители. Для различных радиокомпонентов может потребоваться несколько подходящих кабелей для внутренней и внешней антенны GPS и переходников.Длина кабеля должна быть как можно короче, и в идеале следует избегать использования адаптеров, поскольку они увеличивают нарушения целостности в установке. Антенный кабель может поддерживаться с помощью кабельных подвесов или устанавливаться в герметичном кабелепроводе, в котором могут быть размещены его разъемы.

  1. Оцените работу системы GPS и при необходимости отрегулируйте установку

Все компоненты в сборе могут потребовать регулировки, если установка антенны GPS работает плохо.При необходимости переместите антенну и ее крепление. Регулировка длины кабеля может существенно повлиять на производительность всей системы. После достижения оптимальных характеристик GPS-антенны систему можно должным образом гидроизолировать с помощью ленты для коаксиального кабеля или диэлектрической смазки для герметизации и защиты любых открытых соединений.

Работают ли эти кабели с другими системами спутниковой навигации?

Кабели антенны GPS, доступные выше, могут быть использованы для компетентного обеспечения связи с любой глобальной навигационной спутниковой системой (GNSS) , включая:

  • ГЛОНАСС (Россия)
  • BeiDou (Китай)
  • Galileo (Европейский Союз)
  • Квазизенит (Япония)

Все эти альтернативные спутниковые навигационные системы работают на той же основе, что и GPS, но отличаются количеством используемых спутников и орбитальных плоскостей.

Можно ли использовать RG 174 в качестве кабеля GPS?

RG 174 — это гибкий коаксиальный кабель, диаметр которого аналогичен LMR 100. Однако он отличается от кабелей типа LMR 100, поскольку имеет только одинарный экран, многожильный внутренний провод и нижний предел частоты. LMR 100 — лучший выбор для Кабельная разводка антенны GPS , так как у него меньшее затухание в дБ / фут на каждой частоте .

Что такое LNA?

A Малошумящий усилитель (LNA) — это электронное устройство, которое можно установить в линию для усиления очень маломощных сигналов GPS. Обычный усилитель будет усиливать как принимаемый сигнал, так и любые присутствующие помехи или шум. Усилитель с низким уровнем шума может убирать шум из сигнала, сохраняя оптимальное соотношение сигнал / шум (SNR) .

Заключение

Выбор кабеля GPS имеет решающее значение для работы антенны и приемника GPS.Антенные кабели GPS следует выбирать из-за их качества экранирования, с коаксиальным кабелем с двойным экраном, таким как LMR 100, обеспечивающим наименьшие потери сигнала. Кабельные сборки антенны GPS оснащены высококачественными прочными разъемами, которые выдерживают повторяющиеся циклы соединения и внешние условия.

Узнать больше

Кабели для антенн GPS

Многие антенны GPS имеют штекерные разъемы SMA или антенные кабели к штекерным разъемам SMA:

  • Ознакомьтесь с нашими предложениями по кабелям SMA.

Global Positioning System или GPS Антенные кабели представляют собой отрезки коаксиального кабеля, которые специально используются для передачи сигналов GPS от GPS-антенны к нисходящему GPS-радиоприемнику с минимальными затратами. потеря или изменение. Это критически важный компонент для использования собственной спутниковой радионавигационной системы , созданной и принадлежащей правительству США, и которая может использоваться для доступа к функциям определения местоположения, навигации и времени системы.Следовательно, кабель необходим для спутниковой связи между Пространством и Пользовательским сегментом GPS. Данные, полученные антенной GPS, передаются по кабелю на приемник GPS. Это спутниковое навигационное устройство имеет программные возможности и драйверы для извлечения данных из спутниковой системы и отображения их в доступном формате.

Кабель GPS оканчивается классом радиочастотного разъема, совместимого с антенным разъемом и способного обеспечить надежное механическое и электрическое соединение.Кабели могут использоваться для подключения внешней GPS-антенны к устройству GPS или внутренней GPS-антенны внутри устройства. Они также могут потребоваться для подключения малошумящего усилителя (LNA) , как описано ниже.

Тип кабеля, используемого в качестве кабеля GPS , имеет решающее значение для работы кабельной сборки с особыми типами коаксиального кабеля, которые производятся с предпочтительными низкими потерями.Характер сигнала GPS, рассмотренный ниже, означает, что длина кабеля GPS должна быть минимально возможной. Это достигается несколькими способами, в частности, путем двойного экранирования коаксиального кабеля и сохранения небольшой длины кабеля.

Предлагаемый здесь набор кабелей GPS произведен в соответствии с высочайшими стандартами качества и происхождения. Все материалы и изготовление наших кабелей GPS соответствуют требованиям ЕС по ограничению использования опасных веществ (RoHS) и законодательству о конфликтных минералах, например Закону Додда-Франка (2010) и Положению о конфликтных минералах (2020) .

О GPS

Что такое GPS?

Глобальная система определения местоположения — первая и самая передовая в мире спутниковая радионавигационная система. Он был разработан Министерством обороны США в 1970-х годах и был новым и амбициозным проектом. В течение следующих 20 лет США запустили и создали группировку из 24 спутников, находящихся на непрерывной орбите, число которых в настоящее время увеличилось до 30.Созвездие спутников GPS используется для предоставления точных геолокационных и хронологических данных, которые могут использоваться как в военных, так и в гражданских целях. Это осуществляется с помощью непрерывного спутникового вещания с орбитальных спутников. Первоначально доступ к передаваемому сигналу был ограничен военными США, но с 2000 года он был доступен всем, кто может принимать и использовать сигнал с помощью совместимого устройства, которое имеет беспрепятственный обзор неба. Правительством США сохраняется возможность выборочной деградации или приостановки работы GPS в любое время.

Как работает GPS

GPS использует 24 орбитальных спутника, которые были расположены на средней околоземной орбите, так что минимум 4 спутника будут видны приемникам из любой точки Земли. Каждый спутник опоясывает Землю дважды за 24 часа, путешествуя со скоростью более 8000 миль (12 875 километров) в час. Каждый орбитальный спутник в созвездии непрерывно передает сигнал, который кодирует данные о конкретном времени и местоположении, используя синхронизированные атомные часы, которые находятся на борту спутников.Эти передачи постоянно отслеживаются и при необходимости корректируются Космическими силами США через разветвленную сеть центров управления и контроля. Ключевые компоненты сигнала GPS включают в себя:

  1. Код псевдослучайного шума (PRN) — это уникальная двоичная последовательность, которая используется для идентификации передающего спутника. PRN выбирается для предотвращения помех между множественными сигналами спутников GPS и функционирует как тип кода расширения, который увеличивает полосу пропускания сигнала GPS.
  2. Ephemeris Data предоставляет информацию о состоянии радиовещательного спутника, а также конкретные данные о точности спутника, номере недели, возрасте переданных данных и времени. Он остается действительным для целей вычислений в течение двух часов с момента его трансляции, известного как Время эфемерид (ToE).
  3. Данные альманаха предоставляет дополнительные данные о местоположении и местоположении, которые сообщают о созвездии в целом.Эти данные действительны в течение 90 дней и могут использоваться приемниками GPS для сокращения времени до первого определения местоположения.

PRN — это идентифицирующий компонент с эфемеридами и данными альманаха, обеспечивающий радионавигационную часть спутникового сообщения. Загрузка всего сообщения может занять несколько минут, хотя получатели могут сократить это время, полагаясь только на данные эфемерид. Радиосигнал GPS используется приемниками GPS для захвата времени прибытия (TOA) и времени полета (TOF) .Зная время прибытия сигнала, а также положение, направление движения и скорость передающих спутников, можно построить график курса спутника по отношению к положению приемника на Земле.

Полосы частот, используемые GPS

Спутниковые сигналы GPS — это сигналы ниже 2 ГГц, которые используют полосу радиочастотного спектра, известную как L-диапазон . Институт инженеров по электротехнике и радиоэлектронике (IEEE) определил L-диапазон, который охватывает от 1 до 2 ГГц и в основном используется для аэрокосмической и спутниковой связи.Частотные сигналы L-диапазона имеют преимущество, поскольку они способны эффективно проникать в ионосферу, атмосферные облака, туман и осадки без необходимости использования громоздкой лучевой антенны для приема сигналов. Это основные частоты L-диапазона, используемые GPS для гражданского доступа:

  • L1 работает на частоте 1575,42 МГц и имеет ширину 15,345 МГц.
  • L2 работает на частоте 1227,60 МГц и имеет ширину канала 11 МГц.
  • L5 работает по адресу 1176.45 МГц при полосе пропускания 12,5 МГц.

Используемые частоты прямо пропорциональны частоте L-диапазона по умолчанию атомных часов, переносимых орбитальными спутниками. Они обеспечивают адекватную полосу пропускания не только для данных часов, но также для кодирования кодов PRN, данных эфемерид и данных альманаха в несущий сигнал. В зависимости от используемой антенны GPS можно принимать одну, две или все три частоты для быстрого получения сигнала и кратчайшего времени для первого определения.

Кабели антенны GPS: ключевые моменты

Выбор кабеля антенны GPS имеет решающее значение для работы антенны и приемника GPS из-за нескольких заметных недостатков в системе, которая зависит от приема сигналов внеземного происхождения. К тому времени, когда сигнал GPS проник во все слои атмосферы Земли, чтобы добраться до приемника, значительная часть электромагнитной энергии была поглощена, что означает, что полученный сигнал уже является ослабленным.Ключевые проблемы, возникающие с сигналами GPS, включают:

  1. Помехи из-за многолучевого распространения GPS — это часто встречающаяся проблема, которая увеличивает время, необходимое устройству GPS для определения местоположения. Эти помехи вызваны отражением и рассеянием сигнала GPS от зданий, растительности или других природных или искусственных сооружений. Это приводит к генерации множества альтернативных отраженных версий сигнала, которые поступают на приемную антенну с задержкой и могут затухать или искажать общий сигнал, что приводит к ошибкам в расчетах местоположения.
  2. Плохая погода может привести к ухудшению качества сигнала GPS, несмотря на его надежное проникновение. Работоспособность наружной антенны GPS может быть снижена из-за нарастания льда и снега, а особенно плотные осадки и густой туман могут задержать получение сигнала и время для первого определения местоположения.
  3. Городские районы имеют плохую прямую видимость для антенн GPS и целевых спутников из-за плотности застройки, что снижает экспозицию на открытом небе.Плохая видимость означает, что устройство будет испытывать смещение положения и низкую точность. Застроенные зоны также вызывают больше эффектов многолучевого распространения из-за отражения сигнала от плотных строительных материалов и поверхностей, таких как бетон.
  4. В помещении делает GPS неэффективным, поскольку они закрыты и не подвергаются воздействию спутникового сигнала. К тому времени, как сигнал проникает в здание, он настолько ослабляется, что его уже нельзя будет использовать.

Качественные кабели и антенны GPS необходимы для правильной работы устройств GPS

Эти проблемы означают, что приемная антенна и радиооборудование, используемое для GPS, должны эффективно принимать и ретранслировать сигнал GPS.Кроме того, из-за энергопотребления, необходимого для устройств GPS, потребуется оптимальная батарея или сетевое питание, а интерфейсное программное обеспечение, используемое для картографии, должно быть точным. Высококачественный кабель GPS жизненно важен для сведения потерь сигнала к абсолютному минимуму для правильной работы этой радиочастотной цепи.

Антенны, используемые для GPS, должны быть эффективными Всенаправленная антенна с сопротивлением 50 Ом антенны с правой круговой поляризацией (RHCP) , которая соответствует поляризации сигнала GPS и позволяет антенне принимать сигнал в любой точке из зенита к горизонту.Антенны GPS обычно имеют высокое усиление, с юридическими ограничениями, установленными Федеральной комиссией по связи (FCC). В сочетании с хорошо подобранными линиями передачи по коаксиальному кабелю эти антенны эффективно преобразуют не менее 50% получаемой электромагнитной энергии в излучаемую мощность с коэффициентом стоячей волны (VSWR) , который поддерживается как можно более низким.

Лучший коаксиальный кабель для сборки кабеля GPS

  • Лучшим коаксиальным кабелем для GPS является коаксиальный кабель с малыми потерями , который имеет уменьшенные потери или затухание сигнала по всей его длине на частотах L-диапазона, используемых GPS.

Уникальная структура коаксиального кабеля делает его наиболее эффективным средством передачи сигналов GPS от источника к оконечному устройству. Его двойные внешний и внутренний проводники защищают электромагнитную энергию, проходящую по линии, от внешних помех и удерживают передаваемую радиочастотную энергию внутри линии. Тип коаксиального кабеля, выбранного для использования в качестве кабеля антенны GPS, будет определять необходимые радиочастотные разъемы, а электрические характеристики для всей сборки должны быть точно согласованы, чтобы минимизировать потери или отклонения в общей сборке.

В пределах верхнего предела частоты (частоты среза) кабеля GPS, радиочастотные сигналы распространяются по его длине в режиме поперечного электрического и магнитного (TEM) поля, при этом электрические и магнитные поля расположены под прямым углом друг к другу и ось кабеля. Пределы кабеля будут определяться диаметром кабеля с меньшим диаметром кабеля антенны GPS, допускающего более высокие частоты. Это, однако, должно быть уравновешено затуханием на более высоких частотах из-за диэлектрических потерь и скин-эффекта.

Потеря сигнала GPS через антенные кабели

Затухание — это количество радиочастотной энергии, которая теряется при передаче сигнала по длине кабеля. Потери обычно связаны с тепловым рассеянием, скин-эффектом, утечкой из-за плохого экранирования кабеля и диэлектрическими потерями, а также частью сигнала, который может быть отражен из-за разрывов в линии. На частотах ниже 10 ГГц, таких как частоты L-диапазона, используемые GPS, потери в проводниках являются основным фактором потерь сигнала.

Экранирование — ключ к эффективности кабеля антенны GPS

Экранирование защищает кабель антенны GPS от потерь на излучение, которые могут нарушить работу узла. Хотя обеспечить 100% экранирование линии сложно, хорошо экранированный кабель будет поддерживать электромагнитные поля внутри кабеля и сводить потери на излучение к минимуму. Утечка радиочастотной энергии не только снижает мощность и качество сигнала, но также может быть источником помех.Комбинация полностью закрытого диэлектрического слоя, медной оплетки и слоев экрана из фольги минимизирует проникновение нежелательной электромагнитной энергии через внешние слои кабеля, а также устранение помех от окружающей среды, окружающей кабель. Кабели с хорошей эффективностью экранирования сочетают в себе механизмы экранирования (например, слой оплетки с внутренним экраном из фольги) для максимального покрытия от потери сигнала.

LMR 100 Кабель антенны GPS

LMR 100 или аналогичный высококачественный коаксиальный кабель обеспечивает лучшую на рынке производительность для антенного кабеля GPS.Этот полугибкий коаксиальный мини-кабель известен своими превосходными характеристиками и исключительно низкими потерями и поэтому обычно используется в сборках кабелей GPS. Физические и электрические характеристики этого кабеля, подробно описанные ниже, подтверждают его полезность для подключения к GPS.

Физические характеристики и характеристики антенного кабеля GPS LMR 100

LMR 100 имеет структуру, сравнимую с большинством коаксиальных кабелей, с ключевыми функциями, повышающими его характеристики в качестве кабеля с низкими потерями.Диаметр LMR 100 составляет 0,11 дюйма или (2,79 мм) , а кабель известен своей гибкостью, что означает, что его можно легко проложить без риска повреждения. Этот надежный кабель устойчив к погодным условиям и ультрафиолетовому излучению, а срок его службы составляет десятилетия, что делает его хорошим выбором для установки антенны GPS.

Сплошной центральный провод из неизолированной стали, плакированной медью (BCCS), имеет высокую проводимость. Полиэтиленовый (PE) диэлектрик, окружающий проводник, улучшает электрические характеристики кабеля и остается устойчивым к воде и химическим растворителям.Слой диэлектрика окружен неограниченной алюминиевой лентой и внешней оплеткой из луженой меди, которая покрыта внешней пластиковой оболочкой, обычно из ПВХ или полиэтилена.

Важность двойного экранирования кабелей антенны GPS

Конструкция этого кабеля с двойным экраном является отличительной особенностью с комбинацией фольги и оплетки, особенно полезной для уменьшения потерь сигнала GPS, особенно потерь излучения из-за скин-эффекта в центральном проводе.Его эффективность экранирования превышает 90 децибел. Лента из алюминиевой лавсановой фольги полностью закрывает диэлектрик, обеспечивая 100% покрытие, устойчивое к растрескиванию при изгибе кабеля. Экран из луженой медной оплетки плотно оплетен с охватом не менее 95%. Эта качественная плотная тесьма благотворно заземляет.

Электрические характеристики коаксиального кабеля антенны GPS LMR 100

Этот коаксиальный кабель с сопротивлением 50 Ом обеспечивает надежную работу на частотах L-диапазона с ограничением частоты более 60 ГГц.Материалы и конструкция этого кабеля GPS позволяют ему удерживать ток внутри кабеля, что отражается в его емкости , равной 30,8 пФ / фут (100,1 пФ / м). Он имеет индукцию 0,077 мкГн / фут (0,25 мкГн / м). Это мера способности кабеля выдерживать кондуктивный ток, связанная с импедансом кабеля. Его ядро ​​BCCS обладает высокой проводимостью, а скорость распространения (Vp), выраженная в процентах от скорости света, составляет 66%. Его стальной сердечник с медным покрытием также выдерживает напряжение до 500 вольт.

Ключевые разъемы, используемые на кабельных сборках антенны GPS

Выбор разъема, используемого в кабеле антенны GPS, также должен минимизировать потери сигнала, отражения и дисперсию. Идеально подобранный однородный соединитель на самом деле не существует, но имеется много хороших вариантов соединителя в предварительно собранных антенных кабелях GPS , которые обеспечивают хорошую производительность. Все коаксиальные разъемы, которые обычно используются, имеют полное сопротивление 50 Ом с диапазоном частот, который полностью соответствует возможности подключения L-диапазона.Большинство разъемов также поддерживают на минимальном уровне КСВ, вносимые потери и утечку радиочастоты, обеспечивая при этом большое количество циклов сопряжения для долговечности сборки. Миниатюрные или микроминиатюрные разъемы могут использоваться для подключения GPS-антенны непосредственно к печатной плате через микроминиатюрный переходник для пигтейлов, который должен быть как можно короче.

Общие разъемы, используемые в кабеле антенны LMR 100 GPS, включают:

Часто задаваемые вопросы

Как установить антенну GPS?

Позаботьтесь о том, чтобы правильно установить антенну GPS и кабель , чтобы убедиться, что она работает должным образом.Вот несколько основных шагов для правильной установки GPS-антенны:

  1. Как правильно определить местонахождение антенны GPS

Для правильной работы антенн GPS требуется беспрепятственный доступ к открытому небу, чтобы они были видны как можно большему количеству спутников. Установите антенну как можно выше на крыше здания или автомобиля, вдали от других крупных конструкций, которые будут мешать линии горизонта. Подходящая система крепления на столб или кронштейн может использоваться для зданий, а магнитные крепления или системы крепления через отверстия обычно используются для транспортных средств.При размещении антенны следует избегать других установок антенны, а также среды, в которой антенна или ее кабель могут быть погружены в стоячую воду или покрыты растительностью или снегом.

  1. Подключение кабеля GPS к антенне

Коаксиальный кабель должен быть подключен как к антенне, так и к другим вспомогательным устройствам в GPS, включая молниеотводы и малошумящие усилители. Для различных радиокомпонентов может потребоваться несколько подходящих кабелей для внутренней и внешней антенны GPS и переходников.Длина кабеля должна быть как можно короче, и в идеале следует избегать использования адаптеров, поскольку они увеличивают нарушения целостности в установке. Антенный кабель может поддерживаться с помощью кабельных подвесов или устанавливаться в герметичном кабелепроводе, в котором могут быть размещены его разъемы.

  1. Оцените работу системы GPS и при необходимости отрегулируйте установку

Все компоненты в сборе могут потребовать регулировки, если установка антенны GPS работает плохо.При необходимости переместите антенну и ее крепление. Регулировка длины кабеля может существенно повлиять на производительность всей системы. После достижения оптимальных характеристик GPS-антенны систему можно должным образом гидроизолировать с помощью ленты для коаксиального кабеля или диэлектрической смазки для герметизации и защиты любых открытых соединений.

Работают ли эти кабели с другими системами спутниковой навигации?

Кабели антенны GPS, доступные выше, могут быть использованы для компетентного обеспечения связи с любой глобальной навигационной спутниковой системой (GNSS) , включая:

  • ГЛОНАСС (Россия)
  • BeiDou (Китай)
  • Galileo (Европейский Союз)
  • Квазизенит (Япония)

Все эти альтернативные спутниковые навигационные системы работают на той же основе, что и GPS, но отличаются количеством используемых спутников и орбитальных плоскостей.

Можно ли использовать RG 174 в качестве кабеля GPS?

RG 174 — это гибкий коаксиальный кабель, диаметр которого аналогичен LMR 100. Однако он отличается от кабелей типа LMR 100, поскольку имеет только одинарный экран, многожильный внутренний провод и нижний предел частоты. LMR 100 — лучший выбор для Кабельная разводка антенны GPS , так как у него меньшее затухание в дБ / фут на каждой частоте .

Что такое LNA?

A Малошумящий усилитель (LNA) — это электронное устройство, которое можно установить в линию для усиления очень маломощных сигналов GPS. Обычный усилитель будет усиливать как принимаемый сигнал, так и любые присутствующие помехи или шум. Усилитель с низким уровнем шума может убирать шум из сигнала, сохраняя оптимальное соотношение сигнал / шум (SNR) .

Заключение

Выбор кабеля GPS имеет решающее значение для работы антенны и приемника GPS.Антенные кабели GPS следует выбирать из-за их качества экранирования, с коаксиальным кабелем с двойным экраном, таким как LMR 100, обеспечивающим наименьшие потери сигнала. Кабельные сборки антенны GPS оснащены высококачественными прочными разъемами, которые выдерживают повторяющиеся циклы соединения и внешние условия.

Узнать больше

ТВ-кабели и адаптеры — Купить кабели HDMI, Monster, антенны и кабели питания

Подробнее о кабелях и адаптерах

Подключайтесь с помощью нашего ассортимента кабелей и адаптеров для телевизоров и домашних кинотеатров

Благодаря нашему широкому ассортименту кабелей и адаптеров вы сможете настроить и подключить вашу домашнюю развлекательную систему в кратчайшие сроки! Если вы ищете кабель HDMI или антенный кабель, кабель питания или адаптер, ознакомьтесь с нашим огромным ассортиментом кабелей и адаптеров, чтобы найти нужный аксессуар.Вы можете найти все ведущие бренды в одном доступном месте, включая Monster, Belkin, Philips и Crest. Отличный выбор, отличное соотношение цены и качества!

Ищете переходник? Взгляните на наш превосходный ассортимент адаптеров, предлагающих простые решения для ваших потребностей в питании и подключении. Если вы ищете соединитель, разветвитель, переходник для розетки или дорожный переходник, ознакомьтесь с нашим ассортиментом, чтобы найти вариант, который наилучшим образом соответствует вашим потребностям. А как насчет нового кабеля? У нас есть кабели различной длины от таких производителей, как Monster, Belkin, Crest и Philips.Итак, если вы ищете кабель HDMI, видеокабель, антенный кабель или кабель любого другого типа, обратите внимание на имеющиеся у нас варианты, чтобы подобрать для вас лучший.

Чтобы легко найти именно то, что вам нужно, вы можете найти различные аксессуары для телевидения и развлечений в Интернете на сайте Harvey Norman. Вы можете найти все, что вам нужно, прямо здесь, купить в магазине для удобного получения или, в качестве альтернативы, купить в Интернете для легкой доставки на дом.

16 долларов.95

Monster Just Hook it Up 3-футовый высокоскоростной кабель HDMI

3-футовый высокоскоростной HDMI-кабель Monster Just Hook it Up идеально подходит для воспроизведения фильмов, игр или отображения другого мультимедийного контента …

3-футовый высокоскоростной HDMI-кабель Monster Just Hook it Up, идеально подходящий для воспроизведения фильмов, игр или отображения другого мультимедийного контента, обеспечивает высокоскоростную передачу цифровых видео и аудиоданных для получения детализированных изображений и чистого звука.

Бесплатная доставка в магазине или доставка по всей Австралии

24 доллара.95

Monster Just Hook it Up Высокоскоростной кабель HDMI длиной 1,8 м

Высокоскоростной кабель HDMI длиной 1,8 м от Monster Just Hook it Up, идеально подходящий для просмотра фильмов и игр или демонстрации презентаций, обеспечивает высокоскоростной …

Monster Just Hook it Up 1 идеально подходит для просмотра фильмов и игр или демонстрации презентаций.Высокоскоростной кабель HDMI длиной 8 м обеспечивает высокоскоростную передачу цифровых видео- и аудиоданных (примерно 10,2 Гбит / с) для детализации изображения и чистого звука.

Бесплатная доставка в магазине или доставка по всей Австралии

Специальная цена: 59 долларов США КОНЕЦ 31.5.21

Кабель HDMI Monster Platinum 1,5 м 4K Premium

Кабель Monster Platinum 4K Premium HDMI, обеспечивающий широкую полосу пропускания и специально разработанный для поддержки контента 4K, является отличным вариантом для подключения …

Предлагая широкую полосу пропускания и специально созданный для поддержки контента 4K, кабель HDMI Monster Platinum 4K Premium является отличным вариантом для подключения устройств ввода к совместимому дисплею и завершения настройки домашних развлечений.

Бесплатная доставка в магазине или доставка по всей Австралии

79 долларов.95

Коаксиальный антенный кабель Monster Black Platinum 5 м RG6

Коаксиальный антенный кабель Monster Black Platinum 5 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком с вашего …

Коаксиальный антенный кабель Monster Black Platinum 5 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком от различных подключенных AV-компонентов.

Бесплатная доставка в магазине или доставка по всей Австралии

5 долларов.95

Monster Just Hook it Up Стереоразъем 3,5 мм к адаптеру с двойным разъемом RCA

Повысьте совместимость ваших устройств с помощью стереоразъема 3,5 мм Monster Just Hook it Up и адаптера двойного разъема RCA.

Повысьте совместимость ваших устройств с Monster Just Hook it Up 3.Стереоразъем 5 мм для двойного адаптера RCA.

Бесплатная доставка в магазине или доставка по всей Австралии

69 долларов.95

Коаксиальный антенный кабель Monster Black Platinum 3 м RG6

Коаксиальный антенный кабель Monster Black Platinum 3 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком с вашего …

Коаксиальный антенный кабель Monster Black Platinum 3 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком от различных подключенных AV-компонентов.

Бесплатная доставка в магазине или доставка по всей Австралии

59 долларов.95

Коаксиальный антенный кабель Monster Black Platinum 1,5 м RG6

Коаксиальный антенный кабель Monster Black Platinum 1,5 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком от …

Монстр Черный Платина 1.Коаксиальный антенный кабель RG6 длиной 5 м обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком от различных подключенных AV-компонентов.

Бесплатная доставка в магазине или доставка по всей Австралии

14 долларов.95

Композитный аудио-видео кабель Monster Just Hook it Up, 1,8 м, тройной RCA

Быстро и легко соедините совместимую электронику друг с другом с помощью Monster Just Hook it Up 1,8 м Triple RCA Composite Audio Video …

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Быстро и легко соедините совместимую электронику друг с другом с помощью тройного композитного аудио-видео кабеля Monster Just Hook it Up 1,8 м с разъемом RCA.

Бесплатная доставка в магазине или доставка по всей Австралии

13 долларов.95

Monster Just Hook it Up 0,91 м оптоволоконный кабель с угловой вилкой

Универсальный ресурс для домашних развлечений, оптоволоконный кабель Monster Just Hook it Up длиной 0,91 м с прямоугольным штекером обеспечивает …

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Универсальный ресурс для домашних развлечений, оптоволоконный кабель Monster Just Hook it Up длиной 0,91 м с прямоугольным штекером обеспечивает чистый цифровой аудиосигнал между AV-ресивером, кабельной приставкой, HDTV и другим AV-оборудованием.

Бесплатная доставка в магазине или доставка по всей Австралии

24 доллара.95

Monster Just Hook it Up 0,9 м ТВ-антенна к коаксиальному кабелю RG6Q F-типа

Универсальный ресурс для домашних развлечений, ТВ-антенна Monster Just Hook it Up 0,9 м и коаксиальный кабель RG6Q типа F обеспечивает беспроблемную …

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Универсальный ресурс для настройки домашних развлечений, ТВ-антенна Monster Just Hook it Up 0,9 м и коаксиальный кабель RG6Q типа F обеспечивает беспрепятственную передачу сигнала между совместимым телевизором и подключенной антенной.

Бесплатная доставка в магазине или доставка по всей Австралии

27 долларов.95

Monster Just Hook it Up 1,8-метровая ТВ-антенна на коаксиальный кабель RG6Q F-типа

С легкостью подключите совместимый телевизор и антенну с помощью телевизионной антенны Monster Just Hook it Up к коаксиальному кабелю RG6Q F-типа.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

С легкостью подключите совместимый телевизор и антенну с помощью телевизионной антенны Monster Just Hook it Up к коаксиальному кабелю RG6Q F-типа.

Бесплатная доставка в магазине или доставка по всей Австралии

39 долларов.95

Monster Just Hook it Up 3,6-метровая ТВ-антенна на коаксиальный кабель RG6Q F-типа

С легкостью подключите совместимый телевизор и антенну с помощью телевизионной антенны Monster Just Hook it Up к коаксиальному кабелю RG6Q F-типа.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

С легкостью подключите совместимый телевизор и антенну с помощью телевизионной антенны Monster Just Hook it Up к коаксиальному кабелю RG6Q F-типа.

Бесплатная доставка в магазине или доставка по всей Австралии

149 долларов.95

Monster Just Hook it Up Высокоскоростной кабель HDMI длиной 9,1 м

Создайте захватывающую обстановку для просмотра дома с помощью высокоскоростного кабеля HDMI Monster Just Hook it Up длиной 9,1 м, который можно использовать для обеспечения четкости изображения.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Создайте захватывающую обстановку для просмотра дома с помощью высокоскоростного кабеля HDMI длиной 9,1 м от Monster Just Hook it Up, который можно использовать для передачи четких видео- и аудиосигналов по одному кабелю.

Бесплатная доставка в магазине или доставка по всей Австралии

49 долларов США

Monster Just Hook it Up 5-метровый высокоскоростной кабель HDMI

Создайте захватывающую обстановку для просмотра дома с помощью высокоскоростного кабеля HDMI длиной 5 м Monster Just Hook it Up, который можно использовать для обеспечения четкости изображения…

Создайте захватывающую обстановку для просмотра дома с помощью высокоскоростного 5-метрового кабеля HDMI Monster Just Hook it Up, который можно использовать для передачи четких видео- и аудиосигналов по одному кабелю.

Бесплатная доставка в магазине или доставка по всей Австралии

4 доллара.95

Monster Just Hook it Up Прямоугольный разъем RCA для подключения

Компактный и простой в подключении, прямоугольный разъем RCA для подключения к розетке Monster Just Hook it Up позволяет подключить совместимый кабель к …

Компактный и простой в подключении, прямоугольный разъем RCA для подключения Monster Just Hook it Up позволяет подключать совместимый кабель к разъему RCA устройства даже в условиях ограниченного пространства.

Бесплатная доставка в магазине или доставка по всей Австралии

59 долларов.95

Monster Just Hook it Up Встроенный повторитель HDMI 4K Ultra HD

Используйте линейный повторитель Monster Just Hook it Up 4K Ultra HD HDMI, чтобы соединить 2 кабеля HDMI вместе для увеличения длины кабеля.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Используйте линейный повторитель Monster Just Hook it Up 4K Ultra HD HDMI, чтобы соединить 2 кабеля HDMI вместе для увеличения длины кабеля.

Бесплатная доставка в магазине или доставка по всей Австралии

6 долларов.95

Monster Just Hook it Up Прямоугольный штекер PAL для адаптера Famele Jack

Обеспечьте совместимость вашей электроники с вашими кабелями с помощью переходника Monster Just Hook it Up с прямым углом между штекером PAL и розеткой.

Обеспечьте совместимость вашей электроники с вашими кабелями с помощью переходника Monster Just Hook it Up с прямым углом между штекером PAL и розеткой.

Бесплатная доставка в магазине или доставка по всей Австралии

7 долларов.95

Monster Just Hook it Up Прямоугольный штекер PAL для адаптера F-Coax Famele Jack

Используйте адаптер Monster Just Hook it Up с прямым углом между штекером PAL и розеткой F-Coax, чтобы обеспечить улучшенную совместимость с вашим …

Используйте адаптер Monster Just Hook it Up с прямым углом между штекером PAL и коаксиальным гнездом F-Coax, чтобы улучшить совместимость вашей электроники.

Бесплатная доставка в магазине или доставка по всей Австралии

4 доллара.95

Monster Just Hook it Up PAL штекер-переходник

Обеспечивая гибкость подключения в ваших руках, адаптер Monster Just Hook it Up PAL штекер-штекер — удобное решение для настройки …

Обеспечивая гибкость подключения, адаптер Monster Just Hook it Up PAL «штекер-штекер» — удобное решение для настройки домашней развлекательной системы.

Бесплатная доставка в магазине или доставка по всей Австралии

6 долларов.95

Monster Just Hook it Up PAL Female Jack to F-Coax Male Адаптер

Обеспечивая гибкость подключения в ваших руках, Monster Just Hook it Up PAL Female Jack to F-Coax Male Adapter — удобное решение …

Обеспечивая гибкость подключения в ваших руках, Monster Just Hook it Up PAL Female Jack to F-Coax Male Adapter — удобное решение для настройки вашей домашней развлекательной системы.

Бесплатная доставка в магазине или доставка по всей Австралии

6 долларов.95

Monster Just Hook it Up Штекер PAL для адаптера F-Coax для розетки

Обеспечивая гибкость подключения в ваших руках, штекер Monster Just Hook it Up PAL для адаптера F-Coax Female — удобное решение …

Обеспечивая гибкость подключения, переходник Monster Just Hook it Up PAL с розеткой на коаксиальный кабель F-Coax — удобное решение для настройки вашей домашней развлекательной системы.

Бесплатная доставка в магазине или доставка по всей Австралии

9 долларов.95

Monster Just Hook it Up 2-полосный разветвитель PAL 1 ГГц

Универсальное периферийное устройство для домашнего кинотеатра, двухполосный разветвитель Monster Just Hook it Up 1 ГГц PAL, можно использовать для разделения входного сигнала …

Универсальное периферийное устройство для вашего домашнего кинотеатра, 2-полосный разветвитель Monster Just Hook it Up 1 ГГц PAL можно использовать для разделения входных сигналов вашего HDTV и другого совместимого аудиовизуального оборудования.

Бесплатная доставка в магазине или доставка по всей Австралии

69 долларов США

Монстр 2.Оптоволоконный аудиокабель Advanced Perfomance, 74 м

Оптоволоконный аудиокабель Monster 2.74m Advance Perfomance, предназначенный для саундбаров, обеспечивает точную передачу цифрового сигнала и превосходное качество звука.

Созданный для звуковых панелей волоконно-оптический аудиокабель Monster 2.74m Advance Perfomance обеспечивает точную передачу цифрового сигнала и превосходные оптические характеристики, поэтому вы можете наслаждаться качеством звука без потерь.

Бесплатная доставка в магазине или доставка по всей Австралии

39 долларов.95

Monster Just Hook it Up Высокоскоростной HDMI-кабель длиной 3,65 м

Соедините свои устройства и завершите настройку развлечений с помощью высокоскоростного кабеля HDMI длиной 3,65 м от Monster Just Hook it Up.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Соедините свои устройства и завершите настройку развлечений с помощью высокоскоростного кабеля HDMI длиной 3,65 м от Monster Just Hook it Up.

Бесплатная доставка в магазине или доставка по всей Австралии

299 долл. США

ОДИН 10.Активный оптоволоконный кабель HDMI 4K, 7 м

Удобное решение для получения изображения и звука высокой четкости, активный оптоволоконный HDMI-кабель 4K ONE 10,7 м делает его легким для …

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Удобное решение для получения изображения и звука высокой четкости, активный оптоволоконный HDMI-кабель 4K ONE 10,7 м позволяет легко дополнить свою домашнюю развлекательную систему.

Бесплатная доставка в магазине или доставка по всей Австралии

349 долл. США

ОДИН 15.Активный оптоволоконный кабель HDMI 4K, 2 м

Удобное решение для получения изображения и звука высокой четкости, активный оптоволоконный HDMI-кабель 4K ONE 15,2 м делает его легким для …

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Удобное решение для получения изображения и звука высокой четкости, активный оптоволоконный HDMI-кабель 4K ONE 15,2 м позволяет легко дополнить свою домашнюю развлекательную систему.

Бесплатная доставка в магазине или доставка по всей Австралии

129 долл. США

Кабель для сабвуфера Monster 5 м с высокими характеристиками

Кабель для сабвуфера Monster 5m High Perfomance — отличный выбор в качестве дополнения к вашей домашней аудиосистеме…

Отличный выбор для дополнения вашей домашней звуковой системы, кабель для сабвуфера Monster 5 м с высокими характеристиками представляет собой удобное решение для подключения сабвуфера без ущерба для качества звука.

Бесплатная доставка в магазине или доставка по всей Австралии

125 долларов США

Комбинированный набор Monster с 4 розетками

Monster 4-Outlet Combo Pack — незаменимый помощник для создания централизованного концентратора для вашей бытовой техники, в комплекте с очистителем экрана и…

Monster 4-Outlet Combo Pack — незаменимый помощник для создания централизованного концентратора для вашей бытовой техники, в комплекте с очистителем экрана и антенным кабелем в соответствии с вашими потребностями.

Бесплатная доставка в магазине или доставка по всей Австралии

145 долларов США

Комбинированный набор Monster с 6 розетками

Monster 6-Outlet Combo Pack — незаменимый помощник для создания централизованного концентратора для вашей бытовой техники, в комплекте с очистителем экрана и…

Monster 6-Outlet Combo Pack — незаменимый помощник для создания централизованного концентратора для вашей бытовой техники, в комплекте с очистителем экрана и антенным кабелем в соответствии с вашими потребностями.

Бесплатная доставка в магазине или доставка по всей Австралии

19 долларов.99

Кабельный зажим Bluelounge CableDrop XL — черный

С помощью зажима для кабеля Bluelounge CableDrop XL можно быстро и легко расположить кабели по всему рабочему пространству.

С помощью зажима для кабеля Bluelounge CableDrop XL можно быстро и легко расположить кабели по всему рабочему пространству.

Доставка по всей Австралии

19 долларов.99

Кабельный зажим Bluelounge CableDrop XL2 — черный

Быстро и легко организуйте кабели по всему рабочему пространству с помощью зажима для кабеля Bluelounge CableDrop XL2.

Быстро и легко организуйте кабели по всему рабочему пространству с помощью зажима для кабеля Bluelounge CableDrop XL2.

Доставка по всей Австралии

89 долларов.95

Коаксиальный антенный кабель Monster Black Platinum 8 м RG6

Коаксиальный антенный кабель Monster Black Platinum 8 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком с вашего …

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться.Доставка может занять от 6 до 14 рабочих дней.

Коаксиальный антенный кабель Monster Black Platinum 8 м RG6 обеспечивает оптимальную производительность, поэтому вы можете наслаждаться качественным изображением и звуком от различных подключенных AV-компонентов.

Бесплатная доставка в магазине или доставка по всей Австралии

4 доллара.95

Соединитель Monster Just Hook It Up с разъема 3,5 мм на разъем 3,5 мм

Неотъемлемая часть системы домашних развлечений, соединитель разъема 3,5 мм — 3,5 мм M Monster Just Hook It Up может использоваться для подключения …

M Monster Just Hook It Up 3 — неотъемлемая часть системы домашних развлечений.Переходник с разъема 5 мм на разъем 3,5 мм можно использовать для соединения двух стереокабелей 3,5 мм.

Бесплатная доставка в магазине или доставка по всей Австралии

6 долларов.95

Monster Just Hook It Up Коаксиальный штекер 1 ГГц — переходник с разъема

Неотъемлемая часть системы домашних развлечений, коаксиальный штекерный переходник Monster Just Hook It Up, 1 ГГц, к переходнику, может использоваться для подключения …

Неотъемлемая часть системы домашних развлечений, коаксиальный переходник «гнездо — гнездо» Monster Just Hook It Up 1 ГГц может использоваться для соединения 2 коаксиальных кабелей вместе.

Бесплатная доставка в магазине или доставка по всей Австралии

49 долларов.95

Кабель HDMI Monster Essentials 4K UHD 1,2 м

Подключите устройство с поддержкой HDMI к монитору или телевизору с помощью кабеля HDMI Monster Essentials 4K UHD 1,2 м, чтобы вы могли смотреть фильмы в формате Ultra HD …

Подключите устройство с поддержкой HDMI к монитору или телевизору с помощью Monster Essentials 4K UHD 1.Кабель HDMI длиной 2 м для просмотра фильмов, сериалов и другого видеоконтента в формате Ultra HD на большом экране.

Бесплатная доставка в магазине или доставка по всей Австралии

69 долларов.95

Кабель HDMI Monster Essentials 4K UHD 2,4 м

Подключите устройство с поддержкой HDMI к монитору или телевизору с помощью кабеля HDMI Monster Essentials 4K UHD 1,2 м, чтобы вы могли смотреть фильмы в формате Ultra HD …

Подключите устройство с поддержкой HDMI к монитору или телевизору с помощью Monster Essentials 4K UHD 1.Кабель HDMI длиной 2 м для просмотра фильмов, сериалов и другого видеоконтента в формате Ultra HD на большом экране.

Бесплатная доставка в магазине или доставка по всей Австралии

99 долларов.95

Кабель HDMI Monster Essentials 4K UHD длиной 3,65 м

Подключите устройство с поддержкой HDMI к монитору или телевизору с помощью кабеля HDMI Monster Essentials 4K UHD 1,2 м, чтобы вы могли смотреть фильмы в формате Ultra HD …

Подключите устройство с поддержкой HDMI к монитору или телевизору с помощью Monster Essentials 4K UHD 1.Кабель HDMI длиной 2 м для просмотра фильмов, сериалов и другого видеоконтента в формате Ultra HD на большом экране.

Бесплатная доставка в магазине или доставка по всей Австралии

245 долл. США

Кабель HDMI Monster UltraHD Gold 15 м

Кабель HDMI Monster UltraHD Gold 15 м позволяет подключить устройство с поддержкой HDMI к совместимому устройству отображения, чтобы вы могли проводить презентации…

Кабель HDMI Monster UltraHD Gold 15 м позволяет подключать устройство с поддержкой HDMI к совместимому устройству отображения, чтобы вы могли представлять отчеты или смотреть любимые фильмы на большом экране.

Бесплатная доставка в магазине или доставка по всей Австралии

1795 долл. США

Акустический кабель Monster 14 Gauge MCX-1s MKII 500ft

Акустический кабель Monster 14 Gauge MCX-1s MKII длиной 500 футов, идеально подходящий для домашнего кинотеатра, удаленных динамиков и аудиофильских систем, обеспечивает высокую производительность…

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Акустический кабель Monster 14 Gauge MCX-1s MKII длиной 500 футов, идеальный для домашнего кинотеатра, удаленных динамиков и аудиофильских систем, обеспечивает высокую производительность при компактном дизайне.

Бесплатная доставка в магазине или доставка по всей Австралии

1495 долл. США

Акустический кабель Monster Platinum XP-500 16 калибра 500 футов

Идеально подходящий для домашнего кинотеатра, удаленных динамиков и аудиофильских систем, акустический кабель Monster Platinum XP-500 16 калибра 500 футов обеспечивает надежность…

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Специальный заказ — Сроки доставки могут отличаться. Доставка может занять от 6 до 14 рабочих дней.

Акустический кабель Monster Platinum XP-500 16 калибра 500 футов, идеально подходящий для домашнего кинотеатра, удаленных динамиков и аудиофильских систем, обеспечивает надежную работу в компактном дизайне.

Бесплатная доставка в магазине или доставка по всей Австралии

Действуют правила, условия и исключения. См. Подробности на страницах отдельных продуктов.

Как можно преобразовать старую антенну для использования коаксиального кабеля?

Это плохая антенна.Обнаруженный в доме моего друга, похоже, он пережил тяжелые времена. Я должен прикинуть, что он ведет добрую борьбу в течение 50 лет. Этого времени достаточно, чтобы образовался здоровый слой окисления, несколько пятен жесткой воды и более одного изогнутого элемента.

Я взглянул на эту антенну, потому что мой друг хотел использовать ее для бесплатного просмотра телевидения и не мог понять, как подключить кабель к своему телевизору. Кабель выглядит так:

и современные телевизоры больше не имеют возможности подключить этот кабель.Что делать?

Что особенного в этом плоском кабеле?

Я объяснил это некоторое время назад, но вот небольшой урок. Плоский провод использовался для антенн, потому что он не требует никакой электроники для подключения к самой антенне. Его импеданс аналогичен сопротивлению самой антенны, поэтому сигнал легко течет по проводам к телевизору. Однако плоский провод не такой устойчивый к паразитным сигналам и не такой прочный, как коаксиальный кабель, который сейчас используют все. Ты знаешь это.

Так что нет ничего особенного в плоском кабеле.Как раз наоборот. Когда производство балунов стало достаточно дешевым, люди перестали использовать плоский кабель.

Все, что требуется для использования старой антенны с новым телевизором, — это балун, и я покажу вам три варианта их подключения.

Вариант 1: у телевизора

Если плоский провод в хорошем состоянии и вы можете протянуть его до телевизора, эта чрезвычайно недорогая деталь позволит вам преобразовать его в вставной разъем, который подключается прямо к разъему антенны.Оберните провода вокруг винтов, затяните винты, и все готово.

Вариант 2: Где-то между антенной и телевизором

Если вы не можете полностью подвести плоский провод к телевизору, у вас есть два варианта. Вы можете использовать адаптер, указанный выше, с этим цилиндрическим разъемом, который позволит вам подключить обычный коаксиальный кабель. Оттуда можно бежать к телевизору.

Или можно использовать этот балун / переходник. Это обеспечит вам правильное соединение для подключения коаксиального кабеля и погодоустойчивое соединение.Чтобы использовать этот балун, просто оберните по одному проводу вокруг каждого из металлических колец (не имеет значения, какое именно) и оберните все это большим количеством изоленты.

Вариант 3: прямо у антенны

Вы можете использовать балун / адаптер на фото выше прямо у антенны. Это действительно лучший вариант, если вы можете подняться на крышу. Просто проследите плоский провод до того места, где он соединяется с антенной. Часто бывают винты, соединяющие плоский провод. Отсоедините их и вставьте винты через металлические кольца на балуне / адаптере, и все готово.Просто проложите коаксиальный кабель в дом от этой точки.

Этот же метод можно использовать с антенной, которая уже имеет коаксиальное соединение, но имеет неисправный балун. Посмотрим правде в глаза, эти вещи не вечны.

… или приобретите новую антенну

Если имеющаяся у вас антенна выглядит так же хорошо, как и антенна в верхней части этой статьи, возможно, пришло время приобрести новую. Воспользуйтесь нашей бесплатной службой запроса антенны, купите то, что вам нужно, или позвоните нашим сотрудникам по телефону 877.312.4547!

TV Video кабели и адаптеры на продажу | Покупайте через Afterpay

Телевизионные видеокабели и адаптеры

Не секрет, что все любят отдыхать перед телевизором. Правильные видеокабели и адаптеры гарантируют, что просмотр телевизора будет скорее расслабляющим, чем стрессовым. Независимо от того, создаете ли вы площадку для просмотра на открытом воздухе или собираете домашний кинотеатр в гостиной, телевизионные видеокабели, антенны и адаптеры упрощают настройку телевизора.

Повысьте уровень сигнала

Цифровая антенна принимает сигналы, которые кабельные и кабельные провайдеры транслируют со своих передающих вышек. Телевизионные антенны и тарелки улавливают радиоволны, передаваемые с вышек, и передают их на ваш телевизор в виде электрических сигналов. Если ваша цифровая антенна находится в правильном положении, вы сможете получить доступ к высококачественным программам без задержек и помех. Как нефиксированный элемент оборудования, вы можете изменить положение своей цифровой антенны, чтобы улучшить мощность сигнала и расширить зону покрытия телевидения.

С легкостью смотрите любимые программы

Воспользуйтесь преимуществами простых в использовании адаптеров для ТВ-видео и HDMI-кабелей и домашних цифровых телевизионных антенн, чтобы транслировать самые захватывающие телепрограммы в вашу гостиную. Используйте адаптеры HDMI, чтобы уменьшить беспорядок в шнурах и улучшить графическое качество изображения на вашем телевизоре. Внутренние цифровые телевизионные антенны сводят к минимуму внутренние помехи, гарантируя, что качество просмотра не будет испорчено всплесками статического или нерегулярного сигнала.

Улучшение визуального восприятия

Воспользуйтесь цифровыми телевизионными антеннами с высоким коэффициентом усиления и измените способ просмотра телевидения.Попрощайтесь с пропавшими и некачественными каналами. В цифровых телевизионных антеннах с высоким коэффициентом усиления используются технологии улучшения сигнала и приема с низким уровнем ошибок, чтобы исключить мозаичную передачу сигнала и повысить качество изображения.

Прочная и легкая конструкция

Телевизионные адаптеры, антенны и антенные кабели выдерживают использование как в помещении, так и на улице. Несмотря на большой прием сигнала, цифровые антенны легкие, а их тонкий профиль не будет неуместным в современных домах и квартирах.Кабели телевизионной антенны также скрыты и могут подключаться к большому количеству кабелей и адаптеров портов.

CB Антенные адаптеры | Адаптеры коаксиального кабеля

Начни разговор. Мы поможем. 1-844-WALCOTT

В наличии — Быстрая доставка

  • Адаптер PL-259 (F) на PL-259 (F)
  • Обычно используется для соединения двух коаксиальных кабелей вместе с возможностью установки этого адаптера через отверстие

В наличии — Быстрая доставка

  • Адаптер PL-259 (F) на PL-259 (F)
  • Обычно используется для соединения двух отрезков коаксиального кабеля.

В наличии — Быстрая доставка

  • Адаптер SMA (M) — BNC (F)

В наличии — Быстрая доставка

  • Адаптер PL-259 (M) на 2x PL-259 (F)
  • Т-образный адаптер для соединения двух коаксиальных кабелей 75 Ом.
  • НЕ ИСПОЛЬЗУЙТЕ для соединения двух одиночных кабелей с сопротивлением 50 Ом
  • НЕ ИСПОЛЬЗУЙТЕ для соединения одиночных коаксиальных кабелей вместе в системе с двумя антеннами. Одиночные кабели и двойные кабели НЕ ОДИНАКОВЫЕ

В наличии — Быстрая доставка

  • Адаптер PL-259 (M) на Motorola (F) с коаксиальным кабелем 12 дюймов

В наличии — Быстрая доставка

  • Адаптирует портативные радиостанции CB, позволяя использовать внешнюю антенну
  • Совместим с большинством портативных CB, включая Cobra, Midland, Cherokee и Northpoint

В наличии — Быстрая доставка

  • Двойной женский мини-UHF-коннектор к
  • Мужской PL-259 коннектор
  • 1 ‘RG58 Коаксиальный кабель 50 Ом

В наличии — Быстрая доставка

  • Адаптер PL-259 (M) — FME (F)

В наличии — Быстрая доставка

  • Штекерный разъем Mini-UHF для
  • Штекерный разъем PL-259
  • 1 ‘RG58 Коаксиальный кабель 50 Ом

В наличии — Быстрая доставка

  • Адаптер PL-259 (M) на Motorola (M) с 36-дюймовым коаксиальным кабелем

В наличии — Быстрая доставка

  • Адаптер PL-259 (F) на BNC (M) с коаксиальным кабелем 12 дюймов

В наличии — Быстрая доставка

  • Гнездовой разъем Mini-UHF для
  • Штыревой разъем PL-259
  • 1 ‘RG58 Коаксиальный кабель 50 Ом

В наличии — Быстрая доставка

  • Адаптер PL-259 (M) — PL-259 (F)
  • Адаптер под прямым углом, обычно используемый на задней панели радиостанций

В наличии — Быстрая доставка

  • Коаксиальный адаптер с BNC на штекер PL-259 (UHF)

В наличии — Быстрая доставка

  • Соединяет два коаксиальных кабеля с помощью разъемов PL-259 вместе.
  • Устанавливается, включает шайбы и втулку.
  • Длина 2 «

В наличии — Быстрая доставка

  • Двойной штекерный разъем Mini-UHF для
  • Штекерный разъем PL-259
  • 1 ‘RG58 Коаксиальный кабель 50 Ом

В наличии — Быстрая доставка

  • Штекерный разъем BNC к
  • Штекерный разъем PL-259
  • 1 ‘RG58 Коаксиальный кабель 50 Ом

В наличии — Быстрая доставка

  • Двойной штекерный разъем BNC к
  • Штекерный разъем PL-259
  • 1 ‘RG58 Коаксиальный кабель 50 Ом

В наличии — Быстрая доставка

  • Переходник с PL-259 (M) на PL-259 (M)

В наличии — Быстрая доставка

  • Работает со сканером Uniden SDS-100, обеспечивая стандартное соединение антенны BNC.
  • SMA (папа) на BNC (мама)

В наличии — Быстрая доставка

  • Работает со сканерами Uniden HomePatrol-1 и HomePatrol-2, обеспечивая стандартное соединение антенны BNC.

Временно продано

  • Адаптер SMA (M) — PL-259 (F)

Часы работы и расположение

  • 2940 N Plainview Rd Walcott, Iowa 52773 КАРТА США
  • Часы работы магазина: Пн — Пт 9–6 | Сб 9 — 5 | Вс закрыто

Авторские права 2021 Walcott Radio

Посетите наш магазин! 2940 N Plainview Rd Walcott, Iowa 52773 USA

Лучшие преобразователи коаксиального кабеля в HDMI

Хотя найти устройства без входа HDMI становится все труднее, у некоторых людей все еще есть оборудование с коаксиальным кабелем.Так в чем проблема?

Ну, вы не можете подключить старый плеер без порта HDMI к современному телевизору без входа коаксиального кабеля. Однако эту проблему можно решить быстро и довольно легко — все, что вам нужно сделать, это купить преобразователь коаксиального кабеля в HDMI.


Коаксиальный кабель, HDMI — что происходит?

Коаксиальный кабель на протяжении многих десятилетий был входом номер один для подавляющего большинства медиаплееров. Коаксиальный кабель, изобретенный в конце 19 века для телефонной и радиопромышленности, быстро стал применяться в телевизионной индустрии в 20 веке.Его большим преимуществом является очень простая конструкция — медь внутри кабеля разделена на два концентрических слоя, отделенных друг от друга изоляцией. Аналоговый сигнал передается по одной оси, отсюда и название кабеля — коаксиальный.

Однако технологии продолжают развиваться. Кабель HDMI появился на рынке в 2002 году и постепенно завоевал телевизионную и компьютерную промышленность. В настоящее время это, вероятно, самый популярный вход в большинстве устройств, например, в ноутбуках, DVD, проигрывателях Blu-Ray и все чаще в планшетах.Роль кабеля HDMI очень проста — он передает цифровой сигнал. Этот тип кабеля отличается гораздо меньшим количеством помех, чем аналоговый сигнал, передаваемый , например, через вышеупомянутый коаксиальный кабель.


Список лучших преобразователей коаксиального кабеля в HDMI

Это устройство представляет собой декодер тюнера HD Set Top Box. Он декодирует радиосигнал по кабелю QAM или AIR ATSC и DVB-T. Это устройство может декодировать как MPEG 2, так и H.264

Характеристики

  • Выход HDMI высокой четкости с эмбедированным звуком
  • Декодер
  • поддерживает как MPEG-2, так и H.264 видеокодеков
  • Компактный форм-фактор с низким энергопотреблением
  • Несколько форматов вывода для интеграции с устаревшими дисплеями
  • Может использоваться с нецифровыми телевизорами

Цифровой радиочастотный модулятор HDMI с субтитрами от 1 до 8 — это универсальное устройство, объединяющее кодирование и модуляцию MPEG2 для преобразования аудио и видеосигналов в ATSC, DVB-C, QAM, DVB-T, ISDB-T, выход RF.

Функции

  • 1-8 каналов HDMI Входы (в зависимости от модели)
  • Совместимость с HDCP работает с любым источником HDMI, таким как DVD-плеер или кабель, спутниковый STB с разрешением до 1080p / 60
  • Кодирование видео MPEG2
  • 1080p / 60, 1080i, 720p, 576i, 480i Разрешение видео
  • Низкая задержка (50 ~ 100 мс)
  • MPEG уровень 2, AAC и DD Кодирование звука AC3
  • CC (субтитры), EIA 608
  • LCN
  • DVB-C DIGITAL QAM, ATSC, DVB-T, ISDB-T RF в одном устройстве, динамическое переключение модуляции
  • Управление через веб-NMS и простое обновление через веб
  • ЖК-дисплей и управление на передней панели

Это устройство представляет собой цифровой модулятор на 8 HDMI или 8 SDI с 8 независимыми чистыми каналами.Это устройство обеспечивает 8 сигналов HDMI или 8 SDI Clear QAM и ATSC

Характеристики

  • 8 независимых входов HDMI и SDI (индивидуально выбираются для каждого из 8 каналов, которые вы можете выводить)
  • HDMI совместим с HDCP для использования с любым источником
  • SDI Inputs включают поддержку скрытых титров 708
  • Выводит 8 отдельных каналов Clear CATV RF QAM / ATSC — 8VSB / DVB-T / ISDB-T (выбирается в графическом интерфейсе)
  • Выходной сигнал
  • RF на каждом из 8 каналов RF может быть индивидуально настроен на стандарт частоты и модуляции (2 на QAM, 3 на ATSC, 4 на ISDBT и т. Д.)
  • DVB-C, приложения A и B — QAM 64, QAM 256
  • Поддерживает видео в формате Full HD до 1080p / 59.94/60, другие разрешения 1080i, 720p, 480i также поддерживаются
  • Low Latency поддерживается; 3 различных настройки задержки — 100/500/1000 мс
  • Скорость кодирования видео до 25 Мбит / с
  • Кодирование видео MPEG2
  • Кодирование звука Dolby AC3 и MPEG1 Layer 2 и AAC
  • VCT — поддерживаемый номер и имя виртуального канала
  • Частота — от 50 до 900 МГц
  • Управляемый веб-интерфейс NMS
  • Простой в использовании веб-интерфейс Gui (настройка и статус)
  • Состояние светодиода
  • на передней панели: HDMI отображается синим цветом, а SDI — зеленым, что упрощает просмотр канала обнаружения видео.
  • ЖК-дисплей и кнопки управления на передней панели для настройки, управления и состояния
  • Мощная обработка с лучшим чипом кодирования видео MPEG2
  • Первый входной модулятор HDMI и SDI высокой плотности на рынке
  • Самая низкая стоимость канала в идеальном разрешении HD для любых приложений из Live Sports, House of Worship, концертов, театров, торговых центров, аэропортов, отелей, военных, частных предприятий

Этот модулятор представляет собой универсальное устройство, объединяющее кодирование HD MPEG2 с AC3 Dolby Audio и вводом скрытых субтитров.Устройство преобразует аудио- и видеосигналы высокой четкости с любого устройства в выход DVB-C / T / ATSC / ISDB-T RF. Это устройство представляет собой цифровой кодировщик HDMI и модулятор RF CATV ATSC с вводом скрытых субтитров и контролем сетевого браузера Ethernet.

Характеристики

  • Вход HDMI — Совместимость с HDCP (работает с любым устройством HDMI)
  • Порт 10/100 Ethernet NMS для управления, настройки и мониторинга
  • Выход RF
  • может быть установлен в любой формат CATV, как QAM, ATSC, DVB-T или ISDB-T
  • Выходная мощность
  • RF составляет + 24 дБмв; Достаточно для передачи HDTV-видео на 100-е ТВ по существующей коаксиальной кабельной сети
  • ВЧ-мощность может контролироваться по сети через NMS Gui (проприетарный)
  • Кодирование видео MPEG2
  • AC3 Кодирование аудио
  • Скорость передачи видео 1-19.5 Мбит / с можно управлять по сети
  • Поддерживает любые agile-каналы CATV RF от 57 до 1000 МГц, каналы 2-135,
  • Поддерживает выходное разрешение до 1080p
  • Простота настройки через NMS.
  • Малый размер и легкий вес
  • Включает проушины для настенного монтажа
  • Установите несколько устройств в вашу телевизионную систему

Блок конвертирует эфирную антенну RF и коаксиальный кабель кабельного телевидения в видео HDMI, он работает как декодер и цифровой преобразователь RF в видео аудио

Функции

  • Автоматический и ручной поиск, 4000 каналов для ТВ и радио
  • ATSC и DVB-C, приложение B QAM 64/256
  • EPG для расширенной информации о программах, избранных каналах и списках радиостанций
  • USB2.0 PVR для записи и воспроизведения телеканалов
  • 16: 9 полноэкранный, 4: 3 почтовый ящик и полноэкранный
  • Поддержка телетекста и субтитров DVB
  • Таймер включения / смещения
  • Блокировка родительского контроля?
  • Полнофункциональный пульт дистанционного управления
  • Режим пониженного энергопотребления
  • Выход HDMI до 1080p / 60
  • Видеовыход YPbPr до 1080i / 60
  • CVBS вывод видеосигнала в основной полосе частот до 480i
  • АНАЛОГОВЫЙ ВЫХОД RF CH 3 или 4 по выбору NTSC / PAL

Зачем нужен преобразователь коаксиального кабеля в HDMI? Как это работает?


Большинству потребителей преобразователь такого типа может показаться излишним расходом.Однако у многих из нас есть старые типы приемников в наших каютах, кемпингах, мастерских, офисах и т. Д. Не стоит выбрасывать старое устройство, которое не сломано и работает должным образом. Однако , если вы хотите подключить свой плеер коаксиальным кабелем к чуть более современному телевизору или монитору со стандартом HDMI, вам обязательно понадобится конвертер.
На рынке можно найти много марок преобразователей. Относительно небольшой размер устройства делает транспортировку преобразователя из одного места в другое очень простой.Это означает, что вы можете взять преобразователь, например, из офиса в каюту или в кемпер — один преобразователь может быть совместим со многими различными устройствами. Установка устройства очень проста и не должна вызывать проблем даже у людей, не знакомых с современной техникой. Подключите коаксиальный кабель и кабель HDMI к преобразователю. Затем подключите кабели к соответствующим устройствам — коаксиальный кабель к устройству с коаксиальным входом, а кабель HDMI к устройству с входом HDMI.Затем подключите преобразователь к источнику питания и дождитесь преобразования аналогового сигнала в высококачественный цифровой сигнал. Тада! Все должно быть готово, чтобы вы могли расслабиться и насладиться любимым фильмом или телешоу.


Как без сожаления купить коаксиальный преобразователь в HDMI?


Вам не нужно быть экспертом, когда дело доходит до выбора преобразователя, однако всегда стоит потратить несколько минут на сравнение продуктов и их параметров. На что следует обратить внимание перед принятием окончательного решения?

Проверьте исходный сигнал вашего устройства. На рынке много конвертеров — некоторые из них очень простые, базовые устройства, но вы также можете найти продукты, предлагающие более современные технологии. Проверьте все параметры ваших устройств, а также конвертер, который вы хотите купить, потому что некоторые продукты могут быть несовместимы с вашими медиаплеерами. Проверьте длину кабеля, разрешение, поддерживаемые стандарты или технологию, предлагаемую производителем.

Сравните соотношение цены и качества и выберите товар, наиболее соответствующий вашим потребностям и финансовым возможностям. Узнайте, что предлагает каждый производитель и сколько вам придется потратить на аналогичные преобразователи. Иногда более высокая цена означает не только более качественное устройство, но и широкий спектр аксессуаров, включенных в комплект , например блок питания, кабели и все необходимые элементы для установки. Было бы неплохо проверить онлайн-обзоры самых популярных конвертеров.Рекомендации других людей помогут вам выбрать наиболее подходящее устройство. Если у вас есть какие-либо сомнения, задавайте свои вопросы на одном из популярных онлайн-форумов для технических специалистов.

Не тратьте время и деньги на неизвестные дешевые конвертеры — вы можете быстро пожалеть о своем выборе.


Конвертер коаксиального кабеля в HDMI — стоит ли покупать?


Это будет субъективным почти в любой ситуации; но поскольку современность догоняет некоторые продукты, этого невозможно избежать.В некоторых случаях другие решения могут быть лучше. Однако преобразователи коаксиального кабеля в HDMI — одно из самых простых решений для людей, которые хотят подключить свое устройство через вход коаксиального кабеля к другому устройству, которое поддерживает только технологию HDMI. Конвертер — это портативное устройство, которое может быть использовано более чем для одного медиаплеера. Проще и дешевле перевезти преобразователь и подключить его к другому устройству, чем покупать новое оборудование для каждого телевизора HDMI. Купите преобразователь коаксиального кабеля в HDMI и наслаждайтесь просмотром телепередач когда и где угодно.

.
Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
