Сопротивление – 75 Ом. Обеспечивает продолжительную работу даже при эксплуатации в неблагоприятной среде. Если говорить о преимуществах кабеля SAT 703, к ним можно отнести также легкость монтажа, устойчивость к изнашиванию и доступную стоимость.Кабель для кабельного телевидения | Полезные статьи
Основным отличительным признаком кабельного телевидения от других телеформатов является способ распространения сигнала (сигнал передаётся посредством проложенного кабеля). Благодаря кабельному телевидению открывается возможность смотреть как аналоговые, так и цифровые каналы.

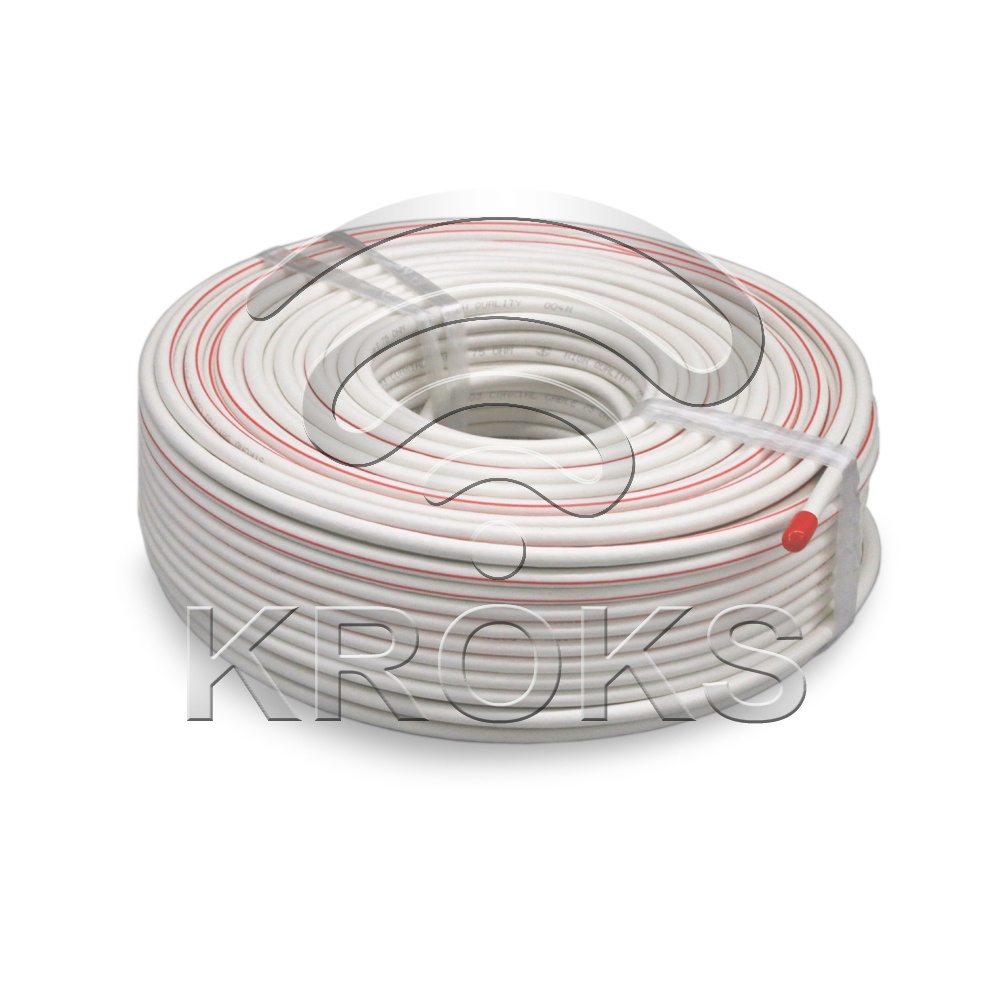

Рисунок 1. Кабель коаксиальный RG-6U Наиболее популярный кабель для кабельного телевидения — RG-6U. Данный кабель способен передавать сигналы на высокой частоте, что позволяет использовать его не только в кабельном телевидении, но и в компьютерных сетях, АСУ, каналах связи в бытовой технике, военной и космической технике и так далее. Несмотря на то, что кабель для кабельного телевидения RG-6U применяется достаточно часто, он является бюджетным вариантом, который уступает по своим характеристикам таким кабелям, как, например, РК 50-4-11.
Рисунок 2. Прямой кабель с установленным F-штекером Прежде чем вы сможете подключить кабель к телевизору, необходимо установить на кабель F-штекер.
Рисунок 3. Угловой кабель с установленным F-штекером Стоит отметить, что в некоторых случаях (например, когда для вставления кабеля необходимо его сильно изогнуть) вместо прямого F-штекера гораздо лучше установить угловой. Установка углового F-штекера ничем не отличается от установки прямого F-штекера.
Помните, что в случае приобретения недостаточно качественного кабеля велика вероятность того, что изображение, которое будет показывать телевизор, окажется нечётким. По этой причине лучше всего приобрести кабель для кабельного телевидения марок, успевших зарекомендовать себя (РК 50-4-11, РК 75-4-11 и т.
д.) Если вам попался недостаточно качественный кабель, вы можете улучшить показываемое изображение при помощи установки усилителя телевизионного сигнала, который, скорее всего, решит эту проблему.
описание, особенности, применение. Сравнение абонентских и распределительных коаксиальных кабелей FinMark
Все типы коаксиальных кабелей FinMark отвечают европейским и международным стандартам качества и безопасности эксплуатации. Кабель выпускается в различных модификациях (RG-58, RG-59, RG-6, F59, F6, F7, F11, F15, QR540), различающихся по диаметру и назначению (абонентские, распределительные, магистральные, для прокладки под землей, в канализациях, стояках, воздушной прокладки — с вмонтированным тросом… и т.д.). Кабели также могут иметь разнообразные конструктивные особенности, такие как влагозащитная пропитка, многослойный экран, дополнительные токоведущие проводники, различные материалы оболочки и т.д.
Центральный проводник кабеля серий 59, 6, 7, 11 чаще всего изготавливается из стали и плакирован медью для уменьшения потерь сигнала на высоких частотах, также поставляются модификации кабеля с центральным проводником, изготовленным полностью из меди, что обеспечивает лучшее петлевое сопротивление кабеля постоянному току.
Диэлектрик выполнен из высококачественного физически вспененного полиэтилена, что существенно уменьшает потери сигнала. Данная технология обеспечивает формирование пористой структуры диэлектрика с несвязанными друг с другом пузырьками, что гарантирует стабильность затухания при любом значении влажности и препятствует проникновению влаги в кабель. Высокая влагостойкость диэлектрика гарантирует стабильность электрических параметров кабеля при длительной эксплуатации даже в неблагоприятных климатических условиях.
Все кабели имеют, как минимум, двухслойный экран. В качестве первого экрана применяется алюминиевая фольга, которая для стойкости к механическим воздействиям имеет эластичную полимерную основу. С этой же целью фольга, как правило, приклеена к диэлектрику. В качестве второго слоя используются оплетка из алюминиевой проволоки.
Разновидность кабеля с влагозащитной пропиткой рекомендуется применять в соответствующих местах, например кабельной канализации с риском подтопления, или при прокладке в грунт.
Наружная оболочка кабеля изготавливается из поливинилхлоридного пластиката (PVC) или полиэтилена (РЕ). Как правило, кабель с PVC оболочкой прокладывают в стояках, чердаках, помещениях. Полиэтиленовая оболочка обладает лучшими влагозащитными свойствами (особенно в комплексе с пропиткой) и рекомендована для кабельной канализации. Также в модельном ряде FinMark доступны коаксиальный кабель с оболочкой LSZH, такие кабели применяют при наличии одновременно требований об отсутствии галогенов в материале оболочки и нераспространении горения
Для воздушной прокладки выпускается кабель для подвеса, со специально вмонтированной стальной несущей проволокой.
Проволока имеет гальваническое цинковое покрытие для защиты от коррозии.
Там, где требуется подключение HD систем видеонаблюдения или необходима подача питающего напряжения по отдельным проводам на удаленные ТВ модуляторы, усилители широко применяется коаксиальный кабель с дополнительными токоведущими проводниками.
Комбинированные кабели, представляющие собой объединение различных конструктивов в единое целое могут облегчить и ускорить монтаж и прокладку. Например, самонесущие кабели с дополнительными проводниками 59 и 6 серий удобно применять в системах видеонаблюдения при необходимости воздушной прокладки кабеля. А дуплексные кабели 6 серии, которые являются объединением двух кабелей в одно целое удобно применять при необходимости параллельной прокладки двух кабелей.
Хорошие механические характеристики кабеля гарантируют сохранения целостности конструкции при его транспортировке, инсталляции и в процессе эксплуатации. Для обеспечения требуемых качеств также выпускаются специальные модификации кабеля (SM).
Например, кабель RG-6 с индексом SM обладает повышенной гибкостью оболочки на холоде, что облегчает его инсталляцию при отрицательных температурах.
Кабель с индексом WB в процессе производства тестируется в расширенном диапазоне частот от 5 до 2300 МГц, что гарантирует безоговорочное соответствие характеристик кабеля в данном диапазоне.
Кабели FinMark давно и успешно эксплуатируются многими кабельными операторами в различных климатических условиях. Производитель гарантирует стабильность основных параметров кабеля в течение 10 лет, при этом срок эксплуатации кабеля составляет не менее 25 лет, что обеспечивает высокую надежность (работоспособность) и экономическую эффективность сетей кабельного телевидения, построенных на наших кабелях.
Коаксиальные кабели FinMark выпускаются в широком ассортименте, в связи с этим производителем введена специальная система обозначения, позволяющая однозначно идентифицировать кабель.
Маркировка:
Таблица характеристик абонентских и распределительных коаксиальных кабелей FinMarkсамых популярных серий:
|
Серия кабеля |
F59 |
F6 |
F7 |
F11 |
F15 |
|
|
Волновое сопротивление, Ом |
75 |
75 |
75 |
75 |
75 |
|
|
Диаметр центрального проводника, мм |
0,81 |
1,02 |
1. |
1,63 |
2,77 |
|
|
Диаметр диэлектрика, мм |
3,66 |
4,57 |
5.7 |
7,11 |
11,5 |
|
|
Диаметр кабеля внешний*, мм |
6,0 |
6,8 |
8.0 |
10,03 |
15,0 |
|
|
Диаметр проволоки (для самонесущих кабелей), мм |
1,30 |
1,30 |
1.30 |
1.83 |
2,77 |
|
|
Рекомендуемый тип разъема Trilink |
F59C; F59T |
F6C; F6CX; F6CXM; F6CL; F6T |
F7C; F7T |
F11C; F11T; F11CX; 5/8FT-11A; 5/8FTU-RG11C |
5/8FT-15A; 5/8M-15A |
|
|
Затухание, дБ на 100 м кабеля (при 20 °С) |
5 МГц |
2,82/4,71** |
1,87/3,6** |
1,54/2,8** |
1,19/2,05** |
0,69 |
|
55 МГц |
6,73 |
4,96 |
4,10 |
3,29 |
1,97 |
|
|
210 МГц |
12,47 |
9,66 |
7,74 |
6,10 |
3,81 |
|
|
300 МГц |
14,6 |
11,22 |
9,25 |
7,24 |
4,56 |
|
|
400 МГц |
16,73 |
13,11 |
10,73 |
8,39 |
5,28 |
|
|
500 МГц |
18,7 |
14,70 |
12,04 |
9,44 |
5,91 |
|
|
600 МГц |
20,31 |
16,26 |
13,28 |
10,47 |
6,50 |
|
|
750 МГц |
22,87 |
18,07 |
14,99 |
11,85 |
7,32 |
|
|
870 МГц |
24,85 |
19,86 |
16,19 |
12,92 |
7,91 |
|
|
1000 МГц |
26,64 |
21,57 |
17,45 |
13,79 |
8,50 |
|
29Сертифицирован в УкрСЕПРО
Сертифицирован в УкрСЕПРО
Сертифицирован в УкрСЕПРО
Сертифицирован в УкрСЕПРО
Сертифицирован в УкрСЕПРО
ВЫБОР КОАКСИАЛЬНОГО КАБЕЛЯ | ТелКо Групп
Качественные показатели и область применения
В последнее время на рынке появилось большое количество коаксиальных ТВ кабелей с большим разбросом цен и практически одинаковыми заявленными параметрами.
Конечно, все понимают, что кабель с одинаковыми характеристиками не может отличаться в разы по цене. Естественно, что где-то кто-то что-то не договаривает или просто врет. Данная статья призвана помочь определиться с выбором кабеля, в зависимости от задач и бюджета.
Конструктивно кабель состоит из центральной жилы, диэлектрика, металлической фольги, металлической оплетки и оболочки.
Цена кабеля, в первую очередь, зависит от того, из каких материалов он изготовлен,
а также насколько строго производитель соблюдает конструктивные требования, влияющие на основные электрические параметры.
Центральная жила изготавливается либо из меди (Cu), либо из другого металла (сталь, алюминий) с нанесением на него поверхностного слоя меди методом плакирования (CCS — омеднённая сталь, CCA — омедненный алюминий). При омеднении центральной жилы значение имеет процент омеднения (16%, 18%, 21% и т.п.). Это влияет на коэффициент затухания в нижнем диапазоне частот.
Чем тоньше медное покрытие, тем больше затухание. Стандарт RG6 подразумевает толщину центральной жилы 1,02 мм (18 AWG), RG11 — 1,63 мм (14 AWG).
Чисто медные кабели, как правило, используются в тех случаях, когда по ним помимо сигнала передается дистанционное питание. В первую очередь, в системах спутникового приема для подачи питания на LNB или антенный усилитель в системах эфирного приема. В случае домовых распределительных сетей достаточно использовать омедненный кабель. Это значительно сэкономит затраты без потери качественных параметров сети.
Диэлектрик, в основном, изготавливается из физически вспененного полиэтилена. Качество используемого материала, а также его строго цилиндрическая форма и способность ее восстановления после механического воздействия, оказывают значительное влияние на такие параметры кабеля, как коэффициент затухания и коэффициент отражения. Любое повреждение или неоднородность диэлектрика ведет к возникновению отраженной волны и резкому ухудшению АЧХ кабеля.
Внешний проводник (экран) чаще всего выполнен из двух слоев: первый — металлическая фольга, второй — оплетка из металлических проволок.
Фольга является важнейшим элементом и должна покрывать 100% поверхности диэлектрика (в высококачественных кабелях используется наложение внахлёст) и надежно прикреплена (приклеена) к нему. Как правило, используется ламинированная фольга со структурой алюминий/полиэстер (Digiflex) или алюминий/полиэстер/алюминий (Mediaflex) для увеличения ее механической прочности. Высокочастотный электромагнитный сигнал распространяется в диэлектрике между поверхностным слоем центральной жилы и фольгой, поэтому ее толщина (5 мкм, 10 мкм и т.п.) и качество ее крепления к диэлектрику оказывают основное влияние на величину затухания экранирования кабеля.
Оплетка обеспечивает непрерывность экрана по всей длине кабеля, повышает его жесткость и механическую прочность, при необходимости используется для передачи электропитания элементов коаксиального тракта, спутниковых конвертеров и/или сигналов управления.
Проволока в оплетке обычно изготовлена из меди, луженной меди или алюминия. Количество жил в кабеле и их диаметр — одна из главных причин различия в цене между кабелями одного типа. Кроме того, это едва ли не единственный, но далеко на самый важный параметр, который потребитель может проверить сам, без всяких приборов.
Часто наблюдаются случаи недобросовестной конкуренции! Например, некоторые поставщики в названии своего кабеля RG6U указывают значение 64%, не расшифровывая, что это означает, и вводят клиентов в заблуждение, которые думают, что этот параметр означает либо реальную плотность оплетки, либо, хотя бы, указывает на фактическое количество жил в ней. По факту их кабель на котором стоит маркировка, например, 64% имеет 48 жил в оплетке, а реальная плотность составляет порядка 35%, а если указано 48% — то жил 32, а реальная плотность в районе 26%. По сути, это прямой обман покупателя с целью продать подороже кабель более низкого качества.
Качественные кабели с двухслойным экраном имеют значение коэффициента экранирования в пределах 85 дБ.
При необходимости повысить данный показатель в конструкцию кабеля может быть добавлен третий и даже четвертый слой.
В России сейчас активно осваивается диапазон LTE 800, который начинается выше 60-го ТВК и создает проблемы для кабельных операторов, особенно использующих технологию DOCSIS. В такой ситуации имеет смысл присмотреться к кабелю Supershield с четырехслойным экраном производства компании CommScope (USA).
Он имеет высокий коэффициент экранирования 110—120 дБ и применение этого кабеля вместе с компрессионными разъемами позволяет минимизировать влияние радиоэлектронных помех.
Внешняя оболочка кабеля изготавливается из поливинилхлорида ПВХ (диапазон рабочих температур от -40 ̊С до +60 ̊С) или полиэтилена (от -60 ̊С до +70 ̊С).
Некоторые производители в целях снижения себестоимости используют для её производства вторичное сырье, что сказывается на прочности оболочки и сроке службы кабеля. Такой кабель может стать фактически непригодным для эксплуатации буквально через 3—4 года после монтажа, особенно при внешней прокладке.
Так же, в целях экономии часто уменьшают толщину оболочки (например, для RG6 вместо 0,7 мм используют ПВХ толщиной 0,4—0,5 мм), что приводит к возможности ее повреждения, вплоть до разрывов, при прокладке, например, в кабельной канализации или межэтажных стояках.
|
ВЫВОДЫ:
|
Типы и характеристики телевизионного кабеля
Телевизионный коаксиальный кабель – это проводник круглого сечения, диаметром до 7 мм. Внутри провод имеет одну медную токопроводящую жилу, покрытую изоляционным материалом. В качестве изолятора обычно используется вспененный полиэтилен. Поверх изоляции проложена алюминиевая фольга (экран), оплетенная тонкой медной или стальной проволокой. Оплетка антенного кабеля покрыта наружной изоляцией.
Типы антенных кабелей
В работе чаще всего применяется коаксиальный экранированный ТВ провод следующих марок: RG 58, RG 6, РК 75. Сопротивление такого проводника – 75 Ом, он отлично подходит для прокладки внутри и снаружи здания.
Антенный кабель RG 6. Это доступный по цене и самый ходовой провод. Наружный диаметр – 6 мм, диаметр токопроводящей жилы – 1 мм, ТВ провод имеет экран из алюминиевой фольги и медную оплетку. Используется при подключении телевизора к коллективной или эфирной (цифровой) антенне. Низкий коэффициент затухания позволяет обеспечить стабильную передачу сигнала на значительные расстояния.
Антенный кабель RG 58. Подходит для подключения эфирных, спутниковых и цифровых антенн, расположенных на небольшом расстоянии от телевизора. Наружный диаметр антенного кабеля – 4,8 мм, диаметр центрального проводника – 0,48 мм. Тонкую жилу сложно качественно закрепить в разъемах сплиттера и антенных розеток, поэтому данный провод целесообразно использовать для подключения одного телевизора. Проводник легко ломается при неаккуратной прокладке, имеет высокий коэффициент затухания. Небольшая толщина шнура обеспечивает удобство его прокладки и маскировки в помещении.
Антенный кабель РК 75. Толщина центрального медного проводника – 1 мм.
В зависимости от исполнения может иметь различные типы экрана — двойной экран из покрытой оловом меди и алюминиевой фольги или одинарный экран из медной оплетки. Кабель с одинарным экраном применяется для подключения телевизора к эфирной или к коллективной антенне. Двойной экран используется для подключения к спутниковой антенне.
Маркировка телевизионного кабеля
Зная маркировку, легко определить, какой антенный шнур лучше применить при определенных условиях эксплуатации. Обозначение наносится на наружную оболочку, через каждый метр провода. В маркировке указывается:
- фирма-производитель или товарный знак предприятия;
- марка изделия;
- количество жил оплетки;
- волновое сопротивление;
- метраж провода в бухте.
Данной маркировки придерживаются многие производители, однако, на провода с черной и синей изоляцией, обозначения наносятся редко. В этом случае характеристики указываются на бирке, прикрепленной к бухте.
Принято, что шнур с белой изоляцией используется для прокладки внутри помещения, а с черной – для наружных работ.
Однако, выбирать ТВ провод необходимо по его техническим характеристикам, в которых маркировка по цвету отсутствует.
Лучшие коаксиальные кабели для вашего телевизора
Если вы прижали кабель к бордюру или просто добавили в него эфирную антенну, вам понадобится хороший и качественный кабель для подключения антенны к телевизору. Коаксиальных кабелей пруд пруди, но не все они сделаны одинаково. Вот некоторые из лучших коаксиальных кабелей, которые вам стоит попробовать.
Что такое коаксиальные кабели?
Коаксиальные кабели используются для передачи видеосигналов.Поэтому, если у вас есть эфирная антенна, вам понадобится коаксиальный кабель для передачи сигнала на телевизор. Коаксиальные кабели имеют медный провод, окруженный непроводящей изоляцией. Он закрыт экраном, который защищает сигнал от любых потенциальных электромагнитных помех, излучаемых другими устройствами. Наконец, кабель оборачивается прочной пластиковой оболочкой.
Связанные : HDMI или порт дисплея: какой из них лучше использовать?
Типы коаксиальных кабелей
Существует три различных типа коаксиальных кабелей, которые наиболее часто используются для передачи видеосигналов: RG59, RG6 и RG11.
Разница между этими кабелями заключается в ширине или толщине медного проводника. Вообще говоря, чем больше толщина медного проводника, тем меньше ухудшение качества сигнала на больших расстояниях.
RG59 имеет самый тонкий медный провод. Это означает, что он лучше всего подходит для приложений с низкой пропускной способностью, таких как аналоговые видеопотоки CCTV. Поскольку для телевещания высокой четкости требуется значительно большая полоса пропускания, вам следует выбрать коаксиальные кабели RG6 или RG11.Самый распространенный коаксиальный кабель, используемый в домашних телевизионных установках, — RG6. При этом вы также можете использовать коаксиальные кабели RG11, однако они, как правило, дороже по сравнению с RG6. Единственная реальная разница между ними — это расстояние, на котором кабель может передавать сигнал без ухудшения качества передачи. RG6 рассчитан на 600 метров, а RG11 — до 1100 метров. При этом большинству домовладельцев не понадобится коаксиальный кабель, способный передавать сигнал на расстояние более 1100 метров.
1.Коаксиальный ТВ-кабель AmazonBasics с рейтингом CL2
Часть плана Джеффа Безоса по мировому господству — продавать практически все, что находится под солнцем, под лейблом AmazonBasics. Поэтому неудивительно, что коаксиальные кабели являются одним из многих продуктов, носящих бренд AmazonBasics. Коаксиальный кабель AmazonBasics обладает всеми функциями, которые можно ожидать от качественного коаксиального кабеля, включая жилы калибра RG6 и три слоя экранирования.
Однако, что отличает коаксиальный кабель AmazonBasics от других, так это его рейтинг CL2.Рейтинг CL2 означает, что коаксиальные кабели AmazonBasics можно прокладывать как в помещении, так и на улице. Это делает кабель AmazonBasics идеальным для людей, которые выбирают антенну, устанавливаемую на крыше. Кроме того, коаксиальный кабель AmazonBasics оснащен «колпачками для захвата», которые позволяют очень легко вкрутить коаксиальный разъем в антенну или телевизор.
2. Коаксиальный кабель медиамоста
Как и кабели AmazonBasics, коаксиальные кабели от Mediabridge имеют разъем «EZ Grip».
Любой, кто имел неудачный опыт подключения коаксиального кабеля в труднодоступном месте, знает, насколько сложно продеть его одной рукой.К счастью, с EZ Grips эта головная боль ушла в прошлое. Кроме того, крышки EZ Grip можно снять, чтобы вы могли положить их в ящик для инструментов и использовать с другими коаксиальными кабелями сторонних производителей.
Кроме того, коаксиальные кабели Mediabridge имеют рейтинг UL. Это означает, что кабели безопасны для использования в стене. Попрощайтесь с уродливыми черными кабелями, вьющимися по всему полу!
3. Кабель имеет значение Четырехкратный экранированный коаксиальный кабель
Коаксиальные кабели Cable Matters могут не выглядеть чем-то особенным, но важно то, что находится внутри.Все коаксиальные кабели состоят из жилы, обернутой изоляцией и экраном. Данные передаются по проводнику от источника сигнала, в данном случае антенны, к телевизору. Экранирование защищает этот сигнал от электромагнитных помех.
Электромагнитные помехи могут быть естественными, например, солнечная вспышка, или искусственными, например, в сети мобильной связи.
Многие из представленных на рынке коаксиальных кабелей имеют тройное экранирование для защиты от помех. Однако коаксиальные кабели от Cable Matters имеют четырехкратный экран.Это предлагает дополнительный уровень защиты от электромагнитных помех для поддержания точности и целостности трансляции, принимаемой вашим телевизором. Это полезно для тех, кто живет в районах с высокой плотностью населения, таких как города, где существует большая вероятность того, что сигнал может быть прерван различными электронными устройствами из-за их непосредственной близости друг к другу.
4. Коаксиальный кабель Cimple
Коаксиальные кабели от Cimple Co также имеют рейтинг CL2, что означает, что их можно использовать как внутри, так и снаружи помещений.Однако разъемы на этих коаксиальных кабелях имеют двойное уплотнение. Это может предотвратить помехи сигнала от воды, грязи, масла и других неблагоприятных погодных условий.
Благодаря своей прочности и устойчивости к атмосферным воздействиям коаксиальные кабели от Cimple Co имеют впечатляющую 10-летнюю гарантию. Кроме того, коаксиальные кабели Cimple Co производятся в США.
Если у вас нет эфирной телевизионной антенны высокой четкости, вы теряете массу бесплатных развлечений высокой четкости.Ознакомьтесь с нашим руководством о том, как выбрать лучшую антенну для вашего дома и как ее установить. Какой коаксиальный кабель вы используете у себя дома? Дайте нам знать об этом в комментариях!
Эта статья полезна? да Нет
Описание различных типов коаксиальных кабелей
Если вы похожи на нас, вы, вероятно, проводите намного больше времени дома.Обычно это означает, что вы стираете пыль со своих старых телевизоров и пытаетесь вернуть их к жизни — или, может быть, у вас уже есть развлекательная установка. Тем не менее, вам необходимо убедиться, что ваши кабели находятся в хорошем состоянии вместе с вашими устройствами. Один из самых распространенных кабелей, которые вы найдете за телевизором, — это коаксиальный кабель. Обычно это относительно жесткий, прочный круглый кабель с медным штырем на конце. Наконечник также имеет резьбовой колпачок, который позволяет вкрутить кабель в телевизор или спутниковую приставку.Другими словами, вам понадобится коаксиальный кабель где-то в вашей системе. Продолжайте читать, чтобы узнать о различных типах коаксиальных кабелей.
RG6
Многие профессиональные установщики телевизоров берут коаксиальный кабель RG6 каждый раз, когда устанавливают спутниковое телевидение. Если вы хотите, чтобы работа была выполнена правильно с первого раза, вам подойдет RG6. Есть несколько причин, по которым кабели RG6 превосходят свои коаксиальные аналоги. Во-первых, кабель представляет собой универсальный кабель повышенной прочности.Ядро намного толще, что обеспечивает более сильное и надежное соединение для ваших развлечений. Кроме того, кабели RG6 имеют более толстую изоляцию и более качественное экранирование. И то, и другое помогает уменьшить внешние помехи ( или шум ) и защитить сердечник от повреждений. Однако важно отметить, что, поскольку производители используют для кабелей RG6 более толстые материалы, они гораздо менее гибкие, поэтому старайтесь не покупать больше, чем вам нужно.
RG59
Другой распространенный коаксиальный кабель — RG59.Хотя этот кабель похож на RG6, есть некоторые ключевые отличия. Во-первых, давайте поговорим о приложениях для RG59. Вы, безусловно, можете использовать кабель RG59 для подключения вашего телевизора к спутниковой приставке, особенно если вы подключаете старый телевизор. Однако для подключения систем видеонаблюдения обычно используются кабели RG59. Каждый раз, когда вы находитесь в обычном магазине и видите камеры внутри и снаружи здания, они, скорее всего, используют RG59 для подключения. Есть две основные причины, по которым кабель RG59 лучше для систем видеонаблюдения, чем традиционные телевизионные системы.Во-первых, экран, изоляция и жила тоньше, чем у RG6, что делает кабель RG59 менее восприимчивым к помехам. Во-вторых, поскольку все материалы тоньше, это делает кабель RG59 намного более гибким, чем его аналог RG6. Установщики предпочитают использовать более гибкий кабель при установке систем видеонаблюдения, потому что у них часто очень мало места для работы.
RG11
После всего этого разговора о старых телевизорах вы, вероятно, задаетесь вопросом, как коаксиальные кабели изменились с технологией в телевизорах.Что ж, есть относительно новый кабель, который некоторые компании используют все чаще и чаще, то есть RG11. Хотя конструкция похожа на кабели RG6 и RG59, большая разница в том, что RG11 лучше подходят для кабелей высокой четкости (HD) и более длинных участков. Когда производители проектировали первые два коаксиальных кабеля, высокой четкости еще не было, и даже когда HD становился все более распространенным, он был недоступен для многих. Однако кабели RG11 имеют одно преимущество перед двумя другими: стабильное соединение на больших расстояниях.Кабели RG6 и RG59 начинают испытывать ухудшение соединения через 100 футов, в то время как обычно вы можете получить дополнительные 100 футов от кабеля RG11.
Разъемы для коаксиального кабеля
Хотя кабелей серии RG больше, чем первых трех, первые три являются наиболее распространенными. Однако есть несколько разных разъемов, которые вы можете найти на коаксиальных кабелях для разных приложений. Конечно, есть вилки типа «папа» и «мама», которые идут в комплекте с каждым вариантом, но есть шесть типов разъемов в дополнение к стандартному SMA:
- BNC
- TNC
- SMB
- 7/16 DIN
- QMA
- MCX
Хотя регулярно используются лишь некоторые из этих разъемов, краткое описание каждого из них даст вам представление о широком применении коаксиальных кабелей.Начнем с того, что байонетный разъем Нила-Консельмана, более известный как просто разъем BNC, предназначался в первую очередь для использования в военных целях, например, для передачи радио- и видеосигналов. Аналогичным образом, резьбовой Neil-Concelman (TNC) по сути является только резьбовым BNC, поскольку разъем BNC имел конструкцию быстрого подключения и отключения.
Сверхминиатюрный разъем версии B (SMB) имеет простую защелкивающуюся конструкцию и наиболее известен благодаря применению в телекоммуникациях. Точно так же 7/16 DIN — это немецкий образец для промышленного использования, например, антенных систем.Разъем QMA похож на кабель SMA, только с возможностью блокировки. Благодаря механизму блокировки, разъемы QMA обычно используются в промышленных условиях, поскольку требуется более надежное соединение. MCX — самый маленький разъем из всех доступных опций, что делает его лучшим для приложений с ограничениями по размеру.
Другими словами, между различными типами коаксиальных кабелей и разъемов у вас есть множество вариантов, которые помогут вам получить идеальное соединение.Однако, если вы создаете развлекательное пространство дома, вам, вероятно, понадобится только RG6 с разъемом SMA. Если у вас старый телевизор, вам может понадобиться RG59, но для большинства приложений потребуется RG6. С другой стороны, для бизнеса или офисного здания, в котором устанавливаются системы видеонаблюдения, вам, скорее всего, понадобятся кабели RG59, поэтому многие предпочитают использовать разъемы BNC. Тем не менее, убедитесь, что вы получаете все необходимое во время заказа. Если вы хотите создать идеальный домашний развлекательный центр, предполагая, что у вас есть современный телевизор, вам понадобится кабель HDMI.В качестве альтернативы для более старого телевизора может потребоваться кабель RCA.
Компания CableWholesale с гордостью сообщает, что мы предлагаем все, от разъемов и кабелей RG6 до кабелей Ethernet и всего, что между ними. Конечно, мы не позволим вам забыть обо всем остальном, что вам понадобится, например, о кабеле HDMI длиной 75 футов и многом другом. Мы гордимся тем, что предлагаем нашим клиентам только самые качественные кабели. Фактически, мы настолько верим в нашу продукцию, что предлагаем пожизненную гарантию на большую часть наших товаров.Если у вас есть какие-либо вопросы, наша команда экспертов готова предложить вам первоклассное обслуживание клиентов, которого вы заслуживаете. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию.
В чем разница между RG59 и RG6? — Sewell Direct
Сводка
КабельRG6 более толстый, имеет изоляцию и экранирование, предназначенные для высокочастотных приложений с высокой пропускной способностью, таких как Интернет, кабельное телевидение и сигналы спутникового телевидения. Если вы не знаете, какой кабель выбрать, тогда лучше всего подойдет кабель RG6.
КабельRG59 тоньше и рекомендуется в приложениях с низкой пропускной способностью и низкой частотой, таких как аналоговое видео и системы видеонаблюдения.
Ознакомьтесь с коаксиальными кабелями Sewell RG6 и RG59Выбор между RG 6 и RG 59 для вашей установки
Прямо сейчас вы можете задать массу вопросов относительно того, какой тип коаксиального кабеля вам следует купить. Что лучше: RG-59 или RG-6? Вам нужно экранирование Quad? А как насчет плетения? Вам нужен кабель с номинальной пленкой? Или прямое захоронение? Существует бесконечный список вариантов, и выбор неправильного типа коаксиального кабеля может привести к потере намного больше денег, чем вы планировали.В этой всеобъемлющей статье мы рассмотрим несколько основ коаксиального кабеля, поэтому вы должны знать, что вам нужно.
Во-первых, что такое RG?
Коаксиальные кабелииспользуют рейтинги RG, чтобы различать разные типы кабелей. RG — это старый, почти забытый военный термин, обозначающий «радиогид». Цифра отличает разные характеристики кабеля, но они назначаются случайным образом, поэтому не ищите какой-либо порядок в числах. Буквально десятки коаксиальных кабелей были изготовлены за эти годы, но большинство людей должны беспокоиться только о кабеле RG 6 и кабеле RG 59, так что это два типа, на которых мы собираемся сосредоточиться здесь.
RG 6 против RG 59 Приложения
RG 6 рекомендуется для кабельного телевидения, спутниковой связи, телевизионной антенны или широкополосного Интернета. RG 59 обычно лучше подходит для большинства систем видеонаблюдения и других аналоговых видеосигналов. Что вам действительно нужно учитывать, так это номинальные частоты, которые использует ваше оборудование. Если ваше оборудование использует более высокие частоты (выше 50 МГц), вам следует использовать RG 6. Если ваши частоты ниже этого значения, вам следует использовать RG 59.
RG 59 (в глубину)
КабельRG59 существует уже давно.Раньше этот кабель использовался большинством людей для подключения к кабельному телевидению, и он очень часто устанавливается в старых домах и коммерческих зданиях. Однако многие современные требования к сигналам сделали этот кабель менее популярным за последние несколько лет. RG 59 имеет проводник меньшего размера, чем RG 6, что означает, что он не может обеспечить такое же качество сигнала, как RG 6. Способ его экранирования также означает, что он не очень хорошо удерживает сигналы уровня гигагерц внутри проводника. Вот почему RG 59, вероятно, не лучший выбор для вашего телевизора или подключения к Интернету.
Плетеный экран в RG 59 был разработан для (относительно) длинных волн мегагерцовой интерференции. Это делает его подходящим для сигналов с более низкой частотой (менее 50 МГц). Он обычно используется для композитных или компонентных видеосигналов (часто в виде мини-коаксиалов). Это также делает его хорошим выбором для системы видеонаблюдения замкнутого телевидения (CCTV). Вы даже можете упростить установку, купив так называемый «сиамский коаксиальный кабель». Этот кабель состоит из кабеля RG 59, соединенного с кабелем питания 2C.Используя этот тип кабеля, вы можете одновременно подключать питание и видео для своих камер видеонаблюдения, что вдвое сокращает время установки.
RG 6 (в глубину)
Спутниковые и интернет-сигналы передаются на более высоких частотах, чем традиционное аналоговое видео, и когда телевизионное вещание изменилось с аналогового на цифровое, а кабельные компании начали переходить на цифровое, более высокие частоты вызвали необходимость найти более эффективный коаксиальный кабель. Кабель RG6 был разработан с учетом этих требований.У него более крупный проводник, что обеспечивает гораздо лучшее качество сигнала. Также была увеличена толщина диэлектрической изоляции. RG 6 также выполнен с другим типом экранирования, что позволяет более эффективно обрабатывать сигналы уровня ГГц. В то время как многие кабели RG 59 используют экран из фольги в дополнение к оплетке, RG 6 сделал это обязательным. Первоначально оплетка была более рыхлой (например, 60% по сравнению с 90% + RG59), но многие кабели RG6 теперь также используют высокопроцентную оплетку.
Выбор между RG 59 и RG 6 — это только часть процесса.Кабели каждого класса могут иметь разные типы экранирования или оболочки и могут иметь или не соответствовать выбранной вами установке.
РГ-6 / У
RG-6 также можно найти с обозначением «RG-6 / U», но для U нет официального обозначения. Некоторые говорят, что это означает «универсальный» или «для общего пользования». Другие говорят, что это относится к типу оболочки кабеля, но это не всегда так. Во всех смыслах и целях RG-6 и RG-6 / U одинаковы. Если вам нужна куртка определенного типа, обязательно проверьте ее характеристики.Но мы поговорим о других типах курток позже.
Экранирование
Экранирование предотвращает «шум» от помех вашему сигналу и, следовательно, сохраняет качество вашего сигнала. Коаксиальные кабели обычно имеют два типа экранирования: оплетку и фольгу. Большинство коаксиальных кабелей включают в себя оба (хотя некоторые кабели RG 59 по-прежнему используют одинарный экран). В целом, чем больше у вас экранирования, тем лучше будет работать ваш кабель, особенно при более длинных участках, но есть различия в том, что экраны защищают.Экранирование из фольги обычно включает алюминиевую или майларовую фольгу, приклеенную к диэлектрику под металлической оплеткой. Фольга очень эффективна для защиты от высокочастотных электромагнитных помех (ЭМП). Экранирование оплеткой представляет собой совокупность множества небольших проволочных жил, оплетенных вокруг диэлектрика (и / или фольги). Оплетка эффективна против низкочастотных помех. Кабель RG 59 использует медную оплетку, а RG 6 может использовать медную или алюминиевую оплетку.
Существуют кабели с четырехкратным экранированием, которые имеют дополнительный слой фольги и оплетки и обеспечивают лучшую защиту.Однако в более новых коаксиальных кабелях может использоваться 95% оплетка, чтобы работать лучше без лишних габаритов и веса четырехэкранированных кабелей.
Потеря сигнала
Хотя методы экранирования не позволяют внешнему сигналу влиять на наши сигналы, всегда есть некоторые потери сигнала по длине любого кабеля. Вот разбивка потерь сигнала (затухания) в децибелах для 100 футов кабеля. Просто помните, чем длиннее ваш кабель, тем больше потери сигнала вы испытаете. Вот почему желательно, чтобы монтажная длина была как можно короче.
RG 59 Потери сигнала (в дБ) на 100 футов
- Потери на 50 МГц: 2,4 дБ
- Потери на 100 МГц: 3,4 дБ
- Потери на 400 МГц: 7,0 дБ
- Потери на частоте 900 МГц: 11,1 дБ
- Потери на 1000 МГц: 12,0 дБ
RG 6 Потеря сигнала (в дБ) на 100 футов
- Потери на 50 МГц: 1,5 дБ
- Потери на 100 МГц: 2,0 дБ
- Потери на частоте 400 МГц: 4.3 дБ
- Потери на частоте 900 МГц: 6,8 дБ
- Потери на 1000 МГц: 7,0 дБ
Кабельная оболочка
Рейтинг пленума
Приточные камеры — это открытые пространства над потолком или под полом, которые используются для циркуляции воздуха. Эти пространства важны для циркуляции воздуха в коммерческих зданиях, но они также создают некоторые проблемы в случае пожара из-за высокого содержания кислорода и отсутствия противопожарных барьеров.
Использование необработанных кабелей в приточных камерах может очень быстро распространить огонь на другие участки и распространить ядовитый дым по всему зданию.Кабели статического давления покрыты антипиреном и изготовлены из специальных пластиков, которые не выделяют токсичных газов или дыма почти так же, как другие пластики, что помогает предотвратить эту проблему. Любой кабель, который вы прокладываете через камеры статического давления, должен быть рассчитан на герметичность.
Коаксиальный кабель для установки вне помещений и для непосредственного захоронения
Если вы прокладываете кабель снаружи, он должен иметь дополнительную защиту от погодных условий и непогоды. Внешний кабель специально разработан для защиты от атмосферных воздействий.Они поставляются с оболочкой из ПЭ (полиэтилена) вместо оболочки из ПВХ, обработанного УФ-излучением. Оболочка, рассчитанная на использование вне помещений, делает этот кабель чрезвычайно устойчивым к холоду, влаге, химическим веществам, истиранию и порезам.
Когда вы закапываете коаксиальный кабель, влага становится еще большим препятствием. Без дополнительной защиты от влаги существует риск попадания влаги и загрязнений в кабель и коррозии экрана и жилы. Прямой подземный кабель имеет специальную полиэтиленовую оболочку, которую имеет наружный коаксиальный кабель, а также специальное гелеобразное вещество в оболочке, которое блокирует воду и влагу, разъедающие проводник и повреждающие сигнал.
Хотя многие компании используют RG6 и RG59, Sewell Direct упрощает общение и техническую поддержку для вашей установки. Независимо от того, пытаетесь ли вы установить систему безопасности или даже просто использовать кабель, Sewell вас поддержит. У нас есть специалисты, которые работали установщиками, и технические специалисты, которые были в отрасли, готовые ответить на ваши вопросы.
Мы также контролируем производство наших кабелей (что не могут сделать многие розничные продавцы), чтобы снизить затраты и обеспечить высокое качество. Что бы ни было для вас наиболее важным, стоимость или функциональность, вы должны найти то, что лучше всего для вас.Ознакомьтесь с некоторыми из наших самых продаваемых кабелей RG59 и RG6 или свяжитесь с нами!
Типы коаксиальных кабелейи их применение
Коаксиальные кабели, обычно сокращаемые до «коаксиальных», представляют собой тип сверхмощных электрических кабелей, используемых в различных приложениях для передачи радиочастотных (РЧ) сигналов.
Эти кабели окружают нас повсюду с начала 20 века. У них есть важные приложения в телефоне, кабеле и Интернете, что делает их вездесущими в домах и на работе.
Технология коаксиальных кабелей постоянно развивается. Таким образом, может быть трудно запомнить каждый существующий тип коаксиального кабеля. Учитывая универсальность этих кабелей, они используются во многих областях.
Ниже мы описали основные типы коаксиальных кабелей, а также их использование. Но сначала давайте посмотрим, что такое коаксиальный кабель.
Что такое коаксиальный кабель?
Как вы, возможно, уже знаете, назначение коаксиальных кабелей — передавать электрические сигналы от одного устройства, компонента или системы к другому.Коаксиальные кабели легко узнать из-за их тяжелой конструкции.
Кроме того, это также делает их одним из самых прочных типов кабелей, используемых при передаче радиочастот. Название «коаксиальный» происходит от общей оси двух жил кабеля.
Как работают коаксиальные кабели
Чтобы понять, как работают коаксиальные кабели, мы должны сначала познакомиться с его четырьмя различными слоями.
- Центральный проводник, который обычно изготавливается из меди.Этот проводник передает видео и данные.
- Центральный проводник окружает пластиковый диэлектрический изолятор. Это предотвращает потерю сигнала и способствует снижению электромагнитных помех. Он также обеспечивает изоляцию и создает расстояние между проводником жилы и внешними слоями.
- Медная плетеная сетка защищает кабель от электромагнитных помех и радиопередач.
- Внешний пластик предотвращает повреждение внутренних слоев.
Состав коаксиального кабеля
Основной причиной успеха коаксиального кабеля является его экранированная и многослойная конструкция.Рассмотрим обычный электрический кабель, внутри которого один или несколько проводов отвечают за пропускание электрического тока. Напротив, коаксиальный кабель передает радиочастотные (RF) сигналы, которые проявляются в виде поперечных электромагнитных волн.
Внутри коаксиального кабеля находится медный проводник. Этот кабель окружен легким пластиковым диэлектрическим слоем или изоляционным материалом. Изолятор, в свою очередь, защищен легкой плетеной сеткой. Кроме того, вся группа слоев покрыта внешней защитной изоляционной оболочкой.
Кроме того, именно эта конструкция позволяет коаксиальному кабелю успешно работать без помех от внешних электромагнитных полей. Не только это, но и факторы, вызывающие экологические стрессы, также не допускаются. В результате получается высокопрочный кабель передачи, способный передавать сигналы высокой частоты с низкими потерями.
Коаксиальный кабель обеспечивает скорость передачи 10 мегабит в секунду. Их пропускная способность в 80 раз выше, чем у кабелей с витой парой.
Различные части коаксиального кабеля описаны ниже.
- Центральный проводник: Обычно изготавливается из стали, плакированной медью.
- Соединение центрального проводника: при котором использование чистого удаляющего полимера предотвращает миграцию влаги.
- Диэлектрик: Изготовлен из полиэтилена для пены с закрытыми ячейками с высоким VP.
- Первый внешний проводник: лента алюминий-полимер-алюминий соединена с диэлектрическим сердечником для создания экрана.
- Второй внешний проводник: Вторая лента алюминий-полимер-алюминий используется в конструкции трех- и четырехэкранированного экрана.Это облегчает изоляцию ВЧ экрана до и после изгиба.
- Третий внешний проводник: то же применение, что и
- Четвертый внешний проводник: В среде с высоким уровнем радиочастотного шума другая алюминиевая оплетка сечением 34/36 AWG используется в конструкции четырех экранов для облегчения изоляции экрана НЧ.
- Защитное средство: Защитное средство должно быть устойчивым к коррозии.
- В помещении и на воздухе: предотвращает миграцию влаги с помощью не капающего материала.
- Под землей: текучий состав, который может герметизировать разрывы в рубашке.
- Оболочка: изготовленная из полиэтилена или ПВХ, устойчивая к ультрафиолетовому излучению внешняя оболочка защищает жилу проводника во время и после установки.
- Встроенный посыльный: опорный элемент из гальванизированной проволоки из углеродистой стали, соединенный с кабелем через отделяемую перемычку.
Типы коаксиальных кабелей и их использование
Без лишних слов, давайте перейдем к различным типам коаксиальных кабелей, которые доступны. Мы также рассмотрим практическое использование каждого типа, чтобы вы могли выбрать правильный вариант при настройке своей сети.
1. Жесткий коаксиальный кабель
Наиболее часто используемый тип коаксиального кабеля, жесткие коаксиальные кабели предпочтительнее в приложениях, требующих высокой мощности сигнала. Эти кабели обычно имеют толщину от 0,5 дюймов до 1,75, что делает их больше по диаметру, чем другие типы коаксиальных кабелей.
У них есть центральный проводник из таких материалов, как серебро, медь, алюминий или сталь. Некоторые жесткие кабели содержат азот под давлением для предотвращения проникновения влаги и образования дуги.
Жесткие коаксиальные кабели обычно используются для передачи кабельного телевидения. Один из этих кабелей может передавать сотни каналов кабельного телевидения. Кроме того, они также используются в телефонных линиях и интернет-линиях.
Если ваш офис или многоквартирный дом довольно среднего размера, можно положиться на жесткий коаксиальный кабель, обеспечивающий подключение к Интернету и телефону.
2. Коаксиальный кабель RG-6
RG-6 — еще один коаксиальный кабель, который широко используется в наших окрестностях.«RG» в названии означает «радиогид», а число означает диаметр кабеля. В этом случае «6» означает, что кабель имеет диаметр 0,06. Кабели RG-6 также называют радиочастотными кабелями.
Одна из причин, по которой RG-6 так популярна, заключается в том, что у нее, как правило, большие проводники. Это способствует повышению качества сигнала.
Поскольку они имеют уникальное экранирование и более толстую диэлектрическую изоляцию, они лучше воспринимают сигналы уровня ГГц.Кроме того, некоторые кабели RG-6 водонепроницаемы. Благодаря своей тонкости RG-6 легко устанавливается на потолки и стены.
Это то, что делает этот кабель идеальным для передачи кабельного телевидения и широкополосного доступа в Интернет, а также причина, по которой их так легко найти в домах людей. RG-6 — идеальный кабель для использования в развлекательных системах как в домашних, так и в коммерческих учреждениях.
3. Коаксиальный кабель RG-11
Подобно RG-6, RG-11 представляет собой кабель с сопротивлением 75 Ом.Однако он толще, чем RG-6, и чаще всего используется для приложений спутникового, телевизионного или кабельного телевидения. Хотя он менее гибкий, чем RG-6, он обеспечивает меньшие потери.
Более того, в результате на приемник доставляется более сильный сигнал. Таким образом, коаксиальные кабели RG-11 идеально подходят для использования на больших расстояниях. Они также отлично подходят для подключения к HDTV, поскольку имеют больший размер.
4. Коаксиальный кабель RG-59
Подобно RG-6, RG-59 используется во многих домашних видео приложениях.Он отличается относительно более тонким центральным проводником, что позволяет ему быть более эффективным для низкочастотных передач и коротких участков.
5. Трехосный кабель
Трехосный коаксиальный кабель (также называемый «Triax») характеризуется дополнительным экраном в виде медной оплетки. Поскольку эта оплетка заземлена, она защищает внутренние токопроводящие элементы кабеля от емкостных помех поля и токов контура заземления.
Кроме того, поскольку триаксиальный кабель обеспечивает более высокую полосу пропускания и подавление помех, он идеально подходит для использования в приложениях, где могут возникать помехи из-за сильных электромагнитных сил.
Кроме того, он эффективно снижает нагрузку на кабель и потери в кабеле. Чаще всего триаксиальный кабель используется на кабельном телевидении. Он также используется для подключения камер к их CCU (блоку управления камерой).
6. Полужесткий коаксиальный кабель
Как следует из названия, полужесткий коаксиальный кабель менее гибкий. Это связано с тем, что его экран обычно изготавливается из более твердых металлов.
Принимая это во внимание, вы можете себе представить, почему такие кабели обычно предпочтительны в ситуациях, когда кабель можно проложить прямо без необходимости изгибать или сгибать.После того, как он был сформирован изначально, этот тип кабеля нельзя согнуть или переформатировать.
7. Гибкий коаксиальный кабель
В отличие от полужесткого коаксиального кабеля, гибкий вариант можно — как следует из названия — сгибать или перемещать в соответствии с потребностями ситуации. Такие кабели поставляются с внутренним проводником из металла, который, в свою очередь, окружен диэлектриком из гибкого полимера. Сверху — защитная внешняя куртка.
Гибкий коаксиальный кабель следует использовать в ситуациях, когда вам может потребоваться увеличить его гибкость.В этом случае у вас есть возможность заменить провод с металлическим сердечником на одножильный многопроволочный. Между тем, диэлектрик из вспененного полиэтилена может заменить существующий полимерный диэлектрик.
Гибкие коаксиальные кабели чаще всего используются в приложениях, связанных с кабельным телевидением или домашним видеооборудованием.
8. Формируемый коаксиальный кабель
Формируемый коаксиальный кабель не следует путать с гибким коаксиальным кабелем, он является хорошей альтернативой полужестким коаксиальным кабелям. Эти кабели имеют прочную внешнюю оболочку из гибкого металла вместо жесткой меди.Этот металл можно формировать или изменять вручную (отсюда и название), чтобы соответствовать потребностям ситуации.
Формируемый коаксиальный кабель иногда используется в прототипах для проектирования прокладки кабелей. После настройки конструкция изменяется для использования полужесткого коаксиального кабеля.
9. Жесткий коаксиальный кабель
Жесткий коаксиальный кабель, также называемый жесткой линией, на самом деле используется неверно, поскольку он довольно гибкий. Это связано с тем, что жесткие коаксиальные кабели обычно производятся и продаются в виде фланцевых прямых участков фиксированной длины.
Колена под 45 или 90 градусов могут использоваться для соединения участков линии передачи вместе в зависимости от ситуации.
На практике коаксиальный кабель с жесткой линией обычно используется внутри помещений. Они идеально подходят для мощных соединений в системах FM- и телевещания. Конструкция жесткого коаксиального кабеля включает медный внутренний проводник, а внешний проводник сделан из алюминия или меди.
10. Твинаксиальный кабель
Подобно коаксиальному кабелю, твинаксиальный кабель отличается тем, что в его центре расположены два отдельных проводящих провода (вместо одного).Твинаксиальные кабели обеспечивают снижение потерь в кабеле и более эффективную защиту от емкостных полей и контуров заземления.
Снижение низкочастотного магнитного шума также может быть аккредитовано для твинаксиальных кабелей. Твинаксиальные кабели являются наиболее подходящим вариантом для низкочастотных видео и цифровых приложений.
Заключение
Неуклонная популярность коаксиальных кабелей обусловлена не только их долговечностью и прочностью, но и другими факторами. Они доступны по цене и просты в установке.Кроме того, их также легко расширить. И, конечно же, высокая устойчивость к электромагнитным помехам и скорость до 10 Мбит / с.
Надеюсь, наше обсуждение каждого типа коаксиального кабеля просветило вас. Желаем удачи в построении вашей сети!
Описание коаксиальных кабелей
Коаксиальный кабель (или «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.
Строительство
Коаксиальный кабель имеет центральный провод из сплошной меди или стали, плакированной медью, окруженный непроводящим диэлектрическим изолирующим материалом.Диэлектрик окружен экраном из фольги и / или медной оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (EMI). Внешний проводник / экран заключен в оболочку из ПВХ.
Большинство коаксиальных кабелей для видео приложений имеют номинальное сопротивление 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля, подходящего для области применения.
Коаксиальные кабели, соответствующие спецификациям правительства США, имеют обозначение RG.Значение отдельных компонентов обозначения:
Если перед косой чертой (/) появляются буквы A , B или C , это указывает на изменение или пересмотр спецификации. Например, RG 8 / U заменяется RG 8A / U.
Три наиболее часто используемых типа коаксиальных кабелей для видеоприложений — это RG59 / U, RG6 / U и RG11 / U.
RG59 / U доступен с центральным проводником из сплошной меди или стали с медным покрытием.Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения с использованием коротких кабелей. Типы, плакированные медью и сталью, обладают высокой прочностью на растяжение и должны использоваться при оконцовке кабеля разъемами F-типа.
RG6 / U Quad-shield — это минимальное требование в соответствии с последним австралийским стандартом для кабелей цифровых телевизионных антенн и всех кабелей телевизионных антенн для квартир / квартир (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях.Он имеет внутренний проводник из стали, плакированной медью. Доступны версии RG6 / U с одним, двумя и тремя экранами, но они не обеспечивают адекватного экранирования от электромагнитных помех.
RG11 / U Quad-shield используется для тех же приложений, что и RG6 / U, для магистральных кабелей или для длинных распределительных сетей. Он имеет внутренний проводник из стали, плакированной медью.
Выбор правильного кабеля
Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.
Аналоговое ТВ RG59 / U Допустимые характеристики на кабельных трассах RG6 / U Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но RG11 / U Для кабелей длиной более 545 метров. CCTV RG59 / U Допустимые характеристики на кабельных трассах RG6 / U Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но RG11 / U Для кабелей длиной более 545 метров. DTV, CATV, SATV, MATV RG6 / U Стандартный кабель для этих приложений RG11 / U Рекомендуется для длинных кабелей и для магистральных кабелей.
Коаксиальные соединители
Разъемы BNC — это разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с кабелем RG59 / U.Разъемы BNC указаны в стандарте МЭК IEC60169-8.
Спор о том, что означает «BNC» в «соединителе BNC», будет длиться вечно. Его по-разному определяют как: Соединитель ВМС Великобритании, Соединитель байонетного узла, Соединение с байонетной гайкой, Соединитель Бэби Нила и т. Д. Двух инженеров Amphenol, которые изобрели соединитель BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, таково: « B ayonet N eil- C oncelman».
Разъемы F-типа используются для кабельного, спутникового и цифрового ТВ в сочетании с кабелями RG6 или RG11. Внутренний провод кабеля из стали, плакированной медью, образует внутренний «штырь» соединителя. Несмотря на то, что доступны коннекторы «поворотного» типа, они не обеспечивают надежного соединения по сравнению с коннекторами обжимного типа, заделанные с помощью качественного обжимного инструмента с храповым механизмом. Разъемы F-типа также известны как разъемы F-81 и соответствуют стандарту IEC60169-24.
РазъемыF-типа названы в соответствии с типом кабеля или приложением, для которого они были разработаны, как показано в таблице ниже.
Название разъема Применение / описание F-59 Штекерный F-разъем, охватывающий внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11. Центральный провод кабеля проходит через соединитель, образуя центральный контакт. Ф-6 (Ф-56) Ф-11 Ф-61 F-соединитель (обычно гнездовой), устанавливаемый на оборудование или на панель, с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (32 шага) для крепления гайки соединителя с наружной резьбой. Ф-71 Штекерный F-разъем. Ф-81 Гнездовой / гнездовой F-соединитель, используемый для соединения двух кабелей с штыревым концом вместе для линейных или настенных приложений.
Разъемы PAL (Belling Lee) — это вставные разъемы, которые традиционно использовались для настенных панелей и соединений телевизионных антенн. За исключением подключений TV / VCR, разъемы PAL заменяются разъемами F-типа, как требуется для CATV, SATV и DTV. Разъемы PAL соответствуют стандарту МЭК IEC60169-2
.Адаптеры. Если для коаксиального кабеля RG6 / U требуются соединители BNC, рекомендуется обжать штекер F-типа на RG6 / U и использовать переходник F-типа на BNC.
На наших справочных страницах аудио / видео есть дополнительная информация
Digital Broadcasting Australia опубликовала отличное руководство по установке коаксиального кабеля.
КАБЕЛИ 101: Как выбрать лучший кабель
Вы используете лучший кабель для работы? Возможно, вы слышали такие термины, как RG59, RG6, RG11 и Slim RG59, но вы не знали, что они означают. На самом деле существует реальная разница между этими категориями кабелей, и в этой серии статей мы объясним все, что касается выбора кабеля.
Что такое коаксиальный кабель?
Все знают, что такое коаксиальный кабель, правда? Это тот толстый провод, который идет к кабельной приставке, спутниковому ресиверу или к телевизору от антенны. Он выглядит иначе, чем аудиокабель или кабель для наушников, во многом из-за своего веса.
Коаксиальный кабель — это нечто большее. Коаксиальный кабель передает свое напряжение по внутренней «сердцевине» провода и окружен слоями экрана, которые предотвращают любую утечку сигнала.Первый слой, диэлектрик, обеспечивает расстояние между сердечником и внешними слоями, а также некоторую изоляцию. Следующие слои, в совокупности называемые экраном, не пропускают электрические импульсы и радиопередачи и задерживают любые случайные импульсы. Наконец, оболочка из гибкого пластика или резины защищает весь кабель. Важно, чтобы весь кабель был одного размера и не допускал попадания паразитных сигналов.
Еще одна важная характеристика — в коаксиальном кабеле, в отличие от наушников или аудиокабеля, жила используется как часть разъема.Итак, это прямая связь. Это помогает сохранить сигнал как можно более сильным.
Коаксиальный кабельидеально подходит для передачи телевизионных и спутниковых сигналов, которые несут огромное количество информации и очень чувствительны к внешним помехам. Спутниковый сигнальный кабель должен передавать сигналы от 2 МГц до 3000 МГц. Сравните это с аудиокабелем, которому просто нужно передавать сигналы до 2 МГц. Это огромный объем информации.
Обычно коаксиальные кабели обозначаются кодом, например RG6 / U .RG — это очень старая спецификация, которая относится к «Radio Guide», военному справочнику. Любой кабель с маркировкой «/ U» предназначен для универсального использования, в отличие от кабелей, специально используемых для компьютерных данных или других указанных целей. Если на вашем кабеле нет маркировки «/ U», тоже ничего страшного.
Кабель RG11
Давайте начнем с короткого слова о кабеле RG11. Вы вряд ли наткнетесь на кабель RG11, если не копаетесь во дворе. Он разработан для длительных пробежек, а не для домашнего использования.Похоже на все остальные коаксиальные кабели, но он примерно вдвое толще.
Кабель RG6
Это четырехкамерный экранированный кабель RG6. Мы поговорим о различных типах щитов в следующей статье.
RG6 — идеальный выбор для кабельного и спутникового телевидения. Он достаточно тонкий, чтобы его можно было свернуть или согнуть достаточно, чтобы войти в стену или потолок, но он обладает достаточной защитой, чтобы его можно было использовать для пробежек до 100 метров в доме при определенных обстоятельствах. Во многом это связано с толщиной диэлектрика 4.7 мм и использование двойного слоя экранирования.
Кабель RG59
Кабель RG59 широко использовался в домах до кабельного или спутникового телевидения. Он хорошо подходит для передачи сигналов от наземной антенны, но не подходит для длительных пробежек по дому, особенно если вы используете все частоты, которые использует современная кабельная или спутниковая система.
Снаружи кабель RG59 очень похож на RG6. Кабель, изготовленный «в соответствии со спецификациями», менее чем на 1 мм тоньше, чем кабель RG6, и может ощущаться схожим по весу и жесткости.Однако кабели RG59 должны иметь только один внешний слой экрана, в то время как RG6 должен иметь как минимум двойной слой. Некоторые кабели RG59 имеют вторичный экран, но, как показано на рисунке выше, он может быть очень тонким.
КабельRG59 хорошо подходит для использования в эфирных антеннах и идеально подходит для любого случая, когда частоты не превышают 1000 МГц, например для антенн сотовых телефонов.
«Slim RG59»
Иногда можно встретить кабель с теми же разъемами, что и кабель RG59, но выглядит намного тоньше.Такие кабели могут иметь некоторую жесткость по сравнению с аудиокабелями, но обычно могут иметь толщину всего 3 мм. В литературе это называется «тонкий коаксиальный» или «тонкий RG59». По правде говоря, это не настоящий стандарт. Такой кабель изготавливается в соответствии с теми же общими стандартами, что и кабель RG59 — обычно используется одинарный экран, — но толщина диэлектрика составляет всего 1 мм, что составляет менее одной трети толщины обычного кабеля RG59.
Очевидно, что использование таких кабелей очень ограничено. DIRECTV включает его в комплект беспроводного подключения к кинотеатру для временного подключения к ресиверу.Wi-Ex YX545 использует этот кабель для своей антенны, а Winegard и Mohu используют этот кабель для своих плоских антенн. Для небольшого расстояния, на котором они используются, они, как правило, подходят.
В будущих статьях CABLES 101 мы более подробно рассмотрим физические характеристики кабелей RG6, RG59 и Slim RG59, а также когда их использовать.
Дополнительную информацию о «Кабелях 101» можно найти здесь.
|
| {{/ iff}} {{#iff cardtype ‘eq’ ‘errormsg’}}При добавлении этого товара в корзину возникла проблема.Пожалуйста, попробуйте еще раз.
{{/ iff}} {{#iff code ‘eq’ ‘BAD_REQUEST’}}При добавлении этого товара в корзину возникла проблема. Пожалуйста, попробуйте еще раз.
{{/ iff}} {{#iff source.parameter ‘eq’ ‘amount’}}При удалении этого товара из вашей корзины возникла проблема. Пожалуйста, попробуйте еще раз.
{{/ iff}} {{еще}} {{#iff status ‘eq’ 412 ‘}} {{#iff code ‘eq’ ‘STOCK_EXCEPTION’}}Выбранный товар отсутствует в наличии, и его нельзя добавить в корзину.
{{/ iff}} {{#iff code ‘eq’ ‘SUBSCRIPTION_BUNDLE_EXIST’}}Сделайте отдельную покупку для дополнительных подписок
{{/ iff}} {{else}}При добавлении этого товара в корзину возникла проблема. Пожалуйста, попробуйте еще раз.
{{/ iff}} {{/ iff}}Дата публикации статьи:
Получите именно ту поддержку, которая вам нужна
Ищете конкретные решения для вашего продукта?
Следите за гарантийным покрытием продукта
Право на возврат денег, подарки и специальные предложения
Получите легкий доступ к поддержке продукта
Оплата
Мы принимаем следующие способы оплаты:
Добавить продукт
Добавить продукт
Добавить продукт
Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»).
