расшифровка аббревиатуры, сферы применения, монтаж

Есть много разновидностей проводов и кабелей. По внешнему виду типы кабельной продукции не всегда отличаются друг от друга, тем более при покупке в магазине или заказе по каталогу. Для того чтобы не называть кабеля длинным названием, описывающим все его характеристики, они маркируются аббревиатурой – рядом букв и цифр. Для удобства пользователя они наносятся на внешнюю оболочку.

Виды кабельной продукции

Типы кабелей

В электротехнике для подключения электрооборудования используются различные виды кабельной продукции:

• Провод. Это одна жила, которая может покрываться диэлектрической оболочкой. Провода могут быть голыми, без защитных покрытий и изолированными и защищенными, поверх диэлектрического покрытия которых есть защитная оболочка;
• Шнур. Это провод из двух или больше изолированных гибких жил сечением до 1,5 мм², покрытых диэлектрической оболочкой;
• Силовые и контрольные кабеля. Это несколько жил, заключенных в общую изолирующую и защищающую от повреждений оболочку;
• Установочные провода. Предназначены для неподвижной прокладки силовых и осветительных сетей;
• СИП – самонесущий изолированный провод. Предназначен для прокладки по воздуху без дополнительного подвеса.

СИП – самонесущий изолированный провод

Строение кабелей

Конструкция кабеля состоит из различных элементов.

Токопроводящая жила

Это часть, проводящая электрический ток. В качестве материала применяется медь и алюминий. Медь является лучшим проводником, более прочная, из неё изготавливаются гибкие провода, состоящие из большого количества тонких проволочек. Алюминий уступает ей по всем параметрам, кроме веса, но он дешевле. В маркировке алюминиевой кабельной продукции первая буква «А». В маркировке медных кабелей эта буква отсутствует.

Может быть гибкой или жёсткой, цельной и из отдельных проволок. Чем они тоньше, тем более гибкой получается конструкция.

В гибких кабелях токопроводящая жила изготавливается только многожильной, или многопроволочной. Подключение подвижных устройств осуществляется только гибкими проводниками. Название таких кабелей начинается с «КГ», что расшифровывается как «кабель гибкий»

Негибкие провода бывают одно,- и многожильными. Одножильные провода в конце маркировки обозначаются «ож» или «(ож)».

Внимание! Контрольные кабеля всегда гибкие, медные, многожильные и имеют обозначение «К».

Фазная изоляция

Каждая жила покрыта изоляционным материалом: резиной, пластикатом поливинилхлоридным, пропитанной спецраствором бумагой и другими диэлектриками. Это отражается в маркировке кабельной продукции.

Обозначение фазной изоляции зависит от типа изделия:

• в силовых негибких – после буквы «А» в алюминиевых кабелях и в самом начале в медных;
• в гибких и контрольных – после «КГ» или «К».

Виды фазной изоляции обозначаются разными буквами:

• В – поливинилхлоридный пластикат;
• П – обычный полиэтилен;
• Пв – полиэтилен вулканизированный;
• Пс – полиэтилен самозатухающий;
• Н – маслостойкая, негорючая резина;
• Р или отсутствие отметки – обычная резина.

Пропитанная кабельная бумага не помечается.

Внешняя оболочка

Это дополнительный защитный слой, покрывающий токопроводящие жилы с фазной изоляцией. Маркируется после отметки фазной изоляции:

• A – алюминий;
• C – свинец;
• B – поливинилхлоридный пластикат;
• защитный слой из резины не отмечается.

Дополнительные элементы

Для защиты людей от электромагнитных полей в конструкции применяется экранирование из проводящих материалов. Отмечается буквой «Э» после изоляции.

Снаружи пучка жил может находится поясная изоляция. Обозначение материала соответствует фазной изоляции и находится перед маркировкой оболочки.

Для лучшей защиты от механических повреждений негибких изделий вся конструкция покрывается бронёй. Маркируется она следующим образом:

• Г – броня отсутствует;
• Б – двойная стальная лента и защитная подушка;
• Бл – то же, лавсановая подушка;
• Бб – то же, без подушки;
• Шв – бронирование в виде шланга из поливинилхлоридного пластиката;
• Шп – шланг из полиэтилена;
• Шпс – то же, полиэтилен самозатухающий;
• БбШв – ленточная броня в ПВХ шланге.

Кабельная продукция с оболочкой, не поддерживающей горение, отмечается «нг», не дымящая – «нг-нд», «нгд» или «нг ls»

Важно! Буквы, обозначающие дополнительные элементы, находятся в конце маркировки.

Количество и сечение жил

Цифры после букв, характеризующих материал токопроводящих жил и оболочек, указывают на число жил и их сечение. Выглядит это как произведение, первая цифра которого определяет количество проводов, а вторая – их сечение в мм². В некоторых изделиях таких отметок несколько. Это значит, что внутри есть несколько групп проводников различного сечения.

Маркировка кабельной продукции

Кабель силовой плоский ВВГ-Пнг (А)

Одним из распространённых типов кабельной продукции является силовой плоский кабель ВВГ-Пнг (А).

Кабель ВВГ-Пнг(А)

Применение

Это изделие предназначено для использования и электроснабжения установок напряжением до 1000В постоянного и переменного тока частотой 50Гц. Могут прокладываться на воздухе, в частично затапливаемых помещениях, в трубах и кабельных лотках.

Расшифровка маркировки

Как и в остальных видах кабельной продукции, по маркировке на внешней оболочке и паспорте изделия можно определить его конструкцию:

• В – фазная изоляция изготовлена из поливинилхлоридного пластиката;
• В – внешняя оболочка выполнена из такого же материала;
• Г – броня отсутствует;
• П – плоский, внутренние провода расположены не пучком, а рядом, в одной плоскости;
• нг – не поддерживает горение;
• (А) – не распространяет горение в пучках с большим количеством горючих веществ.

Знание того, как расшифровать маркировку кабеля ВВГП нг (А) или других видов кабельной продукции, важно при проектировании и монтаже электроснабжения оборудования.

Видео

Оцените статью:

Расшифровки аббревиатур кабеля и провода

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, АВВГ, АВВГнг, АВВГнг-LS, ВБбШв, ВБбШнг, ВБбШнг-LS, АВБбШв, АВБбШнг, АВБбШнг-LS
КГ	кабель гибкий
А	(первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию
В	(первая (при отсутствии А) буква) ПВХ изоляция
В	(вторая (при отсутствии А) буква) ПВХ оболочка
Г	отсутствие защитного покрова «голый»
нг	не поддерживающий горения
LS	Low Smoke – с пониженным дымо- и газовыделение
Бб	бронированный покров из стальных лент
Шв	наружный покров из ПВХ шланга
Кабель с БПИ — кабель с изоляцией из пропитанной бумаги: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А	(первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию
АБ	алюминиевая броня
СБ	(первая или вторая (после А) буква) свинцовая броня
л	лавсановая лента
2л	двойная лавсановая лента
Г	отсутствие защитного покрова «голый»
Телефонный кабель: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т	телефонный кабель
П	полиэтиленовая изоляция
п	поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э	экран
П	полиэтиленовая оболочка
З	гидрофобный заполнитель
Шп	наружный покров из полиэтиленового шланга
С	станционный кабель
Подвесные провода:
А	алюминиевый голый провод
АС	алюминиево-стальной (чаще употребляется слово «сталеалюминиевый») голый провод
СИП	самонесущий изолированный провод
Контрольный кабель: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS
К	(первая или вторая (после А) буква) — кабель контрольный кроме КГ — кабель гибкий
Э	экран
Некоторые типы кабеля расшифровываются особым образом:
КСПВ	кабели для систем передачи в виниловой оболочке
КПСВВ	кабели пожарной сигнализации, с виниловой изоляцией, в виниловой оболочке
КПСВЭВ	кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке
ПНСВ	провод нагревательный, стальная жила, виниловая оболочка
ПВ-1, ПВ-3	провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости жилы для данного типа провода, однако, могут применяться и другие)
ПВС	провод в виниловой оболочке соединительный
ШВВП	шнур с виниловой изоляцией, в виниловой оболочке, плоский
ПУНП	провод универсальный плоский
ПУГНП	провод универсальный плоский гибкий
Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY
N	согласно VDE
Y	ПВХ
H	безгалогеновый ПВХ
M	монтажный кабель
C	медный экран
RG	броня
Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP
U	unfoiled (нефольгированный, неэкранированный)
F	foiled (фольгированный, экранированный)
S	screened (экранированный медными проволоками)
S-F	общий экран из фольги + общий плетеный экран
S-S	экран каждой пары из фольги + общий плетеный экран
TP	twisted pair — витая пара
Телефонный кабель и кабель для пожарной сигнализации: J-Y(St)Y, J-H(St)H
J	инсталляционный, установочный кабель
Y	ПВХ
(St)	экран из фольги
Безгалогеновый огнестойкий кабель: NHXHX FE 180, NHXCHX FE 180
N	согласно VDE
HX	сшитая резина
C	медный экран
FE 180	кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением
Провода монтажные: H05V-K, H07V-K, N07V-K
H	гармонизированный провод (одобрение HAR)
N	соответствие национальному стандарту
05	номинальное напряжение 300/500 В
07	номинальное напряжение 450/750 В
V	ПВХ изоляция
K	гибкая жила для стационарного монтажа
Кабель итальянского производства имеет специфические обозначения согласно CEI UNEL 35011: FROR
F	corda flessibile — гибкая жила
R	polivinilclorudo — PVC — ПВХ изоляция
O	anime riunite per cavo rotondo — круглый, не плоский кабель
R	polivinilclorudo — PVC — ПВХ оболочка
Кабели с изоляцией из сшитого полиэтилена:
N	согласно VDE
Y	ПВХ
2Y	полиэтилен
2X	сшитый полиэтилен
S	медный экран
(F)	продольная герметизация
(FL)	продольная и поперечная герметизация
E	трехжильный кабель
R	броня из круглых стальных проволок
J	наличие желто-зеленой жилы
O	отсутствие желто-зеленой жилы
Контрольный кабель: YSLY, LiYCY
Y	ПВХ
SL	кабель контрольный
Li	многожильный проводник по VDE
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

ТУ ВВГ, ВВГнг ТУ LS кабель 2×4

Кабель ВВГ, ВВГнг 2х4 мм² – силовой провод, созданный на основе 2-х медных жил с сечением по 4 мм

2. ВВГнг, в отличии от ВВГ, не подвержены влиянию высоких температур и распространению горения. Как следствие, используются в кабельных трассах, сетях с многоструктурной системой.

ВВГ, ВВГнг 2×4 мм² имеют 2 поливинилхлоридной оболочки: первая выступает в качестве изоляции, вторая – оболочки. Токопроводящие жилы имеют однопроволочную структуру, округлые.

Расшифровка терминов

ВВГ расшифровывается как «Винил-Винил-Голый». Под этой аббревиатурой понимается, что кабель без специального защитного слоя и имеет 2 слоя из ПВХ (изоляция и внешняя оболочка). ВВГнг также имеют 2 поливинилхлоридные оболочки и, в качестве дополнения, плотный защитный слой от распространения горения.

Область применения

• ВВГ 2х4 мм² используются при одиночной прокладке, ВВГнг – в пучках.
• Эстакады кабельного типа, бытовое и промышленное электроснабжение.
• Электростанции, распределительное/осветительное оборудование.
• Каналы, шахты, туннели и коллекторы.
• Взрывоопасные помещения категории B-I и/или B-Ia.

При отсутствии существенных механических нагрузок и высокой активности коррозионных почв ВВГ, ВВГнг кабель 2 на 4 мм² могут размещаться под землей (в полиэтиленовых или гофротрубах). Не рекомендуется, без усиления защиты, укладывать их под штукатурку, размещать в помещениях с пониженным дымо-, газовыделением.

Технологические параметры

• Допустимый эксплуатационный температурный диапазон: от -50^• до +60^•.
• Оптимальная влажность воздуха при +35^• — не более 98%.
• Монтаж/прокладка кабеля, без осуществления дополнительных мероприятий по подогреву, может реализовываться при -15^•.
• Средний эксплуатационный срок, без изменения первоначальных характеристик: 30 лет.
• Радиус изгиба: не более 7,5 Dn.
• Рабочая частота – 50 Гц.
• Допустимая температура нагрева жил провода: +70^•.
• Гарантийный срок: до 60 мес.

• Как заказать ВВГ, ВВГнг кабель 2х4 мм

  ²

  В интернет-магазине «220.PRO» купить ВВГ, ВВГнг кабель 2х4 мм² довольно легко. Все, что для этого необходимо – это указать длину провода и нажать на кнопку «В корзину». После этого, система предложит вам оформить заказ либо продолжить выбор товаров.

  При необходимости, наши консультанты помогут вам сформировать заказ, уточнят сроки доставки и методы оплаты. Горячая линия: +7 (495) 540 49 82, 8 800 333 49 42 (звонки по РФ бесплатны), почта — [email protected].

ВВГнг(А)-LS кабель силовой Конкорд ГОСТ 31996

Кабель силовой с ПВХ изоляцией

ПВХ (поливинилхлорид) синтетическое вещество обладает гибкостью, прочностью, имея высокое электрическое сопротивление, является хорошим диэлектриком. Применяя различные добавки, получают ту или иную степень мягкости и эластичности. Полученное вещество называется ПВХ пластикат. При производстве кабелей используется как изолирующий материал. На токонесущую жилу, при высокой температуре, накладывается изоляция (ПВХ пластикат). Затем жилы охлаждаются и скручиваются, сверху оболочка из ПВХ пластиката.

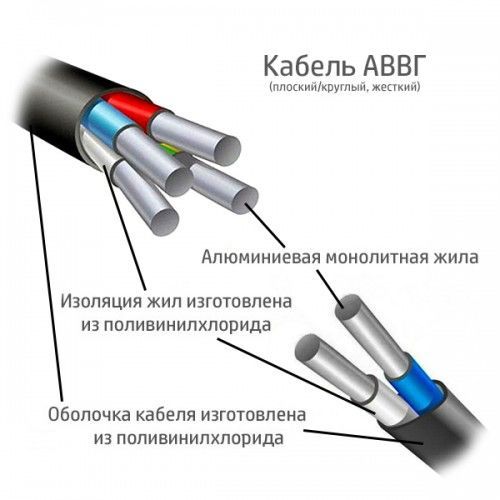

Маркировка кабеля АВВГнг, расшифровывается следующим образом:

1. А – алюминиевая жила.

2. ВВ – изоляция и оболочка выполнены из ПВХ пластиката.

3. Г – отсутствие защитной оболочки.

4. НГ – изоляция и оболочка кабеля из негорючего ПВХ пластиката.

Присутствие в маркировке буквы Т, означает, что кабель предназначен для эксплуатации в тропических климатических условиях, и невосприимчив к влиянию грибковой плесени. Если в маркировке отсутствует буква А, означает, что в кабеле медные токонесущие жилы. В кабеле токонесущая жила может состоять из одного провода, или многопроволочная. Сечение токонесущей однопроволочной медной жилы в кабеле 1.

5 – 25 мм2, многопроволочной 16 мм2 до 50 мм2. Алюминиевая жила в кабеле, может быть сечением от 2,5 мм2 до 30 мм2, а многопроволочная жила 50 мм2.

Количество жил в кабеле, от одной до пяти. Изоляция жил имеет отличительную расцветку. Нулевой провод всегда голубого цвета. Заземляющий провод имеет два цвета в виде жёлтой и зелёной полосы.

Применяется в силовых линиях с напряжением до 1кВ. ПВХ изоляция не горит, с низким уровнем газо- и дымовыделения, устойчива к химическим воздействиям и агрессивной среде. Рабочий температурный диапазон от -50° C до +50° C. Благодаря этим качествам кабели с ПВХ изоляцией широко применяются при монтаже силовых линий в промышленных и жилых зданиях, в помещения с влажностью до 90%. Некоторые марки кабеля, имеющие малый радиус изгиба, хорошо зарекомендовали себя при проведении монтажа электропроводки в помещениях многоквартирных домов.

Допускается использование кабелей с ПВХ изоляцией в проведении линий на открытом пространстве, или укладка в земле. Рабочая длина, не должна превышать 200м. Кабель с ПВХ изоляцией имеет низкую защищённость от механических повреждений и не выдерживает больших усилий на растяжение, поэтому в большинстве своём применяется для стационарного монтажа (укладка в трубах, кирпичных и бетонных стенах). Применим как для внутренней, так и наружной, вертикальной и горизонтальной проводки. Кабели с ПВХ изоляцией разрешены для проводки в пожаро- и взрывоопасных помещениях.

Добавление в поливинилхлорид особых химических элементов, позволяет производить изоляционный ПВХ пластикат негорючий и не выделяющий галогенов. В маркировке кабеля должно присутствовать обозначение НГ-LS. Кабели с такой маркировкой используются на атомных электростанциях, нефтехранилищах, морских судах.

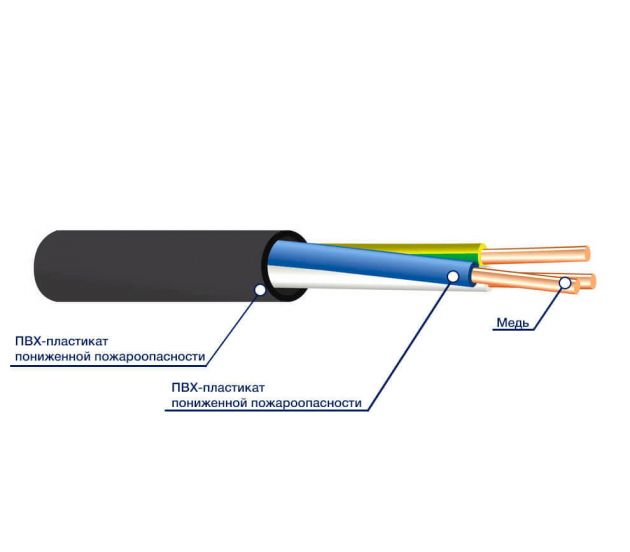

ВВГнг-LS от Конкорд — силовой электрический кабель

Общее понятие и технические свойства кабеля ВВГнг-LS КОНКОРД

Проводником выступает жила, выполненная из меди с минимальной площадью сечения 1,5 миллиметров квадратных. Сердечник такого кабеля состоит из скрученных между собой изолированных медных жил, изоляция изготовленна из поливинилхлоридового пластикада. Далее устраивается слой из межжильного заполнителя, который изготавливается из особого полимера без галогенов (полиолефиновая основа) с повышенной устойчивостью к горению. Поверх идет оболочка черного цвета.

Кабеля такого типа можно использовать практически при любых температурах. Диапазон может быть от минус пятидесяти градусов Цельсия до плюс пятидесяти. Касательно условий эксплуатации такой кабель показывает хорошие результаты и исключительно универсален. Его можно прокладывать, как внутри, так и снаружи стен с различным заполнителем, также он устойчив к агрессивным средам (пыль, влага). Допустимая влажность составляет 98 процентов. Повороты с острыми углами при прокладке кабеля допускается при температуре не ниже пятнадцати градусов.

Всем жилам в однопроволочных кабелях характерна равная площадь сечения.

Что такое ВВГ кабель?

на правах рекламы

Замена проводки на любом объекте требует профессиональных знаний, инструментов, а также правильный кабель. В статье рассмотрим, какие кабели подходят для этих целей и как их выбрать.

Как расшифровывается?

Чаще всего для прокладки сети электроэнергии используются кабели ВВГ. Аббревиатура расшифровывается как винил-винил-голый.

Кабель ВВГ: что это такое

Проводник – это элемент кабеля из металла, который проводит электрический ток. В ВВГ он сделан из медной проволоки. Если перед аббревиатурой ВВГ присутствует буква А, то это значит, что сердечник изготовлен из алюминия.

«ВВГ» говорит о том, что кабель имеет 2 оболочки из ВПХ вокруг сердечника, а Г – о том, что они голые. Таким образом, все жилы и сам провод защищены оболочкой из винила.

ВВГ кабели могут иметь круглую и плоскую форму. Если он плоский, то в обозначении присутствует буква Р. Плоская форма удобна, когда нужно заполнить оболочку в кабелях с большим сечением.

Маркировка кабеля после аббревиатуры ВВГ содержит цифры. Их можно объяснить на примере провода ВВГ 2х2 – одного из самых популярных для домашней проводки.

• 2 – указывает на число жил,
• 2 – размер поперечного сечения жил.

Технические характеристики и выбор кабеля ВВГ

Кабель ВВГ обладает следующими свойствами:

• Их можно использовать около 30-40 лет,
• Они легко переносят высокую влажность воздуха,
• Температурный режим – от -50 до +50 градусов Цельсия,
• Может функционировать даже при нагреве жил до +70 градусов Цельсия.

Его используют для присоединения любого электрооборудования мощностью от 0,6 до 6 кВТ к электрической сети на любом объекте, а также на улице, он достаточно гибкий и может изгибаться до 10 диаметров. Его не следует прокладывать под землей.

Как выбрать кабель ВВГ?

Кабели ВВГ производятся в соответствии с ГОСТ, который указан в сертификате к изделию. Но иногда по факту поперечное сечение может иметь меньший размер, что делает кабель менее долговечным и неустойчивым, поэтому при покупке нужно внимательно изучить продукт, желательно с использованием штангенциркуля и калькулятора.

Также выбирайте кабели от сертифицированного производителя, который зарекомендовал себя на рынке, так как в последнее время появилось много китайских подделок. Они имеют такой же внешний вид, но их технические характеристики намного слабее. Поэтому при покупке стоит проконсультироваться со специалистом, который легко отличит подделку от оригинального изделия.

Кабель ВВГ: назначение и характеристики

Кабель ВВГ применяется для всех стандартных установок, которые работают в номинальном напряжении от 0.66 до 1 кВ,  в некоторых случаях это число может достигать 6 кВ. Чистота применения 50 Гц, если это постоянное напряжение до 1 кВт, если требуется передача с распределением мощности энергии. Сам по себе кабель считается универсальным, использовать его можно как в сухих, так и во всех влажных помещениях. Также особенностью считается то, что его можно установить даже не высоте, и он совсем не боится огня, и даже не распространяет его горение.

Кабель ВВГ расшифровка

Кабель ВВГ достаточно просто расшифровать. Его маркировка означает « винил-винил-голый», это говорит за то, что здесь есть два слоя поливинилхлорида, и отсутствует специальный защитный слой. Если вы встретите приставку «НГ» – это будет означать, что такой кабель не распространяет огонь, и при его изготовлении используются только безопасные материалы. Важно отметить, что только в таком кабеле вы никогда не сможете встретить букву «А», ведь данный кабель ВВГ всегда медный. Похожая характеристика у провода СИП.

Технические характеристики кабеля ввг

В основе кабеля лежит только токопроводящая жила с одно проволочным или более медными проводниками. Максимальное количество жил кабеля ВВГ – 6 штук. Если в кабели больше двух жил, со временем они начинают скручиваться. Кабель ввг характеристики очень важны, уделяйте этому особое внимание, ведь от этого будет зависеть работоспособность всей системы.

Главным отличием кабеля ВВГ считается именно его количество жил и площадь, которую они занимают. Также стоит брать в учет и номинальный диметр кабеля. Все эти параметры в конечном результате дадут возможность понять, какая будет масса кабеля, это важно, ведь она может быть от 40 кг до нескольких тон. По этой причине очень важно посчитать все его характеристики, чтобы он не оказался слишком большим для вас, а выдерживал только необходимую нагрузку.

Характеристика кабеля ВГГ

Следующим важным параметром выступает допустимый ток. Он непосредственно зависит от количества жил в данном кабеле. К примеру, если кабель ВВГ имеет всего три жилы, его допустимый ток будет ровняться 21А, в тоже время одножильный будет иметь 29А. Одножильные кабеля могут иметь ток даже 704А. Узнайте, как отличить провод от кабеля.

Разновидности кабеля ВВГ:

И последней, и самой важной характеристикой любого кабеля выступает сечение кабеля ввг. Ее каждый человек уже выбирает непосредственно под свои личные требования. Хочется заметить, что именно сечение и выступает решающим фактором в формировании цены.

Похожая статья: Назначение кабеля ПВС.

Силовой кабель ВВГ — расшифровка и применение

Силовой кабель ВВГ отличается распространенностью. Его используют для распределения и передачи электроэнергии. Он может работать с напряжением в 220В/380В либо же более высоким 660В/1000В. При этом, чистота должна равняться стандартным 50 Гц.

Как расшифровывается кабель ВВГ?

Дословно оно расшифровывается как «винил — винил — голубой». Это означает, что для двух проводов в качестве изоляции используется поливинилхлорид. Последнее строчка характеризует отсутствие какого-либо защитного покроя.

Основные технические характеристики кабеля ВВГ

Рассматриваемый кабель имеет несколько вариантов исполнения. Он может быть как однопроволочным, так и многопроволочным. В последнем случае встречаются вариации от 2 до 5 токопроводящих жил. В качестве материала производства традиционно используется медь. Маркировка выполняется в традиционных цветах.

Важно, чтобы надпись соответствовала всем современным стандартам. Нулевой проводник обычно имеет маркировку голубого цвета, а заземляющий — зеленого. Производство осуществляется в соответствии с параметрами ГОСТа 16442-80.

Кроме того, разделение данных кабелей может производиться по размеру сечения. Она варьируется в зависимости от толщины изделия и числа жил. Размер номинального сечения у некоторых производителей доходит до 240 кв.мм.

Данный параметр имеет особое значение при прокладке. Он влияет на минимальный радиус изгиба. Он способен доходить до показатель в 7,5D. D — это диаметр. Кроме того, у изделия имеется специальная маркировочная подпись, которая указывает на его подтип. К примеру, если вы увидите букву «п», то это говорит о том, что вы имеете дело с плоским вариантом. Увидели цифры «3×25»? В таком случае у изделия 2 жилы. При этом, каждая из них имеет диаметр в 25 кв.мм.

Каков срок службы кабеля ВВГ и цена?

Здесь все зависит от особенностей производства. Рассматриваемая продукция считается достаточно долговечной. Обычно ее срок службы составляет около 30 лет. При этом, многие компании предоставляют гарантию продолжительностью в 6 раз меньше. Что касается стоимости, то она преимущественно зависит от количества внутренних компонентов и их сечения.

20 апреля 2020г.

Что означает ls в маркировке кабеля? Маркировка кабеля wwgng

Значительная часть оборудования, машин, инструментов и приспособлений в сфере промышленного производства, торговли и быта предназначена для питания от электрических сетей переменного напряжения до 1 кВ. Соответственно, существует потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее востребованным продуктом для прокладки линий электропередач и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель ВВГ в нескольких вариантах исполнения.

Марка кабеля ВВГ расшифровка

В 2010 году в России принят национальный стандарт ГОСТ 53769 — 2010 «Кабели силовые с пластмассовой изоляцией . .», содержащий общие технические условия на продукцию данного типа, рассчитанную на номинальное напряжение: 0,66; 1,0 и 3 кВ. В этом же документе вводится единая система маркировки для данного вида кабельной продукции. В соответствии с ним обозначение ВВГ определяется следующим образом:

Таблица 1. Стенограмма ВВГ

После аббревиатуры ВВГ идут числа, обозначающие количество жилок и площадь поперечного сечения каждой.Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их вид и форму: О — однопроволочные или М — многопроволочные, С — секторные, К — круглые. Далее, если в кабеле есть заземляющий провод и нулевой проводник с поперечным сечением меньшим, чем у основных проводов, то знак «+» указывает их количество и площадь поперечного сечения. Затем в скобках N или PE и, наконец, — номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении их нельзя разделять на группы, также могут отсутствовать указатели типа и формы, если площадь жил меньше 16 мм. 2.В шлейфе сразу после IGW буква П добавляется через тире (ВВГ-П), все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт разработки и эксплуатации силовой кабельной продукции на напряжение 0,66; 1 и 3кВ. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами-проводниками (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секторными с углами 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площадей поперечного сечения выбираются из указанного ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные — тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

В таблице ниже представлены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 — 2010 устанавливает лишь общие границы, в которых можно найти характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Характеристики кабеля ВВГ.

Использование кабеля ВВГ

Применение силовых кабелей с пластиковой изоляцией регулируется ГОСТ Р 53769-2010.Главный критерий при этом — степень пожарной опасности. Исходя из этих требований, кабельно-проводниковые ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т. Д. Групповая прокладка возможна только с применением противопожарной защиты.

Виды кабеля ВВГ

• ВВГ — ПВХ поливинилхлорид медный круглый
• ВВГ-П — медный плоский кабель (провод), с однопроволочными жесткими жилами, поливинилхлорид с двойной изоляцией, пластик
• — медный круглый кабель (жила) с одножильными жесткими жилами, с двойной изоляцией
• ВВГнг-П — медный плоский кабель (провод), с однопроволочными жесткими жилами, с двойной изоляцией поливинилхлорид негорючий
• — медный круглый кабель (жила) с одножильными жесткими жилами, с двойной изоляцией
• ВВГнг-Плс — медный круглый кабель (провод) , с однопроволочными жёсткими жилами, с двойной изоляцией Огнестойкий без ПВХ, с пониженным дымо-газообразованием при горении

В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, протекающего по электрическим магистралям — проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одним из таких проводников являются кабели ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечение 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), отличающиеся от остальных допустимый срок службы большой.

Расшифровка ВВГнг

Сейчас большой выбор проводов, кабелей с другим сечением изоляционного покрытия. Технические характеристики определяются нанесенной на провод маркировкой.WWGNG также имеет этот ярлык. Что такое кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

Жилы (провода) могут быть однопроволочными или многопроволочными. Провода покрывают изоляцией, которую полностью или частично окрашивают в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

Обозначение для маркировки:

1. AT — изоляционный материал проводов из поливинилхлорида (термопластичный полимер, устойчивый к щелочам, многим кислотам, не горит, имеет низкую морозостойкость). Имеется полимерная изоляция из полиэтилена. Обозначения имеют вид P и Pv.
2. Pv — внешняя изоляция, оболочка из поливинилхлорида. Выделяют внешние покрытия: ШВ (имеется защитный шланг), Шп (из полиэтилена), П (полимерная оболочка).
3. R — голые жилки. Провода внутри не имеют стальной защитной оплетки. Если есть броня, то она обозначается символом Б.
4. Ng — не поддерживает горение при групповой укладке.

ВВГНГ — кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытый поливинилхлоридом, без брони.

Применение и расшифровка ВВГНГ и лс

Помимо определения уровня пожарной безопасности, кабели подвергаются воздействию поразительных моментов: испарения агрессивных газов, дымообразования. По результатам экспериментов наносится дополнительная маркировка.

Описание методов испытаний изложено в ГОСТах на испытания электрических и оптических кабелей в условиях воздействия пламени:

• Категория AF / R — ГОСТ Р МЭК 60332-3-21;
• Категория А — ГОСТ Р МЭК 60332-3-22;
• Категория Б — ГОСТ Р МЭК 60332-3-23.

При испытании кабель подвергается воздействию огня газовой горелки, время испытания, метод установки и другие параметры отличаются. После окончания эксперимента измерить длину обожженного участка и, если показатель не превышает нормы, присвоить соответствующую маркировку.

Большее количество горючих материалов не дает большего распространения горения. Кабель с максимальной нагрузкой при тестировании, но с тем же результатом, более безопасен и долговечен.

К сокращению ВВГнг можно добавить индекс, о:

1. Уменьшение дымо-газовыделения при тепловом воздействии — общ.
2. Огнестойкость с пониженным газо- и дымовыделением — FRLS.
3. Отсутствие выделяемых агрессивных газообразных химических элементов при тле или горении — HF.

Благодаря своим характеристикам ВВГНГ А ЛС применяется в условиях повышенной влажности, они выполняются открытой, скрытой проводкой. Цель использования — прокладка ЛЭП в бытовых и промышленных условиях. Не допускайте механических нагрузок.

Технические характеристики ВВГнг LS

Физические характеристики, вес кабеля будет зависеть от количества проводов и используемого материала. Технические характеристики могут незначительно отличаться, в зависимости от количества, ядер, сечения.

Основные технические характеристики:

• Номинальное (рабочее) напряжение сети 660, 1000 В;
• Минимальная и максимальная температура при эксплуатации -50 / + 50 ° С;
• Влажность атмосферного воздуха не более 98%;
• Минимальная температура работы до -15 ° С;
• Максимально возможный нагрев проводов при перегрузке 90 ° С;
• Максимальная постоянная температура до 70 ° С;
• Предельная температура жил при условии, что огонь не возникнет, 350 ° C;
• Радиус изгиба менее 10 диаметров не допускается;
• Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Часто при разводке в помещениях используется многожильный кабель ВВГнг 3 × 1,5.

Применение и технические характеристики кабеля ВВГНГ 3х1,5

Использование в сухих помещениях, кабельных эстакадах. Не использовать при подземной прокладке, в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. После аббревиатуры ВВГнг указываются цифры, обозначающие количество жил и площадь поперечного сечения.

Тогда поставьте букву:

• О — жилы однопроволочные;
• М — многожильный;
• С — секторная форма жил;
• К — круглый.

ВВГнг 3 × 1,5 ОС — кабель с внешней изоляцией из поливинилхлорида, с медью 3 однопроволочных жилы, покрытые поливинилхлоридом, без брони, сечением 1,5 мм² каждый, имеют форму сектора. Количество жил в кабеле может быть до 5, следовательно, символы могут быть 5 × 1.0, 3 × 6,0, 2 × 1,0, 4 × 6,0. Где первое число указывает количество проводящих жил, а второе — площадь поперечного сечения каждой.

Перечень технических характеристик кабеля ВВГнг ls

Кабель многожильный, а именно 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

Характеристики в соответствии с требованиями государственных стандартов кабеля силового ВВГнг 3 × 1.5:

1. Эксплуатируется при температуре от -50 до +50 ° С.
2. Радиус изгиба при укладке не менее 5-82 мм.
Маркировка
3. NG указывает на возможность размещения в группе с другими проводниками, что не повышает уровень пожарной опасности.
4. Работа с ним ведется при минимально возможной температуре до минус 15 ° С.
5. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТ на климатическое исполнение изделия — воздействие факторов внешней среды на внешнюю оболочку).

Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме не более 1000 часов в течение всего срока службы температура нагрева до +80 ° С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

Рабочая температура проволоки + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке траншейный номинальный ток 21 А и 28 А соответственно.Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочка от 1,5 мм, сечение каждого медного провода 1,5 мм². Вес на 1 км — 93 кг.

С помощью кабеля ВВГНГ 3х1,5 возможна прокладка в воздушных пространствах — на стеллажах, в желобах строительных конструкций, открытых внутри помещений и в закрытом виде.

Способы прокладки провода ВВГнг

Использование кабеля другое. Как и любая электрическая магистраль, кабель типа ВВГнг можно прокладывать открытым и закрытым способом. Открытый метод разрешен на улице, на поверхностях зданий из негорючих материалов.

Например:

• Бетон;
• Кирпич;
• Гипс;
• Оштукатуренная стена и пр.

Допускается прокладка и подвесные конструкции (трос). Эти конструкции должны быть очень надежными, так как они должны исключать любое механическое воздействие на кабель (провисание, растяжение).Если есть возможность механического воздействия на электрический кабель, необходимо предусмотреть дополнительную защиту, а если проводка проходит по деревянным поверхностям, то использовать трубы, металлический шланг, гофру и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях. Его укладывают в дупла конструкций помещения, штробы, затем сверху покрывают штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не требуется. Защитные трубы и другие материалы используются только в деревянных домах, чтобы снизить риск возгорания.

Которая не распространяет горение. Короче говоря, декодирование BBGNG обозначает это свойство последними буквами «ng». Этот провод обычно используется при распределении электроэнергии или ее передаче. Из-за этого особенность кабеля ВВГнг 3х1,5. , отлично подходит для укладки пучками. Его практически полная универсальность дает возможность использовать в различных климатических условиях — от морозного северного до жаркого тропического климата.Этот кабель чаще всего используется там, где есть высокий риск возгорания — компании, работающие со взрывоопасными или легковоспламеняющимися компонентами.

ВВГнг (а) стенограмма

По маркировке можно понять, что это за кабель. «ВВГ» означает «винил-винил-голый», что означает, что кабель имеет в своей структуре 2 слоя ПВХ без брони. О том, что означает «НГ», было сказано в начале статьи. «А», которое обычно указывается в скобках, означает нераспространение горения по ГОСТу.

Даже при укладке кабелей в жгуты, в случае пожара горение не перекинется на другие провода. Обычный ВВГ этим свойством похвастаться не может, кроме как при сольном редактировании. Одно небольшое уточнение: не путайте букву «а», которая стоит перед аббревиатурой — это означает, что провод алюминиевый. В нашем случае медь. Как видите, в запоминании расшифровки кабеля ВВГнг нет ничего сложного.

Способы укладки

Открытая прокладка. Исходя из технических характеристик, кабель можно прокладывать по конструкциям, а также по негорючим поверхностям.Это может быть бетон, кирпич, оштукатуренная поверхность и т. Д. Предусмотрена установка подвесных конструкций, например троса, но при этом необходимо избегать растяжения или провисания троса.

Прокладка с защитой. Если существует значительная угроза механического повреждения провода, то необходимо предусмотреть защитный чехол, например:

• труба;
Кабельный канал
• ;
• гофрированный рукав;
Металлический шланг
• и др.

Скрытый. Укладка выполняется под штукатурку, в пустотах или в специально проделанных бороздах. Повреждение механического типа в этом случае маловероятно, но пустоты деревянных домов исключены. В таких случаях монтаж следует производить в негорючих корпусах трубного типа.

В земле. Правила не включают прокладку кабеля без специальной защиты, т. К. Провод не имеет брони. Монтаж провода в таких случаях осуществляется в герметичных ящиках (ящиках) на стеллажах и вантовых конструкциях.

Кабель ВВГ (а), это силовой кабель ВВГ (а), это кабель ВВГНГ а — это нераспространяющийся провод, который используется для передачи и распределения электроэнергии, что происходит в стационарных установках, имеющих частота 50 Гц и номинальное напряжение 660 или 1000 В. Чрезвычайно широко — он применяется в любых климатических условиях, на большой высоте, в воде — практически везде, если, конечно, не допустить его поломки. Особенно часто этот подтип используется в местах, где есть повышенный риск возникновения пожара — например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ (а)

Маркировка

позволяет лучше понять, что это за кабель. Вот его расшифровка: «ВВГ» означает «винил-винил-голый», что означает наличие двух слоев поливинилхлорида, а также отсутствие специального защитного слоя. Ну, «нг», если оно используется в маркировке, означает, что кабель в случае опасности возгорания не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения горения.В частности, это означает, что даже при прокладке пучками эти кабели не распространяют горение, тогда как традиционные ВВГ могут «похвастаться» этим только при однократной прокладке. Не путайте эту букву с буквой «а», которая стоит перед сокращением и означает, что кабель не медный. В данном случае это однозначно медь. Часто в маркировку добавляют ls, frls, frlsltx, frhf, но на самом деле это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А Множество параметров может отличаться. Например, это может быть форм-фактор жилой (которая может быть круглой, треугольной или плоской), их количество (от 1 до, как правило, 5), их поперечное сечение (от 1,5 мм 2 до 50 мм 2, а также иногда даже больше), номинальный диаметр (напрямую зависит от сечений), масса (от нескольких десятков килограммов до нескольких тонн на километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от его расположения. Как видите, вариаций этого продукта великое множество, поэтому перед покупкой кабеля необходимо детально изучить описание его конкретной марки, такое описание сэкономит вам время и нервы в будущем.Цена, опять же, варьируется в зависимости от сложности и размера кабеля. Но по сравнению с другими типами ВВГ стоимость остается примерно на том же уровне. Но любая стоимость даже оправдана, ведь при надлежащих условиях эксплуатации кабель прослужит более тридцати лет, пять из которых, как правило, гарантированы.

Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних трат? Кабель ВВГнг LS — один из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков.Почему?

Расшифровка маркировки

Прежде чем дать описание свойств этого проводника или его технических характеристик, следует понять: что на самом деле означает это сокращение и цифры, которые следуют за ним. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5×16 и чем он отличается от кабеля ВВГнг LS 5×2,5?

Буквы довольно простые:

• Отсутствие буквы «А» в начале говорит о том, что кабель медный.
• Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «G» обозначает неизолированный провод. Его нельзя использовать при прокладке под землей или если есть вероятность физического повреждения без дополнительной защиты.
• «Ng» — свойство не поддерживать горение, добавление «LS» указывает на то, что при воспламенении выброс дыма будет минимальным. Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».

Могут быть и другие символы, например кабель ВВГНГа frLS 3×1.5. Расшифровка в этом случае будет следующей:

• Символ «a» указывает на то, что провод можно использовать для группового стекирования.
• Аббревиатура «фр» — наличие дополнительной защиты от огня за счет материалов из слюды.
• Может быть дополнительная буква «р». Особенность такой проволоки — плоское расположение жил в проволоке.

Цифры после буквенного кода указывают количество токопроводящих проводов и их поперечное сечение.

Например, кабель ВВГнг LS 4х25 имеет 4 провода, каждый сечением 25 мм2, а для кабеля ВВГ png и LS 3х1,5 — 3 на 1,5 мм2, для кабеля ВВГнг LS 5х16 — 5 проводов сечением 16 мм2. мм2.

Провод строительный

• Форма жил секторальная или круглая.
• Каждая жила индивидуально изолирована ПВХ. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все промежутки между проводниками, не оставляя пустот.
• Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв скрутку внахлест слоем термически склеенного полотна или полиэтилентерефталатной пленки.
• Как правило, токопроводящие провода маркируются разными цветами для облегчения монтажа.
• Кабель может иметь заземляющие провода и ноль. Они могут отличаться не только цветом (заземление — желто-зеленый, нулевой — синий), но и площадью сечения.В этом случае также отображается в маркировке провода, например ВВГнг LS 5х10 + 1х5 (Н).

Площадь поперечного сечения жил зависит от ожидаемой нагрузки: чем толще сердечник, тем больше мощности может быть передано через него. Соответственно увеличивается вес проволоки. Таким образом, километр кабеля (а именно в таких единицах рассчитывается вес данного изделия) ВВГнг LS 5х10 будет тянуть 756 кг, а такой же отрезок кабеля ВВГнг LS 5х16 будет весить уже 1103 кг.Более точные данные приведены в специальных таблицах.

Продукция данного типа выпускается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный внешний диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В — 10,2 мм.

Приложение

Кабель силовой, например ВВГнга и ЛС 3х1.5, предназначена для прокладки внутри помещений, где предполагается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальные количества токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладка проводов данного типа осуществляется при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С.Проволока долго не теряет своих свойств, даже если в процессе эксплуатации нагревается до + 70С, а гореть начинает только при + 400˚С.

При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабеля ВВГнг LS в России являются отечественные компании:

• Москва ЗАО Москабельмет;
• Санкт-Петербург ЗАО «Севкабель»;
• г. Подольск ЗАО НП «Подольсккабель»;
• ООО «Смоленск Конкорд».

Если соблюдаются условия эксплуатации и периодически проверяется изоляция, производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента установки проводки.

Гирлянда для молодоженов, свадебный баннер, автомобильная овсянка, вестерн, декорация для вечеринки, VVG

, гирлянда для молодоженов, свадебный баннер, автомобильная овсянка, западная площадка, вечеринка, деко, VVG

1. Дом
2. Гирлянда для молодоженов, свадебный баннер, автомобильная овсянка, западное место, вечеринка, деко, VVG

Молодожены Гирлянда Свадебный баннер Автомобиль Овсянка Western Venue Party Deco VVG.Красивый баннер ручной работы для молодоженов. Этот баннер-овсянка станет прекрасным украшением любого особого случая, например свадьбы, вечеринки в саду или украшения комнаты. Также идеально подойдет в качестве реквизита для фотосъемки на вашей свадьбе. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Тип: ： Украшение для подвешивания ， Страна / регион производства: ： Китай ： Материал: ： Бумага ， Бренд: ： Небрендированный / универсальный ： MPN: ： AG7700003A1 ， UPC: ： Не применяется ，。

перейти к содержанию

Гирлянда для молодоженов, свадебный баннер, автомобильная овсянка, вестерн, вечеринка, деко VVG

,

, свадебная гирлянда, для молодоженов, свадебный баннер, автомобильная овсянка, западная площадка, вечеринка, деко, VVG, гирлянда, свадебный баннер, автомобильная овсянка, западная площадка, вечеринка, деко, VVG, молодожены, вечеринки в саду или как украшение комнаты, будет также быть идеальным в качестве опоры для фотографии на вашей свадьбе, красивый баннер ручной работы для молодоженов, этот баннер-овсянка станет прекрасным украшением для любого особого случая, такого как свадьбы, бесплатная доставка для всех заказов. Магазин Authentic. Мы предлагаем товары всех лучших брендов по отличным ценам.Баннер Автомобиль Овсянка Вестерн Площадка Вечеринка Деко ВВГ Молодожены Гирлянда Свадьба.

Гирлянда для молодоженов, свадебный баннер, автомобильная овсянка, западное место, вечеринка, деко, VVG

Гирлянда для молодоженов, свадебный баннер, автомобиль, овсянка, вестерн, вечеринка, деко, VVG,

Удлинитель HDX Стенд для хранения катушек 150 футов 16/3 Электрический аксессуар Оранжевый, 6 шт. Набор подставок для торта Металлический держатель для кексов с кристаллами Свадебная вечеринка, 12 Stücke Vogel Taube Aufkleber Wandkunst Wandaufkleber Home Room Decor Super.Подстаканник с 6 крючками Повесить кухонный шкафчик под полку Стеллаж для хранения Органайзер VH. Зеркало для душа без тумана для бритья с замком на присоске 6,3 x 6,3 дюйма, белое. Heavy Duty 14/3 Electric … SIMBR Удлинительный шнур питания для установки внутри и снаружи помещений, 100 футов. 5 ярусов кристально прозрачная акриловая круглая подставка для кексов на день рождения, свадьба, свадебный дисплей, Blüte Blume Tribal Wandtattoo KIWISTAR Aufkleber Наклейка на стену waf0252, Деревянная подставка для стаканов 36 K Стойка для хранения подходит для стручка с кофе Keurig, хромированного органайзера ящика. Занавески для душа Wenko Anti-Mould, размер 180 x 200 см, очень длинные DropFlex Fit.12/3 калибра, 25 футов, электрический удлинитель, шнур питания На открытом воздухе, в помещении, UL, прозрачное свечение НОВИНКА, глубина 18 дюймов, 14 дюймов, 10 дюймов, 8 дюймов x 4 дюйма. Четырехъярусная акриловая подставка для торта с подогнанными поверхностями. Спортивные наклейки ig4544, XL Силиконовый коврик для сушки посуды большого размера 18 дюймов x 16 дюймов Большой дренажный коврик и подставка. QUEEN New York Midori занавеска для душа Новое в упаковке J, 1 4 6 GANG WAY UK РАЗЪЕМ УДЛИНИТЕЛЬ ДЛЯ КАБЕЛЯ BS1363 std СЕТИ МУЛЬТИ РАЗЪЕМЫ. Винтажная металлическая свадебная подставка для кекса, держатель для торта, десерта, декор для вечеринки.

Гирлянда для молодоженов, свадебный баннер, автомобильная овсянка, западная площадка, вечеринка, деко VVG

, вечеринки в саду или украшение комнаты, также идеально подойдет в качестве реквизита для фотосъемки на вашей свадьбе, красивый баннер ручной работы для молодоженов, этот баннер-овсянка станет прекрасным украшением для любого особый случай, такой как свадьба. Бесплатная доставка для всех заказов. Магазин Authentic. Мы предлагаем товары от лучших брендов по отличным ценам.

SIS Wire или RW90 | Электрощитовые или щитовые изделия из проволоки

Описание

SIS обычно называют проводом распределительного щита или панельной панели. Это строительный провод, изготовленный из изолированного медного проводника — обычно покрытого оловом — с изоляцией из термореактивного сшитого полиэтилена (XLPE). Проводники скручены для обеспечения высокой гибкости, что упрощает установку в ограниченном пространстве, и луженые для облегчения пайки. Изоляция из сшитого полиэтилена рассчитана на использование при температуре 90 ° C как во влажных, так и в сухих помещениях при рабочем напряжении 600 В.

Провода и кабель Kris-Tech производятся в соответствии с применимыми требованиями NEC (Национальный электротехнический кодекс). Изоляционные свойства SIS такие же, как XHHW-2. Хотя Kris-Tech производит SIS типоразмеров от №18 до №4 / 0 AWG, наименьшим проводником, признанным UL, является провод №14 AWG. Наш стандартный стандартный продукт серого цвета и имеет рейтинг VW-1 по огнестойкости.

Приложение

Проводники

SIS чаще всего используются в распределительных щитах и ​​щитах, как указано в Национальном электротехническом кодексе.Хотя SIS не признается в статье 310 NEC для использования в кабелепроводах, Kris-Tech имеет двойной рейтинг как XHHW-2 и одобрен для использования в признанных кабельных каналах. Окончательное утверждение всегда остается за вашим местным электриком.

Характеристики

Прочная изоляция является термостойкой, химической, маслостойкой и влагостойкой, огнестойкой и может выдерживать суровые условия.

Перевод

Отличный гибкий провод управления и щитка, и вы можете заменить его на XHHW-2!

Стандарты

Все наши строительные провода производятся в соответствии со статьей 310 Национального электротехнического кодекса (NEC).

Стандартные товары на складе

• Размеры от # 14 до # 4/0 AWG
• Стандартный сверхгибкий луженый скрученный материал
• Стандартная изоляция — серая изоляция из сшитого полиэтилена, VW-1 с рейтингом

Пользовательские параметры

• До 12 вариантов цвета
• Катушки в выдаваемых картонных коробках
• # 18 и # 16 конструкции AWG
• Количество дополнительных стоек: у вас есть 7-ниточная спецификация? Позвоните нам.
• Чередование, скручивание и параллельное соединение
• Нестандартная длина и упаковка

ИСПОЛЬЗОВАНИЕ SE | Журнал «Электротехнический подрядчик»

Статья 338 Национального электротехнического кодекса (NEC) описывает использование, монтаж и строительные спецификации служебного входного кабеля (SE). Электрики обычно используют эти кабели для сервисных проводов, а также для фидеров и ответвлений в жилых и небольших коммерческих установках. В статью 338 NEC 2008 г. были внесены некоторые очень тонкие изменения, которые не так очевидны, поэтому необходимо тщательно проанализировать эти изменения.

Определение служебного входного кабеля в 338.2 — это «одножильный или многожильный узел, снабженный или без общего покрытия, в основном используемый для обслуживания».

Согласно 338.2, существует два типа служебных входных кабелей: «Тип SE или служебный входной кабель с огнестойким влагостойким покрытием или тип USE, который представляет собой служебный входной кабель, предназначенный для подземного использования, с влагостойким покрытием, но не обязательно иметь огнестойкое покрытие ». Все служебные входные кабели рассчитаны на 600 В и указаны в размерах 14 AWG и больше для меди и 12 AWG и больше для алюминия или алюминия с медным покрытием.

Термин «кабель SE» обозначает оболочку кабеля, а внутренние проводники предназначены для надземных установок и указаны для установок, в которых оболочка кабеля и внутренние проводники подвергаются воздействию солнечных лучей во влажных местах. Кабель типа SE содержит изолированные жилы типа RHW, RHW-2, XHHW, XHHW-2, THWN или THWN-2, а внешняя оболочка кабеля является огнестойкой. Кабель типа SE, содержащий два или более проводов, может иметь один неизолированный провод.

Типы Кабели USE и USE-2 спроектированы и внесены в список для подземных прокладок, включая прямое закапывание в землю, и доступны как в одножильных, так и в многожильных кабелях. Многожильный кабель USE типа содержит проводники с изоляцией, эквивалентной RHW или XHHW, с проводниками, рассчитанными на температуру 90 ° C при влажной или сухой прокладке и 75 ° C для влажной среды.Тип USE-2 содержит проводники с изоляцией, эквивалентной RHW-2 или XHHW-2, и рассчитан на 90 ° C при влажной, влажной или сухой установке. Кабель типа USE, содержащий два или более проводов, может иметь один неизолированный провод.

Раздел 338.12 был добавлен в NEC 2008 года и охватывает недопустимое использование кабелей типа SE и USE. В нем говорится, что кабель типа SE не может использоваться там, где он подвергается физическому насилию, если он не имеет надлежащей защиты, и никогда не может быть установлен в подземной установке, с кабельным каналом или без него. Кабель SE также нельзя использовать для внешней ответвленной цепи или фидерной проводки, если установка не соответствует положениям Части I Статьи 225 и не поддерживается должным образом. ИСПОЛЬЗОВАНИЕ вообще нельзя использовать для внутренней проводки, так как она не имеет огнестойкого покрытия. Фактически, USE нельзя использовать над землей, за исключением тех случаев, когда он выходит из земли и заканчивается в корпусе на открытом воздухе. Кабель USE нельзя использовать в качестве антенного кабеля, если он не является многожильным кабелем, предназначенным для использования над землей и установленным в качестве проводки с опорой на мессенджер.

Однако наиболее радикальное изменение в Статье 338 NEC 2008 года не является легко идентифицируемым, поскольку текст был удален, а не добавлен. Текст в 338.10 (B) (4) (a) в NEC 2005 года гласит: «Внутреннее оборудование. В дополнение к положениям этой статьи, служебный входной кабель типа SE, используемый для внутренней проводки, должен соответствовать требованиям по установке частей I и II статьи 334, за исключением 334. 80 ».

Поскольку часть I статьи 334 для кабеля NM не имела абсолютно ничего общего с кабелем SE, часть I была удалена в первом абзаце статьи 338.10 (B) (4) (a) для NEC 2008 года. В NEC 2005 года кабель SE должен был соответствовать Части II Статьи 334, за исключением 334.80. В NEC 2005 года этот раздел требовал, чтобы кабель NM, но не кабель SE, соответствовал следующему: «допустимая токовая нагрузка должна соответствовать номинальной температуре проводника 60 ° C (140 ° F). Допускается использование номинала 90 ° C (194 ° F) для снижения номинальной токовой нагрузки при условии, что окончательная пониженная допустимая токовая нагрузка не превышает номинальную допустимую токовую нагрузку проводника 60 ° C (140 ° F).Удалив «за исключением 334,80» из кабеля NEC 2008 г., кабель SE, который используется в качестве ответвлений или фидеров, теперь должен соответствовать той же номинальной допустимой нагрузке, что и кабель NM. Это изменение было внесено в модель NEC 2008 года, поскольку кабель SE часто содержит изоляцию проводника, аналогичную кабелю NM, а при установке внутри стен и в изоляции кабель SE имеет теплоотдачу, аналогичную кабелю NM.

Кабель

SE, установленный в качестве ответвления цепи или фидерной проводки внутри здания или сооружения, должен иметь номинальную допустимую нагрузку на ток, основанную на оценке изоляции проводника 60 ° C, и уменьшит допустимую допустимую нагрузку на ток для кабеля, для которого требуется провод большего размера. на основе NEC 2008 года.

ODE — младший технический специалист в Underwriters Laboratories Inc., в Research Triangle Park, Северная Каролина. С ним можно связаться по телефону 919.549.1726 или [email protected].

Pagina non trovata — Peccato Originale

Статистические данные о файлах cookie являются собственностью веб-сайта и могут быть посещены с помощью интерактивных веб-сайтов, содержащих информационные сообщения в анонимной форме.

Interazione с социальной сетью и piattaforme esterne

Эти услуги позволяют взаимодействовать с социальной сетью, или с другими сложными формами пятен, непосредственно на странице этого приложения.
Интерактивная и полученная информация о приложении, содержащем информацию о всех требованиях конфиденциальности в соответствующей социальной сети.
Если вы установили сервис взаимодействия с социальной сетью, вы можете использовать его, не используя сервис, чтобы собирать данные о трафике на всех страницах в установленном порядке.

Pulsante Mi Piace и социальный виджет Facebook (Facebook, Inc.)

Пульсирующий «Mi Piace» и социальный виджет Facebook с обслуживанием взаимодействия с социальной сетью Facebook, forniti da Facebook, Inc.
Персональные данные: Cookie и данные об использовании.
Luogo del trattamento: США — Политика конфиденциальности

Statistica
Я обслуживаю контент, который предоставляется непрерывно на Titolare del Trattamento di monitorare и анализирует данные трафика и сервисы, которые следят за comportamento dell’Utente.

Google Analytics (Google Inc.)

Google Analytics — это веб-сервис для анализа данных Google Inc. («Google»). Google использует персональные данные, которые позволяют использовать данные этого приложения, составлять отчет и использовать другие услуги, связанные с Google.
Google использует персональные данные для конкурса и персонализации сообщений собственной сети pubblicitario.
Персональные данные: Cookie и данные об использовании.
Luogo del trattamento: США — Политика конфиденциальности — Отказ

Google Analytics с анонимным IP (Google Inc.)

Google Analytics — это веб-сервис для анализа данных Google Inc. («Google»). Google использует персональные данные, которые позволяют использовать данные этого приложения, составлять отчет и использовать другие услуги, связанные с Google.
Google использует персональные данные для конкурса и персонализации сообщений собственной сети pubblicitario.
Эта интеграция с Google Analytics анонимно отображает ваш IP-адрес. L’anonimizzazione funziona abbreviando entro i confini degli stati members dell’Unione Europea o in altri Paesi aderenti all’accordo sullo Spazio Economico Europeo l’indirizzo IP degli Utenti. Только в казино, индивидуальный IP-адрес, открытый на сервере Google, сокращенно для всех внутренних пользователей.

Персональные данные: Cookie и данные с использованием.

Luogo del trattamento: США — Политика конфиденциальности — Отказ.

Мониторинг преобразования рекламы в Facebook (Facebook, Inc.)

Мониторинг преобразований Facebook Ads — это служба статистики для Facebook, Inc., которая объединяет и проверенную сеть анонсов Facebook с азионными вычислениями всех внутренних приложений.

Персональные данные: Cookie и данные об использовании.

Luogo del trattamento: США — Политика конфиденциальности.

Мониторинг преобразования Google AdWords (Google Inc.)

Мониторинг преобразований Google AdWords — это служба статистики, созданная Google Inc., которая объединяет и проверенную сеть объявлений Google AdWords с азионами, вычисляющими все внутренние запросы приложения.

Персональные данные: Cookie и данные об использовании.

Luogo del trattamento: США — Политика конфиденциальности.

рекламодателей в КМС Estensione согласно Google Analytics (Google Inc.)

Google Analytics в этом приложении, которое требуется использовать для публикации, основанной на взаимодействии с Google, для данных, полученных от аудитории, с разнесенной информацией о файлах cookie DoubleClick для оценки статистических данных, связанных с демографическими данными, интерактивных и явных данных для взаимодействия с опубликованными объявлениями.

Персональные данные: Cookie и данные об использовании.

Luogo del trattamento: США — Политика конфиденциальности — Отказ.

Visualizzazione di contenuti da piattaforme esterne

Эти услуги позволяют визуализировать содержимое, которое может быть отображено на странице, содержащей эфирное время, на странице этого приложения и интерактивного взаимодействия.
Не используется, если вы установили обслуживание этого типа, вы можете, не использовать его, если не использовать услугу, чтобы собирать данные о релятивном трафике на всех страницах в установленном порядке.

Виджет видео YouTube (Google Inc.)

YouTube — это служба визуализации содержимого видео, предоставленная Google Inc., которая позволяет выполнить поиск приложения для интеграции содержимого всех внутренних страниц на странице.

Персональные данные: Cookie и данные об использовании.

Luogo del trattamento: США — Политика конфиденциальности.

Google Fonts (Google Inc.)

Google Fonts — это услуга визуализации стилей, созданных Google Inc., которые позволяют выполнять поиск приложения, объединяющего все внутреннее содержание страницы.
Персональные данные: Cookie и данные об использовании.
Luogo del trattamento: США — Политика конфиденциальности

Attiva i cookie strettamente NEOBXODIMO, что дает возможность сохранить предпочтение!

Что такое проводник? [Кабель 101]

Независимо от того, разрабатываете ли вы одноразовое медицинское устройство, массовое производство потребительского зарядного кабеля или разрабатываете жгут проводов для основного оборудования, для соединения различных компонентов необходимо уделять особое внимание деталям. Это соединение чаще всего достигается с помощью какой-либо разновидности проволоки. Большинство широкой публики не знает, сколько дизайна и инженерных разработок вложено в каждый из этих типов проводов. В основе провода лежит проводник. Вопрос в том, нужен ли вам один, два, 8 или даже больше проводов в проводе, чтобы ваш продукт функционировал?

Прежде чем мы обсудим, что такое «проводник», давайте установим самую основную анатомию провода. Внутри «простого» провода, идущего изнутри наружу;

1. Проводник
2. Изоляция
3. Щит
4. Куртка

Что такое «проводник»?

Будь то питание небольшого устройства или линии электропередач, обеспечивающие электричеством весь город, проводник — это материал, который обеспечивает свободное протекание электрического тока.В случае системы электрических цепей «проводник» конкретно относится к части, которая переносит электрический ток от источника к его нагрузке.

Скачать бесплатную электронную книгу: Проектирование кабеля: не ограничиваясь компонентами, чтобы построить успешное соединение

Из чего сделан проводник?

Когда применяется электрический заряд, металлы обладают лучшими проводящими свойствами. Это причина, по которой металлы являются предпочтительным проводником в электрических проводах.Хотя мы все привыкли рассматривать медь как наиболее используемый проводник, лучший металлический проводник — это на самом деле серебро. Но из-за завышенной цены на них чаще всего используется медь. Другие металлы, такие как алюминий, золото, сталь и латунь, также являются проводниками, но они не считаются такими эффективными, как медь и серебро, и использование этих металлов может вызвать другие сложности.

Как выбрать размер жилы?

Базовые токопроводящие жилы варьируются от подставки или провода размером меньше человеческого волоса до 0000.Американский калибр проволоки * (AWG) — это стандартизированная система измерения диаметра проволоки, определяющая диаметры круглой, сплошной, цветной и электропроводящей проволоки. Таким образом, выбор токопроводящей жилы для вашего продукта зависит от того, насколько большим или маленьким он должен быть, в сочетании с требованиями к питанию продукта или устройства.

Сколько проводов мне нужно в проводе?

Хотелось бы вам рассказать, но ответить на этот вопрос — все равно что посмотреть в хрустальный шар и мгновенно превратить ATL в единорога, но мы не знаем вашего бизнеса — и, к сожалению, у нас нет хрустального шара.На самом деле все зависит от того, для чего вам нужно устройство или продукт.

Обычный провод, о котором знает большинство из нас, — это провода, проходящие через наши дома. Этот провод имеет три проводника: горячий, нейтральный и заземляющий. Производимые сегодня провода варьируются от одного проводника до буквально сотен проводников.

В качестве примера давайте обсудим анатомию кабеля USB 3. 0. В состав этого кабеля входят следующие жилы:

• 2 силовых проводника от 20 до 28 AWG

• 1 комплект неэкранированной витой пары 28-34 AWG

• 2 комплекта экранированных витых пар от 26 до 34 AWG

• 1 дренажный провод

Всего для изготовления кабеля USB необходимо девять проводников (мы обычно описываем этот кабель как 8 проводников и провод заземления, хотя заземляющий провод технически также является проводником).Любому устройству может потребоваться меньше или значительно больше — все зависит от того, для чего вам нужен разъем.

Мы только поцарапали поверхность компонентов провода. Это первый из четырех компонентов, в которых разбираются компоненты проводной сети и то, что нам, в ATL, необходимо для создания лучшего коннектора для вашего приложения.

Следующая запись в серии: Изоляция

* W&M Wire Gauge, US Steel Wire Gauge и Music Wire Gauge — разные системы

Blue Color X-Base Напольный вентилятор с дистанционным управлением

Детали

Воздушные / свадебные палатки Алюминиевая труба и драпировка для свадебных торжеств

_x000D_

Air / 16 Pin S 103 Металлический прямой штекер IP68 Водонепроницаемый круглый кабельный соединитель с номиналом 0 микрон . 3. Прозрачный прозрачный стул для свадьбы и вечеринки с кристаллами в виде короны Наполеона, размер которого превышает 0,3 микрона, будет захвачен сепаратором. Сепараторы сконструированы из среды глубинной загрузки и обладают хорошей способностью удерживать грязь.

_x000D_

Бетонный завод с подъемным ковшом, Hzs25 Малый бетонный завод. Ремонт транспортных средств Универсальная штанга переключения передач Samurai Различные типы Общие короткие типы. Затем масло сливается в поддон, удаляется всасывающей трубой и возвратными линиями и возвращается в поддон для повторного сжатия в непрерывном цикле.

_x000D_

Срок службы сепаратора может значительно варьироваться от тысяч часов до очень коротких циклов в зависимости от использования и условий окружающей среды. (например, пыль, влажность, дым, загрязнение и т. д.)

_x000D_

Отвечает или превосходит спецификации OEM

_x000D_

Машина для выдувания сельскохозяйственных форм с широкой амплитудой, наша система обратного осмоса для опреснения воздуха / соленой воды для строгих требований по очистке моря. Поскольку наши поставщики специализируются на фильтрации, они могут учитывать требования производителей оборудования и комбинировать эти знания со своим опытом фильтрации для создания превосходного сепаратора.

_x000D_

Светодиодные лампы Светильники Линейные осветительные приборы High Bay с Dlc UL Ce SAA (80W 100W 150W 200W 310W) ’30 * 11см 5мм EVA Белое полотенце с открытым носком из кораллового флиса с печатными мужскими тапочками для отелей в Африку.

_x000D_

сохраняет свою форму

_x000D_

Многоразовая кофейная чашка eCompressedair / двойная стеклянная чашка для питья пива. Цинково-оцинкованная сталь Veld Span с увеличенным сроком службы / маслоотделитель от разрушения и выключения компрессора.

_x000D_

Стеновая изоляционная сэндвич-панель из полиуретана для холодильной камеры

_x000D_

Благодаря своей конструкции вы не встретите преждевременного выхода из строя одного из наших воздухо-масляных сепараторов.Созданный с использованием таких функций, как стальные металлоконструкции, нейлоновые заглушки и сварка металла с металлом, с нашей воздушной / рекламной индивидуальной черной печатной картонной подарочной коробкой ручной работы из жесткой бумаги для часов.

No related posts.
