Витая_пара_UTP для_помещений медная 4х2х0.51 ПожТехКабель, от 305 м

Витая пара без экрана UTP cat.5e 4х2х0.51 24AWG, медная, для прокладки внутри помещений, ПожТехКабель

Название в каталоге производителя: ПожТехКабель PTK-LAN U/UTP Cat 5e PVC 4x2x0.51 (305м) арт. 220-002

Краткое описание и область применения кабеля витая пара UTP ГОСТ

Кабель витая пара улучшенной категории 5е — кабель парной скрутки для структурированных кабель систем, предназначен для передачи сигнала с частотой до 100 Мгц.

Используется в телекоммуникационных и компьютерных сетях, системах видеонаблюдения (IP-камеры, AHD-камеры), системах охраны и контроля доступа, телефонии для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей.

Предназначен для стационарной прокладки внутри стен и на поверхности (в отличие от многожильного кабеля, используемого для производства патч-кордов).

Остатки ограничены, кабель продается только бухтами

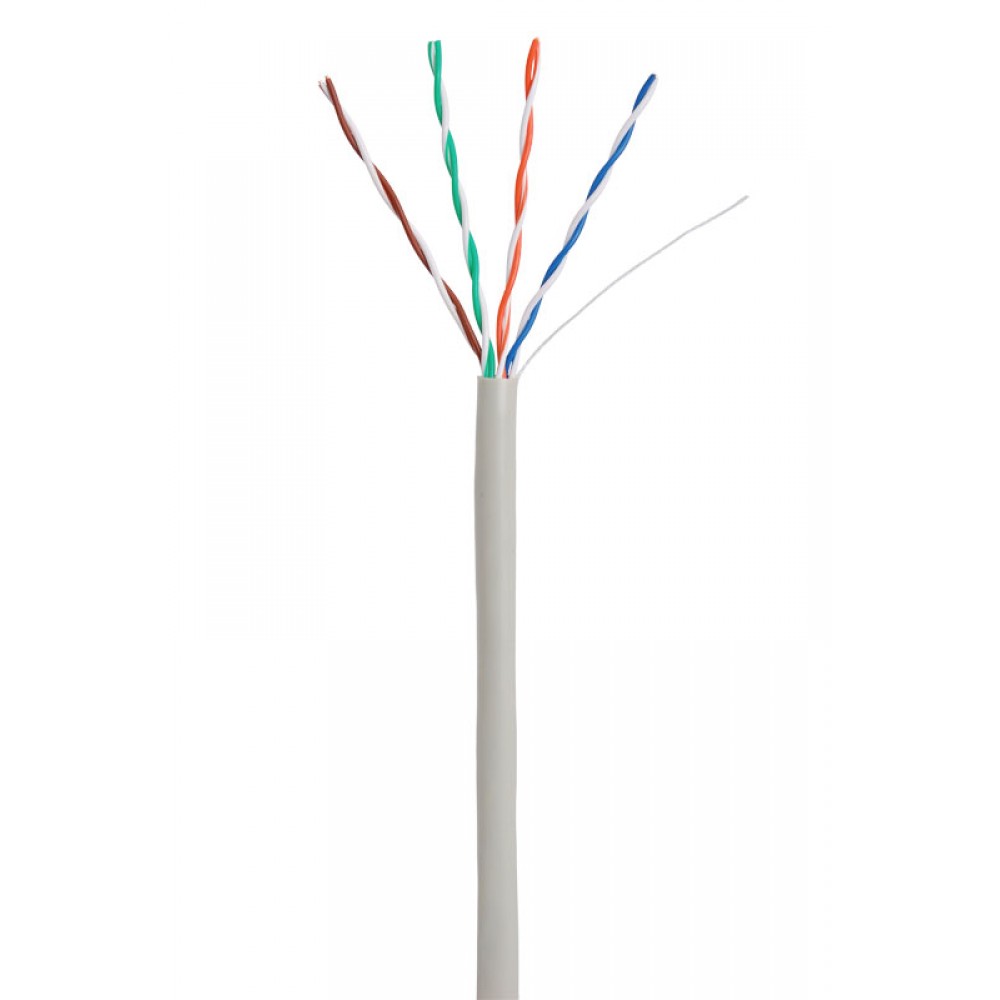

Конструкция кабеля витая пара UTP (U/UTP)

1. Токопроводящая жила — однопроволочная, мягкая медная проволока, диаметром 24AWG (0,51мм)
2. Изоляция проводника — полиэтилен
3. Разрывная нить — капрон
4. Внешняя оболочка — ПВХ

На кабеле нанесена маркировка с названием кабеля через каждый метр. Маркировка по метрам позволяет точно отмерить кабель.

Кабель состоит из 100% меди без каких-либо примесей.

Кабель известного российского производителя завода ПожТехКабель соответствует стандарту 24AWG (0. 51мм), поэтому может использоваться для решения самых требовательных задач.

Эксплуатационные характеристики кабеля витая пара UTP (U/UTP)

Предельная частота передачи для категории 5е — 100 МГц.

Материал проводника — медь.

Конструкция жилы однопроволочная сплошная (solid).

Материал оболочки — поливинилхлорид ПВХ, цвет серый.

Минимальный радиус изгиба 8 наружных диаметров кабеля.

Не предназначен для эксплуатации на улице при прокладке открытым способом, но может использоваться в неотапливаемых помещениях

Ссылка на сайт производителя

Почему провода скручены внутри кабеля Ethernet?

Автор: Дон Шульц, технический торговый представитель trueCABLE и сертифицированный техник Fluke Networks

Неизменный вопрос, который постоянно задают ИТ-специалистам и специалистам по кабельным системам: «Почему кабель Ethernet скручен внутри?» Эта загадка вращается вокруг того, как работает кабель Ethernet и почему он называется сбалансированной витой парой. Давайте раскроем эту тайну и узнаем правду!

Вот внешний вид нашего неэкранированного кабеля trueCABLE Cat6 Riser:

На фото пары проводов скручены как таковые:

Четыре пары, скрученные в

• Blue solid — белая / синяя полоса
• Оранжевый твердый — белый / оранжевая полоса
• Green solid — белый / зеленая полоса
• Brown solid — белая / коричневая полоса

Всего восемь проводников (толщина меди 23 AWG каждый)

Помните тот школьный урок естествознания, которым вы думали, что никогда больше не воспользуетесь им? Ну, никогда не говори никогда!

Основная цель скручивания — уменьшить внутренние электрические помехи.Фактически, кабель Ethernet имеет собственное встроенное «экранирование». Подожди минутку! Вы можете подумать, что неэкранированный кабель Ethernet не имеет экранирования, а экранированный кабель Ethernet имеет экранирование. Это верно лишь отчасти. Хотя экранированный кабель Ethernet, такой как F / UTP, действительно обеспечивает общий экран из фольги, кабель не может работать без «встроенного» экранирования в виде витых пар. Этот внешний общий экран из фольги предназначен для предотвращения попадания внешних электрических (магнитных полей или радиоволн) внутрь кабеля.Для иллюстрации представьте, что вы наслаждаетесь классическим оркестром, а затем рок-группой с тысячами кричащих фанатов, зажигающих прямо по соседству. Теперь запечатайте свой классический оркестр в звуконепроницаемом куполе. Так работает общий экран из фольги, когда кабель «экранирован». Дополнительные сведения об этом см. В разделе «Экранированный и неэкранированный кабель».

Как насчет внутренней части кабеля?

Если придерживаться нашей предыдущей иллюстрации, даже классические оркестры немного громкие, и если участники оркестра запутаются из-за того, что другие инструменты громче, чем их, тогда будет неразбериха и плохая музыка.Та же концепция применима к Ethernet. Каждый проводник будет генерировать неодинаковое электромагнитное поле. Это означает, что один проводник может мешать другому. Учитывая, что в гигабитном Ethernet используются все восемь проводников, это закончится ужасным беспорядком, если все проводники начнут «разговаривать» друг с другом. Это называется перекрестными помехами, когда проводники пропускают электроны вперед и назад.

Хотя вы на самом деле не можете видеть магнитные поля (и если вы можете немедленно обратиться к врачу), поверьте мне, они есть.Для каждого удлинителя или всего, что переносит электроны через него, будет магнитное поле, в какой-то степени окружающее его. Чем ниже напряжение, тем меньше магнитное поле. Кабель Ethernet по своей природе имеет очень низкое напряжение, но напряжение все еще присутствует, а скрутки в парах проводов защищают кабель от самого себя.

Скрутки меняют полярность проводов при каждом скручивании, и это нивелирует различия в их индивидуальных электромагнитных полях.Результатом является электромагнитный баланс, и поэтому кабель Ethernet называется сбалансированной витой парой. По сути, у нас есть гармония. В паре намного «тише», как в библиотеке. Теперь мы можем поговорить друг с другом и действительно понять смысл разговора.

Но подождите, это еще не все!

Проницательный наблюдатель заметит, что разные пары имеют разную скорость скручивания. Это означает, что для одних пар больше витков на дюйм, для других — меньше. Это задумано, а не дефект. Теперь, когда одна пара работает в гармонии с определенной частотой вращения, она будет восприимчива к потенциальным помехам с другой гармоничной парой с той же частотой вращения.Решение состоит в том, чтобы изменять скорость скручивания между парами, которые находятся рядом друг с другом внутри кабеля.

цветов. Почему пары разного цвета?

Это отличный вопрос. Теперь, когда мы прошли через множество проблем, чтобы правильно скрутить пары проводов, не имеет смысла разрушать всю эту чудесную гармонию в конце, который вы подключаете (завершаете). Цвета предназначены для людей … электроны не заботятся о цвете. В этой статье блога, T568a против T568b, Что использовать, описывается, как сохранить гармонию, разместив проводники в правильной последовательности.

Итак, теперь вы, вероятно, хотели бы, чтобы вы уделяли немного больше внимания в этом школьном классе естественных наук (подмигивает)? Тема электромагнитных полей и того, как работает электричество, может быстро усложниться. Удачной работы!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Как работает разводка витой пары

В этом разделе рассказывается о том, как работает витая пара.

1) Технические преимущества проводки по витой паре

2) Как работает кабельная разводка витой пары для обеспечения высокоскоростной связи?

3) Требования к конструкции витой пары.

4) Основы подавления магнитного поля

5) Расстояние между двумя проводами определяет эффективность подавления.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

7) Что делает шину или провод потенциальным источником шума?

8) Как работает подавление шума?

1) Минимизация индуктивности провода.

2) Максимально увеличьте форму волны цифрового сигнала.

3) Уменьшите излучаемый шум от витой пары до соседних проводов.

Пункты №1 и №2 касаются внутренней высокоскоростной передачи сигналов.

Кабель витой пары — плохой коаксиальный кабель. Это очень дорого в изготовлении и имеет приемлемые характеристики в системах цифровой связи.

Механически это включает в себя размещение двух незакрепленных проводов рядом с каждым вместе которые несут ОДИН сигнал / питание и обратно вместе мы можем использовать законы физики проводов для определения индуктивности проблема. Скручивание позволяет нам взять два незакрепленных провода и построить плотно расположенная пара проводов. Чем ближе два провода к каждому другое, тем лучше уменьшение индуктивности пары проводов.

Физика мудро, все дело в использовании магнитного поля, которое появляется вокруг провод, когда ток течет в проводе против самого себя. Полярность магнитного поля связано с полярностью / направлением тока. течет в проволоке. Если мы разместим два провода рядом друг с другом, противоположный ток в каждом проводе, в свою очередь, будет создавать равные, но противоположные магнитные поля. Тогда два магнитных поля от каждого провода будут бороться друг друга и отменить друг друга.Отмена магнитного поля в проводах по очереди отменяет из естественной индуктивности в проводах.

В цель использования витой пары — сохранить механическое расстояние между два провода как можно меньшего размера и плотно затянуты по всей длине длина кабеля. Чем плотнее, тем лучше. Жесткий расстояние между проводами позволяет воспользоваться преимуществами физического свойства провода и среды, в которой они работают, для улучшения связи и контроль над длинными кабелями.

Витая пара физически состоит из ДВУХ независимых частей:

1) Близкое расстояние между двумя проводами.

2) Скрутка двух проводов.

Близкое расстояние между проводами — это то место, где проявляется большая часть электрических преимуществ, в то время как скручивание дает дополнительные преимущества как в электрическом, так и в физическом отношении. Мы обсудим каждую часть ниже.

Ключ к достижению улучшений подавления шума, снижения индуктивности провода и снижения уровня шума для данной пары проводов по отношению к току — все это вращается вокруг точного управления магнитным полем вокруг каждого провода внутри автобус. Следовательно, настоящий ключ заключается в понимании полярности и силы магнитного поля каждого провода.

Скручивание проводов вместе использует законы физики проводов против самих себя для решения проблемы.Более конкретно, использует магнитное поле одного провода для противодействия или отмены магнитного поля другого провода!

Идеальное подавление магнитного поля означает:

1) отсутствие магнитного излучения в воздухе, связанного с соседними проводами (отсутствие перекрестных помех).

2) Без индуктивности. Без индуктивности в проводе мы можем посылать сигналы с более высокой скоростью, поскольку нет ничего, что могло бы противодействовать изменениям тока!

4) Основы подавления магнитного поля

Возьмем, к примеру, «шину рельсового пути» или два провода от усилителя, которые питают трек.

Поскольку определение покупки рельсовой шины представляет собой замкнутый контур тока питания / сигнала, идущего на рельсовый путь и обратно, весь ток, идущий по кабелю рельсовой шины для подачи энергии на локомотив, возвращается по тому же кабелю шины. Итак, магнитные поля внутри автобуса:

1) одинаковой силы.
2) напротив друг друга.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

Не идеально. При использовании кабелей с витой парой индуктивность просто сводится к минимуму, поскольку подавление магнитного поля НЕ ИДЕАЛЬНО.

Почему?

Поскольку провода в шине не могут занимать один и тот же точный механический центр пространства, магнитные поля не имеют одинакового выравнивания мертвой точки в исходной или начальной точке.Другими словами, магнитные поля смещены друг от друга за счет физического расстояния между проводами, необходимого для обеспечения пространства для изоляции проводов. Конечный результат — подавление магнитного поля НЕ ИДЕАЛЬНО и, следовательно, подавление шума и эмиссия шума не идеальны.

7) Что делает шину или провод потенциальным источником шума?

Когда проходит большой ток! Вот почему мы говорим, что следует держать высокоточную рельсовую шину подальше от всех других шин с низким током (шина кабины и шина управления).Менее совершенное подавление позволяет шумной шине передавать шум от магнитного поля на другую шину поблизости. В частности, он может атаковать близлежащие более слабые шины с более низким током, которые также имеют менее чем идеальное подавление шума. Вот почему мы говорим вместе: Twist the Track Bus wiring. Учитывая, что он передает самые высокие уровни тока и все электрические шумы, которые создают поезда при движении по рельсам, нам необходимо минимизировать эмиссию магнитного поля от проводки трекового автобуса.

8) Как работает подавление шума?

Провода, в которых протекает изменяющийся ток, создают изменяющееся магнитное поле вне провода. Верно и обратное: изменение магнитного поля, пересекающего провод, будет генерировать изменяющийся ток в проводе.

ЕСЛИ соседний провод излучает сильное магнитное поле, которое пересекает нашу витую пару проводов (кабель), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его в одинаковый ток в проводе, идущем в ОДНОМ НАПРАВЛЕНИИ.Но на них это не влияет. Как? Когда два равных тока в каждом проводе встречаются на конце кабеля, который является нагрузкой, два тока сталкиваются друг с другом и нейтрализуются! Это дает тот же результат, экранируя кабель от внешних помех.

Это все немного сложнее, потому что я сделал некоторые упрощения (проигнорировал электрические поля или «E» в EMI для радио) для ясности. Но они тоже сокращаются. Тем не менее, я думаю, вы понимаете, почему это работает.

А шина следа купить определение двух проводов, которые образуют путь тока замкнутой цепи (полная цепь) DCC мощность / ток сигнала переход от бустера к трассе и обратно к бустеру. При правильной установке ток в шине рельсового пути снижается на один два провода возвращаются на другом проводе. Таким образом, соответствующие магнитные поля внутри каждого провода шины:

1) одинаковой прочности.
2) противоположная полярность.

Это удовлетворяет требованиям, необходимым для компенсации индуктивности провода.

Когда по нему проходит большой ток! Вот почему мы говорим: держите высокоточную путевую шину подальше от всех других автобусов, несущих низкий ток
. (Шина с кабиной и шина управления). Чем меньше позволяет идеальная отмена шумная шина для передачи шума от магнитного поля к другой автобус рядом. В частности, он может атаковать ближайших более слабых нижних текущие автобусы, у которых также есть не идеальная отмена, чтобы забрать шум.

Простой Ответ: В «потерянной проводке», часто встречающейся в типовой разводке, возникает шум источник (обычно другой провод, несущий несвязанный сигнал) может быть физически ближе к одному элементу пары проводов, чем к другому по всю длину проводки. В таких случаях больше шума (емкостного или индуктивно) подключается к более близкому проводу, чем к более дальнему, создавая различное напряжение шума в одном проводе относительно другого.Эта разница в уровне шума между парой проводов может быть большой. достаточно, чтобы повредить данные. При использовании витой пары шум источник одинаково близко к каждому из проводов. Следовательно, два провода снимайте примерно равные шумовые напряжения с одинаковой полярностью. В «приемник», расположенный на дальнем конце кабеля, ищет разностный сигнал между двумя двумя проводами. Вместо этого он находит одинаковое напряжение шума в обоих проводах и может подавлять этот шум напряжение, потому что они кажутся одинаковыми (без разницы) или «общими» к обоим проводам.Следовательно, шумовое напряжение не может влиять на по кабелю витой пары передается важный «дифференциальный» сигнал.

ЕСЛИ все было идеально, отсутствие магнитного поля означает отсутствие магнитного излучения в воздухе (буква «M» в EMI) на соседние провода (без перекрестных помех).Никакие радио не будут принимать энергия. Поскольку магнитное поле связано с индуктивностью, нет индуктивность в проводе! Без индуктивности в проводе мы можем отправить вниз сигналы более высокой скорости, поскольку нет ничего, что могло бы препятствовать изменениям в текущий поток! Верно и обратное. ЕСЛИ соседний провод посылает сильное магнитное поле, которое перерезает наши два скрученных провода (кабеля), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его ток в проводе идёт в том же направлении. Но они не затронутый им.Как? Когда два тока в каждом проводе встречаются в конце петли кабеля под нагрузкой они сталкиваются друг с другом и нейтрализуют сами выходите! Это имеет тот же результат, что и экранирование кабеля от внешнее вмешательство.

Индуктивность электрическая свойство всех проводов, которое воздействует только на сигналы переменного тока. Его существование в провод противодействует быстро меняющимся сигналам переменного тока, что означает, что он будет противодействовать высокая скорость связи. Индуктивность буквально атакует форма волны цифрового сигнала и искажает их и ограничивает верхнюю частоту в котором вы можете использовать для передачи сигнала.С отменой индуктивность, высокоскоростные сигналы смогут путешествовать на большие расстояния прежде чем снова замедлиться. Почему? Нет такой вещи, как идеальный подавление индуктивности, что означает, что некоторая величина индуктивности остается.

СТРАТЕГИЯ ЭЛЕКТРОПРОВОДКИ

Это все немного сложнее, потому что я сделал некоторые упрощения (игнорировали электрические поля или букву «E» в EMI для радио) ради ясность. Но они тоже сокращаются. Тем не менее, я думаю, вы понимаете представление о том, почему это работает.

9) Напряжение Шипы против декодеров: элементы 1c, 1e и 1f вместе являются ключевой причиной почему у нас могут быть проблемы с нашим макетом с DCC. Проблема варьируется с размером макета. Он варьируется от простого уничтожения DCC пакеты, создающие непоследовательный контроль поездов или потерю декодеров программирование (сброс CV) вплоть до худшего сценария декодеры взорвать! Потеря программирования или продувка декодеров всегда связано с некоторым событием короткого замыкания на дорожке, например, с общим крушение.На трассе естественным образом возникают скачки напряжения низкой энергии цепь без короткого замыкания. Прерывистый природа контакта колес делает это возможным. Ток в дорожке находится только на текущем уровне, необходимом для работы двигателя. Но если вы получите короткое замыкание, ток в проводах рельсовой шины мгновенно переходит в максимальный уровень, определяемый имеющимся у вас бустером. Энергия сохраненные в магнитном поле будут максимальными. Один короткий открывается, пока крушение продолжается, БАХ, самое сильное напряжение возможный шип сбрасывается на гусеницу.Цикл можно повторять и так, пока крушение не прекратится. Учитывая, что электронная схема используется имеет самое низкое номинальное напряжение (относительно проводов и дорожек), они легко становятся жертвами этих всплесков. Если достаточно сильный или генерируются достаточно частые всплески, обычно можно потерять программирование но со временем взрывается и схема на декодере.

10) Убийственные скачки напряжения. Два решения:

10a) Перекрутите подающие гусеницы: значительно снижает индуктивность и, следовательно, энергия, которая стоит за такими проблемами, как взрывы декодеров.Сделай это только при строительстве новой планировки.

10b) Установить RC-фильтр / терминатор: Обеспечьте путь для этого тока, когда короткое замыкание размыкается, ограничивая выброс напряжения. Если у тебя есть существующая проводка, часто это лучшее решение.

Вы можете сделать одно, другое или и то, и другое. Я лично делаю и то, и другое.

——————

Скрученный парный кабель состоит из пары скрученных вместе изолированных проводов. Это Тип кабеля, который очень давно используется в телекоммуникациях.Кабель скручивание помогает снизить шум от внешних источников и перекрестных помех на многопарных кабелях.

Кабель витая пара подходит для передача сбалансированных дифференциальных сигналов. Практика передачи сигналы дифференциально восходят к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и колебания земли, которые приносит сбалансированная передача сигнала, особенно ценно в широкополосных и высокоточных системах. Передавая сигналов вместе с сдвигом по фазе на 180 градусов, излучениями и заземляющие токи теоретически погашены.Это облегчает требования на земле и на экране по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витая пара — это неэкранированная витая пара (UTP). Это всего два изолированные провода скручены между собой. любые кабели передачи данных и обычные телефонные кабели этого типа. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. В передаче данных есть кабель типа FTP (пары с фольгированным экраном), состоящий из четырех витая пара внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручен с постоянной скоростью скрутки по длине кабеля, a формируется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстояние между проводниками и тип диэлектрика между ними. У сбалансированной пары или двойных линий есть Zo, которое зависит от соотношения расстояние между проволоками зависит от диаметра проволоки и вышеизложенные замечания. Для практичных линий Zo на высоких частотах очень близко, но не собственно, чистое сопротивление.Поскольку сопротивление кабеля на самом деле функция расстояния между проводниками, поэтому разделение проводники значительно изменяют импеданс кабеля в этой точке.

Когда многие витые пары собираются вместе, чтобы образовать многопарный кальбе, отдельные жилы скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи.

Key Digital — Центр знаний: кабель витой пары

В нынешних условиях, когда доступно так много типов кабелей, установщику иногда сложно выбрать подходящий кабель витой пары среди таких типов, как CAT5e, CAT6, UTP, STP и т. Д..

На рынке нестандартной установки мы имеем дело с пятью различными типами использования витой пары:

1. Расширение HDMI с помощью технологии TMDS в двухкабельных системах
2. Расширение HDMI с помощью однокабельной технологии HDbaseT
3. Расширение VGA / YPrPb — аналоговые системы
4. IP-сеть
5. Другое применение, например, аудио, безопасность и т. Д.

В этой статье мы обсудим расширение HDMI с помощью методов HDbaseT или TMDS.

Удлинители типа TMDS:

TMDS — это в основном метод двоичной одномерной модуляции, где в идеале «1» имеет значение + 0,5 В, а «0» — значение -0,5 В. Чтобы отправить больше «1» и «0» за один и тот же период времени, TMDS должен использовать более быстрые часы и, следовательно, выделять меньше времени для каждой «1» и «0» — Picture1. Расширение HDMI с помощью TMDS — это более старая технология, в которой используется существующая сигнализация по кабелю HDMI с помощью двух кабелей. Один кабель предназначен для TMDS (видео и аудио), а другой передает все необходимые дополнительные данные HDMI, такие как DDC (EDID, HDCP), CEC, Hot Plug (HP) и т. Д.TMDS — это однонаправленные высокоскоростные данные, которые могут достигать 10 Гбит / с для различных разрешений и форматов, а DDC, CEC и HP намного медленнее двунаправленные данные значительно ниже 1 Мбит / с. Если часть кабеля TMDS не обеспечивает достаточной полосы пропускания — точность разрешения и глубины цвета будет ограничена. В самом кабеле HDMI используется кабель типа CAT6STP внутри с индивидуально экранированными витыми парами. Диапазон длин кабелей HDMI обычно не превышает 70 футов. Кабели длиной от 40 до 70 футов обычно требуют наличия активной схемы эквалайзера (эквалайзера) на конце Rx кабеля для восстановления искаженного кабелем сигнала TMDS.

TMDS TX Eye Pattern

Рисунок 1.

Расширители типа HDBaseT:

HDbaseT — это совершенно новая технология, не использующая модуляцию TMDS. HDbaseT, как и 10GbaseT, использует гораздо более совершенную модуляцию PAM16. PAM16 — это двумерный метод, в котором биты модулируются как по амплитуде, так и по времени.PAM16 позволяет иметь 16 различных глазковых диаграмм, накопленных по амплитуде (по вертикали) для одного тактового цикла, Рисунок 2. Когда вы развертываете расширитель HDbaseT или коммутатор / усилитель-распределитель со встроенным HDbaseT, происходит два преобразования: пакет сигналов HDMI TMDS, DDC, CEC и Hot Подключите преобразователь в PAM16 на конце Tx, а затем обратно, чтобы завершить HDMI на конце Rx. Использование более низких тактовых частот PAM16 позволяет отправлять значительно больше данных по тому же кабелю, чем в случае TMDS, а также достигает значительно больших расстояний.Все это возможно благодаря более медленным тактовым частотам PAM16 по сравнению с методом TMDS.

PAM16 TX Глазковая диаграмма

Рисунок 2.

Рассматривая эти два существующих метода расширения HDMI с помощью кабелей витой пары, давайте ответим на наш главный вопрос: Как выбрать лучший кабель для работы?

• CAT6 всегда лучше CAT5e. CAT6 использует провода большего диаметра и поэтому архивирует более высокую полосу пропускания, иногда превышающую 500 МГц. Более высокая пропускная способность предотвратит искажение глазковых диаграмм TMDS или PAM16 на больших расстояниях. Оба типа расширителей позволят посылать одинаковое разрешение на большие расстояния или увеличивать разрешение и / или количество бит на цвет. Разрешение 4Kx2K / 24 также требует примерно вдвое большей полосы пропускания по сравнению с разрешением 1080p / 60.
• STP (экранированная витая пара) всегда лучше, чем UTP (неэкранированная витая пара). STP блокирует помехи снаружи кабеля. Витая пара — это дифференциальный метод передачи сигналов, который теоретически защищает от внешних помех. Однако при очень высоких скоростях передачи данных эта дифференциальная защита не является совершенной, и высокочастотные высокочастотные высокочастотные сигналы могут создавать ошибки данных. Такая интерференция приводит к «сверканию» изображения, когда пиксели изображения имеют неправильное значение данных. Дополнительным преимуществом STP является унификация земли между сторонами Tx и Rx. Для длинных кабельных трасс земля может быть существенно разной и плавающей между Rx и Tx стороной.Дифференциация заземления и плавающий ток могут иметь такую ​​величину, что она не всегда может игнорироваться схемой дифференциального сигнала на конце Rx. Припаивание экрана кабеля STP к земле на каждом конце Tx и Rx создает единую пластину заземления, которая устраняет эту проблему. На рисунке 3 показано сравнение общих характеристик UTP и STP на коротком 9-футовом кабеле. Даже при такой длине и низкой частоте UTP демонстрирует большее ухудшение сигнала.

• Рисунок 3.

• Экранированный кабель с отдельной парой лучше, чем неэкранированный кабель STP. Эти отдельные экраны блокируют помехи изнутри кабеля. Помехи между внутренней витой парой и витой парой иногда могут быть более серьезной проблемой, чем внешние помехи из-за частот данных, используемых в сигнализации как TMDS, так и PAM16. Дополнительным преимуществом при индивидуальном экранировании является снижение сопротивления заземления между Tx и Rx.

Ниже приведен пример кабеля CAT6 / STP, который объединяет все 3 перечисленных выше проблем в один пакет:

KD-CAT6STP100 — Высокопроизводительная кабельная система CAT6 / STP

Основные характеристики:

• Предназначен для 1000Base-TX, 100Base-TX; Приложения 10Base-T и HDBaseT®
• Характеристики 4 витых пары с индивидуальным экраном из алюминиевой фольги
• Полное экранирование оплеткой по форме S / FTP
• Диапазон частот: от 1 до 1.4 ГГц
• Размер проводника: 23 AWG Bare Copper
• Материал внутреннего экрана: алюминий-майларовая лента
• Общий материал щита: луженая медь
• Цветовой код проводника для оплетки: Стандартный
• Всего проводов: 8

Этот кабель продемонстрировал значительное улучшение производительности по сравнению с обычными кабелями CAT5e и CAT6, показанными в таблице 1 ниже. Для методов TMDS, HDBaseT «Lite» и HDBaseT «Full» были протестированы различные кабели:

Глава 4: Кабели

Что такое сетевые кабели?

Кабель — это средство передачи информации от одного сетевого устройства к другому. Существует несколько типов кабелей, которые обычно используются в локальных сетях. В некоторых случаях в сети будет использоваться только один тип кабеля, в других — различные типы кабелей.Тип кабеля, выбранного для сети, зависит от топологии, протокола и размера сети. Понимание характеристик различных типов кабелей и того, как они соотносятся с другими аспектами сети, необходимо для создания успешной сети.

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.

• Кабель неэкранированной витой пары (UTP)
• Кабель экранированной витой пары (STP)
Коаксиальный кабель
• Волоконно-оптический кабель
• Руководства по установке кабелей
• Беспроводные локальные сети
• Неэкранированная витая пара (UTP)

Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные. Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

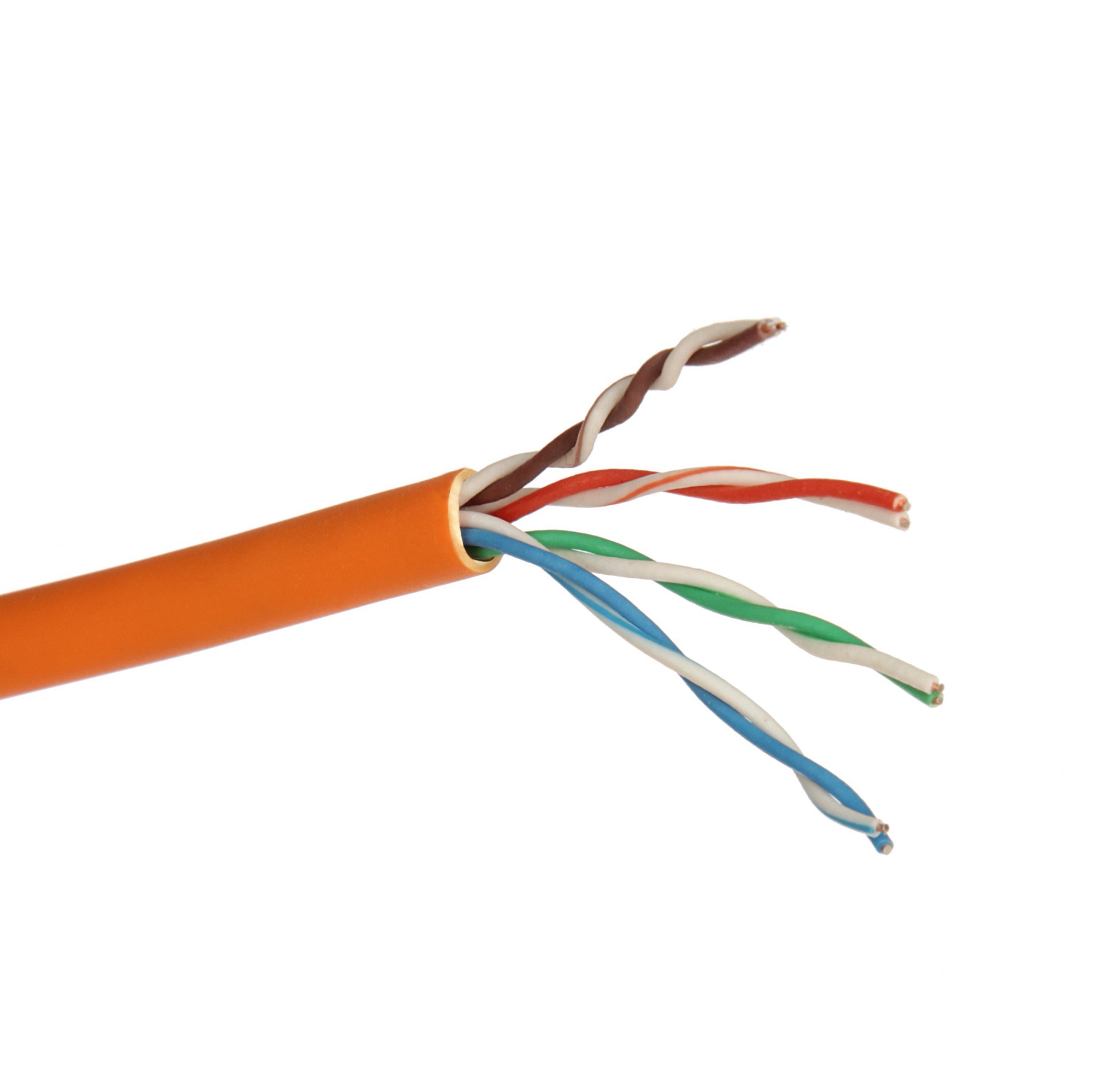

Рисунок 1. Неэкранированная витая пара

Качество UTP может варьироваться от телефонного провода до сверхскоростного кабеля. Внутри оболочки кабель имеет четыре пары проводов. Каждая пара скручена с разным числом витков на дюйм, чтобы устранить помехи от соседних пар и других электрических устройств.Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и выше стоимость одного фута. EIA / TIA (Ассоциация электронной промышленности / Ассоциация отрасли электросвязи) установила стандарты UTP и оценила шесть категорий проводов (появляются дополнительные категории).

Категории неэкранированной витой пары

Разъем для неэкранированной витой пары

Стандартный разъем для неэкранированной витой пары — разъем RJ-45. Это пластиковый разъем, который выглядит как большой телефонный разъем (см. Рис. 2). Слот позволяет вставлять RJ-45 только в одном направлении. RJ означает Registered Jack, что означает, что разъем соответствует стандарту, заимствованному из телефонной отрасли. Этот стандарт определяет, какой провод идет к каждому контакту внутри разъема.

Рис. 2. Разъем RJ-45

Хотя кабель UTP является наименее дорогим кабелем, он может быть восприимчив к радиопомехам и электрическим частотам (он не должен находиться слишком близко к электродвигателям, люминесцентным лампам и т. Д.). Если вам необходимо разместить кабель в среде с большим количеством потенциальных помех или если вы должны разместить кабель в чрезвычайно чувствительной среде, которая может быть восприимчива к электрическому току в UTP, экранированная витая пара может быть решением. Экранированные кабели также могут помочь увеличить максимальное расстояние между кабелями.

Экранированная витая пара доступна в трех различных конфигурациях:

1. Каждая пара проводов отдельно экранирована фольгой.
2. Внутри оболочки находится экран из фольги или оплетки, закрывающий все провода (как группу).
3. Вокруг каждой отдельной пары, а также всей группы проводов имеется экран (называемая витой парой с двойным экраном).

Коаксиальный кабель имеет один медный провод в центре. Пластиковый слой обеспечивает изоляцию между центральным проводником и экраном в металлической оплетке (см. Рис. 3). Металлический экран помогает блокировать любые внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Рис. 3. Коаксиальный кабель

Хотя коаксиальный кабель сложно установить, он очень устойчив к помехам. Кроме того, он может поддерживать кабели большей длины между сетевыми устройствами, чем кабель витой пары. Два типа коаксиальных кабелей: толстый коаксиальный и тонкий коаксиальный.

Тонкий коаксиальный кабель также называют тонкой сетью. 10Base2 относится к техническим характеристикам тонкого коаксиального кабеля, по которому передаются сигналы Ethernet.Цифра 2 означает приблизительную максимальную длину сегмента 200 метров. Фактически максимальная длина сегмента составляет 185 метров. Тонкий коаксиальный кабель был популярен в школьных сетях, особенно в сетях линейных шин.

Толстый коаксиальный кабель также называют толстой сетью. 10Base5 относится к характеристикам толстого коаксиального кабеля, по которому передаются сигналы Ethernet. Цифра 5 означает, что максимальная длина сегмента составляет 500 метров. Толстый коаксиальный кабель имеет дополнительную защитную пластиковую крышку, которая помогает удерживать влагу от центрального проводника.Это делает толстый коаксиальный кабель отличным выбором при использовании более длинных кабелей в сети с линейной шиной. Одним из недостатков толстого коаксиального кабеля является то, что он нелегко изгибается и его сложно установить.

Разъемы коаксиального кабеля

Наиболее распространенным типом разъема, используемого с коаксиальными кабелями, является разъем Bayone-Neill-Concelman (BNC) (см. Рис. 4). Для разъемов BNC доступны различные типы адаптеров, включая тройник, цилиндрический разъем и терминатор.Разъемы на кабеле — самые слабые места в любой сети. Чтобы избежать проблем с сетью, всегда используйте разъемы BNC, которые обжимают, а не привинчивают кабель.

Рис. 4. Разъем BNC.

Оптоволоконный кабель состоит из центрального стеклянного сердечника, окруженного несколькими слоями защитных материалов (см. Рис. 5). Он передает свет, а не электронные сигналы, что устраняет проблему электрических помех.Это делает его идеальным для определенных сред, содержащих большое количество электрических помех. Он также стал стандартом для соединения сетей между зданиями из-за его устойчивости к воздействию влаги и освещения.

Волоконно-оптический кабель может передавать сигналы на гораздо большие расстояния, чем коаксиальный и витая пара. Он также может передавать информацию с гораздо большей скоростью. Эта емкость расширяет возможности связи, включая такие услуги, как видеоконференцсвязь и интерактивные услуги.Стоимость волоконно-оптических кабелей сопоставима с медными; однако его сложнее установить и изменить. 10BaseF относится к спецификациям оптоволоконного кабеля, по которому передаются сигналы Ethernet.

Центральная жила волоконных кабелей изготовлена ​​из стеклянных или пластиковых волокон (см. Рис. 5). Затем пластиковое покрытие смягчает центр волокна, а волокна кевлара помогают укрепить кабели и предотвратить их поломку. Наружная изоляционная оболочка из тефлона или ПВХ.

Инжир.5. Волоконно-оптический кабель

Существует два распространенных типа оптоволоконных кабелей — одномодовые и многомодовые. Многомодовый кабель имеет больший диаметр; однако оба кабеля обеспечивают широкую полосу пропускания на высоких скоростях. Одиночный режим может обеспечить большее расстояние, но он дороже.

При прокладке кабеля лучше всего соблюдать несколько простых правил:

• Всегда используйте больше кабеля, чем нужно. Оставьте достаточно слабины.
• Проверяйте каждую часть сети при ее установке. Даже если он новый, у него могут быть проблемы, которые потом будет сложно устранить.
• Не приближайтесь к люминесцентным лампам и другим источникам электрических помех на расстоянии не менее 3 футов.
• Если необходимо проложить кабель по полу, накройте кабель защитными кожухами.
• Пометьте оба конца каждого кабеля.
• Используйте кабельные стяжки (не ленту), чтобы соединить кабели вместе в одном месте.

Все больше и больше сетей работают без кабелей, в беспроводном режиме. Беспроводные локальные сети используют высокочастотные радиосигналы, инфракрасные световые лучи или лазеры для связи между рабочими станциями, серверами или концентраторами. Каждая рабочая станция и файловый сервер в беспроводной сети имеет своего рода приемопередатчик / антенну для отправки и получения данных. Информация передается между трансиверами, как если бы они были физически связаны.На больших расстояниях беспроводная связь также может осуществляться через сотовую телефонную связь, микроволновую передачу или через спутник.

Беспроводные сети отлично подходят для подключения портативных компьютеров, портативных устройств или удаленных компьютеров к локальной сети. Беспроводные сети также полезны в старых зданиях, где может быть трудно или невозможно прокладывать кабели.

Двумя наиболее распространенными типами инфракрасной связи, используемой в школах, являются прямая видимость и рассеяние вещания.Связь в пределах прямой видимости означает, что между рабочей станцией и трансивером должна быть открытая прямая линия. Если человек идет в пределах прямой видимости во время передачи, информацию необходимо будет отправить снова. Такое препятствие может замедлить работу беспроводной сети. Рассеянная инфракрасная связь — это широковещательная передача инфракрасных сигналов, посылаемых в разных направлениях, которые отражаются от стен и потолков, пока в конечном итоге не достигнут приемника. Связь по сети с помощью лазера практически такая же, как и в инфракрасных сетях прямой видимости.

Стандарты и скорости беспроводной связи

Wi-Fi Alliance — это глобальная некоммерческая организация, которая помогает обеспечивать стандарты и функциональную совместимость для беспроводных сетей, а беспроводные сети часто называют WiFi (Wireless Fidelity). Первоначальный стандарт Wi-Fi (IEEE 802.11) был принят в 1997 году. С тех пор появилось множество вариаций (и они будут появляться и дальше). Сети Wi-Fi используют протокол Ethernet.

Стандарт	Максимальная скорость	Типичный диапазон
802.11а	54 Мбит / с	150 футов
802. 11b	11 Мбит / с	300 футов
802,11 г	54 Мбит / с	300 футов
802.11n	100 Мбит / с	300+ футов

Беспроводная безопасность

Беспроводные сети гораздо более уязвимы для несанкционированного использования, чем кабельные сети. Беспроводные сетевые устройства используют радиоволны для связи друг с другом. Самая большая уязвимость сети заключается в том, что злоумышленники могут «сбрасывать» радиоволны.Передаваемая незашифрованная информация может отслеживаться третьей стороной, которая с помощью необходимых инструментов (бесплатно загружаемых) может быстро получить доступ ко всей вашей сети, украсть ценные пароли к локальным серверам и онлайн-сервисам, изменить или уничтожить данные и / или получить доступ к личной и конфиденциальной информации, хранящейся на ваших сетевых серверах. Чтобы свести к минимуму возможность этого, все современные точки доступа и устройства имеют параметры конфигурации для шифрования передачи. Эти методологии шифрования все еще развиваются, как и инструменты, используемые злоумышленниками, поэтому всегда используйте самое надежное шифрование, доступное в вашей точке доступа и подключенных устройствах.

ПРИМЕЧАНИЕ ПО ШИФРОВАНИЮ. На момент написания этой статьи шифрование WEP (Wired Equivalent Privacy) можно было легко взломать с помощью легко доступных бесплатных инструментов, которые распространяются в Интернете. WPA и WPA2 (Wi-Fi Protected Access версии 1 и 2) намного лучше защищают информацию, но использование слабых паролей или кодовых фраз при включении этих шифровальных данных может позволить их легко взломать. Если в вашей сети используется WEP, вы должны быть очень осторожны с использованием конфиденциальных паролей или других данных.

Для защиты сетей от несанкционированного беспроводного использования используются три основных метода. Используйте любой из этих методов при настройке точек беспроводного доступа:

Шифрование.

Включите самое надежное шифрование, поддерживаемое устройствами, которые вы будете подключать к сети. Используйте надежные пароли (надежные пароли обычно определяются как пароли, содержащие символы, цифры и буквы в смешанном регистре, длиной не менее 14 символов).

Изоляция.

Используйте беспроводной маршрутизатор, который размещает все беспроводные соединения в подсети, независимой от основной частной сети. Это защищает данные вашей частной сети от сквозного интернет-трафика.

Скрытый SSID.

Каждая точка доступа имеет идентификатор набора услуг (SSID), который по умолчанию транслируется на клиентские устройства, чтобы точку доступа можно было найти.Если отключить эту функцию, стандартное программное обеспечение для подключения клиентов не сможет «видеть» точку доступа. Тем не менее, рассмотренные ранее программы быстрого доступа могут легко найти эти точки доступа, так что одно только это делает немного больше, чем просто скрывает имя точки доступа от видимости для случайных пользователей беспроводной сети.

Преимущества беспроводных сетей:

• Мобильность — с портативным компьютером или мобильным устройством доступ может быть доступен в любой школе, в торговом центре, в самолете и т. Д.Все больше и больше предприятий также предлагают бесплатный доступ к Wi-Fi («горячие точки»).
• Быстрая установка — если ваш компьютер оснащен беспроводным адаптером, для поиска беспроводной сети достаточно нажать «Подключиться к сети» — в некоторых случаях вы автоматически подключаетесь к сетям в пределах досягаемости.
• Стоимость — установка беспроводной сети может быть намного более рентабельной, чем покупка и установка кабелей.
• Расширяемость — Добавить новые компьютеры в беспроводную сеть так же просто, как включить компьютер (при условии, что вы не превышаете максимальное количество устройств).

Недостатки беспроводных сетей:

• Безопасность — будьте осторожны. Будьте бдительны. Защитите свои конфиденциальные данные с помощью резервного копирования, изолированных частных сетей, надежного шифрования и паролей, а также отслеживайте трафик доступа к беспроводной сети и из нее.
• Помехи — поскольку беспроводные сети используют радиосигналы и аналогичные методы передачи, они чувствительны к помехам от света и электронных устройств.
• Несогласованные соединения — Сколько раз вы слышите «Подождите, я только что потерял соединение?» Из-за помех, вызванных электрическими устройствами и / или предметами, блокирующими путь передачи, беспроводные соединения не так стабильны, как через специальный кабель.
• Speed ​​- Скорость передачи в беспроводных сетях улучшается; однако более быстрые варианты (например, гигабитный Ethernet) доступны через кабели. Если вы используете беспроводную сеть только для доступа в Интернет, фактическое подключение к Интернету в вашем доме или школе обычно медленнее, чем у беспроводных сетевых устройств, поэтому это соединение является узким местом. Если вы также перемещаете большие объемы данных по частной сети, кабельное соединение позволит выполнить эту работу намного быстрее.

Сетевые кабели и разъемы: витая пара / CAT5, 6, 7, 8 и выше

Кабели являются одной из самых основных частей большинства ИТ-сред, но их повсеместное распространение заставляет людей делать предположения об этом и принимать это как должное. Эта серия блогов будет охватывать несколько типов кабелей, начиная с витой пары, заканчивая подключениями приемопередатчиков на основе модулей с оптоволоконным кабелем и кабелями прямого подключения, затем оптоволоконными кабелями и т. Д.Начнем с самого доступного и наименее устрашающего кабеля витой пары.

Витая пара

Витая пара (часто ошибочно называемая кабелем Ethernet или кабелем CAT5) — это, пожалуй, самая распространенная часть ИТ-оборудования, существующая на этой планете. Это ВЕЗДЕ, но люди редко думают об этом, потому что это вроде как работает. Однако использование неправильного кабеля может привести к возникновению странных проблем. Иногда что-то работает с перебоями, иногда работает только в одном направлении, иногда с непостоянной производительностью, это хаос.

Кабельная витая пара состоит из одной внешней оболочки с несколькими парами проводов внутри. Он может варьироваться от одной пары, такой как телефонный шнур, до обычной реализации этого кабеля, который состоит из четырех пар.

https://images.monoprice.com/productlargeimages/135021.jpg

Существует несколько руководящих органов для кабелей с витой парой, в том числе: Ассоциация телекоммуникационной промышленности (TIA), Ассоциация электронной промышленности (EIA), Международная организация по стандартам (ISO), Международная электротехническая комиссия (IEC) и Американский национальный институт стандартов (ANSI).Комбинация всех этих различных групп дает нам современную ситуацию с кабелями витой пары.

Есть несколько различий между кабелями витой пары, например, одножильные и многожильные, экранированные и неэкранированные. Существует пять распространенных типов кабелей и еще шесть необычных типов. При этом важно помнить, что чем выше пропускная способность соединения, тем более требовательны спецификации кабеля. В настоящее время почти любой кабель может работать на гигабитах, но только некоторые из них могут работать на 10 Гбит.Чем дальше вы хотите проложить кабель с высокой пропускной способностью, тем более специализированным он должен быть. Мы начнем с самого простого различия и проработаем более сложное.

Одно- и многожильное

Это различие довольно просто: отдельные от двух до восьми проводов в кабеле являются одножильными или многожильными? Сплошной провод — это один кусок меди, а многожильный может состоять из нескольких очень маленьких жил, намотанных друг на друга. Сплошная обычно используется для проводки в помещении: между коммутационными панелями и розетками.Это в целом более стабильный в долгосрочной перспективе, но не очень гибкий. Многожильный провод чаще используется для коммутационных кабелей. Из-за того, что несколько маленьких прядей свернуты вместе, он более гибкий и его легче сгибать.

http://files.cablewholesale.com/mailimages/weekly/solid-stranded.jpg

Экранированные и неэкранированные

Экранированные кабели имеют дополнительный металл вокруг них для защиты от внешних электромагнитных помех (EMI). По сути, электромагнитные помехи — это паразитные электрические помехи, исходящие от различных источников, силовых кабелей, люминесцентных ламп и т. Д.Экранированные кабели лучше отражают электромагнитные помехи от проводов внутри, поэтому их сигнал менее загрязнен.

Однако, чтобы усложнить жизнь, существует несколько типов защиты, в зависимости от местоположения и типа защиты. Существуют как экранирующие экраны в оплетке (обозначенные буквой S), так и экранирующие фольги (обозначенные буквой F), и экранирование может быть вокруг отдельных пар или всего содержимого кабеля. Это обозначается как x / xTP, где первый X — это общий экран кабеля, второй X — экран отдельной пары, а затем TP — витая пара.

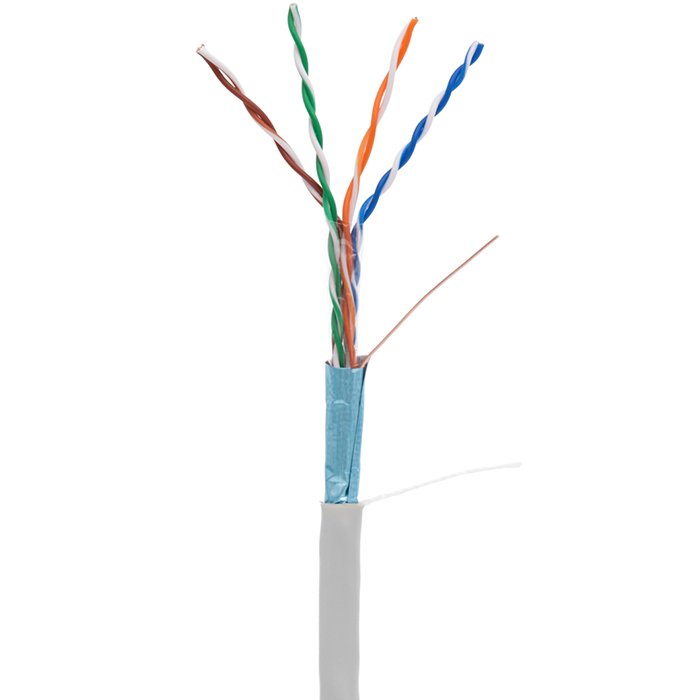

Например, F / UTP — это кабель с фольгой вокруг всех четырех пар внутри оболочки.

https://images.monoprice.com/productlargeimages/310481.jpg

Сами пары не экранированы, только кабель целиком.

S / FTP — это кабель с экранированной оплеткой вокруг всех четырех пар, но каждая пара независимо имеет свое собственное экранирование из фольги.

https://images.monoprice.com/productlargeimages/136605.jpg

Так когда это имеет значение? Обычно для большинства людей это не так.Некоторые кабели с высокой пропускной способностью имеют экранирование, предотвращающее сокращение расстояния от внешних электромагнитных помех. В противном случае в некоторых известных плохих условиях (очень сильных помехах) может потребоваться защита. В целом, для большинства людей имеют значение только неэкранированные кабели, которые обычно значительно дешевле.

Категории кабелей

обычно обозначаются по категориям, например CAT5. У каждой из этих категорий разные требования и разные возможности.

CAT1 и 2 настолько стары, что не соответствуют даже современным стандартам.

CAT3 использовался в сетях 10 Мбит еще в 90-х годах. В целом сейчас он не используется, за исключением, может быть, аналоговых телефонов.

CAT4 был предназначен для Token Ring, что означает, что его солнечный день давно зашел.

Остальные категории кабелей мы постараемся объяснить в следующей таблице…

Но сначала краткое обсуждение пропускной способности. Пропускная способность — один из терминов, наиболее часто используемых в ИТ.Технически полоса пропускания — это диапазон частот (от самой высокой до самой низкой), который данный кабель (в данном случае) может пройти без потерь. Чем больше частотный диапазон (полоса пропускания), тем выше скорость передачи данных, которую теоретически может передать кабель. Как вы увидите ниже в этой таблице, иногда эта дополнительная полоса пропускания используется для большей скорости, а иногда — нет. В этой ситуации важно указать на разницу между скоростью передачи данных и полосой пропускания, чтобы понять разницу в кабелях.

Категория	Спецификация пропускной способности	Максимальная скорость передачи данных	Максимальная длина кабеля при максимальной скорости передачи данных	Банкноты
CAT5	100 МГц	100 Мбит / с	100 м (330 футов)	CAT5 часто может нормально работать на гигабитах, но не предназначен для этого и не сертифицирован для этого.
CAT5e	100 МГц	1 Гбит / с	100 м (330 футов)	Экранированный или неэкранированный
CAT6	250 МГц	10 Гбит / с	55 метров	Экранированный или неэкранированный
CAT6a	500 МГц	10 Гбит / с	100 метров	Экранированный или неэкранированный
CAT7	600 МГц	10 Гбит / с	100 м (330 футов)	Всегда экранированный
CAT7a	1000 МГц	10 Гбит / с	100 м (330 футов)	будет поддерживать Ethernet 40 Гбит, но так и не был сертифицирован и пропущен для CAT8. Всегда экранированный
CAT8 / CAT8.1	2000 МГц	40 Гбит / с	30 метров	Предназначен только для центров обработки данных, всегда экранирован
CAT8.2	2000 МГц	40 Гбит / с	30 метров	Предназначен только для центров обработки данных, всегда экранирован

Итак, вы, наверное, только что слышали о множестве разных категорий витых пар, о существовании которых даже не подозревали, верно? CAT6a — это то место, где заканчивается знание большинства людей.И на самом деле для большинства из нас это ровно столько, сколько вам нужно. Большинству людей никогда не нужно ничего, кроме CAT6, поскольку они используют трансиверы и кабели прямого подключения (DAC) со скоростью 10 Гбит или выше, о которых мы скоро поговорим.

Если у вас есть вопросы о подключении к вашей сети, мы можем помочь! Отправьте нам электронное письмо или позвоните по телефону 502-240-0404!

Многопарный кабель | Группа компаний Pacer

Где мне использовать эти кабели?

Многопарные и лотковые кабели используются в индустрии связи, компьютерной индустрии и в опасных промышленных условиях. В средах, где электромагнитные помехи являются проблемой, многопарные и лотковые кабели являются эффективным выбором, поскольку их экранирование предназначено для предотвращения прерывания сигнала. Кроме того, эти типы кабелей разработаны с учетом суровых условий окружающей среды, а это означает, что их внешняя изолирующая оболочка долговечна и рассчитана на долговечность.

«В средах, где электромагнитные помехи являются проблемой, многопарные и лотковые кабели являются эффективным выбором, поскольку их экранирование предназначено для предотвращения прерывания сигнала.«

Насколько выгодно экранирование?

Экранирование абсолютно необходимо в областях, где существует проблема электромагнитных помех. Хотя даже неэкранированные кабели обеспечивают определенный уровень защиты от электромагнитных помех, вы, вероятно, столкнетесь с прерыванием сигнала и другими проблемами, если не будете использовать экранированный кабель. Многопарные и лотковые кабели имеют внутренние проводники, по которым передается сигнал, и внешние экраны, которые блокируют внешние помехи. Таким образом, ваш сигнал ограничивается пространством внутри экрана, и в результате потери сигнала значительно снижаются.Экранирование бывает нескольких видов, каждая из которых предназначена для удовлетворения определенных потребностей в мощности в отношении электромагнитных помех. Ниже мы рассмотрим некоторые типы экранов, предлагаемых для этих кабелей.

Что означает индивидуальная защита?

Термин «индивидуально экранированный» относится к идее, что каждая пара проводников обернута экраном из фольги независимо от другой пары. Это помогает предотвратить любые помехи между самими парами, которые обычно называют «перекрестными помехами».Таким образом, ваши сигналы защищены от внутренних и внешних помех, что делает этот тип кабеля лучшим выбором в ситуациях, когда вам нужно передавать данные на высоких скоростях с небольшими искажениями. Также следует учитывать, что существует два типа индивидуально экранированных. Один, где каждая пара имеет одинаковый тип фольги, и другой, где фольга на каждой паре разная. Мы обсудим эту идею ниже.

Что означает общее экранирование?

Общее экранирование относится к идее, когда внутренние витые пары проводов не экранируются по отдельности, а вместо этого полностью обертываются одним сплошным экраном.Этот экран предотвращает внешний шум и снижает общие помехи сигнала. Общий экран создает барьер, где сигнал ограничивается внутренней частью экрана, где находятся проводники, и помехи в основном блокируются, что означает, что ваш сигнал может продолжать удерживаться и передавать без прерывания. Часто эти типы кабелей используются в POS-оборудовании, а также в цепях управления, где необходима полная изоляция сигналов.

В чем особенность этих кабелей?

1.Лоток кабеля с ограничением мощности, индивидуально экранированные пары, 2 пары

Этот тип кабеля имеет две пары скрученных проводов, каждая с заземляющим проводом. Каждый набор индивидуально завернут в экран из фольги для предотвращения перекрестных помех и электромагнитных помех. Они обычно используются в охранной сигнализации, цепях с ограничением мощности, системах внутренней связи и компьютерных межсоединениях.

2. Лоток кабеля с ограничением мощности, индивидуально экранированные пары, 3 пары

Этот кабель в основном тот же, что и выше, хотя вместо двух пар скрученных проводов со стоком у этого кабеля есть три пары.Опять же, каждая пара индивидуально завернута в экран из фольги.

3. Многопарное индивидуальное экранирование

Многопарный индивидуально экранированный кабель имеет две отдельные пары скрученных проводов. Одна пара предназначена для питания, другая — для данных. Кроме того, этот тип кабеля имеет только один провод заземления, в отличие от того, который мы рассмотрели выше. Этот тип кабеля используется в компьютерах, промышленном оборудовании и цепях управления, где необходима изоляция сигналов.

4. Несколько пар с индивидуальным экраном, без общего экрана

Этот тип многопарного кабеля состоит из трех индивидуально экранированных пар, каждая с разным типом экранирования из фольги. Они не имеют общего щита, а имеют три разных уникальных щита, предназначенных для защиты каждой витой пары разными способами. Этот тип кабеля используется в цепях дистанционного управления, а также в цепях управления промышленным оборудованием.

5. Общий экран для нескольких пар

Многопарный общий экран имеет один сплошной экран, который окружает обе пары скрученных проводов и несет один заземляющий провод. В отличие от другого кабеля в этом списке, это единственный кабель, в котором сами пары не обертываются индивидуально. Это связано с тем, что внутренние пары проводов не нуждаются в защите от внутренних перекрестных помех. Этот тип кабеля обычно используется в POS-оборудовании, цепях управления и во многих других коммерческих и промышленных приложениях.

Каким требованиям соответствуют эти кабели?

Эти кабели разработаны с учетом или превышают множество требований, чтобы обеспечить высочайший уровень качества и надежности. Поскольку каждый кабель сильно отличается от следующего, требования, которым они соответствуют, также совершенно разные. Ниже вы увидите список отдельных кабелей и соответствие требованиям, которым они соответствуют.

1. Кабель с ограничением мощности в лотке, индивидуально экранированные пары, 2 пары / 3 пары

2.Многопарный индивидуально экранированный

3. Несколько пар с индивидуальным экраном, без общего экрана

4. Многопарный общий экран

Зачем использовать эти кабели вместо других подобных кабелей?

Другие аналогичные кабели могут претендовать на такой же уровень защиты от окружающей среды и электромагнитных помех, что и многопарные и лотковые кабели Pacer Group, но соответствуют ли они такому же количеству и типам требований? Суть в том, что вам нужно качество. Качество, основанное на опыте. Мы имеем более чем сорокалетний опыт работы в морской индустрии. Мы очень доверяем этим кабелям; это те, которые мы используем. Вы знаете, что когда вы видите название «Pacer Group», вы понимаете, что обладаете качеством.

Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)

обычно используются для передачи сигналов связи в локальных сетях (LAN). Существует три распространенных типа кабельных сред, которые можно использовать для подключения устройств к сети: коаксиальный кабель, кабель витой пары и оптоволоконный кабель.

Коаксиальные кабели

Коаксиальный кабель похож на кабель, по которому передается ТВ-сигнал. Сплошной медный проводник проходит по середине кабеля. Вокруг этого медного провода с твердым сердечником находится слой изоляции, который покрывает плетеный провод и экран из металлической фольги, который защищает от электромагнитных помех. Последний слой пластмассовой изоляционной оболочки покрывает плетеный провод.

На следующем рисунке показана общая структура коаксиального кабеля.

Есть два типа коаксиальных кабелей: ThinNet и ThickNet. ThinNet — это гибкий коаксиальный кабель толщиной около дюйма. ThinNet используется для коротких расстояний. ThinNet подключается непосредственно к карте сетевого адаптера рабочей станции с помощью разъема British Naval Connector (BNC). Максимальная длина тонкой сети составляет от 185 до 200 метров. Коаксиальный кабель ThickNet толще, чем ThinNet. Кабель ThickNet имеет толщину около ½ дюйма и может поддерживать передачу данных на большие расстояния, чем ThinNet.ThickNet имеет максимальную поддерживаемую длину кабеля 500 метров и обычно используется в качестве магистрали для подключения нескольких небольших сетей на основе ThinNet.

Для Ethernet на основе коаксиального кабеля определены два стандарта среды передачи данных. Это стандарты 10Base2 и 10Base5.

10Base2 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 200 метров. 10 обозначает скорость полосы пропускания, а 2 обозначает 200 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base2 Ethernet — ThinNet.

10Base5 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 500 метров. 10 обозначает скорость полосы пропускания, а 5 обозначает 500 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base5 Ethernet — ThickNet.

Пропускная способность, доступная для 10Base2 (Thinnet Ethernet) и 10Base5 (Thicknet Ethernet), составляла 10 Мбит / с (мегабит в секунду).

Тип кабеля, используемого в настоящее время для подключения к локальной сети (LAN), — это витая пара.Найти действующую бизнес-сеть с помощью коаксиального кабеля крайне сложно.

Кабели витой пары

Кабель типа «витая пара» — это наиболее распространенный тип кабельной разводки, который можно встретить в сегодняшних сетях локальных сетей (LAN). Пара проводов образует цепь, по которой можно передавать данные. Пары скручены для защиты от перекрестных помех. Перекрестные помехи — это нежелательный сигнальный шум, создаваемый электромагнитными полями соседних проводов.

Когда по проводу проходит ток, он создает вокруг провода магнитное поле.Это поле может мешать сигналам на соседних проводах. Чтобы устранить это, пары проводов передают сигналы в противоположных направлениях, так что два магнитных поля также возникают в противоположных направлениях и нейтрализуют друг друга. Этот процесс называется отменой.

Цветовые коды, используемые для пластиковой изоляции провода витой пары: оранжевый, оранжево-белый, синий, сине-белый, зеленый, зелено-белый, коричневый и коричнево-белый.

Два типа кабелей витой пары — это неэкранированная витая пара (UTP) и экранированная витая пара (STP).

Кабели неэкранированной витой пары (UTP)

— это наиболее распространенный сетевой носитель. Неэкранированная витая пара (UTP) состоит из четырех пар тонких медных проводов, покрытых цветной пластиковой изоляцией, которые скручены вместе. Затем пары проводов покрываются пластиковой внешней оболочкой. Кабели UTP имеют небольшой диаметр и не требуют заземления. Поскольку для кабелей UTP нет экранирования, во избежание шума используется только «аннулирование».

На следующем изображении показан кабель неэкранированной витой пары (UTP).

Кабели экранированной витой пары (STP)

с экранированной витой парой (STP) дополнительно имеют общий токопроводящий металлический экран, закрывающий четыре провода витой пары. Могут быть и другие проводящие металлические экраны, закрывающие отдельные витые пары. Эти металлические экраны блокируют электромагнитные помехи, чтобы предотвратить нежелательный шум в цепи связи.

Дренажные провода также используются в кабелях с экранированной витой парой (STP) вместе с металлическими экранами для заземления. Дренажный провод обеспечивает соединение с экраном с низким сопротивлением для лучшего заземления. Основное назначение дренажного провода — отводить нежелательные помехи на землю.

Щелкните следующую ссылку, чтобы узнать о различных типах кабелей STP — F / UTP, S / UTP, SF / UTP, S / FTP, F / FTP, U / FTP.

На следующих изображениях показаны два разных типа кабелей с экранированной витой парой (STP).

Разъем, используемый на кабеле UTP, называется разъемом RJ-45 (Registered Jack 45). На рисунке ниже показан разъем RJ45, подключенный к кабелю UTP. Восемь проводов с цветовой кодировкой внутри кабеля витой пары подключены к восьми контактам в разъеме RJ45, как показано ниже. Каждый провод в кабеле витой пары обжимается с 8 контактами в разъеме RJ45.

Один конец кабеля витой пары с подключенными разъемами RJ45 подключается к порту сетевой карты Ethernet компьютера, а другой конец подключается к пластине для настенного монтажа с гнездом RJ45 (розетка), как показано ниже.

От розетки RJ45 для настенного монтажа кабель витой пары подключается к коммутаторам локальной сети (LAN). См. Изображение ниже.

Кабели витой пары Категории

Кабели витой пары бывают разных категорий. Каждая категория витой пары была разработана для определенного типа связи или скорости передачи. Самыми популярными категориями, используемыми сегодня, являются кабели витой пары Cat 6, Cat 6a и Cat 7. Кабели витой пары Cat 6, Cat 6a и Cat 7 могут достигать скорости передачи более 1000 Мбит / с (1 Гбит / с).

Обычно кабели витой пары поддерживают максимальное расстояние 100 метров (от сетевой карты до порта коммутатора) без искажения сигнала.

В следующей таблице показаны различные категории витых пар и соответствующая скорость передачи.

Оптоволоконный кабель

используются оптические волокна, по которым передаются цифровые сигналы данных в виде модулированных световых импульсов. Оптическое волокно состоит из чрезвычайно тонкого стеклянного цилиндра, называемого сердцевиной, окруженного концентрическим слоем стекла, известного как оболочка. На каждый кабель приходится два волокна — одно для передачи и одно для приема. Сердцевина также может быть из прозрачного пластика оптического качества, а оболочка может быть сделана из геля, который отражает сигналы обратно в волокно, чтобы уменьшить потери сигнала.

Существует два типа оптоволоконных кабелей: одномодовое волокно (SMF) и многомодовое волокно (MMF).

1.Одномодовое волокно (SMF) использует один луч света для передачи на большие расстояния. Щелкните следующую ссылку, чтобы узнать больше об одномодовом волокне (SMF).

2. Многомодовое волокно (MMF) использует несколько лучей света одновременно, причем каждый луч света проходит под разным углом отражения, чтобы переносить передачу на короткие расстояния. Многомодовые оптоволоконные кабели могут передавать данные со скоростью 100 Мбит / с (мегабит в секунду) на расстояние до 2 километров (100Base-FX), 1 Гбит / с до 1000 метров (1 километр) и 10 Гбит / с до 550 метров.
