Какую нагрузку выдерживает сип 4х50. Виды кабелей сип, сечение и конструктивные особенности

Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел. Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

Сечение СИП	напряжение 380В	напряжение 220В
СИП 4х16	38 кВт	66 кВт
СИП 4х25	50 кВт	85 кВт
СИП 4х35	60 кВт	105 кВт
СИП 4х50	74 кВт	128 кВт
СИП 4х70	91 кВт	158 кВт
СИП 4х95	114 кВт	198 кВт
СИП 4х120	129 кВт	225 кВт
СИП 4х150	144 кВт	250 кВт
СИП 4х185	166 кВт	288 кВт
СИП 4х240	195 кВт	340 кВт

Методика расчета

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.

мм. выдерживает — 100 ампер. И далее самое главное, на сколько надо умножать эти 100А — на 220 или 380? Тут надо посмотреть с точки зрения потребителей которые будут подключены к сипу. Если это обычный жилой дом, то трехфазных приборов не так уж много (ну единственное это индукционная плита или электродуховка приходит на ум, хотя они по сути своей 220В), если это какая то ремонтная мастреская, то трехфазного оборудования уже побольше (подъемники, сварка, компрессора).

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже

66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Сегодня для прокладки воздушных электрических линий вместо нескольких разделённых друг от друга голых алюминиевых проводов, прикрученных к изоляторам, используют провод СИП (Самонесущий Изолированный Провод ). СИП представляет собой один или жгут из нескольких изолированных проводов, который крепится к опорам специальными креплениями за одну или за все жилы одновременно (в зависимости от его разновидности).

Разновидности СИП

СИП имеет несколько разновидностей:

СИП-1 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.

СИП-1А — то же, что и СИП-1, но все жилы заизолированы

СИП-2 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — сшитый светостабилизированный полиэтилен (полиэтилен с поперечными молекулярными связями). Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.

СИП-2А — то же, что и СИП-2, но все жилы заизолированы.

СИП-3 — одножильный провод. Жила выполнена из уплотнённого сплава или уплотнённой сталеалюминевой конструкции проволок. Изоляция — сшитый светостабилизированный полиэтилен. Рабочее напряжение: до 35 кВ.

СИП-4 — все жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Не имеет несущей жилы. Крепится за все жилы одновременно. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.

СИП-5 — то же, что и СИП-4, но изоляция — сшитый светостабилизированный полиэтилен.

Выбор разновидности СИП для СНТ

Для прокладки воздушных линий в СНТ наиболее приемлемым является провод СИП-2А.

Недостатки других типов СИП:

У СИП-1 и СИП-2 на неизолированной нулевой жиле при её обрыве возможно присутствие опасного для людей потенциала.

У СИП-1, СИП-1А и СИП-4 менее прочная изоляция.

СИП-3 предназначен для напряжений свыше 1000 вольт. Кроме того, это одиночный провод, его не сворачивают в жгут.

СИП-4 и СИП-5 могут применяться только для отводов к домам. Из-за отсутствия упрочнённой несущей жилы могут растягиваться со временем.

СИП-2А может иметь в своём жгуте жилы как одного, так и разных сечений. Как правило, при сечениях фазных жил до 70 кв.мм. несущая нулевая жила для прочности делается большего сечения, чем фазные, а свыше 95 кв.мм. — меньшего, потому что прочности уже хватает, а электрически (при равномерном распределении нагрузки между фазами ) нулевая жила нагрузки практически не несёт. Также распространены жгуты с жилами одинакового сечения. Жилы освещения, если таковые присутствуют в жгуте, делают сечением 16 или 25 кв.мм.

Расчёт сечения фазных жил СИП

При расчёте сечения фазных проводов следует учитывать не только максимальный ток, который они могут держать, а ещё и падение напряжения на конце линии, которое не должно превышать 5% при максимальной нагрузке. При расстояниях свыше 100 метров падение напряжения в линии уже становится узким местом. Провод ещё держит нагрузку, но до конца провода доходит слишком низкое напряжение.

Рассмотрим ситуацию на примере моего СНТ. Длина магистральной линии 340 метров. Максимальная мощность энергопринимающих устройств — 72 кВт. Требуется подобрать соответствующий СИП. Для этого вычислим максимальный ток, который может протекать в проводах:

Вычислим максимальную мощность, приходящуюся на 1 фазу.
72 кВт / 3 фазы = 24 кВт = 24000 Вт.

Вычислим максимальный ток одной фазы. На выходе из трансформатора по стандарту 230 В. При подсчёте учитываем также емкостную и индуктивную нагрузку от бытовых приборов, используя косинус фи = 0,95.
24000 Вт / (230 В * 0,95) = 110 А

Итак, провод должен держать 110 А. Смотрим технические характеристики СИП для разных сечений, и видим, что 110 А вполне выдержит СИП с сечением фазных жил 25 кв.мм.

Казалось бы, что ещё нужно? Но не всё так просто. У нас линия длиной 340 метров, а любой провод имеет своё собственное сопротивление, которое снижает напряжение на его конце. Согласно допускам, падение напряжения на максимальной нагрузке в конце линии не должно превышать 5%.

Посчитаем падение напряжения для нашего случая с жилами 25 кв.мм.

Рассчитаем сопротивление 350 м провода сечением 25 кв.мм.:

Удельное сопротивление алюминия в СИП — 0,0000000287 ом·м.
Сечение провода — 0,000025 кв.м.
Удельное сопротивление провода 25 кв.мм = 0,0000000287 / 0,000025 = 0,001148 ом·м
Сопротивление 350 метров провода сечением 25 кв.мм. = 0,001148 * 350 = 0,4018 ом

Рассчитаем сопротивление нагрузки 24 000 Вт:

Выведем удобную для расчёта формулу.

и подставив в последнюю формулу значения, рассчитаем сопротивление нагрузки:
230 В * 230 В * 0,95 / 24000 Вт = 2,094 ом

Рассчитаем полное сопротивление всей цепи, сложив оба полученных выше сопротивления:

0,4018 ом + 2,094 ом = 2,4958 ом

Рассчитаем максимальный ток в проводе, который может возникнуть, исходя из полного сопротивления цепи:

230 В / 2,4958 ом = 92,1564 А

Рассчитаем падение напряжения в проводе, перемножив максимально возможный ток и сопротивление провода:

92,1564 А * 0,4018 ом = 37 В

Падение напряжения в проводе в 37 вольт — это 16% от исходного напряжения 230 вольт, что намного больше допустимых 5%.

Вместо 230 вольт на конце линии при полной нагрузке окажется всего 230 — 37 = 193 вольта вместо допустимых 230 — 5% = 218,5. Поэтому сечение жил надо увеличивать.

Для рассматриваемого нами случая подойдёт сечение фазных жил 95 кв.мм. Это существенно больше, чем необходимо по току, но при максимальной нагрузке на конце линии такое сечение даст падение напряжения 10,8 В, что соответствует 4,7% от исходного напряжения, что вписывается в допуск.

Таким образом, нам для линии 350 метров и нагрузки по 24 кВт на фазу, необходим СИП-2А сечением фазных жил 95 кв.мм.

В этом случае напряжение на нагруженных фазах падает ещё больше, а на не нагруженной — возрастает. Поэтому в идеале таким потребителям следует ставить трёхфазный ввод, и включать разные обогреватели в разные фазы.

P.S.:
Расчёт однофазной линии производится аналогично трёхфазной, только мощность потребителей не делится на 3 фазы и указывается двойная длина линии, поскольку в однофазной линии нулевая жила нагружена одинаково с фазной.

Основным предназначением кабелей СИП является передача электроэнергии по воздушным линиям. Кабель активно используется при отводе электроэнергии от основных магистралей к жилым и хозяйственным сооружениям, при строительстве осветительных сетей на улицах населенных пунктов.

Самонесущий изолированный провод (СИП)

Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Производится пять основных типов СИП проводов:

СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Выбор сечения СИП

Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:

I = P\U√³, где

— P – суммарная потребляемая мощность;

— I – максимальный потребляемый ток;

— U – напряжение в сети.

Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.

Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)

Сечение в мм и количество жил	Сопро- тивле- ние фаз в Ом на 1км	Максимально допустимый ток фазы с термоплас- тиковой изо- ляцией	Максимально допустимый ток фазы со сшитым полиэти- леном	Ток короткого замыкания в кА при продол-жительности 1с
1х16+1х25	1.91	75	105	1
2х16	1. 91	75	105	1
2х25	1.2	100	135	1.6
3х16	1.91	70	100	1
3х25	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
3х25+1х35	1.2	95	130	1.6
3х120 +1х95	0.25	250	340	5.9
3х95+1х95	0.32	220	300	5.2
3х95+1х70	0.32	220	300	5.2
3х50+1х95	0.44	180	240	4.5
3х70+1х70	0.44	180	240	4.5
3х50+1х70	0.64	140	195	3.2
3х50+1х50	0.64	140	195	3.2
3х35+1х50	0. 87	115	160	2.3
3х25+1х35	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
4х16+1х25	1.91	70	100	1
4х25+1х35	1.2	95	130	1.2

При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов.

Максимальная температура для проводов

Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.

При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:

на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
СИП-1(А), СИП-4 имеет непрочную изоляцию;
СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.

Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:

72 кВт / 3 = 24 кВт.

Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V: 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.

Монтаж. Видео

Советы по монтажу провода СИП к дому представлены в этом видео.

Можно сделать вывод, что СИП кабели имеют целый ряд преимуществ по отношению к старым моделям алюминиевого кабеля, не имеющего изоляции. Кабель надежно защищен от короткого замыкания при прокладке в ветвях деревьев и других сложных условиях эксплуатации. Его можно прокладывать на стенах зданий, сооружений, вдоль ограждений, при этом не требуется высокая квалификация работников. Отсутствие специальных опор и изоляторов снижает время и затраты на монтаж. Благодаря изоляции и другим конструктивным особенностям сфера применения СИП кабелей существенно расширилась.

Как правильно выбрать Сип кабель: таблица сечений

Сколько киловатт выдерживает СИП — таблица:

Сечение СИП	напряжение 380В	напряжение 220В
СИП 4х16	38 кВт	66 кВт
СИП 4х25	50 кВт	85 кВт
СИП 4х35	60 кВт	105 кВт
СИП 4х50	74 кВт	128 кВт
СИП 4х70	91 кВт	158 кВт
СИП 4х95	114 кВт	198 кВт
СИП 4х120	129 кВт	225 кВт
СИП 4х150	144 кВт	250 кВт
СИП 4х185	166 кВт	288 кВт
СИП 4х240	195 кВт	340 кВт

Методика расчета

Берем табличку 10 и по ней находим что одна жила сипа 16 кв. мм. выдерживает — 100 ампер. И далее самое главное, на сколько надо умножать эти 100А — на 220 или 380? Тут надо посмотреть с точки зрения потребителей которые будут подключены к сипу. Если это обычный жилой дом, то трехфазных приборов не так уж много (ну единственное это индукционная плита или электродуховка приходит на ум, хотя они по сути своей 220В), если это какая то ремонтная мастреская, то трехфазного оборудования уже побольше (подъемники, сварка, компрессора).

суммарно для жилого дома. Что представляет собой
4х кратный запас
относительно выдаваемых техусловий.

Самонесущий изолированный провод (СИП)

Структура провода

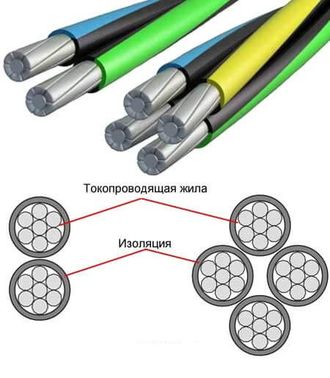

Все разновидности СИП идут с жилами, выполненными в определенной форме, а также с заданным количеством скрученных проволок, одна из которых отвечает за несущие струны для всей линии.

Вам это будет интересно Описание провода ПРКА

В отличие от других видов у СИП-4 полностью отсутствуют нулевой провод и несущий элемент, поэтому он не может применяться для монтажа линий электропередач, так как существует высокая вероятность его растяжения или даже разрыва при перепаде температур, воздействии сильного ветра.

Обратите внимание! В качестве изоляции для СИП-4 применяется термопластичный полиэтилен.

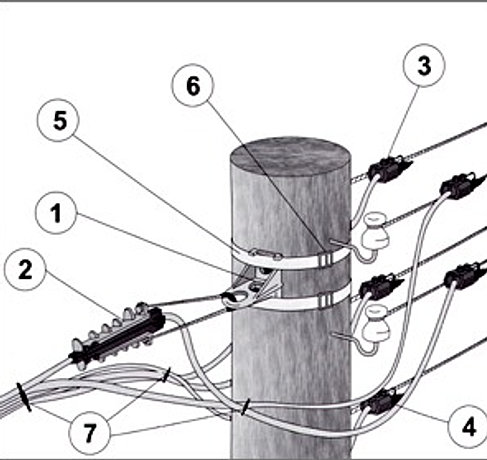

Монтаж электролиний

По конструкции СИП-4 значительно отличается от других:

прочность кабеля намного ниже СИП 1, 2, 3, но выше СИП-5, что как раз связано с отсутствием несущего элемента;
в изделии отсутствует несущий проводник, поэтому нагрузка оказывается сразу на все токоведущие жилы.

К сведению! В состав изделия могут добавлять один или два провода для освещения. Жилы скручиваются между собой, формируя общий центр. Шаг скрутки зависит от конкретной модели. Одна жила нулевая, все остальные — фазные.

Конструкция СИП

Виды и строение

Производится пять основных типов СИП проводов:

СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

Распространенные маркировки и сечения проводов

Маркировка изделия осуществляется буквенными символами, цифрами, а также цветом оболочки. Пример расшифровки рассмотрен на проводке СИП 13х70+1х95-0,6/ ТУ 16-705.500-2006. Данное изделие конструктивно включает в себя три жилы, сечение которых составляет 70 мм2. Четвертая составляющая является несущей и рассчитана на 95 мм2. Все жилы должны использоваться в сети с напряжением 0,6 кВ либо 1 кВ.

Особенности маркировки:

Фазные составляющие маркируются выдавленными на оболочке цифрами либо полосами. Они наносятся тисненым либо печатным способом.
На оболочку нулевой составляющей маркировка не наносится.
Обозначения могут отмечаться цветной полоской, ширина которой составляет больше 1 мм.
Все дополнительные составляющие на изделии определяются как В1, В2 и В3.
Буквенными символами либо цифрами маркировка отмечается на кабеле через каждые полметра.
Обозначения на оболочке провода всегда имеют стандартные размеры. Ширина первого символа составляет не больше 2 мм, а его высота — 5 мм.
Если проводник оснащен дополнительными элементами цепей контроля, то они могут не маркироваться.
Маркировка, имеющаяся на кабеле, должна быть устойчивой к ультрафиолетовым лучам на протяжении всего ресурса эксплуатации.

В соответствии с ГОСТ расшифровка следующая:

Сначала на изделии наносится тип проводника. СИП означает самонесущий изолированный провод. Потом через дефис обозначается его классификация.
Затем указываются цифровые обозначения. Этими символами определяется число и сечение жильных составляющих. Сначала идут количество и через знак умножения — профиль основной жилы. Затем после плюса указываются число и сечение нулевой составляющей. Далее в маркировке обозначаются вспомогательные жилы. Последних может не быть в изделии.
Затем в маркировке идет знак тире, за ним указывается величина номинального напряжения для сети, в которой может использоваться кабель. Через наклонную черту могут маркироваться два параметра, к примеру: «0,6/1». Это свидетельствует о том, что кабель предназначен для работы в сетях с напряжением 660 либо 1000 вольт.
Последний символ в обозначении определяет технические условия, в соответствии с которыми было выпущено изделие.

Технические характеристики СИП-3 1х50

Основные свойства изделия:

число токопроводящих составляющий составляет одну штку на 50 мм2;
масса кабеля варьируется в районе 212 килограмм на один километр;
диаметр основного проводника — около 13 мм;
возможная величина тока нагрузки жилы составляет 245 А;
допустимый параметр тока при односекундном коротком замыкании — 4,3 кА;
количество проволок в жиле составляет семь штук;
параметр электрического сопротивления одного километра профиля величине постоянного тока — около 0,720 Ом;
внешний диаметр токопроводящей составляющей варьируется в районе 7,9-8,4 мм;
значение прочности при растяжении жилы составляет 14,2 кН;
параметр номинальной толщины изоляции равен 2,3 мм;
ресурс использования — не менее сорока лет.

Об эксплуатации проводов класса СИП-3 рассказал канал «ООО НИЛЕД».

Технические характеристики СИП-2 4х95

Свойства, которыми обладает данный тип кабелей:

материал, из которого была изготовлена жила — СПЭ;
температурный диапазон, в котором допускается использование — от –60 до +50 градусов;
ресурс эксплуатации — 40 лет;
минимальная температура, при которой может осуществляться укладка кабеля — –50 градусов;
число основных жил проводника — 4;
внешний диаметр несущей жилы — 11,7 мм;
сечение — 95 мм;
параметр электрического сопротивления несущей жилы — 0,363 Ом/км.

Технические характеристики СИП-3 1х70

Основные характеристики кабеля СИП этого класса:

число токопроводящих составляющий в изделии составляет одну штуку с сечением 70 мм2;
масса одного километра кабеля данного класса — около 277 килограмм;
диаметр проводника составляет приблизительно 14,6 мм;
допустимое значение тока для нагрузки на жильную составляющую варьируется в районе 310 ампер;
количество проволочных элементов в жиле — семь штук;
значение допустимого тока при односекундном коротком замыкании составляет не более 6 кА;
внешний диаметр токопроводящей жилы варьируется в районе 9,5–10 мм;
параметр электрического сопротивления 1 километра кабеля на величину постоянного тока составляет 0,493 Ом;
значение прочности при растяжке жильной составляющей — около 20,6 кН;
номинальное значение толщины оболочки составляет 2,3 мм;
ресурс использования — не менее 40 лет.

Технические характеристики СИП-4 2х16

Основные свойства этого типа изделий:

число жил составляет две штуки;
сечение кабеля — 16 мм2;
жильные элементы являются многопроволочными и изготовляются из алюминия;
оболочный слой проводника отсутствует;
в качестве изоляции используется термопластичный светостабилизированный полиэтилен;
температурный диапазон, при котором допускается использование, составляет от –60 до +50 градусов;
масса одного километра кабеля — около 141 килограмма;
внешний диаметр оболочки изделия равен 15,1 мм;
параметр активного сопротивления измеряется в омах и составляет 3,768;
максимально допустимая величина нагрузки кабеля — 70 ампер;
изделие является устойчивым к распространению огня, но нуждается в дополнительной защите, если прокладывается в пожароопасных местах;
ресурс эксплуатации кабеля составляет не менее 25 лет.

Пользователь Александр Кожин рассказал о самостоятельной укладке провода класса СИП-4 2х16.

Технические характеристики СИП-4 4х16

Основные свойства данного типа кабелей:

параметр номинального напряжения сети, в которой может использоваться кабель, составляет 0,6 кВ или 1 кВ;
допустимая величина токовой нагрузки основных составляющих равна 100 амперам;
минимальный радиус изгиба кабеля составляет десять внешних диаметров;
максимальное значение температуры нагрева жильной составляющей равна 250 градусам при коротком замыкании;
температурный диапазон, при котором допускается применение изделия, составляет от –60 до +50 градусов;
минимальное значение температуры укладки проводника без предварительного нагрева равен –20 градусов;
гарантийный ресурс использования изделия составляет 3 года;
срок эксплуатации кабеля будет не менее тридцати лет.

Технические характеристики СИП-4 2х25

Свойства этого класса проводников:

масса одного километра кабеля составляет около 194 килограмм;
величина диаметра поперечного сечения изделия — 17 мм;
радиус изгиба кабеля составляет 17 см;
значение номинальной толщины изоляционного слоя жилы равно 1,30 мм;
параметр электрического сопротивления изоляции на один километр при 20 градусах составляет 12 мОм;
величина допустимой нагрузки тока на изделие равно 130 амперам;
значение допустимого тока короткого замыкания составляет 2,3 кА.

Технические характеристики СИП-4 4х25 и 4х120

Данный тип изделий имеет несколько другие свойства:

минимальный радиус изгиба изделия при укладке составляет 10 диаметров кабеля;
ресурс эксплуатации должен быть не менее 25 лет;
устойчивость к изгибу изделия при температуре воздуха — 40 градусов;
величина допустимой температуры нагрева жильной составляющей в течение восьми часов составит 80 градусов;
укладка кабеля данного класса должна осуществляться при температуре не менее –20 градусов;
температурный диапазон, при котором изделие может использоваться, составляет от –60 до +50 градусов.

Фотогалерея

Разные изделия класса СИП приведены на фото.

Кабель СИП-2

Проводник класса СИП-3

Кабель СИП-5

Выбор сечения СИП

I = P\U√³, где

— P – суммарная потребляемая мощность;

— I – максимальный потребляемый ток;

— U – напряжение в сети.

Сечение в мм и количество жил	Сопро- тивле- ние фаз в Ом на 1км	Максимально допустимый ток фазы с термоплас- тиковой изо- ляцией	Максимально допустимый ток фазы со сшитым полиэти- леном	Ток короткого замыкания в кА при продол-жительности 1с
1х16+1х25	1. 91	75	105	1
2х16	1.91	75	105	1
2х25	1.2	100	135	1.6
3х16	1.91	70	100	1
3х25	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
3х25+1х35	1.2	95	130	1.6
3х120 +1х95	0.25	250	340	5.9
3х95+1х95	0.32	220	300	5.2
3х95+1х70	0.32	220	300	5.2
3х50+1х95	0.44	180	240	4.5
3х70+1х70	0.44	180	240	4.5
3х50+1х70	0.64	140	195	3.2
3х50+1х50	0.64	140	195	3.2
3х35+1х50	0. 87	115	160	2.3
3х25+1х35	1.2	95	130	1.6
3х16+1х25	1.91	70	100	1
4х16+1х25	1.91	70	100	1
4х25+1х35	1.2	95	130	1.2

Максимальная температура для проводов

на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
СИП-1(А), СИП-4 имеет непрочную изоляцию;
СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.

Технические характеристики провода СИП-4

СИП-4 монтируется при температурном режиме до −20 °С. Система будет исправно работать при температуре −60 °С — 50 °С.

Монтаж провода

Технические характеристики у жильного провода следующие:

эксплуатируют в воде при температурном режиме от 20 °С до 10 мин.;
стойкость к воздействию солнечного излучения;
радиус изгиба при монтаже не менее 10 наружных диаметров;
жилы могут прогреться до 250 °С в случае с коротким замыканием;
напряжение не должно быть выше 4 кВт, а частота 50 Гц;
время эксплуатации до 5 мин.;
срок службы от 45 лет;
гарантийный срок эксплуатации порядка пяти лет.

Пример расчета

72 кВт / 3 = 24 кВт.

24 кВт / (230V* 0,95) = 110A.

в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V: 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

Производители

Во избежание дальнейших проблем при использовании СИП во время покупки нужно обращать внимание не только на характеристики изделия, но и на его производителя. Некачественные модели могут иметь низкую устойчивость к коррозии, плохим погодным условиям.

Вам это будет интересно Особенности кабельных стяжек

Проверка качества изделия

Если потребитель российского рынка только собираетесь купить СИП-4, ему следует обратить внимание на следующих изготовителей.

«Камский кабель»

ООО «Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие занимает 14 % рынка кабельной продукции в России и входит в число лидеров отрасли.

«Камкабель»

К сведению! С 1957 г. завод обеспечивает население земного шара надежной и современной кабельно-проводниковой продукцией. На складе производителя всегда в наличии наиболее востребованная номенклатура кабелей и проводов.

«Рыбинсккабель»

Рыбинский кабельный завод — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий.

В 1998 г. система качества «Рыбинсккабель» была сертифицирована на соответствие стандарту ИСО 9002-94. В настоящее время предприятие имеет сертификат соответствия системы менеджмента качества требованиям и ГОСТ ISO 9001-2011 (орган по сертификации «Секаб»).

«Рыбинсккабель»

ГК «Севкабель»

«Севкабель» — первый кабельный завод в России, основанный в 1879 г. Сегодня компания предлагает клиентам эффективные инновационные решения, альтернативу импортным дорогостоящим аналогам, короткие сроки поставки и техническую поддержку от производителя.

«Севкабель»

«Москабель»

ООО «Завод Москабель» входит в тройку крупнейших российских производителей силовых кабелей с бумажной пропитанной изоляцией на среднее напряжение. Благодаря качеству выпускаемой продукции предприятию доверяют исполнение государственных заказов.

Обратите внимание! Огромной честью для завода является получение сертификата Министерства обороны РФ и лицензии на право поставки продукции для атомных станций.

«Москабель»

СИП-4 — это хороший вариант для монтажа силовых сетей, который практически не имеет недостатков. Если покупатель найдет квалифицированного монтажника, не обращая внимания на высокую стоимость, то минусов и вовсе не будет. Затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, экономии при техническом обслуживании.

Монтаж. Видео

Советы по монтажу провода СИП к дому представлены в этом видео.

(
Самонесущий Изолированный Провод
). СИП представляет собой один или жгут из нескольких изолированных проводов, который крепится к опорам специальными креплениями за одну или за все жилы одновременно (в зависимости от его разновидности).

Разновидности СИП

СИП имеет несколько разновидностей:

СИП-1 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
СИП-1А — то же, что и СИП-1, но все жилы заизолированы
СИП-2 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — сшитый светостабилизированный полиэтилен (полиэтилен с поперечными молекулярными связями). Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
СИП-2А — то же, что и СИП-2, но все жилы заизолированы.
СИП-3 — одножильный провод. Жила выполнена из уплотнённого сплава или уплотнённой сталеалюминевой конструкции проволок. Изоляция — сшитый светостабилизированный полиэтилен. Рабочее напряжение: до 35 кВ.
СИП-4 — все жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Не имеет несущей жилы. Крепится за все жилы одновременно. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
СИП-5 — то же, что и СИП-4, но изоляция — сшитый светостабилизированный полиэтилен.

Выбор разновидности СИП для СНТ
Для прокладки воздушных линий в СНТ наиболее приемлемым является провод СИП-2А.

Недостатки других типов СИП:

У СИП-1 и СИП-2 на неизолированной нулевой жиле при её обрыве возможно присутствие опасного для людей потенциала.
У СИП-1, СИП-1А и СИП-4 менее прочная изоляция.
СИП-3 предназначен для напряжений свыше 1000 вольт. Кроме того, это одиночный провод, его не сворачивают в жгут.
СИП-4 и СИП-5 могут применяться только для отводов к домам. Из-за отсутствия упрочнённой несущей жилы могут растягиваться со временем.

СИП-2А может иметь в своём жгуте жилы как одного, так и разных сечений. Как правило, при сечениях фазных жил до 70 кв.мм. несущая нулевая жила для прочности делается большего сечения, чем фазные, а свыше 95 кв.мм. — меньшего, потому что прочности уже хватает, а электрически (при равномерном распределении нагрузки между фазами
) нулевая жила нагрузки практически не несёт. Также распространены жгуты с жилами одинакового сечения. Жилы освещения, если таковые присутствуют в жгуте, делают сечением 16 или 25 кв.мм.

Расчёт сечения фазных жил СИП

Вычислим максимальную мощность, приходящуюся на 1 фазу. 72 кВт / 3 фазы = 24 кВт = 24000 Вт.

Рассчитаем сопротивление 350 м провода сечением 25 кв.мм.:

Удельное сопротивление алюминия в СИП — 0,0000000287 ом·м. Сечение провода — 0,000025 кв.м. Удельное сопротивление провода 25 кв.мм = 0,0000000287 / 0,000025 = 0,001148 ом·м Сопротивление 350 метров провода сечением 25 кв.мм. = 0,001148 * 350 = 0,4018 ом

Рассчитаем сопротивление нагрузки 24 000 Вт:

Выведем удобную для расчёта формулу.

и подставив в последнюю формулу значения, рассчитаем сопротивление нагрузки: 230 В * 230 В * 0,95 / 24000 Вт = 2,094 ом
Рассчитаем полное сопротивление всей цепи, сложив оба полученных выше сопротивления:

0,4018 ом + 2,094 ом = 2,4958 ом

Рассчитаем максимальный ток в проводе, который может возникнуть, исходя из полного сопротивления цепи:

230 В / 2,4958 ом = 92,1564 А

Рассчитаем падение напряжения в проводе, перемножив максимально возможный ток и сопротивление провода:

92,1564 А * 0,4018 ом = 37 В

Падение напряжения в проводе в 37 вольт — это 16% от исходного напряжения 230 вольт, что намного больше допустимых 5%. Вместо 230 вольт на конце линии при полной нагрузке окажется всего 230 — 37 = 193 вольта вместо допустимых 230 — 5% = 218,5. Поэтому сечение жил надо увеличивать.

Таким образом, нам для линии 350 метров и нагрузки по 24 кВт на фазу, необходим СИП-2А сечением фазных жил 95 кв.мм.

Замечу, что при неравномерной нагрузке на фазы усиливается ток по нулевому проводнику, а значит, его сопротивление тоже начинает играть роль, и его следует включить в расчёт (например, увеличить расчётную длину провода, скажем, в полтора раза). При очень неравномерной нагрузке (например, зимой, когда в СНТ живёт 1-2 человека, отапливающихся электрообогревателями, которые сидят на 1, или пусть даже на 2 фазах) может возникнуть перекос фаз на самом трансформаторе. В этом случае напряжение на нагруженных фазах падает ещё больше, а на не нагруженной — возрастает. Поэтому в идеале таким потребителям следует ставить трёхфазный ввод, и включать разные обогреватели в разные фазы.

P.S.: Расчёт однофазной линии производится аналогично трёхфазной, только мощность потребителей не делится на 3 фазы и указывается двойная длина линии, поскольку в однофазной линии нулевая жила нагружена одинаково с фазной.

Преимущества и недостатки

Достоинства, характерные для этих изделий:

обслуживание кабелей в процессе использования всегда будет более дешевым;
при передаче энергии СИП-проводники обеспечивают стабильные параметры;
благодаря сплошному изоляционному слою обеспечивается надежность по отношению к коротким замыканиям с фазами;
при укладке можно использовать опоры меньшего диаметра;
удобство использования в условиях плотной застройки, обеспечивается благодаря снижению нормативных расстояний от кабелей до сооружений;
пожаробезопасность для потребителей электричества и сотрудников электросетей;
технические особенности изделий позволяют снизить вероятность потерь при передаче энергии;
использование СИП возможно без вырубки деревьев;
длительный ресурс эксплуатации изделий;
простота укладки на фасадах зданий;
низкие затраты на обустройство электролинии.

Основной недостаток СИП-кабелей заключается в необходимости установки опор на более близком расстоянии, что связано с большой массой одного метра изделий.

Также такой тип изделий стоит выше по сравнению с другими видами проводов.

Какое сечение провода нужно для 15 квт

Какой провод СИП выбрать для подключения дачного дома и участка

СИП кабель — надежный и универсальный проводник электрического тока, который нашел широкую область своего непосредственного использования. Его универсальность заключается в том, что он может крайне эффективно применяться в самых различных ситуациях. Также он характеризуется удобством своей прокладки и широким модельным рядом. Но по причине их огромного разнообразия множество людей не знают, какой провод СИП выбрать для дачи. В статье рассматривается решение этого вопроса.

Назначение СИП кабеля

Данная разновидность кабельной линии может использоваться в сетях самого различного напряжения, которое может варьироваться в пределах от 220 В и до 20 кВ. Ключевая особенность СИП заключается в простоте его прокладки. Он не нуждается в армировании, хорошо держит форму и даже под собственным весом не провисает. Поэтому при проведении воздушных линий на даче лучше использовать именно СИП кабель. Также такой вариант проводника характеризуется отменной изоляцией, что исключает возможность образования короткого замыкания.

Разновидности СИП кабеля и область использования

Сегодня на местном электротехническом рынке покупатель может найти следующие виды СИП кабеля:

СИП1. Основан на использовании нескольких жил, нулевой кабель является не изолированным;
СИП2. Имеется две жилы, нулевой кабель изолирован, используется для прокладки воздушных линий. Могут использоваться в качестве магистральных линий энергоснабжения между населенными пунктами. Может применяться практически в любых климатических особенностях. Под воздействием низких температур изоляционный слой не деформируется. Выдерживает температуры до +900 градусов;
СИП3. Изоляция данной разновидности кабеля основана на использования полиэтилена. Также может использоваться в холодных и жарких условиях;
СИП4. Данная модификация кабеля не обладает несущей жилой. Конструкционная особенность заключается в использовании двух или четырех жил. Применяется непосредственно для осуществления проводки в доме или же подвода электроэнергии к самому строению;
СИП5. Обладают повышенной степенью защищенности, имеется двойная изоляция. Часто используется для прокладки линий электропередач между городами.

Как можно заметить, каждая разновидность кабеля обладает своими техническими и эксплуатационными характеристиками. В зависимости от особенностей использования, а также метода прокладки кабельной линии, вы сможете подобрать для себя наиболее оптимальный вариант этого практичного и надежного проводника электрического тока. Надеемся, что вы теперь знаете, какой провод СИП выбрать для дачи.

Материал подготовлен при поддержке нашего партнёра ТД» БалтикКабель»

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.

Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

S – сечение провода в мм²

D – диаметр провода без изоляции в мм

Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.

На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольтрассчет для напряжение 380 Вольт и/или трехфазного питания будет значительно отличаться и приведенный график для других, кроме 220 Вольт и однофазное электропитание, мощностей недействителен. . Для выбора подходящего для выбранной рассчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.

какое нужно сечение провода для 3 квт

Какое сечение провода нужно для 3 квт

В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.

У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.

А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Зайди сюда

Ответ от 22 ответа
Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт?
Каким номиналом поставить 4-полюсный автомат на розетку 380В?
подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника
Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель.
Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск

Ответ от Кошак

бери 6*3 не прогадаеш

Ответ от Ѐуслан Глобаж

бери с запасом больше 20а

Ответ от Ололоша

ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи

Ответ от Bosston

для 4 квт берем сечение медной жилы 4 кв. мм, номинальный ток аппарата защиты — 31,5 Ампер.

А определять можно и по таблице номинальных токов защиты и сечения питающих проводов

Ответ от Alrisha

определить очень просто:) — 3*2,5

Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.

Ответ от 2 ответа
Привет! Вот еще темы с нужными ответами:
в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана
выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля
Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки
Какие сила тока и напряжения в обычных Российских розетках? метки: Техника

https://youtube. com/watch?v=0o9x-5mPCuY

Как выбрать провод СИП. Правильный выбор самонесущего изолированного провода

Самонесущие провода – оптимальное решение для сетей как с высоким, так и с низким напряжением.

Популярность этого вида кабеля связана с простотой их монтажа, удобством и безопасностью эксплуатации и минимальным количеством перебоев в подаче электричества из-за аварийных ситуаций.

Перед тем, как выбрать кабель марки СИП, следует определиться, для каких целей он необходим и в каких условиях будет эксплуатироваться.

Какие виды проводов существуют

Сип -1 и Сип -2 используются в основном для магистральных ЛЭП либо их ответвлений, имеющих напряжение 0,6-1 кВ;

Сип – 3 также применяется для воздушных магистралей, но рассчитан на гораздо более высокие нагрузки — в 10 — 35 кВ;

СИП – 4 не имеет несущей жилы, прокладывается в основном по стенам зданий и сооружений, а основная сфера его использования – ответвления от магистралей для подведения электричества конечным потребителям.

Как выбрать сечение?

Сечение провода должно максимально соответствовать мощности подключаемой нагрузки. Слишком тонкие провода будут иметь более высокое сопротивление, соответственно, сильно нагреваться, что приводит к значительным потерям энергии во время передачи, а также может быть причиной к разрушения изоляции, коротких замыканий и даже пожара.

Как выбрать нужный? Подобрать кабель с необходимыми потребителю характеристиками помогут нормативные документы и таблицы с указаниями напряжения и силы тока для разных видов СИП.

Ключевая характеристика для выбора провода – та сила тока, которая может по нему пройти.

Для разных сечений этот показатель различен:

16 мм2 — 100 А;
25 мм2 – 130 А;
35 мм2 — 160 А;
50 мм2 — 195 А;
70 мм2 — 240 А;
95 мм2 — 300 А;
120 мм2 — 340 А;
150 мм2 — 380 А;
185 мм2 — 436 А;
240 мм2 — 515 А;

Пропорционально с увеличением площади сечения изменяется и максимально допустимая сила тока, на нагрузку от которой этот провод рассчитан. Помимо этого, провода разного сечения выдерживают разную интенсивность и длительность нагрева в процессе эксплуатации.

Если стоит задача подвести электричество к дому, используя сип, важно правильно выбрать необходимый вариант. Обычно провода с минимальным сечением в 16 мм2 оказывается более чем достаточно

Кабель меньшего сечения попросту не производится, а большее для бытового энергопотребления и не нужно.

В стандартной бытовой сети электроснабжения не возникает существенных перегрузок, а температура окружающей среды не выходит за рамки — 50 — + 60 градусов.

Выбор изоляции провода

Помимо характеристик токопроводящих и несущих жил стоит обратить внимание и на изоляцию проводов, точнее на материал ее изготовления. Для регионов с повышенной интенсивностью ультрафиолетового излучения рекомендована изоляция из светостабилизированного полиэтилена

При рисках значительного внешнего нагрева в процессе эксплуатации стоит отдать предпочтение негорючей изоляции. Если возможны значительные резкие перепады температур, есть риск налипания снега или обледенения проводов, то в таких условиях наиболее долговечными и исправно работающими окажутся провода с термопластичной изоляцией

Для регионов с повышенной интенсивностью ультрафиолетового излучения рекомендована изоляция из светостабилизированного полиэтилена. При рисках значительного внешнего нагрева в процессе эксплуатации стоит отдать предпочтение негорючей изоляции. Если возможны значительные резкие перепады температур, есть риск налипания снега или обледенения проводов, то в таких условиях наиболее долговечными и исправно работающими окажутся провода с термопластичной изоляцией.

При эксплуатации в условиях высокой влажности предпочтительно использование герметизированных проводов.

Производство и продажа

Производителей кабеля немало, и только потребителю решать, какой провод выбрать конкретно из всех разновидностей. Что касается качества, то нельзя сказать, что какой-то из крупных отечественных или зарубежных изготовителей существенно выше или ниже по этому показателю.

Все требования к проводам СИП представлены в соответствующем ГОСТе, и если продукция конкретного предприятия не соответствует ему, она просто не попадет на рынок.

Непосредственно производитель осуществляет в основном оптовые продажи кабеля, для небольших объемов придется прибегнуть к услугам дилеров или посредников. И порядочные компании всегда готовы предоставить документацию, подтверждающую их сотрудничество с тем или иным производителем, а также свидетельствующую о качестве товара.

Выбор кабеля для электропроводки в квартире

Для монтажа домашней электропроводки выбирают трехжильный кабель, один проводник идет на заземление. Жила – это токоведущая часть провода, может быть одно- или многопроволочной. Жилы имеют стандартные сечения, покрыты изолирующей полимерной или резиновой оболочкой, иногда с защитной х/б оплеткой сверху. Делают жилы провода из меди, алюминия или стали.

Наилучший вариант для новой электропроводки в квартире — медный провод. Это надежнее, долговечнее, электрические показатели меди лучше, чем у алюминия.

Что касается марки кабеля, чаще всего используется кабель ВВГ и ВВГнг – медные провода плоской формы, в двойной ПВХ изоляции («нг» говорит о негорючей изоляции провода). Предназначен для выполнения проводки внутри зданий, на открытом воздухе в земле при прокладке в тубах, работает при температуре окружающей среды от -50 до +50°С. Срок службы до 30 лет. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 35,0 мм2

(Обратите внимание, что при обозначении АВВГ, жилы в проводе алюминиевые.)

Аналог российскому ВВГ — кабель NYM, круглой формы, с медными жилами и негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения практически те же. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 4,0 мм2.

Круглый кабель удобнее прокладывать сквозь стены — отверстия сверлятся немного больше диаметра кабеля. Для внутренней проводки более удобен плоский кабель ВВГ.

Легкие и дешевые алюминиевые провода незаменимы при прокладке воздушной электропроводки, при грамотном соединении имеют длительный срок службы, поскольку алюминий почти не окисляется. С алюминиевой электропроводкой можно столкнуться при ремонте в старых домах. Когда требуется подключить дополнительные энергоемкие приборы, определяют по сечению или диаметру жил проводов способность проводки из алюминия выдержать большую нагрузку (см. таблицу).

Длительно допустимые токовые нагрузки на алюминиевые провода в разы меньше, чем при использовании медных проводов и кабелей аналогичного сечения.

Определение нагрузочной способности электропроводки из алюминиевого провода
Диаметр провода, мм
1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5	5,6	6,2
Сечение провода, мм2
2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	16,0	25,0	30,0
Макс. ток при длит. нагрузке, А
14	16	18	21	24	26	31	38	55	65	75
Макс. мощность нагрузки, ватт (BA)
3000	3500	4000	4600	5300	5700	6800	8400	12000	14000	16000

Электромонтажные работы. Провода, кабели и инструмент

Прежде чем говорить о правилах монтажа внутренних линий (групп) домовой проводки, стоит разобраться с типами проводов и их предназначением.

Электрический провод — это изолированный или неизолированный проводник электрического тока, состоящий из одной или нескольких проволок (чаще всего медных или алюминиевых).

Установочный провод — это изолированный электропровод для электрического монтажа и скрытой или открытой проводки.

Электрический кабель — несколько изолированных электрических проводов, заключенных в общую защитную оболочку, а иногда поверх нее в защитный покров — стальную спиральную ленту (металлорукав) или металлическую оплетку.

Электрический шнур — это гибкий кабель с многопроволочными гибкими жилами, предназначенный для подсоединения электроприборов к сети через розетки.

Неизолированный провод допускается применять только для воздушной линии.

Сечение провода нужно выбирать в зависимости от проходящего но нему тока (или потребляемой мощности).

Для медных проводов допустимая токовая нагрузка до 8 ампер на квадратный миллиметр сечения, а для алюминиевых — до 6 ампер.

Сколько киловатт выдержит СИП

Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Сколько киловатт выдерживает СИП — таблица:

СИП 4х16	62 кВт	22 кВт
СИП 4х25	80 кВт	29 кВт
СИП 4х35	99 кВт	35 кВт
СИП 4х50	121 кВт	43 кВт
СИП 4х70	149 кВт	53 кВт
СИП 4х95	186 кВт	66 кВт
СИП 4х120	211 кВт	75 кВт
СИП 4х150	236 кВт	84 кВт
СИП 4х185	270 кВт	96 кВт
СИП 4х240	320 кВт	113 кВт

Методика расчета (update от 19.

02.2018)

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Выбор сечения кабеля по силе тока

Рассчитать сечение медного кабеля по силе тока поможет следующая таблица:

Например, при закрытой проводке для подключения приборов с суммарной силой тока 17,5 А потребуется провод сечением не менее 2 мм2.

При расчете сечения провода по силе тока не имеет значение, переменный это ток или постоянный, а также величина и частота изменения напряжения в электропроводке.

Для более скрупулезных расчетов сечений жил кабелей, проводов по мощности и силе тока учитывают каждый фактор — способ прокладки электропроводки, длину, вид изоляции и др. Все эти показатели регламентируются Правилами устройства электроустановок (ПЭУ).

В целом электропроводка в квартире обязательно должна отвечать требованиям безопасности, надежности и экономичности. Электричество – это очень серьезно. И если вы не уверены в своем опыте и знаниях, лучшим решением будет обратиться к услугам специалистов.

Звоните! +7 (343) 219-22-56

ООО «Энергомодуль»

* Таблица потребляемой мощности и тока бытовыми электроприборами при напряжении питания 220В
Бытовой электроприбор	Потребляемая мощность в зависимости от модели электроприбора, кВт (BA)	Потребляемый ток, А	Примечание
Лампа накаливания	0,06 – 0,25	0,3 – 1,2
Электрочайник	1,0 – 2,0	5 – 9	Время непрерывной работы до 5 минут
Электроплита	1,0 – 6,0	5 – 60	При мощности более 2 КВ требуется отдельная проводка
Микроволновая печь	1,5 – 2,2	7 – 10	Во время работы максимальный ток потребляется периодически
Электромясорубка	1,5 – 2,2	7 – 10	Во время работы в зависимости от нагрузки потребляемый ток изменяется
Тостер	0,5 – 1,5	2 – 7
Кофемолка	0,5 – 1,5	2 – 8	Во время работы в зависимости от нагрузки потребляемый ток изменяется
Кофеварка	0,5 – 1,5	2 – 8
Электродуховка	1,0 – 2,0	5 – 9	Во время работы максимальный ток потребляется периодически
Посудомоечная машина	1,0 – 2,0	5 – 9	Максимальный ток потребляется с момента включения до нагрева воды
Стиральная машина	1,2 – 2,0	6 – 9	Максимальный ток потребляется с момента включения до нагрева воды
Утюг	1,2 – 2,0	6 – 9	Во время работы максимальный ток потребляется периодически
Пылесос	0,8 – 2,0	4 – 9	Во время работы в зависимости от нагрузки потребляемый ток изменяется
Стационарный компьютер	0,3 – 0,8	1 – 3	Во время работы максимальный ток потребляется периодически
Электроинструмент (дрель, лобзик и т. п.)	0,5 – 2,5	2 – 13	Во время работы в зависимости от нагрузки потребляемый ток изменяется

Какой автомат на 15 кВт 3 фазы

Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.

Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.

Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.

Сечение проводов при закрытой и открытой электропроводке

Еще один момент — тип электромонтажа, который вы планируете использовать. Открытую электропроводку монтируют на поверхностях или в укрепленных поверху трубах. Скрытую электропроводку прокладывают в пустотах перекрытий, в каналах или бороздах, вырубленных в стенах, в изоляционных и стальных трубах внутри конструкционных элементов.

При закрытой электропроводке требования к сечению кабеля несколько выше, чем при открытой, поскольку без доступа воздуха кабель сильнее нагревается под нагрузкой.

Зная расчетный ток, тип кабеля и электропроводки, можно переходить к расчетам сечения проводов. Учитываются два параметра: допустимая длительная токовая нагрузка и потеря напряжения в проводах, соединяющих потребителя с источником тока. Чем больше длина провода, тем большие потери по пропускной способности он несет (тогда диаметр поперечного сечения токоведущей жилы увеличивают).

Для отдельных комнат или приборов, не требующих большой мощности, второй показатель можно не считать (потери напряжения будут слишком малы).

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Ответы знатоков

vasiliy zelenkov:

А какое напряжение? от него зависит, пример- чайник 2000W каким шнуром запитан и стартер на ЗАЗе 0.78квт, а проводок по ТОЛЩЕ будет.

Евгений:

220 — 10 квадратов хватит, 380 — 4 должно хватить ( на жилу )

Серёга Срибный:

10мм2 медь, открытая проводка 220в. Если закрытая 16мм2.

Виталий Петров:

Если трёхфазный двигатель 380В, четырёх жильный медный кабель 6мм квадратных (каждая жила).

Александр Зацаринный:

Какая нагрузка: однофазная или трехфазная? Какие жилы кабеля: алюминиевые или медные? Как будет проложен кабель: по конструкциям, в земле, в трубе или как?

марина живага:

Alexandr Ыых:

Каждый электрик железно «знает» что 1 Ток идет по пути наименьшего сопротивления. 2 Сопротивление заземление должно быть 4 ома. 3 Провод держит 10 ампер на квадрат. —

Заблуждение об «амперах на квадрат» проистекает от того, что большинство электриков знакомы только с квартирной проводкой где диапазон сечений колеблется от 2.5 мм2 до 6 мм2 и применение в этом случае «амперов на квадрат» не дает грубых ошибок.

Но если пользоваться для определения таблицами из ПУЭ, то видим,

что длительно допустимый ток провода в пересчете «ампер на квадрат» меняется для меди от 15 А/мм2 для сечения 1 мм2, до меньше 2 А/мм2 для больших сечений, и для алюминия от 8 А/мм2 до меньше 2 А/мм2. Учитывая большую цену кабелей большого сечения, лучше использовать для выбора кабеля не сомнительные «амперы на квадрат», а таблицы ПУЭ.

В данном случае, если нет дополнительных условий, подходит Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

В условиях не указан косинус фи потребителя. Если предположить, что косинус фи равен единице, то есть моторов почти нет, почти вся мощность идет на нагрев, то

120 кВт/(3*0.22 кВ)= 180 ампер Трехжильный алюминиевый кабель 120 мм2 держит 190 ампер, вот он и подходит. Падение на 200 метрах где-то 5…6 вольт, проблемы не создает. При выборе кабеля не забываем о нулевой жиле.

Если же моторов много, то косинус фи может быть и где-то 0.4…0.5. При этом ток будет больше в два и более раза и одним кабелем обойтись не получится. Можно поставить компенсатор реактивной прямо на шины потребителя, но тогда при его отказе потребитель работать не сможет.

Если это не курсовик, а реальная установка, то надо не забывать регулярно проверять нагрев контактов по всей цепи и в случае сильного нагрева не просто обжимать, а еще и счищать окисел с алюминия в месте контакта.

bruho:

Вообще танцуют не от мощности, а от тока.. Медь та держит примерно в среднем 15ам на квадрат сечения, алюминий меньше… но всё это конкретно надо смотреть в справочнике. Если на одной фазе 220 в то примерно 5 амп на киловатт. Так что это примерно 120 киловатт 600 амп… по меди получается 40 квадрат.. но это всё примерно..

Рашид Габбасов:

Считать надо по току а не помощности. Вдруг у Вас 600 вольт 3 фазы а не 380. А может стоит транс понижающий и подаёте 6кв.

навигатор:

Обычно для АЛЮМИНИЕВЫХ кабелей…. принимают плотность тока до 15 А\ кв. мм…. в случае 3-х фазного тока его уменьшают на кв. корень из 3….т. е. будет менее 10 А\кв. мм… как тут пишут- 5 А на 1 КW….т. е примерно -грубо 600 А… и поделив на 10-получим, что нужно ближайшее к ГОСТ сечение 70 кв. мм

Какой нужен сип на 100 квт — MOREREMONTA

Сообщений 2

Тема: Нужно протянуть СИП на расстояние 2000м. запрашиваемая мощность 100 кВт. Какое сечение провода СИП требуется?

Нужно протянуть СИП на расстояние 2000м. запрашиваемая мощность 100 кВт. Какое сечение провода СИП требуется?

Консультант Moderators

Re: Нужно протянуть СИП на расстояние 2000м.

запрашиваемая мощность 100 кВт. Какое сечение провода СИП требуется?

Здравствуйте. Для прокладки на такую длину с учетом потерь напряжения можно использовать следующие изолированные провода СИП-1, СИП-2, СИПс-1, СИПс-2 номинальным сечением 3х95+1х70 или 3х95+1х95 (4х95).

Оставляя отзыв о работе технического специалиста в социальных сетях, вы помогаете делать нашу работу еще лучше.

Сечения изолированных проводов СИП до 1 кВ выбирают по экономической плотности тока и нагреву при числе часов использования максимума нагрузки более 4000 — 5000, при меньшей продолжительности максимума нагрузки — по нагреву. Если сечение провода, определенное по этим условиям, получается меньше сечения, требуемого другими техническими условиями (механическая прочность, термическая стойкость при токах КЗ, потери напряжения), то необходимо принимать наибольшее сечение, требуемое этими техническими условиями.

При выборе сечений СИП по нагреву следует учитывать материал изоляции провода: термопластичный или сшитый полиэтилен. Допустимые температуры жил проводов с различной изоляцией для различных режимов работы приведены в табл. 1.

Таблица 1. Конструктивные и стоимостные характеристики изолированных проводов

Изоляция из сшитого полиэтилена более термоустойчива, чем из термопластичного полиэтилена. В нормальных режимах работы температура жилы с изоляцией из термопластичного полиэтилена ограничена 70 °С, а с изоляцией из сшитого полиэтилена — 90 °С.

Режим перегрузки СИП допускается до 8 ч в сутки, не более 100 ч в год и не более 1000 ч за весь срок службы провода.

Соответствующие допустимой температуре допустимые длительные токи Iдоп для различных конструкций СИП приведены в табл. 2 и 3. Здесь же указаны омические сопротивления фазной и нулевой жил и предельные односекундные токи термической стойкости.

Табл. 2. Электрические параметры проводов СИП-1, СИП-1А (СИП-2, СИП-2А)

Табл. 3. Электрические параметры проводов СИП-4

Табл. 4. Допустимые длительные токи изолированных проводов

Для сопоставления в табл. 4 приведены допустимые длительные токи неизолированных проводов. Провода СИП напряжением до 1 кВ допускают меньшие токовые нагрузки, чем неизолированные провода. Провода СИП охлаждаются воздухом менее эффективно, поскольку имеют изоляцию и скручены в жгут.

Провода с изоляцией из сшитого полиэтилена в 1,15 — 1,2 раза дороже проводов с изоляцией из термопластичного полиэтилена. Однако, как видно из табл. 2 и 3, СИП с изоляцией из сшитого полиэтилена имеют в 1,3 — 1,4 раза большую пропускную способность, чем провода такого же сечения с изоляцией из термопластичного полиэтилена. Очевидно, что выбор сечения СИП следует проводить на основе технико-экономического сравнения вариантов с различной изоляцией.

Рассмотрим конкретный пример выбора сечения СИП по расчетному току Iрасч = 140 А.

В соответствии с исходными данными табл. 2 можно принять два варианта СИП:

СИП-1А 3×50 + 1×70, I доп = 140 А; изоляция — термопластичный полиэтилен;

СИП-2А 3×35 + 1×50, I доп = 160 А; изоляция — сшитый полиэтилен.

Очевидно, что экономически целесообразно принять СИП-2А 3×35 + 1×50 с изоляцией из сшитого полиэтилена:

Таким образом, фактически осуществляется замена провода СИП-1А на провод СИП-2А меньшего сечения и меньшей стоимости. Благодаря этой замене:

уменьшается масса провода;

уменьшаются габариты провода и соответственно снижаются гололедно-ветровые нагрузки на провод;

увеличивается срок службы ВЛИ, так как сшитый полиэтилен долговечнее термопластичного полиэтилена.

Технические параметры провода СИПн-4 соответствуют параметрам провода СИП-4. Провод СИПн-4 с изоляцией, не распространяющей горение, следует применять в условиях с повышенными требованиями по пожарной безопасности:

для вводов в жилые дома и промышленные постройки;

при прокладке по стенам домов и зданий;

в зонах с повышенной пожарной опасностью.

Если выбор провода СИПн-4 определяется исходя из требований пожарной безопасности, то выбор между проводами марки СИП-4 и СИПс-4 производится технико-экономическим сравнением вариантов.

Для проверки сечений на термическую стойкость при токах КЗ в табл. 2 и 3 приведены допустимые односекундные токи термической стойкости I к1.

При другой продолжительности КЗ допустимый ток термической стойкости определяется умножением тока I к1 на поправочный коэффициент

где t — продолжительность КЗ, с.

По условиям механической прочности на магистралях ВЛИ, линейных ответвлениях и ответвлениях к вводам следует применять провода с минимальными сечениями, указанными в табл. 5. При проверке сечений СИП по допустимой потере напряжения необходимо знать погонные параметры провода. Омические сопротивления СИП приведены в табл. 11 и 2, индуктивные сопротивления — в табл. 6.

Табл. 5. Провода ВЛИ с минимальными сечениями (пример)

Табл. 6. Индуктивные сопротивления многожильных проводов СИП

Следует отметить, что индуктивные сопротивления неизолированных проводов ВЛИ составляют Xо = 0,3 Ом/км.

Благодаря меньшим реактивным сопротивлениям потери напряжения в линии с СИП будут меньше, чем в линии с неизолированными проводами при прочих равных условиях.

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбранные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Допустимые температуры нагрева защищенных изоляцией проводов (СИП-3, ПЗВ, ПЗВГ) приведены в табл. 1, электрические параметры этих проводов — в табл. 7 и 8.

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбран- ные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Табл. 7. Электрические параметры проводов СИП-3

Табл. 8. Электрические параметры проводов ПЗВ и ПЗВГ

Табл. 9. Провода BЛЗ с минимальными сечениями (пример)

Допустимые длительные токи защищенных изоляцией проводов выше, чем неизолированных проводов. Это объясняется хорошими условиями охлаждения одножильных изолированных проводов, а также более благоприятными условиями работы контактных соединений по сравнению с контактными соединениями неизолированных проводов. На ВЛИ и ВЛЗ все контактные соединения герметизируются.

Термическая стойкость изолированных проводов напряжением выше 1 кВ проверяется так же, как изолированных проводов напряжением до 1 кВ.

По условиям механической прочности на ВЛЗ следует применять провода с минимальными сечениями, указанными в табл. 9.

Сколько киловатт выдержит СИП 4х16?

Сколько киловатт выдерживает СИП — таблица:

Кабель 4 квадрата какую мощность можно подключить: провод на 4 квт

Расчёт сечения провода, кабеля

Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Сколько киловатт выдерживает СИП — таблица:

Сечение СИП	напряжение 380В (3х фазная нагрузка)	напряжение 220В (1фазная нагрузка)
СИП 4х16	62 кВт	22 кВт
СИП 4х25	80 кВт	29 кВт
СИП 4х35	99 кВт	35 кВт
СИП 4х50	121 кВт	43 кВт
СИП 4х70	149 кВт	53 кВт
СИП 4х95	186 кВт	66 кВт
СИП 4х120	211 кВт	75 кВт
СИП 4х150	236 кВт	84 кВт
СИП 4х185	270 кВт	96 кВт
СИП 4х240	320 кВт	113 кВт

Методика расчета (update от 19.

02.2018)

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

← Как спланировать электрику в квартиреОтвертка вместо автоматики →

Устройство и селективность автоматических выключателей

Некоторые электрики, для обеспечения селективности, рекомендуют ставить автоматы с характеристикой «В».

Их ход мысли следующий, если поместить на одну линию два автомата с разными характеристиками «С» и «В», но одинаково номинала, например 16А, то по логике вещей первый должен отключиться автомат «B». Но на практике это не совсем так.

Токовые нагрузки алюминиевых кабелей, таблица

Сечение жилы, мм2	Допустимые токовые нагрузки кабелей на напряжение 0,66 и 1 кВ с изоляцией из полиэтилена, поливинилхлоридного пластиката (ПВХ), алюминий, А
	Одножильный кабель		Двухжильный кабель
	по воздуху	в земле	по воздуху	в земле
2.5	30	32	25	33
4	40	41	34	43
6	51	52	43	54
10	63	68	58	72
16	93	83	77	94
25	122	113	103	120
35	151	136	127	145
50	189	166	159	176
70	233	200	—	—
95	284	237	—	—
120	330	269	—	—
150	380	305	—	—
185	436	343	—	—
240	515	396	—	—

Зачастую большинство электриков применяет простую формулу: сечение медного кабеля в 1мм² может проводит через себя 10А (по алюминиевой жиле соответственно на 30% меньше). Ну и кто забыл напоминаем, что для определения мощности нужно амперы умножить на вольтаж. Так, если кабель выдерживает 10 ампер, то по мощности это будет

Сечение жилы, мм2	Допустимые токовые нагрузки кабелей на напряжение 0,66 и 1 кВ с изоляцией из полиэтилена, поливинилхлоридного пластиката (ПВХ), алюминий, А
	Трех-четырехжильный кабель, с нулевой жилой		Четырехжильный кабель
	по воздуху	в земле	по воздуху	в земле
2.5	21	28	19	26
4	29	37	27	34
6	37	44	34	41
10	50	59	46	55
16	67	77	62	72
25	88	100	82	93
35	109	121	101	112
50	136	147	126	137
70	167	178	155	165
95	204	212	190	197
120	236	241	219	224
150	273	274	254	255
185	313	308	291	286
240	369	355	343	330

соответственно равно 2,2кВт (10А х 220В). Конечно, это не очень корректная формула, но для простых расчетов «на скорую руку» вполне сгодиться. Но помните: данный расчет болеее-менее корректен для кабелей сечением не более 6 мм². А вот для больших сечений кабелей необходимы таблицы и специальные знания.

1, 1,5, 2,5, 4, 6 квадратных проводов

Насколько 1, 1,5, 2,5, 4, 6 квадратных проводов могут нагружать кВт?

При покупке электропровода многие спросят о нагрузке проводов с разным сечением. Есть 1 квадратный провод, 1,5 квадратных провода, 2,5 квадратных провода, 4 квадратных провода, 6 квадратных проводов и так далее. Ниже приводится краткое описание того, сколько ватт могут быть нагружены этими проводами.

1 квадратная линия: сечение 1 квадратный миллиметр проволоки

Если исходить из формулы: площадь = 2 * 3.14 радиуса

Итак, 1 квадратная линия составляет примерно = 1,13 мм

Сколько ватт может нагрузить один квадратный провод или один квадратный провод?

Электрик обычно использует «формулу»: если длина медного провода, площадь поперечного сечения на квадратный миллиметр может безопасно проходить через номинальный ток 4-5 А; 220В по однофазной сети, мощность на 1кВт, ток около 4,5А; в трехфазной симметричной схеме 380В, мощность на 1кВт, ток около 2А. Приведенные выше значения могут быть очень близки к рассчитанным по формуле физического расчета.Поэтому, чтобы избежать этих «утомительных» формул, мы должны помнить об этих вещах.

Затем, согласно этому алгоритму, мы знаем: медный провод на 1 квадратный миллиметр площади, если 220 В используется в однофазной цепи, он может безопасно пропускать ток нагрузки через 1 кВт; при использовании в цепи трехфазной сбалансированной нагрузки (например, двигателя) может выдерживать нагрузку по току на 2,5 кВт.

Сколько ватт могут нагружать два и 1,5 квадратных провода?

Если линия электропередачи представляет собой линию с медным проводом, максимально допустимый рабочий ток составляет 20А или 4400 Вт; два — скрытая стальная гильза, сила тока 16А, мощность 3520 Вт; тройка скрытая ПВХ, сила тока 14А, затем мощность 3000 Вт.

Сколько ватт могут нагружать три и 2,5 квадратных провода?

2,5 квадратный провод Cheng по тому, сколько киловатт электроэнергии, положения национального стандарта GB4706. 1-1992 / 1998 значение тока нагрузки провода, медный провод 2,5 мм 16A 25A до примерно 5500 Вт, провод с алюминиевым сердечником 2,5 мм 13A ~ 20A около 4400 Вт 220 В переменного тока длительное время напряжение не превышает 10 А, стандартное время не более 15 А безопасно.

сколько ватт может потреблять кабель 2,5 мм?

Провод БВ 2,5 квадратный, проводка ВЛ на 20 градусов, питание 220 вольт может быть до 4.4кВт.

1 квадратная линия = 8A, 8A × 2,5 квадрат = 20 ампер, согласно формуле: P = U × I, 220V × 20A = 4,4 кВт

Таким образом, можно использовать провод 2,5 квадрата BV с максимальной мощностью 4,4 кВт.

Сколько ватт могут нагрузить четыре и четыре квадратных провода?

Однофазный источник питания 1 кВт составляет около 4,5 А, а 8 кВт — около 36 А. Пропускная способность 4 квадратных проводов (одиночный пластиковый провод) составляет около 30 А, некоторых небольших, 6 квадратных линий (мощность одного прохода). Вы должны изменить стол и ворота. Не используйте такую большую линейку мощности, даже самую маленькую 4 кВт.4 квадратных провода Cheng тем, сколько киловатт мощности зависит от вашей домашней мощности 220 В или заводской мощности 380 В, если 4 квадратных провода 220 могут нагружать от 6 до 8 кВт.

Сколько ватт могут нагрузить пять и шесть квадратных проводов?

6-ти квадратный провод нельзя напрямую связать с тем, сколько киловатт в линии электропередачи и мощность передачи. В общем, для кондиционирования 6 квадратных метров более чем достаточно. Для электроснабжения на стройплощадке обычно используется кабель 10×6 + 1×4. Что касается силы тока, то, согласно моему опыту в строительстве, этот кабель обычно управляется воздушным выключателем на 63 А.Алюминиевый провод 6 квадратных метров может нагружать 6 кВт медного провода 6 квадратных метров для нагрузки 10 кВт.

В качестве первоклассного китайского предприятия по производству кабельных проводов и кабелей SANHENG, в основном производство силовых кабелей, кабелей управления, кабеля с изоляцией из ПВХ, строительного провода, кабелей с изоляцией и оболочкой из ПВХ, резиновых кабелей, воздушных кабелей, неизолированных проводов серии 8 может можно разделить на более чем 50 разновидностей, разделенных на 1000 спецификаций.

Вся продукция сертифицирована обязательной сертификацией Китая, сертификацией BV, сертификатом SONCAP Нигерии, лицензией на промышленное производство в Китае и другими национальными сертификатами.У нас также есть возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и так далее.
Henan Sanheng Cable Co., Ltd, основанная в 2000 году, уже почти 20 лет является одним из ведущих производителей проводов и кабелей в китайской кабельной промышленности. Компания имеет более 5 производственных линий .

Производственный кабель можно разделить на более чем 50 разновидностей и 1000 спецификаций. Все продукты прошли национальную сертификацию, такую как обязательная сертификация в Китае, сертификация bv, нигерийский сертификат SONCAP, национальная промышленная сертификация Китая и т. Д. Китайская национальная лицензия на промышленное производство и т. Д. Он также имеет возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и т. Д.
Если вы хотите купить провода и кабели, вы можете спросить у сотрудников службы поддержки клиентов и мы свяжемся с вами как можно скорее.

Алюминиевый кабель с ПВХ изоляцией
Проводник: алюминиевый проводник класса 1/2 (сплошной)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
Гибкий плоский кабель
Проводник: многожильный медный проводник класса 5/6 (гибкий)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, желтый / зеленый или по запросу
Одноядерный гибкий кабель
Проводник: многожильный медный провод класса 5 (гибкий)
Изоляция: компаунд ПВХ
Цвет проводника: красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
Двойной и заземляющий кабель
Проводник: медный провод класса 1/2 (сплошной)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, желтый / зеленый или по запросу

% PDF-1. 4 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 obj > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 218 0 объект > endobj 219 0 объект > endobj 220 0 объект > endobj 221 0 объект > endobj 222 0 объект > endobj 223 0 объект > endobj 224 0 объект > endobj 225 0 объект > endobj 226 0 объект > endobj 227 0 объект > endobj 228 0 объект > endobj 229 0 объект > endobj 230 0 объект > endobj 231 0 объект > endobj 232 0 объект > endobj 233 0 объект > endobj 234 0 объект > endobj 235 0 объект > endobj 236 0 объект > endobj 237 0 объект > endobj 238 0 объект > endobj 239 0 объект > endobj 240 0 объект > endobj 241 0 объект > endobj 242 0 объект > endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект > endobj 246 0 объект > endobj 247 0 объект > endobj 248 0 объект > endobj 249 0 объект > endobj 250 0 объект > endobj 251 0 объект > endobj 252 0 объект > endobj 253 0 объект > endobj 254 0 объект > endobj 255 0 объект > endobj 256 0 объект > endobj 257 0 объект > endobj 258 0 объект > endobj 259 0 объект > endobj 260 0 объект > endobj 261 0 объект > endobj 262 0 объект > endobj 263 0 объект > endobj 264 0 объект > endobj 265 0 объект > endobj 266 0 объект > endobj 267 0 объект > endobj 268 0 объект > endobj 269 0 объект > endobj 270 0 объект > endobj 271 0 объект > endobj 272 0 объект > endobj 273 0 объект > endobj 274 0 объект > endobj 275 0 объект > endobj 276 0 объект > endobj 277 0 объект > endobj 278 0 объект > endobj 279 0 объект > endobj 280 0 объект > endobj 281 0 объект > endobj 282 0 объект > endobj 283 0 объект > endobj 284 0 объект > endobj 285 0 объект > endobj 286 0 объект > endobj 287 0 объект > endobj 288 0 объект > endobj 289 0 объект > endobj 290 0 объект > endobj 291 0 объект > endobj 292 0 объект > endobj 293 0 объект > endobj 294 0 объект > endobj 295 0 объект > endobj 296 0 объект > endobj 297 0 объект > endobj 298 0 объект > endobj 299 0 объект > endobj 300 0 объект > endobj 301 0 объект > endobj 302 0 объект > endobj 303 0 объект > endobj 304 0 объект > endobj 305 0 объект > endobj 306 0 объект > endobj 307 0 объект > endobj 308 0 объект > endobj 309 0 объект > endobj 310 0 объект > endobj 311 0 объект > endobj 312 0 объект > endobj 313 0 объект > endobj 314 0 объект > endobj 315 0 объект > endobj 316 0 объект > endobj 317 0 объект > endobj 318 0 объект > endobj 319 0 объект > endobj 320 0 объект > endobj 321 0 объект > endobj 322 0 объект > endobj 323 0 объект > endobj 324 0 объект > endobj 325 0 объект > endobj 326 0 объект > endobj 327 0 объект > endobj 328 0 объект > endobj 329 0 объект > endobj 330 0 объект > endobj 331 0 объект > endobj 332 0 объект > endobj 333 0 объект > endobj 334 0 объект > endobj 335 0 объект > endobj 336 0 объект > endobj 337 0 объект > endobj 338 0 объект > endobj 339 0 объект > endobj 340 0 объект > транслировать xZ \ 7W ^ M & J $ MJP = Ǟ ۼ U_Z] -B (}> {w ݴ «/: 7? | IϦlwq \ rb` Fy9SGnQ; b ㆜ cL

НОВЫЕ ПРОДУКТЫ И ОБНОВЛЕНИЯ — Скачать PDF бесплатно

3 НОВЫЕ ПРОДУКТЫ И ОБНОВЛЕНИЯ INDE В Target мы держим вас в курсе всех захватывающих изменений в технологиях в областях телефонии, передачи данных, конференц-связи, аудио / видео и продуктов безопасности, постоянно исследуя рынок в поисках последние тенденции, новейшие продукты и лучшие доступные цены! Обратите внимание, что этот каталог включает только дополнения, перемещения и изменения, которые произошли с тех пор, как наш полный каталог из 224 страниц был выпущен ранее в этом году, и представляет собой лишь небольшую часть из более чем 125 строк и тысяч товаров, которые мы распространяем. Мы упорно работаем, чтобы заработать свой бизнес каждый день и с нетерпением жду, чтобы помочь вам удовлетворить все ваши потребности как год прогрессирует. Спасибо за ваш бизнес и за то, что позволили Target стать вашим дистрибьютором конвергентных продуктов. С уважением, Целевая группа дистрибьюторов КАТЕГОРИЯ ПРОДУКЦИИ И ПРОИЗВОДИТЕЛЬ INDE Категории продуктов Страницы производителей IP-телефония (VoIP) Allworx 2, 3 Zultys 4, 5 LG-Ericsson ipecs 6, 7 NEC SL NEC SL NEC Surveillance 10 NEC SV 10, 11 Vertical 12, 13 Panasonic 14, 15 Yealink 16, 17 Mitel 18 VTech 18 Polycom 19 CyberData 20 Ubiquiti 21 Algo 22 Grandstream 23 Industrial Cordless Engenius 24 Music-On-Hold OHP 24 Массовое уведомление PM Power Products 25 Гарнитуры Plantronics 26, 27 Wire and Cable Hitachi 28 , 29 Remee 30, 31 ICC 35 Категории продуктов Страницы производителя Резервное копирование батареи / скачок напряжения Minuteman 32 APC 32 Tripp Lite 32 Пейджинг Valcom 33 Bogen 33 Разъемы / аксессуары / Провод ICC 34, 35 Конференц-связь Yealink 36, 37 Polycom Datacom Netgear 42, 43 Phybridge 44 EnGenius 45 Аудио-видео оборудование в ассортименте 46 Продукты безопасности Speco Technologies 47 Viking 47 Hikvision ЦЕЛЕВОЕ РАСПРЕДЕЛЕНИЕ. Все права защищены. Все используемые здесь торговые марки и названия продуктов являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев. Target Distributing не несет ответственности за типографские ошибки. Изображение некоторых продуктов может быть показано только в ознакомительных целях. Цены могут быть изменены без предварительного уведомления. ЗАКАЗЫ, ПОЛУЧЕННЫЕ К 16:30 EST, ОТПРАВЛЯЮТСЯ В ТО ЖЕ ДЕНЬ, БЕСПЛАТНАЯ МЕСТНАЯ ФА

4 IP ТЕЛЕФОНИЯ Allworx Connect Коммуникационная платформа VoIP будущего Allworx Connect, наше семейство систем связи VoIP третьего поколения, имеет красивый внешний вид и серьезные характеристики в одна компактная упаковка.Allworx Connect отличается более высокой вычислительной мощностью с высокоскоростной твердотельной подсистемой хранения данных, шифрованием HTTPS банковского уровня для безопасности доступа, взаимодействием с последними стандартами VoIP, используемыми основными операторами связи, встроенными интерфейсами Gigabit Ethernet с виртуальными локальными сетями и компактным дизайном (настенный и монтируется в стойку). Connect 731 До 180 пользователей 1 60 одновременных внешних вызовов 2 порта FO 1 порт T1 2 3 сетевых порта Подключите 536 и 530 До 50 пользователей 1 30 одновременных внешних вызовов С или без 6 портов FO 3 сетевых порта Подключите 324 и 320 До 20 пользователей 1 12 одновременных внешних вызовов С или без 4 портов FO 2 сетевых порта 1.Лицензионные ключи расширенного пользователя требуются сверх базовых пользователей. 2. Требуется дополнительный лицензионный ключ программного обеспечения. IP-телефоны Allworx Новый класс мобильных телефонов бизнес-класса Расширитель Px 6/2 Добавьте дополнительные внешние линии 6 портов FO и 2 порта FS К 731, 536 можно подключить до 3 устройств, а к 324 и 320 — стандартные функции. с каждой системой Allworx Connect VoIP со встроенным SIP 2.0 Поддержка удаленного IP-телефона Plug-and-play Настройки присутствия Voic -to- 7 Индивидуальные маршруты звонков с неограниченными опциями Автосекретарь Безопасное веб-администрирование My Allworx Manager для конечных пользователей Горячие рабочие столы Дверное реле зоны И многие другие IP-телефоны Allworx Verge могут похвастаться первоклассными в отрасли функциями, которые дополняют мобильные возможности современных сотрудников. IP-телефоны Verge позволяют получать доступ к личным контактам с мобильных устройств и Microsoft Outlook, мгновенно передавать активные вызовы на мобильные устройства и с них и удаленно управлять ими с помощью мобильного устройства. Программируемые функциональные кнопки с самоназначением Verge Цветной дисплей с диагональю 4,3 дюйма Поддержка беспроводной связи Bluetooth Полнодуплексный громкоговоритель HD-аудио Gigabit Ethernet Поддержка до трех расширителей Verge 9318Ex Расширитель Verge 9318Ex 18 программируемых функциональных кнопок с самоназначением 4.3 Цветной дисплей Программируемые функциональные кнопки с самоназначением Verge 3 .5-дюймовый цветной дисплей Полнодуплексный спикерфон HD-аудио Gigabit Ethernet Коммутаторы Allworx PowerFlex 2-го поколения Идеальное дополнение к системам Allworx Connect Семейство управляемых коммутаторов Allworx PowerFlex разработано для упрощения установки Allworx в сложной сетевой среде. к семейству систем VoIP Allworx они обеспечивают прочную и надежную инфраструктуру даже для самых критических требований, и теперь на них предоставляется ограниченная пожизненная гарантия. PowerFlex G810 Generation 2, 8-портовый коммутатор 10/100/1000 RJ45 / PoE + 2 комбинированных порта GbE RJ45 / SFP и консольных портов RJ45 L2 + Управляемые функции обеспечивают более простое управление, надежную безопасность и качество обслуживания. DHCP-сервер Статический маршрут IPv4 / IPv6 L3 — Маршрутизация между виртуальными локальными сетями Конфигурация и планирование порта PoE 802.3at / af высокой мощности, стандарт PoE plus — всего до 130 Вт Стандарт IEEE 802.3az EEE Energy Efficient Ethernet для зеленого Ethernet PowerFlex G2426 2-го поколения, 24 порта 10 / Коммутатор 100/1000 RJ45 / PoE + 2 комбинированных порта GbE RJ45 / SFP и консольный порт RJ45 L2 + Управляемые функции обеспечивают более простое управление, надежную безопасность и качество обслуживания.DHCP-сервер Статический маршрут IPv4 / IPv6 L3 — Маршрутизация между виртуальными локальными сетями Конфигурация и планирование порта PoE 802.3at / af высокой мощности, стандарт PoE plus — всего до 370 Вт Стандарт IEEE 802. 3az EEE Energy Efficient Ethernet для зеленого Ethernet Для всех продуктов на этой странице требуется Allworx Сертификация дилера для совершения покупки. Позвоните в Target сегодня и позвольте нам помочь вам получить сертификат дилера Allworx, чтобы ваши клиенты могли получить выгоду от мощных, простых в использовании IP-продуктов, а вы — за счет увеличения прибыли от продажи Allworx! 2 ЕСТЬ ВСЕХ РЕШЕНИЙ ДЛЯ ВАШЕГО ПРИЛОЖЕНИЯ ИНТЕРНЕТ

5 IP-ТЕЛЕФОНИЯ Расширенные программные надстройки позволяют системам Allworx VoIP работать так, как работают ваши клиенты Allworx Reach расширяет богатые функциональные возможности вашей системы связи Allworx VoIP вплоть до устройств ios и Android.Allworx Automatic Call Distribution (ACD) управляет очередями и разумно распределяет входящие вызовы. Allworx Advanced Multi-Site объединяет до 100 офисов Allworx для облегчения использования и совместной работы сотрудников. Перевод, удержание и парковка вызовов одним касанием. Совершайте простые трехсторонние звонки. Доступ к истории вызовов, просмотр запаркованных вызовов и участие в запланированных конференц-вызовах. 1 Поиск среди пользователей системы Allworx и добавочных номеров, а также среди личных мобильных контактов. Проверить голосовые сообщения. Измените настройку присутствия.Одна лицензия Reach включена в каждую систему Allworx, поэтому вы можете попробовать ее бесплатно. Дополнительные лицензии можно приобрести в виде пакетов с одной или несколькими лицензиями. Allworx Reach Link обеспечивает бесперебойную передачу голоса даже при изменении вашей мобильной сети передачи данных. Сохраняйте активные вызовы Reach на связи при переходе от Wi-Fi к сотовой сети передачи данных 4G и наоборот. Выберите один из нескольких вариантов в одно касание для восстановления прерванных вызовов Reach в режиме реального времени. Выберите ручной вариант, чтобы поддерживать активные вызовы 4G Reach в сети 4G независимо от доступности Wi-Fi.Reach Link продается отдельно как общесистемная лицензия. Allworx Interact Professional — это лучшая панель управления вызовами, сочетающая в себе простоту интерфейса на базе ПК с высоким качеством передачи голоса, присущим телефону Allworx. Настройте так, как считаете нужным, добавьте отдельные окна для панели набора номера, истории вызовов, контактов, текущих вызовов, запаркованных вызовов и внешних линий; или скрыть их, когда они не используются. Наслаждайтесь набором номера в один клик, удержанием, передачей, парковкой и многим другим. Совершайте простые трехсторонние звонки. Выполняйте поиск среди пользователей и расширений системы Allworx, а также среди контактов MS Outlook.Быстро проверяйте присутствие и статус своих коллег, чтобы узнать, кто занят или доступен. Записывайте отдельные звонки или записывайте все звонки автоматически. Автоматически открывать сторонние веб-приложения (например, Salesforce.com) при входящих вызовах. Позвольте агентам центра обработки вызовов входить / выходить из своих очередей, обновлять свой статус занятости и быстро сканировать статус очереди. 2 Interact Professional доступен для операционных систем Windows. Одна лицензия Interact Professional включена в каждую систему Allworx, поэтому вы можете попробовать ее бесплатно. Дополнительные лицензии можно приобрести в пакете с одной или несколькими лицензиями. Выберите один из четырех стилей распределения вызовов: линейный приоритет, циклический, самый длительный режим ожидания и звонок всем. Включает 10 определенных очередей с настраиваемой глубиной. Программируемые функциональные клавиши (PFK) на телефонах агентов позволяют легко входить / выходить из очереди и обновлять статус занятости, а также визуально отображать сигналы тревоги на основе заранее определенных пороговых значений очереди. Супервизор может прослушивать вызовы оператора с помощью PFK, включенного на телефоне супервизора. Установите приоритет очереди, когда агенты работают с несколькими очередями.Настройте индивидуальные маршруты вызовов на основе различных условий очереди (например, максимальное время ожидания, очередь заполнена). Получите доступ к базовой статистике очереди и агента, а также обновите настройки очереди из веб-браузера. Доступно для Connect 731, 536 и 530. Продается как общесерверная лицензия. Allworx Conference Center — это экономичное решение для голосовой конференц-связи, простое и безопасное. Продается как общесерверная лицензия без комиссии за пользователя. Планируйте, изменяйте и отслеживайте конференц-вызовы с помощью веб-приложения My Allworx Manager. Конференц-вызовы автоматически защищаются уникальным идентификатором конференц-связи и паролем.Connect 731 поддерживает до 4 конференц-мостов для максимум 30 одновременных участников. Подключения 536, 530, 324 и 320 поддерживают 1 конференц-мост для максимум 8 одновременных участников. Allworx OfficeSafe — это БЕСПЛАТНЫЙ инструмент резервного копирования, который защищает все данные вашего сервера Allworx и файлы приложений. Резервное копирование неограниченного количества серверов Allworx, при этом до 10 серверов одновременно передают данные. Запланируйте резервное копирование каждого сервера независимо в наиболее удобное для каждого сайта время. Просматривайте журнал активности для отслеживания прогресса в реальном времени и / или настраивайте автоматические уведомления. Подключите до 100 сайтов Allworx. Доступ к глобальному каталогу. Включите добавочный набор на всех сайтах. Доступ к глобальному голосу (например, переадресация голосового сообщения кому угодно в глобальном каталоге). Перевод и парковка вызовов на всех сайтах. Совместное использование автосекретарей на всех сайтах. См. Настройки присутствия для всех пользователей в глобальном каталоге. Получите доступ к соединительным линиям удаленного сайта для перенаправления внешних вызовов. Advanced Multi-Site Primary, Advanced Multi-Site Branch и Advanced Multi-Site Upgrade продаются как общесерверная лицензия.По крайней мере, один сервер должен быть назначен основным в многосайтовой сети. Allworx View и View ACD предоставляют красивые информационные панели в реальном времени и исторические отчеты об активности вызовов для систем Allworx, которые помогут вам принимать разумные бизнес-решения на основе данных. Будьте в курсе очередей и работы операторов в режиме реального времени. Настройте приборную панель, используя интуитивно понятные графические диаграммы, регулируемые размеры шрифта, параметры отображения сигналов тревоги и многое другое. Создавайте столько панелей мониторинга, сколько вам нужно, с полным контролем доступа. Выбирайте из шести интуитивно понятных шаблонов отчетов об активности вызовов с расширенными фильтрами данных.Создавайте, сохраняйте и делитесь отчетами об активности вызовов по запросу или автоматически планируйте их для распространения. Легко экспортируйте отчеты о звонках в файлы PDF или CSV. Отслеживайте данные об активности вызовов для развертываний Allworx на одной или нескольких площадках. 3 Управляйте отображаемыми данными об активности вызовов в зависимости от уровня полномочий каждого пользователя. Доступ к отчетам и информационным панелям через любой современный веб-браузер на любом устройстве. Allworx View и View ACD продаются как серверные лицензии и работают на Windows Server 2008R2 или выше. Для них требуется системное программное обеспечение или выше, но для оптимального использования новейших функций и улучшений рекомендуется последняя версия системного программного обеспечения.Для View ACD требуются лицензионные ключи Allworx ACD и View. Поддержка двух языков увеличивает ваше международное и мультикультурное присутствие. Компании, клиенты которых звонят на нескольких языках, теперь могут выбрать вариант предоставления голосовых подсказок на двух из трех предлагаемых языков. Система может быть настроена на основе предпочтительных языков сотрудников. Вы даже можете выбрать отдельные внешние линии или отдельные представления вызова для воспроизведения подсказок на дополнительном языке. Можно выбрать два языка голосовых подсказок из следующих вариантов: английский, кастильский, испанский или французско-канадский.Единовременный лицензионный сбор. Продается как серверная лицензия. 1. Доступ к запланированным звонкам через Reach доступен для систем Allworx, на которых установлен лицензионный ключ программного обеспечения Allworx Conference Center. 2. Требуется отдельный лицензионный ключ для программного обеспечения Allworx Automatic Call Distribution (ACD). 3. Чтобы отслеживать вызовы на нескольких сайтах Allworx, системы Allworx должны быть настроены с использованием Allworx Advanced Multi-Site, и для каждой системы Allworx требуется программный ключ (ключи) View (и View ACD, если используется). Для покупки всех продуктов на этой странице требуется сертификация дилера Allworx.Позвоните в Target сегодня и позвольте нам помочь вам получить сертификат дилера Allworx, чтобы ваши клиенты могли получить выгоду от мощных, простых в использовании IP-продуктов, а вы — за счет увеличения прибыли от продажи Allworx! TARGET — ВАШ ЛУЧШИЙ ИСТОЧНИК ДЛЯ ВСЕХ БЕСПЛАТНЫХ БЕСПЛАТНЫХ МЕСТНЫХ FA

6 IP TELEPHONY НАГРАДА IP-ТЕЛЕФОНИИ И УНИФИЦИРОВАННАЯ СВЯЗЬ ДЛЯ ВСЕХ ВАШИХ БИЗНЕС-ПОТРЕБНОСТЕЙ Zultys — мировой поставщик универсального решения для унифицированных коммуникаций.Инновационные, надежные и масштабируемые системы IP-телефонов Zultys объединяют голос, видео, данные и мобильность в одном устройстве или в облаке, чтобы оптимизировать совместную работу для предприятий любого размера. Zultys предлагает мощную многофункциональную систему связи, которую легко использовать, развертывать и поддерживать. Штаб-квартира Zultys находится в долине Силикон, а ее офисы расположены по всему миру. Разработано с учетом потребностей ваших клиентов и вашей бизнес-модели Zultys предоставляет облачные, виртуальные и локальные коммуникационные решения, которые предлагают клиентам отмеченный наградами набор функций с непревзойденной гибкостью и надежностью.Вы можете установить наши телефонные системы M-E или M-SE на месте; установите экземпляр программного обеспечения M на утвержденный VMware сервер в центре обработки данных клиентов или в своем центре обработки данных или присоединитесь к Zultys Cloud Services — полностью размещенному решению, в котором Zultys выступает в качестве поставщика услуг телефонии, а также размещает виртуальный экземпляр M для клиент. Zultys помогает предприятиям и малому и среднему бизнесу объединить их сотрудников в единое, надежное решение для унифицированных коммуникаций, которое сочетает в себе возможности голоса, видео, чата, веб-конференций, присутствия и совместной работы, позволяя им работать вместе как единое целое, независимо от того, где они находятся .M Release 13.0 для ME, M-SE, Mvirtual и Zultys Cloud Services. Новая версия 13.0 для системы M добавляет захватывающие возможности, такие как: M-системы теперь поддерживают шифрование голоса на основе Secure RTP, чтобы гарантировать конфиденциальность связи при использовании телефонов Zultys и программных телефонов поддерживается через клиенты унифицированных коммуникаций Zultys, такие как MIE и ZAC. Повышена защита паролем удаленных телефонов, подключенных к корпоративной системе связи. Маршрутизация последнего агента — если клиент перезвонит в течение определенного промежутка времени, его звонок может быть отправлен тому же агенту, который уже помог ему, поэтому ему не придется снова объяснять себя.Веб-портал для настройки правил обработки вызовов и уведомлений, который обеспечивает экономичную альтернативу для клиентов, которым не нужен полнофункциональный унифицированный инструмент связи и совместной работы, такой как MIE или ZAC, но которые хотели бы получить выгоду от простого в использовании -использовать опцию для настройки расширенных способов маршрутизации входящих вызовов на их добавочный номер. Поддержка резервирования 1 + 1 для продукта M-E, чтобы обеспечить еще более высокий уровень резервирования и отказоустойчивости для крупных корпораций. Zultys Cloud Services Zultys Cloud Services — это полностью размещенное решение для унифицированных коммуникаций как услуги (UCaaS) под ключ.Ваша система связи размещена в современных центрах обработки данных Zultys, которые полностью дублированы и находятся под круглосуточным контролем. Zultys Cloud Services предлагает тот же набор функций, что и все другие системы IP-телефонов серии M, но с дополнительным удобством размещенного решения. Нет никаких авансовых вложений, и вы платите только за услуги и функции, которые вам нужны для каждого пользователя. Вы можете легко добавлять пользователей и функциональные возможности по мере расширения вашего бизнеса. Как и все другие предложения Zultys, Zultys Cloud Services можно интегрировать в M-сеть, которая может представлять собой сочетание локальных, виртуальных или размещенных систем.Звоните сегодня, чтобы стать агентом Zultys Cloud Services! 4 ПОЗВОЛЬТЕ ЦЕЛЕВЫМ НАПРАВЛЕНИЯМ ПОМОЩЬ ВАМ СЕРТИФИЦИРОВАННЫЙ ИНТЕРНЕТ ZULTYS

7 IP-ТЕЛЕФОНИЯ, ПОЛУЧЕННАЯ НАГРАДАМИ IP-ТЕЛЕФОНИЯ И УНИФИЦИРОВАННАЯ СВЯЗЬ ДЛЯ ВСЕХ ВАШЕГО БИЗНЕСА Усовершенствованный коммуникатор Zultys — ZAC Pilot Команда Zultys неустанно работала над новой концепцией продукт, который объединит все инструменты, необходимые для успешного сотрудничества, и сделает его реальностью.Эта идея привела к рождению нового члена семьи Зултис. Доступно в Windows и Mac. Присутствие, обмен мгновенными сообщениями, голосовая почта и контакты. Обмен сообщениями в группах гарантирует, что команды всегда на связи, и все члены имеют доступ к информации команды в любое время. Отправлять и получать сообщения FA из ZAC, устраняя необходимость в неуклюжих машинах FA и одновременно сохраняя на бумаге Запись разговоров по запросу. Планируйте конференции и совместные онлайн-встречи прямо с экрана ZAC. Интеграция с Microsoft Outlook. Новое в ZAC 3.0: Полноэкранный режим Поддержка групп вызовов для агентов Действия по управлению вызовами методом перетаскивания Доступно БЕСПЛАТНО с лицензией Zultys MIE Мобильный коммуникатор Zultys Мобильные решения Zultys позволяют сотрудникам оставаться на связи через мобильные устройства, где бы они ни находились. Мобильное присутствие и обмен мгновенными сообщениями Доступ и управление визуальной голосовой почтой Конфиденциальность мобильных устройств (наличие идентификатора звонящего в офисе) Контакт с единым номером Маршрутизация с наименьшими затратами Интеграция доступа к корпоративному каталогу и телефонной системе Системный уровень удержания и передачи вызовов Функциональность агента Контакт-центра ) Новое в версии 7.0: пользователи группового чата могут обмениваться мгновенными сообщениями со всеми коллегами в своей команде с помощью функции группового чата как в клиенте ZAC, так и в мобильных приложениях. Пользовательский интерфейс улучшен и обеспечивает единообразное взаимодействие между мобильными приложениями и настольным приложением ZAC. Обновление до функции входящего вызова, которая вызывает экран входящего вызова iphone всякий раз, когда поступает вызов через Zultys Mobile. Вы можете ответить на вызов с экрана блокировки или с любым устройством Bluetooth, совместимым с iphone. Мобильный коммуникатор Zultys для iphone. Мобильный коммуникатор Zultys для Android. ПОМОГАЙТЕ ПОМОЩЬТЕ ПОМОЩИ ZULTYS. БЕСПЛАТНАЯ СЕРТИФИКАЦИЯ ZULTYS МЕСТНАЯ ФА

8 IP ТЕЛЕФОНИЯ ПЛАТФОРМЫ СВЯЗИ ipecs Стандарт UCP UCP Платформа унифицированных коммуникаций UCP (стандарт UCP) приложение со встроенным сервером UCS Расширение до 2400 портов UCP 100/600/2400 Интеграция с IP-телефоном серии LIP-9000 Мобильные клиенты UC для iOS и Android Мастер установки географического резервирования Приложения UCS Premium с внешним сервером UCS Бизнес-модель приложений / программного обеспечения UC Desktop UCP UVM голосовая почта до 200 часов ipecs Unicode теперь поддерживается во всех продуктах ipecs: новый интерфейс веб-администратора UCP 100, UCP 600, UCP 2400, emg80 и emg800 emg80 CO / Trunk линий Макс.74 станции Макс. 140 Интегрированный автосекретарь / голосовая почта Централизованное уведомление голосовой почты IP-помощник (CAS) Вызов оператора Автоматическое распределение вызовов (ACD) Персональные группы Мобильный добавочный номер SIP-добавочный номер Дистанционное управление с мобильного телефона SMDR (запись сообщений станции) Поддержка нескольких языков и БОЛЬШЕ! emg800 До 1200 портов Встроенные ipecs UCS Встроенные ipecs Clickcall Встроенный VoIP Встроенная голосовая почта Встроенная ACD Встроенная SIP Встроенная аудиоконференция Встроенные функции отеля Мобильный добавочный номер Служба одного номера Обратный вызов через Интернет Статистика вызовов ACD Экстренный поиск по страницам / мониторинг вызовов Упрощенный поиск в каталоге Пользовательский MOH поддерживает виртуальную машину для перенаправления централизованного веб-администрирования голосовой почты и многое другое! Поддерживаемые приложения Ericsson-LG Терминалы Встроенный автосекретарь и голосовая почта Централизованная голосовая почта Серия LIP-8000E Уведомление серии LDP-7000 IP-помощник LIP-9070 Серия LDP-9200 (CAS) Вызов оператора Автоматическое распределение вызовов (ACD) Персональные группы Мобильный добавочный номер LIP -9071 GDC-450H Расширение SIP Дистанционное управление с мобильного телефона GDC-500H WIT-400HE Веб-обратный звонок SMDR (запись сообщений станции) ipecs Attendant ipecs Коммуникатор Анализ трафика Системный сценарий маршрутизация вызовов Поддержка нескольких языков Экологичное энергосбережение ipecs UCS / UCSM ipecs IPCR 3-ЧАСОВАЯ резервная батарея emg BB2U-24/20 Добавьте резервную батарею к любой системе Ericsson-LG emg 80/800.Подключается к задней части системы и обеспечивает 3 часа ожидания (в среднем). Также поддерживает Vertical Summit. Батарейки 2U 24V / 20AMP в комплекте. АУДИО- и ВИДЕО-ДВЕРНЫЕ ТЕЛЕФОНЫ Эти захватывающие новые устройства предлагают встроенные считыватели карт RFID в качестве стандартной функции за небольшую часть стоимости сопоставимых устройств. SDP-20S Только аудио SIP-домофон со считывателем карт RFID 2 линии SIP с поддержкой POE Предназначен для работы в помещениях или в защищенных зонах. Степень защиты от пыли и влаги IP54. Полнодуплексный спикерфон (HF) Интеллектуальные клавиши DSS (быстрый набор) Настенная установка Встроенная Устройство считывания карт RFID Встроенное распределительное устройство Встроенное реле внешнего источника питания Все-в-одном: контроль доступа, домофон и вещание Управление доступом по вызову, коду, RFID-карте SVDP-30S Аудио- и видеодомофон SIP со считывателем RFID-карт 2 линии SIP POE Enabled Предназначен для работы в помещениях или в защищенных зонах. Степень защиты от пыли и влаги IP54. Полнодуплексный режим громкой связи (HF). Автоответ по умолчанию. Открытие двери: DTMF, пароль, RFID / брелок, переключатель. Настенная установка. Встроенная карта RFID. считыватель Датчик: 1/4 «цветной CMOS Пиксели: 1 миллион Видеокодек: H.264 Разрешение: 1280 x 720 Угол обзора: 110 (В), 95 (В) SVDP-31S Антивандальный аудио- и видеодомофон SIP со считывателем карт RFID 2 линии SIP с поддержкой POE Предназначен для работы в помещении или на открытом воздухе. Защита от пыли и влаги IP65 с прочным корпус Полнодуплексная система громкой связи (HF) Автоответ по умолчанию Операция открытия двери: DTMF, пароль, RFID / брелок, переключатель Настенная установка Встроенный считыватель карт RFID Датчик: 1/4 «цветной CMOS Пиксели: 1 миллион видеокодеков : H.264 Разрешение: 1280 x 720 Угол обзора: 110 (В), 95 (В) 6 ЦЕЛЬ — ВАШ ЭКЛЮЗИВНЫЙ ИСТОЧНИК ДЛЯ ИНТЕРНЕТА ipecs

9 КОНЕЧНЫХ ТОЧЕК IP СЕРИИ LIP 9000 IP-ТЕЛЕФОНИЯ LIP Line с подсветкой ЖК-дисплей в оттенках серого 4 программируемых кнопки HD voice LIP Line с подсветкой, полутоновый ЖК-дисплей, 12 программируемых кнопок, USB HD, голосовой гигабит, Электронный подъемник, Bluetooth, видеофон LIP-8050V 4.3-дюймовый цветной ЖК-дисплей Полнодуплексный спикерфон Широкополосный звук 5 программируемых клавиш 3 программируемых клавиши ЖК-дисплей LDP-9208D 8 гибких кнопок Полудуплексный громкоговоритель GDC-500H Беспроводной телефон DECT Мобильный, как пользовательский интерфейс 1,5-дюймовый полноцветный ЖК-дисплей Режим ожидания 150 ч. Разговор 15 часов 2,5 мм гнездо для наушников LIP-9008G 2-строчный ЖК-экран с оттенками серого 8 программируемых кнопок Голос HD Gigabit LIP Line с подсветкой ЖК-дисплей с оттенками серого 10 программируемых кнопок Голос HD Gigabit Электронный подъемник Bluetooth LIP-дюймовый ЖК-дисплей с сенсорным экраном ОС Android 3-сторонняя аудиоконференция MCID через услугу ML в камере Поддержка ключа Bluetooth Поддержка ключа Wi-Fi Встроенный выход HDMI Поддержка тегов NFC Сторонние приложения Android Адаптер Wi-Fi LIP-9071 Обеспечивает возможность Wi-Fi Адаптер Bluetooth LIP-9071 Обеспечивает возможность Bluetooth ЦИФРОВЫЕ КОНЕЧНЫЕ ТОЧКИ СЕРИИ LDP 9200 LDP-9224D ЖК-дисплей 24 гибких кнопки Поддержка EHSA Полудуплексный громкоговоритель LDP-9248DSS 48 клавиш с трехцветным светодиодным индикатором Бумажная подложка Питание через клавиатуру LDP-9240D ЖК-дисплей с дисплеем с подсветкой 24 файла x кнопок Полнодуплексный динамик E-BTMU Модуль Bluetooth Bluetooth V2.1 + VDR Громкоговоритель или сотовый профиль Wi-Fi Bluetooth RHUB 6-в-1 КОНФЕРЕНЦ-СЕРВЕРЫ LIP Line с подсветкой ЖК-дисплей с оттенками серого 12 программируемых кнопок Голосовая связь HD Gigabit Электронный подъемник Bluetooth LIP-9070DSS (справа) 48 клавиш с трехцветным светодиодным PoE Бумажная подложка LIP-9024LSS (не показана) 12 клавиш и 2 кнопки страницы с трехцветной светодиодной подложкой ЖК-дисплея Электропитание с помощью клавиатуры LIP-9024DSS (не показано) 24 клавиши с трехцветной светодиодной подложкой Бумажная подложка Электропитание с помощью клавиатуры LIP-9012DSS ( не показан) 12 клавиш с трехцветным светодиодом Бумажная подложка Электропитание с помощью клавиатуры LDP-9224DF ЖК-дисплей с подсветкой 24 гибких кнопки Поддержка полнодуплексного спикерфона EHSA Адаптер электронного переключателя EHSA Позволяет пользователю гарнитуры снимать трубку, не поднимая телефонную трубку Сервер RHUB обеспечивает гибкость и ценность путем встраивания 6 выдающихся совместных приложений и приложений в реальном времени на 1 сервер.1 . Удаленный доступ доступ к вашему офисному или домашнему ПК из любого места в любое время 6. Веб-семинары предоставляют онлайн-семинары без какой-либо загрузки для посетителей только для просмотра. необходимое условие для сегодняшних систем телефонии на базе IP.Резервирование дает уверенность в том, что ваша система будет продолжать работать в случае отказа компонента. Если один из блоков питания RPS выходит из строя, интерфейс аварийной сигнализации направляет телефонную систему ipecs для предупреждения персонала о сбое питания. RPS-48V Канал RPS-48V2.5 2 канала RPS-48V1.25 Temp 1 канал с датчиком температуры 1U-GWM-RPS-PKG 1 RPS-48V1.25 плюс 3 крепления 1U-GWM ПОЗНАКОМЬТЕСЬ С ПОМОЩЬЮ ПОМОЩЬ ВАМ ПОЛУЧИТЬ ipecs СЕРТИФИЦИРОВАННО БЕСПЛАТНО LOCAL FA

10 8 IP ТЕЛЕФОНИЯ SL1100 SMART КОММУНИКАЦИЯ ДЛЯ МАЛОГО БИЗНЕСА Цифровой комплект для быстрого запуска включает: (1) Основной KSU 0x8x4 (1) Дочерняя плата порта CO Line (1) Порт InMail Voic (6) Цифровой 12-Btn.Спикерфон в черном цвете (1) Установочный кабель (1) Цифровой комплект Desi-Labels / 12-кнопочный / 25-Pack для быстрого запуска с 24 кнопочными телефонами (не показан) (1) Основной KSU 0x8x4 (1) Дочерняя плата внешней линии CO (1) ) Порт InMail Voic (6) Цифровой 24-кнопочный спикерфон в черном цвете (1) Кабель для установки (1) Desi-Labels / 24-кнопочный / 25-Pack IP Quick Start Kit с SIP-транками и IP-терминалами (не показаны) (1) Основной KSU 0x8x4 (1) Дочерняя плата VoIP для каналов — с (4) магистральными портами SIP (1) Порт InMail Voic (6) IP-громкоговоритель с 24 кнопками черного цвета (1) Desi-Labels / 24-кнопочный / 25-Pack Basic Digital Системный комплект включает: (1) основной мини-блок KSU 0x8x4 (1) дочернюю плату внешней внешней линии (3) цифровой 12-битный.Громкоговорители в черном цвете (808920) Установочный кабель 6 Модульный кабель RJ45 на 25 пар Кнопка Черная кнопка Белый Полнодуплексный громкоговоритель Клавиатура и программные клавиши с подсветкой 8 сигналов вызова Программируемые клавиши со светодиодами Порт для гарнитуры Встроенный комплект для настенного монтажа 24-КНОПКА IP ENDPOINT Черный Белый Гарнитура порт Полнодуплексный громкоговоритель НЕ требует лицензии на SIP-станцию Оборудован (2) разъемами RJ45 Требуется питание от дополнительного адаптера переменного тока (690631) или PoE 802.3af Требуется дополнительный шнур Cat5 Настенный адаптер Сетевой адаптер Desi Labels 25 шт. в упаковке Black Desi Labels 25- КОНЕЧНЫЕ ТОЧКИ И ПРИНАДЛЕЖНОСТИ Pk Главный мини-АТС, сконфигурированный как встроенный 2-канальный автосекретарь 0x8x4 (4) Порты мобильных внутренних линий 2 из 4 аналоговых портов могут быть назначены дверным коробкам Расширение KSU 2 из 4 аналоговых портов могут быть назначены дверным коробкам Расширение KSU Интерфейсная карта Обеспечивает интерфейс для 3 дополнительных мини-АТС (с Rev.3.5 Установка программного обеспечения на основной KSU Комплект для быстрого запуска SL1100 SIP Trunk включает: (1) SL1100 Main KSU (0 x 8 x 4) (1) Дочерняя плата канала VoIP (включает 4 порта SIP Trunk) (1) Порт InMail CompactFlash (6) Цифровой 12-кнопочный телефон (черный) (1) Таблицы обозначений для 12-кнопочных телефонов (25 шт. В упаковке) (1) Кнопка установочного кабеля Черная кнопка Белый Полнодуплексный громкоговоритель Клавиатура и программные клавиши с подсветкой Программируемые клавиши со светодиодами Порт для гарнитуры Встроенная стена монтажный комплект 8 Выбираемые мелодии звонка Адаптер беспроводной гарнитуры Обеспечивает интерфейс для беспроводных гарнитур Plantronics вместо подъемника удаленной трубки Plantronics HL10 ЖУРНАЛ ВЫЗОВОВ Блок регистрации IP-вызовов Блок цифровой регистрации вызовов Клиентская лицензия IP / Digital Call Logging Manager DOORBO (922450) Дверной ящик Подключается к двум последним порты аналоговых станций Максимум (2) на главный / дополнительный KSU / 6 на систему БЕСПРОВОДНЫЕ КОНЕЧНЫЕ ТОЧКИ И ТОЧКИ ДОСТУПА Стартовый комплект ML440 / AP20 () Включает: (3) Трубки ML440, комплект точки доступа AP20 и карта VoIP AP20 (730651) Точка доступа t ML-440 (730650) Комплект телефонной трубки и зарядного устройства IP DECT (3) Трубки ML440 и комплект точки доступа AP20 (730653) В одной точке доступа AP20 можно зарегистрировать до 30 трубок Работает на всех системах SL1100 с установленной картой VoIP Не требуется цифрового расширения До 20 точек доступа на систему До 8 одновременных вызовов на точку доступа Зарядное устройство для трубки имеет отсек для зарядки запасного аккумулятора ВЫЗОВ ДЛЯ ЛИЦЕНЗИРОВАНИЯ ОПЦИЙ И ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ ИНТЕРНЕТ

11 IP ТЕЛЕФОНИЯ SL2100 МОЩНАЯ ПОЛНАЯ ФУНКЦИОНАЛЬНАЯ СИСТЕМА ДЛЯ SMB Система связи NEC SL2100 с NEC SL2100, вы можете быть уверены в том, что ваша команда останется на связи с помощью широкого набора средств коммуникации, которые обеспечивают гибкие рабочие пространства и позволяют бесплатный роуминг, где бы они ни находились.Благодаря возможностям VoIP он делает унифицированные коммуникации доступными для малого бизнеса или может использоваться в качестве отказоустойчивого решения TDM с возможностью модернизации в будущем. Это также дает значительную экономию и функциональность по сравнению с альтернативными хостинговыми решениями. Особенности: Вставные слоты для карт Встроенная почта InMail 4 порта / 2 часа встроенного VoIP (8) каналов Самомаркировка, гигабитный совместимый IP-телефон ACD обеспечивает (8) групп ACD, каждая с (128) агентами Агенты ACD могут входить в несколько групп. Дополнительная лицензия на удаленную конференцию. Интерфейс PRI теперь является дочерней платой. Дополнительная полка для стойки для шасси SL Net до (50) узлов SL2100 SL Net с существующими узлами SL1100 Интегрируется с новым беспроводным телефоном DECT с цветным ЖК-дисплеем и ML440 Трубки 5-летняя гарантия на оборудование Все телефоны Характеристики: Полнодуплексный громкоговоритель с громкой связью 3-строчный / 24-символьный дисплей с подсветкой Панель набора номера (без подсветки) Программируемые пользователем функциональные клавиши с красными / зелеными светодиодами (4) Программные клавиши Клавиша навигации Tri- цвет (красный / зеленый / оранжевый) Светодиодный индикатор вызова 2-ступенчатая регулировка угла наклона ножек Разъем для гарнитуры 9-футовый шнур телефонной трубки НАБОРЫ ДЛЯ ЦИФРОВОГО БЫСТРОГО ЗАПУСКА 12-кнопочный телефон 24-кнопочный телефон Desi-Less IP-телефон 4-слотовые KSU / CPU * Консоли DSS использовать стандартные порты цифровых станций.Максимум (12) консолей DSS на систему. ** Дверные коробки NEC используют стандартные порты аналоговых станций (только на плате цифровой / аналоговой комбинированной станции). Максимум (6) дверных коробок NEC на систему. Примечание. Хотя SL2100 может иметь до (112) IP-станций и до (64) IP-соединительных линий, максимальный объем IP-ресурсов (или каналов разговора) составляет (128), поэтому будьте осторожны при настройке приложений. Цифровой комплект для быстрого запуска BE SL2100 с 12-кнопочными телефонами (3x8x2) Состоит из: (1) Шасси BE SL2100 (1) Плата ЦП BE Включает 4 порта / 2 часа InMail включает (8) Каналы VoIP (1) BE час Карта InMail SD (1) Дочерняя плата внешних линий CO порта BE (1) Плата цифровой / 2 аналоговой станции BE (4) Цифровой телефонный аппарат BE с 12 кнопками (черный) (1) Установочный кабель Комплект быстрого запуска BE SL2100 Digital с 24 -Кнопочные телефоны (3x8x2) Состоит из: (1) Шасси BE SL2100 (1) Плата ЦП BE включает 4 порта / 2-часовую почту InMail включает (8) каналов VoIP (1) SD-карту BE Hour InMail (1) BE порт CO Дочерняя плата внешней линии (1) Цифровая / 2-аналоговая абонентская плата BE (4) Цифровой 24-кнопочный телефон BE (черный) (1) Вызов по установочному кабелю для получения подробной информации о вариантах лицензирования и дополнительных аксессуарах. МЕСТНЫЙ FA

12 IP-ТЕЛЕФОНИЯ NEC SV9100 УМНЫЕ КОММУНИКАЦИИ ДЛЯ МАЛОГО И СРЕДНЕГО БИЗНЕСА Коммуникационные серверы NEC UNIVERGE SV9100S и SV9100E — это надежные, многофункциональные системы с поддержкой унифицированных коммуникаций, которые идеально подходят для малого и среднего бизнеса.Каждый сервер разработан для решения современных проблем связи и построен с учетом пути миграции, поэтому вы можете масштабировать коммуникации своих клиентов по мере роста их бизнеса. SV9100S Емкость системы до 48 портов SV9100S предназначен для малых предприятий, которым нужны только основы, но также нужна система, которая может расти и переходить на SV9100E, когда она будет готова. Емкость системы SV9100E до 1296 портов SV9100E предназначена для малых и средних предприятий, желаете в полной мере использовать все преимущества IP и унифицированных коммуникаций в новом Univerge SV9100 Release 7.0 Программные предложения: пользователь UC Suite может использовать программные клавиши для быстрой перемотки вперед или назад сообщений InMail. Разрешены несколько профилей внутренних номеров SIP. Журнал вызовов Расширение 3-строчного дисплея. Гибкое уведомление об идентификаторе вызывающего абонента. почтовый ящик требует кода безопасности. Возможность расширения захвата пакетов. Одним из основных преимуществ нового программного обеспечения R7.0 для UNIVERGE SV9100 является возможность захвата пакетов, которая еще больше упрощает анализ и управление общим сетевым трафиком и производительностью.В то время как SV9100 имеет несколько утилит, помогающих в поиске и устранении неисправностей и диагностике проблем как во время, так и после установки, усовершенствованная функция захвата пакетов теперь позволяет вам и вашим клиентам проверять и захватывать текущие пакеты в сети в реальном времени. Отображение лицензий WebPro позволяет техническому специалисту проверять используемые системы и оставшиеся (неиспользованные) лицензии. Приложения UC включают: инновационное приложение, повышающее эффективность и производительность. Упрощенное управление вызовами с помощью простых в использовании графических пользовательских интерфейсов. Присутствие пользователя для отображения статуса и доступности коллег в реальном времени. Обмен мгновенными сообщениями для быстрого общения в режиме реального времени Простой захват / загрузка изображений профиля, которые будут связаны с полем занятости (BLF) и каталогом компании Настройка цвета главного окна и окна мгновенных сообщений Доступ к функциям через Интернет-браузер через веб-клиент UC Календарь Microsoft Outlook интеграция Упрощенная обработка вызовов для операторов и обслуживающего персонала Полная интеграция с приложением контакт-центра UNIVERGE SV9100 для функций контакт-центра Быстрый доступ и простое управление сообщениями за счет интеграции с InMail и UNIVERGE UM8000 Работает на внутреннем блейд-сервере SV9100 или на внешнем сервере с полной функциональностью в любом случае В ИЗГОТОВЛЕНИЕ СИСТЕМ НАБЛЮДЕНИЯ NEC Компания NEC представила более 48 новых камер наблюдения, которые идеально дополняют SV9100, и практически любые другие аналоговые системы или системы IP PB, представленные ниже, относятся к трем основным типам: купольные, пуленепробиваемые и наклонно-поворотные и масштабирующие.Есть решение NEC для видеонаблюдения для ваших самых требовательных приложений. Q24-FR Внутренняя 12-мегапиксельная купольная вандалозащищенная моторизованная ИК-подсветка (NCS-DMA-I12) 1 / 1,7 CMOS с прогрессивной разверткой до 12 мегапикселей () Высокое разрешение 12 МП Видео в реальном времени День / ночь Аудио / тревога IO Антивандальный корпус 2,8 F1. 4 Моторизованный объектив видоискателя Встроенная память Слот Micro SD, до 128 ГБ 12 В постоянного тока ± 10%, PoE (802.3at) Q24-FR Наружная 6-мегапиксельная моторизованная пуля видоискателя с ИК-подсветкой (NCS-BMA-6) 6 мегапикселей (3072 x 2048), высокая Разрешение 0,01 АРУ ВКЛ, 0 люкс с ИК-подсветкой в реальном времени Разрешение 6 МП Истинный день / ночь Рейтинг IP67 Диапазон ИК: до 150 футов Моторизованный объектив VF Встроенная память Слот Micro SD, до 128 ГБ 12 В постоянного тока / PoE 802.3af 12 Вт Макс. Запросите полную информацию о продукте, ценах и доступности Q24-FR MP 36 Сетевая PTZ-камера с ИК-отслеживанием (NCS-PTA-3) 1/3 CMOS с прогрессивной разверткой 3MP Разрешение Full HD 36 оптический зум 600 футов ИК-расстояние True Day / Night, 3D DNR, Цифровое интеллектуальное позиционирование WDR 3D Поддержка 1 аналогового выхода BNC для тестовых мониторов 24 В переменного тока / источник питания High-PoE 10 МЫ ИЩЕМ НЕСКОЛЬКО ХОРОШИХ ДИЛЕРОВ SV 9100 ЗВОНИТЕ СЕГОДНЯ! ИНТЕРНЕТ

13 IP-ТЕЛЕФОНИЯ Цифровая экономия Серия 410 DTZ-2E-3 Цифровой 2-кнопочный полудуплексный спикерфон без дисплея (2) Программируемые функциональные клавиши (11) Фиксированные функциональные клавиши Без разъема для гарнитуры Встроенный настенный монтаж LATEST UNIVERGE SV9100 ENDPOINTS DTZ-6DE-3 Цифровой 6-кнопочный дисплей Полудуплексный динамик Без разъема для гарнитуры (2) Программируемые функциональные клавиши (11) Фиксированные функциональные клавиши 3-строчный дисплей (без подсветки) (6) Программируемые функциональные клавиши (13) Фиксированные функциональные клавиши (4) Интерактивные программные клавиши Встроенная настенная установка Digital Value 430 Series DTZ-12D-3 Цифровой 12-кнопочный дисплей Полнодуплексный спикерфон Интерактивные программные клавиши Клавиша навигатора Регулируемые ножки Разъем для гарнитуры 4-строчный наклонный ЖК-дисплей в оттенках серого y Панель набора номера с подсветкой Встроенный настенный разъем для 8-кнопочной линейной клавиатуры Разъем для (1) дополнительного адаптера DTZ-24D-3 Цифровой 24-кнопочный дисплей Полнодуплексный спикерфон Разъем для гарнитуры 24 программируемых клавиши (фиксированные клеммы) Программные клавиши / lcd подсказки Клавиша навигации 4-строчный наклонный ЖК-дисплей с оттенками серого Подсветка панели набора номера Регулируемые ножки Встроенный настенный разъем для 8-кнопочной линейной клавиатуры Разъем для (1) дополнительного адаптера DTZ-32D-3 Цифровой 32-кнопочный дисплей Полно- дуплексный громкоговоритель 32 Гибкие двухцветные светодиодные клавиши линий 4-строчный наклонный ЖК-дисплей с оттенками серого Подсветка панели набора номера Регулируемые ножки Встроенный настенный разъем для гарнитуры Клавиша навигации Программные клавиши / подсказки на ЖК-дисплее ) дополнительный адаптер DTZ-8LD-3 Цифровой 8-кнопочный дисплей без DESI Полнодуплексный спикерфон (4) Интерактивные программные клавиши Клавиша навигатора Встроенный настенный 4-строчный наклонный ЖК-дисплей с оттенками серого Без DESI: панель набора номера с подсветкой 8 x 4 страниц Регулируемые ножки Разъем для гарнитуры Разъем для 8-кнопочного Разъем Line Key Assembly для (1) дополнительного адаптера UT880 Android Tablet Phone Растущие технологические инновации в смартфонах и планшетах привели к созданию нового поколения настольных телефонов.Новый UNIVERGE UT880 от NEC объединяет в себе традиционный настольный телефон и планшет Andriod в одном устройстве, которое предоставляет вам инновационный, многофункциональный настольный телефон, который революционизирует ваш пользовательский опыт. Особенности: Полноценный семидюймовый цветной дисплей с возможностью мультитач-касания четырьмя пальцами. Клиент UNIVERGE Multi-Line, эмулирующий любой телефон NEC. Полная функциональность голоса платформы SV9100 и громкая связь. Поддержка нескольких входов. конференц-связь поддержка ОС Android Открытый интерфейс для разработки приложений USB-порт и многое другое! Digital Value 800 Series ITZ-12D-1 IP 12-кнопочный дисплей Полнодуплексный спикерфон Разъем для гарнитуры Разъем для адаптера ADA PoE Встроенная настенная клавиша навигации (4) Интерактивные программные клавиши Панель набора номера с подсветкой Разъем для 8-кнопочного линейного клавишного блока 4-строчный ML-дисплей с подсветкой Разъем для 60-кнопочного DSS ITZ-24D-1 24-кнопочный IP-дисплей Полнодуплексный динамик Разъем для гарнитуры Панель набора номера с подсветкой Разъем для 8-кнопочного клавишного блока с подсветкой 4-строчный ML-дисплей с подсветкой Разъем для 60 клавиш навигации -Кнопка DSS Встроенный настенный разъем для адаптера ADA (4) Интерактивные программные клавиши PoE ITZ-32D-3 IP 32-кнопочный дисплей Полнодуплексный динамик Разъем для гарнитуры Разъем для адаптера ADA Встроенный настенный монтаж (4) Интерактивный Программные клавиши Панель набора номера с подсветкой Разъем для 8-кнопочного линейного клавишного блока 4-строчный ML-дисплей с подсветкой Разъем для клавиш навигатора для 60-кнопочного DSS PoE ITZ-8LD-1 IP 8-кнопочный дисплей без DESI Полнодуплексный спикерфон (4) Интерактивное программное обеспечение Клавиши Клавиша навигации Встроенный настенный 4-строчный наклонный ЖК-дисплей с оттенками серого Без DESI: Панель набора номера 8×4 страниц с подсветкой Регулируемые ножки Разъем для гарнитуры Разъем для 8-кнопочной линейной клавиатуры Разъем для (1) дополнительного адаптера PoE DT830 Гигабитные терминалы ITZ-12CG-3 Цветной IP-дисплей с 12 кнопками Полнодуплексный громкоговоритель PoE Панель набора номера с подсветкой (4) Интерактивные программные клавиши Встроенный настенный разъем для 60-кнопочного разъема для гарнитуры DSS Разъем для 8-кнопочного линейного клавишного блока 10/100/1000 Переключатель данных с ПК разъемом LAN Разъем для адаптера ADA, BCA, WFA ITZ-24CG-1 Цветной IP-дисплей с 24 кнопками Полнодуплексный динамик PoE Панель набора номера с подсветкой Встроенное настенное крепление (4) Разъем интерактивных программных клавиш для 60-кнопочного разъема для гарнитуры DSS Разъем для 8-кнопочного линейного ключа Разъем для адаптера ADA, BCA, WFA Коммутатор данных 10/100/1000 с разъемом LAN для ПК ITZ-32CG-1 IP 24-кнопочный цветной дисплей Полнодуплексный спикерфон PoE Панель набора номера с подсветкой Встроенное настенное крепление (4) Разъем интерактивных программных клавиш для 60-кнопочной гарнитуры DSS jack Разъем для 8-кнопочного линейного ключа Разъем для адаптера ADA, BCA, WFA 10/100/1000 Коммутатор данных с ПК Разъем LAN ITZ-8LDG-8 IP 8-кнопочный дисплей без DESI Полнодуплексный спикерфон (4) Интерактивные программные клавиши Клавиша навигации Встроенный настенный 4-строчный наклонный ЖК-дисплей с оттенками серого Без DESI: панель набора номера с подсветкой 8 x 4 страниц Гарнитура jack Разъем для 8-кнопочной линейной клавиатуры Коммутатор данных 10/100/1000 с разъемом LAN ПК Q24-FR Конечная точка DECT с цветным дисплеем 1.9 ГГц DECT 8-16 Одновременные вызовы 16 часов в режиме разговора 7 дней в режиме ожидания 2-строчный 24-значный цветной ЖК-дисплей 8 программируемых клавиш линий Включает базовую станцию Стандартные никель-металлгидридные аккумуляторные батареи AAA Передача Удержание Конференц-связь Отключение звука ML440 IP DECT Mobility Bundle Состоит из: одного ( 1) Точка доступа AP20 и три (3) трубки ML440 Время разговора 20 часов / время ожидания 220 часов Яркий цветной дисплей с подсветкой клавиатуры. Широкополосный двусторонний громкоговоритель. Поддерживаются внешние гарнитуры и БОЛЬШЕ! TARGET — ВАШ ЛУЧШИЙ ИСТОЧНИК ДЛЯ БЕСПЛАТНОЙ МЕСТНОЙ ОПЛАТЫ NEC

14 IP-ТЕЛЕФОНИИ ВЕРТИКАЛЬНЫЕ УНИФИЦИРОВАННЫЕ СИСТЕМЫ СВЯЗИ МЕГА-ФУНКЦИИ, БОЛЬШЕ МОБИЛЬНОСТИ Возможности / преимущества платформы Номер деталиКомпоненты Описание SUMMIT IP 800 Advanced Applications Large IP Key System Users Многосайтовые лицензионные приложения * * Доступно с дополнительной лицензией и / или сервером Гибридная архитектура IP / TDM Легко расширяется, масштабируется до 800 пользователей Интерфейс мобильного клиента для ios и Android Встроенный смартфон автосекретарь голосовой почты Стандарт единой системы обмена сообщениями, включая вложение файлов .wav через опцию Wireless DECT для мобильного решения внутри здания. Включены лицензии UCS Mobile. Включены лицензии UCS Standard Desktop. Включены лицензии ClickCall. Включено веб-администрирование. Набор функций для специализированного гостиничного бизнеса (IP Attendant / Hotel) * Поддерживает работу в сети с платформами Summit IP и SB IP VS VS VS VS VS-5591-DTIB VS-5591-SLIB VS VS VS VS VS VS VS VS VS VS VS Базовое расширение KSU KSU MPB 800 VoIP 128 портов BKSU, PSU, MPB (вкл.6D + 6S Intf), LCOB12, DTIB24 BKSU, PSU, MPB (включая 6D + 6S Intf), LCOB12, Блок питания SLIB24 (PSU) 4-портовая интерфейсная плата DECT (WTIB4) 8-портовая интерфейсная плата DECT (WTIB8) 12 Интерфейсная плата DKT (DTIB12) Интерфейсная плата DKT CHAMP типа 24 (DTIB24) Интерфейсная плата CHAMP типа 4 LCO (LCOB4) 8 Интерфейсная плата LCO (LCOB8) 12 Интерфейсная плата LCO (LCOB12) Интерфейсная плата T1 / PRI (PRIB) 12 Интерфейсная плата SLT Плата (SLIB12) Плата интерфейса SLT CHAMP типа 24 (SLIB24) Плата интерфейса голосовой почты CHAMP типа (VMIB) Кронштейн для настенного монтажаКомпоненты Описание SUMMIT IP Advanced Applications / UC / Mobility Medium IP Key System 5-50 Лицензионных приложений для пользователей * * Доступно с дополнительной лицензией и / или сервером Гибридная IP / TDM архитектура Легко расширяется, масштабируется до 140 пользователей Интерфейс мобильного клиента для ios и Смартфоны и планшеты Android * Встроенный стандарт единой системы обмена сообщениями для голосовой почты / автосекретаря, включая вложение файлов .wav с помощью опции Wireless DECT для мобильного решения внутри зданий (2) Бесплатные программные телефоны SIP Веб-администрирование Набор специальных функций для гостиничного бизнеса (IP Attendant / Hotel) ) * Поддерживает работу в сети с платформами Summit IP 800 и SB IP VS B VS B VS E8B VS E24B VS VS VS VS-5001-PRI VS VS-5000-RM VS VS VS VS VS VS VS VS VS VS VS New Summit IP Пачки доступны 4x уп.: 4COx8Dx4S, 4 порта, 16 часов виртуальной машины и (3) кнопочных цифровых телефона 4x упак .: 4COx8Dx4S, 4 порта 16 часов виртуальной машины и (3) кнопочные цифровые телефоны 4×8 E700 8Btn Pkg .: 4COx8Dx4S, 4 порта 16 часов виртуальной машины, (3) цифровые телефоны Edge Button 4×8 E700 24Btn Pkg: 4COx8Dx4S, 4 порта 16 часов VM, (3) Edge Button Цифровые телефоны Система 4×8: 4COx8Dx4S, 4 порта 16 часов VM Система 0x8: Система 0COx8Dx4S, 4 порта 16 часов VM Система 8×16: 4COx8Dx4S, 4 порта 16 часов VM с системой расширения 4×8 T1 / PRI 0COx8Dx4S, 4-портовая 16-часовая виртуальная машина с интерфейсной платой PRI Установка на высшем уровне Кабель Кронштейн для монтажа в стойку Модуль расширения модема KSU 4COx8 Гибридная внешняя плата расширения 4×8 4COx8 Гибридная внешняя плата расширения 4×16 SLT 4COx16SLT Интерфейсная плата PRI Плата расширения виртуальных машин и VoIP (VVMU) Плата расширения ресурсов VoIP * Лицензия на расширение канала VoIP для VVMU (на рабочее место) * Лицензия на расширение канала виртуальной машины для VVMU (на порт) * Лицензия на расширение памяти виртуальной машины для VVMU (15 часов) * Лицензия на мобильное расширение / вкл.Виртуальное расширение (на одно место) * Лицензия на расширение SIP (на место) * С НОВЫМИ ТЕЛЕФОНАМИ СЕРИИ 9200 VS VU24 VS VU24F VS VU8 VS VU24 VS VU24F VS-5000B-3VU24 VS-5000B-3VU24F VS-5000B-3VU8 VS-5000B-8VU24 VS-5000B-8VU24F VS-5000B-VUNFR VS-5000-VUNFR KSU 4COx8Dx4S 4 порта 16 часов VM и (3) кнопочные телефоны KSU 4COx8Dx4S 4 порта 16 часов VM и (3) кнопочные телефоны 9224F KSU 4COx8Dx4S 4 порта 16 часов VM и (3) кнопочные телефоны KS 4COx8Dx4S 4 порта 16 часов VM и (8) кнопочных телефонов KSU 4COx8Dx4S 4 порта 16 часов VM и (8) кнопочных телефонов 9224F KSU 4COx8Dx4S 4 порта 1 час VM и (3) кнопочные телефоны KSU 4COx8Dx4S 4 порта 1 час VM & (3) 9224F кнопочные телефоны 8 час KSU 4CO & (8) Кнопочные телефоны KSU 4COx8Dx4S 4 порта 1 час VM и (8) Кнопочные телефоны KSU 4COx8Dx4S 4 порта 1 час VM и (8) Кнопочные телефоны 9224F Система 4×8 1 час VM 1 / ea 9208 и 9224 DKTU (Демонстрационный комплект не для перепродажи) Система 4×8 16 часов VM 1 / ea 9208 и 9224 DKTU (демонстрационный комплект не для перепродажи) 12 TARGET — ВАШ ЛУЧШИЙ ИСТОЧНИК ДЛЯ ВЕРТИКАЛЬНЫХ ТЕЛЕФОННЫХ СИСТЕМ ИНТЕРНЕТ

15 x 8 KSU и (3) телефонов Включает: 1-3×8 KSU () 3-24 кнопочных телефона () x8 KSU, VM и (3) телефонов Включает: 1-3×8 KSU () 1-голосовой (4 порта, 8) -Час с автосекретарем) () 3-24 кнопочные телефоны () IP-ТЕЛЕФОНИЯ ВЕРТИКАЛЬНАЯ УНИФИЦИРОВАННАЯ СИСТЕМА СВЯЗИ МЕГА ФУНКЦИИ, БОЛЬШЕ МОБИЛЬНОСТЬ VU Цена Лидер Маленькая система IP-ключей для 25 или менее пользователей Номер детали VIP VIP VIP VIP VIP-9800-EHS VIP -9812-DSS VIP-9824-DSS VIP-9824-LSS VU VU P VU VU P VU VS VS VS VS VS VS VS VS VS VW-E PB VW-E700-24B VW-E PB VW-E700-8B VW-E700 -C V11000 VU и VU-9224F-00 Пакеты SB 3×8 СЕРТИФИКАЦИЯ НЕ ТРЕБУЕТСЯ! Новые телефоны серии Edge 9200 VU VU-9248-DSS Лидер по цене Система малых IP-ключей для 25 или менее пользователей Пакеты SB 6×16, 16 KSU и (8) телефонов Включает: 1-3×8 KSU () 1 плата расширения () 8-24 кнопки телефоны () x16 KSU, VM и (8) телефонов Включает: 1-3×8 KSU () 1 плата расширения () 1 голос () (4 порта, 8 часов с автосекретарем) 8-24 кнопочные телефоны () ТЕЛЕФОНЫ ДЛЯ ВЕРТИКАЛЬНЫХ SB и SUMMIT SB Summit IP Описание Edge Button IP Phone Edge Button IP Phone / HD Full-Duplex Edge Button IP Phone / HD Full-Duplex Edge Button IP Phone / HD Full Duplex EHS Module for IP 9000/9800 Edge Button IP DSS (для использования только на 9020/9030) Edge Button IP DSS (для использования только на 9020/9030) Edge Button IP LCD DSS (для использования только на 9020/9030) Edge Button Цифровой телефон / HD Full-Duplex Edge Button DSS Edge Button Цифровой телефон / Full-Duplex HD (комплект из 8) Edge Button Цифровой телефон / HD Full-Duplex Edge Button Цифровой телефон / HD Full-Duplex Backlit (8 Pack) Плата беспроводного интерфейса системы DECT / 4-канальный (WTIB) UCS Мобильный клиент Лицензия (на рабочее место) Стандартная клиентская лицензия UCS для настольных ПК (без голоса, на рабочее место) Клиентская лицензия UCS Premium для настольных ПК (без голоса, на рабочее место) Стандартная клиентская лицензия UCS для настольных ПК (с голосовой связью, на рабочее место) UCS Premium Desktop Client Лицензия (с голосовой связью, на одно место) Базовая станция беспроводной системы DECT Беспроводная трубка системы DECT Edge Button Цифровой телефон (8 пакетов) Edge Button Цифровой телефон Edge Button Цифровой телефон (8 Pack) Edge Button Цифровой телефон Edge Button Console Edge Button Цифровой телефон Edge Кнопка Цифровой телефон Edge 4000 DSS Блок дверной телефонной коробки с кнопкой вызова Nomad IP WiFi Беспроводной телефон Вертикальный беспроводной DECT-телефон VU VU P VU VU P VU-9224F-00 VU-9224F-00-8P VU VU-9248-DSS ЦЕЛЬ ВАШЕГО ЛУЧШЕГО ИСТОЧНИК ДЛЯ ВЕРТИКАЛЬНЫХ ТЕЛЕФОННЫХ СИСТЕМ БЕСПЛАТНАЯ ЛОКАЛЬНАЯ FA Edge кнопка Без подсветки Полудуплексная телефонная крайняя кнопка Без подсветки Полудуплексный телефонный аппарат с 8 граничными кнопками Без подсветки Полудуплексная телефонная крайняя кнопка Без подсветки Полудуплексный телефонный аппарат с 8-полосной боковой подсветкой Полнодуплексный телефонный край Btn B acklit Полнодуплексный телефон 8-Pk Edge Button Полнодуплексный большой ЖК-телефон с подсветкой Пограничная кнопка Консоль DSS СЕРТИФИКАЦИЯ НЕ ТРЕБУЕТСЯ! Summit IP 800 Получите максимальную отдачу от набора функций Summit с новыми IP- и цифровыми телефонами серии 9200 от Vertical и беспроводными DECT-телефонами Vertical с интерфейсами на основе дисплея, журналами вызовов, клавишами с автоматической маркировкой и упрощенным администрированием.Телефон V11000 DECT The Summit также интегрируется с другими цифровыми телефонами SB IP и MB IP, SIP и IP, а также с однолинейными аналоговыми телефонами Vodavi, телефонами TS, STS и Triad для дальнейшего расширения ваших текущих коммуникационных возможностей и инвестиций. 13

16 IP ТЕЛЕФОНИЯ K-NS700 HYBRID IP PB ДЛЯ ДО 250 ПОЛЬЗОВАТЕЛЕЙ Решение для унифицированных коммуникаций K-NS700, разработанное специально для малых и средних предприятий, желающих воспользоваться репутацией Panasonic как производителя качественных технологий, не требуя огромного бюджета. это небольшая система с возможностью управлять большим будущим ростом.Простая в установке и обслуживании, это экономичная устаревшая система IP-связи для компаний с количеством пользователей до 250 на одном сайте, которую можно гибко настраивать и расширять, что делает ее идеальной альтернативой облачным решениям. Интеллектуальная гибридная система Система имеет достаточную емкость для устаревших и IP-портов, а также ключ активации или шкаф расширения, который можно использовать для расширения системы, когда вы хотите. Его можно даже подключить к системе Panasonic K-NS1000 для создания решений для малых, средних и предприятий.Решение для call-центра K-NS700 может поддерживать потребности супервизоров в call-центрах, такие как объявления очередей, мониторинг состояния в реальном времени, отчеты о деятельности, автоматическая запись разговоров и расширенные функции сетевого хранилища (NAS). до 288 расширений с модулями расширения. Это также унифицированная система связи, которая имеет богатые IP-функции, такие как мобильное дублирование, интегрированная голосовая связь, обмен мгновенными сообщениями (чат) и информация о присутствии. Упрощенная установка и обслуживание Установщик может легко программировать все, что связано с такими функциями, как PB и VM, благодаря встроенному веб-серверу.Программирование можно проводить даже удаленно. Интеллектуальная гибридная система PB для малого и среднего бизнеса Расширение от 6 внутренних номеров до 288 расширений с помощью модулей расширения Экономичная установка и эксплуатация Встроенные приложения включают решение для центра обработки вызовов, мобильное решение и голосовую связь. УПАКОВКА Номер детали K-NS700 K-NS720 K-NS5110 K-NS5111 K-NS5112 K-NS5162 K-NS5170 K-NS5171 K-NS5172 K-NS5173 K-NS5174 K-NS5180 K-NS5290 K-NS7130 K-NS7134 K- NS7135 K-NS7136 K-NSF991W K-TDA50G ГИБРИДНАЯ СИСТЕМА IP-ТЕЛЕФОНА ДЛЯ ДО 50 ПОЛЬЗОВАТЕЛЕЙ K-TDA50G может поддерживать до 12 внешних линий и 56 внутренних линий и до 28 беспроводных трубок.Все системные телефоны Panasonic серий K-T7000, 7200, 7300, 7400, 7600, 7700 и DT-300/500 работают с системой K-TDA50G. Итак, если у вас уже есть система Panasonic с одной из этих серий телефонов, обновление до этой системы будет дешевле. Кроме того, во время обновления не забывайте, что K-TDA50G также можно легко обновить до наших многоканальных беспроводных телефонов, так что вы всегда будете в курсе событий в загруженной рабочей среде. Характеристики включают: K-TDA50G изначально сконфигурирован для 4 линий и 4 портов внутренних линий, теперь расширяется до 12 линий CO и 56 внутренних линий * Встроенный идентификатор вызывающего абонента 28 портов внутренних линий могут поддерживать до 28 беспроводных трубок, 48 проводных телефонов и 8 сотовых станций * Программирование на базе ПК DDP (порт цифрового дополнительного устройства) Автоматический выбор маршрута (ARS) Ограничение междугородных звонков Интеграция голосовой почты VoIP Карта памяти SD для поддержки запрограммированных функций системы, а также для упрощения обновления по мере появления новых функций системы Использует собственную систему телефоны, фирменные беспроводные трубки, однолинейные гарнитуры и домофоны. Единое распределение вызовов (UCD) * Требуется установка платы расширения памяти K-TDA5105 с использованием DDP и дополнительного источника питания K-A236.КОМПОНЕНТЫ СИСТЕМЫ Описание Основной блок Модуль расширения Плата VOIP DSP-S Плата VOIP DSP-M Плата VOIP DSP-L Плата интерфейса домофона (DPh3) 4-портовая плата цифрового гибридного расширения (DHLC4) Плата интерфейса домофона (DPh3) 4-портовая цифровая гибридная внутренняя линия Плата (DHLC4) 8-портовая плата цифровых внутренних линий (DLC8) 16-портовая плата цифровых внутренних линий (DLC1) 6-портовая плата аналоговых внешних линий (LCOT6) Плата внешних линий PRI23 / E1 (PRI23) 3-портовая основная плата расширения (EP-M) Карта памяти SD 2 ГБ Карта памяти SD 8 ГБ Ключ для увеличения емкости карты памяти SD 16 ГБ КОМПОНЕНТЫ СИСТЕМЫ Описание модели Шкаф K-TDA50G с 4 портами CO и 4 портами Карта расширения памяти K-TDA5105 (требуется Rev.1.1) Порт K-TDA Плата домофона / открывателя дверей Карта K-TDA канала эхоподавления K-TDA5168 Внутренний абонентский номер SLT I.D. Карта Карта порта K-TDA Гибридная карта расширения K-TDA Карта цифрового расширения порта K-TDA Карта цифрового расширения порта K-TDA Карта SLT с 4 DTMF Карта SLT порта K-TDA с 8 DTMF Карта собственного расширения порта K-TDA K-TDA Плата расширения портов K-TDA Плата контура портов CO с 2 портами сбоя питания K-TDA Port Caller ID Карта K-TDA5196 Карта удаленного программирования Канал K-TDA Карта шлюза SIP K-TDA Канал Расширение шлюза SIP Карта расширения VoIP канала K-TDA Карта шлюза VoIP канала K-TDA K-A236 Дополнительный блок питания K-TDA50G НЕ ТРЕБУЕТСЯ СЕРТИФИКАЦИЯ! СИСТЕМА ГОЛОСОВОЙ ПОЧТЫ Система голосовой почты K-TVA50 2 порта / 4 часа, с возможностью расширения до 6 портов / 8 часов 64 почтовых ящика 1 порт USB Автоматическая интеграция оператора Возможность программирования удаленного и локального ПК Скрининг вызовов в реальном времени Внутренняя связь Уведомление о пейджинге с вызовом номер на оборотной стороне Переменная скорость воспроизведения Двусторонняя запись и БОЛЬШЕ Карты расширения и функций K-TVA50 K-TVA502 2-портовая интерфейсная карта DPT / APT / SLT K-TVA503 2-портовая интерфейсная карта DPT K-TVA524 4-часовая карта расширения памяти K- TVA594 LAN I / F Card K-TVA296 Remote Modem Card K-A249 Кронштейн для монтажа в стойку 19 дюймов для K-TVA50 14 TARGET — ВАШ ЛУЧШИЙ ИСТОЧНИК ДЛЯ PANASONIC INTERNET

17 КОНЕЧНЫХ ТОЧЕК IP ТЕЛЕФОНИИ ДЛЯ СИСТЕМ K-TDA50G и K-NS 700/1000 K-DT546-B Цифровой телефон 6-строчный ЖК-дисплей с 24 программируемой подсветкой функциональные клавиши Полнодуплексный динамик, соответствующий Plantronics, K-A433-B Комплект для настенного монтажа K-DT543-B Цифровой телефон, 3-строчный ЖК-дисплей с подсветкой, 24 программируемых функциональных клавиши, совместимый с Plantronics, полнодуплексный динамик телефона EHS K-A433-B Комплект для настенного монтажа K -DT521-B Цифровой телефон 1-строчный ЖК-дисплей с подсветкой 8 программируемых функциональных клавиш Полнодуплексный громкоговоритель Интуитивно понятный пользовательский интерфейс K-A432-B Комплект для настенного монтажа K-DT590-B Цифровая консоль DSS 48 кнопок DSS Прямое подключение к K-DT543 или K-DT546 Максимум 4 консоли DSS на телефон K-NT560-B Gigabit IP-телефон 4.4-дюймовый ЖК-дисплей с подсветкой 4 x 8 самоназывающихся гибких кнопок CO 2 порта Ethernet (1000 Base-T) Power-over-Ethernet (PoE) Встроенный Bluetooth для гарнитуры IP-телефон K-NT546-B 10/100 6- ЖК-дисплей с линейной подсветкой 24 гибких кнопки CO 2 порта Ethernet (100 Base-T) Совместимый с Plantronics полнодуплексный телефон с громкоговорителем EHS K-NT543-B IP-телефон 10/100 ЖК-дисплей с 3-строчной подсветкой 24 гибких кнопки CO 2 порта Ethernet (100 Base -T) Совместимый с Plantronics EHS Полнодуплексный телефон с громкоговорителем K-NT556-B Гигабитный IP-телефон 6-строчный ЖК-дисплей с подсветкой 24 гибких кнопки CO с автоматической маркировкой 2 порта Ethernet (1000 Base-T) Совместимый с Plantronics EHS Полнодуплексный динамик телефона K-NT553- B Гигабитный IP-телефон 3-строчный ЖК-дисплей с подсветкой 24 гибких кнопки CO с автоматической маркировкой 2 порта Ethernet (1000 Base-T) Совместимый с Plantronics полнодуплексный телефон с громкоговорителем EHS K-NT551-B Гигабитный IP-телефон 1-строчный ЖК-дисплей с подсветкой 8 Самомаркируемый гибкий Кнопки CO 2 порта Ethernet (1000 Base-T) Полнодуплексный динамик EHS, совместимый с Plantronics p заточить K-WT125 DECT 6.0 Модель беспроводного входа 8 Дисплей состояния внешней линии 1,8-дюймовый ЖК-дисплей с подсветкой Клавиатура с подсветкой Программируемые клавиши Встроенный громкоговоритель Использует стандартную перезаряжаемую батарею AAA. Для показанных выше телефонов DECT 6.0 требуется карта сотовой станции K-T0155 или K-T0158 для работы БЕСПРОВОДНАЯ СИСТЕМА SMART IP K-TGP600 Телефонная система Panasonic K-TGP600 DECT представляет собой выгодное решение DECT для одной ячейки, которое очень легко настраивать и управлять. Функция автоматической инициализации обеспечивает легкое развертывание, а также удаленную настройку параметров и управление телефоном.Поддержка до 8 трубок DECT / до 8 регистраций SIP До 8 одновременных сетевых разговоров Простая настройка и обслуживание с автоматической инициализацией Настенный монтаж Сертифицирован Broadsoft / BroadWorks Включает трубку K-TPA60 1,8-дюймовый цветной ЖК-экран HD широкополосный звук (G.722 ) 500 адресов телефонной книги / память 20 последних набранных номеров Полнодуплексный телефонный громкоговоритель Разъем для гарнитуры (2,5 мм) Зажим для ремня Срок службы батареи: в режиме ожидания 200 часов, в режиме разговора 11 часов (Не показано) Совместимость с широкополосным звуком. Возможность установки до 3 устройств с каскадным подключением. До 4 вызовов одновременно. В K-TGP600 K-TCA185 DECT 6 можно зарегистрировать до 6 устройств.0 Беспроводной 1,8-дюймовый цветной ЖК-дисплей Шумоподавление DECT-пейджинг Журнал вызовов (PB) 12 гибких клавиш 3 программных клавиши Полнодуплексный телефон с громкоговорителем Оповещение о вибрации K-TCA285 Как и выше, добавляет Bluetooth K-TCA385 То же, что и K-TCA285, но добавляет шок, пыль и водонепроницаемость Беспроводная базовая трубка K-TPA60 для цветного ЖК-дисплея K-TGP с подсветкой Широкополосный звук высокой четкости (G.722) 500 адрес в телефонной книге Запоминание 20 последних набранных номеров Программные клавиши Локальный или сетевой домофон Полнодуплексный динамик телефонной трубки Разъем для гарнитуры (2,5 мм) Ремень Срок службы батареи Clip: в режиме ожидания 200 часов, в режиме разговора 11 часов Настольный беспроводной телефон K-TPA65 для K-TGP600 Совместимый с беспроводной телефонной системой SIP K-TGP600 настольный телефон DECT K-TPA65 имеет значительное преимущество перед традиционным настольным телефоном телефоны.Несмотря на то, что он обладает тем же набором функций настольного компьютера, что и его проводные конкуренты, возможности телефона DECT означают, что для установки не требуется проводная локальная сеть, что делает процесс быстрым, удобным и простым в любом месте, где есть электрическая розетка. Кроме того, настольный телефон DECT K-TPA65 может работать вместе с любой комбинацией до семи дополнительных беспроводных или настольных телефонов DECT Panasonic. 1,8-дюймовый цветной ЖК-дисплей с подсветкой Цветной светодиодный индикатор (синий) Аудио высокой четкости (G.722) Встроенный разъем для гарнитуры (2.5 мм) Простая установка без проводной ЛВС До 500 адресов телефонной книги LET TARGET ПОМОЖЕТ ВАМ СТАТЬ СЕРТИФИКАЦИЯ PANASONIC СЕГОДНЯ БЕСПЛАТНАЯ МЕСТНАЯ ТЕЛЕФОННАЯ ИНФОРМАЦИЯ FA

18 IP-КОНФЕРЕНЦИЯ SIP ТЕЛЕФОН CP-960 БЕСПРОВОДНАЯ MIC Enterprise HD Конференц-телефон — PoE Yealink CP960 конференц-телефон класса для средних и больших переговорных комнат.Благодаря элементам громкой связи, разработанным совместно с Harman Kardon, CP960 устанавливает новые стандарты качества звука и погружает участников конференции в каждое обсуждение. Комбинируя широкий диапазон и прием голоса без мертвых зон с технологией Noise Proof от Yealink, CP960 идеально подходит для повседневных разговоров на бизнес-конференциях. Аудио Optima HD, полнодуплексная технология Yealink Noise Proof Technology Дальность действия микрофона на 20 футов и 360 градусов Включает 2 беспроводных дополнительных микрофона Встроенный массив из 3 микрофонов На базе Android 5.1 операционная система 5-дюймовый мультисенсорный экран с разрешением 720×1280 Yealink Pentagon Конференц-зал 5-сторонняя конференц-связь Гибридная встреча UC Встроенный Wi-Fi / Bluetooth Подключается к ПК через порт USB Micro-B -T23G Enterprise HD Гигабитный телефон — PoE Yealink HD Voice Двухпортовый Gigabit Ethernet Поддержка PoE Графический ЖК-экран с разрешением 132 x 64 пикселя До 3 учетных записей SIP Поддерживает двухцветные светодиоды Поддержка гарнитуры Поддержка настенного монтажа IPv6 Безбумажный дизайн Простые, гибкие и безопасные варианты выделения ресурсов Гигабитный телефон SIP-T27G Enterprise HD — PoE Yealink Optima HD voice 3.66-дюймовый графический ЖК-дисплей с разрешением 240×120 пикселей с подсветкой Поддержка кодека Gigabit USB 2.0 Opus До 6 учетных записей SIP Дизайн без бумажных этикеток Поддержка PoE Гарнитура, поддержка EHS Поддержка модулей расширения SIP-T29G Enterprise HD Гигабитный цветной телефон — PoE Yealink Optima HD voice Двухпортовый Gigabit Ethernet 4,3 дюйма, 480 x 272 пикселей, цветной дисплей с подсветкой Встроенный порт USB, поддержка гарнитуры Bluetooth (через USB-ключ) Поле индикатора занятости (BLF) До 16 учетных записей SIP Дизайн без бумажных этикеток Поддержка PoE Гарнитура, поддержка EHS Подставка с 2 регулируемых угла Настенное крепление Простые, гибкие и безопасные варианты выделения ресурсов Гигабитный телефон SIP-T40G Enterprise HD — PoE Yealink Optima HD голосовой графический ЖК-дисплей с разрешением x64 пикселей и подсветкой Двухпортовый Gigabit Ethernet До 3 учетных записей SIP Дизайн без бумажных этикеток Поддержка кодеков Opus Поддержка PoE Поддержка гарнитуры, электронного переключателя крюка (EHS) Подставка с двумя регулируемыми углами Крепление на стену Простые, гибкие и безопасные варианты обеспечения EP20 Модуль расширения ЖК-дисплея 160 x 320, графический ЖК-дисплей с подсветкой 20 физических программируемых клавиш с двухцветным светодиодом Доступно 18 дополнительных клавиш Поддерживает до шести модулей Совместимость с SIP-T27P, SIP-T29G EP40 Модуль расширения ЖК-дисплея Подсветка 160 x 320 ЖК-дисплей с 16-уровневой шкалой серого 20 двухцветных светодиодов клавиш 20 дополнительных клавиш с помощью переключателя страниц Поддерживает до 6 модулей Совместимость с SIP-T46G, SIP-T48G КОНЕЧНЫЕ ТОЧКИ SIP SIP-T41S Телефон 10/100 — PoE 2.7-дюймовый 192 x 64-пиксельный графический ЖК-дисплей с подсветкой Поддержка кодека Opus USB 2.0 T4S Унифицированный шаблон Auto-P Унифицированная прошивка T4S До 6 учетных записей SIP Поддержка PoE Безбумажный дизайн этикеток Гарнитура BLF, поддержка EHS Встроенная подставка с 2 регулируемыми углами Настенный монтаж SIP- Гигабитный телефон T42S — PoE 2.7 «192 x 64-пиксельный графический ЖК-дисплей с подсветкой Поддержка кодека Opus USB 2.0 Унифицированный шаблон T4S Auto-P Унифицированная прошивка T4S До 12 учетных записей SIP Поддержка PoE Двухпортовый Gigabit Ethernet Busy Lamp Field (BLF) Гарнитура, Поддержка EHS. Дизайн безбумажных этикеток. Настенный монтаж. Встроенная подставка с 2 регулируемыми углами наклона. Гигабитный цветной телефон SIP-T46S — PoE 4.3-дюймовый цветной дисплей 480 x 272 пикселей с подсветкой Поддержка кодека Opus USB 2.0 T4S Унифицированный шаблон шаблона Auto-P Поддержка PoE Унифицированная прошивка T4S До 16 учетных записей SIP Два порта Gigabit Ethernet Регулируемая подставка с двумя углами наклона Безбумажная этикетка Гарнитура, поддержка EHS Wi- Wi-Fi через ключ WF40 Bluetooth через ключ BT40 Запись разговоров через USB Поддержка модулей расширения SIP-T48S Гигабитный цветной телефон с 7-дюймовым сенсорным экраном — PoE 7-дюймовый цветной сенсорный экран 800 x 480 пикселей с подсветкой Поддержка кодека Opus USB 2.0 T4S Унифицированная прошивка T4S Авто -P унифицированный шаблон До 16 учетных записей SIP Поддержка двух портов Gigabit Ethernet PoE Безбумажный дизайн этикеток Гарнитура, поддержка EHS Wi-Fi через ключ WF40 Bluetooth через ключ BT40 Запись звонков через USB Поддержка модулей расширения Подставка с 2 регулируемыми углами Телефон YEA-W56P SIP DECT с дополнительной трубкой YEA-W56H со сверхдлительным сроком службы батареи 2.4-дюймовый цветной экран 240 x 320 с интуитивно понятным пользовательским интерфейсом До 5 беспроводных трубок DECT на каждую базу в зависимости от ваших потребностей Радиопокрытие DECT до 50 м в помещении и 300 м вне помещения До 5 многострочных линий Полнодуплексный телефонный громкоговоритель 3-сторонняя конференц-связь До 30 часов в режиме разговора и до 400 часов в режиме ожидания 16 ЦЕЛЬ ВАШ ЛУЧШИЙ ИСТОЧНИК ДЛЯ ТЕЛЕФОНОВ YEALINK ИНТЕРНЕТ

19 ТЕЛЕФОНОВ SIP SMART MEDIA SIP-T52S Gigabit Smart Media 2.Телефон с 8-дюймовым цветным экраном Yealink SIP-T52S, специально разработанный для занятых руководителей и профессионалов, представляет собой простой в использовании мультимедийный IP-телефон с 2,8-дюймовым цветным экраном и новым характерным внешним видом.

Кабель
