Содержание

Кабель силовой бронированый (АВББШв, АВБШвнг, ВББшв)

Расшифровка силовых кабелей:

А — Алюминиевая токопроводящая жила
В — Изоляция жил из поливинилхлоридного пластиката
Б — Броня из двух стальных лент
б — Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката
нг — Низкой горючести

Конструкция силовых кабелей этой марки:

В компании «СтройТрэйд» всегда имеются в наличии бронированные ПВХ кабеля. Такие кабеля состоят из алюминиевого электрического проводника. Аналог кабеля с маркировкой ВБбШв содержит медные проводники. Силовой элемент кабеля с сечением жилы от 16 мм2 содержат многопроволочное исполнение, в виде двух трех или четырех скрученных между собой алюминиевых жил круглой или секторной формы.

Трех и четырех жильные кабели изготавливаются из проводников одного сечения или с содержанием одной нулевой жилой более мелкого сечения. Для изоляции проводников, было придумано покрыть жилы оболочкой из поливинилхлорида. Конструкция из объеденных проводников помещается в изоляцию из термостойкого ПВХ пластиката. Проводники в многожильном кабеле, для того чтобы отличить их друг от друга, окрашены в разные цвета. Заземляющая жилка кабеля имеет двухцветную окраску, желто-зеленого цвета, а нулевая жила голубого цвета. Кабель обматывается слоем поясной изоляции, сделанной из прессованного поливинилхлорида.

Защитной слой брони бронированного кабеля АВБбШв создают две стальные оцинкованные ленты. Вся конструкция кабеля снаружи покрыта шлангом из ПВХ пластиката.

Применение в производственных целях:

Бронированный силовой кабель АВББШв применяется на промышленных и гражданских объектах для передачи электроэнергии в электросетях с частотой 50 герц и напряжением 1кв, 6кв и 10кв. Силовой кабель АБбШв предназначен для проведения кабельных работ на открытом воздухе и в помещения внутри зданий, в туннелях метро, в земляных траншеях и по ЛЭП. Кабель АВБбШв походит для условий с механическим воздействием, но при эксплуатации его не подвергать сильному растяжению.

В тех случаях, когда кабель прокладывают через огнеопасные объекты, то пользуются специальным негорючим силовым кабелем АВБбШвнг-LS. Кабель АВБбШвнг-LS обладает низким уровнем дымовыделения.

Онлайн заявка

Кабель силовой бронированый АВББшв таблица
Кабель силовой бронированный АВБШвнг таблица
Кабель силовой бронированный ВБбШв таблица
Кабель силовой бронированный ВБбШвнг таблица

	Количество жил и сечение, мм2 Number of cores and cross section, mm2		Наружный D кабеля, мм External diameter, mm	Масса , кг/км Cable weight, kg/km
	0,66 кВ 0,66 kV	1 кВ 1 kV	0,66 кВ 0,66 kV	1 кВ 1 kV
АВБбШв 2×4	13,5	14,7	261	298
АВБбШв 2×6	14,5	15,7	297	335
АВБбШв 2×10	16,9	17,3	380	393
АВБбШв 2×16	18,8	19,2	453	466
АВБбШв 2×25	22,9	23,3	610	626
АВБбШв 2х35	24,9	25,8	712	753
АВБбШв 2х50	—	—	—	—
АВБбШв 3×4	14,1	15,4	289	266
АВБбШв 3×6	15,2	16,4	333	333
АВБбШв 3×10	17,7	18,1	438	379
АВБбШв 3×16	19,7	20,1	533	455
АВБбШв 3×25	22,9	23,3	704	550
АВБбШв 3×35	24,9	25,8	834	723
АВБбШв 3×50	—	26,4	—	1086
АВБбШв 3×70	—	30,3	—	1353
АВБбШв 3×95	—	34	—	1683
АВБбШв 3×120	—	37	—	1997
АВБбШв 3×150	—	40,9	—	2374
АВБбШв 3×185	—	44,1	—	2787
АВБбШв 3×240	—	49,9	—	3496
АВБбШв 4×70	32,2	37,3	1500	1932
АВБбШв 4×95	32,2	39,8	1500	2377
АВБбШв 4×120	32,2	44,2	1500	2837
АВБбШв 4×150	32,2	46,2	1500	3303
АВБбШв 4×185	32,2	50,6	1500	3927
АВБбШв 4×240	32,2	57,6	1500	4906

Количество и сечение жил, шт х кв. мм	Масса кабеля, кг/км	Наружный диаметр, мм
АВБШвнг(А)-0,66 с однопроволочными круглыми жилами (ок)
2×4ок	319	13,9
2×6ок	246	14,8
2×10ок	351	17,2
2×16ок	437	19
2×25ок	605	22
2×35ок	721	24,3
2×50ок	920	27,2
3×4ок	339	14,4
3×6ок	399	15,5
3×10ок	530	18
3×16ок	643	19,9
3×25ок	860	23,1
3×35ок	1051	25,6
3×50ок	1309	28,7
3×4ок+1×2,5ок	386	15,4
3×6ок+1×4ок	444	16,5
3×10ок+1×6ок	573	18,8
3×16ок+1×10ок	741	21,5
3×25ок+1×16ок	1028	25,5
3×35ок+1×16ок	1164	27
3×50ок+1×25ок	1471	30,4
4×4ок	393	15,4
4×6ок	446	16,5
4×10ок	599	19,3
4×16ок	747	21,5
4×25ок	1036	25,5
4×35ок	1255	27,9
4×50ок	1580	31,4
5х2,5ок	342	14,5
5х4ок	431	16,4
5х6ок	504	17,7
5х10ок	702	20,9
5х16ок	864	23,3
5х25ок	1196	27,7
5х35ок	1462	30,4
5х50ок	1913	35,1
АВБШвнг(А)-0,66 с многопроволочными круглыми жилами (мк)
2х25мк	877	23,9
2х35мк	1064	26,2
3х25мк	987	25,2
3х35мк	1188	27,6
4х25мк	1183	27,4
4х35мк	1427	30,1
5х25мк	1369	29,9
5х35мк	1686	33,3
АВБШвнг(А)-0,66 с многопроволочными круглыми уплотненными жилами (мк)
2х50мк	1222	28,1
3х50мк	1386	29,7
4х50мк	1672	32,8
5х50мк	1974	36,2
АВБШвнг(А)-0. 66 с однопроволочными секторными жилами (ос)
3х25ос	730	22,4
3х35ос	900	24,6
3х50ос	1134	27,7
4х25ос	912	25,1
4х35ос	1102	27,3
4х50ос	1399	30,9
АВБШвнг(А)-0,66 с многопроволочными секторными жилами (мс)
3х50мс	1137	28,2
4х50мс	1415	31,5
5х50мс	1783	35,5
АВБШвнг(А)-1 с однопроволочными круглыми жилами (ок)
2х4ок	369	15,1
2×6ок	409	16
2×10ок	500	17,6
2×16ок	604	19,4
2×25ок	800	22,4
2×35ок	957	24,7
2×50ок	1186	27,6
3х4ок	395	15,7
3×6ок	445	16,7
3×10ок	547	18,4
3×16ок	677	20,4
3×25ок	881	23,5
3×35ок	1073	26
3×50ок	1358	29,2
3×4ок+1×2,5ок	427	16,4
3×6ок+1×4ок	518	18
3×10ок+1×6ок	623	19,8
3×16ок+1×10ок	771	22
3×25ок+1×16ок	1063	26
3×35ок+1×16ок	1204	27,5
3×50ок+1×25ок	1493	30,8
4х4ок	450	16,8
4×6ок	520	18
4×10ок	627	19,8
4×16ок	777	22
4×25ок	1070	26
4×35ок	1293	28,4
4х50ок	1595	31,8
5х2,5ок	388	15,6
5х4ок	503	18
5х6ок	580	19,3
5х10ок	724	21,4
5х16ок	927	24,3
5х25ок	1246	28,3
5х35ок	1495	30,9
5х50ок	1945	35,6
АВБШвнг(А)-1 с многопроволочными круглыми жилами (мк)
1х25мк	395	15,3
1х35мк	454	16,4
2х25мк	903	24,3
2х35мк	1092	26,6
3х25мк	1009	25,6
3х35мк	1211	28
4х25мк	1199	27,9
4х35мк	1453	30,6
5х25мк	1397	30,4
5х35мк	1716	33,8
АВБШвнг(А)-1 с многопроволочными круглыми уплотненными жилами (мк)
1х50мк	493	17,3
1х70мк	609	19
1х95мк	746	21
1х120мк	842	22,5
1х150мк	1038	25
1х185мк	1190	26,9
1х240мк	1455	29,5
2х50мк	1251	28,5
3х50мк	1411	30,1
4х50мк	1716	33,3
5х50мк	2044	36,8
АВБШвнг(А)-1 с однопроволочными секторными жилами (ос)
3х25ос	746	22,6
3х35ос	917	24,9
3х50ос	1152	28
3х70ос	1401	30,6
3х95ос	1820	34,8
3х120ос	2129	37,3
3х150ос	2502	40,4
4х25ос	925	25,3
4х35ос	1122	27,5
4х50ос	1424	31,1
4х70ос	1834	35
4х95ос	2297	38,9
4х120ос	2647	41,6
4х150ос	3268	46
АВБШвнг(А)-1 с многопроволочными секторными жилами (мс)
3х50мс	1178	28,5
3х70мс	1439	31,2
3х95мс	1862	35,5
3х120мс	2151	38
3х150мс	2560	41,3
3х185мс	3070	45,3
3х240мс	3770	50,1
3х70мс+1х35мс	1692	34,4
3х95мс+1х50мс	4112	38,4
3х120мс+1х70мс	5073	41,4
3х150мс+1х70мс	6057	45,1
3х185мс+1х95мс	7408	49,1
3х240мс+1х120мс	9304	54,3
4х50мс	1436	31,7
4х70мс	1867	36
4х95мс	2337	40,1
4х120мс	2721	42,7
4х150мс	3284	47
4х185мс	3904	51
4х240мс	5205	57,7
5х50мс	1813	35,7
5х70мс	2218	39,2
5х95мс	2837	44
5х120мс	3348	47,7
5х150мс	4319	52,7
5х185мс	5131	57,5
5х240мс	6316	63,8

Количество жил / сечение, мм2	Диаметр, мм		Масса, кг/км
Количество жил / сечение, мм2	0,66 кВ 0,66 kV	1 кВ 1 kV	0,66 кВ 0,66 kV	1 кВ 1 kV
ВБбШв 2×4	13,5	14,7	308	345
ВБбШв 2×6	14,5	15,7	368	407
ВБбШв 2×10	16,9	17,3	497	511
ВБбШв 2×16	18,8	19,2	642	656
ВБбШв 2×25	22,9	23,3	906	922
ВБбШв 2х35	24,9	25,8	1119	1160
ВБбШв 2х50	—	—	—	—
ВБбШв 3×4	14,1	15,4	360	404
ВБбШв 3×6	15,2	16,4	440	486
ВБбШв 3×10	17,7	18,1	614	630
ВБбШв 3×16	19,7	20,1	817	834
ВБбШв 3×25	22,9	23,3	1148	1167
ВБбШв 3×35	24,9	25,8	1445	1489
ВБбШв 3×50	—	26,4	—	1964
ВБбШв 3×70	—	30,3	—	2584
ВБбШв 3×95	—	34	—	3353
ВБбШв 3×120	—	37	—	4106
ВБбШв 3×150	—	40,9	—	5011
ВБбШв 3×185	—	44,1	—	6039
ВБбШв 3×240	—	49,9	—	7714
ВБбШв 4×70	32. 2	37.3	2649	3591
ВБбШв 4×95	—	39.8	—	4697
ВБбШв 4×120	—	44.2	—	5768
ВБбШв 4×150	—	46.2	—	6967
ВБбШв 4×185	—	50. 6	—	8445
ВБбШв 4×240	—	57.6	—	10768
ВБбШв 5×50	—	34.9	—	3116
ВБбШв 5×70	—	39.2	—	4111
ВБбШв 5×95	—	44. 5	—	5404
ВБбШв 5×120	—	48.5	—	6611
ВБбШв 5×150	—	53.4	—	8174
ВБбШв 5×185	—	59.2	—	10013

Количество и сечение жил, шт х м²м	Масса кабеля, кг/км	Наружный диа метр, мм	Количество и сечение жил, шт х м²м	Масса кабеля, кг/км	Наружный диаметр, мм
3×2,5	— / 374	— / 14	3×240+1×120	9564 / 9387	56,4 / 51,8
3×4,0	— / 489	— / 15,9	4×2,5	— / 422	— / 14,9
3×6,0	597 / 58 4	18 / 16,9	4×4,0	— / 584	— / 17
3×10	68 2 / 7 6 0	19,5 / 18,7	4×6,0	695 / 681	19,2 / 1 8,2
3×16	892 / 90 5	21,5 / 20,4	4×10	823 / 901	20,9 / 20,1
3×25	1245 / 1303	24,8 / 24,2	4×16	1093 / 1 103	23,2 / 22,1
3×35	1 602 / 1499	27,3 / 23,2	4×25	1572 / 1594	27,3 / 26,2
3×50	2045 / 20 47	28,8 / 27,6	4×35	2006 / 2023	29,7 / 28,6
3×70	2689 / 2727	31,6 / 30,8	4×50	2594 / 2620	31,6 / 30,8
3×95	3520 / 3 6 01	35,2 / 34,6	4×70	3434 / 3508	34,7 / 34,3
3×120	4312 / 4365	38,2 / 37,3	4×95	4565 / 4629	39,1 / 38,3
3×150	5180 / 5300	41,3 / 40,4	4×120	5554 / 5654	42 / 41,5
3×185	6314 / 6412	44,9 / 44	4×150	6686 / 6879	45,4 / 44,8
3×240	8142 / 8228	50,5 / 49,3	4×185	821 6 / 8340	49,6 / 48,6
3×2,5+1×1,5	— / 412	— / 14,9	4×240	10571 / 10704	55,6 / 54,6
3×4,0+1×2,5	— / 554	— / 17	5×2,5	440 / 481	15,0 / 1 6,1
3×6,0+1×4,0	668 / 681	19,2 / 18,2	5×4	16,8 / 18,5	569 / 631
3×10+1×6,0	783 / 873	20,9 / 20,1	5×6	19,8 / 20,8	706 / 760
3×16+1×10	1038 / 1048	23,2 / 22,1	5×10	21,5 / 22,0	993 / 1018
3×25+1×16	1480 / 1502	27,3 / 26,2	5×16	26,5 / 28,1	1454 / 14 7 9
3×35+1×16	1803 / 1821	28,8 / 27,7	5×25	29,0 / 29,5	1991 / 2025
3×50+1×25	2361 / 23 80	31,2 / 30,4	5×35	32,1 / 32,6	2 7 20 / 2 7 6 3
3×70+1×35	3104 / 3140	34,5 / 33,6	5×50	36,4 / 36,9	3545 /3594
3×95+1×50	4113 / 41 12	39 / 36,4	5×70	— / 41,0	— / 4541
3×120+1×70	5130 / 5128	42,6 / 39,9	5×95	— / 45,4	— /5965
3×150+1×70	6001 / 60 32	45,7 / 42,4	5×120	— / 48,6	— / 7206
3×185+1×95	7446 / 74 29	50,5 / 46,5	5×150	— / 52,3	— /8821

Кабель АВБбШв

Быстро набирающим популярность и широко распространенным видом силовых кабелей, отличающимся превосходными техническими характеристиками, по праву можно назвать АВБбШв кабель.

Маркировка указывает на материалы из которых изготовлен кабель. Давайте их рассмотрим аббревиатуру.

буква А говорит от том, что при его изготовлении использовалась алюминиевая жила;
буква В — что изоляция в которую помещена жила выполнена из ПВХ пластиката;
Бб — значит, кабель оснащен броней из двух пластин: оцинкованных или не оцинкованных;
последние буквы Шв говорят, что кабель помещен в защитный чехол из ПВХ с добавлением битума.

Кабель АВБбШв — относится к силовым кабелям с бронированной жилой и оболочкой из поливинилхлоридного пластиката (ПВХ), стойкого к возгоранию и не выделяющего дыма.
Кабель изготавливается по ГОСТу — 16442-80.

Широко применяется при проведении электромонтажных работ в тоннелях, шахтах, коллекторах, сухих и сырых помещениях, траншеях. Незаменим там, где другой кабель не подходит. Например, во взрывоопасных и пожароопасных местах. Допустимо использование на высоте до 4000 метров над уровнем моря, хотя при всей своей прочности не переносит сильного растяжения и деформации.
Также возможен монтаж по воздуху, если есть вероятность повреждений кабеля при монтировании и дальнейшем использовании.

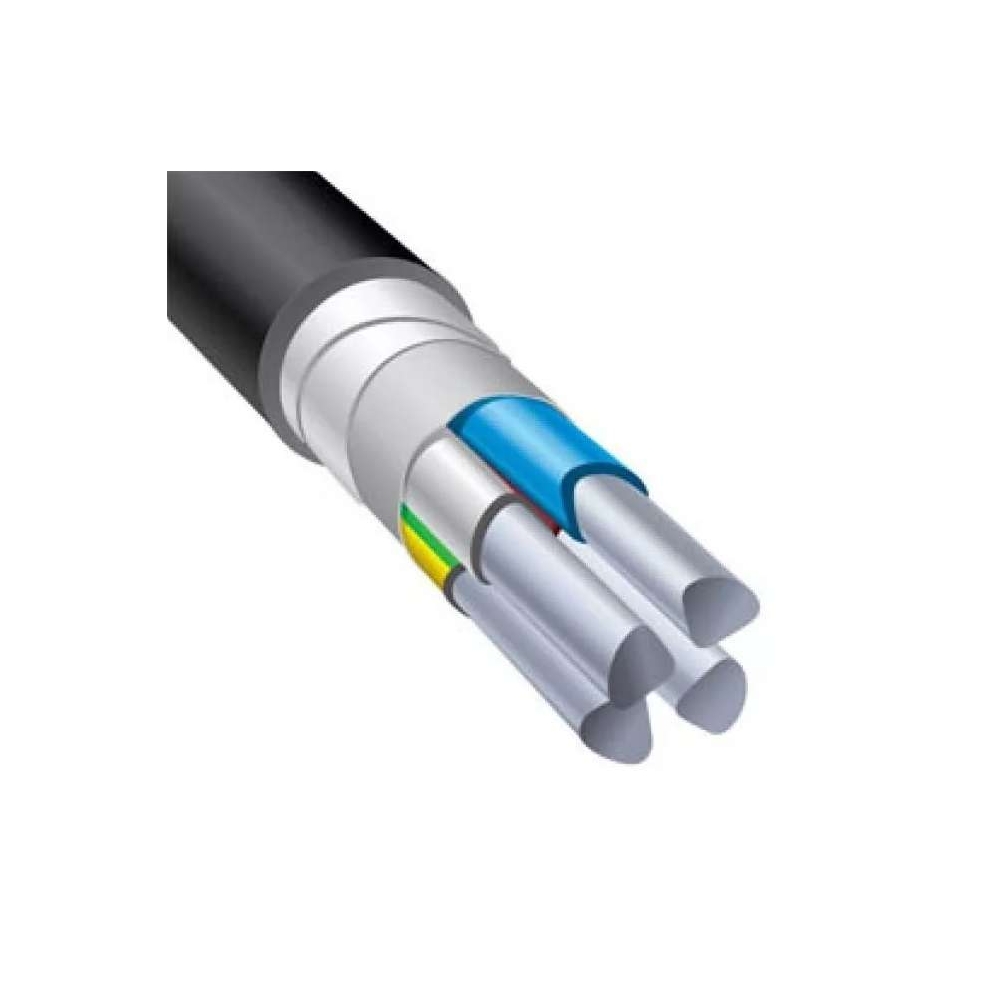

Конструкция АВБбШв кабеля

Жила, проводящая ток. Изготавливается из алюминия, бывает однопроволочной и многопроволочной. Это определяется классом, к которому принадлежит кабель (класс 1 или 2), а форму могут иметь секторную или круглую.
Жила заключается в изоляционную оболочку из негорючего, светоотражающего материала ПВХ. Если кабель многожильный, каждую жилу изолируют отдельно, а изоляции отличаются по расцветке. Голубым, либо светло-синим обозначают нулевую жилу, а гаммой из желто-зеленого — жилы заземления.
Экранизирующие прослойки, выполнены из металла, либо пластика с обмоткой из прорезиненной ткани или кабельной бумаги. Экранизирующие прослойки применяются строго в проводах выдерживающих 6 кВ.
Броня из стальных оцинкованных лент, закрученных по спирали.
Заполнитель — прослойка выполненная из ПВХ-пластиката, пленки ПЭТФ. Возможно использование другого материала со схожими свойствами.
Внешняя оболочка из ПВХ — пластиката, не воспламеняющегося, устойчивого к воздействию солнечной радиации.

Технические характеристики

Кабель может быть одножильным и многожильным. Количество жил зависит от предъявляемых к нему технических требований. Стоит отметить, что кабели рассчитанные на напряжение в 6 кВ всегда только трехжильные.
Минимально допустимый изгиб одножильного кабеля при проведении электромонтажных работ составляет 10 миллиметров, а для многожильного — 7,5 миллиметров. Это требование необходимо соблюдать, поскольку провод АВБбШв нельзя подвергать сильной деформации.

Основные жилы в двух- и трехжильном кабеле имеют одинаковое сечение. Допустимо, чтобы диаметр жилы заземления был чуть меньше.
Необходимо знать:

Если провод четырехжильный, сечение жил в нем максимальное — 240 мм. кв. Жилы имеют одинаковое сечение, кроме нулевой жилы — она чуть меньше.
Если они не прилегают вплотную, пространство между ними обязательно должно быть заполнено ПВХ пластикатом, который легко удаляется не повреждая изоляцию.
Если сечение жил 25 мм включительно, наполнение может отсутствовать.

Несмотря на некоторые различия в конструкции, следующие свойства имеют все кабели АВБбШв:

способность выдерживать напряжение: от 0,66 до 6 кВ;
сохранение работоспособности в радиусе температур от -50 до +50 градусов;
сохранение работоспособности в условиях повышенной влажности — до 90% при температуре +35;
возможность проведения монтажных работ до — 15 градусов мороза, без подогрева кабеля;
максимально допустимое нагревание провода во время эксплуатации — +70 градусов;
максимально предельная температура в аварийном режиме — +80 градусов;
способность выдерживать температуру +160 градусов при возникновении короткого замыкания на протяжении 4 секунд.

Гарантийный срок работы кабеля — 5 лет с момента установки, а полный срок работы — 30 лет. Производитель дает гарантию, что данный продукт полностью соответствует характеристикам, и при выполнении всех условий установки и эксплуатации прослужит долгие годы.

Торговая сеть «Планета Электрика» обладает очень широким выбором кабельно-проводниковой продукции, с которой более подробно Вы можете ознакомиться на нашем сайте.

0 — Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d0%25b0%25d0%25b2%25d0%25b1%25d0%25b1%25d1%2588%25d0%25b2/%25d0%25ba%25d0%25b0%25d0%25b1%25d0%25b5%25d0%25bb%25d1%258c-%25d1%2581%25d0%25b8%25d0%25bb%25d0%25be%25d0%25b2%25d0%25be%25d0%25b9-%25d0%25b0%25d0%25bb%25d1%258e%25d0%25bc%25d0%25b8%25d0%25bd%25d0%25b8%25d0%25b5%25d0%25b2%25d1%258b%25d0%25b9-%25d0%25b1%25d1%2580%25d0%25be%25d0%25bd%25d0%25b8%25d1%2580%25d0%25be%25d0%25b2%25d0%25b0%25d0%25bd%25d0%25bd%25d1%258b%25d0%25b9-%25d0%25b0%25d0%25b2%25d0%25b1%25d0%25b1%25d1%2588%25d0%25b2-5%25d1%258525-%25d0%25be%25d0%25b6-0,66. html’, » ,», »,1,0, ‘2021-05-30 09:29:30’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже..

Кабель силовой ВБбШв

Кабели ВБбШв предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0.66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ. Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки ВБбШв — 10 наружных диаметров, кабелей многожильных — 7. 5 наружных диаметров.

токопроводящая жила — медная, класса 1 или 2.
изоляция — поливинилхлоридный пластикат с отличительной окраской:
2-х жильные: цветная, голубая;
3-х жильные: цветная, голубая, желто-зеленая;
4-х жильные: три разноцветные, желто-зеленая;
5-ти жильные: три разноцветные, голубая, желто-зеленая.

Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется зелено-желтой расцветки. Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1мм. Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами.

оболочка — броня из двух стальных лент, затем поливинилхлоридный пластикат.
количество жил — 1, 2, 3, 4, 5.
сечение жил, мм² — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.
срок службы — 30 лет.
ГОСТ — 16442-80.

Наименование ЦЕНА С НДС.

кабель АВБбШв 2* 6 цена 33,00р. м

кабель АВБбШв 2* 25 цена 68,00р. м

кабель АВБбШв 3 * 35 цена 398,00р.м

кабель АВБбШв 3 * 50 цена 440,00р.м

кабель АВБбШв 3 * 70 цена 510,00р.м

кабель АВБбШв 3 * 95 цена 590,00р.м

кабель АВБбШв 3* 6 цена 38,00р. м

кабель АВБбШв 3* 10 цена 49,00р. м

кабель АВБбШв 3* 16+1*10 цена 73,00р. м

кабель АВБбШв 4* 2.5 цена 33,30р. м

кабель АВБбШв 4* 4 цена 38,00р. м

кабель АВБбШв 4* 6 цена 44,00р. м

кабель АВБбШв 4* 10 цена 59,00р. м

кабель АВБбШв 4* 16 цена 76,00р. м

кабель АВБбШв 4* 25 цена 95,00р. м

кабель АВБбШв 4* 35 цена 122,00р.м

кабель АВБбШв 4* 50 цена 145,00р.м

кабель АВБбШв 4* 70 цена 201,00р.м

кабель АВБбШв 4* 95 цена 270,00р.м

кабель АВБбШв 4*120 цена 320,00р.м

кабель АВБбШв 4*150 цена 391,00р. м

кабель АВБбШв 4*185 цена 470,00р.м

кабель АВБбШв 4*240 цена 580,00р.м

кабель АВБбШв 5* 6 цена 49,00р. м

кабель АВБбШв 5* 10 цена 69,00р. м

кабель АВБбШв 5* 16 цена 90,00р. м

кабель АВБбШв 5* 25 цена 130,00р.м

кабель АВБбШв 5* 50 цена 250,00р.м

кабель АВБбШв 5*185 цена 730,00р.м

Номенклатура кабеля марки ВБбШв:

ВБбШв 2х4 (ож)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (ож)

ВБбШв 2х50 (мн)

ВБбШв 2х50 (ож)

ВБбШв 3х1.

5 (ож)

ВБбШв 3х2.5 (ож)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х25 (ож)

ВБбШв 3х35 (ож)

ВБбШв 3х50 (ож)

ВБбШв 4х2.5 (ож)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х25 (мн)

ВБбШв 4х35 (ож)

ВБбШв 4х35 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х50 (мн)

5 (ож)»>ВБбШв 5х1.5 (ож)

ВБбШв 5х2.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (ож)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (ож)

ВБбШв 1х120 (мн)

ВБбШв 1х240 (мн)

ВБбШв 2х6 (ож)

ВБбШв 2х10 (ож)

ВБбШв 2х16 (ож)

ВБбШв 2х16 (мн)

ВБбШв 2х25 (мн)

ВБбШв 2х25 (ож)

ВБбШв 2х35 (мн)

ВБбШв 2х35 (ож)

ВБбШв 2х120 (мн)

5 (ож)»>ВБбШв 3х2.5 (ож)

ВБбШв 3х4 (ож)

ВБбШв 3х6 (ож)

ВБбШв 3х10 (ож)

ВБбШв 3х16 (ож)

ВБбШв 3х16 (мн)

ВБбШв 3х25 (ож)

ВБбШв 3х25 (мн)

ВБбШв 3х35 (ож)

ВБбШв 3х35 (мн)

ВБбШв 3х50 (ож)

ВБбШв 3х50 (мн)

ВБбШв 3х70 (мн)

ВБбШв 3х95 (мн)

ВБбШв 3х120 (мн)

ВБбШв 3х150 (мн)

ВБбШв 3х185 (мн)

ВБбШв 3х240 (мн)

ВБбШв 3х16+1х10 (ож)

ВБбШв 3х25+1х16 (мн)

ВБбШв 3х50+1х25 (ож)

ВБбШв 3х70+1х35 (ож)

ВБбШв 3х95+1х50 (мн)

ВБбШв 3х120+1х70 (мн)

ВБбШв 3х150+1х70 (мн)

ВБбШв 3х185+1х70 (мн)

ВБбШв 3х185+1х95 (мн)

ВБбШв 3х240+1х120 (мн)

5 (ож)»>ВБбШв 4х2.5 (ож)

ВБбШв 4х4 (ож)

ВБбШв 4х6 (ож)

ВБбШв 4х10 (ож)

ВБбШв 4х16 (ож)

ВБбШв 4х16 (мн)

ВБбШв 4х25 (мн)

ВБбШв 4х25 (ож)

ВБбШв 4х35 (ож)

ВБбШв 4х50 (мн)

ВБбШв 4х50 (ож)

ВБбШв 4х70 (мн)

ВБбШв 4х95 (мн)

ВБбШв 4х120 (мн)

ВБбШв 4х150 (мн)

ВБбШв 4х185 (мн)

ВБбШв 4х240 (мн)

ВБбШв 5х1.5 (ож)

5 (ож)»>ВБбШв 5х2.5 (ож)

ВБбШв 5х4 (ож)

ВБбШв 5х6 (ож)

ВБбШв 5х10 (ож)

ВБбШв 5х16 (ож)

ВБбШв 5х25 (мн)

ВБбШв 5х35 (ож)

ВБбШв 5х50 (мн)

ВБбШв 5х50 (ож)

ВБбШв 5х70 (мн)

ВБбШв 5х95 (мн)

ВБбШв 5х120 (мн)

ВБбШв 5х150 (мн)

ВБбШв 5х185 (мн)

ВБбШв 3х50+1х25 (ож)

Описание и технические характеристики кабеля АВБбШв

Технические характеристики силового кабеля АВБбШв с ПВХ изоляцией, бронированного на напряжение 0,66 и 1 кВ, ГОСТ 16442-80, который предназначается для передачи и распределения электрической энергии в стационарных установках:

Максимальное напряжение от 0,66 до 1 кВ;
Оптимальная температура работы от -50 до +50 градусов Цельсия;
Минимальный радиус изгиба 7,5 миллиметров;
Не применяя предварительный подогрев, кабель можно прокладывать при температуре не ниже 10ти градусов Цельсия.

Конструкция кабеля АВБбШв достаточно проста – он состоит из алюминиевой жилы, покрытой слоем изоляционного материала ПВХ пластикат, далее расположена подушка, изготовленная из ПВХ пластикат, после чего броня, состоящая из стальных оцинкованных лент, далее оболочка из ПВХ пластиката. ПВХ пластикат, используемый при изготовлении кабеля, имеет пониженную горючесть.

Область применения кабеля АВБбШв

Данный вид кабелей широко применяют для прокладки под землей, в помещениях, туннелях, каналах, шахтах, а также на открытом воздухе. При прокладке в земле, а именно в траншеях, следует удостовериться, что коррозийная активность низкая, так как в противном случае возможно разрушение кабеля. Во время эксплуатации, кабель АВБбШв может не подвергаться значительным растягивающим усилиям, но тогда существует угроза различных механических повреждений, который способны значительно повлиять на технические возможности кабеля.
Технические характеристики кабеля АВБбШв
Производители выпускают кабель АВБбШв одножильным, либо многожильным, в зависимости хот технических требований к кабелю. Жилы, основной функцией которых является проводимость электрического тока, изготовлены из алюминия. В соответствии классам 1 и 2, данные жилы могут быть однопроволочными либо многопроволочными и по форме круглыми или секторными. Изоляция жил изготавливается из ПВХ пластиката. Защитный покров у данного кабеля достаточно надежный. Он изготавливается из двух лент ПЭТФ пленки и двух лент ПВХ пленки, которые дополнены стальными оцинкованными лентами либо битумным покрытием и лентами ПЭТФ пленки. Кабель имеет прочную оболочку, которая изготовляется из ПВХ пластиката. Основные жилы у двухжильного и трехжильного кабеля АВБбШв имеют одинаковое сечение. Жила заземления может иметь меньшее сечение. Четырехжильный силовой кабель изготавливается с максимальным сечением, которое составляет 240 миллиметров квадратных. В таком силовом кабеле все жилы имеют одинаковое сечение, кроме нулевой, которая имеет меньшее сечение. Одножильные кабеля АВБбШв могут иметь изоляцию различного цвета. Нулевая жила, зачастую, имеет изоляцию голубого либо светло-синего цвета. Жилы заземления имеют изоляцию двухцветную – зелено-желтую. Маркируются кабеля АВБбШв с помощью цвета, цифр. Во втором варианте отсчет начинается с нуля. Промежутки между скрученными изолированными жилами всегда заполнены ПВХ пластикатом, который дожжен, беспрепятственно отделятся от изоляции и оболочки в случае необходимости, не повреждая их. Если жилы имеют сечение до 25 миллиметров включительно, заполнения может не быть.
Эксплуатация АВБбШв
Во время эксплуатации жилы кабеля можно нагревать предельно до температуры семьдесят градусов Цельсия. В ситуации аварийного режима температура повышается до восьмидесяти градусов Цельсия. При этом длительность нагрева за весь период эксплуатации кабеля не должна превышать 1000 часов, либо восьми часов в сутки. Во время короткого замыкания жилы могут нагреваться до 160 градусов Цельсия, но не дольше четырех секунд. На протяжении десяти минут кабель АВБбШв может выдержать испытание переменным напряжением в 3 кВ и 3,5 кВ, для кабелей, которые имеют рабочее напряжение в 660 и 1000 В. Прокладывать и монтировать кабель без предварительного подогрева можно при температуре не меньше -15 градусов Цельсия. Во время прокладки одножильного кабеля АВБбШв минимальный радиус изгиба может составлять 10 Dн. Во время прокладки многожильного кабеля АВБбШв – 7,5 Dн. Dн – означает наружный диаметр кабеля. Строительная длинна кабеля АВБбШв для сечения основных жил: 450 метров – 16-70 миллиметров квадратных; 95-120 миллиметров квадратных 400 метров; 150 миллиметров квадратных и более – 350 метров. Максимальный гарантийный срок эксплуатации кабеля АВБбШв составляет пять лет, а максимальный срок службы – тридцать лет. Силовой кабель АВБбШВ, имеющий номинальное напряжение 0,66 кВ и 1кВ, может использоваться для прокладки в производственных помещениях с повышенной влажностью, либо сухих. Так же его используют для прокладки в земле и на специальных кабельных эстакадах, при наличии угрозы механических повреждений во время эксплуатации.
АВБбШв — кабель бронированный силовой алюминиевый
Силовой Кабель АВБбШв — это кабель, состоящий из однопроволочных либо многопроволочных жил, бронированных по всей длине. Жилы между собой изолированы при помощи ПВХ изоляции. Такой кабель пригодится для передачи и распределения электроэнергии в стационарных установках. Способен выдержать напряжение в 6 тысяч вольт, поэтому применяют в большинстве случаев для:
прокладки в сложных технических условиях;

на промышленных объектах;

на атомных станциях;

для прокладки в туннелях, шахтах и т.д.

Преимущества силового кабеля АВБбШв
В чем заключаются преимущества этого кабеля?
Наружная оболочка силового кабеля защищает его от коррозии, а черный цвет только усиливает эту способность. Кроме того, именно черный цвет улучшает теплоотдачу.
Исходя из вышесказанного, можно утверждать, что кабель пригодится в тех неблагоприятных условиях (например, подтопление, болотистая местность, вспученный грунт), в которых кабель другой марки не справится со своей задачей. В этих случаях кабель АВБбШв незаменим. Но стоит помнить, что прокладка его в условиях, где есть горючие волокнистые материалы, невозможна.
Он отлично показывает результат в том случае, когда невозможно спрятать кабель под землю. Обычный, на резиновой основе, под воздействием озона быстро приходит в негодность. А бронированный силовой кабель прослужит долгие годы (не менее 30 лет). Свойства его защитного слоя тем и хороши, что способны выдержать сильный удар лопатой, например, при проведении земляных работ, ему не страшны укусы грызунов. Это возможно благодаря броне кабеля, которая выполнена из оцинкованной стальной ленты или проволоки.
Кабель способен выдерживать температуры в диапазоне от -50 до +50 градусов. Хранить его можно в различных условиях.
Кроме того, он не требует для прокладки дополнительных мер, например, асбестоцементных, ПВХ труб и блоков. Ему не нужно быть более стойким к тепловым и механическим воздействиям во время проведения строительных работ. Купить силовой кабель АВБбШв и снизить расходы в смете работ? Вполне реально! И это факт тоже отнесем к преимуществам данной продукции.
И, наконец, монтаж кабеля довольно простой, не требующий особых инструкций, кроме основных, предъявляемых к работе с данным видом продукции.
Где можно купить оптом бронированный кабель АВБбШв по хорошей цене?
Мы предлагаем не тратить время на поиски в магазинах, а обратиться в Enerdgi MD.
Что получает клиент, выбирая нашу компанию?
прежде всего, качественный продукт известной марки, прошедший проверку, по оптимальной цене;

мы работаем со всеми регионами страны, а, значит, покупку может совершить житель любого города;

свой заказ покупатель получит в максимально короткие сроки (подробнее о доставке вы можете прочитать в соответствующем разделе нашего сайта).

В нашей оптовой компании вы можете купить кабель АВБбШв по выгодней цене, но и светодиодную, светотехническую, электроустановочную продукцию. Будем рады ответить на все интересующие вопросы и новому сотрудничеству с вами!
Купите в интернет-магазине кабель и провод в Москве от компании «Energi MD», а также Вы можете:

аабл, аашв, асб, сб, ввг, вббшв, авббшв, аввг, кг, кввг, а, ас, сип, а также провода различного исполнения.

01.07.2006
Провода с пластмассовой изоляцией Провода повышенной гибкости
АПВ ПВ1 ПВ3 ПВ4 ПВ5 ПВС
0.5 1702 1771 2х0,75 6877
0.75 2404 2530 2х1 8889.5
1 3243 3243 2х1,5 12443
1.5 4462 4738 2х2,5 19607.5
2.5 1288 7464 7912 2х4 30302.5
4 1920.5 11581 12029 2х6 43355
6 2760 17446 18676 3х0,75 9418.5
10 4335.5 28957 30096 3х1 12374
16 6624 45299 53234 3х1,5 17514.5
25 11765 75210 76038 3х2,5 27910.5
35 16215 102822 112574 3х4 43079
50 22264 143060 152525 3х6 62180.5
70 31798 199422 213302 4х0,75 12190
95 44517 287569 302807 4х1 15962
120 355488 396877 4х1,5 22643.5
150 4х2,5 35914.5
185 4х4 56315.5
240 4х6 81155.5
4х10 137873.5
ПУНП ПУГНП АПУНП АППВ ППВ 4х16 238383.5
2х1,5 8947 9235 9027.5 5х0,75 22690
3х1.5 13317 13570 15111 5х1 25840
2х2.5 14835 15008 2967 2634 10051 5х1,5 28704
3х2.5 22172 22310 4416 3980 22690 5х2,5 45471
2х4 22966 22402 4428 3922 23805 5х4 70955
3х4 34431 33741 6498 5854 35685 5х6 102580
3х6 45970 5х10 170648.5
5х16 298747

Кабели силовые АВВГ, АВБбШв, ВВГ, ВВГнг, ВВГнг
КАБЕЛИ СИЛОВЫЕ С ПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ (с алюминиевыми жилами в ПВХ изоляции, в оболочке из ПВХ на напряжение 1 кВ) АВВГ 1х2.5АВВГ 2х35АВВГ 4х2.5АВВГ 5х35АВВГ 1х4АВВГ 2х50АВВГ 4х4АВВГ 5х70АВГВГ 5х70АВГВГ6 4x10AVVG 5x120AVVG 1x16AVVG 3×2.5AVVG 4x16AVVG 3×4 + 1×2.5AVVG 1x25AVVG 3x4AVVG 4x25AVVG 3×6 + 1x4AVVG 1х35AVVG 3x6AVVG 4х35AVVG 3×10 + 1x6AVVG 1х50AVVG 3x10AVVG 4x50AVVG 3х16 + 1x10AVVG 1х70AVVG 3х16AVVG 4х70AVVG 3×25 + 1x16AVVG 1х95AVVG 3x25AVVG 4х95AVVG 3х35 + 1x16AVVG 1х120AVVG 3х35AVVG 4х120AVVG 3х50 + 1x25AVVG 1х150AVVG 3x50AVVG 4x150AVVG 3х70 + 1х35AVVG 1х185AVVG 3х70AVVG 4х185AVVG 3х95 + 1х50AVVG 1х240AVVG 3х95AVVG 4х240AVVG 3х120 + 1х70AVVG 2×2.5AVVG 3х120AVVG 5×2.5AVVG 3х150 + 1х70AVVG 2x4AVVG 3х150AVVG 5x4AVVG 3х185 + 1х95AVVG 2x6AVVG 3х185AVVG 5x6AVVG 3х240 + 1х120AVVG 2x10AVVG 3х240AVVG 5х10 АВВГ 2x16AVVG 1х400AVVG 5×16 АВВГ 2x25AVVG 5х150AVVG 5×25 (с алюминиевыми жилами в ПВХ-изоляцией, в негорючей ПВХ оболочке на напряжение 1 кВ) АВВГ 1×2.5ngAVVG 3×2.5ngAVVG 4х6нгAVVG 5х16нгAVVG 1х4нгAVVG 3х4нгAVVG 4х10нгAVVG 5х25нгAVVG 1х6нгAVVG 3х6нгAVVG 4х16нгAVVG 5х35нгAVVG 1х10нгAVVG 3х10нгAVVG 4х25нгAVVG 3×4 + 1×2.5ngAVVG 1х16нгAVVG 3х16нгAVVG 4х35нгAVVG 3×6 + 1х4нгAVVG 1х25нгAVVG 3х25нгAVVG 4х50нгAVVG 3×10 + 1х6нгAVVG 1х35нгAVVG 3х35нгAVVG 4х70нгAVVG 3х16 + 1х10нгAVVG 1х50нгAVVG 3х50нгAVVG 4х95нгAVVG 3х25 + 1х16нгАВВГ 2х2.5ngAVVG 3х70нгAVVG 4х120нгAVVG 3х35 + 1х16нгAVVG 2х4нгAVVG 3х95нгAVVG 4х150нгAVVG 3х50 + 1х25нгAVVG 2х6нгAVVG 3х120нгAVVG 4х185нгAVVG 3х70 + 1х35нгAVVG 2х10нгAVVG 3х150нгAVVG 4х240нгAVVG 3х95 + 1х50нгAVVG 2х16нгAVVG 3х185нгAVVG 5×2.5ngAVVG 3х120 + 1х70нгAVVG 2х25нгAVVG 3х240 + 1х120нгAVVG 5х4нгAVVG 3х150 + 1х70нгAVVG 2х35нгAVVG 4×2.5ngAVVG 5х6нгAVVG 3х185 + 1х95нгAVVG 2х50нгAVVG 4х4нгAVVG 5х10нг КАБЕЛИ СИЛОВЫЕ С ПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ (с медными жилами, изоляция ПВХ, оболочка из ПВХ на напряжение 1 кВ) ВВГ 1х1,5ВВГ 2х25ВВГ 3х2,5 + 1х1,5ВВГ 4х70ВВГ 1х2.5VVG 2х35VVG 3×4 + 1×2.5VVG 4х95VVG 1x4VVG 2х50VVG 3×6 + 1x4VVG 4х120VVG 1x6VVG 2х95VVG 3×10 + 1x6VVG 4x150VVG 1x10VVG 2x120VVG 3х16 + 1x10VVG 4х185VVG 1x16VVG 2х150VVG 3×25 + 1x16VVG 4х240VVG 1x25VVG 2х185VVG 3х35 + 1x16VVG 5×1.5VVG 1х35VVG 2х240VVG 3х50 + 1x25VVG 5×2.5VVG 1х50VVG 3×1 .5VVG 3х70 + 1х35VVG 5x4VVG 1х70VVG 3×2.5VVG 3х95 + 1х50VVG 5x6VVG 1х95VVG 3x4VVG 3х120 + 1х70VVG 5x10VVG 1х120VVG 3x6VVG 3х150 + 1х70VVG 5x16VVG 1х150VVG 3x10VVG 3х185 + 1х95VVG 5x25VVG 1х185VVG 3х16VVG 3х240 + 1х120VVG 5х35VVG 1х240VVG 3x25VVG 4×1,5VVG 5x50VVG 2×1.5VVG 3х35VVG 4×2.5VVG 5х70VVG 2×2.5VVG 3x50VVG 4x4VVG 5х95VVG 2x4VVG 3х70VVG 4x6VVG 5x120VVG 2x6VVG 3х95VVG 4x10VVG 5х150VVG 2x10VVG 3х120VVG 4×16 ВВГ 2x16VVG 3х150VVG 4×25 ВВГ 4х35 ВВГ 3х185VVG 3х240VVG 4×50 (с медными жилами в ПВХ изоляцией, в негорючей ПВХ оболочке, для напряжение 1 кВ) ВВГ 1×1.5 ng3x6 ВВГ 3х185 ngVVG + 1х95нгVVG 5х35нгVVG 1×2.5 ng3x10 ВВГ 3х240 ngVVG + 1х120нгVVG 5х50нг1×4 ВВГ ВВГ ng3х16 ngVVG 4×1,5ngVVG 5х70нг1×6 ВВГ ВВГ ng3x25 ngVVG 4×2.5ngVVG 5х95нг1×10 ВВГ ВВГ ng3х35 ngVVG 4х4нгVVG 5х120нгVVG 1×16 ngVVG 3×50 ngvvg 4x6ngvvg 5x150ngvvg 1×25 ngvvg 3×70 ngVVG 4x10ngVVG NG-LS 3×2.5VVG 1×35 ngVVG 3×95 ngVVG 4x16ngVVG НГ-LS 2x4VVG 1×50 ngVVG 3×120 ngVVG 4x25ngVVG НГ-LS 3x10VVG 1х70 ngVVG 3х150 ngVVG 4x35ngVVG НГ-LS 4x16VVG 1×150 ngVVG 3×185 ngVVG 4x50ngVVG НГ-LS 3×35 + 1x25VVG 1×240 ngvvg 3×240 ngvvg 4x70ngVVG НГ-LS 4x4VVG 2×1. 5 нгВВГ 3×2. 5 + 1×1. 5 нгВВГ 4×95нгВВГ NG-LS 4×1. 5ВВГ 2х2. 5 нгВВГ 3х4 + 1х2. 5ngVVG 4x120ngVVG NG-LS 5×2,5VVG 2×4 ngVVG 3×6 + 1x4ngVVG 4x150ngVVGZ 2×2,5VVG 2×6 ngVVG 3×10 + 1x6ngvvg 4x185ngVVGz 3×2. 5ВВГ 2×10 нгВВГ 3х16 + 1х10нгВВГ 4х240нгWGS 4×16-12×16 ВВГ нгВВГ 3×25 + 1х16нгВВГ 5×1.5ngWGS 4×10-12×25 ВВГ 3х35 ngVVG + 1х16нгVVG 5×2.5ngWGS 4×6-12х35 ВВГ 3х50 ngVVG + 1х25нгVVG 5х4нгWGS 5×62х50 ВВГ 3х70 ngVVG + 1х35нгVVG 5х6нгWGS 2×10-1VVG 3х1,5 ngVVG 3х95 + 1х50нгVVG 5х10нгWGS 2×6-1VVG 3×2.5 ngVVG 3×120 + 1x70ngVVG 5x16ngVVGZ 3×10 + 1x6VVG 3×4 ngVVG 3×150 + 1x70ngVVG 5x25ngVVGZ 3×95 + 1×50 (с медными жилами в ПВХ-изоляции, в негорючей оболочке из ПВХ с заполнением) ВВГ 2×1.5 NGZVVG 3×4 NGZVVG 3×1.5 NGZVVG 3×4 NGZVVG 4x10VVG 3х35 + 1x16VVG 3х35 + 1x16VVG 1x25VVG 2×4 NGZVVG 3×10 NGZVVG 4x25VVG 5×2,5VVG 2×6 NGZVVG 3х16 NGZVVG 4х35VVG 5x6VVG 2×10 3×25 NGZVVG NGZVVG 4x50VVG 5x10VVG 2х16 3х35 NGZVVG NGZVVG 3×2,5 + 1×1,5VVG 5x25VVG 2×25 3×50 NGZVVG NGZVVG 3×4 + 1×2.5VVG 5х35VVG 2х35 NGZVVG 4×1,5 NGZVVG 3×6 + 1x4VVG 5x50VVG 2х50 NGZVVG 4×2,5 NGZVVG 3×10 + 1x6VVG 5x16VVG 3×1,5 NGZVVG 4×4 Wex16VVG 3×1,5 NGZVVG 4×4 We16G2 + 1x VVG 4х16G2 + 1x2x Широкий диапазон применения передача и распределение электроэнергии в стационарных установках номинальным переменным напряжением 0,66 кВ и 1 кВ частотой 50 Гц. В сетях постоянного тока используются одножильные кабели. Условия прокладки: Для прокладки в земле (траншеи), комнатах, каналах, туннелях, шахтах и т. Д. На открытом воздухе, если кабель не подвергается значительным растягивающим усилиям.Но если есть опасность механического повреждения при эксплуатации. Технические характеристики: Рабочее напряжение, кВ 0,66 или 1 Температура эксплуатации кабелей, градусов от -50 до +50 Минимальный радиус изгиба, диам. кабели: 7,5 Кабели прокладываются при температуре (без подогрева), С не ниже -15
Кабели силовые АВВГ, АВБбШв, ВВГ, ВВГнг, ВВГнг — 在 Qoovee 市场批发购买
КАБЕЛИ СИЛОВЫЕ С ПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ (с алюминиевыми жилами в ПВХ изоляции, в оболочке из ПВХ на напряжение 1 кВ) АВВГ 1х2.5AVVG 2х35AVVG 4×2.5AVVG 5х35AVVG 1x4AVVG 2х50AVVG 4x4AVVG 5х70AVVG 1x6AVVG 2 (1×2,5) coolantAVVG 4x6AVVG 5х95AVVG 1x10AVVG 2х70AVVG 4x10AVVG 5x120AVVG 1x16AVVG 3×2.5AVVG 4x16AVVG 3×4 + 1×2.5AVVG 1x25AVVG 3x4AVVG 4x25AVVG 3×6 + 1x4AVVG 1х35AVVG 3x6AVVG 4х35AVVG 3×10 + 1x6AVVG 1х50AVVG 3x10AVVG 4x50AVVG 3х16 + 1x10AVVG 1х70AVVG 3х16AVVG 4х70AVVG 3×25 + 1x16AVVG 1х95AVVG 3x25AVVG 4х95AVVG 3х35 + 1x16AVVG 1х120AVVG 3х35AVVG 4х120AVVG 3х50 + 1x25AVVG 1х150AVVG 3x50AVVG 4x150AVVG 3х70 + 1х35AVVG 1х185AVVG 3х70AVVG 4х185AVVG 3х95 + 1х50AVVG 1х240AVVG 3х95AVVG 4х240AVVG 3х120 + 1х70AVVG 2×2.5AVVG 3х120AVVG 5×2.5AVVG 3х150 + 1х70AVVG 2x4AVVG 3х150AVVG 5x4AVVG 3х185 + 1х95AVVG 2x6AVVG 3х185AVVG 5x6AVVG 3х240 + 1х120AVVG 2x10AVVG 3х240AVVG 5х10 АВВГ 2x16AVVG 1х400AVVG 5×16 АВВГ 2x25AVVG 5х150AVVG 5×25 (с алюминиевыми жилами в ПВХ-изоляцией, в негорючей ПВХ оболочке на напряжение 1 кВ) АВВГ 1×2.5ngAVVG 3×2.5ngAVVG 4х6нгAVVG 5х16нгAVVG 1х4нгAVVG 3х4нгAVVG 4х10нгAVVG 5х25нгAVVG 1х6нгAVVG 3х6нгAVVG 4х16нгAVVG 5х35нгAVVG 1х10нгAVVG 3х10нгAVVG 4х25нгAVVG 3×4 + 1×2.5ngAVVG 1х16нгAVVG 3х16нгAVVG 4х35нгAVVG 3×6 + 1х4нгAVVG 1х25нгAVVG 3х25нгAVVG 4х50нгAVVG 3×10 + 1х6нгAVVG 1х35нгAVVG 3х35нгAVVG 4х70нгAVVG 3х16 + 1х10нгAVVG 1х50нгAVVG 3х50нгAVVG 4х95нгAVVG 3х25 + 1х16нгАВВГ 2х2.5ngAVVG 3х70нгAVVG 4х120нгAVVG 3х35 + 1х16нгAVVG 2х4нгAVVG 3х95нгAVVG 4х150нгAVVG 3х50 + 1х25нгAVVG 2х6нгAVVG 3х120нгAVVG 4х185нгAVVG 3х70 + 1х35нгAVVG 2х10нгAVVG 3х150нгAVVG 4х240нгAVVG 3х95 + 1х50нгAVVG 2х16нгAVVG 3х185нгAVVG 5×2.5ngAVVG 3х120 + 1х70нгAVVG 2х25нгAVVG 3х240 + 1х120нгAVVG 5х4нгAVVG 3х150 + 1х70нгAVVG 2х35нгAVVG 4×2.5ngAVVG 5х6нгAVVG 3х185 + 1х95нгAVVG 2х50нгAVVG 4х4нгAVVG 5х10нг КАБЕЛИ СИЛОВЫЕ С ПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ (с медными жилами, изоляция ПВХ, оболочка из ПВХ на напряжение 1 кВ) ВВГ 1х1,5ВВГ 2х25ВВГ 3х2,5 + 1х1,5ВВГ 4х70ВВГ 1х2.5VVG 2х35VVG 3×4 + 1×2.5VVG 4х95VVG 1x4VVG 2х50VVG 3×6 + 1x4VVG 4х120VVG 1x6VVG 2х95VVG 3×10 + 1x6VVG 4x150VVG 1x10VVG 2x120VVG 3х16 + 1x10VVG 4х185VVG 1x16VVG 2х150VVG 3×25 + 1x16VVG 4х240VVG 1x25VVG 2х185VVG 3х35 + 1x16VVG 5×1.5VVG 1х35VVG 2х240VVG 3х50 + 1x25VVG 5×2.5VVG 1х50VVG 3×1 .5VVG 3х70 + 1х35VVG 5x4VVG 1х70VVG 3×2.5VVG 3х95 + 1х50VVG 5x6VVG 1х95VVG 3x4VVG 3х120 + 1х70VVG 5x10VVG 1х120VVG 3x6VVG 3х150 + 1х70VVG 5x16VVG 1х150VVG 3x10VVG 3х185 + 1х95VVG 5x25VVG 1х185VVG 3х16VVG 3х240 + 1х120VVG 5х35VVG 1х240VVG 3x25VVG 4×1,5VVG 5x50VVG 2×1.5VVG 3х35VVG 4×2.5VVG 5х70VVG 2×2.5VVG 3x50VVG 4x4VVG 5х95VVG 2x4VVG 3х70VVG 4x6VVG 5x120VVG 2x6VVG 3х95VVG 4x10VVG 5х150VVG 2x10VVG 3х120VVG 4×16 ВВГ 2x16VVG 3х150VVG 4×25 ВВГ 4х35 ВВГ 3х185VVG 3х240VVG 4×50 (с медными жилами в ПВХ изоляцией, в негорючей ПВХ оболочке, для напряжение 1 кВ) ВВГ 1×1.5 ng3x6 ВВГ 3х185 ngVVG + 1х95нгVVG 5х35нгVVG 1×2.5 ng3x10 ВВГ 3х240 ngVVG + 1х120нгVVG 5х50нг1×4 ВВГ ВВГ ng3х16 ngVVG 4×1,5ngVVG 5х70нг1×6 ВВГ ВВГ ng3x25 ngVVG 4×2.5ngVVG 5х95нг1×10 ВВГ ВВГ ng3х35 ngVVG 4х4нгVVG 5х120нгVVG 1×16 ngVVG 3×50 ngvvg 4x6ngvvg 5x150ngvvg 1×25 ngvvg 3×70 ngVVG 4x10ngVVG NG-LS 3×2.5VVG 1×35 ngVVG 3×95 ngVVG 4x16ngVVG НГ-LS 2x4VVG 1×50 ngVVG 3×120 ngVVG 4x25ngVVG НГ-LS 3x10VVG 1х70 ngVVG 3х150 ngVVG 4x35ngVVG НГ-LS 4x16VVG 1×150 ngVVG 3×185 ngVVG 4x50ngVVG НГ-LS 3×35 + 1x25VVG 1×240 ngvvg 3×240 ngvvg 4x70ngVVG НГ-LS 4x4VVG 2×1. 5 нгВВГ 3×2. 5 + 1×1. 5 нгВВГ 4×95нгВВГ NG-LS 4×1. 5ВВГ 2х2. 5 нгВВГ 3х4 + 1х2. 5ngVVG 4x120ngVVG NG-LS 5×2,5VVG 2×4 ngVVG 3×6 + 1x4ngVVG 4x150ngVVGZ 2×2,5VVG 2×6 ngVVG 3×10 + 1x6ngvvg 4x185ngVVGz 3×2. 5ВВГ 2×10 нгВВГ 3х16 + 1х10нгВВГ 4х240нгWGS 4×16-12×16 ВВГ нгВВГ 3×25 + 1х16нгВВГ 5×1.5ngWGS 4×10-12×25 ВВГ 3х35 ngVVG + 1х16нгVVG 5×2.5ngWGS 4×6-12х35 ВВГ 3х50 ngVVG + 1х25нгVVG 5х4нгWGS 5×62х50 ВВГ 3х70 ngVVG + 1х35нгVVG 5х6нгWGS 2×10-1VVG 3х1,5 ngVVG 3х95 + 1х50нгVVG 5х10нгWGS 2×6-1VVG 3×2.5 ngVVG 3×120 + 1x70ngVVG 5x16ngVVGZ 3×10 + 1x6VVG 3×4 ngVVG 3×150 + 1x70ngVVG 5x25ngVVGZ 3×95 + 1×50 (с медными жилами в ПВХ-изоляции, в негорючей оболочке из ПВХ с заполнением) ВВГ 2×1.5 NGZVVG 3×4 NGZVVG 3×1.5 NGZVVG 3×4 NGZVVG 4x10VVG 3х35 + 1x16VVG 3х35 + 1x16VVG 1x25VVG 2×4 NGZVVG 3×10 NGZVVG 4x25VVG 5×2,5VVG 2×6 NGZVVG 3х16 NGZVVG 4х35VVG 5x6VVG 2×10 3×25 NGZVVG NGZVVG 4x50VVG 5x10VVG 2х16 3х35 NGZVVG NGZVVG 3×2,5 + 1×1,5VVG 5x25VVG 2×25 3×50 NGZVVG NGZVVG 3×4 + 1×2.5VVG 5х35VVG 2х35 NGZVVG 4×1,5 NGZVVG 3×6 + 1x4VVG 5x50VVG 2х50 NGZVVG 4×2,5 NGZVVG 3×10 + 1x6VVG 5x16VVG 3×1,5 NGZVVG 4×4 Wex16VVG 3×1,5 NGZVVG 4×4 We16G2 + 1x VVG 4х16G2 + 1x2x Широкий диапазон применения передача и распределение электроэнергии в стационарных установках номинальным переменным напряжением 0,66 кВ и 1 кВ частотой 50 Гц. В сетях постоянного тока используются одножильные кабели. Условия прокладки: Для прокладки в земле (траншеи), комнатах, каналах, туннелях, шахтах и т. Д. На открытом воздухе, если кабель не подвергается значительным растягивающим усилиям.Но если есть опасность механического повреждения при эксплуатации. Технические характеристики: Рабочее напряжение, кВ 0,66 или 1 Температура эксплуатации кабелей, градусов от -50 до +50 Минимальный радиус изгиба, диам. кабели: 7,5 Кабели прокладываются при температуре (без подогрева), С не ниже -15
ООО «ИХ-ЕРЧ» | Ваш надежный партнер
AVBbSHv для 0.66 кВт. 1,0 кВт по ГОСТ 16442-80
Кабели силовые алюминиевые. ПВХ изоляция и броня кабеля типа БбШв
АВБбШв на 0,66кВт. 1,0 кВт по ТУ 3500-002-59680332-2004
Кабели силовые алюминиевые. ПВХ изоляция и броня кабеля типа БбШв. характеризуется низкой воспламеняемостью
СТРОИТЕЛЬСТВО
ПРОВОДНИК — алюминий, одно- или многожильный, круглой или секторной формы.первый или второй класс по ГОСТ 22483
ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).
STRANDING — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля многопроволочные; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).
УПАКОВКА — в кабелях с кабельной арматурой типа БбШв, отжатой из ПВХ-компаунда или изоляционного материала или другого равноценного материала; в кабелях АВБбШнг прокладывается между жилами с зазорами, заполненными ПВХ пластикатом, характеризующимся низкой горючестью.
БРОНИРОВАНИЕ КАБЕЛЯ — типа БбШв представлено:
— броня из двух стальных оцинкованных полос, наложенных одна на другую так, чтобы верхняя полоса перекрывала зазоры между витками нижней;
— оболочка, спрессованная из ПВХ.
— из ПВХ-компаунда, обладающего низкой горючестью в кабелях АВБбШнг.
ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВт и 1,0 кВт при частоте 50 Гц. Кабели одножильные применяются в постоянном напряжении
Для прокладки в земле (траншеях), помещениях (зданиях), каналах, туннелях, шахтах (кроме блоков), а также на открытом воздухе при условии отсутствия значительного растягивающего усилия. применяется к кабелю.но при наличии риска механических повреждений в эксплуатации.
Кабели АВБбШв не распространяют горение при одиночной прокладке.
Кабели AVBbSHng не распространяют горение при прокладке пучков.

КОДЫ ОКП:
35 2222 41 — Кабели AVBbSHv на 0,66 кВт
35 3771 57 — Кабели AVBbSHv на 1,0 кВт
35 3771 09 — Кабели AVBbSHng на 1,0 кВт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид климатизации — УХЛ и Т, категория размещения — 1 и 5 по ГОСТ 15150-69.
Диапазон рабочих температур…………………………………………… …………………….. от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже + 35 ° С .. ……………………………….. до 98%
Температура установки и монтажа без предварительного нагрева , не ниже …………..- 15 ° С
Минимальный радиус изгиба при прокладке:
одножильных кабелей АВБбШв ……………. ………………………………………….. ……….. 10 наружных диаметров
одножильных кабелей АВБбШнг…………………………………………… ……………………. 15 наружных диаметров
многожильный ……………….. ………………………………………….. …………………………… 7,5 наружных диаметров
Диапазон частот ……….. ………………………………………….. ………………………….. 50 Гц
Номинальное испытательное напряжение переменного тока при частоте 50 Гц Номинальная частота:
для напряжения 0,66 кВт ………………………………………….. …………………………………. 3 кВт
на напряжение 1,0 кВт ……………….. ………………………………………….. …………………. 3,5 кВт
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля ……………. + 70 ° С
Строительная длина кабеля с сечением основной жилы:
от 1,5 до 16мм2 ………………………… ………………………………………….. ………. 450 м
от 25 до 70 мм2 ………………………….. ………………………………………………… .300 м
от 95 мм2 и более ………………………………….. …………………………………….. 200 м
Кабели АВБбШв с круглой жилой
Количество и условное сечение жил, мм2
Наружный диаметр кабеля, мм
Масса кабеля 1 км / кг
0.66 кВт
1 кВт
0.66 кВт
1 кВт
2х2,5
13.6
13,6
275
272
2х4
14.4
15,2
302
328
2х6
15.4
16,2
340
368
2х10 одноядерный
17.4
17,8
419
425
2х16 одноядерный
19.3
19,7
495
510
2х16
20.2
20,6
522
538
2х25 одноядерный
22.6
23
469
665
2х25
23.2
23,6
688
685
2х35 одноядерный
25
25.4
780
798
2х35
25.6
26
799
817
2х50 одноядерный
28.4
28,8
974
993
2х50
29
29.4
1002
1021
2х70
32.2
1206
2х120
39.2
1698
2х150
42.4
1984
2х185
46.4
2314
3х240
51.8
2818
3х2.5
13,6
14
280
294
3х4
15
15.8
335
366
3х6
16.1
16,9
382
414
3х10 одноядерный
18.2
18,6
470
487
3х16 одноядерный
20.2
20,6
577
595
3х16
21.2
21,6
608
627
3х25 одноядерный
23.8
24,2
771
791
3х25
24.4
25,3
793
837
3х35 одноядерный
26.3
26,8
937
959
3х35
27
27.4
959
982
3х50 одноядерный
30
30.4
1192
1216
3х50
30.6
31,1
1227
1251
3х4 + 1х2.5
15,9
16,5
371
395
3х6 + 1х4
17.1
18,1
427
457
3х10 + 1х6
19.5
20
528
549
3х16 + 1х10 одноядерный
21.8
22,3
656
677
3х16 + 1х10
22.2
22,7
674
696
3х25 + 1х16 одноядерный
25.4
26,6
882
926
3х25 + 1х16
26.1
26,6
908
932
3х35 + 1х16 одноядерный
27.7
28,2
1032
1057
3х35 + 1х16
27.7
28,1
1037
1062
3х50 + 1х25 одноядерный
31.6
32,1
1328
1356
3х50 + 1х25
32.3
32,8
1364
1396
4х2.5
14,3
14,8
312
329
4х4
15.9
16,9
377
414
4х6
17.1
18,1
434
464
4х10 одноядерный
19.5
20
542
562
4х16 одноядерный
21.8
22,3
675
697
4х16
22.9
23,3
712
735
4х25 одноядерный
26.2
12,1
221
235
4х25
26.9
27,4
965
991
4х35 одноядерный
28.6
29
1118
1145
4х35
29.3
29,8
1144
1172
4х50 одноядерный
32.7
33,9
1438
1511
4х50
33.4
33,9
1481
1511
VVG vbbshv vvng-LS vbbshvng-LS avvg avbbshv avbbshvng-LS кабель питания
Кабели питания для проводов из алюминия, покрытого ПВХ, с питанием от 660 до 1000 В (LS en el nombre del cable Meaninga Humo)
Эквивалент
ВВГ-NYY-J… NYY-O;
ВБбШв-Cu / PVC / STA / PVC;
VBbShvng-¿-Cu / LSON / STA / LSON…
Avvg-na YY-J, NA YY-O;
АВБбШв-AI / PVC / STA / PVC;
AVBbShvng-¿-AI / móvil / STA / LSOH
Конструкция:
1.Дирижер: cobre (vbbshvng-ls) o aluminio (avbbshvng-ls), sólido o multialambre, redondo o en forma de sectorado,
Уровень 1 или 2, IEC 60228 de acuerdo con la siguiente tabla:
Дизайн-дирижер
Диаметр условного прохода, мм2
De forma redonda
Sector-en forma de
De cobre
Алюминиевый
De cobre
Алюминиевый
Sólido
1,5-25
2,5-35
–
–
Multihilo
16-50
50
50-240
70-240
2 варианта ПВХ для АВВГ… ВВГ… АВБбШв и ВБбШв… Огнестойкий ПВХ для АВВнг-LS ВВнг-LS АВБбШвнг-¿Y VBbShvng-¿?
Проводники многожильного кабеля имеют цветную маркировку.El aislamiento del проводник Neutral es azul. Эль-аисламьенто дель дирижер де пуэста а тьерра (PE, bolígrafo) es de dos colores (amarillo-verde). Цветной идентификатор лос-отроса проводников es sólido o en forma de rayas longitudinales de al menos 1 мм.
3. Los кондукторные tergiversados están retorcidos. Los Cables son de cinco Concordores. Los Conductores de forma redonda se tuercen alrededor de un mandril hecho de PVC de revestimiento. Los кабельные проводники в форме Sector tienen cinta de unión de polipropileno aplicada alrededor de los Concordores Retorcidos.También se permite la aplicación de un revestimiento central o relleno de material aislante entre los Concordores.
Пара ВВГ… АВВГ… АВВнг-Й ВВнг-кабель
Para VBbShv… AVBbShv… AVBbShvng-¿Y VBbShvng-¿cables
4. Соединение с кабелями, содержащими нуклео в форме редонда, как VVG и AVVG, является экструдером, находящимся в процессе соединения карбонатного кальцио или материала, аналогичного параформу в отдельном порядке.Кабели AVVng-LS и VVng-LS — это экструдированный ПВХ огнестойкий или жесткий огнестойкий слой толщиной 0,5 мм (valor de referencia). Los cable de núcleo en forma de Sector no se llenan.
5. ПВХ-пластик, безопасный для кабелей ВВГ и АВВГ и ПВХ огнестойкий для кабелей АВВнг-LS и ВВВНГ-LS
4. Соединение круглого сечения-ПВХ, применяемое для защиты от возгорания или соединения с отверстиями диаметром 0,9 мм для кабелей VBbShv, AVBbShv и ПВХ, огнестойкий для AVBbShvng-LS000 и VBb.
5 защитных блайндов
Dos cintas blindadas de acero galvanizado de 0,3mm или 0,5mm de grosor respectivamente, mientras que la cinta superior cubre los huecos entre los giros de la parte inferior
Защита кабеля для кабелей VBbShv, AVBbShv es de PVC и avbbshvng-ls y vbbshvng-ls de PVC огнестойкий.
Телефон:
Кабели предназначены для передачи и распределения электрической энергии в соответствии с классификационными установками для альтернативного номинального напряжения 0,66 кВ и 1 кВ с частотой 100 Гц.
Los кабели VVG и AVVG созданы для колокаро и инсталляции промышленных предприятий и людей в особых кабельных каналах, на коньках, а также в качестве комо для колокаро на открытом воздухе. Не рекомендуется использовать рекомендуемые кабели для предприятий и занятий.Los Cables son llamativos si se ponen por separado.
Los кабели VBbShv и AVBbShv están disñados para enterrarlos (en zanjas), en locales, túneles, Conductos, minas (excepto para colocar en coneuntos) además de estar al aire libre si el cable no está expuesto a efectgo de estiramiento , en caso de peligro de daños mecánicos durante la operación. Los Cables son llamativos si se ponen por separado.
Los кабели vvvng-LS, AVVng-LS, VBbShvng-LS и AVBbShvng-LS созданы для разработки приложений для промышленных предприятий и ядерной энергетики.Los Cables созданы для функциональных и инсталляционных и кабельных систем, как и для приложений, используемых в плантациях энергии, ядерного класса 2, 3 и 4 сегментов для классификации OPB-88/97 (PNAE G-01-011-97). Los Cables son resistentes al fuego si se colocan en racimos.
Подробные сведения:
Тип климатической установки кабелей в соответствии с требованиями UHL и T, категория соответствия требованиям 1 и 5 по ГОСТ 15150-69.
Rango de temperatura de funcionamiento de ……….http: / es. ОМЕГА. com / HELP / -50 ° VA + 50 ° V
Humedad relativa del aire en temperaturas de hasta 35 oC ……. хаста 98%
Los Cables se colocarán e instalarán sin prealentamiento a temperaturas no inferiores a… -15 0C
Radio de curvatura mínimo cuando Sexo: ……. Внешний диаметр 7,5
Frecuencia номинальная ………. 50 Гц
Напряжение переменного тока 50 Гц ……… 3,5 кВ
Continuamente допускаемый проводник температуры calentamiento …….…… + 70 0C
Допустимая температура проводника для измерения температуры до + 160 ° C.
La duración del cortocircuito no superará los 4 s.
Допустимая телеграмма «Modo de Emergencia de Calefacción no más de: ………. + 80 0C
La duración del funcionamiento del cable en el funcionamiento de Emergencia no durará más de 8 horas al día y no más de 1000 h durante toda su vida.
Las emisiones de humo al quemar or arder los кабели no darán como resultado una reducción de la penetración de la luz en la cámara de pruebas en más del 40%.
Долгота строительства для основных участков:
A 16 мм2… 450 м
25 a 70 мм2 …… 300 м
95 мм2 o мэр …… 200 м
Servicio de Garantía vida …… 5 años de la puesta en funcionamiento, pero no más de 6 meses de la fabricación
La vida de servicio ……. 30 лет,
Код ОКП:
35 3371 27-ВВГ кабели
35 3771 53-АВВГ кабели
35 3371 31-ВБбШв кабели
35 3771 57-АВБбШв кабели
35 3371 35-vvgng-ls кабели
35 3371 72-кабели avvgng-ls
35 3771 74 -AVBbShvng-¿кабели
35 7771 38-VBbShvng-¿кабели
35 3371 35-ВВГ кабели
Силовые кабели, провода, шнуры
Силовые кабели, провода, шнуры
Кабели силовые с изоляцией из сшитого полиэтилена 6-35 кВ
Кабели силовые с изоляцией из сшитого полиэтилена АПвВг, ПВВг на напряжение 6-35 кВ
Кабели силовые с изоляцией из сшитого полиэтилена АПвВга, ПВХ на напряжение 6-35 кВ
Кабели силовые армированные с изоляцией из сшитого полиэтилена АПвБВ, ПВБВ на напряжение 6-35 кВ
Кабели силовые армированные со стальным проводом с изоляцией из сшитого полиэтилена АПвКВ, ПвКВ на напряжение 6-35 кВ
Кабели силовые армированные с алюминиевым проводом с изоляцией из сшитого полиэтилена АПвАкВ, ПвАкВ на напряжение 6-35 кВ
Кабели силовые с изоляцией из сшитого полиэтилена АПвПг, ПВХ на напряжение 6-35 кВ
Кабели силовые с изоляцией из сшитого полиэтилена АПвПга, ПВПга на напряжение 6-35 кВ
Кабели силовые армированные с изоляцией из сшитого полиэтилена АПвБП, ПВБП на напряжение 6-35 кВ
Кабели силовые армированные со стальной проволокой с изоляцией из сшитого полиэтилена АПвКП, ПвКП на напряжение 6-35 кВ
Кабели силовые армированные с алюминиевым проводом с изоляцией из сшитого полиэтилена АПвАкП, ПвАкП на напряжение 6-35 кВ
Самонесущие изолированные провода
Кабели и провода для подвижного состава
Кабель силовой гибкий КГНВ
Кабели силовые с изоляцией из сшитого полиэтилена до 1 кВ
Кабели силовые с ПВХ изоляцией до 0.66-6 кВ
Кабель для солнечных электростанций
Avbbshv Vbbshv кабель с армированной стальной лентой
Кабель АВБбШв ВБбШв армированный стальной лентой
Применение
Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих при номинальном переменном напряжении 0,6 или 1 кВ, частотой 50 Гц.
Жила
— одножильный или многожильный провод алюминий / медь сечением от 4.От 0 до 35,0 мм2
— изоляция проводов — ПВХ
— изоляция ленты — ПВХ
— броня — плоские стальные ленты с перекрытием по спирали
— защитный шланг — ПВХ
Цвет: красный, черный или по вашему запросу
Кабель питания низкого напряжения с изоляцией 1.XLPE / PVC относится к кабелям с номинальным напряжением до 1 кВ. Они используются для прокладки в помещениях, туннелях, метро, каналах, водах и морском дне и т. Д.
Доступные стандарты, такие как ASTM, BS, DIN, NFC, AS / NZS, CSA, IS и т. Д.
2.Краткая конструкция:
2.1 Количество сердечников: 1 сердечник, 2 сердечника, 3 сердечника, 4 сердечника, 5 сердечника, 3 + 1 сердечник (3,5 сердечника), 3 + 2 сердечника, 4 + 1 сердечник и т. Д.
2.2 Материал проводника: медь или алюминий (многожильный круглый / Многожильный уплотненный круглый / многожильный уплотненный сектор)
2.3 Изоляционный материал: XLPE / PVC / PE / LSHF
2.4 Внутренняя оболочка (применима при наличии слоя брони): PVC / PE
2.5 Слой брони (при необходимости): Стальная оцинкованная проволока / Сталь Лента
2.6 Наружная оболочка: ПВХ / ПЭ
3. Макс. допустимая рабочая температура проводника в течение длительного времени составляет 70 градусов для изоляции из ПВХ и 90 градусов для изоляции из сшитого полиэтилена; При коротком замыкании макс.Температура 160 градусов для оболочки из ПВХ и 250 градусов для оболочки из ПВХ.
4.Упаковка: в рулоне / в деревянном барабане / в железо-деревянном барабане / в стальном барабане.
5. Сертификат: ISO, CE, SGS, SONCAP, BV, COC, ETC.
6. Для получения другой подробной информации, пожалуйста, свяжитесь с нами напрямую.
ПвВГ-1кВ АПвВГ-1кВ ТУ 16.71-277-2001 N2Y NA2Y1 HD 603 5D.S1 N2Y NA2KY1 VDE 0276-603 (1)
ВБбШв / АВБбШв NYBY / NAYBY
ПвБбШв / АПвБбШв N2XBY / NA2XBY
А DIN 48201 часть 5, IEC 61089 AAC
КАК ACSR
Тендеры на проволочные резисторы Глобальные тендеры на проволочные резисторы Контракты на проекты проволочных резисторов Запросы на предложения Международные конкурсные заявки
Резюме: Проект ЭЛ-сварки секторов ВВ и корпусов катушек с использованием ионно-лучевого анализа стеновых плиток JET и сравнения с данными SIMS.Стоимость проекта: 143500 ЕВРО. Финансирование проекта: 28
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Информация о проекте Срок: 31 декабря 2031 г.
Резюме: Поставка кабельно-проводниковой продукции
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Объявление о тендере Срок: 07 июня 2021
Резюме: 61 — Спецификация сборки кабеля
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 11 июня 2021
Резюме: 61 — трос в сборе Powe
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 11 июня 2021
Резюме: 61 — Жгут проводов отрубей
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 11 июня 2021
Резюме: 61 — Спецификация сборки кабеля
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 11 июня 2021
Резюме: 61 — Жгут проводов отрубей
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 11 июня 2021
Резюме: 61 — Сборка кабеля и кабелепровода Electrica
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 11 июня 2021
Резюме: Поставка, доставка и установка 15 световодов в Эдумбе
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Объявление о тендере Срок: 07 июня 2021
Резюме: Кабельная сборка Prin
Сектор: Энергетика, электроэнергетика и электротехника
Тип уведомления: Присуждение контрактов Срок: 12 июня 2021
.
No related posts.

Кабель

Количество и условное сечение жил, мм2	Наружный диаметр кабеля, мм		Масса кабеля 1 км / кг
Количество и условное сечение жил, мм2	0.66 кВт	1 кВт	0.66 кВт	1 кВт
2х2,5	13.6	13,6	275	272
2х4	14.4	15,2	302	328
2х6	15.4	16,2	340	368
2х10 одноядерный	17.4	17,8	419	425
2х16 одноядерный	19.3	19,7	495	510
2х16	20.2	20,6	522	538
2х25 одноядерный	22.6	23	469	665
2х25	23.2	23,6	688	685
2х35 одноядерный	25	25.4	780	798
2х35	25.6	26	799	817
2х50 одноядерный	28.4	28,8	974	993
2х50	29	29.4	1002	1021
2х70		32.2		1206
2х120		39.2		1698
2х150		42.4		1984
2х185		46.4		2314

3х240		51.8		2818
3х2.5	13,6	14	280	294
3х4	15	15.8	335	366
3х6	16.1	16,9	382	414
3х10 одноядерный	18.2	18,6	470	487
3х16 одноядерный	20.2	20,6	577	595
3х16	21.2	21,6	608	627
3х25 одноядерный	23.8	24,2	771	791
3х25	24.4	25,3	793	837
3х35 одноядерный	26.3	26,8	937	959
3х35	27	27.4	959	982
3х50 одноядерный	30	30.4	1192	1216
3х50	30.6	31,1	1227	1251
3х4 + 1х2.5	15,9	16,5	371	395
3х6 + 1х4	17.1	18,1	427	457
3х10 + 1х6	19.5	20	528	549
3х16 + 1х10 одноядерный	21.8	22,3	656	677
3х16 + 1х10	22.2	22,7	674	696
3х25 + 1х16 одноядерный	25.4	26,6	882	926
3х25 + 1х16	26.1	26,6	908	932
3х35 + 1х16 одноядерный	27.7	28,2	1032	1057
3х35 + 1х16	27.7	28,1	1037	1062
3х50 + 1х25 одноядерный	31.6	32,1	1328	1356
3х50 + 1х25	32.3	32,8	1364	1396
4х2.5	14,3	14,8	312	329
4х4	15.9	16,9	377	414
4х6	17.1	18,1	434	464
4х10 одноядерный	19.5	20	542	562
4х16 одноядерный	21.8	22,3	675	697
4х16	22.9	23,3	712	735
4х25 одноядерный	26.2	12,1	221	235
4х25	26.9	27,4	965	991
4х35 одноядерный	28.6	29	1118	1145
4х35	29.3	29,8	1144	1172
4х50 одноядерный	32.7	33,9	1438	1511
4х50	33.4	33,9	1481	1511

Дизайн-дирижер	Диаметр условного прохода, мм2
	De forma redonda		Sector-en forma de
	De cobre	Алюминиевый	De cobre	Алюминиевый
Sólido	1,5-25	2,5-35	–	–
Multihilo	16-50	50	50-240	70-240

ПвВГ-1кВ АПвВГ-1кВ	ТУ 16.71-277-2001	N2Y NA2Y1	HD 603 5D.S1	N2Y NA2KY1	VDE 0276-603 (1)
ВБбШв / АВБбШв		NYBY / NAYBY
ПвБбШв / АПвБбШв		N2XBY / NA2XBY
А	DIN 48201 часть 5, IEC 61089	AAC
КАК	DIN 48201 часть 5, IEC 61089	ACSR
