Кабель для монтажа в жилом доме – как выбрать

Содержание:

  1. 1. Внимание на назначение
    1. 1.1. Для монтажа проводки
    2. 1.2. Для прокладки осветительных сетей
    3. 1.3. Для электротехники
  2. 2. На что влияет количество жил?
    1. 2.1. Сечения кабеля

Провода нужны в любом доме. С их помощью прокладывается проводка и осветительные сети, а также они используются для подключения самых разных электроприборов. Верно сделанный подбор кабеля гарантирует защиту от замыкания, возгорания и поражения электрическим током. Обычно выбором занимается специалист, но не редко пользователи предпочитают сэкономить и сделать все самостоятельно. Чтобы не прогадать при покупке кабеля, нужно учесть несколько важных моментов.

Внимание на назначение

В данном вопросе значение имеют виды кабеля. В зависимости от того, для чего они используются их можно разделить на несколько групп.

Для монтажа проводки

Сюда относятся силовые кабели.

Это проводники тока напряжением 660-1000 В и частотой до 400 Гц. Они имеют от 1 до 5 медных жил. Каждый из таких проводов защищен двойной изоляцией: слоем изоляционного материала покрыта каждая жила по отдельности и весь провод в целом. Это обеспечивает защиту от возгорания и попадания влаги внутрь шнура. Основное различие между видами силовых кабелей заключается в их свойствах и условиях использования, для которых предназначены изделия.

ВВГ и его модификации (АВВГ, ВВГнг, ВВГп, ВВГз) применяется при температуре от -50 до +50 °C и влажности воздуха до 98% (температура до +40 °C). Он имеет радиус изгиба 10 диаметров его сечения. Изоляция ВВГ выполнена из ПВХ. Этот вид кабеля один из самых дешевых и популярных, его приобретают для монтажа проводки в жилых домах и муниципальных учреждениях.

NYM схож с вышеописанным, но может использоваться при влажности до 90%. При этом он выдерживает короткие замыкания с температурой нагрева жил до +160° C, то есть хорошо подойдет для монтажа в доме, где нередкими бывают скачки напряжения. Он является очень гибким, его радиус изгиба — 4 диаметра. Изоляция его тройная с дополнительным заполнением пустоты внутри шнура мелонаполненной резиной. Этот провод монтируется даже в зонах класса В1а (взрывоопасные). Но он не выдерживает воздействия прямых солнечных лучей, хотя и может прокладываться на открытом воздухе. NYM с успехом используется на промышленных предприятиях и в быту, вместо ВВГ.

КГ – аббревиатура названия этого провода расшифровывается как «кабель гибкий». Изоляция этого шнура выполнена из резины, поэтому КГ устойчив к сильным перегибам и истиранию. Это делает его незаменимым для нестационарных сетей и для соединения различных промышленных установок. В зависимости от разновидности такой кабель выдерживает температуру от -60 до +55° C. Допустимый радиус его изгиба — до 8 диаметров.

Для прокладки осветительных сетей

Кроме электропроводки каждое здание имеет осветительную сеть. Для неё применяют плоские провода. Они выдерживают ток напряжением до 390 В и частотой 50 Гц.

У нас представлены два вида кабелей такого типа – ПУНП (ПБПП) и ПУГНП (ПБППг). Каждый из них является бытовым и предназначен для монтажа в жилых или муниципальных зданиях. Такой провод выдерживает температуру от – 15 до + 50° C.

Различие между двумя этими проводами заключается в том, что ПУГНП — гибкий, о чем свидетельствует буква «Г» в его названии. Его жилы многопроволочные, поэтому допустимы перегибы радиусом до 6 диаметров (у ПУНП 10 диаметров).

Для электротехники

Для подключения различных электроприборов к сети также используется свои виды кабеля.

ПВС —  круглый провод для садовой техники, удлинителей, а также такого оборудования, как стиральные машины, печи СВЧ и т.п. Он имеет двойную изоляцию, при этом внешняя оболочка проникает между жилами, что не дает им перетираться, обеспечивает устойчивость к перегибам и лучше защищает от проникновения влаги. Условия использования провода: температура от -25 до +40° C, допустимая влажность воздуха — до 90%.

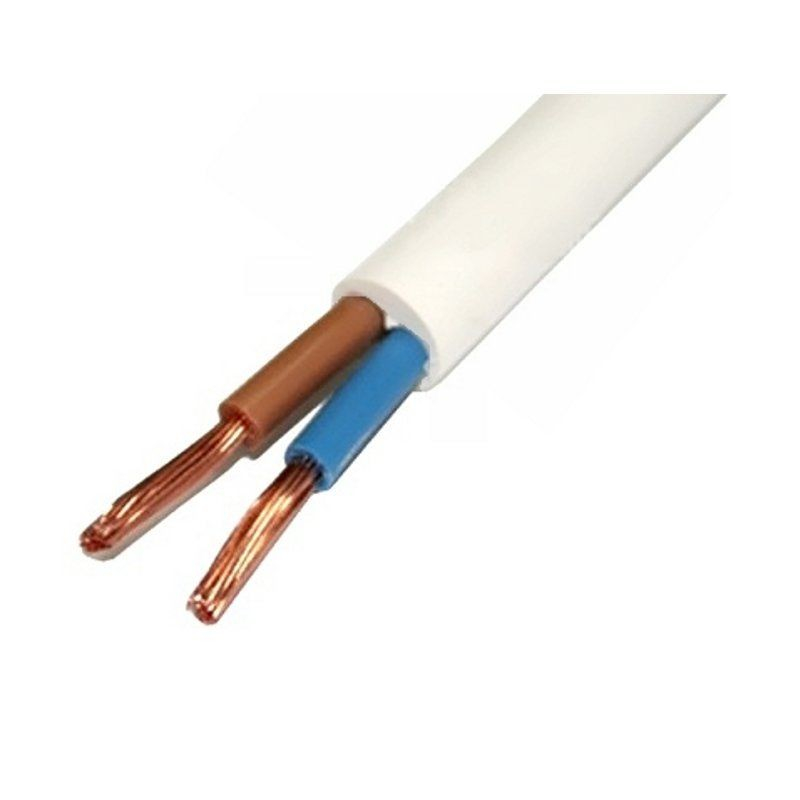

ШВВП – кабель для дома известный каждому, им оснащается климатическая техника, бытовые кухонные приборы, светильники и многое другое. Это плоский двух- или трехжильный провод, который применяется при температуре воздуха от -40 до +40° C. Он может понадобиться при ремонте или изготовлении электрооборудования.

Вид кабеля – важный этап. Учтите условия, в которых провод будет проложен, а также для каких целей он будет использоваться, и купить подходящий не составит труда.

На что влияет количество жил?

Всего существует несколько вариантов системы электроснабжения зданий. Различие заключается в том, имеет она заземляющий проводник или нет. Он нужен для защиты человека от поражения электрическим током при неисправности электроприборов или самой проводки. В старых постройках (например, в «хрущевках», «сталинках» и панельных домах) такой элемент отсутствует, поэтому там достаточно двухжильного кабеля. В более же новых постройках применяется система электроснабжения TN-C-S, здесь заземляющий проводник есть, поэтому потребуется провод с тремя и более жилами.

Если речь идет о наращивании и замене провода у электротехники, то нужно выбрать кабель с таким же количеством жил.

Сечения кабеля

После того, как Вы определились с видом и количеством жил, необходимо сделать подбор кабеля по техническим параметрам. Основным из них является  сечение.

Его выбор производится, исходя из нескольких факторов. Один из них – суммарная мощность подключаемых устройств. В данном случае лучше купить провод с запасом, чтобы не возникло перегрузки из-за большего количества подключаемых устройств.

Существует несколько формул, позволяющих точно рассчитать подходящее сечение. В них учитывается множество различных параметров. Чтобы упростить Вам задачу мы представим уже готовые данные в таблице.



Тип проводки Сечение кабеля, мм
Медная, проложенная открыто Медная, проложенная в трубе
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
11 2,4 0,5
15 3,3 0,75
17 3,7 6,4 14 3 5,3 1
23 5 8,7 15 3,3 5,7 1,5
26
5,7 9,8 19 4,1 7,2 2
30 6,6 11 21 4,6 7,9 2,5
41 9 15 27 5,9 10 4
50 11 19 34 7,4 12 6
80 17 30 50 11 19 10
100 22 38 80 17 30 16
140 30 53 100 22 38 25
170 37 64 135 29 51 35

Подобрав кабель по назначению с нужным сечением и количеством жил, останется только выбрать нужную длину. Для этого рассчитайте приблизительную протяженность проводки. В нашем интернет-магазине можно купить провод от 10 до 100 м длиной. Оформить заказ можно по телефону или через сайт.

Прокладка кабеля цена и стоимость монтажа кабеля за метр.

Прокладка кабеля, цена которой ниже среднерыночной по Москве – одна из профильных услуг электромонтажной организации «ЭлектроДока». Если вас интересует прокладка кабеля, цена за метр или консультация по вопросам монтажа силового кабеля – проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вам готовы предложить оптимальное соотношение цены и качества, а также самые сжатые сроки выполнения работ.

Монтаж кабеля: цена, перечень услуг.
1. ЭЛЕКТРОПРОВОДКА, КАБЕЛЬКАНАЛЫ
1.1 Укладка кабеля или провода в коробе (кабель-канале) до 4 мм кв. м.п. 50
1. 2 Укладка кабеля или провода в коробе (кабель-канале) от 6 мм кв. м.п. 60
1.3 Монтаж электропроводки в штробе до 4 мм кв. м.п. 50
1.4 Монтаж электропроводки в штробе от 6 мм кв. м.п. 70
1.5 Монтаж кабеля или провода по потолку м.п. 80
1.6 Монтаж кабеля или провода в гофротрубе по потолку м.п. 120
1.7 Затяжка кабеля в гофротрубу м.п. 40
1.8 Затяжка кабеля в металлорукав м.п. 60
1.9 Кабельканал шириной до 25 мм по ГКЛ (гипсокартон), дерево м.п. 120
1.10 Кабельканал шириной до 25 мм по кирпичу м. п. 140
1.11 Кабельканал шириной до 25 мм по бетону м.п. 170
1.12 Кабельканал шириной свыше 25 мм по ГКЛ (гипсокартон), дерево м.п. 150
1.13 Кабельканал шириной свыше 25 мм по кирпичу м.п. 180
1.14 Кабельканал шириной свыше 25 мм по бетону м.п. 210
2. ШТРОБЛЕНИЕ
2.1 Штроба размером 20х20 мм в ГКЛ (гипсокартон) м.п. 150
2.2 Штроба размером 20х20 мм в кирпиче м.п. 200
2.3 Штроба размером 20х20 мм в бетоне м.п. 370
2.4 Штроба размером 40х40 мм в ГКЛ (гипсокартон) м. п. 160
2.5 Штроба размером 40х40 мм в кирпиче м.п. 330
2.6 Штроба размером 40х40 мм в бетоне м.п. 580
2.7 Штроба размером 70х70 мм в ГКЛ (гипсокартон) м.п. 180
2.8 Штроба размером 70х70 мм в кирпиче м.п. 440
2.9 Штроба размером 70х70 мм в бетоне м.п. 800
2.10 Штроба размером 100х100 мм в ГКЛ (гипсокартон) м.п. 250
2.11 Штроба размером 100х100 мм в кирпиче м.п. 700
2.12 Штроба размером 100х100 мм в бетоне м.п. 1200
При прокладке кабеля расценки зависят от способа монтажа (скрытый или наружный). Однако независимо от того, каким именно способом будет осуществляться прокладка кабеля, стоимость за метр в нашей компании – минимальна. Электротехнические работы выполняются с соблюдением всех правил электромонтажа и с гарантией высокого эстетического качества.

Мы предлагаем клиентам следующие виды услуг:

  • Наружная прокладка кабеля в Москве. Проводка крепится при помощи скоб и скреп. Преимущество данного метода — простота ремонта проводки в случае возникновения аварийной ситуации. Недостаток – низкий эстетический эффект (кабель можно спрятать под плинтусом, наличниками или багетом, однако в некоторых местах он все же будет проходить по стенам).
  • Скрытый монтаж кабеля. Кабель в данном случае прокладывается в специально оборудованной вырубке в стене (штробе). Преимущества метода – безопасность (не стоит опасаться, что до кабеля дотянутся ребенок или домашнее животное) и высокий эстетический эффект. Недостаток — стоимость монтажа кабеля скрытым способом выше, нежели при прокладке его поверх стен. Кроме того, при проведении ремонта в квартире или доме скрытый в стене кабель можно случайно повредить: прежде чем сверлить стены, нужно посмотреть на схему электропроводки.
  • Монтаж кабеля в кабельканале. Монтаж кабель канала, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельканала, установит все необходимые элементы – заглушки, тройники и т.д. Преимущество данного метода заключается в удобстве доступа к проводке. Недостаток – не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
  • Подземная прокладка кабеля. Такой вид прокладки силового кабеля, цена на который указана в прайс-листе, требует высокой квалификации мастеров и затрат средств на ведение земляных работ. Монтаж силового кабеля осуществляется на основании проекта либо вручную, либо при помощи плужного кабелеукладчика. От того, какой вариант выбран, будет зависеть стоимость прокладки кабеля в траншее за метр.

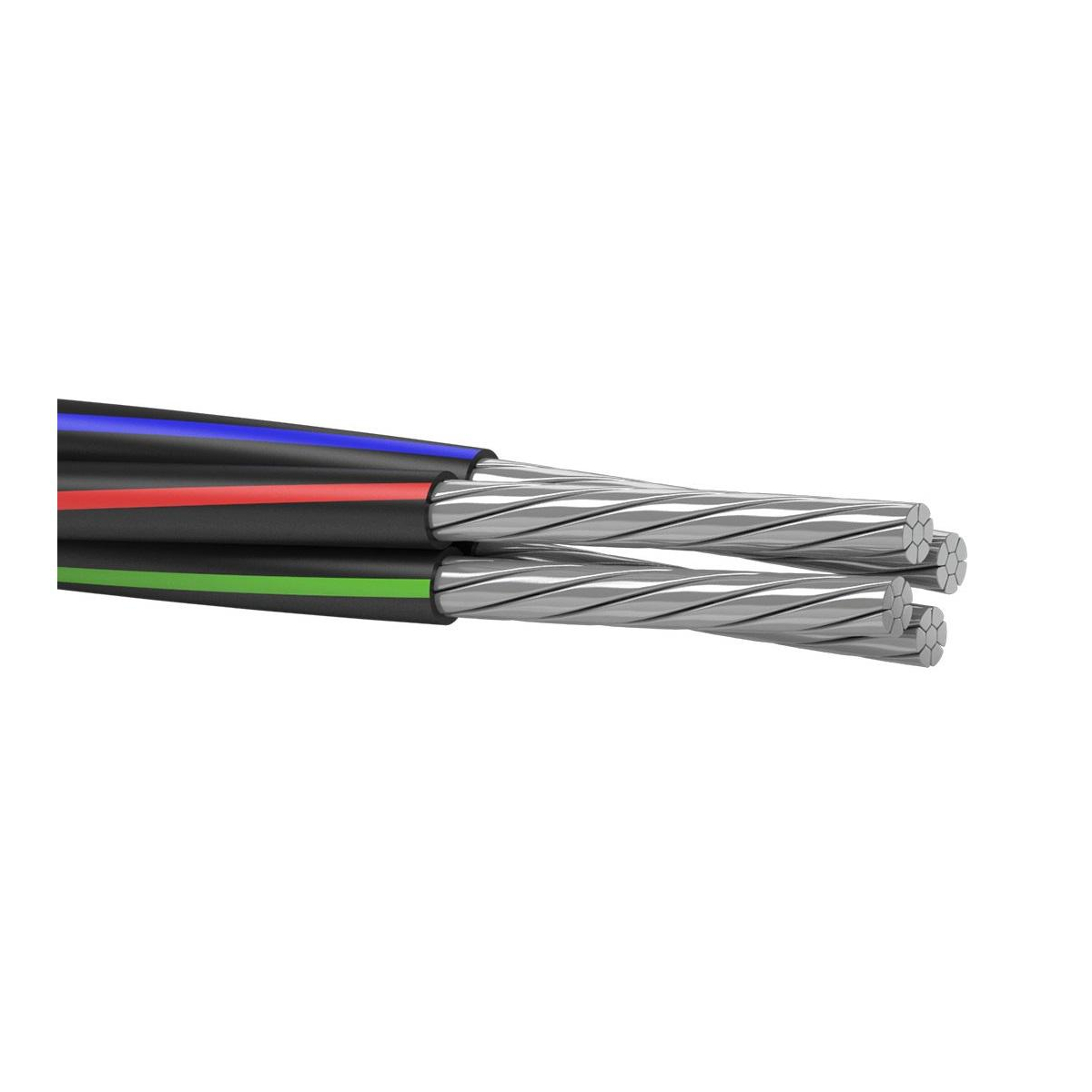

  • Монтаж воздушной линии. Осуществляется либо на фарфоровых изоляторах, либо при помощи растяжки (оптимальный вид монтажа помогут выбрать электрики после осмотра объекта).
Кроме того, при монтаже кабеля мы предоставляем дополнительные услуги:
  • Составление проекта и помощь при согласовании его в Энергонадзоре: это условие является обязательным при первичной прокладке кабеля.
  • Выполнение расчета потребляемой электрифицируемым объектом мощности.
  • Подбор нужного вида кабелей (обратите внимание: особые виды кабелей потребуются при использовании наружной и подземной схем их прокладки).
В своей работе дипломированные специалисты «ЭлектроДока» применяют современные электротехническое оборудование, расходные материалы и инструмент. Все сотрудники компании имеют стаж работы в отрасли, превышающий 5 лет, и действующую группу допуска по электробезопасности. Все виды работ по проектированию электроснабжения лицензированы.

Провода и кабели, применяемые в электропроводках | Монтаж электрических установок | Архивы

Страница 44 из 83

ЭЛЕКТРОПРОВОДКИ

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями. Это определение согласно [3] распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях предприятий, учреждений, микрорайонов, дворов, приусадебных участков, на строительных площадках с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 (при сечении более 16 мм2 — кабельные линии).
Открытой электропроводкой называется проводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п.
Скрытой электропроводкой называется проводка, проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.
Наружной электропроводкой называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т. п. Наружная электропроводка может быть открытой и скрытой.
Струной как несущим элементом электропроводки называется стальная проволока, натянутая вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.
Полосой как несущим элементом электропроводки называется металлическая полоса, закрепленная вплотную к поверхности стены, потолка и т. п., предназначенная для крепления к ней проводов, кабелей или их пучков.
Тросом как несущим элементом электропроводки называется стальная проволока или стальной канат, натянутые в воздухе, предназначенные для подвески к ним проводов, кабелей или их пучков.
Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не должны иметь крышек Короба могут применяться в помещениях и наружных установках.
Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках.

ПРОВОДА И КАБЕЛИ, ПРИМЕНЯЕМЫЕ В ЭЛЕКТРОПРОВОДКАХ

Определения и общие сведения. В электропроводках применяют защищенные и незащищенные изолированные провода, а также кабели.
Защищенный провод имеет поверх электрической изоляции металлическую или другую оболочку, предназначенную для герметизации и защиты от внешних воздействий находящейся внутри нее части провода.
Незащищенный провод не имеет такой оболочки, но может иметь обмотку или оплетку пряжей, которая не рассматривается как защита провода от механических повреждений.
Кабель — одна или несколько скрученных вместе изолированных жил, заключенных в общую герметическую оболочку (резиновую, пластмассовую, алюминиевую, свинцовую).
В настоящее время для электропроводок применяют провода и кабели преимущественно с алюминиевыми жилами.
Провода и кабели с медными жилами прокладывают лишь в случаях, оговоренных в [3].
Таблица 11.1. Указания по выбору и применению проводов и кабелей для силовых и осветительных сетей



На роликах для сырых мест
В жилых и общественных зданиях при реконструкции
Только в коробах с открываемы и крышками
Только ПРГО
6 Только ПВ1
ПРТО в тех случаях, когда гл 7 2 ПУЭ требуется применение проводов  с медными жилами.
ПВ1 в тех случаях, когда гл 7 2 ПУЭ требуется применение проводов  с медными жилами.
Внутри зданий в сельской местности
Запрещается применение стальных труб и стальных глухих коробов с толщиной стенки 2 мм и менее в сырых и особо сырых помещениях и в наружных установках
10 С подкладкой листовою асбеста толщиной не менее 3 мм, выступающего в обе стороны от провода или трубы на 10 мм.
11 В сплошном слое штукатурки, алебастрового, цементного раствора или асбеста толщиной не менее 10 мм.



В заштукатуриваемой борозде, в сплошном слое алебастрового намета толщиной не менее 5 мм или иод слоем листового асбеста толщиной не менее
мм
Под слоем мокрой штукатурки толщиной не менее 5 мм
44 Под слоем цементного или алебастрового намета толщиной не менее 10 мм
То же путем закладки (замоноличивания) проводов в несгораемые конструкции при их изготовлении
Заштукатуривание трубы осуществляется сплошным слоем штукатурки или алебастра толщиной не менее 10 мм
В сплошном слое алебастрового (цементного) намета толщиной не менее 10 мм или между двумя слоями листового асбеста толщиной не менее 3 мм
Под слоем мокрой штукатурки с подкладкой под провод слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее
мм, выступающих с каждой стороны провода не менее чем на 10 мм
Примечание Таблица составлена в части применения проводов — на основании «Руководства по выбору и изменению проводов для силовых и осветительных сетей», разработанного ВНИПИ Тяжпромэлектропроект при участии ВНИИпроектэлектромонтажа и согласованного с Главгосэнергонадзором Минэнерго, ГУПО МВД СССР и Техническим управлением Минэлектротехпри бора (по согласованию с Отделом техническою нормирования и стандартизации Госстроя СССР) Руководство выпущено взамен «Указаний по выбору и приме нению установочных электрических проводов (СН 351—66)» [44], в части применения кабелей (АВВГ, ВВГ, АВРГ, ВРГ, АНРГ, НРГ)—в соответствии с мате риалами Ленинградского отделения ВНИПИ Тяжпромэлектропроект, опубликованными в журнале «Светотехника» за 1897 г К» 11, с 20—21 «Выбор видов осветительных электропроводок» [73]
Провода и кабели изготовляют одножильными и многожильными, у которых в одной оболочке имеются одна или несколько токопроводящих жил, изолированных одна от другой. Жилы могут быть однопроволочными и многопроволочными. Поперечное сечение токопроводящих жил измеряется в квадратных миллиметрах.
Провода и кабели изготовляют стандартных сечений (ГОСТ 22483—771-): 0,35; 0,5, 0,75; 1; 1,2; 1,5; 2; 2,5; 3; 4; 5, 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185, 240; 300, 400; 500; 625; 800; 1000; 1200; 2000 мм2. Для каждой марки (типа) проводов и кабелей установлена определенная шкала сечений. Сечения 0,35; 0,5 и 0,75 мм2 — только для медных жил.
Сечение проводов и кабелей в электропроводках определяется проектом по допустимым длительным токовым нагрузкам, установленным [3].
Ниже приведены описания проводов и кабелей, применяемых при монтаже электропроводок, а в табл. 111 — указания по выбору и применению проводов и кабелей для силовых и осветительных сетей [44, 73].

Незащищенные изолированные провода.

Провода АППР — двух- и четырехжильные, с алюминиевой токопроводящей жилой (плоские) с резиновой изоляцией, не распространяющей горение, с разделительным основанием, на напряжение 660 В, сечение — от 2,5 до 10 мм2 (рис. 11.1, а).

Провода АППВ и ППВ — плоские (ГОСТ 6323—79*Е), двух- и трехжильные, с алюминиевой (АППВ) и с медной (ППВ) токопроводящей жилой, с поливинилхлоридной изоляцией, с разделительным основанием на напряжение 380 В, АППВ сечением от 2,5 до 6 мм2, ППВ — от 0,75 до 4 мм2 (рис. 11.1, а, б).

Рис. 11.1. Плоские провода:
а — двухжильные типов АППВ, ППВ, АППР; б —
то же, трехжильные; в — двухжильные типов АППВС, ППВС

Провода АППВС и ППВС — то же, что и провода АППВ и ППВ (плоские , но без разделительного основания (рис. 11.1,в).
Провода АПВ, ПВ1 и ПВ2 (ГОСТ 6323—79*Е) — одножильные, с алюминиевой (АПВ), медной (ПВ1) и медной гибкой (ПВ2) токопроводящей жилой с поливинилхлоридной изоляцией на напряжение 380 и 660 В, АПВ сечением от 2,5 до 120 мм2, ПВ1 — от 0,5 до 95 мм2 и ПВ2 — от 2,5 до 95 мм2.
Провода ПРД (ТУ16—505.904—76) — двухжильные, с медной токопроводящей жилой, с резиновой изоляцией на напряжение 380 В, сечением от 0,75 до 6 мм2, в непропитанной оплетке.
Провода АПРТО и ПРТО — одно-, двух-, трех-, семи-, десяти- и четырнадцатижильные с алюминиевой (АПРТО) и медной (ПРТО) токопроводящей жилой с резиновой изоляцией на напряжение 660 В, АПРТО — одно-, двух- и трехжильные сечением от 2,5 до 120 мм2, семижильные — от 2.5 до 10 мм2, десяти- и четырнадцатижильные — 2,5 мм2; ПРТО — одножильные — от 0,75 до 120 мм2, двух- и трехжильные— от 1,0 до 120 мм2, семижильные — от 1,5 до 10 мм2, десяти- и четырнадцатижильные — от 1,5 до 120 мм2.
Провода АПРИ и ПРИ — одножильные, с алюминиевой (АПРИ) и медной (ПРИ) токопроводящей жилой, с ре новой изоляцией, обладающей защитными свойствами на напряжение 660 В, сечением от 2,5 до 120 мм2 (АПРИ) и от 0,75 до 120 мм2 (ПРИ).
Провода ПРТИ— такие же, как ПРИ, но с гибкой медной жилой, предназначены для присоединения к электроприемникам, установленным на вибрирующих основаниях, и для присоединения светильников, установленных на подвижных кронштейнах.
Защищенные провода. Провода АПРН и ПРН — одножильные, с алюминиевой (АПРН) и медной (ПРН) токопроводящей жилой, с резиновой изоляцией, в негорючей резиновой оболочке, на напряжение 660 В, АПРН — сечением от 2,5 до 120 мм2, ПРН — от 1,5 до 120 мм2.
Провода ПРГН — то же, что провода ПРН, но с гибкой медной жилой, предназначены для присоединения к электроприемникам, установленным на вибрирующих основаниях, для присоединений светильников, установленных на подвижных кронштейнах.
Провода ПРВД — двухжильные, с медной токопроводящей гибкой жилой, с резиновой изоляцией на 380 В, сечением 0,75—6 мм2, в поливинилхлоридной изоляции.
Провода АВТ и АВТУ — с алюминиевой токопроводящей жилой с изоляцией из поливинилхлоридного пластиката на напряжение 380 В, сечением: двух- и трехжильные — 2,5—
мм2, четырехжильные — 2,5—16 мм2, с несущим тросом (АВТ) и усиленным несущим тросом (АВТУ).
Провода АВТВ и АВТВУ — то же, что и провода АВТ и АВТУ, но для внутренней прокладки.
Провода АПРФ и ПРФ — одно-, двух- и трехжильные с алюминиевой (АПРФ) и медной (ПРФ) токопроводящей жилой, с резиновой изоляцией на напряжение 660 В, сечением 2,5—4 мм2 (АПРФ) и 1—4 мм2 (ПРФ), в фальцованной оболочке из сплава марки АМЦ.
Провода ПРФл аналогичны проводам ПРФ, но имеют фальцованную оболочку из латуни.

Кабели.

Кабели АВРГ и ВРГ — одно-, двух-, трех- и четырехжильные на 660 В, с резиновой изоляцией, в поливинилхлоридной оболочке, с алюминиевыми (АВРГ) и медными (ВРГ) жилами, небронированные, предназначаются для открытой прокладки главным образом в сырых и особо сырых помещениях и помещениях с химически активными средами.
Кабели АНРГ и НРГ аналогичны по конструкции кабелям АВРГ и ВРГ, но вместо поливинилхлоридной оболочки имеют резиновую (найритовую) оболочку.
Кабели АВВГ и ВВГ — одно-, двух-, трех- и четырехжильные на 660 В, с поливинилхлоридной изоляцией.
Кабели АПВГ и ПВГ — одно-, двух-, трех- и четырехжильные на 660 В, с полиэтиленовой изоляцией, в поливинилхлоридной оболочке Кабели АПсВГ и ПсВГ имеют изоляцию из самозатухающего полиэтилена, АПвВг и ПвВг— из вулканизированного полиэтилена, а АПвсВГ и ПвсВГ— из самозатухающего полиэтилена
Указанные выше оболочки кабелей не рассматриваются как защита изоляции кабеля от механических повреждений, когда кабели должны быть защищены от механических повреждений на большом протяжении, применяют кабели бронированные соответственно марок АВРБГ, АНРБГ, АВВБ, АВПБ (алюминиевые) или ВРБГ, НРБГ и ВВБ, ВПБ (медные).
В связи с тем что Минэлектротехприбор СССР, с 1979 г. начал выпуск установочных, осветительных проводов и контрольных кабелей с токопроводящими жилами из биметалла алюминий — медь (алюмомедь), Минэнерго, Минмонтажспецстрой СССР и Минэлектротехпром приняли решение разрешить применение таких проводов и контрольных кабелей (вместо проводов и контрольных кабелей аналогичного назначения с медными жилами) на электростанциях и подстанциях, а также промышленных предприятиях для всех цепей, за исключением цепей защиты, автоматики и вторичных цепей основного оборудования энергоблоков мощностью более 150 МВт электростанций, а также подстанций с высшим напряжением 330 кВ и выше и механизмов доменных цехов и прокатных станов; взрывоопасных зон классов В-I и В 1а, а также шахт, опасных по газу и пыли, цепей регламентируемых [3] пп 2 1 49, 2 1 50, 2 1 70,
5 6, 6 5 13, 6 5 14, а также пп VI-2-74 и VI-3-67 ПУЭ издания 1966 г
Минимальное сечение жил для алюмомедных проводов при стационарной прокладке внутри помещений установлено 1,5 мм2, а для монтажа панелей, шкафов, пультов и комплектных устройств электростанций, подстанций и промышленных предприятий, на которых согласно указанному выше допускается применение проводов и контрольных кабелей с алюмомедной жилой, — 2,5 мм2
Испытания, проведенные ВНИИпроектэлектромонтажем, показали, что все приспособления, используемые для монтажа проводов с алюминиевыми жилами, могут применяться для монтажа проводов с алюмомедными жилами при условии, что части приспособлений, приходящие в соприкосновение с медным слоем алюмомедной жилы, обработаны по 10-му классу чистоты и не имеют острых кромок и поверхностных дефектов. В частности, для снятия изоляции можно использовать клещи МБ-1 НПО «Электромонтаж» Минмонтажспецстроя, а клещи КУ-1 можно применять только при изгибании алюмомедной жилы в кольцо под винт М3, М4 и М5.
По длительно допустимым токам алюмомедные провода соответствуют проводам с алюминиевыми жилами.

Кабель каналы — типы, размеры и способы монтажа

Отредактировано: 26.02.2020

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током.

Кабель канал для кабеля имеет множество преимуществ:


1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы бывают: металлические, алюминиевые и пластиковые.

  • Стальные кабельные каналы используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою профиль каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа.
  • Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
  • Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты. ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета.



Размеры кабель-каналов П-образного типа
Размер, мм Полезное
сечение, мм2
Толщина
стенок, мм
  12х12  130  1
  15х10  135  1
  16х16  230  1
  20х10  180  1
  25х16  360  1. 1
  25х25  563  1.1
  40х16  576  1.3
  40х16  900  1.3
  40х40  1440  1.3
  60х40  2160  1.7
  60х60  3240  1.7
  80х40  2880  1.7
  80х60  4320  1.7
  100х40  3600  2
  100х60  5400  2

По типу они делятся на:

  • напольные;
  • лестничные;
  • парапетные;
  • плинтусные;
  • магистральные;
  • гибкие;
  • прозрачные;
  • мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность купить кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:


1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Монтаж греющего кабеля — порядок монтажа, особенности установки кабельного теплого пола

Нагревательный кабель универсальная система, которую в зависимости от установленной мощности можно использовать под любое напольное покрытие. Отличием кабеля от всех остальных систем теплого пола является возможность закладывать разную мощность на кв/м площади.

Монтируется на подготовленное бетонное основание, как правило, на стадии капитального ремонта. Требует заливки цементно-песчаной стяжки 3-5 см.

Порядок монтажа нагревательного кабеля

Перед установкой необходимо составить подробный план расположения греющего кабеля, «холодного» провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов (рис. 1).

Для укладки «холодного» соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора (рис. 2).

На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.

Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем Thermocable). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой (рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.

Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.

Рассчитать шаг укладки кабеля можно по формуле:

h=(S*100)/L ;

где S – обогреваемая площадь, L – длина нагревательного кабеля.

Так на обогреваемую площадь 5 м2 для дополнительного обогрева под керамогранит подойдет комплект Thermocable 35 м, Deviflex DTIP-18 длиной 37 м или кабель AEG HC-800 длиной 40 м. Шаг укладки в таком случае составит:

h=5*100/35

Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).

При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух «холодных» концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.

Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.

После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4), которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).

В подготовленную штробу монтируется гофрированная трубка (диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).

В теплоотражающей подложке, между витками кабеля делаются технологические вырезы — окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.

Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.

После высыхания стяжки, возможна укладка любого напольного покрытия.

ВАЖНО!

Включение теплого пола возможно только после полного высыхания цементной стяжки (28 — 30 дней).

Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.

Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.



Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ»  без указания источника – ЗАПРЕЩЕНО!





← Инструменты для монтажа кабелей и окончаний



Чтобы прокладка кабеля прошла максимально комфортно и на высоком профессиональном уровне, кроме сноровки и тематических навыков мастеров-кабельщиков понадобятся также и качественные инструменты для монтажа кабелей и окончаний.


Какие виды приспособлений бывают


При проведении любых работ по прокладке и монтажу соединений кабельного типа первым этапом процесса всегда является установка кабельных заделок и муфт, подготовка кабельных окончаний к зажиму. Все эти манипуляции называют разделкой кабеля. В процессе удаляются общие защитные покрытия, изоляционные оболочки, которые находятся на окончаниях отдельных проводников. Этот этап работы чрезвычайно ответственный, ведь одно неверное движение способно нарушить целостность проводов внутри кабеля.


Не менее ответственным этапом является разметка границ прокладываемой разделки. Как определяется длин отрезка кабеля: сопоставляются типы монтируемых контактных данных и соединителей, берется во внимание конструкция кабеля, сечение жил токоведущего характера, параметр электросети. Все эти процессы требуют задействования специальных инструментов.


Какие приспособления понадобятся:


• Инструмент для затягивания проводов – с его помощью можно стягивать пучки кабелей специальными хомутами. Приспособление дает возможность затягивать хомуты с нужным уровнем усилия. Остатки обрезаются автоматически.


• Монтажные клещи – это обжимной инструмент, который необходим для обжима телефонных разъемов.


• Ручной кримпер – необходим для монтажа разъемов модульного типа опрессовочным методом. Инструмент оснащен рядом рабочих секций, приспособлением для резки и зачистки кабеля.


• Универсальный степлер – оснащен направляющим пазом для кабеля, необходим для фиксации изделий.


• Электрический паяльник – с его помощью можно паять и лудить припоями из олова и свинца радиоэлектронную и электротехническую аппаратуру.


Также необходимы будут ножи для пластмассы, чтобы снимать изоляцию, ножи для удаления алюминиевых и свинцовых оболочек, пропановая горелка, устройства для сваривания ПВХ материалов, универсальные съемники изоляции. Чтобы достичь однородности механических свойств, все несущие и защитные компоненты, витые пары поддаются свивке. Во избежание скручивания кабеля в процессе(ведь прикладывается продольное усилие), необходимо использовать вертлюги. Эти приспособления способствуют свободному вращению кабеля вокруг своей оси. Чаще всего такие компенсаторы вращения используются при прокладке кабелей волоконно-оптического характера.


Где купить качественные инструменты для монтажа кабелей и окончаний


В онлайн-каталоге компании СВЯЗЬСТРОЙДЕТАЛЬ представлен широкий ассортимент приспособлений, которые необходимы в процессе установки окончаний и кабелей. Все товары сертифицированы и отвечают европейским стандартам качества. Чтобы приобрести нужную позицию, необходимо связаться с менеджерами компании. Заказ обрабатывается максимально быстро. Доставка осуществляется при помощи передовых транспортных компаний страны.

Правила монтажа греющего кабеля для обогрева канализационных труб

Канализационные трубы, проложенные в промерзающем в зимнее время грунте, для бесперебойной работы и предотвращения аварийных ситуаций рекомендуется в холодное время года обогревать.

Наиболее эффективным на сегодня методом является электрический обогрев с помощью саморегулирующегося кабеля. Такой кабель, реагируя на изменения температуры на каждом участке канализационной трубы, избирательно обогревает все части трубопровода с нужной интенсивностью.

Особенности применения саморегулирующегося кабеля

При устройстве системы обогрева канализационных труб необходимо следовать таким рекомендациям:

  • выбирать нужно кабель с погонной удельной мощностью порядка 35 Вт/м;
  • монтаж осуществляется с помощью алюминиевой клейкой ленты;
  • особенность саморегулирующегося кабеля — его можно делить на отрезки любой длины;
  • отрезки длиной более 80 м можно подключать каждый в отдельности к щиту или в розетку
Важно! Кабель для обогрева канализационных труб прокладывается снаружи трубы. Внутри его прокладывают крайне редко, лишь в исключительных случаях.

Подготовка к монтажу греющего кабеля

Перед прокладкой греющего кабеля по трубе следует подготовить его к монтажу, соединив с кабелем питания. Для этого необходимо выполнить следующие операции:

  1. Предварительно надеть внешнюю термоусаживающую трубку большого диаметра на греющий или питающий кабель
  2. Зачистить конец греющего кабеля от внешней оболочки на 5 см и расплести оплетку.
  3. Свить оплетку в одну жилу — она используется для подключения заземления.
  4. Снять внутреннюю изоляцию, отступив от внешней на 2 см.
  5. Отделить саморегулирующуюся матрицу вровень в внутренней изоляцией и разогрев ее феном аккуратно снять, чтобы не повредить токопроводящие жилы.
  6. Надеть на концы токопроводящих жил соединительные гильзы и обжать их.
  7. На каждую токопроводящую жилу в отдельности надеть термоусадочную трубку малого диаметра так, чтобы она доходила до середины гильзы. Удерживая каждую трубку на проводнике пинцетом, нагреть ее строительным феном до появления по краям клея.
  8. Надеть на греющий кабель термоусаживающую трубку большого диаметра так, чтобы она доходила до оплетки и внешней оболочки и закрывала место выхода жил. Прогреть феном и зажать узконосыми плоскогубцами середину — так токопроводящие жилы будут изолированы друг от друга в месте соединения.
  9. С питающего кабеля снять на 8 см защитную оболочку. Разделить провода — заземляющий провод оставить длиной 8 см, токоведущие жилы укоротить до 3,5 см. Каждый провод зачистить на 6 мм и надеть на них термоусадки.
  10. Соединить провода греющего кабеля с сетевым кабелем, обжать соединения кримперами. Сдвинуть термоусадки до середины соединений и аккуратно нагреть для обсадки до появления клея. Надеть термоусадку на заземляющий провод питающего кабеля. Соединить жгут из металлических оплеток и заземляющий провод с помощью втулки. Заизолировать место соединения термоусадочной трубкой. Надвинуть на соединение внешнюю термоусадочную муфту большого размера. Обсадить феном, дать остыть.

Соединение готово.

Монтаж греющего кабеля на трубу

Греющий кабель на трубу может укладываться двумя способами: горизонтально вдоль трубы по ее поверхности или обвивая спиралью вокруг трубы.


При прокладке кабеля должны выполняться такие правила:

  • Трубы пластиковые или ПВХ предварительно обматывают алюминиевой фольгой — это способствует их равномерному прогреванию.
  • Крепление кабеля выполняется алюминиевой клейкой лентой, которая обеспечивает его плотное прилегание к трубе.
  • Предварительно на трубу наносится разметка. Пересечение кабеля не допускается.
  • Необходимо обеспечить защиту кабеля от влаги. Для этого рекомендуется кроме теплоизоляции трубопровода обеспечить и гидроизоляцию.
  • При монтаже нельзя допускать, чтобы радиус изгиба кабеля был меньше минимально допустимого, указанного в характеристиках.
  • Обязательно нужно следить за тем, чтобы кабель не оказался на остром предмете.
  • Не допускается подключать кабель, смотанный в бухту.

Грамотное выполнение всех рекомендаций и инструкций позволить выполнить монтаж правильно и даже в лютые морозы канализационные трубы не промерзнут.

Оставить заявку на расчет

Монтажные кабельные стяжки — застежки-молнии, пластиковые монтажные стяжки, проволочные стяжки


Кабельные стяжки для тяжелых условий эксплуатации от 120 до 150 фунтов. Прочность на разрыв
Натуральный и черный

Деталь № Монтаж Мин. Растяжение
Разблокировка
Прочность
Макс. Связка
Диаметр
дюймов. (мм)
Прибл.
Длина
дюймов (мм)
Прибл.
Ширина
дюймов (мм)
Уп.
Кол-во.
T18MR # 4 ВИНТ 18 фунты. 3/4 «
(19,0)
4-1 / 4 «
(107,9)
.10 «
(2.5)
100
1000
T30MR # 8 ВИНТ 30 фунты. 1-1 / 4 «
(31,7)
6-1 / 4 «
(158,7)
. 14 «
(3,6)
100
1000
T50MR # 10 ВИНТ 50 фунты. 1-3 / 4 «
(44,4)
8-1 / 2 «
(215.9)
0,18 «
(4,6)
100
1000
T50MRT № 6-32 TAP
ВИНТ ПРОПОРНЫЙ
50 фунты. 1-3 / 4 «
(44.4)
8-1 / 2 «
(215,9))
0,18 дюйма
(4,6
100
1000
T50ML # 10 ВИНТ 50 фунты. 4 «
(101.6)
16 «
(406,4)
0,18 «
(4,6)
100
1000
T120MR 1/4 » ВИНТ 120 фунты. 4 «
(101.6)
16-1 / 4 «
(412,7)
.30 «
(7,6)
50
500

Деталь № Отверстие
Диаметр
дюймов(мм)
Мин. Растяжение
Разблокировка
Прочность
Макс. Связка
Диаметр
дюймов. (мм)
Прибл.
Длина
дюймов (мм)
Прибл.
Ширина
дюймов(мм)
Уп.
Кол-во.
T50RTM25 . 246 » (6,25)
МИН. К
. 276 «(7,00)
МАКС.
50 фунты. 2 «
(50,8)
8.39 «
(213,1)
0,18 «
(4,6)
1000


Деталь № Отверстие
Диаметр
дюймов (мм)
Мин. Растяжение
Разблокировка
Прочность
Макс. Связка
Диаметр
дюймов. (мм)
Прибл.
Длина
дюймов (мм)
Прибл.
Ширина
дюймов (мм)
Уп.
Кол-во.
T30RSF 3/16 «
(4,76)
30 фунты. 1-1 / 4 «
(31,7)
6-1 / 2 «
(165,1)
0,14 дюйма
(3,6)
100
1000
T50RSF 1/4 «
(6.35)
50 фунты. 1-3 / 4 «
(44,4)
8-1 / 2 «
(215,9)
0,18 «
(4,6)
100
1000

8 дюймов — Кабельные стяжки с ремешком для монтажных отверстий — Белый — 100 PK

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Прочность на растяжение 50 фунтов | Внутреннее и наружное использование | Естественный цвет | Застежка-молния | Размер винта # 10

Количество со скидкой
1–9 10–49 50–99 100–249 250+
8 долларов.83 8,34 долл. США 7 долларов.86 7,37 долл. США 6 долларов.89

8 дюймов — 50 фунтов — Прочные стяжки на молнии с ремешком для монтажных отверстий — Белый — 100 штук в упаковке

Стяжки для кабелей с замками на молнии ShowMeCables обеспечат быстрый, безопасный и организованный способ крепления кабелей и проводов. Цельная конструкция позволяет ускорить механический монтаж и снизить стоимость.Кабельные стяжки также являются отличным решением для многих других проектов.

Характеристики:

  • Монтажное отверстие
  • Длина: 8 дюймов
  • Цвет: Белый
  • Внутренний / Открытый
  • Размер винта: № 10
  • Количество: 100 Упаковка
  • Прочность на разрыв: 5016 фунтов
  • Q: Что такое предел прочности на разрыв?

    A: Прочность на растяжение представляет собой вес, который может выдержать кабельная стяжка.ShowMeCables предлагает кабельные стяжки 3 разной силы; 18 50 и 120 фунтов. 18 фунтов являются наиболее распространенными стяжками на 50 и 120 фунтов, которые обычно используются для тяжелых кабелей.

    В: Что означает рейтинг пленума?

    A: Кабель, рассчитанный на камеру статического давления, и монтажное оборудование необходимы для работ, при которых кабель будет прокладываться в пространстве возвратного воздуха. В большинстве зданий эта зона находится выше подвесных потолков или под фальшполом. Материалы, необходимые для соответствия нормам пленума, намного дороже, чем конструкции без статического давления.

    Прокладка и установка столбов кабельных ограждений

    В этой установке мы предоставляем практически все материалы, необходимые для установки. Единственное, что вам нужно будет взять с собой, — это дрель или ударный шуруповерт, сверло на 3/16 дюйма, ручку или карандаш, рулетку и угольник.

    Шаг 1. Проверка чертежа

    На этом этапе у вас, вероятно, есть набросок того, где будут размещаться стойки кабельных перил. Обратитесь к этому чертежу и разместите свои стойки на своих местах, убедившись, что каждая из стоек находится на расстоянии не более 48 дюймов друг от друга по центру. Это поможет вам визуализировать проект и убедиться в отсутствии непредвиденных препятствий. Если вы используете ровные или угловые стойки в непосредственной близости, убедитесь, что они установлены на расстоянии не менее 1,5 дюймов друг от друга, измеряя расстояние от внешней стороны одной стойки стойки до внешней стороны следующей стойки стойки.

    Если вы используете угловые стойки, убедитесь, что у вас есть хотя бы один натяжной участок, перемещающийся во всех направлениях.Самый простой способ проверить это — убедиться, что большие ½-дюймовые отверстия на задней стороне угловых стоек не обращены друг к другу.

    Шаг 2: Использование квадрата скорости

    Чтобы убедиться, что ваши стойки находятся на одном уровне с краями террасы или балкона, используйте скоростной угольник. При установке столбика убедитесь, что он находится на расстоянии не менее 1,5 дюймов от края вашей блокировки.

    При размещении угловых стоек необходимо размещать их как можно ближе к 1,5 дюймам от блокировки, чтобы убедиться, что нижняя часть троса очищает выступы протектора.

    Шаг 3: Проверка выравнивания системы

    Проведите предоставленной строкой по краям ваших сообщений, чтобы проверить целостность линии. Если линия неровная, у вас возникнут проблемы с установкой поручня. Вы также должны пропустить эту веревку через нижние отверстия на каждой угловой трассе, чтобы убедиться, что трос выйдет из неровностей протектора. Может помочь закрепить струну лентой на буровом долоте, как показано на рисунке.

    Шаг 4: Предварительное просверливание монтажных отверстий

    Теперь, когда вы подтвердили размещение столбов, отметьте расположение всех отверстий для крепления ручкой или карандашом.Если возможно, вы всегда хотите использовать четыре угловых отверстия. Если это вызывает какие-либо проблемы, не забудьте заполнить по одному отверстию с каждой из четырех сторон столбов.

    Снимая каждую стойку, просверлите все монтажные отверстия сверлом 3/16 дюйма.

    Шаг 5: Установка и выравнивание стоек

    Замените стойки и заполните все предварительно просверленные отверстия прилагаемыми крепежными винтами.

    Поместите столбик на столб и убедитесь, что он ровный.Если стойка неровная, используйте предоставленные композитные прокладки, чтобы выровнять стойки. Как только он выровняется, наденьте чехол для ног поверх стойки, стараясь опустить его осторожно, чтобы не поцарапать порошковое покрытие. Повторите этот шаг для каждого из своих постов.

    Шаг 6: Крепление кронштейна поручня

    Поместите кронштейн поручня на стойки и прикрепите его прилагаемыми винтами. Если в вашей системе используются угловые стойки, убедитесь, что кронштейн ориентирован так, чтобы он поворачивал угол в правильном направлении.Угловые стойки Express поставляются с универсальным кронштейном для поручня, который позволяет ему поворачиваться под углом вашей лестницы.

    Теперь вы установили все свои сообщения. Чтобы узнать, как установить остальную часть вашей системы кабельных ограждений DIY, посетите наш канал Youtube по адресу youtube.com/viewrail.

    Кабельное кольцо для монтажа на рейку (серия CMR)

    Ресурсы для продукта
    Ссылки
    Поделиться этим продуктом

    Характеристики:
    • Изготовлен из стали марки 14.
    • Разработан для установки на стандартные монтажные рейки, соответствующие требованиям EIA.
    • Окрашено гладкой черной порошковой краской.
    • Соответствует RoHS.
    • Произведено в Северной Америке.
    Принадлежности
    Детали детали

    Нажмите Деталь No. Габаритные размеры Стойка Рекомендуемое заполнение кабеля (коэффициент заполнения 50%) Максимальное заполнение кабеля (коэффициент заполнения 100%) Рост Ширина Глубина Единицы Кошка 5e Кошка 6 Cat 6a Кошка 5e Кошка 6 Cat 6a CMRBK1 1,25 3,50 1U 34 22 15 68 44 год 30 CMR3BK1 3,00 3,50 1U 84 53 37 167 107 74

    Нужна помощь? Связаться с нами.

Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
