Кабель NYM. Устройство и применение. Характеристики и как выбрать

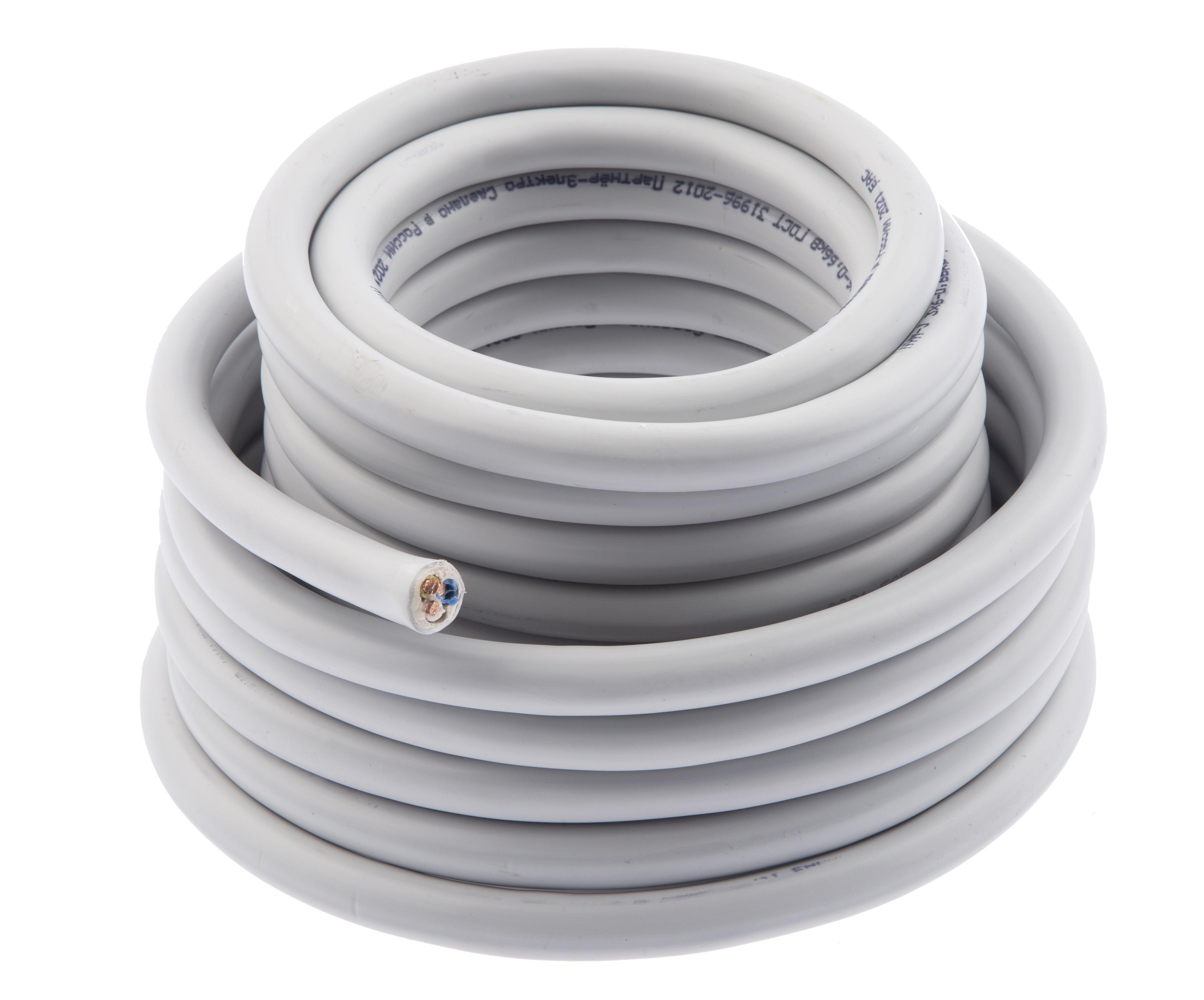

Электрический кабель NYM является качественным немецким аналогом отечественного кабеля ВВГ, который используется как в бытовых условиях, так и в промышленном производстве. Этот кабель заслужил признание многих работников по электрическому монтажу, так как обладает улучшенными эксплуатационными характеристиками и многими преимуществами, по сравнению с российскими образцами подобной продукции.

Рассматриваемый кабель имеет медные жилы, производится по немецкому стандарту, обладает высокой надежностью, качественной изоляцией, пластичностью, гибкостью, не поддерживает горение.

• Наружная оболочка кабеля выполнена из поливинилхлорида.
• Между внешней оболочкой и жилами имеется промежуточный слой негорючего герметика – мелонаполненной резины.
• Токоведущие жилы изолированы поливинилхлоридной изоляцией.
• Число жил может быть от 1 до 5.
• Жилы изготовлены из меди, могут состоять как из одной проволоки, так и из нескольких проволок, в зависимости от сечения.
• Маркировка по цвету соответствует международным стандартам. Согласно отечественным правилам провод заземления должен иметь желто-зеленый цвет. Допускается выполнять оболочку провода земли чисто зеленого, либо желтого цвета. Фазные проводники могут быть окрашены в различные цвета.

Кабель имеет следующие технические параметры:

• Частота тока 50 герц.
• Номинальная величина напряжения 660 В.
• Площадь сечения токопроводящих жил 1,5-35 мм².
• Рабочая температура -50° +50°.
• Наименьшая температура укладки – не менее -5°.
• Наименьший допускаемый радиус изгиба – не менее 4 диаметров кабеля.
• Срок эксплуатации 30 лет.
• Гарантийный срок работы – 5 лет.

Остальные технические данные кабеля зависят от его типоразмера.

Кабель NYM-J

Кабель NYM-O

Выбор сечения медного кабеля до 3х жил:

• N – классификация по немецкому стандарту Normenleitung.
• Y – материал изоляции поливинилхлорид.
• М – установка в разных условиях.

Также к обозначению кабеля могут добавляться различные приставки, которые увеличивают число его разновидностей, например, приставки «-О», «-J», которые обозначают, что в кабеле имеется провод заземления синего или желто-зеленого цвета.

Кабель NYM может иметь обозначение «VDE» на защитной оболочке. Она означает, что кабель соответствует всем международным стандартам, и может применяться в помещениях с повышенной пожарной опасностью.

Сама маркировка кабеля говорит нам о том, что кабель NYM можно применять в различных работах по электрическому монтажу как в бытовых, так и в промышленных областях. Так как устройство силового кабеля включает в себя слой, устойчивый к горению, кабель обычно применяют при монтаже электрической проводки в деревянных постройках, для наружной укладки на улице в местах, защищенных от солнечных лучей.

В бытовых условиях NYM, имеющий несколько токоведущих жил, можно применять для скрытой и внешней укладки проводки. Его используют для подключения приборов освещения, для розеток и в других местах. Допускается использование в грунте с условием его прокладки с защитой, например, в гофре.

• Кабель имеет много положительных отзывов от квалифицированных специалистов по электромонтажным работам. Этот тип кабеля рекомендуется применять в силовых и осветительных цепях.
• Возможность применения кабеля в пожароопасных местах.
• Высокое качество изготовления. Кабель перед поступлением в торговую сеть проходит жесткий контроль, который обеспечивает соблюдение необходимой площади сечения жил и толщине изоляции.
• Высокая эластичность и гибкость кабеля. Промежуточный слой выполнен из резины. Это достоинство позволяет применять кабель для укладки в труднодоступных местах, в грунте, на большое расстояние.

Из недостатков можно отметить повышенную стоимость продукции, в отличие от отечественных образцов кабельной продукции.

Рассмотрим, какие производители выпускают кабель NYM. Из зарубежных производителей лидерами стали TKD Kabel, Lapp Kabel, Helukabel (Германия). Также повышенным качеством славится продукция таких именитых изготовителей, как Nexasn (Франция) и Denizli Cable (Турция).

На российском рынке появляется кабель NYM таких производителей, как Псковкабель, Камкабель, Севкабель. Продукция этих заводов проходит жесткую сертификацию на соответствие международным стандартам.

Необходимо обратить внимание, что в последнее время в торговой сети электротехнических изделий все больше существует фактор подделки качественной продукции. Иногда маркировку кабеля намеренно делают похожей на оригинальную. Например, кабель обозначают «HUM» или «NUM», хотя оригинальное обозначение – «NYM».

На российском рынке в основном представлены образцы кабелей отечественного изготовления, или кабелей, которые произведены неизвестно на каком заводе. Поэтому во время выбора кабеля следует обращать внимание на обозначение. Любой уважающий себя завод по производству кабеля не станет скрывать своего названия или логотипа предприятия. Это является одним из факторов гарантии качества продукции.

• При покупке рекомендуется проверить толщину токоведущих жил. Для этого желательно иметь с собой измерительный прибор.
• При возникновении сомнений в качестве кабеля, лучше сначала купить небольшой кусок кабеля, и проверить его свойства, например, способность не поддерживать горение.
• При подборе сечения кабеля для освещения подходит 1,5 мм², для подключения электрической плиты – 6 мм², для розеток – 2,5 мм².
• Для однофазной сети целесообразно применять кабель с тремя жилами, из которых одна жила будет желто-зеленой расцветки для заземления.
• Обычно продавцы навязывают вместо кабеля NYM, купить кабель ПВС, ШВВП или какой-либо другой. Это является уловкой продавцов, так как предлагаемые образцы являются не кабелями, а шнурами, у которых другие области применения.

Похожие темы:

Чем отличается кабель ВВГнг от кабеля NYM-J?

В настоящее время монтаж электрической низковольтной распределительной сети выполняется проводами ВВГнг или NYM-J. Эти кабельно-проводниковые изделия имеют много общего:

— медные токопроводящие жилы;
— защитная поливинилхлоридная оболочка;
— предназначаются для фиксированного монтажа.

Отличия

Но, между этими разновидностями кабелями существует и достаточно много различий:

1. Номинальное рабочее напряжение кабеля NYM-J составляет до 660В, в то время, как для кабелей ВВГнг эта величина составляет 660В или 1000В.

2. Сечение токопроводящих жил у кабелей марки NYM-J лежит в диапазоне 1,5мм² – 35мм². Для кабеля марки ВВГнг эта величина составляет 1,5 мм² – 1000мм² (одножильные кабели) и 1,5 мм² – 240мм² для многожильных.

3. В отношении пожарной безопасности, кабель NYM-J обеспечивает отсутствие распространения огня при одиночной прокладке, в это же время кабель ВВГнг не распространяет горение только при групповом монтаже. По этой причине для монтажа во взрыво- и пожароопасных зонах используют кабель марки ВВГнг-FRLS.

4. В отличие от NYM-J, кабель марки ВВГнг не имеет заполнения пустот между скрученными жилами в защитной оболочке.

5. Температура эксплуатации кабеля NYM-J составляет от -30⁰С до +40⁰С, тогда как, кабель марки ВВГнг допускает эксплуатацию в диапазоне от -50⁰С до +50⁰С.

6. Срок эксплуатации в соответствии с нормативно-технической документацией для NYM-J составляет 40 лет, а для ВВГнг – 30 лет.

Сфера использования

В каждом индивидуальном случае следует оценивать различные технико-экономические факторы кабельной продукции, чтобы определить оптимальный вариант.

Для монтажа в жилых и общественных объектах чаще используют кабель NYM-J, а для производственных и офисных объектов больше адаптирован ВВГнг. При необходимости обеспечить монтаж электрической сети в пожароопасных зонах используют силовой кабель ВВГнг-FRLS. Он отвечает самым современным требованиям пожарной безопасности и имеет высокую устойчивость к возгоранию.

технические характеристики, важные для эксплуатации

Для большинства электромонтажных работ к применению рекомендован кабель NYM, технические характеристики которого соответствуют европейским нормам. Для его использования есть некоторые ограничения, которые необходимо знать перед покупкой, поэтому описание всех эксплуатационных и технических характеристик лучше увидеть заранее.

Кабель NYM: эксплуатационные и технические характеристики

Это универсальный проводник, применяющийся для установки розеток и освещения. Технические характеристики позволяют в равной степени применять его на производстве и при укладке домашней проводки, что и определяет высокий спрос на продукцию с такой маркировкой. Аббревиатура в названии кабеля отображает основную информацию, касающуюся его применения:

• N – эта литера показывает соответствие продукции основным евростандартам.
• Y – изоляция провода изготовлена из ПВХ.
• M – обозначает отсутствие особых ограничений на использование, т.е. этот провод не предназначен для какой-либо одной разновидности электромонтажных работ.

Стандарт, по которому он изготавливается, разработан в Германии, но его основные положения достаточно быстро распространились в европейских государствах и странах СНГ, где он изготавливается на многих заводах, правда по немного измененным ТУ.

Конструктивные особенности кабеля NYM

Для изготовления жил применяется медный проводник. Если его сечение от 1 до 10 мм², то провод одиночный, а для кабелей от 16 до 35 мм² изготавливаются жилы, скрученные из нескольких проводников.

Изоляция и внутреннее наполнение несколько различается от количества жил кабеля. Когда их 4-5 штук, то в центре провода присутствует ПВХ-шнур, препятствующий смещению проводников. Если проводов 2-3, то необходимости в нем нет. Во всех случаях у провода NYM предусмотрены три слоя изоляции:

1. поливинилхлоридная отдельно на каждой жиле;
2. в пустое пространство между проводами запрессовывается мелосодержащей резиной;
3. снаружи применяется покрытие из ПВХ-пластиката.

Эти провода выпускаются в двух модификациях, различающихся расцветкой изоляции жил – для применения в электрических цепях с заземлением и без него – между собой они отличаются использованием литер J или O на внешней изоляции.

• В первом случае кабель маркируется как NYM-J, что показывает наличие в нем как минимум трех жил, одна из которых с желто-зеленой окраской.
• Во втором случае используется маркировка NYM-O, показывающая что желто-зеленого провода нет, но есть жила синего цвета, для нулевого проводника.

Количество жил в кабелях NYM может быть от двух до пяти, а в их расцветке используются следующие цвета: черный, синий (NYM-O), желто зеленый (NYM-J), коричневый.

Главные характеристики

Для кабеля NYM основные технические характеристики определяют сферу использования:

1. Максимальное напряжение до 660 Вольт.
2. Количество жил – 2-5.
3. Разрешенная температура использования (при которой не происходит заметных отклонений свойств кабеля) – от -50 до +50 С°. Может выдерживать длительный нагрев до +70.
4. Разрешенная температура монтажа – выше чем -5 С°. Если укладку провода надо проводить при температуре ниже указанной, то требуется подогрев места укладки и самого провода – в противном случае неизбежно повреждение оболочки.
5. Высокая эластичность – радиус изгиба при монтаже от четырех наружных диаметров.
6. Максимальная влажность, при которой может находиться провод – 98% (под водой прокладывать нельзя).
7. Ограничения использования – запрещено использовать кабель НУМ для прокладки под землей, а при использовании на открытом воздухе необходимо прятать его в гофру, так как ПВХ изоляция со временем разрушается от воздействия ультрафиолета.
8. Заводская упаковка – бухты по 50 или 100 метров, бобины 500 метров.
9. Расчетный период эксплуатации при нормальных условиях – 30 лет.
10. Гарантийный срок от производителя – 5 лет.

Подробнее о характеристиках кабеля смотрите в этом видео:

а вот здесь можно посмотреть испытания горючести кабеля NYM по сравнению с кабелем ВВГнг-LS:

и сравнение кабеля от разных производителей:

Различия технических характеристик: VDE vs ТУ

Технические характеристики могут в некоторой степени отличаться в зависимости от производителя. Провода изготовленные на немецких заводах изготавливаются по стандарту VDE и примерно одинаковые во всех случаях. В странах СНГ производители ориентируются на местные технические условия (ТУ), поэтому разные не только свойства кабеля, но и его маркировка.

Местные производители могут сэкономить за счет хотя бы наполнителя, который запрессовывается в пространство между жилами. В оригинальных кабелях это мелонаполненная резина, не поддерживающая горение, а в отечественных может применяться и другой материал. Как итог – оригинальные кабеля вполне можно применять даже при наличии незначительных повреждений, а отечественные в таком случае лучше не использовать.

Надо учитывать, что изготовление электрических проводов в кустарных условиях это достаточно неблагодарное занятие – как ни крути, а для провода нужна медь или алюминий, так как особо сэкономить тут не на чем. Как итог – вся продукция подобного рода обычно сертифицирована и если внимательно присматриваться к маркировке, то оригинал от местных изделий отличить достаточно просто, хотя бы по маркировке – на немецких проводах обязательно проставлены литеры VDE и NYM. Если их нет, то на прилавке отечественный кабель.

Дополнительно не помешает посмотреть на материал заполнения пространства между жилами – если там есть потеки, то это повод засомневаться в использовании мелонаполненной резины, которая должна применяться по оригинальным стандартам.

Коротко о главном

Технические характеристики кабеля NYM практически не ограничивают сферу его применения, при условии правильного выбора сечения и защитной оболочки, в случае использования его на открытом воздухе. Продукция отечественных заводов «Севкабель», «Камкабель» и «Псковкабель», как минимум не уступает зарубежным аналогам по токопроводящим характеристикам, но может проигрывать в качестве защитного покрытия – если этот параметр важен, то лучше выбрать кабель сделанный в Германии, Турции или Франции, несмотря на разницу в цене.

Кабель NYM — Описание кабеля NYM и область его применения

В данном материале мы рассмотрим, что такое кабель NYM, его основные технические характеристики, приведем расшифровку маркирования и сравним с «конкурентами»-аналогами.

Так уж устроен современный цивилизованный мир — навряд ли найдется хотя бы одно помещение в жилом здании или на промышленном объекте, в которое не подведены кабели, транспортирующие электроток для осветительных сетей или питающие разнообразные силовые устройства, приборы и механизмы.

интернет-магазине, очень легко запутаться, ведь цена и технические характеристики проводников существенно разнятся. В этом случае есть смысл обратиться за консультацией к специалистам или «гуглить» самостоятельно.

Иногда проблема выбора кабеля, если в энергопроекте или требованиях нормативных документов не указана конкретная марка, решается очень быстро путем приобретения универсального провода NYM, применение которого оправдано во многих сферах назначения, особенно для решения бытовых электрозадач. В данном материале мы рассмотрим, что такое кабель NYM, его основные технические характеристики, приведем расшифровку маркирования и сравним с «конкурентами»-аналогами.

Описание и расшифровка кабеля NYM

Силовой провод NYM представляет собой кабельное изделие, которое широко используется в стационарных электросиловых, а также осветительных промышленных и бытовых сетях с напряжением до 0,66 кВ на частотах 50 Гц.

Расшифровка маркировочного обозначения NYM:

·     N – соответствие немецкому стандарту классификации кабельных изделий Normenleitung,

·     Y – изоляционный слой выполнен из поливинилхлорида (ПВХ-пластиката),

·     M – возможен монтаж в разных условиях.

Дополнительно на изоляции провода должно присутствовать обозначение VDE, которое свидетельствует о том, что кабель произведен по германскому отраслевому стандарту Veiband Deutscher Electrotechniker 0250 и допускается к применению в зонах с повышенным риском возникновения пожаров, например, в деревянных постройках.

К элементам конструкции силового кабеля NYM относятся:

1. медные моно- или мультипроволочные скрученные жилы (2-5 шт.),
2. негорючая ПВХ изоляция общепринятой расцветки (см. статью «Маркировка провода для домашней электросети. Цвет проводов»),
3. промежуточная экструдированная слой-оболочка, которая расположена поверх жил и заполняет промежутки между ними, изготовлена из невулканизированной, так называемой мелонаполненной резины с высоким кислородным индексом и придает проводу круглую форму,
4. наружная защитная оболочка выполнена из самозатухающего ПВХ-пластиката.

Среди главных преимуществ силового кабеля NYM следует отметить:

· особую конструкцию промежуточной оболочки. Она выполняет функцию герметизации проводника и облегчает процедуру разделки,

· негорючий материал изолятора и оболочки обеспечивает локализацию возгорания, в т.ч. при одиночной укладке,

· высокое качество, которое проявляется в четком соответствии жильного сечения и толщины изолятора паспортным данным,

· огромное множество позитивных отзывов от профессионалов-электромонтажников. Они настоятельно рекомендуют применять эту марку в разрешенных проектной документацией случаях.

Существуют несколько модификаций этой проводной марки, которые имеют аналогичные технические характеристики, но небольшие отличия в конструкции. В NYM-J обязательно присутствует желто-зеленая жила заземления или нулевая синяя, в то время как NYM-O оснащается черной жилой. Варианты цветовой маркировки изоляции данных разновидностей представлены в таблице 1.

Таблица 1

К наиболее популярным вариантам сечений, которые предпочитают покупатели силового провода NYM, относятся: 1,5 и 2,5 мм² для 2-жильного кабеля, 2,5 и 4 мм² — для 3-жильного.

• Число жил: 2-5,
• Сечение 1,5-10 мм для монопроволочных проводов, 16-35 мм — для мультипроволочных,
• Температура среды: от -30 до +40 °C,
• Наименьшая температура, при которой возможен монтаж: -5 °C,
• Влажность воздуха при 35 °C: 98%,
• Рабочее напряжение: 660 В (50 Гц),
• Испытательное напряжение переменным током (50 Гц) в течение 5 мин: 2 кВ,
• Минимальный радиус изгибания: 4 Дн по оболочке,
• Не поддерживает процесс горения при одиночной прокладке, для групповой лучше применять исполнение NYMнг или NYMнг-LS,
• Плохо переносит ультрафиолетовые лучи,
• Срок службы: от 30 лет, гарантийный — до 5.

Другие технические характеристики силового кабеля NYM прямо зависят от сечения проводника и приводятся в таблице 2.

Таблица 2

Аналоги кабеля NYM

Сегодня российские оптовые и розничные продавцы предлагают купить силовой кабель NYM, выпускаемый как зарубежными, так и местными производителями. Напомним, что изготовление этой проводной марки регламентировано стандартом ФРГ — DIN VDE 0250 (часть 204), который устанавливает не жесткие, а средние параметры для толщины изоляционного и наружного слоя, при условии, что они не меньше номинального значения. Если NYM производится в России, то предприятие получает специальный сертификат-разрешение от немецкой стороны. Локальные требования к кабелю NYM определены собственными ТУ заводов-изготовителей, а также ГОСТ 23286 и ГОСТ IEC 60227-4-2011, которые, в отличие от DIN VDE, определяют точные номинальные показатели для диаметра провода по изолятору и оболочке с наименьшими допусками.

Более подробную информацию о стандартах изготовления читайте в статье:
«В чём разница между ГОСТ, ТУ и VDE? Разбор стандартов изготовления»

Среди наиболее известных зарубежных предприятий следует упомянуть производителей из Турецкой республики — Denizli Cable LTD, ФРГ — Lapp Kabel, TKD Kabel, Helukabel, Каbeltec, Франции — Nexans и Сербии — Novkabel AD. В РФ лицензией на изготовление силового провода NYM обладают  Псковкабель, Севкабель, Камкабель, Электрокабель и другие. Все импортные изделия обязательно маркированы аббревиатурой VDE.

Кабель NYM 4х4

NYM 4х4 — кабель силовой с 4 медными жилами, сечением 4 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.

Характеристики кабеля NYM 4х4

Климатическое исполнение кабеля NYM 4*4: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 4х4: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 4х4 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 4*4 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 4х4: 106,4 миллиметров.
Масса кабеля NYM 4х4: 0,342 килограмм в метре.
Срок службы силового медного кабеля NYM 4*4 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 4х4: 13,3 миллиметров.

Токовые нагрузки кабеля NYM 4х4

Допустимый ток кабеля NYM 4*4: 34 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 4,65 Ом в километре.

Расшифровка маркировки NYM 4х4

N — соответствует немецкому стандарту VDE.
Y — изоляция и оболочка из ПВХ пластиката.
M — монтажный кабель.
4 — количество медных жил.
4 — сечение жилы в квадратных миллиметрах.

Конструкция кабеля NYM 4х4

1) Жила — медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция — из ПВХ пластиката.
3) Заполнение — из невулканизированной резины.
4) Оболочка — из ПВХ пластиката серого цвета.

Применение кабеля NYM 4*4

Кабель медный силовой NYM 4х4 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.

• Марка?

  Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции.

  NYM
• Количество жил?

  Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з — заземление. , голубой(синий) — ноль. белый, красный, черный — фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы — ноль, фаза, земля, при токах до 1КВ, при 10КВ — 3 фазы, 4 жилы — ноль и 3 фазы. 5 жил — ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.

  4
• Сечение жилы (мм/кв)?

  Сечение или площадь среза, измеряется в квадратных миллиметрах.
  От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.
  Чем больше сечение тем меньше сопротивление (Ом).
  На напряжение сечение жилы влияем в меньшей степени.

  4
• Материал жилы?

  Медь — первый по значимости материал жил, это обусловлено:
  1)Высокой электрической проводимостью.
  2)Достаточная механическая прочность.
  3)Удовлетворительная устойчивость к коррозии.
  Алюминий — второй по значимости материал жил по следующим причинам:
  1)Проводимость в 1.63 раза меньше чем у меди.
  2)Более низкая прочность.
  3)Легко окисляется, оксидная пленка имеет более высокое сопротивление.

  Медь
• Материал изоляции?

  ПВХ — поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.) ПНД — полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК — безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.)

  ПВХ
• Материал оболочки?

  Оболочка (защитный шланг) — защищает изоляцию жил от внешних воздействий (механического, химического, термического, ультрафиолетового).

  ПВХ
• Максимальный вес (кг/м)?

  Вес является расчетной величиной, реальные показатели могут отличаться.

  0.342
• Максимальный наружный диаметр (мм) 13.3
• Электрическое сопротивление жилы (ом/км) 4.65
• Допустимый радиус изгиба (мм) 106.4
• Допустимая токовая нагрузка при прокладке на воздухе (А) 34
• Допустимая токовая нагрузка при прокладке в земле (А) 34
• Номинальное переменное напряжение (кВ) 0.5
• Диапазон температур эксплуатации (°С) от -30 до +40
• Срок службы 40 лет
• Код ОКП 352 122
• Максимальная мощность при прокладке в воздухе, 220V (кВт) 9. 97
• Максимальная мощность при прокладке в земле, 220V (кВт) 9.97
• Максимальная мощность при прокладке в воздухе, 380V (кВт) 22.37
• Максимальная мощность при прокладке в земле, 380V (кВт) 22.37
• Код товара NYM 4х4

Кабель NYM

кабель NYM   2*1,5 (N)               цена     16,00р. м

кабель NYM   2*2,5 (N)               цена     25,00р. м

кабель NYM   2*4 (N)                  цена     42,00р. м

кабель NYM   3*1,5 (N.PE)          цена     22,00р. м

кабель NYM   3*2,5 (N.PE)          цена     39,00р. м

кабель NYM   3*4 (N.PE)             цена     56,00р. м

кабель NYM   3*6 (N.PE)             цена     80,00р. м

кабель NYM   4* 1,5 (PE)            цена     29,00р. м

кабель NYM   4* 2,5 (PE)            цена     44,00р. м

кабель NYM   4* 4 (PE)               цена     76,00р. м

кабель NYM   4* 6 (PE)               цена     102,00р.м

кабель NYM   4*10 (PE)              цена     180,00р.м

кабель NYM   5* 1,5 (N.PE)         цена     35,00р. м

кабель NYM   5* 2,5 (N.PE)         цена     51,00р. м

кабель NYM   5* 4 (N.PE)            цена     95,00р. м

кабель NYM   5* 6 (N.PE)            цена     131,00р.м

кабель NYM   5*10 (N.PE)           цена     225,00р.м

кабель NYM 2 * 1.5       цена     17,00р. м

кабель NYM 2*2.5         цена     24,00р. м

кабель NYM  2*4           цена     35,00р. м

кабель NYM  2*6           цена     58,00р. м

кабель NYM-J 3* 1.5      цена     22,00р. м

кабель NYM-J 3*2.5       цена     34,00р. м

кабель NYM-J 3*4          цена     51,00р. м

кабель NYM-J 3*6          цена     76,00р. м

кабель NYM-J 4* 1.5      цена     30,00р. м

кабель NYM-J 4* 2.5      цена     45,00р. м

кабель NYM-J 4* 4         цена     71,00р. м

кабель NYM-J 4* 6         цена     101,00р.м

кабель NYM-J 4*16        цена     280,00р.м

кабель NYM-J 4*25        цена     430,00р.м

кабель NYM-J 4*35        цена     610,00р.м

кабель NYM-J 5* 1.5      цена     36,00р. м

кабель NYM-J 5* 2.5      цена     55,00р. м

кабель NYM-J 5* 4         цена     85,00р. м

кабель NYM-J 5* 6         цена     125,00р.м

кабель NYM-J 5*10        цена     200,00р.м

кабель NYM-J 5*16        цена     310,00р.м

кабель NYM-J 5*25        цена     550,00р.м

кабель NYM-J 5*35        цена     790,00р.м

кабель NYMнг(A)-LS 3* 1,5 (N,PE) 0,66               цена     29,00р. м

кабель NYMнг(A)-LS 3* 2,5 (N,PE) 0,66               цена     41,00р. м

Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах. Прокладка в земле или в воде не допускается.

Напряжение Uo/U — 300/500 B.

Строение кабеля NYM:
Медная круглая жила, многопроволочная/моножила.
ПВХ изоляция жил.
Внутренняя оболочка.
ПВХ внешняя оболочка, цвет — серый.

Цвета жил:
NYM-O — без защитной жилы.
NYM-J — с желто-зеленой защитной жилой.
1 жила:
   NYM-O — черная.
   NYM-J — желто-зеленая.
2 жилы:
   NYM-O — черная, синяя.
3 жилы:
   NYM-O — черная, синяя, коричневая.
   NYM-J — желто-зеленая, черная, синяя.
4 жилы:
   NYM-O — черная, синяя, коричневая, черная.
   NYM-J — желто-зеленая, черная, синяя, коричневая.
5 жил:
   NYM-J — желто-зеленая, черная, синяя, коричневая, черная.
7 и более жил:
   NYM-O — черные, с белой нумерацией.
   NYM-J — черные, с белой нумерацией, одна жила желто-зеленая.

Конфигурация проводников согласно VDE 0295.
RE — круглая моножила.
RM — круглый, многопроволочный.

Основные технические характеристики кабеля NYM:
Диапазон рабочих температур — от -40°С до +70°С.
Относительная влажность воздуха (при +35°С) — до 98%
Не поддерживающий горения — (DIN VDE 0482-265-1 и 265-2-1).
Оболочка — не содержит свинца.
Минимальный радиус изгиба — примерно 4хD кабеля.
Минимальная температура монтажа — -5°С.
Использование — в бетоне (кроме трамбованного и вибробетона), в кабельных каналах, в трубах, в штукатурке, на открытом воздухе, при защите от прямых солнечных лучей.
ТУ — ТУ3521-009-05755714-98.
срок службы — 30 лет.

Количество жил и их сечение	Толщина изоляции	Толщина оболочки	Внешний диаметр	Сопротивление при 70°С	Сопротивление изоляции	Допустимая токовая нагрузка в стене или штукатурке	Допустимая токовая нагрузка в кабель-канале или стене	Допустимая токовая нагрузка при коротком замыкании (<1 сек. )	Общий вес
n x кв.мм	мм	мм	мм	Ω/км	МОм/км	А	А	кА	кг/км
1×1,5	0,6	1,4	5,8	12,1	0,0100	17,5	15,5	0,172	40
1×2,5	0,7	1,4	6,4	7,41	0,0094	24,0	21,0	0,287	60
1×4	0,8	1,4	7,2	4,61	0,0087	32,0	28,0	0,460	90
1×6	0,8	1,4	7,6	3,08	0,0074	41,0	36,0	0,690	110
1×10	1,0	1,4	8,6	1,83	0,0072	57,0	50,0	1,150	160
1×16	1,0	1,4	10,2	1,15	0,0053	76,0	68,0	1,840	240
2×1,5	0,6	1,4	9,0	14,5	0,0100	19,5	16,5	0,172	125
2×2,5	0,7	1,4	10,5	8,87	0,0094	27,0	23,0	0,287	170
3×1,5	0,6	1,4	9,0	14,5	0,0100	19,5	16,5	0,172	145
3×2,5	0,7	1,4	10,8	8,87	0,0094	27,0	23,0	0,287	195
3×4	0,8	1,4	12,2	5,52	0,0087	36,0	30,0	0,460	270
3×6	0,8	1,6	14,0	3,69	0,0074	46,0	38,0	0,690	360
3×10	1,0	1,6	17,0	2,19	0,0072	63,0	52,0	1,150	565
4×1,5	0,6	1,4	10,0	14,5	0,0100	17,5	15,5	0,172	170
4×2,5	0,7	1,4	11,8	8,87	0,0094	24,0	21,0	0,287	235
4×4	0,8	1,6	13,8	5,52	0,0087	32,0	28,0	0,460	340
4×6	0,8	1,6	15,3	3,69	0,0074	41,0	36,0	0,690	455
4×10	1,0	1,6	18,0	2,19	0,0072	57,0	50,0	1,150	680
4×16	1,0	1,6	22,5	1,38	0,0053	76,0	68,0	1,840	1050
4×25	1,2	1,8	27,5	0,870	0,0051	96,0	80,0	2,880	1650
4×35	1,2	1,8	31,0	0,627	0,0045	119,0	99,0	4,020	2010
5×1,5	0,6	1,4	11,0	14,5	0,0100	17,5	15,5	0,172	195
5×2,5	0,7	1,4	12,5	8,87	0,0094	24,0	21,0	0,287	275
5×4	0,8	1,6	15,5	5,52	0,0087	32,0	28,0	0,460	415
5×6	0,8	1,6	17,5	3,69	0,0074	41,0	36,0	0,690	535
5×10	1,0	1,6	19,5	2,19	0,0072	57,0	50,0	1,150	810
5×16	1,0	1,8	25,0	1,38	0,0053	76,0	68,0	1,840	1300
5×25	1,2	1,8	30,0	0,870	0,0051	96,0	80,0	2,880	1950
7×1,5	0,6	1,4	12,5	14,5	0,0100	17,5	15,5	0,172	240
7×2,5	0,7	1,6	13,7	8,87	0,0094	24,0	21,0	0,287	360
10×1,5	0,6	1,6	15,5	14,5	0,0100	17,5	15,5	0,172	365

 *Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджеру сайта с помощью специальной формы связи или по телефону

Наши специалисты помогут выбрать оптимальное решение и проконсультируют по любому интересующему вас вопросу.

ПРОСТО ПОЗВОНИТЕ НАМ !!!!

 (812)369-16-98

   (812)369-17-57

  (812)369-02-26

  (812)715-54-00
  (812)715-54-84
  (812)715-54-09

   (812) 715-54-76

   (812)715-54-71

196066, г.Санкт-Петербург, Лиговский пр, д.254

e-mail: [email protected]

ICQ 218 072 833

NYM, одно- или многожильный

Технические характеристики

Монтажный кабель NYM предназначен для проводки внутри зданий, доступен в одно- или многожильном исполнении с серой оболочкой из ПВХ.

Не подходит для укладки в встряхиваемый, вибрирующий или сжатый бетон, для наружного использования только при защите от прямых солнечных лучей.LSZH (низкий уровень дыма без галогена) для повышения пожарной безопасности и экранированные (N) версии YM (St) могут быть доступны по запросу.

Технические — Монтажный кабель NYM
Конструкция проводника:	класс 1 (одножильный) или класс 2 (негибкий многопроволочный)
	— см. Stranding / Resistance page
радиус изгиба:	6 x общий диаметр
номинальное напряжение:	300 В / 500 В рабочий, 2000 В тест
текущий рейтинг:	см. Диаграмму NYM & (N) YM (St)
диапазон температур:	от 0 ° C до + 70 ° C в рабочем состоянии
конструкция:	в целом согласно VDE0250 T.204
огнестойкий:	согласно EN 50265-2-1, IEC 60332-1
Идентификация сердечника:	2 жилы = цвет по VDE 0293 без заземления (зеленый / желтый)
	3+ жилы = окрашены в соответствии с VDE 0293 с землей (включая количество жил)
	— см. Цветовые коды на странице

Технические характеристики для печати доступны здесь: Монтажный кабель NYM, одно- или многожильный.

Для других кабелей питания или проводки вернитесь на первую страницу PVC Power & General Wiring Cables .

Примечание: низкий уровень дыма, нулевой уровень галогенов / отсутствие галогенов (LSZH, LSOH, LSHF, OHLS) не следует путать с LSF (низкий уровень дыма и дыма), подробное объяснение приведено на нашей первой странице LSZH Control Flex.

Все размеры следует рассматривать как номинальные, а изображения используются только в иллюстративных целях. Хотя компания Central Cables Ltd приложила все разумные усилия для обеспечения ее точности, информация, содержащаяся в данном документе, может быть ошибочной или упущенной и может быть изменена без предварительного уведомления.Ни при каких обстоятельствах Central Cables Ltd не несет ответственности за любой ущерб, возникший в связи с описанной информацией.

nym cable значение — — JYTOP Power cable

•


  Европейский силовой кабель — lapplimited.lappgroup.com

  Lapp Olflex Европейский силовой кабель NYY, NYM, NHXMH,… Европейский силовой кабель. Европейские силовые кабели для установки в зданиях в соответствии с европейскими национальными стандартами.

•


  Что означает NYM? — Abbreviations.com

  Ищете определение NYM? Узнайте, что полное значение NYM на Abbreviations.com! Крупнейшие и наиболее авторитетные акронимы и сокращения в Интернете…

•


  Техническая информация | Номинальный ток кабеля 0.6/1 кВ |…

  Кабели и провода, соответствующие требованиям RoHS, Техническая информация Текущие рейтинги для NYY, NAYY, NYGY, NYCWY, NAYCWY. Кабели 6/1 кВ от Hi-Tech Controls и Helukable

•


  European Power Cables, NYY, NYM, NHXMH, NYCY,…

  Кабели питания

  European Power Cables соответствуют национальным стандартам. … Кабели NYM; Кабели NHXMH; Кабели NYCY; … Примером европейского силового кабеля является NYY-J,…

•


  Nya Cable, Поставщики и производители Nya Cable…

  Nya Cable, оптовая продажа различных высококачественных кабельных продуктов Nya от глобальных поставщиков Nya Cable и фабрики Nya Cable Factory, импортер, экспортер в Alibaba.com.

•


  NYM-J / -O — Кабели питания — DDA Ltd.

  NYM-J / -O Монтажный кабель с оболочкой из ПВХ, одобрен VDE. Конструкция кабеля. Одно- или многопроволочный медный сердечник в соответствии с DIN VDE 0295 и IEC 60228 кл. 1 или п. 2

•


  NYY-J, NYY-O — lapplimited.lappgroup.com

  NYY-J, NYY-O. Стационарный монтаж… ПВХ-кабель для различных областей применения. … 0,6 / 1,0 кВ альтернатива монтажному кабелю ПВХ NYM; информация о продукте (PDF)

•


  NYM — Что означает NYM? Бесплатный словарь

  NYM внесен в крупнейшую и наиболее авторитетную словарную базу данных сокращений и акронимов в мире. NYM… — кабель 900 м. NYM 3 x 1.…

•


  Кабели NYM, европейские национальные стандарты Питание…

  NYM Кабели. Кабель NYM — это еще один кабель, разработанный в рамках европейского диапазона кабелей питания.

•


  Аббревиатуры кабелей — Mike Holt Enterprises

  Кабель не указан в NEC, поэтому его нельзя использовать там, где NEC является обязательным требованием. Я надеюсь, что это, по крайней мере, приведет вас в правильном направлении.

•


  Ним | Статья о ним от The Free Dictionary

  nym (инструмент, сеть) / nim / (от третьего слога «анонимный»; или «ним-сервер») Сервер, который функционирует как анонимный ремейлер.nym (2) Популярное имя хоста…

•


  Кабель NYMJ —boards.ie

  NYMJ Кабель Электрический… Стандарт N-VDE (немецкий) Y-ПВХ изоляция M-Кабель с оболочкой J- Заземляющий провод, цвет зеленый / желтый

•


  Nyyhy Cable, Поставщики Nyyhy Cable и…

  Nyyhy Cable, оптовая продажа различных высококачественных кабельных продуктов Nyyhy от глобальных поставщиков Nyyhy Cable и фабрики Nyyhy Cable Factory, импортера, экспортера на Alibaba. com.

•


  Кабель NYY-J и NYY-O | Кабели Eland

  Ассортимент кабелей NYY включает кабели NYY-J и NYY-O.Это широко используемые европейские силовые и контрольные кабели, предназначенные для стационарной прокладки, с номинальным напряжением…

•


  Список слов, содержащих ним

  Список слов, содержащих nym. Больше слов. Перечислите все слова, содержащие nym. Найдено 124 слов. акроним акроним акроним акроним аллоним аллоним аноним анонимность…

•


  Форумы IET — кабель NYY-J

  Привет, кто-нибудь из вас, ребята, использовал кабель NYY-J, и если да, что вы думаете по этому поводу, можно закрепить снаружи, он пружинит, как огнестрельный тюф и т. Д., Также говорится, что он может быть…

•


  O в соотв.согласно VDE 0276-603 Кабель питания NYY-J / —

  Кабель питания NYY-J / -O в соотв. согласно VDE 0276-603 материал жилы: неизолированная медь конструкция жилы: класс 1, от 25 кв. мм изоляция класса 2: ПВХ DIV 4

•


  -таблице | Define -able на Dictionary.com

  -able определение, суффикс, означающий «способный, восприимчивый, подходящий, склонный, данный», связанный по значению со словом «способный», встречающийся в заимствованных словах…

•


  Кабель — Википедия, бесплатная энциклопедия

  Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.Кабель связи; Прямой подземный кабель

•


  Нормативно для Nym (Технологические термины) -…

  Нормативный В целом, нормативный — относящийся к норме — имеет два связанных значения: (1) предписывающее значение (например, правила, указанные в стандарте или…

Монтажные кабели | NYM-J / NYM-O Кабель с ПВХ-оболочкой | Hi-Tech Controls

303-680-5159 1-800-677-8942

Одобрено VDE Hi-Tech Controls, Inc, Европейский и внутренний кабель Европейский номер детали. Описание и № Проводники x сечение. мм 2 Наружный Ø (мм) Медь Вес кг / км Масса кг / км AWG 39050 NYM-J 1G1.5 RE 5,4 14,4 40,0 16 39001 NYM-O 1X1.5 RE 5,4 14,4 40,0 16 39006 NYM-O 2X1,5 RE 8,7 29,0 170,0 16 39056 NYM-J 3G1. 5 RE 9,1 43.0 135,0 16 39007 NYM-O 3X1,5 RE 9,1 43,0 135,0 16 39058 NYM-J 4G1.5 RE 9,8 58,0 160,0 16 39009 NYM-O 4X1.5 RE 9,8 58,0 160,0 16 39066 NYM-J 5G1. 5 RE 10,3 72,0 190,0 16 39017 NYM-O 5X1,5 RE 10,3 72.0 190,0 16 39072 NYM-J 7G1.5 RE 11,5 101,0 235,0 16 39023 NYM-O 7X1,5 RE 11,5 101,0 235,0 16 39076 NYM-J 10G1. 5 RE 13,8 144,0 330,0 16 39077 NYM-J 12G1.5 RE 14,4 173,0 405,0 16 39055 NYM-J 1G2.5 RE 6,0 24.0 70,0 14 39024 NYM-O 1X2,5 RE 6,0 24,0 70,0 14 39057 NYM-J 3G2. 5 RE 10,4 72,0 190,0 14 39008 NYM-O 3X2.5 RE 10,4 72,0 190,0 14 39059 NYM-J 4G2.5 RE 11,3 96,0 230,0 14 39010 NYM-O 4X2,5 RE 11,3 96. 0 230,0 14 39067 NYM-J 5G2.5 RE 12,0 120,0 270,0 14 39018 NYM-O 5X2,5 RE 12,0 120,0 270,0 14 39075 NYM-J 7G2.5 RE 13,2 168,0 342,0 14 39051 NYM-J 1G4 RE 6,6 38,0 80,0 12 39002 NYM-O 1X4 RE 6,6 38. 0 80,0 12 39074 NYM-J 3G4 RE 12,0 115,0 258,0 12 39060 NYM-J 4G4 RE 13,0 154,0 330,0 12 39011 NYM-O 4X4 RE 13.0 154,0 330,0 12 39068 NYM-J 5G4 RE 14,5 192,0 410,0 12 39019 NYM-O 5X4 RE 14,5 192,0 410. 0 12 39052 NYM-J 1G6 RE 7,2 58,0 105,0 10 39003 NYM-O 1X6 RE 7,2 58,0 105,0 10 39078 NYM-J 3G6 RE 13.0 173,0 320,0 10 39061 NYM-J 4G6 RE 15,1 230,0 460,0 10 39012 NYM-O 4X6 RE 15,1 230,0 460. 0 10 39069 NYM-J 5G6 RE 16,1 288,0 540,0 10 39020 NYM-O 5X6 RE 16,1 288,0 540,0 10 Европейский номер детали. Описание и № Проводники x сечение. мм 2 Наружный Ø (мм) Медь Вес кг / км Масса кг / км AWG 39053 NYM-J 1G10 RE 8,4 96,0 155,0 8 39004 NYM-O 1X10 RE 8. 4 96,0 155,0 8 39062 NYM-J 4G10 RE 17,6 384,0 680,0 8 39013 NYM-O 4X10 RE 17,6 384,0 680.0 8 39070 NYM-J 5G10 RE 19,2 480,0 850,0 8 39021 NYM-O 5X10 RE 19,2 480,0 850,0 8 39054 NYM-J 1G16 RM 9. 9 154,0 230,0 6 39005 NYM-O 1X16 RM 9,9 154,0 230,0 6 39063 NYM-J 4G16 RM 21,3 614,0 1048.0 6 39014 NYM-O 4X16 RM 21,3 614,0 1048,0 6 39071 NYM-J 5G16 RM 23,4 768,0 1280,0 6 39022 NYM-O 5X16 RM 23. 4 768,0 1280,0 6 39079 NYM-J 1G25 RM 12,0 240,0 325,0 4 39064 NYM-J 4G25 RM 25,8 960,0 1649.0 4 39015 NYM-O 4X25 RM 25,8 960,0 1649,0 4 39073 NYM-J 5G25 RM 28,7 1200,0 1970,0 4 39065 NYM-J 4G35 RM 28. 5 1344,0 2000,0 2 39016 NYM-O 4X35 RM 28,5 1344,0 2000,0 2 Кабель с внешней оболочкой из ПВХ согласно DIN VDE 0250 Часть 204 Температурный диапазон Гибкость от + 5 ° C до + 70 ° C (от + 41 ° F до + 158 ° F) Стационарная установка от -40 ° C до + 70 ° C (от -40 ° F до + 158 ° F) Номинальное напряжение U 0 / U 300/500 В Испытательное напряжение 2000 V Минимальный радиус изгиба Стационарная установка 4x кабель Ø Радиационная стойкость До 80×10 6 кДж / кг (до до 80 Мрад) Значения калорийности См. Техническую информацию Одножильный или многопроволочный, простой медный проводник согласно DIN VDE 0295 кл.1 или п. 2, BS 6360 cl. 1 или п. 2 и IEC 60228 кл. 1 или п. 2 ПВХ изоляция для жил, TI1 согласно DIN VDE 0281 Часть 1 Цветовая кодировка DIN VDE 0293-308 Скрученные проводники в слое Специальная внешняя оболочка из ПВХ TM1, по DIN VDE 0281 часть 1 Цвет оболочки: Серый (RAL 7035) Для промышленного и электромонтажного назначения. Используется на открытом воздухе, в сухом, влажная и влажная среда в открытое и скрытое, а также как в кладке, так и в цементе, не подходит для встраивания в затвердевший или сжатый бетон. Возможно только наружное использование пока кабель защищен от прямых солнечных лучей. = Продукт соответствует нормам ЕС. Директива по низковольтному оборудованию 2006/95 / EG. ПВХ самозатухающий и негорючий согласно VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 (эквивалент DIN VDE 0472 часть 804 метод испытания B) RE = круглый провод, однопроводной RM = круглый провод, многопроволочный G = с желто-зеленым заземлением x = без желто-зеленого заземления (OZ) Размеры AWG являются приблизительными эквивалентами ценности. Фактическое сечение в мм². Товаров по цене Обновить Easy Quote — эксклюзивный импортер продукции HUMMEL.Мы предлагаем более 6000 различных типов и размеров , соответствующих RoHS, жидкостных герметичных фитингов для снятия натяжения , зажимов для шнуров, кабельных вводов, круглых соединителей, систем кабелепроводов, промышленных корпусов и других сопутствующих продуктов для прокладки кабелей, которые считаются лучшими в отрасли.

NYM

NYM

Кабель монтажный с ПВХ изоляцией и оболочкой
HRN HD 21.4 S2 — DIN VDE 0250-204 — IEC 60227-4

Изоляция ПВХ компаунд TI1 в соотв. согласно EN 50363-3

Наполнитель сердечников, покрытых невулканизированной резиной или пластиком

Оболочка ПВХ компаунд TM1 в соотв. согласно EN 50363-4-1

Монтажный кабель для домашнего и промышленного использования.Укладывается на штукатурку или под штукатурку, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).

Эквиваленты:
PP в соотв. к HRN N.C3.200
A05VV-U, A05VV-R в соотв. по HRN HD 21.4 S2
YM в соотв.с ÖVE-K 41-4

Стандарты:
HRN HD 21.4 S2
DIN VDE 0250-204
IEC 60227-4

Номинальное напряжение: U0 / U = 300/500 В
Испытательное напряжение : 2000 В

Диапазон температур:
Минимальная температура при установке: +5 C
Стационарная установка: -20 C до +70 C
При коротком замыкании макс. 5s: 160 C

Поведение при пожаре:
Огнестойкий (самозатухающий) кабель
в соотв.согласно EN 60332-1-2

Минимальный внутренний радиус изгиба: 4x Ø кабеля

КОНСТРУКТИВНЫЕ ДАННЫЕ
Строительство	Наружный диаметр	Проводник сопротивление при 20 ° C	Cu Вес	Кабель вес	Упаковка *
мм 2	ок. мм	Ом / км	кг / км	ок. кг / км
1 х 6	7,3	3,08	57,6	105	КОТ 100, СП40 500
1 х 10	8,5	1,83	96	155	КОТ 100, СП40 500
1 х 16	9,8	1,15	153,6	230	КОТ 100, СП45 500
2 х 1,5	8,5	12,1	28,8	105	КОТ 100, СП40 500
2 х 2,5	9,8	7,41	48	134	КОТ 100, СП45 500
3 х 1,5	8,9	12,1	43,2	123	КОТ 100, СП40 500
3 х 2,5	10,4	7,41	72	176	КОТ 100, СП45 500
3 х 4	12,0	4,61	115,2	248	КОТ 100, СП50 500
3 х 6	14,8	3,08	182,8	342	КОТ 100, СП60 500
3 х 10	17,7	1,83	288	585	КОТ 100, ДБ08 500
3 х 16	19,2	1,15	460,8	790	DB09 500
4 х 1,5	9,6	12,1	57,6	144	КОТ 100, СП45 500
4 х 2,5	11,3	7,41	96	212	КОТ 100, СП50 500
4 х 4	13,0	4,61	153,6	302	КОТ 100, СП60 500
4 х 6	14,9	3,08	230,4	416	КОТ 100, ДБ08 500
4 х 10	19,4	1,83	384	715	DB08 500
4 х 16	21,9	1,15	614,4	987	DB09 500
5 х 1,5	10,5	12,1	72	173	КОТ 100, СП40 500
5 х 2,5	12,3	7,41	120	256	КОТ 100, СП60 500
5 х 4	14,2	4,61	192	363	КОТ 100, ДБ08 500
5 х 6	16,2	3,08	288	506	КОТ 100, DB08 4000
5 х 10	21,2	1,83	480	874	DB09 500
5 х 16	24,0	1,15	768	1213	DB10 500
7 х 1,5	11,6	12,1	100,8	208	КОТ 100, СП50 500
7 х 2,5	13,1	7,41	168	325	КОТ 100, СП50 500

(gy) серый

* Упаковка: КОТ 100 = бухта 100 м, СП = кабель на фанерной катушке, ДБ = кабель на деревянном барабане

PDF Скачать сертификат VDE DoP

NYM-J / NYM-O — Немецкие стандартные промышленные кабели

Применение и описание

NYM подходит для промышленного и домашнего применения. Он также предназначен для сухих, влажных и влажных открытых площадок. как под штукатурку, так и под бетон. Однако не рекомендуется прокладывать кабель в уплотненный конкретный. Наружное применение допускается только в том случае, если кабель не подвергается воздействию прямых солнечных лучей.

Стандарт и допуск

DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1, Директива ЕС по низковольтному оборудованию 73/23 / EEC и 93/68 / EEC, соответствует требованиям ROHS

Кабельная конструкция

— Одножильный или многопроволочный, простой медный провод
— по DIN VDE 0295 кл.1 или п. 2, BS 6360 кл. 1 или п. 2 и IEC 60228 кл. 1 или п. 2
— ПВХ изоляция TI1 согласно DIN VDE 0281 часть 1
— Цветовая маркировка согласно DIN VDE 0293-308
— Проводники скручены в слое
— Наружная оболочка из высокогибкого ПВХ типа TM1, согласно DIN VDE 0281 часть 1

Технические характеристики

— Рабочее напряжение: 300/500 вольт
— Испытательное напряжение: 2000 вольт
— Минимальный радиус изгиба: 4 x Ø
— Температура изгиба: от + 5 ° C до + 70 ° C
— Фиксированная температура установки: от -40 ° C до + 70 ° C
— Огнестойкость: IEC 60332. 1
— Сопротивление изоляции:> 20 МОм x км

Параметр кабеля

AWG	Кол-во ядер x Номинальная площадь поперечного сечения # x мм²	Номинал Толщина изоляции мм	Номинальная толщина оболочки мм	Номинальный диаметр, мм	Номинальная масса меди, кг / км	Номинальная масса кг / км
16 (цельный)	1X1.5	0,6	1,4	5,4	14,4	40
16 (цельный)	2 Х1,5	0,6	1,4	8,7	29	170
16 (цельный)	3 X1.5	0,6	1,4	9,1	43	135
16 (цельный)	4 х 1,5	0,6	1,4	9,8	58	160
16 (цельный)	5 Х1. 5	0,6	1,4	10,3	72	190
16 (цельный)	7 Х1,5	0,6	1,4	11,5	101	235
16 (цельный)	10 Х1.5	0,6	1,4	13,8	144	330
16 (цельный)	12 Х1,5	0,6	1,4	14,4	173	405
14 (цельный)	1 х2.5	0,7	1,4	6	24	70
14 (цельный)	3 х 2,5	0,7	1,4	10,4	72	190
14 (цельный)	4 X2.5	0,7	1,4	11,3	96	230
14 (цельный)	5 х 2,5	0,7	1,4	12	120	270
14 (цельный)	7 X2. 5	0,7	1,6	13,2	168	342
12 (сплошной)	1X4	0,8	1,6	6,6	38	80
12 (цельный)	3 х 4	0.8	1,6	12	115	258
12 (цельный)	4 х 4	0,8	1,6	13	154	330
12 (цельный)	5 х 4	0.8	1,6	14,5	192	410
10 (сплошной)	1X6	0,8	1,6	7,2	58	105
10 (сплошной)	3 X6	0. 8	1,6	13	173	320
10 (сплошной)	4 X6	0,8	1,6	15,1	230	460
10 (сплошной)	5 X6	0.8	1,6	16,1	288	540
8 (сплошной)	1X10	1,0	1,6	8,4	96	155
8 (сплошной)	4 х 10	1.0	1,6	17,6	384	680
8 (сплошной)	5 х 10	1,0	1,6	19,2	480	850
6 (7/14)	1X16	1.2	1,8	9,9	154	230
6 (7/14)	4 х 16	1,2	1,8	21,3	614	1048
6 (7/14)	5 х 16	1. 2	1,8	23,4	768	1280
4 (7/12)	1х25	1,4	2,0	12	240	325
4 (7/12)	4X25	1.4	2,0	25,8	960	1649
4 (7/12)	5 х 25	1,4	2,0	28,7	1200	1970
2 (7/10)	4X35	1.4	2,0	28,5	1344	2000

NYM-J NYM-O — Кабели RCT

Описание

Кабели NYM соответствуют критериям классификации строительной продукции в соответствии с Регламентом ЕС CPR 305/2011 и EN 50575 и предназначены для промышленного, домашнего использования и электропроводки. Изготовлен в соответствии с VDE 0250-204. Эти кабели можно использовать как под штукатуркой, так и под кладкой и бетоном. Кабели не должны напрямую контактировать с бетоном. Их использование на открытом воздухе возможно только при условии защиты кабеля от прямых солнечных лучей. Их можно использовать в сухой, влажной или влажной среде.

Справочные стандарты

DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2 и IEC 60227-4

Приложения

• Внутренние или приемные установки
• Внутренние устройства домов и помещений
• Установки в помещениях с особыми характеристиками
• Сооружения специального назначения: строительные работы, временные сооружения и временные сооружения
• Приемные установки
• Электроустановки на мебели

Технические характеристики

1.Дирижер	Медь с жестким электролитом (класс I-II) в соответствии с DIN VDE 0295, UNE-EN 60228, EN 60228 и IEC 60228
2. Изоляция	ПВХ типа TI-1 в соответствии с DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2: 1990 и IEC227-4: 1979 MOD
3. Постельное белье	ПВХ
4. Оболочка	ПВХ типа TM-1 в соответствии с DIN VDE 0281-1, UNE 21031-4 и HD 21.4S2: 1990 и IEC227-4: 1979 MOD
Номинальное напряжение	300/500 В
Испытательное напряжение	2.000 В перем. Тока
Максимальная температура	70 ºC
Прочие характеристики	Изготовлен в соответствии с VDE 0250-204 Цвета в соответствии с DIN VDE 0293-308, UNE 21089 и HD 186S2 Отсутствие распространения пламени в соответствии с VDE 0482-332-1-2, UNE-EN 60332-1, EN 60332-1 и IEC 60332 Классификация CPR в соответствии с EN 50575 Кабели NYM-J имеют желто-зеленый провод Кабели NYM-O изготавливаются без желто-зеленой жилы

Размеры

Документы

NYM-J -O Промышленный кабель PVC PVC 300 / 500V

NYM-J -O Промышленный кабель PVC PVC 300 / 500V

NYM-J -O Промышленный кабель PVC PVC 300 / 500V ПРИМЕНЕНИЕ

NYM-J -O — это одобренный VDE одножильный монтажный кабель с изоляцией из серого ПВХ на 300/500 В и оболочкой. Эти кабели подходят для использования внутри, на и под штукатуркой, бентоном, кирпичной кладкой и бетоном.

NYM-J -O ЗАПРЕЩАЕТСЯ использовать при прямой прокладке встряхиваемого, вибрирующего или сжатого бетона. Использование вне помещений возможно только при условии, что кабель защищен от прямых солнечных лучей.

NYM-J -O предназначен для промышленных и электромонтажных целей. Используется на открытом воздухе в сухой, влажной и влажной среде и в сырых помещениях на штукатурке или под штукатуркой, а также на открытом воздухе, но с защитой от ультрафиолета.При использовании в открытых и скрытых помещениях, а также в кирпичной кладке и цементе, не подходит для заливки в затвердевший или сжатый бетон. Использование вне помещений возможно только при условии, что кабель защищен от прямых солнечных лучей.

NYM-J -O Промышленный ПВХ-кабель 300/500 В Применимые стандарты и разрешения

— VDE-0250 Часть-204

— Директива ЕС по низковольтному оборудованию 73/23 / EEC и 93/68 / EEC

— соответствует требованиям ROHS

Идентификация сердечника

до 5 жил — цветовая маркировка согласно DIN VDE 0293-308

более 5 жил — цветовая маркировка согласно DIN EN 50334

NYM-J -O Промышленный кабель PVC PVC, конструкция 300/500 В

Технические характеристики кабеля NYM-J -O

Рабочее напряжение	300/500 В
Испытательное напряжение	2000 В
Изгиб Радиус изгиба	10 x Ø
Статический радиус изгиба	4 x Ø
Температура изгиба	от + 5 ° C до + 70 ° C
Статическая температура	от -40 ° C до + 70 ° C
Огнестойкий	МЭК 60332. 1
Сопротивление изоляции	> 20 МОм x км

NYM-J -O Промышленный кабель из ПВХ, 300/500 В, Спецификация
