Чем отличается кабель nym от ввгнг: Какой кабель выбрать для проводки в доме

Содержание

Какой кабель выбрать для проводки в доме

На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?

Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.

Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.

Кабель ВВГнг и ВВГнг-LS отличия

Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS.

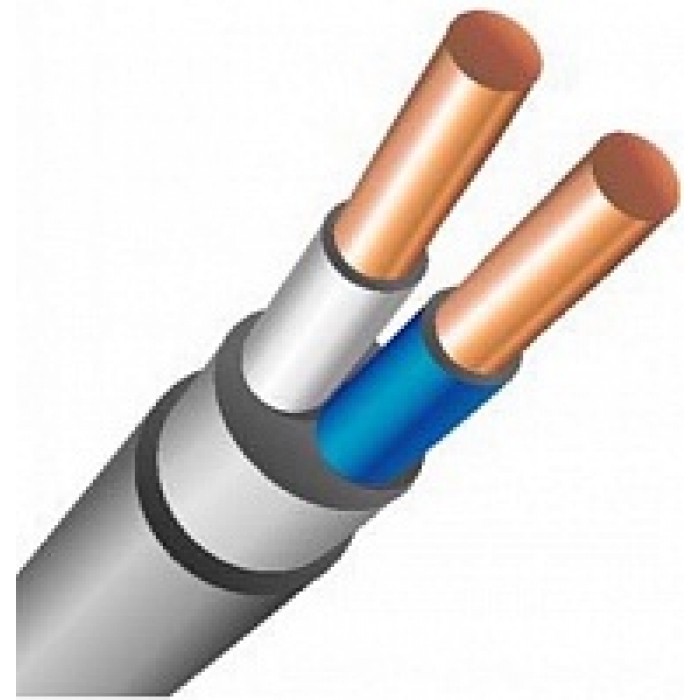

Кабель из себя представляет следующую конструкцию:

Бывает одножильным и многожильным.

При этом жила однопроволочная до сечения 25мм2.
Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.

Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы.
При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Технические характеристики

Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:

Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.

Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.

Применение в жилых помещениях

Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.

Такую марку можно использовать только снаружи здания.

Смотри ГОСТ 31565-2012 – скачать.

Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.
Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:
ВВГнг – напряжение испытания — 3кВ
NYM – напряжение испытания 2,5кВ
во-вторых изоляция у него серого цвета, у ВВГ – черного
Для многих категорически черный цвет может не подходить по эстетическим параметрам.
в-третьих, он всегда круглой формы
Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.
и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!
Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS
Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Особенности прокладки кабеля
Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.
Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.
Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей.
Именно поэтому его нельзя прокладывать снаружи помещений.
У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.
Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.
Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.
Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.
При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.
А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50!
Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.
Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.
Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях:
Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода
Статьи по теме
NYM или ВВГнг — какой кабель лучше для монтажа
Когда выполняется проектирование электросети внутри производственных или жилых помещений, главный вопрос – правильный выбор проводника — кабеля. В последнее время остро ставится вопрос относительно выбора кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй вариант – достойные для монтажа проводки в квартире и частном доме.
Если обратить внимание на технические параметры проводников, то можно понять, какому виду продукции отдать предпочтение в том или ином случае. Кроме того, необходимо определить отличия между кабельной продукцией, назвать ее преимущества использования в том или ином случае.
Конструктивные особенности кабеля NYM и ВВГ
Итак, ВВГнг – это силовой кабель, внутри которого помещены медные жилы (производится по росийскому стандарту ГОСТ 31996-2012). В качестве изоляционного материала применяется поливинилхлорид с добавками, за счет которых материал становится не горючим. Как правило, ВВГнг имеет от двух до пяти жил.
Чтобы максимально упростить монтаж кабеля, все жилы оформлены в разных цветах. Маркировка может выполняться посредством целостной окраски жилы или же с помощью цветных полосок на белом фоне. В качестве внешней оболочки кабеля применяется поливинилхлорид – точно такой, как и для изоляции каждой жилы.
Что касается жил, то они могут многопроволочными (состоять из множества проволок), а также быть монолитными (с одной цельной конструкции). В поперечном сечении жилы бывают сегментными или круглыми.
NYM – это точно такой кабель, как и ВВГнг, только в иностранном исполнении. Выпускается NYM по немецкому стандарту VDE 0250. Примечательно, что в данном проводнике также бывает от 2 до 5 жил. Изоляция – негорючий поливинилхлорид. Тем не менее, данный продукт отличается от российского аналога тем, что между наружной изоляцией и жилами имеется дополнительный изоляционный слой.
Впервые в нашей стране NYM появился в начале 2000-х годов. Тогда отечественные предприятия по производству кабельной продукции существенно нарастили производственные мощности, что позволило выпускать данный тип кабеля согласно немецким технологиям.
Когда стоит вопрос о том, какой кабель лучше ВВГ или NYM, прежде всего, нужно проверить подлинность продукции, ее соответствие заявленным параметрам. К сожалению, в Российской Федерации на сегодняшний день встречается до 60% подделок на рынке проводников мелкого сечения.
Расшифровка индексов и аббревиатуру
Вся кабельная продукция обязательно должна иметь маркировку. Как правило, состоит она с ряда букв и цифр, которые определяют конструкционные особенности, назначение кабеля, материалы, с которых он состоит.
Согласно стандартам, которые приняты в ЕС, расшифровка NYM означает следующее:
N (Normenleitung) – соответствие стандарту VDE

Y (Isolierung der Adem aus Polyvinylchlorid) – поливинилхлорид – материал, с которого выполнена изоляция на жилах;

M (Mantelleitung) – кабель, который применяется для монтажа внутри сооружений и зданий.

Расшифровка кабеля ВВГнг:
В – изоляция, выполненная с ПВХ;

В – оболочка, выполненная с поливинилхлорида;

Г – «голый» кабель, без дополнительного бронирования.

Индексы маркировки нг(А)-LS:
«нг» — не горит при групповой прокладке;

(А) – по категории «А» проводник не горит (при групповой прокладке).

LS- Low Smoke – с низким уровнем выделения газа и дыма.

Где применяется кабель ВВГнг и NYM – особенности монтажа
Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.
Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).
NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.
Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.
Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя.
Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.
Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.
В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.
ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания. Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека.
Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls).
Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.
За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.
ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.
Чем отличается NYM от ВВГнг
Основное отличие указанных проводников заключается в классах проводимого напряжения, в рабочей температуре, а также в цвете. Кабель ВВГнг(А)-LS можно легко отличить от NYMнг(А)-LS – по цветовому оформлению. Что касается рабочего напряжения, то ВВГнг(А)-LS может выдерживать до 1кВ, а
NYMнг(А)-LS – не больше 0,66 кВ. Кабель ВВГнг(А)-LS допускается эксплуатировать при температуре от -50 до +50 градусов Цельсия. Второй тип проводника – при -40 до +65 градусов. Заявленный эксплуатационный срок, как первого, так и второго проводника составляет 30 лет. При введении обоих кабелей в оборудования допускается уплотнение.
Характерное отличие NYM от ВВГнг состоит в том, что он всегда выполняется в круглой форме. Примечательно, что именно такая форма существенно упрощает герметизацию кабеля в устройствах, шкафах, распределительных щитах.
Минусы и плюсы
Для того чтобы сделать выбор в пользу того или иного проводника, необходимо рассмотреть их преимущества и недостатки. Изначально проанализируем преимущества NYM:
Простота при разделке кабеля, при его установке. Проводник, имеющий круглое сечение, не перекручивается, чего не сказать об аналогах, имеющих плоскую форму;

Уплотнение при вводе в оборудование – простое и надежное;

Внешний вид – идеальный.

Что касается недостатков NYM, то они состоят в следующем:
Защитная оболочка – не устойчивая к УФ излучению. Вот почему часто применяются ограничения в плане его применения на открытых площадках;

«течь»: многие проводники данного типа характеризуются вытеканием жидкости с мест разделки; жидкость напоминает масло, которое имело низкое качество при производстве продукции;

Не допускается прокладка в грунте;

Стоимость выше, чем у аналога ВВГ;

Групповая прокладка не допускается.

Теперь необходимо рассмотреть ВВГ.
Преимущества:
Допускается монтаж на открытом воздухе;

Разрешается укладка кабеля под землей в специальном кожухе;

Стоимость меньше, чем у NYM.

Впрочем, ВВГ характеризуется рядом недостатков – меньшая пластичность и гибкость.
Вывод по выбору марки кабеля
В итоге можно отметить, что как первый, так и второй тип проводника можно применять при обустройстве внешней и внутренней электропроводки. При уличном монтаже рекомендуется применять защитный кожух. Отношение у электриков к рассматриваемым кабелям – разное. Одни отдают предпочтение NYM, а другие – ВВГ по причине удобства выполнения монтажных работ.
Самое главное – проверка качества, подлинности продукции. Китайские подделки внешне могут ничем не отличаться от сертифицированной продукции, вот только срок эксплуатации и электротехнические параметры у такого кабеля – намного меньше. Вот почему покупку кабельной продукции нужно осуществлять только в специальных точках продаж, которые имеют сертификаты качества на предлагаемый товар.
Хочу отметить что согласно требованиям СП 31-110-2003 п.14.3 и п. 2.1 ПУЭ ВВГ и NYM, которые не имеют индексов «нг» и «LS» запрещается использовать внутри жилых помещений. Также смотрим ГОСТ 31565-2012 и ГОСТ 31996-2012. Даже в промышленных целях данные проводники (без указанных индексов) можно укладывать только по одному, а не пучком.
Современные требования к кабельной продукции, особенно той, которая будет использована для монтажа домашних электросетей, существенно ужесточились. Даже если проводник имеет не горючую изоляцию при нагревании, то в случае пожара с нее могут выделяться токсические вещества, пагубно влияющие на дыхательные органы человека.
Не стоит экономить средства на кабельной продукции, ведь от нее зависит не только безопасность имущества, но и, прежде всего, здоровье, жизнь человека. При этом не имеет значения, какой кабель будет куплен: ВВГ или NYМ.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!

Что лучше: кабель NYM или ВВГнг-LS

Выбор той или иной кабельной продукции, используемой для передачи электричества, играет важную роль. Ведь от этого будет зависеть стабильность электросети, безопасность и сохранность оборудования. Перед тем как окончательно определиться с выбором кабеля NYM или ВВГнг-LS, стоит детально рассмотреть их особенности.
Особенности ВВГнг-LS
Данный провод обладает специфическими характеристиками и рекомендован к групповому монтажу в отличие от NYM. Также он хорошо подходит для прокладки на открытом воздухе. По сути данная марка провода – это аналог NYM, но с менее качественной начинкой. У этого проводника, в отличие от европейского аналога, имеется свойство не распространять горение при воздействии критических температур. Также при возгорании практически не выделяется дым и газ, что немаловажно. Кроме того, цена проводника примерно на 15-20% меньше. Учитывая эту приятную особенность вопрос что лучше NYM или ВВГнг-LS в данном случае попросту отпадает.
Силовой кабель ВВГнг-LS не рекомендован к монтажу ниже -30 градусов Цельсия. Благоприятная температура должна быть не менее -15, а комфортная рабочая не должна превышать +50 градусов. В аварийном режиме недолгое время допускается эксплуатация при +70.
Особенности NYM
Этот кабель применим как в промышленных зонах, так и в жилых или офисных помещениях. Проводник NYM относится к самым надежным. Он достаточно прочен, пожаро- и холодоустойчив, обладает высокими эксплуатационными характеристиками. Также считается наиболее безопасным и простым в использовании среди других кабелей. Наличие специальной оболочки не позволяет проводнику возгораться. Поэтому он часто прокладывается в помещениях с легковоспламеняющимися веществами, в цехах или лабораториях. Однако стоит помнить, что этими свойствами он обладает исключительно при одиночной прокладке. Купить NYM в Москве вы можете с помощью нашего сайта.
Данный проводник выгоден при монтаже в случае капитального ремонта помещения. А вот при прокладке на открытом воздухе без специальной защиты к установке не рекомендован. Всё потому, что оболочка NYM не имеет свойств защиты от ультрафиолета и при его воздействии начинает разрушаться.
Некоторые спросят: кабель NYM или ВВГнг-LS, что лучше всё-таки? Нужно учитывать все нюансы, поэтому ответ на этот вопрос каждый должен дать себе сам. Если намечается групповая прокладка или монтаж на открытом воздухе, то ВВГнг-LS в этом случае будет лучше. Также цена на этот проводник несколько меньше. Однако при одиночной прокладке, в закрытых или в помещениях с пожароопасными веществами лучше вариант NYM.
NYM или ВВГнг — разница, сравнение характеристик, обзор марок
Перед многими покупателями встает вопрос, какой кабель NYM или ВВг выбрать? Оба кабеля подходят для электропроводки в квартире или доме, но как всегда есть нюансы.
Технология изготовления кабеля NYM пришла к нам из Европы и на сегодняшний день в России NYM изготавливается по немецкому стандарту VDE 0250 часть 204. На Российском рынке кабельной продукции можно найти как импортный кабель NYM , так и отечественный. Импортные производители кабеля nym — Novkabel AD (Сербия), Каbeltec (Германия), Helukabel (Германия) , Nexans (Франция), DENIZLI CABLE LTD (Турция). В России по зарубежной технологии провод NYM производят Подольсккабель, Кольчугинский завод, Камкабель и другие заводы.
Расшифровка кабеля NYM достаточно простая:
N – обозначает, что кабель изготовлен согласно VDE

Y — применяемый материал ПВХ

M — монтажный кабель

ВВГ и ВВГнг или NYM — сравнение характеристик
Достаточно часто вместо кабеля NYM предлагают аналоги ВВГ, ВВГнг. Однако, нужно знать отличия. Для этого достаточно сравнить характеристики NYM кабеля и предлагаемых аналогов (см. табл. 1).
Таблица 1
Параметр сравнения NYM ВВГ ВВГнг
Рабочее напряжение, В 660 660 660
Частота, Гц 50 50 50
Количество жил 2-5 1-5 1-5
Сечение жил, мм2 1,5-35 1,5-50 1,5-240
Диапазон температур эксплуатации, оС -30 +40 -50 +50 -50 +50
Длительно допустимая температура жил, оС 70 70 70
Срок службы по НТД, лет 40 30 30
Наличие заполнения да нет нет
Нераспространение горения при одиночной прокладке при одиночной прокладке при групповой прокладке
Применение во взрывоопасных зонах где требуется уплотнение при вводе в оборудование где не требуется уплотнение при вводе в оборудование где не требуется уплотнение при вводе в оборудование
Купить NYM Купить ВВГ Купить ВВГнг
По своим характеристикам кабели NYM малых сечений, например, nym 3×2,5 , nym 3×1,5 идеальны для прокладки сетей в квартире, причем монтировать кабель можно просто в штробах. Благодаря тому, что заполнитель кабеля нюм не гигроскопичен, а изоляция очень плотно прилегает к кабелю, что опять же препятствует проникновению влаги, тот же кабель num 3×2,5 и num 3×1,5 можно применять во влажных помещениях, например, в ванных комнатах. Не исключено применение НУМ в деревянных домах. Конструкция кабеля содержит в себе невулканизированный заполнитель, имеющий высокий индекс кислородности (КИ), который отражает минимальное количество кислорода для поддержания горения при определенных условиях. Благодаря такой конструкции повышается пожаробезопасность кабеля. Нужно не забывать, что провод nym прокладывается только одинарно. При необходимости групповой прокладки лучше использовать кабель ВВГнг.
Не рекомендуется применять кабель марки NYM на открытом воздухе (солнечная радиация разрушительно воздействует на кабель), а также в земле, так как у кабеля нет сопротивляемости к коррозионной активности почв. Нужно иметь в виду, что российские заводы часто изготавливают провод nym по своим ТУ, а не по стандарту VDE. По конструкции кабель ничем не отличается, однако качество применяемого заполнителя может быть низким, из-за чего заполнитель протекает, а кабель выходит из строя.
Купить nym надлежащего качества вы можете в ООО «Кабельные системы». Цена на кабель nym, предлагаемая нашей организацией, конкурента и обычно ниже рыночной. Для уточнения цены в Вашем регионе отправьте заявку или свяжитесь по многоканальному телефону 8(812)309-72-55

Поможем определиться с выбором NYM или ВВГ и подберем нужное сечение из наличия!

Отправить заявку

NYM или ВВГНГ: что лучше, отличия, характеристики
Конструктивные особенности
ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской.
Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.
NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.
Что означают названия
Маркировка проводной продукции состоит из набора букв, определяющих назначение, конструкцию, примененные материалы.
NYM, в соответствии с принятым европейским союзом стандартом означает:
N – соответствие норме требований Veiband Deutscher Electrotechniker, союза энергетиков Германии, где этот проводник разработан;
Y – поливинилхлоридная изоляция медных жил, наружная оболочка. Под защитным шлангом проводники залиты слоем заполнителя на основе мелованной резины;
М – применяется для монтажа, оболочка переносит небольшие деформации. Провод пригоден для прокладки стационарных сетей;
J – символ, если он есть, показывает наличие провода заземления желто-зеленой расцветки.
ВВГнг соответствует ГОСТ 16442-80, шифр раскрывает:
В – виниловая изоляция жил;
В – материал оболочки из такого же пластиката;
Г – голый, броневой покров отсутствует;
нг – тип пожарной безопасности продукта, наружный шланг не распространяет горения при групповой прокладке.
Потом цифрами обозначен типоразмер, указывающий число проводящих изолированных жил и их номинальное сечение. Проводник из электротехнической меди, одножильный.
Чем отличается NYM от ВВГнг
Вот основные различия двух марок кабеля:
во-первых он имеет тройную изоляцию
Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.
Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает.
А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:
ВВГнг – напряжение испытания – 3кВ
NYM – напряжение испытания 2,5кВ
во-вторых изоляция у него серого цвета, у ВВГ – черного
Для многих категорически черный цвет может не подходить по эстетическим параметрам.
в-третьих, он всегда круглой формы
Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.
и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!
Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.
Технические характеристики
Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:
характеристики NYM
характеристики ВВГнг
Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.
Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.
Сравнение параметров
Сравнение данных нагляднее делать, объединив сведения одной табличной формой.
Техническая характеристика, типоразмер 3х4 Значение для
NYM ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В 660 660
Температура
Диапазон нормальной эксплуатации кабеля, °С -50 ÷ +50 -50 ÷ +50
Предельно допустимая температура, не более, °С 70 70
Аварийное длительное, не более 8 часов, повышение не более, °С 80 80
Допустимая при КЗ в течение до 4 сек, не более, °С 160 160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С -5 -15
Испытание
Испытательное напряжение, В 2000 3000
Время теста, мин 5 10
Механические
Номинальная толщина изоляции 0. 8 0.7
Номинальная толщина промежуточного слоя 0.4 нет
Номинальная толщина оболочки 1.6 1.5
Вес 1 километра кабеля 270 194
Форма кабеля в сечении Круглый Круглый
Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз 4 7.5
Возможность уплотнения при вводе в оборудование Да Нет
Не распространяет горение при прокладке, Одиночная Групповая
Способность кабеля втягивать воду, гигроскопичность Нет Да
Стойкость оболочки к ультрафиолетовому излучению Ниже Выше
Удобство разделки концов кабеля Выше Ниже
Цвет наружной оболочки Светло-серый Черный
Номинальный срок эксплуатации, не менее, лет 30 30
Стоимость Выше Ниже
Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:
Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
Стоимость ВВГнг ниже.
Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.
Особенности прокладки кабеля
Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит. Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.
Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.
У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.
Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.
Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает. Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.
Выбрать кабель ГОСТ или ТУ?
В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).
Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).
Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.
Срок службы
Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.
При этом формулировка “не менее” означает, что если данный кабель будет находиться под 100% нагрузкой в неблагоприятных условиях, он должен отработать НЕ МЕНЕЕ 30 лет.
А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.
Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.
Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.
Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.

Итоги сравнения
Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.
Преимущества NYM:
повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
более легкая разделка и монтаж;
поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
более эстетичный внешний вид;
более длительный срок эксплуатации.
Преимущества ВВГнг:
более широкий заявленный диапазон температуры эксплуатации;
не поддерживает горение при групповой прокладке;
считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
более низкая цена.
Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.
При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.
Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:
При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.
В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.
Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.
Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS. Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!
Источники
https://samelectrik.ru/sravnenie-kabelya-nym-i-vvgng-chto-luchshe-vybrat.html
https://VseOToke.ru/provodka/nym-i-vvgng-vybor
https://domikelectrica.ru/luchshij-kabel-dlya-provodki-v-kvartire-nym-i-vvgng-ls-otlichiya-xarakteristiki/
https://molter.ru/faq/kakoy-kabel-vybrat-dlya-provodki/
Особенности и характеристики силовых кабелей NYM и ВВГнг-LS
Такие силовые кабели, как NYM и ВВГнг-LS наиболее популярны на современном рынке кабельно-проводниковой продукции. Предлагаем рассмотреть их некоторые особенности.

Кабель NYM

Силовой кабель NYM применяется как на гражданских, так и на промышленных объектах. Кабель NYM используется для установки электроцепей на напряжение до 660 В и частотой 50 Гц. Кабель NYM обладает высокими эксплуатационными характеристиками, надежностью, безопасностью и простотой в использовании. Кабель NYM обладает оболочкой из ПВХ-пластиката, которая обладает негорючим свойством при одиночной прокладке. Благодаря этому кабель NYM можно прокладывать в местах, где предъявляются повышенные требования к пожарной безопасности. Это могут быть, разного рода склады, на которых хранятся взрывоопасные вещества или лаборатории.

Если кабель NYM прокладывается пучком, то он теряет качество пожаробезопасности, в таком случае используют кабель NYMнг-LS.

Кабель NYM, как правило производится многожильным, в его конструкции от 2 до 5 жил круглой формы. Диаметр жил кабеля NYM составляет от 1,5 мм до 35 мм. Жила кабеля NYM производится как однопроволочная, так и многопроволочная. Цвет изоляции жилы кабеля NYM может быть различным, это сделано для упрощения проведения монтажных работ

При производстве кабеля NYM принято использовать следующие цвета – синий, коричневый, черный, желто-зеленый и серый. Синий цвет означает нейтраль, желто-зеленый, как правило, это жила заземления.

Если в кабеле NYM делится на два вида Jи О, это зависит от присутствия или отсутствия жилы заземления.

Для кабеля NYM есть некоторые ограничения при применении. Кабель NYM не принято использовать при монтаже вне помещений, это связано с тем, что ПВХ оболочка кабеля NYM разрушается под действием ультрафиолетового излучения.

При необходимости прокладки кабеля на открытом воздухе лучше использовать кабель ВВГ, этот кабель является аналогом кабеля NYM. Стоит вспомнить, что первоначально кабель NYM был только немецкого производства и в нашу страну его привозили только из Германии. Но с течением времени очень многие отечественные производители стали изготавливать кабель NYM у нас на родине.

Если говорить о кабеле ВВГ, то он отличается от кабеля NYM более широкой сферой использования, при этом обладает не таккими хорошими эксплуатационными характеристиками.

Кабель ВВГ

Кабель ВВГнг-ls – это один из видов кабеля ВВГ. Отличие состоит лишь в том, что кабель ВВГнг-LS является не распространяющим горение и кроме того, при воздействии повышенной температуры практически не выделяет ядовитого дыма (хлористый водород).

Еще одно отличие кабеля ВВГнг-LS от кабеля NYM – это невозможность использование первого при пониженных температурах. (ниже -30 градусов). При этом прокладка кабеля ВВГнг-LS возможна при температуре до -15 градусов. Обычная температура, при использовании кабеля ВВГнг-LS не должна быть выше 50 градусов. При аварийном режиме кабель ВВГнг-LS способен работать непродолжительное время при температуре до +70 градусов.

Для информации нашему читателю: в квартире или загородном доме между комнатами лучше всего устанавливать стойкие итальянские ламинированные двери, поскольку они изготовлены из цельного массива дерева, покрытые надёжным ламинатом. Итальянские двери — это поистине произведение искусства, от которого сложно отвести глаза, очень красивые и надёжные двери.

Итальянские ламинированные двери
.
Какой кабель выбрать для монтажа NYM или ВВГнг?
При проектировании электросети в производственных или жилых зданиях главный вопрос — правильный выбор проводника. Недавно был поднят острый вопрос о выборе кабеля: NYM или ВВГнг. Стоит отметить, что первый и второй варианты подходят для электромонтажа в квартире и частном доме.

Если вы обратите внимание на технические параметры лестницы, вы сможете понять, какой тип продукта предпочтителен в конкретном случае. Кроме того, различия между кабельной продукцией должны быть идентифицированы, чтобы определить преимущества для использования в конкретном случае.
Конструктивные особенности кабеля NYM и ВВГ
Итак, ВВГнг — это силовой кабель, в котором размещены медные провода (изготовлены по российскому стандарту ГОСТ 31996-2012). Поливинилхлорид с добавками используется в качестве изоляционного материала, что делает материал невоспламеняющимся. Как правило,
ВВГнг имеет от двух до пяти вен.
Чтобы максимально упростить установку кабелей, все жилы оформлены в разные цвета. Маркировка может быть сделана, опустошив ядро или используя цветные полосы на белом фоне. Поливинилхлорид применяется обычно в качестве внешней оболочки кабеля — так же, как изоляция каждого сердечника.

Что касается жил, то они могут быть многопроволочными (состоящими из множества проводов), а также монолитными (с одной интегральной конструкцией). В поперечном сечении ядра сегментированы или круглые.
NYM — это тот же кабель, что и
ВВГнг, только в другой версии. NYM производится по немецкому стандарту VDE 0250. Следует отметить, что в этом проводнике также имеется от 2 до 5 жил. Изоляция — негорючий поливинилхлорид. Однако этот продукт отличается от российского аналога тем, что между внешней изоляцией и проводниками имеется дополнительный слой изоляции.
NYM впервые появился в нашей стране в начале 2000-х годов. Отечественные компании, производящие кабельную продукцию, значительно увеличили свои производственные мощности, что позволило производить кабели этого типа по немецкой технологии.
Если вопрос в том, какой кабель будет качетвеннее, ВВГнг или NYM, вы должны сначала проверить подлинность продукта и соответствие указанным параметрам. К сожалению, на сегодняшний день в РФ можно найти до 60% контрафактной продукции для проводников с небольшим сечением.
Расшифровка индексов и аббревиатуру
Вся кабельная продукция должна быть маркирована. Как правило, он состоит из серии букв и цифр, которые определяют структурные характеристики, назначение кабеля, материалы, из которых он изготовлен.

Где применяется кабель ВВГнг и NYM – особенности монтажа
Изоляция в ВВГ выполнена из , без специальных добавок, что означает, что горение при одной установке такого кабеля не распространяется.
Групповая прокладка ВВГ запрещена, если несколько кабелей проложены в жгуте (допускается прокладка кабеля в жгуте, если каждый проводник размещен в своем собственном гофре).
NYM — жилы этого кабеля имеют ПВХ изоляцию, которая не горит. Внешняя оболочка также изготовлена из ПВХ. Каждый проводник сердечника помещен в резину, заполненную слоем мела. Примечательно, что внешняя изоляция кабеля наиболее подвержена воздействию ультрафиолетовых лучей, не говоря уже о оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытых участках, где проводник будет постоянно подвергаться воздействию солнечного света.

Часто продавцы, особенно на рынках, чтобы быстрее продавать свою продукцию, позиционируют NYM как кабель с «трехпроводной изоляцией». Однако это чистый обман: резина, наполненная слоем мела, на самом деле не является изоляцией.
Помимо прочего, у кабеля с резиной есть большой недостаток: резина отлично горит при нагревании. В результате NYM не может быть сгруппирован.
В соответствии с требованиями пожарной безопасности, кабель NYM может быть проложен только внутри помещения индивидуально (индивидуально). Если требуется групповая прокладка, например, в стробоскопическом или кабельном канале, необходимо применить модификацию NYMng (A) -LS.
Вы не должны путать группу синглов NYM, каждый в их ряби, которые идут вдоль потолка или стены. Этот метод укладки, в отличие от групповой укладки без гофра, не считается пусковым. Электрики часто обходят запрет на прокладку групповых кабелей этой марки.
В изоляции, ВВГнг и NYMng имеют комплекс специальных добавок, благодаря которым эти проводники могут быть сгруппированы вместе, поддерживая условия без сгорания. Как правило, этот тип прокладки кабеля используется в оборудовании для прокладки кабелей.
ВВГнг-ls, NYMng-ls («низкий дым» — выделяет мало дыма), среди других упомянутых выше преимуществ кабелей, имеет низкую эмиссию газа и дыма в случае пожара. Это важно, потому что при сжигании ПВХ выделяется много токсичных веществ, которые негативно влияют на здоровье человека.
Если обратить внимание на буквы в скобках (A), (B) и другие, то они означают категорию огнестойкости в соответствии с ГОСТ Р МЭК 60332. Для организации домашней проводки используется кабель категории А (например, ВВГ (А) нг-лс).
Так какой же самый лучший кабель NYM или ВВГнг? Некоторые эксперты утверждают, что лучше всего использовать ВВГнг (A) -LS для организации открытой проводки. Скрытая проводка обычно выполняется с использованием NYMng (A) -LS. Однако в том или ином случае оба проводника могут быть адаптированы к потребностям вашего дома. Предположим, что NYM может быть спрятан в металлической трубе, чтобы его внешняя изоляция не была повреждена ультрафиолетовыми лучами.
Поскольку NYM характеризуется высокой пластичностью, его можно легко вставить в пазы, что означает, что он является идеальным вариантом для скрытой проводки. ВВГ или НУМ имеют сертификаты, выданные в соответствии с требованиями пожарной безопасности, электробезопасности ТР ТС 004/2011. Производство кабеля ВВГНГ (А) -LS осуществляется в промышленных целях по ГОСТ 31996-2012.
ВВГ используется при прокладке линий с помощью кабеля, в помещениях, электрических подстанциях. Отвечая на вопрос, по какому кабелю использовать NYM или VVG для прокладки на земле, отметим, что ни один из этих проводников не подходит для указанного типа установки. Чтобы уложить кабель на землю, проводник должен иметь дополнительную оболочку. Кабель ВБШв подходит для траншей, если влажность почвы не превышает 14%.

Чем отличается NYM от ВВГнг
Основное различие между этими проводниками заключается в классах проводящего напряжения, рабочей температуры и цвета. Цвет кабеля ВВГнг (A) -LS можно легко отличить от цвета NYMng (A) -LS. С точки зрения рабочего напряжения, ВВГнг (A) -LS может составлять до 1 кВ и
NYMng (A) -LS — не более 0,66 кВ. Кабель ВВГнг (A) -LS может эксплуатироваться при температуре от -50 до +50 градусов по Цельсию. Второй тип проводника от -40 до +65 градусов. Заявленный срок службы первого и второго проводников составляет 30 лет. Уплотнение допускается, если оба устройства подключены к устройству.

Характерное различие между NYM и VVGNG заключается в том, что оно всегда выполняется в круглой форме. Примечательно, что такая форма значительно упрощает герметизацию кабелей в устройствах, шкафах и панелях управления.
Минусы и плюсы
Чтобы сделать выбор в пользу того или иного водителя, необходимо учитывать его достоинства и недостатки. Изначально мы рассмотрели преимущества NYM:
Простота при обрезке кабеля, при его установке. Проводник с круглым сечением не скручивается, чего нельзя сказать о плоских аналогах;
Герметизация при входе в оборудование проста и надежна;
Внешний вид идеален.
Недостатки NYM заключаются в следующем:
Защитная оболочка не устойчива к ультрафиолетовому излучению. Вот почему ограничения часто применяются в отношении использования на открытых площадках;
«Утечка»: многие проводники этого типа характеризуются утечкой жидкости из мест резания; жидкость напоминает масло, которое было низкого качества в производстве
Не разрешается лежать на полу;
Стоимость выше, чем у аналога ВВГ;
Размещение групп не допускается.
Теперь нужно рассмотреть ВВГ.
преимущества:
Наружная установка разрешена;
Разрешается размещать кабель под землей в специальной коробке;
Это стоит меньше, чем NYM.
Однако ВВГ характеризуется несколькими недостатками — меньшей пластичностью и гибкостью.
Вывод по выбору марки кабеля
В результате можно отметить, что первый и второй тип проводника могут использоваться в устройстве внешней и внутренней проводки. Для наружной установки рекомендуется использовать защитную крышку. Отношение электриков к рассматриваемым кабелям отличается. Некоторые предпочитают NYM, другие предпочитают VVG из-за удобства монтажных работ.

Самое главное, чтобы проверить качество и подлинность продукции. Внешне китайские подделки могут не отличаться от сертифицированной продукции, только срок службы и электрические параметры кабеля значительно короче. Именно поэтому закупку кабельной продукции следует производить только в специальных точках продажи с сертификатами качества на предлагаемую продукцию.
Современные требования к кабельной продукции, особенно те, которые будут использоваться для установки бытовых электрических сетей, были в значительной степени соблюдены. Даже если у водителя есть негорючая изоляция при нагревании, в случае пожара могут выделяться токсичные вещества, отрицательно влияющие на органы дыхания человека.
Не стоит экономить на кабельной продукции, потому что от этого зависит не только безопасность имущества, но, прежде всего, здоровье, жизнь человека. Неважно, какой кабель приобретен: VVG или NYM.
Кабель марки ВВГНГ А LS расшифровка. Описание, расшифровка и характеристики кабеля ВВГНГ-LS
Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную проводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой VG (и производные от нее), которые наиболее часто используются в домашнем электрооборудовании.
И начнем с простой расшифровки обозначения этого типа кабеля, в т.ч. объясняя, почему они лучше других подходят для выполнения домашних заданий.
Расшифровка и маркировка VG
Расшифровка кабеля ВНГ означает «винил-винил-голый». Но чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.
Отличие проводов от такого кабеля в первую очередь состоит в количестве прожитых.

Провод имеет одну жилу и может быть как в оболочке (или несколько), так и без нее.
Жилы называются токопроводящими металлическими элементами Электрокабель, в Кабеле ВГ они медные. Наличие большой буквы «А» перед этой аббревиатурой будет указывать на то, что в кабеле кабель на основе алюминиевого сплава.
Жил:
однопроволочный;
разнопородный.
Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат провод с одной множительной жилой. Если нам нужно 2 и более жил, то следует заказать кабель .При этом они могут быть однопроволочными и многоволоконными.
Обозначение WGG почти всегда указывает на то, что речь идет именно о кабеле, потому что первые 2 буквы «B» указывают на наличие оболочки из поливинилхлорида, а буква «g» — на то, что они голые, отсюда и название: «Винил-винил голый». Те. В виниловой защите есть как сам кабель, так и сам кабель.

На фото показан двухжильный кабель jn, наиболее часто используемый для домашней электропроводки.

Также довольно часто используются 3-х жильные кабели, при необходимости или заземление однофазного электроприбора необходимо.

Для 3-фазной разводки используются 4-жильные кабели ИБП, в которых один — нулевой, или 5-жильный, если заземление или провод переоценки требуется отдельно.
Кабели
JD могут быть как круглыми, так и плоскими. В последнем в обозначении фигурирует буква «П». Иногда жилы не бегают для более компактного заполнения оболочки в кабелях большого сечения.

Также в многожильных силовых кабелях один жил тоньше других. Это «ноль», не несущий такой нагрузки, как фаза.
После буквенного обозначения в маркировке кабеля идут цифры. Мы объясним их расшифровку на примере конкретного кабеля Cable 2×2,5, который чаще других используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество токоведущих в кабелях, а вторая — их сечение.
Многие ошибочно считают второй показатель диаметром жилы, а это площадь их поперечного сечения, рассчитанная по формуле площади круга: 2πr².Итак, диаметр жилы этого кабеля составит 1,88 мм.
Технические характеристики и выбор кабеля VG
Оболочки из поливинилхлорида
и сам кабель достаточно хорошо защищают и обеспечивают многолетнюю (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С и даже длительный нагрев дожил до 70 ° С. Аппаратный кабель соответствующих сечений предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри или снаружи помещений, при размещении его в защитном кожухе, обжиме или трубе.
Он выдерживает изгиб с радиусом 10 диаметров изоляции, плоский и большой. Не рекомендуется закладывать его в землю вне зоны электроканализации.
О том, как производят разные кабели IWG, расскажем в видео:
Подбор силового кабеля по мощности производить по таблице.

А для тех, кто не хочет пользоваться, скажем так:
,
для подключения осветительных приборов будет достаточно кабеля сечением в 1.5 мм;
для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
для постов с возможностью одновременного подключения электрочайника, микроволновки и еще чего-то мощного — 4 мм;
для электроплиты — желательно не менее 6 мм.
При покупке кабеля JD нужно знать еще кое-что. Поперечные сечения по его маркировке соответствуют кабельной продукции, выпускаемой ГОСТом. Часть его выполнена по (техническим условиям), по данному разделу раздела с целью экономии и удешевления продукции, что приводит к снижению силовых показателей кабелей.Поэтому при покупке лучше брать звонилку и калькулятор.
Есть еще один момент, который нужно учесть. В последнее время на российском рынке появилось довольно много кабелей VG, в основном китайского производства, с разнопородными жилами, в которых используется стальная проволока с покрытием. Эту подделку не специалист определит, не сразу, да и показатели у такого кабеля совсем другие, а паять его крайне сложно.
Кабель VG NG LS, характеристики
Наряду с наиболее часто используемыми кабелями IWG, такие же, но с добавлением букв «NG», означающих негорючие.Отсутствие их в других кабелях не означает, что они являются топливными, просто у этих кабелей более высокая степень огнестойкости, за счет заполнения пространства между виниловыми оболочками на основе того же поливинилхлорида.

Этот агрегат занимает кислородное пространство между защитными оболочками, как известно, поддерживает горение.
С техническими характеристиками кабелей WEGNA можно ознакомиться в таблице ниже.

Заполнение такого же пространства между жилами кабелей ВВГННС выполняется малогазовым и дымохлоридным пластиком.Буквы «Ls» означают «низкий уровень дыма» — буквально: низкий уровень дыма.
Есть и другие обозначения этой функции. Такие кабели кладут в местах с повышенной пожароопасностью, которой в обычном доме почти нет. Но если вас не смущает их стоимость, довольно существенно отличающаяся от стоимости обычного кабеля jn, то вы получите высокую степень защищенности проводки не только от коротких замыканий и температур, но и не выделяя большого количества дыма всякого рода. повреждения. И еще — в видео:
Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже.Будем рады пообщаться с вами;)
Значительная часть оборудования, оборудования, инструментов и приспособлений в промышленном производстве, торговле и бытовой сфере рассчитана на питание от электрических сетей переменного напряжения до 1 кВ. Соответственно, потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередач и внутреннего освещения, а также в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ.В нескольких вариантах.
Марка кабеля ВГ расшифровка
В 2010 году в России принят национальный стандарт ГОСТ 53769 — 2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на продукцию данного типа, в расчете на номинальное напряжение: 0,66; 1,0 и 3 кв. В этом же документе вводится единая система маркировки для данного вида кабельной продукции. В соответствии с ним обозначение ВГ расшифровывается следующим образом:
Таблица 1. Расшифровка VG

После аббревиатуры WDG — это числа, где число указывает номер и поперечное сечение каждого.Рядом с поперечным сечением указан буквенный индекс, обозначающий их форму и форму: О — одинарные робастные или М — мультисобственные, С — секторные, k — круглые. Далее, если кабель имеет заземляющий провод и нулевое сечение кабеля меньше основных жил, то через знак «+» прослеживаются их количество и площадь сечения. Затем в скобках N или PE и, наконец, номинальное напряжение в квадрате. ПРИМЕР:
Таблица 2.

Если в Кабеле есть все жилы одинакового сечения, то в обозначении корпуса их нельзя делить на группы, также могут отсутствовать указатели вида и формы, если на площади проживало менее 16 мм 2.В шлейфе буква P (VG-P) добавляется через тире, все остальное добавляется.
Состав кабеля ВВГ.
В конструкции кабеля JN отражен мировой опыт разработки и эксплуатации силовых кабельных изделий на напряжение 0,66; 1 и 3кв. Он учитывает положения стандартов IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии обеспечивается медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и мульти-бустерными, круглыми или секторными с углами сектора 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество проживающих — 5. Значения диаметров и площади поперечного сечения выбираются из данного ГОСТ Р 53769-2010. Круглые жилки центрируются и дополнительно изолируются экструдированным слоем, секторальные — тонкой внутренней оболочкой. Снаружи все виды покрыты сплошной оболочкой из ПВХ. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.
В таблице ниже приведены основные характеристики проводов данной марки. Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 — 2010 определяет только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим необходимо использовать завод производителя для получения подробной информации.
Таблица 3. Технические характеристики кабеля VG.

Применение кабеля ВВГ.
Применение силовых кабелей Пластиковая изоляция регламентируется ГОСТ Р 53769 — 2010. В качестве основного критерия для этого используется степень пожарной опасности. Исходя из таких требований, кабель и провод ВЭГ могут быть использованы для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных переходах и т. Д. Групповая прокладка возможна только при использовании антипиренов.
Разновидности кабеля ВВГ.
ВГ — медь круглая из поливинилхлорида
VG-P — медь плоский Кабель (провод) с твердыми жесткими жилами, поливинилхлорид пластик с двойной изоляцией
— медь круглый Кабель (провод) с цельными жесткими жилами, с двойной изоляцией
ВОГНГ-П — Медь плоский Кабель (провод), цельнометаллический, с двойной изоляцией из поливинилхлоридного пластика, не растекающегося горения
— медь круглый Кабель (провод) с цельными жесткими жилами, с двойной изоляцией
WEGNG-PLS — Медь круглый Кабель (провод), с цельными жесткими жилами, с двойной изоляцией из поливинилхлоридного пластика, не отвечающего требованиям горения, с уменьшенными выбросами дыма и газа при горении

Желание сэкономить при подключении различной бытовой техники или прокладке проводки часто приводит к очень печальным последствиям.Возникает вопрос: как обеспечить нормальную и безопасную работу системы, но при этом избежать лишних трат? Кабель LS WGG — один из лучших вариантов для домашнего использования и очень популярен среди электриков. Почему?
Расшифровка маркировки
Перед тем, как дать описание свойств этого проводника или его технических характеристик, следует уяснить: что на самом деле обозначает данное сокращение и цифры, следующие за ним. Иначе непонятно, какими качествами у вас, например, кабель типа LS 5X16 WDGG, и чем он отличается от кабеля LS 5X2,5 WGN?
С буквенным обозначением все достаточно просто:
Отсутствие буквы «А» в начале говорит о том, что кабель медный.
Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
Символ «G» обозначает оголенный провод. Его нельзя использовать при прокладке под землей или в случае вероятности физического повреждения без дополнительной защиты.
«NG» — свойство не поддерживает горение, добавление «LS» указывает, что при пожаре выделение дыма будет минимальным. Сокращение «LS» («LS») означает «Low Smoke», то есть «немного дыма».

Условных обозначений может быть больше, например Кабель ВВГНГ и ФРЛС 3х1,5. Расшифровка в этом случае будет следующая:
Символ «А» указывает на то, что провод можно использовать при групповой прокладке.
Аббревиатура «FR» — наличие дополнительной защиты от огня за счет материалов из слюды.
Может быть еще одна дополнительная буква «П». Особенность такого провода — плоская разводка жил в проводе.
Цифры после буквенного кода указывают количество токопроводящих жил и их поперечное сечение.
Например, кабель LS 4×25 WGN имеет 4 жилы, каждая с поперечным сечением 25 мм2, а у кабеля CBG PNG A LS 3×1,5 — от 3 до 1,5 мм2 кабель LS 5X16-5 жил с поперечным сечением 16 мм2.

Конструкция проволоки
По форме жилки бывают секторными или круглыми.
Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между жилами, не оставляя пустот.
Жилы могут быть выполнены в виде одной проволоки или завитка из нескольких. В последнем случае (это больше характерно для секторных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, накрыв очиститель слоем термооткрытой ткани или полиэтилентерефталатной пленки.
Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
Кабель может иметь заземление и ноль. Они могут отличаться не только расцветкой (заземление — желто-зеленое, нулевое — синим), но и поперечным сечением.В этом случае он также отображается в маркировке провода, например LS 5X10 + 1×5 (N) WGG.

Количество прожитой секции напрямую зависит от предполагаемой нагрузки: чем больше сила тока, тем большая мощность тока может быть передана по ней. Соответственно увеличивается вес проволоки. Таким образом, километр кабеля (а именно рассчитывается вес данного изделия) LS 5×10 VVGng потянет 756 кг, а такой же участок кабеля LS 5X16 VVGng будет весить уже 1103 кг.Более точные данные приведены в специальных таблицах.
Продукция данного типа выпускается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. В этом случае провода будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, LS 3×2,5 B Cable LS 3×2,5 на 660 В имеет номинальный внешний диаметр 9,3 мм, а такой же кабель, но в расчете на 1000 В — 10,2 мм.
Приложение
Кабель питания, например, WGN и LS 3×1.5, предназначена для укладки в помещении, где предполагается присутствие людей. Это способствует его способности не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.
Прокладка проводов данного типа производится при температуре не ниже -15 ° С, в противном случае потребуется дополнительный нагрев.

Диапазон рабочих температур кабеля LS IWG составляет от -30 ° C до + 50 ° C.Проволока долгое время не теряет своих свойств даже при нагревании при эксплуатации до + 70 ° С, а гореть начинает только при + 400 ° С.
При установке минимальный радиус изгиба жилы должен быть не менее 7-10 его наружных диаметров.
Ведущими производителями кабелей LS в России являются отечественные фирмы:
г. Москва, ЗАО «Москабельмет»;
Санкт-Петербург ЗАО «Севкабель»;
Подольск ЗАО НП «Подольсккабель»;
Смоленск ООО «Конкорд».
При условиях эксплуатации и периодической изоляции изоляции производители обещают 30-летний срок нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа электропроводки.

Кабель ВВГНГ-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенностью проводника ВВГНГ-ЛС является повышенная защита от огня.
Расшифровка маркировки: буквой «В» обозначен винил, а «г» — открытый, голый.То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка буквы «НГ» — не горит. Маркировка LS означает низкую задымленность. Полное наименование WGng (a) -ls.
Состав и характеристики
Разновидности кабеля
Кабель ВВГНГ-П-LS: Состав
Область применения
Состав и характеристики
Провод состоит из 1-6 жил, максимальное сечение 240 мм².Величина допустимого тока равна 21 — 70 А. Максимальный вес может составлять 2 тонны на км, минимальный — 112 кг. Стоимость зависит от характеристик товара. Это влияет на количество проживающих и общий объем.
Разработка этого кабеля вызвана необходимостью использования для передачи тока в горючих условиях в соответствии с требованиями пожарной безопасности. Главная особенность — уменьшение задымленности при пожаре.
Температура при эксплуатации колеблется от -50 до +50 градусов.Монтаж проводится при температуре выше -15 градусов, так как низкие температуры вредит оболочке. Используйте время около 30 лет.
WGNG-LS применяется для сетей переменного тока напряжением до 1000 вольт при частоте 50 герц. Кабель применяется в зданиях и объектах, можно прокладывать в лотках, ящиках. Согласно требованиям пожарной безопасности, установка в социальных учреждениях невозможна.
Разновидности кабеля
Кабель ВВГНГ-П-LS: Конструкция
На этикетке присутствует буква «P», что означает «плоский».Основа — одножильные или многожильные провода, которые могут быть круглыми, секторами.
Изоляция состоит из поливинилхлорида с высокой огнестойкостью. Его цвет может быть белым, желтым, синим, зеленым, красным, малиновым, коричневым, черным. Внутри есть еще одна экструдированная оболочка, заполняющая пространство между прожилками. Масса провода ВЕГНГ-П-LS 3х2,5 на 1 км — 167 кг.
Вариант исполнения кабеля ВВГнг-LS по функционалу имеет некоторое преимущество. WEGNG-LS — это округлая проволока, заполненная без галогена, не вулканизированная резиной, обеспечивающая огнестойкость.Оболочка состоит из специального негорючего паха из пластика. Благодаря этим параметрам достигается высокий уровень безопасности.
Область применения
Этот провод используется для электрических устройств переменного и постоянного тока. Можно укладывать в помещении и вне здания. WEGNG-P-LS часто предназначается для офисов, промышленных объектов, атомных электростанций.
Срок использования 30 лет, гарантия обычно 5 лет. Эти цифры будут достоверными при соблюдении правил транспортировки, экономии, монтажа, эксплуатации.
Минимальная длина провода 450 м. Вггинг-П-ЛС выдерживает нагрев до 70 градусов. Значение радиуса изгиба составляет 10 диаметров для одножильного кабеля, 7,5 для многожильного. Допускается установка не ниже -15 градусов. Проволока ВВГНГ (А) -П-ЛС имеет почти 100% устойчивость к влажности при температуре менее 35 °.

Буква «А» означает алюминий. Основные технические характеристики кабеля: устойчивость к горению, низкий уровень дыма и газа, минимальная токсичность.
Провода ВОГнг (а) -lsltx предназначены для передачи направленной энергии переменного тока до 1 кВ, постоянного напряжения до 1,5 кВ. Применяется в частных и многоквартирных домах, детских садах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.
Функциональная пожарная опасность помещений с 1 по 3 ф.
Описание технических характеристик
Эксплуатация провода возможна при температуре от -50 до + 50 ° С, относительной влажности 98%, если температура не выше 35 ° С.Ставить кабель можно до -15 ° С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. WEGNG-FRLSLTX поддерживает температуру в условиях кратковременного повторного закрытия до 400 градусов, а VVGNG (A) -LSLTX — до 350 градусов в аналогичной ситуации. Вес зависит от сечения, поэтому 1×1,5 на 1 км кабеля составляет 52,7 кг.
В состав входят:
медные токопроводящие жилы;
экстурбированный изоляционный слой из ПВХ;
Утеплитель талии
с повышенной огнестойкостью;
экранированных медных лент;
две стальные оцинкованные ленты;
внешний защитный слой (шланг, оболочка).
Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Машины для передачи электрической энергии в стационарные сети с токовой переменной нагрузкой и постоянным напряжением до 1 кВ.
В названии появляются новые буквы «FR», означающие огнестойкость. Проволока отличается длительной стойкостью к открытому огню, время выдержки от 60 до 180 минут.
Огнестойкий барьер представлен сухосодержащей лентой.Жила WRGN-FRLS применяется для электроснабжения как жилых, так и производственных помещений. Благодаря материалам, используемым в изоляции, кабель обладает высокими пожарными свойствами, малой токсичностью.
Использование WGG-FRLS в общественных местах гарантирует безопасность защиты электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях эксплуатации.
Температурный режим работы от минус 50 до плюс 50, при влажности 98%. Одножильный провод имеет минимальный радиус до 10 внешних диаметров, а многожильный — до 7.5 внешних диаметров. Вес кабеля разный, например ВВГНГ (А) -FRLS 2х1,5 кв. 1 км — 212 кг, 1х150 на 1 км — 1763 кг.
Проволока имеет длительный срок службы до 30 лет.
Кабель особого типа, экранированный WGE, используется для передачи аудио и цифрового сигнала. Из-за того, что по кабелю проходит аудио и цифровой сигнал, необходимо исключить появление искажений. Это требует адаптации. Для изготовления экранированного провода его закрывают экраном, то есть защитой.
Виды экранов
Экран из меди или алюминиевой фольги. Он покрывает кабель вокруг. Но этот способ продолжается, поэтому закладывается в стационарных условиях.
Оболочка из экранированной сетки. Эти изделия обладают высокой надежностью, но не обеспечивают стопроцентного покрытия сигнального провода. Производители могут увеличить плотность экранированного провода, но стоимость вырастет.
Спиральная лента из проволоки. Кабель имеет гибкость, более прочную фольгу, но покрытие не дает высоких результатов.
Вес зависит от типа экрана.
Судя по возникающим недостаткам каждого типа экрана, появился кабель с двойным экранированием. Это может быть комбинация сетки и фольги или два слоя спиральной косы. Дренажный провод добавлен для прочности экранированного кабеля.
Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют производственный процесс, увеличивая показатель до 100 мкм.Производители ВВГНГ-LS позаботились о большом количестве кабелей для передачи электроэнергии. У них разные разделы, длинные, функциональные.
На сегодняшний день существует огромный выбор кабельной продукции и досконально разобраться в их символах и названиях без специальной литературы не могут даже электрики. Первый вопрос, который приходит к потребителю, решившему произвести ремонт электропроводки в домашних условиях — а какой кабель выбрать?
Учитывайте только те типы кабелей, которые чаще всего нужно использовать при установке и замене проводки внутри квартиры или дома.Найти их в строительных магазинах не составит большого труда.
Однако при покупке необходимо точно знать, что означают их буквы в сокращении, когда нужно применить ту или иную марку, и можно ли заменить один кабель на другой, если один из видов не работал.
Различия кабелей ВВГНГ и ВОГН-LS
Первый наиболее распространенный и наиболее подходящий вариант Кабель — это ВВГНГ и его типа ВВГН-LS.
Кабель представляет собой следующую конструкцию:
Бывает одноядерный и многожильный.При этом жил однопрочный до сечения 25мм2.
Чаще всего имеет плоскую форму, что очень удобно, при укладке узким ходом в вертикальном положении.
Да и в пластиковых кабельных каналах удобно прокладывать провод такой формы.
При этом не забываем, что в кабельном канале после прокладки должно оставаться еще 40% свободного места.
Имя декодирования
В первую очередь расшифруем все буквы в аббревиатуре.Часто многие задаются вопросом, что они означают?
означает, что изоляция сделана из поливинилхлорида
оболочка кабеля также из поливинилхлоридной изоляции
кабель голый, без защитного армированного чехла
Напоминаю, что между собой электрики его называют:
Винил-винил-голый

У некоторых марок после WWG в названии есть дополнительные клювы:
декодируется как «плоский»
указывает на то, что кабель негорючий, хотя правильнее будет «горение без поддержки»
Кабель
негорючий даже при прокладке пучками
Невоспламеняющийся, благодаря использованию специальной изоляции, не поддерживающей горение как основного сердечника, так и внешней оболочки.При коротком закрытии такой утеплитель обволакивает жилы и не дает им гореть.
Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил этого кабеля, якобы для снижения воспламеняемости. Там нет мела.
В сам утеплитель добавляется только краситель, иначе качественный продукт не получится.
Можно использовать только смесь, которая может использоваться исключительно для отделения изоляции от оболочки.
Для этого жилы в процессе производства предварительно обрушиваются в меловой ванне. Кроме того, такая технология помогает не проседать ядра внутри корпуса.
Помните, что имущество не горит за кабель, это только часть задачи. Необходимо, чтобы огонь засасывал и не подавал опасных продуктов горения, а для этого необходимо вытеснять кислород именно из этой зоны. В оболочке из ПВХ ВВГНГ-ЛС есть хлор и другие добавки, выполняющие эту функцию.
Именно поэтому марка ВОГнг-LS в первую очередь рекомендуется для прокладки электропроводки внутри дома, офиса, квартиры.

Технические характеристики
Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, такие как номинальный ток, масса, сопротивление, представлены в таблицах ниже:

Один важный совет — даже если у вас в доме нет заземляющего провода и системы TN-C, а не TN-C-S, всегда покупайте только трехжильный кабель.
Таким образом, вам не нужно перестраховывать всю проводку при замене системы заземления. Что ж, в крайнем случае, третий проживший всегда останется резервом, если произойдет сбой по фазе или нулевое проживание.
Воздействие в жилых помещениях
Часто задаетесь вопросом, можно ли использовать простой ВВГНГ без индекса LS? Существенно изменившиеся в последние годы правила говорят о том, что укладка внутри жилых помещений простая WEGNA запрещена.
Эту марку можно использовать только за пределами здания. См. ГОСТ 31565-2012 -.
Объясняется это тем, что не горит, но под воздействием пламени выделяет огромное количество ядовитых веществ. Но именно из-за продуктов горения, а не от огня и гибнет в пожарах большинство людей.
Разница между кабелями NYM
Следующая марка подходит для прокладки электропроводки внутри помещений — кабель NYM. Это обозначение международное и пришло к нам из Германии.
Буква n (Normenleitung) означает соответствие немецкому стандарту VDE — Союз немецких электриков.
Y (Isolierung Der Aus Polyvinylchlorid) — изоляционный материал жил поливинилхлорид, а также на ВВГ.
M (MANTELLEITUNG) — Кабель монтажный с защитной оболочкой для прокладки внутри зданий и сооружений
Встречаются также похожие имена Num и Num. Это вовсе не подделка, как может показаться на первый взгляд. Они производятся на тех же заводах по своему техническому состоянию, но без сертификата VDE.
Технические характеристики:

NYM можно назвать зарубежным аналогом WGNG, хотя ему ближе другой бренд — VHA. «S» — это заполнитель.
Чем отличается NYM от Vggings
Вот основные отличия двух марок кабеля:
Во-первых, имеет тройную изоляцию
Третий промежуточный слой помимо противопожарных свойств также сдерживает механическое напряжение между внешней изоляцией и жилами.Тем самым предотвращает образование на них трещин.
Правда, сам производитель этого третьего слоя экструдированной резиновой смеси за изоляцию не рассматривает.
А если судить по испытательному напряжению, то тут несколько теряется сама изоляция:
Vggling — Испытательное напряжение — 3 кВ
NYM — Испытательное напряжение 2,5 кВ
Во-вторых изоляция серая, ВГ черная
Plus, о чем мало кто задумывается, но закругленная форма NY облегчает герметизацию ввода этого кабеля в различных устройствах распределения и шкафах.
И самое главное — кабель NYM подходит для удлинения внутри помещения только индивидуальной полосой!
Хотите уложить балками две, три штуки за один ход или швеллер — надо использовать модификацию Nymber (а) -ls
Только не перепутайте, одиночные NYM укладываются каждый в отдельной гофре, и проход по поверхности стены или потолка рядом не считается балкой. Многие электрики точно так же имеют запрет на групповую прокладку электропроводки этой марки.
Особенности прокладки кабеля
Конечно, этот провод не разносит горение, но это не значит, что он горит полностью.
Демонстрационный ролик об одновременном испытании на воспламеняемость двух марок при воздействии внешнего пламени. Из этого сразу становится понятно, почему НГ нельзя укладывать балками и вместе друг с другом.
Еще одна особенность этой марки, которая в то же время может быть ее недостатком — изоляция кабеля боится ультрафиолетовых лучей.Поэтому его нельзя укладывать вне помещения.
VGng здесь более широкие возможности. Его можно смело использовать как внутри, так и снаружи здания. Например, как ввод от столба в дом или ответвление после SIP провода.
Близкий родственник, который можно применять как на улице, так и на улице, так как его изоляция больше не боится ультрафиолета — это кабель MMJ.
Почему не многие выбирают NYM с его относительными недостатками? Это связано с большими удобствами при его укладке — легче чистится, загибается на углах, при растяжении в трубах и гофрах не застревает.
Для плоского кабеля надо следить за jn, чтобы он не перекручивался, а с круглым NYM таких проблем нет.
Срок службы
Расчетный срок службы кабелей VG и NY составляет не менее 30 лет.
5 фактов, которые должен знать каждый
Кабель NYY: понимание того, какой из них использовать в своих проектах
Семейство кабелей NYY — это довольно широкий и универсальный набор кабелей, которые можно использовать в широком диапазоне электрических и силовых приложений. .Однако выбор того, какая из спецификаций кабеля NYY является наиболее подходящей для проекта, требует понимания того, что означает каждый код спецификации. Например, глубокое понимание значения кабеля NYY по сравнению со значением кабеля NYM может помочь электрикам и инженерам решить, нужен ли один кабель NYY или же с многожильными кабелями подойдет.
В этом посте мы рассмотрим некоторые основы семейства кабелей NYY J и дадим несколько советов о том, как можно сэкономить деньги при покупке кабелей.
1. Что такое кабель NYY?
Как и другие члены семейства кабелей NYY, кабель NYY O широко используется в системах передачи и распределения электроэнергии. Каждая из букв в «NYY» обозначает реальное значение кабеля NYY, а именно:
N, обозначает медную жилу
Y, обозначает изоляцию из ПВХ (внутреннюю)
Y, обозначает кабель с внешней прокладкой из ПВХ.
Используя эти сокращения, легко понять, что кабель NYY означает кабель с одной или несколькими медными жилами с ПВХ-изоляцией и изолированной внешней ПВХ-оболочкой.Оба Y — это аббревиатура от спецификации кабеля NYY, обозначающего ПВХ: один для внутренней оболочки жилы, а другой — для внешней оболочки. Буквой N обозначен кабель с медной жилой. Кроме того, при просмотре спецификации кабеля NYY вы можете встретить кабель с такой этикеткой, как NYY 185. Эти числовые данные определяют калибр кабеля — 185 мм.
Оставаясь в семействе кабелей NYY, есть и другие кабели, которые также обозначают свою уникальную спецификацию среди этой иерархии кабелей.Например, вы можете встретить кабель NYA. В данном случае обозначения первых двух букв одинаковы — они обозначают кабель с медной жилой с ПВХ изоляцией. Однако буква «A» в спецификации кабеля NYA означает, что это кабель с медной жилой с одной медной жилой и только один слой с изоляцией из ПВХ.
2. Что означает кабель NYY?
Прежде чем принять решение о том, какой тип медной жилы и кабеля из ПВХ использовать, следует разобраться в различных классификациях NYY.В системе обозначений электрических кабелей спецификация кабеля NYY означает следующее:
N = означает, что кабели имеют медную жилу.
Y = означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
Y = Относится к внешней ПВХ-изоляции.
Кабели NYY, как правило, являются небронированными кабелями. Как и многие продукты из семейства NYY, используются для электроснабжения в подземных, внутренних, бетонных, водных и других статических системах. где минимальный риск механического повреждения кабеля.
3. Для чего используется кабель NYY-j?
Понимая, для чего используется кабель NYY j, можно сравнить этот тип кабеля с другим кабелем из семейства кабелей NYY J — кабелем NYY O. Во-первых, давайте посмотрим на обычную надпись в этих кабелях — «NYY». В этом формате:
N = «N» означает, что кабель изготовлен с медным сердечником.
Y = первый «Y» указывает на тип внутренней изоляции. В этом случае это означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
Y = вторая буква «Y» сообщает электрикам и инженерам больше о внешней изоляции этого кабеля NYY.В данном случае это относится к кабелю с внешней изоляцией из ПВХ.
. Остались две другие буквы «j» и «o» в спецификациях кабеля NYY J и кабеля NYY O. Основное различие между этими двумя продуктами заключается в том, что кабель NYY J поставляется с зеленым / желтым заземляющим проводом. Аналогичный кабель NYY O не имеет заземляющей жилы.
Учитывая эту разницу, для электротехнических и инженерных проектов безопасно использовать кабель NYY J в различных приложениях, в том числе под землей, в подводных областях и при строительстве под открытым небом.Как и аналог кабеля NYY O, кабель NYY J также часто используется в бетонных и кирпичных проектах. Однако эти кабели не используются в сжатых бетонных изделиях, подверженных вибрации, или в проектах, где бетон чрезмерно встряхивается.
4.NYY против кабеля NYM?
И кабель NYY, и кабель NYM являются частью семейства кабелей NYC. Семейство кабелей NYM включает изделия с медной жилой и одно- или более чем одним жильным кабелем, экранированным внешней оболочкой из ПВХ.Эти кабели обычно используются для приложений в диапазоне от 0,6 кВ до 1 кВ.
Кабель NYM, с другой стороны, обозначает аналогичный кабель с медной жилой и изоляцией из ПВХ. Однако буква «M» в кабеле NYM означает наличие более одной жилы кабеля внутри внешней оболочки из ПВХ. Таким образом, кабель NYM 1.5 может иметь несколько кабелей NYY калибра 1,5, заключенных во внешнюю оболочку из ПВХ. Эти кабели обычно используются в приложениях от 300 до 500 В.
Внутри семейств кабелей NYY и NYM есть дополнительные типы кабелей, например кабели с классом «j» или «o».Например, кабель NYY-j и кабель NYMJ используют зелено-желтый провод заземления или заземления. По сравнению с этим, кабели NYM-o и NYY-o не используют этот дополнительный провод заземления.
5. Как получить лучшее соотношение цены и качества кабеля NYY
Иногда возникает соблазн взглянуть на прайс-лист на кабель NYY и подумать, что покупка выгодна. Тем не менее, простая проверка цен не позволяет электрикам и инженерам убедиться, что они получают прибыль от своих покупок кабеля NYY. Истинное соотношение цены и качества достигается за счет большего, чем то, что предлагает стикер цены.
Прежде чем вы решите, какой продукт купить, независимо от требуемой спецификации кабеля NYY, важно определить, кто является производителем или поставщиком. Здесь, в ZW Cable, мы уже много лет производим широкий спектр кабелей, широкий спектр 4-жильных кабелей NYY, NYA и NYY. Разнообразие предлагаемых нами продуктов означает, что у наших клиентов есть один источник для удовлетворения всех своих потребностей в кабелях NYY.
Но для нас есть нечто большее, чем простое разнообразие продуктов. Мы применяем одни из самых высоких в отрасли процессов обеспечения качества.Будь то кабель NYY-o, который вам нужен, или кабель любой другой спецификации NYY, который вы ищете, — вы уверены, что приобретаемый у нас продукт соответствует самым высоким стандартам.
Наконец-то мы не уступим по цене! Независимо от того, проверяете ли вы цену на кабель MYMJ или сравниваете нашу цену на кабель NYY с прайс-листами конкурентов. Помните — разнообразие нашей продукции, наша репутация и гарантия качества поставляются с любым кабелем NYY, который вы покупаете у нас. И это настоящее соотношение цены и качества!
4 * 35мм подземный электрический медный ВВ силовой кабель NYM-J кабель
4 * 35мм подземный электрический медный ВВ силовой кабель НИМ-Дж кабель

Силовой кабель Применение:
1.Длительно допустимая рабочая температура токопроводящей жилы кабеля не более 70.
2. При коротком замыкании (максимальное постоянное время не более 5 секунд) температура жилы кабеля не более 165.
3. Разница в уровне прокладки кабеля не ограничена. При прокладке кабеля температура окружающей среды прокладки не ниже 0.
4. Этот силовой кабель из ПВХ обладает хорошей химической стабильностью, кислотостойкостью, стойкостью к щелочам, солеустойчивостью, маслостойкостью, стойкостью к растворителям и огнестойкостью.
5. Легкий вес, хорошие свойства изгиба, простота установки и обслуживания.
6. 0,6 / 1–3,6 / 6 кВ Cu / PVC / PVC BS 6346 600 / 1000–1900 / 3300 В
Подробное описание продукта
Мы можем производить силовые кабели из ПВХ с особыми требованиями и более высокими характеристиками в соответствии с требованиями клиентов.
Тип, название и применение Номинальное напряжение кабеля: 0,6 / 1 кВ, низкое напряжение
Тип
Имя
Использование
VV
Кабель силовой с ПВХ изоляцией и оболочкой из ПВХ
Можно укладывать в помещении, в туннеле и трубе.Кабель не может выдержать взятие механизма извне
VLV
VY
Кабель силовой с ПВХ изоляцией и полиэтиленовой оболочкой
Можно укладывать в закрытых помещениях, в туннельной трубе и в сильно загрязненных местах. Трос не может взяться за механизм вне силы
ВЛИ
VV22
Стальной ленточный армированный ПВХ изоляцией и силовой кабель в ПВХ оболочке
Может укладываться в помещении, в туннельной трубе и в шахтном колодце.Трос не может взяться за механизм вне силы
VLV22
VV23
Силовой кабель со стальной лентой с ПВХ изоляцией и полиэтиленовой оболочкой
Можно укладывать в закрытых помещениях, в шахтных колодцах и в серьезных загрязненных местах. Трос не может взяться за механизм вне силы
VLV23
VV32
Силовой кабель из тонкой стальной проволоки с ПВХ изоляцией, армированный оболочкой из ПВХ
Можно укладывать в закрытых помещениях, под землей и в шахтных колодцах.Трос может взяться за механизм внешней силы
VLV32
VV33
Силовой кабель из тонкой стальной проволоки с ПВХ изоляцией, армированный полиэтиленовой оболочкой
Можно прокладывать в помещении и под землей. Кабель может выдерживать внешнее усилие отводящего механизма
VLV33
VV42
Силовой кабель из толстой стальной проволоки с ПВХ изоляцией, армированный полиэтиленовой оболочкой
Можно укладывать в закрытых помещениях, под землей, в шахтных колодцах.Тросик под приемным механизмом вне силы
VLV42
VV43
VLV43
Силовой кабель из тонкой стальной проволоки с ПВХ изоляцией, армированный оболочкой из ПВХ
Можно прокладывать в закрытых помещениях, под землей, в шахтных колодцах и в местах сильного загрязнения. Тросик под приемным механизмом внешнее усилие
Спецификация
1.Uo / U: 0,6 / 1 кВ
2. Применяемый стандарт: IEC60502, BS6346, GB / T12706
3. Максимальная рабочая температура: с изоляцией из ПВХ: 70 ° C, может быть 90 ° C и 110 ° C в соответствии с требованиями
с ПВХ изоляцией: 90 ° C, может быть 110 ° C по требованию
4. Проводник: отожженная сплошная медь без покрытия класса 1/2 или жилы
5.Изоляция: PVC / XLPE
6. ядер: 1C, 2C, 3C, 4C, 5C, 3C + 1E, 4C + 1E, 3C + 2E
7.Поперечное сечение: 1,5 мм2 ~ 630 мм2
8. Armoure: без Armoure, STA (Примечание: для одноядерного армирования должно быть ATA)
SWA (Примечание: для одножильных арматура должна быть AWA)
9. Оболочка: ПВХ
10.Цвет: черный или другой по запросу
11. Доступны огнестойкие, огнестойкие или низкокурящие и не содержащие галогенов.
12. Деревянный барабан или по запросу
отличий, типы, области применения Типы кабелей и проводов
Большой ремонт квартиры обязательно включает замену электропроводки.Для этого есть две основные причины.
Первое это возраст этой самой проводки. Как правило, капитальный или какой-либо капитальный ремонт проводится через 15-20 лет после сдачи квартиры в аренду. За это время, даже если все сделано правильно, домашняя электросеть стареет и изнашивается. А это значит, что он потенциально становится источником опасности для жителей жилья.
Вторая причина — перепланировка и капитальный ремонт отдельных комнат с добавлением новых электроприборов.Врезки и другие соединения между новой и старой проводкой крайне нежелательны. Из-за несоответствия характеристик кабеля или материалов в нем.
Итак, вопрос — менять ли проводку считается решенным, осталось разобраться с его практической реализацией. И начинать нужно с выбора кабеля.
Кабель квартирный электромонтажный — 300 марок и 5000 разновидностей
С чего начать? Человек, далекий от электромонтажа, схватится за голову.И есть за что ухватиться. Потому что кабелей и проводов не просто много, их буквально невозможно сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и запутываются в обилии производителей и товаров.
Выбор провода для электропроводки в квартире — это не только вопрос стоимости ремонта. Гораздо важнее то, что электропроводка должна обеспечивать «доставку» электричества в любой угол квартиры и быть безопасной, то есть не «кусаться» током.А также быть огнестойким и надежным.
Внимание! Выбор подходящего электрика — ключ к надежной проводке. Специально обученный мастер должен заняться электрикой и подобрать кабель для разводки в квартире! Имеет допуск к электромонтажным работам и практический опыт.
Коротко расскажем о кабелях и проводах, их сечении, маркировке, материалах и типах. Поясним, что подходит для домашней электропроводки, а что нет.Чтобы вы знали, что делает ваш электрик и почему.
Характеристики проводов и кабелей, которые следует учитывать при выборе
Сразу оговоримся, что речь идет о бытовом силовом кабеле или проводе с напряжением 220/380 В для передачи электрического тока в домашней сети. Все остальные виды, такие как отопление, телевидение, компьютер и другие, в настоящее время не рассматриваются.
Общий перечень характеристик выглядит так:
материал сердечника;
дизайн;
секция;
толщина изоляции жилы;
толщина корпуса; Маркировка
;
цветов прожилок;
упаковка; Сертификат
;
состояние товара.
1. Материал и конструкция
По составу жилы кабельная продукция делится на медную и алюминиевую. Изделия из меди более надежны, сопротивление ниже, показатели тока выше, нагрев меньше по сравнению с алюминием равного сечения. Кроме того, медь меньше окисляется, более пластична, а значит, кабель служит дольше без потери своих свойств и характеристик.
Внимание! Запрещается делать алюминиевый кабель в квартире согласно требованиям ПУЭ (правила электромонтажа).
По конструкции производятся одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жесткие и негибкие, особенно с большим сечением проводника.
Отвечая на вопрос «какой провод использовать для разводки под штукатурку», можно сказать, что теоретически подойдет и одножильный одножильный медный кабель. Штукатурка обеспечит дополнительную защиту такому проводнику. Но на самом деле сплошным проводом бытовую электросеть никто не прокладывает.
Многожильный одножильный кабель мягче и пластичнее. Хорошо переносит перегибы, повороты и подходит как для открытой проводки, так и для скрытой под штукатуркой. Именно трехжильный одножильный, который сейчас применяется для прокладки в квартирах.
Внимание! Не путайте кабели с одножильными и многожильными. Многопроволочные кабельные изделия запрещены к стационарной установке в квартире из-за высокой пожарной опасности. Подробнее о них в блоке «Какие провода нельзя использовать для электропроводки в квартире»
2.Сечение кабеля для разводки в квартире
Измеряется «квадратами», то есть квадратными миллиметрами и показывает пропускную способность. Для медного кабеля один «квадрат» пропускает 8-10 Ампер тока, для алюминиевого кабеля всего 5 А. Для безопасной эксплуатации провод следует подбирать с запасом по ширине полосы, обеспечивающим нагрев провода в пределах допустимого значения. , или, проще говоря, чтобы нагрузка не «плавала» изоляция. Кроме того, при скрытой проводке нужно учитывать, что она меньше охлаждается, а значит, запас сечения должен это компенсировать.
Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставьте его в формулу и вычислите площадь поперечного сечения.
Также помните, что выбор кабеля для разводки в квартире всегда идет с округлением в большую сторону. Если при расчете получается 2,3 «квадрата», выбирается кабель из двух с половиной, а не двух «квадратов».
В идеале поперечное сечение должно соответствовать маркировке на бирке кабеля, но на самом деле оно часто отличается в меньшую сторону. Незначительные расхождения допустимы, поскольку кабель сертифицирован по сопротивлению, а не по поперечному сечению. Если несоответствие значительное, это брак. Опытный электрик увидит это визуально, а вы сможете измерить диаметр жилы и рассчитать сечение для интереса или помочь другу, решившему самостоятельно купить кабель для квартирной проводки.
Некоторые электрики советуют брать кабель с номиналом выше расчетного.Например, 4 квадрата вместо 2,5, чтобы покрыть «недостачу» раздела, если таковой имеется. Но тогда вам нужно будет соответственно рассчитать защиту проводки и установить правильные машины и УЗО.
Совет! Рекомендуем для электропроводки в квартире сечение медных проводов от 1,5 до 2,5 кв. Мм. Пусть два с половиной «квадрата» и полтора для подсветки на розетках.
3. Толщина изоляции жилы
Каждая жила в многожильном или одножильном кабеле изолирована пластиком ПВХ обычного типа или с пониженной воспламеняемостью, также используются полимеры и сшитый полиэтилен.Толщина утеплителя регламентируется ГОСТами и должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1,5 и 2,5 мм 2 толщина изоляционного слоя по стандарту составляет 0,6 мм. Допускаются отклонения, но утеплитель не должен быть тоньше 0,44 мм.
Проще говоря, есть зазор по толщине, куда должна «подходить» изоляция, чтобы проводка была надежной и не возникало проблем при установке. Нарушил ли производитель технологию — без микрометра не определить, если не возиться с кабелями каждый день.Поэтому, если рядом нет опытного электрика, нужно только покупать кабели известных брендов в проверенных магазинах.
4. Толщина оболочки
Оболочка наматывает кабель на изолированные жилы, закрепляет и защищает их. Он сделан, как и изоляция жилы, из ПВХ или полимера, но толще. Для многожильных кабелей толщина составляет 1,8 мм, для одножильных — 1,4 мм. Отклонения в сторону уменьшения тоже возможны, но незначительны.
Обязательно наличие изоляционной оболочки.Для любого кабеля квартирной электропроводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на ядре, а потом поверх него. Это обеспечивает безопасность людей и защищает сам проводник от повреждений.
5. Артикул
Это надпись на оболочке кабеля для прокладки электропроводки в квартире. Он содержит всю необходимую информацию для выбора. Надпись печатается или выдавливается при изготовлении кабельной продукции.Он должен быть четким, контрастным и читабельным.
В маркировке указывается:
Марка товара (кабеля или провода), в котором зашифрованы основные свойства и характеристики.
Наименование производителя.
Год выпуска.
Кол-во прожит.
Раздел.
Номинальное напряжение.
Надпись наносится по всей длине проводника с небольшими интервалами.
На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и производителя и пишут маркировку в виде ВВГнг (stand-by) -0.66 кВ 3х1,5 или ВВГ, кабель ВВГнг 3х1,5.
Обозначает трехжильный медный кабель сечением жилы 1,5 «квадрат» (3×1,5), однопроволочный вариант жилы (дежурный). Изоляция и оболочка из ПВХ-компаунда (ВВ), гибкого кабеля (Д), негорючего (нг). Номинальное напряжение 660 Вольт.
Помните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия всегда ставится буква А, для меди — буква не указывается, поэтому все кабели ВВГ всех модификаций имеют медную жилу.
6. Цвет жил
Насчет цвета нужно знать, что он либо однотонный, либо на оболочке вдоль всего кабеля есть полоса шириной около миллиметра. Это стандарт. Все остальное в виде мазков, пятен, полос поперек — от лукавого. И там сказано, что кабель в каком-то подвале сделали странные люди.
Есть таблица по цветам жил, которую знает любой опытный электрик. В нем описывается оттенок основных проводников — фаза, ноль, заземление.Это сделано для простоты монтажа, чтобы посмотреть, где какой провод подключить. Фазный и рабочий проводники могут отличаться по цвету, при этом «земля» всегда «окрашена» в желто-зеленый цвет.
7. Упаковка
Стандартным для всех типов является змеевик или барабан. Катушки продаются в магазины, а их наматывают на барабаны оптовикам, строителям и другим крупным покупателям. В любом случае к кабелю прилагается ярлык с описанием.
Содержимое тега повторяет информацию надписи на оболочке с некоторыми дополнениями.В нем указано:
заводское наименование или торговая марка производителя
марка (обозначение) продукции
ГОСТ или ТУ
дата выпуска
количество сегментов с указанием их длины
номер барабана
вес проводника
знак соответствия
Марка
ОТК.
Если вы приехали покупать кабель для разводки в квартире с целой бухтой 100 м, вы получите бирку вместе с ним. Но если вам отрезали кусок, этикетку не отдадут, вы можете просто посмотреть на нее.
8. Сертификат
Необходимо подтверждение качества кабеля. Обычно на продукцию есть 2 документа — сертификат соответствия, который отвечает за пригодность кабеля в качестве электромонтажного материала, и сертификат пожарной безопасности. Вы можете попросить у продавца отзыв. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТу, а для кабельной продукции это приравнивается к соответствию ГОСТу.
9. Состояние
это внешний вид провода питания. Обратите внимание на то, как выглядит кабель, ведь за синяками, сильными перегибами и сжатием скрывается внутренний брак. Вены могут быть разорваны и даже смыкаться друг к другу. Понятное дело, что прокладывать такой материал нельзя, поэтому не поленитесь осмотреть кабель в магазине, еще до оплаты самостоятельной покупки.
Какой кабель нужен для разводки в квартире
Мы уже говорили, что для разводки в квартире «требуется» 2 сечения кабеля.
Для розеток нужно брать 2 сечением 2,5 мм, т.к. включенная нагрузка может достигать 3-4 киловатт. Кабель в два с половиной «квадрата» рассчитан на максимальную мощность до 5,9 киловатт и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идет с запасом на треть запланированной нагрузки. К тому же кабель, лежащий под штукатуркой, меньше охлаждается и это тоже учитывается при выборе.
Для цепи освещения используется сечение 1,5 мм 2. Нагрузка здесь намного меньше, но даже если вы решите устроить в квартире освещение, тока и запаса мощности будет с избытком.
Важная информация! Поскольку современные правила электробезопасности требуют заземления бытовых электроприборов и установки специальных розеток, для прокладки используется трехжильный кабель. В котором есть рабочий фазный провод, ноль рабочий и защитный ноль.
Какой кабель рекомендует сайт интернет-магазина для скрытой проводки в доме или квартире?
Напомним, что в маркировке указаны основные характеристики кабельной продукции. Буквенные обозначения указывают материалы жил, изоляции, оболочки и гибкости, цифровые обозначения указывают количество токопроводящих жил и их сечение.
Кабель ВВГ
Самый распространенный бытовой кабель для разводки в квартире. Имеет одножильные медные жилы, изоляцию и оболочку из ПВХ-компаунда, применяется в помещениях с нормальной и повышенной влажностью.Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным проводам питания. Он может включать от 1 до 5 жил сечением от полутора до 240 «квадратов». Форма жилы — круглая, плоская или треугольная. Кабели
ВВГ выпускаются в нескольких модификациях:
ВВГ — базовый тип с виниловой изоляцией и оболочкой;
ВВГнг — провод силовой негорючий, изоляция жил самозатухающая, то есть горение не распространяется;
ВВГнг-ЛС — также имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с пониженным дымовыделением;
ВВГнг FR-LS — этот тип кабеля помимо негорючести и малодымности получил дополнительную огнезащиту из слюдяной ленты.
Все марки с приставкой ng можно монтировать пучками, то есть в одной гофре, трубе или яме можно проложить несколько кабельных линий.
Для розеток Для выключателей
ВВГнг 3х2,5 ВВГнг 3х1,5
ВВГнг-LS 3×2,5 ВВГнг-LS 3×1,5
Обычный ВВГ дешевле, но не подходит для укладки балок, а оболочка менее огнестойка и дымится.А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожарной опасности на предприятиях и стоит намного дороже.
Кабель NYM
Медный кабель европейского стандарта, разработанный в Германии. Производится на заводах России и соответствует стандартам ЕС и ГОСТ. По конструкции он аналогичен кабелю ВВГнг на номинальное напряжение 660 В. Однопроволочный многожильный кабель NYM сечением 1,5-10 мм2 и многожильный кабель сечением 16 мм2 и более. произведено.Количество жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивается резиновым наполнителем между изоляцией жилы и оболочкой кабеля.
Примечание! В магазинах можно найти недорогие кабели с маркировкой NUM. Эта «опечатка» говорит о том, что это копия с уменьшенными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.
Кабели ВВГнг и NYM
имеют схожие характеристики и преимущества использования:
Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу, что делает кабель надежным.
Удобная сборка и легкая резка. Круглый кабель прост в установке за счет отсутствия перекручивания, его легче заделать при вводе.
Высокая огнестойкость и безопасность. Соответствие нормам обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучки без риска возгорания от взаимного нагрева.
Самозатухающий, малодымный. Материал оболочки самозатухающий и замедляет горение. А также обеспечивает низкий уровень дыма без вредных галогенов. Если срабатывает защита с замедлением, то урон от огня будет минимальным.
Большой выбор опций по маркам по цене на любой бюджет.
Какой провод не подходит для разводки в квартире
И еще один важный момент. Мы понимаем, что для большинства «провод» и «кабель» являются синонимами. По сути, это разные виды кабельной продукции.Основное отличие состоит в том, что кабель всегда имеет очень прочную двухслойную изоляцию, причем первый слой располагается поверх жил, а второй покрывает весь жгут. Даже если кабель одножильный, изоляция всегда двойная. Провод — более слабая конструкция с легкой изоляцией.
Примечание! Проводить в квартире проводку, даже многопроволочную или многопроволочную, — очень плохая идея.
Основная беда проводов — слабая стойкость к длительному нагреву при постоянной нагрузке и высокая горючесть.Поэтому они не соответствуют требованиям ПУЭ к электропроводке в жилых помещениях.
Провод ПВС
Соединительный провод из медного провода с виниловой изоляцией и оплеткой. Используется для подключения бытовых электроприборов к домашней сети, для изготовления удлинителей. Количество жил 2-6, структура жилы многопроволочная, сечение 0,75-10 мм2. Рассчитан на напряжение 380 В.
Внимание! Не нужно брать провод ПВА для разводки по совету знакомых или в порядке экономии.
Во-первых, ПВС имеют многопроволочную структуру сердечника. А это значит, что все концы для подключения нужно залудить и припаять. Это занимает много времени и требует качественной обработки сердечника и большого опыта электрика.
Во-вторых, многопроволочная конструкция сердечника является фактором повышенной пожарной опасности. Такой провод больше нагревается, а значит, быстрее изнашивается изоляция, что опасно и может привести к короткому замыканию.
В-третьих, провод ПВА нельзя укладывать жгутом, как кабель.Только с расстоянием между нитками. То есть проточить стены под каждую линию отдельно.
Так что экономия очень сомнительная и символическая. Невысокая стоимость провода «съест» дороговизну монтажа. Да и качество проводки оставляет желать лучшего.
Провод ШВВП и ПВВП
Патч-корды или кабели с медными одножильными и многопроволочными жилами. Используются для подключения электрооборудования и бытовой техники … Имеют небольшой срок службы, многожильный тип требует обработки концов и пайки при установке.Они не подходят для стационарной проводки из-за отсутствия негорючей изоляции и слабых характеристик.
Провод ПУНП
Внимание! ПУНП запрещено использовать для электромонтажа с 2007 года из-за ненадежности.
Хотя есть «умельцы» как среди клиентов, так и среди потенциальных электриков, которые им пользуются. Мотивируя это тем, что «это он стоит во всех старых квартирах».
Но «горожане» забывают, что со времен СССР резко изменилось оборудование бытового электрооборудования и увеличилась его мощность.Поэтому ПУНП был запрещен — он маломощный, со слабой изоляцией и не выдерживает современных нагрузок.
кабель ВВГнг FR-LS nYM кабель
Сайт интернет-магазина предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе:
Заходи и выбирай свой кабель!
А так же задавайте любые вопросы. Смешно и наивно прежде всего! Они самые правильные! Потому что лучше рассмешить электриков, чем пожарных, согласны?
Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа.Подбираем быстро полный комплект для устройства квартирной электропроводки от кабелей до розеток и выключателей. Учтем ваши пожелания и бюджет.
Звоните, спрашивайте! Телефоны
Существующее разнообразие кабелей и проводов по большей части исчисляется трехзначными числами. Поэтому описать весь ассортимент в рамках одного товара невозможно.
Между тем необязательно красить все типы кабелей и проводов и их назначение. Достаточно иметь представление о стандартах маркировки и уметь извлекать необходимую информацию из характеристик, чтобы из всего многообразия кабельной продукции по назначению выбрать подходящий вариант.
Рассмотрим основные моменты того, как можно научиться различать электрические провода среди множества подобных изделий, а также дать описания наиболее популярных проводов и кабелей.
Характеристики кабеля или электрических проводов определяют технические и эксплуатационные характеристики продукта. Собственно изготовление кабельно-проводниковой продукции в большинстве конструктивных вариаций является достаточно простым технологическим подходом.
Классическое исполнение:
Изоляция кабеля.
Изоляция жил.
Металлическая сердцевина — сплошная / связка.
Металлический сердечник — это основа кабеля / провода, по которому протекает электрический ток. Основной характеристикой в данном случае является пропускная способность, определяемая поперечиной. На этот параметр влияет конструкция — сплошная или балочная.
Такое свойство, как гибкость, также зависит от структуры. Многожильные (жгутовые) жилы характеризуются лучшими свойствами, чем одножильные, по степени «мягкости» изгиба.
Конструктивное исполнение токоведущей части традиционно представляется как «балочное» или «сплошное» (монолитное). Это важно, например, в отношении свойств гибкости. На рисунке показан многожильный / жгутовый тип провода
Жилы кабелей и проводов в электротехнической практике, как правило, имеют цилиндрическую форму. При этом встречаются редко, но немного видоизмененные формы: квадратные, овальные.
Основными материалами для изготовления токопроводящих металлических проводов являются медь и алюминий.Однако электрическая практика не исключает проводников, которые имеют стальные жилы в своей структуре, такие как «полевой» провод.
Если один электрический провод традиционно строится на одном проводе, то кабель представляет собой изделие, в котором сосредоточено несколько таких проводников.
Изоляционная составляющая проводов и кабелей
Неотъемлемой частью кабельно-проводниковой продукции является изоляция металлической токоведущей основы. Назначение изоляции вполне понятно — обеспечение изолированного состояния для каждого токоведущего проводника, предотвращение эффекта короткого замыкания.
Тип №2 — модификация PBPPg
По сути, продукт представлен в той же версии, что и для PBPP, за исключением одного нюанса, который обозначен буквой «g» в стандартной маркировке.
Этот нюанс заключается в более ярко выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости обусловлены структурой сердечника этого сорта проволоки, которая является «связкой», а не сплошной.
Доработанный вариант в двухпроводном исполнении, в котором используется структура токоведущей части «жгут».Этот вариант популярен и в домашнем хозяйстве.
Тип № 3 — Алюминиевый провод АПУНП
Наличие алюминиевой жилы под изоляцией прямо указывается в маркировке изделия — первым символом «А». Такое изделие выпускается в диапазоне сечения жил 2,5-6,0 мм 2.
Тип №6 — АПВ алюминий с ПВХ изоляцией
Выпускается в двух вариантах конфигурации жил — цельная, одиночная или пучковая ( многоядерный).
При этом единичная версия представлена изделиями, у которых диапазон поперечного сечения равен 2.5-16 мм 2, а многожильный вариант доступен в диапазоне 25-95 мм 2.
Вариант «балочного» алюминия — это еще один вид всего множества электрических проводов, который используется довольно часто. Часто в практике прокладки ЛЭП
Это одна из тех модификаций, которые можно использовать в условиях повышенной влажности. Поддерживается широкий температурный диапазон — от -50 ° С до + 70 ° С.
Тип №7 — модификация ПВ1 — ПВ5
По сути, это аналог АР, но производится исключительно с медными жилами.Разница между индексами 1 и 5 в том, что первый вариант — это продукт с твердой сердцевиной, а второй вариант, соответственно, многоядерный.
Можно сказать, что конструкция АПВ имеет место, но проводники выполнены исключительно из меди. В остальном разница практически не заметна. Конкретный вид, используемый для конкретных схемных решений
Этот вид часто используется при сборке схем шкафов управления. Снабжен чем то.
Тип № 8 — ПВХ изоляция соединительный шнур из ПВХ
Вид обозревателя, представляющий конфигурацию электрического шнура… Изготавливается с числом жил 2-5 в диапазоне сечений 0,75 — 16 мм. Структура жил многопроволочная (пучковая).
Конструктивный вариант «шнура» для бытовой электрики. Действительно, этот «шнур» часто используют для подключения относительно мощной бытовой техники. Обеспечивает удобный вариант подключения за счет цветоделения.
Предназначен для работы в сетях напряжением до 380 В при частоте 50 Гц.
Особенность исполнения ПВС — высокая степень гибкости.Однако температурный режим несколько ограничен — от -25 ° С до + 40 ° С.
Тип № 9 — ШВП плоский в оболочке из ПВХ
Другой вид в «кордовом» исполнении. Поддерживается различное количество проводов, соединенных оболочкой из ПВХ, в количестве двух или трех.
Плоский двухпроводной «шнур» — пара жил, заключенная в оболочку из поливинилхлорида. Также существует конфигурация с тремя жилами и многопроволочной структурой токоведущей части
Основное применение — бытовая сфера, наружная проводка.Рабочее напряжение до 380 В, структура жилы — балка, максимальное сечение 0,75 мм 2.
Разновидности электрических кабелей
Если рассматривать только кабели для силовых электрических цепей, то здесь основными типами силовых кабелей являются:
Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее на примере технических характеристик можно составить общее представление о кабеле электротехнического назначения.
Исполнение под маркой ВВГ
Широко распространенная, популярная и надежная марка.Кабель ВВГ предназначен для передачи тока с напряжением 600 — 1000 вольт (максимум 3000 В).
Изделие выпускается в двух модификациях, с токопроводящими жилами сплошной или балочной конструкции.
Согласно спецификации изделия, диапазон поперечного сечения составляет 1,5 — 50 мм. Изоляция из поливинилхлорида позволяет использовать кабель при температуре -40 … + 50 ° С.
Существует несколько модификаций данного вида кабельной продукции:
Модификации отличаются немного другим исполнением изоляции, применением алюминиевых жил вместо медных, формой кабеля.
Силовой гибкий кабель типа KG
Другой популярный кабель отличается высокой степенью гибкости конструкции за счет использования пучковой структуры токоведущих проводов.
Исполнение силового гибкого кабеля марки КГ для четырех рабочих токоведущих жил. Изделие имеет качественную изоляцию, хорошие технические характеристики.
Исполнение данного типа предусматривает наличие внутри оболочки до шести токоведущих проводов.Диапазон рабочих температур -60 … + 50 ° С. Чаще всего для подключения силового оборудования используется тип КГ.
Кабель бронированный ВБбШв
Пример оформления специальной кабельной продукции в виде изделия под торговой маркой ВБбшв. Токопроводящие элементы могут быть связанными или одножильными. В первом случае диапазон поперечного сечения составляет 50-240 мм 2, во втором — 16-50 мм 2.
Конструкция силового кабеля при высоком напряжении и значительной мощности. Это один из тех вариантов кабельной продукции, использование которого гарантирует надежность схемы.
Есть несколько модификаций этого типа:
ВБбШвнг — утеплитель негорючий;
ВБбШвнг-LS — не выделяет вредных веществ при горении;
АВБбШв — наличие алюминиевых жил.

Буквенно-цифровая маркировка кабельной продукции: 1) буква 1 — жила металлическая; 2) буква 2 — цель; 3) буква 3 — изоляция; 4) буква 4 — признаки; 5) цифра 1 — количество ядер; 6) цифра 2 — секция; 7) цифра 3 — напряжение (номинальное) (+)
Особенности типа материала сердечника — Литр 1: «И» –Алюминиевый сердечник.В любом другом случае медь жила.
По назначению (лит. 2) здесь расшифровки следующие:
«М» — для установки;
«П (У)» , «МГ» — гибкие для установки;
«Ш» — установка; «ТО» — для контроля.
Обозначение изоляции (Литера 3) и его расшифровка следующие:
«Б (БП)» — ПВХ;
«Д» — двойная обмотка;
«Н (НР)» — резина негорючая;
«П» — полиэтилен;
«Р» — резина;
«С» — стеклопластик;
«К» — нейлон;
«Ш» — шелк полиамидный;
«Е» — экранированный.
Признаки, о которых свидетельствует литр 4, имеют свою расшифровку:
«Б» — бронированный;
«Г» — гибкий;
«К» — проволочная оплетка;
«ПРО» — тесьма разная;
«Т» — для укладки труб.
Также классификация предусматривает использование строчных букв и букв, обозначенных латиницей:
«Ng» — негорючий,
«H» — заполненный,
«LS» — без хим.разряд при горении,
«HF» — при горении нет дыма.
Маркировка обычно наносится непосредственно на внешний кожух через равные промежутки по всей длине изделия.

Выводы и полезное видео по теме
Видео ниже демонстрирует урок «начинающего электрика».
Показан весьма полезный видеоматериал, который рекомендуется к просмотру как приобретение обобщающих знаний о проводах и кабелях:
При наличии широкого ассортимента проводно-кабельной продукции потенциальный электрик получает множество вариантов решения любых проблем в область электротехники.
Однако даже при таком разнообразии довольно сложно найти нужный продукт для конкретных целей, если нет соответствующих знаний. Надеюсь, эта статья поможет вам сделать правильный выбор.
У вас есть что добавить или есть вопросы по выбору электрических кабелей и проводов? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Контактная форма находится в нижнем блоке.
В ходе развития локальных сетей появилось довольно много типов кабелей, и все они являются результатом все более сложных требований стандартов.Некоторые из них уже в прошлом, а некоторые только начинают применяться, и благодаря им появилась возможность реализовать столь необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных типах кабелей и разъемах , получивших широкое распространение при построении проводных локальных сетей.
Коаксиальный кабель
Коаксиальный кабель — один из первых проводников, используемых для создания сетей.Коаксиальный кабель состоит из толсто изолированного центрального проводника, медной или алюминиевой оплетки и внешней изолирующей оболочки: для работы с коаксиальным кабелем используется несколько разъемов разных типов :
Устанавливается на концах кабеля и подключается к тройнику и цилиндрическому разъему. … Это своего рода тройник, который используется для подключения компьютера к основной линии. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали…. Его можно использовать для соединения разорванных концов магистрали или для удлинения части кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств. … Это своего рода фиктивный блок, блокирующий дальнейшее распространение сигнала. Без него невозможно функционирование сети коаксиального кабеля. Всего потребуется два терминатора, один из которых должен быть заземлен.
Коаксиальный кабель
очень чувствителен к электромагнитным помехам. От его использования в локальных компьютерных сетях давно отказались.
Коаксиальный кабель в основном используется для передачи сигналов от спутниковых антенн и других антенн. Коаксиальный кабель получил вторую жизнь как магистральный проводник для высокоскоростных сетей, сочетающих передачу цифровых и аналоговых сигналов, например, сетей кабельного телевидения.
Витая пара
Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно скрученных медных изолированных жил.Типичный кабель содержит 8 проводов (4 пары), хотя также доступны 4 проводника (2 пары). Цвета внутренней изоляции жил строго стандартные. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.
В зависимости от наличия защиты — электрически заземленная медная оплетка или алюминиевая фольга вокруг витых пар, бывает витых пар :
Неэкранированная витая пара ( UTP , незащищенная витая пара).Кроме проводов с собственной пластиковой защитой, не используются дополнительные оплетки или заземляющие провода: Фольгированная витая пара ( F / UTP , фольговая витая пара). Все пары жил этого кабеля имеют общий экран из фольги: Экранированная витая пара ( STP , экранированная витая пара). В кабеле этого типа каждая пара имеет свой собственный плетеный экран, а также общий сетчатый экран для всех: Экранированная витая пара из фольги ( S / FTP , экранированная витая пара с фольгой).Каждая пара этого кабеля имеет собственную оплетку из фольги, и все пары заключены в медный экран: Экранированная неэкранированная витая пара (, незащищенная экранированная витая пара). Имеет экран с двойной оплеткой из меди и фольги:
Существует несколько категорий кабелей витой пары, которые имеют маркировку от CAT1 до CAT7 … Чем выше категория, тем выше качество кабеля и лучшие характеристики. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц.При прокладке новых сетей желательно использовать улучшенный кабель CAT5e с полосой пропускания 125 МГц, который лучше пропускает высокочастотные сигналы.
Для работы с витой парой используется разъем типа 8P8C (8 Position 8 Contact), который называется RJ-45 :
Волоконно-оптический кабель
Оптоволоконный кабель — самая современная среда передачи данных. Он содержит несколько гибких стекловолокон, защищенных прочной пластиковой изоляцией.Скорость передачи по оптоволокну чрезвычайно высока, а кабель абсолютно невосприимчив к помехам. Расстояние между системами, соединенными по оптоволокну, может достигать 100 километров.
Существует два основных типа оптоволоконных кабелей — одномодовый и многомодовый … Основные различия между этими типами связаны с разными режимами передачи световых лучей в кабеле. Для опрессовки оптоволоконного кабеля используется множество разъемов и соединителей разной конструкции и надежности, среди которых наиболее популярными являются SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др.
Использование волокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель относительно недорог, цены на адаптеры и другое оборудование для волоконно-оптических сетей довольно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для заделки кабелей необходимо дорогое оборудование. Поэтому волоконно-оптический кабель используется в основном для соединения сегментов крупных сетей, высокоскоростного доступа в Интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Современная промышленность по производству электротехнической продукции готова предложить потребителю огромный ассортимент кабельной продукции. Каждый тип электрического кабеля или провода используется для решения определенной профессиональной задачи по электрификации объекта. Тот, кто решит провести монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме, вскоре поймет, что для таких работ чаще всего используются медные проводники и гораздо реже алюминиевые.Других вариантов просто нет, хотя есть много металлов с малым сопротивлением току.
Почему медь и алюминий? Все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам … Конечно, сделать кабель из золота вполне возможно, но цена на этот продукт будет непомерно высокой!
Кабельная продукция и провода для устройства электропроводки в жилых и других помещениях делятся на несколько типов и типов: кабели силовые мощные, кабели самонесущие специальные, провода электрические для скрытой и открытой проводки, токопроводящие жилы и так далее.
Спектр основных характеристик такой электротехнической продукции разнообразен. Вся кабельная электротехническая продукция делится на категории не только по назначению, но и по типу изоляционного слоя, конструкции токопроводящих жил и металла, из которого они изготовлены, конструктивным особенностям и другим параметрам. В данной статье будут рассмотрены основные типы и типы, технические параметры и другие характеристики электрических проводов и кабелей, которые используются при выполнении работ по монтажу электропроводки и подключению частных домов, квартир, дач и другой недвижимости к электрическим сетям.
Внимание! Правильный выбор электрического кабеля или провода — дело очень ответственное, от которого зависит безопасность вашего имущества и собственное здоровье … Поэтому тем, кто не хочет сталкиваться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, мы рекомендуем что вы внимательно выбираете электротехническую продукцию, соответствующую требованиям PES (правил электромонтажа).
Кабели силовые
Силовой кабель для линий электропередачи — это одно- или многожильный электротехнический продукт, предназначенный для подачи электрической энергии стационарным потребителям, таким как частный дом, квартира, дача или мобильное оборудование.Силовой кабель соединяет главный распределительный щит или линию электропередачи с конечным пользователем. Вне зависимости от области применения и технических характеристик его конструкция состоит из следующих обязательных элементов, лежащих в его основе:
один или несколько металлических проводников, предназначенных для передачи тока;
изолирующий слой, защищающий токопроводящие элементы;
внешняя оболочка, которая служит для защиты всей конструкции кабеля в целом.
Помимо этих основных конструктивных элементов силовой кабельной продукции, они могут включать в себя различные дополнительные элементы, такие как внешняя изоляция ремня, экранирующий слой и броня с подушкой под ним.Конструкция силового кабеля зависит от его назначения, области применения и условий эксплуатации. Все эти факторы отражены в цветовой кодировке и названиях продуктов.
Важно! При выборе силового кабеля необходимо учитывать множество факторов: условия эксплуатации, тип и тип монтажа, а также соответствие нормам PES. Это связано с тем, что кабельная продукция различных марок имеет как достоинства, так и недостатки, которые необходимо учитывать при покупке.
Силовой кабель — особенности маркировки
Свойства и конструктивные особенности силовых кабелей, а также сфера применения определяются маркировкой кабельной продукции. Сегодня существует два типа маркировки такой продукции: цветная или буквенная. В Российской Федерации используется алфавит, где каждый символ и его расположение имеют определенное значение. Первый символ обозначает материал сердечника, если это «А», то он из алюминия, а если буквы нет, то он из меди.В таблице ниже представлена последовательность маркировки знаков, их буквенное обозначение и расшифровка.
Номер в маркировке
Кабель питания Назначение символов Расшифровка символа
1 Материал проводов A — алюминий
Без знака — медь
2 Материал изоляционного слоя B — поливинилхлорид
C — пропитанная бумага
НР — негорючая резина
P — термопластичный полиэтилен
3 Тип внешней оболочки C — свинцовый сплав
A — алюминиевый сплав
О — отдельная оболочка для каждой жилы
P — полиэтилен или полимер
B — поливинилхлорид
4 Броневая защита B — две полосы из стали с покрытием
Bn — то же с негорючим покрытием
BBG — профилированная стальная лента
K — круглая оцинкованная проволока
P — то же с плоской проволокой
5 Экранирование E — медь на изолированном проводе
Eo — медь обыкновенная на три жилы
d — лента набухающая в воде
га — полимерно-алюминиевая лента
6 дополнительные характеристики нг — не горит
нг LS — не горит, низкое дымовыделение
Г — кабель гибкий
Если в маркировке отсутствует какой-либо из элементов, значит, на кабеле питания его просто нет.Допустим, вы не видите обозначение брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и для других типов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и наиболее популярные марки силовых кабелей, которые выпускает электротехническая промышленность.
Кабель ВВГ
Основное назначение силового кабеля ВВГ — электрификация объектов с сетевым напряжением до 1000 вольт. Эта марка особенно популярна для внутренней проводки.Если обратиться к таблице маркировки, представленной выше, то ВВГ — это медный кабель с изоляцией жилы из ПВХ и внешней изоляцией в виде кембрика из того же материала, а буква «Г» указывает на то, что он гибкий. Количество ядер продукта может быть от двух до пяти. Срок службы этих изделий может достигать более 30 лет.
Кабель силовой ВВГ
выпускается в разных исполнениях: АВВГ — с токоведущими жилами из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоский вид другое.Цвет внешней изоляции для большинства изделий черный, и каждая жила имеет свою цветовую схему, соответствующую маркировке по стандарту: желтый с зеленой полосой для проводов РЕ, синий или белый с синей полосой для жил N, и абсолютно белый для фазных жил. Силовой кабель ВВГ практически полностью соответствует импортному аналогу, изготовленному по зарубежному стандарту DIN, технические параметры которого представлены в следующем разделе.
Кабель NYM
Кабель силовой
NYM применяется для выполнения монтажных работ при прокладке сетей освещения и электроснабжения как в жилых, так и в производственных помещениях.Максимальное значение напряжения, при котором можно использовать этот продукт, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвержена разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого продукта является то, что он оснащен специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.
В отличие от отечественного силового кабеля ВВГ, провод NYM выпускается только круглого сечения с монолитными медными жилами.Этот факт дает ему преимущество в обычной проводке, но прокладывать в пазах скрытой проводки очень неудобно. Во всем остальном кабель NYM — полный аналог ВВГ. Наружная и внутренняя изоляция изделия выполнена из термостойкого ПВХ (поливинилхлорида). Его цвет внешней оболочки в основном черный, а изоляция токоведущих проводов имеет следующий цвет: черный, желтый с зеленой полосой, коричневый, а также серый и синий. На русском языке товар не имеет буквенного обозначения.
SIP-кабель
Power — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Его главная особенность в том, что он выдерживает большие механические нагрузки. Кроме того, изолирующий слой изделия выполнен из прошитого полиэтилена, который выдерживает воздействие солнечных лучей и высокую влажность. Исходя из этих свойств, самонесущий изолированный провод отлично подходит для прокладки линий электропередач на открытом пространстве и ответвлений от них для электрификации различных объектов, как жилых, так и небольших промышленных и коммерческих.Этот вид кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые в недавнем прошлом широко использовались для прокладки воздушных линий электропередачи.
Доступен только для проводников из чистого алюминия, не имеющих дополнительного общего изоляционного слоя. Площадь поперечного сечения продуктовых жил может составлять от 16 до 150 кв. Мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил.Например, СИП-1 — это трехжильный кабель, нейтральный проводник которого одновременно несет. Вся информация о продукте зашифрована в обозначенном номере продукта. Силовой кабель SIP — довольно специфический кабельный продукт. При его установке необходимо использовать специальную фурнитуру: специализированные анкерные кронштейны, специальные зажимы для соединения и так далее. Монтажные работы не могут быть выполнены без этих дополнительных элементов.
Кабель ВББШв
Данный продукт относится к силовым кабелям с броней и медными жилами, которые выпускаются как в монолитном, так и в многопроволочном исполнении.В конструкции кабеля может быть от 1 до 6 токоведущих жил, каждый из которых заключен в свою ПВХ-изоляцию, а сверху они покрыты общей оболочкой из того же материала. Площадь сечения проводников составляет от 1,5 до 240 кв. Мм. Главная особенность ВББШв — наличие броневого слоя из двух стальных лент между внешней защитной оболочкой и токоведущими проводниками.
Этот кабель разработан для работы в широком диапазоне температур от –50 до +50 ° C при влажности окружающей среды до 98%.Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Кабель бронированный ВББШв предназначен для прокладки электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках для исключения негативного воздействия солнечных лучей. ВББШв могут эксплуатироваться в сетях с максимальным переменным напряжением до 6 тысяч вольт.
Внимание! В верхней части статьи мы рассмотрели наиболее распространенные типы силовых кабелей, представленные сегодня на рынке.Кроме этих изделий, для полного монтажа электрических сетей необходимо использовать еще один вид электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для электромонтажа и других целей.
Виды электрических проводов и шнуров
Для многих потребителей термины «кабель» и «провод» являются синонимами, но это не совсем так. Кабель представляет собой сложное электрическое изделие, обычно с несколькими слоями изоляции и отдельной оболочкой для токоведущих проводов.Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой утеплителя, реже два, а иногда выпускают и вовсе без изоляционного слоя. Назначение этих двух видов продукции также различно. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя могут выдерживать более высокие значения.
Среди всего многообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП.Эти электрические провода используются для различных целей: устройство внутренних электрических сетей, подключение устройств и оборудования, заземление и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых популярных сегодня марок электротехнической продукции.
Провод ПБПП
Это плоский электрический провод с двумя или тремя монолитными медными жилами. Внешний защитный слой и изоляция жилы — ПВХ. Площадь сечения проводников от 1.От 5 до 6 кв. Мм. Температура эксплуатации изделия от –15 до +50 ° С при напряжении в сети до 250 В. Электропровод ПБПП (ПУНП) применяется при монтаже систем освещения и розеток. Есть модификации этого продукта: PBPPg и APUNP. Буква «g» в маркировке означает, что этот провод гибкий, а его токоведущие жилы — многожильные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.
Провод
PBPP получил очень широкое распространение, так как он отлично подходит для подключения освещения, установки электрических розеток и выключателей, а также для решения других электрических проблем.Этот продукт представляет собой действительно универсальный проводник электрического тока, пользующийся большой популярностью благодаря своему превосходному качеству. Провод ПБПП рекомендуется использовать при проведении электромонтажных работ в частном доме, квартире или на даче.
Важно! В основном провода марки ПБПП всех модификаций используются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но не должны использоваться вместо силовых кабелей. Приобретая данную продукцию, будьте внимательны, так как неправильная маркировка проводов этих марок — довольно распространенное явление!
Провод ППВ и АПВ
Провод
ППВ представляет собой плоское электротехническое изделие с монолитными медными жилами в ПВХ-изоляции с перемычками между жилами.Количество токоведущих жил — два-три с площадью сечения от 0,75 до 6,0 кв. Мм. Диапазон рабочих температур изделия от –50 до +70 ° C при сетевом напряжении до 450 В и влажности воздуха до 100%. Провод можно использовать в осветительных сетях, а также в линиях электропередач. Модификация данного электротехнического изделия — электропровод АППВ с алюминиевыми жилами.
АПВ — это наиболее востребованный алюминиевый провод с одним жилом в ПВХ-изоляции круглой формы с площадью сечения от 2.От 5 до 16 кв. Мм для сплошного сердечника и от 25 до 95 кв. Мм для многожильного. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим воздействиям.
Провод ПВС
Шнур-провод ПВА — наиболее востребованный электротехнический продукт, предназначенный для подключения к электрическим сетям осветительного оборудования, бытовых приборов и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных жил. Ядра продукта многопроволочные, что придает ему отличную гибкость.Они покрыты изоляционным слоем из ПВХ и заключены в формованную оболочку из того же материала, которая герметично заполняет внутренний объем между проводниками.
Круглая проволока ПВА с плотной текстурой. Площадь сечения жил от 0,75 до 16 кв. Мм. Напряжение в сети до 380 В, рабочая температура от –20 до +40 ° С. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих проводов окрашен. .Благодаря своей исключительной гибкости шнур из ПВА обладает высокой устойчивостью к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВА У рассчитана на работу при низких температурах до –40 ° С.
Рекомендация! Стандарты ПЭУ не запрещают использование шнура ПВА для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то должны знать, что его нельзя использовать на открытом пространстве и, конечно же, прокладывать в земле.
Провод ШВВП
Шнур-провод
ШВВП предназначен для подключения бытовой техники и электроприборов к электрической сети. Его основная функция — шнур для подключения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из этого же материала изготовлен изолирующий слой каждой токоведущей жилы. Многопроволочные токопроводы, медные, сечением от 0,5 до 0,75 кв. Мм., Их количество два-три.Утеплитель шнура не отличается высокой прочностью, поэтому при высоких нагрузках его лучше не использовать. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил — цветная. Температура эксплуатации от –25 до +70 ° С.
Помимо подключения маломощной бытовой техники и изготовления простых удлинителей, шнур ШВВП часто используется в системах управления и автоматики для питания слаботочных цепей. Гибкость продукта — очень важный параметр, который позволяет использовать провод в самых разных областях.Кроме того, шарико-винтовые пары устойчивы к агрессивным средам и выдерживают влажность воздуха до 98%, что делает их влагостойкими.
Важно! Площадь сечения проводов для монтажа электропроводки и подключения бытовой техники зависит от протекающего по ним тока при максимальной нагрузке. Это значение необходимо рассчитать и выбрать проводник с ближайшей большей площадью поперечного сечения.
Заключение
В данной статье мы рассмотрели основные типы кабелей и проводов для передачи электроэнергии как дома, так и на других объектах недвижимости.Конечно, это лишь небольшая часть всего ассортимента кабельно-проводниковой электротехнической продукции, но самая популярная на рынке. Перечислить все типы и типы проводов и кабельной продукции в ограниченном объеме статьи просто невозможно, зато теперь вы знаете наиболее популярные марки, их маркировку и технические характеристики, что обязательно поможет вам при выборе такой продукции!
Похожие видео
Основные типы кабелей и проводов , применяемые для прокладки в квартире или частном доме, следует рассмотреть более подробно.При покупке, установке, эксплуатации и ремонте требуется внимательная информация.
Кабели силовые
Среди самых популярных видов кабельной продукции последних лет можно назвать кабель ВВГ и его модификации.
ВВГ — кабель силовой марки с изоляцией ТПЖ из ПВХ, с оболочкой (кембриком) из ПВХ, с медной жилой, без внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц.Количество жил от 1 до 5. Сечение — от 1,5 до 240 мм².
В бытовых условиях применяется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как однопроволочными, так и многопроволочными. Нет никаких ограничений — вы можете проложить в своей квартире кабель сечением 10 мм².
ВВГ применяется в широком диапазоне температур: от –50 до + 50 ° С. Выдерживает влажность до 98% при температуре до +40 ° С.Кабель достаточно прочный, чтобы ломаться и гнуться, устойчив к агрессивным химическим веществам. При установке помните, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 ° C в случае VVG радиус изгиба должен составлять не менее 10 диаметров поперечного сечения кабеля.
В случае плоского кабеля или провода учитывается ширина плоскости. Внешняя оболочка обычно черная, хотя иногда встречается и белая. Не распространяет горение. Изоляция TPG маркируется разными цветами: синим, желто-зеленым, коричневым, белым с синей полосой, красным и черным.Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие размеры.
Разновидности кабеля ВВГ :
АВВГ — характеристики те же, только вместо медного сердечника используется алюминий;
ВВГнг — батист повышенной негорючести;
ВВГп — самая распространенная разновидность, сечение кабеля не круглое, а плоское;
ВВГз — пространство между утеплителем ТПЖ и кембриком заполняется жгутом ПВХ или резиновой смесью.
NYM не имеет русской расшифровки буквенного обозначения. это изолированный медный силовой кабель TPG PVC, внешняя оболочка из негорючего PVC. Между слоями изоляции имеется наполнитель в виде покрытой резиной, которая придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил от 2 до 5, сечение от 1,5 до 16 мм². Предназначен для освещения и электросетей напряжением 660 В.Обладает высокой влаго- и термостойкостью. Может использоваться для наружной установки. Диапазон рабочих температур — от –40 до +70 ° С.
Недостаток: не выдерживает воздействия солнечных лучей, поэтому кабель необходимо накрывать. По сравнению с ВВГ любого типа он более стабилен и удобен в работе. Однако бывает только круглого сечения (укладывать в штукатурку или бетон неудобно) и стоит значительно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.
KG расшифровывается как очень простой — кабель гибкий … Это проводник с рабочим напряжением до 660 В, частотой до 400 Гц или постоянным напряжением 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 ° С. Кабель в основном используется для подключения различных портативных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. Д.Есть разновидность КГНГ с негорючей изоляцией.
Примечание
KG отлично зарекомендовал себя как кабель, работающий практически в любых наружных условиях. На стройке он просто незаменим для прокладки линий электропередач. Хотя некоторые оригинальные люди, которых привлекает гибкость и надежность КГ, монтируют его как домашнюю разводку.
ВББШв — кабель силовой бронированный с медными жилами … Последние бывают как однопроводными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Утеплитель ТПГ, внешняя оболочка, пространство между утеплителем и кембрик — во всех этих местах использован ПВХ. Затем идет броня из двух лент, намотанных таким образом, что внешняя перекрывает границы нижних витков. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг используется этот материал пониженной горючести.
ВББШв рассчитан на переменное номинальное напряжение 660 и 1000 В.Для проведения постоянного тока используются одножильные модификации. Прокладывайте в трубах, в земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 ° С. Влагостойкость: при температуре +35 ° С выдерживает влажность 98%. Применяется при проведении электричества для стационарных установок, а также при подаче электричества на отдельно стоящие объекты. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв идеально подходит для подземного электроснабжения отдельно стоящего дома.
Модификаций:
АВББШв — кабель с алюминиевой жилой;
ВББШвнг — кабель негорючий;
ВББШвнг-LS — кабель негорючий с низким газо- и дымовыделением при повышенных температурах.
Провода
Наиболее популярными являются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Сочетание букв PBPPg сложно произнести, поэтому его чаще называют PUNP или PUGNP. ПБПП (ПУНП) относится к установке или сборке.
Провод плоский , с однопроволочными медными жилами, покрытыми ПВХ изоляцией, внешняя оболочка также из ПВХ. Количество жил 2 или 3, сечение от 1,5 до 6 мм². Применяется для прокладки стационарных систем освещения, а также для монтажа розеток, хотя предпочтительнее использовать для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Диапазон рабочих температур — от –15 до +50 ° С. Радиус изгиба — не менее 10 диаметров.
ПБППг (ПУГНП) отличается от ПУНП жилками — они многопроволочные. Поэтому в названии провода добавлена буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба — 6. Отличительным свойством является гибкость, поэтому ПУНП прокладывают в местах, где проводка делает частые изгибы, или для подключения бытовой техники к сети. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет обычно белый, реже черный.
К типу ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие в том, что АПУНП не может быть многопроволочным, а значит гибким.
Примечание
В целом провода марок ПУНП, ПУГНП и АПУНП отлично зарекомендовали себя в качестве бытовых. В половине случаев с ними приходится разбираться мастеру.Однако следует помнить, что эти марки проводов являются узкоспециализированными, и вы не должны использовать их вместо силовых кабелей (например, NYM или VVG).
Внимание!
Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом есть загвоздка. Дело в том, что недавно было замечено несоответствие заявленного сечения провода фактическому. После проверки выяснилось, что провод с маркировкой ПУГНП 3х1.5 на самом деле 3 x 1, то есть фактическое поперечное сечение жилы меньше. То же самое и с изоляцией. При покупке проводов этой марки необходимо измерить сечение жил и толщину изоляции.
PPV — Медный провод с ПВХ изоляцией … Плоский провод с разделительными перемычками. Жила однопроволочная, сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при установке стационарных систем освещения и прокладке линий электропередач.Номинальное напряжение — до 450 В, частота — до 400 Гц. Проволока устойчива к агрессивным химическим средам, негорючая, имеет широкий диапазон рабочих температур — от –50 до +70 ° С. Влагостойкость — 100% при температуре +35 ° С. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Устойчив к механическим повреждениям и вибрации.
АППВ имеет те же характеристики, что и ППВ, за исключением материала сердечника — это алюминий.
APV — провод алюминиевый одножильный с ПВХ изоляцией.Круглый провод, однопроволочный, сечением от 2,5 до 16 мм² и многожильный — от 25 до 95 мм².
Провод применяется практически во всех видах монтажа стационарных систем освещения и электроснабжения. Прокладывается в полостях, трубах, стальных и пластиковых лотках. Широко применяется при установке распределительных щитов. Химически стойкий, температура эксплуатации — от -50 до +70 ° С. Влагостойкость — 100% при +35 ° С. Радиус изгиба — не менее 10 диаметров. Устойчив к механическим повреждениям и вибрации.
Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала сердечника: вместо алюминия — медь. Сечение жилы начинается от 0,75 мм². К тому же жила становится многопроволочной не с 25, а с 16 мм². Более гибкий, чем AR.
Характеристики провода ПВ 3 совпадают со свойствами АР и ПВ 1. Область применения — установка участков осветительных и силовых цепей, где требуется частое изгибание проводов: в распределительных щитах, при установке большого количества электроприборов.Также используется для прокладки электрических цепей в автомобилях. Радиус изгиба — не менее 6 диаметров проволоки.
Примечание
Провода марок АПВ, ПВ 1 и ПВ 3 имеют большое разнообразие цветов изоляции, поэтому их очень удобно использовать для монтажа различных типов распределительных щитов.
ПВС — медный многопроволочный с ПВХ изоляцией и оболочкой. Оболочка проникает в пространство между проводниками, придавая проволоке круглую форму и герметичность.Жилы многопроволочные, их общее количество от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жилы имеет цветовую маркировку, а оболочка — белого цвета. Провод используется для подключения различных электроприборов, от бытовой техники до садового инвентаря. Благодаря своей гибкости и легкости он также используется для освещения и даже установки розеток.
ПВА
— это бытовой провод, применяемый для изготовления удлинителей, шнуров для любого типа оборудования и ремонта электрических сетей.Негорючий (с одной прокладкой не распространяет горение), термостойкий: диапазон температур — от –40 до +40 ° С (вариант ПВСУ) и от –25 до +40 ° С. Благодаря конструкции, он устойчив к изгибу и механическому износу. ПВА выдерживает не менее 3000 складок.
Шарико-винтовая передача — Плоский провод из меди или луженой меди … Изоляция жил и оболочка из ПВХ. Ядро многопроволочное, с повышенной гибкостью. Количество жил — 2 или 3, сечение — от 0,5 до 0.75 мм². Напряжение — до 380 В, частота — 50 Гц. Применяется как шнур для подключения осветительных приборов и маломощной бытовой техники, например, паяльников, миксеров, кофемолок и электронных устройств.
Примечание
ШВВП — провод исключительно для бытовых нужд, для проводки освещения и розеток не применяется.
Кабели передачи данных
Помимо электричества, кабели передают информационные сигналы.В последнее время появилось много новых типов проводников информации. Если еще 10-15 лет назад были только телефонные и антенные кабели, то сейчас, с развитием компьютерной техники, типов проводников информации стало намного больше. Большинство из них слишком специализированы и интересны только узкопрофильным специалистам. Домашнему мастеру достаточно знать и уметь пользоваться лишь несколькими видами. Мы их рассмотрим.
Антенные кабели … Сегодня чаще всего используются РГ-6, РГ-59, РГ-58 или российские аналоги серии РК 75.RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронного оборудования, телевидения или радио. Он состоит из центрального медного проводника с поперечным сечением 1 мм², окруженного изоляцией из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Он широко используется для передачи сигнала кабельного и спутникового телевидения. Он имеет множество технических характеристик, касающихся частоты передачи, импеданса, экранирования и т. Д.
Например, обозначение в названии кабеля РК 75 означает, что сопротивление жилы 75 Ом.Эта информация предназначена для профессионалов. Короче говоря, этот кабель идеально подходит для передачи видеосигналов с антенны или видеокамеры на приемник (телевизор) и распределения видеосигнала на несколько источников.
Кабели марки рГ имеют множество разновидностей и отличаются друг от друга некоторыми характеристиками, например сопротивлением проводника, стойкостью к температурным и ударным нагрузкам, временем затухания сигнала, типом экрана и т. Д.
Компьютерные кабели … Служат для построения компьютерных сетей. Кабель, с помощью которого компьютеры подключаются к Интернету или друг к другу, известен всем компьютерным наукам: витая пара , … Состоит из одной или нескольких пар проводов, скрученных попарно, что сделано для улучшения приема или передача сигнала.
Каждый провод заключен в изоляцию из ПВХ или пропилена. Наружная оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой полипропиленовой оболочкой.
В конструкции витой пары имеется разрывная резьба. С его помощью с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от типа кабеля возможны различные варианты защиты:
UTP, или незащищенный, без общего экрана для пар проводов;
FTP, или фольга, с экраном из алюминиевой фольги;
STP, или экранированный, с общим экраном из медной сетки, кроме того, каждая витая пара окружена отдельным экраном;
S / FTP, или фольга, экранированная общим экраном из фольги, при этом каждая пара дополнительно заключена в экран.
Кроме того, витые пары классифицируются по количеству пар, объединенных в один кабель. Наиболее распространенным типом, используемым для компьютерных сетей, является категория CAT5e. Он состоит из 4 пар проводов разного цвета. Скорость передачи данных — до 1 Гбит / с по всем парам. Вы можете увидеть такой кабель, используемый как телефонный провод CAT1 или CAT2, то есть состоящий из 1 или 2 пар проводов.
Кабели и провода телефонные
Телефонные провода делятся на 2 основных типа.Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй тип применяется для разводки в отдельной квартире или доме.
ТППэп — основной тип кабеля для прокладки телефонных линий , рассчитанный на большое количество абонентов. Кабель состоит из двух попарно скрученных жил. ТПЖ из мягкой медной проволоки сечением 0,4 или 0,5 мм², покрытой полиэтиленовой изоляцией. В некоторых типах кабелей пары объединены в группы по 5 или 10 пар.Наружная оболочка также полиэтиленовая или виниловая. Буквы «е» и «р» в названии обозначают экран фильма.
Существуют разновидности кабеля, армированного лентами или заполненного, в котором пространство между оболочкой и жилами занято гидрофобным уплотнением. Словом, это кабель для телефонной связи в многоквартирном доме, он предназначен для прокладки практически в любых условиях: под землей, в кабельных каналах или по воздуху. Для проведения телефонной линии до индивидуального абонента и разводки внутри помещения используются телефонные провода следующих типов.
TRV — одно- или двухпарный телефонный соединительный провод … Это плоский провод с разъемным основанием, медной жилой, однопроволочный, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. ПВХ изоляция. Предназначен для проведения телефонных линий внутри помещений. Работает при температуре от –10 до +40 ° С. Влажность не должна превышать 80% при +30 ° С.
TRP — по своим характеристикам совпадает с ТРВ.Единственное отличие — утеплитель, у ТРП он полиэтиленовый. По сравнению с TRV, провод более устойчив к внешней среде и может прокладываться вне зданий.
ШТЛП — Шнур телефонный плоский с медными многопроволочными жилами. Изоляция полиэтиленовой жилы. Утепленный ТПГ в оболочке из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проводки линий в помещении и в телефонах. Очень гибкий провод.
Rppm — плоский провод с разделяющим основанием и однопроволочные медные жилы с полиэтиленовой изоляцией и оболочкой. Существует модификация ПРПВМ, оболочка которой изготовлена из ПВХ. Количество жил — 2, сечение жил — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии на открытом воздухе, на опорах, в земле и вдоль стен зданий. Устойчив к температурным воздействиям, условия эксплуатации — от –60 до +60 ° С.
Кабели и провода особого назначения
Для монтажа электрических систем в местах, где условия сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к внешней среде.К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно, а кроме того, есть вероятность механического повреждения. Понятно, что в таких местах нельзя устанавливать ПВС или ВВГ, не говоря уже о ПУНП или ШВВП.
RCGM — Провод силовой монтажный одножильный повышенной термостойкости, гибкий … Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из силиконовой резины, оплетка из стекловолокна, пропитанная термостойкой эмалью или лаком.Этот провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчивость к вибрации, повышенной влажности (до 100% при температуре +35 ° C), термостойкость (диапазон рабочих температур — от –60 до +180 ° C). Кроме того, проволока защищена от вредного воздействия лаков, растворителей и плесени. Идеальный проводник для помещений с высокими температурами (котельные и печи), подходит для электромонтажа в банях, саунах, соединениях печей.
ПНСВ — провод нагревательный одножильный … ТПЖ сталь однопроволочная, вороненая или оцинкованная. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или ПЭ. Номинальное напряжение — до 380 В, частота — 50 Гц. Проволока термостойкая: диапазон рабочих температур — от –50 до +80 ° С, устойчива к щелочам и влаге (переносит погружение в воду). Применяется как нагревательный элемент: в бытовых условиях теплые полы монтируют при помощи ПНСВ.
ВПП — одножильный медный провод … Жила многопроволочная, заключена в полиэтиленовую изоляцию, оболочка также из полиэтилена или ПВХ.Сечение жилы от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Проволока устойчива к перепадам давления. Диапазон рабочих температур — от –40 до +80 ° С. Применяется для двигателей артезианских скважин, погружаемых в воду в условиях высокого давления.
Очень интересный вариант силовой. Под прозрачной внешней оболочкой по силовому ТПЖ проложены дополнительные провода со включенными последовательно светодиодами разных цветов. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом.Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать цельные световые картины. Помимо эстетических целей, очень удобен для подключения к переносным электрическим механизмам. Чаще всего светодиодный кабель используется для подключения сценического оборудования. Он полезен тем, что при возникновении разрыва не нужно искать место повреждения: диоды в этой области перестанут светиться. Такие кабели производит компания Duralight. Помимо силовых проводов есть компьютерные светящиеся кабели.С помощью таких проводов можно создать очень интересные дизайнерские решения, превратив кабель в осветительный элемент.
Кроме светодиодных кабелей есть электролюминесцентные … Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, которые обычно используются для таких дизайнерских украшений. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен в длине.
.
No related posts.

Параметр сравнения	NYM	ВВГ	ВВГнг
Рабочее напряжение, В	660	660	660
Частота, Гц	50	50	50
Количество жил	2-5	1-5	1-5
Сечение жил, мм2	1,5-35	1,5-50	1,5-240
Диапазон температур эксплуатации, оС	-30 +40	-50 +50	-50 +50
Длительно допустимая температура жил, оС	70	70	70
Срок службы по НТД, лет	40	30	30
Наличие заполнения	да	нет	нет
Нераспространение горения	при одиночной прокладке	при одиночной прокладке	при групповой прокладке
Применение во взрывоопасных зонах	где требуется уплотнение при вводе в оборудование	где не требуется уплотнение при вводе в оборудование	где не требуется уплотнение при вводе в оборудование
	Купить NYM	Купить ВВГ	Купить ВВГнг

Кабель

Техническая характеристика, типоразмер 3х4	Значение для
Техническая характеристика, типоразмер 3х4	NYM	ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В	660	660
Температура
Диапазон нормальной эксплуатации кабеля, °С	-50 ÷ +50	-50 ÷ +50
Предельно допустимая температура, не более, °С	70	70
Аварийное длительное, не более 8 часов, повышение не более, °С	80	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-5	-15
Испытание
Испытательное напряжение, В	2000	3000
Время теста, мин	5	10
Механические
Номинальная толщина изоляции	0. 8	0.7
Номинальная толщина промежуточного слоя	0.4	нет
Номинальная толщина оболочки	1.6	1.5
Вес 1 километра кабеля	270	194
Форма кабеля в сечении	Круглый	Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз	4	7.5
Возможность уплотнения при вводе в оборудование	Да	Нет
Не распространяет горение при прокладке,	Одиночная	Групповая
Способность кабеля втягивать воду, гигроскопичность	Нет	Да
Стойкость оболочки к ультрафиолетовому излучению	Ниже	Выше
Удобство разделки концов кабеля	Выше	Ниже
Цвет наружной оболочки	Светло-серый	Черный
Номинальный срок эксплуатации, не менее, лет	30	30
Стоимость	Выше	Ниже

Тип	Имя	Использование
VV	Кабель силовой с ПВХ изоляцией и оболочкой из ПВХ	Можно укладывать в помещении, в туннеле и трубе.Кабель не может выдержать взятие механизма извне
VLV
VY	Кабель силовой с ПВХ изоляцией и полиэтиленовой оболочкой	Можно укладывать в закрытых помещениях, в туннельной трубе и в сильно загрязненных местах. Трос не может взяться за механизм вне силы
ВЛИ
VV22	Стальной ленточный армированный ПВХ изоляцией и силовой кабель в ПВХ оболочке	Может укладываться в помещении, в туннельной трубе и в шахтном колодце.Трос не может взяться за механизм вне силы
VLV22
VV23	Силовой кабель со стальной лентой с ПВХ изоляцией и полиэтиленовой оболочкой	Можно укладывать в закрытых помещениях, в шахтных колодцах и в серьезных загрязненных местах. Трос не может взяться за механизм вне силы
VLV23
VV32	Силовой кабель из тонкой стальной проволоки с ПВХ изоляцией, армированный оболочкой из ПВХ	Можно укладывать в закрытых помещениях, под землей и в шахтных колодцах.Трос может взяться за механизм внешней силы
VLV32
VV33	Силовой кабель из тонкой стальной проволоки с ПВХ изоляцией, армированный полиэтиленовой оболочкой	Можно прокладывать в помещении и под землей. Кабель может выдерживать внешнее усилие отводящего механизма
VLV33
VV42	Силовой кабель из толстой стальной проволоки с ПВХ изоляцией, армированный полиэтиленовой оболочкой	Можно укладывать в закрытых помещениях, под землей, в шахтных колодцах.Тросик под приемным механизмом вне силы
VLV42
VV43 VLV43	Силовой кабель из тонкой стальной проволоки с ПВХ изоляцией, армированный оболочкой из ПВХ	Можно прокладывать в закрытых помещениях, под землей, в шахтных колодцах и в местах сильного загрязнения. Тросик под приемным механизмом внешнее усилие

Для розеток	Для выключателей

ВВГнг 3х2,5	ВВГнг 3х1,5

ВВГнг-LS 3×2,5	ВВГнг-LS 3×1,5

Номер в маркировке Кабель питания	Назначение символов	Расшифровка символа
1	Материал проводов	A — алюминий Без знака — медь
2	Материал изоляционного слоя	B — поливинилхлорид C — пропитанная бумага НР — негорючая резина P — термопластичный полиэтилен
3	Тип внешней оболочки	C — свинцовый сплав A — алюминиевый сплав О — отдельная оболочка для каждой жилы P — полиэтилен или полимер B — поливинилхлорид
4	Броневая защита	B — две полосы из стали с покрытием Bn — то же с негорючим покрытием BBG — профилированная стальная лента K — круглая оцинкованная проволока P — то же с плоской проволокой
5	Экранирование	E — медь на изолированном проводе Eo — медь обыкновенная на три жилы d — лента набухающая в воде га — полимерно-алюминиевая лента
6	дополнительные характеристики	нг — не горит нг LS — не горит, низкое дымовыделение Г — кабель гибкий
