Содержание

Как выбрать УЗИП для частного дома?

УЗИП в частном доме применяют для защиты от грозовых перенапряжений (ГПН), коммутационных перенапряжений (КПН), а также системных перенапряжений взаимодействия. С точки зрения выбора УЗИП частный дом обладает следующими специфическими характеристиками:

  • является относительно небольшим объектом, что позволяет рассматривать его как одну зону молниезащиты (ЗМЗ). Внутреннее оборудование, как правило, располагается в пределах защитного расстояния УЗИП установленного на границе 0-1 ЗМЗ (на вводе) и не требуется дополнительных каскадов защиты.
  • отсутствие проекта и/или раздела молниезащита и как следствие расчётов рисков потерь и уровней ожидаемых перенапряжений.
  • небольшое количество входящих коммуникаций и как следствие большие величины токов растекания в каждой коммуникации
  • применение бытовой техники, стоимость которой невелика относительно профессионального оборудования, что при оценке риска экономических потерь и выборе соответствующей системы молниезащиты (СМЗ) располагает к снижению затрат на СМЗ в целом и УЗИП в частности.
    Кроме того, такая техника обычно не является для объекта внутренним источником перенапряжений и помех.

Рассмотрим процесс выбора УЗИП с учётом данных особенностей.

В соответствии с действующими нормативно-техническими документами (НТД), потребность в защите от перенапряжений определяется как объективными, так и субъективными факторами. Объективные факторы могут быть выражены посредством оценки степени риска, но, в конечном счете, выбирается то, что соответствует субъективной оценке допустимого риска.

Выбор способа обеспечения защиты от импульсных перенапряжений в конкретном случае является либо решением владельца защищаемого объекта, либо определяется в соответствии с установленными обязательными требованиями.

Когда же решение о применении УЗИП принято, встает непростой вопрос их выбора. В общем случае выбор состоит из двух частей:

  • выбор производителя УЗИП
  • выбор УЗИП по техническим характеристикам

Если Вы читаете данный материал, то Вы уже сделали половину дела и правильный выбор – надёжного производителя…

Если коротко сформулировать принцип выбора УЗИП по техническим характеристикам, то можно сказать, что необходимо выбрать устройство, которое способно скоординировать ожидаемые перенапряжения со стойкостью оборудования.

Этот принцип можно проиллюстрировать формулой:

Up≤Uw

где: Up уровень напряжения защиты УЗИП

        Uw импульс перенапряжения, выдерживаемый защищаемым оборудованием

Данный принцип справедлив при выборе УЗИП как для электрических, так и для сигнальных цепей. Основные этапы выбора УЗИП по техническим характеристикам можно представить следующие:

  • Выбор УЗИП в зависимости от места установки и от тока разряда
  • Выбор в зависимости от уровня напряжения защиты
  • Установка системы согласованных УЗИП

В первую очередь УЗИП должны быть способны отводить импульсные токи, ожидаемые в точке их установки.

УЗИП, используемые в соответствии с их установкой, применяют в следующих случаях:

a) на вводе линий коммуникаций в здание (сооружение) на границе ЗМЗ 0-1

b) в непосредственной близости от защищаемого оборудования на границе ЗМЗ 1-2 и шире

Предпочтительное место установки УЗИП – ввод в здание. Потребность в дополнительных УЗИП в непосредственной близости от защищаемого оборудования определяется на 3-м этапе в зависимости от обеспечения требуемого уровня защиты и наличия внутренних источников помех внутри объекта.

Способность выдерживать воздействия импульсных токов указывается в заявляемых характеристиках УЗИП, например, в паспортах, каталогах и т.п.. Требования и нормы, а также классификация УЗИП приведены в ГОСТ IEC 61643-11-2013 для силовых систем и в ГОСТ IEC 61643-21-2014 для телекоммуникационных систем

Определить ожидаемый ток в точке установки УЗИП возможно расчётным путем. Существует программное обеспечение, выполняющее такие расчёты в соответствии с требованиями НТД, но для частного дома несложно произвести расчёт «вручную». В НТД, например ГОСТ Р МЭК 61643-12, распределение тока молнии от внешней СМЗ предлагается считать кратно деля общий ток на количество входящих в объект коммуникаций, предполагая отведение половины тока молнии попавшего в СМЗ объекта в систему заземления.

Примеры подобных расчётов приведены на рисунке 1 и достаточно часто встречаются в различных материалах по защите от перенапряжений. Значение тока в каждой обслуживающей системе (Ii) может быть оценено по Ii = Is / n, где n- число обслуживающих систем. Для оценки тока Iv в каждом отдельном проводнике полный ток кабеля Ii делят на число проводников m, тогда Iv = Ii /m.

Рисунок 1. Пример расчёта распределения тока молнии по коммуникациям объекта



Тот же принцип расчёта справедлив при расчёте токов со стороны подходящих коммуникаций, например воздушных линий электроснабжения и связи.


Кроме того, как ориентир, возможно использовать фактические значения распределения тока молнии по ГОСТ Р МЭК 62305-1. В стандарте предполагается возможность присутствия прямых токов молнии (Iimp с формой волны 10/350 мкс) 10кА и 2кА для силовых и телекоммуникационных систем соответственно, а также 10кА наведенного тока (In с формой волны 8/20 мкс).

В стандартах ГОСТ Р 50571.5.53 и ГОСТ Р 50571-4-44 для электрооборудования также приведены минимальные значения токов, которые возможно использовать для выбора УЗИП. Для наведенных атмосферных и коммутационных перенапряжений номинальный разрядный ток (In) должен составлять при подключении фаза – нейтраль не менее 5кА 8/20 для каждого режима работы. Номинальный разрядный ток (In) между нейтральным проводником и РЕ должен составлять не менее 20кА 8/20 в трехфазных системах и 10кА 8/20 в однофазных. При расчёте прямых ударов молнии  значение импульсного тока (Iimp) должно составлять не менее 12,5кА для каждого режима работы, а при установке УЗИП по типу подключения 2 (L-N/N-PE), Iimp  УЗИП подключаемого между нейтральным и РЕ проводниками, должен составлять не менее 50 кА для трехфазных систем, и 25 кА для однофазных систем.

Ориентироваться на возможность появления прямых токов молнии нужно, когда:

  • объект имеет внешнюю СМЗ
  • имеется ввод коммуникаций, потенциально подверженных прямым токам молнии, например воздушных линий электроснабжения и связи

При наличии данных факторов необходимо выбирать УЗИП рассчитанные на отведение прямых токов молнии Iimp с формой волны 10/350 мкс, а именно испытанных по  классу I по ГОСТ IEC 61643-11-2013  для силовых систем и категории D1 по ГОСТ IEC 61643-21-2014 для телекоммуникационных систем.

В отсутствии вероятности наличия прямых токов молнии, возможно выбрать УЗИП только для борьбы с наведенными ГПН, а также КПН, а именно класса испытаний II и испытанные импульсами категории испытаний С соответственно.

На втором этапе необходимо определиться, какой уровень напряжения защиты Up необходимо обеспечить с помощью УЗИП? Из формулы 1 следует, что он должен быть ниже, выдерживаемого  импульсного напряжения оборудования Uw. Причем, по требованиям НТД, превосходство  Uw должно быть с запасом. Uw должно быть определено в соответствии с требованиями НТД к данному типу оборудования либо в соответствии с информацией изготовителя обычно приводимой в документации на оборудование. При необходимости возможно воспользоваться ГОСТ Р МЭК 62305-4-2016, где приведены ссылки на НТД содержащие требования к определённому типу оборудования и минимальные требования при отсутствии соответствующих норм.

Для примера можно привести требования ссылочного документа ГОСТ Р 50571-4-44-2011 для оборудования, подключенного к силовым кабельным линиям. Данный стандарт предполагает 4 категории стойкости оборудования. При этом минимальная стойкость по II-ой категории для системы с номинальным напряжением 230/400В составляет 2,5кВ, а по I-ой составляет 1,5кВ. Ко II-ой категории относится электробытовое оборудование, подключаемое к розеткам, а к I-ой специально защищенное. Эти величины можно рассматривать как минимальные при отсутствии данных о стойкости оборудования, причем величина 2,5кВ также рекомендована действующими НТД как уровень стойкости по умолчанию.

Для телекоммуникационного оборудования предлагается использовать рекомендации ITU-T (МСЭ-Т) серий K.21, K.20 и K.45. Минимальные требования составляют порядка 0,5кВ. Похожие требования приведены в отечественных нормативных требованиях по ЭМС.

На эти величины возможно опираться при выборе УЗИП при отсутствии достоверных данных для защищаемого оборудования.

На третьем этапе необходимо определить потребность в применении дополнительных каскадов УЗИП и, при необходимости, выбрать УЗИП последующих каскадов и обеспечить их координацию между собой. Потребность в дополнительных УЗИП, как говорилось ранее, определяется по двум критериям:

·        обеспечение требуемого уровня защиты первым каскадом

·        наличие внутренних источников помех внутри защищаемого объекта, для случая превышения защитного расстояния УЗИП первого каскада

В связи с вышеизложенной спецификой объекта, а именно небольшими габаритами, возможность применения многокаскадных схем ограничена, т.к. основными методами обеспечения координации являются пространственное разнесение УЗИП или использование разделительных дросселей. Первое ограниченно применимо ввиду габаритов объекта, а второе ввиду увеличения стоимости СМЗ.

Кроме того, в настоящее время дополнительную защиту низких классов встраивают в различное оборудование, например сетевые фильтры и ИБП.

Таким образом, предпочтительным вариантом является использование на вводе УЗИП, способного отводить большие импульсные токи и, при этом обеспечивать достаточно низкий уровень защиты. Под данные требования наиболее подходят УЗИП для защиты оборудования до 1000В класса I + II и все 2-х каскадные УЗИП для телекоммуникационного оборудования.

Выбор конкретной модели типа УЗИП зависит от параметров цепей, к которым оно должно подключаться.

Для УЗИП электрооборудования  важно знать род тока, номинальное напряжение сети, тип системы заземления и количество фаз. Например, для однофазной сети переменного тока 230/400В с системой заземления TN-S рекомендуется применять УЗИП типа ET B 50/275 (1+1) (артикул: 504390), а для 3-х фазной –  ET B 100/275 (3+1) (артикул: 504388). Данные УЗИП обеспечат максимальную защиту, даже в условиях высоких ожидаемы импульсных перенапряжений. При необходимости учесть экономическую составляющую выбора, можно использовать УЗИП типов ET B 25/275 (1+1) (артикул: 504580) и ET B 50/275 (3+1) (артикул: 504570) соответственно, которых будет достаточно для обеспечения минимальных вышеизложенных требований НТД.

Выбор УЗИП телекоммуникационного оборудования более сложен, т.к. зависит от большего числа параметров и конструктивных особенностей оборудования. Наиболее просто выбирать УЗИП по типу используемого интерфейса защищаемого оборудования и рекомендуемым производителем УЗИП для них моделям. Рекомендуем смотреть на назначение в описании УЗИП и обращаться за консультацией к нашим специалистам. Для примера можно привести УЗИП рекомендуемые для защиты оборудования ЛВС категории CAT 6 типа IZL NET 6 (артикул: 706306) и УЗИП для защиты оборудования работающего по интерфейсу RS-485 типа ZRS-485 (артикул: 703803)

Для облегчения выбора конкретной модели УЗИП предлагаем использовать опросные листы, размещённые на нашем сайте.

Следующим вопросом применения УЗИП становится вопрос правильного подключения УЗИП, что во многом определяет эффект от его применения.  Неправильное применение может свести его к нулю. Для предотвращения таких ситуаций необходимо строго следовать рекомендациям по подключению или применять устройства высокой заводской готовности, такие как ШЗИП.

Существует опасность для случая превышения защитного расстояния, а именно возможность наводки на внутренние коммуникации токов молнии, стекающих по токоотводам внешней СМЗ. Рекомендуется оптимально выбирать пути прокладки коммуникаций и токоотводов, а также использовать экранированные проводные системы. По данным вопросам Вы также можете обратиться к нашим специалистам.

Защита от молнии в частном доме

Частным дом – надежный хранитель семейного очага и уюта. Но для того, чтобы чувствовать себя в нем максимально комфортно и безопасно – важно надежно защитить его от поражения громовыми разрядами. Даже если постройка находится в густонаселенном поселке и другие дома расположены совсем рядом, это не может служить защитой от ударов молнией. Защита от молнии в частном доме достигается только лишь одним единственным способом – установкой специальной системы громоотводов и заземления.

Типы защиты от молнии

Существует два основных типа конструкций, которые включает в себя защита от молнии в частном доме. Различают наружную защиту и внутреннюю. Каждая из конструкций имеет свои особенности, и могут применяться одновременно.

Наружная молниезащита

Конструкция наружной защиты от молний представляет собой систему, собранную из молниеприемника, токоотвода и контура заземления. Молниеприемником может служить металлический стержень, поднятый над самой высокой точкой дома не менее чем на 2 метра. Также в качестве молниеприемного контура может использоваться собранная из стальных прутьев решетка, уложенная на кровле дома. Шаг ячейки такой сетки не менее 2 метров. Диаметр применяемых стальных прутьев в диапазоне 8 – 10мм2. Собранная сетка укладывается на специальные вертикально поднятые опоры так, чтобы пространство между поверхностью кровли и данной конструкцией было не менее 1 метра.

Если крыша перекрыта металлическим настилом – то молниеприемником может служить сама кровля. Для этого выполняется дополнительное соединение покрывных листов, чаще всего используется сварка. После выполняется как минимум два подключения к токоотводу.

Токоотвод – это проводник, который соединяет молниеприемник и контур заземления. В качестве этой детали может использоваться арматура железобетонных конструкций здания, специальные изолированные кабеля или металлические наружные конструкции, которые достаточно удалены от входа в дом.

Контур заземления выполняется в соответствии со специальными нормами МЭК 62305-3. Согласно нормам ГОСТ и изложенных в РД 34.21.122-87, пунктах 2.11, 2.6, 2.7, 2.12, в отдельных случаях возможно использование железобетонного фундамента в качестве контура заземления. Перед тем, как сдавать систему в эксплуатацию, проверяется величина электрического сопротивления. Если показатель превысил отметку 4 Ом, проверяется надежность соединений, возможно, заменяются или добавляются токоотводы, а также усиливается контур дополнительными стержнями или металлическими уголками, вбитыми в землю.

Внутренняя молниезащита

Внутренняя защита – это специальная модульная автоматика, которая исключает попадание импульсного сверхтока в электрическую сеть дома через центральную линию электропередач. Устройства устанавливаются в щиты распределения и визуально сильно похожи на обычные автоматические выключатели. Но в отличие от последних, ограничители напряжения не имеют рычага отключения. Чтобы правильно выбрать модель и мощность автоматики, необходимо иметь специальные навыки и знания. Поэтому не стоит экспериментировать самостоятельно. В лучшем случае это закончится просто лишними затратами денег и времени.

Не зависимо от того, какой способ защиты нужно установить, важно выполнить работу правильно и в соответствии с установленными нормами. В противном случае, конструкция не  сможет защитить дом от повреждений молнией. Наша компания с 2008 года работает в сфере разработки, сборки и установке систем заземления, как бытовых, так и промышленных объектов. Специалисты смогут быстро и точно определить все необходимые параметры системы громоотвода и выполнить ее в точности с нормами ГОСТ.

Способы защиты дома от импульсного перенапряжения

Природа импульсных перенапряжений и их влияние на технику

Многим с детства знакома суета с отключением от сети бытовых электроприборов при первых признаках надвигающейся грозы. Сегодня электрооборудование городских сетей стало более совершенным, из-за чего многие пренебрегают элементарными устройствами защиты. В то же время проблема не исчезла совсем, бытовая техника, особенно в частных домах, все еще находится в зоне риска.

Характер возникновения импульсных перенапряжений (ИП) может быть природным и техногенным. В первом случае ИП возникают из-за попадания молнии в воздушные ЛЭП, причем расстояние между точкой попадания и подверженными риску потребителями может составлять до нескольких километров. Возможен также удар в радиомачты и молниеотводы, подключенные к основному заземляющему контуру, в этом случае в бытовой сети появляется наведенное перенапряжение.

1 — удаленный удар молнии в ЛЭП; 2 — потребители; 3 — контур заземления; 4 — близкий удар молнии в ЛЭП; 5 — прямой удар молнии в громоотвод

Техногенные ИП непредсказуемы, они возникают в результате коммутационных перегрузок на трансформаторных и распределительных подстанциях. При несимметричном повышении мощности (только на одной фазе) возможен резкий скачок напряжения, предусмотреть такое почти невозможно.

Импульсные напряжения очень коротки по времени (менее 0,006 с), они появляются в сети систематически и чаще всего проходят незаметно для наблюдателя. Бытовая техника рассчитана выдерживать перенапряжения до 1000 В, такие появляются наиболее часто. При более высоком напряжении гарантирован выход из строя блоков питания, возможен также пробой изоляции в проводке дома, что приводит к множественным коротким замыканиям и пожару.

Для чего предназначены внутренние устройства молниезащиты и как они работают при разрядах

Принцип действия данных приборов может быть основан на возникновении искрового разряда между двумя проводниками при прохождении тока высокого напряжения. Также имеются устройства, которые собраны на основе нелинейных резисторов. Оба варианты защищают оборудование от перенапряжения путем перенаправления тока в цепь заземления.

Стихийное возникновение молнии происходит внезапно, создавая огромные разрушения.

Защитить дом от него позволяет внешняя молниезащита, состоящая из молниеприемника, распложенного над крышей, а также молниеотвода и контура заземления.

Предотвратить опасные последствия грозового разряда предназначены внутренние устройства молниезащиты, представляющие собой комплекс технических устройств и приборов на основе модулей УЗИП с подключением их к системе заземления.

Они надежно работают не только при непосредственном ударе молнии по дому, но и гасят разряды, попадающие в:

  1. питающую ЛЭП;
  2. близлежащие деревья и строения;
  3. почву, расположенную рядом со зданием.

Работа внутренней молниезащиты происходит за счет подключения проникшего высоковольтного импульса на специально подобранный разрядник или электронный элемент — варистор.

Он включается на разность двух потенциалов и для обычного напряжения обладает очень большим сопротивлением, когда токи через него ограничиваются, не превышают нескольких миллиампер.

При попадании на схему варистора аварийный импульс открывает полупроводниковый переход, замыкая его накоротко. Через него начинает стекать опасный потенциал на защитное заземление.

Устройство ограничителя импульсных напряжений необходимо для предохранения сети с показателем 380/220 В. Это классическое напряжение для работы электросетей. Резкие перепады напряжения могут образовываться из-за ударов молний. Из-за грозы также образуется контактная разность в почве.

Как выглядит устройство

Также напряжение может меняться из-за всплеска в электросети. Они образуются при подключении или выключении различных приборов в одну сеть. Резкие скачки могут образовываться при присоединении мощных электрических приборов или каких-нибудь систем.

Принцип действия прибора: изнутри ОИН-1 оснащен варистором. По принципу работы они похожи на разрядники, которые применялись раньше.

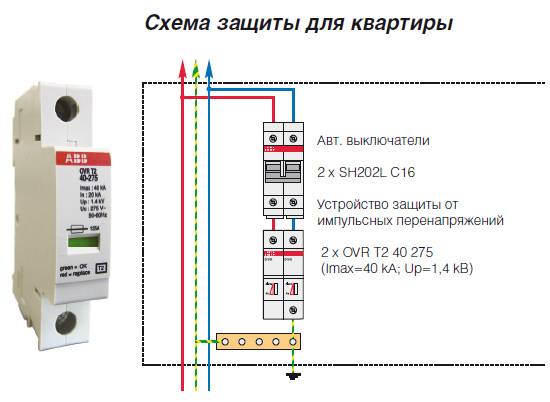

УЗИП в щитке

В таком случае устройство будет устанавливаться параллельно предохраняемой электроцепи.

Если же по каким-то причинам величина напряжения в сети станет больше разрешенной, прибор просто замкнет проводку, таким образом предупредив угрозу от включенных за ним бытовых приборов.

Чтобы понять, исправен прибор или нет, необходимо обратить внимание на цвет индикатора. Если он зеленый, то модуль будет в исправном состоянии, а если красный, то его необходимо поменять

УЗИП устраняет перенапряжения:

  • Несимметричный (синфазный) режим: фаза — земля и нейтраль — земля.
  • Симметричный (дифференциальный) режим: фаза — фаза или фаза — нейтраль.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Есть ли необходимость в УЗИП, оценка рисков

Полный перечень требований к организации защиты от ИП изложен в МЭК 61643–21, определить обязательность установки можно по стандарту МЭК 62305–2, согласно которому устанавливается конкретная оценка степени риска удара молнии и вызванных им последствий.

В целом при электроснабжении от воздушных ЛЭП установка УЗИП I класса почти всегда предпочтительна, если только не был выполнен комплекс мероприятий по снижению влияния гроз на режим электроснабжения: повторное заземление опор, PEN-проводника и металлических несущих элементов, устройство громоотвода с отдельным контуром заземления, установка систем уравнивания потенциалов.

Более простой способ оценить риск — сопоставить стоимость незащищенной бытовой техники и устройств защиты. Даже в многоэтажных домах, где перенапряжения имеют весьма низкие значения при характеристике 8/20, риск пробоя изоляции или выхода из строя приборов достаточно велик.

Установка устройств в ГРЩ

Большинство УЗИП имеют модульное исполнение и могут быть установлены на DIN-рейку 35 мм. Единственное требование — щит для установки УЗИП должен иметь металлический корпус с обязательным подключением к защитному проводнику.

При выборе УЗИП, помимо основных рабочих характеристик, следует учитывать также номинальный рабочий ток в режиме байпаса, он должен соответствовать нагрузке в вашей электросети. Другой параметр — максимальное напряжение ограничения, оно не должно быть ниже самого высокого значения в рамках суточных колебаний.

УЗИП подключаются последовательно к питающей однофазной или трехфазной сети, соответственно через двухполюсный и четырехполюсный автоматический выключатель. Его установка необходима на случай спаивания электродов разрядника или пробоя варистора, что вызывает постоянное короткое замыкание. На верхние клеммы УЗИП подключают фазы и защитный проводник, на нижние — нулевой.

Пример подключения УЗИП: 1 — ввод; 2 — автоматический выключатель; 3 — УЗИП; 4 — шина заземления; 5 — контур заземления; 6 — счетчик электроэнергии; 7 — дифференциальный автомат; 8 — к автоматам потребителей

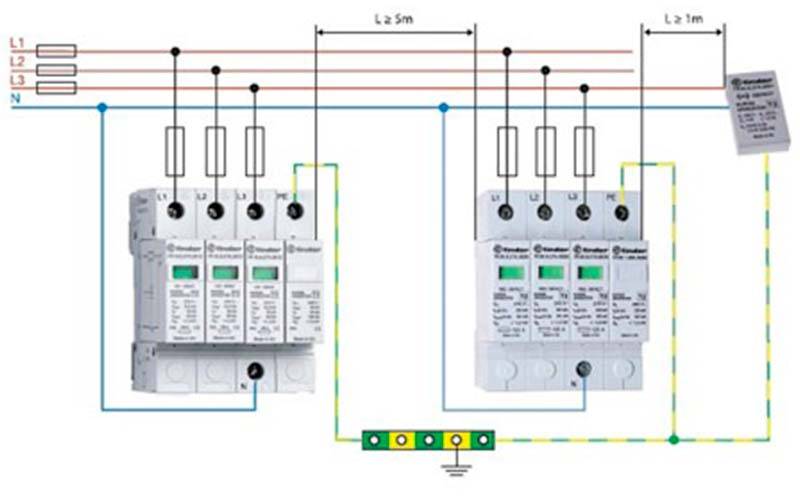

При установке нескольких защитных устройств с разными классами защиты требуется их согласование с помощью специальных дросселей, подключенных последовательно с УЗИП. Защитные устройства встраиваются в цепь по возрастанию класса. Без согласования более чувствительные УЗИП будут принимать основную нагрузку на себя и раньше выйдут из строя.

Как устроен и как работает УЗИП

УЗИП, в зависимости от класса защиты, может иметь полупроводниковое устройство на варисторах, либо иметь контактный разрядник. В нормальном режиме УЗИП работает в режиме байпаса, ток внутри него протекает через проводящий шунт. Шунт соединен с защитным заземлением через варистор или двумя электродами со строго нормируемым зазором.

При скачке напряжения, даже очень непродолжительном, ток проходит через эти элементы и растекается по заземлению или компенсируется резким падением сопротивления в петле фаза-ноль (короткое замыкание). После стабилизации напряжения разрядник теряет пропускную способность, и устройство снова работает в нормальном режиме.

Таким образом, УЗИП на некоторое время замыкает цепь, чтобы переизбыток напряжения мог преобразоваться в тепловую энергию. Через устройство при этом проходят значительные токи — от десятков до сотни килоампер.

В чем различие между классами защиты

В зависимости от причин возникновения ИП, различают две характеристики волны повышенного напряжения: 8/20 и 10/350 микросекунд. Первая цифра — это время, за которое ИП набирает максимальное значение, вторая — время спада до номинальных значений. Как видно, второй тип перенапряжений более опасный.

Устройства I класса предназначены для защиты от ИП с характеристикой 10/350 мкс, наиболее часто возникающих при разряде молнии в ЛЭП ближе 1500 м к потребителю. Устройства способны кратковременно пропустить через себя ток от 25 до 100 кА, практически все приборы I класса основаны на разрядниках.

УЗИП II класса ориентированы на компенсацию ИП с характеристикой 8/20 мкс, пиковые значения тока в них колеблются от 10 до 40 кА.

Класс защиты III предназначен для компенсации перенапряжений со значениями тока менее 10 кА при характеристике ИП 8/20 мкс. Устройства класса защиты II и III основаны на полупроводниковых элементах.

Может показаться, что достаточно установки только устройств класса I, как наиболее мощных, но это не так. Проблема в том, что чем выше нижний порог пропускного тока, тем менее чувствителен УЗИП. Другими словами: при коротких и относительно низких значениях ИП мощный УЗИП может не сработать, а более чувствительный не справится с токами такой величины.

Устройства с классом защиты III рассчитаны на устранение самых низких ИП — всего в несколько тысяч вольт. Они полностью аналогичны по характеристикам устройствам защиты, устанавливаемым производителями в блоках питания бытовой техники. При дублирующей установке они первыми принимают на себя нагрузку и предотвращают срабатывание УЗИП в приборах, ресурс которых ограничен 20–30 циклами.

Категории УЗИП

По месту установки устройства импульсной защиты от повышенного напряжения делят на 3 класса: I (B), II (C), III (D).

Класс I (B)

Защита предохраняет от проникающих через молниезащиту высоковольтных разрядов при ударах молнии в дом или питающую линию электропередачи. Ее устанавливают на вводном электрическом щите здания.

Работа УЗИП при разряде молнии в молниеприемник

При ударе высоковольтного импульса в молниеприемник он проходит по молниеотводу к контуру заземления, разветвляясь на два потока в месте подключения РЕ шины:

  1. примерно 50% тока уходит на потенциал земли;
  2. столько же идет на питающую линию, разделяясь на два дополнительных маршрута (при пробое УЗИП) через PEN проводник и фазный провод — 25/25%.

Сила молнии редко превышает 100 кА, поэтому рабочий ток УЗИП на 25 кА считается достаточным.

Работа УЗИП при разряде молнии в ВЛ

На питающей ВЛ и трансформаторной подстанции уже стоят собственные разрядники. Они срабатывают при высоковольтном ударе и срезают часть импульса перенапряжения. На УЗИП вводного щита дома поступит уже пониженная мощность молнии и через него тоже пойдет ток импульса, но только срезанный.

Как и в предыдущем случае, уменьшенный импульс молнии разойдется на контур земли и PEN проводник.

Если ВЛ находится в плохом техническом состоянии, то ее разрядники не сработают, а весь ток молнии поступит на ввод дома и пройдет через УЗИП. В этой ситуации защита здания, рассчитанная напряжение на 6 кВ, не выдержит повышенный потенциал разряда и сгорит.

Чтобы исключить подобную ситуацию необходимо:

  • иметь четкое представление о техническом состоянии питающей ВЛ и ее защите;
  • при плохом качестве линии добиться от электроснабжающей организации установки надежных разрядников на ближайшей к дому опоре, которые будут выполнять защитную функцию.

Класс II (C)

Осуществляется защита схемы токораспределения системы электропроводки здания при возникновении коммутационных помех. Дополнительное назначение — вторая ступень защиты от ударов молнии.

Монтируется в распределительном щите дома.

Класс III (D)

Выполняется дополнительная защита подключенных потребителей от оставшихся импульсов напряжения с фильтрацией помех высокой частоты.

Устанавливают около потребителей электроэнергии.

Как выбрать УЗИП для частного дома

Последовательность действий домашнего мастера-электрика для правильного подбора устройств защиты от импульсного перенапряжения представлена картинкой.

Заостряем внимание на том, что установка УЗИП в доме бессмысленна и запрещена правилами при отсутствии:

  1. надежного заземляющего устройства дома:
  2. разрядников на питающей ВЛ и ТП.

Ко второму случаю следует отнести и плохое техническое состояние воздушной ЛЭП. Следует знать, что сейчас идет интенсивная замена открытых проводов ВЛ изолированными СИП (самонесущие изолированные провода). Такие линии называют ВЛИ.

Когда реконструкция ВЛИ выполнена на всем ее протяжении, а не на отдельных участках, прямой удар молнии в фазный провод практически нереален. Работает слой изоляции. Энергетики на подобных линиях усиленно следят за качеством разрядников, поддерживают их в рабочем состоянии.

Выбор схемы включения УЗИП для дома зависит от:

  • системы заземления здания TN-C-S либо TT;
  • местных условий жилища;
  • способов подключения к ВЛ;
  • наличия внешней молниезащиты.

Но, это материал очередной статьи, которая готовится к публикации. Подписывайтесь на рассылку, чтобы своевременно получить уведомление о ее выходе.

Для закрепления материала рекомендуем к просмотру видеоролик владельца Staaaarsky «Демонстрация работы УЗИП».

Более полную информацию предоставляет вебинар компании ABB «Устройства защиты от импульсных перенапряжений».

Возможно, у вас появились вопросы или желание прокомментировать статью. Воспользуйтесь подготовленной формой.

Сейчас самое благоприятное время поделиться прочитанным материалом с друзьями в соц сетях с помощью специальных кнопок.

Полезные товары

  • Бесконтактный индикатор проводки с фонариком
  • Термометр для бариста
  • Инструмент для вскрытия корпуса планшета

Защита от гнева богов. Устройства защиты от импульсных перенапряжений / Хабр

Продолжаем тему электроликбеза про устройства защиты, и этот пост — знакомство с устройствами защиты от импульсных перенапряжений (УЗИП). Это устройства для вашего электрощита, призванные бороться с кратковременными всплесками напряжения, например из-за грозы. Текст рассчитан для нетехнарей, так что добро пожаловать) Видеоверсия в конце.


Начнем с того, что знают сегодня даже дети — молния представляет собой разряд электричества, иногда ударяет в рукотворные объекты и способна испортить технику. Хоть это предложение и звучит по детски, но человечеству понадобились века, для понимания таких простых и очевидных сегодня вещей. Знание о природе и характеристиках разряда не далось человечеству без жертв, помянем Георга Вильгельма Рихмана.

Первыми регулярный ущерб, от удара молниями, стали испытывать связисты — телеграфные линии, растянутые по полям на столбах, регулярно приносили к дорогому и нежному оборудованию станций кратковременные всплески высокого напряжения. Причем не только от ударов молнии в сами провода, но даже от ударов молний неподалеку от линий! И уже тогда пришлось изобретать способы защиты оборудования  от этих всплесков.  Когда, спустя десятилетия свои провода стали растягивать на столбах уже энергетики, для только появившегося электрического освещения, некоторые наработки телеграфистов пригодились.

Статистика ударов молний, ломавших телеграф в Бельгии по месяцам и времени суток. Вырезка из журнала Electrical Review за 1885 год.

Стоит сказать, что для современной техники молния уже не является чем то запредельно мощным и умопомрачительным. Если взять все эти миллионы вольт и сотни тысяч ампер, умножить на время — мы получим энергию разряда, а это всего порядка 1 ГДж энергии. Если перевести в привычные кВт*ч, то это всего 277 кВт*ч, можно даже посчитать стоимость одного разряда молнии.  Проблема лишь в том, что это количество энергии выделяется за доли секунды, что порождает проблемы, с которыми и борются разными техническими приемами.

Что происходит при ударе молнии в линию электропередач? Энергия молнии растекается по проводникам в поисках пути ухода в землю. Это вызывает рост напряжения до огромных величин, из-за чего изоляция не выдерживает, и ее пробивает.  В тех местах, где протекал разряд, повреждения оставляет как нагрев, так и электромагнитные силы. И про электромагнитные силы хочу отметить особо: из-за очень большой скорости нарастания тока при ударе молнии, даже разряд в непосредственной близости, наводит токи в окружающих проводниках. Поэтому даже, если молния ударила в молниеотвод на крыше и ушла по металлоконструкциям в землю, на проводах внутри здания могут появиться всплески напряжения опасной величины. Поэтому защита строится не только от прямых попаданий молнией, но и от различных наведенных ею явлений.

Вопрос защиты от атмосферного электричества и от импульсных перенапряжений достаточно обширен, поэтому пост  рассчитан дать лишь крайне поверхностное представление и не претендует на полноту. Для более полного и глубокого изучения темы в конце есть ссылки на дополнительные материалы. Если сформулировать кратко физический смысл устройств защиты — их задача сбросить в заземление всю энергию, наведенную в линиях  молнией, не допуская чрезмерного роста напряжения.  Эти устройства назвали УЗИП — устройства защиты от импульсных перенапряжений.

▍Акт первый. Приманиваем молнию и отправляем ее в землю.

Про громоотводы (они же молниеотводы, и они же молниеприёмники) наверняка слышали и видели все:

Молниеотвод на куполе деревянной церкви. Источник.

Это не обязательно торчащий в небо шпиль,  у линий электропередач он выполнен в виде грозозащитного троса, который выше всех и не имеет изоляторов:

Пара грозозащитных тросов над ЛЭП. Источник.

Принцип простой — это проводник, электрически соединенный с землей, и размещенный как можно выше. Если на данном участке создадутся условия для удара молнией, то наиболее вероятно (но не 100% гарантированно!) разряд произойдет именно в заземленный проводник, а не в окружающие объекты. Сечение проводника выбирается достаточным, чтобы провести разряд к заземлению без повреждений. Громоотвод выполняет собой роль «зонтика» принимая всю стихию на себя. Аналогия с зонтиком становится еще более явной, если посмотреть на формулы расчета радиуса защищаемой громоотводом площади — она тем больше, чем выше громоотвод. Стоит отметить, что существует несколько методик определения защищаемой молниеотводом области, и даже среди специалистов по молниезащиты нет единогласного мнения, какая методика точнее. Например фото из энциклопедии Британника показывает два подхода к расчету защищаемой области — конус по высоте молниеотвода и метод катящейся сферы.

Защищаемые молниеотводом области. Источник.

Громоотвод оказался чертовски важен для использования в деревянных домах. Если раньше удар молнии в крышу мог устроить пожар (энергия разряда на пути в землю частично превращалась в тепло, поджигавшее все вокруг), то перенаправление разряда по металлическому штырю в землю спасало от таких страшных последствий. И если присмотреться — то все современные здания и строения имеют на крыше громоотвод.  А особо важные объекты вообще могут иметь довольно сложные конструкции громоотводов. В тех местах, где надлежащее заземление сделать трудно (на скале, песках) молниезащита становится совсем нетривиальной задачей. Так выглядят громоотводы на газовой станции в Нигерии:

Разработчики решили, что молниеотводы такой формы работают лучше. Источник

Но, если бы способ работал без нареканий, то текст бы оборвался на этом месте. Он и обрывался, до появления чувствительной и нежной аппаратуры.

▍Акт второй. Минимолнии.

Не все высоко поднятые проводники могут быть заземлены, для успешного перенаправления энергии разряда в землю. Например антенны — она должна быть высоко и заземлять ее нельзя, иначе она перестанет принимать сигналы.  А можно ли сделать устройство, которое бы соединяло бы например антенну  с землей только в момент удара молнии, и при этом не оказывала влияния в остальное время?

Можно, и устройство это называется искровой разрядник. Вот пример разрядника для электрооборудования конца 19 века:

Идея защиты проста — между защищаемым проводником и заземлением в разряднике создается минимально допустимый зазор так, чтобы при нормальной работе напряжение не превышало напряжение пробоя зазора. Если в защищаемой линии по какой то причине напряжение возрастет (из-за удара молнии или из-за всплесков от работы электрооборудования) то в зазоре происходит электрический пробой — зажигается электрическая дуга, которая из-за ионизации газа неплохо проводит ток. Именно эта дуга обеспечивает временное электрическое соединение с землей, и гаснет, если напряжение понизилось ниже напряжения гашения дуги.

Но есть две проблемы. Первая — малопредсказуемое напряжение пробоя разрядника — изменение температуры, влажности воздуха — и напряжение изменилось. Немного коррозии — напряжение изменилось. Кривые ручки регулировщика — очень сильно изменилось. Второй недостаток — более фундаментальный — напряжение при котором происходит пробой, и напряжение, при котором дуга гаснет отличаются. Причем напряжение зажигания дуги еще зависит от скорости нарастания напряжения. График на картинке как раз показывает «горб» — пока разрядник не сработал напряжение успевает вырасти, затем зажигается дуга и напряжение падает. Пунктиром показан график напряжения  при защите варистором.

Картинка взята отсюда.

Если первый недостаток получилось побороть, заключив разрядник в герметичную колбу, заполненную заранее приготовленной смесью газов, то со вторым ничего поделать не получилось. Да, разными ухищрениями можно уменьшить разницу между напряжением пробоя и напряжением, когда дуга гаснет, но не радикально. Причем напряжение гашения должно быть ВЫШЕ напряжения источника питания (*с оговорками). Иначе может получиться неприятная ситуация, когда разряд молнии пробил разрядник и ушел в землю, но дуге погаснуть уже не даст генератор, питающий линию. И дуга в разряднике будет гореть пока кто-то из них не сломается. Вот пример разрядника РБ-5, отечественного производства из аппаратуры связи — колба герметична и заполнена инертным газом:

В принципе, до широкого распространения полупроводниковых приборов (где-то до середины 60х) защита в виде разрядников всех устраивала. При должном запасе прочности изоляции, кратковременный всплеск напряжения на пару кВ (пока не сработает разрядник) большинство аппаратуры могло вынести. Но потом в широкий обиход вошли полупроводниковые устройства, для которых даже небольшое кратковременное повышение напряжения означало смерть.

Разрядники применяются до сих пор и очень широко. Причем разрядники выпускаются огромным ассортиментом на все случаи жизни, от маленьких для защиты линий связи до огромных для зашиты линий электропередач. Вот например как выглядит разрядники в плате мини-АТС (цилиндрические с брендом производителя EPCOS), для защиты от импульсов высокого напряжения, которые могут оказаться в телефонной линии:

▍Акт третий. Полупроводники защищают полупроводники.

На замену разрядникам в деле защиты линий (причем не только линий электропередач, но и например линий связи, но пост в основном посвящен линиям электропередач напряжением 220-230В) пришли варисторы. Это особый тип резисторов, сопротивление которых зависит от приложенного напряжения. Вот так выглядит их Вольт-амперная характеристика, которая показывает связь тока через прибор и приложенного напряжения:

Источник

То есть они ведут себя примерно как разрядники. Если напряжение ниже порогового — то их сопротивление велико, есть только мизерный ток утечки. Если напряжение превышает пороговое, то варистор довольно сильно меняет свое сопротивление, начиная хорошо проводить ток. Но, в отличии от разрядника, возвращается в исходное состояние с высоким сопротивлением, стоит лишь напряжению опуститься ниже порогового. В итоге напряжение на контактах варистора получается относительно стабильным, повышение напряжения он скомпенсирует увеличением тока через себя, что не даст напряжению расти.

Чисто технически, варистор представляет собой таблетку спеченной керамики из вещества, которое обладает свойством полупроводника, например  гранул оксида цинка в матрице из смеси оксидов металлов, поэтому его и называют MOV — Metal Oxide Varistor. Гранулы создают огромное количество pn переходов, проводящих ток в одном направлении. Но так как их образуется много и в случайном порядке, для выпрямления тока они бесполезны. Но свойство устраивать электрический пробой при превышении определенного напряжения (а электрический пробой pn перехода обратим), оказалось очень кстати. Регулируя толщину таблетки, можно добиться достаточно стабильного порогового напряжения при производстве. А увеличивая объем шайбы, можно увеличить максимальную энергию импульса, который способен поглотить варистор.

Варистор получился не идеальным, поэтому он не заменил, а лишь дополнил разрядники. За огромный плюс — отсутствие разницы между напряжением пробоя и напряжением восстановления, варисторам прощают токи утечки, ограниченный ресурс (после некоторого количества срабатываний может потерять характеристики), большой габарит при скромных допустимых энергиях разряда. Включенный в линию варистор будет гасить всплески напряжения примерно таким образом:

Так как варистор может со временем прийти в негодность, и например начать проводить ток, когда не требуется, устраивая короткое замыкание, необходимо предусматривать защиту от  короткого замыкания. Большие могучие варисторы на DIN рейку, для защиты силовых линий, часто содержат в себе встроенную защиту. Вот например так выглядит начинка варистора в щиток от IEK:


Видно саму таблетку варистора (синего цвета). К ней присоединены электроды и подпружиненный флажок опирается на электрод, припаянный легкоплавким припоем… Если варистор нагревается свыше разумного (не важно, от пришедшего импульса с молнии, или по причине деградации) то припой плавится, электрод отсоединяется, разрывая цепь, и пружина опускает флажок, показывает неисправность варистора. Если защиты не предусмотреть, неконтролируемый нагрев варистора может устроить пожарчик.

Варисторы небольших размеров можно встретить во множестве электронных устройств, для защиты от случайно пришедших по сети всплесков высокого напряжения. В большинстве удлинителей, именующих себя «сетевыми фильтрами» вся фильтрация сводится к наличию пары варисторов внутри. Вот на фото можно разглядеть варисторы (синего цвета) в разных удлинителях:

▍Акт четвертый. Защита для самых нежных.

Этот раздел я включил полноты ради.

Помимо варисторов и разрядников есть еще устройства защиты — полупроводниковые супрессоры (TVS-transient voltage suppressor), они же TVS-диоды, они же полупроводниковые ограничители напряжения. Это специально спроектированные диоды, которые работают на обратной ветви вольт-амперной характеристики (да, той самой, где происходит обратимый электрический пробой у варисторов). Физически они выполняют ту же самую функцию, что и остальные устройства защиты — не проводят ток, если напряжение в норме и начинают проводить ток, если напряжение почему-то превысило допустимое значение, тем самым выполняя роль ограничителя.  На фото довольно крупный экземпляр, они бывают совсем миниатюрные:

Фото из каталога моей любимой Промэлектроники. TVS-диоды бывают как в выводных корпусах, так и в корпусах для поверхностного монтажа. Бывают сборки с несколькими TVS диодыми для защиты групп линий.

Полупроводниковые ограничители напряжения почти прекрасны всем, кроме одного — величина энергии импульса, который они способны ограничить, поглотив излишки, очень мала.  Создание на их базе защиты, способной хоть как то сравниться по характеристикам с разрядниками или варисторами будет слишком дорогой. Поэтому они нашли применение там, где нужна компактная защита самой нежной и чувствительной электроники от небольших по мощности всплесков, например от статического электричества. Будьте уверены — в вашем телефоне все контакты, что ведут внутрь (USB, наушники) защищены маленькими TVS диодами, которые не позволят напряжению на этих контактах повыситься выше 5 В, даже если вы случайно «щелкните» по ним электричеством снимая свитер.

Если хочется узнать поподробнее про полупроводниковые ограничители напряжения, это можно сделать тут, и тут. Но, если вы не разработчик электроники, то врядли вы будете как-то взаимодействовать с этими устройствами защиты.

▍Акт пятый. Концепция зональной защиты.


А можно поставить в электрощиток на вводе в дом универсальное устройство защиты от импульсных перенапряжений, и не знать проблем? К сожалению — нет.  Хотя бы потому что даже если вы подавили все нежелательные всплески на входе в дом, можно повторно словить их проводкой внутри здания, например когда ток разряда молнии будет следовать от громоотвода в землю где-то за стенкой — электромагнитное поле столь мощное, что в любом проводнике наведет импульс тока. Или например, что в сеть импульс повторно проникнет через телефонный аппарат, придя по телефонной линии. Поэтому процесс построения защиты усложняется — нужно анализировать все пути проникновения электромагнитного импульса от молнии внутрь защищаемого объекта.

Чтобы не ставить на каждое устройство полный комплект устройств для защиты от прямого попадания молнией (было бы слишком дорого), придумали концепцию зональной защиты, и соответствующих классов устройств. Объект, электрическая начинка которого защищается от повреждения молнией, разделяется на зоны, согласно степени воздействия  молнией. Все линии (силовые, связи), переходящие из зоны в зону, на границе зон оснащаются устройствами защиты. Проще понять это на абстрактном примере дома:

Картинка взята из руководства OBO Betterman. Lightning protection guide

(LPZ — lightning protection zone — зона защиты от молнии)
Зона 0а — это зона, куда непосредственно может ударить молния. В проводнике может оказаться полный ток молнии
Зона 0b — это зона, куда молния напрямую уже не ударит, но в проводнике может оказаться частичный ток молнии — как из-за электромагнитного поля, так и просто из-за пробоя изоляции.
Зона 1 — Это зона, где может появиться наведенный молнией ток.
Зона 2,3,4 и т.д. — зона, где наведенный молнией ток ослаблен и меньше, чем в вышестоящей зоне. Зон может быть сколь угодно много, как в матрешке.

То есть понятно — при переходе из зоны в зону, электромагнитный импульс молнии ослабевает, в том числе из-за устройств защиты на границах зон, и за счет экранирования и ослабления в пространстве. Например бетонная стенка с заземленной арматурой внутри может служить таким экраном. Зоны обычно  разделяются по естественным препятствиям — стена, корпус шкафа, корпус прибора и т.д.

И вот для удобства, устройства защиты разделили на классы. И когда понятно деление на зоны — достаточно взять из каталога устройство соответствующего класса.
Класс I (B)- это устройства способные выдержать частичный ток молнии (зона 0), и предназначены для установки на вводном щите. (где зона 0 переходит в зону 1)
Класс II (С)- это устройства способные выдержать меньший ток, чем устройство класса I, но они дешевле и напряжение, до которого они срежут импульс меньше. Предназначены для установки на распределительном щите. (Как раз где  зона 1 переходит в зону 2)
Класс III- (D)Это устройства способные выдержать импульс еще меньшей величины, чем класс II, но зато срезающие импульс почти полностью. И предназначены для установки уже на щит конечного потребителя. Многие грамотно спроектированные устройства имеют подобную защиту уже внутри себя.

Почему бы не ставить везде устройства защиты  класса I? А просто потому что установка устройства класса I там, где с лихвой хватит класса III, например у конечного потребителя — неоправданный перерасход бюджета. Это как строить полностью укомплектованную пожарную часть там, где достаточно поставить огнетушитель. Кроме того, чем брутальнее и мощнее устройство защиты, тем больше величина напряжения импульса, который просачивается через нее в потребителя. (тем выше напряжение ограничения, см картинку выше)

Картинка из руководства Шнайдер электрик

Но если хочется всё и сразу, существуют комбинированные устройства, например  Класс I+II которые соответствуют параметрам сразу нескольких классов, но за такую универсальность производитель попросит дополнительных денег.

▍Акт шестой. Стандартная молния.

Каждый удар молнии уникален по своим характеристикам. Но устройства защиты нужно как то тестировать, сравнивать, разрабатывать, поэтому пришлось договариваться о некоторых характеристиках электромагнитного импульса, который наводит молния. Поэтому на лицевой панели устройств защиты, а также в документации можно увидеть: (поглядите маркировку на распиленном УЗИПе от IEK на фото выше)

  1. Пиковое значение тока, который проходит через прибор без его повреждения, в тысячах ампер (кА). Например 50 кА — означает, что пиковый ток в импульсе достигает 50 000 Ампер.
  2. Запись о длительности  импульса, в микросекундах. Она указывается через дробь. Например 10/350 означает, что импульс нарастает до максимального значения тока за 10 микросекунд, а потом плавно спадает до нуля за 350 микросекунд. Или например 8/20. (10/350 — длинный и мощный импульс, характерный для прямого попадания разрядом, а 8/20 — короткий, более характерный наведенному от молнии неподалеку)
  3. Рабочее напряжение. Это нормальное напряжение в линии, к которой подключается защита.
  4. Напряжение ограничения, в вольтах. Это величина остаточного напряжения импульса на клеммах устройства (позже укажу почему это важно), до которого устройство защиты сможет его уменьшить.
  5. Класс устройства (см. часть про зональную концепцию).

Стоит отметить, что даже многолетняя собранная статистика не исключает, что конкретно вы не согрешили настолько, что по вам ударит аномально мощная молния, но вероятность этого весьма низкая. (Например МЭК 62305-1 считает, что даже по самым отъявленным грешникам молнии с зарядом более 300 Кл выпускаются менее чем в 1% случаев.)

Вот прекрасная в своей наглядности иллюстрация из руководства OBO BETTERMANN, где иллюстрируется статистика разрядов молний по току, и как разные уровни защит от молний (LPL) их покрывают:

Так как процесс предсказания тока у молнии, которая ударит в объект в будущем сродни процессу предсказания курса биткоина (то есть гадание), и придумали разные уровни защит от молний, и картинка выше наглядно показывает как они соотносятся. Необходимый уровень защиты выбирается согласно оценке рисков ущерба от попадания молнии.

▍Акт седьмой. Портим всё забыв про мелочи.

Описанное выше актуально для сферического коня в вакууме. В реальной жизни есть огромное количество тонкостей, которые опускаются для упрощения, но рано или поздно дадут о себе знать. Вот примеры некоторых из них:

1. Собственная индуктивность и сопротивление проводников.
Отрезок  провода  длинной 1 метр  обладает индуктивностью примерно  1 мкГ и ненулевым сопротивлением. А значит при высоких темпах нарастания тока (а для молний они как раз характерны) лишний запас провода может свести смысл защиты к нулю. Многие производители в своих руководствах явно указывают, что длина проводников от линии к клеммам устройства защиты должны быть максимально короткой, и в сумме не превышать 0,5 м. Вот наглядная картинка из руководства OBO BETTERMANN, как лишние 2 метра провода повлияли на защиту. Если УЗИП (оранжевый) срезает пришедший импульс до величины 1,5 кВ, то на проводниках падает дополнительно 2 кВ, и в итоге в нагрузку придет импульс напряжением 3,5 кВ.

Весьма изящным способом уменьшить влияние проводников является подключение вот таким образом:


Некоторые производители, для удобства монтажа вообще предусматривают двойные клеммы, например как на этом устройстве (отечественное кстати):


2. Сопротивление играет роль.
При токе разряда молнии в 50 кА, на проводнике с сопротивлением в 0,1 Ом при протекании тока создастся разница напряжения в 5 кВ. Поэтому УЗИП следует подключать максимально толстым проводником, не менее 6 мм2, даже если сама по себе линия 2,5 или даже 1,5 мм2. Если вы подключили УЗИП V-образно как на фото выше, то толстым у вас останется только заземляющий проводник.

3. Устройства защиты без согласования бесполезно соединять параллельно.
Может закрасться мысль, что если параллельно поставить несколько устройств защиты, то мы получим Мегазащиту. Но это так не работает. Когда по линии прилетит импульс — то первым сработает кто-то один, и примет на себя весь удар. Чтобы каскад из защит работал согласованно, и по мере необходимости в дело поглощения импульса подключались все более и более мощные устройства, они должны согласоваться специальными дросселями. Но так как расчет такого каскада задача непростая, то и устройства согласования в каталогах производителей УЗИП найти крайне трудно. Производитель  стал выпускать комбинированные устройства согласуя их внутри сам. То есть вместо установки рядом УЗИП II и УЗИП III класса нужно взять готовое устройство II+III класса.

4. Ставим автомат вместо предохранителя.
Если вы внимательно прочитаете документацию на устройства защиты от импульсных перенапряжений, то многие производители требуют установку предохранителей для защиты от короткого замыкания — если устройство выйдет из строя, оно может устроить короткое замыкание защищаемой линии на землю. И при таком сценарии лучше, если сгорит предохранитель и отключит устройство защиты от линии, чем это сделает вводной автомат обесточив нагрузку. Но см. п.1 — глупо сначала добиваться минимальной индуктивности проводников, чтобы затем воткнуть автоматический выключатель, внутри которого  электромагнитный расцепитель в виде катушки индуктивности. В итоге автоматический выключатель будет работать как дополнительные виртуальные несколько метров провода (см п1) увеличивая напряжение импульса, дошедшего в нагрузку. И именно поэтому крайне желательно использовать именно предохранители. (это еще если не брать во внимание, что есть опасность что импульс тока в 10-50-100 кА вызовет спекание контактов в автомате)

5. УЗИП на базе варисторов имеют ток утечки.
Он небольшой, но при этом не нулевой. И тут здравый смысл отходит на второй план перед электросетевой компанией, которая имеет свое мнение на то, где должно быть установлено УЗИП. Так что может получиться так, что УЗИП вы поставите после счетчика. Но так как счетчик — собственность электросетевой компании, можете делать кулфейс когда после грозы сгорит счетчик и вам придут его менять.

6. Отсутствие контроля.
Представьте, что вы оснастили УЗИПами электрощит, который питает  метеостанцию в безлюдном месте. Рядом прошла гроза, УЗИПы выполнили свою функцию, спасли начинку станции от повреждения, но погибли сами — их отключила защита. И получается ситуация, когда станция нормально работает, но при этом не имеет защиты, и следующая гроза может вывести ее из строя. Именно от таких неприятных ситуаций, существуют УЗИП с контактами, которые размыкаются/замыкаются, когда защита выходит из строя (например на фото УЗП-220 это контакты 4 и 5). В таком случае умерший УЗИП может подать сигнал в систему диспетчеризации, что пора высылать монтажника для замены защиты.

▍Акт восьмой. Практический.

Дочитавший до этого места наверняка уже задался вопросом — а зачем мне надо УЗИП и как его включать? Переходим к конкретике.

Если вы живете в частном доме и электричество в дом поступает по воздушной линии электропередач, то вам требуется УЗИП, причем класса I. (В некоторых случаях может хватить и II класса, но тут уже  очень много «но») Если вы живете в многоквартирном доме, все инженерные системы которого в порядке, то в УЗИП  не является устройством первой необходимости, но хуже не сделает. Типовая схема использования УЗИПов выглядит вот так (опять взял картинку из руководства OBO BETTERMANN:

Ввод слева. УЗИПы класса I располагаются сразу после вводного автомата (ну или после электросчетчика, если электросетевая компания желает) по одному на каждую фазу.  Видно повторное заземление (5) и TN-C превращается в TN-C-S.  Без заземления УЗИП не работает — куда ему отводить энергию импульса, кроме как в землю?

Внутри здания на промежуточном щите, например этажном, используются УЗИП класса II, которые подавят то, что смогло пройти через УЗИПы на вводе. Обратите внимание — между N и PE стоит УЗИП специально для этого предназначенный, так как в норме напряжение между N и PE невелико.

Ну и наконец рядом с потребителем ставится УЗИП класс III. У хорошо спроектированных устройств внутри уже предусмотрена производителем защита от перенапряжений.

▍Резюме:


  1. Электронная техника у вас дома уязвима перед электромагнитными импульсами, которые может принести разряд молнии, даже неподалеку.
  2. Для защиты от этих импульсов (а также от импульсов, возникающих при коммутации индуктивных нагрузок) придумали УЗИП — устройства защиты от импульсных перенапряжений. УЗИП может содержать внутри себя как разрядник, так и варистор, все зависит от характеристик, которые должен обеспечивать УЗИП.
  3. УЗИП выпускают разных классов, от I до III. Для установки на вводной щит дома подходят устройства I класса. Но существуют также устройства, способные обеспечить защиту, соответствующую нескольким классам.
  4. Весь защитный эффект от УЗИП можно свести на нет некорректным подключением.
  5. УЗИП может выйти из строя, и при отсутствии регулярного осмотра это останется незамеченным.

Видео версия поста, не слово в слово, но близко к тексту, для тех кто любит слушать и смотреть:

▍Что еще почитать для углубления знаний:

1. Прежде всего нормативная документация. Говорим Окей, гугл, «Устройство молниезащиты зданий, сооружений и промышленных коммуникаций: Сборник документов. Серия 17. Выпуск 27» и внимательно изучаем, в сборнике собраны нормативные документы: Инструкция по устройству молниезащиты зданий и сооружений (РД 34.21.122-87) и Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций (СО 153-34.21.122-2003) а также отдельно гуглим и смотрим ГОСТ Р МЭК 62305. Он состоит из большого количества частей, но ни один блогер в интернете не может быть выше нормативных требований.

2. Есть прекрасный сайт

https://zandz.com

Ребята не только записали вебинары с приглашенными специалистами сферы, но и сделали их стенограммы, так что можно быстро прочитать вместо просмотра видео. Все это великолепие они выложили бесплатно, но потребуется регистрация. Респект. Видеозаписи вебинаров у них на ютуб канале лежат и доступны без регистрации, например вебинары проф. Базеляна (

https://www.youtube.com/watch?v=R-KbjRb4Yuw&list=PLjJ4-onvu94qpAA_zsCLkrTzJMBLXU0ns

)

3. Неплохая статья на хабрахабре

https://habr.com/ru/post/188972/

4. Многие производители выпускают руководства по проектированию — такая завуалированная реклама, где простым языком объясняются основы и заодно приводится выдержки из каталога оборудования, которое решает проблему. На русском языке есть прекрасное руководство от шнайдер электрик (

https://www.se.com/ru/ru/download/document/MKP-CAT-ELGUIDE-19/

), нас интересует раздел J, посвященный защите от перенапряжений. В нем все довольно просто, наглядно и точно.

5. Если вы владеете английским языком, то фирмы, производящие все для молниезащиты, выпустили замечательные руководства. Конечно с перекосом в свою продукцию, но как видите некоторые иллюстрации я позаимствовал у них. Это

OBO BETTRMAN lightning protection guide

Dehn lightning protection guide

.

Также хочу выразить благодарность Павлу, Денису, Евгению и Виктору за рецензирование черновика статьи.
Другие статьи цикла: Про предохранители, про автоматические выключатели, про УЗО, про выбор автоматического выключателя, про устройства защиты.


Schneider Electric. УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений – УЗИП. Устройства защиты от импульсных перенапряжений – как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства

Для чего предназначено

Где применяется

I класс

Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.



Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.

II класс

Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.

Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.

III класс

Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.

Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.



Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

  •  Несимметричный (синфазный) режим: фаза — земля и нейтраль – земля.
  •  Симметричный (дифференциальный) режим: фаза — фаза или фаза – нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

По принципу действия УЗИП разделяются вентильные и искровые разрядники, нередко применяемые в сетях высокого напряжения, и ограничители перенапряжения с варисторами.

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования.

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа

Что включает

Где определяется

Первая

Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей

МЭК 62305-3

Вторая

Меры защиты для минимизации отказов электрических и электронных систем

МЭК 62305-4

Третья

Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии)

МЭК 62305-5



Оценка риска воздействия на объект.

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (Принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (Электроустановки зданий):

  •  МЭК 60364-4-443 (Защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).
  •  МЭК 60364-4-443-4 (Выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 60364.

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания.

Выбор защитной аппаратуры: бытовая техника и электроника.

Выбор защитной аппаратуры: производственное оборудование.

Выбор защитной аппаратуры: ответственное оборудование.

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Что такое сетевой фильтр для всего дома и как он работает?

Погода меняется, и скачки мощности неизбежны. Возможно, вам кто-то рассказал о сетевом фильтре для всего дома, и теперь вы заинтригованы.

Что ж, так и должно быть. Так как его наличие может избавить вас от множества забот и невидимых расходов.

В любом случае, давайте подробно рассмотрим, что такое сетевой фильтр для всего дома, как он работает, различные типы защитных устройств, стоимость и краткий обзор установки.

Продолжайте читать, чтобы найти ответы на все ваши вопросы о сетевом фильтре.

Сетевой фильтр для всего дома — что это такое?

Само слово не развивает идею простоты. А сложность слов может отпугнуть людей от дальнейшего развития их понимания. Сетевой фильтр для всего дома мало чем отличается от резервуара для фильтрации воды, поскольку они оба предотвращают проникновение чего-либо, позволяя всему остальному течь через него.

Проще говоря, устройство защиты от перенапряжения имеет фильтр, пропускающий все безопасные электрические токи и предотвращающий влияние любых скачков напряжения на ваши энергосистемы.Тем самым он защищает всю вашу бытовую технику от возгорания, а в некоторых случаях и взрыва.

Это делает его первой линией защиты от всех скачков напряжения. Он подавляет всплески и гарантирует, что вы сможете жить своей домашней жизнью, наполненной и обеспеченной.

Исходя из предположения, что вы никогда не устанавливали сетевой фильтр на весь дом — вы должны быть готовы потратить немного денег, так как установка требует знаний и навыков электрика.

Тем не менее, устройство защиты от перенапряжения стоит своих денег, так как концепция обеспечения безопасности и надежности всех ваших приборов и электрического оборудования в течение всего года имеет большую ценность.

Поскольку электрические устройства первыми выходят из строя при ударах молнии, они оснащены микропроцессорами, которые очень чувствительны к скачкам напряжения. А в некоторых случаях он может быть испорчен малейшими текущими изменениями.

Так что не дешево, потратьте пару сотен сейчас, а не пару тысяч позже, когда будет слишком поздно.

В заключение, сетевой фильтр должен быть установлен сертифицированным и лицензированным электриком. Если только вы сами не обладаете способностями, а если нет — не играйте в бога.Если не установить сетевой фильтр с надлежащим заземлением и подключением, это может привести к повреждению, которое нельзя исправить.

Установка занимает всего 2 часа, поэтому не теряйте время.

С чем борется сетевой фильтр?

Теперь, когда вы знаете, что такое сетевой фильтр, мы можем взглянуть на то, что он защищает.

Устройство защиты от перенапряжения предотвратит все возможные повреждения печатных плат на всех ваших электронных устройствах. К ним относятся HVAC, плиты, сушилки, стиральные машины, посудомоечные машины, светодиодные ленты и фонари, компьютеры, холодильники и практически все, что имеет электрическую жизнь.

Он также будет бороться с любыми возможными скачками напряжения от включенных и выключенных бытовых приборов. Как устройство, циклическое переключение — одна из самых распространенных причин скачков напряжения. Учитывая, что холодильники и кондиционеры используют цикл для своей основной функции. Но езда на велосипеде сохраняется и в фенах, и в пылесосах.

Можно было бы подумать, что мини-скачки не будут иметь длительного эффекта, но все мы знаем, что большинство проблем усугубляются. Так что не позволяйте им.

В некоторых случаях устанавливается сетевой фильтр для защиты от ударов молнии, которые сопровождаются сильными колебаниями напряжения.Поскольку любой дом, подключенный к электросети, может пострадать, скачок напряжения приведет к выходу из строя инженерных сетей, что окажет прямое влияние на ваш дом.

Защита от перенапряжения дает множество преимуществ.

Откуда берется скачок напряжения?

Читая предыдущий абзац, вы уже имеете представление о том, откуда исходит волна, но давайте углубимся немного глубже.

Обычно скачки напряжения делятся на две группы: внешние и внутренние.

Внутренний скачок напряжения является причиной 80% всех проблем, связанных с скачком напряжения, так как он возникает из-за местных последствий циклической работы устройства и неправильного использования розеток.Возьмем, к примеру, диспенсер для горячей воды — он и нагревается, и остывает. И все это в течение короткого периода времени, часто вызывая несколько электрических сбоев. Со временем они накапливаются, вызывая бедствия в вашем трубопроводе.

С другой стороны, на внешний всплеск приходится остальные 20% всех всплесков. Они приходят извне, отсюда и слово внешний. Возьмем, к примеру, удары молнии, разрыв силовых проводов сильным ветром, ремонт и техническое обслуживание инженерных сетей, техническое обслуживание на электростанции.

Все это находится вне вашего контроля и может немедленно повлиять на всю электрическую сеть. В некоторых случаях отключение электричества во всех домах в районе. И когда это происходит, обычно это происходит незапланированно. И, как мы знаем, незапланированные электрические изменения вызывают скачок напряжения в каждом доме.

Сетевой фильтр для всего дома способен противостоять как внутренним, так и внешним перенапряжениям. Защитите свой дом от сбоев в электросети.

Какие типы сетевых устройств защиты от перенапряжения существуют?

Теперь, когда вы знаете, что такое сетевой фильтр для всего дома, как он работает и от чего защищает, давайте рассмотрим различные типы устройств защиты.

В целом рынок устройств защиты от перенапряжения для дома состоит из трех различных типов устройств.

Тип I — Сетевой фильтр для всего дома

Сетевой фильтр для всего дома, который устанавливается на панели автоматического выключателя в доме. Он подключается непосредственно к двухполюсному выключателю, который находится в вашем главном выключателе. А в некоторых случаях может быть направлен через вашу субпанель для нисходящей потоковой передачи.

Тип 1 защищает от всех внутренних скачков напряжения, которые должны возникать внутри дома.

Тип II — Внешний сетевой фильтр

Сетевой фильтр, предотвращающий 80% всех внешних скачков напряжения. Сюда входят удары молнии, проблемы с линиями электропередач, техническое обслуживание электростанций.

Он устанавливается от опоры электросети до панели выключателя. Это первая линия защиты от пагубных последствий огромных скачков мощности, которые обрушиваются на энергосистему из-за внешнего источника неисправности.

Тип III — полосовой ограничитель перенапряжения

Чаще всего используется полосовой ограничитель перенапряжения.Это минимальная розетка, которую можно увидеть включенной в розетку. Их можно разместить по всему дому и создать определенное разделение между розеткой и вашими устройствами.

Эти устройства защиты от перенапряжения не могут предотвратить проблемы, которые напрямую не связаны с прохождением импульса через само устройство защиты. Если у вас есть устройство, подключенное к розетке без электричества, вы можете повредить его.

Сколько стоит установка устройства защиты от перенапряжения?

А теперь перейдем к ценообразованию.Это довольно неопределенный вопрос, но мы ответим на него в меру наших возможностей.

Проще говоря, стоимость зависит от конкретного сценария использования. Тем не менее, вот на что следует обратить внимание.

Есть ли у вас подпанель, ведущая к выключателю?

В некоторых домах есть дополнительная панель, которая ведет к главному выключателю. Это установлено из-за огромного расстояния между приборами и главной панелью.

Таким образом, вы получаете питание от главной панели через вспомогательную панель, а не от электросети.

Дополнительная ступенька для покрытия будет стоить дополнительно.

Какой тип сетевого фильтра вам нужен?

Каждое устройство защиты от перенапряжения производится разными марками и покрывает нити защиты разного типа. Например, каждое устройство имеет разную текущую емкость и дополнительные функции, которые могут вам понадобиться, а могут и не понадобиться.

В зависимости от типа, внутренний или внешний — цена сильно различается.

Какую гарантию вы выбираете?

Рекомендуется подписаться на гарантию, если она еще не включена.В большинстве случаев комплексная гарантийная страховка будет стоить намного дороже.

А гарантийная цена отличается от сложности устройства.

Кто будет устанавливать сетевой фильтр для всего дома?

Из-за этого сетевой фильтр для всего дома, а не полосовой фильтр — вам понадобится кто-нибудь, чтобы его установить. Необходимость нанять подрядчика или воспользоваться услугами профессиональной компании повлияет на вашу общую стоимость.

Обязательно проверяйте отзывы и исследуйте компании.В любом случае, молва — лучший способ определить совместимость. Обычно электрик взимает почасовую оплату и корректирует цену в соответствии со своим опытом и возможностями.

Итак, какова средняя стоимость устройства?

Конечно, приятно знать разные затраты на все действия, включенные в установку. Но вы просто хотите знать среднюю стоимость устройства.

В таком случае все довольно просто. В среднем качественный WSPD стоит от 100 до 400 долларов.Исключая все остальные расходы.

Обзор установки устройства защиты от перенапряжения

Во всех случаях мы настоятельно рекомендуем воспользоваться услугами лицензированного специалиста, который установит сетевой фильтр на весь дом за 2 часа. Поскольку электрическая проводка может сбивать с толку, неправильно устанавливаться и повреждать ваш дом — если вы не знаете, что делаете.

Не говоря уже о том, что плохое заземление помешает нормальной работе вашего устройства. Поэтому для безопасности вашего дома и семьи проконсультируйтесь со специалистом, который с радостью поможет вам и избавит вас от хлопот в будущем.

Давайте посмотрим, как в целом выглядит установка устройства защиты от перенапряжения для профессионала. Это приблизительный обзор процесса, который различается для каждого специалиста, поскольку они выполняют свою работу по-своему.

  1. Соберите все необходимые инструменты, защищенные от электрического тока.
  2. Перевести на время все подключенные и активные устройства / объекты в режим ожидания.
  3. Используйте датчик напряжения, чтобы убедиться, что через сломанную панель не протекает ток во время установки.
  4. Определите руководство и соответствующие инструкции для конкретного устройства WSPD.
  5. Определите, можно ли установить устройство снаружи панели для увеличения срока службы.
  6. Осмотрите провода SPD, которые обычно зеленые (земля), белые (нейтраль), черные (активные), черные (активные).
  7. Выполните электромонтаж и установку.
  8. Перед подачей электроэнергии на главный выключатель убедитесь, что все в рабочем состоянии.
  9. Посоветуйте домовладельцам ежемесячно проверять ограничитель мощности, чтобы установить наличие защиты.(Каждое устройство имеет емкость в джоулях, которая обесценивается с каждым скачком).

В любом случае это не дословная установка. Это то, что можно увидеть в любой работе специалиста по электрике. В зависимости от вашего местоположения, доступности выключателя и / или дополнительной панели, личных предпочтений и других способностей установки — вы станете свидетелями другого процесса.

Это не руководство по установке своими руками, и его не следует рассматривать как таковое. Для достижения максимального успеха с УЗИП обратитесь к лицензированному электрику в уважаемой компании.

Замечательный сигвей для нас (Happy Hiller), чтобы порекомендовать наши исключительные услуги по сантехнике, электрике и HVAC. Выполняем качественный монтаж защиты от перенапряжения с большой зоной обслуживания.

Защита от перенапряжения сделано правильно

Теперь, когда мы рассмотрели все: от устройства защиты от перенапряжения для всего дома, принципа его работы, различных типов устройств защиты от перенапряжения, стоимости и краткого обзора установки. Вы на правильном пути к тому, чтобы установить, защитить и обслуживать свои собственные.

Таким образом, вы обезопасите свой дом от многих грядущих скачков напряжения, не допуская никаких сомнений, когда дело доходит до неисправных или сломанных устройств.

Живите полной жизнью, наслаждайтесь удобством электричества и не беспокойтесь о связанных с ним потенциальных проблемах. Даже скачки напряжения, которые находятся вне вашего контроля — все еще могут контролироваться в вашем доме, и так и должно быть.

Наслаждайтесь и удачи.

Продвигайте свой бренд и защищайте инвестиции домовладельцев с помощью защиты от перенапряжения частной торговой марки

Сегодня в домах больше электроники, чем когда-либо прежде.Это не только компьютеры и телевизоры, подверженные риску скачков напряжения, но HVAC системы, стиральные машины, сушилки, а также бытовая техника. Восемьдесят процентов скачков кратковременный (короткие, интенсивные всплески), а не в результате удара молнии. Через некоторое время, эти всплески скачков напряжения ухудшат работу электроники и прервут их продолжительность жизни.

Выделите себя среди конкурентов, обучая домовладельцев о важности защиты от перенапряжения и предложения защиты от перенапряжения для всего дома защита в качестве дополнения для защиты инвестиций домовладельца.

Поставьте ВАШУ печать на дом, когда вы Устройство защиты от перенапряжения серии Hurricane 2000 от PSP Products . При первоначальных инвестициях в 500 этикеток с индивидуальным логотипом NEMA 6, установка зарядов и начальный порядок 57 (кратный 19 в следующих заказах), вы будет лучшим электриком для ваших нынешних клиентов и будущих клиенты в этом доме. Продукты PSP обеспечивает обучение по установке и передовой опыт и продажа напрямую подрядчикам, что исключает необходимость покупать по цене в интернет-магазинах или розничных магазинах.Более того, участники SGI получают скидку от 3,5% до 7%. в зависимости от объема.

Устройство защиты от перенапряжения серии 2000 от

PSP Products предлагает эти замечательные функции:

  • Imax 100 кА 8/20 мкс
  • UL 1449 4-е издание Тип 1 Подавление синфазных помех
  • Металлооксидный варистор с термическим плавким предохранителем (MOV) в последовательном исполнении Газотрубная технология для максимальной защиты от перенапряжения и нулевой утечки
  • Светоизлучающий диоды (светодиоды) визуальный индикатор состояния защиты
  • Звуковой индикатор состояния защиты
  • Диагностика в режиме реального времени включает светодиод на каждую фазу и звуковой сигнал
  • Доступен с максимальной мощностью импульсного тока 100 000 ампер
  • Внутренний / Наружный IP66 NEMA 6- номинальный корпус (NEMA 6 превосходит NEMA 4 или 4X)
  • В 20 кА (все модели) SCCR 150 кА (все модели)
  • Отвечает требованиям сертификата защиты освещения UL 96A
  • Доступны различные напряжения в диапазоне от 120 до 600

Для получения дополнительной информации о полной линейке продуктов PSP для перенапряжения устройства защиты и отключения / управления нагрузкой, обратитесь в J.Б. Хэвиленд в (727) 495-7674 или [email protected].

Установка защиты от перенапряжения в Лос-Анджелесе

Лицензированные электрики, обслуживающие Южную Калифорнию

Подумайте вот о чем: посреди бушующей бури в ваш дом ударяет молния, посылая приливную электрическую волну по домашней проводке, выжигая чувствительную электронику, такую ​​как компьютеры, телевизоры и даже холодильники, стиральные машины, сушилки и многое, многое другое. Можно ли это предотвратить? Да! Вы можете думать, что защищены множеством удлинителей, которые есть у вас дома, но это не так.Единственный способ по-настоящему защитить все ценные вещи, которые есть в вашем доме, — это защита от перенапряжения для всего дома от Express Electrical Services. Многие удлинители представляют собой не более чем удлинители, которые практически не обеспечивают реальной защиты от мощных скачков напряжения. Большая часть современной электроники и бытовой техники чрезвычайно уязвимы для скачков напряжения, и их замена может стоить тысячи и тысячи долларов.

Большинство скачков напряжения относительно незначительны и длятся доли секунды.Но время от времени мощный скачок напряжения может пропустить через ваш дом десятки тысяч вольт. Молния и вышедшие из строя линии электропередач являются источниками сильных скачков напряжения. Этот ущерб тоже может быть неясным. Даже незначительное колебание мощности может сократить срок службы такого устройства, как микроволновая печь.

По мере того, как совершенствуется современная электроника, возрастает и потребность в настоящей защите от скачков напряжения. Любая волна напряжения может нанести непоправимый ущерб; сильные скачки напряжения могут даже привести к возгоранию электрического тока.Но вы можете существенно снизить риск повреждения, установив в вашем доме сетевой фильтр для всего дома. Эти фантастические системы защитят вашу хрупкую электронику и минимизируют вероятность возгорания. Вы будете спокойны, зная, что даже если вы уезжаете из города, вы будете защищены, если в вашем доме произойдет скачок напряжения. Кроме того, сетевой фильтр для всего дома также повысит ценность вашего дома. Потенциальные покупатели будут еще больше привлечены к вашему дому, когда вы установите это бесценное устройство.Сетевые фильтры для всего дома надежны и недороги, они подходят практически для любого бюджета.

Программа защиты от перенапряжения. Скачки напряжения могут вызвать дорогостоящие повреждения вашей бытовой техники.
С нашим НОВЫМ планом защиты вы можете быть спокойны
, зная, что ваш дом находится под защитой.

Эти устройства защиты от перенапряжения устанавливаются прямо на счетчике на

.

за пределами вашего дома, чтобы помочь остановить скачки напряжения до того, как они проникнут внутрь.

Всего 5,75 долларов в месяц при единовременной оплате
Плата за установку в размере 40 долларов США (однофазное обслуживание)

Всего 6,75 долларов США в месяц при единовременной оплате
Плата за установку в размере 40 долларов США (трехфазное обслуживание)

Подать заявку на новую программу очень просто. Перейдите по ссылке ниже и заполните электронную заявку!
Приложение защиты от перенапряжения

Брошюра по программе защиты от перенапряжения


Что такое всплеск?

Скачок напряжения — это всплеск напряжения, который длится менее 1/60 секунды.Но что это означает с точки зрения непрофессионала, спросите вы? Хороший пример — сравнить всплеск с мгновением ока. Каждый раз, когда человек моргает, это занимает около 300-400 миллисекунд. В секунде 1000 миллисекунд. Таким образом, каждый раз, когда вы моргаете, это занимает около 1/3 секунды. Так что всплеск даже быстрее, чем мгновение ока!

Что вызывает скачок напряжения?

Еще один отличный вопрос! Скачки могут быть вызваны множеством различных событий. Самый известный источник скачка напряжения — молния.Типичная молния может содержать почти 2 миллиона вольт энергии и может вызвать серьезные повреждения.
Некоторыми другими частыми причинами скачков напряжения являются вмешательство дикой природы и плохое соединение в целом. Дикой природой может быть маленькое животное, попадающее в трансформер.
Плохое соединение может быть таким же простым, как неисправное соединение заземления или нейтрали или ветка дерева, касающаяся линии электропередачи.

Некоторые из менее известных причин скачка напряжения происходят прямо в вашем собственном доме. Каждый раз, когда включается и выключается большой прибор, такой как холодильник или двигатель кондиционера, это может вызвать скачок напряжения.

Помогите защитить вашу электронику:

Мы также рекомендуем приобрести второй уровень защиты для вашей небольшой электроники, такой как телевизоры, компьютеры и телефоны. Вы можете приобрести сменные устройства в любом магазине электроники или дома.

15-летняя расширенная гарантия производителя


Основы гарантии

• 15-летняя ограниченная расширенная гарантия

• Гарантия автоматически передается коммунальному предприятию.

• MTI отремонтирует или заменит SPD, если будет доказано, что дефектный

• Покрытие на случай скачка напряжения не будет превышать 5000 долларов, при этом максимальное возмещение в размере
составляет 250 долларов за любую электронную схему, содержащуюся в
, на любое конкретное устройство или прибор с максимальной суммой
из 500 000 долларов в течение срока гарантии

• Справедливая рыночная стоимость или возмещение за разумно произведенный ремонт или стоимость разумно оцененного ремонта

COVERS стандартное жилое оборудование (в пределах 4 футов от дома)

• Включая, но не ограничиваясь HVAC (включая оборудование для наружного кондиционирования воздуха), стиральными / сушильными машинами, холодильниками
, посудомоечными машинами и электрическими плитами.)

НЕ ПРИМЕНЯЕТ к каким-либо дефектам, сбоям, повреждениям, вызванным неправильной установкой
, неправильным использованием или ненадлежащим обслуживанием или уходом.

ИСКЛЮЧАЯ все автономное «электронное оборудование»
, использующее микрочип, микропроцессор или транзистор.

НЕ ПОКРЫВАЕТ
(включая, но не ограничиваясь, — см. Полную гарантию для более подробной информации)
• Медицинское оборудование и / или оборудование жизнеобеспечения, электромобили, оборудование для альтернативных источников энергии, лифты и / или лифтовое оборудование, колодцы и колодцы насосы и дополнительное скважинное оборудование, генераторы, отдельные конструкции и оборудование или приспособления внутри, потеря продуктов питания или данных, структурные повреждения.

** Не забудьте просмотреть полную гарантию для получения полной информации о покрытии.

Губернатор бьет тревогу, обещает планы по борьбе с всплеском COVID

ГРАФСТВО ОЛБАНИ ​​- В четверг губернатор Кэти Хочул отметила «серьезный скачок» числа случаев с двух недель назад — Столичный регион был указан с показателем 66,57 на 100 000 населения как семиместный. в среднем за день.

«Это сигнал тревоги», — сказал Хочул на пресс-конференции в Нью-Йорке.

Она также сообщила, что в пятницу она планирует объявить политику борьбы с резким всплеском, ожидаемым в связи с холодной погодой и праздничными собраниями в помещении.

«В настоящее время разрабатываются планы по предотвращению надвигающегося всплеска», — сказала она.

Хохул процитировал отчет Центров по контролю и профилактике заболеваний, согласно которому непривитые люди в 10 раз чаще сталкиваются с госпитализацией из-за COVID-19, чем невакцинированные.

Начиная с четверга, 9 декабря, больницы по всему штату с 10 процентами или меньше свободных коек должны были прекратить необязательные выборные процедуры. Их мощность будет переоценена в середине января.«Мы хотим быть гибкими, — сказал Хочул.

Лечение рака по-прежнему разрешено, равно как и нейрохирургия, лечение трудноизлечимой боли, трансплантаты, лечение травм, сердечные проблемы с симптомами, процедуры на сосудах, угрожающие конечностям, и диализный доступ к сосудам. Кроме того, пациенты с клинически высоким риском причинения вреда, если их процедуры не завершены, могут лечиться в больницах, которые в противном случае закрыты для плановых процедур.

Штат разрешает медицинским работникам за пределами штата и за пределами страны заниматься практикой из-за нехватки персонала.Кроме того, сотрудники Национальной гвардии работают в домах престарелых, укомплектованных невысоким персоналом, поэтому пациенты из больниц могут там выписываться.

Во время звонка в Белый дом Хочул сказала, что она узнала, что 99,9% случаев заболевания в Соединенных Штатах вызваны вариантом Delta.

Федеральное правительство, по словам Хочула, в четыре раза увеличивает возможности тестирования на дому, и теперь частные страховые компании должны покрывать расходы на эти тесты.

Штат Нью-Йорк, сказал Хочул, заказал еще один миллион тестов, которые будут распределены по округам для использования в школах, чтобы учащиеся, подвергшиеся воздействию вируса, могли «пройти тестирование, чтобы вернуться» в классы.«Тесты рассчитаны на шесть месяцев», — сказал Хочул.

Штат требует от всех школ проводить опрос родителей о вакцинации. «Мы хотим знать, что происходит… чтобы нацелить на наиболее нуждающиеся области дополнительную поддержку», — сказала она.

По данным Hochul, вакцины на данный момент получили только 20 процентов детей в возрасте от 5 до 11 лет.

По словам Хочула, по всему штату на этой неделе было проведено более 500 000 ревакцинаций. В столичном регионе 247 045 человек прошли ревакцинацию.

Хочул приветствовал членов Национальной гвардии, работающих в клинике массовой вакцинации в торговом центре Crossgates в Гульдерланде, достигнув отметки в 300 000 человек.

«Они всегда рядом, когда они нам нужны», — сказала она о Страже.

Hochul рассмотрел широкий спектр стимулов для повышения уровня вакцинации. Два костюмированных Radio City Rockettes появились на экране во время пресс-конференции, чтобы обнародовать программу, в которой пять пунктов вакцинации будут раздавать ваучеры, которые можно обменять на билеты на производство Rockettes; первые 50 человек, которым сделают бустер-инъекцию на этих сайтах, получат билеты.

Бесплатные абонементы на подъемники, бесплатные билеты в НФЛ и пожизненные лицензии на охоту и рыбалку также используются в качестве стимулов, а государственные колледжи и университеты предлагают полностью оплачиваемые стипендии.

Вице-губернатор Брайан Бенджамин рассказал о своих поездках по всему штату, во время которых он «обнаружил, что молодые чернокожие мужчины… были более устойчивы» к вакцинации, как и общины, «склоняющиеся к республиканцам». Он говорит, что планирует разговоры, чтобы исключить из уравнения пристрастие.

Взгляд комиссара

В то время как в штате сейчас зарегистрировано 20 подтвержденных случаев Омикрона, очень заразного варианта COVID-19, новый комиссар Нью-Йорка по вопросам здравоохранения сосредоточивает внимание не только на новых штаммах, но и на таких проблемах, как долгосрочные случаи заболевания и психическое здоровье детей.

Это второй год прерванного обучения детей, заявила комиссар Мэри Бассетт на пресс-конференции в четверг.

Хотя ее отдел специализируется на вакцинации и ревакцинации, она сказала: «Есть и другие способы обеспечения безопасности людей». Она говорила об этом с уполномоченным по вопросам образования штата.

Бассетт также сказала, что ее отдел соберет исследователей по долгосрочным последствиям COVID-19. Она отметила, что в ее отделе имеется огромное количество данных о COVID.

Госпитализация или смерть от COVID, по ее словам, не единственные плохие исходы. По ее словам, наличие легкой инфекции «не всегда заканчивается благополучно».

В прошлом месяце Journal of the American Medical Association Network Open опубликовал обзор 57 исследований, в которых приняли участие более 250 000 выживших после COVID-19, показывающие, что более половины из них пострадали от последствий, которые преобладали более чем через шесть месяцев после контакта с вирусом.

Сюда входят выжившие, у которых изначально не было симптомов или легких случаев, а также пациенты с тяжелыми случаями.

Наиболее распространенными были проблемы с легкими, неврологические расстройства, расстройства психического здоровья, нарушения функциональной подвижности, а общими и конституциональными симптомами были нарушения визуализации грудной клетки, за которыми следовали трудности с концентрацией внимания, генерализованное тревожное расстройство, общие функциональные нарушения и утомляемость или мышечная слабость. Другие часто сообщаемые симптомы включали сердечные, дерматологические, пищеварительные заболевания, а также заболевания ушей, носа и горла.

Сорок пять исследований, или 79 процентов, были проведены в странах с высоким уровнем дохода, таких как США.В отчете говорится, что долгосрочные последствия «проявляются в масштабах, которые могут перегрузить существующие возможности здравоохранения, особенно в странах с низким и средним уровнем доходов».

Постоянные симптомы — длящиеся более шести недель — были зарегистрированы у 19 процентов полностью вакцинированных лиц, говорится в отчете.

В отчете рекомендуется «универсальные мультидисциплинарные клиники… во избежание многократных направлений к разным специалистам и поощрения комплексного ухода».

Omicron

По словам Бассетта в четверг днем, большая часть из 20 случаев заболевания Omicron в штате находится в столичном районе Нью-Йорка, но есть также случаи в Южном ярусе и долине могавков.

Более половины штатов сообщают о случаях заболевания Omicron, как и почти 60 стран, отметила она. Многие другие случаи остаются незамеченными, и этот вариант распространяется в обществе, а не только из-за заграничных поездок.

По словам Бассетта, три важных вопроса, на которые еще нет однозначных ответов: является ли Омикрон более передаточным? Он более серьезный? Как вакцинация защитит от него?

В других странах, по ее словам, Омикрон выглядит очень заразным, но не более смертоносным.По словам Бассетта, нынешние вакцинации, похоже, обеспечивают защиту от тяжелых случаев заболевания и госпитализации.

Однако она подчеркнула, что нынешний рост числа инфекций вызван вариантом Delta, который Бассетт назвал «в подавляющем большинстве случаев доминирующим штаммом в Соединенных Штатах и ​​во всем мире».

«Мы хотим, чтобы люди прошли полную вакцинацию», — сказала она, в том числе и о вакцинации.

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов только что одобрило бустеры Pfizer-BioNTech для детей 16 и 17 лет, и, по словам Бассетта, Центры по контролю и профилактике заболеваний, как ожидается, вскоре рекомендуют их.

В настоящее время любой взрослый, прошедший вакцинацию Moderna или Pfizer, имеет право на ревакцинацию через шесть месяцев после второй прививки. Взрослые, получившие одноразовую вакцину Johnnson & JOhsnon, имеют право на участие в исследовании через два месяца.

Поскольку люди планируют собраться на праздники, Бассет призвал: «Планируйте вокруг наиболее уязвимых». Сюда входят пожилые люди и дети до 5 лет, которым вакцина не нужна. Все остальные должны быть вакцинированы, — сказал Бассетт, уржин, — «Поместите их в круг защиты.”

Бассет настаивал на ношении масок, а также к вакцинации. «Вакцинация — это то, как мы защищаемся», — сказала она. «Маскировка — это то, как мы защищаем друг друга».

Округ Олбани

Другой житель округа Олбани, мужчина лет восьмидесяти, умер от COVID-19, в результате чего число погибших в округе достигло 456, сообщил исполнительный директор округа Олбани Дэниел Маккой в ​​своем сообщении о вирусе в четверг утром.

Он также сообщил о 204 новых случаях COVID-19. Среднее число новых ежедневных положительных случаев за пять дней в округе сейчас составляет 173.4. Сейчас в округе Олбани зарегистрирован 751 активный случай, по сравнению с 787 в среду.

Во вторник Маккой объявил, что жители должны носить маски в помещении независимо от вакцинации. Механизма принуждения нет.

В течение нескольких месяцев округ Олбани и штат Нью-Йорк были отмечены Центром контроля заболеваний как места «высокой» передачи, что означает, что маски должны носить в общественных местах в закрытых помещениях как вакцинированные, так и непривитые люди.

Число жителей округа, находящихся на обязательном карантине, увеличилось с 1328 до 1339 человек.

Со среды было семь новых госпитализаций, и сейчас 54 жителя округа госпитализированы с коронавирусом — чистое уменьшение на один. Десять из этих пациентов больницы сейчас находятся в отделениях интенсивной терапии.

«Поскольку за последние 24 часа в округе Олбани было зарегистрировано более 200 новых случаев COVID-19, ясно, что мы все еще чувствуем всплеск инфекций после праздничных дней в ноябре и более холодной погоды», — сказал Маккой в ​​пресс-релизе. . «Еще хуже то, что сегодня уже шестой день подряд, когда я сообщаю по крайней мере об одной новой смерти от COVID, а это уже 11-й случай в этом месяце.

«У нас есть оружие в нашем арсенале для борьбы с пандемией, но нам нужно, чтобы все работали вместе как сообщество и вносили свой вклад в защиту друг друга. Я призываю общественность носить маски в закрытых помещениях и в местах массового скопления людей — независимо от того, были ли вы вакцинированы — и сделать прививку и ревакцинацию. Нам также нужно, чтобы люди оставались дома и проходили обследование, если им плохо, а также кашляли и чихали в объятия ».

По состоянию на вторник 76,1 процента всех жителей округа Олбани получили хотя бы первую дозу вакцины, а 68.6 процентов полностью вакцинированы. Уровень вакцинации первой дозой для жителей округа от 18 лет и старше составляет 85,3 процента.

Клиника вакцинации работает в понедельник, 13 декабря, с 16:30 до 19:00. в начальной школе Гульдерленда по адресу 2225 Western Ave., Гильдерленд. Прививки делаются только по предварительной записи. Планирование занятий для детей в возрасте от 5 до 11 лет будет осуществляться отдельными школами напрямую с родителями учащихся. Людям от 12 лет и старше будут предложены первые, вторые и бустерные уколы Moderna или Pfizer-BioNTech.

Сенат голосует за отмену правила OSHA

Президент США Джо Байден выступает в административном здании Эйзенхауэра в Вашингтоне, округ Колумбия, США, в среду, 3 ноября 2021 года.

Аль-Драго | Bloomberg | Getty Images

Сенат проголосовал в среду, чтобы заблокировать мандат президента Джо Байдена на вакцинацию частных работодателей, что является последним ударом по его усилиям по сгибанию федеральной власти с целью увеличения вакцинации в США

Мера по блокировке мандата возглавляет Палату представителей демократов. .Путь к нему в Палате представителей сложнее, и администрация Байдена пригрозила наложить вето, если оно дойдет до стола президента.

Поскольку у самого мандата мало шансов стать законом, мера по его отмене будет иметь небольшой практический эффект. Федеральный суд уже отменил требования администрации по вакцинации и тестированию на Covid для частных предприятий со 100 и более сотрудниками.

Тем не менее, голосование подчеркивает сопротивление политике Байдена даже среди демократов, которые представляют красные штаты.Это отражает борьбу Белого дома за увеличение количества вакцинаций и ревакцинаций в США, поскольку сильно мутировавший вариант омикрона, который продемонстрировал способность уклоняться от защиты, обеспечиваемой схемой двухдозовой вакцины, начинает закрепляться по всей стране.

Сенат одобрил эту меру 52 голосами против 48. Сенатор Джо Манчин, доктор медицинских наук, и Джон Тестер, округ Колумбия, присоединились к каждому республиканцу в его поддержке. Требовалось лишь простое большинство, чтобы принять Закон о пересмотре Конгресса, процесс, который позволяет Конгрессу отменять правила, принятые федеральными агентствами.

Республиканцы, представившие план отмены мандата, утверждали, что это нанесет ущерб малому бизнесу, пытающемуся справиться с пандемией.

«Это тяжелая рука правительства, которая чрезмерно перегибает палку», — заявил в среду сенатор Майк Браун, штат Индиана.

Политика CNBC

Подробнее об освещении политики CNBC:

Лидер большинства в Сенате Чак Шумер осудил этот план в среду. Он сказал, что блокирование мандата нанесет ущерб усилиям США по сдерживанию пандемии, поскольку потенциально более заразный вариант набирает силу.

«Худшее, что мы можем сделать, — это связать себе руки за спиной и позволить этим новым вариантам распространяться и расти, а также новым после омикрона и многих других. ,» он сказал.

Подавляющее большинство демократов в Палате представителей выступят против этой меры и могут не участвовать в голосовании. Даже в этом случае, если бы дело дошло до голосования, только четыре демократа палаты представителей должны были бы дезертировать, чтобы оно могло пройти через обе палаты.

Бюджетное управление Белого дома заявило во вторник, что будет настоятельно рекомендовать Байдену наложить вето на закон Сената, если он будет принят.

«В то время, когда COVID растет, появляется новый вариант и все больше американцев выбирают вакцинацию, для Конгресса нет смысла отменять эту столь необходимую защиту нашей рабочей силы», — сказал OMB в заявлении.

Апелляционный суд США 5-го округа вынудил администрацию Байдена в прошлом месяце приостановить выполнение и обеспечение выполнения своих требований по вакцинации и тестированию. Судья Курт Д. Энгельхардт, выступая в составе коллегии из трех судей, сказал, что политика Байдена «фатально ошибочна» и «вызвала серьезные конституционные проблемы.»

Политика требовала, чтобы предприятия со 100 или более сотрудниками удостоверились, что их персонал вакцинирован до 4 января, или еженедельно сдавали отрицательный тест на Covid для выхода на рабочее место. Невакцинированные рабочие должны были начать носить маски в закрытых помещениях с 5 декабря.

В федеральные суды по всей стране было подано более двух десятков исков, оспаривающих требования. Республиканские прокуроры, частные компании и национальные отраслевые группы, такие как Национальная федерация розничной торговли, Американские ассоциации грузоперевозчиков и Национальная федерация независимого бизнеса, требуют отмены требований.Профсоюзы подали в суд, чтобы распространить политику на малый бизнес и защитить больше сотрудников.

В прошлом месяце министерство юстиции попросило многооконную судебную комиссию объединить судебный процесс в одном суде путем случайного отбора. Сводное дело было передано в Апелляционный суд США шестого округа штата Огайо, большинство в котором назначено республиканцами.

Администрация Байдена обратилась к Шестому округу с просьбой восстановить требования к вакцинации и тестированию, предупредив, что откладывание политики приведет к гибели людей и увеличению госпитализаций.Министерство юстиции подало ходатайство 23 ноября, всего за несколько дней до того, как сильно мутировавший вариант омикрона привлек внимание всего мира.

«Проще говоря, отсрочка введения Стандарта, вероятно, будет стоить многих жизней в день, в дополнение к большому количеству госпитализаций, другим серьезным последствиям для здоровья и огромным расходам. Это совокупность вреда высочайшего порядка», — заявило Министерство юстиции. в его движении.

По мнению юристов, дело, скорее всего, дойдет до Верховного суда.

После появления omicron Белый дом попросил предприятия добровольно продвигать требования, поскольку судебный процесс разыгрывается в суде, чтобы помочь бороться с зимним всплеском Covid.

Десятки групп, представляющих специалистов в области здравоохранения, в совместном заявлении в прошлом месяце также попросили бизнес-сообщество выполнить требования. В коалицию вошли Американская медицинская ассоциация, Американский колледж врачей, Американская академия педиатрии, Американский колледж врачей неотложной помощи и Национальная лига медсестер.

Управление по безопасности и гигиене труда, которое контролирует безопасность на рабочем месте для Министерства труда, издало требования в соответствии с полномочиями по чрезвычайным ситуациям, установленными Конгрессом. OSHA может сократить обычный процесс нормотворчества, который может занять годы, если министр труда сочтет, что новый стандарт безопасности необходим для защиты рабочих от серьезной опасности.

Белый дом неоднократно заявлял, что Covid явно представляет такую ​​опасность, указывая на огромное количество погибших в результате пандемии и высокий уровень инфицирования в округах США.S.

Подпишитесь на CNBC на YouTube.

Анализ доли рынка устройств защиты от скачков напряжения, ключевые факторы роста, проблемы, обзор ведущих ключевых игроков, спрос и предстоящие тенденции по прогнозу до 2028 года

Ожидается, что глобальный «рынок устройств защиты от перенапряжения» будет стабильно расти в течение прогнозируемого периода 2021-2028 гг. Анализирует анализ исторических данных, а также размер, долю, рост, спрос и выручку в мире и оценивает будущую тенденцию рынка. на основе этого подробного исследования.В исследовании представлены показатели рынка с точки зрения как объема, так и выручки, а также этот фактор, который полезен и полезен для бизнеса. Что наиболее важно, в отчете далее определяется качественное влияние различных рыночных факторов на рыночные сегменты и географию.

Исследование сегментирует рынок, чтобы дать больше ясности в отношении отрасли, в отчете более подробно рассматривается текущее состояние различных факторов, включая, помимо прочего, управление цепочкой поставок, нишевые рынки, канал сбыта, торговлю, предложение, спрос и производство. возможность в разных странах.

Получите образец отчета о рынке устройств защиты от перенапряжения @ https://www.theinsightpartners.com/sample/TIPEL00002095/

(* Если у вас есть особые требования, сообщите нам, и мы предложим вам отчет, какой вы хотите.)

Список КЛЮЧЕВЫХ ИГРОКОВ в Отчете о рынке устройств защиты от перенапряжения:

ABB Ltd. 2. Bourns, Inc. 3. Eaton Corporation 4. Emerson Electric Co. 5. Legrand SA 6. Phoenix Contact 7. Raycap GmbH 8. Schneider Electric 9. Siemens 10.Tripp Lite

В отчете представлены ключевые игроки отрасли, а также дан подробный анализ их индивидуальных позиций по отношению к глобальному ландшафту. В исследовании проводится SWOT-анализ для оценки сильных и слабых сторон ключевых игроков на рынке устройств защиты от перенапряжения. Исследователь проводит обширный анализ размера рынка устройств защиты от скачков напряжения, доли, тенденций, общих доходов, валового дохода и нормы прибыли, чтобы точно составить прогноз и предоставить инвесторам экспертную информацию, чтобы держать их в курсе тенденций на рынке.

Конкурсный сценарий:

В исследовании оцениваются такие факторы, как сегментация, описание и области применения в отраслях рынка устройств защиты от перенапряжения. Он позволяет получить точную информацию, чтобы дать целостное представление о динамических характеристиках бизнеса, включая акции, получение прибыли, тем самым сосредоточив внимание на критических аспектах бизнеса.

В связи с недавней новой пандемией COVID-19 влияние пандемии COVID-19 на глобальный рынок устройств защиты от перенапряжения включено в настоящий отчет.Влияние новой пандемии коронавируса на рост рынка устройств защиты от скачков напряжения анализируется и отражается в отчете.

В окончательный отчет будет добавлен анализ воздействия Covid-19 на рынок игровых камер.

Получите эксклюзивные образцы страниц размеров рынка устройств защиты от перенапряжения — влияние COVID-19 и глобальный анализ со стратегической информацией по адресу @ https://www.theinsightpartners.com/covid-analysis-sample/TIPEL00002095/

Сегментация

Рынок устройств защиты от перенапряжения был сегментирован по различным аспектам.Рынок также сегментирован по регионам. Рынок устройств защиты от перенапряжения разделен на Латинскую Америку, Северную Америку, Азиатско-Тихоокеанский регион, Европу, Ближний Восток и Африку в зависимости от региона.

Методология исследования

Этот отчет определенно основан на тщательных стратегиях, разработанных опытными аналитиками данных. Методология исследования включает в себя сбор информации аналитиками только для их изучения и тщательной фильтрации в попытке дать важные прогнозы о рынке за период обзора.Процесс исследования также включает интервью с ведущими влиятельными лицами на рынке, что делает первичное исследование актуальным и практичным. Вторичный метод дает прямое представление о связи спроса и предложения. Рыночные методологии, принятые в отчете, предлагают точный анализ данных и обзор всего рынка. Использовались как первичный, так и вторичный подходы к сбору данных. В дополнение к этому, аналитики данных для глубокого понимания рынка использовали общедоступные источники, такие как документы SEC, годовые отчеты и официальные документы.Методология исследования четко отражает намерение получить всестороннее представление о рынке, проанализировав его по многим параметрам. Ценные входные данные улучшают отчет и предлагают преимущество перед коллегами.

Драйверы и ограничения

Рынок устройств защиты от импульсных перенапряжений связан с появлением ведущих игроков, которые ежегодно обеспечивают существенное финансирование роста рынка. В отчете изучается стоимость, тенденции объемов и ценовая структура рынка, чтобы можно было предсказать максимальный рост в будущем.Кроме того, различные подавленные факторы роста, ограничения и возможности также оцениваются для предварительного изучения и предложений рынка в течение периода оценки.

Рынок устройств защиты от перенапряжения, сегментированный по регионам / странам: Северная Америка, Европа, Азиатско-Тихоокеанский регион, Ближний Восток и Африка, Центральная и Южная Америка

Заинтересованы в покупке этого отчета? Нажмите здесь @ https://www.theinsightpartners.com/buy/TIPEL00002095/

Спасибо, что прочитали этот выпуск; вы также можете настроить этот отчет, чтобы получить отдельные главы или региональный охват с такими регионами, как Азия, Северная Америка и Европа.

О НАС:

The Insight Partners — это универсальный поставщик эффективных решений для отраслевых исследований. Мы помогаем нашим клиентам найти решения для их исследовательских задач с помощью наших синдицированных и консультационных исследовательских услуг. Мы специализируемся в таких отраслях, как полупроводники и электроника, аэрокосмическая и оборонная промышленность, автомобилестроение и транспорт, биотехнологии, информационные технологии в здравоохранении, производство и строительство, медицинское оборудование, технологии, средства массовой информации и телекоммуникации, химикаты и материалы.

Наша исследовательская модель очень проста. Мы верим в обслуживание клиентов и предоставление нашим клиентам наилучшего качества. Благодаря содержанию наших исследований мы заботимся о том, чтобы наши клиенты получали отдачу от своих денег, а также за счет более качественных данных и анализа.

Дом

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
