Содержание

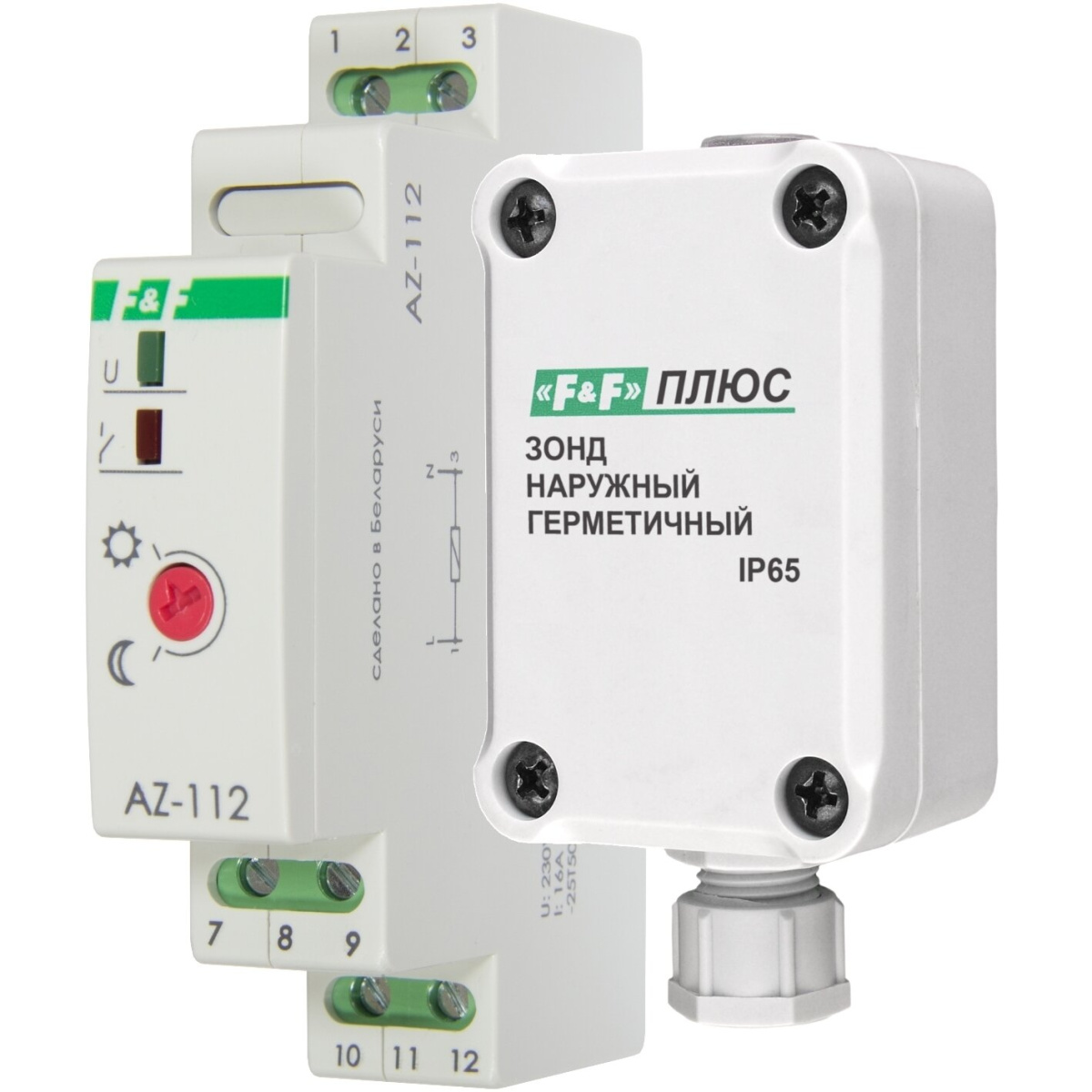

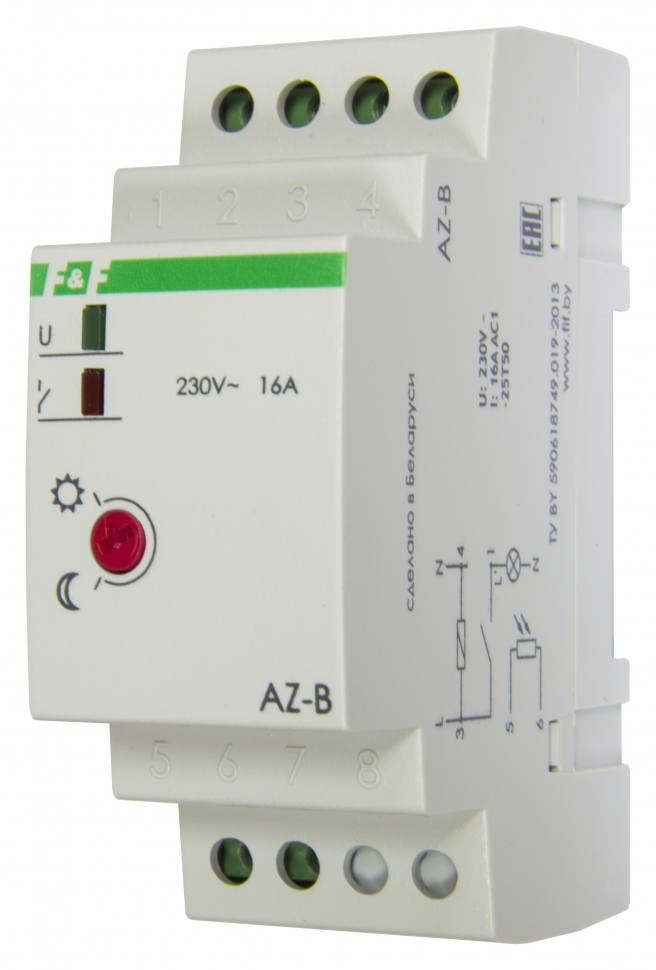

Фотореле с выносным датчиком 1-полюсный IP65(IP20) 16А АС1 1Z на DIN рейку Евроавтоматика F&F AZ-112 плюс

Фотореле модульное с выносным влагозащищенным сумеречным датчиком, 16А, Евроавтоматика F&F

Данное устройство предназначено для включения/выключения освещения в зависимости от уровня уличного освещения.

Варианты использования

Фотореле AZ-112 ПЛЮС подходит для управления одной группой осветительных приборов. Может использоваться для освещения стоянок, магазинов, витрин, вывесок, рекламных щитов, дворовых и придомовых территорий, строительных объектов. Подходит для включения архитектурной подсветки, садового освещения.

Особенности монтажа

Реле предназначено для установки на DIN-рейку. Датчик размещается таким образом, чтобы на него не попадал свет от включаемого источника света. Фотореле данного типа имеют защиту от ложного срабатывания (включение/выключение освещения осуществляется с небольшой задержкой. Таким образом предотвращается включение освещение от случайного затенения датчика, или выключение при кратковременном освещении, например светом фар проезжающего автомобиля) .

Технические параметры

  • Параметры сети: 220В 50Гц
  • Максимальный ток: 16А
  • Максимальная мощность: лампы накаливания 2000Вт, скомпенсированные люм. 750Вт, некомпенсированные люм. 1000Вт, энергосберегающие с ЭПРА 500Вт
  • Порог включения: 2-100Лк (регулируется)
  • Задержка включения: от 2 до 5 сек.
  • Задержка выключения: от 10 до 15 сек.
  • Диапазон рабочих температур: от -25 до +50оС
  • Габаритные размеры: 18х90х65мм
  • Степень защиты: реле — IP20, датчика — IP65
  • Производитель: F&F

Схема подключения

Видеообзор

Евроавтоматика F&F — известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F.

Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями. Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F

Фотореле с выносным датчиком 1-полюсный IP65(IP20) 16А АС1 1Z на DIN рейку Евроавтоматика F&F
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.

Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Фотореле с выносным датчиком 1-полюсный IP65(IP20) 16А АС1 1Z на DIN рейку Евроавтоматика F&F — цена, фото, технические характеристики. Для того, чтобы купить Фотореле с выносным датчиком 1-полюсный IP65(IP20) 16А АС1 1Z на DIN рейку Евроавтоматика F&F в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Фотореле с выносным датчиком 1-полюсный IP65(IP20) 16А АС1 1Z на DIN рейку Евроавтоматика F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Фотореле — Электросистемы

Принцип работы фотореле

Для автоматического включения освещения при низком уровне света или включения с наступлением светлого времени суток используются именно фотореле. Светочувствительный элемент фотореле, который может быть встроенным или выносным, замыкает или размыкает электрические контакты в зависимости от направления изменения освещенности. Обычно для этого используются газоразрядные светочувствительные элементы, фотодиоды, фоторезисторы.

Свет попадает на светочувствительный элемент фотореле и вызывает в нем определенные физические процессы: изменение сопротивления в результате изменения его температуры или появление электрического заряда и электродвижущей силы. За изменением параметров этих процессов следит электронная схема, настроенная на определенный порог срабатывания.

При снижении уровня освещенности сопротивление фоторезистора возрастает, а ЭДС на выводах фотодиода уменьшается. Когда эти параметры достигнут определенного порога, который может регулироваться, электронная схема приводит в действие электромагнитное реле, включающее уличный светильник.

Любое фотореле имеет определенные технические характеристики, в соответствии с которыми можно подобрать его для конкретных задач:

  • Напряжение питания. В большинстве случаев фотореле предназначены для работы в сетях 220 В, частотой 50 Гц.
  • Максимальный ток нагрузки. Это очень важный показатель, который говорит о том, какой мощности нагрузку может коммутировать фотореле. Чем мощнее нагрузка, тем больше должен быть ток. Обычно этот параметр находится в диапазоне от 5 до 16 А. Производитель может указывать различные токи нагрузки при разных показателях cosϕ, если подключается реактивная нагрузка. Люминесцентные лампы являются реактивной нагрузкой и это нужно учитывать при выборе фотореле.
  • Порог срабатывания при определенном уровне освещенности. Большинство фотореле имеют регулируемый порог срабатывания в диапазоне от 5 до 50 лк (люкс). Регулировка производится специальным потенциометром.
  • Собственная потребляемая мощность при срабатывании – какую мощность потребляет фотореле во время срабатывания реле. Обычно она составляет от 5 до 10 Вт.
  • Собственная потребляемая мощность в дежурном режиме.В современных фотореле она чрезвычайно мала – 0,1—1 Вт.
  • Внешний вид фотореле
  • Задержка от кратковременного затемнения.Большинство фотореле снабжены специальной схемой задержки, которая позволяет избежать ложных срабатываний. Интервал времени составляет обычно от 15 до 30 секунд.
  • Степень защиты оболочки.Существует международная система классификация степеней защиты оболочки от проникновения твердых предметов и воды — Ingress Protection Rating. Учитывая, что большинство фотореле устанавливаются на улице, лучше приобретать его со степенью защиты не менее IP44. Диапазон рабочих температур.Чем он больше, тем лучше. Хорошее фотореле должно работать в диапазоне от -20 до +50°C.

По расположению датчика освещенности фотореле могут быть:

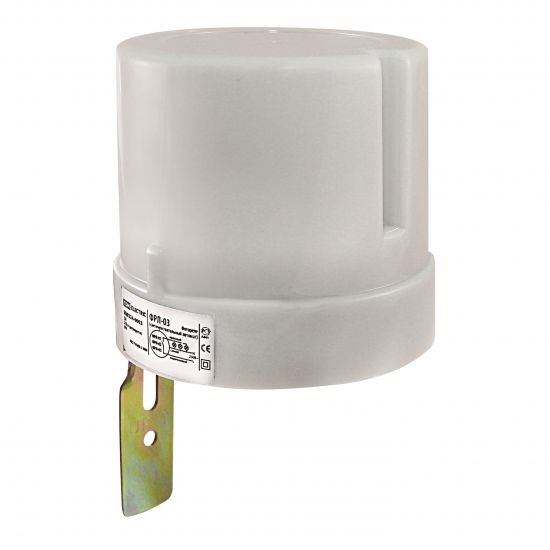

  • Со встроенным датчиком освещенности, смонтированным в корпусе прибора.
  • С выносным датчиком освещенности. Такие фотореле обычно устанавливаются в электрощиты на DIN-рейку, а датчик располагается снаружи и подключается при помощи кабеля.

Фотореле может совмещаться в одном корпусе с датчиком движения. Тогда только в темное время суток при наличии движущегося объекта в поле зрения прибора будет срабатывать датчик и включать освещение.

Фотореле может иметь регулятор порога срабатывания и большинство этих умных приборов имеет его. Очень редко, но встречаются модели, не имеющие регулировки. Естественно, при выборе наиболее предпочтительными должны быть фотореле с возможностью регулировки.

Некоторые фотореле могут иметь встроенный таймер, позволяющий задавать интервал времени, в течение которого разрешена работа фотореле. За пределами этого периода освещение включаться не будет.

Некоторые модели имеют на корпусе выключатель, который позволяет принудительно включать или отключать освещение независимо от времени суток, что может быть полезно в некоторых случаях. Например, если нужно вообще отключить освещение на какой-то период, при этом не надо отключать провода от клемм прибора.

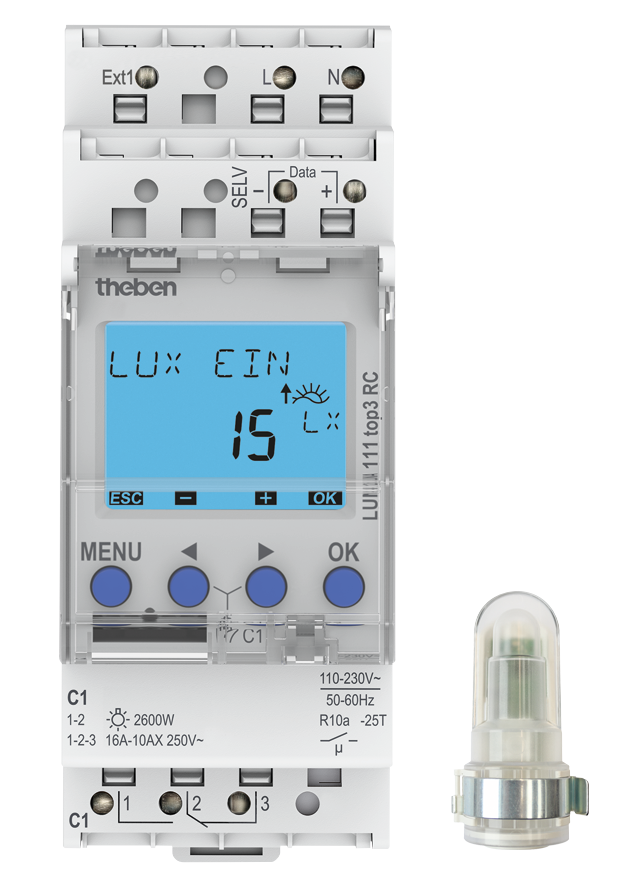

Существуют также и более сложные фотореле, совмещенные с цифровыми контроллерами, работающие по определенной программе. В таких устройствах можно задавать программу включения и отключения освещения на каждый день, на неделю, на сезон и т. д. Эти фотореле могут задавать определенные световые сценарии, которые можно запрограммировать собственным интерфейсом с дисплеем либо подключив к компьютеру. Другими словами обеспечивается дистанционное управление, какое оно может быть и как настроить, рассказывается здесь. Возможности таких устройств практически безграничны, но цена тоже может заставить задуматься о целесообразности их применения.

Плюсы и минусы фотореле

Применение фотореле для уличного освещения имеет ряд неоспоримых преимуществ:

  • Автоматически включаемое с наступлением темноты уличное освещение повышает уровень безопасности.
  • Правильно настроенное фотореле позволяет существенно экономить электроэнергию.
  • Отсутствует необходимость самостоятельного включения, о котором можно попросту забыть.
  • Уличное освещение создает эффект присутствия человека, что отпугивает от несанкционированного проникновения воров на территорию.

Единственным минусом фотореле является то, что это устройство требует дополнительных расходов. Но, учитывая невысокую цену на эти устройства, этим недостатком можно пренебречь.

Фотореле, реле освещения, сумеречное реле, как установить датчик фотореле, настройка и регулировка. На что обратить внимание при настройке реле.

Фотореле, реле освещения, фотоблоки, сумеречное реле, сумеречные контакторы — все эти названия определяют один прибор, который стал давно в жизни человека необходимым и действия которых мы уже и не замечаем, когда он работает в повседневной жизни. Потребление электричества стало уже давно большой проблемой и для ее решения проводятся научные исследования, этот вопрос поднимается симпозиумах и т.д.

Как решить этот сложный вопрос: возросла техническая оснащенность человека в бытовой повседневной жизни, а следовательно нужно больше вырабатывать электроэнергии. Где ее взять?
Один из ответом — это разумное, экономное использование электроэнергии. Мы работаем в помещении, часто там горит свет и никого нет, вопрос возникает: а для кого он горит если там нет человека? Значит надо выключать и для этого существую специальные датчики движения. С наступлением рассвета на улице стало светло — значит надо выключить свет, а для этого человеком придумано фотореле. В каждом доме, в каждом подъезде имеется лестничное освещение и оно «горит» всю ночь, а зачем, если все спят и никто не ходит в подъезде? Ведь в квартире мы выключаем свет когда ложимся спать, а значит и в подъезде можно выключить свет. оставив только дежурное освещение, а при выходе человека из квартиры свет должен автоматически включиться и когда он вышел на улицу из подъезда выключить снова его — для этого существую специальные приборы совмещающие в себе функцию датчика движения и фотореле.

Состав фотореле

В состав обычно входят элементы:
  • Электронный блок;
  • Датчик с кабелем для подключения;
  • Коммутационное устройство:
    -выходное электромагнитное реле или тиристорный ключ, входящее в состав электронного блока;
    -контактор
  • Дополнительное оборудование — кронштейн для крепления датчика, защитный корпус (кожух) для установки на улице, дистанционный пульт, модуль передачи данных.
  • Имеются модели, где сумеречное реле совмещено с таймером, сочетание с функцией планирования времени.

Правила установки

Уличное реле освещения, фотореле требования к ним различаются только в отдельных деталях.
1. Не рекомендуется установка датчика в сторону солнца, яркого источника света т.к. это выведет датчик из строя.
2. Установить необходимое время задержки срабатывания, при освещении датчика в ночное время фарами машин и т.д.
3. Не устанавливать датчик в направлении ламп,прожекторов и пр., так при неправильной установке сумеречное реле войдет в циклический режим: при наступлении темного времени суток, датчик сработает включит фонарь, а от фонаря снова сработает на отключение и процесс будет повторятся пока не наступит утро.
4. При размещении датчик на улице, его необходимо поместить под навес для защиты от дождя, снега, необязательно помещать датчик в трубу, т.к. из-за этого может в дальнейшем труба забиться снегом, потом оттаивание, лед, мороз и до наступления потепления датчик будет «замурован» льдом, свет на сенсор будет попадать ослабленным, а отсюда его следует нечеткая работа.


5. Для правильной регулировки чувствительности рекомендуется задержку установить на «0», отрегулировать регулятором чувствительности освещенности устойчивое срабатывание реле, ну и конечно, это надо проводить во время когда наступила темнота, т.е. в это время необходимо включать уличные фонари.
6. Для использования реле в диапазоне низких температур (особенно касается выносного датчика), к его выбору относитесь очень тщательно, т.к. минусовая температура и резкая смена температур (холод и оттепель, а потом ночные заморозки) приводит к отслоению чувствительного слоя, а соответственно фотореле будет работать неустойчиво или выйдет из строя, а следовательно прибор станет неработоспособным.
7. При размещении внешнего сенсора на улице, выбирайте не только с защитой IP56, IP65, но и соответствующее климатическое исполнение УХЛ.


Фотореле разных производителей применяются для включения и выключения света в подъезде, на улице, в помещении. Фотореле ФР, и её различные модификации ФР-7Е, оно включает и выключает свет при установленном значении освещенности, с такими же функциями фирмы Орбис и и производителя Elko.

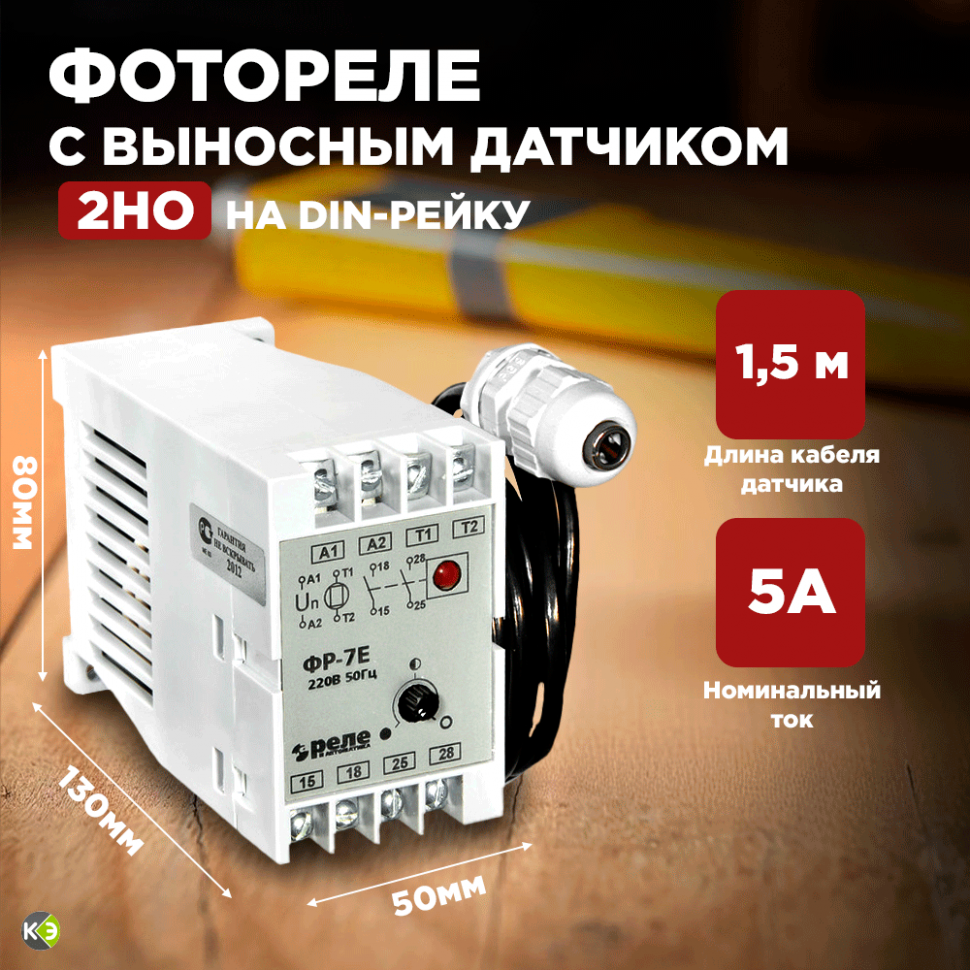

Распространенные марки известных производителей ФР 601, ФР 7, фр 7е, фр 602, ФР2, ФР6, фр 94, выключатель светоконтролирующий LXP03, фрл 02, со встроенным фотодатчиком AZH 112, фр 75, ФР — М01 — 1 — 15, ABB TW1, фотоблоки ФБ-2М, светочувствительное реле ФБ-9.
Основные технические параметры

Технические характеристики реле освещения в основном имеют примерно схожие параметры и отличаются уровнем работы реле в диапазоне освещенности, характеристиками мощности коммутируемой нагрузки и дополнительными параметрами: наличием управляющего входа для блокирования выхода, к примеру коммутирующим таймером.

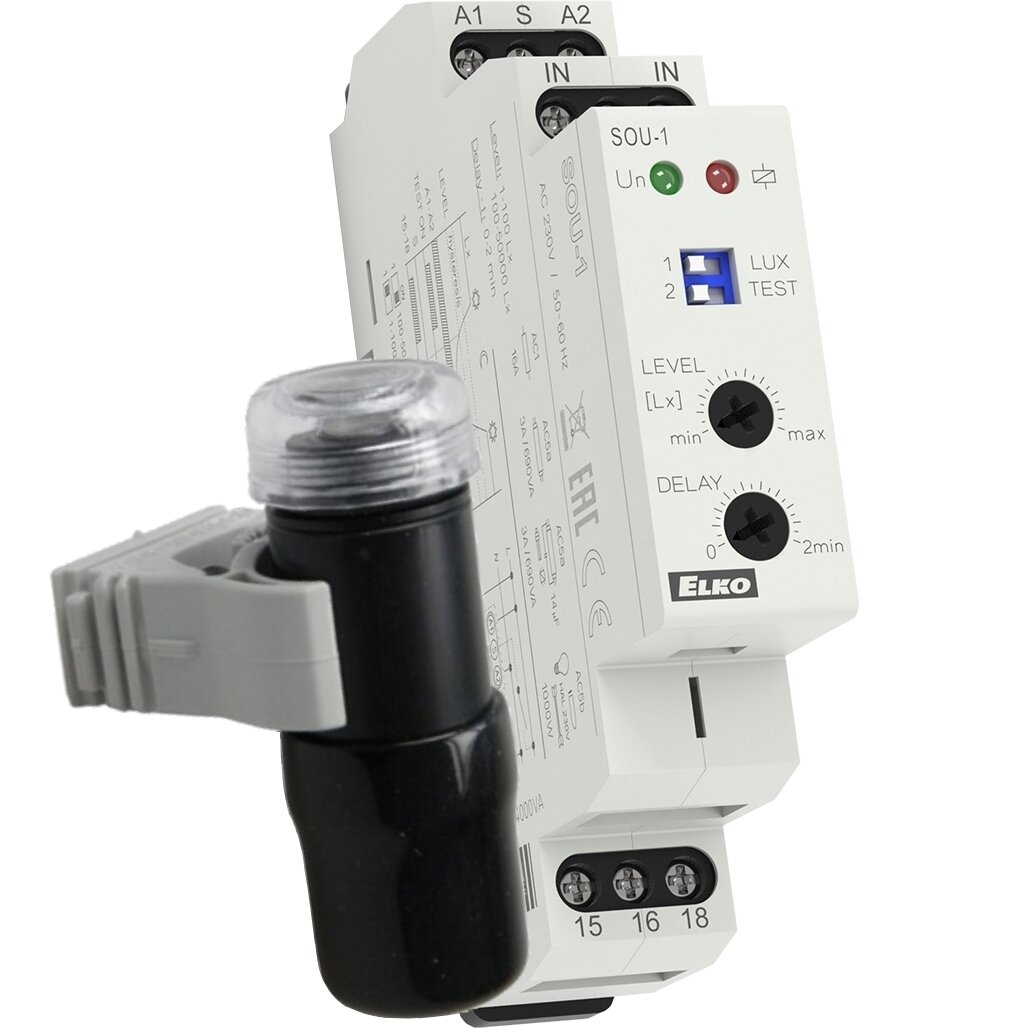

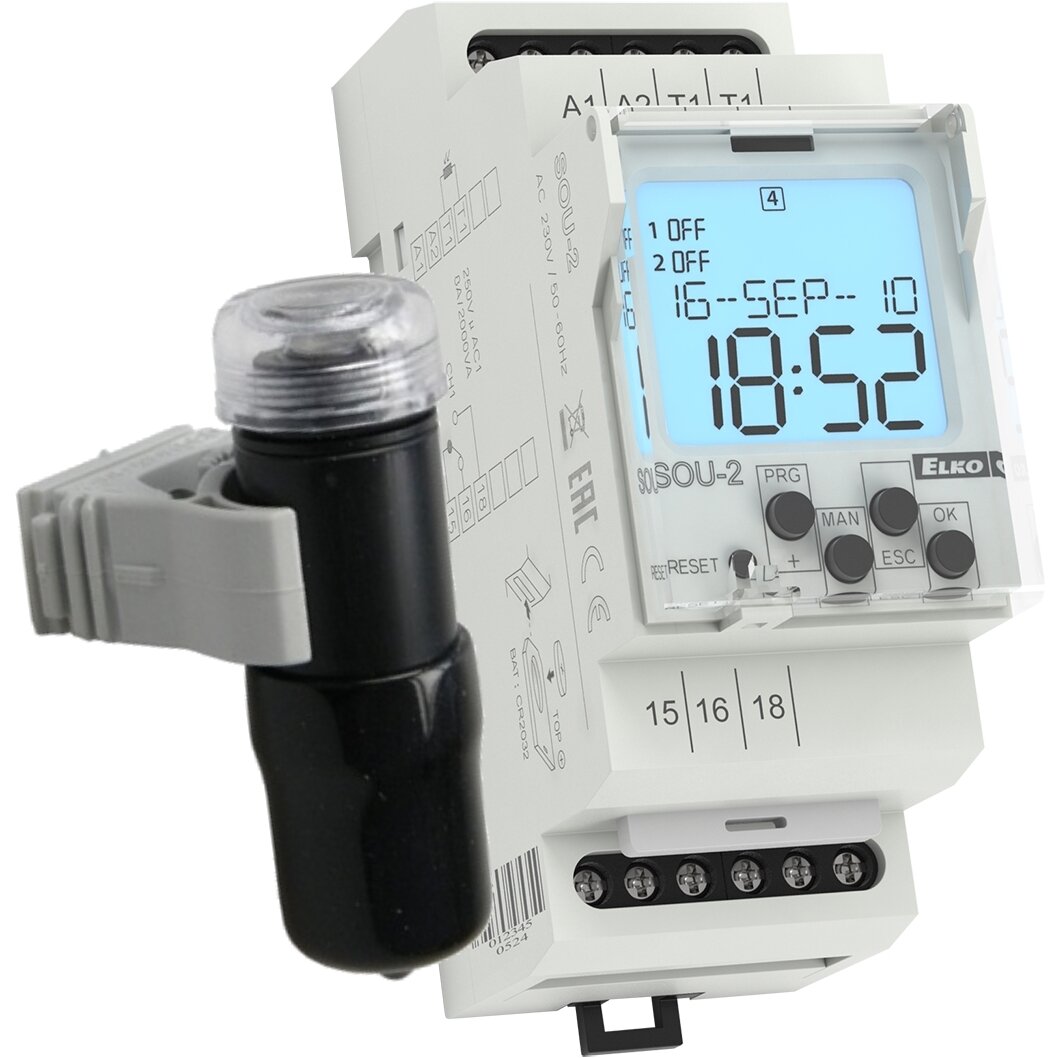

Параметры SOU-1 ФР-9М VEGA
Напряжение питания AC/DC 12 — 240 V
(AC 50 — 60 Гц)
AC 230 V / 50 — 60 Гц
24 50Гц / 24 пост 220 50Гц 230 V AC
Настраиваемое время задержки 0 — 2 мин 0, 30c, 1мин, 3мин, 10мин 60 с
Уровень освещенности (диапазоны), Лк 1 — 100 Lx
100 — 50000 Lx
0. 5…30, 3…300 5-300 Люкс (лог. шкала)
Количество контактов 1x переключ
16 A / AC1
1 переключ 16 A 10 A 250 Vас
Индикация выхода зеленый, красный LED зеленый, желтый LED
Длина провода сенсора (датчика) макс. 50 м
(обычный провод)
до 50 м встроенный
Температурный диапазон -20 .. +55 °C -10 .. +55 °C
-40 .. +60 °C датч.
-30 º.. +50 ºC
Дополнительные Блокировка входа
Корпус 1-МОДУЛЬ 1-МОДУЛЬ Настенный монтаж или на опоре
Особенности применения

Основное предназначение сумеречного выключателя в автоматическом включения света при наступлении темноты и отключения света с приходом рассвета. Функция случайного включения освещения позволяет симулировать присутствие (к примеру хозяина дома) коммутация: по программе (AUTO) /постоянно вручную/случайная (КУБИК)

Варианты схем подключения и диаграммы работы

Варианты схемы подключения фотореле могут быть разные, трех проводные, четырех проводные, диаграммы работы примерно одинаковы.

Схема подключения сумеречного реле TW в модульном исполнении фирмы АВВ, диаграмма работы.

Сумеречный-световой включатель SOU-3, наружное покрытие IP65, корпус для монтажа на стену, снимающаяся крышка без болтов, встроенный датчик освещения, выбор из трех диапазонов уровня освещенности и раздельно выбор из трех уровней задержки времени (для иллюминации коротких колебаний уровня освещенности — например фары автомобилей). Для правильной функции устройства необходима установка сенсором вниз или в сторону.

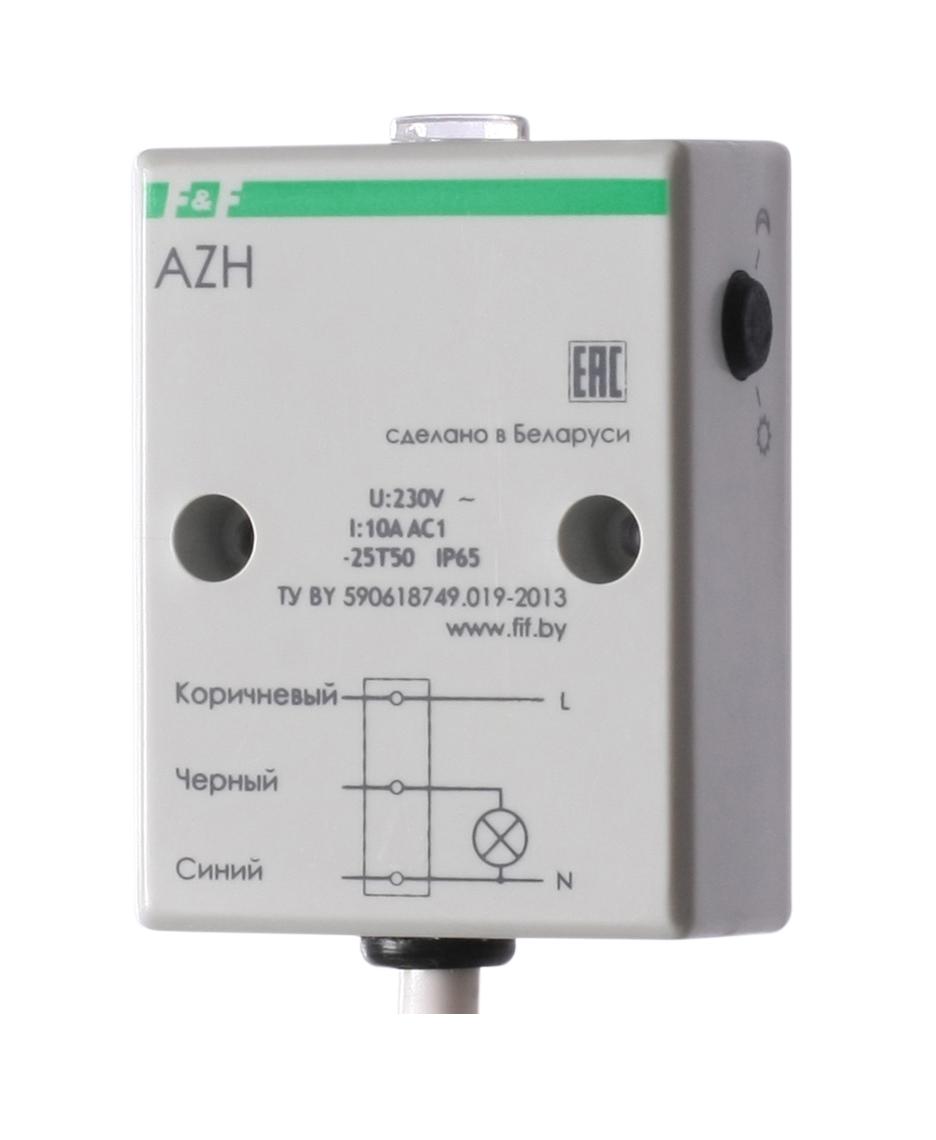

Фотореле для уличного освещения. Схема подключения


Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещения, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Структурная схема фотореле

В состав сумеречного выключателя могут входить:

  • светочувствительный элемент, реагирующий на колебания освещенности;
  • датчик фотоэлемента, воспринимающий изменения тока;
  • усилитель электрического тока;
  • коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

 Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.



Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов:

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

  • номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

  • мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
  • условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
    • работа при атмосферных осадках;
    • возможность засорения пылью и посторонними предметами;
    • поддержание температурного режима;
    • светочувствительность датчика и настройки порога срабатывания по освещенности;
    • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.



Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.



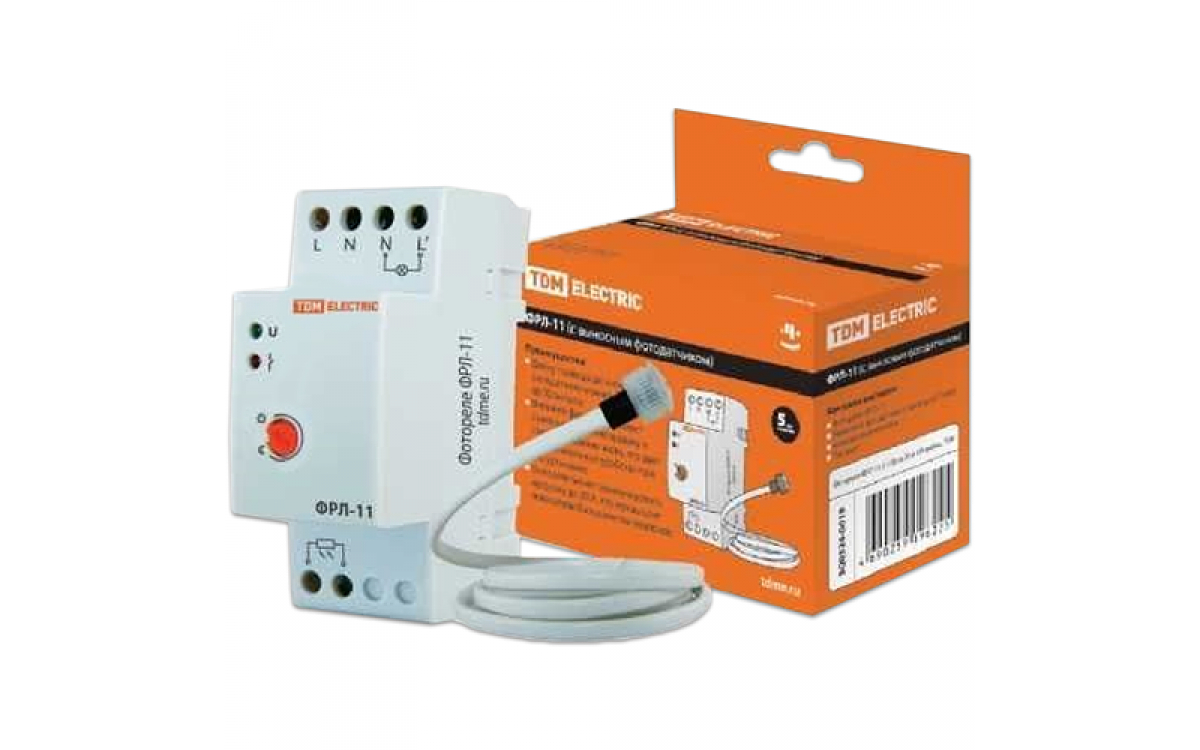

Фотореле с выносным датчиком



Датчик освещенности (выключатель сумеречный, фотореле) Steinel — NightMatic 5000-2 WHT, 2000Вт, 230В/50Гц, 0,5-100лк, белый, IP54 550813 | Steinel

Датчик освещенности (выключатель сумеречный, фотореле) Steinel — NightMatic 5000-2 WHT

Предназначаются для освещения территорий, витрин и рекламных щитов

Оснащенный микропроцессорным устройством управления сумеречный выключатель NightMatic 5000-2 включается в зависимости от освещения окружения. Таким образом, он идеально подходит для освещения витрин или объектов, для которых не требуется постоянная иллюминация. Выключатель оснащен режимом ночной экономии электроэнергии, который позволяет регулировать: утром свет включить или выключить.

  • Сумеречный выключатель для авт. включения ночного света
  • Установка сумеречного порога: 0,5 – 100 лк
  • Ночной режим экономии
  • Утренний световой режим ВКЛ./ВЫКЛ.

Включаемая мощность составляет 2000 ватт.

Преимущества при монтаже


 Простое и быстрое подключение блока питания благодаря большой секции с контактными зажимами Простой монтаж: сначала монтируется блок питания, а потом устанавливается узел сенсорной электроники

Возможности регулировки


 Простая цифровая регулировка сумеречного порога с помощью кнопки (порог реагирования от 0,5 до 100 лк) Ночной режим экономии. Подключенный потребитель электроэнергии может выключаться на ночь Установка режима работы утром. свет включить или выключить

Технические характеристики

Название

NightMatic 5000-2 датчик освещенности (сумеречный включатель)

Размеры

95 x 95 x 44 мм

Питание

230 – 240 В, 50 Гц (макс. 2,5 мм²)

Мощность

  • макс. 2000 Вт (активная нагрузка)
  • макс. 1000 Вт (некомпенсированная, индуктивная, cos ? = 0,5, напр. люминисцентные лампы)
  • макс. 1800 Вт (прод. компенсация)
  • макс. 500 Вт (попер. компенсация, C = 45,6 ?Ф)
  • макс. 1000 Вт (предвключенный прибор, емкостный, напр. энергоэкономичные лампы, макс. 12 шт.)

Установка светового порога

0,5 – 100 лк

Ночной режим экономии

Регулировка ночного отключения

Утренний режим

свет включить или выключить

Класс защиты

IP 54 / II

Тех. особенности

Вкл. светоотражатель, устройство защиты от перегрузки, функцию распознания параллельно включенных датчиков, функцию сброса

Комплектация

— контакт с нулевым потенциалом

Светильник с светодиодным модулем и с фотореле, не путайте с датчиком движения.

Данный светильник необходим только тем у кого из стены торчат два провода и не известно где выключатель — питание на них всегда или нет возможности отключить питание так как оно питает дополнительные устройства!

Светильник для освещения входа в парадную, подъезд дома, освещение на лестничных площадках. Для ТСЖ, ЖСК, ЖКС, ЖЭК. Аналоговое реле с СмартСенсором. Устанавливается под козырек парадной.

ОБЩИЕ СВЕДЕНИЯ

Предназначен для экономии электроэнергии в дневное время. Светильник не «боится» собственной засветки.

Особенностью данного прибора является компенсация собственного света. То есть датчик может засвечиваться управляемой лампой без сбоев в определении текущей освещенности. Достигается это с помощью кратковременного выключения лампы в момент сканирования освещенности.

Светильник может служить простейшей сигнализацией в Вашем загородном доме.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети ― 220 В.
 2. Номинальная частота ― 50 Гц.
 3. Мощность модуля – 10 Вт.
 4. Количество светодиодов ― 24 шт.
 5. Цветовая температура ― 6000 К (холодный).
 6. Световой поток не менее — 1000 Лм.
 7. Ресурс ― 50 000 часов.
 8. Мощность, потребляемая от сети в режиме ожидания ― 0,1 Вт.
 9. Включение/выключение при освещенности – 50/100 Люкс.
10. Диаметр подключаемых проводов – 2,5 кв.мм.
11. Габаритные размеры, не более ― 178 х 80 мм.
12. Степень защиты ― IP 56.
13. Климатическое исполнение ― УХЛ ― 1.
14. Масса – 320 г.
15. Условия эксплуатации:
― колебания электросети +/- 15%;
― интервал рабочих температур от ― 40 до + 40 С.

КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

 Светильник выпускается со встроенной платой фотореле закрепленной на тыльной стороне пластмассового корпуса цоколя светильника. Для установки необходимо, разобрав светильник подсоединить провод питания от сети 220 В сечением не более 2,5 кв.мм к клемме на плате фотореле.

На плате установлена клемма питания и нагрузки, фоторезистор, регулятор порога срабатывания.

Задание порога освещенности производится поворотом регулятора. По часовой стрелке  — порог выше,  лампа включится раньше, когда еще не совсем темно. Против часовой стрелки — порог ниже, лампа включится позднее, в более темное время.

При подачи питания на регулятор мигнет 1 раз светодиод нагрузка. Затемните датчик с помощью колпачка или темной тряпки, чтобы он не видел свет. Загорится светодиод. Закрытие датчика пальцем или ладонью не гарантирует его затемнение. Засветите датчик — светодиод выключится. Если Вам не важна точная настройка, оставьте прибор в среднем положении регулятора. Первую минуту после включения устройство работает в режиме настройки и лампа включаться не будет. Это означает, что Вы можете без задержки выбирать требуемый порог включения по светодиоду, чтобы не засвечивать датчик. После минутной настройки фотореле войдет в рабочий режим, и при затемнении датчика лампа включится на полчаса, больше не реагируя на датчик. Если через полчаса стало светло, то лампа больше не включится. Если все еще темно, то лампа загорится снова на полчаса. И так по циклу.

     Закрепить цоколь светильника на стене, установить колпак плафона.
    Светильник является полностью работоспособным и прошел проверку на производстве.





КОМПЛЕКТ ПОСТАВКИ

1. Светильник — 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

   Монтаж светильника, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. Электрооборудование, кабели и провода должны быть надежно заземлены и защищены от повреждения и попадания воды.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1.  Срок гарантийного обслуживания ― 24 месяца с момента приобретения.
2.  В случае невозможного устранения возникшей неисправности предприятие обязано произвести замену на аналогичное изделие.
3.  Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― В случае если изделие ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Фотореле, фотореле с суточным таймером



Фотореле FR



Фотореле управляют включением освещения, в зависимости от сигнала с датчика освещенности.

Выпускаются трех видов:

базовая модель FR-135-01 —  включает/выключает освещения, получая сигнал от выносного датчика;

одноканальное FR-135-02 — в дополнение включает в себя энергонезависимые часы и может дополнительно отключать освещение в «неактуальные» ночные часы, например с  01-00 до 06-00

двухканальное FR-135-03 — включает в себя два канала управления, один — дежурный работает по порогу освещенности, второй- основной имеет функцию ночного отключения.



Фотореле FR-135

Фотореле FR-135 предназначено для автоматического включения освещения улиц, витрин магазинов, рекламы, стоянок, строек, коттеджей и т. д. в зависимости от установленного порога освещенности.

Также FR-135 может применяться в устройствах промышленной автоматики.



Технические характеристики FR-135:





Напряжение питания

220 В, 50 Гц

Максимальный ток, коммутируемый контактами реле

16А

Контакт

1P

Максимальная мощность подключаемой нагрузки:



лампы накаливания, галогеновые лампы

2000Вт

скомпенсированные люминесцентные лампы

750Вт

нескомпенсированные люминесцентные лампы

1000Вт

энергосберегающие лампы, лампы с ЭПРА

500Вт

Уровень освещённости (регулир. порог включения)

2-200Лк

Задержка включения

10-15сек

Задержка выключения

20-30сек

Длина провода с датчиком

1; 2,5; 5; 10; 15; 20 метров (от варианта исполнения)

Диапазон рабочих температур

— 25…..+50 0С

Относительная влажность воздуха

Не более 80% при 25 0С

Температура хранения

-40 … +70°С

Режим работы

Kруглосуточный

Потребляемая мощность

1Вт

Подключение

Винтов. зажимы 2.5 мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

34х62х88 мм

Монтаж

На DIN-рейке 35мм



Фотореле FR-135 имеет выносной фотодатчик, оснащено схемой помехозащиты от ложных срабатываний. Порог срабатывания фотореле устанавливается при помощи механического (аналогового) регулятора на корпусе устройства, в пределах от 2 до 200Лк.Устройство включает нагрузку при снижении уровня освещенности ниже установленного пользователем, и включает при повышении уровня освещенности выше установленного порога.

Фотореле FR-135 устанавливается на DIN-рейку 35 мм, имеет понятную светодиодную индикацию работы устройства, простое в настройке.

Если есть необходимость выключать освещение в ночное время, можно купить микропроцессорное фотореле с суточным таймером, которое позволяет запрограммировать отключение нагрузки ночью, с целью экономии.



Фотореле FR-136



Фотореле FR-136 предназначено для автоматического включения освещения улиц, витрин магазинов, рекламы, стоянок, строек, коттеджей и т.д., в зависимости от установленного порога освещенности.

Фотореле оснащено таймером, позволяющим отключать нагрузку в ночное время по заданному режиму.

Фотореле FR-136 имеет выносной фотодатчик, оснащено схемой помехозащиты от ложных срабатываний.



Технические характеристики FR-136:





Напряжение питания

220В, 50Гц

Максимальный ток, коммутируемый контактами реле

30А 230VAC

Контакт

Максимальная мощность подключаемой нагрузки:



лампы накаливания, галогеновые лампы

4000Вт

скомпенсированные люминисцентные лампы

1500Вт

нескомпенсированные люминисцентные лампы

2000Вт

энергосберегающие лампы

1000Вт

Число настраеваемых уровней освещенности

30

Длина провода с датчиком

1; 2,5; 5; 10; 15; 20 метров (от варианта исполнения)

Коммутационная износостойкость

>105 циклов

Диапазон рабочих температур

-25 … +35°С

Относительная влажность воздуха

Не более 80% при 25°С

Режим работы

Kруглосуточный

Потребляемая мощность

2Вт

Подключение

Винтовые зажимы 2. 5мм2

Степень защиты:



реле

IP40

клеммной колодки

IP20

Габаритные размеры

52х65х90 мм 3 модуля



Порог срабатывания фотореле FR-136 (задается в относительных единицах от 0 до 30), а также текущее время, время отключения и время включения устанавливается при помощи кнопок на корпусе устройства. Цифровой индикатор, в рабочем режиме, отображает текущее время и уровень освещенности. Устройство включает нагрузку при снижении уровня освещенности ниже установленного пользователем, и включает при повышении уровня освещенности выше установленного порога. Реле имеет суточный таймер.

Можно задать временной интервал отключения нагрузки в ночное время.

Прибор устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию работы устройства, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Возможность отключать нагрузку в целях экономии электроэнергии по заданному режиму, выгодно отличает наше фотореле с суточным таймером от продукции других производителей.



Приобрести фотореле FR-135 и  FR-136  в Красноярске Вы можете в ООО «САВЭЛ»:

Адрес офиса: 660123, г.Красноярск, ул. Парковая, 10а

Тел.: +7 (391) 264-36-57, 264-36-58,  264-36-52,

E-mail: [email protected]



Taidacent 2-канальный 12 В датчик реле реле переключатель фото реле переключатель управления освещением обнаружение света фото диодный датчик —


Марка Taidacent
Текущий рейтинг 10 ампер
Рабочее напряжение 12 Вольт

  • Убедитесь, что это подходит введя номер вашей модели.
  • Напряжение питания: 12 В постоянного тока
  • Ток: более 100 мА
  • Нагрузка: 250 В 10 А переменного тока или 30 В 10 А постоянного тока
  • 2-канальный фотодиодный модуль 12 В плюс релейный модуль Переключатель управления освещением Фотодатчик обнаружения света
› См. Дополнительные сведения о продукте

SMP-47 Photo-MOSFET Relay — Standex Electronics

Standex Electronics Глобальные продукты и возможности герконового переключателя

Будучи лидером в области технологии герконовых переключателей, Standex влияет на жизнь людей, внося свой вклад в эффективную работу продуктов в быту, автомобилестроении и коммунальном хозяйстве.

Стандекс Электроника | Видео компании

Standex Electronics — мировой лидер в области проектирования, разработки и производства стандартных и нестандартных электромагнитных компонентов, включая магнитные изделия и решения на основе герконов.

В этом видео мы обсуждаем наши возможности глобального производства и цепочки поставок, подпитывая процессы, которые мы часто принимаем как должное каждый день. Благодаря нашим разнообразным внутренним возможностям и сильным инженерным разработкам мы ВЗАИМОДЕЙСТВУЕМ с нашими клиентами, чтобы РЕШИТЬ их уникальные задачи и ПОСТАВЛЯТЬ индивидуальные высокопроизводительные решения…

Стандекс Электроника | Значения

Видео новой компании Standex Electronics демонстрирует наши возможности глобального производства и поставок через наш подход к партнерству, решению и доставке.

Standex Electronics Динамичный инжиниринг и разнообразный ассортимент нестандартных и стандартных компонентов обеспечивают надежные высококачественные решения для клиентов на самых разных рынках и в различных сферах применения. Наши надежные предложения продукции включают герконовые переключатели, реле и датчики, плоские трансформаторы и индукторы, а также датчики уровня жидкости, которые обеспечивают решения для автомобильной промышленности, систем отопления, вентиляции и кондиционирования воздуха, альтернативной энергетики, освещения / светодиодов, бытовой техники, Mil-Aero, медицины и многих других…

Standex Electronics Япония | Компания Видео

Standex Electronics Japan — мировой лидер в области проектирования, разработки и производства герконовых переключателей. Штаб-квартира находится в городе Кофу, Япония, до того, как она была приобретена Standex Electronics, Inc., подразделением Standex International, ранее называлось OKI Sensor Device Corporation. Новое название OKI Reed Switches — KOFU, торговая марка Standex Electronics.

Герконы
для систем автоматизации умного дома
Герконы

хорошо работают с системами автоматизации умного дома, поскольку они не потребляют энергию по сравнению с другими магнитными чувствительными элементами. Они могут быть объединены с беспроводной технологией или Bluetooth и размещены в дистанционных дверных или оконных датчиках с батарейным питанием, или в любом другом месте, где вы ищите движение или приближение. Это очень экономичный и надежный компонент, подходящий для домашнего использования, требующий меньшего количества подключений, что продлевает срок службы батареи.

В современных домах, а также в коммерческой недвижимости возрастает необходимость в контроле для повышения эффективности и производительности. И с этим контролем у вас есть различные продукты, которые измеряют температуру, уровень воды, безопасность и замки, поэтому в этих продуктах герконы играют важную роль в том, чтобы сделать их «умными».

Standex Electronics — мировой лидер в области проектирования, разработки и производства стандартных и нестандартных герконовых переключателей.

Учебный модуль по продукту
— РЧ-реле, Часть I

Добро пожаловать в учебный модуль РЧ-реле, часть I. Давно известно, что герконовые реле способны переключать и передавать радиочастотные сигналы и быстрые цифровые импульсы. Вряд ли кто-то думал, что герконовые реле способны переключать и передавать ВЧ до 20 ГГц, потому что выводы герконового переключателя состоят из никеля / железа, который имеет относительно высокую проницаемость или (MU).Однако теперь 20 ГГц стали реальностью для Standex Electronics. Мы расскажем, почему Standex Electronics и их команда разработчиков сделали это возможным.

Учебный модуль по продукту
— РЧ-герконовые реле, часть II

Добро пожаловать в учебный модуль РЧ-реле, часть II от Standex Electronics. Эта вторая презентация RF предполагает, что вы уже слышали первую презентацию Standex Electronics RF Part I. Понимание простой физической схемы герконового реле позволяет легко проектировать и удерживать герконовые реле для высокочастотных и быстрых цифровых импульсных приложений.ВЧ зависит от физической схемы или пути прохождения сигнала, проходящего через схемы, и компонентов, составляющих эти схемы. Мы покажем вам, как физическая схема герконового реле будет иметь прямое отношение к успешному входу и выходу РЧ-сигнала герконового реле. Наряду с физической схемой реле важны материалы, из которых изготовлено герконовое реле.

Учебный модуль по продукту
— Обзор язычкового реле

Добро пожаловать в учебный модуль Standex Electronics Reed Relay.В этом модуле будут определены ключевые термины, используемые в герконовых реле и их применениях. В модуле также описываются структура и функции герконовых реле и их огромное количество применений.

Модуль обучения продукции — Магнитные технологии и их применение

Добро пожаловать в Standex Electronics, где мы будем изучать, что такое магниты и как они используются в электронной промышленности. Мы определим ключевые термины, относящиеся к магнитам, и узнаем, что такое магниты, для чего они нужны и как они используются.

Учебный модуль по продукту
— Герконовые реле и датчики с фиксацией формы B

Добро пожаловать в учебный модуль Standex Electronics по фиксации и герконовым реле и датчикам формы B. В этом модуле будут определены ключевые термины Формы B и Датчики и реле блокировки. В модуле также описывается структура и функции фиксирующих реле и датчиков формы B.

Как работает геркон

Геркон является основным элементом герконовых датчиков, датчиков уровня и герконов.Переключатель с магнитным контактом, состоящий из двух ферромагнитных ножей, герметично закрытых внутри стеклянной трубки. Стеклянная трубка заполнена инертным газом высокой чистоты. В нерабочих условиях контакты геркона не касаются друг друга. Standex Electronics лидирует в производстве герконов …

Как производятся герконовые переключатели

Ультра миниатюрные и высокоточные герконовые переключатели изготавливаются на самом современном заводе в своем роде. Микротехнология Standex Electronics позволяет массовое производство герконов высочайшего качества по конкурентоспособным ценам.Полный процесс от распыления магнитных контактов до герметизации и окончательного тестирования …

Технология герконового переключателя

Эксперт Standex Electronics обсуждает технологию герконового переключателя и то, почему герконовые переключатели играют такую ​​важную роль во многих приложениях.

Трехмерное магнитное картирование для приложений датчиков

Технический эксперт Standex Electronics описывает их возможности трехмерного магнитного картирования, используемые в приложениях язычковых датчиков

Геркон SMD-датчик и активация магнита в трехмерном изображении.

Герконовый переключатель на сборке печатной платы для поверхностного монтажа, показанной на трехмерном изображении, с приводным магнитом.Если смотреть в трех измерениях, линии магнитного потока, исходящие от магнита, выглядят как бочонок из пивной бочки; а также в трех измерениях, с магнитом, параллельным герконовому переключателю, центральная решетка магнитных лепестков выглядит как пончик, а два внешних лепестка больше похожи на боксерскую боксерскую грушу, которая свешивается с потолка. По сути, поля магнита и поля лепестков симметричны, если смотреть в трех измерениях. Как видно в двух измерениях, когда магнит помещается в один из выступов, контакты геркона замыкаются.Теперь, как видно в трех измерениях, магнит можно поднести к лепесткам в любом сферическом направлении, чтобы произошло замыкание контакта. Здесь магнит перемещается в сферу влияния лепестков геркона, показывая замыкание и размыкание, когда магнит входит в лепестки и проходит через них. Изменение освещения означает замыкание и размыкание контактов герконового переключателя.

Como se Fabrica un Ampolla Reed (ES)

Construir los interruptores de lengüeta no es ningún trabajo fácil.Ser la fábrica más moderna de su clase en Europa, nuestra producción en Turingia es un mundo de ellos mismos. El tamaño de estos components de alta Precisión es extremadamente reducido, la capa ultrafina y el trabajo meticuloso se Requieren en cada paso de la producción. Esta microtecnología permite la producción en masa de los productos de alta calidad a Precios Competitivos.

Standex Electronics на выставке AHR Expo 2013

Алекс Виннадж рассказывает о том, что посетители могут ожидать от Standex Electronics на выставке AHR Expo 2013.

Linea de Productos Standex Electronics (ES)

Los Interruptores de Langüeta, Relés de ленгуэта и сенсоры ленгуэта и другие важные продукты. Estos tres grupos tienen una cosa en común: el Interruptor delegüeta es el elemento núcleo de todos ellos. Los Interruptores delegüeta so dispositivos operados magnéticamente, que han sidoventionos por Laboratorios Bell a Principios de los años 1940 ‘en Estados Unidos. Funcionan con un Principio simple: Dos hojas ferromagnéticas traslapadas de hierro se sellan en un tubo de cristal, separados por una distancia de solamente unos pocos micrones…

Комментарий функция ампул Reed (FR)

Les ampoules Reed, les relais Reed et les capteurs Reed не производят и не важны. Ces trois groupes ont une selected en commun: l’ampoule Reed, «au cœur» de tous ces produits .. Les ampoules Reed sont des appareils activés magnétiquement, qui furent изобретениеs par Bell Labs aux Etats-Unis dans les années 1940. Ils fonctionnent selon un principe simple: Deux lames ferromagnétiques qui se chevauchent, sont scellées dans un tube de verre, séparées par une distance de quelques microns seulement. ..

Комментарий sont fabriquées les Ampoules Reed (FR)

Fabriquer des ampoules Reed n’est pas un travail facile. Etant l’usine la plus modern dans son genre en Europe, notre production de Thuringe est «dans un autre monde». La taille de ces composants à hute précision est extrêmement petite, l’enduit ultra-mince, un travail méticuleux est exigé dans chaque étape de production. Cette micro technologie permet la production en série de produits de qualité aux prix concurrentiels…

Benvenuti in MEDER (IT)

Molto spesso sono le cose più piccole ad avere l’impatto maggiore nella nostra vita. A volte non le percepiamo neanche, anche se rendono la nostra vita pi confortevole e sicura. Sono utilizzate in veicoli, ingegneria della sicurezza, elettrodomestici, dispositivi medici, telecomunicazione e sistemi industriali di ogni tipo. Precisi, affidabili e di Lunga durata. Questi interruttori reed, sensori e relè miniaturizzati lavorano instancabilmente secondo la legge di Reed. Anche se a prima vista sembrano semplici, sono in realtà delle vere e proprie meraviglie dell’ingegneria, che solo poche aziende al mondo sono in grado di produrre. E noi siamo una di esse: MEDER electronic. Prodotti innovativi for il futuro …

Gamma di prodotti Standex Electronics (IT)

Interruttori reed, relè reed и sensori reed sono i nostri prodotti most important. Эта категория продуктов в сообществе: l’ampolla reed, che è il loro elemento centrale.Le Ampolle reed sono dispositivi azionati magnetamente, che furono creatati nei primi anni ’40 negli Stati Uniti, nei laboratori Bell. Funzionano secondo un Principio molto semplice: due lame di materiale ferromagnetico sono ermeticamente sigillate all’interno di un tubo di vetro …

В чем разница между датчиками и реле?

У кого-то, далекого от темы, может возникнуть вопрос: в чем разница между датчиком и реле? Ответим на этот вопрос.Сенсор и реле принципиально разные вещи. Если датчик по существу является средством измерения, средство переключения реле. Как видите, разница довольно существенная и в целом принципиальная.

Датчик

Задача датчика — вырабатывать сигнал, указывающий на текущие измерения. При этом информация, поступающая с датчика, передается для обработки, преобразования или хранения в удобном виде, но недоступна для наблюдателя или самого оборудования.

Датчики бывают электронными или механическими, они обычно служат для измерения любой физической величины и преобразования ее в другую физическую величину, удобную для оборудования или персонала. Например, значение измеренной температуры (термопара) или магнитной индукции (датчик Холла) можно преобразовать в определенное напряжение или ток.

Датчики, широко используемые в различных научных исследованиях для проверки настроек, телеметрии и контроля качества в различных тестах.

Автоматизированная система управления и система, в которой необходимо получить информацию о размерах, немыслимы без датчиков: система управления процессами или устройствами, система управления и сигнализация.

Такие величины, как скорость, давление, смещение, температура, напряжение, расход, концентрация, ток и частота, преобразованные в оптические, электрические или пневматические сигналы, удобные для измерения, преобразования, регистрации, передачи и хранения информации о текущем состоянии система или объект контроля или управления.

Электронный датчик, например, состоит из датчика и преобразователя, основными характеристиками которого являются диапазон измерения, чувствительность и точность.

Исторически датчики неразрывно связаны с измерительными приборами и методами измерения в целом: барометры, термометры, спидометры, расходомеры и т. Д.

Термин «датчик» представляет собой общее понятие, которое было усилено в связи с распространением систем автоматического управления, где датчик является частью логической цепочки: датчик, устройство управления, исполнительный орган, объект управления.

Реле

Реле

— это, по сути, ключ, электронный или соленоид, предназначенный для переключения, размыкания и замыкания электрической цепи в ответ на входной сигнал реле. Это входное воздействие может быть как электрическим, так и неэлектрическим.

Когда вы говорите «реле», обычно имеется в виду соленоид, который является устройством, размыкающим или замыкающим контакты во время подачи напряжения на катушку реле, который генерирует в обмотке ток, который, в свою очередь, создает магнитное поле, приводящее к механическому реле движения (притяжения) ферромагнитного якоря.

Якорь соединяется с механическими контактами и перемещается вместе с ними, что приводит к короткому замыканию или разрыву внешней цепи.Ранее были широко распространены специальные реле, используемые в качестве переключателя поворотников в автомобилях.

Основными частями соленоида во все времена были и остаются: электромагнит, якорь и переключатель. Электромагнит представляет собой катушку реле, намотанную на ферромагнитное ярмо. Якорь действует как пластина из магнитного материала, она посредством толкателей воздействует на контакты.

Термином «реле» обычно называют различные устройства, переключающие контакты в ответ на изменение некоторой входной переменной, не обязательно электрической.

Итак, есть «термовыключатель», реагирующий на изменение температуры, «фото-переключатель», реагирующий на уровень освещенности, «акустические реле», реагирующие на звук. Фактически это датчики, которые подключены к реле и взаимодействуют с ними по определенному алгоритму.

Слово «реле», иногда называемое таймерами, например «таймер», таймер связан в цепи с любым устройством и включает / выключает его через интервалы времени, отсчитываемые электронным таймером, который только отправляет входной сигнал на реле для его работа.

Например, внутренний вентилятор работает несколько минут, затем отключается и снова включается через несколько минут. Можно сказать, что таймер управляет действием реле.

Есть на рынке и класс полупроводниковых переключателей, называемых твердотельными реле. Эти устройства работают аналогично соленоидному реле, подается входной сигнал и устройство переключает рабочую цепь.

DL-S200P | Takex |

DL-S200P | Takex |

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Фотодатчик, фиксированное поле отражения, реле, 200/1000 мм, инфракрасный светодиод, клеммная колодка

Фотодатчик, фиксированное поле отражения, реле, 200/1000 мм, инфракрасный светодиод, клеммная колодка

Дополнительная информация
Номер детали DL-S200P
Артикул DL-S200P
Тип фотоэлектрического См. Спецификации или N / A
Метод измерения См. Спецификации или N / A
Размер См. Спецификации
Соединение См. Спецификации
NPN или PNP См. Спецификации или N / A
Серия продуктов См. Спецификации
Рейтинги IP65
Производитель Takex
Наличие Свяжитесь с нами
Масса — фунт. 0,370000
Базовая единица измерения каждый

Особенности включают:

  • Тип для дальней связи 1 м или 2 м
  • Подключение клеммной колодки обеспечивает открытое пространство при записи
  • Расстояние обнаружения: 0,2-2 м
  • Метод обнаружения: Отражающая способность ограниченного диапазона
  • Установка расстояния: 0.2 — 2 м (с белой бумагой для рисования 200 × 200 мм)
  • Источник питания: 12–24 В постоянного тока ± 10‚àö√Ƭ¨‚à´‚àö√ ± / Пульсация 10% или менее
  • Режим работы: Выбор света / включения темноты (с переключателем)
  • Объем (VR): NEAR / FAR: Регулировка оптического расстояния
  • Время отклика: 20 мс или меньше
  • Гистерезис: 10% расстояния обнаружения или меньше
  • Источник света (длина волны): Инфракрасный светодиод (880 нм)
  • Светоприемный элемент : 2-сегментный фотодиод
  • Материал: Корпус: поликарбонат / Передняя крышка клеммной коробки: акрил
  • Подключение: Клеммная колодка

Потребление тока:

  • Источник питания постоянного тока: 30 мА или менее
  • Источник питания переменного тока: 4 Вт или менее

Показатель:

  • ОП. L: индикатор работы (красный светодиод)
  • UP: индикатор стабильности (зеленый светодиод)

Коммутатор:

  • Селекторный переключатель Свет ВКЛ / Темнота
  • L.ON: свет включен | D.ON: Dark ON

Режим вывода:

  • Релейный выход 1a 3A 250 В 750 ВА переменного тока или менее резистивная нагрузка
  • 3A 30 В 90 Вт постоянный ток или менее резистивная нагрузка

Факторы окружающей среды:

  • Окружающий свет: Не более 10 000 лк
  • Температура окружающей среды: -25 — + 55 ° C (незамерзающая)
  • Влажность окружающей среды: 35-85% относительной влажности (без конденсации)
  • Вибрация: 10-55 Гц / 1.Двойная амплитуда 5 мм / 2 часа в каждом в 3 направлениях
  • Удар: 500 м / с2 / 3 раза в каждом в 3 направлениях
  • Диэлектрик: 1000 В переменного тока в течение 1 минуты
  • Сопротивление изоляции: 500 В постоянного тока, 20 МОм или выше

25. 12.2020 02:53:18

Фотореле

: более эффективная по мощности и габаритам альтернатива обычным реле?

Реле

— это фундаментальный электронный компонент, который разработчики используют в приложениях, где требуется переключение на большие токи.Существует много различных типов реле, но в последнее время популярность приобрела новая разновидность — фотореле.

Некоторые сведения о реле: электромеханические и полупроводниковые

Реле

— это электрические переключатели, которые используются для обеспечения высокого тока и выходной мощности в цепи с низким энергопотреблением. Как правило, доступны два типа реле: электромеханические реле и полупроводниковые реле.

Нормально разомкнутое электромеханическое реле полагается на ток, протекающий через входную цепь, активируя электромагнит. Это создает магнитное поле, которое заставляет якорь двигаться, замыкая переключатель во второй, более крупной цепи и позволяя току течь через него.

При удалении источника питания пружина отводит контакт от второго контура, останавливая ток электричества и выключая оконечное устройство.

Реле электромеханическое. Изображение предоставлено Circuit Globe

Полупроводниковое или бесконтактное реле — это устройство, которое может использоваться вместо механического реле для переключения электричества на нагрузку.Твердотельные реле являются чисто электронными и не зависят от каких-либо физических движущихся частей или механических механизмов. Из этой классификации реле быстро набирает популярность фотореле.

Что такое фотореле?

Фотореле — это подгруппа бесконтактных реле, которые, как следует из названия, используют свет в качестве импульсного сигнала.

Принцип работы фотореле. Изображение любезно предоставлено Toshiba

Фотореле работает, испуская свет, когда ток проходит через светодиод.Излучаемый свет пересекает границу изоляции и падает на датчик освещенности микросхемы КПК, которая, в свою очередь, питает и управляет затвором общей пары полевых МОП-транзисторов, подключенных к источнику. Это включает полевой МОП-транзистор, позволяя току переменного / постоянного тока проходить через силовые клеммы полевого МОП-транзистора.

Преимущества фотореле

По сравнению с традиционным механическим реле, фотореле имеет множество преимуществ.

Поскольку фотореле работают от света, в них нет механических частей.Это означает меньший износ и ухудшение характеристик компонентов с течением времени, повышая надежность конструкции и увеличивая срок службы.

Кроме того, механическим реле требуется большой ток для перемещения якоря и управления выходом. С другой стороны, фотоэлементы управляются светодиодом на стороне входа, что означает, что необходимый входной ток для устройства будет составлять от 3 мА до 5 мА. Это огромное преимущество для экономии энергии.

Визуализируется дребезг переключателя.Изображение предоставлено Epec Engineered Technologies

Кроме того, механические реле могут страдать от дребезга контактов (т. Е. Нежелательного замыкания и размыкания контакта реле). Фотореле обеспечивают лучшую надежность за счет устранения дребезга контактов и более высокой скорости переключения.

Новые фотореле Toshiba

Компания Toshiba недавно объявила о выпуске трех новых фотореле, пополнив уже впечатляющую линейку фотореле.

Эти новые продукты — TLP3407SRA, TLP3475SRHA и LP3412SRHA — считаются самыми маленькими в отрасли фотореле, управляемыми напряжением, с расширенным диапазоном рабочих температур до 125 ° C.

Имея максимальную рабочую температуру 125 ° C, по сравнению с традиционными 110 ° C, эти фотореле могут быть установлены в высокотемпературных областях, открывая для них новый мир приложений.

Новые фотореле поставляются в корпусе Toshiba S-VSON4T.Изображение любезно предоставлено Toshiba

Кроме того, Toshiba утверждает, что ее корпус S-VSON4T имеет самую маленькую в отрасли монтажную площадь 2,9 мм². Компания надеется, что этот размер корпуса позволит извлечь выгоду из недвижимости на печатной плате и увеличит количество фотореле в существующей компоновке.

В связи с тем, что фотореле набирает популярность, эта новость от Toshiba показывает значительный рост в этой области. Мы надеемся, что постоянная разработка более совершенных фотоэлементов приведет к появлению в будущем более энергоэффективных и компактных конструкций.

Датчик присутствия и фотодатчики

Датчик присутствия и фотодатчики

В дополнение к переключениям и планированию вы можете еще больше повысить эффективность и сэкономить деньги с помощью датчиков занятости и фотосъемки GE. Недавнее исследование показало, что использование датчиков присутствия и фотодатчиков экономит в среднем 30-40% затрат на электроэнергию. *

GE Aware — это комплексная линейка датчиков, предлагающая решения практически для любого приложения.Независимо от того, нужен ли вам датчик коммерческого или промышленного, внутреннего или наружного, ультразвукового или пассивного инфракрасного — вы обязательно найдете его с GE Aware.

* Мета-анализ экономии энергии за счет средств управления освещением в коммерческих зданиях, проведенный Национальной лабораторией Лоуренса Беркли и Erik Page & Associates, Inc., 2011.

Датчики присутствия GE Aware ™

Датчики присутствия

выходят за рамки планирования, обнаруживая движение в помещении и включая и выключая свет по мере необходимости.Датчики присутствия идеально подходят для помещений, которые периодически заполняются. Благодаря простоте установки, удобству использования и необслуживаемой работе датчики присутствия являются одним из наиболее предпочтительных решений для управления освещением.

Наша линейка датчиков присутствия GE Aware позволяет вам экономить электроэнергию и деньги, когда в освещении нет необходимости, сводя к минимуму раздражение жильцов, вызванное ложными срабатываниями или расписанием. Разработанные с учетом гибкости, датчики присутствия GE Aware могут использоваться как автономные устройства для местного управления или как часть более крупного устройства, такого как модульная система управления освещением GE LightSweep.

Сенсорная техника

Дизайн комнаты и количество активности, происходящей в ней, будут определять необходимый уровень чувствительности датчика. Датчики присутствия GE Aware доступны в трех различных технологиях, поэтому вы можете быть уверены, что найдете подходящее решение для своего помещения.

  • Ультразвуковой — Ультразвуковые датчики обнаруживают присутствие людей, испуская высокочастотный сигнал и интерпретируя изменения частоты как движение.Ультразвуковые датчики не требуют прямой видимости, то есть они могут «видеть» углы и объекты. Они также очень чувствительны к движению — даже к незначительному движению руки.
  • Пассивный инфракрасный порт (PIR) — Разработанный для обнаружения движения от источника, излучающего тепло, датчики PIR включают и выключают свет, когда человек входит или выходит из поля зрения.
  • Dual Tech — Датчики Dual Tech сочетают в себе инфракрасную и ультразвуковую технологии. Освещение включается только тогда, когда оба датчика обнаруживают присутствие людей, что исключает ложное срабатывание, и требует использования одной из технологий, чтобы свет оставался включенным, что значительно снижает вероятность ложного отключения.

Держатели датчика
Датчики присутствия GE Aware доступны в четырех вариантах монтажа. Тип датчика, который вы выбираете, зависит от типа, размера и функции помещения.

Датчик настенного переключателя Aware ™

Датчики настенного выключателя GE Aware, идеально подходящие для включения и выключения небольших и средних помещений, разработаны для замены стандартного настенного выключателя и обеспечивают улучшенное автоматическое переключение в зависимости от движения людей.

Датчик Aware ™ для угловой / настенной установки

Угловые / настенные датчики

GE Aware крепятся либо непосредственно к стене, либо к углу между двумя стенами. Угловые / настенные датчики используются для приложений, аналогичных потолочным датчикам, но иногда предлагают более удобное место для установки.

Потолочный датчик Aware ™

Потолочные датчики

GE Aware крепятся непосредственно к потолку в центре комнаты.Они лучше всего работают на больших открытых пространствах, пространствах с препятствиями, такими как перегородки, и узких пространствах.

Датчик высокого уровня Aware ™ с линзой низкого уровня

Серия датчиков присутствия GE Aware для высоких ячеек специально разработана для приложений с высокими потолками, включая склады, распределительные центры и многое другое.

Фотодатчики GE Aware ™

Ключевым компонентом управления освещением является поддержание уровня освещенности, соответствующего дневному свету. Когда естественный свет проникает в пространство, фотодатчики GE Aware Photo Sensors снижают уровень искусственного освещения. Когда солнце садится или в пасмурный день, уровень освещенности увеличивается.

Включение фотодатчиков GE Aware в состав полного блока управления, такого как модульная система управления освещением GE LightSweep, обеспечит максимальную гибкость и экономию энергии. Нужен вариант модернизации? Автономный фотодатчик GE Aware подключается непосредственно к диммирующему балласту GE 0–10 В без необходимости подключения к централизованной релейной панели.

Приложения
Офисы с окнами или мансардными окнами, большие атриумы, торговые или производственные помещения с мансардными окнами и наружным освещением.

Продукты

  • Внутренний фотодатчик — для внутренних помещений с окнами
  • Фотодатчик для атриумов — для атриумов с повышенным уровнем естественного освещения
  • Фотодатчик Skylight — для участков с прямым солнечным светом
  • Уличный фотодатчик — для наружного применения
  • Автономный фотодатчик — для модернизации (только для использования внутри помещений)

Фотодатчики GE Aware ™

Ключевым компонентом управления освещением является поддержание уровня освещенности, соответствующего дневному свету. Когда естественный свет проникает в пространство, фотодатчики GE Aware Photo Sensors снижают уровень искусственного освещения. Когда солнце садится или в пасмурный день, уровень освещенности увеличивается.

Включение фотодатчиков GE Aware в состав полного блока управления, такого как модульная система управления освещением GE LightSweep, обеспечит максимальную гибкость и экономию энергии. Нужен вариант модернизации? Автономный фотодатчик GE Aware подключается непосредственно к диммирующему балласту GE 0–10 В без необходимости подключения к централизованной релейной панели.

Приложения
Офисы с окнами или мансардными окнами, большие атриумы, торговые или производственные помещения с мансардными окнами и наружным освещением.

Продукты

  • Внутренний фотодатчик — для внутренних помещений с окнами
  • Фотодатчик для атриумов — для атриумов с повышенным уровнем естественного освещения
  • Фотодатчик Skylight — для участков с прямым солнечным светом
  • Уличный фотодатчик — для наружного применения
  • Автономный фотодатчик — для модернизации (только для использования внутри помещений)

Фотодатчики GE Aware ™

Ключевым компонентом управления освещением является поддержание уровня освещенности, соответствующего дневному свету. Когда естественный свет проникает в пространство, фотодатчики GE Aware Photo Sensors снижают уровень искусственного освещения. Когда солнце садится или в пасмурный день, уровень освещенности увеличивается.

Включение фотодатчиков GE Aware в состав полного блока управления, такого как модульная система управления освещением GE LightSweep, обеспечит максимальную гибкость и экономию энергии. Нужен вариант модернизации? Автономный фотодатчик GE Aware подключается непосредственно к диммирующему балласту GE 0–10 В без необходимости подключения к централизованной релейной панели.

Приложения
Офисы с окнами или мансардными окнами, большие атриумы, торговые или производственные помещения с мансардными окнами и наружным освещением.

Продукты

  • Внутренний фотодатчик — для внутренних помещений с окнами
  • Фотодатчик для атриумов — для атриумов с повышенным уровнем естественного освещения
  • Фотодатчик Skylight — для участков с прямым солнечным светом
  • Уличный фотодатчик — для наружного применения
  • Автономный фотодатчик — для модернизации (только для использования внутри помещений)

Датчик настенного переключателя Aware ™

Автономный фотодатчик Aware ™

DC 12V автомобиль светодиодный свет управление фоторезистор плюс релейный модуль датчик обнаружения света

Текущий рейтинг 10. 0 ампер
Ean 0191094253189
Форма изделия Прямоугольник
Вес изделия 0,705 унции
Материал FR-4
Измерительная система Метрическая система
Номер детали 43237-2

Функция с:

Напряжение питания: 12 В постоянного тока
Ток:> 100 мА
Нагрузка: 250 В 10 А переменного тока или 30 В 10 А постоянного тока (можно использовать ток меньше этого диапазона)

Характеристики модуля:
1, с использованием индукционной лампы фоторезистора интенсивность идет с реле, прямое управление нагрузкой;
2, Регулировка чувствительности бита распределения, порог пускового реле устанавливается регулировкой потенциометра, когда темно этот порог, реле модуля под напряжением, яркое это пороговое значение, реле отпускается;
Вход питания 3,12 В предназначен для транзистора регулятора платы реле для обеспечения датчика. Используется для повышения стабильности и надежности продукта;
4, бортовое реле привода изоляции оптопары, эффективная защита микросхемы, чтобы сделать работу продукта более надежной;
5, имеет четыре фиксированных отверстия под болт для легкой установки;
6, размер печатной платы небольшой платы: 5 см x 2.8см.

Модуль с использованием инструкций:
1, модуль фоторезисторов наиболее чувствителен к окружающему свету, обычно используется для определения яркости окружающего света.
2, модуль, когда окружающий свет темнее, чем пороговое значение, установлен, реле запитано, общий вывод и нормальный пуск включены, когда внешний окружающий свет ярче, чем установленное пороговое значение, реле переключается выключен, общий вывод и нормально закрытый конец подключены.
3, общественная сторона, нормально открытый, нормально закрытый три порта, эквивалент переключателя с двойным управлением, мощность катушки реле, общественный конец и часто начало проводимости, радио, общественный конец нормально закрытого терминала проводимости.

Датчик

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
